ESI 8420ROX
FR Lave-vaisselle Notice d'utilisation
Page 2
www.electrolux.com2
TABLE DES MATIÈRES
1. CONSIGNES DE SÉCURITÉ............................................................................. 3
2. INSTRUCTIONS DE SÉCURITÉ........................................................................4
3. DESCRIPTION DE L'APPAREIL........................................................................6
4. BANDEAU DE COMMANDE.............................................................................. 7
5. PROGRAMMES................................................................................................. 8
6. RÉGLAGES........................................................................................................9
7. OPTIONS..........................................................................................................12
8. AVANT LA PREMIÈRE UTILISATION............................................................. 13
9. UTILISATION QUOTIDIENNE..........................................................................14
10. CONSEILS......................................................................................................16
11. ENTRETIEN ET NETTOYAGE.......................................................................18
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT...........................................20
13. CARACTÉRISTIQUES TECHNIQUES...........................................................24
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations
suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l'environnement.
Sous réserve de modifications.
Page 3
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
peut être tenu pour responsable des dommages et
blessures liés à une mauvaise installation ou utilisation.
Conservez toujours cette notice avec votre appareil pour
vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
• Cet appareil peut être utilisé par des enfants âgés
d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s’ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à
l’utilisation de l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été
appréhendées.
• Les enfants ne doivent pas jouer avec l’appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte
de l'appareil lorsque celle-ci est ouverte.
• Le nettoyage et l’entretien par l'usager ne doivent pas
être effectués par des enfants sans surveillance.
FRANÇAIS 3
1.2 Consignes générales de sécurité
• Cet appareil est conçu uniquement pour un usage
domestique et des utilisations telles que :
– bâtiments de ferme, cuisines réservées aux
employés dans les magasins, bureaux et autres
lieux de travail ;
– pour une utilisation privée, par les clients, dans des
hôtels et autres lieux de séjour.
• Ne modifiez pas les caractéristiques de cet appareil.
Page 4
www.electrolux.com4
• La pression de l'eau en fonctionnement (minimale et
maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar
(Mpa)
• Respectez le nombre maximum de 15 couverts.
• Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d'éviter
un danger.
• Placez les couteaux et les couverts avec des bouts
pointus dans le panier à couverts avec les pointes
tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans
surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et
débranchez la fiche de la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer
l'appareil.
• Les orifices d'aération situés à la base (si présents) ne
doivent pas être obstrués par de la moquette.
• L'appareil doit être raccordé au réseau de distribution
d'eau en utilisant les ensembles de raccordement
neufs fournis avec l'appareil, il convient de ne pas
réutiliser des ensembles de raccordement usagés.
2. INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas un
appareil endommagé.
• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
0 °C.
• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.
• Vérifiez que l'appareil est installé sous
et à proximité de structures sûres.
2.2 Connexion électrique
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques
• Utilisez toujours une prise de courant
• N'utilisez pas d'adaptateurs
• Veillez à ne pas endommager la fiche
AVERTISSEMENT!
Risque d'incendie ou
d'électrocution.
figurant sur la plaque signalétique
correspondent à celles de votre
réseau. Si ce n'est pas le cas,
contactez un électricien.
de sécurité correctement installée.
multiprises ni de rallonges.
secteur ni le câble d'alimentation. Le
Page 5
remplacement du cordon
d'alimentation de l'appareil doit être
effectué par notre service aprèsvente.
• Ne connectez la fiche d'alimentation
secteur à la prise de courant secteur
qu'à la fin de l'installation. Assurezvous que la fiche d'alimentation est
accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble
d'alimentation électrique pour
débrancher l'appareil. Tirez toujours
sur la fiche.
• Cet appareil est conforme aux
directives CEE.
• Uniquement pour le R-U et l'Irlande.
L'appareil dispose d'une alimentation
secteur de 13 A. S'il est nécessaire
de changer le fusible de la fiche
électrique, utilisez le fusible : 13 amp
ASTA (BS 1362).
2.3 Raccordement à l'arrivée
d'eau
• Veillez à ne pas endommager les
tuyaux de circulation d'eau.
• Avant de brancher l'appareil à des
tuyaux neufs ou n'ayant pas servi
depuis longtemps, laissez couler l'eau
jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la
première fois, assurez-vous de
l'absence de fuites.
• Le tuyau d'arrivée d'eau comporte
une vanne de sécurité et une gaine
avec un câble d'alimentation intérieur.
FRANÇAIS 5
AVERTISSEMENT!
Tension dangereuse.
• Si le tuyau d'arrivée d'eau est
endommagé, débranchez
immédiatement la fiche de la prise
secteur. Contactez le service aprèsvente pour remplacer le tuyau
d'arrivée d'eau.
2.4 Utilisation
• Ne montez pas sur la porte ouverte
de votre appareil ; ne vous asseyez
pas dessus.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les
consignes de sécurité figurant sur
l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne
jouez pas avec.
• N'enlevez pas la vaisselle de
l'appareil avant la fin du programme. Il
peut rester du produit de lavage sur la
vaisselle.
• De la vapeur chaude peut s'échapper
de l'appareil si vous ouvrez la porte
pendant le déroulement d'un
programme.
• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
2.5 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
• Débranchez l'appareil de
l'alimentation électrique.
• Coupez le câble d'alimentation et
mettez-le au rebut.
• Retirez le dispositif de verrouillage de
la porte pour empêcher les enfants et
les animaux de s'enfermer dans
l'appareil.
Page 6
5
4
10
9
67
11
12
2
3
1
8
www.electrolux.com6
3. DESCRIPTION DE L'APPAREIL
Bras d'aspersion supérieur
1
Bras d'aspersion intermédiaire
2
Bras d'aspersion inférieur
3
Filtres
4
Plaque de calibrage
5
Réservoir de sel régénérant
6
Fente d'aération
7
Distributeur de liquide de rinçage
8
Distributeur de produit de lavage
9
Panier du bas
10
Panier du haut
11
Panier à couverts
12
Page 7
4. BANDEAU DE COMMANDE
1
2 4
68
3
7
5
FRANÇAIS 7
Touche Marche/Arrêt
1
Touche Program
2
Voyants de programme
3
Affichage
4
Touche Delay
5
4.1 Voyants
Indicateur Description
Touche Start
6
Voyants
7
Touche Option
8
Phase de lavage. Il s'allume au cours des phases de lavage et de rin‐
çage.
Phase de séchage. Il s'allume au cours de la phase de séchage.
Voyant XtraDry.
Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint
pendant le déroulement du programme.
Voyant du réservoir de liquide de rinçage. Ce voyant est toujours
éteint pendant le déroulement du programme.
Voyant TimeManager.
Page 8
www.electrolux.com8
5. PROGRAMMES
Température Degré de salissure
Type de vaisselle
1)
• Normalement
sale
• Vaisselle et cou‐
verts
• Tous les mod‐
2)
èles
• Vaisselle, cou‐
verts, plats et
casseroles
3)
• Saleté variable
• Vaisselle, cou‐
verts, plats et
casseroles
Phases du pro‐
gramme
• Prélavage
• Lavage à 50 °C
• Rinçage
• Séchage
• Prélavage
• Lavage de 45 °C
à 70 °C
• Rinçage
• Séchage
• Prélavage
• Lavage à 50 °C
et 65 °C
• Rinçage
Options
• TimeManager
• XtraDry
• XtraDry
• TimeManager
• XtraDry
• Séchage
4)
• Très sale
• Vaisselle, cou‐
verts, plats et
casseroles
• Normalement ou
légèrement sale
• Vaisselle fragile
• Prélavage
• Lavage à 70 °C
• Rinçage
• Séchage
• Lavage à 45 °C
• Rinçage
• Séchage
• TimeManager
• XtraDry
• XtraDry
et verres
5)
• Vaisselle
fraîchement sa‐
• Lavage à 60 °C
• Rinçage
• XtraDry
lie
• Vaisselle et cou‐
verts
1)
Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la
vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les insti‐
tuts de tests).
2)
L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il rè‐
gle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie
et la durée du programme.
3)
Ce programme vous permet de laver de la vaisselle dont le degré de salissure n'est pas
homogène. Vaisselle très sale dans le panier inférieur et vaisselle normalement sale dans le
panier supérieur. La pression et la température de l'eau sont plus élevées dans le panier
inférieur que dans le panier supérieur.
4)
Ce programme comprend une phase de rinçage à haute température, pour des résultats
plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant
au moins 10 minutes.
5)
Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de
bons résultats de lavage en peu de temps.
Page 9
5.1 Valeurs de consommation
FRANÇAIS 9
Programme
1)
Les valeurs de consommation peuvent changer en fonction de la pression et de la tem‐
pérature de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle
chargée ainsi que des options sélectionnées.
5.2 Informations pour les instituts de test
Pour toute information relative aux
performances de test, envoyez un
courrier électronique à l'adresse :
6. RÉGLAGES
6.1 Mode Programmation et
mode Utilisateur
Lorsque l'appareil est en mode
Programmation, il est possible de
sélectionner un programme et d'entrer en
mode Utilisateur.
En mode utilisateur, vous pouvez
modifier :
• Le niveau de l'adoucisseur d'eau en
fonction de la dureté de l'eau.
• L'activation ou la désactivation du
signal sonore de fin de programme.
• La désactivation du distributeur de
liquide de rinçage.
• Le niveau de liquide de rinçage en
fonction de la dose nécessaire.
Ces réglages seront sauvegardés
jusqu'à ce que vous les changiez à
nouveau.
1)
Eau
(l)
11 1.082 225
7 - 14 0.6 - 1.6 40 - 160
14 - 16 1.2 - 1.5 139 - 155
12.5 - 14.5 1.4 - 1.8 169 - 179
12 - 14 0.7 - 0.9 75 - 85
10 0.9 30
Consommation
électrique
(kWh)
Notez le numéro du produit (PNC)
indiqué sur la plaque signalétique.
Durée
(min)
Comment sélectionner le mode Sélection de programme
L'appareil est en mode Sélection de
programme lorsque le voyant est
allumé et que la durée du programme est
affichée.
En général, lorsque vous allumez
l'appareil, il est en mode Sélection de
programme. Cependant, si ce n'est pas
le cas, vous pouvez sélectionner le mode
Sélection de programme de la façon
suivante :
Appuyez simultanément sur les touches
Program et Option et maintenez-les
enfoncées jusqu'à ce que l'appareil se
mette en mode Sélection de programme.
6.2 Adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
Page 10
www.electrolux.com10
impact négatif sur les résultats de lavage
et sur l'appareil.
Plus la teneur en minéraux est élevée,
plus l'eau est dure. La dureté de l'eau est
mesurée en échelles d'équivalence.
L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre
Dureté de l'eau
Degrés alle‐
mands (°dH)
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5
1)
Réglages d'usine.
2)
N'utilisez pas de sel à ce niveau.
Degrés fran‐
çais (°fH)
région. Votre compagnie des eaux peut
vous indiquer la dureté de l'eau dans
votre région. Il est important de régler
l'adoucisseur d'eau sur un niveau
adéquat pour vous garantir de bons
résultats de lavage.
mmol/l Degrés
Clarke
Réglage du ni‐
veau de l'adou‐
cisseur d'eau
1)
5
2)
1
Si vous utilisez des pastilles tout-en-1
contenant du sel régénérant et que la
dureté de l'eau de votre domicile est
inférieure à 21 dH, vous pouvez régler
votre adoucisseur d'eau sur le niveau le
plus bas. Cela désactive le voyant de
remplissage du sel régénérant.
Si vous utilisez un détergent standard
ou des pastilles tout-en-1 sans sel
régénérant, réglez le niveau de dureté
de l'eau approprié afin d'activer le
voyant de remplissage du sel
régénérant.
Comment régler le niveau de l'adoucisseur d'eau
L'appareil doit être en mode de sélection
de programme.
1. Pour entrer dans le mode utilisateur,
appuyez simultanément sur les
touches Delay et Start et maintenezles enfoncées jusqu'à ce que les
voyants , , et
se mettent à clignoter et que
l'affichage soit vide.
2. Appuyez sur Program.
• Les voyants , et
s'éteignent.
• Le voyant
clignoter.
• L'affichage indique le réglage
actuel : Par ex., = niveau 5.
3. Appuyez sur Program à plusieurs
reprises pour modifier le réglage.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
continue à
Page 11
6.3 Le distributeur de liquide de rinçage
Le liquide de rinçage permet de sécher
la vaisselle sans laisser de traînées ni de
taches.
Le liquide de rinçage est
automatiquement ajouté au cours du
rinçage chaud.
Vous pouvez régler le dosage du liquide
de rinçage entre 1 (dosage minimum) et
6 (dosage maximum). Le dosage 0
désactive le distributeur de liquide de
rinçage, et le liquide n'est pas diffusé.
Réglage usine : dosage 4.
Comment régler le niveau du liquide de rinçage
L'appareil doit être en mode de sélection
de programme.
1. Pour entrer dans le mode utilisateur,
appuyez simultanément sur les
touches Delay et Start et maintenezles enfoncées jusqu'à ce que les
voyants , , et
se mettent à clignoter et que
l'affichage soit vide.
2. Appuyez sur Delay.
• Les voyants ,
et s'éteignent.
• Le voyant continue à
clignoter.
• L'affichage indique le réglage
actuel : Par ex., = niveau 4.
– Les niveaux du liquide de
rinçage vont de 0A à 6A.
– Niveau 0 = aucun liquide de
rinçage n'est libéré.
3. Appuyez sur Delay à plusieurs
reprises pour modifier le réglage.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
FRANÇAIS 11
signifie que le distributeur de liquide de
rinçage libère toujours du liquide de
rinçage.
Comment désactiver le distributeur de liquide de rinçage
L'appareil doit être en mode
Programmation.
1. Pour entrer dans le mode utilisateur,
appuyez simultanément sur les
touches Delay et Start et maintenezles enfoncées jusqu'à ce que les
voyants , , et
se mettent à clignoter et que
l'affichage soit vide.
2. Appuyez sur Option.
• Les voyants , et
s'éteignent.
• Le voyant continue à
clignoter.
• L'affichage indique le réglage
actuel : = le distributeur de
liquide de rinçage est activé
(réglage usine).
3. Appuyez sur la touche Option pour
modifier le réglage.
= le distributeur de liquide de
rinçage est désactivé.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
6.5 Signaux sonores
Les signaux sonores se déclenchent en
cas d''anomalie de fonctionnement de
l'appareil. Il est impossible de désactiver
ces signaux sonores.
Un signal sonore retentit également
lorsque le programme est terminé. Par
défaut, ce signal sonore est désactivé,
mais il est possible de l'activer.
6.4 Utilisation du liquide de
rinçage et des pastilles touten-1
Avec les réglages usine, le distributeur
de liquide de rinçage est activé. Cela
Page 12
www.electrolux.com12
Comment activer le signal sonore de fin de programme
L'appareil doit être en mode de sélection
de programme.
1. Pour entrer dans le mode utilisateur,
appuyez simultanément sur les
touches Delay et Start et maintenezles enfoncées jusqu'à ce que les
voyants , , et
se mettent à clignoter et que
l'affichage soit vide.
2. Appuyez sur Start
• Les voyants
et s'éteignent.
• Le voyant continue à clignoter.
• L'affichage indique le réglage
actuel : = Signal sonore
désactivé.
3. Appuyez sur Start pour modifier le
réglage.
= Signal sonore activé.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
,
6.6 MyFavourite
Cette option vous permet de régler et
d'enregistrer le programme que vous
utilisez le plus souvent.
Vous pouvez uniquement mémoriser
1 programme. Tout nouveau réglage
annule le précédent.
Comment enregistrer le programme MyFavourite
1. Sélectionnez le programme que vous
souhaitez enregistrer.
Vous pouvez également sélectionner des
options compatibles avec le programme.
2. Appuyez simultanément sur les
touches Program et Delay en les
maintenant enfoncées jusqu'à ce que
les voyants du programme et des
options clignotent pendant quelques
secondes.
Comment sélectionner le programme MyFavourite
Appuyez sur la touche Program jusqu'à
ce que les voyants correspondant au
programme et aux options MyFavourite
s'allument.
La durée du programme s'affiche.
7. OPTIONS
Vous devez activer les
options souhaitées à chaque
fois avant de lancer un
programme.
Vous ne pouvez pas activer
ni désactiver d'options
pendant le déroulement d'un
programme.
Certaines options ne sont
pas compatibles entre elles.
Si vous avez choisi des
options incompatibles,
l'appareil en désactivera
automatiquement une ou
plusieurs. Seuls les voyants
correspondant aux options
encore actives resteront
allumés.
7.1 XtraDry
Activez cette option lorsque vous voulez
améliorer les performances de séchage.
En utilisant cette option, la durée de
certains programmes, la consommation
Page 13
d'eau et la température du dernier
rinçage peuvent être affectés.
L'option XtraDry n'est pas une option
permanente et doit être sélectionnée à
chaque cycle.
Les résultats de lavage seront les
mêmes qu'avec la durée normale du
programme. Les résultats de séchage
peuvent être moins satisfaisants.
Comment l'activer
Comment activer l'option XtraDry
Appuyez sur la touche Option jusqu'à ce
que le voyant s'allume.
7.2 TimeManager
Cette option augmente la pression et la
température de l'eau. Les phases de
lavage et de séchage sont réduites.
La durée totale du programme diminue
d'environ 50 %.
TimeManager
Appuyez sur Option jusqu'à ce que le
voyant s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant
ne s'allume pas ou bien clignote
rapidement pendant quelques secondes
puis s'éteint.
L'écran affiche la nouvelle durée du
programme.
8. AVANT LA PREMIÈRE UTILISATION
FRANÇAIS 13
1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.
2. Remplissez le réservoir de sel
régénérant.
3. Remplissez le distributeur de liquide
de rinçage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer
tous les résidus qui peuvent toujours
se trouver à l'intérieur de l'appareil.
N'utilisez pas de produit de lavage et
ne chargez pas les paniers.
Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. Pendant ce temps, l'appareil
semble ne pas fonctionner. La phase de
lavage ne démarre qu'une fois cette
procédure achevée. La procédure sera
répétée régulièrement.
8.1 Réservoir de sel régénérant
ATTENTION!
Utilisez uniquement du sel
régénérant conçu pour les
lave-vaisselle.
Le sel permet de recharger la résine
dans l'adoucisseur d'eau et de garantir
de bons résultats de lavage en utilisation
quotidienne.
Remplissage du réservoir de sel régénérant
1. Tournez le couvercle du réservoir de
sel régénérant vers la gauche et
retirez-le.
2. Versez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la
première fois).
3. Remplissez le réservoir avec du sel
régénérant.
4. Enlevez le sel qui se trouve autour
de l'ouverture du réservoir de sel
régénérant.
Page 14
A
B
C
www.electrolux.com14
5. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour
refermer le réservoir.
De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Risque de
corrosion. Afin d'éviter cela,
après avoir rempli le
réservoir de sel régénérant,
démarrez un programme.
8.2 Comment remplir le distributeur de liquide de rinçage
ATTENTION!
Utilisez uniquement du
liquide de rinçage
spécialement conçu pour les
lave-vaisselle.
1. Ouvrez le couvercle (C).
2. Remplissez le distributeur (B) jusqu'à
ce que le liquide de rinçage atteigne
le repère « MAX ».
3. Si le liquide de rinçage déborde,
épongez-le avec un chiffon
absorbant pour éviter tout excès de
mousse.
4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.
Remplissez le distributeur de
liquide de rinçage lorsque le
voyant (A) s'allume.
Si vous utilisez des pastilles
tout-en-1 et que les résultats
de séchage sont
satisfaisantes, le voyant de
remplissage du liquide de
rinçage peut être désactivé
en réglant le niveau de
liquide de rinçage sur 0.
Pour de meilleures
performances de séchage,
nous vous recommandons
de toujours utiliser du liquide
de rinçage, même si vous
utilisez déjà des pastilles
tout-en-1 contenant un agent
de rinçage.
9. UTILISATION QUOTIDIENNE
1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt
Assurez-vous que l'appareil est en mode
Programmation.
pour allumer l'appareil.
• Si le voyant du réservoir de sel
régénérant est allumé, remplissez
le réservoir.
• Si le voyant du liquide de rinçage
est allumé, remplissez le
distributeur de liquide de rinçage.
3. Chargez les paniers.
4. Ajoutez le produit de lavage.
5. Réglez et lancez le programme
adapté au type de vaisselle et au
degré de salissure.
Page 15
A
B
C
FRANÇAIS 15
9.1 Utilisation du produit de
lavage
ATTENTION!
Utilisez uniquement un
produit de lavage spécial
pour lave-vaisselle.
1. Appuyez sur la touche de
déverrouillage (A) pour ouvrir le
couvercle (C).
2. Versez le produit de lavage sous
forme de poudre ou tablette dans le
compartiment approprié (B).
3. Si le programme comporte une
phase de prélavage, versez une
petite quantité de produit de lavage à
l'intérieur de la porte de l'appareil.
4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.
9.2 Réglage et départ d'un
programme
Fonction Auto Off
Cette fonction réduit la consommation
d'énergie en éteignant automatiquement
l'appareil lorsqu'il ne fonctionne pas.
La fonction s'active :
• 5 minutes après la fin du programme
de lavage.
• Au bout de 5 minutes si le programme
n'a pas démarré.
Départ d'un programme
1. Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil. Assurez-vous
que l'appareil est en mode Sélection
de programme.
2. Fermez la porte de l'appareil.
3. Appuyez sur la touche Program à
plusieurs reprises jusqu'à ce que le
voyant du programme que vous
souhaitez sélectionner s'allume.
• Pour sélectionner le programme
MyFavourite , appuyez sur la
touche Program et maintenez-la
enfoncée jusqu'à ce que le
réglage MyFavourite s'allume.
L'affichage indique la durée du
programme.
4. Sélectionnez les options
compatibles.
5. Appuyez sur la touche Start pour
lancer le programme.
• Le voyant de la phase de lavage
s'allume.
• Le décompte de la durée du
programme démarre et s'effectue
par paliers d'une minute.
Démarrage d'un programme avec départ différé
1. Sélectionnez un programme.
2. Appuyez sur la touche Delay à
plusieurs reprises jusqu'à ce que
l'affichage indique le délai choisi pour
le départ différé (de 1 à 24 heures).
Le voyant du programme sélectionné
clignote.
3. Appuyez sur la touche Start pour
lancer le compte à rebours.
• Le voyant du programme
sélectionné s'allume en continu.
• Le compte à rebours débute.
– De 24 à 11 heures, le compte
à rebours s'effectue par
intervalles d'1 heure.
– De 10 à 1 heures, le compte à
rebours s'effectue par
intervalles d'1 minute.
Lorsque le décompte est terminé, le
programme démarre.
Page 16
www.electrolux.com16
Ouverture de la porte au cours du fonctionnement de l'appareil
Si vous ouvrez la porte lorsqu'un
programme est en cours, l'appareil
s'arrête. Cela peut avoir un impact sur la
consommation d'énergie et la durée du
programme. Lorsque vous refermez la
porte, l'appareil reprend là où il a été
interrompu.
Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s'arrête.
Annulation du départ différé au cours du décompte
Lorsque vous annulez le départ différé,
vous devez régler de nouveau le
programme et les options.
Appuyez simultanément sur les touches
Program et Option et maintenez-les
enfoncées jusqu'à ce que l'appareil se
mette en mode Sélection de programme.
10. CONSEILS
Annulation du programme
Appuyez simultanément sur les touches
Program et Option et maintenez-les
enfoncées jusqu'à ce que l'appareil se
mette en mode Sélection de programme.
Assurez-vous que le distributeur de
produit de lavage n'est pas vide avant de
démarrer un nouveau programme de
lavage.
Fin du programme
Lorsque le programme est terminé, 0:00
s'affiche. Les voyants de phase sont
éteints.
Toutes les touches sont inactives à
l'exception de la touche Marche/Arrêt.
1. Appuyez sur la touche Marche/Arrêt
ou attendez que la fonction Auto Off
éteigne l'appareil automatiquement.
Si vous ouvrez la porte avant
l'activation de la fonction Auto Off,
l'appareil s'arrête automatiquement.
2. Fermez le robinet d'eau.
10.1 Raccordement
Les conseils suivants vous garantissent
des résultats de lavage et de séchage
optimaux au quotidien, et vous aideront à
protéger l'environnement.
• Videz les plus gros résidus
alimentaires des plats dans une
poubelle.
• Ne rincez pas vos plats à la main au
préalable. En cas de besoin, utilisez
le programme de prélavage (si
disponible) ou sélectionnez un
programme avec une phase de
prélavage.
• Utilisez toujours tout l'espace des
paniers.
• Lorsque vous chargez l'appareil,
veillez à ce que l'eau libérée par les
embouts des bras d'aspersion puisse
atteindre parfaitement les plats pour
qu'ils soient parfaitement lavés.
Vérifiez que les plats ne se touchent
pas ou ne se recouvrent pas les uns
les autres.
• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel
régénérant séparément, ou des
pastilles tout en 1 (par ex. « 3 en 1 »,
« 4 en 1 » ou « tout en 1 »). Suivez
les instructions indiquées sur
l'emballage.
• Sélectionnez le programme en
fonction du type de vaisselle et du
degré de salissure. Le programme
ECO vous permet d'optimiser votre
consommation d'eau et d'énergie pour
la vaisselle et les couverts
normalement sales.
10.2 Utilisation de sel
régénérant, de liquide de
rinçage et de produit de lavage
• Utilisez uniquement du sel
régénérant, du liquide de rinçage et
du produit de lavage conçus pour les
Page 17
lave-vaisselle. D'autres produits
peuvent endommager l'appareil.
• Les pastilles tout en 1 sont
généralement adaptées aux régions
où la dureté de l'eau est inférieure à
21 °dH. Dans les régions où la dureté
dépasse cette limite, du liquide de
rinçage et du sel régénérant doivent
être utilisés en complément des
pastilles tout en 1. Cependant, dans
les régions où l'eau est dure ou très
dure, nous recommandons l'utilisation
séparée d'un détergent simple
(poudre, gel, pastille, sans fonction
supplémentaire), de liquide de rinçage
et de sel régénérant pour des
résultats de lavage et de séchage
optimaux.
• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.
• N'utilisez que la quantité nécessaire
de produit de lavage. Reportez-vous
aux instructions figurant sur
l'emballage du produit de lavage.
FRANÇAIS 17
10.4 Chargement des paniers
• Utilisez uniquement cet appareil pour
laver des articles qui peuvent passer
au lave-vaisselle.
• Ne mettez pas dans le lave-vaisselle
des articles en bois, en corne, en
aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des
objets pouvant absorber l'eau
(éponges, chiffons de nettoyage).
• Retirez les gros résidus alimentaires
des plats et jetez-les à la poubelle.
• Laissez tremper les casseroles
contenant des restes d'aliments
brûlés.
• Chargez les articles creux (tasses,
verres et casseroles) en les
retournant.
• Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le
panier à couverts.
• Placez les objets légers dans le
panier supérieur. Disposez-les de
façon à ce qu'ils ne puissent pas se
retourner.
• Assurez-vous que les bras
d'aspersion tournent librement avant
de lancer un programme.
10.3 Que faire si vous ne voulez plus utiliser de pastilles de détergent multifonctions
Avant de commencer à utiliser du produit
de lavage, du sel régénérant et du
liquide de rinçage séparément, effectuez
la procédure suivante :
1. Réglez l'adoucisseur d'eau au niveau
maximal.
2. Assurez-vous que le réservoir de sel
régénérant et le distributeur de
liquide de rinçage sont pleins.
3. Lancez le programme le plus court
avec une phase de rinçage. N'utilisez
pas de produit de lavage et ne
chargez pas les paniers.
4. Lorsque le programme de lavage est
terminé, réglez l'adoucisseur d'eau
en fonction de la dureté de l'eau
dans votre région.
5. Ajustez la quantité de liquide de
rinçage libérée.
10.5 Avant le démarrage d'un programme
Assurez-vous que :
• Les filtres sont propres et
correctement installés.
• Le bouchon du réservoir de sel
régénérant est vissé.
• Les bras d'aspersion ne sont pas
obstrués.
• Vous avez utilisé du sel régénérant et
du liquide de rinçage (sauf si vous
utilisez des pastilles tout en 1).
• La vaisselle est bien positionnée dans
les paniers.
• Le programme est adapté au type de
vaisselle et au degré de salissure.
• Vous utilisez la bonne quantité de
produit de lavage.
Page 18
C
B
A
www.electrolux.com18
10.6 Déchargement des
2. Déchargez d'abord le panier
paniers
1. Attendez que la vaisselle refroidisse
avant de la retirer du lave-vaisselle.
La vaisselle encore chaude est
sensible aux chocs.
11. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT!
Avant toute opération
d'entretien, éteignez
l'appareil et débranchez la
fiche de la prise secteur.
Les filtres sales et les bras
d'aspersion obstrués
diminuent les résultats de
lavage. Contrôlez-les
régulièrement et nettoyezles si nécessaire.
11.1 Nettoyage des filtres
Le système de filtrage se compose de
trois éléments.
2. Retirez le filtre (C) du filtre (B).
3. Retirez le filtre plat (A).
inférieur, puis le panier supérieur.
À la fin du programme, les
côtés et la porte de l'appareil
peuvent être mouillés.
4. Lavez les filtres.
1. Faites pivoter le filtre (B) dans le
sens antihoraire puis sortez-le.
5. Assurez-vous qu'il ne reste aucun
résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.
6. Remettez le filtre plat à sa place (A).
Vérifiez qu'il est correctement
positionné sous les deux guides.
Page 19
7. Remontez les filtres (B) et (C).
8. Remettez le filtre (B) dans le filtre
plat (A). Tournez-le dans le sens
horaire jusqu'à la butée.
FRANÇAIS 19
Nettoyez le bras d'aspersion à l'eau
3.
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.
ATTENTION!
Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

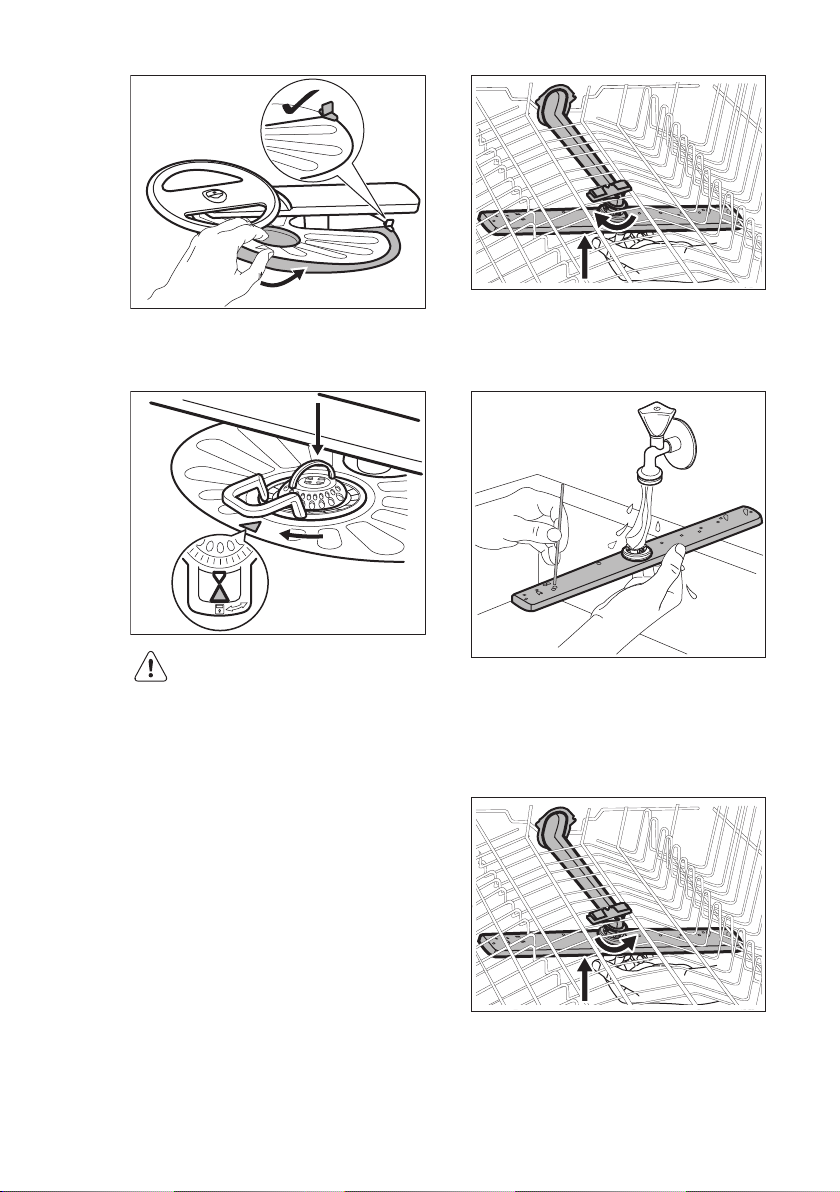

11.2 Nettoyage du bras d'aspersion supérieur
Nous vous conseillons de nettoyer
régulièrement le bras d'aspersion
supérieur afin d'éviter que ses orifices ne
se bouchent.
Si les orifices sont bouchés, les résultats
de lavage peuvent ne pas être
satisfaisants.
1. Sortez entièrement le panier
supérieur en le tirant vers l'extérieur.
2. Pour détacher le bras d'aspersion
supérieur du panier, poussez le bras
d'aspersion vers le haut, dans la
direction indiquée par la flèche du
bas, tout en le tournant vers la droite.
4. Pour réinstaller le bras d'aspersion
supérieur sur le panier, poussez le
bras d'aspersion vers le haut, dans la
direction indiquée par la flèche du
bas, tout en le tournant vers la
gauche jusqu'à ce qu'il se bloque en
place.
11.3 Nettoyage extérieur
• Nettoyez l'appareil avec un chiffon
doux humide.
Page 20
www.electrolux.com20
• Utilisez uniquement des produits de
lavage neutres.
• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.
11.4 Nettoyage intérieur
• Nettoyez soigneusement l'appareil, y
compris le joint en caoutchouc de la
porte, avec un chiffon doux humide.
• Si vous utilisez régulièrement des
programmes de courte durée, des
dépôts de graisse et des dépôts
calcaires peuvent se former à
l'intérieur de l'appareil. Pour éviter
cela, nous recommandons de lancer
un programme long au moins 2 fois
par mois.
• Pour maintenir des performances
optimales, nous vous recommandons
d'utiliser un produit de nettoyage
spécifique pour lave-vaisselle une fois
par mois. Reportez-vous aux
instructions figurant sur l'emballage
de ces produits.
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT
Si l'appareil ne démarre pas ou s'arrête
en cours de programme. Avant de
contacter le service après-vente agréé,
vérifiez si vous pouvez résoudre le
problème par vous-même à l'aide des
informations du tableau.
AVERTISSEMENT!
Des réparations mal
entreprises peuvent
entraîner un grave danger
pour l'utilisateur. Toute
réparation ne doit être
effectuée que par un
technicien qualifié.
Problème et code
d'alarme
L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimentation est
Le programme ne démarre
pas.
Cause et solution possibles
bien insérée dans la prise de courant.
• Assurez-vous qu'aucun fusible n'est grillé dans la
boîte à fusibles.
• Vérifiez que la porte de l'appareil est fermée.
• Appuyez sur Start.
• Si vous avez sélectionné un départ différé, annulezle ou attendez la fin du décompte.
• L'appareil a lancé la procédure de rechargement de
la résine dans l'adoucisseur d'eau. La durée de cette
procédure est d'environ 5 minutes.
Pour certaines anomalies, l'écran
affiche un code d'alarme.
La plupart des problèmes peuvent
être résolus sans avoir recours au
service après-vente agréé.
Page 21
FRANÇAIS 21
Problème et code
d'alarme
L'appareil ne se remplit
pas d'eau.
L'affichage indique .
L'appareil ne vidange pas
l'eau.
L'affichage indique .
Le système de sécurité an‐
ti-débordement s'est dé‐
clenché.
L'affichage indique .
L'appareil s'arrête et redé‐
marre plusieurs fois en
cours de fonctionnement.
Le programme dure trop
longtemps.
Le temps restant sur l'af‐
fichage augmente et passe
presque instantanément à
la fin du programme.
Les options du programme
doivent être réglées à cha‐
que utilisation.
Petite fuite au niveau de la
porte de l'appareil.
La porte de l'appareil est
difficile à fermer.
Cause et solution possibles
• Assurez-vous que le robinet d'eau est ouvert.
• Assurez-vous que la pression de l'arrivée d'eau n'est
pas trop basse. Pour obtenir cette information, con‐
tactez votre compagnie des eaux.
• Assurez-vous que le robinet d'eau n'est pas obstrué.
• Assurez-vous que le filtre du tuyau d'arrivée d'eau
n'est pas obstrué.
• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
tordu ni plié.
• Assurez-vous que le siphon de l'évier n'est pas ob‐
strué.
• Assurez-vous que le filtre du tuyau de vidange de
l'eau n'est pas obstrué.
• Assurez-vous que le système du filtre intérieur n'est
pas obstrué.
• Assurez-vous que le tuyau de vidange n'est pas tor‐
du ni plié.
• Fermez le robinet d'eau et contactez le service
après-vente agréé.
• C'est normal. Cela vous garantit des résultats de lav‐
age optimaux et des économies d'énergie.
• Sélectionnez une option de gain de temps pour rac‐
courcir la durée du programme.
• Si vous avez sélectionné un départ différé, annulezle ou attendez la fin du décompte.
• Ceci est normal. L'appareil fonctionne correctement.
• Pour enregistrer votre configuration préférée, utilisez
l'option MyFavourite.
• L'appareil n'est pas de niveau. Desserrez ou serrez
les pieds réglables (si disponibles).
• La porte de l'appareil n'est pas centrée avec la cuve.
Réglez le pied arrière (si disponible).
• L'appareil n'est pas de niveau. Desserrez ou serrez
les pieds réglables (si disponibles).
• De la vaisselle dépasse des paniers.
Page 22
www.electrolux.com22
Problème et code
d'alarme
Bruit de cliquetis ou de
battement à l'intérieur de
l'appareil.
L'appareil déclenche le
disjoncteur.
Reportez-vous aux chapitres
« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître
les autres causes probables.
Cause et solution possibles
• La vaisselle n'est pas correctement rangée dans les
paniers. Reportez-vous au manuel de chargement
du panier.
• Assurez-vous que les bras d'aspersion peuvent
tourner librement.
• L'ampérage n'est pas suffisant pour alimenter tous
les appareils en cours de fonctionnement simultané‐
ment. Vérifiez l'ampérage de la prise et la capacité
du mètre, ou éteignez l'un des appareils qui sont en
cours de fonctionnement.
• Défaut électrique interne de l'appareil. Faites appel à
un service après vente agréé.
Après avoir vérifié l'appareil, éteignez
puis rallumez-le. Si le problème persiste,
contactez le service après-vente agréé.
Pour les codes d'alarme ne figurant pas
dans le tableau, contactez le service
après-vente agréé.
12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants
Problème Cause et solution possibles
Résultats de lavage insatis‐
faisants.
Résultats de séchage insa‐
tisfaisants.
Il y a des traînées blanchâ‐
tres ou pellicules bleuâtres
sur les verres et la vaisselle.
• Reportez-vous aux chapitres « Utilisation quotidi‐
enne », « Conseils » et au manuel de chargement
du panier.
• Utilisez un programme de lavage plus intense.
• La vaisselle est restée trop longtemps à l'intérieur
de l'appareil, porte fermée.
• Il n'y a pas de liquide de rinçage ou le dosage du
liquide de rinçage n'est pas suffisant. Augmentez le
niveau de distributeur de liquide de rinçage.
• Les articles en plastiques peuvent avoir besoin
d'être essuyés.
• Pour de meilleurs performances de séchage, ac‐
tivez l'option XtraDry.
• Nous vous recommandons de toujours utiliser du
liquide de rinçage, même si vous utilisez déjà des
pastilles tout-en-1.
• La quantité de liquide de rinçage libérée est trop
importante. Placez le sélecteur de dosage du liq‐
uide de rinçage sur le niveau le plus faible.
• La quantité de produit de lavage est excessive.
Page 23
FRANÇAIS 23
Problème Cause et solution possibles
Il y a des taches et traces de
gouttes d'eau séchées sur
les verres et la vaisselle.
• La quantité de liquide de rinçage libérée n'est pas
suffisante. Placez le sélecteur de dosage du liquide
de rinçage sur un niveau plus élevé.
• Il se peut que la qualité du liquide de rinçage soit
en cause.
La vaisselle est mouillée. • Pour de meilleurs performances de séchage, ac‐
tivez l'option XtraDry.
• Le programme ne contient pas de phase de séch‐
age ou une phase de séchage à basse tempéra‐
ture.
• Le distributeur de liquide de rinçage est vide.
• Il se peut que la qualité du liquide de rinçage soit
en cause.
• Il se peut que la qualité des pastilles tout-en-1 soit
en cause. Essayez une marque différente ou ac‐
tivez le distributeur de liquide de rinçage et utilisez
du liquide de rinçage avec les pastilles tout-en-1.
L'intérieur de l'appareil est
humide.
• Ce n'est pas un défaut de l'appareil. Il s'agit de la
condensation de l'humidité contenue dans l'air sur
les parois.
Mousse inhabituelle en
cours de lavage.
• Utilisez uniquement des produits de lavage pour
lave-vaisselle.
• Il y a une fuite dans le distributeur de liquide de rin‐
çage. Faites appel à un service après vente agréé.
Traces de rouille sur les
couverts.
• Il y a trop de sel régénérant dans l'eau utilisée pour
le lavage. Reportez-vous au chapitre « Adoucis‐
seur d'eau ».
• Les couverts en argent et en acier inoxydable ont
été placés ensemble. Évitez de placer les couverts
en argent et en acier inoxydable les uns à côté des
autres.
Il y a des résidus de déter‐
gent dans le distributeur de
produit de lavage à la fin du
programme.
• La pastille de détergent est restée coincée dans le
distributeur de produit de lavage, qui n'a donc pas
été entièrement éliminée par l'eau.
• L'eau ne peut pas éliminer le détergent du distribu‐
teur de produit de lavage. Assurez-vous que le
bras d'aspersion n'est pas bloqué ou obstrué.
• Assurez-vous que la vaisselle dans les paniers ne
bloquent pas l'ouverture du couvercle du distribu‐
teur de liquide de rinçage.
Odeurs à l'intérieur de l'ap‐
pareil.
Dépôts calcaires sur la vais‐
selle, dans la cuve et à l'in‐
• Reportez-vous au chapitre « Nettoyage intér‐
ieur ».
• Reportez-vous au chapitre « Adoucisseur
d'eau ».
térieur de la porte.
Page 24
www.electrolux.com24
Problème Cause et solution possibles
Vaisselle ternie, décolorée
ou ébréchée.
Reportez-vous aux chapitres
« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître
les autres causes probables.
• Assurez-vous de ne placer dans l'appareil que des
articles adaptés au lave-vaisselle.
• Chargez et déchargez le panier avec précautions.
Reportez-vous au manuel de chargement du pani‐
er.
• Placez les objets délicats dans le panier supérieur.
13. CARACTÉRISTIQUES TECHNIQUES
Dimensions Largeur / hauteur / profondeur
Branchement électrique
Pression de l'arrivée d'eau bar (minimum et maximum) 0.5 - 8
Arrivée d'eau
Capacité Couverts 15
Consommation électrique Mode « Veille » (W) 0.99
Consommation électrique Mode « Éteint » (W) 0.10
1)
Reportez-vous à la plaque signalétique pour les autres valeurs.
2)
Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environne‐
ment (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau
chaude afin de réduire la consommation d'énergie.
(mm)
Tension (V) 200 - 240
1)
Fréquence (Hz) 50 / 60
MPa (minimum et maximum) 0.05 - 0.8
Eau froide ou eau chaude
14. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Recyclez les matériaux portant le
symbole . Déposez les emballages
dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures
ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.
596 / 818 - 898 / 575
2)
max. 60 °C
*
Page 25
FRANÇAIS 25
Page 26
www.electrolux.com26
Page 27
FRANÇAIS 27
Page 28
www.electrolux.com/shop
117892980-A-172015
Loading...
