Electrolux ESF 8515ROW, ESF 8515ROX User manual [it]

ESF 8515ROW
ESF 8515ROX

IT Lavastoviglie Istruzioni per l’uso

www.electrolux.com2

INDICE

1. INFORMAZIONI PER LA SICUREZZA.............................................................. 3

2. ISTRUZIONI DI SICUREZZA............................................................................. 4

3. DESCRIZIONE DEL PRODOTTO......................................................................6

4. PANNELLO COMANDI ......................................................................................7

5. PROGRAMMI..................................................................................................... 8

6. IMPOSTAZIONI.................................................................................................. 9

7. OPZIONI...........................................................................................................12

8. PREPARAZIONE AL PRIMO UTILIZZO.......................................................... 13

9. UTILIZZO QUOTIDIANO.................................................................................. 14

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................16

11. PULIZIA E CURA............................................................................................17

12. RISOLUZIONE DEI PROBLEMI.....................................................................20

13. DATI TECNICI................................................................................................ 24

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, PNC, numero di serie.
Le informazioni si trovano sulla targhetta dei dati.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• L'apparecchiatura può essere usata da bambini di età

8 anni e oltre e da persone con capacità ridotte, a
condizione che siano stati debitamente istruiti e/o
supervisionati in merito all'uso sicuro
dell'apparecchiatura e a condizione che comprendano
i potenziali pericoli previsti.

• Non consentire ai bambini di giocare con

l'apparecchio.

• Tenere i detersivi al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano

dal'oblò dell'apparecchiatura quando è aperto.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'apparecchiatura senza essere
supervisionati.

ITALIANO 3

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e

applicazioni simili, tra cui:

– case di campagna; cucine di negozi, uffici e altri

ambienti di lavoro;

– clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali.

• Non apportare modifiche alle specifiche di questa

apparecchiatura.

www.electrolux.com4

• La pressione di esercizio dell'acqua (minima e

massima) deve essere compresa tra 0.5 (0.05) / 8
(0.8) bar (Mpa)

• Rispettare il numero massimo di 15 coperti.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.

• Sistemare i coltelli e le posate appuntite nel cestello

portaposate con l’estremità rivolta verso il basso o in
posizione orizzontale.

• Non tenere la porta dell’apparecchiatura aperta senza

supervisione per evitare di caderci.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.

• Non usare acqua spray ad alta pressione né vapore

per pulire l'apparecchio.

• Le aperture di ventilazione alla base (ove previste)

non devono essere ostruite da un tappeto.

• L'apparecchiatura deve essere collegata

correttamente all'impianto idrico con i tubi nuovi forniti.
I tubi usati non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Togliere tutto l'imballaggio e i bulloni
per il trasporto.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di
sotto di 0°C.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

2.2 Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa
elettrica.

• L'apparecchiatura deve disporre di
una messa a terra.

• Verificare che i dati elettrici riportati
sulla targhetta dei dati corrispondano
a quelli dell'impianto. In caso
contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Non utilizzare prese multiple e
prolunghe.

• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.

• Inserire la spina di alimentazione nella

A

B

presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
solo la spina.

• Questa apparecchiatura è conforme
alle direttive CEE.

• Solo per il Regno Unito e l'Irlanda.
L'apparecchiatura è dotata di spina di
alimentazione da 13 amp. Nel caso si
rendesse necessario sostituire il
fusibile nella spina di alimentazione,
utilizzare il fusibile: 13 amp ASTA (BS

1362).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar uscire acqua fino a che
non sarà trasparente e limpida.

• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.

• Il tubo di carico dell'acqua ha una
valvola di sicurezza che evita che il
tubo si allenti. Per scollegare il tubo,
premere la leva (B) e ruotare il
dispositivo di fissaggio (A) in senso
orario.

ITALIANO 5

dalla presa elettrica. Contattare il
Centro di Assistenza autorizzato per
sostituire il tubo di carico dell’acqua.

2.4 Utilizzo

• Non sedersi o salire sulla porta
aperta.

• I detersivi per la lavastoviglie sono
pericolosi. Osservare le istruzioni di
sicurezza riportate sulla confezione
del detersivo.

• Non bere o giocare con l’acqua
all’interno dell’apparecchiatura.

• Non rimuovere i piatti
dall'apparecchiatura fino al
completamento del programma.
Potrebbe rimanere del detersivo sulle
stoviglie.

• L'apparecchiatura può rilasciare
vapore caldo se si apre la porta
durante lo svolgimento del
programma.

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.

2.5 Luce interna

ATTENZIONE!

Rischio di lesioni.

• Questa apparecchiatura dispone di
una lampadina interna che si accende
e si spegne, rispettivamente, quando
si apre e si chiude la porta.

• Le lampadine utilizzate per questa
apparecchiatura non possono essere
utilizzate per l'illuminazione
domestica.

• Per sostituire la lampadina, contattare
il Centro di Assistenza.

2.6 Assistenza Tecnica

• Contattare il Centro di Assistenza
autorizzato per riparare

• Il tubo di carico dell'acqua è dotato di
una guaina protettiva esterna
trasparente. Se il tubo è danneggiato,
l'acqua nel tubo diventa scura.

• Se il tubo di carico è danneggiato,
scollegare immediatamente la spina

l'apparecchiatura. Consigliamo di
utilizzare esclusivamente ricambi
originali.

• Quando si contatta il Centro di
Assistenza autorizzato, accertarsi di
disporre delle seguenti informazioni
riportate sulla targhetta dei dati.

6

5

9

11

10

78

12

13

3

4

21

www.electrolux.com6

Modello:
PNC:
Numero di serie:

2.7 Smaltimento

ATTENZIONE!

Rischio di lesioni o
soffocamento.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

Piano di lavoro

1

Mulinello su cielo vasca

2

Mulinello superiore

3

Mulinello inferiore

4

Filtri

5

Targhetta dei dati

6

Contenitore del sale

7

Apertura di ventilazione

8

Contenitore del brillantante

9

Contenitore del detersivo

10

Cestello inferiore

11

Cestello superiore

12

Cassetto portaposate

13

4. PANNELLO COMANDI

1

2 4

68

3

7

5

ITALIANO 7

Tasto On/Off

1

Tasto Program

2

Spie del programma

3

Display

4

Tasto Delay

5

4.1 Spie

Spia Descrizione

Fase di lavaggio. Si accende quando sono in corso le fasi di lavaggio
e risciacquo.

Fase di asciugatura. Si accende quando è in corso la fase di asciuga‐
tura.

Spia TimeManager.

Spia XtraDry.

Spia del brillantante. La spia è spenta durante l'esecuzione del pro‐
gramma.

Spia del sale. La spia è spenta durante l'esecuzione del programma.

Tasto Start

6

Spie

7

Tasto Option

8

www.electrolux.com8

5. PROGRAMMI

Programma Grado di sporco

Fasi del program‐maOpzioni

Tipo di carico

1)

• Sporco normale

• Stoviglie e pos‐
ate

• Prelavaggio

• Lavaggio a 50°C

• Risciacqui

• TimeManager

• XtraDry

• Asciugatura

• Tutto

2)

• Stoviglie miste,
posate e pentole

• Prelavaggio

• Lavaggio da
45°C a 70°C

• XtraDry

• Risciacqui

• Asciugatura

3)

• Sporco misto

• Stoviglie miste,
posate e pentole

• Prelavaggio

• Lavaggio a 50°C
e 65°C

• TimeManager

• XtraDry

• Risciacqui

• Asciugatura

4)

• Sporco intenso

• Stoviglie miste,
posate e pentole

• Prelavaggio

• Lavaggio a 70°C

• Risciacqui

• TimeManager

• XtraDry

• Asciugatura

5)

• Sporco fresco

• Stoviglie e pos‐

• Lavaggio a 60°C

• Risciacqui

• XtraDry

ate

6)

1)

Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare
stoviglie e posate con grado di sporco normale. (Programma standard per gli istituti di pro‐
va).

2)

L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli.
Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e
la durata del programma.

3)

Con questo programma è possibile lavare un carico con sporco misto. Caricare le stovi‐
glie con sporco molto intenso nel cestello inferiore e sporco normale nel cestello superiore. I
valori di pressione e temperatura dell'acqua nel cestello inferiore sono maggiori rispetto al
cestello superiore.

4)

Questo programma prevede una fase di risciacquo ad alta temperatura per garantire mi‐
gliori risultati igienici. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C
per almeno 10 minuti.

5)

Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Ga‐
rantisce buoni risultati di lavaggio in breve tempo.

6)

Con questo programma è possibile risciacquare velocemente le stoviglie per evitare resi‐
dui di cibo sui piatti e la formazione di odori all'interno dell'apparecchiatura. Non utilizzare il
detersivo con questo programma.

• Tutto • Prelavaggio

5.1 Valori di consumo

ITALIANO 9

Programma

1)

I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle

variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

1)

5.2 Informazioni per gli istituti di

prova

Per le informazioni necessarie, relative
alle prestazioni inviare una mail a:

6. IMPOSTAZIONI

6.1 Modalità di selezione

programma e modalità utente

Quando l'apparecchiatura si trova in
modalità di selezione programma, è
possibile impostare un programma ed
accedere alla modalità utente.

In modalità utente è possibile
modificare le seguenti impostazioni:

• Il livello del decalcificatore dell'acqua
in base alla durezza dell'acqua.

• L'attivazione o disattivazione del
segnale acustico al termine del
programma.

• Attivazione/disattivazione della
notifica contenitore del brillantante
vuoto.

• Il livello di brillantante in base al
dosaggio richiesto.

Tali impostazioni vengono
memorizzate fino alla successiva
modifica.

Acqua

(l)

11 0.961 225

7 - 14 0.6 - 1.6 40 - 160

14 - 16 1.2 - 1.5 139 - 155

12.5 - 14.5 1.4 - 1.8 169 - 179

10 0.9 30

4 0.1 14

Energia

(kWh)

[email protected]

Riportare il numero del prodotto (PNC)
che si trova sulla targhetta dei dati.

Durata

(min)

Come impostare la modalità di selezione programma

L'apparecchiatura si trova in modalità
selezione programma quando la spia del

programma è accesa e il display
mostra la durata del programma.

Quando si attiva l’apparecchiatura,
generalmente si trova in modalità
selezione programma. Tuttavia, se ciò
non accade, è possibile impostare la
modalità selezione programma come
segue:

Tenere premuti contemporaneamente
Program e Option finché
l’apparecchiatura entra in modalità di
selezione programma.

6.2 Decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e
sull'apparecchiatura.

www.electrolux.com10

La durezza dell'acqua dipende dal
contenuto di questi minerali. La durezza
dell'acqua è misurata in scale
equivalenti.

Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell’acqua

Durezza dell'acqua

Gradi tedeschi

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Impostazioni di fabbrica.

2)

Non utilizzare il sale a questo livello.

Gradi francesi

(°fH)

locale. Per informazioni sulla durezza
dell’acqua nella propria zona è possibile
rivolgersi all’ente erogatore locale. È
importante impostare il livello corretto del
decalcificatore dell'acqua per garantire
buoni risultati di lavaggio.

mmol/l Gradi

Clarke

Livello del decal‐
cificatore dell’ac‐

qua

5

1

1)

2)

Se si utilizzano pastiglie multifunzione
contenenti sale e la durezza dell'acqua è
inferiore a 21° dH, è possibile impostare
il livello più basso del decalcificatore. In
questo caso si disattiva la spia di
riempimento del sale.

Se si utilizza un detersivo normale o
pastiglie multifunzione senza sale,
impostare il corretto livello di durezza
dell'acqua per mantenere la spia di
riempimento del sale attiva.

Come impostare il livello del decalcificatore

L'apparecchiatura deve essere in
modalità di selezione programma.

1. Per accedere alla modalità utente,
tenere premuti contemporaneamente

Delay e Start finché le spie

lampeggiare e il display è vuoto.

, e iniziano a

2. Premere Program.

• Le spie , e si
spengono.

• La spia continua a
lampeggiare.

• Il display mostra l'impostazione
corrente: ad es. = livello 5.

3. Premere ripetutamente il tasto
Program per modificare

l'impostazione.

4. Premere il tasto On/Off per
confermare l'impostazione.

6.3 Contenitore del brillantante

Il brillantante permette di asciugare le
stoviglie senza strisce o macchie.

,

Il brillantante viene erogato
automaticamente durante la fase di
risciacquo con acqua calda.

È possibile impostare la quantità di
brillantante rilasciata tra il livello 1
(quantità minima) e il livello 6 (quantità
massima). Il livello 0 disattiva il
contenitore del brillantante che di
conseguenza non viene rilasciato.

Impostazione di fabbrica: livello 4.

Come impostare il livello del brillantante

L'apparecchiatura deve essere in
modalità di selezione programma.

1. Per accedere alla modalità utente,
tenere premuti contemporaneamente

Delay e Start finché le spie

, e iniziano a

lampeggiare e il display è vuoto.

2. Premere Delay.

• Le spie , e
si spengono.

• La spia continua a
lampeggiare.

• Il display mostra l'impostazione
corrente: ad es. = livello 4.

– I livelli del brillantante vanno

da 0A a 6A.

– Livello 0 = nessuna

erogazione di brillantante.

3. Premere ripetutamente il tasto Delay
per modificare l'impostazione.

4. Premere il tasto On/Off per
confermare l'impostazione.

6.4 Indicazione assenza

brillantante

Quando la vaschetta del brillantante è
vuota, la spia corrispondente è attiva per
indicare di aggiungere altro brillantante.
Se si utilizzando pastiglie multifunzione
contenenti brillantante e si è soddisfatti
dei risultati di asciugatura, è possibile
disattivare la spia di riempimento.
Tuttavia, si consiglia di usare sempre il
brillantante per ottenere le migliori
prestazioni di asciugatura.

Se si utilizza un detersivo standard o
pastiglie multifunzione senza brillantante,
attivare la spia di riempimento.

Come disattivare la notifica contenitore del brillantante vuoto

L'apparecchiatura deve essere in
modalità selezione programma.

1. Per avviare la modalità utente
premere e tenere premuto
contemporaneamente Delay e Start

fino a che gli indicatori ,

lampeggiare e il display è vuoto.

2. Premere Option.

• Gli indicatori , e si

,

• L'indicatore continua a

• Il display mostra l'impostazione

3. Premere Option per cambiare
l'impostazione.

= la notifica contenitore del

brillantante vuoto è disattivata.

4. Premere il tasto On/Off per
confermare l'impostazione.

, e non iniziano a

spengono.

lampeggiare.

attuale: = la notifica
contenitore del brillantante vuoto
è attiva (impostazione di
fabbrica).

6.5 Segnali acustici

I segnali acustici vengono emessi in
caso di malfunzionamento
dell'apparecchiatura. Non è possibile
disattivare questi segnali acustici.

C'è inoltre un segnale acustico che viene
emesso al termine del programma. Per
impostazione predefinita, questo segnale
acustico è disattivato ma è possibile
attivarlo.

ITALIANO 11

www.electrolux.com12

Come attivare il segnale acustico che indica il termine del programma

L'apparecchiatura deve essere in
modalità di selezione programma.

1. Per accedere alla modalità utente,
tenere premuti contemporaneamente

Delay e Start finché le spie ,

lampeggiare e il display è vuoto.

2. Premere Start

• Le spie

• La spia continua a

• Il display mostra l'impostazione

3. Premere Start per cambiare
l'impostazione.

= Segnale acustico attivo.

4. Premere il tasto On/Off per
confermare l'impostazione.

, e iniziano a

, e

si spengono.

lampeggiare.

corrente: = Segnale acustico
non attivo.

6.6 MyFavourite

Questa opzione consente di impostare e
memorizzare il programma usato più di
frequente.

È possibile memorizzare solo 1
programma. Una nuova impostazione
annulla la precedente.

Come salvare il programma MyFavourite

1. Impostare il programma che si
desidera memorizzare

È anche possibile impostare le opzioni
disponibili per il programma scelto.

2. Tenere premuti
contemporaneamente Program e
Delay finché le spie del programma e
le opzioni lampeggiano per alcuni
secondi.

Come impostare il programma MyFavourite

Tenere premuto Program finché le spie
corrispondenti al programma
MyFavourite e alle opzioni non si
accendono.
Sul display compare la durata del
programma.

7. OPZIONI

Le opzioni desiderate
devono essere attivate ogni
volta prima dell'avvio di un
programma.
Non è possibile attivare o
disattivare le opzioni durante
l'esecuzione di un
programma.

Non tutte le opzioni sono
compatibili tra loro. Se sono
state selezione delle opzioni
non compatibili,
l'apparecchiatura ne
disattiva automaticamente
una o diverse. Solo le spie
delle opzioni ancora attive
rimangono accese.

7.1 XtraDry

Attivare questa opzione se si desidera
migliorare le prestazioni di asciugatura.
Utilizzando questa opzione, la durata di
alcuni programmi, il consumo d'acqua e
la temperatura dell'ultimo risciacquo
potrebbero subire delle variazioni.

L'opzione XtraDry non è un'opzione
permanente e deve essere selezionata
ad ogni ciclo.

Come attivare l'opzione XtraDry

Premere Option finché la spia si
accende.

ITALIANO 13

7.2 TimeManager

L'opzione aumenta la pressione e la
temperatura dell'acqua. Le fasi di
lavaggio e di asciugatura sono più brevi.

La durata complessiva del programma si
riduce di circa il 50%.

I risultati di lavaggio sono gli stessi che si
ottengono con la normale durata del
programma. I risultati di asciugatura
possono ridursi.

Come attivare TimeManager

Premere Option finché la spia si
accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o
lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.

8. PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del

brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare un programma per rimuovere

possibili residui di lavorazione
presenti all’interno
dell’apparecchiatura. Non utilizzare il
detersivo e non caricare stoviglie.

Quando si avvia un programma,
l'apparecchiatura può impiegare fino a 5
minuti per rigenerare la resina nel
decalcificatore. Può sembrare che
l'apparecchiatura non funzioni
correttamente. La fase di lavaggio si
avvia soltanto al termine di tale
procedura. La procedura viene ripetuta
periodicamente.

8.1 Contenitore del sale

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del
sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel
contenitore del sale (solo la prima
volta).

3. Riempire il contenitore del sale.

4. Togliere l'eventuale sale rimasto

attorno all'apertura del contenitore.

AVVERTENZA!

Utilizzare solo sale specifico
per lavastoviglie.

Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per
assicurare buoni risultati di lavaggio
nell'uso quotidiano.

5. Ruotare il tappo del contenitore del
sale in senso orario per chiuderlo.

A

B

C

A

B

C

www.electrolux.com14

Acqua e sale potrebbero
fuoriuscire dal contenitore
del sale durante il
riempimento. Rischio di
corrosione. Per evitarlo,
avviare un programma dopo
aver riempito il contenitore
del sale.

8.2 Come riempire il contenitore del brillantante

1. Aprire il coperchio (C).

2. Riempire il contenitore (B) finché il

brillantante non raggiunge
l'indicazione di "MAX".

3. Rimuovere l'eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.

4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.

Riempire il contenitore del
brillantante quando la spia
(A) diventa trasparente.

Se si utilizzano pastiglie
multifunzione e le
prestazioni di asciugatura
sono soddisfacenti, la spia di
riempimento del brillantante
può essere disattivata.
Si consiglia di utilizzare
sempre il brillantante per
migliori prestazioni di
asciugatura, anche in
combinazione con pastiglie
multifunzione contenenti un
agente di risciacquo.

AVVERTENZA!

Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.

9. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto On/Off per

accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.

• Se la spia del sale è accesa,
riempire il contenitore del sale.

• Se la spia del brillantante è
accesa, riempire il contenitore del
brillantante.

3. Caricare i cestelli.

4. Aggiungere il detersivo.

5. Impostare ed avviare il programma

corretto per il tipo di carico ed il
grado di sporco.

9.1 Utilizzo del detersivo

AVVERTENZA!

Utilizzare solo detersivo
specifico per lavastoviglie.

1. Premere il tasto di sgancio (A) per
aprire il coperchio (C).

2. Mettere il detersivo in polvere o in
pastiglie nell'apposito contenitore
(B).

3. Se il programma ha una fase di
prelavaggio, mettere una piccola
quantità di detersivo nella parte
interna della porta
dell'apparecchiatura.

4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.

9.2 Impostazione ed avvio di un

programma

Funzione Auto Off

Questa funzione permette di ridurre il
consumo di energia disattivando
automaticamente l'apparecchiatura
quando non è in funzione.

La funzione si attiva:

• Dopo 5 minuti dal termine del

programma.

• Dopo 5 minuti se il programma non è

stato avviato.

Avvio di un programma

1. Premere il tasto On/Off per
accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.

2. Chiudere la porta
dell'apparecchiatura.

3. Premere ripetutamente Program
finché non si accende la spia del
programma che si desidera
impostare.

• Se si desidera selezionare il
programma MyFavourite, tenere
premuto Program finché non si
accende la modalità MyFavourite.

Il display indica la durata del programma.

4. Impostare le opzioni disponibili.

ITALIANO 15

5. Premere Start per avviare il

programma.

• La spia della fase di lavaggio si
accende.

• La durata del programma inizia a
diminuire ad intervalli di 1 minuto.

Avvio del programma con partenza ritardata

1. Impostare un programma.

2. Premere ripetutamente Delay finché

il display indica l'intervallo desiderato
per la partenza ritardata (da 1 a 24

ore).
La spia del programma selezionato
lampeggia.

3. Premere Start per avviare il conto

alla rovescia.

• La spia del programma
selezionato si accende in modo
fisso.

• Inizia il conto alla rovescia.

– Da 24 a 11 ore, il conto alla

rovescia diminuisce ad
intervalli di 1 ora.

– Da 10 a 1 ora, il conto alla

rovescia diminuisce ad
intervalli di 1 minuto.

Appena è completato il conto alla
rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta mentre è in corso un
programma, l’apparecchiatura si arresta.
Ciò potrebbe avere degli effetti sul
consumo di energia e sulla durata del
programma. Quando si chiude
nuovamente la porta, l'apparecchiatura
riprende dal punto in cui era stata
interrotta.

Se la porta rimane aperta
per più di 30 secondi
durante la fase di
asciugatura, il programma in
corso termina.

www.electrolux.com16

Annullamento della partenza
ritardata mentre è in corso il

Verificare che vi sia del detersivo
nell'apposito contenitore prima di avviare
un nuovo programma.

conto alla rovescia

Quando si annulla la partenza ritardata,
è necessario impostare nuovamente il
programma e le opzioni.

Tenere premuti simultaneamente
Program e Option finché
l’apparecchiatura entra in modalità di
selezione programma.

Annullamento del programma

Tenere premuti simultaneamente
Program e Option finché
l’apparecchiatura entra in modalità di
selezione programma.

Fine programma

Al termine del programma, il display
indica 0:00. Le spie della fase sono
disattivate.

Tutti i tasti sono inattivi ad eccezione del
tasto On/Off.

1. Premere il tasto on/off o attendere
che la funzione Auto Off spenga
automaticamente l'apparecchiatura.
Se si apre la porta prima di attivare il
tasto Auto Off, l'apparecchiatura si
spegne automaticamente.

2. Chiudere il rubinetto dell'acqua.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Informazioni generali

I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.

• Gettare i residui di cibo più grandi
nella spazzatura.

• Non prelavare le stoviglie a mano. Se
necessario, utilizzare il programma
prelavaggio (se disponibile) o
selezionare un programma con fase
di prelavaggio.

• Utilizzare sempre tutto lo spazio
presente nei cestelli.

• Quando si carica l'apparecchiatura,
assicurarsi che le stoviglie vengano
raggiunte interamente e lavate
dall'acqua rilasciata dagli ugelli del
mulinello. Verificare che gli oggetti
non si tocchino o coprano.

• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad es. "3 in 1", "4 in 1",
"Tutto in uno"). Seguire le istruzioni
riportate sulla confezione.

• Impostare il programma corretto per il
tipo di carico ed il grado di sporco. Il
programma ECO consente un utilizzo
più efficiente di acqua ed elettricità

per lavare stoviglie e posate con
grado di sporco normale.

10.2 Se si utilizzano sale, brillantante e detersivo

• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie.
Altri prodotti possono danneggiare
l'apparecchiatura.

• Le pastiglie multifunzione sono
generalmente adatte in zone con una
durezza dell'acqua fino a 21°dH. Nelle
zone che superano tale limite, il
brillantante e il sale devono essere
utilizzati insieme alle pastiglie
multifunzione. Tuttavia, in zone con
acqua dura e molto dura si consiglia
di utilizzare solo detersivo (in polvere,
gel, pastiglie senza funzioni
aggiuntive), brillantante e sale
separatamente per risultati di pulizia e
asciugatura ottimali.

• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.

• Non usare una dose di detersivo
superiore alla quantità raccomandata.
Osservare le istruzioni riportate sulla
confezione del detersivo.

10.3 Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente
detersivo, sale e brillantante attenersi
alla procedura seguente:

1. Impostare il livello più alto del
decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale
e del brillantante siano pieni.

3. Avviare il programma più breve con
una fase di risciacquo. Non
aggiungere il detersivo e non
caricare i cestelli.

4. Una volta completato il programma,
regolare il decalcificatore dell'acqua
in base alla durezza dell'acqua
locale.

5. Regolare la quantità di brillantante
rilasciata.

6. Attivare il contenitore del brillantante.

10.4 Caricare i cestelli

• Utilizzare l’apparecchiatura

esclusivamente per lavare articoli
idonei al lavaggio in lavastoviglie.

• Non introdurre nell’apparecchiatura

articoli di legno, osso, alluminio, peltro
o rame.

• Non inserire nell'apparecchiatura

oggetti che possano assorbire acqua
(spugne, panni per la pulizia).

• Gettare i residui di cibo più grandi

nella spazzatura.

• Ammorbidire le tracce di bruciato sulle

stoviglie.

• Disporre gli utensili cavi (tazze,

bicchieri e padelle) con l’apertura
rivolta verso il basso.

ITALIANO 17

• Verificare che i bicchieri non si
tocchino l’un l’altro.

• Sistemare le posate e i piccoli oggetti
nel cassetto portaposate.

• Sistemare gli oggetti leggeri nel
cestello superiore. In modo tale che
non possano muoversi.

• Prima di avviare un programma,
assicurarsi che i mulinelli possano
ruotare liberamente.

10.5 Prima di avviare il

programma

Verificare che:

• I filtri siano puliti e installati
correttamente.

• Il tappo del contenitore del sale sia
serrato.

• I fori sui mulinelli non siano ostruiti.

• Siano presenti il sale per lavastoviglie
e il brillantante (a meno che non si
utilizzino le pastiglie combinate).

• Le stoviglie siano riposte
correttamente nei cestelli.

• Il programma sia adatto al tipo di
carico e al grado di sporco.

• Si utilizzi la quantità corretta di
detersivo e additivi.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Al termine del programma,
dell'acqua potrebbe
rimanere sulle pareti e sulla
porta dell'apparecchiatura.

11. PULIZIA E CURA

ATTENZIONE!

Prima di eseguire qualunque
intervento di manutenzione,
spegnere l'apparecchiatura
ed estrarre la spina dalla
presa.

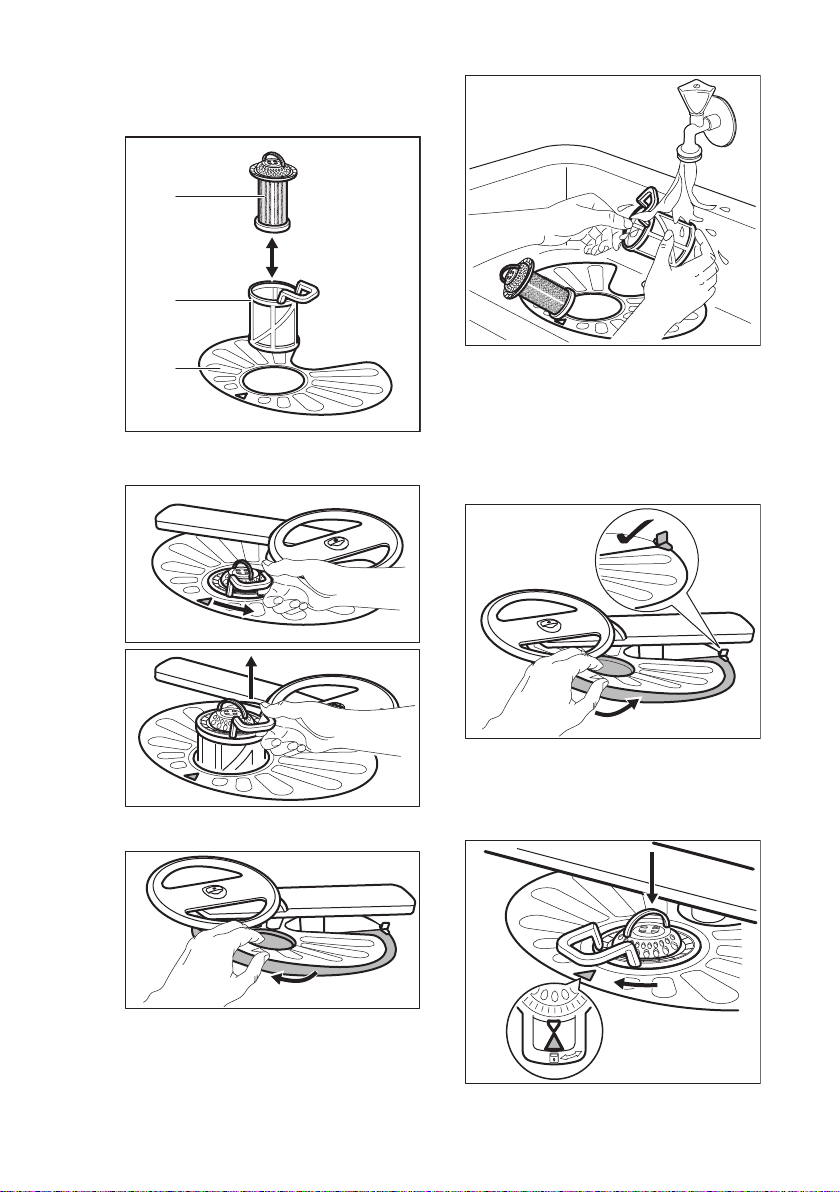

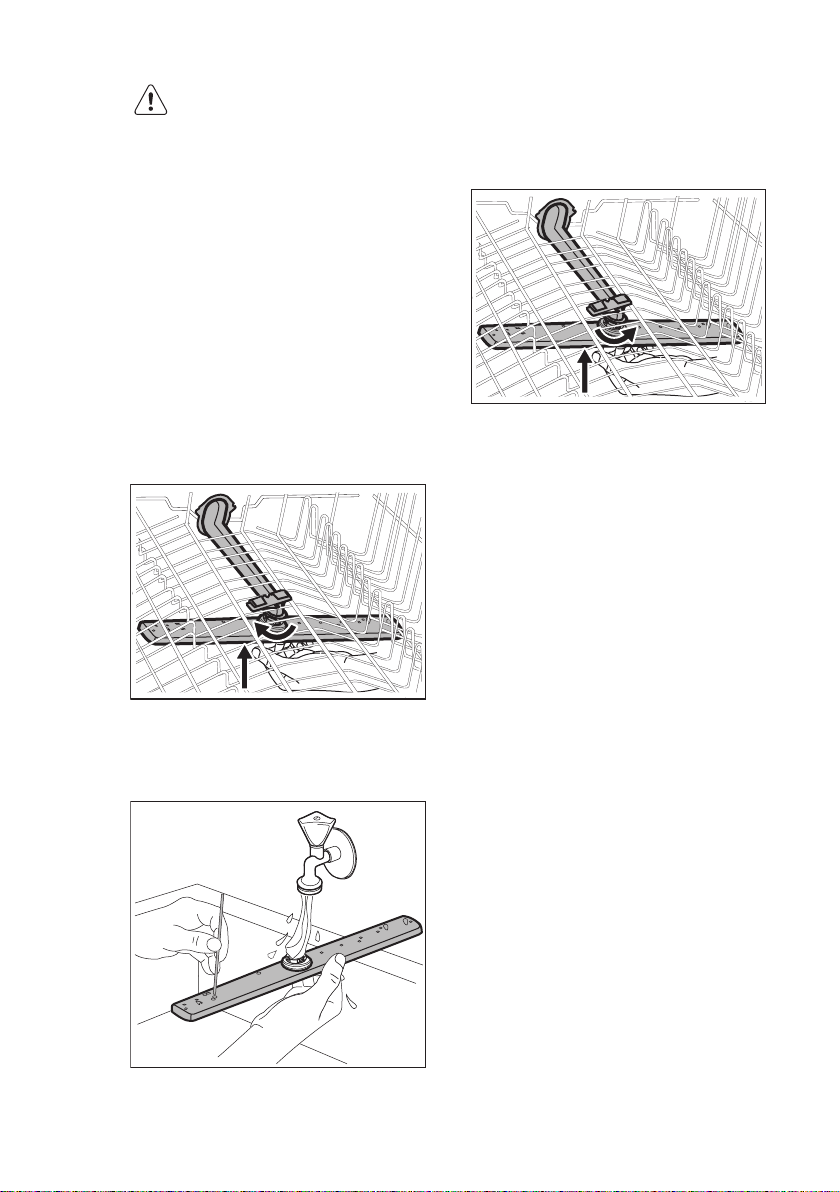

Filtri sporchi e mulinelli
ostruiti riducono i risultati di
lavaggio. Eseguire controlli
periodici e pulirli, se
necessario.

C

B

A

www.electrolux.com18

11.1 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario
e rimuoverlo.

5. Assicurarsi che non vi siano residui
di cibo o di sporco all'interno o
attorno al bordo della vasca di
raccolta.

6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B)
nel filtro piatto (A). Ruotarlo in senso

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

orario finché non si blocca in
posizione.

4. Lavare i filtri.

AVVERTENZA!

Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.

11.2 Pulizia del mulinello superiore

Si consiglia di pulire regolarmente il
mulinello superiore per evitare che lo
sporco ostruisca i fori.

Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.

1. Estrarre il cestello superiore.

2. Per sganciare il mulinello dal

cestello, premerlo verso l'alto nella
direzione indicata dalla freccia
inferiore e contemporaneamente
ruotarlo in senso orario.

3. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.

ITALIANO 19

4. Per riagganciare il mulinello al

cestello, premerlo nella direzione
indicata dalla freccia inferiore e
contemporaneamente ruotarlo in
senso antiorario finché non si blocca
in posizione.

11.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno
inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette
abrasive o solventi.

11.4 Pulizia interna

• Pulire accuratamente
l'apparecchiatura, inclusa la
guarnizione in gomma della porta, con
un panno morbido umido.

• Se si usano regolarmente programmi
di breve durata, è possibile riscontrare
depositi di grasso e calcare all'interno
dell'apparecchiatura. Per evitarlo, si
consiglia di avviare programmi lunghi
almeno 2 volte al mese.

• Per ottenere le migliori prestazioni
dall'apparecchiatura, si consiglia di
utilizzare mensilmente un prodotto
specifico per la pulizia della
lavastoviglie. Seguire attentamente le
istruzioni riportate sulla confezione del
prodotto.

www.electrolux.com20

12. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si
blocca durante il funzionamento. Prima
di contattare il Centro di Assistenza
Autorizzato, tentare di risolvere il
problema da soli con l'aiuto delle
informazioni riportate in tabella.

ATTENZIONE!

Riparazioni non eseguite in
modo accurato possono
comportare gravi rischi per
la sicurezza dell'utente.
Qualsiasi tipo di riparazione
deve essere eseguita da
personale qualificato.

Problema e codice al‐
larme

Non è possibile accendere
l'apparecchiatura.

Il programma non si avvia. • Controllare che la porta sia chiusa.

Possibile causa e soluzione

• Verificare che la spina sia collegata alla presa elettri‐
ca.

• Assicurarsi che il fusibile all'interno del quadro elettri‐
co non sia danneggiato.

• Premere Start.

• Se è stato impostato il ritardo, annullare l'imposta‐
zione o attendere il termine del conto alla rovescia.

• L'apparecchiatura ha avviato la procedura di rigener‐
azione della resina all'interno del decalcificatore. La
procedura dura all'incirca 5 minuti.

In alcuni casi il display visualizza un
codice allarme.

La maggior parte dei possibili
problemi possono essere risolti senza
il bisogno di contattare il Centro di
Assistenza Autorizzato.

L'apparecchiatura non car‐
ica acqua.

Il display visualizza .

• Controllare che il rubinetto dell'acqua sia aperto.

• Controllare che la pressione dell'acqua di alimenta‐
zione non sia troppo bassa. Per ottenere informazio‐
ni a questo proposito, contattare l'ente erogatore lo‐
cale.

• Controllare che il rubinetto dell'acqua non sia ostrui‐
to.

• Controllare che il filtro nel tubo di carico non sia os‐
truito.

• Verificare che il tubo di carico non sia attorcigliato o
piegato.

ITALIANO 21

Problema e codice al‐

Possibile causa e soluzione

larme

L'apparecchiatura non
scarica l'acqua.

Il display visualizza .

• Controllare che lo scarico del lavello non sia ostruito.

• Controllare che il filtro nel tubo di scarico non sia os‐
truito.

• Controllare che il sistema del filtro interno non sia os‐
truito.

• Verificare che il tubo di scarico non sia attorcigliato o
piegato.

Il dispositivo antiallaga‐
mento è attivo.

• Chiudere il rubinetto dell’acqua e contattare il Centro
di Assistenza Autorizzato.

Il display visualizza .

L'apparecchiatura si ar‐
resta e riparte più volte du‐

• È normale. Permette di ottenere risultati di pulizia ot‐
timali e risparmiare energia.

rante il funzionamento.

Il programma dura troppo. • Selezionare l'opzione TimeManager per ridurre la

durata del programma.

• Se è stata impostata la partenza ritardata, annullare
l'impostazione o attendere il termine del conto alla
rovescia.

Il tempo residuo sul display
aumenta e raggiunge qua‐

• Non si tratta di un'anomalia. L'apparecchiatura fun‐
ziona correttamente.

si il termine del program‐
ma.

Le opzioni del programma
devono essere reimpostate

• Per salvare la configurazione preferita utilizzare l'op‐
zione MyFavourite.

ogni volta.

Leggera perdita dalla porta
dell'apparecchiatura.

• L'apparecchiatura non è correttamente livellata. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• La porta dell'apparecchiatura non è centrata rispetto
alla vasca. Regolare il piedino posteriore (ove previs‐
to).

La porta dell'apparecchia‐
tura si chiude con difficoltà.

Tintinnio/colpi dall'interno
dell'apparecchiatura.

• L'apparecchiatura non è correttamente livellata. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• Alcune parti di pentole e stoviglie sporgono dai ces‐
telli.

• Le pentole e le stoviglie non sono state sistemate
adeguatamente nei cestelli. Fare riferimento al libret‐
to contenente le indicazioni per caricare il cestello.

• Accertarsi che i mulinelli possano girare liberamente.

www.electrolux.com22

Problema e codice al‐
larme

L'apparecchiatura fa scat‐
tare l'interruttore princi‐
pale.

Fare riferimento a

"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre

possibili cause.

Una volta controllata l'apparecchiatura,
spegnerla e riaccenderla. In caso di

Possibile causa e soluzione

• L'amperaggio è insufficiente per sopportare l'uso di
più apparecchiature contemporaneamente. Verificare
l'amperaggio della presa e la capacità del contatore
o spegnere una delle apparecchiature in uso.

• Guasto elettrico interno all'apparecchiatura. Contat‐
tare un Centro di Assistenza Autorizzato.

ricomparsa dell'anomalia, contattare il
Centro di Assistenza Autorizzato.

Per i codici allarme non presenti in
tabella, contattare un Centro di
Assistenza Autorizzato.

12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile causa e soluzione

Risultati di lavaggio insod‐
disfacenti.

• Fare riferimento a "Utilizzo quotidiano", "Consi‐
gli e suggerimenti" e al libretto contenente le indi‐
cazioni per caricare il cestello.

• Usare programmi di lavaggio più intensi.

• Pulire i mulinelli ed il filtro. Vedere il capitolo "Puli‐
zia e cura".

Risultati di asciugatura in‐
soddisfacenti.

Su bicchieri e stoviglie ri‐
mangono delle striature
biancastre o striature bluas‐
tre.

• Pentole e stoviglie sono state lasciate troppo tem‐
po all'interno dell'apparecchiatura chiusa.

• Brillantante assente o quantità di brillantante insuf‐
ficiente. Impostare il contenitore del brillantante su
un livello superiore.

• Gli oggetti di plastica devono essere asciugati con
un panno.

• Per ottenere le migliori prestazioni di asciugatura,
attivare l'opzione XtraDry.

• Si consiglia di utilizzare sempre il brillantante, an‐
che in combinazione con pastiglie multifunzione.

• La quantità di brillantante erogata è eccessiva. Re‐
golare il livello del brillantante su una posizione in‐
feriore.

• È stata utilizzata una dose eccessiva di detersivo.

Problema Possibile causa e soluzione

Macchie e tracce di gocce
d'acqua su bicchieri e stovi‐
glie.

• La quantità di brillantante erogata non è sufficiente.
Regolare il livello del brillantante su una posizione
superiore.

• La causa potrebbe essere la qualità del brillan‐
tante.

ITALIANO 23

Le stoviglie sono bagnate. • Per ottenere le migliori prestazioni di asciugatura,

attivare l'opzione XtraDry.

• Il programma non dispone di una fase di asciuga‐
tura oppure questa fase viene eseguita a bassa
temperatura.

• Il contenitore del brillantante è vuoto.

• La causa potrebbe essere la qualità del brillan‐
tante.

• La causa potrebbe essere la qualità del detersivo
in pastiglie multifunzione. Provare un prodotto di
una marca diversa o attivare il contenitore del bril‐
lantante e utilizzare il brillantante insieme al deter‐
sivo in pastiglie multifunzione.

• Lasciare la porta della lavastoviglie socchiusa e at‐
tendere alcuni minuti prima di estrarre le stoviglie.

L'interno dell'apparecchia‐
tura è bagnato.

Insolita produzione di schiu‐
ma durante il lavaggio.

• Non si tratta di un'anomalia ma dell'umidità pre‐
sente nell'aria che si condensa sulle pareti.

• Utilizzare solo detersivi per lavastoviglie.

• Perdita dal contenitore del brillantante. Contattare
un Centro di Assistenza Autorizzato.

Tracce di ruggine sulle pos‐
ate.

• È presente troppo sale nell'acqua utilizzata per il
lavaggio. Fare riferimento a "Decalcificatore
dell'acqua".

• Sono state sistemate insieme posate d'argento e
acciaio inossidabile. Evitare di sistemare oggetti
d'argento e acciaio inossidabile uno accanto all'al‐
tro.

Sono presenti residui di de‐
tersivo all'interno del conte‐
nitore al termine del pro‐
gramma.

Odori all'interno dell'appar‐
ecchiatura.

• La pastiglia del detersivo si è incollata all'interno
del contenitore e l'acqua non è riuscita ad eliminar‐
la completamente.

• L'acqua non è in grado di eliminare il detersivo dal
contenitore. Assicurarsi che il mulinello non sia
bloccato o ostruito.

• Assicurarsi che gli oggetti nei cestelli non impedis‐
cano l'apertura del coperchio del contenitore del
detersivo.

• Fare riferimento a "Pulizia interna".

www.electrolux.com24

Problema Possibile causa e soluzione

Il calcare può depositarsi su
pentole e stoviglie, nella
vasca o all'interno della por‐
ta.

Pentole e stoviglie opache,
scolorite o incrinate.

Fare riferimento a

"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre

possibili cause.

13. DATI TECNICI

• Fare riferimento a "Decalcificatore dell'acqua".

• Assicurarsi di introdurre nell'apparecchiatura solo
oggetti lavabili in lavastoviglie.

• Caricare e scaricare il cestello delicatamente. Fare
riferimento al libretto contenente le indicazioni per
caricare il cestello.

• Sistemare gli oggetti delicati nel cestello superiore.

Dimensioni Larghezza/Altezza/Profondità

(mm)

Tensione (V) 220 - 240

Collegamento elettrico

1)

Frequenza (Hz) 50

Pressione dell’acqua di ali‐
mentazione

Collegamento dell'acqua

bar (minima e massima) 0.5 - 8

MPa (minima e massima) 0.05 - 0.8

Acqua fredda o calda

2)

Capacità Coperti 15

Consumo di energia Modalità Acceso (W) 5.0

Consumo di energia Modalità Spento (W) 0.10

1)

Per altri valori, fare riferimento alla targhetta dei dati.

2)

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di ener‐

gia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed

elettroniche. Non smaltire le
apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.

596 / 850 / 610

max. 60°C

*

ITALIANO 25

www.electrolux.com26

ITALIANO 27

www.electrolux.com/shop

117894712-A-422015
