Electrolux ESF 64075 User Manual [en, fr, de, pt, nl]

gebruiksaanwijzing

user manual

notice d'utilisation

benutzerinformation

manual de instruções

Afwasautomaat

Dishwasher

Lave-vaisselle

Geschirrspüler

Máquina de lavar loiça

ESF 64075

Electrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Veiligheidsinformatie 2
Beschrijving van het product 5
Bedieningspaneel 5
Bediening van het apparaat 7

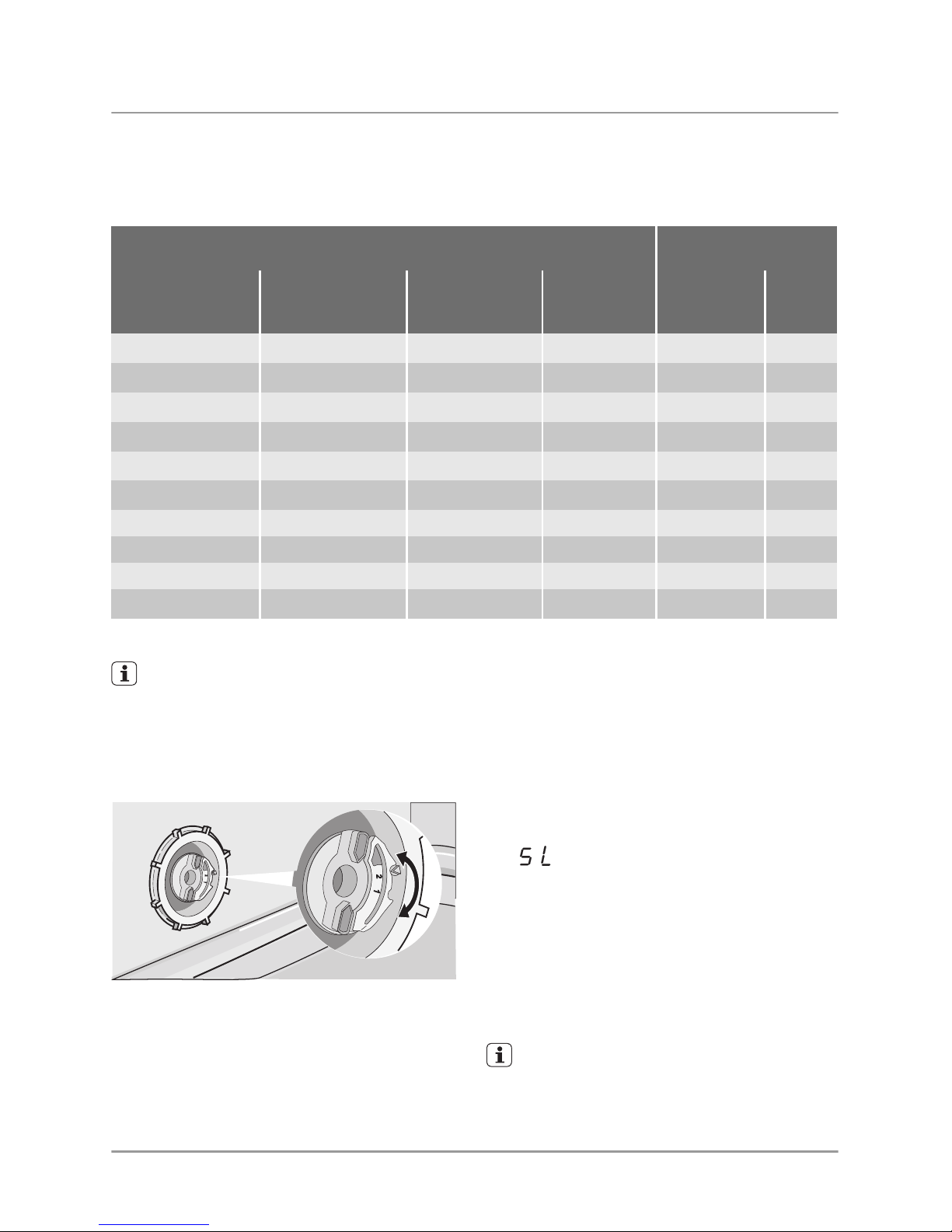

De waterontharder instellen 7

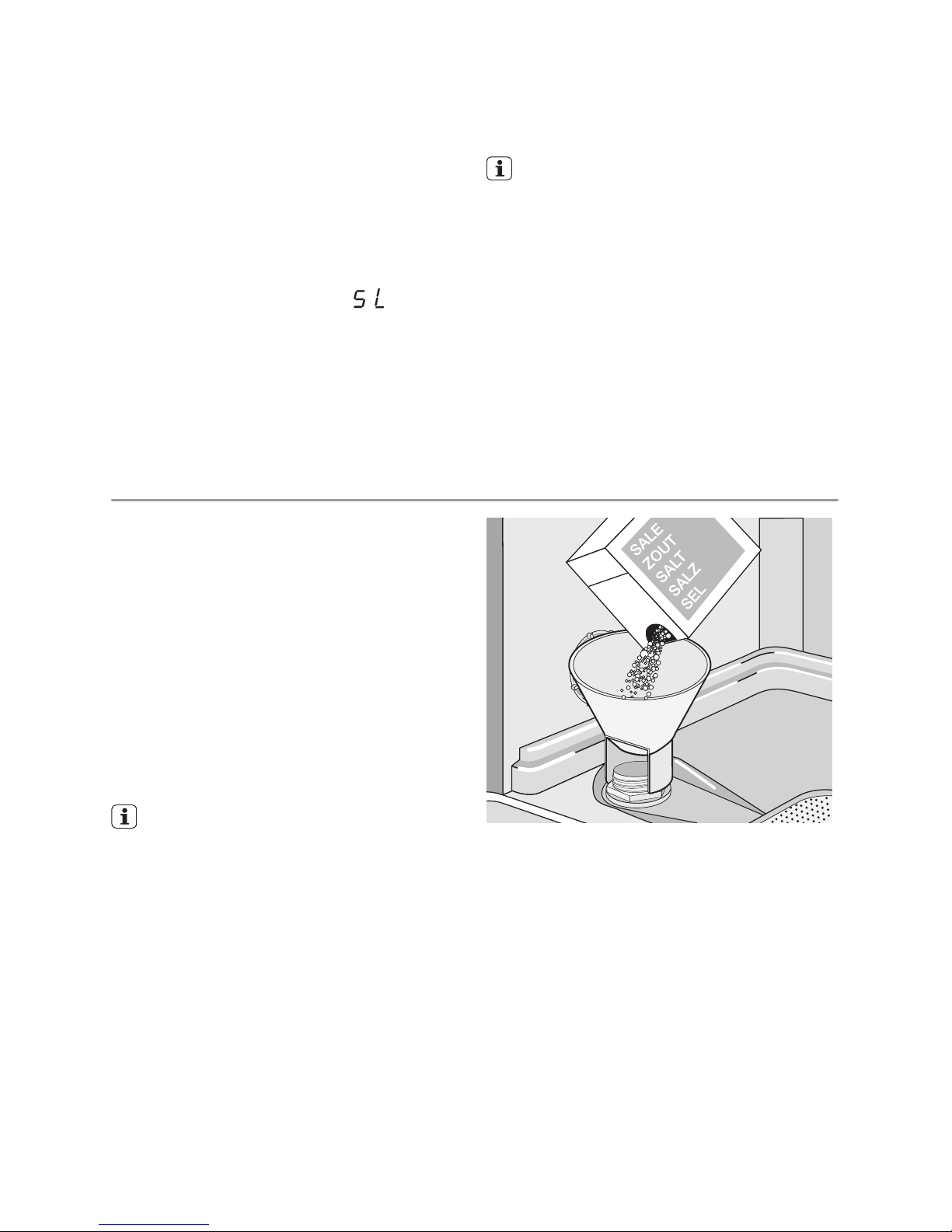

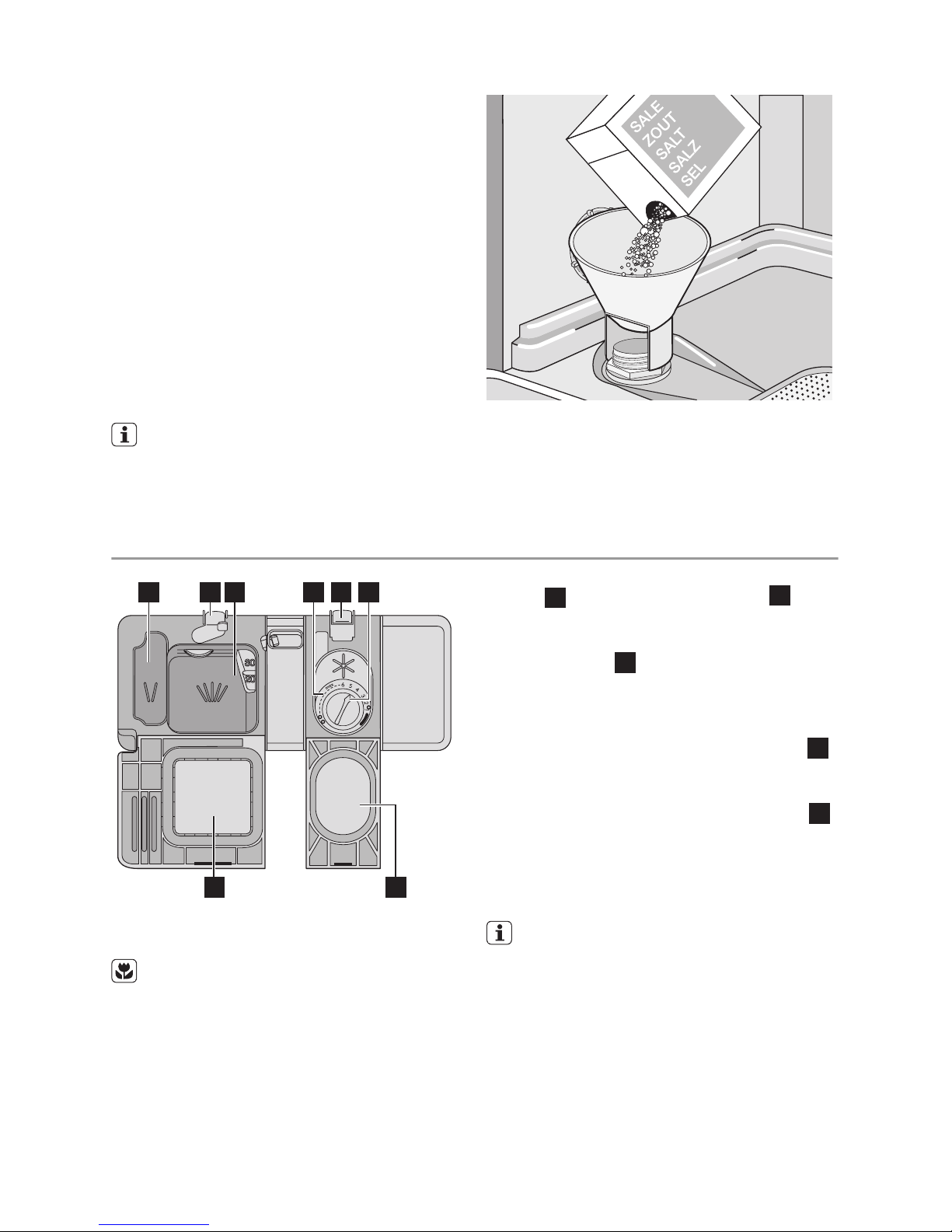

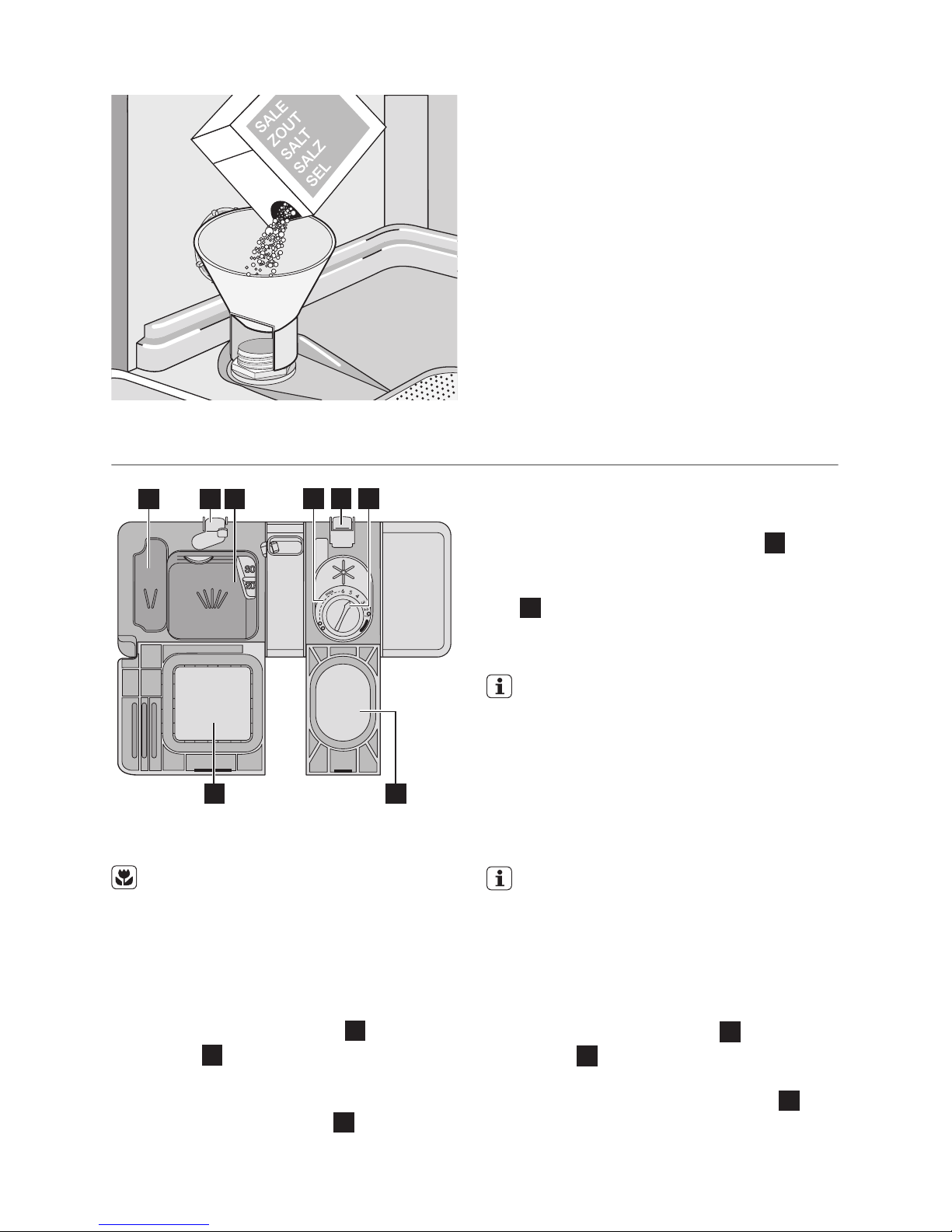

Gebruik van zout voor de afwasautomaat

8

Gebruik van afwasmiddel en glansmiddel

9

De Multitabfunctie 10

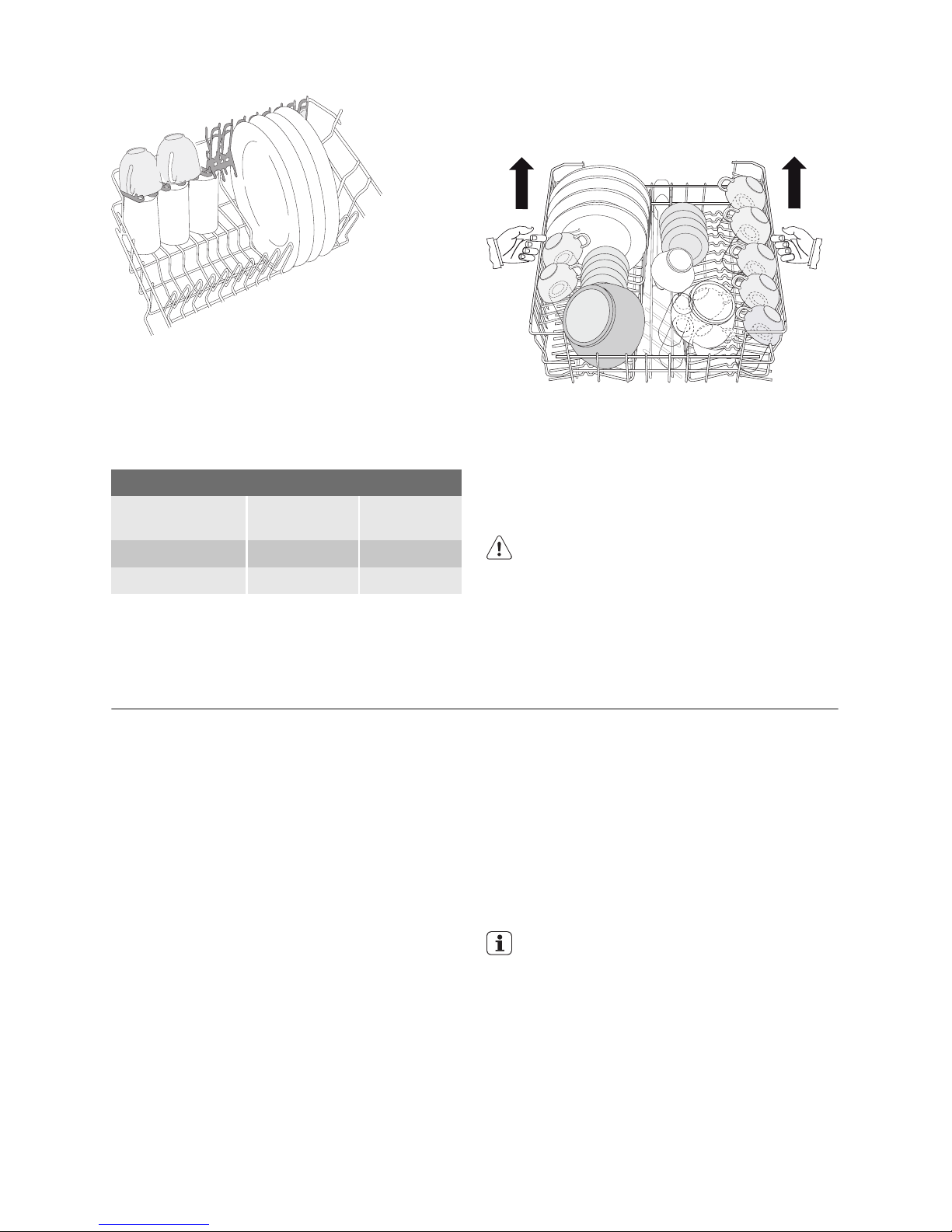

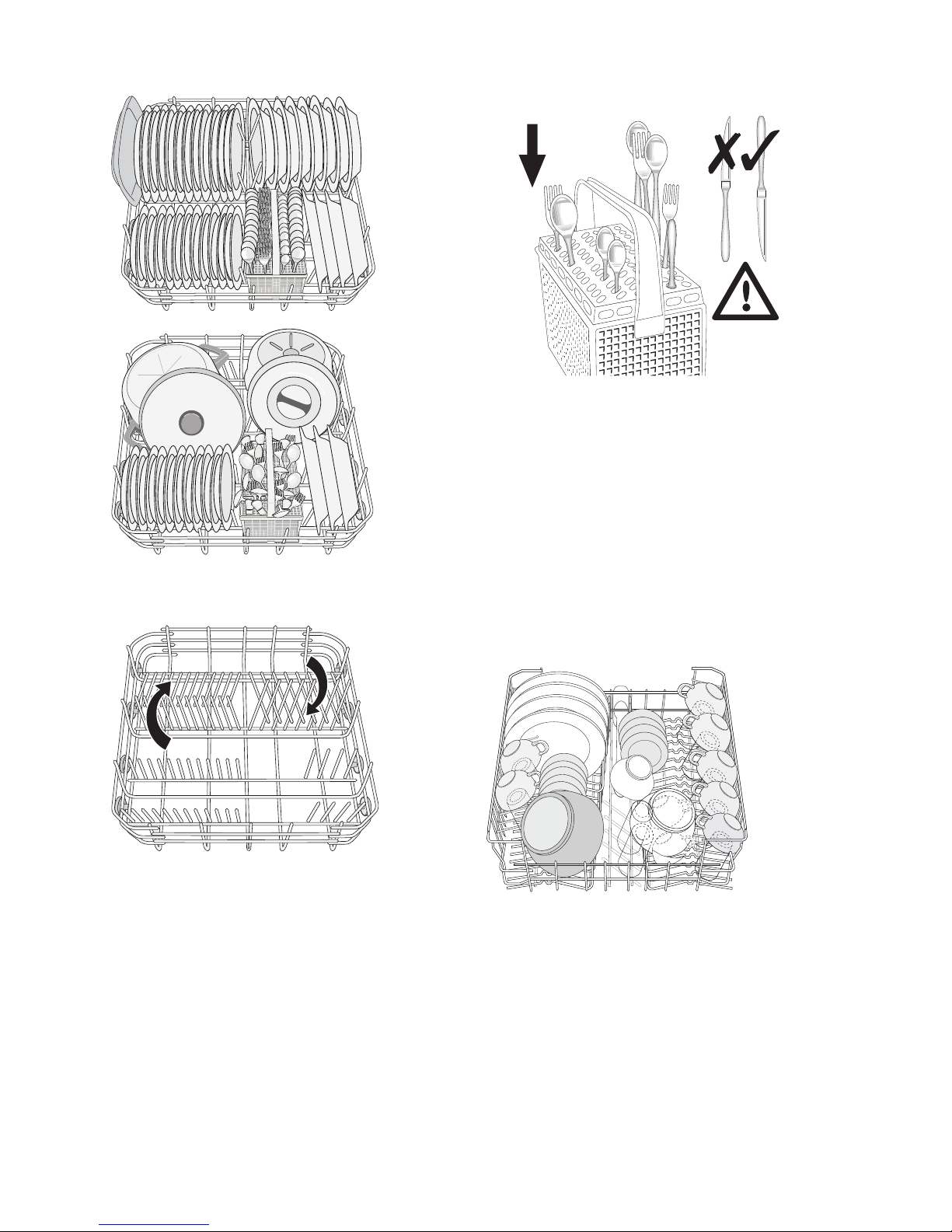

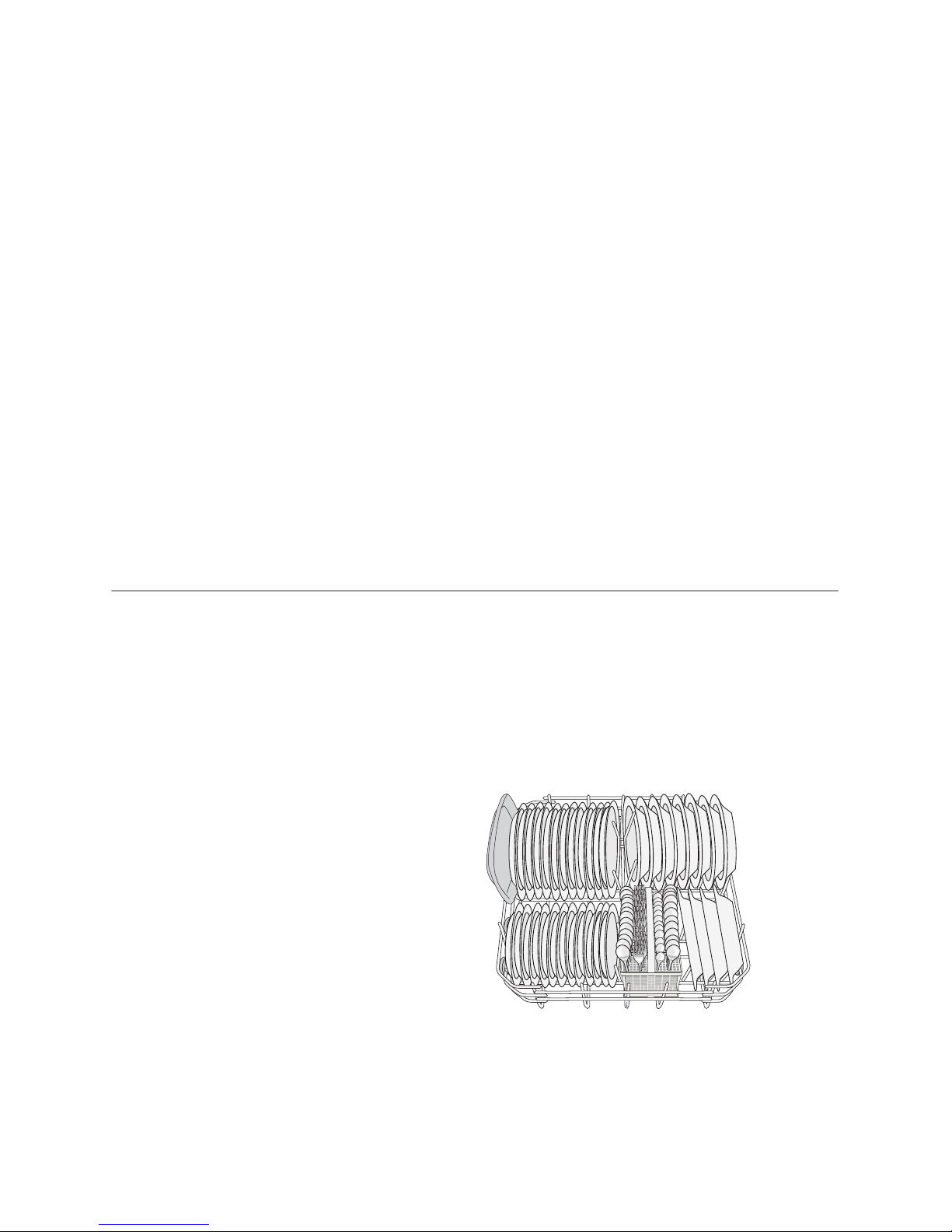

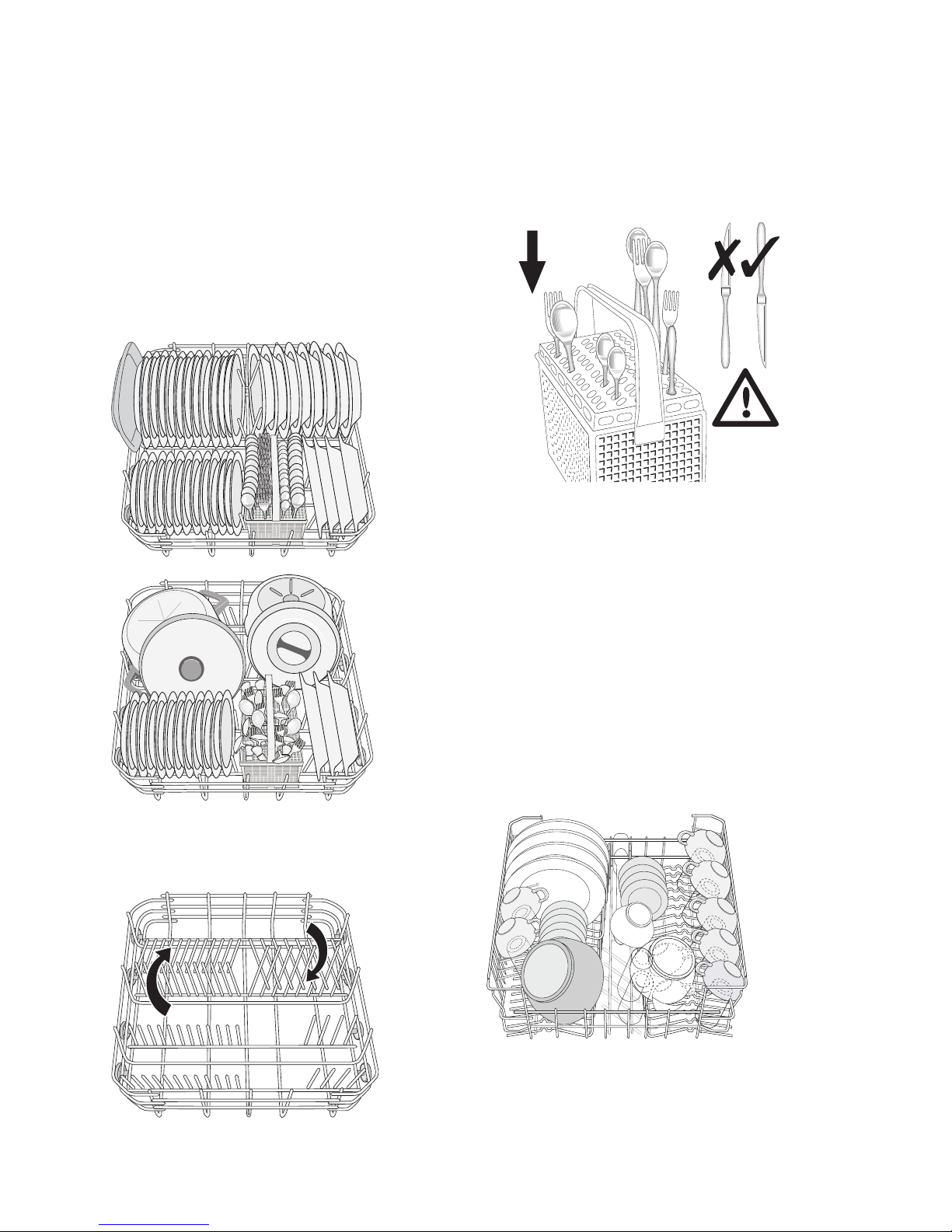

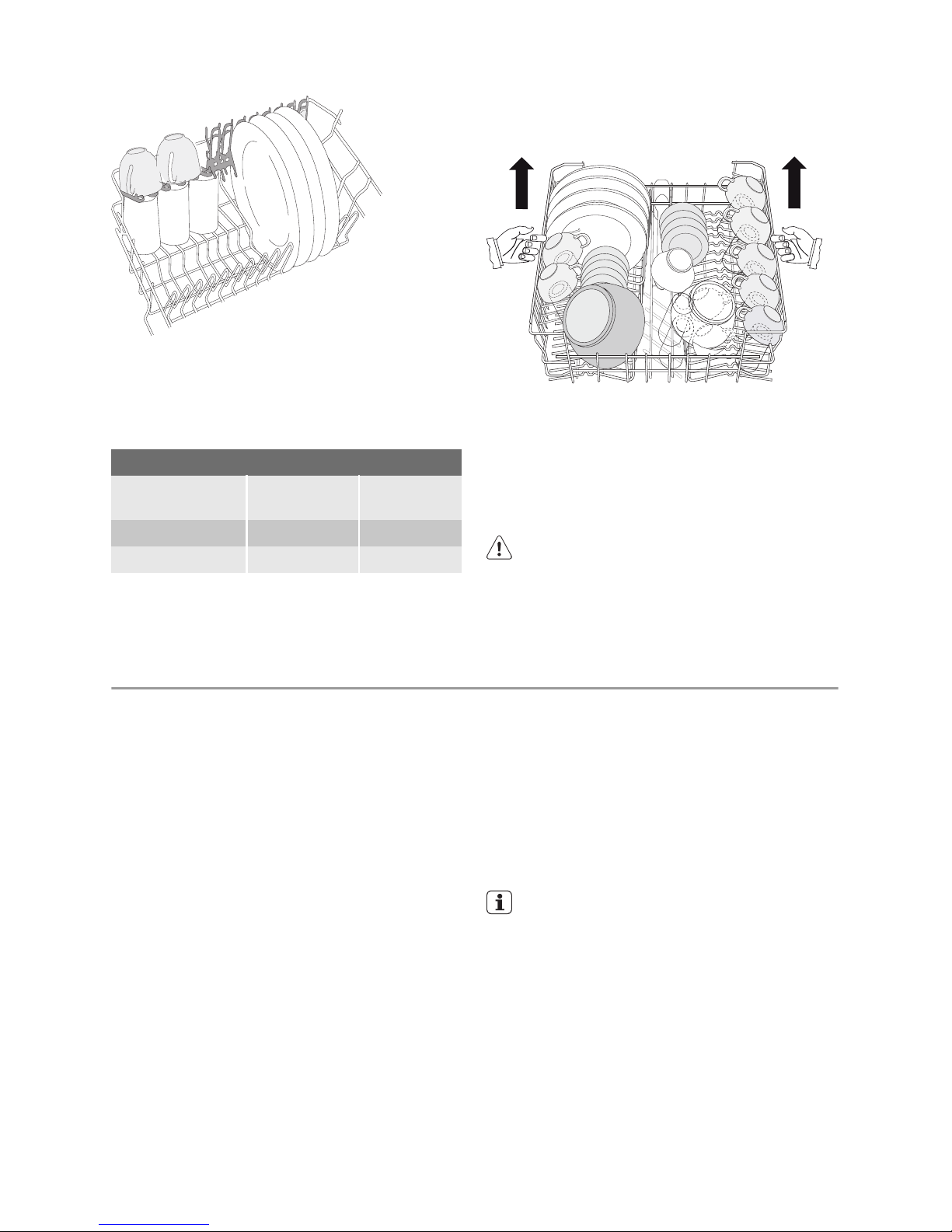

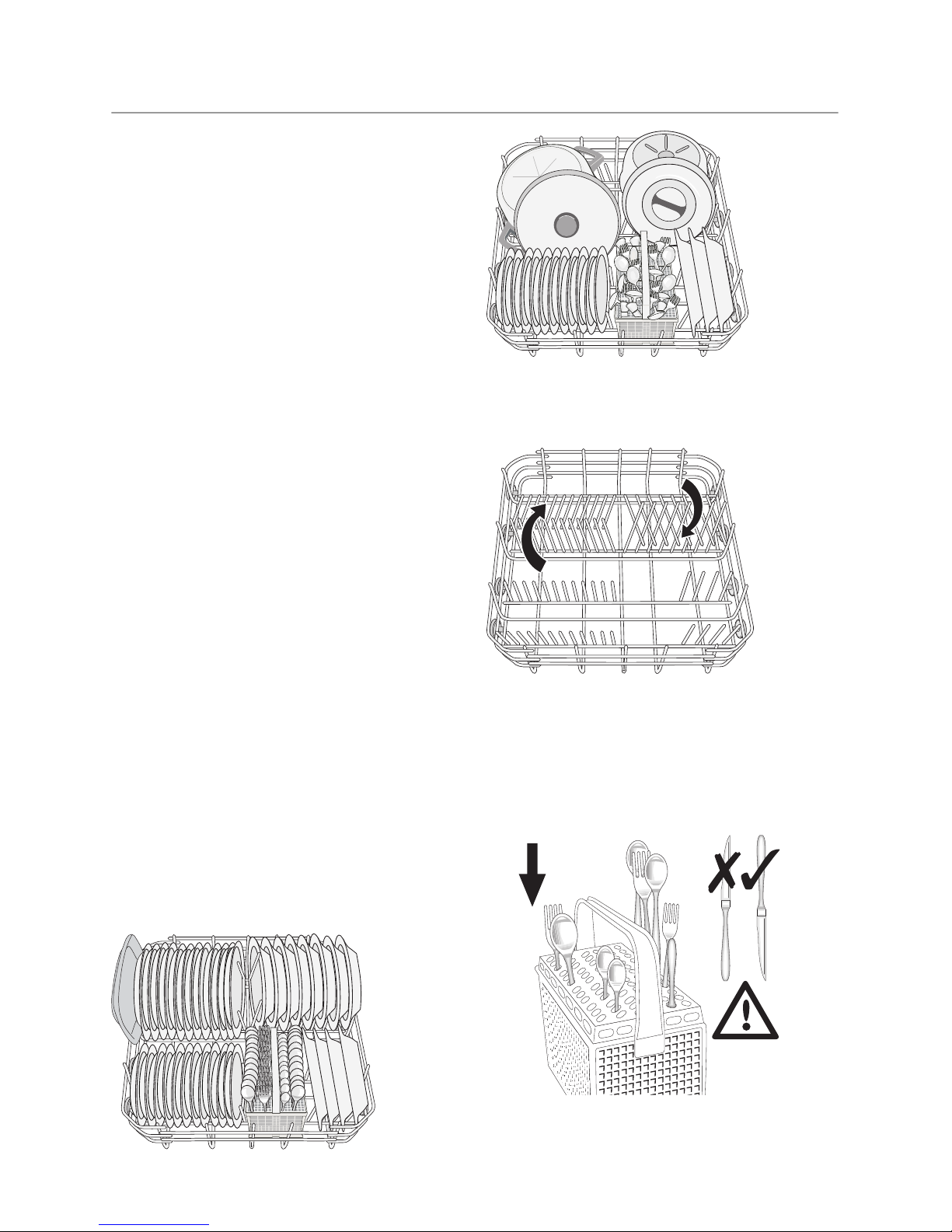

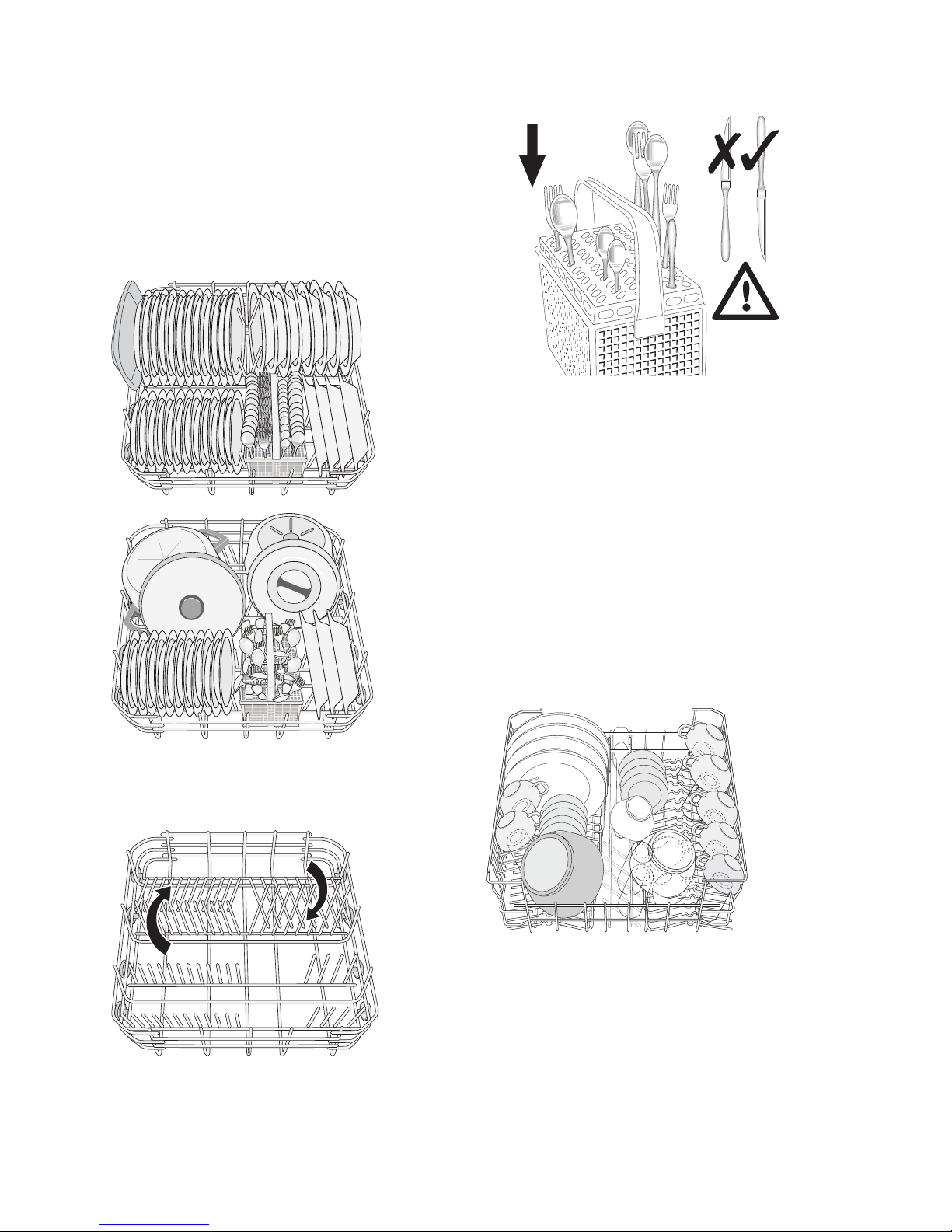

De afwasautomaat inruimen 10
Een afwasprogramma selecteren en starten

12
Afwasprogramma's 13

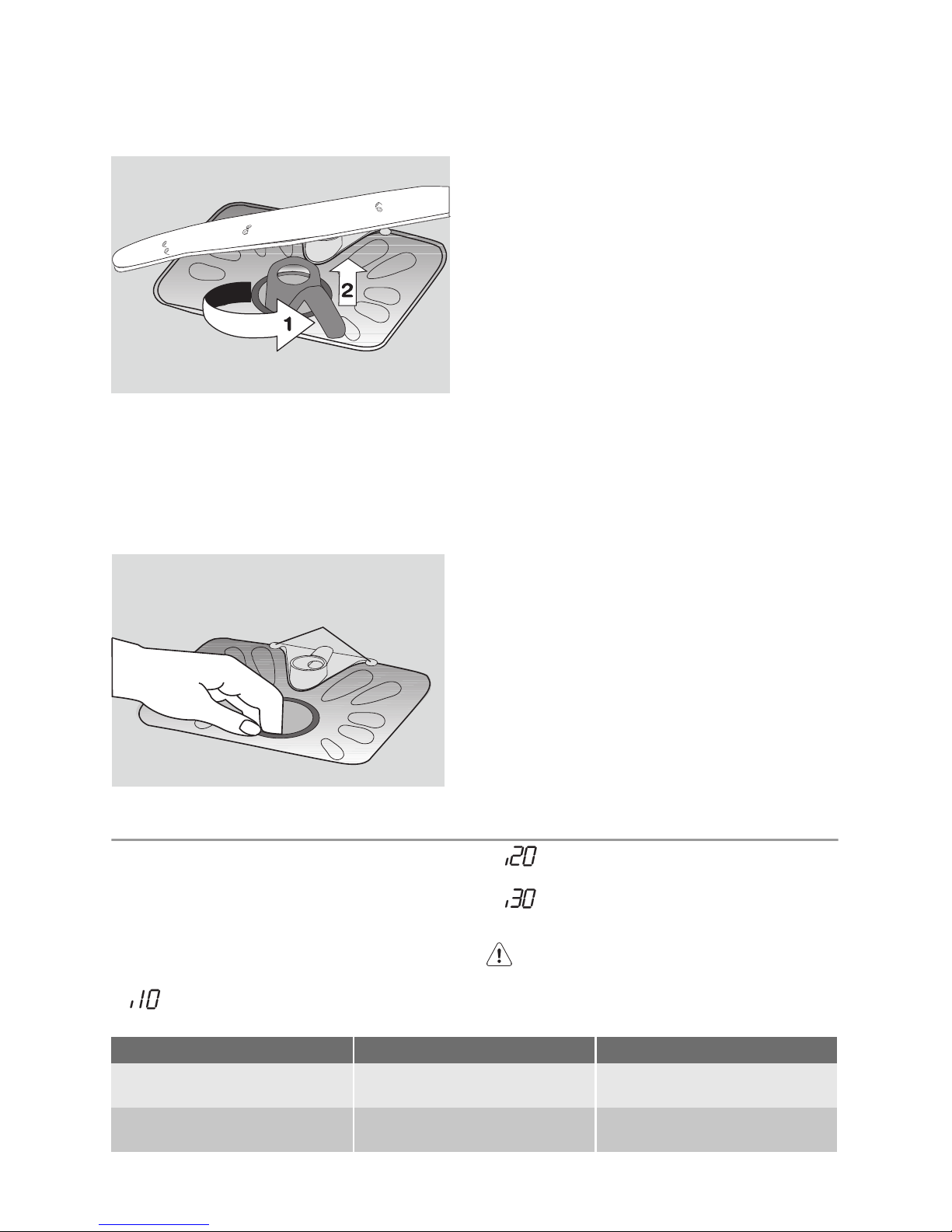

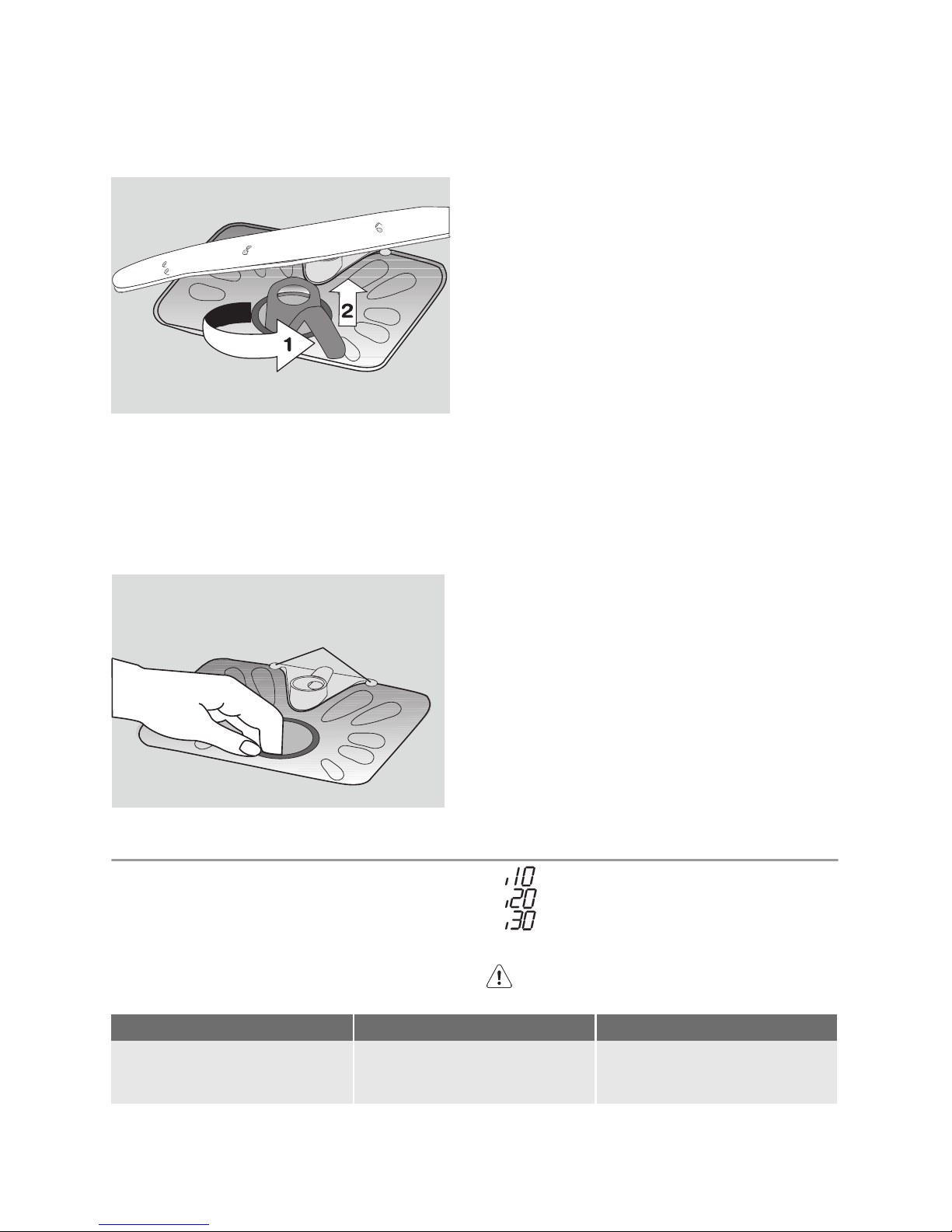

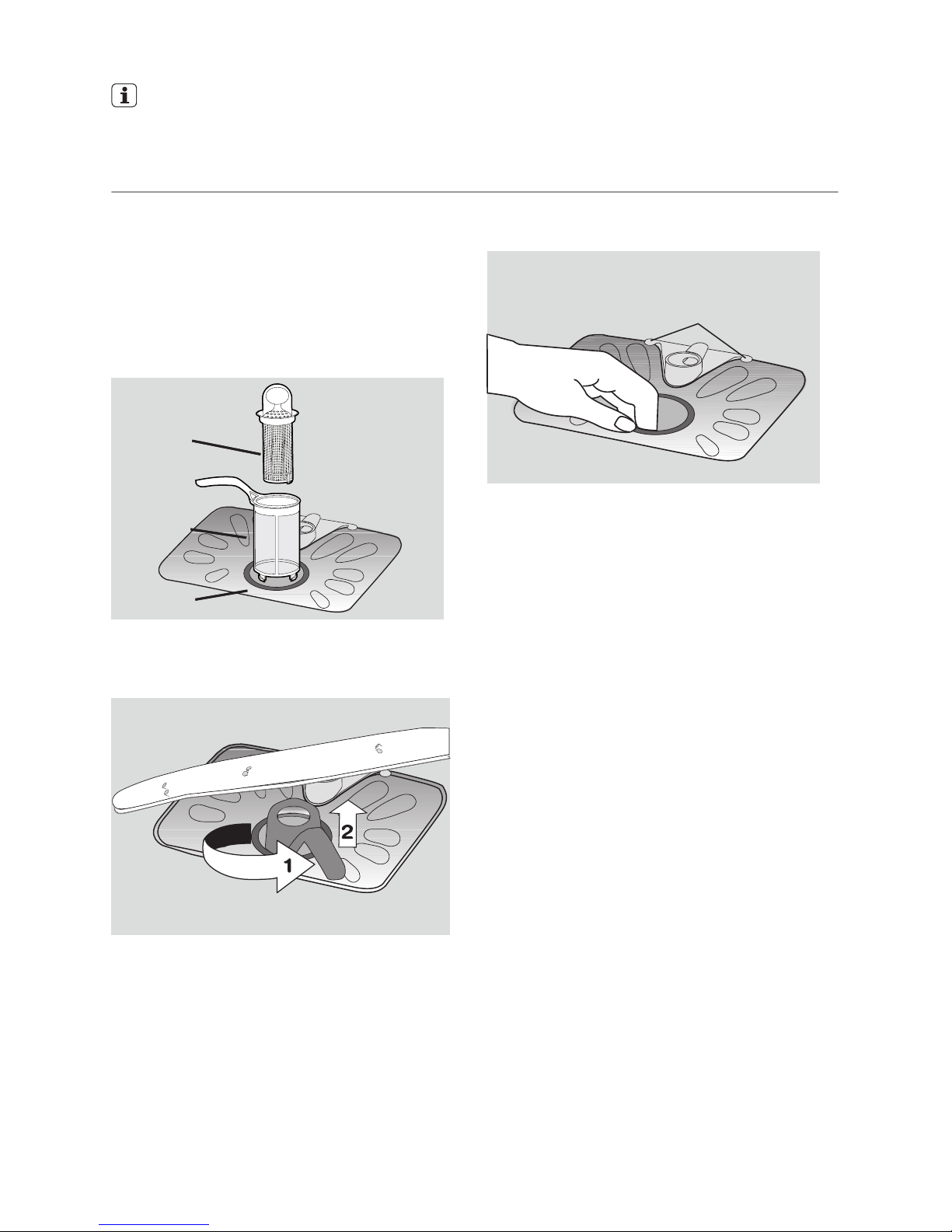

Onderhoud en reiniging 14
Problemen oplossen 15
Technische gegevens 18
Milieubescherming 18

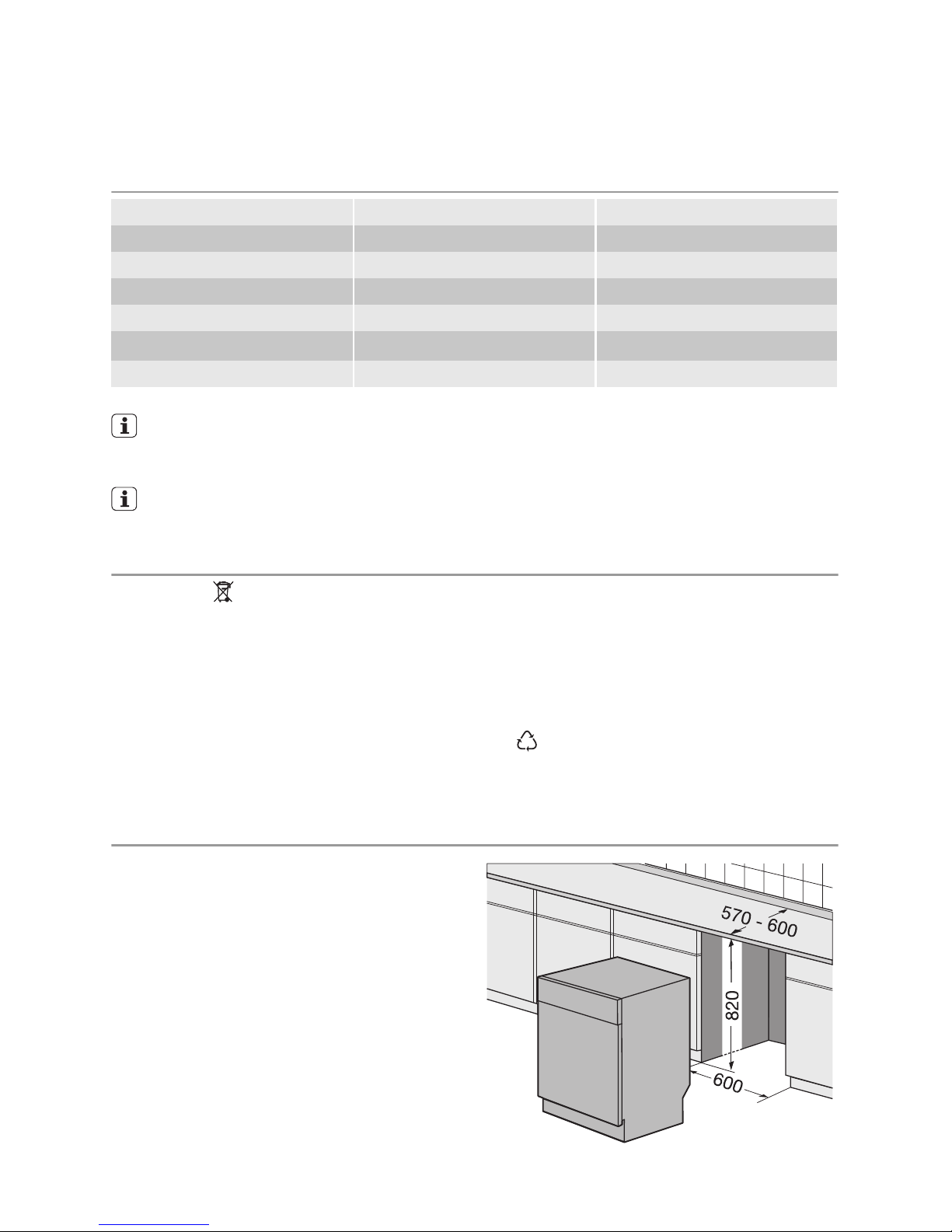

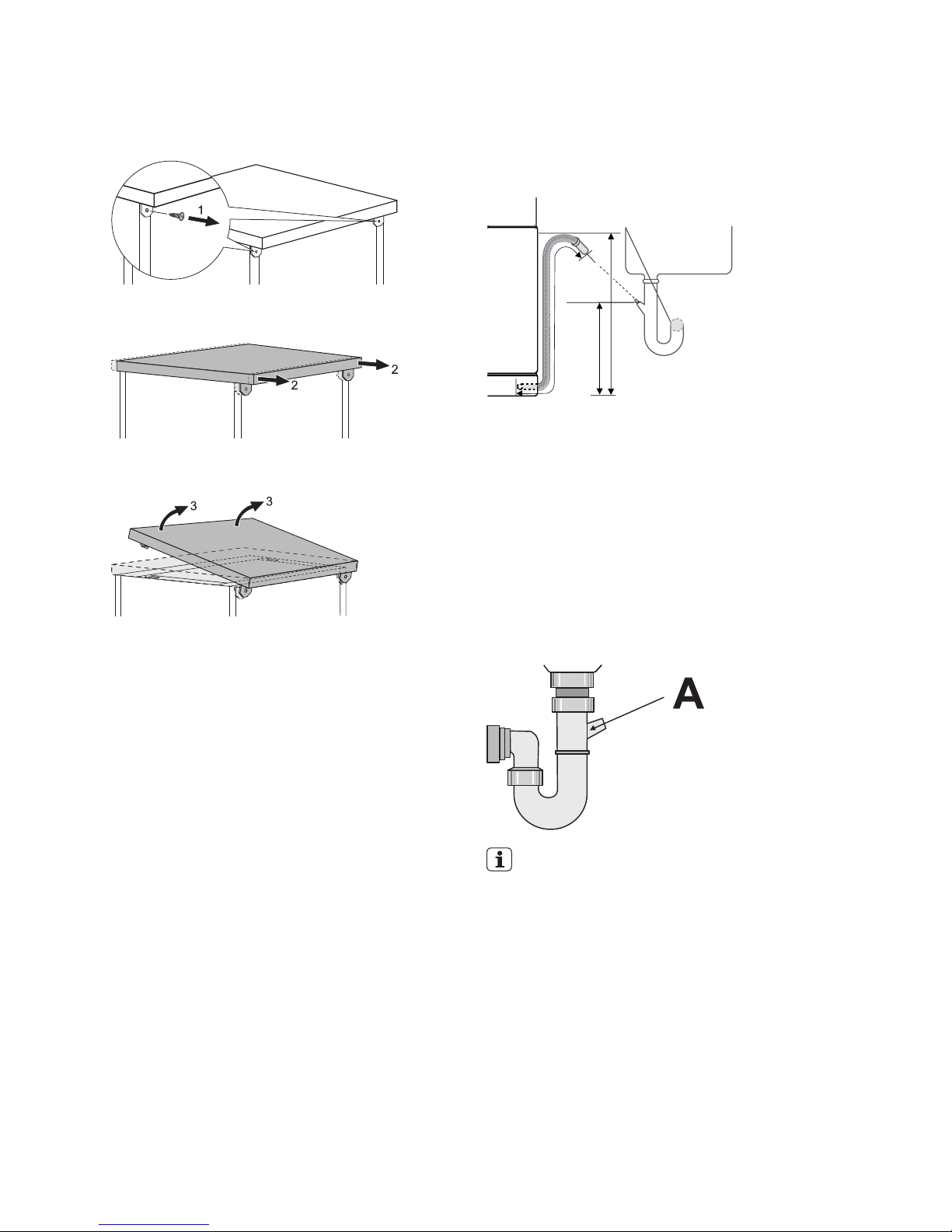

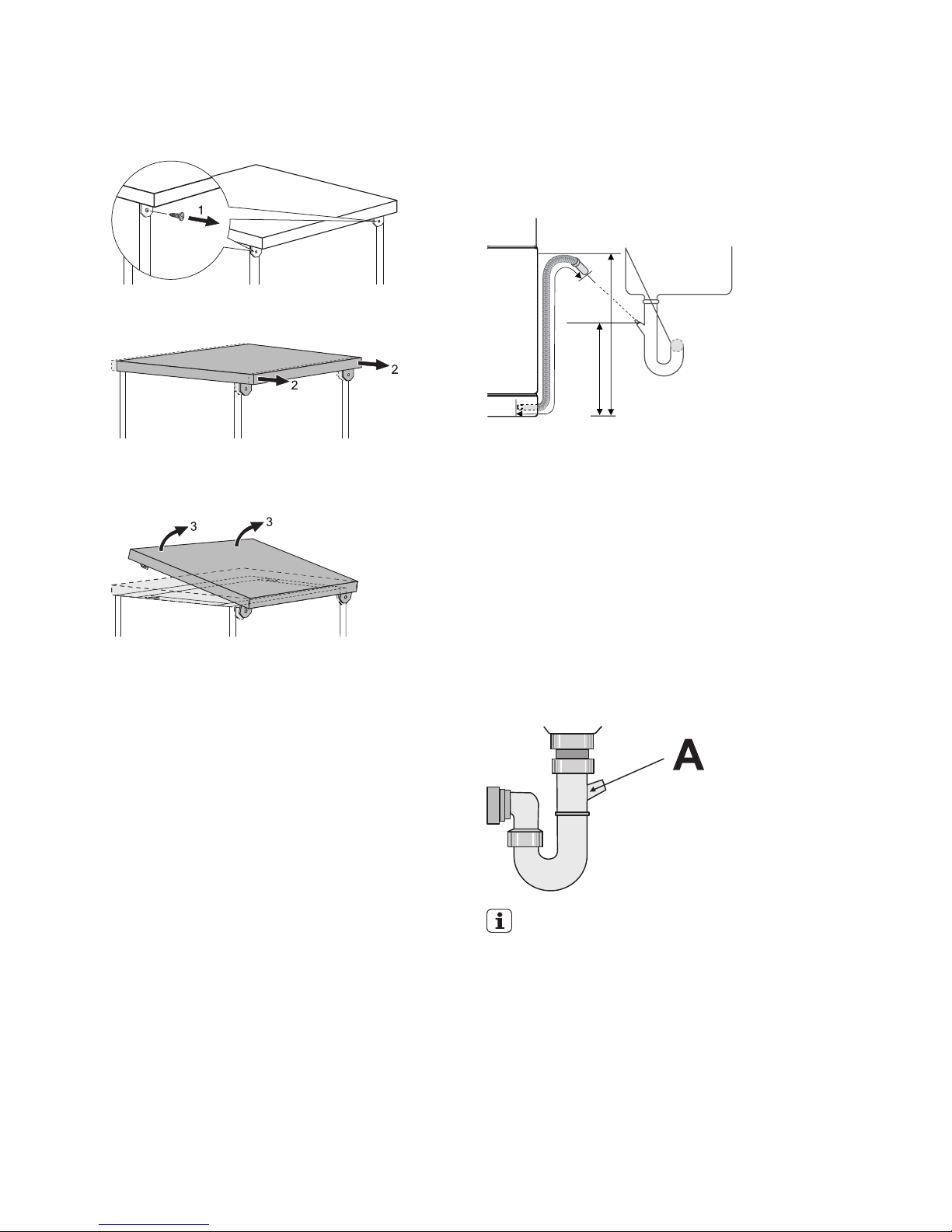

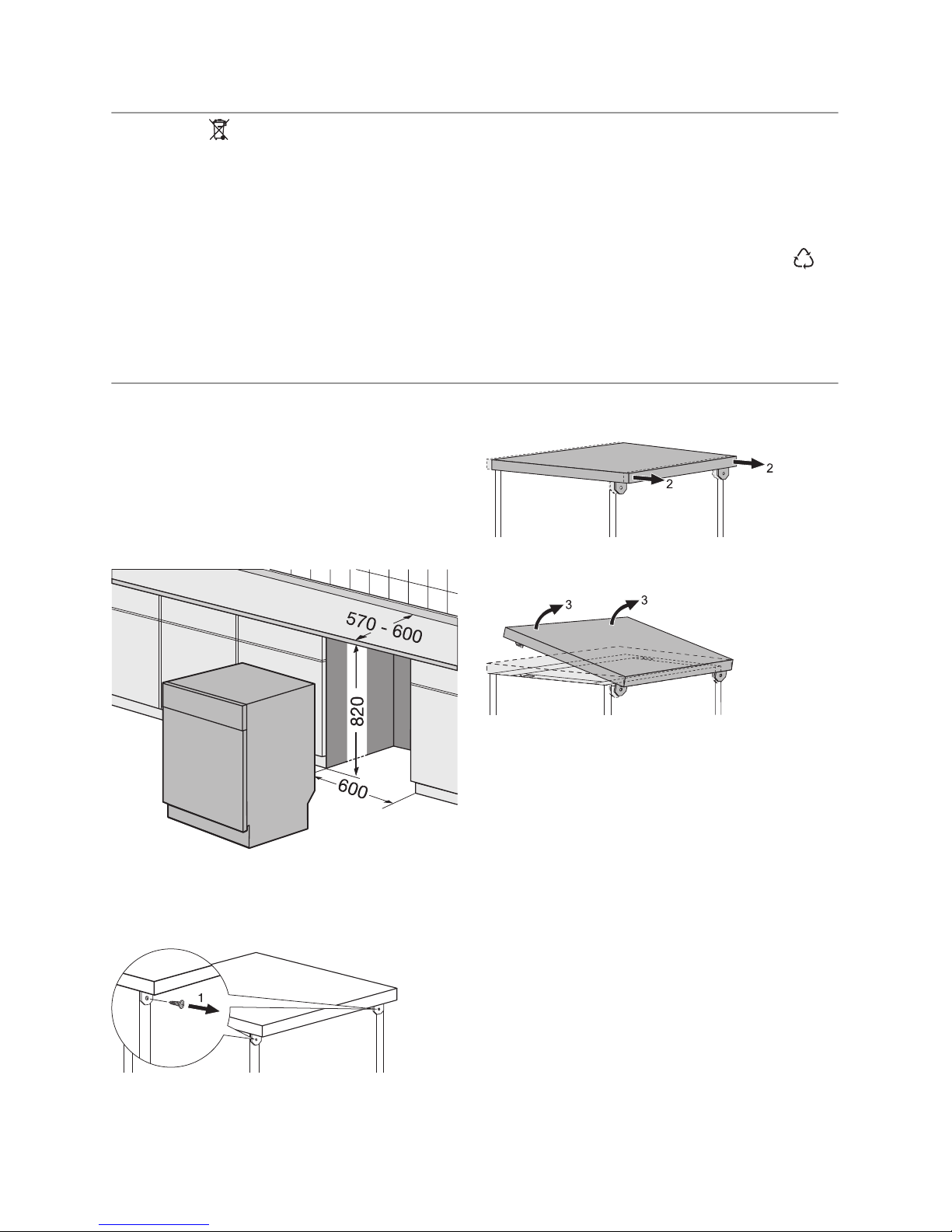

Montage 18

Wijzigingen voorbehouden

VEILIGHEIDSINFORMATIE

Lees deze handleiding zorgvuldig alvorens
het apparaat te installeren of te gebruiken:

• Voor uw veiligheid en de veiligheid van
uw eigendommen.

• Om het milieu te helpen.

• voor de correcte werking van het appa­raat.

Houd deze instructies altijd in de buurt van
het apparaat, ook als u verhuist of het ap­paraat aan iemand anders geeft.
De fabrikant is niet verantwoordelijk voor
schade veroorzaakt door een foutieve in­stallatie.

VEILIGHEID VAN KINDEREN EN
KWETSBARE MENSEN

• Mensen, met inbegrip van kinderen, met
beperkte lichamelijke, zintuiglijke of ver­standelijke vermogens of gebrek aan er­varing en kennis, mogen dit apparaat niet
gebruiken. Zij moeten onder toezicht
staan of instructies krijgen over het ge­bruik van dit apparaat van iemand die
verantwoordelijk is voor hun veiligheid.

• Kinderen moeten onder toezicht staan
om ervoor te zorgen dat ze niet met het
apparaat spelen.

• Houd alle verpakkingsmaterialen uit de
buurt van kinderen. Gevaar voor verstik­king of letsel.

• Bewaar alle afwasmiddelen op een veilige
plaats. Laat kinderen de afwasmiddelen
niet aanraken.

• Houd kinderen en huisdieren uit de buurt
van het apparaat als de deur open is.

ALGEMENE VEILIGHEID

• De specificaties van het apparaat mogen
niet worden veranderd. Risico op letsel
en beschadiging van het apparaat.

• Volg de veiligheidsinstructies van de af­wasmiddelfabrikant om brandwonden
aan ogen, mond en keel te voorkomen.

• Drink geen water uit het apparaat. Er kan
afwasmiddel in uw apparaat achtergeble­ven zijn.

• Houd de deur van het apparaat niet open
zonder toezicht. Hierdoor voorkomt u
persoonlijk letsel en vallen op een open
deur.

• Ga niet op de open deur zitten of staan.

GEBRUIK

• Dit apparaat is uitsluitend bestemd voor
huishoudelijk gebruik. Gebruik het appa­raat niet voor andere doeleinden om per­soonlijk letsel en schade aan uw eigen­dommen te voorkomen.

• Gebruik het apparaat alleen om acces­soires dat geschikt is voor afwasmachi­nes, schoon te maken.

• Plaats geen ontvlambare producten of
items die vochtig zijn door ontvlambare
producten in, bij of op het apparaat. Risi­co op explosie of brand.

• Plaats de messen en alle voorwerpen
met scherpe punten met de punt naar

2 electrolux

beneden in de bestekmand. Als dat niet
past, leg ze dan horizontaal op het bo­venrek of in het messenrek. (Niet alle mo­dellen hebben een messenrek).

• Gebruik alleen gespecificeerde producten
voor afwasmachines (afwasmiddel, zout,
glansspoelmiddel).

• Zout dat niet gespecificeerd is voor af­wasmachines, veroorzaakt schade aan
de waterontharder.

• Vul het apparaat met zout voordat u een
afwasprogramma start. Zout dat in het
apparaat is achtergebleven, kan roest
veroorzaken of een gat in de onderkant
van het apparaat maken.

• Vul het glansmiddeldoseerbakje nooit
met andere middelen dan glansspoelmid­del (bijv. afwasmachinereinigingsmiddel,
vloeibaar afwasmiddel). Dit kan het appa­raat beschadigen.

• Zorg er voor dat de sproeiarmen vrij kun­nen ronddraaien voordat u een afwaspro­gramma start.

• Het apparaat kan hete stoom laten ont­snappen als u de deur opent terwijl er
een wasprogramma wordt uitgevoerd.
Hierdoor ontstaat een risico op brand­wonden.

• Verwijder pas borden uit het apparaat als
het wasprogramma is voltooid.

ONDERHOUD EN REINIGING

• Schakel het apparaat uit en trek de stek­ker uit het stopcontact voordat u het ap­paraat gaat schoonmaken.

• Gebruik geen ontvlambare producten of
producten die corrosie kunnen veroorza­ken.

• Gebruik het apparaat niet zonder filters.
Zorg dat de filters op de juiste wijze wor­den geïnstalleerd. Een onjuiste installatie
levert onbevredigende wasresultaten en
schade aan het apparaat op.

• Gebruik geen waterstralen of stoom om
het apparaat te reinigen. Gevaar op een
elektrische schok en schade aan het ap­paraat.

INSTALLATIE

• Zorg ervoor dat het apparaat niet is be­schadigd. Installeer een beschadigd ap­paraat niet en sluit een beschadigd appa-

raat niet aan. Neem contact op met de
leverancier.

• Verwijder alle verpakking voordat u het
apparaat installeert en gebruikt.

• Alleen een erkende persoon mag de
elektrische installatie, het loodgieterswerk
en de installatie van het apparaat uitvoe­ren. Dit om het risico op structurele scha­de of lichamelijk letsel te voorkomen.

• Zorg er tijdens de installatie voor dat de
stekker uit het stopcontact is gehaald.

• Boor niet in de zijkanten van het apparaat
om schade aan de hydraulische en elek­trische onderdelen te voorkomen.

VOORZORGSMAATREGELEN BIJ
VORST

• Installeer het apparaat niet op een plek
waar de temperatuur onder de 0°C komt.

• De fabrikant is niet aansprakelijk voor eni­ge schade door bevriezing.

AANSLUITING AAN DE WATERLEIDING

• Gebruik nieuwe slangen om het apparaat
aan te sluiten op de watertoevoer. Ge­bruik geen gebruikte slangen.

• Sluit het apparaat niet op nieuwe leidin­gen aan of op leidingen die lang niet zijn
gebruikt. Laat het water enkele minuten
stromen en sluit dan de toevoerslang pas
aan.

• Zorg ervoor dat de waterslangen niet
knakken of beschadigd raken bij installa­tie van het apparaat.

• Zorg er voor dat de waterkoppelingen
stevig vast zitten om waterlekkage te
voorkomen.

• Let er bij het eerste gebruik op dat de
watertoevoerslangen niet lek zijn.

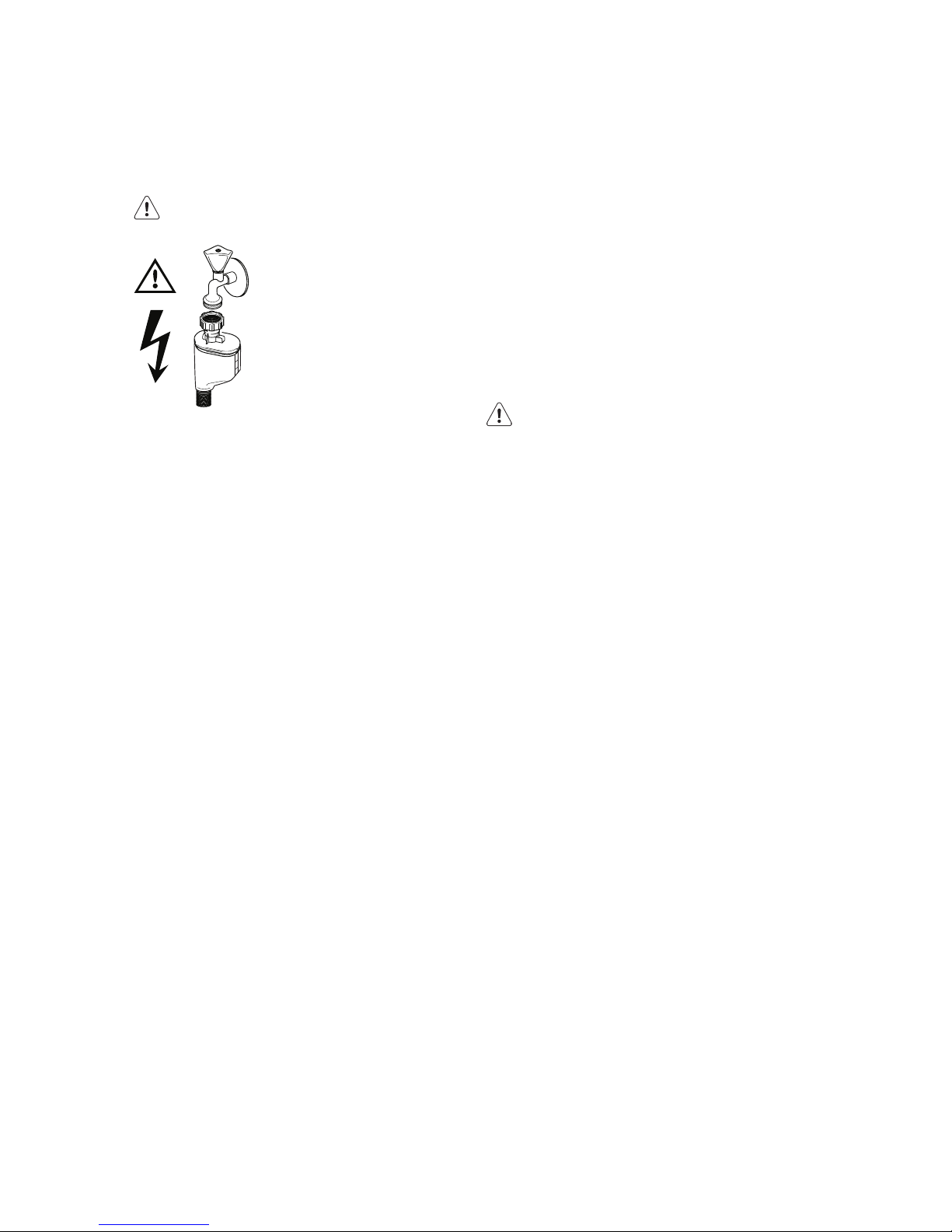

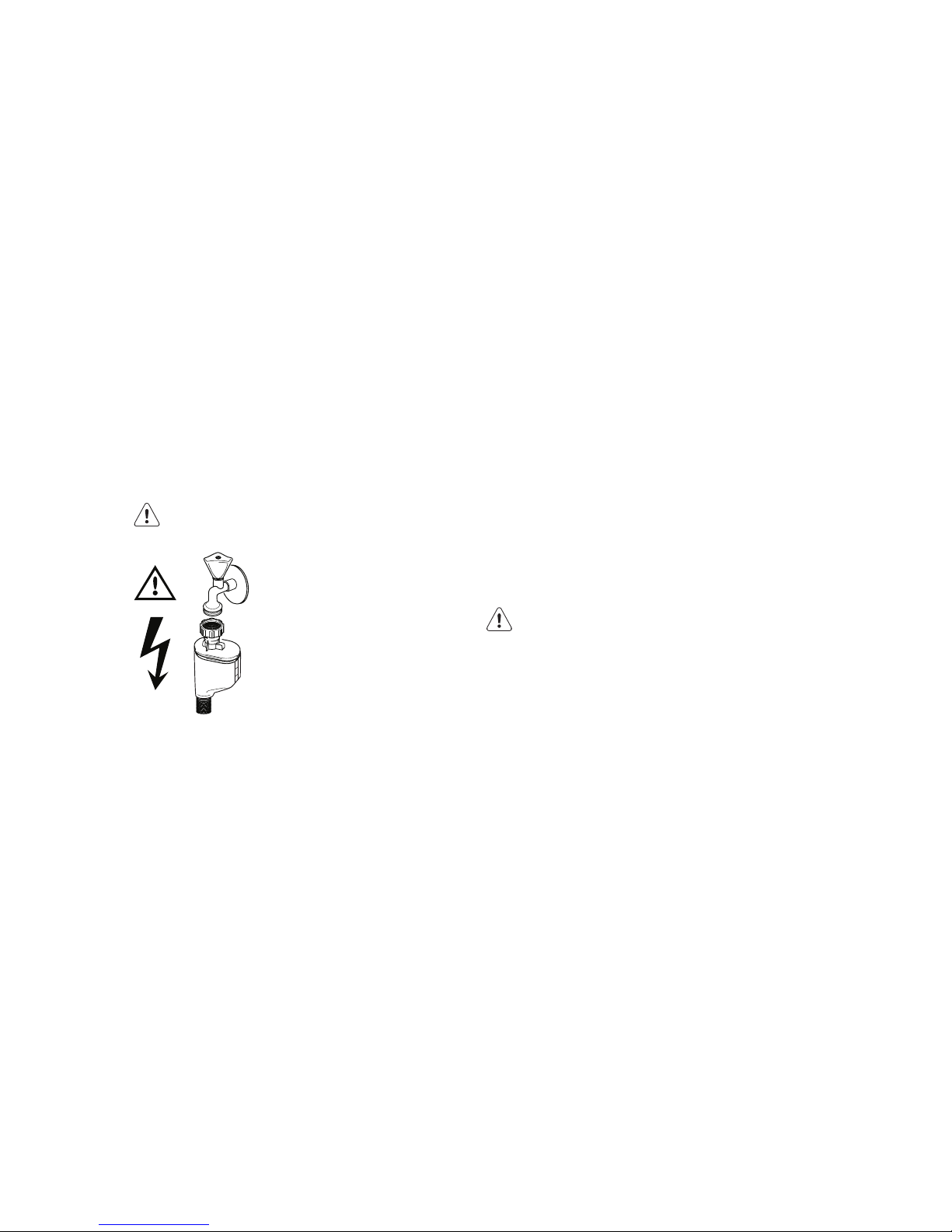

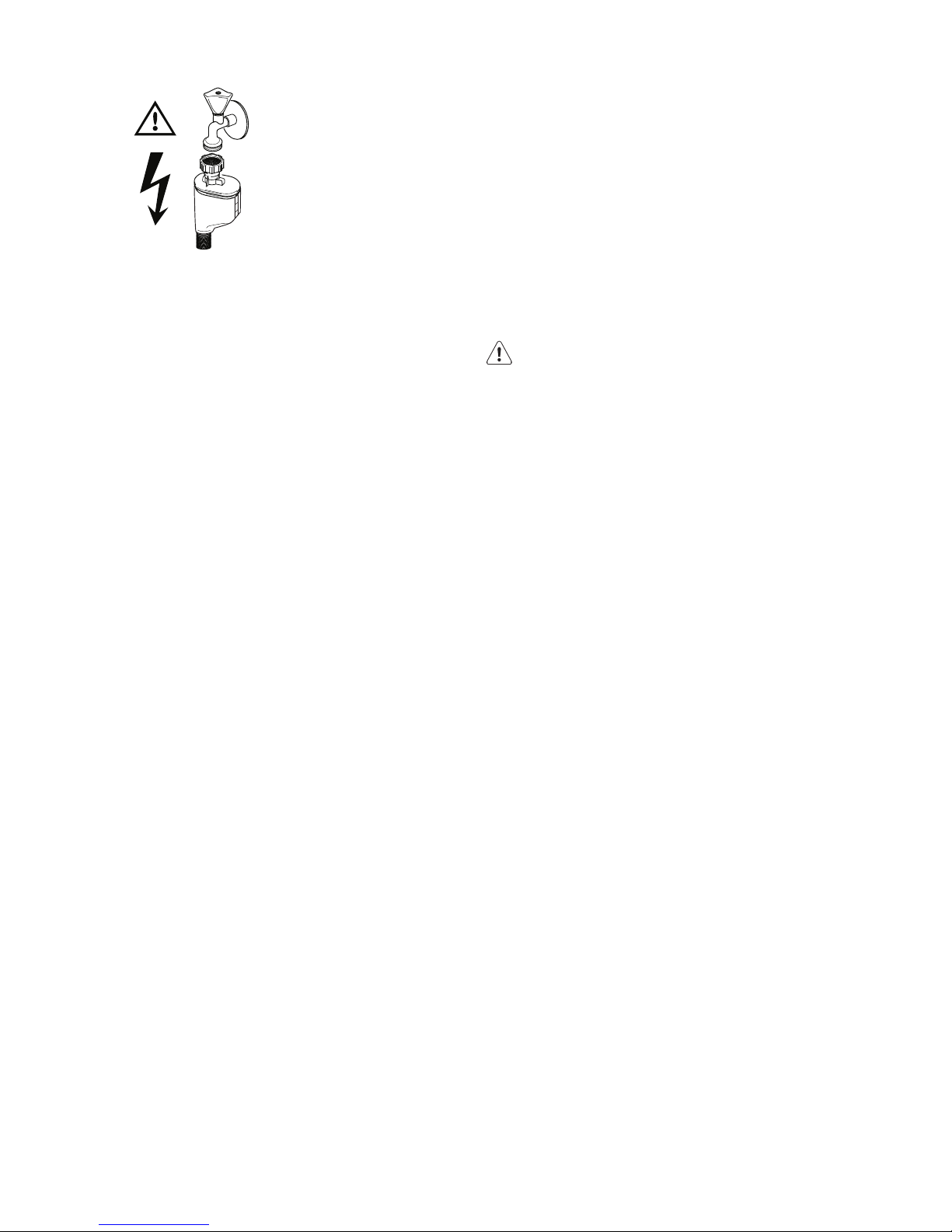

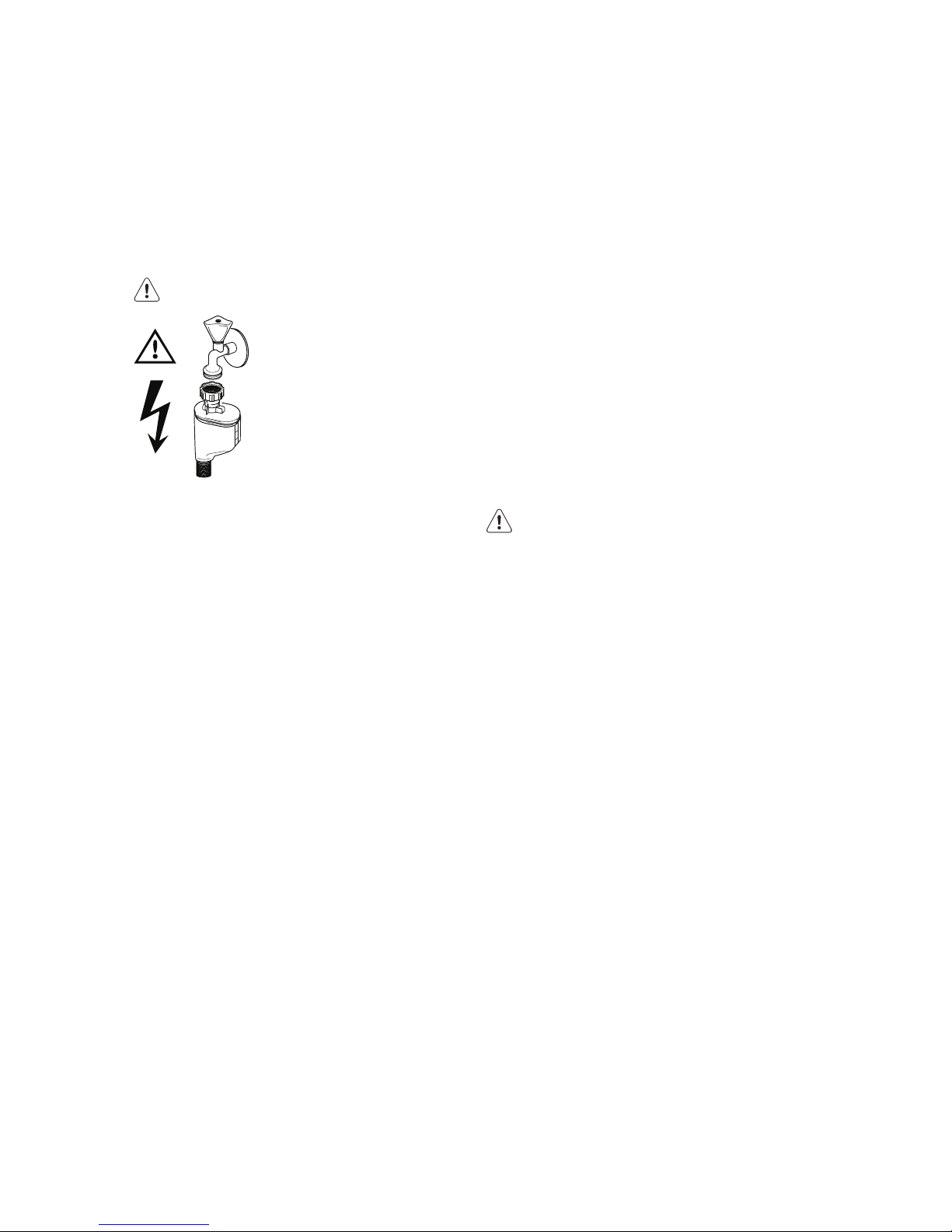

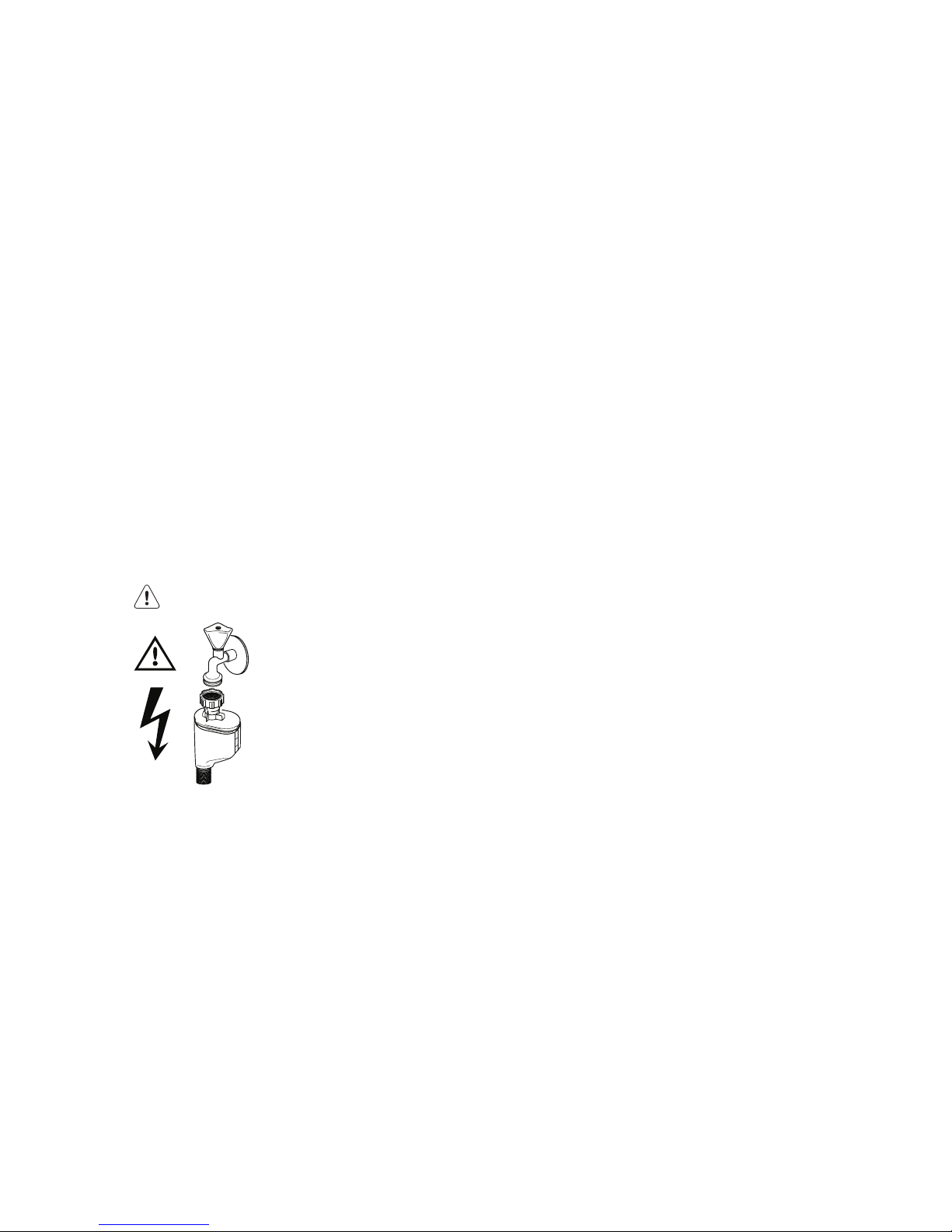

• De watertoevoerslang heeft een veilig­heidsventiel en een dubbel omhulsel met
een hoofdkabel aan de binnenkant. De
watertoevoerslang staat alleen onder
druk wanneer er water stroomt. Als er
een lek in de watertoevoerslang aanwe­zig is, onderbreekt de veiligheidsklep de
stroom van het water.
– Wees voorzichtig als u de watertoe-

voerslang aansluit:
– Laat de watertoevoerslang of de vei-

ligheidsklep niet in het water komen.

– Als de watertoevoerslang of de vei-

ligheidsklep beschadigd is, haal dan

electrolux 3

onmiddellijk de stekker uit het stop­contact.

– Laat alleen de service-afdeling de

watertoevoerslang met de veilig­heidsklep repareren.

Waarschuwing! Gevaarlijke span­ning.

ELEKTRISCHE AANSLUITING

• Dit apparaat moet worden geaard.

• Zorg er voor dat de elektrische informatie
op het typeplaatje overeenkomt met de
stroomtoevoer.

• Gebruik altijd een correct geïnstalleerd,
schokbestendig stopcontact.

• Gebruik geen meerwegspluggen en ver­lengsnoeren. Er kan brand ontstaan.

• Vervang of verander het netsnoer niet
zelf. Neem contact op met het service­centrum.

• Zorg ervoor dat de stroomsnoeren en ka­bel niet knakken of beschadigd raken
achter het apparaat.

• Zorg ervoor dat het netsnoer na installatie
bereikbaar is.

• Trek niet aan het netsnoer om het appa­raat los te koppelen. Trek altijd aan de
stekker.

SERVICE-AFDELING

• Alleen een erkende persoon mag dit ap­paraat repareren. Neem contact op met
het servicecentrum.

• Gebruik alleen originele reserveonderde­len.

HET APPARAAT WEGDOEN

• Om lichamelijk letsel of schade te voorko­men:
– Trek de stekker uit het stopcontact.
– Snij het netsnoer van het apparaat af

en gooi dit weg.

– Verwijder de deurvergrendeling. Dit

voorkomt dat er kinderen of huisdieren
in het apparaat vast komen te zitten. Er
bestaat gevaar voor verstikking.

– Gooi het apparaat weg bij uw lokale af-

valverwerkingsbedrijf.

Waarschuwing! Het afwasmiddel is
gevaarlijk en kan corrosie
veroorzaken!

• Als er een ongeval met deze afwas­middelen optreedt, neemt u onmid­dellijk contact op met een arts.

• Als het afwasmiddel in iemands
mond komt, neemt u onmiddellijk
contact op met een arts.

• Als het afwasmiddel in iemands ogen
komt, neemt u onmiddellijk contact
op met een arts en maakt u de ogen
schoon met water.

• Berg alle wasmiddelen op een veilige
plaats, buiten het bereik van kinde­ren, op.

• Laat de deur van het apparaat niet
open staan als er afwasmiddel in het
afwasmiddelbakje zit.

• Vul het afwasmiddelbakje alleen
voordat u een wasprogramma start.

4 electrolux

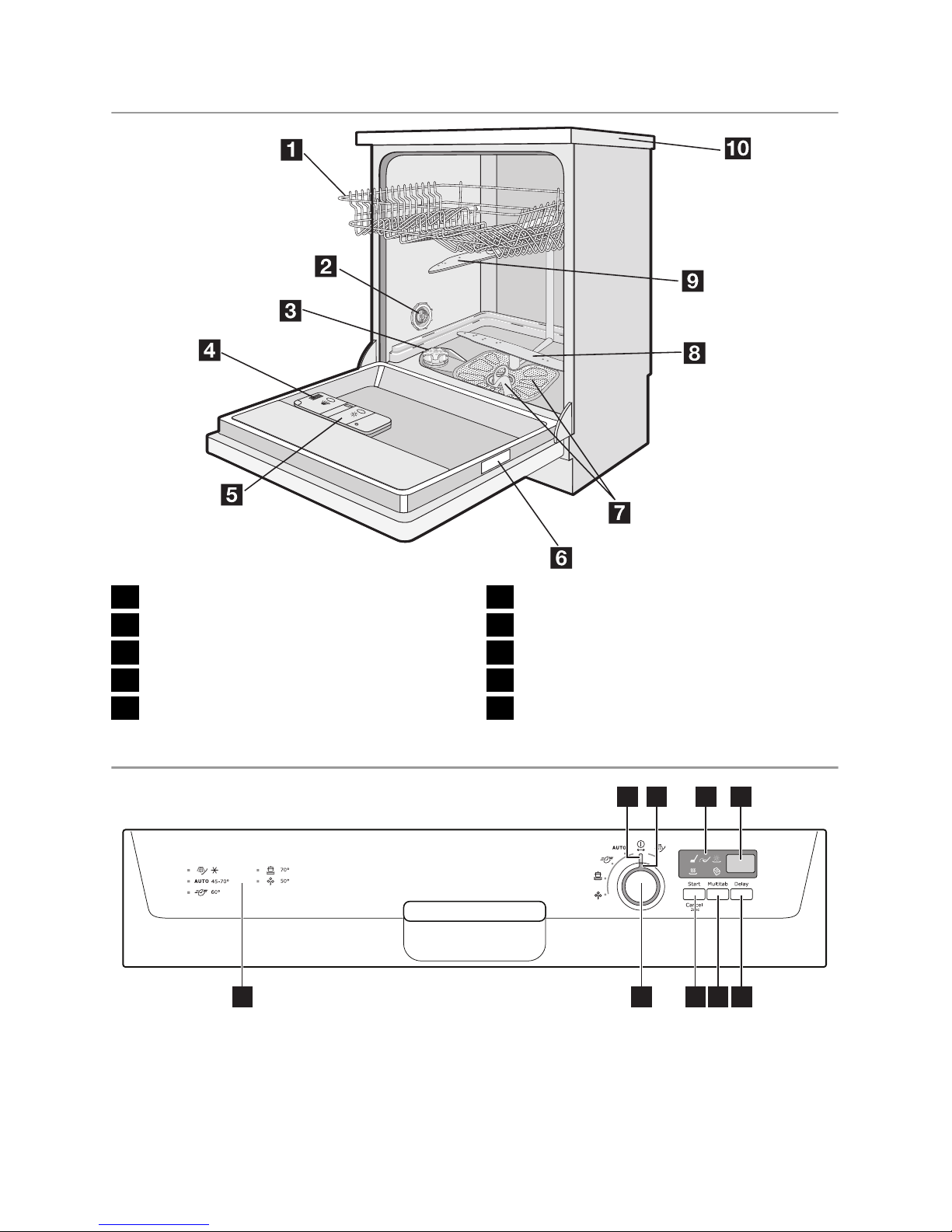

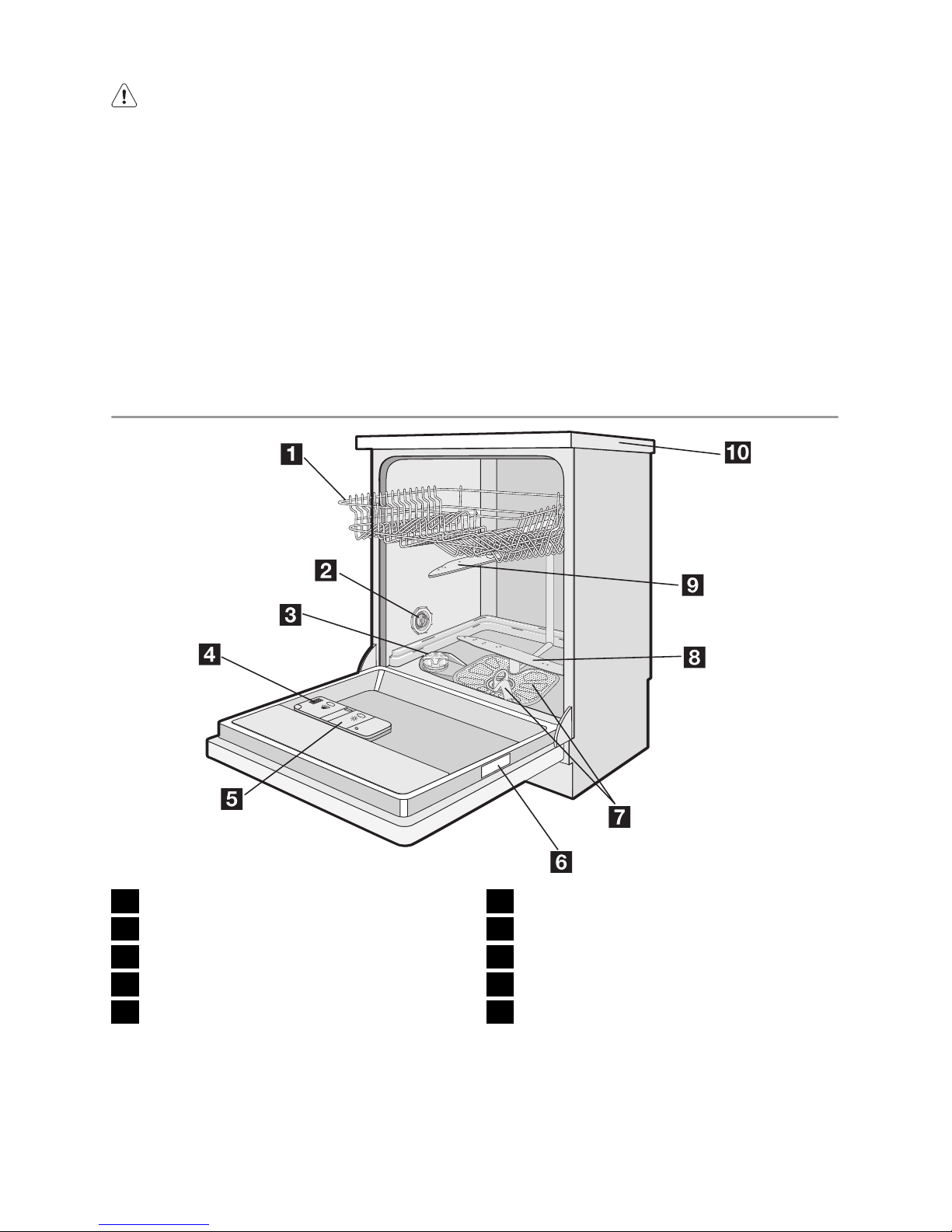

BESCHRIJVING VAN HET PRODUCT

1

Bovenrek

2

Waterhardheidsknop

3

Zoutreservoir

4

Afwasmiddeldoseerbakje

5

Glansmiddeldoseerbakje

6

Typeplaatje

7

Filters

8

Onderste sproeiarm

9

Bovenste sproeiarm

10

Bovenblad

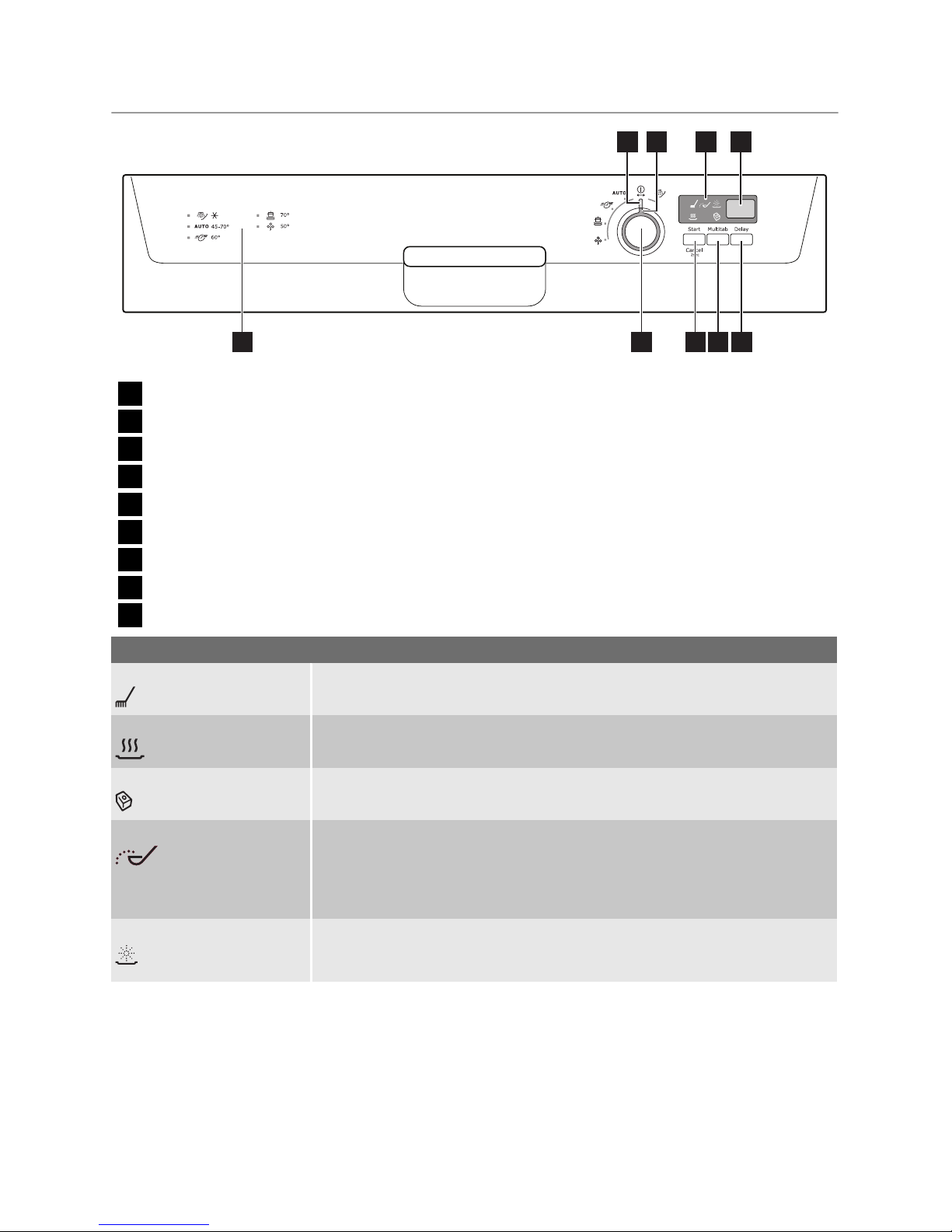

BEDIENINGSPANEEL

21 3 4 5

7 689

electrolux 5

1

Programmagids

2

Programmaschakelaar

3

Toets start/annuleren

4

Multitabtoets

5

Toets Uitgestelde start

6

Display

7

Indicatielampjes

8

Programma-aanwijzer

9

Uit-stand

Indicatielampjes

Hoofdwas Gaat aan wanneer de wasfase of de spoelfase loopt.

Drogen Gaat aan wanneer de droogfase loopt.

Multitab Gaat aan als u de functie Multitab ingeschakeld heeft. Zie 'Multitabfunc-

tie'.

Zout

1)

Gaat aan wanneer het zoutreservoir bijgevuld moet worden. Zie hoofd­stuk 'Gebruik van zout voor de vaatwasser'.
Het indicatielampje voor zout blijft enkele uren aan nadat u het reservoir
heeft bijgevuld. Dit heeft geen ongewenst effect op de werking van het
apparaat.

Glansmiddel

1)

Het indicatielampje gaat aan wanneer het glansmiddel bijgevuld moet
worden. Zie hoofdstuk 'Gebruik van afwasmiddel en glansmiddel'.

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaat het bijbehorende indicatielampje niet
aan als er een afwasprogramma loopt.

PROGRAMMAGIDS

Deze gids helpt bij de selectie van het was­programma.

PROGRAMMASCHAKELAAR

Met de programmaschakelaar kunt u:

• Het apparaat in- en uitschakelen

• Een afwasprogramma instellen

• Het niveau van de waterontharder elek-

tronisch instellen (raadpleeg 'De water­ontharder instellen')

• Het glansmiddeldoseerbakje in- of uit-

schakelen (alleen als de multitabfunctie is
ingeschakeld).

Het apparaat inschakelen en een
afwasprogramma instellen

Draai de programmaschakelaar totdat de
programma-aanwijzer overeenkomt met
een van de afwasprogramma's op het be­dieningspaneel.

• Als de programma-aanwijzer overeen­komt met een afwasprogramma, toont
de digitale display de duur van het pro­gramma.

• Als de programma-aanwijzer niet over­eenkomt met een afwasprogramma,
toont de digitale display twee horizontale
statusstreepjes.

Het apparaat uitschakelen

Draai de programmaschakelaar totdat de
programma-aanwijzer overeenkomt met de
uit-stand.

TOETS START/ANNULEREN

Gebruik de toets start/annuleren voor deze
handelingen

• Het starten van een afwasprogramma.
Zie hoofdstuk 'Een afwasprogramma in­stellen en starten'.

• Het annuleren van een lopend afwaspro­gramma. Zie hoofdstuk 'Een afwaspro­gramma instellen en starten'.

6 electrolux

• Het niveau elektronisch instellen van de
waterontharder Zie 'De waterontharder
instellen'.

• Om het glansmiddeldoseerbakje in en uit
te schakelen als de multitabfunctie aan
staat. Zie 'Problemen oplossen'.

MULTITAB-TOETS

Druk op deze toets om de multitabfunctie
in- of uit te schakelen Zie 'Multitabfunctie'.

TOETS UITGESTELDE START

Druk herhaaldelijk op deze toets om de
start van het afwasprogramma 1 tot 19 uur
uit te stellen.

DISPLAY

Op de display verschijnt:

• De elektronische instelling van het niveau
van de waterontharder

• Het in/uitschakelen van het glansmiddel­doseerbakje (alleen als de multitabfunctie
ingeschakeld is)

• De tijd van het afwasprogramma

• De resterende tijd tot het einde van het
afwasprogramma

• Het einde van een afwasprogramma (op
de display verschijnt een nul)

• Het aftellen van de uitgestelde start

• De alarmcodes

INSTELMODUS
Het apparaat moet in de instelmodus

staan voor de volgende bewerkingen:

• Het instellen van een afwasprogramma

• Het instellen van een uitgestelde start

• Het niveau elektronisch instellen van de
waterontharder

• Het glansmiddeldoseerbakje in- of uit­schakelen (alleen als de multitabfunctie is
ingeschakeld)

Schakel het apparaat in. Het apparaat
staat in de instelmodus als:

• De tijd van het laatst ingestelde afwas­programma knippert op de display

• De indicatielampjes van de fases van het
afwasprogramma aan gaan

Schakel het apparaat in. Het apparaat
staat niet in de instelmodus als:

• De tijd van het afwasprogramma of de
uitgestelde niet op het display knipperen.

• Slechts één fase-indicatielampje aan
gaat.
– Het programma of de uitgestelde start

moet worden geannuleerd om terug te
keren naar de instelmodus. Zie 'Een af­wasprogramma selecteren en starten'.

BEDIENING VAN HET APPARAAT

1. Controleer of het ingestelde niveau van
de waterontharder juist is voor de wa­terhardheid in uw omgeving. Als dat niet
het geval is, dan stelt u de wateronthar­der in.

2. Vul het zoutreservoir met zout voor af­wasmachines.

3. Vul het glansmiddeldoseerbakje met
glansmiddel.

4. Plaats bestek en serviesgoed in de af­wasmachine.

5. Stel het juiste programma in voor het ty­pe lading en de mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de
juiste hoeveelheid afwasmiddel.

7. Start het afwasprogramma.

Als u gecombineerde afwasmiddelta­bletten gebruikt ('3 in 1', '4 in 1', '5 in
1' enz.), gebruikt u de multitabfunctie
(zie 'De Multitabfunctie').

DE WATERONTHARDER INSTELLEN

De waterontharder verwijdert mineralen en
zouten van de watertoevoer. Deze minera­len en zouten kunnen schade aan het ap­paraat toebrengen.
Pas het niveau van de waterontharder aan
als dit niveau niet overeenstemt met de
hardheid van het water in uw omgeving.

Neem contact op met uw plaatselijke wa­terinstantie voor informatie over de hardheid
van het water in uw omgeving.

electrolux 7

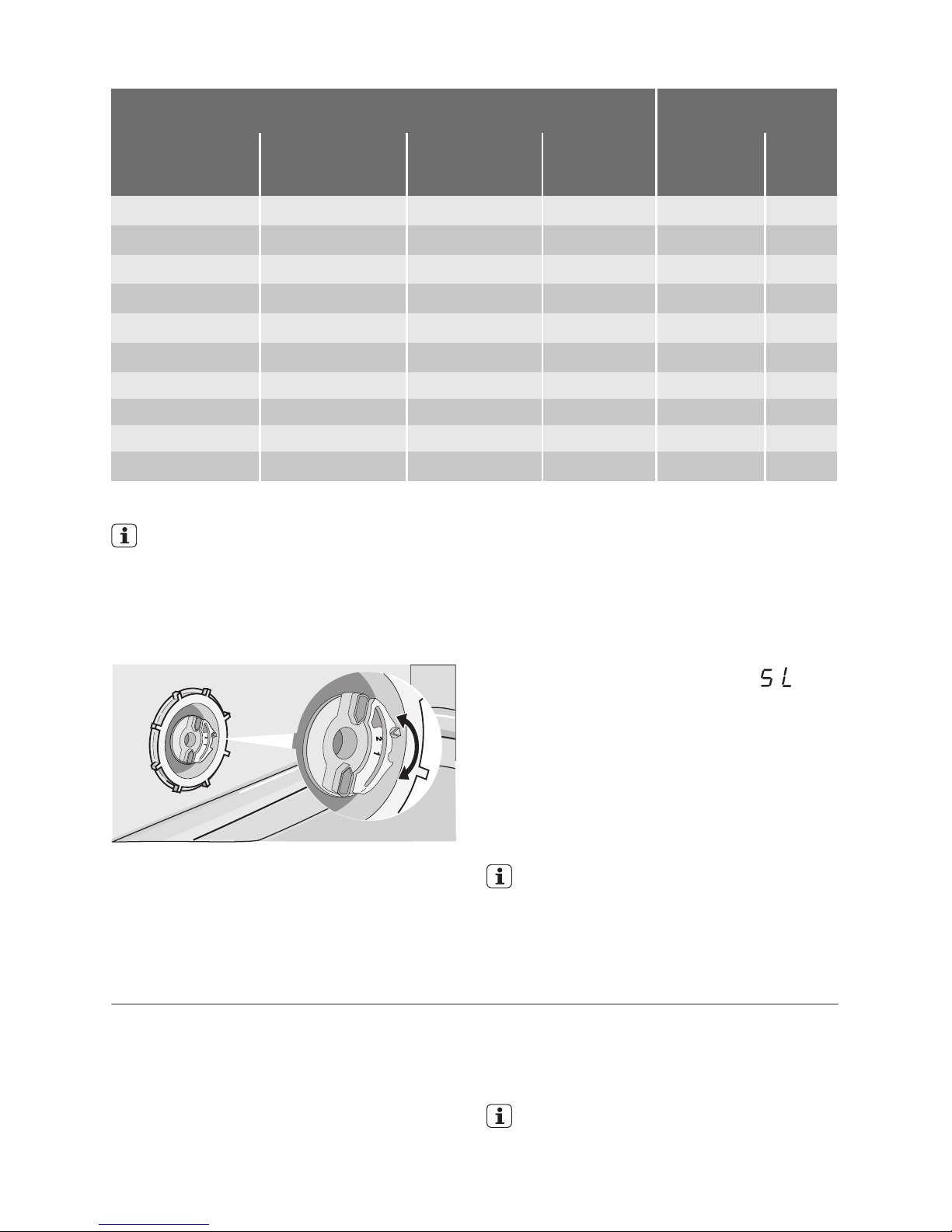

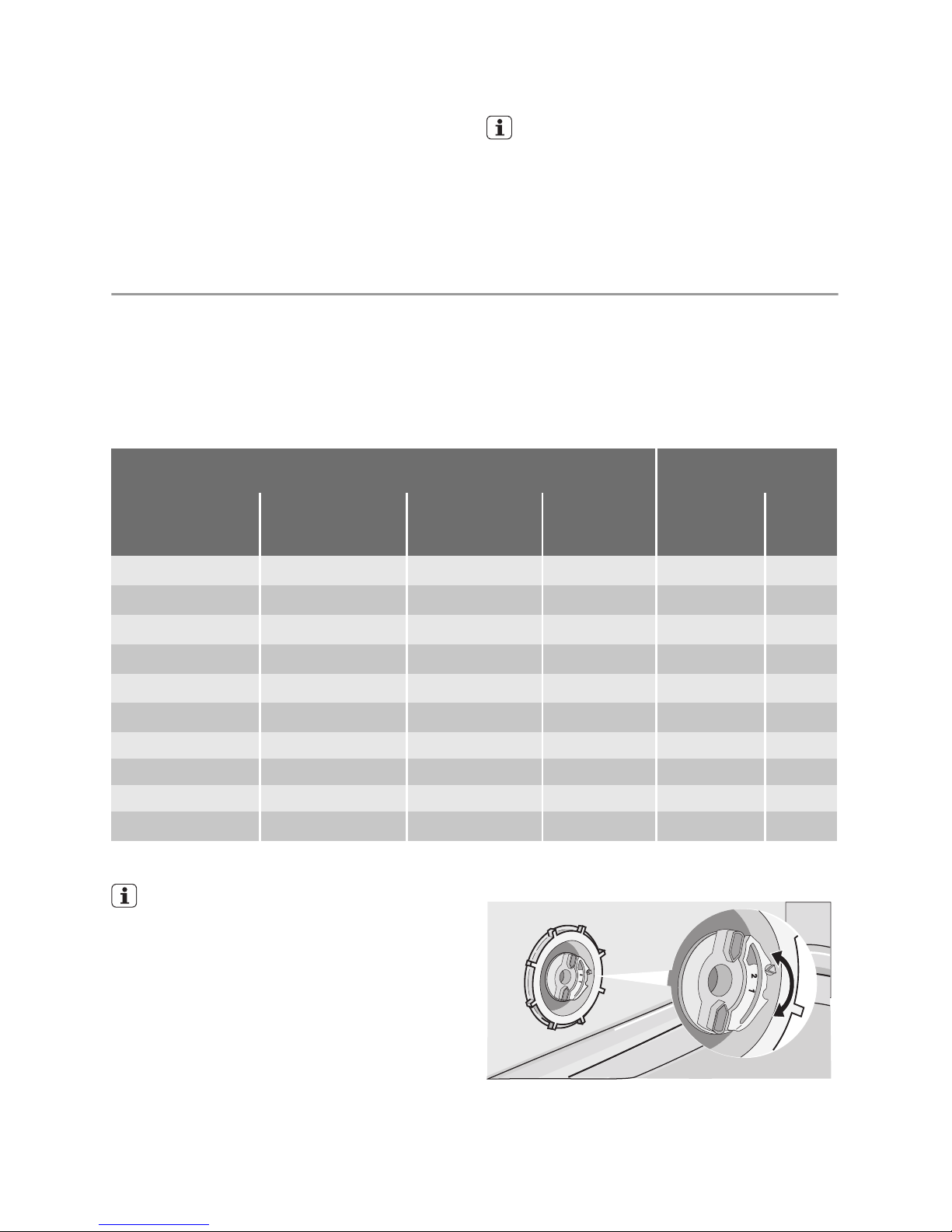

Waterhardheid

Instelling waterhard-

heid

Duitse graden

(°dH)

Franse graden

(TH°)

mmol/l Clarke-gra-

den

handmatig elek-

tro-

nisch

51 - 70 91 - 125 9,1 - 12,5 64 - 88

2

1)

10

43 - 50 76 - 90 7,6 - 9,0 53 - 63

2

1)

9

37 - 42 65 - 75 6,5 - 7,5 46 - 52

2

1)

8

29 - 36 51 - 64 5,1 - 6,4 36 - 45

2

1)

7

23 - 28 40 - 50 4,0 - 5,0 28 - 35

2

1)

6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

2

1)

5

1)

15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1

2)

1

2)

1) Fabrieksinstelling.

2) Gebruik geen zout op dit niveau.

U moet de waterontharder handmatig
en elektronisch instellen.

HANDMATIG INSTELLEN

Zet de schijf voor de waterhardheid in stand
1 of 2 (zie de tabel).

ELEKTRONISCHE INSTELLING

1. Schakel het apparaat uit.

2. Houd de toets starten/annuleren inge­drukt.

3. Draai de programmaschakelaar links­om, totdat de programmamarkering
overeenkomt met het eerst beschikbare
afwasprogramma op het bedieningspa­neel

4. Laat de toets starten/annuleren los als
het digitale display de huidige instelling
toont
Voorbeeld: het digitale display toont

= niveau 5).

5. Druk op de toets starten/annuleren om
de instelling te wijzigen. Telkens als u
op de toets start/annuleren drukt, gaat
de instelling naar het daaropvolgende
niveau.

6. Draai de programmaschakelaar naar de
stand uit om de bewerking op te slaan.

Wanneer u de waterontharder elektro­nisch instelt op niveau 1, blijft het zout­controlelampje niet branden.

GEBRUIK VAN ZOUT VOOR DE AFWASAUTOMAAT

Het zoutreservoir vullen:

1. Draai de dop linksom om het zoutreser­voir te openen.

2. Vul het zoutreservoir met 1 liter water (u
vult alleen bij het eerste gebruik zout
bij).

3. Gebruik de trechter om het zoutreser­voir te vullen met zout.

4. Verwijder het zout rond de opening van
het zoutreservoir.

5. Draai de dop rechtsom om het zoutre­servoir te sluiten.

Het is normaal dat water uit het zoutre­servoir stroomt wanneer u dit vult met
zout.

8 electrolux

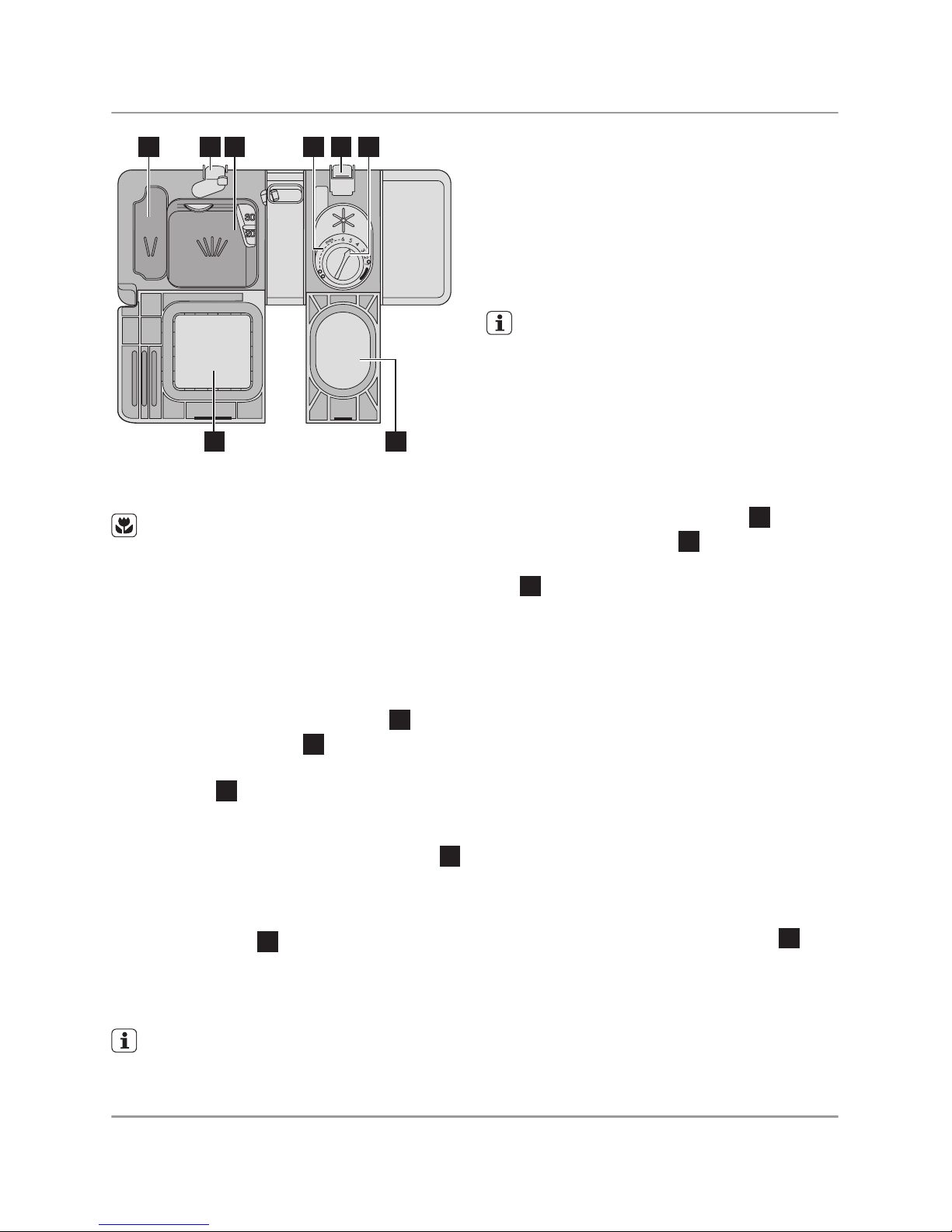

GEBRUIK VAN AFWASMIDDEL EN GLANSMIDDEL

8

2

4

5

6

1

7

3

GEBRUIK VAN VAATWASMIDDELEN:

Gebruik niet meer dan de juiste hoe­veelheid afwasmiddel om het milieu te
beschermen.
Volg het advies van de afwasmiddelfa­brikant op de verpakking.

Volg deze stappen om het afwasmiddel­bakje te vullen:

1.

Druk op de vrijgaveknop

2

om het

deksel

8

van het afwasmiddelbakje te

openen.

2. Doe het afwasmiddeltablet in het af­wasmiddeldoseerbakje

3

.

3. Als het afwasprogramma over een
voorspoelfase beschikt, plaats dan een
kleine dosis afwasmiddel in het afwas-

middelbakje voor voorspoelen

1

.

4. Als u afwasmiddeltabletten gebruikt,
plaatst u deze in het afwasmiddelbakje

3

.

5. Sluit het afwasmiddelbakje. Druk op het
deksel totdat het op zijn plaats klikt.

Verschillende merken afwasmiddel
hebben een ander oplostraject. Som­mige afwasmiddeltabletten geven niet
het beste reinigingsresultaat tijdens
korte wasprogramma's. Gebruik lange
wasprogramma's wanneer u vaatwas­tabletten gebruikt.

GEBRUIK VAN GLANSSPOELMIDDEL

Met glansmiddel wordt het serviesgoed
zonder vlekken of strepen gedroogd.
Het glansmiddeldoseerbakje voegt au­tomatisch glansmiddel toe tijdens de
laatste keer spoelen.

Voer deze stappen uit om het glansmiddel­doseerbakje bij te vullen:

1.

Druk op de vrijgaveknop

5

om het

deksel

7

van het glansmiddeldoseer-

bakje te openen.

2.

Vul het glansmiddeldoseerbakje

4

met
glansmiddel. De markering 'max' toont
het maximale niveau.

electrolux 9

3. Verwijder gemorst glansmiddel met een
absorberend doekje om te voorkomen
dat er te veel schuim ontstaat tijdens
het afwassen.

4. Sluit het glansmiddeldoseerbakje. Druk
op het deksel totdat het op zijn plaats
klikt.

STEL DE GLANSMIDDELDOSERING IN

Fabrieksinstelling: stand 4..

U kunt de dosering van het glansmiddel in­stellen tussen stand 1 (laagste dosering) en
stand 6 (hoogste dosering).
Draai de glansmiddelknop om de dosering

te verhogen of verlagen

6

.

DE MULTITABFUNCTIE

De multitabfunctie is voor gecombineerde
afwastabletten.
Deze tabletten bevatten middelen zoals af­wasmiddel, glansmiddel en regenereerzout.
Sommige soorten tabletten kunnen andere
middelen bevatten.
Zorg dat deze tabletten geschikt zijn zijn
voor de waterhardheid in uw omgeving
(raadpleeg de instructies op de verpakking
van de producten).
De multitabfunctie stopt de stroom van
glansmiddel en zout.
De multitabfunctie schakelt de indicatie­lampjes voor zout en glansmiddel uit.
De programmaduur kan toenemen als u de
multitabfunctie gebruikt.

Belangrijk! Schakel de multitabfunctie voor
het begin van een wasprogramma in. U
kunt de functie niet inschakelen als een
afwasprogramma bezig is.

De multitabfunctie inschakelen

• Druk op de Multitab-toets. Het multita-

bindicatielampje gaat branden. De functie
is ingeschakeld.

– Als u de multitabfunctie hebt ingesteld,

blijft deze ingeschakeld totdat u ze uit­schakelt.

De multitabfunctie uitschakelen en
apart afwasmiddel, zout en
glansmiddel gebruiken

1. Druk op de Multitab-toets. Het multita­bindicatielampje gaat uit. De functie is
uitgeschakeld.

2. Vul het zoutreservoir en het glansmid­deldoseerbakje.

3. Stel de waterontharder op het hoogste
niveau in.

4. Start een afwasprogramma zonder ser­viesgoed.

5. Stel de waterontharder af op de water­hardheid in uw omgeving.

6. Stel de hoeveelheid van het glansmiddel
in.

DE AFWASAUTOMAAT INRUIMEN

ADVIEZEN

• Plaats geen voorwerpen in het apparaat
die water kunnen absorberen (sponzen,
keukenhanddoeken).

• Verwijder alle voedselresten van de voor­werpen.

• Maak aangebrande voedselresten op de
voorwerpen zachter.

• Plaats holle voorwerpen (bijv. kopjes, gla­zen en pannen) met de opening naar be­neden.

• Zorg ervoor dat zich geen water kan op­hopen in opbergdozen of kommen.

• Zorg ervoor dat serviesgoed en bestek
niet in elkaar liggen.

• Zorg ervoor dat glazen andere glazen niet
aanraken.

• Leg kleine voorwerpen in de bestek­mand.

• Meng lepels met ander bestek om te
voorkomen dat ze aan elkaar kleven.

• Als u de voorwerpen in de manden
plaatst, zorg er dan voor dat het water al­le oppervlakken kan bereiken.

10 electrolux

• Leg lichte voorwerpen in het bovenrek.
Zorg ervoor dat de voorwerpen niet ver­schuiven.

• Waterdruppels kunnen zich ophopen op
plastic voorwerpen en antiaanbakpan­nen.

ONDERREK

Plaats steelpannen, deksels, slakommen en
bestek in het onderrek. Rangschik dek­schalen en grote deksels langs de rand van
het onderrek.

U kunt de rijen met punten in het onderrek
laten zakken om ruimte te maken voor pot­ten, pannen en schalen.

DE BESTEKMAND

Plaats vorken en lepels met het handvat
naar beneden.
Plaats messen met het handvat naar bo­ven.

Meng lepels met ander bestek om te voor­komen dat ze aan elkaar kleven.
Gebruik het bestekrooster. Als de afmetin­gen van het bestek het gebruik van de be­stekroosters voorkomen, verwijder ze dan.

BOVENREK

Het bovenrek is geschikt voor borden (met
een maximale diameter tot 24 cm), steel­pannen, slakommen, kopjes en glazen,
koekepannen en pannen Plaats voorwer­pen zo dat water alle oppervlakken kan be­reiken.

Zet glazen met een lange voet onderstebo­ven in de kopjesrekken. Voor grotere voor­werpen kunnen de kopjesrekken worden
opgeklapt

electrolux 11

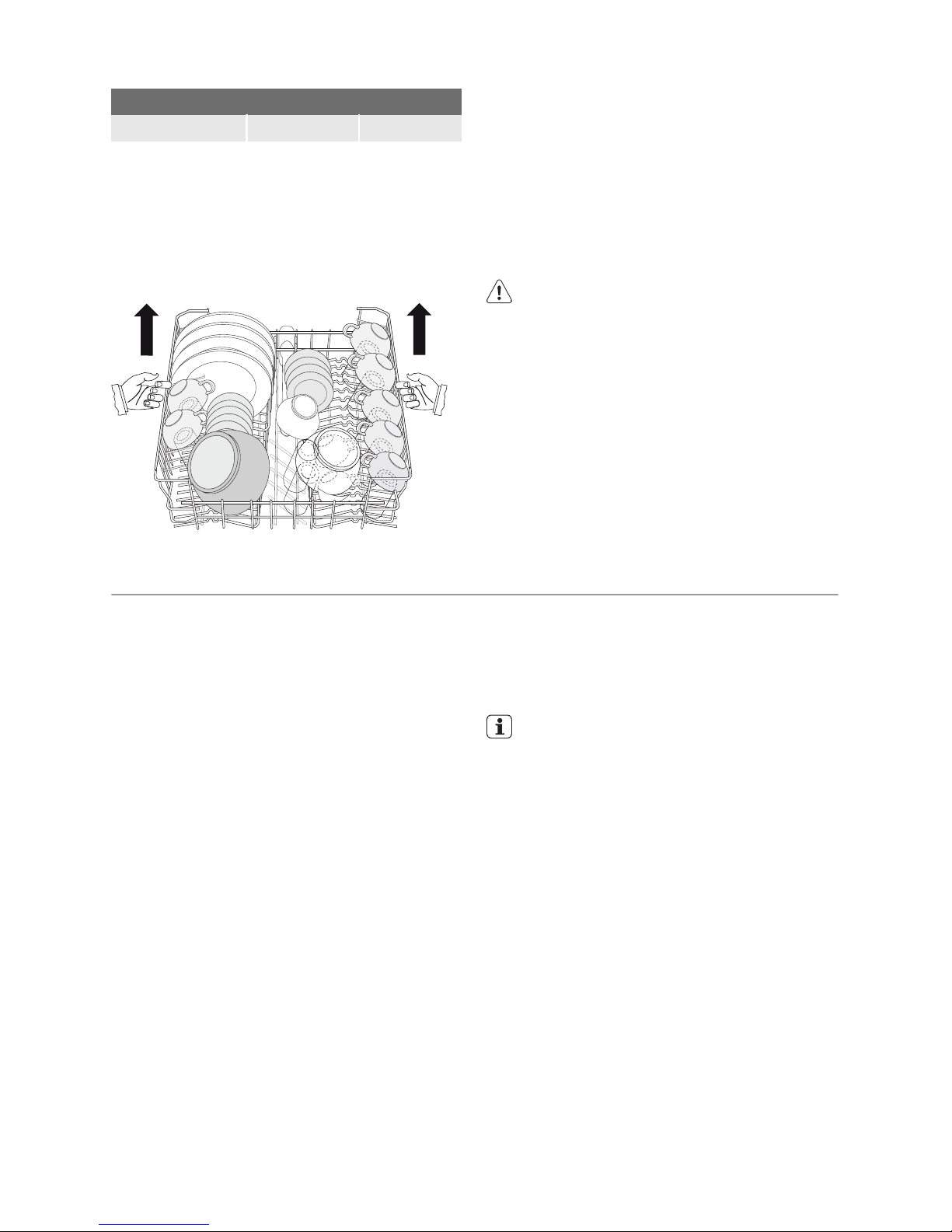

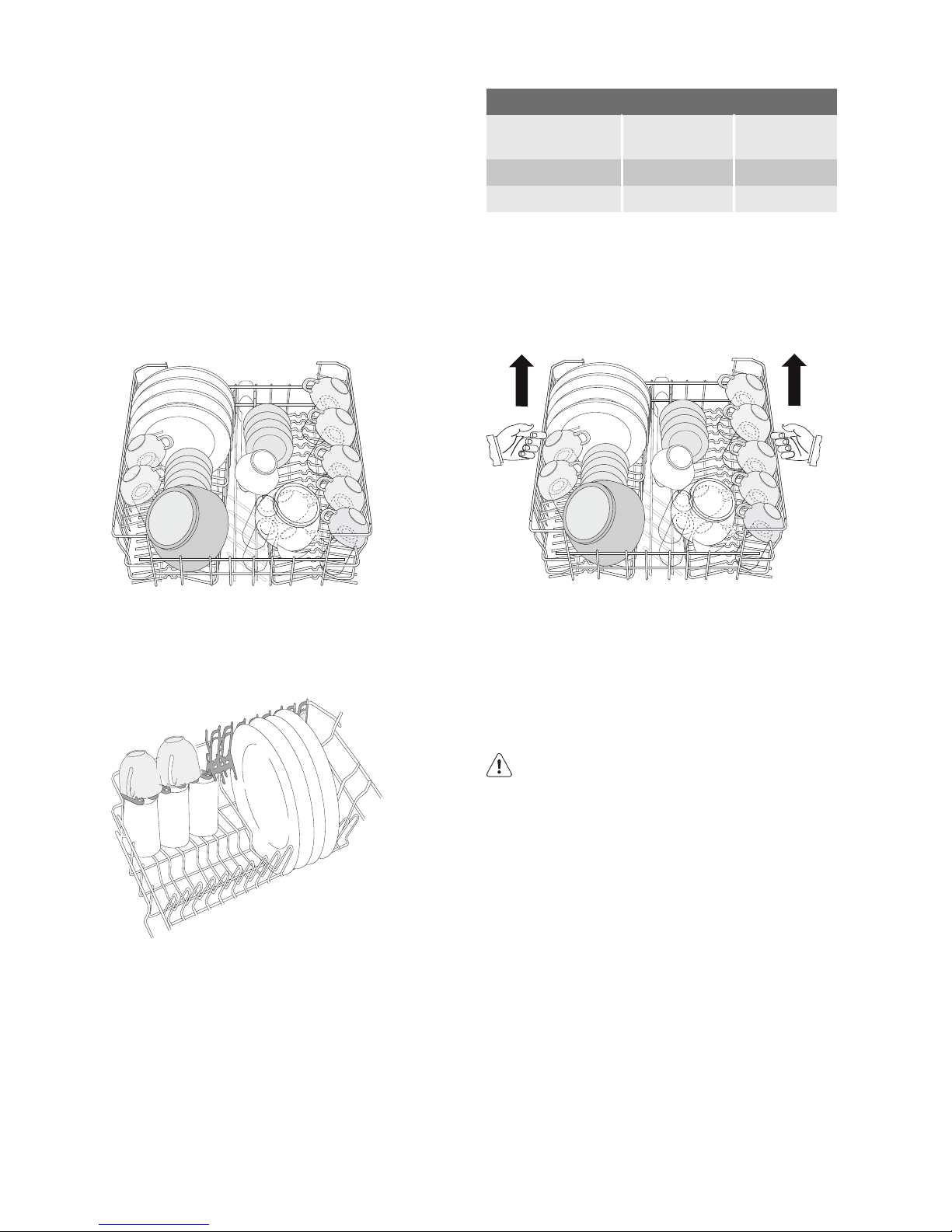

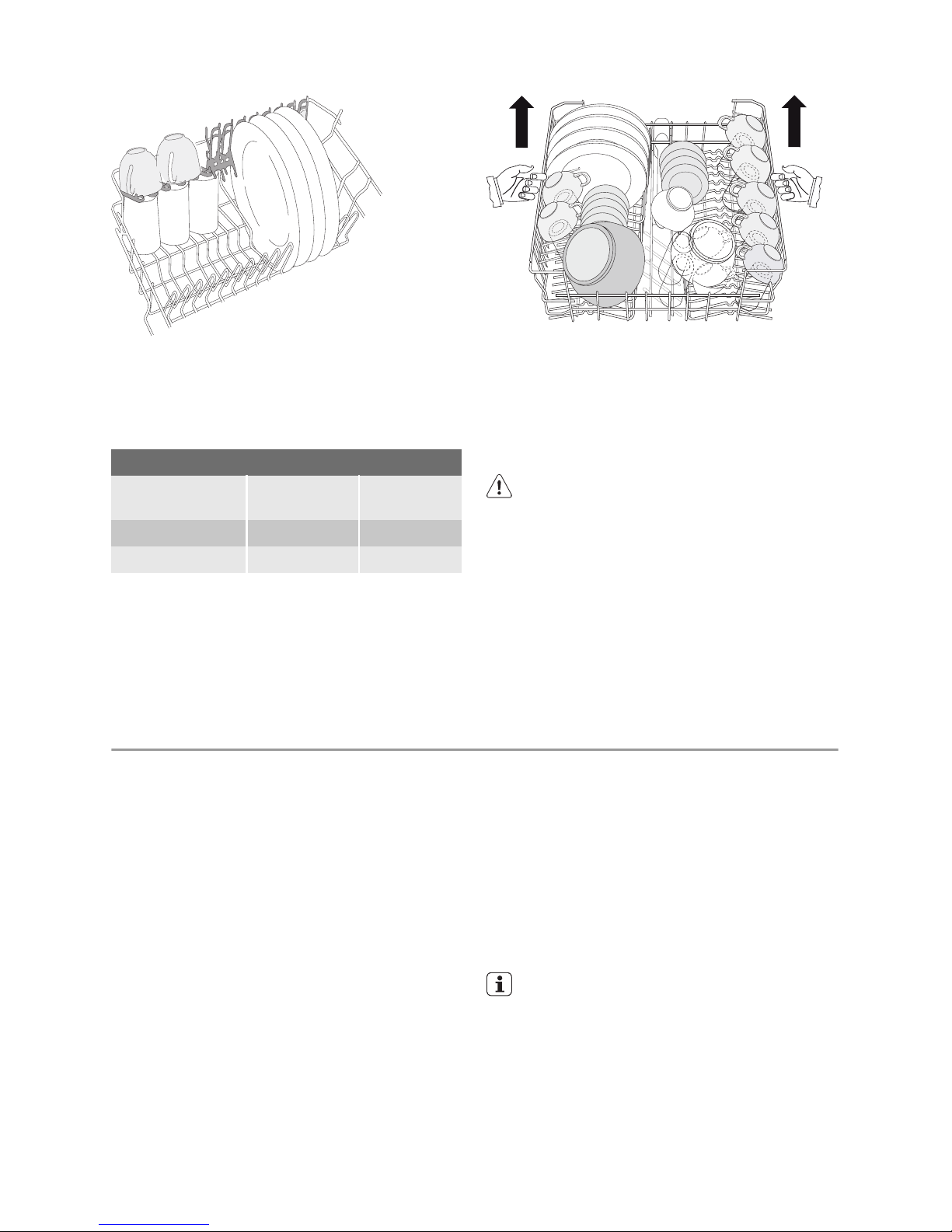

HOOGTEVERSTELLING VAN HET
BOVENREK

U kunt het bovenrek in twee standen zetten
om de laadflexibiliteit te vergroten.

Maximale hoogte van borden in:

het bovenrek

het onder-

rek
Bovenste stand 20 cm. 31 cm.
Laagste stand 24 cm. 27 cm.

Volg deze stappen om het bovenrek in de
bovenste stand te zetten:

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op totdat
het mechanisme vastklikt en het rek
stabiel is.

Volg deze stappen om het bovenrek in de
onderste stand te zetten:

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op.

3. Houd het mechanisme vast en laat het
dan langzaam terugzakken.

Let op!

• Til het rek nooit aan één kant op. Dit
geldt ook voor het laten zakken.

• Als het rek zich in de hoogste stand
bevindt, kunnen er geen kopjes in de
kopjesrekken geplaatst worden.

EEN AFWASPROGRAMMA SELECTEREN EN STARTEN

EEN WASPROGRAMMA SELECTEREN
EN STARTEN ZONDER UITGESTELDE
START

1. Sluit de deur.

2. Selecteer een wasprogramma. Zie 'Af­wasprogramma's'.
– Eén of meer fase-indicatielampjes zijn

aan.

– De duur van het programma knippert

op display.

3. Druk op de toets start/annuleren Het
wasprogramma start automatisch.
– Het indicatielampje van de lopende

fase gaat aan.

– Op het display verschijnt de pro-

grammaduur.

EEN WASPROGRAMMA SELECTEREN
EN STARTEN MET UITGESTELDE
START

1. Sluit de deur.

2. Selecteer een wasprogramma.

3. Druk op de toets uitgestelde start tot­dat op de display het nodige aantal
uren voor de uitgestelde start ver­schijnt.

4. Druk op de toets start/annuleren Het
aftellen start automatisch.
– Nadat het aftelproces voltooid is,

wordt het wasprogramma automa­tisch gestart.

Het openen van de deur van het appa­raat onderbreekt het aftelproces. Als u
de deur weer sluit, gaat het aftellen ver­der vanaf het punt van de onderbre­king.

HET AFWASPROGRAMMA
ONDERBREKEN

• Open de deur van het apparaat.

– Het afwasprogramma stopt.

12 electrolux

• Sluit de deur van het apparaat.
– Het afwasprogramma gaat verder van-

af het punt waar het werd onderbro­ken.

HET ANNULEREN VAN EEN
WASPROGRAMMA OF EEN
UITGESTELDE START

Indien een wasprogramma of een uit­gestelde start nog niet is begonnen,
kunt u de selectie veranderen.
Indien een wasprogramma of een uit­gestelde start is begonnen, kunt u de
selectie niet veranderen. Het waspro­gramma of de uitgestelde start moet
worden geannuleerd om een nieuwe
selectie te maken.

Het annuleren van een wasprogramma

1. Houd de knop starten/annuleren inge-

drukt tot in het display de tijdsduur
knippert van het wasprogramma.

2. Controleer of er afwasmiddel in het af-

wasmiddeldoseerbakje aanwezig is
voordat u een nieuw afwasprogramma
start.

Het annuleren van een uitgestelde start

1. Houd de knop starten/annuleren inge-

drukt tot in het display de tijdsduur ver­schijnt van het wasprogramma.

2. Druk op de toets starten/annuleren om

het afwasprogramma te starten

AAN HET EINDE VAN HET
AFWASPROGRAMMA

Wanneer het afwasprogramma is voltooid,
wordt op de display een nul weergegeven.

1. Schakel het apparaat uit.

2. Open de deur van het apparaat.
Laat de deur van het apparaat een

paar minuten op een kier staan, voor
betere droogresultaten.

• Als u het apparaat binnen drie minu-

ten na afloop van het wasprogram­ma niet uitschakelt:
– alle indicatielampjes gaan uit,
– het display geeft één horizontaal

streepje weer,
Dit helpt bij het beperken van het ener­gieverbruik.
Druk op een van de toetsen, het dis­play en de indicatielampjes gaan weer
aan.

VERWIJDER DE VOORWERPEN UIT DE
MANDEN.

• Laat de borden afkoelen voordat u deze
uit het apparaat neemt. Hete borden zijn
gevoelig voor beschadigingen.

• Ruim eerst het onderrek en dan het bo­venrek uit.

• Er kan water liggen aan de zijkanten en
op de deur van het apparaat. Roestvrij
staal koelt sneller af dan borden.

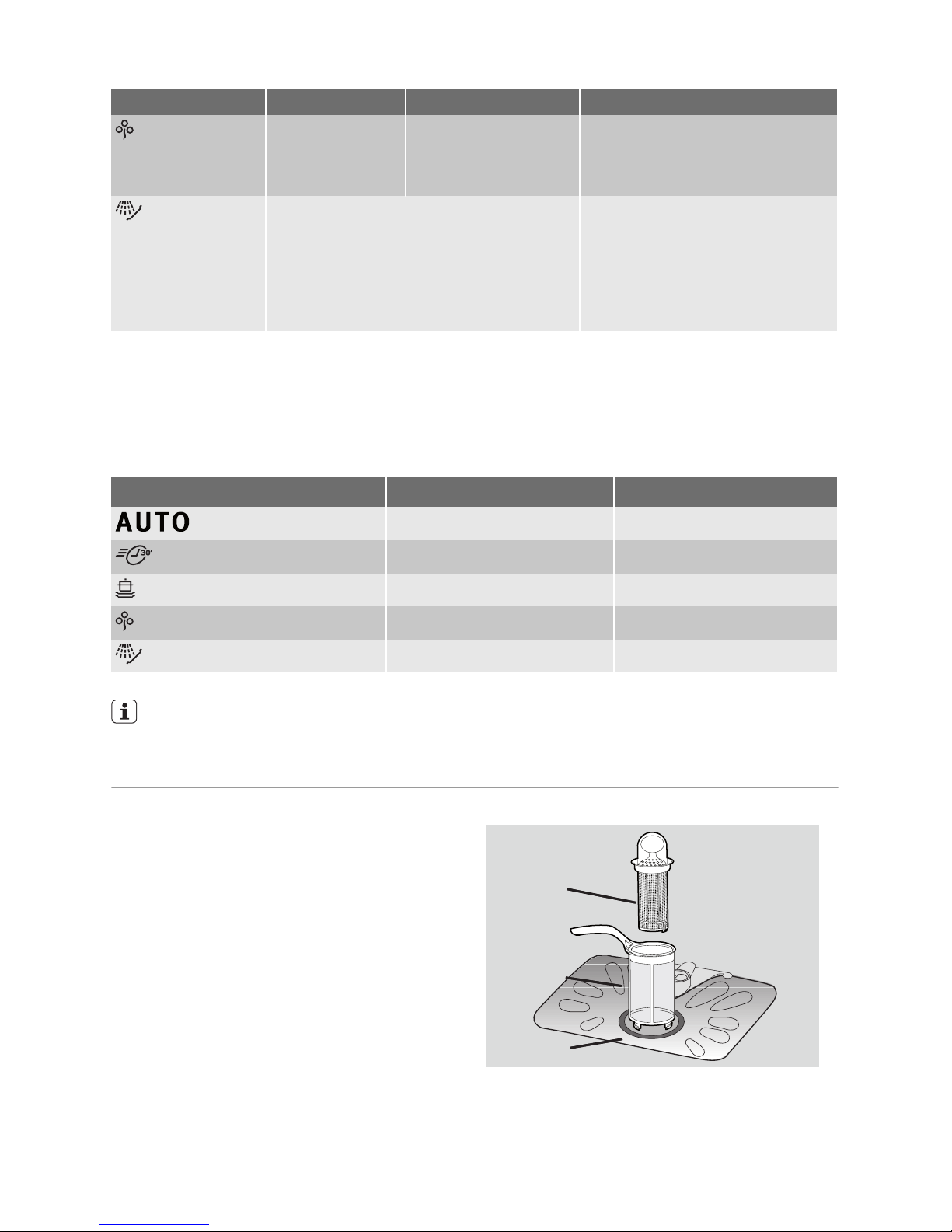

AFWASPROGRAMMA'S

Programma Soort vuil Type lading Programmabeschrijving

1)

Alles Serviesgoed, bestek

en pannen

Voorspoelen
Wassen 45°C of 70°C
Spoelen
Drogen

2)

Pas bevuild Serviesgoed en be-

stek

Wassen 60 °C
Spoelgang

Sterk vervuild Serviesgoed, bestek

en pannen

Voorspoelen
Wassen 70 °C
Spoelen
Drogen

electrolux 13

Programma Soort vuil Type lading Programmabeschrijving

3)

Normaal bevuild Serviesgoed en be-

stek

Voorspoelen
Wassen 50 °C
Spoelen
Drogen

Gebruik dit programma om het servies­goed snel te spoelen. Hierdoor kunnen
voedselresten niet aan het serviesgoed
vastkoeken en ontstaan er geen vieze
geurtjes in het apparaat.
U hoeft voor dit programma geen afwas­middel te gebruiken

Spoelgang

1) Het apparaat detecteert het soort vuil en de hoeveelheid serviesgoed in de mandjes. De temperatuur en
hoeveelheid water, het energieverbruik en de programmatijd worden automatisch aangepast.

2) Met dit programma kunt u een pas bevuilde lading afwassen. Het biedt goede afwasresultaten in een kort
tijdsbestek.

3) Dit is het standaard programma voor testinstituten. Met dit programma hebt u de meest efficiënte water- en
energieverbruik voor normaal bevuild serviesgoed en bestek. Raadpleeg de apart bijgeleverde documentatie voor
testgegevens.

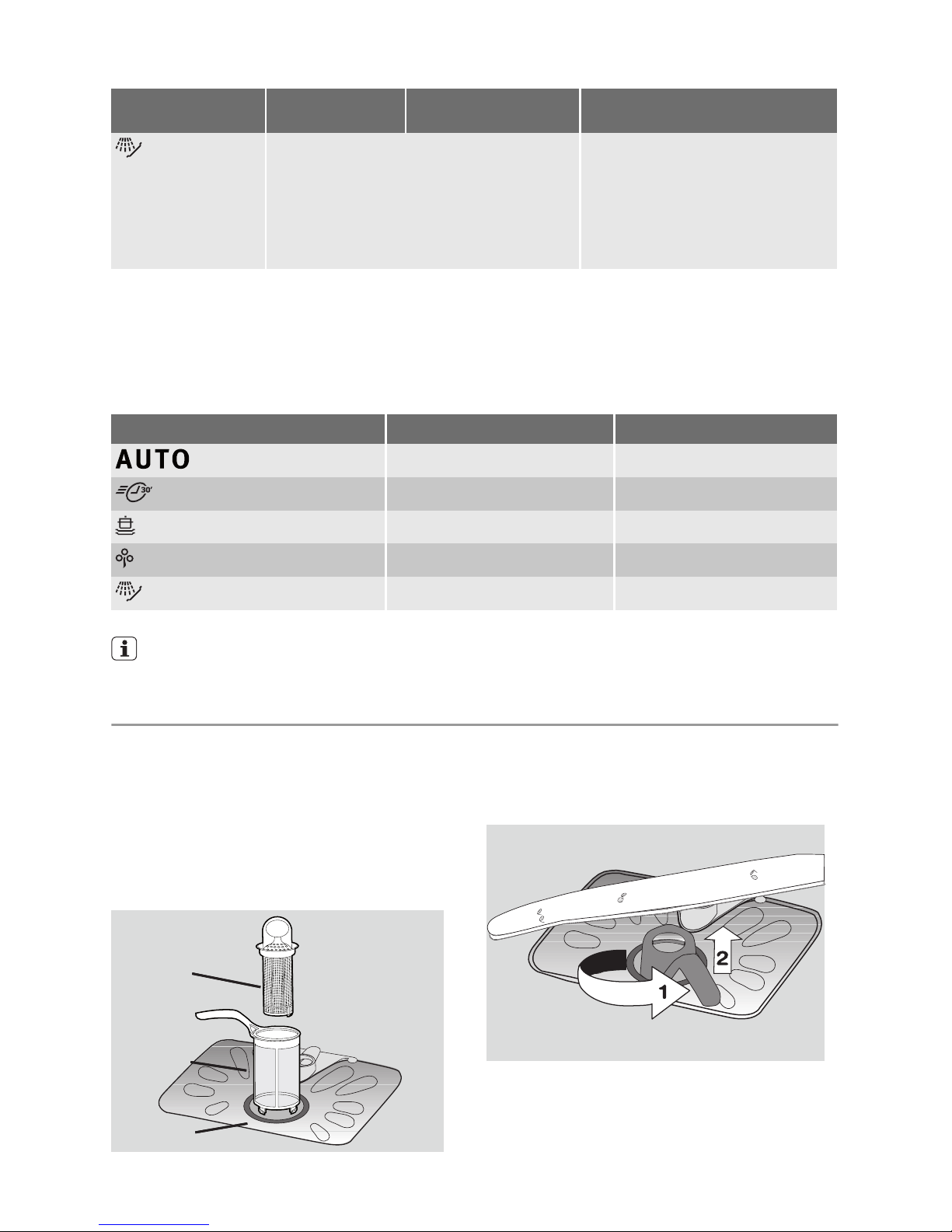

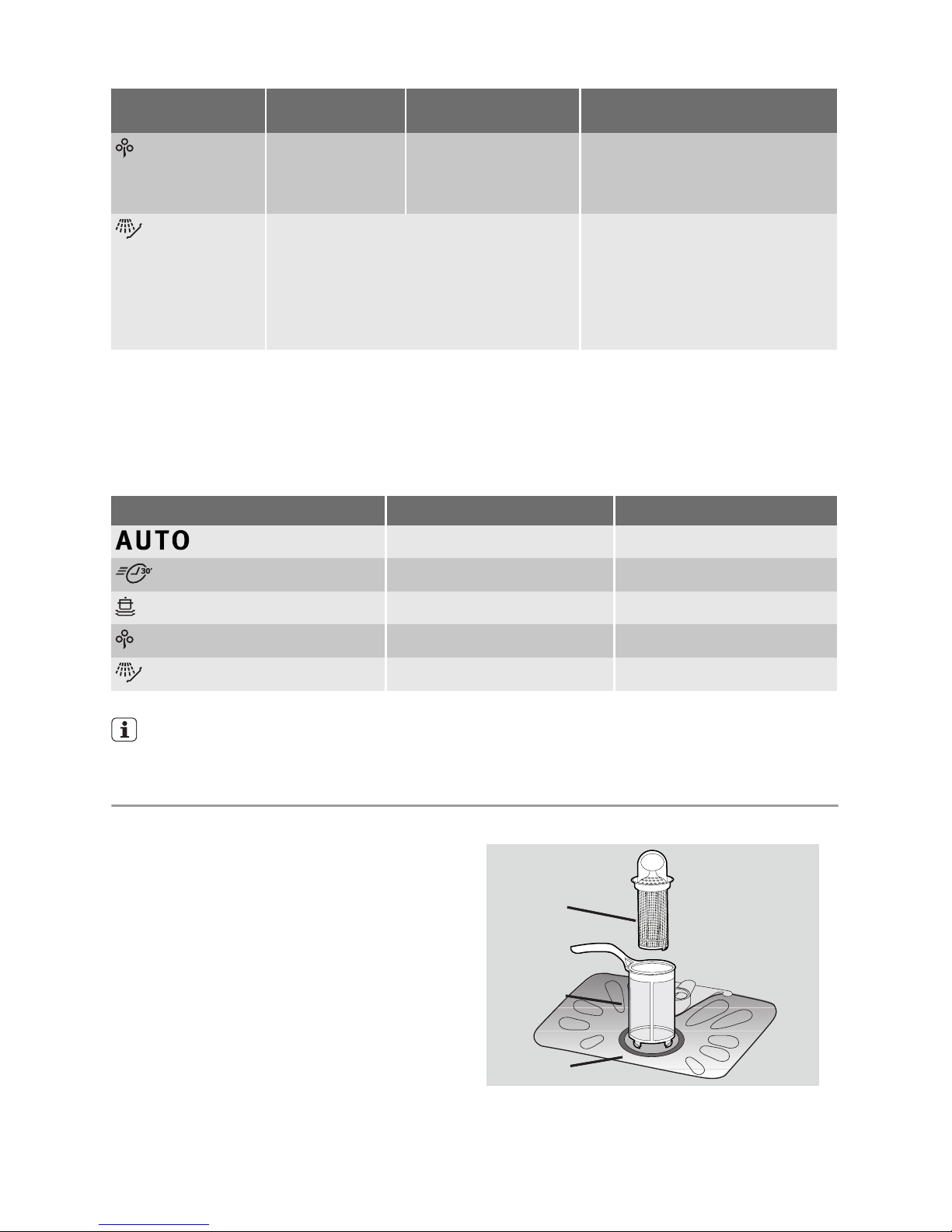

Verbruikswaarden

Programma

1)

Energie (kWh) Water (liter)

1,1-1,7 11-22

0,9 9

1,8-2,0 22-24

0,99-1,04 12,2-13,0

0,1 4

1) Op de display verschijnt de tijd van het programma.

De druk en temperatuur van het water,
de variaties in stroomtoevoer en de

hoeveelheid vaat kan deze waarden
veranderen.

ONDERHOUD EN REINIGING

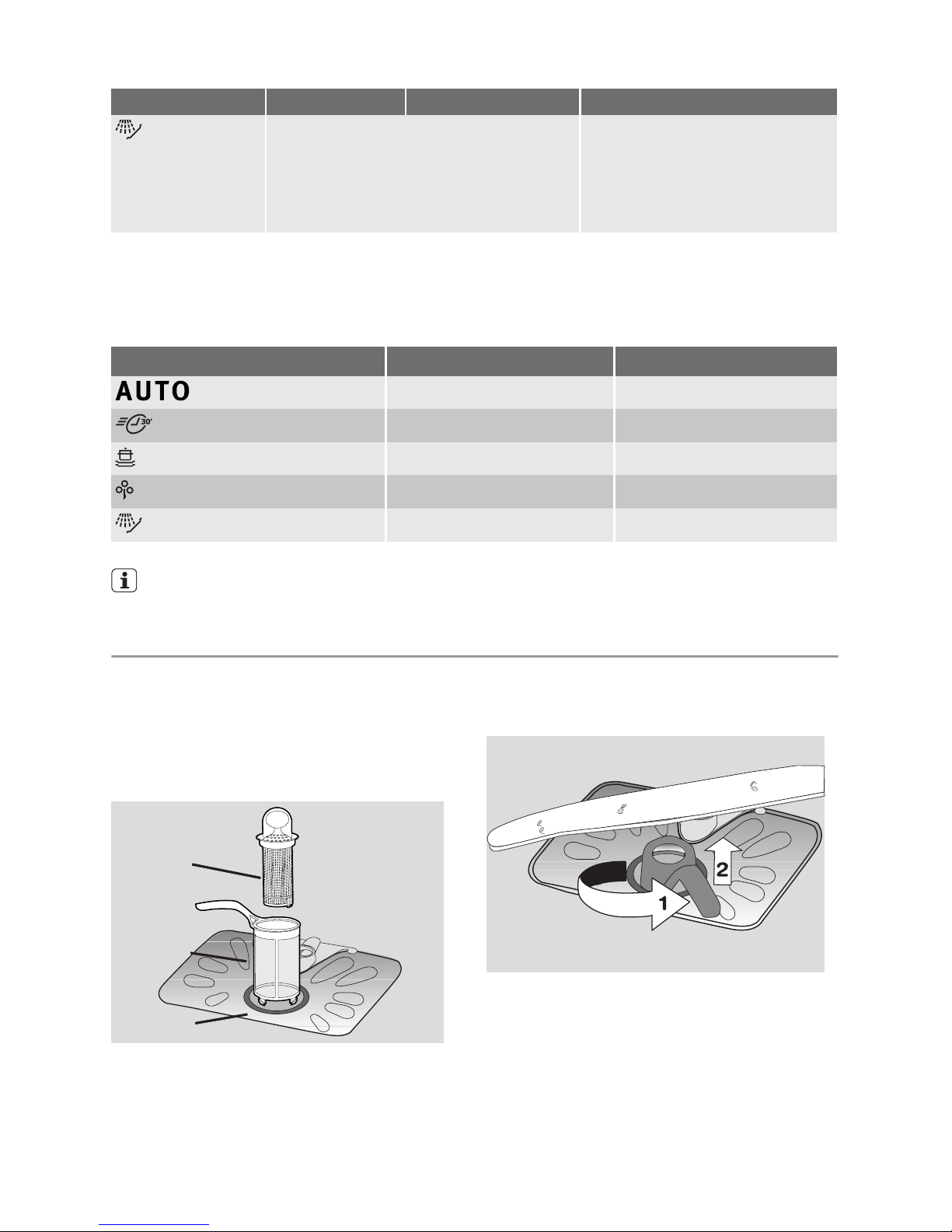

DE FILTERS VERWIJDEREN EN
REINIGEN

Vuile filters verminderen de wasresultaten.
Het apparaat heeft drie filters:

1. grove filter (A)

2. microfilter (B)

3. platte filter (C)

A

B

C

A

B

C

14 electrolux

1. Draai het handvat van het microfilter (B)

een kwartslag naar links om het filter­systeem te ontgrendelen.

2. Verwijder het filtersysteem.

3. Houd het grove filter (A) handmatig uit

de opening.

4. Verwijder het grove filter (A) van het mi-

crofilter (B).

5. Verwijder het platte filter (C) uit de bo-

dem van het apparaat.

D

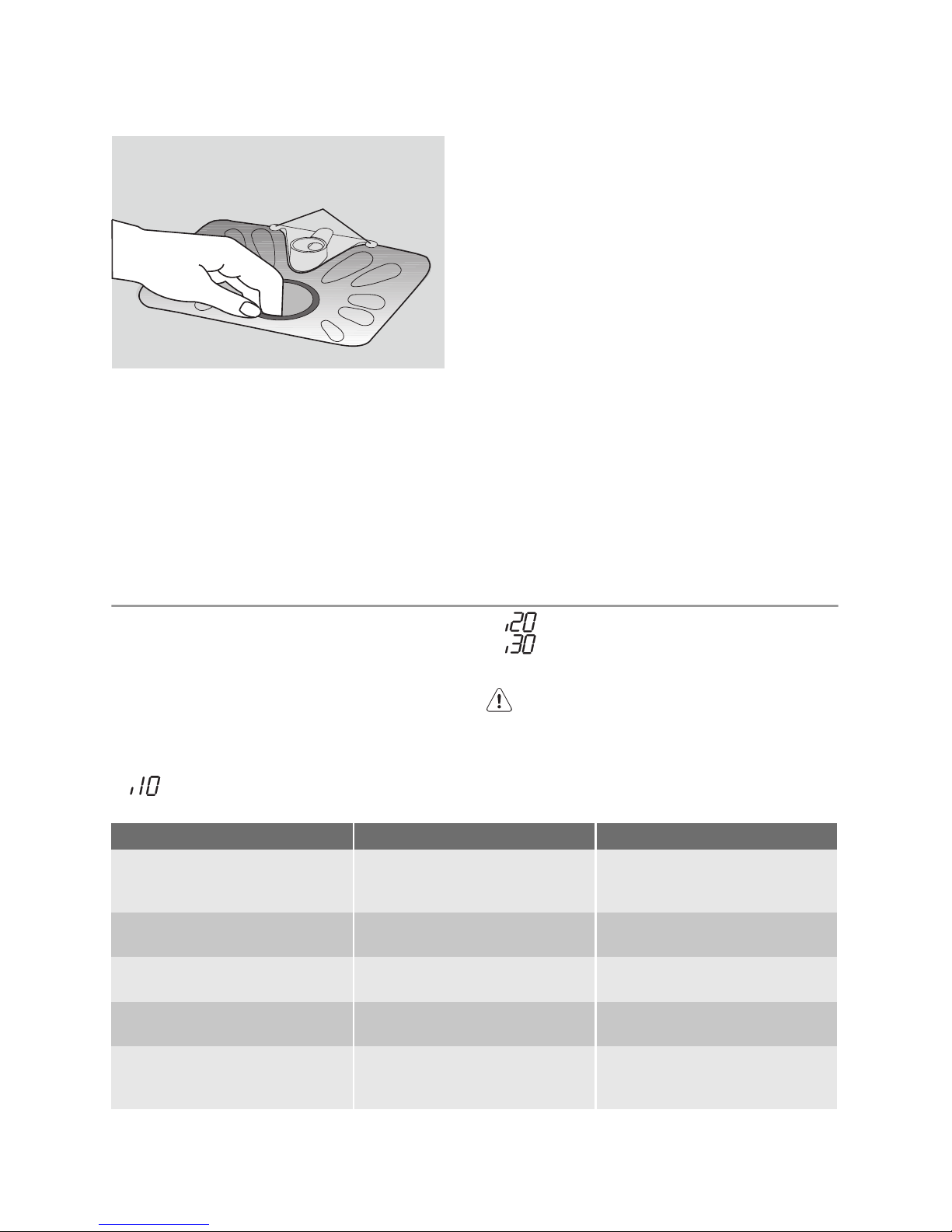

6. Maak de filters schoon onder stromend
water.

7. Zet de platte filter (C) op zijn oorspron­kelijke plaats. Zorg ervoor dat ze goed
worden gemonteerd onder de twee ge­leiders (D).

8. Plaats het grove filter (A) in het microfil­ter (B) en druk ze tegen elkaar.

9. Zet het filtersysteem op zijn plaats.

10. Draai het handvat van het microfilter (B)
naar rechts totdat het op z'n plek klikt.
Zo vergrendelt u het filtersysteem.

DE SPROEIARMEN REINIGEN

Probeer niet de sproeiarmen te verwijderen.
Als etensresten de openingen in de sproei­armen hebben verstopt, verwijder deze dan
met een smal en puntig voorwerp.

DE BUITENOPPERVLAKKEN REINIGEN

Reinig de buitenoppervlakken van het ap­paraat en het bedieningspaneel met een
vochtige zachte doek.
Gebruik alleen neutrale schoonmaakmidde­len.
Gebruik geen schuurmiddelen, schuur­sponsjes of oplosmiddelen (bijv. aceton).

PROBLEMEN OPLOSSEN

Het apparaat start niet of stopt tijdens de
werking.
Probeer eerst het probleem zelf op te los­sen (zie tabel). Neem als dit niet lukt contact
op met de service-afdeling.

Bij sommige storingen wordt er op de
display een alarmcode weergegeven:

•

- Het apparaat wordt niet gevuld met

water

•

- Het apparaat pompt geen water

weg

•

- De anti-overstromingsinrichting is

ingeschakeld.

Waarschuwing! Schakel het apparaat
uit voordat u de controles uitvoert.

Storing Mogelijke oorzaak Mogelijke oplossing

Het apparaat wordt niet gevuld
met water.

De waterkraan is verstopt of
aangezet met kalkaanslag.

Maak de waterkraan schoon.

De waterdruk is te laag. Neem contact op met de wa-

terleidingsmaatschappij.

electrolux 15

Storing Mogelijke oorzaak Mogelijke oplossing

De waterkraan is dicht. Draai de waterkraan open.
Het filter in de wateraanvoers-

lang is verstopt.

Maak het filter schoon.

De aansluiting van de water-

aanvoerslang is niet correct.

Zorg dat de aansluiting altijd
correct is.

De watertoevoerslang is be-

schadigd.

Verzeker u ervan dat de water­toevoerslang niet is bescha­digd.

Het apparaat pompt geen wa­ter weg.

De gootsteenafvoer is geblok­keerd.

Ontstop de gootsteenafvoer.

De aansluiting van de wateraf-

voerslang is niet correct.

Zorg dat de aansluiting altijd
correct is.

De waterafvoerslang is bescha-

digd.

Verzeker u ervan dat de water­afvoerslang niet is beschadigd.

De anti-overstromingsinrichting
is ingeschakeld.

Draai de waterkraan dicht en

neem contact op met de servi­ce-afdeling.

Het afwasprogramma start niet. De deur van het apparaat is

open.

Sluit de deur van het apparaat.

De stekker zit niet in het stop-

contact.

Sluit de stekker aan.

De zekering in de zekeringkast

is doorgebrand.

Vervang de zekering.

De uitgestelde start is inge-

steld.

• Annuleer de uitgestelde start.

• Nadat het aftelproces vol­tooid is, wordt het waspro­gramma automatisch ge­start.

Schakel het apparaat na de controle in. Het
programma gaat verder vanaf het punt
waar het werd onderbroken.
Als het probleem opnieuw optreedt, neem
dan contact op met onze service-afdeling.
Als de display andere alarmcodes meldt,
neem dan contact op met onze service-af­deling.
De benodigde informatie voor de service-af­deling staan op het typeplaatje.

Leg deze informatie vast:
–Model

(MOD.) ....................................................

....

– Productnummer

(PNC) ..........................................

– Serienummer

(S.N.) ..............................................

DE AFWAS- EN DROOGRESULTATEN ZIJN NIET BEVREDIGEND

Probleem Mogelijke oorzaak Mogelijke oplossing

De borden zijn niet schoon. Het afwasprogramma is niet

geschikt voor het type lading
en de mate van vervuiling.

Zorg ervoor dat het afwaspro­gramma geschikt is voor het ty­pe lading en de mate van ver­vuiling.

U heeft de items niet goed in

de mandjes geplaatst. Het wa­ter heeft niet alle oppervlakken
aangeraakt.

Plaats de items correct in de
mandjes.

16 electrolux

Probleem Mogelijke oorzaak Mogelijke oplossing

De sproeiarmen konden niet vrij

draaien. Onjuiste positie van de
items in de mandjes.

Controleer of een verkeerde
plaatsing van de items geen
blokkering van de sproeiarmen
veroorzaakt.

De filters zijn vuil of niet juist

gemonteerd en geplaatst.

Zorg ervoor dat de filters
schoon zijn en op de juiste ma­nier zijn gemonteerd en geïn­stalleerd.

Er is te weinig of geen afwas-

middel gebruikt.

Zorg voor voldoende afwasmid­del.

Er zitten kalkresten op de bor­den.

Het zoutreservoir is leeg. Vul het zoutreservoir met zout

voor afwasmachines.

Verkeerde instelling van niveau

waterontharder.

Stel de waterontharder in op
het correcte niveau.

De dop van het zoutreservoir is

niet goed gesloten.

Zorg ervoor dat de dop van het
zoutreservoir goed gesloten is.

De glazen en borden vertonen
strepen, witachtige vlekken of
een blauwzweem.

Er wordt teveel glansmiddel ge­bruikt.

Verminder de hoeveelheid
glansmiddel.

Opgedroogde waterdruppels
op de glazen en de borden.

Er wordt te weinig glansmiddel
gebruikt.

Verhoog de hoeveelheid glans­middel.

Het afwasmiddel kan de oor-

zaak zijn.

Gebruik een ander merk afwas­middel.

Het serviesgoed is nat. Het afwasprogramma bevatte

geen droogfase of een kortere
droogfase.

Laat de deur een paar minuten
op een kier staan voor betere
droogresultaten.

Het serviesgoed is nat en mat. Het glansmiddeldoseerbakje is

leeg.

Vul het glansmiddeldoseerbakje
met glansmiddel.

De multitabfunctie is ingescha-

keld (deze functie schakelt het
glansmiddeldoseerbakje auto­matisch uit).

Schakel het glansmiddeldo­seerbakje in.

HET INSCHAKELEN VAN HET
GLANSMIDDELDOSEERBAKJE

1. Schakel het apparaat uit.

2. Houd de toets starten/annuleren inge­drukt.

3. Draai de programmaschakelaar links­om, totdat de programmamarkering
overeenkomt met het eerst beschikbare
afwasprogramma op het bedieningspa­neel

4. Laat de toets start/annuleren los.
– Het display toont de elektronische in-

stelling van de waterontharder.

5. Draai de programmaschakelaar links­om, totdat de programmamarkering
overeenkomt met het tweede beschik­bare afwasprogramma op het bedie­ningspaneel.
– Het display geeft de huidige afstelling

aan.

Glansmiddeldosering
gedeactiveerd

Glansmiddeldosering
geactiveerd

6. Druk op de toets starten/annuleren om
de instelling te wijzigen.
– Het display geeft de nieuwe afstelling

aan.

7. Draai de programmaschakelaar naar de
stand uit om de bewerking op te slaan.

electrolux 17

TECHNISCHE GEGEVENS

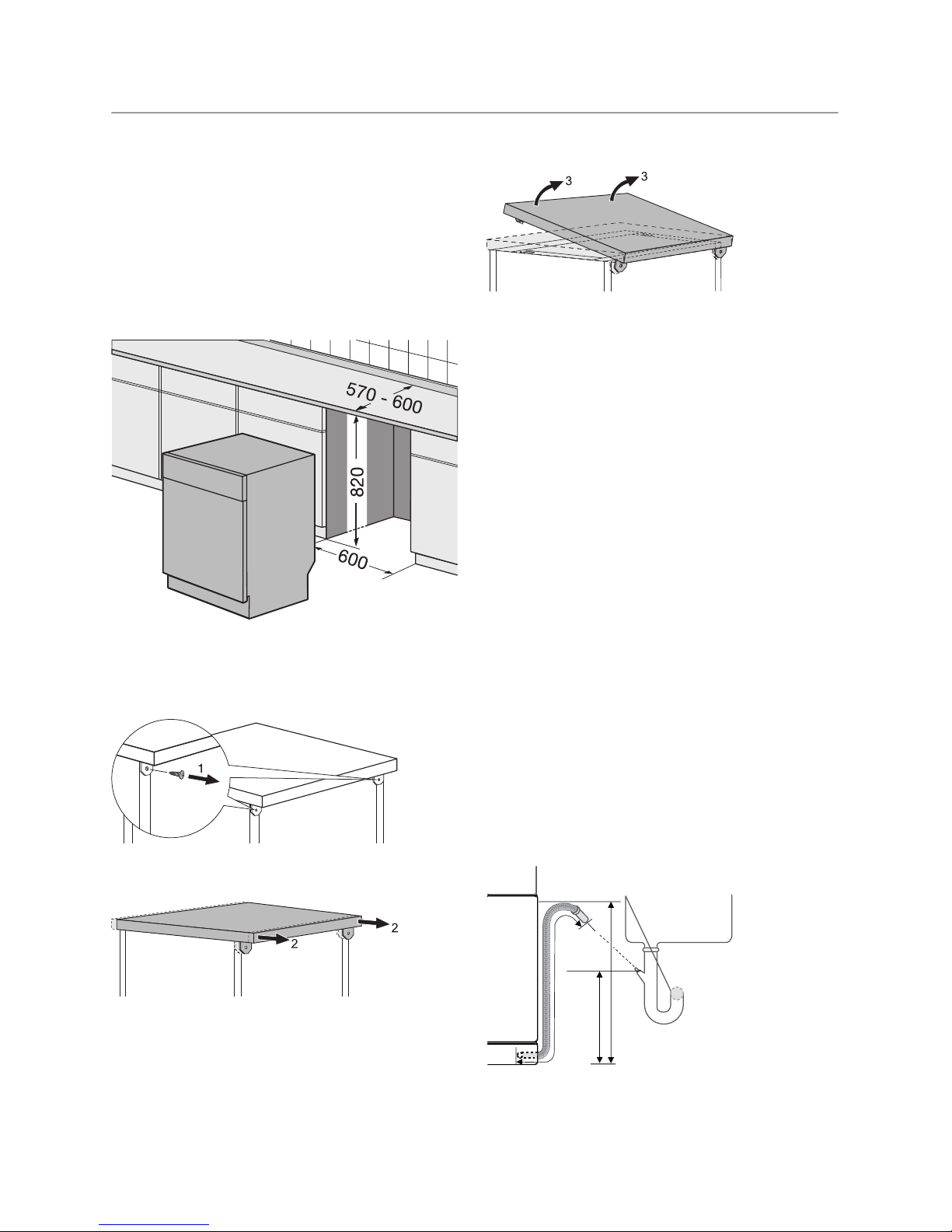

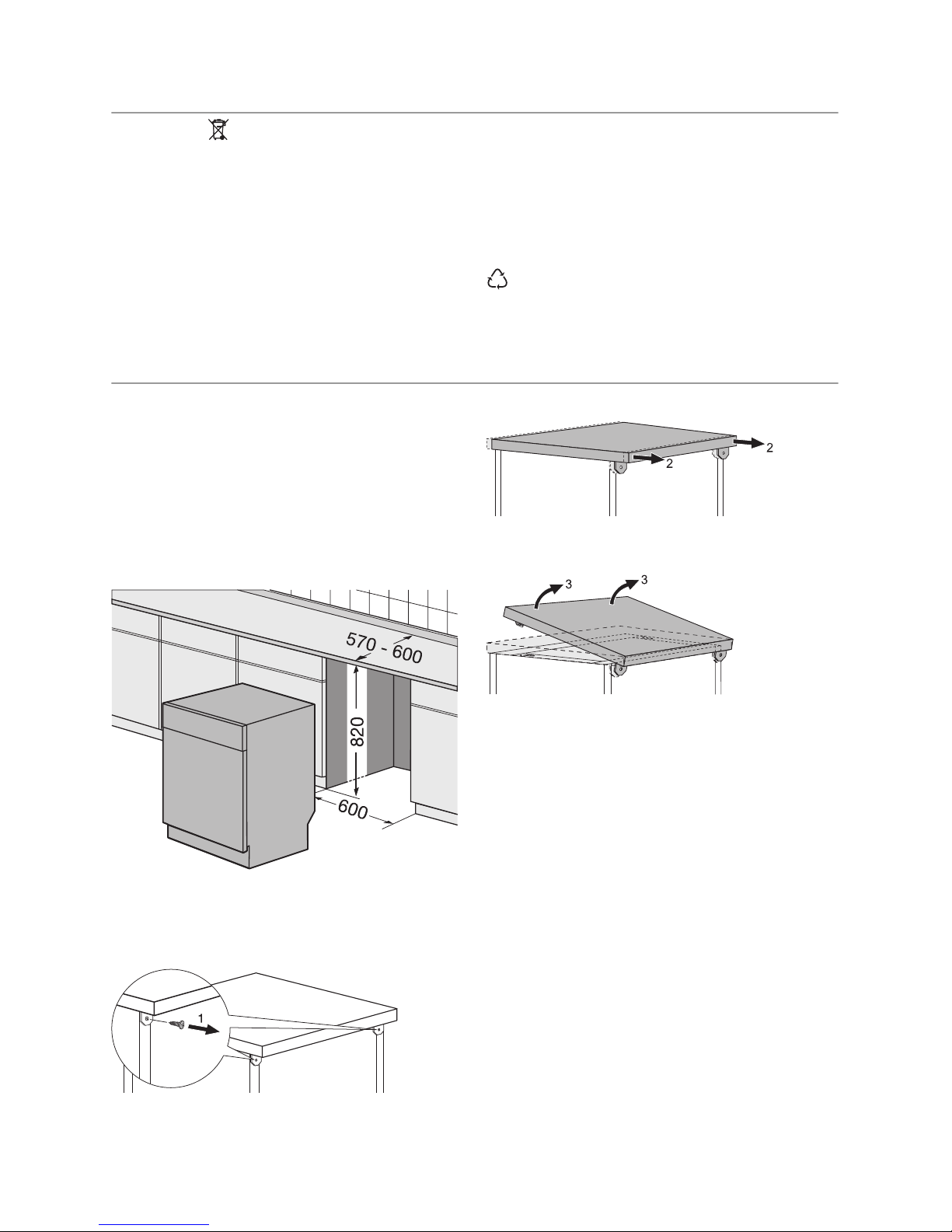

Afmeting Breedte 600 mm
Hoogte 850 mm
Diepte 610 mm
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)

Watertoevoer

1)

Koud water of warm water maximaal 60 °C

Capaciteit Couverts 12

1) Sluit de slang aan op een kraan met 3/4”-schroefdraad.

Informatie over de elektrische aanslui­ting staat op het typeplaatje op de bin­nenrand van de deur van het apparaat.

Gebruik een heet watervoorziening om
het energieverbruik te verminderen, als

het hete water door alternatieve, milieu­vriendelijkere energiebronnen geprodu­ceerd wordt (bijv. zonne- of fotovoltaï­sche panelen en wind).

MILIEUBESCHERMING

Het symbool op het product of op de
verpakking wijst erop dat dit product niet
als huishoudafval mag worden behandeld,
maar moet worden afgegeven bij een
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in

geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het
recyclen van dit product, kunt u contact
opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het
product hebt gekocht.

Recycle de materialen met het symbool
. Gooi de verpakking in een geschikte ver­zamelcontainer om het te recyclen.

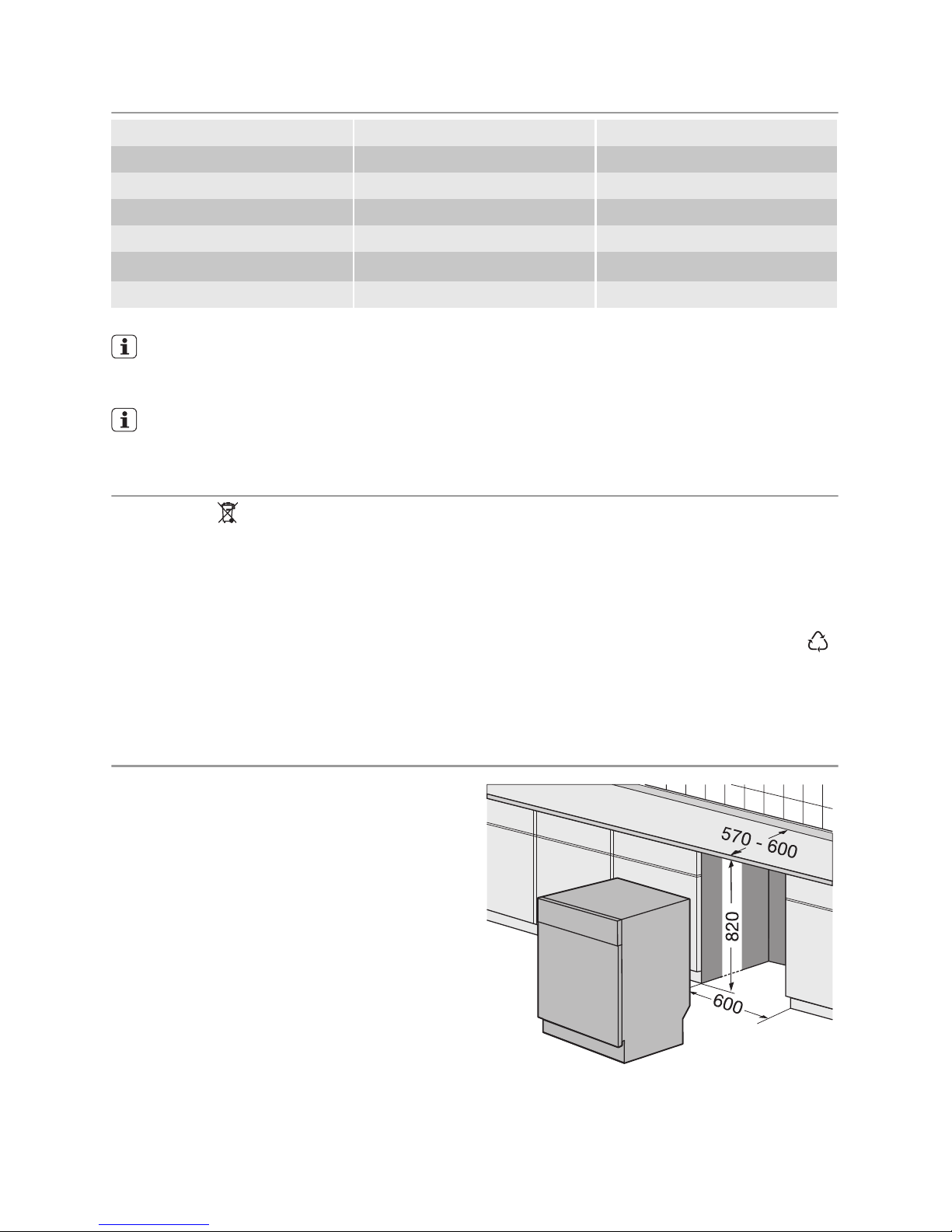

MONTAGE

PLAATSING ONDER EEN AANRECHT

Zet het apparaat naast een waterkraan en
een afvoer.
Verwijder het werkblad van de afwasmachi­ne om het onder een aanrecht of een keu­kenwerkblad te installeren.
Zorg er voor dat de afmetingen van de ope­ning overeenkomen met de afmetingen in
de afbeelding.

18 electrolux

HET WERKBLAD VAN HET APPARAAT
VERWIJDEREN

1. Verwijder de achterste schroeven (1).

2. Trek het werkblad van achteren van het
apparaat (2).

3. Til het werkblad op en haal het uit de
voorste gleuven (3).

4. Gebruik de afstelbare voetjes om het
apparaat waterpas te zetten.

5. Installeer het apparaat onder het werk­blad van de keuken. De waterslangen
tijdens de installatie niet pletten of bui­gen.

HET NIVEAU VAN HET APPARAAT
AFSTELLEN

Zorg ervoor dat het apparaat waterpas
staat, zodat de deur goed kan sluiten en af­gedicht is.
Als het apparaat niet waterpas staat, raakt
de deur de zijkanten van het keukenkastje.
Draai de afstelbare voetjes losser of vaster
om het apparaat waterpas te zetten.

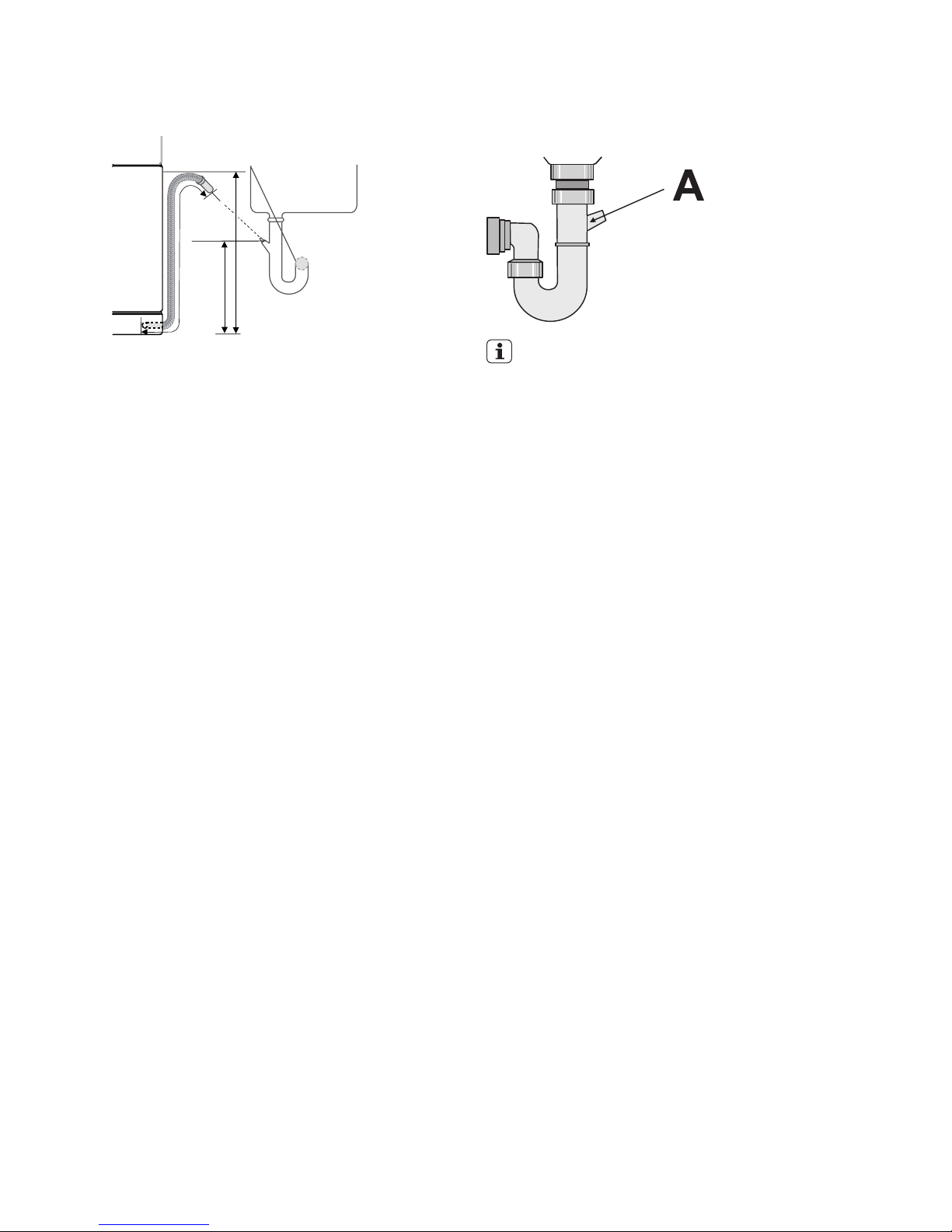

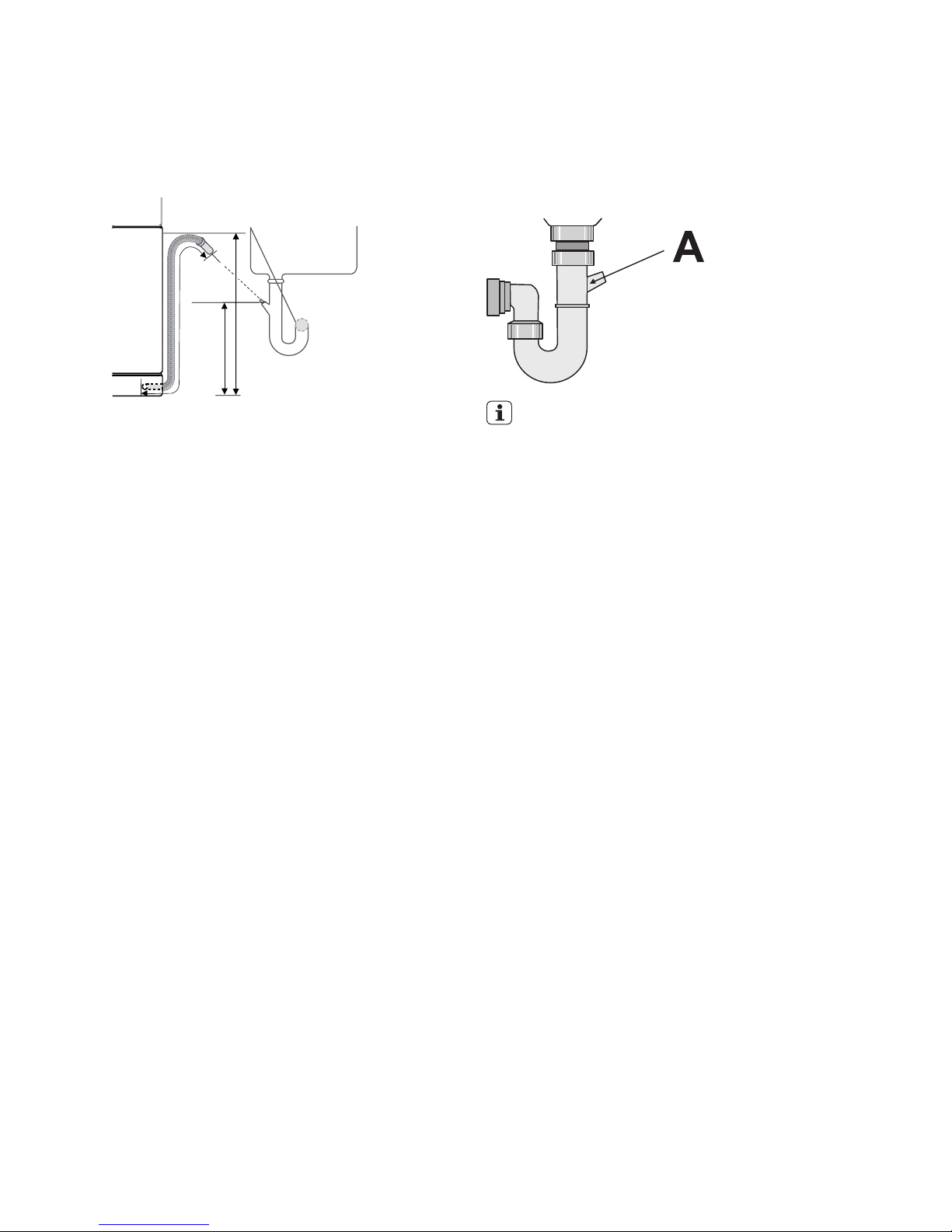

AANSLUITING WATERAFVOERSLANG
Sluit de waterafvoerslang aan op:

• Een sifon en maak deze vast onder het

werkoppervlak. Hiermee wordt voorko-

men dat het gootsteenwater terug de
machine in loopt.

• Een standpijp met ventilatieopening. De
binnendiameter moet minimaal 40 mm
zijn.

max 85 cm

min 40 cm

max 400 cm

Verwijder de gootsteendop als het apparaat
water afvoert om te voorkomen dat het wa­ter terug in de machine loopt.
Het verlengstuk voor de afvoerslang mag
niet langer zijn dan 2 meter. De binnendia­meter mag niet kleiner zijn dan de diameter
van de slang.

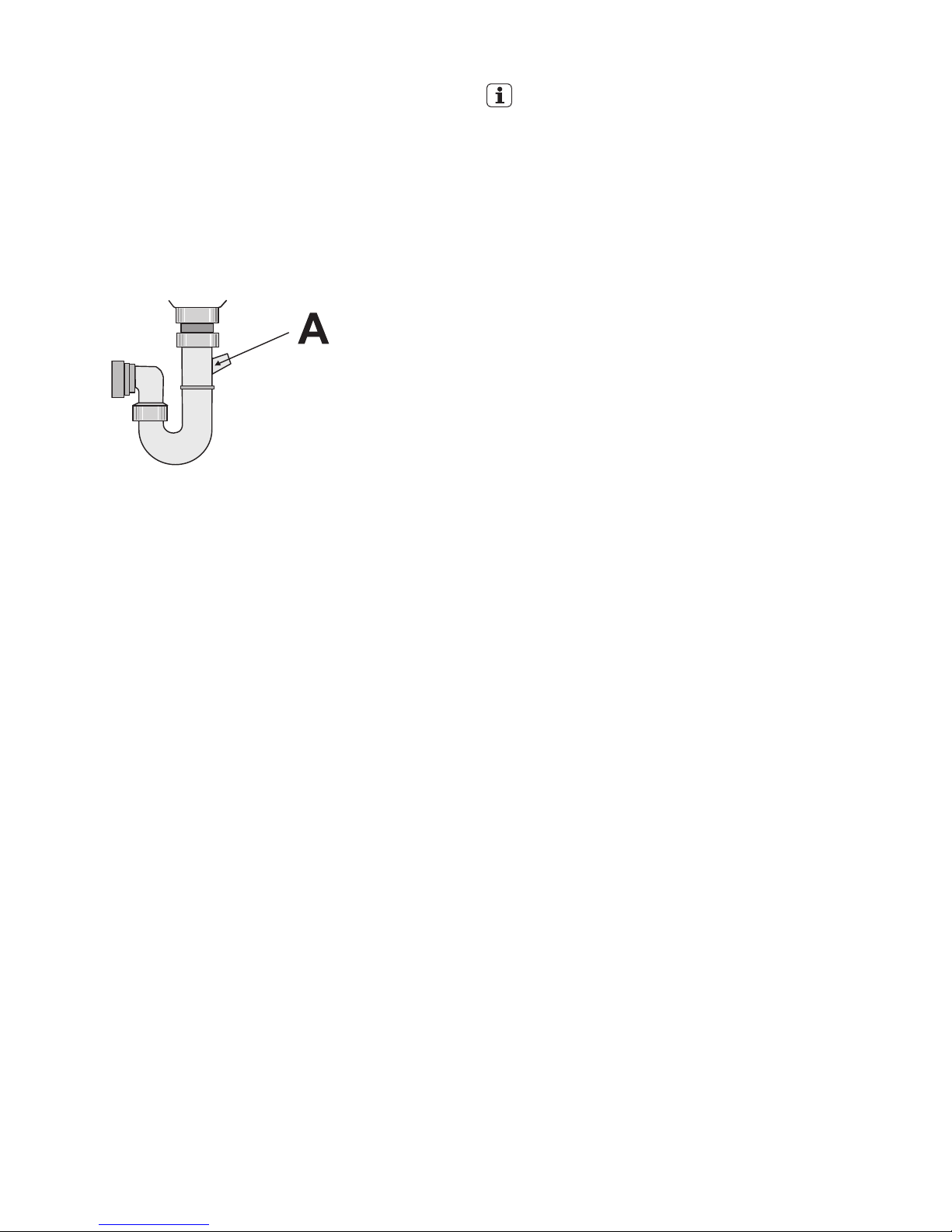

Verwijder het kunststofmembraan (A) als u
de waterafvoerslang op een sifon onder de
gootsteen aansluit. Als u het membraan niet
verwijdert, kunnen voedselresten een ver­stopping in de slang veroorzaken.

Een beveiliging voorkomt dat het vuile
water in de machine terugloopt. Als uw
gootsteenafvoer is voorzien van een
geïntegreerde terugslagklep, kan dit
een goede waterafvoer van uw afwas­machine in de weg staan. Verwijder de
terugslagklep.

electrolux 19

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 20
Product description 23
Control panel 23
Use of the appliance 25
Setting the water softener 25
Use of dishwasher salt 26
Use of detergent and rinse aid 27
Multitab function 28
Loading cutlery and dishes 28

Setting and starting a washing programme

30
Washing programmes 31
Care and cleaning 32
What to do if… 33
Technical data 35
Environment concerns 36
Installation 36

Subject to change without notice

SAFETY INFORMATION

Before the installation and use, read this
manual carefully:

• For your safety and the safety of your
property.

• To help the environment.

• For the correct operation of the appli­ance.

Always keep these instructions with the ap­pliance also if you move or give it to a differ­ent person.
The manufacturer is not responsible if an in­correct installation and use causes dam­age.

CHILDREN AND VULNERABLE
PERSONS SAFETY

• Do not let persons, children included,
with reduced physical sensory, reduced
mental functions or lack of experience
and knowledge to use the appliance.
They must have supervision or instruction
for the operation of the appliance by a
person who is responsible for their safety.

• Children must get supervision to make
sure that they do not play with the appli­ance.

• Keep all packaging away from children.
There is the risk of suffocation or injury.

• Keep all detergents in a safe area. Do not
let the children touch the detergents.

• Keep children and pets away from the
appliance when the door is open.

GENERAL SAFETY

• Do not change the specifications of this
appliance. There is the risk of injury and
damage to the appliance.

• Obey the safety instructions from the de­tergent manufacturer to prevent burns to
eyes, mouth and throat.

• Do not drink the water from the appli­ance. Particles of detergent can stay in
your appliance.

• Do not keep the appliance door open
without supervision. This to prevent injury
and to fall on an open door.

• Do not sit or stand on the open door.

USE

• The appliance is only for domestic use.
Do not use the appliance for other uses
to prevent injury to persons and damage
to property.

• Only use the appliance to clean accesso­ries that are applicable for dishwashers.

• Do not put flammable products or items
that are wet with flammable products in,
near or on the appliance. Risk of explo­sion or fire.

• Put the knives and all items with sharp
points in the cutlery basket with their
points down. If not, put in a horizontal
position in the upper basket or in the
knife basket. (Not all models have the
knife basket).

• Use only specified products for dish­washers (detergent, salt, rinse aid).

20 electrolux

• Types of salt that are not specified for
dishwashers can cause damage to the
water softener.

• Fill the appliance with salt before you
start a washing programme. Remaining
salt in the appliance can cause corrosion
or make a hole in the bottom of the appli­ance.

• Do not fill the rinse aid dispenser with
other products than the rinse aid, (dish­washer cleaning agent, liquid detergent).
This can cause damage to the appliance.

• Make sure that the spray arms can move
freely before you start a washing pro­gramme.

• The appliance can release hot steam if
you open the door while a washing pro­gramme operates. There is a risk of skin
burns.

•Do not remove the dishes from the appli­ance until the washing programme is
completed.

CARE AND CLEANING

• Before you clean the appliance, deacti­vate it and disconnect the mains plug
from the mains socket.

• Do not use flammable products or prod­ucts that can cause corrosion.

• Do not use the appliance without the fil­ters. Make sure that the installation of the
filters is correct. An incorrect installation
causes unsatisfactory washing results
and damage to the appliance.

• Do not use spray water or steam to clean
the appliance. Risk of electrical shock
and damage to the appliance.

INSTALLATION

• Make sure that the appliance is not dam­aged. Do not install or connect a dam­aged appliance, contact the supplier.

• Remove all packaging before you install
and use the appliance.

• Only a qualified person must do the elec­trical connection, the plumbing and the
installation of the appliance. This to pre­vent the risks of structural damage or in­jury.

• Make sure that the mains plug is discon­nected from the mains socket during in­stallation.

• Do not drill into the sides of the appliance
to prevent damage to hydraulic compo­nents and electrical components.

FROST PRECAUTIONS

• Do not install the appliance where the
temperature is less than 0 °C.

• The manufacturer is not responsible for
frost damage.

WATER CONNECTION

• Use new hoses to connect the appliance
to the water supply. Do not use used ho­ses.

• Do not connect the appliance to new
pipes or pipes not used for a long time.
Let the water flow for some minutes, then
connect the inlet hose.

• Make sure not to squash or cause dam­age to the water hoses when you install
the appliance.

• Make sure that the water couplings are
tight to prevent a water leakage.

• The first time you use the appliance,
make sure that the hoses do not have
water leaks.

• The water inlet hose has a safety valve
and a double sheath with an inner mains
cable. There is pressure in the water inlet
hose only when the water flows. If there
is a leak in the water inlet hose, the safety
valve interrupts the flow of water.
– Be careful when you connect the water

inlet hose:
– Do not put the water inlet hose or

the safety valve in water.

– If the water inlet hose or the safety

valve are damaged, immediately dis­connect the mains plug from the
mains socket.

– Contact the service centre to replace

the water inlet hose with safety
valve.

Warning! Dangerous voltage.

electrolux 21

ELECTRICAL CONNECTION

• The appliance must be earthed.

• Make sure that the electrical information
on the rating plate agrees with the power
supply.

• Always use a correctly installed shock­proof socket.

• Do not use multiple plugs and extension
cables. There is a risk of fire.

• Do not replace or change the mains ca­ble. Contact the service centre.

• Make sure not to squash or cause dam­age to the mains plug and cable behind
the appliance.

• Make sure that there is access to the
mains plug after the installation.

• Do not pull the mains cable to disconnect
the appliance. Always pull the mains
plug.

SERVICE CENTRE

• Only a qualified person can repair or work
on the appliance. Contact the service
centre.

• Use only original spare parts.

TO DISCARD THE APPLIANCE

• To prevent the risk of injury or damage:
– Disconnect the mains plug from the

mains socket.
– Cut off the mains cable and discard it.
– Remove the door catch. This prevents

children or pets to be closed in the ap-

pliance. There is a risk of suffocation.
– Discard the appliance at the local

waste disposal centre.

Warning! The dishwasher
detergents are dangerous and can
cause corrosion !

• If an accident occurs with these de­tergents, contact immediately a
physician.

• If the detergent gets into the mouth,
contact immediately a physician.

• If the detergent gets into the eyes,
contact immediately a physician and
clean the eyes with water.

• Keep dishwasher detergents in a
safe area and out of children touch.

• Do not keep the appliance door
open when there is detergent in the
detergent dispenser.

• Fill the detergent dispenser only be­fore you start a washing programme.

22 electrolux

PRODUCT DESCRIPTION

1

Upper basket

2

Water hardness dial

3

Salt container

4

Detergent dispenser

5

Rinse aid dispenser

6

Rating plate

7

Filters

8

Lower spray arm

9

Upper spray arm

10

Worktop

CONTROL PANEL

21 3 4 5

7 689

electrolux 23

1

Programme guide

2

Programme knob

3

Start/cancel button

4

Multitab button

5

Delay start button

6

Display

7

Indicator lights

8

Programme marker

9

Off position

Indicator lights

Wash It comes on when the washing phase or the rinsing phase operates.

Dry It comes on when the drying phase operates.

Multitab It comes on when you activate the multitab function. Refer to 'Multitab

function'.

Salt

1)

It comes on when it is necessary to fill the salt container. Refer to 'Use
of dishwasher salt'.
After you fill the container, the salt indicator light can stay on for some
hours. This does not have an unwanted effect on the operation of the
appliance.

Rinse aid

1)

It comes on when it is necessary to fill the rinse aid container. Refer to
'Use of detergent and rinse aid'.

1) When the salt and/or rinse aid containers are empty, the related indicator lights do not come on while a washing
programme operates.

PROGRAMME GUIDE

This guide helps you in the selection of the
washing programme.

PROGRAMME KNOB

With the programme knob you can:

• Activate and deactivate the appliance

• Set a washing programme

• Adjust electronically the level of the water

softener (refer to 'Setting the water soft­ener')

• Activate or deactivate the rinse aid dis-

penser (only with the multitab function
on).

To activate the appliance and set a
washing programme

Turn the programme knob until the pro­gramme marker is aligned with one of the
washing programmes on the control panel.

• If the programme marker is aligned with a
washing programme, the digital display
shows the programme time.

• If the programme marker is not aligned
with a washing programme, the display
shows two horizontal status bar.

To deactivate the appliance

Turn the programme knob until the pro­gramme marker is aligned with the off posi­tion.

START/CANCEL BUTTON

Use the start/cancel button for these opera­tions:

• To start the washing programme. Refer
to 'Setting and starting a washing pro­gramme'.

• To cancel a washing programme in pro­gress. Refer to ''Setting and starting a
washing programme'.

24 electrolux

• To adjust electronically the level of the
water softener. Refer to 'Setting the wa­ter softener'.

• To deactivate/activate the rinse aid dis­penser when the multitab function is on.
Refer to 'What to do if...'.

MULTITAB BUTTON

Press this button to activate/deactivate the
multitab function. Refer to 'Multitab func­tion'.

DELAY START BUTTON

Press this button again and again to delay
the start of the washing programme from 1
to 19 hours.

DISPLAY

The display shows:

• The electronic adjustment of the level of
the water softener

• The activation and deactivation of the
rinse aid dispenser (only with the multitab
function on)

• The time of the washing programme

• The remaining time to the end of the
washing programme

• The end of a washing programme (the
display shows a zero)

• The time of the delay start

• The alarm codes.

SETTING MODE
The appliance must be in setting mode

for these operations:

• To set a washing programme.

• To set a delay start.

• To adjust electronically the level of the
water softener.

• To activate or deactivate the rinse aid
dispenser (only with the multitab function
on).

Activate the appliance. The appliance
is in setting mode when:

• The time of the last set washing pro­gramme flashes in the display.

• The indicators of the phases of the wash­ing programme come on.

Activate the appliance. The appliance
is not in setting mode when:

• The time of the washing programme or of
the delay start do not flash in the display.

• Only one phase indicator is on.
– It is necessary to cancel the pro-

gramme or the delay start to go back
to the setting mode. Refer to 'Select
and start a washing programme'.

USE OF THE APPLIANCE

1. Be sure that the set level of the water
softener agrees with the water hardness
in your area. If not, adjust the water
softener.

2. Fill the salt container with dishwasher
salt.

3. Fill the rinse aid dispenser with rinse aid.

4. Load cutlery and dishes into the appli­ance.

5. Set the correct washing programme for
the type of load and soil.

6. Fill the detergent dispenser with the cor­rect quantity of detergent.

7. Start the washing programme.

If you use the combi detergent tablets
('3 in 1', '4 in 1', '5 in 1'), use the multi­tab function (refer to 'Multitab func­tion').

SETTING THE WATER SOFTENER

The water softener removes minerals and
salts from the water supply. These minerals
and salts can cause damage to the appli­ance.

Adjust the level of the water softener if this
does not agree with the water hardness in
your area.
Contact your local water authority to know
the water hardness in your area.

electrolux 25

Water hardness

Water hardness ad-

justment

German degrees

(°dH)

French degrees

(TH°)

mmol/l Clarke de-

grees

manually elec-

troni-

cally

51 - 70 91 - 125 9,1 - 12,5 64 - 88

2

1)

10

43 - 50 76 - 90 7,6 - 9,0 53 - 63

2

1)

9

37 - 42 65 - 75 6,5 - 7,5 46 - 52

2

1)

8

29 - 36 51 - 64 5,1 - 6,4 36 - 45

2

1)

7

23 - 28 40 - 50 4,0 - 5,0 28 - 35

2

1)

6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

2

1)

5

1)

15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1

2)

1

2)

1) Factory position.

2) Do not use salt at this level.

You must adjust the water softener
manually and electronically.

MANUAL ADJUSTMENT

Turn the water hardness dial to the position
1 or 2 (refer to the table).

ELECTRONIC ADJUSTMENT

1. Switch off the appliance

2. Press and hold the start/cancel button.

3. Turn the programme knob counter-

clockwise until the programme marker
agrees with the first available washing
programme on the control panel.

4. Release the start/cancel button when

the display shows the current adjust­ment.
Example: the display shows

= level

5.

5. Press the start/cancel button to change

the adjustment. Each time you press
the start/cancel button, the adjustment
goes to the subsequent level.

6. Turn the programme knob to the off

position to keep the operation.

If the water softener is set electronically
to the level 1, the salt indicator light
stays off.

USE OF DISHWASHER SALT

How to fill the salt container:

1. Turn the cap counterclockwise and
open the salt container.

2. Fill the salt container with 1 litre of wa­ter (only for the first time you fill with
salt).

3. Use the funnel to fill the salt container
with salt.

4. Remove the salt around the opening of
the salt container.

5. Turn the cap clockwise to close the salt
container.

It is correct that water comes out from
the salt container when you fill it with
salt.

26 electrolux

USE OF DETERGENT AND RINSE AID

8

2

4

5

6

1

7

3

USE OF DETERGENT

To help the environment, do not use
more than the correct quantity of deter­gent.
Follow the detergent manufacturer rec­ommendations on the detergent pack­aging.

Do these steps to fill the detergent dispens­er:

1.

Press the release button

2

to open the

lid

8

of the detergent dispenser.

2.

Put the detergent in the dispenser

3

.

3. If the washing programme has a pre­wash phase, put a small quantity of de­tergent in the prewash detergent com-

partment

1

.

4. If you use the detergent tablets, put the
tablet in the detergent dispenser

3

.

5. Close the detergent dispenser. Press
the lid until it locks into position.

Different brands of detergent dissolve
in different times. Some detergent tab­lets do not have the best cleaning re­sults during short washing pro­grammes. Use long washing pro­grammes when you use the detergent
tablets to fully remove the detergent.

USE OF RINSE AID

Rinse aid makes it possible to dry the
dishes without streaks and stains.
The rinse aid dispenser automatically
adds rinse aid during the last rinsing
phase.

Do these steps to fill the rinse aid dispens­er:

1.

Press the release button

5

to open the

lid

7

of the rinse aid dispenser.

2.

Fill the rinse aid dispenser

4

with rinse
aid. The mark 'max' shows the maxi­mum level.

electrolux 27

3. Remove the spilled rinse aid with an
absorbent cloth to prevent too much
foam during the washing programme.

4. Close the rinse aid dispenser. Press the
lid until it locks into position.

ADJUST THE RINSE AID DOSAGE

Factory set: position 4.

You can set the rinse aid dosage between
position 1 (lowest dosage) and position 6
(highest dosage).

Turn the rinse aid selector

6

to increase or

decrease the dosage.

MULTITAB FUNCTION

The multitab function is for combi detergent
tablets.
These tablets contain agents as detergent,
rinse aid and dishwasher salt. Some types
of tablets can contain other agents.
Be sure that these tablets are applicable for
the water hardness in your area (refer to the
instructions on the packaging of the prod­ucts).
The multitab function deactivates the flow
of rinse aid and salt.
The multitab function deactivates the indi­cators of salt and rinse aid.
The programme duration can increase if
you use the multitab function.

Important! Activate the multitab function
before the start of a washing programme.
You cannot activate the function when a
washing programme operates.

To activate the multitab function

• Press the Multitab button, the multitab in-

dicator comes on. The function is activa­ted.

– When you set the multitab function, it

stays on until you deactivate it.

To deactivate the multitab function and
use separately detergent, salt and rinse
aid

1. Press the Multitab button, the multitab
indicator goes off. The function is deac­tivated.

2. Fill the salt container and the rinse aid
dispenser.

3. Adjust the water hardness to the highest
level.

4. Start a washing programme without
dishes.

5. Adjust the water softener to the water
hardness in your area.

6. Adjust the quantity of rinse aid.

LOADING CUTLERY AND DISHES

HINTS AND TIPS

• Do not put in the appliance items that
can absorb water (sponges, household
cloths).

• Remove the remaining food from the
items.

• Make soft the remaining burned food on
the items.

• Put hollow items (cups, glasses and
pans) with the opening down.

• Make sure that water does not collect in
containers or in bowls.

• Make sure that cutlery and dishes do not
bond together.

• Make sure that the glasses do not touch
other glasses.

• Put small items in the cutlery basket.

• Mix the spoons with other cutlery to pre­vent them to bond together.

• When you put the items in the baskets,
make sure that the water can touch all
surfaces.

• Put light items in the upper basket. Make
sure that the items do not move.

• Water droplets can collect on plastic
items and non-stick pans.

LOWER BASKET

Put the saucepans, lids, plates, salad bowls
and cutlery in the lower basket. Arrange the
service dishes and large lids around the
edge of the basket.

28 electrolux

The rows of prongs in the lower basket can
be flat to load pots, pans and bowls.

THE CUTLERY BASKET

Put the forks and spoons with the handles
down.
Put the knives with the handles up.

Mix the spoons with other cutlery to prevent
them to bond together.
Use the cutlery grid. If the dimensions of the
cutlery prevent use of the cutlery grid, you
can easily remove it.

UPPER BASKET

The upper basket is for plates (maximum
24 cm in diameter), saucers, salad bowls,
cups, glasses, pots and lids. Arrange the
items to let water touch all surfaces.

Put the glasses with long stems in the cup
racks with the stems up. For longer items,
fold the cup racks up.

electrolux 29

ADJUSTMENT OF THE HEIGHT OF THE
UPPER BASKET

You can put the upper basket in two posi­tions to increase the load flexibility.

Maximum height of the dishes in:

the upper

basket

the lower

basket
Higher position 20 cm 31 cm
Lower position 24 cm 27 cm

Do these steps to move the upper basket
to the higher position:

1. Pull the basket out until it stops.

2. Carefully lift the two sides until the
mechanism is engaged and the basket
is stable.

Do these steps to move the upper basket
to the lower position:

1. Pull the basket out until it stops.

2. Carefully lift up the two sides.

3. Hold the mechanism and let it fall back
down slowly.

Caution!

• Do not lift or lower the basket on one
side only.

• If the basket is in the upper position,
do not put cups on the cup racks.

SETTING AND STARTING A WASHING PROGRAMME

SELECT AND START A WASHING
PROGRAMME WITHOUT DELAY
START

1. Close the door.

2. Select a washing programme. Refer to
'Washing programmes'.
–One or more phase indicator lights

are on.

– The programme duration flashes in

the display.

3. Press the start/cancel button. The
washing programme starts automati­cally.
– Phase indicator light of the phase in

progress is on.

– The display shows the programme

duration.

SELECT AND START A WASHING
PROGRAMME WITH DELAY START

1. Close the door.

2. Select a washing programme.

3. Press the delay start button again and
again until the display shows the nec­essary number of hours for the delay
start .

4. Press the start/cancel button. The
countdown starts automatically.
– When the countdown is completed,

the washing programme starts auto­matically.

The opening of the appliance door in­terrupts the countdown. When you
close the door, the countdown contin­ues from the point of interruption.

INTERRUPTION OF A WASHING
PROGRAMME

• Open the appliance door.

– The washing programme stops.

• Close the appliance door.

– The washing programme continues

from the point of interruption.

30 electrolux

HOW TO CANCEL A WASHING
PROGRAMME OR A DELAY START

If a washing programme or a delay
start has not started, you can change
the selection.
When a washing programme or a delay
start are in progress, it is not possible
to change the selection. It is necessary
to cancel the washing programme or
the delay start to make a new selec­tion.

How to cancel a washing programme

1. Press and hold the start/cancel button
until in the display flashes the time du­ration of the washing programme.

2. Make sure that there is detergent in the
detergent dispenser before you start a
new washing programme.

How to cancel a delay start

1. Press and hold the start/cancel button
until the display shows the time dura­tion of programme.

2. Press the start/cancel button to start
the washing programme.

AT THE END OF THE WASHING
PROGRAMME

When the washing programme is comple­ted, the display shows a zero.

1. Switch off the appliance.

2. Open the appliance door.
For better drying results, keep the ap-

pliance door ajar for some minutes.

• If you do not switch off the appli-

ance, after three minutes from the
end of the washing programme:
– all indicator lights go off,
– the display shows one horizontal

bar,
This helps to decrease energy con­sumption.
Press one of the buttons, the display
and the indicator lights come on again.

REMOVE THE ITEMS FROM THE
BASKETS

• Let the dishes become cold before you
remove them from the appliance. Hot
dishes can be easily damaged.

• First remove the items from the lower
basket, then from the upper basket.

• There can be water on the sides and on
the door of the appliance. Stainless steel
becomes cool more quickly than the
dishes.

WASHING PROGRAMMES

Programme Type of soil Type of load Programme description

1)

All Crockery, cutlery,

pots and pans

Prewash
Wash 45 °C or 70 °C
Rinses
Dry

2)

Fresh soil Crockery and cutlery Wash 60 °C

Rinse

Heavy soil Crockery, cutlery,

pots and pans

Prewash
Wash 70 °C
Rinses
Dry

3)

Normal soil Crockery and cutlery Prewash

Wash 50 °C
Rinses
Dry

electrolux 31

Programme Type of soil Type of load Programme description

Use this programme to quickly rinse the
dishes. This prevents the remaining food
to bond on the dishes and bad odours to
come out from the appliance.
Do not use detergent with this pro­gramme

Rinse

1) The appliance senses the type of soil and the quantity of items in the baskets. It automatically adjusts the
temperature and quantity of the water, the energy consumption and the programme time.

2) With this programme you can wash a load with fresh soil. It gives good washing results in a short time.

3) This is the standard programme for test institutes. With this programme you have the most efficient use of water
and energy consumption for crockery and cutlery with normal soil. Refer to the supplied leaflet for test information.

Consumption values

Programme

1)

Energy (kWh) Water (litre)

1,1-1,7 11-22

0,9 9

1,8-2,0 22-24

0,99-1,04 12,2-13,0

0,1 4

1) The display shows the programme time.

The water pressure and temperature,
the variations of the mains supply and

the quantity of dishes can change the
consumption values.

CARE AND CLEANING

TO REMOVE AND CLEAN THE FILTERS

Dirty filters decrease the washing results.
The appliance has three filters:

1. coarse filter (A)

2. microfilter (B)

3. flat filter (C)

A

B

C

A

B

C

1. To unlock the filter system, turn the
handle on the microfilter (B) approxi­mately 1/4 counterclockwise.

2. Remove the filter system.

3. Hold the coarse filter (A) by the handle
with the hole.

4. Remove the coarse filter (A) from the
microfilter (B).

32 electrolux

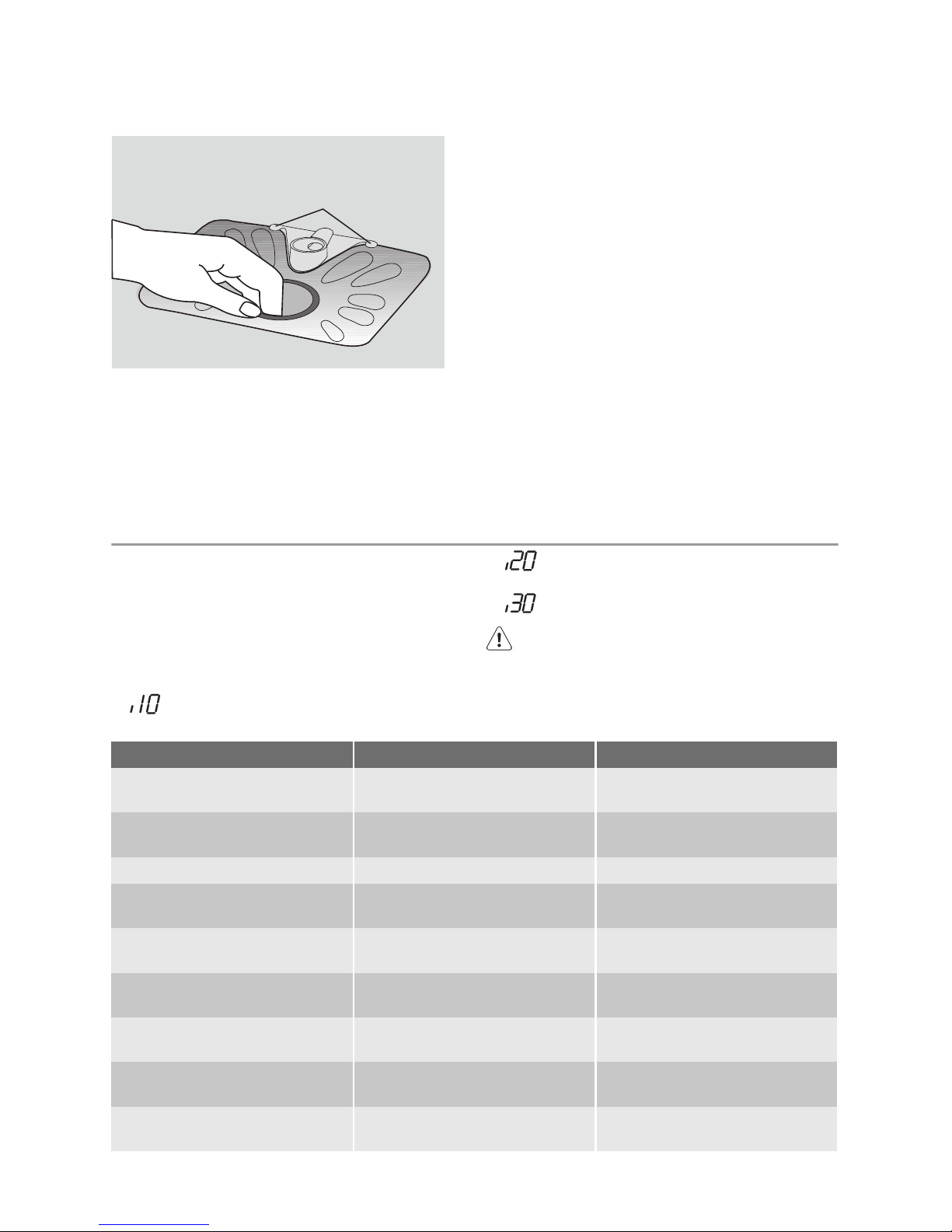

5. Remove the flat filter (C) from the bot­tom of the appliance.

D

6. Clean the filters below running water.

7. Put the flat filter (C) to its initial position.
Make sure that it assembles correctly
under the two guides (D).

8. Put the coarse filter (A) in the microfilter
(B) and push the filters together.

9. Put the filter system in position.

10. To lock the filter system, turn the han­dle on the microfilter (B) clockwise until
it locks in position.

TO CLEAN THE SPRAY ARMS

Do not remove the spray arms.
If the holes in the spray arms become clog­ged, remove remaining parts of soil with a
thin pointed object.

TO CLEAN THE EXTERNAL SURFACES

Clean the external surfaces of the appliance
and control panel with a moist soft cloth.
Only use neutral detergents.
Do not use abrasive products, abrasive
cleaning pads or solvents (acetone).

WHAT TO DO IF…

The start of the appliance does not occur or
it stops during operation.
First try to find a solution to the problem (re­fer to the table). If not, contact the service
centre.

With some malfunctions, the display
shows an alarm code:

•

- The appliance does not fill with wa-

ter

•

- The appliance does not drain the

water

•

- The anti-flood device is on.

Warning! Deactivate the appliance
before you do the checks.

Malfunction Possible cause Possible solution

The appliance does not fill with
water.

The water tap is blocked or
there is limescale on it.

Clean the water tap.

The water pressure is too low. Contact your local water au-

thority.
The water tap is closed. Open the water tap.
The filter in the water inlet hose

is blocked.

Clean the filter.

The connection of the water in-

let hose is not correct.

Make sure that the connection

is correct.
The water inlet hose is dam-

aged.

Make sure that the water inlet

hose has no damages.
The appliance does not drain

the water.

There is a blockage in the sink
spigot.

Clean the sink spigot.

The connection of the water

drain hose is not correct.

Make sure that the connection

is correct.
The water drain hose is dam-

aged.

Make sure that the water drain

hose has no damages.

electrolux 33

Malfunction Possible cause Possible solution

The anti-flood device is on. Close the water tap and con-

tact the service centre.
The start of the washing pro-

gramme does not occur.

The appliance door is open. Close the appliance door.

The mains plug is not connec-

ted in the mains socket.

Connect the mains plug.

The fuse in the fuse box is

damaged.

Replace the fuse.

The delay start is set. • Cancel the delay start.

• When the countdown is
completed, the washing pro­gramme starts automatically.

After the check, activate the appliance. The
programme continues from the point of in­terruption.
If the malfunction occurs again, contact the
service centre.
If the display shows other alarm codes,
contact the service centre.
The necessary information for the service
centre is on the rating plate.

Record this information:
–Model

(MOD.) ....................................................

....

– Product number

(PNC) ..........................................

– Serial number

(S.N.) ..............................................

THE WASHING RESULTS AND DRYING RESULTS ARE NOT SATISFACTORY

Problem Possible cause Possible solution

The dishes are not clean. The washing programme was

not applicable for the type of
load and soil.

Make sure that the washing
programme is applicable for the
type of load and soil.

You did not put the items cor-

rectly in the baskets, water did
not touch all surfaces.

Put the items correctly in the
baskets.

The spray arms could not turn

freely. Incorrect position of the
items in the baskets.

Make sure that an incorrect po­sition of the items do not cause
the blockage of the spray arms.

The filters are dirty or not as-

sembled and installed correctly.

Make sure that the filters are
clean and correctly assembled
and installed.

The quantity of detergent was

not sufficient or missing.

Make sure that the quantity of
detergent is sufficient.

Limescale particles on the
dishes.

The salt container is empty. Fill the salt container with dish-

washer salt.

Incorrect level of the water soft-

ener adjustment.

Adjust the water softener with
the correct level.

The salt container cap is not

closed correctly.

Make sure that the salt contain­er cap is closed correctly.

There are streaks, whitish
stains, or a bluish layer on
glasses and dishes.

The rinse aid quantity is too
high.

Decrease the rinse aid quantity.

Dry water drop stains on
glasses and dishes.

The rinse aid quantity is too
low.

Increase the rinse aid quantity.

34 electrolux

Problem Possible cause Possible solution

The detergent can be the

cause.

Use a different brand of deter­gent.

The dishes are wet. The washing programme was

without a drying phase or with
a decreased drying phase.

For better drying results, keep
the door ajar for some minutes.

The dishes are wet and matt. The rinse aid dispenser is emp-

ty.

Fill the rinse aid dispenser with
rinse aid.

The multitab function is on (this

function automatically deacti­vates the rinse aid dispenser).

Activate the rinse aid dispenser.

HOW TO ACTIVATE THE RINSE AID
DISPENSER

1. Switch off the appliance.

2. Press and hold the start /cancel button.

3. Turn the programme knob counter­clockwise until the programme marker
agrees with the first available washing
programme on the control panel.

4. Release the start/cancel button.
– The display shows the electronic ad-

justment of the water softener.

5. Turn the programme knob counter­clockwise until the programme marker
agrees with the second available wash­ing programme on the control panel.
– The display shows the current set.

Rinse aid dispenser
deactivated

Rinse aid dispenser
activated

6. Press the start/cancel button to change
the set.
– The display shows the new adjust-

ment.

7. Turn the programme knob to off posi­tion to keep the operation.

TECHNICAL DATA

Dimensions Width 600 mm
Height 850 mm
Depth 610 mm
Water supply pressure Minimum 0.5 bar (0.05 MPa)
Maximum 8 bar (0.8 MPa)

Water supply

1)

Cold water or hot water maximum 60 °C

Capacity Place settings 12

1) Connect the water inlet hose to a water tap with a 3/4'' thread.

The rating plate on the inner edge of
the appliance door shows the electrical
connection data.

If the hot water comes from alternative
sources of energy, (e.g. solar panels,

photovoltaic panels and aeolian), use a
hot water supply to decrease energy
consumption.

electrolux 35

ENVIRONMENT CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
consequences for the environment and
human health, which could otherwise be

caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

Recycle the materials with the symbol

.
Put the packaging in applicable containers
to recycle it.

INSTALLATION

INSTALLATION UNDER A COUNTER

Put the appliance adjacent to a water tap
and a water drain.
Remove the appliance worktop to install it
under a sink unit or a kitchen worktop.
Make sure that the dimensions of the re­cess agree with the dimensions in the pic­ture.

HOW TO REMOVE THE APPLIANCE
WORKTOP

1. Remove the rear screws (1).

2. Pull the worktop from the behind of the

appliance (2).

3. Lift the worktop and move it from the

front slots (3).

4. Use the adjustable feet to adjust the

level of the appliance.

5. Install the appliance under the kitchen

worktop. Do not squash or bend the
water hoses during the installation.

TO ADJUST THE LEVEL OF THE
APPLIANCE

A correct level of the appliance lets the door
to close and seal correctly.
If the level of the appliance is not correct,
the door catches on the sides of the cabi­net.
Loosen or tighten the adjustable feet to ad­just the level of the appliance.

WATER DRAIN CONNECTION
Connect the water drain hose to:

• The sink spigot and attach it under the

work surface. This prevents that the
waste water from the sink goes back into
the appliance.

36 electrolux

• A stand pipe with vent-hole. The internal
diameter must be minimum 40 mm.

max 85 cm

min 40 cm

max 400 cm

Remove the sink plug when the appliance
drains the water to prevent that the water
goes back into the appliance.
The drain hose extension must not be lon­ger than 2 m. The internal diameter must
not be smaller than the diameter of the
hose.
If you connect the water drain hose to a
trap spigot under the sink, remove the plas-

tic membrane (A). If you do not remove the
membrane, remaining food can cause a
blockage in the drain hose spigot

A safety device impedes the dirty water
to go back into the appliance. If, the
spigot of the sink has a 'non-return
valve', this can cause the appliance to
drain incorrectly. Remove the non-re­turn valve.

electrolux 37

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 38
Description de l'appareil 41
Bandeau de commande 41
Utilisation de l'appareil 43
Réglage de l'adoucisseur d'eau 44
Utilisation du sel régénérant 44
Utilisation du produit de lavage et du liquide
de rinçage 45
Fonction "Tout en 1" 46
Rangement des couverts et de la vaisselle

47

Sélection et départ d'un programme de
lavage 49
Programmes de lavage 50
Entretien et nettoyage 51
En cas d'anomalie de fonctionnement 52
Caractéristiques techniques 54
En matière de protection de
l'environnement 55
Installation 55

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Lire attentivement cette notice d'utilisation
avant l'installation et l'utilisation de l'appa­reil :

• Pour votre sécurité et la sécurité de votre
appareil.

• Pour protéger l'environnement.

• Pour le bon fonctionnement de l’appareil.

Conservez cette notice d'utilisation avec
l'appareil. Si vous déménagez ou si l'appa­reil est cédé à une autre personne, assurez­vous que la notice d'utilisation l'accompa­gne.
Le fabricant n'est pas responsable des
dommages liés à une mauvaise installation
ou utilisation.

SÉCURITÉ DES ENFANTS ET DES
PERSONNES VULNÉRABLES

• Cet appareil n'est pas destiné aux en­fants et aux personnes dont les capaci­tés physiques, sensorielles ou mentales,
ou le manque d'expérience et de con­naissance les empêchent d'utiliser l'ap­pareil sans risque lorsqu'ils sont sans
surveillance, ou en l'absence d'instruc­tion d'une personne responsable qui
puisse leur assurer une utilisation de l'ap­pareil sans danger.

• Surveillez les enfants en veillant à ce
qu'ils ne jouent pas avec cet appareil.

• Ne laissez jamais les emballages à la por­tée des enfants. Risque d'asphyxie ou de
blessure corporelle.

• Conservez tous les produits de lavage
dans un endroit sûr. Ne laissez pas les
enfants toucher les produits de lavage.

• Tenez les enfants et les animaux éloignés
de l’appareil lorsque la porte est ouverte.

CONSIGNES GÉNÉRALES DE
SÉCURITÉ

• Ne modifiez jamais les caractéristiques
de cet appareil. Vous risqueriez de vous
blesser et d'endommager l'appareil.

• Les produits de lavage pour lave-vaisselle
peuvent occasionner des brûlures chimi­ques au niveau des yeux, de la bouche et
de la gorge. Respectez les instructions
de sécurité du fabricant des produits.

• L'eau de votre lave-vaisselle n'est pas
potable. Des résidus de produits de lava­ge peuvent subsister dans votre lave­vaisselle.

• Ne laissez pas la porte de l'appareil ou­verte sans supervision. Vous éviterez ain­si les blessures et les chutes sur une por­te ouverte.

• Ne montez pas ou ne vous asseyez pas
sur la porte ouverte de votre appareil.

UTILISATION DE L'APPAREIL

• Cet appareil est destiné à un usage do­mestique normal. Ne l'utilisez jamais à
d'autres fins, pour éviter les dommages
corporels et les dégâts matériels.

38 electrolux

• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles pouvant être la­vés en machine.

• Ne placez pas de produits inflammables
ou d'éléments imbibés de produits in­flammables à l'intérieur, à proximité ou
sur l'appareil. Risque d'explosion ou d'in­cendie.

• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas, ou placez-les en position horizontale
dans le panier supérieur ou dans le pa­nier à couteaux (tous les modèles ne sont
pas équipés d'un panier à couteaux).

• N'utilisez que des produits (sel, produit
de lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.

• Tout autre type de sel non spécialement
étudié pour être utilisé dans un lave-vais­selle, en particulier le sel de cuisine, peut
endommager l'adoucisseur d'eau.

• Approvisionnez en sel juste avant de dé­marrer un programme de lavage. Les
restes de sel dans l'appareil peuvent pro­voquer de la corrosion ou perforer la cu­ve de l'appareil.

• Ne remplissez jamais le distributeur de li­quide de rinçage avec d'autres produits
(agent de nettoyage pour lave-vaisselle,
produit de lavage liquide). Vous risqueriez
d'endommager l'appareil.

• Assurez-vous que les bras d'aspersion
tournent librement avant de lancer le pro­gramme de lavage.

• De la vapeur chaude peut s'échapper de
l'appareil si vous ouvrez la porte pendant
le déroulement d'un programme de lava­ge. Risque de brûlures cutanées.

• N'enlevez pas la vaisselle de l'appareil
avant la fin du programme de lavage.

ENTRETIEN ET NETTOYAGE

• Avant de nettoyer l'appareil, arrêtez-le et
débranchez-le du secteur.

• N'utilisez pas de produits inflammables
ou corrosifs.

• N’utilisez pas l'appareil sans les filtres.
Contrôlez que les filtres sont correcte­ment installés. Si les filtres ne sont pas
correctement installés, les performances
de lavage pourraient être compromises
et l'appareil endommagé.

• Ne projetez pas d'eau ou de vapeur sur
l'appareil pour son nettoyage. Cela cré­erait un risque de choc électrique et
pourrait endommager l'appareil.

INSTALLATION

• Vérifiez que l'appareil n'a subi aucun
dommage au cours du transport. Ne
branchez jamais un appareil endomma­gé. Si l'appareil est endommagé, contac­tez votre magasin vendeur.

• Retirez tous les emballages avant la pre­mière utilisation.

• Seul un professionnel qualifié doit effec­tuer l'installation, le raccordement électri­que et hydraulique, la mise en service et
la maintenance de l'appareil. Vous évite­rez ainsi des risques mobiliers, immobi­liers et corporels.

• Pendant l'installation et avant toute inter­vention sur le lave-vaisselle, il est néces­saire de débrancher l'appareil.

• Les parois de votre lave-vaisselle ne doi­vent jamais être percées pour éviter d'en­dommager les composants hydrauliques
et électriques.

PRÉCAUTIONS CONTRE LE GEL

• N'installez pas l'appareil dans un endroit
où la température ambiante est inférieure
à 0 °C.

• Le fabricant ne pourra être tenu respon­sable en cas de dommages dus au gel.

TUYAU D’ARRIVÉE D’EAU

• Utilisez des tuyaux neufs pour raccorder
l'appareil à l'arrivée d'eau. N’utilisez pas
de tuyaux usagés.

• Ne raccordez pas l’appareil à des con­duites neuves ou qui n’ont pas été utili­sées depuis longtemps. Laissez couler
l’eau pendant quelques minutes avant de
brancher le tuyau d’arrivée d’eau.

• Veillez à ne pas écraser ou endommager
les tuyaux d'eau lorsque vous installez
l'appareil.

• Assurez-vous que tous les raccords de
tuyaux d’eau sont bien serrés afin d’éviter
les fuites.

• Lorsque vous utilisez l'appareil pour la
première fois, vérifiez que les tuyaux ne
fuient pas.

electrolux 39

• Le tuyau d'arrivée d'eau comporte une
soupape de sécurité et une gaine double
comportant un câble électrique interne.
Le tuyau d'arrivée d'eau est sous pres­sion uniquement quand l'eau circule. Si le
tuyau fuit, la soupape de sécurité coupe
automatiquement l'eau.
– Faites attention au moment de raccor-

der le tuyau d'arrivée d'eau :
– N'immergez pas le tuyau d'arrivée

d'eau ou la soupape de sécurité
dans l'eau.

– Si le tuyau d'arrivée d'eau ou la sou-

pape de sécurité est endommagé,
débranchez immédiatement la prise
secteur.

– Contactez le service après-vente de

votre magasin vendeur pour rempla­cer le tuyau d'arrivée d'eau avec
soupape de sécurité.

Avertissement Tension dangereu­se

RACCORDEMENT ÉLECTRIQUE

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figu­rant sur la plaque signalétique correspon­dent à celles de votre réseau.

•Utilisez toujours une prise correctement
installée, protégée contre les chocs.

• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur ou d'une prise
multiple. Risque d'incendie.

• Ne remplacez et ne modifiez jamais le câ­ble d'alimentation. Contactez votre servi­ce après-vente.

• Attention à ne pas écraser ou endomma­ger la prise et le câble d'alimentation situ­és à l'arrière de l'appareil.

• Assurez-vous que la prise principale est
accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation
électrique pour débrancher l'appareil. Dé­tachez, pour ce faire, la fiche de la prise
secteur.

SERVICE APRÈS-VENTE

• Toute intervention ou réparation sur votre
appareil doit uniquement être effectuée
par une personne qualifiée. Contactez
votre service après-vente.

• Utilisez exclusivement des pièces d'origi­ne.

POUR METTRE L'APPAREIL AU REBUT

• Pour éviter tout risque corporel ou maté­riel :
– Débranchez l'appareil.
– Coupez le câble d'alimentation au ras

de l'appareil et mettez-le au rebut.

– Retirez le loquet de la porte. Ceci évite

d'enfermer un enfant ou un animal
dans l'appareil par accident. Risque
d'asphyxie.

– Mettez l'appareil au rebut dans un cen-

tre local agréé.

Avertissement Les produits de
lavage pour lave-vaisselle sont
dangereux et peuvent être
corrosifs !

• En cas d'accident impliquant ces
produits, contactez immédiatement
un médecin.

• En cas d'ingestion du produit, con­tactez immédiatement un médecin.

• En cas de projection de produit de
lavage dans les yeux, contactez im­médiatement un médecin et rincez
abondamment à l'eau.

• Conservez les produits de lavage
pour lave-vaisselle dans un endroit
sûr et hors de portée des enfants.

• Ne laissez pas la porte de l'appareil
ouverte quand celui-ci contient du
produit de lavage.

• Remplissez le distributeur de produit
de lavage juste avant de démarrer un
programme de lavage.

40 electrolux

DESCRIPTION DE L'APPAREIL

1

Panier du haut

2

Sélecteur de dureté de l'eau

3

Réservoir de sel régénérant

4

Distributeur de produit de lavage

5

Distributeur de liquide de rinçage

6

Plaque de calibrage

7

Filtres

8

Bras d'aspersion inférieur

9

Bras d'aspersion intermédiaire

10

Plan de travail

BANDEAU DE COMMANDE

21 3 4 5

7 689

electrolux 41

1

Guide des programmes

2

Manette de sélection des programmes

3

Touche Départ/Annulation

4

Touche « Tout en 1 »

5

Touche Départ différé

6

Affichage

7

Voyants

8

Indicateur de programme

9

Position Arrêt

Voyants

Lavage S'allume lorsque la phase de lavage ou de rinçage est en cours.

Séchage S'allume lorsque la phase de séchage est en cours.

Tout en 1 S'allume lorsque vous activez la fonction « Tout en 1 ». Reportez-vous

au chapitre « Fonction Tout en 1 ».

Sel

1)

Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Repor­tez-vous au chapitre « Utilisation du sel régénérant ».
Le voyant de réapprovisionnement en sel régénérant peut rester allumé
plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte
pas le fonctionnement de l'appareil.

Liquide de rinçage

1)

S'allume lorsque le réservoir de liquide de rinçage doit être rempli. Re­portez-vous au chapitre « Utilisation du produit de lavage et du liquide
de rinçage ».

1) Lorsque les réservoirs de sel régénérant et/ou de liquide de rinçage sont vides, les voyants correspondants ne
s'allument pas pendant qu'un programme est en cours.

GUIDE DES PROGRAMMES

Permet la sélection du programme de lava­ge.

SÉLECTEUR DE PROGRAMMES

Avec la touche de programme, vous pou­vez :

• Activer et désactiver l'appareil

• Sélectionner un programme de lavage

• Régler électroniquement le niveau de

l'adoucisseur d'eau (reportez-vous au
chapitre Réglage du niveau d'adoucis­seur d'eau).

• Activer ou désactiver le distributeur de li-

quide de rinçage (seulement si la fonction
« Tout en 1 » est activée).

Activer l'appareil et sélectionner un
programme de lavage

Tournez le sélecteur de programme jusqu'à
ce que l'indicateur de programme soit ali-

gné avec l'un des programmes de lavage
sur le bandeau de commande.

• Si l'indicateur de programme est aligné
avec un programme de lavage, la durée
du programme apparaît sur l'affichage
numérique.

• Si l'indicateur de programme n'est pas
aligné avec un programme de lavage,
deux barres d'état horizontales apparais­sent sur l'affichage numérique.

Désactivation de l'appareil

Tournez le sélecteur de programmes jus­qu'à ce que l'indicateur de programme soit
aligné avec la position « off » (arrêt).

TOUCHE DÉPART/ANNULATION

Appuyez sur la touche Départ/Annulation
pour :

• Pour lancer le programme de lavage. Re­portez-vous au chapitre « Réglage et dé­part d'un programme de lavage ».

42 electrolux

• Pour annuler un programme de lavage en
cours. Reportez-vous au chapitre « Ré­glage et départ d'un programme de lava­ge ».

• Régler électroniquement le niveau de
l'adoucisseur d'eau. Reportez-vous au
chapitre « Réglage de l’adoucisseur
d'eau ».

• Activer/désactiver le distributeur de liqui­de de rinçage lorsque la fonction « Tout
en 1 » est activée. Reportez-vous au cha­pitre « En cas d'anomalie de fonctionne­ment ».

TOUCHE "TOUT EN 1"

Appuyez sur cette touche pour activer/dés­activer la fonction "Tout en 1". Reportez­vous à la fonction "Tout en 1".

TOUCHE DÉPART DIFFÉRÉ

Appuyez sur cette touche à plusieurs repri­ses pour retarder le départ du programme
de lavage de 1 à 19 heures.

ÉCRAN

L'affichage indique :

• Le réglage électronique du niveau
d'adoucisseur d'eau.

• L'activation et la désactivation du distri­buteur de liquide de rinçage (uniquement
si la fonction « Tout en 1 » est activée).

• La durée d'un programme de lavage

• Le temps restant avant la fin du program­me de lavage

• La fin d'un programme de lavage (affi­chage d'un zéro)

• Le décompte du départ différé

• Les codes d'alarme.

MODE PROGRAMMATION
L'appareil doit être en mode

Programmation pour effectuer les
opérations suivantes :

• Sélectionner un programme de lavage.

• Régler le départ différé.

• Régler électroniquement le niveau de
l'adoucisseur d'eau.

• Activer ou désactiver le distributeur de li­quide de rinçage (seulement si la fonction
« Tout en 1 » est activée).

Mettez en fonctionnement l'appareil.
L'appareil se trouve en mode
Programmation lorsque :

• La durée du dernier programme sélec­tionné clignote sur l'affichage.

• Les voyants des phases du programme
sélectionné s'allument.

Mettez en fonctionnement l'appareil.
L'appareil n'est pas en mode
Programmation lorsque :

• La durée du programme de lavage ou
l'heure de départ différé ne clignote pas
sur l'affichage numérique.

• Un seul voyant de programme s'allume.
– Pour revenir au mode Programmation,

annulez le programme ou le départ dif­féré. Reportez-vous au chapitre « Sé­lection et départ d'un programme de
lavage ».

UTILISATION DE L'APPAREIL

1. Vérifiez si le réglage de dureté de
l'adoucisseur d'eau correspond à la du­reté de l'eau de votre région. Sinon,
ajustez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régéné­rant avec du sel spécial pour lave-vais­selle.

3. Remplissez le distributeur de liquide de
rinçage.

4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.

5. Sélectionnez le programme de lavage
en fonction de la charge et du degré de
salissure.

6. Remplissez le réservoir avec la quantité
nécessaire de produit de lavage.

7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de déter­gent multifonctions (« 3 en 1 », « 4 en
1 » « 5 en 1 », etc.), utilisez la fonction
« Tout en 1 » (reportez-vous au chapi­tre Fonction « Tout en 1 »).

electrolux 43

RÉGLAGE DE L'ADOUCISSEUR D'EAU

Le lave-vaisselle est équipé d'un adoucis­seur d'eau conçu pour éliminer les miné­raux et les sels de l'eau d'alimentation. Ces
minéraux et sels peuvent endommager
l'appareil.

Réglez le niveau de l'adoucisseur d'eau s'il
ne correspond pas à la dureté de l'eau de
votre région.
Contactez votre compagnie des eaux pour
connaître la dureté de l'eau de votre région.

Dureté eau

Réglage de la dureté

de l'eau

Degrés alle­mands (dH°)

Degrés français

(°TH)

mmol/l Degrés

Clarke

manuel élec-

troni-

que

51 - 70 91 - 125 9,1 - 12,5 64 - 88

2

1)

10

43 - 50 76 - 90 7,6 - 9,0 53 - 63

2

1)

9

37 - 42 65 - 75 6,5 - 7,5 46 - 52

2

1)

8

29 - 36 51 - 64 5,1 - 6,4 36 - 45

2

1)

7

23 - 28 40 - 50 4,0 - 5,0 28 - 35

2

1)

6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

2

1)

5

1)

15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1

2)

1

2)

1) Réglage d'usine

2) Ne pas utiliser de sel à ce niveau.

L’adoucisseur d’eau doit être réglé ma­nuellement et électroniquement.

RÉGLAGE MANUEL

Tournez le sélecteur de dureté de l'eau sur
1 ou 2 (reportez-vous au tableau).

RÉGLAGE ÉLECTRONIQUE

1. Mettez l'appareil à l'arrêt.

2. Appuyez sur la touche Départ/Annula­tion et maintenez-la appuyée.

3. Tournez le sélecteur de programme
vers la gauche jusqu’à ce que l'indica­teur de programme corresponde au
premier programme de lavage sur le
bandeau de commande.

4. Lorsque le réglage courant apparaît sur
l'affichage numérique, relâchez la tou­che Départ/Annulation.
Exemple l'affichage numérique indique

= niveau 5)

5. Appuyez sur la touche Départ/Annula­tion pour modifier le réglage. Chaque
fois que vous appuyez sur la touche
Départ/Annulation, le réglage passe au
niveau suivant.

6. Tournez le sélecteur de programmes
sur la position Arrêt pour mémoriser
l'opération.

Si l'adoucisseur d'eau est réglé électro­niquement au niveau 1, le voyant de sel
restera éteint.

UTILISATION DU SEL RÉGÉNÉRANT

Pour remplir le réservoir de sel :

44 electrolux

1. Dévissez le bouchon du réservoir à sel
régénérant en le tournant dans le sens
inverse des aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du ré­servoir (uniquement lorsque vous rem­plissez le réservoir pour la première
fois).

3. Versez le sel à l'aide de l'entonnoir jus­qu'à ce que le réservoir soit rempli.

4. Éliminez toute trace de sel autour de
l'ouverture du réservoir de sel régéné­rant.

5. Remettez le bouchon en place et ser­rez-le en le tournant dans le sens des
aiguilles d'une montre pour fermer le
réservoir de sel régénérant.

Il est normal que de l'eau s'écoule du
réservoir lorsque vous le remplissez de
sel.

UTILISATION DU PRODUIT DE LAVAGE ET DU LIQUIDE DE
RINÇAGE

8

2

4

5

6

1

7

3

UTILISATION DU PRODUIT DE LAVAGE

Afin de préserver l'environnement,
n'utilisez que la quantité nécessaire de
produit de lavage.
Respectez les recommandations four­nies par le fabricant du produit de lava­ge qui figurent sur l'emballage du pro­duit.

Pour remplir le distributeur de produit de la­vage, procédez comme suit :

1. Appuyez sur la touche de déverrouilla­ge

2

afin d'ouvrir le couvercle 8 du

distributeur du produit de lavage.

2. Introduisez le produit de lavage dans le
distributeur

3

.

3. Si le programme de lavage comporte
une phase de prélavage, versez une
petite quantité de produit de lavage

dans le compartiment de prélavage

1

.

4. Si vous utilisez des pastilles de déter­gent, placez-les dans le distributeur

3

.

5. Fermez le distributeur du produit de la­vage. Appuyez sur le couvercle jusqu'à
ce qu'il soit verrouillé.

Les produits de lavage de différents fa­bricants présentent un taux de dissolu­tion variable. Certains produits de lava­ge en pastilles n'atteignent pas leur
pouvoir de nettoyage optimal au cours
de programmes courts. Sélectionnez
un programme de lavage long si vous
utilisez des produits de lavage en pas­tilles, afin d'éliminer complètement les
résidus de produit de lavage.

electrolux 45

UTILISATION DU LIQUIDE DE
RINÇAGE

Le liquide de rinçage assure un rinçage
optimal et un séchage sans tâches ni
striures.
Le distributeur de liquide de rinçage li­bère automatiquement le liquide de rin­çage durant la dernière phase de rinça­ge.

Pour remplir le distributeur de liquide de rin­çage, procédez comme suit :

1. Appuyez sur la touche de déverrouilla­ge

5

afin d'ouvrir le couvercle 7 du

distributeur de liquide de rinçage.

2. Remplissez le distributeur de liquide de
rinçage

4

de liquide de rinçage. Le re-

père 'max.' indique le niveau maximum.

3. Essuyez tout débordement de liquide
de rinçage à l'aide de papier absor­bant, afin d'éviter une formation exces­sive de mousse lors du lavage.

4. Vérifiez que le couvercle est fermé
après chaque remplissage. Appuyez
sur le couvercle jusqu'à ce qu'il soit
verrouillé.

RÉGLER LE DOSAGE DU LIQUIDE DE
RINÇAGE

Réglage d'usine : position 4.
Vous pouvez régler le dosage du liquide de
rinçage entre 1 (minimum) et 6 (maximum).
Tournez le sélecteur de liquide de rinçage

6

afin d'augmenter ou diminuer le dosage.

FONCTION "TOUT EN 1"

La fonction « Tout en 1 » utilise les pastilles
de détergent multifonctions.
Ces produits combinent les fonctions de
produit de lavage, de liquide de rinçage et
de sel régénérant. Certains types de pastil­les contiennent d'autres agents.
Assurez-vous que ces pastilles conviennent
à la dureté de l'eau de votre localité (repor­tez-vous aux instructions accompagnant
l'emballage des produits).
La fonction « Tout en 1 » désactive le débit
du liquide de rinçage et du sel.
La fonction « Tout en 1 » désactive les voy­ants du sel régénérant et du liquide de rin­çage.
La durée du programme peut augmenter si
vous utilisez la fonction « Tout en 1».

Important Activez la fonction « Tout en 1 »
avant de lancer un programme de lavage.
Vous ne pouvez pas activer cette fonction
quand un programme de lavage est en
cours.

Pour activer la fonction « Tout en 1»

• Appuyez sur la touche Multitab, le voyant
« Tout en 1» s’allume. La fonction est ac­tivée.

– La fonction « Tout en 1» une fois sélec-

tionnée reste allumée sauf si vous la
désactivez.

Pour désactiver la fonction « Tout en
1 » et utiliser le produit de lavage, le sel
régénérant et le liquide de rinçage
séparément

1. Appuyez sur la touche Multitab, le voy­ant « Tout en 1» s’éteint. La fonction est
désactivée.

2. Approvisionnez de nouveau le réservoir
de sel et le distributeur de liquide de rin­çage.

3. Réglez la position maximale du degré
de dureté de l'eau.

4. Lancez un programme de lavage sans
charger l'appareil.

5. Réglez l'adoucisseur d'eau en fonction
de la dureté de l'eau de votre région.

6. Réglez la quantité de liquide de rinçage.

46 electrolux

RANGEMENT DES COUVERTS ET DE LA VAISSELLE

CONSEILS ET ASTUCES

• Les éponges, les chiffons de nettoyage
et tout autre objet absorbant l'eau ne
doivent pas être lavés au lave-vaisselle.

• Enlevez tous les restes d'aliments.

• Laissez tremper les casseroles au fond
desquelles adhèrent des restes d'ali­ments brûlés ou attachés.

• Chargez les articles creux, tels que tas­ses, verres, casseroles, etc. en les re­tournant,

• de manière à ce que l'eau ne s'accumule
pas dans le creux ou dans un fond bom­bé.

• La vaisselle et les couverts ne doivent
pas être insérés les uns dans les autres
ou se chevaucher.

• Pour éviter que les verres ne se brisent,
évitez qu'ils se touchent.

• Placez les petites pièces dans le panier à
couverts.

• Intercalez les cuillères aux autres cou­verts, afin d'éviter qu'elles ne s'emboî­tent.

• Lorsque vous placez des articles dans les
paniers, veillez à ce que l'eau puisse ac­céder à toutes les surfaces.

• Placez les objets légers dans le panier
supérieur. Disposez-les de façon à ce
qu'ils ne puissent pas se retourner.

• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau.

PANIER INFÉRIEUR

Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.

Abaissez les rangées d'ergots du panier in­férieur pour pouvoir charger les grands
plats, casseroles, poêles et saladiers.

PANIER À COUVERTS

Placez les fourchettes et les cuillères, man­che tourné vers le bas.
Placez les couteaux, manche tourné vers le
haut.

electrolux 47

Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.
Utilisez le séparateur à couverts. Si la taille
et la forme des couverts ne le permettent
pas, retirez le séparateur.

PANIER SUPÉRIEUR

Le panier supérieur est conçu pour des as­siettes (de 24 cm de diamètre maximum),
sous-tasses, saladiers, tasses, verres, cas­seroles et couvercles. Placez les ustensiles
dans l'appareil de façon à ce que l’eau
puisse accéder à toutes les surfaces.

Placez les verres à long pied dans les sup­ports pour tasses en les retournant. Pour
les ustensiles longs, rabattez les supports
de tasses vers le haut.

RÉGLAGE DE LA HAUTEUR DU
PANIER SUPÉRIEUR

Vous pouvez placer le panier supérieur
dans deux positions pour faciliter le charge­ment.

Hauteur maximale de la vaisselle dans :

Le panier su-

périeur

Le panier

inférieur.
Position haute 20 cm 31 cm
Position basse 24 cm 27 cm

Pour régler le panier supérieur en position
haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux côtés
jusqu'à ce que le mécanisme s'enclen­che et que le panier soit stable.

Pour régler le panier supérieur en position
basse, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Relevez doucement les deux parties la­térales.

3. Tenez le mécanisme et laissez-le re­tomber lentement.

Attention

• Ne soulevez ou n'abaissez jamais le
panier d'un seul côté uniquement.

• Si le panier est en position haute, ne
placez pas de tasses sur les sup­ports de tasses.

48 electrolux

SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE

RÉGLER ET DÉMARRER UN
PROGRAMME DE LAVAGE SANS
DÉPART DIFFÉRÉ

1. Fermez le porte.

2. Sélectionnez un programme de lavage.
Reportez-vous au chapitre « Program­mes de lavage ».
– Un ou plusieurs voyants de phase

s'allument.

– La durée du programme clignote sur

l'affichage numérique.

3. Appuyez sur la touche Départ/Annula­tion. Le programme de lavage démarre
automatiquement.
– Le voyant de la phase en cours s'al-

lume.

– L'affichage indique la durée du pro-

gramme.

RÉGLER ET DÉMARRER UN
PROGRAMME DE LAVAGE AVEC
DÉPART DIFFÉRÉ

1. Fermez le porte.

2. Sélectionnez un programme de lavage.

3. Appuyez sur la touche Départ différé
plusieurs fois de suite jusqu'à ce que le
nombre d'heures correspondant au dé­part différé souhaité apparaisse sur l'af­fichage numérique.

4. Appuyez sur la touche Départ/Annula­tion. Le décompte démarre automati­quement.
– Lorsque le décompte est terminé, le

programme de lavage démarre auto­matiquement.

L'ouverture de la porte de l'appareil in­terrompt le décompte. Lorsque vous
refermez la porte, le décompte reprend
là où il a été interrompu.

INTERRUPTION D'UN PROGRAMME
DE LAVAGE

• Ouvrez la porte de l'appareil.

– Le programme de lavage s'arrête.

• Fermez la porte de l'appareil.

– Le programme de lavage reprend là où

il a été interrompu.

POUR ANNULER UN PROGRAMME DE
LAVAGE OU UN DÉPART DIFFÉRÉ

Si un programme de lavage ou un dé­part différé n'a pas encore démarré,
vous pouvez modifier la sélection.
Lorsqu'un programme de lavage ou un
départ différé est en cours, il est im­possible de modifier la sélection. Pour
effectuer une nouvelle sélection, annu­lez le programme de lavage ou le dé­part différé.

Pour annuler un programme de lavage

1. Appuyez sur la touche Départ/Annula­tion et maintenez-la enfoncée jusqu'à
ce que la durée en heures du program­me de lavage s'affiche.

2. Avant de démarrer un nouveau pro­gramme de lavage, vérifiez qu'il y a du
produit de lavage dans le distributeur
correspondant.

Pour annuler un départ différé :

1. Appuyez sur la touche Départ/Annula­tion et maintenez-la enfoncée jusqu'à
ce que la durée en heures du program­me s'affiche.

2. Appuyez sur la touche Départ/Annula­tion pour lancer le programme de lava­ge.

À LA FIN D'UN PROGRAMME DE
LAVAGE

Quand le programme de lavage est termi­né, l'écran affiche un zéro.

1. Mettez l'appareil à l'arrêt.

2. Ouvrez la porte de l'appareil.

Pour de meilleurs résultats de séchage,
entrouvrez la porte pendant quelques
minutes.

electrolux 49

• Si vous ne mettez pas l'appareil à
l'arrêt trois minutes après la fin du
programme de lavage :
– tous les voyants s'éteignent,
– une ligne horizontale apparaît sur

l'affichage numérique,
Cela permet de diminuer la consom­mation d'énergie.
Si l'on appuie sur une touche quel­conque, l'affichage et les voyants se
rallument.

RETIREZ LES ARTICLES DES PANIERS

• Attendez que la vaisselle refroidisse avant
de la retirer du lave-vaisselle. La vaisselle
encore chaude est sensible aux chocs.

• Déchargez d'abord le panier inférieur,
puis le panier supérieur.

• Les côtés et la porte de l'appareil peu­vent être mouillés. L’acier inox refroidit
plus rapidement que la vaisselle.

PROGRAMMES DE LAVAGE

Programme Niveau de sa-

lissure

Type de charge Description du programme

1)

Tout Vaisselle, couverts,

plats et casseroles

Prélavage
Lavage à 45 °C ou 70 °C
Rinçages
Séchage

2)

Légèrement sale Vaisselle et couverts Lavage à 60 °C

Rinçage

Très sale Vaisselle, couverts,

plats et casseroles

Prélavage
Lavage à 70 °C
Rinçages
Séchage

3)

Normalement
sale

Vaisselle et couverts Prélavage

Lavage à 50 °C
Rinçages
Séchage

Ce programme permet de rincer les plats
rapidement. Cela empêche les restes de
nourriture de coller sur les plats et évite
les mauvaises odeurs.
N'utilisez pas de produit de lavage avec
ce programme.

Rinçage

1) Le lave-vaisselle détecte le degré de salissure et la quantité de vaisselle présente dans les paniers. Il ajuste
automatiquement la température et la quantité d'eau, la consommation d'énergie et la durée du programme.

2) Ce programme vous permet de laver une charge de vaisselle légèrement sale. Il offre de bons résultats de lavage
en peu de temps.

3) Il s'agit du programme standard pour les instituts de tests. Ce programme vous permet d'utiliser le plus
efficacement votre consommation d'eau et d'énergie pour les plats et couverts avec un niveau normal de
salissure. Reportez-vous à la brochure fournie pour connaître les résultats des tests.

Valeurs de consommation

Programme

1)

Énergie (kWh) Eau (litres)

1,1-1,7 11-22

0,9 9

1,8-2,0 22-24

0,99-1,04 12,2-13,0

0,1 4

1) L'affichage indique la durée du programme.

50 electrolux

Ces valeurs de consommation peuvent
changer en fonction de la pression et
de la température de l'eau, des varia-

tions d'alimentation électrique et de la
quantité de vaisselle.

ENTRETIEN ET NETTOYAGE

POUR RETIRER ET NETTOYER LES
FILTRES

Avec des filtres sales, les résultats du lava­ge sont moins satisfaisants.
Le lave-vaisselle possède 3 filtres :

1. filtre grossier (A)

2. microfiltre (B)

3. filtre plat (C).

A

B

C

A

B

C

1. Pour déverrouiller le système de filtra-

ge, tournez la poignée du microfiltre (B)
d'environ 1/4 de tour vers la gauche.

2. Retirez le système de filtrage.

3. Saisissez le filtre grossier (A) par la poi-

gnée annulaire.

4. Retirez le filtre grossier (A) du microfiltre

(B).

5. Retirez le filtre plat (C) du fond de la cu­ve.

D

6. Nettoyez les filtres sous l'eau courante.

7. Replacez le filtre plat (C) dans sa posi­tion initiale. Vérifiez qu'il est correcte­ment placé sous les deux guides (D).

8. Placez le filtre grossier (A) dans le mi­crofiltre (B) et appuyez sur les deux fil­tres à la fois.

9. Remettez le système de filtre en place.

10. Bloquez-le en tournant la poignée du
microfiltre (B) dans le sens des aiguilles
d'une montre jusqu'à la butée.

POUR NETTOYER LES BRAS
D'ASPERSION

Ne retirez pas les bras d’aspersion.
Si des résidus ont bouché les orifices des
bras d'aspersion, éliminez ceux-ci à l'aide
d'un objet pointu.

NETTOYAGE DES SURFACES
EXTERNES

Nettoyez les surfaces externes de l'appa­reil, de même que le bandeau de comman­des, à l'aide d'un chiffon doux humide.
Utilisez uniquement un peu d'eau savon­neuse.
N'utilisez en aucun cas des substances
abrasives, des tampons à récurer ou des
solvants (acétone).

electrolux 51

EN CAS D'ANOMALIE DE FONCTIONNEMENT

L'appareil ne démarre pas ou se met à l'ar­rêt en cours de programme.
Dans un premier temps, essayez de trouver
une solution au problème (reportez-vous au
tableau). Si vous n'y parvenez pas, contac­tez votre service après-vente.

Pour certaines anomalies, l'écran affi­che un code d’alarme :

•

- L'appareil n'est pas approvisionné

en eau.

•

- L'appareil ne vidange pas

•

- Le système de sécurité anti-débor-

dement s'est déclenché.

Avertissement Mettez à l'arrêt
l'appareil avant d'effectuer les
contrôles.

Anomalie de fonctionne-

ment

Cause possible Solution possible

L'appareil n'est pas approvi­sionné en eau.

Le robinet d'arrivée d'eau est
obstrué ou entartré.

Nettoyez le robinet d'arrivée
d'eau.

La pression d'eau est trop bas-

se.

Contactez votre compagnie lo­cale de distribution des eaux.

Le robinet d'arrivée d’eau est

fermé.

Ouvrez le robinet d'arrivée
d'eau.

Le filtre situé dans le tuyau

d'arrivée d'eau est bouché.

Nettoyez le filtre.

Le tuyau d'arrivée d'eau n'a

pas été installé correctement.

Vérifiez que le tuyau est bien
raccordé.

Le tuyau d'arrivée d'eau est en-

dommagé.

Assurez-vous que le tuyau
d'arrivée d'eau n'est pas en­dommagé.

L'appareil ne se vidange pas. Le robinet de l'évier est bou-

ché.

Nettoyez le robinet de l'évier.

Le tuyau de vidange n'a pas

été raccordé correctement.

Vérifiez que le tuyau est bien
raccordé.

Le tuyau de vidange est en-

dommagé.

Assurez-vous que le tuyau de
vidange n'est pas endommagé.

Le système de sécurité anti-dé­bordement s'est déclenché.

Fermez le robinet d'eau et con-

tactez votre service après-ven­te.

Le programme de lavage ne
démarre pas.

La porte de l'appareil est ou­verte.

Fermez la porte de l'appareil.

La fiche du câble d’alimentation

n'est pas branchée à la prise
de courant.

Branchez le câble d'alimenta­tion.

Le fusible de la boîte à fusibles

a disjoncté.

Remplacez le fusible.

La fonction Départ différé est

sélectionnée.

• Annulez le départ différé.

• Lorsque le décompte est ter­miné, le programme de lava­ge démarre automatique­ment.

Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Le program­me reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service
après-vente.

52 electrolux

Si d'autres codes d'alarme s'affichent, con­tactez le service après-vente.
Les informations nécessaires au service
après-vente figurent sur la plaque signaléti­que.
Inscrivez les éléments suivants :
–Modèle

(MOD.) ....................................................

....

– Référence produit

(PNC) ..........................................

–Numéro de série

(S.N.) ..............................................

LES RÉSULTATS DE LAVAGE ET DE SÉCHAGE NE SONT PAS SATISFAISANTS

Problème Cause possible Solution possible

La vaisselle n’est pas propre. Vous n'avez pas sélectionné le

programme approprié pour ce
type de vaisselle et de salissu­re.

Vérifiez que ce programme de
lavage est approprié pour ce ty­pe de vaisselle et de salissure.

Vous n'avez pas placé les arti-

cles dans les paniers de façon
à ce que l'eau puisse accéder
à toutes les surfaces.

Placez les articles correctement
dans les paniers.

Les bras d’aspersion ne pou-

vaient pas tourner librement. La
vaisselle est mal positionnée
dans les paniers.

Vérifiez qu'une disposition in­correcte de la vaisselle ne blo­que pas les bras d'aspersion.

Les filtres sont encrassés ou

mal montés et installés.

Assurez-vous que les filtres
sont propres et correctement
montés et installés.

Vous avez utilisé trop peu de

produit de lavage ou avez ou­blié d'approvisionner le distri­buteur de produit de lavage.

Vérifiez que la quantité de pro­duit de lavage est suffisante.

Traces de tartre sur la vaisselle. Le réservoir de sel régénérant

est vide.

Remplissez le réservoir de sel
régénérant avec du sel spécial
pour lave-vaisselle.

Réglage incorrect du niveau de

l'adoucisseur d'eau.

Ajustez l'adoucisseur d'eau au
niveau correct.

Le bouchon du réservoir de sel

régénérant n'a pas été vissé
correctement.

Assurez-vous que le bouchon
du réservoir de sel est correcte­ment fermé.

Les verres et la vaisselle pré­sentent des rayures, des ta­ches blanches ou un film bleu­âtre.

La quantité de liquide de rinça­ge est trop élevée.

Réduisez la quantité du liquide
de rinçage.

Traces de gouttes d'eau sé­chée sur les verres et la vaissel­le

La quantité de liquide de rinça­ge est trop basse.

Augmentez la quantité du liqui­de de rinçage.

Il se peut que le produit de la-

vage soit en cause.

Utilisez une autre marque de
produit de lavage.

La vaisselle est mouillée. Le programme de lavage choisi

n'avait pas de phase de sécha­ge ou avait une phase de sé­chage courte.

Pour de meilleurs résultats de
séchage, entrouvrez la porte
pendant quelques minutes.

electrolux 53

Problème Cause possible Solution possible

La vaisselle est mouillée et ter­ne.

Le distributeur de liquide de
rinçage est vide.

Remplissez le distributeur de li­quide de rinçage.

La fonction « Tout en 1 » est

activée (cette fonction désacti­ve automatiquement le distribu­teur de liquide de rinçage).

Activez le distributeur de liquide
de rinçage.

POUR ACTIVER LE DISTRIBUTEUR DE
LIQUIDE DE RINÇAGE

1. Mettez l'appareil à l'arrêt.

2. Appuyez sur la touche Départ/Annula­tion et maintenez-la appuyée.

3. Tournez le sélecteur de programme
vers la gauche jusqu’à ce que l'indica­teur de programme corresponde au
premier programme de lavage sur le
bandeau de commande.

4. Relâchez la touche Départ/Annulation.
– L'afficheur indique le réglage électro-

nique de l'adoucisseur d'eau.

5. Tournez le sélecteur de programme
vers la gauche jusqu’à ce que l'indica­teur de programme corresponde au
deuxième programme de lavage sur le
bandeau de commande.
– Le niveau actuel est indiqué sur l'affi-

chage numérique.

Distributeur de liquide
de rinçage désactivé

Distributeur de liquide
de rinçage activé

6. Appuyez sur la touche Départ/Annula­tion pour modifier le réglage.
– L'affichage indique le nouveau régla-

ge.

7. Tournez le sélecteur de programmes
sur la position Arrêt pour mémoriser
l'opération.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur 600 mm
Hauteur 850 mm
Profondeur 610 mm
Pression de l'eau d'alimentation Minimale 0.5 bar (0,05 MPa)
Maximale 8 bar (0,8 MPa)

Arrivée d'eau

1)

Eau froide ou eau chaude maximum 60 °C

Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

La plaque signalétique située sur le
bord intérieur de la porte de l'appareil
donne des informations sur le branche­ment électrique.

Si l'eau chaude est produite à partir de
sources énergétiques alternatives plus

respectueuses de l'environnement (par
ex. panneaux solaires ou photovoltaï­ques et énergie éolienne), utilisez un
raccordement à l'eau chaude pour ré­duire la consommation énergétique.

54 electrolux

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets

seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les bacs

de recyclage prévus à cet effet.

INSTALLATION

ENCASTREMENT

Placez l’appareil à proximité d'un robinet
d'arrivée d'eau et d'un dispositif d'évacua­tion d'eau.
Enlevez le dessus de l'appareil pour encas­trer celui-ci sous un évier ou un plan de tra­vail de cuisine.
Vérifiez que les dimensions de la niche cor­respondent aux dimensions de l'illustration.

POUR ENLEVER LE PLAN DE TRAVAIL
DE L'APPAREIL

1. Dévissez les vis situées à l'arrière (1).

2. Tirez le plan de travail par l'arrière (2).

3. Soulevez le plan de travail et dégagez­le des emboîtements avant (3).

4. Desserrez ou serrez les pieds jusqu'à
ce que l'appareil soit à niveau.

5. Installez l'appareil sous le plan de travail
de la cuisine. Veillez à ne pas écraser ni
tordre les tuyaux d'eau au cours de
l'installation.

POUR METTRE L'APPAREIL À NIVEAU

Le niveau de l'appareil est correct lorsque
la porte ferme parfaitement.
Si l'appareil n'est pas correctement
d'aplomb, la porte entrera en contact avec
les parois du meuble.
Desserrez ou serrez les pieds réglables jus­qu'à ce que l'appareil soit d'aplomb.

RACCORDEMENT DU TUYAU DE
VIDANGE

Raccordez le tuyau de vidange :

• Au robinet de sortie de l'évier et fixez-le

sous le plan de travail. Cela empêche les

electrolux 55

eaux usées de l'évier de repartir dans
l'appareil.

• À une conduite fixe dotée d'une ventila­tion spéciale. Le diamètre intérieur ne
doit pas être inférieur à 40 mm.

max 85 cm

min 40 cm

max 400 cm

Enlevez le bouchon de l'évier lorsque l'ap­pareil évacue l'eau pour empêcher tout re­flux de l'eau vers l'appareil.
La rallonge de tuyau ne doit pas dépasser
2 mètres. Son diamètre intérieur ne doit pas
être inférieur au diamètre du tuyau.
Lorsque vous raccordez le tuyau de vidan­ge à un embout du siphon sous l'évier,

n'oubliez pas d'enlever toute la membrane
en plastique (A). Si vous oubliez d'enlever
toute la membrane, les particules d'ali­ments risquent de s'accumuler avec le
temps et de boucher l'embout du tuyau de
vidange du lave-vaisselle

Un dispositif de sécurité empêche l'eau
sale de retourner dans l'appareil. Si le
robinet de votre évier est doté d'un cla­pet de retenue, cela risque d'entraver
la vidange correcte de l'appareil. Enle­vez le clapet de retenue.

56 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 57
Gerätebeschreibung 60
Bedienfeld 61
Gebrauch des Gerätes 62
Einstellen des Wasserenthärters 63
Gebrauch von Salz für Geschirrspüler 64
Verwendung von Reinigungsmittel und
Klarspüler 65
Funktion "Multitab" 65

Laden von Besteck und Geschirr 66
Auswählen und Starten eines
Spülprogramms 68
Spülprogramme 69
Reinigung und Pflege 70
Was tun, wenn … 71
Technische Daten 74
Umwelttipps 74
Montage 74

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwen­dung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ih­res Eigentums.

• Zum Schutz der Umwelt.

• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in
der Nähe des Geräts auf, auch wenn Sie
dieses an einem anderen Ort aufstellen
oder es an eine andere Person weiterge­ben.
Der Hersteller ist nicht dafür verantwortlich,
wenn eine inkorrekte Montage und Verwen­dung Schäden verursacht.

SICHERHEIT VON KINDERN UND
SCHUTZBEDÜRFTIGEN PERSONEN

• Lassen Sie keine Personen (einschließlich
Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten,
mangelnder Erfahrung oder mangelndem
Wissen dieses Gerät benutzen. Solche
Personen müssen von einer Person be­aufsichtigt oder bei der Bedienung des
Geräts angeleitet werden, die für ihre Si­cherheit verantwortlich ist.

• Kinder müssen beaufsichtigt werden, so
dass sie nicht mit dem Gerät spielen kön­nen.

• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Ersti­ckungs- und Verletzungsgefahr.

• Bewahren Sie alle Reinigungsmittel an ei­nem sicheren Ort auf. Reinigungsmittel
dürfen nicht in die Hände von Kindern
gelangen.

• Halten Sie Kinder und Haustiere vom ge­öffneten Gerät fern.

ALLGEMEINE SICHERHEITSHINWEISE

• Nehmen Sie keine technischen Änderun­gen am Gerät vor. Hierdurch besteht Ver­letzungsgefahr und das Gerät kann be­schädigt werden.

• Beachten Sie die Sicherheitsanweisun­gen des Reinigungsmittelherstellers, um
Verätzungen an Augen, Mund oder im
Hals zu vermeiden.

• Trinken Sie kein Wasser aus dem Gerät.
Es können Reinigungsmittelrückstände
im Gerät zurückbleiben.

• Lassen Sie die Gerätetür nicht ohne Be­aufsichtigung offen stehen. Damit werden
Verletzungen und die von der geöffneten
Tür ausgehende Stolpergefahr vermie­den.

• Setzen oder stellen Sie sich nie auf die
offene Tür.

VERWENDUNG

• Dieses Gerät ist nur zur Verwendung im
Haushalt bestimmt. Verwenden Sie die­ses Gerät nicht zu anderen Zwecken, um
Verletzungen und Sachschäden zu ver­meiden.

electrolux 57

• Spülen Sie in diesem Gerät ausschließlich
spülmaschinengeeignete Gegenstände.

• Laden Sie keine entflammbaren Produkte
oder Gegenstände, die mit entflammba­ren Produkten benetzt sind, in das Gerät
und stellen Sie solche nicht in die Nähe
oder auf das Gerät. Es besteht Explosi­ons- und Brandgefahr.

• Ordnen Sie Messer und andere spitze
Gegenstände mit der Spitze nach unten
in den Besteckkorb ein. Wenn dies nicht
möglich ist, legen Sie sie horizontal in den
Oberkorb oder in den Messerkorb. (Nicht
alle Modelle sind mit einem Messerkorb
ausgestattet.)

• Verwenden Sie für Geschirrspüler aus­schließlich dafür vorgesehene Produkte
(Reinigungsmittel, Salz, Klarspülmittel).

• Die Verwendung von Salzarten, die nicht
für Geschirrspüler vorgesehen sind, kann
zur Beschädigung des Wasserenthärters
führen.

• Nach den Einfüllen des Spezialsalzes ein
Spülprogramm laufen lassen. Salzrück­stände im Gerät können Korrosion oder
ein Loch im Boden des Gerätes verursa­chen.

• Füllen Sie nie andere Produkte als Klar­spülmittel (Reinigungsmittel für Geschirr­spüler, Flüssigreiniger) in den Klarspülmit­tel-Dosierer. Dadurch kann das Gerät be­schädigt werden.

• Vergewissern Sie sich, dass die Sprühar­me sich ungehindert bewegen können,
bevor Sie ein Spülprogramm starten.

• Es kann heißer Dampf aus dem Gerät
austreten, wenn Sie die Tür während des
Ablaufs eines Spülprogramms öffnen.
Dabei besteht die Gefahr von Hautver­brennungen.

• Nehmen Sie kein Geschirr aus dem Ge­rät, bevor das Spülprogramm beendet
ist.

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät vor Reinigungsar­beiten immer ab, und ziehen Sie den
Netzstecker aus der Steckdose.

• Verwenden Sie keine entflammbaren Pro­dukte oder Produkte, die Korrosion ver­ursachen.

• Benutzen Sie den Geschirrspüler nie oh­ne Filter. Vergewissern Sie sich, dass die
Filter ordnungsgemäß eingesetzt sind.

Falsch eingesetzte Filter führen zu nicht
zufriedenstellenden Spülergebnissen und
einer Beschädigung des Geräts.

• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl. Andernfalls
besteht Stromschlaggefahr und das Ge­rät könnte beschädigt werden.

INSTALLATION

• Achten Sie darauf, dass das Gerät nicht
beschädigt ist. Ein beschädigtes Gerät
darf nicht montiert oder an das Strom­netz angeschlossen werden. Wenden Sie
sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungs­material, bevor Sie das Gerät montieren
und verwenden.

• Der elektrische Anschluss, die Klempner­arbeiten und die Montage des Geräts
dürfen nur von einer qualifizierten Fach­kraft ausgeführt werden. Auf diese Weise
werden Gebäudeschäden oder Verlet­zungen vermieden.

• Achten Sie darauf, dass der Netzstecker
während der Montage nicht an einer
Netzsteckdose angeschlossen ist.

• Bohren Sie keine Löcher in das Gehäuse
des Geräts. Dabei könnten hydraulische
oder elektrische Bauteile beschädigt wer­den.

FROSTSCHUTZMASSNAHMEN

• Stellen Sie das Gerät nicht an einem Ort
auf, an dem die Temperatur unter 0 °C
absinken kann.

• Der Hersteller haftet nicht für Frostschä­den.

WASSERANSCHLUSS

• Verwenden Sie neue Schläuche und kei­ne gebrauchten Schläuche für den An­schluss an die Wasserversorgung.

• Schließen Sie das Gerät nicht an neue
oder lange nicht mehr benutzte Schläu­che an, sondern lassen Sie zunächst das
Wasser ein paar Minuten durch den
Schlauch fließen und schließen Sie erst
dann den Zulaufschlauch an.

• Achten Sie darauf, die Wasserschläuche
bei der Geräteinstallation nicht zu quet­schen oder zu beschädigen.

• Vergewissern Sie sich, dass alle Wasser­anschlüsse vollkommen dicht sind, damit
kein Wasser austreten kann.

58 electrolux

• Prüfen Sie bei der ersten Verwendung
des Gerätes, dass die Schläuche keine
Wasserlecks aufweisen.

• Der Wasserzulaufschlauch verfügt über
ein Sicherheitsventil und eine doppelte
Ummantelung mit einem innenliegenden
Netzkabel. Der Wasserzulaufschlauch
steht nur während des Wasserzulaufs un­ter Druck. Wenn der Wasserzulauf­schlauch eine undichte Stelle aufweist,
unterbricht das Sicherheitsventil den
Wasserzulauf.
– Gehen Sie beim Anschluss des Was-

serzulaufschlauchs vorsichtig vor:
– Tauchen Sie den Wasserzulauf-

schlauch oder das Sicherheitsventil
nicht in Wasser.

– Ziehen Sie sofort den Netzstecker

aus der Steckdose, wenn der Was­serzulaufschlauch oder das Sicher­heitsventil beschädigt ist.

– Wenden Sie sich für den Austausch

des Wasserzulaufschlauchs mit Si­cherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

ELEKTRISCHER ANSCHLUSS

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkontakts­teckdose an.

• Verwenden Sie keine Mehrfachsteckdo­sen oder Verlängerungskabel. Es besteht
Brandgefahr.

• Ersetzen oder wechseln Sie nicht selbst
das Netzkabel. Wenden Sie sich hierzu
an den Kundendienst.

• Achten Sie darauf, den Netzstecker und
das Netzkabel hinter dem Gerät nicht zu
quetschen oder zu beschädigen.

• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät vom Stromnetz trennen möch­ten, sondern ziehen Sie dazu immer di­rekt am Netzstecker.

KUNDENDIENST

• Nur qualifizierte Fachkräfte dürfen an
dem Gerät Reparaturarbeiten durchfüh­ren. Wenden Sie sich hierzu an den Kun­dendienst.

• Es dürfen nur Originalersatzteile verwen­det werden.

ENTSORGUNG DES GERÄTS

• Um das Risiko von Verletzungen oder
Sachschäden zu vermeiden:
– Ziehen Sie den Netzstecker aus der

Netzsteckdose.

– Schneiden Sie das Netzkabel ab und

entsorgen Sie es.

– Entfernen Sie den Türschnappver-

schluss, damit Kinder oder Haustiere
nicht in dem Gerät eingeschlossen
werden können. Andernfalls besteht
Erstickungsgefahr.

– Entsorgen Sie das Gerät bei Ihrer örtli-

chen Abfallentsorgungsstelle.

electrolux 59

Warnung! Die Geschirrspüler­Reinigungsmittel sind gefährlich
und können Korrosion
verursachen!

• Bei Unfällen mit diesen Reinigungs­mitteln konsultieren Sie umgehend
einen Arzt.

• Sollte Reinigungsmittel in den Mund
gelangen, konsultieren Sie umge­hend einen Arzt.

• Sollte das Reinigungsmittel in die Au­gen gelangen, konsultieren Sie um­gehend einen Arzt und spülen Sie die
Augen mit Wasser aus.

• Bewahren Sie die Reinigungsmittel
an einem sicheren Ort außerhalb der
Reichweite von Kindern auf.

• Lassen Sie die Gerätetür nicht offen
stehen, solange sich Reinigungsmit­tel im Reinigungsmittelbehälter befin­det.

• Füllen Sie das Gerät erst mit Reini­gungsmittel, kurz bevor Sie ein Spül­programm starten.

GERÄTEBESCHREIBUNG

1

Oberkorb

2

Wasserhärtestufen-Wähler

3

Salzbehälter

4

Reinigungsmittelbehälter

5

Klarspülmittel-Dosierer

6

Typenschild

7

Filter

8

Unterer Sprüharm

9

Oberer Sprüharm

10

Arbeitsplatte

60 electrolux

BEDIENFELD

21 3 4 5

7 689

1

Programmübersicht

2

Programmwahlschalter

3

Start/Abbruch-Taste

4

Multitab-Taste

5

Zeitvorwahl-Taste

6

Display

7

Anzeigen

8

Referenzmarkierung

9

Position Aus

Anzeigen

Spülgang Leuchtet während des Hauptspülgangs oder Klarspülgangs auf.

Trocknen Leuchtet während der Trockenphase auf.

Multitab Leuchtet auf, wenn die Multitab-Funktion aktiviert ist. Siehe Abschnitt

„Funktion Multitab“.

Salz

1)

Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Ab­schnitt „Gebrauch von Salz für Geschirrspüler“.
Die Anzeige für Salz kann nach dem Nachfüllen von Salz noch einige
Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf
den Gerätebetrieb.

Klarspülmittel

1)

Leuchtet auf, wenn der Klarspülmittel-Dosierer nachgefüllt werden
muss. Siehe hierzu Abschnitt „Gebrauch von Reinigungsmittel und Klar­spülmittel“.

1) Während eines laufenden Spülprogramms leuchten die Anzeigen für Salz und Klarspülmittel nie auf, auch wenn die
Salz- und Klarspülmittelbehälter leer sind.

PROGRAMMKURZÜBERSICHT

Diese Übersicht unterstützt Sie bei der Aus­wahl eines Spülprogramms.

PROGRAMMWÄHLER

Mit dem Programmwähler können Sie:

• Das Gerät ein- und ausschalten

• Ein Spülprogramm wählen

• Die Wasserenthärterstufe elektronisch
einstellen (siehe Abschnitt „Einstellen des
Wasserenthärters“)

• Den Klarspülmittel-Dosierer aktivieren
oder deaktivieren (nur bei eingeschalteter
Funktion Multitab)

electrolux 61

Zum Einschalten des Gerätes und zur
Auswahl eines Spülprogramms:

Drehen Sie den Programmwähler, bis die
Referenzmarkierung auf eines der Spülpro­gramme auf dem Bedienfeld zeigt.

• Wenn die Referenzmarkierung des Pro­grammwählers auf ein Spülprogramm
ausgerichtet ist, zeigt das Digital-Display
die Programmdauer an.

• Wenn die Referenzmarkierung des Pro­grammwählers auf keines der Spülpro­gramme ausgerichtet ist, zeigt das Digi­tal-Display zwei horizontale Statusleisten
an.

Zum Ausschalten des Gerätes:

Drehen Sie den Programmwähler, bis die
Referenzmarkierung auf die Aus-Position
zeigt.

START-/ABBRUCH-TASTE

Benutzen Sie die Start-/Abbruch-Taste für
folgende Vorgänge:

• Zum Starten des Spülprogramms. Siehe
Kapitel „Einstellen und Starten eines
Spülprogramms“.

• Zum Abbrechen eines laufenden Spül­programms. Siehe Kapitel „Einstellen und
Starten eines Spülprogramms“.

• Zur elektronischen Einstellung der Was­serenthärterstufe. Siehe „Einstellen des
Wasserenthärters“.

• Zum Ein-/Abschalten des Klarspülmittel­Dosierers, wenn die Funktion Multitab
eingeschaltet ist. Schlagen Sie dazu bitte
unter „Was tun, wenn...“ nach.

TASTE MULTITAB

Drücken Sie zum Ein-/Abschalten der Funk­tion Multitab die Multitab-Taste. Siehe den
Abschnitt „Funktion Multitab“.

TASTE ZEITVORWAHL

Drücken Sie wiederholt diese Taste, um
den Start des Spülprogramms um 1 bis 19
Stunden zu verzögern.

DISPLAY

Im Display erscheinen:

• Die elektronische Einstellung der Wasser­enthärtungsstufe

• Die Aktivierung/Deaktivierung des Klar­spülmittel-Dosierers (nur bei aktiver Funk­tion Multitab)

• Die Dauer des Spülprogramms

• Die Restlaufzeit bis zum Ende des Spül­programms

• Das Ende eines Spülprogramms (im Dis­play erscheint eine Null)

• Die Dauer der Zeitvorwahl

• Die Alarmcodes

EINSTELLMODUS
Das Gerät muss sich für folgende

Funktionen im Einstellmodus befinden:

• Zum Einstellen eines Spülprogramms

• Zur Einstellung einer Zeitvorwahl

• Zur elektronischen Einstellung der Was­serenthärterstufe

• Zur Aktivierung/Deaktivierung des Klar­spülmittel-Dosierers (nur bei eingeschal­teter Funktion Multitab)

Schalten Sie das Gerät ein. Das Gerät
ist im Einstellmodus, wenn:

• Die Zeitdauer des letzten Spülprogramms
im Display blinkt

• Die Phasen-Kontrollanzeigen des Spül­programms aufleuchten

Schalten Sie das Gerät ein. Das Gerät
ist nicht im Einstellmodus wenn:

• Die Spülprogramm- oder die Zeitvorwahl­dauer im Display nicht blinken

• Nur eine Programm-Kontrolllampe leuch­tet
– Um in den Einstellmodus zurückzukeh-

ren, müssen Sie das Programm oder
die Zeitvorwahl abbrechen. Siehe Ab­schnitt „Auswählen und Starten eines
Spülprogramms“.

GEBRAUCH DES GERÄTES

1. Prüfen Sie, ob die Einstellung des Was­serenthärters der Wasserhärte in Ihrem
Gebiet entspricht und stellen Sie ihn bei
Bedarf entsprechend ein.

2. Füllen Sie den Salzbehälter mit Ge­schirrspülsalz.

3. Füllen Sie den Klarspülmittel-Dosierer
mit Klarspülmittel auf.

62 electrolux

4. Ordnen Sie Geschirr und Besteck in den
Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Ver­schmutzungsgrad das passende Spül­programm ein.

6. Füllen Sie den Reinigungsmittelbehälter
mit der passenden Menge an Reini­gungsmittel.

7. Starten Sie das Spülprogramm.
Wenn Sie Kombi-Reinigungstabletten

(„3 in 1“, „4 in 1“, „5 in 1“ etc.) benut­zen, verwenden Sie die Funktion Multi­tab (siehe den Abschnitt „Funktion Mul­titab“).

EINSTELLEN DES WASSERENTHÄRTERS

Der Wasserenthärter hält die im Wasser
enthaltenen Minerale und Salze zurück. Die­se Minerale und Salze können das Gerät
beschädigen.
Stellen Sie den Wasserenthärter ein, wenn
die Einstellung nicht der Wasserhärte in Ih­rem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasser­versorgungsunternehmen, um die Wasser­härte in Ihrem Gebiet zu erfahren.

Wasserhärte

Wasserhärteeinstel-

lung

Deutscher Was-

serhärtegrad

(dH°)

Französischer

Wasserhärte-

grad (°TH)

mmol/l Clarke-Wer-

te

manuell elekt-

ro-

nisch

51 - 70 91 - 125 9,1 - 12,5 64 - 88

2

1)

10

43 - 50 76 - 90 7,6 - 9,0 53 - 63

2

1)

9

37 - 42 65 - 75 6,5 - 7,5 46 - 52

2

1)

8

29 - 36 51 - 64 5,1 - 6,4 36 - 45

2

1)

7

23 - 28 40 - 50 4,0 - 5,0 28 - 35

2

1)

6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

2

1)

5

1)

15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1

2)

1

2)

1) Werkseinstellung

2) Verwenden Sie kein Salz bei diesen Werten.

Sie müssen den Wasserenthärter ma­nuell und elektronisch einstellen.

MANUELLE EINSTELLUNG

Drehen Sie den Wasserhärtestufen-Wähler
auf die Stufe 1 oder 2 (siehe Tabelle).

ELEKTRONISCHE EINSTELLUNG

1. Das Gerät ausschalten.

electrolux 63

2. Halten Sie die Start-/Abbruch-Taste
gedrückt.

3. Drehen Sie den Programmwähler ge­gen den Uhrzeigersinn, bis die Refe­renzmarkierung auf das erste verfügba­re Spülprogramm an der Bedienblende
zeigt.

4. Lassen Sie die Start-/Abbruch-Taste
los, wenn das Display die aktuelle Ein­stellung anzeigt.

Beispiel Das Display zeigt

= Stufe 5

an.

5. Drücken Sie die Start-/Abbruch-Taste,
um die Einstellung des Wasserenthär­ters zu ändern. Mit jedem Drücken der
Start-/Abbruch-Taste wechselt die Ein­stellung auf die nachfolgende Härtestu­fe.

6. Drehen Sie den Programmwähler in die
Ausschaltposition, um die Einstellung
zu speichern.

Wenn der Wasserenthärter elektronisch
auf Stufe 1 eingestellt ist, bleibt die
Salzkontrollleuchte dunkel.

GEBRAUCH VON SALZ FÜR GESCHIRRSPÜLER

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhr­zeigersinn und öffnen Sie den Salzbe­hälter.

2. Füllen Sie den Salzbehälter mit 1 Liter
Wasser (nur wenn Sie zum ersten Mal
Salz einfüllen).

3. Verwenden Sie den Trichter, um den
Salzbehälter zu füllen.

4. Entfernen Sie das Salz, das sich um die
Öffnung des Salzbehälters herum ange­sammelt hat.

5. Drehen Sie den Deckel im Uhrzeiger­sinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit
Salz Wasser aus dem Salzbehälter
überläuft.

64 electrolux

VERWENDUNG VON REINIGUNGSMITTEL UND KLARSPÜLER

8

2

4

5

6

1

7

3

GEBRAUCH VON REINIGUNGSMITTEL

Um die Umwelt zu schützen, verwen­den Sie nicht mehr als die korrekte Rei­nigungsmittelmenge.
Beachten Sie die Empfehlungen des
Reinigungsmittelherstellers auf der Rei­nigerverpackung.

Gehen Sie wie folgt vor, um den Reini­gungsmittelbehälter zu füllen:

1. Drücken Sie zum Öffnen des Deckels
des Reinigungsmittelbehälters

2

den

Entriegelungsknopf

8

.

2. Füllen Sie das Reinigungsmittel in den
Behälter

3

.

3. Wenn das Spülprogramm einen Vor­spülgang hat, füllen Sie eine kleine

Menge Reinigungsmittel in das Fach

1

.

4. Wenn Sie Geschirrspüler-Tabs verwen­den, legen Sie diese in den Reinigungs-

mittelbehälter

3

.

5. Schließen Sie den Reinigungsmittelbe­hälter. Drücken Sie auf den Deckel, bis
er einrastet.

Reinigungsmittel unterschiedlicher Mar­ken lösen sich unterschiedlich schnell

auf. Einige Geschirrspüler-Tabs erbrin­gen bei kurzen Spülprogrammen keine
optimalen Ergebnisse. Wählen Sie lan­ge Spülprogramme, wenn Sie Ge­schirrspüler-Tabs verwenden, damit
sich das Reinigungsmittel vollständig
auflösen kann.

GEBRAUCH VON KLARSPÜLMITTEL

Klarspülmittel ermöglichen das Trock­nen des Geschirrs ohne Streifen und
Flecken.
Der Klarspülmittel-Dosierer fügt wäh­rend des letzten Spülgangs automa­tisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspül­mittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels
des Klarspülmittel-Dosierers

5

den

Entriegelungsknopf

7

.

2. Füllen Sie den Klarspülmittel-Dosierer

4

mit Klarspülmittel auf. Die Markie­rung „max“ zeigt den maximalen Füll­stand an.

3. Wischen Sie verschüttetes Klarspülmit­tel mit einem saugfähigen Tuch auf, um
zu große Schaumbildung während des
Spülprogramms zu vermeiden.

4. Schließen Sie den Klarspülmittel-Dosie­rer. Drücken Sie auf den Deckel, bis er
einrastet.

EINSTELLUNG DER
KLARSPÜLMITTELDOSIERUNG

Werkseitige Einstellung: Stufe 4.
Sie können den Klarspülmittel-Dosierer auf
die Stufen 1 (niedrigste Dosierung) bis 6
(höchste Dosierung) einstellen.

Drehen Sie die Klarspüldosierwähler

6

,
um die Dosierung zu erhöhen oder zu sen­ken.

FUNKTION "MULTITAB"

Die Funktion Multitab ermöglicht die Ver­wendung von Kombi-Reinigungstabletten.

Diese Tabletten enthalten das Reinigungs­mittel, Klarspülmittel und Geschirrspülsalz.

electrolux 65

Einige Tabletten-Sorten können auch ande­re Zusätze enthalten.
Stellen Sie sicher, dass diese Tabletten für
die Wasserhärte in Ihrem Bereich geeignet
sind (beachten Sie die Anleitungen auf der
Verpackung des Produkts).
Die Funktion Multitab deaktiviert die Zufuhr
von Klarspülmittel und Salz.
Die Funktion Multitab deaktiviert die Kon­trolllampen für Salz und Klarspülmittel.
Die Programmdauer kann sich erhöhen,
wenn Sie die Funktion Multitab verwenden.

Wichtig! Aktivieren Sie die Funktion
Multitab vor dem Start des Spülprogramms.
Wenn ein Spülprogramm bereits läuft,
können Sie diese Option nicht aktivieren.

Schalten Sie die Funktion Multitab wie
folgt ein:

• Drücken Sie die Taste Multitab und die
Kontrolllampe Multitab leuchtet auf. Da­mit ist die Funktion aktiviert.

– Wenn Sie die Funktion Multitab ein-

schalten, bleibt sie so lange aktiv, bis
Sie sie wieder abschalten.

Zur Deaktivierung der Funktion
Multitab für die separate Verwendung
von Reinigungsmittel, Salz und
Klarspülmittel:

1. Drücken Sie die Taste Multitab und die
Kontrolllampe Multitab erlischt. Damit ist
die Funktion deaktiviert.

2. Füllen Sie den Klarspülmittel-Dosierer
und den Salzbehälter auf.

3. Stellen Sie den Wasserenthärter auf die
höchste Stufe ein.

4. Starten Sie ein Spülprogramm ohne Ge­schirr.

5. Stellen Sie den Wasserenthärter ent­sprechend der Wasserhärte in Ihrem
Gebiet ein.

6. Stellen Sie die Klarspüldosierung ein.

LADEN VON BESTECK UND GESCHIRR

HINWEISE UND TIPPS

• Spülen Sie in diesem Gerät keine Gegen­stände, die Wasser aufnehmen können
(Schwämme, Geschirrtücher usw.).

• Entfernen Sie Speisereste vom Geschirr.

• Weichen Sie eingebrannte Essensreste
ein.

• Ordnen Sie hohle Gefäße (z. B. Tassen,
Gläser, Pfannen) mit der Öffnung nach
unten ein.

• Achten Sie darauf, dass sich kein Wasser
in Behältern oder Schüsseln sammeln
kann.

• Stellen Sie sicher, dass das Geschirr und
das Besteck nicht aneinander haften.

• Achten Sie darauf, dass die Gläser einan­der nicht berühren.

• Ordnen Sie kleine Gegenstände in den
Besteckkorb ein.

• Mischen Sie Löffel mit anderem Besteck,
so können sie nicht zusammenkleben.

• Achten Sie beim Einordnen des Spülguts
darauf, dass das Wasser die Oberflächen
aller Geschirrteile erreicht.

• Ordnen Sie leichte Gegenstände in den
Oberkorb ein. Achten Sie darauf, dass
diese nicht verrutschen können.

• Auf Kunststoffgegenständen und Ge­schirr mit Antihaftbeschichtung sammeln
sich oftmals Wassertropfen.

UNTERKORB

Stellen Sie Töpfe, Deckel, Teller, Salat­schüsseln und Besteck in den Unterkorb.
Ordnen Sie Servierplatten und große Deckel
am Rand des Unterkorbs an.

66 electrolux

Die Stachelreihen am Unterkorb können
flach umgeklappt werden, um Töpfe, Pfan­nen und Schüsseln einzuordnen.

BESTECKKORB

Stellen Sie Gabeln und Löffel mit den Grif­fen nach unten hinein.
Stellen Sie Messer mit den Griffen nach
oben hinein.

Mischen Sie Löffel mit anderem Besteck, so
können sie nicht zusammenkleben.

Verwenden Sie das Besteckgitter. Wenn die
Abmessungen des Bestecks die Verwen­dung des Besteckgitters nicht zulassen,
entfernen Sie es.

OBERKORB

Der Oberkorb ist zur Aufnahme von Tellern
(bis zu 24 cm Durchmesser), Saucieren,
Salatschüsseln, Tassen, Gläsern, Töpfen
und Deckeln bestimmt. Ordnen Sie das
Spülgut so an, dass das Wasser die Ober­flächen aller Geschirrteile erreicht.

Langstielige Gläser können mit dem Stiel
nach oben in die Tassenablagen gestellt
werden. Für größeres Geschirr können die
Tassenablagen nach oben umgeklappt
werden.

HÖHENVERSTELLUNG DES
OBERKORBS

Der Oberkorb kann für eine flexiblere Bela­dung in zwei verschiedenen Höhen in den
Geschirrspüler eingeschoben werden.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb
Obere Stellung 20 cm 31 cm

electrolux 67

Maximale Geschirrhöhe im:

Untere Stellung 24 cm 27 cm

Gehen Sie wie folgt vor, um den Oberkorb
in die obere Position zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag
heraus.

2. Heben Sie den Korb auf beiden Seiten
vorsichtig an, bis der Mechanismus ein­rastet und der Korb stabil ist.

Gehen Sie wie folgt vor, um den Oberkorb
nach unten zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag
heraus.

2. Heben Sie den Korb auf beiden Seiten
vorsichtig an.

3. Halten Sie den Mechanismus fest und
lassen Sie ihn langsam nach unten fal­len.

Vorsicht!

• Der Korb darf nie nur auf einer Seite
nach oben oder nach unten verstellt
werden.

• Stellen Sie keine Tassen auf die Tas­senablage, wenn sich der Korb in
der oberen Position befindet.

AUSWÄHLEN UND STARTEN EINES SPÜLPROGRAMMS

AUSWÄHLEN UND STARTEN EINES
SPÜLPROGRAMMS OHNE
ZEITVORWAHL

1. Schließen Sie die Tür.

2. Wählen Sie ein Spülprogramm. Siehe
hierzu „Spülprogramme“.
– Eine oder mehrere Phasen-Kontroll-

lampen leuchten.

– Die Programmdauer im Display

blinkt.

3. Drücken Sie die Start-/Abbruch-Taste.
Das Spülprogramm startet automa­tisch.
– Die Kontrolllampe der laufenden Pha-

se leuchtet.

– Das Display zeigt die Programmdau-

er an.

AUSWÄHLEN UND STARTEN EINES
SPÜLPROGRAMMS MIT
ZEITVORWAHL

1. Schließen Sie die Tür.

2. Wählen Sie ein Spülprogramm.

3. Drücken Sie die Zeitvorwahltaste so oft,
bis das Display die gewünschte Anzahl
der Stunden bis zum verzögerten Start
anzeigt.

4. Drücken Sie die Start-/Abbruch-Taste.
Der Ablauf der Zeitvorwahl beginnt au­tomatisch.
– Nach Ablauf der Zeitvorwahl startet

das Spülprogramm automatisch.

Das Öffnen der Tür unterbricht den Ab­lauf der Zeitvorwahl. Wenn Sie die Tür
wieder schließen, läuft die Zeitvorwahl
ab dem Zeitpunkt der Unterbrechung
weiter.

UNTERBRECHUNG EINES
SPÜLPROGRAMMS

• Öffnen Sie die Tür des Gerätes.

– Das Spülprogramm stoppt.

• Schließen Sie die Gerätetür.

– Das Spülprogramm wird an der Stelle

fortgesetzt, an der es unterbrochen
wurde.

68 electrolux

ABBRUCH EINES SPÜLPROGRAMMS
ODER DER ZEITVORWAHL

Solange ein Spülprogramm oder die
Zeitvorwahl noch nicht gestartet sind,
können Sie die Auswahl ändern.
Wenn ein Spülprogramm oder die Zeit­vorwahl in Betrieb sind, kann die Aus­wahl nicht mehr geändert werden. Für
eine neue Auswahl muss das Spülpro­gramm oder die Zeitvorwahl abgebro­chen werden.

Abbrechen eines Spülprogramms

1. Halten Sie die Start-/Abbruch-Taste
gedrückt, bis im Display die Spülpro­grammdauer blinkt.

2. Bevor Sie ein neues Spülprogramm
starten, kontrollieren Sie, ob der Reini­gungsmittelbehälter gefüllt ist.

Abbrechen einer Zeitvorwahl

1. Halten Sie die Start-/Abbruch-Taste
gedrückt, bis im Display die Programm­dauer blinkt.

2. Drücken Sie die Start-/Abbruch-Taste,
um das Spülprogramm zu starten.

AM ENDE DES SPÜLPROGRAMMS

Wenn das Spülprogramm beendet ist, zeigt
das Display eine Null an.

1. Schalten Sie das Gerät aus.

2. Öffnen Sie die Tür des Geräts.
Öffnen Sie für bessere Trocknungser-

gebnisse für einige Minuten die Tür ei­nen Spaltbreit.

• Wenn Sie das Gerät nicht innerhalb

von drei Minuten nach Ende eines
Spülprogramms abschalten:
– Erlöschen alle Kontrolllampen
– Zeigt das Display eine einzelne ho-

rizontale Linie an
Dieser Modus hilft bei der Senkung des
Energieverbrauchs.
Die Kontrolllampen leuchten nach Drü­cken einer der Tasten erneut.

ENTNEHMEN DES SPÜLGUTS

• Lassen Sie das Geschirr abkühlen, bevor
Sie es aus dem Geschirrspüler entneh­men. Heißes Geschirr ist stoßempfindlich.

• Entladen Sie zuerst den Unter- und dann
den Oberkorb.

• An den Innenseiten und an der Gerätetür
kann sich Wasser niederschlagen, da
sich Edelstahl schneller abkühlt als das
Geschirr.

SPÜLPROGRAMME

Programme Verschmut-

zungsgrad

Spülgut Programmbeschreibung

1)

Alle Geschirr, Besteck,

Töpfe und Pfannen

Vorspülen
Reinigen 45 °C oder 70 °C
Spülen
Trocknen

2)

Vor kurzem be­nutztes Geschirr

Geschirr und Besteck Reinigen 60 °C

Spülen

Stark ver­schmutzt

Geschirr, Besteck,
Töpfe und Pfannen

Vorspülen
Reinigen 70 °C
Spülen
Trocknen

3)

Normal ver­schmutzt

Geschirr und Besteck Vorspülen

Reinigen 50 °C
Spülen
Trocknen

electrolux 69

Programme Verschmut-

zungsgrad

Spülgut Programmbeschreibung

Verwenden Sie dieses Programm zum
schnellen Abspülen des Geschirrs. Damit
wird vermieden, dass sich Essensreste
am Geschirr festsetzen und schlechte
Gerüche aus dem Gerät entweichen.
Verwenden Sie für dieses Programm kein
Reinigungsmittel.

Spülen

1) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann
automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmlaufzeit ein.

2) Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Es liefert gute Spülergebnisse in kurzer
Zeit.

3) Dies ist das Standardprogramm für Prüfinstitute. Mit diesem Programm erhalten Sie den wirtschaftlichsten
Energie- und Wasserverbrauch für Geschirr und Besteck mit normaler Verschmutzung. Informationen zu den
Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm

1)

Energie (kWh) Wasser (in Litern)

1,1-1,7 11-22

0,9 9

1,8-2,0 22-24

0,99-1,04 12,2-13,0

0,1 4

1) Das Display zeigt die Programmdauer an.

Druck und Temperatur des Wassers,
die Schwankungen in der Stromversor-

gung und die Geschirrmenge können
diese Werte verändern.

REINIGUNG UND PFLEGE

ENTFERNEN UND REINIGEN DER
FILTER

Verschmutzte Filter beeinträchtigen das
Spülergebnis.
Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)

2. Mikrofilter (B)

3. Flachfilter (C)

A

B

C

A

B

C

1. Um das Filtersystem zu entriegeln, dre­hen Sie den Griff des Mikrofilters (B) et­wa 1/4 Drehung gegen den Uhrzeiger­sinn.

2. Nehmen Sie das Filtersystem heraus.

3. Fassen Sie den Grobfilter (A) am Hand­griff mit dem Loch.

4. Nehmen Sie den Grobfilter (A) aus dem
Mikrofilter (B).

70 electrolux

5. Nehmen Sie den Flachfilter (C) unten
aus dem Gerät heraus.

D

6. Reinigen Sie die Filter unter fließendem
Wasser.

7. Setzen Sie den Flachfilter (C) wieder in
der ursprünglichen Position ein. Verge­wissern Sie sich, dass er korrekt unter
den beiden Führungen (D) sitzt.

8. Setzen Sie den Grobfilter (A) in den
Mikrofilter (B) ein und drücken Sie die
Filter zusammen.

9. Setzen Sie das Filtersystem wieder ein.

10. Um das Filtersystem zu verriegeln, dre­hen Sie den Griff des Mikrofilters (B) im
Uhrzeigersinn, bis er einrastet.

REINIGEN DER SPRÜHARME

Bauen Sie die Sprüharme nicht aus.
Falls die Löcher in den Sprüharmen ver­stopft sind, reinigen Sie sie mit einem Cock­tailspieß.

REINIGEN DER AUSSENSEITEN

Reinigen Sie die Außenseiten und das Be­dienfeld des Gerätes mit einem weichen,
feuchten Tuch.
Verwenden Sie ausschließlich Neutralreini­ger.
Benutzen Sie keine Scheuermittel, Metall­schwämmchen oder Lösungsmittel (Azeton
usw.).

WAS TUN, WENN …

Das Gerät startet nicht oder stoppt wäh­rend des Betriebs.
Versuchen Sie zuerst eine Lösung für das
Problem zu finden (beachten Sie die Tabel­le). Ist dies nicht möglich, wenden Sie sich
an den Kundendienst.

Bei manchen Fehlfunktionen zeigt das
Display einen Alarmcode an:

•

- Es läuft kein Wasser in den Ge-

schirrspüler.

•

- Das Gerät pumpt nicht ab.

•

- Die Aquasafe-Einrichtung ist aus-

gelöst.

Warnung! Schalten Sie das Gerät aus,
bevor Sie die Überprüfungen
vornehmen.

Störung Mögliche Ursachen Mögliche Abhilfe

Es läuft kein Wasser in das Ge­rät.

Der Wasserhahn ist blockiert
oder durch Kalkablagerungen
verstopft.

Reinigen Sie den Wasserhahn.

Der Wasserdruck ist zu niedrig. Wenden Sie sich an Ihren loka-

len Wasserversorger.

Der Wasserhahn ist geschlos-

sen.

Drehen Sie den Wasserhahn
auf.

Der Filter im Wasserzulauf-

schlauch ist verstopft.

Reinigen Sie den Filter.

Der Wasserzulaufschlauch ist

nicht richtig angeschlossen.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ord­nung ist.

electrolux 71

Störung Mögliche Ursachen Mögliche Abhilfe

Der Wasserzulaufschlauch ist

beschädigt.

Stellen Sie sicher, dass der
Wasserzulaufschlauch nicht
beschädigt ist.

Das Gerät pumpt das Wasser
nicht ab.

Der Siphon ist verstopft. Reinigen Sie den Siphon.

Der Wasserablaufschlauch ist

nicht richtig angeschlossen.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ord­nung ist.

Der Ablaufschlauch ist beschä-

digt.

Stellen Sie sicher, dass der
Wasserablaufschlauch keine
Beschädigungen aufweist.

Die Aquasafe-Einrichtung ist
ausgelöst.

Drehen Sie den Wasserhahn zu

und wenden Sie sich an den
Kundendienst.

Das Spülprogramm startet
nicht.

Die Gerätetür ist offen. Schließen Sie die Gerätetür.

Der Netzstecker steckt nicht

richtig in der Steckdose.

Stecken Sie den Netzstecker
richtig in die Steckdose.

Die Sicherung im Sicherungs-

kasten ist durchgebrannt.

Wechseln Sie die Sicherung
aus.

Die Zeitvorwahl ist eingestellt. • Brechen Sie die Zeitvorwahl

ab.

• Nach Ablauf der Zeitvorwahl
startet das Spülprogramm
automatisch.

Schalten Sie das Gerät wieder ein, nach­dem Sie es überprüft haben. Das Pro­gramm wird an der Stelle fortgesetzt, an
der es unterbrochen wurde.
Tritt die Störung erneut auf, wenden Sie
sich an den Kundendienst.
Wenn das Display andere Alarmcodes an­zeigt, wenden Sie sich an den Kunden­dienst.
Die vom Kundendienst benötigten Daten
finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:
–Modell

(MOD.) ....................................................

....

–Produktnummer

(PNC) ........................................

– Seriennummer

(S.N.) ........................................

DIE SPÜL- UND TROCKNUNGSERGEBNISSE SIND NICHT ZUFRIEDENSTELLEND

Problem Mögliche Ursache Mögliche Abhilfe

Das Geschirr ist nicht sauber. Das ausgewählte Spülpro-

gramm ist für das Spülgut und
den Verschmutzungsgrad nicht
geeignet.

Stellen Sie sicher, dass für das
Spülgut und den Verschmut­zungsgrad das geeignete Spül­programm ausgewählt wird.

Sie haben Teile des Spülguts

nicht richtig in die Körbe ge­stellt, so dass das Wasser nicht
alle Oberflächen berührte.

Stellen Sie die Teile richtig in die
Körbe.

Die Sprüharme konnten sich

nicht frei drehen. Inkorrekte Po­sition der Teile in den Körben.

Stellen Sie sicher, dass die
Sprüharme nicht durch eine in­korrekte Position der Teile blo­ckiert werden.

72 electrolux

Problem Mögliche Ursache Mögliche Abhilfe

Die Filter sind verschmutzt,

nicht richtig montiert oder nicht
korrekt eingesetzt.

Kontrollieren Sie, ob die Filter
sauber, richtig montiert und
korrekt eingesetzt sind.

Die Reinigungsmittelmenge war

nicht ausreichend oder es wur­de kein Reinigungsmittel ver­wendet.

Stellen Sie sicher, dass die Rei­nigungsmittelmenge ausrei­chend ist.

Kalkablagerungen auf dem Ge­schirr.

Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit

Geschirrspülsalz.

Inkorrekte Härtegradeinstellung

des Wasserenthärters.

Stellen Sie den Wasserenthär­ter auf den korrekten Härtegrad
ein.

Die Verschlusskappe des Salz-

behälters ist nicht richtig ge­schlossen.

Stellen Sie sicher, dass der
Salzbehälter richtig geschlos­sen ist.

Schlieren, Streifen, weißliche
Flecken oder blauschimmern­der Belag auf Gläsern und Ge­schirr.

Die Klarspülmitteldosierung ist
zu hoch.

Klarspülmitteldosierung verrin­gern.

Flecken von getrockneten Was­sertropfen auf Gläsern und Ge­schirr.

Die Klarspülmitteldosierung ist
zu niedrig.

Klarspülmitteldosierung erhö­hen.

Die Ursache kann auch beim

Reinigungsmittel liegen.

Verwenden Sie eine andere
Reinigungsmittelmarke.

Das Geschirr ist nass. Im Spülprogramm war keine

oder eine verkürzte Trock­nungsphase vorgesehen.

Öffnen Sie für bessere Trock­nungsergebnisse für einige Mi­nuten die Tür einen Spaltbreit.

Das Geschirr ist nass und
glanzlos.

Der Klarspülmittel-Dosierer ist
leer.

Füllen Sie den Klarspülmittel­Dosierer mit Klarspülmittel auf.

Die Funktion Multitab ist einge-

schaltet (diese Funktion deakti­viert automatisch den Klarspül­mittel-Dosierer).

Aktivieren Sie den Klarspülmit­tel-Dosierer.

EINSCHALTEN DES
KLARSPÜLMITTEL-DOSIERERS

1. Schalten Sie das Gerät aus.

2. Halten Sie die Start-/Abbruch-Taste
gedrückt.

3. Drehen Sie den Programmwähler ge­gen den Uhrzeigersinn, bis die Refe­renzmarkierung auf das erste verfügba­re Spülprogramm an der Bedienblende
zeigt.

4. Lassen Sie die Start-/Abbruch-Taste
los.
– Das Display zeigt die elektronische

Einstellung des Wasserenthärters an.

5. Drehen Sie den Programmwähler ge­gen den Uhrzeigersinn, bis die Refe­renzmarkierung auf das zweite verfüg­bare Spülprogramm an der Bedien­blende zeigt.
– Im Display wird die aktuelle Einstel-

lung angezeigt.

Klarspülmittel-Dosierer
abgeschaltet

Klarspülmittel-Dosierer
eingeschaltet

6. Drücken Sie die Start-/Abbruch-Taste,
um die Einstellung des Wasserenthär­ters zu ändern.
– Im Display wird die neue Einstellung

angezeigt.

electrolux 73

7. Drehen Sie den Programmwähler in die
Ausschaltposition, um die Einstellung
zu speichern.

TECHNISCHE DATEN

Abmessungen Breite 600 mm
Höhe 850 mm
Tiefe 610 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)

Wasserversorgung

1)

Kalt- oder Warmwasser maximal 60 °C

Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der
Gerätetür zeigt die elektrischen An­schlussdaten.

Wenn Sie Heißwasser mithilfe umwelt­freundlicher, alternativer Energiequellen

(z. B. Solar- oder Photovoltaikanlagen
oder Windkraft) aufbereiten, können Sie
durch den Anschluss des Geräts an die
Heißwasserversorgung Energie sparen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Sym­bol

. Entsorgen Sie die Verpackung in

den entsprechenden Recyclingbehältern.

MONTAGE

INSTALLATION ALS
EINBAUGESCHIRRSPÜLER

Installieren Sie das Gerät in der Nähe eines
Wasserhahns und eines Wasserablaufs.
Entfernen Sie die Arbeitsplatte des Geräts,
wenn Sie es unter einem Spülbecken oder
einer Küchenarbeitsplatte installieren möch­ten.
Achten Sie darauf, dass die Einbaunische
die in der Abbildung gezeigten Abmessun­gen aufweist.

74 electrolux

ENTFERNEN DER ARBEITSPLATTE
DES GERÄTS

1. Lösen Sie die hinteren Schrauben (1)

2. Ziehen Sie die Arbeitsplatte hinter dem
Gerät (2) vor.

3. Heben Sie die Arbeitsplatte an und be­wegen Sie sie aus den vorderen Schlit­zen (3) heraus

4. Nivellieren Sie das Gerät mit den Stell­füßen.

5. Installieren Sie das Gerät unter der Ar­beitsplatte. Quetschen oder biegen Sie
die Wasserschläuche nicht während
der Installation.

AUSRICHTEN DES GERÄTS

Die Tür eines waagerecht ausgerichteten
Geräts lässt sich dicht und sicher schließen.
Ist das Gerät nicht waagerecht ausgerich­tet, schließt die Tür an den Seiten nicht
richtig.
Richten Sie das Gerät mit den Schraubfü­ßen waagerecht aus.

ANSCHLUSS DES
ABLAUFSCHLAUCHS

Schließen Sie den
Wasserablaufschlauch an Folgendes
an:

• Den Siphon der Spüle und befestigen Sie

ihn an der Unterseite der Arbeitsplatte.

Dadurch wird verhindert, dass Abwasser
aus dem Siphon in das Gerät zurückflie­ßen kann.

• Ein Standrohr mit Entlüftungsöffnung. Der
Innendurchmesser muss mindestens 40
mm betragen.

max 85 cm

min 40 cm

max 400 cm

Nehmen Sie den Spülbeckenstöpsel aus
dem Becken, während das Gerät das Was­ser abpumpt, um zu verhindern, dass das
Wasser wieder in das Gerät zurückfließt.
Ein Verlängerungsschlauch für den Ablauf­schlauch darf nicht länger als 2 m und sein
Innendurchmesser darf nicht kleiner als der
Durchmesser des Ablaufschlauchs sein.
Wenn der Ablaufschlauch an einen Siphon
unter einem Spülbecken angeschlossen
wird, muss die Kunststoffmembrane (A)
entfernt werden. Falls Sie die Kunststoff­membrane nicht entfernen, kann der Si­phon durch Speisereste verstopfen.

Eine Sicherheitsvorrichtung verhindert,
dass das Schmutzwasser in das Gerät
zurückfließt. Falls der Siphon Ihrer Spü­le ein Rückschlagventil hat, kann die­ses den korrekten Wasserablauf Ihres
Gerätes beeinträchtigen. Entfernen Sie
das Rückschlagventil.

electrolux 75

Electrolux. Thinking of you.

Saiba mais sobre a nossa filosofia em www.electrolux.com

ÍNDICE

Informações de segurança 76
Descrição do produto 79
Painel de controlo 79
Utilização do aparelho 81
Regular o amaciador da água 81
Utilização do sal para máquinas de lavar
loiça 82
Utilização de detergente e abrilhantador

83

Função Multi-pastilhas 84

Carregar pratos e talheres 84
Seleccionar e iniciar um programa de
lavagem 86
Programas de lavagem 87
Manutenção e limpeza 88
O que fazer se… 89
Dados técnicos 92
Preocupações ambientais 92
Instalação 93

Sujeito a alterações sem aviso prévio

INFORMAÇÕES DE SEGURANÇA

Antes da instalação e utilização, leia atenta­mente este manual:

• Para a sua segurança e para a seguran­ça da sua máquina.

• Para proteger o ambiente.

• Para o funcionamento correcto da má­quina.

Guarde sempre estas instruções com a
máquina, mesmo que seja transferida ou
entregue a outra pessoa.
O fabricante não é responsável por danos
resultantes de uma instalação e utilização
incorrectas.

SEGURANÇA PARA CRIANÇAS E
PESSOAS VULNERÁVEIS

• Não permita que o aparelho seja utilizado
por pessoas (incluindo crianças) com ca­pacidades físicas e sensoriais reduzidas,
funções mentais reduzidas ou sem expe­riência e conhecimento quanto à utiliza­ção do mesmo. Devem ser vigiadas ou
receber formação para a utilização do
aparelho por parte de uma pessoa que
seja responsável pela sua segurança.

• É necessário supervisionar as crianças
para não permitir que brinquem com o
aparelho.

• Mantenha todas as embalagens fora do
alcance das crianças. Existe o risco de
asfixia ou ferimentos.

• Mantenha todos os detergentes num lo­cal seguro. Não permita que as crianças
toquem nos detergentes.

• Mantenha as crianças e os animais do­mésticos afastados do aparelho quando
a porta está aberta.

SEGURANÇA GERAL

• Não altere as especificações desta má­quina. Existe o risco de ferimentos e da­nos na máquina.

• Cumpra as instruções de segurança do
fabricante do detergente para evitar quei­maduras nos olhos, boca e garganta.

• Não beba água da máquina. Os resíduos
de detergente podem ficar na máquina.

• Não mantenha a porta da máquina aber­ta sem supervisão. Tal permite evitar feri­mentos e que alguém tropece na porta
aberta.

• Não se sente nem se apoie na porta
aberta.

UTILIZAÇÃO DA MÁQUINA

• Esta máquina destina-se apenas a uso
doméstico. Não utilize a máquina com
outros fins para evitar ferimentos pes­soais e danos materiais.

• Utilize a máquina apenas para lavar aces­sórios que são aplicáveis para máquinas
de lavar loiça.

• Não coloque produtos inflamáveis ou pe­ças molhadas com produtos inflamáveis
no interior, ao lado ou em cima da má­quina. Existe o risco de explosão ou in­cêndio.

76 electrolux

• Coloque as facas e todas as peças com
pontas afiadas no cesto de talheres com
a ponta virada para baixo. Caso contrá­rio, coloque-as numa posição horizontal
no cesto superior ou no cesto para fa­cas. (Nem todos os modelos possuem o
cesto para facas.)

• Utilize apenas produtos específicos para
máquinas de lavar loiça (detergente, sal,
abrilhantador).

• Tipos de sal que não são específicos pa­ra máquinas de lavar loiça podem causar
danos no descalcificador de água.

• Encha a máquina com sal antes de iniciar
um programa de lavagem. O sal restante
na máquina pode causar corrosão ou fa­zer um furo na parte inferior da máquina.

• Não encha o distribuidor de abrilhantador
com qualquer outra substância que não
abrilhantador (agente de limpeza para
máquinas de lavar loiça, detergente líqui­do). Isto pode provocar danos na máqui­na.

• Certifique-se de que os braços asperso­res se podem mover livremente antes de
iniciar um programa de lavagem.

• A máquina pode libertar vapor quente se
abrir a porta com um programa de lava­gem em funcionamento. Existe o risco de
queimaduras na pele.

• Não retire a loiça da máquina até o pro­grama de lavagem estar concluído.

MANUTENÇÃO E LIMPEZA

• Antes de limpar a máquina, desligue-a e
retire a ficha de alimentação eléctrica da
tomada.

• Não utilize produtos inflamáveis ou pro­dutos que possam causar corrosão.

• Não utilize a máquina sem os filtros. Cer­tifique-se de que a instalação dos filtros
está correcta. Uma instalação incorrecta
provoca resultados de lavagem insatisfa­tórios e danos na máquina.

• Não utilize jactos de água ou vapor para
limpar a máquina. Existe o risco de cho­que eléctrico e danos na máquina.

INSTALAÇÃO

• Certifique-se de que a máquina não está
danificada. Não instale ou ligue uma má­quina danificada, contacte o fornecedor.

• Retire todo o material de embalagem an­tes de instalar e utilizar a máquina.

• A ligação eléctrica, a canalização e a ins­talação da máquina apenas devem ser
realizadas por uma pessoa qualificada.
Tal permite evitar riscos de danos estru­turais ou ferimentos.

• Certifique-se de que a ficha de alimenta­ção eléctrica está desligada da tomada
durante a instalação.

• Não perfure os lados da máquina para
evitar danos nos componentes hidráuli­cos e eléctricos.

PRECAUÇÕES CONTRA A FORMAÇÃO
DE GELO

• Não instale a máquina em locais com
temperatura inferior a 0 °C.

• O fabricante não é responsável por da­nos resultantes da formação de gelo.

LIGAÇÃO À REDE DE
ABASTECIMENTO DE ÁGUA

• Utilize mangueiras novas para ligar o
aparelho ao fornecimento de água. Não
utilize mangueiras usadas.

• Não ligue o aparelho a canos novos ou
canos que não sejam usados há muito
tempo. Deixe a água correr durante al­guns minutos e, em seguida, ligue a
mangueira de entrada.

• Certifique-se de que não esmaga nem
provoca danos nas mangueiras de água
ao instalar o aparelho.

• Certifique-se de que as uniões de água
estão bem apertadas para evitar fugas
de água.

• Quando utilizar o aparelho pela primeira
vez, certifique-se de que as mangueiras
não têm fugas de água.

• A mangueira de entrada de água possui
uma válvula de segurança e revestimento
duplo com um cabo de alimentação inte­rior. Apenas existe pressão na mangueira
de entrada de água quando há fluxo de
água. Se houver uma fuga na mangueira
de entrada de água, a válvula de segu­rança interrompe o fluxo de água.
– Tenha cuidado quando ligar a man-

gueira de entrada de água:
– Não coloque a mangueira de entra-

da de água ou a válvula de seguran­ça em água.

electrolux 77

– Se a mangueira de entrada de água

ou a válvula de segurança estiver
danificada, desligue imediatamente
a ficha de alimentação eléctrica da
tomada.

– Contacte o centro de assistência

para substituir a mangueira de entra­da de água com a válvula de segu­rança.

Advertência Tensão perigosa.

LIGAÇÃO ELÉCTRICA

• A máquina deve ter uma ligação à terra.

• Certifique-se de que a informação sobre
a ligação eléctrica existente na placa de
características está em conformidade
com a fonte de alimentação.

• Utilize sempre uma tomada correctamen­te instalada e à prova de choques eléctri­cos.

• Não utilize fichas de contactos múltiplos
e cabos de extensão. Existe o risco de
incêndio.

• Não substitua ou altere o cabo de ali­mentação eléctrica. Contacte o centro de
assistência.

• Certifique-se de que não esmaga nem
provoca danos na ficha de alimentação
eléctrica e no cabo de alimentação atrás
da máquina.

• Certifique-se de que a ficha de alimenta­ção eléctrica está acessível após a insta­lação.

• Não puxe o cabo de alimentação eléctri­ca para desligar a máquina. Puxe sempre
a ficha de alimentação.

CENTRO DE ASSISTÊNCIA

• Apenas uma pessoa qualificada pode
efectuar trabalhos ou reparações na má­quina. Contacte o centro de assistência.

• Utilize apenas peças sobresselentes ori­ginais.

PARA ELIMINAR A MÁQUINA

• Para evitar o risco de ferimentos ou da­nos:
– Desligue a ficha de alimentação eléctri-

ca da tomada.

– Corte o cabo de alimentação eléctrica

e elimine-o.

– Retire o fecho da porta. Isto evita que

crianças ou animais domésticos fi­quem fechados no interior da máquina.
Existe o risco de asfixia.

– Elimine a máquina no centro de elimi-

nação de resíduos local.

Advertência Os detergentes para a
máquina de lavar loiça são
perigosos e podem causar
corrosão!

• Se ocorrer um acidente com estes
detergentes, contacte imediatamen­te um médico.

• Se entrar detergente na boca, con­tacte imediatamente um médico.

• Se entrar detergente nos olhos, con­tacte imediatamente um médico e
lave os olhos com água.

• Mantenha os detergentes para a
máquina de lavar loiça num local se­guro e fora do alcance das crianças.

• Não mantenha a porta da máquina
aberta quando existe detergente no
distribuidor de detergente.

• Encha o distribuidor de detergente
apenas antes de iniciar um programa
de lavagem.

78 electrolux

DESCRIÇÃO DO PRODUTO

1

Cesto superior

2

Indicador da dureza da água

3

Depósito de sal

4

Distribuidor de detergente

5

Distribuidor de abrilhantador

6

Placa de características

7

Filtros

8

Braço aspersor inferior

9

Braço aspersor superior

10

Tampo

PAINEL DE CONTROLO

21 3 4 5

7 689

electrolux 79

1

Guia de programas

2

Selector de programas

3

Botão Iniciar/Cancelar

4

Botão Multipastilhas

5

Botão de Início Diferido

6

Display

7

Indicadores luminosos

8

Marcador de programas

9

Posição Off (desligado)

Indicadores luminosos

Lavagem Acende-se durante a fase de lavagem e a fase de enxaguamento.

Secagem Acende-se durante a fase de secagem.

Função Multipastilhas Acende-se quando a função Multipastilhas é activada. Consulte "Fun-

ção Multipastilhas".

Sal

1)

Acende-se quando é necessário encher o depósito de sal. Consulte
"Utilização do sal para máquinas de lavar loiça".
Depois de encher o depósito, o indicador luminoso de sal pode perma­necer aceso durante algumas horas. Isso não tem um efeito indesejado
no funcionamento do aparelho.

Abrilhantador

1)

Acende-se quando é necessário encher o depósito de abrilhantador.
Consulte "Utilização de detergente e abrilhantador".

1) Quando os depósitos de sal e/ou abrilhantador estão vazios, os respectivos indicadores luminosos não se
acendem enquanto um programa de lavagem estiver em funcionamento.

GUIA DE PROGRAMAS

Este guia ajuda-o na selecção do programa
de lavagem.

SELECTOR DE PROGRAMAS

Com o selector de programas pode:

• Activar e desactivar a máquina.

• Definir um programa de lavagem.

• Ajustar electronicamente o nível de ama-

ciador da água (consulte "Regular o ama­ciador da água").

• Activar ou desactivar o distribuidor de

abrilhantador (apenas quando a função
Multipastilhas está activa).

Para activar a máquina e regular um
programa de lavagem

Rode o selector de programas até que o
marcador de programa esteja alinhado com
um dos programas de lavagem no painel
de comandos.

• Se o marcador de programa estiver ali­nhado com um programa de lavagem, o
visor digital apresenta a duração do pro­grama.

• Se o marcador de programa não estiver
alinhado com um programa de lavagem,
o visor apresenta duas barras de estado
horizontais.

Para desactivar a máquina

Rode o selector de programas até que o
marcador de programa esteja alinhado com
a posição de desligado.

BOTÃO INICIAR/CANCELAR

Utilize o botão Iniciar/Cancelar para estas
operações:

• Para iniciar o programa de lavagem.
Consulte "Seleccionar e iniciar um pro­grama de lavagem".

• Para cancelar um programa de lavagem
em curso. Consulte "Seleccionar e iniciar
um programa de lavagem".

80 electrolux

• Para ajustar electronicamente o nível de
amaciador da água. Consulte "Regular o
amaciador da água".

• Para desactivar/activar o distribuidor de
abrilhantador quando a função Multipas­tilhas está activa. Consulte "O que fazer
se...".

BOTÃO MULTI-PASTILHAS

Prima este botão para activar/desactivar a
função Multi-pastilhas. Consulte "Função
Multi-pastilhas".

BOTÃO DE INÍCIO DIFERIDO

Prima este botão repetidamente para diferir
o início do programa de lavagem de 1 a 19
horas.

VISOR

O visor apresenta:

• O ajuste electrónico do nível do amacia­dor da água.

• A activação/desactivação do distribuidor
de abrilhantador (apenas com a função
Multipastilhas activa).

• O tempo do programa de lavagem.

• O tempo restante até ao fim do progra­ma de lavagem.

• O fim de um programa de lavagem (o vi­sor apresenta um zero).

• O tempo do início diferido.

• Os códigos de alarme.

MODO DE REGULAÇÃO
O aparelho tem de estar no modo de

regulação para estas operações:

• Para definir um programa de lavagem.

• Para definir um início diferido.

• Para ajustar electronicamente o nível de
amaciador da água.

• Para activar ou desactivar o distribuidor
de abrilhantador (apenas quando a fun­ção Multipastilhas está activa).

Activar o aparelho. O aparelho está no
modo de regulação quando:

• O tempo do último programa de lavagem
definido pisca no visor.

• Os indicadores das fases do programa
de lavagem se acenderem.

Activar o aparelho. O aparelho não está
em modo de regulação quando:

• O tempo do programa de lavagem ou do
início diferido não pisca no visor.

• Apenas um indicador de fase está aceso.
– É necessário cancelar o programa ou

o início diferido para voltar ao modo de
regulação. Consulte "Seleccionar e ini­ciar um programa de lavagem".

UTILIZAÇÃO DO APARELHO

1. Certifique-se de que o nível definido de
descalcificador de água corresponde à
dureza da água na sua área. Caso con­trário, ajuste o descalcificador de água.

2. Encha o depósito de sal com sal para
máquinas de lavar loiça.

3. Encha o distribuidor de abrilhantador
com abrilhantador.

4. Coloque os talheres e os pratos na má­quina.

5. Defina o programa de lavagem correcto
para o tipo de carga e sujidade.

6. Encha o distribuidor de detergente com
a quantidade correcta de detergente.

7. Inicie o programa de lavagem.

Se utilizar pastilhas de detergente
combinadas ("3 em 1", "4 em 1", "5 em
1"), utilize a função Multipastilhas (con­sulte "Função Multipastilhas").

REGULAR O AMACIADOR DA ÁGUA

O descalcificador de água retira minerais e
sais do fornecimento de água. Estes mine­rais e sais podem causar danos na máqui­na.
Ajuste o nível de descalcificador de água se
este não corresponder à dureza da água na
sua área.

Contacte os serviços de abastecimento de
água locais para saber qual a dureza da
água na sua área.

electrolux 81

Dureza da água

Ajuste da dureza da

água

Graus alemães

(°dH)

Graus franceses

(TH°)

mmol/l Graus Clar-

ke

manual-

mente

elec-

tronica-

mente

51 - 70 91 - 125 9,1 - 12,5 64 - 88

2

1)

10

43 - 50 76 - 90 7,6 - 9,0 53 - 63

2

1)

9

37 - 42 65 - 75 6,5 - 7,5 46 - 52

2

1)

8

29 - 36 51 - 64 5,1 - 6,4 36 - 45

2

1)

7

23 - 28 40 - 50 4,0 - 5,0 28 - 35

2

1)

6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

2

1)

5

1)

15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1

2)

1

2)

1) Posição de fábrica.

2) Não utilize sal neste nível.

Tem de ajustar o descalcificador de
água manual e electronicamente.

AJUSTE MANUAL

Rode o indicador da dureza da água para a
posição 1 ou 2 (consulte a tabela).

REGULAÇÃO ELECTRÓNICA

1. Desligue o aparelho

2. Mantenha premido o botão Iniciar/Can­celar.

3. Rode o selector de programas para a
esquerda até que o marcador de pro­grama coincida com o primeiro progra­ma de lavagem disponível no painel de
comandos.

4. Solte o botão Iniciar/Cancelar quando
o display apresentar a nova regulação.
Exemplo: o display apresenta

= ní-

vel 5.

5. Prima o botão Iniciar/Cancelar para al­terar a regulação. De cada vez que
premir o botão de Iniciar/Cancelar, o
ajuste passa para o nível seguinte.

6. Rode o selector de programas para a
posição Off (desligado) para guardar a
operação.

Se o descalcificador de água estiver
electronicamente regulado para o nível
1, o indicador luminoso de sal perma­nece apagado.

UTILIZAÇÃO DO SAL PARA MÁQUINAS DE LAVAR LOIÇA

Como encher o depósito de sal:

1. Rode a tampa para a esquerda e abra
o depósito de sal.

2. Encha o depósito de sal com 1 litro de
água (apenas da primeira vez que en­che com sal).

3. Utilize o funil para encher o depósito de
sal com sal.

4. Retire o sal em torno da abertura do
depósito de sal.

5. Rode a tampa para a direita para fe­char o depósito de sal.

É normal que a água transborde do
depósito de sal quando o enche com
sal.

82 electrolux

UTILIZAÇÃO DE DETERGENTE E ABRILHANTADOR

8

2

4

5

6

1

7

3

UTILIZAÇÃO DO DETERGENTE

Para proteger o meio ambiente, não
utilize mais do que a quantidade cor­recta de detergente.
Respeite as recomendações do fabri­cante do detergente indicadas na em­balagem do detergente.

Execute estes passos para encher o distri­buidor de detergente:

1.

Prima o botão de desbloqueio

2

para

abrir a tampa

8

do distribuidor de de-

tergente.

2. Coloque o detergente no distribuidor

3

.

3. Se o programa de lavagem tiver uma
fase de pré-lavagem, coloque uma pe­quena quantidade de detergente no
compartimento de detergente de pré-

-lavagem

1

.

4. Se utilizar pastilhas de detergente, co­loque a pastilha no distribuidor de de-

tergente

3

.

5. Feche o distribuidor de detergente.
Pressione a tampa até ficar bloqueada.

As diferentes marcas de detergente
dissolvem em tempos diferentes. Algu­mas pastilhas de detergente não têm
os melhores resultados de limpeza du­rante programas de lavagem curtos.
Utilize programas de lavagem longos
quando utilizar pastilhas de detergente,
de forma a retirar por completo o de­tergente.

UTILIZAÇÃO DO ABRILHANTADOR

O abrilhantador torna possível secar a
loiça sem riscos e manchas.
O distribuidor de abrilhantador adiciona
automaticamente abrilhantador durante
a última fase de enxaguamento.

Execute estes passos para encher o distri­buidor de abrilhantador:

1.

Prima o botão de desbloqueio

5

para

abrir a tampa

7

do distribuidor de

abrilhantador.

electrolux 83

2. Encha o distribuidor de abrilhantador

4

com abrilhantador. A marca "max"

apresenta o nível máximo.

3. Retire o abrilhantador entornado com
um pano absorvente para evitar dema­siada espuma durante o programa de
lavagem.

4. Feche o distribuidor de abrilhantador.
Pressione a tampa até ficar bloqueada.

AJUSTE DA DOSAGEM DE
ABRILHANTADOR

Definição de fábrica: posição 4.
Pode regular a dosagem de abrilhantador
entre a posição 1 (dosagem mais baixa) e a
posição 6 (dosagem mais alta).

Rode o selector do abrilhantador

6

para

aumentar ou diminuir a dosagem.

FUNÇÃO MULTI-PASTILHAS

A função Multipastilhas destina-se a pasti­lhas de detergente combinadas.
Estes produtos contêm agentes como de­tergente, abrilhantador e sal para máquinas
de lavar loiça. Alguns tipos de pastilhas po­dem conter outros agentes.
Certifique-se de que estas pastilhas são
adequadas à dureza da água da sua área
(consulte as instruções na embalagem dos
produtos).
A função Multipastilhas desactiva o fluxo de
abrilhantador e de sal.
A função Multipastilhas desactiva os indica­dores de sal e abrilhantador.
A duração do programa pode aumentar se
utilizar a função Multipastilhas.

Importante Active a função Multipastilhas
antes de iniciar um programa de lavagem.
Não pode activar a função quando um
programa de lavagem estiver em curso.

Para activar a função Multipastilhas

• Prima o botão Multitab, o indicador de

Multipastilhas acende-se. A função está
activada.

– Quando regular a função Multipasti-

lhas, esta permanece ligada até a de­sactivar.

Para desactivar a função Multipastilhas
e utilizar separadamente detergente,
sal e abrilhantador

1. Prima o botão Multitab, o indicador de
Multipastilhas apaga-se. A função está
desactivada.

2. Encha o depósito de sal e o distribuidor
de abrilhantador.

3. Regule a dureza da água para o nível
mais elevado.

4. Inicie um programa de lavagem sem loi­ça.

5. Ajuste o amaciador da água à dureza
da água da sua área.

6. Regule a quantidade de abrilhantador.

CARREGAR PRATOS E TALHERES

SUGESTÕES E CONSELHOS

• Não coloque itens que possam absorver
água na máquina (esponjas, panos do­mésticos).

• Retire os resíduos de comida da loiça.

• Amoleça os resíduos de comida queima­da na loiça.

• Coloque as peças ocas (chávenas, co­pos e panelas) com a abertura para bai­xo.

• Certifique-se de que não fica água acu­mulada nos recipientes ou taças.

• Certifique-se de que os talheres e os pra­tos não ficam colados.

• Certifique-se de que os copos não to­cam noutros copos.

• Coloque as peças pequenas no cesto de
talheres.

• Misture as colheres com outros talheres
para evitar que fiquem coladas.

• Quando colocar estas peças nos cestos,
certifique-se de que a água entra em
contacto com todas as superfícies.

• Coloque as peças leves no cesto superi­or. Certifique-se de que a loiça não se
mexe.

84 electrolux

• Podem acumular-se gotas de água nas
peças de plástico e tachos antiaderen­tes.

CESTO INFERIOR

Coloque tachos, tampas, pratos, saladeiras
e talheres no cesto inferior. Coloque as tra­vessas e as tampas grandes nas extremi­dades do cesto.

As filas de espigões do cesto inferior po­dem ficar na horizontal para permitir a colo­cação de panelas, tachos e tigelas.

CESTO DE TALHERES

Coloque os garfos e as colheres com os
cabos para baixo.
Coloque as facas com os cabos para cima.

Misture as colheres com outros talheres
para evitar que fiquem coladas.
Utilize a grelha dos talheres. Se o tamanho
dos talheres não permitir a utilização da
grelha dos talheres, pode retirá-la facilmen­te.

CESTO SUPERIOR

O cesto superior destina-se aos pratos (no
máximo 24 cm de diâmetro), pires, saladei­ras, chávenas, copos e tachos. Disponha a
loiça de forma a permitir que a água entre
em contacto com todas as superfícies.

Coloque os copos de pé alto nas pratelei­ras para chávenas, com o pé para cima.
Para peças maiores, levante as prateleiras
para chávenas.

electrolux 85

REGULAR A ALTURA DO CESTO
SUPERIOR

Pode colocar o cesto superior em duas po­sições para aumentar a flexibilidade quando
colocar loiça na máquina.

Altura máxima da loiça no:

cesto superi-orcesto inferi-

or
Posição superior 20 cm 31 cm
Posição inferior 24 cm 27 cm

Execute estes passos para mover o cesto
superior para a posição mais elevada:

1. Puxe o cesto até este parar.

2. Levante cuidadosamente os dois lados
até que o mecanismo engate e o cesto
fique estável.

Execute estes passos para deslocar o ces­to superior para a posição inferior:

1. Puxe o cesto até este parar.

2. Levante cuidadosamente os dois lados.

3. Segure no mecanismo e deixe-o des­cair lentamente.

Cuidado

• Não levante ou baixe o cesto apenas
de um lado.

• Se o cesto estiver na posição superi­or, não coloque chávenas nas prate­leiras para chávenas.

SELECCIONAR E INICIAR UM PROGRAMA DE LAVAGEM

SELECCIONAR E INICIAR UM
PROGRAMA DE LAVAGEM SEM INÍCIO
DIFERIDO

1. Feche a porta.

2. Seleccione um programa de lavagem.
Consulte "Programas de lavagem".
– Um ou mais indicadores luminosos

de fase estão acesos.

– A duração do programa fica intermi-

tente no display.

3. Prima o botão Iniciar/Cancelar. O pro­grama de lavagem inicia automatica­mente.
– O indicador luminoso da fase em

curso acende-se.

– O display apresenta a duração do

programa.

SELECCIONAR E INICIAR UM
PROGRAMA DE LAVAGEM COM
INÍCIO DIFERIDO

1. Feche a porta.

2. Seleccione um programa de lavagem.

3. Prima o botão de Início Diferido várias
vezes até que o display apresente o
número de horas pretendido para o iní­cio diferido.

4. Prima o botão Iniciar/Cancelar. A con­tagem decrescente inicia automatica­mente.
– Quando a contagem decrescente

terminar, o programa de lavagem ini­cia automaticamente.

A abertura da porta do aparelho inter­rompe a contagem decrescente.
Quando fechar a porta, a contagem
decrescente continuará a partir do
ponto de interrupção.

INTERRUPÇÃO DE UM PROGRAMA DE
LAVAGEM

• Abra a porta da máquina.

– O programa de lavagem pára.

• Feche a porta da máquina.

86 electrolux

– O programa de lavagem continua a

partir do ponto de interrupção.

COMO CANCELAR UM PROGRAMA DE
LAVAGEM OU UM INÍCIO DIFERIDO

Se um programa de lavagem ou um
início diferido ainda não tiver sido inici­ado, pode alterar a selecção.
Quando um programa de lavagem ou
um início diferido está em curso, não é
possível alterar a selecção. É necessá­rio cancelar o programa de lavagem ou
o início diferido para efectuar uma nova
selecção.

Como cancelar um programa de lavagem

1. Mantenha o botão Iniciar/Cancelar pre­mido até que o tempo de duração do
programa de lavagem fique intermitente
no display.

2. Certifique-se de que existe detergente
no distribuidor de detergente antes de
iniciar um novo programa de lavagem.

Como cancelar um início diferido

1. Mantenha o botão Iniciar/Cancelar pre­mido até que o tempo de duração do
programa apareça no display.

2. Prima o botão Iniciar/Cancelar para ini­ciar o programa de lavagem.

NO FIM DO PROGRAMA DE LAVAGEM

Quando o programa de lavagem estiver
concluído, o display apresenta um zero.

1. Desligue o aparelho.

2. Abra a porta do aparelho.
Para obter os melhores resultados de

secagem, mantenha a porta do apare­lho entreaberta durante alguns minu­tos.

• Se não desligar o aparelho nos três

minutos após o fim do programa de
lavagem:
– todos os indicadores são apaga-

dos,

– o display apresenta uma barra ho-

rizontal,
Isto ajuda a reduzir o consumo de
energia.
Prima um dos botões para que o dis­play e os indicadores se acendam no­vamente.

RETIRE A LOIÇA DOS CESTOS

• Deixe a loiça arrefecer antes de a retirar
da máquina. A loiça quente danifica-se
facilmente.

• Esvazie primeiro o cesto inferior e, de se­guida, o superior.

• Pode haver água nos lados e na porta da
máquina. O aço inoxidável arrefece mais
rapidamente do que os pratos.

PROGRAMAS DE LAVAGEM

Programa Tipo de sujida-

de

Tipo de carga Descrição do programa

1)

Tudo Faianças, talheres, ta-

chos e panelas

Pré-Lavagem
Lavagem 45 °C ou 70 °C
Enxaguamentos
Secagem

2)

Sujidade recente Faianças e talheres Lavagem 60 °C

Enxaguamento

Sujidade intensa Faianças, talheres, ta-

chos e panelas

Pré-Lavagem
Lavagem 70 °C
Enxaguamentos
Secagem

electrolux 87

Programa Tipo de sujida-

de

Tipo de carga Descrição do programa

3)

Sujidade normal Faianças e talheres Pré-Lavagem

Lavagem 50 °C
Enxaguamentos
Secagem

Utilize este programa para enxaguar rapi­damente a loiça. Isto evita que os resí­duos de comida se colem à loiça e que
saiam odores desagradáveis do apare­lho.
Não utilize detergente com este progra­ma

Enxaguamento

1) O aparelho detecta o tipo de sujidade e a quantidade de itens nos cestos. Regula automaticamente a
temperatura e a quantidade de água, o consumo de energia e a duração do programa.

2) Este programa é adequado para lavar uma carga com sujidade recente. Proporciona bons resultados de lavagem
num curto período de tempo.

3) Este é o programa standard para institutos de teste. Este programa proporciona a utilização de água e energia
mais eficiente para faianças e talheres com sujidade normal. Consulte o folheto fornecido para obter informações
sobre testes.

Valores de consumo

Programa

1)

Energia (kWh) Água (litros)

1,1-1,7 11-22

0,9 9

1,8-2,0 22-24

0,99-1,04 12,2-13,0

0,1 4

1) O display apresenta a duração do programa.

A pressão e a temperatura da água, as
variações da corrente eléctrica e a

quantidade de loiça podem alterar os
valores de consumo.

MANUTENÇÃO E LIMPEZA

PARA RETIRAR E LIMPAR OS FILTROS

Os filtros sujos diminuem os resultados de
lavagem.
A máquina tem três filtros:

1. filtro grosso (A)

2. microfiltro (B)

3. filtro plano (C)

A

B

C

A

B

C

88 electrolux

1. Para desbloquear o sistema de filtros,

rode o manípulo do microfiltro (B) apro­ximadamente 1/4 de volta para a es­querda.

2. Retire o sistema de filtros.

3. Segure o filtro grosso (A) pelo manípulo

do grupo.

4. Retire o filtro grosso (A) do microfiltro

(B).

5. Retire o filtro plano (C) do fundo do

aparelho.

D

6. Limpe os filtros debaixo de água cor­rente.

7. Coloque o filtro plano (C) na posição
inicial. Certifique-se de que este encai­xa correctamente sob as duas guias
(D).

8. Coloque o filtro grosso (A) no microfiltro
(B) e empurre os dois filtros em conjun­to.

9. Coloque o sistema de filtros no lugar.

10. Para bloquear o sistema de filtros, rode
o manípulo do microfiltro (B) para a di­reita até bloquear.

PARA LIMPAR OS BRAÇOS
ASPERSORES

Não retire os braços aspersores.
Se os orifícios dos braços aspersores fica­rem obstruídos, retire a sujidade com um
objecto fino e afiado.

PARA LIMPAR AS SUPERFÍCIES
EXTERNAS

Limpe as superfícies externas da máquina e
o painel de comandos com um pano macio
e húmido.
Utilize apenas detergentes neutros.
Não utilize produtos abrasivos, esfregões
ou solventes (acetona).

O QUE FAZER SE…

O início do aparelho não ocorre ou este pá­ra durante a operação.
Tente primeiro encontrar uma solução para
o problema (consulte a tabela). Se não con­seguir, contacte o centro de assistência.

No caso de algumas avarias, o visor
apresenta um código de alarme:

•

- O aparelho não se enche de água.

•

- O aparelho não escoa a água.

•

- O dispositivo anti-inundação está

activado.

Advertência Desactive o aparelho
antes de realizar as verificações.

Avaria Possível causa Solução possível

A máquina não se enche de
água.

A torneira da água está obstruí­da ou apresenta incrustações
de calcário.

Limpe a torneira da água.

electrolux 89

Avaria Possível causa Solução possível

A pressão da água é demasia-

do baixa.

Contacte os serviços de abas­tecimento de água da sua
área.

A torneira da água está fecha-

da.

Abra a torneira da água.

O filtro na mangueira de entra-

da de água está obstruído.

Limpe o filtro.

A ligação da mangueira de en-

trada de água não está correc­ta.

Certifique-se de que a ligação
está correcta.

A mangueira de entrada de

água está danificada.

Certifique-se de que a man­gueira de entrada de água não
apresenta quaisquer danos.

A máquina não escoa a água. O sifão do lava-loiça está blo-

queado.

Limpe o sifão do lava-loiça.

A ligação da mangueira de es-

coamento de água não está
correcta.

Certifique-se de que a ligação
está correcta.

A mangueira de escoamento

de água está danificada.

Certifique-se de que a man­gueira de escoamento de água
não apresenta quaisquer da­nos.

O dispositivo anti-inundação
está activado.

Feche a torneira de água e

contacte o centro de assistên­cia.

O programa de lavagem não
inicia.

A porta da máquina está aber­ta.

Feche a porta da máquina.

A ficha de alimentação eléctrica

não está inserida na tomada.

Ligue a ficha de alimentação
eléctrica à tomada.

O fusível na caixa de fusíveis

está danificado.

Substitua o fusível.

O início diferido está regulado. • Cancele o início diferido.

• Quando a contagem decres­cente terminar, o programa
de lavagem inicia automati­camente.

Após a verificação, ligue a máquina. O pro­grama continua a partir do ponto de inter­rupção.
Se a avaria voltar a ocorrer, contacte o
centro de assistência.
Se o visor apresentar outros códigos de
alarme, contacte o centro de assistência.
As informações necessárias para o centro
de assistência encontram-se na placa de
características.

Registe estas informações:
–Modelo

(MOD.) ....................................................

....

– Número do produto

(PNC) ........................................

–Número de série

(S.N.) ..............................................

90 electrolux

OS RESULTADOS DE LAVAGEM E DE SECAGEM NÃO SÃO SATISFATÓRIOS

Problema Possível causa Solução possível

A loiça não está lavada. O programa de lavagem selec-

cionado não era adequado ao
tipo de carga e sujidade.

Certifique-se de que o progra­ma de lavagem é adequado ao
tipo de carga e sujidade.

Não colocou os itens correcta-

mente nos cestos, a água não
entrou em contacto com todas
as superfícies.

Coloque os itens correctamen­te nos cestos.

Os braços aspersores não po-

diam rodar livremente. Posição
incorrecta dos itens nos ces­tos.

Certifique-se de que uma posi­ção incorrecta dos itens não
bloqueia os braços aspersores.

Os filtros estão sujos ou não

estão montados e instalados
correctamente.

Certifique-se de que os filtros
estão limpos e correctamente
montados e instalados.

Utilizou uma quantidade insufi-

ciente ou nenhum detergente.

Certifique-se de que a quanti­dade de detergente é suficien­te.

Partículas de calcário na loiça. O depósito de sal está vazio. Encha o depósito de sal com

sal para máquinas de lavar loi­ça.

Nível incorrecto de regulação

do amaciador da água.

Ajuste o amaciador da água
para o nível correcto.

A tampa do depósito de sal

não está bem fechada.

Certifique-se de que a tampa
do depósito de sal está bem fe­chada.

Há riscos, com manchas es­branquiçadas ou uma camada
azulada nos copos e pratos.

A quantidade de abrilhantador
é demasiado elevada.

Diminua a quantidade de abri­lhantador.

Manchas de gotas de água se­cas em copos e pratos.

A quantidade de abrilhantador
é demasiado baixa.

Aumente a quantidade de abri­lhantador.

A causa pode ser o detergen-

te.

Utilize uma marca de detergen­te diferente.

A loiça está molhada. O programa de lavagem não

incluiu uma fase de secagem
ou realizou uma fase de seca­gem curta.

Para obter melhores resultados
de secagem, mantenha a porta
entreaberta durante alguns mi­nutos.

A loiça está molhada e sem bri­lho.

O distribuidor de abrilhantador
está vazio.

Encha o distribuidor de abri­lhantador com abrilhantador.

A função multitab está activa

(esta função desactiva automa­ticamente o distribuidor de
abrilhantador).

Active o distribuidor de abri­lhantador.

COMO ACTIVAR O DISTRIBUIDOR DE
ABRILHANTADOR

1. Desligue o aparelho.

2. Mantenha premido o botão Iniciar/Can­celar.

3. Rode o selector de programas para a
esquerda até que o marcador de pro­grama coincida com o primeiro progra­ma de lavagem disponível no painel de
comandos.

electrolux 91

4. Solte o botão Iniciar/Cancelar.
– O display apresenta a regulação

electrónica do amaciador da água.

5. Rode o selector de programas para a
esquerda até que o marcador de pro­grama coincida com o segundo pro­grama de lavagem disponível no painel
de comandos.
– O visor apresenta o ajuste actual.

Distribuidor de abri­lhantador desactivado

Distribuidor de abri­lhantador activado

6. Prima o botão Iniciar/Cancelar para al­terar a regulação.
– O display apresenta o novo ajuste.

7. Rode o selector de programas para a
posição Off (desligado) para guardar a
operação.

DADOS TÉCNICOS

Dimensões Largura 600 mm
Altura 850 mm
Profundidade 610 mm
Pressão do fornecimento de

água

Mínima 0,5 bar (0,05 MPa)

Máxima 8 bar (0,8 MPa)
Fornecimento de água

1)

Água fria ou água quente máximo 60 °C

Capacidade Requisitos do local de instala-

ção

12

1) Ligue a mangueira de entrada de água a uma torneira de água com rosca de 3/4".

A placa de características situada na
parte interior da porta do aparelho
apresenta os dados sobre a ligação
eléctrica.

Se a água quente for proveniente de
fontes alternativas de energia (ex.: pai-

néis solares ou fotovoltaicos e eólicas),
utilize um fornecimento de água quente
para diminuir o consumo de energia.

PREOCUPAÇÕES AMBIENTAIS

O símbolo no produto ou na embalagem
indica que este produto não pode ser
tratado como lixo doméstico. Em vez disso,
deve ser entregue ao centro de recolha
selectiva para a reciclagem de
equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada deste
produto, irá ajudar a evitar eventuais
consequências negativas para o meio
ambiente e para a saúde pública, que, de
outra forma, poderiam ser provocadas por

um tratamento incorrecto do produto. Para
obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte
os serviços municipalizados locais, o centro
de recolha selectiva da sua área de
residência ou o estabelecimento onde
adquiriu o produto.

Recicle os materiais que apresentem o sím­bolo

. Coloque a embalagem nos con-

tentores aplicáveis para reciclagem.

92 electrolux

INSTALAÇÃO

INSTALAÇÃO POR BAIXO DE UM
BALCÃO

Coloque a máquina ao lado de uma tornei­ra de água e de uma saída de escoamento.
Retire o tampo da máquina para a instalar
por baixo de um lava-loiça ou de uma ban­cada de cozinha.
Certifique-se de que as dimensões da reen­trância estão em conformidade com as di­mensões da figura.

COMO RETIRAR O TAMPO DA
MÁQUINA

1. Retire os parafusos traseiros (1).

2. Puxe o tampo a partir da traseira da
máquina (2).

3. Levante o tampo e desloque-o das ra­nhuras frontais (3).

4. Utilize os pés ajustáveis para ajustar o
nível da máquina.

5. Instale a máquina por baixo da banca­da de cozinha. Não esmague nem do­bre as mangueiras de água durante a
instalação.

PARA REGULAR O NÍVEL DO
APARELHO

Um nível correcto do aparelho permite que
a porta feche e vede correctamente.
Se o nível do aparelho estiver correcto, a
porta não fica presa nas partes laterais do
armário.
Desaperte ou aperte os pés ajustáveis para
ajustar o nível do aparelho.

LIGAÇÃO DE ESCOAMENTO DA ÁGUA
Ligue a mangueira de escoamento de

água:

• Ao sifão do lava-loiça e fixe-a por baixo

da bancada. Isto evita que a água de es­coamento do lava-loiça regresse à má­quina.

• A um tubo com orifício de ventilação. O

diâmetro interior deve ser, no mínimo, de
40 mm.

max 85 cm

min 40 cm

max 400 cm

Retire o tampão do lava-loiça quando a
máquina escoar água para evitar que a
água regresse à máquina.

electrolux 93

A extensão da mangueira de escoamento
não pode ser superior a 2 m. O diâmetro
interior do tubo não pode ser inferior ao di­âmetro exterior da mangueira.
Se ligar a mangueira de escoamento da
água a um sifão por baixo do lava-loiça, re­tire a membrana de plástico (A). Se não re­tirar a membrana, a extremidade da man­gueira de escoamento pode ficar obstruída
com restos de alimentos

Um dispositivo de segurança impede
que a água suja volte a entrar na má­quina. Se o sifão do lava-loiça tiver
uma "válvula anti-retorno", esta pode
fazer com que a máquina escoe incor­rectamente. Retire a válvula anti-retor­no.

94 electrolux

electrolux 95

156957230-A-302011

www.electrolux.com/shop
