ELECTROLUX ESF4600ROW User Manual

ESF 4600ROW
ESF 4600ROX

................................................ .............................................

FR LAVE-VAISSELLE NOTICE D'UTILISATION 2
KK ЫДЫС ЖУҒЫШ МАШИНА ҚОЛДАНУ ТУРАЛЫ

НҰСҚАУЛАРЫ

20

www.electrolux.com

2

SOMMAIRE

1. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. BANDEAU DE COMMANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. PROGRAMMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. OPTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. AVANT LA PREMIÈRE UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8.

CONSEILS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

9. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

10.

EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

11. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques

Sous réserve de modifications.

FRANÇAIS 3

1.

INSTRUCTIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil,
lisez soigneusement les instructions four­nies. Le fabricant ne peut être tenu pour
responsable des dommages et blessures
liés à une mauvaise installation ou utilisa­tion. Conservez toujours cette notice avec
votre appareil pour vous y référer ultérieu­rement.

1.1 Sécurité des enfants et des
personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou
d'invalidité permanente.

• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des person­nes dont les capacités physiques, sen­sorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans ris­que lorsqu’ils sont sans surveillance ou
en l’absence d’instruction d’une per­sonne responsable qui puisse leur as­surer une utilisation de l’appareil sans
danger.

• Ne laissez pas les enfants jouer avec
l'appareil.

• Ne laissez pas les emballages à la por­tée des enfants.

• Ne laissez pas les détergents à la por­tée des enfants.

• Tenez les enfants et les animaux éloi­gnés de la porte de l'appareil lorsque
celle-ci est ouverte.

1.2 Installation

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• N'installez pas l'appareil ou ne l'utilisez
pas dans un endroit où la température
ambiante est inférieure à 0 °C.

• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocu­tion.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques fi­gurant sur la plaque signalétique cor­respondent à celles de votre réseau. Si
ce n'est pas le cas, contactez un élec­tricien.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises
ni de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du cordon d'alimenta­tion de l'appareil doit être effectué par
notre service après-vente.

• Ne connectez la fiche d'alimentation à
la prise de courant qu'à la fin de l'instal­lation. Assurez-vous que la prise de
courant est accessible une fois l'appa­reil installé.

• Ne tirez jamais sur le câble d'alimenta­tion électrique pour débrancher l'appa­reil. Tirez toujours sur la prise.

• Ne touchez jamais le câble d'alimenta­tion ou la prise avec des mains mouil­lées.

• Cet appareil est conforme aux directi­ves CEE.

Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant de brancher l'appareil à des
tuyaux neufs ou n'ayant pas servi de­puis longtemps, laissez couler l'eau jus­qu'à ce qu'elle soit propre.

• Avant d'utiliser l'appareil pour la pre­mière fois, assurez-vous de l'absence
de fuites.

• Le tuyau d'arrivée d'eau comporte une
vanne de sécurité et une gaine avec un
câble d'alimentation intérieur.

www.electrolux.com

4

• Si le tuyau d'arrivée d'eau est endom-

1.3 Utilisation

• Cet appareil est conçu uniquement

• Ne modifiez pas les caractéristiques de

• Placez les couteaux et les couverts

AVERTISSEMENT

Tension dangereuse.

magé, débranchez immédiatement la fi­che de la prise secteur. Contactez le
service après-vente pour remplacer le
tuyau d'arrivée d'eau.

pour un usage domestique et des situ­ations telles que :

– Cuisines réservées aux employés

dans des magasins, bureaux et au-

tres lieux de travail
–Bâtiments de ferme
– Pour une utilisation privée, par les cli-

ents, dans des hôtels et autres lieux

de séjour
– En chambre d'hôte.

AVERTISSEMENT

Risque de blessures, de brûlures,
d'électrocution ou d'incendie.

cet appareil.

avec des bouts pointus dans le panier à

couverts avec les pointes tournées vers
le bas ou en position horizontale.

• Ne laissez pas la porte de l'appareil ou­verte sans surveillance pour éviter tout
risque de chute.

• Ne montez pas sur le hublot ouvert de
votre appareil ; ne vous asseyez pas
dessus.

• Les produits de lavage pour lave-vais­selle sont dangereux. Suivez les consi­gnes de sécurité figurant sur l'emballa­ge du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne
jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil
avant la fin du programme. Il peut rester
du produit de lavage sur la vaisselle.

• De la vapeur chaude peut s'échapper
de l'appareil si vous ouvrez la porte
pendant le déroulement d'un program­me.

• Ne placez pas de produits inflamma­bles ou d'éléments imbibés de produits
inflammables à l'intérieur ou à proximité
de l'appareil, ni sur celui-ci.

• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.

1.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation
électrique.

• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la
porte pour empêcher les enfants et les
animaux de s'enfermer dans l'appareil.

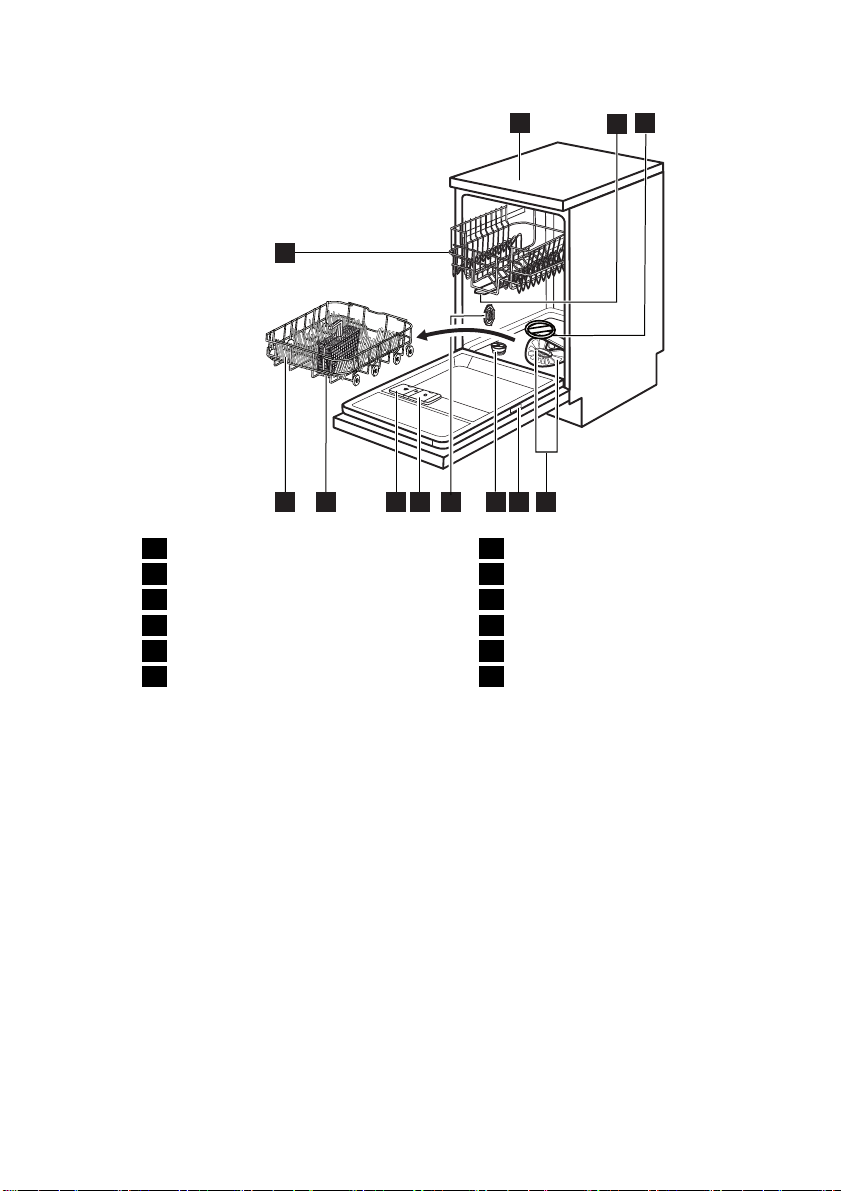

2. DESCRIPTION DE L'APPAREIL

FRANÇAIS 5

12

11

Plan de travail

1

Bras d'aspersion supérieur

2

Bras d'aspersion inférieur

3

Filtres

4

Plaque signalétique

5

Réservoir de sel régénérant

6

10

1

9

8

7

4

5

6

Sélecteur de dureté de l'eau

7

Distributeur de liquide de rinçage

8

Distributeur de produit de lavage

9

Panier à couverts

10

Panier inférieur

11

Panier supérieur

12

2

3

www.electrolux.com

6

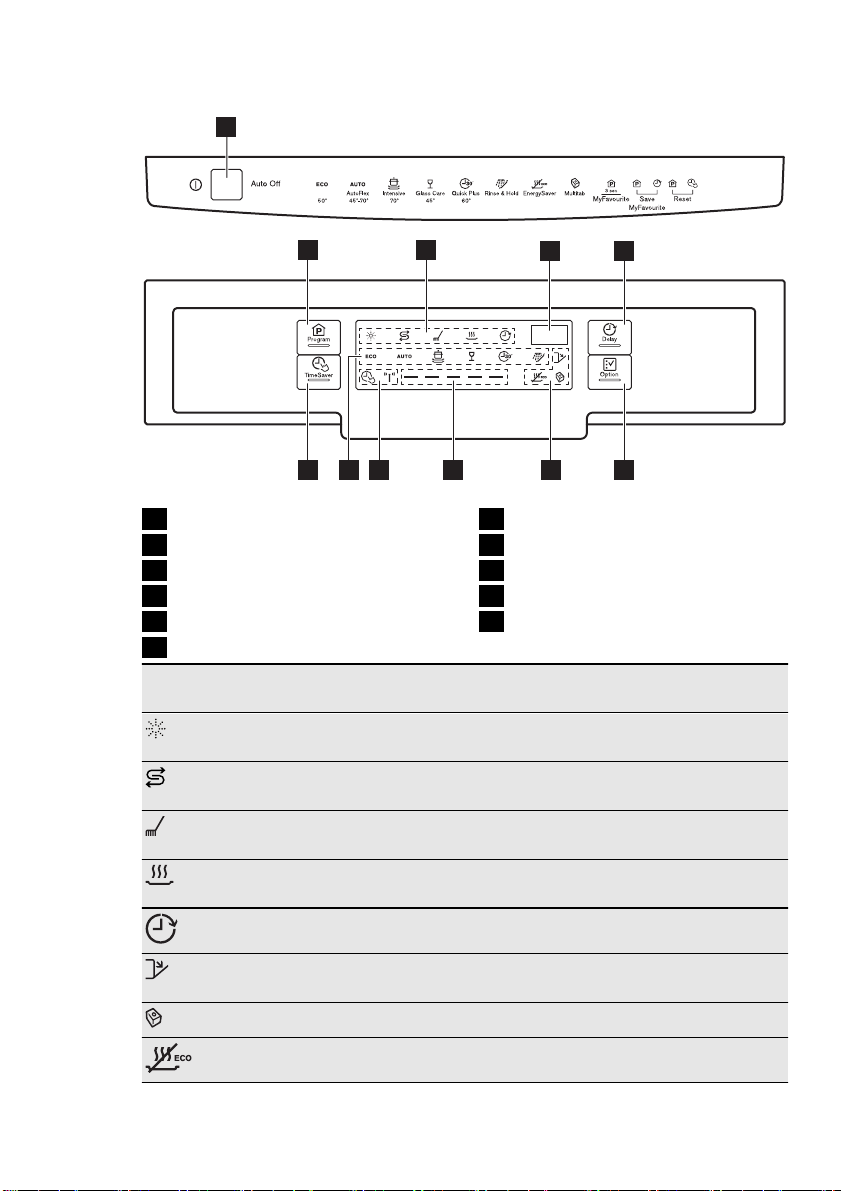

3. BANDEAU DE COMMANDE

1

2

10

11

Touche Marche/Arrêt

1

Touche Program

2

Voyants

3

Affichage

4

Touche Delay

5

Touche Option

6

Voyants Description

Voyant du réservoir de liquide de rinçage. Ce voyant est toujours
éteint pendant le déroulement du programme.

Voyant du réservoir de sel régénérant. Ce voyant est toujours
éteint pendant le déroulement du programme.

Voyant de phase de lavage. Il s'allume au cours des phases de
lavage et de rinçage.

Voyant de phase de séchage. Il s'allume au cours de la phase de
séchage.

Voyant Delay.

3

9

8

10
11

4

7

Voyants

7

Barre de programme

8

Voyants

9

Voyants des programmes
Touche TimeSaver

5

6

Voyant de porte. Il s'allume lorsque la porte de l'appareil est ou­verte ou mal fermée.

Voyant Multitab.

Voyant EnergySaver.

Voyants Description

Voyant du capteur de turbidité. Il s'allume lorsque le capteur du
programme AUTO est activé.
Lorsque ce capteur est activé, seul le voyant correspondant est
allumé. Tous les autres voyants, l'affichage et la barre de pro­gramme s'éteignent. Ils s'allument à nouveau lorsque le voyant
du capteur de turbidité s'éteint.

Voyant TimeSaver.

3.1 Barre de programme

La barre de programme fournit des infor­mations relatives au programme ainsi qu'à
l'option TimeSaver.

Départ et déroulement du programme

Lorsque le programme démarre, les 2 segments la­téraux de la barre de programme clignotent.

Durant le déroulement du programme, les seg­ments du milieu s'allument, tandis que les 2 seg­ments latéraux continuent de clignoter.

Lorsque le programme est terminé, tous les seg­ments restent allumés.

Barre de programme et option TimeSaver

Lorsque vous sélectionnez un programme compa­tible avec l'option TimeSaver, tous les segments de
la barre de programme s'allument.

Lorsque vous sélectionnez l'option TimeSaver, seul
le segment du milieu reste allumé.

FRANÇAIS 7

4. PROGRAMMES

Programme Degré de salissu-

1)

2)

re
Type de charge

Normalement sale
Vaisselle et cou­verts

Tous
Vaisselle, couverts,
plats et casseroles

Phases du
programme

Prélavage
Lavage à 50 °C
Rinçages
Séchage

Prélavage
Lavage de 45 °C à
70 °C
Rinçages
Séchage

Options

TimeSaver
EnergySaver

EnergySaver

www.electrolux.com

8

Programme Degré de salissu-

re

Phases du
programme

Options

Type de charge

3)

Très sale
Vaisselle, couverts,
plats et casseroles

Prélavage
Lavage à 70 °C
Rinçages

TimeSaver
EnergySaver

Séchage

Normalement ou lé­gèrement sale
Vaisselle fragile et

Lavage à 45 °C
Rinçages
Séchage

EnergySaver

verres

4)

Vaisselle fraîche­ment salie

Lavage à 60 °C

Rinçage
Vaisselle et cou­verts

5)

1)

Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la
vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les
instituts de tests.)

2)

L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle
automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et
la durée du programme.

3)

Ce programme comprend une phase de rinçage à haute température, pour des résultats
plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant
au moins 10 minutes.

4)

Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons
résultats de lavage en peu de temps.

5)

Ce programme permet un rinçage rapide. Cela empêche les restes de nourriture de coller
sur la vaisselle et évite les mauvaises odeurs.
N'utilisez pas de produit de lavage avec ce programme.

Tous Prélavage

Valeurs de consommation

Programme

1)

Durée
(min)

Consommation
électrique

Eau
(l)

(kWh)

195 0.79 8.9
40 - 150 0.5 - 1.2 6 - 11
130 - 150 1.1 - 1.2 10 - 11

70 - 80 0.6 - 0.9 10 - 11

30 0.8 7

14 0.1 3

1)

Les valeurs de consommation peuvent changer en fonction de la pression et de la
température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle
chargée ainsi que des options sélectionnées.

Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électro­nique à l'adresse :

[e-mail]

Notez le numéro du produit (PNC) situé sur la plaque signalétique.

5. OPTIONS

FRANÇAIS 9

Activez ou désactivez les options
avant de démarrer un programme.
Vous ne pouvez pas activer ni
désactiver les options pendant le
déroulement d'un programme.

Si vous avez activé une ou plu­sieurs options, assurez-vous que
les voyants correspondants sont
allumés avant le démarrage du
programme.

5.1 TimeSaver

Cette option augmente la pression et la
température de l'eau. Les phases de lava­ge et de séchage sont réduites. La durée
totale du programme diminue d'environ
50 %.
Les résultats de lavage seront les mêmes
qu'avec la durée normale du programme.
Les résultats de séchage peuvent être
moins satisfaisants.

Comment activer l'option TimeSaver

1.

Appuyez sur la touche TimeSaver. Le
voyant correspondant et la barre de
programme s'allument. La durée réac­tualisée du programme s'affiche.

• Si cette option n'est pas compatible
avec le programme, le voyant cor­respondant clignote rapidement
3 fois puis s'éteint. La barre de pro­gramme ne s'allume pas.

5.2 Multitab

Activez cette option uniquement si vous
utilisez des pastilles de détergent multi­fonctions.
Cette option désactive l'utilisation du liqui­de de rinçage et du sel régénérant. Les
voyants correspondants restent éteints.
La durée du programme peut augmenter.

Comment activer l'option Multitab

1.

Appuyez sur la touche Option jusqu'à
ce que le voyant Multitab s'allume.

Si vous cessez d'utiliser des pastilles
de détergent multifonctions, avant de
commencer à utiliser à la fois du
produit de lavage, du liquide de
rinçage et du sel régénérant,
effectuez ces étapes :

1. Réglez l'adoucisseur d'eau au niveau

maximal.

2.

Assurez-vous que le réservoir de sel
régénérant et le distributeur de liquide
de rinçage sont pleins.

3.

Démarrez le programme le plus court
par une phase de rinçage, sans pro­duit de lavage ni vaisselle.

4. Réglez l'adoucisseur d'eau en fonction
de la dureté de l'eau de votre région.

5. Ajustez la quantité de liquide de rinça­ge libérée.

5.3 EnergySaver

Cette option diminue la température pen­dant la dernière phase de rinçage.
L'utilisation de cette option diminue la
consommation énergétique (jusqu'à
25 %) ainsi que la durée du programme.
Il se peut que la vaisselle soit encore
mouillée à la fin du programme.

Comment activer l'option
EnergySaver

1. Appuyez sur la touche Option jusqu'à

ce que le voyant EnergySaver s'allu­me. La durée réactualisée du pro­gramme s'affiche.

• Si cette option n'est pas compatible

avec le programme, le voyant cor­respondant reste éteint.

www.electrolux.com

10

5.4 MyFavourite

Cette option vous permet de régler et
d'enregistrer le programme que vous utili­sez le plus souvent.

Comment enregistrer un programme

1.

2.

Comment sélectionner le programme
MyFavourite

1.

5.5 Signaux sonores

Les signaux sonores retentissent lorsque
l'appareil rencontre une anomalie. Il est

Vous ne pouvez enregistrer qu'un
seul programme à la fois. Tout
nouveau réglage annule le précé­dent.

Sélectionnez le programme que vous
souhaitez enregistrer. Vous pouvez
également sélectionner des options
compatibles avec le programme. Vous
ne pouvez pas enregistrer l'option De­lay.

Appuyez simultanément sur les tou­ches Program et Delay et maintenez­les enfoncées jusqu'à ce que la barre
de programme clignote rapidement.

Appuyez sur la touche Program jus­qu'à ce que les voyants correspon­dant au programme et aux options
MyFavourite s'allument.

• La durée du programme s'affiche.

impossible de désactiver ces signaux so­nores.
Par défaut, ce signal sonore est désacti­vé, mais il est possible de l'activer.

Comment activer le signal sonore de
fin de programme

1.

Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil. Assurez-vous
que l'appareil est en mode Program­mation ; reportez-vous au chapitre
« Réglage et départ d'un program­me ».

2.

Appuyez simultanément sur les tou­ches Delay et Option jusqu'à ce que

les voyants
clignoter.

3.

Appuyez sur Delay,

•

Les voyants

•

Le voyant

• L'affichage indique le réglage actuel.

, et se mettent à

et s'éteignent.

continue à clignoter.

Signal sonore activé

Signal sonore désactivé

4.

Appuyez sur la touche Delay pour
modifier le réglage.

5. Appuyez sur la touche Marche/Arrêt
pour éteindre l'appareil et confirmer le
réglage.

6. AVANT LA PREMIÈRE UTILISATION

1.

Assurez-vous que le niveau réglé pour
l'adoucisseur d'eau correspond à la
dureté de l'eau de votre région. Dans
le cas contraire, réglez le niveau de
l'adoucisseur d'eau. Contactez votre
compagnie des eaux pour connaître la
dureté de l'eau de votre région.

2.

Remplissez le réservoir de sel régéné­rant.

3.

Remplissez le distributeur de liquide
de rinçage.

4. Ouvrez le robinet d'eau.

5.

Des résidus du processus de fabrica­tion peuvent subsister dans l'appareil.
Démarrez un programme pour les
évacuer. N'utilisez pas de produit de
lavage et ne chargez pas les paniers.

6.1 Réglage de l'adoucisseur d'eau

FRANÇAIS 11

Dureté de l'eau

Degrés

allemands

(°dH)

Degrés

français

(°fH)

mmol/l Degrés

Clarke

47 - 50 84 - 90 8.4. - 9.0 58 - 63

43 - 46 76 - 83 7.6 - 8.3 53 - 57

37 - 42 65 - 75 6.5 - 7.5 46 - 52

29 - 36 51 - 64 5.1 - 6.4 36 - 45

23 - 28 40 - 50 4.0 - 5.0 28 - 35

19 - 22 33 - 39 3.3 - 3.9 23 - 27

l'adoucisseur

Manuel Élec-

1)

2

1)

2

1)

2

1)

2

1)

2

1)

2
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 1 2

Réglage de

< 4 < 7 < 0.7 < 5

1)

Réglage d'usine.

2)

N'utilisez pas de sel à ce niveau.

L'adoucisseur d'eau doit être ré­glé manuellement et électronique­ment.

2)

1

d'eau

troni-

que

10

9

8

7

6

1)

5

2)

1

Réglage manuel

Réglage électronique

1.

Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil. Assurez-vous
que l'appareil est en mode Program­mation ; reportez-vous au chapitre
« Réglage et départ d'un program­me ».

2. Appuyez simultanément sur les tou­ches Delay et Option jusqu'à ce que

les voyants
clignoter.

, et se mettent à

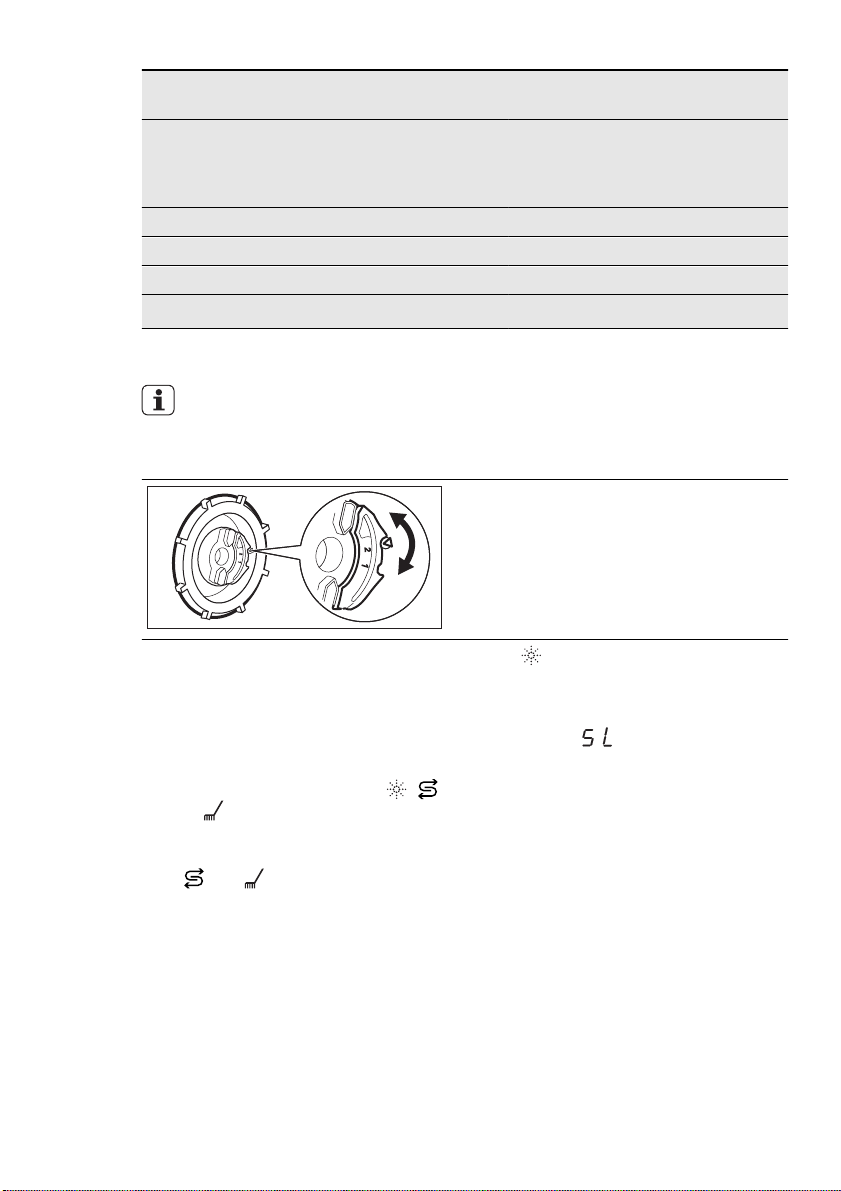

Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2.

3. Appuyez sur Program,

•

Les voyants

•

Le voyant

• L'affichage indique le réglage actuel
de l'adoucisseur d'eau, par exemple

= niveau 5.

4.

Appuyez sur la touche Program à
plusieurs reprises pour modifier le ré­glage.

et s'éteignent.

continue à clignoter.

www.electrolux.com

12

5. Appuyez sur la touche Marche/Arrêt

6.2 Remplissage du réservoir de sel régénérant

pour éteindre l'appareil et confirmer le
réglage.

1.

Tournez le couvercle vers la gauche
et ouvrez le réservoir de sel régéné­rant.

2.

Mettez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la pre­mière fois).

3.

Remplissez le réservoir avec du sel
régénérant.

4.

Enlevez le sel qui se trouve autour de
l'ouverture du réservoir de sel régéné­rant.

5.

Tournez le couvercle vers la droite
pour fermer le réservoir de sel régé­nérant.

ATTENTION

De l'eau et du sel peuvent sortir
du réservoir de sel régénérant
lorsque vous le remplissez. Risque
de corrosion. Afin d'éviter cela,
après avoir rempli le réservoir de
sel régénérant, démarrez un pro­gramme.

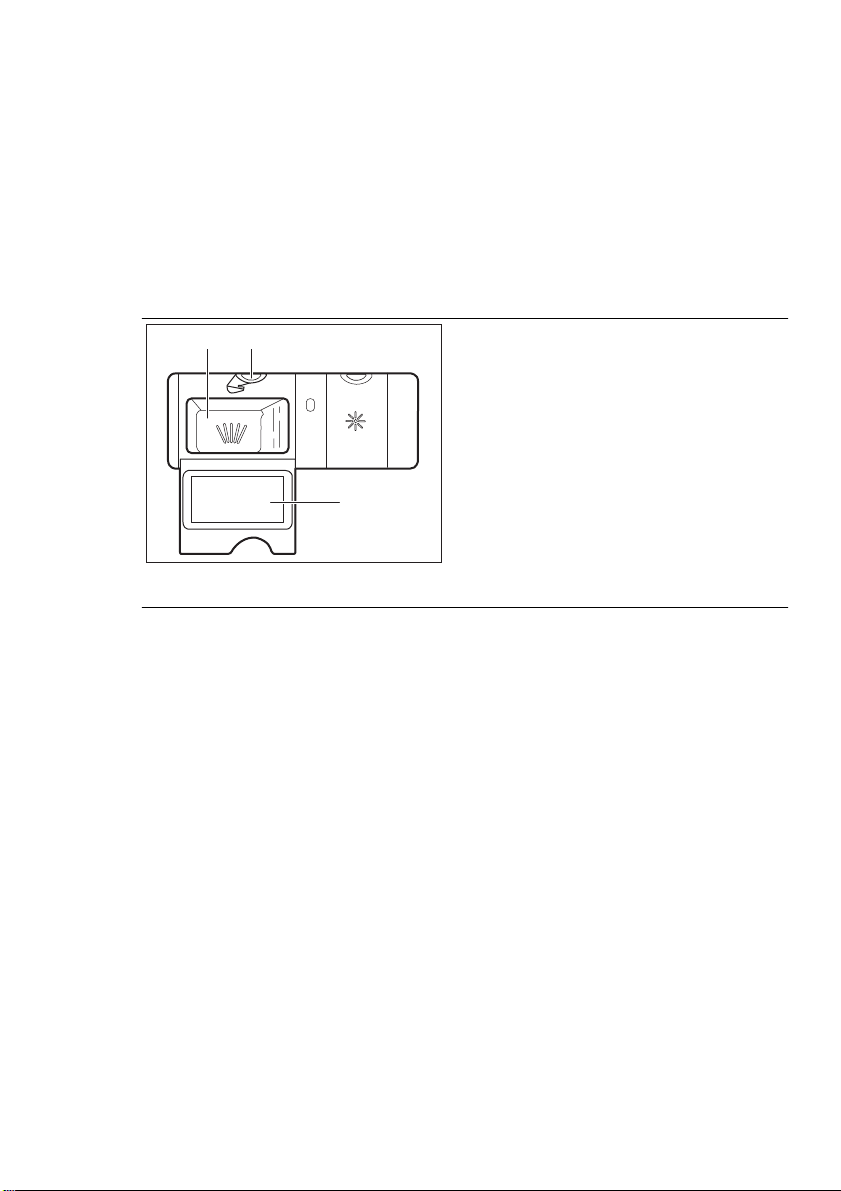

6.3 Remplissage du distributeur de liquide de rinçage

A

B

A

X

M

2

1

3

4

+

-

C

D

7. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau. 2. Appuyez sur la touche Marche/Arrêt

1.

Appuyez sur le bouton d'ouverture (D)
pour ouvrir le couvercle (C).

2.

Remplissez le distributeur de liquide
de rinçage (A), sans dépasser le repè­re « max ».

3.

Si le liquide de rinçage déborde,
épongez-le avec un chiffon absorbant
pour éviter tout excès de mousse.

4.

Fermez le couvercle. Assurez-vous
que le bouton d'ouverture se verrouil­le correctement.

Vous pouvez tourner le sélecteur
de quantité délivrée (B) entre la
position 1 (quantité minimale) et la
position 4 (quantité maximale).

pour allumer l'appareil. Assurez-vous
