electrolux EHS 60020 P User Manual

user manual

notice d’utilisation

gebruiksaanwijzing

Ceramic glass hob

Table de cuisson vitro-

céramique

Glaskeramische kook-

plaat

EHS 60020 P

Bienvenue dans le monde d’Electro­lux

Nous vous remercions de la confiance
que vous nous témoignez en choisis­sant un appareil Electrolux qui, nous es­pérons vous accompagnera
agréablement au fil du temps. Au travers
d’une large gamme de produits de qua­lité, la volonté d’Electrolux est de vous
rendre la vie plus agréable. Vous pouvez
en voir quelques exemples sur la cou­verture de cette notice. Nous vous invi­tons à prendre quelques minutes pour
découvrir ce guide qui vous permettra
de profiter au mieux de tous les avanta­ges de votre nouvel appareil.
Nous vous assurons que son utilisation
vous offrira jour après jour satisfaction et
sérénité.
A bientôt.

electrolux 25

26 electrolux

1

Sommaire

Avertissements importants 27
Description de l'appareil 29
Utilisation de l’appareil 31
Conseils de cuisson 36
Nettoyage et entretien 38
Que faire si … 40

Protection de l’environnement 42

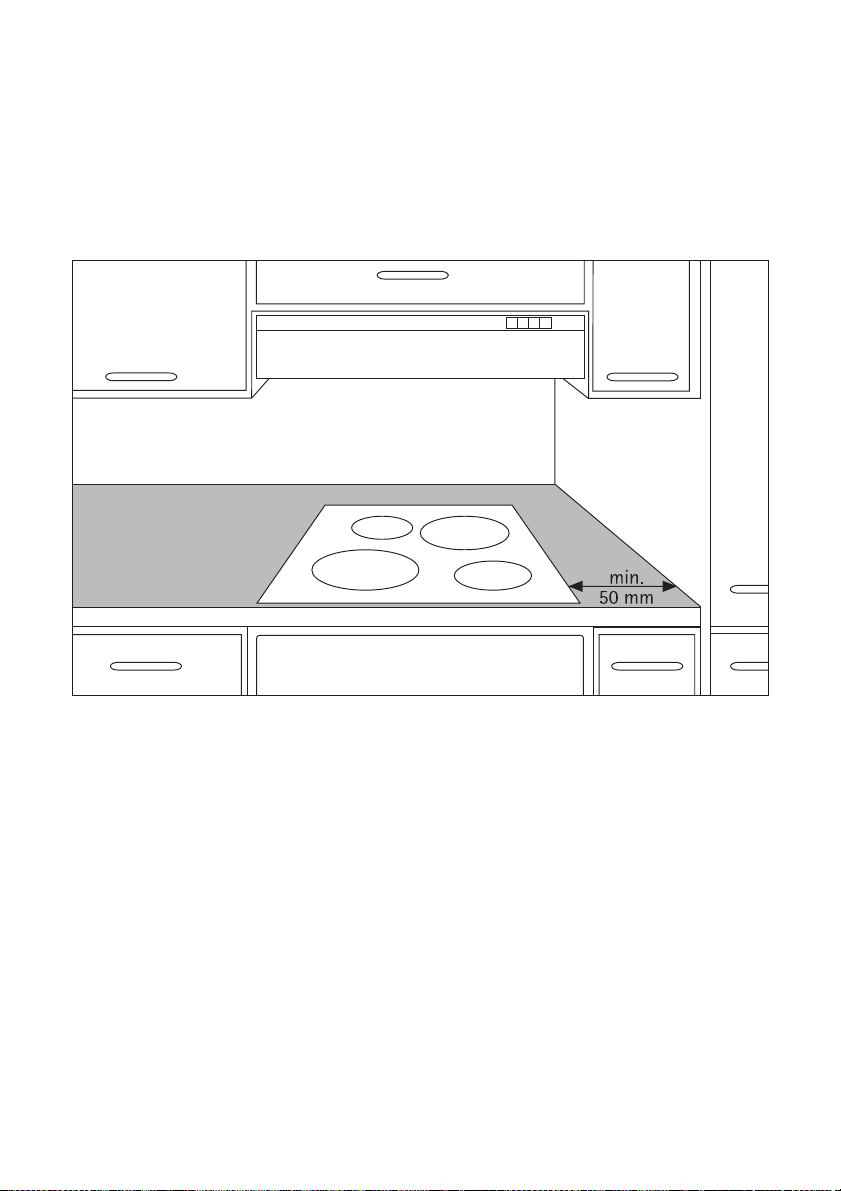

Instructions d'installation 43
Garantie/service-clientèle 45
Service après-vente 48

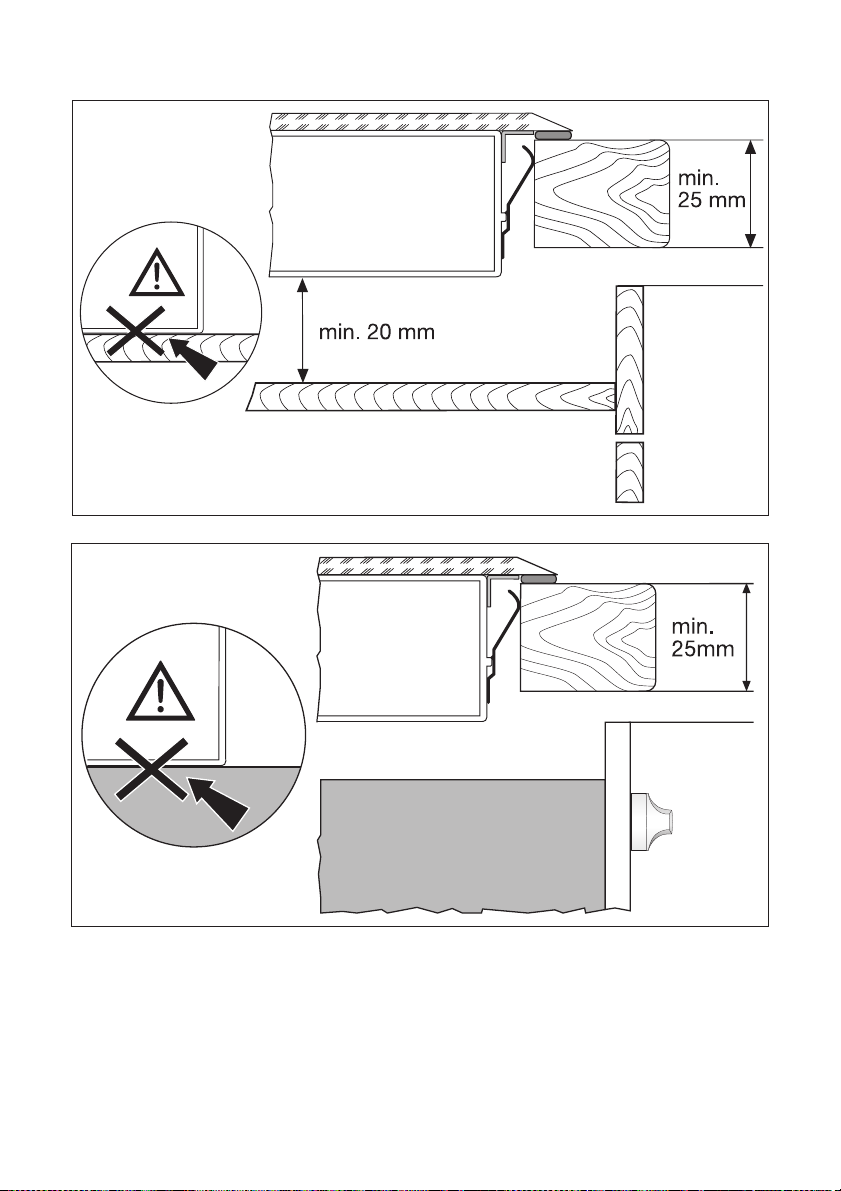

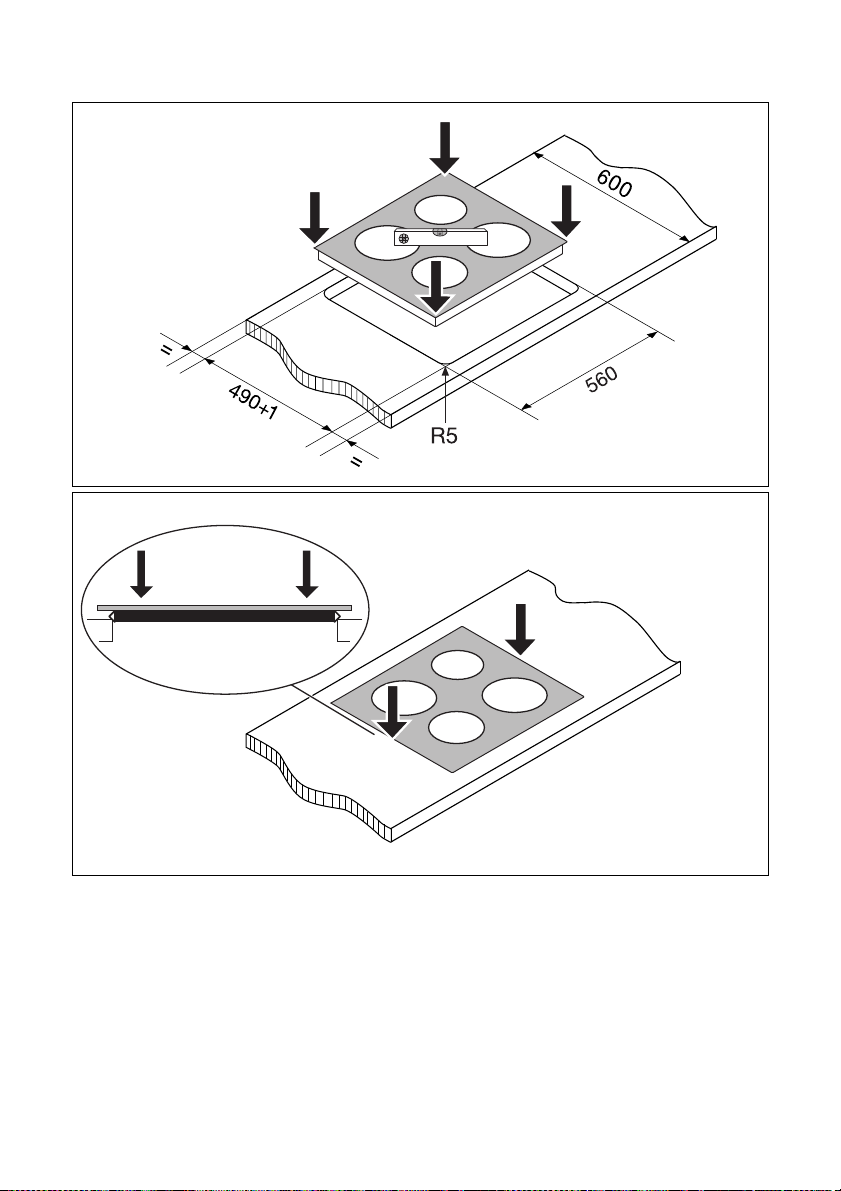

Montage 74

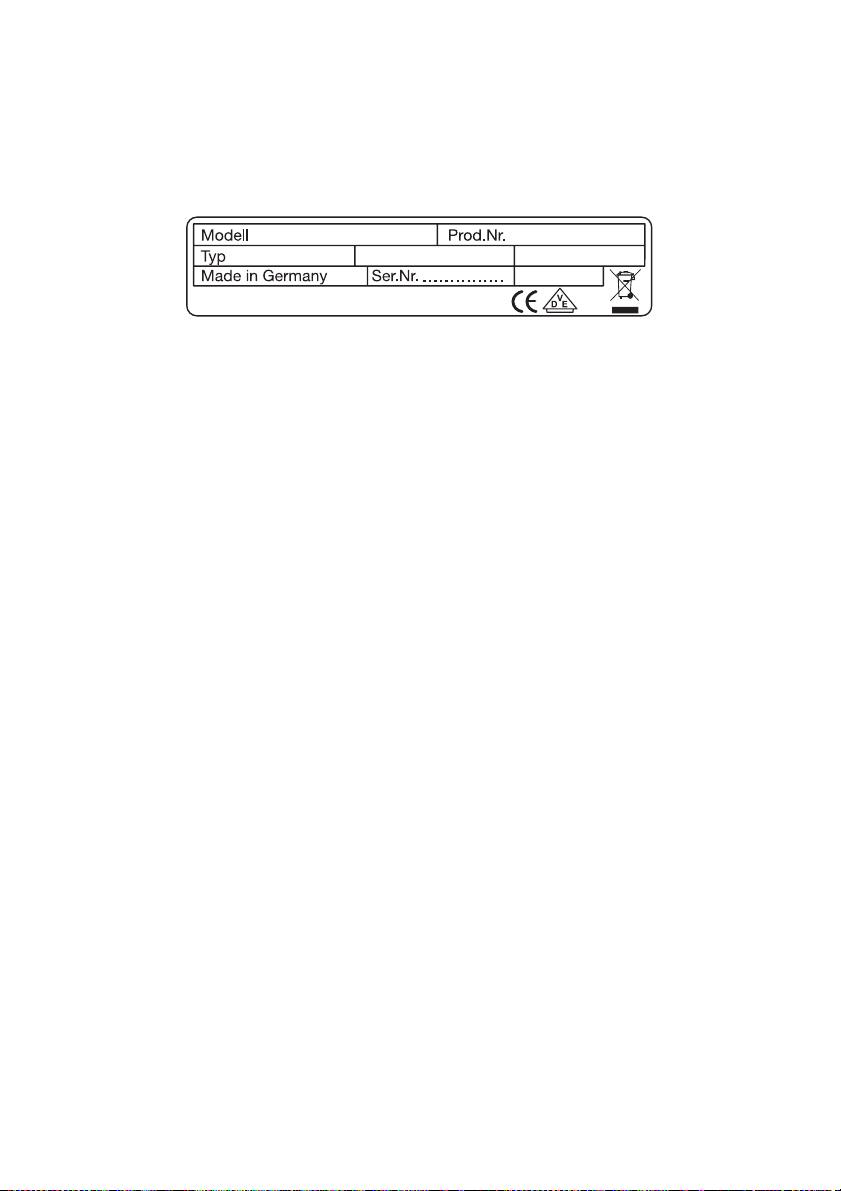

Plaque signalétique 78

Les symboles suivants sont utilisés dans ce manuel:

Informations importantes pour votre sécurité et pour éviter
d’abîmer l’appareil.

3 Informations générales et conseils

2 Informations écologiques

Avertissements importants

Pour ne pas perdre le bénéfice de la
garantie en cas de panne, veuillez
observer ces recommandations.

5

Cet appareil est conforme aux di­rectives CE suivantes :

– directive 73/23/CEE du 19.02.1973

basse tension

– directive 89/336/CEE du

03.05.1989 relative à la compatibilité
électromagnétique (CEM) y compris
la directive de révision 92/31/CEE

– directive 93/68/CEE du 22.07.1993

relative à la certification CE

Utilisation réglementaire

• Cet appareil est uniquement destiné
à l’usage domestique habituel et
pour faire cuire et rôtir des aliments.

• L’appareil ne peut en aucun cas ser­vir de plan de travail ou de support.

• Ne pas procéder à des transforma­tions ou à modifications de l’appa­reil.

• Ne pas placer de liquides suscepti­bles de brûler, de matériaux facile­ment inflammables ou d’objets
susceptibles de fondre (par ex. du
papier aluminium, des matières syn­thétiques ou de l’aluminium) sur ou à
promité de l’appareil.

avertissements importants electrolux 27

Sécurité enfants

• Eviter systématiquement que les en­fants en bas âge s’approchent de
l’appareil.

• Les enfants plus âgés ne doivent
être autorisés à utiliser l’appareil
qu’accompagnés et sous surveillan­ce.

Consignes générales de sécurité

• Le montage et le branchement de
l’appareil sont du ressort exclusif de
spécialistes agréés.

• Les appareils encastrables ne peu­vent être mis en fonctionnement
qu’après avoir été montés dans des
armoires et des plans de travail ho­mologués et adaptés.

• En cas de panne de l’appareil ou de
dommages à la vitrocéramique (cas­sures, fêlures ou déchirures), mettre
l’appareil hors et débranchez-le pour
éviter un éventuel choc électrique.

• Le montage et le branchement de
l’appareil sont du ressort exclusif de
spécialistes agréés.

Précautions d’utilisation.

• Retirer les étiquettes et les films pro­tecteurs de la vitrocéramique.

• Attention aux risques de brûlures lors
de l’utilisation de l’appareil.

• S’assurer que les câbles d’appareils
électriques n’entrent pas en contact
avec les surfaces brûlantes de l’ap­pareil ou les récipients brûlants.

• Les graisses et les huiles surchauf­fées peuvent très rapidement s’en­flammer. Surveiller constamment les
mets cuits avec de la graisse ou de
l’huile (par ex. des frites).

• Mettre les foyers hors fonctionne­ment après chaque utilisation.

28 electrolux avertissements importants

Précautions de nettoyage

• Mettre l’appareil hors fonctionne­ment et le laisser refroidir avant de le
nettoyer.

• Pour des raisons de sécurité, il est
interdit de nettoyer l’appareil avec un
jet à vapeur ou un appareil à haute
pression.

Comment éviter d’endommager
l’appareil

• Des objets peuvent endommager la
vitrocéramque en tombant.

• Les plats de cuisson peuvent en­dommager la vitrocéramique en
heurtant le bord.

• Les plats de cuisson en fonte ou
pourvus d’un fonds abîmé peuvent
érafler la vitrocéramique lorsqu’on
les déplace.

• Les objets susceptibles de fondre ou
les produits ayant débordé peuvent
se consumer sur la vitrocéramique et
doivent par conséquent être immé­diatement enlevés.

• Eviter de faire chauffer à vide les cas­seroles et les poêles. Cela peut en­dommager l'ustensile de cuisson ou
la vitrocéramique.

• Ne pas placer de plats de cuisson vi­des sur les zones de cuisson et ne
pas mettre ces dernières en fonc­tionnement sans récipient.

Description de l'appareil

Equipement du plan de cuisson

Zone de cuisson

1200W

description de l'appareil electrolux 29

Zone de cuisson

1800W

Zone de cuisson un circuit

2300W

Bandeau de commande

Sélection des zones et du niveau de cuisson

Bandeau de

commande

Zone de cuisson

1200W

Voyant

Marche/Arrêt

30 electrolux description de l'appareil

Touche sensitive “Touch Control”

Les touches sensitives Touch Control
permettent de manipuler l’appareil. Ap­puyez sur les touches sensitives pour
activer les fonctions, les voyants confir­ment l’activation d’une fonction.

Touche sensitive Fonction

Marche / Arrêt Mettre l’appareil sous/hors tension

Augmenter les paramétra-

ges

Sélectionner une zone de cuisson
Augmenter le niveau de cuisson

Diminuer les paramétrages Diminuer le niveau de cuisson

Voyants

Voyant Description

La zone de cuisson est désactivée

- Niveaux de cuisson Le niveau de cuisson est sélectionné

ER Erreur Présence d’un dysfonctionnement

Chaleur résiduelle La zone de cuisson est encore chaude

Sécurité enfants Verrouillage/la sécurité enfants est acti-

vée

Indicateur de chaleur résiduelle

Avertissement ! Danger de brûlures
dû à la chaleur résiduelle ! Les zo­nes de cuisson mettent un peu de
temps à se refroidir après avoir été
désactivées. Surveillez le voyant in­diquant la chaleur résiduelle

.

La chaleur résiduelle peut être utili­sée pour faire fondre un ingrédient
et pour conserver les plats au
chaud.

utilisation de l’appareil electrolux 31

Utilisation de l’appareil

Mettre l’appareil sous/hors tension

Bandeau de commande Voyant

Activer Toucher pendant 2 secondes / le point décimal clignote

Désactiver Toucher pendant une secon-

de

Sélectionner une zone de cuisson

Bandeau de commande Voyant

Sélection Effleurez Le point décimal s'allume.

Le point décimal s’affiche sur la
zone de cuisson sélectionnée. Lors­que la zone de cuisson est sélec­tionnée, il faut ensuite choisir un
niveau de cuisson dans les 6 secon­des qui suivent, si non il faut la resé­lectionner.

/ aucun

32 electrolux utilisation de l’appareil

Sélectionner le niveau de cuisson

Lorsque vous avez sélectionné la
zone de cuisson, relâcher briève­ment la touche sensitive .

Bandeau de commande Voyant

Augmenter Appuyez sur jusqu’à

Diminuer Appuyez sur jusqu’à

Désactiver Appuyez simultanément sur et

S’il ne se passe rien dans les 6 se­condes suivantes, la sélection est
annulée et le point décimal s’éteint.
Choisissez de nouveau la zone de
cuisson souhaitée et sélectionnez
un niveau de cuisson.

utilisation de l’appareil electrolux 33

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation
non souhaitée de l’appareil.

Le dispositif de sécurité enfant ne
peut être activé que tout de suite
après la mise en marche de l'appa­reil.

Activer le dispositif de sécurité enfant

Etape Touche Affichage

1.

2.

Mettre en marche l’appareil (ne

pas régler de niveau de réglage)

5 toucher pendant quelques

secondes

L’appareil s’éteint

/ (s’il est chaud)

s’affiche.

Afin de forcer ou de désactiver avec
succès le dispositif de sécurité en­fant, les étapes doivent être exécu­tées tout de suite les unes après les
autres. Entre les étapes décrites,
aucun autre champ tactile ne doit
être touché.
