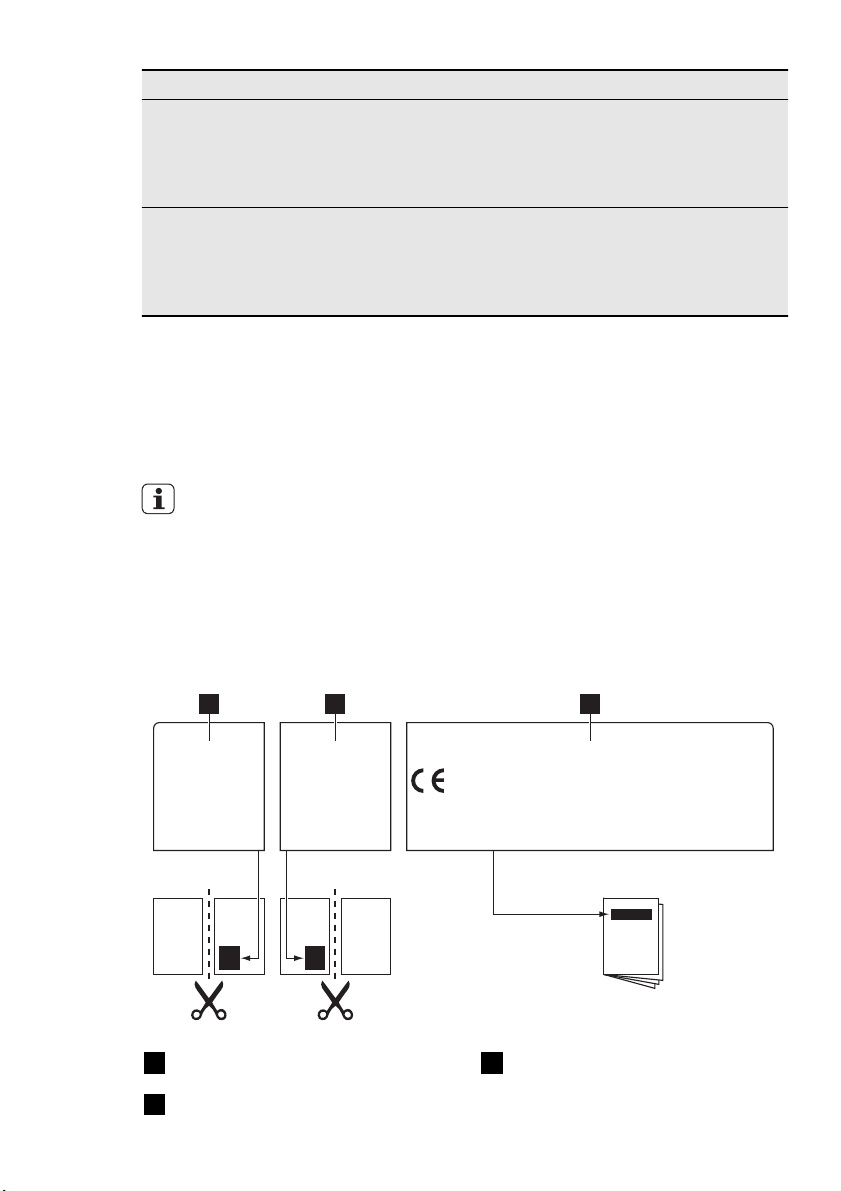

De informatie staat op het typeplaatje. model, productnummer, serienummer.
Waarschuwing - Belangrijke veiligheidsinformatie.
Algemene informatie en tips
Milieu-informatie
Wijzigingen voorbehouden.
1. VEILIGHEIDSINFORMATIE
Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een
foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.
1.1 Veiligheid van kinderen en kwetsbare mensen
WAARSCHUWING!
Gevaar voor verstikking, letsel of permanente invaliditeit.
• Dit apparaat kan worden gebruikt door kinderen van 8
jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht
staan van een volwassene of van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is
heet.
• Als het apparaat is uitgerust met een kinderbeveiliging,
raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd
door kinderen zonder toezicht.
NEDERLANDS 3
1.2 Algemene veiligheid
• Het apparaat en de toegankelijke onderdelen ervan
worden heet tijdens gebruik. De verwarmingselementen niet aanraken.
• Bedien het apparaat niet met een externe timer of een
apart afstandbedieningssysteem.
www.electrolux.com
4
• Zonder toezicht koken op een kookplaat met vet of olie
• Probeer brand nooit met water te blussen, maar scha-
• Bewaar geen voorwerpen op de kookplaten.
• Gebruik geen stoomreiniger om het apparaat schoon
• Metalen voorwerpen, zoals messen, vorken, lepels en
kan gevaarlijk zijn en brandgevaar opleveren.
kel in plaats daarvan het apparaat uit en bedek de
vlam, d.w.z. met een deksel of blusdeken.
te maken.
deksels mogen niet op de kookplaat worden geplaatst,
aangezien ze heet kunnen worden.
2.
VEILIGHEIDSVOORSCHRIFTEN
Dit apparaat is geschikt voor de volgende
markten: BE
LU
2.1 Installatie
WAARSCHUWING!
Alleen een erkende installatietechnicus mag het apparaat installeren.
• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd
apparaat.
• Volg de installatie-instructies op die zijn
meegeleverd met het apparaat.
• Houd de minimumafstand naar andere
apparaten en units in acht.
• Wees voorzichtig met het verplaatsen
van het apparaat, het is zwaar. Draag
altijd veiligheidshandschoenen.
• Dicht de oppervlakken af met kit om te
voorkomen dat ze gaan opzetten door
vocht.
• Bescherm de bodem van het apparaat
tegen stoom en vocht.
• Installeer het apparaat niet naast een
deur of onder een raam. Dit voorkomt
dat hete pennen van het apparaat vallen als de deur of het raam wordt geopend.
• Als het apparaat geïnstalleerd is boven
lades zorg er dan voor dat de ruimte
tussen de onderkant van het apparaat
en de bovenste lade voldoende is voor
luchtcirculatie.
• De onderkant van het apparaat kan
heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen
onder het apparaat om te voorkomen
dat de onderkant kan worden aangeraakt.
Aansluiting aan het
elektriciteitsnet
WAARSCHUWING!
Gevaar voor brand en elektrische
schokken.
• Alle elektrische aansluitingen moeten
door een gediplomeerd elektromonteur
worden gemaakt.
• Dit apparaat moet worden aangesloten
op een geaard stopcontact.
• Verzeker u ervan dat de stekker uit het
stopcontact is getrokken, voordat u
welke werkzaamheden dan ook uitvoert.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt
raken.
• Zorg ervoor dat de stroomkabel of
stekker (indien van toepassing) het hete
apparaat of heet kookgerei niet aan-
raakt als u het apparaat op de nabijgelegen contactdozen aansluit
• Zorg ervoor dat het apparaat correct is
geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.
• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Zorg ervoor dat het snoer niet wordt
belast door trekken.
• Zorg dat u de hoofdstekker (indien van
toepassing) of kabel niet beschadigt.
Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat
moet een contactopening hebben met
een minimale breedte van 3 mm.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen
(schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
Gasaansluiting
• Alle gasaansluitingen moeten door een
gediplomeerd elektromonteur worden
gemaakt.
• Zorg ervoor dat er koude luchtcirculatie
in het apparaat aanwezig is.
• Op het typeplaatje staat informatie over
de gastoevoer.
• Dit apparaat mag niet aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Let op de vereisten voor voldoende ventilatie.
2.2 Gebruik van het apparaat
WAARSCHUWING!
Gevaar op letsel, brandwonden of
elektrische schokken
• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag
niet worden veranderd.
NEDERLANDS 5
• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.
• Laat het apparaat tijdens het gebruik
niet onbeheerd achter.
• Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Leg geen bestek of deksels van steelpannen op de kookzones. Ze zijn heet.
• Zet de kookzone op "uit" na elk gebruik.
• Het apparaat mag niet worden gebruikt
als werkblad of aanrecht.
WAARSCHUWING!
Brand- of explosiegevaar.
• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of
verwarmde voorwerpen uit de buurt van
vet en olie als u er mee kookt.
• De dampen die hete olie afgeeft kunnen
spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat
kan brand veroorzaken bij een lagere
temperatuur dan olie die voor de eerste
keer wordt gebruikt.
• Plaats geen ontvlambare producten of
items die vochtig zijn door ontvlambare
producten in, bij of op het apparaat.
• Probeer niet om een brand te blussen
met water. Haal het apparaat uit het
stopcontact en dek de vlammen af met
een deksel of blusdeken.
WAARSCHUWING!
Risico op schade aan het apparaat.
• Zet geen hete pannen op het bedieningspaneel.
• Laat kookgerei niet droogkoken.
• Laat pannen niet afkoelen op de kookplaat.
• Activeer de kookzones niet met lege
pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat
leggen.
• Laat geen zure vloeistoffen, zoals bijv.
azijn, citroensap of reinigingsmiddelen
voor het verwijderen van kalkaanslag, in
aanraking komen met de kookplaat.
Hierdoor kunnen doffe plekken ontstaan.
www.electrolux.com
6
• Zorg voor een goede ventilatie in de
• Zorg ervoor dat de ventilatieopeningen
• Gebruik alleen stabiel kookgerei met de
• Zorg dat de vlam niet uit gaat als u de
• Zorg ervoor dat de pannen in het mid-
• Gebruik alleen de accessoires die zijn
• Plaats geen vlamverdeler op de bran-
2.3 Onderhoud en reiniging
ruimte waar het apparaat is geënstalleerd.
niet geblokkeerd zijn.
juiste vorm en een diameter groter dan
de afmetingen van de branders. Er bestaat een risico op oververhitting en
breken van de glazen plaat (indien toepasselijk).
knop snel van de maximale stand naar
de minimale stand draait.
den van de ringen worden gezet en niet
uitsteken over de randen van het kookoppervlak.
meegeleverd met het apparaat.
der.
WAARSCHUWING!
Risico op schade aan het apparaat.
• Reinig het apparaat regelmatig om te
voorkomen dat het materiaal van het
oppervlak achteruitgaat.
• Gebruik geen waterstralen of stoom om
het apparaat te reinigen.
• De branders niet in de afwasautomaat
reinigen.
• Maak het apparaat schoon met een
vochtige, zachte doek. Gebruik alleen
neutrale schoonmaakmiddelen. Gebruik
geen schuurmiddelen, schuursponsjes,
oplosmiddelen of metalen voorwerpen.
2.4 Verwijdering
WAARSCHUWING!
Gevaar voor letsel of verstikking.
• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af
en gooi dit weg.
• Maak de externe gasleidingen plat.
3. BESCHRIJVING VAN HET PRODUCT

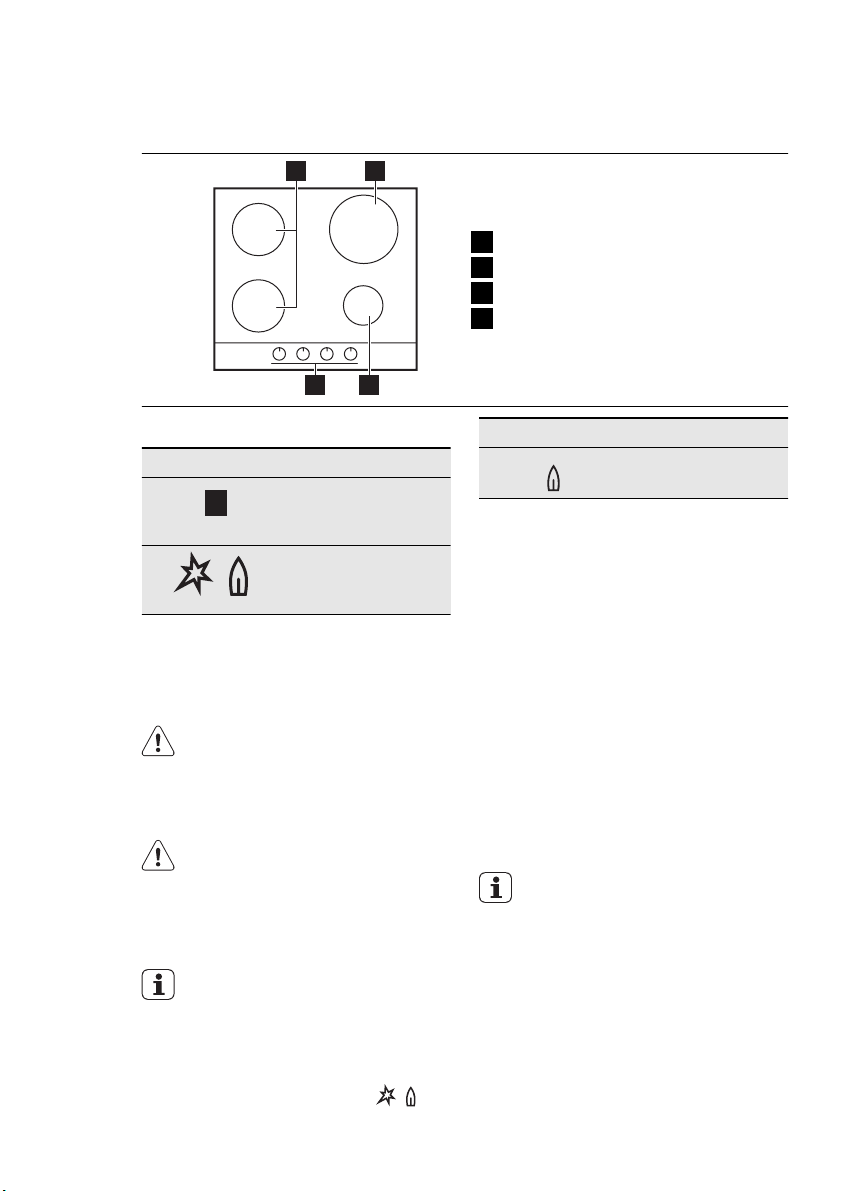

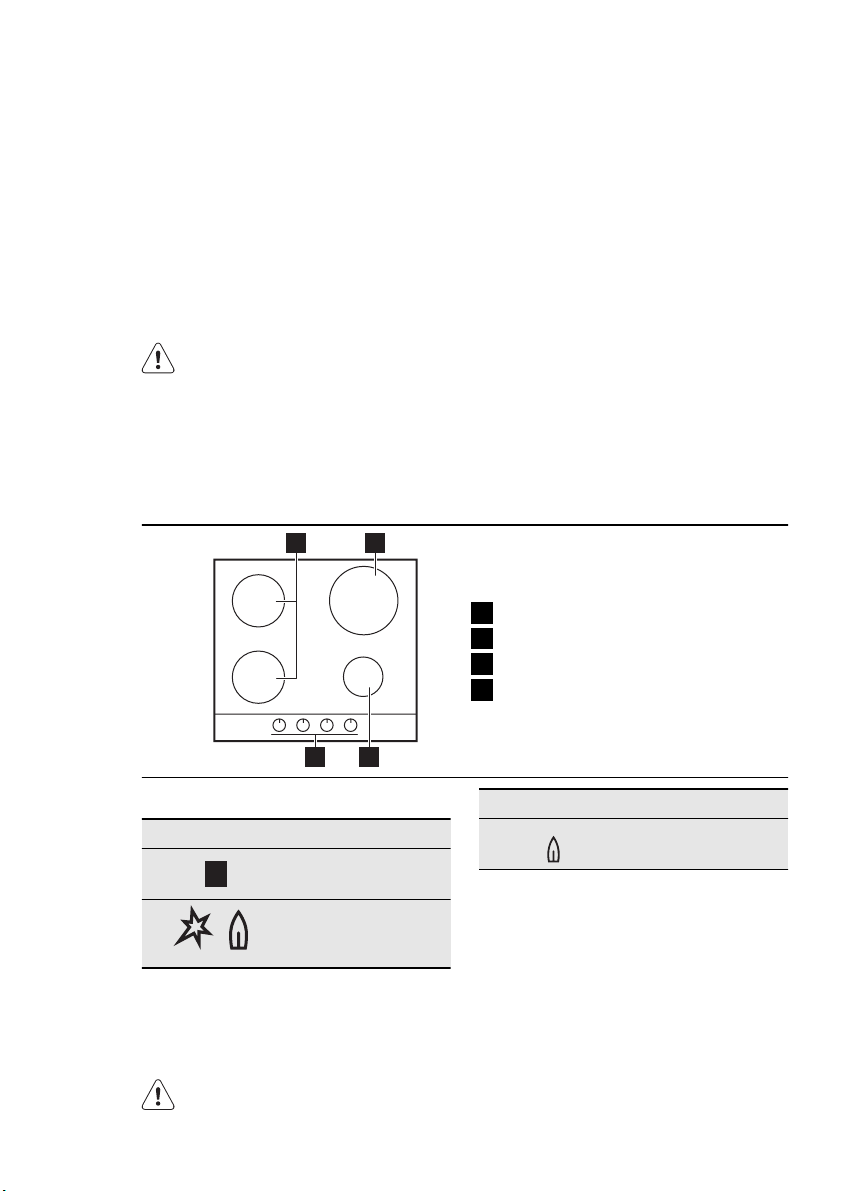

3.1 Indeling kookplaat
1
3.2 Bedieningsknoppen
Symbool Beschrijving
geen gastoevoer /
uit-stand
2
Semi-snelle brander
1
Snelle brander
2
Sudderbrander
3
Bedieningsknoppen
4
34
Symbool Beschrijving
ontstekingsstand / maximale
gastoevoer
Symbool Beschrijving
minimale gastoevoer
4. DAGELIJKS GEBRUIK
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
NEDERLANDS 7
A
4.1 Ontsteking van de brander
WAARSCHUWING!
Ga voorzichtig te werk bij het gebruik van branders (open vuur) in
de keuken. De fabrikant kan niet
aansprakelijk gesteld worden in
geval van onjuist gebruik van de
vlam.
De brander steeds aansteken
voor u het kookgerei plaatst.
Om de brander aan te steken:
1.
Draai de bedieningsknop tegen de
wijzers van de klok in naar zijn maxi-
mumstand (
in.
2.
Houd de bedieningsknop ongeveer 5
seconden ingedrukt zodat het thermokoppel kan opwarmen. Anders zal
de gastoevoer worden onderbroken.
3.
De vlam afstellen zodra deze regelmatig brandt.
Als de brander na enkele pogingen niet aan gaat, controleer dan
of de kroon en de deksel goed op
hun plaats zitten.
) en druk de knop
A)

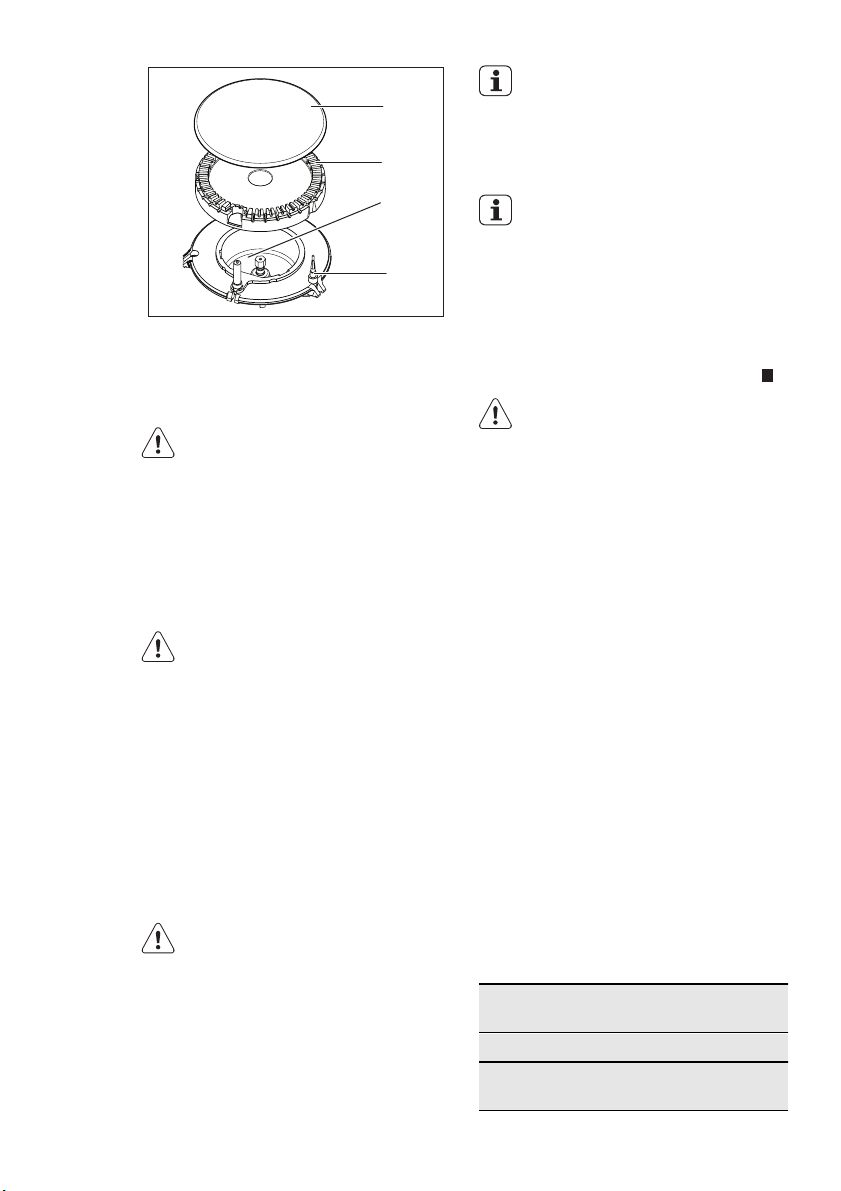

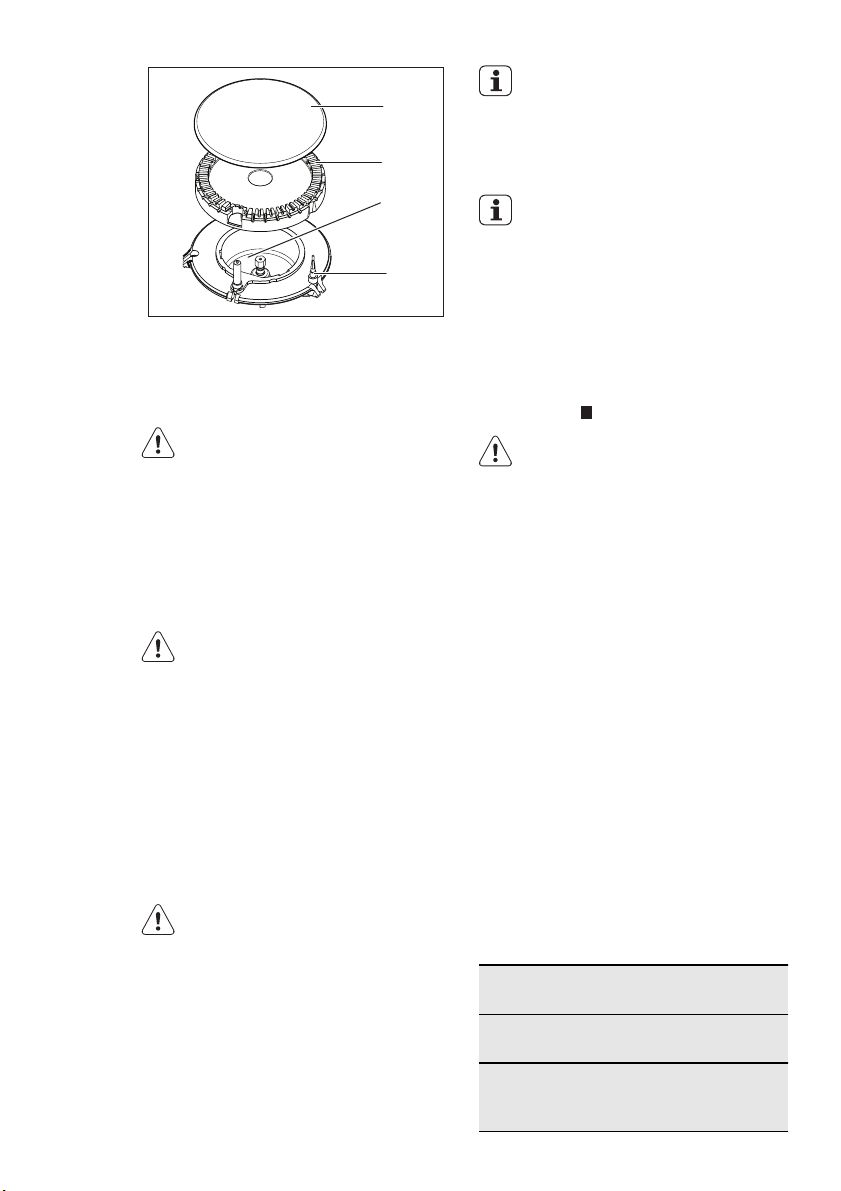

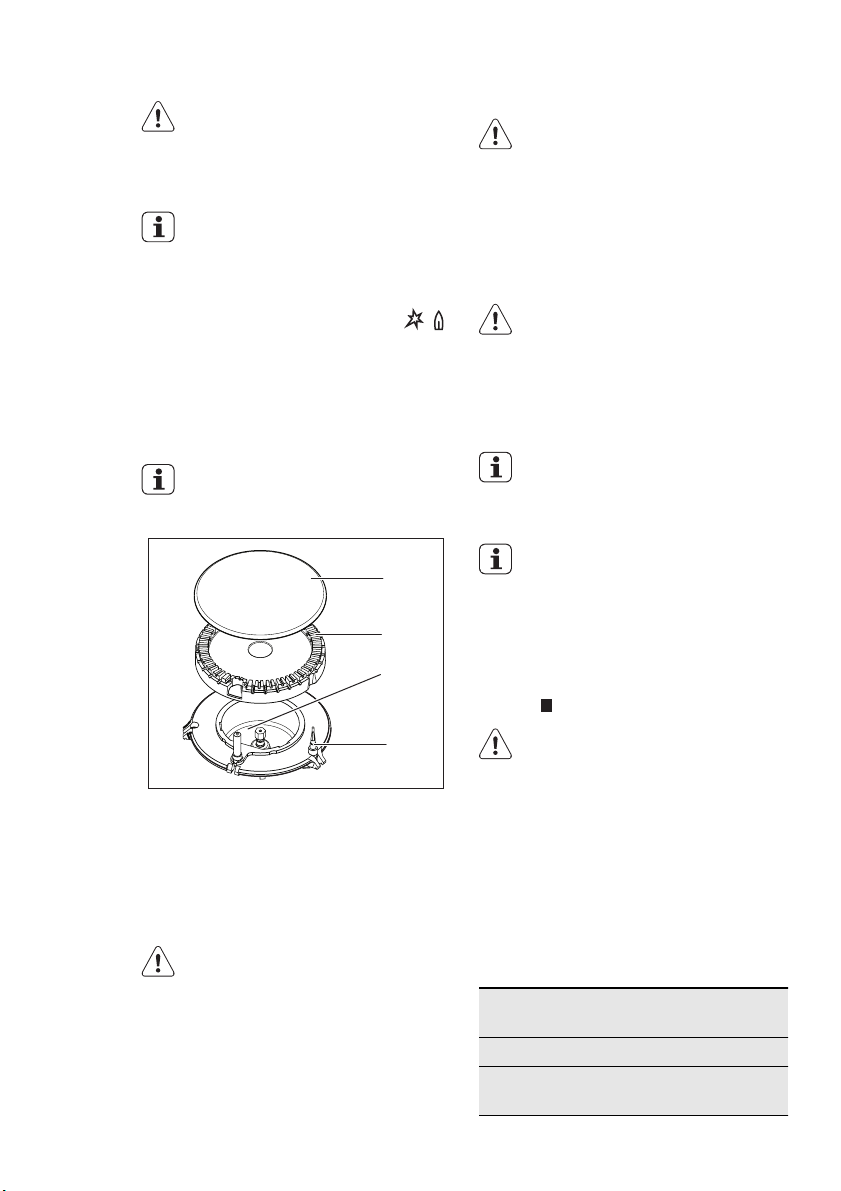

Branderdeksel
B)
Branderkroon
C)
Ontstekingsbougie
D)
Thermokoppeling
WAARSCHUWING!
Houd de bedieningsknop niet langer dan 15 seconden ingedrukt.
Als de brander na 15 seconden
nog niet brandt, de bedieningsknop loslaten en minstens 1 minuut wachten voordat u opnieuw
probeert de vlam te ontsteken.
Bij afwezigheid van elektrische
stroom kunt u de brander ontsteken zonder elektrische inrichting.
Breng in dat geval een vlam in de
buurt van de brander, druk de
desbetreffende knop in en draai
ze tegen de wijzers van de klok in;
naar de stand voor een maximale
gasontwikkeling.
B
C
D
Als de brander per ongeluk uitgaat, draai de bedieningsknop
dan op de uit-stand en probeer de
brander nogmaals aan te steken
na minimaal 1 minuut.
www.electrolux.com
8
De ontstekingsknop kan automatisch starten als u de netvoeding
inschakelt, na installatie of na een
stroomuitval. Dit is normaal.
4.2 De brander uitzetten
Om de vlam uit te zetten draait u de knop
op het symbool
.
5. NUTTIGE AANWIJZINGEN EN TIPS
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
5.1 Energie besparen
• Doe indien mogelijk altijd deksels op de
pannen.
• Draai de vlam lager als de vloeistof begint te koken, zodat deze blijft sudderen.

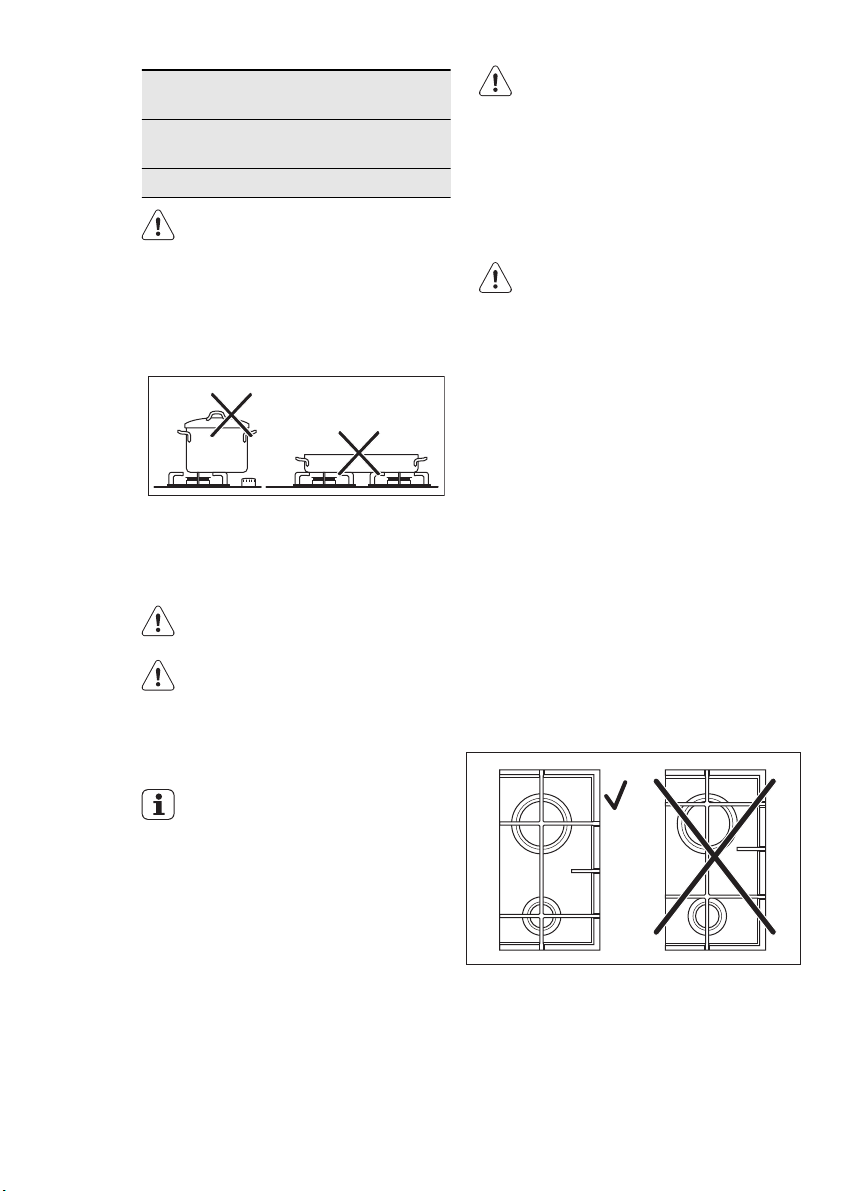

Gebruiken alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat.
Brander Diameter van het
Rapid (Snel) 180 - 260 mm
Halfsnel
voor
Halfsnel
achter
Sudderbrander
WAARSCHUWING!
Zorg dat de potten niet op de bedieningsknoppen staan. Als de
bedieningsknoppen zich onder de
potten bevinden, dan zal de vlam
deze opwarmen.

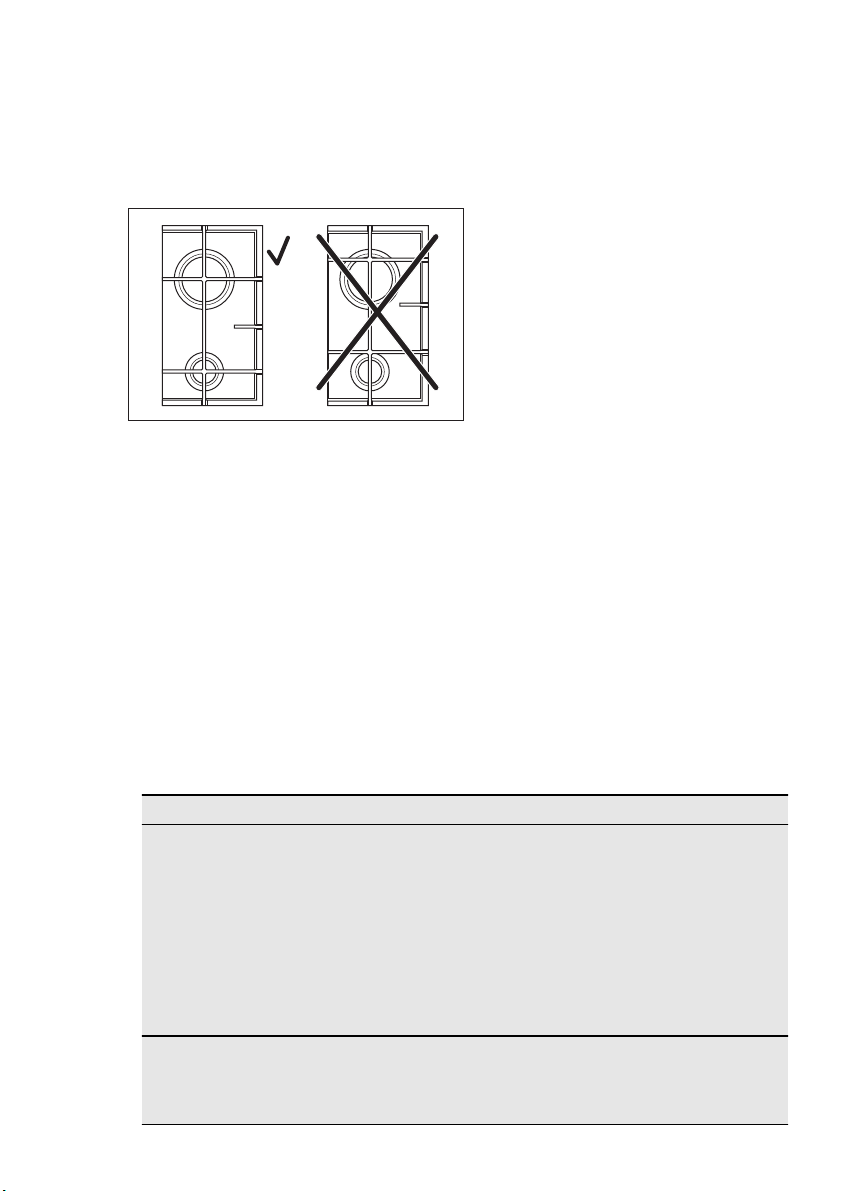

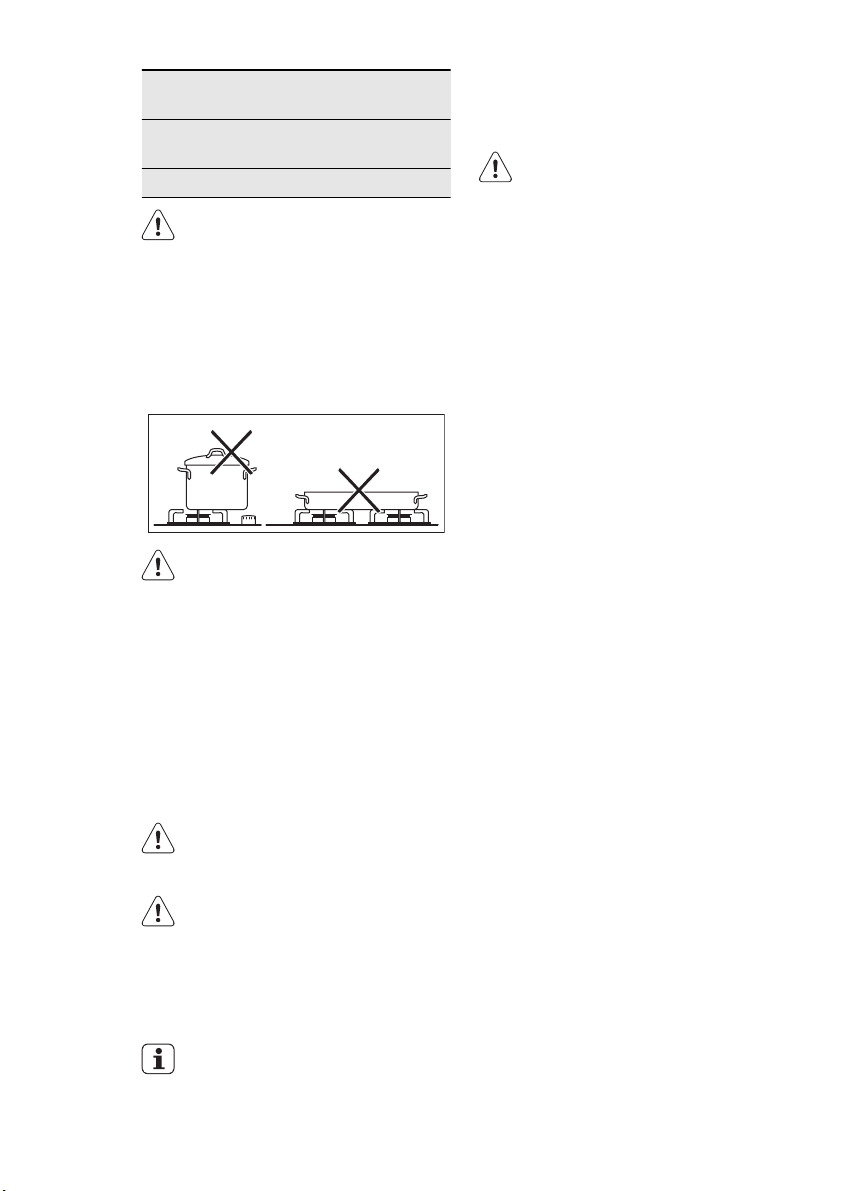

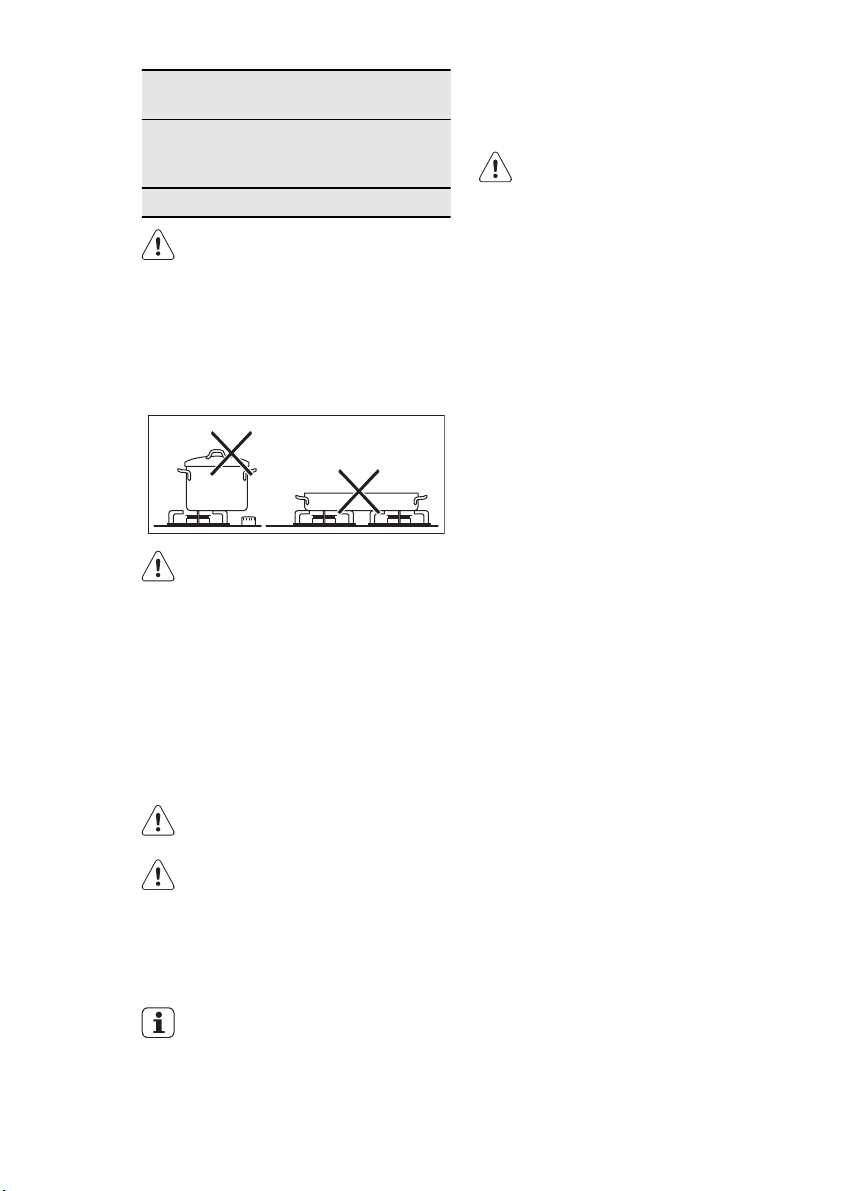

Zet één pan niet op twee branders.
kookgerei
120 - 180 mm
120 - 220 mm
80 - 160 mm
Zet geen instabiele of beschadigde pannen op de pannendragers om morsen en
letsel te voorkomen.
Informatie over acrylamides
Belangrijk! Volgens recente
wetenschappelijke informatie kan het
intensief bruinen van levensmiddelen (met
name in producten die zetmeel bevatten),
een gezondheidsrisico vormen tengevolge
van acrylamides. Om die reden adviseren
wij levensmiddelen zoveel mogelijk bij lage
temperaturen gaar te laten worden en de
gerechten niet te veel te bruinen.
WAARSCHUWING!
Draai de vlam altijd lager of schakel hem uit voordat u de pan van
de brander haalt
WAARSCHUWING!
Zorg dat de handvaten van de pot
niet boven de voorste rand van
het werkblad komen. Zorg dat de
potten zich in het midden van de
ringen bevinden, voor een maximum aan stabiliteit en lager gasverbruik.
WAARSCHUWING!
Gebruik nooit een vlammenwerper.
6. ONDERHOUD EN REINIGING
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
WAARSCHUWING!
Schakel het apparaat uit en laat
het afkoelen voordat u het
schoonmaakt. Trek de stekker
van het apparaat uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden aan het
apparaat gaat uitvoeren.
Krassen of donkere vlekken op de
oppervlakte hebben geen invloed
op de werking van het apparaat.
• U kunt de pansteunen verwijderen voor
een gemakkelijke reiniging van het
kookplaat.
• Was de geëmailleerde delen, het deksel
en de kroon met een warm sopje en
laat ze goed drogen alvorens ze terug
te plaatsen.
• Was de onderdelen van roestvrij staal af
met water en droog ze vervolgens met
een zachte doek.
• De pannendrager mag niet in de afwasautomaat worden afgewassen. Hij
moet met de hand worden afgewassen.
• Als u de pansteunen afwast met de
hand, let dan op bij het afdrogen, omdat ze door het emailleerproces soms
scherpe randen hebben. Verwijder
hardnekkige vlekken zo nodig met een
pastareiniger.

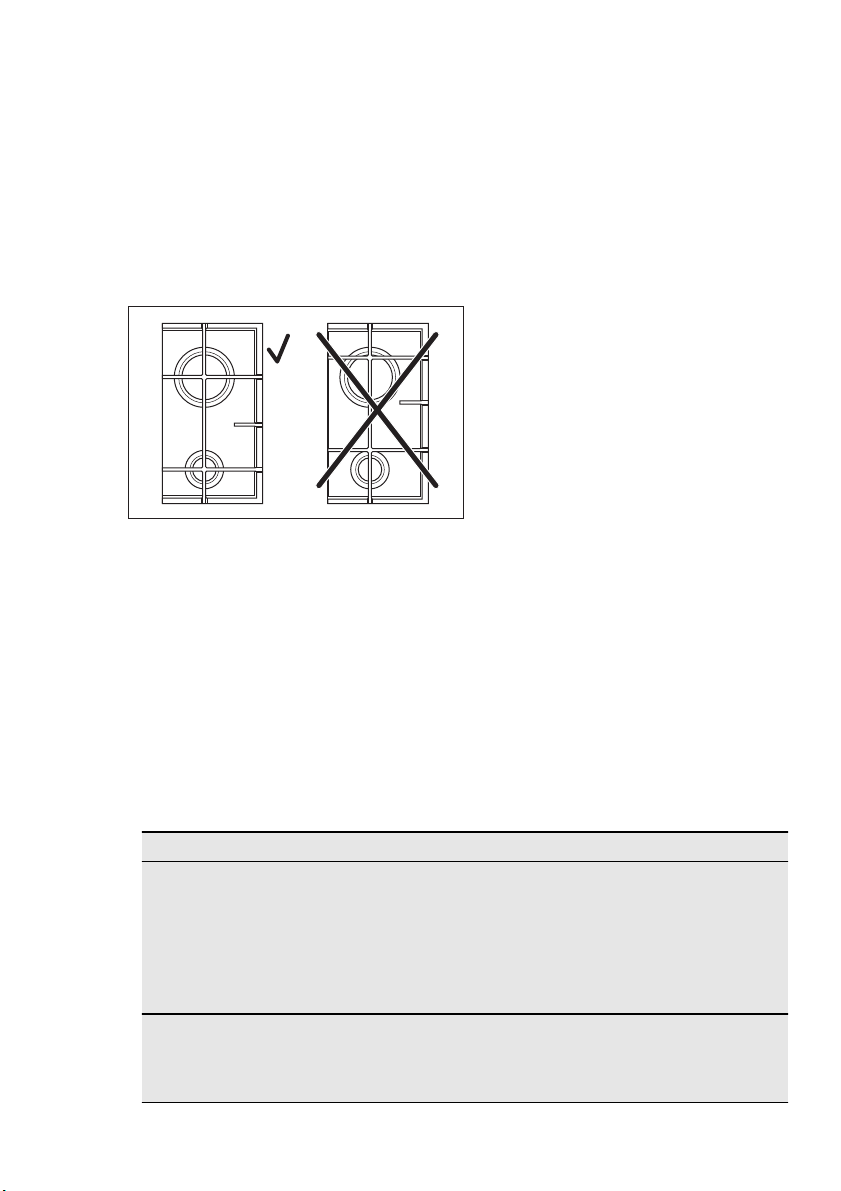

• Zorg ervoor dat u de pannendrager na
de reiniging correct terugplaatst.
• Om ervoor te zorgen dat de branders
goed werken, moeten de armen van de
pannendrager in het midden van de
brander worden geplaatst.
NEDERLANDS 9
Ga zeer voorzichtig te werk bij het
•
vervangen van de pansteunen, dit
om schade te voorkomen aan het
oppervlak van de kookplaat.
Droog het apparaat na reiniging af met
een zachte doek.
Verwijderen van vuil:
1.
– Verwijder direct: gesmolten plas-
tic, gesmolten folie en suikerhoudende gerechten.
Schakel het apparaat uit en laat
–
het afkoelen voordat u het
schoonmaakt: kalk- en waterkringen, vetspatten en metaalachtig
glanzende verkleuringen. Gebruik
een specifiek schoonmaakmiddel
voor het oppervlak van de kookplaat.
2.
Reinig het apparaat met een vochtige
doek en een beetje afwasmiddel.
3.
Wrijf het apparaat ten slotte droog
met een schone doek.
Het roestvrij staal kan beschadigen als het
te heet wordt. Daarom moet u ook niet
koken met grillstenen, aardewerk potten
of pannen van gietijzer.
6.1 Reinigen van de
ontstekingsknop
Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen
elektrode. Reinig deze onderdelen altijd
grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de
branderkroonopeningen niet verstopt zijn.
6.2 Periodiek onderhoud
Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerlei-
www.electrolux.com
10
ding en de drukregelaar (indien gemonteerd) te controleren.
7. PROBLEEMOPLOSSING
Probleem Mogelijke oorzaak Oplossing
Er is geen vonk als de
brander wordt aangestoken.
• De branderdeksel en
De vlam gaat meteen na
de ontsteking uit.
De gasring brandt onregelmatig.
Als er een storing optreedt, probeer dan
eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact
op met uw verkoper of de serviceafdeling.
Als u het apparaat verkeerd heeft
gebruikt, of als de installatie niet is
uitgevoerd door een erkende
monteur, dan is het bezoek van
de klantenservicemonteur of van
uw leverancier mogelijk niet gratis,
zelfs niet in de garantieperiode.
• Er is geen elektrische
• Het thermokoppel is
• De branderkroon is ver-
voeding
kroon zitten niet goed
op hun plaats.
niet voldoende opgewarmd
stopt met etensresten

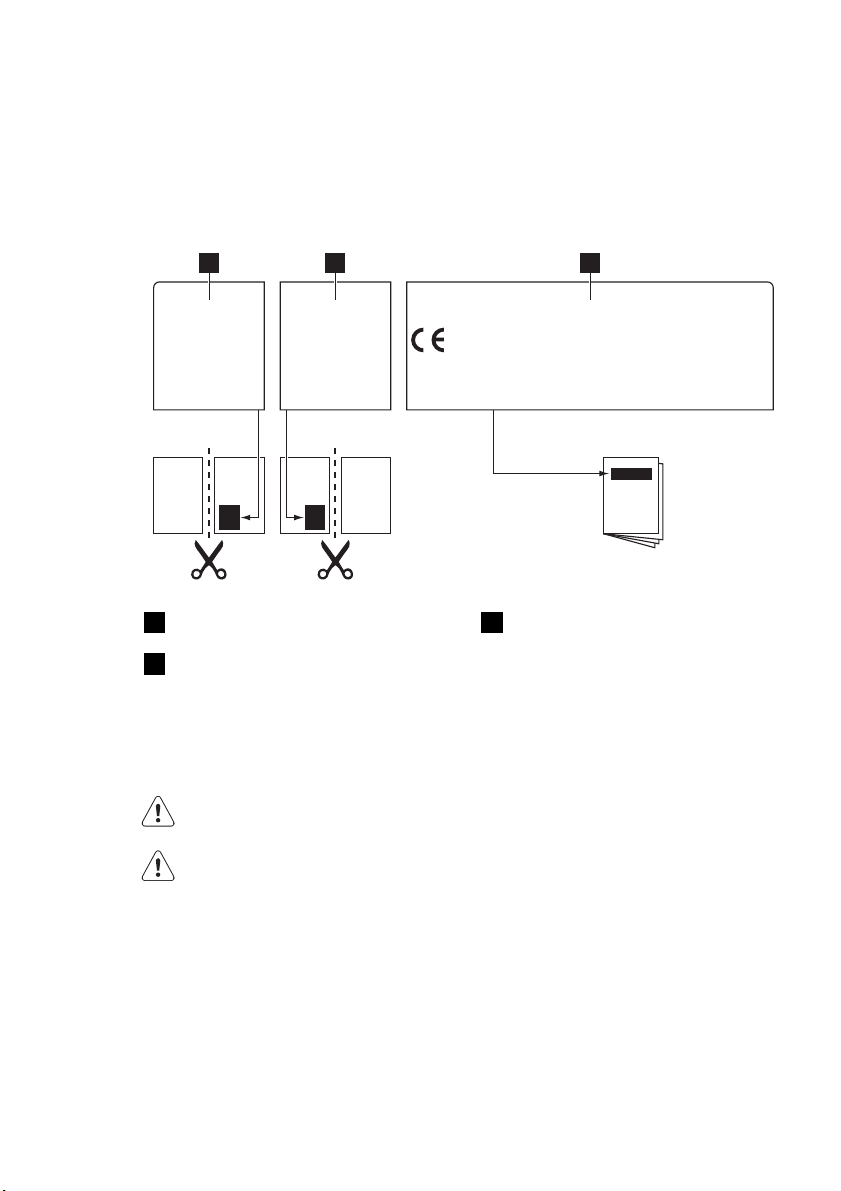

• Productnummer (PNC) .............
• Serienummer (S.N.)..............
Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.
7.1 Labels meegeleverd in de
zak met accessoires

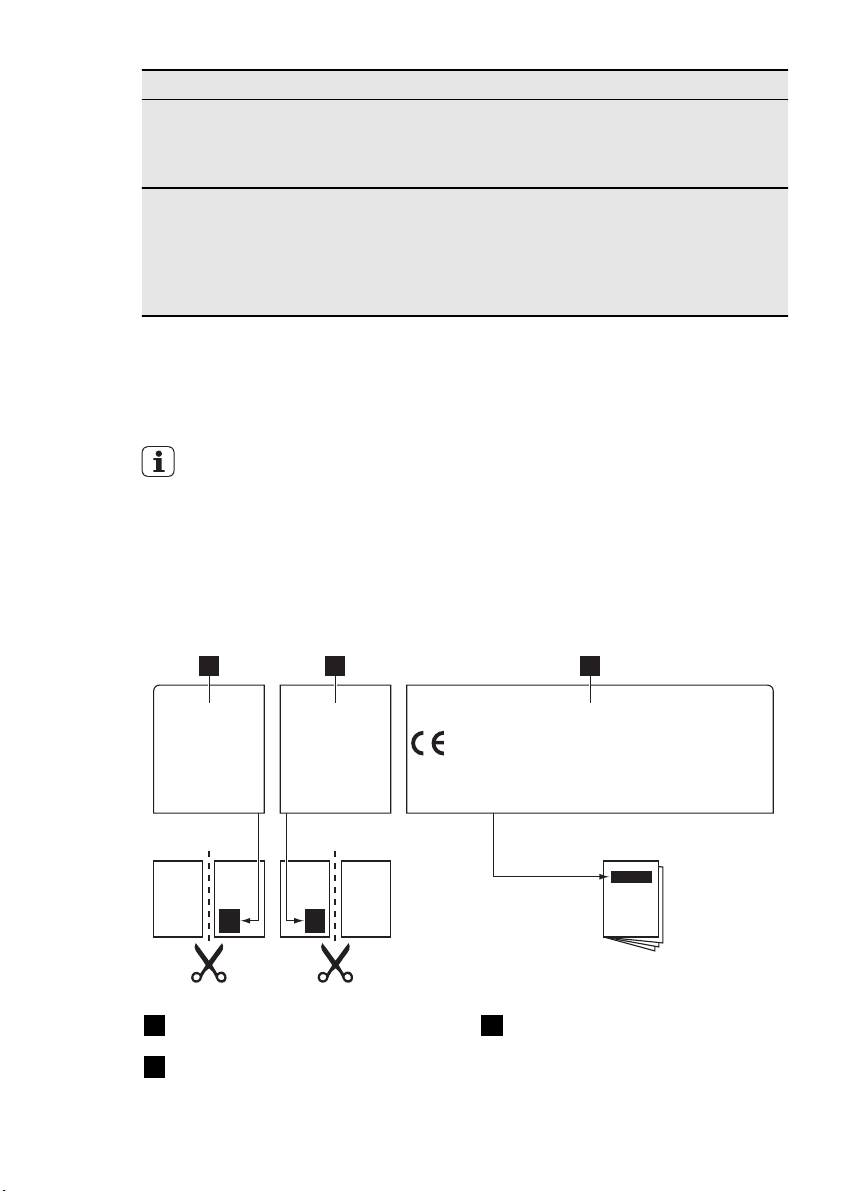

Bevestig de stickers zoals hieronder
weergegeven:
• Controleer of het apparaat goed is aangesloten en de elektrische
voeding is ingeschakeld.
• Controleer de zekering.
Als de zekering meer
dan één keer doorslaat,
raadpleeg dan een bevoegde elektricien.
• Controleer of de branderdeksel en kroon
goed op hun plaats zitten.
• Houd, na het ontsteken
van de vlam, de knop
circa 5 seconden ingedrukt.
• Controleer of de hoofdsproeier niet verstopt is
en of de branderkroon
schoon is.
Deze gegevens zijn nodig om u snel
en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.
• Modelbeschrijving ............
1 2 3
NEDERLANDS 11
MOD.
PROD.NO.
SER.NO
DATA
Plak de sticker op de garantiekaart en
1
verstuur dit deel.
Plak de sticker op de garantiekaart en
2
bewaar dit deel.
8. MONTAGE
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
WAARSCHUWING!
De volgende instructies over de
installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
0049
03 IT
MADE IN ITALY
MOD.
PROD.NO.
SER.NO.
Plak de sticker op het instructieboek-
3
je.
TYPE
230V-50Hz
IP20
De aansluiting moet worden uitgevoerd in
overeenstemming met voorschrift NBN D
5I.003.
8.1 Gasaansluiting
De aansluiting op de gastoevoer moet
worden uitgevoerd met behulp van een
AGB-kraan. Kies vaste aansluitingen of
gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de
voorschriften die van kracht zijn. Als u flexibele metalen leidingen gebruikt, moet u
opletten dat deze niet in aanraking komen
met bewegende onderdelen, of dat ze
niet vastgeklemd worden. Wees ook
voorzichtig wanneer de kookplaat wordt
samengebracht met een oven.
www.electrolux.com
12
Vloeibaar gas
Gebruik de rubberen pijphouder voor
vloeibaar liquid gas. Koppel altijd de pakking vast. Ga vervolgens door met de
gasaansluiting.
De flexibele leiding is klaar voor gebruik
als de leiding:
– ze niet meer kan worden opgewarmd
– niet langer is dan 1500 mm;
– geen knikken vertoont;
– niet onderworpen is aan tractie of tor-
– de leiding niet in aanraking komt met
– de leiding gemakkelijk onderzocht kan
De controle van de staat van de flexibele
leiding bestaat erin te controleren of:
– ze geen barsten, sneden, vlekken of
– het materiaal niet gehard is, maar de
– de bevestigingsklemmen niet verroest
Controleer of de gastoevoerdruk
van het apparaat voldoet aan de

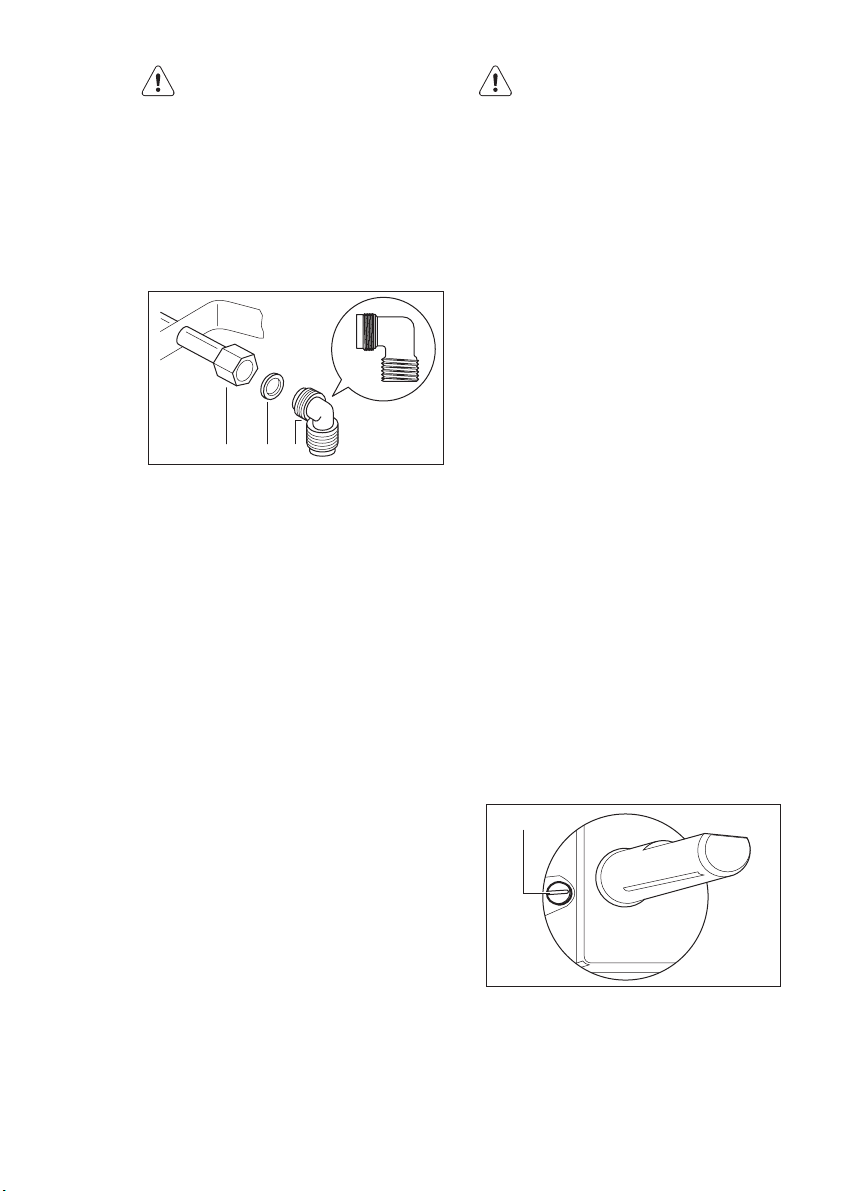

aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G
1/2". Alle onderdelen die getoond
worden op de afbeelding zijn
reeds in de fabriek gemonteerd.
Het apparaat werd voor het de fabriek verliet getest, om voor u de
beste resultaten te verzekeren.

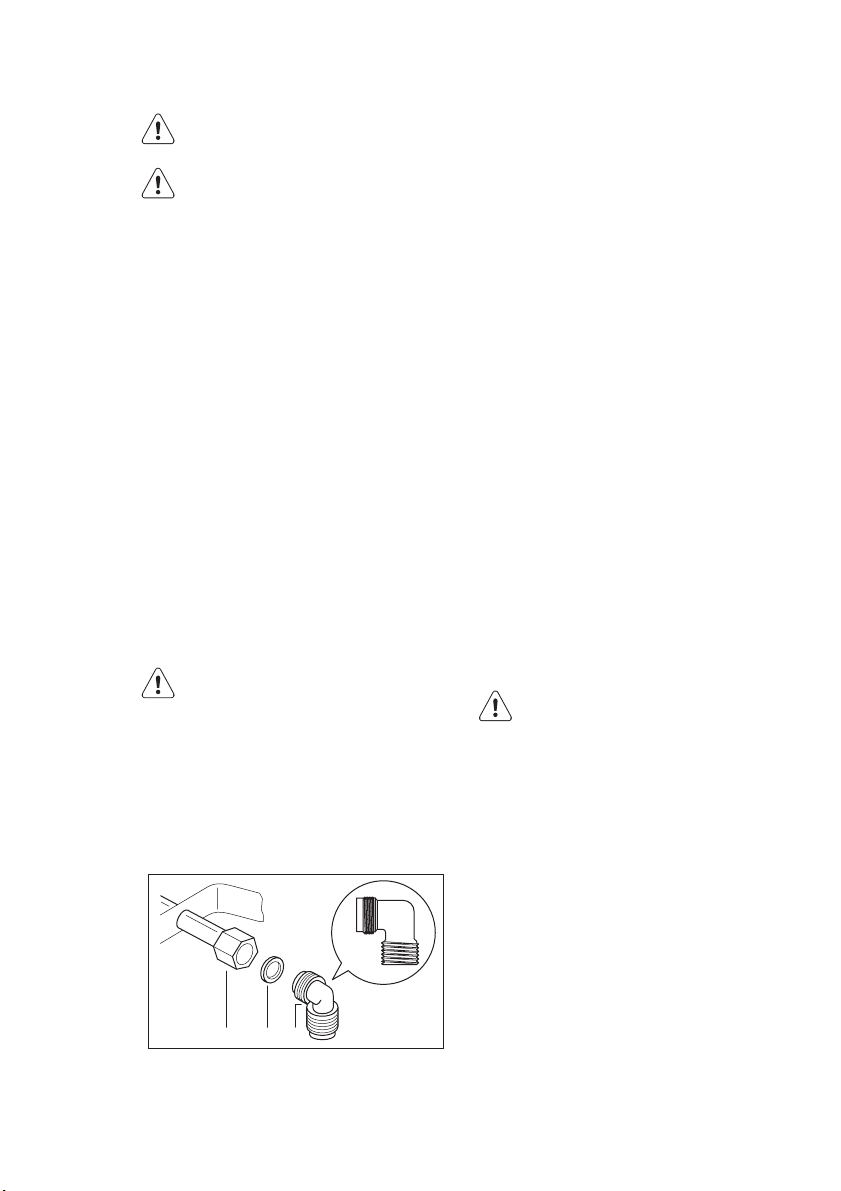

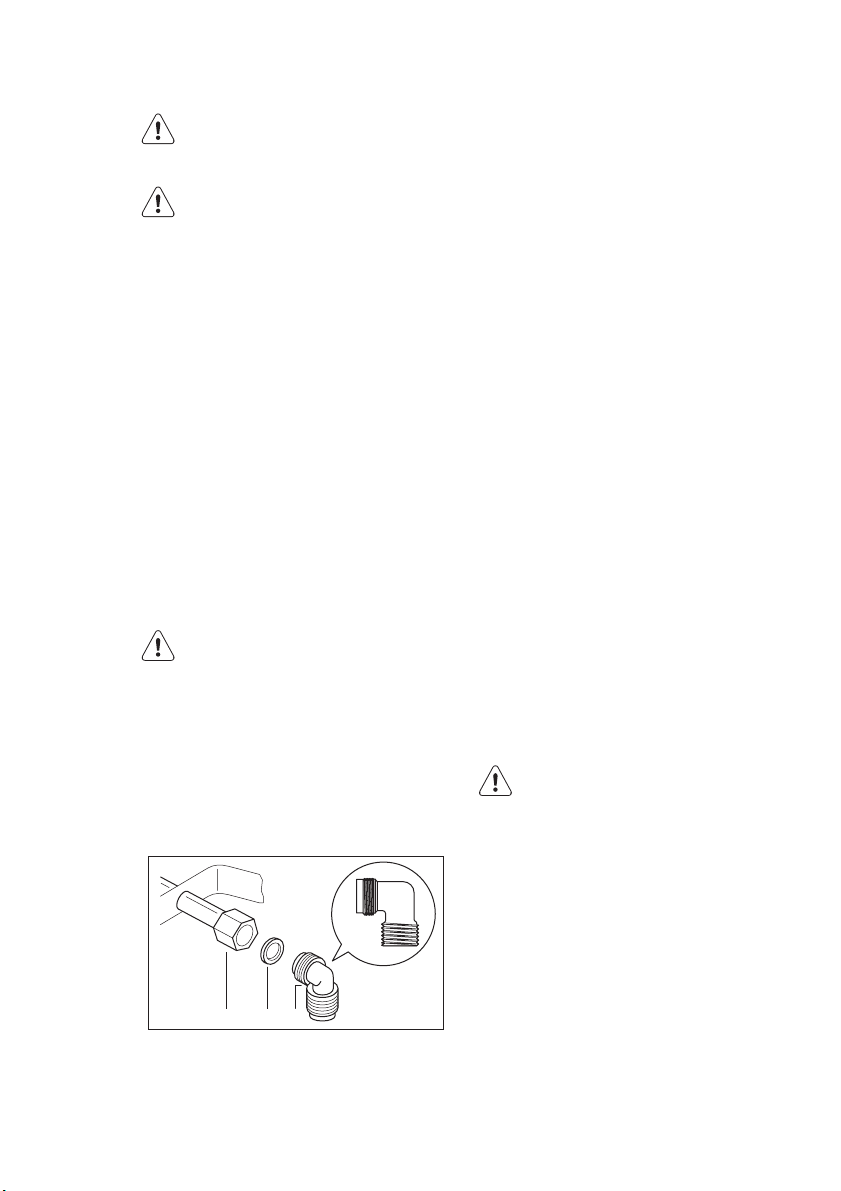

ABC
A)
Uiteinde van as met moer
B)
Wasautomaat
C)
Elleboog
dan kamertemperatuur, (hoger dan 30
°C)
sie;
scherpe randen of hoeken
worden om de toestand ervan te controleren.
brandsporen vertoont op de twee uiteinden en over de volledige lengte
juiste elasticiteit vertoont
zijn
– de vervaldatum niet is verstreken.
Als er een of meerdere defecten waarneembaar zijn, mag de leiding niet worden
gerepareerd, maar moet ze worden vervangen.
Controleer waneer de installatie is
voltooid of elke leidingfitting goed
is afgedicht. Gebruik een zeepoplossing, geen vlam!
8.2 Vervanging van
gasinspuiters
1.
Verwijder de pannendrager.
2.
Verwijder de branderkappen en -kronen.
3.
Verwijder met een dopsleutel 7 de
hoofdsproeiers, en vervang ze door
de sproeiers die vereist zijn voor het
type gas dat u gebruikt (zie de tabel in
het hoofdstuk 'Technische gegevens').
4.
Zet de onderdelen in omgekeerde
volgorde terug.
5.
Vervang het typeplaatje (naast de
gastoevoerleiding) door het plaatje
voor het nieuwe type gastoevoer. U
kunt het plaatje vinden in het zakje
dat bij het apparaat geleverd is.
Als de toevoergasdruk aanpasbaar is of
verschilt van de vereiste druk, moet u een
geschikte drukregelaar op de gastoevoerleiding monteren.
8.3 Instellen van het
minimumniveau
Het minimumniveau van de branders afstellen:
1.
Steek de brander aan.
2.
Draai de knop naar de minimumposi-
tie.
3.
Verwijder de knop.
4.

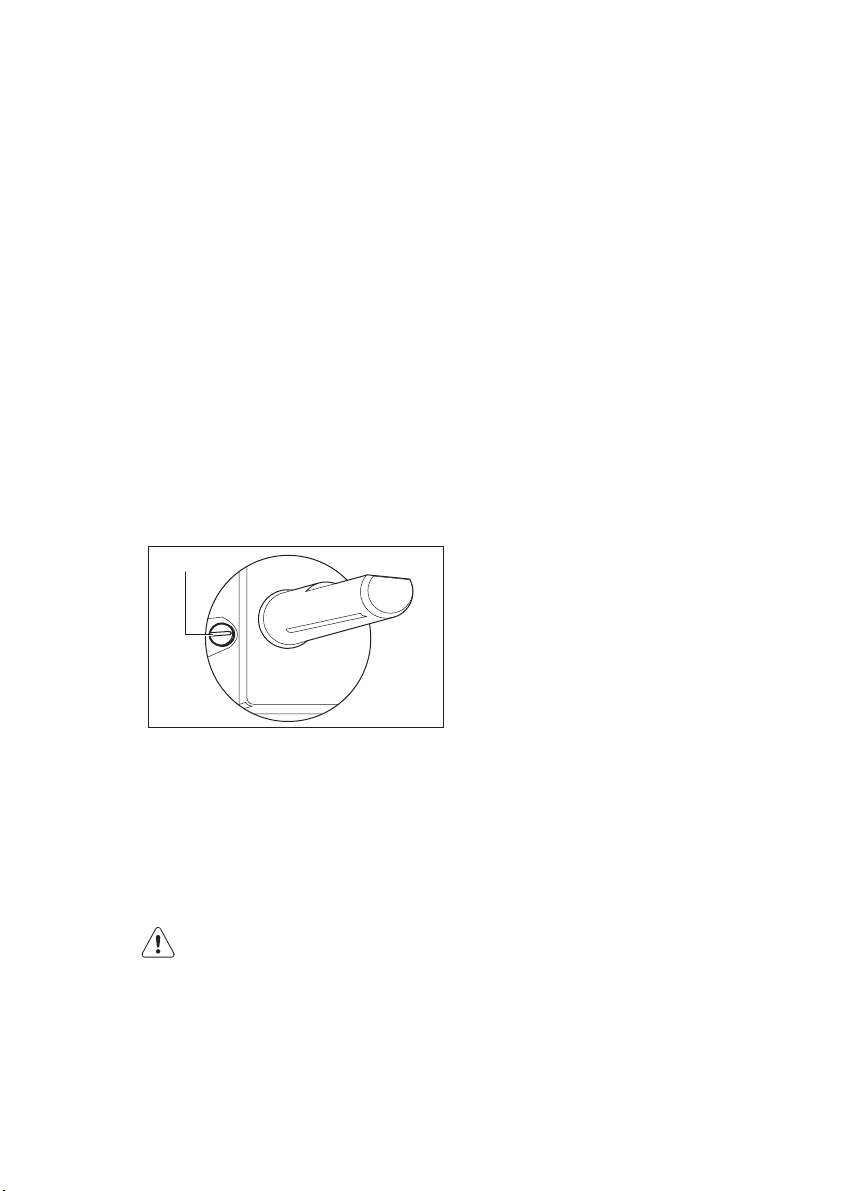

Stel de by-passschroefstand in met
een dunne schroevendraaier.
A
A)

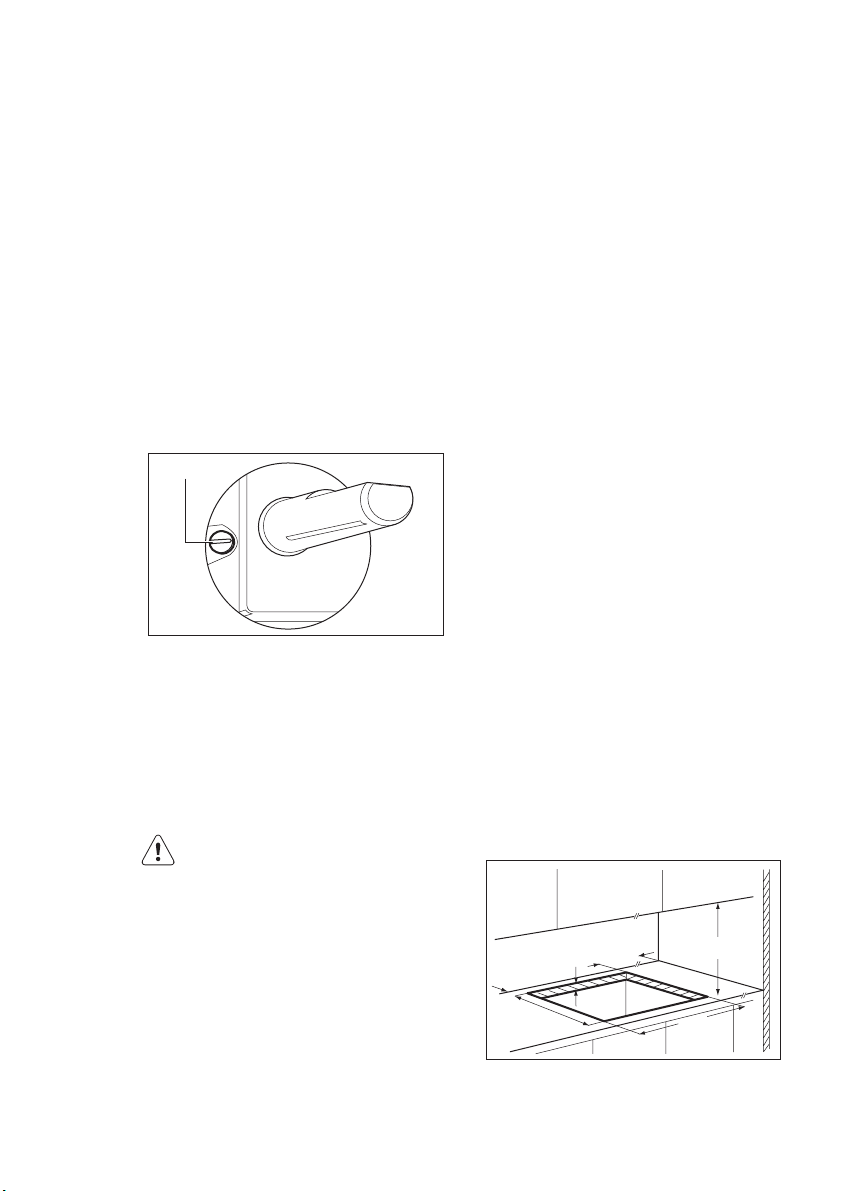

De bypass-schroef
– Als u overschakelt van aardgas
G20/G25 20/25 mbar op vloeibaar
gas, draai de instelschroef dan helemaal vast.
– Als u overschakelt van vloeibaar
gas op aardgas G20/G25 20/25
mbar, draai de by-passschroef dan
ongeveer 1/4 draai los.
WAARSCHUWING!
Zorg dat de vlam niet uit gaat als
u de knop snel van de maximale
stand naar de minimale stand
draait.
8.4 Aansluiting aan het
elektriciteitsnet
• Zorg er voor dat het aangegeven voltage en het type stroom op het typeplatje overeenkomen met het voltage en
stroomtype van uw lokale stroomleverancier.
• Dit apparaat wordt geleverd met een
netsnoer. Dit moet zijn voorzien van een
geschikte stekker, die geschikt is voor
de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in
een goed stopcontact steekt.
• Gebruik altijd een correct ge?stalleerd,
schokbestendig stopcontact.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan
de stekker.
• Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel,
een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en
regelgeving.
• Laat de stroomkabel niet warmer worden dan 90° C.
NEDERLANDS 13
Zorg ervoor dat u de blauwe neutrale kabel aansluit op de aansluiting met de letter
"N" erop. Sluit de bruine (of zwarte) fasekabel aan op de aansluiting met de letter
"L". Zorg dat de fasekabel altijd verbinding
maakt.
8.5 Vervanging van het
aansluitsnoer
Gebruik om de aansluitkabel te vervangen
alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het
voltage en de bedrijfstemperatuur. De
geel/groene aardedraad moet ongeveer 2
cm langer zijn dan de bruine (of zwarte)
fasedraad.

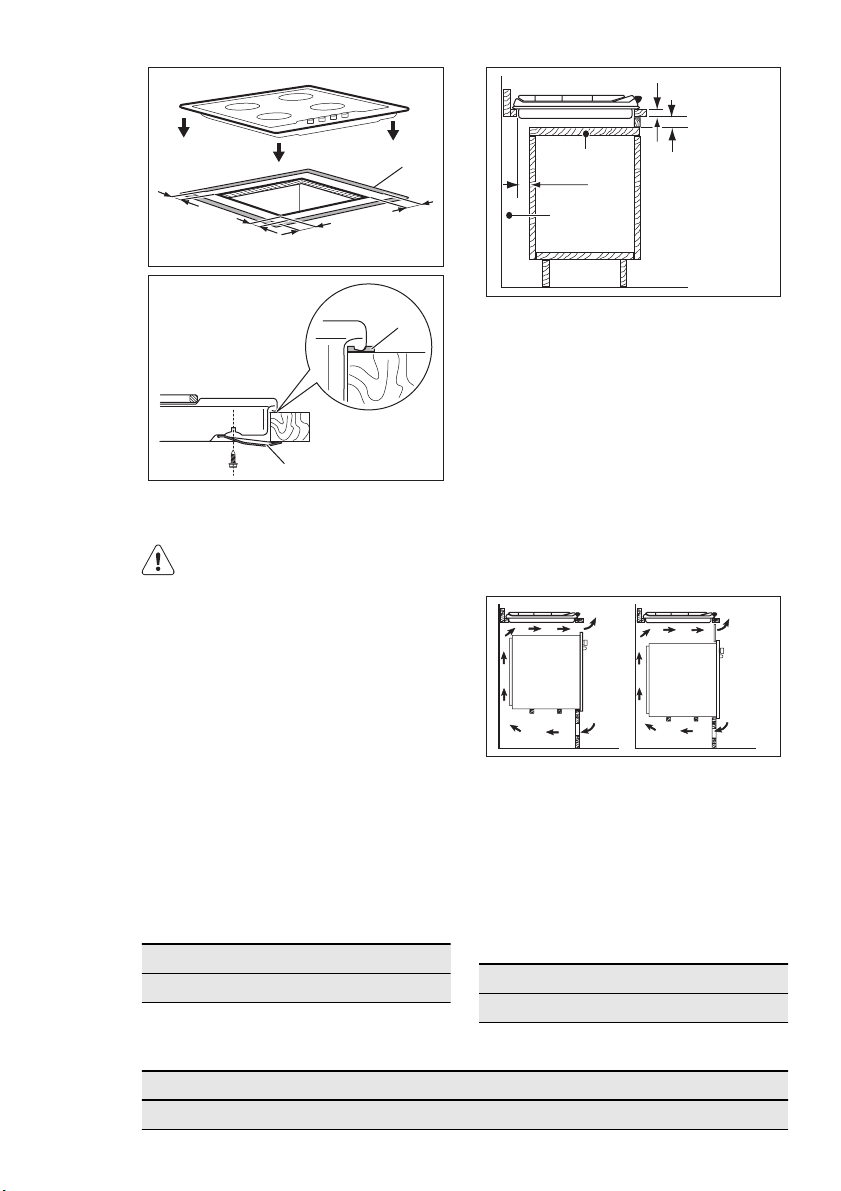

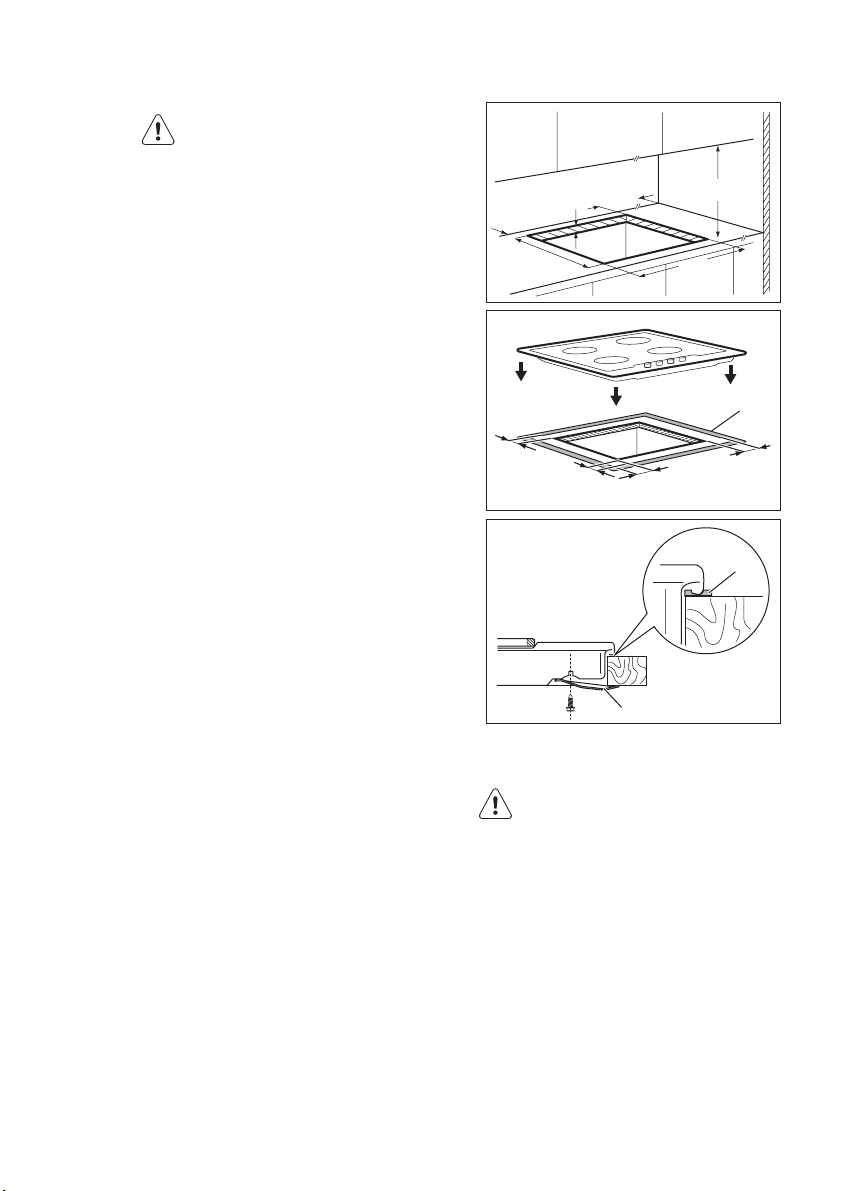

8.6 Inbouw
min.
min.
55 mm
480 mm
10 mm
A)
meegeleverde afdichting
B)
meegeleverde steunen
100 mm
30 mm
3 mm
11 mm
B
min.
650 mm
560 mm
A
11 mm
A
www.electrolux.com
14

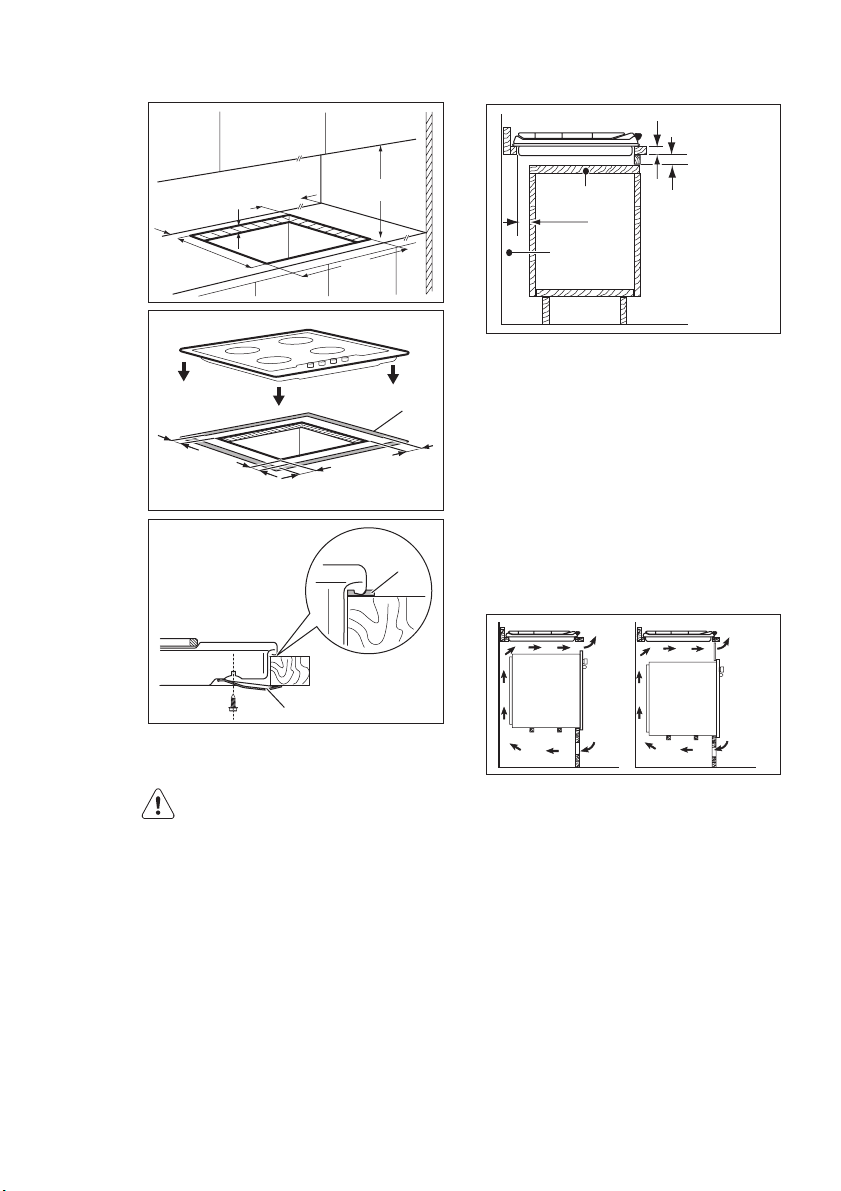

8.7 Mogelijkheden voor inbouw
Keukenmeubel met deur
Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn
en eenvoudig toegang bieden indien technische hulp nodig is.
LET OP!
Installeer het apparaat alleen op
een werkblad met een plat oppervlak.
30 mm
Keukenmeubel met oven
De afmetingen van de uitsparing voor de
kookplaat moeten overeenkomen met de
voorgeschreven inbouwmaten en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te
kunnen garanderen. Om veiligheidsredenen en om een gemakkelijke verwijdering
van de oven uit het meubel mogelijk te
maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

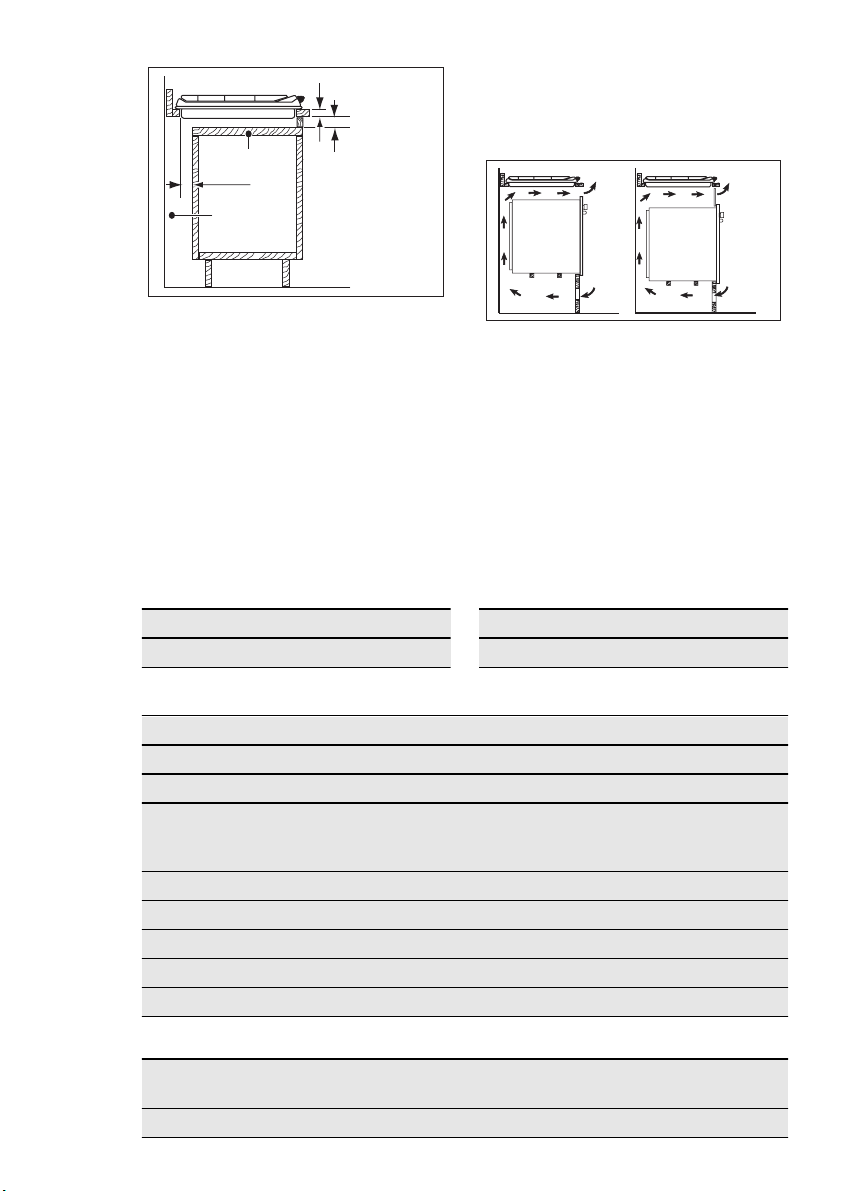

50 cm
2
120 cm
2
A
60 mm
min 20 mm
(max 150 mm)
B
A)
Verwijderbaar paneel
B)
Ruimte voor aansluitingen
9. TECHNISCHE INFORMATIE
Afmetingen kookplaat
Breedte: 594 mm
Lengte: 510 mm
Branderbelasting
Grote brander: 3.0 kW
Semi-snelle brander: 2.0 kW
Sudderbrander: 1.0 kW
TOTAAL VERMOGEN: G20/G25 (2E+) 20/25 mbar = 8.0 kW
Elektrische voeding: 230 V ~ 50 Hz
Gasaansluiting: R 1/2 "
Categorie: II2E+3+
G30 (3+) 28-30 mbar = 567 g/h
G31 (3+) 37 mbar = 557 g/h
2
360 cm
Inbouwafmetingen kookplaat
Breedte: 560 mm
Lengte: 480 mm
180 cm
2
NEDERLANDS 15
Gastoevoer: G20/G25 (2E+) 20/25 mbar
Apparaatklasse: 3
Bypassdiameter
Brander Ø By-pass in
1/100 mm
Brander Ø By-pass in
1/100 mm
Sudderbrander 28 Snel 42
Normale brander 32
Gasbranders voor AARDGAS G20/25 20/25 mbar
BRANDER
NORMAAL VERMOGEN
kW
inj. 1/100 mm
Sudderbrander 1.0 70
Normale brander 2.0 96
Rapid (Snel) 3.0 119
Gasbranders voor LPG (butaan / propaan)
BRANDER
Normaal
VERMOGEN
kW
inj.
1/100 mm
G30
28-30 mbar
g/uur g/uur
G31
37 mbar
Sudderbrander 1.0 50 73 71
Normale brander 2.0 71 145 143
Rapid (Snel) 2.8 86 204 200
10. MILIEUBESCHERMING
Recycle de materialen met het symbool
. Gooi de verpakking in een geschikte
verzamelcontainer om het te recyclen.
Help om het milieu en de
volksgezondheid te beschermen en
recycle het afval van elektrische en
elektronische apparaten. Gooi apparaten
gemarkeerd met het symbool niet weg
met het huishoudelijk afval. Breng het
product naar het milieustation bij u in de
buurt of neem contact op met de
gemeente.
www.electrolux.com
16
CONTENTS
1. SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3. PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5. HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
7. TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8.
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9. TECHNICAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.electrolux.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
1. SAFETY INFORMATION
Before the installation and use of the appliance, carefully
read the supplied instructions. The manufacturer is not
responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with
the appliance for future reference.
1.1 Children and vulnerable people safety
WARNING!
Risk of suffocation, injury or permanent disability.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they are supervised by an adult or a person who is responsible for their safety.
• Do not let children play with the appliance.
• Keep all packaging away from children.
• Keep children and pets away from the appliance when
it operates or when it cools down. Accessible parts are
hot.
• If the appliance has a child safety device, we recom-
mend that you activate it.
• Cleaning and user maintenance shall not be made by
children without supervision.
ENGLISH 17
1.2 General Safety
• The appliance and its accessible parts become hot
during use. Do not touch the heating elements.
• Do not operate the appliance by means of an external
timer or separate remote-control system.
• Unattended cooking on a hob with fat or oil can be
dangerous and may result in fire.
www.electrolux.com
18
• Never try to extinguish a fire with water, but switch off
• Do not store items on the cooking surfaces.
• Do not use a steam cleaner to clean the appliance.
• Metallic objects such as knives, forks, spoons and lids
the appliance and then cover flame e.g. with a lid or a
fire blanket.
should not be placed on the hob surface since they
can get hot.
2.
SAFETY INSTRUCTIONS
This appliance is suitable for the following
markets: BE
LU
2.1 Installation
WARNING!
Only a qualified person must install this appliance.
• Remove all the packaging.
• Do not install or use a damaged appliance.
• Obey the installation instruction supplied with the appliance.
• Keep the minimum distance from the
other appliances and units.
• Always be careful when you move the
appliance because it is heavy. Always
wear safety gloves.
• Seal the cut surfaces with a sealant to
prevent moisture to cause swelling.
• Protect the bottom of the appliance
from steam and moisture.
• Do not install the appliance adjacent to
a door or under a window. This prevents hot cookware to fall from the appliance when the door or the window is
opened.
• If the appliance is installed above drawers make sure that the space, between
the bottom of the appliance and the upper drawer, is sufficient for air circulation.
• The bottom of the appliance can get
hot. We recommend to install a noncombustile separation panel under the
appliance to prevent access to the bottom.
Electrical connection
WARNING!
Risk of fire and electrical shock.
• All electrical connections must be made
by a qualified electrician.
• The appliance must be earthed.
• Before carrying out any operation make
sure that the appliance is disconnected
from the power supply.
• Use the correct electricity mains cable.
• Do not let the electricity mains cable
tangle.
• Make sure the mains cable or plug (if
applicable) does not touch the hot appliance or hot cookware, when you
connect the appliance to the near sockets
• Make sure the appliance is installed
correctly. Loose and incorrect electricity
mains cable or plug (if applicable) can
make the terminal become too hot.
• Make sure that a shock protection is installed.
• Use the strain relief clamp on cable.
• Make sure not to cause damage to the
mains plug (if applicable) or to the
mains cable. Contact the Service or an
electrician to change a damaged mains
cable.
• The electrical installation must have an
isolation device which lets you discon-
Loading...
