notice d’utilisation
gebrauchsanweisung
BE
Table de cuisson
Kochmulde
EHG 6423
EHG 6833
Page 2
2 electrolux
Page 3
electrolux 3
Bienvenue dans le monde d’Electrolux
Nous vous remercions de la confiance que vous nous témoignez en choisissant un
appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du
temps.
Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable.
Vous pouvez en voir quelques exemples sur la couverture de cette notice.
Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous
permettra de profiter au mieux de tous les avantages de votre nouvel appareil.
Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et
sérénité.
A bientôt.
Page 4
4 electrolux
Sommaire
A l'attention de l'utilisateur
Avertissements importants ................................................................................ 5
Description de l'appareil .................................................................................... 8
Utilisation de votre table de cuisson ................................................................... 9
Conseils d'utilisation ........................................................................................ 10
Entretien et nettoyage ..................................................................................... 12
Garantie/Service clientèle ................................................................................ 22
A l'attention de l'installateur
Caractéristiques techniques ........................................................................... 14
Installation ....................................................................................................... 15
Adaptation des brûleurs au gaz utilisé .............................................................. 17
Encastrement .................................................................................................. 19
Possibilités d'encastrement ............................................................................. 21
Comment lire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
!
Conseils et recommandations
Informations sur l'environnement
Cet appareil est conforme aux Directives Communitaires CEE suivantes :
• 73/23 - 90/683 (Basse Tension) ;
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique) ;
• 93/68 (Directives Générales) et modifications successives.
Ces instructions sont valables uniquement pour les pays dont les symboles
d'identification figurent sur la couverture de cette notice d'utilisation et sur
l'appareil lui-même.
Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre
appareil. Nous déclinons toute responsabilité en cas de dommages ou
d’accident provoqués par l’appareil du fait du non-respect de ces
avertissements.
Page 5
electrolux 5
Français
Avertissements importants
Conservez cette notice d’utilisation avec votre appareil. Si l’appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.
Utilisation
• Cet appareil a été conçu pour être uti-
lisé par des adultes. Veillez à ce que les
enfants n’y touchent pas et ne l’utili-
sent pas comme un jouet.
• A la réception de l’appareil, déballez-le
ou faites-le déballer immédiatement.
Vérifiez son aspect général. Faites les
éventuelles réserves par écrit sur le
bon de livraison ou sur le bon d’enlè-
vement dont vous garderez un exem-
plaire.
• Votre appareil est destiné à un usage
domestique normal. Ne l’utilisez pas à
des fins commerciales ou industrielles
ou pour d’autres buts que celui pour
lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de
modifier les caractéristiques de cet
appareil. Cela représenterait un dan-
ger pour vous.
• Avant d’utiliser votre appareil, assurez-
vous qu’il a été correctement raccordé
pour le type de gaz distribué.
• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des
personnes dont les capacités
physiques, sensorielles ou mentales,
ou le manque d'expérience et de
connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont
sans surveillance ou en l'absence
d'instruction d'une personne
responsable qui puisse leur assurer
une utilisation de l'appareil sans
danger.
• Tenez les enfants à distance pendant
le fonctionnement : la table de cuisson
et les récipients s’échauffent et peuvent rester chauds longtemps après
l’arrêt de l’appareil.
• Baissez ou éteignez toujours la
flamme d’un brûleur avant de retirer un
récipient.
• N’utilisez jamais votre table à vide
(sans récipient dessus)
• Assurez-vous que les manettes
sont toujours en position arrêt
lorsque l’appareil n’est pas utilisé.
• N’utilisez pas de récipients instables
ou déformés : ils peuvent se renverser
et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente
qualifié. Une réparation non conforme
peut être la cause de graves dommages.
• Ne conservez pas à proximité de l’appareil des produits inflammables sensibles aux températures (exemples:
produits de nettoyage, bombe aérosols, ..)
• Assurez-vous que les enfants ne manipulent pas commandes.
Page 6
6 electrolux
• Ne laissez rien sur la table de cuisson.
Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un appareil électrique à
proximité de votre table de cuisson,
veillez a ce que le câble d’alimentation
de cet appareil électrique ne soit pas
en contact avec la surface chaude de
la table.
• Surveillez attentivement la cuisson lors
de friture dans l’huile ou la graisse.
• Evitez tout courant d’air. Si un brûleur
ne présente pas une flamme régulière,
nettoyez-le soigneusement. Si l’inconvénient subsiste, faites appel au service après-vente.
• Si la table est équipée d’un couvercle,
nettoyez-le soigneusement et ne le
fermez qu’après que les brûleurs ont
refroidi.
• Nettoyez l’appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais
fonctionnement des brûleurs et des
bougies d’allumage.
• Avant tout nettoyage ou intervention
technique, assurez-vous que l’appareil
est débranché électriquement et complètement refroidi.
• L’appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de
vapeur chaude.
• L’utilisation d’un appareil de cuisson
au gaz conduit à la production de chaleur et d’humidité dans la pièce où il est
installé. Veillez à assurer une bonne
aération de la cuisine : maintenez
ouverts les orifices d’aération naturelle
ou installez un dispositif d’aération
mécanique.
• Une utilisation intensive et prolongée
de l’appareil peut nécessiter une aération supplémentaire en ouvrant la fe-
nêtre, ou une aération plus efficace,
par exemple en augmentant la puissance de la ventilation mécanique si
elle existe.
• Cet appareil n’est pas raccordé à un
dispositif d’évacuation des produits de
combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Veillez à ne rien laisser sur la table pendant et après l’utilisation des zone de
cuisson (torchons, feuilles d’aluminium, plastique, etc.).
• Changez le tuyau d’arrivée du gaz un
peu avant l’expiration de la date de
vieillissement indiquée sur celui-ci.
• N’utilisez jamais de bouteille de
propane dans votre cuisine ou autre
local fermé.
• N’utilisez que les accessoires livrés
avec votre appareil (un diffuseur de
chaleur, par exemple, endommagerait
la table de cuisson).
Installation
• Les opérations d’installation et de
branchement doivent être effectuées
par un personnel qualifié et suivant les
normes en vigueur.
• Si l’installation électrique de votre
habitation nécessite une modification
pour le branchement de votre
appareil, faites appel à un électricien
qualifié.
• Assurez-vous que l’appareil est installé
dans une pièce correctement aérée :
une mauvaise ventilation peut
entraîner un manque d’oxygène.
Consultez un installateur qualifié ou
adressez-vous à la compagnie de
Page 7
distribution du gaz de votre région.
• Cette table est conçue pour
fonctionner en 230 V monophasé. Un
éventuel branchement polyphasé
sans neutre (400 V) peut provoquer la
destruction des foyers.
Protection de
l’environnement
Tous les matériaux marqués par le
symbole sont recyclables. Déposezles dans une déchetterie prévue à cet effet (renseignez-vous auprès des services
de votre commune) pour qu’ils puissent
être récupérés et recyclés.
En cas d’anomalie de fonctionne-
ment, le vendeur de votre appareil est le
premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du
magasin où vous avez effectué l’achat ...),
veuillez consulter le Centre Contact
Consommateurs qui vous communiquera alors l’adresse d’un Service Après
Vente.
En cas d’intervention sur l’appa-
reil, exigez du service après vente les
pièces de rechange certifiées Constructeur.
electrolux 7
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique). En procédant
à la miseau rebut de l'appareil dans les
règles de l’art, nous préservons l'environnement et notre sécurité, s'assurant ainsi
que le déchets seront traités dans des
conditions optimum. Pour obtenir plus de
détails sur le recyclage de ce produit,
veuillez prendre contact avec les services
de votre commune ou le magasin où vous
avez effectué l'achat.
Page 8
8 electrolux

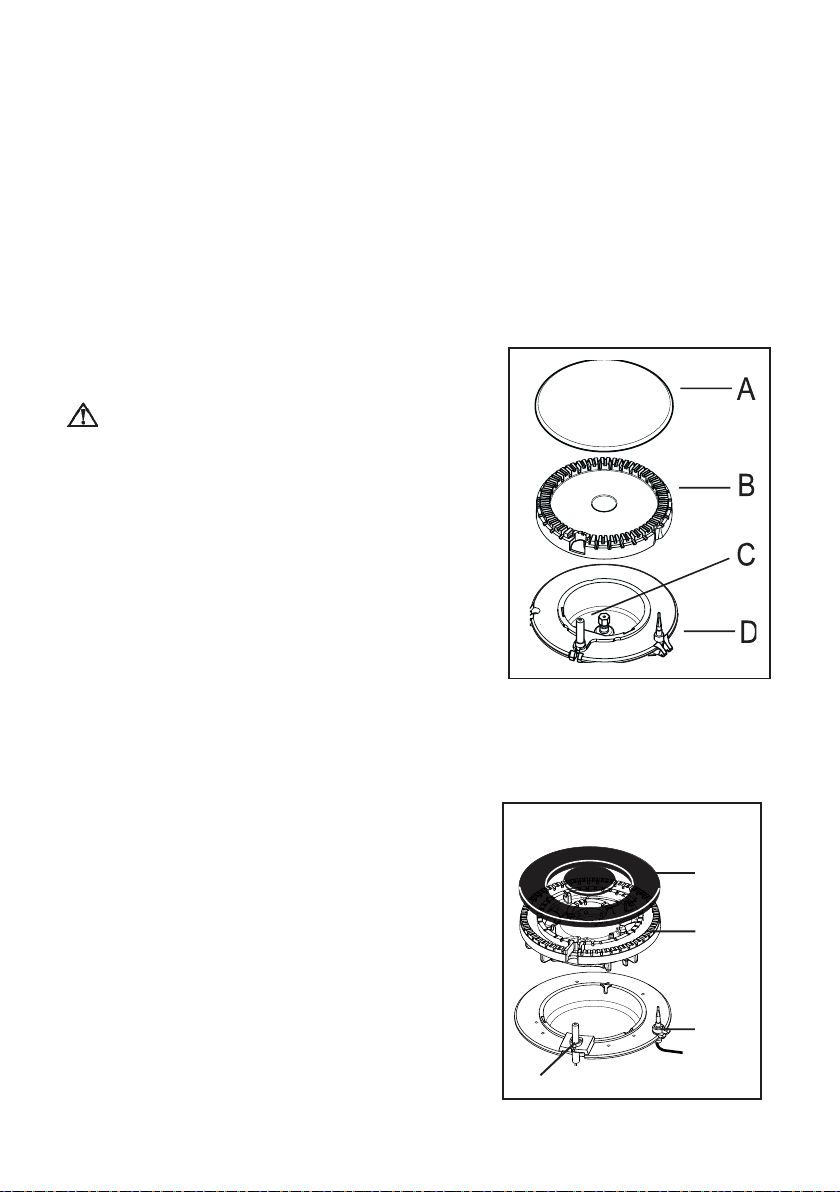

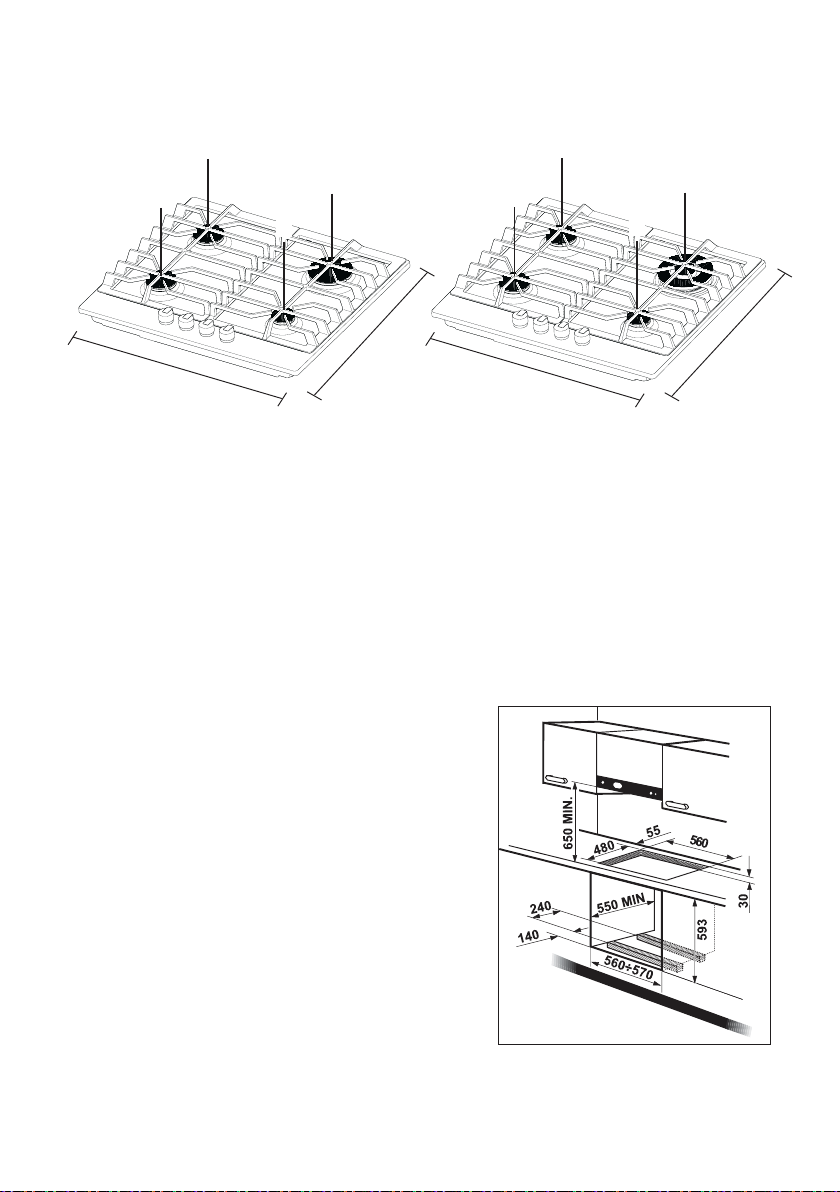

Description de l'appareil
2
2
3
1
1 Brûleur auxiliaire
2 Brûleur semi-rapide
3 Brûleur rapide
4 Brûleur triple couronne
2
2
4
1
Page 9
Utilisation de votre table de cuisson
Les commandes
Les manettes qui commandent les
brûleurs sont dotées de 3 positions principales d’utilisation :
= position arrêt
= débit maximum
= débit minimum
Chaque brûleur est contrôlé par un
robinet à verrouillage de sécurité, il est
impossible de tourner la manette sans la
pousser.
Pour allumer un brûleur (mod.Pour allumer un brûleur (mod.
Pour allumer un brûleur (mod.
Pour allumer un brûleur (mod.Pour allumer un brûleur (mod.
!
EHG 6423)EHG 6423)
EHG 6423)
EHG 6423)EHG 6423)
1. Appuyez sur la commande du
brûleur choisi, et tournez-la jusqu’au
repère de débit maximum( ).
En cas de coupure d’électricité, vous
pouvez utiliser votre table de cuisson
sans avoir recours au système
automatique. Pour cela, présentez
une flamme au brûleur.
2. Placez le récipient sur le brûleur.
3. Réglez le débit selon les nécessités
de votre préparation, en vous
assurant que la flamme ne déborde
pas du fond.
Pour allumer un brûleur (mod.Pour allumer un brûleur (mod.
Pour allumer un brûleur (mod.
Pour allumer un brûleur (mod.Pour allumer un brûleur (mod.
!
EHG 6833)EHG 6833)
EHG 6833)
EHG 6833)EHG 6833)
1. Appuyez sur la commande du brûleur choisi, et tournez-la vers la gauche jusqu’au repère de débit maxi-
mum ( ).
Maintenez la commande enfoncée,
pendant 5 secondes environ après
l’apparition de la flamme pour activer
la sécurité thermocouple.
En cas de coupure d’électricité, vous
pouvez utiliser votre table de cuisson
sans avoir recours au système automatique. Pour cela, présentez une
flamme au brûleur.
2. Placez le récipient sur le brûleur.
3. Réglez le débit selon les nécessités
de votre préparation, en vous assurant que la flamme ne déborde pas
du fond.
Pour éteindre les brûleurs
!
Tournez la commande dans le sens
des aiguilles d’une montre jusqu’à la butée, sur la position arrêt ( ).
Lorsque vous faites des fritures,Lorsque vous faites des fritures,
Lorsque vous faites des fritures,
Lorsque vous faites des fritures,Lorsque vous faites des fritures,
surveillez attentivement la cuis-surveillez attentivement la cuis-
surveillez attentivement la cuis-
surveillez attentivement la cuis-surveillez attentivement la cuisson car l’huile ou la graisseson car l’huile ou la graisse
son car l’huile ou la graisse
son car l’huile ou la graisseson car l’huile ou la graisse
pourrait facilement s’enflam-pourrait facilement s’enflam-
pourrait facilement s’enflam-
pourrait facilement s’enflam-pourrait facilement s’enflammer par suite d’une surchauffe.mer par suite d’une surchauffe.
mer par suite d’une surchauffe.
mer par suite d’une surchauffe.mer par suite d’une surchauffe.
electrolux 9
Page 10
10 electrolux
Avant la première utilisation de votre appareil
Avant la premiére utilisation de
votre appareil, retirez toutes les
étiquettes publicitaires et le
autocollants (sauf la plaque
signaletique) qui pourraient se
trouver sur le plan de cuisson.
Conseils d'utilisation
Les brûleurs
Afin d’obtenir un rendement maximum de chaque brûleur, utilisez des récipients adaptés au diamètre des
brûleurs.
Brûleur rapide/triple couronne
diamètre du récipient 18-26 cm
Brûleur semi - rapide avant
diamètre du récipient 12-18 cm
Brûleur semi - rapide arrière
diamètre du récipient 12-22 cm
Brûleur auxiliaire
diamètre du récipient 8-16 cm
• Ne placez un récipient sur un brûleur
qu’après avoir allumé celui-ci.
• N’utilisez que des récipients creux.
• Assurez-vous que la flamme ne dé-
borde pas du fond du récipient.
• Lors de l’utilisation de la table de
cuisson, il est impératif de respecter
les diamètres indiqués puor chaque
zone de cuisson, afin d’éviter la
détérioration des manettes de
commande.
• Surveillez attentivement la
cuisson lorsque vous faites des
fritures : l’huile ou la graisse
peuvent facilement s’enflammer
par suite d’une surchauffe.

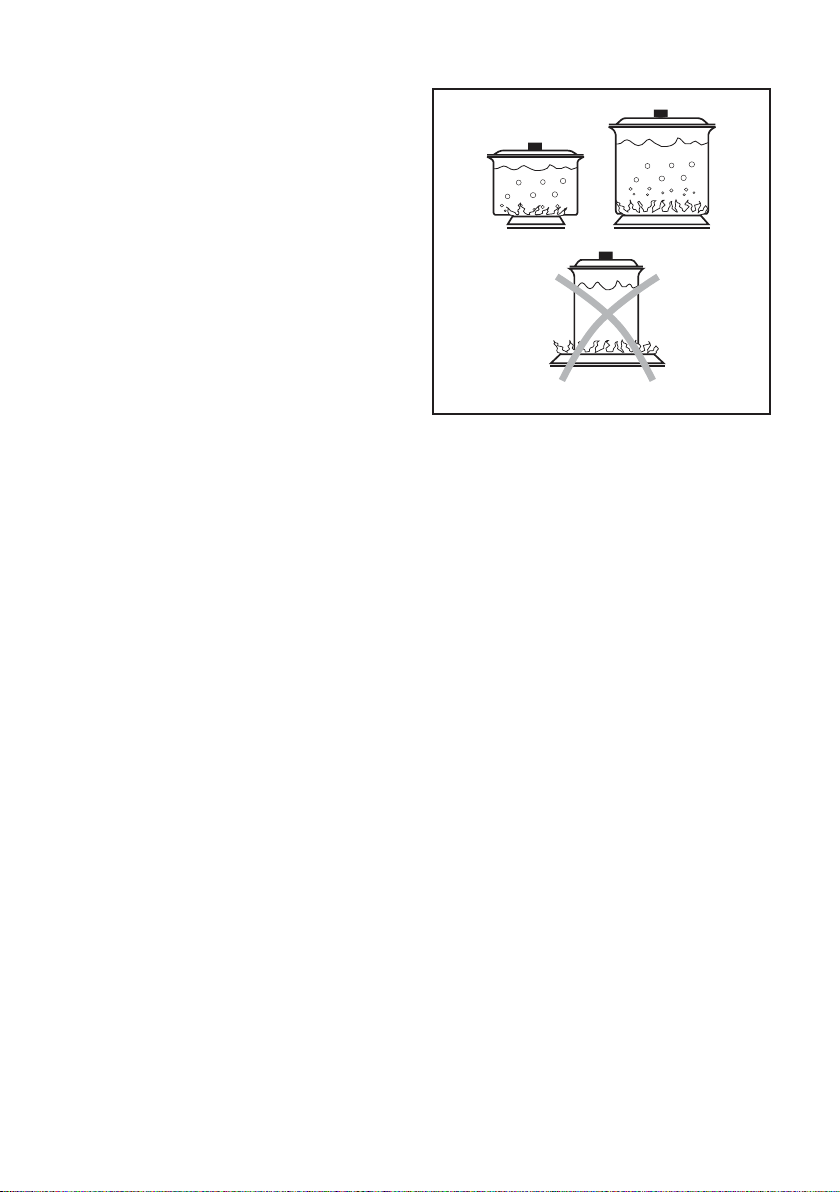

• Si vous utilisez une casserole dont le
diamètre est plus petit que celui qui est
recommandé, la flamme va s’étendre
au-delà de la base inférieure du
reécipient, causant une surchauffe au
Page 11
niveau de la poignée du récipient.
• Si la flamme d’un brûleur s’éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le
brûleur.
• Les surfaces en acier inoxydable
peuvent ternir s’ils sont
excessivement chauffés. La
cuisson prolongée avec des
casseroles en faïence ou des plats
en fonte n’est pas recommandée.
De plus, n’utilisez pas de papier
d’alluminium pour recouvrir les
récipients pendant leur utilisation.
• Veillez à ce que les récipients ne
débordent pas du plan de cuisson et à
centrer vos récipients sur les zones de
cuisson.
• N’utilisez pas de récipients instables ou
déformés: ils peuvent se renverser et
provoquer un accident.
• Les récipients ne doivent pas entrer en
contact avec les commandes.
• L’utilisation continue et intensive de
votre table de cuisson demande une
aération supplémentaire : ouvrez une
fenêtre ou augmentez la puissance
d’aspiration mécanique (si existante).
electrolux 11
Page 12
12 electrolux
Entretien et nettoyage
Avant de procéder au nettoyage : débranchez électriquement l’appareil, assurez-vous
que toutes les manettes sont
sur la position arrêt “ ” et
attendez que l’appareil soit refroidi.
Les brûleurs
" Lavez les chapeaux de brûleurs avec
de l’eau chaude et un détergent
doux, en prenant soin d’enlever
toute incrustation. Si nécessaire,
vous pouvez utiliser une petite
brosse en acier.
" Gardez les couronnes des brûleurs
en parfait état de propreté: leur encrassement peut causer des difficultés d’allumage.
" Si vous avez démonté les brûleurs
pour les nettoyer, veillez à remettre
correctement en place les couronnes et chapeaux de brûleurs parfaitement secs.
OUI

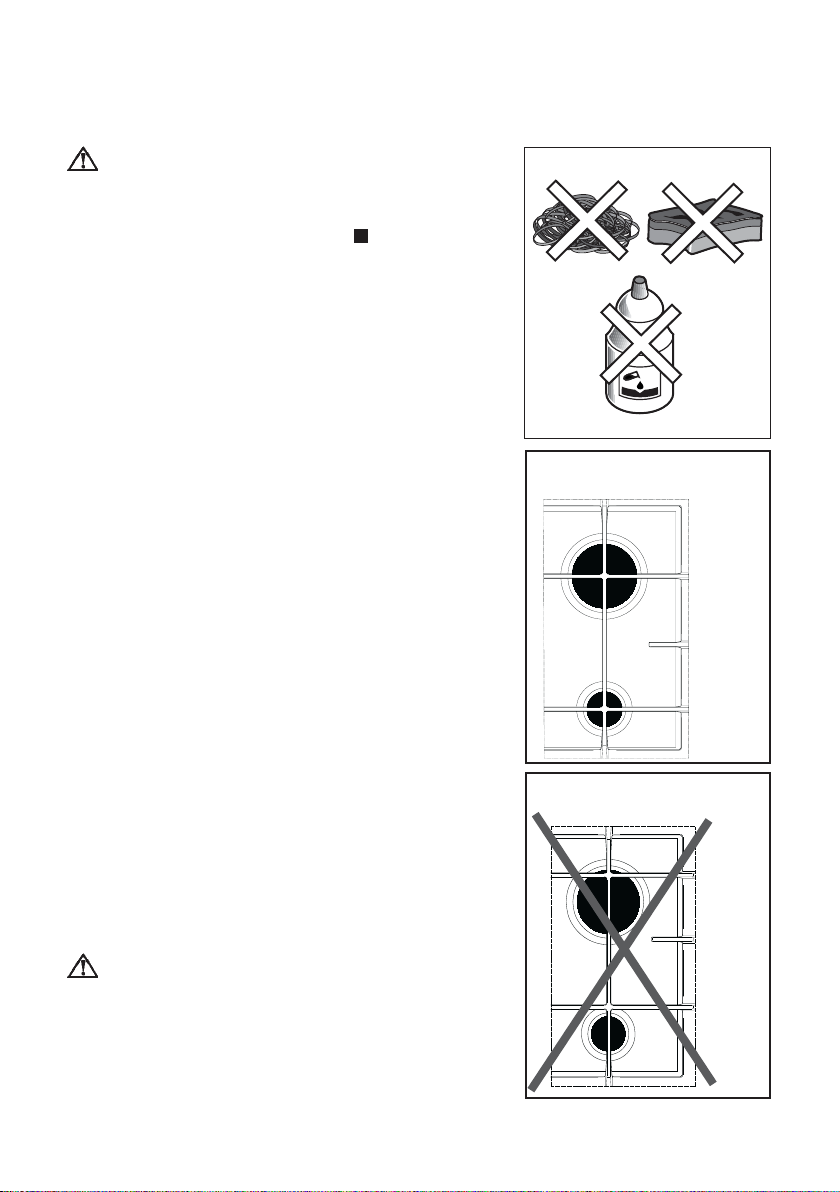

Les grilles
" Lavez-les à l’eau chaude addition-
née d’un détergent doux. Utilisez si
besoin un produit légèrement abrasif.
" Après le nettoyage, veillez à ce que
les grilles soient correctement
positionnées.
" Pour que les brûleurs fonctionnent
correctement, placez les grilles
comme indiqué sur la figure cicontre: les fils de la grille doivent être
centrés par rapport aux brûleurs.
Veillez à ne pas endommager
la table de cuisson lors de la
mise en place des grilles.
NON
Page 13
electrolux 13
Les manettes
" Utilisez une éponge très légèrement
imbibée d’eau savonneuse. Rincez
et séchez soigneusement.
Pour un meilleur nettoyage du plan
de cuisson, les manettes sont amovibles.
" Assurez-vous que la manette soit sur
la position “Arrêt”.
" Retirez la manette.
" Après le nettoyage, remettez en
place la manette dans sa position ini-
tiale.
Lors du nettoyage, en aucun
cas du liquide ou du produit
d’entretien ne doit pénétrer à
l’intérieur du caisson où se
situent le les éléments
électriques.
Le dessus de la table de cuisson
" Passez une éponge légèrement im-
bibée d’eau tiède (et, si nécessaire,
de détergent doux) après chaque
utilisation.
" Evitez tout écoulement dans les ori-
fices de la table.
" Utilisez, si nécessaire, un racloir spé-
cial et des produits spécifiques ven-
dus dans le commerce.
" N’utilisez pas d’objet tranchant (cou-
teau, grattoir, tournevis, etc.) ou
d’éponge à face abrasive.
" N’utilisez pas de détergents abrasifs
ou corrosifs tels que : bombes aéro-
sols pour four, produits détachants,
produits anti-rouille, poudres à récu-
rer.
" Enlevez rapidement de la table
de cuisson les taches de
vinaigre, citron, sel et les
substances acides et alcalines
en général.
Nettoyage de la bougie
d’allumage
Ces appareils sont munis
d’allumeurs électriques. L’allumage est
assuré par une “bougie” en céramique
avec une électrode métallique (Fig.
dessus - lettre C). Pour éviter les
difficultés d’allumage, maintenir ces
deux éléments en parfait état de
propreté et veillez à ce que les orifice
des brûleurs ne soient pas obstrués.
A - Chapeau du brûleur
B - Coronne du brûleur
C - Bougie d’allumage
D - Sécurité thermocouple
(seulement mod. EHG 6833)
Triple couronne
A
B
D
C
Page 14
14 electrolux
Caractéristiques techniques
Dimensions de l’ouverture pour
l’encastrement dans le plan de
travail
(voir chapitre “Encastrement”)
Largeur: 560 mm
Profondeur: 480 mm
Dimensions de l’appareil
Largeur: 594 mm
Profondeur: 510 mm
Puissance des brûleurs
Brûleur Triple Couronne
(mod. EHG 6833) 4,0 kW
Brûleur Rapide
(mod. EHG 6423) 3,0 kW
Brûleurs Semi-rapide 2,0 kW
Brûleur Auxiliaire 1,0 kW
Alimentation: 230 V ~ 50 Hz
Air nécessaire à la combustion 16 m3/h
Catégorie: II2E+3+
Appareil réglé en Usine pour fonctionner
avec gaz type G20/G25 - 20/25 mbar
TYPE DE DÉBIT DÉBIT DÉBIT CALORIFIQUE NOMINAL
BRÛLEUR CALORIFIQUE CALORIFIQUE
Auxiliaire (Petit) 1,0 0,33 70 0,095 0,111 50 73 71
Semi-rapide 2,0 0,45 96 0,190 0,221 71 145 143
NOMINAL MINIMUM GAZ NATUREL GAZ BUT.-PROP.
kW kW 28-30/37 mbar
Repère m3/h Repère g/h
injecteur
100/mm 20 mbar 25 mbar 100/mm
G20 G25
injecteur
G30 G31
Rapide Gaz Naturel: 3,0 0,75 119 0,286 0,332 86 204 200
(mod. EHG 6423)
Triple Couronne
(mod. EHG 6833)
Brûleur Ø By-pass 1/100 mm.
Auxiliaire 28
Semi-rapide 32
Rapide
(mod. EHG 6423)
Triple Couronne
(mod. EHG 6423)
But./Prop: 2,8
4,0 1,2 146 0,381 0,443 98 291 286
Diamètre de la vis de réglageDiamètre de la vis de réglage
Diamètre de la vis de réglage
Diamètre de la vis de réglageDiamètre de la vis de réglage
42
56
Page 15
Installation
electrolux 15
Emplacement
Débranchez l'appareil avant
toute intervention.
Cet appareil appartient à la catégorie
d’isolation thermique "X" et il a été
conçu pour être encastré ou placé à
côté d'autres meubles selon la norme
en vigueur (I.E.C. 335.2.6).
Les meubles juxtaposés auc côtés
de la table de cuisson ne doivent pas
dépasser la hauteur de celle-ci.
Les bords latéraux de la découpe
pratiquée doivent se trouver à au moins
100 mm. des murs ou des meubles
latéraux.
Les meubles suspendus ou les
hottes doivent être installés à une
hauteur minimale de 650 mm. au
dessus de la table de cuisson.
N’installez pas l'appareil près de
matériaux inflammables (par ex.:
rideaux, torchons, etc.).
ImportantImportant
Important
ImportantImportant
" L'installation et le branchement de
l'appareil doivent être effectués par
un personnel qualifié con-formément
aux textes réglementaires et règles
de l'art en vigueur, notamment:
" La norme applicable pour ce type
d’installation est NBN D 51.003
“Installations alimentées en gaz
combustible plus léger que l’air”.
Recommandations
" Vérifiez que le débit du compteur et le
diamètre des canalisations sont
suffisants pour alimenter tous les
appareils de l'installation et vérifiez
que tous les raccords sont bien
étanches;
" N'omettez pas d'installer un robinet de
barrage visible et accessible.
Raccordement gaz
Raccordez la table à la bouteille ou à
l'installation selon les prescriptions
légales en la matière.
" L’installation d’un robinet d’arrêt agréé
AGB est indispensable. Donnez la
préférence aux raccordements fixes,
sinon utilisez un flexible métallique
AGB. En cas d’utilisation de tuyaux
métaliques flexibles, assurez-vous
qu’ils n’entrent pas en contact avec
des parties mobiles ou qu’ils ne soient
écrasés. Faites preuve de la même
prudence lorsque la table de cuisson
est utilisée en combinaison avec un
four.
" Ces tables de cuisson peuvent
fonctionner aussi bien avec du gaz de
Slochteren (G25) à la pression
nominale de 25 mbar, qu’avec du gaz
naturel (G20) à la pression nominale de
20 mbar. Le fonctionnement avec ces
deux gaz ne réclame aucun réglage.
" Avant de monter l’appareil, vérifiez que
l’installation est en mesure d’assurer
une alimentation correcte de
l’appareil. A pleine capacité, la chute
de pression ne doit pas dépasser 5%.
Cette perte de charge est fonction des
paramètres suivants:
- débit maximal du compteur,
- diamètre et longueur des
tuyauteries en amont et en aval du
compteur,
- section de passage des divers
robinets intercalés dans le circuit,
- diamètre des raccords éventuels.
Important
Assurez-vous que l'appareil est réglé
pour le type de gaz auquel il sera
alimenté. Pour le passage d'un gaz à un
autre, reportez-vous au paragraphe
"Adaptation des brûleurs au gaz utilisé”.
Page 16
16 electrolux
Pour un fonctionnement correct, une
consommation réduite et une plus
grande durée de vie de l'appareil,
assurez-vous que la pression
d'alimentation correspond aux valeurs
indiquées dans le tableau.
Si l'appareil est alimenté en gaz
Butane ou Propane (bouteille), contrôlez
que le régulateur de pression débite le
gaz à une pression de 28 mbar pour le
Butane et 37 mbar pour le Propane.
Avant de sortir de nos ateliers, cet
appareil a été testé et mis au point par
un personnel expert et spécialisé de
façon à vous donner un fonctionnement
le meilleur possible.

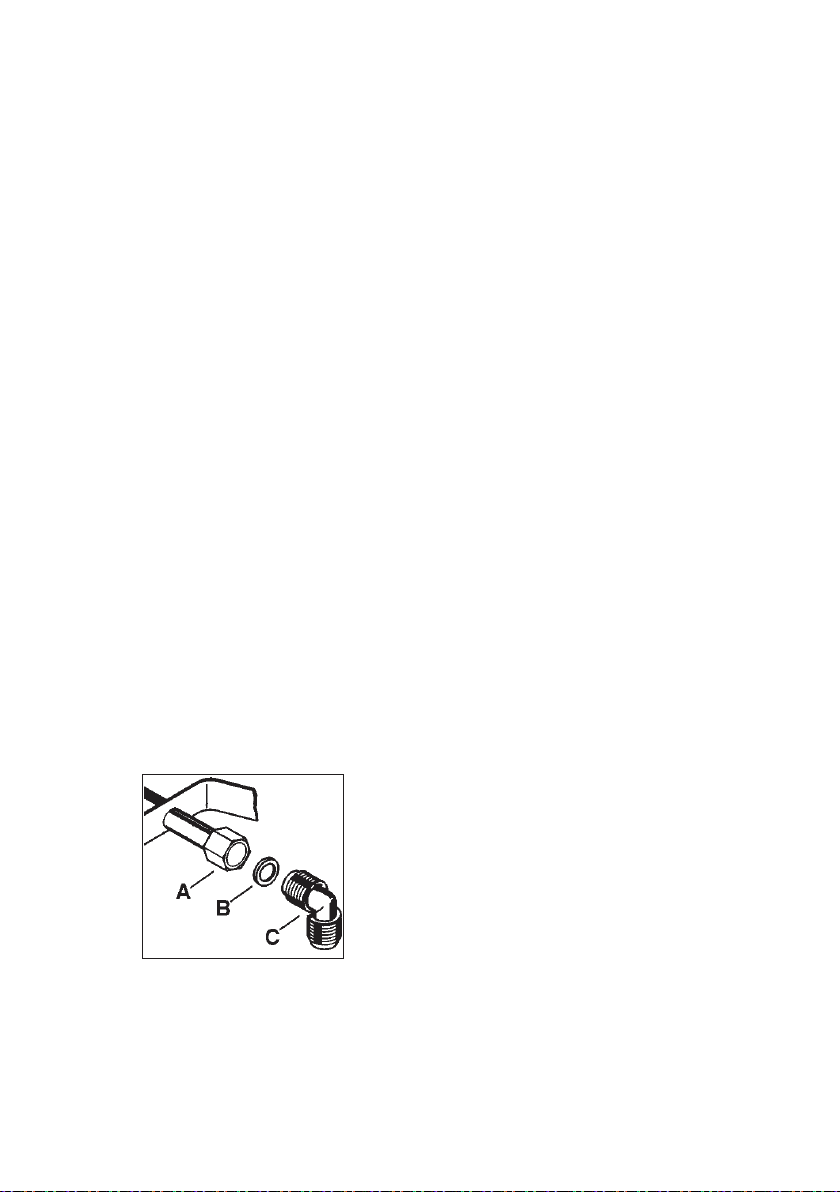

Le raccord orientable est dejà fixé à
la rampe d'alimentation de l'appareil par
un écrou fileté G 1/2". Les pièces
indiquées à la fig. ont été montées dans
l'usine.
Effectuez ensuite le raccordement
du tube d'arrivée de gaz.
Contrôlez la parfaite étanchéité
du raccord et de l'embout en
utilisant une solution savonneuse.
Fixez l'appareil au meuble.
A) Ecrou situé à l'extrémite
de la rampe
B) Joint
C) Raccord orientable en
laiton
Page 17
Adaptation des brûleurs au gaz utilisé
electrolux 17
Pour la conversion de l'appareil d'un
type de gaz à l'autre, opérez comme
suit:

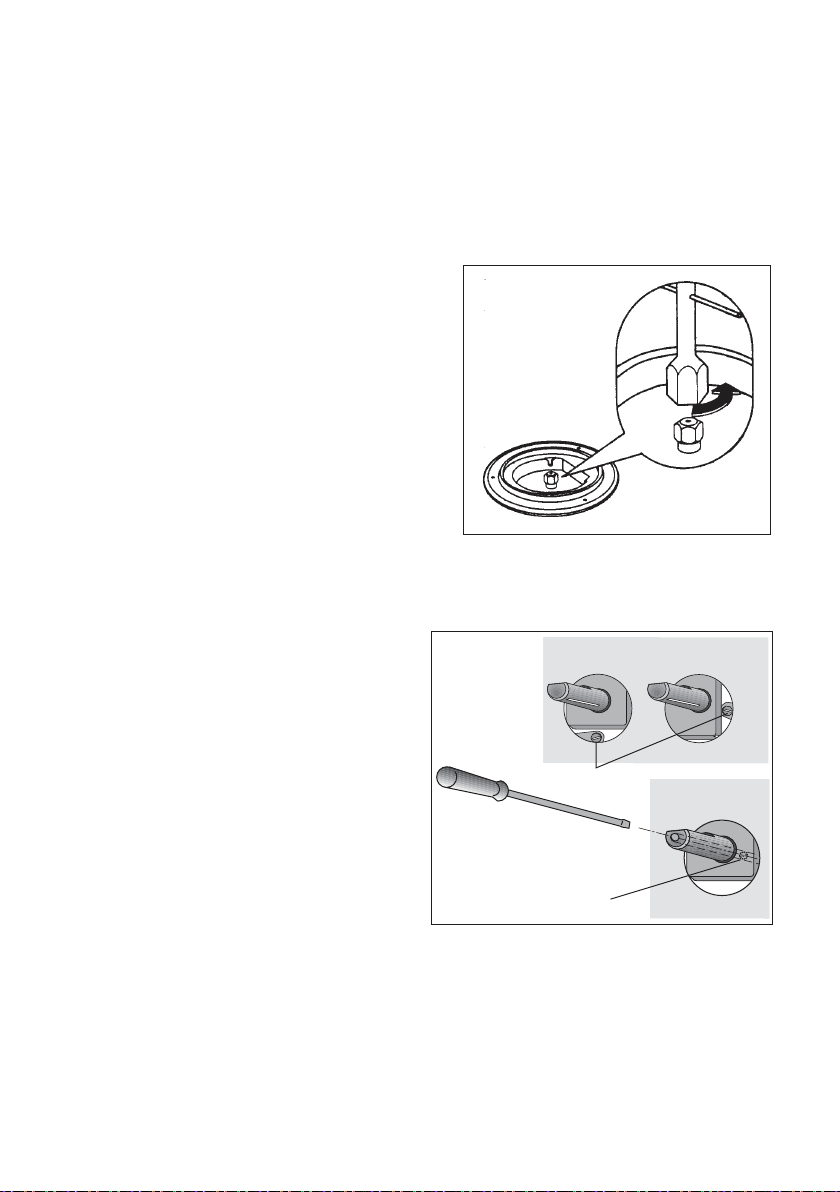

A. Remplacement des
!!
!
!!
injecteurs
1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injec-
teurs (Fig. 1) et remplacez-les par
ceux convenant au type de gaz uti-
lisé (voir tableau).
4) Remplacez l'étiquette d'étallonage
(collée à côté du tuyau d'alimenta-
tion en gaz) par celle correspondant
au nouveau type de gaz. Elle se
trouve dans l'emballage des injec-
teurs fournis avec la table.
B. Réglage du ralenti
!!
!
!!
1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'ob-
tention du débit réduit.
3) Retirez les manettes.
Alimentation en gaz naturel
1) Agissez sur la vis de réglage (Fig. 2)
jusqu'à l'obtention d'une petite
flamme régulière.
Alimentation en gaz Butane ou
Propane
1) Vissez à fond la vis (Fig. 2), celle-ci
étant déjà prévue pour assurer le dé-
bit minimum. Contrôlez en tournant
la manette de la position de débit
minimum et vice versa, que la
flamme ne s'éteint pas.
Remarque : La vis de réglage est de
petite dimension, utilisez un tourne-
vis plat très fin.
2) Remontez les manettes en effec-
tuant les opérations dans l'ordre in-
verse.
Les opérations ci-dessus peuvent
être effectuées aisément après encastrement de la table de cuisson dans le
meuble de cuisine.
FO 0392
Fig. 1
Vis de réglage
Vis de réglage
Fig. 2
Page 18
18 electrolux
Branchement électrique
Reliez l'appareil à la terre,
conformément aux prescriptions de la
norme NF.C 15100 et aux règlements
en vigueur.
Avant d’effectuer le branchement
s’assurer que:
- le disjoncteur et l’installation
électrique peuvent supporter la
charge de l’appareil (voir la plaque
signalétique);
- l’installation d’alimentation soit
équipée d’une prise de terre efficace
selon les normes en vigueur;
- la prise ou l’interrupteur principal
soient facilement accessibles.
Suivant les modèles, l’appareil est
livré avec ou sans câble d’alimentation.
Lorsque celui ci n’est pas livré ,
appliquez au câble une fiche
normalisée, pour la charge indiquée sur
la plaque signalétique. Branchez la fiche
à une prise adéquate.
Si l’on désire un branchement direct
au réseau (branchement fixe) il faut
intercaler entre l’appareil et le réseau un
dispositif possédant des contacts à
coupure omnipolaire ayant une
distance d’ouverture des contacts d’au
moins 3 mm.
Le câble de terre jaune-vert ne doit
pas être interrompu par l’interrupteur et
doit être relié à la borne du conducteur
de protection.
Le câble de phase de couleur
marron (provenant de la borne “L” de la
planchette à bornes) doit toujours être
relié à la phase du réseau
d’alimentation.
Le câble d’alimentation doit suivre
un parcours tel qu’il ne soit jamais porté
à une température supérieure de 50°C à
la température ambiante.
Notre responsabilité ne saurait
être engagée en cas d'accidents ou
d'incidents provoqués par une mise
à la terre inexistante ou
défectueuse.
Remplacement du câble d'ali-Remplacement du câble d'ali-
Remplacement du câble d'ali-
Remplacement du câble d'ali-Remplacement du câble d'alimentationmentation
mentation
mentationmentation
Le câble d’alimentation ne doit être
remplacé que par un professionnel
qualifié selon les normes en vigueur.
Utilisez un câble de type H05 V2V2
d’une section adaptée à la charge.
En outre, il faut que le câble de terre
jaune-vert soit plus long d’environ 2 cm
que les câbles de phase et neutre.

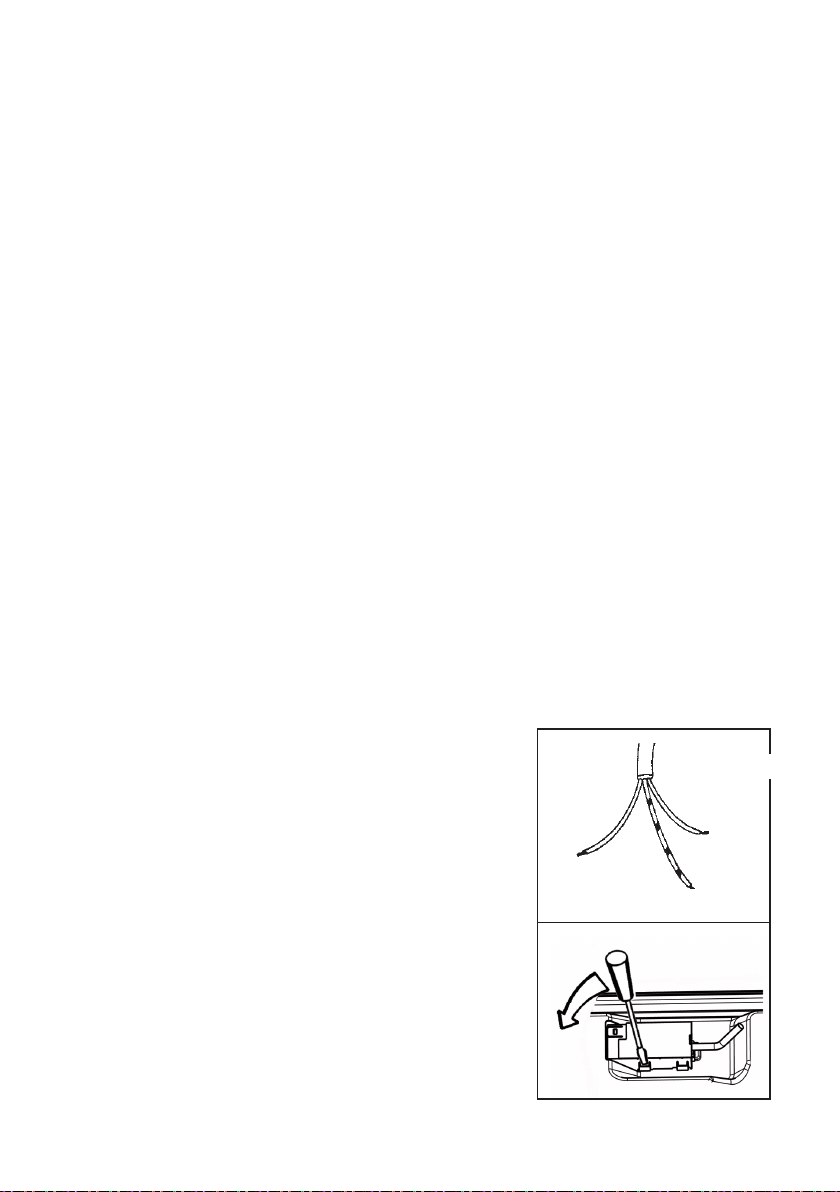

Pour ouvrir la trappe d'accès à la
barrette secteur et avoir accès aux
bornes de raccordement, procéder
comme décrit ci-dessous:
" insérez l'extrémité d'un tournevis
dans les saillies situées sur le côté à
l’intérieur de l'appareil (Fig.3b);
" exercez una faible pression et
faites levier vers le haut.
Neutre
Terre
Fig. 3a
Fig. 3b
(jaune/vert)
Page 19
Encastrement
electrolux 19
SR
SR
R
A
594
A = Brûleur auxiliaire
SR= Brûleur semi-rapide
R = Brûleur rapide
TC= Brûleur tiple couronne
Les dimensions sont indiquées
en millimètres.
Ces tables de cuisson sont prévues
pour être encastrées dans des meubles
de cuisine ayant une profondeur de 550
à 600 mm.
Côtés d'encastrement
510
SR
594
SR
TC
A
510
Fig. 4
Les tables de cuisson peuvent être
montées dans un meuble ayant une
ouverture pour l’encastrement des dimensions indiqués dans la Fig.5.
La fixation de la table au meuble
!!
!
!!
doit être effectuée de la façon
suivante:

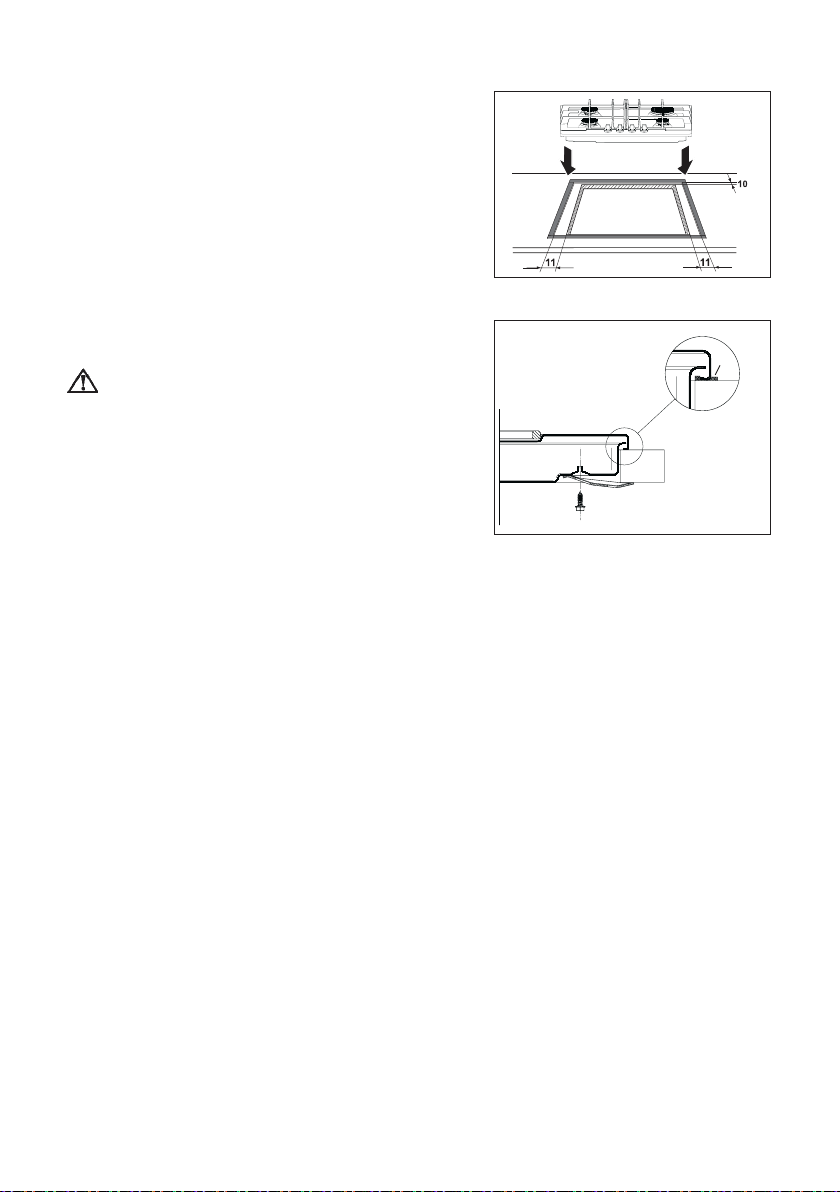

• placez les joints fournis sur les bords
de la découpe: positionnez-les
exactement sur les bords avant et
arrière, à 11 mm des bords latéraux
et à 10 mm de bord arrière en veillant
à ce que les extrémités des joints se
joignent parfaitement, sans se
chevaucher (Fig. 6);
Fig. 5
Page 20
20 electrolux
• placez la table dans la niche
d'encastrement en la centrant
correctement;
• fixez la table au meuble à l'aide des
pattes de serrage prévues à cet effet
(Fig. 7). Les pattes de serragese
trouve dans l'emballage des
injecteurs fournis avec la table. La
traction exercée par les vis est
suffisante pour tracer un sillon dans
le joint d'étanchéité, que l'on pourra
aisément enlever.
L'encastrement de la table de
cuisson au dessus d'un lavevaisselle, d'un réfrigérateur,
d'un congélateur, d'un four, ou
d'un lave linge est déconseillé
lorsque le constructeur de ces
appareils électroménagers ne
l’a pas formellement prévu.
a) joint d'étanchéité
Fig. 6
a
Fig.7
Page 21
Possibilités d’encastrement
Dans un meuble de cuisine avec
porte
Le meuble destiné à recevoir la table
de cuisson devra être fabriqué de façon
que le contact avec les parties métalliques chaudes soit évité.

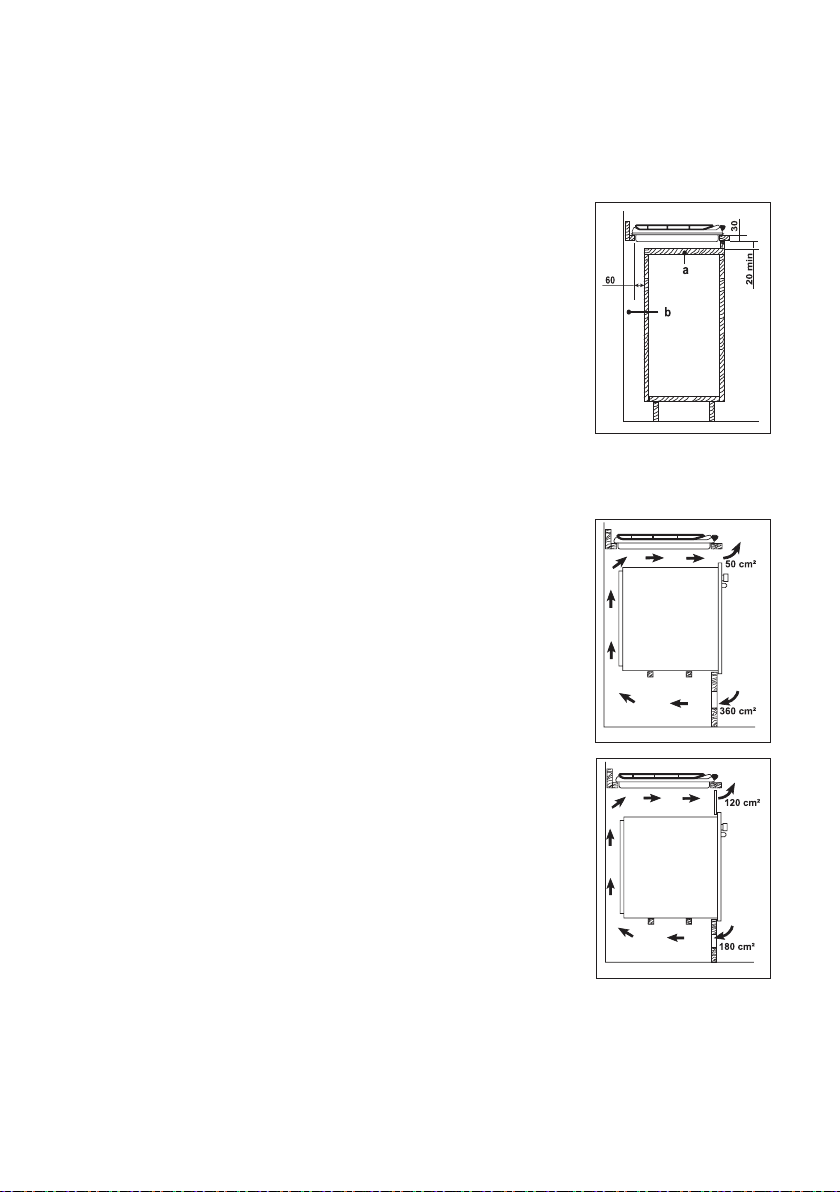

La distance minimum entre le fond
de la table de cuisson et le plancher de
l’encastrement doit être de 20 mm.
Reportez vous à la Fig. 8.
La tablette sous la table de cuisson
doit être aisément démontable pour
avoir facilement accès à l'appareil en
cas de réparation.
Au-dessus d'un four
Pour les côtes d'encastrement reportez vous à la Fig. 5. Prévoir deux
supports pour l'aération. Les figures 9
et 10 illustrent deux solutions possibles.
Les raccordements électriques du
four et de la table doivent rester accessibles et être effetués séparément.
Les meubles suspendus ou les hottes doivent être installés à une hauteur
minimale de 650 mm au-dessus de la
table de cuisson (Figure 5).
electrolux 21
Fig. 8
a) Tablette amovible
b) Espace éventuel pour
les raccordements
Fig. 9
Fig. 10
Page 22
22 electrolux
Garantie/service-clientèle
Belgique
DÉCLARATION DE CONDITIONS DE GARANTIE
Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut
toujours se présenter. Notre service clientèle se chargera de réparer ceci sur demande,
pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas
pour autant amputée.
La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil.
Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de
garantie.
Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur
envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des
conditions suivantes:
1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous
remédierons sans frais à toute défectuosité qui se manifeste au cours de la
période de 24 mois à compter de la date de livraison de l'appareil au premier
consommateur final.
Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des
fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il
avait avant que la défectuosité ne survienne. Les composants défectueux sont
remplacés ou réparés. Les composants remplacés sans frais deviennent notre
propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement
être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur
des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates,
telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc,
résultent d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui
n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par:
- une réaction chimique ou électrochimique provoquée par l'eau,
- des conditions environnementales anormales en général,
- des conditions de fonctionnement inadaptées,
- un contact avec des produits agressifs.
8. La garantie ne s'applique pas pour les défectuosités, dues au transport,
survenues en dehors de notre responsabilité. Celles causées par une
installation ou un montage inadéquat, par un manque d'entretien, ou par le
non-respect des indications de montage et d'utilisation, ne seront pas
davantage couvertes par la garantie.
Page 23
electrolux 23
9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de
réparations ou d' interventions pratiquées par des personnes non qualifiées
ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de
pièces de rechange non d'origine.
10. Les appareils aisément transportables doivent être délivrés ou envoyés au ser-
vice clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des
appareils volumineux ou pour des appareils encastrables.
11. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle
sorte que le retrait et la remise en place de ceux-ci dans leur niche
d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en
découlent seront portés en compte. Les dommages connexes causés par ces
opérations de retrait et de remise en place sont à charge de l'utilisateur.
12. Si au cours de la période de garantie, la réparation répétée d'une même
défectuosité n'est pas concluante, ou si les frais de réparations sont jugés
disproportionnés, le remplacement de l'appareil défectueux par un autre de
même valeur peut être accompli en concertation avec le consommateur.
Dans ce cas nous nous réservons le droit de réclamer une participation
financière calculée au prorata de la période d'utilisation écoulée.
13. La réparation sous garantie n'entraîne pas de prolongation de la période nor-
male de garantie, ni le départ d'un nouveau cycle de garantie.
14. Nous octroyons une garantie de douze mois sur les réparations, limitée à la
même défectuosité.
15. Hormis les cas où une responsabilité est imposée légalement, cette déclaration
de conditions de garantie exclut toute indemnisation de dommages extérieurs
à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le
cas d'une responsabilité reconnue légalement, la compensation n'excèdera
pas la valeur d'achat de l'appareil.
Ces conditions de garantie sont valables uniquement pour des appareils achetés
et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer
qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les
prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils
supportent les conditions climatiques et environnementales locales. Pour les appareils
achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu 'ils répondent bien aux
qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne
sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.
Le service clientèle se tient à votre disposition, également après expiration de la
période de garantie.
Adresse de notre service clientèle:
Belgique
Téléphone Téléfax
Electrolux Home Products Belgium Consumer services 02/363.04.44 02/363.04.00
ELECTROLUX SERVICE 02/363.04.60
Bergensesteenweg 719
1502 Lembeek
E-mail: [email protected]
Page 24
24 electrolux
Pièces détachées, accessoires et produits d'entretien
Pour la Belgique: vous pouvez commander des pièces détachées, accessoires et consommables online à l'adresse http://www.aeg-home.be/fr
Grand-Duché de Luxembourg
ELECTROLUX HOME PRODUCTS Consumer services 00 35242431-1 0035242 431-360
Rue de Bitbourg. 7
L-1273 Luxembourg-Hamm
E-mail: [email protected]
Garantie Europeenne

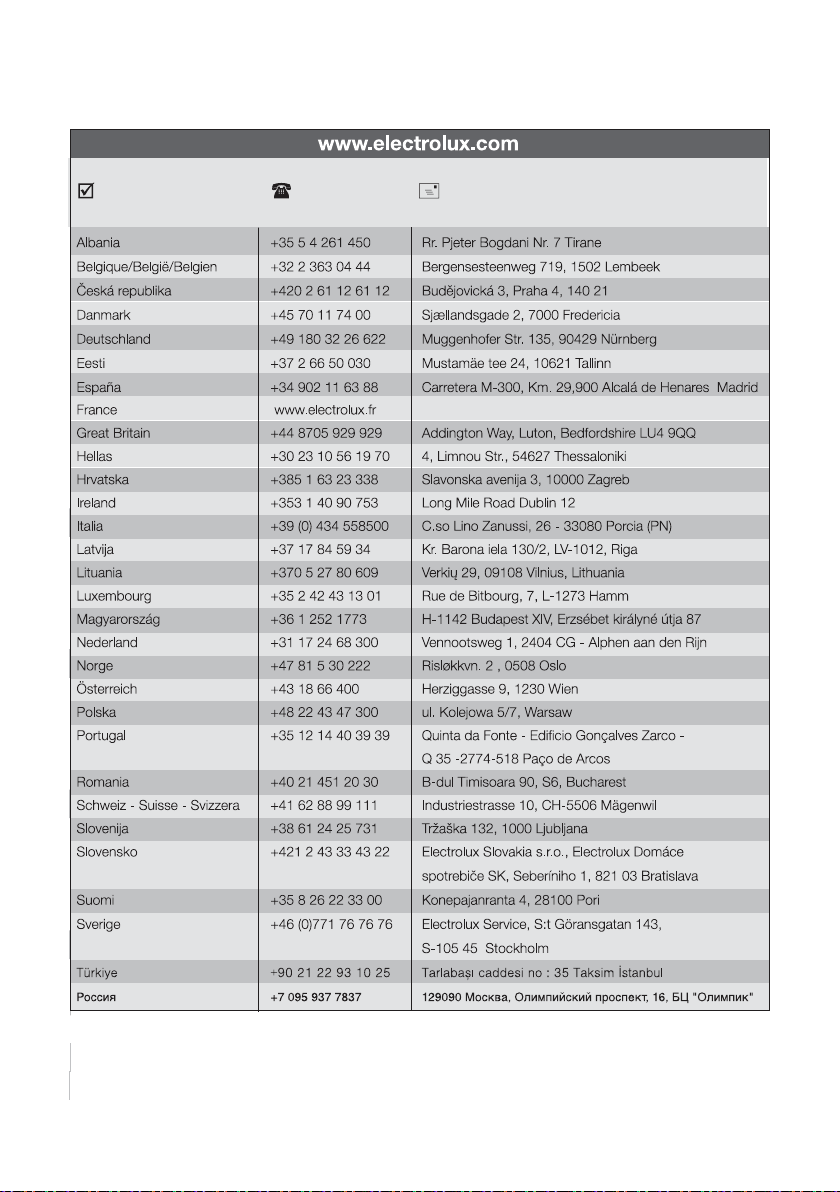

Cet appareil est garanti par Electrolux dans chacun des pays énumérés au dos de
cette notice et pour la période spécifiée par la garantie ou, à défaut, par la législation en
vigueur.
Si vous déménagez d'un pays dans un autre pays repris dans la liste, la garantie
déménagera avec vous dans les conditions suivantes:
• La garantie commence à la date à laquelle l'appareil a effectivement été acheté à
l'origine telle qu'elle apparaîtra sur production d'un document d'achat valable
délivré par le vendeur de l'appareil.
• La garantie est valable pour la même période et couvre le remplacement de pièces
détachées et la main-d'oeuvre dans les mêmes conditions que celles prévues pour
votre nouveau pays de résidence pour le type de modèle ou la gamme d'appareils
particuliers.
• La garantie de l'appareil est exclusivement reconnue à l'acheteur d'origine et ne
peut être cédée à un autre utilisateur de l'appareil.
• L'appareil devra être installé et utilisé conformément aux instructions fournies par
Electrolux, l'usage étant limité à des applications ménagères et à des fins non
commerciales.
• L'appareil sera installé conformément à toutes les prescriptions et législations en
vigueur dans votre nouveau pays de résidence.
Les dispositions de cette garantie européenne n'affecte en aucune manière les
droits qui vous sont reconnus par la loi.
Page 25
electrolux 25
Loading...
