TABLE DE CUISSON PUZZLE
AVEC SÉCURITÉ
073700990 instructions pour l'installation et l’usage BE-FR
L’usage de cet appareil est facile. Toutefois, il est important lire pour entier cet livret, avant d'installer et d'employer l'appareil pour la
première fois. De cette mani ère, vous pourrez obtenir les meill eures prestations, éviter des comportements erronés, employer l'appareil en
absolue sûreté et respecter l’environnement.
Installation
L’installation et le branchement doivent être effectués par un
PERSONNEL QUALIFIÉ SEULEMENT. Avant n’importe quelle
intervention, il est nécessaire de vérifier que l'appareil soit
débranché du réseau électrique.
Assurez Vous que l’air peut circulaire librement autour de
l’appareil. Une insuffisante ventilation produit carence de
oxygène.
Assurez Vous que l'appareil soit alimenté avec le type de gaz
indiqué sur l'appropriée étiquette adhésive, poste dans les
immédiates proximités du tube de branchement au réseau du
gaz.

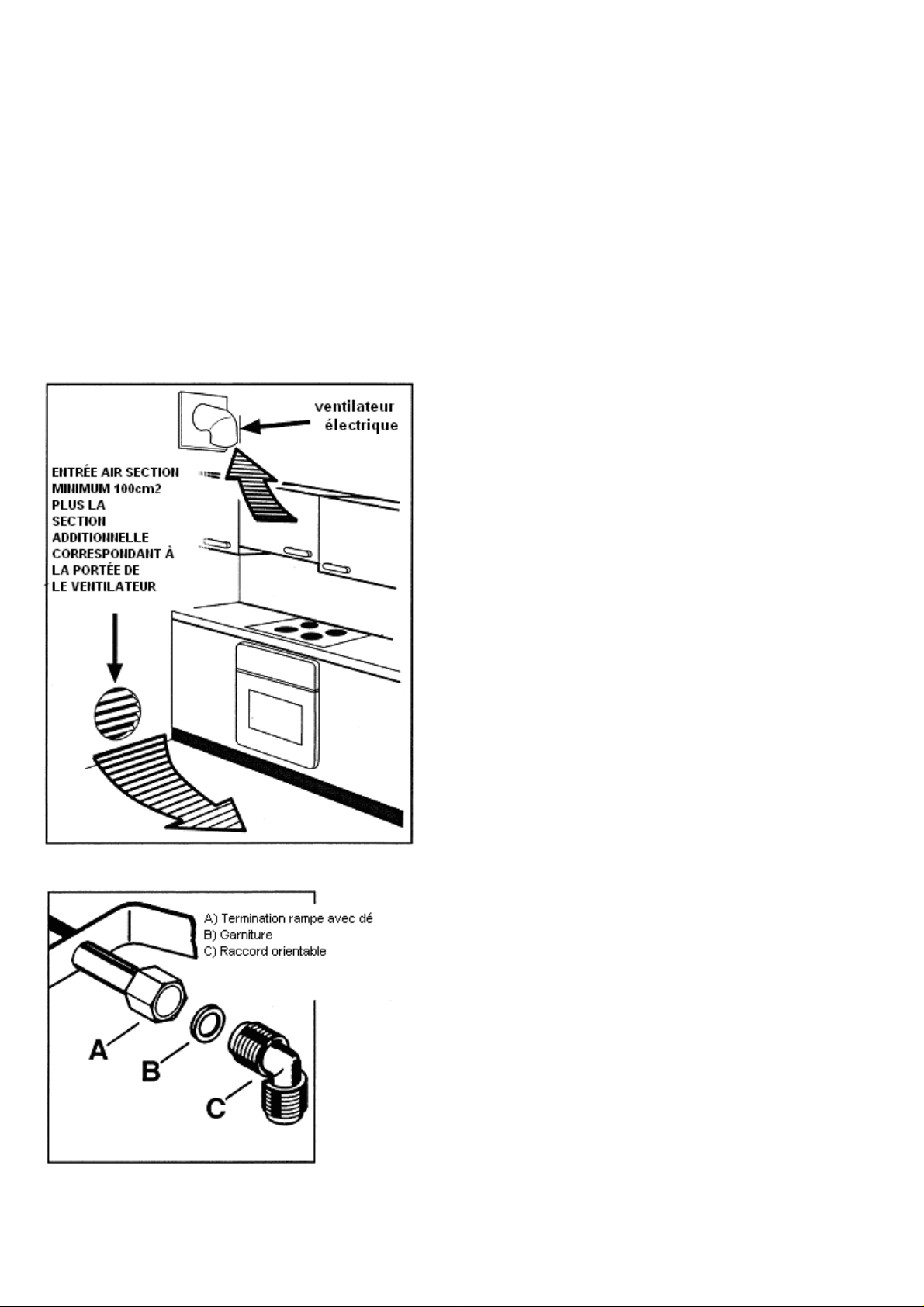

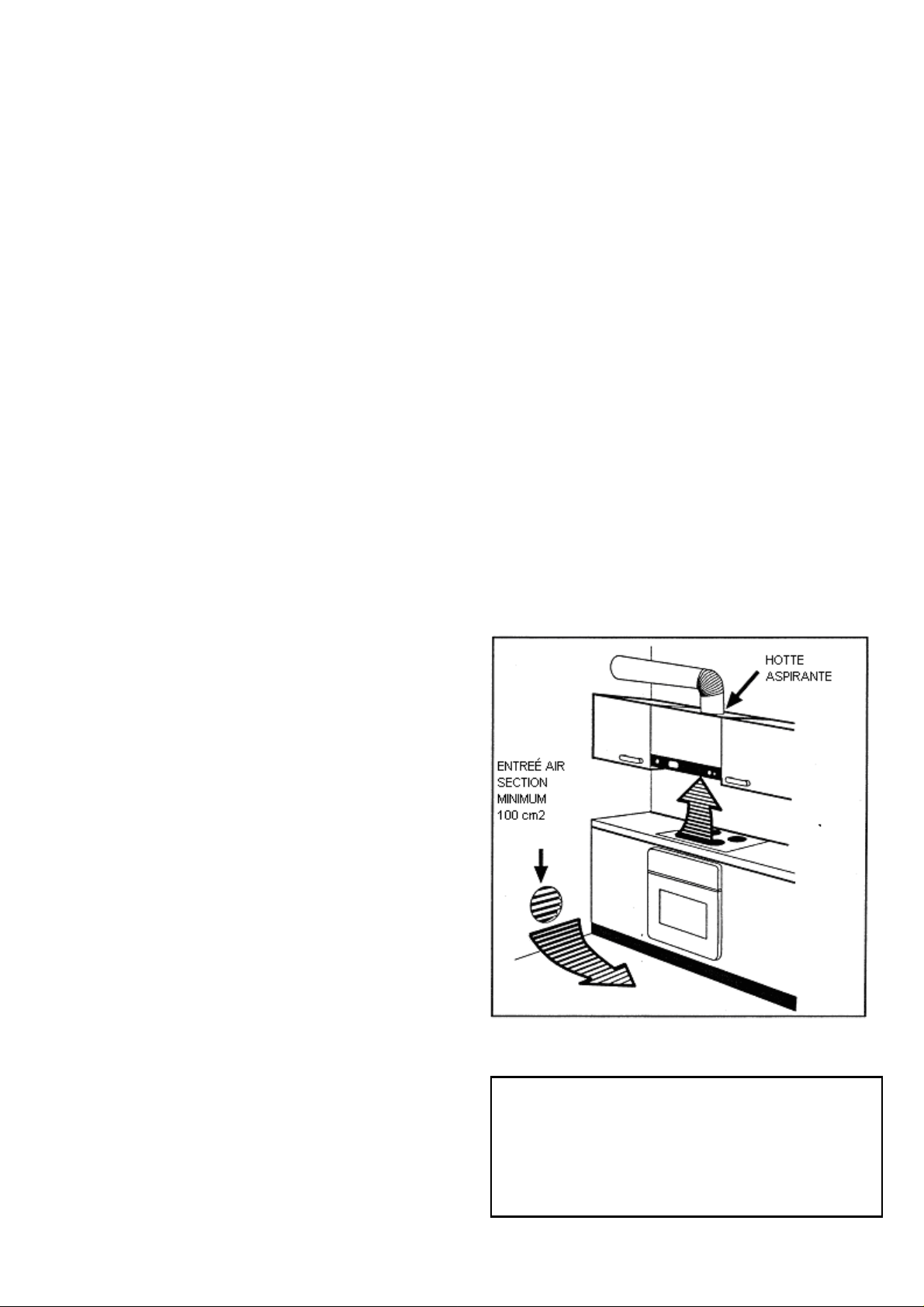

L’utilisation d’un appareil de cuisson au gaz conduit à la
production de chaleur et d’humidité dans le local où il est
installé. Assurez vous une bonne aération du local, en
maintenant ouvertes et efficaces les prises d'air ou en
installant une hotte d'aspiration avec un conduit de
déchargement.
Pour une utilisation intensive et prolongée de l’appareil vous
devez rendre plus efficace l'aération, par exemple en ouvrant
une fenêtre ou en augmentant la puissance de l'aspirateur
électrique, si présent. Après avoir enlevé l'appareil de
l'emballage, assurez vous que le produit ne résulte pas
endommagé et que le creux d'alimentation électrique soit en
parfaites conditions.
Dans le cas contraire, adressez vous au revendeur avant de
mettre en fonction l'appareil.
La maison constructrice décline toutes les responsabilités
dans le cas les règles contre les accidents ne soient pas
respectées
Sécurité pour les enfants
Cet appareil doit être employé seulement de personnes
adultes. Assurez Vous que les enfants ne touchent pas les
commandements ou ne jouent pas avec l'appareil.
Les parties exposées de cet appareil se réchauffent pendant la
cuisson et restent chaudes pour un certain temps même après
l'extinction. Vous tenez lointains les enfants jusqu'à lorsque
l'appareillage ne s'est pas refroidi.
Pendant l'utilisation
Il est très important que cet livre soit être conservé ensemble à
l'appareil pour n'importe quel future consultation. Si l'appareil
devait être vendu ou transféré à une autre personne, assurez
vous que le livret soit conservé au nouvel usager, pour qu'il
puisse être mis au courant du fonctionnement de la machine et
des relatives notices.
Ce produit a été réalisé pour cuire nourriture, à l'intérieur
d'habitations communes au but pas professionnel. Evitez de
l'employer pour n'importe quel autre but. Il est risqué modifier
ou tenter de modifier les caractéristiques de ce produit.
Vous tenez bien nettoyé l'appareil. Les restants de nourriture
peuvent causer des risques de incendie.
En cas de pannes, vous ne cherchez jamais à réparer
l'appareil
Pour votre sécurité
Les réparations effectuées de personnes pas compétent
peuvent causer des dommages et des incidents. Première
.
personnellement.
chose, consultez le contenu de ce livret. Si vous ne trouvez
pas les informations qu'ils vous intéressent, contactez le
Centre d'Assistance, le plus près. L'assistance à cet appareil
doit être effectuée d’un Centre d'Assistance Technicien
autorisé. Vous demandez toujours l'emploi de rechanges
originaux.
Après avoir utilisé l'appareil, assurez vous que tous les
commandements soient en position "FERMÉ" ou "ÉTEINT".
Si Vous employez une prise de courant dans les proximités de
cet appareil, faisiez attention que les câbles des
électroménagers en employant ne la touchent pas et soient
suffisamment lointains des parties chaudes de cet appareil.
Tous les matériels utilisés sont compatibles avec
l’environnement et recyclables. Nous vous prions de donner
Votre contribution à la conservation du environnement, en
utilisant les appropriés canaux de recueilli diversifiée.
Les appareils abandonnés ou plus utilisés ne sont pas refus
sans valeur. À travers du écoulement écologique, des
différents matériels employés dans la production de Votre
appareil peuvent être récupérés.
Informez vous sûr l'actuelle possibilité de écoulement prés des
Vos revendeurs spécialisés, ou bien prés de Votre
Administration Communale.
Avant de se débarrasser de l'appareil, coupez le creux
d'alimentation et rendez lui l'inutilisable.
Guide à la lecture des instructions
Les symboles suivant Vous aideront à trouver rapidement les
informations plus importantes.
Conseils pour la protection
du environnement
Informations pour la sécurité
Instructions "pas après pas"
Conseils utiles et recommandations
Informations liées à la protection de l’environnement
Cet appareil est conforme aux Directives
Communitaires CEE suivantes:
- 73/23 e 90/683 (Basse Tension);
- 89/336 (Compatibilité Electromagnétique);
- 90/396 ( Appareils Gaz)
- 93/68 (Directives Générales) es modifications
successives.
2
Sommaire
Pour l'Utilisateur
Pour Votre sécurité 2
Instructions pour l’usage 3
Nettoyage et maintenance 4
Maintenance périodique 4
Assistance et rechanges 5
Conditions de garantie 5
Pour l'Installateur
Caractéristiques technicien 6
Instructions pour l'installateur 6

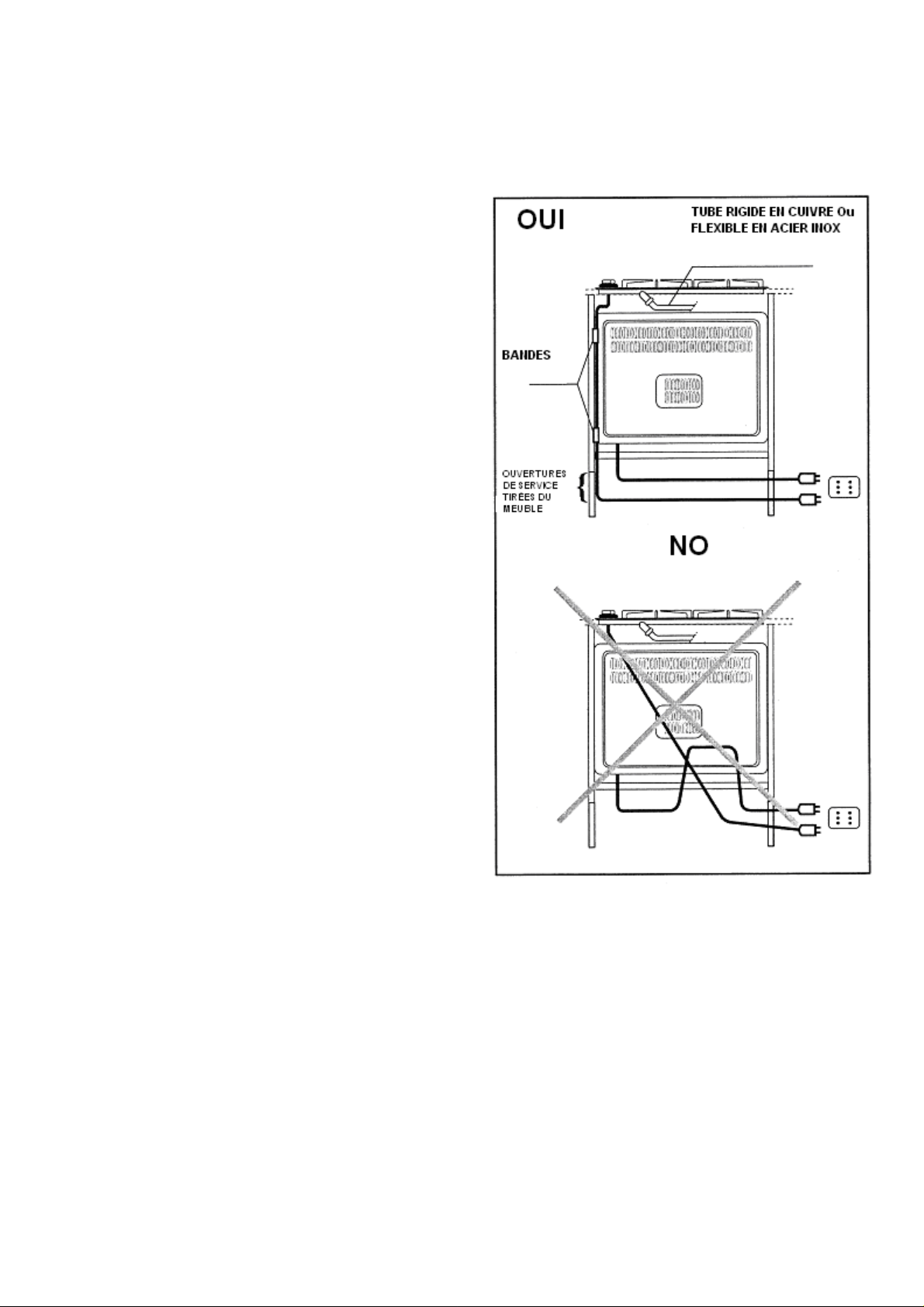

Liaison alimentation gaz 7

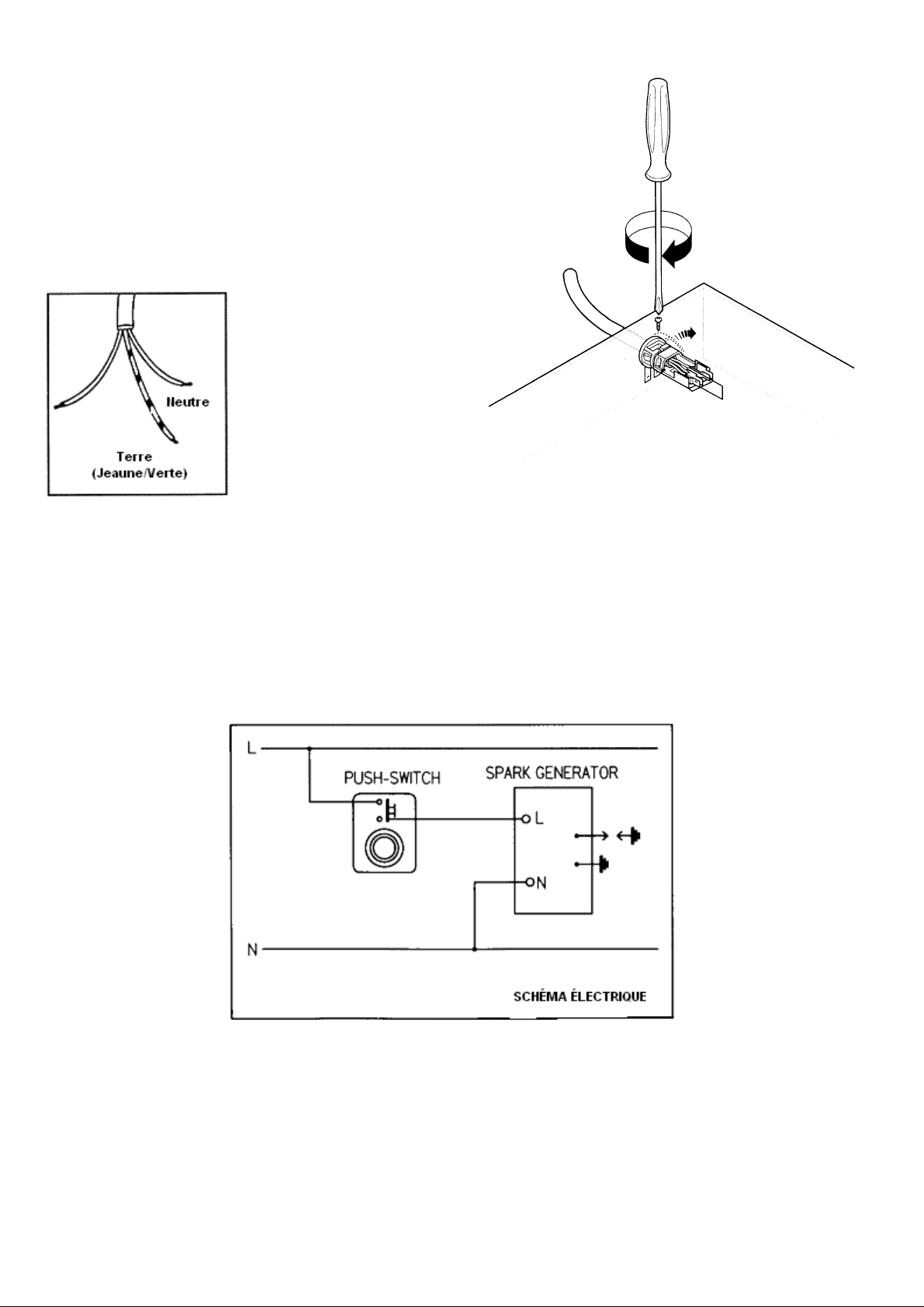

Branchement électrique 8-9

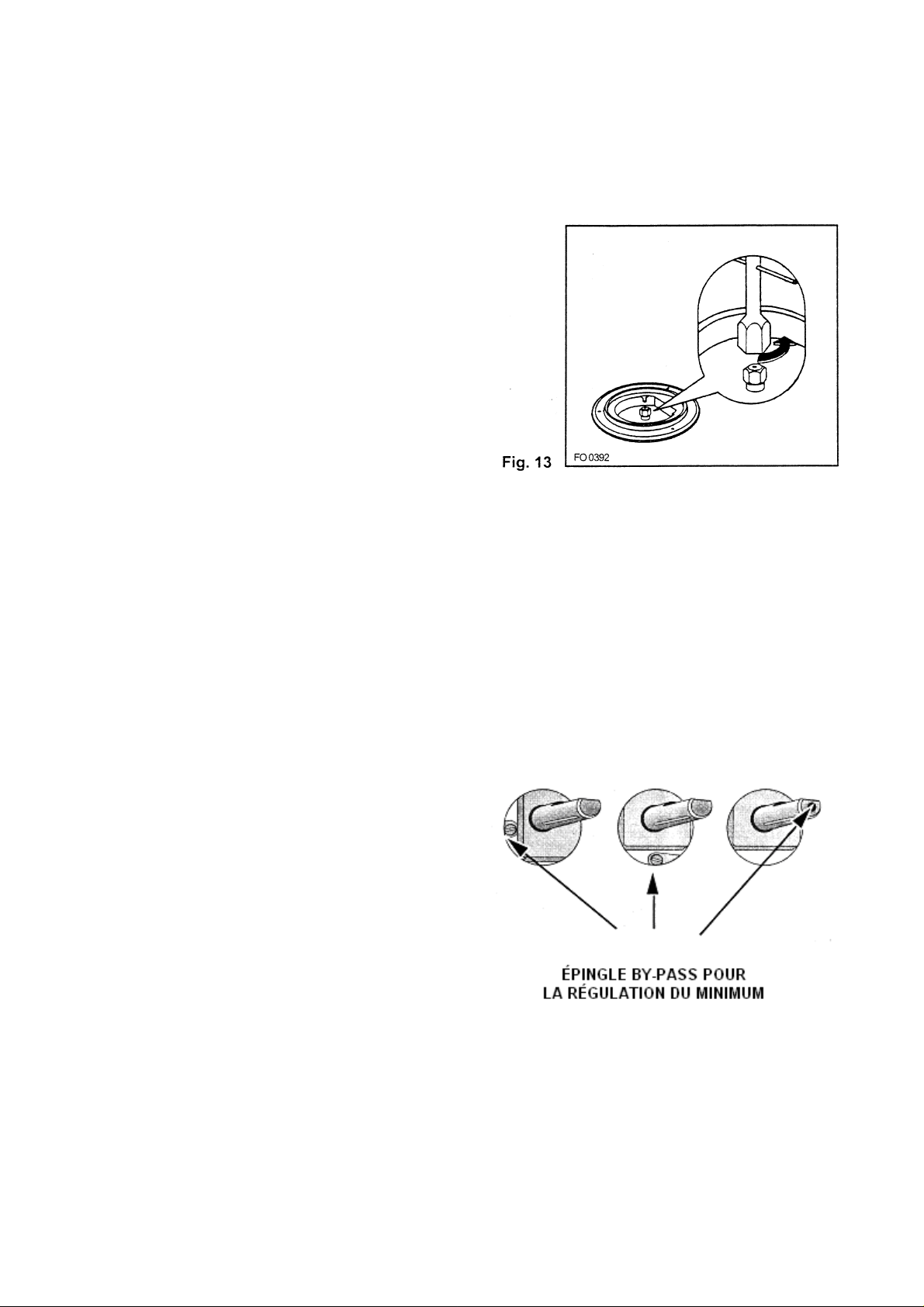

Adaptation aux différents types de g az 10-11

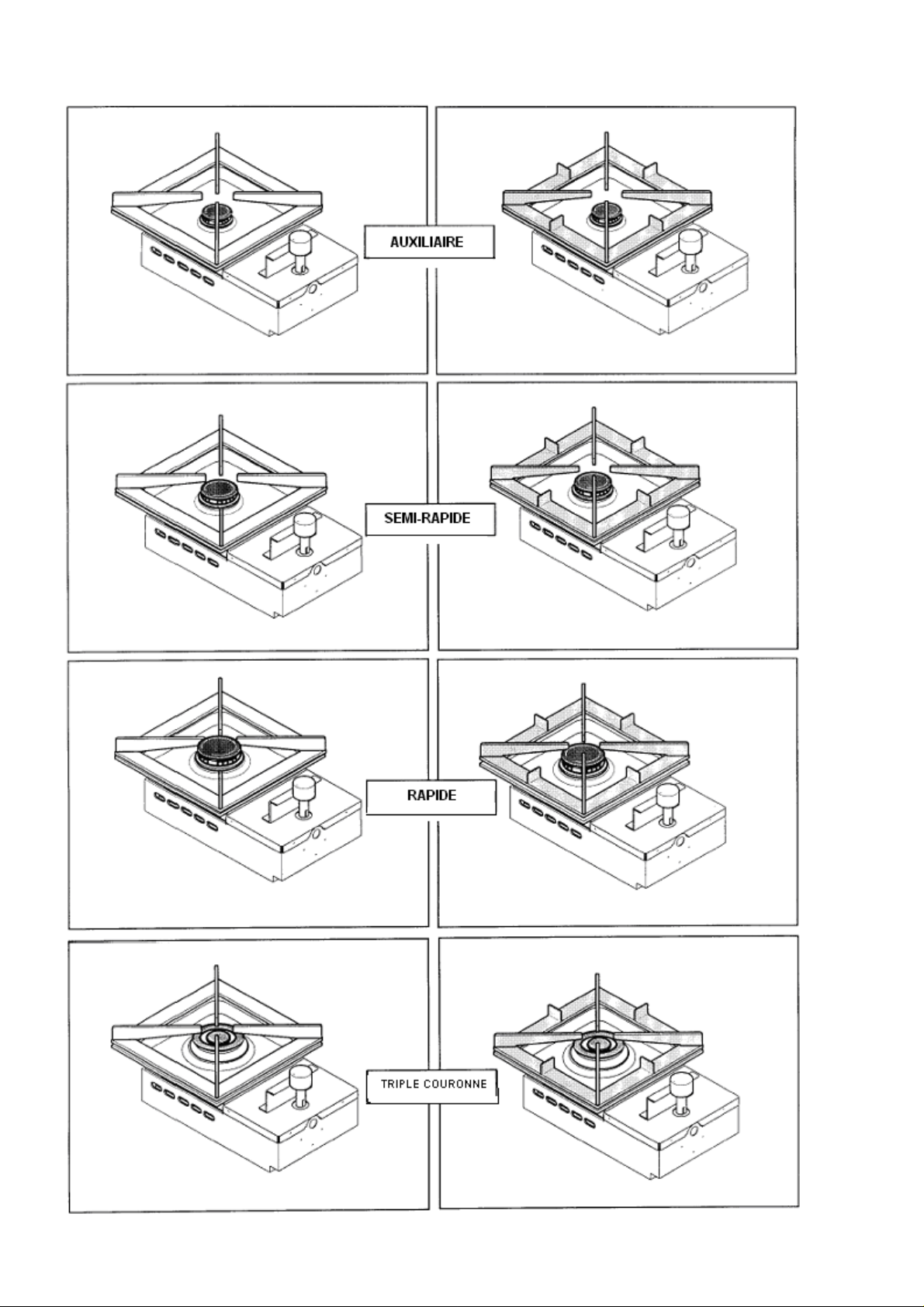

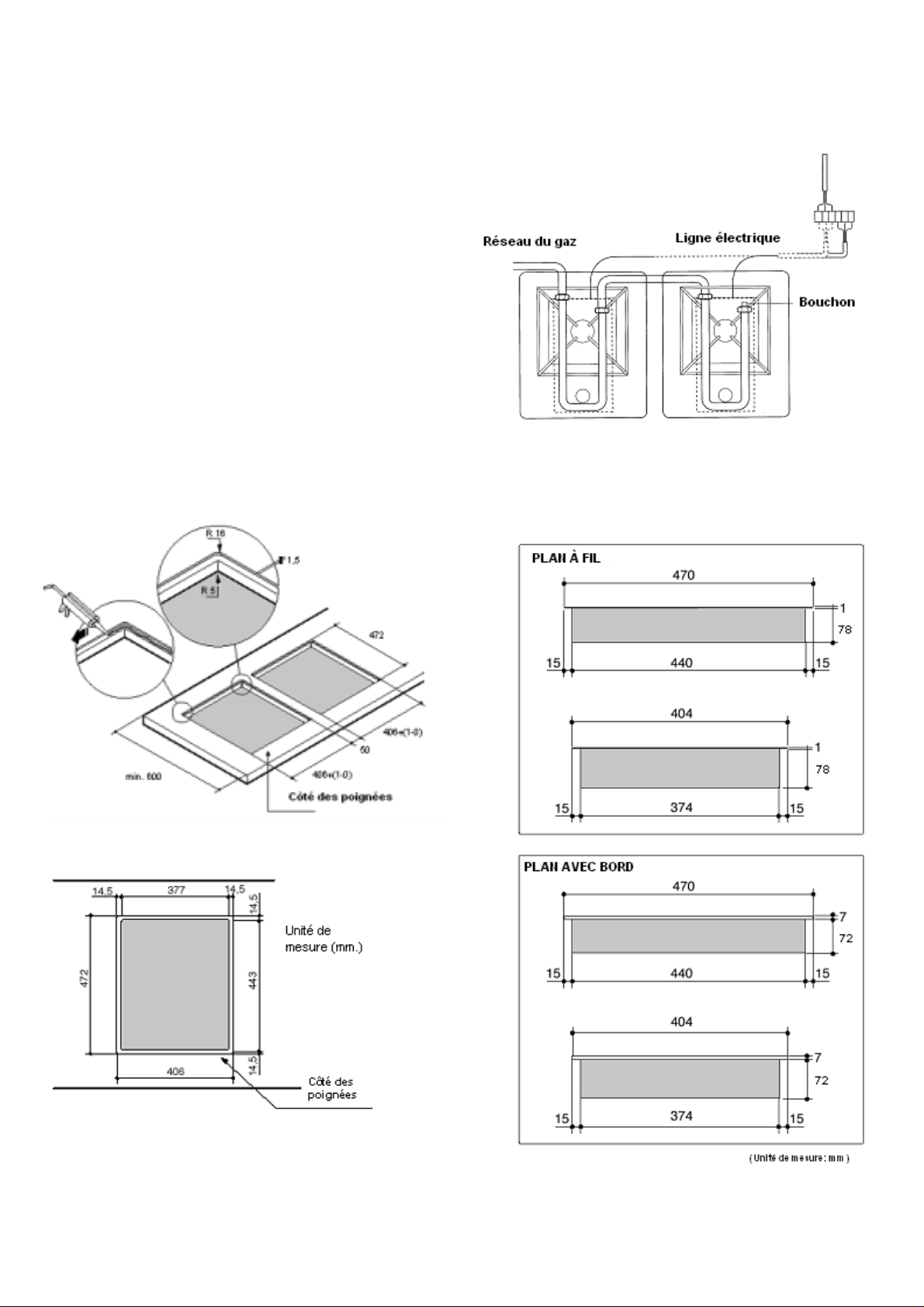

Possibilités d’encastrement 12-13-14
Instructions pour l'usage
Avant de utiliser l’appareil, remuerez tous les
matériels de emballage, comprises les
étiquettes publicitaires et les éventuelles
pellicules protectrices
Les commandes du table du
cuisson
Dans la partie frontale du plan on trouve les poignées pour le
fonctionnement des réchauds à gaz. Les symboles posés sur
les poignées ont le suivant signifié
aucune Aucune distribution de gaz
:
Maximum distribution de gaz
Minimum distribution de gaz
L’allumage des brûleurs
Pour obtenir plus facilement la flamme, vous
allumez le réchaud avant de mettre un
récipient sur la grille.
3
Vous poussez à fond la
brûleur et tournez-la en sens inverse jusqu’au
symbole de débit "maximum" et la flamme
s'allumera automatiquement.
Après avoir allumée la flamme, maintenez la
commande enforcée pour 5 secondes; ce temps
est nécessaire pour réchauffer le "thermocouple"
(Fig.1, lettre D) et débrancher la soupape de
sûreté, qui autrement arrêterait la distribution du
gaz.
Donc, contrôlez que la flamme soit régulière et
tournez la
désirée.
Si, après quelques tentatives la flamme ne
s’allume pas, contrôlez que le "chapeau" (indiqué
dans la figure 1 avec la lettre A) et la "couronne
du brûleur" (lettre B) soient dans la correct
position.
Pour éteindre la flamme, tournez la
sens horaire jusqu'au
poignée jusqu'à obtenir l'intensité
poignée correspondant au
symbole.
poignée en
Pour un correct usage des les
brûleurs
Pour une minore consommation du gaz et un meilleur
rendement, em ployez seulement récipients à fond plat et
à de dimensions appropriés aux réchauds, comme mis
en évidence dans le tableau
Brûleur diamètre diamètre
minimum maximum
Ultrarapide
(triple couronne) 160 mm. 260 mm.
Rapide 160 mm. 240 mm.
Médium (semi-rapid) 120 mm. 220 mm.
Petit (auxiliaire) 80 mm. 160 mm.
En outre, pas à peine un liquide entame à bouillir, fais iez
attention à réduire la flamme assez pour maintenir
l'ébullition.
L'acier inox, si subordonné à excessif
chauffage, peut brunir. Par conséquent, on
conseille la cuisson rallongée avec des pierres
des ollaire, plats à four en terre cuite ou
plaques en fonte. Il est d'éviter même l'emploi
de feuilles d'aluminium à protection du plan
pendant le fonctionnement.
Avant d'enlever les récipients des réchauds,
abaissez toujours la flamme ou éteignez la lui
Pendant les cuissons dans lesquelles ils sont
employés gras ou les huiles, surveillez
attentivement le vôtre plats, parce que ces
substances, portées à des hautes températures,
peuvent s'incendier.
.
Nettoyage et manutention
Avant de effectuer aucune opération
débranchez votre appareil.
Nettoyage générale
Lavez les parties émaillées avec eau tiède et le
détergent, en évitant d'employer des produits abrasif
vous qu'ils pourraient les ruiner.
Laver fréquentement les couronnes des brûleurs et les
chapeaux des brûleurs avec eau bouillant et du
détergent, en ayant du soin d'enlever toutes les
incrustations. Rincez bien avec eau les parties en acier
inox, après l’emploi, et séchez les avec une crème
souple. Pour les taches persistantes employer les
normales détergentes pas abrasives ou produits
spécifiques, communément dans le commerce. Nous
vous recommandons de ne pas employer pour le
nettoyage de canotiers, laines d'acier ou acides.
Nettoyage du allumeur électrique
L'allumage automatique des réchauds est assuré de la
présence d'une "petite bougie" en céramique et un
électrode en métal (indiqué dans le Fig. 1 avec la lettre
C). Vous procédez périodiquement à une nettoyage
soignée des ces parties du plan. En outre , pour éviter
difficulté d'allumage, contrôlez que les trous de la
couronne brûleurs (lettre B) ne soient pas bouchés.
Les grilles du plan du cuisson
Les plans de cuisson peuvent être doués du grilles en
acier inox (voir Fig. 2), ou bien du grilles en fonte (plus
grosses et lourds - voir Fig. 3).
Les grilles peuvent être enlevées du plan de cuisson
pour permettre une meilleure nettoyage. Soulevez les
grilles du plan.
Les grilles et les chapeaux
chromes des brûleurs
Les grilles et les chapeaux des brûleurs chromes
tendent à se brunir avec l’emploi. Ce est un phénom ène
entièrement normal et une inévitable, mais ne
compromet pas absolument le caractère du plan.
Ils sont toutefois disponibles sur e dem ande, prés de Vos
revendeurs ou de nos Centres d'Assistance Technic ien,
grilles et brûleurs émaillés.
4
Manutention périodique
Faisiez contrôler périodiquement l'état de conservation
et d'efficacité du tube du gaz, et si présent, du régulateur
de pression. Si Vous relevez des anomalies, ne
demandez pas de réparations, mais faisiez substituer la
partie défectueuse. À garantie d’un bon fonctionnement
et de votre sûreté, il est nécessaire de procéder
périodiquement avec le grossissement des robinets de
régulation du gaz.
La lubrification périodique des robinets doit être
exécutée SEULEMENT de PERSONNEL QUALIFIÉ
auquel vous devez tourner même dans le cas se
relevait des anomalies dans le fonctionnement de
l'appareil.
Assistance et rechanges
Cet appareillage, avant de laiss er fabrique, a été essayée et mise à point de personnel ex pert et spécialisé, de façon à
donner les meilleurs résultés que fonctionnement. Chaque réparation ou messe à point qui se rendait en suite
nécessaire, doit être faite avec le plus grand soin et l'attention. Pour cette raison nous recommandons de tournez vous
toujours au Concessionnaire qui ont eff ectué la vente ou à notre Centre d'Assistance plus près, en spécifiant le type de
inconvénient, le modèle de l'appareil (Mod.), le nom bre de produit (Prod. Nom.) et le nom bre de fabrication (Ser. Nom).
Ces données sont rapportées dans la plaquette placée sur la dernière page de ce livret.
Les rechanges originaux, certif iés du constructeur de produit, et de cette m arque se trouvent seule prés de nos Centres
d'Assistance Technicien et de Magasins de Rechanges Autorisés.
5
É
É
È
É
Caractéristiques techniques
Puissance brûleurs Gaz
Brûleur ultra-rapide tripla corona (grande) 4,0 Kw
Brûleur rapide (médium) 3,0 kW
Brûleur semi-rapide (médium) 2,0 kW
Brûleur auxiliaire (petit) 1,0 kW
Instructions pour
l' installateur
ATTENTION: Ce appareil peut être installé et
fonctionner seulement en locaux permanentent
ventilés selon les réglementations en vigueur.
L'installation de l'appareil et la liaison au réseau
électrique doivent être exécutées seulement de
PERSONNEL QUALIFIÉ. Avant n'importe quel
intervention, il est nécessaire de vérifier que
l'appareillage soit débranché du réseau électrique.
Local d'installation
Catégorie
II2E+3+
Réglage appareil Gaz Méthane 20 mbar
Raccord d'entrée gaz G 1/2"
Tension d’alimentation 230 V 50 Hz
Dimensions d’ouverture pour
L’encastrement
Largeur 472 mm
Profondeur 406 mm
Pour le bonne fonctionnement du appareil à gaz il est indispensable que l’air dans le local peut affluer
naturellement, l’air nécessaire pour la combustion du
gaz (l’installateur doit suivre les normes en vigueur).
L’afflux d’ air dans le local doit avenir directement à
travers des ouvertures pratiquées sur les murs
extérieurs (com me indiqué dans Fig. 7) . Ces ouvertures
doivent avoir une section libre de passage au moins 100
cm
2. Cette ouverture doit être construite de façon à ne
pas venir obstruée soit de l'intérieur que de la ex térieur
et près du plancher, de préférence au côté opposé à
l'évacuation des produits de la combustion.
Dans le cas cette ouverture ne peut pas être eff ectuée
dans le local ou l’appareil est installé, l'air
peut provenir d'un local adjacent, mais selon les
suivantes conditionnes:
ce local ne soit pas une chambre de lit ou un local
dangereux;
ce local ne soit pas en dépression;
la ventilation entre le local où il est installé et le local
adjacent soit assuré au moyen d'ouvertures
permanentes.
6
nécessaire
LA SOCIETÉ CONSTRUCTRICE DÉCLINE
CHAQUE RESPONSABILIT
EVENTUELS DOMMAGES D
INSTALLATION PAS CONFORMEMENT AUX
R
GLES EN VIGEUR OU D’UN MANQU
RESPECT DES RÈGLES CONTRE LES
ACCIDENTS.
'POUR DES
RIVANTS D’UNE
Déchargement des produits de la
combustion
Les appareils de cuisson à gaz doivent décharger les
produits de la combustion à travers des hottes reliées
directement à des cannes fumerie ou directement à
l'extérieur (Fig. 7).
En cas il n’est pas possible de installer la hotte, il est
nécessaire l'emploi de un ventilateur électr ique appliqué
au mur extér ieur ou à la fenêtr e du local, s i il existent les
conditions pour que l'ouverture pour la ventilation puisse
être augmentée (vois Fig. 8) en proportion à la portée du
ventilateur électrique même. Ce ventilateur électrique
doit avoir une portée tel à garantir, pour une cuisine, un
rechange horaire d'air pair à 3 - 5 fois son volume.
7
Liaison alimentation gaz
La liaison gaz doit être exécutée en conform ité avec les
normes en vigueur. L'appareil sor t de fabrique essayé et
réglé pour le type de gaz indiqué dans la plaquette qui
on trouve dans la protection infér ieure, près du tube de
liaison gaz.
Assurez Vous le type de gaz avec lequel l'appareil sera
alimenté soit le mêm e indiqué dans la plaquette. En cas
contraire vous procédez selon les indications rapportées
dans le paragraphe de l'"Adaptation à des différents
types de gaz".
Pour le plus grand rendem ent et le minore consomme,
assurez vous que la pression d'alimentation du gaz
respecte les valeurs indiquées dans le tableau des
"Caractéristiques des brûleurs”.
Si la pression du gaz employé soit divergée (ou variable)
par rapport à celle prévue, il est nécessaire d'installer,
sur la tuyauterie d'entrée, un approprié régulateur de
pression pour gaz canalisés (PAS GPL) conformément
à les normes en vigueur.
L'utilisation de régulateurs de pression pour gaz liquides
(GPL) est permis mais ceux-ci soient conformes à les
normes en vigueur.
Sur la zone terminale de la rampe, com préhensive d’un
dé fileté G 1/2 ", il est monté le rac cord, en interposant
entre les composantes la garniture comme représenté
en Fig. 9. Vissez les parties sans forcer, orientez le
raccord dans la direction voulue et donc fermez le tout
Branchement
Exécutez le branchement à l’installation du gaz avec un
tube métallique rigide et des raccords conformes à les
normes en vigueur , ou bien avec un tube flexible d'acier
inox conformément à les normes en vigueur, de façon
limitée à ceux-là la plus grande étendue des quels est de
2 mètres. Faites attention que, dans le cas d'em ploi de
tubes métalliques flexibles , les mêmes ne viennent pas
à contact avec des parties m obiles ou écrasées. Prêtez
la même attention même lorsque il est prévu une union
four et plan.
Le raccord d'entrée gaz dans les appar eils est fileté 1/2"
mâle cylindrique.
Exécutez le branchement en évitant toutes les possibles
sollicitations à l’appareil.
Quand l’ installation est terminée, vérifiez toujours la
parfaite tenue de tous les raccords en employant une
solution avec du savon. Vous n'exécutez jamais ce
contrôle avec une flamme.
.
Branchement électrique
L'appareil est prévu pour un fonctionnement avec une
tension d'alimentation de 230 V monophasés . La liaison
doit être exécutée en conformité avec les règles et les
dispositions de loi en vigueur. Avant d'effec tuer la liaison
assurez vous que:
la soupape limitatric e et l’installation électrique puissent
supporter le chargement de l’appareil (voir plaquette
matricule);
l’installation d'alimentation soit m uni d'efficac e liaison de
terre en second lieu les règles en vigueur;
la prise ou l'interrupteur omni-polarie employés soient
facilement être rattrapés avec l'appareil installé.
Montez sur le creux une épine adapte au chargement et
relier-la à une prise de sûreté adapte.
En désirant une liaison dirigée au réseau, il est
nécessaire d'interposer entre l’appareil et le réseau un
interrupteur omni-polarie avec ouverture moindre entre
les contacts de 3 mm, dimensionné au chargement et
répondant aux règles en vigueur.
Le creux de terre j aune/verte ne doit pas être inter rom pu
de l'interrupteur.
Le creux de phas e de couleur marron (provenant de la
borne "L") doit toujours êtr e relié à la phase du réseau
d'alimentation.
En tout les cas le creux d'alimentation doit être
positionné de sorte que dans aucun point il rejoigne une
température supérieure de 90°C. Un exemple de
parcours optimale est représenté en Fig.10. le creux est
guidé au moyen de l'utilise de bandes fixées
latéralement au meuble, pour éviter n'importe quel
contacte avec l'appareil au dessous al doucement de
cuisson.
8
Substitution du creux
d'alimentation
Dans le cas de substitution du creux il est nécessaire
d'employer seulement creux du type H05V2V2-F T90
adaptes au chargement et à la tem pérature d' exercice.
En outre, il est nécessaire que le cavet de terre
jaune/verte soit plus longue qu'environ 2 cm . des cavets
de phase et neutre (Fig. 11) - (Fig. 12). Après le
branchement éprouver les éléments réchauffent en les
faisant fonctionner pour environ 3 minutes.
Schéma électrique du plan
Fig.12
9
Adaptation aux différents types de gaz
Substitution des injecteurs
1. Enlevez vous les grilles.
2. Vous enlevez les chapeaux brûleurs des et les
couronnes des brûleurs.
3. Avec une clé à tube de 7 dévissez les injecteurs et
(Fig. 13)remplacez-les par c eux correspondants au type
de gaz utilisé (voir le tableau dans la page suivante).
4. Remontez les parties en exécutant à l'inverse les
opérations décrites.
5. Substituez donc la plaquette réglage (positionnée
près de l’attaque du réseau gaz) avec ce correspondant
au nouveau type de gaz. Cette dernière se trouve dans
le sachet des injecteurs à bagage.
Si la pression du gaz employée soit divergée (ou
variable) par rapport à celle prévue, il est nécessaire
d'installer sur la tuyauterie d'entrée, un approprié
régulateur de pression pour gaz canalisés (GPL)
conformes à les normes en vigueur. ne utilisez pas de
régulateurs de pression pour gaz liquides (GPL) est
permise m ais ceux-ci soient conforme à les normes en
vigueur.
Régulation du minimum
Pour régler le minimum, vous procédez comme il suit.
1. Allumez le brûleur comme précédentement décrit.
2. Portez le robinet sur la position de moindre flamme.
3. Vous extrayez les poignées.
4. Agitez sur le soutire by-pass indiqué dans la figure 15.
• Si Vous actionnez une transformation de gaz méthane à
gaz Gpl, vissez à fond en sens horaire soutire by-pass.
• En tout cas le résultat devra être une petite flamme
homogène et régulière sur toute la couronne du brûleur.
5. Vérifiez finalement que, en tournant rapidement le
robinet de la position de maxim um à cette de minimum, on
n'ait pas d'extinctions du brûleur.
Les opérations d'adaptation sur décrites peuvent
s'effectuer facilement, le quelconque soit positionnement
ou le fixation du plan de cuisson au meuble de la cuisine.
10
DIAMÈTRES DE BY-PASS
Ø By-pass
Brûleur
Auxiliaire
Semi-rapide
Rapide
Ultra-rapide avec
triple couronne
du robinet
centièmes
28
32
40
56
CARACTÉRISTIQUES DES BRÛLEURS
PORTÉE
THERMIQUE
NOMINALE
kW
PORTÉE
THERMIQUE
RÉDUITE kW
TIPE DU
GAZ
TIPE DU
BRÛLEUR
MARQUAGE
BUSES 1/100
mm
GAS
NATURALE
(Méthane)
Ultra-rapide
(grand)
Rapide
Semi-rapide
(medium)
Auxiliaire (petit)
146
119
96
70
4,0
3,0
2,0
1,0
1,2
0,65
0,45
0,33
1,2
0,65
0,45
0,33
GAS
LIQUID
(Butane/
Propane)
Ultra-rapide
(grand)
Rapide
Semi-rapide
(medium)
Auxiliaire (petit)
98
86
71
50
4,0
2,8
2,0
1,0
11
PORTÉE
NOMINALE IN
m3 /h g/h
0,381
0,305
0,190
0,095
-
-
-
-
-
-
-
-
288
202
144
72
PRESSION
NOMINALE
mbar
20
28-30/37
Typologies plans du cuisson
Plans avec grilles en inox Plans avec grilles en fonte
12
Encastrement et branchement
Les plans de cuisson peuvent être montés dans un
meuble ayant une ouverture pour encaisse des
dimensions illustrées dans la figure 16
Le fixation du plan au meuble doit être effectués comme
en suivant :
Positionnez le propre scellant , pas fourni en dotation,
sur le bord des côtés frontal, pos térieur et latéraux de
la niche (comme montré dans la figure 16).
Placez le plan dans la niche d’encastrement en la
centrant correctement.
Fixez le plan au meuble avec les appropriés pattes de
serrage (voir Fig.20). La tr action des vis est suffis ante
à tracer scellant, l'excès desquels pourra ainsi être
facilement emporté.
Dans les Fig.18 et Fig.19 il est illustré le schéma de
branchement à la ligne électrique et au réseau du gaz.
Pour les plans à bord exécuter, sur le top,
seulement le trou avec dimension 377x443 mm
sans le niche de 1.5 mm
Fig.18
Fig.16-17
13
Fig.19
A) Ecrou situé à l’extrémité de la rampe
B) Joint
C) Bouche
Fig.20
Possibilité du encastrement
et branchement
14

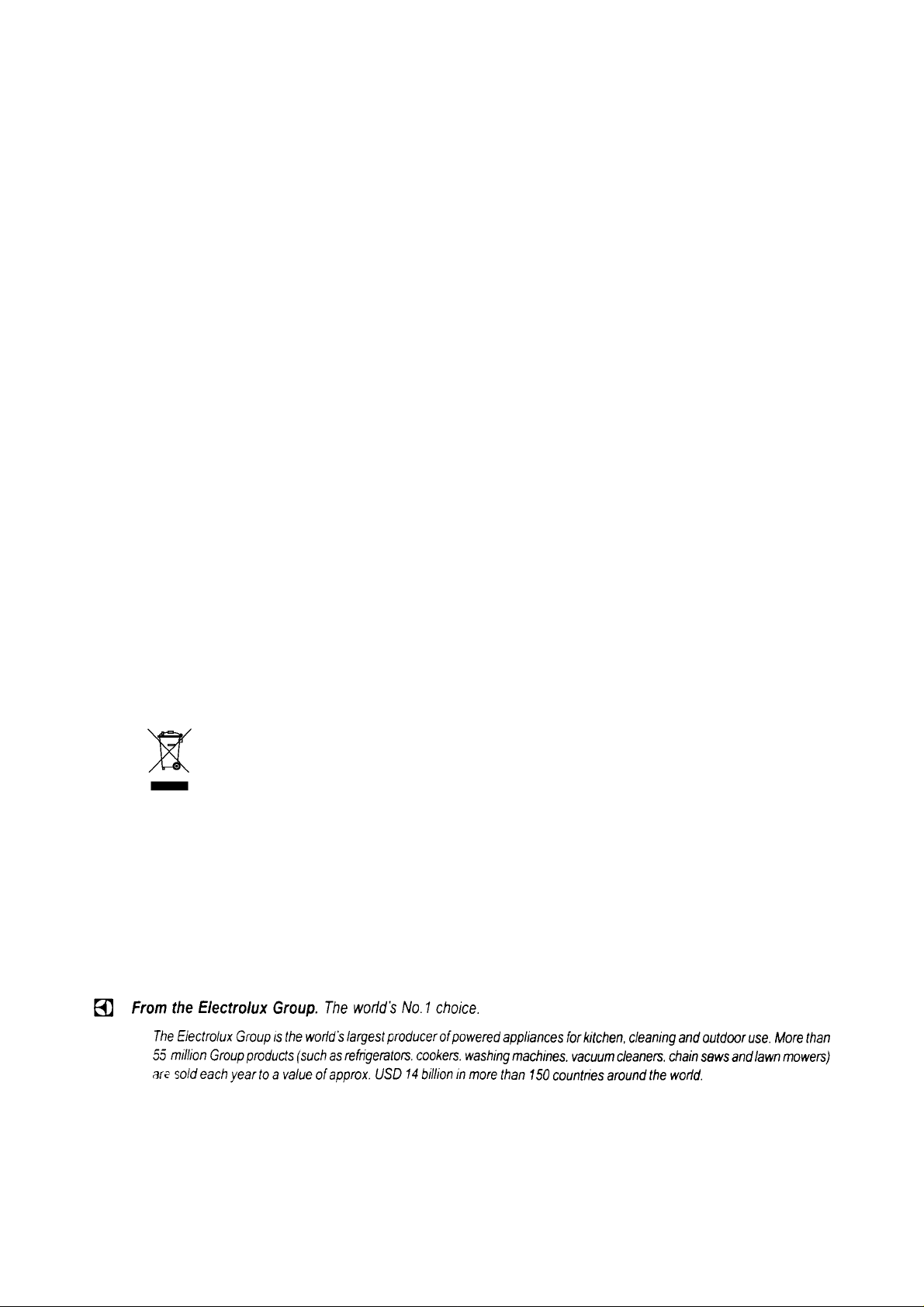

Le symbole sur le produit ou son emballage indique que ce produit ne peut pas être traité comme
déchet ménager, ma il doit être remis ou point de collecte dédié à ou recyclage des appareils électrique et
électronique. En pourvoyant à écouler ce produit en mode appropriée, on contribue à éviter des potentielles
conséquences négatives pour l’environnement et pour le santé, qu'ils pourraient dériver d'un écoulement
inadéquat de produit. Pour informations plus détaillées sur la recyclage ce de produit, contacter le bureau
communal, le service local de recyclage ou le magasin dans lequel Vous avez acheté le produit.
15
Loading...
