EHF3320NOK
IT Piano cottura Istruzioni per l’uso
www.electrolux.com2
INDICE
1. INFORMAZIONI PER LA SICUREZZA.............................................................. 2
2. ISTRUZIONI DI SICUREZZA............................................................................. 4

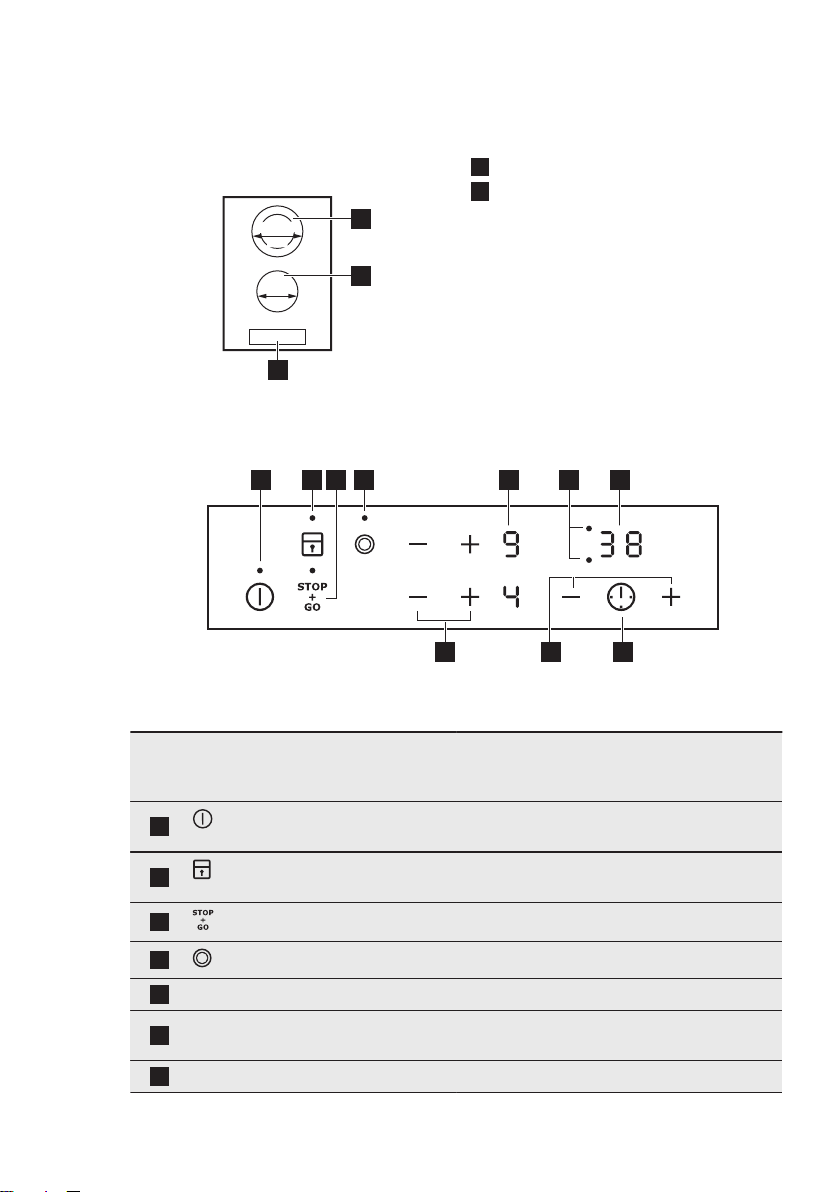

3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. UTILIZZO QUOTIDIANO.................................................................................... 8
5. CONSIGLI E SUGGERIMENTI UTILI...............................................................10
6. PULIZIA E CURA..............................................................................................11
7. RISOLUZIONE DEI PROBLEMI.......................................................................12
8. INSTALLAZIONE..............................................................................................14
9. DATI TECNICI.................................................................................................. 16
10. EFFICIENZA ENERGETICA.......................................................................... 16
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, PNC, numero di serie.
Le informazioni si trovano sulla targhetta dei dati.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
INFORMAZIONI PER LA SICUREZZA
1.
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. Il produttore non
è responsabile se un'installazione ed un uso non
ITALIANO 3
corretto dell'apparecchiatura provocano lesioni e danni.
Tenere sempre le istruzioni a portata di mano come
riferimento futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della
portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura durante il funzionamento o
raffreddamento. Le parti accessibili sono
incandescenti.
• Se l’apparecchiatura dispone di un dispositivo di
sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono
essere eseguiti dai bambini senza supervisione.
• Tenere lontani i bambini al di sotto dei 3 anni se non
costantemente supervisionati.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura e le parti accessibili si riscaldano
molto durante l'uso. Non toccare le resistenze.
• Non utilizzare un timer esterno o un sistema di
controllo remoto distinto per mettere in funzione
l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante
la preparazione di cibi in quanto olio e grassi
potrebbero provocare un incendio.
www.electrolux.com4
• Non tentare mai di spegnere un incendio con
dell'acqua; spegnere l'apparecchiatura e coprire le
fiamme ad es. con un coperchio o una coperta di
protezione dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e
coperchi non dovrebbero essere posti sulla superficie
del piano di cottura in quanto possono diventare caldi.
• Non usare una pulitrice a vapore per pulire
l'apparecchiatura.
• Se la superficie di vetroceramica/vetro presenta delle
crepe, spegnere l'apparecchiatura per evitare il rischio
di scossa elettrica.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• È necessario rispettare la distanza
minima dalle altre apparecchiature.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è molto pesante. Indossare
sempre guanti di sicurezza.
• Proteggere le superfici di taglio con
un materiale di tenuta per evitare che
l'umidità causi dei rigonfiamenti.
• Proteggere la base
dell'apparecchiatura da vapore e
umidità.
• Non installare l'apparecchiatura
accanto ad una porta o sotto una
finestra, per evitare che pentole calde
cadano dall'apparecchiatura quando
la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata
sopra dei cassetti, assicurarsi che lo
spazio, tra la base
dell'apparecchiatura e il cassetto
superiore, sia sufficiente per il ricircolo
d'aria.
• La base dell'apparecchiatura può
surriscaldarsi. Si consiglia di
prevedere un pannello divisorio in
materiale non infiammabile al di sotto
dell'apparecchiatura per rendere
inaccessibile la base.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Tutti i collegamenti elettrici devono
essere realizzati da un elettricista
qualificato.
• L'apparecchiatura deve disporre di
una messa a terra.
• Prima di qualsiasi intervento, è
necessario verificare che
l'apparecchiatura sia scollegata dalla
rete elettrica.
• Verificare che i dati elettrici riportati
sulla targhetta dei dati corrispondano
a quelli dell'impianto. In caso
contrario, contattare un elettricista.
• Verificare che l'apparecchiatura sia
installata correttamente.
L'allentamento di un collegamento
elettrico o di una spina (ove previsti)
può provocare il surriscaldamento del
terminale.
• Utilizzare il cavo di alimentazione
appropriato.
• Evitare che i collegamenti elettrici si
aggroviglino.
• Assicurarsi che la protezione da
scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul
cavo.
• Assicurarsi che il cavo di
alimentazione o la spina (ove
prevista) non sfiori l'apparecchiatura
calda o pentole calde quando si
collega l'apparecchiatura alle prese
vicine
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo (ove previsti).
Contattare il nostro Centro di
Assistenza autorizzato o un
elettricista qualificato per sostituire un
cavo danneggiato.
• I dispositivi di protezione da scosse
elettriche devono essere fissati in
modo tale da non poter essere
disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia
allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Servirsi unicamente di dispositivi di
isolamento adeguati: interruttori
automatici, fusibili (quelli a tappo
ITALIANO 5
devono essere rimossi dal
portafusibile), sganciatori per correnti
di guasto a terra e relè.
• L'impianto elettrico deve essere
dotato di un dispositivo di isolamento
che consenta di scollegare
l'apparecchiatura dalla presa di
corrente a tutti i poli. Il dispositivo di
isolamento deve avere una larghezza
dell'apertura di contatto non inferiore
ai 3 mm.
2.3 Utilizzo
AVVERTENZA!
Rischio di lesioni, ustioni o
scosse elettriche.
• Rimuovere tutti i materiali di
imballaggio, le etichette e la pellicola
protettiva (ove presente) prima del
primo utilizzo.
• Utilizzare l’apparecchiatura in un
ambiente domestico.
• Non apportare modifiche alle
specifiche di questa apparecchiatura.
• Accertarsi che le fessure di
ventilazione non siano ostruite.
• Non lasciare mai l'apparecchiatura
incustodita durante il funzionamento.
• Spegnere la zona di cottura dopo ogni
utilizzo.
• Non appoggiare posate o coperchi
sulle zone di cottura. Possono
diventare roventi.
• Non mettere in funzione
l'apparecchiatura con le mani umide o
quando c'è un contatto con l'acqua.
• Non utilizzare l'apparecchiatura come
superficie di lavoro o come piano di
appoggio.
• Se la superficie dell'apparecchiatura
presenta delle incrinature, scollegare
immediatamente l'apparecchiatura
dall'alimentazione per evitare scosse
elettriche.
• Un alimento immerso nell'olio molto
caldo può provocare degli schizzi.
AVVERTENZA!
Pericolo di incendio ed
esplosioni.
• Grassi e olio caldi possono rilasciare
vapori infiammabili. Mantenere
fiamme o oggetti caldi lontani da
www.electrolux.com6
grassi e olio quando li si utilizza per
cucinare.
• I vapori rilasciati da un olio molto
caldo possono provocare una
combustione spontanea.
• L'olio usato, che può contenere
residui di cibo, può liberare delle
fiamme ad una temperatura inferiore
rispetto ad un olio utilizzato per la
prima volta.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Non poggiare pentole calde sul
pannello dei comandi.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere
oggetti o pentole sull'apparecchiatura.
La superficie si potrebbe
danneggiare.
• Non mettere in funzione le zone di
cottura in assenza di pentole o con
pentole vuote.
• Non appoggiare la pellicola di
alluminio direttamente
sull'apparecchiatura.
• Lo spostamento di pentole in ghisa, in
alluminio o con fondi danneggiati può
graffiare il vetro o la vetroceramica.
Per spostare questi oggetti sollevarli
sempre dalla superficie di cottura.
• L'apparecchiatura è destinata solo
alla cottura. Non deve essere
utilizzata per altri scopi, come per
esempio il riscaldamento di un
ambiente.
2.4 Pulizia e cura
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei
materiali che compongono la
superficie.
• Disattivare l'apparecchiatura e
lasciarla raffreddare prima di
procedere con la pulizia.
• Scollegare l’apparecchiatura dalla
rete elettrica prima di eseguire le
operazioni di manutenzione.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
2.5 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Contattare le autorità locali per
ricevere informazioni su come
smaltire correttamente
l'apparecchiatura.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo di rete e smaltirlo.
2.6 Assistenza Tecnica
• Per riparare l'apparecchiatura
contattare il Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
3. DESCRIZIONE DEL PRODOTTO
120/180
mm
120/180
mm
145 mm
1
1
2
1 2 3 4 5 6 7
8910
3.1 Disposizione della superficie di cottura
1
2
3.2 Disposizione del pannello dei comandi
ITALIANO 7
Zona di cottura
Pannello dei comandi
Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli
indicatori ed i segnali acustici mostrano quali funzioni sono attive.
Tasto
Funzione Commento
sen‐
sore
1
2
3
4
- Display livello di potenza Per mostrare il livello di potenza.
5
- Spie del timer delle zone
6
- Display timer Indica il tempo in minuti.
7
ACCESO/SPENTO Per attivare e disattivare il piano di cottu‐
ra.
Blocco / Dispositivo di Si‐
curezza bambini
Per bloccare/sbloccare il pannello dei co‐
mandi.
STOP+GO Per attivare e disattivare la funzione.
- Per attivare e disattivare l'anello esterno.
di cottura
Indica per quale zona è impostato il tem‐
po.
www.electrolux.com8
Tasto
sen‐
sore
8
9
10
Funzione Commento
- Per selezionare la zona di cottura.
- Per aumentare o ridurre il tempo.
/
- Per impostare un livello di potenza.
/
3.3 Display del livello di potenza
Display Descrizione
La zona di cottura è disattivata.
- / -
+ numero
La zona di cottura è in funzione.
STOP+GO è attiva.
È presente un malfunzionamento.
Una zona di cottura è ancora calda (calore residuo).
Blocco /Dispositivo di Sicurezza bambini è attiva.
Spegnimento automatico è attiva.
3.4 Spia del calore residuo
AVVERTENZA!
Il calore residuo può
essere causa di ustioni.
4. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
4.1 Attivazione e disattivazione
Sfiorare per 1 secondo per accendere
o spegnere il piano di cottura.
4.2 Spegnimento automatico
La funzione spegne automaticamente
il piano di cottura se:
• tutte le zone di cottura sono
disattivate,
• non è stato impostato il livello di
potenza dopo l'accensione del piano
di cottura,
• è stato versato qualcosa o appoggiato
un oggetto sul pannello dei comandi
per più di 10 secondi (un tegame, uno
straccio, ecc.). Viene emesso un
segnale acustico e il piano di cottura
si disattiva. Rimuovere l'oggetto o
pulire il pannello dei comandi.
• non è stata spenta una zona di
cottura o non è stato modificato il
livello di potenza. Dopo un tempo
prestabilito, si accende e il piano di
cottura si spegne.
Rapporto tra livello di potenza e il
tempo trascorso il quale si spegne il
piano di cottura:
Livello di potenza Il piano di cottura
, 1 - 2
3 - 4 5 ore
5 4 ore
6 - 9 1,5 ora
si disattiva dopo
6 ore
4.3 Livello di potenza
Sfiorare per aumentare il livello di
potenza. Sfiorare
di potenza. Sfiorare
contemporaneamente e per
spegnere la zona di cottura.
per ridurre il livello
ITALIANO 9
Per impostare la zona di cottura:
sfiorare ripetutamente finché si
accende l'indicatore della zona di cottura
desiderata.
Per attivare la funzione o cambiare la
durata: sfiorare i tasti o del timer
per impostare il tempo (00 - 99 minuti).
Quando la spia della zona di cottura
lampeggia più lentamente, il tempo
scorre a ritroso.
Per visualizzare il tempo residuo:
selezionare la zona di cottura con
spia della zona di cottura comincia a
lampeggiare rapidamente. Sul display
compare il tempo residuo.
Per disattivare la funzione: selezionare
la zona di cottura con e sfiorare .
Viene visualizzato il tempo residuo fino a
00. L'indicatore della zona di cottura si
spegne.
Allo scadere del tempo
stabilito, viene emesso un
segnale acustico e 00
lampeggia. La zona di
cottura si disattiva.
. La
4.4 Attivazione e disattivazione
degli anelli esterni
È possibile regolare la superficie di
cottura alle dimensioni delle pentole.
Utilizzare il tasto sensore:
Per attivare l'anello esterno: sfiorare il
tasto sensore. La spia si accende.
Per disattivare l'anello esterno:
sfiorare il tasto sensore finché non si
spegne la spia.
4.5 Timer
Timer
Questa funzione consente di impostare
la durata di funzionamento della zona di
cottura per la preparazione di una
pietanza.
Prima impostare la zona di cottura,
poi impostare la funzione.Il livello di
potenza può essere impostato prima o
dopo l'impostazione della funzione.
Per arrestare il segnale acustico:
sfiorare .
Contaminuti
Si può utilizzare questa funzione come
Contaminuti mentre il piano di cottura è
attivo e le zone di cottura non sono in
funzione (il display del livello di potenza
indica ).
Per attivare la funzione: sfiorare .
Sfiorare il tasto o del timer per
selezionare la durata. Allo scadere del
tempo stabilito, viene emesso un
segnale acustico e 00 lampeggia.
Per arrestare il segnale acustico:
sfiorare .
Questa funzione non ha
effetto sul funzionamento
delle zone di cottura.
www.electrolux.com10
4.6 STOP+GO
La funzione imposta tutte le zone di
cottura in funzione al livello di potenza
più basso.
Quando la funzione è attiva, non sarà
possibile modificare il livello di potenza.
La funzione non interrompe le funzioni
del timer.
Per attivare la funzione: sfiorare
si accende.
Per disattivare la funzione: sfiorare
Il livello di potenza precedente si
accende.
.
4.7 Blocco
È possibile bloccare il pannello dei
comandi mentre le zone di cottura sono
in funzione. Questa funzione impedisce
di modificare inavvertitamente il livello di
potenza.
Impostare innanzitutto il livello di
potenza.
Per attivare la funzione: sfiorare
si accende per 4 secondi.Il Timer rimane
acceso.
Per disattivare la funzione: sfiorare .
Il livello di potenza precedente si
accende.
.
Quando si spegne il piano di
cottura, si interrompe anche
questa funzione.
4.8 Dispositivo di Sicurezza bambini
Questa funzione impedisce
l'azionamento accidentale del piano di
cottura.
Per attivare la funzione: attivare il piano
di cottura con . Non impostare alcun
.
livello di potenza. Sfiorare
secondi. si accende. Disattivare il
piano di cottura con .
Per disattivare la funzione: attivare il
piano di cottura con . Non impostare
alcun livello di potenza. Sfiorare
secondi. si accende. Disattivare il
piano di cottura con .
Per escludere la funzione per una sola
operazione di cottura: attivare il piano
di cottura con
il tasto per 4 secondi. Impostare il
livello di potenza entro 10 secondi. È
possibile mettere in funzione il piano di
cottura. Quando si disattiva il piano di
cottura con la funzione si riattiva.
. si accende. Sfiorare
per 4
per 4
5. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Pentole
Il fondo delle pentole
dovrebbe essere il più
possibile spesso e piano.
Le stoviglie in acciaio
smaltato e con i basamenti
in alluminio o rame possono
subire perdite di colore sulla
superficie in vetroceramica.
5.2 Esempi di impiego per la cottura
I dati riportati in tabella sono
puramente indicativi.
ITALIANO 11
Livello di po‐
tenza
- 1
1 - 2. Salsa olandese, sciogliere:
1 - 2. Rassodare: omelette morbi‐
2. - 3. Cuocere riso e pietanze a
3. - 4. Cuocere a vapore verdure,
4. - 5. Cuocere al vapore le patate. 20 - 60 Usare al max. ¼ l di acqua
4. - 5. Bollire grandi quantità di ali‐
5. - 7 Cottura delicata: cotolette,
7 - 8 Frittura, frittelle di patate,
9 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐
Usare per: Tempo
Tenere in caldo le pietanze
cotte.
burro, cioccolata, gelatina.
de, uova strapazzate.
base di latte, riscaldare pie‐
tanze pronte.
pesce, carne.
menti, stufati e zuppe.
cordon bleu, costolette, pol‐
pette, salsicce, fegato, roux,
uova, frittelle, krapfen.
lombate, bistecche.
lasch, stufati), friggere patatine.
(min.)
secon‐
do ne‐
cessità
5 - 25 Mescolare di tanto in tanto.
10 - 40 Cucinare coprendo con un
25 - 50 Aggiungere al riso almeno
20 - 45 Aggiungere alcuni cucchiai
60 150
secon‐
do ne‐
cessità
5 - 15 Girare a metà tempo.
Suggerimenti
Mettere un coperchio sulla
pentola.
coperchio.
una doppia quantità di liqui‐
do, mescolare di tanto in
tanto i preparati a base di
latte.
di liquido.
per 750 g di patate.
Fino a 3 l di liquido più gli in‐
gredienti.
Girare a metà tempo.
6. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
6.1 Informazioni generali
• Pulire il piano di cottura dopo ogni
impiego.
• Usare sempre pentole con il fondo
pulito.
• I graffi o le macchie scure sulla
superficie non compromettono il
funzionamento del piano di cottura.
• Usare un prodotto di pulizia speciale
adatto alla superficie del piano di
cottura.
• Il vetro richiede l'uso di un raschietto
speciale.
6.2 Pulizia del piano di cottura
• Togliere immediatamente: plastica
fusa, pellicola in plastica, e alimenti
contenenti zucchero. Se non vengono
eliminati, potrebbero danneggiare il
piano di cottura. Appoggiare lo
speciale raschietto sulla superficie in
vetro, formando un angolo acuto, e
spostare la lama sulla superficie.
www.electrolux.com12
• Quando il piano di cottura è
sufficientemente raffreddato, è
possibile rimuovere: i segni di
calcare e d'acqua, le macchie di
grasso e le macchie opalescenti.
Pulire il piano di cottura con un panno
7. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
7.1 Cosa fare se...
Problema Causa possibile Soluzione
Non è possibile attivare il
piano di cottura o metterlo
in funzione.
È scattato il fusibile. Verificare se l'anomalia di
Accendere di nuovo il pia‐
Sono stati sfiorati 2 o più
STOP+GO è attiva. Fare riferimento al capitolo
Il pannello dei comandi è
Viene emesso un segnale
acustico e il piano di cottu‐
ra si disattiva.
Viene emesso un segnale
acustico quando il piano di
cottura non è attivo.
Il piano di cottura si disatti‐
va.
Il piano di cottura non è
collegato a una fonte di ali‐
mentazione elettrica o non
è collegato correttamente.
tasti sensore contempora‐
neamente.
bagnato o presenta mac‐
chie di unto.
Uno o più tasti sensore so‐
no stati coperti.
È stato appoggiato un og‐
getto sul tasto sensore .
umido e una piccola quantità di
detergente. Al termine della pulizia,
asciugare il piano di cottura con un
panno morbido.
Accertarsi che il piano di
cottura sia collegato corret‐
tamente alla rete elettrica.
Fare riferimento allo sche‐
ma di collegamento.
funzionamento sia dovuta
al fusibile. Nel caso in cui il
fusibile continui a scattare,
rivolgersi ad un elettricista
qualificato.
no di cottura e impostare il
livello di potenza in meno
di 10 secondi.
Sfiorare un tasto sensore
alla volta.
"Utilizzo quotidiano".
Pulire il pannello dei co‐
mandi.
Rimuovere gli oggetti dai
tasti sensore.
Rimuovere l'oggetto dal ta‐
sto sensore.
Problema Causa possibile Soluzione
Spia del calore residuo
non si accende.
Non è possibile attivare l'a‐
nello esterno.
Sulla zona multipla è
presente un’area scura.
I tasti sensore si surriscal‐
dano.
Compare .
Compare .
e un numero si accen‐
dono.
La zona non è calda per‐
ché è rimasta in funzione
solo per brevissimo tempo.
Per prima cosa attivare l'a‐
È normale che sulla zona
multipla sia presente
un’area scura.
Le pentole sono troppo
grandi oppure sono state
collocate troppo vicino ai
comandi.
Spegnimento automatico è
attiva.
Dispositivo di Sicurezza
bambini o Blocco sono atti‐
ve.
C'è un errore nel piano di
cottura.
Se la zona ha funzionato
abbastanza a lungo da es‐
sere calda, contattare il
Centro di Assistenza Auto‐
rizzato.
nello interno.
Se possibile, collocare le
pentole grandi sulle zone
posteriori.
Spegnere e riaccendere il
piano di cottura.
Fare riferimento al capitolo
"Utilizzo quotidiano".
Scollegare per un certo pe‐
riodo di tempo il piano di
cottura dall'alimentazione
elettrica. Scollegare il fusi‐
bile dall'impianto elettrico
domestico. Ricollegarlo. Se
si accende di nuovo, ri‐
volgersi al Centro di Assi‐
stenza Autorizzato.
ITALIANO 13
7.2 Se non è possibile trovare
una soluzione...
Qualora non sia possibile trovare una
soluzione al problema, contattare il
rivenditore o il Centro di Assistenza
Autorizzato. Fornire i dati riportati sulla
targhetta dei dati. Fornire inoltre il codice
a tre lettere per il piano in vetroceramica
(si trova nell'angolo della superficie in
vetro) e il messaggio di errore
visualizzato. Assicurarsi di aver acceso il
piano di cottura correttamente. In caso di
azionamento errato dell'apparecchiatura,
l'intervento del tecnico del Centro di
Assistenza o del rivenditore potrà essere
effettuato a pagamento anche durante il
periodo di garanzia. Le istruzioni relative
al Centro di Assistenza e alle condizioni
di garanzia sono contenute nel libretto
della garanzia.
MOD.
PROD. NO.
SER.N O
DATA
MOD.
PROD. NO.
SER.N O
DATA
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
IP20
0049
A B C
www.electrolux.com14
7.3 Etichette fornite con il
sacchetto degli accessori
Attaccare le etichette adesive come
indicato di seguito:
A. Attaccarla sul Foglietto di garanzia
ed inviare questa parte (ove
prevista).
B. Attaccarla sul Foglietto di garanzia e
conservare questa parte (ove
prevista).
8. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
8.1 Prima dell'installazione
Prima di installare il piano di cottura,
annotare l'informazione riportata di
seguito presente sulla targhetta dei dati.
La targhetta dei dati è applicata sul lato
inferiore del piano di cottura.
Modello ...........................
PNC .........................................
Numero di
serie ...........................
C. Attaccarla sul libretto di istruzioni.
8.2 Piani di cottura da incasso
Utilizzare esclusivamente piani di cottura
da incasso solo dopo l'installazione in
idonei piani di lavoro e mobili da incasso
conformi alle norme.
8.3 Cavo di collegamento
• Il piano di cottura è fornito con un
• Per sostituire il cavo danneggiato
cavo di collegamento.
utilizzare il seguente (o superiore) tipo
di cavo: H05BB-F Tmax 90°C.
Contattare il Centro di Assistenza
locale.

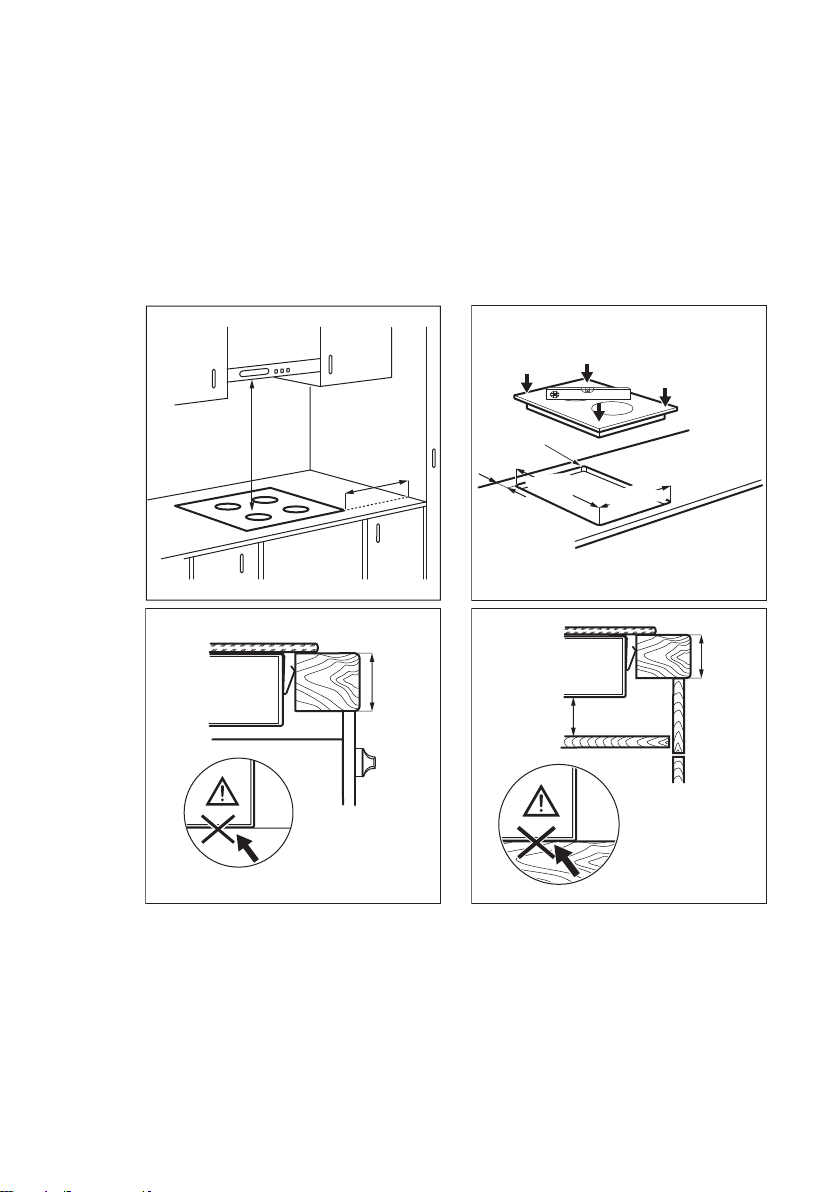

8.4 Posizionamento della
min.
50mm
min.
500mm
270+1mm
R 5mm
min.
55mm
490+1mm
min.
28 mm
min.
12 mm
min.
20 mm
guarnizione
1. Pulire il piano di lavoro attorno alla
zona di incasso.
2. Fissare il nastro adesivo in dotazione
attorno alla parte inferiore
dell'apparecchiatura lungo il bordo
esterno del piano in vetroceramica.
8.5 Montaggio
ITALIANO 15
Non tenderla eccessivamente.
Assicurarsi che le estremità del
nastro adesivo si trovino al centro di
un lato del piano di cottura.
3. Lasciare qualche millimetro di nastro
adesivo in più prima di tagliare.
4. Far combaciare le due estremità del
nastro adesivo.
40-50 mm
55 mm
30 mm
min. 650 mm
490 mm
270 mm
www.electrolux.com16

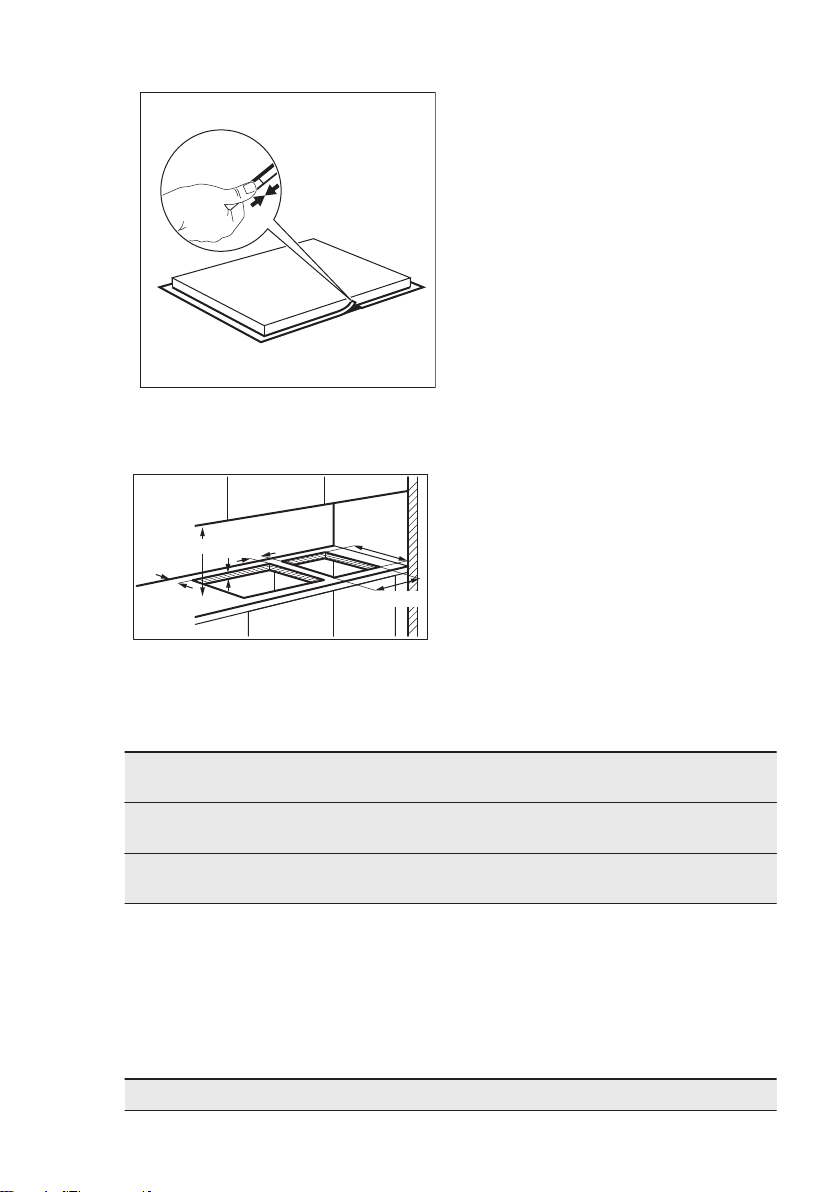

8.6 Installazione di più di un
piano di cottura
9. DATI TECNICI
9.1 Caratteristiche tecniche zone di cottura
Zona di cottura
Anteriore cen‐
trale
Posteriore cen‐
trale
Per risultati di cottura ottimali, utilizzare
pentole con un diametro non superiore
alla zona di cottura.
Se devono essere installati diversi piani
di cottura di 30 cm fianco a fianco nello
stesso incasso, presso i nostri Centri di
Assistenza autorizzati sono disponibili:
un kit di assemblaggio che include una
staffa di supporto laterale e guarnizioni
supplementari. Le relative istruzioni di
installazione vengono fornite assieme al
kit.
Potenza nominale (imposta‐
zione di calore massima) [W]
1200 145
700 / 1700 120 / 180
Diametro della zona di cottura
[mm]
10. EFFICIENZA ENERGETICA
10.1 Informazioni prodotto conformi alla norma UE 66/2014
Identificativo modello EHF3320NOK
ITALIANO 17
Tipo di piano di cottura Piano di cottura
da incasso
Numero di zone di cottura 2
Tecnologia di calore Riscaldatore ra‐
diante
Diametro delle zone di
cottura circolari (Ø)
Consumo energetico per
zona di cottura (EC elec‐
Anteriore centrale
Posteriore centrale
Anteriore centrale
Posteriore centrale
14,5 cm
18,0 cm
205,3 Wh / kg
203,7 Wh / kg
tric cooking)
Consumo energetico del
204,5 Wh / kg
piano di cottura (EC elec‐
tric hob)
EN 60350-2 - Apparecchiature elettriche
per la cottura per uso domestico - Parte
2: Piani di cottura - Metodi per la
misurazione delle prestazioni
10.2 Risparmio energetico
È possibile risparmiare energia
quotidianamente durante la cottura
seguendo i suggerimenti che seguono.
• Quando si riscalda l'acqua, utilizzare
solo la quantità necessaria.
• Se possibile, coprire sempre le
pentole con il coperchio.
• Prima di attivare la zona di cottura,
sistemare la pentola.
• Il fondo della pentola deve avere lo
stesso diametro della zona di cottura.
• Sistemare le pentole più piccole sulle
zone di cottura più piccole.
• Posizionare le pentole direttamente al
centro della zona di cottura.
• Utilizzare il calore residuo per
mantenere caldi i cibi o fonderli.
11. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
www.electrolux.com18
ITALIANO 19
www.electrolux.com/shop
867312650-C-192016
Loading...
