Thank you for purchasing an Electrolux appliance. You’ve chosen a product that
brings with it decades of professional experience and innovation. Ingenious and
stylish, it has been designed with you in mind. So whenever you use it, you can
be safe in the knowledge that you’ll get great results every time.
Welcome to Electrolux
ACCESSORIES AND CONSUMABLES
In the Electrolux webshop, you’ll nd everything you need to keep all your
Electrolux appliances looking spotless and working perfectly. Along with a wide
range of accessories designed and built to the high quality standards you would
expect, from specialist cookware to cutlery baskets, from bottle holders to delicate
laundry bags…
Visit the webshop at:
www.electrolux.com/shop
ENVIRONMENT CONCERNS
ENGLISH
3
Recycle the materials with the symbol Put the packaging in applicable
containers to recycle it.
Help protect the environment and human health and to recycle waste of
electricaland electronic appliances. Do not dispose appliances marked with the
symbol with the household waste. Return the product to your local recycling
facility orcontact your municipal ofce.
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available
The information can be found on the rating plate.
Model ___________________________
PNC ____________________________
Serial Number ____________________
4
www.electrolux.com
1. RECOMMENDATIONS AND
SUGGESTIONS
• The Instructions for Use apply to several versions
of this appliance. Accordingly, you may nd descriptions of individual features that do not apply
to your specic appliance.
• The manufacturer will not be held liable for any
damages resulting from incorrect or improper
installation.
• The minimum safety distance between the
cooker top and the extractor hood is 650 mm
(some models can be installed at a lower height,
please refer to the paragraphs on working
dimensions and installation).
• Check that the mains voltage corresponds to that
indicated on the rating plate xed to the inside of
the hood.
• For Class I appliances, check that the domestic
power supply guarantees adequate earthing.
• Connect the extractor to the exhaust ue through
a pipe of minimum diameter 120 mm. The route
of the ue must be as short as possible.
• Do not connect the extractor hood to exhaust
ducts carrying combustion fumes (boilers,
replaces, etc.).
• If the extractor is used in conjunction with nonelectrical appliances (e.g. gas burning appliances), a sufcient degree of aeration must be
guaranteed in the room in order to prevent the
backow of exhaust gas. The kitchen must have
an opening communicating directly with the open
air in order to guarantee the entry of clean air.
When the cooker hood is used in conjunction
with appliances supplied with energy other than
electric, the negative pressure in the room must
not exceed 0,04 mbar to prevent fumes being
drawn back into the room by the cooker hood.
• In the event of damage to the power cable, it
must be replaced by the manufacturer or by the
technical service department, in order to prevent
any risks.
• Connect the hood to the mains through a two-
pole switch having a contact gap of at least 3
mm.
• If the instructions for installation for the gas hob
specify a greater distance specied above, this
has to be taken into account. Regulations concerning the discharge of air have to be fullled.
2. USE
• The extractor hood has been designed
exclusively for domestic use to eliminate kitchen
smells.
• Never use the hood for purposes other than for
which it has been designed.
• Never leave high naked ames under the hood
when it is in operation.
• Adjust the ame intensity to direct it onto the bot-
tom of the pan only, making sure that it does not
engulf the sides.
• Deep fat fryers must be continuously monitored
during use: overheated oil can burst into ames.
• Do not ambè under the range hood; risk of re.
• This appliance is not intended for use by persons
(including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use
of the appliance by a person responsible for their
safety.
• Children should be supervised to ensure that
they do not play with the appliance.
• “ CAUTION: Accessible parts may become hot
when used with cooking ap-pliances”.
3. MAINTENANCE
• Switch off or unplug the appliance from the
mains supply before carrying out any maintenance work.

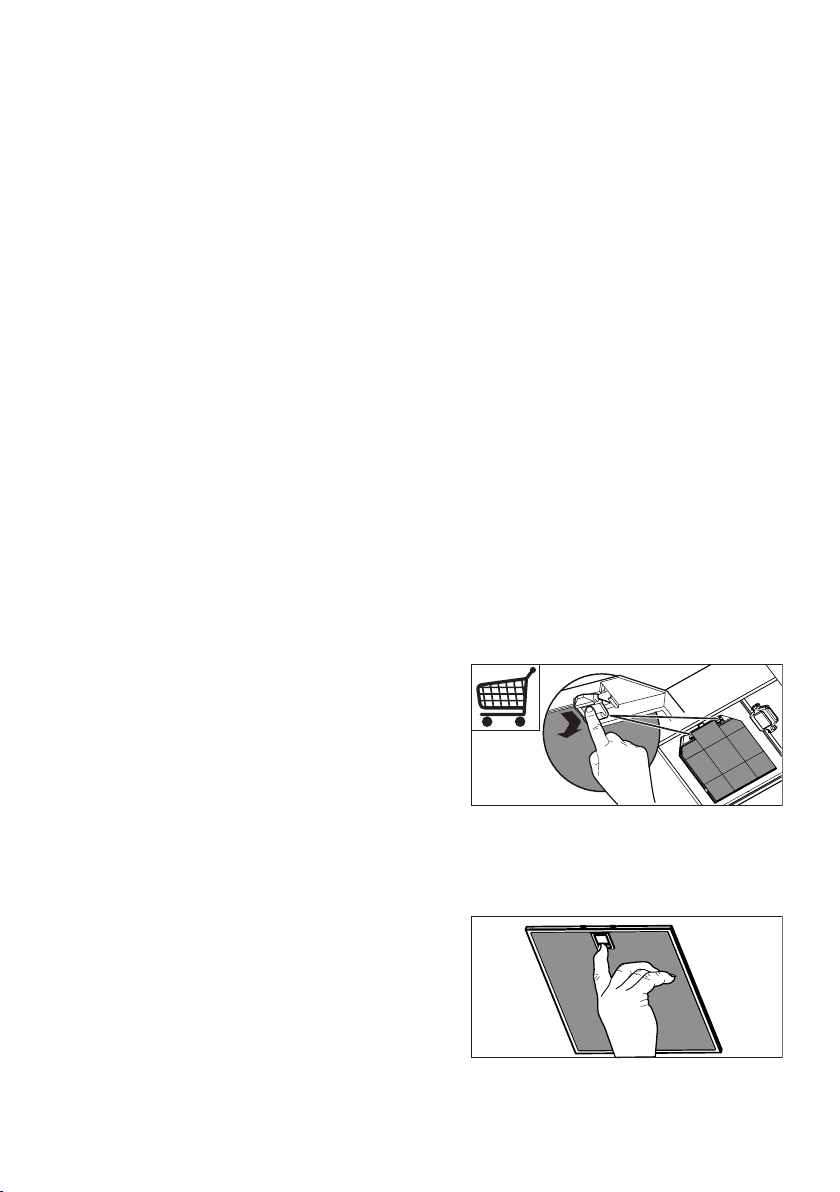

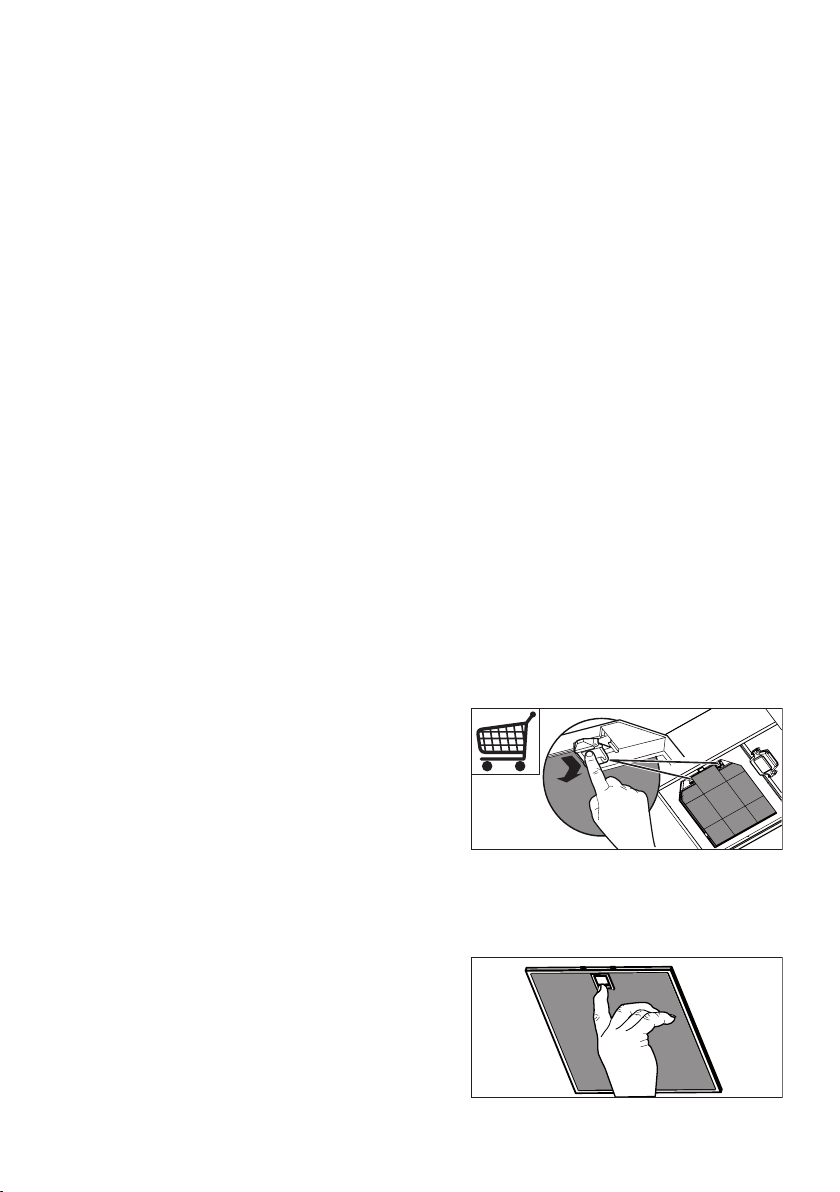

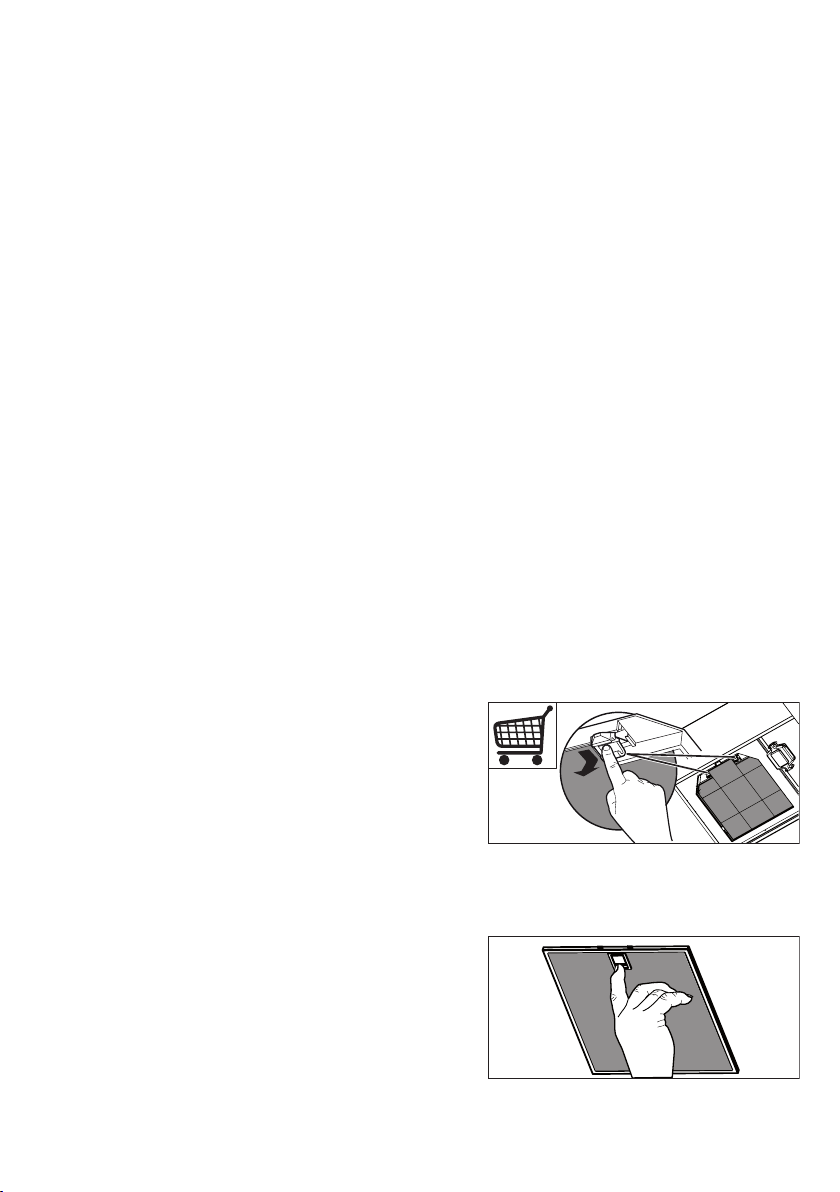

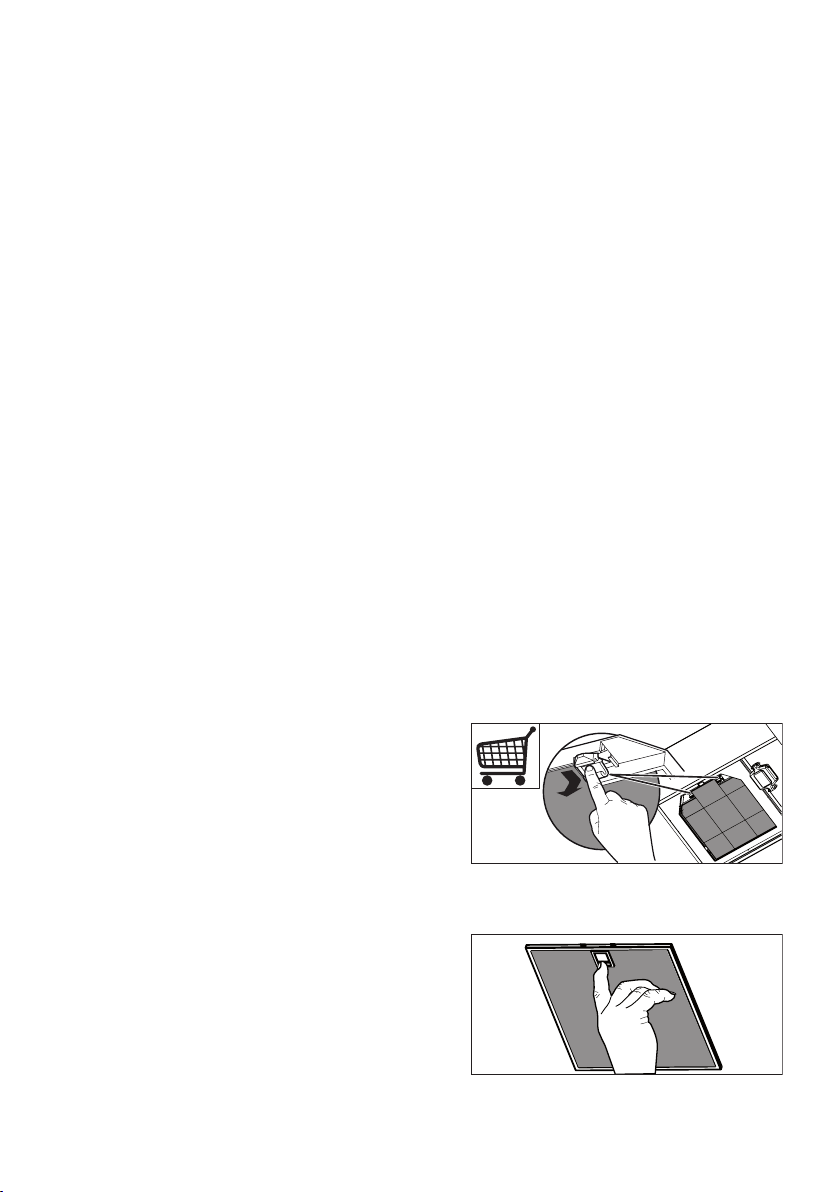

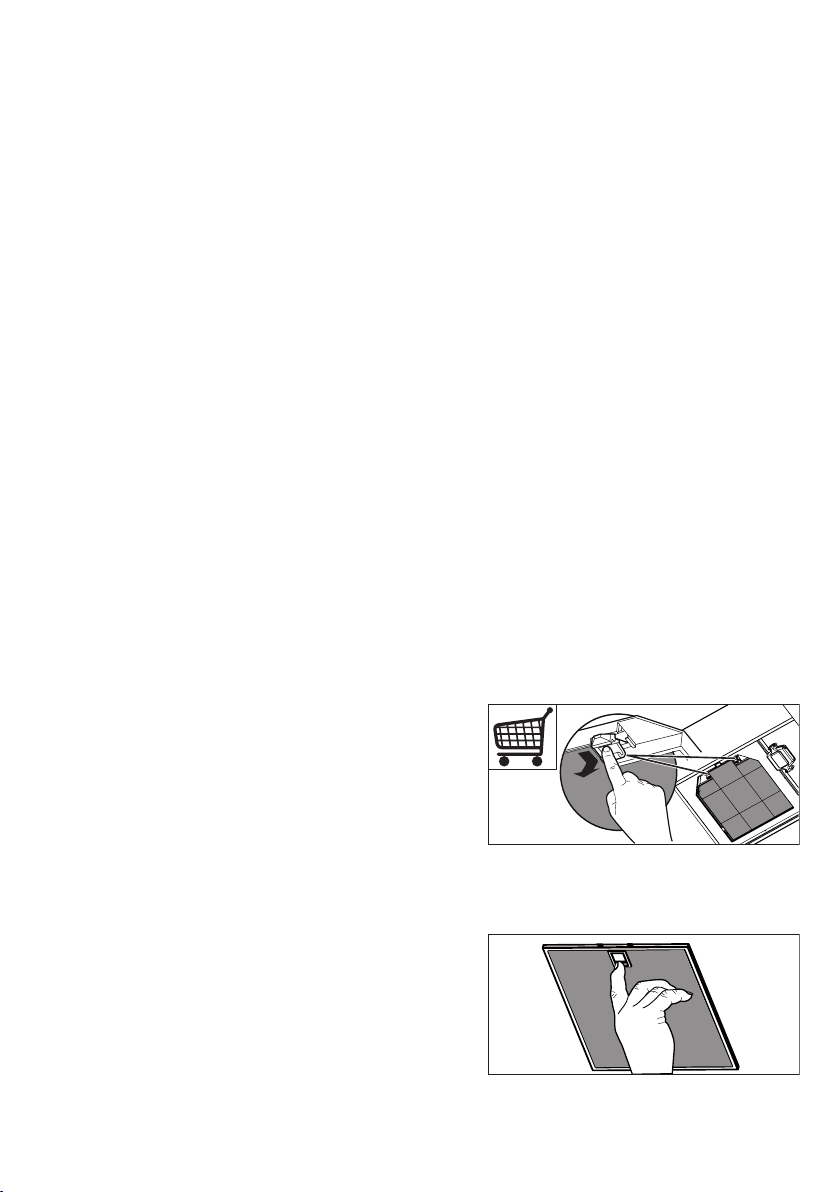

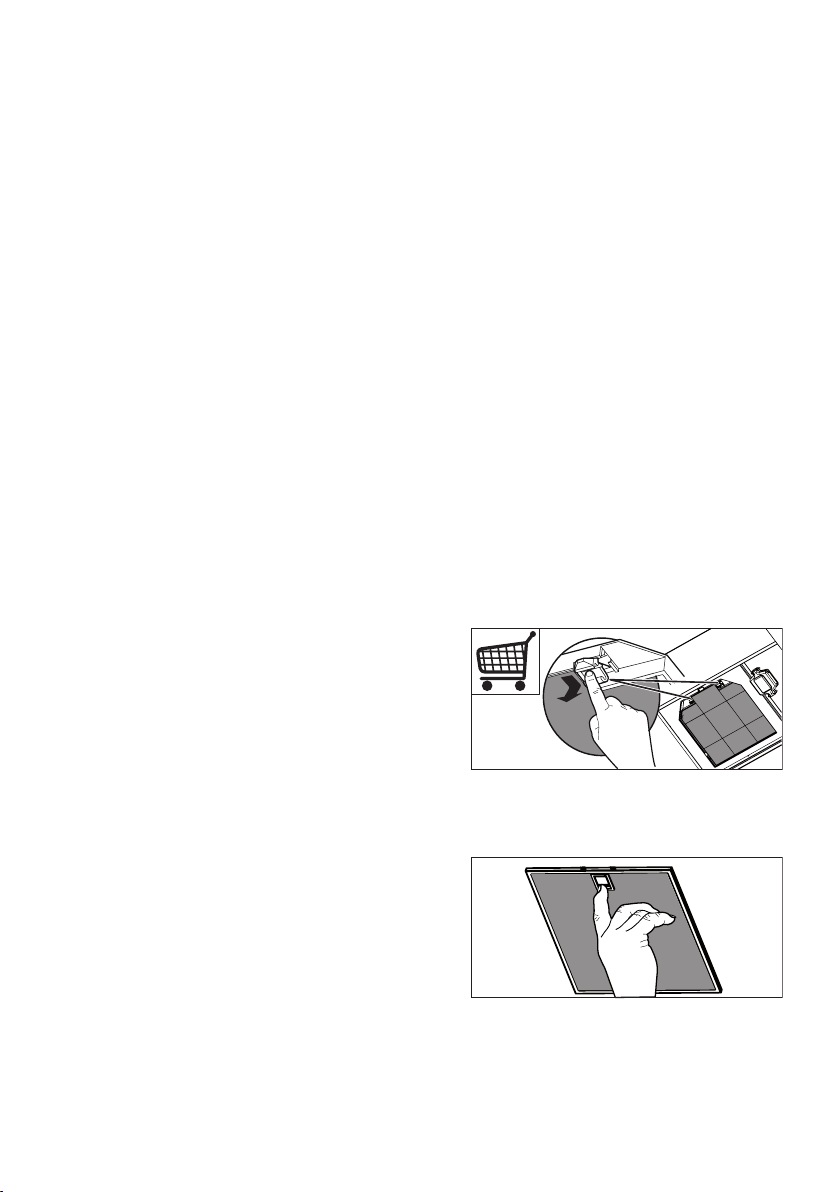

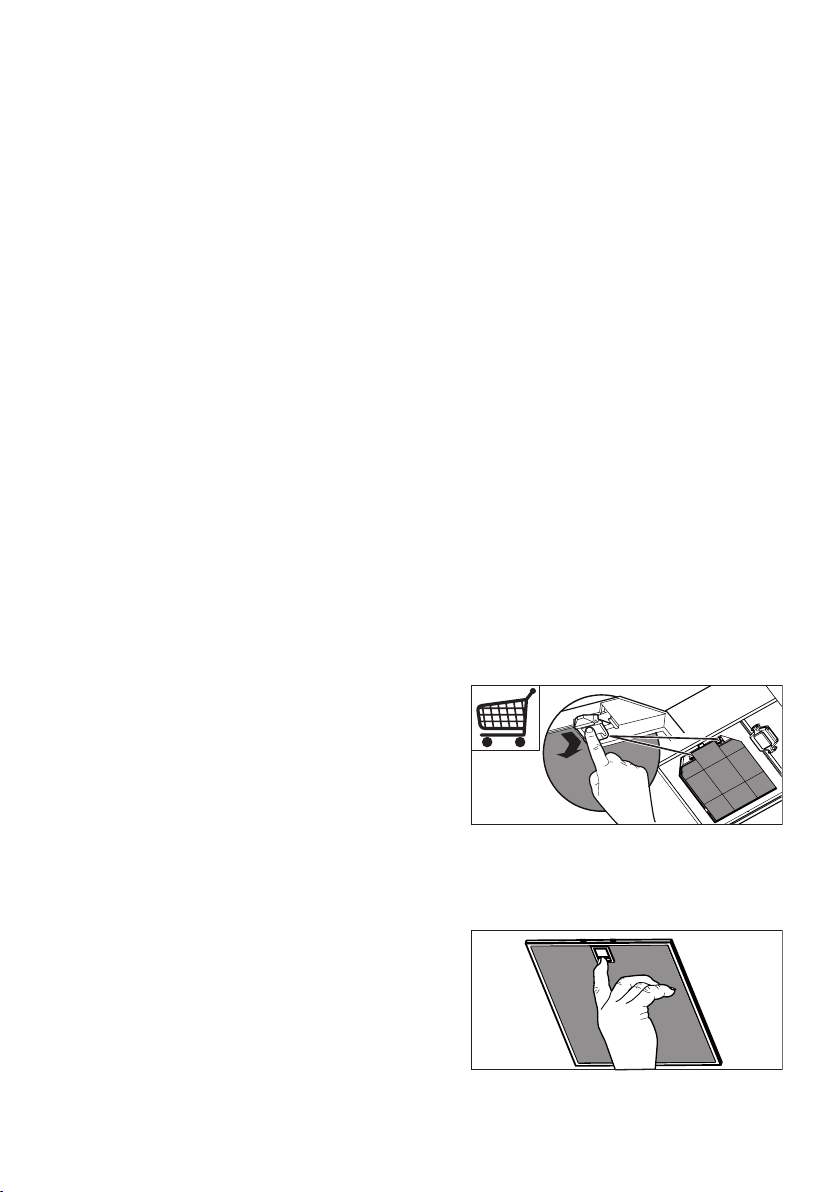

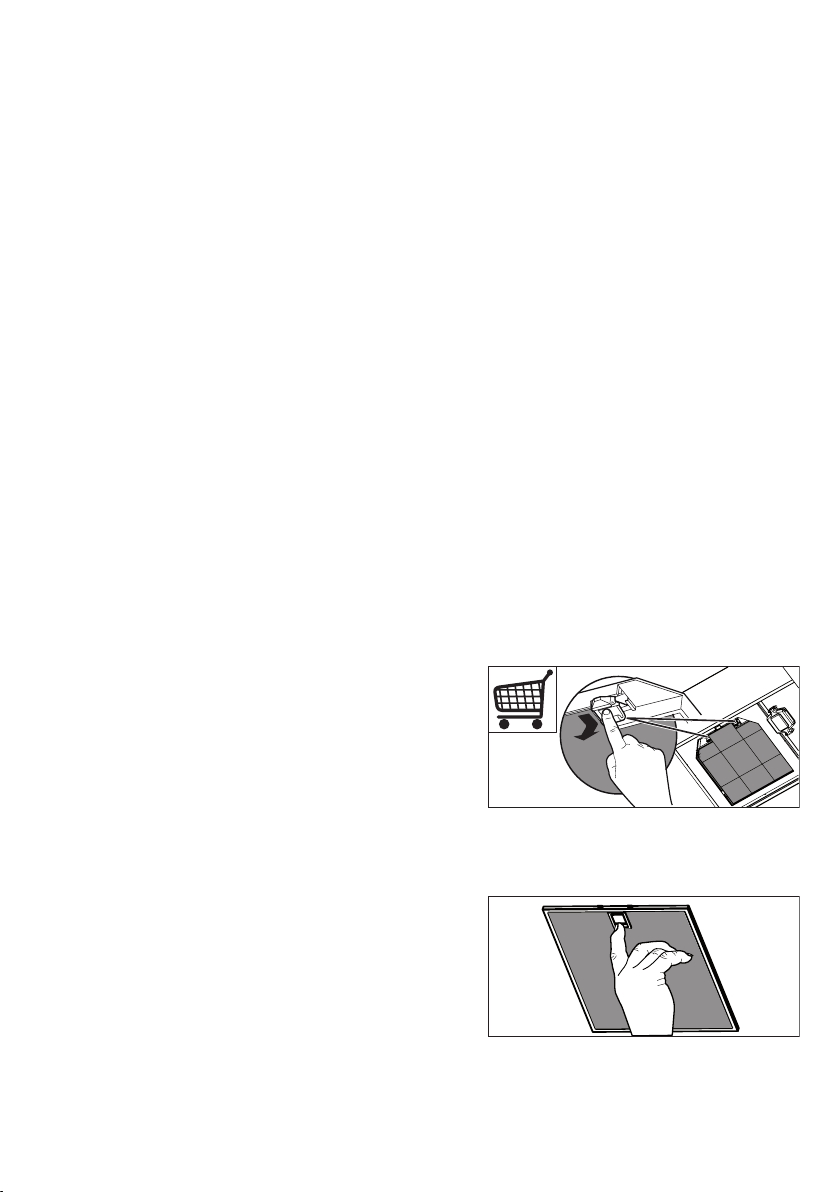

• Clean and/or replace the Filters after the specied time period (Fire hazard).
- Activated charcoal lter W These lters are
not washable and cannot be regenerated,
and must be replaced approximately every 4
months of operation, or more frequently with
heavy usage.
W
- Grease lters Z The lters must be cleaned
every 2 months of operation, or more fre-
quently for particularly heavy usage, and can
be washed in a dishwasher.
Z
- Control lights, if present.
• Clean the hood using a damp cloth and a neutral
liquid detergent.
4. CONTROLS

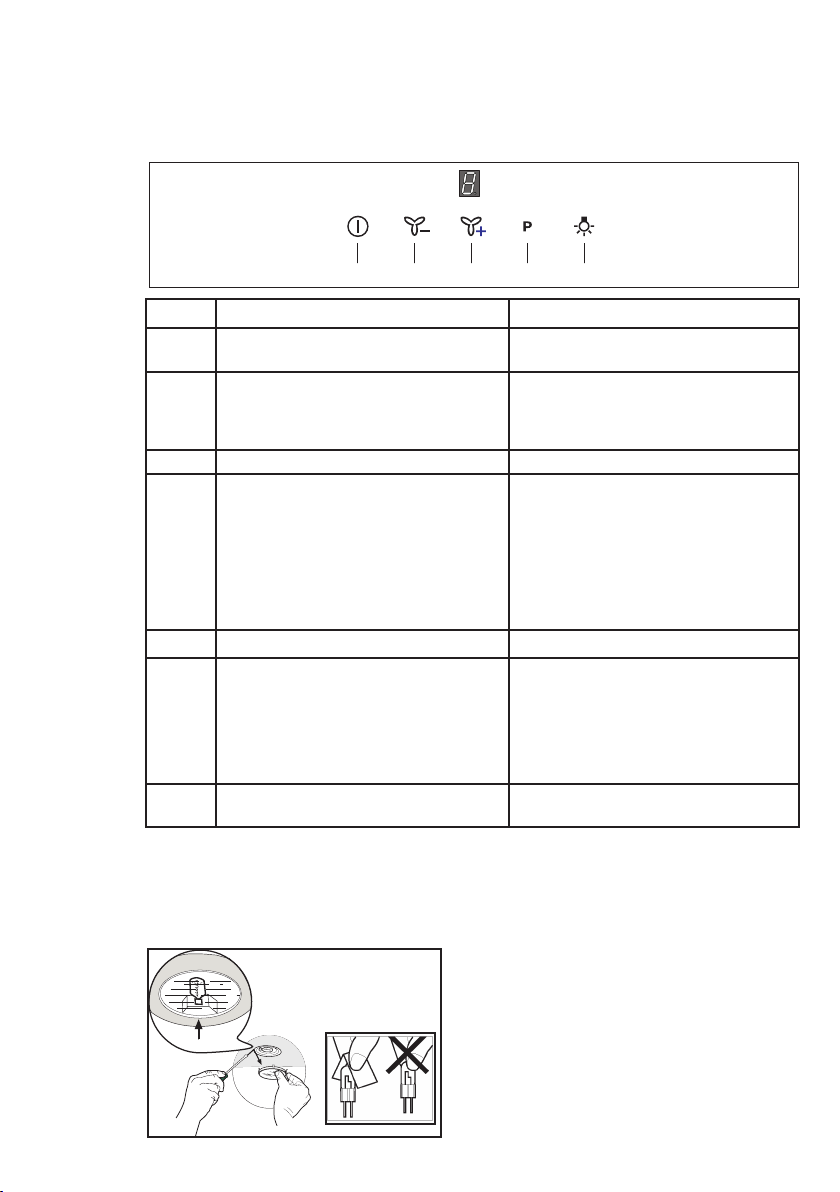

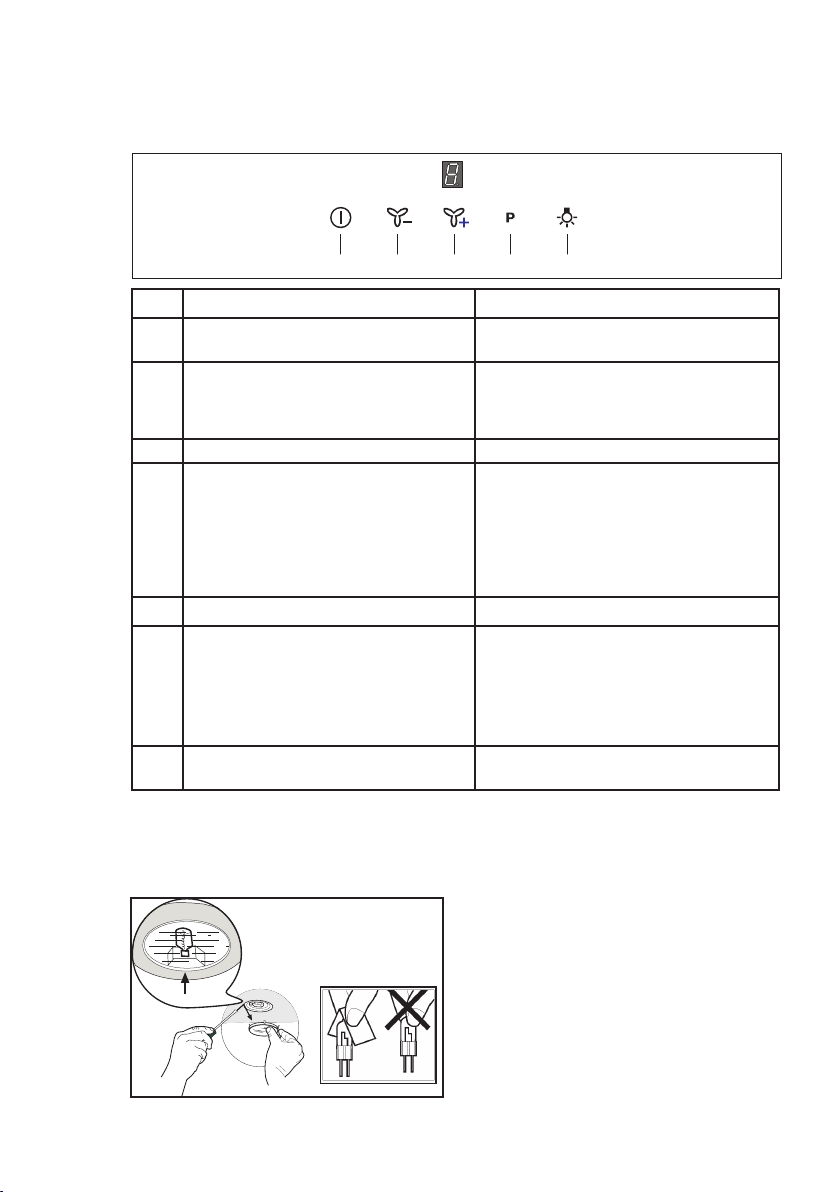

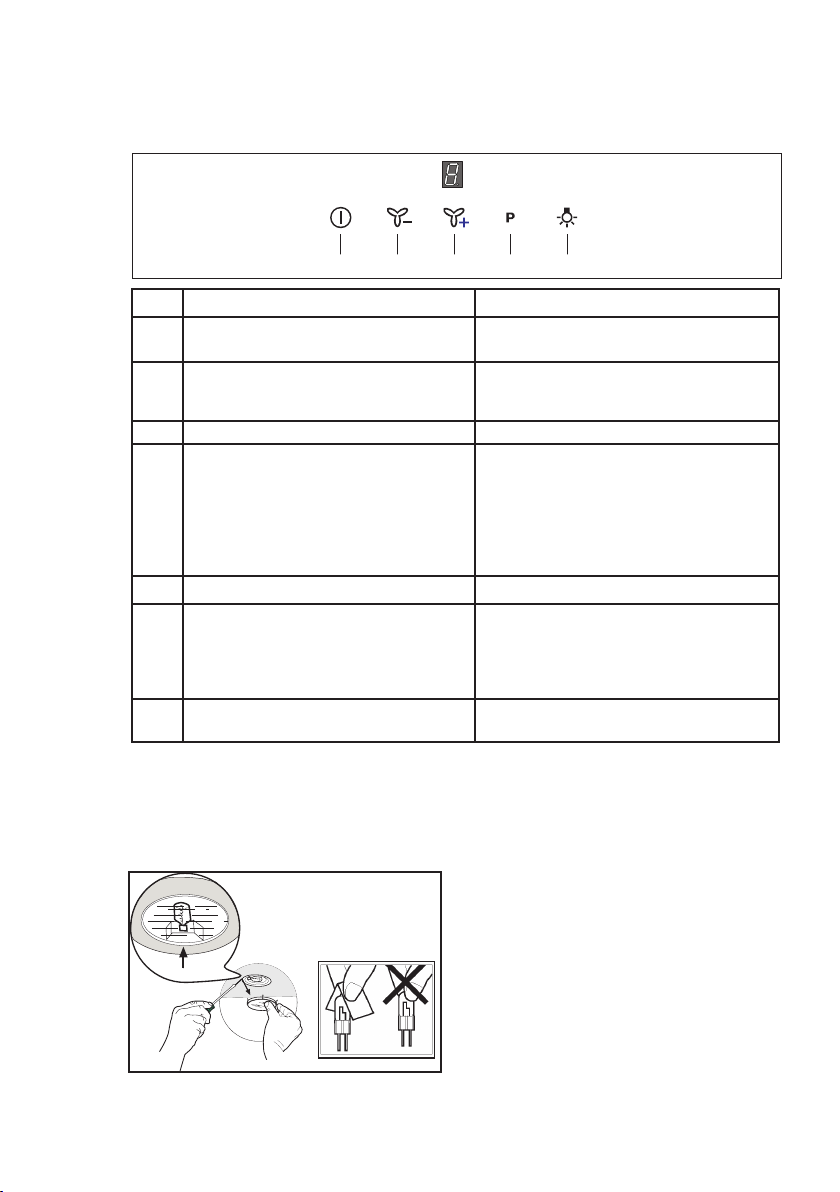

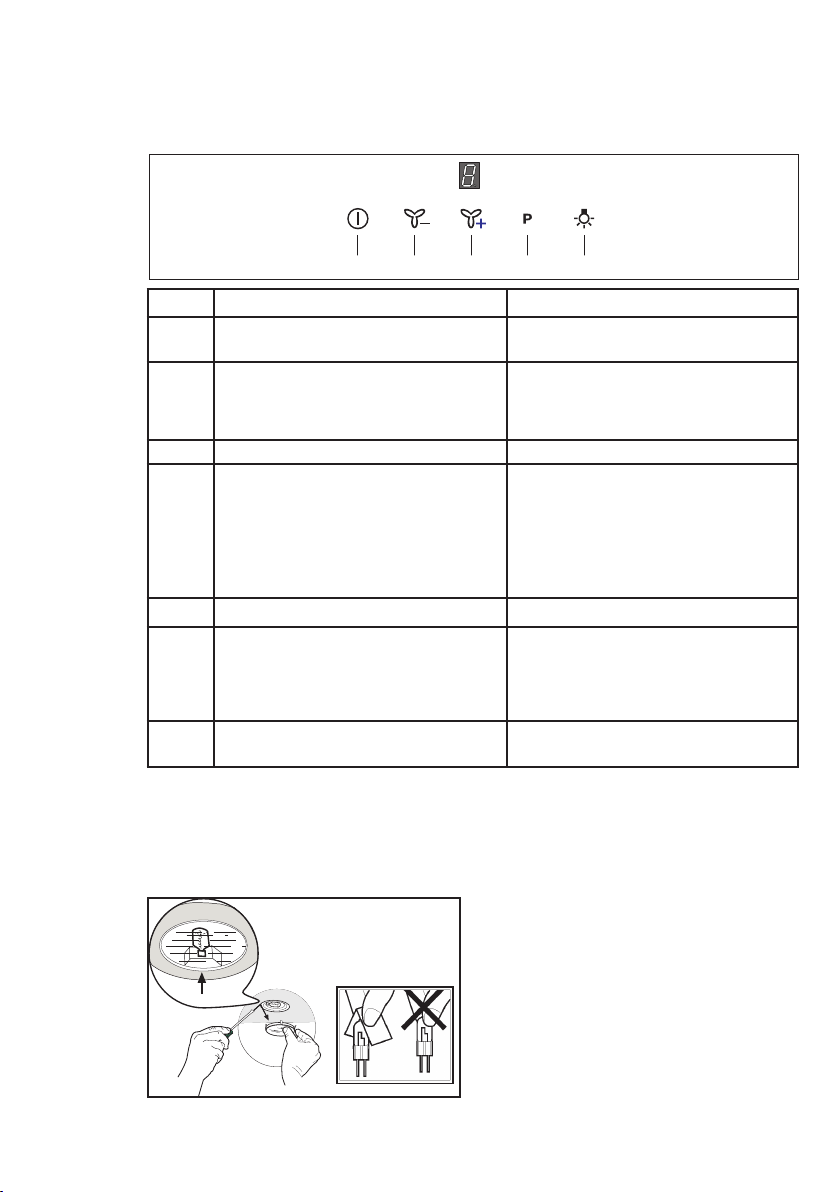

T2 T3 T4 L
T1
Button Function Display
T1 Turns the suction motor on and off at speed
one.
Press and hold the button for approximately 5 secon-
ds, with all the loads turned off (Motor and Lights), to
turn the Activated Charcoal Filter alarm on/off.
T2 Decreases the working speed. Displays the set speed
When the filters alarm is triggered, the alarm can
be reset by pressing and holding this button for
approximately 3 seconds. These indications are only
visible when the motor is turned off.
T3 Increases the working speed. Displays the set speed
T4 Activates Power speed from any other speed,
including motor off. This speed is set to operate
for 10 minutes, after which the system returns
to the speed that was set before. Suitable to
deal with maximum levels of cooking fumes.
L Turns the lighting system on and off at maxi-
mum intensity.
Displays the set speed
- C flashes once , A.C. Filter alarm Activated
- C flashes twice, A.C. Filter alarm Deactivated
F indicates the need to wash the metal grease
fil-ters. The alarm is triggered after the Hood has
been in operation for 100 working hours.
C indicates the need to change the activated
char-coal filters, and also to wash the metal gre-
ase filters. The alarm is triggered after the Hood
has been in op-eration for 200 working hours.
Displays P.
ENGLISH
5
5. LIGHTING
6
www.electrolux.com
