Electrolux EEZ69300L User guide

EEZ69300L

FR Lave-vaisselle Notice d'utilisation 2
IT Lavastoviglie Istruzioni per l’uso 31

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 3

2. CONSIGNES DE SÉCURITÉ............................................................................. 4

3. DESCRIPTION DE L'APPAREIL........................................................................6

4. BANDEAU DE COMMANDE.............................................................................. 7

5. SÉLECTION DES PROGRAMMES....................................................................8

6. RÉGLAGES DE BASE .................................................................................... 11

7. AVANT LA PREMIÈRE UTILISATION............................................................. 14

8. UTILISATION QUOTIDIENNE..........................................................................16

9. CONSEILS........................................................................................................18

10. ENTRETIEN ET NETTOYAGE.......................................................................20

11. EN CAS D'ANOMALIE DE FONCTIONNEMENT...........................................24

12. FICHE PRODUIT............................................................................................28

13. CARACTERISTIQUES TECHNIQUES SUPPLÉMENTAIRES...................... 29

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pièces d'origine.
Avant de contacter le service après-vente, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables.

• Cet appareil peut être utilisé par des enfants de plus

de 8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un

handicap très important et complexe doivent être
tenus à l'écart de l'appareil, à moins d'être surveillés
en permanence.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en
permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de

l'appareil lorsque la porte est ouverte.

• Les enfants ne doivent pas nettoyer ni entreprendre

une opération de maintenance sur l'appareil sans
surveillance.

FRANÇAIS 3

1.2 Sécurité générale

• Cet appareil est conçu uniquement pour un usage

domestique et des situations telles que :

www.electrolux.com4

– bâtiments de ferme, cuisines réservées aux

employés dans les magasins, bureaux et autres
lieux de travail ;

– pour une utilisation privée, par les clients, dans des

hôtels et autres lieux de séjour.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l'eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar

(MPa)

• Respectez le nombre maximal de 15 couverts.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, un service de maintenance

agréé ou un technicien qualifié afin d'éviter tout

danger.

• Placez les couverts dans le panier à couverts, avec

les extrémités pointues vers le bas, ou placez-les

dans le bac à couverts en position horizontale, bords

tranchants vers le bas.

• Ne laissez pas la porte de l'appareil ouverte sans

surveillance pour éviter de vous prendre

accidentellement les pieds dedans.

• Avant toute opération d'entretien, éteignez l'appareil et

débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression

pour nettoyer l'appareil.

• Si l'appareil dispose d'orifices d'aération à la base,

veillez à ne pas les couvrir, par ex. avec de la

moquette.

• L'appareil doit être raccordé au circuit d'eau à l'aide

des tuyaux neufs fournis. N'utilisez pas de tuyaux

provenant d'anciens appareils.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Pour des raisons de sécurité,
n'utilisez pas l'appareil avant de l'avoir
installé dans la structure encastrée.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
0 °C.

• Installez l'appareil dans un lieu sûr et
adapté répondant aux exigences
d'installation.

2.2 Raccordement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• L’appareil doit être relié à la terre.

• Vérifiez que les paramètres figurant
sur la plaque signalétique
correspondent aux données
électriques de votre réseau.

• Utilisez une prise correctement
installée et protégée contre les chocs.

• L’appareil ne doit pas être raccordé à
l’aide d'une prise multiple ou d'un
prolongateur.

• Veillez à ne pas endommager la fiche
secteur ni le câble d’alimentation. Le
remplacement du câble d’alimentation
de l’appareil doit être effectué par
notre service après-vente agréé.

• Ne branchez la fiche d’alimentation à
la prise de courant qu’à la fin de
l’installation. Assurez-vous que la
prise principale est accessible une
fois l’appareil installé.

• Ne tirez jamais sur le câble
d’alimentation électrique pour
débrancher l’appareil. Tirez toujours
sur la fiche de la prise secteur.

• Cet appareil est fourni avec un câble
d'alimentation de 13 A. Si vous devez
changer le fusible de la fiche secteur,
utilisez uniquement un fusible 13 A
approuvé ASTA (BS 1362)
(Royaume-Uni et Irlande
uniquement).

FRANÇAIS 5

2.3 Raccordement à l'arrivée

d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs,
des tuyaux n'ayant pas servi depuis
longtemps, lorsqu'une réparation a
été effectuée ou qu'un nouveau
dispositif a été installé (compteurs
d'eau, etc.), laissez l'eau s'écouler
jusqu'à ce qu'elle soit parfaitement
propre et claire.

• Pendant et après la première
utilisation de l'appareil, vérifiez
qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau comporte
une vanne de sécurité et une gaine
avec un câble d'alimentation intérieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est
endommagé, fermez immédiatement
le robinet d'eau et débranchez la fiche
de la prise secteur. Contactez le
service après-vente pour remplacer le
tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.

• Les produits de lavage pour lave­vaisselle sont dangereux. Suivez les
consignes de sécurité figurant sur
l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne
jouez pas avec.

• N'enlevez pas la vaisselle de
l'appareil avant la fin du programme. Il

5

4

10

9

67

11

12

2

3

1

8

www.electrolux.com6

se peut que la vaisselle contienne
encore du produit de lavage.

• Ne montez pas sur la porte ouverte
de l'appareil et ne vous asseyez pas
dessus.

• De la vapeur chaude peut s'échapper
de l'appareil si vous ouvrez la porte
pendant le déroulement d'un
programme.

2.5 Maintenance

• Pour réparer l'appareil, contactez un
service après-vente agréé.

• Utilisez exclusivement des pièces
d'origine.

2.6 Mise au rebut

• Débranchez l'appareil de

• Coupez le câble d'alimentation et

• Retirez le dispositif de verrouillage de

3. DESCRIPTION DE L'APPAREIL

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

l'alimentation électrique.

mettez-le au rebut.

la porte pour empêcher les enfants et
les animaux de s'enfermer dans
l'appareil.

Bras d'aspersion de plafond

1

Bras d'aspersion supérieur

2

Bras d'aspersion inférieur

3

Filtres

4

Plaque signalétique

5

Réservoir de sel régénérant

6

Fente d'aération

7

Distributeur de liquide de rinçage

8

Distributeur de produit de lavage

9

Panier inférieur

10

Panier supérieur

11

Bac à couverts

12

3.1 Beam-on-Floor

1 2 3

4 5 6

A

CB B

Le faisceau Beam-on-Floor est une
lumière projetée sur le sol, sous la porte
de l'appareil.

• Une lumière rouge apparaît lorsque le
programme démarre. Elle reste
allumée pendant toute la durée du
programme.

4. BANDEAU DE COMMANDE

FRANÇAIS 7

• La lumière devient verte une fois le
programme est terminé.

• La lumière rouge clignote lorsque
l'appareil rencontre une anomalie.

Le faisceau Beam-on-Floor
s'éteint lorsque vous mettez
à l'arrêt l'appareil.

Touche Marche/Arrêt

1

Touche Delay Start

2

Affichage

3

Touche de sélection MY TIME

4

4.1 Affichage

A. ECOMETER
B. Voyants
C. Indication du temps

4.3 Voyants

Indicateur Description

Voyant du réservoir de liquide de rinçage. Il s'allume lorsque le distri‐
buteur de liquide de rinçage doit être rempli. Reportez-vous au chapi‐
tre « Avant la première utilisation ».

Touches EXTRAS

5

Touche AUTO Sense

6

4.2 ECOMETER

L'ECOMETER indique l'impact que le
programme sélectionné aura sur la
consommation d'eau et d'énergie. Plus le
nombre de barres allumées est élevé,
plus la consommation est basse.

indique le programme le plus
écologique pour une vaisselle
normalement sale.

CA B D E

www.electrolux.com8

Indicateur Description

Voyant du réservoir de sel régénérant. Il s'allume lorsque le réservoir
de sel régénérant doit être rempli. Reportez-vous au chapitre « Avant

la première utilisation ».

Voyant Machine Care. Il s'allume lorsque l'appareil a besoin d'être
nettoyé de l'intérieur avec le programme Machine Care. Reportez­vous au chapitre « Entretien et nettoyage ».

Voyant de phase de séchage. Il s'allume lorsqu'un programme com‐
prenant une phase de séchage est sélectionné. Il clignote au cours de
la phase de séchage. Reportez-vous au chapitre « Sélection du pro‐

gramme ».

5. SÉLECTION DES PROGRAMMES

5.1 MY TIME

En utilisant la barre de sélection
MY TIME, vous pouvez choisir un cycle
de lavage adapté basé sur la durée du
programme, de 30 minutes à 4 heures.

A. • Quick est le programme le plus

court (30min) adapté pour une
vaisselle fraîchement ou
légèrement sale.

• Pré-rinçage (15min) est un
programme destiné à rincer les
restes d'aliments des plats. Il
empêche la formation d'odeurs
dans l'appareil. N'utilisez pas de
produit de lavage avec ce
programme.

B. 1h est un programme adapté au

lavage de la vaisselle fraîchement
salie, ou ayant des résidus
légèrement secs.

C. 1h 30min est un programme adapté

pour laver et sécher une vaisselle
normalement sale.

D. 2h 40min est un programme adapté

pour laver et sécher une vaisselle
très sale.

E. Le programme ECO est le plus long

programme (4h) offrant une
consommation d'eau et d'énergie
efficaces pour la vaisselle et les
couverts normalement sales. Il s'agit
du programme standard pour les
instituts de tests.

5.2 EXTRAS

Vous pouvez ajuster le programme
sélectionné en fonction de vos besoins
en activant EXTRAS.

SprayZone

SprayZone améliore les résultats de
lavage en augmentant la pression et la
température de l'eau, ainsi que la durée
du lavage. Cette option s'active dans la
zone du panier inférieur désignée.
SprayZone est adapté au lavage de la
vaisselle très sale, comme les
casseroles, les poêles et les marmites.

ATTENTION!

Assurez-vous que la
vaisselle placée dans
l'espace SprayZone ne
bloque pas le bras
d'aspersion supérieur.

ExtraPower

ExtraPower améliore les résultats

de lavage du programme sélectionné.

Cette option augmente la durée et la
température de lavage.

GlassCare

GlassCare offre un soin spécial à la
vaisselle délicate. L'option empêche les
changements rapides de température de
lavage du programme sélectionné et la
réduit à 45 °C. Ainsi, les verres sont
protégés contre les domamges.

5.4 Présentation des programmes

FRANÇAIS 9

5.3 AUTO Sense

Le programme AUTO Sense ajuste
automatiquement le cycle de lavage au
type de vaisselle.

L'appareil détecte le degré de salissure
et la quantité de vaisselle dans les
paniers. Il règle automatiquement la
température et le volume d'eau, ainsi que
la durée du lavage.

Program‐meType de

Quick • Vaisselle

Pré-rinça‐
ge

1h • Vaisselle

1h 30min • Vaisselle

2h 40min • Vaisselle

charge

• Couverts

• Tous ty‐
pes de
vaisselle

• Couverts

• Couverts

• Cassero‐
les

• Poêles

• Couverts

• Cassero‐
les

• Poêles

Degré de sa‐
lissure

• Fraîche • Lavage à 50 °C

• Tous de‐
grés de
salissure

• Fraîche

• Légère‐
ment sè‐
che

• Normale

• Légère‐
ment sè‐
che

• Normale à
très sale

• Séchée

Phases du pro‐
gramme

• Rinçage intermé‐
diaire

• Rinçage final à 45
°C

• AirDry

• Prélavage EXTRAS ne sont

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final à 50
°C

• AirDry

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final à 55
°C

• Séchage

• AirDry

• Prélavage

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final à
60 °C

• Séchage

• AirDry

EXTRAS

• ExtraPower

• GlassCare

• SprayZone

pas compatibles
avec ce program‐
me.

• ExtraPower

• GlassCare

• SprayZone

• ExtraPower

• GlassCare

• SprayZone

• ExtraPower

• GlassCare

• SprayZone

www.electrolux.com10

Program‐meType de

charge

ECO • Vaisselle

• Couverts

• Cassero‐
les

• Poêles

Degré de sa‐
lissure

• Normale

• Légère‐
ment sè‐
che

Phases du pro‐
gramme

• Prélavage

• Lavage à 50 °C

• Rinçage intermé‐
diaire

• Rinçage final à 55

EXTRAS

• ExtraPower

• GlassCare

• SprayZone

°C

• Séchage

• AirDry

AUTO
Sense

• Vaisselle

• Couverts

• Cassero‐
les

• Poêles

Le program‐
me s'adapte
à tous les de‐
grés de salis‐
sure.

• Prélavage

• Lavage à 50 ­60 °C

• Rinçage intermé‐
diaire

EXTRAS ne sont
pas compatibles
avec ce program‐
me.

• Rinçage final à
60 °C

• Séchage

• AirDry

Machine
Care

• Pas de
vaisselle

Le program‐
me nettoie
l'intérieur de
l'appareil.

• Lavage à 70 °C

• Rinçage intermé‐
diaire

• Rinçage final

EXTRAS ne sont
pas compatibles
avec ce program‐
me.

• AirDry

Valeurs de consommation

Programme

1)

Eau (l) Consommation

électrique (KWh)

Quick 9.5 - 11.6 0.52 - 0.64 30

Pré-rinçage 4.3 - 5.3 0.01 - 0.04 15

1h 10.5 - 12.9 0.92 - 1.06 60

1h 30min 11.6 - 14.2 1.00 - 1.15 90

2h 40min 11 - 13.5 1.12 - 1.26 160

ECO 11 0.846 240

AUTO Sense 10.4 - 13.3 0.76 - 1.22 120 - 170

Machine Care 9.7 - 11.8 0.60 - 0.73 60

1)

Les valeurs de consommation peuvent changer en fonction de la pression et de la tem‐
pérature de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle
chargée ainsi que des options sélectionnées.

Durée (min)

Informations pour les instituts

1 2 3 4 5 6

de test

Pour recevoir les informations relatives
aux performances de test (par ex.
conformément à la norme EN60436),
envoyez un courrier électronique à
l'adresse :

[email protected]

6. RÉGLAGES DE BASE

Vous pouvez configurer l'appareil en
modifiant les réglages de base en
fonction de vos besoins.

FRANÇAIS 11

Dans votre demande, notez la référence
du produit (PNC) située sur la plaque
signalétique.

Pour toute autre question concernant
votre lave-vaisselle, veuillez vous
reporter au manuel d'utilisation fourni
avec votre appareil.

Numéro Réglage Valeurs

1 Dureté de l'eau Du niveau 1L

2 Niveau liquide

3 Tonalité de fin On

4 Ouverture au‐

5 Tonalités des

6 Sélection du

1)

Pour plus de détails, reportez-vous aux informations de ce chapitre.

Vous pouvez modifier les réglages de
base en mode Programmation.

Lorsque l'appareil est en mode
Programmation, les barres ECOMETER
représentent les réglages disponibles.
Pour chaque réglage, une barre
ECOMETER spécifique clignote.

L'ordre des réglages de base présentés
dans ce tableau est le même que celui
de l'ECOMETER :

de rinçage

tomatique de la
porte

touches

dernier pro‐
gramme

au niveau 10L
(par défaut :
5L)

Du niveau 0A
au niveau 6A
(par défaut :
4A)

Off (par défaut)

On (par défaut)
Off

On (par défaut)
Off

On
Off (par défaut)

Description

Pour régler le niveau de l'adoucisseur
d'eau en fonction de la dureté de l'eau
de votre région.

Ajustez le niveau de liquide de rinçage
en fonction du dosage nécessaire.

Pour activer ou désactiver le signal so‐
nore indiquant la fin d'un programme.

Pour activer ou désactiver le AirDry.

Pour activer ou désactiver la tonalité des
touches lorsque vous appuyez dessus.

Activer ou désactiver la sélection auto‐
matique du dernier programme et des
dernières options utilisés.

1)

www.electrolux.com12

6.1 Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.

Plus la teneur en minéraux est élevée,
plus l'eau est dure. La dureté de l'eau est
mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre
région. Votre compagnie des eaux peut
vous indiquer la dureté de l'eau dans

Dureté de l'eau

Degrés alle‐

mands (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Réglages d'usine.

2)

N'utilisez pas de sel à ce niveau.

Degrés fran‐

çais (°fH)

votre région. Il est important de régler
l'adoucisseur d'eau sur un niveau
adéquat pour vous garantir de bons
résultats de lavage.

Adoucir l'eau dure augmente
la consommation d'eau et
d'énergie, ainsi que sur la
durée du programme. Plus
le niveau de l'adoucisseur
d'eau est élevé, plus la
consommation sera élevée
et la durée longue.

mmol / l Degrés

Clarke

veau de l'adou‐

Réglage du ni‐

cisseur d'eau

1)

5

2)

1

Quel que soit le type de détergent
utilisé, réglez le niveau de dureté de
l'eau approprié afin d'activer le voyant
de remplissage du sel régénérant.

Les pastilles tout-en-1
contenant du sel régénérant
ne sont pas assez efficaces
pour adoucir l'eau dure.

6.2 Le niveau du liquide de rinçage

Le liquide de rinçage permet à la
vaisselle de sécher sans traces ni

taches. Il est libéré automatiquement au
cours de la phase de rinçage chaud. Il
est possible de définir la quantité de
liquide de rinçage libérée.

Lorsque le réservoir du liquide de
rinçage est vide, l'indicateur du liquide de
rinçage apparaît pour vous indiquer qu'il
doit être rempli. Si les résultats de
séchage sont satisfaisants en n'utilisant
que des pastilles tout en 1, il est possible
de désactiver la notification et le
réservoir de liquide de rinçage.
Cependant, pour de meilleures
performances de séchage, utilisez

toujours du liquide de rinçage et veillez à
maintenir la notification activée.

Pour désactiver le distributeur de liquide
de rinçage et son voyant, réglez le
niveau de liquide de rinçage sur 0A.

6.3 Tonalité de fin

Vous pouvez activer le signal sonore
déclenché lorsque le programme est
terminé.

Des signaux sonores
retentissent lorsqu'une
anomalie de fonctionnement
s'est produite. Il est
impossible de désactiver ces
signaux sonores.

6.4 AirDry

AirDry améliore les résultats de séchage.
Durant la phase de séchage, la porte
s'ouvre automatiquement et reste
entrouverte.

FRANÇAIS 13

ATTENTION!

Si un enfant a accès à
l'appareil, nous vous
conseillons de désactiver
l'option AirDry. L'ouverture
automatique de la porte peut
entraîner un risque.

Lorsque l'option AirDry ouvre
la porte, le faisceau Beam­on-Floor peut ne pas être
complètement visible. Pour
vérifier si le programme est
terminé, consultez le
bandeau de commande.

6.5 Tonalités des touches

Les touches du bandeau de commande
émettent un clic lorsque vous appuyez
dessus. Vous pouvez désactiver ce son.

6.6 Sélection du dernier programme

Vous pouvez activer ou désactiver la
sélection automatique du dernier
programme et des dernières options
utilisés.

Le dernier programme effectué avant
d'éteindre l'appareil est enregistré. Il est
alors automatiquement sélectionné
lorsque vous rallumez l'appareil.

Lorsque la sélection du dernier
programme est désactivée, le
programme par défaut est ECO.

L'option AirDry est automatiquement
activée avec tous les programmes, à
l'exception du programme Pré-rinçage.

ATTENTION!

Ne tentez pas de refermer la
porte de l'appareil dans les
2 minutes suivant son
ouverture automatique. Vous
risqueriez d'endommager
l'appareil.

6.7 Mode Programmation

Comment naviguer dans le mode Programmation

Vous pouvez naviguer dans le mode
Programmation en utilisant la barre de
sélection MY TIME.

BA C

www.electrolux.com14

A. Touche Précédent
B. Touche OK
C. Touche Suivant

Utilisez Précédent et Suivant pour
naviguer entre les réglages de base et
changer leur valeur.

Utilisez OK pour entrer dans le réglage
sélectionné et confirmer le changement
de valeur.

Comment entrer en mode Programmation

Vous pouvez entrer en mode
Programmation avant de lancer un
programme. Vous ne pouvez pas entrer
en mode Programmation lorsque le
programme est en cours.

Pour entrer en mode Programmation,
maintenez simultanément les touches

et enfoncées pendant
environ 3 secondes.
Les voyants correspondant aux touches

Précédent, OK et Suivant sont allumés.

1. Utilisez les touches Précédent ou
Suivant pour sélectionner la barre

ECOMETER correspondant au
réglage souhaité.

• La barre ECOMETER

correspondant au réglage
souhaité clignote.

• L'affichage indique le réglage

actuel.

2. Appuyez sur OK pour modifier le
réglage.

• La barre ECOMETER

correspondant au réglage
souhaité reste allumée. Les
autres barres sont éteintes.

• La valeur actuelle clignote.

3. Appuyez sur Précédent ou Suivant
pour changer la valeur.

4. Appuyez sur la touche OK pour
confirmer le réglage.

• Le nouveau réglage est

mémorisé.

• L'appareil revient à la liste des

réglages de base.

5. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes pour
quitter le mode Programmation.

L'appareil revient au mode de sélection
de programme.
Ces réglages seront sauvegardés
jusqu'à ce que vous les changiez à
nouveau.

Comment modifier le réglage

Assurez-vous que l'appareil est en mode
Programmation.

7. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide
de rinçage.

4. Ouvrez le robinet d'eau.

5. Démarrez le programme Quick pour

éliminer tout résidu de fabrication.
N'utilisez pas de produit de lavage et

laissez les paniers vides.
Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. La phase de lavage ne démarre
qu'une fois cette procédure achevée. La
procédure sera répétée régulièrement.

A

B

C

FRANÇAIS 15

7.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du gros
sel spécialement conçu pour
les lave-vaisselle. Le sel fin
augmente le risque de
corrosion.

Le sel permet de recharger la résine
dans l'adoucisseur d'eau et de garantir
de bons résultats de lavage au quotidien.

Comment remplir le réservoir de sel régénérant

1. Tournez le couvercle du réservoir de
sel régénérant vers la gauche et
retirez-le.

2. Mettez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la
première fois).

3. Remplissez le réservoir avec du sel
régénérant (jusqu'à ce qu'il soit
rempli).

ATTENTION!

De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Afin d'éviter la
corrosion, lancez
immédiatement le
programme le plus court
après avoir rempli le
réservoir de sel régénérant.
Ne placez pas de vaisselle
dans les paniers.

7.2 Comment remplir le distributeur de liquide de rinçage

4. Secouez doucement l'entonnoir par
la poignée pour faire tomber les
derniers grains qu'il contient.

5. Enlevez le sel qui se trouve autour
de l'ouverture du réservoir de sel
régénérant.

6. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour le
refermer.

ATTENTION!

Utilisez uniquement du
liquide de rinçage
spécialement conçu pour les
lave-vaisselle.

1. Ouvrez le couvercle (C).

2. Remplissez le distributeur (B) jusqu'à

ce que le liquide de rinçage atteigne
le repère « MAX ».

3. Si le liquide de rinçage déborde,
épongez-le avec un chiffon
absorbant pour éviter tout excès de
mousse.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

Remplissez le distributeur de
liquide de rinçage lorsque le
voyant (A) s'allume.

A

B

C

www.electrolux.com16

8. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Maintenez la touche enfoncée

jusqu'à ce que l'appareil s'allume.

3. Remplissez le réservoir de sel
régénérant s'il est vide.

4. Remplissez le distributeur de liquide
de rinçage s'il est vide.

5. Chargez les paniers.

6. Ajoutez du produit de lavage.

7. Sélectionnez et démarrez un

programme.

8. Une fois le programme ferminé,
fermez le robinet d'eau.

8.1 Utilisation du produit de

lavage

8.2 Comment sélectionner et démarrer un programme en utilisant la barre de sélection MY TIME.

1. Faites glisser votre doigt le long de la
barre de sélection MY TIME pour
choisir un programme adapté.

• Le voyant correspondant au

programme sélectionné est
allumé.

• L'ECOMETER indique la

consommation d'énergie et d'eau.

• L'affichage indique la durée du

programme.

2. Activez les EXTRAS compatibles si
vous le souhaitez.

3. Fermez la porte de l'appareil pour
démarrer le programme.

8.3 Comment sélectionner et

lancer le programme Pré­rinçage

1. Pour sélectionner le programme
Pré-rinçage, maintenez la touche

enfoncée pendant

3 secondes.

• Le voyant correspondant à la

ATTENTION!

Utilisez uniquement un
produit de lavage spécial
pour lave-vaisselle.

1. Appuyez sur la touche de
déverrouillage (A) pour ouvrir le
couvercle (C).

2. Versez le produit de lavage sous
forme de poudre ou tablette dans le
compartiment approprié (B).

3. Si le programme comporte une
phase de prélavage, versez une
petite quantité de produit de lavage à
l'intérieur de la porte de l'appareil.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

touche est allumé.

• Le voyant ECOMETER est éteint.

• L'affichage indique la durée du
programme.

2. Fermez la porte de l'appareil pour
démarrer le programme.

8.4 Comment activer l'option

EXTRAS

1. Sélectionnez un programme en
utilisant la barre de sélection
MY TIME.

2. Appuyez sur la touche correspondant
à l'option que vous souhaitez activer.

• Le voyant correspondant à la

touche est allumé.

• L'affichage indique la durée du

programme réactualisée.

• L'ECOMETER indique la
consommation d'énergie et d'eau
mis à jour.

Par défaut, les options
souhaitées doivent être
activées à chaque fois,
avant de lancer un
programme.
Si le dernier programme
sélectionné est activé, les
options sauvegardées sont
automatiquement activées
avec le programme.

Vous ne pouvez pas activer
ni désactiver ces options
pendant le déroulement d'un
programme.

Toutes les options ne sont
pas compatibles les unes
avec les autres.

Activer des options
augmente souvent la
consommation d'eau et
d'énergie, ainsi que sur la
durée du programme.

8.5 Comment lancer le programme AUTO Sense

1. Appuyez sur .

• Le voyant correspondant à la
touche est allumé.

• L'affichage indique la durée
maximale du programme.

MY TIME et EXTRAS ne
sont pas compatibles avec
ce programme.

2. Fermez la porte de l'appareil pour
démarrer le programme.

L'appareil détecte le type de charge et
choisit un cycle de lavage adapté. En
cours de cycle, les capteurs
s'enclenchent à plusieurs reprises, et la
durée initiale du programme peut être
diminuée.

FRANÇAIS 17

8.6 Comment différer le départ

d'un programme

1. Sélectionnez un programme.

2. Appuyez sur la touche

reprises jusqu'à ce que l'affichage
indique le délai choisi pour le départ

différé (de 1 à 24 heures).
Le voyant correspondant à la touche est
allumé.

3. Fermez la porte de l'appareil pour

démarrer le décompte.
Pendant un décompte, il n'est pas
possible de changer le délai du départ
différé et le choix du programme.

Lorsque le décompte est terminé, le
programme démarre.

à plusieurs

8.7 Comment annuler le départ différé au cours du décompte

Maintenez la touche enfoncée
pendant environ 3 secondes.
L'appareil revient au mode de sélection
de programme.

Si vous annulez le départ
différé, vous devez régler de
nouveau le programme.

8.8 Pour annuler un programme en cours

Maintenez la touche enfoncée
pendant environ 3 secondes.
L'appareil revient au mode de sélection
de programme.

Assurez-vous que le
distributeur de produit de
lavage n'est pas vide avant
de démarrer un nouveau
programme de lavage.

8.9 Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un
programme est en cours, l'appareil
s'arrête. Cela peut avoir un impact sur la
consommation d'énergie et la durée du

www.electrolux.com18

programme. Lorsque vous refermez la
porte, l'appareil reprend là où il a été
interrompu.

Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s'arrête. Ceci ne se
produit pas si la porte est
ouverte par la fonction
AirDry.

8.10 Fonction Auto Off

Cette fonction permet d'économiser de
l'énergie en éteignant l'appareil lorsqu'il
n'est pas en cours de fonctionnement.

9. CONSEILS

La fonction est activée
automatiquement :

• Lorsque le programme est terminé.

• Au bout de 5 minutes si le programme
n'a pas démarré.

8.11 Fin du programme

Lorsque le programme est terminé, 0:00
s'affiche.

La fonction Auto Off éteint
automatiquement l'appareil.

Toutes les touches sont inactives, à
l'exception de la touche Marche/Arrêt.

9.1 Raccordement

Suivez les conseils ci-dessous pour
garantir des résultats de lavage et de
séchage optimaux au quotidien, et pour
vous aider à protéger l'environnement.

• Videz les plus gros résidus
alimentaires des plats dans une
poubelle.

• Ne rincez pas vos plats à la main au
préalable. Si nécessaire, sélectionnez
un programme avec une phase de
prélavage.

• Utilisez toujours tout l'espace des
paniers.

• Vérifiez que les plats ne se touchent
pas dans les paniers ou ne se
recouvrent pas les uns les autres.
L'eau peut ainsi atteindre toute la
vaisselle et la laver parfaitement.

• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel
régénérant séparément, ou des
pastilles tout en 1. Suivez les
instructions inscrites sur l'emballage.

• Sélectionnez un programme en
fonction du type de vaisselle et du
degré de salissure. Le programme
ECO est le plus économe en termes
d'utilisation d'eau et de consommation
d'énergie.

9.2 Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel
régénérant, du liquide de rinçage et
du produit de lavage conçus pour les
lave-vaisselle. D'autres produits
peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou
très dure, nous recommandons
l'utilisation séparée d'un détergent
simple (poudre, gel, pastille, sans
fonction supplémentaire), de liquide
de rinçage et de sel régénérant pour
des résultats de lavage et de séchage
optimaux.

• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.

• N'utilisez que la quantité nécessaire
de produit de lavage. Reportez-vous
aux instructions figurant sur
l'emballage du produit de lavage.

9.3 Que faire si vous ne voulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit
de lavage, le sel régénérant et le liquide
de rinçage séparément, suivez les
étapes suivantes :

1. Réglez l'adoucisseur d'eau sur le
niveau maximal.

2. Assurez-vous que le réservoir de sel
régénérant et le distributeur de
liquide de rinçage sont pleins.

3. Lancez le programme Quick.
N'ajoutez pas de produit de lavage et
laissez les paniers vides.

4. Lorsque le programme de lavage est
terminé, réglez l'adoucisseur d'eau
en fonction de la dureté de l'eau
dans votre région.

5. Ajustez la quantité de liquide de
rinçage libérée.

9.4 Avant le démarrage d'un

programme

Avant de lancer le programme
sélectionné, assurez-vous que :

• Les filtres sont propres et

correctement installés.

• Le bouchon du réservoir de sel

régénérant est vissé.

• Les bras d'aspersion ne sont pas

obstrués.

• Il y a assez de sel régénérant et de

liquide de rinçage (sauf si vous
utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans

les paniers.

• Le programme est adapté au type de

vaisselle et au degré de salissure.

• Vous utilisez la bonne quantité de

produit de lavage.

FRANÇAIS 19

• Ne lavez pas au lave-vaisselle des
articles en bois, en corne, en
aluminium, en étain et en cuivre.

• Ne placez pas dans l'appareil des
objets pouvant absorber l'eau
(éponges, chiffons de nettoyage).

• Retirez les plus gros résidus
alimentaires des plats.

• Faites tremper la vaisselle contenant
des aliments brûlés avant de la placer
dans l'appareil.

• Chargez les articles creux (tasses,
verres et casseroles) en les
retournant.

• Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.

• Placez les objets légers dans le
panier supérieur. Veillez à ce que les
articles ne puissent pas bouger.

• Placez les petits articles et les
couverts dans le bac à couverts.

• Déplacez le panier supérieur vers le
haut à l'aide les poignées pour
pouvoir placer les grands récipients
dans le panier inférieur.

• Assurez-vous que les bras
d'aspersion tournent librement avant
de lancer un programme.

9.6 Déchargement des paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer de l'appareil. La
vaisselle encore chaude est sensible
aux chocs.

2. Commencez par décharger le panier

inférieur, puis le panier supérieur.

Une fois le programme
terminé, il peut rester de
l'eau sur les surfaces
intérieures de l'appareil.

9.5 Chargement des paniers

• N'utilisez l'appareil que pour laver des
articles adaptés au lave-vaisselle.

www.electrolux.com20

10. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération
d'entretien autre que le
programme Machine Care,
éteignez l'appareil et
débranchez la fiche de la
prise secteur.

Les filtres sales et les bras
d'aspersion obstrués ont un
impact négatif sur les
résultats de lavage.
Contrôlez-les régulièrement
et nettoyez-les si
nécessaire.

10.1 Machine Care

Machine Care est un programme conçu
pour laver l'intérieur de l'appareil, pour
des résultats optimaux. Il élimine le tartre
et l'accumulation de graisses.

Lorsque l'appareil détecte qu'il a besoin
d'être nettoyé, le voyant

Lancez le programme Machine Care
pour laver l'intérieur de l'appareil.

s'allume.

Comment lancer le programme Machine Care

Avant de lancer le
programme Machine Care,
nettoyez les filtres et les
bras d'aspersion.

1. Utilisez un produit de détartrage ou
de nettoyage spécialement conçu
pour les lave-vaisselle. Suivez les
instructions inscrites sur l'emballage.
Ne placez pas de vaisselle dans les
paniers.

2. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes.

Les indicateurs et
clignotent.L’écran affiche la durée du
programme.

3. Fermez la porte de l'appareil pour
démarrer le programme.

Lorsque le programme est terminé,
l’indicateur est éteint.

10.2 Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y
compris le joint en caoutchouc de la
porte, avec un chiffon doux humide.

• N'utilisez pas de produits abrasifs, de
tampons à récurer, d'outils
tranchants, de produits chimiques
agressifs, d'éponges métalliques, ni
de solvants.

• Pour maintenir des performances
optimales, utilisez un produit de
nettoyage spécifiquement conçu pour
les lave-vaisselle (au moins une fois
tous les deux mois). Reportez-vous
aux instructions figurant sur
l'emballage de ces produits.

• Pour des résultats de lavage
optimaux, lancez le programme
Machine Care.

10.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon
doux humide.

• Utilisez uniquement des produits de
lavage neutres.

• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.

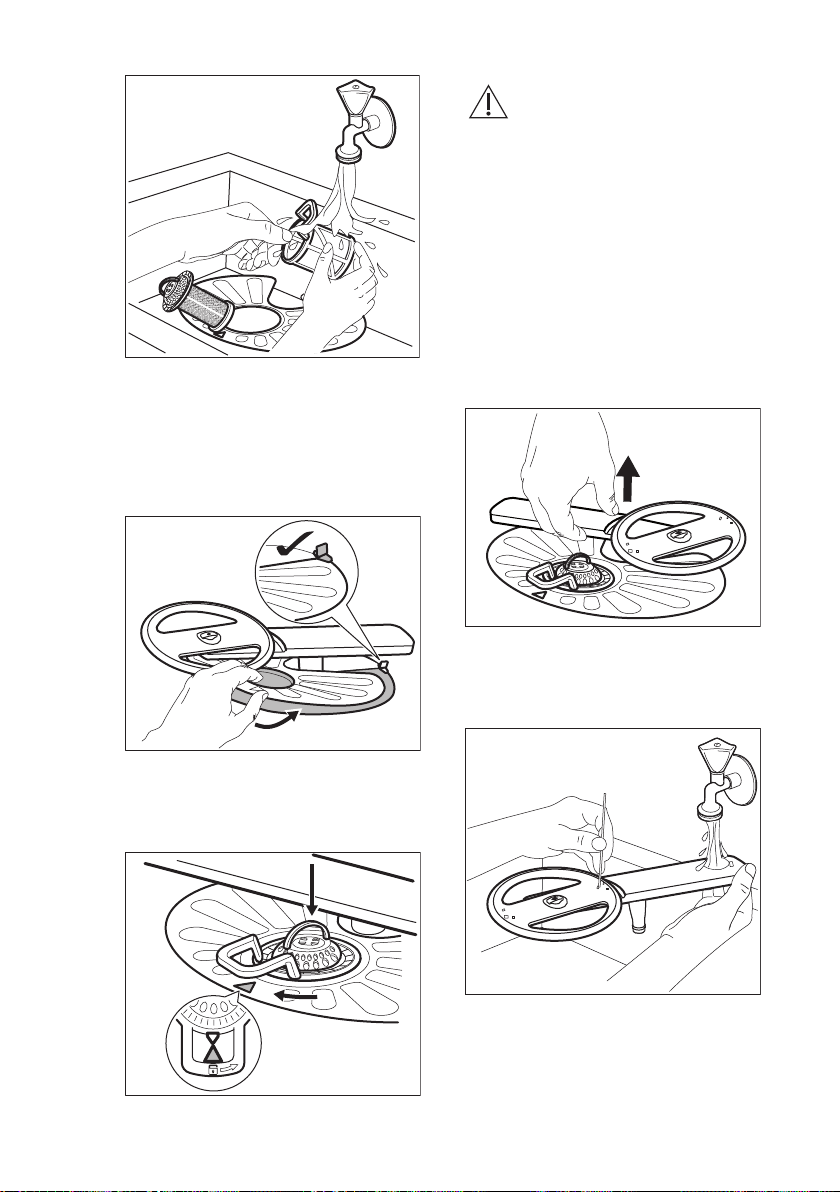

10.4 Nettoyage des filtres

Le système de filtres est composé de
3 parties.

C

B

A

1. Tournez le filtre (B) vers la gauche et
sortez-le.

FRANÇAIS 21

Assurez-vous qu'il ne reste aucun

5.

résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.

6. Réinstallez le filtre plat (A). Assurez­vous qu'il soit correctement
positionné entre les 2 guides.

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre

plat (A). Tournez-le vers la droite
jusqu'à la butée.

4. Lavez les filtres.

www.electrolux.com22

ATTENTION!

Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

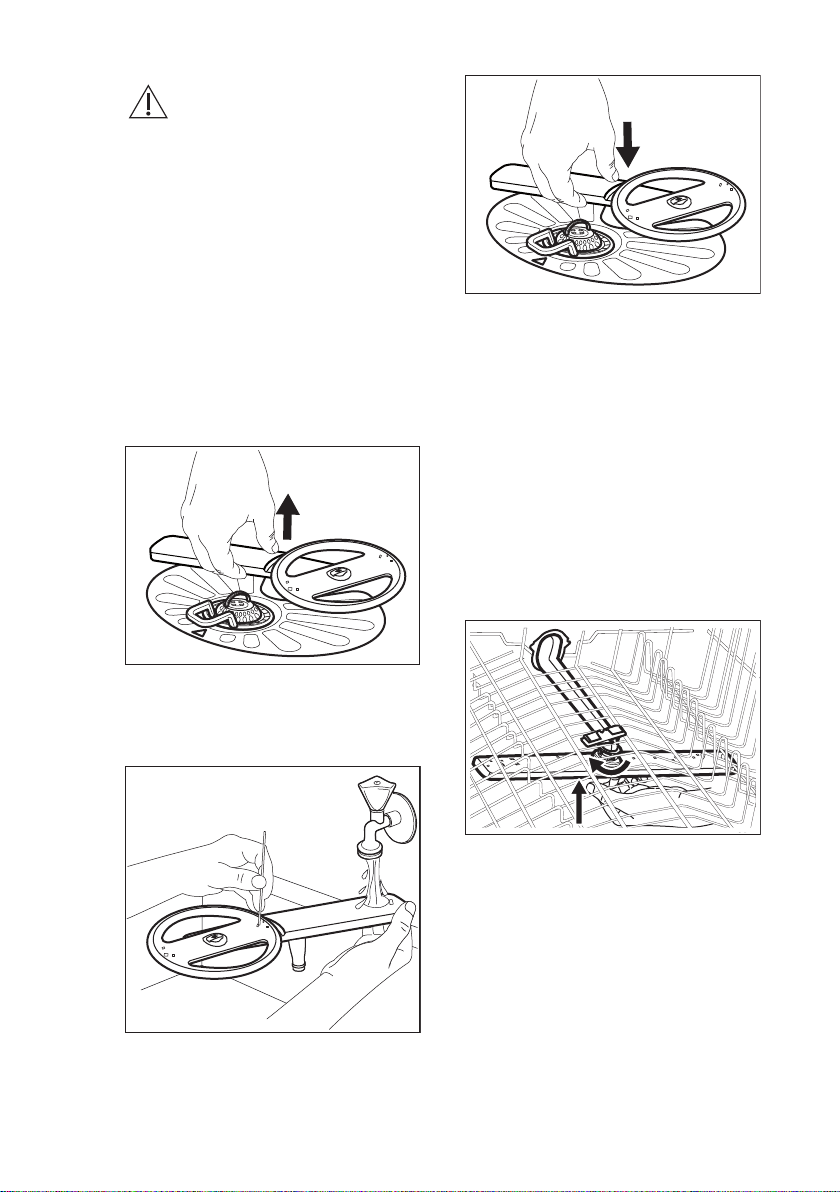

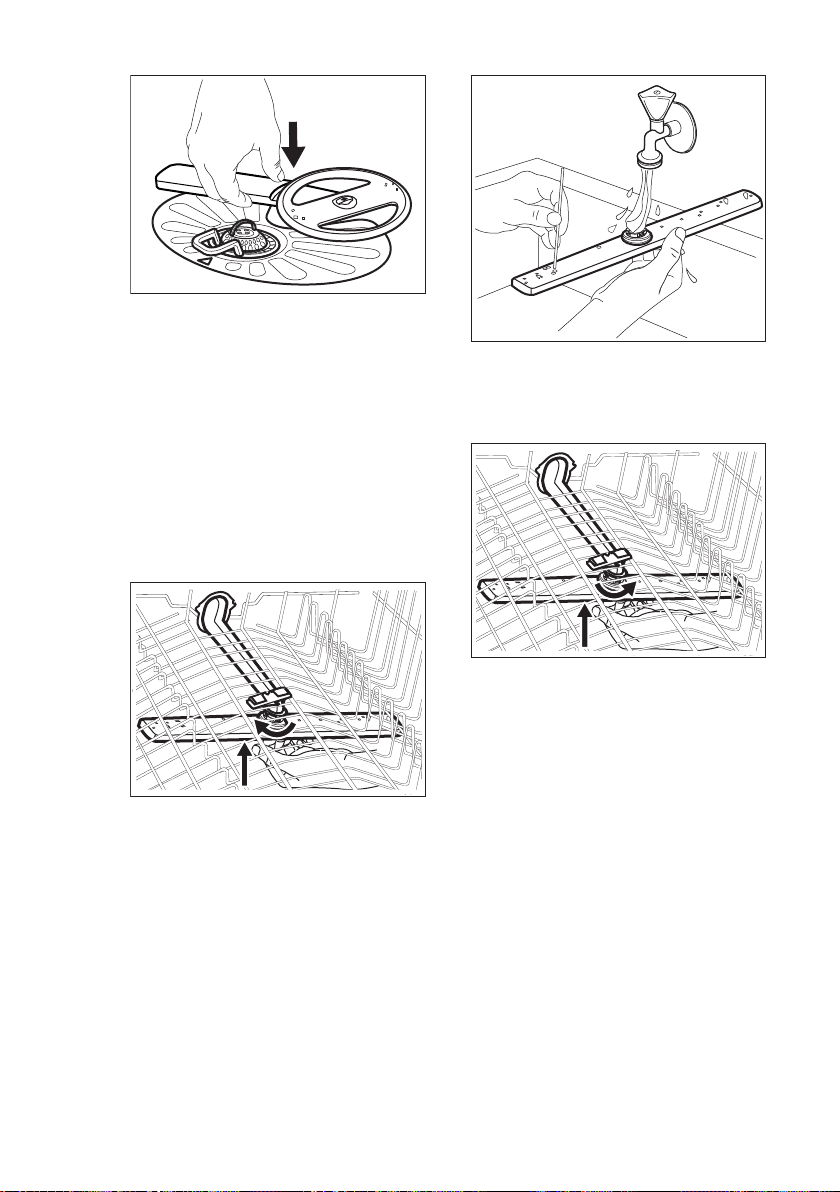

10.5 Nettoyage du bras d'aspersion inférieur

Nous vous conseillons de nettoyer
régulièrement le bras d'aspersion
inférieur afin d'éviter que ses orifices ne
se bouchent.

Si les orifices sont bouchés, les résultats
de lavage peuvent ne pas être
satisfaisants.

1. Pour retirer le bras d'aspersion
inférieur, tirez-le vers le haut.

10.6 Nettoyage du bras d'aspersion supérieur

Nous vous conseillons de nettoyer
régulièrement le bras d'aspersion
supérieur afin d'éviter que ses orifices ne
se bouchent.

Si les orifices sont bouchés, les résultats
de lavage peuvent ne pas être
satisfaisants.

1. Sortez entièrement le panier
supérieur en le tirant vers l'extérieur.

2. Pour détacher le bras d'aspersion du
panier, poussez le bras vers le haut
tout en le tournant vers la droite.

2. Nettoyez le bras d'aspersion à l'eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

3. Pour réinstaller le bras d'aspersion,
enfoncez-le vers le bas.

3. Nettoyez le bras d'aspersion à l'eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

4. Pour réinstaller le bras d'aspersion,

C

B

A

2

1

pousser le bras vers le haut tout en
le tournant vers la gauche, jusqu'à ce
qu'il se verrouille en place.

FRANÇAIS 23

1. Retirez les butées des rails

coulissants du bac à couverts et
retirez le bac à couverts.

10.7 Nettoyage du bras d'aspersion de plafond

Nous vous conseillons de nettoyer
régulièrement le bras d'aspersion de
plafond afin d'éviter que ses orifices se
bouchent. Si les orifices sont bouchés,
les résultats de lavage peuvent ne pas
être satisfaisants.

Le bras d'aspersion de plafond se trouve
sur le plafond de l'appareil. Le bras
d'aspersion (C) se trouve dans le tuyau
d'alimentation (A) avec la fixation (B).

2. Déplacez le panier supérieur vers le
niveau inférieur pour atteindre le bras
d'aspersion plus facilement.

3. Pour détacher le bras d'aspersion (C)
du tuyau d'alimentation (A), tournez
la fixation (B) vers la gauche et tirez
le bras d'aspersion vers le bas.

4. Nettoyez le bras d'aspersion à l'eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices. Faites
couler de l'eau dans les orifices pour
éliminer les particules de saleté se
trouvant à l'intérieur.

www.electrolux.com24

5. Pour réinstaller le bras d'aspersion

(C), insérez la fixation (B) dans le
bras d'aspersion et insérez-le dans le
tuyau d'alimentation (A) en le
tournant vers la droite. Assurez-vous
que la fixation se verrouille
correctement dans la bonne position.

6. Réinstallez le bac à couverts sur les
rails coulissants et réinsérez les
butées.

11. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT!

Une mauvaise réparation de
l'appareil peut entraîner un
danger pour la sécurité de
l'utilisateur. Toute réparation
ne doit être effectuée que
par un technicien qualifié.

La plupart des problèmes peuvent
être résolus sans avoir recours au
service après-vente agréé.

Problème et code d'alar‐meCause et solution possibles

L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimentation est

Le programme ne démarre
pas.

L'appareil ne se remplit
pas d'eau.

L'affichage indique ou

.

bien insérée dans la prise de courant.

• Assurez-vous qu'aucun fusible n'est grillé dans la
boîte à fusibles.

• Vérifiez que la porte de l'appareil est fermée.

• Si vous avez sélectionné un départ différé, annulez­le ou attendez la fin du décompte.

• L'appareil recharge la résine à l'intérieur de l'adou‐
cisseur d'eau. La durée de cette procédure est d'en‐
viron 5 minutes.

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression de l'arrivée d'eau n'est
pas trop basse. Pour obtenir cette information, con‐
tactez votre compagnie des eaux.

• Assurez-vous que le robinet d'eau n'est pas obstrué.

• Assurez-vous que le filtre du tuyau d'arrivée d'eau
n'est pas obstrué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
tordu ni plié.

Reportez-vous au tableau ci-dessous
pour obtenir plus d'informations sur les
problèmes possibles.

Pour certaines anomalies, l'écran affiche
un code d'alarme.

Problème et code d'alar‐meCause et solution possibles

FRANÇAIS 25

L'appareil ne vidange pas
l'eau.

L'affichage indique .

Le système de sécurité an‐
ti-débordement s'est dé‐
clenché.

L'affichage indique .

L'appareil s'arrête et redé‐
marre plusieurs fois en
cours de fonctionnement.

Le programme dure trop
longtemps.

Le temps restant sur l'affi‐
chage augmente et passe
presque instantanément à
la fin du programme.

Petite fuite au niveau de la
porte de l'appareil.

La porte de l'appareil est
difficile à fermer.

Bruit de cliquetis ou de
battement à l'intérieur de
l'appareil.

L'appareil déclenche le
disjoncteur.

• Assurez-vous que le siphon de l'évier n'est pas obs‐
trué.

• Assurez-vous que le filtre du tuyau de vidange de
l'eau n'est pas obstrué.

• Assurez-vous que le système du filtre intérieur n'est
pas obstrué.

• Assurez-vous que le tuyau de vidange n'est pas tor‐
du ni plié.

• Fermez le robinet d'eau et contactez le service
après-vente agréé.

• C'est normal. Cela vous garantit des résultats de la‐
vage optimaux et des économies d'énergie.

• Si vous avez sélectionné l'option de départ différé,
annulez-le ou attendez la fin du décompte.

• Activer certaines options peut rallonger la durée du
programme.

• Ceci est normal. L'appareil fonctionne correctement.

• L'appareil n'est pas de niveau. Desserrez ou serrez
les pieds réglables (si disponibles).

• La porte de l'appareil n'est pas centrée avec la cuve.
Réglez le pied arrière (si disponible).

• L'appareil n'est pas de niveau. Desserrez ou serrez
les pieds réglables (si disponibles).

• De la vaisselle dépasse des paniers.

• La vaisselle n'est pas correctement rangée dans les
paniers. Reportez-vous au manuel de chargement
du panier.

• Assurez-vous que les bras d'aspersion peuvent tour‐
ner librement.

• L'ampérage n'est pas suffisant pour alimenter tous
les appareils en cours de fonctionnement simultané‐
ment. Vérifiez l'ampérage de la prise et la capacité
du mètre, ou éteignez l'un des appareils qui sont en
cours de fonctionnement.

• Défaut électrique interne de l'appareil. Faites appel à
un service après-vente agréé.

Après avoir vérifié l'appareil, éteignez
puis rallumez-le. Si le problème persiste,
contactez le service après-vente agréé.

Pour les codes d'alarme ne figurant pas
dans le tableau, contactez le service
après-vente agréé.

www.electrolux.com26

11.1 La référence du produit

(PNC)

Si vous contactez un service après-vente
agréé, vous devrez fournir la référence
de produit, ou PNC, de votre appareil.

Vous trouverez le PNC sur la plaque
signalétique située sur la porte de
l'appareil. Vous pouvez également
trouver le PNC sur le bandeau de
commande.

Avant de consulter le PNC, assurez-vous
que l'appareil est en mode
Programmation.

1. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes.

Le PNC de votre appareil s'affiche.

2. Pour quitter la présentation du PNC,
appuyez simultanément sur et

pendant environ 3 secondes.
L'appareil revient au mode de sélection
de programme.

11.2 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause et solution possibles

Résultats de lavage insatis‐
faisants.

Résultats de séchage insa‐
tisfaisants.

• Reportez-vous aux chapitres « Utilisation quoti‐
dienne », « Conseils » et au manuel de charge‐
ment du panier.

• Utilisez un programme de lavage plus intense.

• Activez l'option SprayZone pour laver la vaisselle
très sale ou les saletés tenaces.

• Activez l'option ExtraPower pour améliorer les ré‐
sultats de lavage du programme sélectionné.

• Nettoyez les jets des bras d'aspersion et le filtre.
Reportez-vous au chapitre « Entretien et nettoya‐
ge ».

• La vaisselle est restée trop longtemps à l'intérieur
de l'appareil, porte fermée. Activez l'option AirDry
pour définir l'ouverture automatique de la porte et
améliorer les performances de séchage.

• Il n'y a pas de liquide de rinçage ou le dosage du
liquide de rinçage n'est pas suffisant. Remplissez
le distributeur de liquide de rinçage ou réglez le ni‐
veau de liquide de rinçage sur un niveau plus éle‐
vé.

• Il se peut que la qualité du liquide de rinçage soit
en cause.

• Nous vous recommandons de toujours utiliser du li‐
quide de rinçage, même si vous utilisez déjà des
pastilles tout en 1.

• Les articles en plastiques peuvent avoir besoin
d'être essuyés.

• Le programme ne possède pas de phase de sé‐
chage. Reportez-vous au chapitre « Présentation

des programmes ».

Problème Cause et solution possibles

Il y a des traînées blanchâ‐
tres ou pellicules bleuâtres
sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée est trop
importante. Placez le sélecteur de dosage du liqui‐
de de rinçage sur un niveau plus faible.

• La quantité de produit de lavage est excessive.

Il y a des taches et traces de
gouttes d'eau séchées sur
les verres et la vaisselle.

• La quantité de liquide de rinçage libérée n'est pas
suffisante. Placez le sélecteur de dosage du liquide
de rinçage sur un niveau plus élevé.

• Il se peut que la qualité du liquide de rinçage soit
en cause.

L'intérieur de l'appareil est
humide.

Mousse inhabituelle en
cours de lavage.

• Ceci n'est pas un défaut de l'appareil. De l'air humi‐
de se condense sur les parois de l'appareil.

• Utilisez uniquement des produits de lavage spécia‐
lement conçus pour les lave-vaisselle.

• Il y a une fuite dans le distributeur de liquide de rin‐
çage. Faites appel à un service après-vente agréé.

Traces de rouille sur les
couverts.

• Il y a trop de sel régénérant dans l'eau utilisée pour
le lavage. Reportez-vous au chapitre « Adoucis‐
seur d'eau ».

• Les couverts en argent et en acier inoxydable ont
été placés ensemble. Évitez de placer les couverts
en argent et en acier inoxydable les uns à côté des
autres.

Il y a des résidus de déter‐
gent dans le distributeur de
produit de lavage à la fin du
programme

• La pastille de détergent est restée coincée dans le
distributeur de produit de lavage, qui n'a donc pas
été entièrement éliminée par l'eau.

• L'eau ne peut pas éliminer le détergent du distribu‐
teur de produit de lavage. Assurez-vous que les
bras d'aspersion ne sont pas bloqués ou obstrués.

• Assurez-vous que la vaisselle dans les paniers ne
bloquent pas l'ouverture du couvercle du distribu‐
teur de liquide de rinçage.

Odeurs à l'intérieur de l'ap‐
pareil.

• Reportez-vous au chapitre « Nettoyage intér‐
ieur ».

• Lancez le programme Machine Care avec un agent
détartrant ou un produit de nettoyage conçu pour
les lave-vaisselle.

FRANÇAIS 27

www.electrolux.com28

Problème Cause et solution possibles

Dépôts calcaires sur la vais‐
selle, dans la cuve et à l'inté‐
rieur de la porte.

Vaisselle ternie, décolorée
ou ébréchée.

• Le niveau de sel régénérant est bas, vérifiez le
voyant de remplissage.

• Le bouchon du réservoir de sel régénérant est dé‐
vissé.

• L'eau de votre arrivée est dure. Reportez-vous au
chapitre « Adoucisseur d'eau ».

• Utilisez du sel régénérant et sélectionner la régé‐
nération de l'eau même si vous utilisez des pastil‐
les tout-en-un. Reportez-vous au chapitre « Adou‐
cisseur d'eau ».

• Lancez le programme Machine Care avec un dé‐
tartrant conçu pour les lave-vaisselle.

• Si des dépôts de calcaire persistent, nettoyez l'ap‐
pareil avec un nettoyant spécial pour le détartrage
de l'appareil.

• Testez différents produits de lavage.

• Contactez le fabricant du produit de lavage.

• Assurez-vous de ne placer dans l'appareil que des
articles adaptés au lave-vaisselle.

• Chargez et déchargez le panier avec précautions.
Reportez-vous au manuel de chargement du pa‐
nier.

• Placez les objets délicats dans le panier supérieur.

• Activez l'option GlassCare pour garantir un soin
spécial aux verres et à la vaisselle délicate.

Reportez-vous aux chapitres

« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître

les autres causes probables.

12. FICHE PRODUIT

Marque Electrolux

Modèle EEZ69300L 911434565

Capacité nominale (nombre de couverts standard) 15

Classe d’efficacité énergétique A+++

Consommation d'énergie en kWh par an, basée sur
280 cycles de lavage standard utilisant de l'eau froi‐
de et les modes de basse consommation énergéti‐
que. La consommation énergétique réelle dépendra
de l'utilisation de l'appareil.

Consommation d’énergie du cycle de lavage stan‐
dard (kWh)

241

0.846

Consommation d’électricité en mode arrêt (W) 0.50

Consommation d’électricité en mode laissé sur mar‐
che (W)

Consommation d'eau en litres par an, basée sur
280 cycles de lavage standard. La consommation
d'eau réelle dépendra de l'utilisation de l'appareil.

Classe d’efficacité de séchage sur une échelle de G
(appareils les moins efficaces) à A (appareils les
plus efficaces)

Le « programme standard » est le cycle de lavage
standard utilisé pour les informations de l'étiquette
énergétique et de la fiche produit. Ce programme
est idéal pour laver des couverts normalement sa‐
les. Il s'agit du programme le plus efficace en ter‐
mes de consommation d'eau et d'énergie. Il est indi‐
qué comme étant le programme « Éco ».

Durée du programme correspondant au cycle de la‐
vage standard (min)

Durée du mode laissé sur marche (min) 1

Émissions acoustiques dans l’air (dB(A) re 1 pW) 44

Appareil intégrable O/N Oui

5.0

3080

A

ECO

240

FRANÇAIS 29

13. CARACTERISTIQUES TECHNIQUES

SUPPLÉMENTAIRES

Dimensions Largeur / hauteur / profondeur

Branchement électrique

Pression de l'arrivée d'eau bar (minimum et maximum) 0.5 - 8

Arrivée d'eau

1)

Reportez-vous à la plaque signalétique pour d'autres valeurs.

2)

Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environne‐
ment (par exemple panneaux solaires), utilisez une arrivée d'eau chaude afin de réduire la
consommation d'énergie.

(mm)

Tension (V) 200 - 240

1)

Fréquence (Hz) 50 - 60

MPa (minimum et maximum) 0.05 - 0.8

Eau froide ou eau chaude

2)

14. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de

596 / 818 - 898 / 550

max. 60 °C

www.electrolux.com30

l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

ITALIANO 31

INDICE

1. INFORMAZIONI DI SICUREZZA......................................................................32

2. ISTRUZIONI DI SICUREZZA........................................................................... 34

3. DESCRIZIONE DEL PRODOTTO....................................................................35

4. PANNELLO DEI COMANDI..............................................................................36

5. SELEZIONE DEL PROGRAMMA.....................................................................37

6. IMPOSTAZIONI BASE .................................................................................... 40

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 43

8. UTILIZZO QUOTIDIANO.................................................................................. 45

9. CONSIGLI E SUGGERIMENTI UTILI...............................................................47

10. MANUTENZIONE E PULIZIA......................................................................... 48

11. RISOLUZIONE DEI PROBLEMI.....................................................................52

12. DOCUMENTAZIONE TECNICA.....................................................................57

13. INFORMAZIONI TECNICHE AGGIUNTIVE................................................... 58

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

www.electrolux.com32

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini

a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni e le

persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.

• Tenere lontani dall'apparecchiatura i bambini al di

sotto dei 3 anni se non costantemente supervisionati.

• Non consentire ai bambini di giocare con

l'apparecchiatura.

• Tenere i detersivi al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano

dall'apparecchiatura quando l'oblò è aperto.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'apparecchiatura senza essere
supervisionati.

1.2 Avvertenze di sicurezza generali

• Questo elettrodomestico è destinato ad un uso

domestico e applicazioni simili, quali:

– case di campagna; cucine di negozi, uffici e altri

ambienti di lavoro;

ITALIANO 33

– clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali.

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e

massima) deve essere compresa tra 0.5 (0.05) / 8

(0.8) bar (MPa)

• Rispettare il numero massimo di 15 coperti.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, dal Centro di

Assistenza Autorizzato o da una persona qualificata

per evitare situazioni di pericolo.

• Mettere le posate all'interno del cestello con le

estremità appuntite rivolte verso il basso, oppure

metterle nel cassetto delle posate in posizione

orizzontale con le estremità affilate rivolte verso il

basso.

• Non lasciare l'apparecchiatura con la porta aperta

senza sorveglianza per evitare che qualcuno inciampi

e cada.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa.

• Non usare acqua spray ad alta pressione né vapore

per pulire l'apparecchio.

• Qualora l'apparecchiatura disponga di aperture di

ventilazione nella base, queste non vanno coperte da

oggetti quali ad esempio un tappeto.

• L'apparecchiatura deve essere collegata

correttamente all'impianto idrico con i tubi nuovi forniti.

I tubi usati non devono essere riutilizzati.

www.electrolux.com34

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.

• Rimuovere tutti i materiali di
imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di
installarla nella struttura a incasso
date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.

• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di
sotto di 0°C.

• Installare l'apparecchiatura in un
luogo sicuro e idoneo che soddisfi i
requisiti di installazione.

2.2 Collegamento elettrico

• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

• L'apparecchiatura è dotata di una
presa 13 A. Se si rendesse
necessario cambiare il fusibile della
spina di alimentazione, utilizzarne uno
da 13 A ASTA (BS 1362) (solo Regno
Unito e Irlanda).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar scorrere l'acqua fino a
che non sarà trasparente e limpida.

• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.

• Il tubo di carico dell'acqua dispone di
una valvola di sicurezza e una guaina
con un cavo elettrico interno.

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

• L'apparecchiatura deve disporre di
una messa a terra.

• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Non utilizzare prese multiple e
prolunghe.

• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.

AVVERTENZA!

Tensione pericolosa.

• Se il tubo di carico è danneggiato,
chiudere immediatamente il rubinetto
e scollegare immediatamente la spina
dalla presa elettrica. Contattare il
Centro di Assistenza autorizzato per
sostituire il tubo di carico dell’acqua.

5

4

10

9

67

11

12

2

3

1

8

ITALIANO 35

2.4 Utilizzare

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.

• I detersivi per la lavastoviglie sono
pericolosi. Attenersi alle istruzioni di
sicurezza riportate sulla confezione
del detersivo.

• Non bere o giocare con l’acqua
all’interno dell’apparecchiatura.

• Non rimuovere i piatti
dall'apparecchiatura fino al
completamento del programma.
Potrebbe rimanere del detergente sui
piatti.

• Non sedersi o salire sull'oblò aperto
dell'apparecchiatura.

• L'apparecchiatura può rilasciare
vapore caldo se si apre la porta
durante lo svolgimento del
programma.

2.5 Assistenza tecnica

• Per riparare l'apparecchiatura
contattare un Centro di Assistenza
Autorizzato.

• Utilizzare esclusivamente ricambi
originali.

2.6 Smaltimento

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

AVVERTENZA!

Rischio di lesioni o
soffocamento.

Braccio di irrorazione a soffitto

1

Braccio di irrorazione superiore

2

Mulinello inferiore

3

Filtri

4

Targhetta dei dati

5

Contenitore del sale

6

Apertura di ventilazione

7

Contenitore del brillantante

8

Erogatore del detersivo

9

Cestello inferiore

10

1 2 3

4 5 6

A

CB B

www.electrolux.com36

Cestello superiore

11

Cassetto portaposate

12

3.1 Beam-on-Floor

Il Beam-on-Floor è un fascio di luce
mostrato sul pavimento al di sotto della
porta dell'apparecchiatura.

• Si accende una spia rossa quando
viene avviato un programma. Resta
accesa per la durata del programma.

• Si accende una spia verde quando il
programma è completato.

4. PANNELLO DEI COMANDI

Pulsante On/Off

1

Tasto Delay Start

2

Display

3

Barra di selezione MY TIME

4

4.1 Display

• La spia rossa lampeggia quando
l'apparecchiatura presenta un guasto.

Il Beam-on-Floor si spegne
con lo spegnimento
dell'apparecchiatura.

TastiEXTRAS

5

Tasto AUTO Sense

6

4.2 ECOMETER

A. ECOMETER
B. Spie
C. Display dell'ora

ECOMETER indica in che modo la
selezione del programma influisce sul
consumo energetico e idrico. Più barre
sono accese, minore è il consumo.

indica la selezione del
programma più rispettoso dell'ambiente
per un carico con livello di sporco
normale.

4.3 Spie

CA B D E

Spia Description

Spia del brillantante. La spia è accesa quando è necessario ricaricare
il contenitore del brillantante. Vedere il capitolo "Preparazione al pri‐
mo utilizzo".

Spia del sale. La spia è accesa quando è necessario ricaricare il con‐
tenitore del sale. Vedere il capitolo "Preparazione al primo utilizzo".

Spia Machine Care. Si accende quando l'apparecchiatura necessita
una pulizia interna col programma Machine Care. Vedere il capitolo
"Pulizia e cura".

Spia fase di asciugatura. È accesa quando è selezionato un program‐
ma con la fase di asciugatura. Lampeggia quando è in corso la fase di
asciugatura. Fare riferimento alla sezione "Selezione programma".

5. SELEZIONE DEL PROGRAMMA

ITALIANO 37

5.1 MY TIME

Usando la barra di selezione MY TIME
sarà possibile selezionare un ciclo di
lavaggio adeguato sulla base della
durata del programma, da 30 minuti a
quattro ore.

A. • Quick è il programma più breve

(30min) adatto per lavare un
carico con sporco recente e di
piccola entità.

• Pre-risciacquo (15min) è un
programma eliminare i residui di
cibo dai piatti. Evita la formazione
di odori all'interno
dell'apparecchiatura. Non
utilizzare il detersivo con questo
programma.

B. 1h è un programma adatto per lavare

un carico con sporco recente e
leggermente secco.

C. 1h 30min è un programma adatto

per lavare e asciugare articoli
sporchi.

D. 2h 40min è un programma adatto

per lavare e asciugare articoli molto
sporchi.

E. ECO è il programma più lungo (4h)

che offre l'utilizzo più efficiente di
acqua ed elettricità per lavare
stoviglie e posate con grado di
sporco normale. Programma
standard per gli istituti di prova.

5.2 EXTRAS

Sarà possibile regolare la selezione del
programma sulla base delle proprie
esigenze attivando EXTRAS.

SprayZone

SprayZone migliora i risultati di
lavaggio aumentando la pressione e la
temperatura dell'acqua oltre che il tempo
di lavaggio. Questa opzione funziona
nell'area designata del cestello inferiore.
La funzione SprayZone è adatta per
lavare articoli con livello di sporco
ostinato, ad esempio pentole, tegami e
casseruole.

ATTENZIONE!

Verificare che gli oggetti
collocati nell'area SprayZone
non blocchino il mulinello
superiore.

www.electrolux.com38

ExtraPower

ExtraPower migliora i risultati di
lavaggio del programma selezionato.
Aumenta la temperatura e la durata del
lavaggio.

GlassCare

GlassCare offre un'attenzione
speciale per i carichi delicati. L'opzione
evita brusche variazioni della
temperatura di lavaggio del programma

5.4 Panoramica dei programmi

selezionato e riduce la temperatura a 45
°C. Ciò evita di danneggiare in particolar
modo gli oggetti in vetro.

5.3 AUTO Sense

Il programma AUTO Sense regola
automaticamente il ciclo di lavaggio in
base al tipo di carico.

L'apparecchiatura rileva il grado di
sporco e la quantità di piatti presenti nei
cestelli. Regola la temperatura e la
quantità dell'acqua oltre che la durata del
lavaggio.

Program‐maTipo di cari‐coGrado di

Quick • Stoviglie

Pre-ri‐
sciacquo

1h • Stoviglie

1h 30min • Stoviglie

2h 40min • Stoviglie

• Posate

• Tutti i tipi
di carico

• Posate

• Posate

• Pentole

• Tegami

• Posate

• Pentole

• Tegami

sporco

• Purezza • Lavaggio a 50 °C

• Tutti i livel‐
li di sporco

• Purezza

• Legger‐
mente
secco

• Normale

• Legger‐
mente
secco

• Da norma‐
le a pe‐
sante

• Secco

Fasi del programma EXTRAS

• Risciacquo inter‐
medio

• Risciacquo finale
a 45 °C

• AirDry

• Ammollo Le opzioni EX‐

• Lavaggio a 60 °C

• Risciacquo inter‐
medio

• Risciacquo finale
a 50 °C

• AirDry

• Lavaggio a 60 °C

• Risciacquo inter‐
medio

• Risciacquo finale
a 55 °C

• Drying

• AirDry

• Ammollo

• Lavaggio a 60 °C

• Risciacquo inter‐
medio

• Risciacquo finale
a 60 °C

• Drying

• AirDry

• ExtraPower

• GlassCare

• SprayZone

TRAS non sono
applicabili a que‐
sto programma.

• ExtraPower

• GlassCare

• SprayZone

• ExtraPower

• GlassCare

• SprayZone

• ExtraPower

• GlassCare

• SprayZone

ITALIANO 39

Program‐maTipo di cari‐coGrado di

Fasi del programma EXTRAS

sporco

ECO • Stoviglie

• Posate

• Pentole

• Tegami

• Normale

• Legger‐
mente
secco

• Ammollo

• Lavaggio a 50 °C

• Risciacquo inter‐
medio

• ExtraPower

• GlassCare

• SprayZone

• Risciacquo finale
a 55 °C

• Drying

• AirDry

AUTO
Sense

• Stoviglie

• Posate

• Pentole

• Tegami

Il programma
si adatta a
tutti i tipi di
sporcizia.

• Ammollo

• Lavaggio 50 - 60
°C

• Risciacquo inter‐

Le opzioni EX‐
TRAS non sono
applicabili a que‐
sto programma.

medio

• Risciacquo finale
a 60 °C

• Drying

• AirDry

Machine
Care

• Assenza
di carico

Il programma
pulisce l'inter‐
no dell'appa‐
recchiatura.

• Lavaggio a 70 °C

• Risciacquo inter‐
medio

• Risciacquo finale

Le opzioni EX‐
TRAS non sono
applicabili a que‐
sto programma.

• AirDry

Valori di consumo

Programma

1)

Acqua (l) Energia elettrica

(kWh)

Quick 9.5 - 11.6 0.52 - 0.64 30

Pre-risciacquo 4.3 - 5.3 0.01 - 0.04 15

1h 10.5 - 12.9 0.92 - 1.06 60

1h 30min 11.6 - 14.2 1.00 - 1.15 90

2h 40min 11 - 13.5 1.12 - 1.26 160

ECO 11 0.846 240

AUTO Sense 10.4 - 13.3 0.76 - 1.22 120 - 170

Machine Care 9.7 - 11.8 0.60 - 0.73 60

1)

I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle

variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

Durata (min)

1 2 3 4 5 6

www.electrolux.com40

Informazioni per gli istituti di prova

Per ricevere le informazioni necessarie
per eseguire i test prestazionali (ad
esempio conformemente a EN60436),
inviare un'e-mail a:

[email protected]

6. IMPOSTAZIONI BASE

Nella vostra richiesta inserire il codice
numero prodotto (PNC) indicato sulla
targhetta.

Per altre domande relativamente alla
lavastoviglie invitiamo a consultare il
manuale fornito in dotazione con
l'apparecchiatura.

Sarà possibile configurare
l'apparecchiatura modificando le

Numero Impostazione Valori

1 Durezza

2 Livello brillan‐

3 Segnale di fine

4 Apertura auto‐

5 Tono dei tasti On (valore pre‐

6 Selezione ulti‐

1)

Per ulteriori dettagli rimandiamo alle informazioni fornite nel presente capitolo.

dell’acqua

tante

ciclo

matica

mo programmaOnOff (valore pre‐

Dal livello 1L al
livello 10L (va‐
lore predefini‐
to: 5L)

Dal livello 0A al
livello 6A (valo‐
re predefinito:
4A)

On
Off (valore pre‐
definito)

On (valore pre‐
definito)
Off

definito)
Off

definito)

impostazioni di base a seconda delle
proprie esigenze.

Descrizione

Regolare il livello del decalcificatore
dell’acqua in base alla durezza dell'ac‐
qua locale.

Regolare il livello del brillantante a se‐
conda del dosaggio necessario.

Attivare o disattivare il segnale acustico
per il termine di un programma.

Attivare o disattivare il AirDry.

Attivare o disattivare il suono dei tasti
quando vengono premuti.

Attivare o disattivare la selezione auto‐
matica del programma e delle opzioni
usati più di recente.

1)

Sarà possibile modificare le impostazioni
base nella modalità impostazione.

Quando l'apparecchiatura si trova nella
modalità impostazione le barre della
ECOMETER indicano le impostazioni
disponibili. Per ogni impostazione, una
barra dedicata del ECOMETER
lampeggia.

L'ordine delle impostazioni di base
indicato nella tabella corrisponde

all'ordine delle impostazioni sulla
ECOMETER:

6.1 Decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e
sull'apparecchiatura.

La durezza dell'acqua dipende dal
contenuto di questi minerali. La durezza
dell'acqua è misurata in scale
equivalenti.

Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell’acqua
locale. Per informazioni sulla durezza
dell’acqua nella propria zona è possibile

Durezza dell’acqua

Gradi tedeschi

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Impostazioni di fabbrica.

2)

Non utilizzare il sale a questo livello.

Gradi francesi

(°fH)

rivolgersi all’ente erogatore locale. È
importante impostare il livello corretto del
decalcificatore dell'acqua per garantire
buoni risultati di lavaggio.

L'addolcimento dell'acqua
dura aumenta il consumo di
acqua ed energia oltre che
la durata del programma.
Più alto sarà il livello di
addolcitore dell'acqua, più
elevato sarà il consumo e
più lunga sarà la durata.

mmol / l Gradi Clar‐keLivello del decal‐

ITALIANO 41

cificatore dell’ac‐

qua

1)

5

2)

1

A prescindere dal tipo di detersivo
usato, impostare il livello di durezza
dell'acqua adeguato per tenere attiva
la spia di indicazione riempimento
sale.

Le multi-pastiglie contenenti
sale non sono
sufficientemente efficaci per
ammorbidire l'acqua dura.

6.2 Livello di brillantante

Il brillantante permette di asciugare le
stoviglie senza strisce o macchie. Viene
rilasciato automaticamente durante la
fase di risciacquo a caldo. Sarà possibile
impostare la quantità di brillantante
rilasciata.

Quando la vaschetta del brillantante è
vuota, la spia corrispondente è accesa a
indicare la necessità di aggiungere altro
brillantante. Se i risultati di lavaggio sono
soddisfacenti quando vengono usate

www.electrolux.com42

solo pastiglie multifunzione, sarà
possibile disattivare l'erogatore e la
notifica. Tuttavia, al fine di garantire
prestazioni di asciugatura efficaci, usare
sempre il brillantante e tenere attiva la
spia corrispondente.

Per disattivare l'erogatore e la spia
brillantante, impostare il livello di
brillantante su 0A.

6.3 Segnale acustico di fine

Terminato il programma, sarà possibile
attivare l'emissione di un segnale
acustico.

I segnali acustici vengono
emessi anche in caso di
malfunzionamento
dell'apparecchiatura. Non è
possibile disattivare questi
segnali.

6.4 AirDry

AirDry migliora i risultati di asciugatura.
La porta si apre automaticamente
durante la fase di asciugatura e resta
socchiusa.

ATTENZIONE!

Qualora i bambini abbiano
accesso all'apparecchiatura,
consigliamo di disattivare la
funzione AirDry. L'apertura
automatica della porta può
costituire un pericolo.

Quando AirDry apre la porta,
Beam-on-Floor potrebbe non
essere completamente
visibile. Per vedere se il
programma è stato
completato, guardare il
pannello dei comandi.

6.5 Tono dei tasti

I pulsanti sul pannello dei comandi
emettono un suono simile a un clic
quando vengono premuti. Sarà possibile
disattivare questo suono.

6.6 Selezione ultimo programma

Sarà possibile impostare la selezione
automatica del programma e delle
opzioni usati più di recente.

L'ultimo programma completato prima
del salvataggio della disattivazione
apparecchiatura. Viene poi selezionato
automaticamente dopo l'attivazione
dell'apparecchiatura.

Quando viene disattivata l'ultima
selezione programma il programma
predefinito è ECO.

AirDry viene attivata automaticamente
con tutti i programmi, escluso Pre­risciacquo.

ATTENZIONE!

Non cercare di chiudere
l'apparecchiatura 2 minuti
dopo l'apertura automatica.
Ciò potrebbe danneggiare
l'apparecchio.

6.7 Modalità impostazione

Come spostarsi nella modalità impostazione

Sarà possibile spostarsi nella modalità
navigazione usando la barra di selezione
MY TIME.

BA C

A. Tasto Indietro
B. Tasto OK
C. Tasto Avanti

Usare Indietro e Avanti per spostarsi fra
le impostazioni di base e modificarne il
valore.

Usare OK per accedere all'impostazione
selezionata e per confermare la modifica
del valore.

Come accedere alla modalità impostazione

Sarà possibile accedere alla modalità
impostazione prima di avviare un
programma. Non sarà possibile accedere
alla modalità impostazione mentre il
programma è in funzione.

Per accedere alla modalità impostazione,
tenere premuti contemporaneamente

e per circa 3 secondi.

Le spie associate ai tasti Indietro, OK e

Avanti sono accese.

ITALIANO 43

1. Usare Indietro o Avanti per

selezionare la barra della
ECOMETER dedicata
sull'impostazione desiderata.

• La barra della ECOMETER
dedicata all'impostazione scelta
lampeggia.

• Il display mostra l'impostazione
valore attuale.

2. Premere OK per confermare
l'impostazione.

• La barra della ECOMETER

dedicata all'impostazione scelta è
accesa. Le altre barre sono
spente.

• Il valore impostazione attuale

lampeggia.

3. Premere il tasto Indietro oppure
Avanti per modificare il valore.

4. Premere OK per confermare

l'impostazione.

• La nuova impostazione è stata

memorizzata.

• L'apparecchiatura torna all'elenco

impostazioni di base.

5. Tenere premuti
contemporaneamente e

per circa 3 secondi per uscire

dalla modalità impostazione.

L'apparecchiatura torna alla selezione
del programma.
Le impostazioni salvate restano valide
fino a che non vengono nuovamente
modificate.

Come modificare un'impostazione

Verificare che l'apparecchiatura sia in
modalità impostazione.

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del

brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare il programma Quick per

eliminare gli eventuali residui del
processo di produzione. Non usare
detersivo e non mettere i piatti nei

cestelli.
Dopo aver avviato il programma
l'apparecchiatura ricarica la resina nel
decalcificatore dell'acqua per un tempo
massimo di 5 minuti. La fase di lavaggio
si avvia soltanto al termine di tale

A

B

C

www.electrolux.com44

procedura. La procedura viene ripetuta a
intervalli periodici.

7.1 Contenitore del sale

ATTENZIONE!

Usare sale grosso specifico
per lavastoviglie. Il sale fino
aumenta il rischio di
corrosione.

Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per
assicurare buoni risultati di lavaggio
nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del
sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel
contenitore del sale (solo la prima
volta).

3. Riempire il contenitore di sale con
sale per lavastoviglie (fino a che non
sarà pieno).

ATTENZIONE!

Acqua e sale potrebbero
fuoriuscire dal contenitore
del sale durante il
riempimento. Dopo aver
riempito il contenitore del
sale, avviare
immediatamente il
programma più breve volto
ad evitare la corrosione. Non
mettere i piatti nei cestelli.

7.2 Come riempire il contenitore del brillantante

4. Scuotere con delicatezza l'imbuto per
la maniglia per far scendere anche gli
ultimi granuli.

5. Togliere l'eventuale sale rimasto
attorno all'apertura del contenitore.

6. Ruotare il tappo del contenitore del
sale in senso orario per chiuderlo.

ATTENZIONE!

Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.

1. Aprire il coperchio (C).

2. Riempire il contenitore (B) finché il

brillantante non raggiunge
l'indicazione di "MAX".

3. Rimuovere l'eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.

4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.

Riempire il contenitore del
brillantante quando la spia
(A) è trasparente.

8. UTILIZZO QUOTIDIANO

A

B

C

ITALIANO 45

1. Aprire il rubinetto dell’acqua.

2. Tenere premuto fino a che

l'apparecchiatura non viene attivata.

3. Riempire il contenitore di sale se è
vuoto.

4. Riempire il contenitore di brillantante
se è vuoto.

5. Caricare i cestelli.

6. Aggiungere il detersivo.

7. Selezione e avviare un programma.

8. Chiudere il rubinetto dell'acqua al

termine del programma.

8.1 Utilizzo del detersivo

8.2 Come selezionare e avviare

un programma usando la barra
di selezione MY TIME

1. Far scorrere le dita sulla barra di
selezione MY TIME per scegliere un
programma adeguato.

• La spia associata al programma

selezionato è accesa.

• La spia ECOMETER indica il

livello di consumo di energia e il
consumo idrico.

• Il display indica la durata del

programma.

2. Attivare le opzioni EXTRAS
applicabili se lo si desidera.

3. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

8.3 Come impostare e d avviare

il programma Pre-risciacquo

1. Per selezionare Pre-risciacquo,
tenere premuto per 3

secondi.

• La spia associata al tasto è

ATTENZIONE!

Utilizzare solo detersivo
specifico per lavastoviglie.

1. Premere il tasto di sgancio (A) per
aprire il coperchio (C).

2. Mettere il detersivo in polvere o in
pastiglie nell'apposito contenitore
(B).

3. Se il programma ha una fase di
prelavaggio, mettere una piccola
quantità di detersivo nella parte
interna della porta
dell'apparecchiatura.

4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.

accesa.

• La spia ECOMETER è spenta.

• Il display indica la durata del
programma.

2. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

8.4 Come attivare EXTRAS

1. Selezionare un programma usando

la barra di selezione MY TIME.

2. Premere il tasto dedicato dell'opzione
che si desidera attivare.

• La spia associata al tasto è

accesa.

• Il display indica la durata

aggiornata del programma.

• La ECOMETER indica il livello

aggiornato di consumo di energia
e consumo idrico.

www.electrolux.com46

In modalità predefinita, le
opzioni desiderate devono
essere attivate ogni volta
prima dell'avvio di un
programma.
Se è attivata la selezione
dell'ultimo programma, le
opzioni salvate vengono
attivate automaticamente
insieme al programma.

Non è possibile attivare o
disattivare le opzioni durante
l'esecuzione di un
programma.

Non tutte le opzioni sono
compatibili tra loro.

L'attivazione delle opzioni
spesso aumenta il consumo
di acqua ed energia oltre
che la durata del
programma.

8.5 Come avviare il programma AUTO Sense

1. Premere .

• La spia associata al tasto è
accesa.

• Sul display compare la durata del
programma più lunga possibile.

MY TIME e EXTRAS non
possono essere utilizzate
con questo programma.

2. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

L'apparecchiatura rileva il tipo di carico e
suggerisce il ciclo di lavaggio adeguato.
Durante il ciclo i sensori entrano in
funzione diverse volte e la durata iniziale
del programma può ridursi.

8.6 Come ritardare l'avvio di un

programma

1. Selezionare un programma.

2. Premere ripetutamente finché il

display indica l'intervallo desiderato

per la partenza ritardata (da 1 a 24
ore).

La spia associata al tasto è accesa.

3. Chiudere la porta
dell'apparecchiatura per avviare il
conto alla rovescia.

Durante il conto alla rovescia non è
possibile modificare il ritardo e la
selezione del programma.

Appena è completato il conto alla
rovescia, il programma si avvia.

8.7 Annullamento del ritardo

mentre è in corso il conto alla
rovescia

Premere e tenere premuto per circa 3
secondi.
L'apparecchiatura torna alla selezione
del programma.

Se si annulla la partenza
ritardata, è necessario
selezionare nuovamente il
programma.

8.8 Come annullare un

programma in corso

Premere e tenere premuto per circa 3
secondi.
L'apparecchiatura torna alla selezione
del programma.

Verificare che vi sia del
detersivo nell'apposito
contenitore prima di avviare
un nuovo programma.

8.9 Apertura della porta durante

il funzionamento
dell'apparecchiatura

Aprendo la porta mentre è in corso un
programma, l’apparecchiatura si arresta.
Ciò può influenzare il consumo di
energia e la durata del programma. Dopo
la chiusura della porta, l'apparecchiatura
riprende dal punto in cui era stata
interrotta.

Se la porta rimane aperta
per più di 30 secondi
durante la fase di
asciugatura, il programma in
corso termina. Ciò non
avviene se la porta viene
aperta dalla funzione AirDry.

8.10 Funzione Auto Off

Questa funzione risparmia energia
spegnendo l'apparecchiatura quando
non è in funzione.

La funzione si attiva automaticamente:

• Il programma è terminato.

• Dopo 5 minuti se non è stato avviato
un programma.

8.11 Termine del programma

Al termine del programma, il display
indica 0:00.

La funzione Auto Off spegne
automaticamente l'apparecchiatura.

Tutti i tasti sono inattivi ad eccezione del
tasto On/Off.

9. CONSIGLI E SUGGERIMENTI UTILI

ITALIANO 47

9.1 Generale

I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.

• Gettare i residui di cibo più grandi
nella spazzatura.

• Non prelavare le stoviglie a mano.
Ove necessario, selezioni un
programma con un fase di pre­lavaggio.

• Utilizzare sempre tutto lo spazio
presente nei cestelli.

• Verificare che gli oggetti nei cestelli
non si tocchino o coprano. Solo in
quel momento l'acqua può
raggiungere e lavare i piatti.

• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad esempio ''All-in-1'')
Seguire le istruzioni visualizzate sulla
confezione.

• Selezioni un programma
conformemente al tipo di carico e al
livello di sporcizia. ECO offre l'uso più
efficace dell'acqua e del consumo
energetico.

9.2 Se si utilizzano sale,

brillantante e detersivo

• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie.
Altri prodotti possono danneggiare
l'apparecchiatura.

• In zone con acqua dura e molto dura
si consiglia di utilizzare solo detersivo
(in polvere, gel, pastiglie senza
funzioni aggiuntive), brillantante e
sale separatamente per risultati di
pulizia e asciugatura ottimali.

• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.

• Non usare una dose di detersivo
superiore alla quantità raccomandata.
Osservare le istruzioni riportate sulla
confezione del detersivo.

9.3 Cosa fare se non si

desidera utilizzare più il
detersivo in pastiglie
multifunzione

Prima di iniziare ad usare separatamente
detersivo, sale e brillantante completare
la seguente procedura:

1. Impostare il livello più alto del

decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale

e del brillantante siano pieni.

3. Avviare il programma Quick. Non

aggiungere il detersivo e non mettere
i piatti nei cestelli.

4. Una volta completato il programma,

regolare il decalcificatore dell'acqua
in base alla durezza dell'acqua
locale.

5. Regolare la quantità di brillantante

rilasciata.

www.electrolux.com48

9.4 Prima di avviare il

programma

Prima di avviare il programma
selezionato, verificare che:

• I filtri siano puliti e installati
correttamente.

• Il tappo del contenitore del sale sia
serrato.

• I fori sui mulinelli non siano ostruiti.

• Siano presenti il sale per lavastoviglie
e il brillantante a sufficienza (a meno
che non si utilizzino le pastiglie
combinate).

• Le stoviglie siano riposte
correttamente nei cestelli.

• Il programma sia adatto al tipo di
carico e al grado di sporco.

• Si utilizzi la quantità corretta di
detersivo e additivi.

9.5 Caricare i cestelli

• Usare l’apparecchiatura per lavare
solo articoli che possono
effettivamente essere lavati in
lavastoviglie.

• Non lavare nell’apparecchiatura
articoli di legno, osso, alluminio, peltro
o rame.

• Non lavare nell'apparecchiatura
oggetti che possano assorbire acqua
(spugne, panni per la pulizia).

• Togliere i residui di cibo più grandi dai
piatti.

• Immergere le pentole con residui
bruciati prima del lavaggio all'interno
dell'apparecchiatura.

• Disporre gli utensili cavi (tazze,
bicchieri e padelle) con l’apertura
rivolta verso il basso.

• Verificare che i bicchieri non si
tocchino fra loro.

• Sistemare gli oggetti leggeri nel
cestello superiore. Verificare che gli
alimenti non si muovano liberamente.

• Sistemare le posate e i piccoli oggetti
nel cassetto portaposate.

• Spostare il cestello superiore verso
l'alto per ospitare oggetti di grandi
dimensioni nel cestello inferiore.

• Prima di avviare un programma,
assicurarsi che i mulinelli possano
ruotare liberamente.

9.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Dopo aver completato il
programma l'acqua può
restare sulle superfici interne
dell'apparecchiatura.

10. MANUTENZIONE E PULIZIA

AVVERTENZA!

Prima di eseguire qualunque
intervento diverso dall'avvio
del programma Machine
Care, disattivare
l'apparecchiatura ed estrarre
la spina dalla presa.

Filtri sporchi e mulinelli
ostruiti riducono i risultati di
lavaggio. Eseguire controlli
periodici e pulirli, se
necessario.

10.1 Machine Care

Machine Care è un programma
progettato per pulire l'interno
dell'apparecchiatura con risultati ottimali.
Elimina la formazione di calcare e grassi.

Quando l'apparecchiatura percepisce la
necessità di eseguire un'operazione di

pulizia la spia
programma Machine Care per pulire
l'interno dell'apparecchiatura.

si accende. Avviare il

C

B

A

ITALIANO 49

Come avviare il programma Machine Care

Prima di avviare il
programma Machine Care,
pulire i filtri e i mulinelli.

1. Usare un disincrostante o un
prodotto detergente realizzato
appositamente per le lavastoviglie.
Seguire le istruzioni riportate sulla
confezione. Non mettere i piatti nei
cestelli.

2. Tenere premuti
contemporaneamente e

per circa 3 secondi.

Le spie e lampeggiano.Il display
mostra la durata del programma.

3. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

Quando il programma è completo, la spia

si spegne.

10.2 Pulizia interna

• Pulire accuratamente

l'apparecchiatura, inclusa la
guarnizione in gomma della porta, con
un panno morbido umido.

• Non usare prodotti abrasivi, spugnette

abrasive, utensili affilati, agenti chimici
forti, smacchiatori o solventi.

• Per mantenere al meglio le

prestazioni dell'apparecchiatura, si
consiglia di utilizzare un prodotto
specifico per la pulizia per
lavastoviglie almeno una volta ogni
due mesi. Seguire attentamente le
indicazioni riportate sulle confezioni
dei prodotti.

• Per risultati di pulizia ottimali, avviare

il programma Machine Care.

10.4 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario
e rimuoverlo.

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

10.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno
inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette
abrasive o solventi.

4. Lavare i filtri.

www.electrolux.com50

5. Assicurarsi che non vi siano residui

di cibo o di sporco all'interno o
attorno al bordo della vasca di
raccolta.

6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.

ATTENZIONE!

Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.

10.5 Pulizia del mulinello inferiore

Si consiglia di pulire regolarmente il
mulinello inferiore per evitare che lo
sporco ostruisca i fori.

Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.

1. Per togliere il mulinello inferiore,
tirarlo verso l'alto.

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B)

nel filtro piatto (A). Ruotarlo in senso
orario finché non si blocca in
posizione.

2. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.

3. Per re-installare il mulinello inferiore,
premerlo verso il basso.

10.6 Pulizia del braccio di irrorazione superiore

Si consiglia di pulire regolarmente il
braccio di irrorazione superiore per
evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.

1. Estrarre il cestello superiore.

2. Per staccare il mulinello dal cestello,

premere il mulinello stesso verso
l'alto, e contemporaneamente
ruotarlo in senso orario.

ITALIANO 51

4. Per re-installare il mulinello, premere

il mulinello stesso verso l'alto e
contemporaneamente ruotarlo in
senso anti-orario fino a che non si
blocca in posizione.

3. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.

10.7 Pulizia del braccio di irrorazione a soffitto

Si consiglia di pulire regolarmente pulizia
del braccio di irrorazione a soffitto per
evitare che lo sporco ostruisca i fori. Fori
ostruiti possono causare risultati di
lavaggio insoddisfacenti.

Il braccio di irrorazione a soffitto si trova
sulla parte superiore
dell'apparecchiatura. Il mulinello (C) è
installato sul tubo di erogazione (A) con
l'elemento di montaggio (B).

C

B

A

2

1

www.electrolux.com52

1. Togliere i fermi dai binari di

scorrimento del cassetto posate ed
estrarre il cassetto.

2. Spostare il cestello superiore sul
livello inferiore per raggiungere il
mulinello superiore con maggiore
facilità.

3. Per staccare il mulinello (C) dal tubo
di erogazione (A), rotare l'elemento

di montaggio (B) in senso anti-orario
e tirare il mulinello verso il basso.

4. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori. Far scorrere l'acqua nei fori per
togliere le particelle di sporco
dall'interno.

5. Per re-installare il mulinello (C),
inserire l'elemento di montaggio (B)
nel mulinello e fissarlo nel tubo di
erogazione (A) ruotandolo in senso
orario. Assicurarsi che l'elemento di
montaggio si blocchi in posizione.

6. Installare il cassetto posate sui binari
e inserire gli elementi di fermo.

11. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Una riparazione scorretta
dell'apparecchiatura
potrebbe presentare dei
pericoli per la sicurezza
dell'utente. Qualsiasi tipo di
riparazione deve essere
eseguita da personale
qualificato.

La maggior parte dei possibili
problemi possono essere risolti senza
il bisogno di contattare il Centro di
Assistenza Autorizzato.

Rimandiamo alla tabella qui di seguito
per informazioni sui possibili problemi.

In alcuni casi il display visualizza un
codice allarme.

Problema e codice allar‐mePossibile causa e soluzione

ITALIANO 53

Non è possibile accendere
l'apparecchiatura.

• Verificare che la spina sia collegata alla presa elettri‐
ca.

• Assicurarsi che il fusibile all'interno del quadro elettri‐
co non sia danneggiato.

Il programma non si avvia. • Controllare che la porta dell'apparecchiatura sia

chiusa.

• Se è stato impostato il ritardo, annullare l'impostazio‐
ne o attendere il termine del conto alla rovescia.

• L'apparecchiatura ricarica la resina all'interno del de‐
calcificatore dell'acqua. La procedura dura all'incirca
5 minuti.

L'apparecchiatura non ca‐
rica acqua.

Il display mostra o

.

• Controllare che il rubinetto dell'acqua sia aperto.

• Controllare che la pressione dell'acqua di alimenta‐
zione non sia troppo bassa. Per ottenere informazio‐
ni a questo proposito, contattare l'ente erogatore lo‐
cale.

• Controllare che il rubinetto dell'acqua non sia ostrui‐
to.

• Controllare che il filtro nel tubo di carico non sia
ostruito.

• Verificare che il tubo di carico non sia attorcigliato o
piegato.

L'apparecchiatura non sca‐
rica l'acqua.

Il display visualizza .

• Controllare che lo scarico del lavello non sia ostruito.

• Controllare che il filtro nel tubo di scarico non sia
ostruito.

• Controllare che il sistema del filtro interno non sia
ostruito.

• Verificare che il tubo di scarico non sia attorcigliato o
piegato.

Il dispositivo antiallaga‐
mento è attivo.

• Chiudere il rubinetto dell’acqua e contattare il Centro
di Assistenza Autorizzato.

Il display visualizza .

L'apparecchiatura si arre‐
sta e riparte più volte du‐
rante il funzionamento.

• Non si tratta di un'anomalia di funzionamento. Per‐
mette di ottenere risultati di pulizia ottimali e rispar‐
miare energia.

Il programma dura troppo. • Se è stata impostata la partenza ritardata, annullare

l'impostazione o attendere il termine del conto alla
rovescia.

• L'attivazione delle opzioni può aumentare la durata
del programma.

Il tempo residuo sul display
aumenta e raggiunge qua‐

• Non si tratta di un'anomalia. L'apparecchiatura fun‐
ziona correttamente.

si il termine della durata
del programma.

www.electrolux.com54

Problema e codice allar‐mePossibile causa e soluzione

Leggera perdita dalla porta
dell'apparecchiatura.

La porta dell'apparecchia‐
tura si chiude con difficoltà.

Tintinnio/colpi provenienti
dall'interno dell'apparec‐
chiatura.

L'apparecchiatura fa scat‐
tare l'interruttore principa‐
le.

Una volta controllata l'apparecchiatura,
spegnerla e riaccenderla. In caso di
ricomparsa dell'anomalia, contattare il
Centro di Assistenza Autorizzato.

Per i codici allarme non presenti in
tabella, contattare un Centro di
Assistenza Autorizzato.

• L'apparecchiatura non è perfettamente in piano. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• La porta dell'apparecchiatura non è centrata rispetto
alla vasca. Regolare il piedino posteriore (ove previ‐
sto).

• L'apparecchiatura non è perfettamente in piano. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• Alcune parti di pentole e stoviglie sporgono dai ce‐
stelli.

• Le pentole e le stoviglie non sono state sistemate
adeguatamente nei cestelli. Fare riferimento al libret‐
to contenente le indicazioni per caricare il cestello.

• Accertarsi che i mulinelli possano girare liberamente.

• L'amperaggio è insufficiente per sopportare l'uso di
più apparecchiature contemporaneamente. Verificare
l'amperaggio della presa e la capacità del contatore
o spegnere una delle apparecchiature in uso.

• Guasto elettrico interno all'apparecchiatura. Contat‐
tare un Centro di Assistenza Autorizzato.

11.1 Il numero codice prodotto (PNC)

Qualora venga contattato un Centro
Assistenza Autorizzato è necessario
fornire il codice numero prodotto
dell'apparecchiatura.

Il PNC si trova sulla targhetta presente
sulla porta dell'apparecchiatura. Sarà

anche possibile controllare PNC sul
pannello dei comandi.

Prima di controllare il PNC, verificare che
l'apparecchiatura sia in modalità
selezione programma.

1. Premere e tenere premuti
contemporaneamente e per

circa 3 secondi.

Sul display compare il PNC della tua
apparecchiatura.

2. Per uscire dalla presentazione PNC
premere e tenere premuti

contemporaneamente
circa 3 secondi.

L'apparecchiatura torna alla selezione
del programma.

e per

ITALIANO 55

11.2 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile causa e soluzione

Risultati di lavaggio insoddi‐
sfacenti.

Risultati di asciugatura in‐
soddisfacenti.

Su bicchieri e stoviglie ri‐
mangono delle striature
biancastre o striature blua‐
stre.

Macchie e tracce di gocce
d'acqua su bicchieri e stovi‐
glie.

L'interno dell'apparecchiatu‐
ra è bagnato.

Insolita produzione di schiu‐
ma durante il lavaggio.

• Fare riferimento a "Utilizzo quotidiano", "Consi‐
gli e suggerimenti" e al libretto contenente le indi‐
cazioni per caricare il cestello.

• Usare un programma di lavaggio più intenso.

• Attivare l'opzione SprayZone per lavare gli articoli
con sporcizia con livello di sporcizia pensate od
ostinato.

• Attivare l'opzione ExtraPower per migliorare i risul‐
tati di lavaggio di un programma selezionato.

• Pulire i mulinelli ed il filtro. Vedere il capitolo "Puli‐
zia e cura".

• Pentole e stoviglie sono state lasciate troppo tem‐
po all'interno dell'apparecchiatura chiusa. Attivare
AirDry per impostare l'apertura automaticamente
della porta oltre che per migliorare le performance
di asciugatura.

• Brillantante assente o quantità di brillantante insuf‐
ficiente. Riempire il contenitore del billantante o im‐
postare il livello di brillantante su un livello più alto.

• La causa potrebbe essere la qualità del brillantan‐
te.

• Si consiglia di utilizzare sempre il brillantante, an‐
che in combinazione con pastiglie multifunzione.

• Gli oggetti di plastica devono essere asciugati con
un panno.

• Il programma non include una fase di asciugatura.
Fare riferimento alla sezione"Panoramica pro‐
grammi".

• La quantità di brillantante erogata è troppo elevata.
Regolare il livello del brillantante su una posizione
inferiore.

• È stata utilizzata una dose eccessiva di detersivo.

• La quantità di brillantante erogata non è sufficiente.
Regolare il livello del brillantante su una posizione
superiore.

• La causa potrebbe essere la qualità del brillantan‐
te.

• Non si tratta di un'anomalia. L'aria umida si con‐
densa sulle pareti dell'apparecchiatura.

• Utilizzare solo detersivo specifico per lavastoviglie.

• Perdita dal contenitore del brillantante. Contattare
un Centro di Assistenza Autorizzato.

www.electrolux.com56

Problema Possibile causa e soluzione

Tracce di ruggine sulle po‐
sate.

• È presente troppo sale nell'acqua utilizzata per il
lavaggio. Fare riferimento a "Decalcificatore del‐
l'acqua".

• Sono state sistemate insieme posate d'argento e
acciaio inossidabile. Non mettere oggetti d'argento
e acciaio inossidabile uno accanto all'altro.

Sono presenti residui di de‐
tersivo all'interno del conte‐
nitore al termine del pro‐
gramma.

• La pastiglia del detersivo si è incollata all'interno
del contenitore e l'acqua non è riuscita ad eliminar‐
la completamente.

• L'acqua non è in grado di eliminare il detersivo dal
contenitore. Assicurarsi che i mulinelli non siano
bloccati od ostruiti.

• Assicurarsi che gli oggetti nei cestelli non impedi‐
scano l'apertura del coperchio del contenitore del
detersivo.

Odori all'interno dell'appa‐
recchiatura.

• Fare riferimento a "Pulizia interna".

• Avviare il programma Machine Care con un disin‐
crostante o un prodotto detergente progettato per
le lavastoviglie.

Il calcare può depositarsi su
pentole e stoviglie, nella va‐
sca o all'interno della porta.

• Il livello di sale è basso, controllare l'indicatore di
riempimento.

• Il tappo del contenitore del sale è lento.

• L'acqua di rubinetto è dura. Fare riferimento a "De‐
calcificatore dell'acqua".

• Usare il sale e impostare la rigenerazione dell'ad‐
dolcitore dell'acqua anche se vengono usate pasti‐
glie multi-funzione. Fare riferimento a "Decalcifi‐
catore dell'acqua".

• Avviare il programma Machine Care con un prodot‐
to disincrostante per lavastoviglie.

• Qualora i depositi di calcare rimangano, pulire l'ap‐
parecchiatura con detergenti particolarmente adatti
a tal fine.

• Provare un detersivo diverso.

• Contattare il produttore del detergente.

Pentole e stoviglie opache,
scolorite o incrinate.

• Assicurarsi di introdurre nell'apparecchiatura solo
oggetti lavabili in lavastoviglie.

• Caricare e scaricare il cestello delicatamente. Fare
riferimento al libretto contenente le indicazioni per
caricare il cestello.

• Sistemare gli oggetti delicati nel cestello superiore.

• Attivare l'opzione GlassCare per garantire una cura
speciale per gli articoli in vetro e quelli più delicati.

Fare riferimento a

"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre

possibili cause.

12. DOCUMENTAZIONE TECNICA

Marchio Commerciale Electrolux

Modello EEZ69300L 911434565

Capacità nominale (numero di coperti standard) 15

Classe di efficienza energetica A+++

Consumo energetico in kWh/anno, basato su 280 ci‐
cli di lavaggio standard con acqua fredda e consu‐
mo dei modi a basso consumo energetico. Il consu‐
mo effettivo dipende dalle modalità di utilizzo
dell’apparecchio.

Consumo energetico del ciclo di lavaggio standard
(kWh)

Consumo energetico nel modo spento (W) 0.50

Consumo energetico nel modo lasciato acceso (W) 5.0

Consumo di acqua in litri/anno, basato su 280 cicli di
lavaggio standard. Il consumo effettivo dipende dalle
modalità di utilizzo dell’apparecchio

Classe di efficienza di asciugatura su una scala da
G (efficienza minima) ad A (efficienza massima)

Il "programma standard" è il programma standard di
lavaggio al quale fanno riferimento le informazioni
dell’etichetta e della scheda, che questo programma
è adatto per lavare stoviglie che presentano un gra‐
do di sporco normale e che è il programma più effi‐
ciente in termini di consumo combinato di energia e
acqua È indicato come programma "Eco".

Durata del programma per il ciclo di lavaggio stan‐
dard (min)

Durata del modo lasciato acceso (min) 1

Emissioni di rumore aereo (db(A) re 1pW) 44

Apparecchio da incasso S/N Sì

ITALIANO 57

241

0.846

3080

A

ECO

240

www.electrolux.com58

13. INFORMAZIONI TECNICHE AGGIUNTIVE

Dimensioni Larghezza/Altezza/Profondità

(mm)

Tensione (V) 200 - 240

Collegamento elettrico

1)

Frequenza (Hz) 50 - 60

Pressione dell’acqua di ali‐
mentazione

Collegamento dell'acqua

1)

Fare riferimento alla targhetta dei dati per gli altri valori.

2)

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di

energia alternativa (per es. pannelli solari) per ridurre il consumo di energia.

bar (minima e massima) 0.5 - 8

MPa (minima e massima) 0.05 - 0.8

Acqua fredda o calda

2)

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.

596 / 818 - 898 / 550

max. 60°C

*

ITALIANO 59

www.electrolux.com/shop

117866480-A-242019
