EEZ69300W

IT Lavastoviglie Istruzioni per l’uso

Page 2

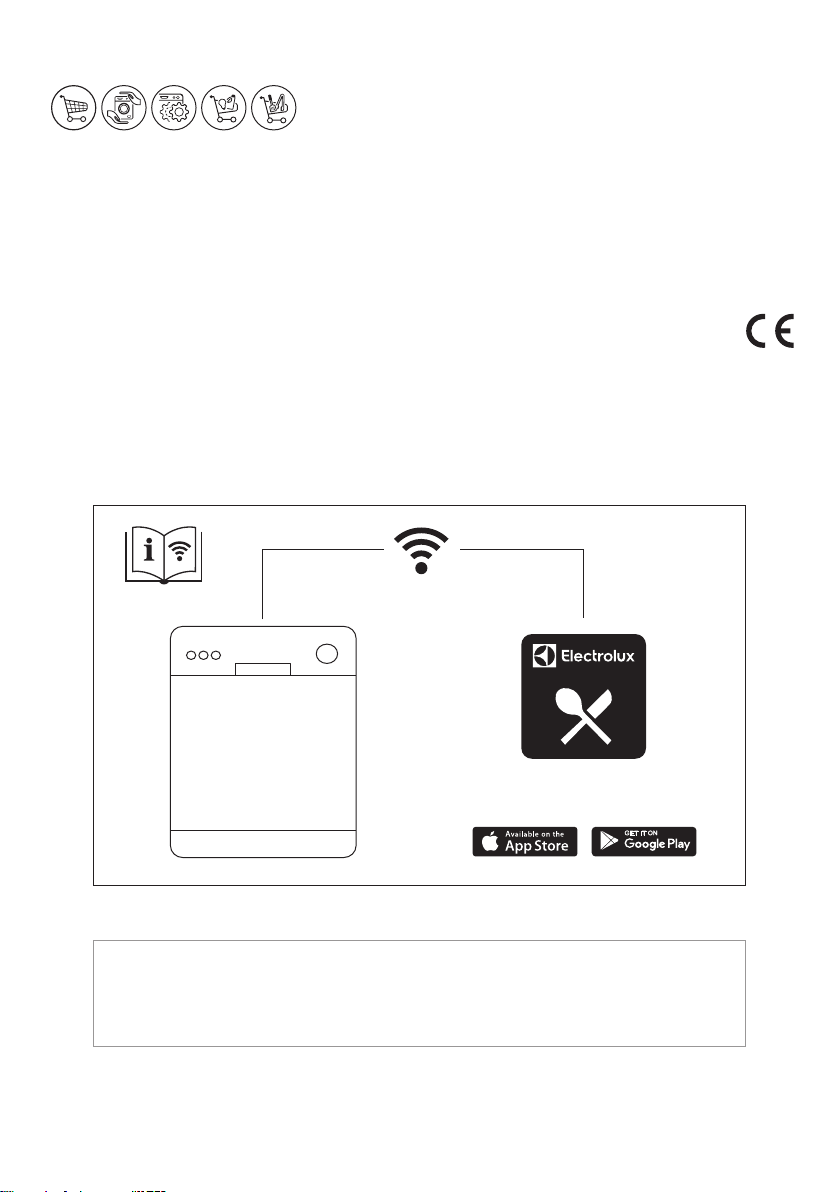

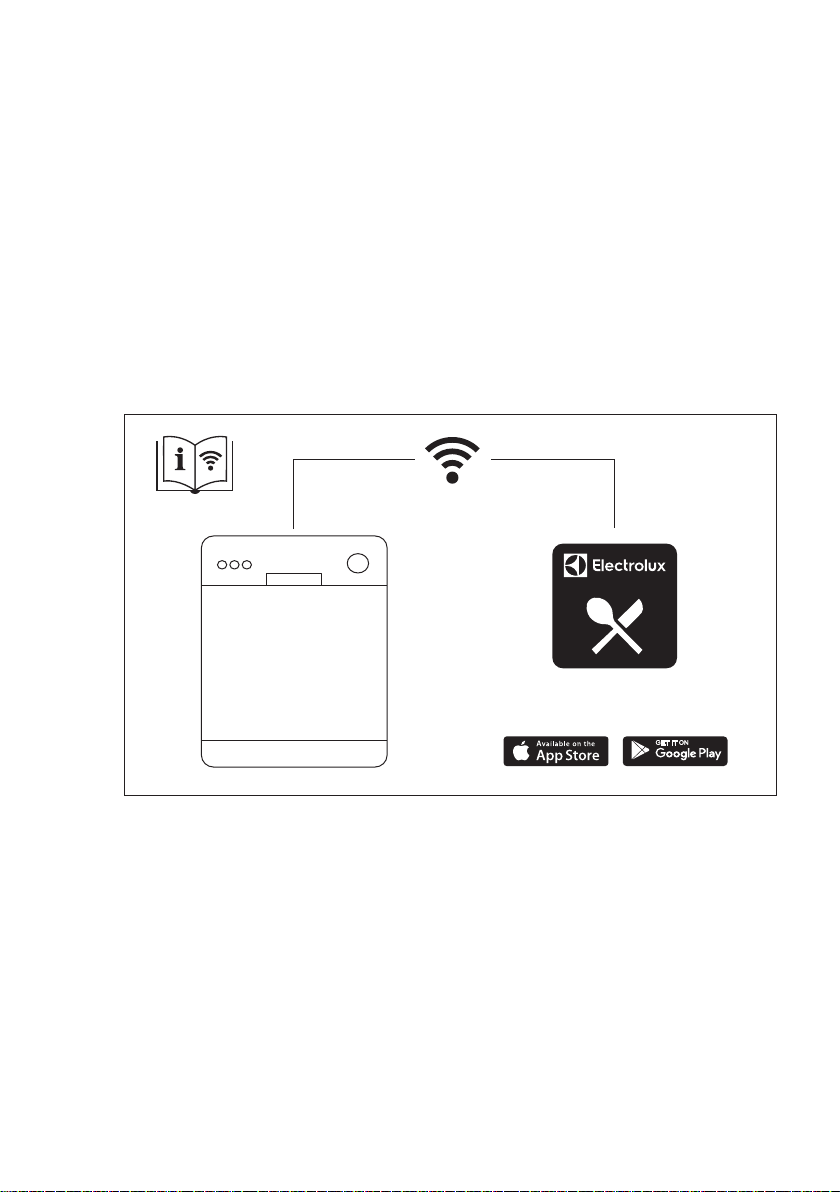

My Electrolux Kitchen app

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 5

3. DESCRIZIONE DEL PRODOTTO......................................................................7

4. PANNELLO DI CONTROLLO.............................................................................8

5. SELEZIONE DEL PROGRAMMA.......................................................................9

6. IMPOSTAZIONI BASE .................................................................................... 12

7. CONNESSIONE WIRELESS............................................................................16

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 18

9. UTILIZZO QUOTIDIANO.................................................................................. 19

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................22

11. MANUTENZIONE E PULIZIA......................................................................... 24

12. RISOLUZIONE DEI PROBLEMI.....................................................................28

13. INFORMAZIONI TECNICHE.......................................................................... 35

Page 3

ITALIANO 3

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,

sensoriali o mentali limitate o con scarsa esperienza e

conoscenza sull’uso dell’apparecchiatura, solamente

Page 4

www.electrolux.com4

se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Non consentire ai bambini di giocare con

l’apparecchio.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e

applicazioni simili, come:

– Case di campagna, cucine di negozi, uffici e altri

ambienti di lavoro

– clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali;

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e

massima) deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (MPa)

• Rispettare il numero massimo di 15 coperti.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• AVVERTENZA: Coltelli e altri utensili appuntiti devono

essere caricati nel cestello con le rispettive punte

Page 5

rivolte verso il basso o collocati in posizione

www.youtube.com/electrolux www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

orizzontale.

• Non lasciare l'apparecchiatura con la porta aperta

senza sorveglianza per evitare che qualcuno inciampi

e cada.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa.

• Non usare acqua spray ad alta pressione né vapore

per pulire l'apparecchio.

• Qualora l'apparecchiatura disponga di aperture di

ventilazione nella base, queste non vanno coperte da

oggetti quali ad esempio un tappeto.

• L'apparecchiatura deve essere collegata

correttamente all'impianto idrico con i nuovi tubi forniti.

I vecchi tubi non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

ITALIANO 5

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0 °C.

• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

AVVERTENZA!

L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal

Page 6

www.electrolux.com6

nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• L'apparecchiatura è dotata di una presa 13 A. Se si rendesse necessario cambiare il fusibile della spina di alimentazione, utilizzarne uno da 13 A ASTA (BS 1362) (solo Regno Unito e Irlanda).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

• Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

AVVERTENZA!

Tensione pericolosa.

• Se il tubo di carico è danneggiato, chiudere immediatamente il rubinetto e scollegare la spina dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell’acqua.

2.4 Utilizzo:

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

• I detersivi per lavastoviglie sono pericolosi. Attenersi alle istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non bere e giocare con l'acqua all'interno dell'apparecchiatura.

• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detergente sui piatti.

• Non poggiare oggetti o applicare pressione sulla porta aperta dell'apparecchiatura.

• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante il programma.

2.5 Illuminazione interna

AVVERTENZA!

Rischio di lesioni.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Per sostituire la luce interna, contattare il Centro di Assistenza autorizzato.

2.6 Assistenza

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla

Page 7

ITALIANO 7

sicurezza e potrebbero invalidare la garanzia.

• I seguenti pezzi di ricambio saranno disponibili per 7 anni dopo l'interruzione del modello: motore, pompa di circolazione e di scarico, riscaldatori ed elementi riscaldanti, comprese le pompe di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, parti strutturali e interne relative agli assemblaggi delle porte, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

• I seguenti pezzi di ricambio saranno disponibili per 10 anni dopo l'interruzione del modello: cerniere e guarnizioni delle porte, altre guarnizioni, bracci a spruzzo, filtri di scarico, rack interni e periferiche in plastica come cestelli e coperchi.

2.7 Smaltimento

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

AVVERTENZA!

Rischio di lesioni o soffocamento.

Mulinello a soffitto

Mulinello superiore

Mulinello inferiore

Filtri

Targhetta identificativa

Contenitore del sale

Ventilazione dell’aria

Contenitore del brillantante

Erogatore del detersivo

Cestello inferiore

Cestello superiore

Cassetto portaposate

Page 8

1 2 3

4 5 6

C BB B

www.electrolux.com8

3.1 Beam-on-Floor

Il Beam-on-Floor è un fascio di luce mostrato sul pavimento al di sotto della porta dell'apparecchiatura.

• Si accende una spia rossa quando viene avviato un programma. Resta accesa per la durata del programma.

• Si accende una spia verde quando il programma è completato.

4. PANNELLO DI CONTROLLO

Tasto On/Off / Tasto reset

Delay Start tasto / Avvio in remoto

tasto Display

4.1 Display

• La spia rossa lampeggia quando l'apparecchiatura presenta un guasto.

Il Beam-on-Floor si spegne con lo spegnimento dell'apparecchiatura.

MY TIME Barra di selezione

EXTRAS tasti

AUTO Sense pulsante program

4.2 ECOMETER

A. ECOMETER B. Spie C. Display dell'ora

4.3 Spie

Spia Descrizione

Spia brillantante. La spia è accesa quando è necessario ricaricare il contenitore del brillantante. Vedere il capitolo "Preparazione al pri‐ mo utilizzo".

ECOMETER indica in che modo la selezione del programma influisce sul consumo energetico e idrico. Più barre sono accese, minore è il consumo.

indica la selezione del programma più rispettoso dell'ambiente per un carico con livello di sporco normale.

Page 9

Spia Descrizione

CA B D E

Spia del sale. La spia è accesa quando è necessario ricaricare il con‐ tenitore del sale. Vedere il capitolo "Preparazione al primo utilizzo".

Indicatore Machine Care Si accende quando l'apparecchiatura neces‐ sita una pulizia interna col programma Machine Care. Vedere il capi‐ tolo “Pulizia e cura”.

Indicatore Fase di asciugatura. Si accende quando si seleziona un programma con la fase di asciugatura. Lampeggia quando è in corso la fase di asciugatura. Fare riferimento alla sezione "Selezione pro‐ gramma".

Indicatore Wi-Fi. Si accende quando si attiva la connessione wireless. Fare riferimento a "Connessione wireless".

5. SELEZIONE DEL PROGRAMMA

ITALIANO 9

5.1 MY TIME

Usando la barra di selezione MY TIME sarà possibile selezionare un ciclo di lavaggio adeguato sulla base della durata del programma, da 30 minuti a quattro ore.

A. • Quick è il programma più breve

(30min) adatto per lavare un carico con sporco recente e di piccola entità.

• Pre-risciacquo (15min) è un programma per sciacquare i resti di cibo dai piatti. Evita la formazione di odori all’interno dell’apparecchiatura. Non utilizzare il detersivo con questo programma.

B. 1h è un programma adatto per lavare

un carico con sporco recente e leggermente secco.

C. 1h 30min è un programma adatto

per lavare e asciugare articoli mediamente sporchi.

D. 2h 40min è un programma adatto

per lavare e asciugare articoli molto sporchi.

E. ECO è il programma più lungo (4h)

che offre l’utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate mediamente sporche. Questo è il programma

standard per gli istituti di prova.

5.2 EXTRAS

Sarà possibile regolare la selezione del programma sulla base delle proprie esigenze attivando EXTRAS.

SprayZone

SprayZone migliora i risultati di lavaggio aumentando la pressione e la temperatura dell'acqua oltre che il tempo di lavaggio. Questa opzione funziona nell'area designata del cestello inferiore. La funzione SprayZone è adatta per lavare articoli con livello di sporco ostinato, ad esempio pentole, tegami e casseruole.

Questo programma è utilizzato per valutare la conformità al regolamento della

Commissione sulla progettazione ecocompatibile (UE) 2019/2022.

Page 10

www.electrolux.com10

ATTENZIONE!

Verificare che gli oggetti collocati nell'area SprayZone non blocchino il mulinello superiore.

ExtraPower

ExtraPower migliora i risultati di lavaggio del programma selezionato. Aumenta la temperatura e la durata del lavaggio.

GlassCare

GlassCare offre un'attenzione

speciale per i carichi delicati. L'opzione

5.4 Panoramica dei programmi

Program‐maTipo di cari‐coGrado di

Quick • Stoviglie

Pre-ri‐ sciacquo

1h • Stoviglie

1h 30min • Stoviglie

• Posate

• Tutti i tipi di carico

• Posate

• Pentole

• Tegami

sporco

• Purezza • Lavaggio a 50 °C

• Tutti i livel‐ li di sporco

• Purezza

• Legger‐ mente secco

• Normale

• Legger‐ mente secco

evita brusche variazioni della temperatura di lavaggio del programma selezionato e riduce la temperatura a 45 °C. Ciò evita di danneggiare in particolar modo gli oggetti in vetro.

5.3 AUTO Sense

Il programma AUTO Sense regola automaticamente il ciclo di lavaggio in base al tipo di carico.

L'apparecchiatura rileva il grado di sporco e la quantità di piatti presenti nei cestelli. Regola la temperatura e la quantità dell'acqua oltre che la durata del lavaggio.

Fasi del programma EXTRAS

• Risciacquo inter‐ medio

• Risciacquo finale a 45 °C

• AirDry

• Ammollo Le opzioni EX‐

• Lavaggio a 60 °C

• Risciacquo inter‐ medio

• Risciacquo finale a 50 °C

• AirDry

• Lavaggio a 60 °C

• Risciacquo inter‐ medio

• Risciacquo finale a 55 °C

• Drying

• AirDry

• ExtraPower

• GlassCare

• SprayZone

TRAS non sono applicabili a que‐ sto programma.

• ExtraPower

• GlassCare

• SprayZone

• ExtraPower

• GlassCare

• SprayZone

Page 11

ITALIANO 11

Program‐maTipo di cari‐coGrado di

2h 40min • Stoviglie

ECO • Stoviglie

AUTO Sense

Machine Care

• Posate

• Pentole

• Tegami

• Posate

• Pentole

• Tegami

• Stoviglie

• Posate

• Pentole

• Tegami

• Assenza di carico

sporco

• Da norma‐ le a pe‐ sante

• Secco

• Normale

• Legger‐ mente secco

Il programma si adatta a tutti i tipi di sporcizia.

Il programma pulisce l'inter‐ no dell'appa‐ recchiatura.

Fasi del programma EXTRAS

• Ammollo

• Lavaggio a 60 °C

• Risciacquo inter‐ medio

• Risciacquo finale a 60 °C

• Drying

• AirDry

• Ammollo

• Lavaggio a 50 °C

• Risciacquo inter‐ medio

• Risciacquo finale a 55 °C

• Drying

• AirDry

• Ammollo

• Lavaggio 50 60 °C

• Risciacquo inter‐ medio

• Risciacquo finale a 60 °C

• Drying

• AirDry

• Lavaggio a 70 °C

• Risciacquo inter‐ medio

• Risciacquo finale

• AirDry

• ExtraPower

• GlassCare

• SprayZone

• ExtraPower

• GlassCare

• SprayZone

Le opzioni EX‐ TRAS non sono applicabili a que‐ sto programma.

Valori di consumo

Programma 1)

Quick 9.5 - 11.6 0.52 - 0.64 30

Pre-risciacquo 4.3 - 5.3 0.01 - 0.04 15

1h 30min 11.6 - 14.2 1.00 - 1.15 90

2h 40min 11 - 13.5 1.12 - 1.26 160

ECO 11 0.860 240

AUTO Sense 10.4 - 13.3 0.76 - 1.22 120 - 170

1h 10.5 - 12.9 0.92 - 1.06 60

Acqua (l) Energia (kWh) Durata (min)

Page 12

www.electrolux.com12

Programma 1)

Machine Care 9.7 - 11.8 0.60 - 0.73 60

I valori possono variare a seconda della pressione e della temperatura dell’acqua, delle variazioni dell’alimentazione elettrica, delle opzioni selezionate, della quantità di stoviglie e del grado di sporco.

I valori per i programmi diversi da ECO sono solo indicativi.

Acqua (l) Energia (kWh) Durata (min)

Informazioni per gli istituti di test

Ricevere le informazioni necessarie per condurre i test prestazionali (ad es. in base a EN60436), inviare un’e-mail a:

[email protected]

6. IMPOSTAZIONI BASE

Sarà possibile configurare l'apparecchiatura modificando le

Numero Impostazione Valori

1 Durezza del‐

2 Livello brillan‐

3 Segnale di fine

4 Apertura auto‐

5 Tono dei tasti On (valore pre‐

6 Selezione ulti‐

Per ulteriori dettagli rimandiamo alle informazioni fornite nel presente capitolo.

l’acqua

tante

ciclo

matica

mo programmaOnOff (valore pre‐

Dal livello 1L al livello 10L (va‐ lore predefini‐ to: 5L)

Dal livello 0A al livello 6A (valo‐ re predefinito: 4A)

On Off (valore pre‐ definito)

On (valore pre‐ definito) Off

definito) Off

definito)

Nella vostra richiesta, includere il codice prodotto (PNC) dalla targhetta dei dati.

Per altre domande relative alla lavastoviglie, consultare il manuale fornito in dotazione con l’apparecchiatura.

impostazioni di base a seconda delle proprie esigenze.

Descrizione

Regolare il livello del decalcificatore del‐ l’acqua in base alla durezza dell'acqua locale.

Regolare il livello del brillantante a se‐ conda del dosaggio necessario.

Attivare o disattivare il segnale acustico per il termine di un programma.

Attivare o disattivare il AirDry.

Attivare o disattivare il suono dei tasti quando vengono premuti.

Attivare o disattivare la selezione auto‐ matica del programma e delle opzioni usati più di recente.

Sarà possibile modificare le impostazioni base nella modalità impostazione.

Quando l'apparecchiatura si trova nella modalità impostazione le barre della

Page 13

1 2 3 4 5 6

BA C

ITALIANO 13

ECOMETER indicano le impostazioni disponibili. Per ogni impostazione, una barra dedicata del ECOMETER lampeggia.

L'ordine delle impostazioni di base indicato nella tabella corrisponde all'ordine delle impostazioni sulla ECOMETER:

6.1 Modalità impostazione

Come spostarsi nella modalità impostazione

Sarà possibile spostarsi nella modalità navigazione usando la barra di selezione MY TIME.

A. Tasto Precedente B. Tasto OK C. Tasto Successivo

Usare Precedente e Successivo per spostarsi fra le impostazioni di base e modificarne il valore.

Usare OK per accedere all'impostazione selezionata e per confermare la modifica del valore.

Per accedere alla modalità impostazione, tenere premuti contemporaneamente

e per circa 3 secondi.

Le spie associate ai tasti Precedente, OK e Successivo sono accese.

Come modificare un'impostazione

Verificare che l'apparecchiatura sia in modalità impostazione.

1. Usare Precedente o Successivo

per selezionare la barra della ECOMETER dedicata sull'impostazione desiderata.

• La barra della ECOMETER dedicata all'impostazione scelta lampeggia.

• Il display mostra l'impostazione valore attuale.

2. Premere OK per confermare l'impostazione.

• La barra della ECOMETER

dedicata all'impostazione scelta è accesa. Le altre barre sono spente.

• Il valore impostazione attuale

lampeggia.

3. Premere il tasto Precedente oppure Successivo per modificare il valore.

4. Premere OK per confermare

l'impostazione.

• La nuova impostazione è stata

memorizzata.

• L'apparecchiatura torna all'elenco

impostazioni di base.

5. Tenere premuti contemporaneamente

per circa 3 secondi per uscire

dalla modalità impostazione.

L'apparecchiatura torna alla selezione del programma. Le impostazioni salvate restano valide fino a che non vengono nuovamente modificate.

Come accedere alla modalità impostazione

Sarà possibile accedere alla modalità impostazione prima di avviare un programma. Non sarà possibile accedere alla modalità impostazione mentre il programma è in funzione.

6.2 Decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura.

Page 14

www.electrolux.com14

La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza dell'acqua è misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell’acqua

locale. Per informazioni sulla durezza dell’acqua nella propria zona è possibile rivolgersi all’ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio.

Durezza acqua

Gradi tedeschi

(°dH)

Gradi francesi

(°fH)

mmol/l Gradi Clar‐keLivello del decal‐

47 - 50 84 - 90 8,4 - 9,0 58 - 63 10

43 - 46 76 - 83 7,6 - 8,3 53 - 57 9

37 - 42 65 - 75 6,5 - 7,5 46 - 52 8

29 - 36 51 - 64 5,1 - 6,4 36 - 45 7

23 - 28 40 - 50 4,0 - 5,0 28 - 35 6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

<4 <7 <0,7 < 5

Impostazioni di fabbrica.

Non utilizzare il sale a questo livello.

cificatore dell’ac‐

qua

A prescindere dal tipo di detersivo usato, impostare il livello di durezza dell'acqua adeguato per tenere attiva la spia di indicazione riempimento sale.

Le multi-pastiglie contenenti sale non sono sufficientemente efficaci per ammorbidire l'acqua dura.

Processo di rigenerazione

Per il corretto funzionamento dell'addolcitore d'acqua, la resina dell'addolcitore deve essere rigenerata regolarmente. Questo processo è automatico e fa parte del normale funzionamento della lavastoviglie.

Quando la quantità d'acqua prescritta (vedi valori nella tabella) è stata utilizzata dopo il precedente processo di rigenerazione, tra il risciacquo finale e la

fine del programma viene avviato un nuovo processo di rigenerazione.

Livello del decal‐ cificatore dell’ac‐

Quantitativo di

acqua (I)

qua

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

Page 15

ITALIANO 15

Livello del decal‐ cificatore dell’ac‐

qua

10 3

In caso di impostazione dell'addolcitore d'acqua alto, può avvenire anche a metà del programma, prima del risciacquo (due volte durante un programma). L'avvio della rigenerazione non ha alcun impatto sulla durata del ciclo, a meno che non avvenga nel bel mezzo di un programma o alla fine di un programma con una breve fase di asciugatura. In questo caso, la rigenerazione prolunga la durata totale di un programma di altri 5 minuti.

Successivamente, il risciacquo dell'addolcitore dell'acqua che dura 5 minuti può iniziare nello stesso ciclo o all'inizio del programma successivo. Questa attività aumenta il consumo totale di acqua di un programma di ulteriori 4 litri e il consumo totale di energia di un programma di ulteriori 2 Wh. Il risciacquo dell'addolcitore termina con uno scarico completo.

Ogni risciacquo delle resine eseguito (possibile più di uno nello stesso ciclo) può prolungare la durata del programma di altri 5 minuti quando si verifica in qualsiasi punto all'inizio o a metà di un programma.

Tutti i valori di consumo menzionati in questa sezione sono determinati secondo la norma attualmente in vigore in condizioni di laboratorio con durezza dell'acqua di 2,5 mmol/L secondo la norma 2019/2022 (addolcitore d'acqua: livello 3). La pressione e la temperatura dell'acqua, così come le variazioni dell'alimentazione di rete, possono modificare i valori.

Quantitativo di

acqua (I)

6.3 Livello di brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie. Viene rilasciato automaticamente durante la fase di risciacquo a caldo. Sarà possibile impostare la quantità di brillantante rilasciata.

Quando la vaschetta del brillantante è vuota, la spia corrispondente è accesa a indicare la necessità di aggiungere altro brillantante. Se i risultati di lavaggio sono soddisfacenti quando vengono usate solo pastiglie multifunzione, sarà possibile disattivare l'erogatore e la notifica. Tuttavia, al fine di garantire prestazioni di asciugatura efficaci, usare sempre il brillantante e tenere attiva la spia corrispondente.

Per disattivare l'erogatore e la spia brillantante, impostare il livello di brillantante su 0A.

6.4 Segnale acustico di fine

Terminato il programma, sarà possibile attivare l'emissione di un segnale acustico.

I segnali acustici vengono emessi anche in caso di malfunzionamento dell'apparecchiatura. Non è possibile disattivare questi segnali.

6.5 AirDry

AirDry migliora i risultati di asciugatura. Lo sportello si apre automaticamente durante la fase di asciugatura e resta socchiuso.

Page 16

www.electrolux.com16

AirDry viene attivata automaticamente con tutti i programmi, escluso Prerisciacquo.

La durata della fase di asciugatura e il tempo di apertura dello sportello variano a seconda del programma e delle opzioni selezionate.

Quando AirDry si apre lo sportello, il display visualizza il tempo residuo del programma in corso.

ATTENZIONE!

Non cercare di chiudere lo sportello dell’apparecchiatura 2 minuti dopo l’apertura automatica. Questo può danneggiare l’apparecchiatura.

ATTENZIONE!

Qualora i bambini abbiano accesso all’apparecchiatura, consigliamo di disattivare AirDry. L’apertura automatica della porta può costituire un pericolo.

Quando AirDry si apre lo sportello, Beam-on-Floor potrebbe non essere completamente visibile. Per vedere se il programma è stato completato, guardare il pannello dei comandi.

6.6 Tono dei tasti

I pulsanti sul pannello dei comandi emettono un suono simile a un clic quando vengono premuti. Sarà possibile disattivare questo suono.

6.7 Selezione ultimo programma

Sarà possibile impostare la selezione automatica del programma e delle opzioni usati più di recente.

L'ultimo programma completato prima del salvataggio della disattivazione apparecchiatura. Viene poi selezionato automaticamente dopo l'attivazione dell'apparecchiatura.

Quando viene disattivata l'ultima selezione programma il programma predefinito è ECO.

7. CONNESSIONE WIRELESS

È possibile collegare la lavastoviglie alla rete wireless domestica e collegarla ai propri dispositivi mobili nell’app My Electrolux Kitchen. Questa funzionalità consente di controllare e monitorare in remoto la lavastoviglie.

My Electrolux Kitchen l'app può essere scaricata dall'app store sul proprio dispositivo mobile. L’app è compatibile con sistemi operativi iOS e Android. Verificare le versioni compatibili dei sistemi operativi nell'app store.

Parametri router

Frequenza/ Protocollo

Wi-Fi: 2,4 GHz/802.11

b-g-n

Wi-Fi: 5 GHz/802.11 an (solo per uso interno)

Bluetooth a basso consumo 5.0: 2,4 GHz/

DSSS

Page 17

Parametri router

Potenza massima

Crittografia WPA, WPA2

Wi-Fi 2,4 Ghz: < 20

dBm

Wi-Fi 5 Ghz: < 23 dBm

Bluetooth Low Energy

5.0: < 20 dBm

7.1 Come collegare la

lavastoviglie alla rete e all'app

Per collegare la lavastoviglie è necessario:

• Rete wireless con connessione a Internet.

• Dispositivo mobile connesso alla rete wireless.

1. Avviare My Electrolux Kitchen l’app

sul proprio dispositivo mobile e seguire le istruzioni nell'app. Quando viene richiesto nell'app, attivare il collegamento wireless nella lavastoviglie.

2. Per attivare la connessione wireless,

premere e tenere premuto contemporaneamente

per 2 secondi.

• La spia

• Il display visualizza On per alcuni secondi, quindi AP.

• Tutti i tasti sono inattivi ad eccezione del tasto On/Off.

3. Quando viene richiesto, inserire le credenziali della rete domestica nell’app My Electrolux Kitchen.

Se le credenziali non sono state inserite, la lavastoviglie annulla la procedura dopo un determinato periodo di tempo e ritorna alla selezione del programma.

Se il collegamento è andato a buon fine, la spia è fissa e le lettere AP

sono spente. L'apparecchiatura torna alla selezione del programma. Fare riferimento a "Utilizzo quotidiano" per attivare l'avvio remoto.

lampeggia.

ITALIANO 17

Se il collegamento non è andato a buon fine o il display mostra upd, fare riferimento a "Risoluzione dei problemi".

Se si desidera annullare la procedura, spegnere e riaccendere l'apparecchiatura.

7.2 Come disattivare la connessione wireless

Tenere premuti contemporaneamente e per circa 2 secondi.

• La spia

• Il display visualizza Off per alcuni secondi.

• L'apparecchiatura torna alla selezione del programma.

è spenta.

7.3 Come attivare la connessione wireless

Tenere premuti contemporaneamente e per circa 2 secondi.

• La spia è accesa.

• Il display visualizza On per alcuni secondi.

• L'apparecchiatura torna alla selezione del programma.

Fare riferimento a "Utilizzo quotidiano" per attivare l'avvio remoto.

7.4 Come reimpostare le credenziali di rete

Se si desidera connettersi a una rete wireless diversa o aggiornare le credenziali della rete corrente, ripristinare le credenziali di rete.

Tenere premuti contemporaneamente e per circa 5 secondi.

• Il display visualizza Off e poi --per alcuni secondi.

• La spia è spenta.

• L'apparecchiatura torna alla selezione del programma.

Collegare la lavastoviglie alla rete e all'app per accedere alle nuove credenziali di rete. Fare riferimento alle istruzioni fornite in precedenza nel presente capitolo.

Page 18

www.electrolux.com18

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Accertarsi che il livello del decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del

brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare il programma Quick per

eliminare gli eventuali residui del processo di produzione. Non usare detersivo e non mettere i piatti nei cestelli.

Dopo aver avviato il programma l'apparecchiatura ricarica la resina nel decalcificatore dell'acqua per un tempo massimo di 5 minuti. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta a intervalli periodici.

8.1 Contenitore del sale

4. Scuotere con delicatezza l'imbuto per

la maniglia per far scendere anche gli ultimi granuli.

5. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

ATTENZIONE!

Usare sale grosso specifico per lavastoviglie. Il sale fino aumenta il rischio di corrosione.

Il sale viene utilizzato per rigenerare la resina nel decalcificatore e per assicurare buoni risultati di lavaggio nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel contenitore del sale (solo la prima volta).

3. Riempire il contenitore di sale con sale per lavastoviglie (fino a che non sarà pieno).

6. Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

ATTENZIONE!

Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Dopo aver riempito il contenitore del sale, avviare immediatamente il programma più breve volto ad evitare la corrosione. Non mettere i piatti nei cestelli.

Page 19

ITALIANO 19

8.2 Come riempire il contenitore

del brillantante

ATTENZIONE!

Lo scomparto (B) è per il solo brillantante. Non riempirlo con detersivo.

9. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell’acqua.

2. Tenere premuto fino a che

l'apparecchiatura non viene attivata.

3. Riempire il contenitore di sale se è vuoto.

4. Riempire il contenitore di brillantante se è vuoto.

5. Caricare i cestelli.

6. Aggiungere il detersivo.

7. Selezione e avviare un programma.

8. Chiudere il rubinetto dell'acqua al

termine del programma.

ATTENZIONE!

Utilizzare solo prodotti brillantanti specifici per lavastoviglie.

1. Aprire il coperchio (C).

2. Riempire il contenitore (B) finché il

brillantante non raggiunge il segno ”MAX''.

3. Rimuovere l’eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.

4. Chiudere il coperchio. Assicurarsi che il coperchio si blocchi in posizione.

Riempire il contenitore del brillantante quando la spia (A) è spenta.

9.1 Uso del detersivo

1. Premere il tasto di sgancio (A) per

2. Versare il detersivo (gel, in polvere o

3. Se il programma prevede una fase di

ATTENZIONE!

Utilizzare solo detersivi specifici per lavastoviglie.

aprire il coperchio (C).

in pastiglie) nello scomparto (B).

prelavaggio, versare una piccola quantità di detersivo nella parte

Page 20

www.electrolux.com20

interna della porta dell’apparecchiatura.

4. Chiudere il coperchio. Assicurarsi che il coperchio si blocchi in posizione.

Per informazioni sul dosaggio del detersivo, fare riferimento alle istruzioni del produttore riportate sulle confezioni del prodotto. In genere, 20 - 25 ml di detersivo in gel sono adeguati per lavare un carico con sporco normale.

Le estremità superiori delle due alette verticali all’interno dello scomparto (B) indicano il livello massimo di riempimento del contenitore con gel (max. 30 ml).

9.2 Avvio in remoto

Attivare questa funzione per controllare e monitorare in modalità remota la lavastoviglie nell’app My Electrolux Kitchen.

Per attivare l’avvio remoto

Controllare che la spia sia accesa e che la lavastoviglie sia stata aggiunta nell’app My Electrolux Kitchen. In caso contrario, fare riferimento a

"Connessione wireless".

1. Premere .

• La spia associata al tasto è accesa.

• Il display visualizza APP.

2. Chiudere lo sportello.

3. Utilizzare l'app My Electrolux Kitchen

per mettere in funzione l'apparecchiatura in modalità remota.

L'apertura dello sportello disattiva l'avvio remoto. Fare riferimento alle informazioni fornite nel presente capitolo.

Come disattivare l'avvio remoto

Premere finché il display non visualizza 0h.

• La spia associata al tasto è spenta.

• L'apparecchiatura torna alla selezione del programma.

9.3 Come selezionare e avviare un programma usando la barra di selezione MY TIME

1. Far scorrere le dita sulla barra di selezione MY TIME per scegliere un programma adeguato.

• La spia associata al programma

selezionato è accesa.

• La spia ECOMETER indica il

livello di consumo di energia e il consumo idrico.

• Il display indica la durata del

programma.

2. Attivare le opzioni EXTRAS applicabili se lo si desidera.

3. Chiudere la porta dell'apparecchiatura per avviare il programma.

9.4 Come impostare e d avviare

il programma Pre-risciacquo

1. Per selezionare Pre-risciacquo, tenere premuto per 3

secondi.

• La spia associata al tasto è

accesa.

• La spia ECOMETER è spenta.

• Il display indica la durata del

programma.

2. Chiudere la porta dell'apparecchiatura per avviare il programma.

9.5 Come attivare EXTRAS

1. Selezionare un programma usando

la barra di selezione MY TIME.

2. Premere il tasto dedicato dell'opzione che si desidera attivare.

• La spia associata al tasto è

accesa.

Page 21

ITALIANO 21

• Il display indica la durata aggiornata del programma.

• La ECOMETER indica il livello aggiornato di consumo di energia e consumo idrico.

In modalità predefinita, le opzioni desiderate devono essere attivate ogni volta prima dell'avvio di un programma. Se è attivata la selezione dell'ultimo programma, le opzioni salvate vengono attivate automaticamente insieme al programma.

Non è possibile attivare o disattivare le opzioni durante l'esecuzione di un programma.

Non tutte le opzioni sono compatibili tra loro.

L'attivazione delle opzioni spesso aumenta il consumo di acqua ed energia oltre che la durata del programma.

9.6 Come avviare il programma AUTO Sense

1. Premere .

• La spia associata al tasto è accesa.

• Sul display compare la durata del programma più lunga possibile.

MY TIME e EXTRAS non possono essere utilizzate con questo programma.

2. Chiudere la porta dell'apparecchiatura per avviare il programma.

L'apparecchiatura rileva il tipo di carico e suggerisce il ciclo di lavaggio adeguato. Durante il ciclo i sensori entrano in funzione diverse volte e la durata iniziale del programma può ridursi.

9.7 Come ritardare l'avvio di un programma

1. Selezionare un programma.

2. Premere due volte

Il display visualizza 1h.

3. Premere ripetutamente finché il

display indica l’intervallo desiderato per la partenza ritardata (da 1 a 24 ore).

4. Chiudere la porta dell'apparecchiatura per avviare il conto alla rovescia.

Quando si imposta la partenza ritardata, l'avvio in remoto viene attivato automaticamente.

Durante il conto alla rovescia non è possibile modificare la selezione del programma. È possibile modificare il ritardo nell'app.

Appena è completato il conto alla rovescia, il programma si avvia.

9.8 Annullamento del ritardo

mentre è in corso il conto alla rovescia

Premere e tenere premuto per circa 3 secondi.

L'apparecchiatura torna alla selezione del programma.

Se si annulla la partenza ritardata, è necessario selezionare nuovamente il programma.

9.9 Come annullare un

programma in corso

Premere e tenere premuto per circa 3 secondi.

L'apparecchiatura torna alla selezione del programma.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Page 22

www.electrolux.com22

9.10 Apertura della porta

durante il funzionamento dell’apparecchiatura

Aprendo la porta mentre è in corso un programma, il ciclo di lavaggio viene messo in pausa. Sul display compare la durata del programma. Dopo aver chiuso lo sportello, il ciclo di lavaggio riprende dal punto in cui era stato interrotto.

Aprendo la porta con l'avvio in remoto attivo, disattivare questa funzione. Attivare nuovamente l'avvio remoto prima di chiudere lo sportello; in caso contrario, il ciclo di lavaggio inizia immediatamente dopo la chiusura. L'apertura della porta non disattiva l'avvio remoto se è stata impostata la partenza ritardata.

Se si apre lo sportello con il conto alla rovescia per la partenza ritardata, questo viene messo in pausa. Il display mostra lo stato corrente del conto alla rovescia. Dopo aver chiuso lo sportello, riprende il conto alla rovescia.

Aprire la porta mentre l'apparecchiatura è in funzione potrebbe influire sul consumo di energia e sulla durata del programma.

Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina. Ciò non avviene se la porta viene aperta dalla funzione AirDry.

9.11 Funzione Auto Off

Questa funzione risparmia energia spegnendo l'apparecchiatura quando non è in funzione.

La funzione si attiva automaticamente:

• Il programma è terminato.

• Dopo 5 minuti se non è stato avviato un programma.

9.12 Fine del programma

Al termine del programma, il display mostra 0:00.

La Auto Off funzione spegne automaticamente l’apparecchiatura.

Tutti i tasti sono inattivi ad eccezione del tasto On/Off.

Se il display mostra upd, fare riferimento alla sezione

“Risoluzione dei problemi”.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Generale

I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

• Il lavaggio dei piatti in lavastoviglie, come indicato nel manuale d'uso, di solito consuma meno acqua ed energia rispetto al lavaggio a mano.

• Caricare la lavastoviglie al massimo della sua capacità per risparmiare acqua ed energia. Per ottenere i migliori risultati di pulizia, sistemare gli oggetti nei cestelli come indicato nel manuale d'uso e non sovraccaricare i cestelli.

• Non prelavare le stoviglie a mano. Aumenta il consumo di acqua e di energia. Ove necessario, selezioni un

programma con un fase di prelavaggio.

• Togliere i residui più grandi di cibo dalle stoviglie e svuotare tazze e bicchieri prima di metterli all'interno dell'apparecchiatura.

• Immergere le pentole in ammollo o leggermente in acqua con cibi ben cotti o cotti al forno prima di lavarle nell'apparecchio.

• Verificare che gli oggetti nei cestelli non si tocchino o coprano. Solo in quel momento l'acqua può raggiungere e lavare i piatti.

• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad esempio ''All-in-1''). Seguire le istruzioni riportate sulla confezione.

Page 23

ITALIANO 23

• Impostare il programma corretto per il tipo di carico ed il i grado di sporco. ECO offre l'uso più efficiente possibile del consumo di acqua e di energia.

• Per evitare l'accumulo di calcare all'interno dell'apparecchiatura:

– Riempire il contenitore del sale

ogni volta che è necessario.

– Utilizzare il dosaggio

raccomandato del detersivo e del brillantante.

– Accertarsi che il livello del

decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua.

– Seguire le istruzioni nel capitolo

"Pulizia e cura".

10.2 Se si utilizzano sale,

brillantante e detersivo

• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.

• In zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali.

• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

• Utilizzare sempre la quantità di detersivo corretta. Un dosaggio insufficiente di detersivo può portare a risultati di pulizia scadenti e alla formazione di pellicole o macchie di acqua dura sugli articoli. L'uso di troppo detersivo con acqua morbida o addolcita provoca la formazione di residui di detersivo sulle stoviglie. Regolare la quantità di detersivo in base alla durezza dell'acqua. Osservare le istruzioni riportate sulla confezione del detersivo.

• Utilizzare sempre la quantità di brillantante corretta. Un dosaggio insufficiente di brillantante peggiora i risultati di asciugatura. L'uso di troppo brillantante porta alla formazione di strati bluastri sulle stoviglie.

• Assicurarsi che il livello dell'addolcitore dell'acqua sia corretto. Se il livello è troppo alto, l'aumento della quantità di sale nell'acqua potrebbe causare la formazione di ruggine sulle posate.

10.3 Cosa fare se non si

desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente detersivo, sale e brillantante completare la seguente procedura:

1. Impostare il livello più alto del

decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale

e del brillantante siano pieni.

3. Avviare il programma Quick. Non

aggiungere il detersivo e non mettere i piatti nei cestelli.

4. Una volta completato il programma,

regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.

5. Regolare la quantità di brillantante

rilasciata.

10.4 Prima di avviare un

programma

Prima di avviare il programma selezionato, verificare che:

• I filtri sono puliti e installati correttamente.

• Il tappo del contenitore del sale è stretto.

• I mulinelli non sono ostruiti.

• Siano presenti il sale per lavastoviglie e il brillantante a sufficienza (a meno che non si utilizzino le pastiglie combinate).

• Le stoviglie siano riposte correttamente nei cestelli.

• Il programma sia adatto al tipo di carico e al grado di sporco.

• Viene utilizzata la corretta quantità di detersivo.

10.5 Caricamento dei cestelli

• Utilizzare sempre tutto lo spazio dei cestelli.

Page 24

www.electrolux.com24

• Usare l’apparecchiatura per lavare solo articoli che possono effettivamente essere lavati in lavastoviglie.

• Non lavare nell’apparecchiatura articoli di legno, osso, alluminio, peltro e rame in quanto potrebbero creparsi, deformarsi, scolorirsi o rompersi.

• Non lavare nell’apparecchiatura oggetti che possano assorbire acqua (spugne, panni per la pulizia).

• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l’apertura rivolta verso il basso.

• Verificare che gli oggetti in vetro non si tocchino fra loro.

• Mettere gli articoli leggeri nel cestello superiore. Verificare che gli alimenti non si muovano liberamente.

• Sistemare posate e piccoli oggetti nel cassetto portaposate.

11. MANUTENZIONE E PULIZIA

AVVERTENZA!

Prima di eseguire qualunque intervento diverso dall'avvio del programma Machine Care, disattivare l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario.

11.1 Machine Care

Machine Care è un programma progettato per pulire l'interno dell'apparecchiatura con risultati ottimali. Elimina la formazione di calcare e grassi.

Quando l'apparecchiatura percepisce la necessità di eseguire un'operazione di

pulizia la spia programma Machine Care per pulire l'interno dell'apparecchiatura.

si accende. Avviare il

• Spostare il cestello superiore verso l'alto per ospitare oggetti di grandi dimensioni nel cestello inferiore.

• Prima di avviare un programma, assicurarsi che i mulinelli possano muoversi liberamente.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Dopo aver completato il programma l'acqua può restare sulle superfici interne dell'apparecchiatura.

Come avviare il programma Machine Care

Prima di avviare il programma Machine Care, pulire i filtri e i mulinelli.

1. Usare un disincrostante o un

prodotto detergente realizzato appositamente per le lavastoviglie. Seguire le istruzioni riportate sulla confezione. Non mettere i piatti nei cestelli.

2. Tenere premuti

contemporaneamente e per circa 3 secondi.

Le spie e lampeggiano.Il display mostra la durata del programma.

3. Chiudere la porta

dell'apparecchiatura per avviare il programma.

Quando il programma è completo, la spia

si spegne.

11.2 Pulizia interna

• Pulire accuratamente l'apparecchiatura, inclusa la guarnizione in gomma della porta, con un panno morbido umido.

Page 25

• Non usare prodotti abrasivi, spugnette

abrasive, utensili affilati, agenti chimici forti, smacchiatori o solventi.

• Per mantenere al meglio le prestazioni dell'apparecchiatura, si consiglia di utilizzare un prodotto specifico per la pulizia per lavastoviglie almeno una volta ogni due mesi. Seguire attentamente le indicazioni riportate sulle confezioni dei prodotti.

• Per risultati di pulizia ottimali, avviare il programma Machine Care.

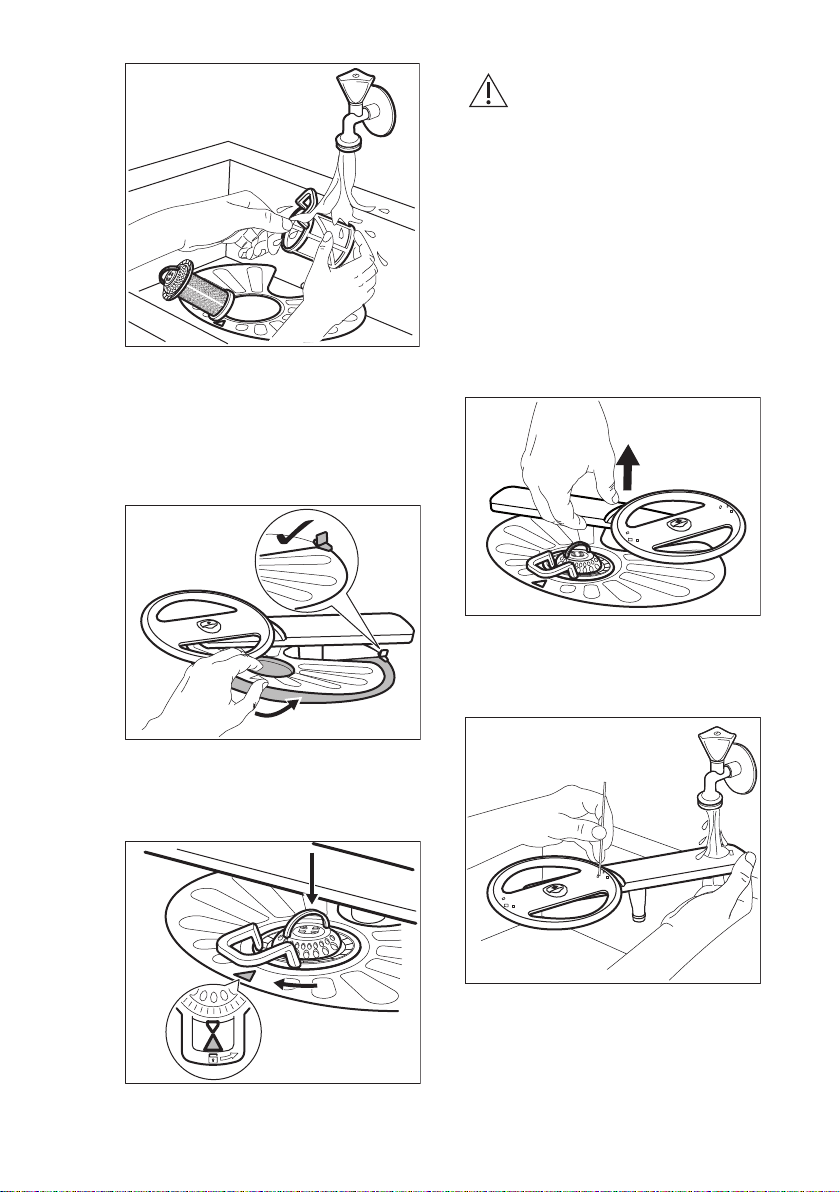

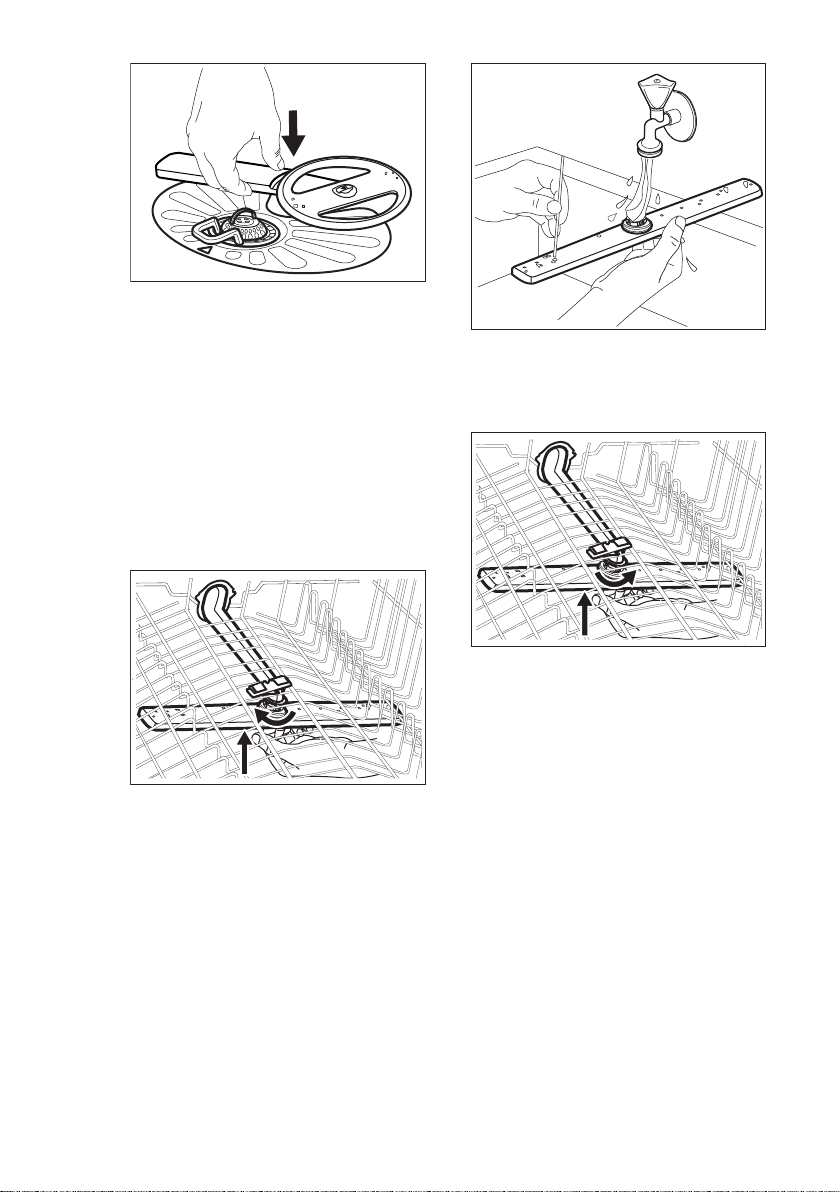

11.3 Rimozione di corpi

estranei

Controllare i filtri e il pozzetto dopo ogni utilizzo della lavastoviglie. Corpi estranei (ad es. pezzi di vetro, plastica, ossa o stuzzicadenti, ecc.) riducono le prestazioni di pulizia e possono causare danni alla pompa di scarico.

ATTENZIONE!

Se non si riesce a rimuovere i corpi estranei, contattare il Centro Assistenza Autorizzato.

ITALIANO 25

1. Ruotare il filtro (B) in senso antiorario

e rimuoverlo.

1. Smontare il sistema di filtri come

indicato in questo capitolo.

2. Rimuovere manualmente eventuali

corpi estranei.

3. Rimontare i filtri come indicato in

questo capitolo.

11.4 Pulizia esterna

• Pulire l'apparecchiatura con un panno inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette abrasive o solventi.

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

11.5 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

4. Lavare i filtri.

Page 26

www.electrolux.com26

5. Assicurarsi che non vi siano residui

di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.

6. Posizionare nuovamente il filtro piatto (A). Assicurarsi che sia posizionato correttamente al di sotto delle due guide.

ATTENZIONE!

Un’errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all’apparecchiatura.

11.6 Pulizia del mulinello inferiore

Si consiglia di pulire regolarmente il mulinello inferiore per evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di lavaggio insoddisfacenti.

1. Per togliere il mulinello inferiore, tirarlo verso l'alto.

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B)

nel filtro piatto (A). Ruotarlo in senso orario finché non si blocca in posizione.

2. Lavare il mulinello sotto l'acqua corrente. Utilizzare un oggetto sottile appuntito, ad es. uno stuzzicadenti, per rimuovere i residui di sporco dai fori.

3. Per re-installare il mulinello, premerlo verso il basso.

Page 27

11.7 Pulizia del mulinello superiore

Si consiglia di pulire regolarmente il braccio di irrorazione superiore per evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di lavaggio insoddisfacenti.

1. Estrarre il cestello superiore.

2. Per staccare il mulinello dal cestello,

premere il mulinello stesso verso l'alto, e contemporaneamente ruotarlo in senso orario.

ITALIANO 27

4. Per re-installare il mulinello, premere

il mulinello stesso verso l'alto e contemporaneamente ruotarlo in senso anti-orario fino a che non si blocca in posizione.

3. Lavare il mulinello sotto l'acqua corrente. Utilizzare un oggetto sottile appuntito, ad es. uno stuzzicadenti, per rimuovere i residui di sporco dai fori.

11.8 Pulizia del braccio di irrorazione a soffitto

Si consiglia di pulire regolarmente il braccio di irrorazione a soffitto per evitare che lo sporco ostruisca i fori. Fori ostruiti possono causare risultati di lavaggio insoddisfacenti.

Il braccio di irrorazione a soffitto si trova sulla parte superiore dell’apparecchiatura. Il mulinello (C) è installato sul tubo di erogazione (A) con l’elemento di montaggio (B).

Page 28

www.electrolux.com28

1. Rilasciare i fermi sui lati dei binari di

scorrimento del cassetto posate ed estrarre il cassetto.

2. Spostare il cestello superiore sul livello inferiore per raggiungere il mulinello superiore con maggiore facilità.

3. Per staccare il mulinello (C) dal tubo di erogazione (A), ruotare l’elemento

di montaggio (B) in senso anti-orario e tirare il mulinello verso il basso.

4. Lavare il mulinello sotto l’acqua corrente. Utilizzare un oggetto sottile appuntito, ad es. uno stuzzicadenti, per rimuovere i residui di sporco dai fori. Far scorrere l’acqua nei fori per togliere le particelle di sporco dall’interno.

5. Per re-installare il mulinello (C), inserire l’elemento di montaggio (B) nel mulinello e fissarlo nel tubo di erogazione (A) ruotandolo in senso orario. Assicurarsi che l’elemento di montaggio si blocchi in posizione.

6. Installare il cassetto posate sui binari e bloccare gli elementi di fermo.

12. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Una riparazione scorretta dell’apparecchiatura potrebbe costituire un pericolo per la sicurezza dell’utente. Qualsiasi riparazione deve essere eseguita da personale qualificato.

La maggior parte dei possibili problemi è risolvibile senza il bisogno di contattare il Centro Assistenza Autorizzato.

Rimandiamo alla tabella qui di seguito per informazioni sui possibili problemi.

In alcuni casi, il display visualizza un codice di allarme.

Page 29

ITALIANO 29

Problema e codice di al‐

Possibile causa e soluzione

larme

Non è possibile azionare l’elettrodomestico.

• Assicurarsi che la spina sia collegata alla presa elet‐ trica.

• Assicurarsi che il fusibile non sia danneggiato nella scatola fusibili.

Il programma non si avvia. • Controllare che lo sportello dell’apparecchiatura sia

chiuso.

• Se è stata impostata la partenza ritardata, annullare l’impostazione o attendere il completamento del con‐ to alla rovescia.

• L’apparecchiatura ricarica la resina all’interno del de‐ calcificatore dell’acqua. La procedura dura all’incirca 5 minuti.

L’apparecchiatura non ca‐ rica l’acqua. Il display mostra i10 o i11.

• Controllare che il rubinetto dell’acqua sia aperto.

• Controllare che la pressione dell’acqua di alimenta‐ zione non sia troppo bassa. Per ottenere informazio‐ ni a questo proposito, contattare l’ente erogatore lo‐ cale.

• Controllare che il rubinetto dell’acqua non sia ostrui‐ to.

• Controllare che il filtro nel tubo di carico non sia ostruito.

• Assicurarsi che il tubo di carico non sia attorcigliato o piegato.

L’apparecchiatura non sca‐ rica l’acqua. Il display visualizza i20.

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Controllare che il sistema del filtro interno non sia ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato o piegato.

Il dispositivo antiallaga‐ mento è attivo. Il display visualizza i30.

• Chiudere il rubinetto dell’acqua.

• Verificare che l’apparecchiatura sia installata corret‐ tamente.

• Assicurarsi che i cestelli siano caricati come indicato nel manuale d’uso.

Malfunzionamento del sen‐ sore di rilevamento del li‐

• Assicurarsi che i filtri siano puliti.

• Spegnere e accendere l’apparecchiatura.

vello dell’acqua. Il display visualizza i41 i44.

Malfunzionamento della

• Spegnere e accendere l’apparecchiatura.

pompa di lavaggio o della pompa di scarico. Il display mostra i51 - i59 o

i5A - i5F.

Page 30

www.electrolux.com30

Problema e codice di al‐ larme

La temperatura dell’acqua all’interno dell’apparec‐ chiatura è troppo alta o si è verificato un malfunziona‐ mento del sensore di tem‐ peratura. Il display mostra i61 o i69.

Guasto tecnico dell’appa‐ recchiatura. Il display mostra iC0 o iC3.

Il livello dell’acqua all’inter‐ no dell’apparecchiatura è troppo alto. Il display visualizza iF1.

Errore unità di rete. Il display mostra iC4 o iC5.

L’apparecchiatura si arre‐ sta e si avvia più volte du‐ rante il funzionamento.

Il programma dura troppo tempo.

La durata del programma visualizzata è diversa ri‐ spetto alla durata nella ta‐ bella dei valori di consumo.

Il tempo residuo sul display aumenta e raggiunge qua‐ si il termine della durata del programma.

Piccola perdita dallo spor‐ tello dell’apparecchiatura.

Lo sportello dell’apparec‐ chiatura è difficile da chiu‐ dere.

Lo sportello dell’apparec‐ chiatura si apre durante il ciclo di lavaggio.

Possibile causa e soluzione

• Assicurarsi che la temperatura dell’acqua in ingresso non superi i 60°C.

• Spegnere e accendere l’apparecchiatura.

• Assicurarsi che i filtri siano puliti.

• Assicurarsi che il tubo di uscita sia installato all’altez‐ za giusta sopra il pavimento. Fare riferimento alle istruzioni di installazione.

• Contattare un Centro Assistenza Autorizzato.

• È normale. Permette di ottenere risultati di pulizia ot‐ timali e risparmiare energia.

• Se è stata impostata l’opzione di partenza ritardata, annullare l’impostazione di ritardo o attendere il ter‐ mine del conto alla rovescia.

• L’attivazione delle opzioni aumenta la durata del pro‐ gramma.

• Fare riferimento alla tabella dei valori di consumo nel capitolo “Selezione dei programmi”.

• Non si tratta di un difetto. L’apparecchiatura funziona correttamente.

• L’apparecchiatura non è perfettamente in piano. Al‐ lentare o stringere i piedini regolabili (ove previsti).

• Lo sportello dell’apparecchiatura non è centrato sulla vasca. Regolare il piedino posteriore (ove previsto).

• L’apparecchiatura non è perfettamente in piano. Al‐ lentare o stringere i piedini regolabili (ove previsti).

• Alcune parti di pentole e stoviglie sporgono dai ce‐ stelli.

• La funzione AirDry è attivata. È possibile disattivare la funzione. Fare riferimento al capitolo “Imposta‐

zioni base”.

Page 31

ITALIANO 31

Problema e codice di al‐ larme

Tintinnio o colpi provenien‐ ti dall’interno dell’apparec‐ chiatura.

L’apparecchiatura fa scat‐ tare l’interruttore.

L’elettrodomestico è acce‐ so, ma non funziona. Il display visualizza PF.

L’elettrodomestico si spe‐ gne durante il funziona‐ mento.

Il display visualizza upd. Tutti i pulsanti sono inattivi, eccetto il pulsante on/off.

Possibile causa e soluzione

• Le pentole e le stoviglie non sono state sistemate adeguatamente nei cestelli. Fare riferimento al libret‐ to contenente le indicazioni per caricare il cestello.

• Accertarsi che i mulinelli possano girare liberamente.

• Amperaggio insufficiente per alimentare simultanea‐ mente tutte le apparecchiature in uso. Controllare l’amperaggio della presa e la capacità del tester o spegnere una delle apparecchiature in uso.

• Guasto elettrico interno dell’apparecchiatura. Contat‐ tare un Centro Assistenza Autorizzato.

• L’alimentazione è fuori dalla gamma operativa. Il ci‐ clo di lavaggio è temporaneamente interrotto e si riavvia automaticamente una volta ripristinata l’ali‐ mentazione.

• Blackout totale di corrente. Il ciclo di lavaggio è tem‐ poraneamente interrotto e si riavvia automaticamen‐ te una volta ripristinata l’alimentazione.

• L’apparecchiatura scarica e installa automaticamente l’aggiornamento firmware quando disponibile. Il di‐ splay visualizza upd per la durata del processo di aggiornamento. Attendere che il processo sia com‐ pleto. Se si interrompe il processo di aggiornamento disattivando l’apparecchiatura, il problema riprende quando si attiva l’apparecchiatura. L’aggiornamento del firmware non modifica i valori di dichiarazione delle prestazioni dell’apparecchiatura.

Una volta controllata l’apparecchiatura, disattivare e attivare l’apparecchiatura. Se il problema dovesse ripresentarsi, contattare un Centro Assistenza Autorizzato.

Per i codici di allarme non descritti in tabella, contattare un Centro Assistenza Autorizzato.

AVVERTENZA!

Consigliamo di non utilizzare l’apparecchiatura fino a che il problema non sarà stato risolto completamente. Scollegare l’apparecchiatura e non ricollegarla finché non si è certi che funzioni correttamente.

12.1 Il numero codice prodotto (PNC)

Qualora venga contattato un Centro Assistenza Autorizzato è necessario fornire il codice numero prodotto dell'apparecchiatura.

Il PNC si trova sulla targhetta presente sulla porta dell'apparecchiatura. Sarà anche possibile controllare PNC sul pannello dei comandi.

Prima di controllare il PNC, verificare che l'apparecchiatura sia in modalità selezione programma.

1. Premere e tenere premuti contemporaneamente

circa 3 secondi.

Sul display compare il PNC della tua apparecchiatura.

e per

Page 32

www.electrolux.com32

2. Per uscire dalla presentazione PNC

premere e tenere premuti contemporaneamente e per

circa 3 secondi.

L'apparecchiatura torna alla selezione del programma.

12.2 I risultati di lavaggio e asciugatura delle stoviglie non sono soddisfacenti

Problema Possibile causa e soluzione

Risultati di lavaggio insoddi‐ sfacenti.

Risultati di asciugatura in‐ soddisfacenti.

Su bicchieri e stoviglie sono presenti striature biancastre o strati bluastri.

Su bicchieri e stoviglie sono presenti macchie e tracce di gocce d’acqua.

L’interno dell’apparecchiatu‐ ra è bagnato.

• Fare riferimento a “Utilizzo quotidiano”, “Consi‐ gli e suggerimenti” e al libretto contenente le indi‐ cazioni per caricare il cestello.

• Usare un programma di lavaggio più intenso.

• Attivare l’opzione SprayZone per lavare gli articoli con sporco intenso od ostinato.

• Attivare l’opzione ExtraPower per migliorare i risul‐ tati di lavaggio di un programma selezionato.

• Pulire i mulinelli e il filtro. Vedere il capitolo “Puli‐ zia e cura”.

• Pentole e stoviglie sono state lasciate troppo tem‐ po all’interno dell’apparecchiatura chiusa. Attivare la funzione AirDry per impostare l’apertura automa‐ ticamente della porta oltre che per migliorare le performance di asciugatura.

• Brillantante assente o quantità di brillantante insuf‐ ficiente. Riempire il contenitore del brillantante o impostare il dosaggio di brillantante su un livello più alto.

• La causa potrebbe essere la qualità del brillantan‐ te.

• Usare sempre il brillantante, anche con pastiglie multifunzione.

• Gli oggetti in plastica devono essere asciugati con un asciugamano.

• Il programma non include una fase di asciugatura. Fare riferimento alla sezione “Panoramica pro‐ grammi”.

• La quantità di brillantante erogata è troppo elevata. Regolare il dosaggio del brillantante su una posi‐ zione inferiore.

• È stata utilizzata una dose eccessiva di detersivo.

• La quantità di brillantante erogata non è sufficiente. Regolare il dosaggio del brillantante su una posi‐ zione superiore.

• La causa potrebbe essere la qualità del brillantan‐ te.

• Non si tratta di un’anomalia. L’umidità si condensa sulle pareti dell’apparecchiatura.

Page 33

Problema Possibile causa e soluzione

Insolita produzione di schiu‐ ma durante il lavaggio.

• Utilizzare solo detersivo specifico per lavastoviglie.

• Utilizzare un detersivo di un produttore diverso.

• Non pre-risciacquare le stoviglie sotto acqua cor‐ rente.

Tracce di ruggine sulle po‐ sate.

• È presente troppo sale nell’acqua usata per il la‐ vaggio. Fare riferimento a “Decalcificatore del‐ l’acqua”.

• Posate d’argento e acciaio inossidabile sono state posizionate insieme. Non posizionare oggetti d’ar‐ gento e acciaio inossidabile uno accanto all’altro.

Sono presenti residui di de‐ tersivo all’interno del conte‐ nitore al termine del pro‐ gramma.

• La pastiglia del detersivo si è incollata all’interno del contenitore e l’acqua non è riuscita a eliminarla.

• L’acqua non è in grado di eliminare il detersivo dal contenitore. Assicurarsi che i mulinelli non siano bloccati od ostruiti.

• Verificare che gli oggetti nei cestelli non impedisca‐ no l’apertura del coperchio del contenitore del de‐ tersivo.

Odori all’interno dell’appa‐ recchiatura.

• Fare riferimento a “Pulizia interna”.

• Avviare il programma Machine Care con un disin‐ crostante o un prodotto detergente apposito per le lavastoviglie.

Il calcare può depositarsi su pentole e stoviglie, nella va‐ sca o all’interno dello spor‐ tello.

• Il livello di sale è basso, controllare l’indicatore di riempimento.

• Il tappo del contenitore del sale è allentato.

• L’acqua di rubinetto è dura. Fare riferimento a “De‐ calcificatore dell’acqua”.

• Usare il sale e impostare la rigenerazione dell’ad‐ dolcitore dell’acqua anche se vengono usate pasti‐ glie multi-funzione. Fare riferimento a “Decalcifi‐ catore dell’acqua”.

• Avviare il programma Machine Care con un prodot‐ to disincrostante per lavastoviglie.

• Se i depositi di calcare persistono, pulire l’apparec‐ chiatura con i detersivi adatti.

• Provare un detersivo diverso.

• Contattare il produttore del detergente.

Pentole e stoviglie opache, scolorite o incrinate.

• Assicurarsi che vengano lavati solo oggetti lavabili in lavastoviglie.

• Caricare e scaricare il cestello delicatamente. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.

• Mettere gli oggetti delicati nel cestello superiore.

• Attivare l’opzione GlassCare per garantire un’atten‐ zione speciale agli articoli in vetro e quelli più deli‐ cati.

ITALIANO 33

Page 34

www.electrolux.com34

Fare riferimento a

“Preparazione al primo utilizzo”, “Utilizzo quotidiano” o “Consigli e suggerimenti” per altre

possibili cause.

12.3 Problemi con il collegamento wireless

Problema Possibile causa e soluzione

L'attivazione della connes‐ sione wireless non avviene correttamente.

L'app non si collega alla la‐ vastoviglie.

L'app non è in grado di con‐ nettersi alla lavastoviglie tra‐ mite una rete diversa dalla rete wireless domestica. La

spia lampeggia.

Spesso l'app non si collega alla lavastoviglie.

• ID o password della rete wireless errati. Annullare la configurazione e riavviare per accedere alle cre‐ denziali corrette. Fare riferimento a "Connessione wireless".

• Si è verificato un problema con il segnale di rete wireless. Controllare la rete e il router wireless. Riavviare il router.

• Il segnale della rete wireless è debole. Avvicinare il router alla lavastoviglie.

• Il segnale wireless è disturbato da un microonde nelle immediate vicinanze della lavastoviglie. Spe‐ gnere il forno a microonde.

• Contattare il fornitore del servizio wireless qualora dovessero esserci ulteriori problemi con la rete wi‐ reless.

• Si è verificato un problema con il segnale di rete wireless. Controllare la rete e il router wireless. Riavviare il router.

• Controllare se il dispositivo mobile è collegato alla rete.

• Il nuovo router è stato installato oppure è stata mo‐ dificata la configurazione del router. Configurare nuovamente la lavastoviglie e il dispositivo mobile. Fare riferimento a "Connessione wireless".

• Contattare il fornitore del servizio wireless qualora dovessero esserci ulteriori problemi con la rete wi‐ reless.

• Il collegamento al cloud è andato perso. Attendere che il collegamento venga ripristinato.

• Il segnale wireless è disturbato da un microonde nelle immediate vicinanze della lavastoviglie. Spe‐ gnere il forno a microonde. Evitare di utilizzare con‐ temporaneamente l'apparecchiatura a microonde e l'avvio remoto.

• Il segnale della rete wireless è debole. Spostare il router il più vicino possibile alla lavastoviglie o prendere in considerazione l'acquisto di un esten‐ sore della gamma wireless.

Page 35

13. INFORMAZIONI TECNICHE

ITALIANO 35

Dimensioni Larghezza / altezza / profondità

Collegamento elettrico

Pressione di alimentazione dell'acqua

Collegamento dell'acqua

Capacità Coperti 15

Fare riferimento alla targhetta dei dati per altri valori.

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di

energia alternativa (per es. pannelli solari) per ridurre il consumo di energia.

13.1 Collegamento alla banca dati EPREL dell'UE

Il codice QR sull'etichetta energetica fornita con l'apparecchio fornisce un link web per la registrazione di questo apparecchio nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questo apparecchio.

È possibile trovare le stesse informazioni correlate alle prestazioni del prodotto

(mm)

Tensione (V) 200 - 240

Frequenza (Hz) 50 - 60

bar (minimo e massimo) 0.5 - 8

MPa (minimo e massimo) 0.05 - 0.8

Acqua fredda o acqua calda

nella banca dati EPREL dell’UE utilizzando il link https:// eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchio. Vedere il capitolo “Descrizione del prodotto”.

Per informazioni dettagliate sull’etichetta energetica, vedere www.theenergylabel.eu.

596 / 818 - 898 / 550

max 60°C

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Page 36

My Electrolux Kitchen app

The software in this product contains components that are based on free and open source software. Electrolux gratefully acknowledges the contributions of the open software and robotics communities to the development project.

To access the source code of these free and open source software components whose license conditions require publishing, and to see their full copyright information and applicable license terms, please visit: http://electrolux.opensoftwarerepository.com (folder NIU5)

www.electrolux.com/shop

117850250-A-032021
