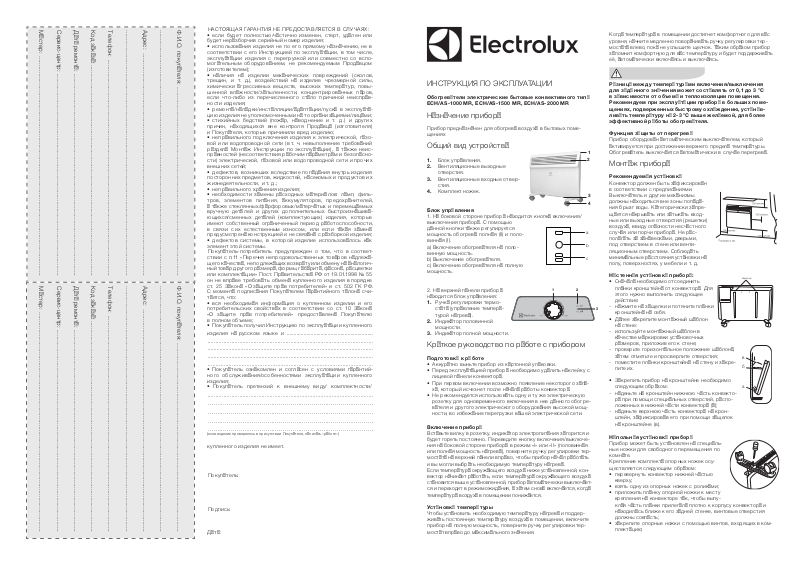

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Обогреватели электрические бытовые конвективного типа
ECH/AS-1000 MR, ECH/AS-1500 MR, ECH/AS-2000 MR

Назначение прибора

Прибор предназначен для обогрева воздуха в бытовых поме­щениях

Общий вид устройства

1. Блок управления.

2. Вентиляционные выходные

отверстия.

3. Вентиляционные входные отвер-

стия.

4. Комплект ножек.

Блок управления

1. На боковой стороне прибора находится кнопка включения/
выключения прибора. С помощью
данной кнопки также регулируется
мощность обогрева: полная (II) и поло­винная (I).
a) Включение обогревателя на поло­винную мощность.
b) Выключение обогревателя.
c) Вкл ючени е обог ревате ля на полную
мощность.

2. На верх ней п анели прибор а
находится блок управления:

1. Р учка регулировки термо-

стата (управление темпера­турой нагрева).

2. Индикатор половинной

мощности.

3. Индикатор полной мощности.

Краткое руководство по работе с прибором

Подготовка к работе

• Аккур атно выньте при бор из карто нной у паковк и.

• Перед эксплуатацией прибора необходимо удалить наклейку с
лицевой панели конвектора.

• При первом включении возможно появление некоторого запа­ха, который исчезнет после начала работы конвектора.

• Не рекомендуется использовать одну и ту же электрическую
розетку для одновременного включения в нее данного обогре­вателя и другого электрического оборудования высокой мощ­ности, во избежание перегрузки вашей электрической сети.

Включение прибора

Вставьте вилку в розетку, индикатор электропитания загорится и
будет гореть постоянно. Переведите кнопку включения/выключе­ния на боковой стороне прибора в режим «I» или «II» (половинная
или полная мощность нагрева), поверните ручку регулировки тер­мостата на верхней панели вправо, чтобы прибор начал работать
и вы могли выбрать необходимую температуру нагрева.
Если температура окружающего воздуха ниже установленной, кон­вектор начинает работать, если температура окружающего воздуха
становится выше установленной, прибор автоматически выключает­ся и переходит в режим ожидания, а затем снова включается, когда
температура воздуха в помещении понижается.

Установка температуры

Чтобы установить необходимую температуру нагрева и поддер­живать постоянную температуру воздуха в помещении, включите
прибор на полную мощность, поверните ручку регулировки тер­мостат вправо до максимального значения.

Когда температура в помещении достигнет комфортного для вас
уровня, начните медленно поворачивать ручку регулировки тер­мостата влево, пока не услышите щелчок. Таким образом прибор
запомнит комфортную для вас температуру и будет поддерживать
её, автоматически включаясь и выключаясь.

Разница между температурами включения/выключения
для зада нного значения может составлять от 0,1 до 3 ºС
в за виси мост и от объема и теплоиз оляц ии помещения.
Рекомендуем при эксплуатации прибора в больших поме­щениях, подверженных быстрому охлаждению, устанав­ливать температуру на 2-3 ºС выше желаемой, для более
эффективной работы обогревателя.

Функ ция з ащ иты от перегрева

Прибор оборудован автоматическим выключателем, который
активируется при достижении верхнего предела температуры.
Обогреватель выключается автоматически в случае перегрева.

1

2

Монтаж прибора

Рекомендуемая установка

Конвектор должен быть зафиксирован
в соответствии с предписаниями.
Выключатель и другие механизмы

3

должны находиться вне зоны попада-

4

ния брызг воды. Категорически запре­щается накрывать или затыкать вход­ные или выходные отверстия (решетки)
воздуха, ввиду опасности несчастного

a

случа я или порчи п рибор а. Не ра с­полагать за занавесками, дверьми,
под отверстием в стене или венти-

b

ляционным отверстием. Соблюдать
минимальные расстояния установки на

c

полу, поверхностях, у мебели и т. д.

Настенна я установка прибора :

• Сначала необходимо отсоединить
планки кронштейна от конвектора. Для
этого нужно выполнить следующее
действие:

- н ажм ите на защелк и и пот яните планк и

3

кронштейна на себя.

• Далее закрепите монтажный шаблон
на с тене:

- используйте монтажный шаблон в
качестве маркировки установочных
размеров, приложив его к стене;

- проверьте горизонтальное положение шаблона,
затем отметьте и просверлите отверстия;

- поместите планки кронштейна на стену и закре­пите и х.

• Закрепить прибор на кронштейне необходимо
следующим образом:

- наденьте на кронштейн нижнюю часть конвекто­ра при помощи специальных отверстий, распо­ложенных в нижней части конвектора (а);

- н аден ьте верхню ю част ь конве ктор а на кр он­штейн, зафиксировав его при помощи защелок
на кро нштей не (в).

Напольна я установка прибора

Прибор может быть установлен на специаль­ные ножки для свободного перемещения по
комнате.
Крепление комплекта опорных ножек осу­ществляется следующим образом:

• переве рнут ь конве ктор нижне й час тью
кверху ;

• взять одну из опорных ножек с роликами;

• приложи ть пла нку опорно й ножк и к мес ту
крепления на конвекторе так, чтобы выпу­кла я част ь пла нки пр илега ла пл отно к корпусу конвек тора и
находилась ближе к его задней стенке, винтовые отверстия
должны совпасть;

• закрепите опорные ножки с помощью винтов, входящих в ком­плектацию;

защелки

в

б

a

• для вто рой оп орной планк и повт орите т е же опе рации.

• Не на крыва йте прибор, когда он работает. Не сушите
на нем одежду и любы е дру гие т кани и ма териа лы. Это
может привести к е го пе регреву, выходу из строя или
причинить значительный ущерб Вам и/или Вашему иму­ществу. (Внимание! Производитель рассматривает дан­ный вид поломки, как негарантийный случай.)

• Электроприбор должен находиться под наблюдением,
особенно, если неподалеку от него находятся дети.
Внимательно следите за тем, чтобы дети не прикасались
к прибору.

• Удостоверьтесь, что корпус прибора и его нагреватель­ный элемент остыл, прежде чем прибор будет демонтиро­ван и уложен в упаковку для длительного хранения.

• Прибор должен располагаться вдали от легко воспламе­няющихся или легко деформируемых объектов.

• Не используйте прибор на открытых пространства х вне
помещения.

• Для нормальной работы прибора уровень напряжения в
электросети должен быть достаточен, а ее технические
параметры должны быть в строгом соответствии с техни­ческими параметрами, указанными на корпусе прибора.

• В случае нарушения правильной работы прибора обра ­титес ь в ближа йший к ва м автори зова нный сер висн ый
центр производителя для консультац ии и р емонта (ад ре­са сервисных центров указа ны в гарантийном талоне или
на сайте www.home-comfort.ru).

• Никогда не разбирайте прибор самостоятельно.

• Отсоединяйте прибор от электрической сети когда он не
используется вами и перед тем, как его мыть.

Уход

Конвектор не требует специального ухода.
Перед обслуживанием (уходом) необходимо в ыключить конвек­тор из электросети.
Корпус прибора следует периодически протирать мягкой тряпкой
или влажной губкой. Ни в коем случае не используйте абразив­ные, пеномоющие средства и растворители.

Рекомендуемая температура и влажность в помещении:
а) дл я работ ы конве ктор а:
от -25 до +3 0 �С, влажность от 40 до 90%;
б) для хранения конвектора : от -20 до +80 �С, влажнос ть от 4 0
до 90%.

Срок сл ужбы прибо ра — 10 лет.

Га р а н т и я

Гарант ийный срок - 3 года. Гарантийно е обсл ужив ание прибор а
производится в соответствии с обязательствами, перечисленны­ми в гарантийном талоне.

Технические характеристики

Модель

Номинальная потребля­емая мощность, кВт

Номинальное
напряжение, В/Гц

Размеры прибора
(Ш×В×Г), мм

Вес нет то, кг 3,3 4 5,3

Способ крепления Настенный монтаж/Напольная уст ановка

Класс пылевлагозащиты IP24

Сила ток а, А 4,3 6,5 8,7

Производитель оставляет за собой право на внесение изменений

ECH/AS-1000

1000/500 1500/750 2000/1000

220–240/~50 220–240/~50 220–240/~50

460×400×97 595×40 0×97 8 30×400×97

ECH /AS-1 500 MRECH/AS-2000

MR

MR

Комплектация

• Обогреватель (конвектор).

• Настенный монтажный кронштейн.

• Крепежные болты.

• Комплект ножек с колесиками.

• Инструкция и гарантийный талон.

• Монта жный шаблон

В комплектацию конвектора входит наклейка , ра змещенна я
на лицевой панели.
Перед началом эксплуатации прибора необходимо ее уда­лить.

Утилизация

По окончании срока службы прибор следует утилизировать.
Подробную информацию по утилизации прибора Вы можете
получить у представителя местного органа власти.

Дата изготовления

Дата изготовления указана на приборе и упаковке.

Сертификация

Товар с ерти фици рова н на территори и Таможе нного союза .

Товар соответствует требова ниям:

ТР ТС 004/2011 «О безо пасно сти низ ковольтно го оборудо вания »,
ТР ТС 020/2011 «Электр омагн итна я совм естим ость тех ничес ких
средств»

Изготовитель:

Общест во с огра ничен ной отв етстве нност ью «Ижев ский за вод
тепловой техники»
РФ, 426052, Удмуртск ая Рес публик а, г. Ижевск, ул.
Лесоз аводск ая, д. 23/110
Тел.: [phone]
Факс: [phone]

Адрес производства :

РФ, Владимирская область, Киржачский район,
г. Киржач, мкр. Крас ный Ок тябрь, ул. П ервома йска я, д. 1

Сделан о в России

Electrolux is a registered trademark used under license from AB
Electrolux (publ).
Электролюкс – зарегистрированная торговая марка, используе­мая в соответствии с лицензией Electrolux AB (публ.).

В текст е и цифро вых обозначениях инстр укции

могут быть допущены технические ошибки и

Изменения технических характеристик

и ассортимента могут быть произведены без

предварительного уведомления.

опечатки.

www.home-comfort.ru

www.electrolux.ru

IP24

Г а р а н т и й н ы й т а л о н

Настоящий докумен т не ограничивает определенные законом
права потребителей, но дополняет и уточняет оговоренные
законом обязательства, предполагающие соглаш ение сторон
либо договор.

Правильное заполнение гарантийного та лона

Внимательно ознакомьтесь с гарантийным талоном и проследи­те, ч тобы он был пра вильн о з аполн ен и и мел штам п Пр одавц а.

При отсут ствии шта мпа Прод авца и дат ы продаж и (либо
кассового чека с д атой продажи) гарантийный срок изделия
исчисляется с даты производства изделия. Для газовых котлов,
кондиционеров типа сплит-система, чиллеров и фанкойлов
обязательным так же являются указание даты пуска в эксплу­атацию и штамп авторизованной организации, производившей
пуск в эксплуатацию.

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплект­ность, все претензии по внешнему виду и комплектности изде­лия предъявляйте Продавцу при покупке изделия.

П о з д р а в л я е м В а с с п р и о б р е т е н и е м т е х н и к и о т л и ч н о г о
к а ч е с т в а !

Д о п о л н и т е л ь н у ю и н ф о р м а ц и ю о б э т о м и д р у г и х и з д е л и я х В ы
м о ж е т е п о л у ч и т ь у П р о д а в ц а и л и п о н а ш е й и н ф о р м а ц и о н н о й
ли нии в г. Мос к ве:
Тел: [phone] (По России звонок бесплатный, в будние
дни с 8:0 0 до 19:00)

E-mail: info@ home–comfort.ru
Ад рес для пи сем : 1254 93, г. Москва , а/я 310
Ад рес в Ин тер нет: www.home– comfort.ru

Подробная информация о сервисных центра х, уполномоченных
осуществлять ремонт и техническое обслуживание изделия,
прилагается отдельным списком и/или находится на сайте.

Претензии принимает уполномоченная организация.

Производитель оставляет за собой право вносить изменения
в конструкцию, комплектацию или технологию изготовления
изделия с целью улучшения его технологических характеристик.
Такие изменения вносятся в изделие без предварительного

уведомления Покупателей и не влекут за собой обязательств по
изменению/улучшению ранее выпущенных изделий.
Убедите льно п росим Вас во избежа ние н едораз умени й до ус та­новки/эксплуатации изделия внимательно изучить его инструк­цию по эксплуатации.
Запрещается вносить в Гарантийный талон какие-либо измене­ния, а так же стирать или переписывать какие-либо указанные
в нем данные.

Срок действия гарантии

Настоящая гарантия имеет силу, если Гарантийный талон пра­вильно/четко заполнен и в нем указаны: наименование и модель
издели я, его серий ные но мера, дата прода жи, а так же име ется
подпись уполномоченного лица и штамп Продавца.

Гарантийный срок на электрические конвекторы составляет

36 (тридцать шесть) месяцев со дня продажи Покупателю.

Действительность гара нтии

Настоящая гарантия действительна только на территории

РФ на изде лия, куплен ные на территории РФ. Гаран тия рас­пространяется на производственный или конструкционный
дефе кт издели я. Настоящая гаранти я вклю чает в себя выпол­нение уполномоченным сервисным центром ремонтных работ
и замену дефектных деталей изделия в сервисном центре или

у Пок упател я (по усмо трени ю серв исного центр а). Гарант ийны й

ремонт изделия выполняется в срок не более 45 (сорока пяти)
кале ндарн ых дн ей.

Настоящая гарантия не дает права на возмещение и покрытие

ущерба, происшедшего в результате переделки и регулировки
изделия, без предварительного письменного согласия изгото­вителя, с целью привед ения его в соответстви е с нац иона ль­ными или местными техническими стандартами и нормами
безопасности. Также обращаем внимание Покупателя на то,
что в соответствии с Жилищным Кодексом РФ Покупатель
обязан согласовать монтаж купленного оборудования с экс­плуатирующей организацией и компетентными органами
исполнительной власти субъекта Российской Федерации.

Продав ец и Изгото витель не не сут ответствен ность за люб ые
неблагоприятные последствия, связанные с использованием

Покупателем купленного изделия надлежащего качества без

утвержденного плана монтажа и разрешения вышеуказанных
организаций.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

• периодическое обслуживание и сервисное обслуживание
изделия (чистку, замену фильтров);

• любые а дапта ции и изм енени я издели я, в т. ч. с целью усо вер­шенствования и расширения обычной сферы его применени я,
которая указана в Инструкции по эксплуатации изделия, без
предварительного письменного согласия изготовителя.

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Модель: ...............................................................................................................................

Серийный номер: ................................................................................................................

Дата покупки: .....................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию: ..............................................................................................

Штамп организации, производившей пуск в эксплуатацию

Модель: ...............................................................................................................................

Серийный номер: ................................................................................................................

Дата покупки: .....................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию: ..............................................................................................

Штамп организации, производившей пуск в эксплуатацию
