E6333IOK
................................................ .............................................
FR TABLE DE CUISSON NOTICE D'UTILISATION
www.electrolux.com
2
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8.
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer
ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil
lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans surveillance.
FRANÇAIS 3
1.2 Sécurité générale
• L'appareil et ses parties accessibles deviennent
chauds pendant son fonctionnement. Ne touchez pas
les éléments chauffants.
www.electrolux.com
4
• Ne faites pas fonctionner l'appareil avec un minuteur
• Il peut être dangereux de laisser chauffer de la graisse
• N'essayez jamais d'éteindre un feu avec de l'eau. Met-
• N'entreposez rien sur les surfaces de cuisson.
• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-
• Ne posez pas d'objets métalliques tels que couteaux,
• Si la surface vitrocéramique est fissurée, mettez à l'ar-
• Après utilisation, éteignez toujours la zone de cuisson à
externe ou un système de commande à distance.
ou de l'huile sans surveillance sur une table de cuisson
car cela pourrait provoquer un incendie.
tez à l'arrêt l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture ignifuge.
pareil.
fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
rêt l'appareil pour éviter tout risque d'électrocution.
l'aide de la manette de commande correspondante et
ne vous fiez pas à la détection des récipients.
2.
INSTRUCTIONS DE SÉCURITÉ

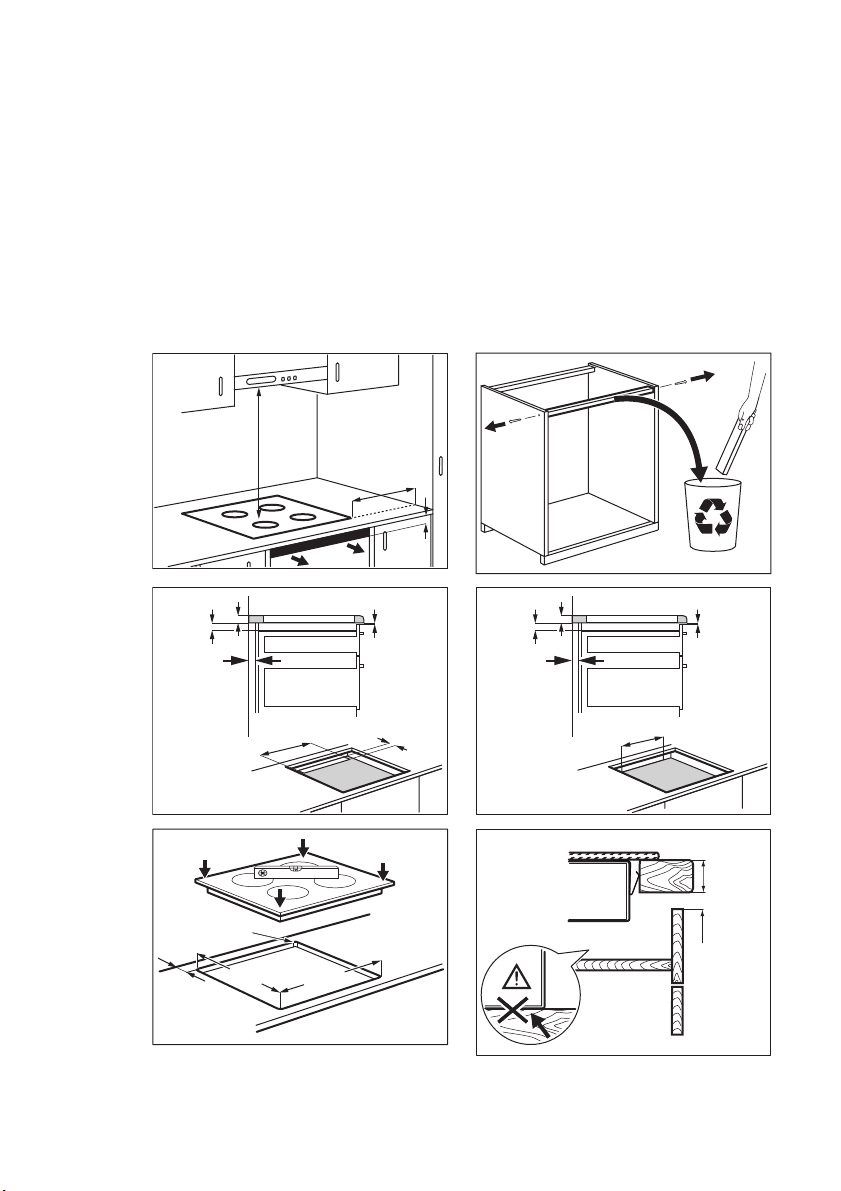

2.1 Installation
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis
par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours
des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air
puisse circuler.
• Assurez-vous de laisser un espace de
ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve
dessous. La garantie ne couvre pas les
dommages causés par l'absence d'un
espace de ventilation adéquat.
• Le dessous de l'appareil peut devenir
très chaud. Nous vous recommandons
d'installer un panneau de séparation
ignifuge sous l'appareil pour en bloquer
l'accès.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous
que l'appareil est débranché.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation
s'emmêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent
pas en contact avec les surfaces brûlantes de l'appareil ou les récipients
brûlants lorsque vous branchez l'appareil à des prises électriques situées à
proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et
inapproprié ou une fiche (si présente)
non serrée peuvent être à l'origine
d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche
secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer
le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation
appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être
retirés du support), un disjoncteur différentiel et des contacteurs.
FRANÇAIS 5
2.2 Utilisation
AVERTISSEMENT
Risque de blessures, de brûlures
ou d'électrocution.
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de
cet appareil.
• Ne faites pas fonctionner l'appareil avec
un minuteur externe ou un système de
commande à distance.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles
sont chaudes.
• Éteignez les zones de cuisson après
chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.
• N'utilisez jamais l'appareil comme plan
de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des
fêlures, débranchez immédiatement
l'appareil pour éviter tout risque d'électrocution.
• Les porteurs de pacemakers doivent
rester à une distance minimale de
30 cm des zones de cuisson à induction lorsque l'appareil est en cours de
fonctionnement.
AVERTISSEMENT
Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaude peuvent
dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds
éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes
d'aliments qui peuvent provoquer un incendie à température plus faible que
l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.
www.electrolux.com
6
• Ne tentez pas d'éteindre un incendie
• Ne laissez pas de récipients chauds sur
• Ne laissez pas le contenu des réci-
• Prenez soin de ne pas laisser tomber
• Ne faites jamais fonctionner les zones
• Ne placez jamais de papier aluminium
• N'utilisez pas de récipients en fonte ou
avec de l'eau. Débranchez l'appareil et
couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.
AVERTISSEMENT
Risque de dommage de l'appareil.
le bandeau de commande.
pients de cuisson s'évaporer.
d'objets ou de récipients sur l'appareil.
Sa surface risque d'être endommagée.
de cuisson avec des récipients de cuisson vides ou sans aucun récipient de
cuisson.
sur l'appareil.
en aluminium, ni de récipients dont le
fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets
lorsque vous devez les déplacer sur la
surface de cuisson.
• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
2.4 Mise au rebut
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
• Contactez votre service municipal pour
obtenir des informations sur la marche
à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation
secteur.
• Coupez le câble d'alimentation et mettez-le au rebut.
2.3 Entretien et nettoyage
AVERTISSEMENT
Risque de dommage de l'appareil.
3. DESCRIPTION DE L'APPAREIL
1
4 3
2
210 mm
Zone de cuisson à induction
1
Double zone de cuisson à induction
2
Bandeau de commande
3
Zone de cuisson à induction
4
FRANÇAIS 7
3.1 Description du bandeau de commande
1 2 3 4 5
Les touches sensitives permettent de faire fonctionner l'appareil. Les
affichages, les voyants et les signaux sonores indiquent quelles fonctions
sont activées.
touche sensitive fonction
1
2
3
Indicateur du niveau de cuis-
4
son.
5
/
Pour allumer et éteindre l'appareil.
Pour verrouiller ou déverrouiller le ban-
deau de commande.
Pour activer la fonction Booster.
Pour indiquer le niveau de cuisson.
Pour augmenter ou diminuer le niveau de
cuisson.
3.2 Affichage du niveau de cuisson
Affichage Description
La zone de cuisson est désactivée.
La fonction Maintien au chaud/STOP+GO est active.
- / -
La zone de cuisson est activée.
La fonction de démarrage automatique de la cuisson est
active.
Récipient de cuisson inadapté ou trop petit, ou absence
de récipient sur la zone de cuisson.
Une anomalie de fonctionnement s'est produite.
Une zone de cuisson est encore chaude (chaleur rési-
duelle).
Le dispositif de verrouillage/sécurité enfants est activé.
La fonction Booster est activée.
La fonction d'arrêt automatique est activée.
www.electrolux.com
8
3.3 Voyant de chaleur résiduelle
AVERTISSEMENT
La chaleur résiduelle peut être
source de brûlures !
4. UTILISATION QUOTIDIENNE
Les zones de cuisson à induction génèrent la chaleur nécessaire directement sur
le fond des plats de cuisson. La table vitrocéramique est chauffée par la chaleur
des récipients.
4.1 Activation et désactivation
Appuyez sur pendant 1 seconde pour
activer ou désactiver l'appareil.
4.2 Arrêt automatique
Cette fonction arrête l'appareil
automatiquement si :
• Toutes les zones de cuisson sont désactivées (
• Vous ne réglez pas le niveau de cuisson
après avoir allumé l'appareil.
• Vous avez renversé quelque chose ou
placé un objet sur le bandeau de commande pendant plus de 10 secondes
(une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques
instants et l'appareil s'éteint. Retirez
l'objet du bandeau de commande ou
nettoyez celui-ci.
• L'appareil surchauffe (par ex., lorsque
tout le liquide s'est évaporé du récipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil.
• Vous utilisez des récipients inadaptés.
Le symbole
cuisson se désactive automatiquement
au bout de 2 minutes.
• Vous ne désactivez pas la zone de
cuisson ou ne modifiez pas le niveau de
cuisson. Au bout de quelques instants,
s'allume et l'appareil s'éteint. Voir ci-
dessous.
• La relation entre le niveau de cuisson et
les durées de la fonction d'arrêt automatique :
•
•
•
•
).
s'allume et la zone de
, - : 6 heures
- : 5 heures
: 4 heures
- : 1 heure 30 minutes
4.3 Niveau de cuisson
Appuyez sur pour augmenter le niveau
de cuisson. Appuyez sur
nuer le niveau de cuisson. L'affichage indique le niveau de cuisson. Appuyez sur
et en même temps pour désactiver
la zone de cuisson.
pour dimi-
4.4 Démarrage automatique de
la cuisson
La fonction de démarrage automatique de
la cuisson permet d'atteindre plus rapidement le niveau de cuisson souhaité. Cette
fonction active le niveau de cuisson le
plus élevé pendant un certain temps (voir
le schéma) puis redescend au niveau sélectionné.
Pour activer la fonction de démarrage automatique de la cuisson pour une zone de
cuisson :
1.
Appuyez sur . Le symbole apparaît sur l'affichage.
2.
Appuyez immédiatement sur . Le
symbole
3.
Appuyez immédiatement sur à
plusieurs reprises jusqu'à ce que le
niveau de cuisson souhaité s'affiche.
Au bout de 3 secondes,
Pour désactiver cette fonction, appuyez
sur
.
apparaît sur l'affichage.
s'affiche.
11
10
9
8
7
6
5
4
3
2
1
0
123456789
4.5 Fonction Booster
La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction Booster peut
être activée pour une durée limitée (voir le
chapitre « Caractéristiques techniques »).
La zone de cuisson à induction revient ensuite automatiquement au niveau de cuisson le plus élevé. Pour activer cette fonc-
tion, appuyez sur
la désactiver, appuyez sur
; s'allume. Pour
ou .
4.6 Gestionnaire de puissance
Le gestionnaire de puissance répartit la
puissance disponible entre deux zones de
cuisson qui sont couplées pour former
une paire (voir la figure). La fonction Booster augmente la puissance au niveau
maximal pour l'une des zones de cuisson
de la paire. La puissance de la seconde
zone de cuisson diminue automatiquement. L'affichage du niveau de cuisson de
la zone à puissance réduite oscille entre
deux niveaux.
FRANÇAIS 9
4.7 Verrouillage
Lorsque vous utilisez les zones de cuisson, vous pouvez verrouiller le bandeau
de commande, à l'exception de la touche
. Vous éviterez ainsi une modification
accidentelle du réglage du niveau de cuisson.
Réglez d'abord le niveau de cuisson.
Pour activer cette fonction, appuyez sur
. Le symbole s'allume pendant
4 secondes.
Pour désactiver cette fonction, appuyez
. Le niveau de cuisson précédent
sur
s'allume.
Lorsque vous éteignez l'appareil, cette
fonction est désactivée.
4.8 Dispositif de sécurité enfants
Ce dispositif permet d'éviter une utilisation
involontaire de l'appareil.
Pour activer le dispositif de sécurité
enfants
•
Activez l'appareil avec
tionnez aucun niveau de cuisson.
•
Appuyez sur
Le symbole
•
Désactivez l'appareil avec
pendant 4 secondes.
s'allume.
Pour désactiver le dispositif de
sécurité enfants
•
Activez l'appareil avec
tionnez aucun niveau de cuisson.
Appuyez sur
Le symbole
•
Désactivez l'appareil avec
pendant 4 secondes.
s'allume.
Pour désactiver le dispositif de
sécurité enfants pour une seule
session de cuisson
•
Activez l'appareil avec
s'allume.
•
Appuyez sur
pendant 4 secondes.
Réglez le niveau de cuisson dans
les 10 secondes qui suivent Vous
pouvez utiliser l'appareil.
• Lorsque vous éteignez l'appareil en ap-
puyant sur
, la sécurité enfants fonc-
tionne à nouveau.
. Ne sélec-
.
. Ne sélec-
.
. Le symbole
www.electrolux.com
10
5. CONSEILS UTILES
ZONES DE CUISSON À INDUCTION
Sur les zones de cuisson à induction, un
champ électromagnétique puissant chauffe les récipients très rapidement.
5.1 Récipients de cuisson
compatibles avec les zones de
cuisson à induction
Utilisez des récipients adaptés aux
zones de cuisson à induction.
Matériaux des récipients
• adaptés : fonte, acier, acier émaillé,
acier inoxydable, fond multicouche (homologué par le fabricant).
• inadaptés : aluminium, cuivre, laiton,
verre, céramique, porcelaine.
Un récipient convient à l'induction si :
• ... une petite quantité d'eau contenue
dans un récipient chauffe dans un bref
laps de temps sur une zone de cuisson
réglée sur le niveau de cuisson maximal.
• ... un aimant adhère au fond du récipient.
Le fond du récipient de cuisson doit être aussi plat et épais
que possible.
Dimensions du récipient de cuisson :
les zones de cuisson à induction s'adaptent automatiquement au diamètre du
fond du récipient utilisé, jusqu'à une certaine limite.
5.2 Utilisation des zones de
cuisson
IMPORTANT
Posez le récipient sur la croix se trouvant
sur la surface de cuisson. Recouvrez
complètement la croix. La zone magnétique au fond du récipient doit avoir un diamètre minimum de 125 mm. Les zones
de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé. Les récipients de grande
taille peuvent reposer sur deux zones de
cuisson en même temps.
5.3 Bruit pendant le
fonctionnement
Si vous entendez :
• un craquement : le récipient est composé de différents matériaux (conception "sandwich").
• un bruit de sifflement : vous utilisez une
ou plusieurs zones de cuisson avec des
niveaux de cuisson élevés et le récipient
est composé de différents matériaux
(conception "sandwich").
• Un bourdonnement : vous utilisez des
puissances élevées.
• Un cliquètement : des commutations
électriques se produisent.
• Un sifflement, un bourdonnement : le
ventilateur fonctionne.
Les bruits décrits sont normaux et ne
constituent pas un dysfonctionnement.
5.4 Économies d'énergie
Comment réaliser des économies
d'énergie
• Si possible, couvrez toujours les récipients de cuisson avec un couvercle
pendant la cuisson.
• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci
en fonctionnement.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud
ou pour faire fondre.
Efficacité de la zone de cuisson
L'efficacité de la zone de cuisson est liée
au diamètre du récipient. Un récipient plus
petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la
puissance générée par la zone de cuisson. Pour connaître les diamètres minimaux, reportez-vous au chapitre « Caractéristiques techniques ».
5.5 Exemples de cuisson
Le rapport entre le niveau de cuisson et la
consommation énergétique de la zone de
cuisson n'est pas linéaire.
Lorsque vous augmentez le niveau de
cuisson, l'augmentation énergétique de la
zone de cuisson n'est pas proportionnelle.
Ni-
Utilisation : Durée Conseils Consom-
Cela signifie que la zone de cuisson utilisée à un niveau de cuisson moyen utilise
moins de la moitié de sa puissance.
Les valeurs figurant dans le tableau suivant sont fournies à titre
indicatif.
vea
u
de
cui
ss
on
Maintenir au chaud les
plats que vous venez
1
selon les
besoins.
Mettez un couvercle
sur le récipient
de cuire
1 -2Sauce hollandaise, fai-
re fondre : du beurre,
5 - 25 min Remuez de temps en
temps
du chocolat, de la gélatine
1 -2Solidifier : omelettes
baveuses, œufs au plat
2 -3Cuire à feu doux le riz
et les plats à base de
produits laitiers ; réchauffage des plats
cuisinés
10 - 40 min Couvrez pendant la
cuisson.
25 - 50 min Ajoutez au moins
deux fois plus d'eau
que de riz. Remuez
car les aliments à base de lait se séparent
durant la cuisson.
3 -4Cuire les légumes, le
poisson, la viande à la
vapeur
4 -5Cuire des pommes de
terre à la vapeur
20 - 45 min Ajoutez quelques
cuillerées à soupe de
liquide
20 - 60 min Utilisez max. ¼ l
d'eau pour 750 g de
pommes de terre.
4 -5Cuire de grandes
quantités d'aliments,
ragoûts et soupes
6 -7Poêler à feu doux : es-
calopes, cordons bleus
60 150 min
Ajoutez jusqu'à 3 l de
liquide, plus les ingrédients.
au besoin Retournez à la moitié
du temps
de veau, côtelettes, rissoles, saucisses, foie,
roux, œufs, crêpes,
beignets
7 -8Poêler à feu vif des
pommes de terre risso-
5 - 15 min Retournez à la moitié
du temps
lées, filets, steaks
FRANÇAIS 11
mation
énergétique nominale
3 %
3 – 5 %
3 – 5 %
5 – 10 %
10 – 15 %
15 – 21 %
15 – 21 %
31 – 45 %
45 – 64 %
www.electrolux.com
12
Ni-
Utilisation : Durée Conseils Consomvea
u
de
cui
ss
on
9 Faire bouillir de l'eau, cuire des pâtes, griller la viande (gou-
lasch, bœuf braisé), cuire des frites.
Faire bouillir une grande quantité d'eau. La fonction Booster
est activée.
6. ENTRETIEN ET NETTOYAGE
mation
énergétique nominale
100 %
Nettoyez l'appareil après chaque utilisation.
Utilisez toujours des récipients de cuisson
dont le fond est propre.
Les égratignures ou les taches
sombres sur la vitrocéramique
n'ont aucune influence sur le fonctionnement de l'appareil.
Pour enlever les salissures :
1.
– Enlevez immédiatement : plasti-
que fondu, films plastiques et ali-
ments contenant du sucre. Sinon,
la saleté pourrait endommager l'ap-
pareil. Utilisez un racloir spécial
pour la vitre. Tenez le racloir incliné
sur la surface vitrée et faites glisser
la lame du racloir pour enlever les
salissures.
Une fois que l'appareil a suffi-
–
samment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un agent
de nettoyage pour vitrocéramique
ou acier inoxydable.
2.
Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
3.
Et enfin, essuyez l'appareil à l'aide
d'un chiffon propre.
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT
Problème Possible Solution
Vous ne pouvez pas allumer l'appareil ou le faire
fonctionner.
Vous avez appuyé sur
Il y a de l'eau ou des ta-
Allumez de nouveau l'ap-
pareil et réglez le niveau
de cuisson en moins de
10 secondes.
N'appuyez que sur une
plusieurs touches sensitives en même temps.
seule touche sensitive à
la fois.
Nettoyez le bandeau de
ches de graisse sur le
commande.
bandeau de commande.
FRANÇAIS 13
Problème Possible Solution
Un signal sonore retentit
et l'appareil s'éteint.
Un signal sonore retentit
Vous avez posé quelque
chose sur une ou plusieurs touches sensitives.
Retirez l'objet des tou-
ches sensitives.
lorsque l'appareil est
éteint.
L'appareil s'éteint. Vous avez posé quelque
chose sur la touche sen-
Le voyant de chaleur résiduelle ne s'allume pas.
sitive
La zone de cuisson n'est
pas chaude parce qu'elle
.
n'a fonctionné que peu
de temps.
La fonction de démarrage
automatique de la cuis-
La zone de cuisson est
chaude.
Retirez l'objet de la tou-
che sensitive.
Si la zone de cuisson a
eu assez de temps pour
chauffer, faites appel à
votre service après-vente.
son ne fonctionne pas.
Le niveau de cuisson le
plus élevé est réglé.
Le niveau de cuisson le
plus élevé est identique à
la fonction de démarrage
automatique de la cuis-
son.
Le niveau de cuisson
change.
Le gestionnaire de puissance est activé.
Reportez-vous au chapi-
tre « Gestionnaire de
puissance ».
Les touches sensitives
sont chaudes.
s'allume.
s'allume.
s'allume.
Le récipient est trop
grand ou vous l'avez placé trop près des commandes.
La fonction d'arrêt automatique est activée.
Le dispositif de sécurité
enfants ou de verrouillage
est activé.
Aucun récipient ne se
trouve sur la zone de
Placez les récipients de
grande taille sur les zones
de cuisson arrière, si né-
cessaire.
Éteignez l'appareil puis
allumez-le de nouveau.
Reportez-vous au chapi-
tre « Utilisation quotidien-
ne ».
Placez un récipient sur la
zone de cuisson.
cuisson.
Récipient inadapté. Utilisez un récipient adap-
té.
Le diamètre du fond du
récipient est trop petit
pour la zone de cuisson.
Le récipient de cuisson
ne recouvre pas la
Déplacez le récipient sur
une zone de cuisson plus
petite.
Recouvrez complètement
la croix / le carré.
croix / le carré.
www.electrolux.com
14
chent.
Si les indications ci-dessus ne vous permettent pas de remédier au problème,
veuillez vous adresser à votre revendeur
ou au service après-vente. Veuillez lui
fournir les informations figurant sur la plaque signalétique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la table de
cuisson) et le type de message d'erreur
qui s'affiche.
Problème Possible Solution
et un chiffre s'affi-
Une erreur s'est produite
dans l'appareil.
Débranchez l'appareil de
l'alimentation électrique
pendant quelques minu-
tes. Déconnectez le fu-
sible de l'installation do-
mestique. Rebranchez
l'appareil. Si
à nouveau, contactez vo-
tre service après-vente.
s'allume.
Une erreur s'est produite
dans l'appareil car un récipient chauffe à vide. La
protection anti-surchauffe
des zones de cuisson et
l'arrêt automatique sont
activés.
Éteignez l'appareil. Enle-
vez le récipient chaud. Au
bout d'environ 30 secon-
des, remettez la zone de
cuisson en fonctionne-
ment. Si le récipient était
la cause du problème, le
message d'erreur dispa-
raît de l'affichage, mais le
voyant de chaleur rési-
duelle peut demeurer.
Laissez le récipient refroi-
dir et reportez-vous au
chapitre « Récipients de
cuisson compatibles avec
les zones de cuisson à in-
duction » pour voir si vo-
tre récipient est compati-
ble avec l'appareil.
Veillez à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation
de la part de l'utilisateur, le déplacement
du technicien du service après-vente ou
du magasin vendeur peut être facturé même en cours de garantie. Les instructions
relatives au service après-vente et aux
conditions de garantie figurent dans le livret de garantie.
s'allume
8. INSTALLATION
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
Avant l'installation
Avant l'installation de l'appareil, notez cidessous les informations figurant sur la
plaque signalétique. La plaque signalétique se trouve au bas de l'enveloppe extérieure de l'appareil.
• Modèle ...........................
• PNC .............................
• Numéro de série ....................
8.1 Appareils encastrables
• Les appareils encastrables ne peuvent
être mis en fonctionnement qu'après
avoir été installés dans des meubles et
sur des plans de travail homologués et
adaptés.
8.2 Câble d'alimentation
• L'appareil est fourni avec le câble d'alimentation.
8.3 Montage
min.
500mm
min.
50mm
min.
2mm
FRANÇAIS 15
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble
spécial (type H05BB-F Tmax 90 °C ou
de calibre supérieur). Contactez votre
service après-vente.
B
< 20 mm
B
A
57 mm
12 mm
41 mm
28 mm
31 mm
38 mm
R 5mm
min.
55mm
A
min. 500 mm
490+1mm
560+1mm
min. 2 mm
min
30 mm
B
> 20 mm
B
A
57 mm
12 mm
41 mm
28 mm
31 mm
38 mm
A
min. 500 mm
min. 2 mm
min.
12 mm
min.
2 mm
www.electrolux.com
16
min.
38 mm
min.
2 mm
Si vous utilisez une enceinte de protection
(accessoire en option
culation d'air de 2 mm et le fond de protection installé directement sous l'appareil
ne sont plus nécessaires.
Vous ne pouvez pas utiliser le boîtier de
protection si vous installez l'appareil audessus d'un four.
1)
L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre
revendeur local.
9. CARACTERISTIQUES TECHNIQUES
Modell E6333IOK Prod.Nr. 949 596 142 00
Typ 58 GAD DD AU 220 - 240 V 50 - 60 Hz
Induction 7.4 kW Made in Germany
Ser.Nr. .......... 7.4 kW
ELECTROLUX
Puissance des zones de cuisson
Zone de
cuisson
Puissance
nominale (niveau de cuis-
Fonction
Booster acti-
vée [W]
son
max.) [W]
Arrière droite
2300 W 3700 W 10 180
— 210 mm
Arrière gauche 2300 W 3200 W 10 125
Avant gauche 2300 W 3200 W 10 125
La puissance des zones de cuisson peut
légèrement différer des données du ta-
bleau. Elle dépend de la matière et des dimensions du récipient.
Durée maximale de la
fonction
Booster
[min]
1)
), l'espace de cir-
Diamètre minimal du récipient [mm]
10. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
FRANÇAIS 17
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.
avec les ordures
www.electrolux.com
18
FRANÇAIS 19
www.electrolux.com/shop
892955394-A-452012
Loading...
