MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT!

N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,
y compris les suivantes.

■Installez le réfrigérateur conformément aux

directives d’installation avant de l’utiliser.

■Ne laissez pas les enfants grimper, s’asseoir, se

tenir debout ni se pendre aux clayettes du
réfrigérateur. Ils pourraient endommager le
réfrigérateur et se blesser gravement.

■Ne touchez pas les surfaces froides du congélateur

si vous avez les mains humides ou mouillées : la
peau risque d’adhérer à ces surfaces très froides.

■N’entreposez et n’utilisez pas d’essence ou autres

vapeurs et liquides inflammables à proximité de cet
appareil ou de tout autre appareil électroménager.

■Si votre réfrigérateur est doté d’une machine à

glaçons automatique, évitez le contact avec les
pièces mobiles du mécanisme éjecteur, ou avec
l’élément chauffant situé à la partie inférieure de
la machine à glaçons. Ne posez pas les doigts ou
les mains sur le mécanisme de la machine à
glaçons pendant que le réfrigérateur est branché.

■Éloignez les doigts des parties du réfrigérateur où

l’on peut facilement se pincer : les espaces entre
les portes et entre les portes et les placards sont
toujours étroits. Soyez prudent lorsque vous fermez
les portes de l’appareil en présence des enfants.

■Mettez l’interrupteur général d’alimentation en

position O (arrêt) avant de nettoyer ou de réparer
votre réfrigérateur.

NOTE : Nous vous recommandons vivement de confier
toute réparation à un technicien qualifié.

■Ne recongelez pas les aliments surgelés qui ont

complètement dégelé.

COMMENT VOUS DÉBARRASSER CONVENABLEMENT
DE VOTRE ANCIEN RÉFRIGÉRATEUR

Les enfants pris au piège ou morts d’asphyxie sont
toujours d’actualité. Les réfrigérateurs abandonnés
sont toujours aussi dangereux, même si on n’attend
que «quelques jours» pour s’en débarrasser. Si vous
ne gardez pas votre ancien réfrigérateur, veuillez
suivre les directives ci-dessous afin de prévenir les
accidents.

Avant de vous débarrasser de votre ancien
réfrigérateur ou congélateur :

■Démontez les portes.

■Laissez les clayettes en place afin d’empêcher

les enfants de grimper à l’intérieur.

Réfrigérants

Tous les appareils de réfrigération contiennent
des réfrigérants qui, conformément aux lois
fédérales, doivent être enlevés avant toute
élimination de l’appareil. Si vous vous débarrassez
de vieux appareils de réfrigération, vérifiez, auprès
de la société qui s’occupe de leur élimination,
ce que vous devez faire.

46

DANGER! RISQUES POUR LES ENFANTS

47

AVERTISSEMENT!

RACCORDEMENT ÉLECTRIQUE

Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon
d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.

Le cordon d’alimentation de cet appareil est
muni d’une fiche à 3 broches (mise à la terre)
qui se branche dans une prise murale ordinaire
à 3 alvéoles (mise à la terre) pour réduire au
minimum les risques de chocs électriques.

Faites examiner la prise de courant et le circuit par
un électricien qualifié pour vous assurer que la prise
est correctement mise à la terre.

Si la prise murale est du type standard à 2 alvéoles,
il vous incombe de la faire remplacer par une prise
à 3 alvéoles correctement mise à la terre.

Le réfrigérateur doit toujours être branché dans sa
propre prise de courant, dont la tension nominale est
identique à celle indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir
un rendement optimum et éviter une surcharge des
circuits électriques de la résidence, ce qui pourrait
créer un risque d’incendie par surchauffe des fils.

Ne débranchez jamais le réfrigérateur en tirant sur le
cordon d’alimentation. Saisissez fermement la fiche
du cordon et tirez droit pour la retirer de la prise.

Réparez ou remplacez immédiatement tout cordon
effiloché ou endommagé. N’utilisez pas un cordon
fendillé ou présentant des signes d’usure.

Lorsque vous déplacez votre réfrigérateur, faites
attention de ne pas le faire rouler sur le cordon
d’alimentation afin de ne pas l’endommager.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES
MESURES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

ElectroluxUSA.com

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

N’UTILISEZ PASDE FICHE D’ADAPTATION
OUDE RALLONGE ÉLECTRIQUE

(Fiches d’adaptation non permises au Canada)

N’utilisez jamais de fiche d’adaptation pour brancher votre réfrigérateur à une prise murale du type
standard à 2 alveoles.
N’utilisez jamais de rallonge électrique pour cet appareil électroménager.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Les commandes de température.

La température est pré-réglée à l’usine au numéro 37° F pour le
compartiment réfrigérateur et 0° F pour le compartiment congélateur.
Attendez 24 heures que la température se stabilise aux temperatures
recommandées pré-réglées.

La température set(réglée) peut varier légèrement de la température
réelle, selon l’utilisation et les conditions de fonctionnement.

NOTE : Le réfrigérateur est expédié avec une pellicule de protection

couvrant les commandes de température. Si cette pellicule n’a pas
été retirée au cours de l’installation faites-le maintenant.

Ce système est conçu pour maximiser le rendement
dans les compartiments du réfrigérateur et du
congélateur. Ce concept unique consiste en une
canalisation d’air fixée au long des parois arrières

du réfrigérateur et du congélateur. Le rangement
d’aliments en avant des persiennes de ces
compartiments n’affecte pas le rendement
de l’appareil.

Système de circulation d’air

Pour modifier la température, appuyez sur le
bouton flèche haut ou bas puis relâchez-le.
Pour modifier la température, appuyez sur le
bouton flèche haut pour augmenter la température
ou sur le bouton flèche bas pour la diminuer
jusqu’à ce que la température désirée s’affiche.
La température du réfrigérateur peut être ajustée
de 34°F à 47°F et la température du congélateur de

-6°F à +8°F.

Quand vous aurez réglé la température choisie,
l’affichage de température disparaîtra après
60 secondes.

Pour afficher la température, vous devez taper
sur le bouton Disp Temp(affichage de
la température).

Plusieurs ajustements peuvent être nécessaires.
Chaque fois que vous ajustez les commandes, laissez
passer 24 heures pour que le réfrigérateur atteigne
la température que vous avez sélectionnée.

48

49

Le filtre à eau. (sur certains modèles) ElectroluxUSA.com

Cartouche du filtre à eau

Le filtre à eau se trouve en haut à droite du
compartiment réfrigérant.

Remplacement du filtre

Une lumière indique la nécessité de
remplacer la cartouche du filtre à eau sur
le distributeur. Cette lumière devient orange
pour vous avertir de remplacer bientôt
le filtre.

Vous devez remplacer la cartouche de filtre
quand la lumière de l’indicateur devient
rouge ou quand le débit de l’eau qui va au
distibuteur d’eau ou au distributeur de
glace diminue.

Installation de la cartouche du filtre
à eau

La cartouche filtre est conçu pour un
filtrage durant 6 mois environs en usage
normal en tant qu’équipement
électroménager .

Pour remplacer la cartouche par une
neuve, retirez d’abord la cartouche
usée en appuyant sur le bouton
d’éjection puis

insérez le nouveau filtre avec une
force d’environs 1 lb. afin que le
filtre soit complètement installé.

NOTE: Si le filtre n’est pas correctement
installé, l’eau risque de couler depuis le
système de filtration ou de ne pas être
dispensée du tout.

Faites couler l’eau du distributeur
pendant 3 minutes (environ 6 litres)
afin de dégager le système et empêcher
le bredouillement.

Pressez et maintenez appuyée le bouton

(re-réglage du filtre à eau) sur le

distributeur pendant 3 secondes.

NOTE : Le distributeur et la machine à
glaçons ne peuvent pas fonctionner sans
le filtre.

Filtres de remplacement :
Pour commander des cartouches

supplémentaires aux États-Unis, visitez notre
site Web à l’adresse ElectroluxUSA.com or
call 1-877-4ELECTROLUX

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Enfoncez et
cliquetez pour
installer

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Clayettes et bacs.

Bacs de porte de réfrigérateur et bacs de porte de congélateur

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bacs de porte de réfrigérateur

Vous pouvez ajuster tous les bacs de porte,
sauf le bac de porte profond d’un gallon
et les bacs du compartiment congélation,
et vous pouvez les bouger vers le haut et
vers le bas, pour remplir vos besoins de
rangement. Vous pouvez enlever, pour
les nettoyer, le bac de porte profond
d’un gallon et le bac du compartiment
congélation.

Pour enlever un bac : Soulevez le bac vers
le haut et tirez-le vers vous.

Remise en place ou relocalisation : Engagez
l’arrière du bac dans les soutiens moulés
sur la porte. Puis poussez vers le bas l’avant
du bac. Le bac se fixe en place.

L’ergot aide à empêcher que de petits
articles placés sur la clayette de la porte se
renversent, coulent ou glissent. Mettez un
doigt de chaque côté de l’ergot près de
l’arrière et faites bouger la clayette vers
l’avant ou vers l’arrière selon vos besoins.

MISEENGARDE :

Assurez-vous
qu’aucun objet ne
bloque ou tombe
dans la chute
à glaçons.

50

Clayettes anti-déversements et clayettes de congélateur

Ses bords spéciaux sont conçus pour
empêcher tout déversement aux clayettes
inférieures.

Enlèvement des clayettes :

Faites basculer la clayette vers le haut à
l’avant, puis soulevez-la et faites-la sortir
des rails situés sur la paroi arrière du
réfrigérateur .

Remise en place des clayettes :

Choisissez la hauteur de clayette désirée.
Avec l’avant de la clayette soulevé
légèrement, engagez les ergots du haut
dans les rails à l’arrière de l’armoire.
Ensuite, abaissez l’avant de la clayette
jusqu’à ce qu’elle se fixe en place.

Prenez soin de pousser la clayette jusqu’au fond
pour refermer la porte.

Bac supérieur de porte de congélateur

Ne pas obstruer

51

Les portes du réfrigérateur.

ElectroluxUSA.com

Portes du réfrigérateur

Les portes de votre réfrigérateur ne sont
pas tout à fait comme celles dont vous
avez l’habitude. Un système spécial
d’ouverture/fermeture assure que les
portes ferment complètement et
hermétiquement.

Lorsque vous ouvrez et fermez les portes,
vous remarquerez qu’elles sont munies
d’une position d’arrêt. Lorsque la porte
est en position d’arrêt de 90°, elle se ferme
automatiquement.

L’impression de résistance que vous
ressentez à la position d’arrêt diminue
lorsque des aliments sont rangés dans
la porte.

Lorsque la porte est ouverte de 90°, elle
se ferme automatiquement.

Au delà de cette position d’arrêt la porte
restera ouverte.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Alignement des portes

Si les portes ne soient pas alignées, réglez la
porte du compartiment réfrigérateur.

À l’aide d’une clé à douille de 7/32 po,
tournez la vis de réglage de la porte
dans le sens des aiguilles d’une montre
pour relever la porte, dans le sens
opposé à celui des aiguilles d’une
montre pour l’abaisser. (Une douille
de nylon, encastrée dans les filets de
l’axe, empêchera celui-ci de tourner
si l’on ne se sert pas d’une clé.)

Après avoir tourné la clé une ou deux
fois, ouvrez et fermez la porte du
compartiment réfrigérateur et vérifiez
l’alignement des portes à la partie
supérieure.

Coussinet

Clé de 7/32 po

Tournez
dans le sens
des aiguilles
d‘une montre
pour soulever

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

52

Les tiroirs et les paniers.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Tiroirs à fruits et légumes

Si une quantité d’eau excessive s’accumule
dans le fond des tiroirs, essuyez-les.

Tiroirs avec humidité variable

Réglez la commande à HI pour que le tiroir
conserve un degré d’humidité élevé pour la
conservation des légumes.

Réglez la commande à LO pour abaisser
le degré d’humidité dans le tiroir pour
la conservation des fruits.

Pour enlever les tiroirs à aliments frais :

Faites sortir le tiroir désiré en le tirant

en dehors de sa position d’arrêt.
Soulevez légèrement l’avant du tiroir.
Tirez le tiroir légèrement vers l’avant

et faites-le sortir du réfrigérateur.

Pour remettre en place les tiroirs
à aliments frais :

Faites basculer les rouleaux arrières

du tiroir à l’arrière des rouleaux dans

le rail.
Abaissez l’avant du tiroir jusqu’à sa

position normale.

Faites glisser le tiroir jusqu’à l’arrière

du réfrigérateur.

Pour enlever les paniers
du compartiment congélation :

Faites sortir le panier désiré en le tirant

en dehors de sa position d’arrêt.
Soulevez légèrement l’avant du panier.
Tirez le panier légèrement vers l’avant

et faites-le sortir du compartiment
congélation.

Pour remettre en place les paniers
du compartiment congélation :

Placez les coins arrière dans le rail

avec le panier basculé vers le haut.

Abaissez le panier vers le bas jusqu’à

sa position normale.

Faites glisser le panier jusqu’à l’arrière

du compartiment congélation.

Comment enlever et remettre en place les tiroirs et les paniers
du compartiment congélation

Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

Le distributeur d’eau et de glaçons
et la machine à glaçons automatique.

ElectroluxUSA.com

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Bac à glaçons

Porte d’accès

Faites
tourner

Le
mécanisme
de mise en place

Machine à glaçons automatique

Il faut prévoir entre 12 et 24 heures avant qu’un
réfrigérateur nouvellement installé commence
à produire des glaçons.

La machine à glaçons produira environ
7 glaçons par cycle—soit environ 15 cycles
toutes les 24 heures—selon la température
du congélateur, la température ambiante, la
fréquence d’ouverture des portes et d’autres
conditions d’utilisation.

Si vous mettez votre réfrigérateur en
marche avant que la machine à glaçons ne
soit alimentée en eau, mettez l’interrupteur
d’alimentation à la position O (arrêt).

Lorsque la conduite d’eau est raccordée
au réfrigérateur, mettez l’interrupteur
d’alimentation à la position l (marche).
La lumière verte s’allume.

Jetez le premier bac de glaçons.
Assurez-vous que rien ne gêne le

mouvement du bras régulateur.
Si le bac à glaçons est plein jusqu’au niveau

du bras régulateur, la machine à glaçons
s’arrêt de produire des glaçons.

Il est normal que plusieurs glaçons soient
collés entre eux.

Lorsque vous n’utilisez pas souvent de
glaçons, les vieux glaçons perdent leur
transparence, prennent un goût
désagréable, et diminuent de taille.

Après avoir remis en marche la machine à
glaçons, il y a un délai d’environ 45 minutes
avant que la machine à glaçons se remette
en marche.

NOTE : Dans les maisons où la pression de
l’eau est plus faible que la normale, vous
entendrez la machine à glaçon se remettre
en marche à plusieurs reprises pour
fabriquer un lot de glaçons. Nous

recommandons une pression d’eau de 60 psi.

Machine à glaçons

Bras régulateur

Interrupteur
d’alimentation

Voyant témoin in vert
d‘alimentation

Bac à glaçons

Pour enlever :

Soulevez la porte d’accès pour
atteindre la machine à glaçons. Mettez
l’interrupteur d’alimentation électrique
de la machine à glaçons en position
O (arrêt). Avec la porte d’accès fermée,
soutenez le bac d’entreposage en bas
tout en soulevant légèrement. Tirez
le bac droit pour le faire sortir.

Pour remettre en place :

Faites glisser le bac vers l’arrière jusqu’à
ce que l’ergot du bac se fixe dans la fente
de la clayette. Si le bac ne va pas jusqu’à
l’arrière, enlevez-le et faites tourner le
mécanisme de mise en place d’un quart
de tour. Poussez alors le bac vers l’arrière
à nouveau.

Renseignments importants concernant
votre distributeur d’eau et de glaçons

■ N’ajoutez pas dans le bac à glaçons des

glaçons non fabriqués par votre machine
à glaçons. Ils risquent d’être difficiles à
concasser ou à distribuer.

■ Évitez de trop remplir les verres de

glaçons et d’utiliser des verres étroits ou
très hauts. Le conduit peut se bloquer et
le volet peut geler et coincer. S’il y a des
glaçons qui bloquent le conduit, faites-les
passer au moyen d’une cuillère en bois.

■ Ne placez pas de boissons ou d’aliments

dans le bac à glaçons pour les rafraîchir.
Les boîtes, bouteilles et paquets
alimentaires peuvent coincer la machine
à glaçons ou la vis sans fin.

■ Afin que la glace distribuée ne puisse

manquer le verre, placer le verre à
proximité mais sans toucher l’ouverture
du distributeur.

■ Même si vous avez sélectionné Cubed Ice

(glaçons), il est possible que de la glace
concassée tombe dans votre verre. Cela
se produit de temps à autre lorsque
plusieurs glaçons sont acheminés vers
le broyeur.

■ Après distribution de la glace concassée,

de l’eau peut s’écouler du conduit.

■ Le premier verre d’eau distribué peut

être plus chaud que les verres suivants.
C’est normal.

53

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Le distributeur d’eau et de glaçons.

Pour utiliser le distributeur

Sélectionnez CUBED (glaçons),
CRUSHED (glace concassée) ou WA TER

(eau).

Appuyez doucement le verre contre
le milieu de la touche de distribution.

La clayette de trop-plein n’est pas munie
d’un système d’écoulement. Pour réduire
les taches d’eau, vous devez nettoyer
régulièrement la clayette et sa grille.

S’il n’y a pas d’eau distribuée lorsque le
réfrigérateur est initialement installé, il y
a peut-être de l’air dans la conduite d’eau.
Appuyez sur la commande de distribution
pendant deux minutes au minimum pour
expulser l’air de la conduite d’eau et remplir
le système d’eau. Afin d’éliminer les
éventuelles impuretés provenant de la
conduite d’eau, jetez les six premiers
verres d’eau.

MISE ENGARDE :

Ne mettez jamais les doigts ou d’autres
objets dans l’ouverture du distributeur.

Verrouillage du distributeur

Appuyez sur le bouton
LOCK/LIGHT pendant
3 secondes pour
verrouiller le distributeur
et le panneau de réglage.
Pour déverrouiller,
appuyez sur le bouton
et tenez-la enfoncée
pendant encore
3 secondes.

Lumière du distributeur

Ce bouton allume
et éteint la lumière du
distributeur. Vous
allumez également la
lumière en appuyant sur
la touche de distribution.
Si cette ampoule brûle,
vous devez la remplacer
par une ampoule d’au
maximum 6 watts, 12V.

Glace exprés

Si vous avez besoin
de glace rapidement,
appuyez sur ce bouton
pour accélérer la
production de glace.
Cela augmente la
production de glace
pendant les 48 heures
suivantes ou jusqu’à ce
que vous appuyez à
nouveau sur ce bouton.

Alarme de porte

Pour brancher l’alarme
de porte, appuyez une
fois sur le bouton DOOR
ALARM (alarme de
porte). Le signal
lumineux ACTIVE
(activée) s’allume. Pour
la débrancher, appuyez
encore une fois sur le
bouton. Quand l’alarme
de porte est activée,
le signal lumineux
ACTIVE clignote quand
vous ouvrez la porte et
fait un signal sonore si
vous laissez la porte
ouverte pendant plus de
2 minutes. La lumière
s’éteint et le signal
sonore s’arrête quand
vous fermez la porte.

54

Clayette de trop-plein

55

Nettoyage de l’extérieur

Vous devez nettoyer périodiquement la
clayette de trop-plein et les surfaces situées
autour d’elle à l’aide d’un détergent liquide

doux à vaisselle.
La touche de distribution. Avant de nettoyer,

verrouillez le distributeur en appuyant
pendant 3 secondes sur le bouton
LOCK/LIGHT (verrouillage/lumière),
afin d’éviter de mettre en marche le
distributeur. Nettoyez à l’aide d’un
détergent liquide doux à vaisselle et d’eau
chaude. Rincez soigneusement et séchez
bien. Déverrouillez le distributeur en
appuyant sur le bouton LOCK/LIGHT
pendant 3 secondes.

Les poignées de porte. Nettoyez-les au moyen
d’un linge humecté d’eau savonneuse. Séchez
avec un linge doux.

Gardez l’extérieur du réfrigérateur propre.

Essuyez-le avec un linge propre légèrement
humecté d’un détergent liquide doux pour
la vaisselle. Séchez avec un linge doux et
propre.

N’essuyez pas le réfrigérateur avec un linge
à vaisselle sale ou une serviette humide :
ils pourraient laisser un résidu qui pourra
endommager le fini de surface. N’utilisez
pas de tampons à récurer, de produits
nettoyants en poudre, de javellisants ou
de produits nettoyants contenant un
javellisant, car ces produits peuvent
égratigner et endommager le fini
de surface.

Acier inoxydable. Nettoyez et polissez
régulièrement les portes en acier
inoxydable à l’aide d’un nettoyant pour
acier inoxydable vendu sur le marché, pour
conserver et protéger le fini de surface
délicat.

N’utilisez pas de cire pour appareils
ménagers sur l’acier inoxydable.

Nettoyage de l’intérieur

Débranchez le courant au niveau de la boîte
à fusible ou du disjoncteur avant de nettoyer
votre réfrigérateur. S’il est trop difficile de

le faire, essorez bien votre linge ou votre
éponge pour enlever l’excès d’eau lorsque
vous nettoyez autour des interrupteurs,
des lampes ou des commandes.

Utilisez une solution d’eau tiède et de
bicarbonate de soude—environ 15 ml
(une cuillère à soupe) de bicarbonate
de soude par litre (une pinte) d’eau—afin
de nettoyer tout en neutralisant les odeurs.
Rincez et essuyez bien.

Vous pouvez nettoyer de la même manière les
autres parties du réfrigérateur, y compris les

joints de porte, la clayette à amuse-gueules
et les tiroirs à légumes, le bac à glaçons et
toutes les pièces en matière plastique.

Ne lavez jamais au lave-vaisselle la clayette
ou une pièce en matière plastique de votre
réfrigérateur .

Évitez de nettoyer les clayettes en verre
encore froides dans de l’eau chaude car elles
risquent de se casser à cause de l’écart
excessif de température. Manipulez les
clayettes en verre avec prudence. Si vous
cognez le verre trempé, il pourra se briser.

Zone de ramasse-gouttes
du distributeur.

Entretien et nettoyage du réfrigérateur. ElectroluxUSA.com

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

56

Lorsque vous vous absentez pendant une
période prolongée, videz et débranchez le
réfrigérateur. Nettoyez l’intérieur avec une
solution d’eau et de bicarbonate de soude,
à raison 15 ml (d’une cuillère à soupe) de
bicarbonate par litre (1 pinte) d’eau.
Laissez les portes ouvertes.

Mettez l’interrepteur d’alimentation de
la machine à glaçons à la position O (arrêt)
et fermez l’alimentation d’eau au
réfrigérateur .

Si la température risque de descendre sous
le point de congélation, demandez à un
réparateur de vidanger la conduite d’eau
afin d’éviter les dégâts sérieux causés par
les inondations.

Entretien et nettoyage du réfrigérateur.

Départ en vacances

Déménagement

Immobilisez tous les éléments amovibles,
tels que les clayettes et les bacs, à l’aide
de ruban gommé pour éviter de les
endommager .

MISE EN GARDE :

Ce réfrigérateur est lourd et de grande taille.
Aussi, pour réduire le risque de blessure
corporelle ou de dommage à ce produit,
IL FAUT AU MOINS 4 PERSONNES POUR
DÉMÉNAGER LE RÉFRIGÉRATEUR À VOTRE
MAISON ET IL FAUT 2 PERSONNES POUR
BIEN L’INSTALLER.

Assurez-vous que le réfrigérateur demeure debout
pendant son déménagement.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Remplacement des ampoules. ElectroluxUSA.com

Lorsque vous réglez les commandes sur OFF (Arrêt), l’alimentation électrique de l’ampoule n’est pas coupée.

Compartiment réfrigérateur—lampe supérieure

Soulevez le panneau de la grille, mettez
l’interrupteur général d’alimentation
en position O (arrêt) et laissez l’ampoule
refroidir .

Pour retirer le pare-lumière, appuyez sur
son côté gauche et tirez-le vers le bas.

Remplacez l’ampoule par une ampoule
d’appareil électroménager de même
puissance ou de puissance inférieure.
Remettez en place le pare-lumière en

faisant entrer les taquets de derrière
dans les fentes de derrière. Tout en
tenant en place l’arrière du pare­lumière, faites entrer les taquets de
devant dans la fente de devant.

Mettez l’interrupteur général
d’alimentation en position I (marche)
et fermez le panneau de la grille.

Compartiment réfrigérateur—lampe inférieure

Cette lumière se trouve au dessus du tiroir
d’en haut.

Soulevez le panneau de la grille, mettez
l’interrupteur général d’alimentation
en position O (arrêt) et laissez l’ampoule
refroidir .

Enlevez tous les articles qui se trouvent
sur la clayette située au-dessus du pare­lumière. Enlevez la clayette.

Saisissez à deux mains les deux
extrémités du pare-lumière. Pressez le
bas du pare-lumière avec le pouce, tout

en faisant tourner le couvercle vers le
haut pour le faire sortir.

Remplacez l’ampoule par une ampoule
d’appareil électroménager de même
puissance ou de puissance inférieure.
Remettez en place le pare-lumière en
faisant entrer le taquet du bas dans la
fente et en mettant un peu de pression
en avant pour fixer le pare-lumière
en place.

Mettez l’interrupteur général
d’alimentation en position I (marche)
et fermez le panneau de la grille.

Compartiment congélateur

Soulevez le panneau de la grille, mettez
l’interrupteur général d’alimentation
en position O (arrêt) et laissez l’ampoule
refroidir .

Enlevez tous les articles qui se trouvent
sur la clayette située au-dessous du
pare-lumière. Enlevez la clayette.

Pour enlever le pare-lumière, appuyez
en haut du pare-lumière et faites sortir
les taquets des fentes. Faites basculer
le pare-lumière pour le faire sortir.

Remplacez l’ampoule par une
ampoule d’appareil électroménager
de même puissance ou de puissance
inférieure et remettez en place le
pare-lumière. Remettez en place le
pare-lumière en faisant entrer le taquet
du bas dans la fente et en mettant un
peu de pression en avant pour fixer le
pare-lumière en place.

Mettez l’interrupteur général
d’alimentation en position I (marche)
et fermez le panneau de la grille.

Distributeur

Soulevez le panneau de la grille, mettez
l’interrupteur général d’alimentation
en position O (arrêt) et laissez l’ampoule
refroidir .

L’ampoule est dans le distributeur situé en
dessous du panneau de contrôle. Enlevez
les deux vis du pare-lumière. Faites glisser
le pare-lumière vers le distributeur pour
faire sortir les taquets, puis enlevez le
pare-lumière. Enlevez l’ampoule en la
faisant tourner dans le sens opposé à
celui des aiguilles d’une montre.

Remplacez l’ampoule par une ampoule
d’appareil électroménager de même
puissance ou de puissance inférieure.
Remettez en place le pare-lumière en
faisant entrer les taquets dans les fentes
à l’avant du distributeur. Remettez en
place les deux vis.

Mettez l’interrupteur général
d’alimentation en position I (marche)
et fermez le panneau de la grille.

57

(l’apparence peuvent varier)

Instructions
d’installation

Réfrigérateurs encastrés à
compartiments juxtaposés

Si vous avez des questions, appelez le

1-877-4ELECTROLUX 877-435-328

ou visitez notre site Web à

l’adresse :

www.ElectroluxUSA.com

AVANT DE COMMENCER

Lire ces instructions complètement
et soigneusement.

•

IMPORTANT

— Il faut respecter

tous les codes en vigueur.

• Note pour l’installateur – Il faut prendre
soin de laisser ces instructions pour
utilisation par le client et l’inspecteur local.

• Note pour le consommateur – Il faut
conserver ces instructions avec le manuel
d’utilisation pour consultation ultérieure.

• Niveau de compétence – L’installation de
ce réfrigérateur nécessite des aptitudes
de base en mécanique, charpenterie et
plomberie. L’installateur est responsable de
la qualité de l’installation. Une défaillance
du produit à cause d’une mauvaise
installation n’est pas couverte par la
garantie des appareils électroménagers
de Electrolux Home Products. Consulter les
renseignements dans la garantie.

• Durée de l’installation – 90 minutes (une
nouvelle installation prend plus de temps
qu’une installation de remplacement).

MISE EN GARDE :

À cause du poids et de la taille de ce
réfrigérateur, et pour réduire les risques de
blessures et éviter d’endommager le produit,
IL FAUT AU MOINS 4 PERSONNES POUR
AMENER L’APPAREIL DANS LA MAISON ET 2
PERSONNES POUR FAIRE L’INSTALLATION.

AVERTISSEMENT :

• Ces réfrigérateurs sont plus lourds en haut
qu’en bas et il faut les maintenir en place

pour éviter la possibilité de basculement.

Un dispositif anti-basculement est nécessaire.

Consultez les détails, page 75, étape 4.

• Il ne faut utiliser cet appareil que pour l’usage
pour lequel il a été construit.

• Il faut réparer ou remplacer immédiatement
tout cordon d’alimentation qui est effiloché
ou endommagé.

• Mettez l’interrupteur principal sur l’arrêt (O)
avant de faire un nettoyage ou une réparation.

• Les réparations doivent être faites par un
technicien qualifié.

Pour une intervention Electrolux, appelez
1-877-4ELECTROLUX or 877- 435- 3287

Pour obtenir des pièces de rechange et des
accessoires, appelez 1-877-4ELECTROLUX
or 877- 435- 3287

À LIRE ATTENTIVEMENT.
CONSERVEZ CES INSTRUCTIONS.

58

Instructions d’installation

59

QUINCAILLERIE FOURNIE

• Pattes anti-basculement

Pattes anti-basculement

MATÉRIEL NÉCESSAIRE

• Bloc de bois de 2 po x 4 po, de 90 cm
(36 po) de long, pour l’installation des
pattes anti-basculement

• Vis à bois n° 12 ou n° 14 pour les pattes
anti-basculement

• Vis pour fixer le réfrigérateur sur les armoires

• Tube de cuivre de 1/4 po de diamètre externe

pour la conduite d’eau.

• Robinet d’arrêt d’eau

• Panneaux personnalisés pour les portes

et grille (en cas d’installation de panneaux
personnalisés)

• Bande adhésive spéciale 3M Dual Lock pour
les panneaux latéraux de 6 mm (1/4 po) (en
cas d’installation de panneaux latéraux)

Bloc de bois de 90 cm (36 po) de long Tube de cuivre de 1/4 po de

diamètre externe pour

la conduite d’eau.

OUTILS NÉCESSAIRES

• Cisailles à tôle pour couper
les bandes

• Escabeau

• Seau

• Niveau

• Diable

• Coupe-tube

• Tournevis à lame

• Clé plate de 1/2 po

• Tournevis cruciforme n° 2

• Perceuse et forets

appropriés

• Douilles de 7/32 po et 1/2 po

• Lunettes de sécurité

• Clé plate de 7/16 po

• Pinces

Diable

Escabeau

Lunettes de sécurité

Robinet d’arrêt d’eau Vis à bois n° 12

ou n° 14

Vis

Bande adhésive

spéciale 3M Dual Lock

Panneaux personnalisés

Douille

Clé Seau

Perceuse et forets

Tournevis à lame

Coupe-tube

Tournevis cruciforme

Niveau

Pinces

Cisailles à tôle

ESPACE POUR L’INSTALLATION

Emplacements de l’arrivée d’eau et d’électricité

L’ouverture doit être préparée avec les
alimentations d’électricité et d’eau aux
endroits indiqués.

L’espace doit avoir une profondeur
de 610 mm (24 po)

Le réfrigérateur doit dépasser légèrement
devant les armoires adjacentes, en fonction
de l’installation.

Spécifications supplémentaires

• Il doit y avoir une alimentation en 120 V,
60 Hz, 15 ou 20 A. Il est recommandé
d’avoir un circuit individuel correctement
mis à la terre ou un disjoncteur séparé.
Installez une prise de courant encastrée,
correctement mise à la terre, ou un coupe­circuit. La prise de courant doit être sur le
mur arrière, comme montré.

Note : Un disjoncteur differentiel (GFI)
n’est pas recommandé.

• La conduite d’eau peut entrer dans
l’ouverture à travers le sol ou le mur
arrière. La conduite d’eau doit être en tube
de cuivre de 1/4 po de diamètre externe,
entre la conduite d’eau froide et
l’emplacement du branchement d’eau. La
conduite doit être suffisamment longue
pour s’étendre jusqu’à l’avant du
réfrigérateur. Il est recommandé d’installer
un robinet de coupure sur la conduite
d’eau dans un endroit d’accès facile.

DIMENSIONS ET ESPACES LIBRES

Il faut prévoir l’espace minimal pour la porte
de congélateur (dimension A) et la porte du
compartiment pour aliments frais (dimension B)
pour une ouverture totale de la porte de 130° et
permettre la sortie du tiroir.

Il faut un espace d’au moins 102 mm (4 po) quand
l’ouverture de la porte est réglée à 90°. Quand la
butée de porte est réglée à 90°, l’accès au tiroir est
maintenu, mais la sortie du tiroir est limitée.

Consultez les illustrations aux pages 63 et 64
pour déterminer l’interaction des portes avec
les placards et les comptoirs adjacents.

*L’ouverture doit avoir une largeur finie

de 1054 mm (41-1/2 po) pour les modèles
de 1067 mm (42 po)

1067 mm (42 po) de bâti à bâti

Profondeur, y compris

les poignées,

683 mm (26-7/8 po)

Profondeur de la cuve, 645 mm (25-3/8 po)

*2076 mm

(81-3/4 po)

à l‘arrière

*2134 mm
(84 po) du sol
au bâti supérieur

**Largeur de la cuve

1041 mm

(41 po)

*Largeur finie

Zone
électrique

Ouverture finie,
2146 mm maxi
et 2121 mm mini
(84-1/2 po maxi
et 83-1/2 po mini)

1880 mm (74 po)

du sol au bas

de la prise
de courant

610 mm
(24 po)

Alimentation

d‘eau

89 mm (3-1/2 po)

76 mm (3 po)

178 mm (7 po)

178 mm

(7 po)

89 mm (3-1/2 po)

Espace pour le réfrigérateur

Ces réfrigérateurs sont équipés d’une butée de
porte à deux positions. Le réglage d’usine à 130°
peut être réglé à 90° si l’espace entre le réfrigérateur
et les armoires ou les murs adjacents est restreint.

Ouverture de porte de 130° Ouverture de porte de 90°

B

A

606 mm
(23-7/8 po)
derrière
le bâti

C

D

D

Modèles A B C D
1067 mm 310 mm 406 mm 610 mm 102 mm
(42 po) (12-3/16 po) (16 po) (24 po) (4 po)

Instructions d’installation

60

*Hauteur d’expédition

Il est possible de régler
la hauteur avant de 2121
à 2146 mm (83-1/2 à
84-1/2 po), en réglant
d’un maximum de 25 mm
(1 po) les pieds de mise
à niveau avant et arrière.

13 mm
(1/2 po)

Panneau personnalisé
de 19 mm (3/4 po)
(taille nominale)

6 mm

(1/4 po)

13 mm
(1/2 po)

38 mm

(1-1/2 po)

44 mm

(1-3/4 po)

6 mm

(1/4 po)

Porte du compartiment

pour aliments frais

Panneau de soutien

606 mm (23-7/8 po)
de l‘arrière du réfrigérateur

Réfrigérateur

Moulure
de cuve

6 mm
(1/4 po)

25 mm (1 po)

19 mm

(3/4 po)

25 mm

(1 po)

32 mm

(1-1/4 po)

51 mm

(2 po)

57 mm

(2-1/4 po)

64 mm

(2-1/2 po)

70 mm

(2-3/4 po)

76 mm

(3 po)

13 mm
(1/2 po)

19 mm
(3/4 po)

25 mm

(1 po)

19 mm
(3/4 po)

Vue supérieure
Ouverture de porte de 130°
(réglage d’usine)
Échelle 1:1

Instructions d’installation

61

13 mm
(1/2 po)

6 mm (1/4 po)

13 mm (1/2 po)

19 mm (3/4 po)

25 mm (1 po)

32 mm (1-1/4 po)

38 mm (1-1/2 po)

606 mm (23-7/8 po)

de l‘arrière du réfrigérateur

Panneau personnalisé
de 19 mm (3/4 po)
(taille nominale)

Moulure
de cuve

Réfrigérateur

Porte du compartiment

pour aliments frais

Panneau de soutien

19 mm
(3/4 po)

6 mm
(1/4 po)

25 mm
(1 po)

Vue supérieure
Ouverture de porte de 90°
(réglage optionnel)
Échelle 1:1

Instructions d’installation

62

ÉLÉMENTS DE PERSONNALISATION :

Modèles finis en acier inoxydable

Réfrigérateurs finis en acier inoxydable

Les réfrigérateurs finis en acier inoxydable
ont des portes et des panneaux de grille finis,
avec des bords biseautés. Ces modèles sont
expédiés prêts à l’installation.

Modèles avec moulures

Panneaux du réfrigérateurs avec moulures

Les réfrigérateurs avec moulures sont conçus
pour être personnalisés avec des panneaux
décoratifs. Les panneaux de portes et de grille
personnalisés doivent être installés sur place.
Il y a trois options de panneaux personnalisés.
Vous pouvez installer un panneau encadré de 6
mm (1/4 po), un panneau personnalisé encadré
de 19 mm (3/4 po) ou un panneau personnalisé
couvrant pleine largeur de 19 mm (3/4 po).

Panneaux encadrés de 6 mm (1/4 po)

Il est possible d’installer des panneaux
personnalisés de 6 mm (1/4 po) d’épaisseur
fournis par le constructeur des armoires.
Les panneaux décoratifs glissent dans les
moulures installées en usine.

Panneau encadré

Poignées de porte

Instructions d’installation

63

Panneaux personnalisés encadrés de 19 mm

Les panneaux personnalisés encadrés de 19
mm sont fixés à un panneau arrière fini de 6
mm. Ils sont conçus pour glisser dans la
garniture installée à l’usine, sans trousse. Le
panneau arrière peut être exposé du côté de
la poignée et par conséquent doit être fini.

Panneaux personnalisés couvrants pleine
largeur de 19 mm

Les panneaux personnalisés couvrants
pleine largeur de 19 mm sont conçus pour
glisser dans la garniture installée à l’usine,
sans trousse. Avec ces panneaux, vous
pouvez obtenir une apparence presque sans
garniture. Vous devez installer un panneau
d’espacement entre l’arrière fini et le
panneau d’apparence. Le panneau arrière
peut être exposé du côté de la poignée et
par conséquent doit être fini.

Poignées de portes

Sur les réfrigérateurs à

panneaux décoratifs

Il est possible d’utiliser les poignées pour
les panneaux encadrés et les panneaux
personnalisés.

NOTE : Pour les panneaux personnalisés,
consultez les schémas, page 68, pour
déterminer l’espace optimal pour les
poignées.

Poignées de porte

Panneau personnalisé

de 19 mm (3/4 po)

Panneau couvrant de 19 mm (3/4 po)

Panneau d‘espacement de 2,5 mm (0,10 po)

Panneau arrière de 6 mm (1/4 po)

DIMENSIONS DES PANNEAUX
ENCADRÉS DE 6 mm (1/4 po)

En cas d’installation de panneaux encadrés,
ceux-ci doivent être coupés aux dimensions
indiquées. Les panneaux glissent dans le cadre
de la porte et de la grille.

NOTE IMPORTANTE : Le poids du
panneau de la porte pour aliments frais
ne doit pas dépasser 31,7 kg (70 lb).
Le poids du panneau de la porte du
congélateur ne doit pas dépasser 13,6 kg
(30 lb).

NOTE IMPORTANTE : Finition du distributeur

Le réfrigérateur est fourni avec la moulure du distributeur
installée en usine.

• Si le panneau a une épaisseur inférieure à 6 mm
(1/4 po), un espace visible est crée autour de la finition
du distributeur. Il est possible d’appliquer du ruban en
mousse sur la porte pour améliorer la finition.

• Si le panneau a une épaisseur supérieure à 6 mm
(1/4 po), il n’est pas possible de monter le panneau
derrière la finition.

E

D

F

A

B

Panneau de grille

C

Découpe du
distributeur

Panneau du
congélateur

Panneau du
compartiment
pour aliments

frais

G

Panneau
de 6 mm

(1/4 po)

Porte

Bordure
de 8 mm
(5/16 po)

Dimensions des panneaux avant en millimètres (pouces)

ABCDE F G

Modèles de 1014 273 1724 418 568 452 893
1067 mm (39-15/16) (10-3/4) (67-7/8) (16-7/16) (22-11/32) (17-13/16) (35-5/32)
(42 po)

Instructions d’installation

64

OPTION DE PANNEAU PERSONNALISÉ
ENCADRÉ DE 19 MM

Pour obtenir une apparence encore plus
personnalisé, il est possible d’installer des
panneaux personnalisés encadrés de 19 mm
sur les modèles avec moulure. Le panneau
couvrant est fixé à un panneau arrière fini de 6
mm. Le panneau personnalisé assemblé doivent
alors glisser dans la moulure en suivant la
procédure décrite, page 78.

NOTE : Le décalage de la gauche vers
la droite n’est pas égal au décalage
du haut au bas.

6,35 mm + 19,05 mm = 25,4 mm (0,250 + 0,750 = 1,000 po),
épaisseur totale maximale du panneau

6,35 mm + 2,54 mm + 19,05 mm = 27,94 mm (0,250 + 0,10
+ 0,750 = 1,100 po), épaisseur totale maximale du panneau

NOTE IMPORTANTE : Le poids total maximal pour tout panneau assemblé de
porte du compartiment pour aliments frais est de 31,7 kg (70 lb). Le poids total
maximal du panneau assemblé de porte du congélateur est de 13,6 kg (30 lb).

OPTION DE PANNEAU COUVRANT PERSONNALISÉ PLEINE LARGEUR
DE 19 MM

Cette conception donne un aspect presque sans garniture. Le panneau couvrant pleine
largeur couvre presque toute la garniture de porte. Pour ce panneau, vous devez installer
un panneau d’espacement entre le panneau arrière fini et le panneau couvrant.

Panneau couvrant

Panneau arrière

Instructions d’installation

65

NOTE : Le décalage de la gauche vers

la droite n’est pas égal au décalage
du haut au bas.

Porte

Panneau
couvrant

personnalisé

de 19 mm

(3/4 po)

19 mm
(3/4 po)

Panneau

arrière

de 6 mm

(1/4 po)

Panneau couvrant

Porte

Panneau

arrière

de 6 mm

(1/4 po)

Panneau
couvrant
personnalisé

Panneau

d‘espacement

de 2,5 mm

(0,10 po)

Panneau d‘espacement

Panneau

arrière

PANNEAUX DE BOIS PERSONNALISÉS ENCADRÉS DE 19 MM

Fixés à un panneau arrière fini de 6 mm. Cette conception
donne un aspect encadré.

Panneau de
compartiment pour
aliments frais

Instructions d’installation

66

Modèles de 1067 mm A B

Panneau arrière, 6 mm 567 mm (22-5/16″) 1724 mm (67-7/8″)
Panneau couvrant, 19 mm 478 mm (18-13/16″) 1708 mm (67-1/4″)

8 mm (5/16 po)

79 mm

(3-1/8 po)

Épaisseur totale

de 25 mm (1 po)
ou 19 mm (3/4 po)
plus 6 mm (1/4 po)

pour le panneau arrière

10 mm
(3/8 po)

Nécessaire pour obtenir l‘espace optimal

pour la poignée

79 mm min.

(3-1/8 po)

6 mm max. (1/4 po)

64 mm

(2-1/2 po)

B

8 mm (5/16 po)

A

10 mm (3/8 po)

79 mm (3-1/8 po)

8 mm (5/16 po)

B

63 mm

(2-1/2 po)

79 mm min.

(3-1/8 po)

6 mm max.

(1/4 po)

A

8 mm (5/16 po)

Nécessaire

pour obtenir

l‘espace optimal

pour la poignée

10 mm (3/8 po)

79 mm (3-1/8 po)

8 mm (5/16 po)

B

8 mm (5/16 po)

Épaisseur de 25 mm

(1 po) max. ou 19 mm

(3/4 po) plus 6 mm (1/4 po)

pour le panneau arrière

A

8 mm

(5/16 po)

6 mm

(1/4 po)

B

8 mm

(5/16 po)

6 mm (1/4 po)

Épaisseur de 25 mm

(1 po) max. ou 19 mm

(3/4 po) plus 6 mm (1/4 po)

pour le panneau arrière

Épaisseur de 25 mm

(1 po) max. ou 19 mm

(3/4 po) plus 6 mm (1/4 po)

pour le panneau arrière

A

PANNEAUX DE BOIS PERSONNALISÉS ENCADRÉS DE 19 MM

Fixés à un panneau arrière fini de 6 mm. Cette conception donne un aspect encadré.

Panneau de grille

Panneau supérieur
pour le congélateur

Panneau inférieur
pour le congélateur

Instructions d’installation

67

Modèles de 1067 mm A B

Panneau arrière, 1014 mm 273 mm
6 mm (39-15/16″) (10-3/4″)
Panneau couvrant, 1002 mm 257 mm
19 mm (39-7/16″) (10-1/8″)

Modèles de 1067 mm A B

Panneau arrière, 418 mm 452 mm
6 mm (16-7/16″) (17-13/16″)
Panneau couvrant, 329 mm 437 mm
19 mm (12-15/16″) (17-3/16″)

Modèles de 1067 mm A B

Panneau arrière, 418 mm 892 mm
6 mm (16-7/16″) (35-1/8″)
Panneau couvrant, 329 mm 876 mm
19 mm (12-15/16″) (34-1/2″)

PANNEAUX PERSONNALISÉS COUVRANTS PLEINE LARGEUR
DE 19 MM

Cette conception donne un aspect presque sans garniture.

Assemblez le
panneau
d’espacement dans
le panneau arrière
fini. Laissez un
espace libre de 13
mm en haut, en bas
et du côté de la
charnière. Laissez
92 mm du côté de
la poignée. Fixez les
panneaux avec de
la colle. Assurez­vous d’observer les
espaces libres de
tous les côtés.

Fixez le panneau
couvrant au panneau
arrière/d’espacement
assemblé. Utilisez
de la colle et des vis.
Fraisez les vis dans
le panneau arrière.

Panneau de compartiment pour aliments frais

Instructions d’installation

68

Modèles de 1067 mm A B

Panneau arrière, 6 mm 567 mm (22-5/16″) 1724 mm (67-7/8″)
Panneau d‘espacement, 2,5 mm 462 mm (18-3/16″) 1699 mm (66-7/8″)
Panneau couvrant, 19 mm 491 mm (19-5/16″) 1730 mm (68-1/8″)

Panneau

d‘espacement

Panneau

arrière

fini

92 mm

(3-5/8 po)

13 mm

(1/2 po)

13 mm

(1/2 po)

6 mm max.

Nécessaire pour obtenir

l‘espace optimal

pour la poignée

79 mm min.

(3-1/8 po)

(1/4 po)

64 mm

(2-1/2 po)

79 mm

(3-1/8 po)

B

13 mm

(1/2 po)

A

PANNEAUX PERSONNALISÉS COUVRANTS PLEINE LARGEUR DE 19 MM

Cette conception donne un aspect presque sans garniture.
Assemblez le panneau d’espacement au panneau arrière. Laissez 13 mm d’espace libre des

quatre côtés du panneau d’espacement de la grille. Laissez 13 mm d’espace libre en haut et du
côté de la charnière, 24 mm en bas et 92 mm du côté de la poignée du panneau supérieur pour
le congélateur. Laissez 24 mm d’espace libre en haut, 13 mm en bas et du côté de la charnière
et 92 mm du côté de la poignée du panneau inférieur pour le congélateur. Fixez les panneaux
avec de la colle. Assurez-vous de respecter les espaces libres de tous les côtés.

Fixez le panneau d’apparence au panneau arrière/d’espacement assemblé. Utilisez de la colle
et des vis. Fraisez les vis dans le panneau arrière.

Panneau de grille

Panneau supérieur pour le congélateur

Panneau inférieur pour le congélateur

Instructions d’installation

69

Modèles de 1067 mm A B

Panneau arrière, 1014 mm 273 mm
6 mm (39-15/16″) (10-3/4″)
Panneau d’espacement, 989 mm 248 mm
2,5 mm (38-15/16″) (9-3/4″)
Panneau couvrant, 1024 mm 279 mm
19 mm (40-3/16″) (11″)

Modèles de 1067 mm A B

Panneau arrière, 418 mm 892 mm
6 mm (16-7/16″) (35-1/8″)
Panneau d’espacement, 313 mm 856 mm
2,5 mm (12-5/16″) (33-11/16″)
Panneau couvrant, 341 mm 887 mm
19 mm (13-7/16″) (34-15/16″)

Modèles de 1067 mm A B

Panneau arrière, 418 mm 452 mm
6 mm (16-7/16″) (17-13/16″)
Panneau d’espacement, 313 mm 416 mm
2,5 mm (12-5/16″) (16-3/8″)
Panneau couvrant, 341 mm 448 mm
19 mm (13-7/16″) (17-5/8″)

Panneau

d’espacement

Panneau

arrière fini

92 mm

(3-5/8 po)

13 mm

(1/2 po)

24 mm

(15/16 po)

13 mm (1/2 po)

Panneau

d’espacement

Panneau

arrière fini

Assemblage d’espacement
du panneau supérieur pour
le congélateur

Assemblage d’espacement
du panneau inférieur pour
le congélateur

8 mm (5/16 po)

79 mm (3-1/8 po)

B

A

79 mm (3-1/8 po)

A

Nécessaire pour obtenir

l‘espace optimal

pour la poignée

79 mm min.

(3-1/8 po)

63 mm

(2-1/2 po)

6 mm

max.

(1/4 po)

B

13 mm

(1/2 po)

(5/16 po)

13 mm (1/2 po)

8 mm

92 mm (3-5/8 po)

8 mm (5/16 po)

B

A

MISE À LA TERRE
DU RÉFRIGÉRATEUR

IMPORTANT—À lire attentivement
POUR DES RAISONS DE SÉCURITÉ, CET

APPAREIL DOIT ÊTRE CORRECTEMENT MIS
À LA TERRE.

Le cordon d’alimentation de cet appareil
est équipé d’une fiche à trois broches qui
correspond à la prise de courant à trois trous
(mise à la terre) standard pour minimiser les
risques de chocs électriques par cet appareil.

Il faut faire vérifier par un électricien qualifié
que les prises de courant et les circuits sont
correctement mis à la terre.

Quand la prise de courant n’a que deux
trous, l’installateur a la responsabilité et
l’obligation de la remplacer par une prise à
trois trous correctement mise à la terre.

IL NE FAUT JAMAIS,
POUR UNE RAISON
QUELCONQUE, COUPER
OU ENLEVER LA
TROISIÈME BROCHE (MISE
À LA TERRE) DU CORDON
D’ALIMENTATION.

IL NE FAUT PAS UTILISER UN ADAPTATEUR
POUR BRANCHER LE RÉFRIGÉRATEUR SUR
UNE PRISE À DEUX TROUS.

IL NE FAUT PAS UTILISER DE RALLONGE
AVEC CET APPAREIL.

PANNEAUX
LATÉRAUX

Il faut utiliser des
panneaux latéraux
(pas fournis) quand
les côtés du
réfrigérateur sont
exposés. Des
panneaux de 6 mm
(1/4 po) glissent
dans les moulures
latérales de la cuve.
Commander les
panneaux chez le
constructeur des
armoires.

*En fonction de la hauteur d’installation.

SOL

Pour obtenir une installation correcte, ce
réfrigérateur doit être placé sur une surface
horizontale, en matériau dur qui est au même
niveau que le reste du sol. Cette surface doit
être suffisamment solide pour supporter un
réfrigérateur complètement rempli, soit
environ 680 kg (1500 lb).

NOTE : Il faut protéger le fini du sol. Coupez un
grand morceau de carton et le placez sous le
réfrigérateur, sur l’aire de travail.

Instructions d’installation

70

610 mm

(24 po)

*2134 mm

(84 po)

*76 à 102 mm

(3 à 4 po)

38 mm
(1-1/2 po)

1 ENLÈVEMENT DE L’EMBALLAGE

MISE EN GARDE :

Le réfrigérateur est beaucoup plus lourd en
haut qu‘en bas. Il faut être prudent lors des

déplacements. Si un diable est utilisé, il faut
soulever le réfrigérateur sur le côté
congélateur seulement.

• Coupez avec précaution les bandes en
haut et en bas. Enlevez le carton extérieur.

• Glissez les deux montants de coins
arrière (2).

• Glissez le carton vers le haut.

NOTE : IL NE FAUT PAS METTRE LA CUVE
À PLAT SUR LE SOL POUR ENLEVER
LA PALETTE !

• L’appareil est maintenu sur la palette par
six boulons de 7/16 po et six écrous de
1/2 po.

• Enlevez les six boulons de 7/16 po qui
maintiennent les pattes métalliques sur
le réfrigérateur.

• Enlevez les trois écrous de 1/2 po et les
rondelles du côté congélateur.

• Enlevez l’écrou du bloc de bois en arrière
sur le côté de congélateur.

• Inclinez l’appareil, côté congélateur vers le
haut, vers le côté compartiment pour
aliments frais.

• Poussez les boulons vers le bas, enlevez
les pattes métalliques du côté congélateur.
Enlevez le bloc de bois du côté de
congélateur.

• Glissez le diable sous l’appareil, côté
congélateur.

• En utilisant les montants des coins (2 aux
coins avant) pour éviter les dommages,
fixez l’appareil sur le diable.

NOTE : Si les montants de coins sont trop
longs, coupez les montants à une longueur
appropriée.

• Avec le diable, soulevez l’appareil de
la palette.

• Enlevez la plinthe collée sur le haut
de l’appareil.

• Mettez la plinthe de côté en attendant
l’installation finale.

MISE EN GARDE :

IL NE FAUT PAS ESSAYER DE ROULER OU
TRAÎNER L’APPAREIL AVANT QU’IL NE SOIT
SORTI DE LA PALETTE.

MISE EN GARDE :

VÉRIFIEZ QUE LA CONDUITE D’EAU N’EST
PAS PINCÉE PAR LE DIABLE.

Instructions d’installation

71

Plinthe collée en haut

de l‘appareil

Patte

métallique

Écrous

de 1/2 po

Boulons

2 INSTALLATION DE

LA CONDUITE D’EAU

• Il faut avoir une alimentation d’eau froide pour
permettre le fonctionnement de la machine à
glaçons automatique. La pression d’eau doit
être entre 276 kPa et 827 kPa (40 et 120 psi).

• Mettez en place le tube de cuivre de
1/4 po de diamètre externe entre la
conduite d’eau froide et le raccord de
branchement d’eau.

• Le tube doit être suffisamment long pour
s’allonger jusqu’à l’avant du réfrigérateur.
Il faut prévoir une longueur de tube
suffisante pour permettre la courbe
menant au raccord d’eau.

NOTE : Certains types de plastique peuvent
se fissurer ou se rompre avec le
vieillissement et causer des dégâts d’eau
dans la maison.

Coupez l’alimentation d’eau principale.

Ouvrez le robinet le plus proche assez
longtemps pour purger l’eau du tuyau.

• Installez un robinet de coupure entre la
vanne de la machine à glaçons et le tuyau
d’eau froide, dans le sous-sol ou l’armoire.
Le robinet de coupure doit être situé à un
endroit facilement accessible.

NOTE : Il est préférable d’installer le robinet
sur un tuyau d’eau vertical. Si le robinet est
installé sur un tuyau d’eau horizontal, faire le
branchement en haut ou sur le côté pour éviter
l’écoulement des sédiments du tuyau d’eau.

• Percez un trou de 1/4 po dans le tuyau
d’eau.

• Montez le robinet de coupure d’eau sur
le tuyau, en utilisant un collier de tuyau.

• Serrez les vis du collier jusqu’à ce que la
rondelle commence à gonfler. NE PAS

SERREZ EN EXCÈS.

• Placez un écrou à compression et une bague
pour le tube de cuivre sur l’extrémité du tube
et le branchez sur le robinet de coupure.
Assurez-vous que le tube soit bien inséré
dans le robinet. Serrez la bague.

• Ouvrez le robinet d’eau principal et rincez
les débris. Faire couler environ un litre
d’eau du tube dans un seau. Fermez le
robinet de l’alimentation d’eau.

NOTE : Les robinets à étrier sont inclus dans
de nombreux kits d’alimentation d’eau. Avant
d’en acheter un, vérifiez que le robinet à
étrier est conforme aux codes de plomberie
locaux.

NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.

Instructions d’installation

72

Sol

Tube en cuivre

Robinet de type

à étrier

Écrou de

presse-garniture

Robinet de sortie

Écrou à compression

Bague

3 INSTALLEZ PANNEAUX LATÉRAUX

IGNOREZ CETTE ÉT APE SILES PANNEAUX
LA TÉRAUX NE SONT PASUTILISÉS

Si des panneaux latéraux de 4 mm (1/4 po) sont
utilisés, il faut les insérer dans la moulure de la
cuve. Fixez les panneaux contre le réfrigérateur
avec trois bandes adhésives 3M Dual Lock,
avant de mettre le réfrigérateur en place.

4

INSTALLEZ PATTES
ANTI-BASCULEMENT

AVERTISSEMENT :

Le réfrigérateur est plus lourd en haut qu’en bas
et il faut le maintenir pour éviter la possibilité de
basculement vers l’avant.

•

Coupez un bloc de 2 po x 4 po de 90 cm (36 po)
de long et montez ce bloc sur les pattes de
montage fournies, avec des vis à bois n° 12
ou 14.

PRÉCAUTIONS CONTRE LE BASCULEMENT

Instructions d’installation

Installez 4 vis de 1-1/2 po à travers

la moulure et dans le soffite ou un renfort

en bois d‘au mois 19 mm (3/4 po)

Moulure supérieure de la cuve

Vue latérale de la

moulure supérieure

19

mm

(3/4 po)

min.

4A AUTRES PRÉCAUTIONS

CONTRE LE BASCULEMENT

IGNOREZ CETTE ÉTAPE QUAND LES PATTES
ANTI-BASCULEMENT SONT UTILISÉES

Tous les réfrigérateurs encastrés Profile sont plus
lourds en haut qu’en bas. Il faut les maintenir en

place pour éviter un basculement possible vers
l’avant. Utilisez cette seconde méthode pour
maintenir en place le réfrigérateur quand les
montants du mur sont en acier .

• Réglez la hauteur du réfrigérateur pour
qu’elle corresponde à l’ouverture entre
2121 à 2146 mm (83-1/2 po et 84-1/2 po).
Le réfrigérateur doit être de niveau et
d’aplomb avec les armoires. La moulure
supérieure à l’avant est 54 mm
(2-1/8 po) plus haut que la
moulure arrière et recouvre
les moulures supérieures
des armoires.

• Ouvrez le panneau de la grille pour obtenir
accès à la moulure supérieure de la cuve.

• Utilisez un foret de 3/16 po pour percer
4 trous équidistants dans la moulure
métallique supérieure de la cuve.

4

INSTALLEZ PATTES
ANTI-BASCULEMENT

(suite)

•

Montez les pattes avec ce bloc de bois sur le
mur arrière de manière qu’il soit à 2083 mm
(82 po) (ou la hauteur arrière
d’installation)
au-dessus
du sol fini.
Utilisez des
vis à bois
n° 12 ou 14.

•

Les vis doivent
pénétrer d’au
moins 25 mm (1 po)
dans les montants verticaux du mur.

Patte anti-

basculement

en position

Montant

du mur

(derrière
la plaque
de plâtre)

Vis à bois

vissées

dans les

montants

de bois

verticaux

90 cm (36 po)

73

4A AUTRES PRÉCAUTIONS CONTRE

LE BASCULEMENT

(suite)

• Utilisez un foret de 1/16 po pour percer des
trous guides dans les trous du métal et dans
le soffite de bois. Les trous doivent être
centrés dans le soffite ou un renfort de bois
de 19 mm (3/4 po) minimum. Le renfort
couvrant toute l’ouverture doit être fermement
monté sur les armoires des deux côtés.

• Installez quatre vis de 1-1/2 po pour plaque
de plâtre dans les trous guides.

7 MISE À NIVEAU

DU RÉFRIGÉRATEUR

Tous les modèles ont quatre points de mise à
niveau. L’avant et l’arrière sont supportés par
des pattes de mise à niveau. Les deux sont
accessibles de l’avant du réfrigérateur.

• Pour mettre l’arrière du réfrigérateur de
niveau, tournez l’écrou 6 pans de 1/2 po
qui se trouve derrière les roues avant.
Tournez dans le sens des aiguilles d’une
montre pour lever et dans le sens inverse
des aiguilles d’une montre pour abaisser
le réfrigérateur.

• Pour mettre de niveau l’avant, utilisez une
clé plate de 7/16 po.

• Réglez la hauteur du réfrigérateur pour
correspondre à l’ouverture entre 2121 et
2146 mm (83-1/2 po et 84-1/2 po). Le
réfrigérateur doit être de niveau et
d’aplomb avec les armoires.

NOTE IMPORTANTE : Votre réfrigérateur doit
être vertical. S’il ne l’est pas, les portes
peuvent ne pas bien s’aligner en haut. Voir
l’étape 16.

MISE EN GARDE :

Les pattes arrière de mise à niveau et les
pattes avant de mise à niveau sont limitées
à un réglage de hauteur maximal de 25 mm
(1 po). Si l’installation demande une hauteur
supérieure à 2146 mm (84-1/2 po), l’installateur
doit élever le réfrigérateur sur une plaque de
contreplaqué ou des patins. Il est possible
d’ajouter une moulure d’armoire sur le haut
de l’ouverture pour réduire l’ouverture. Toute

tentative de soulever le réfrigérateur de plus
de 25 mm (1 po), endommagera les pattes
de mise à niveau avant et arrière.

5 BRANCHEMENT DE

L’ALIMENTATION ÉLECTRIQUE

• Branchez la fiche du cordon d’alimentation
du réfrigérateur dans une prise de courant
correctement mise à la terre. Mettez
l’interrupteur principal sur marche (I).

• Pour s’assurer que le réfrigérateur est en
marche, ouvrez la porte du réfrigérateur
pour vérifier que la lampe intérieure s’allume.

MISE EN GARDE :

• Après avoir vérifié la mise sous tension,
mettez l’interrupteur principal sur l’arrêt (O).

6 MISE EN PLACE DANS L’ESPACE

D’INSTALLATION

• Glissez l’appareil dans l’espace d’installation.

• Mettez l’excès

du cordon
d’alimentation
sur le dessus
du réfrigérateur.

• Prendre soin
de vérifier
que le cordon
d’alimentation
n’est pas pincé
derrière
l’appareil.

Instructions d’installation

74

Levez le
panneau
de grille

Interrupteur

principal

Hauteur

au bas

du bloc

de bois,

2083 mm

du sol

(82 po)

Pattes de mise

à niveau

Écrou 6 pans

pour le réglage
des pattes arrière
de mise à niveau

10 INSTALLATION DU PANNEAU

DE LA GRILLE

• Levez le panneau de la grille à la position
en butée.

• Enlevez les 4 vis de la moulure inférieure.
Gardez toutes les vis.

• Déposez la moulure inférieure.

• NOTE : Les panneaux en acier inoxydable

et en acrylique sont couverts d’une
pellicule protectrice. Enlevez la pellicule
avant d’installer le panneau.

• Glissez le panneau sur le panneau
métallique de soutien et sous la moulure.

• Si nécessaire, tapez avec un bloc de bois
jusqu’à ce que le panneau glisse sous la
moulure supérieure.

• Réassemblez la moulure inférieure. Serrez
les vis.

8 FIXATION DU RÉFRIGÉRATEUR

AUX ARMOIRES

Dans la mesure du possible, exécutez cette
étape pour augmenter la sécurité contre les
basculements.

Le réfrigérateur doit être maintenu en place
pour éviter le basculement.

• Levez le panneau de la grille pour obtenir
accès à la moulure de la cuve.

• Enfoncez une vis dans la moulure et dans
l’armoire adjacente, en utilisant les trous
fournis.

• Suivez la procédure de l’autre côté.

9 RÉGLAGE DE L’OUVERTURE

DES PORTES

NOTE : Ce réfrigérateur a deux butées de

position d’ouverture. Quand l’espace ne
permet pas l’ouverture de la porte à 130°,
il est possible de réduire l’ouverture à 90°.

IGNOREZ CETTE ÉTAPE SI L’OUVERTURE
DE LA PORTE EST SATISFAISANTE POUR
L’INSTALLATION.

• Ouvrez la porte pour exposer la charnière
inférieure. Notez l’emplacement de l’axe
de butée de la porte. L’axe est installé à la
position de 130° à l’usine.

• Fermez partiellement la porte. Du dessus,
avec un tournevis, dévissez l’axe de la
butée de porte et l’installez à la position
de 90°.

Instructions d’installation

75

Levez le panneau

de la grille à la

position de butée

Vissez les vis dans

la moulure de la cuve et dans

les armoires adjacentes

Levez le
panneau
de grille

Intérieur

90°

130°

Porte

Charnière

11A

Installation des panneaux décoratifs
de 6 mm (1/4 po) :

• Dépose des poignées

Ouvrez la porte à 90°. Enlevez les 5 vis
à tête cruciforme des poignées de porte
du compartiment d’aliments frais et du
congélateur. Gardez les vis. Enlevez
les poignées.

• Installation des panneaux de porte

NOTE: Les panneaux en acier inoxydable

et en acrylique sont couverts d’une pellicule
protectrice. Enlevez la pellicule avant
d’installer le panneau. Poussez doucement
le panneau de la porte du compartiment
d’aliments frais dans la fente derrière la
moulure. Poussez doucement jusqu’au côté
opposé. Répétez la procédure pour les
panneaux supérieur et inférieur du congélateur .

• Repose des poignées

Reposez la poignée de la porte du
compartiment pour aliments frais, en
utilisant les 5 vis à tête cruciforme
originales. Serrez. Répétez pour la poignée
de la porte du congélateur.

NOTE : Vérifiez que le bord de la poignée
ne pince pas le joint de la porte.

• Panneaux décoratifs sur mesure
de 19 mm (3/4 po)

Dans le cas d’installation de panneaux en
bois, les couper aux dimensions indiquées
aux pages 68–71. Les panneaux glissent

dans le
cadre
des
portes et

de la
grille.

Instructions d’installation

76

NOTE IMPORTANTE : L’épaisseur des

panneaux sur mesure ne doit pas
dépasser 29 mm (1-1/8 po) et 31,7 kg (70
lb) pour la porte du compartiment pour
aliments frais, 13,6 kg (30 lb) total pour
la porte du congélateur et 6,8 kg (15 lb)
pour la grille.

INSTALLATION DES PANNEAUX DE PORTE Sur les modèles à
panneaux décoratifs

Poignée

Porte de réfrigérateur

pour aliments frais

Panneau personnalisé

de 19 mm (3/4 po)

si nécessaire

Installation Instructions Comment installer

77

11B

1. Supprimer les poignées d’encartonnage et les autres emballage protecteur.

2. Placer les poignées sur les boulons à épaulement préinstallés (A) qui sont serrés dans la porte
en quatre positions.

3. Pendant que vous souteniez la poignées et regardiez le capot de bout supérieure, serrez la vis
creuse supérieure (B) avec la clé hexagonale fournie et puis serrez la vis creuse inférieure (C).
Voir Figure 1.

4. Répéter l’étape 3 avec le capot d’extrémité inférieure en utilisant les vis creuses(D et E). La
partie supérieure de poignée est fixée ferme à la porte. Voir Figure 2.

5. Tous les vis de creuses doivent être fixées et adhérées au capot d’embout(la vis creuse doit être
enterrée sous la surface d’embout.). Les embouts doivent être fixés à la porte de congélateur et
de réfrigérateur sans brèche.

Installer les poignées de porte pour les modèles en acier inoxidable

AA

B

C

AA

D

E

Figure 1

Upper End Cap

Figure 2

Bottom End Cap

Figure 1

Capot de bout supérieure

Figure 2

Capot d’extrémité inférieure

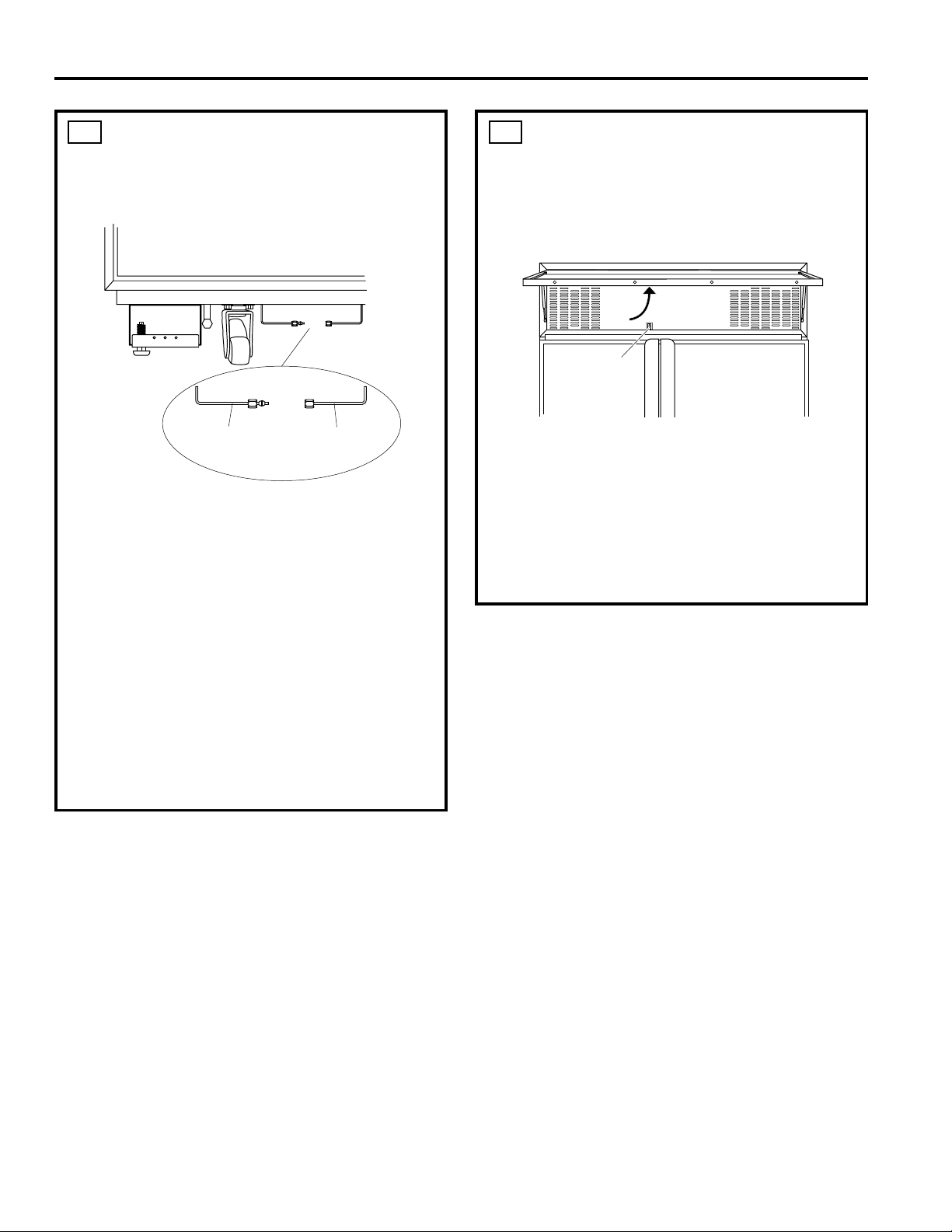

13 MISE SOUS TENSION

• Mettez l’interrupteur principal en position
de marche (I).

• Pour s’assurer que le réfrigérateur est sous
tension, ouvrez la porte et vérifiez que la
lampe intérieure est allumée.

• Les commandes de température sont
réglées en usine à 3 °C (37 °F) pour la
section d’aliments frais et -18 °C (0 °F)
pour la section congélateur.

• Attendre 24 heures que la température
se stabilise avant de faire des réglages.

• Laissez couler l’eau pendant 2 minutes afin
d’éliminer l’air contenu dans le circuit.

12 BRANCHEMENT DE

L’ALIMENTATION D’EAU

Vérifiez que l’interrupteur principal est sur
l’arrêt (O).

• Amenez le tube à l’avant de l’armoire.

• Ouvrez l’eau pour rincer les débris de

la conduite. Faire coulez environ un litre
d’eau dans un seau, puis coupez l’eau.

Tube de cuivre

• Glissez un écrou de 1/4 po et une bague
sur l’extrémité du tube de cuivre. Insérez
le tube dans le raccord de l’appareil et
serrez l’écrou.

• Ouvrez l’eau pour vérifier qu’il n’y a pas
de fuite.

Note : Vérifiez que l’excès de tube ne gêne
pas l’installation de la plinthe.

Instructions d’installation

78

Alimentation d‘eau

du réfrigérateur

Alimentation d‘eau

de la maison

Levez le
panneau
de grille

Interrupteur

principal

16 ALIGNMENT DES PORTES

• Reculez du réfrigérateur et vérifiez
visuellement l’alignement des portes.

• L’expédition ou l’addition de panneaux de
porte lourds peut avoir changé légèrement
l’alignement des portes.

• Si nécessaire, il est possible de déplacer
la porte du compartiment pour aliments
frais vers le haut ou le bas pour l’aligner
avec la porte du congélateur.

• Desserrez le mécanisme de mise à niveau.

• Avec une clé de 7/32 po, réglez l’axe de

la charnière, comme montré.

• Serrez le mécanisme de mise à niveau.

NOTE IMPORTANTE : Après avoir bien mis
à la verticale votre appareil, si la porte du
compartiment d’aliments frais est plus haute
que la porte du compartiment congélation,
abaissez le pied d’inclinaison avant droit pour
aligner les portes et, le cas échéant, montez
le pied d’inclinaison gauche pour bien mettre
à l’horizontale les deux côtés de votre appareil.

14 MISE EN MARCHE DE

LA MACHINE À GLAÇONS

• Mettez l’interrupteur sur marche (I).
La machine à glaçons commence à
fonctionner automatiquement.

• Vérifiez que rien n’interfère avec le
déplacement du bras de détection.

• Jetez le premier bac de glaçons.

• Pour arrêter la machine à glaçons, mettez

l’interrupteur sur l’arrêt (O).

15 INSTALLATION DE LA PLINTHE

• Trouvez la plinthe (expédiée maintenue en
place avec du ruban adhésif sur le dessus
du réfrigérateur). L’installez avec les deux
vis fournies.

• Pour la ventilation propre, gardez la plinthe
sans obstruction.

Instructions d’installation

79

Interrupteur

Bras de
détection

Voyant vert
d‘alimentation

Coussinet

Clé de 7/32 po

Tournez
dans le sens
des aiguilles
d‘une montre
pour soulever

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

80

Bruits normaux de fonctionnement. ElectroluxUSA.com

Les réfrigérateurs plus récents font des bruits différents de ceux
des anciens. Les réfrigérateurs modernes présentent plus de
fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH....

■

Le nouveau compresseur à rendement élevé peut
fonctionner plus longtemps et plus vite que votre
ancien réfrigérateur et vous pouvez entendre un son
modulé ou un ronflement aigu pendant son
fonctionnement.

■

Vous pouvez entendre un sifflement lorsque les portes
se ferment. Cela vient de l’équilibrage de pression dans
le réfrigérateur.

■

Vous pouvez entendre les ventilateurs tourner
à hautes vitesses. Cela se produit lorsque le
réfrigérateur vient d’être branché, lorsque les portes
sont ouvertes fréquemment ou lors de l’ajout d’une
grande quantité d’aliments dans les compartiments
congélateur ou réfrigérateur. Les ventilateurs
permettent de maintenir les bonnes températures.

■

Si une des portes est ouverte pendant plus de
3 minutes, vous pouvez entendre l’activation des
ventilateurs permettant de refroidir les ampoules.

■

Les ventilateurs changent de vitesses pour assurer des
économies d’énergie et un refroidissement optimaux.

CLICS , CLA Q UEMENTS,

CRAQUEMENTS et

GRÉSILLEMENTS

■

Vous pouvez entendre des craquements ou des
claquements lorsque le réfrigérateur est branché
pour la première fois. Cela se produit lorsque le
réfrigérateur se refroidit à la bonne température.

■

Le compresseur peut causer un clic ou un
grésillement lors de la tentative de redémarrage
(cela peut prendre 5 minutes).

■

Le tableau de commande électronique peut causer
un clic lorsque les relais s’activent pour commander
les composants du réfrigérateur.

■

L’expansion et la contraction des serpentins de
refroidissement pendant et après le dégivrage
peuvent causer un craquement ou un claquement.

■

Après un cycle de fabrication de glaçons, vous pouvez
entendre les glaçons tomber dans le bac.

B R UITS D’EAU

■

Le passage de l’agent frigorifique dans les serpentins
de refroidissement du congélateur peut être
accompagné d’un gargouillement semblable à celui
de l’eau en ébullition.

■

L’eau tombant sur l’élément chauffant de dégivrage
peut faire un bruit de grésillement, de claquement
ou de bourdonnement pendant le cycle de
dégivrage.

■

Un bruit de suintement d’eau peut être entendu
pendant le cycle de dégivrage lorsque la glace de
l’évaporateur fond et tombe dans le bac de
récupération.

■ Fermer la porte peut causer un gargouillement

en raison de l’équilibrage de pression.

Entendez-vous ce que j’entends ? Ces bruits sont normaux.

Pour obtenir plus d’information sur les
bruits normaux de fonctionnement de la
machine à glaçons et le distributeur d’eau
et de glaçons, veuillez consultez les
sections Machine à glaçons automatique
et Le distributeur d’eau et de glaçons.

OUIR !

Conseils de dépannage…

Conseils de dépannage—Économisez du temps et de l’argent!
Consultez d’abord les tableaux qui suivent et vous pourrez peut­être éviter de faire appel à un réparateur.

Problème Causes possibles Correctifs

Le réfrigérateur ne Le cycle de dégivrage •Attendez environ 30 minutes afin que le cycle de
fonctionne pas est peut-être en cours. dégivrage puisse terminer.

L’interrupteur général •Mettez l’interrupteur général d’alimentation en position
d’alimentation est en position ON (marche).
OFF (arrêt).

Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil dans la prise murale.
Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur.

peut avoir sauté.
Le réfrigérateur se trouve •Débranchez le réfrigérateur et rebranchez-le.

sur le mode “salle d’exposition”.

Vibration ou bruit Le réfrigérateur n’est pas •Consultez Nivellement du réfrigérateur.
métallique (une légère bien niveau.

•Consultez Alignement des portes.

vibration est normale)

Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse
réfrigérateur vient d’être branché. complètement.

Une grande quantité d’aliments •C’est normal.
a été mise au réfrigérateur.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche

la porte de fermer.

Temps chaud ou ouverture •C’est normal.
fréquente des portes.

Les commandes de température •Consultez Les commandes de température.
ont été réglées à la température
la plus froide.

T empérature trop élevée La commande de température •Consultez Les commandes de température.
dans le congélateur ou n’a pas été réglée à une
le réfrigérateur température assez basse.

Temps chaud ou ouverture •Abaissez la commande de température d’une position.
fréquente des portes. Consultez Les commandes de température.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

porte de fermer.

Givre sur les aliments Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la
surgelés (il est normal

porte de fermer.

que du givre se forme à

Les portes ont été ouvertes

l’intérieur du paquet)

trop souvent ou pendant trop
longtemps.

La séparation entre Le système automatique •Ceci empêche la formation de condensation sur
le réfrigérateur et le d’économie d’énergie fait l’extérieur du réfrigérateur.
congélateur est chaude

circuler du liquide chaud autour
du rebord avant du congélateur.

Formation lente des Porte laissée ouver te. •Vérifiez qu’il n’y a pas un paquet qui empêche la
glaçons porte de fermer.

La commande de température •Consultez Les commandes de température.
du congélateur n’est pas réglée
à une température assez froide.

Mauvais goût/odeur Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit
de l’eau utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le moteur fonctionne
pendant de longues
périodes ou démarre et
s’arrête fréquemment. (Les
réfrigérateurs modernes
et leurs congélateurs
étant plus grands, leur
moteur doit fonctionner
plus longtemps. Ils
démarrent et s’arrêtent
afin de maintenir des
températures uniformes.)

81

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

82

Conseils de dépannage…

Problème Causes possibles Correctifs

La machine à glaçons L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position
ne fonctionne pas de la machine à glaçons est à de marche.

la position d’arrêt.
L’alimentation en eau est coupée •Consultez Installation de la conduite d’eau.

ou n’est pas raccordée.
Le compartiment congélateur •Attendez 24 heures pour que la température du

est trop chaud. réfrigérateur se stabilise.
Un amas de glaçons dans le bac •Nivelez les glaçons à la main.

provoque l’arrêt de la machine à
glaçons.

Cubes de glace sont coincés dans •Réglez le commutateur de marche de la machine
la machine à glaçons. (La lumière à glaçons sur la position O (arrêt), enlevez les cubes
d’alimentation verte clignote). et mettez en marche la machine à glaçons.

Bourdonnement Le commutateur de marche de •Réglez le commutateur de marche sur la position
fréquent la machine à glaçons est dans la O (arrêt), car le garder dans la position I (marche)

position I (marche), mais l’arrivée endommagera le robinet d’eau.
d’eau au réfrigérateur n’a pas
été raccordée.

Odeur/saveur Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.
anormale des

Des aliments ont transmis leur •Emballez bien les aliments.

glaçons

odeur/goût aux glaçons.
Il faut nettoyer l’intérieur du •Consultez Entretien et nettoyage.

réfrigérateur.

Petits glaçons ou glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle
creux à l’intérieur cartouche ou installez le bouchon du filtre.

Le distributeur de

La machine à glaçons est éteinte ou

•Mettez en marche la machine à glaçons ou rétablissez

glaçons ne fonctionne

l’alimentation en eau a été coupée.

l’alimentation en eau.

pas

Un objet bloque ou est tombé •Enlevez tout objet qui bloque ou est tombé dans
dans la chute à glace située à la chute.
l’intérieur du bac supérieur
de la porte du compartiment
congélation.

Des glaçons sont collés au bras •Retirez les glaçons.
régulateur .

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée le bouton LOCK

(verrouillage) pendant 3 secondes.

Blocs de glace irréguliers dans •Brisez-en autant que possible avec vos doigts et jetez ceux
le bac à glaçons. qui restent.

•Le congélateur est peut-être trop chaud. Réglez la
commande du congélateur sur une température plus
basse, en abaissant la commande d’une position à la fois
jusqu’à ce que les blocs de glace disparaissent.

L’eau versée dans le Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du
premier verre est est initialement installé. réfrigérateur se stabilise.
chaude

Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit
utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse.
d’être vidangé.

ElectroluxUSA.com

Problème Causes possibles Correctifs

Le distributeur d’eau L’alimentation en eau est •Consultez Installation de la conduite d’eau.
ne fonctionne pas coupée ou n’est pas raccordée.

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Il y a de l’air dans la conduite •Appuyez sur le bras de distribution pendant au
d’eau. moins deux minutes.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée le bouton LOCK

(verrouillage) pendant 3 secondes.

Le réglage de commande est •Réglez le commande de température sur un réglage
trop froid. plus chaud.

L’eau jaillit du distributeur La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes

installée. (environ 6 litres).

La machine à glaçons L’eau du réservoir est gelée. •Appelez un réparateur.
fonctionne, mais ne

Le réglage de commande est •Réglez le commande de température sur un réglage

distribue pas d’eau

trop froid. plus chaud.

La machine à glaçons La conduite d’eau ou le •Appelez un plombier.
ne distribue ni eau robinet d’arrêt est bouché.
ni glaçons

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée le bouton LOCK

(verrouillage) pendant 3 secondes.

CUBED (cubes de glace) Le réglage précédent était •Quelques cubes sont restés et ont été concassés à cause

était choisi mais CRUSHED CRUSHED. du réglage précédent. C’est normal.
(glace concassée) a été
distribuée

Odeur dans Des aliments ont transmis •Les aliments à odeur forte doivent être emballés
le réfrigérateur leur odeur au réfrigérateur. hermétiquement.

•Gardez une boîte ouverte de bicarbonate de soude dans
le réfrigérateur.

Il faut nettoyer l’intérieur. •Consultez Entretien et nettoyage.

De la condensation Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure.
s’accumule à l’extérieur les périodes de forte humidité.

De la condensation Les portes sont ouvertes trop
s’accumule à l’intérieur fréquemment ou pendant trop
(par temps humide, longtemps.
l’ouverture des portes
laisse entrer de l’humidité)

L’éclairage intérieur Il n’y a pas de courant au niveau •Remplacez le fusible ou réenclenchez le disjoncteur.
ne fonctionne pas de la prise.

L’ampoule est grillée. •Consultez Remplacement des ampoules.

Eau sur le sol ou au fond Il y a des glaçons bloqués dans •Faites passer les glaçons à l’aide d’une cuillère en bois.
du congélateur le conduit.

De l’air chaud sort du haut Courant d’air normal provenant
du réfrigérateur du moteur. Pendant le processus

de réfrigération, il est normal
que de la chaleur soit expulsée
au dessus du réfrigérateur.

Lueur orange dans Le cycle de dégivrage est •C’est normal.
le congélateur en cours.

83

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

ElectroluxUSA.com

Problème Causes possibles Correctifs

Le réfrigérateur ne La fonction de dégivrage •Ceci est normal. Le réfrigérateur passe sur cycle
s’arrête jamais mais maintient le compresseur en d’arrêt lorsque les portes ont été fermées pendant
les températures sont marche au cours de l’ouverture 2 heures.
normales des portes.

Le réfrigérateur émet La porte est ouverte. •Fermez la porte.
un signal sonore

La température présente L’appareil vient d’être branché. •Pour stabiliser le système, laissez 24 heures s’écouler.
n'est pas égale à celle

La porte est restée ouverte trop •Pour stabiliser le système, laissez 24 heures s’écouler.

affichée

longtemps.
Des aliments chauds ont été •Pour stabiliser le système, laissez 24 heures s’écouler.

placés dans le réfrigérateur.
Cycle de dégivrage en cours. •Pour stabiliser le système, laissez 24 heures s’écouler.

La porte ne se ferme Le joint de la porte du côté des •Mettre une couche de cire de paraffine sur le joint
pas correctement charnières est collé ou replié. de la porte.

Un des contenants de porte •Remontez le contenant d’un cran.
touche une étagère dans le
réfrigérateur .

Le réfrigérateur n’est pas •Consultez Nivellement du réfrigérateur.
bien niveau.

•Consultez Alignement des portes.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

84

Informations concernant la garantie ElectroluxUSA.com

85

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité

Installation

P.O. Box 212378
Augusta, GA 30907

2004 ELECTROLUX HOME PRODUCTS, INC.

P/N: 241546101A

NSF

86

Avantage pur Système de filtre de glace et d’eau NGFC-2000

Système de notice technique et fiche technique

Application des directives/Condition d’utilisation

Fourniture d’eau : Application municipal ou ressource d’eau
Température d’eau : Maximum 100 oF (38

o

C);pour utiliser l’eau froide seulement

Pression d’eau :

100 psi Maximum. Minimum recommandé : 20 psi, comme vous mesurez dans le robinet d’admission d’eau

Le remplacement de cartouche ponctuellement est essentiel pour le produit à fonctionner. Veuillez repérez à la partie
d’Utilisation & Soins pour l’opération générale et des besoins de maintenance. Votre réfrigérateur aura une lampe
électronique sur le distributeur de porte de congélateur qui s’affiche en jaune si le filtre est prêt pour le remplacement et en
rouge si le filtre doit remplacer. Appuyez sur l’indicateur pendant 3-10 secondes pour remettre à l’état initial après avoir
remplacé la cartouche de filtre. Veuillez repérez à la partie d’Utilisation & Soins pour savoir les instructions complètes.

•

Système de notice technique

Débit: Appareil à cubes de glace- 3.4 to 4.3 oz (99 - 125 cc) par 6.3 sec. à 60 psi (comme vous mesurez dans

le robinet d’admission d’eau) Distributeur - 60 oz par min. (.5 gpm ou 1.9 litres par min.) à 60 psi (comme
vous mesurez dans le robinet d’admission d’eau)

Capacité 400 Gallons
Système :

Boîtier de filtre – Plastique Polycarbonate

Construction

Réservoir d’eau – Plastique Polyéthylène
Tubage – Plastique Polyéthylène
Couche filtrante – Bloc d’anode extrudé

Information pour le remplacement de cartouche

Please reference installation instructions in the Use & Care Guide for replacing the cartridge and warranty information.
Estimated cost for the replacement filter cartridge kit: Less than $50.00 Veuillez repérez pour les instruction d’installation à la
partie d’Utilisation & Soins pour savoir remplacer la cartouche et l’information de garantie. Coût approximatif pour remplacer le
kit de cartouche de filtre : moins de $50.00

Fiche technique de fonctionnement

MODELE : Avantage pur™ NGFC-2000 Utilisez le remplacement de cartouche affiché cidessous.

Le système Avantage pur™ NGFC-2000 avec la cartouche a été essayé selon le
standard ANSI/NSF 42/53 pour la réduction de réclamation spécifiée sur la fiche
technique de fonctionnement. La concentration de matériaux indiqués dans l’eau
entrante que le système est réduit à la concentration laquelle moins ou même limite
permissible pour l’eau qui sort de système comme indiqué ANSI/NSF 42/53.

Avantage pur

TM

Système de filtre de glace et d’eau NGFC-2000 ne doit pas utiliser l’eau insalubre microbiologiquement ou
bien l’eau qualité inconnue sans désinfection adéquate avant ou après le système. Le système certifié pour la réduction de
kyste peut utiliser pour l’eau désinfectée qui contient le kyste filtrable.

•

Le fonctionnement peut varier basé sur la condtion d’eau locale et/ou la pression. Pour la zone de haut sédiment, il est
nécessaire plus fréquent de remplacer la cartouche.

•

Avantage pur™ Système de filtre de glace et d’eau NGFC-2000 va absorber le goût mauvais et l’odeur dans les cubes de
glace et l’eau potable.

•

Paramètres d’eau testée générale; pH = 7.5 +/- 0.5 Temp. 20oC +/- 3oC (68 oF +/- 5oF) Pression = 60 psi (414 kPa) @ 0.5 gpm (1.9 lpm)

Réduction de matériaux

Chlore, Goût & Odeur

Kyste
2,4-D

Alachlore

Atrazine
Plomb 8.5 Ph
Plomb 6.5 Ph

Mercure 8.5 Ph
Mercure 6.5 Ph

Lindane

Turbidité

Toxaphène

Particules: Classs 1 particules 0.5 <1 micron

42
53
53
53
53
53
53
53
53
53
53
53
42

≥50%

99.95%
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A

≥85%

2.0 +/-10%
50000/L

0.210 +/- 10%

0.04 +/- 10%

0.009 +/- 10%

0.15 +/- 10%

0.15 +/- 10%

0.006 +/- 10%

0.006 +/- 10%

0.002 +/- 10%
11 +/- 1 NTU

0.015 +/- 10%

10,000 part/ml

N/A
N/A

0.07 mg/L

0.002 mg/L

0.003 mg/L

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.0002 mgL
.5 NTU

0.003 mg/L
N/A

97.36%

99.99%

99.72%

99.45%

94.11%

93.31%

99.29%

95.67%

96.76%

98.96%

87.70%

92.85%

99.96%

97.36%

99.99%

97.37%

99.45%

94.11%

99.31%

99.29%

93.07%

97.76%

98.96%

97.00%

92.85%

99.93%

Standard

NSF

Besoins de

reduction NSF

Réduction de

moyen %

Réduction de

minimum %

Concentration de
défi influent mg/L

Concentration d’eau

de maximum produit
