Eizo S1701, s19021, s19031, s19011 User Manual

Setup Manual

Important: Please read this Setup Manual, the User’s Manual and the Speciﬁ cations

Sheet stored on the CD-ROM carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference.

Installationshandbuch

Wichtig: Lesen Sie dieses Installationshandbuch, das Benutzerhandbuch und das

Datenblatt (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und efﬁ zienten Bedienung vertraut zu machen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Manuel d’installation

Important : Veuillez lire attentivement ce Manuel d’installation ainsi que le Manuel

d’utilisation et les caractéristiques techniques inclus sur le CD-ROM, aﬁ n de vous familiariser avec ce produit et de l’utiliser efﬁ cacement et en toute sécurité. Conservez ce manuel pour toute référence ultérieure.

Manual de instalación

Importante: Lea detenidamente este Manual de instalación, el Manual del usuario y la

Hoja de especiﬁ caciones que encontrará en el CD-ROM para familiarizarse con las normas de seguridad y los procedimientos de uso. Conserve este manual para consultas posteriores.

Manuale di installazione

Importante: leggere attentamente il presente Manuale di installazione, il Manuale

dell’utente e il foglio delle caratteristiche tecniche memorizzati su CD-ROM per utilizzare il prodotto in modo efﬁ cace e sicuro. Conservare questo manuale per eventuale riferimenti futuri.

Installationshandboken

Viktigt: Läs den här installationshandboken, bruksanvisningen och speciﬁ kationerna

som ﬁ nns lagrade på CD-skivan för att använda produkten på ett effektivt och säkert sätt. Spara den här installationshandboken för framtida referens.

Εγχειρίδιο εγκατάστασης

Σημαντικό: Διαβάστε προσεκτικά αυτό το Εγχειρίδιο εγκατάστασης, το Εγχειρίδιο χρήστη

και το Φυλλάδιο προδιαγραφών που θα βρείτε στο CD-ROM προκειμένου να εξοικειωθείτε με την ασφαλή και αποτελεσματική χρήση της συσκευής. Κρατήστε αυτό το εγχειρίδιο για μελλοντική αναφορά.

Руководство по установке

Важно! Внимательно прочитайте настоящее Руководство по установке,

Руководство пользователя и спецификации на CD-ROM для получения сведений о безопасной и эффективной эксплуатации. Сохраните это руководство для справки.

䆒ᅮ᠟ݠ

䞡㽕џ乍˖ 䇋Ҩ㒚䯙䇏ټᄬ೼ܝⲬϞⱘ䆒ᅮᣛǃ⫼᠋᠟ݠ㾘Ḑ义ˈҹ֓❳ᙝᅝܼ᳝ᬜ

Փ⫼ᴀᰒ⼎఼ⱘֵᙃǄ䇋ֱ⬭ᴀᣛˈҹ֓Ҟৢখ㗗Ǆ

510

Controls and Function / Bedienelemente und Funktion / Commandes et fonction / Controles y funciones / Comandi e funzioni /

About this manual / Infos zu diesem Handbuch / A propos de ce manuel / Acerca de este manual /

Reglage och funktioner / Χειριστήρια και Λειτουργία / Средства управления и их назначение / ᥻ࠊ఼ࡳ㛑

Informazioni sul presente manuale / Om denna handbok / Πληροφορίες για αυτό το εγχειρίδιο / Об этом руководстве / ݇Ѣᴀ᠟ݠ

<Example of monitor with Height Adjustable stand> <Beispiel für Monitors mit höhenverstellbarem Fuß> <Exemple de moniteur avec pied réglable en hauteur> <Ejemplo de monitor con soporte de altura regulable> <Esempio di monitor con supporto regolabile> <Exempel med skärm med stativ justerbart i höjdled> <Παράδειγμα οθόνης με βάση ρύθμισης ύψους> <Пример монитора с подставкой, регулируемой по высоте> 催ᑺৃ䇗ᭈᑩᑻᰒ⼎఼⼎՟!

* Adjustment menu (

Menú de ajuste (

ScreenManager

Μενού ρυθμίσεων (*ScreenManager

) / Justierungsmenü (

) / Menu di regolazione (

) / Меню параметров (*ScreenManager

ScreenManager

) / Menu de réglage (

) / Justeringsmeny (

) / 䇗ᭈ㦰˄

ScreenManager

6FUHHQ0DQDJHU

) /

When reading the descriptions on p.1 and 2, please refer to the illustrations on p.i and 2 respectively. Also it will be helpful of you to perform the monitor operation referring to the illustrations on p.ii with the page opened.

Cabling / Verkabelung / Câblage / Cableado / Cablaggio / Kablar / Καλωδίωση / Подключения кабелей / ⬉㓚䖲᥹

Tilt adjustable stand / Verstellbarer Kippträger / Pied réglable en inclinaison / Soporte de inclinación regulable / Supporto regolabile in inclinazione / Lutningsinställbart stativ /

Βάση ρύθμισης κλίσης / Подставка с регулируемым наклоном /

㾦ᑺৃ䇗ᭈⱘᑩᑻ

Height adjustable stand / Höhenverstellbarer Fuß / Pied réglable en hauteur / Soporte de altura regulable / Supporto regolabile / Höjdinställbart stativ /

Βάση ρύθμισης ύψους / Подставка, регулируемая по высоте /

催ᑺৃ䇗ᭈⱘᑩᑻ

EZ-UP stand / EZ-UP-Fuß / Pied EZ-UP / Soporte EZ-UP / Supporto EZ-UP / EZ-UP stativ /

Βάση EZ-UP / Подставка EZ-UP /

(=83ᑩᑻ

Zu den Beschreibungen auf S. 1 und 2 sind auf den S. i und 2 Abbildungen zu Ihrer Information vorhanden. Verwenden Sie die Abbildungen auf Seite ii als Referenz zum Betrieb des Monitors (öffnen Sie hierfür die Seite).

Lorsque vous lisez les descriptions des pages 1 et 2, reportez-vous aux illustrations des pages i et 2, respectivement. Il peut également être utile d’utiliser le moniteur en vous référant aux illustrations de la page ii dépliée.

Cuando lea las descripciones de las páginas 1 y 2, consulte las ilustraciones de las páginas i y 2 respectivamente. Asimismo, también resulta útil realizar las operaciones con el monitor mientras consulta las ilustraciones de la página ii con la página abierta.

Durante la lettura delle descrizioni a p. 1 e 2, fare riferimento rispettivamente le illustrazioni a p. 1 e 2. Si consiglia inoltre di eseguire le operazioni relative al monitor facendo riferimento alle illustrazioni a p. ii tenendo aperta tale pagina.

När du läser beskrivningarna på sidan 1 och 2, se illustrationerna på sidan 1 respektive 2. Det är även till hjälp att titta på illustrationerna när du ska använda skärmen.

Όταν διαβάσετε τις περιγραφές στις σελ. 1 και 2, ανατρέξτε στις αντίστοιχες εικόνες στις σελ. 1 και 2. Επίσης, μπορείτε να έχετε ανοικτή τη σελ. ii για να βλέπετε τις εικόνες και να χρησιμοποιήσετε την οθόνη.

При чтении описаний на стр.1 и 2 см. рисунки на стр.i и 2 соответственно. операции с монитором также лучше выполнять, глядя на рисунки на стр.ii и держа страницу открытой.

䯙䇏㄀㄀义Ёⱘ䇈ᯢᯊˈ䇋ߚ߿খ㗗㄀L㄀义Ёⱘᦦ೒Ǆ 㗏ᓔ㄀LL义ⳟⴔᦦ೒ˈᇍᙼᠻ㸠ᰒ⼎఼᪡԰ᇚᕜ᳝ᐂࡽǄ

*1 ScreenManager ® is an EIZO’s nickname of the Adjustment menu. (For how to use ScreenManager, refer to the User’s Manual on the CD-ROM.) *1 ScreenManager ® ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.) *1 ScreenManager ® est un alias choisi par EIZO pour le menu de réglage. (Consultez le manuel d’utilisation sur le CD-ROM pour de plus amples détails sur l’utilisation de ScreenManager.) *1 ScreenManager ® es el nombre que utiliza EIZO para el menú de ajuste. (Para obtener información sobre el uso de ScreenManager, consulte el Manual del usuario del CD-ROM). *1 ScreenManager ® è un marchio di EIZO per il menu regolazione. Per informazioni sull’uso di ScreenManager, fare riferimento al manuale dell’utente su CD-ROM. *1 ScreenManager ® är ett smeknamn för EIZO’s justeringsmeny. (För information om hur du använder ScreenManager, se bruksanvisningen på CD-skivan.) *1 Η ονομασία ScreenManager ® είναι μια ονομασία της EIZO για το Μενού ρυθμίσεων. (Για πληροφορίες σχετικά με τη χρήση του ScreenManager, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.) *1 ScreenManager ® - это название EIZO для меню параметров. (Подробнее об использовании меню ScreenManager см. в руководстве пользователя на CD-ROM.) *1 6FUHHQ0DQDJHU®ᰃ䇗ᭈ㦰ⱘ(,=2߿⿄Ǆ˄݇ѢབԩՓ⫼6FUHHQ0DQDJHUˈ䇋খ㗗ܝⲬЁⱘ⫼᠋᠟ݠǄ˅

*2 Speaker applied model, *2 Modell mit Lautsprechern, *2 Modèle avec haut-parleurs, *2 Modelo con altavoces incorporados, *2 Modello con diffusore applicato, *2 Högtalarmodell, *2 Μοντέλο με μεγάφωνα, *2 Модель с громкоговорителями, *2 Փ⫼ᡀໄ఼ⱘᴎൟ,

ii iii

Speaker non-applied model

Modell ohne Lautsprecher

Modèle sans haut-parleurs

Modelo sin altavoces incorporados

Modello senza diffusore applicato

Ej högtalarmodell

Μοντέλο χωρίς μεγάφωνα

Модель без громкоговорителей

ϡՓ⫼ᡀໄ఼ⱘᴎൟ

SAFETY SYMBOLS

This manual uses the safety symbols below. They denote critical information. Please read them carefully.

TroubleshootingSetting/AdjustmentInstallationPrior to use

WARNING

Failure to abide by the information in a WARNING may result in serious injury and can be life threatening.

Indicates a prohibited action. Indicates a mondatory action that must be followed.

PRECAUTIONS

WARNING

If the unit begins to emit smoke, smells like something is burning, or makes strange noises, disconnect all power connections immediately and contact your dealer for advice.

Attempting to use a malfunctioning unit may result in ﬁ re, electric shock, or equipment damage.

Keep small objects or liquids away from the unit.

Small objects accidentally falling through the ventilation slots into the cabinet or spillage into the cabinet may result in ﬁ re, electric shock, or equipment damage. If an object or liquid falls/spills into the cabinet, unplug the unit immediately. Have the unit checked by a qualiﬁ ed service engineer before using it again.

CAUTION

Failure to abide by the information in a CAUTION may result in moderate injury and/or property or product damage.

Use the enclosed power cord and connect to the standard power outlet of your country.

Be sure to remain within the rated voltage of the power cord. Not doing so may result in ﬁ re or electric shock.

Set the unit in an appropriate location.

Not doing so may result in ﬁ re, electric shock, or equipment damage.

• Do not place outdoors.

• Do not place in the transportation system (ship, aircraft, trains, automobiles, etc.).

• Do not place in a dusty or humid environment.

• Do not place in a location where the steam comes directly on the screen.

• Do not place near heat generating devices or a humidiﬁ er.

English Deutsch Français Español Italiano Svenska Greece Russia

The equipment must be connected to a grounded main outlet.

Not doing so may result in ﬁ re or electric shock.

CAUTION

Do not block the ventilation slots on the cabinet.

• Do not place any objects on the ventilation slots.

• Do not install the unit in a closed space.

• Do not use the unit laid down or upside down. Blocking the ventilation slots prevents proper airﬂ ow and may result in ﬁ re, electric shock, or equipment damage.

Use an easily accessible power outlet.

This will ensure that you can disconnect the power quickly in case of a problem.

Ё᭛

About Setup Manual, User’s Manual and Speciﬁ cations Sheet

TroubleshootingSetting/AdjustmentInstallationPrior to use

English

Setup Manual

(this manual)

User’s Manual, Speciﬁ cations Sheet

(• PDF ﬁ le on the CD-ROM*)

* Installation of Adobe Reader is required.

• Product speciﬁ cations vary with sales areas. Conﬁ rm that the Speciﬁ cations Sheet is written in the language of the area of purchase.

For each item below, please refer to page ii.

Sensor

• The sensor detects ambient brightness. BrightRegulator function (page 7)

Volume control button (Down)*

• Displays the volume adjustment menu to volume down. (page 6)

Brightness control button (Down)*

• Displays the brightness adjustment menu to decrease the brightness. (page 7)

Volume control button (Up)*

• Displays the volume adjustment menu to volume up. (page 6)

Brightness control button (Up)*

• Displays the brightness adjustment menu to increase the brightness. (page 7)

Input Signal Selection button

• Switches input signals for display when two PCs are connected to the monitor.

Describes basic information ranging from connection of the monitor to a PC to using the monitor.

Describes application information such as screen adjustments, settings, and speciﬁ cations.

Control buttons (Left, Right)

• Chooses an adjustment item or increases/decreases adjusted values for advanced adjustments using the Adjustment menu (page 7).

• Displays Brightness adjust ment screen*

Enter button

• Displays the Adjustment menu, determines an item on the menu screen, and saves values adjusted.

Power button

• Turns the power on or off.

Power indicator

• Indicates monitor’s operation status.

Blue : Operating Off : Power off Orange : Power saving

Security lock slot

• Complies with Kensington’s MicroSaver security system.

Stand

• See page 3, 5.

Input signal connectors

• Left: DVI-D connector/Right: D-sub mini 15-pin connector.

Stereo mini jack*

• Connects the stereo mini jack cable.

Headphone jack*

• Connects the headphones.

Speaker*

• Outputs audio source.

(page 6)

Cable holder

• Covers the monitor cables.

Power connector

• Connects the power connector

*1 Speaker applied model, *2 Speaker non-applied model

Package Contents

Check that all the following items are included in the packaging box. If any items are missing or damaged, contact your local dealer.

NOTE

• Please keep the packaging box and materials for future movement or transport of the monitor.

For each item below, please refer to page i.

1 Monitor 2 Power cord 3 EIZO LCD Utility Disk (CD-ROM)

• User’s Manual, Speciﬁ cations Sheet

4 Setup Manual (this manual) 5 Limited warranty 6 Fixing screws: M4 × 12 mm 4PCS

(for another manufacturer's arm or stand)

English

7 Digital signal cable (FD-C39) 8 Analog signal cable (MD-C87)

9 Stereo mini jack cable*

10 Cable holder (EZ-UP stand)

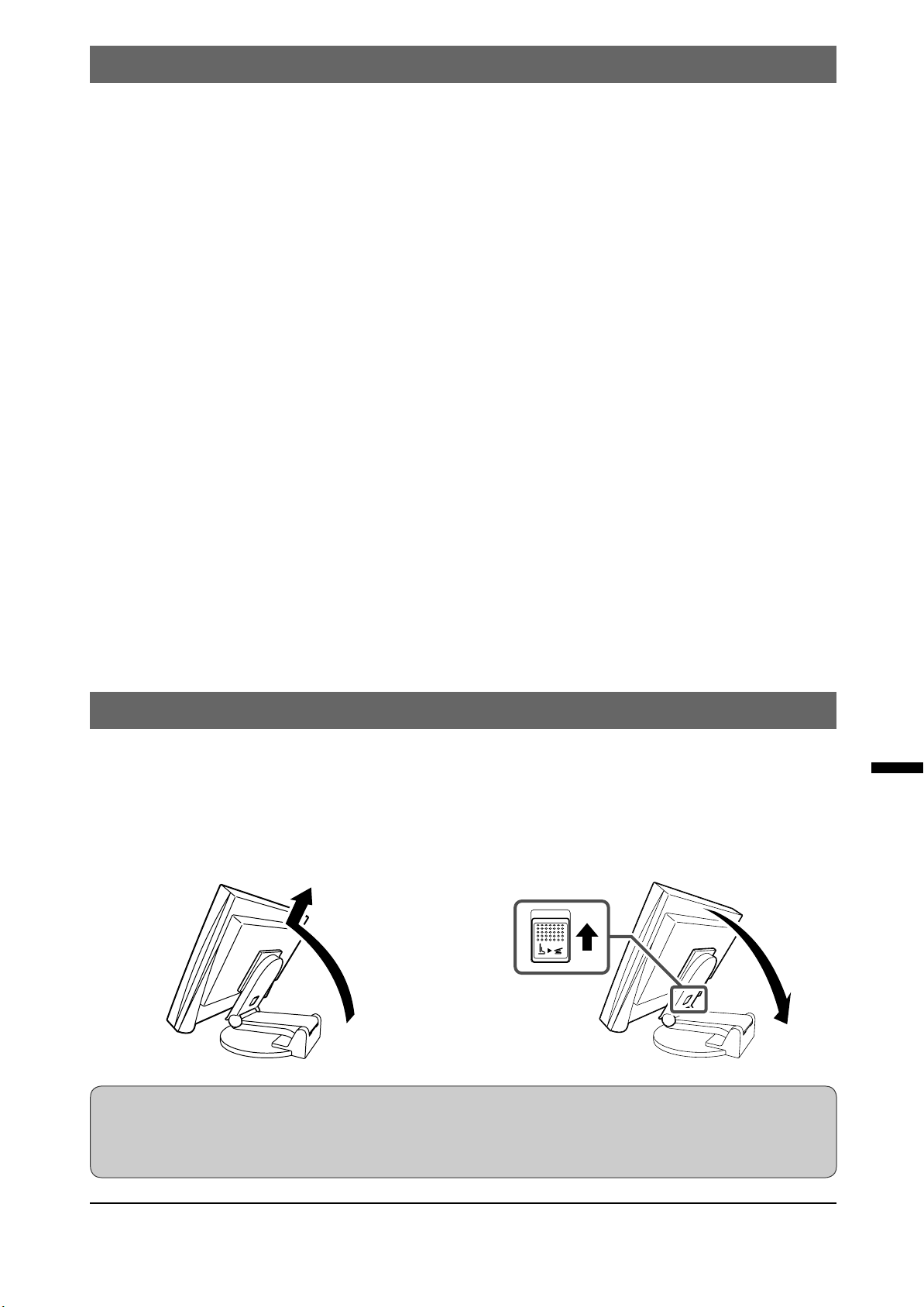

Installation/storage of the monitor with EZ-UP stand

If you have purchased the monitor with EZ-UP stand, please perform the following procedures when installing and storing..

Installing the monitor

To install the monitor, lift the monitor in the arrow direction by holding the panel portion with both hands, until you may hear the “click”. If it clicks, the monitor stand lock is surely functioned to use the monitor.

Storage the monitor

Slide the “Unlock” knob upwards to release the lock. Lower the panel on the monitor backwards and store the monitor in a folded position.

Caution

• Do not use the EZ-UP stand when folded.

• After releasing the lock, take care not to catch your ﬁ ngers when lowering the monitor. This may cause injury or damage the monitor.

*1 Speaker applied model

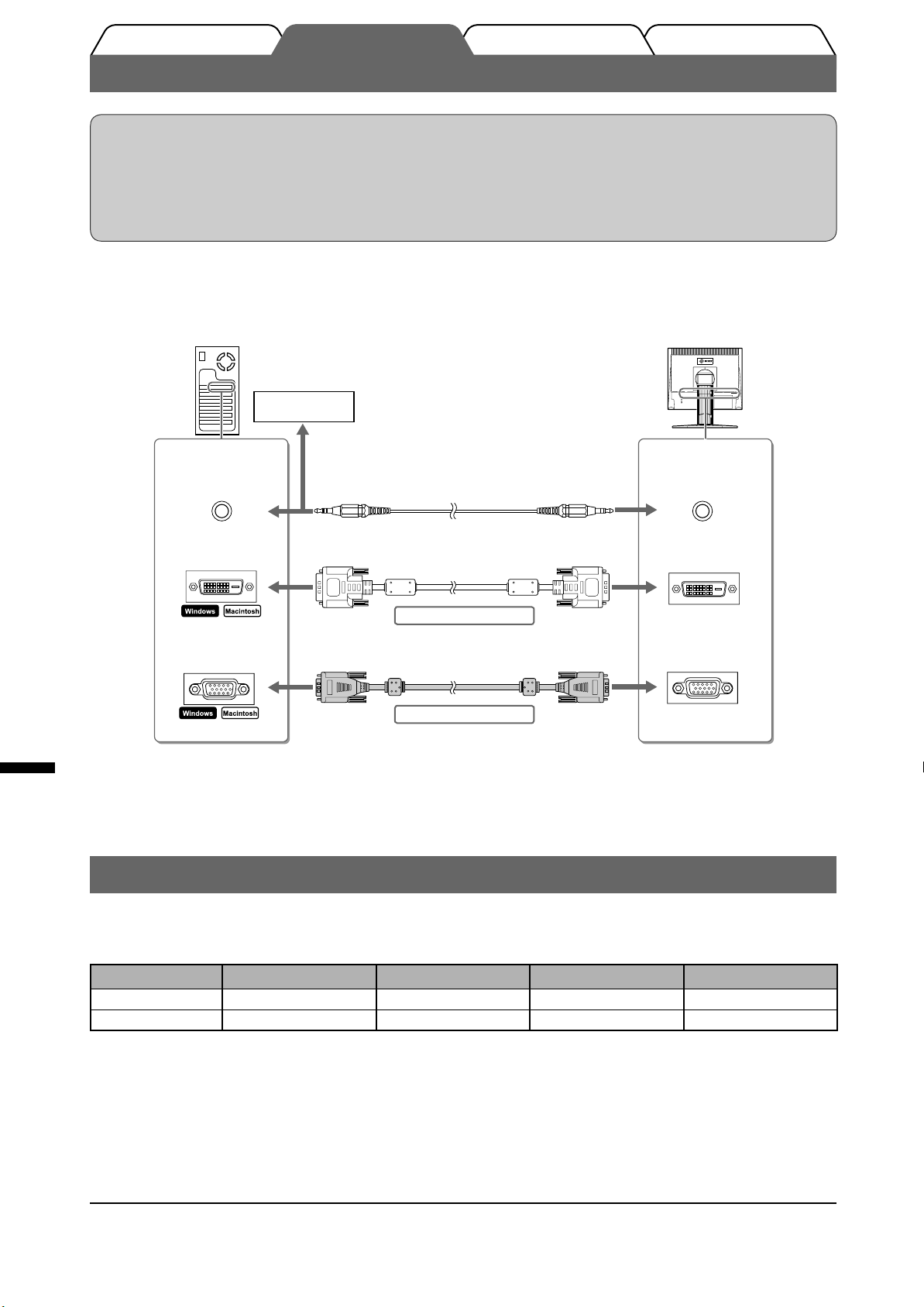

Connecting Cables

TroubleshootingSetting/AdjustmentPrior to use Installation

English

Attention

• When replacing the current monitor with an monitor, be sure to change the PC settings for resolution and

vertical frequency to those which are available for the monitor referring to the resolution table (Speciﬁ cations Sheet on the CD-ROM) before connecting the PC.

NOTE

• When connecting two PCs to the monitor, refer to the User’ s Manual on the CD-ROM.

Check that the monitor and the PC are powered off.

Connect the monitor to the PC with a signal cable that matches the connectors.

After connecting the cable connectors, tighten the screws of the connectors to secure the coupling.

CD player, etc

Connectors on

the PC

Audio output

connector

DVI-D connector

Stereo mini jack cable (supplied)*

Signal cable FD-C39 (supplied)

Connectors on

the monitor

Audio input connector*

DVI-D connector

Digital connection

D-sub mini 15-pin

connector

Plug the power cord into a power outlet and the Power connector on the monitor.

Signal cable MD-C87 (supplied)

Analog connection

D-sub mini 15-pin

connector

Compatible Resolutions/Frequencies

Use the monitor with the recommended resolution shown below.

Signal Resolution Frequency Dot Clock Remarks

Analog 1280 × 1024 ~ 75 Hz 135 MHz (Max.) VESA

Digital 1280 × 1024 60 Hz 108 MHz (Max.) VESA

*1 Speaker applied model

Adjusting Screen Height and Angle

Adjust the screen height, tilt and swivel the screen to the best condition for working.

TroubleshootingSetting/AdjustmentPrior to use Installation

English

Height adjustable stand

Hold left and right edge of the monitor with both hands to adjust the screen up, down, left and right directions.

EZ-UP stand

Hold the left and right edges of the monitor with both hands and adjust the screen angle by moving them upwards, downwards, or to the left or right.

Tilt stand

Hold left and right edge of the monitor with both hands to adjust the screen angle.

ArcSwing 2 stand

Hold left and right edge of the monitor with both hands to adjust the screen to and fro, and left and right directions.

English

Prior to use Installation TroubleshootingSetting/Adjustment

Displaying Screen

Press to turn on the monitor. Turn on the PC.

The monitor’s Power indicator lights up blue and the screen image appears.

When turning on the monitor and PC for the ﬁ rst time with the analog signal, the

Auto Adjustment function works to adjust the clock, phase, and display position automatically.

When using the digital signal, the images are displayed correctly based on the preset data of the monitor.

Attention

• During Auto Adjustment function “Auto in progress” appears.

• Turn off the monitor and PC after using them. Unplugging the power cord completely shuts off power

supply to the monitor.

Adjusting Speaker Volume

Press or .

The speaker volume adjustment screen appears.

Adjust the speaker volume with or .

Adjusting Brightness

In case of the Speaker applied model

Press or .

The brightness adjustment screen appears.

Adjust the brightness with or .

Press to increase screen brightness or press to decrease.

Press at the desired brightness.

The speciﬁ ed brightness is saved.

Speaker volume adjustment screen

Brightness adjustment window

Prior to use Installation TroubleshootingSetting/Adjustment

In case of the Speaker non-applied model

Press or .

The brightness adjustment window appears.

Adjust the brightness with or .

Press to increase screen brightness or press to decrease.

Note

• Screen will be adjusted automatically to the appropriate brightness that accepted environment as the

sensor on the lower side of the monitor detects the surrounding brightness with the BrightRegulator function. For more detail, refer to the User’s Manual on the CD-ROM.

Performing Advanced Settings/Adjustments

Advanced adjustments for the screen or color and various settings are available using the Adjustment menu. For details of each adjustment function, refer to the User’s Manual on the CD-ROM.

Adjustment menu

English

The basic settings and adjustments are completed. For advanced settings/adjustments, refer to the User’s Manual on the CD-ROM.

English

Prior to use Installation Setting/Adjustment Troubleshooting

No-Picture Problem

If no picture is displayed on the monitor even after the following remedial action is taken, contact your local dealer.

1. Check the Power indicator.

Symptom Status Possible cause and remedy

No picture Power indicator does not light

up.

Power indicator lights blue. Check the gain* setting. Power indicator lights orange. Operate your mouse or keyboard of the PC.

* For detail of the gain adjustment, please refer to the User’s Manual on the CD-ROM.

2. Check the error message on the screen.

These messages appear when the input signal is incorrect even if the monitor is functioning.

Symptom Status Possible cause and remedy

The input signal is not received correctly.

Check whether the power cord is correctly connected. If the problem persists, turn off the monitor for a few minutes, and then turn it on again. Press again.

Check whether the PC is turned on. Check whether the signal cable is properly

connected to the PC.

The signal frequency is outside the speciﬁ cation. Incorrect signal frequency is shown in red.

Change the mode to an appropriate mode using the graphics board’s utility software. Refer to the manual of the graphics board for details.

InstallationVor der Benutzung

Einstellungen/Justierung

Fehlerbeseitigung

SICHERHEITSSYMBOLE

In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch.

VORSICHT

Die Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder sogar lebensbedrohende Situationen zur Folge haben.

Weist auf eine unerlaubte Vorgehensweise hin.

VORSICHTSMASSNAHMEN

VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Geräusche produziert, ziehen Sie sofort alle Netzkabel ab, und wenden Sie sich an Ihren Fachhändler.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.

Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern.

Flüssigkeiten oder kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse gelangen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist sofort das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem Fall von einem qualiﬁ zierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.

ACHTUNG

Die Nichtbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben.

W eist auf eine zwingend zu befolgende Vorgehensweise hin.

Verwenden Sie zum Anschließen an die landesspeziﬁ sche Standard-Netzspannung das beiliegende Netzkabel.

Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten wird. Andernfalls besteht Brand- und Stromschlaggefahr.

Stellen Sie das Gerät an einen geeigneten Platz.

Andernfalls könnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien.

• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.).

• Installieren Sie es nicht in staubiger oder feuchter Umgebung.

• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.

• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters.

Deutsch

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

Andernfalls besteht Brand- und Stromschlaggefahr.

ACHTUNG

Blockieren Sie die Lüftungsschlitze am Gehäuse nicht.

• Legen Sie keine Objekte auf die Lüftungsschlitze.

• Installieren Sie das Gerät nicht in einem engen Raum.

• Setzen Sie das Gerät nur in der korrekten Orientierung ein.

Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr zirkuliert und somit Feuer, ein Stromschlag oder eine Beschädigung des Geräts verursacht werden kann.

Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen können.

InstallationVor der Benutzung

Über das Installationshandbuch, das Benutzerhandbuch und das Datenblatt

Einstellungen/Justierung

Fehlerbeseitigung

Deutsch

Installationshandbuch

(das vorliegende Handbuch)

Benutzerhandbuch, Datenblatt

(• PDF-Datei auf CD-ROM*)

* Erfordert die Installation von Adobe Reader.

• Die Produktspeziﬁ kationen variieren in den einzelnen Absatzgebieten. Überprüfen Sie, dass das Datenblatt in der Sprache des jeweiligen Absatzgebietes geschrieben ist.

Weitere Informationen zu den unten aufgeführten Elementen ﬁ nden Sie auf Seite ii.

Sensor

• Der Sensor erkennt die Umgebungshelligkeit. Funktion zur Helligkeitsregulierung (Seite 7)

Steuertaste für Lautstärke (Leiser)*

• Reduziert die Lautstärke im angezeigten Menü für die Einstellung der Lautstärke. (Seite 6)

Taste zum Einstellen der Helligkeit (Dunkler)*

• Zeigt zum Verringern der Helligkeit das Menü zum Einstellen der Helligkeit an. (Seite 7)

Steuertaste für Lautstärke (Lauter)*

• Erhöht die Lautstärke im angezeigten Menü für die Einstellung der Lautstärke. (Seite 6)

Taste zum Einstellen der Helligkeit (Heller)*

• Zeigt zum Erhöhen der Helligkeit das Menü zum Einstellen der Helligkeit an. (Seite 7)

Taste zur Auswahl des Eingangssignals

• Schaltet zwischen den Signalen zweier angeschlossener Computer um.

Informationen zum Verbinden des Monitors mit dem Computer und zur Inbetriebnahme.

Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.

Steuertasten (Links, Rechts)

• Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüs (Seite 7).

• Zeigt den Bildschirm zum Einstellen der Helligkeit an*1 (Seite 6)

Eingabetaste

• Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte.

Netzschalter

• Zum Ein- und Ausschalten.

Betriebsanzeige

• Zeigt den Betriebsstatus des Monitors an.

Blau: in Betrieb Aus: Hauptstromversorgung getrennt Orange: Energiesparmodus

Öffnung für Diebstahlsicherung

• Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.

Fuß

• Siehe Seite 3, 5.

Signaleingänge

• Links: DVI-D-Verbinder/Rechts: 15-poliger Mini-D-Sub-Verbinder.

Buchse für Stereo-Klinkenstecker*

• Anschluss des Stereo-Kabels mit Klinkenstecker.

Kopfhöreranschluss*

• Anschluss für einen Kopfhörer.

Lautsprecher*

• Quelle für Audioausgang.

Kabelhalterung

• Verdeckt die Anschlusskabel.

Netzstecker

• Zum Anschließen an eine Netzsteckdose

*1 Modell mit Lautsprechern, *2 Modell ohne Lautsprecher

Lieferumfang

Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler.

HINWEIS

• Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.

Weitere Informationen zu den unten aufgeführten Elementen ﬁ nden Sie auf Seite i.

1 Monitor 2 Netzkabel 3 CD-ROM mit EIZOs LCD Utility Disk

• Benutzerhandbuch, Datenblatt

4 Installationshandbuch (das vorliegende Handbuch) 5 Beschränkte Garantie 6 Befestigungsschrauben: M4 × 12 mm 4 Stück

(Schwenkarm oder Standfuß eines anderen Herstellers)

Deutsch

7 Digitales Signalkabel (FD-C39) 8 Analoges Signalkabel (MD-C87) 9 Stereo-Kabel mit Klinkenstecker*

10 Kabelhalterung (EZ-UP-Fuß)

Installation/Lagerung des Monitors mit EZ-UP-Fuß

Gehen Sie bei einem Monitor mit EZ-UP-Fuß beim Aufstellen oder Lagern folgendermaßen vor:

Installieren des Monitors

Heben Sie beim Aufstellen des Monitor den Bildschirm mit beiden Händen in Pfeilrichtung an, und lassen Sie ihn einrasten. Nach dem Einrasten ist der Monitorfuß sicher justiert, sodass der Monitor verwendet werden kann.

Lagern des Monitors

Schieben Sie den Knopf zum Entsperren nach oben, um die Arretierung aufzuheben. Klappen Sie den Bildschirm nach hinten, und bewahren Sie den Monitor zusammengeklappt auf.

Achtung

• Verwenden Sie den EZ-UP-Fuß nicht in zusammengeklapptem Zustand.

• Gehen Sie mit dem entriegelten Monitor vorsichtig um, damit der Monitor nicht herunterfällt bzw. Sie sich nicht die Finger einklemmen. Ansonsten wird der Monitor möglicherweise beschädigt oder Sie tragen

Verletzungen davon.

*1 Modell mit Lautsprechern

InstallationVor der Benutzung

Einstellungen/Justierung

Fehlerbeseitigung

Kabeln anschließen

Hinweis

Um einen bereits vorhandenen Monitor durch einen Monitor zu ersetzen, stellen Sie die PC-Einstellungen für

• Auﬂ ösung und vertikale Bildwiederholfrequenz auf die für den Monitor verfügbaren Werte ein. Diese entnehmen Sie bitte der Auﬂ ösungstabelle (Datenblatt auf der CD-ROM), bevor Sie den Monitor anschließen.

HINWEIS

• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschließen möchten.

Deutsch

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.

Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels.

Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern.

CD-Player usw.

Anschlüsse am

Anschluss des

Audioausgangs

DVI-D-Anschluss

15-poliger Mini-

D-Sub-Verbinder

Stereo-Kabel mit Klinkenstecker (mitgeliefert)*

Signalkabel FD-C39 (mitgeliefert)

Digitale Verbindung

Signalkabel MD-C87 (mitgeliefert)

Anschlüsse am

Anschluss des

Audioeingangs*

DVI-D-Anschluss

15-poliger Mini-

D-Sub-Verbinder

Monitor

Analoge Verbindung

Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose.

Kompatible Auﬂ ösungen/Bildwiederholfrequenzen

Verwenden Sie den Monitor mit der unten angezeigten, empfohlenen Auﬂ ösung.

Signal Auﬂ ösung Frequenz Punktfrequenz Anmerkugen

Analog 1280 × 1024 ~ 75 Hz 135 MHz (Max.) VESA

Digital 1280 × 1024 60 Hz 108 MHz (Max.) VESA

*1 Modell mit Lautsprechern

InstallationVor der Benutzung

Einstellungen/Justierung

Fehlerbeseitigung

Höhe und Neigung des Bildschirms einstellen

Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.

Deutsch

Höhenverstellbarer Fuß

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie seine Höhe und seine horizontale Position ein.

EZ-UP-Fuß

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, um den Bildschirmwinkel anzupassen, indem Sie seine Höhe und seine horizontale Position einstellen.

Kippträger

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie die Neigung des Monitors ein.

ArcSwing 2-Fuß

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie die Drehung des Monitors und seine horizontale Position ein.

Deutsch

InstallationVor der Benutzung

Einstellungen/Justierung

Fehlerbeseitigung

Bild wiedergeben

Drücken Sie , um den Monitor einzuschalten. Schalten Sie den Computer ein.

Die Betriebsanzeige des Monitors leuchtet auf (blau), und das Bild wird angezeigt.

Beim ersten Einschalten des Monitors und des PCs mit dem analogen Signal

werden Uhr, Phase und Bildlage von der automatischen Einstellung automatisch angepasst.

Bei Verwendung eines digitalen Signals werden Bilder durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt.

Hinweis

• Während der automatischen Einstellung wird auf dem Bildschirm „Automatik aktiv“ angezeigt.

• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen. Wenn Sie das Netzkabel abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen.

Lautstärke der Lautsprecher einstellen

Drücken Sie oder .

Das Fenster zur Einstellung der Lautstärke wird angezeigt.

Stellen Sie die Lautstärke mit der Taste oder

ein.

Bildschirmhelligkeit einstellen

Bei Modellen mit Lautsprechern

Drücken Sie oder .

Der Bildschirm zur Helligkeitseinstellung wird angezeigt.

Stellen Sie die Helligkeit mit der Taste oder

ein.

Drücken Sie zum Aufhellen des Bildschirms die Taste , zum Abdunkeln drücken Sie die Taste .

Ist die gewünschte Helligkeit eingestellt,

drücken Sie .

Damit wird der Wert für die eingestellte Helligkeit gespeichert.

Fenster zur Einstellung der Lautstärke

Fenster zur Helligkeitseinstellung

InstallationVor der Benutzung

Einstellungen/Justierung

Fehlerbeseitigung

Bei Modellen ohne Lautsprecher

Drücken Sie oder .

Das Fenster zur Helligkeitseinstellung wird eingeblendet.

Stellen Sie die Helligkeit mit der Taste oder ein.

Drücken Sie zum Aufhellen des Bildschirms die Taste , zum Abdunkeln drücken Sie die Taste .

Hinweis

• Die Bildschirmhelligkeit wird mithilfe des unten am Bildschirm angebrachten Sensors, der die Umgebungshelligkeit mit der Funktion zur BrightRegulator (Helligkeitsregulierung) erkennt, automatisch an die Umgebung angepasst. Weitere Einzelheiten entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Erweiterte Einstellungen/Justierung vornehmen

Im Justierungsmenü können erweiterte Justierungen des Monitors und der Farben sowie verschiedene andere Einstellungen vorgenommen werden. Weitere Einzelheiten zu den einzelnen Justierungsfunktionen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Die grundlegenden Einstellungen und Justierungen sind damit beendet. Weitere Einzelheiten zu erweiterten Einstellungen/Justierungen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Justierungsmenü

Deutsch

InstallationVor der Benutzung

Einstellungen/Justierung

Fehlerbeseitigung

Problem: Kein Bild

Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler.

1. Prüfen Sie den Status der Betriebsanzeige.

Symptom Status Mögl. Ursache und Lösung

Kein Bild Betriebsanzeigenstatus: Aus Prüfen Sie, ob das Netzkabel richtig eingesteckt

ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach wenigen Minuten wieder ein.

Drücken Sie nochmals Betriebsanzeigenstatus: Blau Überprüfen Sie die Gain* -Einstellung. Betriebsanzeigenstatus:

Orange

* Weitere Einzelheiten zur Gain-Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Bewegen Sie die Maus oder drücken Sie eine

Taste auf der Tastatur.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

Diese Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor jedoch korrekt funktioniert.

Symptom Status Mögl. Ursache und Lösung

Das Eingangssignal wird nicht ordnungsgemäß empfangen.

Die Signalfrequenz liegt nicht im zulässigen Bereich. Die falsche Signalfrequenz wird rot angezeigt.

Prüfen Sie, ob der Computer eingeschaltet ist.

Prüfen Sie, ob das Signalkabel ordnungsgemäß

am Computer angeschlossen ist.

Wechseln Sie mithilfe des zur Graﬁ kkarte

gehörenden Dienstprogramms in einen

kompatiblen Modus. Weitere Informationen

hierzu entnehmen Sie dem Handbuch der Graﬁ

kkarte.

Réglage/AjustageInstallationAvant l’utilisation

Guide de dépannage

SYMBOLES DE SECURITE

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT

Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.

Indique une action interdite. Indique une action obligatoireà suivre.

PRECAUTIONS

AVERTISSEMENT

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons d’alimentation et prenez contact avec votre revendeur.

Il peut être dangereux d’utiliser un moniteur au fonctionnement défectueux.

Eloignez les petits objets ou les liquides de l’appareil.

L’introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l’appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l’intérieur de l’appareil, débranchez immédiatement le cordon d’alimentation. Faites contrôler l’appareil par un technicien qualiﬁ é avant de l’utiliser à nouveau.

ATTENTION

Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.

Français

Utilisez le cordon d’alimentation fourni pour le branchement sur la prise d’alimentation standard dans votre pays.

Vériﬁ ez la tension d’épreuve du cordon d’alimentation. Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Choisissez bien l’emplacement du moniteur.

Il y a des risques de dégâts à l’appareil, d’incendie ou de choc électrique.

• Ne pas utiliser à l’extérieur.

• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.).

• Ne pas installer l’appareil dans un environnement poussiéreux ou humide.

• Ne pas installer l’appareil dans un endroit exposé directement à la vapeur d’eau.

• Ne pas placer l’appareil près des appareils de chauffage ou d’humidiﬁ cation.

L’appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

ATTENTION

N’obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d’objets sur les fentes de ventilation.

• N’installez pas le moniteur dans un espace conﬁ né.

• N’utilisez pas le moniteur couché sur le côté ni à l’envers.

Toutes ces utilisations risquent d’obstruer les fentes de ventilation et d’empêcher une circulation d’air normale, et d’entraîner un incendie ou d’autres dégâts.

Utilisez une prise d’alimentation facilement accessible.

Ceci vous permettra de débrancher rapidement l’appareil en cas de problème.

Réglage/AjustageInstallationAvant l’utilisation

Guide de dépannage

A propos du manuel d’installation, du manuel d’utilisation et des caractéristiques techniques

* Installation du logiciel Adobe Reader nécessaire.

• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vériﬁ ez que les caractéristiques

Pour chaque élément décrit ci-dessous, veuillez vous reporter à la page ii.

1 2

Français

2 3

3 4

Manuel d’installation

(Ce manuel)

Manuel d’utilisation, caractéristiques techniques

(• Fichier PDF inclus sur le CD-ROM*)

techniques sont rédigées dans la langue de la région d’achat de l’appareil.

Capteur

•

Détecte la luminosité ambiante grâce à la fonction de régulation de la luminosité BrightRegulator (page 7)

Touche de commande du volume (Bas)*

• Permet d’afﬁ cher le menu de réglage du volume pour baisser le volume

Touche de réglage de la luminosité (Bas)*

• Permet d’afﬁ cher le menu de réglage de la luminosité pour diminuer la luminosité

Touche de commande du volume (Haut)*

• Permet d’afﬁ cher le menu de réglage du volume pour augmenter le volume

Touche de réglage de la luminosité (Haut)*

• Permet d’afﬁ cher le menu de réglage de la luminosité pour augmenter la luminosité

Touche de sélection du signal d’entrée

•

Permet de commuter entre les signaux d’entrée de l’afﬁ chage lorsque 2 ordinateurs sont connectés au moniteur.

Décrit les informations de base depuis la connexion du moniteur à l’ordinateur jusqu’à l’utilisation du moniteur.

Décrit les informations d’application telles que les réglages d’écran, la conﬁ guration et les caractéristiques techniques.

(page 6)

(page 7)

(page 6)

(page 7)

Touches de commande (Gauche, Droite)

• Permet de sélectionner un élément de réglage ou d’augmente/diminuer les valeurs déﬁ nies pour des réglages avancés à l’aide du menu de réglage (page 7).

• Permet d’afﬁ cher l’écran de réglage de la luminosité*1

Touche de validation

•

Permet d’afﬁ cher le menu de réglage, de sélectionner un élément sur l’écran de menu et de sauvegarder les valeurs de réglage.

Touche d’alimentation

• Met l’appareil sous tension/hors tension.

Voyant d’alimentation

• Indique l’état de fonctionnement du moniteur.

Bleu : En fonctionnement Eteint : Hors tension Orange : Economie d’énergie

Fente pour le verrouillage de sécurité

• Compatible avec le système de sécurité MicroSaver de Kensington.

Pied

• Voir page 3, 5.

Connecteurs de signal d’entrée

• Gauche : Connecteur DVI-D/Droite : Connecteur D-Sub mini à 15 broches.

Mini-prise stéréo*

• Permet de raccorder le câble à mini-prise stéréo.

Prise pour casque*

• Permet de raccorder un casque.

Haut-parleur*

• Permet de diffuser une source audio.

(page 6)

Enveloppe de câble

• Protège les câbles du moniteur.

Connecteur d’alimentation

• Permet de raccorder le connecteur d’alimentation

*1 Modèle avec haut-parleurs, *2 Modèle sans haut-parleurs

Contenu de l’emballage

Vériﬁ ez que tous les éléments indiqués ci-dessous sont inclus dans le carton d’emballage. Contactez votre revendeur local si l’un des éléments est manquant ou abîmé.

REMARQUE

• Veuillez conserver le carton et les matériaux d’emballage pour les réutiliser lors d’un déplacement ultérieur du moniteur.

Pour chaque élément décrit ci-dessous, veuillez vous reporter à la page i.

1 Moniteur 2 Cordon d’alimentation 3 EIZO LCD Utility Disk (CD-ROM)

• Manuel d’utilisation, caractéristiques techniques

4 Manuel d’installation (ce manuel) 5 Garantie limitée 6 Vis de ﬁ xation : M4 × 12 (mm) 4 pièces

(pour un bras de support ou un pied d’une autre marque)

7 Câble de signal numérique (FD-C39) 8 Câble de signal analogique (MD-C87) 9 Câble à mini-prise stéréo*

10 Enveloppe de câble (pied EZ-UP)

Installation/rangement du moniteur avec le pied EZ-UP

Si vous avez acheté un moniteur avec un pied EZ-UP, veuillez suivre les procédures d’installation et de rangement cidessous.

Installation du moniteur

Pour installer le moniteur, relevez la partie écran du moniteur dans le sens de la ﬂ èche avec les deux mains, jusqu’au déclic de mise en place. Le pied du moniteur est ainsi verrouillé, permettant un usage parfaitement sécurisé du moniteur.

Rangement du moniteur

Faites glissez le bouton de sécurité vers le haut pour déverrouiller le moniteur. Abaissez la partie de l’écran du moniteur jusqu’en bas, puis rangez le moniteur en position pliée.

Français

Attention

• N’utilisez pas le pied EZ-UP en position pliée.

• Une fois la sécurité déverrouillée, veillez à ne pas faire tomber le moniteur ou à ne pas vous pincer les doigts. Vous risqueriez de vous blesser ou d’endommager le moniteur.

*1 Modèle avec haut-parleurs

1 2

Français

Réglage/AjustageInstallationAvant l’utilisation

Guide de dépannage

Branchement des câbles

Attention

•

Lorsque vous remplacez ce moniteur par un autre moniteur, veillez à conﬁ gurer votre ordinateur en fonction des paramètres de résolution et de fréquence du balayage vertical propres au nouveau moniteur, en vous référant au tableau de résolution (voir les caractéristiques techniques incluses sur le CD-ROM), avant de connecter l’ordinateur.

REMARQUE

•

Pour savoir comment connecter deux ordinateurs au moniteur, consultez le manuel d’utilisation inclus sur le CD-ROM.

Vériﬁ ez que le moniteur et l’ordinateur sont hors tension. Connectez le moniteur à l’ordinateur à l’aide d’un câble de signal correspondant

aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

Lecteur CD,

etc.

Connecteurs du

Connecteur DVI-D

Connecteur D-Sub

mini à 15 broches

Branchez le cordon d’alimentation dans une prise d’alimentation et dans le

Connecteur de

sortie audio

Câble à mini-prise stéréo (fourni)*

Câble de signal FD-C39 (fourni)

Connexion numérique

Câble de signal MD-C87 (fourni)

Connexion analogique

Connecteurs du

moniteur

Connecteur d’entrée

Connecteur DVI-D

Connecteur D-Sub

mini à 15 broches

audio*

connecteur d’alimentation du moniteur.

Résolutions/Fréquences compatibles

Utilisez le moniteur avec la résolution recommandée indiquée ci-dessous.

Signal Résolution Fréquence Horloge de point Remarques

Analogique 1280 × 1024 ~ 75 Hz 135 MHz (Max.) VESA Numérique 1280 × 1024 60 Hz 108 MHz (Max.) VESA

*1 Modèle avec haut-parleurs

Réglage/AjustageInstallationAvant l’utilisation

Guide de dépannage

Réglage de la hauteur et de l’angle de l’écran

Permet de régler la hauteur, l’inclinaison et l’orientation de l’écran à une position agréable pour le travail.

Pied réglable en hauteur

Pour régler la hauteur et la position latérale de l’écran, placez vos mains des deux côtés du moniteur.

Pied EZ-UP

Pour régler la hauteur et la position latérale de l’écran, déplacez le moniteur en le tenant par les deux côtés.

Pied inclinable

Pour régler l’angle d’inclinaison de l’écran, placez vos mains des deux côtés du moniteur.

Pied ArcSwing 2

Pour régler l’écran vers l’avant, l’arrière, la droite ou la gauche, placez vos mains des deux côtés du moniteur.

Français

Réglage/AjustageInstallationAvant l’utilisation

Guide de dépannage

Afﬁ chage de l’écran

Appuyez sur pour mettre le moniteur sous tension. Mettez l’ordinateur sous

tension.

Le voyant d’alimentation du moniteur s’éclaire en bleu et l’image afﬁ chée apparaît.

Lorsque vous mettez le moniteur et l’ordinateur sous tension pour la première

fois avec le signal analogique, la fonction de réglage automatique règle l’horloge, la phase et la position d’afﬁ chage automatiquement.

Lorsque vous utilisez le signal numérique, les images s’afﬁ chent correctement en fonction des données prédéﬁ nies du moniteur.

Attention

• Lors de l’exécution de la fonction de réglage automatique, « Auto activé » apparaît.

• Mettez le moniteur et l’ordinateur hors tension lorsque vous ne les utilisez plus. L’alimentation du

moniteur est coupée lorsque vous débranchez le cordon d’alimentation.

Réglage du volume du haut-parleur

Appuyez sur ou .

L’écran de réglage du volume du haut-parleur apparaît.

Réglez le volume du haut-parleur à l’aide de

la touche ou .

Réglage de la luminosité

Pour le modèle avec haut-parleur

Appuyez sur ou .

L’écran de réglage de la luminosité apparaît.

Réglez la luminosité à l’aide de la

touche ou .

Appuyez sur pour augmenter la luminosité de l’écran ou sur pour la diminuer.

Appuyez sur une fois la luminosité

souhaitée déﬁ nie.

La luminosité spéciﬁ ée est enregistrée.

Ecran de réglage du volume du

haut-parleur

Fenêtre de réglage de la luminosité

Réglage/AjustageInstallationAvant l’utilisation

Pour le modèle sans haut-parleur

Appuyez sur ou .

L’écran de réglage de la luminosité apparaît.

Réglez la luminosité à l’aide de la touche ou .

Appuyez sur pour augmenter la luminosité de l’écran ou sur pour la diminuer.

Remarque

• La luminosité de l’écran est réglée automatiquement à l’aide du capteur situé au bas du moniteur qui

détecte la luminosité ambiante grâce à la fonction BrightRegulator. Pour de plus amples détails, consultez le manuel d’utilisation inclus sur le CD-ROM.

Guide de dépannage

Réglages avancés

Français

Les réglages avancés de l’écran ou des couleurs et différents réglages sont disponibles dans le menu de réglage. Consultez le manuel d’utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction de réglage.

Les conﬁ gurations et réglages de base sont terminés. Pour les réglages avancés, consultez le manuel d’utilisation inclus sur le CD-ROM.

Menu de réglage

Si aucune image ne s’afﬁ che sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vériﬁ ez le voyant d’alimentation.

Français

* Consultez le manuel d’utilisation inclus sur le CD-ROM pour plus de détails sur le réglage de gain.

2. Vériﬁ ez le message d’erreur qui apparaît à l’écran.

Réglage/AjustageInstallationAvant l’utilisation Guide de dépannage

Problème de non-afﬁ chage d’images

Symptôme Etat Cause possible et solution

Aucune image Le voyant d’alimentation ne

s’allume pas.

Le voyant d’alimentation s’allume en bleu.

Le voyant d’alimentation s’allume en orange.

Ces messages s’afﬁ chent lorsque le signal d’entrée est incorrect même si le moniteur fonctionne correctement.

Vériﬁ ez que le cordon d’alimentation est correctement branché. Si le problème subsiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension. Appuyez de nouveau sur .

Vériﬁ ez le réglage de gain*.

Déplacez votre souris ou appuyez sur une touche du clavier de votre ordinateur.

Symptôme Etat Cause possible et solution

Le signal d’entrée n’est pas reçu correctement.

La fréquence du signal est en dehors de la spéciﬁ cation. La fréquence de signal incorrecte est indiquée en rouge.

Vériﬁ ez si l’ordinateur est sous tension. Vériﬁ ez si le câble de signal est correctement

connecté à l’ordinateur.

Passez en un mode approprié à l’aide de l’utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour de plus amples détails.

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

SÍMBOLOS DE SEGURIDAD

Este manual utiliza los símbolos de seguridad que aparecen a continuación. Contienen información importante. Léalos detenidamente.

ADVERTENCIA

No respetar la información de una ADVERTENCIA puede provocar heridas graves y suponer un riesgo para la integridad física.

Indica una acción no permitida.

PRECAUCIONES

ADVERTENCIA

Si la unidad empieza a oler a quemado, hace ruidos extraños o sale humo de ella, desconecte inmediatamente todas las conexiones de alimentación y póngase en contacto con su distribuidor.

Intentar utilizar una unidad defectuosa puede provocar un incendio, una descarga eléctrica o daños en el equipo.

Mantenga los objetos pequeños y los líquidos alejados de la unidad.

Si algún objeto pequeño cae por la ranura de ventilación o se derrama algún líquido en su interior puede provocar un incendio, una descarga eléctrica o daños en el equipo. Si cae un objeto o se derrama un líquido dentro de la unidad, desconéctela inmediatamente. Asegúrese de que un técnico cualiﬁ cado revise la unidad antes de volver a utilizarla.

PRECAUCIÓN

No respetar la información de una PRECAUCIÓN puede provocar heridas leves y/o daños materiales o en el equipo.

Indica una acción que se debe realizar obligatoriamente.

Utilice el cable de alimentación que se adjunta y conéctelo a la toma de corriente estándar de su país.

Asegúrese de no superar el voltaje nominal del cable de alimentación. De lo contrario, podría producirse un incendio o una descarga eléctrica.

Español

Instale la unidad en una ubicación apropiada.

De lo contrario, podría producirse un incendio, una descarga eléctrica o daños en el equipo.

• No la instale en el exterior.

• No la instale en ningún medio de transporte (barco, avión, trenes, automóviles, etc.).

• No la instale en un entorno con humedad o con polvo.

• No la instale en una ubicación donde el vapor entre en contacto directo con la pantalla.

• No la instale cerca de humidiﬁ cadores o de aparatos que generen calor.

El equipo debe conectarse a una toma de corriente con conexión a tierra.

De lo contrario, podría producirse un incendio o una descarga eléctrica.

PRECAUCIÓN

No tape las ranuras de ventilación del aparato.

• No coloque ningún objeto sobre las ranuras de ventilación.

• No instale la unidad en un espacio cerrado.

• No utilice la unidad en posición horizontal ni boca abajo.

Cubrir las ranuras de ventilación impide una ventilación adecuada y podría provocar un incendio, una descarga eléctrica o daños en el equipo.

Utilice una toma de corriente de fácil acceso.

De esta manera podrá desconectar la corriente de forma rápida si surge algún problema.

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

Información sobre el Manual de instalación, el Manual del usuario y las hojas de especiﬁ caciones

Español

Manual de instalación

(este manual)

Manual del usuario, hoja de especiﬁ caciones

(• Archivo PDF incluido en el CD-ROM*)

* Es necesario tener instalado Adobe Reader.

• Las especiﬁ caciones del producto varían en función del área de venta. Compruebe que la hoja de especiﬁ caciones está escrita en el idioma del área de adquisición del producto.

Consulte la página ii para cada uno de los elementos siguientes.

Sensor

• El sensor detecta el brillo ambiental. Función BrightRegulator (Regulador de brillo) (página 7)

Botón de control de volumen (reducir)*

• Muestra el menú de conﬁ guración del volumen para reducir el volumen (página 6).

Botón de ajuste del brillo (abajo)*

• Muestra el menú de ajuste del brillo para disminuir el brillo (página 7).

Botón de control de volumen (aumentar)*

• Muestra el menú de conﬁ guración del volumen para aumentar el volumen (página 6).

Botón de ajuste del brillo (arriba)*

• Muestra el menú de ajuste del brillo para aumentar el brillo (página 7).

Botón de selección de la señal de entrada

• Alterna la visualización de las señales de entrada cuando se conectan dos ordenadores al monitor.

Botones de control (izquierda, derecha)

• Selecciona un elemento de ajuste o aumenta/disminuye los valores ajustados en los ajustes avanzados mediante el Menú de conﬁ guración (página 7).

• Muestra la pantalla de ajuste del brillo*1 (página 6)

Botón Intro

• Muestra el Menú de conﬁ guración, conﬁ rma los ajustes de los elementos en la pantalla de menú y guarda los elementos ajustados.

Botón de alimentación

• Enciende o apaga la unidad.

Indicador de alimentación

• Indica el estado operativo del monitor.

Azul : En funcionamiento Apagado : Desconectado Naranja : Ahorro de energía

Ranura de bloqueo de seguridad

• Este bloqueo admite el sistema de seguridad MicroSaver de Kensington.

Soporte

• Consulte la página 3, 5.

Conectores de señal de entrada

• Izquierdo: Conector DVI-D/Derecho: Miniconector D-Sub de 15 contactos.

Minitoma estéreo*

• Conecta el cable de la minitoma estéreo.

Toma de auriculares*

• Conecta los auriculares.

Altavoz*

• Fuente de emisión de audio.

Portacables

• Cubre los cables del monitor.

Conector de alimentación

• Conecta el conector de alimentación

Información sobre la conexión al ordenador y la utilización del monitor.

Información sobre ajustes de pantalla, parámetros y especiﬁ caciones.

*1 Modelo con altavoces incorporados, *2 Modelo sin altavoces incorporados

Contenido del embalaje

Compruebe que los elementos siguientes estén incluidos en el embalaje. Póngase en contacto con su distribuidor si alguno de los elementos no aparece o aparece dañado.

NOTA

• Conserve la caja y los materiales de embalaje para utilizarlos en posibles futuros transportes del monitor.

Consulte la página i para cada uno de los elementos siguientes.

1 Monitor 2 Cable de alimentación 3 EIZO LCD Utility Disk (CD-ROM)

• Manual del usuario, hoja de especiﬁ caciones 4 Manual de instalación (este manual)

Garantía limitada

5 6 Tornillos de ﬁ jación: M4 × 12 mm 4 un.

(para los brazos o soportes de otros fabricantes)

7 Cable de señal digital (FD-C39) 8 Cable de señal analógica (MD-C87) 9 Cable minitoma estéreo*

10 Portacables (soporte EZ-UP)

Instalación/almacenamiento del monitor con soporte EZ-UP

Si ha adquirido el monitor con soporte EZ-UP, realice los procedimientos indicados a continuación para instalarlo y almacenarlo.

Instalación del monitor

Para instalar el monitor, sujete la parte del panel con ambas manos y levante el monitor en la dirección de la ﬂ echa hasta que oiga un clic. Si lo oye, signiﬁ ca que el bloqueo del soporte del monitor está ﬁ jado correctamente y que pude utilizar monitor.

Almacenamiento del monitor

Deslice el mando de “desbloqueo” hacia arriba para liberar el bloqueo. Deje caer la parte del panel del monitor hacia atrás y almacene el monitor de modo que quede plegado.

Español

Precaución

• No utilice el soporte EZ-UP en estado plegado.

• Tenga cuidado cuando libere el bloqueo, ya que el monitor podría caerse o pillarle los dedos, y provocar lesiones o dañar el monitor.

*1 Modelo con altavoces incorporados

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

Conexión de los cables

Atención

• Al reemplazar su antiguo monitor, y antes de conectar el nuevo monitor al ordenador, asegúrese de

cambiar la conﬁ guración de la resolución y de la frecuencia vertical en el ordenador para ajustarla a los parámetros disponibles del nuevo monitor, consultando la tabla de resoluciones que encontrará en la Hoja de especiﬁ caciones en el CD-ROM.

NOTA

• Para conectar dos ordenadores al monitor, consulte el Manual del usuario en el CD-ROM.

Compruebe que la alimentación del monitor y del ordenador está desactivada.

Conecte el monitor al ordenador con un cable de señal haciendo coincidir los conectores.

Una vez conectados los conectores del cable, apriete los tornillos de los conectores para ﬁ jar la conexión.

Reproductor de CD, etc.

Español

Conectores del

ordenador

Conector de salida

de audio

Conector DVI-D

Miniconector D-Sub

de 15 contactos

Enchufe el cable de alimentación a una toma de corriente y el conector de alimentación al monitor

Cable minitoma estéreo (suministrado)*

Cable de señal FD-C39 (suministrado)

Conexión digital

Cable de señal MD-C87 (suministrado)

Conexión analógica

Conectores del

monitor

Conector de

entrada de audio*

Conector DVI-D

Miniconector D-Sub

de 15 contactos

Resoluciones/frecuencias compatibles

Utilice el monitor con la resolución recomendada que se muestra a continuación.

Señal Resolución Frecuencia Frecuencia de

puntos

Analógico 1280 × 1024 ~ 75 Hz 135 MHz (Máx.) VESA

Digital 1280 × 1024 60 Hz 108 MHz (Máx.) VESA

*1 Modelo con altavoces incorporados

Comentarios

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

Ajuste de la altura y el ángulo de la pantalla

Es posible ajustar la altura, la inclinación y el giro de la pantalla para conseguir una posición de trabajo adecuada.

Soporte de altura regulable

Sujete el monitor con las manos a ambos lados para ajustar la pantalla hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha.

Soporte EZ-UP

Sujete el monitor por los bordes izquierdo y derecho con ambas manos para ajustar el ángulo de la pantalla mediante movimientos hacia arriba, hacia abajo, hacia la izquierda y hacia la derecha.

Soporte de inclinación

Sujete el monitor con las manos a ambos lados para regular el ángulo de la pantalla.

Soporte ArcSwing 2

Sujete el monitor con las manos a ambos lados para ajustar la pantalla de un lado a otro, hacia la izquierda o hacia la derecha.

Español

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

Visualización de la pantalla

Pulse para encender el monitor. Encienda el ordenador.

El indicador de alimentación del monitor se iluminará en azul y aparecerá la imagen de la pantalla.

Al encender el monitor y el ordenador por primera vez con una señal analógica,

la función de Autoajuste ajustará el reloj, la fase y la posición de la pantalla automáticamente.

Al utilizar la señal digital, las imágenes se muestran correctamente basándose en los datos preajustados del monitor.

Atención

• Aparece “Auto in progress” durante la función de Autoajuste.

• Apague el monitor y el ordenador después de utilizarlos. Para ello, desenchufe el cable de alimentación

del monitor.

Ajuste del volumen del altavoz

Español

Pulse o .

Aparece la pantalla de ajuste del volumen del altavoz.

Ajuste el volumen del altavoz con o .

Ajuste del brillo

Con el modelo de altavoz aplicado

Pulse o .

Aparece la pantalla de ajuste del brillo.

Ajuste el brillo con o .

Pulse para dar más brillo a la pantalla o para oscurecerla.

Cuando obtenga el brillo deseado, pulse .

De este modo se guarda el brillo especiﬁ cado.

Pantalla de ajuste del volumen del altavoz

Ventana de ajuste del brillo

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

Con el modelo de altavoz no aplicado

Pulse o .

Aparece la ventana de ajuste del brillo.

Ajuste el brillo con o .

Pulse para dar más brillo a la pantalla o para oscurecerla.

Nota

• La pantalla se ajustará de forma automática al brillo adecuado que el entorno acepte ya que el sensor de

la parte inferior del monitor detecta el brillo del entorno con la función BrightRegulator (Regulador de brillo). Para obtener información más detallada, consulte el Manual del usuario del CD-ROM.

Ejecución de la conﬁ guración/ajustes avanzados

Los ajustes avanzados de pantalla o de color y otros ajustes pueden realizarse mediante el Menú de conﬁ guración. Para obtener información más detallada sobre cada función de conﬁ guración, consulte el Manual del usuario del CD-ROM.

Los ajustes de la conﬁ guración básica se han completado. Para ajustar la conﬁ guración avanzada, consulte el Manual del usuario en el CD-ROM.

Menú de conﬁ guración

Español

Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización

Problema: no se muestra ninguna imagen

Si no se muestra ninguna imagen en el monitor tras seguir las soluciones propuestas, póngase en contacto con su distribuidor local.

1. Compruebe el indicador de alimentación.

Síntoma Estado Posible causa y solución

No aparece ninguna imagen El indicador de alimentación no

se ilumina.

El indicador de alimentación se ilumina en azul.

El indicador de alimentación se ilumina en naranja.

* Para obtener detalles sobre el ajuste de ganancia, consulte el Manual del usuario del CD-ROM.

2. Compruebe el mensaje de error de la pantalla.

Este tipo de mensajes aparecen cuando la señal de entrada no es correcta, aunque el monitor esté funcionando.

Compruebe que el cable de alimentación esté conectado correctamente. Si el problema persiste, apague el monitor durante algunos minutos y, a continuación, vuelva a encenderlo. Pulse

Compruebe el ajuste de ganancia*.

Utilizar el ratón o el teclado del ordenador.

de nuevo.

Español

Síntoma Estado Posible causa y solución

La señal de entrada no se ha recibido correctamente.

La frecuencia de la señal está fuera del rango admitido. La frecuencia de la señal incorrecta aparecerá en rojo.

Compruebe si el ordenador está encendido. Compruebe si el cable de señal está

correctamente conectado al ordenador.

Utilice el software de la tarjeta gráﬁ ca para seleccionar un modo adecuado. Consulte el manual de la tarjeta gráﬁ ca para obtener más información.

InstallazionePreparazione

Configurazione e regolazione

Risoluzione dei problemi

SIMBOLI DI SICUREZZA

Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione.

AVVERTENZA

La mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA può dar luogo a gravi lesioni personali anche mortali.

Indica un’azione vietata. Indica un’azione obbligatoria che è necessario eseguire.

PRECAUZIONI

AVVERTENZA

Se l’unità dovesse emettere fumo, rumori insoliti oppure si percepisca odore di bruciato, scollegare immediatamente tutti i cavi di alimentazione e rivolgersi al rivenditore.

L’utilizzo di unità con problemi di funzionamento può causare incendi, folgorazione o danni alle apparecchiature.

Mantenere liquidi e oggetti di piccole dimensioni lontano dall’unità.

I piccoli oggetti o i liquidi caduti accidentalmente nell’unità attraverso le aperture di ventilazione, possono causare incendi, folgorazione o danni all’unità stessa. Nel caso in cui un oggetto o dei liquidi dovessero penetrare nell’unità, scollegare immediatamente l’unità. Richiedere il controllo dell’unità da parte di un tecnico dell’assistenza prima di utilizzarla nuovamente.

ATTENZIONE

La mancata osservanza delle informazioni contrassegnate da un simbolo di ATTENZIONE può dar luogo a lesioni personali di entità moderata o danni a cose o al prodotto stesso.

Utilizzare il cavo di alimentazione in dotazione e collegarlo alla presa di corrente.

Assicurarsi che la tensione di alimentazione si compresa nei limiti nominali indicati sul cavo stesso. In caso contrario potrebbero veriﬁ carsi incendi o folgorazione.

Collocare l’unità in un luogo appropriato.

In caso contrario potrebbero veriﬁ carsi incendi o folgorazione o danni all’unità stessa.

• Non installare all’aperto.

• Non installare in mezzi di trasporto (imbarcazioni, aeromobili, treni, autoveicoli, ecc.).

• Non posizionare in ambienti polverosi o umidi.

• Non installare in luoghi in cui i vapori siano emessi direttamente in direzione dello schermo.

• Non posizionare vicino a fonti di calore o in prossimità di dispositivi di umidiﬁ cazione.

Italiano

L’apparecchio deve essere collegato a una presa munita di collegamento a terra.

In caso contrario potrebbero veriﬁ carsi incendi o folgorazione.

ATTENZIONE

Non ostruire le aperture di ventilazione dell’unità.

• Non inserire oggetti nelle aperture di ventilazione.

• Non installare l’unità in un luogo ristretto e chiuso.

• Non utilizzare l’unità in posizione orizzontale o capovolta.

L’ostruzione delle aperture di ventilazione impedisce il ﬂ usso corretto dell’aria e può causare incendi, folgorazioni o danni alle apparecchiature.

Utilizzare una presa di corrente facilmente accessibile.

Ciò consente di scollegare rapidamente il cavo di alimentazione in caso di problemi.

InstallazionePreparazione

Configurazione e regolazione

Risoluzione dei problemi

Informazioni sul manuale di installazione, sul manuale dell’utente e sul foglio delle caratteristiche tecniche

Italiano

Manuale di installazione

(il presente manuale)

Manuale dell’utente, Foglio delle caratteristiche tecniche

(• ﬁ le PDF, sul CD-ROM in dotazione*)

* È richiesta l’installazione di Adobe Reader.

• Le caratteristiche tecniche variano in base all’area di vendita. Veriﬁ care che il foglio delle caratteristiche tecniche sia scritto nella lingua corrispondente all’area di acquisto.

Per ogni voce riportata di seguito, fare riferimento alla pagina ii.

Sensore

• Il sensore rileva la luminosità dell’ambiente. Funzione di regolazione della luminosità (pagina 7)

Tasto di controllo del volume (riduzione)*

• Visualizza il menu di regolazione del volume per ridurre il livello del volume. (pagina 6)

Tasto di regolazione della luminosità (riduzione)*

• Consente di visualizzare il menu di regolazione della luminosità per ridurre il livello della luminosità. (pagina 7)

Tasto di controllo del volume (aumento)*

• Visualizza il menu di regolazione del volume per aumentare il livello del volume. (pagina 6)

Tasto di regolazione della luminosità (aumento)*

• Consente di visualizzare il menu di regolazione della luminosità per aumentare il livello della luminosità. (pagina 7)

Tasto di selezione del segnale di ingresso

• Consente di selezionare il segnale di ingresso quando al monitor sono collegati due PC.

Tasti direzionali (sinistra, destra)

• Consentono di selezionare una voce di regolazione o di aumentare/ridurre i valori impostati per regolazioni avanzate mediante il menu di regolazione (pagina 7).

• Consente di visualizzare la schermata di regolazione della luminosità*1 (pagina 6)

Tasto di conferma

•

Visualizza il menu di regolazione, consente di scegliere un valore dalla schermata di menu e salva i valori impostati.

Tasto di accensione/spegnimento

• Consente di accendere o spegnere l’apparecchio.

Indicatore di alimentazione

• Indica lo stato di funzionamento del monitor.

Blu: acceso Disattivato: spento Arancione: risparmio energetico

Fissaggio lucchetto di sicurezza

• Questo tipo di blocco è compatibile con il sistema di sicurezza Kensinton MicroSaver.

Supporto

• Vedere a pagina 3, 5.

Connettori segnale di ingresso

• Sinistro: connettore DVI-D/Destro: connettore D-Sub mini a 15 piedini.

Minipresa stereo*

• Consente di collegare il cavo con minipresa stereo.

Presa cufﬁ e*

• Consente di collegare le cufﬁ e.

Diffusore*

• Trasmette la sorgente audio.

Fermacavi

• Consente di coprire i cavi del monitor.

Connettore di alimentazione

• Consente di collegare il connettore di alimentazione

Fornisce le informazioni di base dal collegamento del monitor al computer all’utilizzo del monitor stesso.

Fornisce informazioni quali la regolazione dello schermo, le impostazioni e le speciﬁ che tecniche.

*1 Modello con diffusore applicato, *2 Modello senza diffusore applicato

Contenuto della confezione

Veriﬁ care che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero mancanti o danneggiati, contattare il rivenditore locale.

NOTA

• Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor.

Per ogni voce riportata di seguito, fare riferimento alla pagina i.

1 Monitor 2 Cavo di alimentazione 3 EIZO LCD Utility Disk (CD-ROM)

• Manuale dell’utente, Foglio delle caratteristiche tecniche

4 Manuale di installazione (il presente manuale) 5 Garanzia limitata 6 Viti di montaggio: M4 × 12 mm 4PZ

(per il braccio o il supporto di un altro produttore)

7 Cavo del segnale digitale (FD-C39) 8 Cavo del segnale analogico (MD-C87) 9 Cavo con minipresa stereo*

10 Fermacavi (supporto EZ-UP)

Installazione/conservazione del monitor con supporto EZ-UP

Se è stato acquistato il monitor con supporto EZ-UP, attenersi alle procedure riportate di seguito per l’installazione e la conservazione.

Installazione del monitor

Per installare il monitor, sollevare quest’ultimo in direzione della freccia, afferrando la sezione del pannello con entrambe le mani, ﬁ no ad udire uno scatto. In questo caso, il supporto del monitor è bloccato in modo saldo in posizione ed è possibile utilizzare il monitor.

Conservazione del monitor

Fare scorrere la manopola “Unlock” (sblocco) verso l’alto in direzione della freccia per rilasciare il blocco. Inclinare la sezione del pannello del monitor all’indietro, quindi piegare il monitor per conservarlo.

Italiano

Attenzione

• Non utilizzare il supporto EZ-UP quando il monitor è piegato.

• Una volta rilasciato il blocco, prestare particolare attenzione afﬁ nché il monitor non cada o le dita non rimangano incastrate. Diversamente, è possibile causarsi ferite o danneggiare il monitor.

*1 Modello con diffusore applicato

Preparazione Installazione

Configurazione e regolazione

Risoluzione dei problemi

Collegamento dei cavi

Nota

• Durante la sostituzione del presente monitor con un altro monitor, prima di procedere al collegamento del

PC assicurarsi di modiﬁ care le impostazioni del PC relative alla risoluzione e alla frequenza verticale regolandole su quelle disponibili per il monitor, facendo riferimento alla tabella di risoluzione (Foglio delle caratteristiche tecniche su CD-ROM).

NOTA

• Per ulteriori informazioni sul collegamento di due PC al monitor, consultare il manuale dell’utente su CD-ROM.

Veriﬁ care che il monitor e il PC siano scollegati dall’alimentazione elettrica.

Collegare il monitor al computer con il cavo dei segnali appropriato per i connettori utilizzati.

Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori afﬁ nché combacino perfettamente.

Lettore CD e

così via

Italiano

Connettori sul PC

Connettore di

uscita audio

Connettore DVI-D

Connettore D-Sub

mini a 15 piedini

Collegare il cavo di alimentazione in una presa di corrente e il connettore di

Cavo con minipresa stereo (fornito)*

Cavo dei segnali FD-C39 (fornito)

Collegamento digitale

Cavo dei segnali MD-C87 (fornito)

Collegamento analogico

Connettori sul

monitor

Connettore di

ingresso audio*

Connettore DVI-D

Connettore D-Sub

mini a 15 piedini

alimentazione sul monitor.

Risoluzioni/Frequenze compatibili

Utilizzare il monitor con la risoluzione consigliata riportata di seguito.

Segnale Risoluzione Frequenza

Analogico 1280 × 1024 ~ 75 Hz 135 MHz (max.) VESA

Digitale 1280 × 1024 60 Hz 108 MHz (max.) VESA

*1 Modello con diffusore applicato

Frequenza dot clock

Commenti

Preparazione Installazione

Configurazione e regolazione

Risoluzione dei problemi

Regolazione dell’altezza e dell’angolo dello schermo

È possibile regolare l’altezza, l’inclinazione e la rotazione dello schermo ﬁ no a ottenere la posizione di lavoro ottimale.

Supporto regolabile

Afferrare i lati sinistro e destro del monitor con entrambe le mani per regolare lo schermo verso l’alto, verso il basso, verso sinistra e verso destra.

Supporto EZ-UP

Afferrare i lati sinistro e destro del monitor con entrambe le mani per regolare l’angolazione dello schermo spostandolo verso l’alto, verso il basso, verso sinistra e verso destra.

Supporto regolabile in inclinazione

Afferrare i lati sinistro e destro del monitor con entrambe le mani per regolare l’angolo dello schermo.

Supporto ArcSwing 2

Afferrare i lati sinistro e destro del monitor con entrambe le mani per regolare la direzione dello schermo verso l’alto, verso il basso, verso sinistra e verso destra.

Italiano

Preparazione Installazione

Configurazione e regolazione

Risoluzione dei problemi

Visualizzazione dello schermo

Premere per accendere il monitor. Accendere il PC.

Si accenderà l’indicatore di alimentazione del monitor (blu) e verrà visualizzata l’immagine dello schermo.

Quando il monitor e il PC vengono accesi per la prima volta con il segnale

analogico, la funzione di regolazione automatica viene attivata per regolare i valori di clock, di fase e la posizione del display in modo automatico.

Se viene utilizzato il segnale analogico, le immagini vengono visualizzate correttamente in base ai dati preimpostati del monitor.

Nota

• Durante l’uso della funzione di regolazione automatica, viene visualizzato “Auto in progress”.

• Al termine dell’uso, assicurarsi di spegnere il PC e il monitor. Scollegando il cavo di alimentazione viene

interrotto il ﬂ usso di corrente al monitor.

Regolazione del volume del diffusore

Italiano

Premere o .

Viene visualizzata la schermata di regolazione del volume del diffusore.

Regolare il volume del diffusore con o .

Regolazione della luminosità

Modello con diffusore applicato

Premere o .

Viene visualizzata la schermata di regolazione della luminosità.

Regolare la luminosità con o .

Premere per aumentare la luminosità dello schermo o per diminuirla.

Premere quando è visualizzata la luminosità

desiderata.

La luminosità speciﬁ cata viene salvata.

Schermata di regolazione del

volume del diffusore

Finestra di regolazione della

luminosità

Preparazione Installazione

Configurazione e regolazione

Risoluzione dei problemi

Modello senza diffusore applicato

Premere o .

Viene visualizzata la ﬁ nestra di regolazione della luminosità.

Regolare la luminosità con o .

Premere per aumentare la luminosità dello schermo o per diminuirla.

Nota

• La luminosità dello schermo viene regolata automaticamente quando il sensore presente sulla parte

inferiore del monitor rileva la luminosità dell’ambiente circostante mediante la funzione BrightRegulator (Regolazione luminosità). Per ulteriori informazioni, fare riferimento al manuale dell’utente su CD-ROM.

Esecuzione delle impostazioni/regolazioni avanzate

Il menu di regolazione dispone di varie impostazioni per la regolazione dello schermo e del colore. Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni su ciascuna funzione di regolazione.

Le impostazioni e le regolazioni di base sono state completate. Per le impostazioni/ regolazioni avanzate, consultare il manuale dell’utente su CD-ROM.

Menu di regolazione

Italiano

Preparazione Installazione

Configurazione e regolazione

Risoluzione dei problemi

Nessuna immagine visualizzata

Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale.

1. Controllare l’indicatore di alimentazione.

Sintomo Stato Possibile causa e soluzione

Nessuna immagine L’indicatore di alimentazione

non si accende.

Indicatore di alimentazione blu. Controllare l’impostazione del guadagno*. Indicatore di alimentazione

arancione.

* Per ulteriori informazioni sulla regolazione del guadagno, consultare il manuale dell’utente su CD-ROM.

2. Controllare il messaggio di errore sullo schermo.

Questi messaggi vengono visualizzati quando il segnale di ingresso non è corretto, anche se il monitor funziona correttamente.

Veriﬁ care che il cavo di alimentazione sia collegato correttamente. Se il problema persiste, spegnere il monitor per alcuni minuti, quindi riaccenderlo. Premere di nuovo .

Utilizzare il mouse o la tastiera del PC.

Italiano

Sintomo Stato Possibile causa e soluzione

Segnale di ingresso non ricevuto correttamente.

La frequenza del segnale è al di fuori delle speciﬁ che consentite. L’errore di frequenza del segnale è visualizzato in rosso.

Controllare che il PC sia acceso. Controllare che il cavo dei segnali sia collegato

correttamente al PC.

Cambiare la frequenza del segnale utilizzando il software di utilità della scheda graﬁ ca. Per ulteriori informazioni, fare riferimento al manuale della scheda graﬁ ca.

SÄKERHETSSYMBOLER

Den här manualen använder säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant.

FelsökningInställning/justeringInstallationFöre användningen

VARNING

Om informationen i en VARNING inte åtföljs kan det resultera i allvarliga skador som kan vara livshotande.

Indikerar en förbjuden åtgärd. Indikerar en obligatorisk åtgärd som måste utföras.

FÖRSIKTIGHETSÅTGÄRDER

VARNING

Om enheten avger rök, luktar bränt eller ger ifrån sig ovanliga ljud skall alla strömanslutningar kopplas ur genast. Kontakta sedan din återförsäljare.

Försök att använda en enhet som är felaktig kan leda till brand, elektriska stötar eller skador på utrustning.

Undvik att komma i kontakt med enheten med små föremål eller vätska.

Små föremål som av misstag faller in genom ventilationsöppningarna i kåpan eller spill kan orsaka brand, elektriska stötar eller skador på utrustning. Om ett föremål eller vätska hamnar innanför kåpan skall den kopplas ur omedelbart. Enheten skall kontrolleras av en behörig servicetekniker innan den används igen.

FÖRSIKTIGHET

Om uppmaningen FÖRSIKTIGHET inte åtföljs ﬁ nns det risk för person- eller produktskador.

Använd den medföljande sladden och anslut den till ett standardeluttag.

Försäkra dig om att du håller dig inom märkspänningen för sladden. Om detta inte åtföljs kan det orsaka brand eller elektriska stötar.

Placera enheten på ett lämpligt ställe.

Om detta inte åtföljs kan det orsaka brand, elektriska stötar eller skador på utrustning.

• Använd inte enheten utomhus.

• Använd inte enheten i fordon (fartyg, ﬂ ygplan, tåg eller bilar etc.).

• Använd inte enheten i en dammig eller fuktig miljö.

• Placera inte enheten så att ånga kommer direkt på skärmen.

• Placera inte enheten nära värmeelement eller luftfuktare.

Utrustningen måste vara ansluten till ett jordat uttag.

Om detta inte åtföljs kan det orsaka brand eller elektriska stötar.

FÖRSIKTIGHET

Blockera inte ventilationsöppningarna i kåpan.

• Placera inga föremål på ventilationsöppningarna.

• Installera inte enheten i ett slutet utrymme.

• Använd inte enheten liggande eller upp och ner. Genom att blockera ventilationsöppningarna förhindras tillräckligt luftﬂ öde vilket kan orsaka brand, elektriska stötar eller skada på utrustning.

Svenska

Använd ett strömuttag som är lätt att komma åt.

Detta säkerställer att det är lätt att koppla ur enheten om det skulle uppstå problem.

FelsökningInställning/justeringInstallationFöre användningen

Om installationshandboken, bruksanvisningen och speciﬁ kationsbladet

Installationshandboken

(denna handbok)

Bruksanvisning, speciﬁ kationsblad

(• Pdf-ﬁ l på CD-skivan*)

* Kräver att Adobe Reader är installerat.

•

Produktspeciﬁ kationerna varierar i olika försäljningsområden. Kontrollera att speciﬁ kationsbladet är skrivet på språket i inköpsområdet.

Se sidan ii för varje alternativ nedan.

Sensor

• Sensorn känner av omgivande ljusstyrka. Funktion för ljusstyrkereglering (sidan 7)

Knapp för volymjustering (ner)*

• Visar menyn för inställning av ljusstyrka där det går att minska ljusstyrkan. (sidan 6)

Knapp för inställning av ljusstyrka (ner)*

• Visar menyn för inställning av ljusstyrka där det går att minska ljusstyrkan. (sidan 7)

Knapp för volymjustering (upp)*

• Visar menyn för inställning av ljusstyrka där det går att öka ljusstyrkan. (sidan 6)

Knapp för inställning av ljusstyrka (upp)*

• Visar menyn för inställning av ljusstyrka där det går att öka ljusstyrkan. (sidan 7)

Knapp för val av signalingång

• Växlar mellan ingångssignalerna om två datorer är anslutna till skärmen.

Beskriver grundinformation från anslutning av skärmen till en dator till användning av skärmen.

Beskriver applikationsinformation så som skärmjusteringar, inställningar och speciﬁ kationer.

Svenska

Manöverknappar (vänster, höger)

•

Väljer ett justeringsalternativ eller ökar/minskar justerade värden i avancerade justeringar i menyn Justeringar (sidan 7).

• Visar skärmen för justering av ljusstyrka*1 (sidan 6)

Knappen Enter

• Visar menyn Justeringar och bestämmer alternativ på skärmen och sparar justerade värden.

Strömbrytaren

• Slår på och stänger av strömmen.

Strömindikator

• Visar skärmens driftsstatus. Blå: Skärmen används Av: Strömmen av Orange: Energisparläge

Uttag för säkerhetslås

• Kompatibelt med Kensington MicroSaver-säkerhetssystem.

Stativ

• Se sidan 3, 5.

Signalingångar

• Vänster: DVI-D-anslutning /Höger: D-sub minianslutning med 15 stift.

Ministereokontakt*

• Ansluter kabeln för ministereokontakten.

Hörlursanslutning*

• Ansluter hörlurarna.

Högtalare*

• Källa för audioutgång.

Kabelhållare

• Täcker skärmens kablar.

Nätanslutning

• Inkoppling till strömkällan

*1 Högtalarmodell, *2 Ej högtalarmodell

Förpackningens innehåll

Kontrollera att följande artiklar ﬁ nns i förpackningen. Om någonting saknas skall du kontakta din lokala återförsäljare.

OBS!

• Behåll kartongen och emballage för framtida förﬂ yttningar av skärmen.

Se sidan i för varje alternativ nedan.

1 Skärmen 2 Nätsladd 3 EIZO LCD Utility Disk (CD-skiva)

• Bruksanvisning, speciﬁ kationsblad

4 Installationshandbok (denna handbok) 5 Garantisedel 6 Monteringsskruvar: M4 × 12 mm 4 st.

(för stativ och konsoler som tillhör andra tillverkare)

7 Digital signalkabel (FD-C39) 8 Analog signalkabel (MD-C87) 9 Kabel med ministereokontakt*

10 Kabelhållare (EZ-UP stativ)

Installation/lagring av skärm med EZ-UP stativ

När du har köpt skärmen med EZ-UP stativ ska du utföra installation eller förvara skärmen enligt följande anvisningar.

Installera skärmen

För att installera skärmen lyfter du på skärmen i pilens riktning och håller panelen med båda händerna tills du hör ett klick. När det klickar är skärmen säkert på plats och du kan använda den.

Förvara skärmen

För knappen ”Unlock” i riktningen uppåt för att lossa spärren. Luta paneldelen på skärmen bakåt och förvara skärmen som i invikt läge.

Svenska

Försiktighet

• Använd inte EZ-UP stativ vid följande förhållanden.

• Efter att spärren har lossats, försiktigt så att inte skärmen faller eller du klämmer ﬁ ngrarna. Detta kan leda till skada på skärmen eller dig.

*1 Högtalarmodell

FelsökningInställning/justeringInstallationFöre användningen

Att ansluta kablarna

Observera

• När du ersätter den aktuella skärmen med en ny ska du ändra datorinställningarna för upplösning och

vertikal frekvens till dem som ﬁ nns tillgängliga för skärmen, enligt upplösningstabellen (Speciﬁ kationer på CD-skivan) innan du ansluter till datorn.

OBS!

• För information om hur du ansluter de båda datorerna till skärmen, se bruksanvisningen på CD-skivan.

Kontrollera att monitorn och datorn är avstängda.

Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

CD-spelare, etc

Svenska

Anslutningar på

datorn

Audio-

utgångsanslutning

DVI-D-anslutning

D-sub minianslutning

med 15 stift

Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen.

Kabel med ministereokontakt (medföljande)*

Signalkabel FD-C39 (medföljande)

Digital anslutning

Signalkabel MD-C87 (medföljande)

Analog anslutning

Anslutningar på

monitorn

Audio-

ingångsanslutning*

DVI-D-anslutning

D-sub minianslutning

med 15 stift

Kompatibla upplösningar/frekvenser

Använd skärmen med rekommenderad upplösning enligt nedan.

Signal Upplösning Frekvens Klocka Anmärkningar

Analog 1280 × 1024 ~ 75 Hz 135 MHz (Max.) VESA

Digital 1280 × 1024 60 Hz 108 MHz (Max.) VESA

*1 Högtalarmodell

Justera skärmhöjd och vinkel

Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.

FelsökningInställning/justeringInstallationFöre användningen

Höjdinställbart stativ

Håll skärmen med båda händerna i höger och vänster kant när du ska justera den uppåt, nedåt, åt vänster eller åt höger.

EZ-UP stativ

Håll skärmen på vänster och höger sida med båda händerna för att justera vinkeln och för den uppåt, nedåt, åt vänster och höger.

Lutningsstativ

Håll skärmen med båda händerna i höger och vänster kant när du ska justera skärmvinkeln.

ArcSwing 2-stativ

Håll skärmen med båda händerna i höger och vänster kant när du ska justera den till och från samt åt vänster eller höger.

Svenska

FelsökningInställning/justeringInstallationFöre användningen

Visa skärmen

Tryck på för att sätta på monitorn. Sätt på datorn.

Skärmens strömindikator lyser blått och skärmens bild visas.

När datorn och skärmen slås på för första gången med analog signal kommer

funktionen med automatisk justering automatiskt att justera tid, fasfrekvens och visningplacering.

När du använder den digitala signalen visas bilder utifrån förinställd skärmdata.

Observera

• Vid användning av funktionen autojustering visas meddelandet ”Auto in progress”.

• Stäng av skärmen och datorn när du använd dem. Genom att dra ut nätsladden stängs skärmens

strömförsörjning helt.

Justera högtalarvolymen

Svenska

Tryck på eller .

Justeringen för högtalarvolymen visas på skärmen.

Justera högtalarvolymen med eller .

Ställa in skärmens ljusstyrka

För högtalarmodellen

Tryck på eller .

Skärmen för justering av ljusstyrka visas.

Justera ljusstyrkan med eller .

Tryck på för att göra skärmen ljusare eller på för att göra den mörkare.

Tryck på vid önskad ljusstyrka.

Den valda ljusstyrkan sparas.

Skärmen för justering av högtalarvolym

Fönstret för justering av ljusstyrka

FelsökningInställning/justeringInstallationFöre användningen

För ej högtalarmodellen

Tryck på eller .

Fönstret för justering av ljusstyrka visas.

Justera ljusstyrkan med eller .

Tryck på för att göra skärmen ljusare eller på för att göra den mörkare.

Obs!

• Skärmen justeras automatiskt så den får bästa ljusstyrka. Sensorn på den nedre sidan av skärmen

känner av det omgivande ljuset med funktionen BrightRegulator. Mer information ﬁ nns i bruksanvisningen som ligger på CD-skivan.

Att genomföra avancerade inställningar/justeringar

Avancerade justeringar av skärmen eller färger och olika inställningar är tillgängliga i Justeringsmenyn. För information om justeringsfunktionerna, se bruksanvisningen

på CD-skivan.

Grundinställningarna och inställningarna utförs. För information om hur du gör avancerade inställningar, se bruksanvisningen på CD-skivan.

Justeringsmeny

Svenska

FelsökningInställning/justeringInstallationFöre användningen

Ingen bild visas

Om det inte visas någon bild på skärmen efter att du genomfört följande åtgärder skall du kontakta din lokala återförsäljare.

1. Kontrollera strömindikatorn.

Symptom Status Möjlig orsak och åtgärd

Ingen bild Strömindikatorn tänds inte. Kontrollera att nätsladden är riktigt ansluten.

Om problemet kvarstår skall du stänga av skärmen i ett par minuter och slå på den igen.

Tryck på igen. Strömindikatorn lyser blått. Kontrollera inställningen av gain*. Strömindikatorn lyser orange. Använda datorns mus och tangentbord.

* Mer information om justering av gain ﬁ nns i bruksanvisningen på CD-skivan.

2. Kontrollera felmeddelandet på skärmen.

Dessa meddelanden visas när den inkommande signalen är felaktig även om skärmen fungerar.

Symptom Status Möjlig orsak och åtgärd

Den inkommande signalen mottas inte på rätt sätt.

Kontrollera att datorn är påslagen.

Kontrollera att signalkabeln är riktigt ansluten till

datorn.

Svenska

Signalfrekvensen är utanför speciﬁ kationerna. Felaktig signalfrekvens visas i rött.

Ändra läge till ett passande genom att använda

graﬁ kkortets mjukvara. Se graﬁ kkortets

bruksanvisning för ytterligare information.

ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα ασφαλείας. Καταδεικνύουν σημαντικές πληροφορίες. Διαβάστε τις με προσοχή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν δεν συμμορφωθείτε με τις πληροφορίες μιας ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ μπορεί να προκληθεί σοβαρός τραυματισμός ή κίνδυνος για τη ζωή.

Δηλώνει μια ενέργεια που απαγορεύεται.

ΠΡΟΦΥΛΑΞΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν από τη μονάδα αρχίζει να βγαίνει καπνός ή αν η μονάδα μυρίζει σαν να καίγεται ή κάνει παράξενους θορύβους, αποσυνδέστε αμέσως όλες τις συνδέσεις τροφοδοσίας και επικοινωνήστε με τον αντιπρόσωπο για βοήθεια.

Αν επιχειρήσετε να χρησιμοποιήσετε μια μονάδα που δυσλειτουργεί, μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.

Κρατήστε μικρά αντικείμενα ή υγρά μακριά από τη μονάδα.

Μικρά αντικείμενα που μπορεί να πέσουν κατά λάθος μέσα στις σχισμές αερισμού και να μπουν στο περίβλημα ή υγρά που θα χυθούν σε αυτό μπορεί να έχουν ως αποτέλεσμα πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Αν κάποιο αντικείμενο ή υγρό πέσει ή χυθεί μέσα στο περίβλημα, αποσυνδέστε αμέσως τη μονάδα από το ρεύμα. Αναθέστε τον έλεγχο της μονάδας σε εξειδικευμένο τεχνικό συντήρησης πριν την χρησιμοποιήσετε ξανά.

ΠΡΟΣΟΧΗ

Αν δεν συμμορφωθείτε με τις πληροφορίες κάτω από τον τίτλο ΠΡΟΣΟΧΗ, μπορεί να προκληθούν μικροτραυματισμοί ή/και ζημιές στην ιδιοκτησία σας ή στο προϊόν.

Δηλώνει μια υποχρεωτική ενέργεια στην οποία πρέπει να προβείτε.

Χρησιμοποιήστε το καλώδιο τροφοδοσίας που περιλαμβάνεται στη συσκευασία και συνδέστε τη μονάδα με την τυποποιημένη πρίζα ρεύματος της χώρας σας.

Βεβαιωθείτε ότι χρησιμοποιείτε την ονομαστική τάση του καλωδίου τροφοδοσίας. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Τοποθετήστε τη μονάδα σε κατάλληλο χώρο.

Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.

• Μην την τοποθετείτε σε εξωτερικό χώρο.

• Μην την τοποθετείτε σε μεταφορικό μέσο (πλοίο,

αεροπλάνο, τρένο, αυτοκίνητο, κ.λπ.). Μην την τοποθετείτε σε περιβάλλον με σκόνη ή υγρασία.

•

• Μην την τοποθετείτε σε χώρο όπου κατευθύνεται απευθείας ατμός προς την οθόνη.

• Μην την τοποθετείτε κοντά σε συσκευές παραγωγής θερμότητας ή υγραντήρα.

Ο εξοπλισμός πρέπει να συνδέεται με γειωμένη πρίζα.

Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

ΠΡΟΣΟΧΗ

Μην φράζετε τις σχισμές αερισμού του περιβλήματος.

Μην τοποθετείτε αντικείμενα πάνω στις σχισμές αερισμού.

•

• Μην εγκαθιστάτε τη μονάδα σε κλειστό χώρο.

• Μην χρησιμοποιείτε τη μονάδα όταν είναι πεσμένη ή

αναποδογυρισμένη. Το φράξιμο των σχισμών αερισμού εμποδίζει τη σωστή ροή του αέρα και ενδέχεται να προκαλέσει πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.

Να χρησιμοποιείτε πρίζα με εύκολη πρόσβαση.

Με αυτόν τον τρόπο διασφαλίζεται η δυνατότητα άμεσης αποσύνδεσης της μονάδας σε περίπτωση προβλήματος.

Greece

Σχετικά με το εγχειρίδιο Εγκατάστασης, το Εγχειρίδιο χρήστη και το Φυλλάδιο

προδιαγραφών

Greece

Εγχειρίδιο εγκατάστασης

(το παρόν εγχειρίδιο)

Εγχειρίδιο χρήστη, Φυλλάδιο

προδιαγραφών

(• Αρχείο PDF στο CD-ROM*)

* Απαιτείται η εγκατάσταση του Adobe Reader.

• Οι προδιαγραφές των προϊόντων μπορεί να ποικίλλουν ανάλογα με τις περιοχές πώλησης. Βεβαιωθείτε ότι το φυλλάδιο προδιαγραφών είναι στη γλώσσα που αντιστοιχεί στην περιοχή αγοράς.

Για κάθε μία από τις παρακάτω επιλογές, ανατρέξτε στη σελίδα ii.

Αισθητήρας

• Ο αισθητήρας ανιχνεύει τη φωτεινότητα του περιβάλλοντος. Λειτουργία BrightRegulator (σελίδα 7)

Κουμπί ελέγχου έντασης (Μείωση)*

• Εμφανίζει το μενού ρυθμίσεων της έντασης για μείωση της έντασης του ήχου. (σελίδα 6)

Κουμπί ρύθμισης της φωτεινότητας της οθόνης (Μείωση)*

•

Εμφανίζει το μενού ρυθμίσεων της φωτεινότητας της οθόνης για να μειώσετε τη φωτεινότητα της οθόνης. (σελίδα 7)

Κουμπί ελέγχου έντασης (Αύξηση)*

• Εμφανίζει το μενού ρυθμίσεων της έντασης για αύξηση της έντασης του ήχου. (σελίδα 6)

Κουμπί ρύθμισης της φωτεινότητας της οθόνης (Αύξηση)*

•

Εμφανίζει το μενού ρυθμίσεων της φωτεινότητας της οθόνης για να αυξήσετε τη φωτεινότητα της οθόνης. (σελίδα 7)

Κουμπί επιλογής σήματος εισόδου

• Αλλάζει τα σήματα εισόδου σε περίπτωση σύνδεσης δύο υπολογιστών με την οθόνη.

Κουμπιά ελέγχου (Αριστερά, Δεξιά)

• Επιλέγει ένα αντικείμενο ρύθμισης ή αυξάνει/μειώνει τις προσαρμοσμένες τιμές για σύνθετες ρυθμίσεις με χρήση του μενού ρυθμίσεων (σελίδα 7).

• Εμφανίζει την οθόνη ρύθμισης φωτεινότητας*1 (σελίδα 6)

Κουμπί Enter

• Προβάλλει το μενού ρυθμίσεων, καθορίζει τα αντικείμενα στην οθόνη του μενού και αποθηκεύει τις προσαρμοσμένες τιμές.

Κουμπί τροφοδοσίας

• Ανάβει και σβήνει τη μονάδα.

Ενδεικτικό τροφοδοσίας

• Δηλώνει την κατάσταση λειτουργίας της οθόνης.

Μπλε: Σε λειτουργία Σβηστό: Τροφοδοσία κλειστή Πορτοκαλί: Εξοικονόμηση ενέργειας

Σχισμή κλειδώματος ασφαλείας

• Υποστηρίζει το σύστημα ασφαλείας Kensington’s MicroSaver.

Βάση

• Δείτε τη σελίδα 3, 5.

Υποδοχές σήματος εισόδου

• Αριστερά: Υποδοχή DVI-D/Δεξιά: Μίνι υποδοχή 15 ακίδων D-sub.

Μίνι υποδοχή για στερεοφωνικό*

• Συνδέει το καλώδιο μίνι υποδοχής για στερεοφωνικό.

Υποδοχή ακουστικού*

• Συνδέει τα ακουστικά.

Ηχείο*

• Πηγή εξόδου ήχου.

Κάλυμμα καλωδίου

• Καλύπτει τα καλώδια της οθόνης.

Υποδοχή τροφοδοσίας

• Συνδέει την υποδοχή τροφοδοσίας

Περιέχει βασικές πληροφορίες, από τη σύνδεση της οθόνης με υπολογιστή έως τη χρήση της οθόνης.

Περιέχει πληροφορίες για την εφαρμογή, όπως είναι οι ρυθμίσεις της οθόνης, οι προσαρμογές και οι προδιαγραφές.

*1 Μοντέλο με μεγάφωνα, *2 Μοντέλο χωρίς μεγάφωνα

Περιεχόμενα συσκευασίας

Ελέγξτε αν όλα τα παρακάτω αντικείμενα περιλαμβάνονται στη συσκευασία. Αν κάποιο από τα αντικείμενα λείπει ή παρουσιάζει φθορά, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

ΣΗΜΕΙΩΣΗ:

• Διατηρήστε το κουτί και τα υλικά της συσκευασίας για μελλοντική μετακίνηση ή μεταφορά της οθόνης.

Για κάθε μία από τις παρακάτω επιλογές, ανατρέξτε στη σελίδα i.

1 Οθόνη 2 Καλώδιο τροφοδοσίας 3 EIZO LCD Utility Disk (CD-ROM)

• Εγχειρίδιο χρήστη, Φυλλάδιο προδιαγραφών

4 Εγχειρίδιο εγκατάστασης (το παρόν εγχειρίδιο) 5 Περιορισμένη εγγύηση 6 Βίδες στερέωσης: M4 × 12 mm 4PCS

(για βραχίονες και βάσεις άλλου κατασκευαστή)

7 Καλώδιο ψηφιακού σήματος (FD-C39) 8 Καλώδιο αναλογικού σήματος (MD-C87) 9 Καλώδιο μίνι υποδοχής για στερεοφωνικό*

10 Κάλυμμα καλωδίου (βάση EZ-UP)

Εγκατάσταση/φύλαξη της οθόνης με βάση EZ-UP

Αν έχετε αγοράσει οθόνη με βάση EZ-UP, ακολουθήστε τις παρακάτω διαδικασίες κατά την εγκατάσταση και τη φύλαξη.

Εγκατάσταση της οθόνης

Για να εγκαταστήσετε την οθόνη, ανασηκώστε την κατά τη φορά του βέλους, κρατώντας το πάνω μέρος με τα δύο χέρια μέχρι να ακούσετε ένα "κλικ". Όταν ακουστεί το "κλικ", η βάση έχει κλειδώσει και μπορείτε να χρησιμοποιήσετε την οθόνη με ασφάλεια.

Φύλαξη της οθόνης

Σύρετε το κουμπί "Ξεκλείδωμα" απασφαλίσετε την ασφάλεια. Διπλώστε το πάνω μέρος της οθόνης προς τα πίσω έτσι ώστε η οθόνη να διπλώσει για να την φυλάξετε.

προς τα πάνω για να

Greece

Προσοχή

• Μην χρησιμοποιείτε την βάση EZ-UP ενώ είναι διπλωμένη.

• Αφού απασφαλιστεί, προσέξτε να μην πιαστούν τα δάχτυλά σας καθώς πέφτει η οθόνη. Κάτι τέτοιο μπορεί να οδηγήσει σε τραυματισμό ή σε φθορά της οθόνης.

*1 Μοντέλο με μεγάφωνα

Σύνδεση καλωδίων

Προσοχή

• Κατά την αντικατάσταση της οθόνης σας με άλλη οθόνη, βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις του

υπολογιστή για την ανάλυση και την κάθετη συχνότητα στις διαθέσιμες για την οθόνη ρυθμίσεις σύμφωνα με τον πίνακα ανάλυσης (Φυλλάδιο προδιαγραφών στο CD-ROM), πριν τη συνδέσετε με τον υπολογιστή.

ΣΗΜΕΙΩΣΗ:

• Κατά τη σύνδεση δύο υπολογιστών σε μια οθόνη ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.

Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής δεν είναι σε λειτουργία.

Συνδέστε την οθόνη στον υπολογιστή με ένα καλώδιο σήματος που ταιριάζει με

τις υποδοχές.

Αφού συνδέσετε τις υποδοχές των καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

Συσκευή αναπαραγωγής

CD, κ.λπ.

Greece

Υποδοχές στον

υπολογιστή

Υποδοχή

εξόδου ήχου

Υποδοχή DVI-D

Mίνι υποδοχή 15

ακίδων D-Sub

Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα και στην υποδοχή τροφοδοσίας της οθόνης.

Καλώδιο μίνι υποδοχής για στερεοφωνικό

(παρέχεται)*

Καλώδιο σήματος FD-C39 (παρέχεται)

Ψηφιακή σύνδεση

Καλώδιο σήματος MD-C87 (παρέχεται)

Αναλογική σύνδεση

Υποδοχές στην

οθόνη

Υποδοχή

εισόδου ήχου*

Υποδοχή DVI-D

Mίνι υποδοχή 15

ακίδων D-Sub

Συμβατή ανάλυση/Συχνότητα

Χρησιμοποιήστε την οθόνη σύμφωνα με τη συνιστώμενη ανάλυση που υποδεικνύεται παρακάτω.

Σήμα Ανάλυση Συχνότητα

Αναλογικό 1280 × 1024 ~ 75 Hz 135 MHz (μέγιστο) VESA

Ψηφιακό 1280 × 1024 60 Hz 108 MHz (μέγιστο) VESA

*1 Μοντέλο με μεγάφωνα

Συχνότητα κουκκίδων

Παρατηρήσεις

Ρύθμιση του ύψους και της γωνίας κλίσης

Ρυθμίστε το ύψος της οθόνης, την κλίση και την οριζόντια περιστροφή της στην καταλληλότερη θέση εργασίας.

Βάση ρύθμισης ύψους

Κρατήστε την αριστερή και δεξιά άκρη της οθόνης και με τα δύο χέρια σας για να τη ρυθμίσετε επάνω, κάτω, δεξιά και αριστερά.

Bάση EZ-UP

Κρατήστε την αριστερή και δεξιά άκρη της οθόνης και με τα δύο χέρια σας για να ρυθμίσετε τη γωνία κλίσης της οθόνης μετακινώντας την επάνω, κάτω, δεξιά και αριστερά.

Βάση κλίσης

Κρατήστε την αριστερή και δεξιά άκρη της οθόνης και με τα δύο χέρια σας για να ρυθμίσετε τη γωνία κλίσης της.

Βάση ρύθμισης τοξοειδούς κίνησης ArcSwing 2

Κρατήστε την αριστερή και δεξιά άκρη της οθόνης και με τα δύο χέρια σας για να ρυθμίσετε την οθόνη μπροστά, πίσω, δεξιά και αριστερά.

Greece

Εμφάνιση της οθόνης

Πατήστε το κουμπί για να ανάψετε την οθόνη. Ανάψτε τον υπολογιστή.

Το ενδεικτικό τροφοδοσίας της οθόνης ανάβει μπλε και εμφανίζεται η εικόνα της οθόνης.

Όταν ανάβετε την οθόνη και τον υπολογιστή για πρώτη φορά με το αναλογικό

σήμα, θα ενεργοποιηθεί η λειτουργία αυτόματης ρύθμισης για να ρυθμίσει αυτόματα τον οριζόντιο και κατακόρυφο συγχρονισμό καθώς και τη θέση της οθόνης.

Όταν χρησιμοποιείτε το ψηφιακό σήμα οι εικόνες εμφανίζονται σωστά με βάση τα προ-ρυθμισμένα δεδομένα της οθόνης.

Προσοχή

• Κατά τη διάρκεια της λειτουργίας αυτόματης ρύθμισης εμφανίζεται το μήνυμα "Auto in progress"

(Αυτόματη ρύθμιση σε εξέλιξη).

• Κλείστε την οθόνη και τον υπολογιστή μετά τη χρήση. Η αφαίρεση του καλωδίου τροφοδοσίας διακόπτει

την παροχή ρεύματος στην οθόνη.

Ρύθμιση έντασης ήχου του ηχείου

Greece

Πατήστε ή .

Θα εμφανιστεί η οθόνη ρύθμισης της έντασης ήχου του ηχείου.

Ρυθμίστε την ένταση ήχου του ηχείου με το ή

το .

Ρύθμιση φωτεινότητας

Εάν το μοντέλο διαθέτει ηχείο

Πατήστε ή .

Εμφανίζεται η οθόνη ρύθμισης φωτεινότητας.

Ρυθμίστε τη φωτεινότητα με το ή το .

Πατήστε το για να αυξήσετε τη φωτεινότητα ή το για να τη μειώσετε.

Πατήστε όταν φτάσετε στην επιθυμητή

φωτεινότητα.

Η τιμή φωτεινότητας που έχετε καθορίσει αποθηκεύεται.

Οθόνη ρύθμισης έντασης ήχου του ηχείου

Παράθυρο ρύθμισης φωτεινότητας

Εάν το μοντέλο δεν διαθέτει ηχείο

Πατήστε ή .

Εμφανίζεται το παράθυρο ρύθμισης φωτεινότητας.

Ρυθμίστε τη φωτεινότητα με το ή το .

Πατήστε το για να αυξήσετε τη φωτεινότητα ή το για να τη μειώσετε.

Σημείωση:

• Η φωτεινότητα της οθόνης ρυθμίζεται αυτόματα σύμφωνα με το περιβάλλον, καθώς ο αισθητήρας στο

κάτω μέρος της οθόνης εντοπίζει τη φωτεινότητα του περιβάλλοντος με τη λειτουργία BrightRegulator. Για περισσότερες λεπτομέρειες, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.

Εκτέλεση ρύθμισης/προσαρμογής για προχωρημένους

Η προσαρμογή της οθόνης, του χρώματος και διαφόρων ρυθμίσεων είναι διαθέσιμη μέσω του μενού ρυθμίσεων. Για λεπτομέρειες σχετικά με κάθε λειτουργία ρύθμισης, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

Οι βασικές ρυθμίσεις και προσαρμογές έχουν ολοκληρωθεί. Για προχωρημένες ρυθμίσεις/προσαρμογές, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.

Μενού ρυθμίσεων

Greece

Πρόβλημα απουσίας εικόνας

Αν δεν εμφανίζεται εικόνα στην οθόνη ακόμη και μετά από την εφαρμογή των προτεινόμενων λύσεων, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

1. Ελέγξτε το ενδεικτικό τροφοδοσίας.

Σύμπτωμα Κατάσταση Πιθανή αιτία και λύση

Δεν υπάρχει εικόνα Το ενδεικτικό τροφοδοσίας δεν

ανάβει.

Το ενδεικτικό τροφοδοσίας είναι μπλε.

Το ενδεικτικό τροφοδοσίας είναι πορτοκαλί.

* Για λεπτομέρειες σχετικά με τη ρύθμιση της ταχύτητας, ανατρέξτε στο εγχειρίδιο χρήστη στο CD-ROM.

2. Δείτε το μήνυμα σφάλματος στην οθόνη.

Τα μηνύματα αυτά εμφανίζονται στην οθόνη όταν το σήμα εισόδου είναι εσφαλμένο ακόμα και αν η οθόνη λειτουργεί.

Σύμπτωμα Κατάσταση Πιθανή αιτία και λύση

Δεν γίνεται σωστή λήψη του σήματος εισόδου.

Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο σωστά. Αν το πρόβλημα παραμένει, σβήστε την οθόνη για λίγα λεπτά και στη συνέχεια ανάψτε την ξανά. Πατήστε ξανά.

Ελέγξτε ξανά τη ρύθμιση της* ταχύτητας.

Μετακινήστε το ποντίκι ή πατήστε κάποιο πλήκτρο στο πληκτρολόγιο του υπολογιστή.

Ελέγξτε αν ο υπολογιστής είναι αναμμένος. Ελέγξτε αν το καλώδιο σήματος είναι

συνδεδεμένο σωστά στον υπολογιστή.

Greece

Η συχνότητα του σήματος είναι εκτός των προδιαγραφών. Η εσφαλμένη συχνότητα σήματος εμφανίζεται με κόκκινο χρώμα.

Αλλάξτε τη λειτουργία σε μια κατάλληλη χρησιμοποιώντας το βοηθητικό πρόγραμμα της κάρτας γραφικών. Για λεπτομέρειες ανατρέξτε στο εγχειρίδιο της κάρτας γραφικών.

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

В данном руководстве используются следующие предупреждающие знаки. Они указывают на важную информацию. Пожалуйста, уделяйте ей должное внимание.

ПРЕДУПРЕЖДЕНИЕ

Пренебрежение информацией, относящейся к символу “ПРЕДУПРЕЖДЕНИЕ”, может привести к серьезной травме или угрозе жизни.

Обозначает запрещенное действие.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРЕДУПРЕЖДЕНИЕ

При появлении дыма, исходящего из устройства, запаха гари или необычных звуков немедленно обесточьте устройство и обратитесь к продавцу за помощью.

Попытка эксплуатации неисправного устройства может привести к пожару, поражению электрическим током или повреждению оборудования.

Храните мелкие предметы и жидкости вдали от устройства.

Случайное попадание мелких предметов или пролитой жидкости внутрь корпуса через вентиляционные отверстия может привести к пожару, поражению электрическим током или повреждению оборудования. В случае попадания какого-либо предмета или жидкости внутрь корпуса немедленно обесточьте устройство. Перед последующей эксплуатацией обратитесь к квалифицированному специалисту по ремонту и техническому обслуживанию для выполнения проверки.

ВНИМАНИЕ

Пренебрежение информацией, относящейся к символу “ВНИМАНИЕ”, может привести к травме средней тяжести и/или материальному ущербу, либо повреждению устройства.

Обозначает действие, обязательное для выполнения.

Используйте входящий в комплект шнур питания, подключаемый к стандартной для вашей страны розетке электропитания.

Убедитесь в соблюдении пределов номинального напряжения, на которое рассчитан шнур питания. Невыполнение этого требования может привести к пожару или поражению электрическим током.

Установите устройство в подходящем месте.

Невыполнение этого требования может привести к пожару, поражению электрическим током или повреждению оборудования.

• Не устанавливайте на открытом воздухе.

•

Не устанавливайте в транспортных средствах (на кораблях, в самолетах, поездах, автомобилях и т. д.).

• Не устанавливайте в пыльных и влажных местах.

• Не устанавливайте в месте, где экран подвержен прямому действию пара.

• Не устанавливайте вблизи устройств, выделяющих тепло, или увлажнителя.

Оборудование должно быть подключено к заземленной штепсельной розетке питающей сети.

Невыполнение этого требования может привести к пожару или поражению электрическим током.

ВНИМАНИЕ

Не закрывайте вентиляционные отверстия в корпусе.

• Не помещайте какие-либо предметы на вентиляционные отверстия.

• Не устанавливайте устройство в замкнутом пространстве. Не эксплуатируйте устройство в горизонтальном или

•

перевернутом положении.

Закрытие вентиляционных отверстий нарушает правильный воздушный поток и может привести пожару, поражению электрическим током или повреждению оборудования.

Используйте розетку электропитания с возможностью легкого доступа.

Благодаря этому при необходимости можно будет быстро обесточить устройство в случае возникновения какой-либо проблемы.

Russia

О руководстве по установке, руководстве пользователя и листе спецификаций

Russia

Руководство по установке

(данное руководство)

Руководство пользователя, лист

спецификаций

(• в виде PDF-файла на CD-ROM*)

* Необходимо установить программу Adobe Reader.

• Технические характеристики продукта различаются в зависимости от места продажи. Убедитесь, что лист спецификаций написан на языке страны, где было приобретено устройство.

Описание каждого элемента ниже см. на стр. ii.

Датчик

• Датчик определяет яркость окружающего освещения. Функция регулятора яркости (стр. 7)

Кнопка регулировки громкости (Вниз)*

• Отображение меню настройки громкости при уменьшении громкости. (стр. 6)

Кнопка настройки яркости (Вниз)*

• Отображение меню настройки яркости при уменьшении яркости. (стр. 7)

Кнопка регулировки громкости (Вверх)*

• Отображение меню настройки громкости при увеличении громкости. (стр. 6)

Кнопка настройки яркости (Вверх)*

• Отображение меню настройки яркости для увеличения яркости. (стр. 7)

Кнопка выбора входного сигнала

• Переключение входных сигналов при подключении к двум компьютерам.

Кнопки управления (влево, вправо)

• Выбор элемента настройки или увеличение/уменьшение настраиваемых значений для расширенных настроек в меню параметров (стр. 7).

• Отображение экрана настройки яркости*1 (стр. 6)

Кнопка ввода

• Отображение меню параметров, определение элемента в экране меню, а также сохранение настроенных значений.

Кнопка питания

• Включение или выключение питания.

Индикатор питания

• Показывает рабочее состояние монитора. Синий : Рабочий режим Выключен : питание выключено Оранжевый : режим энергосбережения

Гнездо для замка безопасности

• Поддерживает систему безопасности MicroSaver компании Kensington.

Подставка

• См. стр. 3, 5.

Разъемы для входных сигналов

• Слева: разъем DVI-D/Справа: 15-штырьковый мини-разъем D-Sub.

Мини-разъем стерео*

• Подключение кабеля с мини-разъемом стерео.

Гнездо для наушников*

• Подключение наушников.

Громкоговоритель*

• Аудиоисточник вывода.

Держатель кабелей

• Крышка для кабелей монитора.

Разъем питания

• Подключение разъема питания

Сведения об устройстве, начиная от подключения к компьютеру и заканчивая эксплуатацией.

Указанная выше информация, а также сведения о настройке экрана, параметрах и технических условиях.

*1 Модель с громкоговорителями, *2 Модель без громкоговорителей

Комплект поставки

Убедитесь, что все следующие компоненты имеются в упаковке. Пожалуйста, обращайтесь к продавцу за помощью, если что-либо из перечисленного ниже отсутствует или повреждено.

ПРИМЕЧАНИЕ

• Сохраните упаковку и материалы для будущего перемещения или перевозки монитора.

Описание каждого элемента ниже см. на стр. i.

1 Монитор 2 Шнур питания 3 EIZO LCD Utility Disk (CD-ROM)

• Руководство пользователя, лист спецификаций 4 Руководство по установке (данное руководство

)

5 Ограниченная гарантия 6 Фиксирующие винты: M4 × 12 mm 4PCS

(для кронштейна или подставки другого изготовителя)

7 Цифровой сигнальный кабель (FD-C39 8 Аналоговый сигнальный кабель (MD-C87 9 Кабель с мини-разъемом стерео*

)

10 Держатель кабелей (Подставка EZ-UP)

Установка/хранение монитора с подставкой EZ-UP

Если монитор был приобретен с подставкой EZ-UP, выполняйте следующие процедуры при установке и хранении.

Установка монитора

Чтобы установить монитор, поднимите его по направлению стрелки, удерживая панель двумя руками, до щелчка. После щелчка фиксатор на подставке монитора надежно закреплен, и монитор можно использовать.

Хранение монитора

Сдвиньте фиксатор блокировки вверх, чтобы снять блокировку. Опустите панель монитора назад и храните монитор в сложенном виде.

Внимание

• Не используйте монитор, когда подставка EZ-UP сложена.

• Разблокировав фиксатор, будьте осторожны, чтобы не уронить монитор и не прищемить пальцы. При этом можно получить травму или повредить монитор.

*1 Модель с громкоговорителями

Russia

Подключение кабелей

Внимание

• При замене монитора перед его подключением к компьютеру обязательно установите на

компьютере такие параметры разрешения и частоты вертикальной развертки, которые подходят для этого монитора, обратившись к таблице разрешений (см. спецификации на CD-ROM).

ПРИМЕЧАНИЕ

• При подключении двух компьютеров к монитору см. руководство пользователя на CD-ROM.

Убедитесь, что у монитора и компьютера выключено питание.

Подключите монитор к компьютеру, используя сигнальный кабель для

соответствующих разъемов.

После подключения разъемов кабеля затяните винты разъемов, чтобы обеспечить надежное соединение.

Проигрыватель

компакт-дисков и т.д.

Разъемы

компьютера

Выходной

аудиоразъем

Разъем DVI-D

15-штырьковый

мини-разъем D-Sub

Подключите шнур питания к розетке и разъему питания, расположенному сзади монитора.

Кабель с мини-разъемом стерео (входит в комплект)*

Сигнальный кабель FD-C39 (входит в комплект)

Цифровое соединение

Сигнальный кабель MD-C87 (входит в комплект)

Аналоговое соединение

Разъемы

монитора

Входной

аудиоразъем*

Разъем DVI-D

15-штырьковый

мини-разъем D-Sub

Поддерживаемые разрешения/частоты

Russia

Используйте монитор с рекомендуемым разрешением, представленным ниже.

Сигнал Разрешение Частота Синхронизация

точек

Аналоговый 1280 × 1024 ~ 75 Гц 135 МГц (макс.) VESA

Цифровой 1280 × 1024 60 Гц 108 МГц (макс.) VESA

*1 Модель с громкоговорителями

Примечания

Регулировка высоты и угла наклона экрана

Возможна регулировка высоты, наклона и поворота экрана для достижения удобного для работы положения.

Подставка, регулируемая по высоте

При регулировке экрана в направлении вверх, вниз, влево и вправо удерживайте монитор обеими руками за левый и правый край.

Подставка EZ-UP

Удерживая монитор обеими руками за левый и правый край, отрегулируйте угол наклона монитора, поворачивая его вверх, вниз, влево и вправо.

Наклоняемая подставка

При регулировке угла наклона экрана удерживайте монитор обеими руками за левый и правый край.

Подставка ArcSwing 2

При регулировке экрана в направлении вперед, назад, влево и вправо удерживайте монитор обеими руками за левый и правый край.

Russia

Отображение экрана

Нажмите , чтобы включить монитор. Включите компьютер.

Индикатор питания монитора загорится синим цветом, и на экране появится картинка.

При первом включении монитора и компьютера с помощью аналогового

сигнала сработает функция автоматической настройки частоты, фазы и смещения изображения.

При использовании цифрового сигнала изображения будут отображаться правильно в соответствии с предварительно установленными параметрами.

Внимание

• Во время работы функции автоматической настройки отображается индикация “Auto in progress”.

• По окончании работы выключайте компьютер и монитор. При отсоединении шнура питания

питание монитора полностью отключается.

Регулировка громкости громкоговорителя

Нажмите кнопку или .

Появится экран настройки громкости громкоговорителя.

Настройте громкость громкоговорителя с

помощью кнопки или .

Настройка яркости экрана

Для модели с громкоговорителями

Нажмите кнопку или .

Появится экран настройки яркости.

Отрегулируйте яркость с помощью кнопки

или .

Нажмите кнопку для увеличения или для уменьшения яркости экрана.

Установив нужную яркость, нажмите кнопку .

Установленное значение яркости будет сохранено.

Экран настройки громкости громкоговорителя

Экран настройки яркости

Russia

Для модели без громкоговорителей

Нажмите кнопку или .

Появится экран настройки яркости.

Отрегулируйте яркость с помощью кнопки или .

Нажмите кнопку для увеличения или для уменьшения яркости экрана.

Примечание

• Будет выполнена автоматическая настройка яркости экрана в соответствии с окружающим

освещением, которое определяет датчик в нижней части монитора с помощью функции BrightRegulator (регулятора яркости). Подробнее см. в руководстве пользователя на компакт-диске.

Выполнение расширенной настройки

В меню настройки можно выполнить расширенные настройки экрана или цвета и другие настройки. Подробнее обо всех функциях настроек см. в руководстве пользователя на компакт-диске.

Теперь основные настройки и регулировки выполнены. Подробнее о дополнительных параметрах/настройках см. в руководстве пользователя на CD-ROM.

Меню настройки

Russia

Отсутствует изображение на экране

Если проблема не будет устранена, несмотря на выполнение предлагаемых действий, обратитесь к продавцу.

1. Проверьте индикатор питания.

Симптом Состояние Причина и действия по устранению

Отсутствует изображение Индикатор питания не горит. Проверьте правильность подключения шнура

питания. Если проблема не будет устранена, выключите питание монитора на несколько минут, а затем снова включите его и попробуйте еще раз. Нажмите кнопку еще раз.

Индикатор питания горит синим.

Индикатор питания горит оранжевым цветом.

* Подробнее о настройке коэффициента усиления см. в руководстве пользователя на компакт-диске.

2. Проверьте на экране сообщение об ошибке.

Эти сообщения появляются в случае некорректного входного сигнала, даже если монитор исправен.

Симптом Состояние Причина и действия по устранению

Некорректный входной сигнал.

Проверьте настройку коэффициента усиления*.

Работа с мышью или клавиатурой компьютера.

Убедитесь, что компьютер включен. Проверьте правильность подключения

сигнального кабеля к компьютеру.

Russia

Частота сигнала находится вне допустимых пределов. Неправильная частота сигнала будет выделена красным цветом.

Используйте служебную программу видеокарты для установки требуемого режима. Подробнее см. в руководстве по видеокарте.

ᅝܼヺো

ᴀ᠟ݠՓ⫼ⱘᅝܼヺোབϟǄᅗӀ㸼⼎䞡㽕ֵᙃǄ䇋Ҩ㒚䯙䇏Ǆ

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

䄺

㢹ϡ䙉ᅜ᧷䄺󰪕Ёⱘֵᙃˈৃ㛑Ӯ䗴៤Ϲ䞡Ӹᆇ ៪࿕㚕ࠄ⫳ᅝܼǄ

㸼⼎⽕ℶⱘࡼ԰Ǆ 㸼⼎ᖙ乏䙉✻ᠻ㸠ⱘҸࡼ԰Ǆ

乘䰆᥾ᮑ

䄺

㢹ᴎ఼ߎ⦄⚳䳒ˈ䯏䍋ᴹڣᰃϰ㽓ⴔ☿ˈ៪㗙᳝༛ ᗾໄ䷇ˈ䇋ゟࠏᮁᓔ᠔᳝⬉⑤ˈᑊ㘨㒰㒣䫔ଚҹᇏ ∖ᓎ䆂Ǆ

ᇱ䆩Փ⫼ࡳ㛑ᓖᐌⱘᴎ఼ৃ㛑Ӯ䗴៤☿♒ǃ⬉ߏ៪ 䆒໛ফᤳǄ

䅽ᴎ఼䖰⾏ᇣ⠽ક៪⎆ԧǄ

ᇣ⠽કᛣ໪ᥝܹ䗮亢ῑ㗠䖯ܹᴎ໇ˈ៪⎆ԧ⑶ܹᴎ ໇Ӯ䗴៤☿♒ǃ⬉ߏ៪䆒໛ফᤳǄ㢹⠽કᥝܹ៪⎆ ԧ⑶ܹᴎ໇ˈ䇋ゟࠏᢨϟᴎ఼ⱘ⬉⑤ᦦ༈Ǆݡ󱂖Փ ⫼ᴎ఼ࠡˈ䇋⬅ড়Ḑⱘ᳡ࡵᎹ⿟ᏜẔᶹǄ

⊼ᛣ

㢹ϡ䙉ᅜĀ⊼ᛣāЁⱘֵᙃˈৃ㛑Ӯ䗴៤ЁᑺӸᆇ ᑊˋ៪Փ䋶ѻ៪ѻકফᤳǄ

Փ⫼ݙ䰘⬉⑤㒓ˈᑊ䖲᥹ᔧഄⱘ󰵼ޚ⬉⑤ᦦᑻǄ

⹂ֱ⬉⑤⬉೼⬉⑤㒓ⱘ乱ᅮ⬉㣗ೈݙǄ৺߭ৃ 㛑Ӯ䗴៤☿♒៪⬉ߏǄ

೼䗖ᔧⱘԡ㕂ᅝ㺙ᴎ఼Ǆ

৺߭ৃ㛑Ӯ䗴៤☿♒ǃ⬉ߏ៪䆒໛ফᤳǄ

噝䇋࣓ᬒѢ᠋໪Ǆ 噝䇋࣓ᬒѢѸ䗮䖤䕧㋏㒳Ё˄䕂㠍ǃ亲ᴎǃ☿䔺ǃ

≑䔺ㄝ˅Ǆ

噝䇋࣓ᬒѢᏗ⒵♄ᇬ៪╂⑓ⱘ⦃๗ЁǄ 噝䇋࣓ᬒѢ㪌⇨Ⳉ᥹䖒ࠄሣᐩⱘഄᮍǄ 噝䇋࣓ᬒѢ⛁⑤㺙㕂៪ࡴ⑓఼䰘䖥Ǆ

㺙㕂ᖙ乏䖲᥹ࠄ᥹ഄЏᦦᑻǄ

৺߭ৃ㛑Ӯ䗴៤☿♒៪⬉ߏǄ

⊼ᛣ

䇋࣓䰏าᴎ໇Ϟⱘ䗮亢ῑǄ

噝䇋࣓ᇚӏԩ⠽કᬒѢ䗮亢ῑϞǄ 噝䇋࣓ᇚᴎ఼ᅝ㺙೼ᇕ䯁ぎ䯈ЁǄ 噝䇋࣓೼ᴎ఼ᬒϟ៪乴צᯊՓ⫼Ǆ

䰏า䗮亢ῑӮ䰏⹡䗖ᔧ⇨⌕䖯ߎˈᑊ䗴៤☿♒ǃ⬉ ߏ៪䆒໛ফᤳǄ

Փ⫼ৃ䕏ᯧ䖲᥹ⱘ⬉⑤ᦦᑻǄ

䖭ৃ⹂ֱ䯂乬থ⫳ᯊᖿ䗳ᮁᓔ⬉⑤Ǆ

Ё᭛

݇Ѣ䆒ᅮ᠟ݠˈ⫼᠋᠟ݠ㾘Ḑ㸼

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

䆒ᅮ᠟ݠ

˄ᴀ᠟ݠ˅

⫼᠋᠟ݠˈ㾘Ḑ㸼

˄噝ܝⲬϞⱘ3')᭛ӊ˅

䳔㽕ᅝ㺙$GREH5HDGHUǄ 噝ѻક㾘Ḑ䱣䫔ଂഄ㗠ᓖǄ䇋⹂䅸㾘Ḑ㸼ᰃҹ䌁фഄⱘ䇁㿔㓪ݭǄ

ҹϟ৘乍Ⳃˈ䇋খ㗗㄀LL义Ǆ

Ӵᛳ఼

•Ӵᛳ఼Ẕ⌟ೈ҂ᑺǄ%ULJKW5HJXODWRUࡳ㛑˄㄀义˅

䷇䞣᥻ࠊᣝ䪂˄䇗Ԣ˅

• ᰒ⼎䷇䞣䇗ᭈ㦰䇗Ԣ䷇䞣Ǆ˄㄀义˅

҂ᑺ䇗ᭈᣝ䪂˄䇗Ԣ˅

• ᰒ⼎҂ᑺ䇗ᭈ㦰ҹ䇗Ԣ҂ᑺǄ˄㄀义˅

䷇䞣᥻ࠊᣝ䪂˄䇗催˅

• ᰒ⼎䷇䞣䇗ᭈ㦰䇗催䷇䞣Ǆ˄㄀义˅

҂ᑺ䇗ᭈᣝ䪂˄䇗催˅

• ᰒ⼎҂ᑺ䇗ᭈ㦰ҹ䇗催҂ᑺǄ˄㄀义˅

䕧ֵܹো䗝ᢽᣝ䪂

• ᔧϸৄϾҎ䅵ㅫᴎ䖲᥹೼ᰒ⼎఼Ϟᯊˈৃ⫼ℸᣝ䪂ߛᤶᰒ⼎ⱘ䕧ֵܹোǄ









䇈ᯢᰒ⼎఼䖲᥹ࠄϾҎ䅵ㅫᴎҹঞՓ⫼ᰒ⼎఼ⱘ෎ᴀֵᙃǄ

䇈ᯢሣᐩ䇗ᭈǃ䆒ᅮ㾘Ḑㄝᑨ⫼ֵᙃǄ

᥻ࠊᣝ䪂˄Ꮊˈে˅

• 䗝ᢽ䇗ᭈ乍Ⳃˈ៪๲ࡴˋ䰡Ԣ߽⫼䇗ᭈ㦰˄㄀义˅䖯㸠催㑻䇗ᭈᯊⱘᏆ䇗ᭈؐǄ

• ᰒ⼎҂ᑺ䇗ᭈ⬏䴶˄㄀义˅

ಲ䔺ᣝ䪂

• ᰒ⼎䇗ᭈ㦰ˈ⹂ᅮ㦰ሣᐩϞⱘᶤϾ乍ⳂˈᑊֱᄬᏆ䇗ᭈⱘؐǄ

⬉⑤ᣝ䪂

• ᠧᓔ៪݇䯁⬉⑤Ǆ

⬉⑤ᣛ⼎఼

• ᣛߎᰒ⼎఼ⱘ᪡԰⢊ᗕǄ

㪱㡆˖᪡԰Ё ݇䯁˖⬉⑤݇䯁 󰿎㡆˖ⳕ⬉

ᅝܼ䫕ᦦῑ

• ヺড়.HQVLQJWRQⱘ䰆ⲫ䫕ᅝܼ㋏㒳Ǆ

ᑩᑻ

• 䇋খ㾕㄀义Ǆ

䕧ֵܹো䖲᥹఼

• Ꮊ˖'9,'䖲᥹఼ˋে˖'VXEPLQL䩜䖲᥹఼Ǆ

ゟԧໄ䗋Դᦦᄨ

• 䖲᥹ゟԧໄ䗋Դᦦᄨ⬉㓚Ǆ

㘇ᴎᦦᄨ

• 䖲᥹㘇ᴎǄ

ᡀໄ఼

• 䕧ߎ䷇乥⑤Ǆ



Ё᭛

⬉㓚೎ᅮ఼

• ೎ᅮᰒ⼎఼⬉㓚Ǆ

⬉⑤䖲᥹఼

• 䖲᥹⬉⑤䖲᥹఼



Փ⫼ᡀໄ఼ⱘᴎൟϡՓ⫼ᡀໄ఼ⱘᴎൟ

ࣙ㺙ݙᆍ

Ẕᶹࣙ㺙ⲦЁᰃ৺ࣙ৿ϟ߫⠽કǄབᵰ㔎ᇥ⠽કˈ៪⠽કᄬ೼ᤳണ⦄䈵ˈ䇋Ϣᙼ᠔೼ഄⱘ㒣䫔ଚ㘨㋏Ǆ

⊼ᛣ 噝䇋ֱ⬭དࣙ㺙Ⲧࣙ㺙ᴤ᭭ˈҹ֓ᇚᴹᰒ⼎఼⿏ࡼ៪ᨀ䖤ᯊՓ⫼Ǆ

ҹϟ৘乍Ⳃˈ䇋খ㗗㄀L义Ǆ



ᰒ⼎఼



⬉⑤㒓



(,=2/&'8WLOLW\'LVN˄ܝⲬ˅



噝⫼᠋᠟ݠˈ㾘Ḑ㸼

 䆒ᅮ᠟ݠ˄ᴀ᠟ݠ˅

 ᳝䰤ֱׂ

 ᅝ㺙㶎䩝˖0hPPϾ



˄⫼Ѣ݊Ҫࠊ䗴ଚⱘᬃᩥ㞖៪ᑩᑻ˅

 ᭄ᄫֵো⬉㓚˄)'&˅

 ῵ᢳֵো⬉㓚˄0'&˅

 ゟԧໄ䗋Դᦦᄨ⬉㓚

⬉㓚೎ᅮ఼˄(=83ᑩᑻ˅



ᅝ㺙ᄬᬒᏺ(=83ᑩᑻⱘᰒ⼎఼

བᵰᙼ䌁фⱘᰒ⼎఼ᏺ(=83ᑩᑻˈ䇋ᠻ㸠ҹϟℹ偸ᅝ㺙ঞᄬᬒǄ

ᅝ㺙ᰒ⼎఼ ᅝ㺙ᰒ⼎఼ᯊˈ⫼ঠ᠟ᡧԣ䴶ᵓ䚼ߚˈ⊓ㆁ༈ᮍ৥ᢀ䍋ᰒ ⼎఼ˈⳈࠄᙼৃࠄĀ୔஦āໄǄབᵰࠄĀ୔஦āໄˈ㸼⼎ ᰒ⼎఼ᑩᑻᏆ䫕ᅮˈৃҹՓ⫼ᰒ⼎఼Ǆ

ᄬᬒᰒ⼎఼ ᇚĀ㾷䫕āᣝ䪂৥Ϟ⒥ˈҹ֓㾷䫕Ǆᇚᰒ⼎఼ⱘ䴶ᵓ৥ৢ㗏ˈ ֓Ѣᡬ঴ᄬᬒᰒ⼎఼Ǆ

⊼ᛣ

•ϡ㽕೼ᡬ঴⢊ᗕϟՓ⫼(=83ᑩᑻǄ

•㾷䫕ৢˈᇣᖗϡ㽕䅽ᰒ⼎఼ᥝ㨑៪།ԣᙼⱘ᠟ᣛǄ৺߭ৃ㛑Ӯ䗴៤ҎফӸ៪ᤳണᰒ⼎఼Ǆ



Փ⫼ᡀໄ఼ⱘᴎൟ

Ё᭛

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

䖲᥹⬉㓚

⊼ᛣ

噝ᇚᔧࠡⱘᰒ⼎఼ᤶ៤঺ϔϾᰒ⼎఼ᯊˈ䇋ࡵᖙখ✻ߚ䕼⥛㸼˄ܝⲬЁⱘ㾘Ḑ义˅ᇚϾҎ䅵ㅫᴎⱘߚ䕼⥛

ൖⳈ乥⥛䆒ᅮ᳈ᬍЎᮄᰒ⼎఼ৃՓ⫼ⱘ䆒ᅮؐˈ✊ৢݡ䖲᥹ϾҎ䅵ㅫᴎǄ

⊼ᛣ

噝ᇚϸৄϾҎ䅵ㅫᴎ䖲᥹ࠄᰒ⼎఼Ϟᯊˈ䇋খ䯙ܝⲬϞⱘ⫼᠋᠟ݠǄ

 ⹂ֱᰒ⼎఼ϾҎ䅵ㅫᴎⱘ⬉⑤݇䯁Ǆ

 ⫼ϔḍϢ䖲᥹఼䜡ⱘֵো⬉㓚䖲᥹ᰒ⼎఼ϾҎ䅵ㅫᴎǄ

䖲᥹ࠄ⬉㓚䖲᥹఼ৢˈ䇋ᢻ㋻䖲᥹఼ⱘ㶎䩝ˈՓ䜡ড়㋻ᆚǄ

&'᪁ᬒ఼ㄝ

ϾҎ䅵ㅫᴎϞⱘ

䖲᥹఼

䷇乥䕧ߎ䖲᥹఼ ䷇乥䕧ܹ䖲᥹఼

'9,'䖲᥹఼

'VXEPLQL 䩜䖲᥹఼

 ᇚ⬉⑤㒓ᦦ༈ᦦܹ⬉⑤ᦦᑻᰒ⼎఼Ϟⱘ⬉⑤䖲᥹఼Ǆ

ゟԧໄ䗋Դᦦᄨ⬉㓚˄Ꮖᦤկ˅

ֵো⬉㓚)'&˄Ꮖᦤկ˅

᭄ᄫ䖲᥹

ֵো⬉㓚0'&˄Ꮖᦤկ˅

῵ᢳ䖲᥹

ݐᆍⱘߚ䕼⥛ˋ乥⥛

ᰒ⼎఼Ϟⱘ䖲᥹఼



'9,'䖲᥹఼

'VXEPLQL 䩜䖲᥹఼



Ё᭛

䇋Փ⫼݋᳝ϟ߫ᓎ䆂ߚ䕼⥛ⱘᰒ⼎఼Ǆ

ֵো ߚ䕼⥛ 乥⥛ ⚍ᯊ䩳 ໛⊼

῵ᢳ h +] ᭄ᄫ h  +]



Փ⫼ᡀໄ఼ⱘᴎൟ

0+]˄᳔催˅ 0+]˄᳔催˅

VESA VESA

䇗ᭈሣᐩ催ᑺ㾦ᑺ

䇗ᭈሣᐩ催ᑺˈᑊᇚሣᐩؒ᭰ᮟ䕀ࠄ᳔ՇᎹ԰ԡ㕂Ǆ

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

催ᑺৃ䇗ᭈⱘᑩᑻ ঠ᠟ᦵԣᰒ⼎఼ⱘᎺেϸջˈ ৥ϞǃϟǃᎺǃেᮍ৥䇗ᭈሣᐩǄ

(=83ᑩᑻ ঠ᠟ᦵԣᰒ⼎఼ⱘᎺেϸջˈ৥ϞǃϟǃᎺǃেᮍ৥䇗ᭈሣ ᐩⱘ㾦ᑺǄ

㾦ᑺৃ䇗ᭈᑩᑻ ঠ᠟ᦵԣᰒ⼎఼ⱘᎺেϸ ջˈ䇗ᭈሣᐩ㾦ᑺǄ

ᣅᔶ䕀ࡼᑩᑻ ঠ᠟ᦵԣᰒ⼎఼ⱘᎺেϸջˈ৥ࠡǃᎺǃেᮍ৥䇗 ᭈሣᐩǄ

Ё᭛

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

ᰒ⼎ሣᐩ

ᣝ ᠧᓔᰒ⼎఼⬉⑤ǄᠧᓔϾҎ䅵ㅫᴎ⬉⑤Ǆ

ᰒ⼎఼ⱘ⬉⑤ᣛ⼎఼Ӯ҂䍋˄㪱㡆˅ˈПৢߎ⦄ሣᐩ೒ڣǄ

 ㄀ϔ󱂖ᠧᓔՓ⫼῵ᢳֵোⱘᰒ⼎఼ϾҎ䅵ㅫᴎᯊˈ㞾ࡼ䇗ᭈࡳ㛑ᇚᓔྟᎹ԰ˈᇍᯊ

䩳ǃⳌԡᰒ⼎ԡ㕂䖯㸠䇗ᭈǄ

Փ⫼᭄ᄫֵোᯊˈ೒ڣᇚḍ᥂ᰒ⼎఼ⱘ乘䆒᭄᥂ℷ⹂ᰒ⼎Ǆ

⊼ᛣ

噝೼㞾ࡼ䇗ᭈࡳ㛑᪡԰Ёˈᇚߎ⦄Ā$XWRLQSURJUHVVāǄ 噝Փ⫼ৢ݇䯁ᰒ⼎఼ϾҎ䅵ㅫᴎǄᢨϟ⬉⑤ᦦ༈ৃᅠܼ݇䯁ᰒ⼎఼ⱘ⬉⑤Ǆ

䇗ᭈᡀໄ఼䷇䞣

ᣝ ៪ Ǆ

ߎ⦄ᡀໄ఼䷇䞣䇗ᭈ⬏䴶Ǆ

⫼ ៪ 䇗ᭈᡀໄ఼䷇䞣Ǆ

䇗ᭈ҂ᑺ

Փ⫼ᡀໄ఼ⱘൟো

ᣝ ៪ Ǆ

ߎ⦄҂ᑺ䇗ᭈ⬏䴶Ǆ

⫼ ៪ 䇗ᭈ҂ᑺǄ

ᣝ ๲ࡴሣᐩ҂ᑺˈ៪ᣝ 䰡Ԣሣᐩ҂ᑺǄ

 䇗ᭈࠄ᠔䳔҂ᑺৢᣝ Ǆ

ֱᄬᣛᅮⱘ҂ᑺؐǄ

ᡀໄ఼䷇䞣䇗ᭈ⬏䴶

҂ᑺ䇗ᭈにষ

Ё᭛

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

ϡՓ⫼ᡀໄ఼ⱘൟো

ᣝ ៪ Ǆ

ߎ⦄҂ᑺ䇗ᭈにষǄ

⫼ ៪ 䇗ᭈ҂ᑺǄ

ᣝ ๲ࡴሣᐩ҂ᑺˈ៪ᣝ 䰡Ԣሣᐩ҂ᑺǄ

⊼ᛣ

噝

ሣᐩᇚ㞾ࡼ䇗㡖㟇䗖ড়⦃๗ⱘ҂ᑺˈ಴Ўᰒ⼎఼ϟջⱘӴᛳ఼Ӯ߽⫼%ULJKW5HJXODWRUࡳ㛑Ẕ⌟ೈ҂ᑺǄ 䆺㒚ֵᙃˈ䇋খ㗗ܝⲬЁⱘ⫼᠋᠟ݠǄ

ᠻ㸠催㑻䆒ᅮˋ䇗ᭈ

ሣᐩ៪买㡆ǃҹঞ৘⾡䆒ᅮⱘ催㑻䇗ᭈഛৃՓ⫼䇗ᭈ㦰䖯㸠᪡԰Ǆ ↣乍䇗ᭈࡳ㛑ⱘ䆺㒚䇈ᯢˈ䇋খ䯙ܝⲬЁⱘ⫼᠋᠟ݠǄ

෎ᴀ䆒ᅮ䇗ᭈᏆ㒣ᅠ៤Ǆ㢹䳔㽕催㑻䆒ᅮ  䇗ᭈⱘ䆺㒚ֵᙃˈ䇋খ㗗ܝⲬЁⱘ⫼᠋᠟ݠǄ

䇗ᭈ㦰

Ё᭛

⭥䲒㾷ㄨ䆒ᅮˋ䇗ᭈᅝ㺙⫼ࠡ乏ⶹ

᮴೒⠛ⱘ䯂乬

㢹ᏆՓ⫼ᓎ䆂ⱘׂℷᮍ⊩ৢҡ✊᮴⬏䴶ᰒ⼎ˈ䇋Ϣᙼ᠔೼ഄⱘ㒣䫔ଚ㘨㋏Ǆ

Ẕᶹ⬉⑤ᣛ⼎఼Ǆ

⮛⢊ ⢊ᗕ ಴㸹ᬥ᥾ᮑ

᮴೒⠛ ⬉⑤ᣛ⼎఼ϡ҂Ǆ Ẕᶹ⬉⑤㒓ᰃ৺Ꮖℷ⹂䖲᥹Ǆ㢹䯂乬ҡᄬ೼ˈ䇋

೼݇䯁ᰒ⼎఼⬉⑤᭄ߚ䩳ৢݡᓔᴎ䞡䆩ϔ󱂖Ǆ ݡᣝ Ǆ

⬉⑤ᣛ⼎఼⚍҂˄㪱㡆˅Ǆ Ẕᶹ๲Ⲟ*䆒ᅮǄ ⬉⑤ᣛ⼎఼⚍҂˄󰿎㡆˅Ǆ ᪡԰ϾҎ䅵ㅫᴎ哴󰵼៪䬂ⲬǄ

㢹䳔㽕๲Ⲟ䇗ᭈࡳ㛑ⱘ䆺㒚ֵᙃˈ䇋খ㗗ܝⲬϞⱘ⫼᠋᠟ݠǄ

ᶹⳟሣᐩϞⱘߎ䫭ֵᙃǄ

Փᰒ⼎఼ࡳ㛑ℷᐌˈᔧ䕧ֵܹোϡℷ⹂ᯊˈ䖭ѯֵᙃҡӮߎ⦄Ǆ

⮛⢊ ⢊ᗕ ಴㸹ᬥ᥾ᮑ

䕧ֵܹোⱘ᥹ᬊϡℷ⹂Ǆ ẔᶹϾҎ䅵ㅫᴎᰃ৺ᏆᓔᴎǄ

Ẕᶹֵো㒓ᰃ৺Ꮖℷ⹂䖲᥹ࠄϾҎ䅵ㅫᴎǄ

ֵো乥⥛䍙ߎ㾘ᅮ㣗ೈǄ䫭䇃ⱘ ֵো乥⥛Ӯҹ㑶㡆ᰒ⼎Ǆ

Փ⫼೒ᔶⱘᅲ⫼⿟ᑣ䕃ӊᇚ῵ᓣᬍবࠄᶤϾ䗖 ᔧⱘ῵ᓣǄ䆺ᚙ䇋খ㗗೒ᔶⱘՓ⫼䇈ᯢǄ

Ё᭛

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät

und des speziﬁ zierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher

als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe

der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d)Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach

hinten ≥ 5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale

Kraftaufwand dafür muß weniger als 100 N betragen. f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde. g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt). h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position

kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1280 Punkete × 1024 Zeilen, RGB analog, 0,7 Vp-p und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

English Deutsch Français Español Italiano Svenska Greece Russia

„Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

Ё᭛

Eizo S1701, s19021, s19031, s19011 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
