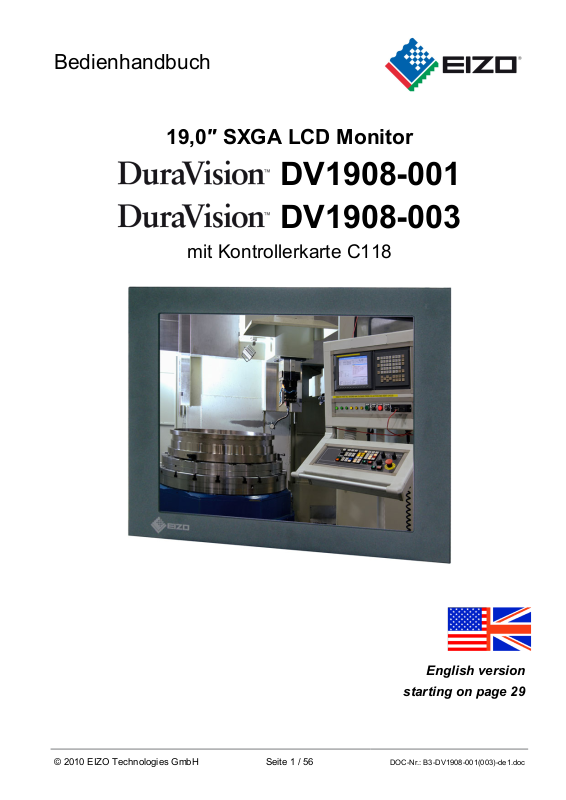

Bedienhandbuch

19,0″ SXGA LCD Monitor

DV1908-001

DV1908-003

mit Kontrollerkarte C118

English version starting on page 29

© 2010 EIZO Technologies GmbH

Seite 1 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

Weitergabe sowie Vervielfältigung dieser Unterlagen, Verwertung und

Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten.

© 2010 All rights reserved

© 2010 EIZO Technologies GmbH

Seite 2 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch



Inhalt



1

Übersicht................................................................................................................

5

1.1

Aufbau des Handbuchs...........................................................................................

6

1.2

Warnund Sicherheitshinweise...............................................................................

7

1.3

Hinweis zur Handhabung elektrostatisch gefährdeter Baugruppen.........................

8

2

Inbetriebnahme allgemein....................................................................................

9

2.1

Auspacken und Überprüfen der Einzelteile .............................................................

9

2.2

Installation des Monitors .........................................................................................

9

2.3

Anschluss des Gerätes und Steckerbelegung.......................................................

11

2.3.1

DVI-Schnittstelle....................................................................................................

12

2.3.2

VGA-Schnittstelle ..................................................................................................

13

2.3.3

FBAS Schnittstelle: ...............................................................................................

13

2.3.4

S-Video Schnittstelle: ............................................................................................

13

2.3.5

Service Schnittstelle RS232..................................................................................

14

2.3.6

Stromversorgung...................................................................................................

14

2.3.6.1

Spannungsversorgung 12 VDC ..............................................................................

14

2.3.6.2

AC-Spannungsversorgung (bei DV1908-001).......................................................

14

2.4

Elektrische Inbetriebnahme...................................................................................

15

3

Bedienung und Abgleich....................................................................................

16

3.1

Lage der Bedienund Abgleichelemente ..............................................................

16

3.2

OSD-Menü / Quick-OSD-Menü .............................................................................

17

3.2.1

Quick-OSD-Menü..................................................................................................

18

3.2.2

OSD Menü ............................................................................................................

19

3.2.2.1

Struktur des On Screen Display Menü (Analog/VGA) ...........................................

20

3.2.2.2

Struktur des On Screen Display Menü (Digital/DVI)..............................................

24

3.2.2.3

Struktur des On Screen Display Menü (Video)......................................................

25

3.2.2.4

Bild in Bild Möglichkeiten ......................................................................................

25

4

Technische Daten ...............................................................................................

26

4.1

Displaymodul.........................................................................................................

26

4.2

Stromversorgung...................................................................................................

26

4.3

Betriebsbedingungen ............................................................................................

26

4.4

Geräteschutz.........................................................................................................

26

4.5

Gehäuse ...............................................................................................................

27

4.6

Eingangssignal......................................................................................................

27

4.6.1

Analog VGA ..........................................................................................................

27

4.6.2

Digital DVI .............................................................................................................

27

4.6.3

Video (FBAS/S-Video) ..........................................................................................

27

4.7

EU Konformitätserklärung über die EMV ..............................................................

28

© 2010 EIZO Technologies GmbH

Seite 3 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

Abbildungen



Abb. 1: Abmessungen des DV1908-001

(mit AC-Spannungsversorgung) ........................

10

Abb. 2: Abmessungen des DV1908-003

(ohne AC-Spannungsversorgung) .....................

11

Abb. 3: Lage der Bedienund Abgleichelemente (DV1908-001) .......................................

16

Abb. 4: Lage der Bedienund Abgleichelemente (DV1908-003) .......................................

17

© 2010 EIZO Technologies GmbH

Seite 4 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

1 Übersicht

Der LCD-Monitor DV1908 wurde speziell für den industriellen Bereich entwickelt und konstruiert. Er findet sein Einsatzgebiet in Industriesystemen mit speziellen Anforderungen, wie Resistenz gegenüber elektromagnetischer Strahlung. Mit dem IP65-Schutz an der Front wird eine weitere industrielle Anforderung erfüllt. Die beiden Videoschnittstellen (FBAS/S-

Video) ermöglichen den Einsatz bei Videoüberwachungen.

Durch die kompakte Bauweise eröffnet sich dem DV1908 ein breites Einsatzspektrum, das sich vom klimatisierten Rechnerraum hinter einer Schaltschranktür bis hin zum maschinennahen Einsatz in einem speziell geschützten Gehäuse erstreckt.

Durch Einsatz der zukunftsweisenden LCD-Technologie in diesem Monitor sind

Verzerrungen der Bildgeometrie und Farbflecken kein Thema mehr. Der LCD-Monitor liefert selbst bei niedrigen Bildwechselfrequenzen von 50 Hz noch flimmerfreie Bilder. Somit wird der DV1908 auch höchsten ergonomischen Ansprüchen gerecht.

Der DV1908 kann bis zu 16,7 Mio. Farben gleichzeitig darstellen. Damit sind Darstellungen von Echtfarbbildern und Videos ohne Probleme möglich. Der DV1908 ist mit einer Kontrollerkarte bestückt, die es ermöglicht, ihn mit einem Standard analogen VGAoder DVI- I-Signal (analog VGA und TMDS) anzusteuern. Die Kompatibilität zu herkömmlichen CRTMonitoren ist somit gewährleistet.

Der Abgleich des Gerätes erfolgt über ein übersichtlich gestaltetes OSD. Durch die Funktion

„Automatischer Abgleich“ gehören langwierige Einstellungen der Vergangenheit an. Ein Knopfdruck und der Monitor führt seinen Abgleich selbst durch.

Der DV1908 ist mit einem aktiven 19,0“-TFT-Displaymodul ausgerüstet. Die physikalische Auflösung beträgt 1280 x 1024 Pixel. Eingangssignale mit niedriger Auflösung können formatfüllend dargestellt werden (Up-Scaling). Analog können Signale mit höheren

Auflösungen vollständig angezeigt werden (Down-Scaling).

Durch das integrierte Power-Managementsystem VESA DPMS wird der Leistungsverbrauch bei Abschalten der Synchronisationssignale vom Rechnersystem gegenüber dem „Normalbetrieb“ erheblich gesenkt.

Es gibt zwei Grundgeräteausführungen:

mit AC Spannungsversorgung

DV1908-001

ohne AC Spannungsversorgung

DV1908-003

© 2010 EIZO Technologies GmbH

Seite 5 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

1.1Aufbau des Handbuchs

Das vorliegende Handbuch soll bei der Installation und Bedienung des LCD-Monitors hilfreich zur Seite stehen. Es wurde so strukturiert, dass auch unerfahrene Anwender alle notwendigen Informationen erhalten. Die Kapitel sind übersichtlich nach Themenbereichen geordnet.

Im Einzelnen gliedert sich das Handbuch wie folgt:

Kapitel 1

Einführung



Dieses Kapitel gibt eine kurze Beschreibung des DV1908. Weiterhin wird auf



Eigenschaften, Einsatzbereich und Besonderheiten hingewiesen.

Kapitel 2

Inbetriebnahme



Hier geht es im Wesentlichen um vorbereitende Arbeiten wie den Einbau / die



Aufstellung des Gerätes und seine Verkabelung.

Kapitel 3

Bedienung



Dieses Kapitel beschreibt alle Bedienund Abgleichelemente des DV1908.

Kapitel 4

Technische Daten



In diesem Kapitel werden alle technischen Daten wie Abmessungen, Span-



nungsversorgung, Umweltbedingungen und EMV-Daten dargestellt.

Wichtig:

Wir sind stets bemüht, die Qualität der Dokumentationen dem hohen Standard



der Produkte anzupassen. Wir sind dankbar für jegliche Unterstützung seitens



unserer Kunden.

Achtung: In diesem Handbuch wird die Standardausführungen des Monitors DV1908 beschrieben. Bei kundenspezifischen Ausführungen bezüglich Hardund/oder Software sind Abweichungen möglich.

© 2010 EIZO Technologies GmbH

Seite 6 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

1.2Warnund Sicherheitshinweise

Transport

Der Transport sollte ausschließlich in der Originalverpackung vorgenommen werden. Nur so ist das Gerät optimal vor Stößen und Schlägen geschützt.

Aufstellung

Bei der Inbetriebnahme muss beachtet werden, dass durch den Transport bzw. die Lagerung, keine Feuchtigkeit (Betauung) im Gerät entstanden ist. Weitere zur Aufstellung wichtige

Daten sind dem Kapitel „Technische Daten“ zu entnehmen.

EMV

Das vorliegende Gerät dient als Einbaukomponente in einer industriellen Anwendung. Der

Betreiber der Gesamtanlage ist zur Einhaltung der elektromagnetischen Verträglichkeit nach dem EMV-Gesetz angehalten.

Reparaturen

Vor dem Öffnen des Gerätes ist die Versorgungsspannung abzuschalten. Das Öffnen ist nur von autorisiertem Fachpersonal durchzuführen.

Erweiterungen oder Änderungen des Gerätes können das System beschädigen oder das EMV-Verhalten beeinflussen.

Reinigung

Vor der Reinigung ist das Gerät vom Netz zu trennen. Bei stärkerer Verschmutzung kann der

LCD-Monitor mit einem feuchten Tuch und einem milden Reinigungsmittel gesäubert werden. Es ist darauf zu achten, dass bei der Reinigung keine Flüssigkeiten durch Öffnungen in das Geräteinnere gelangen.

Die Verwendung von Scheuerpulver und kunststofflösenden Reinigungsmitteln ist strikt zu unterlassen. Der Innenraum darf nur von einem Servicetechniker gereinigt werden.

© 2010 EIZO Technologies GmbH

Seite 7 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

1.3Hinweis zur Handhabung elektrostatisch gefährdeter Baugruppen

Die meisten Baugruppen innerhalb des LCD-Monitors DV1908 besitzen Bauelemente, die durch elektrostatische Spannungen zerstört werden können. Auch können an den Baugruppen solche Defekte auftreten, die nicht direkt zu einem kompletten Ausfall des Monitors führen.

Wenn Sie (nur Service-Personal) solche Baugruppen handhaben, sollten Sie folgende Hinweise befolgen:

Wenn elektronische Baugruppen gehandhabt werden, ist für eine statische Entladung zu sorgen. Dies kann zum Beispiel durch das Berühren von geerdeten

Gegenständen erreicht werden.

Gleiches gilt natürlich für zu benutzendes (schutzisoliertes) Werkzeug. Dieses muss ebenfalls an einem geerdeten Gegenstand entladen werden.

Wenn Baugruppen aus dem System entfernt oder hinzugefügt werden, muss das Gerät immer abgeschaltet bzw. spannungsfrei sein (Netzstecker ziehen).

Die gefährdeten Baugruppen sollten zur Sicherheit immer am Rand angefasst werden. Das Berühren von Leiterbahnen und Anschlussstiften ist zu vermeiden.

© 2010 EIZO Technologies GmbH

Seite 8 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

2 Inbetriebnahme allgemein

Die Vorbereitung zur Inbetriebnahme des Monitors umfasst im Einzelnen folgende Punkte:

Auspacken

Überprüfung auf Beschädigung der Komponenten

Vergleichen der gelieferten Komponenten mit dem Lieferschein

Verkabelung mit dem Rechnersystem und der Stromversorgung

Einbau in Ihr System, unter Berücksichtigung technischer und ergonomischer

Gesichtspunkte

2.1Auspacken und Überprüfen der Einzelteile

Nach Auspacken aller gelieferten Komponenten sind diese auf Vollständigkeit und Transportschäden (Sichtkontrolle) zu überprüfen. Sollten hierbei Mängel festgestellt werden, benachrichtigen Sie bitte die im Lieferschein ausgewiesene Serviceabteilung. Sie sollten die

Lieferscheinnummer, Seriennummer und Mängelbeschreibung bereithalten.

Für einen späteren Transport des Gerätes ist die Originalverpackung aufzubewahren.

2.2Installation des Monitors

Beim Einbau des Gerätes sind für einen sicheren und störungsfreien Betrieb folgende Punkte zu berücksichtigen:

Umgebungstemperatur

Um eine ausreichende Wärmeabgabe zu gewährleisten, sollte um das Gehäuse des DV1908 die Luft frei strömen können. Weiterhin sollte gewährleistet sein, dass an dem Gehäuse ein Luftaustausch stattfinden kann. Dies gilt insbesondere im Bereich der Rückwand des Systems.

Bitte bedenken Sie, dass eine überhöhte Temperatur zum Defekt bzw. zur erheblichen Verkürzung der Lebensdauer des Monitors führen kann.

EMV-Abstrahlung

Der TFT Monitor wurde für industrielle Anwendungen entwickelt. Der Betreiber der Gesamtanlage ist zur Einhaltung der elektromagnetischen Verträglichkeit nach dem EMV-Gesetz angehalten.

Sicherheitsaspekte

Alle Spannungsund Signalanschlüsse sind nach den gültigen Rechtsvorschriften auszuführen.

© 2010 EIZO Technologies GmbH

Seite 9 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

Ergonomie

Der Bildschirm sollte so angebracht werden, dass er von allen Seiten gut und blendfrei einsehbar ist.

Aufstellen / Montage des Gerätes

Die folgenden Maßzeichnungen helfen Ihnen bei den Vorbereitungen zur mechanischen

Installation bzw. der Montage des Gerätes.

Abb. 1: Abmessungen des DV1908-001 (mit AC-Spannungsversorgung)

© 2010 EIZO Technologies GmbH

Seite 10 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

Abb. 2: Abmessungen des DV1908-003 (ohne AC-Spannungsversorgung)

2.3Anschluss des Gerätes und Steckerbelegung

Bevor Sie den DV1908 an die Stromversorgung anschließen, sollte überprüft werden, ob der Stecker für das Signal korrekt angesteckt und verschraubt ist.

Der Monitor kann danach direkt mit der Stromversorgung (auf Polarität der Versorgungsspannung achten) verbunden werden. Wenn ein Signal am Monitor anliegt, wird das Bild direkt auf dem Schirm dargestellt.

© 2010 EIZO Technologies GmbH

Seite 11 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

2.3.1 DVI-Schnittstelle

Die DVI-Schnittstelle ist mit einem 29-poligen DVI-Stecker realisiert.

Pin

Signal

1

TMDS-Data 2 -

2

TMDS-Data 2 +

3

TMDS-Data Shield 2 (GND)

4

-

5

-

6

DDC-CLK

7

DDC-DATA

8

Analogue V-Sync.

9

TMDS-Data 1 -

10

TMDS-Data 1 +

11

TMDS-Data Shield 1 (GND)

12

-

13

-

14

+5 V Power (In)

15

GND

16

Hot Plug Detect

17

TMDS-Data 0 -

18

TMDS-Data 0 +

19

TMDS-Data Shield 0 (GND)

20

-

21

-

22

TMDS-CLK Shield (GND)

23

TMDS-CLK +

24

TMDS-CLK -

C1

Analog Rot

C2

Analog Grün

C3

Analog Blau

C4

Analog H-Sync.

C5

Analog GND

© 2010 EIZO Technologies GmbH

Seite 12 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

2.3.2 VGA-Schnittstelle

Die VGA-Schnittstelle ist mit einem Standard-15-poligen HD-D-SUB-Stecker realisiert.

Pin

Signal

1

Video-Eingang ROT

2

Video-Eingang GRÜN

3

Video-Eingang BLAU

4

Frei

5

Frei

6

GND (ROT)

7

GND (GRÜN)

8

GND (BLAU)

9

Frei

10

GND

11

Frei

12

Frei

13

H-Sync.

14

V-Sync.

15

Frei

2.3.3FBAS Schnittstelle:

5

4

3

2



1

10

9

13

8

7

6

15

14

12



11

Pin Signal

1Video (FBAS)

2GND

2.3.4S-Video Schnittstelle:

Pin

Signal

1

GND Luminance

2

GND Chrominance

3

Luminance

4

Chrominance

© 2010 EIZO Technologies GmbH

Seite 13 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

2.3.5 Service Schnittstelle RS232

Pin Signal

1DCD

2RXD

3TXD

4DTR

5GND

6DSR

7RTS

8CTS

9RI

2.3.6Stromversorgung

Die Stromversorgung des DV1908 erfolgt wahlweise über einen 12 VDC-Anschluss oder ein AC/DC-Netzteil.

2.3.6.1

Spannungsversorgung 12 VDC

Der Anschluss ist eine 3,2 mm DC-Buchse.













Pin



Bezeichnung

Beschreibung



O



GND

Spannungseingang GND













z



+12V

Spannungsversorgung +12 VDC











2.3.6.2

AC-Spannungsversorgung (bei DV1908-001)

Der TFT Monitor verfügt über ein integriertes AC-Netzteil, das alle für das Gerät benötigten Spannungen liefert. Der Anschluss an die Netzspannung (100 ... 240 VAC) erfolgt über den

Kaltgerätestecker.

© 2010 EIZO Technologies GmbH

Seite 14 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

2.4Elektrische Inbetriebnahme

Bevor Sie den Monitor an die Stromversorgung anschließen, sollte überprüft werden, ob der

Stecker für das Graphikbzw. Video-Signal korrekt angesteckt und verschraubt ist.

Der Monitor kann danach direkt an die Versorgungsspannung angeschlossen werden. Sobald ein gültiges Graphikbzw. Video-Signal erkannt wurde, wird das Bild auf dem Display dargestellt.

Zeigt das Gerät nach dem Einschalten kein Bild, kann dies mehrere Ursachen haben:

kein gültiges Eingangssignal angeschlossen

fehlendes Synchronisationssignal

Horizontalund Vertikalsynchronisationssignale sind vertauscht

fehlerhafte Einstellungen im On-Screen-Menü

© 2010 EIZO Technologies GmbH

Seite 15 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

3 Bedienung und Abgleich

In diesem Kapitel werden alle Bedienund Abgleichelemente und deren Funktion vorgestellt.

3.1Lage der Bedienund Abgleichelemente

Die Bedienelemente sind an der Rückseite des Gerätes. Die 4 Tasten dienen zur Steuerung und Auswahl des OSD-Menüs.

Abb. 3: Lage der Bedienund Abgleichelemente (DV1908-001)

© 2010 EIZO Technologies GmbH

Seite 16 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Bedienhandbuch

Abb. 4: Lage der Bedienund Abgleichelemente (DV1908-003)

In den Kapiteln 3.2.1 und 3.2.2 sind die Funktionen der Tasten beschrieben.

3.2OSD-Menü / Quick-OSD-Menü

Das „ON Screen Display“-Menü (OSD) ist eine graphische Oberfläche mit der alle Einstellungen des Monitors vorgenommen werden können. Zur Steuerung des OSD sind nur die vier Tasten notwendig (siehe Abb. 4).

Zusätzlich zu dem OSD-Menü (Kap. 3.2.2) besteht die Möglichkeit, die wichtigsten

Funktionen über einen Schnellzugriff zu verändern, das sogenannte Quick-OSD-Menü (Kap.

3.2.1).

© 2010 EIZO Technologies GmbH

Seite 17 / 56

DOC-Nr.: B3-DV1908-001(003)-de1.doc

Loading...
+ 39 hidden pages
