EN Original operating instructions

Cordless drill/screwdriver

SP Manual de instrucciones original

Taladro atornillador con batería

FR Mode d’emploi d’origine

Perceuse sans ﬁ l

TE-CD 18 Li BL

Art.-Nr.: 4513893 I.-Nr.: 11019

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 1Anl_TE_CD_18_Li_BL_SPK7_USA.indb 1 18.04.2019 13:44:4618.04.2019 13:44:46

- 2 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 2Anl_TE_CD_18_Li_BL_SPK7_USA.indb 2 18.04.2019 13:44:4818.04.2019 13:44:48

1 6

2 3

- 3 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 3Anl_TE_CD_18_Li_BL_SPK7_USA.indb 3 18.04.2019 13:44:4818.04.2019 13:44:48

3 4

- 4 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 4Anl_TE_CD_18_Li_BL_SPK7_USA.indb 4 18.04.2019 13:44:4918.04.2019 13:44:49

Table of contents

1. Safety information

2. Layout and items supplied

3. Intended use

4. Technical data

5. Before using the equipment

6. Operation

7. Cleaning, maintenance and ordering spare parts

8. Disposal and recycling

9. Storage

Einhell USA LLC · 305 Veterans Blvd · Carlstadt · NJ 07072 · USA

- 5 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 5Anl_TE_CD_18_Li_BL_SPK7_USA.indb 5 18.04.2019 13:44:5018.04.2019 13:44:50

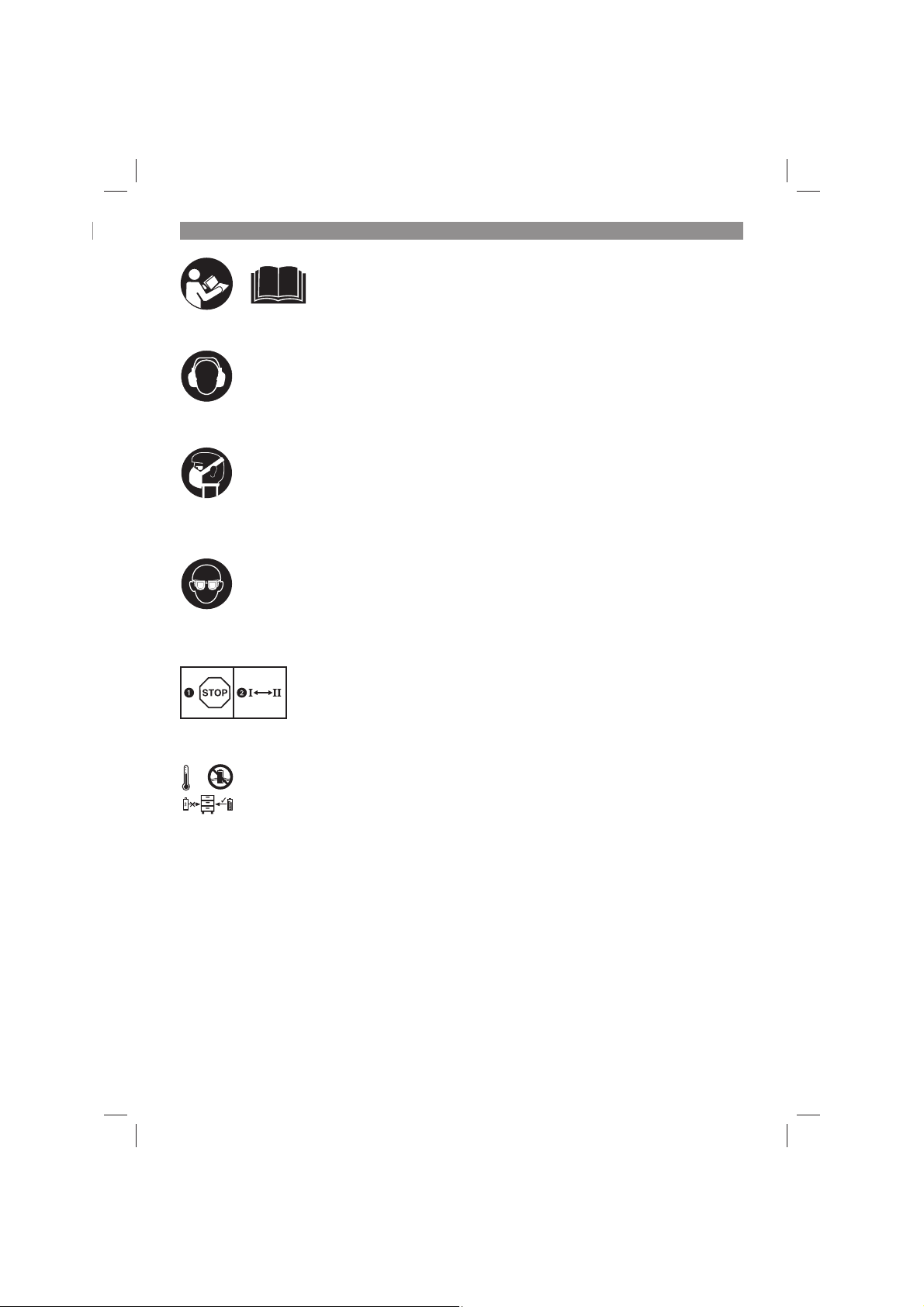

Danger! - Read the operating instructions to reduce the risk of injury

Caution! Wear ear-muﬀ s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the tool to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during work or splinters, chips and dust emitted by the equipment can cause loss of sight.

Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be damaged.

104°F (+40°C)

50°F (+10°C)

Store the batteries only in dry rooms with an ambient temperature of 50°F to 104°F (+10°C to +40°C). Place only fully charged batteries in storage (charged at least 40%).

- 6 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 6Anl_TE_CD_18_Li_BL_SPK7_USA.indb 6 18.04.2019 13:44:5018.04.2019 13:44:50

DANGER!

When using the equipment, a number of safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety information with due care. Keep these operating instructions in a safe place so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and the safety information as well. We cannot accept any liability for damage or accidents which arise due to failure to follow these instructions and the safety information.

1. Safety information

DANGER! Read all the safety information and instructions. Failure to adhere to the safety

information and instructions set out below may result in electric shock, ﬁ re and/or serious injury. Keep all the safety information and

instructions in a safe place for future use.

General safety information for power tools

The term „power tool“ used in the safety regulations refers to power tools operated from the mains power supply (with a power cable) and to battery operated power tools (without a power cable).

1) Work area safety a) Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

ﬂ ammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁ ed plugs

and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes, radiators, ranges and refrigerators. There

is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric shock.

f) If operating a power tools in a damp

location is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the oﬀ -position before connecting to power source and/or BATTERY pack, picking up or carrying the tool. Carrying power tools with your ﬁ nger on

the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

- 7 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 7Anl_TE_CD_18_Li_BL_SPK7_USA.indb 7 18.04.2019 13:44:5018.04.2019 13:44:50

can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities, ensure these are connected and properly used. Use of these devices can reduce dust

related hazards.

h) Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause

severe injury within a fraction of a second.

4) Power tool use and care a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and oﬀ . Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools and accessories.

Check for misalignment or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power tool’s operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent from intended could result in a hazardous

situation.

h) Keep handles and grasping surfaces

dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5) Battery tool use and care a) Recharge only with the charger speciﬁ ed

by the manufacturer. A charger that is

suitable for one type of battery pack may create a risk of ﬁ re when used with another battery pack.

b) Use power tools only with speciﬁ cally

designated battery packs. Use of any other

battery packs may create a risk of injury and ﬁ re.

c) When battery pack is not in use, keep it

away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a ﬁ re.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If contact accidentally occurs, ﬂ ush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

e) Do not use a BATTERY pack or tool that

is damaged or modiﬁ ed. Damaged or

modiﬁ ed batteries may exhibit unpredictable behaviour resulting in ﬁ re, EXPLOSION or risk of injury.

f) Do not expose a BATTERY pack or tool to

ﬁ re or excessive temperature. Exposure to

ﬁ re or temperature above 266°F (130°C) may cause explosion.

g) Follow all charging instructions and do

not charge the BATTERY pack or tool outside the temperature range speciﬁ ed in the instructions. Charging improperly or

at temperatures outside the speciﬁ ed range may damage the BATTERY and increase the risk of ﬁ re.

6) Service a) Have your power tool serviced by a

qualiﬁ ed repair person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

b) Never service damaged BATTERY packs.

Service of BATTERY packs should only be

- 8 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 8Anl_TE_CD_18_Li_BL_SPK7_USA.indb 8 18.04.2019 13:44:5018.04.2019 13:44:50

performed by the manufacturer or authorized service providers.

SAFETY INSTRUCTIONS FOR SCREWDRIVERS AND DRILLS

Hold power tool by insulated gripping

•

surfaces, when performing an operation where the fastener may contact hidden wiring. Cutting accessory and fasteners

contacting a live wire may make exposed metal parts of the power tool live and could give the operator an electric shock. Use the auxiliary handle (s). Loss of control

•

can cause personal injury.

Safety Instruction when using long drill bits a) Never operate at higher speed that the

maximum speed rating of the drill bit.

At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.

b) Always start drilling at low speed and

with the bit tip in contact with the workpiece. At higher speeds, the bit is likely to bend

if allowed to rotate freely without contacting the workpiece, resulting in personal injury.

c) Apply pressure only in direct line with the

bit and do not apply excessive pressure.

Bits can bend causing breakage or loss of control, resulting in personal injury.

Additional safety instructions

We pay a great deal of attention to the design of every battery pack to ensure that we supply you with batteries which feature maximum power density, durability and safety. The battery cells have a wide range of safety devices. Each individual cell is initially formatted and its electrical characteristic curves are recorded. These data are then used exclusively to be able to assemble the best possible battery packs.

Despite all the safety precautions, caution must always be exercised when handling batteries. The following points must be obeyed at all times to ensure safe use. Safe use can only be guaranteed if undamaged cells are used. Incorrect handling can cause cell damage.

Caution! Analyses conﬁ rm that incorrect use and

poor care are the main causes of the damage caused by high performance batteries.

Information about the battery

1. The battery pack supplied with your cordless tool is not charged. The battery pack has to be charged before you use the tool for the ﬁ rst time.

2. For optimum battery performance avoid low discharge cycles. Charge the battery pack frequently.

3. Store the battery pack in a cool place, ideally at 59°F (15°C) and charged to at least 40%.

4. Lithium-ion batteries are subject to a natural ageing process. The battery pack must be replaced at the latest when its capacity falls to just 80% of its capacity when new. Weakened cells in an aged battery pack are no longer capable of meeting the high power requirements and therefore pose a safety risk.

5. Do not throw battery packs into an open ﬁ re. There is a risk of explosion!

6. Do not ignite the battery pack or expose it to ﬁ re.

7. Do not exhaustively discharge batteries. Exhaustive discharge will damage the battery cells. The most common cause of deep discharge is lengthy storage or non-use of partly discharged batteries. Stop working as soon as the performance of the battery falls noticeably or the electronic protection system triggers. Place the battery pack in storage only after it has been fully charged.

8. Protect batteries and the tool from overloads. Overloads will quickly result in overheating and cell damage inside the battery housing without this overheating actually being apparent externally.

9. Avoid damage and shocks. Replace batteries which have been dropped from a height of more than one meter or which have been exposed to violent shocks without delay, even if the housing of the battery pack appears to be undamaged. The battery cells inside the battery may have suﬀ ered serious damage. In this respect, please also read the waste disposal information.

10. If the battery pack suﬀ ers overloading and overheating, the integrated protective cutoﬀ will switch oﬀ the equipment for safety reasons. Caution! Do not press the ON/OFF switch any more if the protective cut-oﬀ has actuated. This may damage the battery.

11. Use only original battery packs. The use of other batteries may result in injuries, explosion and a ﬁ re risk.

- 9 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 9Anl_TE_CD_18_Li_BL_SPK7_USA.indb 9 18.04.2019 13:44:5018.04.2019 13:44:50

Information on chargers and the charging process

1. Please check the data marked on the rating plate of the battery charger. Be sure to connect the battery charger to a power supply with the voltage marked on the rating plate. Never connect it to a diﬀ erent mains voltage.

2. Protect the battery charger and its cable from damage and sharp edges. Have damaged cables repaired without delay by a qualiﬁ ed electrician.

3. Keep the battery charger, batteries and the cordless tool out of children‘s reach.

4. Do not use damaged battery chargers.

5. Do not use the supplied battery charger to charge other cordless tools.

6. In heavy use the battery pack will become warm. Allow the battery pack to cool to room temperature before commencing with the charging.

7. Do not over-charge batteries. Do not exceed the maximum charging times. These charging times apply only to discharged batteries. Frequent insertion of a charged or partly charged battery pack will result in over-charging and cell damage. Do not leave batteries in the charger for days on end.

8. Never use or charge batteries if you

suspect that the last time they were charged was more than 12 months previously. There is a high probability

that the battery pack has already suﬀ ered dangerous damage (exhaustive discharge).

9. Charging batteries at a temperature below 50°F (10°C) will cause chemical damage to the cell and may cause a ﬁ re.

10. Do not use batteries which have heated during the charging process, as the battery cells may have suﬀ ered dangerous damage.

11. Do not use batteries which have suﬀ ered curvature or deformation during the charging process or which show other non-typical symptoms (gassing, hissing, cracking,…)

12. Never fully discharge the battery pack (recommended depth of discharge max. 80%) A complete discharge of the battery pack will lead to premature ageing of the battery cells.

13. Never charge the batteries unsupervised.

Protection from environmental inﬂ uences

1. Wear suitable work clothes. Wear safety goggles.

2. Protect your cordless tool and the battery charger from moisture and rain. Moisture and rain can cause dangerous cell damage.

3. Do not use the cordless tool or the battery charger near vapors and inﬂ ammable liquids.

4. Use the battery charger and cordless tools only in dry conditions and an ambient temperature of 50°F to 104°F (10°C to 40°C).

5. Do not keep the battery charger in places where the temperature is liable to reach over 40°C. In particular, do not leave the battery charger in a car that is parked in the sunshine.

6. Protect batteries from overheating. Overloads, over-charging and exposure to direct sunlight will result in overheating and cell damage. Never charge or work with batteries which have been overheated – replace them immediately if possible.

7. Storage of batteries, battery chargers and cordless tools. Store the charger and your cordless tool only in dry places with an ambient temperature of 50°F to 104°F (10°C to 40°C). Store the lithium-ion rechargeable battery in a cool and dry place at 50°F to 68°F (10°C to 20°C). Protect them from humidity and direct sunlight! Place only fully charged batteries in storage (charged at least 40%).

8. Prevent the lithium-ion battery pack from freezing. Battery packs which were stored below 32°F (0°C) for more than 60 minutes must be disposed of.

9. When handling batteries beware of electrostatic charge: Electrostatic discharges cause damage of the electronic protection system and the battery cells. Avoid electrostatic charging and never touch the battery poles.

Battery Caution + Disposal

Disposal

Should your appliance need replacement after extended use, do not dispose of it with the household refuse, but in an environmentally safe way.

Waste produced by electrical machine items should not be handled like normal household rubbish. Please recycle where recycle facilities exist. Check with your local

authority or retailer for recycling advice. Always dispose of your battery pack according to federal, state, and local regulations. Contact

- 10 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 10Anl_TE_CD_18_Li_BL_SPK7_USA.indb 10 18.04.2019 13:44:5018.04.2019 13:44:50

a recycling agency in your area for recycling locations.

 CAUTION! Even discharged battery packs

contain some energy. Before disposing, use electrical tape to cover the terminals to prevent the battery pack from shorting, which could cause a ﬁ re or explosion.

 WARNING! To reduce the risk of injury or

explosion, never burn or incinerate a battery pack even if it is damaged, dead, or completely discharged. When burned, toxic fumes and materials are emitted into the surrounding atmosphere.

1. Batteries vary according to device. Consult your manual for speciﬁ c information.

2. Install only new batteries of the same type in your product (where applicable).

3. Failure to insert batteries in the correct polarity, as indicated in the battery compartment or manual, may shorten the life of the batteries or cause batteries to leak.

4. Do not mix old and new batteries.

5. Do not mix Alkaline, Standard (Carbon-Zinc), or Rechargeable (Nickel Cadmium, Nickel Metal Hydride, or Lithium-Ion) batteries.

6. Do not dispose of batteries in ﬁ re.

7. Batteries should be recycled or disposed of as per state and local guidelines.

When shipping or disposing of batteries and cordless tools, always ensure that they are packed individually in plastic bags to prevent short circuits and ﬁ res.

Keep this safety information in a safe place.

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the store where you made your purchase at the latest within 5 work days after purchasing the article and upon presentation of a valid bill of purchase.

Open the packaging and take out the

•

equipment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if present). Check to see if all the items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, keep the packaging until the end

•

of the guarantee period.

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, plastic sheets and small parts. There is a risk of choking and suﬀ ocating!

Cordless Drill/Screwdriver

•

Original operating instructions

•

Safety information

•

Separately available accessories

18V 1.5Ah P-X-C lithium-ion battery 18V 2.0Ah P-X-C lithium-ion battery 18V 2.6Ah P-X-C Plus lithium-ion battery 18V 3.0Ah P-X-C lithium-ion battery 18V 4.0Ah P-X-C lithium-ion battery 18V 5.2Ah P-X-C Plus lithium-ion battery 18V P-X-C charger

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Torque selector

2. Battery capacity indicator

3. Changeover switch

4. On/Oﬀ switch

5. Battery pack

6. Selector switch for 1st gear – 2nd gear

7. Pushlock button

8. Quick-change drill chuck

9. LED lamp

10. Additional handle

11. Chuck opening

12. Battery capacity indicator button

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 11Anl_TE_CD_18_Li_BL_SPK7_USA.indb 11 18.04.2019 13:44:5018.04.2019 13:44:50

Explore battery + charger options at einhellUSA.com

3. Intended use

The cordless drill/screwdriver is designed for tightening and undoing screws, as well as for drilling in wood, metal and plastic.

The equipment is allowed to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user/operator and not the manufacturer will be liable for any damage or injuries of any kind resulting from such misuse.

- 11 -

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the equipment is used in commercial, trade or industrial businesses or for equivalent purposes.

4. Technical data

Motor power supply: .............................18 V

Idling speed: .................0-500/0-1800 min-1 (rpm)

Torque settings: ........................................... 19+1

Clockwise/counter-clockwise: ........................yes

Clamping range

of drill chuck: ......................... max. ½ in. (13 mm)

Weight: ....................................... 3.6 lbs (1.65 kg)

Max. screw diameter: ....................0.23 in. (6 mm)

The maximum screw diameter indicates the maximum diameter of the screw that can be screwed into wood. The screw diameter can vary depending on the type of wood.

Wear ear-muﬀ s.

The impact of noise can cause damage to hearing.

Reduce noise generation and vibration to a minimum!

Use only equipment that is in perfect

•

condition. Maintain and clean the equipment regularly.

•

Adapt your way of working to the equipment.

•

Do not overload the equipment.

•

Have the equipment checked if necessary.

•

Switch off the equipment when not in use.

•

Wear gloves.

•

CAUTION! Residual risks Even if you use this electric power tool in accordance with the instructions, certain residual risks cannot be eliminated. The following hazards may arise in connection with the equipment‘s construction and layout:

1. Lung damage if no suitable protective dust mask is used.

2. Damage to hearing if no suitable ear protection is applied.

3. Health damage caused by hand-arm vibrations if the equipment is used over a longer period or is not properly guided and

maintained.

Limit the operating time.

All stages of the operating cycle must be considered (for example, times in which the electric tools are switched oﬀ and times in which the tool is switched on but operates without load).

5. Before using the equipment

Be sure to read the following information before you put the cordless screwdriver into operation:

1. Charge the battery pack with the charger supplied. An empty battery pack requires a charging period of approximately 0.5 to 1 hour.

2. Only ever use sharp drill bits and screwdriver bits which are suitable for the purpose and in faultless condition.

3. Always check for concealed electric cables and gas and water pipes when drilling and screwdriving in walls.

6. Operation

6.1 Torque setting (Fig. 2/Item 1)

Caution! Only ever adjust the setting ring when the equipment is at a standstill.

The cordless screwdriver is ﬁ tted with a mechanical torque selector.

The torque for a particular screw size is set with the setting ring (1). The torque is dependent on a number of factors:

On the type and hardness of the material

•

involved On the type and length of the screws used

•

On the requirements that the screw

•

connection has to satisfy

The grating disengagement of the coupling indicates that the selected torque level has been reached.

6.2 Drilling (Fig. 2/Item 1)

For drilling purposes, adjust the setting ring for the torque to the last setting “Drill”. In the drill setting the slip coupling is non-functional. The maximum torque is available for drilling.

- 12 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 12Anl_TE_CD_18_Li_BL_SPK7_USA.indb 12 18.04.2019 13:44:5118.04.2019 13:44:51

6.3 Changeover switch (Fig. 3/Item 3)

The slide switch above the On/Oﬀ switch is for setting the direction of rotation of the cordless screwdriver and for preventing the cordless screwdriver from being switched on inadvertently. You can select between clockwise and counterclockwise rotation. To avoid causing damage to the gearing, the direction of rotation must only be changed when the equipment is at a standstill. When the slide switch is in the middle position, the On/Oﬀ switch is blocked.

6.4 On/Oﬀ switch (Fig. 3/Item 4)

Inﬁ nitely variable speed control is possible with the On/Oﬀ switch. The further you push the switch, the higher the speed of the cordless screwdriver.

6.5 Switching from speed 1 to speed 2 (Fig. 2/Item 6)

You can work with a higher or lower speed depending on the position of the selector switch. Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be damaged.

6.6 Battery capacity indicator (Fig. 4 /Item 2)

Press the battery capacity indicator switch (12). The battery capacity indicator (2) shows the charge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

6.8 Changing the bit (Fig. 5) Caution! Set the changeover switch (3) to its

center position whenever you carry out any work (for example changing the tool, maintenance work, etc.) on the cordless screwdriver.

The cordless screwdriver is fitted with a

•

quick-action chuck (8) with an automatic spindle stop. Open the chuck (8). The chuck opening (11)

•

must be large enough to hold the tool (drill bit or screwdriver bit). Select the suitable tool. Push the tool as far

•

as possible into the chuck opening (11). Tighten the chuck (8) and then check that the

•

tool is secure.

6.9 Screws

It is advisable to use self-centering screws (e.g. Torx, cross recessed head) as these will enable you to work safely and reliably. Always make sure that the bit used is of the same size and shape as the screw. Set the torque to suit the screw size as speciﬁ ed in the instructions.

6.10 Mounting the additional handle (Fig. 6/Item 10)

The additional handle (10) enables you to achieve better stability while using the equipment. Do not use the equipment without the additional handle. The additional handle (10) can be screw-ﬁ tted in two positions (left and right). It is therefore suitable for right-handed and left-handed users.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED blinks:

The battery is empty, recharge the battery.

All LEDs blink:

The battery pack has undergone exhaustive discharge and is defective. Do not use or charge a defective battery pack.

6.7 LED lamp (Fig. 4/Item 9)

The LED light (9) can be used in poor lighting conditions to illuminate the area where you want to drill or screw. The LED light (9) will come on automatically as soon as you press the On/Oﬀ switch (4).

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 13Anl_TE_CD_18_Li_BL_SPK7_USA.indb 13 18.04.2019 13:44:5118.04.2019 13:44:51

7. Cleaning, maintenance and

ordering spare parts

HAZARD!

Always take the battery out of the equipment before starting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it down with compressed air at low pressure. We recommend cleaning the equipment

•

immediately each time after use. Clean the equipment regularly with a damp

•

cloth and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the equipment. Ensure that no water can get into

- 13 -

the interior of the equipment. The ingress of water into an electric power tool increases the risk of an electric shock.

7.2 Maintenance

There are no other parts inside the equipment which require maintenance.

7.3 Ordering replacement parts: Service

1. If your power tool requires service, contact an authorized Einhell USA dealer or call the Einhell USA customer service center at 1-866-EINHELL (1-866-346-4355). Only identical

replacement parts should be utilized for repairs. This will ensure that the safety of the power tool is maintained.

2. If the battery charger cable is damaged, it

must be immediately replaced to avoid a hazard. Contact the Einhell USA® customer

service center at 1-866-EINHELL (1-866-346-4355) for assistance.

8. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

9. Storage

Store the equipment and its accessories out of children‘s reach in a dark and dry place at above freezing temperature. The ideal storage temperature is between 41°F and 86°F (5°C and 30°C). Keep the electric tool in its original packaging.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying the products is strictly subject to the express consent of iSC GmbH.

Subject to technical changes

- 14 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 14Anl_TE_CD_18_Li_BL_SPK7_USA.indb 14 18.04.2019 13:44:5118.04.2019 13:44:51

EINHELL CUSTOMER PROMISE

QUALITY COMES FIRST. The Einhell name is synonymous with high-performance tools and high-quality

European craftsmanship. From cordless screwdrivers to electric lawn mowers, Einhell USA designs and develops state-of-the-art handheld power and garden tools for DIY enthusiasts, hobby gardeners, and handymen.

Einhell USA’s quality assurance and engineering teams ensure products are subjected to stringent quality and performance tests. We know that sometimes tough tools go through tough times. In the event that you should experience any issue with your product, you have our commitment that we’ll do everything we can to get you back a tool that’s ready to work as hard as you do.

PRODUCT REGISTRATION:

Einhell strongly encourages you to register your purchase. You can register online at EinhellUSA.com Failure to register your product purchase will not diminish your warranty rights. However, registering your purchase will allow Einhell to better serve you with any of your customer service needs.

WHAT IS COVERED?

Einhell warrants to the owner that if this Machine fails within 2 years from the date of purchase due to a defect in material or workmanship or as a result of normal wear and tear from ordinary household use, Einhell will send a replacement part or product, as needed, free of charge and with free shipping to the original purchaser. If, in Einhell’s sole discretion, the failed Machine cannot be repaired with a part, Einhell will elect to either (A) send a new Machine at no charge and with free shipping or (B) refund the full purchase price to the owner.

WHO CAN SEEK WARRANTY COVERAGE?

This Warranty is extended by Einhell to the owner of this Machine (a “Machine” consists of a product powered by a motor) for residential and personal household use only. This warranty is limited to thirty (30) days from the start of original purchase of any EINHELL brand product that is used for commercial purposes, or any other income-producing purpose. Should ownership of this machine change during the coverage period, please update the Machine’s owner information at EinhellUSA.com

WHAT IS NOT COVERED?

This warranty does not cover any product that has been subject to misuse, neglect, negligence, or accident, or that has been operated in any way contrary to the operating instructions as speciﬁ ed in the operator’s manual. This Warranty does not cover cosmetic changes that do not aﬀ ect performance.

This Warranty is only valid if the Machine is used and maintained in accordance with the instructions, warnings and safeguards contained in the owner’s manual. Einhell will not be responsible for the cost of any unauthorized warranty repairs. This warranty does not cover any cost or expense incurred by the purchaser in providing substitute equipment or service during reasonable periods of malfunction or non-use of this product while waiting for a replacement part or unit under this warranty.

Wearing parts like belts, augers, chains and tines are not covered under this warranty, and can be purchased at EinhellUSA.com or by calling 1-866-EINHELL (1-866-346-4355). Batteries are covered in full for 90-days from the date of purchase.

Repair, replacement or refund of the purchase price are the exclusive remedies of purchaser and the sole liability of Einhell under this warranty. No employee or representative of Einhell is authorized to make any additional warranty or any modiﬁ cation to this warranty which may be binding upon Einhell. Accordingly, purchaser should not rely upon any additional statements made by any employee or representative of Einhell. In no event, whether based on contract, indemnity, warranty, tort (including negligence), strict liability or otherwise, shall Einhell be liable for any special, indirect, incidental, or consequential damages, including, without limitation, loss of proﬁ t or revenue.

Some states do not allow limits on warranties. In such states, the above limitations may not apply to you.

Outside the USA and Canada, other warranties may apply.

- 15 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 15Anl_TE_CD_18_Li_BL_SPK7_USA.indb 15 18.04.2019 13:44:5118.04.2019 13:44:51

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

3. Uso adecuado

4. Características técnicas

5. Antes de la puesta en marcha

6. Manejo

7. Mantenimiento, limpieza y pedido de piezas de repuesto

8. Eliminación y reciclaje

9. Almacenamiento

Einhell USA LLC · 305 Veterans Blvd · Carlstadt · NJ 07072 · USA

- 16 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 16Anl_TE_CD_18_Li_BL_SPK7_USA.indb 16 18.04.2019 13:44:5118.04.2019 13:44:51

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.

Con el ﬁ n de evitar que se dañe el engranaje, cambiar la velocidad únicamente cuando la herramienta se haya detenido por completo

104°F (+40°C)

50°F (+10°C)

Almacenamiento de las baterías sólo en espacios secos con una temperatura ambiente de 50°F to 104°F (+10°C to +40°C). Guardar las baterías únicamente cuando estén cargadas (mín. al 40%).

- 17 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 17Anl_TE_CD_18_Li_BL_SPK7_USA.indb 17 18.04.2019 13:44:5118.04.2019 13:44:51

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/ advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas

instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde

todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Instrucciones generales de seguridad para herramientas eléctricas

El término de “herramienta eléctrica” que se usa en las instrucciones de seguridad se reﬁ ere a las herramientas que funcionan en red (con cable de conexión) y con batería (sin cable de conexión).

1. Seguridad en el lugar de trabajo

a) Mantener limpia y bien iluminada la

zona de trabajo. Las zonas de trabajo

desordenadas o sin luz pueden conllevar accidentes.

b) No trabajar con este aparato eléctrico en

un entorno explosivo en el que se hallen líquidos, gases o polvos inﬂ amables. Las

herramientas eléctricas generan chispas que pueden inﬂ amar el polvo o los vapores.

c) Mantener alejados a niños y a otras

personas fuera del alcance de la herramienta eléctrica. Las distracciones

pueden hacer perder el control sobre el aparato.

2. Seguridad eléctrica a) El enchufe del aparato eléctrico debe ser

el adecuado para la toma de corriente. El enchufe no debe ser modiﬁ cado de ningún modo. No emplear adaptadores de enchufe con aparatos eléctricos puestos a tierra. Los enchufes sin modiﬁ car

y las tomas de corriente adecuadas reducen el riesgo de una descarga eléctrica.

b) Evitar el contacto corporal con

superﬁ cies con toma de tierra como tubos, calefacciones, fogones y frigoríﬁ cos. Existe un gran riesgo de

descarga eléctrica si su cuerpo se halla puesto a tierra.

c) Mantener los aparatos eléctricos alejados

de la lluvia o la humedad. Si entra agua en

el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

d) No utilizar el cable de forma inadecuada,

no utilizarlo para transportar el aparato, colgarlo o retirarlo de la toma de corriente. Mantener el cable alejado del calor, aceites, cantos aﬁ lados o partes del aparato en movimiento. Los cables

dañados o mal enrollados aumentan el riesgo de descarga eléctrica.

e) Si se trabaja con una herramienta

eléctrica al aire libre, emplear sólo alargaderas que también sean adecuadas para el exterior. El empleo

de una alargadera apropiada para trabajos en el exterior reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar tener que utilizar

la herramienta eléctrica en un entorno húmedo, utilizar un dispositivo de protección diferencial. El uso de un

dispositivo de protección diferencial reduce el riesgo de sufrir una descarga eléctrica.

3. Seguridad de personas a) Prestar atención al trabajo, comprobar

lo que se está haciendo y proceder de forma razonable durante el trabajo de una herramienta eléctrica. No emplear la herramienta eléctrica si se está cansado o bajo la inﬂ uencia de drogas, alcohol o medicamentos. Una mínima falta de

atención durante el uso de la herramienta eléctrica puede causar lesiones graves.

b) Llevar equipo de protección personal.

Llevar siempre gafas protectoras. El

equipo de protección (como mascarilla antipolvo, calzado de seguridad

- 18 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 18Anl_TE_CD_18_Li_BL_SPK7_USA.indb 18 18.04.2019 13:44:5118.04.2019 13:44:51

antideslizante, casco o protección auditiva) usado en las condiciones adecuadas sirve para reducir las lesiones personales.

c) Prevenir un arranque no intencionado.

Asegurarse de que el interruptor se encuentre en la posición OFF antes de conectar la herramienta a la fuente eléctrica y/o BATERÍA, alzarla o transportarla. El transporte de herramientas

eléctricas con el dedo en el interruptor o la activación de herramientas eléctricas con el interruptor en ON puede provocar accidentes.

d) Retirar las herramientas de ajuste o la

llave antes de conectar la herramienta eléctrica. Una herramienta o llave que se

haya olvidado en partes giratorias del aparato puede producir lesiones.

e) Evitar trabajar en una posición corporal

inadecuada. Adoptar una posición segura y mantener en todo momento el equilibrio. Ello permite controlar mejor

la herramienta eléctrica en situaciones inesperadas.

f) Llevar ropa de trabajo adecuada. No

llevar ropa holgada ni joyas durante el trabajo. Mantener el cabello, la ropa y los guantes alejados de las piezas en movimiento. La ropa holgada, las joyas o los

cabellos largos pueden ser atrapados por las piezas en movimiento.

g) Si el aparato permite instalar dispositivos

de aspiración y recogida del polvo, es preciso asegurarse de que estén conectados y se empleen de forma correcta. La utilización de un aspirador de

polvo puede reducir los peligros provocados por el mismo.

h) A pesar de estar muy familiarizado con

el uso de las herramientas, no conﬁ arse en exceso ni ignorar las normas de seguridad de la herramienta. Un descuido

puede conllevar una lesión grave en milésimas de segundo.

conectarse o desconectarse conlleva peligros y debe repararse.

c) Desconectar el enchufe de la toma de

corriente y/o retirar la batería, si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenarla. Este

tipo de medidas de seguridad preventivas sirve para reducir el riesgo de poner en marcha la herramienta eléctrica de manera involuntaria.

d) Guardar las herramientas eléctricas que

no se usen fuera del alcance de los niños. No permitir el uso del aparato a personas que no estén familiarizadas con él o no hayan leído estas instrucciones. Las

herramientas eléctricas son peligrosas si las usan personas sin experiencia.

e) Realizar el mantenimiento de las

herramientas eléctricas y los accesorios. Comprobar que las piezas móviles no estén desajustadas ni atascadas, que las piezas no presenten rotura ni otras condiciones que puedan afectar al funcionamiento de la herramienta eléctrica. En caso de que la herramienta eléctrica esté dañada, es preciso que sea reparada antes de utilizarla de nuevo. Muchos accidentes se provocan a

causa de un mantenimiento deﬁ ciente de la herramienta eléctrica.

f) Mantener limpias y aﬁ ladas las

herramientas de corte. Las herramientas

de corte bien cuidadas con cantos aﬁ lados se bloquean con menor frecuencia y pueden manejarse de forma más sencilla.

g) Respetar estas instrucciones cuando se

desee utilizar la herramienta eléctrica, los accesorios, piezas de recambio, etc. Para ello, tener en cuenta las condiciones de trabajo y la tarea a ejecutar. El uso

de herramientas eléctricas para otros ﬁ nes diferentes a los previstos puede originar situaciones peligrosas.

4. Empleo y tratamiento de la herramienta eléctrica

a) No sobrecargar el aparato. Usar la

herramienta eléctrica especíﬁ ca para cada trabajo. Con la herramienta eléctrica

h) Mantener asas y empuñaduras secas,

limpias y libres de aceite y grasa. Las

asas y empuñaduras resbaladizas impiden manejar con seguridad y controlar la

herramienta en situaciones inesperadas. adecuada se trabaja mejor y con más seguridad permaneciendo dentro de la potencia indicada.

b) No usar ninguna herramienta eléctrica

cuyo interruptor esté defectuoso. Una

herramienta eléctrica que ya no pueda

- 19 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 19Anl_TE_CD_18_Li_BL_SPK7_USA.indb 19 18.04.2019 13:44:5118.04.2019 13:44:51

5. Empleo y tratamiento de la herramienta eléctrica

a) Cargar la batería sólo en cargadores

recomendados por el fabricante. Existe el

peligro de incendio si se utiliza un cargador, indicado sólo para un tipo concreto de baterías, para otro tipo de baterías.

b) Utilizar sólo las baterías indicadas para la

herramienta eléctrica en cuestión. El uso

de otras baterías puede provocar daños y conllevar peligro de incendio.

c) Mantener cualquier batería que no

se esté utilizando alejada de grapas, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que podrían provocar un puenteo de los contactos.

Un cortocircuito entre los contactos de la batería puede tener como consecuencia quemaduras o provocar fuego.

d) Si se utiliza incorrectamente podría

salir líquido de la batería. Evitar el contacto con el líquido. En caso de tocar accidentalmente el líquido, lavar la zona afectada con agua. Si el líquido penetra en los ojos, acudir a un médico. El líquido

de la batería puede provocar irritaciones en la piel o quemaduras.

e) No utilizar BATERÍAS ni herramientas que

estén dañadas o modiﬁ cadas. Las baterías

dañadas o modiﬁ cadas pueden manifestar comportamientos impredecibles que pueden dar lugar a incendio, EXPLOSIÓN o riesgo de lesión.

f) No exponer una BATERÍA ni herramienta

al fuego o a una temperatura excesiva.

La exposición al fuego o a una temperatura superior a los 266°F (130°C) puede provocar una explosión.

g) Seguir todas las instrucciones de carga

y no cargar la BATERÍA ni herramienta fuera del margen de temperatura especiﬁ cado en las instrucciones. Una

carga inadecuada o a temperaturas fuera del margen especiﬁ cado puede dañar la batería e incrementar el riesgo de incendio.

6. Servicio

a) Sólo especialistas cualiﬁ cados deben

reparar la herramienta eléctrica, empleando para ello únicamente piezas de repuesto originales. Esta forma de

proceder garantiza la seguridad de la herramienta eléctrica.

b) No reparar nunca BATERÍAS dañadas.

La reparación de las BATERÍAS dañadas solo la puede llevar a cabo el fabricante o un distribuidor autorizado.

INSTRUCCIONES DE SEGURIDAD PARA TALADRO ATORNILLADOR CON BATERÍA

Sujetar el aparato por las empuñaduras

•

aisladas cuando se realicen trabajos en los que el tornillo o la herramienta insertable puedan topar con cables eléctricos ocultos. El contacto con un

cable de corriente puede electrificar las piezas metálicas del aparato o provocar una descarga eléctrica. Utilizar la(s) empuñadura(s) adicional(es). La

•

pérdida de control puede provocar lesiones personales.

Instrucciones de seguridad a la hora de utilizar brocas largas a) No operar nunca a una velocidad que

supere la velocidad máxima admisible de la broca. A velocidades superiores, es

probable que la broca se doble si puede rotar libremente sin tener contacto con la pieza, lo que puede provocar lesiones personales.

b) Empezar siempre a taladrar a una veloci-

dad reducida y con la punta de la broca en contacto con la pieza. A velocidades

superiores, es probable que la broca se doble si puede rotar libremente sin tener contacto con la pieza, lo que puede provocar lesiones personales.

c) Ejercer presión solo en línea directa con

respecto de la broca y no ejercer una presión excesiva. Las brocas se pueden doblar

provocando una pérdida de control y, como consecuencia, lesiones personales.

Instrucciones de seguridad especiales

Con el ﬁ n de ofrecerle baterías con la máxima densidad de energía, larga duración y seguridad, prestamos el mayor cuidado en su montaje. Las celdas de la batería disponen de dispositivos de seguridad de varios niveles. En primer lugar se asigna el formato a cada celda y se registran sus características eléctricas. A continuación, estos datos se utilizan para agrupar las celdas y crear la mejores baterías. A pesar de todas las

medidas de seguridad, siempre es necesario tener precaución al utilizar baterías. Para un funcionamiento seguro es obligatorio tener en cuenta los siguientes puntos.

- 20 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 20Anl_TE_CD_18_Li_BL_SPK7_USA.indb 20 18.04.2019 13:44:5118.04.2019 13:44:51

¡El funcionamiento seguro sólo está garantizado si las celdas no están dañadas! Un manejo inadecuado puede dañas las celdas. ¡Atención! Los análisis conﬁ rman que un uso y

un cuidado inadecuados son la principal causa de los daños provocados por baterías de alta potencia.

Tener en cuenta también las indicaciones de eliminación.

10. En caso de sobrecarga y sobrecalentamiento, el circuito de protección integrado desconecta el aparato por motivos de seguridad. ¡Atención! Dejar de pulsar el interruptor On/Oﬀ cuando el circuito de protección haya desconectado el aparato. Podría dañar la batería.

Advertencias sobre la batería

1. La batería del aparato no se suministra cargada. Antes de la primera puesta en

11. Utilizar exclusivamente baterías originales. El uso de otras baterías puede provocar daños, así como explosión y peligro de incendio.

marcha, es preciso recargarla por completo.

2. ¡Para que la batería trabaje de forma óptima evitar ciclos de descarga prolongados! Recargar la batería con frecuencia.

3. Guardar la batería en un lugar fresco, lo ideal son 59°F (15°C), y como mínimo cargada al 40%.

4. Las baterías de iones de litio están sujetas a un desgaste natural. ¡La batería debe ser sustituida como muy tarde cuando su rendimiento sea menor al 80% respecto a su estado cuando era nueva! Las celdas deterioradas de un conjunto de baterías envejecido no cumplen con los altos requisitos de rendimiento, representando un riesgo para la seguridad.

5. No tirar las baterías usadas al fuego. ¡Peligro de explosión!

6. No prender la batería ni exponerla al fuego.

7. ¡Evitar una descarga total de las baterías! Este tipo de descarga daña las celdas de la batería. La causa más frecuente de la descarga total de la batería es el largo almacenamiento o la no utilización de baterías parcialmente descargadas. Terminar el trabajo en cuanto se aprecie que la potencia disminuye o se activa el sistema electrónico de protección. Almacenar la batería sólo tras haberla cargado completamente.

8. ¡Proteger las baterías y el aparato contra sobrecarga! La sobrecarga conduce rápidamente a un sobrecalentamiento y daño de las celdas del interior de la carcasa de batería, sin que el sobrecalentamiento se perciba externamente.

9. ¡Evitar daños y golpes! Sustituir inmediatamente las baterías que hayan caído desde una altura superior a un metro o que hayan sufrido golpes fuertes, incluso aunque la carcasa de la batería no parezca dañada. Las celdas que se encuentren en su interior podrían estar gravemente dañadas.

Advertencias sobre el cargador y el proceso de carga

1. Observar los datos indicados en la placa de identiﬁ cación del cargador. Conectar el cargador sólo a la tensión nominal indicada en la placa de características.

2. Proteger el cargador y el cable de daños y cantos aﬁ lados. Los cables dañados deben ser cambiados exclusivamente por un electricista profesional.

3. Mantener el cargador, las baterías y el aparato fuera del alcance de niños.

4. No emplear cargadores dañados.

5. No emplear el cargador suministrado para cargar otros aparatos a batería.

6. La batería se calienta bajo condiciones extremas de aplicación. Dejar que la batería se enfríe hasta alcanzar la temperatura ambiental antes de empezar a cargar.

7. ¡No cargar demasiado las baterías! Respetar los tiempos de carga máximos. Estos tiempos de carga se aplican únicamente a baterías descargadas. Si una batería cargada o parcialmente cargada se conecta varias veces al cargador se produce una sobrecarga y un daño de las celdas. No dejar las baterías varios días en el cargador.

8. No utilizar ni cargar nunca baterías si se

tiene la sospecha de que la última carga de la batería puede haberse realizado hace más de 12 meses. Existe una alta

probabilidad de que la batería ya esté gravemente dañada (descarga total).

9. Cargar la batería a una temperatura de menos de 50°F (10°C) provoca daños químicos en las celdas y puede conllevar peligro de incendio.

10. No utilizar baterías que se hayan calentado durante la carga, ya que sus celdas podrían dañarse peligrosamente.

11. Dejar de usar baterías que se hayan deformado o abombado durante la carga, o

- 21 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 21Anl_TE_CD_18_Li_BL_SPK7_USA.indb 21 18.04.2019 13:44:5218.04.2019 13:44:52

aquellas que presenten síntomas inusuales (desprendimiento de gases, zumbidos, chasquidos,...)

12. No descargar la batería por completo (nivel de descarga recomendado: máx. 80%). La descarga total provoca un envejecimiento prematuro de las celdas de la batería.

13. ¡No cargar nunca las baterías sin supervisión!

Protección contra inﬂ uencias ambientales

1. Ponerse ropa de trabajo adecuada. Ponerse gafas de protección.

2. Proteger el aparato y el cargador de la humedad y la lluvia. Éstas podrían provocar daños peligrosos en las celdas.

3. No utilizar el aparato y el cargador cerca de vapores y líquidos inﬂ amables.

4. Utilizar el cargador y el aparato a batería sólo si están secos y a una temperatura ambiente de 50°F-104°F (10-40 °C).

5. No guardar la batería en lugares que puedan alcanzar una temperatura superior a 40 °C, especialmente no en un vehículo aparcado al sol.

6. ¡Proteger las baterías contra un sobrecalentamiento! La sobrecarga, carga excesiva o la radiación solar conducen a un sobrecalentamiento y al daño de las celdas. No cargar ni trabajar en ningún caso con baterías que se hayan sobrecalentado. Sustituirlas inmediatamente.

7. Almacenamiento de baterías, cargadores y del aparato. Guardar siempre el cargador y el aparato en habitaciones secas con una temperatura ambiente de 50°F-104°F (1040°C). Guardar la batería de iones de litio en un lugar fresco y seco a 50°F-68°F (1020°C). ¡Proteger de la humedad ambiental y de la radiación solar! Guardar las baterías únicamente cuando estén cargadas (mín. al 40%).

8. Evitar que la batería de iones de litio se hielen. Deshacerse de las baterías que hayan estado guardadas a 32°F (0°C) durante más de 60 minutos.

9. Llevar cuidado con la carga electrostática al manipular baterías: las descargas electrostáticas provocan daños en el sistema electrónico de protección y las celdas de la batería. ¡Evitar por ello la carga electrostática y no tocar nunca los polos de la batería!

Precaución y eliminación de la batería

Eliminación

Si su artefacto necesita ser reemplazado luego de un uso prolongado, no lo arroje a la basura doméstica. Hágalo de una forma ecológica y segura.

Los desechos producidos por máquinas eléctricas no deben ser manipulados como basura doméstica común. Recíclelos donde hayan emplazamientos de reciclaje.

Consulte con las autoridades o tienda minorista de su localidad para obtener información sobre reciclaje. Deshágase de su batería de acuerdo con los reglamentos federales, estatales y locales. Para encontrar lugares de reciclaje, comuníquese con un servicio de reciclaje en su localidad.

 ¡PRECAUCIÓN! Incluso las baterías

descargadas contienen algo de energía. Antes de deshacerse de éstas, use cinta aislante para cubrir los terminales y evitar que la batería haga cortocircuito, lo cual puede causar una explosión o incendio.

 ¡ADVERTENCIA! Para reducir el riesgo de

lesiones personales o explosión, nunca queme o incinere una batería incluso si está dañada, inservible o completamente descargada. Al ser quemada, los humos y materiales tóxicos son emitidos a la atmósfera circundante.

1. Las baterías varían de acuerdo al dispositivo.

Consulte su manual para obtener la información especíﬁ ca.

2. Instale solo nuevas baterías del mismo tipo

en su producto (donde corresponda).

3. No insertar las baterías con la polaridad

correcta, tal como se indica en el compartimiento de la batería o en el manual, puede reducir el ciclo de vida útil de las baterías o causar fugas en las baterías.

4. No combine baterías nuevas con antiguas.

5. No combine baterías alcalinas, estándar

(de zinc-carbono) o recargables (de níquelcadmio, de níquel-hidruro metálico o de iones de litio).

6. No arroje las baterías al fuego. Pueden llegar

a explotar.

7. Las baterías deben ser recicladas o

desechadas según los reglamentos locales y estatales.

- 22 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 22Anl_TE_CD_18_Li_BL_SPK7_USA.indb 22 18.04.2019 13:44:5218.04.2019 13:44:52

Para el envío o la eliminación de baterías o del aparato, estos deben embalarse por separado en bolsas de plástico para evitar cortocircuitos o incendios.

Guardar las instrucciones de seguridad en lugar seguro.

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1)

1. Ajuste de par

2. Indicador de capacidad de batería

3. Interruptor de inversión de marcha

4. Interruptor ON/OFF

5. Batería

6. Conmutador 1ª marcha - 2ª marcha

7. Dispositivo de retención

8. Portabrocas de sujeción rápida

9. Luz LED

10. Empuñadura adicional

11. El oriﬁ cio del portabrocas

12. Pulsador para indicar la capacidad de batería

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Taladro atornillador con batería

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

Accesorios disponibles por separado

18V 1.5Ah P-X-C batería Li-Ion 18V 2.0Ah P-X-C batería Li-Ion 18V 2.6Ah P-X-C Plus batería Li-Ion 18V 3.0Ah P-X-C batería Li-Ion 18V 4.0Ah P-X-C batería Li-Ion 18V 5.2Ah P-X-C Plus batería Li-Ion 18V P-X-C charger

Explorar las opciones de bacteria y cargador en einhellUSA.com

3. Uso adecuado

El taladro atornillador a pilas recargables está previsto para atornillar y desatornillar tornillos, así como para taladrar en madera, metall y plástico.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

4. Características técnicas

Alimentación de corriente del motor ....18 V

Velocidad marcha

en vacío: .....................0-500 / 0-1800 min-1 (rpm)

Niveles de par de giro: ................................ 19+1

Giro a la derecha/izquierda ................................si

Alcance del portabrocas ....... max. ½ plg (13 mm)

Peso ..............................................3.6 lb (1.65 kg)

Diámetro máx. del tornillo: ........... 0.23 plg (6 mm)

- 23 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 23Anl_TE_CD_18_Li_BL_SPK7_USA.indb 23 18.04.2019 13:44:5218.04.2019 13:44:52

El diámetro máximo del tornillo se reﬁ ere al diámetro máximo del tornillo que se va a insertar en la madera. Puede variar en función del tipo de madera.

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

¡Reducir la emisión de ruido y las vibraciones al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y

•

limpiarlo con regularidad. Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato. Apagar el aparato cuando no se esté

•

utilizando. Llevar guantes.

•

Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producirse los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no

se utilice una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibraciones

de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

Limitar el tiempo de trabajo.

Al hacerlo deben tenerse en cuenta todas las partes del ciclo de servicio (por ejemplo los tiempos en los que la herramienta eléctrica está desconectada y los tiempos en los que está conectada pero funciona sin carga).

5. Antes de la puesta en marcha

Antes de la puesta en marcha del atornillador con batería, es preciso leer las siguientes advertencias:

1. Cargar la batería con el cargador. Una batería descargada se carga en aprox. 0,5-1 hora.

2. Utilice únicamente taladros aﬁ lados, así como puntas portatornillo adecuadas.

3. Cuando taladre o atornille paredes y muros, compruebe que no exista ningún cable de electricidad o conducto de gas y agua escondidos.

6. Manejo

6.1 Ajuste de par (ﬁ g. 2/pos. 1)

¡Atención! Ajuste el anillo para el par de giro sólo fuera de servicio.

El atornillador con batería está equipado con un ajuste de par mecánico.

El par requerido por un tornillo de tamaño determinado se ajusta en el anillo de ajuste. La fuerza de par depende de varios factores:

del tipo de material a trabajar y de su dureza

•

del tipo de tornillos y de su longitud

•

de los requisitos que deba cumplir la

•

atornilladura en cuestión.

Tan pronto como se alcanza el par ajustado se soltará el acoplamiento con un ruido peculiar.

6.2 Taladrar (ﬁ g. 2/pos. 1)

Para taladrar se deberá colocar el anillo de ajuste del par al último nivel destinado a „taladrar“. En este nivel de taladro el acoplamiento de resbalamiento no está activado. Se taladra pues con la fuerza de par máxima.

6.3 Reversión del sentido de giro (ﬁ g. 3/ pos. 3)

Con el interruptor deslizante situado encima del conector/desconector es posible ajustar el sentido del giro des atornillador, al mismo tiempo que se proteje el aparato de una conexión involuntaria. Es posible elegir entre sentido de giro a la izquierda o a la derecha. A ﬁ n de evitar daños en el engranaje se recomienda efectuar el cambio de velocidad únicamente estando el aparato parado. El botón de conexión/ desconexión se halla bloqueado si el interruptor deslizante está en posición central.

- 24 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 24Anl_TE_CD_18_Li_BL_SPK7_USA.indb 24 18.04.2019 13:44:5218.04.2019 13:44:52

6.4 Interruptor de conexión/desconexión (ﬁ g. 3/pos. 4)

Con el interruptor de conexión/desconexión es posible regular las revoluciones sin escalas. Un aumento de presión sobre el interruptor conlleva un aumento de velocidad del aparato.

6.5 Cambio de la 1ª a la 2ª velocidad (ﬁ g. 2/ pos. 7)

El aparato puede trabajar a una velocidad reducida o elevada, según la posición del conmutador de velocidades. Para evitar que el engranaje sufra daños el cambio de una velocidad a otra debería hacerse siempre estando el aparato desconectado.

6.6 Indicador de capacidad de batería (ﬁ g. 4/ pos. 2)

Pulsar el interruptor para acceder al indicador de capacidad de la batería (12). El indicador de capacidad de batería (2) le indica el estado de carga de la batería sirviéndose de 3 LEDs.

Los 3 LED están iluminados:

La batería está completamente cargada.

2 LED están iluminados:

La batería dispone de suﬁ ciente carga residual.

1 LED parpadea:

La batería está vacía, es preciso cargarla.

Todos los LED parpadean

La batería está muy descargada y defectuosa. Está prohibido emplear y cargar una batería defectuosa.

6.7 Luz LED (ﬁ g. 4/pos. 10)

La luz LED (9) ilumina los puntos de trabajo en caso de que no haya suﬁ ciente luz natural. La luz LED (9) se ilumina de forma automática en cuanto se pulsa el interruptor ON/OFF (4).

6.8 Cambio de herramienta (ﬁ g. 5)

¡Atención! Para efectuar cualquier trabajo (p. ej., cambio de herramienta; mantenimiento; etc.) en el atornillador con batería, colocar el interruptor de inversión de marcha (3) en la posición media.

El atornillador con batería está dotado de

•

un portabrocas de sujeción rápida (8) con bloqueo automático de husillo. Desenroscar el portabrocas (8). El orificio del

•

portabrocas (11) debe ser lo suficientemente grande como para poder alojar la herramienta (broca o portatornillos).

Elegir la herramienta adecuada. Introducir la

•

herramienta al máximo posible en el orificio del portabrocas (11). Girar cerrando bien el portabrocas (8) y

•

comprobar a continuación que la herramienta esté correctamente encajada.

6.9 Atornillar:

Se recomienda el uso de tornillos autocentrantes, (por ej. Torx, ranura en cruz) los cuales garantizan un seguridad de trabajo. Compruebe que el portatornillos y el tornillo utilizado coincidan en forma y tamaño. Ajuste el par según el tamaño del tornillo y como se indica en el manual de instrucciones.

6.10 Montaje de la empuñadura adicional (ﬁ g. 6/pos. 10)

La empuñadura adicional (10) sirve para facilitar la sujeción del aparato. Por lo tanto, no utilizar el aparato sin la empuñadura adicional. La empuñadura adicional (10) se puede enroscar en las 2 posiciones (izquierda y derecha). De este modo, es apta tanto para diestros como para zurdos.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Desenchufar la batería antes de realizar trabajos de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada

•

uso. Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

- 25 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 25Anl_TE_CD_18_Li_BL_SPK7_USA.indb 25 18.04.2019 13:44:5218.04.2019 13:44:52

7.2 Mantenimiento

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto: Servicio

1. Si su herramienta eléctrica necesita servicio, póngase en contacto con un distribuidor autorizado de Einhell USA o llame al centro de atención al cliente de Einhell USA 1-866-EINHELL (1-866346-4355). Utilice exclusivamente piezas

de repuesto idénticas para las reparaciones. Solo así se podrá mantener la seguridad de la herramienta eléctrica.

2. Si el cable del cargador está dañado,

cámbielo de inmediato para evitar peligros. Si necesita asistencia, llame al

centro de atención al cliente de Einhell USA® al 1-866-EINHELL (1-866-346-4355).

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 41°F y 86°F (5 y 30 ˚C). Guardar la herramienta eléctrica en su embalaje original.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

- 26 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 26Anl_TE_CD_18_Li_BL_SPK7_USA.indb 26 18.04.2019 13:44:5218.04.2019 13:44:52

LA PROMESA DE EINHELL AL CLIENTE

LO PRIMERO ES LA CALIDAD. El nombre de Einhell es sinónimo de herramientas de alto rendimiento y

manufactura europea de alta calidad. Desde destornilladores inalámbricos hasta cortacéspedes eléctricos, Einhell USA diseña y desarrolla innovadoras herramientas para jardinería y eléctricas de mano para amantes del DIY, jardineros aﬁ cionados y manitas.

Los equipos de aseguramiento de la calidad y de ingenieros de Einhell USA garantizan que los productos se sometan a las pruebas más exigentes en materia de calidad y rendimiento. Sabemos que incluso las herramientas más resistentes pueden sufrir complicaciones. Si nota alguna anomalía en su producto, le aseguramos que haremos todo lo posible para devolverle una herramienta capaz de trabajar satisfaciendo sus exigencias.

REGISTRO DEL PRODUCTO:

Einhell le recomienda encarecidamente que registre su compra. Puede registrarla online en EinhellUSA.com. En caso de no hacerlo, el producto comprado no perderá los derechos de garantía. No obstante, registrando su compra permite que Einhell le preste un mejor servicio de atención al cliente cuando lo necesite.

¿QUÉ CUBRE?

Einhell garantiza al propietario que, si esta máquina falla en un plazo de 2 años a partir de la fecha de compra debido a un defecto en el material, en la manufactura o como resultado de un desgaste normal del uso doméstico ordinario, Einhell le enviará una pieza o un producto de repuesto, según se necesite, de manera gratuita y sin gastos de envío al comprador original. Si, a criterio exclusivo de Einhell, la máquina averiada no se puede reparar con una pieza, Einhell decidirá si a) envía una nueva máquina de manera gratuita y sin gastos de envío, o b) reembolsa al propietario el importe completo de la compra.

¿QUIÉN PUEDE OBTENER COBERTURA DE GARANTÍA?

Einhell hace entrega de la presente garantía al propietario de esta máquina (una “máquina” consiste en un producto alimentado por un motor) para un uso exclusivamente doméstico y privado. Esta garantía está limitada a treinta (30) días a partir de la fecha de compra original de cualquier producto de la marca EINHELL que se use para ﬁ nes comerciales o cualquier otro ﬁ n que produzca beneﬁ cios. Si la máquina cambia de propietario durante el periodo de cobertura, actualice la información del propietario de la máquina en

EinhellUSA.com

¿QUÉ NO CUBRE?

Esta garantía no cubre ningún producto que haya sufrido un uso indebido, negligencia, o accidente, o que haya sido operado de forma contraria a las instrucciones de uso especiﬁ cadas en el manual de servicio. La presente

garantía no cubre cambios estéticos que no afecten al funcionamiento.

Esta garantía solo será válida si la máquina se usa y mantiene conforme a las instrucciones, advertencias e instrucciones de seguridad indicadas en el manual de servicio. Einhell no se hará responsable del coste de ninguna reparación de garantía no autorizada. Esta garantía no cubre ningún costo o gasto incurrido por el comprador al proporcionar equipos sustitutos o servicio durante períodos razonables de avería o no utilización de este producto, mientras se espera por una pieza de repuesto o nuevo producto conforme a esta garantía.

La garantía no cubre piezas de desgaste como correas, brocas, cadenas ni dientes, que se pueden comprar en EinhellUSA.com o llamando al 1-866-EINHELL (1-866-346-4355). Las baterías están completamente cubiertas durante 90 días a partir de la fecha de compra.

La reparación, sustitución o el reembolso del precio de compra constituyen compensaciones exclusivas del comprador y única responsabilidad de Einhell conforme a esta garantía. Ningún empleado ni representante de Einhell está autorizado a realizar ninguna garantía adicional ni modiﬁ cación alguna a la presente garantía que pueda ser vinculante para Einhell. Por consiguiente, el comprador no deberá ampararse en ninguna declaración adicional hecha por ningún empleado o representante de Einhell. Einhell no se hace responsable en ningún caso, ya se base en el contrato, indemnización, garantía, agravio (incluyendo negligencia), responsabilidad absoluta o de otro tipo, de ningún daño especial, indirecto, accidental o consecuentes incluyendo, sin limitaciones, la pérdida de beneﬁ cios o ingresos.

Algunos estados no permiten límites en las garantías. En dichos estados, no se aplicarán las limitaciones expuestas anteriormente.

Fuera de EE. UU. y Canadá se aplicarán otras garantías.

- 27 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 27Anl_TE_CD_18_Li_BL_SPK7_USA.indb 27 18.04.2019 13:44:5218.04.2019 13:44:52

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et contenu de l’emballage

3. Utilisation conforme

4. Caractéristiques techniques

5. Avant la mise en service

6. Fonctionnement

7. Nettoyage, entretien et commande de pièces de rechange

8. Élimination et revalorisation

9. Conservation

Einhell USA LLC · 305 Veterans Blvd · Carlstadt · NJ 07072 · USA

- 28 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 28Anl_TE_CD_18_Li_BL_SPK7_USA.indb 28 18.04.2019 13:44:5218.04.2019 13:44:52

Danger! - Lire le mode d’emploi pour diminuer le risque de blessures

Attention ! Portez une protection auditive. Le bruit peut provoquer une perte d’acuité auditive.

Attention ! Portez un masque anti-poussières. Des poussières nocives peuvent être générées lors

des travaux avec le bois et autres matériaux. Ne travaillez pas avec un matériau contenant de l’amiante !

Attention ! Portez des lunettes de protection. Les étincelles créées pendant le travail ou les éclats, les copeaux et les poussières sortant de l’appareil peuvent entraîner la perte de la vue.

Pour ne pas endommager l’appareil, il convient de changer les vitesses uniquement à l’arrêt.

104°F (+40°C)

50°F (+10°C)

Conserver les batteries uniquement dans des locaux secs et à une température ambiante de 50-104 °F (+10-+40 °C). Conserver les batteries uniquement en état chargé (au moins 40 % de charge).

- 29 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 29Anl_TE_CD_18_Li_BL_SPK7_USA.indb 29 18.04.2019 13:44:5218.04.2019 13:44:52

Danger !

Certaines mesures de sécurité doivent être respectées pendant l’utilisation des appareils pour empêcher les blessures et les dommages. Par conséquent, lisez attentivement le présent mode d’emploi / les consignes de sécurité. Conservez-les bien pour avoir les informations toujours à la portée de la main. Si vous devez passer l’appareil à d’autres personnes, veuillez leur remettre également le présent mode d’emploi / les consignes de sécurité. Nous ne sommes pas tenus des accidents ou dommages survenus à cause de non-respect du présent mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Danger ! Lisez toutes les consignes de sécurité et instructions. Le non-respect des consignes

de sécurité et des instructions peut causer une électrocution, un incendie et / ou de graves blessures. Conservez toutes les consignes de

sécurité et instructions pour l’avenir.

Consignes générales de sécurité pour les outils électriques

Le terme « outil électrique » utilisé dans les consignes de sécurité se réfère à des outils électriques alimentés par le secteur (avec câble d’alimentation) et à des outils électriques alimentés par la batterie (sans câble d’alimentation).

1. Sécurité du lieu de travail

a) Maintenez votre espace de travail propre

et bien éclairé. Le désordre ou les espaces

de travail non éclairés peuvent provoquer des accidents.

b) Ne travaillez pas avec l’outil électrique

dans une atmosphère explosible contenant des liquides, des gaz ou des poussières combustibles. Les appareils

électriques génèrent des étincelles pouvant enﬂ ammer la poussière ou les vapeurs.

c) Tenez à distance les enfants et autres

personnes lors de l’utilisation de l’appareil électrique. En cas de distraction,

vous pouvez perdre le contrôle de l’appareil.

2. Sécurité électrique a) La ﬁ che de raccordement de l’appareil

électrique doit être adaptée à la prise. La ﬁ che ne doit être modiﬁ ée en aucune façon. N’utilisez pas de ﬁ che d’adaptateur avec les outils électriques mis à la terre. Les ﬁ ches non modiﬁ ées et les

prises adaptées diminuent le risque d’une électrocution.

b) Évitez le contact physique avec les

surfaces mises à la terre, comme celles de conduits, des chauﬀ ages, des cuisinières et des réfrigérateurs. Il existe

un risque élevé d’électrocution lorsque votre corps est mis à la terre.

c) Gardez les appareils électriques à l’abri

de la pluie ou de l’humidité. La pénétration

de l’eau dans un appareil électrique augmente le risque d’une électrocution.

d) Ne détournez pas le câble de sa fonction

pour porter ou pour accrocher l’appareil électrique ou pour retirer la ﬁ che de la prise. Gardez le câble à l’abri de la chaleur, de l’huile, des bords coupants ou des éléments mobiles de l’appareil.

Les câbles endommagés ou enchevêtrés augmentent le risque d’une électrocution.

e) Si vous travaillez avec un appareil

électrique dehors, utilisez uniquement une rallonge adaptée à l’usage à l’extérieur. L’utilisation d’une rallonge

adaptée à l’usage à l’extérieur diminue le risque d’une électrocution.

f) Si l’appareil électrique doit être utilisé

dans un environnement humide, utilisez un disjoncteur de protection à courant de défaut. L’utilisation d’un disjoncteur de

protection à courant de défaut diminue le risque d’une électrocution.

3. Sécurité des personnes a) Soyez attentif, prenez garde à ce que

vous faites et soyez raisonnable en travaillant avec un outil électrique. N’utilisez pas un appareil électrique si vous êtes fatigué ou si vous vous trouvez sous l’eﬀ et de drogues, d’alcool ou de médicaments. Un instant d’inattention lors

de l’utilisation de l’appareil électrique peut entraîner de graves blessures.

b) Utiliser l’équipement de protection

individuelle. Porter toujours une protection des yeux. L’équipement de

protection, tel que le masque anti-poussière, les chaussures de sécurité antidérapantes,

- 30 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 30Anl_TE_CD_18_Li_BL_SPK7_USA.indb 30 18.04.2019 13:44:5218.04.2019 13:44:52

le casque protecteur ou la protection auditive utilisés dans des conditions appropriées, permet de réduire les dommages corporels.

c) Éviter tout démarrage non intentionnel.

S’assurer que le bouton marche-arrêt est en position OFF avant de connecter la source de courant et/ou la BATTERIE, de prendre et de transporter l’outil.

Transporter des outils électriques avec votre doigt sur le bouton marche-arrêt ou mettre sous tension des outils électriques dont le bouton marche-arrêt est position ON peut causer des accidents.

d) Avant d’allumer l’outil électrique, retirez

les outils de réglage ou les clés. Un outil

ou une clé se trouvant dans un élément tournant de la machine peut entraîner des blessures.

e) Évitez une posture anormale. Ayez un

appui stable et gardez l’équilibre en permanence. Vous pouvez ainsi mieux

contrôler l’outil électrique dans des situations imprévues.

f) Portez des vêtements appropriés. Ne

portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants à distance des éléments mobiles. Des vêtements amples, bijoux ou

longs cheveux peuvent être happés par les éléments mobiles.

g) Si des dispositifs d’aspiration ou de

récupération des poussières peuvent être montés, assurez-vous qu’ils sont connectés et peuvent être utilisés correctement. L’utilisation d’une aspiration

des poussières peut diminuer les risques causés par la poussière.

h) La familiarité acquise par l’utilisation

fréquente des outils ne doit pas laisser place à la complaisance et à l’ignorance des principes de sécurité de l’outil. Une

action imprudente peut causer de graves blessures en une fraction de seconde.

c) Débrancher la ﬁ che de la source

électrique et / ou retirer le bloc de piles de l’outil électrique, s’il est amovible, avant de procéder à des ajustements, remplacer des accessoires ou ranger les outils électriques. De telles mesures

préventives réduisent le risque de démarrage intempestif de l’outil électrique.

d) Conservez les outils électriques non

utilisés hors la portée des enfants. Ne permettez pas aux personnes qui ne sont pas familiarisées avec cet appareil ou qui n’ont pas lu ces instructions de l’utiliser.

Les outils électriques sont dangereux lorsqu’ils sont utilisés par des personnes inexpérimentées.

e) Entretenir les outils électriques et

les accessoires. Vériﬁ er la dérive d’alignement ou l’attache des pièces mobiles, la rupture des pièces et s’assurer qu’aucun autre problème peut aﬀ ecter le bon fonctionnement de l’outil électrique. Faire réparer l’outil endommagé avant l’utilisation. De

nombreux accidents sont dus au mauvais entretien des outils électriques.

f) Maintenez vos outils de coupe aiguisés

et propres. Les outils de coupe aux bords tranchants bien soignés se coincent moins et sont plus aisés à guider.

g) Utilisez l’outil électrique, les accessoires,

les outils utilisés, etc. conformément au présent mode d’emploi. Tenez compte des conditions de travail et de l’activité à réaliser. L’utilisation des outils électriques

pour des usages autres que prévus peut entraîner des situations dangereuses.

h) Garder les poignées et les surfaces de

prise sèches, propres et exemptes d’huile et de graisse. Les poignées et surfaces de

prise glissantes ne permettent pas d’eﬀ ectuer une manipulation et un contrôle de l’outil en toute sécurité dans des situations imprévues.

4. Utilisation et traitement de l’outil électrique

a) Ne surchargez pas l’appareil. Utilisez

pour votre travail l’outil électrique idoine.

Vous travaillez mieux et de manière plus sûre avec un outil électrique approprié dans la plage de puissance indiquée.

b) N’utilisez pas un outil électrique avec un

interrupteur défectueux. Un outil électrique

qui ne peut plus être allumé ou éteint est dangereux et doit être réparé.

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 31Anl_TE_CD_18_Li_BL_SPK7_USA.indb 31 18.04.2019 13:44:5218.04.2019 13:44:52

5. Utilisation et traitement de l’outil sans ﬁ l a) Chargez les batteries uniquement dans

les chargeurs recommandés par le fabricant. L’utilisation d’un chargeur pour des

batteries non appropriées présente un risque d’incendie.

b) Utilisez dans les outils électriques

uniquement les batteries prévues à cet eﬀ et. L’utilisation d’autres batteries

peut entraîner des blessures et le risque d’incendie.

- 31 -

c) Conservez la batterie non utilisée à

distance des trombones, pièces de monnaie, clés, clous, vis ou autres menus objets en métal susceptibles de provoquer un pontage des contacts. Un

court-circuit entre les contacts de la batterie peut entraîner des brûlures ou le feu.

d) En cas d’utilisation incorrecte, un

liquide peut s’échapper de la batterie. Ne le touchez pas. Rincer à l’eau en cas de contact fortuit. Si le liquide entre en contact avec les yeux, consultez également le médecin. Le liquide

s’échappant de la batterie peut causer des irritations cutanées ou des brûlures.

e) Ne pas utiliser une BATTERIE ou un

outil endommagé(e) ou modiﬁ é(e).

Les batteries endommagées ou modiﬁ ées peuvent agir de manière imprévisible et donner lieu à un incendie, une EXPLOSION ou un risque de blessure.

f) Ne pas exposer une BATTERIE ou un outil

au feu ou à une température excessive.

Une exposition au feu ou à une température supérieure à 266°F (130°C) peut causer une explosion.

g) Suivre toutes les instructions de charge

et ne pas charger la BATTERIE ou l’outil en dehors de la plage de température spéciﬁ ée dans les instructions. Un

mauvais chargement ou un chargement à des températures en dehors de la plage spéciﬁ ée peut endommager la BATTERIE et augmenter les risques d’incendie.

6. Service

a) Faites réparer votre outil électrique

uniquement par des spécialistes qualiﬁ és et uniquement avec des pièces de rechange d’origine. Cela garantit le

maintien de la sécurité de l’outil électrique.

b) Ne jamais entretenir des BATTERIES

endommagées. L’entretien des BATTERIES

doit être eﬀ ectué uniquement par le fabricant ou par des prestataires de service autorisés.

CONSIGNES DE SÉCURITÉ SPÉCIALES POUR PERCEUSE SANS FIL

Tenez l’appareil par les surfaces isolées

•

pendant les travaux au cours desquels la vis ou l’outil utilisé peut entrer en contact avec des fils électriques dissimulés. Le

contact avec un fil sous tension peut aussi mettre sous tension les éléments métalliques de l’appareil et entraîner une électrocution.

Utiliser la(les) poignée(s) auxiliaire(s). La

•

perte de contrôle peut causer des dommages corporels.

Consignes de sécurité lors de l’utilisation de longues mèches de forage a) Ne jamais faire fonctionner à une vitesse

supérieure à la cote de vitesse maximale de la mèche de forage. À plus haute vites-

se, la mèche est susceptible de se plier si elle peut tourner librement sans entrer en contact avec la pièce, ce qui résulte en des dommages corporels.

b) Toujours commencer à forer à basse

vitesse et avec la pointe de la mèche en contact avec la pièce. À plus haute vitesse,

la mèche est susceptible de se plier si elle peut tourner librement sans entrer en contact avec la pièce, ce qui résulte en des dommages corporels.

c) Appliquer de la pression seulement dans

la ligne directe avec la mèche et ne pas appliquer de pression excessive. Les

mèches peuvent se plier ce qui cause une rupture ou une perte de contrôle, ce qui résulte en des dommages corporels.

Consignes spéciﬁ ques de sécurité

Nous construisons chaque pack de batterie avec le plus grand soin possible pour pouvoir vous transmettre les batteries avec la densité énergétique, la durabilité et la sécurité maximales. Les cellules de batterie sont munies de dispositifs de sécurité de plusieurs niveaux. Chaque cellule individuelle est d’abord formatée, et leurs courbes caractéristiques sont enregistrées. Ensuite, ces données sont utilisées pour pouvoir regrouper les meilleures batteries possible.

Malgré toutes les mesures de sécurité, il faut toujours être prudent en maniant les batteries. Les points suivants doivent être impérativement respectés pour assurer le fonctionnement sûr. Le fonctionnement sûr n’est possible qu’avec des cellules intactes ! Une manipulation incorrecte endommage les cellules.

Attention ! Des analyses conﬁ rment que

l’utilisation gravement inappropriée et des soins incorrects constituent la cause principale des dommages dus aux batteries haute performance.

- 32 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 32Anl_TE_CD_18_Li_BL_SPK7_USA.indb 32 18.04.2019 13:44:5318.04.2019 13:44:53

Consignes concernant les batteries

1. Le pack de batterie de l’appareil sans ﬁ l n’est pas chargé à la livraison. Par conséquent, la batterie doit être chargée avant la première mise en service.

2. Évitez des cycles de décharge à plat pour

a éteint l’appareil. Cela peut endommager la batterie.

11. N’utilisez que des batteries d’origine. L’utilisation d’autres batteries peut entraîner des blessures, une explosion et le risque d’incendie.

garantir la performance maximale de la batterie ! Chargez souvent votre batterie.

3. Conservez votre batterie au frais, au mieux à 59 °F (+15 °C), et chargée d’au moins à 40 %.

4. Les batteries Lithium-Ion sont sujettes au vieillissement naturel. La batterie doit être remplacée au plus tard lorsque la capacité de la batterie ne correspond plus qu’à 80 % de l’état neuf. Les cellules aﬀ aiblies dans un pack de batterie vieilli ne tiennent plus la tête aux exigences élevées en terme de performance et présentent ainsi un risque de sécurité.

5. Ne jetez pas les batteries usées dans le feu ouvert. Risque d’explosion !

6. Ne pas allumer la batterie et ne pas l’exposer à la combustion.

7. Ne pas décharger complètement la batterie ! La décharge complète endommage les cellules de la batterie. La cause la plus fréquente de la décharge complète du pack de batterie constitue un stockage ou non-utilisation prolongés des batteries à moitié chargées. Terminez l’opération dès que la puissance diminue visiblement ou la protection électronique réagit. Ne conservez la batterie que complètement chargée.

8. Protéger les batteries et l’appareil contre la surcharge ! Une surcharge provoque rapidement la surchauﬀ e et l’endommagement des cellules à l’intérieur du boîtier de batterie, sans que cela puisse se voire de l’extérieur.

9. Évitez les détériorations et les chocs ! Remplacez sur-le-champ les batteries ayant chuté d’une hauteur de plus d’un mètre ou ayant été exposées à des coups violents, même si le boîtier du pack de batterie semble intact. Les cellules de la batterie peuvent être sérieusement endommagées à l’intérieur. Respectez à cet égard également les consignes d’élimination.

10. En cas de surcharge et de surchauﬀ e, le circuit de protection intégré éteint l’appareil pour des raisons de sécurité. Attention ! N’actionnez plus l’interrupteur marche / arrêt lorsque le circuit de protection

Consignes concernant le chargeur et la charge

1. Tenez compte des informations indiquées sur la plaque signalétique du chargeur. Raccordez le chargeur uniquement à la tension d’alimentation indiquée sur la plaque signalétique.

2. Protégez le chargeur et le ﬁ l contre l’endommagement et les bords coupants. Les câbles endommagés doivent être immédiatement remplacés par un électricien.

3. Protéger le chargeur, les batteries et l’appareil sans ﬁ l contre les enfants.

4. Ne pas utiliser des chargeurs endommagés.

5. N’utilisez le chargeur fourni pour charger d’autres appareils sans ﬁ l.

6. En cas de forte sollicitation, le pack de batterie se réchauﬀ e. Laissez refroidir le pack de batterie à la température ambiante avant le chargement.

7. Ne pas surcharger les batteries ! Respectez les durées maximales du chargement. Ces durées de chargement s’appliquent uniquement aux batteries déchargées. Le branchement répété d’une batterie chargée ou partiellement chargée entraîne la surcharge et l’endommagement des cellules. Ne pas laisser les batteries insérées dans le chargeur pendant plusieurs jours.

8. N’utilisez ni chargez pas les batteries que

vous supposez avoir été chargées pour la dernière fois depuis plus de 12 mois.

Il est hautement probable que la batterie est déjà dangereusement endommagée (déchargement complet).

9. Un chargement à une température inférieure à 50 °F (10 °C) entraîne une détérioration chimique de la cellule et peut provoquer un incendie.

10. N’utilisez pas de batteries qui se sont réchauﬀ ées pendant le chargement, car les cellules de la batterie pourraient être dangereusement endommagées.

11. N’utilisez plus les batteries qui se sont bombées ou déformées pendant le chargement ou qui présentent des symptômes inhabituels (dégazage,

- 33 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 33Anl_TE_CD_18_Li_BL_SPK7_USA.indb 33 18.04.2019 13:44:5318.04.2019 13:44:53

siﬄ ement, grésillement, …).

12. Ne déchargez pas complètement la batterie (déchargement maximal recommandé max. 80 %). Le déchargement complet entraîne un vieillissement précoce des cellules de la batterie.

13. Ne charger jamais les batteries sans surveillance !

Protection contre l’impact environnemental

1. Portez des vêtements de travail appropriés. Porter des lunettes de protection.

2. Protégez votre appareil sans ﬁ l et le chargeur contre l’humidité et la pluie. L’humidité et la pluie peuvent entraîner des endommagements dangereux des cellules.

3. Ne pas utiliser l’appareil sans ﬁ l et le chargeur dans un espace contenant des vapeurs et des liquides combustibles.

4. Utiliser le chargeur et les appareils sans ﬁ l uniquement en état sec et à une température ambiante de 50-104 °F (10-40 °C).

5. Ne conservez pas la batterie dans des endroits où la température peut être supérieure à 40 °C, en partic. dans un véhicule garé au soleil.

6. Protéger les batteries contre la surchauﬀ e ! Une surcharge, un chargement excessif ou le rayonnement solaire entraînent la surchauﬀ e et détériorent les cellules. Ne chargez ni travaillez en aucun cas avec les batteries qui ont été surchauﬀ ées, mais remplacez-les sans tarder.

7. Conservation des batteries, des

chargeurs et de l’appareil sans ﬁ l.

Conservez le chargeur et votre appareil sans ﬁ l uniquement dans des locaux secs à une température ambiante de 50-104 °F (10-40 °C). Conservez la batterie Lithium-Ion au frais et au sec à 50-68 °F (10-20 °C). Protéger contre l’humidité de l’air et le rayonnement solaire direct ! Conserver les batteries uniquement en état chargé (au moins 40 % de charge).

8. Empêchez que la batterie Lithium-Ion gèle. Les batteries qui ont été conservées plus de 60 minutes au-dessous de 32 °F (0 °C) doivent être éliminées.

9. Attention lors de la manipulation des batteries en rapport avec la charge électrostatique : les décharges électrostatiques endommagent la protection électronique et les cellules de la batterie ! Par conséquent, évitez les décharges électrostatiques et ne touchez jamais les pôles de la batterie !

Mise en garde concernant les batteries et informations sur leur élimination

Élimination

Si votre outil doit être remplacé après une période d’utilisation prolongée, ne le jetez pas avec les ordures ménagères, mais éliminez-le d’une manière respectueuse pour l’environnement.

Les déchets produits par les éléments d’un outil ou d’une machine électrique ne doivent pas être trai-tés comme des déchets ménagers. Veuillez les recycler

dans les installations prévues à cet eﬀ et. Pour obtenir des conseils sur le recyclage, communiquez avec les services publics locaux ou avec votre revendeur. Éliminez toujours les blocs-piles en vous conformant aux réglementations fédérales, provinciales ou territoriales et locales. Communiquez avec un organisme de recyclage de votre région pour obtenir la liste des sites de recyclage.

 MISE EN GARDE! Même déchargé, un bloc-

piles emmagasine une certaine énergie. Avant de l’éliminer, utiliser du ruban isolant pour couvrir les bornes et empêcher ainsi le bloc-piles de provoquer un court-circuit, ce qui pourrait causer un incendie ou une explosion.

 AVERTISSEMENT! Pour réduire le risque

de blessure ou d‘explosion, ne jamais brûler ou incinérer un bloc-piles, même s‘il est endommagé, à plat ou complètement déchargé. En brûlant, des vapeurs et des matières toxiques sont émises dans l‘atmosphère environnante.

1. Les batteries varient selon le type d’outils ou

de machines. Consulter le manuel pour des ren-seignements spéciﬁ ques.

2. Le cas échéant, insérer uniquement des

batteries neuves de même type dans l’outil ou la ma-chine.

3. Si, en l’insérant, la polarité de la batterie

n’est pas respectée, comme indiqué dans le compar-timent à batterie ou dans le manuel, sa durée de vie pourrait être réduite ou elle pourrait fuir.

4. Ne pas mélanger des batteries anciennes et

des neuves.

5. Ne pas mélanger des batteries alcalines,

standard (carbone/zinc) ou rechargeables (au nickel-cadmium, au nickel-métal-hydrure ou au lithium-ion).

6. Ne jeter aucune batterie au feu. Les cellules

de batterie peuvent exploser.

- 34 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 34Anl_TE_CD_18_Li_BL_SPK7_USA.indb 34 18.04.2019 13:44:5318.04.2019 13:44:53

7. Les batteries doivent être recyclées ou éliminées en observant les directives provinciales ou territoriales et locales.

Pour expédier ou éliminer les batteries ou l’appareil sans ﬁ l, veillez à ce qu’ils soient emballés individuellement dans un sachet en plastique pour empêcher les courts-circuits ou les incendies !

Conservez bien les consignes de sécurité.

2. Description de l’appareil et

contenu de l’emballage

2.1 Description de l’appareil (ﬁ g. 1)

1. Réglage du couple

2. Témoin de chargement de la batterie

3. Inverseur de sens de rotation

4. Interrupteur de marche / d’arrêt

5. Batteries

6. Commutateur 1ère vitesse – 2e vitesse

7. Touche d’arrêt

8. Mandrin automatique

9. Lumière DEL

10. Poignée supplémentaire

11. L’ouverture du mandrin de perçage

12. Bouton de témoin de charge de la batterie

2.2 Contenu d’emballage

Veuillez contrôler l’intégralité de l’article au moyen du contenu d’emballage décrit. En cas de pièces manquantes, veuillez contacter notre centre de service à la clientèle ou le point de vente où vous avez acheté l’appareil au plus tard dans les 5 jours ou-vrables à compter de l’achat de l’article en présentant un ticket de caisse valable.

Ouvrez l’emballage et retirez-en prudemment

•

l’appareil. Enlevez le matériau d’emballage ainsi que les

•

sécurités d’emballage et de transport (le cas échéant). Contrôlez l’intégralité du contenu

•

d’emballage. Vérifiez si l’appareil et les accessoires

•

présentent des dommages dus au trans-port. Si possible, conservez l’emballage jusqu’à

•

l’expiration de la durée de garantie.

Danger ! L’appareil et le matériau d’emballage ne sont pas un jouet ! Les enfants ne doi-vent pas jouer avec des sachets en plastique, des

ﬁ lms ou de petites pièces ! Il existe le risque d’ingestion et de suﬀ ocation !

Perceuse-visseuse sans fil

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

Accessoires disponibles séparément

18V 1,5Ah P-X-C batterie Li-ion 18V 2,0Ah P-X-C batterie Li-ion 18V 2,6Ah P-X-C Plus batterie Li-ion 18V 3,0Ah P-X-C batterie Li-ion 18V 4,0Ah P-X-C batterie Li-ion 18V 5,2Ah P-X-C Plus batterie Li-ion 18V P-X-C chargeur

Explorez les options de batterie + chargeur sur einhellUSA.com

3. Utilisation conforme

La perceuse-visseuse sans ﬁ l convient pour visser et desserrer les vis ainsi que pour percer le bois, le métal et le plastique.

La machine ne doit être utilisée que conformément à sa destination. Toute autre utilisation dépassant ce cadre n’est pas conforme. C’est l’utilisateur / l’opérateur qui est responsable de tous les dommages ou blessures de toute nature en résultant et non pas le fabricant.

Veuillez noter que nos appareils n’ont pas été conçus pour une utilisation commer-ciale, artisanale ou industrielle. Nous n’accordons aucune garantie si l’appareil est utilisé dans des entreprises commerciales, artisanales ou industrielles ou pour des activités équivalentes.

4. Caractéristiques techniques

Alimentation en tension moteur : .........18 V

Vitesse de ralenti : .............. 0-500 / 0-1800 tr/min

Positions de couple : ...................................19+1

Marche droite / gauche : ..................................oui

Portée du mandrin : ..............max. 13 mm (½ po.)

Poids : ..........................................1,65 kg (3,6 lb)

Diamètre de vis maximal : ...............6 mm (¼ po.)

- 35 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 35Anl_TE_CD_18_Li_BL_SPK7_USA.indb 35 18.04.2019 13:44:5318.04.2019 13:44:53

Le diamètre de vis maximal décrit le diamètre maximal de la vis pouvant être vissée dans du bois. Le diamètre de la vis peut varier en fonction du type de bois.

Portez une protection auditive.

Le bruit peut provoquer une perte d’acuité auditive.

Limitez à un minimum l’émission de bruit et les vibrations !

Utilisez uniquement des appareils

•

irréprochables. Entretenez et nettoyez l’appareil

•

régulièrement. Adaptez votre méthode de travail à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites examiner l’appareil le cas échéant.

•

Éteignez l’appareil lorsqu’il n’est plus utilisé.

•

Portez des gants.

•

Attention ! Risques résiduels Il existe toujours des risques même si vous vous servez correctement de cet outil électrique. Les risques suivants peuvent se produire en rapport avec la structure et la réalisation de cet outil électrique :

1. Lésions pulmonaires, si vous ne portez pas de masque anti-poussières appro-prié.

2. Lésions auditives, si vous ne portez pas de protection auditive appropriée.

3. Dommages pour la santé résultant des vibrations mains-bras, si votre appareil est utilisé d’une manière prolongée ou tenu et entretenu de manière incorrecte.

Limitez la durée de travail.

À cet égard, toutes les parties du cycle de fonctionnement doivent être respectées (par exemple, les périodes pendant lesquelles l’outil électrique est éteint et celles pendant lesquelles il reste allumé mais fonctionne sans charge).

5. Avant la mise en service

et appropriés.

3. En cas de perçage et de vissage dans des parois et des murs, vériﬁ er s’ils n’ont pas de conduites de courant, de gaz et d’eau dissimulées.

6. Fonctionnement

6.1 Réglage du couple (ﬁ g. 2 / pos. 1)

Attention ! Régler la bague de réglage du couple uniquement à l’arrêt.

La visseuse sans ﬁ l est équipée d’un réglage mécanique du couple.

Le couple pour une taille de vis déterminée est réglé par la bague de réglage (1). Le couple dépend de plusieurs facteurs :

de la nature et de la dureté du produit traité.

•

de la nature et de la longueur des vis

•

utilisées. des exigences envers le raccord vissé.

•

Le désengagement du couplage accompagné d’un bruit de cliquet signale que le couple est atteint.

6.2 Perçage (ﬁ g. 2 / pos. 1)

Pour le perçage, mettez la bague de réglage du couple sur le dernier niveau « Per-cer ». Au niveau « Percer », le limiteur de couplage est hors service. Le couple maxi-mal est prévu pour le perçage.

6.3 Échangeur de sens de rotation (ﬁ g. 3 / pos. 3)

Grâce à l’interrupteur coulissant au-dessus de l’interrupteur de marche / d’arrêt, vous pouvez régler le sens de rotation de la visseuse sans ﬁ l et la protéger contre une mise en marche inopinée. Vous pouvez choisir entre la marcha à gauche et celle à droite. Pour ne pas endommager l’appareil, il convient de changer le sens de rotation uni-quement à l’arrêt. Si l’interrupteur coulissant se trouve en position médiane, l’interrupteur de marche / d’arrêt est bloqué.

Lisez impérativement ces consignes avant la mise en service de votre visseuse sans ﬁ l :

1. Chargez la batterie à l’aide du chargeur fourni. Une batterie vide se charge en env. 0,5-1 heure.

2. Utiliser uniquement des forets aiguisés ainsi que des embouts de vissage irré-prochables

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 36Anl_TE_CD_18_Li_BL_SPK7_USA.indb 36 18.04.2019 13:44:5318.04.2019 13:44:53

6.4 Interrupteur de marche / d’arrêt (ﬁ g. 3 / pos. 4)

Grâce à l’interrupteur de marche / d’arrêt, vous pouvez commander le couple en con-tinu. Plus vous appuyez sur l’interrupteur, plus le couple de la visseuse sans ﬁ l est élevé.

- 36 -

6.5 Changement de 1ère vitesse – 2e vitesse (ﬁ g. 2 / pos. 6)

En fonction de la position de l’interrupteur, vous pouvez travailler avec un couple plus élevé ou plus bas. Pour ne pas endommager l’appareil, il convient de changer les vitesses uniquement à l’arrêt.

6.6 Témoin de chargement de la batterie (ﬁ g. 4 / pos. 2)

Appuyez sur l’interrupteur du témoin de chargement de la batterie (12). Le témoin de chargement de la batterie (2) vous indique l’état de chargement de la batterie au moyen de 3 DEL.

Toutes les 3 DEL sont allumées :

La batterie est complètement chargée.

2 ou 1 DEL sont allumées :

La batterie est suﬃ samment chargée.

1 DEL clignote :

La batterie est vide, veuillez la charger.

Toutes les DEL clignotent :

La batterie est à plat et défectueuse. Une batterie défectueuse ne doit plus être utili-sée ni chargée !

6.7 Lumière DEL (ﬁ g. 4 / pos. 9)

La lumière DEL (9) permet d’éclairer l’endroit de vissage ou de perçage en cas d’éclairage insuﬃ sant. La lumière DEL (9) s’allume automatiquement, dès que vous appuyez sur l’interrupteur de marche / d’arrêt (4).

6.8 Changement d’outil (ﬁ g. 5)

Attention ! Pendant tous les travaux (p. ex.

changement d’outil ; entretien), avec la visseuse sans ﬁ l, mettez toujours l’échangeur de sens de rotation (3) en position mé-diane.

La visseuse sans fil est équipée d’un mandrin

•

de perçage à action rapide (8) avec un blocage automatique de la broche. Vissez le mandrin de perçage (8). L’ouverture

•

du mandrin de perçage (11) doit être suffisamment large pour pouvoir loger l’outil (foret ou embout de vissage). Sélectionnez l’outil approprié. Poussez l’outil

•

le plus loin possible dans l’ouverture du mandrin de perçage (11). Serrez bien le mandrin de perçage (8) et

•

vérifiez ensuite si l’outil est bien fixé.

6.9 Vissage

Utilisez de préférence des vis avec auto-centrage (p. ex. Torx ou cruciformes) permet-tant un travail sûr. Veillez à ce que l’embout utilisé et la vis correspondent par la forme et par la taille. Réglez le couple en fonction de la taille de la vis, conformément au mode d’emploi.

6.10 Monter la poignée supplémentaire (ﬁ g. 6 / pos. 10)

La poignée supplémentaire (10) vous oﬀ re un appui supplémentaire pendant l’utilisation de l’appareil. Pour cette raison, n’utilisez pas l‘appareil sans la poignée supplémentaire. Vous pouvez visser la poignée supplémentaire (10) à deux endroits (à gauche et à droite). C’est pourquoi l’appareil convient aussi bien aux droitiers qu’aux gauchers.

7. Nettoyage, entretien et

commande de pièces de rechange

Danger !

Avant tout travail de nettoyage, retirez la batterie de l’appareil.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes d’aération et les carters de moteur aussi exempt de poussières et de saletés que possible. Frottez l’appareil avec un linge propre et nettoyez-le à l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisa-tion. Nettoyez l’appareil régulièrement avec

•

un linge humide et un peu de savon noir. N’utilisez pas de détergeant ni de solvants ; ils peuvent détériorer les éléments en plastique de l’appareil. Veillez à ce que l’eau ne puisse pas pénétrer à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque d’une électrocution.

7.2 Entretien

L’intérieur de l’appareil ne contient pas de pièces exigeant un entretien.

- 37 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 37Anl_TE_CD_18_Li_BL_SPK7_USA.indb 37 18.04.2019 13:44:5318.04.2019 13:44:53

7.3 Commande des pièces de rechange : Service

1. Si votre outil électrique doit être réparé, veuillez contacter un distributeur autorisé d’Einhell USA ou appeler le centre de service à la clientèle d’Einhell USA au numéro 1-866-EINHELL (1-866-346-4355).

Seules les pièces de rechange identiques doivent être utilisées pour les réparations. Cela permet de garantir la sécurité de l’outil électrique.

2. Si le câble du chargeur est endommagé,

il doit être immédiatement remplacé pour empêcher un accident. Pour obtenir

de l’assistance, veuillez contacter le centre de service à la clientèle d’Einhell USA® au numéro 1-866-EINHELL (1-866-346-4355).

8. Élimination et revalorisation

L’appareil se trouve dans un emballage pour empêcher les dommages dus au trans-port. Cet emballage constitue une matière première et peut par conséquent est réutili-sé ou peut être recyclé. L’appareil et ses accessoires sont fabriqués à partir de diﬀ é-rents produits, comme p. ex. le métal et les matières plastiques. Ne jetez pas les ap-pareils défectueux dans les déchets ménagers. Pour être éliminé de façon appropriée, l’appareil devrait être déposé à un lieu de collecte approprié. Si vous ne con-naissez aucun lieu de collecte, informez-vous auprès de l’administration municipale.

9. Conservation

Conservez l’appareil et ses accessoires dans un endroit sombre, sec et exempt de gel ainsi que hors la portée des enfants. La température de conservation optimale se situe entre 41 °F et 86 °F (5 °C et 30 °C). Conservez l’outil électrique dans l’emballage d’origine.

Une réimpression ou toute autre reproduction de la documentation et des documents accompagnant les produits, même par extraits, ne sont autorisées qu’avec accord exprès d’iSC GmbH.

Sous réserve des modiﬁ cations techniques.

- 38 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 38Anl_TE_CD_18_Li_BL_SPK7_USA.indb 38 18.04.2019 13:44:5318.04.2019 13:44:53

PROMESSE D’EINHELL À SES CLIENTS

LA QUALITÉ PRIME. Le nom d’Einhell est synonyme des outils performants et de la fabrication européenne

de haute qualité. Des perceuses sans ﬁ l aux tondeuses à gazon électriques, Einhell USA conçoit et développe des outils électriques et de jardinage à main de pointe pour les bricoleurs, jardiniers amateurs et réparateurs.

Les équipes d’assurance de la qualité et d’ingénieurs d’Einhell USA garantissent que les produits subissent de sévères tests de qualité et de performance. Nous savons que parfois les outils solides traversent les époques dures. Si jamais vous avez un problème avec votre produit, soyez sûr que nous ferons tout notre possible pour vous rendre un outil prêt à travailler aussi dur que vous.

ENREGISTREMENT DU PRODUIT :

Einhell vous encourage vivement d’enregistrer votre achat. Vous pouvez enregistrer en ligne sur EinhellUSA.com. Si vous n’enregistrez pas le produit que vous avez acheté, cela n’aﬀ ectera pas vos droits de garantie. Toutefois, si vous enregistrez votre achat, Einhell pourra mieux vous servir pour tous vos besoins de client.

QU’EST-CE QUI EST COUVERT ?

Einhell garantit au propriétaire que si cet appareil a un problème pendant une période de 2 ans à partir de la date d’achat à cause d’un défaut de matériau ou de fabrication ou en raison de l’usure normale au cours d’un usage domestique normal, Einhell enverra une pièce ou un produit de rechange, au besoin, gratuitement et sans frais de port à l’acheteur initial. Si, à la seule discrétion d’Einhell, l’appareil défectueux ne peut pas être réparé avec une pièce, Einhell soit (A) enverra gratuitement et sans frais de port un nouvel appareil, soit (B) remboursera au propriétaire la totalité du prix d’achat.

QUI PEUT SOLLICITER LA COUVERTURE DE GARANTIE ?

Cette garantie est consentie par Einhell au propriétaire de cet appareil (un « appareil » consiste en un produit alimenté par un moteur) pour un usage domestique personnel exclusivement. Cette garantie est limitée aux trente (30) jours à compter de l’achat initial de tout produit de marque EINHELL utilisé à des ﬁ ns commerciales ou à d’autres ﬁ ns lucratives. Si la propriété de cet appareil change pendant la période couverte, veuillez mettre à jour l’information relative au propriétaire de l’appareil sur EinhellUSA.com

QU’EST-CE QUI N’EST PAS COUVERT ?

Cette garantie ne couvre pas les produits ayant fait l’objet d’un usage abusif ou négligent, d’un manque d’entretien, ayant été impliqués dans un accident ou employés d’une façon contraire au mode d’emploi, comme c’est spéciﬁ é dans le guide d’utilisation. Cette

garantie ne couvre pas les modiﬁ cations superﬁ cielles n’aﬀ ectant pas la performance.

Cette garantie n’est valable que si l’appareil est utilisé et entretenu conformément aux instructions, avertissements et mises en garde ﬁ gurant dans le manuel du propriétaire. Einhell ne sera pas responsable du coût des réparations de garantie non autorisées. Cette garantie ne couvre pas les coûts et dépenses engagés par l’acheteur pour se procurer un équipement ou un service de substitution pendant les périodes raisonnables de dysfonctionnement ou de non-utilisation de ce produit dans l’attente d’une pièce ou d’une unité de rechange en vertu de cette garantie.

Les pièces d’usure, comme les courroies, les vis sans ﬁ n, les chaînes et les dents, ne sont pas couvertes par cette garantie et peuvent être achetées sur EinhellUSA.com ou en appelant au numéro 1-866-EINHELL (1-866-346-4355). Les batteries sont entièrement couvertes pendant 90 jours à partir de la date d’achat.

La réparation, le remplacement et le remboursement du prix d’achat sont les seuls moyens de l’acheteur et la seule responsabilité d’Einhell au titre de cette garantie. Les employés et les représentants d’Einhell ne sont pas autorisés à concéder une garantie supplémentaire ni à apporter une modiﬁ cation de cette garantie susceptible d’engager Einhell. Par conséquent, l’acheteur ne devrait pas se ﬁ er aux déclarations supplémentaires faites par un employé ou un représentant d’Einhell. En aucun cas, sur la base d’un contrat, d’une indemnisation, d’une garantie, d’un tort (y compris la négligence), d’une responsabilité sans faute, etc., Einhell ne sera responsable des dommages spéciﬁ ques, indirects, accessoires ou consécutifs, y compris mais sans s’y limiter la perte de bénéﬁ ces ou de revenus.

Certains États n’autorisent pas de limitations aux garanties. Dans tels États, les limitations ci-dessus pourraient ne pas s’appliquer à vous.

D’autres garanties peuvent s’appliquer en dehors des États-Unis et le Canada.

- 39 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 39Anl_TE_CD_18_Li_BL_SPK7_USA.indb 39 18.04.2019 13:44:5318.04.2019 13:44:53

- 40 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 40Anl_TE_CD_18_Li_BL_SPK7_USA.indb 40 18.04.2019 13:44:5318.04.2019 13:44:53

- 41 -

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 41Anl_TE_CD_18_Li_BL_SPK7_USA.indb 41 18.04.2019 13:44:5318.04.2019 13:44:53

www.EinhellUSA.com

EH 04/2019 (01)

Anl_TE_CD_18_Li_BL_SPK7_USA.indb 42Anl_TE_CD_18_Li_BL_SPK7_USA.indb 42 18.04.2019 13:44:5318.04.2019 13:44:53

Einhell TP-CD 18 Li BL User guide (Solo)

Specifications and Main Features

Frequently Asked Questions

User Manual
