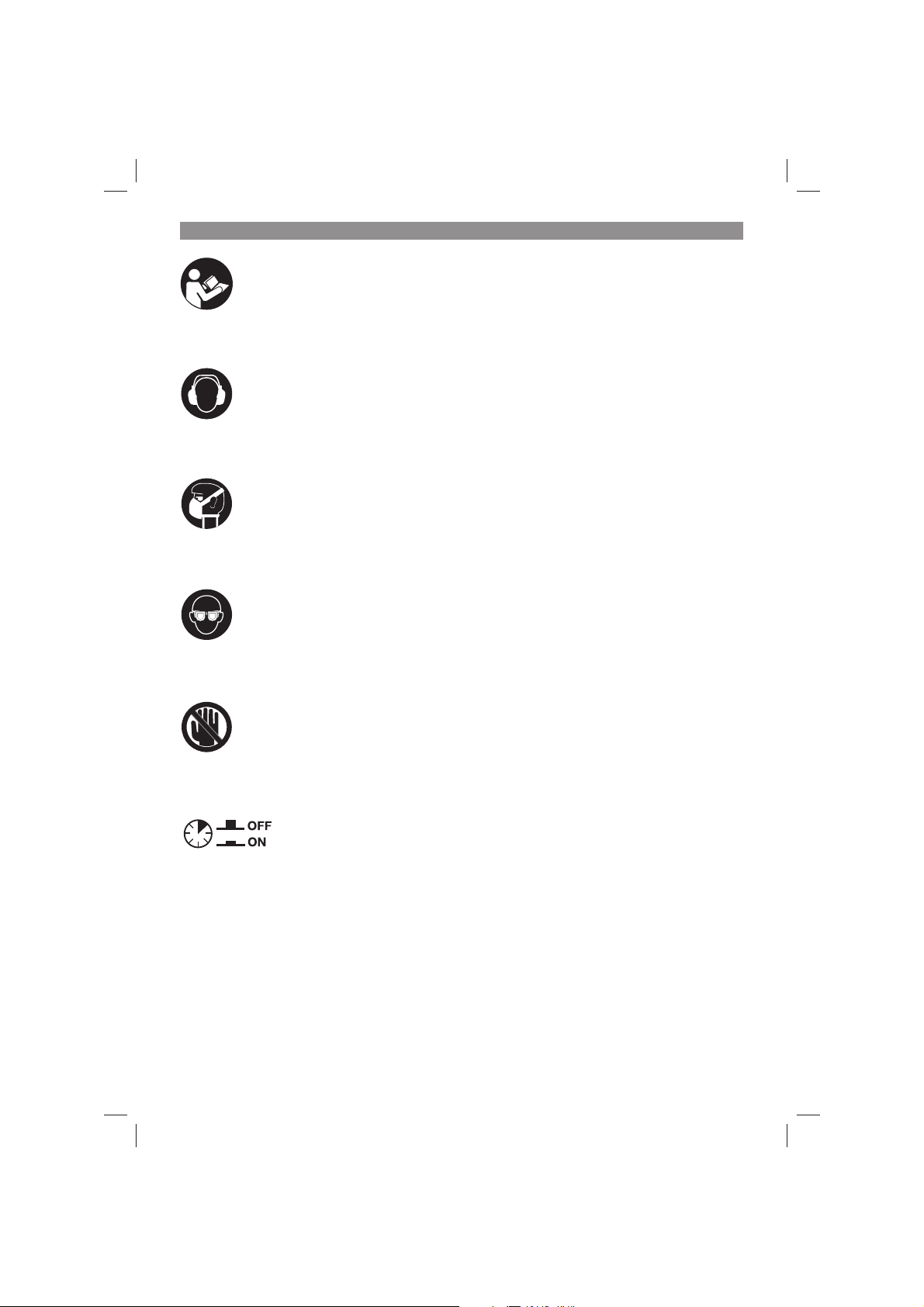

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Überlastschalter

- 8 -

Anl_TE_TS_250_UF_SPK4.indb 8Anl_TE_TS_250_UF_SPK4.indb 8 15.10.2019 09:45:3415.10.2019 09:45:34

Page 9

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Warnung! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-22)

1 Sägetisch 2 Sägeblattschutz 3 Schiebestock 4 Sägeblatt 5 Spaltkeil 6 Tischeinlage 7 Parallelanschlag, komplett 8 Handrad 9 Einstell- und Feststellgriﬀ 10 Untergestell 11 Ein-/ Ausschalter 12 Exzenterhebel 13 Gummifuß, einstellbar 14 Queranschlag 15 Schraube 16 Absaugadapter 17 Senkkopfschraube 18 Loch (Spaltkeil)

19 Befestigungsschraube 20 Schraube 21 Nut 22 Skala 23 Anschlagschiene 24 Halter 25 Schlitz 26 Schraube 27 Schlitz 28 Führungsschiene 29 Halteplatte 30 Spaltkeil-Gegenlager 31 Rad 32 Halter für Parallelanschlag 33 Tischverbreiterung 34 Werkzeughaken 35 Hebel 36 Mutter 37 Gabelschlüssel 38 Gabelschlüssel 39 Tischverlängerung 40 Flansch 41 Überlastschalter 42 Kabelaufwicklung

a Schraube b Federring c Unterlegscheibe d Unterlegscheibe e Schraube f Achsschraube g Unterlegscheibe h Distanzröhre i Mutter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.

- 9 -

Anl_TE_TS_250_UF_SPK4.indb 9Anl_TE_TS_250_UF_SPK4.indb 9 15.10.2019 09:45:3515.10.2019 09:45:35

Page 10

Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Sägeblattschutz

•

Schiebestock

•

Parallelanschlag

•

Queranschlag

•

Anschlagschiene

•

Untergestell

•

Gabelschlüssel (2x)

•

Tischverlängerung

•

Rad (2x)

•

Untergestell

•

Montagematerial

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich. Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung) Rückschlag von Werkstücken und Werkstück-

•

teilen. Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes. Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes. Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlossenen Räumen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt.

Anl_TE_TS_250_UF_SPK4.indb 10Anl_TE_TS_250_UF_SPK4.indb 10 15.10.2019 09:45:3515.10.2019 09:45:35

4. Technische Daten

Wechselstrommotor ..................220-240V ~ 50Hz

Leistung P ...........S1 1500 W · S6 20% 2000 Watt

Leerlaufdrehzahl n

Hartmetallsägeblatt ..........Ø 250 x Ø 30 x 2,8 mm

Anzahl der Zähne............................................. 48

Tischgröße ....................................645 x 455 mm

Tischverbreiterung Li/Re ................ 645 x 110 mm

Tischverlängerung .........................455 x 130 mm

Schnitthöhe max. .............................. 78 mm / 90°

.......................................................... 53 mm / 45°

Höhenverstellung .................stufenlos 0 - 78 mm

Sägeblatt schwenkbar .............stufenlos 0° - 45°

Absauganschluss ..................................Ø 36 mm

Gewicht .................................................. ca. 32 kg

Schutzklasse: ................................................ II/

Dicke des Spaltkeils: ................................ 2,0 mm

- 10 -

.............................4500 min

-1

쓑

Page 11

Betriebsart S6 20%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 20% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 80% der Spieldauer ohne Last weiterlaufen.

Gefahr! Geräusch

Die Geräuschwerte wurden entsprechend EN 62841 ermittelt.

Betrieb

Schalldruckpegel LpA ........................... 92,6 dB(A)

Unsicherheit K Schallleistungspegel L Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte können auch zu einer vorläuﬁ gen Einschätzung der Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

....................................... 3 dB(A)

................... 103,6 dB(A)

...................................... 3 dB(A)

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle

•

Transportbeschädigungen überprüfen Die Maschine muß standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Das Sägeblatt muß frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw achten. Bevor Sie den Ein- / Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

- 11 -

Anl_TE_TS_250_UF_SPK4.indb 11Anl_TE_TS_250_UF_SPK4.indb 11 15.10.2019 09:45:3515.10.2019 09:45:35

Page 12

6. Montage

Gefahr! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen.

6.1 Montage Tischverlängerung (Abb.2)

Drehen Sie die Tischkreissäge um und legen

•

Sie die Tischkreissäge auf den Boden oder eine geeignete Werkunterlage, so dass der Sägetisch nach unten zeigt. Verschrauben Sie die Tischverlängerung (39)

•

mit den Schrauben (a), Federringen (b) und Unterlegscheiben (c) am Sägetisch.

6.2 Montage des Untergestells (Abb. 1,3-5)

Öffnen Sie die Verriegelung des Untergestells

•

indem Sie die Hebel (35) nach Innen drücken. Lassen Sie die Beine des Untergestells in der

•

ausgeklappten Position wieder einrasten. Verschrauben Sie die Räder (31) mit den

•

Achsschrauben (f), Unterlegscheiben (g), Distanzhülse (h) und Mutter (i) am Untergestell. Verschrauben Sie die Maschine mit den

•

Schrauben (e) und Unterlegscheiben (d) am Untergestell. Das Untergestell ist mit einem einstellbaren

•

Gummifuß (13) ausgestattet. Sie können damit kleine Unebenheiten am Arbeitsplatz ausgleichen.

6.3 Spaltkeil Montieren und Einstellen (Abb. 6a,9)

Gefahr! Netzstecker ziehen.

Sägeblatt (4) auf max. Schnitttiefe einstellen,

•

in die 0° Stellung bringen und arretieren. Demontieren Sie den Sägeblattschutz (siehe

•

6.4). Nehmen Sie die Tischeinlage heraus (siehe

•

6.5). Lockern Sie die Befestigungsschraube (19).

•

Führen Sie den Spaltkeil zwischen der Halte-

•

platte (29) und Spaltkeil-Gegenlager (30) ein. Der Abstand zwischen Spaltkeil und Säge-

•

blatt soll ca. 3-8mm sein. Ziehen Sie die Befestigungsschraube wieder

•

an und montieren Sie die Tischeinlage.

6.4 Sägeblattschutz Montieren/Demontieren (Abb. 6b, 1c)

Setzen Sie den Sägeblattschutz auf den

•

Spaltkeil auf, so dass die Schraube (15) durch das Loch (18) des Spaltkeils passt. Die Demontage erfolgt in umgekehrter Rei-

•

henfolge.

Warnung! Vor Sägebeginn muß der Sägeblattschutz auf das Werkstück abgesenkt werden.

6.5 Tischeinlage Austauschen (Abb. 7)

Ersetzen Sie die Tischeinlage bei Verschleiß

•

oder Beschädigung, ansonsten besteht erhöhte Verletzungsgefahr. Nehmen Sie den Sägeblattschutz (2) ab.

•

Entfernen Sie die Senkkopfschrauben (17).

•

Nehmen Sie die verschlissene Tischeinlage

•

(6) heraus. Die Montage erfolgt in umgekehrter Reihen-

•

folge.

6.6 Montage/Wechsel des Sägeblattes (Abb. 8)

Warnung! Netzstecker ziehen

Tischeinlage entfernen (s. 6.5)

•

Lösen Sie die Mutter (36) indem Sie einen

•

Gabelschlüssel an der Mutter ansetzen und einen weiteren Gabelschlüssel am äußeren Flansch (40) ansetzen um gegenzuhalten. Drehen Sie die Mutter in Rotationsrichtung

•

des Sägeblattes Nehmen Sie den äußeren Flansch ab und

•

ziehen Sie das alte Sägeblatt von Welle und innerem Flansch ab. Reinigen Sie vor Montage des neuen Säge-

•

blattes die Flansche. Setzen Sie das neue Sägeblatt in umgekehr-

•

ter Reihenfolge wieder ein und ziehen Sie es fest. Hinweis! Beachten Sie die Laufrichtung des Sägeblattes, die Schnittrichtung der Zähne muss in Laufrichtung also nach vorne zeigen. Montieren Sie den Tischeinlage und Säge-

•

blattschutz wieder (siehe 6.4, 6.5) Bevor Sie mit der Säge wieder arbeiten, ist

•

die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen. Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob der Sägeblattschutz (2) nach den Anforderungen öffnet und wieder schließt.

Zusätzlich prüfen, ob das Sägeblatt (4) frei in

dem Sägeblattschutz (2) läuft. Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob das Sägeblatt (4) in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage (6) läuft. Warnung! Eine verschlissene oder beschä-

•

digte Tischeinlage (6) mussumgehend ausgetauscht werden (siehe 6.5). Warnung! Das Wechseln und Ausrichten des

•

Sägeblattes (4) muss ordnungsgemäß ausgeführt werden.

- 12 -

Anl_TE_TS_250_UF_SPK4.indb 12Anl_TE_TS_250_UF_SPK4.indb 12 15.10.2019 09:45:3615.10.2019 09:45:36

Page 13

6.7 Anschluss für Staubabsaugung (Abb. 2,10)

Die Maschine kann an eine Staub-Absaugung angeschlossen werden (Absaugadapterset mit Saugschlauch nicht im Lieferumfang enthalten, als Zubehör erhältlich):

Schließen Sie die Staubabsaugung am Ab-

•

saugadapter (16) an. Zusätzlich kann ein Absaugschlauch am Sä-

•

geblattschutz angeschlossen werden. Nehmen Sie dafür die Kappe am Sägeblattschutz ab, stecken die danach den Absaugschlauch auf.

7. Bedienung

7.1 Ein/Aus-Schalter (Abb. 1,16 / Pos. 11)

Durch Drücken der grünen Taste „I“ kann die-

•

Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat. Um die Säge wieder auszuschalten, muß die

•

rote Taste „0“ gedrückt werden.

Der Motor dieses Geräts ist mit einem Überlastschalter (41) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter (41) das Gerät aus.

Lassen Sie das Gerät mehrere Minuten ab-

•

kühlen. Drücken Sie den Überlastschalter.

•

Schalten Sie das Gerät durch Drücken der

•

grünen Taste „I“ ein.

7.2 Schnitttiefe (Abb 1)

Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt werden.

Entgegen dem Uhrzeigersinn:

größere Schnittiefe

Im Uhrzeigersinn:

kleinere Schnittiefe

7.3 Parallelanschlag

7.3.1 Anschlaghöhe (Abb. 11-14)

Der mitgelieferte Parallelanschlag (7) besitzt

•

zwei verschieden hohe Führungsflächen. Je nach Dicke der zu schneidenden Materia-

•

lien muß die Anschlagschiene (23) nach Abb. 12, für dickes Material und nach Abb. 13 für dünnes Material verwendet werden.

Zum Umstellen der Anschlagschiene (23) auf

•

die niedere Führungsfläche, müssen die beiden Rändelschrauben (26) gelockert werden, um die Anschlagschiene (23) vom Halter (24) zu lösen. Die beiden Rändelschrauben (26) durch den

•

einen Schlitz (27) in der Anschlagschiene (23) herausnehmen und in den anderen Schlitz (25) wieder einsetzen. Anschlagschiene (23) wieder auf den Halter

•

(24) montieren. Die Umstellung auf die hohe Führungsfläche

•

muß analog durchgeführt werden.

7.3.2 Schnittbreite (Abb. 12-14)

Beim Längsschneiden von Holzteilen muß

•

der Parallelanschlag (7) verwendet werden. Der Parallelanschlag (7) kann auf beiden Sei-

•

ten des Sägetisches (1) montiert werden. Der Parallelanschlag (7) muß in die Füh-

•

rungsschiene (28) des Sägetisches (1) eingesetzt werden. Mittels der Skala (22) auf der Führungsschie-

•

ne (28) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden. Durch Drücken des Exzenterhebels (12) kann

•

der Parallelanschlag in der gewünschten Position festgeklemmt werden.

7.3.3 Anschlaglänge einstellen (Abb. 12-14)

Um das Klemmen des Schnittgutes zu ver-

•

meiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar. Faustregel: Das hintere Ende des Anschlages

•

stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft. Benötigte Schnittbreite einstellen

•

- Rändelschrauben (26) lockern und Anschlagschiene (23) so weit vorschieben, bis die gedachte 45° Linie berührt wird.

- Rändelschrauben (26) wieder festziehen.

7.4 Queranschlag (Abb. 15)

Queranschlag (14) in die Nut (21) des Säge-

•

tisches schieben. Schraube (20) lockern.

•

Queranschlag (14) drehen, bis der Pfeil auf

•

das gewünschte Winkelmaß zeigt. Schraube (20) wieder festziehen.

•

Achtung!

Anschlagschiene (23) nicht zu weit in Rich-

•

tung Sägeblatt schieben. Der Abstand zwischen Anschlagschiene (23)

•

und Sägeblatt (4) sollte ca. 2 cm betragen.

- 13 -

Anl_TE_TS_250_UF_SPK4.indb 13Anl_TE_TS_250_UF_SPK4.indb 13 15.10.2019 09:45:3615.10.2019 09:45:36

Page 14

7.5 Winkeleinstellung (Abb. 16)

Lösen Sie den Einstell- und Feststellgriff (9).

•

Verstellen Sie den Sägeblattwinkel, indem

•

Sie das Handrad (8) zur Maschine hin drücken und gleichzeitig drehen. Arretieren Sie den Einstell- und Feststellgriff.

•

8. Betrieb

Warnung!

Nach jeder neuen Einstellung empfehlen wir

•

einen Probeschnitt, um die eingestellten Maße zu überprüfen. Nach den Einschalten der Säge abwarten, bis

•

das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen. Achtung beim Einschneiden!

•

Betreiben Sie das Gerät nur mit Absaugung.

•

Überprüfen und reinigen Sie regelmäßig die

•

Absaugkanäle. Die Kappe am Sägeblattschutz kann abge-

•

nommen werden, so dass am Sägeblattschutz ein Absauschlauch angeschlossen werden kann.

8.1.1 Ausführen von Längsschnitten (Abb. 17)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die ﬂ ache Seite auf dem Sägetisch (1) auﬂ iegt. Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

Parallelanschlag (7) entsprechend der

•

Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.) Säge einschalten.

•

Hände mit geschlossenen Fingern flach auf

•

das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4) schieben. Seitliche Führung mit der linken oder rechten

•

Hand (je nach Position des Parallelanschlages) nur bis zu Schutzhaubenvorderkante. Werkstück immer bis zum Ende des Spalt-

•

keils (5) durchschieben. Der Schnittabfall bleibt auf dem Sägetisch (1)

•

liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet. Lange Werkstücke gegen Abkippen am Ende

•

des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

8.1.2 Schneiden schmaler Werkstücke (Abb. 18)

Längsschnitte von Werkstücken mit einer Breite von weniger als 150 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (3) durchgeführt werden.Schiebestock ist im Lieferumfang enthalten.Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.3 Schneiden sehr schmaler Werkstücke (Abb. 19)

Für Längsschnitte von sehr schmalen

•

Werkstücken mit einer Breite von 50 mm und weniger ist unbedingt ein Schiebeholz zu verwenden. Dabei ist die niedrige Führungsfläche des

•

Parallelanschlages zu bevorzugen. Schiebeholz nicht im Lieferumfang enthalten!

•

(Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

8.1.4 Ausführen von Schrägschnitten (Abb. 16/20)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchgeführt. Wenn Sie beim Schrägschneiden das Sägeblatt (4) nach links neigen, positionieren Sie den Parallelanschlag (7) auf der rechten Seite des Sägeblattes (4). Führen Sie das Werkstück zwischen Sägeblatt (4) und Parallelanschlag (7).

Sägeblatt (4) auf das gewünschte Winkelmaß

•

einstellen. (siehe 7.5.) Parallelanschlag (7) je nach Werkstückbreite

•

und -höhe einstellen (siehe 7.3.1) Schnitt entsprechend der Werkstückbreite

•

durchführen (siehe 8.1.1. und 8.1.2 und

8.1.3.)

8.1.5 Ausführung von Querschnitten (Abb. 21)

Queranschlag (14) in eine der beiden Nuten

•

(21) des Sägetisches schieben und auf das gewünschte Winkelmaß einstellen. (siehe

7.4.) Sollte das Sägeblatt (4) zusätzlich schräg gestellt werden, dann ist die Nut (21) zu verwenden, welche Ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommen läßt. Werkstück fest gegen den Queranschlag (14)

•

drücken. Säge einschalten.

•

Queranschlag (14) und Werkstück in Rich-

•

tung des Sägeblattes schieben, um den

- 14 -

Anl_TE_TS_250_UF_SPK4.indb 14Anl_TE_TS_250_UF_SPK4.indb 14 15.10.2019 09:45:3615.10.2019 09:45:36

Page 15

Schnitt auszuführen.

Warnung!

•

Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird. Queranschlag (14) immer so weit vorschie-

•

ben, bis das Werkstück vollständig durchgeschnitten ist. Säge wieder ausschalten.

•

Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

8.1.6 Transport (Abb.22)

Für den Transport kann das Untergestell komplett eingeklappt werden. Alternativ kann das Untergestell an der Rad-Seite eingeklappt werden und die andere Seite des Untergestells weit ausgeklappt werden, so dass die Maschine gefahren werden kann.

9. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

10. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

10.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

10.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von

! www.kwb.eu

welcome@kwb.eu

- 15 -

Anl_TE_TS_250_UF_SPK4.indb 15Anl_TE_TS_250_UF_SPK4.indb 15 15.10.2019 09:45:3615.10.2019 09:45:36

Page 16

10.5 Transport

Transportieren Sie die Maschine nur durch Anheben am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

11. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orde- rung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 16 -

Anl_TE_TS_250_UF_SPK4.indb 16Anl_TE_TS_250_UF_SPK4.indb 16 15.10.2019 09:45:3615.10.2019 09:45:36

Page 17

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage,

Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Schiebestock

- 17 -

Anl_TE_TS_250_UF_SPK4.indb 17Anl_TE_TS_250_UF_SPK4.indb 17 15.10.2019 09:45:3715.10.2019 09:45:37

Page 18

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 18 -

Anl_TE_TS_250_UF_SPK4.indb 18Anl_TE_TS_250_UF_SPK4.indb 18 15.10.2019 09:45:3715.10.2019 09:45:37

Page 19

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_TE_TS_250_UF_SPK4.indb 19Anl_TE_TS_250_UF_SPK4.indb 19 15.10.2019 09:45:3715.10.2019 09:45:37

Page 20

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Pozor! Nevarnost poškodb! Ne posegajte po vrtečem se listu žage.

Preobremenitveno stikalo

- 20 -

Anl_TE_TS_250_UF_SPK4.indb 20Anl_TE_TS_250_UF_SPK4.indb 20 15.10.2019 09:45:3815.10.2019 09:45:38

Page 21

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

Opozorilo! Preberite vse varnostne napotke, navodila, naslove slike in tehnične podatke, s katerimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe.

Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (slike 1-22)

1 Miza za žago 2 Zaščita žaginega lista 3 Potisna palica 4 Žagin list 5 Cepilna zagozda 6 Mizni vložek 7 Paralelno omejilo, komplet 8 Ročno kolo 9 Nastavni in pritrdilni ročaj 10 Podnožje 11 Stikalo za vklop/izklop 12 Ekscentrična ročica 13 Gumijasta noga, nastavljiva 14 Prečno omejilo 15 Vijak 16 Sesalni nastavek 17 Vijak s pogreznjeno glavo 18 Luknja (cepilna zagozda) 19 Pritrdilni vijak 20 Vijak 21 Utor 22 Lestvica

23 Omejilna tirnica 24 Držaj 25 Zareza 26 Vijak 27 Zareza 28 Vodilna tirnica 29 Držalna plošča 30 Protiležaj za cepilno zagozdo 31 Kolo 32 Držalo za paralelno omejilo 33 Razširitev mize 34 Kavelj za orodje 35 Vzvod 36 Matica 37 Viličasti ključ 38 Viličasti ključ 39 Mizni podaljšek 40 Prirobnica 41 Preobremenitveno stikalo 42 Navoj kabla

a Vijak b Vzmetni obroč c Podložka d Podložka e Vijak f Osni vijak g Podložka h Distančne cevi i Matica

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta-

- 21 -

Anl_TE_TS_250_UF_SPK4.indb 21Anl_TE_TS_250_UF_SPK4.indb 21 15.10.2019 09:45:3815.10.2019 09:45:38

Page 22

SLO

ja nevarnost zadušitve in zaužitja takšnih delov materiala!

Ščit žaginega lista

•

Potisna palica

•

Vzdolžno vodilo

•

Prečno omejilo

•

Omejilna tirnica

•

Podnožje

•

Viličasti ključ (2x)

•

Podaljšek mize

•

Kolo (2x)

•

Podnožje

•

Montažni material

•

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Namizna krožna žaga je namenjena za vzdolžno in prečno žaganje (le s prečnim prislonom) lesa vseh vrst, primernih za velikost te žage. Okroglega lesa kakršne koli vrste ni dovoljeno rezati.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

Uporabljajo se lahko le ustrezni žagini listi (HMali CV-žagini listi). Uporaba HSS-žaginih listov in rezalnih plošč vseh vrst je prepovedana.

Del smotrne namenske uporabe je tudi upoštevanje varnostnih navodil, kot tudi navodil za montažo in navodil za upravljanje, ki so v navodilih za uporabo. Osebe, ki ta stroj upravljajo in vzdržujejo, morajo biti seznanjeni s temi navodili in biti poučeno o možnih nevarnostih. Poleg tega pa se je treba točno držati vseh veljavnih predpisov za preprečevanje nesreč. Potrebno je upoštevati tudi ostala splošna pravila v delovnem medicinskem in varnostno tehničnem področju. Spremembe stroja istočasno izključujejo jamstvo

proizvajalca in jamstvo za napake, ki nastanejo zaradi tega. Kljub smotrni namenski uporabi pa se ne morejo popolnoma odstraniti določeni faktorji preostalega tveganja. Pogojeno s konstrukcijo in zgradbo stroja lahko nastopijo sledeči primeri:

Dotikanje žaginega lista na tistem delu, ki ni

•

pokrit. Poseganje v vrteč se žagin list (nevarnost

•

vreznine) Povratni udarec obdelovanca ali delov obde-

•

lovanca. Lomi žaginega lista.

•

Izmetavanje poškodovanih delov trdine

•

žaginega lista. Poškodba sluha pri neuporabi glušnikov.

•

Zdravju škodljive emisije prahu pri uporabi v

•

zaprtih prostorih.

4. Tehnični podatki

Motor na izmenični tok ...........220-240 V ~ 50 Hz

Moč P .................S1 1500 W S6 20 % 2000 vatov

Število vrtljajev v prostem teku n

Žagin list iz trdine ............Ø 250 x Ø 30 x 2,8 mm

Število zobcev ................................................. 48

Velikost mize .................................645 x 455 mm

Razširitev mize levo/desno ............645 x 110 mm

Mizni podaljšek .............................455 x 130 mm

Rezalna višina maks. ........................ 78 mm / 90°

.......................................................... 53 mm / 45°

Nastavitev višine .........brezstopenjska 0 - 78 mm

Žagin list vrtljiv .................brezstopenjsko 0 - 45°

Priključek za odsesavanje .....................Ø 36 mm

Teža .................................................. pribl. 32 kg

Zaščitni razred: ............................................ II/

Debelina cepilne zagozde: ...................... 2,0 mm

Obratovanje S6 20 %: Neprekinjeno obratovanje z obremenitvijo v presledkih (trajanje 10 min). Da se motor ne bi nedopustno pregreval, sme trajanje neprekinjenega obratovanja pri navedeni nazivni moči znašati 20 % in 80 % delovanja brez obremenitve.

Nevarnost! Hrup

Vrednosti hrupa so bile ugotovljene v skladu z EN

62841.

........4.500 min

쓑

-1

- 22 -

Anl_TE_TS_250_UF_SPK4.indb 22Anl_TE_TS_250_UF_SPK4.indb 22 15.10.2019 09:45:3915.10.2019 09:45:39

Page 23

SLO

Obratovanje

Nivo zvočnega tlaka LpA .................... 92,6 dB (A)

Negotovost K Nivo zvočne moči L Negotovost K

Uporabljajte glušnike.

Učinkovanje hrupa lahko povzroči izgubo sluha.

Navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo.

Navedene vrednosti emisij hrupa je možno uporabiti tudi za predhodno oceno obremenitve.

Opozorilo:

Vrednosti emisij hrupa se lahko med dejansko uporabo električnega orodja razlikujejo od navedenih vrednosti, kar je odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Omejite delovni čas!

Upoštevajte vse dele obratovalnega cikla (na primer čas, v katerem je električno orodje odklopljeno, in čas, v katerem je sicer vklopljeno, a deluje brez obremenitve).

....................................... 3 dB (A)

....................... 103,6 dB (A)

...................................... 3 dB (A)

5. Pred uporabo

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Opozorilo! Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

Vzemite namizno krožno žago iz embalaže in

•

preverite eventuelne poškodbe, ki bi lahko nastale med transportom namizne krožne žage. Stroj morate postaviti v stabilni stojni položaj,

•

to pomeni na delovno mizo ali privitje na stabilno podnožno ogrodje. Pred zagonom oz. uporabo morajo biti pokro-

•

vi in zaščitno-varnostna oprema pravilno montirani. List žage se mora dati prosto obračati.

•

Pri že obdelovanem lesu je treba paziti na

•

eventuelno prisotne tujke kot so n. pr. žeblji ali vijaki. Preden pritisnete na stikalo za vklop / izklop,

•

se prepričajte, če je list žage pravilno montirani in če je možno vse premične dele stroja prosto pomikati.

6. Montaža

Nevarnost! Pred izvajanjem vsakovrstnih montažnih, preureditvenih in vzdrževalnih del na krožni žagi je treba zmeraj potegniti električni vtikač iz električne omrežne vtičnice.

Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

zaščite za ušesa.

Anl_TE_TS_250_UF_SPK4.indb 23Anl_TE_TS_250_UF_SPK4.indb 23 15.10.2019 09:45:3915.10.2019 09:45:39

6.1 Montaža miznega podaljška (sl. 2)

Obrnite mizno krožno žago in položite miz-

•

no krožno žago na tla ali primerno delovno površino, da gleda miza za žago navzdol. Privijačite podaljšek mize (39) z vijaki (a), vz-

•

metnimi obroči (b) in podložkami (c) na mizo za žago.

6.2 Montaža podnožja (sl. 1,3-5)

Odprite zapah podnožja tako, da vzvod (35)

•

potisnete navznoter. Noge podnožja naj se zaskočijo v iztegnje-

•

nem položaju. Privijačite kolesa (31) z osnimi vijaki (f),

•

podložkami (g), distančno cevko (h) in matico (i) na podnožje.

- 23 -

Page 24

SLO

Privijačite stroj z vijaki (e) in podložkami (d)

•

na ogrodje.

Ogrodje je opremljeno z nastavljivo gumijasto

•

nogo (13). S tem lahko izravnate majhne nep-

ravilnosti na delovnem mestu.

6.3 Montaža in nastavitev cepilne zagozde (sl.

6a, 9)

Nevarnost! Vtikač izvlecite iz vtičnice.

Žagin list (4) nastavite na maks. globino reza,

•

spravite v položaj 0° in zaklenite.

Demontirajte zaščito žaginega lista (glejte

•

6.4).

Odstranite mizni vložek (glejte 6.5).

•

Zrahljajte pritrdilni vijak (19).

•

Cepilno zagozdo vstavite med držalno ploščo

•

(29) in protiležaj cepilne zagozde (30).

Razdalja med cepilno zagozdo in žaginim

•

listom naj bo pribl. 3-8 mm.

Ponovno pritegnite pritrdilni vijak in montirajte

•

mizni vložek.

6.4 Montaža/demontaža zaščite žaginega lis-

ta (sl. 6b, 1c)

Zaščito žaginega lista nadenite na cepilno

•

zagozdo tako, da se vijak (15) prilega skozi

luknjo (18) cepilne zagozde.

Demontaža poteka v obratnem vrstnem redu.

•

Pozor! Pred začetkom žaganja morate zaščito žaginega lista spustiti na obdelovanca.

6.5 Zamenjava namiznega vložka (Slika 7)

Pri obrabi ali poškodbi namiznega vložka je

•

treba le-tega zamenjati. V nasprotnem obsta-

ja nevarnost poškodb.

Snemite zaščito za žagalni list (2).

•

Odstranite 6 vijakov z ugreznjeno glavo (17).

•

Obrabljeni namizni vložek (6) vzemite ven v

•

smeri navzgor.

Montažo novega namiznega vložka izvršite v

•

obratnem vrstnem redu korakov demontaže.

6.6 Montaža/menjava žaginega lista (sl. 8)

Pozor! Izvlecite omrežno stikalo

Odstranite mizni vložek (gl. 6.5)

•

Odpustite matico (36) tako, da viličasti ključ

•

nastavite na matico in na zunanjo prirobnico

(40) nastavite še en viličasti ključ, s katerim

jo držite.

Matico obračajte v smeri rotacije žaginega

•

lista.

Snemite zunanjo prirobnico in povlecite zari

•

žagin list z gredi in notranje prirobnice.

Pred montažo novega žaginega lista očistite

•

prirobnico.

Nov žagin list vstavite v obratnem vrstnem

•

redu in ga pritegnite. Napotek! Upoštevajte smer teka žaginega lista, smer reza zobcev mora gledati v smeri teka, torej naprej. Spet montirajte možni vložek in zaščito

•

žaginega lista (glejte 6.4, 6.5) Preden spet delate z žago, preverite delovan-

•

je zaščitnih naprav. Opozorilo! Po vsaki menjavi žaginega lista

•

preverite, ali se zaščita žaginega lista (2) odpira na zahtev in se nato spet zapre. Preverite tudi, ali se žagin list (4) prosto premika v zaščiti žaginega lista (2). Opozorilo! Po vsaki menjavi žaginega lis-

•

ta preverite, ali žagin list (4) v navpičnem položaju in nagnjen na 45° prosto teče v miznem vložku (6). Opozorilo! Obrabljen ali poškodovan mizni

•

vložek (6) morate takoj zamenjati (glejte 6.4). Opozorilo! Zamenjavo in izravnavo žaginega

•

lista (4) morate pravilno izvesti.

6.7 Priključitev odsesovanja prahu (sl. 2,10)

Stroj lahko priključite na napravo za odsesovanje prahu (komplet z nastavkom za odsesovanje s sesalno cevjo ni v obsegu dobave, na voljo je kot oprema):

Priključite odsesovanje prahu na nastavek za

•

odsesovanje (16). Dodatno lahko na zaščito žaginega lista

•

priključite odsesovalno cev. Snemite kapico na zaščiti žaginega lista in jo nato nataknite na odsesovalno cev.

7. Uporaba

7.1. Stikalo za vklop/izklop (sl. 1, 16/poz. 11)

S pritiskom na zeleno tipko .I. lahko vključite

•

žago. Pred začetkom žaganja počakajte, da doseže list žage svoje največje število vrtljajev. Da bi ponovno izključili žago, morate pritisniti

•

na rdečo tipko .0.

Motor te naprave je zaščiten s prenapetostnim stikalom (41) pred preobremenitvijo. Pri prekoračitvi nazivnega toka prenapetostno stikalo (41) izklopi napravo.

Počakajte, da se naprava nekaj minut ohlaja.

•

Pritisnite na preobremenitveno stikalo.

•

Napravo vklopite s pritiskom na zeleno tipko

•

„I“.

- 24 -

Anl_TE_TS_250_UF_SPK4.indb 24Anl_TE_TS_250_UF_SPK4.indb 24 15.10.2019 09:45:3915.10.2019 09:45:39

Page 25

SLO

7.2. Globina rezanja (Slika 1)

Z obračanjem ročice (8) lahko nastavite list žage (4) na želeni položaj.

Proti smeri urinega kazalca:

večja globina rezanja

V smeri urinega kazalca:

manjša globina rezanja

7.3. Paralelni prislon

7.3.1. Višina prislona (Slika 11-14)

Soizdobavljeni paralelni prislon (7) poseduje

•

dve različno visoki vodilni površini.

Glede na debelino rezanega materiala je tre-

•

ba uporabljati prislonsko vodilo (23) po Sliki

13. za debeli material in po Sliki 12 za tanjši

material.

Za prestavljanje prislonskega vodila (23)

•

na nižjo vodilno površino je treba odviti oba

narebričena vijaka (26), da bi lahko prislonsko

vodilo (23) odvili od nosilca (24).

Oba narebričena vijaka (26) vzemite ven

•

skozi režo (27) v prislonskem vodilu (23) in ju

ponovno vstavite v drugo režo (25).

Ponovno montirajte prislonsko vodilo (23) na

•

nosilec (24).

Prestavitev na visoko vodilno površino se

•

mora izvesti analogno.

7.3.2. Širina rezanja (Slika 12-14)

Pri vzdolžnem rezanju delov lesa morate

•

uporabljati paralelni prislon (7).

Paralelni prislon (7) je lahko montirani na

•

obeh straneh žagalne mize (1).

Paralelni prislon (7) mora biti vstavljeni v vodi-

•

lo (28) žagalne mize (1).

S pomočjo skale (22) na vodilu (1) lahko

•

nastavite paralelni prislon (7) na želeno

vrednost.

S pritiskom ekscentrične ročice (12) lahko

•

fiksirate paralelni prislon v želenem položaju.

7.3.3. Nastavitev dolžine prislona

(Slika 12-14)

Da bi zmanjšali zatikanje materiala, ki ga

•

režemo, se lahko prislonsko vodilo (23)

pomakne v vzdolžni smeri.

Čvrsto pravilo: Zadnji konec prislona pride do

•

zamišljene linije, ki se začne približno nekje

pri sredini žagalnega lista in poteka nazaj pri

45°.

Nastavitev potrebne debeline reza

•

- odvijte narebričene vijake (26) in potisnite

prislonsko vodilo (23) toliko v naprej, dokler ne pride do zamišljene linije 45°

- Ponovno zategnite narebričene vijake (26).

7.4. Prečni prislon (Slika 15)

Vzemite prečni prislon (14) iz nosilnega

•

držala in ga potisnite v utor (21) žagalne mize (1). Odvijte narebričeni vijak (20).

•

Obrnite prečni prislon (14) tako, da bo

•

puščica kazala na želeno kotno vrednost. Ponovno zategnite narebričeni vijak (20).

•

Pozor!!

Prislonskega vodila (23) ne potiskajte

•

predaleč v smeri žagalnega lista. Razmak med prislonskim vodilom (23) in

•

žagalnim listom (4) naj bi znašal približno 2 cm.

7.5. Nastavitev kota (slika 16)

Odpustite pritrdilni ročaj (9).

•

Nastavite kot žaginega lista tako, da potisnete

•

ročno (8) k stroju in ga sočasno obračate. Blokirajte pritrdilni ročaj.

•

8. Obratovanje

Opozorilo!

Po vsaki novi nastavitvi priporočamo izvesti

•

poskusni rez, da lahko mpreverite nastavljene mere. Po vklopu žage počakajte da žagalni list

•

doseže svoje največje število vrtljajev in šele potem začnete izvajati rezanje. Previdno pri zarezovanju!

•

Napravo uporabljajte samo z odsesavanjem.

•

Redno preverjajte in čistite kanale za

•

odsesavanje. Pokrov na zaščiti žaginega lista lahko sna-

•

mete, da lahko na zaščito žaginega lista priključite odsesovalno cev.

8.1.1 Izvajanje vzdolžnih rezov (Slika 17)

Tu lahko prežagate obdelovanec v njegovi vzdolžni smeri. En rob obdelovanca pritisnite na paralelni prislon (7) tako, da bo ravna stran nalegala na žagalno mizo (1). Zaščita žagalnega lista (2) mora biti zmeraj spuščana na obdelovanec. Delovni položaj pri vzdolžnem rezanju ne sme nikoli biti v isti liniji kot poteka smer rezanja.

Paralelni prislon (7) nastavite odgovarjajoče

•

višini obdelovanca in želeni širini (glej 7.3.)

- 25 -

Anl_TE_TS_250_UF_SPK4.indb 25Anl_TE_TS_250_UF_SPK4.indb 25 15.10.2019 09:45:3915.10.2019 09:45:39

Page 26

SLO

Vključite žago

•

Roke z zaprtimi prsti položite ravno na

•

obdelovanec in potiskajte obdelovanec vzdolž

paralelnega prislona (7) proti žagalnemu listu

(4).

Stransko vodilo z levo roko ali desno roko

•

(odvisno od položaja paralelnega prislona)

samo do sprednjega roba zaščitnega pokro-

va.

Obdelovanec zmeraj potisnite do konca

•

razcepne zagozde (5).

Odpad pri rezanju ostane ležati na žagalni

•

mizi (1) dokler se list žage (4) ne bo ponov-

no nahajal v mirovanju.

Dolge obdelovance zavarujte pred

•

prevračanjem ob koncu postopka žaganja (na

primer s podstavnim stojalom, ipd.)

8.1.2. Rezanje ozkih obdelovancev (Slika 18)

Vzdolžne reze obdelovancev s širino manjšo kot 150 mm je treba brezpogojno izvrševati s pomočjo potisnega dela (3). Potisni del je vsebovani v obsegu dobave. Obrabljeni oz. poškodovani potisni del je treba takoj zamenjati.

8.1.3. Rezanje zelo ozkih obdelovancev

(Slika 19)

Za vzdolžne reze zelo ozkih obdelovancev

•

debeline manjše od 50 mm in manj je treba

brezpogojno uporabljati potisni del (a).

Pri tem je treba dati prednost nižji vodilni

•

površini paralelnega prislona.

Potosni leseni del ni zajetei v obsegu dobave!

•

(lahko ga dobite v dotičnih trgovinah) Obra-

bljeni potisni leseni del je treba pravočasno

zamenjati.

8.1.4.Izvajanje poševnih rezov (Slika 16/20)

Poševne reze praviloma izvajamo z uporabo paralelnega prislona (7). Če se pri prečnih rezih žagin list (4) nagiba v levo, nastavite paralelno omejilo (7) na desno stran žaginega lista (4). Obdelovanca vodite med žaginim listom (4) in paralelnim omejilom (7).

List žage (4) nastavite na želeno kotno

•

vrednost (glej 7.5.).

Paralelni prislon (7) nastavite glede na debe-

•

lino in višino obdelovanca, ki ga boste žagali

(glej 7.3.1).

Rezanje izvajajte glede na debelino obdelo-

•

vanca (glej 8.1.1. in 8.1.2 in 8.1.3.)

8.1.5. Izvajanje prečnih rezov (Slika 21)

Prečni prislon (14) potisnite v enega od obeh

•

utorov (a) na žagalni mizi (21) in ga nastavite na želeno kotno vrednost (glej 7.4.). Če bi bilo potrebno naknadno žagalni list (4) postavljati v prečni položaj, potem se uporabi tisti utor, ki bo onemogočal, da bi Vaša roka in prečni prislon prišla v kontakt z zaščito žagalnega lista. Obdelovanec čvrsto potiskajte proti

•

prečnemu prislonu (14). Vključite žago.

•

Potiskajte prečni prislon (14) in obdelovanec

•

v smeri žagalnega lista, da boste izvedli rez. Opozorilo!Zmeraj čvrsto držite vodeni ob-

•

delovanec, nikoli prosti obdelovanec, ki ga režete. Prečni prislon (14) zmeraj potiskajte nap-

•

rej toliko, da bo obdelovanec popolnoma prežagani. Ponovno izključite žago. Odpadke od žaganja

•

odstranjujte šele potem, ko se je žagalni list popolnoma ustavil.

8.1.6 Transport (sl. 22)

ZA transport lahko ogrodje povsem zložite. Alternativno lahko ogrodje zložite na strani koles, drugo stran ogrodja pa iztegnete tako, da lahko stroj vozite.

9. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

- 26 -

Anl_TE_TS_250_UF_SPK4.indb 26Anl_TE_TS_250_UF_SPK4.indb 26 15.10.2019 09:45:3915.10.2019 09:45:39

Page 27

SLO

10. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

10.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom. Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

10.2 Oglene ščetke

Pri prekomernem iskrenju naj strokovnjak za elektriko preveri oglene ščetke. Nevarnost! Oglene ščetke lahko zamenja le stro- kovnjak za elektriko.

10.3 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

10.5 Transport

Ob transportu stroja dvignite žagino mizo. Zaščitnih naprav, kot so zaščita žaginega lista ali omejilne tirnice nikoli ne uporabljajte za premikanje ali transport.

11. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

12. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.

10.4 Seznam nadomestnih delov in dodatne opreme:

Pri naročanju nadomestnih delov navedite naslednje:

tip naprave

•

št. art. naprave

•

ID-številka naprave

•

številka potrebnega nadomestnega dela

•

Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info

Namig! Za dobre delovne rezultate priporočamo kakovostno dodatno opremo družbe ! www.kwb.eu welcome@kwb.eu

- 27 -

Anl_TE_TS_250_UF_SPK4.indb 27Anl_TE_TS_250_UF_SPK4.indb 27 15.10.2019 09:45:3915.10.2019 09:45:39

Page 28

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

- 28 -

Anl_TE_TS_250_UF_SPK4.indb 28Anl_TE_TS_250_UF_SPK4.indb 28 15.10.2019 09:45:4015.10.2019 09:45:40

Page 29

SLO

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Klinasti jermen, ogljene ščetke, mizni vložek,

Obrabni material/ obrabni deli* Žagin list Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

potisna palica

- 29 -

Anl_TE_TS_250_UF_SPK4.indb 29Anl_TE_TS_250_UF_SPK4.indb 29 15.10.2019 09:45:4015.10.2019 09:45:40

Page 30

SLO

Garancijska listina

Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. ﬁ zičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

- 30 -

Anl_TE_TS_250_UF_SPK4.indb 30Anl_TE_TS_250_UF_SPK4.indb 30 15.10.2019 09:45:4015.10.2019 09:45:40

Page 31

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros

por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat.

Vigyázat! Sérülés veszélye! Ne nyúljon a futó fűrészlapba.

Túlterhelés kapcsoló

- 31 -

Anl_TE_TS_250_UF_SPK4.indb 31Anl_TE_TS_250_UF_SPK4.indb 31 15.10.2019 09:45:4015.10.2019 09:45:40

Page 32

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Figyelmeztetés! Olvasson minden biztonsági utasítást, utalást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli

mulasztások áramütést, tüzet és/vagy súlyos sérüléseket okozhatnak.

Őrizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás

terjedelme

2.1 A készülék leírása (képek 1-töl - 22-ig)

1 Fűrészasztal 2 Fűrészlapvédő 3 Tolóbot 4 Fűrészlap 5 Hasítóék 6 Asztalbetét 7 Párhuzamos ütköző, komplett 8 Kézikerék 9 Beállító- és rögzítőfogantyú 10 Állvány 11 Be-/kikapcsoló 12 Excenterkar 13 Gumiláb, beállítható 14 Haránt ütköző 15 Csavar 16 Elszívó adapter 17 Süllyesztett fejű csavar 18 Lyuk (hasítóék) 19 Rögzítőcsavar

20 Csavar 21 Horony 22 Skála 23 Ütközősín 24 Tartó 25 Rés 26 Csavar 27 Rés 28 Vezetősín 29 Tartólemez 30 Hasítóék-ellencsapágy 31 Kerék 32 Tartó a párhuzamos ütközőhöz 33 Asztalkiszélesítés 34 Szerszámkampó 35 Kar 36 Anya 37 Villás kulcs 38 Villás kulcs 39 Asztalhosszabbítás 40 Karima 41 Túlterhelés elleni kapcsoló 42 Kábelfelcsévélés

a Csavar b Rugós gyűrű c Alátétkorong d Alátétkorong e Csavar f Tengelycsavar g Alátétkorong h Távolságtartó cső i Anya

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

- 32 -

Anl_TE_TS_250_UF_SPK4.indb 32Anl_TE_TS_250_UF_SPK4.indb 32 15.10.2019 09:45:4015.10.2019 09:45:40

Page 33

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

F űrészlapvédő

•

Tolóbot

•

Párhuzamos ütköző

•

Harántütköző

•

Ütközősín

•

Állvány

•

Villás kulcs (2x)

•

Asztalhosszabbítás

•

Kerék (2x)

•

Állvány

•

Felszerelési anyag

•

Eredeti üzemeltetési útmutató

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

Az asztali körfűrész a gép nagyságának megfelelő mindenféle fa hossz- és keresztvágására (csak haránt ütközővel) szolgál. Semilyen rönkfélét nem szabad vágni.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

Csak a gépnek megfelelő fűrészlapokat (KFVagy CV-fűrészlapokat) szabad használni. Tilos bármiljen fajta HSS – fűrészlapnak és vágó tárcsának a használata.

kel kapcsolatban kioktatottaknak kell lenniük. Ezen kívül legpontosabban be kell tartani az érvényes balesetvédelmi előírásokat. Figyelembe kell venni a munkaegészségügy és a biztonságtechnika terén fennálló balesetvédelmi szabályokat. A gépen történő változtatások, teljesen kizárják a gyártó szavatolását és az ebből adódó károk megtérítését. Bizonyos fennmaradt rizikótényezőket rendeltetésszerű használat ellenére sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő pontok léphetnek fel:

A fűrészlap megérintése a nem lefedett

•

fűrészkörben. A forgó fűrészlapba való nyúlás (vágási sé-

•

rülés). A munkadarabok és munkadarabrészek viss-

•

zacsapódása. Fűrészlaptörések.

•

A fűrészlap hibás keményfémrészeinek a

•

kivetése. A szükséges zajcsökkentő füllvédő használa-

•

tának mellőzésekor a hallás károsodása. Zárt teremben történö használatnál az egész-

•

ségre káros fapor kibocsájtása.

4. Technikai adatok

Váltakozóáramú motor ............ 220-240V ~ 50Hz

Teljesítmény P ... S1 1500 W · S6 20% 2000 Watt Üresjárati fordulatszám n

Keményfémfűrészlap ..... Ø 250 x Ø 30 x 2,8 mm

A fogak száma ................................................ 48

Asztalnagyság ............................. 645 x 455 mm

Asztalkiszélesítés bal/jobb ........... 645 x 110 mm

Asztalhosszabbítás ...................... 455 x 130 mm

Vágási magasság max. ................... 78 mm / 90°

......................................................... 53 mm / 45°

Magasságelállítás ... fokozatmentesen 0 - 78 mm Fűrészlap elfordítható . fokozatmentesen 0° - 45°

Elszívócsatlakozás ............................... Ø 36 mm

Súly ..................................................... cca. 32 kg

Védelmi osztály: ............................................ II/

A hasítóék vastagsága: ........................... 2,0 mm

................. 4500 perc

쓑

-1

A rendeltetésszerű használat része a biztonsági utasítások, valamint az összeszerelési és a használati utasításban levő üzemeltetési utasítások ﬁ gyelembe vétele is. A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyek-

Anl_TE_TS_250_UF_SPK4.indb 33Anl_TE_TS_250_UF_SPK4.indb 33 15.10.2019 09:45:4115.10.2019 09:45:41

Üzemmód S6 20%: Folyamatos üzem megszakításos megterheléssel (játéktartam 10 perc). Annak érdekében, hogy ne melegedjen fel a motor az engedélyezetten felülre, a játéktartam 20%-át szabad a megadott névleges teljesítménnyel üzemeltetni és utánna a játéktartam 80%-át meg-

- 33 -

Page 34

terhelés nélkül kell tovább futtatni.

Veszély! Zajszint

A zajértékek az EN 62841 szerint lettek mérve.

Üzem

Hangnyomásmérték LpA .....................92,6 dB(A)

Bizonytalanság K Hangteljesítménymérték L Bizonytalanság K

Viseljen egy zajcsökkentő fülvédőt.

A zaj behatása hallásvesztéshez vezethet.

A megadott zajkibocsátási értékek egy normált ellenőrzési folyamat szerint lettek mérve és fel lehet őket használni az egyik elektromos szerszámnak a másikkal való összehasonlítására.

A megadott zajkibocsátási értékeket a megterhelés ideiglenes felbecsülésére is fel lehet használni.

Figyelmeztetés:

A zajkibocsátási értékek az elektromos szerszám tényleges használata alatt eltérhet a megadott értékektöl, attol függően, hogy hogyan és milyen módon lesz az elektromos szerszám használva főleg attól, hogy milyen fajta munkadarab lesz megdolgozva.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani. Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket. Kapcsolja ki a készüléket, ha nem használja.

•

.................................. 3 dB(A)

................................. 3 dB(A)

............. 103,6 dB(A)

Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Figyelmeztetés! Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

Kicsomagolni az asztali körfűrészt és felül-

•

vizsgálni esetleges szállítási sérülésekre. A gépet stabilan kell felállítani, ez annyit

•

jelent, hogy egy munkapadra, vagy egy biztos lábazatra feszesen rá kell csavarozni. A beüzemeltetés előtt minden burkolatnak és

•

biztonsági berendezésnek szabályszerűen fell kell szerelve lennie. A fűrészlapnak szabadon kell tudni futnia.

•

Ügyeljen a már megmunkált fán az idegen

•

testekre, mint például szögekre vagy csavarokra stb. Mielőtt üzemeltetné a be-/ kikapcsolót, bizo-

•

nyosodjon meg arról, hogy a fűrészlap helyesen fel van szerelve és a mozgatható részek könnyű járatúak.

6. Összeszerelés

Korlátolja a munkaidőt!

Ennél ﬁ gyelembe kell venni az üzemciklus min- den részletét (mint például az időket, amelyekben az elektromos szerszám ki van kapcsolva, és olyanokat amelyekben habár be van kapcsolva de megterhelés nélkül fut).

Anl_TE_TS_250_UF_SPK4.indb 34Anl_TE_TS_250_UF_SPK4.indb 34 15.10.2019 09:45:4115.10.2019 09:45:41

Veszély! A körfűrészen történő minden karbantartási, átszerelési és összeszerelési munka előt kihúzni a hálózati csatlakozót.

6.1 Az asztalhosszabbítás felszerelése (2-es ábra)

Fordítsa meg az asztali körfűrészt és fektese

•

a körfűrészt a talajra vagy egy megfelelő munkaalátétre, úgy hogy a fűrészasztal lefelé mutasson. Csavarozza össze a fűrészasztalon az asztal-

•

- 34 -

Page 35

hosszabbítást (39) a csavarokkal (a), a rugós gyűrűkkel (b) és az alátétkorongokkal (c).

6.2 Az állvány felszerelése (ábra 1, 3-tol 5-ig)

Azáltal, hogy befelé nyomja a kart (35) kinyitni

•

az állvány bereteszelését. Hagyja az állvány lábait a kihajtott pozícióban

•

ismét bereteszelni. Csavarozza össze az állványon a kerekeket

•

(31) a tengelycsavarokkal (f), alátétkorongokkal (g), távolságtartó hüvellyel (h) és anyával (i). Csavarozza össze az állványon a gépet a cs-

•

avarokkal (e) és alátétkorongokkal össze (d). Az állvány egy beállítható gumilábbal (13)

•

van felszerelve. Ezzel ki tud a munkahelyen kissebb egyenetlenségeket egyenlíteni.

6.3 A hasítóék felszerelése és beállítása (ábra 6a, 9)

Veszély! Kihúzni a hálózati csatlakozót.

Beállítani a fűrészlapot (4) a max. vágási mé-

•

lységre, a 0°-ú állásba helyezni és arretálni. Szerelje le a fűrészlapvédőt (lásd a 6.4-et).

•

Vegye ki az asztalbétet (lásd 6.5-öt).

•

Lazítsa meg a rögzítőcsavarokat (19).

•

Vezesse be a hasítóeket a tartólemez (29) és

•

a hasítóék-ellencsapágy (30) közé. A hasítóék és a fűrészlap közötti távolságnak

•

cca. 3-8 mm-nek kell lennie. Húzza ismét meg a rögzítő csavart és szerelje

•

fel az asztalbetétet.

6.4 A fűrészlapvédő felszerelése / leszerelése (ábra 6b, 1c)

Rakja fel a fűrészlapvédőt a hasítóékre úgy,

•

hogy a csavar (15) a hasítóék lyukán (18) keresztül passzoljon. A leszerelés az ellenkező sorrendben törté-

•

nik.

Figyelmeztetés! A fűrészelés kezdete előtt le kell ereszteni a fűrészlapot a munkadarabra.

6.5 Az asztalbetét kicserélése (7-es ábra)

Kopás vagy megrongálás esetén kicserélni

•

az asztalbetétet, mert különben magasabb sérülési veszély áll fenn. Vegye le a fűrészlapvédőt (2).

•

Távolítsa el a süllyesztettfejű csavart (17).

•

Vegye ki az elkopott asztalbétet (6).

•

Az összeszerelés az ellenkező sorrendben

•

történik.

6.6 A fűrészlap összeszerelése/kicserélése

(8-as ábra) Figyelmeztetés! Kihúzni a hálózati csatlakozót

Eltávolítani at asztalbetétet. (lásd a 6.5-öt)

•

Eressze meg az anyát (36), azáltal hogy egy

•

villás kulcsot rétesz az anyára és egy további

villás kulcsot rátesz a külső karimára (40)

ellentartásként.

Az anyát a fűrészlap forgási irányába csa-

•

varni.

Vegye le a külső karimát és húzza le az

•

öreg fűrészlapot a tengelyről és a belülső

karimáról.

Az új fűrészlap felszerelése előtt megtisztítani

•

a karimát.

Tegye az új fűrészlapot az ellenkező sor-

•

rendben ismét be és húzza feszesre meg.

Utasítás! Vegye figyelembe a fűrészlap futási

irányát, a fogak vágási irányának a futás irá-

nyába kell lennie, tehát előre mutatniuk.

Szerelje ismét fel az asztalbetétet és a

•

fűrészlapvédőt (lásd a 6.4-et, 6.5-öt).

Mielőtt a fűrésszel újra dolgozna, meg

•

kell vizsgálni a védő berendezések

működőképeségét.

Figyelmeztetés! Minden fűrészlapcsere

•

után leellenőrizni, hogy a fűrészlapvédő (2)

a követelmények szerint nyit és újra zár e.

Kiegészítően leellenőrizni, hogy a fűrészlap

(4) szabadon fut e a fűrészlapvédőben (2).

Figyelmeztetés! Minden fűrészlapcsere

•

után le kell ellenőrizni, hogy a fűrészlap (4)

függőleges állásban, úgymint 45°-os döntés-

nél, szabadon fut-e az asztalbetétben (6).

Figyelmeztetés! Egy elkopott vagy megrongá-

•

lódott asztalbetétet (6) azonnal ki kell cserélni

(lásd a 6.4-et).

Figyelmeztetés! A fűrészlap (4) cseréjét és

•

kiigazítását szabályszerűen kell elvégezni.

6.7 Csatlakozó az porelszíváshoz (2, 10-es

ábra)

A gépet rá lehet csatlakoztatni egy por-elszívásra (elszívó adapterszet szívótömlővel nincs a szállítás terjedelmében, tartozékként kapható):

csatlakoztasa a porelszívást rá az elszívó

•

adapterre (16).

Kiegészítően rá lehet egy elszívótömlőt csat-

•

lakoztatni a fűrészlapvédőre. Vegye ehhez le

a fűrészlapvédő sapkáját le, dugja azután rá

az elszívó tömlőt.

- 35 -

Anl_TE_TS_250_UF_SPK4.indb 35Anl_TE_TS_250_UF_SPK4.indb 35 15.10.2019 09:45:4115.10.2019 09:45:41

Page 36

7. Kezelés

7.1. Be/ki-kapcsoló (ábrák 1,16/poz. 11)

A zöld taszter „I” nyomása által lehet a fűrészt

•

bekapcsolni. A fűrészelés kezdete előtt megvárni, amig a fűrészlap el nem érte a maximális fordulatszámát. A fűrész újboli kikapcsolásához, meg kell

•

nyomni a piros „0” tasztert.

Ennek a készüléknek a motorja túlterhelés ellen egy túlterhelés elleni kapcsolóval (41) van védve. A névleges áram túllépésénél a túlterhelés elleni kapcsoló (41) kikapcsolja a készüléket.

Hagyja a készüléket több percig lehülni.

•

Nyomja meg a túlterhelés elleni kapcsolót.

•

Kapcsolja a zöld taszter „I“ nyomása által be

•

a készüléket.

7.2. Vágásmélység (1-es ábra)

A kézikerék (8) csavarása által lehet a fűrészlapot (4) a kívánt vágási mélységre beállítani.

Az óramutató járásával ellenkező irányba:

nagyobb vágási mélység

Az óramutató forgási irányába:

kisebb vágási mélység

7.3. Párhuzamos ütköző

7.3.1. Ütközői magasság (ábrák 11-töl – 14-ig)

A vele szállított párhozamos ütköző (7) két

•

különbözően magas vezetőfelülettel rendelkezik. A vágandó anyagok vastagságától függően

•

az ütközősínt (23) vastag anyagoknál a 12-es ábra szerint, vagy vékony anyagoknál a 13-as ábra szerint kell használni. Az ütközősínnek (23) az alacsonyabb

•

vezetőfelületre való átállításához, meg kell lazítani mind a két recézett fejű csavart (26), azért hogy kioldja az ütközősínt (23) a tartórol (24). Kivenni a két recézett fejű csavart (26) az

•

ütközősínben (23) levő egyik résen (27) keresztül és a másik résbe (25) ismét berakni. Ismét felszerelni az ütközősínt (23) a tartóra

•

(24). A magasabb vezetőfelületre való átállítást

•

analog kell elvégezni.

7.3.2. Vágási szélesség (ábrák 12-töl - 14-ig)

A fadarabok hosszvágásánál a párhuzamos

•

ütközőt (7) muszáj használni.

A párhuzamos ütközőt (7) a fűrészasztalnak

•

(1) mind a két oldalára fel lehet szerelni.

A párhuzamos ütközőt (7) be kell tenni a

•

fűrészasztal (1) vezetősínébe (28).

A vezetősínen (28) levő skála (22) segítségé-

•

vel lehet a párhuzamos ütközőt (7) a kívánt

mértékre beállítani.

Az excenterkar (12) nyomása által lehet a

•

párhuzamos ütközőt a kívánt pozícióban

beszorítani.

7.3.3. Az ütközési hossz beállítása (ábrák 12-

töl - 14-ig)

A vágási jav szorulásának az elkerüléséért,

•

az ütközősín (23) hosszirányba eltolható.

Egyszerű szabály: Az ütközőnek a hátsó vége

•

egy gondolt vonalhoz ütközik, amelyik körül-

belül a fűrészlap közepénél kezdődik és 45°

fok alatt hátrafelé fut.

Beállítani a szükséges vágásszélességet

•

- meglazítani a recézett fejű csavarokat (26)

és az ütközősínt (23) annyira előretolni, amig

a kigondolt 45°-ú vonalat meg nem érinti.

- Ismét feszesre húzni a recézett fejű csavaro-

kat (26).

7.4. Harántütköző (15-ös ábra)

Betolni a harántütközőt (14) a fűrészasztal

•

horonyába (21).

Meglazítani a csavart (20).

•

Addig fordítani a harántütközőt (14), amig a

•

nyíl a kívánt szögmértékre nem mutat.

Ismét feszesre húzni a csavart (20).

•

Figyelem!

Ne tolja az ütközősínt (23) túlságosan a

•

fűrészlap irányába.

Az ütközősín (23) és a fűrészlap (4) közötti

•

távolságnak cca. 2 cm-nek kellene lennie.

7.5. A szög beállítása (16-os ábra)

Eressze meg a rögzítőfogantyút (9).

•

Azáltal hogy a kézikereket (8) a gép felé

•

nyomja és egyidejűleg elcsavarja, állítsa el a

fűrészlap szögletét.

Arretálja a rögzítőfogantyút.

•

- 36 -

Anl_TE_TS_250_UF_SPK4.indb 36Anl_TE_TS_250_UF_SPK4.indb 36 15.10.2019 09:45:4115.10.2019 09:45:41

Page 37

8. Üzem

Figyelmeztetés!

Minden új beállítás után, a beállított mértékek

•

felülvizsgálatára egy próbavágást ajánlunk. A fürész bekapcsolása után, mielőtt véghez-

•

vinné a vágást megvárni, mig a fűrészlap a maximális fordulatszámát el nem érte. Figyelem a bevágásnál!

•

A készüléket csak elszívással üzemeltetni.

•

Az elszívó nyílásokat rendszeresen

•

leellenőrizni és megtisztítani. A fűrészlapvédőn levő sapkát le lehet ven-

•

ni, úgy hogy rá lehet csatlakoztatni egy elszívótömlőt a fűrészlapvédőre.

8.1.1 A hosszvágások véghezvitele (17-es ábra)

Ennél hosszirányba lesz átvágva egy munkadarab. A munkadarabnak az egyik széle a párhuzamos ütköző (7) ellen lesz nyomva, mig a lapos oldala a fűrészasztalra (1) felfekszik. A fűrészlapvédőt (2) mindig le kell ereszteni a munkadarabra. A hosszvágásnál sohasem szabad a munkaállásnak a vágás lefolyásával egy vonalban lennie.

A párhuzamos ütközőt (7) a munkadarab

•

magasságnak és a kívánt szélességnek megefelelően beállítani. (lásd a 7.3.-at) Bekapcsolni a fűrészt.

•

A kezeket zárt ujjakkal laposan ráfektetni a

•

munkadarabra és a munkadarabot a párhuzamos ütköző (7) mentén a fűrészlapba (4) tolni. Az oldali jobb vagy bal kézzeli vezetést (a

•

párhuzamos ütköző helyzetétől függően) mindig csak a fűrészlapvédő elülső széléig végezni. A munkadarabot mindig a hasítóék (5) végéig

•

áttolni. A vágási hulladék a fűrészasztalon (1) addig

•

fekve marad, mig a fűrészlap (4) ismét nyugalmi állásba nem került. Biztosítsa a hosszú munkadarabokat a vágási

•

folyamat végéni lebillenés ellen! (mint például legurulási állvány stb.)

8.1.2. Keskeny munkadarabok vágása (18-as ábra)

150 mm alatti szélességű munkadarabok hosszvágását okvetlenül egy tolóbot (3) segítségével kell elvégezni. A tolóbot benne van a szállítás terjedelmében. Az elkopott vagy károsult tolóbotot azonnal kicserélni.

8.1.3. Nagyon keskeny munkadarabok vágása (19-es ábra)

Nagyon keskeny 50 mm-es és alatta levő

•

szélességű munkadarabok hosszvágásánál okvetlenül egy tolófát kell használni. Ennél a párhuzamos ütköző alacsonyabb

•

vezetőfelületét kell előnybe részesíteni. A tolófa nincs benne a szállítás terjedelmé-

•

ben! (Kapható a rávonatkozó szaküzletben) Az elkopott tolófát időben kicserélni.

8.1.4. Ferdevágások kivitelezése (16/20-as ábra)

Ferde vágások már alapjába véve csak a párhuzamos ütköző (7) felhasználatával végezendők el. Ha ferde vágásnál balta dönti a fűrészlapot (4), akkor helyezze a párhuzamos ütközőt (7) a fűrészlap (4) jobboldalára. A munkadarabot a fűrészlap (4) és a párhuzamos ütköző között (7) vezetni.

Beállítani a fűrészlapot (4) a kívánt szögmér-

•

tékre. (lásd a 7.5.-öt) A munkadarab szélessége és magassága

•

szerint beállítani a párhuzamos ütközőt (7) (lásd a 7.3.1-et). A munkadarab szélességének megfelelően

•

elvégezni a vágást (lásd a 8.1.1.-et és a

8.1.2.-öt valamint a 8.1.3.-at)

8.1.5. Harántvágások kivitelezése (21-es ábra)

A fűrészasztal két horonya (21) közül az egy-

•

ikbe betolni a harántütközőt (14) és beállítani a kívánt szögmértékre. (lásd a 7.4.-et) Ha a fűrészlapot (4) még kiegészítően ferdén kell beállítani, akkor azt a horonyt (21) kell használni, amely nem engedi az ön kezét és a harántütközőt a fűrészlapvédővel érintkezésbe kerülni. A munkadarabot feszesen a harántütköző

•

(14) ellen nyomni. Bekapcsolni a fűrészt.

•

A vágás elvégzéséhez a harántütközőt (14)

•

és a munkadarabot a fűrészlap irányába tolni.

Figyelmeztetés!

•

Mindig a vezetett munkadarabot tartani, so-

hasem a szabad munkadarabot amely le lesz vágva. A harántütközőt (14) mindig annyira

•

előretolni, amig teljesen át nincs vágva a munkadarab. Ismét kikapcsolni a fűrészt.

•

A fűrészhulladékot csak akkor távolítani el, ha

leállt a fűrészlap.

- 37 -

Anl_TE_TS_250_UF_SPK4.indb 37Anl_TE_TS_250_UF_SPK4.indb 37 15.10.2019 09:45:4115.10.2019 09:45:41

Page 38

8.1.6 Szállítás (22-es ábra)

A szállításhoz az állványt teljesen be lehet hajtani. Alternatívként be lehet az állványt a kerék-oldalán hajtani és az állvány másik oldalát messzire kihajtani, úgy hogy hajtani lehet a gépet.

9. A hálózati csatlakozásvezeték kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

10. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

10.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket. A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

10.4 Pótalkatrészek és tartozékok megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát

Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

Tipp! Egy jó munkaeredmény érdekébe a kiváló minőségű tartozékait ajánljuk! www.kwb.eu welcome@kwb.eu

10.5 Szállítás

A gépet csak a fűrészasztalon történő megemelés által szállítani. Ne használja a védőberendezéseket mint a fűrészlapvédőt, az ütközősíneket sohasem kezelésre vagy szállításra.

11. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

10.2 Szénkefék

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

10.3 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

Anl_TE_TS_250_UF_SPK4.indb 38Anl_TE_TS_250_UF_SPK4.indb 38 15.10.2019 09:45:4115.10.2019 09:45:41

12. Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni.

- 38 -

Page 39

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

- 39 -

Anl_TE_TS_250_UF_SPK4.indb 39Anl_TE_TS_250_UF_SPK4.indb 39 15.10.2019 09:45:4215.10.2019 09:45:42

Page 40

Szer víz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Ékszíj, szénkefék, asztalbetét, tolóbot Fogyóeszköz/ fogyórészek* Fűrészlap Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 40 -

Anl_TE_TS_250_UF_SPK4.indb 40Anl_TE_TS_250_UF_SPK4.indb 40 15.10.2019 09:45:4215.10.2019 09:45:42

Page 41

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás ﬁ gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás ﬁ gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok ﬁ gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

őség miatt ki vannak zárva a garnciateljesít-

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 41 -

Anl_TE_TS_250_UF_SPK4.indb 41Anl_TE_TS_250_UF_SPK4.indb 41 15.10.2019 09:45:4215.10.2019 09:45:42

Page 42

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti.

Varování! Nebezpečí zranění! Nesahat na běžící pilový kotouč.

Vypínač na přetížení

- 42 -

Anl_TE_TS_250_UF_SPK4.indb 42Anl_TE_TS_250_UF_SPK4.indb 42 15.10.2019 09:45:4215.10.2019 09:45:42

Page 43

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Varování! Přečtěte si veškeré bezpečnostní pokyny, graﬁ cká znázornění a technické údaje, jimiž je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít za následek zásah elektrickým proudem, požár a/ nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1–22)

1 Stůl pily 2 Ochrana pilového kotouče 3 Posuvná tyč 4 Pilový list 5 Roztahovací klín 6 Vložka stolu 7 Paralelní doraz, kompletní 8 Ruční kolo 9 Nastavovací a zajišťovací rukojeť 10 Podstavec 11 Za-/vypínač 12 Excentrická páčka 13 Gumová botka, nastavitelná 14 Příčný doraz 15 Šroub 16 Odsávací adaptér 17 Šroub se zapuštěnou hlavou 18 Otvor (roztahovací klín) 19 Upevňovací šroub 20 Šroub 21 Drážka 22 Stupnice

23 Dorazová lišta 24 Držák 25 Zářez 26 Šroub 27 Zářez 28 Vodicí lišta 29 Přídržná deska 30 Opora roztahovacího klínu 31 Kolo 32 Držák paralelního dorazu 33 Rozšíření stolu 34 Háček na nástroj 35 Páka 36 Matice 37 Rozvidlený klíč 38 Rozvidlený klíč 39 Prodloužení stolu 40 Příruba 41 Vypínač na přetížení 42 navíjení kabelu

a Šroub b Pružný kroužek c Podložka d Podložka e Šroub f Osový šroub g Podložka h Distanční trubka i Matice

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

- 43 -

Anl_TE_TS_250_UF_SPK4.indb 43Anl_TE_TS_250_UF_SPK4.indb 43 15.10.2019 09:45:4215.10.2019 09:45:42

Page 44

Ochrana pilového kotouče

•

Posuvná tyč

•

Paralelní doraz

•

Příčný doraz

•

Dorazová lišta

•

Podstavec

•

Rozvidlený klíč (2x)

•

Prodloužení stolu

•

Kolečko (2x)

•

Podstavec

•

Montážní materiál

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Univerzální kotoučová pila slouží k podélnému a příčnému řezání (pouze s příčným dorazem) dřeva všeho druhu, odpovídajíc velikosti stroje. Kulatina všeho druhu nesmí být řezána.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Používat se smí pouze pro stroj vhodné pilové kotouče (tvrdokov nebo CV). Použití pilových kotoučů z vysoce výkonné rychlořezné oceli (HSS) a dělicích kotoučů všech druhů je zakázáno.

Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích. Kromě toho musí být co nejpřísněji dodržovány platné předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech.

Změny na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika:

Dotyk pilového kotouče v nezakryté oblasti

•

řezání. Zásah do běžícího pilového kotouče (řezné

•

úrazy). Zpětné vrhání obrobků a částí obrobků.

•

Zlomení pilových kotoučů.

•

Vymrštění chybných částí ze slinutých

•

karbidů z pilového kotouče. Poškození sluchu při nepoužívání ochrany

•

sluchu. Zdraví škodlivé emise dřevných prachů při

•

použití v uzavřených prostorech.

4. Technická data

Motor na střídavý proud ............220-240V ~ 50Hz

Výkon P ...................S1 1500 W S6 20% 2 000 W

Volnoběžné otáčky n Pilový kotouč z tvrdokovu . Ø 250 x Ø 30 x 2,8 mm

Počet zubů ...................................................... 48

Velikost stolu .................................. 645 x 455 mm

Rozšíření stolu pr/le .......................645 x 110 mm

Prodloužení stolu ...........................455 x 130 mm

Výška řezu max. ............................... 78 mm / 90°

.......................................................... 53 mm / 45°

Výškové nastavení .................... plynule 0–78 mm

Pilový kotouč výkyvný .................. plynule 0°–45°

Přípojka odsávání ..................................Ø 36 mm

Hmotnost ............................................. cca 32 kg

Třída ochrany: .............................................. II/

Tloušťka roztahovacího klínu: .................. 2,0 mm

Druh provozu S6 20 %: Trvalý chod s přerušovaným zatížením (doba pracovního cyklu 10 min). Aby nebyl motor nepřípustně zahříván, smí být motor 20 % pracovního cyklu provozován s udaným jmenovitým výkonem a poté musí běžet 80 % pracovního cyklu bez zátěže.

Nebezpečí! Hluk

Hodnoty emise hluku změřeny podle normy EN

62841.

.........................4 500 min

쓑

-1

- 44 -

Anl_TE_TS_250_UF_SPK4.indb 44Anl_TE_TS_250_UF_SPK4.indb 44 15.10.2019 09:45:4315.10.2019 09:45:43

Page 45

Provoz

Hladina akustického tlaku L Nejistota K Hladina akustického výkonu L Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Udané emisní hodnoty hluku byly změřeny podle normovaného zkušebního postupu a lze je použít pro srovnání elektrického nástroje s jiným elektrickým nástrojem.

Udané emisní hodnoty hluku mohou být využity také pro předběžný odhad zatížení.

Varování:

Emise hluku se mohou během skutečného používání elektrického nářadí lišit od udaných hodnot, protože závisejí na způsobu používání elektrického nářadí, zejména na tom, jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu. Pravidelně provádějte údržbu a čištění

•

přístroje. P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat. P řístroj vypněte, pokud ho nepoužíváte.

•

Omezte pracovní dobu!

Přitom je třeba zohlednit všechny části pracovního cyklu (například doby, ve kterých je elektrický přístroj vypnut, a takové, ve kterých je přístroj zapnutý, ale běží bez zatížení).

Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

............................................ 3 dB(A)

........................................... 3 dB(A)

............. 92,6 dB(A)

....... 103,6 dB(A)

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Univerzální kotoučovou pilu vybalit a

•

překontrolovat, zda nevykazuje eventuální dopravní škody. Stroj musí být stabilně postaven, tzn.

•

přišroubován na pracovním stole nebo pevném podstavci. P řed uvedením do provozu musí být všechny

•

kryty a bezpečnostní zařízení správně namontovány. Pilový kotouč musí být volně otočný.

•

U již opracovaného dřeva dbát na cizí tělesa

•

jako např. hřebíky nebo šrouby atd. P řed zapnutím za-/vypínače se ujistěte, zda je

•

pilový kotouč správně namontován a zkontrolujte volný chod pohyblivých částí.

6. Montáž

Nebezpečí! Před všemi údržbovými a přezbrojovacími pracemi na okružní pile vytáhnout sít’ovou zástrčku.

6.1 Montáž prodloužení stolu (obr. 2)

Stolní kotoučovou pilu otočte a položte ji na

•

zem nebo na jiný pracovní podklad tak, aby pilový stůl ukazoval směrem dolů. Prodloužení stolu (39) přišroubujte na pilo-

•

vý stůl; použijte k tomu šrouby (a), pružné podložky (b) a podložky (c).

6.2 Montáž podstavce (obr. 1,3–5)

Otevřete aretaci podstavce sklopením páky

•

(35) směrem dovnitř. Nohy podstavce nechte ve vyklopené poloze

•

opět zacvaknout. Kola (31) přišroubujte na podstavec; použijte

•

k tomu osové šrouby (f), podložky (g), distanční trubku (h) a matice (i). Přišroubujte stroj na podstavec; použijte k

•

tomu šrouby (e) a podložky (d). Podstavec je vybaven nastavitelnou gumovou

•

botkou (13). S její pomocí můžete vyrovnat malé nerovnosti na pracovišti.

- 45 -

Anl_TE_TS_250_UF_SPK4.indb 45Anl_TE_TS_250_UF_SPK4.indb 45 15.10.2019 09:45:4315.10.2019 09:45:43

Page 46

6.3 Montáž a nastavení roztahovacího klínu (obr. 6a, 9)

Nebezpečí! Vytáhněte síťovou zástrčku.

Pilový kotouč (4) nastavit na max. hloubku

•

řezu, nastavit do polohy 0° a zaaretovat. Odmontuje ochranu pilového kotouče (viz

•

6.4). Vyjměte vložku stolu (viz 6.5).

•

Uvolněte upevňovací šroub (19).

•

Zasuňte roztahovací klín mezi přídržnou des-

•

ku (29) a oporu roztahovacího klínu (30). Vzdálenost mezi roztahovacím klínem a pilo-

•

vým kotoučem by měla činit cca 3–8 mm. Opět utáhněte upevňovací šroub a namontuj-

•

te vložku stolu.

6.4 Montáž / demontáž ochrany pilového kotouče (obr. 6b, 1c)

Ochranu pilového kotouče nasaďte na

•

roztahovací klín tak, aby šroub (15) zapadl do otvoru (18) na roztahovacím klínu. Demontáž se provádí v opačném pořadí.

•

Varování! Před začátkem řezání se ochrana pilového kotouče musí sklopit na obrobek.

6.5 Výměna vložky stolku (obr. 7)

P ři opotřebování nebo poškození je třeba

•

vložku stolku vyměnit, jinak existuje zvýšené riziko zranění. Ochranu pilového kotouče (2) sejmout.

•

6 šroubů se zapuštěnou hlavou (17) odstranit.

•

Opotřebovanou vložku stolku (6) směrem

•

nahoru vyjmout. Montáž nové vložky stolku provést v

•

opačném pořadí.

6.6 Montáž/výměna pilového kotouče (obr. 8)

Varování! Vytáhnout síťovou zástrčku

Odstraňte vložku stolu (viz. 6.5).

•

Uvolněte matici (36) tak, že na ni nasadíte

•

rozvidlený klíč, další rozvidlený klíč nasaďte na vnější přírubu (40) a držte ho v protisměru. Otáčejte maticí ve směru rotace pilového

•

kotouče. Sejměte vnější přírubu a poté stáhněte starý

•

pilový kotouč z hřídele a vnitřní příruby. Před montáží nového pilového kotouče

•

proveďte vyčištění přírub. Nový pilový kotouč nasaďte v opačném

•

pořadí a pevně ho utáhněte. Upozornění! Dbejte na směr otáčení pilového kotouče, směr řezu u zubů musí ukazovat ve směru otáčení, tedy dopředu. Opět namontujte vložku stolu a ochranu pilo-

•

vého kotouče (viz 6.4, 6.5).

Než začnete opět pracovat s pilou,

•

překontrolujte funkčnost ochranných zařízení. Varování! Po každé výměně pilového kotouče

•

zkontrolujte, jestli se ochrana pilového kotouče (2) otevírá a opět zavírá v souladu s požadavky. Navíc zkontrolujte, jestli se pilový kotouč (4) v ochraně pilového kotouče (2) volně otáčí. Varování! Po každé výměně pilového kotouče

•

zkontrolujte, zda pilový kotouč (4) ve vložce stolu (6) volně běží, a to jak ve svislé poloze, tak i v naklonění na 45°. Varování! Opotřebovaná nebo poškozená

•

vložka stolu (6) musí být okamžitě vyměněna (viz 6.4). Varování! Výměna a vyrovnání pilového

•

kotouče (4) musí být provedeny řádným způsobem.

6.7 Přípojka pro odsávání prachu (obr. 2,10)

Stroj lze připojit na zařízení pro odsávání prachu (set odsávacího adaptéru s odsávací hadicí není součástí dodávky, je k dostání jako příslušenství):

Připojte odsávání prachu na odsávací adap-

•

tér (16). Dodatečně lze odsávací hadici připojit na

•

ochranu pilového kotouče. Z ochrany pilového kotouče sejměte krytku a na otvor nasuňte odsávací hadici.

7. Obsluha

7.1. Vypínač (obr. 1, 16 / č. 11)

Stisknutím zeleného tlačítka .I. je možno pilu

•

zapnout. Před začátkem řezání vyčkat, až pilový kotouč dosáhne svých maximálních otáček. K vypnutí pily musí být stisknuto červené

•

tlačítko .0.

Motor tohoto přístroje je chráněn proti přetížení pomocí vypínače na přetížení (41). Při překročení jmenovitého proudu vypínač na přetížení (41) přístroj vypne.

Nechte přístroj několik minut ochladit.

•

Stlačte vypínač na přetížení.

•

Zapněte přístroj stlačením zeleného tlačítka

•

„I“.

7.2 Hloubka řezu (obr. 1)

Otáčením ruční kliky (8) může být pilový kotouč (4) nastaven na požadovanou hloubku řezu.

- 46 -

Anl_TE_TS_250_UF_SPK4.indb 46Anl_TE_TS_250_UF_SPK4.indb 46 15.10.2019 09:45:4315.10.2019 09:45:43

Page 47

Proti směru hodinových ručiček:

větší hloubka řezu

Ve směru hodinových ručiček:

menší hloubka řezu

7.3 Paralelní doraz

7.3.1 Výška dorazu (obr. 11-14)

Dodaný paralelní doraz (7) disponuje dvěma

•

různě vysokými vodicími plochami. Podle tloušt’ky řezaného materiálu musí být

•

použita dorazová kolejnička (23) podle obr. 12 pro tlustý materiál a podle obr. 13 pro slabý materiál. K přestavění dorazové kolejničky (23) na nižší

•

vodicí plochu musí být uvolněny oba rýhované šrouby (26), aby mohla být dorazová kolejnička (26) uvolněna od držáku (24). Oba rýhované šrouby (26) jednou štěrbinou

•

(27) v dorazové kolejničce (23) vyjmout a do druhé štěrbiny (25) opět zasadit. Dorazovou kolejničku (23) opět namontovat

•

na držák (24). P řestavění na vysokou vodicí plochu musí být

•

provedeno analogicky.

7.3.2 Šířka řezu (obr. 12-14)

P ři podélném řezání dřevěných dílů musí být

•

použit paralelní doraz (7). Paralelní doraz (7) může být namontován na

•

obou stranách stolu pily (1). Paralelní doraz (7) musí být nasunut do vodicí

•

drážky (28) stolu pily (1). Pomocí stupnice (22) na vodicí liště (1)

•

může být paralelní doraz (7) nastaven na požadovaný rozměr. Stlačením výstředníkové páky (12) může být

•

paralelní doraz upevněn v požadované poloze.

7.3.3 Nastavení délky dorazu (obr. 12-14)

Aby se zabránilo váznutí řezaného materiá-

•

lu, je dorazová kolejnička (23) v podélném směru posouvatelná. Základní pravidlo: Zadní konec dorazu naráží

•

na myšlenou linii, která začíná přibližně ve středu pilového kotouče a pod 45° probíhá směrem dozadu. Nastavení potřebné šířky řezu - rýhované

•

šrouby (26) povolit a dorazovou kolejničku (24) posunout tak dalece dopředu, až dojde k dotknutí myšlené 45° linie. - Rýhované šrouby (26) opět utáhnout.

7.4 Příčný doraz (obr. 15)

P říčný doraz (14) vyndat z držáku a zasunout

•

do drážky (21) řezacího stolku (1). Rýhovaný šroub (20) povolit.

•

P říčný doraz (14) otáčet, až šipka ukazuje na

•

požadovaný úhlový rozměr. Rýhovaný šroub (20) opět utáhnout.

•

Pozor!

Dorazovou kolejničku (23) neposouvat příliš

•

daleko ve směru pilového kotouče. Vzdálenost mezi dorazovou kolejničkou (23)

•

a pilovým kotoučem (4) by měla činit cca 2 cm.

7.5 Nastavení úhlu (obr. 16)

Uvolněte zajišťovací rukojeť (9).

•

Přestavte úhel pilového listu stlačením

•

ručního kolečka (8) směrem ke stroji a jeho současným otáčením. Zajišťovací rukojeť zaaretujte.

•

8. Provoz

Varování!

Po každém novém nastavení doporučujeme z

•

důvodů překontrolování nastavených hodnot provést zkušební řez. Po zapnutí pily vyčkat, až pilový kotouč

•

dosáhne svého maximálního počtu otáček, a teprve potom začít řezat. Pozor při nařezávání!

•

P řístroj provozujte pouze s odsáváním.

•

Pravidelně kontrolujte a čistěte odsávací

•

kanály. Z ochrany pilového kotouče je možné odebrat

•

krytku, aby mohla být na ochranu pilového kotouče připojena odsávací hadice.

8.1.1. Provádění podélných řezů (obr. 17)

Zde je obrobek proříznut po své délce. Hrana obrobku je tlačena proti paralelnímu dorazu (7), přičemž plochá strana leží na řezacím stolku (1). Ochrana pilového kotouče (2) musí být vždy sklopena na obrobek. Pracovní postoj při podélném řezu nesmí být nikdy v jedné linii s průběhem řezu.

Paralelní doraz (7) nastavit příslušně podle

•

výšky obrobku a požadované šířky (viz 7.3). Pilu zapnout.

•

Ruce se semknutými prsty položit ploše na

•

obrobek a obrobek posouvat podél paral-

- 47 -

Anl_TE_TS_250_UF_SPK4.indb 47Anl_TE_TS_250_UF_SPK4.indb 47 15.10.2019 09:45:4315.10.2019 09:45:43

Page 48

elního dorazu (7) do pilového kotouče (4). Boční vedení levou nebo pravou rukou (podle

•

polohy paralelního dorazu) pouze po přední hranu ochranného krytu. Obrobek protáhnout vždy až do konce

•

roztahovacího klínu (5). Odpad zůstane na řezacím stolku (1) ležet do

•

té doby, až se pilový kotouč (4) opět nachází v klidové poloze. Dlouhé obrobky zajistit proti přepadnutí na

•

konci řezání (např. odvalovací stojan atd.).

8.1.2. Řezání úzkých obrobků (obr. 18)

Podélné řezy obrobků o šířce menší než 150 mm musí být bezpodmínečně prováděny za použití posuvné tyče (3). Posuvná tyč je v rozsahu dodávky. Opotřebovanou nebo poškozenou posuvnou tyč okamžitě vyměnit.

8.1.3. Řezání velmi úzkých obrobků (obr. 19)

Pro podélné řezy velmi úzkých obrobků o

•

šířce 50 mm a méně je bezpodmínečně nutné používat posuvné dřevo (a). P řitom je třeba upřednostnit nízkou vodicí

•

plochu paralelního dorazu. Posuvné dřevo není v rozsahu dodávky! (K

•

dostání v příslušných odborných obchodech). Opotřebované posuvné dřevo včas nahradit.

8.1.4. Provádění šikmých řezů (obr. 16/20)

Šikmé řezy jsou prováděny zásadně za použití paralelního dorazu (7). Pokud při šikmém řezu nakloníte pilový kotouč (4) doleva, umístěte paralelní doraz (7) na pravé straně pilového kotouče (4). Veďte obrobek mezi pilovým kotoučem (4) a paralelním dorazem (7).

Pilový kotouč (4) nastavit na požadovaný

•

úhlový rozměr (viz 7.5.). Paralelní doraz (7) nastavit podle šířky a

•

výšky obrobku (viz 7.3.1). Řez provést odpovídajíc šířce obrobku. (viz

•

8.1.1. a 8.1.2 a 8.1.3.)

8.1.5. Provádění příčných řezů (obr. 21)

P říčný doraz (14) nasunout do jedné z obou

•

drážek (a) řezacího stolku (21) a nastavit na požadovaný úhlový rozměr (viz 7.4.). Pokud má být pilový kotouč (4) nastaven ještě také šikmo, pak je třeba použít tu drážku, která nepřivede Vaši ruku a příčný doraz do kontaktu s ochranou pilového kotouče. Obrobek tlačit pevně proti příčnému dorazu

•

(14). Pilu zapnout.

•

P říčný doraz (14) a obrobek posouvat ve

•

směru pilového kotouče a provést řez. Varování! Držte vždy vedený obrobek, nikdy

•

volný obrobek, který je uřezáván. P říčný doraz (14) posunout dopředu vždy tak

•

dalece, až je obrobek úplně přeříznut. Pilu opět vypnout. Odpad odstranit teprve

•

tehdy, když je pilový kotouč zastaven.

8.1.6 Přeprava (obr. 22)

Pro přepravu lze podstavec kompletně sklopit. Alternativně lze podstavec sklopit na straně s koly a druhou stranu podstavce lze vyklopit, aby bylo možné strojem popojíždět.

9. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

10. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

10.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití

•

přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

- 48 -

Anl_TE_TS_250_UF_SPK4.indb 48Anl_TE_TS_250_UF_SPK4.indb 48 15.10.2019 09:45:4315.10.2019 09:45:43

Page 49

10.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Nebezpečí! Uhlíkové kartáčky smí vyměnit pou- ze odborný elektrikář.

10.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

10.4 Objednávání náhradních dílů a příslušenství:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

Tip: Pro dobré pracovní výsledky doporučujeme používat vysoce kvalitní příslušenství značky

! www.kwb.eu

welcome@kwb.eu

10.5 Přeprava

Při přepravě manipulujte strojem pouze zvedáním za pilový stůl. Při manipulaci nebo přepravě nikdy nepoužívejte ke zvedání nebo přemisťování ochranné pomůcky jako ochranu pilového listu a dorazové lišty.

11. Likvidace a recyklace

12. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Anl_TE_TS_250_UF_SPK4.indb 49Anl_TE_TS_250_UF_SPK4.indb 49 15.10.2019 09:45:4315.10.2019 09:45:43

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

- 49 -

Page 50

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, uhlíkové kartáčky, vložka stolu,

Spotřební materiál/spotřební díly* Pilový kotouč Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

posuvná tyč

- 50 -

Anl_TE_TS_250_UF_SPK4.indb 50Anl_TE_TS_250_UF_SPK4.indb 50 15.10.2019 09:45:4315.10.2019 09:45:43

Page 51

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www. isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 51 -

Anl_TE_TS_250_UF_SPK4.indb 51Anl_TE_TS_250_UF_SPK4.indb 51 15.10.2019 09:45:4415.10.2019 09:45:44

Page 52

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.

Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho pílového kotúča.

Ochranný vypínač

- 52 -

Anl_TE_TS_250_UF_SPK4.indb 52Anl_TE_TS_250_UF_SPK4.indb 52 15.10.2019 09:45:4415.10.2019 09:45:44

Page 53

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Výstraha! Prečítajte si všetky bezpečnostné predpisy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-22)

1 Pílový stôl 2 Ochrana pílového kotúča 3 Posuvný prípravok 4 Pílový kotúč 5 Rozovierací klin 6 Stolná vložka 7 Paralelný doraz, kompletný 8 Ručné koliesko 9 Nastavovacia a aretačná rukoväť 10 Podstavec 11 Vypínač zap/vyp 12 Excentrická páka 13 Gumená pätka, nastaviteľná 14 Priečny doraz 15 Skrutka 16 Odsávací adaptér 17 Skrutka so zápustnou hlavou 18 Diera (rozovierací klin) 19 Upevňovacia skrutka 20 Skrutka

21 Drážka 22 Stupnica 23 Dorazová lišta 24 Držiak 25 Štrbina 26 Skrutka 27 Štrbina 28 Vodiaca koľajnica 29 Držiaca platňa 30 Protiľahlé uloženie rozovieracieho klinu 31 Koleso 32 Držiak pre paralelný doraz 33 Rozšírenie stola 34 Nástrojový hák 35 Páčka 36 Matica 37 Vidlicový kľúč 38 Vidlicový kľúč 39 Predĺženie stola 40 Príruba 41 Ochranný vypínač 42 Návin kábla

a Skrutka b Pružná podložka c Podložka d Podložka e Skrutka f Osová skrutka g Podložka h Distančné rúrky i Matica

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

- 53 -

Anl_TE_TS_250_UF_SPK4.indb 53Anl_TE_TS_250_UF_SPK4.indb 53 15.10.2019 09:45:4415.10.2019 09:45:44

Page 54

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Ochrana pílového kotúča

•

Posuvný prípravok

•

Paralelný doraz

•

Priečny doraz

•

Dorazová lišta

•

Podstavec

•

Vidlicový kľúč (2x)

•

Predĺženie stola

•

Koleso (2x)

•

Podstavec

•

Montážny materiál

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Stolná kotúčová píla je určená na pozdĺžne a priečne rezanie (len s použitím priečneho dorazu) dreva akéhokoľvek druhu s primeranou veľkosťou pre daný stroj. Guľatina akéhokoľvek druhu sa nesmie rezať na tomto stroji.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Povolené pre používanie s týmto strojom sú len vhodné pílové kotúče (pílové kotúče typu HM alebo CV). Používanie pílových kotúčov typu HSS a rozbrusovacích kotúčov akéhokoľvek druhu je zakázané.

Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené týmto nesprávnym používaním ručí používateľ / obslu-

hujúca osoba, nie však výrobca. Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokyny k prevádzke nachádzajúce sa v návode na obsluhu. Osoby, ktoré obsluhujú prístroj a vykonávajú jeho údržbu, musia byť s týmto oboznámené a informované o možných nebezpečenstvách. Okrem toho sa musia prísne dodržiavať platné bezpečnostné predpisy proti úrazom. Musia sa taktiež dodržiavať ďalšie všeobecné pravidlá v oblastiach pracovnej medicíny a bezpečnostnej techniky.

Zmeny vykonané na stroji celkom vylučujú ručenie výrobcu a ručenie za škody týmto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niektoré špeciﬁ cké rizikové faktory cel- kom vylúčiť. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnúť nasledujúce riziká:

Kontakt s pílovým kotúčom v píliacej oblasti,

•

ktorá nie je prikrytá. Siahnutie do bežiaceho pílového kotúča (rez-

•

né zranenie). Spätný úder obrobkov a častí obrobkov.

•

Zlomenie pílového kotúča.

•

Vymrštenie poškodených tvrdokovových častí

•

pílového kotúča. Poškodenie sluchu pri nepoužívaní potrebnej

•

ochrany sluchu. Emisie dreveného prachu poškodzujúce zdra-

•

vie pri používaní v uzatvorených miestnostiach.

4. Technické údaje

Motor na striedavý prúd ..........220-240 V ~ 50 Hz

Výkon P ...............S1 1500 W S6 20 % 2000 Watt

Otáčky pri voľnobehu n0 ......................4500 min

Pílový kotúč z tvrdokovu .. Ø 250 x Ø 30 x 2,8 mm

Počet pílových zubov ...................................... 48

Veľkosť stola .................................645 x 455 mm

Rozšírenie stola ľavé/pravé ........... 645 x 110 mm

Predĺženie stola ............................455 x 130 mm

Výška rezu max. ............................... 78 mm / 90°

.......................................................... 53 mm / 45°

Výškové nastavenie ................ plynulé 0 - 78 mm

Pílový kotúč výkyvný ................... plynulo 0° - 45°

Odsávacia prípojka ...............................Ø 36 mm

Hmotnosť ............................................ cca 32 kg

Trieda ochrany: ............................................ II /

Hrúbka rozovieracieho klinu: ................... 2,0 mm

-1

쓑

- 54 -

Anl_TE_TS_250_UF_SPK4.indb 54Anl_TE_TS_250_UF_SPK4.indb 54 15.10.2019 09:45:4415.10.2019 09:45:44

Page 55

Režim prevádzky S6 20 %: Priebežná prevádzka s ť motor počas 20 % pracovného cyklu prevádzkovaný na uvedený nominálny výkon a musí následne bežať počas 80 % pracovného cyklu bez zaťaženia.

Nebezpečenstvo! Hluk

Hodnoty hluku boli merané podľa EN 62841.

Prevádzka

Hladina akustického tlaku LpA ............ 92,6 dB (A)

Nepresnosť K Hladina akustického výkonu L Nepresnosť K

Používajte ochranu sluchu.

Hluk môže spôsobiť poškodenie sluchu.

Uvedené emisné hodnoty hluku boli namerané podľa normovaného skúšobného postupu a môžu sa použiť na porovnanie elektrického prístroja s inými prístrojmi.

Uvedené celkové emisné hodnoty hluku sa môžu taktiež použiť s cieľom predbežného posúdenia zaťaženia.

Varovanie:

Emisie hluku sa môžu počas skutočného používania elektrického prístroja líšiť od uvedených hodnôt, v závislosti od príslušného spôsobu, akým sa elektrický prístroj bude používať, predovšetkým o to, aký druh obrobku sa obrába.

Obmedzte tvorbu hluku a vibráciu na minimum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja. Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.

•

Obmedzte Vašu pracovnú dobu!

Pritom sa musia zohľadniť všetky časti prevádzkového cyklu (napríklad čas, počas ktorého je elektrický prístroj vypnutý, ako aj čas, počas ktorého je síce zapnutý, ale beží bez záťaže).

......................................3 dB (A)

..................................... 3 dB (A)

...... 103,6 dB (A)

Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Výstraha! Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektrický kábel.

Vybaliť stolnú kotúčovú pílu a skontrolovať, či

•

sa na nej nevyskytujú prípadné transportné poškodenia. Stroj musí byť stabilne postavený, t.j. na

•

pracovnom stole, alebo pevne priskrutkovaný na stabilnom podstavcovom ráme. Pred uvedením do prevádzky sa musia všetky

•

kryty a bezpečnostné prípravky správne namontovať. Pílový kotúč musí môcť voľne bežať.

•

Pri dreve, ktoré už bolo opracované, je pot-

•

rebné dbať na cudzie telesá ako napr. klince alebo skrutky atď. Pred tým, než stlačíte vypínač zap/vyp,

•

presvedčite sa o tom, že je pílový kotúč správne namontovaný a je zaručená ľahkosť chodu pohyblivých častí.

6. Montáž

Nebezpečenstvo! Pred všetkými údržbovými, prestavbovými a montážnymi prácami na kotúčovej píle sa musí vytiahnuť elektrický kábel zo siete.

6.1 Montáž predĺženia stola (obr. 2)

Otočte stolnú kotúčovú pílu a položte stolnú

•

kotúčovú pílu na zem alebo na vhodnú pracovnú podložku tak, aby bol pílový stôl otočený smerom nadol.

- 55 -

Anl_TE_TS_250_UF_SPK4.indb 55Anl_TE_TS_250_UF_SPK4.indb 55 15.10.2019 09:45:4415.10.2019 09:45:44

Page 56

Predĺženie stola (39) priskrutkujte na pílo-

•

vý stôl pomocou skrutiek (a), pružiacich podložiek (b) a podložiek (c).

6.2 Montáž podstavcového rámu (obr. 1, 3-5)

Otvorte blokovanie podstavcového rámu tak,

•

že zatlačíte páčku (35) smerom dovnútra. Nechajte nohy podstavca znovu zaaretovať

•

vo vyklopenej polohe. Priskrutkujte kolesá (31) pomocou osových

•

skrutiek (f),podložiek (g), distančnej rúrky (h) a matice (i) na podstavcový rám. Priskrutkujte stroj pomocou skrutiek (e) a

•

podložiek (d) na podstavcový rám. Podstavcový rám je vybavený nastaviteľnou

•

gumenou pätkou (13). Môžete pomocou nej vyrovnať malé nerovnosti na pracovisku.

6.3 Montáž a nastavenie rozovieracieho klinu (obr. 6a, 9)

Nebezpečenstvo! Vytiahnite kábel zo siete.

Pílový kotúč (4) nastaviť na max. hĺbku rezu,

•

nastaviť do 0° polohy a zaaretovať. Demontujte ochranu pílového kotúča (pozri

•

bod 6.4.). Vyberte von stolnú vložku (pozri 6.5).

•

Uvoľnite upevňovacie skrutky (19).

•

Zaveďte rozovierací klin medzi držiacu platňu

•

(29) a protiľahlé uloženie rozovieracieho klinu (30). Odstup medzi rozovieracím klinom a pílovým

•

kotúčom by mal byť cca 3-8 mm. Upevňovaciu skrutku znovu dotiahnite a na-

•

montujte stolnú vložku.

6.4 Montáž / demontáž ochrany pílového kotúča (obr. 6b, 1c)

Nasadiť ochranu pílového kotúča na rozovier-

•

ací klin tak, aby pasovala skrutka (15) skrz otvor (18) rozovieraceho klinu. Demontáž sa uskutoční v opačnom poradí.

•

Výstraha! Pred zahájením pílenia musí byť ochrana pílového kotúča spustená na obrobok.

6.5 Výmena stolnej vložky (obr. 7)

Pri opotrebení alebo poškodení sa musí

•

stolná vložka vymeniť, v opačnom prípade vzniká zvýšené nebezpečenstvo poranenia. Odobrať ochranu pílového kotúča (2).

•

Odskrutkovať 1 skrutky so zápustnou hlavou

•

(17). Vybrať opotrebovanú stolnú vložku (6).

•

Montáž novej stolnej vložky sa uskutoční v

•

opačnom poradí.

6.6 Montáž/výmena pílového kotúča (obr. 8)

Výstraha! Vytiahnuť kábel zo siete

Odobrať stolnú vložku (pozri 6.5).

•

Uvoľniť maticu (36) tak, že sa vidlicový kľúč

•

nasadí na maticu a druhý vidlicový kľúč sa nasadí na vonkajšej prírube (40) kvôli pridržaniu do protismeru. Maticu otáčajte v smere rotácie pílového

•

kotúča. Odoberte vonkajšiu prírubu a stiahnite starý

•

pílový kotúč z hriadeľa a z vnútornej príruby. Pred montážou nového pílového kotúča

•

vyčistite príruby. Nový pílový kotúč nasaďte opäť v opačnom

•

poradí a pevne ho dotiahnite. Upozornenie! Prosím dbajte na smer otáčania pílového kotúča, smer pílenie zubov musí byť orientovaný v smere otáčania teda vpred. Znovu namontujte stolnú vložku a ochranu

•

pílového kotúča (pozri body 6.4, 6.5). Pred opätovným začatím práce s kotúčovou

•

pílou sa musí skontrolovať funkčnosť ochranných zariadení. Varovanie! Po každej výmene pílového kotúča

•

skontrolujte, či sa ochrana pílového kotúča (2) otvára a znovu zatvára podľa požiadaviek. Dodatočne skontrolujte, či sa pílový kotúč (4) pohybuje voľne v rámci ochrany pílového kotúča (2). Varovanie! Po každej výmene pílového

•

kotúča skontrolujte, či sa pílový kotúč (4) vo zvislej polohe, ako aj naklonený na 45° voľne pretáča v stolnej vložke (6). Varovanie! Opotrebovaná alebo poškodená

•

stolná vložka (6) sa musí neodkladne vymeniť (pozri bod 6.4). Varovanie! Výmena a nastavenie pílového

•

kotúča (4) sa musí vykonať podľa predpisov.

6.7 Prípojka pre odsávanie prachu (obr. 2,10)

Stroj je možné zapojiť na odsávanie prachu (súprava adaptéra pre odsávanie prachu s odsávacou hadicou nie je súčasťou dodávky, ale je možné ho zakúpiť ako príslušenstvo):

Zapojte odsávanie prachu na odsávací adap-

•

tér (16). Dodatočne môže byť pripojená odsávacia

•

hadica na ochranu pílového kotúča. Za týmto účelom odoberte krytku z ochrany pílového kotúča, následne nasuňte odsávaciu hadicu.

- 56 -

Anl_TE_TS_250_UF_SPK4.indb 56Anl_TE_TS_250_UF_SPK4.indb 56 15.10.2019 09:45:4415.10.2019 09:45:44

Page 57

7. Obsluha

7.1. Vypínač zap/vyp (obr. 1,16/pol. 11)

Stlačením zeleného tlačidla .I. sa môže píla

•

zapnúť. Pred zahájením pílenia je potrebné vyčkať, kým pílový kotúč nedosiahne ma- ximálny počet otáčok. Aby sa píla znovu vypla, musí sa stlačiť

•

červené tlačidlo .0.

Motor tohto prístroja je zabezpečený proti preťaženiu záťažovým vypínačom (41). Pri prekročení nominálneho prúdu ochranný vypínač (41) vypne prístroj.

Nechajte prístroj vychladnúť niekoľko minút.

•

Stlačte ochranný vypínač.

•

Prístroj zapnite stlačením zeleného tlačidla „I“.

•

7.2 Hĺbka rezu (obr. 1)

Otočením nastavovacej ručnej kľuky (8) sa môže pílový kotúč (4) nastaviť na požadovanú hĺbku rezu.

Proti smeru otáčania hodinových ručičiek:

zväčšenie hĺbky rezu

V smere otáčania hodinových ručičiek:

zmenšenie hĺbky rezu

7.3 Paralelný doraz

7.3.1 Výška dorazu (obr. 11-14)

Spolu s kotúčovou pílou dodaný paralelný

•

doraz (7) má dve rozdielne vysoké vodiace plochy. Podľa hrúbky rezaných materiálov sa musí

•

použiť dorazová lišta (23) pre hrubý materiál tak, ako to je zobrazené na obr. 12, a pre tenký materiál tak, ako to je zobrazené na obr.

13. Aby bolo možné dorazovú lištu (23) prestaviť

•

na nižšiu vodiacu plochu, musia sa uvoľniť obidve ryhované skrutky (26) tak, aby sa mohla uvoľniť dorazová lišta (23) von z držiaka (24). Obidve ryhované skrutky (26) vybrať von cez

•

prvú drážku (27) v dorazovej lište (23) a vybrané skrutky znovu nasadiť do druhej drážky (25) dorazovej lišty. Dorazovú lištu (23) znovu namontovať na

•

držiak (24). Nastavenie na vyššiu vodiacu plochu sa musí

•

previesť analogicky k tomuto postupu.

7.3.2 Šírka rezu (obr. 12-14)

Pri pozdĺžnom pílení kusov dreva sa musí

•

používať paralelný doraz (7). Paralelný doraz (7) sa môže namontovať na

•

oboch stranách pílového stola (1). Paralelný doraz (7) sa musí nasadiť do vodi-

•

acej lišty (28) pílového stola (1). Pomocou stupnice (22) na vodiacej lište (1)

•

sa môže paralelný doraz (7) nastaviť na požadovaný rozmer. Stlačením excentrickej páky (12) sa môže

•

paralelný doraz zaaretovať v požadovanej pozícii.

7.3.3 Nastavenie dĺžky dorazu (obr. 12-14)

Aby sa zabránilo zablokovaniu rezaného

•

materiálu v píle, je možné posúvať dorazovú lištu (23) v pozdĺžnom smere. Základné pravidlo: Zadný koniec dorazu

•

naráža na pomyselnú priamku, ktorá začína približne v strede pílového kotúča a prebieha pod uhlom 45° smerom dozadu. Nastavenie požadovanej šírky rezu

•

- Uvoľniť ryhované skrutky (26) a posunúť dorazovú lištu (23) tak ďaleko dopredu, až sa dotkne pomyselnej 45° priamky.

- Znovu dotiahnuť ryhované skrutky (26).

7.4 Priečny doraz (obr. 15)

Priečny doraz (14) nasunúť do drážky (21)

•

pílového stola. Uvoľniť ryhovanú skrutku (20).

•

Otočiť priečny doraz (14) tak, aby šípka

•

ukazovala požadovanú uhlovú mieru. Znovu dotiahnuť ryhovanú skrutku (20).

•

Pozor!

Dorazová lišta (23) sa nesmie vysunúť príliš

•

ďaleko smerom k pílovému kotúču. Odstup medzi dorazovou lištou (23) a pílovým

•

kotúčom (4) by mal byť cca 2 cm.

7.5 Nastavenie uhla (obr. 16)

Uvoľnite aretačnú úchytku (9).

•

Nastavte uhol pílového listu tak, že zatlačíte

•

ručné koliesko (8) smerom k stroji a súčasne s ním budete otáčať. Zafixujte aretačnú úchytku.

•

- 57 -

Anl_TE_TS_250_UF_SPK4.indb 57Anl_TE_TS_250_UF_SPK4.indb 57 15.10.2019 09:45:4515.10.2019 09:45:45

Page 58

8. Prevádzka

Výstraha!

Po každom nastavení odporúčame skúšobný

•

rez, aby sa tak skontrolovali práve nastavené miery. Po zapnutí kotúčovej píly je potrebné vyčkať,

•

kým pílový kotúč nedosiahne maximálny počet otáčok, predtým než urobíte prvý rez. Pozor pri zahajovaní rezu!

•

Prístroj používajte len so zapojeným odsá-

•

vaním. Pravidelne kontrolujte a čistite odsávacie

•

kanály. Z ochrany pílového kotúča sa môže odobrať

•

krytka, aby bolo možné zapojiť na ochranu pílového kotúča odsávaciu hadicu.

8.1.1 Vykonávanie pozdĺžnych rezov (obr. 17)

Pri tomto reze sa rozreže obrobok v pozdĺžnom smere. Jedna hrana obrobku sa pritlačí oproti paralelnému dorazu (7), pričom plochá strana leží na pílovom stole (1). Ochrana pílového kotúča (2) musí byť vždy spustená na spracovávaný obrobok. Pracovný postoj pri pozdĺžnom reze nesmie byť nikdy v jednej línii s priebehom rezu.

Paralelný doraz (7) nastaviť podľa výšky

•

obrobku a požadovanej šírky rezu. (pozri bod

7.3.) Zapnúť pílu.

•

Ruky so zovretými prstami položiť naplocho

•

na obrobok a pozdĺž paralelného dorazu (7) posunúť obrobok do pílového kotúča (4). Postranné vedenie s ľavou alebo pravou ruk-

•

ou (podľa pozície paralelného dorazu) len po prednú hranu ochranného krytu. Obrobok pri pílení vždy posunúť až na koniec

•

rozovieracieho klinu (5). Rezný odpad ostane na pílovom stole (1)

•

ležať, až kým sa pílový kotúč (4) znovu nenachádza v pokojovej polohe. Dlhé obrobky zabezpečiť proti preváženiu a

•

spadnutiu na konci procesu pílenia! (napr. rolovací stojan na konci stola apod.)

8.1.2 Rezanie úzkych obrobkov (obr. 18)

Pozdĺžne rezy obrobkov so šírkou menšou ako 150 mm sa musia bezpodmienečne vykonávať pomocou posuvného prípravku (3). Posuvný prípravok je súčasťou objemu dodávky. Opotrebený resp. poškodený posuvný prípravok ihneď vymeniť.

8.1.3 Rezanie veľmi úzkych obrobkov

(obr. 19)

Pri pozdĺžnych rezoch veľmi úzkych obrob-

•

kov so šírkou 50 mm a menej sa musí bezpodmienečne používať posuvné porisko. Pritom sa musí uprednostňovať nižšia vodia-

•

ca plocha paralelného dorazu. Posuvné porisko nie je súčasťou objemu

•

dodávky! (možné zakúpiť v špecializovaných predajniach). Opotrebované posuvné porisko včas vymeniť.

8.1.4 Vykonávanie šikmých rezov (obr. 16/20)

Šikmé rezy sa zásadne vykonávajú s použitím paralelného dorazu (7). Ak pri šikmom rezaní nakláňate pílový kotúč (4) doľava, umiestnite paralelný doraz (7) na pravú stranu pílového kotúča (4). Veďte obrobok medzi pílovým kotúčom (4) a paralelným dorazom (7).

Nastaviť pílový kotúč (4) na požadovanú uhlo-

•

vú hodnotu. (pozri bod 7.5.) Paralelný doraz (7) nastaviť podľa šírky a

•

výšky obrobku (pozri bod 7.3.1.). Rez vykonať príslušne v závislosti od šírky

•

obrobku (pozri body 8.1.1., 8.1.2. a 8.1.3.).

8.1.5 Vykonávanie priečnych rezov (obr. 21)

Priečny doraz (14) nasunúť do jednej z

•

drážok (21) pílového stola a nastaviť na požadovanú uhlovú mieru. (pozri bod 7.4.) Ak by sa mal pílový kotúč (4) dodatočne nastaviť na šikmo, potom sa musí použiť tá drážka (21), ktorá nedovolí, aby sa dostala Vaša ruka a priečny doraz do kontaktu s ochranou pílového kotúča. Obrobok pevne zatlačiť oproti priečnemu do-

•

razu (14). Zapnúť pílu.

•

Priečny doraz (14) a obrobok posunúť

•

smerom k pílovému kotúču, aby sa vykonal požadovaný rez.

Výstraha!

•

Vždy držte pevne Vami vedený obrobok, nie voľný kus obrobku, ktorý bude odrezaný. Priečny doraz (14) posunúť vždy tak dopredu,

•

až sa obrobok kompletne celý prereže. Pílu opäť vypnúť. Odpad po pílení odstrániť

•

až vtedy, keď sa pílový kotúč úplne zastaví.

- 58 -

Anl_TE_TS_250_UF_SPK4.indb 58Anl_TE_TS_250_UF_SPK4.indb 58 15.10.2019 09:45:4515.10.2019 09:45:45

Page 59

8.1.6 Transport (obr. 22)

Pre transport je možné podstavcový rám kompletne sklopiť. Alternatívne sa môže podstavcový rám sklopiť na strane kolies a druhá strana sa môže vyklopiť široko smerom von tak, aby bolo možné stroj presúvať.

9. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

10. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

10.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

10.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu.

10.4. Objednávanie náhradných dielov a príslušenstva:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

Tip! Pre dobré výsledky práce odporúčame kvalitné príslušenstvo značky

! www.kwb.eu

welcome@kwb.eu

10.5 Transport

Transportujte stroj výlučne nadvihnutím za pílový stôl. Nikdy nepoužívajte ochranné zariadenia ako ochrana pílového listu, dorazové lišty na manipuláciu alebo transport.

11. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm. Nebezpečenstvo! Uhlíkové kefky smú byť vymieňané len odborným elektrikárom.

Anl_TE_TS_250_UF_SPK4.indb 59Anl_TE_TS_250_UF_SPK4.indb 59 15.10.2019 09:45:4515.10.2019 09:45:45

12. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

- 59 -

Page 60

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

- 60 -

Anl_TE_TS_250_UF_SPK4.indb 60Anl_TE_TS_250_UF_SPK4.indb 60 15.10.2019 09:45:4515.10.2019 09:45:45

Page 61

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Klinový remeň, uhlíkové kefky, stolná vložka, po-

Spotrebný materiál / spotrebné diely* Pílový kotúč Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

suvný prípravok

- 61 -

Anl_TE_TS_250_UF_SPK4.indb 61Anl_TE_TS_250_UF_SPK4.indb 61 15.10.2019 09:45:4515.10.2019 09:45:45

Page 62

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 62 -

Anl_TE_TS_250_UF_SPK4.indb 62Anl_TE_TS_250_UF_SPK4.indb 62 15.10.2019 09:45:4515.10.2019 09:45:45

Page 63

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Tischkreissäge TE-TS 250 UF (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EU 2014/68/EU (EU)2016/426

Notiﬁ ed Body:

(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notiﬁ ed Body: TÜV Süd Product Service GmbH (0123) Ridlerstraße 65, D-80339 München, Germany Reg. No.: M6A 024192 1904 Rev. 00

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 62841-1; EN 62841-3-1; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 15.10.2019

First CE: 19 Archive-File/Record: NAPR020734 Art.-No.: 43.405.68 I.-No.: 11019 Documents registrar: Korbinian Wasmeier Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 63 -

Anl_TE_TS_250_UF_SPK4.indb 63Anl_TE_TS_250_UF_SPK4.indb 63 15.10.2019 09:45:4515.10.2019 09:45:45

Dong/Product-ManagementAndreas Weichselgartner/General-Manager

Page 64

- 64 -

Anl_TE_TS_250_UF_SPK4.indb 64Anl_TE_TS_250_UF_SPK4.indb 64 15.10.2019 09:45:4515.10.2019 09:45:45

Page 65

- 65 -

Anl_TE_TS_250_UF_SPK4.indb 65Anl_TE_TS_250_UF_SPK4.indb 65 15.10.2019 09:45:4615.10.2019 09:45:46

Page 66

EH 10/2019 (01)

Anl_TE_TS_250_UF_SPK4.indb 66Anl_TE_TS_250_UF_SPK4.indb 66 15.10.2019 09:45:4615.10.2019 09:45:46

Einhell TE-TS 250 UF User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
