Einhell TE-TS 2025 UF User guide

TE-TS 2025 UF

D Originalbetriebsanleitung

Tischkreissäge

GB Original operating instructions

Bench-type circular saw

F Instructions d’origine

Scie circulaire à table

I Istruzioni per l’uso originali

Sega circolare da banco

DK/ Original betjeningsvejledning
N Bordrundsav

S Original-bruksanvisning

Bordscirkelsåg

CZ Originální návod k obsluze

Stolní kotoučová pila

SK Originálny návod na obsluhu

Stolná kotúčová píla

NL Originele handleiding

Tafelcirkelzaag

E Manual de instrucciones original

Sierra circular de mesa

FIN Alkuperäiskäyttöohje

Pöytäsirkkeli

RUS Оригинальное руководство по

эксплуатации
Дисковая пила со столом

SLO Originalna navodila za uporabo

Namizna krožna žaga

H Eredeti használati utasítás

Asztalikörfűrész

9

Art.-Nr.: 43.405.65 I.-Nr.: 11016

Anl_TE_TS_2025_UF_SPK9.indb 1Anl_TE_TS_2025_UF_SPK9.indb 1 08.03.2017 08:46:2808.03.2017 08:46:28

1a

39

51

15 2 6

4

33
14

10

11

7

12
32

31

8

9

13

1b

31

14

20

Anl_TE_TS_2025_UF_SPK9.indb 2Anl_TE_TS_2025_UF_SPK9.indb 2 08.03.2017 08:46:3608.03.2017 08:46:36

1c

5

- 2 -

383732 15

1d

1e

26

26 12

23

f

{

g h i

7

1f 2

39

a

b

c

16

42

39

e

d

3 4

31

f

i h

3535

- 3 -

Anl_TE_TS_2025_UF_SPK9.indb 3Anl_TE_TS_2025_UF_SPK9.indb 3 08.03.2017 08:46:4008.03.2017 08:46:40

g

5 6a

d,e

d,e

6b 7

15

34

34

30

19

5

29

17

6

8

36

40

Anl_TE_TS_2025_UF_SPK9.indb 4Anl_TE_TS_2025_UF_SPK9.indb 4 08.03.2017 08:46:4408.03.2017 08:46:44

9

- 4 -

10

11

12 13

23

22

24

28

262526 1227

23

22

24

24

28

14 15

45°

23

Anl_TE_TS_2025_UF_SPK9.indb 5Anl_TE_TS_2025_UF_SPK9.indb 5 08.03.2017 08:46:4608.03.2017 08:46:46

14

- 5 -

21 21

20

22

16

11 41 9 8

17

18 19

20

Anl_TE_TS_2025_UF_SPK9.indb 6Anl_TE_TS_2025_UF_SPK9.indb 6 08.03.2017 08:46:4908.03.2017 08:46:49

21

- 6 -

22

- 7 -

Anl_TE_TS_2025_UF_SPK9.indb 7Anl_TE_TS_2025_UF_SPK9.indb 7 08.03.2017 08:46:5208.03.2017 08:46:52

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Montage

7. Bedienung

8. Betrieb

9. Austausch der Netzanschlussleitung

10. Reinigung, Wartung und Ersatzteilbestellung

11. Entsorgung und Wiederverwertung

12. Lagerung

D

- 8 -

Anl_TE_TS_2025_UF_SPK9.indb 8Anl_TE_TS_2025_UF_SPK9.indb 8 08.03.2017 08:46:5308.03.2017 08:46:53

D

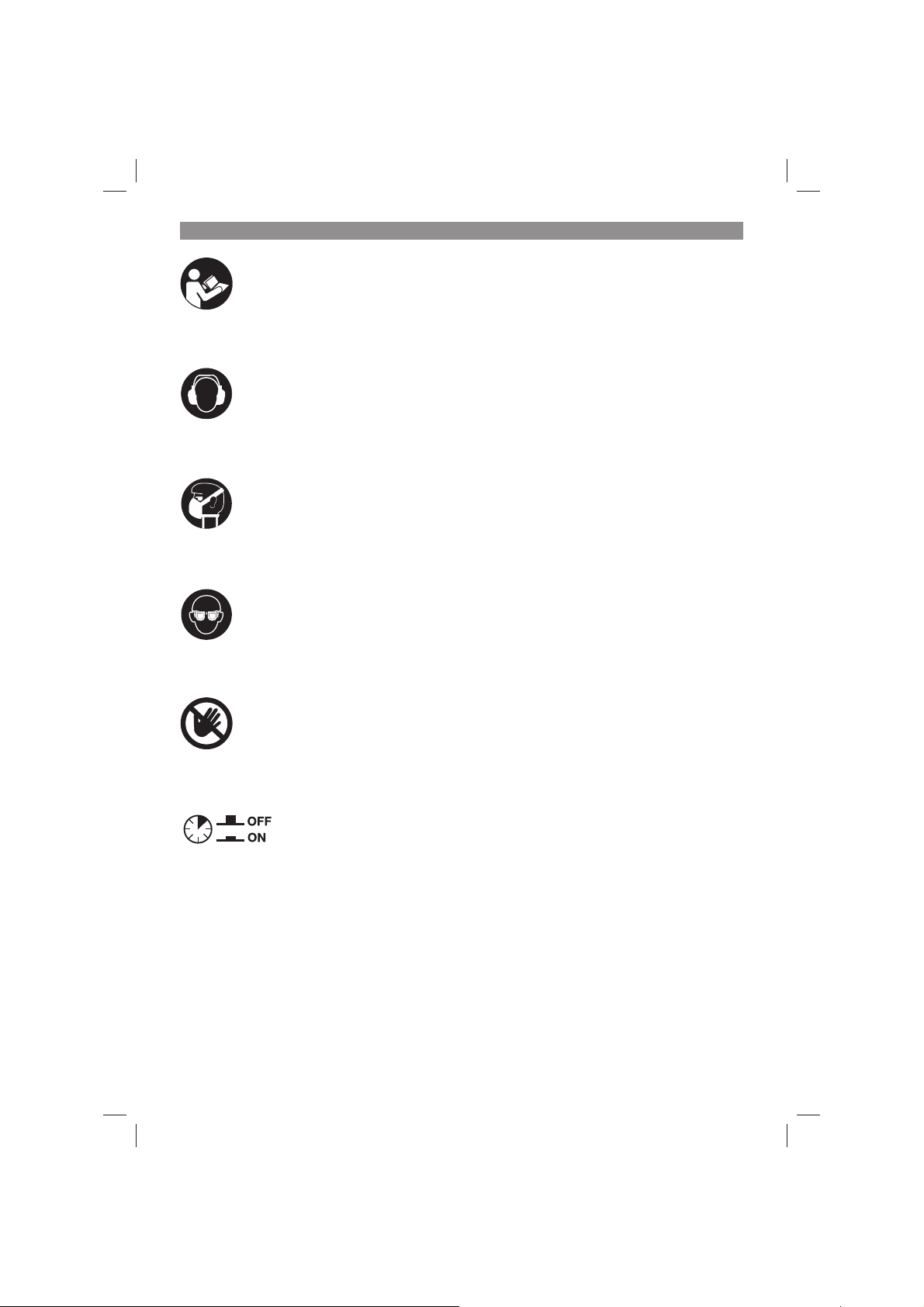

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Überlastschalter

- 9 -

Anl_TE_TS_2025_UF_SPK9.indb 9Anl_TE_TS_2025_UF_SPK9.indb 9 08.03.2017 08:46:5308.03.2017 08:46:53

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3, 7-8, 11-14)

1 Sägetisch
2 Sägeblattschutz
3 Schiebestock
4 Sägeblatt
5 Spaltkeil
6 Tischeinlage
7 Parallelanschlag, komplett
8 Handrad
9 Einstell- und Feststellgriff
10 Untergestell
11 Ein-/ Ausschalter
12 Exzenterhebel
13 Gummifuß, einstellbar
14 Queranschlag
15 Schraube
16 Absaugadapter
17 Senkkopfschraube
18 Loch (Spaltkeil)
19 Befestigungsschraube
20 Schraube

21 Nut
22 Skala
23 Anschlagschiene
24 Halter
25 Schlitz
26 Schraube
27 Schlitz
28 Führungsschiene
29 Halteplatte
30 Spaltkeil-Gegenlager
31 Rad
32 Halter für Parallelanschlag
33 Tischverbreiterung
34 Werkzeughaken
35 Hebel
36 Mutter
37 Gabelschlüssel
38 Gabelschlüssel
39 Tischverlängerung
40 Flansch
41 Überlastschalter
42 Kabelaufwicklung

a Schraube
b Federring
c Unterlegscheibe
d Unterlegscheibe
e Schraube
f Achsschraube
g Unterlegscheibe
h Distanzröhre
i Mutter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

- 10 -

Anl_TE_TS_2025_UF_SPK9.indb 10Anl_TE_TS_2025_UF_SPK9.indb 10 08.03.2017 08:46:5308.03.2017 08:46:53

D

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Sägeblattschutz

•

Schiebestock

•

Parallelanschlag

•

Queranschlag

•

Anschlagschiene

•

Untergestell

•

Gabelschlüssel (2x)

•

Tischverlängerung

•

Rad (2x)

•

Untergestell

•

Montagematerial

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Tischkreissäge dient zum Längs- und Quer­schneiden (nur mit Queranschlag) von Hölzern al­ler Art, entsprechend der Maschinengröße. Rund­hölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm EN 61000-3-11,
d.h. es ist nicht für den Gebrauch in Wohnberei­chen, in denen die Stromversorgung über ein öf­fentliches Niederspannungs-Versorgungssystem
erfolgt, vorgesehen, weil es dort bei ungünstigen
Netzverhältnissen Störungen verursachen kann.
(Spannungsschwankungen).
In Industriegebieten oder anderen Bereichen,
in denen die Stromversorgung nicht über ein öf­fentliches Niederspannungs-Versorgungssystem
erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß
den Angaben des Herstellers fachgerecht zu
installieren und zu nutzen. Soweit elektromagneti­sche Störungen festgestellt werden sollten, liegt
es in der Verantwortung des Benutzers.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei
gewerblicher Nutzung, 24 Monate für Verbraucher
und beginnt mit dem Zeitpunkt des Kaufs des
Gerätes.

Es dürfen nur für die Maschine geeignete Säge­blätter (HM- oder CV-Sägeblätter) verwendet wer­den. Die Verwendung von HSS-Sägeblättern und
Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwen­dung ist auch die Beachtung der Sicherheitshin­weise, sowie die Montageanleitung und Betriebs­hinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und war­ten, müssen mit dieser vertraut und über mögli­che Gefahren unterrichtet sein. Darüber hinaus
sind die geltenden Unfallverhütungsvorschriften
genauestens einzuhalten. Sonstige allgemeine
Regeln in arbeitsmedizinischen und sicherheits­technischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus. Trotz bestimmungsgemä­ßer Verwendung können bestimmte Restrisiko­faktoren nicht vollständig ausgeräumt werden.
Bedingt durch Konstruktion und Aufbau der Ma­schine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung)
Rückschlag von Werkstücken und Werkstück-

•

teilen.
Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.
Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlosse­nen Räumen.

- 11 -

Anl_TE_TS_2025_UF_SPK9.indb 11Anl_TE_TS_2025_UF_SPK9.indb 11 08.03.2017 08:46:5308.03.2017 08:46:53

D

4. Technische Daten

Wechselstrommotor ..................220-240V ~ 50Hz

Leistung P ...........S1 1500 W · S6 20% 2000 Watt

Leerlaufdrehzahl n

Hartmetallsägeblatt ..........Ø 250 x Ø 30 x 2,8 mm

Anzahl der Zähne............................................. 48

Tischgröße ....................................645 x 455 mm

Tischverbreiterung Li/Re ................ 645 x 110 mm

Tischverlängerung .........................455 x 130 mm

Schnitthöhe max. .............................. 78 mm / 90°

.......................................................... 53 mm / 45°

Höhenverstellung .................stufenlos 0 - 78 mm

Sägeblatt schwenkbar .............stufenlos 0° - 45°

Absauganschluss ..................................Ø 36 mm

Gewicht ............................................... ca. 34,2 kg

Schutzklasse: ................................................ II/

Dicke des Spaltkeils: ................................ 2,0 mm

Betriebsart S6 20%: Durchlaufbetrieb mit Aus­setzbelastung (Spieldauer 10 min). Um den Motor
nicht unzulässig zu erwärmen darf der Motor 20%
der Spieldauer mit der angegebenen Nennleis­tung betrieben werden und muss anschließend
80% der Spieldauer ohne Last weiterlaufen.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 61029 ermittelt.

.............................4500 min

0

쓑

Land variieren. Diese Information soll jedoch den
Anwender befähigen, eine bessere Abschätzung
von Gefährdung und Risiko vorzunehmen.

Tragen Sie einen Gehörschutz.

-1

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

Betrieb

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Die angegebenen Werte sind Emissionswerte
und müssen damit nicht zugleich auch sichere
Arbeitsplatzwerte darstellen. Obwohl es eine Kor­relation zwischen Emissions- und Immissionspe­geln gibt, kann daraus nicht zuverlässig abgeleitet
werden, ob zusätzliche Vorsichtsmaßnahmen
notwendig sind oder nicht. Faktoren, welche den
derzeitigen am Arbeitsplatz vorhandenen Im­missionspegel beeinfl ussen können, beinhalten
die Dauer der Einwirkungen, die Eigenart des
Arbeitsraumes, andere Geräuschquellen usw.,
z.B. die Anzahl der Maschinen und anderen
benachbarten Vorgängen. Die zuverlässigen
Arbeitsplatzwerte können ebenso von Land zu

Anl_TE_TS_2025_UF_SPK9.indb 12Anl_TE_TS_2025_UF_SPK9.indb 12 08.03.2017 08:46:5308.03.2017 08:46:53

........................... 96,4 dB(A)

pA

............................................ 3 dB

pA

WA

................... 109,4 dB(A)

WA

........................................... 3 dB

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle

•

Transportbeschädigungen überprüfen
Die Maschine muß standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungs­gemäß montiert sein.
Das Sägeblatt muß frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw

- 12 -

D

achten.
Bevor Sie den Ein- / Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt rich­tig montiert ist und bewegliche Teile leicht­gängig sind.

6. Montage

Gefahr! Vor allen Wartungs- Umrüst- und
Montagearbeiten an der Kreissäge ist der
Netzstecker zu ziehen.

6.1 Montage Tischverlängerung (Abb.2)

Drehen Sie die Tischkreissäge um und legen

•

sie die Tischkreissäge auf den Boden oder
eine geeignete Werkunterlage, so dass der
Sägetisch nach unten zeigt.
Verschrauben Sie die Tischverlängerung (39)

•

mit den Schrauben (a), Federringen (b) und
Unterlegscheiben (c) am Sägetisch.

6.2 Montage des Untergestells (Abb. 1,3-5)

Öffnen Sie die Verriegelung des Untergestells

•

indem Sie die Hebel (35) nach Innen drücken.
Lassen Sie die Beine des Untergestells in der

•

ausgeklappten Position wieder einrasten.
Verschrauben Sie die Räder (31) mit den

•

Achsschrauben (f), Unterlegscheiben (g), Di­stanzhülse (h) und Mutter (i) am Untergestell.
Verschrauben Sie die Maschine mit den

•

Schrauben (e) und Unterlegscheiben (d) am
Untergestell.
Das Untergestell ist mit einem einstellbaren

•

Gummifuß (13) ausgestattet. Sie können
damit kleine Unebenheiten am Arbeitsplatz
ausgleichen.

6.3 Spaltkeil Montieren und Einstellen
(Abb. 6a,9)

Gefahr! Netzstecker ziehen.

Sägeblatt (4) auf max. Schnitttiefe einstellen,

•

in die 0° Stellung bringen und arretieren.
Demontieren Sie den Sägeblattschutz (siehe

•

6.4).
Nehmen Sie die Tischeinlage heraus (siehe

•

6.5).
Lockern Sie die Befestigungsschraube (19).

•

Führen Sie den Spaltkeil zwischen der Halte-

•

platte (29) und Spaltkeil-Gegenlager (30) ein.
Der Abstand zwischen Spaltkeil und Säge-

•

blatt soll ca. 3-5mm sein.
Ziehen Sie die Befestigungsschraube wieder

•

an und montieren Sie die Tischeinlage.

6.4 Sägeblattschutz Montieren/Demontieren
(Abb. 6b)

Setzen Sie den Sägeblattschutz auf den

•

Spaltkeil auf, so dass die Schraube (15)
durch das Loch (18) des Spaltkeils passt.
Schraube nicht zu fest anziehen; der Säge-

•

blattschutz muss frei beweglich bleiben.
Die Demontage erfolgt in umgekehrter Rei-

•

henfolge.

Warnung! Vor Sägebeginn muß der Säge­blattschutz auf das Werkstück abgesenkt
werden.

6.5 Tischeinlage Austauschen (Abb. 7)

Ersetzen Sie die Tischeinlage bei Verschleiß

•

oder Beschädigung, ansonsten besteht er­höhte Verletzungsgefahr.
Nehmen Sie den Sägeblattschutz (2) ab.

•

Entfernen Sie die Senkkopfschrauben (17).

•

Nehmen Sie die verschlissene Tischeinlage

•

(6) heraus.
Die Montage erfolgt in umgekehrter Reihen-

•

folge.

6.6 Montage/Wechsel des Sägeblattes
(Abb. 8)

Warnung! Netzstecker ziehen

Tischeinlage entfernen (s. 6.5)

•

Lösen Sie die Mutter (36) indem Sie einen

•

Gabelschlüssel an der Mutter ansetzen und
einen weiteren Gabelschlüssel am äußeren
Flansch (40) ansetzen um gegenzuhalten.
Drehen Sie die Mutter in Rotationsrichtung

•

des Sägeblattes
Nehmen Sie den äußeren Flansch ab und

•

ziehen Sie das alte Sägeblatt von Welle und
innerem Flansch ab.
Reinigen Sie vor Montage des neuen Säge-

•

blattes die Flansche.
Setzen Sie das neue Sägeblatt in umgekehr-

•

ter Reihenfolge wieder ein und ziehen Sie es
fest. Hinweis! Beachten Sie die Laufrichtung
des Sägeblattes, die Schnittrichtung der
Zähne muss in Laufrichtung also nach vorne
zeigen.
Montieren Sie den Tischeinlage und Säge-

•

blattschutz wieder (siehe 6.4, 6.5)

- 13 -

Anl_TE_TS_2025_UF_SPK9.indb 13Anl_TE_TS_2025_UF_SPK9.indb 13 08.03.2017 08:46:5408.03.2017 08:46:54

D

6.7 Anschluss für Staubabsaugung (Abb.
2,10)

Die Maschine kann an eine Staub-Absaugung
angeschlossen werden (Absaugadapterset mit
Saugschlauch nicht im Lieferumfang enthalten,
als Zubehör erhältlich):

Schließen Sie die Staubabsaugung am Ab-

•

saugadapter (16) an.
Zusätzlich kann ein Absaugschlauch am Sä-

•

geblattschutz angeschlossen werden. Neh­men Sie dafür die Kappe am Sägeblattschutz
ab, stecken die danach den Absaugschlauch
auf.

7. Bedienung

7.1. Ein/Aus-Schalter (Abb. 1,16)

Durch Drücken der grünen Taste „I“ kann die-

•

Säge eingeschaltet werden. Vor Beginn des
Sägens abwarten, bis das Sägeblatt seine
maximale Drehzahl erreicht hat.
Um die Säge wieder auszuschalten, muß die

•

rote Taste „0“ gedrückt werden.

Der Motor dieses Geräts ist mit einem Überlast­schalter (41) gegen Überlastung geschützt.
Bei Überschreiten des Nennstroms schaltet der
Überlastschalter (41) das Gerät aus.

Lassen Sie das Gerät mehrere Minuten ab-

•

kühlen.
Drücken Sie den Überlastschalter.

•

Schalten Sie das Gerät durch Drücken der

•

grünen Taste „I“ ein.

7.2. Schnitttiefe (Abb 1)

Durch Drehen des Handrads (8), kann das Säge­blatt (4) auf die gewünschte Schnittiefe eingestellt
werden.

Entgegen dem Uhrzeigersinn:

größere Schnittiefe

Im Uhrzeigersinn:

kleinere Schnittiefe

7.3. Parallelanschlag

7.3.1. Anschlaghöhe (Abb. 11-14)

Der mitgelieferte Parallelanschlag (7) besitzt

•

zwei verschieden hohe Führungsflächen.
Je nach Dicke der zu schneidenden Materia-

•

lien muß die Anschlagschiene (23) nach Abb.
12, für dickes Material und nach Abb. 13 für

dünnes Material verwendet werden.
Zum Umstellen der Anschlagschiene (23) auf

•

die niedere Führungsfläche, müssen die bei­den Rändelschrauben (26) gelockert werden,
um die Anschlagschiene (23) vom Halter (24)
zu lösen.
Die beiden Rändelschrauben (26) durch den

•

einen Schlitz (27) in der Anschlagschiene
(23) herausnehmen und in den anderen
Schlitz (25) wieder einsetzen.
Anschlagschiene (23) wieder auf den Halter

•

(24) montieren.
Die Umstellung auf die hohe Führungsfläche

•

muß analog durchgeführt werden.

7.3.2. Schnittbreite (Abb. 12-14)

Beim Längsschneiden von Holzteilen muß

•

der Parallelanschlag (7) verwendet werden.
Der Parallelanschlag (7) kann auf beiden Sei-

•

ten des Sägetisches (1) montiert werden.
Der Parallelanschlag (7) muß in die Füh-

•

rungsschiene (28) des Sägetisches (1) einge­setzt werden.
Mittels der Skala (22) auf der Führungsschie-

•

ne (28) kann der Parallelanschlag (7) auf das
gewünschte Maß eingestellt werden.
Durch Drücken des Exzenterhebels (12) kann

•

der Parallelanschlag in der gewünschten Po­sition festgeklemmt werden.

7.3.3. Anschlaglänge einstellen (Abb. 12-14)

Um das Klemmen des Schnittgutes zu ver-

•

meiden, ist die Anschlagschiene (23) in
Längsrichtung verschiebbar.
Faustregel: Das hintere Ende des Anschlages

•

stößt an eine gedachte Linie, die etwa bei der
Sägeblattmitte beginnt und unter 45° nach
hinten verläuft.
Benötigte Schnittbreite einstellen

•

- Rändelschrauben (26) lockern und
Anschlagschiene (23) so weit vorschieben,
bis die gedachte 45° Linie berührt wird.

- Rändelschrauben (26) wieder festziehen.

7.4. Queranschlag (Abb. 15)

Queranschlag (14) in die Nut (21) des Säge-

•

tisches schieben.
Schraube (20) lockern.

•

Queranschlag (14) drehen, bis der Pfeil auf

•

das gewünschte Winkelmaß zeigt.
Schraube (20) wieder festziehen.

•

- 14 -

Anl_TE_TS_2025_UF_SPK9.indb 14Anl_TE_TS_2025_UF_SPK9.indb 14 08.03.2017 08:46:5408.03.2017 08:46:54

D

Achtung!

Anschlagschiene (23) nicht zu weit in Rich-

•

tung Sägeblatt schieben.
Der Abstand zwischen Anschlagschiene (23)

•

und Sägeblatt (4) sollte ca. 2 cm betragen.

7.5. Winkeleinstellung (Abb. 16)

Lösen Sie den Feststellgriff (9).

•

Verstellen Sie den Sägeblattwinkel, indem

•

Sie das Handrad (8) zur Maschine hin drü­cken und gleichzeitig drehen.
Arretieren Sie den Feststellgriff.

•

8. Betrieb

Warnung!

Nach jeder neuen Einstellung empfehlen wir

•

einen Probeschnitt, um die eingestellten
Maße zu überprüfen.
Nach den Einschalten der Säge abwarten, bis

•

das Sägeblatt seine maximale Drehzahl er­reicht hat, bevor Sie den Schnitt durchführen.
Achtung beim Einschneiden!

•

Betreiben Sie das Gerät nur mit Absaugung.

•

Überprüfen und reinigen Sie regelmäßig die

•

Absaugkanäle.
Die Kappe am Sägeblattschutz kann abge-

•

nommen werden, so dass am Sägeblatt­schutz ein Absauschlauch angeschlossen
werden kann.

8.1.1 Ausführen von Längsschnitten
(Abb. 17)

Hierbei wird ein Werkstück in seiner Längsrich­tung durchschnitten.
Eine Kante des Werkstücks wird gegen den Pa­rallelanschlag (7) gedrückt, während die fl ache
Seite auf dem Sägetisch (1) aufl iegt.
Der Sägeblattschutz (2) muß immer auf das
Werkstück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in
einer Linie mit dem Schnittverlauf sein.

Parallelanschlag (7) entsprechend der

•

Werkstückhöhe und der gewünschten Breite
einstellen. (siehe 7.3.)
Säge einschalten

•

Hände mit geschlossenen Fingern flach auf

•

das Werkstück legen und Werkstück am Par­allelanschlag (7) entlang in das Sägeblatt (4)
schieben.
Seitliche Führung mit der linken oder rechten

•

Hand (je nach Position des Parallelanschla­ges) nur bis zu Schutzhaubenvorderkante.

Werkstück immer bis zum Ende des Spalt-

•

keils (5) durchschieben.
Der Schnittabfall bleibt auf dem Sägetisch (1)

•

liegen, bis sich das Sägeblatt (4) wieder in
Ruhestellung befindet.
Lange Werkstücke gegen Abkippen am Ende

•

des Schneidevorgangs sichern! (z.B. Abroll­ständer etc.)

8.1.2. Schneiden schmaler Werkstücke
(Abb. 18)

Längsschnitte von Werkstücken mit einer Breite
von weniger als 120 mm müssen unbedingt unter
Zuhilfenahme eines Schiebestockes (3) durch­geführt werden.Schiebestock ist im Lieferumfang
enthalten.Verschlissenen bzw. beschädigten
Schiebestock umgehend austauschen.

8.1.3. Schneiden sehr schmaler Werkstücke
(Abb. 19)

Für Längsschnitte von sehr schmalen

•

Werkstücken mit einer Breite von 30 mm und
weniger ist unbedingt ein Schiebeholz zu ver­wenden.
Dabei ist die niedrige Führungsfläche des

•

Parallelanschlages zu bevorzugen.
Schiebeholz nicht im Lieferumfang enthalten!

•

(Erhältlich im einschlägigen Fachhandel)
Verschlissenes Schiebeholz rechtzeitig erset­zen.

8.1.4. Ausführen von Schrägschnitten
(Abb. 16/20)

Schrägschnitte werden grundsätzlich unter der
Verwendung des Parallelschlages (7) durchge­führt.

Sägeblatt (4) auf das gewünschte Winkelmaß

•

einstellen. (siehe 7.5.)
Parallelanschlag (7) je nach Werkstückbreite

•

und -höhe einstellen (siehe 7.3.1)
Schnitt entsprechend der Werkstückbreite

•

durchführen (siehe 8.1.1. und 8.1.2 und

8.1.3.)

8.1.5. Ausführung von Querschnitten
(Abb. 21)

Queranschlag (14) in eine der beiden Nuten

•

(21) des Sägetisches schieben und auf das
gewünschte Winkelmaß einstellen. (siehe

7.4.) Sollte das Sägeblatt (4) zusätzlich
schräg gestellt werden, dann ist die Nut (21)
zu verwenden, welche Ihre Hand und den
Queranschlag nicht mit dem Sägeblattschutz
in Kontakt kommen läßt.
Werkstück fest gegen den Queranschlag (14)

•

- 15 -

Anl_TE_TS_2025_UF_SPK9.indb 15Anl_TE_TS_2025_UF_SPK9.indb 15 08.03.2017 08:46:5408.03.2017 08:46:54

D

drücken.
Säge einschalten.

•

Queranschlag (14) und Werkstück in Rich-

•

tung des Sägeblattes schieben, um den
Schnitt auszuführen.

Warnung!

•

Halten Sie immer das geführte Werkstück
fest, nie das freie Werkstück, welches abge­schnitten wird.
Queranschlag (14) immer so weit vorschie-

•

ben, bis das Werkstück vollständig durchge­schnitten ist.
Säge wieder ausschalten.

•

Sägeabfall erst entfernen, wenn das Säge­blatt stillsteht.

8.1.6 Transport (Abb.22)

Für den Transport kann das Untergestell komplett
eingeklappt werden. Alternativ kann das Unter­gestell an der Rad-Seite eingeklappt werden und
die andere Seite des Untergestells weit ausge­klappt werden, so dass die Maschine gefahren
werden kann.

9. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

10. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
Vor jeglicher Einstellung, Instandhaltung oder
Instandsetzung Netzstecker ziehen.

10.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

- 16 -

Anl_TE_TS_2025_UF_SPK9.indb 16Anl_TE_TS_2025_UF_SPK9.indb 16 08.03.2017 08:46:5408.03.2017 08:46:54

10.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

10.5 Transport

Transportieren Sie die Maschine nur durch Anhe­ben am Sägetisch. Verwenden Sie Schutzvorrich­tungen wie Sägeblattschutz, Anschlagschienen
niemals zur Handhabung oder Transport.

11. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

D

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

- 17 -

Anl_TE_TS_2025_UF_SPK9.indb 17Anl_TE_TS_2025_UF_SPK9.indb 17 08.03.2017 08:46:5408.03.2017 08:46:54

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedin-

•

gungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht

zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen.

Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Zmax = 0,24 Ω (Ohm) nicht überschreiten, oder

b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der bei-

den genannten Anforderungen a) oder b) erfüllt.

- 18 -

Anl_TE_TS_2025_UF_SPK9.indb 18Anl_TE_TS_2025_UF_SPK9.indb 18 08.03.2017 08:46:5408.03.2017 08:46:54

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage,

Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Schiebestock

- 19 -

Anl_TE_TS_2025_UF_SPK9.indb 19Anl_TE_TS_2025_UF_SPK9.indb 19 08.03.2017 08:46:5408.03.2017 08:46:54

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-

geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-

den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.

Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_TE_TS_2025_UF_SPK9.indb 20Anl_TE_TS_2025_UF_SPK9.indb 20 08.03.2017 08:46:5508.03.2017 08:46:55

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 21 -

Anl_TE_TS_2025_UF_SPK9.indb 21Anl_TE_TS_2025_UF_SPK9.indb 21 08.03.2017 08:46:5508.03.2017 08:46:55

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Assembly

7. Using the saw

8. Operation

9. Replacing the power cable

10. Cleaning, maintenance and ordering of spare parts

11. Disposal and recycling

12. Storage

- 22 -

Anl_TE_TS_2025_UF_SPK9.indb 22Anl_TE_TS_2025_UF_SPK9.indb 22 08.03.2017 08:46:5508.03.2017 08:46:55

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

Caution! Risk of injury! Do not reach into the running saw blade.

Overload switch

- 23 -

Anl_TE_TS_2025_UF_SPK9.indb 23Anl_TE_TS_2025_UF_SPK9.indb 23 08.03.2017 08:46:5508.03.2017 08:46:55

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1-3, 7-8, 11-14)

1 Sawing table
2 Saw blade guard
3 Push stick
4 Saw blade
5 Splitter
6 Table insert
7 Complete parallel stop
8 Hand wheel
9 Adjusting and locking grip
10 Base frame
11 On/Off switch
12 Eccentric lever
13 Adjustable rubber foot
14 Cross stop
15 Screw
16 Extractor adapter
17 Countersunk head screw
18 Hole (splitter)
19 Fastening screw
20 Screw
21 Groove
22 Scale
23 Stop rail
24 Holder

25 Slot
26 Screw
27 Slot
28 Guide rail
29 Mounting plate
30 Splitter counter bearing
31 Wheel
32 Holder for parallel stop
33 Table width extension
34 Tool hook
35 Lever
36 Nut
37 open-ended spanners
38 open-ended spanners
39 Table extension
40 Flange
41 Overload switch
42 Cable store

a Screw
b Spring washer
c Washer
d Washer
e Screw
f Axle screw
g Washer
h Spacer tube
i Nut

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

- 24 -

Anl_TE_TS_2025_UF_SPK9.indb 24Anl_TE_TS_2025_UF_SPK9.indb 24 08.03.2017 08:46:5508.03.2017 08:46:55

GB

Sawblade guard

•

Push stick

•

Parallel stop

•

Cross stop

•

Stop rail

•

Base frame

•

Open-ended spanner (2x)

•

Table length extension

•

Wheel (2x)

•

Base frame

•

Assembly material

•

Original operating instructions

•

Safety information

•

3. Proper use

The bench-type circular saw is designed for the
slitting and cross-cutting (only with the cross
stop) of all types of timber commensurate with the
machine‘s size. The equipment is not to be used
for cutting any type of round wood.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

The equipment is to be operated only with suita­ble saw blades (saw blades made of HM or CV)
It is prohibited to use any type of HSS saw blade
and cutting-off wheel.

equipment is used as prescribed it is still impossi­ble to eliminate certain residual risk factors.
The following hazards may arise in connection
with the machine‘s construction and design:

Contact with the saw blade in the uncovered

•

saw zone.
Reaching into the running saw blade (cut

•

injuries).
Kick-back of workpieces and parts of work-

•

pieces.
Saw blade fracturing.

•

Catapulting of faulty carbide tips from the saw

•

blade.
Damage to hearing if essential ear-muffs are

•

not used.
Harmful emissions of wood dust when used

•

in closed rooms.

4. Technical data

AC motor ...................................220-240V ~ 50Hz

Power P ..................S1 1500 W · S6 20% 2000 W

Idling speed n

Carbide saw blade ........... Ø 250 x Ø 30 x 2.8 mm

Number of teeth ............................................... 48

Table size .......................................645 x 455 mm

Table width extension left/right .......645 x 110 mm

Table length extension ...................455 x 130 mm

Cutting height max. ........................... 78 mm / 90°

.......................................................... 53 mm / 45°

Height adjustment ..................... infi nite 0 - 78 mm

Tilting saw blade ........................... infi nite 0° - 45°

Extractor connection ..............................Ø 36 mm

Weight..........................................approx. 34.2 kg

Protection class:............................................. II/

Thickness of the splitter: .......................... 2.0 mm

....................................4500 min

0

-1

쓑

To use the equipment properly you must also
observe the safety information, the assembly
instructions and the operating instructions to be
found in this manual.
All persons who use and service the equipment
have to be acquainted with these operating
instructions and must be informed about the
equipment‘s potential hazards. It is also imperati­ve to observe the accident prevention regulations
in force in your area. The same applies for the
general rules of health and safety at work.
The manufacturer will not be liable for any chan­ges made to the equipment nor for any damage
resulting from such changes. Even when the

Anl_TE_TS_2025_UF_SPK9.indb 25Anl_TE_TS_2025_UF_SPK9.indb 25 08.03.2017 08:46:5508.03.2017 08:46:55

Operating mode S6 20%: Continuous operation
with idling (cycle time 10 minutes). To ensure that
the motor does not become excessively hot, it
may only be operated for 20% of the cycle at the
specifi ed rating and must then be allowed to idle
for 80% of the cycle.

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 61029.

- 25 -

GB

Operation

LpA sound pressure level ..................... 96,4 dB(A)

K

uncertainty .............................................3 dB

pA

sound power level ..................... 109,4 dB(A)

L

WA

K

uncertainty .............................................3 dB

WA

The quoted values are emission values and not
necessarily reliable workplace values. Although
there is a correlation between emission and im­mission levels it is impossible to draw any certain
conclusions as to the need for additional precau­tions. Factors with a potential infl uence on the ac-
tual immission level at the workplace include the
duration of impact, the type of room, and other
sources of noise etc., e.g. the number of machi­nes and other neighboring operations. Reliable
workplace values may also vary from country to
country. With this information the user should at
least be able to make a better assessment of the
dangers and risks involved.

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.

Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.

Switch the appliance off when it is not in use.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust

mask is used.

2. Damage to hearing if no suitable ear protec-

tion is used.

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

Unpack the bench-type circular saw and

•

check it for damage which may have occurred
in transit.
The machine has to be set up where it can

•

stand firmly, e.g. on a work bench, or it must
be bolted to a strong base.
All covers and safety devices have to be pro-

•

perly fitted before the machine is switched on.
It must be possible for the saw blade to run

•

freely.
When working with wood that has been pro-

•

cessed before, watch out for foreign bodies
such as nails or screws etc.
Before you actuate the On/Off switch, make

•

sure that the saw blade is correctly fitted and
that the machine’s moving parts run smoothly.

6. Assembly

Danger! Pull out the power plug before carry­ing out any maintenance, resetting or assem­bly work on the cutting-off machine!

6.1 Fitting the table length extension (Fig. 2)

Turn the bench-type circular saw over and set

•

the bench-type circular down on the floor or
on some other suitable work surface, so that
the saw table faces downwards.
Use the screws (a), spring washers (b) and

•

washers (c) to screw the table length extensi­on (39) to the saw table.

6.2 Fitting the base frame (Fig. 1, 3-5)

Open the lock on the base frame by pressing

•

the lever (35) inwards.
Let the legs of the base frame latch into posi-

•

tion again in the swung-out position.
Use the axle screws (f), washers (g), spacer

•

sleeve (h) and nuts (i) to fasten the wheels
(31) to the base frame.
Use the screws (e) and washers (d) to fasten

•

the machine to the base frame.
The base frame is fitted with an adjustable

•

rubber foot (13). You can use it to compensate

- 26 -

Anl_TE_TS_2025_UF_SPK9.indb 26Anl_TE_TS_2025_UF_SPK9.indb 26 08.03.2017 08:46:5608.03.2017 08:46:56

GB

for small unevenness on the work surface.

6.3 Fitting and adjusting the splitter

(Fig. 6a, 9)
Danger! Pull out the power plug.

Set the blade (4) to max. cutting depth, move

•

to 0° position and lock in place.

Dismantle the saw blade guard (see 6.4).

•

Take out the table insert (see 6.5).

•

Undo the fastening screw (19).

•

Insert the splitter between the mounting plate

•

(29) and the splitter counter bearing (30).

The distance between the splitter and the

•

saw blade should be approx. 3-5 mm.

Retighten the fastening screw and fit the table

•

insert.

6.4 Fitting/removing the saw blade guard

(Fig. 6b)

Mount the saw blade guard on the splitter so

•

that the screw (15) fits through the hole (18)

in the splitter.

Do not tighten the screw too far – the blade

•

guard must be able to move freely.

To dismantle, proceed in reverse order.

•

Warning! The saw blade guard must always

•

be lowered over the workpiece before you

begin to cut.

6.5 Changing the table insert (Figure 7)

To prevent increased likelihood of injury the

•

table insert should be changed whenever it is

worn or damaged.

Remove the saw blade guard (2).

•

Remove the 1 countersunk head screws (17).

•

Take out the worn table insert (6).

•

To fit the replacement table insert, proceed in

•

reverse order.

6.6 Fitting/replacing the saw blade (Fig. 8)
Warning! Pull out the power plug.

Take out the table insert (see 6.5).

•

Undo the screw (36) by placing one open-

•

ended spanner on the nut and another open-

ended wrench on the outer flange (40) to

apply counter-pressure.

Turn the nut in the direction of rotation of the

•

saw blade

Remove the outer flange and remove the old

•

saw blade from the shaft and the inner flange.

Clean the flanges before fitting the new saw

•

blade.

Fit the new saw blade by following the above

•

instructions in reverse and then retighten it.

Important! Check that the saw blade turns in

the correct direction. The cutting direction of
the teeth must point in the running direction,
meaning forwards.
Refit the table insert and the saw blade guard

•

(see 6.4, 6.5)

6.7 Connection for dust extractor (Fig. 2, 10)

The machine can be connected to a dust extrac­tor (the extractor adapter set with suction hose is
not included and is available as an accessory):

Connect the dust extractor to the extractor

•

adapter (16).
Also, an extraction hose can be connected

•

to the saw blade guard. To do so, remove the
cap from the saw blade guard, then fit the
extraction hose.

7. Using the saw

7.1. ON/OFF switch (Fig. 1, 16)

To turn the saw on, press the green button

•

“I”. Wait for the blade to reach its maximum
speed of rotation before commencing with the
cut.
To turn the machine off again, press the red

•

button “0”.

The motor of this equipment is protected against
overload by an overload switch (41).
If the rated current is exceeded, the overload
switch (41) will shut down the equipment.
Let the equipment cool down for several minutes.
Press the overload switch.
Press the green button „I“ to switch on the equip­ment.

7.2. Cutting depth (Fig. 1)

Turn the hand crank (8) to set the blade (4) to the
required cutting depth.

Turn anti-clockwise:

larger cutting depth

Turn clockwise:

smaller cutting depth

- 27 -

Anl_TE_TS_2025_UF_SPK9.indb 27Anl_TE_TS_2025_UF_SPK9.indb 27 08.03.2017 08:46:5608.03.2017 08:46:56

GB

7.3. Parallel stop

7.3.1. Stop height (Fig. 11-14)

The parallel stop (7) supplied with the bench-

•

type circular saw has two different guide

faces.

For thick material you must use the stop rail

•

(23) as shown in Fig. 12, for thin material you

must use the stop rail as shown in Fig.13.

To change over the stop rail (23) to the lo-

•

wer guide face you have to slacken the two

knurled screws (26) in order to disconnect the

stop rail (23) from the holder (24).

Remove the two knurled screws (26) through

•

the one slot (27) in the stop rail (23) and in-

sert in the other slot (25).

Remount the stop rail (23) on the holder (24).

•

The procedure for changing over to the high

•

guide face is similar.

7.3.2. Cutting width (Fig. 12-14)

The parallel stop (7) has to be used when

•

making longitudinal cuts in wooden workpie-

ces.

The parallel stop (7) can be mounted on eit-

•

her side of the saw table (1).

The parallel stop (7) has to be mounted in the

•

guide rail (28) of the saw table (1).

The parallel stop (7) can be set to the requi-

•

red dimension with the help of the scale (22)

on the guide rail (1).

You can clamp the parallel stop in the requi-

•

red position by pressing the eccentric lever

(12).

7.3.3. Setting the stop length (Fig. 12-14)

The stop rail (23) can be moved in longitudi-

•

nal direction in order to prevent the workpiece

from becoming jammed.

Rule of thumb: The rear end of the stop co-

•

mes up against an imaginary line that begins

roughly at the center of the blade and runs at

an angle of 45° to the rear.

Set the required cutting width

•

- Slacken the knurled screws (26) and push

the stop rail (23) forward until it touches the

imaginary 45° line.

- Retighten the knurled screws (26).

7.4. Cross stop (Figure 15)

Slide the cross stop (14) into the groove (21)

•

of the table.
Slacken the knurled screw (20).

•

Turn the cross stop (14) until the arrow points

•

to the angle required.
Retighten the knurled screw (20).

•

Important!

Do not push the stop rail (23) too far toward

•

the blade.
The distance between the stop rail (23) and

•

the blade (4) should be approx. 2 cm.

7.5. Setting the angle (Fig. 16)

Undo the locking grip (9).

•

Adjust the angle of the saw blade by pressing

•

the hand wheel (8) towards the machine and
turning it at the same time.
Lock the locking grip.

•

8. Operation

Warning!

After every new adjustment we recommend

•

you to make a trial cut in order to check the
new settings.
After switching on the saw, wait for the blade

•

to reach its maximum speed of rotation before
commencing with the cut.
Take extra care when starting the cut!

•

Never use the equipment without the suction

•

function.
Regularly check and clean the suction chan-

•

nels.
The cap on the blade guard can be removed

•

in order to be able to connect a suction hose
to the blade guard.

8.1.1 Making longitudinal cuts (Figure 17)

Longitudinal cutting (also known as slitting) is
when you use the saw to cut along the grain of the
wood. Press one edge of the workpiece against
the parallel stop (7) while the fl at side lies on the
saw table (1). The guard hood (2) must always be
lowered over the workpiece.
When you make a longitudinal cut, never adopt
a working position that is in line with the cutting
direction.

Set the parallel stop (7) in accordance with

•

the workpiece height and the desired width.
(See 7.3.)
Switch on the saw.

•

- 28 -

Anl_TE_TS_2025_UF_SPK9.indb 28Anl_TE_TS_2025_UF_SPK9.indb 28 08.03.2017 08:46:5608.03.2017 08:46:56

GB

Place your hands (with fingers closed) flat on

•

the workpiece and push the workpiece along

the parallel stop (7) and into the blade (4).

Guide at the side with your left or right hand

•

(depending on the position of the parallel

stop) only as far as the front edge of the gu-

ard hood.

Always push the workpiece through to the

•

end of the splitter (5).

The offcut piece remains on the saw table

•

(1) until the blade (4) is back in its position of

rest.

Secure long workpieces against falling off

•

at the end of the cut (e.g. with a roller stand

etc.).

8.1.2. Cutting narrow workpieces (Fig. 18)

Be sure to use a push stick (3) when making
longitudinal cuts in workpieces smaller than 120
mm in width. A push block is supplied with the
saw! Replace a worn or damaged push stick im­mediately.

8.1.3.Cutting extremely narrow workpieces

(Fig. 19)

Be sure to use a push block when making

•

longitudinal cuts in very narrow workpieces

with a width of 30 mm and less.

The low guide face of the parallel stop is best

•

used in this case.

There is no push block supplied with the

•

saw! (Available from your specialist dealer).

Replace the push block without delay when it

becomes worn.

8.1.4. Making bevel cuts (Fig. 16/20)

Bevel cuts must always be used using the parallel
stop (7).

Set the blade (4) to the desired angle. (See

•

7.5.)

Set the parallel stop (7) in accordance with

•

the workpiece width and height (see 7.3.1)

Carry out the cut in accordance with the work-

•

piece width (see 8.1.1., 8.1.2 and 8.1.3.)

8.1.5. Making cross cuts (Fig. 21)

Slide the cross stop (21) into one of the

•

grooves (21) in the table and adjust to the

required angle. (See 7.4.) If you also want to

tilt the blade (4), use the groove (21) which

prevents your hand and the cross stop from

making contact with the blade guard.

Press the workpiece firmly against the cross

•

stop (14).

Switch on the saw.

•

Push the cross stop (14) and the workpiece

•

toward the blade in order to make the cut.

Warning!

•

Always hold the guided part of the workpiece.
Never hold the part which is to be cut off.
Push the cross stop (14) forward until the

•

workpiece is cut all the way through.
Switch off the saw again. Do not remove the

•

offcut until the blade has stopped rotating.

8.1.6 Transport (Fig. 22)

The base frame can be fully folded in for transpor­tation. Alternatively, the base frame can be folded
in on the wheel side and the other side of the
base frame swung right out to enable the machine
to be moved about.

9. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

10. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

10.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

10.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.

- 29 -

Anl_TE_TS_2025_UF_SPK9.indb 29Anl_TE_TS_2025_UF_SPK9.indb 29 08.03.2017 08:46:5608.03.2017 08:46:56

Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

10.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

10.4 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.isc-gmbh.info

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[e-mail]

10.5 Transport

Only ever transport the machine by lifting it by the
saw table. Never use the safety devices such as
the saw blade guard and stop rails for handling or
transporting purposes.

GB

11. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

12. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

- 30 -

Anl_TE_TS_2025_UF_SPK9.indb 30Anl_TE_TS_2025_UF_SPK9.indb 30 08.03.2017 08:46:5608.03.2017 08:46:56

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

The product meets the requirements of EN 61000-3-11 and is subject to special connection condi-

•

tions. This means that use of the product at any freely selectable connection point is not allowed.
Given unfavorable conditions in the power supply the product can cause the voltage to fluctuate

•

temporarily.
The product is intended solely for use at connection points that

•

a) do not exceed a maximum permitted supply impedance 0.24 Ω, or
b) have a continuous current-carrying capacity of the mains of at least 100 A per phase.
As the user, you are required to ensure, in consultation with your electric power company if neces-

•

sary, that the connection point at which you wish to operate the product meets one of the two requi­rements, a) or b), named above.

- 31 -

Anl_TE_TS_2025_UF_SPK9.indb 31Anl_TE_TS_2025_UF_SPK9.indb 31 08.03.2017 08:46:5608.03.2017 08:46:56

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, carbon brushes, table insert, push stick
Consumables* Saw blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 32 -

Anl_TE_TS_2025_UF_SPK9.indb 32Anl_TE_TS_2025_UF_SPK9.indb 32 08.03.2017 08:46:5608.03.2017 08:46:56

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 33 -

Anl_TE_TS_2025_UF_SPK9.indb 33Anl_TE_TS_2025_UF_SPK9.indb 33 08.03.2017 08:46:5608.03.2017 08:46:56

F

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

6. Montage

7. Commande

8. Service

9. Remplacement de la ligne de raccordement réseau

10. Nettoyage, maintenance et commande de pièces de rechange

11. Mise au rebut et recyclage

12. Stockage

- 34 -

Anl_TE_TS_2025_UF_SPK9.indb 34Anl_TE_TS_2025_UF_SPK9.indb 34 08.03.2017 08:46:5608.03.2017 08:46:56

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Prudence! Risque de blessure ! Ne mettez pas vos doigts dans la lame en rotation.

Interrupteur de surcharge

- 35 -

Anl_TE_TS_2025_UF_SPK9.indb 35Anl_TE_TS_2025_UF_SPK9.indb 35 08.03.2017 08:46:5608.03.2017 08:46:56

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et

volume de livraison

2.1 Description de l‘appareil
(fi gure 1 à 3, 7 à 8, 11 à 14)

1 Table de sciage
2 Protection de lame de scie
3 Poussoir
4 Lame de scie
5 Coin à refendre
6 Insertion de table
7 Butée parallèle, complète
8 Volant à main
9 Poignée de réglage et de blocage
10 Châssis
11 Interrupteur marche/arrêt
12 Levier excentrique
13 Pied en caoutchouc, réglable
14 Butée transversale
15 Vis
16 Adaptateur d‘aspiration
17 Vis à tête fraisée
18 Trou (coin à refendre)
19 Vis de fi xation

20 Vis
21 Rainure
22 Graduation
23 Rail de butée
24 Support
25 Fente
26 Vis
27 Fente
28 Rail de guidage
29 Plaque de retenue
30 Contre-palier coin à refendre
31 Roue
32 Support pour butée parallèle
33 Élargissement de la table
34 Crochets pour outils
35 Levier
36 Écrou
37 Clé à fourche
38 Clé à fourche
39 Rallonge de table
40 Bride
41 Interrupteur de surcharge
42 Enrouleur de câble

a Vis
b Rondelle élastique
c Rondelle
d Rondelle
e Vis
f Vis d‘essieu
g Rondelle
h Tubes d‘écartement
i Écrou

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

- 36 -

Anl_TE_TS_2025_UF_SPK9.indb 36Anl_TE_TS_2025_UF_SPK9.indb 36 08.03.2017 08:46:5708.03.2017 08:46:57

F

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Protection de lame de scie

•

Poussoir

•

Butée parallèle

•

Butée transversale

•

Rail de butée

•

Châssis

•

Clé à fourche (2x)

•

Rallonge de table

•

Roue (2x)

•

Châssis

•

Matériel de montage

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aff ectation

La scie circulaire à table sert à scier en longueur
et transversalement (uniquement avec butée
transversale) des bois de tous genres en fonction
de la taille de la machine. Les bois ronds de tous
genres ne doivent pas être découpés.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

Seules des lames appropriées (lames en métal
dur ou chrome vanadium) à la machine peuvent
être utilisées. Il est interdit d‘utiliser des lames
d‘acier à coupe très rapide et des meules tron­çonneuses de tous types.

Le respect des consignes de sécurité, des inst­ructions de montage et des consignes de service
dans le mode d‘emploi sont aussi partie intégran­te de l‘utilisation conforme à l‘aff ectation.
Les personnes commandant la machine et en
eff ectuant la maintenance doivent le connaître et
avoir été instruites sur les diff érents risques pos-
sibles. En outre, il faut strictement respecter les
règlements de prévoyance contre les accidents. Il
faut respecter toutes les autres règles des domai­nes de la médecine du travail et de la technique
de sécurité.
Toute modifi cation de la machine entraîne
l‘annulation de la responsabilité du fabricant,
aussi pour les dommages en découlant. Malgré
l‘emploi conforme à l‘aff ectation, certains facteurs
de risque résiduels ne peuvent être complète­ment supprimés.
En raison de la construction et de la conception
de la machine, les risques suivants peuvent ap­paraître :

Contact avec la lame de scie dans la zone de

•

la scie n‘étant pas recouverte.
Toucher la lame de scie en fonctionnement

•

(blessure coupante).
Retour de pièces à usiner et de parties de

•

celles-ci.
Ruptures de lame de scie.

•

Expulsion de pièces de métal dures défectu-

•

euses de la lame de scie.
Lésions de l‘ouïe si vous n‘employez pas la

•

protection auditive nécessaire.
Émissions nocives de poussière de bois

•

en cas d‘emploi de la scie dans des pièces
fermées.

4. Données techniques

Moteur à courant alternatif .....220-240 V ~ 50 Hz

Puissance P .....S1 1500 W · S6 20 % 2000 watts

Vitesse de rotation à vide n

Lame de scie en métal dur : .... Ø 250 x Ø 30 x 2,8

Nombre de dents : .......................................... 48

Taille de la table :............................645 x 455 mm

Rallonge de table en largeur gche/drte ...............

.......................................................645 x 110 mm

Rallonge de table .......................... 455 x 130 mm

Hauteur de coupe max. : ................... 78 mm / 90°

.......................................................... 53 mm / 45°

Réglage de la hauteur : .......En continu 0 - 78 mm

Lame de scie pivotable ..........En continu 0° - 45°

Raccordement d‘aspiration ...................Ø 36 mm

- 37 -

...............4500 tr/min

0

Anl_TE_TS_2025_UF_SPK9.indb 37Anl_TE_TS_2025_UF_SPK9.indb 37 08.03.2017 08:46:5708.03.2017 08:46:57

F

Poids .................................................env. 34,2 kg

Catégorie de protection : ................................ II/

Épaisseur du coin à refendre : .................. 2,0 mm

Mode S6 20% : marche continue avec service
discontinu (temps de marche 10 mn) Afi n de ne
pas faire chauff er le moteur de façon inadmis-
sible, il faut le faire fonctionner pendant 20% du
temps de marche à la puissance nominale et en­suite 80% du temps de marche sans charge.

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 61029.

Fonctionnement

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

“ Les valeurs indiquées sont des valeurs
d’émission. Elles ne resprésentent pas forcé­ment aussi des valeurs sûres du lieu de travail.
Quoiqu’il existe une correlation entre les niveaux
d’émission et d’immission, on ne peut pas en dé­duire fi ablement que des mesures de précaution
supplémentaires doivent ou ne doivent pas être
prises. Les facteurs qui peuvent avoir une infl u-
ence sur le niveau actuel d’immission sur le lieu
de travail, sont entre autres la durée de bruit, les
conditions spéciales du local de travail, d’autres
sources sonores etc., comme p.ex. le nombre
des machines sur place ainsi que les opérations
avoisinantes. Les valeurs fi ables sur le lieu de tra-
vail peuvent aussi varier selon le pays. Toutefois,
grâce à cette information l’utilisateur est en mesu­re d’évaluer plus sûrement les risques éventuels.”

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

............................................3 dB

pA

............................................ 3 dB

WA

.... 96,4 dB(A)

pA

109,4 dB(A)

WA

Mettez l’appareil hors circuit lorsque vous ne

•

쓑

l’utilisez pas.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

Déballez la scie circulaire à table et contrôlez

•

si elle n’a pas été endommagée par le trans­port.
Avant la mise en service, contrôler que tous

•

les capots et dispositifs de sécurité sont
correctement montés.
La lame de scie doit pouvoir marcher libre-

•

ment.
En cas de bois déjà travaillé, faire attention à

•

des corps étrangers, comme p.ex. clous ou
vis etc.
Avant d’actionner l’interrupteur Marche/Arrêt,

•

s’assurer que la lame de scie est corecte­ment montée et que les pièces mobiles sont
souples.

6. Montage

Danger ! Avant tous travaux de maintenance,
de transformation et de montage sur la scie
circulaire, retirez la fi che secteur.

6.1 Montage rallonge de table (fi g. 2)

Retournez la scie circulaire de table et placez

•

la scie circulaire de table sur le sol ou un sup­port approprié de façon à ce que la table de
sciage soit orientée vers le bas.

- 38 -

Anl_TE_TS_2025_UF_SPK9.indb 38Anl_TE_TS_2025_UF_SPK9.indb 38 08.03.2017 08:46:5708.03.2017 08:46:57

F

Vissez la rallonge de table (39) sur la table de

•

sciage à l‘aide des vis (a), des ressorts (b) et
des rondelles (c).

6.2 Montage du châssis (fi g. 1, 3 à 5)

Ouvrez le verrouillage du châssis en enfon-

•

çant le levier (35) vers l‘intérieur.
Laissez les jambes du châssis s‘enclencher

•

dans la position dépliée.
Vissez les roues (31) sur le châssis à l‘aide

•

des vis d‘essieu (f), des rondelles (g), des
douilles d‘écartement (h) et des écrous (i).
Vissez la machine sur le châssis à l‘aide des

•

vis (e) et des rondelles (d).
Le châssis est équipé d‘un pied en caout-

•

chouc réglable (13) permettant de compen­ser les petites irrégularités du poste de travail.

6.3 Montage et réglage du coin à refendre
(fi g. 6a, 9)

Danger ! Débranchez la fi che de contact.

Réglez la lame de scie (4) sur la profondeur

•

de coupe max., la mettre sur 0° et la bloquer.
Démontez la protection de lame de scie (cf.

•

6.4)
Sortez l‘insertion de table (cf. 6.5)

•

Desserrez la vis de fixation (19).

•

Insérez le coin à refendre entre la plaque

•

de retenue (29) et le contre-palier du coin à
refendre (30).
L‘écartement entre le coin à refendre et la

•

lame de scie doit être d‘env. 3 à 5 mm.
Serrez à nouveau la vis de fixation et montez

•

l‘insertion de table.

6.4 Montage/Démontage de la protection de
lame de scie (fi g. 6b)

Placez la protection de lame de scie sur le

•

coin à refendre de façon à ce que la vis (15)
rentre dans le trou (18) du coin à refendre.
Ne pas serrer trop solidement la vis ; la

•

protection de la lame doit pouvoir bouger
librement.
Le démontage s‘effectue dans l‘ordre inverse.

•

Avertissement ! La protection de la lame (18)

•

doit être abaissée sur l‘objet à scier avant de
commencer le sciage.

6.5 Remplacement de l’insertion de table
(fi g. 7)

En cas d’usure ou d’endommagement, il faut

•

changer l’insertion de table, sinon le risque
de blessure est augmenté.
Retirer le capot de protection de la lame de

•

scie (2).
Retirer les 6 vis à têtes fraisées (17).

•

Retirer l’insertion de table usée (6) par le

•

haut.
Le montage d’une nouvelle insertion de table

•

s’effectue dans l’ordre inverse.

6.6 Montage/Changement de la lame de scie
(fi g. 8)

Avertissement ! Débranchez la fi che de con-
tact

Retirez l‘insertion de table (cf. 6.5)

•

Desserrez l‘écrou (36) en plaçant une clé à

•

fourche sur l‘écrou et une autre clé à fourche
sur la bride extérieure (40) afin de contrer.
Tournez l‘écrou dans le sens de rotation de la

•

lame de scie
Retirez la bride extérieure et retirez l‘ancienne

•

lame de scie de l‘arbre et de la bride intéri­eure.
Nettoyez la bride avant le montage de la nou-

•

velle lame de scie.
Insérez à nouveau la nouvelle lame de scie

•

dans le sens contraire des étapes et serrez­la. Remarque ! Veuillez tenir compte du sens
de la course de la lame de scie, le sens de
coupe des dents doit donc être vers l‘avant
dans le sens de la course.
Remontez l‘insertion de table et la protection

•

de lame de scie (cf. 6.4, 6.5)

6.7 Raccordement pour aspiration de la
poussière (fi g. 2,10)

La machine doit être raccordée sur une aspiration
de la poussière (kit d‘adaptateur d‘aspiration avec
tuyau d‘aspiration non compris dans l‘étendue de
la livraison, disponible en tant qu‘accessoire) :

Branchez l‘aspiration de la poussière sur

•

l‘adaptateur d‘aspiration (16).
De plus, il est possible de raccorder un tuyau

•

d‘aspiration sur la protection de lame de scie.
Retirez pour ce faire le capuchon de la pro­tection de lame de scie, enfichez ensuite le
tuyau d‘aspiration.

- 39 -

Anl_TE_TS_2025_UF_SPK9.indb 39Anl_TE_TS_2025_UF_SPK9.indb 39 08.03.2017 08:46:5708.03.2017 08:46:57

F

7. Commande

7.1 Interrupteur Marche/Arrêt (fi g. 1,14)

En appuyant sur la touche .I., la scie peut

•

être mise en circuit. Avant le début du sciage,
patientez jusqu’à ce que la lame ait atteint sa
vitesse de rotation maximale.
Pour mettre la scie à nouveau hors circuit, il

•

faut appuyer sur la touche .0.

Le moteur de cet appareil est protégé de la
surcharge par un interrupteur de surcharge (41).
Lorsque le courant nominal est dépassé,
l‘interrupteur de surcharge (41) met l‘appareil
hors circuit.

Laissez refroidir l‘appareil pendant plusieurs

•

minutes.
Appuyez sur l‘interrupteur de surcharge.

•

Mettez l‘appareil en marche en appuyant sur

•

la touche « I ».

7.2 Profondeur de coupe (fi g. 1)

En tournant la manivelle à main (8), la lame de
scie (4) peut être réglée sur la profondeur de cou­pe souhaitée.

contre le sens des aiguilles d’une montre :

profondeur de coupe plus importante

dans le sens des aiguilles d’une montre :

profondeur de coupe moindre

7.3 Butée parallèle

7.3.1 Hauteur de butée (fi g. 11-14)

La butée parallèle fournie avec la livraison (7)

•

est équipée de deux surfaces de guidage de
hauteurs différentes.
En fonction de l’épaisseur du matériau à

•

couper, le rail de butée (23) doit être employé
pour matériau épais comme indiqué dans la
figure 12 et pour matériau mince comme indi­qué dans la figure 13.
Pour commuter le rail de butée (23) sur la sur-

•

face de guidage inférieure, les deux vis mole­tées (26) doivent être desserrées pour défaire
le rail de butée (23) de son support (24).
Retirer les deux vis moletées (26) par la fente

•

(27) dans le rail de butée (23) et les remettre
dans la deuxième fente (25).
Monter le rail de butée (23) à nouveau sur le

•

support (24).
Pour passer à la surface de guidage supéri-

•

eure, procéder le manière analogue.

7.3.2 Largeur de coupe (fi g. 12-14)

Il faut utiliser la butée parallèle (7) pour dé-

•

couper des pièces de bois dans le sens de la
longueur.
La butée parallèle (7) peut être montée sur

•

les deux côtés de la table de sciage (1).
La butée parallèle (7) doit être montée sur le

•

barre de guidage (28) de la table de sciage
(1).
A l’aide de l’échelle (22) sur la barre de

•

guidage (1), la butée parallèle (7) peut être
réglée sur la cote souhaitée.
En appuyant sur le levier excentrique (12), la

•

butée parallèle peut être fixée dans la positi­on souhaitée.

7.3.3 Régler la longueur de butée (fi g. 12-14)

Pour éviter que la pièce à scier ne se bloque,

•

le rail de butée (23) peut être poussé dans le
sens longitudinal.
Règle de base : l’extrémité arrière de la butée

•

se trouve contre une ligne imaginaire qui
commence environ au centre de la lame de
scie et se prolonge de 45° vers l’arrière.
Régler la largeur de coupe nécessaire

•

- Desserrer les vis moletées (26) et pousser
le rail de butée (23) vers l’avant jusqu’à ce
que la ligne imaginaire de 45° soit touchée.

- Resserrer à fond les vis moletées (26).

7.4 Butée transversale (fi g. 15)

Retirer la butée transversale (14) de son

•

support et la pousser dans la fente (21) de la
table de sciage (1).
Desserrer la vis moletée (20).

•

Tourner la butée transversale (14) jusqu’à ce

•

que la flèche (33) indique la cote d’angle dé­sirée.
Resserrer à fond la vis moletée (27).

•

Attention !

Ne pas pousser trop loin le rail de butée (23)

•

en direction de la lame de scie.
La distance entre le rail de butée (23) et la

•

lame de scie (4) doit s’élever à env. 2 cm.

- 40 -

Anl_TE_TS_2025_UF_SPK9.indb 40Anl_TE_TS_2025_UF_SPK9.indb 40 08.03.2017 08:46:5708.03.2017 08:46:57

F

7.5 Réglage de l‘angle (fi g. 16)

Dévissez la poignée de fixation (9).

•

Ajustez l‘angle de la lame, en poussant le

•

volant (8) vers la machine et en le tournant en
même temps.
Bloquez la poignée de fixation.

•

8. Service

Avertissement !

Après chaque nouveau réglage, nous con-

•

seillons de faire un essai de coupe pour con­trôler la cote réglée.
Après la mise en circuit de la scie, attendre

•

que la lame de scie ait atteint sa vitesse de
rotation maximale avant de commencer le
sciage.
Attention au début de la coupe !

•

N’exploitez l’appareil qu’avec l’aspiration.

•

Contrôlez et nettoyez régulièrement les ca-

•

naux d’aspiration.
Le capot de protection de la lame de scie

•

peut être retiré afin de brancher un tuyau
d‘aspiration sur la protection de la lame de
scie.

8.1.1 Réalisation de coupes longitudinales
(fi g. 17)

Ces coupes scient une pièce à usiner dans le
sens de sa longueur.
Un bord de la pièce à usiner est pressé contre la
butée parallèle (7) alors que le côté plat est posé
sur la table de sciage (1).
Le capot de protection de la lame de scie (2) doit
toujours être rabaissé sur la pièce à usiner.
La position de travail pour une coupe longitudina­le ne doit jamais être sur une ligne avec la ligne
de coupe.

Régler la butée parallèle (7) en fonction de la

•

hauteur de la pièce à usiner et de la largeur
désirée (cf. 7.3).
Mettre la scie en circuit

•

Mettre les mains, doigts serrés, à plat sur la

•

pièce à usiner et pousser la pièce à usiner le
long de la butée parallèle (7) contre la lame
de scie (4).
Guidage latéral avec la main gauche unique-

•

ment jusqu’à l’arrête de devant du capot de
protection.
Pousser la pièce à usiner toujours jusqu’à la

•

fin du coin à refendre (5).
Le rebut de la coupe reste sur la table de

•

sciage (1) jusqu’à ce que la lame de scie (4)

soit à nouveau en position de repos.
Il faut empêcher les pièces à usiner de

•

longueur importante de basculer à la fin de la
coupe en prenant les mesures appropriées.
(par ex. un support déroulant etc.)

8.1.2 Couper des pièces minces (fi g. 18)

Les coupes longitudinales de pièces à usiner
ayant une largeur inférieure à 120 mm doivent ab­solument être eff ectuées à l’aide d’un poussoir.
Le poussoir fait partie de la livraison. Remplacer
immédiatement tout poussoir usé ou abîmé.

8.1.3 Couper des pièces très minces (Fig. 19)

Pour les coupes longitudinales de pièces à

•

usiner très minces d’une largeur de 30 mm et
moins, utiliser absolument un bois-poussoir.
La surface de guidage basse de la butée par-

•

allèle doit alors être préférée.
Le bois-poussoir ne fait pas partie de la liv-

•

raison ! (disponible dans tous les magasins
spécialisés courants). Remplacer à temps les
bois-poussoirs usés.

8.1.4 Coupes en biais (fi g. 16/20)

Les coupes en biais sont principalement exécuté­es en utilisant la butée parallèle (7).

Régler la lame de scie (4) sur la cote d’angle

•

désirée. (cf. 7.5.)
Régler la butée parallèle (7) en fonction de la

•

largeur et de la hauteur de la pièce à usiner
(cf. 7.3.1).
Exécuter la coupe en fonction de la largeur

•

de la pièce à usiner (cf. 8.1.1. et 8.1.2. et

8.1.3)

8.1.5 Coupes transversales (fi g. 21)

Pousser la butée transversale (14) dans l’une

•

des deux entailles (a) de la table de sciage
(1) et la régler sur la cote désirée. (cf. 7.4.).
Si la lame de scie (4) doit en plus être réglée
en biais, il faut alors utiliser l’entaille qui
empêche que votre main et la butée transver­sale ne touchent le capot de protection de la
lame de scie.
Presser fermement la pièce à usiner contre la

•

butée transversale (14).
Mettre la scie en circuit.

•

Pousser la butée transversale (14) et la pièce

•

à usiner en direction de la lame de scie pour
réaliser la coupe.
Avertissement !

•

Fixez toujours bien la pièce à usiner guidée,
ne tenez jamais la pièce à usiner sans fixation
lorsqu’elle doit être découpée.

- 41 -

Anl_TE_TS_2025_UF_SPK9.indb 41Anl_TE_TS_2025_UF_SPK9.indb 41 08.03.2017 08:46:5708.03.2017 08:46:57

Pousser toujours la butée transversale (14)

•

vers l’avant jusqu’à ce que la pièce à usiner
soit complètement découpée.
Remettre la scie hors circuit.

•

Ne retirer les copeaux de sciage qu’à partir
du moment où la lame de scie est complète­ment arrêtée.

8.1.6 Transport (fi g. 22)

Le châssis peut être entièrement rabattu pour le
transport. Il peut être également rabattu du côté
de la roue pendant que l‘autre côté est entière­ment déplié, ceci afi n de déplacer la machine.

9. Remplacement de la ligne de

raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

F

10. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

10.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

10.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

10.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

- 42 -

Anl_TE_TS_2025_UF_SPK9.indb 42Anl_TE_TS_2025_UF_SPK9.indb 42 08.03.2017 08:46:5708.03.2017 08:46:57

10.4 Commande de pièces de rechange et
d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[e-mail]

10.5 Transport

Transportez la machine uniquement en la soule­vant par la table de sciage. N‘utilisez jamais les
dispositifs de protection comme le capot de pro­tection de lame de scie, les rails de butée pour la
manipulation ou le transport.

11. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementa­tion, l‘appareil doit être déposé dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez vous renseigner aup­rès de l‘administration de votre commune.

F

12. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

- 43 -

Anl_TE_TS_2025_UF_SPK9.indb 43Anl_TE_TS_2025_UF_SPK9.indb 43 08.03.2017 08:46:5708.03.2017 08:46:57

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de rac-

•

cordement spéciales. Autrement dit, il est interdit de l‘utiliser sur un point de raccordement au choix.
L‘appareil peut entraîner des variations de tension provisoires lorsque le réseau n‘est pas favorable.

•

Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement

•

a) qui ne dépassent pas une impédance de réseau maximale autorisée de 0,24 Ω
b) qui ont une intensité admissible du courant permanent d‘au moins 100 A par phase.
En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre entreprise

•

d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, ré­pond à l‘une des deux exigences a) ou b).

- 44 -

Anl_TE_TS_2025_UF_SPK9.indb 44Anl_TE_TS_2025_UF_SPK9.indb 44 08.03.2017 08:46:5708.03.2017 08:46:57

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, brosses à charbon, inserti-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

on de table, poussoir
lame

- 45 -

Anl_TE_TS_2025_UF_SPK9.indb 45Anl_TE_TS_2025_UF_SPK9.indb 45 08.03.2017 08:46:5808.03.2017 08:46:58

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su­ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 46 -

Anl_TE_TS_2025_UF_SPK9.indb 46Anl_TE_TS_2025_UF_SPK9.indb 46 08.03.2017 08:46:5808.03.2017 08:46:58

I

Indice

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

3. Utilizzo proprio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

6. Montaggio

7. Uso

8. Esercizio

9. Sostituzione del cavo di alimentazione

10. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

11. Smaltimento e riciclaggio

12. Conservazione

- 47 -

Anl_TE_TS_2025_UF_SPK9.indb 47Anl_TE_TS_2025_UF_SPK9.indb 47 08.03.2017 08:46:5808.03.2017 08:46:58

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Attenzione! Pericolo di lesioni! Non mettete le mani sulla lama in movimento.

Interruttore di sovraccarico

- 48 -

Anl_TE_TS_2025_UF_SPK9.indb 48Anl_TE_TS_2025_UF_SPK9.indb 48 08.03.2017 08:46:5808.03.2017 08:46:58

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau­sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell‘apparecchio
(Fig. 1-3, 7-8, 11-14)

1 Piano di lavoro della sega
2 Coprilama
3 Spintore
4 Lama
5 Cuneo
6 Insert
7 Battuta parallela, completa
8 Volantino
9 Manopola di regolazione e di arresto
10 Basamento
11 Interruttore ON/OFF
12 Leva dell‘eccentrico
13 Appoggio di gomma, regolabile
14 Battuta trasversale
15 Vite
16 Adattatore di aspirazione
17 Vite a testa svasata
18 Foro (cuneo)
19 Vite di fi ssaggio
20 Vite
21 Scanalatura

22 Scala graduata
23 Barra di battuta
24 Supporto
25 Fessura
26 Vite
27 Fessura
28 Barra di guida
29 Piastra di fi ssaggio
30 Controsupporto per cuneo
31 Ruota
32 Supporto per battuta parallela
33 Ampliamento del piano di lavoro
34 Gancio per utensili
35 Leva
36 Dado
37 Chiave a bocca
38 Chiave a bocca
39 Prolunga del piano di lavoro
40 Flangia
41 Interruttore di sovraccarico
42 Avvolgimento del cavo

a Vite
b Rosetta elastica
c Rosetta
d Rosetta
e Vite
f Vite dell‘asse
g Rosetta
h Tubi distanziatori
i Dado

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

- 49 -

Anl_TE_TS_2025_UF_SPK9.indb 49Anl_TE_TS_2025_UF_SPK9.indb 49 08.03.2017 08:46:5808.03.2017 08:46:58

I

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Coprilama

•

Spintore

•

Battuta parallela

•

Battuta trasversale

•

Barra di battuta

•

Basamento

•

Chiave a bocca (2x)

•

Prolunga del piano di lavoro

•

Ruota (2x)

•

Basamento

•

Materiale di montaggio

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La sega circolare da banco serve a tagliare longi­tudinalmente e trasversalmente (solo con battuta
trasversale) legname di qualsiasi tipo in conformi­tà alle dimensioni dell‘utensile. Non si deve taglia­re legname di forma cilindrica di nessun tipo.

cere l‘apparecchio e gli eventuali pericoli. Inoltre
si devono rispettare scrupolosamente le norme
antinfortunistiche vigenti. Devono essere altresì
rispettate ulteriori regole generali di medicina del
lavoro e di sicurezza.
Le modifi che all‘apparecchio escludono com-
pletamente ogni responsabilità del costruttore e
ogni danno che ne derivi. Anche se l’apparecchio
viene usato in modo corretto non si possono
escludere completamente determinati fattori di
rischio residuo.
In considerazione del funzionamento e della strut­tura dell‘apparecchio si potrebbero presentare i
seguenti punti

Contatto con la lama nella zona non coperta.

•

Impigliamento nella lama in movimento (lesi-

•

oni da taglio).
Contraccolpo di pezzi da lavorare e loro fram-

•

menti.
Rotture della lama.

•

Pezzi della lama difettosi in metallo duro sca-

•

gliati all‘intorno.
Danni all‘udito se non si indossano le cuffie

•

antirumore necessarie.
Emissioni nocive di polveri di legno in caso di

•

impiego in locali chiusi.

4. Caratteristiche tecniche

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

Devono venire usate soltanto lame adatte
all‘apparecchio (lame in metallo duro o cromo­vanadio). È vietato l‘uso di lame in acciaio HSS e
dischi di ogni tipo.
Anche il rispetto delle avvertenze di sicurezza
nonché delle istruzioni di montaggio e delle av­vertenze per l‘uso contenute nelle presenti istruzi­oni rientra nell‘uso corretto.
Le persone che usano l‘apparecchio e che si
occupano della manutenzione devono conos-

Anl_TE_TS_2025_UF_SPK9.indb 50Anl_TE_TS_2025_UF_SPK9.indb 50 08.03.2017 08:46:5808.03.2017 08:46:58

Motore a corrente alternata .......220-240V ~ 50Hz

Potenza P ...........S1 1500 W · S6 20% 2000 Watt

Numero di giri in folle n

Lama in metallo duro .......Ø 250 x Ø 30 x 2,8 mm

Numero dei denti ............................................ 48

Dimensioni del piano di lavoro .......645 x 455 mm

Ampliamento del piano di lavoro sx/dx .................

.......................................................645 x 110 mm

Prolunga del piano di lavoro ........... 455 x 130 mm

Altezza max. taglio ............................ 78 mm / 90°

.......................................................... 53 mm / 45°

Regolazione dell‘altezza .... in continuo 0 - 78 mm

Lama inclinabile ..................... in continuo 0° - 45°

Attacco di aspirazione ............................Ø 36 mm

Peso .................................................... ca. 34,2 kg

Grado di protezione: ...................................... II/

Spessore del cuneo: ............................... 2,0 mm

- 50 -

.......................4500 min

0

-1

쓑

I

Modalità operativa S6 20%: funzionamento con­tinuato con sollecitazione intermittente (durata
di ciclo 10 min). Per non surriscaldare il motore
eccessivamente esso può essere fatto funzionare
con la potenza nominale indicata per il 20% della
durata del ciclo e poi deve continuare a funziona­re senza carico per il 80% della durata del ciclo.

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 61029.

Esercizio

Livello di pressione acustica LpA ........ 96,4 dB (A)

Incertezza K
Livello di potenza acustica L
Incertezza K

I valori indicati sono valori di emissione e non
devono rappresentare allo stesso tempo anche
valori sicuri del posto di lavoro. Nonostante esista
una correlazione tra livelli di emissione e di im­missione, da essi non si può stabilire esattamente
se siano necessarie ulteriori precauzioni. Tra i
fattori che possono infl uenzare il livello di immissi-
oni presente sul posto di lavoro ci sono la durata
dell’esposizione, il tipo di ambiente di lavoro, altre
fonti di rumori, ecc., per es. il numero dei mac­chinari e delle lavorazioni vicine. I valori sicuri del
posto di lavoro possono inoltre variare da paese a
paese. Questa informazione ha tuttavia lo scopo
di consentire

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

..............................................3 dB

pA

..............................................3 dB

WA

........ 109,4 dB (A)

WA

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

Togliete la sega circolare da banco

•

dall’imballo e verificate che non presenti dan­ni dovuti al trasporto.
L’apparecchio deve venire installato in po-

•

sizione stabile, cioè avvitato su un banco di
lavoro o un basamento solido.
Prima della messa in esercizio devono essere

•

regolarmente montate tutte le coperture ed i
dispositivi di sicurezza.
La lama deve potersi muovere liberamente.

•

In caso di legno già lavorato, controllate che

•

non presenti corpi estranei come per es. chio­di o viti, ecc.
Prima di azionare l’interruttore di ON/OFF

•

accertatevi che la lama sia montata corretta­mente e che le parti mobili possano muoversi
liberamente.

6. Montaggio

Pericolo! Staccate sempre la spina dalla
presa di corrente prima di eseguire qualsiasi
operazione di manutenzione, di riallestimen­to o di montaggio della sega circolare.

6.1 Montaggio della prolunga del piano di
lavoro (Fig.2)

Capovolgete la sega circolare con banco

•

e appoggiate la sega sul pavimento o su
un‘altra base di lavoro in modo tale che il

- 51 -

Anl_TE_TS_2025_UF_SPK9.indb 51Anl_TE_TS_2025_UF_SPK9.indb 51 08.03.2017 08:46:5808.03.2017 08:46:58

I

piano di lavoro della sega sia rivolto verso il
basso.
Avvitate la prolunga del piano di lavoro (39) al

•

piano di lavoro con le viti (a), le rosette elasti­che (b) e le rosette (c).

6.2 Montaggio del basamento (Fig. 1,3-5)

Aprite il bloccaggio del basamento premendo

•

verso l‘interno la leva (35).
Fate scattare di nuovo in posizione le gambe

•

del basamento in posizione aperta.
Avvitate le ruote (31) al basamento con le viti

•

dell‘asse (f), le rosette (g), il distanziale (h) e
il dado (i).
Avvitate l‘apparecchio al basamento con le

•

viti (e) e le rosette (d).
Il basamento è dotato di un appoggio in

•

gomma regolabile (13). Con esso si possono
compensare eventuali irregolarità del pavi­mento sul posto di lavoro.

6.3 Montare e regolare il cuneo (Fig. 6a, 9)

Pericolo! Staccate la spina dalla presa di corren­te.

Regolate la lama (4) sulla max. profondità di

•

taglio, portatela in posizione 0° e bloccatela.
Smontate il coprilama (vedi 6.4).

•

Togliete l‘insert (vedi 6.5).

•

Allentate la vite di fissaggio (19).

•

Inserite il cuneo tra la piastra di fissaggio (29)

•

e il controsupporto del cuneo (30).
La distanza tra il cuneo e la lama deve essere

•

di ca. 3-5mm.
Serrate di nuovo la vite di fissaggio e montate

•

l‘insert.

6.4 Montare/smontare il coprilama (Fig. 6b)

Mettete il coprilama sul cuneo in modo tale

•

che la vite (15) passi attraverso il foro (18) del
cuneo.
Non serrate troppo la vite, il coprilama deve

•

potersi muovere liberamente.
Lo smontaggio avviene nell‘ordine inverso.

•

Attenzione! Prima di iniziare a segare, il cop-

•

rilama deve essere abbassato sul pezzo da
lavorare.

6.5 Sostituzione insert (Fig. 7)

In caso di usura o danneggiamento si deve

•

cambiare l’insert, altrimenti sussiste un mag­giore pericolo di lesioni.
Togliete il coprilama (2).

•

Rimuovete le 1 viti a testa svasata (17).

•

Estrarre l’insert consumato (6).

•

Il montaggio del nuovo insert avviene

•

nell’ordine inverso.

6.6 Montaggio/sostituzione della lama (Fig. 8)

Attenzione! Staccate la spina dalla presa di cor­rente.

Togliete l‘insert (vedi 6.5).

•

Allentate il dado (36) serrandolo con una

•

chiave e tenendo l‘altra estremità con un‘altra
chiave fissa sulla flangia esterna (40).
Ruotate il dado nel senso di rotazione della

•

lama.
Rimuovete la flangia esterna e togliere la

•

lama vecchia dall‘albero e dalla flangia es­terna.
Prima di montare la nuova lama pulite accura-

•

tamente la flangia.
Inserite ora la lama nuova eseguendo le

•

operazioni in ordine inverso e serratela bene.
Avvertenza! Tenete presente il senso di scor­rimento della lama, la direzione di taglio dei
denti deve corrispondere al senso di scorri­mento, cioè in avanti.
Rimontate l‘insert e il coprilama (vedi 6.4,

•

6.5).

6.7 Attacco per l‘aspirazione della polvere
(Fig. 2,10)

L‘apparecchio può essere collegato a
un‘aspirazione della polvere (adattatore di as­pirazione con tubo fl essibile di aspirazione non
compreso tra gli elementi forniti, ma disponibile
come accessorio):

Collegate l‘aspirazione della polvere

•

all‘adattatore di aspirazione (16).
È possibile inoltre collegare un tubo di aspi-

•

razione al coprilama. A tale scopo togliete la
copertura dal coprilama e poi inserite il tubo
di aspirazione.

- 52 -

Anl_TE_TS_2025_UF_SPK9.indb 52Anl_TE_TS_2025_UF_SPK9.indb 52 08.03.2017 08:46:5808.03.2017 08:46:58

I

7. Uso

7.1. Interruttore ON/OFF (Fig. 1,16)

La sega può venire inserita premendo il

•

pulsante verde .I.. Prima di iniziare a segare,
aspettate che la lama abbia raggiunto il mas­simo numero di giri.
Per disinserire la sega si deve premere il pul-

•

sante rosso .0..

Il motore di questo apparecchio è protetto dal so­vraccarico da un interruttore di sovraccarico (41).
In caso di superamento della corrente nominale
l‘interruttore di sovraccarico (41) disinserisce
l‘apparecchio.

Fate raffreddare l‘apparecchio per diversi

•

minuti.
Premete l‘interruttore di sovraccarico.

•

Inserite l‘apparecchio premendo il tasto verde

•

„I“.

7.2. Profondità di taglio (Fig. 1)

Girando la manovella (8) si può regolare la lama
(4) sulla profondità di taglio desiderata.

In senso antiorario:

profondità di taglio maggiore

In senso orario:

profondità di taglio minore

7.3. Guida parallela

7.3.1. Altezza di battuta (Fig. 11-14)

La guida parallela (7) in dotazione possiede

•

due superfici di guida di diversa altezza.
A seconda dello spessore dei materiale da

•

tagliare si deve usare la barra di guida (23)
come in Fig. 12, per materiale spesso, e
come in Fig. 13, per materiale sottile.
Per adattare la barra di guida (23) alla super-

•

ficie di guida più bassa, si devono allentare le
due viti zigrinate (26) per staccare la barra di
guida (23) dal supporto (24).
Estrarre le due viti zigrinate (26) attraverso

•

una fessura (27) nella barra di guida (23) e
inserirle nell’altra fessura (25).
Rimontate la barra di guida (23) sul supporto

•

(24).
Il passaggio alla superficie di guida superiore

•

deve avvenire in modo analogo.

7.3.2. Larghezza di taglio (Fig. 12-14)

Nell’eseguire tagli longitudinali si deve usare

•

la guida parallela (7).
La guida parallela (7) può essere montata su

•

entrambi i lati del piano di lavoro (1).
La guida parallela (7) deve essere applicata

•

alla barra di guida (28) del piano di lavoro (1).
Mediante la scala (22) sulla barra di guida (1)

•

si può impostare la guida parallela (7) con la
misura desiderata.
Premendo la leva dell’eccentrico (12) si può

•

bloccare la guida parallela nella posizione
voluta.

7.3.3. Impostazione lunghezza di guida
(Fig. 12-14)

Per evitare che il materiale da tagliare si in-

•

castri, la barra di guida (23) si può spostare
longitudinalmente.
Regola generale: l’estremità posteriore della

•

battuta tocca una linea ideale che inizia circa
al centro della lama e continua all’indietro sot­to i 45°.
Regolate la larghezza di taglio desiderata

•

- Allentate le viti zigrinate (26) e spostate in
avanti la barra di guida (23) fino a toccare la
linea ideale di 45°.

- Serrate di nuovo le viti zigrinate (26).

7.4. Guida trasversale (Fig. 15)

Spingete la guida trasversale (14) nella sca-

•

nalatura (21) del piano di lavoro.
Allentate la vite zigrinata (20).

•

Girate la guida trasversale (14) fino a quando

•

la freccia indichi l’inclinazione desiderata.
Serrate di nuovo la vite zigrinata (20).

•

Attenzione!

Non spingete troppo la barra di guida (23)

•

verso la lama.
La distanza tra la barra di guida (23) e la lama

•

(4) deve essere di ca. 2 cm.

7.5. Regolazione dell‘angolo (Fig. 16)

Allentate la manopola di arresto (9).

•

Regolate l‘inclinazione della lama, premendo

•

il volantino (8) verso la macchina e ruotando
contemporaneamente.
Bloccate la manopola di arresto.

•

- 53 -

Anl_TE_TS_2025_UF_SPK9.indb 53Anl_TE_TS_2025_UF_SPK9.indb 53 08.03.2017 08:46:5808.03.2017 08:46:58

I

8. Esercizio

Avvertenza!

Dopo ogni nuova regolazione si consiglia un

•

taglio di prova per verificare le misure impos­tate.
Dopo l’inserimento della sega, attendete che

•

la lama raggiunga il massimo numero di giri
prima di eseguire il taglio.
Attenzione quando si incide!

•

Utilizzate l’apparecchio solo con aspirazione.

•

Controllate e pulite regolarmente i canali di

•

aspirazione.
Il tappo sul coprilama può venire tolto in

•

modo da collegare un tubo di aspirazione al
coprilama.

8.1.1. Esecuzione di tagli longitudinali
(Fig. 17)

In questo caso si tratta di segare un pezzo nel
senso della lunghezza.
Uno spigolo del pezzo da segare viene premuto
contro la guida parallela (7), mentre il lato piatto è
appoggiato sul piano di lavoro (1).
Il coprilama (2) deve essere sempre abbassato
sul pezzo da tagliare.
La posizione di lavoro in caso di taglio longitudi­nale non deve essere mai sulla stessa linea del
taglio.

Impostate la guida parallela (7) in base

•

all’altezza del pezzo da lavorare e alla larg­hezza desiderata. (vedi 7.3)
Inserite la sega.

•

Appoggiate le mani con le dita chiuse piane

•

sul pezzo da lavorare e spingetelo lungo la
guida parallela (7) nella lama (4).
Con la mano destra o sinistra (a seconda del-

•

la posizione della guida parallela), spingete
la guida laterale solo fino al bordo anteriore
della calotta protettiva.
Spingete il pezzo da lavorare sempre fino alla

•

fine del cuneo (5).
Lo scarto di taglio rimane sul piano di lavoro

•

(1) fino a quando la lama (4) non si trova nuo­vamente a riposo.
Fissate i pezzi da lavorare lunghi affinché non

•

si ribaltino una volta tagliati! (per es. supporto
ecc.)

8.1.2. Segare pezzi sottili (Fig. 18)

I tagli longitudinali dei pezzi da lavorare con una
larghezza inferiore ai 120 mm devono essere as­solutamente eseguiti con l’ausilio di uno spintore
(3). Lo spintore è compreso nella fornitura.

Sostituite subito uno spintore consumato o dan­neggiato.

8.1.3. Segare pezzi molto sottili (Fig. 19)

Per tagli longitudinali di pezzi da lavorare mol-

•

to sottili con una larghezza di 30 mm o meno
si deve assolutamente usare uno spintore.
In tal caso si deve preferire la superficie di

•

guida in basso della guida parallela.
Lo spintore non è compreso tra gli elementi

•

forniti! (Reperibile presso i rivenditori specia­lizzati) Sostituite tempestivamente uno spin­tore consumato.

8.1.4. Esecuzione di tagli trasversali
(Fig. 16/20)

I tagli trasversali vengono eseguiti fondamental­mente utilizzando la guida parallela (7).

Regolate la lama (4) sull’inclinazione deside-

•

rata. (vedi 7.5)
Impostate la guida parallela (7) in base alla

•

larghezza e all’altezza del pezzo da lavorare
(vedi 7.3.1).
Eseguite il taglio in modo corrispondente alla

•

larghezza del pezzo da lavorare (vedi 8.1.1,

8.1.2 e 8.1.3).

8.1.5. Esecuzione di sezioni (Fig. 21)

Spingete la guida trasversale (14) in una delle

•

due scanalature (21) del piano di lavoro e
impostate l’inclinazione desiderata. (vedi 7.4)
Se anche la lama (4) dovesse essere posta
obliqua, allora si deve usare la scanalatura
(21) che non permette alla vostra mano e alla
guida trasversale di entrare in contatto con il
coprilama.
Spingete saldamente il pezzo da lavorare

•

contro la guida trasversale (14).
Inserite la sega.

•

Per eseguire il taglio spingete la guida tras-

•

versale (14) e il pezzo da lavorare in direzione
della lama.
Avvertenza!

•

tenete sempre il pezzo da lavorare spinto con
la guida, mai il pezzo libero che viene tagliato.
Spingete la guida trasversale (14) sempre

•

fino a quando il pezzo da lavorare sia comple­tamente tagliato.
Disinserite di nuovo la sega. Eliminate lo

•

scarto di taglio solo quando la lama è ferma.

- 54 -

Anl_TE_TS_2025_UF_SPK9.indb 54Anl_TE_TS_2025_UF_SPK9.indb 54 08.03.2017 08:46:5808.03.2017 08:46:58

I

8.1.6 Trasporto (Fig.22)

Per il trasporto il basamento può essere comple­tamente richiuso. In alternativa il basamento può
essere richiuso sul lato delle ruote e sull‘altro lato
aperto maggiormente in modo da poter muovere
l‘apparecchio sulle ruote.

9. Sostituzione del cavo di
alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

10. Pulizia, manutenzione e

ordinazione dei pezzi di
ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

10.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

10.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

10.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

10.4 Ordinazione di pezzi di ricambio e
accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[e-mail]

10.5 Trasporto

Trasportate l‘apparecchio solo aff errandolo per il
piano di lavoro. Non utilizzate mai i dispositivi di
protezione come coprilama, barre di battuta per
maneggiare o trasportare l‘apparecchio.

11. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

12. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 55 -

Anl_TE_TS_2025_UF_SPK9.indb 55Anl_TE_TS_2025_UF_SPK9.indb 55 08.03.2017 08:46:5808.03.2017 08:46:58

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.

Con riserva di apportare modifi che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di col-

•

legamento. Ciò significa che non ne è consentito l‘uso con collegamento prese scelte a piacimento.
In caso di condizioni di rete sfavorevoli l‘apparecchio può causare delle variazioni temporanee di

•

tensione.
Il prodotto è concepito solo per l‘utilizzo collegato a prese che

•

a) non superino una massima impedenza di rete Z sys = 0,24 Ω, oppure
b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura

•

dell‘energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi
uno dei due requisiti citati a) oppure b).

- 56 -

Anl_TE_TS_2025_UF_SPK9.indb 56Anl_TE_TS_2025_UF_SPK9.indb 56 08.03.2017 08:46:5908.03.2017 08:46:59

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, spazzole di carbone, insert,

Materiale di consumo/parti di consumo * Lama
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu­enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

spintore

- 57 -

Anl_TE_TS_2025_UF_SPK9.indb 57Anl_TE_TS_2025_UF_SPK9.indb 57 08.03.2017 08:46:5908.03.2017 08:46:59

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 58 -

Anl_TE_TS_2025_UF_SPK9.indb 58Anl_TE_TS_2025_UF_SPK9.indb 58 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

Indholdsfortegnelse

1. Sikkerhedsanvisninger

2. Produktbeskrivelse og leveringsomfang

3. Formålsbestemt anvendelse

4. Tekniske data

5. Inden ibrugtagning

6. Montering

7. Betjening

8. Drift

9. Udskiftning af nettilslutningsledning

10. Rengøring, vedligeholdelse og reservedelsbestilling

11. Bortskaff else og genanvendelse

12. Opbevaring

- 59 -

Anl_TE_TS_2025_UF_SPK9.indb 59Anl_TE_TS_2025_UF_SPK9.indb 59 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.

Forsigtig! Fare for kvæstelse! Hold hænderne borte fra den roterende savklinge.

Overbelastningsafbryder

- 60 -

Anl_TE_TS_2025_UF_SPK9.indb 60Anl_TE_TS_2025_UF_SPK9.indb 60 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Fare!
Læs alle sikkerhedsanvisninger og øvrige an­visninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-3, 7-8, 11-14)

1 Savbord
2 Klingeværn
3 Stødpind
4 Savklinge
5 Kløvekile
6 Bordindlæg
7 Parallelanslag, komplet
8 Håndhjul
9 Indstillings- og fi kseringsgreb
10 Understel
11 Tænd/sluk-knap
12 Excenterarm
13 Gummifod, til at indstille
14 Tværanslag
15 Skrue
16 Sugeadapter
17 Undersænkskrue
18 Hul (kløvekile)
19 Fastspændingsskrue
20 Skrue
21 Not

22 Skala
23 Anslagsskinne
24 Holder
25 Slids
26 Skrue
27 Slids
28 Ledeskinne
29 Holdeplade
30 Kløvekile-modleje
31 Hjul
32 Holder til parallelanslag
33 Breddeudvidelse
34 Værktøjskrog
35 Arm
36 Møtrik
37 Gaff elnøgle
38 Gaff elnøgle
39 Bordforlængelse
40 Flange
41 Overbelastningsafbryder
42 Ledningsoprul

a Skrue
b Fjederring
c Mellemlægsskive
d Mellemlægsskive
e Skrue
f Akselskrue
g Mellemlægsskive
h Afstandsrør
i Møtrik

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,

- 61 -

Anl_TE_TS_2025_UF_SPK9.indb 61Anl_TE_TS_2025_UF_SPK9.indb 61 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

folier og smådele! Fare for indtagelse og
kvælning!

Klingeværn

•

Stødpind

•

Parallelanslag

•

Tværanslag

•

Anslagsskinne

•

Understel

•

Gaffelnøgle (2x)

•

Bordforlængelse

•

Hjul (2x)

•

Understel

•

Monteringsmateriale

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Bordrundsaven er beregnet til længde- og tvær­savning (kun med tværanslag) i alle typer træ,
under hensyntagen til maskinens størrelse. Rund­holt, uanset type, må ikke bearbejdes med saven.

Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth­vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

Brug kun savklinger, som egner sig til brug på
maskinen (hårdmetal- eller CV-klinger). HSS-klin­ger og kapskiver, uanset type, må ikke anvendes.

Med til korrekt brug af saven hører også, at alle
sikkerheds-, monterings- og driftsanvisninger i
betjeningsvejledningen følges.
Personer, som er beskæftiget med betjening og
vedligeholdelse, skal have et godt kendskab til
maskinen og dens funktioner og være instrueret
i de risici, der er forbundet med at omgås maski­nen. Der henvises desuden til gældende sikker­hedsbestemmelser – disse skal følges. Det sam­me skal øvrige almindelige arbejdsmedicinske og
sikkerhedstekniske bestemmelser.

Foretages der ændringer på maskinen, vil ga­rantien miste sin gyldighed. Selv ved korrekt
anvendelse af maskinen er der stadig nogle risi­kofaktorer, du skal være opmærksom på. Følgen­de punkter skal nævnes, afhængig af maskinens
konstruktion og opbygning:

Berøring af savklingen i det uafskærmede

•

savområde.
Indgreb i den roterende savklinge (svær

•

kvæstelse)
Tilbageslag af arbejdsemner og dele heraf.

•

Klingebrud.

•

Udslyngning af fejlbehæftede hårdmetalsdele

•

fra savklingen.
Risiko for høreskader ved arbejde uden brug

•

af høreværn.
Sundhedsskadelig emission af træstøv ved

•

arbejde i lukkede rum.

4. Tekniske data

Vekselstrømmotor .....................220-240V ~ 50Hz

Ydelse P .............. S1 1500 W · S6 20% 2000 watt

Omdrejningstal i tomgang n

Hårdmetalsklinge ............. Ø 250 x Ø 30 x 2,8 mm

Antal tænder .................................................... 48

Bordstørrelse .................................645 x 455 mm

Breddeudvidelse ve/hø ..................645 x 110 mm

Bordforlængelse ............................455 x 130 mm

Snithøjde maks. ................................ 78 mm / 90°

.......................................................... 53 mm / 45°

Højdeindstilling ..........................trinløs 0 - 78 mm

Savklinge svingbar ......................... trinløs 0° - 45°

Udsugningstilslutning .............................Ø 36 mm

Vægt ................................................... ca. 34,2 kg

Kapslingsklasse: ............................................ II/

Kløvekilens tykkelse: ................................ 2,0 mm

Driftsart S6 20%: Kontinuerlig drift med intermit­terende belastning (cyklusvarighed 10 min). For
at undgå overophedning af motoren må den køre
med den angivne mærkeeff ekt i 20% af cyklus-
sens varighed og skal herefter køre videre uden
belastning i 80% af cyklussens varighed.

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 61029.

................4500 min

0

-1

쓑

- 62 -

Anl_TE_TS_2025_UF_SPK9.indb 62Anl_TE_TS_2025_UF_SPK9.indb 62 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

Savning

Lydtryksniveau LpA .............................. 96,4 dB(A)

Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Ovenstående værdier er emissionsværdier og er
derfor ikke nødvendigvis sikre arbejdspladsvær­dier. Selv om emissions- og immissionsniveauer
korrelerer, kan man på denne baggrund ikke
med sikkerhed konkludere, hvorvidt yderligere
sikkerhedsforanstaltninger er nødvendige. Fakto­rer, som kan have indfl ydelse på det nuværende
immissionsniveau på arbejdspladsen, er påvir­kningstiden, arbejdsrummets særegenheder,
andre lydkilder etc., f.eks. antal maskiner og and­re arbejdsprocesser i nærheden. De pålidelige
arbejdspladsværdier kan variere fra land til land.
Oplysningerne er ment som en hjælp til brugeren
til vurdering af faresituationer og risikomomenter.

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

............................................. 3 dB

pA

.......................... 109,4 dB(A)

WA

............................................3 dB

WA

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.

Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.

Pak bordrundsaven ud, og undersøg den for

•

eventuelle transportskader.
Maskinen skal opstilles, så den står stabilt,

•

dvs. den skal skrues fast til en arbejdsbænk
eller et understel.
Alle afskærmninger og sikkerhedsanordnin-

•

ger skal være korrekt påmonterede, inden
maskinen tages i brug.
Savklingen skal kunne køre frit rundt.

•

Hvis du arbejder med træ, som tidligere har

•

været bearbejdet, skal du passe på fremmed­legemer, som f.eks. søm eller skruer.
Inden du trykker på tænd/sluk-knappen, skal

•

du sikre dig, at savklingen er monteret rigtigt
og bevægelige dele går let og friktionsfrit.

6. Montering

Fare! Træk stikket ud hver gang før vedlige­holdelse, omstilling og montage.

6.1 Påmontering af bordforlængelsen (fi g. 2)

Vend bordrundsaven om og læg bordrunds-

•

aven på gulvet eller på et egnet underlag, så
savbordet peger nedad.
Skru bordforlængelsen (39) fast til savbordet

•

med skruerne (a), fjederringene (b) og mel­lemlægsskiverne (c).

6.2 Påmontering af understellet (fi g. 1,3-5)

Åbn låsen på understellet ved at trykke arme-

•

ne (35) indad.
Sørg for, at understellets ben falder i hak igen

•

i udklappet position.
Skru hjulene (31) fast til understellet med

•

akselskruerne (f), mellemlægsskiverne (g),
afstandskappe (h) og møtrik (i).
Skru maskinen fast til understellet med skru-

•

erne (e) og mellemlægsskiverne (d).
Understellet er udstyret med en indstillelig

•

gummifod (13). Den bruges til at udligne små
ujævnheder på arbejdspladsen.

- 63 -

Anl_TE_TS_2025_UF_SPK9.indb 63Anl_TE_TS_2025_UF_SPK9.indb 63 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

6.3 Påmontering og indstilling af kløvekilen

(fi g. 6a, 9)
Fare! Træk stikket ud af stikkontakten.

Indstil savklingen (4) til maks. skæredybde,

•

bring den i position 0°, og fikser den.
Afmonter klingeværnet (se 6.4).

•

Tag bordindlægget ud (se 6.5).

•

Løsn fastspændingsskruen (19).

•

Før kløvekilen ind mellem holdepladen (29)

•

og kløvekile-modlejet (30).
Afstanden mellem kløvekile og savklinge skal

•

være ca. 3-5 mm.
Spænd fastspændingsskruen igen og monter

•

bordindlægget.

6.4 På-/afmontering af klingeværnet (fi g. 6b)

Anbring klingeværnet på kløvekilen, så

•

skruen (15) passer gennem hullet (18) i klø­vekilen.
Spænd ikke skruen for stramt; klingeværnet

•

skal stadig kunne bevæges frit.
Afmontering sker tilsvarende i modsat ræk-

•

kefølge.
Advarsel! Klingeværnet skal sænkes ned over

•

emnet, inden savningen påbegyndes.

6.5 Udskiftning af bordindlæg (illustr. 7)

Er bordindlægget slidt eller beskadiget, skal

•

det udskiftes, ellers er der en forhøjet skades­risiko.
Savbladsværnet (2) tages af.

•

De 1 skruer med forsænket hoved (17) fjer-

•

nes.
Det slidte bordindlæg (6) trækkes opad og

•

tages ud.
Montering af det nye bordindlæg foretages i

•

den omvendte rækkefølge.

6.6 Montering/udskiftning af savklingen
(fi g. 8)

Advarsel! Træk stikket ud af stikkontakten

Bordindlæg fjernes. (s. 6.5)

•

Løsn møtrikken (36) ved at anbringe en

•

gaffelnøgle på møtrikken og en yderligere
gaffelnøgle på den yderste flange (40) for at
holde kontra.
Drej møtrikken i savklingens rotationsretning.

•

Tag den udvendige flange af og fjern den

•

gamle savklinge fra aksel og indvendig flan­ge.
Rengør flangerne, før den nye savklinge

•

monteres.
Sæt den nye savklinge på i omvendt række-

•

følge og spænd den. Bemærk! Kontroller sav­klingens løberetning, tændernes snitretning

skal pege i løberetning, altså fremad.
Monter bordindlægget og klingeværnet igen

•

(se 6.4, 6.5)

6.7 Tilslutning til støvudsugningen (fi g. 2,10)

Maskinen kan tilsluttes til en støvudsugning
(udsugningsadaptersæt med sugeslange følger
ikke med leveringen, fås som tilbehør):

Slut støvudsugningen til udsugningsadapte-

•

ren (16).
Desuden er det muligt at slutte en udsug-

•

ningsslange til klingeværnet. Fjern hertil
kappen fra klingeværnet og anbring udsug­ningsslangen.

7. Betjening

7.1. Tænd-/slukknap (fi g. 1,16)

Saven tændes ved at trykke på den grønne

•

knap .I. Vent med at begynde at save, til sav­klingen har nået sit maksimale omdrejnings­tal.
Tryk på den røde knap .0. for at slukke for sa-

•

ven igen.

En overbelastningsafbryder (41) beskytter moto­ren mod overbelastning.
Hvis mærkestrømmen overskrides, slår overbe­lastningsafbryderen (41) maskinen fra.

Lad maskinen køle af i nogle minutter.

•

Tryk på overbelastningsafbryderen.

•

Tryk på den grønne knap „I“ for at tænde

•

maskinen.

7.2. Skæredybde (illustr. 1)

Ved at dreje håndhjulet (8) indstilles savbladet (4)
til den ønskede skæredybde.

Mod uret:

større skæredybde

Med uret:

mindre skæredybde

7.3. Parallelansats

7.3.1. Ansatshøjde (illustr. 11-14)

Parallelansatsen (7), der er med i leveringen,

•

har to styreflader af forskellig højde.
Afhængigt af tykkelsen af det materiale, der

•

skal skæres, skal ansatsskinnen (23) anven­des jf. illustr. 12 for tykt materiale og jf. illustr.
13 for tyndt materiale.

- 64 -

Anl_TE_TS_2025_UF_SPK9.indb 64Anl_TE_TS_2025_UF_SPK9.indb 64 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

For at omstille ansatsskinnen (23) til den

•

nederste styreflade skal begge fingerskruer
(26) løsnes, så ansatsskinnen (23) kobles fra
holderen (24).
Begge fingerskruer (26) trækkes ud gennem

•

en slids (27) i ansatsskinnen (23) og gen­indsættes i den anden slids (25).
Ansatsskinnen (23) genmonteres på holderen

•

(24).
Omstilling til den høje styreflade gennemføres

•

analogt.

7.3.2. Snitbredde (Fig. 12-14)

Ved længdeskæring af trædele skal paral-

•

lelanslaget (7) benyttes.
Parallelanslaget (7) kan monteres på begge

•

sider af savbordet (1).
Parallelanslaget (7) skal sættes ind i ledeskin-

•

nen (28) på savbordet (1).
Ud fra skalaen (22) på ledeskinnen (1) kan

•

parallelanlaget (7) indstilles til det ønskede
mål.
Ved at trykke på excenterarmen (12) kan

•

parallelanslaget klemmes fast i den ønskede
position.

7.3.3. Indstilling af ansatslængde
(illustr. 12-14)

For at undgå, at arbejdsemnet klemmes fast,

•

er det muligt at skubbe ansatsskinnen (23) i
længderetning.
Tommelfingerregel: Ansatsens bagende stø-

•

der imod en tænkt linje, som begynder om­trent ved midten af savbladet og løber bagud
med 45°.
At indstille den ønskede skærebredde

•

- Fingerskruerne (26) løsnes, og ansatsskin­nen (23) skubbes frem, indtil der er kontakt
med den tænkte 45° linje.

- Fingerskruerne (26) strammes igen.

7.4. Tværansats (illustr. 15)

Tværansatsen (14) tages ud af holderen og

•

skubbes ind i savbordets fal (21).
Fingerskruen (20) løsnes.

•

Tværansatsen (14) drejes, indtil pilen viser

•

det ønskede vinkelmål.
Fingerskruen (20) strammes igen.

•

Vigtigt!!

Ansatsskinnen (23) må ikke skubbes for langt

•

imod savbladet.
Afstanden mellem ansatsskinnen (23) og

•

savbladet (4) skal være ca. 2 cm.

7.5. Vinkelindstilling (fi g. 16)

Løsn fikseringsgrebet (9).

•

Juster klingevinklen ved at trykke håndhjulet

•

(8) hen mod maskinen, samtidigt med at det
drejes.
Fastlås fikseringsgrebet.

•

8. Drift

Advarsel!

Der anbefales en prøveskæring efter hver

•

omstilling for at kontrollere de indstillede mål.
Efter at du har tændt for saven, skal savbla-

•

dets maksimale omdrejningshastighed afven­tes, før savningen påbegyndes.
Pas på ved opskæring!

•

Maskinen må kun benyttes sammen med

•

udsugning. Udsugningskanalerne skal efter­ses og renses med jævne mellemrum.
Kappen på klingeværnet kan aftages, så der

•

kan tilsluttes en udsugningsslange på klinge­værnet.

8.1.1. Skæring på langs (illustr. 17)

Herved gennemskæres et arbejdsemne i dets
længderetning.
En af arbejdsemnets kanter trykkes mod paral­lelansatsen (7), mens den fl ade side ligger på
savbordet (1).
Savbladsværnet (2) skal altid sænkes ned på
arbejdsemnet.
Ved en skæring på langs må arbejdspositionen
aldrig være på linje med skæringsforløbet.

Parallelansatsen (7) indstilles i forhold til ar-

•

bejdsemnets højde og den ønskede bredde.
(se 7.3.)
Saven tændes.

•

Hænderne lægges fladt og med samlede

•

fingre på arbejdsemnet, og arbejdsemnet
skubbes ind i savbladet (4) langs parallelan­satsen (7).
Sidelæns føring med venstre eller højre hånd

•

(afhængig af parallelansatsens position) kun
indtil beskyttelseskappens forkant.
Arbejdsemnet skal altid skubbes igennem

•

indtil enden af kløvekilen (5).
Skæringsaffaldet bliver liggende på savbor-

•

det (1), indtil savbladet (4) befinder sig i ud­gangspositionen.
Lange arbejdsemner skal sikres imod at falde

•

ned i slutningen af skæreprocessen (f.eks.
afrulningsstander etc.)

- 65 -

Anl_TE_TS_2025_UF_SPK9.indb 65Anl_TE_TS_2025_UF_SPK9.indb 65 08.03.2017 08:46:5908.03.2017 08:46:59

DK/N

8.1.2. Skæring i smalle arbejdsemner
(illustr. 18)

Skæring på langs af arbejdsemner, som er under
120 mm brede, skal under alle omstændigheder
gennemføres ved hjælp af et skydeskaft (3). Sky­deskaftet er med i leveringen.
Slidte eller beskadigede skydeskafter skal udskif­tes omgående.

8.1.3. Skæring i meget smalle arbejdsemner
(illustr. 19)

Skæring på langs af meget smalle arbejd-

•

semner, som er under 30 mm brede eller
mindre, skal under alle omstændigheder gen­nemføres ved hjælp af et skydetræ (a).
Herved foretrækkes parallelansatsens

•

nederste styreflade.
Skydetræ er ikke del af leveringen! (Kan fås

•

i specialforretninger.) Slidte skydetræer skal
skiftes ud i god tid.

8.1.4. Skråskæringer (illustr. 16/20)

Skråskæringer skal principielt udføres ved hjælp
af parallelansatsen (7).

Savbladet (4) indstilles til det ønskede vin-

•

kelmål. (se 7.5.)
Parallelansatsen (7) indstilles afhængigt af

•

arbejdsemnets bredde og højde.
Skæringer udføres i forhold til arbejdsemnets

•

bredde (se 8.1.1 og 8.1.2 og 8.1.3)

8.1.5. Skæringer på tværs (illustr. 21)

Tværansatsen (14) skubbes i en af savbor-

•

dets (1) to false (a) og indstilles til det øns­kede vinkelmål. (se 7.4.) Hvis savbladet (4)
yderligere skal stilles på skrå, skal der bruges
den fals, der ikke får hånden og tværansatsen
til at komme i kontakt med savbladsværnet.
Arbejdsemnet trykkes hårdt mod tværansat-

•

sen (14).
Saven tændes.

•

Tværansatsen (14) og arbejdsemnet skubbes

•

imod savbladet for at udføre skæringen.
Advarsel!

•

Hold altid fast på det arbejdsemne, der føres,
ikke på det fri arbejdsemne, der afskæres.
Tværansatsen (14) skubbes frem, indtil arbe-

•

jdsemnet er skåret helt igennem.
Sluk saven igen.

•

Savaffald fjernes først, når savbladet står
stille.

8.1.6 Transport (fi g. 22)

Til transport kan understellet klappes helt ind.
Som alternativ kan understellet klappes ind på
hjulsiden, og den anden side af understellet klap­pes helt ud, så maskinen kan køres.

9. Udskiftning af
nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.

10. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

10.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

10.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

10.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

- 66 -

Anl_TE_TS_2025_UF_SPK9.indb 66Anl_TE_TS_2025_UF_SPK9.indb 66 08.03.2017 08:47:0008.03.2017 08:47:00

10.4 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[e-mail]

10.5 Transport

Maskinen må kun transporteres ved at løfte sav­bordet. Brug aldrig beskyttelsesudstyr som f.eks.
klingeværn eller anslagsskinner til manøvrering
eller transport.

11. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

DK/N

12. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

- 67 -

Anl_TE_TS_2025_UF_SPK9.indb 67Anl_TE_TS_2025_UF_SPK9.indb 67 08.03.2017 08:47:0008.03.2017 08:47:00

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tils-

•

lutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt.
Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.

•

Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som

•

a) holder sig inden for en maksimal tilladt netimpedans på 0,24 Ω, eller
b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.
Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslut-

•

ningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

- 68 -

Anl_TE_TS_2025_UF_SPK9.indb 68Anl_TE_TS_2025_UF_SPK9.indb 68 08.03.2017 08:47:0008.03.2017 08:47:00

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, kontaktkul, bordindlæg, stødpind
Forbrugsmateriale/ forbrugsdele* Savklinge
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig­tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 69 -

Anl_TE_TS_2025_UF_SPK9.indb 69Anl_TE_TS_2025_UF_SPK9.indb 69 08.03.2017 08:47:0008.03.2017 08:47:00

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in­den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa­rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 70 -

Anl_TE_TS_2025_UF_SPK9.indb 70Anl_TE_TS_2025_UF_SPK9.indb 70 08.03.2017 08:47:0008.03.2017 08:47:00

S

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

4. Tekniska data

5. Före användning

6. Montering

7. Använda

8. Drift

9. Byta ut nätkabeln

10. Rengöring, Underhåll och reservdelsbeställning

11. Skrotning och återvinning

12. Förvaring

- 71 -

Anl_TE_TS_2025_UF_SPK9.indb 71Anl_TE_TS_2025_UF_SPK9.indb 71 08.03.2017 08:47:0008.03.2017 08:47:00

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Obs! Risk för skador! Grip inte in i den roterande sågklingan.

Överlastbrytare

- 72 -

Anl_TE_TS_2025_UF_SPK9.indb 72Anl_TE_TS_2025_UF_SPK9.indb 72 08.03.2017 08:47:0008.03.2017 08:47:00

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Fara!
Läs alla säkerhetsanvisningar och instrukti­oner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan föror­saka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner
för framtiden.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen

(bild 1-3, 7-8, 11-14)

1 Sågbord
2 Skydd till sågklinga
3 Påskjutare
4 Sågblad
5 Klyvkniv
6 Sågplatta
7 Parallellanslag komplett
8 Handhjul
9 Inställnings- och spärrhandtag
10 Underställ
11 Strömbrytare
12 Excenterspak
13 Gummifot, inställbar
14 Geringsanhåll
15 Skruv
16 Utsugningsadapter
17 Försänkt skruv
18 Hål (klyvkniv)
19 Fästskruv
20 Skruv
21 Spår
22 Skala

23 Anslagslist
24 Hållare
25 Spår
26 Skruv
27 Spår
28 Styrskena
29 Hållplatta
30 Motlager för klyvkniv
31 Hjul
32 Hållare för parallellanslag
33 Bordsbreddningsdel
34 Verktygskrok
35 Spak
36 Mutter
37 Gaff elnyckel
38 Gaff elnyckel
39 Bordsförlängningsdel
40 Fläns
41 Överlastbrytare
42 Kabelupplindning

a Skruv
b Fjäderbricka
c Distansbricka
d Distansbricka
e Skruv
f Axelskruv
g Distansbricka
h Distansrör
i Mutter

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn

- 73 -

Anl_TE_TS_2025_UF_SPK9.indb 73Anl_TE_TS_2025_UF_SPK9.indb 73 08.03.2017 08:47:0008.03.2017 08:47:00

S

sväljer delar och kvävs!

Skydd till sågklinga

•

Påskjutare

•

Parallellanslag

•

Geringsanhåll

•

Anslagslist

•

Underställ

•

Gaffelnyckel (2 st)

•

Bordsförlängningsdel

•

Hjul (2 st)

•

Underställ

•

Monteringsmaterial

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Bordscirkelsågen är avsedd för längs- och
tvärsågning (endast med geringsanhåll) av olika
slags virke med hänsyn till maskinens storlek.
Rundvirke av olika slag får inte sågas.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

Endast passande sågklingor (HM- eller CV­sågklingor) får användas till denna maskin. Det är
förbjudet att använda olika slags HSS-sågklingor
eller delningsklingor.

Till maskinens ändamålsenliga användning hör
också att säkerhetsanvisningarna samt monte­ringsanvisningar och driftanvisningar i bruksan­visningen ska följas.
Personer som använder och underhåller maski­nen ska känna till utrustningens funktioner och
ha instruerats om eventuella faror. Dessutom ska
gällande arbetarskyddsföreskrifter följas exakt.
Övriga allmänna regler för arbetsmedicinska och

säkerhetstekniska områden ska även beaktas.
Om maskinen ändras leder detta till att tillver­karens ansvar för därutav resulterande skador
upphör att gälla. Trots ändamålsenlig användning
kan särskilda kvarstående riskfaktorer inte utes­lutas helt.
På grund av maskinens konstruktion och sam­mansättning kan följande faror uppstå under drift:

Risk för skador om personer rör vid sågklin-

•

gan inom ej skyddat sågningsområde.
Risk för skärskador vid ingrepp i den roteran-

•

de sågklingan.
Risk för att arbetsstycken eller delar slår

•

tillbaka.
Risk för att sågklingan bryts sönder.

•

Risk för att defekta hårdmetalldelar slungas ut

•

från sågklingan.
Risk för hörselskador vid otillräckligt buller-

•

skydd.
Risk för hälsofarliga emissioner av trädamm

•

vid användning inom slutna utrymmen.

4. Tekniska data

Växelströmsmotor .................. 220-240 V ~ 50 Hz

Eff ekt P ...................S1 1500 W S6 20 % 2000 W

Tomgångsvarvtal n0 .............................4500 min

Hårdmetallsågklinga .......Ø 250 x Ø 30 x 2,8 mm

Antal tänder .................................................... 48

Bordets storlek .............................. 645 x 455 mm

Bordsbreddningsdel vä/hö ............ 645 x 110 mm

Bordsförlängningsdel .................... 455 x 130 mm

Såghöjd max. .................................. 78 mm / 90°

.......................................................... 53 mm / 45°

Höjdinställning ....................... steglöst 0 - 78 mm

Svängbar sågklinga .................... steglös 0° - 45°

Uttag för spånsug Ø 36 mm

Vikt ..................................................... ca 34,2 kg

Skyddsklass ................................................. II/

Klyvknivens tjocklek ................................ 2,0 mm

Driftslag S6 20%: Kontinuerlig drift med inter­mittent belastning (arbetscykel 10 min). För att
undvika att motorn värms upp till otillåtet höga
temperaturer, får motorn köra med angiven nomi­nell eff ekt 20% av arbetscykeln, och därefter 80%
av arbetscykeln utan belastning.

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 61029.

쓑

-1

- 74 -

Anl_TE_TS_2025_UF_SPK9.indb 74Anl_TE_TS_2025_UF_SPK9.indb 74 08.03.2017 08:47:0008.03.2017 08:47:00

S

Ta maskinen i drift

Ljudtrycksnivå LpA .............................. 96,4 dB(A)

Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

De angivna värdena är emissionsvärden och
måste därför inte tvunget motsvara säkra ar­betsplatsvärden. Även om det fi nns ett samband
mellan emissions- och immissionsnivåer, är det
inte möjligt att utifrån dessa värden härleda om
ytterligare försiktighetsåtgärder är nödvändiga el­ler ej. Faktorer som kan påverka den aktuella im­missionsnivån vid arbetsplatsen kan t ex vara hur
lång tid som inverkan föreligger, arbetsrummets
form, andra bullerkällor osv. , t ex antal maskiner
och andra angränsande arbetsprocesser. De till­förlitliga arbetsplatsvärdena kan även variera från
land till land. Denna information syftar dock till att
hjälpa användaren att bättre uppskatta vilka faror
och risker som föreligger.

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

..............................................3 dB

pA

............................. 109,4 dB(A)

WA

..............................................3 dB

WA

5. Före användning

Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.

Varning!
Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.

Packa upp bordscirkelsågen och kontrollera

•

om den ev. har skadats i transporten.
Se till att maskinen står stabilt, dvs. fastskru-

•

vad på en arbetsbänk, ett fast stativ eller
liknande.
Innan maskinen tas i drift måste alla skydd

•

och säkerhetsanordningar ha monterats på
avsett vis.
Sågklingan måste kunna rotera fritt.

•

Var uppmärksam på främmande föremål, t

•

ex spik eller skruv, om virket som ska sågas
redan har bearbetats.
Innan du slår på maskinen med strömbryta-

•

ren måste du övertyga dig om att sågklingen
är rätt monterad och att de rörliga delarna inte
klämmer.

6. Montering

Fara! Dra alltid ut stickkontakten om du ska
underhålla, bestycka eller ställa in cirkelså­gen.

6.1 Montera bordsförlängningsdelen (bild 2)

Vrid runt bordscirkelsågen och lägg den på

•

golvet eller ett lämpligt arbetsunderlag så att
sågbordet pekar nedåt.
Skruva fast bordsförlängningsdelen (39) vid

•

sågbordet med skruvar (a), fjäderringar (b)
och distansbrickor (c).

6.2 Montera understället (bild 1, 3-5)

Öppna spärren för understället genom att

•

trycka in spaken (35).
Låt benen i understället snäppa in igen i det

•

utfällda läget.
Skruva fast hjulen (31) på understället med

•

axelskruvar (f), distansbrickor (g), distanshyl­sa (h) och mutter (i).
Skruva fast maskinen på understället med

•

skruvar (e) och distansbrickor (d).
Understället är försett med en inställbar gum-

•

mifot (13). Därmed kan man kompensera för
mindre ojämnheter i golvet på arbetsplatsen.

- 75 -

Anl_TE_TS_2025_UF_SPK9.indb 75Anl_TE_TS_2025_UF_SPK9.indb 75 08.03.2017 08:47:0008.03.2017 08:47:00

S

6.3 Montera och ställa in klyvkniv (bild 6a, 9)

Fara! Dra ut stickkontakten.

Ställ in sågklingan (4) på maximalt sågdjup

•

och i läget 0° samt spärra därefter.
Demontera skyddet till sågklingan (se 6.4).

•

Ta ut sågplattan (se 6.5).

•

Lossa på fästskruven (19).

•

För in klyvkniven mellan hållplattan (29) och

•

motlagret för klyvkniven (30).
Avståndet mellan klyvkniven och sågklingan

•

ska uppgå till ca 3-5 mm.
Dra åt fästskruven på nytt och montera såg-

•

plattan.

6.4 Montera / demontera skyddet till sågklin­gan (bild 6b)

Sätt skyddet till sågklingan på klyvkniven så

•

att skruven (15) passar in i hålet (18) i klyv­kniven.
Dra inte åt skruven för hårt - skyddet måste

•

fortfarande vara rörligt.
Demontera i omvänd ordningsföljd.

•

Varning! Innan du börjar såga ska skyddet till

•

sågklingan sänkas ned mot arbetsstycket.

6.5 Byta ut sågplattan (bild 7)

Byt ut sågplattan om den är sliten eller ska-

•

dad, eftersom det annars finns risk för per­sonskador.
Ta av skyddet (2) till sågklingan.

•

Ta bort de sex försänkta skruvarna (17).

•

Lyft upp den slitna sågplattan (6).

•

Montera den nya sågplattan i omvänd ord-

•

ningsföljd.

6.6 Montera / byta sågklingan (bild 8)

Varning! Dra ut stickkontakten

Ta bort sågplattan (se 6.5)

•

Lossa på muttern (36) genom att hålla en

•

gaffelnyckel mot muttern och en annan gaffel­nyckel mot den yttre flänsen (40).
Vrid muttern i sågklingans rotationsriktning.

•

Ta av den yttre flänsen och dra av den för-

•

brukade sågklingan från axeln och den inre
flänsen.
Rengör flänsen innan den nya sågklingan

•

monteras.
Montera den nya sågklingan i omvänd följd

•

och dra därefter åt. Märk Beakta sågklingans
rotationsriktning. Tändernas sågningsriktning
ska alltså peka framåt sett i löpriktningen.
Montera tillbaka sågplattan och skyddet till

•

sågklingan (se 6.4, 6.5)

6.7 Uttag för dammsugning (bild 2, 10)

Maskinen kan anslutas till en dammutsugningsa­nordning (set med utsugningsadapter medföljer
ej, kan köpas som tillbehör):

Anslut dammsugningen till utsugningsadap-

•

tern (16).
Dessutom kan en sugslang anslutas till skyd-

•

det till sågklingan. Ta av locket från skyddet
till sågklingan och anslut därefter spånsugs­langen.

7. Använda

7.1. Strömbrytare (bild 1, 16)

Tryck på den gröna knappen “I” för att koppla

•

in sågen. Vänta tills sågklingan har nått sitt
maximala varvtal innan du börjar såga.
Tryck på den röda knappen “0” för att koppla

•

ifrån sågen på nytt.

Motorn i denna maskin är utrustad med en över­lastbrytare (41) som skydd mot överbelastning.
Om den nominella strömmen överskrids kommer
överlastbrytaren (41) att koppla ifrån maskinen.

Vänta tillräckligt många minuter så att maski-

•

nen kan svalna.
Tryck ned överlastbrytaren.

•

Slå på maskinen genom att trycka på den

•

gröna knappen „I“.

7.2. Sågdjup (bild 1)

Vrid på handhjulet (8) för att ställa in sågklingan
(4) på avsett sågdjup.

Motsols:
störresågdjup

Medsols:
mindresågdjup

- 76 -

Anl_TE_TS_2025_UF_SPK9.indb 76Anl_TE_TS_2025_UF_SPK9.indb 76 08.03.2017 08:47:0108.03.2017 08:47:01

S

7.3. Klyvanhåll

7.3.1. Anhållshöjd (bild 11-14)

Det bifogade klyvanhållet (7) har två olika

•

höga styrningsytor.
Beroende på tjockleken i materialet som ska

•

sågas, måste anhållslisten (23) som visas i
bild 12 användas för tjockt material och listen
i bild 13 användas för tunt material.
För att ändra anhållslisten (23) till den lägre

•

styrningsytan måste de båda räffelskruvarna
(26) lossas för att anhållslisten (23) ska kun­na tas av från hållaren (24).
Ta ut de båda räffelskruvarna (26) genom det

•

ena spåret (27) i anhållslisten (23) och sätt
sedan in dem i det andra spåret (25).
Montera anhållslisten (23) på hållaren (24) på

•

nytt.
Ställ in till den övre styrningsytan på samma

•

sätt.

7.3.2. Snittbredd (bild 12-14)

Använd klyvanhållet (7) vid längssågning av

•

virke.
Klyvanhållet (7) kan monteras på båda sidor-

•

na av sågbordet (1).
Sätt in klyvanhållet (7) i sågbordets (1)

•

styrskåra (28).
Ställ in klyvanhållet (7) på avsett mått med

•

hjälp av skalan (22) på sågbordet (1).
Tryck ned excenterspaken (12) för att klämma

•

fast klyvanhållet i avsett läge.

7.3.3. Ställa in anhållslängd (bild 12-14)

För att undvika att arbetsstycket kläms fast

•

kan anhållslisten (23) förskjutas i längdled.
Tumregel: Den bakre delen av anhållet ligger

•

emot en teoretisk linje som börjar ungefär i
sågklingans mitt och löper bakåt under 45°.
Ställ in den erforderliga sågbredden

•

- Lossa på räffelskruvarna (26) och förskjut
anhållslisten (23) så långt tills den teoretiska
45°-linjen vidrörs.

- Dra åt räffelskruvarna (26) på nytt.

7.4. Geringsanhåll (bild 15)

Ta ut geringsanhållet (14) ur fästet och skjut

•

in det i sågbordets (21) skåra (a).
Lossa på räffelskruven (20).

•

Vrid på geringsanhållet (14) tills pilen (33)

•

står på avsett vinkelmått.
Dra åt räffelskruven (20) på nytt.

•

Varning!

Skjut inte anhållslisten (23) för långt mot såg-

•

klingan.
Avståndet mellan anhållslisten (23) och såg-

•

klingan (4) bör uppgå till ca 2 cm.

7.5. Ställa in vinkeln (bild 16)

Lossa på spärrhandtaget (9).

•

Justera in sågklingans vinkel genom att tryc-

•

ka handhjulet (8) mot maskinen och samtidigt
vrida runt.
Spärra spärrhandtaget.

•

8. Drift

Varning!

Efter varje ny inställning rekommenderar vi att

•

du gör en provsågning för att kontrollera att
måtten som har ställts in verkligen stämmer.
Efter att du har kopplat in sågen måste du

•

vänta tills sågklingan har nått sitt maximala
varvtal innan du börjar såga.
Var försiktig vid insågning!

•

Använd maskinen endast med en suganord-

•

ning. Kontrollera och rengör utsugningskana­lerna regelbundet.
Locket på skyddet till sågklingan kan tas

•

av så att en spånsugslang kan anslutas till
skyddet.

8.1.1 Utföra längssågning (bild 17)

Vid längssågning sågas ett arbetsstycke igenom i
hela sin längd.
Tryck arbetsstyckets ena kant mot klyvanhållet (7)
medan den platta sidan ligger på sågbordet (1).
Skyddet (2) till sågklingan måste alltid vara sänkt
över arbetsstycket.
Vid längssågning får du aldrig stå i linje med så­griktningen.

Ställ in klyvanhållet (7) med hänsyn till arbets-

•

styckets höjd och den avsedda bredden. (se

7.3)
Koppla in sågen.

•

Håll med handflatorna med fingrarna stäng-

•

da på arbetsstycket och skjut arbetsstycket
längs med klyvanhållet (7) och vidare in i såg­klingan (4).
Styr i sidled med vänster eller höger hand

•

(beroende på var klyvanhållet är placerat)
fram till skyddskåpans framkant.
Skjut alltid igenom hela arbetsstycket fram till

•

klyvknivens (5) slut.
Låt virkesavfallet ligga kvar på sågbordet (1)

•

- 77 -

Anl_TE_TS_2025_UF_SPK9.indb 77Anl_TE_TS_2025_UF_SPK9.indb 77 08.03.2017 08:47:0108.03.2017 08:47:01

S

tills sågklingan (4) har stannat helt.
Spänn fast långa arbetsstycken för att för-

•

hindra att de tippar vid slutet av sågningen
(använd t ex rullstativ eller liknande).

8.1.2. Såga smala arbetsstycken (bild 18)

Om arbetsstycken som är smalare än 120 mm
ska sågas på längden måste en påskjutare (3)
tvunget användas. En påskjutare ingår i leveran­sen. Byt genast ut påskjutaren om den är sliten
eller skadad.

8.1.3. Såga mycket smala arbetsstycken
(bild 19)

Om mycket smala arbetsstycken, dvs med en

•

bredd under 30 mm, ska sågas på längden
måste en skjutplatta (a) tvunget användas.
Välj helst klyvanhållets lägre styrningsyta.

•

Skjutplattan ingår inte i leveransen! (Kan

•

erhållas i din specialbutik) Byt ut skjutplattan
om den är sliten.

8.1.4. Utföra snedsågning (bild 16/20)

Använd alltid klyvanhållet (7) när du utför
snedsågningar.

Ställ sågklingan (4) på avsett vinkelmått. (se

•

7.5)
Ställ in klyvanhållet (7) beroende på arbets-

•

styckets bredd och höjd (se 7.3.1).
Utför sågningen med hänsyn till arbetssty-

•

ckets bredd (se 8.1.1. och 8.1.2 och 8.1.3.).

8.1.5. Utföra kapsågning (bild 21)

Skjut in geringsanhållet (14) i ett av sågbor-

•

dets (21) båda spår (a) och ställ sedan in det
på avsett vinkelmått. (se 7.4) Om sågklingan
(4) dessutom ska snedställas, måste samma
spår användas som ska förhindra att din hand
och geringsanhållet kommer i kontakt med
sågklingans skydd.
Tryck arbetsstycket ordentligt mot geringsan-

•

hållet (14).
Koppla in sågen.

•

Skjut geringsanhållet (14) och arbetsstycket

•

mot sågklingan för att utföra sågningen.
Varning!

•

Håll alltid fast arbetsstycket som förs framåt,
inte den del som ska sågas av.
Skjut alltid geringsanhållet (14) så långt

•

framåt tills arbetsstycket har sågats igenom
helt.
Koppla ifrån sågen på nytt.

•

Ta inte bort virkesavfallet förrän sågklingan
har stannat helt.

8.1.6 Transport (bild 22)

Inför transport kan understället fällas samman
komplett. Alternativt kan understället fällas in på
hjulsidan och den andra sidan av understället
förbli utfälld så att maskinen kan köras.

9. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.

10. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

10.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

10.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

10.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

- 78 -

Anl_TE_TS_2025_UF_SPK9.indb 78Anl_TE_TS_2025_UF_SPK9.indb 78 08.03.2017 08:47:0108.03.2017 08:47:01

10.4 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser­vdelar:

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

•

Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info

Tips: För bra arbetsresultat
rekommenderar vi högvärdi­ga tillbehör från

! www.kwb.eu

[e-mail]

10.5 Transport

Maskinen får endast transporteras genom att
man lyfter i sågbordet. Använd aldrig skyddsan­ordningen, t ex skydd till sågklinga eller anslags­lister, för hantering eller transport.

11. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

S

12. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 79 -

Anl_TE_TS_2025_UF_SPK9.indb 79Anl_TE_TS_2025_UF_SPK9.indb 79 08.03.2017 08:47:0108.03.2017 08:47:01

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvillkor. Detta

•

betyder att produkten inte får anslutas till valfria anslutningspunkter.
Vid bristfälliga villkor i elnätet kan maskinen leda till temporära spänningsvariationer.

•

Produkten får endast användas vid anslutningspunkter

•

a) som inte överskrider en max. tillåten nätimpedans ”0,24 Ω” eller
b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas.
I din egenskap som användare måste du säkerställa, vid behov i samråd med eldistributionsbola-

•

get, att anslutningspunkten vid vilken produkten ska användas uppfyller ett av ovan nämnda villkor
a) eller b).

- 80 -

Anl_TE_TS_2025_UF_SPK9.indb 80Anl_TE_TS_2025_UF_SPK9.indb 80 08.03.2017 08:47:0108.03.2017 08:47:01

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, kolborstar, sågplatta, påskjutare
Förbrukningsmaterial/förbrukningsdelar* Sågklinga
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 81 -

Anl_TE_TS_2025_UF_SPK9.indb 81Anl_TE_TS_2025_UF_SPK9.indb 81 08.03.2017 08:47:0108.03.2017 08:47:01

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av­sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till­verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti­den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc­gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 82 -

Anl_TE_TS_2025_UF_SPK9.indb 82Anl_TE_TS_2025_UF_SPK9.indb 82 08.03.2017 08:47:0108.03.2017 08:47:01

Obsah

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

4. Technická data

5. Před uvedením do provozu

6. Montáž

7. Obsluha

8. Provoz

9. Výměna síťového napájecího vedení

10. Čištění, údržba a objednání náhradních dílů

11. Likvidace a recyklace

12. Skladování

CZ

- 83 -

Anl_TE_TS_2025_UF_SPK9.indb 83Anl_TE_TS_2025_UF_SPK9.indb 83 08.03.2017 08:47:0108.03.2017 08:47:01

CZ

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.

Varování! Nebezpečí zranění! Nesahat na běžící pilový kotouč.

Vypínač na přetížení

- 84 -

Anl_TE_TS_2025_UF_SPK9.indb 84Anl_TE_TS_2025_UF_SPK9.indb 84 08.03.2017 08:47:0108.03.2017 08:47:01

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Nebezpečí!
Přečtěte si všechny bezpečnostní poky­ny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí
použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1–3, 7–8, 11–14)

1 Stůl pily
2 Ochrana pilového kotouče
3 Posuvná tyč
4 Pilový list
5 Roztahovací klín
6 Vložka stolu
7 Paralelní doraz, kompletní
8 Ruční kolo
9 Nastavovací a zajišťovací rukojeť
10 Podstavec
11 Za-/vypínač
12 Excentrická páčka
13 Gumová botka, nastavitelná
14 Příčný doraz
15 Šroub
16 Odsávací adaptér
17 Šroub se zapuštěnou hlavou
18 Otvor (roztahovací klín)
19 Upevňovací šroub
20 Šroub
21 Drážka
22 Stupnice
23 Dorazová lišta

24 Držák
25 Zářez
26 Šroub
27 Zářez
28 Vodicí lišta
29 Přídržná deska
30 Opora roztahovacího klínu
31 Kolo
32 Držák paralelního dorazu
33 Rozšíření stolu
34 Háček na nástroj
35 Páka
36 Matice
37 Rozvidlený klíč
38 Rozvidlený klíč
39 Prodloužení stolu
40 Příruba
41 Vypínač na přetížení
42 navíjení kabelu

a Šroub
b Pružný kroužek
c Podložka
d Podložka
e Šroub
f Osový šroub
g Podložka
h Distanční trubka
i Matice

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

- 85 -

Anl_TE_TS_2025_UF_SPK9.indb 85Anl_TE_TS_2025_UF_SPK9.indb 85 08.03.2017 08:47:0108.03.2017 08:47:01

CZ

Ochrana pilového kotouče

•

Posuvná tyč

•

Paralelní doraz

•

Příčný doraz

•

Dorazová lišta

•

Podstavec

•

Rozvidlený klíč (2x)

•

Prodloužení stolu

•

Kolečko (2x)

•

Podstavec

•

Montážní materiál

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Univerzální kotoučová pila slouží k podélnému
a příčnému řezání (pouze s příčným dorazem)
dřeva všeho druhu, odpovídajíc velikosti stroje.
Kulatina všeho druhu nesmí být řezána.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

Používat se smí pouze pro stroj vhodné pilové
kotouče (tvrdokov nebo CV). Použití pilových
kotoučů z vysoce výkonné rychlořezné oceli
(HSS) a dělicích kotoučů všech druhů je zakázá­no.

Součástí použití podle účelu určení je také dbát
bezpečnostních pokynů, tak jako návodu k
montáži a provozních pokynů v návodu k použití.
Osoby, které stroj obsluhují a udržují, musí být
s tímto seznámeny a být poučeny o možných
nebezpečích.
Kromě toho musí být co nejpřísněji dodržovány
platné předpisy k předcházení úrazům.
Dále je třeba dodržovat ostatní všeobecná pra­vidla v pracovnělékařských a bezpečnostně tech­nických oblastech.
Změny na stroji zcela vylučují ručení výrobce a z

toho vzniklé škody.
I přes použití podle účelu určení nelze zcela
vyloučit určité rizikové faktory. Podmíněno konst­rukcí a uspořádáním stroje se mohou vyskytnout
následující rizika:

Dotyk pilového kotouče v nezakryté oblasti

•

řezání.
Zásah do běžícího pilového kotouče (řezné

•

úrazy).
Zpětné vrhání obrobků a částí obrobků.

•

Zlomení pilových kotoučů.

•

Vymrštění chybných částí ze slinutých

•

karbidů z pilového kotouče.
Poškození sluchu při nepoužívání ochrany

•

sluchu.
Zdraví škodlivé emise dřevných prachů při

•

použití v uzavřených prostorech.

4. Technická data

Motor na střídavý proud ............220-240V ~ 50Hz

Výkon P ...................S1 1500 W S6 20% 2 000 W

Volnoběžné otáčky n0 .........................4 500 min

Pilový kotouč z tvrdokovu . Ø 250 x Ø 30 x 2,8 mm

Počet zubů ...................................................... 48

Velikost stolu .................................. 645 x 455 mm

Rozšíření stolu pr/le .......................645 x 110 mm

Prodloužení stolu ...........................455 x 130 mm

Výška řezu max. ............................... 78 mm / 90°

.......................................................... 53 mm / 45°

Výškové nastavení .................... plynule 0–78 mm

Pilový kotouč výkyvný .................. plynule 0°–45°

Přípojka odsávání ..................................Ø 36 mm

Hmotnost .......................................... cca 34,2 kg

Třída ochrany: .............................................. II/

Tloušťka roztahovacího klínu: .................. 2,0 mm

Druh provozu S6 20 %: Trvalý chod s
přerušovaným zatížením (doba pracovního cyklu
10 min). Aby nebyl motor nepřípustně zahříván,
smí být motor 20 % pracovního cyklu provozován
s udaným jmenovitým výkonem a poté musí běžet
80 % pracovního cyklu bez zátěže.

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 61029.

Provoz

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

- 86 -

................................................. 3 dB

pA

................................................3 dB

WA

............. 96,4 dB(A)

pA

....... 109,4 dB(A)

WA

-1

쓑

Anl_TE_TS_2025_UF_SPK9.indb 86Anl_TE_TS_2025_UF_SPK9.indb 86 08.03.2017 08:47:0108.03.2017 08:47:01

CZ

„Udané hodnoty jsou emisní hodnoty a nemusí
tím současně být také bezpečnými hodnotami na
pracovišti. Přestože existuje korelace mezi emis­ními a imisními hladinami, nelze z toho spolehlivě
odvodit, jestli jsou nutná dodatečná preventivní
bezpečnostní opatření, nebo ne. Faktory, které
mohou ovlivnit současnou, na pracovišti exis­tující imisní hladinu, obsahují délku působení,
zvláštnosti pracovní místnosti, jiné zdroje hluku
atd., např. počet strojů a jiných sousedních
procesů. Bezpečné hodnoty pracoviště se mohou
také odlišovat od jedné země k druhé. Tato infor­mace má uživateli pomoci při lepším odhadnutí
nebezpečí a rizika.“

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

ném podstavci.
P řed uvedením do provozu musí být všechny

•

kryty a bezpečnostní zařízení správně na­montovány.
Pilový kotouč musí být volně otočný.

•

U již opracovaného dřeva dbát na cizí tělesa

•

jako např. hřebíky nebo šrouby atd.
P řed zapnutím za-/vypínače se ujistěte, zda je

•

pilový kotouč správně namontován a
zkontrolujte volný chod pohyblivých částí.

6. Montáž

Nebezpečí! Před všemi údržbovými a
přezbrojovacími pracemi na okružní pile vy­táhnout sít’ovou zástrčku.

6.1 Montáž prodloužení stolu (obr. 2)

Stolní kotoučovou pilu otočte a položte ji na

•

zem nebo na jiný pracovní podklad tak, aby
pilový stůl ukazoval směrem dolů.
Prodloužení stolu (39) přišroubujte na pilo-

•

vý stůl; použijte k tomu šrouby (a), pružné
podložky (b) a podložky (c).

6.2 Montáž podstavce (obr. 1,3–5)

Otevřete aretaci podstavce sklopením páky

•

(35) směrem dovnitř.
Nohy podstavce nechte ve vyklopené poloze

•

opět zacvaknout.
Kola (31) přišroubujte na podstavec; použijte

•

k tomu osové šrouby (f), podložky (g),
distanční trubku (h) a matice (i).
Přišroubujte stroj na podstavec; použijte k

•

tomu šrouby (e) a podložky (d).
Podstavec je vybaven nastavitelnou gumovou

•

botkou (13). S její pomocí můžete vyrovnat
malé nerovnosti na pracovišti.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo­vém štítku souhlasí s údaji sítě.

Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.

Univerzální kotoučovou pilu vybalit a

•

překontrolovat, zda nevykazuje eventuální
dopravní škody.
Stroj musí být stabilně postaven, tzn.

•

přišroubován na pracovním stole nebo pev-

Anl_TE_TS_2025_UF_SPK9.indb 87Anl_TE_TS_2025_UF_SPK9.indb 87 08.03.2017 08:47:0208.03.2017 08:47:02

6.3 Montáž a nastavení roztahovacího klínu
(obr. 6a, 9)

Nebezpečí! Vytáhněte síťovou zástrčku.

Pilový kotouč (4) nastavit na max. hloubku

•

řezu, nastavit do polohy 0° a zaaretovat.
Odmontuje ochranu pilového kotouče (viz

•

6.4).
Vyjměte vložku stolu (viz 6.5).

•

Uvolněte upevňovací šroub (19).

•

Zasuňte roztahovací klín mezi přídržnou des-

•

ku (29) a oporu roztahovacího klínu (30).
Vzdálenost mezi roztahovacím klínem a pilo-

•

vým kotoučem by měla činit cca 3–5 mm.

Opět utáhněte upevňovací šroub a namontujte

- 87 -

CZ

vložku stolu.

6.4 Montáž / demontáž ochrany pilového

kotouče (obr. 6b)

Ochranu pilového kotouče nasaďte na

•

roztahovací klín tak, aby šroub (15) zapadl do
otvoru (18) na roztahovacím klínu.
Šroub neutahujte příliš pevně; ochrana pilové-

•

ho kotouče musí zůstat volně pohyblivá.
Demontáž se provádí v opačném pořadí.

•

Varování! Před začátkem řezání se ochrana

•

pilového kotouče musí sklopit na obrobek.

6.5 Výměna vložky stolku (obr. 7)

P ři opotřebování nebo poškození je třeba

•

vložku stolku vyměnit, jinak existuje zvýšené
riziko zranění.
Ochranu pilového kotouče (2) sejmout.

•

6 šroubů se zapuštěnou hlavou (17) odstranit.

•

Opotřebovanou vložku stolku (6) směrem

•

nahoru vyjmout.
Montáž nové vložky stolku provést v

•

opačném pořadí.

6.6 Montáž/výměna pilového kotouče (obr. 8)

Varování! Vytáhnout síťovou zástrčku

Odstraňte vložku stolu (viz. 6.5).

•

Uvolněte matici (36) tak, že na ni nasadíte

•

rozvidlený klíč, další rozvidlený klíč nasaďte
na vnější přírubu (40) a držte ho v protisměru.
Otáčejte maticí ve směru rotace pilového

•

kotouče.
Sejměte vnější přírubu a poté stáhněte starý

•

pilový kotouč z hřídele a vnitřní příruby.
Před montáží nového pilového kotouče

•

proveďte vyčištění přírub.
Nový pilový kotouč nasaďte v opačném

•

pořadí a pevně ho utáhněte. Upozornění!
Dbejte na směr otáčení pilového kotouče,
směr řezu u zubů musí ukazovat ve směru
otáčení, tedy dopředu.
Opět namontujte vložku stolu a ochranu pilo-

•

vého kotouče (viz 6.4, 6.5).

6.7 Přípojka pro odsávání prachu (obr. 2,10)

Stroj lze připojit na zařízení pro odsávání prachu
(set odsávacího adaptéru s odsávací hadicí není
součástí dodávky, je k dostání jako příslušenství):

Připojte odsávání prachu na odsávací adap-

•

tér (16).
Dodatečně lze odsávací hadici připojit na

•

ochranu pilového kotouče. Z ochrany pilové­ho kotouče sejměte krytku a na otvor nasuňte
odsávací hadici.

7. Obsluha

7.1 Za-/vypínač (obr. 1, 16)

Stisknutím zeleného tlačítka .I. je možno pilu

•

zapnout. Před začátkem řezání vyčkat, až
pilový kotouč dosáhne svých maximálních
otáček.
K vypnutí pily musí být stisknuto červené

•

tlačítko .0.

Motor tohoto přístroje je chráněn proti přetížení
pomocí vypínače na přetížení (41).
Při překročení jmenovitého proudu vypínač na
přetížení (41) přístroj vypne.

Nechte přístroj několik minut ochladit.

•

Stlačte vypínač na přetížení.

•

Zapněte přístroj stlačením zeleného tlačítka

•

„I“.

7.2 Hloubka řezu (obr. 1)

Otáčením ruční kliky (8) může být pilový kotouč
(4) nastaven na požadovanou hloubku řezu.

Proti směru hodinových ručiček:

větší hloubka řezu

Ve směru hodinových ručiček:

menší hloubka řezu

7.3 Paralelní doraz

7.3.1 Výška dorazu (obr. 11-14)

Dodaný paralelní doraz (7) disponuje dvěma

•

různě vysokými vodicími plochami.
Podle tloušt’ky řezaného materiálu musí být

•

použita dorazová kolejnička (23) podle obr.
12 pro tlustý materiál a podle obr. 13 pro
slabý materiál.
K přestavění dorazové kolejničky (23) na nižší

•

vodicí plochu musí být uvolněny oba rýho­vané šrouby (26), aby mohla být dorazová
kolejnička (26) uvolněna od držáku (24).

- 88 -

Anl_TE_TS_2025_UF_SPK9.indb 88Anl_TE_TS_2025_UF_SPK9.indb 88 08.03.2017 08:47:0208.03.2017 08:47:02

CZ

Oba rýhované šrouby (26) jednou štěrbinou

•

(27) v dorazové kolejničce (23) vyjmout a do
druhé štěrbiny (25) opět zasadit.
Dorazovou kolejničku (23) opět namontovat

•

na držák (24).
P řestavění na vysokou vodicí plochu musí být

•

provedeno analogicky.

7.3.2 Šířka řezu (obr. 12-14)

P ři podélném řezání dřevěných dílů musí být

•

použit paralelní doraz (7).
Paralelní doraz (7) může být namontován na

•

obou stranách stolu pily (1).
Paralelní doraz (7) musí být nasunut do vodicí

•

drážky (28) stolu pily (1).
Pomocí stupnice (22) na vodicí liště (1)

•

může být paralelní doraz (7) nastaven na
požadovaný rozměr.
Stlačením výstředníkové páky (12) může být

•

paralelní doraz upevněn v požadované po-

•

loze.

7.3.3 Nastavení délky dorazu (obr. 12-14)

Aby se zabránilo váznutí řezaného materiá-

•

lu, je dorazová kolejnička (23) v podélném
směru posouvatelná.
Základní pravidlo: Zadní konec dorazu naráží

•

na myšlenou linii, která začíná přibližně ve
středu pilového kotouče a pod 45° probíhá
směrem dozadu.
Nastavení potřebné šířky řezu - rýhované

•

šrouby (26) povolit a dorazovou kolejničku
(24) posunout tak dalece dopředu, až dojde k
dotknutí myšlené 45° linie. - Rýhované šrouby
(26) opět utáhnout.

7.4 Příčný doraz (obr. 15)

P říčný doraz (14) vyndat z držáku a zasunout

•

do drážky (21) řezacího stolku (1).
Rýhovaný šroub (20) povolit.

•

P říčný doraz (14) otáčet, až šipka ukazuje na

•

požadovaný úhlový rozměr.
Rýhovaný šroub (20) opět utáhnout.

•

Pozor!

Dorazovou kolejničku (23) neposouvat příliš

•

daleko ve směru pilového kotouče.
Vzdálenost mezi dorazovou kolejničkou (23)

•

a pilovým kotoučem (4) by měla činit cca 2
cm.

7.5 Nastavení úhlu (obr. 16)

Uvolněte zajišťovací rukojeť (9).

•

Přestavte úhel pilového listu stlačením

•

ručního kolečka (8) směrem ke stroji a jeho

současným otáčením.
Zajišťovací rukojeť zaaretujte.

•

8. Provoz

Varování!

Po každém novém nastavení doporučujeme z

•

důvodů překontrolování nastavených hodnot
provést zkušební řez.
Po zapnutí pily vyčkat, až pilový kotouč

•

dosáhne svého maximálního počtu otáček, a
teprve potom začít řezat.
Pozor při nařezávání!

•

P řístroj provozujte pouze s odsáváním.

•

Pravidelně kontrolujte a čistěte odsávací
kanály.
Z ochrany pilového kotouče je možné odebrat

•

krytku, aby mohla být na ochranu pilového
kotouče připojena odsávací hadice.

8.1.1. Provádění podélných řezů (obr. 17)

Zde je obrobek proříznut po své délce.
Hrana obrobku je tlačena proti paralelnímu do­razu (7), přičemž plochá strana leží na řezacím
stolku (1).
Ochrana pilového kotouče (2) musí být vždy sklo­pena na obrobek.
Pracovní postoj při podélném řezu nesmí být nik­dy v jedné linii s průběhem řezu.

Paralelní doraz (7) nastavit příslušně podle

•

výšky obrobku a požadované šířky (viz 7.3).
Pilu zapnout.

•

Ruce se semknutými prsty položit ploše na

•

obrobek a obrobek posouvat podél paral­elního dorazu (7) do pilového kotouče (4).
Boční vedení levou nebo pravou rukou (podle

•

polohy paralelního dorazu) pouze po přední
hranu ochranného krytu.
Obrobek protáhnout vždy až do konce

•

roztahovacího klínu (5).
Odpad zůstane na řezacím stolku (1) ležet do

•

té doby, až se pilový kotouč (4) opět nachází
v klidové poloze.
Dlouhé obrobky zajistit proti přepadnutí na

•

konci řezání (např. odvalovací stojan atd.).

8.1.2. Řezání úzkých obrobků (obr. 18)

Podélné řezy obrobků o šířce menší než 120
mm musí být bezpodmínečně prováděny
za použití posuvné tyče (3). Posuvná tyč je
v rozsahu dodávky. Opotřebovanou nebo
poškozenou posuvnou tyč okamžitě vyměnit.

- 89 -

Anl_TE_TS_2025_UF_SPK9.indb 89Anl_TE_TS_2025_UF_SPK9.indb 89 08.03.2017 08:47:0208.03.2017 08:47:02

CZ

8.1.3. Řezání velmi úzkých obrobků (obr. 19)

Pro podélné řezy velmi úzkých obrobků o

•

šířce 30 mm a méně je bezpodmínečně nutné
používat posuvné dřevo (a).
P řitom je třeba upřednostnit nízkou vodicí

•

plochu paralelního dorazu.
Posuvné dřevo není v rozsahu dodávky! (K

•

dostání v příslušných odborných obchodech).
Opotřebované posuvné dřevo včas nahradit.

8.1.4. Provádění šikmých řezů (obr. 16/20)

Šikmé řezy jsou prováděny zásadně za použití
paralelního dorazu (7).

Pilový kotouč (4) nastavit na požadovaný

•

úhlový rozměr (viz 7.5.).
Paralelní doraz (7) nastavit podle šířky a

•

výšky obrobku (viz 7.3.1).
Řez provést odpovídajíc šířce obrobku. (viz

•

8.1.1. a 8.1.2 a 8.1.3.)

8.1.5. Provádění příčných řezů (obr. 21)

P říčný doraz (14) nasunout do jedné z obou

•

drážek (a) řezacího stolku (21) a nastavit na
požadovaný úhlový rozměr (viz 7.4.). Pokud
má být pilový kotouč (4) nastaven ještě také
šikmo, pak je třeba použít tu drážku, která
nepřivede Vaši ruku a příčný doraz do kontak­tu s ochranou pilového kotouče.
V případě potřeby použít dorazovou

•

kolejničku (25).
Obrobek tlačit pevně proti příčnému dorazu

•

(14).
Pilu zapnout.

•

P říčný doraz (14) a obrobek posouvat ve

•

směru pilového kotouče a provést řez.
Varování! Držte vždy vedený obrobek, nikdy

•

volný obrobek, který je uřezáván.
P říčný doraz (14) posunout dopředu vždy tak

•

dalece, až je obrobek úplně přeříznut.
Pilu opět vypnout. Odpad odstranit teprve

•

tehdy, když je pilový kotouč zastaven.

8.1.6 Přeprava (obr. 22)

Pro přepravu lze podstavec kompletně sklopit.
Alternativně lze podstavec sklopit na straně s koly
a druhou stranu podstavce lze vyklopit, aby bylo
možné strojem popojíždět.

9. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.

10. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

10.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

10.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

10.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

- 90 -

Anl_TE_TS_2025_UF_SPK9.indb 90Anl_TE_TS_2025_UF_SPK9.indb 90 08.03.2017 08:47:0208.03.2017 08:47:02

10.4 Objednávání náhradních dílů a
příslušenství:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.isc-gmbh.info

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[e-mail]

10.5 Přeprava

Při přepravě manipulujte strojem pouze zvedáním
za pilový stůl. Při manipulaci nebo přepravě nik­dy nepoužívejte ke zvedání nebo přemisťování
ochranné pomůcky jako ochranu pilového listu a
dorazové lišty.

11. Likvidace a recyklace

CZ

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

12. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním
balení.

- 91 -

Anl_TE_TS_2025_UF_SPK9.indb 91Anl_TE_TS_2025_UF_SPK9.indb 91 08.03.2017 08:47:0208.03.2017 08:47:02

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.

Technické změny vyhrazeny

Přístroj splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To

•

znamená, že není přípustné používání na libovolných přípojných bodech.
Přístroj může při nepříznivých síťových poměrech vést k dočasným kolísáním napětí.

•

Přístroj je určen výhradně pro použití na přípojných bodech, které a) nepřekračují maximální

•

přípustnou impedanci sítě Z sys = 0,24 Ω, nebo b) mají dlouhodobé proudové zatížení sítě
minimálně 100 A na fázi.
Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem,

•

aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných
požadavků a) nebo b.

- 92 -

Anl_TE_TS_2025_UF_SPK9.indb 92Anl_TE_TS_2025_UF_SPK9.indb 92 08.03.2017 08:47:0208.03.2017 08:47:02

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, uhlíkové kartáčky, vložka stolu,

Spotřební materiál/spotřební díly* Pilový kotouč
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás­ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

posuvná tyč

- 93 -

Anl_TE_TS_2025_UF_SPK9.indb 93Anl_TE_TS_2025_UF_SPK9.indb 93 08.03.2017 08:47:0208.03.2017 08:47:02

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod­nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej­sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 94 -

Anl_TE_TS_2025_UF_SPK9.indb 94Anl_TE_TS_2025_UF_SPK9.indb 94 08.03.2017 08:47:0208.03.2017 08:47:02

SK

Obsah

1. Bezpečnostné pokyny

2. Popis prístroja a objem dodávky

3. Správne použitie prístroja

4. Technické údaje

5. Pred uvedením do prevádzky

6. Montáž

7. Obsluha

8. Prevádzka

9. Výmena sieťového prípojného vedenia

10. Čistenie, údržba a objednanie náhradných dielov

11. Likvidácia a recyklácia

12. Skladovanie

- 95 -

Anl_TE_TS_2025_UF_SPK9.indb 95Anl_TE_TS_2025_UF_SPK9.indb 95 08.03.2017 08:47:0208.03.2017 08:47:02

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.

Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho pílového kotúča.

Ochranný vypínač

- 96 -

Anl_TE_TS_2025_UF_SPK9.indb 96Anl_TE_TS_2025_UF_SPK9.indb 96 08.03.2017 08:47:0208.03.2017 08:47:02

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred­pisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz­nik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-3, 7-8, 11-14)

1 Pílový stôl
2 Ochrana pílového kotúča
3 Posuvný prípravok
4 Pílový kotúč
5 Rozovierací klin
6 Stolná vložka
7 Paralelný doraz, kompletný
8 Ručné koliesko
9 Nastavovacia a aretačná rukoväť
10 Podstavec
11 Vypínač zap/vyp
12 Excentrická páka
13 Gumená pätka, nastaviteľná
14 Priečny doraz
15 Skrutka
16 Odsávací adaptér
17 Skrutka so zápustnou hlavou
18 Diera (rozovierací klin)
19 Upevňovacia skrutka
20 Skrutka
21 Drážka

22 Stupnica
23 Dorazová lišta
24 Držiak
25 Štrbina
26 Skrutka
27 Štrbina
28 Vodiaca koľajnica
29 Držiaca platňa
30 Protiľahlé uloženie rozovieracieho klinu
31 Koleso
32 Držiak pre paralelný doraz
33 Rozšírenie stola
34 Nástrojový hák
35 Páčka
36 Matica
37 Vidlicový kľúč
38 Vidlicový kľúč
39 Predĺženie stola
40 Príruba
41 Ochranný vypínač
42 Návin kábla

a Skrutka
b Pružná podložka
c Podložka
d Podložka
e Skrutka
f Osová skrutka
g Podložka
h Distančné rúrky
i Matica

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami

- 97 -

Anl_TE_TS_2025_UF_SPK9.indb 97Anl_TE_TS_2025_UF_SPK9.indb 97 08.03.2017 08:47:0308.03.2017 08:47:03

SK

ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Ochrana pílového kotúča

•

Posuvný prípravok

•

Paralelný doraz

•

Priečny doraz

•

Dorazová lišta

•

Podstavec

•

Vidlicový kľúč (2x)

•

Predĺženie stola

•

Koleso (2x)

•

Podstavec

•

Montážny materiál

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Stolná kotúčová píla je určená na pozdĺžne
a priečne rezanie (len s použitím priečneho
dorazu) dreva akéhokoľvek druhu s primeranou
veľkosťou pre daný stroj. Guľatina akéhokoľvek
druhu sa nesmie rezať na tomto stroji.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

Povolené pre používanie s týmto strojom sú len
vhodné pílové kotúče (pílové kotúče typu HM
alebo CV). Používanie pílových kotúčov typu HSS
a rozbrusovacích kotúčov akéhokoľvek druhu je
zakázané.

Každé iné odlišné použitie prístroja sa považuje
za nespĺňajúce účel použitia. Za škody alebo
zranenia akéhokoľvek druhu spôsobené týmto
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.
Súčasťou správneho účelového použitia prístroja
je taktiež dodržiavanie bezpečnostných predpi-

sov, ako aj návodu na montáž a pokyny k pre­vádzke nachádzajúce sa v návode na obsluhu.
Osoby, ktoré obsluhujú prístroj a vykonávajú jeho
údržbu, musia byť s týmto oboznámené a infor­mované o možných nebezpečenstvách.
Okrem toho sa musia prísne dodržiavať platné
bezpečnostné predpisy proti úrazom.
Musia sa taktiež dodržiavať ďalšie všeobecné
pravidlá v oblastiach pracovnej medicíny
a bezpečnostnej techniky.

Zmeny vykonané na stroji celkom vylučujú
ručenie výrobcu a ručenie za škody týmto spôso­bené. Napriek správnemu účelovému použitiu sa
nemôžu niektoré špecifi cké rizikové faktory cel-
kom vylúčiť. Z dôvodu danej konštrukcie a stavby
tohto stroja sa môžu vyskytnúť nasledujúce riziká:

Kontakt s pílovým kotúčom v píliacej oblasti,

•

ktorá nie je prikrytá.
Siahnutie do bežiaceho pílového kotúča (rez-

•

né zranenie).
Spätný úder obrobkov a častí obrobkov.

•

Zlomenie pílového kotúča.

•

Vymrštenie poškodených tvrdokovových častí

•

pílového kotúča.
Poškodenie sluchu pri nepoužívaní potrebnej

•

ochrany sluchu.
Emisie dreveného prachu poškodzujúce zdra-

•

vie pri používaní v uzatvorených miestnos­tiach.

4. Technické údaje

Motor na striedavý prúd ..........220-240 V ~ 50 Hz

Výkon P ...............S1 1500 W S6 20 % 2000 Watt

Otáčky pri voľnobehu n0 ......................4500 min

Pílový kotúč z tvrdokovu .. Ø 250 x Ø 30 x 2,8 mm

Počet pílových zubov ...................................... 48

Veľkosť stola .................................645 x 455 mm

Rozšírenie stola ľavé/pravé ........... 645 x 110 mm

Predĺženie stola ............................455 x 130 mm

Výška rezu max. ............................... 78 mm / 90°

.......................................................... 53 mm / 45°

Výškové nastavenie ................ plynulé 0 - 78 mm

Pílový kotúč výkyvný ................... plynulo 0° - 45°

Odsávacia prípojka ...............................Ø 36 mm

Hmotnosť ......................................... cca 34,2 kg

Trieda ochrany: ............................................ II /

Hrúbka rozovieracieho klinu: ................... 2,0 mm

-1

쓑

- 98 -

Anl_TE_TS_2025_UF_SPK9.indb 98Anl_TE_TS_2025_UF_SPK9.indb 98 08.03.2017 08:47:0308.03.2017 08:47:03

SK

Režim prevádzky S6 20 %: Priebežná prevádzka
s ť motor počas 20 % pracovného cyklu pre­vádzkovaný na uvedený nominálny výkon a musí
následne bežať počas 80 % pracovného cyklu
bez zaťaženia.

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.

Prevádzka

Hladina akustického tlaku LpA ............ 96,4 dB (A)

Nepresnosť K
Hladina akustického výkonu L
Nepresnosť K

Uvedené hodnoty sú namerané emisné hodno­ty a nemusia tak zároveň predstavovať taktiež
bezpečné hodnoty na pracovisku. Napriek tomu,
že existuje korelácia medzi emisnými a imis­nými hladinami, nemôže sa z toho spoľahlivo
odvodiť to, či sú alebo nie sú potrebné dodatočné
bezpečnostné opatrenia. Faktory, ktoré môžu
ovplyvňovať momentálnu imisnú hladinu nachád­zajúcu sa na pracovisku, sú medzi inými doba
trvania vplyvov, druh pracovnej miestnosti, iné
zdroje hlukov atď., napr. počet strojov a iných
spríbuznených procesov. Spoľahlivé hodnoty na
pracovisku sa môžu taktiež navzájom odlišovať v
jednotlivých krajinách. Táto informácia však nemá
používateľa oprávniť k tomu, aby neuskutočnil
lepšie zhodnotenie ohrozenia a rizika.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

............................................3 dB

pA

...........................................3 dB

WA

...... 109,4 dB (A)

WA

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla­sia s údajmi elektrickej siete.

Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.

Vybaliť stolnú kotúčovú pílu a skontrolovať, či

•

sa na nej nevyskytujú prípadné transportné
poškodenia.
Stroj musí byť stabilne postavený, t.j. na

•

pracovnom stole, alebo pevne priskrutkovaný
na stabilnom podstavcovom ráme.
Pred uvedením do prevádzky sa musia všetky

•

kryty a bezpečnostné prípravky správne
namontovať.
Pílový kotúč musí môcť voľne bežať.

•

Pri dreve, ktoré už bolo opracované, je pot-

•

rebné dbať na cudzie telesá ako napr. klince
alebo skrutky atď.
Pred tým, než stlačíte vypínač zap/vyp,

•

presvedčite sa o tom, že je pílový kotúč
správne namontovaný a je zaručená ľahkosť
chodu pohyblivých častí.

- 99 -

Anl_TE_TS_2025_UF_SPK9.indb 99Anl_TE_TS_2025_UF_SPK9.indb 99 08.03.2017 08:47:0308.03.2017 08:47:03

SK

6. Montáž

Nebezpečenstvo! Pred všetkými údržbovými,
prestavbovými a montážnymi prácami na
kotúčovej píle sa musí vytiahnuť elektrický
kábel zo siete.

6.1 Montáž predĺženia stola (obr. 2)

Otočte stolnú kotúčovú pílu a položte stolnú

•

kotúčovú pílu na zem alebo na vhodnú
pracovnú podložku tak, aby bol pílový stôl
otočený smerom nadol.
Predĺženie stola (39) priskrutkujte na pílo-

•

vý stôl pomocou skrutiek (a), pružiacich
podložiek (b) a podložiek (c).

6.2 Montáž podstavcového rámu (obr. 1, 3-5)

Otvorte blokovanie podstavcového rámu tak,

•

že zatlačíte páčku (35) smerom dovnútra.
Nechajte nohy podstavca znovu zaaretovať

•

vo vyklopenej polohe.
Priskrutkujte kolesá (31) pomocou osových

•

skrutiek (f),podložiek (g), distančnej rúrky (h)
a matice (i) na podstavcový rám.
Priskrutkujte stroj pomocou skrutiek (e) a

•

podložiek (d) na podstavcový rám.
Podstavcový rám je vybavený nastaviteľnou

•

gumenou pätkou (13). Môžete pomocou nej
vyrovnať malé nerovnosti na pracovisku.

6.3 Montáž a nastavenie rozovieracieho klinu
(obr. 6a, 9)

Nebezpečenstvo! Vytiahnite kábel zo siete.

Pílový kotúč (4) nastaviť na max. hĺbku rezu,

•

nastaviť do 0° polohy a zaaretovať.
Demontujte ochranu pílového kotúča (pozri

•

bod 6.4.).
Vyberte von stolnú vložku (pozri 6.5).

•

Uvoľnite upevňovacie skrutky (19).

•

Zaveďte rozovierací klin medzi držiacu platňu

•

(29) a protiľahlé uloženie rozovieracieho klinu
(30).
Odstup medzi rozovieracím klinom a pílovým

•

kotúčom by mal byť cca 3-5mm.
Upevňovaciu skrutku znovu dotiahnite a na-

•

montujte stolnú vložku.

6.4 Montáž / demontáž ochrany pílového

kotúča (obr. 6b)

Nasadiť ochranu pílového kotúča na rozovier-

•

ací klin tak, aby pasovala skrutka (15) skrz
otvor (18) rozovieraceho klinu.
Skrutku nedoťahovať príliš pevne; ochrana

•

pílového kotúča musí ostať voľne pohyblivá.
Demontáž sa uskutoční v opačnom poradí.

•

Výstraha! Pred zahájením pílenia musí byť

•

ochrana pílového kotúča spustená na obro­bok.

6.5 Výmena stolnej vložky (obr. 7)

Pri opotrebení alebo poškodení sa musí

•

stolná vložka vymeniť, v opačnom prípade
vzniká zvýšené nebezpečenstvo poranenia.
Odobrať ochranu pílového kotúča (2).

•

Odskrutkovať 1 skrutky so zápustnou hlavou

•

(17).
Vybrať opotrebovanú stolnú vložku (6).

•

Montáž novej stolnej vložky sa uskutoční v

•

opačnom poradí.

6.6 Montáž/výmena pílového kotúča (obr. 8)

Výstraha! Vytiahnuť kábel zo siete

Odobrať stolnú vložku (pozri 6.5).

•

Uvoľniť maticu (36) tak, že sa vidlicový kľúč

•

nasadí na maticu a druhý vidlicový kľúč
sa nasadí na vonkajšej prírube (40) kvôli
pridržaniu do protismeru.
Maticu otáčajte v smere rotácie pílového

•

kotúča.
Odoberte vonkajšiu prírubu a stiahnite starý

•

pílový kotúč z hriadeľa a z vnútornej príruby.
Pred montážou nového pílového kotúča

•

vyčistite príruby.
Nový pílový kotúč nasaďte opäť v opačnom

•

poradí a pevne ho dotiahnite. Upozornenie!
Prosím dbajte na smer otáčania pílového
kotúča, smer pílenie zubov musí byť oriento­vaný v smere otáčania teda vpred.
Znovu namontujte stolnú vložku a ochranu

•

pílového kotúča (pozri body 6.4, 6.5).

- 100 -

Anl_TE_TS_2025_UF_SPK9.indb 100Anl_TE_TS_2025_UF_SPK9.indb 100 08.03.2017 08:47:0308.03.2017 08:47:03
