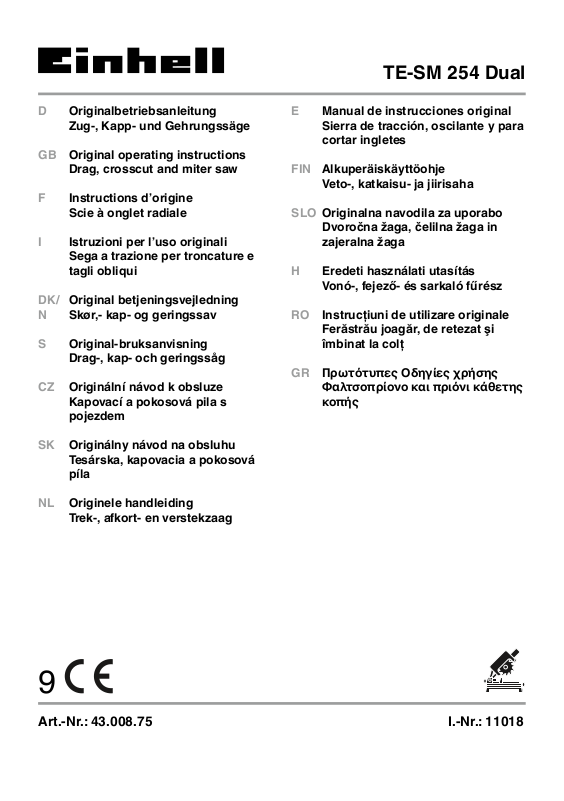

Einhell TE-SM 254 Dual operation manual

TE-SM 254 Dual

D Originalbetriebsanleitung

Zug-, Kapp- und Gehrungssäge

GB Original operating instructions

Drag, crosscut and miter saw

F Instructions d’origine

Scie à onglet radiale

I Istruzioni per l’uso originali

Sega a trazione per troncature e
tagli obliqui

DK/ Original betjeningsvejledning
N Skør,- kap- og geringssav

S Original-bruksanvisning

Drag-, kap- och geringssåg

CZ Originální návod k obsluze

Kapovací a pokosová pila s
pojezdem

SK Originálny návod na obsluhu

Tesárska, kapovacia a pokosová
píla

E Manual de instrucciones original

Sierra de tracción, oscilante y para
cortar ingletes

FIN Alkuperäiskäyttöohje

Veto-, katkaisu- ja jiirisaha

SLO Originalna navodila za uporabo

Dvoročna žaga, čelilna žaga in
zajeralna žaga

H Eredeti használati utasítás

Vonó-, fejező- és sarkaló fűrész

RO Instrucţiuni de utilizare originale

Ferăstrău joagăr, de retezat şi
îmbinat la colţ

GR Πρωτότυπες Οδηγίες χρήσης

Φαλτσοπρίονο και πριόνι κάθετης
κοπής

NL Originele handleiding

Trek-, afkort- en verstekzaag

9

Art.-Nr.: 43.008.75 I.-Nr.: 11018

1

8

10b

1

43

46

13

10a

15

29

15

14

45

12

2

10a

27

48

13

8

3

4

41

6

7

10b

11

21

20

27

26

17

9

19 23 22 16

11

18

2

5

6

21

30

20

17

4

43

- 2 -

3

27

28

3

6

7

21

29

24

25

9

4a 4b

4c 5

11

10b

12

43

8

28

20

17

26

43

30

9

46

- 3 -

26

17

21

20

6 7a

14

13

a

19 7

7b 8a

44

44

37,35

9

44

25

24

37,36

37,47

98b

7

a

18

19

- 4 -

10a 10b

b

7

19

18

11 12a

3

4

18

b

7

19

29

8

30

12b 13a

- 5 -

13b 14a

14b 14c

14d

15a

31
32

3334

- 6 -

15b

34 33

31
32

16a

3

2

5

16b

16d

45

16c

41

6

7

39

40

38

45

17

43

7

46

- 7 -

30

18

20

42

19

48

13

2

1

49

45

- 8 -

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Betrieb

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

10. Lagerung

D

- 9 -

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Warnung! Die verschiebbaren Anschlagschienen sind mit Innensechskantschrauben befestigt.

Die verschiebbaren Anschlagschienen müssen für Gehrungsschnitte (bei geneigtem Sägekopf oder
Drehtisch mit Winkeleinstellung) in einer äußeren Position fi xiert werden.
Bei 45°Kappschnitten nach links muss die linke Anschlagschiene nach außen geschoben und festge­schraubt werden!
Bei 45°Kappschnitten nach rechts muss die rechte abnehmbare Anschlagschiene nach oben hin abge­nommen werden.
Für 90° - Kappschnitte müssen die verschiebbaren Anschlagschienen in der inneren Position festge­schraubt werden!

Ein / Ausschalter Laser

- 10 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Spezielle Hinweise zum Laser

 Vorsicht! Laserstrahlung

Nicht in den Strahl blicken
Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Niemals direkt in den Strahlengang blicken.

•

Den Laserstrahl nie auf reflektierende Flä-

•

chen und Personen oder Tiere richten. Auch
ein Laserstrahl mit geringer Leistung kann
Schäden am Auge verursachen.
Vorsicht - wenn andere als die hier angege-

•

benen Verfahrensweisen ausgeführt werden,
kann dies zu einer gefährlichen Strahlungsex­position führen.
Lasermodul niemals öffnen.

•

Es ist nicht erlaubt Veränderungen am Laser

•

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

vorzunehmen um die Leistung des Lasers zu
erhöhen.
Der Hersteller übernimmt keine Haftung für

•

Schäden die durch Nichtbeachtung der Si­cherheitshinweise entstehen.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1. Handgriff

2. Ein-/Ausschalter

3. Entriegelungsknopf

4. Maschinenkopf

5. Sägewellensperre

6. Sägeblattschutz beweglich

7. Sägeblatt

8. Spannvorrichtung

9. Entriegelungshebel

10. a Werkstückaufl age links

10. b Werkstückaufl age rechts

11. Feststellgriff für Werkstückaufl age

12. Schraube für Werkstückaufl age

13. feststehende Anschlagschiene

14. bewegliche Anschlagschiene

15. Feststellgriff für bewegliche Anschlagschiene

16. Tischeinlage

17. verstellbarer Standfuß

18. feststehender Sägetisch

19. Drehtisch

20. Feststellhebel (Drehtisch)

21. Entriegelungstaste

22. Zeiger (Drehtisch)

23. Skala (Drehtisch)

24. Zeiger (Gehrung)

25. Skala (Gehrung)

26. Feststellgriff (Gehrung)

27. Spänefangsack

28. Austrittsöff nung

29. Feststellschraube für Zugführung

30. Sicherungsbolzen

31. Rändelschraube für Schnitttiefenbegrenzung

32. Kontermutter für Schnitttiefenbegrenzung

33. Anschlagplatte für Schnitttiefenbegrenzung

34. Schraube für Schnitttiefenbegrenzung

35. Justierschraube für Winkelanschlag 90°

36. Justierschraube für Winkelanschlag 45° links

37. Kontermutter für Winkelanschlag

38. Flanschschraube

39. Außenfl ansch

40. Unterlegscheibe

41. Laser

42. Ein / Ausschalter Laser

- 11 -

D

43. Transportgriff

44. Justierschraube für Anschlagschiene

45. Innensechskantschlüssel 6mm

46. Schraube für Transportgriff

47. Justierschraube für Winkelanschlag 45°
rechts

48. Abnehmbare Anschlagschiene

49. Madenschraube

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Zug-, Kapp- und Gehrungssäge

•

Spannvorrichtung

•

Werkstückauflage links

•

Werkstückauflage rechts

•

Schraube für Werkstückauflage (2x)

•

Spänefangsack

•

Transportgriff

•

Innensechskantschlüssel 6mm

•

Schraube für Transportgriff (2x)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Zug-, Kapp- und Gehrungssäge dient zum
Kappen von Holz und holzähnlichen Werkstoff en,
entsprechend der Maschinengröße. Die Säge ist
nicht zum Schneiden von Brennholz geeignet.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm 61000-3-11, d. h.
es ist nicht für den Gebrauch in Wohnbereichen,
in denen die Stromversorgung über ein öff ent-
liches Niederspannungs-Versorgungssystem
erfolgt, vorgesehen, weil es dort bei ungünstigen
Netzverhältnissen Störungen verursachen kann.
(Spannungsschwankungen).
In Industriegebieten oder anderen Bereichen,
in denen die Stromversorgung nicht über ein öf­fentliches Niederspannungs-Versorgungssystem
erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß
den Angaben des Herstellers fachgerecht zu
installieren und zu nutzen. Soweit elektromagne­tische Störungen festgestellt werden sollten, liegt
es in der Verantwortung des Benutzers, diese mit
den oben unter dem Punkt ”Wichtiger Hinweis
zum Stromanschluss“ genannten technischen
Hilfsmitteln zu beseitigen.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei
gewerblicher Nutzung, 24 Monate für Verbraucher
und beginnt mit dem Zeitpunkt des Kaufs des
Gerätes.

Es dürfen nur für die Maschine geeignete Säge­blätter verwendet werden. Die Verwendung von
Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwen­dung ist auch die Beachtung der Sicherheitshin­weise, sowie die Montageanleitung und Betriebs­hinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und war­ten, müssen mit dieser vertraut und über mögli-

- 12 -

D

che Gefahren unterrichtet sein. Darüber hinaus
sind die geltenden Unfallverhütungsvorschriften
genauestens einzuhalten. Sonstige allgemeine
Regeln in arbeitsmedizinischen und sicherheits­technischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus. Trotz bestimmungsgemä­ßer Verwendung können bestimmte Restrisiko­faktoren nicht vollständig ausgeräumt werden.
Bedingt durch Konstruktion und Aufbau der Ma­schine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung)
Rückschlag von Werkstücken und Werkstück-

•

teilen.
Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.
Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlosse­nen Räumen.

4. Technische Daten

Wechselstrommotor: ................220-240 V ~ 50Hz

Leistung: ................1800 W S1 / 2100 W S6 25 %

Leerlaufdrehzahl n

Hartmetallsägeblatt: ...........ø 254 x ø 30 x 2,4 mm

Maximale Zahnbreite ............................... 2,8 mm

Anzahl der Zähne: ............................................ 60

Schwenkbereich: ........................... -47° / 0°/ +47°

Gehrungsschnitt nach links: .................. 0° bis 45°

Gehrungsschnitt nach rechts: ............... 0° bis 45°

Sägebreite bei 90°: ..........................305 x 85 mm

Sägebreite bei 45°: ..........................215 x 85 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt links):.........215 x 45 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt rechts): ......215 x 25 mm

Gewicht: ................................................. ca. 16 kg

Laserklasse: ....................................................... 2

Wellenlänge Laser: .................................. 650 nm

Leistung Laser: ........................................≤ 1 mW

Schutzklasse: ................................................ II/

: .............................4800 min

0

Minimale Werkstückgröße: Schneiden Sie
nur Werkstücke die groß genug sind um mit
der Spannvorrichtung befestigt zu werden –
Mindestlänge 180 mm.

Betriebsart S6 25%: Durchlaufbetrieb mit
Aussetzbelastung (Spieldauer 10 min). Um den
Motor nicht unzulässig zu erwärmen darf der
Motor 25% der Spieldauer mit der angegebenen
Nennleistung betrieben werden und muss
anschließend 75% der Spieldauer ohne Last
weiterlaufen.

Gefahr!
Geräusch

Die Geräuschwerte wurden entsprechend EN
62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

-1

Die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der
tatsächlichen Benutzung des Elektrowerkzeugs
von den Angabewerten abweichen, abhängig von
der Art und Weise, in der das Elektrowerkzeug
verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

쓑

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.

........................... 96,7 dB(A)

pA

...................................... 3 dB (A)

pA

WA

................... 109,7 dB(A)

WA

..................................... 3 dB (A)

- 13 -

D

Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Allgemein

Die Maschine muss standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, einem Uni­versaluntergestell o. ä. festschrauben.
Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungs­gemäß montiert sein.
Das Sägeblatt muss frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw.
achten.
Bevor Sie den Ein-/Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt rich­tig montiert ist und bewegliche Teile leicht­gängig sind.

5.2 Säge aufbauen (Bild 1-4)

Stecken Sie die beiden Werkstückauflagen

•

(10) in die seitlichen Bohrungen am festste­henden Sägetisch (18). Sichern Sie die Werk­stückauflagen (10) mit der Schraube (12),
diese dient als Endanschlag. Verwenden Sie
dazu einen Kreuzschlitzschraubendreher.

Die Werkstückauflage (10) kann je nach

•

Länge des zu bearbeitenden Werkstücks
verschoben werden. Nachdem sich die Werk­stückauflage (10) in der richtigen Position
befindet, wird die Einstellung mit dem Fest­stellgriff (11) fixiert.
Der Spänefangsack (27) wird durch Sprei-

•

zen des Metallrings an der Öffnung auf die
Austrittsöffnung (28) der Kappsäge gesteckt.
Sobald der Metallring in seiner Ausgangsform
ist, ist der Spänefangsack sicher montiert.
Die Spannvorrichtung (8) kann sowohl links

•

als auch rechts am feststehenden Sägetisch
(18) montiert werden.
Montieren Sie den Transportgriff (43) mit den

•

beiden Schrauben (46).
Kreuzschlitzschraubendreher ist nicht im Lie-

•

ferumfang enthalten.
Hinweis: Der Innensechskantschlüssel 6mm

•

(45) für den Sägeblattwechsel soll auf der
Hinterseite der Maschine verstaut werden
(vgl. Bild 20).

5.3 Säge einstellen (Bild 1-3, 5)

Zum Verstellen des Drehtisches (19) muss

•

sich der Feststellhebel (20) in der obersten
Position befinden. Erst danach kann während
gedrückt haltender Entriegelungstaste (21)
der Drehtisch verstellt werden. (vgl. Bild 5)
Drehtisch (19) und Zeiger (22) auf das ge-

•

wünschte Winkelmaß der Skala (23) drehen.
Die Säge besitzt Raststellungen bei den Posi-

•

tionen -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°,
30° und 45°, an denen der Drehtisch (19) hör­bar einrastet. Sobald der Drehtisch eingeras­tet ist, muss die Stellung durch Drücken des
Feststellhebels (20) nach unten zusätzlich
fixiert werden.
Sollten andere Winkelstellungen benötigt

•

werden, so wird der Drehtisch (19) nur über
den Feststellhebel (20) fixiert.
Durch leichtes Drücken des Maschinenkop-

•

fes (4) nach unten und gleichzeitiges Her­ausziehen des Sicherungsbolzens (30) aus
der Motorhalterung, wird die Säge aus der
unteren Stellung entriegelt.
Maschinenkopf (4) nach oben schwenken.

•

Zum Verstellen des Maschinenkopfes (4)

•

für einen Gehrungsschnitt muss sich der
Feststellgriff (26) in der obersten Position
befinden.
Der Maschinenkopf (4) kann nun nach links

•

auf max. 45° geneigt werden. Nach Erreichen
des gewünschten Winkelmaßes des Zeigers
(24) auf der Skala (25), Maschinenkopf (4)

- 14 -

D

wieder mit Feststellgriff (26) fixieren.
Um den Maschinekopf nach rechts auf max.

•

45° zu neigen, gehen Sie wie folgt vor:

Maschinenkopf (4) ca. 10° nach links nei-

•

gen.
Entriegelungshebel (9) betätigen und ge-

•

drückt halten.
Maschinenkopf (4) über die 0°-Linie nach

•

rechts schwenken.
Nach ca. 10° auf der rechten Seite den Ent-

•

riegelungshebel (9) loslassen.
Nach Erreichen des gewünschten Winkel-

•

maßes des Zeigers (24) auf der Skala (25),
Maschinenkopf (4) wieder mit Feststellgriff
(26) fixieren.

Um den Maschinenkopf wieder auf 0° der

•

Skala (25) einzustellen, muss der Entriege­lungshebel (9) nicht mehr betätigt werden.
Um einen sicheren Stand der Säge zu ge-

•

währleisten, verstellen Sie den einstellbaren
Standfuß (17) durch Drehung so, dass die
Säge waagerecht und stabil steht.
Der Maschinenkopf (4) kann mittels der

•

Zugfunktion nach vorne und zurück bewegt
werden. Um die Zugfunktion zu unterbinden,
können die Führungsschienen auf einer be­stimmten Position mit der Feststellschraube
(29) fixiert werden.

5.4 Feinjustierung der Anschlagsschiene
(Abb. 6, 7)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

90°-Anschlagwinkel (a) zwischen Sägeblatt

•

(7) und Anschlagschiene (13) anlegen.
Die vier Justierschrauben (44) mittels

•

Innensechskantschlüssel lockern, Anschlag­schiene (13) auf 90° zum Sägeblatt (7) ein­stellen und Justierschrauben (44) wieder
festziehen.
Anschlagwinkel (a) und Innensechskant-

•

schlüssel 5 mm nicht im Lieferumfang ent­halten

5.5 Feinjustierung des Winkelanschlags für

Kappschnitt 90° (Abb. 8a, 9)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) lösen und mit dem

•

Handgriff (1) den Maschinenkopf (4) auf 0°
neigen.
90°-Anschlagwinkel (a) zwischen Sägeblatt

•

(7) und Drehtisch (19) anlegen.

Kontermutter (37) lockern und die Justier-

•

schraube (35) soweit verstellen, bis der Win­kel zwischen Sägeblatt (7) und Drehtisch (19)
90° beträgt.
Um diese Einstellung zu fixieren Kontermutter

•

(37) wieder festziehen.
Überprüfen Sie abschließend die Position

•

des Zeigers (24). Falls erforderlich, Zeiger
mit Kreuzschlitzschraubendreher lösen, auf
0°-Position der Winkelskala (25) setzen und
Zeiger wieder fixieren.
Anschlagwinkel (a) und Kreuzschlitzschrau-

•

bendreher nicht im Lieferumfang enthalten.

5.6 Feinjustierung des Winkelanschlags für
Gehrungsschnitt 45° nach links
(Abb. 8b, 10a)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) lösen und mit dem

•

Handgriff (1) den Maschinenkopf (4) nach
links, auf 45° neigen.
45°-Anschlagwinkel (b)zwischen Sägeblatt

•

(7) und Drehtisch (19) anlegen.
Kontermutter (37) lockern und Justierschrau-

•

be (36) soweit verstellen, bis der Winkel zwi­schen Sägeblatt (7) und Drehtisch (19) genau
45° beträgt.
Kontermutter wieder festziehen um diese Ein-

•

stellung zu fixieren.
Anschlagwinkel (b) nicht im Lieferumfang

•

enthalten.

5.7 Feinjustierung des Winkelanschlags für
Gehrungsschnitt 45° nach rechts
(Abb. 8b, 10b)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) lösen und mit dem

•

Handgriff (1) den Maschinenkopf (4) nach
rechts, auf 45° neigen (siehe 5.3).
45°-Anschlagwinkel (b) zwischen Sägeblatt

•

(7) und Drehtisch (19) anlegen.
Kontermutter (37) lockern und Justierschrau-

•

be (47) soweit verstellen, bis der Winkel zwi­schen Sägeblatt (7) und Drehtisch (19) genau
45° beträgt.
Kontermutter wieder festziehen um diese Ein-

•

stellung zu fixieren.
Anschlagwinkel (b) nicht im Lieferumfang

•

enthalten.

- 15 -

6. Betrieb

Warnung! Die verschiebbare Anschlagschiene

(14) muss für 90° - Kappschnitte in der inneren
Position fi xiert werden:

Öffnen Sie den Feststellgriff (15) der ver-

•

schiebbaren Anschlagschiene und schieben
Sie die verschiebbare Anschlagschiene nach
innen.
Die verschiebbare Anschlagschiene (14)

•

muss so weit vor der innersten Position
arretiert werden, dass der Abstand zwischen
Anschlagschiene (14) und Sägeblatt (7)
maximal 8 mm beträgt.
Prüfen Sie vor dem Schnitt, dass zwischen

•

der Anschlagschiene und dem Sägeblatt kei­ne Kollision möglich ist.
Feststellgriff (15) wieder anziehen.

•

Warnung! Die verschiebbare Anschlagschiene
(14) muss für 0°-45° Gehrungsschnitte nach links
(bei geneigtem Maschinenkopf (4) oder Drehtisch
mit Winkeleinstellung) in einer äußeren Position
fi xiert werden:

Öffnen Sie den Feststellgriff (15) der ver-

•

schiebbaren Anschlagschiene und schieben
Sie die verschiebbare Anschlagschiene nach
außen.
Die verschiebbare Anschlagschiene (14)

•

muss so weit vor der innersten Position
arretiert werden, dass der Abstand zwischen
Anschlagschiene (14) und Sägeblatt (7)
maximal 8 mm beträgt.
Prüfen Sie vor dem Schnitt, dass zwischen

•

der Anschlagschiene und dem Sägeblatt kei­ne Kollision möglich ist.

Feststellgriff (15) wieder anziehen.

Warnung! Diese Säge ist mit einer abnehmbaren
Anschlagschiene (48) ausgestattet, die an der
feststehenden Anschlagschiene (13) verschraubt
ist.
Für 0-45° Gehrungsschnitte nach rechts (bei
geneigtem Maschinenkopf (4) oder Drehtisch
mit Winkeleinstellung) muss die abnehmbare
Anschlagschiene (48) komplett abgenommen
werden. Warnung! In diesem Fall verringert sich
die maximal erlaubte Werkstückhöhe (vgl. 4.
Technische Daten).

Öffnen Sie die Madenschraube (49) der ab-

•

nehmbaren Anschlagschiene (48) mit einem
Innensechskantschlüssel (vgl. Bild 19). Hin­weis: Innensechskantschlüssel 4 mm nicht im
Lieferumfang enthalten.

D

Ziehen Sie die abnehmbare Anschlagschiene

•

nach oben hin ab.
Befestigen Sie nach Ende der Arbeiten immer

•

die abnehmbare Anschlagschiene (48) wie­der am Gerät.
Die Anschlagschiene muss stets beim Gerät

•

verbleiben. Eine entfernte Anschlagschiene
gefährdet die Betriebssicherheit des Gerätes.

6.1 Kappschnitt 90° und Drehtisch 0°
(Bild 1–3, 11)

Bei Schnittbreiten bis ca. 100 mm kann die Zug­funktion der Säge mit der Feststellschraube für
Zugführung (29) in der hinteren Position fi xiert
werden. Sollte die Schnittbreite über 100 mm
liegen, muss darauf geachtet werden, dass die
Feststellschraube für Zugführung (29) locker und
der Maschinenkopf (4) beweglich ist.

Maschinenkopf (4) in die obere Position brin-

•

gen.
Maschinenkopf (4) am Handgriff (1) nach

•

hinten schieben und gegebenenfalls in dieser
Position fixieren. (je nach Schnittbreite)
Legen Sie das zu schneidende Holz an die

•

Anschlagschiene (13) und auf den Drehtisch
(19).
Das Material mit der Spannvorrichtung (8)

•

auf dem feststehenden Sägetisch (18) fest­stellen, um ein Verschieben während des
Schneidvorgangs zu verhindern.
Entriegelungsknopf (3) drücken um den Ein-/

•

Ausschalter (2) freizugeben.
Ein-/ Ausschalter (2) drücken, um den Motor

•

einzuschalten.
Bei fixierter Zugführung: Maschinenkopf (4)

•

mit dem Handgriff (1) gleichmäßig und mit
leichtem Druck nach unten bewegen, bis das
Sägeblatt (7) das Werkstück durchschnitten
hat.
Bei nicht fixierter Zugführung: Maschinenkopf

•

(4) nach ganz vorne ziehen und dann mit
dem Handgriff (1) gleichmäßig und mit leich­tem Druck ganz nach unten absenken. Nun
Maschinenkopf (4) langsam und gleichmäßig
ganz nach hinten schieben, bis das Sägeblatt
(7) das Werkstück vollständig durchschnitten
hat.
Nach Beendigung des Sägevorgangs Ma-

•

schinenkopf (4) wieder in die obere Ruhe­stellung bringen und Ein-/ Ausschalter (2)
loslassen.

- 16 -

D

Achtung! Durch die Rückholfeder schlägt die
Maschine automatisch nach oben, d.h. Handgriff
(1) nach Schnittende nicht loslassen, sondern
Maschinenkopf (4) langsam und unter leichtem
Gegendruck nach oben bewegen.

6.2 Kappschnitt 90° und Drehtisch 0°- 45°
(Bild 1-3, 12)

Mit der Kappsäge können Kappschnitte von 0°

- 45° nach links und 0° - 45° nach rechts zur An-

schlagschiene ausgeführt werden.

Maschinenkopf (4) nach oben schwenken.

•

Den Feststellhebel (20) in die oberste Posi-

•

tion bringen, um den Drehtisch verstellen zu
können.
Bei gedrückt gehaltener Entriegelungstaste

•

(21) den Drehtisch (19) und Zeiger (22) auf
das gewünschte Winkelmaß der Skala (23)
drehen.
Durch Drücken des Feststellhebels (20) nach

•

unten wird der Drehtisch (19) verriegelt.
Schnitt wie unter Punkt 6.1 beschrieben aus-

•

führen.

6.3 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Bild 1–3, 13)

Mit der Kappsäge können Gehrungsschnitte nach
links von 0-45° und nach rechts von 0-45° zur Ar­beitsfl äche ausgeführt werden.

Spannvorrichtung (8) gegebenenfalls demon-

•

tieren oder auf der gegenüberliegenden Seite
des feststehenden Sägetisches (18) montie­ren.
Maschinenkopf (4) in die obere Stellung

•

bringen.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) in die oberste Position

•

bringen.
Für einen Gehrungswinkel nach links: Den

•

Maschinenkopf (4) nach links auf das ge­wünschte Winkelmaß des Zeigers (24) auf
der Skala (25) neigen.
Für einen Gehrungswinkel nach rechts:

•

Maschinenkopf (4) ca. 10° nach links nei­gen, Entriegelungshebel (9) betätigen und
gedrückt halten, Maschinenkopf (4) über die
0°-Linie nach rechts schwenken, nach ca.
10° den Entriegelungshebel (9) loslassen,
Maschinenkopf (4) nach rechts auf das ge­wünschte Winkelmaß des Zeigers (24) auf
der Skala (25) neigen.
Danach Feststellgriff (26) wieder fixieren.

•

Schnitt wie unter Punkt 6.1 beschrieben aus-

•

führen.

6.4 Gehrungsschnitt 0°- 45° und Drehtisch
0°- 45° (Bild 1–3, 14)

Mit der Kappsäge können Gehrungsschnitte nach
links von 0-45° und nach rechts von 0-45° zur Ar­beitsfl äche ausgeführt werden, mit gleichzeitiger
Einstellung des Drehtisches zur Anschlagschiene
von 0°-45° nach links bzw. 0-45° nach rechts
(Doppelgehrungsschnitt).

Spannvorrichtung (8) gegebenenfalls demon-

•

tieren oder auf der gegenüberliegenden Seite
des feststehenden Sägetisches (18) montie­ren.
Maschinenkopf (4) in die obere Stellung

•

bringen.
Den Feststellhebel (20) in die oberste Posi-

•

tion bringen, um den Drehtisch verstellen zu
können.
Bei gedrückt gehaltener Entriegelungstaste

•

(21) den Drehtisch (19) und Zeiger (22) auf
das gewünschte Winkelmaß der Skala (23)
drehen.
Durch Drücken des Feststellhebels (20) nach

•

unten wird der Drehtisch (19) verriegelt.
Den Feststellgriff (26) in die oberste Position

•

bringen.
Für einen Gehrungswinkel nach links: Den

•

Maschinenkopf (4) nach links auf das ge­wünschte Winkelmaß des Zeigers (24) auf
der Skala (25) neigen.
Für einen Gehrungswinkel nach rechts:

•

Maschinenkopf (4) ca. 10° nach links nei­gen, Entriegelungshebel (9) betätigen und
gedrückt halten, Maschinenkopf (4) über die
0°-Linie nach rechts schwenken, nach ca.
10° den Entriegelungshebel (9) loslassen,
Maschinenkopf (4) nach rechts auf das ge­wünschte Winkelmaß des Zeigers (24) auf
der Skala (25) neigen.
Danach Feststellgriff (26) wieder fixieren.

•

Schnitt wie unter Punkt 6.1 beschrieben aus-

•

führen.

6.5 Schnitttiefenbegrenzung (Bild 15)

Die Schnitttiefenbegrenzung kann mithilfe der

•

Schraube (34) aktiviert werden.
Dazu die Schraube (34) mit einem Kreuz-

•

schlitzschraubendreher lockern, sodass die
Anschlagplatte beweglich ist. Anschließend
die Anschlagplatte (33) soweit wie möglich in
Richtung des Sägeblattes bewegen und die
Schraube (34) wieder festschrauben.
Mittels der Rändelschraube (31) kann nun

•

die Schnitttiefe stufenlos eingestellt werden.
Dazu die Kontermutter (32) lockern und die
gewünschte Schnitttiefe durch Eindrehen

- 17 -

D

oder Herausdrehen der Rändelschraube (31)
einstellen. Danach die Kontermutter (32) an
der Schraube (31) wieder festziehen.
Überprüfen Sie die Einstellung anhand eines

•

Probeschnittes.
Kreuzschlitzschraubendreher ist nicht im Lie-

•

ferumfang enthalten.

6.6 Spänefangsack (Abb. 2)

Die Säge ist mit einem Fangsack (27) für Späne
ausgestattet.
Der Spänesack (27) kann über den
Reißverschluss auf der Unterseite entleert
werden.

6.7 Austausch des Sägeblatts (Bild 1, 16)

Vor Austausch des Sägeblattes: Netzstecker

•

ziehen!
Tragen Sie beim Sägeblattwechsel Hand-

•

schuhe, um Verletzungen zu vermeiden!
Schwenken Sie den Maschinenkopf (4) nach

•

oben.
Drücken Sie mit einer Hand die Sägewellen-

•

sperre (5) und setzen Sie mit der anderen
Hand den Innensechskantschlüssel (45) auf
die Flanschschraube (38). Nach max. einer
Umdrehung rastet die Sägewellensperre (5)
ein.
Jetzt mit etwas mehr Kraftaufwand Flansch-

•

schraube (38) im Uhrzeigersinn lösen.
Drehen Sie die Flanschschraube (38) ganz

•

heraus und nehmen Sie die Unterlegscheibe
(40) sowie den Außenflansch (39) ab.
Das Sägeblatt (7) vom Innenflansch abneh-

•

men und nach unten herausziehen. Dazu den
Sägeblattschutz (6) nach oben bewegen,
dass das Sägeblatt zugänglich ist.
Flanschschraube (38), Unterlegscheibe (40),

•

Außenflansch (39) und Innenflansch sorgfäl­tig reinigen.
Das neue Sägeblatt (7) in umgekehrter Rei-

•

henfolge wieder einsetzen und festziehen.
Achtung! Die Schnittschräge der Zähne d.h.

•

die Drehrichtung des Sägeblattes (7), muss
mit der Richtung des Pfeils auf dem Gehäuse
übereinstimmen.
Bevor Sie mit der Säge weiter arbeiten, ist die

•

Funktionsfähigkeit der Schutzeinrichtungen
zu prüfen.
Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob der Sägeblattschutz (6) nach den
Anforderungen öffnet und wieder schließt.
Zusätzlich prüfen, ob das Sägeblatt (7) frei in
dem Sägeblattschutz (6) läuft.
Warnung! Nach jedem Sägeblattwechsel prü-

•

fen, ob das Sägeblatt in senkrechter Stellung
sowie auf 45° gekippt, frei in der Tischeinlage
(16) läuft.
Warnung! Eine verschlissene oder beschä-

•

digte Tischeinlage (16) muss umgehend
ausgetauscht werden. Öffnen Sie dazu die
Kreuzschlitzschrauben in der Tischeinlage
(16) und nehmen Sie die Tischeinlage aus
dem feststehenden Sägetisch (18) heraus.
Montieren Sie die neue Tischeinlage (16) in
umgekehrter Reihenfolge.
Warnung! Das Wechseln und Ausrichten des

•

Sägeblattes (7) muss ordnungsgemäß aus­geführt werden.

6.8 Transport (Abb. 1-3, 17)

Feststellhebel (20) nach unten drücken, um

•

den Drehtisch (19) zu verriegeln.
Stellen Sie mit der Skala (25) sicher, dass der

•

Winkel für Gehrungsschnitte 90° beträgt. Au­ßerdem muss der Maschinenkopf (4) mit dem
Feststellgriff (26) fixiert sein.
Maschinenkopf (4) nach unten drücken und

•

mit Sicherungsbolzen (30) arretieren. Die
Säge ist nun in der unteren Stellung verrie­gelt.
Zugfunktion der Säge mit der Feststellschrau-

•

be für Zugführung (29) in der hinteren Positi­on fixieren.
Tragen Sie die Maschine am Transportgriff

•

(43).
Um die Maschine erneut aufzubauen, gehen

•

Sie nach Punkt 5.3 vor.

6.9 Betrieb Laser (Bild 1, 18)

Einschalten: Bewegen Sie den Ein-/Ausschalter

Laser (42) in Stellung „
(41) einzuschalten. Auf das zu bearbeitende
Werkstück wird eine Laserlinie projiziert, die die
genaue Schnittführung anzeigt.
Ausschalten: Bewegen Sie den Ein-/Ausschalter
Laser (42) in Stellung „OFF“.

“, um den Laser

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

- 18 -

D

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen. Gefahr! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

- 19 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin-

•

gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht

zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen.

Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Z sys = 0,25 + j0,25 nicht überschreiten, oder

b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden

genannten Anforderungen a) oder b) erfüllt.

- 20 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 21 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-

geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-

den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.

Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 22 -

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 23 -

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Replacing the power cable

8. Cleaning, maintenance and ordering of spare parts

9. Disposal and recycling

10. Storage

- 24 -

GB

Danger! - Read the operating instructions to reduce the risk of injury

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

Caution! Risk of injury! Do not reach into the running saw blade.

On/Off switch for laser

Warning! The adjustable stop rails are secured by hex screws.

To make miter cuts (with the saw head inclined or the turntable set at an angle), the adjustable stop rails
must be fi xed at an outer position.
For 45° crosscuts to the left, the left stop rail must be pushed outwards and screwed tight.
For 45° crosscuts to the right, the right-hand removable stop rail must be removed in upwards direction.
To make 90° crosscuts, the adjustable stops rail must be fi xed at the inner position!

- 25 -

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

Special information about the laser

 Caution! Laser radiation

Do not look into the beam
Laser class 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Never look directly into the laser path.

•

Never direct the laser beam at reflecting sur-

•

faces or persons or animals. Even a low out-

put laser beam can inflict injury on the eye.

Caution: It is vital to follow the work proce-

•

dures described in these instructions. Using

the equipment in any other way may result in

hazardous exposure to laser radiation.

Never open the laser module.

•

It is prohibited to carry out any modifications

•

to the laser to increase its power.

The manufacturer cannot accept any liability

•

for damage due to non-observance of the

safety information.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Layout and items supplied

2.1 Layout (Fig. 1-3)

1. Handle

2. On/Off switch

3. Release button

4. Machine head

5. Saw shaft lock

6. Adjustable blade guard

7. Saw blade

8. Clamping device

9. Release lever

10. a Workpiece support on the left

10. b Workpiece support on the right

11. Locking grip for workpiece support

12. Screw for workpiece support

13. Fixed stop rail

14. Movable stop rail

15. Locking grip for movable stop rail

16. Table insert

17. Adjustable foot

18. Fixed saw table

19. Turntable

20. Locking lever (turntable)

21. Release button

22. Pointer (turntable)

23. Scale (turntable)

24. Pointer (miter)

25. Scale (miter)

26. Locking grip (miter)

27. Sawdust bag

28. Discharge opening

29. Locking screw for drag guide

30. Retaining pin

31. Knurled screw for cutting depth limiter

32. Lock nut for cutting depth limiter

33. Stop plate for cutting depth limiter

34. Screw for cutting depth limiter

35. Adjustment screw for angle stop 90°

36. Adjustment screw for angle stop 45° to the
left

37. Lock nut for angle stop

38. Flange bolt

39. Outer fl ange

40. Washer

41. Laser

42. On/Off switch for laser

43. Transport handle

44. Adjustment screw for stop rail

45. Hex key 6mm

46. Screw for transport handle

47. Adjustment screw for angle stop 45° to the
right

48. Removable stop rail

- 26 -

GB

49. Grub screw

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Drag, crosscut and miter saw

•

Clamping device

•

Workpiece support on the left

•

Workpiece support on the right

•

Screw for workpiece support (2x)

•

Sawdust bag

•

Transport handle

•

Hex key 6mm

•

Screw for transport handle (2x)

•

Original operating instructions

•

Safety information

•

3. Proper use

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

The equipment is to be operated only with suita­ble saw blades. It is prohibited to use any type of
cutting-off wheel.

To use the equipment properly you must also
observe the safety information, the assembly
instructions and the operating instructions to be
found in this manual.
All persons who use and service the equipment
have to be acquainted with these operating
instructions and must be informed about the
equipment‘s potential hazards. It is also imperati­ve to observe the accident prevention regulations
in force in your area. The same applies for the
general rules of health and safety at work.
The manufacturer will not be liable for any chan­ges made to the equipment nor for any damage
resulting from such changes. Even when the
equipment is used as prescribed it is still impossi­ble to eliminate certain residual risk factors.
The following hazards may arise in connection
with the machine‘s construction and design:

Contact with the saw blade in the uncovered

•

saw zone.
Reaching into the running saw blade (cut inju-

•

ries).
Kick-back of workpieces and parts of workpi-

•

eces.
Saw blade fracturing.

•

Catapulting of faulty carbide tips from the saw

•

blade.
Damage to hearing if essential ear-muffs are

•

not used.
Harmful emissions of wood dust when used

•

in closed rooms.

The drag, crosscut and miter saw is designed
for cross-cutting wood and wood-type materials
which are appropriate for the machine’s size. The
saw is not designed for cutting fi rewood.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

- 27 -

GB

4. Technical data

AC motor: ................................220-240 V ~ 50Hz

Power: ....................1800 W S1 / 2100 W S6 25%

Idle speed n

Carbide saw blade: ...........ø 254 x ø 30 x 2.4 mm

Maximum tooth pitch ............................... 2.8 mm

Number of teeth: ............................................ 60

Swiveling range: .......................... -47° / 0° / +47°

Miter cut to the left: .................................0° to 45°

Miter cut to the right: ...............................0° to 45°

Saw width at 90°: ............................305 x 85 mm

Saw width at 45°: ............................215 x 85 mm

Saw width at 2 x 45°

(double miter cut, left): ....................215 x 45 mm

Saw width at 2 x 45°

(double miter cut, right): ..................215 x 25 mm

Weight: .......................................... approx. 16 kg

Laser class: ...................................................... 2

Wavelength of laser: ................................ 650 nm

Laser output: .......................................... ≤ 1 mW

Protection class: ........................................... II/

Minimum workpiece size: Only ever cut
workpieces which are big enough to clamp
securely with the clamping device – minimum
length 180 mm.

Operating mode S6 25%: Continuous operation
with idling (cycle time 10 minutes). To ensure that
the motor does not become excessively hot, it
may only be operated for 25% of the cycle at the
specifi ed rating and must then be allowed to idle
for 75% of the cycle.

Danger!
Noise

The noise emission values were measured in ac­cordance with EN 62841.

: ......................................4800 min

0

The stated noise emission values were measured
in accordance with a set of standardized criteria
and can be used to compare one power tool with
another.

-1

The stated noise emission values can also be
used to make an initial assessment of exposure.

Warning:

The noise emission levels may vary from the level
specifi ed during actual use, depending on the
way in which the power tool is used, especially
the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

쓑

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

sound pressure level ..................... 96,7 dB(A)

L

pA

uncertainty ....................................... 3 dB (A)

K

pA

sound power level ..................... 109,7 dB(A)

L

WA

uncertainty ....................................... 3 dB (A)

K

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

- 28 -

GB

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

5.1 General information

The equipment must be set up where it can

•

stand securely, i.e. it should be bolted to a
workbench, a universal base frame or similar.
All covers and safety devices have to be pro-

•

perly fitted before the equipment is switched
on.
It must be possible for the blade to run freely.

•

When working with wood that has been pro-

•

cessed before, watch out for foreign bodies
such as nails or screws, etc.
Before you actuate the On/Off switch, make

•

sure that the saw blade is correctly fitted
and that the equipment‘s moving parts run
smoothly.

5.2 Assembling the saw (Fig. 1-4)

Insert the two workpiece supports (10) into

•

the lateral holes on the fixed saw table (18).
Secure the workpiece supports (10) with the
screw (12), which serves as an end stop. Use
a crosstip screwdriver to do this.
The workpiece support (10) can be moved

•

to adjust it to the length of the workpiece you
want to saw. Once the workpiece support (10)
is in the correct position, the adjustment is
fixed with the locking grip (11).
To fit the sawdust bag (27) to the discharge

•

opening (28) on the crosscut saw, spread the
metal ring apart on the opening. When the
metal ring is back in its original shape, the sa­wdust bag is held securely in position.
The clamping device (8) can be fitted on the

•

left or right of the fixed saw table (18).
Fit the transport handle (43) with the two

•

screws (46).
A crosstip screwdriver is not supplied with the

•

product.
Note: The 6mm hexagon key (45) for chan-

•

ging the saw blade should be kept on the
back of the machine (see Fig. 20).

5.3 Adjusting the saw (Fig. 1-3,5)

To adjust the turntable (19), the locking lever

•

(20) must be in the top position. Only then is it
possible to adjust the turntable while holding
the release button (21) pressed down. (see
Fig. 5)
Turn the turntable (19) and scale pointer (22)

•

to the desired angular setting on the scale
(23).
The saw has locking positions at angles of -

•

45°, -30°, -22.5°, -15°, 0°, 15°, 22.5°, 30° and
45°, at which the turntable (19) audibly clicks
into position. Once the turntable is engaged,
the setting must be additionally secured by
pressing the locking lever (20) down.
If different angle settings are required, the

•

turntable (19) may be secured in position
using only the locking lever (20).
To release the saw from its position at the

•

bottom, pull the retaining pin (30) out of the
motor mounting while pressing down lightly
on the machine head (4).
Swing up the machine head (4).

•

To adjust the machine head (4) for a miter

•

cut, the locking grip (26) must be in the top
position.
Then you can tilt the machine head (4) to the

•

left by up to 45°. After the desired angular set­ting has been set on the scale pointer (24) on
the scale (25), secure the machine head (4)
again with the locking grip (26).
To tilt the machine head to the right by up to

•

45°, proceed as follows:

- Tilt the machine head (4) by approx. 10° to

the left.

- Press and hold the release lever (9).

- Swing the machine head (4) over the 0°

line to the right.

- After reaching approx. 10° on the right-

hand side, let go of the release lever (9).

- When the scale pointer (24) reaches the

desired angular setting on the scale (25),
secure the machine head (4) again with the
locking grip (26).

To return the machine head to 0° on the scale

•

(25) there is no need to press the release
lever (9) again.
To ensure that the saw is standing securely,

•

adjust the adjustable foot (17) by turning it so
that the saw stands in a horizontal and firm
position.
The machine head (4) can be moved back-

•

wards and forwards using the drag function.
To prevent the drag function, the guide rails
can be fixed in a specific position with the

- 29 -

GB

locking screw (29).

5.4 Precision adjustment of the stop rail
(Fig. 6, 7)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Place the 90° stop angle (a) between the bla-

•

de (7) and the stop rail (13).
Slacken the four adjustment screws (44)

•

using a hex key, set the stop rail (13) to 90° in
relation to the saw blade (7) and retighten the
adjustment screws (44).
The angle stop (a) and hex key (5 mm) are

•

not included in the scope of this delivery.

5.5 Precision adjustment of the angle stop for
crosscut 90° (Fig. 8a, 9)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Undo the locking grip (26) and tilt the machi-

•

ne head (4) to 0° using the handle (1).
Place the 90° angular stop (a) between the

•

blade (7) and the turntable (19).
Slacken the lock nut (37) and adjust the ad-

•

justment screw (35) until the angle between
the blade (7) and the turntable (19) equals
90°.
Retighten the lock nut (37) to secure this

•

setting.
Finally, check the position of the pointer (24).

•

If necessary, release the pointer with a cros­stip screwdriver, move to the 0° position of the
angle scale (25) and retighten the pointer.
The angle stop (a) and crosstip screwdriver

•

are not included in the scope of this delivery.

5.6 Precision adjustment of the angle stop for
45° miter cut to the left (Fig. 8b, 10a)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Undo the locking grip (26) and tilt the machi-

•

ne head (4) all the way to the left to 45° using
the handle (1).
Place the 45° stop angle (b) between the bla-

•

de (7) and the turntable (19).
Slacken the lock nut (37) and adjust the ad-

•

justment screw (36) until the angle between
the blade (7) and the turntable (19) equals
exactly 45°.
Retighten the lock nut to secure this setting.

•

No angle stop (b) included.

•

5.7 Precision adjustment of the angle stop for
45° miter cut to the right (Fig. 8b, 10b)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Undo the locking grip (26) and tilt the machi-

•

ne head (4) all the way to the left to 45° using
the handle (1).
Place the 45° stop angle (b) between the bla-

•

de (7) and the turntable (19).
Slacken the lock nut (37) and adjust the ad-

•

justment screw (47) until the angle between
the blade (7) and the turntable (19) equals
exactly 45°.
Retighten the lock nut to secure this setting.

•

No angle stop (b) included.

•

6. Operation

Warning! To make 90° crosscuts, the adjustable

stop rail (14) must be fi xed at the inner position:

Undo the locking grip (15) for the adjustable

•

stop rail and push the adjustable stop rail
inwards.
The adjustable stop rail (14) must be fixed far

•

enough in front of the innermost position that
the distance between the stop rail (14) and
the saw blade (7) amounts to a maximum of
8mm.
Before making a cut, check that the stop rail

•

and the saw blade cannot collide.
Tighten the locking grip (15) again.

•

Warning! To make 0°-45° miter cuts to the left
(with the machine head (4) inclined or with the
turntable set at an angle), the adjustable stop rail
(14) must be fi xed at an outer position.

Undo the locking grip (15) for the adjustable

•

stop rail and push the adjustable stop rail
outwards.
The adjustable stop rail (14) must be fixed far

•

enough in front of the innermost position that
the distance between the stop rail (14) and
the saw blade (7) amounts to a maximum of
8mm.
Before making a cut, check that the stop rail

•

and the saw blade cannot collide.
Tighten the locking grip (15) again.

•

- 30 -
