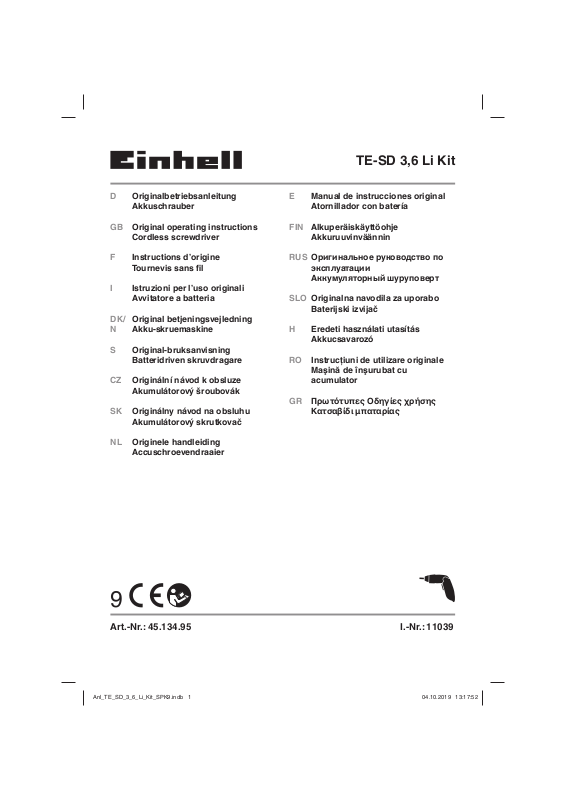

Einhell TE-SD 3,6 Li Kit Service Manual

TE-SD 3,6 Li Kit

D Originalbetriebsanleitung

Akkuschrauber

GB Original operating instructions

Cordless screwdriver

F Instructions d’origine

Tournevis sans fi l

I Istruzioni per l’uso originali

Avvitatore a batteria

DK/ Original betjeningsvejledning
N Akku-skruemaskine

S Original-bruksanvisning

Batteridriven skruvdragare

CZ Originální návod k obsluze

Akumulátorový šroubovák

SK Originálny návod na obsluhu

Akumulátorový skrutkovač

NL Originele handleiding

Accuschroevendraaier

E Manual de instrucciones original

Atornillador con batería

FIN Alkuperäiskäyttöohje

Akkuruuvinväännin

RUS Оригинальное руководство по

эксплуатации

Aккумуляторный шуруповерт

SLO Originalna navodila za uporabo

Baterijski izvijač

H Eredeti használati utasítás

Akkucsavarozó

RO Instrucţiuni de utilizare originale

Maşină de înşurubat cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Κατσαβίδι μπαταρίας

9

Art.-Nr.: 45.134.95 I.-Nr.: 11039

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 1Anl_TE_SD_3_6_Li_Kit_SPK9.indb 1 04.10.2019 13:17:5204.10.2019 13:17:52

- 2 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 2Anl_TE_SD_3_6_Li_Kit_SPK9.indb 2 04.10.2019 13:17:5204.10.2019 13:17:52

1

11

2

1

3

7

4
5

6

13

9

12

2

3

8

10

7

12

10

2

8

- 3 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 3Anl_TE_SD_3_6_Li_Kit_SPK9.indb 3 04.10.2019 13:17:5304.10.2019 13:17:53

9

4 5

7

6

a 1 13

3

4

5
6

- 4 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 4Anl_TE_SD_3_6_Li_Kit_SPK9.indb 4 04.10.2019 13:17:5404.10.2019 13:17:54

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät

heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Nur für den Gebrauch in trockenen Räumen.

Schutzklasse II

Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ,
und innerer Teil ist positiv gepolt.

- 5 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 5Anl_TE_SD_3_6_Li_Kit_SPK9.indb 5 04.10.2019 13:17:5604.10.2019 13:17:56

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akkuschrauber

•

Ladegerät

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/4)

1. Bit-Aufnahme

2. LED-Licht

3. Stellring

4. Magnet-Schraubenhalter

5. Akku-Kapazitätsanzeige

6. Schalter für Akku-Kapazitätsanzeige

7. Verriegelungstaste

8. Ladeanschluss

9. Ein-/Ausschalter

10. Umschalter Links/Rechtslauf

11. Ladegerät

12. Ladekabel

13. Verriegelungshülse

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 6Anl_TE_SD_3_6_Li_Kit_SPK9.indb 6 04.10.2019 13:17:5604.10.2019 13:17:56

3. Bestimmungsgemäße
Verwendung

Der Akkuschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 6 -

D

4. Technische Daten

Spannungsversorgung Motor: ................3,6 V d.c.

Leerlauf-Drehzahl:..................................200 min

Rechts- Links-Lauf: ............................................ja

Ladespannung Akku: ................................6 V d.c.

Ladestrom Akku: ......................................600 mA

Netzspannung Ladegerät: ... 100-240V~ 50-60Hz

Ladezeit: ..................................................... 3 Std.

Kapazität des Akkus: ..................................1,5Ah

Akkutyp: ...................................................... Li-Ion

Gewicht: ......................................................0,4 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

.............................. 57 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 68 dB(A)

WA

........................................... 3 dB

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

-1

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s

2

2

5. Vor Inbetriebnahme

Gefahr!

Lesen Sie vor der Inbetriebnahme Ihres Ak­Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitge­lieferten Ladegerät.

2. Nur einwandfreie und geeignete Schrauber­bits verwenden.

3. Beim Schrauben in Wänden und Mauern

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-

diese auf verborgene Strom-, Gas- und Was­serleitung überprüfen.

nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

- 7 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 7Anl_TE_SD_3_6_Li_Kit_SPK9.indb 7 04.10.2019 13:17:5604.10.2019 13:17:56

D

6. Bedienung

6.1 Laden des Akkus (Abb. 2)

Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.
Hinweis! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
Vergleichen Sie, ob die auf dem Typenschild an­gegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät (11) in die Steckdose und verbinden
Sie das Ladekabel (12) mit dem Ladeanschluss
(8).
Der Ladevorgang beginnt, sobald das Ladekabel
(12) mit dem Ladeanschluss (8) verbunden ist.

Die rote LED an der Akku-Kapazitätsanzeige (5)
signalisiert, dass der Akku geladen wird. Nach er­folgter Ladung erlischt die rote LED und die grüne
LED beginnt zu leuchten.

Hinweis! Während des Ladevorgangs kann sich
der Handgriff etwas erwärmen, dies ist jedoch
normal.

Sollte das Laden des Akkus nicht möglich sein,
überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akkus immer noch nicht
möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akkuschrauber

•

an unseren Kundendienst zu senden.

6.2 Drehrichtungsschalter (Bild 3/Pos. 10)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Ak­kuschraubers einstellen und den Akkuschrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links-und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
soll die Drehrichtung nur im Stillstand umgeschal­tet werden. Befi ndet sich der Schiebeschalter
in der Mittelstellung, ist der Ein-/Ausschalter
blockiert.

6.3 Ein-/Ausschalter (Bild 3/Pos. 9)

Drücken Sie zum Einschalten des Akkuschrau­bers den Ein-/Ausschalter (9). Zum stoppen las­sen Sie den Ein-/Ausschalter (9) wieder los.

6.4 LED-Licht (Bild 3/Pos. 2)

Das LED-Licht (2) ermöglicht das zusätzliche
Ausleuchten der Schraub- bzw. Bohrstelle. Das
LED-Licht (2) leuchtet automatisch, sobald Sie
den Ein-/ Ausschalter (9) drücken.

6.5 Winkeleinstellung (Bild 3+4/Pos. 7)

Der Akkuschrauber kann in 2 verschiedenen
Winkeleinstellungen arretiert werden. Hierzu muß
die Verriegelungstaste (7) gedrückt und der Ak­kuschrauber in die gewünschte Stellung gebracht
werden. Danach die Verriegelungstaste (7) wieder
loslassen.
Vorsicht! Vor Inbetriebnahme prüfen, ob der Ak­kuschrauber in der jeweiligen Winkellage arretiert
ist.

6.6 Akku-Kapazitätsanzeige (Bild 5/ Pos. 5)

Akkuschrauber vom Ladegerät bzw. Ladestation
entfernen.

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (6). Die Akku-Kapazitätsanzeige (5)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.

Im Interesse einer langen Lebensdauer des
Akkus sollten Sie für eine rechtzeitige Wiederauf­ladung des Akkus sorgen. Dies ist auf jeden Fall
notwendig, wenn Sie feststellen, dass die Leis­tung des Akkuschraubers nachlässt.

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 8Anl_TE_SD_3_6_Li_Kit_SPK9.indb 8 04.10.2019 13:17:5704.10.2019 13:17:57

Alle LED`s leuchten:
Der Akku ist voll aufgeladen.

Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.

Rote LED:
Der Akku ist leer, laden Sie den Akku auf.

- 8 -

D

6.7 Drehmoment-Einstellung (Abb. 5/Pos. 3)

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (3) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

Hinweis! Stellring für das Drehmoment nur
bei Stillstand einstellen.

6.8 Magnet-Schraubenhalter (Bild 5/Pos. 4)

Am Magnet-Schraubenhalter (4) können Schrau­ben abgelegt werden, welche Sie während der
Arbeit dann griff bereit haben.

6.9 Werkzeugwechsel (Bild 6)
Warnung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.)am Ak­kuschrauber den Drehrichtungsschalter in Mittel­stellung.
Verriegelungshülse (13) zurückziehen und fest­halten.
Bit (a) in die Bit-Aufnahme (1) stecken, Verreige­lungshülse (13) loslassen.
Verriegelung durch Ziehen am Werkzeug prüfen.

6.10 Schrauben:

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie dar­auf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.

7. Reinigung, Wartung und
Ersatzteilbestellung

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 9Anl_TE_SD_3_6_Li_Kit_SPK9.indb 9 04.10.2019 13:17:5704.10.2019 13:17:57

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

- 9 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil­funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 10Anl_TE_SD_3_6_Li_Kit_SPK9.indb 10 04.10.2019 13:17:5704.10.2019 13:17:57

D

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 11Anl_TE_SD_3_6_Li_Kit_SPK9.indb 11 04.10.2019 13:17:5704.10.2019 13:17:57

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 12Anl_TE_SD_3_6_Li_Kit_SPK9.indb 12 04.10.2019 13:17:5804.10.2019 13:17:58

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 13Anl_TE_SD_3_6_Li_Kit_SPK9.indb 13 04.10.2019 13:17:5804.10.2019 13:17:58

GB

Danger! - Read the operating instructions to reduce the risk of inquiry.

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted

by the device can cause loss of sight.

For use in dry rooms only.

Safety class II

Output connector of the charging unit (direct current): The outer part of the connector is the negative
pole and the inner part is the positive pole.

- 14 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 14Anl_TE_SD_3_6_Li_Kit_SPK9.indb 14 04.10.2019 13:17:5804.10.2019 13:17:58

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1/4)

1. Bit chuck

2. Lamp

3. Torque selector

4. Magnetic screw holder

5. Battery capacity indicator

6. Switch for battery capacity indicator

7. Locking button

8. Charging connection

9. On/Off switch

10. Clockwise/Counter-clockwise selector switch

11. Charging unit

12. Charging cable

13. Locking sleeve

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless screwdriver

•

Charging unit

•

Original operating instructions

•

Safety information

•

3. Proper use

The cordless screwdriver is designed for tighte­ning and undoing screws.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

- 15 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 15Anl_TE_SD_3_6_Li_Kit_SPK9.indb 15 04.10.2019 13:17:5904.10.2019 13:17:59

GB

4. Technical data

Motor power supply: ..............................3.6 V d.c.

Idling speed: ..........................................200 min

Clockwise/counter-clockwise: ........................Yes

Battery charge voltage: ............................6 V d.c.

Battery charge current: ............................ 600 mA

Charging unit supply

voltage: ............................... 100-240V~ 50-60Hz

Charging time: ..........................................3 hours

Battery capacity ......................................... 1.5 Ah

Battery type: .......................................Lithium-ion

Weight: .......................................................0.4 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ........................ 57 dB(A)

pA

K

uncertainty .............................................3 dB

pA

sound power level .......................... 68 dB(A)

L

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Screwing without hammer action

Vibration emission value a
K uncertainty = 1.5 m/s

h

2

≤ 2,5 m/s

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

2

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

-1

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

5. Before starting the equipment

Danger!

Be sure to read the following information before
you put the cordless screwdriver into operation:

1. Charge the battery only with the charging unit
supplied.

2. Only ever use screwdriver bits which are
suitable for the purpose and in faultless con­dition.

3. Before you begin to screw in walls and ma­sonry, check for concealed electric wiring,
gas pipes and water pipes.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

- 16 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 16Anl_TE_SD_3_6_Li_Kit_SPK9.indb 16 04.10.2019 13:17:5904.10.2019 13:17:59

GB

6. Operation

6.1 Charging the battery (Fig. 2)

The battery is protected from exhaustive dischar­ge. An integrated protective circuit automatically
switches off the equipment when the battery is
fl at. In this case the bit chuck will cease to turn.

Notice! Do not press the On/Off switch any more
if the protective circuit has tripped. This may da­mage the battery.

Check that your mains voltage is the same as that
marked on the rating plate of the battery charger.
Plug the battery charger in the plug socket and
connect the charging cable to the charging con­nection. The charging process starts as soon as
the charging cable is connected to the charging
adapter.

The red LED on the battery capacity indicator (5)
indicates that the battery is being charged. When
the charging has fi nished, the red LED will go out
and the green LED will begin to shine.

Notice! The handle may become a little warm du­ring the charging process. This is normal.

If the battery fails to charge, please check

whether there is voltage at the socket outlet

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery still fails to charge, send

the charging unit

•

and the screwdriver

•

to our customer service center.
Timely recharging of the battery will help it serve
you well for a long time. You must recharge the
battery when you notice that the power of the
cordless screwdriver drops.

6.2 Changeover switch (Fig. 3/Item 10)

The slide switch above the On/Off switch is for
setting the direction of rotation of the cordless
screwdriver and for preventing the cordless
screwdriver from being switched on inadvertently.
You can select between clockwise and counter­clockwise rotation. Change the direction of rota­tion only when the equipment is at a standstill.
If you fail to observe this point, the gearing may
become damaged. When the slide switch is in the
middle position, the On/Off switch is blocked.

6.3 On/Off switch (Fig. 3 / Item 9)

Press the On/Off switch to switch the cordless
screwdriver on. Release the On/Off switch again
to switch it off .

6.4 LED lamp (Fig. 3/Item 2)

The LED lamp (2) can be used to additionally illu­minate the area where you want to drill or screw.
The LED lamp (2) will be lit automatically as soon
as you press the On/Off switch (9).

6.5 Angle setting (Fig. 3+4/Item 7)

The screwdriver can be locked into 2 diff erent
angle settings. To do so, press and hold the lo­cking button (7) and move the screwdriver into the
desired position. Then release the locking button
(7) again.
Caution! Before you switch on the screwdriver,
make sure that it is correctly locked in the angle
position in question.

6.6 Battery capacity indicator (Fig. 5/Item 5)

Remove the cordless screwdriver from the char­ging unit/charging station.

Press the button for the battery capacity indicator
(6). The battery capacity indicator (5) indicates
the charge state of the battery on 3 colored LEDs.

All the LEDs are lit:
The battery is fully charged.

The yellow and red LEDs are lit:
The battery has an adequate remaining charge.

Red LED:
The battery is empty, recharge the battery.

6.7 Torque setting (Fig. 5 / Item 3)

The torque for a particular screw size is set with
the setting ring (3). The torque is dependent on a
number of factors:

On the type and hardness of the material

•

involved
On the type and length of the screws used

•

On the requirements that the screw connec-

•

tion has to satisfy

The grating disengagement of the coupling in­dicates that the selected torque level has been
reached.

Notice! Only ever adjust the setting ring
when the equipment is at a standstill.

- 17 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 17Anl_TE_SD_3_6_Li_Kit_SPK9.indb 17 04.10.2019 13:17:5904.10.2019 13:17:59

GB

6.8 Magnetic screw holder (Fig. 5/Item 4)

Screws can be placed on the magnetic screw hol­der for easy reach during operation.

6.9 Changing the bit (Fig. 6)
Warning! Set the changeover switch to its center

position whenever you carry out any work (for
example changing the bit, maintenance , etc.) on
the cordless screwdriver.

Pull back and hold the locking sleeve (13).

•

Insert the bit (a) in the bit chuck (1) and let go

•

of the locking sleeve (13).
Check that the bit is locked in placed by

•

pulling on it.

6.10 Screws

It is advisable to use self-centering screws (e.g.
Torx, cross recessed head) as these will enable
you to work safely and reliably. Always make sure
that the bit used is of the same size and shape as
the screw.

7. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.3 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.isc-gmbh.info

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

- 18 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 18Anl_TE_SD_3_6_Li_Kit_SPK9.indb 18 04.10.2019 13:17:5904.10.2019 13:17:59

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage.
For further information contact: 0049 9951 95920-66. Outside Germany charges will apply instead for a
regular call to a landline number in Germany.

- 19 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 19Anl_TE_SD_3_6_Li_Kit_SPK9.indb 19 04.10.2019 13:17:5904.10.2019 13:17:59

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Drill chuck, Battery
Consumables* Bit inserts/drill bits
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 20 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 20Anl_TE_SD_3_6_Li_Kit_SPK9.indb 20 04.10.2019 13:18:0004.10.2019 13:18:00

GB

Warranty cer tifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product

neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.

Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 21 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 21Anl_TE_SD_3_6_Li_Kit_SPK9.indb 21 04.10.2019 13:18:0004.10.2019 13:18:00

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures.

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,

copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

A utiliser uniquement dans des endroits secs.

Catégorie de protection II

Fiche de contact de sortie du chargeur (courant continu) : la partie externe de la fi che a un pôle négatif,
et la partie interne a un pôle positif.

- 22 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 22Anl_TE_SD_3_6_Li_Kit_SPK9.indb 22 04.10.2019 13:18:0004.10.2019 13:18:00

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1/4)

1. Logement embout

2. Lampe

3. Réglage du couple

4. Porte-vis à aimant

5. Indicateur de charge de l’accumulateur

6. Bouton indicateur de charge de

l’accumulateur

7. Touche de verrouillage

8. Raccord de charge

9. Interrupteur marche/arrêt

10. Commutateur inverseur marche à gauche/

droite

11. Chargeur

12. Câble de charge

13. Douille de verrouillage

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre

service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Visseuse sans fil

•

Chargeur

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La perceuse sans fi l convient au vissage et dévis-
sage de vis.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

- 23 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 23Anl_TE_SD_3_6_Li_Kit_SPK9.indb 23 04.10.2019 13:18:0004.10.2019 13:18:00

F

4. Données techniques

Alimentation en tension du moteur : .......3,6 V d.c.

Vitesse de rotation à vide : ....................200 tr/min

Marche droite-gauche : ....................................oui

Tension de charge accumulateur : ............6 V d.c.

Courant de charge accumulateur .............600 mA

Tension secteur du

chargeur : ............................. 100-240V~ 50-60Hz

Durée de charge : ...................................3 heures

Capacité de l’accumulateur ....................... 1,5 Ah

Type d’accu. : ................................................li-ion

Poids : .........................................................0,4 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Visser sans choc

Valeur d’émission de vibration ah ≤ 2,5 m/s
Imprécision K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

............................................3 dB

pA

............................................3 dB

WA

2

....... 57 dB(A)

pA

..... 68 dB(A)

WA

2

trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Danger!

Avant la mise en service de votre perceuse sans
fi l, lisez obligatoirement ces indications :

1. Chargez l’accumulateur uniquement avec le

chargeur livré.

2. Utilisez uniquement des embouts de visseu-

se appropriés.

3. Lorsque vous percez ou vissez dans des

murs intérieurs ou extérieurs, vérifi ez si ceux-
ci ne contiennent pas de conduites cachées
de courant, de gaz et d’eau.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec-

- 24 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 24Anl_TE_SD_3_6_Li_Kit_SPK9.indb 24 04.10.2019 13:18:0104.10.2019 13:18:01

F

6. Commande

6.1 Charge de l’accumulateur (fi g. 2)

L’accumulateur est protégé contre la déchar­ge profonde. Un circuit protecteur intégré met
l’appareil automatiquement hors circuit, lorsque
l’accumulateur est déchargé. Dans ce cas, le lo­gement d’embout ne tourne plus.

Remarque! N’actionnez plus l’interrupteur
marche/arrêt, lorsque le circuit protecteur a mis
l’appareil hors circuit. Cela peut endommager
l’accumulateur.
Comparez si la tension du secteur indiquée sur
la plaque signalétique correspond à la tension du
bloc du serveur disponible. Enfi chez le chargeur
dans la prise et raccorder le câble de charge au
raccord de charge. Le processus de chargement
commence dès que le câble de charge est relié à
l’adaptateur de charge.

Le voyant LED rouge de l’indicateur de charge
de l’accumulateur (5) signale que l’accumulateur
est en charge. Lorsque la charge est terminée le
voyant LED rouge s’éteint et le voyant LED vert
s’allume.

Remarque! Un léger échauff ement de la poignée
peut avoir lieu pendant la recharge, c’est cepen­dant normal.

Si la recharge de l’accumulateur est impossible,
veuillez contrôler

si la tension secteur est présente au niveau

•

de la prise de courant
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l’accumulateur reste impos­sible, nous vous prions de bien vouloir renvoyer,

le chargeur

•

et la visseuse sans fil

•

à notre service après-vente.

situé au-dessus de l’interrupteur marche/arrêt
et bloquer la perceuse contre toute mise en
marche involontaire. Vous pouvez choisir entre
marche à gauche et marche à droite. Afi n d’éviter
d’endommager l’engrenage, le sens de rotati­on doit être uniquement commuté à l’arrêt. Si
l’interrupteur à coulisse se trouve en position mé­diane, l’interrupteur marche/arrêt est bloqué.

6.3 Interrupteur marche/arrêt (fi gure 3/pos. 9)

Pour mettre en service, appuyez sur l’interrupteur
marche/arrêt. Pour mettre hors service, relâcher
l’interrupteur marche/arrêt.

6.4 Lampe LED (fi gure 3/pos. 2)

La lampe LED (2) permet d’éclairer également la
zone de vissage ou de perçage. La lampe LED
(2) s’allume automatiquement, dès que vous ap­puyez sur l’interrupteur marche/arrêt (9).

6.5 Réglage de l’angle (fi gure 3+4/ pos. 7)

La visseuse peut être bloquée sur 2 réglages
d’angle diff érents. Pour ce faire, appuyez sur la
touche de verrouillage (7) et placez la visseuse
dans la position désirée. Relâchez ensuite la tou­che de verrouillage (7).
Attention ! Vérifi ez, avant la mise en service, si la
visseuse est bien bloquée dans la position angu­laire respective.

6.6 Indicateur de charge de l’accumulateur

(fi g. 5/pos. 5)

Retirez la visseuse sans fi l du chargeur ou de la
station de recharge.

Appuyez sur le bouton indicateur de charge de
l’accumulateur (6). L’indicateur de charge de
l’accumulateur (5) vous indique l’état d’autonomie
de l’accumulateur à l’aide de trois voyants LED
colorés.

Tous les voyants LED sont allumés :
L’accumulateur est complètement rechargé.

Dans l’intérêt d’une grande longévité de
l’accumulateur, veillez à recharger l’accumulateur
à temps. Ceci est indispensable lorsque vous
constatez une diminution de la puissance de
l’appareil.

6.2 Interrupteur de sens de rotation
(fi gure 3/pos. 10)

On peut régler le sens de rotation de la perceu­se sans fi l à l’aide de l’interrupteur à coulisse

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 25Anl_TE_SD_3_6_Li_Kit_SPK9.indb 25 04.10.2019 13:18:0104.10.2019 13:18:01

Les voyants LED jaune et rouge sont allumés :
L’accumulateur dispose encore d’un résidu de
charge suffi sant.

Voyant LED rouge :
L’accumulateur est vide, il faut le recharger.

6.7 Réglage du couple (fi g. 5/pos. 3)

Le couple pour une taille de vis particulière se
règle à la bague d’arrêt (3). Le couple dépend de
plusieurs facteurs ;

- 25 -

F

du type et de la dureté du matériau à travail-

•

ler.
du type et de la longueur de la vis utilisée.

•

de ce qu’on attend des raccords vissés.

•

Lorsque l’accouplement débraye en faisant un
bruit de crécelle, c’est que le couple est atteint.

Remarque! Réglez la bague d’arrêt pour le
couple uniquement lorsque l’appareil est à
l’arrêt.

6.8 Porte-vis à aimant (fi gure 5/pos. 4)

Sur le porte-vis à aimant, on peut déposer des vis
qui seront ainsi à disposition pendant le travail.

6.9 Changement d’outil (fi gure 6)

Avertissement! Pour tous les travaux (par ex.

changement d’outil ; maintenance ; etc.) sur la
visseuse sans fi l, positionnez l’interrupteur de
sens de rotation sur la position médiane.
Faites reculer la douille de verrouillage (13) et
tenez-la.
Insérez l’embout (a) dans le logement d’embout
(1), relâchez la douille de verrouillage (13).
Contrôlez le verrouillage en tirant sur l’outil.

6.10 Vis :

Utilisez de préférence des vis avec un centrage
autonome (par ex. torx, vis cruciforme) qui ga­rantissent un travail en toute sécurité. Veillez à
ce que l’embout utilisé et la vis correspondent du
point de vue de la forme et de la taille.

7. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;

ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

- 26 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 26Anl_TE_SD_3_6_Li_Kit_SPK9.indb 26 04.10.2019 13:18:0104.10.2019 13:18:01

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

- 27 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 27Anl_TE_SD_3_6_Li_Kit_SPK9.indb 27 04.10.2019 13:18:0104.10.2019 13:18:01

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* mandrin de perceuse, accumulateur
Matériel de consommable/

pièces de consommable*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

embouts bit/forets

- 28 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 28Anl_TE_SD_3_6_Li_Kit_SPK9.indb 28 04.10.2019 13:18:0104.10.2019 13:18:01

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su­ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 29 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 29Anl_TE_SD_3_6_Li_Kit_SPK9.indb 29 04.10.2019 13:18:0204.10.2019 13:18:02

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso.

Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e

polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Utilizzate l‘apparecchio soltanto in ambienti asciutti.

Grado di protezione II

Spina di uscita del caricabatterie (corrente continua): la parte più esterna della spina ha polo negativo e
quella più interna polo positivo.

- 30 -

Anl_TE_SD_3_6_Li_Kit_SPK9.indb 30Anl_TE_SD_3_6_Li_Kit_SPK9.indb 30 04.10.2019 13:18:0204.10.2019 13:18:02
