Einhell TE-SD 3.6 Li User guide (Kit)

D Originalbetriebsanleitung

Akkuschrauber

F Mode d’emploi d’origine

Tournevis sans fi l

I Istruzioni per l’uso originali

Avvitatore a batteria

NL Originele handleiding

Accuschroevendraaier

E Manual de instrucciones original

Atornillador con batería

P Manual de instruções original

Aparafusadora sem fi o

RT-SD 3,6/2 Li

2

Art.-Nr.: 45.134.95 I.-Nr.: 11013

Anl_RT_SD_3_6_1_Li_SPK2.indb 1Anl_RT_SD_3_6_1_Li_SPK2.indb 1 20.11.13 08:4820.11.13 08:48

1

4

7

5

6

11

2

1

3

13

9

12

2

12

3

8

10

7

10

2

8

- 2 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 2Anl_RT_SD_3_6_1_Li_SPK2.indb 2 20.11.13 08:4820.11.13 08:48

9

4 5

7

6

a 1 13

3

4

5
6

- 3 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 3Anl_RT_SD_3_6_1_Li_SPK2.indb 3 20.11.13 08:4820.11.13 08:48

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

D

- 4 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 4Anl_RT_SD_3_6_1_Li_SPK2.indb 4 20.11.13 08:4820.11.13 08:48

D

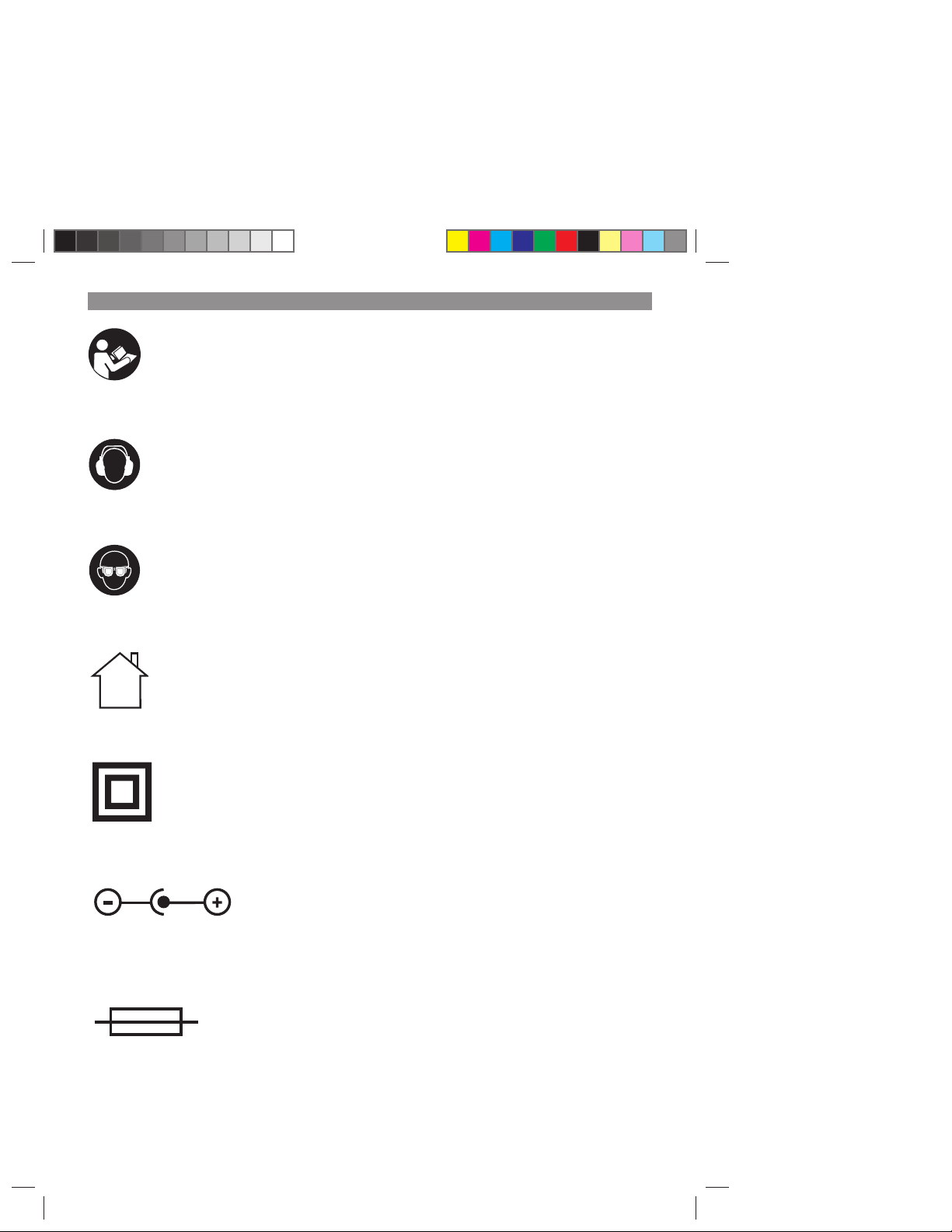

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-

tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Nur für den Gebrauch in trockenen Räumen.

Schutzklasse II

Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ,
und innerer Teil ist positiv gepolt.

130°

Wenn die Temperatur des Ladegeräts höher als 130 °C ist, wird der Temperaturschutz
aktiviert. Die Stromzufuhr zum Ausgang wird unterbrochen.

- 5 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 5Anl_RT_SD_3_6_1_Li_SPK2.indb 5 20.11.13 08:4820.11.13 08:48

D

 Achtung!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

 WARNUNG

Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akkuschrauber

•

Ladegerät

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/4)

1. Bit-Aufnahme

2. Lampe

3. Drehmomenteinstellung

4. Magnet-Schraubenhalter

5. Akku-Kapazitätsanzeige

6. Schalter Akku-Kapazitätsanzeige

7. Verriegelungstaste

8. Ladeanschluss

9. Ein-/Ausschalter

10. Umschalter Links/Rechtslauf

11. Ladegerät

12. Ladekabel

13. Verriegelungshülse

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-

Anl_RT_SD_3_6_1_Li_SPK2.indb 6Anl_RT_SD_3_6_1_Li_SPK2.indb 6 20.11.13 08:4820.11.13 08:48

3. Bestimmungsgemäße
Verwendung

Der Akkuschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/
Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 6 -

D

4. Technische Daten

Spannungsversorgung Motor: ................3,6 V d.c.

Leerlauf-Drehzahl:..................................200 min

Rechts- Links-Lauf: ............................................ja

Ladespannung Akku: ................................6 V d.c.

Ladestrom Akku: ...................................... 550 mA

Netzspannung Ladegerät: ........230-240V~ 50 Hz

Ladezeit: ..................................................... 3 Std.

Kapazität des Akkus: ..................................1,5Ah

Akkutyp: ...................................................... Li-Ion

Gewicht: ......................................................0,4 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden
entspre-chend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s

Warnung!

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

.............................. 57 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 68 dB(A)

WA

........................................... 3 dB

2

2

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

-1

Warten und reinigen Sie das Gerät

•

regelmäßig.

•

Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitge-

lieferten Ladegerät.

2. Nur einwandfreie und geeignete Schrauber-

bits verwenden.

3. Beim Schrauben in Wänden und Mauern

diese auf verborgene Strom-, Gas- und Was­serleitung überprüfen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

Anl_RT_SD_3_6_1_Li_SPK2.indb 7Anl_RT_SD_3_6_1_Li_SPK2.indb 7 20.11.13 08:4820.11.13 08:48

6. Bedienung

6.1 Laden des Akkus (Abb. 2)

Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.

- 7 -

D

Warnung! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
Vergleichen Sie, ob die auf dem Typenschild an­gegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose und verbinden Sie
das Ladekabel mit dem Ladeanschluss.
Der Ladevorgang beginnt sobald das Ladekabel
mit dem Ladeadapter verbunden ist.

Die rote LED an der Akku-Kapazitätsanzeige (5)
signalisiert, dass der Akku geladen wird. Nach er­folgter Ladung erlischt die rote LED und die grüne
LED beginnt zu leuchten.

Achtung! Während des Ladevorgangs kann sich
der Handgriff etwas erwärmen, dies ist jedoch
normal.

Sollte das Laden des Akkus nicht möglich sein,
überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akkus immer noch nicht
möglich sein, bitten wir Sie,

das Ladegerät

•

und den Schrauber

•

an unseren Kundendienst zu senden.

6.3 Ein-/Aus-Schalter (Bild 3/Pos. 9)

Drücken Sie zum Einschalten des Akkuschrau­bers den Ein-/Ausschalter. Zum stoppen lassen
Sie den Ein-/Ausschalter wieder los.

6.4 LED-Licht (Bild 3/Pos. 2)

Das LED-Licht (2) ermöglicht das zusätzliche
Ausleuchten der Schraub- bzw. Bohrstelle. Das
LED-Licht (2) leuchtet automatisch, sobald Sie
den Ein-/ Ausschalter (9) drücken.

6.5 Winkeleinstellung (Bild 3+4/Pos. 7)

Der Schrauber kann in 2 verschiedenen Win­keleinstellungen arretiert werden. Hierzu muß
die Verriegelungstaste (7) gedrückt und der
Schrauber in die gewünschte Stellung gebracht
werden. Danach die Verriegelungstaste (7) wieder
loslassen.
Achtung! Vor Inbetriebnahme prüfen, ob der
Schrauber in der jeweiligen Winkellage arretiert
ist.

6.6 Akku-Kapazitätsanzeige (Bild 5/ Pos. 5)

Akkuschrauber vom Ladegerät bzw. Ladestation
entfernen.

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (6). Die Akku-Kapazitätsanzeige (5)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.

Alle LED`s leuchten:
Der Akku ist voll aufgeladen.

Im Interesse einer langen Lebensdauer des
Akkus sollten Sie für eine rechtzeitige Wiederauf­ladung des Akkus sorgen. Dies ist auf jeden Fall
notwendig, wenn Sie feststellen, dass die Leis­tung des Akkuschraubers nachlässt.

6.2 Drehrichtungsschalter (Bild 3/Pos. 10)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links-und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
soll die Drehrichtung nur im Stillstand umgeschal­tet werden. Befi ndet sich der Schiebeschalter
in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.

Anl_RT_SD_3_6_1_Li_SPK2.indb 8Anl_RT_SD_3_6_1_Li_SPK2.indb 8 20.11.13 08:4820.11.13 08:48

Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.

Rote LED:
Der Akku ist leer, laden Sie den Akku auf.

6.7 Drehmoment-Einstellung (Abb. 5/Pos. 3)

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (3) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.

- 8 -

D

6.8 Magnet-Schraubenhalter (Bild 5/Pos. 4)

Am Magnet-Schraubenhalter können Schrauben
abgelegt werden, welche Sie während der Arbeit
dann griff bereit haben.

6.9 Werkzeugwechsel (Bild 6)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werk­zeugwechsel; Wartung; usw.)am Akkuschrauber
den Drehrichtungsschalter in Mittelstellung.
Verriegelungshülse (13) zurückziehen und fest­halten.
Bit (a) in die Bit-Aufnahme (1) stecken, Verreige­lungshülse (13) loslassen.
Verriegelung durch Ziehen am Werkzeug prüfen.

6.10 Schrauben:

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie dar­auf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.

7. Reinigung, Wartung und
Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen

•

Ersatzteils

•

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

- 9 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 9Anl_RT_SD_3_6_1_Li_SPK2.indb 9 20.11.13 08:4820.11.13 08:48

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil­funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.

- 10 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 10Anl_RT_SD_3_6_1_Li_SPK2.indb 10 20.11.13 08:4820.11.13 08:48

D

- 11 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 11Anl_RT_SD_3_6_1_Li_SPK2.indb 11 20.11.13 08:4820.11.13 08:48

D

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 12Anl_RT_SD_3_6_1_Li_SPK2.indb 12 20.11.13 08:4820.11.13 08:48

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis­tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos­tenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem
Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher
Mängel am Gerät oder den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk­lichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-
de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben
verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 13Anl_RT_SD_3_6_1_Li_SPK2.indb 13 20.11.13 08:4820.11.13 08:48

D

09951 / 95 920 + Durchwahl:

Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30
Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35
Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40
Gartentechnik - Elektro -15 Fragen zur Rechnung -50
Gartentechnik - Akku -20 Reparaturanfragen -60
Gewächshaus / Metallgerätehaus -25

Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 14Anl_RT_SD_3_6_1_Li_SPK2.indb 14 20.11.13 08:4820.11.13 08:48

F

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

6. Commande

7. Nettoyage, maintenance et commande de pièces de rechange

8. Mise au rebut et recyclage

9. Stockage

- 15 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 15Anl_RT_SD_3_6_1_Li_SPK2.indb 15 20.11.13 08:4820.11.13 08:48

F

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures

Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et
la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

A utiliser uniquement dans des endroits secs

Catégorie de protection II

Fiche de contact de sortie du chargeur (courant continu) : la partie externe de la fi che a un pôle négatif,
et la partie interne a un pôle positif.

130°

Lorsque la température du chargeur est supérieure à 130 °C, la protection contre les températures éle­vées est activée. L’alimentation électrique vers la sortie est interrompue.

- 16 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 16Anl_RT_SD_3_6_1_Li_SPK2.indb 16 20.11.13 08:4820.11.13 08:48

F

 Attention !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

 Avertissement !

Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et

volume de livraison

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Attention !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Visseuse sans fil

•

Chargeur

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

2.1 Description de l’appareil (fi gure 1/4)

1. Logement embout

2. Lampe

3. Réglage du couple

4. Porte-vis à aimant

5. Indicateur de charge de l’accumulateur

6. Bouton indicateur de charge de
l’accumulateur

7. Touche de verrouillage

8. Raccord de charge

9. Interrupteur marche/arrêt

10. Commutateur inverseur marche à gauche/
droite

11. Chargeur

12. Câble de charge

13. Douille de verrouillage

Anl_RT_SD_3_6_1_Li_SPK2.indb 17Anl_RT_SD_3_6_1_Li_SPK2.indb 17 20.11.13 08:4820.11.13 08:48

3. Utilisation conforme à
l’aff ectation

La perceuse sans fi l convient au vissage et dévis-
sage de vis.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés

- 17 -

F

industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension du moteur : .......3,6 V d.c.

Vitesse de rotation à vide : ....................200 tr/min

Marche droite-gauche : ....................................oui

Tension de charge accumulateur : ............6 V d.c.

Courant de charge accumulateur ............. 550 mA

Tension secteur du chargeur : ... 230-240V~50 Hz

Durée de charge : ...................................3 heures

Capacité de l’accumulateur ....................... 1,5 Ah

Type d’accu. : ................................................li-ion

Poids : .........................................................0,4 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.

Visser sans choc

Valeur d’émission de vibration ah ≤ 2,5 m/s
Imprécision K = 1,5 m/s

Avertissement !

La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

............................................3 dB

pA

............................................ 3 dB

WA

2

....... 57 dB(A)

pA

..... 68 dB(A)

WA

2

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Avant la mise en service de votre perceuse sans
fi l, lisez obligatoirement ces indications :

1. Chargez l’accumulateur uniquement avec le

chargeur livré.

2. Utilisez uniquement des embouts de visseu-

se appropriés.

3. Lorsque vous percez ou vissez dans des

murs intérieurs ou extérieurs, vérifi ez si ceux-
ci ne contiennent pas de conduites cachées
de courant, de gaz et d’eau.

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

- 18 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 18Anl_RT_SD_3_6_1_Li_SPK2.indb 18 20.11.13 08:4820.11.13 08:48

F

6. Commande

6.1 Charge de l’accumulateur (fi g. 2)

L’accumulateur est protégé contre la déchar­ge profonde. Un circuit protecteur intégré met
l’appareil automatiquement hors circuit, lorsque
l’accumulateur est déchargé. Dans ce cas, le lo­gement d’embout ne tourne plus.

Avertissement! N’actionnez plus l’interrupteur
marche/arrêt, lorsque le circuit protecteur a mis
l’appareil hors circuit. Cela peut endommager
l’accumulateur.
Comparez si la tension du secteur indiquée sur
la plaque signalétique correspond à la tension du
bloc du serveur disponible. Enfi chez le chargeur
dans la prise et raccorder le câble de charge au
raccord de charge. Le processus de chargement
commence dès que le câble de charge est relié à
l’adaptateur de charge.

Le voyant LED rouge de l’indicateur de charge
de l’accumulateur (5) signale que l’accumulateur
est en charge. Lorsque la charge est terminée le
voyant LED rouge s’éteint et le voyant LED vert
s’allume.

Attention ! Un léger échauff ement de la poignée
peut avoir lieu pendant la recharge, c’est cepen­dant normal.

Si la recharge de l’accumulateur est impossible,
veuillez contrôler

si la tension secteur est présente au niveau

•

de la prise de courant
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l’accumulateur reste impos­sible, nous vous prions de bien vouloir renvoyer,

le chargeur

•

et la visseuse sans fil

•

à notre service après-vente.

Dans l’intérêt d’une grande longévité de
l’accumulateur, veillez à recharger l’accumulateur
à temps. Ceci est indispensable lorsque vous
constatez une diminution de la puissance de
l’appareil.

6.2 Interrupteur de sens de rotation

(fi gure 3/pos. 10)

On peut régler le sens de rotation de la perceu­se sans fi l à l’aide de l’interrupteur à coulisse
situé au-dessus de l’interrupteur marche/arrêt
et bloquer la perceuse contre toute mise en
marche involontaire. Vous pouvez choisir entre
marche à gauche et marche à droite. Afi n d’éviter
d’endommager l’engrenage, le sens de rotati­on doit être uniquement commuté à l’arrêt. Si
l’interrupteur à coulisse se trouve en position mé­diane, l’interrupteur marche/arrêt est bloqué.

6.3 Interrupteur marche/arrêt (fi gure 3/pos. 9)

Pour mettre en service, appuyez sur l’interrupteur
marche/arrêt. Pour mettre hors service, relâcher
l’interrupteur marche/arrêt.

6.4 Lampe LED (fi gure 3/pos. 2)

La lampe LED (2) permet d’éclairer également la
zone de vissage ou de perçage. La lampe LED
(2) s’allume automatiquement, dès que vous ap­puyez sur l’interrupteur marche/arrêt (9).

6.5 Réglage de l’angle (fi gure 3+4/ pos. 7)

La visseuse peut être bloquée sur 2 réglages
d’angle diff érents. Pour ce faire, appuyez sur la
touche de verrouillage (7) et placez la visseuse
dans la position désirée. Relâchez ensuite la tou­che de verrouillage (7).
Attention ! Vérifi ez, avant la mise en service, si la
visseuse est bien bloquée dans la position angu­laire respective.

6.6 Indicateur de charge de l’accumulateur

(fi g. 5/pos. 5)

Retirez la visseuse sans fi l du chargeur ou de la
station de recharge.

Appuyez sur le bouton indicateur de charge de
l’accumulateur (6). L’indicateur de charge de
l’accumulateur (5) vous indique l’état d’autonomie
de l’accumulateur à l’aide de trois voyants LED
colorés.

Tous les voyants LED sont allumés :
L’accumulateur est complètement rechargé.

Les voyants LED jaune et rouge sont allumés :
L’accumulateur dispose encore d’un résidu de
charge suffi sant.

Voyant LED rouge :
L’accumulateur est vide, il faut le recharger.

- 19 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 19Anl_RT_SD_3_6_1_Li_SPK2.indb 19 20.11.13 08:4820.11.13 08:48

F

6.7 Réglage du couple (fi g. 5/pos. 3)

Le couple pour une taille de vis particulière se
règle à la bague d’arrêt (3). Le couple dépend de
plusieurs facteurs ;

du type et de la dureté du matériau à travail-

•

ler.
du type et de la longueur de la vis utilisée.

•

de ce qu’on attend des raccords vissés.

•

Lorsque l’accouplement débraye en faisant un
bruit de crécelle, c’est que le couple est atteint.

Attention ! Réglez la bague d’arrêt pour le
couple uniquement lorsque l’appareil est à
l’arrêt.

6.8 Porte-vis à aimant (fi gure 5/pos. 4)

Sur le porte-vis à aimant, on peut déposer des vis
qui seront ainsi à disposition pendant le travail.

6.9 Changement d’outil (fi gure 6)

Attention ! Pour tous les travaux (par ex. change­ment d’outil ; maintenance ; etc.) sur la visseuse
sans fi l, positionnez l’interrupteur de sens de rota-
tion sur la position médiane.
Faites reculer la douille de verrouillage (13) et
tenez-la.
Insérez l’embout (a) dans le logement d’embout
(1), relâchez la douille de verrouillage (13).
Contrôlez le verrouillage en tirant sur l’outil.

6.10 Vis :

Utilisez de préférence des vis avec un centrage
autonome (par ex. torx, vis cruciforme) qui ga­rantissent un travail en toute sécurité. Veillez à
ce que l’embout utilisé et la vis correspondent du
point de vue de la forme et de la taille.

7. Nettoyage, maintenance et
commande de pièces de
rechange

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

- 20 -

Anl_RT_SD_3_6_1_Li_SPK2.indb 20Anl_RT_SD_3_6_1_Li_SPK2.indb 20 20.11.13 08:4820.11.13 08:48
