D Originalbetriebsanleitung
Akkuschrauber
SLO Originalna navodila za uporabo
Baterijski izvijač
H Eredeti használati utasítás
Akkucsavarozó
HR/ Originalne upute za uporabu
BIH Baterijski izvijač
RS Originalna uputstva za upotrebu
Odvijač na baterije
CZ Originální návod k obsluze
Akumulátorový šroubovák
SK Originálny návod na obsluhu
Akumulátorový skrutkovač
TE-SD 3,6 Li Kit
4
Art.-Nr.: 45.134.95 I.-Nr.: 11039
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 1Anl_TE_SD_3_6_Li_Kit_SPK4.indb 1 04.10.2019 13:15:0904.10.2019 13:15:09
- 2 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 2Anl_TE_SD_3_6_Li_Kit_SPK4.indb 2 04.10.2019 13:15:0904.10.2019 13:15:09
1
11
2
1
3
7
4
5
6
13
9
12
2
3
8
10
7
12
10
2
8
- 3 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 3Anl_TE_SD_3_6_Li_Kit_SPK4.indb 3 04.10.2019 13:15:0904.10.2019 13:15:09
9
4 5
7
6
a 1 13
3
4
5
6
- 4 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 4Anl_TE_SD_3_6_Li_Kit_SPK4.indb 4 04.10.2019 13:15:1104.10.2019 13:15:11
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Nur für den Gebrauch in trockenen Räumen.
Schutzklasse II
Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ,
und innerer Teil ist positiv gepolt.
- 5 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 5Anl_TE_SD_3_6_Li_Kit_SPK4.indb 5 04.10.2019 13:15:1204.10.2019 13:15:12
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akkuschrauber
•
Ladegerät
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1/4)
1. Bit-Aufnahme
2. LED-Licht
3. Stellring
4. Magnet-Schraubenhalter
5. Akku-Kapazitätsanzeige
6. Schalter für Akku-Kapazitätsanzeige
7. Verriegelungstaste
8. Ladeanschluss
9. Ein-/Ausschalter
10. Umschalter Links/Rechtslauf
11. Ladegerät
12. Ladekabel
13. Verriegelungshülse
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 6Anl_TE_SD_3_6_Li_Kit_SPK4.indb 6 04.10.2019 13:15:1304.10.2019 13:15:13
3. Bestimmungsgemäße
Verwendung
Der Akkuschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 6 -
D
4. Technische Daten
Spannungsversorgung Motor: ................3,6 V d.c.
Leerlauf-Drehzahl:..................................200 min
Rechts- Links-Lauf: ............................................ja
Ladespannung Akku: ................................6 V d.c.
Ladestrom Akku: ...................................... 600 mA
Netzspannung Ladegerät: ... 100-240V~ 50-60Hz
Ladezeit: ..................................................... 3 Std.
Kapazität des Akkus: ..................................1,5Ah
Akkutyp: ...................................................... Li-Ion
Gewicht: ......................................................0,4 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
.............................. 57 dB(A)
pA
............................................ 3 dB
pA
WA
........................ 68 dB(A)
WA
........................................... 3 dB
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
-1
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Schrauben ohne Schlag
Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s
2
2
5. Vor Inbetriebnahme
Gefahr!
Lesen Sie vor der Inbetriebnahme Ihres AkDie angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
kuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.
2. Nur einwandfreie und geeignete Schrauberbits verwenden.
3. Beim Schrauben in Wänden und Mauern
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-
diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.
nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.
- 7 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 7Anl_TE_SD_3_6_Li_Kit_SPK4.indb 7 04.10.2019 13:15:1304.10.2019 13:15:13
D
6. Bedienung
6.1 Laden des Akkus (Abb. 2)
Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.
Hinweis! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät (11) in die Steckdose und verbinden
Sie das Ladekabel (12) mit dem Ladeanschluss
(8).
Der Ladevorgang beginnt, sobald das Ladekabel
(12) mit dem Ladeanschluss (8) verbunden ist.
Die rote LED an der Akku-Kapazitätsanzeige (5)
signalisiert, dass der Akku geladen wird. Nach erfolgter Ladung erlischt die rote LED und die grüne
LED beginnt zu leuchten.
Hinweis! Während des Ladevorgangs kann sich
der Handgriff etwas erwärmen, dies ist jedoch
normal.
Sollte das Laden des Akkus nicht möglich sein,
überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akkus immer noch nicht
möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akkuschrauber
•
an unseren Kundendienst zu senden.
6.2 Drehrichtungsschalter (Bild 3/Pos. 10)
Mit dem Schiebeschalter über dem Ein/AusSchalter können Sie die Drehrichtung des Akkuschraubers einstellen und den Akkuschrauber
gegen ungewolltes Einschalten sichern. Sie können zwischen Links-und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
soll die Drehrichtung nur im Stillstand umgeschaltet werden. Befi ndet sich der Schiebeschalter
in der Mittelstellung, ist der Ein-/Ausschalter
blockiert.
6.3 Ein-/Ausschalter (Bild 3/Pos. 9)
Drücken Sie zum Einschalten des Akkuschraubers den Ein-/Ausschalter (9). Zum stoppen lassen Sie den Ein-/Ausschalter (9) wieder los.
6.4 LED-Licht (Bild 3/Pos. 2)
Das LED-Licht (2) ermöglicht das zusätzliche
Ausleuchten der Schraub- bzw. Bohrstelle. Das
LED-Licht (2) leuchtet automatisch, sobald Sie
den Ein-/ Ausschalter (9) drücken.

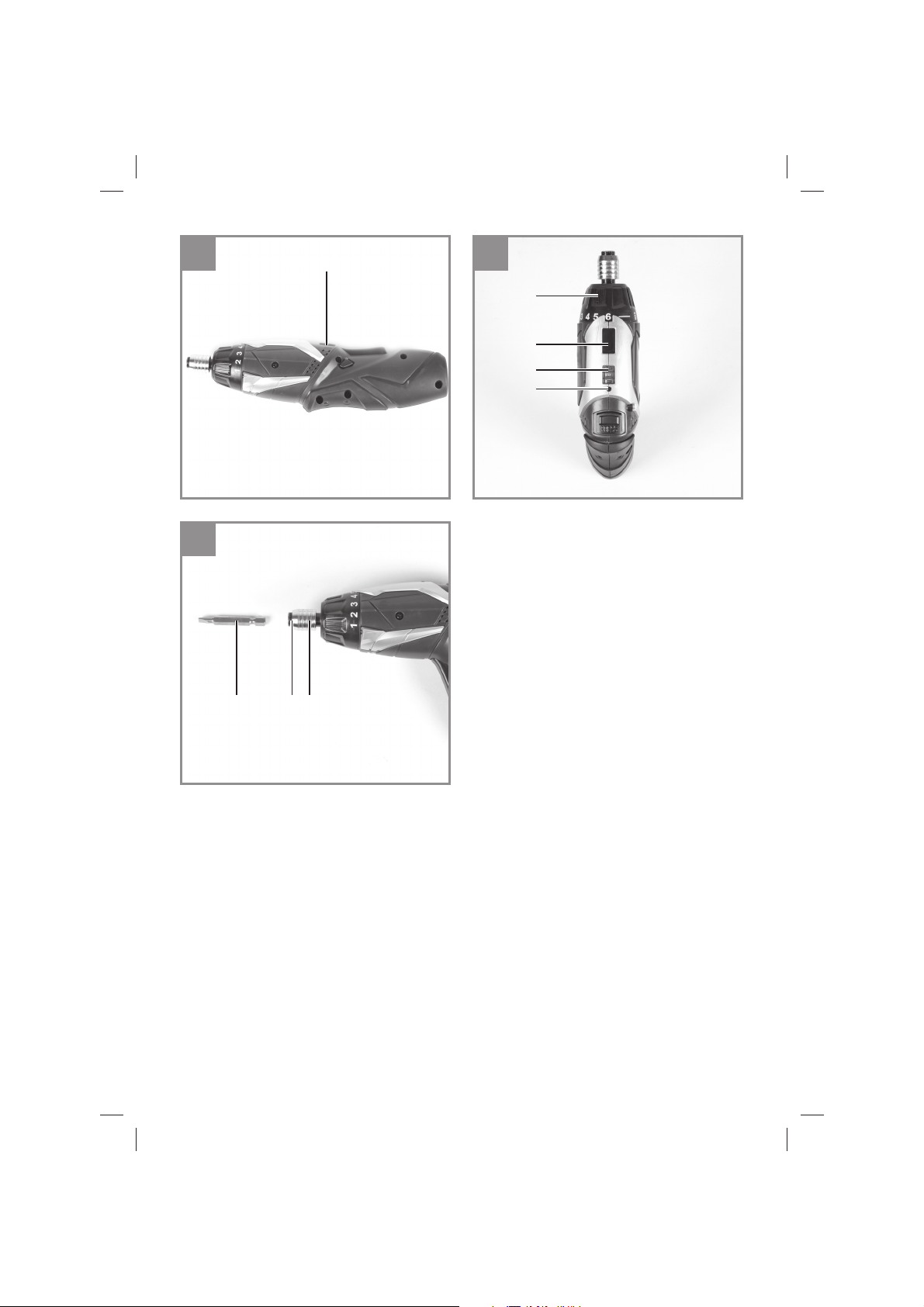

6.5 Winkeleinstellung (Bild 3+4/Pos. 7)
Der Akkuschrauber kann in 2 verschiedenen
Winkeleinstellungen arretiert werden. Hierzu muß
die Verriegelungstaste (7) gedrückt und der Akkuschrauber in die gewünschte Stellung gebracht
werden. Danach die Verriegelungstaste (7) wieder
loslassen.
Vorsicht! Vor Inbetriebnahme prüfen, ob der Akkuschrauber in der jeweiligen Winkellage arretiert
ist.
6.6 Akku-Kapazitätsanzeige (Bild 5/ Pos. 5)
Akkuschrauber vom Ladegerät bzw. Ladestation
entfernen.
Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (6). Die Akku-Kapazitätsanzeige (5)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.
Im Interesse einer langen Lebensdauer des
Akkus sollten Sie für eine rechtzeitige Wiederaufladung des Akkus sorgen. Dies ist auf jeden Fall
notwendig, wenn Sie feststellen, dass die Leistung des Akkuschraubers nachlässt.
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 8Anl_TE_SD_3_6_Li_Kit_SPK4.indb 8 04.10.2019 13:15:1304.10.2019 13:15:13
Alle LED`s leuchten:
Der Akku ist voll aufgeladen.
Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.
Rote LED:
Der Akku ist leer, laden Sie den Akku auf.
- 8 -
D
6.7 Drehmoment-Einstellung (Abb. 5/Pos. 3)
Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (3) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:
von der Art und Härte des zu bearbeitenden
•
Materials.
von der Art und der Länge der verwendeten
•
Schrauben.
von den Anforderungen, die an die Schraub-
•
verbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
Hinweis! Stellring für das Drehmoment nur
bei Stillstand einstellen.
6.8 Magnet-Schraubenhalter (Bild 5/Pos. 4)
Am Magnet-Schraubenhalter (4) können Schrauben abgelegt werden, welche Sie während der
Arbeit dann griff bereit haben.
6.9 Werkzeugwechsel (Bild 6)
Warnung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.)am Akkuschrauber den Drehrichtungsschalter in Mittelstellung.
Verriegelungshülse (13) zurückziehen und festhalten.
Bit (a) in die Bit-Aufnahme (1) stecken, Verreigelungshülse (13) loslassen.
Verriegelung durch Ziehen am Werkzeug prüfen.
6.10 Schrauben:
Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.
7. Reinigung, Wartung und
Ersatzteilbestellung
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 9Anl_TE_SD_3_6_Li_Kit_SPK4.indb 9 04.10.2019 13:15:1304.10.2019 13:15:13
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 9 -
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 10 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 10Anl_TE_SD_3_6_Li_Kit_SPK4.indb 10 04.10.2019 13:15:1304.10.2019 13:15:13
D
- 11 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 11Anl_TE_SD_3_6_Li_Kit_SPK4.indb 11 04.10.2019 13:15:1304.10.2019 13:15:13
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 12 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 12Anl_TE_SD_3_6_Li_Kit_SPK4.indb 12 04.10.2019 13:15:1304.10.2019 13:15:13
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 13Anl_TE_SD_3_6_Li_Kit_SPK4.indb 13 04.10.2019 13:15:1404.10.2019 13:15:14
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 14 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 14Anl_TE_SD_3_6_Li_Kit_SPK4.indb 14 04.10.2019 13:15:1404.10.2019 13:15:14
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Samo za uporabo v suhih prostorih.
Razred zaščite II
Izhodni vtič polnilca (enosmerni tok): Zunanji del vtiča ima negativen in notranji del pozitiven pol.
- 15 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 15Anl_TE_SD_3_6_Li_Kit_SPK4.indb 15 04.10.2019 13:15:1404.10.2019 13:15:14
SLO
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s katerimi je to električno orodje opremljeno.
Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.
Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1/4)
1. Sprejemni del za nastavke
2. Luč
3. Nastavitev vrtilnega momenta
4. Magnetno držalo za vijake
5. Prikaz kapacitete akumulatorja
6. Stikalo za prikaz kapacitete akumulatorja
7. Tipka za zapahnitev
8. Priključek polnilca
9. Stikalo za vklop/izklop
10. Preklopno stikalo vrtenje v levo/desno
11. Polnilnik
12. Kabel polnilca
13. Zapiralna puša
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
in transportne varovalne priprave (če obstajajo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Akumulatorski izvijač
•
Polnilnik
•
Originalna navodila za uporabo
•
Varnostni napotki
•
3. Predpisana namenska uporaba
Baterijski izvijač je primeren za privijanje in odvijanje vijakov.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
- 16 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 16Anl_TE_SD_3_6_Li_Kit_SPK4.indb 16 04.10.2019 13:15:1404.10.2019 13:15:14
SLO
4. Tehnični podatki
Napetostno napajanje motorja: .............3,6 V d.c.
Število obratov v prostem teku: ........... 200 min-1
Desni-levi tek: ....................................................ja
Polnilna napetost baterije: ........................6 V d.c.
Polnilni tok baterije: .................................600 mA
Omrežna napetost
polnilnika: ............................ 100-240V~ 50-60Hz
Čas polnjenja: ............................................... 3 ur
Zmogljivost akumulatorja ...........................1,5 Ah
Tip akumulatorja: ........................................ Li-Ion
Teža: ..........................................................0,4 kg
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 62841.
Nivo zvočnega tlaka L
Negotovost K
Nivo zvočne moči L
Negotovost K
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 62841.
Vijačenje brez uradjanja
Emisijske vrednosti tresljajev ah ≤ 2,5 m/s²
Negotovost K = 1,5 m/s
Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in jo je mogoče
za primerjavo električnega orodja primerjati z
drugo vrednostjo.
pA
WA
....................... 57 dB (A)
pA
.............................................3 dB
............................ 68 dB (A)
WA
............................................ 3 dB
2
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Nevarnost!
Pred uporabo Vašega baterijskega vrtalnega kladiva brezpogojno preberite sledeča opozorila:
1. Akumulator polnite samo z dobavljenim polnilnikom.
2. Uporabljajte samo brezhibne in primerne
vijačne nastavke.
3. Pri vijačenju v stenah in zidovih preverite
položaj zakrite električne, vodovodne in plinske napeljave.
Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa je možno uporabiti tudi za
predhodno oceno obremenitve.
Opozorilo:
Vrednosti nihanj in emisij hrupa se lahko med
dejansko uporabo električnega orodja razlikujejo
od navedenih vrednosti, kar je odvisno od načina
uporabe električnega orodja, zlasti od vrste obdelovanca.
- 17 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 17Anl_TE_SD_3_6_Li_Kit_SPK4.indb 17 04.10.2019 13:15:1504.10.2019 13:15:15
SLO
6. Uporaba
6.1 Polnjenje akumulatorja (slika 2)
Akumulator je zaščiten proti popolnemu izpraznjenju. Integrirano zaščitno stikalo avtomatsko
izključi napravo, ko se je akumulator izpraznil.
Sprejemni del za nastavke se v takšnem primeru
več ne obrača.
Opomba! Stikala za vklop/izklop več ne
vključujte, ko je zaščitno stikalo napravo izključilo.
V nasprotnem lahko pride do poškodbe akumulatorja.
Preverite, če na tipski podatkovni tablici navedena
omrežna električna napetost odgovarja obstoječi
omrežni električni napetosti. Priključite polnilec na
električno vtičnico in priključite kabel polnilca na
priključek polnilca. Postopek polnjenja se začne
takoj, ko je kabel polnilca povezani z adapterjem
polnilca.
Rdeča LED-lučka prikaza kapacitete (5) signalizi-
ra, da se akumulator polni. Ko je poln, rdeča LEDlučka ugasne in prižge se zelena -lučka.
Opomba! Med polnjenjem se lahko ročaj nekoli-
ko segreva, kar pa je popolnoma normalno.
Če polnjenje akumulatorja ne bi bilo možno, preverite prosimo:
če je na vtičnici omrežna napetost,
•
če obstaja brezhibna povezava na kontaktih
•
naprave za polnjenje.
Če polnjenje akumulatorja še zmeraj ne bi bilo
možno, Vas prosimo, da
polnilnik
•
in izvijač
•
pošljete naši servisni službi.
Zaradi dolge življenjske dobe akumulatorja morate skrbeti za pravočasno ponovno polnjenje akumulatorja. To je v vsakem primeru potrebno, če
ugotovite, da moč baterijskega izvijača popušča.
6.2 Stikalo za smer vrtenja (slika 3/poz. 10):
Z drsnim stikalom nad stikalom za vklop/izklop
lahko nastavite smer vrtenja baterijskega izvijača
in baterijski izvijač zavarujete pred nenamernim
vklopom. Lahko izbirate med smerjo vretnja v
desno ali levo. Da bi preprečili poškodovanje
menjalniškega dela, smete preklapljati smer
vrtenja samo v stanju mirovanja naprave. Ko se
nahaja drsno stikalo v srednjem položaju, je stikalo za vklop/izklop blokirano.
6.3 Stikalo za vklop/izklop (slika. 3/pol. 9)
Za vklop baterijskega izvijača pritisnite na stikalo
za vklop/izklop (9). Za zaustavitev spustite stikalo
za vklop/izklop.
6.4 LED lučka (slika 3/poz. 2)
Lučka as LED (2) omogoča dodatno osvetlitev
mesta vijačenja oz. vrtanja. Lučka LED (2) samodejno zasveti takoj, ko pritisnete na stikalo za
vklop/izklop (9).
6.5 Nastavitev kota (slika 3+4/poz. 7):
Izvijač je mogoče fi ksirati v 2 različnih nastavitvah
kota. Stisnite zapahnitveno tipko (7) in izvijač
spravite v želeni položaj. Potem ponovno spustite
tipko za zapahnitev (7).
Pozor! Pred zagonom preverite, ali je izvijač fi ksi-
ran v ustrezni kotni legi.
6.6 Prikaz kapacitete akumulatorja
(Slika 5/ Poz. 5)
Akumulatorski izvijač odstranite iz polnilca oz.
polnilne postaje.
Pritisnite na stikalo za prikaz kapacitete akumulatorja (6). Prikaz kapacitete akumulatorja (5)
signalizira stanje napolnjenosti akumulatorja s 3
barvnimi lučkami LED.
Vse lučke LED so prižgane:
Akumulator je do konca napolnjen.
Rumena in rdeča lučka LED sta prižgani:
Akumulator je še zadostno napolnjen.
Rdeča lučka LED:
Akumulator je prazen in ga napolnite.
6.7 Nastavitev navora (sl. 5/poz. 3)
Navor za določeno velikost vijaka nastavite na
nastavnem obroču (3). Navor je odvisen od več
dejavnikov:
Od vrste in trdote obdelovanega materiala,
•
Od vrste in dolžine uporabljanih vijakov,
•
Od zahtev, ki so potrebne za posamezne
•
vijačne spoje.
Ko je dosežen navor, to signalizira sklopka, ki
izstopi z glasnim zvokom.
Opomba! Nastavni obroč za navor nastavite
le med mirovanjem.
- 18 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 18Anl_TE_SD_3_6_Li_Kit_SPK4.indb 18 04.10.2019 13:15:1504.10.2019 13:15:15
SLO
6.8 Magnetno držalo za vijake (slika 5/pol. 4)
Na magnetno držalo za vijake lahko polagate vijake, ki jih želite imeti med delom pri roki.
6.9 Menjava orodja (slika 6)
Pozor! Pri vsakem delu na baterijskem izvijaču
(npr. menjava orodja; vzdrževanje; itd.) postavite
stikalo za smer vrtenja v središčni položaj.
Povlecite nazaj in držite zaskočno pušo (13).
Nastavek (a) vstavite v sprejemni del za nastavke
(1), spustite zaskočno pušo (13).
Preverite zaskočni položaj tako, da poskušate
izvleči orodje.
6.10 Vijačenje
Najbolje je, da uporabljate vijake s samocentriranjem (npr. Torx, križni utor), kar zagotavlja varno
delo. Pazite na to, da se bodo uporabljani nastavki in vijaki skladali po obliki in velikosti.
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela izvlecite
električni priključni kabel.
7.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje mo-
•
torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
7.2 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
- 19 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 19Anl_TE_SD_3_6_Li_Kit_SPK4.indb 19 04.10.2019 13:15:1504.10.2019 13:15:15
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 20 -
Anl_TE_SD_3_6_Li_Kit_SPK4.indb 20Anl_TE_SD_3_6_Li_Kit_SPK4.indb 20 04.10.2019 13:15:1504.10.2019 13:15:15
Loading...
