Einhell TE-SD 3 operation manual

D Originalbetriebsanleitung

Akkuschrauber

PL Instrukcją oryginalną

Wkrętarka akumulatorowa

RUS Оригинальное руководство по

эксплуатации

Aккумуляторный шуруповерт

RO Instrucţiuni de utilizare originale

Maşină de înşurubat cu
acumulator

BG Оригинално упътване за

употреба
Акумулаторна отвертка

GR Πρωτότυπες Οδηγίες χρήσης

Κατσαβίδι μπαταρίας

TR Orijinal Kullanma Talimatı

Akülü vidalama makinesi

TE-SD 3,6 Li Kit

UKR Оригінальна інструкція з

експлуатації
Aкумуляторний гвинтогайкокрут

5

Art.-Nr.: 45.134.95 I.-Nr.: 11025

1

11

2

1

3

7

4
5

6

13

9

12

2

3

8

10

7

12

10

2

8

- 2 -

9

4 5

7

6

a 1 13

3

4

5
6

- 3 -

D

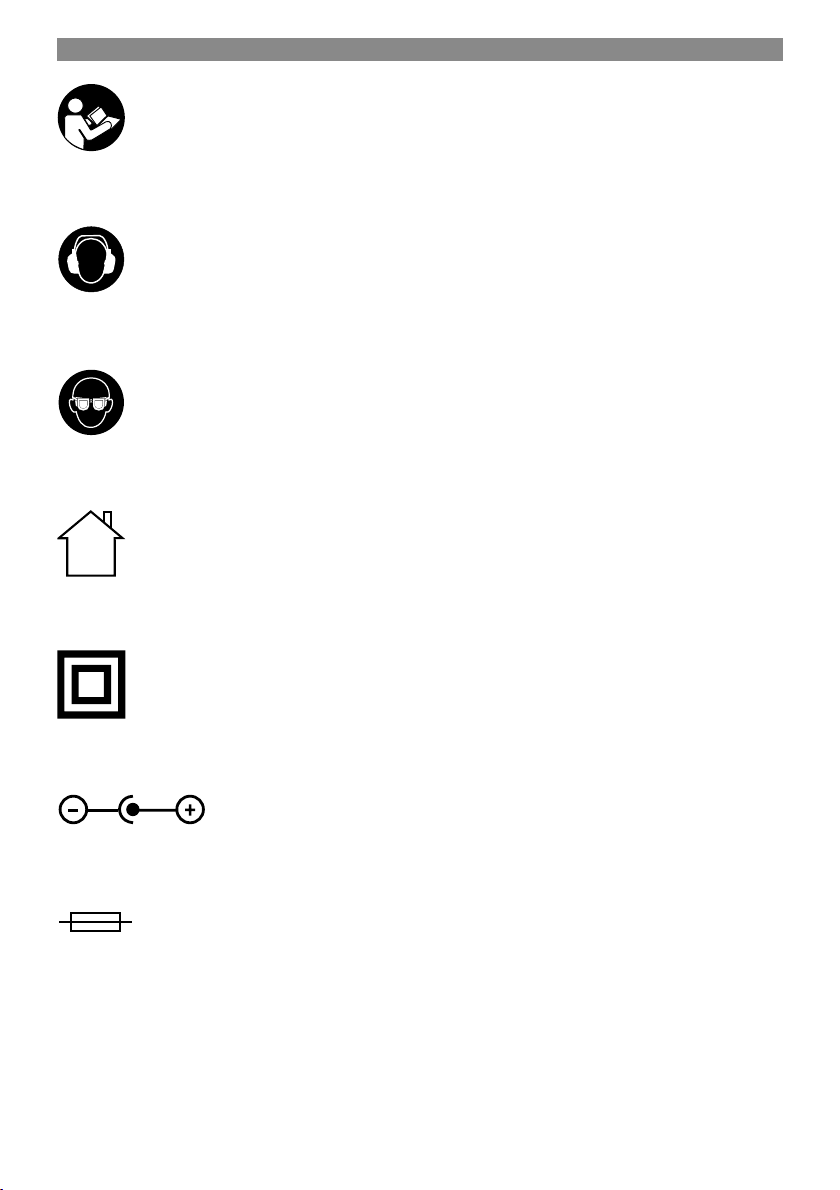

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät

heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Nur für den Gebrauch in trockenen Räumen.

Schutzklasse II

Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ,
und innerer Teil ist positiv gepolt.

130°

Wenn die Temperatur des Ladegeräts höher als 130 °C ist, wird der Temperaturschutz
aktiviert. Die Stromzufuhr zum Ausgang wird unterbrochen.

- 4 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

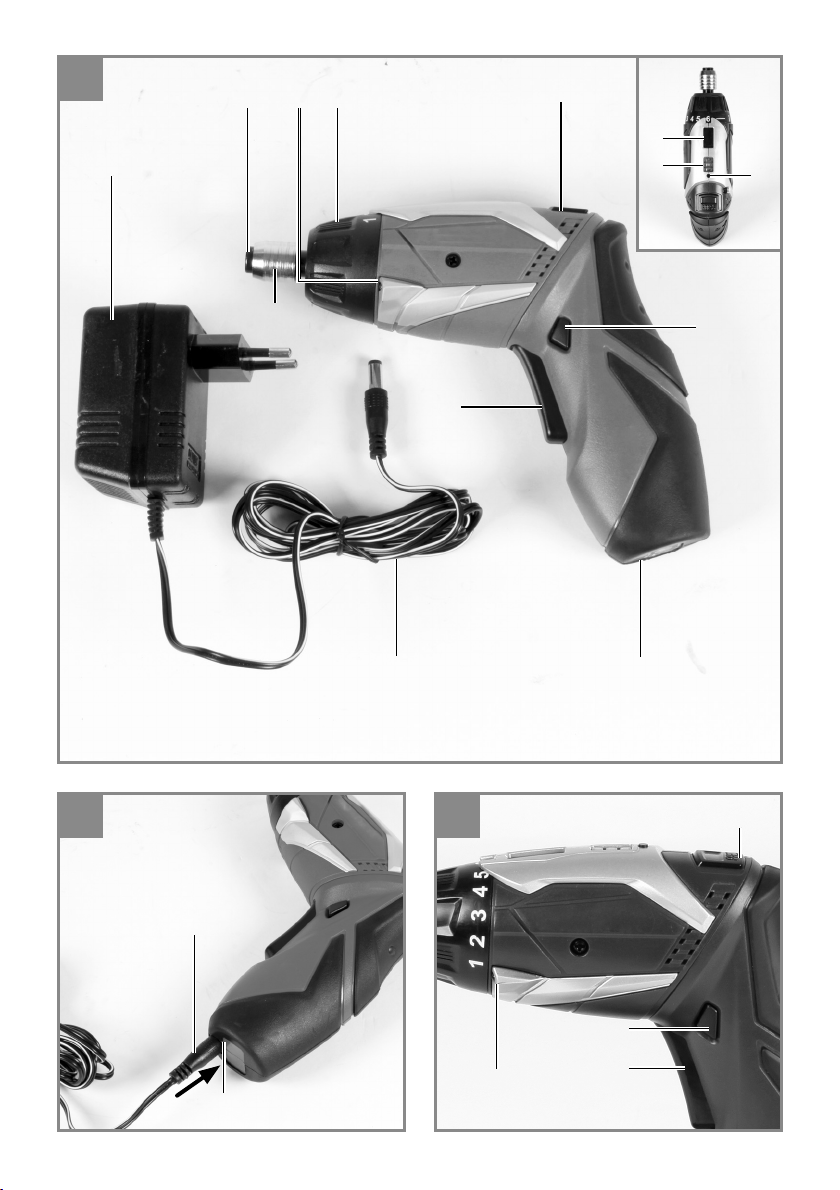

2.1 Gerätebeschreibung (Bild 1/4)

1. Bit-Aufnahme

2. Lampe

3. Drehmomenteinstellung

4. Magnet-Schraubenhalter

5. Akku-Kapazitätsanzeige

6. Schalter Akku-Kapazitätsanzeige

7. Verriegelungstaste

8. Ladeanschluss

9. Ein-/Ausschalter

10. Umschalter Links/Rechtslauf

11. Ladegerät

12. Ladekabel

13. Verriegelungshülse

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akkuschrauber

•

Ladegerät

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akkuschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder

- 5 -

D

Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: ................3,6 V d.c.

Leerlauf-Drehzahl:..................................200 min

Rechts- Links-Lauf: ............................................ja

Ladespannung Akku: ................................6 V d.c.

Ladestrom Akku: ...................................... 550 mA

Netzspannung Ladegerät: ........230-240V~ 50 Hz

Ladezeit: ..................................................... 3 Std.

Kapazität des Akkus: ..................................1,5Ah

Akkutyp: ...................................................... Li-Ion

Gewicht: ......................................................0,4 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

.............................. 57 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 68 dB(A)

WA

........................................... 3 dB

2

2

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

-1

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Gefahr!

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitge-

lieferten Ladegerät.

2. Nur einwandfreie und geeignete Schrauber-

bits verwenden.

3. Beim Schrauben in Wänden und Mauern

diese auf verborgene Strom-, Gas- und Was­serleitung überprüfen.

6. Bedienung

6.1 Laden des Akkus (Abb. 2)

Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.

- 6 -

D

Hinweis! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
Vergleichen Sie, ob die auf dem Typenschild an­gegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose und verbinden Sie
das Ladekabel mit dem Ladeanschluss.
Der Ladevorgang beginnt sobald das Ladekabel
mit dem Ladeadapter verbunden ist.

Die rote LED an der Akku-Kapazitätsanzeige (5)
signalisiert, dass der Akku geladen wird. Nach er­folgter Ladung erlischt die rote LED und die grüne
LED beginnt zu leuchten.

Hinweis! Während des Ladevorgangs kann sich
der Handgriff etwas erwärmen, dies ist jedoch
normal.

Sollte das Laden des Akkus nicht möglich sein,
überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akkus immer noch nicht
möglich sein, bitten wir Sie,

das Ladegerät

•

und den Schrauber

•

an unseren Kundendienst zu senden.

6.3 Ein-/Aus-Schalter (Bild 3/Pos. 9)

Drücken Sie zum Einschalten des Akkuschrau­bers den Ein-/Ausschalter. Zum stoppen lassen
Sie den Ein-/Ausschalter wieder los.

6.4 LED-Licht (Bild 3/Pos. 2)

Das LED-Licht (2) ermöglicht das zusätzliche
Ausleuchten der Schraub- bzw. Bohrstelle. Das
LED-Licht (2) leuchtet automatisch, sobald Sie
den Ein-/ Ausschalter (9) drücken.

6.5 Winkeleinstellung (Bild 3+4/Pos. 7)

Der Schrauber kann in 2 verschiedenen Win­keleinstellungen arretiert werden. Hierzu muß
die Verriegelungstaste (7) gedrückt und der
Schrauber in die gewünschte Stellung gebracht
werden. Danach die Verriegelungstaste (7) wieder
loslassen.
Vorsicht! Vor Inbetriebnahme prüfen, ob der
Schrauber in der jeweiligen Winkellage arretiert
ist.

6.6 Akku-Kapazitätsanzeige (Bild 5/ Pos. 5)

Akkuschrauber vom Ladegerät bzw. Ladestation
entfernen.

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (6). Die Akku-Kapazitätsanzeige (5)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.

Alle LED`s leuchten:
Der Akku ist voll aufgeladen.

Im Interesse einer langen Lebensdauer des
Akkus sollten Sie für eine rechtzeitige Wiederauf­ladung des Akkus sorgen. Dies ist auf jeden Fall
notwendig, wenn Sie feststellen, dass die Leis­tung des Akkuschraubers nachlässt.

6.2 Drehrichtungsschalter (Bild 3/Pos. 10)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links-und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
soll die Drehrichtung nur im Stillstand umgeschal­tet werden. Befi ndet sich der Schiebeschalter
in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.

Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.

Rote LED:
Der Akku ist leer, laden Sie den Akku auf.

6.7 Drehmoment-Einstellung (Abb. 5/Pos. 3)

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (3) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

Hinweis! Stellring für das Drehmoment nur
bei Stillstand einstellen.

- 7 -

D

6.8 Magnet-Schraubenhalter (Bild 5/Pos. 4)

Am Magnet-Schraubenhalter können Schrauben
abgelegt werden, welche Sie während der Arbeit
dann griff bereit haben.

6.9 Werkzeugwechsel (Bild 6)
Warnung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.)am Ak­kuschrauber den Drehrichtungsschalter in Mittel­stellung.
Verriegelungshülse (13) zurückziehen und fest­halten.
Bit (a) in die Bit-Aufnahme (1) stecken, Verreige­lungshülse (13) loslassen.
Verriegelung durch Ziehen am Werkzeug prüfen.

6.10 Schrauben:

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie dar­auf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9 . Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

- 8 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil­funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 9 -

D

- 10 -D- 11 -

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz­lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge­währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

PL

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących

utratę wzroku iskier, opiłek, drzazg lub odprysków.

Wyłącznie do użytku w suchych pomieszczeniach

Klasa ochrony II

Wtyczka wyjściowa ładowarki (prąd stały): Na zewnętrznej części wtyczki znajduje się biegun ujemny, a
wewnątrz - biegun dodatni.

130°

Jeżeli temperatura ładowarki przekracza 130°C, aktywowany jest bezpiecznik termiczny i następuje
przerwanie dopływu prądu do wyjścia.

- 14 -

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska­zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!

Niebezpieczeństwo!
Przeczytać wszystkie wskazówki
bezpieczeństwa i instrukcję. Nieprzestrzeganie

instrukcji i wskazówek bezpieczeństwa może
wywołać porażenia prądem, niebezpieczeństwo
pożaru lub ciężkie zranienia. Proszę zachować

na przyszłość wskazówki bezpieczeństwa i
instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1/4)

1. Uchwyt na bit

2. Lampka

3. Regulacja momentu obrotowego

4. Magnetyczny uchwyt na śruby

5. Wskaźnik poziomu naładowania akumulatora

6. Przełącznik wskaźnika poziomu naładowania
akumulatora

7. Przycisk blokujący

8. Stacja ładowania

9. Włącznik/ Wyłącznik

10. Przełącznik: bieg w lewo/ w prawo

11. Ładowarka

12. Przewód ładowarki

13. Tuleja blokująca

do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku­pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć

•

urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do

•

transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

•

dodatkowe nie zostały uszkodzone w trans­porcie.
W razie możliwości zachować opakowanie,

•

aż do upływu czasu gwarancji.

Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor­zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!

Wkrętarka akumulatorowa

•

Ładowarka

•

Oryginalna instrukcji obsługi

•

Wskazówki dotyczące bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Wkrętarka akumulatorowa przeznaczona jest do
wkręcania i odkręcania śrub.

Urządzenie używać tylko zgodnie z jego przezna­czeniem. Każde użycie, odbiegające od opisan­ego w niniejszej instrukcji jest niezgodne z przez­naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe­go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu

- 15 -

PL

4. Dane techniczne

Zasilanie napięciem silnika: ...................3,6 V d.c.

Liczba obrotów biegu jałowego: ........... 200 min-1

Obroty lewo/ prawo: .........................................tak

Napięcie ładowania akumulatora: .............6 V d.c.

Prąd ładowania akumulatora: ................... 550 mA

Napięcie znamionowe ładowarki: .........................

..................................................230-240V~ 50 Hz

Czas ładowania: ........................................ 3 godz.

Pojemność akumulatora ............................1,5 Ah

Typ akumulatora: .............................litowo-jonowy

Waga:..........................................................0,4 kg

Niebezpieczeństwo!
Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z
normą EN 60745.

Poziom ciśnienia akustycznego L
Odchylenie K
Poziom mocy akustycznej L
Odchylenie K

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę
słuchu.

............................................. 3 dB

pA

............................................3 dB

WA

........ 57 dB(A)

pA

................ 68 dB(A)

WA

Ograniczać powstawanie hałasu i wibracji do
minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

•

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

urządzenia.
Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane.
Nosić rękawice ochronne.

•

Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo­sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa­nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso­wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.

War tości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 60745.

Wkręcanie bez udaru

War tość emisji drgań ah ≤ 2,5 m/s
Odchylenie K = 1,5 m/s

Podana wartość emisji drgań została zmierzona
według znormalizowanych procedur i może się
zmieniać w zależności od sposobu używania
elektronarzędzia, w wyjątkowych przypadkach
może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zasto­sowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań być może używana
do wstępnego oszacowania negatywnego
oddziaływania.

2

2

5. Przed uruchomieniem

Niebezpieczeństwo!

Przed użyciem wkrętarki akumulatorowej należy
zapoznać się z poniższymi wskazówkami:

1. Do ładowania akumulatora stosować
wyłącznie wchodzącą w skład dostawy
ładowarkę.

2. Używać tylko bitów odpowiedniego rodzaju i
w nienagannym stanie technicznym.

3. Przed wkręcaniem śrub w ścianę lub
mur należy sprawdzić czy nie ma w nich
przewodów elektrycznych, gazowych i
wodociągowych.

- 16 -

PL

6. Obsługa

6.1 Ładowanie akumulatora (rys. 2)

Akumulator jest zabezpieczony przed całkowitym
rozładowaniem. Wbudowany wyłącznik
zabezpieczający automatycznie wyłącza
urządzenie, jeśli akumulator jest rozładowany. W
tym przypadku uchwyt na bit się nie obraca.

Wskazówka! Nie uruchamiać włącznika/
wyłącznika, jeśli wyłącznik zabezpieczający
wyłączył urządzenie. To może spowodować usz-
kodzenie akumulatora.
Porównać, czy zgodne są napięcia na tabliczce
znamionowej ładowarki z napięciem sieci. Włożyć

ładowarkę do gniazdka i połączyć przewód
ładujący z podłączeniem ładowania.

Proces ładowania zaczyna się jak tylko prze­wód ładujący zostanie połączony z adapterem
ładowania.

Czerwona dioda wska
akumulatora (5) wskazuje, że trwa ładowanie aku­mulatora. Po zakończeniu ładowania czerwona
dioda gaśnie i zapala się zielona dioda.

Wskazówka! Podczas ładowania rączka może
nieco się nagrzać, co jest normalnym zjawiskiem.

Jeśli ładowanie akumulatora nie jest możliwe,
proszę sprawdzić:

czy jest napięcie w gniazdku

•

czy styk na kontaktach ładowarki jest

•

prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest
możliwe, prosimy przesłać an adres naszego ser­wisu obsługi klientów
ładowarkę
oraz wkrętarkę.

Odpowiednie i regularne ładowanie akumulatora
zapewnia jego długą żywotność. Ładowanie jest
konieczne, jeśli stwierdzi się, że moc wkrętarki
akumulatorowej się zmniejsza.

źnika poziomu naładowania

6.2 Przełącznik kierunku obrotów
(rys. 3/ poz.10)

Za pomocą przełącznika suwakowego nad
włącznikiem/wyłącznikiem można ustawić
kierunek obrotów wkrętarki akumulatorowej
oraz zabezpieczyć ją przed niezamierzonym
włączeniem. Można wybrać pomiędzy kierun­kiem obrotów w lewo i w prawo. Aby uniknąć
uszkodzeń mechanizmu kierunek obrotów
należy ustawiać tylko je
wyłączone. Włącznik/ wyłącznik blokuje się, kiedy
przełącznik suwakowy znajduje się po środku.

6.3 Włącznik / Wyłącznik (rys. 3/ poz.9)

W celu włączenia wkrętarki akumulatorowej
wcisnąć włącznik/ wyłącznik. W celu zatrzymania
zwolnić włącznik/wyłącznik.

6.4 Dioda LED (rys. 3/ poz.2)

Dioda LED (2) umożliwia dodatkowe oświetlenie
miejsca wkręcania lub wiercenia. Dioda LED
(2) zapala się automatycznie po wciśnięciu
włącznika/wyłącznika (9).

6.5 Regulacja kąta (rys. 3+4/poz. 7)

Wkrętarka może zostać zablokowana w dwóch
różnych ustawieniach kąta. W tym celu nacisnąć
przycisk blokujący (7) i odpowiednio wybrać
ustawienie wkrętarki. Następnie zwolnić przycisk
blokujący (7).
Ostrożnie! Przed uruchomieniem sprawdzi
wkrętarka jest zablokowana w danym ustawieniu
kąta.

6.6 Wskaźnik poziomu naładowania akumula-
tora (rys. 5/ poz. 5):

Wyjąć wkrętarkę akumulatorową z ładowarki
bądź stacji ładowania.

Przycisnąć przełącznik wskaźnika poziomu
naładowania akumulatora (6). Wskaźnik (5)
sygnalizuje stan naładowania akumulatora za
pomocą 3 kolorowych diod LED.

Wszystkie diody LED świecą się:
Akumulator jest całkowicie naładowany.

śli urządzenie jest

ć, czy

Żółta i czerwona dioda LED się świecą:

Wystarczający do pracy poziom naładowania
akumulatora.

Czerwona dioda LED:
Akumulator jest rozładowany, należy naładować
akumulator.

- 17 -

PL

6.7 Regulacja momentu obrotowego
(rys. 5/poz. 3)

Moment obrotowy dla danej wielkości śruby re­guluje się za pomocą pierścienia nastawczego
(3). Moment obrotowy zależy od następujących
czynników:

rodzaj i twardość obrabianego materiału.

•

rodzaj i długość stosowanych śrub.

•

wymagania w stosunku do danego

•

połączenia śrubowego.

Osiągnięcie momentu obrotowego sygnalizo­wane jest przez odłączenie się sprzęgła (odgłos
grzechotania).

Wskazówka! Przed rozpoczęciem regu­lacji momentu obrotowego przy pomo­cy pierścienia nastawczego wyłączyć
urządzenie.

6.8 Magnetyczny uchwyt na śruby

(rys. 5/ poz. 4)

Potrzebne podczas pracy śruby można
przechowywać na magnetycznym uchwycie na
śruby.

6.9 Wymiana narzędzi (rys. 6)

Ostrzeżenie! Przy wykonywaniu prac na

wkrętarce akumulatorowej (np. wymiana narzędzi,
konserwacja itp.) przełącznik kierunku obrotów
powinien być ustawiony z pozycji środkowej.
Przesunąć do tyłu i przytrzymać tuleję blokującą
(13).
Bit (a) włożyć w uchwyt (1), puścić tuleję
blokującą (13).
Pociągając za narządzie sprawdzić czy jest ono
poprawnie zablokowane.

6.10 Wkręcanie:

Zaleca się stosowanie śrub samocentrujących
(np. torx, krzyżowych), które zapewniają
bezpieczną pracę. Proszę pamiętać o tym, aby
używać bitów i śrub dopasowanych do siebie co
do kształtu i wielkości.

7. Czyszczenie, konserwacja i
zamawianie części zamiennych

Niebezpieczeństwo!

Przed rozpoczęciem jakichkolwiek prac
związanych z czyszczeniem wyciągnąć wtyczkę
z gniazdka.

7.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym po­wietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną

•

ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić
części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.

7.2 Konserwacja

We wnętrzu urządzenia nie ma części
wymagających konserwacji.

7.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy
podać następujące dane:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer części zamiennej

•

Aktualne ceny artykułów i informacje znajdują się
na stronie: www.isc-gmbh.info

- 18 -

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans­portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.

9. Przechowywanie

Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal­nym opakowaniu.

PL

- 19 -

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa­dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na­wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH.

Zmiany techniczne zastrzeżone

- 20 -

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.

Kategoria Przykład

Części zużywające się* Uchwyt wiertarski, Akumulator
Materiał eksploatacyjny/części eksploatacyjne* Wymienne końcówki wkrętaków/wiertła
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

•

usterką)?
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

•

Prosimy o podanie opisu.

- 21 -

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk­cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent
urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami
prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu
rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen­ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia
powyższych wad b
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal­nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe­go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze­gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne
winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na
następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym,
otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

ądź wymiany urządzenia, według decyzji producenta.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zw­rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk­cji obsługi.

- 22 -

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

Только для использования в сухих помещениях

Класс защиты II

Выходной штекер зарядного устройства (постоянный ток): наружная часть штекера имеет
отрицательную полярность, внутренняя часть – положительную полярность.

130°

Если температура зарядного устройства поднимается выше 130 °C, активируется термозащита.
Подача тока к выходу прерывается.

- 23 -

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования, то приложите к нему
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

1. Указания по технике

безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Опасность!
Прочитайте все указания по технике
безопасности и технические требования.

При невыполнении указаний по технике
безопасности и технических требований
возможно получение удара током,
возникновение пожара и/или получение
серьезных травм. Храните все указания

по технике безопасности и технические
требования для того, чтобы было
возможно воспользоваться ими в
будущем.

8. Подключение заряда

9. Переключатель включено-выключено

10. Переключатель вращение влево-вправо

11. Зарядное устройство

12. Зарядный кабель

13. фиксирующая гильза

2.2 Состав комплекта устройства

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из

•

упаковки устройство.
Удалите упаковочный материал, а также

•

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.

•

Проверьте устройство и принадлежности

•

на наличие возникших при
транспортировке повреждений.

Сохраняйте упаковку по возможности

•

до истечения срока гарантийных
обязательств.

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

2. Состав устройства и состав

упаковки

2.1 Состав устройства (рисунки 1/4)

1. Приемник насадки

2. Лампа

3. Устройство регулировки момента

вращения

4. Магнитный держатель винта

5. Индикация заряда аккумулятора

6. Переключатель индикатора заряда

аккумулятора

7. Кнопка блокировки

Аккумуляторный винтоверт

•

Зарядное устройство

•

Оригинальное руководство по

•

эксплуатации
Указания по технике безопасности

•

- 24 -

RUS

3. Использование в соответствии

с предназначением

Дисковая ручная пила предназначена для
осуществления прямых пропилов в предметах
из дерева, из подобных дереву материалов и
из пластмассы.

Разрешается использовать устройство только
в соответствии с его предназначением. Любое
другое, отличающееся от этого использование
считается не соответствующим
предназначению. За все возникшие в
результате такого использования ущерб или
травмы любого вида несет ответственность
пользователь и работающий с устройством, а
не его изготовитель.

Учтите, что конструкция наших устройств
не предназначена для использования
их в промышленной, ремесленной или
индустриальной области. Мы не несем
никакой ответственности по гарантийным
обязательствам при использовании
устройства в промышленной, ремесленной
или индустриальной области, а также в
подобной деятельности.

4. Технические данные

Электропитание двигателя: .... 3,6 В пост. тока

Скорость вращения холостого хода: 200 мин-1

Вращение влево-вправо: ............................... да

Напряжение аккумулятора: ....... 6 В пост. тока

Ток заряда аккумулятора: ......................550 мА

Напряжение сети зарядного адаптера: ...........

.................................................230-240 В~ 50 Гц

Время зарядки: ......................................3 часов

Емкость аккумулятора............................ 1,5 А·ч

Тип аккумулятора: ................ литиевый ионный

Вес: ............................................................0,4 кг

Опасность!
Шумы и вибрация

Параметры шумов и вибрации были измерены
в соответствии с

Уровень давления шума LpA ................ 57 дБ(A)

Неопределенность K
Уровень мощности шума L
Неопределенность K

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю
слуха.

Суммарное значение величины вибрации
(сумма векторов трех направлений)
определено в соответствии с EN 60745.

Безударное завинчивание

Значение эмиссии вибрации ah ≤ 2,5 м/с
Погрешность K = 1,5 м/с²

Приведенное значение эмиссии вибрации
измерено стандартным методом проведения
испытаний, оно может изменяться
в зависимости от вида и способа
использования электрического инструмента
и в исключительных случаях превышать
указанную величину.

Приведенное значение эмиссии вибрации
может быть использовано для сравнения
одного электрического инструмента с другим.

Приведенное значение эмиссии
вибрации может быть
предварительной оценки негативного
влияния.

Сведите образование шумов и вибрации к
минимуму!

Используйте только безукоризненно

•

работающие устройства.
Регулярно проводите техническое

•

обслуживание и очистку устройства.
При работе учитывайте особенности

•

Вашего устройства.
Не подвергайте устройство перегрузке.

•

При необходимости дайте проверить

•

устройство специалистам.
Отключайте устройство, если вы его не

•

используете.
Используйте перчатки.

•

нормами EN 60745.

............................... 3 дБ

pA

............. 68 дБ(A)

WA

..............................3 дБ

WA

использовано для

2

- 25 -

RUS

Осторожно!
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент
в соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:

1. Заболевание легких, в том случае если
не используется соответствующий
респиратор.

2. Повреждение слуха, в том случае если не
используется соответствующее средство
защиты слуха.

3. Нарушения здоровья в результате
воздействия вибрации на руку при
длительном использовании устройства
или при неправильном пользовании и
ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Опасность! Прочитайте непременно

перед первым использованием
Вашего аккумуляторного шуруповерта
нижеследующие указания:

1. Осуществите зарядку аккумуляторного
блока при помощи приложенного
зарядного устройства.

2. Используйте только подходящие
отверточные насадки в безупречном
состоянии.

3. При ввинчивании винтов в стены
выполните проверку на наличие скрытых
электропроводки, газопровода и
водопровода.

6. Обращение с устройством

6.1 Зарядка аккумулятора (рис. 2)

Аккумулятор защищен от глубокого разряда.
Встроенное устройство защиты отключает
устройство автоматически при разряде
аккумулятора. В этом случае приемник
насадки бит больше не вращается.

Указание! Не включайте больше
переключатель включено-выключено, если
сработало защитное устройство. Это может
привести к повреждению аккумулятора.
Убедитесь, что указанное на типовой
табличке значение напряжения соответствует

значению напряжения подключаемой
электросети. Вставьте штекер зарядного
адаптера в штепсельную розетку и соедините
зарядный кабель с подключением заряда.
Процесс заряда начнется сразу после
соединения зарядного кабеля с зарядным
адаптером.

Свечение красного светодиода индикатора
заряда аккумулятора (5) указывает на то, что
аккумулятор заряжается. После окончания
зарядки красный светодиод гаснет и
загорается зеленый светодиод.

Указание! Во время процесса заряда
рукоятка может немного нагреться, что
является вполне нормальным явлением.

Если аккумуляторный блок не заряжается, то
необходимо проверить:

наличие напряжения сети в

•

электрической розетке
наличие плотного соединения на

•

контактах зарядного устройства.

Если аккумулятор не заряжается, просьба
отправить

зарядное устройство

•

и винтоверт

•

в наш отдел обслуживания.

Для обеспечения длительного срока службы
аккумулятора необходимо осуществлять
своевременную зарядку аккумулятора. Это
необходимо проводить в тех случаях, когда
Вы заметите, что мощность аккумуляторного
шуруповерта снижается.

6.2 Переключатель направления вращения
(рисунок 3/поз. 10)

При помощи сдвигающегося переключателя,
расположенного над переключателем
включено-выключено, можно менять
направление вращения аккумуляторного
шуруповерта и защитить его от случайного
включения. Вы можете выбрать между
вращением влево или вправо. Для того, чтобы
избежать повреждения привода необходимо
осуществлять переключение привода только
в неподвижном состоянии инструмента. Если
сдвигающийся переключатель находится
в среднем положении, то переключатель
включено-выключено заблокирован.

- 26 -

RUS

6.3 Переключатель включено-выключено
(рис. 3/поз. 9)

Для включения аккумуляторного винтоверта
нажмите переключатель включено­выключено. Для того чтобы выключить
устройство отпустите переключатель
включено-выключено.

6.4 Светодиодная лампочка
(рисунок 3/поз. 2)

Светодиодная лампочка (2) обеспечивает
дополнительную подсветку места
ввинчивания винта или места сверления.
Светодиодная лампочка (2) загорается
автоматически, как только нажимается
переключатель включено-выключено (9).

6.5 Установка угла (рис. 3+4/поз. 7)

Положение отвертки может быть
зафиксировано под 2 различными углами.
Для этого при нажатой кнопке фиксации (7)
поверните отвертку в желаемое положение.
Затем вновь отпустите кнопку фиксации (7).
Осторожно! Перед использованием
отвертки проверьте, зафиксирована ли она в
выбранном положении угла.

6.6 Индикация заряда аккумулятора
(рисунок 5/поз. 5)

Отсоедините аккумуляторный винтоверт от
зарядного устройства или зарядной станции.

Нажмите выключатель индикатора
заряда аккумулятора (6). Индикация
заряда аккумулятора (5) при помощи 3
цветных светодиодов сообщает о степени
заряженности аккумулятора.

6.7 Устройство регулировки момента
вращения (рис. 5/поз. 3)

Момент вращения для определенного
размера винта настраивается при помощи
установочного кольца (3). Момент вращения
зависит от многих факторов:

от типа и твердости обрабатываемого

•

материала;
от типа и длины используемых винтов;

•

от требований, которые предъявляются к

•

винтовому соединению.

Сигнал о достижении момента вращения
подается путем выключения муфты с треском
трещотки.

Указание! Вращайте установочное кольцо
для настройки момента вращения только
при выключенном устройстве.

6.8 Магнитный держатель винта
(рисунок 5/поз. 4)

На магнитном держателе можно закреплять
винты, которые благодаря этому будут у Вас
под рукой

6.9 Смена насадки (рисунок 6)

Предупреждение! При всех работах

(например, смена насадок, техобслуживание
и т.д.) на аккумуляторном шуруповерте
необходимо установить переключатель
направления вращения в среднее положение.
Оттяните назад запирающую втулку (13) и
крепко удерживайте ее.
Вставьте насадку (a) в приемник насадок (1),
отпустите запирающую втулку (13).
Проверьте прочность крепления, потянув за
насадку.

во время работы.

Светятся все светодиоды:
Аккумулятор полностью заряжен.

Светятся желтый и красный светодиоды:
Остаточный заряд аккумулятора достаточен.

Красный светодиод:
Аккумулятор заряжен, необходимо зарядить
аккумулятор.

6.10 Винты

Лучше всего используйте винты с

самоцентрированием (например,
Torx, крестообразный шлиц), которые
обеспечивают безопасную работу.
Внимательно следите за тем, чтобы
используемые насадки бит и винты
совпадали по форме и размеру.

- 27 -

RUS

7. Очистка, техобслуживание и
заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо
вынуть штекер из розетки электросети.

7.1 Очистка

Содержите защитные приспособления,

•

вентиляционные щели и корпус двигателя
свободными насколько это возможно от
пыли и грязи. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.

Мы рекомендуем очищать устройство

•

сразу после каждого использования.
Регулярно очищайте устройство влажной

•

ветошью с небольшим количеством
жидкого мыла. Не используйте средства
для очистки или растворы; они могут
повредить пластмассовые части
устройства. Следите за тем, чтобы вода не
попала вовнутрь устройства. Попадание
воды в электрическое устройство
повышает опасность получения удара
током.

7.2 Техобслуживание

Внутри устройства нет никаких деталей,
нуждающихся в техническом уходе.

8. Утилизация и вторичное

использование

Устройство поставляется в упаковке
для предотвращения повреждений при
транспортировке. Эта упаковка является
сырьем и поэтому может быть использована
вновь или направлена на повторную
переработку сырья. Устройство и его
принадлежности изготовлены из различных
материалов, например, металла и пластмасс.
Не выбрасывайте дефектные устройства
вместе с бытовыми отходами. Для правильной
утилизации устройство необходимо сдать в
подходящий пункт приема. Если Вы не знаете,
где находится пункт приема, уточните это в
органах коммунального управления.

9. Хранение

Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.

7.3 Заказ запасных деталей:

При заказе запасных деталей необходимо
указать следующие данные;

Тип устройства

•

Номер артикула устройства

•

Идентификационный номер устройства

•

Номер необходимой запасной детали

•

Актуальные цены и информация находятся на
странице www.isc-gmbh.info

- 28 -

RUS

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.

Сохpaняeтcя прaво на тeхничeскиe изменения

- 29 -

RUS

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.

Следует обратить внимание на то
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.

Категория Пример

Быстроизнашивающиеся детали* Сверлильный патрон, Аккумулятор
Расходный материал/расходные части* Насадки/сверла
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в
любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

•

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед

•

неисправностью)?
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?

•

Опишите эту неисправность.

, что в этом изделии следующие детали подвержены

- 30 -

RUS

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,
наши продукты проходят тщательнейший контроль качества. Если это устройство все же не
будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по
адресу, указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы
по телефону, номер которого приведен ниже. При предъявлении гарантийных требований
действуют следующие условия.

1. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных

услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых
устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные
обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные
услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком
материала или производственным браком, и ограничиваются по нашему выбору
устранением таких дефектов устройства или заменой устройства. Учтите, что наши
устройства не предназначены для использования в промышленных целях, в ремесленном
производстве и на профессиональной основе. Поэтому гарантийный договор считается
недействительным, если устройство использовалось в течение гарантийного срока на
кустарных, промышленных предприятиях или в ремесленном производстве, а также
подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу

или неправильного монтажа, несоблюдения руководства по эксплуатации (например,
при подключении к сети с неправильным напряжением или родом тока), несоблюдения
требований касательно технического обслуживания и требований техники безопасности,
воздействия на устройство аномальных условий окружающей среды или недостаточного
ухода и технического обслуживания;

- повреждения устройства, возникшие в результате неправильного или ненадлежащего
использования (например, перегрузка устройства или применение не допущенных к
использованию насадок или принадлежностей), попадания в устройство посторонних
предметов (например, песка, камней или пыли, повреждения при транспортировке),
применения силы или внешних воздействий (например, повреждения при падении);

- повреждения устройства или частей устройства, связанные с износом в связи с
эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении
двух недель после того как будет обнаружена неисправность. Заявления на гарантийное
обслуживание после истечения срока гарантии не принимаются. Ремонт или замена
устройства не ведет к продлению гарантийного срока, также при оказании такой услуги
отсчет нового гарантийного срока на устройство или возможно установленные детали не
начинается заново. Это условие действует также при обращении в местный сервисный
отдел.

5. Для предъявления гарантийного требования зарегистрируйте дефектное устройство на

сайте: www.isc-gmbh.info. Если наша гарантия распространяется на дефект устройства, Вы

незамедлительно получите отремонтированное или новое устройство.
Само собой разумеется, мы можем также устранить при оплате затрат неисправности
устройства, которые не входят в объем
Для этого Вам необходимо выслать устройство на адрес нашей службы сервиса.

гарантийных услуг или при истечении срока гарантии.

Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов,
мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном
обслуживании настоящего руководства по эксплуатации.

- 31 -

RO

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite

din aparat şi praful rezultat pot provoca pierderea vederii.

Se va utiliza numai în încăperi uscate

Clasa de protecţie: II

Ştecher de ieşire a aparatului de încărcat (curent continuu): Polaritatea în partea exterioară a
ştecherului este negativă, în partea interioară pozitivă.

130°

Dacă temperatura aparatului de încărcat depăşeşte 130 °C, se declanşează protecţia de supraîncălzire.
Alimentarea cu energie electrică este întreruptă la ieşire.

- 32 -

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Pericol!
Citiţi indicaţiile de siguranţă şi îndrumările.

Nerespectarea indicaţiilor de siguranţă şi a
îndrumărilor poate avea ca urmare electro­cutare, incendiu şi/sau răniri grave. Păstraţi

pentru viitor toate indicaţiile de siguranţă şi
îndrumările.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1/4)

1. Suport pentru bit

2. Lampă

3. Reglorul cuplului de torsiune

4. Suport magnetic pentru şuruburi

5. Indicatorul capacităţii acumulatorului

6. Întrerupător pentru afi şarea capacităţii acu-

mulatorului

7. Tastă de blocare

8. Racord de încărcare

9. Întrerupător pornire/oprire

10. Comutator sens rotaţie stânga/dreapta

11. Aparat de încărcat

12. Cablu de încărcare

13. Manşon de blocare

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instruc
de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

Maşină de înşurubat cu acumulator

•

Aparat de încărcare

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

ţiunilor

3. Utilizarea conform scopului

Maşina de găurit şi înşurubat cu acumulator se
pretează la introducerea şi scoaterea şuruburilor.

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu­lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

- 33 -

RO

4. Date tehnice

Sursa de alimentare a motorului:.............3,6 Vd.c.

Tu r a ţia la mers în gol: .............................200 min

Sens rotaţie stânga/dreapta: ............................ da

Tensiunea de încărcare a acumulatorului: ..6 Vd.c.
Curentul de încărcare al acumulatorului: .. 550 mA

Tensiunea de alimentare aparat de încărcare: .....

..................................................230-240V~ 50 Hz

Timpul de încărcare: ...................................3 ore

Capacitate acumulator ............................... 1,5 Ah

Tipul acumulatorului: ................................... Li-Ion

Greutate: .....................................................0,4 kg

Pericol!
Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 60745.

Nivelul presiunii sonore L
Nesiguranţă K
Nivelul capacităţii sonore L
Nesiguranţă K

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

............................................3 dB

pA

........................................... 3 dB

WA

................... 57 dB (A)

pA

............... 68 dB (A)

WA

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

-1

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.
Purtaţi mănuşi!

•

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform EN

60745.

Înşurubare fără percuţie

Valoarea vibraţiilor emise ah = 2,5 m/s
Nesiguranţă K 1,5 m/s

Valoarea vibraţiilor emise a fost măsurată con­form unui proces de verifi care normat şi se poate
modifi ca în funcţie de modul de utilizare a sculei
electrice şi în cazuri excepţionale poate depăşi
valoarea indicată.

Valoarea vibraţiilor emise poate fi utilizată pentru
comparaţia cu vibraţiile sculelor electrice ale altor
producători.

Valoarea vibraţiilor poate fi utilizată şi la o estima-
re introductivă a afecţiunii aparatului.

2

2

5. Înainte de punerea în funcţiune

Citiţi cu atenţie aceste instrucţiuni înainte de pu­nerea în funcţiune a şurubelniţei electrice:

1. Încărcaţi pachetul de acumulatori numai cu
ajutorul încărcătorului livrat.

2. Folosiţi numai bituri adecvate şi în stare
ireproşabilă.

3 La înşurubare în pereţi şi ziduri, verifi caţi

dacă nu există cabluri electrice sau conducte
de gaz şi apă ascunse.

- 34 -

RO

6. Operare

6.1 Încărcarea acumulatorului (Fig. 2)

Acumulatorul este protejat împotriva descărcării
totale. Un dispozitiv de protecţie integrat
decuplează automat aparat ul atunci când acu­mulatorul este descărcat. Suportul bitului nu se
mai roteşte în acest caz.

Avertisment! Nu mai apăsaţi întrerupătorul por-
nire/oprire atunci când dispozitivul de protecţie a
decuplat aparatul. Acest lucru poate duce la dete­riorarea acumulatorului.
Comparaţi dacă tensiunea din reţea indicată
pe plăcuţa indicatoare corespunde cu tensi­unea existentă în reţea. Introduceţi aparatul de
încărcare în priză şi legaţi cablul de încărcare
la racordul de încărcare. Procesul de încărcare
începe odată cu racordarea cablului la racordul
de încărcare.

LED-ul roşu de pe afi şajul capacităţii acumula-
torului (5) semnalizează încărcarea acestuia.
După terminarea procesului de încărcare LED-ul
roşu se stinge şi se aprinde LED-ul verde.

Avertisment! În timpul procesului de încă
mânerul se poate încălzi, acest lucru este însă
normal.

Dacă nu este posibilă încărcarea acumulatorului
vă rugăm să verifi caţi

dacă există tensiune la priză

•

dacă există un contact perfect la contactele

•

de încărcare ale adaptorului de încărcare.

Dacă totuşi nu este posibilă încărcarea acumula­torului, vă rugăm să trimiteţi

aparatul de încărcat

•

şi maşina de înşurubat

•

la service-ul nostru pentru clienţi.

Pentru o durată de funcţionare îndelungată a
acumulatorului acesta trebuie reîncărcat la timp.
Acest lucru este necesar în orice caz atunci când
constataţi că puterea şurubelniţei electrice scade.

rcare

misiei, comutarea direcţiei de rotaţie se va realiza
numai atunci când aparatul este în repaus. Dacă
comutatorul cu acţionare prin împingere se afl ă
în poziţia mediană, întrerupătorul pornire/oprire
este blocat.

6.3 Întrerupător pornire/oprire (Fig. 3/Poz. 9)

Pentru pornirea maşinii de înşurubat cu acumula­tor apăsaţi întrerupătorul de pornire. Pentru oprire
eliberaţi întrerup

6.4 Lampa LED (Fig.3/Poz. 2)

Lampa LED (2) permite iluminarea suplimentară
a locului de înşurubat respectiv găurit. Lampa
LED (2) se aprinde automat de îndată ce acţionaţi
întrerupătorul de pornire/oprire (9).

6.5 Reglarea unghiului (Fig. 3+4/Poz. 7)

Maşina de înşurubat poate fi blocată în trei un-
ghiuri diferite. Pentru aceasta se apasă tasta de
blocare (7) şi se aduce maşina de înşurubat în
poziţia dorită. După aceea se eliberează din nou
tasta de blocare (7).
Atenţie! Înainte de punerea de funcţiune verifi caţi
dacă maşina de înşurubat este blocată în poziţia
respectivă.

6.6 Afi şarea capacităţii acumulatorului
(Fig. 5/Poz. 5)

Scoateţi maşina de înşurubat cu acumulator
din aparatul de încărcare resp. din staţia de
încărcare.

Apăsaţi comutatorul pentru a
acumulatorului (6). Afi şajul capacităţii acumula-
torului (5) vă semnalizează nivelul de încărcare al
acumulatorului pe baza a 3 LED-uri colorate.

Toate LED-urile se aprind:
Acumulatorul este complet încărcat.

LED-ul galben şi roşu se aprinde:
Acumulatorul mai are rezerve sufi ciente.

LED-ul roşu:
Acumulatorul este gol, încărcaţi acumulatorul.

ătorul de pornire.

fi şarea capacităţii

6.2 Comutator sens de rotaţie (Fig. 3/Poz. 10)

Cu ajutorul comutatorului cu acţionare prin îm­pingere de deasupra întrerupătorului pornire/
oprire puteţi regla direcţia de rotire a maşinii
de înşurubat şi să o asiguraţi împotriva pornirii
nedorite. Puteţi selecta între rotaţie spre stânga
şi spre dreapta. Pentru a evita deteriorarea trans-

- 35 -

RO

6.7 Setarea cuplului de torsiune
(Fig. 5/Poz. 3)

Setarea cuplului de torsiune pentru şuruburi de o
anumită mărime se face prin inelul de reglare (3).
Cuplul de torsiune necesar depinde de mai mulţi
factori:

felul şi duritatea materialului de prelucrat.

•

felul şi lungimea şuruburilor utilizate

•

solicitările la care îmbinarea cu şurub este

•

expusă.

Atingerea cuplului de torsiune este semnalizat
prin decuplarea cu clichet a cuplajului.

Avertisment! Setarea inelului de reglare pen­tru cuplul de torsiune se face numai în stare
de repaus.

6.8 Suport magnetic pentru şuruburi
(Fig. 5/Poz. 4)

Pentru a avea la îndemână şurubul necesar în
timpul lucrului, îl puteţi păstra în suportul magne­tic pentru şuruburi.

6.9. Schimbarea sculei (Fig. 6)

Avertisment! La toate lucrările (de ex. schimba-

rea sculei, întreţinere etc.) efectuate la maşina de
înşurubat cu acumulator poziţionaţi comutatorul
pentru sensul de rotaţie pe poziţia mediană.
Trageţi înapoi manşonul de blocare (13) şi ţineţi-l
bine în această poziţie.
Introduceţi bitul (a) în suportul pentru bit (1) şi
eliberaţi manşonul de blocare (13.
Trageţi de sculă pentru a verifi ca dacă este
blocată.

6.10 Şuruburi:

Şuruburile cele mai adecvate sunt cele cu centra­re (de ex. stelate sau cruce) care asigură un mod
de lucru sigur. Fiţi atenţi ca bitul utilizat şi şurubul
să corespundă ca formă şi mărime.

7. Curăţirea, întreţinerea şi comanda
pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curăţire scoateţi
ştecherul din priză.

7.1 Curăţarea

Păstraţi cât mai curat posibil dispozitivele

•

de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
Recomandăm curăţarea aparatului imediat

•

după fiecare utilizare.
Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu­lui. Fiţi atenţi să nu intre apă în interiorul apa­ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.

7.2 Întreţinere

În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.

7.3 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comuni­cate următoarele informaţii;

Tipul aparatului

•

Numărul articolului aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.isc-gmbh.info

- 36 -

8. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con­struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri­zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.

9. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac­cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.

RO

- 37 -

RO

Numai pentru ţări ale UE

Nu aruncaţi aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.

Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH.

Ne rezervăm dreptul pentru modifi cări de ordin tehnic

- 38 -

RO

Informaţii de service

În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate­riale de consum.

Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da­torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu

Piese de uzură* Mandrină, Acumulator
Material de consum/ Piese de consum* Bituri/Burghie
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh.
info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele
întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

•

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

•

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?

•

Descrieţi această defecţiune.

- 39 -

RO

Certifi cat de garanţie

Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad­resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:

1. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimentare, pe care
producătorul jos numit le promite cumpărătorilor săi la cumpărarea unui aparat nou, suplimentar
garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această garanţie.
Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili­zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con­tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.

3. Excluse de la garanţie sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.

- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).

- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.

4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica­rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.
info. Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi
aparatul reparat sau un aparat nou.

Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup­rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:

La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere

ţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.

restric

- 40 -

BG

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за
експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да
предизвика загуба на слуха.

Внимание! Носете предпазни очила. Възникващите по време на работа искри или
излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

Да се използва само в сухи помещения.

Клас на защита ІІ

Щепсел на зарядното устройство (постоянен ток): Външната част на щепсела е с отрицателен
полюс, а вътрешната част е с положителен полюс.

130°

Ако температурата на зарядното устройство е по-висока от 130°C, се активира температурният
прекъсвач. Токозахранването към изхода се прекъсва.

- 41 -

BG

Опасност!

При използването на уредите трябва се
спазват някои предпазни мерки, свързани
с безопасността, за да се предотвратят
наранявания и щети. За целта внимателно
прочетете това упътване за употреба/
указания за безопасност. Пазете го добре,
за да разполагате с информацията по всяко
време. В случай, че трябва да предадете

на други лица, моля, предайте им

уреда
й това упътване за употреба/указания за
безопасност. Ние не поемаме отговорност
за злополуки или щети, които възникват
вследствие на несъблюдаването на това
упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще
намерите в приложената брошура.

Опасност!
Прочетете всички указания за
безопасност и инструкции. Пропуските при

спазването на указанията за безопасност и
инструкциите могат да имат като последица
електрически удар, пожар и/или тежки
наранявания. Съхранете за в бъдеще

всички указания за безопасност и
инструкции.

2.2 Обем на доставка

Моля, проверете окомплектоваността на
артикула с помощта на описания обем
на доставка. При липсващи части, моля,
обърнете се най-късно в рамките на 5
работни дни след покупка на артикула
към нашия център за обслужване или към
пункта на продажба, като представите
валидна разписка за покупка респ. платежен
документ. Моля, обърнете внимание за целта
на гаранционната таблица в информацията
относно обслужването в края на упътването.

Отворете опаковката и внимателно

•

извадете уреда от опаковката.
Отстранете опаковъчния материал както

•

и опаковъчните/и транспортни осигуровки
(ако има такива).
Проверете дали обемът на доставка е

•

пълен.
Проверете дали уредът и

•

принадлежностите нямат повреди от
транспортиране.

По възможност запазете опаковката до

•

изтичане на гаранционния срок.

Опасност!
Уредъ т и опаковъчният материал не са
детски играчки! Деца не бива да играят
с пластмасови торбички, фолио малки
детайли! Съществува опасност да ги
глътнат и да се задушат!

2. Описание на уреда и обем на

доставка

2.1 Описание на уреда (фиг. 1/4)

1. Дръжка

1. Държач за битовете

2. Фенерче

3. Регулатор на въртящия момент

4. Магнит за винтове

5. Индикатор за заряда на акумулаторната

батерия

6. Превключвател за индикатора за заряда
на акумулаторната батерия

7. Блокиращ бутон

8. Свързване на зареждането

9. Превключвател за включване/изключване

10. Превключвател за ляв/десен ход

11. Зарядно устройство

12. Кабел на зарядното устройство

13. Блокираща втулка

Акумулаторна отвертка

•

Зарядно устройство

•

Оригинално упътване за употреба

•

Указания за безопасна работа

•

3. Употреба по предназначение

Акумулаторната отвертка е предназначена за
завиване и отвиване на винтове.

Машината трябва да се използва само по
предназначението й. Всяка по-нататъшна
извън това употреба не е по предназначение.
За предизвикани от това щети или
наранявания от всякакъв вид отговорност
носи потребителят/обслужващото лице, а не
производителят.

Моля, имайте предвид, че нашите уреди
съгласно предназначението си не са
произведени за промишлена, занаятчийска

- 42 -

BG

или индустриална употреба. Ние не поемаме
отговорност, ако уредът се използва в
промишлени, занаятчийски или индустриални
предприятия, както и при равностойни
дейности.

4. Технически данни

Захранващо напрежение за двигателя: ...........

...............................................................3,6 V d.c.

Обороти на празен ход: .......................200 min

Ляв и десен ход: ............................................ да

Напрежение при зареждане на

акумулаторнатабатерия: .........................6 V d.c.

Заряден ток на акумулаторната батерия: ........

................................................................. 550 mA

Напрежение на електрическата мрежа

за зарядното устройство: . .....230-240V~ 50 Hz

Време за зареждане: ...............................3 часа

Капацитет на акумулаторната батерия .. 1,5 Ah

Вид на акумулаторната батерия: ............. Li-Ion

Тегл о: ......................................................... 0,4 кг.

Опасност!
Шум и вибрация

Стойностите за шум и вибрация са получени
съгласно EN 60745.

Ниво на звуково налягане L
Колебание K

............................................3 dB

pA

Ниво на звукова мощност L
Колебание K

............................................ 3 dB

WA

Носете защита за слуха.

Влиянието на шума може да причини загуба
на слуха.

Общите стойности на трептения (векторна
сума на трите посоки) получени съгласно EN

60745.

Завинтване без удар

Емисионна стойност на вибрациите
ah ≤ 2,5 m/s

2

Отклонение K = 1,5 m/s

........... 57 dB (A)

pA

........... 68 dB (A)

WA

2

Посочената стойност на излъчвани вибрации
е измерена по нормиран контролен метод и в
зависимост от начина, по който се използва
електрическият инструмент, може да се
променя, а в изключителни случаи може да
превишава посочената стойност.

Посочената стойност на излъчвани вибрации
може да се използва за сравнение на един
електрически инструмент с

Посочената стойност на излъчвани вибрации

-1

друг.

може да все използва също за начална
оценка на отрицателно влияние.

Ограничете образуването на шум и
вибрацията до минимум!

Използвайте само безупречно

•

функциониращи уреди.
Поддържайте и почиствайте уреда

•

редовно.
Пригодете начина си на работа спрямо

•

уреда.
Не претоварвайте уреда.

•

Носете уреда при необходимост за

•

проверка.
Изключвайте уреда, ако не се използва.

•

Носете ръкавици.

•

Внимание!
Остатъчни рискове
Дори ако обслужвате този електрически
инструмент съгласно предписанията,
винаги съществуват остатъчни
рискове. Могат да възникнат следните
опасности във връзка с конструкцията
и изпълнението на този електрически
инструмент:

1. Увреждане на белите дробове, ако не се
носи подходяща защитна маска против
прах.

2. Увреждане на слуха, ако не се носи
подходяща слухова защита.

3. Увреждания на здравето, резултиращи от
вибрациите върху ръката, ако уредът се
използва продължително време и не се
води и поддържа както трябва.

- 43 -

5. Преди пускане в експлоатация

Опасност!

Преди да започнете да работите с
акумулаторната отвертка, задължително
прочетете следните указания:

1. Зареждайте акумулаторната батерия само
с доставеното зарядно устройство.

2. Използвайте само изправни и подходящи
битове.

3. Когато завивате винтове във вътрешни и
външни стени, трябва да ги проверите за
скрити електрически кабели, газопроводи
и водопроводи.

BG

дали е налице изправна връзка със

•

зарядните контакти на зарядното
устройство.

Ако акумулаторната батерия отново не може
да се зареди, моля изпратете

зарядното устройство

•

и акумулаторната отвертка

•

на сервизната ни служба.

За да удължите експлоатационния период
на акумулаторната батерия, трябва да я
презареждате навреме. Тов а е необходимо,
когато констатирате, че мощността на
акумулаторната отвертка намалява.

6. Обслужване

6.1 Зареждане на акумулаторната батерия
(фигура 2)

Акумулаторната батерия има защита срещу
пълно разреждане. Интегриран защитен
прекъсвач изключва уреда автоматично,
когато акумулаторната батерия се разреди.
Държачът за битовете спира да се върти.

Предупредителна бележка! Не натискайте
превключвателя за вкл./изкл., когато
защитният прекъсвач изключи уреда.
Тов а може да доведе до повреди на
акумулаторната батерия.
Сравнете, дали посоченото върху фирмената
табелка с данни мрежово напрежение
съвпада с наличното мрежово напрежение.
Поставете зарядното устройство в контакта
и свържете зареждащия кабел с извода за
зареждане. Процесът на зареждане започва
щом като зареждащият кабел се свърже с
зарядния адаптор.

Червеният LED индикатор за заряда на
акумулаторната батерия (5) сигнализира, че
акумулаторната батерия се зарежда. След
като зареждането приключи, червеният LED
индикатор изгасва и светва зеленият LED
индикатор.

Предупредителна бележка! По време на
зареждането дръжката може да се загрее
малко. То ва е нормално.

Ако акумулаторната батерия не може да се
зареди, проверете:

дали има напрежение в контакта;

•

6.2 Превключвател за посоката на въртене
(фигура 3, позиция 10)

С плъзгащия превключвател над
превключвателя за включване/изключване
можете да настроите посоката на въртене на
акумулаторната отвертка и да защитите уреда
от нежелано включване. Можете да избирате
между ляв и десен ход. За да се избегне
повреждане на предавателния механизъм,
посоката на въртене трябва да се сменя
само при изключен уред. Ако плъзгащият
превключвател е в средна позиция, бутонът
за включване/изключване е блокиран.

6.3 Превключвател за включване/
изключване (фигура 3, позиция 9)

За да включите акумулаторната отвертка,
натиснете превключвателя за включване/
изключване. За да изключите уреда,
отпуснете превключвателя.

6.4 LED фенерче (фигура 3, позиция 2)

LED фенерчето (2) осигурява допълнително
осветление на мястото, където завинтвате
или пробивате. LED фенерчето (2)
светва автоматично, когато натиснете
превключвателя за включване/изключване

(9).

6.5 Настройване на ъгъла
(фигура 3+4, позиция 7)

Акумулаторната отвертка може да се фиксира
в два различни ъгъла. За целта натиснете
блокиращия бутон (7) и поставете уреда в
желаната позиция. След това освободете
блокиращия бутон (7).
Внимание! Преди да включите уреда,
проверете дали уредът е фиксиран в
съответното положение.

- 44 -

BG

6.6 Индикатор за заряда на
акумулаторната батерия (фигура 5,
позиция 5)

Извадете акумулаторната отвертка от
зарядната станция/зарядното устройство.

Натиснете превключвателя за индикатора
за заряда на акумулаторната батерия (6).
Индикаторът за заряда на акумулаторната
батерия (5) сигнализира степента на
зареденост на батерията чрез 3 цветни LED
индикатора.
Всички LED индикатори светят:
Акумулаторната батерия е заредена изцяло.
Светят жълтият и червеният LED индикатор:
Акумулаторната батерия има достатъчен
остатъчен заряд.

Червен LED индикатор:
Акумулаторната батерия е разредена.
Заредете батерията.

6.7 Настройване на въртящия момент
(фигура 5, позиция 3)

Настройката на въртящия момент за
определен размер на винта се извършва чрез
регулиращия пръстен (3). Въртящият момент
зависи от няколко фактора:

от вида и твърдостта на обработвания

•

материал,
от вида и дължината на използваните

•

винтове,
от изискванията за винтовото съединение.

•

Достигането на въртящия момент
се сигнализира чрез прищракващо
освобождаване на съединителя.

Предупредителна бележка! Настройвате
регулиращия пръстен за въртящия момент
само при изключен уред.

Пъхнете бита (а) в държача (1) и освободете
блокиращата втулка (13).
Дръпнете накрайника, за да проверите дали
е фиксиран.

6.10. Завинтване

Препоръчително е да използвате
самоцентриращи се винтове (например
Torx, винтове с кръстообразен шлиц). Това
гарантира безопасна работа. Проверете дали
използваният бит и винтът имат еднаква
форма и големина.

7. Почистване, поддръжка и
поръчка на резервни части

Опасност!

Преди всички дейности по почистване
издърпвайте щепсела.

7.1 Почистване

По възможност поддържайте защитните

•

устройства, вентилационните прорези
и корпуса на двигателя без прах и
замърсявания. Почистете уреда с чиста
кърпа или го обдухайте със сгъстен
въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда

•

директно след всяка употреба.
Почиствайте уреда редовно с влажна

•

кърпа и малко калиев сапун. Не
използвайте почистващи препарати
или разтворители; те могат да разядат
пластмасовите части по уреда.
Внимавайте за това във вътрешността на
уреда да не попадне вода. Проникването
на вода в електроуреда увеличава риска
от електрически удар.

6.8 Магнит за винтовете
(фигура 5, позиция 4)

Върху магнита можете да поставите
винтовете, които ще използвате по време на
работа.

6.9 Смяна на накрайник (фигура 6)
Предупреждение! При всякакви работи по

акумулаторната отвертка (например смяна
на накрайник, поддръжка и др.) поставете
регулатора за въртящия момент в средно
положение.
Дръпнете назад блокиращата втулка (13) и я
фиксирайте.

7.2 Поддръжка

Във вътрешността на уреда няма други части,
които изискват поддръжка.

7.3 Поръчка на резервни части:

При поръчката на резервни части трябва да
се посочат следните данни:

Ти п уред

•

Артикулен номер на уред

•

Идентификационен номер на уред

•

Номер на необходимата резервна част

•

Актуални цени и информация ще откриете на
www.isc-gmbh.info

- 45 -

8. Екологосъобразно
отстраняване и рециклиране

Уредъ т е опакован с цел предотвратяване на
повреди при транспортирането. Опаковка е
суровина и може да се използва отново или
да се преработи. Уредът и принадлежностите
му се състоят от различни материали,
например метал и пластмаса. Не изхвърляйте
повредените уреди заедно с битовите
отпадъци. Трябва да предадете уреда в
подходящ приемен пункт, където уредът ще
бъде унищожен съобразно изискванията. Ако
не знаете къде има приемен пункт, можете да
получите информация в общината.

9. Съхранение на склад

Складирайте уреда и принадлежностите му
на тъмно, сухо място, където няма опасност
от замръзване и което да е недостъпно
за деца. Оптималната температура на
складиране е между 5 и 30 ˚C. Съхранявайте
електрическия инструмент в оригиналната му
опаковка.

BG

- 46 -

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъциl!

Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и
прилагането в националното право употребените електроинструменти трябва да се събират
отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:
Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен
по отношение на целесъобразното оползотворяване в случай на отказ от собственост.
Старият уред за целта също така може да се предостави в пункт за обратно вземане, където
се извършва отстраняване по смисъла на националните закони за събирането, извозването,
складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди
отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи
на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК
ГмбХ/.

Запазено е правото за извършване на технически промени

- 47 -

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с
компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта.
Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на
резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе
на естествено износване или такова вследствие на употребата им респ. следните части са
необходими като консумативи.

Износващи се части* Патронник, Акумулатор
Консумативни материали/консумативи* Бит-накрайници/свредла
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.
isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай

отговорете за

Уредъ т работил ли е вече или дефектът се е проявил в самото начало?

•

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

•

Според Вас в какво се състои дефектът на уреда (основна индикация)?

•

Опишете дефекта.

целта на следните въпроси:

под внимание, че следните части при този продукт подлежат

Категория Пример

- 48 -

BG

Гаранционна карта

Уважаеми клиенти,
нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред
някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете
към нашата сервизна служба на адреса, посочен в тази гаранционна карта. С удоволствие сме
на Ваше разположение също и по
Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу

посоченият производител допълнително обещава към законовата гаранция на купувачите
на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция.
Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ
се до материала дефект, и по наш избор се ограничава до отстраняването на такива
недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите
уреди според предназначението си не са конструирани за промишлена, занаятчийска или
индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато
уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или
индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или

въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за
употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение
или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка
и техника на безопасност или посредством излагането на уреда на анормални условия,
характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна
употреба (като напр. претоварване на уреда или използване на неразрешени инструменти
за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни
или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети
вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване,
на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 24 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния
период в рамките на две седмици, след като сте открили дефекта. Предявяването на
гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или
подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира
нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда
или евентуално монтирани резервни части. То ва важи също при ползването на сервизно
обслужване на място.

5. За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.

isc-gmbh.info. Ако нашата гаранционна услуга
получите поправен или нов уред.

телефона на посочения телефонен номер за обслужване.

обхваща дефекта на уреда, то незабавно ще

Разбира се, срещу възстановяване на разходите ние отстраняваме с удоволствие също така
дефекти по уреда, които не са включени или вече не се включват в обхвата на гаранцията. За
целта, изпратете, моля, уреда на нашия сервизен адрес.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на
ограниченията на тази гаранция съобразно информацията относно обслужването в това
упътване за употреба.

- 49 -

GR

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.

Μόνο για χρήση σε στεγνούς χώρους

Κλάση προστασίας ΙΙ

Βύσμα εξόδου του φορτιστή (συνεχές ρεύμα): Το εξωτερικό τμήμα του βύσματος διαθέτει αρνητικό
πόλο και το εσωτερικό τμήμα θετικό πόλο.

130°

Εάν η θερμοκρασία του φορτιστή υπερβεί τους 130°C, ενεργοποιείται το σύστημα προστασίας
υπερθέρμανσης. Διακόπτεται η παροχή ρεύματος προς την έξοδο.

- 50 -

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Κίνδυνος!
Διαβάστε όλες τις Υποδείξεις ασφαλείας
και τις Οδηγίες. Εάν δεν ακολουθήσετε

τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν
αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά

όλες τις Υποδείξεις ασφαλεάις και τις
Οδηγίες για το μέλλον.

2. Περιγραφή της συσκευής και
συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1/4)

1. Υποδοχή bit

2. Λάμπα

3. Ρύθμιση ροπής στρέψης

4. Μαγνητική συγκράτηση βιδών

5. Ένδειξη χωρητικότητας συσσωρευτή

6. Ένδειξη δυναμικότητας διακόπτη

7. Δακτύλιος μανταλώματος

8. Σύνδεση φόρτισης

9. Διακόπτης ενεργοποίησης/απενεργοποίησης

10. Διακόπτης αλλαγής αριστερόστροφης/

δεξιόστροφης λειτουργίας

11. Φορτιστής

12. Kαλώδιο φόρτισης

13. Δακτύλιος μανταλώματος

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων

τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Κίνδυνος!

H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!

Kατσαβίδι μπαταρίας

•

Φορτιστής

•

Πρωτότυπο Οδηγιών χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Το κατσαβίδι μπαταρίας είναι κατάλληλο για
βίδωμα και ξεβίδωμα βιδών.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

- 51 -

4. Τεχνικά χαρακτηριστικά

Τροφοδοσία τάσης κινητήρα: ................3,6 V d.c.

Αριθμός στροφών ρελαντί: ................... 200 min

Δεξιόστροφη-αριστερόστροφη λειτουργία: ... ναι

Τάση φόρτισης μπαταρίας: ......................6 V d.c.

Ρεύμα φόρτισης μπαταρίας: .................... 550 mA

Τάση δικτύου φορτιστή: ...........230-240V~ 50 Hz

Διάρκεια φόρτισης: .................................. 3 ώρες

Χωρητικότητα της μπαταρίας ...................1,5 Ah

Tύπος συσσωρευτή: .......................ιόντων λιθίου

Βάρος: ........................................................0,4 kg

Κίνδυνος!
Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 60745.

Στάθμη ηχητικής πίεσης L
Αβεβαιότητα K
Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 60745.

Βίδωμα χωρίς κρούση

Εκπομπή δονήσεων ah ≤ 2,5 m/s
Αβεβαιότητα K = 1,5 m/s

.......................................... 3 dB

pA

.......................................... 3 dB

WA

................. 57 dB(A)

pA

................. 68 dB(A)

WA

2

2

GR

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

-1

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.
Να φοράτε γάντια.

•

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.

5. Πριν τη θέση σε λειτουργία

Η αναφερόμενη τιμή μετάδοσης δόνησης
μετρήθηκε βάσει τυποποιημένης μεθόδου
ελέγχου και μπορεί να μεταβληθεί ή και σε
εξαιρετικές περιπτώσεις να κυμαίνεται άνω της
αναφερόμενης τιμής, ανάλογα από τον τρόπο
χρήσης του ηλεκτρικού εργαλείου.

H αναφερόμενη μετάδοση δον΄σηεων μπορεί
να χρησιμοποιηθεί και για σύγκριση με άλλο
ηλεκτρικό εργαλείο.

Η αναφερόμενη τιμή μετάδοσης
μπορεί επίσης να χρησιμοποιηθεί και για αρχική
εκτίμηση της έκθεσης.

Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!

δόνησης

Κίνδυνος!

Πριν τη θέση σε λειτουργία του κατσαβιδιού
μπαταρίας σας να διαβάσετε οπωσδήποτε αυτές
τις υποδείξεις:

1. Να φορτίζετε τη μονάδα του συσσωρευτή με
το συμπαραδιδόμενο φορτιστή.

2. Να χρησιμοποιε΄τιε μόνο κατάλληλες
κατσαβιδόλαμες σε άψογη κατάσταση.

3. Όταν βιδώνετε σε εσωτερικούς και
εξωτερικούς τοίχους να ελέγχετε για
ενδεχόμενους αγωγούς ρεύματος, αερίου
και νερού.

- 52 -

GR

6. Χειρισμός

6.1 Φόρτιση συσσωρευτή (εικ. 2)

Ο συσσωρευτής προστατεύεται από βαθιά
εκφόρτιση. Ένα ενσωματομένο σύστημα
ασφαλεάις απενεργοποιεί τη συσκευή σε
περίπτωση κενού συσσωρευτή. Η υποδοχή
εργαλείου δεν περιστρέφεται πλέον.

Υπόδειξη! Μην χειρίζεστε τον διακόπτη
ενεργοποίησης/απενεργοποίησης πλέον, όταν
το σύστημα ασφαλείας απενεργοποίησε τη
συσκευή. Αυτό θα μπορούσε να προκαλέσει
βλάβη του συσσωρευτή.
Συγκρίντε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Βάλτε το φορτιστή στην πρίζα και συνδέστε το
καλώσιο φόρτισης με τη σύνδεση φόρτισης.
Η φόρτιση αρχίζει μόλις συνδεθεί το καλώδιο
φόρτισης με τον προσαρμογέα φόρτισης.

Το κόκκινο LED στην ένδειξη στάθμης της
μπαταρίας (5) δείχνει πως φορτίζεται ο
συσσωρευτής. Μετά τη λήξη της φόρτισης
σβήνει το κόκκινο LED και αρχίζει να
αναβοσβήνει το πράσινο LED.

Υπόδειξη! Κατά τη διάρκεια της φόρτισης
μπορεί να ζεσταθεί λίγο η χειρολαβή, πράγμα
φυσιολογικό.

Εάν δεν είναι δυνατή η φόρτιση της μπαταρίας,
παρακαλούμε να ελέγξετε

εάν υπάρχει τάση στην πρίζα.

•

εάν υπάρχει άψογη επαφή στις επαφές

•

φόρτισης της μονάδας φόρτισης.

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να στείλετε

το φορτιστή

•

και το κατσαβίδι

•

στο τμήμα μας εξυπηρέτησης πελατών.

Προς εξασφάλιση μακράς διάρκειας ζωής
του συσσωρευτή να φροντίσετε για έγκαιρη
επαναφόρτιση της μονάδας του συσσωρευτή.
Αυτό είναι οπωσδήποτε απαραίτητο ότνα
διαπιστώσετε πως μειώνεται η ισχύς του
κατσαβιδιού με μπαταρία.

6.2 Διακόπτης κατεύθυνσης περιστροφής
(Εικ. 3/αρ. 10)

Με το συρτό διακόπτη πάνωαπό το διακόπτη
ενεργοποίησης/απενεργοποίησης μπορείτε να

ρυθμίσετε την κατεύθυνση του κατσαβιδιού
μπαταρίας και να το ασφαλίσετε κατά αθέλητης
εκκίνησης. Μπορείτε να επιλέξετε μεταξύ
δεξιόστροφης και αριστερόστροφης κίνησης.
Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων,
η αλλαγή ταχυτήτων να γίνεται μόνο στην
ακινητοποίηση. Εάν ο συρτός διακόπτης
βρίσκεται στη μέση, έχει μπλοκαριστεί ο
διακόπτης ενεργοποίησης

6.3 Διακόπτης ενεργοποίησης/
απενεργοποίησης (Εικ. 3/αρ. 9)

Πιέστε για την ενεργοποίηση του κατσαβιδιού
μπαταρίας τον διακόπτη ενεργοποίησης/
απενεργοποίησης. Γι α να σταματήσετε, αφήστε
πάλι ελεύθερο το διακόπτη ενεργοποίησης/
απενεργοποίησης.

6.4 Φως LED (Εικ. 3/αρ. 2)

Το φως LED (2) κάνει δυνατό τον πρόσθετο
φωτισμό του σημείου βίδωσης ή τρύπας. Το
φως LED (2) ανάβει αυτόματα, μόλις πιέσετε το
διακόπτη ενεργοποίησης/απενεργοποίησης (9).

6.5 Ρύθμιση γωνίας (Εικ. 3+4/αρ. 7)

Ο βιδωτήρας μπορεί να ασφαλιστεί σε 2
διαφορετικές ρυθμ΄σιεις γωνίας. Γι α το σκοπό
αυτό πρέπει να πιστεί το πλήκτρο ασφάλισης (7)
και να φερθεί ο βιδωτήρας στην επιθυμούμενη
θέση. Κατόπιν αφήστε πάλι ελεύθερο το
πλήκτρο ασφάλισης (7).
Προσοχή! Πριν τη θέση σε λειτουργία ελέγξτε
εάν ο βιδωτήρας έχει ασφαλιστεί στην εκάστοτε
σωστή γωνία.

6.6 Ένδειξη χωρητικότητας μπαταρίας
(Εικ. 5/αρ. 5)

Απομακρύνετε το κατσαβίδι μπαταρίας από τον
φορτιστή ή τον σταθμό φόρτισης

Πιέστε τον διακόπτη για την ένδειξη
δυναμικότητας του συσσωρευτή (6). Η ένδειξη
δυναμικότητας του συσσωρευτή (5) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή με 3
χρωματιστές LED.

Είναι αναμμένα όλα τα LED:
Η μπαταρία έχει φορτιστεί πλήρως.

Είναι αναμμένα το κίτρινο και το κόκκινο LED:
Η μπαταρία είναι ακόμη αρκετά φορτισμένη.

Κόκκινο LED:
Ο συσσωρευτής είναι άδειος, φορτίστε τον.

/απενεργοποίησης.

- 53 -

GR

6.7 Ρύθμιση ροπής στρέψης (Εικ. 5/αρ. 3)

Η ροπή στρέψης για ορισμένο μέγεθος βιδών
ρυθμίζεται στον δακτύλιο (3). Η ροπή στρέψης
εξαρτάται από περισσότερους παράγοντες:

από το είδος και τη σκληρότητα του

•

κατεργαζόμενου υλικού.
από το είδος και το μήκος των

•

χρησιμοποιούμενων βιδών.
από τις απαιτήσεις για τους βιδωτούς

•

συνδέσμους.

Η σωστή ροπής στρέψης προκύπτει από την
εξαγωγή της ζεύξης με χαρακτηριστικό θόρυβο.

Υπόδειξη! Η ρύθμιση της ροπής στρέψης να
γίνεται μόνο σε ακινητοποιημένη συσκευή.

6.8 Μαγνητικό στήριγμα βιδών (Εικ. 5/αρ. 4)

Στο μαγνητικό στήριγμα βιδών μπορούν να
ακουμπήσουν βίδες, που θα έχετε κοντά σας
όταν τις χρειαστείτε κατά τη διάρκεια της
εργασίας σας.

6.9 Αλλαγή εργαλείων (εικ. 6)
Προειδοποίηση! Σε όλες τις εργασίες (π.χ.

αλλαγή εργαλείου, συντήρηση κλπ.) αλλαγή
εργαλείων, συντήρηση κλπ.) που εκτελείτε στο
κατσαβίδι με μπαταρία να βάζετε το διακόπτη
αλλαγής κατεύθυνσης στη μεσαία θέση.
Τραβήξτε προς τα πίσω το δακτύλιο
μανδάλωσης (13) και κρατήστε τον.
Βάλτε το bit (a) στην ανάλογη υποδοχή (1),
αφήστε ελεύθερο το καπάκι μανδαλώματος (13).
Ελέγξτε την ασφάλιση με τράβηγμα του
εργαλείου.

6.10 Βίδες:

Να χρησιμοποιείτε καλύτερα βίδες με
αυτοκεντράρισμα (π. χ. βίδες τορξ, σταυρόβιδες)
που εξασφαλίζουν ασφαλή εργασία. Να
προσέχετε να συμφωνεί το χρησιμοποιούμενο
bit και η βίδα ως προς το σχήμα και το μέγεθος.

7. Καθαρισμός, συντήρηση και

παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες τοποθέτησης να
βγάζετε το φις από την πρίζα

7.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

7.2 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

7.3 Παραγγελία ανταλλακτικών:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info

- 54 -

8. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

9. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

GR

- 55 -

GR

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 56 -

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Υποδοχή τρυπανιού, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Τρυπάνια
Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

φθροά ή ότι

- 57 -

GR

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που υπόσχεται ο πιο κάτω
κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών του. Δεν
θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η
δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε

όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως
είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

σέρβις που αναφέρεται στην κάρτα εγγύησης.

εγγύησή μας σας παρέχεται

μας δεν προορίζονται για επαγγελματική,

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.

Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

- 58 -

TR

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir.

Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş

ve tozlar gözlere zarar verebilir.

Sadece kuru mekanlarda kullanım için uygundur

Koruma sınıfı II

Şarj cihazının çıkış fi şi (doğru akım): Fişin dış parçası negatif kutup ve iç parçası ise artı kutuptur.

130°

Şarj cihazının sıcaklığı 130 °C üzerinde olduğunda termik koruma aktifl eşir. Çıkışın akım beslemesi kes-
ilir.

- 59 -

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için alet­lerin kullanımında bazı iş güvenliği önlemleri­nin alınması gereklidir. Bu nedenle Kullanma
Talimatını / Güvenlik Uyarılarını dikkatlice okuyun.
İçerdiği bilgilere her zaman ulaşabilmek için kul­lanma talimatını iyi bir yerde saklayın. Aleti kullan­mak için başka kişilere verdiğinizde bu Kullanma
Talimatını / Güvenlik Uyarılarını da birlikte verin.
Firmamız, kullanma talimatına riayet etmemekten
kaynaklanan iş kazaları ve hasarlardan herhangi
bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur!

Tehlike!
Tüm güvenlik bilgileri ve talimatları okuy­unuz. Güvenlik bilgileri ve talimatlarda belirtilen

direktifl ere aykırı hareket edilmesi sonucunda
elektrik çarpması, yangın ve/veya ağır yaralan­malar meydana gelebilir. Gelecekte kullanmak

üzere tüm güvenlik bilgileri ve talimatları
saklayın.

2. Alet açıklaması ve sevkiyatın

içeriği

2.1 Alet açıklaması (Şekil 1/4)

1. Uç yuvası

2. Lamba

3. Tork ayarı

4. Mıknatıslı civata tutma elemanı

5. Akü şarj kapasitesi göstergesi

6. Akü şarj kapasitesi göstergesi şalteri

7. Kilitleme butonu

8. Şarj bağlantısı

9. Açık/Kapalı şalteri

10. Sol/Sağ değiştirme şalteri

11. Şarj cihazı

12. Şarj kablosu

13. Kilitleme kovanı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup
olmadığını sevkiyatın içeriği listesi ile kontrol edin.
Herhangi bir parçanın eksik olması durumunda
ürünü satın aldıktan sonra en geç 5 iş günü içinde
geçerli fi ş veya faturayı ibraz ederek servis merke-
zine veya aleti satın aldığınız mağazaya başvurun.
Bu konuda kullanma talimatının sonunda bulunan

servis bilgilerindeki garanti hizmetleri tablosunu
dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın

•

içinden çıkarın.
Ambalaj malzemelerini ve ambalaj ve trans-

•

port emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup

•

olmadığını kontrol edin.
Alet ve aksesuar parçalarının transport

•

esnasında hasar görüp görmediğini kontrol
edin.
Garanti süresi doluncaya kadar mümkün

•

olduğunda ambalaj malzemelerini saklayın.

Tehlike!
Alet ve ambalaj malzemeleri oyuncak
değildir! Çocukların plastik poşet, folyo
ve küçük parçalar ile oynaması yasaktır!
Çocukların küçük parçaları yutma ve poşetler
nedeniyle boğulma tehlikesi vardır!

Akülü vidalama makinesi

•

Şarj cihazı

•

Orijinal Kullanma Talimatı

•

Güvenlik uyarıları

•

3. Kullanım amacına uygun kullanım

Akülü vidalama makinesi civataları takma ve sök­me işleminde kullanılır.

Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki
tüm kullanımlar makinenin kullanılması için
uygun değildir. Bu tür kullanım amacı dışındaki
kullanımlardan kaynaklanan hasar ve yaralan­malarda, yalnızca kullanıcı/işletici sorumlu olup
üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Ale­tin ticari, zanaatkarlar veya endüstriyel veya ben­zer kullanımlarda kullanılmasından kaynaklanan
hasarlar garanti kapsamına dahil değildir.

- 60 -

TR

4. Teknik özellkler

Motor gerilim beslemesi: ........................3,6 V d.c.

Rölanti deviri: .................................... 200 dev/dak

Sola ve sağa dönme: .....................................evet

Akü şarj gerilimi: ........................................6 V d.c.

Akü şarj akımı: .......................................... 550 mA

Şarj cihazı şebeke gerilimi: ........230-240V~ 50 Hz

Şarj süresi: ................................................. 3 Saat

Akü kapasitesi ............................................ 1,5 Ah

Akü tipi: ....................................................... Li-Ion

Ağırlık: .........................................................0,4 kg

Tehlike!
Ses ve titreşim

Ses ve titreşim değerleri EN 60745 normuna göre
ölçülmüştür.

Ses basınç seviyesi L
Sapma K
Ses güç seviyesi L
Sapma K

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör
toplamı) EN 60745 normuna göre ölçülmüştür.

...................................................3 dB

pA

....................................................3 dB

WA

.........................57 dB(A)

pA

............................. 68 dB(A)

WA

Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler

•

kullanın.
Aletlerin düzenli olarak bakımını yapın ve te-

•

mizleyin.
Çalışma tarzınızı alete göre ayarlayın.

•

Aletlerinize aşırı yüklenmeyin.

•

Gerektiğinde arızalı aletin kontrol edilmesini

•

sağlayın.
Aleti kullanmadığınızda kapatın.

•

İş eldiveni takın.

•

Dikkat!
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya
bakımı düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
oluşması.

Darbesiz vidalama

Titreşim emisyon değeri ah ≤ 2,5 m/s
Sapma K = 1,5 m/s

Açıklanan titreşim emisyon değeri standart test
metoduna göre ölçülmüş olup bu değer, elekt­rikli aletin kullanım türü ve şekline bağlı olarak
değişebilir ve istisnai durumlarda açıklanmış olan
bu değerin üzerinde olabilir.

Açıklanan titreşim emisyon değeri elektrikli
aletin diğer elektrikli aletler ile kıyaslanmasında
kullanılabilir.

Açıklanan titreşim emisyon değeri, aletin
işletilmesinde etrafa verilecek rahatsızlığın ve etki­nin tahmin edilmesinde de kullanılabilir.

2

2

5. Çalıştırmadan önce

Tehlike!

Akülü vidalama aletini çalıştırmadan önce mutlaka
aşağıdaki bilgileri okuyunuz:

1. Aküyü sadece sevk edilmiş olan şarj cihazı ile
şarj edin.

2. Sadece mükemmel durumdaki tornavida
uçlarını kullanın.

3. Duvarlarda civata sıkarken, duvar içindeki
gizli elektrik, gaz ve su borularını kontrol edin.

- 61 -

TR

6. Kullanma

6.1 Akünün şarj edilmesi (Şekil2)

Akü derin deşarj olmaya karşı korunmuştur.
Entegre koruma devresi aküyü, deşarj olduğunda
otomatik olarak kapatır. Bu durumda uç yuvası
(mandren) dönmez.

Not! Koruma devresi aleti kapattığında Açık/
Kapalı şalterine basmayınız. Aksi taktirde akü
hasar görebilir.
Şarj cihazının tip levhası üzerinde belirtilen ge-
rilim değerinin, mevcut elektrik şebekesi gerilim
değeri ile aynı olup olmadığını kontrol edin. Şarj
cihazını prize takın ve şarj kablosunu aletin şarj
bağlantısına takın. Şarj kablosu şarj adaptörü ile
bağlandıktan hemen sonra şarj işlemi ba

Akü şarj kapasitesi göstergesindeki (5) kırmızı
LED ışığı akünün şarj olmakta olduğunu gösterir.
Şarj işlemi sona erdiğinde kırmızı LED lambası
söner ve yeşil LED lambası yanmaya başlar.

Not! Şarj işlemi esnasında aletin sapı biraz
ısınabilir, bu normaldir.

Akünün şarj edilmesi mümkün değilse aşağıdaki
noktaları kontrol edin

Prizde elektrik olup olmadığı.

•

Şarj cihazındaki kontakların aküye tam temas

•

edip etmediği ve şarj cihazının mevcut olup
olmadığı.

şlar.

6.2 Dönme yönü şalteri (Şekil 3/Poz. 10)

Açık/Kapalı şalterinin üzerindeki itmeli şalter ile,
akülü vidalama makinesinin dönme yönünü ayar­layabilir ve akülü vidalama makinesini istenmeden
çalıştırmaya karşı emniyet altına alabilirsiniz. Sol
ve sağ dönme yönünü ayarlamak mümkündür.
Dişli kutusuna zarar verilmesini önlemek için dön­me yönü ayarı, yalnızca alet dururken yapılacaktır.
İtmeli şalter orta pozisyonda olduğunda Açık/
Kapalı şalteri bloke olmuştur.

6.3 Açık/Kapalı şalteri (Şekil 3/Pos. 9)

Akülü vidalama makinesini çalıştırmak için Açık/
Kapalı şalterine basın. Makineyi durdurmak için
şalteri bırakın.

6.4 LED ışığı (Şekil 3/Poz. 2)

LED ışığı (2), vidalanacak veya delinecek
ortamın yeterli derecede aydınlık olmadığında
aydınlatılmasını mümkün kılar. Açık/Kapalı
şalterine (9) bastığınızda LED ışığı (2) otomatik
olarak yanar.

6.5 Açı ayarı (Şekil 3+4/Poz. 7)

Akülü vidalama aleti 2 değişik açı ayarında sabi­tlenebilir. Açı ayarını yapmak için kilitleme butonu­na (7) basın ve vidalama aletini istenilen pozisyo­na getirin. Bu işlemden sonra kilitleme butonunu
(7) bırakın.
Dikkat! Aleti çalıştırmadan önce vidalama aletinin
ilgili açı pozisyonunda sabitlenip sabitlenmediğini
kontrol edin.

Akünün şarj edilmesi bu kontrollerden sonra da
mümkün değilse,

şarj cihazını

•

ve akülü vidalamayı

•

Müşteri Hizmetleri bölümümüze göndermenizi
rica ederiz.

Akülerin uzun ömürlü olmasını sağlamak için
aküleri zamanında şarj edin. Bu özellikle, akülü
vidalamanın gücünün azalmasını fark ettiğinizde
yapılacaktır.

6.6 Akü şarj kapasitesi göstergesi
(Şekil 5/ Poz. 5)

Akülü vidalama makinesini şarj istasyonundan
çıkarın.

Akü şarj kapasitesi göstergesi şalterine (6) basın.
Akü şarj kapasitesi göstergesi (5) 3 renkli LED
lambası ile akünün şarj durumunu gösterir.

Bütün LED`ler yanıyor:
Akü tam şarjlıdır.

Sarı ve kırmızı LED lambaları yanıyor:
Akünün şarj durumu yeterlidir.

Kırmızı LED lambası:
Akü boştur, aküyü şarj edin.

- 62 -

TR

6.7 Tork ayarı (Şekil 5/Poz. 3)

Tork ayarı belirli bir civata boyutu için ayar
halkasında (3) ayarlanır. Tork ayarı aşağıdaki fak-
törlere bağlıdır:

İşlenecek malzemenin türü ve sertliği.

•

Kullanılan civataların türü ve uzunluğu.

•

Civata bağlantılarında aranan özellikler.

•

Ayarlanmış olan tork değerine erişilme,
kavramanın kayması ile belirtilir.

Not! Tork ayar halkası sadece akülü vidalama
makinesi dururken ayarlanacaktır.

6.8 Mıknatıslı civata tutma elemanı
(Şekil 5/Poz. 4)

Civatalar kullanıma hazır durumda olarak
mıknatıslı civata tutma elemanında saklanabilir.

6.9 Takım değiştirme (Şekil 6)

İkaz! Akülü vidalama makinesi üzerinde

yapacağınız tüm çalışmalarda (örneğin takım
değiştirme; Bakım; vs.) dönme yönü şalterini orta
pozisyona ayarlayınız.
Kilitleme kovanını (13) geri çekin ve tutun.
Ucu (a) uç yuvası (1) içine takın, kilitleme kovanını
(13) bırakın.
Ta k ımdan çekerek kilitlemenin normal olup
olmadığını kontrol edin.

6.10 Civata sıkma:

Emniyetli çalışmayı sağlayan kendinden merkez­lemeli (örneğin Torx, yıldız vs.) civataları kullanın.
Kullanılan vidalama ucunun, civata formu ve
büyüklüğüne uygun olmasına dikkat edin.

meler aletin plastik parçalarına zarar verebilir.
Cihazın içine su girmemesine dikkat edin.
Elektrikli aletin içine su girmesi elektrik çarp­ma riskini yükseltir.

7.2 Bakım

Cihaz içinde bakımı yapılması gereken başka bir
parça yoktur.

7.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme­lidir:

Cihaz tipi

•

Cihazın ürün numarası

•

Cihazın kod numarası

•

İstenilen yedek parçanın yedek parça

•

numarası
Güncel bilgiler ve fi yatlar internette
www.isc-gmbh.info sayfasında açıklanmıştır.

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba­laj içinde sevk edilir. Bu ambalaj hammaddedir
ve böylece geri kazanılabilir veya geri kazanım
sistemine iade edilebilir. Alet ve aksesuarları
örneğin metal ve plastik gibi çeşitli malzemeler­den meydana gelir. Arızalı parçaları evsel atıkların
atıldığı çöpe atmayın. Alet, yönetmeliklere uygun
şekilde bertaraf edilmesi için özel atık toplama
merkezlerine teslim edilmelidir. Bu atık toplama
merkezlerinin nerede olduğunu yerel yönetimler­den öğrenebilirsiniz.

7. Temizleme, Bakım ve Yedek Parça
Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu
prizden çıkarın.

7.1 Temizleme

Koruma tertibatı, havalandırma delikleri ve

•

motor gövdesini mümkün olduğunca toz ve
kirden temiz tutun. Aleti temiz bir bez ile silin
veya düşük basınçlı hava ile üfleyerek temiz­leyin.
Aleti kullandıktan hemen sonra temizlemenizi

•

tavsiye ederiz.
Aleti düzenli olarak nemli bir bezle ve sıvı

•

sabunla temizleyin. Temizleme deterjanı veya
solvent malzemesi kullanmayınız, bu malze-

9. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve
dona karşı korunmuş ve çocukların erişemeyeceği
bir yerde saklayın. Optimal depolama sıcaklığı
5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal
ambalajı içinde saklayın.

- 63 -

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal
normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye
zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi :
Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle­re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz,
ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim
alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak­sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde
çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir.

Teknik değişiklikler olabilir

- 64 -

TR

Servis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin
irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu
partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz
kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek

Aşınma parçaları* Mandren, Akü
Sarf malzemesi/Sarf parçaları* Vidalama/matkap uçları
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil-
dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan
soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

•

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi

•

semptomları)?
Sizce aletin arızalı ana işlevi nedir (ana semptom)?

•

Bu işlevi açıklayınız.

- 65 -

TR

Garanti belgesi

Sayın Müşterimiz,
ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam
doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk
olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya
başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları, ilgili üretici fi rmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı

ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı
kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin
yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari
ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve
endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti
Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan
hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğ
gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay­naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar
veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter­siz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı
yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde­nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan
kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti
süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya
değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için
yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası

garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderile­cektir.

in yanlış bir şebeke

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy-
etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti
koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

- 66 -

UKR

Небезпека! - З метою зменшення ризику отримання травми слід читати інструкцію з
експлуатації

Обережно! Захищайте органи слуху. Шум може спричинити втрату слуху.

Обережно! Використовуйте захисні окуляри. Іскри, що утворюються під час роботи, а також і

частинки абразиву, стружка та пил можуть спричинити втрату видимості.

Тільки для роботи в сухих приміщеннях

Клас захисту ІІ

Вихідний штекер зарядного пристрою (постійний струм): зовнішня частина штекера має полюс
«-», внутрішня – «+».

130°

Якщо температура зарядного пристрою перевищить 130 °C, спрацьовує термозапобіжник.
Подачу струму до виходу буде перервано.

- 67 -

UKR

Небезпека!

При користуванні приладами слід
дотримуватися певних заходів безпеки, щоб
запобігти травмуванню і пошкодженням.
Тому уважно прочитайте цю інструкцію з
експлуатації / вказівки з техніки безпеки.
Надійно зберігайте її, щоб викладена в ній
інформація була у вас постійно під руками. У
випадку, якщо ви повинні передати прилад
іншим особам, передайте їм, будь
також і цю інструкцію з експлуатації / ці
вказівки з техніки безпеки. Ми не несемо
відповідальності за нещасні випадки
або пошодження, які виникли внаслідок
недотримання цієї інструкції і вказівок з
техніки безпеки.

ласка,

1. Вказівки по техніці безпеки

З відповідними вказівками по техніці безпеки
ознайомтеся, будь-ласка, в брошурі, що
додається.

Небезпека!
Прочитайте всі вказівки та інструкції з
техніки безпеки. Недотримання вказівок

та інструкцій з техніки безпеки може стати
причиною виникнення електричного удару,
пожежі та/або важкого травмування.

Зберігайте вказівки та інструкції з техніки
безпеки на майбутнє.

2. Опис приладу та об’єм
поставки

2.1 Опис приладу (рисунок 1/4)

1. Гніздо для бітів

2. Лампа

3. Регулятор моменту обертання

4. Магнітний тримач для гвинтів

5. Індикатор ємності елемента живлення

6. Вмикач індикатора ємності елемента

живлення

7. Кнопка-фіксатор

8. Гніздо для зарядки акумулятора

9. Вимикач

10. Перемикання ходу вправо-вліво

11. Зарядний пристрій

12. Кабель зарядного пристрою

13. Блокуюча втулка

2.2 Об’єм поставки

Будь ласка, перевірте комплектність виробу
відповідно до описаного об’єму поставки.
Якщо якісь деталі відсутні, зверніться - не
пізніше ніж через 5 робочих днів після купівлі
товару - до нашого сервісного центру чи
в торговельну точку, де ви придбали цей
прилад, та пред’явіть там відповідний чек або
квитанцію. Будь ласка, зауважте інформацію,
яка міститься наприкінці інструкції з
експлуатації в таблиці з даними щодо гарантії.

Відкрийте опакування та обережно

•

дістаньте прилад.
Зніміть пакувальний матеріал, а

•

також запобіжні та захисні пристрої,
використовувані під час транспортування

(якщо такі є).
Перевірте комплектність поставки.

•

Перевірте, чи немає пошкоджень на

•

приладі та комплектуючих.
Якщо можливо, зберігайте опакування

•

протягом всього гарантійного строку.

Небезпека!
Прилад та опакування не є іграшками
для дітей! Дітям заборонено гратись
пластиковими торбинками, плівкою та
дрібними деталями! Існує непезпека їх
проковтування та небезпека задушення!

Акумуляторний гвинтокрут

•

Зарядний пристрій

•

Автентична інструкція з експлуатації

•

Вказівки з техніки безпеки

•

3. Застосування за призначенням

Акумуляторний гвинтокрут призначений для
закручування і викручування гвинтів.

Машину слід використовувати тільки згідно
з її призначенням. Жодне інше використання
машини, що виходить за вказані межі, не
відповідає її призначенню. За несправності
або травми будь-якого виду, які виникли
внаслідок використання машини не за
призначенням, відповідальність несе не
виробник, а користувач/оператор.

Враховуйте, будь ласка, те, що за
призначенням наші прилади не
сконструйовані для виробничого, ремісничого
чи промислового застосування. Ми не беремо

- 68 -

UKR

на себе жодних гарантій, якщо прилад
застосовується на виробничих, ремісничих
чи промислових підприємствах, а також при
виконанні інших прирівняних до цього робіт.

4. Технічні параметри

Напруга двигуна: ................................. 3,6 V d. c.

Число обертів/холостий хід: ................200 min

Обертання вправо/вліво ...............................так

Зарядна напруга акумулятора: ..............6 V d.c.

Зарядний струм елемента живлення: .. 550 mA

Напруга зарядного пристрою: ...........................

................................................ 230-240 В ~ 50 Гц

Ємність елементу живлення ................... 1,5 Ah

Тривалість заряджання: ..................... 3 години

Тип елемента живлення: ................. літій-іонний

акумулятор

Вага: ...........................................................0,4 кг

Небезпека!
Шуми та вібрація

Параметри шумів та вібрації визначені у
відповідності з Європейським стандартом EN

60745

Рівень звуку L
Похибка K
Рівень звукової потужності L
Похибка K

Носіть навушники.

Вплив шуму може стати причиною втрати
слуху.

Загальні параметри коливань (сума векторів
у трьох напрямках) визначені у відповідності з
Європейським стандартом EN 60745.

Закручування гвинтів без ударного
пристрою

Величина емісії коливань ah ≤ 2,5 м/сек
Похибка K = 1,5 м/с

................................... 57 дБ (A)

pA

................................................ 3 дБ

pA

................................................. 3 дБ

WA

2

........... 68 дБ(А)

WA

2

Зазначена величина емісії коливань
може використовуватись для порівняння
електроінструментів між собою.

Зазначена величина емісії коливань може
також використовуватись для початкового
оцінювання

негативних впливів.

Зменшуйте вібрацію та утворення шуму до
мінімального рівня!

-1

Застосовуйте тільки бездоганно

•

функціонуючі прилади.
Регулярно проводіть технічний догляд

•

приладу та чистіть його.
Узгодьте свій стиль праці з роботою

•

приладу.
Не перевантажуйте прилад.

•

При необхідності віддавайте прилад на

•

перевірку.
Вимикайте прилад, якщо ви ним не

•

користуєтеся.
Носіть робочі рукавиці.

•

Обережно!
Залишкові ризики
Навіть при належному використанні
даного електроінструмента існують
залишкові ризики. Слід рахуватись з
наступними ризиками, обумовленими
конструкцією та виконанням даного
електроінструмента:

1. Ураження легень, якщо нехтувати
належними масками-респіраторами,
захищаючими від пилу.

2. Ураження органів слуху, якщо нехтувати
належними засобами захисту органів
слуху.

3. Шкода здоров’ю, обумовлена вібрацією
кисті та руки за умови довготривалого
використання інструмента або за
умови неналежного використання та
неналежного техобслуговування.

Зазначена величина емісії коливань
вимірювалась відповідно до
стандартизованого процесу випробувань,
вона може змінюватись в залежності від
способу використання електроінструмента,
в окремих випадках її значення може бути
більшим, ніж занотоване тут.

- 69 -

UKR

5. Перед запуском в експлуатацію

Небезпека!

Перед роботою з акумуляторним
гвинтокрутом необхідно прочитати наступні
вказівки:

1. Заряджайте акумуляторну батарею тільки
за допомогою зарядного пристрою, який
входить в об‘єм поставки.

2. Застосовуйте лише якісні і відповідні біти.

3. При виконанні робіт на стінах та мурах

перевірте, чи не прокладено в них
електро-, газо-, та водопроводи.

6. Технічне обслуговування

6.1 Зарядження акумулятора (рис. 2)

Акумулятор захищено від глибокої розрядки.
Вбудований захисний вимикач автоматично
вимикає пристрій, якщо акумулятор
розряджено. В такому випадку гніздо для біт
перестає обертатись.

Вказівка! Не користуйтесь більше вимикачем
УВІМКН./ВИМКН., якщо спрацював захисний
вимикач. В іншому випадку акумулятор може
бути пошкоджено.
Порівняйте, чи вказана на шильдику
напруга співпадає з наявною напругою в
електромережі. Увімкніть зарядний пристрій
в розетку і під’єднайте зарядний кабель до
гнізда для зарядки акумулятора. Процес
зарядки починається відразу після з’єднання
зарядного кабеля з зарядним адаптером.

Червоний світлодіод на індикаторі ємності (5)
свідчить про те, що акумулятор заряджається.
Коли прилад зарядився, червоний світлодіод
гасне, замість нього світиться зелений.

Вказівка! Під час зарядження акумулятора
рукоятка може нагрітись, однак це є цілком
нормальним.

Якщо зарядження елемента живлення не
відбувається, слід перевірити

чи є напруга в електромережі

•

чи забезпечений контакт на зарядних

•

контактах зярядного пристрою.

Якщо і після цього зарядження елемента
живлення не відбувається, слід надіслати

зарядний пристрій

•

та гвинтокрут

•

на перевірку до нашої служби сервісного
обслуговування.

З метою продовження терміну служби
елементу живлення ви повинні потурбуватися
про його своєчасне підзарядження. Це є
необхідним тоді, коли буде спостерігатись
падіння потужності акумуляторного
гвинтокрута.

6.2 Перемикач напрямку обертання
(рис. 3/поз. 10)

З допомогою розташованого над вимикачем
повзункового перемикача можна регулювати
напрямок обертання акумуляторного
гвинтокрута і убезпечити його від випадкового
вмикання. Можна вибрати ліво- або
правостороннє обертання. Щоб запобігти
пошкодженню редуктора, змінювати напрям
обертання слід лише при повному зупиненні
приладу. Якщо повзунковий перемикач
знаходиться в нейтральному положенні, то
вимикач приладу заблоковано.

6.3 Вимикач (рис. 3/поз. 9)

Щоб увімкнути прилад, натисніть вимикач.
Якщо його відпустити, то прилад зупиниться.

6.4 Підсвітка світлодіодом
(рисунок 3/поз. 2)

Світлодіод (2) додатково висвічує місце
роботи. Світлодіод (2) вмикається
автоматично, якщо було задіяно вимикач
приладу (9).

6.5 Кутові позиції (рис. 3+4/поз. 7)

Гвинтокрут може бути зафіксований під двома
кутами. Для цього треба натиснути на кнопку­фіксатор (7) та перевести гвинтокрут в бажану
позицію. Після цього кнопку-фіксатор (7) слід
відпустити.
Обережно! Перед початком роботи слід
перевірити, чи зафіксовано гвинтокрут у
вибраній позиції.

6.6 Індикатор ємності елемента живлення
(рисунок 5/поз. 5)

Від‘єднайти гвинтокрут від зарядного
пристрою або зарядного блоку.

- 70 -

UKR

Натисніть на вимикач індикатора ємності
елемента живлення (6). Індикатор ємності
елемента живлення (5) з допомогою трьох
кольорових світлодіодів інформує про заряд
елемента живлення.

Всі світлодіоди світяться:
елемент живлення повністю заряджено.

Світяться жовтий та червоний світлодіоди:
елемент живлення має ще достатній заряд.

Червоний світлодіод:
елемент живлення розряджено, його слід
зарядити.

6.7 Вибір моменту обертання (рис. 5/поз. 3)

Момент обертання для шурупів відповідного
розміру виставляється на установочному
кільці (3). Величина моменту обертання
залежить від ряду чинників:

від властивостей та твердості матеріалу, з

•

яким працюють
від довжини та якості використовуваних

•

шурупів
від вимог до конкретного з‘єднання

•

Про досягенння моменту обертання сигналізує
розчеплення муфти, супроводжуване
характерним звуком.

Вказівка! Налаштовуйте установочне
кільце на відповідний момент обертання
лише при повному зупиненні приладу.

6.8 Магнітний тримач шурупів
(рисунок 5/поз. 4)

Шурупи, які будуть використовуватись у
процесі роботи, можна викласти на магнітний
тримач, так вони завжди будуть під рукою.

6.9 Зміна знаряддя (рисунок 6)

Увага! При виконанні будь-яких маніпуляцій

з акумуляторним гвинтокрутом (наприклад,
зміна знаряддя, техобслуговування тощо)
перемикач напрямку обертання слід
перевести в середню позицію.
Потягніть блокуючу втулку (13) назад і
утримуйте її.
Вставте біт (а) у гніздо для бітів (1), відпустіть
блокуючу втулку (13).
Перевірте надійність фіксації знаряддя,
спробувавши потягнути його.

6.10 Уґвинчування:

Найкраще використовуйте гвинти з
самоцентруванням (наприклад, тор,
хрестоподібний шліц), які сприяють
безпечній праці. Звертайте увагу на те, щоб
застосовуваний біт та гвинт узгоджувались за
формою та розмірами.

7. Чистка, технічне
обслуговування і замовлення
запасних частин

Небезпека!

Перед початком всіх робіт по чистці
від‘єднайте мережевий штекер приладу від
мережі!.

7.1 Чистка

Захисні пристосування, шліци для доступу

•

повітря і корпус двигуна мають бути
максимально Прилад протирайте чистою
ганчіркою чи продувайте стисненим
повітрям з невеликим тиском.

Рекомендуємо чистити прилад зразу ж

•

після кожного використання.
Регулярно протирайте прилад вологою

•

ганчіркою з невеликою кількістю мила.
Не використовуйте очищуючі засоби чи

•

розчинники; вони можуть пошкодити
пластикові частини приладу. Слідкуйте
за тим, щоб в середину приладу не
потрапила вода. Потрапляння води в
електроінструменти підвищує вірогідність
електричного удару.

7.2 Технічне обслуговування

В середині приладу частини, що потребують
технічного обслуговування, відсутні.

7.3 Замовлення запасних деталей

При замовленні запасних деталей необхідно
зазначити такі дані:

Ти п пристрою

•

Номер артикулу пристрою

•

Ідентифікаційний номер пристрою

•

Номер необхідної запасної частини

•

Актуальні ціни та інформацію Ви можете
знайти на веб-сторінці www.isc-gmbh.info

- 71 -

8. Утилізація та вторинне

використання

Прилад знаходиться в опакуванні, щоб
запобігти пошкодженню при транспортуванні.
Це опакування є сировиною, яка придатна
для вторинного використаня або для
утилізації. Прилад та комплектуючі до нього
виготовлено з різних матеріалів, наприклад,
з металів та пластмаси. Прилади, які вийшли
з ладу, не є побутовим сміттям. Прилад слід
здати у відповідний пункт прийому, щоб його
було утилізовано належним чином. Якщо
місцезнаходження таких пунктів прийому
невідомо, слід звернутись до місцевої
адміністрації.

9. Зберігання

Зберігайте прилад та комплектуючі в
недоступному для дітей темному та сухому
приміщенні без мінусових температур.
Оптимальна температура зберігання - від
5 до 30 °С. Зберігайте електроінструмент в
оригінальному опакуванні.

UKR

- 72 -

UKR

Лише для країн-членів ЄС

Не викидайте електроінструменти у побутове сміття!

Відповідно до європейської директиви 2012/19/ЄС щодо відпрацьованих електричних та
електронних приладів та перенесення її принципів на національне право, електроінструменти,
що були у користуванні, необхідно окремо збирати та піддавати їх повторному використанню, що
відповідає вимогам охорони навколишнього середовища.

Альтернатива повторного використання щодо вимоги на повернення:
Власник електроприладу в якості альтернативного варіанту замість повернення зобов’язаний
посприяти належній утилізації у випадку добровільної відмови від власності на майно. З цією
метою відпрацьований прилад можна передати в пункт утилізації, який знищить продукт
відповідно до національного закону про кругообіг в господарстві та про утилізацію відходів.
Сюди не належать комплектуючі відпрацьованих приладів та допоміжні засоби, які не мають
електричних складових.

Передрук або інше розмноження документації та супроводжуючих документів до продукції, а
також витягу із документів, допускаються лише після отримання однозначного дозволу від фірми

«iSC GmbH»

Ми залишаємо за собою право на внесення технічних змін.

- 73 -

UKR

Інформація щодо сервісу

В усіх країнах, зазначених в гарантійному талоні, ми маємо компетентних партнерів по наданню
сервісних послуг, їх контактні дані ви знайдете в гарантійному талоні. Ці партнери завжди до
ваших послуг у всіх випадках, коли йдеться про ремонт, постачання запасних частин, частин, які
спрацьовуються, та витратних матеріалів.

Слід зауважити, що перелічені нижче деталі
або зношуються самі по собі, або ж є витраними матеріалами.

Категорія Приклад

Швидкозношувані деталі* Патрон для свердла, Акумулятор
Витратні деталі/витратні частини* Насадки/свердла
Відсутні деталі

* Не обов’язково входять в комплект поставки!

За умови виникнення недоліків або хиб, просимо заявити про це через Інтернет за адресою
www.isc-gmbh.info. Зверніть увагу на якомога детальніший опис хиби та обов’язково надайте для
цього відповіді на наступні

Пристрій побував у роботі, а чи був відразу несправний?

•

Чи помітили ви щось перед виникненням дефекту (симптом перед дефектом)?

•

Які хиби, на вашу думку, має пристрій (головний симптом)?

•

Опишіть ці хиби.

питання:

даного виробу спрацьовуються при використанні

- 74 -

UKR

Гарантійний талон

Шановні покупці,
наші вироби підлягають суворому контролю якості. Однак, якщо трапиться так, що цей прилад
не працюватиме належним чином, ми дуже шкодуватиме з цього приводу та попросимо вас
звернутись до нашої служби сервісу за адресою, яку зазначено на цьому гарантійному талоні.
Ви можете звернутись до нас і по телефону, скористувавшись зазначеним
Для пред‘явлення гарантійних вимог слід враховувати наступне:

1. Ці умови надання гарантії регулюють надання додаткових гарантійних послуг, які виробник
обіцяє покупцям своїх нових виробів поза межами законодавчо визначених гарантійних
зобов’язань. Ця гарантія не стосується ваших прав на вимоги, які випливають з наданої
відповідно до законодавства гарантії. Наша гарантія є для вас безкоштовною.

2. Гарантійна послуга стосується виключно хиб нового придбаного вами приладу зазначеного
нижче виробника, які результують з вад матеріалу або помилок при виготовленні; ми
вирішуємо, що слід зробити - усунути хиби або замінити прилад.
Зауважте, що наші прилади за своїм призначенням не були сконструйовані для застосування
в кустарному виробництві, ремісництві чи для професійної діяльності. Договір гарантії не
існуватиме, якщо прилад впродовж часу гарантії використовувався на кустарних, ремісничих
або промислових підприємствах, або зазнав навантаження, подібного зазначеному.

3. Наша гарантія не охоплює:
– пошкодження, яких зазнав прилад внаслідок недотримання інструкції щодо збирання
або внаслідок неналежного під’єднання, внаслідок недотримання інструкції з експлуатації
(наприклад під’єднання до мережі живлення з неналежною напругою або струмом),

внаслідок недотримання приписів щодо техобслуговування та техніки безпеки, внаслідок
зазнання приладом впливу ненормальних умов оточуючого середовища чи внаслідок
неналежного догляду та техобслуговування.

– пошкодження, яких зазнав прилад внаслідок неналежного та неправильного використання
(наприклад, перевищення припустимої інтенсивності роботи приладу або використання
недозволеного приладдя або комплектуючих), проникнення сторонніх тіл в прилад
(наприклад, пісок, каміння або порох, пошкодження при перевезенні), пошкодження, які

виникли від застосування сили чи стороннього впливу (наприклад, пошкодження після
падіння).
– пошкодження приладу або його частин, які пов’язані із звичайним спрацьовуванням від
використання за призначенням, звичайним спрацьовуванням або будь-яким звичайним
спрацьовуванням.

4. Гарантійний строк становить 24 місяці, його перебіг починається з дати купівлі приладу.
Вимоги, які випливають з гарантійних зобов’язань, слід висувати впродовж тривання
гарантійного строку, протягом двох тижнів з моменту розпізнання вами відповідної
хиби. Висунення вимог щодо гарантійних зобов’язань після сплину гарантійного строку є
неможливим. Ремонт або заміна приладу не призводить ні до продовження гарантійного
строку, ні до виникнення нового гарантійного строку для всього приладу або нових
запчастин. Це є чинним також за умови використання сервісу на місці.

5. Для реалізації ваших вимог щодо гарантії заявіть, будь-ласка, про дефектний прилад
за адресою: www.isc-gmbh.info. Якщо дефект охоплено нашею
отримаєте відремонтований або новий прилад.

гарантією, ви незабаром

сервісним номером.

Звичайно, ми усуваємо, за відповідну платню, дефекти приладу, які не охоплено або більше
не охоплено гарантією. В такому випадку надішліть, будь ласка, прилад за нашою адресою,
передбаченою для сервісного обслуговування.

Відносно швидкозношуваних, витратних та відсутніх деталей ми посилаємось на обмеження цієї
гарантії відповідно до інформації щодо сервісного обслуговування в цій інструкції з експлуатації.

- 75 -

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akkuschrauber TE-SD 3,6 Li Kit / Ladegerät für TE-SD 3,6 Li Kit (Einhell)

87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC

X

2004/108/EC
2004/22/EC
1999/5/EC
97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC

X

2011/65/EC

X

2006/42/EC

Annex IV

Notifi ed Body:
Notifi ed Body No.:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2004/26/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 60745-1; EN 60745-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2;

EN 61000-3-3; EN 60335-1; EN 60335-2-29; EN 62233

Landau/Isar, den 02.06.2015

First CE: 11 Archive-File/Record: NAPR012458
Art.-No.: 45.134.95 I.-No.: 11025 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 76 -

Yang/Product-ManagementWeichselgartner/General-Manager

- 77 -

- 78 -

- 79 -

EH 07/2015 (01)
