Einhell TE-SC 920 L User guide

Download

D Originalbetriebsanleitung

Steintrennmaschine

F Mode d’emploi d’origine

Coupe-carrelage

I Istruzioni per l’uso originali

Tagliapietre

NL Originele handleiding

Steensnijmachine

E Manual de instrucciones original

Cortadora profesional para piedras

P Manual de instruções original

Cortador de pedra

RT-SC 920 L

Art.-Nr.: 43.014.32 I.-Nr.: 11032

Anl_RT_SC_920_L_SPK2.indb 1Anl_RT_SC_920_L_SPK2.indb 1 25.09.12 10:2725.09.12 10:27

9 7

3 3

Anl_RT_SC_920_L_SPK2.indb 2Anl_RT_SC_920_L_SPK2.indb 2 25.09.12 10:2725.09.12 10:27

- 2 -

4 5

6 7

16a

27 28

8 9

- 3 -

Anl_RT_SC_920_L_SPK2.indb 3Anl_RT_SC_920_L_SPK2.indb 3 25.09.12 10:2725.09.12 10:27

10 11

12 13

14 15

- 4 -

Anl_RT_SC_920_L_SPK2.indb 4Anl_RT_SC_920_L_SPK2.indb 4 25.09.12 10:2725.09.12 10:27

16 17

18 19

49 49 46

20 21

49 49 46

- 5 -

Anl_RT_SC_920_L_SPK2.indb 5Anl_RT_SC_920_L_SPK2.indb 5 25.09.12 10:2725.09.12 10:27

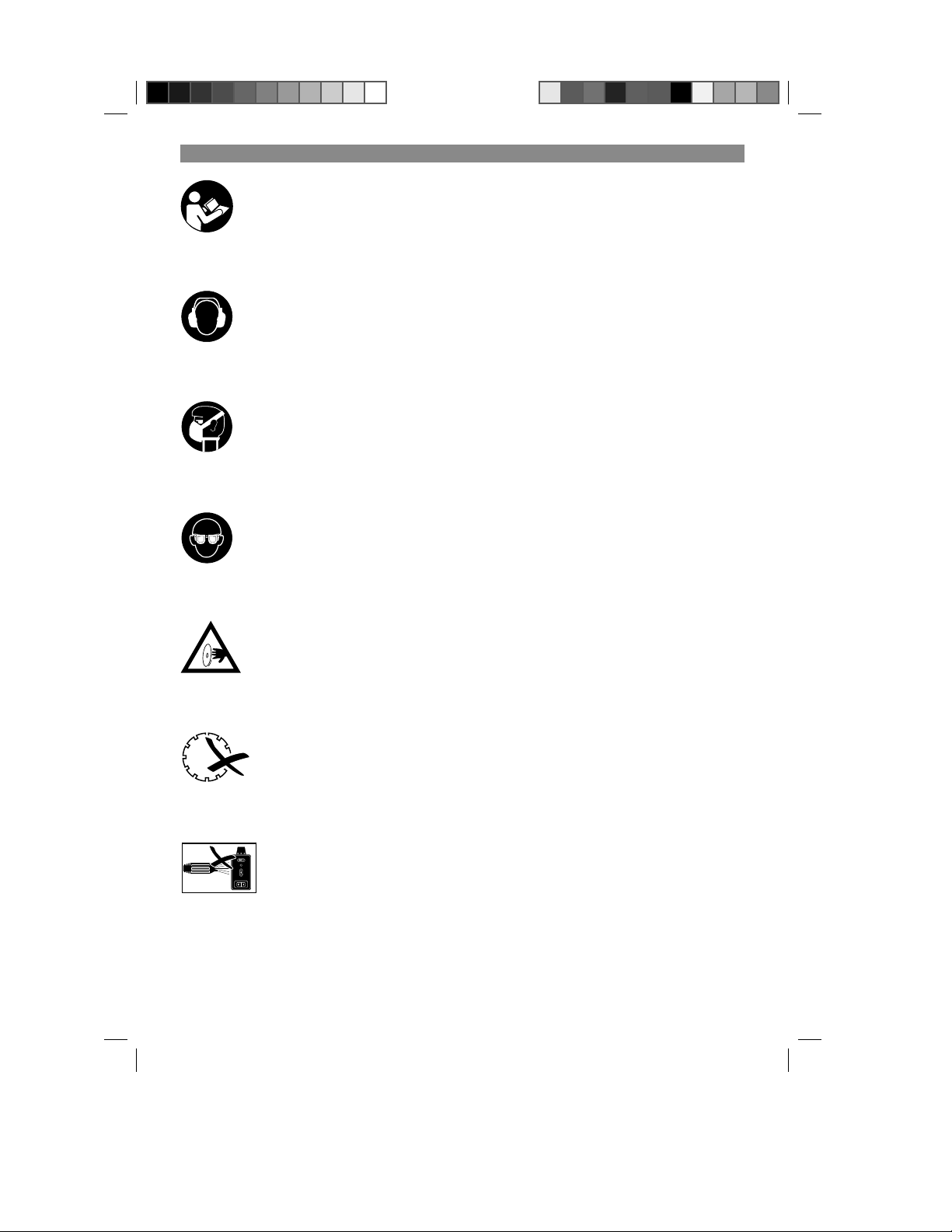

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-

sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Achtung! Schnittgefahr

Segmentierte Diamant Trennscheiben dürfen nicht verwendet werden

Demontieren Sie den Laser, bevor Sie die Maschine mit Wasser reinigen.

- 6 -

Anl_RT_SC_920_L_SPK2.indb 6Anl_RT_SC_920_L_SPK2.indb 6 25.09.12 10:2725.09.12 10:27

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

 Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

 Achtung: Laserstrahlung

Nicht in den Strahl blicken Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2001

ƓʸÃ

position führen. Lasermodul niemals öffnen.

•

Wenn das Messwerkzeug längere Zeit nicht

•

benutzt wird, sollten die Batterien entfernt werden.

Zusätzliche Sicherheitshinweise

Maschine auf ebenen, rutschfesten Boden

•

stellen. Die Maschine darf nicht wackeln. Vergewissern Sie sich, dass die Spannung

•

auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Dann erst Stecker ans Stromnetz anschließen. Schutzbrille aufsetzen.

•

Gehörschutz tragen.

•

Schutzhandschuhe tragen.

•

Rissige Diamanttrennscheiben nicht mehr

•

verwenden und auswechseln. Es dürfen keine segmentierten Trennschei-

•

ben verwendet werden. Achtung: Trennscheibe läuft nach!

•

Diamanttrennscheibe nicht durch seitlichen

•

Druck abbremsen. Achtung: Diamanttrennscheibe muss immer

•

mit Wasser gekühlt werden. Vor dem Wechseln der Trennscheibe Netzste-

•

cker ziehen. Nur geeignete Diamanttrennscheiben ver-

•

wenden. Maschine niemals unbeaufsichigt in Räumen

•

mit Kindern stehen lassen. Vor der Kontrolle des elektr. Motorraumsys-

•

tems den Netzstecker ziehen. Unordnung in Ihrem Arbeitsbereich führt

•

leicht zu Unfällen. Achten Sie bei Ihrer Arbeit auf einen sicheren

•

und festen Stand. Vermeiden Sie abnormale Körperhaltung, halten Sie immer das Gleichgewicht. Beim Blockieren der Trennscheibe, Gerät

•

ausschalten und vom Netz nehmen, erst dann das Werkstück entfernen.

Nicht direkt mit ungeschützten Augen in den

•

Laserstrahl blicken. Niemals direkt in den Strahlengang blicken.

•

Den Laserstrahl nie auf reflektierende Flä-

•

chen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen. Vorsicht - wenn andere als die hier angege-

•

benen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsex-

- 7 -

Anl_RT_SC_920_L_SPK2.indb 7Anl_RT_SC_920_L_SPK2.indb 7 25.09.12 10:2725.09.12 10:27

2. Gerätebeschreibung und Lieferumfang

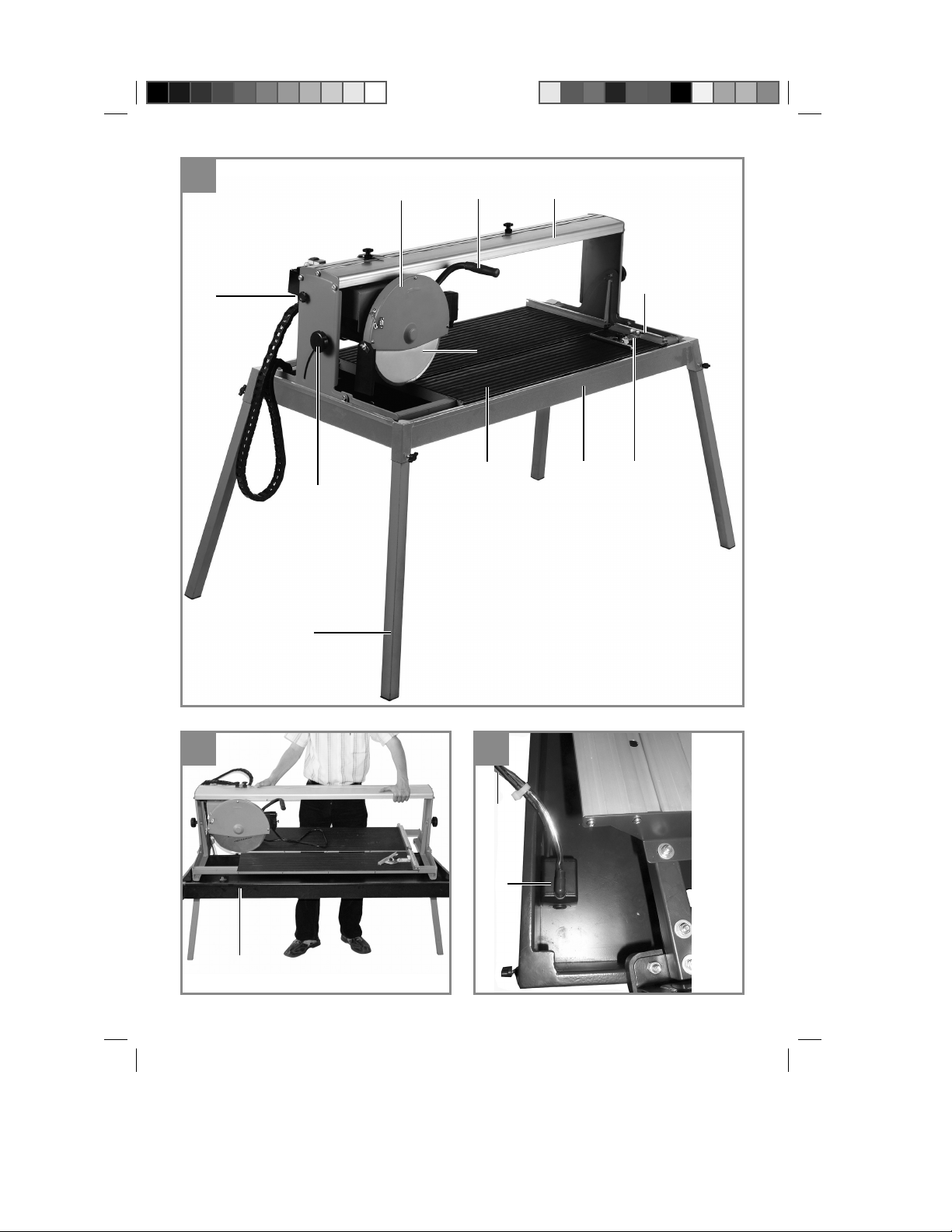

2.1 Gerätebeschreibung (Bild 1/3/4/6/10)

1. Standfüße

2. Diamanttrennscheibe

3. Wanne

4. Arbeitstisch

5. Winkelanschlag

6. Anschlagschiene

7. Führungsschiene

8. Trennscheibenschutz

9. Handgriﬀ

10. Sterngriﬀ schraube für Winkeleinstellung

11. Sterngriﬀ schraube für Transportsicherung

12. Flügelschrauben

13. Kühlwasserpumpe

14. Schlauch

15. Motor

16. Ein-/Ausschalter

17. Winkelskala

2.2 Lieferumfang

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Steintrennmaschine

•

Wanne(3)

•

Kühlwasserpumpe (13)

•

Winkelanschlag (5)

•

Standfüße (1)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Die Steintrennmaschine kann für übliche Schneid-arbeiten an Betonplatten, Pﬂ asterstei- nen , Marmor- und Granitplatten, Ziegel, Fliesen und ähnlichem entsprechend der Maschinengröße verwendet werden. Sie ist für Heim- und Handwerk konzipiert. Das Schneiden von Holz und Metall ist nicht erlaubt.

Die Maschine darf nur nach Ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Trennscheiben verwendet werden. Die Verwendung von Sägeblättern ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüberhinaus sind die geltenden UVV-Vorschriften genauestens zu beachten. Sonstige allgemeine Regeln in arbeitsmedizinischer und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehenden Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung der Diamanttrennscheibe im nicht

•

abgedeckten Bereich. Eingreifen in die laufende Diamanttrennschei-

•

be. Herausschleudern eines fehlerhaften Dia-

•

mantaufsatzes der Trennscheibe. Von Werkstücken und Werkstückteilen.

•

Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

- 8 -

Anl_RT_SC_920_L_SPK2.indb 8Anl_RT_SC_920_L_SPK2.indb 8 25.09.12 10:2725.09.12 10:27

4. Technische Daten

Motorleistung .......................... 2200 W S2 20 min

Motordrehzahl ......................................3000 min

Wechselstrommotor ....................... 230 V ~ 50 Hz

Isolierstoﬀ klasse .................................... Klasse B

Schutzart ..................................................... IP 54

Länge des Schnittes ............................... 920 mm

Länge Jolly ............................................. 920 mm

Schnitthöhe 90° ................................max. 70 mm

Schnitthöhe 45° ................................max. 55 mm

Schneidetisch

Abmessungen ....................... 920 mm x 550 mm

Diamanttrennscheibe ..................... ø 300 x ø 25,4

Laserklasse ....................................................... 2

Wellenlänge Laser ................................... 650 nm

Leistung Laser .........................................< 1 mW

Stromversorgung Laser ............... 2 x 1,5 V (AAA)

Gewicht ........................................................78 kg

Einschaltdauer:

Die Einschaltdauer S2 20 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung (2200 W) nur für die auf dem Datenschild angegebene Zeit (20 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

Leelauf

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

........................... 94,5 dB(A)

............................................ 3 dB

................... 107,5 dB(A)

........................................... 3 dB

.............................. 76 dB(A)

............................................ 3 dB

........................ 89 dB(A)

........................................... 3 dB

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

-1

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird. Tragen Sie Handschuhe.

•

Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Die Maschine muss standsicher aufgestellt

•

werden, d. h. auf einer Werkbank, dem serienmäßigen Untergestell o. ä. festschrauben. Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Die Trennscheibe muss frei laufen können.

•

Montage Schlauch- und Kabelführung (Abb. 16)

- 9 -

Anl_RT_SC_920_L_SPK2.indb 9Anl_RT_SC_920_L_SPK2.indb 9 25.09.12 10:2725.09.12 10:27

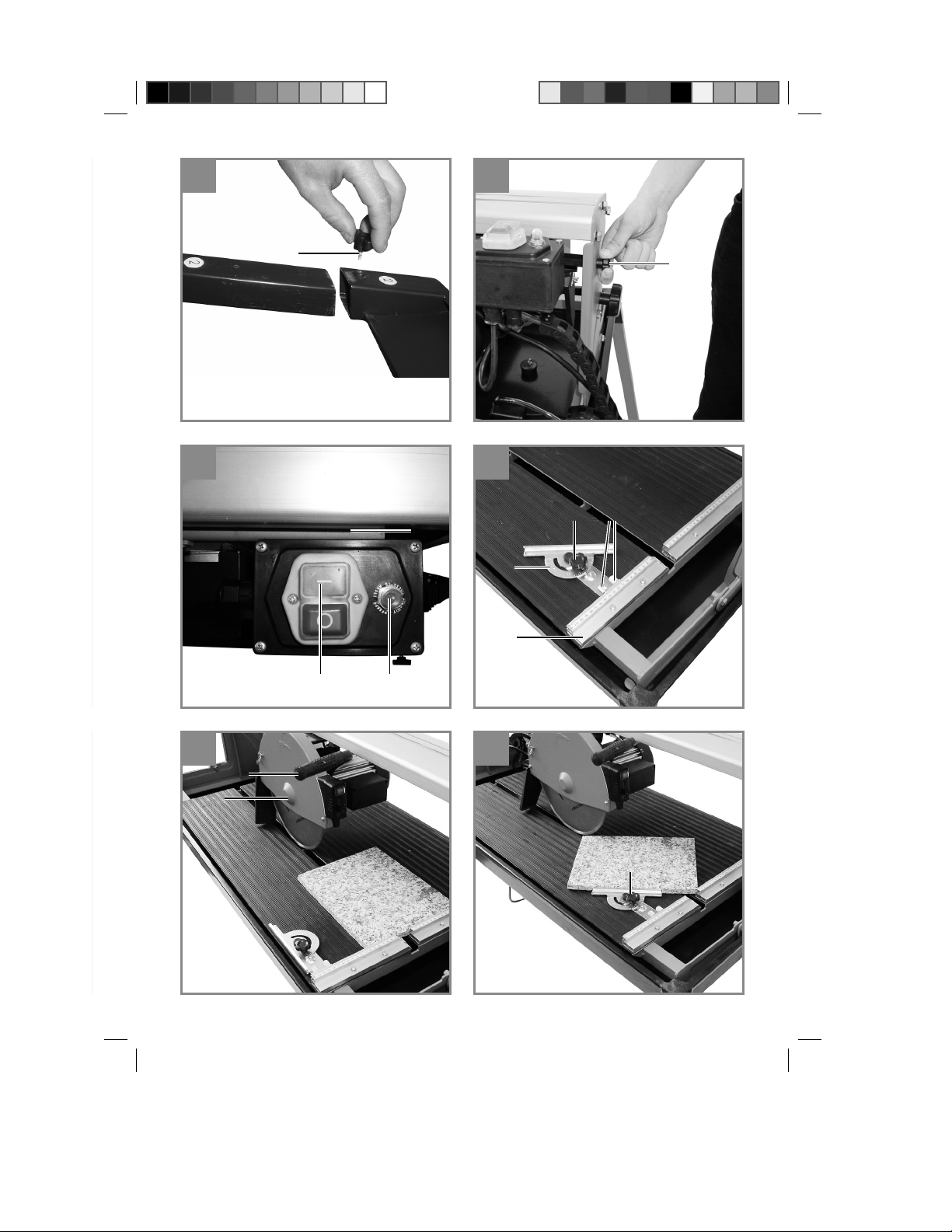

Montage Untergestell und Kühlwasserpumpe (Abb. 2-5)

Standfüße (1) mit Flügelschrauben (12) an

•

die Wasserwanne schrauben. Untergestell aufstellen.

•

Kompletten Fliesenschneider in die Wanne

•

(3) stellen. Kühlwasserpumpe (13) an geeigneter Stelle

•

in die Wasserwanne legen und mit den Saugnäpfen am Wannenboden fixieren. Pumpe, Kabel und Kühlwasserschlauch (14) dürfen nicht in den Schnittbereich gelangen können! Wasser auffüllen bis Pumpe (13) vollständig

•

mit Wasser bedeckt ist. Sterngriffschraube (11) und Distanzstück (40)

•

entfernen.

Achtung: Beim Herausheben der Maschine aus der Wanne und beim Transport der Maschine muss die Schneideinheit wieder mit der Sterngriﬀ schraube (11) und Distanzstück (40) gesi- chert werden!

Wichtig!

Achten Sie darauf, dass der Kühlwasserschlauch (14) bei der Montage nicht knickt, sonst ist eine einwandfreie Funktion nicht gewährleistet.

Achtung!

Das Kabel und Kühlwasserschlauch dürfen nicht in den Schnittbereich gelangen können.

6. Bedienung

6.1 Ein/Ausschalter (Bild 6)

Zum Einschalten auf die „I“ des Ein-/Aus-

•

schalters (16) drücken. Vor Beginn des Schneidevorgangs ist abzu-

•

warten bis die Trennscheibe die max. Drehzahl erreicht hat und die Kühlwasserpumpe (13) das Wasser zur Trennscheibe befördert hat. Zum Ausschalten auf die „0“ des Schalters

•

(16) drücken. Die Maschine besitzt einen Überlastschalter

•

(16a). Wird die Maschine überlastet, spricht der Überlastschalter (16a) an. Nach dem Abkühlvorgang kann die Maschine durch Betätigung des Überlastschalters (16a) wieder eingeschaltet werden.

6.2 90° Schnitte (Abb. 7/8)

Sterngriffschraube (27) lockern

•

Winkelanschlag (5) auf 90° stellen und Stern-

•

griffschraube (27) wieder festziehen. Schrauben (28) wieder anziehen um den

•

Winkelanschlag (5) zu fixieren. Maschinenkopf (29) am Handgriff (9) nach

•

hinten schieben. Fliese an die Anschlagschiene (6) an den

•

Winkelanschlag (5) anlegen. Maschine einschalten.

•

Achtung: Abwarten, bis das Kühlwasser die

•

Trennscheibe (2) erreicht hat. Maschinenkopf (29) langsam und gleichmä-

•

ßig am Handgriff (9) nach vorne durch die Fliese ziehen. Nach Schnittende die Maschine wieder aus-

•

schalten.

6.3 45° Diagonalschnitt (Abb. 9)

Winkelanschlag (5) auf 45° einstellen

•

Schnitt wie unter 6.2 erklärt, durchführen.

•

6.4 45° Längsschnitt, „Jollyschnitt“ (Abb. 10)

Sterngriffschraube (10) lockern

•

Führungsschiene (7) nach links auf 45° der

•

Winkelskala (17) neigen. Stergriffschraube (10) wieder festziehen.

•

Schnitt wie unter 6.2 erklärt, durchführen.

•

6.4.1 Bearbeitung größerer Werkstücke

(Abb. 11/12)

Um größere Werkstücke bearbeiten zu können, kann die Schneideinheit nach oben geklappt werden. In dieser Position können Werkstücke mit einer Länge von bis zu 920 mm (bis max. 38 mm Werkstückdicke) bearbeitet werden.

Dazu Schraube (37) an Oberseite entfernen.

•

Schneideinheit klappt selbstständig nach

•

oben. Jetzt können die gewünschten Schnitte wie

•

in Kap. 6.2 bis 6.4 beschrieben durchgeführt werden. Es muss lediglich am Handgriff ein zusätzlicher leichter Druck nach unten ausgeübt werden.

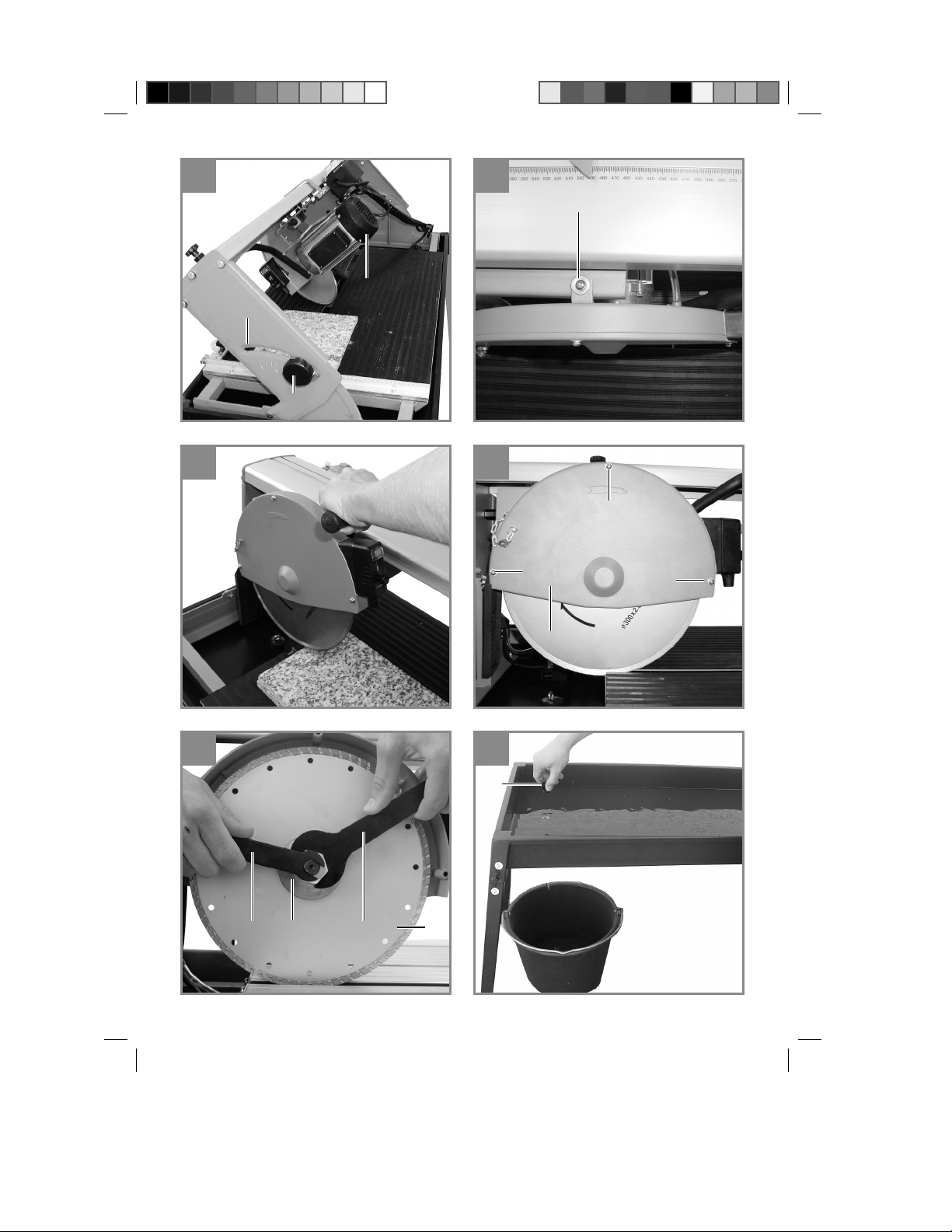

6.5 Diamanttrennscheibe wechseln

(Abb. 13/14)

Netzstecker ziehen.

•

Die drei Schrauben (30) lösen und Sägeblatt-

•

schutz (8) abnehmen. Schlüssel (31) an der Motorwelle ansetzen

•

und halten. Mit dem Schlüssel (34) die Flanschmutter

•

in Laufrichtung der Trennscheibe (2) lösen.

- 10 -

Anl_RT_SC_920_L_SPK2.indb 10Anl_RT_SC_920_L_SPK2.indb 10 25.09.12 10:2725.09.12 10:27

(Achtung: Linksgewinde) Außenflansche (35) und Trennscheibe (2)

•

abnehmen. Aufnahmeflansch vor der Montage der neuen

•

Trennscheibe sorgfältig reinigen. Die neue Trennscheibe in umgekehrter Rei-

•

henfolge wieder einsetzen und festziehen. Achtung: Laufrichtung der Trennscheibe beachten! Sägeblattschutz (8) wieder montieren.

•

6.6 Betrieb Laser (Bild 17-21)

6.6.1 Stationärer Betrieb (Bild 17/18) Einschalten: Den Ein/-Ausschalter (46) in Stel-

lung „I“ bewegen. Ausschalten: Den Ein/-Ausschalter (46) in Stellung „0“ bewegen. Schalten Sie den Laser (45) ein. Eine Laserlinie wird auf das zu bearbeitende Material projiziert und zeigt Ihnen die exakte Schnittführung an. Mit Hilfe der Schraube (47) kann der Laser zusätzlich einjustiert werden. Lösen Sie hierfür die Schraube (47) einige Umdrehungen. Der Laser (45) lässt sich nun auf dem Adapter (48) in vertikaler und horizontaler Richtung bewegen und ausrichten. Ziehen Sie die Schraube (47) wieder fest, wenn die gewünschte Einstellung erreicht ist.

6.6.2 Betrieb als Lasernivelliergerät (Bild 17-20)

Entfernen Sie die Schraube (47). Der Laser (45) lässt sich nun vom Adapter (48) abnehmen und kann als externes Lasernivelliergerät dienen. Der Laser (45) ist mit zwei Wasserwaagenlibellen (49) ausgestattet und kann somit horizontal und vertikal ausgerichtet werden. Die Bodenplatte (50) des Lasers ist magnetisch, so dass er sich auf entsprechenden Untergründen befestigen lässt. Bild 19 und 20 zeigt zwei Anwendungsbeispiele.

6.6.3 Batteriewechsel

Entfernen Sie die Bodenplatte (50), indem Sie die 4 Schrauben (51) herausdrehen. Nehmen Sie die verbrauchten Batterien heraus und ersetzen Sie sie durch neue. Verschrauben Sie dann die Bodenplatte (50) wieder.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

Staub und Verschmutzung sind regelmäßig

•

von der Maschine zu entfernen. Die Reinigung ist am besten mit einem Lappen oder Pinsel durchzuführen. Benutzen Sie zur Reinigung des Kunststoffes

•

keine ätzenden Mittel. Die Wanne (3) und Kühlmittelpumpe (13) ist

•

regelmäßig von Verschmutzungen zu reinigen, da ansonsten die Kühlung der Diamanttrennscheibe (2) nicht gewährleistet ist.

8.2 Wartung

Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.

8.3 Transport

Vor dem Transport muss das Kühlmittel voll-

•

ständig abgelassen werden. Zum Anheben der Maschine keine Sicher-

•

heitsvorrichtungen benutzen.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

- 11 -

Anl_RT_SC_920_L_SPK2.indb 11Anl_RT_SC_920_L_SPK2.indb 11 25.09.12 10:2725.09.12 10:27

9. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

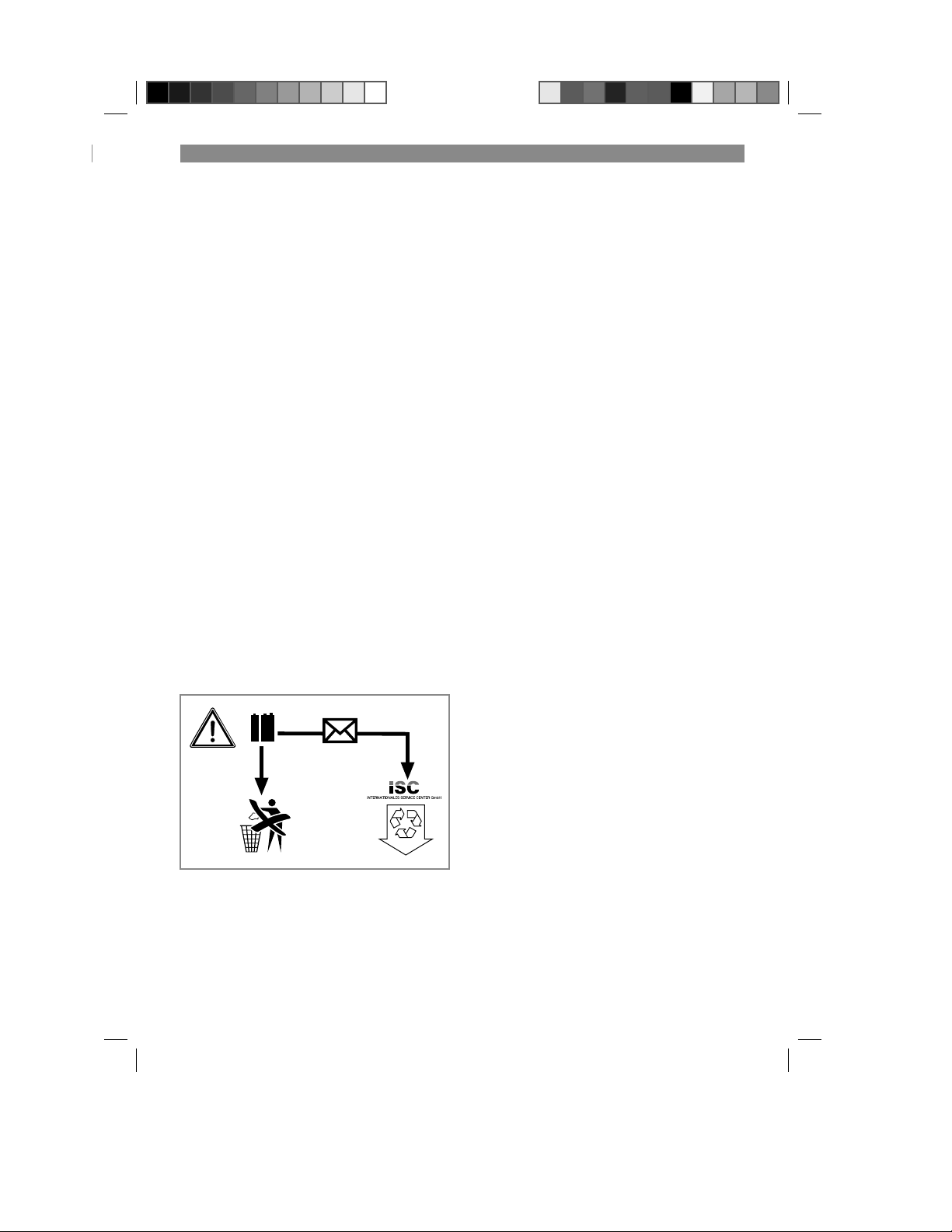

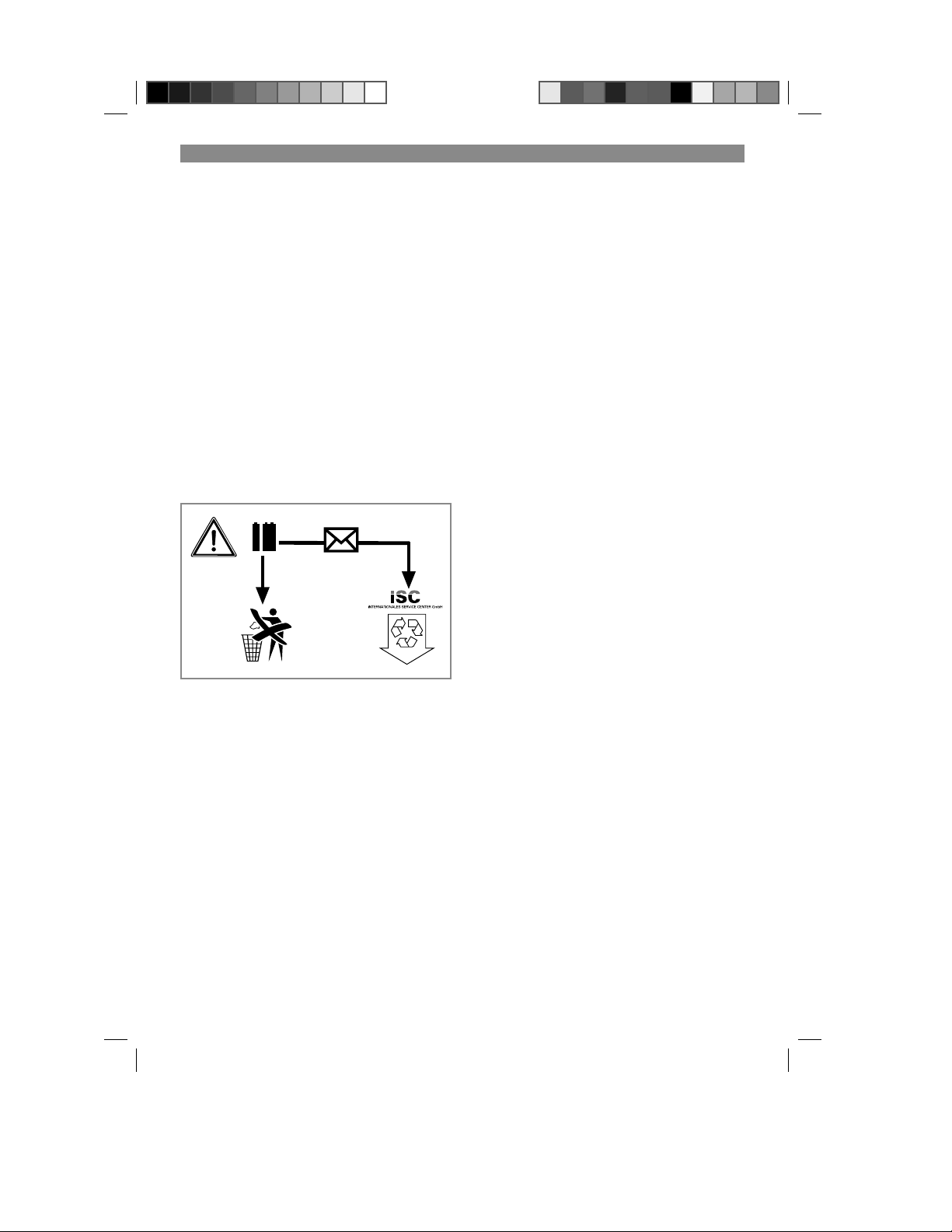

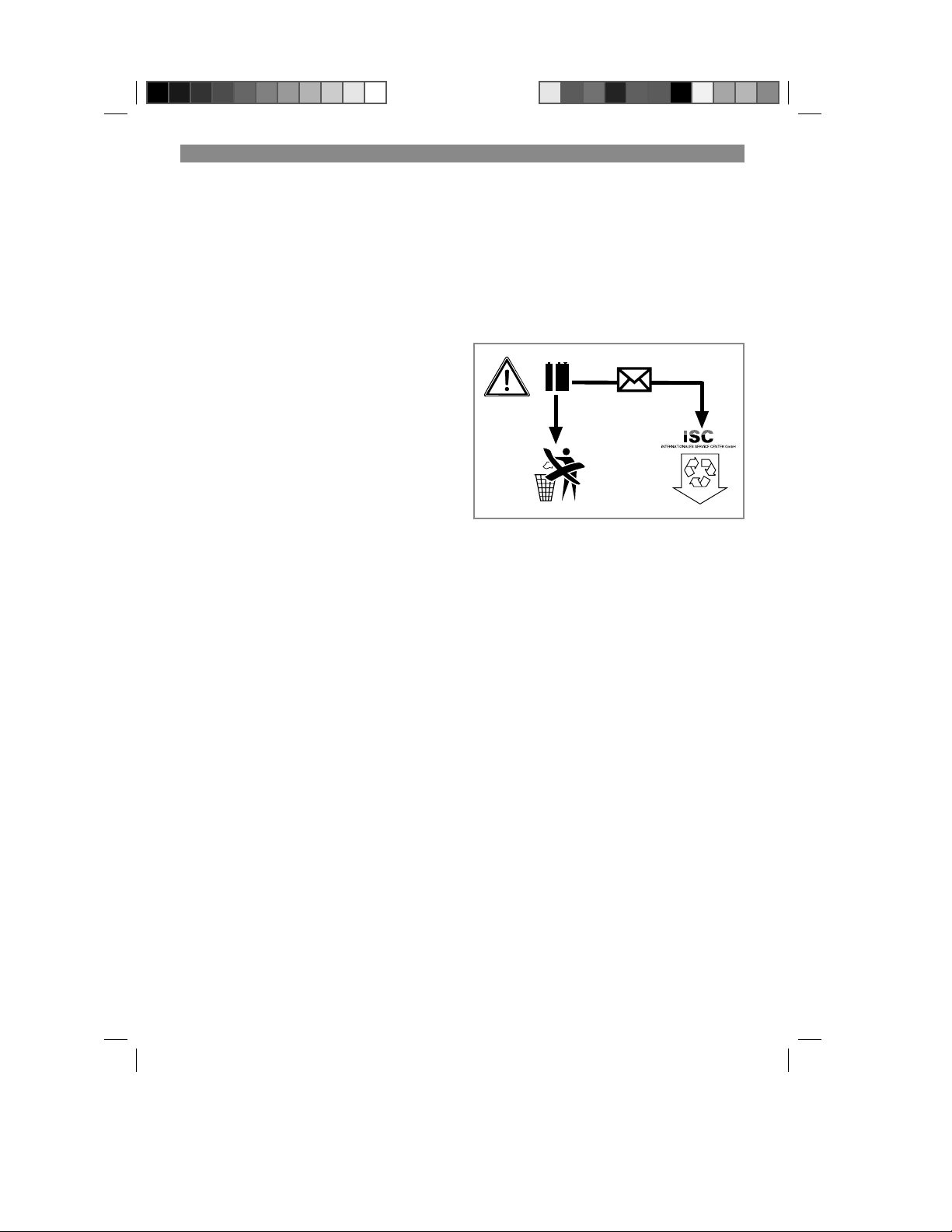

11. Entsorgung Batterien

Batterien beinhalten umweltgefährdende Materialien. Werfen Sie Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt werden. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.

- 12 -

Anl_RT_SC_920_L_SPK2.indb 12Anl_RT_SC_920_L_SPK2.indb 12 25.09.12 10:2725.09.12 10:27

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin-

•

gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen. Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Z nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben. Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

- 13 -

Anl_RT_SC_920_L_SPK2.indb 13Anl_RT_SC_920_L_SPK2.indb 13 25.09.12 10:2725.09.12 10:27

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-

fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-

achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungsund Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriﬀ e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-

frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 011 843 · Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info

- 14 -

Anl_RT_SC_920_L_SPK2.indb 14Anl_RT_SC_920_L_SPK2.indb 14 25.09.12 10:2725.09.12 10:27

Garantie JA NEIN Kaufbeleg-Nr. / Datum:

Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l

Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen

Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten

und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriﬀ en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.

PLZ: Ort:

Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

Straße / Nr.:

Name:

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)

Service Hotline: 01805 011 843 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr

Mobil:

Ihre Anschrift eintragen

- 15 -

Anl_RT_SC_920_L_SPK2.indb 15Anl_RT_SC_920_L_SPK2.indb 15 25.09.12 10:2725.09.12 10:27

Telefon:

Retouren-Nr. iSC:



Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures

Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Attention ! Risque de coupure

Il ne faut pas utiliser de meules tronçonneuses diamant segmentées.

Démontez le laser avant de nettoyer la machine à l’eau.

- 16 -

Anl_RT_SC_920_L_SPK2.indb 16Anl_RT_SC_920_L_SPK2.indb 16 25.09.12 10:2725.09.12 10:27

 Attention !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

 Avertissement !

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Indications particulières relatives au laser

 Attention : Rayon laser

Ne pas regarder en direction du rayon Classe de laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2001

Ne fixez pas le rayon laser des yeux sans

•

protection. Ne regardez jamais directement dans le fais-

•

ceau des rayons. Le rayon laser ne doit jamais être dirigé sur

•

des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux. Attention - si vous procédez d’autre manière

•

ƓʸÃ

que celle indiquée ici, cela peut entraîner une exposition dangereuse au rayon. Ne jamais ouvrir le module du laser.

•

Retirez les batteries de l’appareil s’il reste

•

longtemps inutilisé.

Consignes de sécurité supplémentaires

Placer la machine sur une surface plane et

•

antiglissante. La machine ne doit pas branler. S’assurer que la tension indiquée sur la

•

plaque signalétique est identique à celle sur place. Brancher seulement maintenant. Mettre des lunettes de sécurité.

•

Porter un casque anti-bruit.

•

Porter des gants de protection.

•

Ne plus utiliser de meules de tronçonnage

•

diamantées fissurées. Les échanger. Il est interdit d’employer des meules de

•

tronçonnage segmentées. Attention: La meule de tronçonnage continue

•

à marcher après l’arrêt de la machine! Ne pas freiner la meule de tronçonnage

•

diamantée en exercant une pression latérale. Attention: la meule de tronçonnage diaman-

•

tée doit toujours être refroidie à l’eau. Retirer la fiche de la prise de courant avant de

•

remplacer la meule de tronçonnage. Utiliser uniquement des meules de tron-

•

çonnage diamantées appropriées. Ne jamais laisser la machine sans surveil-

•

lance dans des locaux où se trouvent des enfants. Garder la machine hors de portée des en-

•

fants. Débrancher la machine avant de contrôler le

•

système électrique du compartiment du moteur. Le désordre sur le lieu de travail entraîne faci-

•

lement des accidents. Lors de votre travail, veillez à avoir une positi-

•

on stable et sûre. Évitez une tenue anormale du corps, gardez toujours votre équilibre. Si la meule tronçonneuse est bloquée, éteig-

•

nez l‘appareil et débranchez-le du réseau, puis retirez la pièce à usiner.

- 17 -

Anl_RT_SC_920_L_SPK2.indb 17Anl_RT_SC_920_L_SPK2.indb 17 25.09.12 10:2725.09.12 10:27

2. Description de l’appareil et volume de livraison

2.1 Description de l’appareil

(ﬁ gure 1/3/4/6/10)

1. Pieds

2. Meule tronçonneuse diamantée

3. Cuve

4. Table de travail

5. Butée en coin

6. Rail de butée

7. Barre de guidage

8. Protection de la meule tronçonneuse

9. Poignée

10. Vis de poignée en étoile pour les réglages

d’angle

11. Vis de poignée en étoile pour le blocage de

transport

12. Vis à oreilles

13. Pompe d’eau de refroidissement

14. Tuyau

15. Moteur

16. Interrupteur Marche/Arrêt

17. Echelle d’angle

2.2 Volume de livraison

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Coupe-carrelage

•

Cuve(3)

•

Pompe d’eau de refroidissement (13)

•

Butée en coin (5)

•

Pieds (1)

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à l’aﬀ ectation

Il est uniquement autorisé d’utiliser ce coupecarrelage pour les travaux de coupe usuels sur les dalles en béton, pavés, plaques de marbre et de granite, tuiles, carreaux et autres objet du même genre conformément à la taille de la machine. Il est conçu pour les travaux d’artisanat et de bricolage. Il est interdit de découper du bois et des métaux avec.

Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Toute autre utilisation n’est pas conforme aux ﬁ ns. L’utilisateur/opéra- teur - et non le fabricant - est tenu responsable pour des dégâts et des blessures résultant d’une utilisation non conforme. Employez uniquement des meules de tronçonnage appropriées pour la machine. Il est interdit d’utiliser toutes sortes de lames de scie. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d’emploi est également partie intégrale d’une utilisation conforme aux ﬁ ns. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s’informer sur les risques éventuels. En outre, les règlements de prévoyance contre les accidents doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de médecine du travail et de sécurité. Des transformations eﬀ ectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. Dûes à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître:

Toucher la meule de tronçonnage diamantée

•

dans la partie non couverte. Mettre la main dans la meule de tronçonnage

•

diamantée fonctionnante. Ejection de la garniture diamantée défectueu-

•

se de la meule de tronçonnage. Ejection de pièces à travailler ou de mor-

•

ceaux de pièces à travailler. Baisse de l’ouïe dûe à la non-utilisation du

•

protège-oreilles nécessaire.

- 18 -

Anl_RT_SC_920_L_SPK2.indb 18Anl_RT_SC_920_L_SPK2.indb 18 25.09.12 10:2725.09.12 10:27

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Puissance du moteur : ........... 2200 W S 2 20 min

Vitesse de rotation du moteur : ...........3000 tr/min

Moteur à courant alternatif: ............230V ~ 50 Hz

Classe d’isolation: .............................catégorie B

Indice de protection: ..................................... IP54

Longueur de coupe: ................................ 920 mm

Longueur Jolly: ........................................ 920 mm

Epaisseur max. de la pièce à usiner 90°: .. 70 mm Epaisseur max. de la pièce á usiner 45 : .. 55 mm

Taille de la table :............................920 x 550 mm

Meule tronçonneuse diamantée: ... ø 300 x ø 25,4

Classe de laser ................................................. 2

Longueur d’onde du laser ....................... 650 nm

Puissance du laser .................................. < 1 mW

Alimentation en courant du laser . 2 x 1,5 V (AAA)

Poids ........................................................... 78 kg

Duré de mise en circuit: La durée de mise en circuit S2 20 min. (service bref) indique que le moteur de cette puissance nominale (2200 W) ne doit être chargé en continu que pour le temps (20 min.) indiqué sur la plaque signalétique. Sinon, il se réchauﬀ erait de façon inadmissible. Pendant la pause, le moteur refroidit jusqu’à sa température de départ.

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 61029.

Service

Niveau de pression acoustique L Imprécision K Niveau de puissance acoustique L Imprécision K

............................................3 dB

............................................ 3 dB

.... 94,5 dB(A)

107,5 dB(A)

Imprécision K Niveau de puissance acoustique L Imprécision K

Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état. Entretenez et nettoyez l’appareil régulière-

•

ment. Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas. Portez des gants.

•

Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Déﬁ cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

............................................3 dB

............................................ 3 dB

..... 89 dB(A)

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la ﬁ che de con- tact avant de paramétrer l’appareil.

La machine doit être implantée de façon sta-

•

ble, elle doit donc être vissée sur un établi, le bâti de série ou sur un dispositif semblable. Avant la mise en service, montez tous les ca-

•

pots et dispositifs de sécurité selon les règles de l’art. La meule de tronçonnage doit fonctionner

•

sans gêne.

Marche à vide

Niveau de pression acoustique L

Anl_RT_SC_920_L_SPK2.indb 19Anl_RT_SC_920_L_SPK2.indb 19 25.09.12 10:2725.09.12 10:27

....... 76 dB(A)

- 19 -

Montage du cheminement de tuyau et de câblage (ﬁ g.16)

Montage du support et de la pompe d’eau de refroidissement (ﬁ g. 2-5)

Vissez les pieds (1) à la cuve à eau à l’aide

•

de vis à oreilles (12). Mettez le support en place.

•

Placez le coupe-carrelage complet dans la

•

cuve (3). Placez la pompe d’eau de refroidissement

•

(13) à l’endroit approprié dans la cuve à eau et fixez-la au fond de la cuve à l’aide des ventouses. La pompe, le câble et le tuyau de l’eau de refroidissement (14) ne doivent pas pouvoir tomber dans la zone de coupe ! Remplissez d’eau jusqu’à ce que la pompe

•

(13) soit complètement recouverte d’eau. Retirez la vis de poignée en étoile (11) et la

•

pièce d’écartement (40).

Attention: Lorsque vous relevez la machine de la cuve et que vous la transportez, l’unité de coupe doit à nouveau être bloquée avec la vis de poignée en étoile (11) et la pièce d’écartement (40) !

Important !

Veillez à ce que, lors du montage, le tuyau d‘eau de refroidissement (14) ne se plie pas sinon il n‘est pas garanti qu‘il fonctionne bien.

Attention !

Le câble et le tuyau d‘eau de refroidissement ne doivent pas être présents dans la zone de coupe.

6. Commande

6.1. Interrupteur Marche/Arrêt (ﬁ g. 6)

Pour mettre la machine en circuit, appuyez

•

sur le „I“ de l’interrupteur Marche/Arrêt (16). Avant de commencer à couper, attendez que

•

la meule de tronçonnage ait atteint la vitesse de rotation maximale et que la pompe d’eau de refroidissement (13) ait transporté l’eau à la meule de tronçonnage. Pour mettre la machine hors circuit, appuyez

•

sur le „0“ de l’interrupteur (16).

•

La machine dispose d’un interrupteur de

•

surcharge (16 a). Si la machine est surchargée, l’interrupteur de surcharge (16 a) se déclenche. Une fois le processus de refroidissement terminé, la machine peut être remise en circuit en actionnant à nouveau l’interrupteur de surcharge (16 a).

6.2 Coupes à 90° (ﬁ g. 7/8)

Relâchez la vis en étoile (27).

•

Réglez la butée angulaire (5) sur 90° et res-

•

serrez la vis en étoile (27). Resserrez les vis (28) pour fixer la butée

•

angulaire (5). Faites glisser la tête de machine (29) vers

•

l’arrière à l’aide de la poignée (9). Placez le carreau sur le rail de butée (6) de la

•

butée angulaire (5). Mettez la machine à découper les carreaux

•

en circuit. ATTENTION! Attendez que l’eau de

•

refroidissement ait atteint la meule de tronçonnage (2). Utilisez la poignée (9) pour faire passer

•

lentement et régulièrement la tête de machine (29) vers l’avant à travers le carreau. Après avoir terminé la coupe, remettez la

•

machine à découper les carreaux hors circuit.

6.3 Coupe diagonale à 45° (ﬁ g. 9)

Réglez la butée angulaire (5) sur 45°.

•

Exécutez la coupe comme décrit au point 6.2.

•

6.4 Coupe longitudinale à 45° - „Coupe Jolly“

(ﬁ g.10)

Relâchez les vis en étoile (10).

•

Inclinez le rail de guidage (7) vers la gauche à

•

45° de l’échelle d’angle (17). Resserrez la vis en étoile (10).

•

Exécutez la coupe comme décrit au point 6.2.

•

6.4.1 Usinage de pièces de taille plus impor

tante (ﬁ g. 11/12)

Pour pouvoir usiner des pièces de plus grande dimension, l’unité de coupe peut être rabattue vers le haut. Dans cette position, il est possible d’usiner des pièces d’une longueur pouvant atteindre 920 mm (jusqu’à max. 38 mm d’épaisseur de pièce à usiner).

Pour ce faire, retirez la vis (37) côté supérieur

•

l’unité de coupe se rabat automatiquement

•

vers le haut. Vous pouvez désormais effectuer les coupes

•

que vous désirez comme indiqué au chap.

- 20 -

Anl_RT_SC_920_L_SPK2.indb 20Anl_RT_SC_920_L_SPK2.indb 20 25.09.12 10:2725.09.12 10:27

6.2 à 6.4. Il suffit simplement d’exercer une légère pression supplémentaire vers le bas sur la poignée.

6.5 Changement de la meule de tronçonnage diamantée (ﬁ g. 13/14)

Retirez la fiche de la prise de courant.

•

Desserrez les 3 vis (30) et retirez le capot de

•

protection de la lame de scie (8). Mettez la clé (31) sur l’arbre moteur et main-

•

tenez-la. Desserrez l’écrou à bride dans le sens de

•

rotation de la meule de tronçonnage (2) à l’aide de la clé (34). (Attention: filetage à gauche)

•

Retirez les brides extérieures (35) et la meule

•

de tronçonnage (2). Nettoyez soigneusement la bride-support

•

avant de monter la nouvelle meule de tronçonnage. Procédez dans l’ordre inverse pour remettre

•

la nouvelle meule de tronçonnage en place et resserrez-la. Attention: respectez le sens de rotation de la

•

meule de tronçonnage! Montez de nouveau le capot de protection de

•

la lame de scie (8).

6.6 Fonctionnement laser (ﬁ gure 17-21)

6.6.1 Fonctionnement stationnaire (ﬁ gure 17/18)

Mise en circuit : mettre l’interrupteur Marche/

Arrêt (46) en position “I”. Mise hors circuit : mettre l’interrupteur Marche/ Arrêt (46) en position “0”. Mettez le laser (45) en circuit. Une ligne laser est projetée sur le matériau à traiter et vous indique exactement le tracé de la coupe. A l’aide de la vis (47), on peut régler le laser en plus. Desserrez la vis (47) de quelques tours. Le laser (45) peut à présent être déplacé et réglé sur l’adaptateur (48) sur la verticale et sur l’horizontale. Resserrez la vis (47) à fond lorsque le réglage désiré est atteint.

6.6.2 Fonctionnement comme appareil de nivellement laser (ﬁ gure 17-20)

Retirez la vis (47). Le laser (45) peut à présent être retiré de l’adaptateur (48) et peut servir d’appareil de nivellement laser. Le laser (45) est équipé de deux niveaux à bulle (49) et peut donc être orienté horizontalement et verticalement. La plaque de base (50) du laser est magnétique. Elle peut donc être ﬁ xée sur un support correspon-

dant. Les ﬁ gures 19 et 20 montrent des exemples d’application.

6.6.3 Changement de batterie

Retirez la plaque de base (50) en retirant les 4 vis (51). Retirez les piles usées et remplacez-les par des nouvelles. Vissez ensuite la plaque de base (50) à nouveau.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la ﬁ che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

Il faut éliminer régulièrement la poussière et

•

les encrassements de la machine. Le nettoyage s‘effectue au mieux à l‘aide d‘un chiffon ou d‘un pinceau. N‘utilisez pas de produits corrosifs pour le

•

nettoyage du plastique. Il faut nettoyer régulièrement la cuve (3) et

•

la pompe d‘eau de refroidissement (13) des saletés car sinon le refroidissement de la meule tronçonneuse diamantée (2) n‘est pas garanti.

8.2 Maintenance

Toutes les parties mobiles doivent être graissées à intervalles périodiques.

8.3 Transport

Avant le transport, il faut faire couler l’agent

•

réfrigérant complètement. Pour soulever la machine, n’utilisez pas les

•

dispositifs de sécurité.

- 21 -

Anl_RT_SC_920_L_SPK2.indb 21Anl_RT_SC_920_L_SPK2.indb 21 25.09.12 10:2725.09.12 10:27

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

10. Stockage

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.

11. Élimination des piles

Les piles comprennent des matériaux polluant l’environnement. Ne jetez pas les piles dans les ordures ménagères, dans le feu ni dans l’eau. Les piles doivent être collectées, recyclées ou éliminées dans le respect de l’environnement. Envoyez vos piles usées à l’entreprise ISC GmbH, Eschenstraße 6 à D-94405 Landau /Allemagne . A cet endroit, une élimination selon les règles de l’art peut être garantie par le producteur.

- 22 -

Anl_RT_SC_920_L_SPK2.indb 22Anl_RT_SC_920_L_SPK2.indb 22 25.09.12 10:2725.09.12 10:27

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de

•

raccordement spéciales. Cela signifie qu’il est interdit de l‘utiliser sur un point de raccordement arbitraire. L‘appareil peut entraîner des variations de tension passagères lorsque les conditions du réseau

•

sont défavorables. Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement qui

•

a) ne dépassent pas une impédance de réseau maximale autorisée Z sys = 0,271 Ω, ou b) qui ont une capacité de charge de courant permanent du réseau de 100 A au moins par phase. En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre fournisseur

•

d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à une des deux exigences a) ou b) citées.

- 23 -

Anl_RT_SC_920_L_SPK2.indb 23Anl_RT_SC_920_L_SPK2.indb 23 25.09.12 10:2725.09.12 10:27

Bon de garantie

Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’inﬁ ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’inﬂ uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous oﬀ rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.

Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi.

- 24 -

Anl_RT_SC_920_L_SPK2.indb 24Anl_RT_SC_920_L_SPK2.indb 24 25.09.12 10:2725.09.12 10:27

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Portate cuﬃ e antirumore. L’e ﬀ etto del rumore può causare la perdita dell’udito.

Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve-

re nociva alla salute. Non lavorate materiale contenente amianto!

Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Attenzione! Rischio di ferite da taglio

Non devono essere usati dischi diamantati segmentati

Smontate il laser prima di pulire l’apparecchio con acqua.

- 25 -

Anl_RT_SC_920_L_SPK2.indb 25Anl_RT_SC_920_L_SPK2.indb 25 25.09.12 10:2725.09.12 10:27

 Attenzione!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

 Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

 Avvertenze speciali per il laser

Attenzione: raggio laser Non rivolgete lo sguardo verso il raggio laser Classe del laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2001

ƓʸÃ

Se l’utensile di misurazione non viene usato

•

per un periodo piutt

Ulteriori avvertenze di sicurezza

Porre l’attrezzo su fondo piano e antiscivolo.

•

L’attrezzo non deve vacillare. Verificare che la tensione di rete sulla targhet-

•

ta dei dati corrisponda a quella disponibile. Solo dopo collegare la spina alla rete elettrica. Mettersi gli occhiali protettivi.

•

Portare il dispositivo proteggiudito.

•

Portare i guanti protettivi.

•

Non usare più i dischi troncatori screpolati, e

•

ricambiarli. Non si deve usare nessun disco troncatore

•

segmentato. Attenzione: il disco troncatore decelera

•

lentamente! Non frenare il disco troncatore diamantato

•

esercitando su di esso una pressione laterale. Attenzione: il disco diamantato deve venire

•

sempre raffreddato a umido. Avanti di ricambiare il disco troncatore, stac-

•

care la spina dalla presa di rete. Utilizzare soltanto dischi troncatori adatti.

•

Non lasciare mai l’attrezzo insorvegliato in

•

ambienti con dentro dei bambini. Non rendere l’attrezzo accessibile ai bambini.

•

Prima di controllare la sezione elettrica nel

•

vano del motore, staccare la spina dalla presa di rete. Il disordine nella zona in cui lavorate causa

•

facilmente incidenti. Mentre lavorate accertatevi sempre di essere

•

in una posizione stabile e sicura. Evitate posizioni insolite, tenetevi sempre in equilibrio. Se il disco si blocca, spegnete l‘apparecchio

•

e staccatelo dalla rete, togliete il pezzo da lavorare solo dopo aver eseguito tale operazione.

Non guardate direttamente nel raggio laser

•

senza occhiali protettivi. Non rivolgete mai lo sguardo direttamente

•

verso il foro di uscita del raggio laser. Non dirigete mai il raggio laser né verso su-

•

perfici riflettenti né verso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all’occhio. Attenzione - se vengono usate delle proce-

•

dure diverse da quelle indicate può verificarsi un’esposizione ai raggi pericolosa. Non aprite mai il modulo laser.

•

- 26 -

Anl_RT_SC_920_L_SPK2.indb 26Anl_RT_SC_920_L_SPK2.indb 26 25.09.12 10:2725.09.12 10:27

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio

(Fig. 1/3/4/610)

1. Gambe

2. Disco diamantato

3. Vaschetta

4. Tavolo da lavoro

5. Guida ad angolo

6. Battuta

7. Barra di guida

8. Coprilama

9. Impugnatura

10. Manopola a crociera per regolazione dell’inclinazione

11. Manopola a crociera per il bloccaggio per il trasporto

12. Viti ad alette

13. Pompa dell’acqua di raﬀ reddamento

14. Tubo ﬂ essibile

15. Motore

16. Interruttore ON/OFF

17. Scala per l’inclinazione

2.2 Elementi forniti

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Taglierina professionale

•

Vaschetta (3)

•

Pompa dell’acqua di raffreddamento (13)

•

Guida ad angolo (5)

•

Gambe (1)

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La taglierina professionale può essere usata per i normali lavori di taglio di lastre di cemento, pietre da pavimentazione, lastre di marmo e granito, laterizio, piastrelle e materiali simili in modo corrispondente alle dimensioni dell’apparecchio. È concepita per un uso da parte di appassionati del fai-da-te e di artigiani. Non è permesso tagliare legno e metallo.

La macchina la si può usare soltanto per i lavori a cui essa è destinata. Ogni altro esorbitante utilizzo non è conforme al regolamento. L’utente/l’operatore, e non il costruttore, è responsabile di tutti i danni o lesioni di ogni sorta da esso derivanti. Si devono usare soltanto dei dischi troncatori adatti all’uso con questa macchina. È vietato impiegare dischi di taglio per seghe. Parte costituente l’utilizzo regolamentare è anche l’osservanza delle avvertenze sulla sicurezza, nonché le istruzioni per il montaggio e le avvertenze sul funzionamento integrate nelle istruzioni d’uso. Le persone, manovranti e manutenzionanti la macchina, devono saperla usare ed essere al corrente dei pericoli incombenti. Oltracciò si devono minuziosamente osservare le vigenti disposizioni UVV. Si devono osservare le ulteriori regole generali degli ambiti medico-lavorativi e tecnico-precauzionali. I cambiamenti eﬀ ettuati alla macchina escludono totalmente la responsabilità, ed i risultanti danni, da parte del costruttore. Nonostante la macchina venga regolarmente utilizzata, non sono completamente esclusi certi pericoli e rischi. Per via della costruzione e della conﬁ gurazione può succedere quanto in seguito speciﬁ cato:

toccare colla mano il disco troncatore nella

•

superficie scoperta, mettere la mano sul disco troncatore diaman-

•

tato rotante, scaraventamento all’esterno di

•

un’applicazione diamantata del disco troncatore difettosa, di pezzi da lavorare e loro frazioni.

•

danni all’udito, se sprovvisti dei necessari

•

dispositivi proteggiudito.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

- 27 -

Anl_RT_SC_920_L_SPK2.indb 27Anl_RT_SC_920_L_SPK2.indb 27 25.09.12 10:2725.09.12 10:27

4. Caratteristiche tecniche

Potenza del motore: ................ 2200 W S2 20 min

Numero dei giri del motore: ..................3000 min

Motore a corrente alternata: .......... 230 V ~ 50 Hz

Categoria del materiale isolante: ....... categoria B

Tipo di protezione: .......................................IP54

Lunghezza taglio: .................................... 920 mm

Lunghezza jolly: ..................................... 920 mm

Spessore max. del pezzo da lavorare 90°: 70 mm Spessore max. del pezzo da lavorare 45°: 55 mm

Dimensioni del piano di lavoro: ......920 x 550 mm

Disco diamantato: .........................ø 300 x ø 25,4

C lasse del laser ................................................ 2

Lunghezza d’onda del laser .................... 650 nm

Potenza laser ..........................................< 1 mW

Alimentazione corrente del laser .2 x 1,5 V (AAA)

Peso ............................................................78 kg

Durata di accensione La durata di accensione S2 20 min (servizio di breve durata) indica che il motore con la potenza nominale (2200 W) deve venire sottoposto ad un carico continuo solo per il periodo indicato sulla targhetta (20 min). Altrimenti si riscalderebbe eccessivamente. Durante la pausa il motore si raffredda ritornando alla temperatura iniziale.

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Operante

Livello di pressione acustica L Incertezza K Livello di potenza acustica L Incertezza K

Corsa a vuoto

Livello di pressione acustica L Incertezza K Livello di potenza acustica L Incertezza K

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to. Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.

..............................................3 dB

.............................................. 3 dB

..............................................3 dB

.............................................. 3 dB

........ 94,5 dB (A)

........ 107,5 dB (A)

........... 76 dB (A)

............. 89 dB (A)

•

Adattate il vostro modo di lavorare

•

all’apparecchio. Non sovraccaricate l’apparecchio.

•

-1

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano indossate cuﬃ e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

La macchina deve venire installata in posi-

•

zione stabile, cioè su un banco di lavoro, sul basamento di serie o un dispositivo simile. Prima della messa in esercizio devono essere

•

regolarmente montate tutte le coperture ed i dispositivi di sicurezza. Il disco deve potersi muovere liberamente.

•

Montaggio del potatubo e del portacavo (Fig. 16)

Montaggio del basamento e della pompa dell’acqua di raﬀ reddamento (Fig. 2-5)

Avvitate le gambe (1) alla vaschetta

•

dell’acqua mediante viti ad alette (12). Installate il basamento.

•

Mettete la taglierina completamente nella

•

vaschetta (3). Posate la pompa dell’acqua di raffreddamen-

•

to (13) nel punto apposito nella vaschetta dell’acqua e fissatela con le ventose sul fondo della vaschetta. Pompa, cavo e tubo flessibile

- 28 -

Anl_RT_SC_920_L_SPK2.indb 28Anl_RT_SC_920_L_SPK2.indb 28 25.09.12 10:2725.09.12 10:27

dell’acqua di raffreddamento (14) non devono poter arrivare nel settore di taglio. Riempite la vaschetta fino a quando la pompa

•

(13) sia completamente coperta d’acqua. Togliete la vite con manopola a crociera (11)

•

e il distanziale (40).

Attenzione: quando si toglie l’apparecchio dalla vaschetta e durante il trasporto, l’unità di taglio deve essere ﬁ ssata di nuovo mediante la vite con manopola a crociera (11) e il distanziale (40)!

Importante!

Fate attenzione che il tubo ﬂ essibile dell‘acqua di raﬀ reddamento (14) non si pieghi durante il montaggio, altrimenti non è garantito il perfetto funzionamento.

Attenzione!

Cavo e tubo ﬂ essibile dell‘acqua di raﬀ reddamen- to non devono poter arrivare nel settore di taglio.

6. Uso

6.1 Interruttore ON/OFF (Fig. 6)

Per accendere premete sull’ „I“

•

dell’interruttore ON/OFF (16). Prima di iniziare l’operazione di taglio si deve

•

aspettare che il disco abbia raggiunto il numero max. di giri e che la pompa dell’acqua di raffreddamento (13) abbia trasportato l’acqua verso il disco. Per spegnere premete sullo „0“

•

dell’interruttore (16). L’apparecchio dispone di un interruttore di

•

protezione (16 A). Se l’apparecchio viene sottoposto a sovraccarico interviene l’interruttore di protezione (16 A). Dopo il raffreddamento l’apparecchio può venire riattivato azionando l’interruttore di protezione (16 A).

6.2 Tagli a 90° (Fig. 7/8)

Allentare la vite con manopola a crociera (27)

•

Posizionare la guida ad angolo (5) su 90° e

•

avvitare di nuovo la vite con manopola a crociera (27). Avvitare di nuovo le viti (28) per bloccare la

•

guida ad angolo (5). Con l’impugnatura (9) spingere all’ indietro la

•

testa della macchina (29). Posizionare la piastrella sulla guida di arresto

•

(6) della guida ad angolo (5). Accendere il tagliapiastrelle.

•

Attenzione: attendere che l’acqua di raffred-

•

damento abbia raggiunta il disco (2). Con l’impugnatura (9) tirare lentamente e

•

regolarmente la testa della macchina (29) in avanti attraverso la piastrella. Dopo aver eseguito il taglio spegnere il tagli-

•

apiastrelle.

6.3 Taglio diagonale a 45° (Fig. 9)

Regolare la guida ad angolo (5) su 45°.

•

Eseguire il taglio come spiegato al punto 6.2.

•

6.4 Taglio longitudinale, „taglio Jolly“ a 45° (Fig. 10)

Allentare la vite con manopola a crociera (10)

•

Inclinare la guida (7) verso sinistra su 45° del-

•

la scala per inclinazione (17). Serrare di nuovo la vite con la manopola a

•

crociera (10). Eseguire il taglio come spiegato al punto 6.2.

•

6.4.1 Lavorazione di pezzi abbastanza grandi

(Fig. 11/12)

Per poter lavorare pezzi abbastanza grandi, l’unità di taglio può essere ribaltata verso l’alto. In questa posizione si possono lavorare pezzi con una lunghezza ﬁ no a 920 mm (ﬁ no a uno spesso- re max. di 38 mm).

A tal fine togliete la vite (37) sul lato superiore.

•

L’unità di taglio si ribalta automaticamente

•

verso l’alto. Ora potete eseguire i tagli desiderati come

•

descritto nei Cap. da 6.2 a 6.4. Si deve solamente esercitare ancora un po’ di pressione verso il basso sull’impugnatura.

6.5 Sostituire il disco diamantato (Fig. 13/14)

Staccare la spina dalla presa di corrente.

•

Allentare le 3 viti (30) e togliere il coprilama

•

(8). Fissare la chiave (31) all’albero motore e

•

tenerla. Allentare con la chiave (34) il dado della flan-

•

gia nel senso di rotazione del disco (2). (Attenzione: filetto sinistro)

•

Togliere le flange esterne (35) e il disco (2).

•

Prima del montaggio del nuovo disco pulire

•

accuratamente le sedi a flangia Rimontare il nuovo disco nell’ordine inverso

•

e serrarlo. Attenzione: Rispettare il senso di rotazione

•

del disco! Rimontare il coprilama (8).

•

- 29 -

Anl_RT_SC_920_L_SPK2.indb 29Anl_RT_SC_920_L_SPK2.indb 29 25.09.12 10:2725.09.12 10:27

L r r s L t n c s

C l c l C g

L e r d p I C a

6.6 Esercizio laser (Fig. 17-21)

6.6.1 Esercizio ﬁ sso (Fig. 17/18) Accensione: portate l’interruttore ON/OFF (46) in

posizione “I”. Spegnimento: portate l’interruttore ON/OFF (46) in posizione “0”. Mettete in funzione il laser (45). Una linea laser viene proiettata sul materiale da lavorare e indica la linea di taglio esatta. Mediante la vite (47) si può inoltre regolare il laser. A tal scopo svitate la vite (47) di qualche giri. Ora il laser (45) può essere spostato e orientato in direzione verticale ed orizzontale sull’adattatore (48). Serrate di nuovo la vite (47) quando si è raggiunta l’impostazione desiderata.

6.6.2 Esercizio come livella laser (Fig. 17-20)

Togliete la vite (47). Ora il laser (45) può essere tolto dall’adattatore (48) e può essere usato come livella laser esterna. Il laser (45) è dotato di due bolle per livella (49) e può perciò essere orientato in modo orizzontale e verticale. La piastra di base (50) del laser è magnetica in modo da permettere un montaggio sulle relative basi. Le Fig. 19 e 20 mostrano due esempi per l’uso.

6.6.3 Sostituzione delle batterie

Togliete la piastra di base (50) svitando le 4 viti (51). Togliete le batterie scariche e sostituirtele con batterie nuove. Avvitate di nuovo la piastra di base (50).

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

8.1 Pulizia

L‘apparecchio deve essere pulito regolar-

•

mente dalla polvere e dallo sporco. È consigliabile eseguire la pulizia con un panno o un pennello. Non usate sostanze caustiche per la pulizia

•

della parte in plastica. La vaschetta (3) e la pompa per il refrigerante

•

(13) devono essere pulite regolarmente, altrimenti non si assicura il raffreddamento del disco diamantato (2).

8.2 Manutenzione

Tutte le parti mobili vanno lubriﬁ cate ad intervalli regolari.

8.3 Trasporto

Prima del trasporto scaricate completamente

•

il refrigerante. Non usate alcun dispositivo di sicurezza per

•

sollevare l’apparecchio.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

- 30 -

Anl_RT_SC_920_L_SPK2.indb 30Anl_RT_SC_920_L_SPK2.indb 30 25.09.12 10:2725.09.12 10:27

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di riﬁ uti spe- ciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

11. Smaltimento delle batterie

La batterie contengono materiali che danneggiano l’ambiente. Non gettate le batterie nei riﬁ uti domestici, nel fuoco o in acqua. Le batterie devono venire raccolte, riciclate o smaltite rispettando l’ambiente. Inviate batterie usate alla ISC GmbH, Eschenstraße 6 in D-94405 Landau. Così il costruttore ne garantisce uno smaltimento appropriato.

- 31 -

Anl_RT_SC_920_L_SPK2.indb 31Anl_RT_SC_920_L_SPK2.indb 31 25.09.12 10:2725.09.12 10:27

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2002/96/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di

•

collegamento. Ciò significa che non ne è consentito l‘uso con collegamento a prese scelte a piacimento. In caso di condizioni di rete sfavorevoli l‘apparecchio può causare delle variazioni temporanee di

•

tensione. Il prodotto è concepito solo per l‘utilizzo collegato a prese che

•

a) non superino una massima impedenza di rete Z oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase. In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura

•

dell‘energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

- 32 -

Anl_RT_SC_920_L_SPK2.indb 32Anl_RT_SC_920_L_SPK2.indb 32 25.09.12 10:2725.09.12 10:27

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’inﬂ usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eﬀ ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l‘uso.

- 33 -

Anl_RT_SC_920_L_SPK2.indb 33Anl_RT_SC_920_L_SPK2.indb 33 25.09.12 10:2725.09.12 10:27

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schade-

lijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

LET OP! Gevaar voor snijwonden

Gesegmenteerde diamantsnijschijven mogen niet worden gebruikt

Demonteer de laser voordat u de machine met water schoonmaakt.

- 34 -

Anl_RT_SC_920_L_SPK2.indb 34Anl_RT_SC_920_L_SPK2.indb 34 25.09.12 10:2725.09.12 10:27

 Let op!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

 Waarschuwing!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Speciale aanwijzingen omtrent de laser

 Let op: Laserstraling

Niet in de straal kijken Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2001

ƓʸÃ

gebruikt, is het aan te raden de batterijen te verwijderen.

Aanvullende veiligheidsvoorschriften

Machine op effen slipvaste grond plaatsen.

•

De machine mag niet wiebelen. Vergewis u zich ervan dat de spanning

•

vemeld op het kenplaatje overeenkomt met de voorhanden zijnde spanning. Dan pas de stekker aansluiten op het stroomnet. Veiligheidsbril dragen.

•

Gehoorbeschermer dragen.

•

Veiligheidshandschoenen dragen.

•

Diamantschijven vol scheuren niet meer ge-

•

bruiken. Ze moeten worden vervangen. Geen gesegmenteerde snijschijven gebrui-

•

ken. Let op: diamantschijf blijft nog een tijdje draai-

•

en totdat ze tot stilstand komt! De diamantschijf geenszins afremmen door

•

er zijdelings tegen te duwen. Let op! Diamantsnijschijf moet altijd met wa-

•

ter worden gekoeld. Netstekker uittrekken alvorens de snijschijf te

•

verwisselen. Gebruik alleen gepaste diamantschijven.

•

Machine nooit zonder toezicht in vertrekken

•

laten staan waarin kinderen aanwezig zijn. Machine ontoegankelijk voor kinderen bewa-

•

ren. Vóór de controle van het elektrisch systeem

•

van de motorkamer netstekker uittrekken. Wanorde op uw werkplaats leidt gemakkelijk

•

tot ongevallen. Let er tijdens uw werk op dat u veilig en sta-

•

biel staat. Vermijd een abnormale lichaamshouding, bewaar steeds uw evenwicht. Als de snijschijf vastkomt, het toestel uitscha-

•

kelen en scheiden van het stroomnet; dan pas het werkstuk verwijderen.

Niet met blote ogen rechtstreeks in de laser-

•

straal kijken. Nooit rechtstreeks in de stralengang kijken.

•

De laserstraal nooit richten op weerkaatsen-

•

de oppervlakken, personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog. Voorzichtig – als u anders te werk gaat dan

•

hier beschreven kan dit leiden tot een blootstelling aan gevaarlijke straling. Lasermodule nooit openen.

•

Als het meetinstrument een tijdje niet wordt

•

- 35 -

Anl_RT_SC_920_L_SPK2.indb 35Anl_RT_SC_920_L_SPK2.indb 35 25.09.12 10:2725.09.12 10:27

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap (ﬁ g. 1/3/4/6/10)

1. Standvoeten

2. Diamantsnijschijf

3. Kuip

4. Werktafel

5. Hoekaanslag

6. Aanslagrail

7. Geleiderail

8. Beschermkap van de snijschijf

9. Handgreep

10. Schroef met stervormige handgreep voor

hoekafstelling

11. Schroef met stervormige handgreep als

transportborgelement

12. Vleugelschroeven

13. Koelwaterpomp

14. Slang

15. Motor

16. AAN/UIT-schakelaar

17. Schaal met hoekmaten

2.2 Leveringsomvang

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Let op! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Steensnijder

•

Kuip (3)

•

Koelwaterpomp (13)

•

Hoekaanslag (5)

•

Standvoeten (1)

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De steensnijder kan worden gebruikt voor gewone snijwerkzaamheden op betonplaten, straatklinkers, marmer- en granietplaten, bakstenen, tegels en dergelijke materialen overeenkomstig de grootte van de machine. Deze steensnijder is voor de doe-het-zelver en voor het handwerk bedoeld. Het is niet toegestaan om ermee hout en metaal te snijden.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor zij bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor eventueel daaruit voortvloeiende schade of verwondingen is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Alleen de voor de machine gepaste snijschijven mogen worden gebruikt. Het gebruik van zaagbladen is verboden. Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik. Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van eventuele gevaren. Bovendien dienen de geldende voorschriften ter voorkoming van ongevallen strikt te worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en de opbouw van de machine kunnen zich de volgende punten voordoen:

Raken van de diamantschijf in het niet afge-

•

dekt zaagbereik. Grijpen in de draaiende diamantschijf.

•

Wegspringen van een defect diamantop-

•

zetstuk van de diamantschijf. Van werkstukken en werkstukdelen.

•

Gehoorschade bij niet-gebruik van de nodige

•

gehoorbeschermer.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

- 36 -

Anl_RT_SC_920_L_SPK2.indb 36Anl_RT_SC_920_L_SPK2.indb 36 25.09.12 10:2725.09.12 10:27

4. Technische gegevens

Motorvermogen: .................... 2200 W S2 20 min

Motortoeren: ......................................3000 t/min.

Wisselstroommotor: ......................230 V ~ 50 Hz

Isolatieklasse: .......................................Klasse B

Bescherming type: .......................................IP54

Snijlengte: ............................................... 920 mm

Lengte jolly: ............................................. 920 mm

max. dikte van het werkstuk 90°: .............. 70 mm

max. dikte van het werkstuk 45°: .............. 55 mm

Tafelafmetingen: ............................ 920 x 550 mm

Diamantsnijschijf: ..........................ø 300 x ø 25,4

Laserklasse ....................................................... 2

Golﬂ engte laser ....................................... 650 nm

Vermogen laser ....................................... < 1 mW

Stroomtoevoer laser .................... 2 x 1,5 V (AAA)

Gewicht .......................................................78 kg

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt. Draag handschoenen.

•

Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker wordt gedragen.

2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden.

Inschakelduur :

De inschakelduur S 2 20 min (korte-tijdbedrijf) betekent dat de motor met het nominaal vermogen (2200 W) enkel voor de tijd (20 min) vermeld op het kenplaatje voortdurend mag worden belast. Anders zou hij ontoelaatbaar warm worden. Tijdens de pauze koelt de motor weer af op zijn oorspronkelijke temperatuur.

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 61029.

Bedrijf

Geluidsdrukniveau L Onzekerheid K Geluidsvermogen L Onzekerheid K

Stationair

Geluidsdrukniveau L Onzekerheid K Geluidsvermogen L Onzekerheid K

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan. Overbelast het toestel niet.

•

....................... 94,5 dB (A)

........................................... 3 dB

...................... 107,5 dB (A)

..........................................3 dB

.......................... 76 dB (A)

........................................... 3 dB

........................... 89 dB (A)

..........................................3 dB

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

De machine moet worden opgesteld zodat ze

•

veilig staat, d.w.z. ze moet op een werkbank, het standaardonderstel of dgl. worden vastgeschroefd. Vóór inbedrijfstelling moeten alle afdekkingen

•

en veiligheidsinrichtingen naar behoren zijn gemonteerd. De snijschijf moet vrij kunnen draaien.

•

Montage slang- en kabelgeleiding (Afb.16)

Montage van het onderstel en de koelwaterpomp (ﬁ g. 2-5)

Standvoeten (1) vastschroeven op de water-

•

kuip m.b.v. vleugelschroeven (12). Onderstel opstellen.

•

De volledige steensnijder de kuip (3) in plaat-

•

sen. Koelwaterpomp (13) op een gepaste plaats

•

de waterkuip in leggen en vastmaken op de bodem van de kuip d.m.v. zuignapjes. Pomp, kabel en koelwaterslang (14) mogen niet in

- 37 -

Anl_RT_SC_920_L_SPK2.indb 37Anl_RT_SC_920_L_SPK2.indb 37 25.09.12 10:2725.09.12 10:27

het snijgebied terechtkomen! In de kuip water vullen tot de pomp (13) hele-

•

maal onder water staat. Stergreepschroef (11) en afstandsstuk (40)

•

verwijderen.

Let op: Als u het toestel de kuip uit heft en transporteert dient het snijwerk opnieuw te worden vastgezet m.b.v. de stergreepschroef (11) en het afstandsstuk (40).

Belangrijk!

Zorg ervoor dat de koelwaterslang (14) bij de montage niet knikt, anders is een perfecte werking niet verzekerd.

Let op!

De kabel en de koelwaterslang mogen niet in het snijbereik terechtkomen!

6. Bediening

6.1 Aan-/uitschakelaar (ﬁ g. 6)

Om de machine aan te zetten drukt u op „I“

•

van de AAN- / UIT-schakelaar (16). Voordat u met het snijden begint dient u te

•

wachten tot de snijschijf het maximumtoerental heeft bereikt en de koelwaterpomp (13) water naar de snijschijf heeft gebracht. Om de machine uit te zetten drukt u op „0“

•

van de schakelaar (16). De machine heeft een overbelastingsscha-

•

kelaar (16a). Wordt de machine overbelast, reageert de overbelastingsschakelaar (16a). Na het afkoelen kan de machine terug worden ingeschakeld door op de overbelastingsschakelaar (16a) te drukken.

6.2 90° sneden (ﬁ g. 7/8)

Schroef met stervormige handgreep (27) los-

•

draaien. Hoekaanslag (5) op 90° afstellen en schroef

•

met stervormige handgreep (27) terug aanhalen. Schroeven (28) opnieuw aanhalen teneinde

•

de hoekaanslag (5) vast te zetten. Machine inschakelen.

•

Let op: Afwachten tot het koelwater de snij-

•

schijf (2) heeft bereikt. Machinekop (29) langzaam en gelijkmatig

•

aan de handgreep (9) door de tegel heen naar voren trekken.

Aan het einde van de snede de tegelsnijma-

•

chine opnieuw uitschakelen.

6.3 45° Diagonale snede (ﬁ g. 9)

Hoekaanslag (5) op 45° afstellen.

•

Snede uitvoeren zoals beschreven onder 6.2.

•

6.4 45° Langssnede „jollysnede“ (ﬁ g. 10)

Schroef met stervormige handgreep (10) los-

•

draaien. Geleiderail (7) naar links schuin zetten op 45°

•

van de schaal (17) met hoekmaten. Schroef met stervormige handgreep (10)

•

opnieuw aanhalen. Snede uitvoeren zoals beschreven onder 6.2.

•

6.4.1 Bewerken van grotere werkstukken

(ﬁ g. 11/12)

Om grotere werkstukken te kunnen bewerken kan het snijwerk omhoog worden geklapt. In deze positie kunnen werkstukken met een lengte van maximaal 920 mm (dikte van het werkstuk maximaal 38 mm) worden bewerkt.

Te dien einde schroef (37) aan de bovenkant

•

verwijderen. Het snijwerk klapt vanzelf omhoog.

•

U kunt dan de gewenste sneden uitvoeren

•

zoals beschreven in hoofdstuk 6.2 tot 6.4 U dient alleen bovendien de handgreep lichtjes omlaag te duwen.

6.5 Verwisselen van diamantsnijschijf (ﬁ g. 13/14)

Netstekker trekken

•

De 3 schroeven (30) losdraaien en bescherm-

•

kap (8) van het zaagblad verwijderen. Sleutel (31) op de motoras zetten en tegen-

•

houden. De flensmoer in draairichting van de snijschijf

•

(2) losdraaien m.b.v. de sleutel (34). (Let op: linkse schroefdraad)

•

Buitenflenzen (35) en snijschijf (2) afnemen.

•

Montageflens zorgvuldig schoonmaken alvor-

•

ens de nieuwe snijschijf te monteren. De nieuwe snijschijf in omgekeerde volgorde

•

monteren en aanhalen. Let op: Draairichting van de snijschijf in acht

•

nemen! Beschermkap (8) van het zaagblad opnieuw

•

monteren.

- 38 -

Anl_RT_SC_920_L_SPK2.indb 38Anl_RT_SC_920_L_SPK2.indb 38 25.09.12 10:2725.09.12 10:27

6.6 Werking laser (ﬁ g. 17-21)

6.6.1 Stationair gebruik (ﬁ g. 17/18) Inschakelen: de Aan/Uit-schakelaar (46) naar de

stand “I” brengen. Uitschakelen: de Aan/Uit-schakelaar (46) naar de stand “0” brengen. Schakel de laser (45) in. Een laserlijn wordt op het te bewerken materiaal geprojecteerd en duidt exact aan langs waar het snijden dient te gebeuren. Met behulp van de schroef (47) kan de laser extra worden gejusteerd. Draai te dien einde de schroef (47) met enkele slagen los. De laser (45) kan dan op de adapter (48) in verticale en horizontale richting worden bewogen en in de juiste stand worden gebracht. Haal de schroef (47) terug aan als de gewenste instelling bereikt is.

6.6.2 Werking als lasernivelleertoestel (ﬁ g. 17-20)

Verwijder de schroef (47). U kan dan de laser (45) wegnemen van de adapter (48) en als extern lasernivelleertoestel gebruiken. De laser (45) is voorzien van twee waterpaslibellen (49) en kan bijgevolg horizontaal en verticaal in de juiste stand worden gebracht. De onderplaat (50) van de laser is magnetisch zodat hij op overeenkomstige ondergronden vast kan worden gemaakt. Fig. 19 en 20 stellen twee toepassingsvoorbeelden voor.

6.6.3 Verwisselen van batterij

Verwijder de onderplaat (50) door de 4 schroeven (51) uit te draaien. Neem er de afgewerkte batterijen uit en vervang deze door nieuwe. Breng daarna de onderplaat (50) terug aan m.b.v. de 4 schroeven.

8. Reiniging, onderhoud en bestellen van wisselstukken

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

Machine regelmatig van stof en verontrei-

•

nigingen ontdoen. Voor het schoonmaken gebruikt u best een doek of borstel. Gebruik voor het schoonmaken van het

•

kunststofgedeelte geen bijtende middelen. De kuip (3) en de koelmiddelpomp (13)

•

regelmatig van vuil ontdoen omdat anders de koeling van de diamantsnijschijf (2) niet verzekerd is.

8.2 Onderhoud

Alle bewegende onderdelen moeten periodiek worden nagesmeerd.

8.3 Tranport

Vóór het transport dient u al het koelmiddel af

•

te laten. Voor het optillen van de machine geen veilig-

•

heidsvoorzieningen gebruiken.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

7. Vervanging van de netaansluitleiding

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwaliﬁ ceerde persoon vervangen worden, om gevaren te vermijden.

Anl_RT_SC_920_L_SPK2.indb 39Anl_RT_SC_920_L_SPK2.indb 39 25.09.12 10:2725.09.12 10:27

9. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoﬀ en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

- 39 -

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

11. Verwijderen van batterijen

Batterijen bevatten materialen die schadelijk zijn voor het milieu. Batterijen horen niet thuis bij het huisvuil. Gooi ze niet in het vuur of in het water. Batterijen moeten worden ingezameld, gerecycleerd of milieuvriendelijk verwijderd. Stuur afgedankte batterijen naar ISC GmbH, Eschenstraße 6 in D-94405 Landau. Daar is door de fabrikant een behoorlijke verwijdering verzekerd.

- 40 -

Anl_RT_SC_920_L_SPK2.indb 40Anl_RT_SC_920_L_SPK2.indb 40 25.09.12 10:2725.09.12 10:27

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aans-

•

luitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten niet toegestaan is. Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.

•

Het product is uitsluitend voorzien om op aansluitpunten te werken die

•

a) een maximaal toegestane netimpedantie Z niet overschrijden of b) die een permanente stroombelastbaarheid van het net van minstens 100 A per fase hebben. U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorziening-

•

maatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, één van de beide genoemde eisen a) of b) vervult.

- 41 -

Anl_RT_SC_920_L_SPK2.indb 41Anl_RT_SC_920_L_SPK2.indb 41 25.09.12 10:2725.09.12 10:27

Garantiebewijs

Geachte klant, onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims

blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.

2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fab-

ricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door niet-naleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet. Dit geldt vooral voor accu’s waarop wij 12 maanden garantie geven. Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

3. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garan-

tieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

4. Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het

hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de garantiebepalingen van deze handleiding.

- 42 -

Anl_RT_SC_920_L_SPK2.indb 42Anl_RT_SC_920_L_SPK2.indb 42 25.09.12 10:2725.09.12 10:27

Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud

cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.

¡Atención! Peligro de corte

No utilizar muelas de tronzar diamantadas segmentadas.

Desmontar el láser antes de limpiar la máquina con agua.

- 43 -

Anl_RT_SC_920_L_SPK2.indb 43Anl_RT_SC_920_L_SPK2.indb 43 25.09.12 10:2725.09.12 10:27

 ¡Atención!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

 ¡Aviso!

Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Advertencias especiales sobre el láser

 Atención: Radiación láser

No mirar directamente el trayecto del rayo Clase de láser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2001

No mirar directamente el trayecto del rayo

•

láser sin gafas protectoras. No mirar jamás directamente en el canal de

•

salida del rayo. No dirigir nunca el rayo láser sobre superfi-

•

cies reflectantes, ni tampoco sobre personas o animales. Incluso un rayo láser de baja potencia puede provocar lesiones oculares. Atención: si no se siguen estas instrucciones

•

al pie de la letra se podría producir una exposición peligrosa a las radiaciones.

ƓʸÃ

Jamás abrir el módulo láser.

•

Si la máquina deja de utilizarse por un espa-

•

cio prolongado de tiempo, se deberían retirar las baterías.

Instrucciones de seguridad adicionales

Coloque el aparato sobre una superfice plana

•

y antirresbaladiza. El aparato no debe tambalearse. Compruebe que la tensión de la placa de da-

•

tos corresponde con la tensión prevista. No enchufe el aparato sin antes haber comprobado estps datos. Lleve gafas de protección.

•

Lleve protectores de oidos.

•

Lleve guantes de protección.

•

Deje de utilizar y sustituya los discos de

•

tronzar agrietados. No utilice los discos de tronzar diamantados

•

que estén segmentados. Atención: ¡El disco de tronzar sigue funcio-

•

nando por inercia! No frene nunca el disco diamantado hacien-

•

do una presión lateral. Atención: La muela de tronzar adiamantada

•

debe enfriarse siempre con agua. Antes de cambiar el disco, desenchufe el in-

•

terruptor de contacto a la red. Utilice sólo discos de tronzar diamantados

•

adecuados. No deje nunca el aparato sin vigilancia en

•

lugares donde haya menores. No deje el aparato al alcance de los niños.

•

Desenchufe el contacto a la red antes de

•

controlar motor eléctrico. El desorden en la zona de trabajo puede ori-

•

ginar accidentes. Al trabajar, procurar mantener siempre una

•

posición fija y segura. Evitar una posición corporal inadecuada, mantener siempre el equilibrio. Si la muela de tronzar se bloquea, en primer

•

lugar desconectar el aparato y desenchufarlo de la red eléctrica, y después retirar la pieza a trabajar.

- 44 -

Anl_RT_SC_920_L_SPK2.indb 44Anl_RT_SC_920_L_SPK2.indb 44 25.09.12 10:2725.09.12 10:27

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1/3/4/6/10)

1. Patas de apoyo

2. Muela de tronzar adiamantada

3. Bandeja

4. Mesa de trabajo

5. Tope angular

6. Guía de corte

7. Riel guía

8. Dispositivo de protección para la muela de

tronzar

9. Empuñadura

10. Tornillo en estrella para ajuste angular

11. Tornillo en estrella para disp. seguridad de

transporte

12. Tornillos de orejetas

13. Bomba de agua de refrigeración

14. Tubo de goma

15. Motor

16. Interruptor ON/OFF

17. Escala angular

2.2 Volumen de entrega

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Atención! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Cortadora profesional

•

Bandeja (3)

•

Bomba de agua de refrigeración (13)

•

Tope angular (5)

•

Patas de apoyo (1)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

La cortadora profesional se puede utilizar para trabajos de corte convencionales en baldosas de hormigón, adoquines, placas de granito y mármol, ladrillos, azulejos y similares de acuerdo con el tamaño de la máquina. Ha sido diseñada tanto para el uso doméstico como para el uso profesional. No se permite cortar madera o metal.

El aparato sólo debe utilizarse para su uso previsto. Cualquier otro uso no es reglamentario. La responsabilidad de toda clase de daños o lesiones derivados del uso no reglamentario recae sobre el usuario y no sobre el fabricante. En el aparato sólo se deben utilizar discos de tronzar adecuados. Está prohibido el uso de hojas de sierra. Para el uso reglamentario, es también imprescindible observar las normas de seguridad, así como las instrucciones de montaje y de servicio en este manual. Las personas que utilicen y mantengan el aparato deben estar familiarizadas con él y conocer los posibles peligros. Por demás, se observarán con la mayor exactitud posible, las disposiciones para la prevención de accidentes. Hay que respetar cualquier otra norma general en el campo de la seguridad y medicina en el trabajo. El fabricante no se hace responsable de los cambios realizados en el aparato así como de los daños derivados de éstos. No obstante, no se excluyen totalmente ciertos peligros y riesgos, aunque el aparato sea correctamente utilizado. Dependiendo de la construcción y la conﬁ gura- ción del aparato, pueden aparecer los siguientes puntos de peligro:

El disco de tronzar diamantado toca en la

•

zona descubierta. Meter la mano en el disco de tronzar diaman-

•

tado en funcionamiento. Una pieza diamantada del disco de tronzar

•

defectuosa sale proyectada. Rebote de las piezas con las que se está tra-

•

bajando o de algunas de sus partes. Lesiones en el aparato auditivo por no utilizar

•

los protectores de oidos necesarios.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

- 45 -

Anl_RT_SC_920_L_SPK2.indb 45Anl_RT_SC_920_L_SPK2.indb 45 25.09.12 10:2725.09.12 10:27

4. Características técnicas

Potencia del motor: ................ 2200 W S2 20 min

Revoluciones del motor: ....................3000 r.p.m

Motor de corriente alterna: .............230V ~ 50Hz

Clase de aislante: .................................... Clase B

Categoría de protección: ............................... IP54

Longitud de corte: ................................... 920 mm

Longitud corte diagonal:.......................... 920 mm

Máx. grosor pieza de trabajo 90°: ............. 70 mm

Máx. grosor pieza de trabajo 45°: ............. 55 mm

Tamaño de la mesa: ...................... 920 x 550 mm

Muela de tronzar adiamantada: ..... ø 300 x ø 25,4

Clase del láser .................................................. 2

Longitud de onda láser ........................... 650 nm

Potencia láser ......................................... < 1 mW

Alimentación de corriente láser ... 2 x 1,5 V (AAA)

Peso ............................................................78 kg

Duración de funcionamiento:

La duración de funcionamiento S2 20 min (servicio de cortos espacios de tiempo) prevé que el motor únicamente sea sometido a una carga constante a potencia nominal (2200 W) durante el tiempo indicado en la placa (20 min). De lo contrario, se sobrepasarían los límites de calentamiento admisibles. Durante el descanso el motor se enfría volviendo a alcanzar su temperatura de salida.

Ruido y vibración

Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 61029.

En funcion amiento

Nivel de presión acústica L Imprecisión K Nivel de potencia acústica L Imprecisión K

............................................3 dB

.............. 94,5 dB(A)

......... 107,5 dB(A)

Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

-1

el aparato. Apagar el aparato cuando no se esté utilizan-

•

do. Llevar guantes.

•

Riesgos residuales Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producirse los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identiﬁ cación coinci- dan con los datos de la red eléctrica.

Desenchufar el aparato antes de realizar ajustes.

Proporciónele a la máquina una posición es-

•

table, es decir, fíjela con tornillos a un banco de trabajo, a un bastidor de tipo universal o a otro tipo de soporte. Antes de la puesta en marcha debe instalar

•

debidamente todas las cubiertas y dispositivos de seguridad. La muela de tronzar debe poder funcionar sin

•

ningún tipo de obstáculos.

Marcha en vacío

Nivel de presión acústica L Imprecisión K Nivel de potencia acústica L Imprecisión K

¡Reducir la emisión de ruido y las vibraciones al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.

Anl_RT_SC_920_L_SPK2.indb 46Anl_RT_SC_920_L_SPK2.indb 46 25.09.12 10:2725.09.12 10:27

............................................3 dB

................. 76 dB(A)

.............. 89 dB(A)

Montaje de la guía de cable y de manguera (ﬁ g. 16)

Montaje del soporte inferior y la bomba de agua de refrigeración (Fig. 2-5)

Atornillar patas de apoyo (1) con tornillos de

•

orejetas (12) a la cuba de agua. Colocar soporte inferior.

•

Colocar la cortadora de cerámica completa

•

en la cuba (3). Colocar la bomba de agua de refrigeración

•

- 46 -

(13) en lugar adecuado dentro de la cuba y fijar con las ventosas al fondo de la misma. ¡La bomba, el cable y la manguera de refrigeración (14) no deben hallarse en la zona de corte! Echar agua hasta que la bomba (13) se llene

•

por completo. Retirar tornillo en estrella (11) y pieza distan-

•

ciadora (40).

Atención: ¡Al extraer la máquina de la cuba y durante el transporte de la máquina se ha de asegurar nuevamente la unidad de corte mediante el tornillo en estrella (11) y la pieza distanciadora (40)!

¡Importante!

Asegurarse de que la manguera de refrigeración (14) no se doble durante el montaje, ya que de lo contrario no podría garantizarse un funcionamiento correcto de la máquina.

¡Atención!

El cable y la manguera de refrigeración no deben hallarse en la zona de corte.

6. Manejo

6.1 Interruptor ON/OFF (Fig. 6)

Presione el „I“ del interruptor ON/OFF (16)

•

para conectar la máquina. Antes de iniciar el proceso de corte, es

•

preciso esperar a que la muela de tronzar alcance la velocidad máxima y la bomba de agua (13) haya hecho llegar agua a la muela. Presione el „0“ del interruptor ON/OFF (16)

•

para conectar la máquina. La máquina está provista de un interruptor

•

de sobrecarga (16 a). El interruptor de sobrecarga (16 a) salta cuando la máquina se sobrecarga. Dejar enfriar antes de volver a conectar la máquina accionando el interruptor de sobrecarga (16 a).

6.2 Cortes de 90° (Fig. 7/8)

Afloje el tornillo en estrella (27)

•

Coloque el tope angular (5) a 90° y vuelva a

•

apretar el tornillo en estrella (27). Vuelva a apretar los tornillos (28) para fijar el

•

tope angular (5). Desplace hacia atrás el cabezal de la máqui-

•

na (29) con la empuñadura (9). Coloque la cerámica sobre el raíl (6) en el

•

tope angular (5). Ponga en marcha la cortadora de cerámica.

•

Atención: Antes de empezar a cortar, espere

•

hasta que el agua haya llegado a la muela de tronzar (2). Desplace el cabezal de la máquina (29)

•

tirando hacia adelante de forma lenta y uniforme por la empuñadura (9) para cortar la cerámica. Vuelva a desconectar la cortadora al finalizar

•

el corte.

6.3 Corte diagonal de 45° (Fig. 9)

Coloque el tope angular (5) a 45°

•

Realice el corte tal y como se describe en el

•

punto 7.4.

6.4 Corte longitudinal de 45°: „corte Jolly“ (Fig. 10)

Afloje los tornillos en estrella (10)

•

Incline el raíl guía (7) hacia la izquierda a 45°

•

de la escala angular (17). Vuelva a apretar el tornillo en estrella (10).

•

Realice el corte tal y como se describe en el

•

punto 6.2.

6.4.1 Procesamiento de piezas mayores (Fig.

11/12)

La unidad de corte se puede plegar hacia arriba para poder procesar piezas de mayor tamaño. En esta posición se pueden procesar piezas de una longitud de hasta 920 mm (hasta máx. 38 mm de grosor pieza de trabajo).

A tal efecto, retirar tornillo (37) de la parte

•

superior. La unidad de corte se pliega hacia arriba de

•

forma automática. A continuación se pueden practicar los cortes

•

deseados según se describe en el Cap.6.2 a 6.4 Para ello sólo se debe presionar ligeramente hacia abajo con la manivela.

6.5 Cambiar la muela de tronzar adiamantada (Fig. 13/14)

Desenchufe el cable de la red

•

Suelte los 3 tornillos (30) y retire la cubierta

•

de protección de la muela (8). Coloque la llave (31) en el eje del motor y

•

sosténgala. Suelte la tuerca de brida en el sentido de

•

marcha de la muela (2) con ayuda de la llave (34). (Atención: rosca a la izquierda) Extraiga la brida exterior (35) y la muela de

•

tronzar (2). Limpie a fondo la brida exterior antes de pro-

•

- 47 -

Anl_RT_SC_920_L_SPK2.indb 47Anl_RT_SC_920_L_SPK2.indb 47 25.09.12 10:2725.09.12 10:27

ceder al montaje de la nueva muela. Vuelva a ajustar y apretar la nueva muela re-

•

pitiendo la secuencia de pasos a la inversa. Atención: ¡Tenga en cuenta el sentido de

•

marcha de la muela! Vuelva a colocar la cubierta de protección de

•

la muela (8).

6.6 Funcionamiento en modo láser (ﬁ g. 17-21)

6.6.1 Funcionamiento estacionario (ﬁ g. 17/18)

Conexión: Poner el interruptor ON/OFF (46) en

la posición “I”. Desconexión: Poner el interruptor ON/OFF (46) en la posición “0”. Conectar el láser (45). Se proyecta una línea de láser sobre el material a trabajar indicando exactamente el trayecto del corte. El tornillo (47) permite ajustar adicionalmente el láser. Para ello, aﬂ ojar un poco el tornillo (47). Ahora se puede mover y alinear el láser (45) en el adaptador (48) en dirección vertical y horizontal. Volver a apretar el tornillo (47) una vez conseguido el ajuste deseado.

6.6.2 Funcionamiento como aparato de nivelación por láser (ﬁ g. 17-20)

Retirar el tornillo (47). Al quitar el láser (45) del adaptador (48) se podrá utilizar como aparato de nivelación por láser. El láser (45) está provisto de dos niveles de burbuja (49), por lo que se puede alinear de forma horizontal y vertical. La placa base (50) del láser es magnética, pudiéndose ﬁ jar a superﬁ cies que admitan magnetismo. Las ﬁ guras 19 y 20 muestran dos ejemplos de aplicación.

8. Mantenimiento, limpieza y pedido de piezas de repuesto

Desenchufar siempre antes de realizar algún trabajo de limpieza.

8.1 Limpieza

Eliminar el polvo y las impurezas de la máqui-

•

na con regularidad. Se recomienda limpiar la máquina con un paño o un pincel. No utilizar ningún producto corrosivo para

•

limpiar las piezas de plástico. Es preciso extraer periódicamente las im-

•

purezas de la bandeja (3) y la bomba de refrigerante (13), ya que de lo contrario no se puede garantizar la refrigeración de la muela de tronzar diamantada (2).

8.2 Mantenimiento

Las piezas móviles han de lubricarse periódicamente.

8.3 Transporte

Purgar completamente el refrigerante antes

•

de transportar el aparato. No utilizar dispositivos de seguridad para ele-

•

var la máquina.

8.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en www.isc-gmbh.info

6.6.3 Cambiar la pila

Quitar la placa base (50) soltando los 4 tornillos (51). Sacar las pilas gastadas y poner pilas nuevas. Volver a atornillar la placa base (50).

7. Cambio del cable de conexión a la red eléctrica

Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualiﬁ cada para ello, evitando así cualquier peligro.

Anl_RT_SC_920_L_SPK2.indb 48Anl_RT_SC_920_L_SPK2.indb 48 25.09.12 10:2725.09.12 10:27

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Depositar las piezas defectuosas en un contenedor destinado a residuos industriales. Informarse en el organismo responsable al respecto en su municipio o en establecimientos especializados.

- 48 -

10. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original.

11. Eliminar las pilas

Las pilas contienen materiales perjudiciales para el medio ambiente. No tirar las pilas al cubo de la basura, al fuego o al agua. Las pilas deben eliminarse o reciclarse de forma ecológica. Enviar las pilas usadas a ISC GmbH, Eschenstraße 6 in D-94405 Landau. El fabricante garantiza que así se eliminarán de forma adecuada.

- 49 -

Anl_RT_SC_920_L_SPK2.indb 49Anl_RT_SC_920_L_SPK2.indb 49 25.09.12 10:2725.09.12 10:27

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

El producto cumple los requisitos de la norma EN 61000-3-11 y debe someterse a condiciones es-

•

peciales de conexión. Es decir, los puntos de conexión no se pueden escoger libremente. Se pueden producir oscilaciones de tensión en el aparato en caso de que la alimentación de red

•

sea desfavorable. El producto ha sido previsto exclusivamente para el uso en puntos de conexión que

•

a) no superen la impedancia de red Z sys = 0,271 Ω máxima permitida o b) posean una potencia de corriente constante de la red de un mínimo de 100 A por fase. El usuario deberá consultar a su empresa de suministro de energía para cerciorarse de que el pun-

•

to de conexión en el que se desee hacer funcionar el producto cumpla uno de los dos requisitos mencionados, a) o b).

- 50 -

Anl_RT_SC_920_L_SPK2.indb 50Anl_RT_SC_920_L_SPK2.indb 50 25.09.12 10:2725.09.12 10:27

Certiﬁ cado de garantía

Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Sus derechos le-

gales a prestación de garantía no se ven afectados por la presente garantía. Nuestra prestación de garantía es gratuita para usted.

2. La prestación de garantía se extiende exclusivamente a defectos ocasionados por fallos de material

o de producción y está limitada a la reparación de los mismos o al cambio del aparato. Tenga en consideración que nuestro aparato no está indicado para un uso comercial, en taller o industrial. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares. De nuestra garantía se excluye cualquier otro tipo de prestación adicional por daños ocasionados por el transporte, daños ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada), aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), no observancia de las disposiciones de mantenimiento y seguridad, introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo), uso violento o inﬂ uencias externa (como, p. ej., daños por caídas), así como por el desgaste habitu- al por el uso. Esto se aplica especialmente en aquellas baterías para las que ofrecemos un plazo de garantía de 12 meses. El derecho a garantía pierde su validez cuando ya se hayan realizado intervenciones en el aparato.

3. El periodo de garantía es de 2 años y comienza en la fecha de la compra del aparato. El derecho de

garantía debe hacerse válido, antes de ﬁ nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

4. Para hacer efectivo su derecho a garantía, envíe gratuitamente el aparato defectuoso a la dirección

indicada a continuación. Adjunte el original del ticket de compra u otro tipo de comprobante de compra con fecha. ¡A tal efecto, guarde en lugar seguro el ticket de compra como comprobante! Describa con la mayor precisión posible el motivo de la reclamación. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a las condiciones de garantía de este manual de instrucciones.

- 51 -

Anl_RT_SC_920_L_SPK2.indb 51Anl_RT_SC_920_L_SPK2.indb 51 25.09.12 10:2725.09.12 10:27

Aviso - Para reduzir o risco de ferimentos leia o manual de instruções

Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode

formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

Atenção! Perigo de corte

Não utilize discos de corte de diamante segmentados

Antes de limpar a máquina com água, desmonte o laser.

- 52 -

Anl_RT_SC_920_L_SPK2.indb 52Anl_RT_SC_920_L_SPK2.indb 52 25.09.12 10:2725.09.12 10:27

 Atenção!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

 Aviso!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de

segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para mais tarde consultar.

Indicações especiais para o laser

 Atenção: radiação laser

Não olhe para o raio Classe de laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2001

Não olhe directamente para o raio laser com

•

os olhos desprotegidos. Nunca olhe directamente para a trajectória

•

dos raios. Nunca direccione o raio laser para superfí-

•

cies reflectoras, pessoas ou animais. Mesmo um raio laser de potência reduzida poderá causar danos oculares. Cuidado – poderá ficar exposto a radiação

•

perigosa se decidir adoptar métodos que não os aqui referidos. Nunca abra o módulo de laser.

•

ƓʸÃ

As pilhas deverão ser retiradas se a ferra-

•

menta de medição não for usada durante um período de tempo prolongado.

Instruções de segurança complementares

Coloque a máquina sobre uma superfície

•

plana e antiderrapante. A máquina não pode abanar. Certifique-se de que a tensão da instalação

•

doméstica corresponde à que é indicada na placa de características. Ligue só então a ficha à rede eléctrica. Coloque os óculos de protecção.

•

Use protecção auditiva.

•

Use luvas de trabalho.

•

Não utilize os discos de corte de diamante

•

que estiverem rachados. Eles devem ser substituídos. Não é permitida a utilização de discos de cor-

•

te segmentados. Atenção: O disco de corte continua a funcio-

•

nar por inércia, depois de o aparelho parar! Não trave o disco de corte de diamante,

•

premindo-o lateralmente. Atenção: O disco de corte de diamante tem

•

de ser sempre arrefecido com água. Antes de substituir o disco de corte, retire a

•

ficha da tomada. Utilize apenas discos de corte de diamante

•

adequados. Nunca deixe a máquina sem vigilância em

•

espaços com crianças. Antes de controlar o sistema eléctrico do

•

compartimento do motor, retire a ficha da tomada. Uma área de trabalho desarrumada aumenta

•

o perigo de acidentes. Certifique-se de que dispõe sempre de uma

•

base segura e sólida para efectuar os trabalhos. Evite posições impróprias e mantenha sempre o equilíbrio. Ao bloquear o disco de corte, desligue o

•

aparelho, desconecte-o da rede e só depois remova a peça.

- 53 -

Anl_RT_SC_920_L_SPK2.indb 53Anl_RT_SC_920_L_SPK2.indb 53 25.09.12 10:2725.09.12 10:27

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (ﬁ gura 1/3/4/6/10)

1. Apoios

2. Disco de corte de diamante

3. Tina

4. Mesa de trabalho

5. Batente angular

6. Barra de encosto

7. Calha-guia

8. Protecção do disco de corte

9. Punho

10. Parafuso com punho estrelado para regu-

lação angular

11. Parafuso com punho estrelado para dispositi-

vo de segurança de transporte

12. Parafusos de orelhas

13. Bomba de água de refrigeração

14. Mangueira

15. Motor

16. Interruptor para ligar/desligar

17. Escala do ângulo

2.2 Material a fornecer

Abra a embalagem e retire cuidadosamente o

•

aparelho. Remova o material da embalagem, assim

•

como os dispositivos de segurança da embalagem e de transporte (caso existam). Verifique se o material a fornecer está com-

•

pleto Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte. Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Atenção! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asﬁ xia!

Máquina cortadora de pedra

•

Tina(3)

•

Bomba de água de refrigeração (13)

•

Batente angular (5)

•

Apoios (1)

•

Manual de instruções original

•

Instruções de segurança

•

3. Utilização adequada

A máquina cortadora de pedra pode ser utilizada para trabalhos de corte normais em placas de betão, pedras de calçada, placas de mármore e granito, tijolos, ladrilhos e materiais semelhantes, de acordo com o tamanho da máquina. O cortador não foi concebido para ﬁ ns proﬁ ssionais. Não é permitido o corte de madeira e de metal.

A máquina só pode ser utilizada para os ﬁ ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Só podem ser utilizados os discos de corte próprios para a máquina. Não é permitida a utilização de discos de serra. Uma utilização adequada passa por respeitar as instruções de segurança, assim como as instruções de montagem e as indicações de funcionamento do manual de instruções. As pessoas responsáveis pela operação e manutenção da máquina têm de estar familiarizadas com a mesma e ter conhecimento dos possíveis perigos. Além disso, as normas para prevenção de acidentes actualmente em vigor devem ser estritamente respeitadas. Deverão ser respeitadas igualmente todas as demais regras gerais no domínio da medicina do trabalho e segurança no trabalho. O fabricante não se responsabiliza por alterações arbitrárias efectuadas na máquina, nem pelos danos daí resultantes. Mesmo que a máquina seja utilizada da forma prevista, não são de excluir por completo factores de risco residual. Devido à construção e à estrutura da máquina podem ocorrer as seguintes situações:

Contacto com o disco de corte de diamante

•

na zona destapada. Contacto com disco de corte de diamante em

•

movimento. Projecção de um adaptador de diamante de-

•

feituoso do disco de corte Projecção de peças a trabalhar e partes das

•

mesmas. Danos auditivos devido à não utilização da

•

protecção auditiva necessária.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

- 54 -

Anl_RT_SC_920_L_SPK2.indb 54Anl_RT_SC_920_L_SPK2.indb 54 25.09.12 10:2725.09.12 10:27

4. Dados técnicos

Potência do motor: ................. 2200 W S2 20 min

Rotações do motor: ............................ 3000 r.p.m.

Motor de corrente alternada ...........230V ~ 50 Hz

Classe de isolamento ............................ Classe B

Grau de protecção ....................................... IP54

Comprimento do corte ........................... 920 mm

Comprimento da meia esquadria ........... 920 mm

Espessura máxima das peças 90°: .......... 70 mm

Espessura máximo das peças 45°: .......... 55 mm

Tamanho da mesa ........................920 x 550 mm

Disco de corte de diamante ..........ø 300 x ø 25,4

Classe de laser ................................................. 2

Comprimento de onda do laser .............. 650 mm

Potência do laser .................................≤ < 1 mW

Alimentação de corrente

para o laser .................................. 2 x 1,5 V (AAA)

Peso ............................................................78 kg

Duração da ligação:

A duração da ligação S2 de 20 min. (operação por curtos períodos de tempo) signiﬁ ca que o motor com a potência nominal (2200 W) só pode ser sujeito a uma carga contínua durante o tempo indicado na placa de características (20 min.). Caso contrário, corre o risco de aquecer excessivamente. Durante o intervalo, o motor volta a arrefecer até atingir de novo a temperatura inicial.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 61029.

Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

verificação. Desligue o aparelho, quando este não estiver

•

a ser utilizado. Use luvas.

•

Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de protecção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma protecção auditiva adequada.

3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

5. Antes da colocação em

funcionamento

Antes de ligar a máquina, certiﬁ que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Retire sempre a ﬁ cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho.

Operação

Nível de pressão acústica L Incerteza K Nível de potência acústica L Incerteza K

Marcha em vazio

Nível de pressão acústica L Incerteza K Nível de potência acústica L Incerteza K

Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente.

Anl_RT_SC_920_L_SPK2.indb 55Anl_RT_SC_920_L_SPK2.indb 55 25.09.12 10:2725.09.12 10:27

................................................3 dB

...............................................3 dB

................................................3 dB

...............................................3 dB

............. 94,5 dB(A)

.........107,5 dB(A)

................ 76 dB(A)

..............89 dB(A)

A máquina tem de ser colocada de um modo

•

seguro, ou seja aparafusada a uma bancada de trabalho, uma substrutura de série ou outra base semelhante. Antes da colocação em funcionamento, todas

•

as coberturas e dispositivos de segurança têm de estar montados de forma adequada. O disco de corte tem de ter uma marcha de-

•

simpedida.

Montagem da guia da mangueira e do cabo (ﬁ g. 16)

- 55 -

Montagem da substrutura e da bomba de água de refrigeração (ﬁ g. 2-5)

Com os parafusos de orelhas (12), fixe o

•

apoios (1) à tina de água.

•

Monte a substrutura.

•

Coloque o cortador de ladrilhos completo

•

dentro da tina (3). Coloque a bomba de água de refrigeração

•

(13) num local adequado da tina de água e fixe-a ao fundo da tina mediante as ventosas. A bomba, o cabo e o tubo da água de refrigeração (14) não podem entrar na zona de corte! Encha com água até a bomba (13) estar

•

completamente coberta.

•

Remova o parafuso com punho estrelado

•

(11) e a peça distanciadora (40).

Atenção: quando retirar a máquina da tina e a transportar, a unidade de corte tem de ser novamente ﬁ xada por meio do parafuso com punho estrelado (11) e a peça distanciadora (40)!

Importante!

Certiﬁ que-se de que o tubo da água de refrige- ração (14) não dobra durante a montagem, caso contrário, não é assegurado um funcionamento correcto.

Atenção!

O cabo e o tubo da água de refrigeração não podem entrar na zona de corte.

6. Operação

6.1 Interruptor para ligar/desligar (ﬁ g. 6)

Para ligar, prima „I” no interruptor para

•

ligar/desligar (16). Antes do início do processo de corte, deve

•

aguardar até o disco de corte atingir a velocidade de rotação máxima e a bomba de água de refrigeração (13) ter direccionado a água para o disco de corte. Para desligar, prima „0” no interruptor (16).

•

A máquina está equipada com um disjun-

•

tor (16 a). O disjuntor (16 a) é disparado se houver uma sobrecarga da máquina. A máquina pode ser novamente ligada, depois do processo de arrefecimento, através do accionamento do disjuntor (16 a).

6.2 Cortes a 90° (ﬁ g. 7/8)

Desaperte o parafuso com punho estrelado

•

(27). Posicione o batente angular (5) a 90° e aper-

•

te novamente o parafuso com punho estrelado (27). Volte a apertar os parafusos (28) para fixar o

•

batente angular (5). Puxe a cabeça da máquina (29) para trás

•

com ajuda do punho (9). Coloque o ladrilho junto à barra de encosto

•

(6) do batente angular (5). Ligue o cortador de ladrilhos.

•

Atenção: Aguarde até que a água de

•

arrefecimento tenha alcançado o disco de corte (2). Puxe, lenta e uniformemente, a cabeça da

•

máquina (29) para a frente e atravesse o ladrilho, com ajuda do punho (9). Após terminar o corte, desligue novamente o

•

zcortador de ladrilhos.

6.3 Corte diagonal a 45° (ﬁ g. 9)

Regule o batente angular (5) para 45°

•

Execute o corte tal como descrito no ponto

•

6.2.

6.4 Corte longitudinal a 45°, „Corte de meia esquadria“ (ﬁ g. 10)

Desaperte o parafuso com punho estrelado

•

(10) Incline a lâmina (7) para a esquerda, a 45° da

•

escala dos ângulos (17). Volte a apertar o parafuso com punho estrela-

•

do (10). Execute o corte tal como descrito no ponto

•

6.2.

6.4.1 Cortar peças maiores (ﬁ g. 11/12)

Para conseguir cortar peças maiores, pode rebater a unidade de corte para cima. Nesta posição, é possível cortar peças com um comprimento de até 920 mm (até uma espessura máxima das peças de 38 mm).

Para tal, retire o parafuso (37) da parte de

•

cima. A unidade de corte é rebatida automatica-

•

mente para cima.

•

Agora pode realizar os cortes pretendidos,

•

conforme descrito nos cap. 6.2 até 6.4. Basta

•

exercer uma ligeira pressão adicional, para

•

baixo, na pega.

- 56 -

Anl_RT_SC_920_L_SPK2.indb 56Anl_RT_SC_920_L_SPK2.indb 56 25.09.12 10:2725.09.12 10:27

6.5 Substituir o disco de corte de diamante (ﬁ g. 13/14)

Retire a ficha da tomada

•

Solte os 3 parafusos (30) e retire a protecção

•

do disco de serra (8). Coloque a chave (31) no veio do motor e

•

mantenha-a nessa posição. Solte a porca flangeada no sentido de ro-

•

tação do disco de corte (2), com a chave (34). (Atenção: rosca à esquerda)

•

Retire os flanges exteriores (35) e o disco de

•

corte (2). Antes de montar o novo disco de corte, limpe

•

cuidadosamente o flange receptor. Coloque o novo disco de corte na sequência

•

inversa e aperte-o bem. Atenção: Observe o sentido de rotação do

•

disco de corte! Monte novamente a protecção do disco de

•

serra (8).

6.6 Funcionamento do laser (ﬁ gura 17-21)

6.6.1 Funcionamento estacionário (ﬁ gura 17/18)

Ligar: Desloque o interruptor para ligar/desligar

(46) para a posição “I”. Desligar: Desloque o interruptor para ligar/desligar (46) para a posição “0”. Ligue o laser (45). Uma linha laser projectada sobre o material a trabalhar indica a orientação exacta do corte. De seguida, o laser pode ser ajustado com o auxílio do parafuso (47). Para tal, desaperte o parafuso (47) girando-o. Agora é possível mover o laser (45) na vertical e na horizontal sobre o adaptador (48). Quando obter o ajuste desejado volte a apertar o parafuso (47).

6.6.2 Funcionamento como aparelho de nivelamento a laser (ﬁ gura 17-20)

Retire o parafuso (47). É agora possível retirar o laser (45) do adaptador (48) e utilizá-lo como um aparelho de nivelamento a laser externo. O laser (45) está equipado com dois níveis de bolha de ar (49) podendo ser alinhado na horizontal e na vertical. A placa de assento (50) do laser é magnética, para que possa ser ﬁ xada à respectiva base. As ﬁ guras 19 e 20 indicam dois exemplos de aplicação.

6.6.3 Substituição das pilhas

Desaparafuse os 4 parafusos (51) para remover a placa de assento (50). Retire as pilhas usadas e substitua-as por novas. Volte a aparafusar a placa de assento (50).

7. Substituição do cabo de ligação à rede

Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for daniﬁ cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualiﬁ cação.

8. Limpeza, manutenção e encomenda de peças sobressalentes

Retire a ﬁ cha da corrente antes de qualquer tra- balho de limpeza.

8.1 Limpeza

Elimine regularmente todas as poeiras e

•

sujidade da máquina. A limpeza deve ser efectuada, de preferência, com um pano e um pincel. Não utilize produtos abrasivos para limpar as

•

partes em plástico. Para garantir o arrefecimento do disco de

•

corte de diamante (2), é necessário limpar regularmente a tina (3) e a bomba de refrigeração (13).

8.2 Manutenção

Todas as peças móveis devem ser lubriﬁ cadas periodicamente.

8.3 Transporte

Antes de transportar o aparelho, tem de se

•

escoar o líquido de arrefecimento na totalidade. Não utilize quaisquer dispositivos de segu-

•

rança para levantar a máquina.

- 57 -

Anl_RT_SC_920_L_SPK2.indb 57Anl_RT_SC_920_L_SPK2.indb 57 25.09.12 10:2725.09.12 10:27

8.4 Encomenda de peças sobressalentes

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Tipo da máquina

•

Número de artigo da máquina

•

Número de identificação da máquina

•

Número da peça sobressalente necessária

•

Pode encontrar os preços e informações actuais em www.isc-gmbh.info

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como por ex. o metal e o plástico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial. Informe-se junto das lojas da especialidade ou da sua Câmara Municipal!

10. Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original.

11. Eliminação das pilhas

As pilhas contém substâncias que são prejudiciais ao meio ambiente. Não deite as pilhas para o lixo doméstico, para o lume ou para dentro de água. As pilhas devem ser recolhidas, recicladas e eliminadas de forma ecológica. Envie as pilhas descarregadas para a ISC GmbH, Eschenstraße 6 em D-94405 Landau. O fabricante garante uma eliminação ecologicamente correcta.

- 58 -

Anl_RT_SC_920_L_SPK2.indb 58Anl_RT_SC_920_L_SPK2.indb 58 25.09.12 10:2725.09.12 10:27

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

O produto cumpre os requisitos da EN 61000-3-11 e está sujeito a condições especiais de ligação.

•

Ou seja, os pontos de ligação não podem ser escolhidos livremente. No caso de uma alimentação de rede desfavorável, o aparelho pode sofrer variações temporárias

•

de tensão. O produto tem de ser utilizado exclusivamente em pontos de ligação que a) não ultrapassem uma

•

impedância da rede máxima permitida de Z ou b) que apresentem uma intensidade máxima admissível da corrente permanente na rede de, pelo menos, 100 A por cada fase. Enquanto utilizador, deverá certificar-se de que o ponto de ligação, ao qual pretende conectar o

•

produto, cumpre um dos requisitos mencionados a) ou b). Em caso de dúvidas, contacte a respectiva empresa de abastecimento de energia.

- 59 -

Anl_RT_SC_920_L_SPK2.indb 59Anl_RT_SC_920_L_SPK2.indb 59 25.09.12 10:2725.09.12 10:27

Certiﬁ cado de garantia

Estimado(a) cliente, Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certiﬁ cado de garantia. Se preferir, tam- bém pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em actividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorrecta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho. Isto é válido especialmente para os acumuladores aos quais concedemos uma garantia de 12 meses. O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

3. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

4. Para activar a garantia deverá enviar o aparelho defeituoso à cobrança para a morada abaixo indicada, juntamente com o talão de compra original ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra como comprovativo. Descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com os termos de garantia deste manual de instruções.

- 60 -

Anl_RT_SC_920_L_SPK2.indb 60Anl_RT_SC_920_L_SPK2.indb 60 25.09.12 10:2725.09.12 10:27

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Steintrennmaschine RT-SC 920 L (Einhell)

87/404/EC_2009/105/EC 2005/32/EC_2009/125/EC 2006/95/EC 2006/28/EC

2004/108/EC 2004/22/EC 1999/5/EC 97/23/EC 90/396/EC_2009/142/EC 89/686/EC_96/58/EC

2011/65/EC

2006/42/EC

Annex IV

Notiﬁ ed Body: Notiﬁ ed Body No.: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2006/28/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibū

dina šį atitikimą EU reikalavimams ir prekės normoms

RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 61029-1; EN 12418; EN 55014-1; EN 55014-2;

EN 61000-3-2; EN 61000-3-11; EN 60825-1

Landau/Isar, den 31.08.2012

First CE: 06 Archive-File/Record: NAPR006464 Art.-No.: 43.014.32 I.-No.: 11032 Documents registrar: Daniel Protschka Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 61 -

Anl_RT_SC_920_L_SPK2.indb 61Anl_RT_SC_920_L_SPK2.indb 61 25.09.12 10:2725.09.12 10:27

Wentao/Product-ManagementWeichselgartner/General-Manager

- 62 -

Anl_RT_SC_920_L_SPK2.indb 62Anl_RT_SC_920_L_SPK2.indb 62 25.09.12 10:2725.09.12 10:27

- 63 -

Anl_RT_SC_920_L_SPK2.indb 63Anl_RT_SC_920_L_SPK2.indb 63 25.09.12 10:2725.09.12 10:27

EH 09/2012 (01)

Anl_RT_SC_920_L_SPK2.indb 64Anl_RT_SC_920_L_SPK2.indb 64 25.09.12 10:2725.09.12 10:27

Einhell TE-SC 920 L User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
