Einhell TE-SC 570 L operation manual

Download

D Originalbetriebsanleitung

Steintrennmaschine

GB Original operating instructions

Stone Cutting Machine

F Mode d’emploi d’origine

Coupe-carrelage

I Istruzioni per l’uso originali

Tagliapietre

DK/ Original betjeningsvejledning N Stenkapmaskine

S Original-bruksanvisning

Stensåg

HR/ Originalne upute za uporabu BIH Stroj za rezanje kamena

RS Originalna uputstva za upotrebu

Mašina za rezanje kamena

TE-SC 570 L

CZ Originální návod k obsluze

Řezačka na kámen

SK Originálny návod na obsluhu

Rozbrusovačka na kameň

Art.-Nr.: 43.014.44 I.-Nr.: 11046

- 2 -

4 5

6 7

8 9

- 3 -

10 11

12 13

14 15

- 4 -

16 17

18 19

49 49 46

20 21

49 49 46

- 5 -

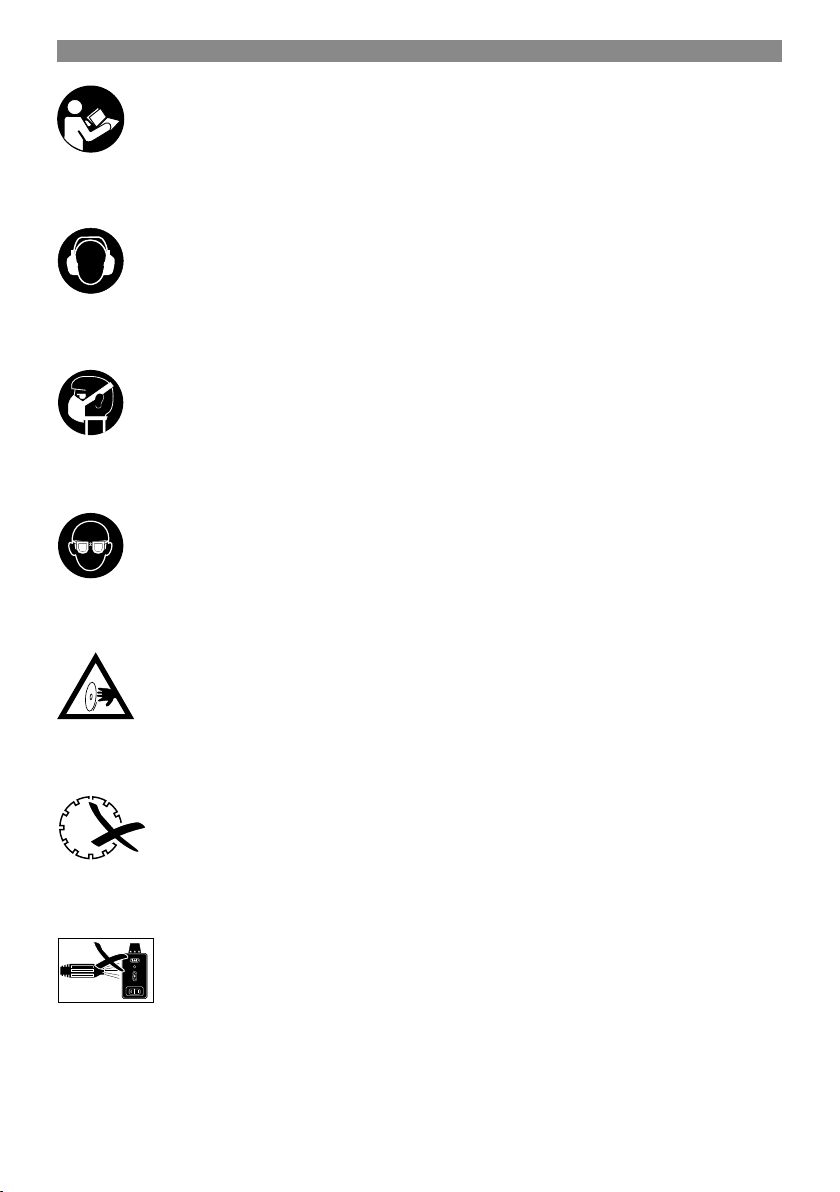

Gefahr! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Gefahr! Schnittgefahr

Vorsicht! Segmentierte Diamant Trennscheiben dürfen nicht verwendet werden

Hinweis! Demontieren Sie den Laser, bevor Sie die Maschine mit Wasser reinigen.

- 6 -

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

 Gefahr! Laserstrahlung

Nicht in den Strahl blicken Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

Lasermodul niemals öffnen.

•

Wenn das Messwerkzeug längere Zeit nicht

•

benutzt wird, sollten die Batterien entfernt werden.

Zusätzliche Sicherheitshinweise

Maschine auf ebenen, rutschfesten Boden

•

stellen. Die Maschine darf nicht wackeln. Vergewissern Sie sich, dass die Spannung

•

auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Dann erst Stecker ans Stromnetz anschließen. Schutzbrille aufsetzen.

•

Gehörschutz tragen.

•

Schutzhandschuhe tragen.

•

Rissige Diamanttrennscheiben nicht mehr

•

verwenden und auswechseln. Es dürfen keine segmentierten Trennschei-

•

ben verwendet werden. Achtung: Trennscheibe läuft nach!

•

Diamanttrennscheibe nicht durch seitlichen

•

Druck abbremsen. Achtung: Diamanttrennscheibe muss immer

•

mit Wasser gekühlt werden. Vor dem Wechseln der Trennscheibe Netzste-

•

cker ziehen. Nur geeignete Diamanttrennscheiben ver-

•

wenden. Maschine niemals unbeaufsichigt in Räumen

•

mit Kindern stehen lassen. Vor der Kontrolle des elektr. Motorraumsys-

•

tems den Netzstecker ziehen. Unordnung in Ihrem Arbeitsbereich führt

•

leicht zu Unfällen. Achten Sie bei Ihrer Arbeit auf einen sicheren

•

und festen Stand. Vermeiden Sie abnormale Körperhaltung, halten Sie immer das Gleichgewicht. Beim Blockieren der Trennscheibe, Gerät

•

ausschalten und vom Netz nehmen, erst dann das Werkstück entfernen.

Nicht direkt mit ungeschützten Augen in den

•

Laserstrahl blicken. Niemals direkt in den Strahlengang blicken.

•

Den Laserstrahl nie auf reflektierende Flä-

•

chen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen. Vorsicht - wenn andere als die hier angege-

•

benen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.

- 7 -

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/3)

1. Standfüße

2. Diamanttrennscheibe

3. Wanne

4. Arbeitstisch

5. Winkelanschlag

6. Anschlagschiene

7. Führungsschiene

8. Trennscheibenschutz

9. Handgriﬀ

10. Sterngriﬀ schraube für Winkeleinstellung

11. Sterngriﬀ schraube für Transportsicherung

12. Flügelschrauben

13. Kühlwasserpumpe

14. Schlauch

15. Motor

16. Ein-/Ausschalter

17. Winkelskala

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Steintrennmaschine

•

Wanne(3)

•

Kühlwasserpumpe (13)

•

Winkelanschlag (5)

•

Standfüße (1)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Die Steintrennmaschine kann für übliche Schneid-arbeiten an Betonplatten, Pﬂ asterstei- nen , Marmor- und Granitplatten, Ziegel, Fliesen und ähnlichem entsprechend der Maschinengröße verwendet werden. Sie ist für Heim- und Handwerk konzipiert. Das Schneiden von Holz und Metall ist nicht erlaubt.

Die Maschine darf nur nach Ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Trennscheiben verwendet werden. Die Verwendung von Sägeblättern ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüberhinaus sind die geltenden UVV-Vorschriften genauestens zu beachten. Sonstige allgemeine Regeln in arbeitsmedizinischer und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehenden Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung der Diamanttrennscheibe im nicht

•

abgedeckten Bereich. Eingreifen in die laufende Diamanttrennschei-

•

be. Herausschleudern eines fehlerhaften Dia-

•

mantaufsatzes der Trennscheibe. Von Werkstücken und Werkstückteilen.

•

Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.

- 8 -

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Motorleistung .......................... 1500 W S2 20 min

Motordrehzahl ......................................3000 min

Wechselstrommotor ....................... 230 V ~ 50 Hz

Isolierstoﬀ klasse .................................... Klasse B

Schutzart ..................................................... IP 54

Länge des Schnittes ............................... 570 mm

Länge Jolly ............................................. 570 mm

Schnitthöhe 90° ................................max. 60 mm

Schnitthöhe 45° ................................max. 48 mm

Schneidetisch

Abmessungen ....................... 630 mm x 450 mm

Diamanttrennscheibe .....................ø 250 x ø 25,4

Laserklasse ....................................................... 2

Wellenlänge Laser ................................... 650 nm

Leistung Laser .........................................< 1 mW

Stromversorgung Laser ...............2 x 1,5 V (AAA)

Gewicht ........................................................47 kg

Einschaltdauer:

Die Einschaltdauer S2 20 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung (1500 W) nur für die auf dem Datenschild angegebene Zeit (20 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

Gefahr! Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

.............................. 95 dB(A)

............................................ 3 dB

...................... 108 dB(A)

........................................... 3 dB

Leelauf

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

.............................. 76 dB(A)

............................................ 3 dB

........................ 89 dB(A)

........................................... 3 dB

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

-1

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird. Tragen Sie Handschuhe.

•

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

- 9 -

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Die Maschine muss standsicher aufgestellt

•

werden, d. h. auf einer Werkbank, dem serienmäßigen Untergestell o. ä. festschrauben. Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Die Trennscheibe muss frei laufen können.

•

Montage Schlauch- und Kabelführung (Abb. 16)

Montage Untergestell und Kühlwasserpumpe (Abb. 2-4)

Standfüße (1) mit Flügelschrauben (12) an

•

die Wasserwanne schrauben. Untergestell aufstellen.

•

Kompletten Fliesenschneider in die Wanne

•

(3) stellen. Kühlwasserpumpe (13) an geeigneter Stelle

•

in die Wasserwanne legen und mit den Saugnäpfen am Wannenboden fixieren. Pumpe, Kabel und Kühlwasserschlauch (14) dürfen nicht in den Schnittbereich gelangen können! Wasser auffüllen bis Pumpe (13) vollständig

•

mit Wasser bedeckt ist. Sterngriffschraube (11) und Distanzstück (40)

•

entfernen.

Achtung: Beim Herausheben der Maschine aus der Wanne und beim Transport der Maschine muss die Schneideinheit wieder mit der Sterngriﬀ schraube (11) und Distanzstück (40) gesi- chert werden!

Hinweis!

Achten Sie darauf, dass der Kühlwasserschlauch (14) bei der Montage nicht knickt, sonst ist eine einwandfreie Funktion nicht gewährleistet.

Gefahr!

Das Kabel und Kühlwasserschlauch dürfen nicht in den Schnittbereich gelangen können.

6. Bedienung

6.1 Ein/Ausschalter (Bild 6)

Zum Einschalten auf die „I“ des Ein-/Aus-

•

schalters (16) drücken. Vor Beginn des Schneidevorgangs ist abzu-

•

warten bis die Trennscheibe die max. Drehzahl erreicht hat und die Kühlwasserpumpe (13) das Wasser zur Trennscheibe befördert hat. Zum Ausschalten auf die „0“ des Schalters

•

(16) drücken.

6.2 90° Schnitte (Abb. 7/8)

Sterngriffschraube (27) lockern

•

Winkelanschlag (5) auf 90° stellen und Stern-

•

griffschraube (27) wieder festziehen. Schrauben (28) wieder anziehen um den

•

Winkelanschlag (5) zu fixieren. Maschinenkopf (29) am Handgriff (9) nach

•

hinten schieben. Fliese an die Anschlagschiene (6) an den

•

Winkelanschlag (5) anlegen. Maschine einschalten.

•

Achtung: Abwarten, bis das Kühlwasser die

•

Trennscheibe (2) erreicht hat. Maschinenkopf (29) langsam und gleichmä-

•

ßig am Handgriff (9) nach vorne durch die Fliese ziehen. Nach Schnittende die Maschine wieder aus-

•

schalten.

6.3 45° Diagonalschnitt (Abb. 9)

Winkelanschlag (5) auf 45° einstellen

•

Schnitt wie unter 6.2 erklärt, durchführen.

•

6.4 45° Längsschnitt, „Jollyschnitt“ (Abb. 10)

Sterngriffschraube (10) lockern

•

Führungsschiene (7) nach links auf 45° der

•

Winkelskala (17) neigen. Stergriffschraube (10) wieder festziehen.

•

Schnitt wie unter 6.2 erklärt, durchführen.

•

- 10 -

6.4.1 Bearbeitung größerer Werkstücke (Abb. 11/12)

Um größere Werkstücke bearbeiten zu können, kann die Schneideinheit nach oben geklappt werden. In dieser Position können Werkstücke mit einer Länge von bis zu 570 mm (bis max. 38 mm Werkstückdicke) bearbeitet werden.

Dazu Schraube (37) an Oberseite entfernen.

•

Schneideinheit klappt selbstständig nach

•

oben. Jetzt können die gewünschten Schnitte wie

•

in Kap. 6.2 bis 6.4 beschrieben durchgeführt werden. Es muss lediglich am Handgriff ein zusätzlicher leichter Druck nach unten ausgeübt werden.

6.5 Diamanttrennscheibe wechseln (Abb. 13/14)

Netzstecker ziehen.

•

Die drei Schrauben (30) lösen und Sägeblatt-

•

schutz (8) abnehmen. Schlüssel (31) an der Motorwelle ansetzen

•

und halten. Mit dem Schlüssel (34) die Flanschmutter

•

in Laufrichtung der Trennscheibe (2) lösen. (Achtung: Linksgewinde) Außenflansche (35) und Trennscheibe (2)

•

abnehmen. Aufnahmeflansch vor der Montage der neuen

•

Trennscheibe sorgfältig reinigen. Die neue Trennscheibe in umgekehrter Rei-

•

henfolge wieder einsetzen und festziehen. Achtung: Laufrichtung der Trennscheibe beachten! Sägeblattschutz (8) wieder montieren.

•

6.6 Betrieb Laser (Bild 17-21)

6.6.1 Stationärer Betrieb (Bild 17/18)

Einschalten: Den Ein/-Ausschalter (46) in Stel-

lung „I“ bewegen. Ausschalten: Den Ein/-Ausschalter (46) in Stellung „0“ bewegen. Schalten Sie den Laser (45) ein. Eine Laserlinie wird auf das zu bearbeitende Material projiziert und zeigt Ihnen die exakte Schnittführung an. Mit Hilfe der Schraube (47) kann der Laser zusätzlich einjustiert werden. Lösen Sie hierfür die Schraube (47) einige Umdrehungen. Der Laser (45) lässt sich nun auf dem Adapter (48) in vertikaler und horizontaler Richtung bewegen und ausrichten. Ziehen Sie die Schraube (47) wieder fest, wenn die gewünschte Einstellung erreicht ist.

6.6.2 Betrieb als Lasernivelliergerät (Bild 17-20)

Entfernen Sie die Schraube (47). Der Laser (45) lässt sich nun vom Adapter (48) abnehmen und kann als externes Lasernivelliergerät dienen. Der Laser (45) ist mit zwei Wasserwaagenlibellen (49) ausgestattet und kann somit horizontal und vertikal ausgerichtet werden. Die Bodenplatte (50) des Lasers ist magnetisch, so dass er sich auf entsprechenden Untergründen befestigen lässt. Bild 19 und 20 zeigt zwei Anwendungsbeispiele.

6.6.3 Batteriewechsel

Entfernen Sie die Bodenplatte (50), indem Sie die 4 Schrauben (51) herausdrehen. Nehmen Sie die verbrauchten Batterien heraus und ersetzen Sie sie durch neue. Verschrauben Sie dann die Bodenplatte (50) wieder.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

Staub und Verschmutzung sind regelmäßig

•

von der Maschine zu entfernen. Die Reinigung ist am besten mit einem Lappen oder Pinsel durchzuführen. Benutzen Sie zur Reinigung des Kunststoffes

•

keine ätzenden Mittel. Die Wanne (3) und Kühlmittelpumpe (13) ist

•

regelmäßig von Verschmutzungen zu reinigen, da ansonsten die Kühlung der Diamanttrennscheibe (2) nicht gewährleistet ist.

8.2 Wartung

Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.

- 11 -

8.3 Transport

Vor dem Transport muss das Kühlmittel voll-

•

ständig abgelassen werden. Zum Anheben der Maschine keine Sicher-

•

heitsvorrichtungen benutzen.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

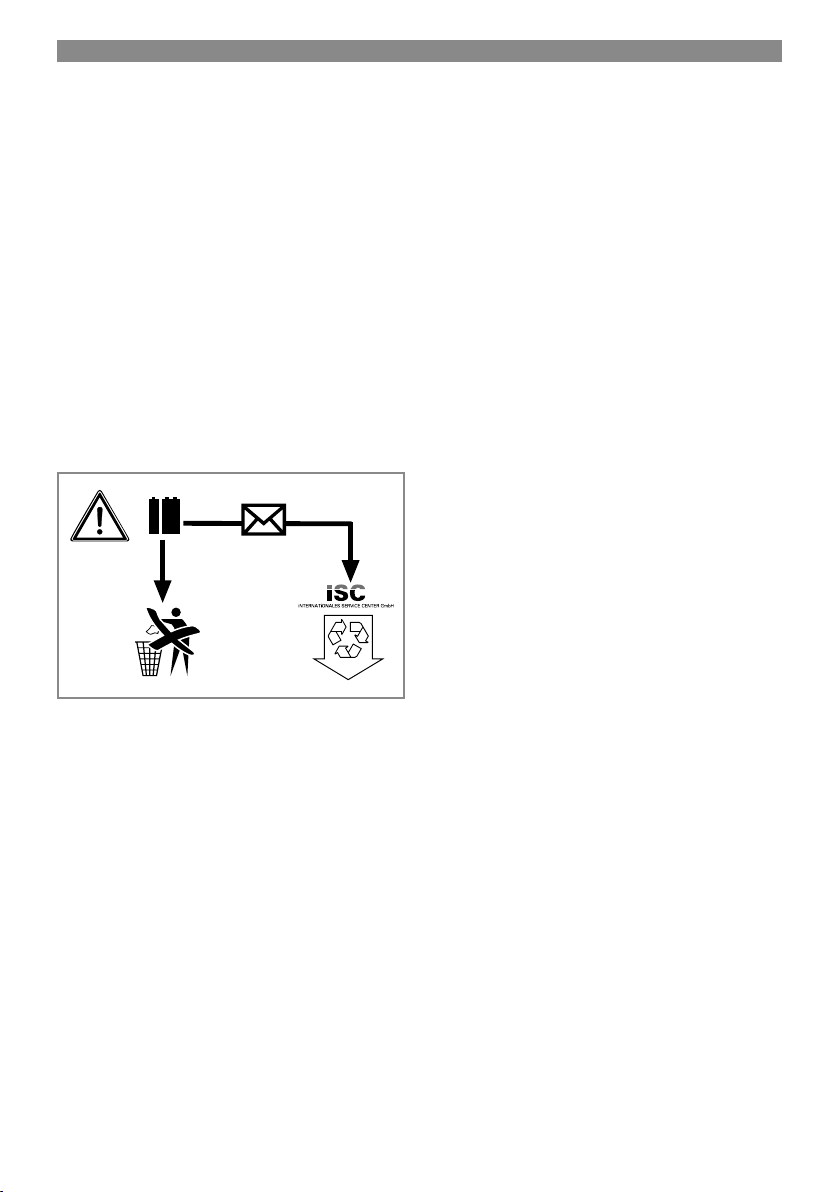

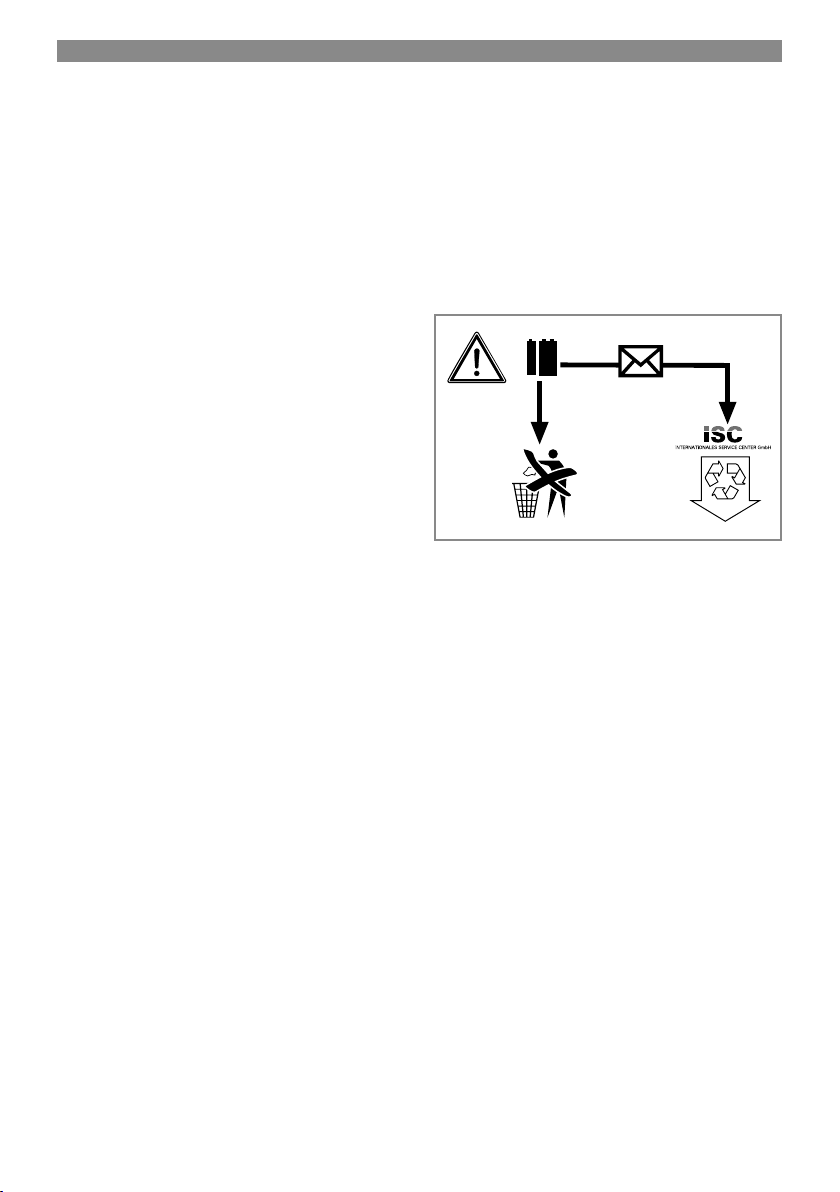

11. Entsorgung Batterien

Batterien beinhalten umweltgefährdende Materialien. Werfen Sie Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt werden. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.

- 12 -

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin-

•

gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht

zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen.

Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Z ≤ 0,29 Ω nicht überschreiten, oder

b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden

genannten Anforderungen a) oder b) erfüllt.

- 13 -

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Verbrauchsmaterial/ Verbrauchsteile* Trennscheibe Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-

geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-

den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.

Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Danger! Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muﬀ s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of sight.

Danger! Risk of injury through cutting

Caution! Segmented diamond cutting wheels must not be used

Notice! Dismantle the laser before you clean the machine with water.

- 17 -

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger! Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

Special information about the laser

 Danger! Laser radiation

Do not look into the beam Laser class 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

Additional safety instructions

Set up the machine on a level, non-slip floor.

•

Make sure that the machine does not wobble. Check that the voltage on the rating plate is

•

the same as your supply voltage. Only then are you to insert the power plug in the socketoutlet. Wear safety goggles.

•

Wear ear-muffs.

•

Wear safety gloves.

•

Never use cracked diamond cutting wheels.

•

Replace immediately. Never use segmented cutting wheels.

•

Caution! The cutting wheel runs on after the

•

machine is switched off! Never apply side pressure to the diamond

•

cutting wheel in order to bring it to a halt. Caution! The diamond cutting wheel must be

•

cooled with water at all times. Always pull out the power plug before chan-

•

ging the cutting wheel. Use only suitable diamond cutting wheels.

•

Never leave the machine unattended in

•

rooms with children. Always pull out the power plug before exami-

•

ning the electric motor compartment system Disorder in the work area can easily lead to

•

accidents. Make sure that you stand squarely and solidly

•

while working. Avoid abnormal body positions and always keep your balance. If the cutting wheel becomes jammed, switch

•

off the equipment and disconnect it from the power supply; only then are you to remove the workpiece.

2. Layout and items supplied

Do not look directly into the laser beam with

•

the naked eye.

Never look directly into the laser path.

•

Never direct the laser beam at reflecting sur-

•

faces, persons or animals. Even a low output

laser beam can inflict injury on the eye.

Caution: It is vital to follow the work procedu-

•

res described in these instructions. Using the

tool in any other way may result in hazardous

exposure to laser radiation.

Never open laser module.

•

When the tool is not going to be used for an

•

extended period of time, the batteries should

be removed.

2.1 Layout (Fig. 1/3)

1. Feet

2. Diamond wheel

3. Trough

4. Work table

5. Angle stop

6. Rail fence

7. Chain bar

8. Safety hood for the cutting wheel

9. Handle

10. Star grip screw for setting the angle

11. Star grip screw for securing during transportation

12. Thumb screws

13. Cooling water pump

- 18 -

14. Hose

15. Motor

16. ON/OFF switch

17. Angle scale

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Stone cutting machine

•

Trough (3)

•

Cooling water pump (13)

•

Angle stop (5)

•

Feet (1)

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The stone cutting machine can be used for normal cutting work on concrete slabs, cobblestones, marble and granite slabs, bricks, tiles, etc. as long as the machine is large enough to take them. It is designed for DIY applications and craft businesses. It should never be used for cutting wood or metal.

The machine should be used exclusively for its intended purpose. No other use is permitted and the manufacturer will not accept liability for any damages or injury resulting from any such use; responsibility rests with the user/operator in any such case. Only use cutting wheels which are suitable for the machine. Saw blades should never be used. Compliance with the safety instructions, the assembly instructions, and advice and instructions on operation contained in the operating instructions also falls under the terms of intended use. All persons operating or carrying out maintenance work on the machine must be acquainted with the above and be aware of all potential dangers. In addition, strict compliance with the accident prevention regulations in force in your area, as well as all other general rules of health and safety at work, is imperative. The manufacturer’s liability shall be deemed void if the machine is modiﬁ ed in any way and the manufacturer shall therefore accept no liability for any damages arising as a result of modiﬁ cations. Even if the machine is used as intended, certain residual risk factors cannot be completely eliminated. For reasons of design and the construction of the machine, the following eventualities are possible:

Contact with the diamond cutting wheel whe-

•

re it is not covered. Contact with the diamond cutting wheel while

•

it is turning. Defective diamond tips flying off the cutting

•

wheel. Workpieces or parts of workpieces kicking

•

back. Damage to hearing if the ear-muffs specified

•

are not used.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

- 19 -

4. Technical data

Motor rating ............................ 1500 W S2 20 min

Motor speed ......................................... 3000 rpm

AC motor ....................................... 230 V ~ 50 Hz

Insulation material class .......................... Class B

Protection type ............................................. IP54

Table size ......................................630 x 450 mm

Cut length .............................................. 570 mm

Jolly length .............................................. 570 mm

Max. workpiece thickness 90° .................. 60 mm

Max. workpiece thickness 45° .................. 48 mm

Diamond wheel ........................... Ø 250 x Ø 25.4

Laser class ........................................................ 2

Laser wavelength ..................................... 650 nm

Laser output ............................................. < 1 mW

Laser power supply ...................... 2 x 1.5 V (AAA)

Weight .........................................................47 kg

Load factor:

A load factor of S2 20 min (intermittent periodic duty) means that you may operate the motor continuously at its nominal power level (1500 W) for no longer than the time stipulated on the speciﬁ - cations label (20 minutes ON period). If you fail to observe this time limit the motor will overheat. During the OFF period the motor will cool again to its starting temperature.

Danger! Sound and vibration

Sound and vibration values were measured in accordance with EN 61029.

With-load operation

sound pressure level ........................ 95 dB(A)

uncertainty .............................................3 dB

sound power level ........................ 108 dB(A)

uncertainty .............................................3 dB

No-load operation

sound pressure level ........................ 76 dB(A)

uncertainty .............................................3 dB

sound power level .......................... 89 dB(A)

uncertainty .............................................3 dB

Keep the noise emissions and vibrations to a minimum.

Only use appliances which are in perfect wor-

•

king order. Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary. Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution! Residual risks Even if you use this electric power tool in accordance with instructions, certain residual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:

1. Lung damage if no suitable protective dust mask is used.

2. Damage to hearing if no suitable ear protection is used.

3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and maintained.

5. Before starting the equipment

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

Warning! Always pull the power plug before making adjustments to the equipment.

The machine must be set up so that it stands

•

firmly, i.e. it must be securely screwed to a work bench, the base frame supplied in delivery, or similar. All covers and safety devices must be cor-

•

rectly attached before the machine is used for the first time. The cutting wheel must rotate smoothly.

•

Fitting the hose and cable guide (Fig. 16)

Assembly of the sub-frame and cooling water pump (Fig. 2-4)

Secure the feet (1) to the water trough using

•

the thumb screws (12). Place the complete tile cutter into the trough

•

(3). Place the cooling water pump (13) in a suitab-

•

le position in the water trough and secure it to the base of the trough with the suction cups. The pump, cable and cooling water hose (14)

- 20 -

must not be able to get into the cutting area. Fill with water until the pump (13) is complete-

•

ly immersed in water. Remove the star handle screw (11) and spa-

•

cer (40).

Important: Before you lift the machine out of the trough or transport it, the cutting unit must be secured again with the star handle screw (11) and spacer (40).

Notice!

To guarantee proper operation, the cooling water hose (14) must not be kinked during installation.

Danger!

It must be impossible for the cable and the cooling water hose to get into the cutting area.

6. Operation

6.1 ON/OFF switch (Fig. 6)

To switch on, press the “I” on the ON/OFF

•

switch (16). Before you begin cutting, wait until the cutting

•

wheel has reached maximum speed and the cooling water pump (13) has started supplying the cutting wheel with water. To switch off, press the “0” on the switch (16).

•

6.2 90° Cutting (Fig. 7/8)

Loosen the star grip screw (27).

•

Set the angle stop (5) to 90° and retighten the

•

star grip screw (27). Retighten the screws (28) to fasten the angle

•

stop (5). Move the machine head (29) to the far end

•

with the handle (9). Position the tile against the rail fence (6) on

•

the angle stop (5). Switch on the tile cutting machine.

•

Caution: Always wait until the cooling water

•

has reached the cutting wheel (2) first. Move the machine head (29) slowly and

•

smoothly forward through the tile with the handle (9). Switch off the tile cutting machine after com-

•

pletion of cutting.

6.3 45° Diagonal cut (Fig. 9)

Set the angle stop (5) to 45°.

•

Cut as described in 6.2.

•

6.4 45° Lengthwise cut, “jolly cut” (Fig.10)

Loosen the star grip screw (10).

•

Tilt the guide rail (7) to the left to 45° on the

•

angle scale (17). Retighten the star grip screw (10).

•

Cut as described in 6.2.

•

6.4.1 Machining large workpieces (Fig. 11/12)

To enable you to machine large workpieces, the cutting unit can be pivoted upwards. In this position you can machine workpieces with a length of up to 570 mm (up to a max. workpiece thickness of 38 mm).

Remove the screw (37) on the top for this

•

purpose. The cutting until will pivot upwards automa-

•

tically. You can now complete the required cuts as

•

described in sections 6.2 to 6.4. All that is required is slight additional pressure downwards on the handle.

6.5 Changing the diamond cutting wheel

(Fig. 13/14)

Pull out the power plug.

•

Unscrew the 3 screws (30) and remove the

•

safety hood (8) for the blade. Place the wrench (31) on the motor shaft and

•

hold. Using the wrench (34), loosen the flange nut

•

in the direction of rotation of the cutting wheel (2). (Caution: Left-hand screw-thread.) Remove the outer flange (35) and cutting

•

wheel (2). Clean the mounting flange thoroughly before

•

fitting the new cutting wheel. Fit the new cutting wheel by following the

•

above procedures in reverse and then tighten. Caution: Pay attention to the direction of rota-

•

tion of the cutting wheel! Mount the safety hood (8) for the blade again.

•

6.6 Operating the laser (Fig. 17-21)

6.6.1 Stationary operation (Fig. 17/18)

To switch on: Move the ON/OFF switch (46) to

the “I” position. To switch oﬀ : Move the ON/OFF switch (46) to the “0” position. Switch on the laser (45). A laser line is projected onto the material you wish to process, providing

- 21 -

an exact guide for the cut. You can additionally adjust the laser with the screw (47). To do so, undo the screw (47) by a few turns. The laser (45) can now be moved and adjusted vertically and horizontally on the adapter (48). Tighten screw (47) again when you are satisﬁ ed with the adjustment.

6.6.2 Use as a laser level unit (Fig. 17-20)

Remove the screw (47). The laser (45) can now be taken oﬀ the adapter (48) and used as an ex- ternal laser level unit. The laser (45) is equipped with two spirit levels (49) and can therefore be adjusted both horizontally and vertically. The base plate (50) of the laser is magnetic, enabling it to be secured on suitable surfaces. See Figures 19 and 20 for two examples of use.

6.6.3 Replacing the battery

Unscrew the 4 screws (51) and remove the base plate (50). Take out the old batteries and replace with new ones. Then screw the base plate (50) back on.

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.

8.2 Maintenance

Lubricate all moving parts at regular intervals.

8.3 Transport

The coolant must be drained completely be-

•

fore transport. Do not lift the machine by any of the safety

•

devices.

8.4 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

9. Disposal and recycling

The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw material and can therefore be reused or can be returned to the raw material system. The unit and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.

10. Storage

8. Cleaning, maintenance and ordering of spare parts

Danger!

Always pull out the mains power plug before starting any cleaning work.

8.1 Cleaning

Remove dust and dirt from the machine at

•

regular intervals. Cleaning is best carried out with a rag or brush. Never use caustic agents to clean plastic

•

parts. The trough (3) and the cooling water pump

•

(13) must be cleaned at regular intervals or proper cooling of the diamond cutting wheel (2) will not be guaranteed.

Store the equipment and accessories out of children’s reach in a dark and dry place at above freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original packaging.

- 22 -

11. Battery disposal

Batteries contain materials that are potentially harmful to the environment. Never place batteries in your household refuse, in ﬁ re or in water. Bat- teries should be collected, recycled or disposed of by environment-friendly means. Send your old batteries to ISC GmbH, Eschenstrasse 6 in D-94405 Landau. You can then be sure that the equipment will be correctly disposed of by the manufacturer.

- 23 -

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

The product meets the requirements of EN 61000-3-11 and is subject to special connection condi-

•

tions. This means that use of the product at any freely selectable connection point is not allowed. Given unfavorable conditions in the power supply the product can cause the voltage to fluctuate

•

temporarily. The product is intended solely for use at connection points that

•

a) do not exceed a maximum permitted mains system impedance of Z ≤ 0,29 Ω or b) have a continuous current-carrying capacity of the mains of at least 100 A per phase. As the user, you are required to ensure, in consultation with your electric power company if neces-

•

sary, that the connection point at which you wish to operate the product meets one of the two requirements, a) or b), named above.

- 24 -

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* Consumables* Cutting wheel Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 25 -

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product

neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.

Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 26 -

Danger ! Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Danger ! Risque de coupure

Prudence ! Il ne faut pas utiliser de meules tronçonneuses diamant segmentées.

Remarque ! Démontez le laser avant de nettoyer la machine à l’eau.

- 27 -

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Indications particulières relatives au laser

 Danger ! Rayon laser

Ne pas regarder en direction du rayon Classe de laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

Ne fixez pas le rayon laser des yeux sans

•

protection. Ne regardez jamais directement dans le fais-

•

ceau des rayons. Le rayon laser ne doit jamais être dirigé sur

•

des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux. Attention - si vous procédez d’autre manière

•

que celle indiquée ici, cela peut entraîner une

ƓʸÃ

exposition dangereuse au rayon. Ne jamais ouvrir le module du laser.

•

Retirez les batteries de l’appareil s’il reste

•

longtemps inutilisé.

Consignes de sécurité supplémentaires

Placer la machine sur une surface plane et

•

antiglissante. La machine ne doit pas branler. S’assurer que la tension indiquée sur la

•

plaque signalétique est identique à celle sur place. Brancher seulement maintenant. Mettre des lunettes de sécurité.

•

Porter un casque anti-bruit.

•

Porter des gants de protection.

•

Ne plus utiliser de meules de tronçonnage

•

diamantées fissurées. Les échanger. Il est interdit d’employer des meules de

•

tronçonnage segmentées. Attention: La meule de tronçonnage continue

•

à marcher après l’arrêt de la machine! Ne pas freiner la meule de tronçonnage

•

diamantée en exercant une pression latérale. Attention: la meule de tronçonnage diaman-

•

tée doit toujours être refroidie à l’eau. Retirer la fiche de la prise de courant avant de

•

remplacer la meule de tronçonnage. Utiliser uniquement des meules de tron-

•

çonnage diamantées appropriées. Ne jamais laisser la machine sans surveil-

•

lance dans des locaux où se trouvent des enfants. Garder la machine hors de portée des en-

•

fants. Débrancher la machine avant de contrôler le

•

système électrique du compartiment du moteur. Le désordre sur le lieu de travail entraîne faci-

•

lement des accidents. Lors de votre travail, veillez à avoir une positi-

•

on stable et sûre. Évitez une tenue anormale du corps, gardez toujours votre équilibre. Si la meule tronçonneuse est bloquée, éteig-

•

nez l‘appareil et débranchez-le du réseau, puis retirez la pièce à usiner.

- 28 -

2. Description de l’appareil et volume de livraison

2.1 Description de l’appareil

(ﬁ gure 1/3)

1. Pieds

2. Meule tronçonneuse diamantée

3. Cuve

4. Table de travail

5. Butée en coin

6. Rail de butée

7. Barre de guidage

8. Protection de la meule tronçonneuse

9. Poignée

10. Vis de poignée en étoile pour les réglages

d’angle

11. Vis de poignée en étoile pour le blocage de

transport

12. Vis à oreilles

13. Pompe d’eau de refroidissement

14. Tuyau

15. Moteur

16. Interrupteur Marche/Arrêt

17. Echelle d’angle

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Coupe-carrelage

•

Cuve(3)

•

Pompe d’eau de refroidissement (13)

•

Butée en coin (5)

•

Pieds (1)

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aﬀ ectation

Il est uniquement autorisé d’utiliser ce coupecarrelage pour les travaux de coupe usuels sur les dalles en béton, pavés, plaques de marbre et de granite, tuiles, carreaux et autres objet du même genre conformément à la taille de la machine. Il est conçu pour les travaux d’artisanat et de bricolage. Il est interdit de découper du bois et des métaux avec.

Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Toute autre utilisation n’est pas conforme aux ﬁ ns. L’utilisateur/opéra- teur - et non le fabricant - est tenu responsable pour des dégâts et des blessures résultant d’une utilisation non conforme. Employez uniquement des meules de tronçonnage appropriées pour la machine. Il est interdit d’utiliser toutes sortes de lames de scie. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d’emploi est également partie intégrale d’une utilisation conforme aux ﬁ ns. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s’informer sur les risques éventuels. En outre, les règlements de prévoyance contre les accidents doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de médecine du travail et de sécurité. Des transformations eﬀ ectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. Dûes à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître:

Toucher la meule de tronçonnage diamantée

•

dans la partie non couverte. Mettre la main dans la meule de tronçonnage

•

diamantée fonctionnante. Ejection de la garniture diamantée défectueu-

•

- 29 -

se de la meule de tronçonnage. Ejection de pièces à travailler ou de mor-

•

ceaux de pièces à travailler. Baisse de l’ouïe dûe à la non-utilisation du

•

protège-oreilles nécessaire.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Puissance du moteur : ............ 1500 W S2 20 min

Vitesse de rotation du moteur : ...........3000 tr/min

Moteur à courant alternatif: ............230V ~ 50 Hz

Classe d’isolation: ............................. catégorie B

Indice de protection: ..................................... IP54

Taille de la table :............................630 x 450 mm

Longueur de coupe: ................................ 570 mm

Longueur Jolly: ........................................ 570 mm

Epaisseur max. de la pièce à usiner 90°: .. 60 mm Epaisseur max. de la pièce á usiner 45 : .. 48 mm Meule tronçonneuse diamantée: ... ø 250 x ø 25,4

Classe de laser ................................................. 2

Longueur d’onde du laser ....................... 650 nm

Puissance du laser ..................................< 1 mW

Alimentation en courant du laser . 2 x 1,5 V (AAA)

Poids ........................................................... 47 kg

Duré de mise en circuit:

La durée de mise en circuit S2 20 min. (service bref) indique que le moteur de cette puissance nominale (1500 W) ne doit être chargé en continu que pour le temps (20 min.) indiqué sur la plaque signalétique. Sinon, il se réchauﬀ erait de façon inadmissible. Pendant la pause, le moteur refroidit jusqu’à sa température de départ.

Danger ! Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 61029.

Service

Niveau de pression acoustique L Imprécision K Niveau de puissance acoustique L Imprécision K

Marche à vide

Niveau de pression acoustique L Imprécision K Niveau de puissance acoustique L Imprécision K

Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état. Entretenez et nettoyez l’appareil régulière-

•

ment. Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas. Portez des gants.

•

Prudence ! Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.

2. Déﬁ cience auditive si aucun casque anti-bruit approprié n’est porté.

3. Atteintes à la santé issues des vibrations main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

............................................3 dB

....... 95 dB(A)

... 108 dB(A)

....... 76 dB(A)

..... 89 dB(A)

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement ! Enlevez systématiquement la ﬁ che de con- tact avant de paramétrer l’appareil.

La machine doit être implantée de façon sta-

•

ble, elle doit donc être vissée sur un établi, le

- 30 -

bâti de série ou sur un dispositif semblable. Avant la mise en service, montez tous les ca-

•

pots et dispositifs de sécurité selon les règles de l’art. La meule de tronçonnage doit fonctionner

•

sans gêne.

Montage du cheminement de tuyau et de câblage (ﬁ g.16)

Montage du support et de la pompe d’eau de refroidissement (ﬁ g. 2-4)

Vissez les pieds (1) à la cuve à eau à l’aide

•

de vis à oreilles (12). Mettez le support en place.

•

Placez le coupe-carrelage complet dans la

•

cuve (3). Placez la pompe d’eau de refroidissement

•

(13) à l’endroit approprié dans la cuve à eau et fixez-la au fond de la cuve à l’aide des ventouses. La pompe, le câble et le tuyau de l’eau de refroidissement (14) ne doivent pas pouvoir tomber dans la zone de coupe ! Remplissez d’eau jusqu’à ce que la pompe

•

(13) soit complètement recouverte d’eau. Retirez la vis de poignée en étoile (11) et la

•

pièce d’écartement (40).

Attention: Lorsque vous relevez la machine de la cuve et que vous la transportez, l’unité de coupe doit à nouveau être bloquée avec la vis de poignée en étoile (11) et la pièce d’écartement (40) !

Remarque !

Veillez à ce que, lors du montage, le tuyau d‘eau de refroidissement (14) ne se plie pas sinon il n‘est pas garanti qu‘il fonctionne bien.

Danger !

Le câble et le tuyau d‘eau de refroidissement ne doivent pas être présents dans la zone de coupe.

6. Commande

6.1. Interrupteur Marche/Arrêt (ﬁ g. 6)

Pour mettre la machine en circuit, appuyez

•

sur le „I“ de l’interrupteur Marche/Arrêt (16). Avant de commencer à couper, attendez que

•

la meule de tronçonnage ait atteint la vitesse de rotation maximale et que la pompe d’eau de refroidissement (13) ait transporté l’eau à la meule de tronçonnage. Pour mettre la machine hors circuit, appuyez

•

sur le „0“ de l’interrupteur (16).

6.2 Coupes à 90° (ﬁ g. 7/8)

Relâchez la vis en étoile (27).

•

Réglez la butée angulaire (5) sur 90° et res-

•

serrez la vis en étoile (27). Resserrez les vis (28) pour fixer la butée

•

angulaire (5). Faites glisser la tête de machine (29) vers

•

l’arrière à l’aide de la poignée (9). Placez le carreau sur le rail de butée (6) de la

•

butée angulaire (5). Mettez la machine à découper les carreaux

•

en circuit. ATTENTION! Attendez que l’eau de

•

refroidissement ait atteint la meule de tronçonnage (2). Utilisez la poignée (9) pour faire passer

•

lentement et régulièrement la tête de machine (29) vers l’avant à travers le carreau. Après avoir terminé la coupe, remettez la

•

machine à découper les carreaux hors circuit.

6.3 Coupe diagonale à 45° (ﬁ g. 9)

Réglez la butée angulaire (5) sur 45°.

•

Exécutez la coupe comme décrit au point 6.2.

•

6.4 Coupe longitudinale à 45° - „Coupe Jolly“ (ﬁ g.10)

Relâchez les vis en étoile (10).

•

Inclinez le rail de guidage (7) vers la gauche à

•

45° de l’échelle d’angle (17). Resserrez la vis en étoile (10).

•

Exécutez la coupe comme décrit au point 6.2.

•

6.4.1 Usinage de pièces de taille plus impor tante (ﬁ g. 11/12)

Pour pouvoir usiner des pièces de plus grande dimension, l’unité de coupe peut être rabattue vers le haut. Dans cette position, il est possible d’usiner des pièces d’une longueur pouvant atteindre 570 mm (jusqu’à max. 38 mm d’épaisseur de pièce à usiner).

Pour ce faire, retirez la vis (37) côté supérieur

•

l’unité de coupe se rabat automatiquement

•

vers le haut. Vous pouvez désormais effectuer les coupes

•

que vous désirez comme indiqué au chap.

6.2 à 6.4. Il suffit simplement d’exercer une légère pression supplémentaire vers le bas sur la poignée.

- 31 -

6.5 Changement de la meule de tronçonnage diamantée (ﬁ g. 13/14)

Retirez la fiche de la prise de courant.

•

Desserrez les 3 vis (30) et retirez le capot de

•

protection de la lame de scie (8). Mettez la clé (31) sur l’arbre moteur et main-

•

tenez-la. Desserrez l’écrou à bride dans le sens de

•

rotation de la meule de tronçonnage (2) à l’aide de la clé (34). (Attention: filetage à gauche)

•

Retirez les brides extérieures (35) et la meule

•

de tronçonnage (2). Nettoyez soigneusement la bride-support

•

avant de monter la nouvelle meule de tronçonnage. Procédez dans l’ordre inverse pour remettre

•

la nouvelle meule de tronçonnage en place et resserrez-la. Attention: respectez le sens de rotation de la

•

meule de tronçonnage! Montez de nouveau le capot de protection de

•

la lame de scie (8).

6.6 Fonctionnement laser (ﬁ gure 17-21)

6.6.1 Fonctionnement stationnaire (ﬁ gure 17/18)

Mise en circuit : mettre l’interrupteur Marche/

Arrêt (46) en position “I”. Mise hors circuit : mettre l’interrupteur Marche/ Arrêt (46) en position “0”. Mettez le laser (45) en circuit. Une ligne laser est projetée sur le matériau à traiter et vous indique exactement le tracé de la coupe. A l’aide de la vis (47), on peut régler le laser en plus. Desserrez la vis (47) de quelques tours. Le laser (45) peut à présent être déplacé et réglé sur l’adaptateur (48) sur la verticale et sur l’horizontale. Resserrez la vis (47) à fond lorsque le réglage désiré est atteint.

6.6.2 Fonctionnement comme appareil de nivellement laser (ﬁ gure 17-20)

Retirez la vis (47). Le laser (45) peut à présent être retiré de l’adaptateur (48) et peut servir d’appareil de nivellement laser. Le laser (45) est équipé de deux niveaux à bulle (49) et peut donc être orienté horizontalement et verticalement. La plaque de base (50) du laser est magnétique. Elle peut donc être ﬁ xée sur un support correspon- dant. Les ﬁ gures 19 et 20 montrent des exemples d’application.

6.6.3 Changement de batterie

Retirez la plaque de base (50) en retirant les 4 vis (51). Retirez les piles usées et remplacez-les par des nouvelles. Vissez ensuite la plaque de base (50) à nouveau.

7. Remplacement de la ligne de raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger !

Retirez la ﬁ che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

Il faut éliminer régulièrement la poussière et

•

les encrassements de la machine. Le nettoyage s‘effectue au mieux à l‘aide d‘un chiffon ou d‘un pinceau. N‘utilisez pas de produits corrosifs pour le

•

nettoyage du plastique. Il faut nettoyer régulièrement la cuve (3) et

•

la pompe d‘eau de refroidissement (13) des saletés car sinon le refroidissement de la meule tronçonneuse diamantée (2) n‘est pas garanti.

8.2 Maintenance

Toutes les parties mobiles doivent être graissées à intervalles périodiques.

8.3 Transport

Avant le transport, il faut faire couler l’agent

•

réfrigérant complètement. Pour soulever la machine, n’utilisez pas les

•

dispositifs de sécurité.

- 32 -

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

10. Stockage

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.

11. Élimination des piles

Les piles comprennent des matériaux polluant l’environnement. Ne jetez pas les piles dans les ordures ménagères, dans le feu ni dans l’eau. Les piles doivent être collectées, recyclées ou éliminées dans le respect de l’environnement. Envoyez vos piles usées à l’entreprise ISC GmbH, Eschenstraße 6 à D-94405 Landau /Allemagne . A cet endroit, une élimination selon les règles de l’art peut être garantie par le producteur.

- 33 -

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de

•

raccordement spéciales. Cela signifie qu’il est interdit de l‘utiliser sur un point de raccordement arbitraire. L‘appareil peut entraîner des variations de tension passagères lorsque les conditions du réseau

•

sont défavorables. Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement qui

•

a) ne dépassent pas une impédance de réseau maximale autorisée Z ≤ 0,29 Ω, ou b) qui ont une capacité de charge de courant permanent du réseau de 100 A au moins par phase. En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre fournisseur

•

d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à une des deux exigences a) ou b) citées.

- 34 -

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Meule tronçonneuse

- 35 -

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 36 -

Pericolo! Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuﬃ e antirumore. L’e ﬀ etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Pericolo! Rischio di ferite da taglio

Attenzione! Non devono essere usati dischi diamantati segmentati

Avviso! Smontate il laser prima di pulire l’apparecchio con acqua.

- 37 -

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

 Avvertenze speciali per il laser

Pericolo! raggio laser Non rivolgete lo sguardo verso il raggio laser Classe del laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

per un periodo piutt

Ulteriori avvertenze di sicurezza

Porre l’attrezzo su fondo piano e antiscivolo.

•

L’attrezzo non deve vacillare. Verificare che la tensione di rete sulla targhet-

•

ta dei dati corrisponda a quella disponibile. Solo dopo collegare la spina alla rete elettrica. Mettersi gli occhiali protettivi.

•

Portare il dispositivo proteggiudito.

•

Portare i guanti protettivi.

•

Non usare più i dischi troncatori screpolati, e

•

ricambiarli. Non si deve usare nessun disco troncatore

•

segmentato. Attenzione: il disco troncatore decelera

•

lentamente! Non frenare il disco troncatore diamantato

•

esercitando su di esso una pressione laterale. Attenzione: il disco diamantato deve venire

•

sempre raffreddato a umido. Avanti di ricambiare il disco troncatore, stac-

•

care la spina dalla presa di rete. Utilizzare soltanto dischi troncatori adatti.

•

Non lasciare mai l’attrezzo insorvegliato in

•

ambienti con dentro dei bambini. Non rendere l’attrezzo accessibile ai bambini.

•

Prima di controllare la sezione elettrica nel

•

vano del motore, staccare la spina dalla presa di rete. Il disordine nella zona in cui lavorate causa

•

facilmente incidenti. Mentre lavorate accertatevi sempre di essere

•

in una posizione stabile e sicura. Evitate posizioni insolite, tenetevi sempre in equilibrio. Se il disco si blocca, spegnete l‘apparecchio

•

e staccatelo dalla rete, togliete il pezzo da lavorare solo dopo aver eseguito tale operazione.

Non guardate direttamente nel raggio laser

•

senza occhiali protettivi. Non rivolgete mai lo sguardo direttamente

•

verso il foro di uscita del raggio laser. Non dirigete mai il raggio laser né verso su-

•

perfici riflettenti né verso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all’occhio. Attenzione - se vengono usate delle proce-

•

dure diverse da quelle indicate può verificarsi un’esposizione ai raggi pericolosa. Non aprite mai il modulo laser.

•

Se l’utensile di misurazione non viene usato

•

- 38 -

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio

(Fig. 1/3)

1. Gambe

2. Disco diamantato

3. Vaschetta

4. Tavolo da lavoro

5. Guida ad angolo

6. Battuta

7. Barra di guida

8. Coprilama

9. Impugnatura

10. Manopola a crociera per regolazione dell’inclinazione

11. Manopola a crociera per il bloccaggio per il trasporto

12. Viti ad alette

13. Pompa dell’acqua di raﬀ reddamento

14. Tubo ﬂ essibile

15. Motore

16. Interruttore ON/OFF

17. Scala per l’inclinazione

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Taglierina professionale

•

Vaschetta (3)

•

Pompa dell’acqua di raffreddamento (13)

•

Guida ad angolo (5)

•

Gambe (1)

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La taglierina professionale può essere usata per i normali lavori di taglio di lastre di cemento, pietre da pavimentazione, lastre di marmo e granito, laterizio, piastrelle e materiali simili in modo corrispondente alle dimensioni dell’apparecchio. È concepita per un uso da parte di appassionati del fai-da-te e di artigiani. Non è permesso tagliare legno e metallo.

La macchina la si può usare soltanto per i lavori a cui essa è destinata. Ogni altro esorbitante utilizzo non è conforme al regolamento. L’utente/l’operatore, e non il costruttore, è responsabile di tutti i danni o lesioni di ogni sorta da esso derivanti. Si devono usare soltanto dei dischi troncatori adatti all’uso con questa macchina. È vietato impiegare dischi di taglio per seghe. Parte costituente l’utilizzo regolamentare è anche l’osservanza delle avvertenze sulla sicurezza, nonché le istruzioni per il montaggio e le avvertenze sul funzionamento integrate nelle istruzioni d’uso. Le persone, manovranti e manutenzionanti la macchina, devono saperla usare ed essere al corrente dei pericoli incombenti. Oltracciò si devono minuziosamente osservare le vigenti disposizioni UVV. Si devono osservare le ulteriori regole generali degli ambiti medico-lavorativi e tecnico-precauzionali. I cambiamenti eﬀ ettuati alla macchina escludono totalmente la responsabilità, ed i risultanti danni, da parte del costruttore. Nonostante la macchina venga regolarmente utilizzata, non sono completamente esclusi certi pericoli e rischi. Per via della costruzione e della conﬁ gurazione può succedere quanto in seguito speciﬁ cato:

toccare colla mano il disco troncatore nella

•

superficie scoperta, mettere la mano sul disco troncatore diaman-

•

tato rotante, scaraventamento all’esterno di

•

un’applicazione diamantata del disco troncatore difettosa, di pezzi da lavorare e loro frazioni.

•

- 39 -

danni all’udito, se sprovvisti dei necessari

•

dispositivi proteggiudito.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Potenza del motore: ................ 1500 W S2 20 min

Numero dei giri del motore: ..................3000 min

Motore a corrente alternata: .......... 230 V ~ 50 Hz

Categoria del materiale isolante: ....... categoria B

Tipo di protezione: .......................................IP54

Dimensioni del piano di lavoro: ......630 x 450 mm

Lunghezza taglio: .................................... 570 mm

Lunghezza jolly: ..................................... 570 mm

Spessore max. del pezzo da lavorare 90°: 60 mm Spessore max. del pezzo da lavorare 45°: 48 mm

Disco diamantato: .........................ø 250 x ø 25,4

C lasse del laser ................................................ 2

Lunghezza d’onda del laser .................... 650 nm

Potenza laser .......................................... < 1 mW

Alimentazione corrente del laser . 2 x 1,5 V (AAA)

Peso ............................................................47 kg

Durata di accensione La durata di accensione S2 20 min (servizio di breve durata) indica che il motore con la potenza nominale (1500 W) deve venire sottoposto ad un carico continuo solo per il periodo indicato sulla targhetta (20 min). Altrimenti si riscalderebbe eccessivamente. Durante la pausa il motore si raffredda ritornando alla temperatura iniziale.

Pericolo! Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Corsa a vuoto

Livello di pressione acustica L Incertezza K Livello di potenza acustica L Incertezza K

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to. Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio. Adattate il vostro modo di lavorare

•

-1

all’apparecchio. Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Attenzione! Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano indossate cuﬃ e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

..............................................3 dB

........... 76 dB (A)

............. 89 dB (A)

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

Operante

Livello di pressione acustica L Incertezza K Livello di potenza acustica L Incertezza K

..............................................3 dB

........... 95 dB (A)

........... 108 dB (A)

La macchina deve venire installata in posi-

•

zione stabile, cioè su un banco di lavoro, sul basamento di serie o un dispositivo simile. Prima della messa in esercizio devono essere

•

regolarmente montate tutte le coperture ed i dispositivi di sicurezza. Il disco deve potersi muovere liberamente.

•

- 40 -

Montaggio del potatubo e del portacavo (Fig. 16)

Montaggio del basamento e della pompa dell’acqua di raﬀ reddamento (Fig. 2-4)

Avvitate le gambe (1) alla vaschetta

•

dell’acqua mediante viti ad alette (12). Installate il basamento.

•

Mettete la taglierina completamente nella

•

vaschetta (3). Posate la pompa dell’acqua di raffreddamen-

•

to (13) nel punto apposito nella vaschetta dell’acqua e fissatela con le ventose sul fondo della vaschetta. Pompa, cavo e tubo flessibile dell’acqua di raffreddamento (14) non devono poter arrivare nel settore di taglio. Riempite la vaschetta fino a quando la pompa

•

(13) sia completamente coperta d’acqua. Togliete la vite con manopola a crociera (11)

•

e il distanziale (40).

Attenzione: quando si toglie l’apparecchio dalla vaschetta e durante il trasporto, l’unità di taglio deve essere ﬁ ssata di nuovo mediante la vite con manopola a crociera (11) e il distanziale (40)!

Avviso!

Fate attenzione che il tubo ﬂ essibile dell‘acqua di raﬀ reddamento (14) non si pieghi durante il montaggio, altrimenti non è garantito il perfetto funzionamento.

Pericolo!

Cavo e tubo ﬂ essibile dell‘acqua di raﬀ reddamen- to non devono poter arrivare nel settore di taglio.

6. Uso

6.1 Interruttore ON/OFF (Fig. 6)

Per accendere premete sull’ „I“

•

dell’interruttore ON/OFF (16). Prima di iniziare l’operazione di taglio si deve

•

aspettare che il disco abbia raggiunto il numero max. di giri e che la pompa dell’acqua di raffreddamento (13) abbia trasportato l’acqua verso il disco. Per spegnere premete sullo „0“

•

dell’interruttore (16).

6.2 Tagli a 90° (Fig. 7/8)

Allentare la vite con manopola a crociera (27)

•

Posizionare la guida ad angolo (5) su 90° e

•

avvitare di nuovo la vite con manopola a cro-

ciera (27). Avvitare di nuovo le viti (28) per bloccare la

•

guida ad angolo (5). Con l’impugnatura (9) spingere all’ indietro la

•

testa della macchina (29). Posizionare la piastrella sulla guida di arresto

•

(6) della guida ad angolo (5). Accendere il tagliapiastrelle.

•

Attenzione: attendere che l’acqua di raffred-

•

damento abbia raggiunta il disco (2). Con l’impugnatura (9) tirare lentamente e

•

regolarmente la testa della macchina (29) in avanti attraverso la piastrella. Dopo aver eseguito il taglio spegnere il tagli-

•

apiastrelle.

6.3 Taglio diagonale a 45° (Fig. 9)

Regolare la guida ad angolo (5) su 45°.

•

Eseguire il taglio come spiegato al punto 6.2.

•

6.4 Taglio longitudinale, „taglio Jolly“ a 45° (Fig. 10)

Allentare la vite con manopola a crociera (10)

•

Inclinare la guida (7) verso sinistra su 45° del-

•

la scala per inclinazione (17). Serrare di nuovo la vite con la manopola a

•

crociera (10). Eseguire il taglio come spiegato al punto 6.2.

•

6.4.1 Lavorazione di pezzi abbastanza grandi

(Fig. 11/12)

Per poter lavorare pezzi abbastanza grandi, l’unità di taglio può essere ribaltata verso l’alto. In questa posizione si possono lavorare pezzi con una lunghezza ﬁ no a 570 mm (ﬁ no a uno spesso- re max. di 38 mm).

A tal fine togliete la vite (37) sul lato superiore.

•

L’unità di taglio si ribalta automaticamente

•

verso l’alto. Ora potete eseguire i tagli desiderati come

•

descritto nei Cap. da 6.2 a 6.4. Si deve solamente esercitare ancora un po’ di pressione verso il basso sull’impugnatura.

6.5 Sostituire il disco diamantato (Fig. 13/14)

Staccare la spina dalla presa di corrente.

•

Allentare le 3 viti (30) e togliere il coprilama

•

(8). Fissare la chiave (31) all’albero motore e

•

tenerla. Allentare con la chiave (34) il dado della flan-

•

gia nel senso di rotazione del disco (2). (Attenzione: filetto sinistro)

•

Togliere le flange esterne (35) e il disco (2).

•

Prima del montaggio del nuovo disco pulire

•

- 41 -

accuratamente le sedi a flangia Rimontare il nuovo disco nell’ordine inverso

•

e serrarlo. Attenzione: Rispettare il senso di rotazione

•

del disco! Rimontare il coprilama (8).

•

6.6 Esercizio laser (Fig. 17-21)

6.6.1 Esercizio ﬁ sso (Fig. 17/18) Accensione: portate l’interruttore ON/OFF (46) in

posizione “I”. Spegnimento: portate l’interruttore ON/OFF (46) in posizione “0”. Mettete in funzione il laser (45). Una linea laser viene proiettata sul materiale da lavorare e indica la linea di taglio esatta. Mediante la vite (47) si può inoltre regolare il laser. A tal scopo svitate la vite (47) di qualche giri. Ora il laser (45) può essere spostato e orientato in direzione verticale ed orizzontale sull’adattatore (48). Serrate di nuovo la vite (47) quando si è raggiunta l’impostazione desiderata.

6.6.2 Esercizio come livella laser (Fig. 17-20)

Togliete la vite (47). Ora il laser (45) può essere tolto dall’adattatore (48) e può essere usato come livella laser esterna. Il laser (45) è dotato di due bolle per livella (49) e può perciò essere orientato in modo orizzontale e verticale. La piastra di base (50) del laser è magnetica in modo da permettere un montaggio sulle relative basi. Le Fig. 19 e 20 mostrano due esempi per l’uso.

6.6.3 Sostituzione delle batterie

Togliete la piastra di base (50) svitando le 4 viti (51). Togliete le batterie scariche e sostituirtele con batterie nuove. Avvitate di nuovo la piastra di base (50).

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

8.1 Pulizia

L‘apparecchio deve essere pulito regolar-

•

mente dalla polvere e dallo sporco. È consigliabile eseguire la pulizia con un panno o un pennello. Non usate sostanze caustiche per la pulizia

•

della parte in plastica. La vaschetta (3) e la pompa per il refrigerante

•

(13) devono essere pulite regolarmente, altrimenti non si assicura il raffreddamento del disco diamantato (2).

8.2 Manutenzione

Tutte le parti mobili vanno lubriﬁ cate ad intervalli regolari.

8.3 Trasporto

Prima del trasporto scaricate completamente

•

il refrigerante. Non usate alcun dispositivo di sicurezza per

•

sollevare l’apparecchio.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

- 42 -

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di riﬁ uti spe- ciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

11. Smaltimento delle batterie

La batterie contengono materiali che danneggiano l’ambiente. Non gettate le batterie nei riﬁ uti domestici, nel fuoco o in acqua. Le batterie devono venire raccolte, riciclate o smaltite rispettando l’ambiente. Inviate batterie usate alla ISC GmbH, Eschenstraße 6 in D-94405 Landau. Così il costruttore ne garantisce uno smaltimento appropriato.

- 43 -

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di

•

collegamento. Ciò significa che non ne è consentito l‘uso con collegamento a prese scelte a piacimento. In caso di condizioni di rete sfavorevoli l‘apparecchio può causare delle variazioni temporanee di

•

tensione. Il prodotto è concepito solo per l‘utilizzo collegato a prese che

•

a) non superino una massima impedenza di rete Z ≤ 0,29 Ω oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase. In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura

•

dell‘energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

- 44 -

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Materiale di consumo/parti di consumo * Disco Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 45 -

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 46 -

DK/N

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Fare! Fare for at skære sig

Forsigtig! Segmenterede diamantskæreskiver må ikke anvendes

Bemærk! Afmonter laseren, inden du rengør maskinen med vand.

- 47 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger ﬁ nder du i det medfølgende hæfte.

Fare! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Særlige anvisninger vedrørende laser

 Fare! Laserstråling

Kig ikke ind i strålen Laserklasse 2

Supplerende sikkerhedsanvisninger

Stil maskinen på et plant, skridsikkert under-

•

lag. Maskinen må ikke vakle. Kontroller, at netspændingen, som står an-

•

givet på mærkepladen, svarer til den forhåndenværende netspænding. Først herefter forbinder du stikket med strømforsyningsnettet. Tag sikkerhedsbriller på.

•

Brug høreværn.

•

Brug sikkerhedshandsker.

•

Diamantskæreskiver med revner må ikke

•

mere benyttes og skal skiftes ud. Segmenterede skæreskiver må ikke benyttes.

•

Pas på: Skæreskive har efterløb!

•

Brems ikke diamantskæreskiven ned ved at

•

udøve tryk ind på siden. Pas på: Diamantskæreskiven skal altid køles

•

med vand. Træk stikket ud af stikkontakten, før du udskif-

•

ter skæreskiven. Brug kun formålsegnede diamantskæreski-

•

ver. Lad aldrig maskinen stå uden opsyn i rum,

•

hvor der opholder sig børn. Træk stikket ud af stikkontakten, før du kont-

•

rollerer det elektriske motorrumssystem. Uorden på arbejdsstedet øger risikoen for

•

uheld. Sørg for at stå stabilt, og vær altid i god

•

balance under arbejdet. Undgå abnorme kropsholdninger. Hvis skæreskiven blokerer, skal maskinen

•

slukkes og kobles fra strømforsyningsnettet; først herefter må arbejdsemnet fjernes.

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

Kig ikke direkte ind i laserstrålen uden øjen-

•

beskyttelse. Kig ikke direkte ind i strålegangen.

•

Ret aldrig laserstrålen mod reflekterende

•

flader eller mod personer og dyr. Også en laserstråle med lav effekt kan give øjenskader. Pas på – afvigelser fra den her anførte

•

fremgangsmåde kan medføre farlig strålingseksponering. Åbn aldrig lasermodulet.

•

Hvis måleinstrumentet ikke bruges over læn-

•

gere tid, skal batterierne tages ud.

ƓʸÃ

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1/3)

1. Bordben

2. Diamantskæreskive

3. Bakke

4. Arbejdsbord

5. Vinkelanslag

6. Anslagsskinne

7. Føreskinne

8. Skæreskiveværn

9. Håndtag

10. Stjernegrebsskrue til vinkelindstilling

11. Stjernegrebsskrue til transportsikring

12. Vingeskruer

13. Kølevandspumpe

14. Slange

- 48 -

DK/N

15. Motor

16. Tænd-/slukkontakt

17. Vinkelskala

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes). Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Stenskæremaskine

•

Bakke (3)

•

Kølevandspumpe (13)

•

Vinkelanslag (5)

•

Bordben (1)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

Der må kun anvendes skæreskiver, der egner sig til maskinen. Det er forbudt at benytte savblade af nogen som helst art. Korrekt anvendelse af saven betyder også, at sikkerhedsinstruktionerne samt vejledningen m.h.t. samlingen og anvendelsen af saven i instruktionsbogen overholdes. De personer, der arbejder med saven og vedligeholder den, skal kende den og være instrueret om den mulige risiko ved at benytte den. Derudover skal de gældende bestemmelser til forebyggelse af ulykker overholdes nøje. Der skal også tages højde for andre eksisterende generelle retningslinjer m.h.t. arbejdsmiljø og sikkerhed. Hvis der foretages ændringer på maskinen, bortfalder ethvert ansvar for eventuelle skader som følge heraf fra producentens side. Også ved korrekt anvendelse af saven kan bestemte restrisikofaktorer ikke udelukkes fuldstændigt. Det drejer sig som følge af maskinens konstruktion og opbygning især om følgende:

Berøring af diamantskæreskiven uden for det

•

afskærmede område. Snitsår som følge af kontakt med den roteren-

•

de diamantskæreskive. Udslyngning af fejlbehæftet diamantbelæg-

•

ning fra skæreskiven. Af arbejdsemner og dele heraf.

•

Høreskader som følge af manglende anven-

•

delse af høreværn.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

3. Formålsbestemt anvendelse

Fliseskæremaskinen kan benyttes til almindelige skærearbejder på små og mellemstore ﬂ iser (kak- ler, keramik eller lignende) under hensyntagen til maskinens størrelse. Maskinen er specielt udviklet og konstrueret til hjemme- og håndværksmæssig brug. Må ikke anvendes til skæring i træ og metal.

Saven må kun benyttes til de formål, den er beregnet til. Hvis saven anvendes til andre formål, er der tale om misbrug. Brugeren og ikke producenten bærer ansvaret for eventuelle skader og alle former for kvæstelser som følge heraf.

Motorydelse: .......................... 1500 W S2 20 min

Motorhastighed: ..................................3000 min

Vekselstrømsmotor .......................230 V ~ 50 Hz

Isoleringsklasse ....................................Klasse B

Kapslingsklasse ........................................... IP54

Bordstørrelse ................................630 x 450 mm

Savningens længde ................................ 570 mm

Jollyens længde ..................................... 570 mm

Maks. emnetykkelse 90°: ......................... 60 mm

Maks. emnetykkelse 45°: ......................... 48 mm

Diamantskæreskive ......................ø 250 x ø 25,4

Laserklasse ....................................................... 2

Bølgelængde, laser ................................. 650 nm

- 49 -

-1

DK/N

Eﬀ ekt, laser .............................................< 1 mW

Strømforsyning, laser .................. 2 x 1,5 V (AAA)

Vægt ...........................................................47 kg

Funktionstid:

En funktionstid på S2 20 min (korttidsdrift) betyder, at motoren – med den nominelle eﬀ ekt (1500 W) – højst må udsættes for vedvarende belastning i så lang tid, som det står anført på datapladen (20 min.) Ellers vil den blive overophedet. Under driftspausen afkøles motoren til udgangstemperatur igen.

Fare! Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 61029.

Drift

Lydtryksniveau L Usikkerhed K Lydeﬀ ektniveau L Usikkerhed K

Tomgang

Lydtryksniveau L Usikkerhed K Lydeﬀ ektniveau L Usikkerhed K

Støjudvikling og vibration skal begrænses til et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum. Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn. Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.

2. Høreskader, såfremt der ikke bæres egnet høreværn.

................................. 95 dB(A)

............................................. 3 dB

............................. 108 dB(A)

............................................3 dB

................................. 76 dB(A)

............................................. 3 dB

............................... 89 dB(A)

............................................3 dB

3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Maskinen skal stilles op, så den står sikkert,

•

dvs. at den skal skrues fast til en arbejdsbænk, det tilhørende understel eller lign. Før maskinen tages i brug, skal alle afdæk-

•

ninger og sikkerhedsanordninger være rigtigt påmonterede. Kapskiven skal kunne køre frit.

•

Montering slange- og kabelføring (ﬁ g. 16)

Montering af understel og kølevandspumpe (ﬁ g. 2-4)

Skru bordbenene (1) på vandbakken med

•

vingeskruerne (12).

•

Stil skæremaskinen komplet i bakken (3).

•

Læg kølevandspumpen (13) på et passende

•

sted i vandkarret, og fastgør den til bunden af bakken med sugekopper. Pumpe, kabel og kølevandsslange (14) må ikke kunne komme ind i skæreområdet! Fyld vand på, indtil pumpen (13) er dækket

•

helt af vand. Fjern stjernegrebsskruen (11) og afstands-

•

stykket (40).

Bemærk!

Pas på, at der ikke opstår knæk på kølevandsslangen (14) under montagen, da det vil hindre en fejlfri funktion.

Fare!

Kabel og kølevandsslange må ikke kunne komme ind i skæreområdet.

- 50 -

DK/N

6. Betjening

6.1 Tænd/sluk-knap (ﬁ g. 6)

For at tænde skal du trykke på „I“ på afbryde-

•

ren (16). Før skærearbejdet påbegyndes skal du vente

•

på, at kapskiven har nået det maksimale omdrejningstal, og kølevandspumpen (13) har transporteret vandet til kapskiven. For at slukke skal du trykke på „0“ på afbryde-

•

ren (16).

6.2 90° snit (ﬁ g. 7/8)

Løsn stjernegrebsskruen (27).

•

Vinkelansats (5) sættes til 90°, og stjerne-

•

grebsskruen (27) strammes til igen. Skruerne (28) strammes til igen for at fiksere

•

vinkelansatsen (5). Maskinhovedet (29) på håndtaget (9) skub-

•

bes bagud. Flise lægges på ansatsskinnen (6) op ad vin-

•

kelansatsen (5). Tænd for fliseskæreren.

•

Vigtigt: Vent, indtil kølevandet har nået kaps-

•

kiven (2). Tag fat i håndtaget (9) og træk maskinhove-

•

det (29) langsomt og jævnt fremad gennem flisen. Efter at skærearbejdet er afsluttet, skal du

•

slukke for fliseskæreren.

6.3 45° Diagonalsnit (ﬁ g. 9)

Indstil vinkelansats (5) til 45°

•

Foretag snit som beskrevet i 6.2.

•

6.4 45° Langsgående snit, „Jolly-snit“ (ﬁ g. 10)

Løsn stjernegrebsskruen (10)

•

Lad føringsskinnen (7) hælde 45° i forhold til

•

vinkelskalaen (17). Stram stjernegrebsskruen (10) til igen.

•

Foretag snit som beskrevet i 6.2.

•

6.4.1 Bearbejdning af større emner (ﬁ g.

11/12)

Til bearbejdning af større emner kan skæreenheden klappes op. I denne position kan emner med en længde på op til 570 mm (op til maks. 38 mm emnetykkelse) bearbejdes.

Til det fjernes skruen (37) på oversiden.

•

Skæreenheden klapper automatisk op.

•

Nu kan de ønskede snit udføres som beskre-

•

vet i kap. 6.2 - 6.4 Her kræves blot et let tryk nedad på håndtaget.

6.5 Udskift diamantkapskiven (ﬁ g. 13/14)

Træk netstikket ud

•

Løsn de 3 skruer (30), og tag savbladsværnet

•

(8) af. Sæt nøglen (31) på motorakslen, og hold den.

•

Ved hjælp af nøglen (34) løsnes flangemøtrik-

•

ken i kapskivens (2) løberetning. (Vigtigt: venstregevind)

•

Yderflangen (35) og kapskiven (2) tages af.

•

Holderflangen rengøres grundigt, før den nye

•

kapskive sættes på. Den nye kapskive sættes i igen i omvendt

•

rækkefølge og spændes fast. Vigtigt: Bemærk kapskivens løberetning!

•

Savbladsværnet (8) sættes på igen.

•

6.6 Laserdrift (ﬁ g. 17-21)

6.6.1 Stationær laserdrift (ﬁ g. 17/18) Tænde: Sæt tænd/sluk-knappen (46) på “I”. Slukke: Sæt tænd/sluk-knappen (46) på “0”.

Tænd for laseren (45). En laserlinie projiceres ind på materialet og angiver den nøjagtige skærebane. Laseren kan efterjusteres med skruen (47). Det gøres ved at skrue skruen (47) nogle omdrejninger løs. Laseren (45) kan nu bevæges og rettes ind i vertikal og horisontal retning på adapteren (48). Spænd skruen (47) fast igen, når indstillingen er, som den skal være.

6.6.2 Anvendelse som lasernivelleringsapparat (ﬁ g. 17-20)

Tag skruen ud (47). Nu kan laseren (45) tages af adapteren (48) og anvendes som eksternt lasernivelleringsapparat. Laseren (45) er udstyret med to lodstokslibeller (49) som en hjælp til at rette laseren ind, horisontalt og vertikalt. Laseren har en magnetisk fundamentplade (50) til praktisk fastgørelse af laseren. Figur 19 og 20 viser to eksempler på anvendelse.

6.6.3 Skift af batteri

Skru de 4 skruer (51) ud, og fjern fundamentpladen (50). Tag de brugte batterier ud, og sæt nye i. Skru fundamentpladen (50) fast igen.

- 51 -

DK/N

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvaliﬁ kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

Støv og snavs skal fjernes fra maskinen med

•

jævne mellemrum. Maskinen rengøres bedst med en klud eller en pensel. Undgå brug af ætsende midler, når du rengør

•

kunststofdelene. For at sikre en konstant køling af diamants-

•

kæreskiven (2) skal bakken (3) og kølemiddelpumpen (13) rengøres med jævne mellemrum.

8.2 Vedligeholdelse

Alle bevægelige dele skal smøres med jævne mellemrum.

8.3 Transport

Kølemidlet skal tømmes helt ud inden trans-

•

porten. Brug ikke sikkerhedsanordninger til at løfte

•

maskinen med.

9. Bortskaﬀ else og genanvendelse

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaﬀ ald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage.

11. Bortskaﬀ else af batterier

Batterier indeholder miljøskadelige materialer. Smid ikke batterier ud som husholdningsaﬀ ald; batterier må ikke udsættes for ild eller vand. Batterier skal bortskaﬀ es miljømæssigt forsvarligt efter brug; dvs. de skal indleveres på genbrugsstation eller smides i særlige batterisorteringsbeholdere. Brugte batterier kan sendes til ISC GmbH, Eschenstraße 6 in D-94405 Landau. Producenten vil i så fald sørge for en forskiftsmæssig bortskaﬀ else.

8.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger ﬁ nder du på internetadressen www.isc-gmbh.info

- 52 -

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tils-

•

lutning. Det vil sige, at anvendelse på vilkårligt udvalgte tilslutningssteder ikke er tilladt. Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.

•

Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som

•

a) holder sig inden for en maksimal tilladt netimpedans på Z ≤ 0,29 Ω, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.

Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslut-

•

ningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

- 53 -

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Forbrugsmateriale/ forbrugsdele* Skæreskive Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 54 -

DK/N

Garantibevis

Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

- 55 -

Fara! Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material ﬁ nns det risk för att hälsovåd-

ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget ﬁ nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Fara! Risk för skärskador!

Obs! Segmenterade diamantklingor får inte användas

Märk! Demontera lasern innan maskinen rengörs med vatten.

- 56 -

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar ﬁ nns i det bifoga- de häftet.

Fara! Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner för framtiden.

Särskilda instruktioner för laser

 Fara! Laserstråle

Titta inte in i strålen Laserklass 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

Extra säkerhetsanvisningar

Ställ maskinen på ett jämnt, halkfritt underlag.

•

Maskinen får inte stå ostadigt. Försäkra dig om att spänningen på maski-

•

nens typskylt stämmer överens med nätspänningen. Anslut först därefter maskinen till nätet. Sätt på skyddsglasögon.

•

Bär hörselskydd.

•

Bär skyddshandskar.

•

Spruckna diamantdelningsklingor skall inte

•

användas längre utan bytas ut. Varning! Delningsklingan roterar efter det att

•

maskinen har slagits ifrån! Bromsa inte diamantdelningsklingan genom

•

att trycka på sidorna. Obs! Diamantdelningsskivan måste alltid ky-

•

las med vatten. Drag ut nätkontakten innan du byter ut

•

delningsklingan. Använd endast lämpade diamantdelningsklin-

•

gor. Låt aldrig maskinen stå utan uppsikt i rum där

•

barn befinner sig. Skydda maskinen mot ingrepp av barn.

•

Drag ut nätkontakten innan det elektriska

•

systemet i motorrummet kontrolleras. Dålig ordning på arbetsplatsen leder ofta till

•

olyckor. Se till att du står säkert och stabilt medan du

•

arbetar. Undvik onormala kroppshållningar och håll alltid balansen. Om klingan blockeras måste maskinen slås

•

ifrån och kopplas bort från nätet. Först därefter får arbetsstycket tas bort.

2. Beskrivning av maskinen samt leveransomfattning

Titta inte direkt in i laserstrålen utan ögons-

•

kydd. Titta inte direkt på strålen.

•

Rikta aldrig laserstrålen mot reflekterande

•

ytor, personer eller djur. Även en laserstråle med låg effekt kan förorsaka skador på ögonen. Varning! Om metoderna som används avviker

•

från dem som beskrivs här, finns det risk för farlig exponering av strålningen. Öppna aldrig lasermodulen.

•

Ta ut batterierna om instrumentet inte ska an-

•

vändas under längre tid.

2.1 Beskrivning av maskinen (bild 1/3)

1. Maskinfötter

2. Diamantdelningsklinga

3. Tråg

4. Arbetsbord

5. Vinkelanhåll

6. Anslagslist

7. Styrskena

8. Klingskydd

9. Handtag

10. Stjärnskruv för vinkelinställning

11. Stjärnskruv för transportsäkring

12. Vingskruvar

13. Kylvattenpump

- 57 -

14. Slang

15. Motor

16. Strömbrytare

17. Vinkelskala

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden). Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Stensåg

•

Tråg (3)

•

Kylvattenpump (13)

•

Vinkelanhåll (5)

•

Maskinfötter (1)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

dor på egendom resp. personskador som uppstår av sådan användning ansvarar användaren och inte tillverkaren. Endast delningsklingor som är avsedda för maskinen får användas. Användning av allt slags sågklingor är förbjudet. Den ändamålsenliga användningen omfattar även att säkerhetsanvisningarna samt monterings- och driftsanvisningarna i bruksanvisningen beaktas. Personer som använder och genomför service på maskinen måste känna till maskinen samt vara informerade om eventuella faror. Dessutom måste de gällande arbetarskydds-föreskrifterna följas exakt. Övriga allmänna regler inom de arbetsmedicinska och säkerhetstekniska områdena skall beaktas. Förändringar på maskinen leder till att tillverkarens ansvarighet för skador som uppstår som följd därav bortfaller helt. Trots ändamålsenlig användning kan särskilda återstående riskfaktorer inte uteslutas. På grund av maskinens konstruktion och uppbyggnad kan följande punkter komma att bli aktuella:

Användaren rör vid diamantdelningsklingan

•

inom oskyddat område. Användaren griper in i den roterande

•

diamantdelningsklingan. Defekta diamantdelar av delningsklingan

•

slungas ut. Från arbetsstycken eller delar av arbetssty-

•

cken. Hörselskador ifall erforderligt hörselskydd inte

•

används.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

3. Ändamålsenlig användning

Stensågen kan användas till normala sågarbeten för betongplattor, stenläggning, marmor- och granitplattor, tegel, kakel och liknande material med hänsyn till maskinens storlek. Maskinen är avsedd för såväl gör-det-självare som professionella hantverkare. Sågen får inte användas till sågning av trä eller metall.

Maskinen får endast användas i enlighet med dess ändamålsenliga användning. All annan slags användning som överskrider ovanstående uppgifter är ej ändamålsenlig. För allt slags ska-

4. Tekniska data

Motoreﬀ ekt: ............................ 1500 W S2 20 min

Motorvarvtal: .......................................3000 min

Växelströmsmotor ......................... 230 V ~ 50 Hz

Isoleringsmaterialklass ............................ Klass B

Kapslingsklass ............................................. IP54

Bordets storlek ..............................630 x 450 mm

Skärningslängd ....................................... 570 mm

Snedskärningslängd ............................... 570 mm

Max. tjocklek på arbetsstycke 90°: ........... 60 mm

Max. tjocklek på arbetsstycke 45°: ........... 48 mm

- 58 -

-1

Diamantdelningsklinga .................. ø 250 x ø 25,4

Laserklass ......................................................... 2

Våglängd laser ........................................ 650 nm

Lasereﬀ ekt ..............................................< 1 mW

Strömförsörjning laser ................ 2 st 1,5 V (AAA)

Vikt: .............................................................47 kg

Inkopplingstid:

Inkopplingstiden S2 20 min (korttidsdrift) innebär att motorn endast får belastas kontinuerligt med märkeﬀ ekten (1500 W) under den tid som anges på typskylten (20 min). I annat fall kommer motorn att värmas upp otillåtet mycket. Under pausen kyls motorn ned till sin utgångstemperatur.

Fara! Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 61029.

Drift

Ljudtrycksnivå L Osäkerhet K Ljudeﬀ ektnivå L Osäkerhet K

Tomgång

Ljudtrycksnivå L Osäkerhet K Ljudeﬀ ektnivå L Osäkerhet K

Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammﬁ lter- mask används.

2. Hörselskador om inget lämpligt hörselskydd

................................. 95 dB(A)

..............................................3 dB

................................ 108 dB(A)

..............................................3 dB

................................. 76 dB(A)

..............................................3 dB

.................................. 89 dB(A)

..............................................3 dB

används.

3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning! Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Se till att maskinen står stabilt, dvs. fastskru-

•

vad på en arbetsbänk, det seriemässiga underbordet eller liknande. Innan maskinen tas i drift måste alla skydd

•

och säkerhetsanordningar ha monterats på avsett vis. Klingan måste kunna rotera fritt.

•

Montera slang- och kabelfäste (bild 16)

Montera underställ och kylvattenpump (bild 2-4)

Skruva fast maskinfötterna (1) på vattentråget

•

med vingskruvarna (12).

•

Ställ upp understället.

•

Ställ den kompletta sågen i tråget (3).

•

Lägg kylvattenpumpen (13) på ett lämpligt

•

ställe i vattentråget och fixera på trågens botten med sugpropparna. Pumpen, kabeln och kylvattenslangen (14)

•

får inte kunna rubbas och komma in i sågningszonen! Fyll på vatten tills pumpen (13) ligger helt un-

•

der vattenytan. Ta bort stjärnskruven (11) och distansstycket

•

(40).

Obs! När maskinen lyfts upp ur tråget och när maskinen ska transporteras, måste sågenheten säkras igen med stjärnskruven (11) och distansstycket (40)!

Märk!

Se till att kylvattenslangen (14) inte viks vid monteringen eftersom en fullgod funktion annars inte kan garanteras.

- 59 -

Fara!

Kabeln och kylvattenslangen får inte komma in i sågningszonen.

6. Använda

6.1 Strömbrytare (bild 6)

Tryck på „I“ på strömbrytaren (16) för att slå

•

på kakelsågen. Innan du börjar såga kakel måste du se till att

•

delningsklingan har nått sitt maximala varvtal och kylvattenpumpen (13) har pumpat vatten till delningsklingan. Tryck på „0“ på strömbrytaren (16) för att slå

•

ifrån kakelsågen.

6.2 90°-snitt (bild 7/8)

Lossa på stjärnskruven (27).

•

Ställ vinkelanhållet (5) på 90° och dra sedan

•

åt stjärnskruven (27) på nytt. Dra åt skruvarna (28) på nytt för att fixera

•

vinkelanhållet (5). Skjut maskinens överdel (29) ifrån dig med

•

handtaget (9). Lägg in kakelplatta mot anslagslisten (6) vid

•

vinkelanhållet (5). Slå på maskinen.

•

Obs! Vänta tills kylvattnet har nått fram till del-

•

ningsklingan (2). Dra maskinens överdel (29) långsamt mot dig

•

med konstant hastighet med handtaget (9) och vidare igenom kakelplattan. Slå ifrån kakelsågen när du har sågat igenom

•

plattan.

6.3 45°-diagonalsnitt (bild 9)

Ställ in vinkelanhållet (5) på 45°.

•

Såga kakelplattan enligt beskrivningen under

•

6.2.

6.4 45°-längssnitt, geringssnitt (bild 10)

Lossa på stjärnskruven (10).

•

Luta styrskenan (7) åt vänster till 45° på

•

vinkelskalan (17). Dra åt stjärnskruven (10) på nytt.

•

Såga kakelplattan enligt beskrivningen under

•

6.2.

6.4.1 Bearbeta större arbetsstycken (bild

11/12)

Sågenheten kan fällas upp så att större arbetsstycken ska kunna bearbetas. I detta läge kan arbetsstycken med en maximal längd på 570 mm (max. 38 mm tjocklek) bearbetas.

Ta först bort skruven (37) på ovansidan.

•

Sågenheten slår upp automatiskt.

•

Nu kan sågningarna utföras enligt

•

beskrivningarna i kap. 6.2 till 6.4. Det enda

•

som krävs ytterligare är att handtaget trycks ned med svagt tryck.

6.5 Byta ut diamantklinga (bild 13/14)

Dra ut stickkontakten

•

Lossa de 3 skruvarna (30) och ta av klings-

•

kyddet (8). Sätt in nyckeln (31) vid motoraxeln och håll

•

emot. Lossa på flänsmuttern i delningsklingans (2)

•

rotationsriktning med hjälp av nyckeln (34). (Obs! Vänstergänga)

•

Ta av ytterflänsen (35) och delningsklingan

•

(2). Rengör monteringsflänsen noggrant innan du

•

monterar den nya delningsklingan. Sätt in den nya delningsklingan i omvänd ord-

•

ningsföljd och dra sedan åt. Obs! Beakta delningsklingans rotationsrikt-

•

ning! Montera klingskyddet (8) på nytt.

•

6.6 Användning av laser (bild 17-21)

6.6.1 Stationär användning (bild 17/18)

Inkoppling: Ställ strömbrytaren (46) i läge “I”. Frånkoppling: Ställ strömbrytaren (46) i läge “0”.

Slå på lasern (45). En laserlinje projiceras på materialet som ska bearbetas och visar exakt var såglinjen går. Använd skruven (47) om du måste justera lasern. Lossa på skruven (47) genom att vrida runt den med ett par varv. Därefter kan lasern (45) ﬂ yttas och justeras in på adaptern (48) i lodrät och vågrät riktning. Dra åt skruven (47) på nytt när inställningen stämmer.

6.6.2 Använda lasern för nivellering (bild 17-20)

Ta bort skruven (47). Lasen (45) kan nu tas av från adaptern (48) och användas som externt instrument för lasernivellering. Lasern (45) är utrustad med två vattenpasslibeller (49) och kan därmed justeras såväl vågrätt som lodrätt. Laserns bottenplatta (50) är magnetisk och kan därför fästas på underlaget.

- 60 -

I bild 19 och 20 visas två olika exempel på användningar.

6.6.3 Byta batterier

Skruva ut de fyra skruvarna (51) och ta sedan av bottenplattan (50). Ta ut de förbrukade batterierna och byt ut dem mot nya. Skruva därefter fast bottenplattan (50) på nytt.

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars ﬁ nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

Ta regelbundet bort damm och smuts från

•

maskinen. Rengör helst med en tygduk eller en pensel. Använd inga frätande medel när du rengör

•

plastdelarna. Rengör tråget (3) och kylvattenpumpen (13)

•

i regelbundna intervaller för att garantera att diamantklingan (2) alltid kyls i tillräcklig mån.

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpackningen.

11. Avfallshantering av batterier

Batterier innehåller miljöfarligt material. Kasta inte batterierna i hushållssoporna, i eld eller i vatten. Batterierna ska samlas och sedan lämnas in för miljövänlig återvinning eller avfallshantering. Skicka in förbrukade batterier till ISC GmbH, Eschenstraße 6, D-94405 Landau. Tillverkaren ombesörjer föreskriven avfallshantering.

8.2 Underhåll

Smörj in alla rörliga delar i regelbundna intervaller.

8.3 Transport

Innan maskinen transporteras måste allt kyl-

•

medel tappas av. Lyft inte maskinen i säkerhetsanordningarna.

•

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information ﬁ nns på www.isc-gmbh.info

- 61 -

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvillkor. Detta

•

betyder att produkten inte får anslutas till valfria anslutningspunkter. Vid bristfälliga villkor i elnätet kan maskinen orsaka temporära spänningsvariationer.

•

Produkten får endast användas vid anslutningspunkter som

•

a) inte överskrider en max. tillåten nätimpedans Z ≤ 0,29 Ω eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas. I din egenskap som användare måste du säkerställa, vid behov i samråd med elbolaget, att anslut-

•

ningspunkten där produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b).

- 62 -

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Förbrukningsmaterial/förbrukningsdelar* Klinga Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 63 -

Garantibevis

Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

- 64 -

HR/BIH

Opasnost! pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja

Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.

Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva-

ranja prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!

Oprez! Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze iz uređaja mogu izazvati gubitak vida.

Opasnost! Opasnost od porezotina

Oprez! Ne smiju se koristiti segmentirane dijamantne rezaće ploče

Napomena! Prije nego ćete stroj prati vodom, demontirajte laser.

- 65 -

HR/BIH

Opasnost!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuće sigurnosne napomene pronaći ćete u priloženoj bilježnici.

Opasnost! Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

Specijalne napomene o laseru

 Opasnost! lasersko zračenje

Nemojte gledati u zraku Klasa lasera 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

Dodatne sigurnosne upute

Postavite stroj na ravan, nesklizak pod. Stroj

•

se ne smije klimati. Uvjerite se da napon na označnoj pločici

•

odgovara naponu prisutne mreže. Tek nakon toga priključite utikač na strujnu mrežu. Stavite zaštitne naočale.

•

Nosite zaštitne slušalice.

•

Nosite zaštitne rukavice.

•

Ispucane dijamantne ploče više nemojte ko-

•

ristiti i zamijenite ih novima. Ne smiju se koristiti segmentirane rezne

•

ploče. Pažnja: Rezna ploča se nakon isključivanja

•

pogona još okreće! Ne zaustavljajte dijamantnu reznu ploču

•

pritiskajući je sa strane. Pažnja: Dijamantna rezna ploča se uvijek

•

mora hladiti vodom. Prije zamjenjivanja rezne ploče izvadite utikač

•

iz utičnice. Koristite samo odgovarajuće dijamantne rez-

•

ne ploče. Nikada ne ostavljajte stroj bez nadzora u

•

prostorijama gdje su djeca. Prije kontrole elektr. sustava motora izvadite

•

utikač iz utičnice. Nered na vašem radnom mjestu lako može

•

dovesti do nesreća. Pripazite na to da tijekom rada uvijek imate

•

stabilan i čvrst položaj. Izbjegavajte nenormalne položaje tijela, uvijek držite ravnotežu. U slučaju blokiranja rezaće ploče, isključite

•

uređaj i isključite ga iz strujne mreže pa tek tada uklonite radni komad.

Nemojte gledati direktno u lasersku zraku

•

nezaštićenih očiju. Nemojte gledati u smjeru zrake.

•

Nemojte usmjeravati lasersku zraku na

•

reflektirajuće površine, osobe ili životinje. Laserska zraka minimalne snage takodjer može izazvati oštećenja očiju. Pažnja - ako postupite drugačije nego što je

•

ovdje navedeno, može doći do opasnog izlaganja zračenju. Nikad nemojte otvarati laserski modul.

•

Ako se mjerni alat ne koristi duže vrijeme,

•

morate izvaditi baterije.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1/3)

1. Nogare

2. Dijamantna rezna ploča

3. Kada

4. Radni stol

5. Kutni graničnik

6. Granična vodilica

7. Vodilica

8. Zaštita rezne ploče

9. Ručka

10. Zvjezdasti vijak za podešavanje kuta

11. Zvjezdasti vijak za osiguranje kod transporta

12. Vijci s krilatom glavom

13. Pumpa za rashladnu vodu

14. Crijevo

- 66 -

HR/BIH

15. Motor

16. Sklopka za uključivanje/isključivanje

17. Skala

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili prodajnom mjestu najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u informacijama o servisu na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Opasnost! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

Stroj za rezanje kamenih ploča

•

Kada (3)

•

Pumpa za rashladnu vodu (13)

•

Kutni graničnik (5)

•

Nogari (1

•

Originalne upute za uporabu

•

Sigurnosne napomene

•

3. Namjenska uporaba

Stroj za rezanje kamenih ploča može se koristiti za uobičajene radove rezanja na betonskim pločama, kamenu za pločnik, mramornim i granitnim pločama, cigli, oblogama i sličnim u skladu s veličinom stroja. Koncipiran je za kućnu radinost i ručni rad. Rezanje drva i metala nije dopušteno.

Stroj se smije koristiti samo shodno namjeni. Svaka druga i dodatna upotreba nije namjenska. Za štete ili svakojake ozljede koje nastaju usljed takve nenamjenske upotrebe odgovara korisnik/ radnik, a ne proizvodjač. Smiju se koristiti samo rezne ploče koje su prikladne za stroj. Uporaba listova pile je zabranjena. Sastavni dio namjenske

upotrebe je takodjer poštivanje sigurnosnih uputa, te naputak za montažu i upute za rad u naputku za uporabu. Osobe koje rade na stroju i koje ga održavaju moraju biti upoznati s njim i poučeni o mogućim opasnostima. Osim toga, važeći propisi za sprečavanje nesreća se najstrože moraju uvažiti. Treba poštivati ostala opća pravila iz radne medicine i sigurnosne tehnike. Izmjene na stroju u cijelosti isključuju odgovornost proizvodjača, i za štete koje nastaju usljed toga. I u slučaju namjenske upotrebe se ne mogu u potpunosti ukloniti odredjeni rizici. Uvjetovano konstrukcijom i sastavom stroja se mogu pojaviti slijedeći rizici:

diranje dijamantne rezne ploče u nepokriven-

•

om predijelu diranje dijamantne rezne ploče dok se okreće

•

izbacivanje neispravnog komada dijamantne

•

obloge rezne ploče izradaka i dijelova izratka

•

oštećenje sluha kada se ne koristi

•

potrebnazaštita za uši.

Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.

4. Tehnički podaci

Snaga motora: ........................ 1500 W S2 20 min

Broj okretaja motora: ........................... 3000 min

Motor s izmjeničnom strujom .........230 V~ 50 Hz

Klasa izolacije ......................................... Klasa B

Vrsta zaštite ................................................IP 54

Veličina stola ................................630 x 450 mm

Duljina reza ............................................. 570 mm

Duljina Jolly............................................. 570 mm

Maks. debljina radnog komada 90°: ......... 60 mm

Maks. debljina radnog komada 45°: ......... 48 mm

Dijamantna rezna ploča .............. Ø 250 x Ø 25,4

Klasa lasera ...................................................... 2

Dužina valova lasera ............................... 650 nm

Snaga lasera ........................................... < 1 mW

Napajanje lasera naponom ......... 2 x 1,5 V (AAA)

Težina .........................................................47 kg

Trajanje uključivanja:

S2 20 min (kratkotrajni pogon) znači da se motor smije trajno opteretiti nazivnom snagom (1500 W) samo tijekom vremena navedenog na pločici s

-1

- 67 -

HR/BIH

podacima (20 min). U suprotnom bi se nedopušteno pregrijao. Tijekom stanke motor se ponovno ohladi na svoju početnu temperaturu.

Opasnost! Buka i vibracije

Vrijednosti buke i vibracija određene su prema normi EN 61029.

u radu

Razina zvučnog tlaka L Nesigurnost K Intenzitet buke L Nesigurnost K

u praznom hodu

Razina zvučnog tlaka L Nesigurnost K Intenzitet buke L Nesigurnost K

Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprijekorne uređaje.

•

Redovito čistite i održavajte uređaj.

•

Svoj način rada prilagodite uređaju.

•

Nemojte preopterećivati uređaj.

•

Po potrebi predajte uređaj na kontrolu.

•

Isključite uređaj kad ga ne koristite.

•

Nosite zaštitne rukavice.

•

Oprez! Ostali rizici Čak i kad se ovi elektroalati koriste propisno, uvijek postoje neki drugi rizici. Sljedeće opasnosti mogu nastati vezi s izvedbom i konstrukcijom elektroalata:

1. Oštećenja pluća ako se ne nosi prikladna

maska za zaštitu od prašine.

2. Oštećenja sluha ako se ne nosi prikladna

zaštita za sluh.

3. Zdravstveni problemi koji nastaju kao posl-

jedica vibracija na šaku-ruku u slučaju da se uređaj koristi tijekom dužeg vremena ili se nepropisno koristi i održava.

............................................ 3 dB

...................... 95 dB (A)

.............................. 108 dB (A)

........................................... 3 dB

...................... 76 dB (A)

................................ 89 dB (A)

........................................... 3 dB

5. Prije puštanja u pogon

Prije uključivanja provjerite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Upozorenje! Prije nego počnete podešavati uređaj izvucite utikač iz utičnice.

Stroj se mora postaviti tako da stoji čvrsto, t.j.

•

mora se vijcima pričvrstiti za radni stol ili za postolje koje je dio serijske opreme ili sl. Prije puštanja u funkciji svi poklopci i sigur-

•

nosne naprave moraju biti uredno montirani. Rezna ploča se mora slobodno okretati.

•

Montaža vodilice crijeva i kabela (sl. 16)

Montaža postolja i pumpa za rashladnu vodu (sl. 2-4)

Nogare (1) pričvrstite vijcima s krilatom gla-

•

vom (12) na kadu za vodu. Namjestite postolje.

•

Kompletni rezač keramičkih obloga stavite u

•

kadu (3). Pumpu za rashladnu vodu (13) položite na

•

prikladno mjesto u kadu za vodu i fiksirajte je zajedno s usisnim zdjelicama na dno kade. Pumpa, kabel i crijevo za rashladnu vodu ne smiju (14) dospjeti u područje rezanja! Vodu napunite tako da pumpa (13) njome

•

bude potpuno pokrivena. Uklonite zvjezdasti vijak (11) i medjukomad

•

(40).

Pažnja: Prilikom vadjenja stroja iz kade i njegovog transporta jedinica za rezanje mora se ponovno osigurati zvjezdastim vijkom (11) i medjukomadom (40)!

Napomena!

Pazite na to da se crijevo za rashladnu vodu (14) ne prelomi tijekom montaže jer u suprotnom nije zajamčeno njegovo besprijekorno funkcioniranje.

Opasnost!

Kabel i crijevo za rashladnu vodu ne smiju dospjeti u područje rezanja.

- 68 -

HR/BIH

6. Rukovanje

6.1 Prekidač (slika 6)

Za uključivanje pritisnite „I“ prekidača (16).

•

Prije započinjanja rezanja treba sačekati dok

•

rezna ploča nije dostigla maksimalan broj okretaja, a pumpa (13) opskrbila reznu ploču rashladnom vodom. Za isključivanje pritisnite „0“ prekidača (16).

•

6.2 Rezovi od 90° (slike 7/8)

Popustite vijak sa zvjezdastom glavom (27)

•

Postavite kutni graničnik (5) na 90° i zategnite

•

vijak sa zvjezdastom glavom (27). Zategnite vijke (28) radi fiksiranja kutnog

•

graničnika (5). Gurnite glavu stroja (29) na ručci (9) unazad.

•

Prislonite pločicu uz šipku (6) na kutni

•

graničnik (5). Uključite stroj.

•

Pažnja: Sačekajte dok rashladna voda nije

•

došla do rezne ploče (2). Povucite glavu stroja (29) polako i ravnomjer-

•

no na ručci (9) unaprijed kroz pločicu. Nakon završenog reza isključite rezač

•

keramičkih ploča.

6.3 Dijagonalni rez od 45° (slika 9)

Postavite kutni graničnik (5) na 45°

•

Izvedite rez kao što je opisano pod točkom

•

6.2.

6.4 Uzdužni rez od 45°, „jolly“ rez (slika 10)

Popustite vijak sa zvjezdastom glavom (10)

•

Nagnite vodilicu (7) ulijevo na 45° kutne ljest-

•

vice (17). Zategnite vijak sa zvjezdastom glavom (10).

•

Izvedite rez kao što je opisano pod točkom

•

6.2.

6.4.1 Obrada većih komada (sl. 11/12)

Da biste mogli obradjivati veće radne komade, jedinica za rezanje može se preklopiti prema gore. U tom položaju mogu se obradjivati radni komadi duljine do 570 mm (do maks. 38 mm debljine).

U tu svrhu uklonite vijak (37) na gornjoj strani.

•

Jedinica za rezanje se samostalno preklopi

•

prema gore. Sad se željeno rezanje može obaviti kao što

•

je opisano u poglavlju 6.2 do 6.4. Na ručku se samo mora lagano dodatno pritisnuti prema dolje.

6.5 Zamjenjivanje dijamantne rezne ploče (slike 13/14)

Izvadite utikač iz utičnice

•

Popustite 3 vijka (30) i skinite štitnik rezne

•

ploče (8). Postavite ključ (31) na osovinu motora i držite

•

ga. Ključem (34) popustite prirubnu maticu u

•

pravcu okretanja rezne ploče (2). (Pažnja: lijevi navoj)

•

Skinite vanjske prirubnice (35) i reznu ploču

•

(2). Prije montaže nove rezne ploče dobro očistite

•

priključnu prirubnicu. Ugradite novu reznu ploču u obratnom redos-

•

lijedu i zategnite je. Pažnja: Pazite na smjer okretanja rezne

•

ploče! Montirajte štitnik rezne ploče (8).

•

6.6 Rad lasera (slika 17-21)

6.6.1 Stacionarni rad (slika 17/18) Uključivanje: sklopku za uključivanje /

isključivanje (46) stavite u položaj ”I”. Isključivanje: sklopku za uključivanje / isključivanje (46) stavite u položaj ”0”. Uključite laser (45). Linija lasera projicira se na materijal koji se obradjuje i pokazuje Vam točnu stazu rezanja. Pomoću vijka (47) možete dodatno podesiti laser. U tu svrhu olabavite vijak (47) za nekoliko okreta. Sad možete pokretati laser (45) na adaptoru (48) u vertikalnom ili horizontalnom smjeru i centrirati. Kad se postigne željena podešenost, ponovno pritegnite vijak (47).

6.6.2 Rad lasera kao uredjaja za niveliranje (slika 17-20)

Uklonite vijak (47). Laser (45) možete skinuti s adaptora (48) i upotrijebiti ga kao vanjski uredjaj za niveliranje. Laser (45) ima dvije libele (49) i zbog toga se može centrirati horizontalno i vertikalno. Donja ploča (50) lasera je magnetska, tako da se može pričvrstiti na odgovarajuće podloge. Slike 19 i 20 prikazuju dva primjera primjene.

6.6.3 Zamjena baterije

Izvadite 4 vijka (51) i uklonite donju ploču (50). Izvadite istrošene baterije i zamijenite ih novima. Zatim ponovno pričvrstite donju ploču (50).

- 69 -

HR/BIH

7. Zamjena mrežnog kabela

Opasnost!

Ako se kabel za priključivanje ovog uređaja na mrežu ošteti, mora ga zamijeniti proizvođač ili njegova servisna služba ili slična kvaliﬁ cirana osoba kako bi se izbjegle opasnosti.

8. Čišćenje, održavanje i naručivanje

rezervnih dijelova

Opasnost!

Prije svih radova čišćenja izvucite mrežni utikač.

8.1 Čišćenje

Redovito uklanjajte prašinu i prljavštinu sa

•

stroja. Najbolje je da ga očistite krpom ili kistom. Za čišćenje plastike nemojte koristiti

•

nagrizajuća sredstva. Posudu (3) i pumpu za rashladno sredstvo

•

(13) redovito čistite od prljavštine jer u suprotnom neće biti osigurano hlađenje dijamantne rezaće ploče (2).

8.2 Održavanje

Sve pokretne dijelove treba podmazivati u redovitim vremenskim intervalima.

8.3 Transport

Prije transporta mora se potpuno ispustiti

•

sredstvo za hlađenje. Kod podizanja stroja nemojte koristiti sigur-

•

nosne naprave.

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova pakovina je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metal i plastika. Neispravne sklopove odlažite u specijalni otpad. Raspitajte se u specijaliziranoj trgovini ili općinskoj upravi!

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suho mjesto zaštićeno od smrzavanja, kojem djeca nemaju pristup. Optimalna temperatura skladištenja je između 5 i 30 ˚C. Elektroalat čuvajte u originalnoj pakovini.

11. Zbrinjavanje baterija

Baterije sadrže materijale koji su opasni za okoliš. Ne bacajte baterije u kućno smeće, vatru ni u vodu. Baterije treba zbrinuti posebno, reciklirati ili zbrinuti na ekološki način. Potrošene baterije pošaljite na adresu poduzeća ISC GmbH, Eschenstraße 6 u D-94405 Landau. Tamo će proizvodjač osigurati njihovo stručno zbrinjavanje.

8.4 Naručivanje rezervnih dijelova:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacijski broj uređaja

•

Broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na web stranici www.isc-gmbh.info

- 70 -

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju. Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

Proizvod ispunjava zahtjeve EN 61000-3-11 i podliježe obavezi specijalnog priključivanja. To znači

•

da nije dopušten priključak na priključno mjesto po volji. U nekim nepovoljnim okolnostima uređaj može u mreži izazvati povremena kolebanja napona.

•

Proizvod je isključivo namijenjen za korištenje na priključnim mjestima koja

•

a) ne prekoračuju maksimalno dopuštenu mrežnu impendanciju Z ≤ 0,29 Ω, ili b) koja se mogu trajno opteretiti s najmanje 100 A po fazi.

Vi kao korisnik dužni ste provjeriti, po potrebi se konzultirati s distributerom el. energije, ispunjava li

•

mjesto priključivanja proizvoda navedene uvjete a) ili b).

- 71 -

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Potrošni materijal/ potrošni dijelovi* Rezaća ploča Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 72 -

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. ﬁ zičke osobe koje ovaj proizvod ne žele koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakonskim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja. Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u razdoblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja nenormalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u uređ

aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih

djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ostalo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva nakon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljenjem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da imate u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju, odmah ćemo vam vratiti popravljeni ili novi uređaj.

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s informacijama o servisu u ovim uputama za uporabu.

- 73 -

Opasnost! pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

Oprez! Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.

Oprez! Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje

prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati!

Oprez! Nosite zaštitne naočari. Tokom rada dolazi do iskrenja ili iz uređaja izlazi iver, strugotina i prašina koji mogu uticati na gubitak vida.

Opasnost! Opasnost od posekotina

Oprez! Ne smete da koristite segmentirane rezne ploče.

Napomena! Pre no što ćete čistiti mašinu vodom, demontirajte laser.

- 74 -

Opasnost!

Kod korišćenja uređaja morate se pridržavati bezbednosnih propisa kako biste sprečili povrede i štete. Zbog toga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim licima, molimo Vas da im prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva

Odgovarajuća sigurnosna uputstva pronaći ćete u priloženoj knjižici.

Opasnost! Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

 Opasnost! Lasersko zračenje

Nemojte gledati u zrak Klasa lasera 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

Dodatne bezbednosne napomene

Postavite mašinu na ravnu, stabilnu podlogu.

•

Mašina ne sme da se klati. Proverite odgovara li napon na natpisnoj

•

pločici podacima o postojećem naponu. Tek tada utaknite utikač u mrežu. Stavite zaštitne naočari.

•

Nosite zaštitu za sluh.

•

Nosite zaštitne rukavice.

•

Nemojte da koristite napukle dijamantne rez-

•

ne ploče, nego ih zamenite. Ne smete da koristite segmentirane rezne

•

ploče. Pažnja: Rezna ploča se zaustavlja!

•

Nemojte da zaustavljate reznu ploču bočnim

•

pritiskom. Pažnja: Dijamantnu reznu ploču uvek hladite

•

vodom. Pre zamene rezne ploče izvucite mrežni

•

utikač. Koristite samo odgovarajuće dijamantne rez-

•

ne ploče. Nikada ne ostavljajte mašinu u prostoriji s de-

•

com bez nadzora. Pre kontrole elektromotora izvucite mrežni

•

utikač. Nered na Vašem radnom mestu može lako da

•

dovede do nesreća. Pazite na to da tokom rada uvek imate sta-

•

bilan i čvrst položaj. Izbegavajte abnormalne položaje tela, uvek održavajte ravnotežu. Ako dođe do blokiranja rezne ploče, isključite

•

uređaj i isključite ga iz strujne mreže, pa tek tada uklonite radni predmet.

2. Opis uređaja i sadržaj isporuke

Ne gledajte nezaštićenim očima u laserski

•

zrak. Nikada ne gledajte u smer zraka.

•

Laserski zrak nemojte da usmeravate na

•

reflektirajuće površine, osobe ili životinje. Čak i laserski zrak neznatne snage može da oštetiti oči. Pažnja – ako se izvodi drugačiji postupak od

•

ovde navedenog, to bi moglo da dovede do opasne ekspozicije zračenja. Nikada nemojte da otvarate laserski modul.

•

Ako dulje vreme ne koristite alat za merenje,

•

izvadite baterije.

2.1 Opis uređaja (slika 1/3)

1. Nogari

2. Dijamantna rezna ploča

3. Posuda

4. Radni sto

5. Ugaoni graničnik

6. Granična vodilica

7. Vodilica

8. Zaštita rezne ploče

9. Drška

10. Zvezdasti zavrtanj za podešavanje ugla

11. Zvezdasti zavrtanj za osiguranje kod transporta

12. Krilati zavrtnji

13. Pumpa vode za hlađenje

14. Crevo

- 75 -

15. Motor

16. Prekidač za uključivanje/isključivanje

17. Skala uglova

2.2 Sadržaj isporuke

Molimo Vas da pomoću opisanog sadržaja isporuke proverite potpunost artikala. U slučaju neispravnih delova, nakon kupovine artikla obratite se našem servisnom centru, ili prodajnom mestu na kom ste kupili proizvod u roku od 5 radnih dana, s time da predočite i važeću potvrdu o kupovini. Molimo vas da u vezi sa tim obratite pažnju na tabelu o garanciji u informacijama o servisu na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja. Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Opasnost! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

Mašina za rezanje kamena

•

Posuda (3)

•

Pumpa vode za hlađenje (13)

•

Ugaoni graničnik (5)

•

Nogari (1)

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

3. Namensko korišćenje

Mašina za rezanje kamena može da se koristi za standardno rezanje betonskih ploča, trotoara, mramornih i granitnih ploča, cigle, keramičkih obloga i sličnih materijala za koje odgovara veličina mašine. On je namenjen za korišćenje u domaćinstvu i obrtu. Rezanje drveta i metala nije dozvoljeno.

Mašina sme da se koristi samo namenski. Svaka drugačija upotreba nije namenska. Za štete ili povrede svih vrsta nastale iz toga odgovoran je korisnik/rukovaloc, a nikako proizvođač. Smete

da koristite samo rezne ploče koje su podesne za ovu mašinu. Zabranjena je upotreba listova testere. Sastavni deo namenske upotrebe predstavlja pridržavanje bezbednosnih napomena kao i uputstava za montažu i pogonskih napomena sadržanih u uputstvima za upotrebu. Osobe koje rukuju mašinom ili je održavaju moraju da se pre korišćenja upoznaju s pre navedenim i budu upućeni u moguće opasnosti. Stoga treba da se pobliže upoznate s propisima za sprečavanje nesreća na radu. Obratite pažnju na ostala opšta pravila koja vrede u medicini rada i bezbednosnotehničkim područjima. Promene na mašini isključuju garanciju proizvođača i štete koje iz toga proizađu. Uprkos namenskoj upotrebi ipak mogu da nastanu određeni faktori rizika. Uslovljeno konstrukcijom i ustrojstvom mašine mogu da nastanu sledeće situacije:

Doticanje dijamantne rezne ploče u nepokri-

•

venom području. Doticanje rotirajuće dijamantne rezne ploče.

•

Izletanje ponekog delića rezne ploče.

•

Izradaka i njihovih delova.

•

Oštećenje sluha zbog nekorišćenja potrebne

•

zaštite za sluh.

Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe kao ni u zanatu i industriji. Ne preuzimamo garanciju ako se uređaj koristi u zanatskim ili industrijskim pogonima i sličnim delatnostima.

4. Tehnički podaci

Snaga motora: ........................ 1500 W S2 20 min

Broj obrtaja motora: .............................3000 min

Naizmenični motor: ........................230 V~ 50 Hz

Klasa izolacije: ........................................ Klasa B

Vrsta zaštite: ................................................ IP 54

Veličina stola: ................................630 x 450 mm

Dužina reza: ........................................... 570 mm

Dužina Jolly: ........................................... 570 mm

maks. debljina izratka 90°: ........................ 60 mm

maks. debljina izratka 45°: ........................ 48 mm

Dijamantna rezna ploča: ...............ø 250 x ø 25,4

Klasa lasera ...................................................... 2

Talasna dužina lasera ............................. 650 nm

Snaga lasera ........................................... < 1 mW

Napajanje lasera strujom ............ 2 x 1,5 V (AAA)

Težina .......................................................... 47 kg

-1

- 76 -

Trajanje uključenog pogona:

Trajanje uključenog pogona S2 20 min (kratkotrajni pogon) pokazuje, da motor sme trajno da se optereti nazivnom snagom (1500 W) samo za vreme navedeno na pločici s podacima (20 min). U protivnom će se ndozvoljeno zagrejavati. Tokom pauze motor se ponovo hladi na početnu temperaturu.

Opasnost! Buka i vibracije

Vrednosti buke i vibracija utvrđene su u skladu s normom EN 61029.

Pogon

Nivo zvučnog pritiska LpA ....................... 95 dB(A)

Nesigurnost K Intenzitet buke L Nesigurnost K

Prazni hod

Nivo zvučnog pritiska L Nesigurnost K Intenzitet buke L Nesigurnost K

Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprekorne uređaje.

•

Redovno održavajte i čistite uređaj.

•

Prilagodite svoj način rada uređaju.

•

Ne preopterećujte uređaj.

•

Prema potrebi pošaljite uređaj na kontrolu.

•

Ako uređaj ne upotrebljavate, onda ga

•

isključite. Nosite zaštitne rukavice.

•

Oprez! Ostali rizici Čak i kada se ovi električni alati koriste propisno, uvek postoje i neki drugi rizici. Sledeće opasnosti mogu nastati u vezi s izvedbom i konstrukcijom električnog alata:

1. Oštećenja pluća, ako se ne nosi odgovarajuća maska za zaštitu od prašine.

2. Oštećenja sluha, ako se ne nosi odgovarajuća zaštita za sluh.

3. Zdravstvene poteškoće koje nastanu kao posledica vibracija na šaku-ruku, ako se uređaj koristi tokom dužeg vremena ili se nepropisno koristi i održava.

............................................ 3 dB

............................... 108 dB(A)

........................................... 3 dB

....................... 76 dB(A)

............................................ 3 dB

................................. 89 dB(A)

........................................... 3 dB

5. Pre puštanja u pogon

Pre uključivanja proverite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Upozorenje! Pre nego počnete da podešavate uređaj, izvucite utikač iz utičnice.

Mašina mora da se postavi stabilno, šta znači

•

pričvrsti na radni sto, standardno postolje ili slično. Pre puštanja u rad moraju propisno da se

•

montiraju svi poklopci i sigurnosne naprave. Rezna ploča mora se slobodno kretati.

•

Montaža creva i kablova (sl. 16)

Montaža postolja i pumpe s vodom za hlađenje (sl. 2-4)

Navrnite nogare (1) pomoću krilatih zavrtanja

•

(12) na posudu s vodom. Poravnavanje postolja.

•

Postavite kompletan nož za pločice u korito

•

(3). Pumpu za rashladnu vodu (13) postavite na

•

podesno mesto u posudi za vodu i učvrstite je za dno posude pomoću vakuumskih čepova. Pumpa, kabl i crevo za rashladnu vodu (14) ne smeju da dospu u područje rezanja! Punite vodom dok pumpa (13) ne bude sas-

•

vim prekrivena vodom. Uklonite zvezdasti zavrtanj (11) i distancu

•

(40).

Pažnja: Kod podizanja mašine iz posude i tokom transporta mašine, rezna jedinica mora ponovo da se osigura pomoću zvezdastog zavrtnja (11) i distance (40)!

Napomena!

Pazite na to da se tokom montaže ne prelomi crevo za rashladnu vodu (14), jer u protivnom ne može se garantovati njegovo besprekorno funkcionisanje.

Opasnost!

Kabl i crevo za rashladnu vodu ne smeju da dospu u područje rezanja.

- 77 -

6. Rukovanje

6.1 Prekidač za uključivanje/isključivanje (sl. 6)

Za uključivanje pritisnite prekidač za

•

uključivanje/isključivanje (16) u položaj „I“. Pre početka rezanja pričekajte da rezna ploča

•

postigne maksimalni broj obrtaja i da pumpa (13) počinje da dovodi vodu za hlađenje do rezne ploče. Za isključivanje pritisnite prekidač za

•

uključivanje/isključivanje (16) u položaj „0“.

6.2 Rezovi pod 90° (sl. 7/8)

Otpustite zvezdasti zavrtanj (27)

•

Postavite ugaoni graničnik (5) na 90° i ponov-

•

no pritegnite zvezdasti zavrtanj (27). Ponovno pritegnite zavrtnje (28) kako biste

•

fiksirali ugaoni graničnik (5). Pomoću drške (9) pomerite glavu mašine (29)

•

prema nazad. Položite keramičku pločicu uz graničnu vodili-

•

cu (6) i postavite ugaoni graničnik (5). Uključite mašinu.

•

Pažnja: Pričekajte da voda za hlađenje stigne

•

do rezne ploče (2). Glavu mašine (29) provlačite pomoću

•

drške (9) polako i ravnomerno napred kroz keramičku pločicu. Nakon završetka reza ponovo isključite

•

mašinu.

6.3 Dijagonalni rez pod 45° (sl. 9)

Podesite ugaoni graničnik (5) na 45°.

•

Izvršite rez kao što je opisano pod 6.2.

•

6.4 Uzdužni rez pod 45°, „Jolly-rez“ (sl. 10)

Olabavite zvezdasti zavrtanj (10)

•

Nagnite vodilicu (7) ulevo za 45° na skali ugla

•

(17). Ponovno pritegnite zvezdasti zavrtanj (10).

•

Napravite rez kao što je opisano pod 6.2.

•

6.4.1 Obrađivanje većih izradaka (sl. 11/12)

Da biste mogli da obrađujete veće izratkee, jedinicu za rezanje možete da preklopite prema gore. U tom položaju možete da obrađujete izratke dugačke do 570 mm (do maks. 38 mm debljine).

U tu svrhu odvrnite zavrtanj (37) na gornjoj

•

strani. Jedinica za rezanje preklopi se samostalno

•

prema gore. Sada možete da provodite željene rezove kao

•

što je opisano u poglavljima 6.2 do 6.4. Samo

morate još malo da dodatno pritisnete prema dole.

6.5 Zamena dijamantne rezne ploče (sl.

13/14)

Izvucite mrežni utikač.

•

Otpustite tri zavrtnja (30) i skinite zaštitu rez-

•

ne ploče (8). Stavite ključ (31) na osovinu motora i pridržite

•

ga. Pomoću ključa (34) otpustite navrtku prirub-

•

nice u smeru vrtnje rezne ploče (2). (Pažnja: levi navoj). Skinite spoljnu prirubnicu (35) i reznu ploču

•

(2). Temeljito očistite pridržnu prirubnicu pre

•

montaže nove rezne ploče. Novu reznu ploču ponovo postavite obrnutim

•

redom i učvrstite. Pažnja: Pazite na smer vrtnje rezne ploče!

•

Ponovno montirajte zaštitu rezne ploče (8).

•

6.6 Rad lasera (slike 17-21)

6.6.1 Stacionarni rad (slika 17/18) Uključivanje: Pomerite prekidač za uključivanje/

isključivanje (46) na položaj „I“. Isključivanje: Pomerite prekidač za uključivanje/ isključivanje (46) na položaj „0“. Uključite laser (45). Na materijal za obradu projicira se laserska linija i pokazuje vam tačan smer rezanja. Pomoću zavrtanja (47) laser može dodatno da se poravna. U tu svrhu olabavite zavrtanj (47) za nekoliko obrtaja. Sada laser (45) može da se pomera i usmerava na adapteru (48) u vertikalnom i horizontalnom smeru. Pritežite zavrtanj (47) dok se ne postigne željeni položaj.

6.6.2 Rad kao laserskog uređaja za nivelisan-

je (slike 17-20)

Uklonite zavrtanj (47). Sada možete da skinete laser (45) s adaptera (48) i koristite ga kao spoljni laserski uređaj za nivelisanje. Laser (45) ima dve libele (49) i može da se poravna horizontalno i vertikalno. Donja ploča (50) lasera je magnetna, tako da se može učvrstiti na odgovarajuće postolje. Slika 19 i 20 pokazuje dva primera primene.

6.6.3 Zamena baterija

Skinite donju ploču (50), tako da odvrnete 4 zavrtnja (51). Izvadite istrošene baterije i zamenite ih novima. Zatim ponovno pričvrstite donju ploču (50).

- 78 -

7. Zamena mrežnog priključnog

voda

Opasnost!

Ako se ošteti mrežni priključni vod ovog uređaja, mora da ga zameni proizvođač ili njegova servisna služba ili kvaliﬁ kovano lice, kako bi se izbegle opasnosti.

8. Čišćenje, održavanje i porudžbina

rezervnih delova

Opasnost!

Pre svih radova čišćenja izvucite mrežni utikač.

8.1 Čišćenje

Redovno uklanjajte iz mašine prašinu i

•

prljavštinu. Najbolje je da ga očistite krpom ili kičicom. Za čišćenje plastike ne koristite nagrizajuća

•

sredstva. Sud (3) i pumpu za rashladno sredstvo (13)

•

redovno čistite od prljavštine, jer u protivnom neće biti obezbeđeno hlađenje dijamantne rezne ploče.

8.2 Održavanje

Sve pokretne delove treba podmazivati u redovnim vremenskim intervalima.

8.3 Transport

Pre transporta mora se potpuno ispustiti

•

sredstvo za hlađenje. Za podizanje mašine nemojte koristiti sigur-

•

nosne naprave.

9. Zbrinjavanje u otpad i reciklovanje

Uređaj je zapakovan tako da se tokom transporta spreče oštećenja. Ova ambalaža je sirovina i može ponovo da se upotrebi ili preda na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravne sklopove odlažite u specijalan otpad. Raspitajte se u specijalizovanoj prodavnici ili opštinskoj upravi!

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suvo mesto zaštićeno od smrzavanja, kojem deca nemaju pristup. Optimalna temperatura za čuvanje je između 5 i 30 ˚C. Električni alat čuvajte u originalnom pakovanju.

11. Zbrinjavanje baterija

Baterije sadrže materijale koji su opasni za okolinu. Ne bacajte baterije u kućno smeće, vatru ni u vodu. Baterije treba da se zbrinu posebno, recikliraju ili zbrinu na ekološki način. Istrošene baterije pošaljite na adresu preduzeća ISC GmbH, Eschenstraße 6 u D-94405 Landau. Tamo će ih proizvodjač zbrinuti na stručan način.

8.4 Porudžbina rezervnih delova:

Kod porudžbine rezervnih delova trebali biste da navedete sledeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacioni broj uređaja

•

Broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na web strani www.isc-gmbh.info

- 79 -

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme iSC GmbH.

Zadržavamo pravo na tehničke promen

Proizvod ispunjava zahteve EN 61000-3-11 i podleže uslovima specijalnog priključivanja. To znači

•

da nije dozvoljena upotreba na slobodno odabranim priključnim tačkama po želji. Kod nepovoljnih odnosa u mreži ovaj uredjaj može da uzrokuje privremena kolebanja napona.

•

Proizvod je namenjen isključivo za upotrebu na priključnim tačkama koje

•

a) ne prekoračuju maksimalnu dozvoljenu impedanciju mreže Z ≤ 0,29 Ω ili b) čija mogućnost opterećenja trajnom strujom mreže iznosi minimalno 100 A po fazi.

Kao korisnik morate da proverite, ako je potrebno i da se posavetujete s Vašim preduzećem za dis-

•

tribuciju energije, da li priključna točka na kojoj želite da koristite Vaš proizvod ispunjava jedan od zahteva a) ili b).

- 80 -

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Potrošni materijal/ potrošni delovi* Rezna ploča Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 81 -

Garantni list

Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće:

1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. ﬁ zička lica koja ovaj proizvod ne žele ko- ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garancijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog izlaganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj (kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahteva na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s garantnim uslovima u ovim uputstvima za upotrebu.

- 82 -

Nebezpečí! Ke snížení rizika zranění si přečíst návod k obsluze

Pozor! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Pozor! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat

zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Pozor! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupu- jící z přístroje mohou způsobit ztrátu viditelnosti.

Nebezpečí! Nebezpečí pořezání

Pozor! Segmentované diamantované dělicí kotouče nesmějí být používány.

Upozornění! Než začnete stroj čistit vodou, demontujte laser.

- 83 -

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Speciální pokyny k laseru

 Nebezpečí! laserové záření

Nedívat se do paprsku Třída laseru 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

Nedívat se nechráněnýma očima do lasero-

•

vého paprsku. Nedívat se nikdy přímo do dráhy paprsků.

•

Laserový paprsek nikdy nesměrovat na re-

•

flektující plochy a na osoby nebo zvířata. Také laserový paprsek s nízkým výkonem může poškodit oko. Pozor - pokud jsou prováděny jiné, než

•

zde uvedené postupy, může to vést k nebezpečnému vystavení paprskům. Vodováhu a laserový modul nikdy neotvírat.

•

Pokud není měřicí nástroj delší dobu

•

používán, měly by být vyndány baterie.

ƓʸÃ

Dodatečné bezpečnostní pokyny

Stroj postavit na rovný, nekluzký podklad.

•

Stroj se nesmí viklat. P řesvědčte se, zda napětí na datovém štítku

•

souhlasí s napětím, které je k dispozici. Teprve poté připojit zástrčku na síť. Nasadit ochranné brýle.

•

Nosit ochranu sluchu.

•

Nosit ochranné rukavice.

•

Diamantové kotouče s trhlinkami již

•

nepoužívat a vyměnit. Nesmí být používány segmentované dělicí

•

kotouče. Pozor: dělicí kotouč dobíhá!

•

Diamantový dělicí kotouč nebrzdit postranním

•

tlakem. Pozor: diamantový dělicí kotouč musí být

•

vždy chlazen vodou. P řed výměnou dělicího kotouče vytáhnout

•

síťovou zástrčku. Používat pouze vhodné diamantové dělicí

•

kotouče. Stroj nikdy nenechat bez dozoru v místnosti s

•

dětmi. P řed kontrolou elektr. systému motorového

•

prostoru vytáhnout síťovou zástrčku. Nepořádek na pracovišti vede lehce k

•

úrazům. Při práci dbejte na bezpečný a pevný postoj.

•

Vyhýbejte se abnormálnímu držení těla, vždy udržujte rovnováhu. Při zablokování dělicího kotouče vypnout

•

přístroj a oddělit ho od sítě, teprve poté odstranit obrobek.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/3)

1. Nohy

2. Diamantový dělicí kotouč

3. Vana

4. Pracovní stůl

5. Úhlový doraz

6. Dorazová lišta

7. Vodicí lišta

8. Ochrana dělicího kotouče

9. Rukojeť

10. Šroub s hvězdicovým kolečkem pro nastavení úhlu

11. Šroub s hvězdicovým kolečkem pro dopravní pojistku

12. Křídlové šrouby

13. Čerpadlo chladicí vody

- 84 -

14. Hadice

15. Motor

16. Za-/vypínač

17. Úhlová stupnice

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Řezací stroj na kámen

•

Vana (3)

•

Čerpadlo chladicí vody (13)

•

Úhlový doraz (5)

•

Nohy (1)

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Řezací stroj na kámen může být příslušně podle velikosti stroje používán na běžné řezání betonových desek, dlažebních kostek, mramorových a žulových desek, cihel, obkládaček a podobně. Stroj je konstruován pro domácí kutily a řemeslníky. Řezání dřeva a kovu není dovoleno.

Stroj smí být používán pouze podle svého účelu použití. Každé toto překračující použití neodpovídá účelu určení. Za z toho vyplývající škody a zranění všeho druhu ručí uživatel/obsluha a ne výrobce. Používat se smí pouze pro stroj vhodné dělicí kotouče. Používání pilových kotoučů je

zakázáno. Součástí použití podle účelu určení je také dodržování bezpečnostních pokynů, jako též montážního návodu a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být se strojem obeznámeny a musí být informovány o možných nebezpečích. Kromě toho musí být přesně dodržovány bezpečnostní předpisy. Také je třeba dbát ostatních všeobecných pravidel v pracovnělékařských a bezpečnostně technických oblastech. Změny na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I př zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika:

Dotyk diamantového dělicího kotouče v neza-

•

kryté oblasti řezání. Zásah do běžícího diamantového dělicího

•

kotouče. Vymrštění chybné diamantové vrstvy dělicího

•

kotouče. Vymrštění obrobků nebo částí obrobků.

•

Poškození sluchu při nepoužívání ochrany

•

sluchu.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

es použití podle účelu určení nelze

4. Technická data

Výkon motoru: ........................ 1500 W S2 20 min

Počet otáček motoru: ..........................3000 min

Motor na střídavý proud: ................230 V~ 50 Hz

Třída izolace: .............................................třída B

Druh ochrany: .............................................. IP 54

Velikost stolu: ................................630 x 450 mm

Délka řezu: .............................................. 570 mm

Délka Jolly:.............................................. 570 mm

Max. tloušťka obrobku 90°: ....................... 60 mm

Max. tloušťka obrobku 45°: ....................... 48 mm

Diamantový dělicí kotouč: .....Ø 250 x Ø 25,4 mm

T řída laseru ........................................................ 2

Vlnová délka laseru ................................. 650 nm

Výkon laseru ...........................................< 1 mW

Zásobování laseru proudem ....... 2 x 1,5 V (AAA)

Hmotnost ....................................................47 kg

-1

- 85 -

Doba zapnutí:

Doba zapnutí S2 20 min (krátkodobý provoz) říká, že motor se jmenovitým výkonem (1500 W) může být trvale zatížen pouze po dobu udanou na datovém štítku (20 min). Jinak by se nepřípustně zahřál. Během přestávky se motor opět ochladí na svoji výchozí teplotu.

Nebezpečí! Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 61029.

Provoz Hladina akustického tlaku L

Nejistota K Hladina akustického výkonu L Nejistota K

Chod naprázdno

Hladina akustického tlaku L Nejistota K Hladina akustického výkonu L Nejistota K

Omezte tvorbu hluku a vibrace na minimum!

•

Pozor! Zbývající rizika I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

2. Poškození sluchu, pokud se nenosí žádná

3. Poškození zdraví, které je následkem vi-

................................................. 3 dB

................................................3 dB

................................................. 3 dB

................................................3 dB

Používejte pouze přístroje v bezvadném stavu. Pravidelně provádějte údržbu a čištění přístroje. P řizpůsobte Váš způsob práce přístroji. Nepřetěžujte přístroj. V případě potřeby nechte přístroj zkontrolo- vat. P řístroj vypněte, pokud ho nepoužíváte. Noste rukavice.

ná ochranná maska proti prachu.

vhodná ochrana sluchu.

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

................ 95 dB(A)

.......... 108 dB(A)

................ 76 dB(A)

............ 89 dB(A)

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Stroj musí být stabilně postaven, tzn.

•

přišroubován na pracovním stole nebo pevném univerzálním podstavci. P řed uvedením do provozu musí být všechny

•

kryty a bezpečnostní zařízení správně namontovány. D ělicí kotouč musí být volně otočný.

•

Montáž vedení hadice a kabelu (obr. 16)

Montáž podstavce a čerpadla chladicí vody (obr. 2-4)

Nohy (1) našroubovat pomocí křídlových

•

šroubů (12) na vanu. Podstavec postavit.

•

Kompletní řezací stroj postavit do vany (3).

•

Čerpadlo chladicí vody (13) vložit na vhod-

•

ném místě do vany a pomocí přísavek na dně vany fixovat. Čerpadlo, kabel a hadice chladicí vody (14) se nesmí dostat do prostoru řezání! Naplnit vodu, až je čerpadlo (13) zcela zakry-

•

té vodou. Šroub s hvězdicovým kolečkem (11) a

•

distanční vložku (40) odstranit.

Pozor: Při vyjímání stroje z vany a při transportu stroje musí být řezací jednotka opět zajištěna šroubem s hvězdicovým kolečkem (11) a distanční vložkou (40)!

Upozornění!

Dbejte na to, aby se hadice chladicí vody (14) při montáži nezlomila, protože jinak nemůže být zajištěna bezvadná funkce.

Nebezpečí!

Kabel a hadice chladicí vody se nesmí dostat do oblasti řezání.

- 86 -

6. Obsluha

6.1 Za-/vypínač (obr. 6)

K zapnutí stisknout „I“ za-/vypínače (16).

•

P řed začátkem řezání je třeba vyčkat, až

•

dělicí kotouč dosáhne max. počtu otáček, a až čerpadlo chladicí vody (13) dopraví vodu k dělicímu kotouči. K vypnutí stisknout „0“ spínače (16).

•

6.2 90° řezy (obr. 7/8)

Šroub s hvězdicovým kolečkem (27) povolit.

•

Úhlový doraz (5) nastavit na 90° a šroub s

•

hvězdicovým kolečkem (27) opět utáhnout. Šrouby (28) opět utáhnout, aby byl úhlový

•

doraz (5) fixován. Hlavu stroje (29) za rukojeť (9) posouvat

•

směrem dozadu. Obkladačku přiložit na dorazovou lištu (6) na

•

úhlový doraz (5). Řezací stroj zapnout.

•

Pozor: vyčkat, až chladicí voda dosáhne

•

dělicího kotouče (2). Hlavu stroje (29) pomalu a rovnoměrně za

•

rukojeť (9) táhnout vpřed skrz obkladačku. Po ukončení řezu řezací stroj opět vypnout.

•

Stroj má vypínač na přetížení (16a). Pokud je

•

stroj přetížen, vypínač na přetížení (16a) zareaguje. Po ochlazení může být stroj stisknutím vypínače na přetížení (16a) opět zapnut.

6.4.1 Opracování větších obrobků (obr. 11/12)

Aby bylo možné opracovat větší obrobky, může být řezací jednotka překlopena směrem nahoru. V této poloze mohou být řezány obrobky o délce až 570 mm (po max. 38 mm tloušťku obrobku).

K tomu šroub (37) na horní straně odstranit.

•

Řezací jednotka se samostatně překlopí

•

nahoru. Nyní je možné provádět požadované řezy po-

•

dle popisu v kap. 6.2 až 6.4. Pouze je třeba na rukojeti dodatečně lehce tlačit směrem dolů.

6.5 Výměna diamantového dělicího kotouče (obr. 13/14)

Vytáhnout síťovou zástrčku

•

3 šrouby (30) povolit a odejmout ochranu

•

dělicího kotouče (8). Klíč (31) nasadit na hřídel motoru a držet.

•

Klíčem (34) matku příruby povolit ve směru

•

dělicího kotouče (2). (Pozor: levý závit) Vnější příruby (35) a dělicí kotouč (2) sejmout.

•

Upínací přírubu před montáží nového dělicího

•

kotouče pečlivě vyčistit. Nový dělicí kotouč v opačném pořadí nasadit

•

a utáhnout. Pozor: dbát na směr chodu/otáčení dělicího

•

kotouče! Ochranu dělicího kotouče (8) opět namon-

•

tovat.

6.3 45° diagonální řez (obr. 9)

Úhlový doraz (5) nastavit na 45°.

•

Řez provést podle popisu v bodě 6.2.

•

6.4 45°podélný řez, „ Jolly řez“ (obr. 10)

Šroub s hvězdicovým kolečkem (10) povolit.

•

Vodicí lištu (7) naklonit doleva na 45° úhlové

•

stupnice (17). Šroub s hvězdicovým kolečkem (10) opět

•

utáhnout. Řez provést podle popisu v bodě 6.2.

•

6.6 Provoz laseru (obr. 17-21)

6.6.1 Stacionární provoz (obr. 17/18) Zapnout: za-/vypínač (46) nastavit do polohy „I”. Vypnout: za-/vypínač (46) nastavit do polohy „0”.

Zapněte laser (45). Na opracovávaný objekt je promítána laserová čára, která Vám ukazuje přesné vedení řezu. Pomocí šroubu (47) může být laser dodatečně seřízen. K tomu šroub (47) o několik otočení povolte. Nyní je možné laserem (45) na adaptéru (48) ve svislém a vodorovném směru pohybovat a vyrovnat ho. Když je požadovaného nastavení dosaženo, šroub (47) opět utáhněte.

6.6.2 Použití jako laserový nivelační přístroj

(obr. 17-20)

Odstraňte šroub (47). Laser (45) je nyní možné z adaptéru (48) sejmout a používat ho jako externí laserový nivelační přístroj. Laser (45) je vybaven dvěma libelami (49) a může tím být vodorovně a svisle vyrovnán. Základna (50) laseru je magnetická, takže je možné laser upevnit na odpovídajících

- 87 -

podkladech. Obrázky 19 a 20 ukazují příklady použití.

6.6.3 Výměna baterií

Odstraňte základnu (50) tak, že vyšroubujete 4 šrouby (51). Vyjměte vypotřebované baterie a nahraďte je novými. Poté základnu (50) opět přišroubujte.

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

Prach a nečistoty musí být pravidelně ze

•

stroje odstraňovány. Čištění provádět nejlépe hadrem nebo štětcem. K čištění plastu nepoužívejte žádné žíravé

•

látky. Z vany (3) a čerpadla chladicí vody (13)

•

je třeba pravidelně odstraňovat nečistoty, protože jinak není zaručeno chlazení diamantového dělicího kotouče (2).

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

11. Likvidace baterií

Baterie obsahují materiály ohrožující životní prostředí. Neházejte baterie do domácího odpadu, ohně nebo vody. Baterie by měly být sbírány, recyklovány nebo ekologicky neškodně zlikvidovány. Vypotřebované baterie zašlete na ISC GmbH, Eschenstraße 6 v D-94405 Landau. Zde je výrobcem zaručena odborná likvidace.

8.2 Údržba

Všechny pohyblivé díly mazat v pravidelných intervalech.

8.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

- 88 -

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

Přístroj splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To

•

znamená, že není přípustné používání na libovolných přípojných bodech. Přístroj může při nepříznivých síťových poměrech vést k dočasným kolísáním napětí.

•

Přístroj je určen výhradně pro použití na přípojných bodech, které

•

a) nepřekračují maximální přípustnou impedanci sítě Z ≤ 0,29 Ω nebo b) mají dlouhodobé proudové zatížení sítě minimálně 100 A na fázi.

Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem,

•

aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b.

- 89 -

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Spotřební materiál/spotřební díly* Dělicí kotouč Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 90 -

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www. isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 91 -

Nebezpečenstvo! Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.

Nebezpečenstvo! Nebezpečenstvo porezania

Pozor! Segmentované diamantové rozbrusovacie kotúče sa nesmú používať.

Upozornenie! Demontujte laser, predtým než začnete stroj čistiť vodou.

- 92 -

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Špeciálne upozornenia pre laser

 Nebezpečenstvo! Laserové žiarenie

Nepozerať sa priamo do lúča Trieda laseru 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2; 1894S-8X17

Ǹ: 650 nm; P

nach EN 60825-1: 2014

ƓʸÃ

žiarenia. Nikdy neotvárajte laserový modul.

•

Ak nebudete zariadenie dlhšiu dobu používať,

•

mali by ste z neho vybrať batérie.

Dodatočné bezpečnostné pokyny

Stroj postaviť na rovnej, proti-šmykovej podla-

•

he. Stroj sa nesmie kývať.

•

Presvedčite sa o tom, že sa elektrické napätie

•

uvedené na typovom štítku zhoduje s prítomným sieťovým napätím. Až potom zapojiť zástrčku na elektrickú sieť. Nasaďte si ochranné okuliare.

•

Používajte ochranu sluchu.

•

Používajte ochranné rukavice.

•

Nepoužívajte popraskané diamantové

•

rozbrusovacie kotúče a vymeňte ich. Nesmú sa používať segmentované rozbruso-

•

vacie kotúče. Pozor: Rozbrusovací kotúč sa po vypnutí

•

dotáča zotrvačnosťou! Nebrzdiť diamantový rozbrusovací kotúč

•

postranným zatlačením. Pozor: Diamantový rozbrusovací kotúč musí

•

byť počas prevádzky stále chladený vodou. Pred výmenou rozbrusovacieho kotúča

•

vytiahnuť elektrický kábel zo siete. Používať len vhodné diamantové rozbrusova-

•

cie kotúče. Prístroj nikdy nenechať bez dozoru v

•

miestnostiach v dosahu detí. Pred kontrolou elektrického systému motoro-

•

vého priestoru vytiahnuť kábel zo siete. Neporiadok na vašom pracovisku môže ľahko

•

viesť k úrazom. Dbajte počas vašej práce na bezpečný a

•

stabilný postoj. Vystríhajte sa abnormálnemu držaniu tela, vždy udržiavajte rovnováhu. Pri zablokovaní rozbrusovacieho kotúča vyp-

•

nite prístroj a odpojte ho zo siete, až potom odstráňte obrábaný materiál.

Nepozerajte sa priamo nechránenými očami

•

na laserový lúč. Nepozerajte sa v žiadnom prípade kolmo do

•

lúča. V žiadnom prípade nesmerujte laserový lúč

•

na reflektujúce plochy, na osoby alebo na zvieratá. Aj laserový lúč s nízkym výkonom môže spôsobiť vážne poškodenie zraku. Pozor – ak sa budú používať iné pracovné

•

postupy ako sú uvedené v tomto návode, môže to viesť k nebezpečnej expozícii

- 93 -

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/3)

1. Podstavce

2. Diamantový rozbrusovací kotúč

3. Vaňa

4. hliníkový stôl

5. Uhlový doraz

6. Dorazová lišta

7. Vodiaca koľajnica

8. Ochrana rozbrusovacieho kotúča

9. Rukoväť

10. Hviezdicová skrutka pre uhlové nastavenie

11. Hviezdicová skrutka pre transportnú poistku

12. Krídlové skrutky

13. Čerpadlo chladiacej tekutiny

14. Hadica

15. Motor

16. Vypínač zap/vyp

17. Uhlová stupnica

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Rozbrusovací stroj na kameň môže byť použitá na bežné rozbrusovanie betónových dosiek, dlažbových kameňov, mramorových a žulových dosiek, tehál, kachličiek, dlaždíc a ďalších, podľa veľkosti stroja. Stroj je koncipovaný na domáce a remeselné použitie. Rezanie dreva a kovov nie je dovolené.

Prístroj smie byť použitý len pre ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené týmto nesprávnym používaním ručí používateľ/ obsluhujúca osoba, nie však výrobca. Pri rozbrusovaní smú byť použité len rozbrusovacie kotúče, ktoré sú vhodné pre tento stroj. Používanie pílových kotúčov je zakázané. Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokyny k prevádzke nachádzajúce sa v tomto návode na obsluhu. Osoby, ktoré obsluhujú prístroj a vykonávajú jeho údržbu, musia byť s týmto oboznámené a informované o možných nebezpečenstvách. Okrem toho sa musia čo najpresnejšie dodržiavať platné bezpečnostné predpisy proti úrazom. Musia sa taktiež dodržiavať ďalšie všeobecné pravidlá v oblastiach pracovnej medicíny a bezpečnostnej techniky. Zmeny vykonané na stroji celkom anulujú ručenie výrobcu a ručenie za škody týmto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niektoré špeciﬁ cké rizikové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnúť júce body:

Kontakt s diamantovým rozbrusovacím

•

kotúčom v oblasti, ktorá nie je prikrytá. Siahnutie do bežiaceho diamantového

•

rozbrusovacieho kotúča. Vymrštenie poškodeného diamantového

•

nástavca rozbrusovacieho kotúča. Spätný úder obrobkov a častí obrobkov.

•

Poškodenie sluchu pri nepoužívaní potrebnej

•

ochrany sluchu.

nasledu-

Rozbrusovací stroj na kameň

•

Vaňa (3)

•

Čerpadlo chladiacej tekutiny (13)

•

Uhlový doraz (5)

•

Podstavce (1)

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

- 94 -

4. Technické údaje

Výkon motoru: ........................ 1500 W S2 20 min

Otáčky motora: ....................................3000 min

Motor na striedavý prúd: ................230 V~ 50 Hz

Trieda izolantu: ........................................trieda B

Druh ochrany: .............................................. IP 54

Veľkosť stola: .................................630 x 450 mm

Dĺžka rezu: .............................................. 570 mm

Dĺžka jolly: ............................................... 570 mm

max. hrúbka obrobku 90°: ........................ 60 mm

max. hrúbka obrobku 45°: ........................ 48 mm

Diamantový rozbrusovací kotúč: ....ø 250 x ø 25,4

Trieda laseru ..................................................... 2

Vlnová dĺžka laseru ................................. 650 nm

Výkon laseru ............................................≤ 1 mW

Elektrické napájanie

laserového modulu ...................... 2 x 1,5 V (AAA)

Hmotnosť ....................................................47 kg

Doba zapnutia:

Doba zapnutia S2 20 minút (krátkodobá prevádzka) znamená, že sa tento motor s menovitým výkonom (1500 W) môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (20 minút). V opačnom prípade by sa motor neprípustne zohrial. Počas prestávky sa motor znovu ochladí na svoju východziu teplotu.

Nebezpečenstvo! Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 61029.

Prevádzka

Hladina akustického tlaku L Nepresnosť K Hladina akustického výkonu L Nepresnosť K

Vo ľnobeh

Hladina akustického tlaku L Nepresnosť K Hladina akustického výkonu L Nepresnosť K

Obmedzte tvorbu hluku a vibráciu na minimum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.

............................................3 dB

...........................................3 dB

............................................3 dB

...........................................3 dB

............... 95 dB (A)

......... 108 dB (A)

............... 76 dB (A)

........... 89 dB (A)

Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

-1

skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Výstraha! Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektrický kábel.

Stroj musí byť stabilne postavený, t.j. pevne

•

priskrutkovať na pracovnom stole, na sériovom podstavci alebo podobne. Pred uvedením do prevádzky sa musia všetky

•

kryty a bezpečnostné prípravky správne namontovať. Rozbrusovací kotúč musí môcť voľne bežať.

•

Montáž hadicového a káblového vedenia (obr. 16)

Montáž podstavcového rámu a čerpadla chladiacej tekutiny (obr. 2-4)

Priskrutkovať podstavce (1) pomocou krídlo-

•

vých skrutiek (12) na vodnú vaňu. Nasadiť podstavcový rám.

•

Kompletný rozbrusovací stroj postaviť do

•

vane (3). Čerpadlo chladiacej tekutiny (13) položiť na

•

vhodnom mieste do vodnej vane a zafixovať

- 95 -

prísavkami na dno vane. Čerpadlo, kábel a hadica chladiacej kvapaliny (14) sa nesmú dostať do oblasti rezania. Naplniť vodu, až kým sa čerpadlo (13) ne-

•

zaplní úplne vodou. Odobrať hviezdicovú skrutku (11) a distančnú

•

rozperku (40).

Pozor: Pri vyberaní stroja z vane a pri transporte stroja musí byť rozbrusovacia jednotka opäť zabezpečená poistnou hviezdicovou skrutkou (11) a distančnou rozperkou (40)!

Upozornenie!

Dbajte na to, aby sa hadica chladiacej kvapaliny (14) pri montáži nezalomila, pretože by v opačnom prípade nebola zaručená bezchybná funkcia.

Nebezpečenstvo!

Kábel a hadica chladiacej kvapaliny sa nesmú dostať do oblasti rezania.

6. Obsluha

6.1 Vypínač zap/vyp (obr. 6)

Zapnutie prístroja stlačením vypínača (16) do

•

polohy „I“. Pred zahájením procesu rezania sa musí

•

vyčkať, kým rozbrusovací kotúč nedosiahne max. počet otáčok a čerpadlo chladiacej tekutiny (13) nerozprúdi vodu k rozbrusovaciemu kotúču. Vypnutie prístroja stlačením vypínača (16) do

•

polohy „0“.

6.2 90° rezy (obr. 7/8)

Uvoľniť hviezdicovú úchytkovú skrutku (27).

•

Nastaviť uhlový doraz (5) na 90° a hviezdico-

•

vú úchytkovú skrutku (27) znovu dotiahnuť. Skrutky (28) opäť dotiahnuť, aby sa tak uhlo-

•

vý doraz (5) znovu zafixoval. Hlavu stroja (29) posunúť za rukoväť (9) sme-

•

rom dozadu. Dlaždicu priložiť k dorazovej lište (6) na uhlo-

•

vý doraz (5). Zapnúť rozbrusovací stroj.

•

Pozor: Vy čkajte dovtedy, kým nedosiahne

•

chladiaca kvapalina rozbrusovací kotúč (2). Hlavu stroja (29) pomaly a rovnomerne

•

potiahnuť za rukoväť (9) smerom vpred cez dlaždicu. Po skončení rezu rezačku na dlaždice znovu

•

vypnúť.

6.3 45° diagonálny rez (obr. 9)

Nastaviť uhlový doraz (5) na 45°.

•

Rez uskutočniť tak, ako to je vysvetlené v

•

bode 6.2.

6.4 45° Pozdĺžny rez „Jolly rez“ (obr. 10)

Uvoľniť hviezdicovú úchytkovú skrutku (10).

•

Vodiacu lištu (7) nakloniť doľava na 45° uhlo-

•

vej stupnice (17). Znovu dotiahnuť hviezdicovú úchytkovú skrut-

•

ku (10). Rez uskutočniť tak, ako to je vysvetlené v

•

bode 6.2.

6.4.1 Spracovanie väčších obrobkov (obr. 11/12)

Na spracovanie väčších obrobkov je možné rozbrusovaciu jednotku vyklopiť smerom nahor. V tejto pozícii sa môžu spracovávať obrobky s dĺžkou do 570 mm (s max. hrúbkou obrobku 38 mm).

K tomu odskrutkovať skrutku (37) na hornej

•

strane.

•

Rozbrusovacia jednotka sa samostatne vyk-

•

lopí nahor. Teraz je možné vykonať požadované rezy

•

tak, ako to je popísané v kap. 6.2 až 6.4. Pri vykonávaní rezu sa musí dodatočne zľahka zatlačiť zhora nadol na rukoväť.

6.5 Výmena diamantového rozbrusovacieho kotúča (obr. 13/14)

Vytiahnuť kábel zo siete

•

Uvoľniť štyri skrutky (30) a odobrať ochranu

•

rozbrusovacieho kotúča (8). Nasadiť kľúč (31) na hriadeli motora a

•

pridržať. Pomocou kľúča (34) uvoľniť prírubovú skrutku

•

v smere otáčania rozbrusovacieho kotúča (2). (Pozor: ľavotočivý závit)

•

Odobrať vonkajšie príruby (35) a rozbrusovací

•

kotúč (2). Upínacie príruby sa musia pred montážou

•

nového rozbrusovacieho kotúča dôkladne vyčistiť. Nový rozbrusovací kotúč znovu nasadiť v ob-

•

rátenom poradí a pevne dotiahnuť. Pozor: Dbať na správny smer otáčania

•

rozbrusovacieho kotúča! Znovu namontovať ochranu kotúča (8).

•

- 96 -

6.6 Prevádzka lasera (obrázok 17-21)

6.6.1 Stacionárna prevádzka (obrázok 17/18) Zapnutie: Dať zapínač/vypínač (46) do polohy „I”. Vypnutie: Dať zapínač/vypínač (46) do polohy

„0”. Zapnite laser (45). Na spracovávaný materiál sa premietne laserová čiara a ukáže Vám presné vedenie rezu. Pomocou skrutky (47) je možné laser dodatočne nastaviť. Povoľte na to skrutku (47) o niekoľko otáčok. Laserom (45) sa dá teraz pohybovať na adaptéri (48) vo vertikálnom a horizontálnom smere a nastaviť ho. Keď dosiahnete požadované nastavenie, opäť dotiahnite skrutku (47).

6.6.2 Prevádzka ako laserový nivelačný príst-

roj (obrázok 17-20)

Odoberte skrutku (47). Laser (45) je teraz možné odobrať z adaptéra (48) a môže sa použiť ako externý laserový nivelačný prístroj. Laser (45) je vybavený dvomi vodováhami (49), a preto sa môže použiť v horizontálnej aj vertikálnej polohe. Spodná doska (50) lasera je magnetická, tak že sa dá upevniť na príslušných podkladoch. Obrázok 19 a 20 znázorňuje dva príklady použitia.

6.6.3 Výmena batérií

Odoberte spodnú dosku (50), pričom vyskrutkujete 4 skrutky (51). Vyberte použité batérie von a nahraďte ich novými. Potom zaskrutkujte spodnú dosku (50).

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

8.1 Čistenie

Prach a nečistoty je potrebné z prístroja pra-

•

videlne odstraňovať. Čistenie vykonávajte najlepšie pomocou utierky alebo štetca. Nepoužívajte k čisteniu plastových dielov na

•

výrobku žiadne žieraviny. Vaňa (3) a čerpadlo chladiacej tekutiny (13)

•

sa musia pravidelne čistiť od nečistôt, pretože v opačnom prípade nie je zaručené riadne chladenie diamantového rozbrusovacieho kotúča (2).

8.2 Údržba

Všetky pohyblivé časti je potrebné premazať v pravidelných časových intervaloch.

8.3 Transport

Pred transportom sa musí úplne vypustiť

•

chladiaca tekutina. Na zdvíhanie stroja nevyužívajte jeho

•

bezpečnostné vybavenie.

8.4 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

- 97 -

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

11. Likvidácia batérií

Batérie obsahujú materiály poškodzujúce životné prostredie. Neodstraňujte batérie v domovom odpade, nehádžte ich do ohňa ani do vody. Batérie sa musia zbierať, recyklovať alebo likvidovať ekologickým spôsobom. Spotrebované batérie pošlite na adresu ISC GmbH, Eschenstraße 6, D-94405 Landau, Nemecko. Tam zaručuje výrobca ich odbornú likvidáciu.

- 98 -

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

Výrobok spĺňa požiadavky smernice EN 61000-3-11 a podlieha zvláštnym podmienkam pre pripoje-

•

nie. To znamená, že nie je prípustné používanie na ľubovoľných prípojných bodoch. Prístroj môže pri nepriaznivých sieťových podmienkach viesť k prechodným výkyvom napätia.

•

Výrobok je výhradne určený len pre používanie na takých prípojných bodoch, ktoré

•

a) neprekračujú maximálnu prípustnú sieťovú impedanciu Z ≤ 0,29 Ω alebo b) majú hodnotu permanentnej elektrickej zaťažiteľnosti siete minimálne 100 A na každú fázu.

Ako prevádzkovateľ musíte zabezpečiť, v prípade potreby po konzultácii s Vašim dodávateľom

•

elektrickej energie, aby Váš prípojný bod, na ktorom chcete používať tento výrobok, spĺňal jeden z oboch uvedených požiadaviek a) alebo b).

- 99 -

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Spotrebný materiál / spotrebné diely* Rozbrusovací kotúč Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 100 -

Einhell TE-SC 570 L operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
