DK/ Original betjeningsvejledning N Kompressor

S Original-bruksanvisning

Kompressor

FIN Alkuperäiskäyttöohje

Kompressori

EE Originaalkasutusjuhend

Kompressor

TE-AC 430/90/10

Art.-Nr.: 40.108.00 I.-Nr.: 11018

Anl_TE_AC_430_90_10_SPK3.indb 1Anl_TE_AC_430_90_10_SPK3.indb 1 30.10.2020 12:11:4230.10.2020 12:11:42

16 1

11 318

2 3a

29 28

16 10

Anl_TE_AC_430_90_10_SPK3.indb 2Anl_TE_AC_430_90_10_SPK3.indb 2 30.10.2020 12:11:4330.10.2020 12:11:43

6512

14 29

- 2 -

19 1920

3b 3c

3d 4

18,24

25 23

5 6

Anl_TE_AC_430_90_10_SPK3.indb 3Anl_TE_AC_430_90_10_SPK3.indb 3 30.10.2020 12:11:4630.10.2020 12:11:46

- 3 -

7 8

9 10

11 12

Anl_TE_AC_430_90_10_SPK3.indb 4Anl_TE_AC_430_90_10_SPK3.indb 4 30.10.2020 12:11:5130.10.2020 12:11:51

MAX MIN

- 4 -

1-2 cm

- 5 -

Anl_TE_AC_430_90_10_SPK3.indb 5Anl_TE_AC_430_90_10_SPK3.indb 5 30.10.2020 12:11:5830.10.2020 12:11:58

DK/N

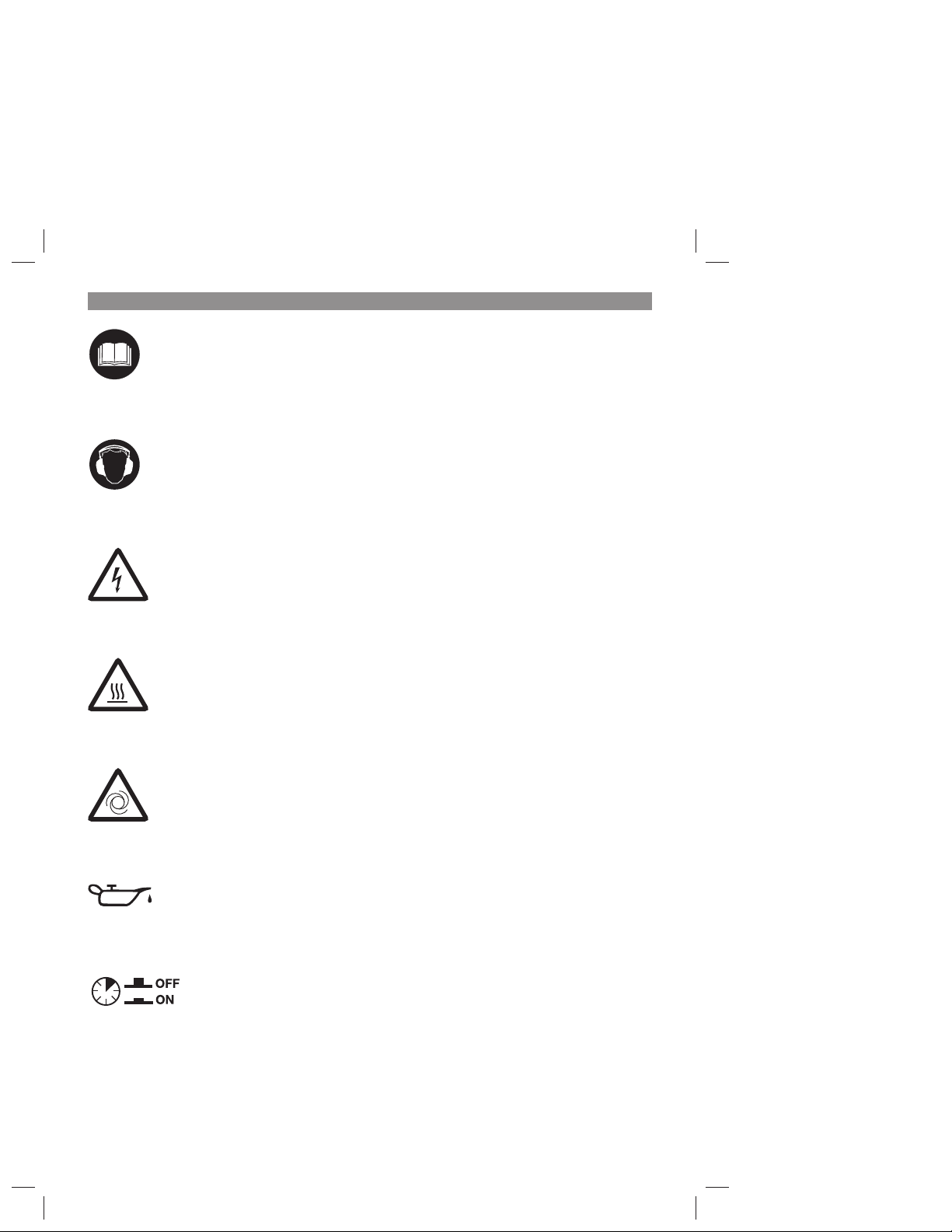

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade

Advarsel! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Advarsel mod elektrisk spænding!

Advarsel mod varme dele!

Advarsel! Enheden går automatisk i gang uden advarsel, hvis trykket underskrider tilkoblingstrykket!

Bemærk! Kontroller oliestanden og skift olieproppen ud inden ibrugtagning første gang!

Overbelastningsafbryder

- 6 -

Anl_TE_AC_430_90_10_SPK3.indb 6Anl_TE_AC_430_90_10_SPK3.indb 6 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger ﬁ nder du i det medfølgende hæfte.

Fare! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke leger med maskinen.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1-4)

1. Indsugningsluftﬁ lter

2. Trykbeholder

3. Hjul

4. Styrehjul

5. Lynkobling (reguleret trykluft)

6. Manometer (indstillet tryk kan aﬂ æses)

7. Trykregulator

8. Tænd/Sluk-knap

9. Transportgreb

10. Sikkerhedsventil

11. Aftapningsskrue til kondensvand

12. Manometer (kedeltryk kan aﬂ æses)

13. Lynkobling (ureguleret trykluft)

14. Olieprop

15. Olie-aftapningsskrue

16. Overbelastningsafbryder

17. Oliepåfyldningsåbning

18. Hjulkappe

19. Skrue (indvendig sekskant) til grebmontering

20. unbrakonøgle

21. Kilerem-beskyttelsesafdækning

22. Spændeskive

23. Møtrik til montering af styrehjul

24. Akselskrue

25. Fjederring

26. Møtrik til akselmontering

27. Styrehjulsbremse

28. Tilbageslagsventil

29. Skueglas

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes). Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Hjul (2x)

•

Styrehjul (2x)

•

Transportgreb

•

Olieprop

•

Hjulkappe (2x)

•

Skrue (indvendig sekskant) til grebmontering

•

(2x) Unbrakonøgle

•

Spændeskive (2x)

•

- 7 -

Anl_TE_AC_430_90_10_SPK3.indb 7Anl_TE_AC_430_90_10_SPK3.indb 7 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

Møtrik til montering af styrehjul (2x)

•

Fjederring (4x)

•

Møtrik, til akselmontering (2x)

•

Akselskrue (2x)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Nettilslutning: ..........................220-240 V ~ 50 Hz

Motorydelse: ............................................ 3000 W

Omdrejningstal (motor) min Omdrejningstal (pumpe) min

Driftstryk bar: ......................................... maks. 10

Trykbeholdervolumen (i liter): .......................... 90

Teo. indsugningseﬀ ekt l/min .......................... 430

Afgiven eﬀ ekt (trykluft) ved 7 bar: . ... 200 liter/min

Afgiven eﬀ ekt (trykluft) ved 4 bar: ......210 liter/min

Lydeﬀ ektniveau L Usikkerhed K Lydtryksniveau L Usikkerhed K

Beskyttelsesgrad: .........................................IP20

Maskinvægt i kg: ................................... ca. 68 kg

Oliemængde: .................................... ca. 0,85 liter

........................................ 0,49 dB

i dB: ................................... 73

......................................... 0,49 dB

-1

: ....................... 2850

-1

: ..................... 1020

i dB: .................................. 97

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Kontrollér apparatet for transportskader.

•

Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren. Opstillingen af kompressoren bør ske i nær-

•

heden af forbrugeren. Lang luftledning og lange tilledninger (forlæn-

•

gere) skal undgåes. Sørg for tør og støvfri indsugningsluft.

•

Opstil ikke kompressoren i et fugtigt eller vådt

•

rum. Kompressoren må kun anvendes i dertil eg-

•

nede rum (godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet. Kompressoren er beregnet til anvendelse i

•

tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand. Oliestanden i kompressorpumpen skal kont-

•

rolleres før ibrugtagning. Maskinen må kun køre på et fast, plant under-

•

lag. Brug fleksible slanger for at undgå, at ikke

•

tilladte laster overføres til rørledningssystemet ved forbindelsen mellem kompressoranlægget og rørledningssystemet. Det er nødvendigt at bruge udskillere, fangere

•

og afløbsmuligheder, der kræves for at bearbejde væsken, der produceres af kompressoren, før kompressoranlægget tages i brug. Tilløbsslanger til tryk over 7 bar bør udstyres

•

med et sikkerhedskabel (f.eks. ståltråd).

Støj

Støjemissionstallene er beregnet iht. EN ISO

3744.

- 8 -

Anl_TE_AC_430_90_10_SPK3.indb 8Anl_TE_AC_430_90_10_SPK3.indb 8 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

6. Montage og idriftsættelse

Bemærk! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1 Montage af hjul (3)

De medfølgende hjul skal monteres som vist på ﬁ g. 4.

6.2 Montering af lynkobling for kedeltryk (13)

Skru lynkobling for ureguleret kedeltryk (13) fast til trykbeholderen (2) som vist på ﬁ g. 9-10.

6.3 Montering af transportgreb (9)

Skru transportgrebet (9) på kompressoren som vist på ﬁ g. 6-7.

6.4 Udskiftning af olieprop (14)

Tag transportdækslet til oliepåfyldningsåbningen af med en skruetrækker, og sæt den medfølgende olieprop (14) i oliepåfyldningsåbningen (ﬁ g. 8).

6.5 Påsætning af luftﬁ lter (1)

Fjern transportdækslet på luftﬁ ltertilslutningen med en skruetrækker. Skru det medfølgende luftﬁ lter i (ﬁ g. 10).

6.6 Nettilslutning

Motoren er udstyret med en overbelast-

•

ningsafbryder (fig. 2/pos. 16). Ved overbelastning af kompressoren kobler overbelastningsafbryderen automatisk fra for at beskytte kompressoren mod overophedning. Skulle overbelastningsafbryderen reagere, skal du slukke kompressoren på tænd/sluk-knappen (8) og vente, indtil kompressoren er kølet af. Tryk nu overbelastningsafbryderen (16) ind, og tænd for kompressoren igen. Lange tilledninger samt forlængere, ka-

•

beltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværlig-

•

gøre motorstart p.g.a. træg gang.

6.7 Tænd/Sluk-knap (8)

Kompressoren tændes ved at trække ud i knappen (8). Kompressoren slukkes igen ved at trykke på knappen (8) (ﬁ g. 2).

6.8 Trykindstilling: (Fig. 1,2)

Med trykregulatoren (7) kan trykket på mano-

•

meteret (6) indstilles. Det indstillede tryk kan fjernes på lynkoblin-

•

gen (5).

6.9 Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken. Indkoblingstryk 8 bar Udkoblingstryk 10 bar

7. Udskiftning af nettilslutningsledning

Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvaliﬁ kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og reservedelsbestilling

Advarsel! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes.

Advarsel! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

Advarsel! Kedlen skal gøres trykløs inden rengøringsog vedligeholdelsesarbejder.

Advarsel! Sluk altid for maskinen og træk netstikket ud efter brug.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger

•

fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk. Vi anbefaler, at kompressoren rengøres hver

•

gang efter brug. Rengør af og til kompressoren med en fug-

•

tig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind

- 9 -

Anl_TE_AC_430_90_10_SPK3.indb 9Anl_TE_AC_430_90_10_SPK3.indb 9 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

i kompressorens indvendige dele. Slange og sprøjteværktøj skal tages ud af

•

kompressoren inden rengøring. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

8.2 Kondensvand (Fig. 1)

Bemærk! Hver gang efter brug skal kondensvandet aftappes ved at åbne aftapningsskruen (11) – så holder trykbeholderen (2) længere. Undersøg trykbeholderen for rust og skader hver gang før brug. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Kontakt kundeservice, hvis du konstaterer skader på trykbeholderen.

Bemærk! Kondensvandet fra trykbeholderen indeholder rester af olie. Kondensvandet skal bortskaﬀ es ifølge miljø- forskrifterne (miljødepot).

8.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben.

8.4 Regelmæssig kontrol af oliestand

Stil kompressoren på en plan, lige ﬂ ade. Oliestan- den skal være et sted mellem MAX og MIN på skueglas (ﬁ g. 11). Olieskift: Anbefalet olie: SAE 15W/40 eller lignende kvalitet. Den første portion olie skal skiftes efter 100 driftstimer. Herefter skal olie aftappes og ny fyldes på i intervaller à 500 driftstimer.

8.5 Olieskift

Sluk motoren, og træk stikket ud af stikkontakten. Når et eventuelt lufttryk er blevet udledt, kan du skrue olieaftapningsskruen (15) på kompressorpumpen ud. Hold en lille blikrende under, så olien ikke løber ud ukontrolleret, og lad olie opsamle i en beholder. Hvis ikke al olien løber ud, så prøv at hælde kompressoren lidt.

Brugt olie skal indleveres på genbrugsstation eller lignende.

Når olien er løbet ud, sætter du olieaftapningsskruen (15) på igen. Fyld ny olie på via påfyldningsåbningen (17), indtil oliestanden står, hvor den skal. Sæt olieproppen (14) i igen.

8.6 Rensning af indsugningsﬁ lter (1)

Indsugningsﬁ ltret forhindrer indsugning af støv og snavs. Filtret skal mindst renses hver 300. driftstime. Et tilstoppet indsugningsﬁ lter vil nedsætte kompressorens ydelse markant. Åbn skruerne på luftﬁ ltret, så luftﬁ ltrets halve husdele kan åbnes. Blæs alle ﬁ lterdele igennem med trykluft ved lavt tryk (ca. 3 bar) og monter så ﬁ ltret i omvendt rækkefølge. Sørg for at beskytte tilstrækkeligt mod støv under rengøringsarbejdet (f.eks. egnet mundbeskyttelse).

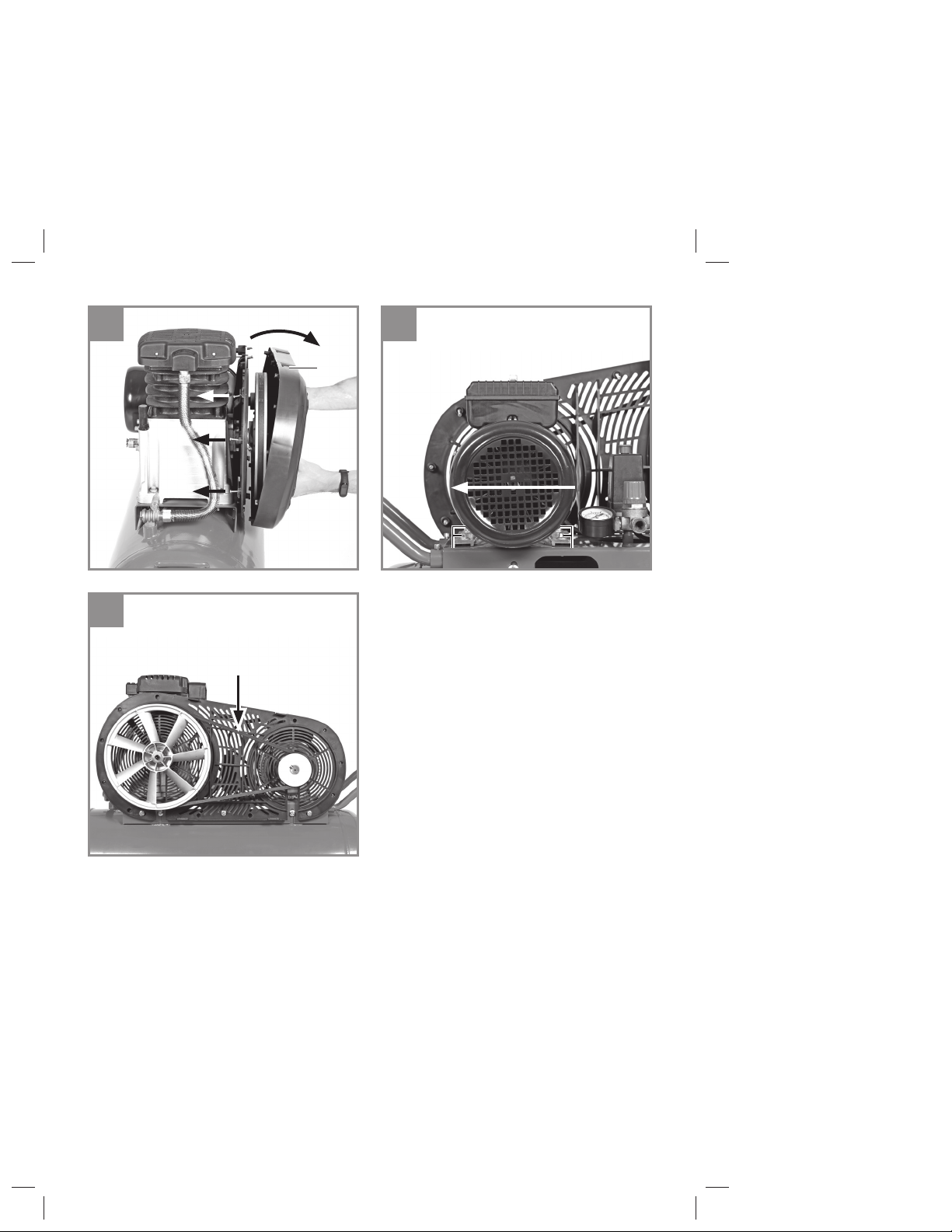

8.7 Efterspænding af kilerem (ﬁ g. 12-15)

Træk stikket ud af stikkontakten, og tag kile-

•

remsafdækningen af. Løsn de fire motorfastgørelsesskruer (A).

•

Forskub motoren, indtil kileremmen er

•

spændt således, at den stadig kan trykkes 1-2 cm ned på det længste frie sted. Spænd motorfastgørelsesskruerne (A) fast

•

igen, og sæt kileremsafdækningen på.

8.8 Oplagring

Advarsel!

Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende.

Advarsel! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage.

8.9 Transport

Brug håndgrebet, når kompressoren skal

•

transporteres. Transportér kun produktet i transportgrebet.

•

Beskyt produktet mod uventede slag og vib-

•

rationer.

- 10 -

Anl_TE_AC_430_90_10_SPK3.indb 10Anl_TE_AC_430_90_10_SPK3.indb 10 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

8.10 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger ﬁ nder du på internetadressen www.Einhell-Service.com

9. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaﬀ ald. For at sikre en fagmæs- sig korrekt bortskaﬀ else skal produktet indleveres på et aﬀ aldsdepot. Hvis du ikke har kendskab til lokalt aﬀ aldsdepot, så kontakt din kommune.

Kun for EU-lande

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

Produktet opfylder EN 61000-3-11-stan-

•

darden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt. Ved ugunstige netforhold kan maskinen forår-

•

sage forbigående spændingsvariation. Produktet er udelukkende beregnet til anven-

•

delse via tilslutningssteder, som a) holder sig inden for en maksimal tilladt netimpedans på Zsys = 0,098+0,062j, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase. Som bruger skal du sikre, om nødvendigt i

•

samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e maskinen og dens dele ifølge miljøforskrif- terne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

- 11 -

Anl_TE_AC_430_90_10_SPK3.indb 11Anl_TE_AC_430_90_10_SPK3.indb 11 30.10.2020 12:12:0030.10.2020 12:12:00

10. Mulige årsager til driftsudfald

–

DK/N

Problem Årsag Løsning

Kompressor kører ikke

1. Ingen netspænding

2. Netspænding for lav

1. Kontroller ledning, netstik, sikring og stikdåse

2. Undgå for lange forlængerledninger Brug forlængerledning med tilstrækkeligt stort ledertværsnit

3. Udetemperatur for lav

3. Ingen drift i udetemperatur under +5°

4. Motor overophedet

4. Lad motoren køle af, afhjælp om nødvendigt årsag til overophedning

Kompressor kører, men ingen tryk

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

1. Skift tilbageslagsventilen ud

2. Kontroller tætninger, ødelagte tætninger skiftes ud på værksted

3. Aftapningsskrue til kondensvand (11) utæt

3. Spænd skruen efter med hånden Kontroller tætning på skruen, skiftes evt. ud

Kompressor kører, tryk vises på manometeret, men værktøj kører ikke

1. Slangeforbindelser utætte

2. Lynkobling utæt

3. For lavt tryk indstillet på trykregu-

1. Kontroller trykluftsslange og værktøj, skiftes evt. ud

2. Kontroller lynkobling, skiftes evt. ud

3. Skru op for trykregulatoren

lator

- 12 -

Anl_TE_AC_430_90_10_SPK3.indb 12Anl_TE_AC_430_90_10_SPK3.indb 12 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tils-

•

lutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt. Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.

•

Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som

•

a) holder sig inden for en maksimal tilladt netimpedans på Zsys = 0,098+0,062j, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase. Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslut-

•

ningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

- 13 -

Anl_TE_AC_430_90_10_SPK3.indb 13Anl_TE_AC_430_90_10_SPK3.indb 13 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, luftﬁ lter Forbrugsmateriale/ forbrugsdele* Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 14 -

Anl_TE_AC_430_90_10_SPK3.indb 14Anl_TE_AC_430_90_10_SPK3.indb 14 30.10.2020 12:12:0030.10.2020 12:12:00

DK/N

Garantibevis

Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

- 15 -

Anl_TE_AC_430_90_10_SPK3.indb 15Anl_TE_AC_430_90_10_SPK3.indb 15 30.10.2020 12:12:0030.10.2020 12:12:00

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

Varning! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Varning för elektrisk spänning!

Varning för heta delar!

Varning! Utrustningen startar automatiskt utan förvarning vid ett tryckfall under inkopplingstrycket!

Märk! Kontrollera oljenivån och byt ut oljepluggen innan kompressorn tas i drift för första gången!

Överlastbrytare

- 16 -

Anl_TE_AC_430_90_10_SPK3.indb 16Anl_TE_AC_430_90_10_SPK3.indb 16 30.10.2020 12:12:0030.10.2020 12:12:00

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar ﬁ nns i det bifoga- de häftet.

Fara! Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner för framtiden.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1-4)

1. Insugningsluftﬁ lter

2. Tryckkärl

3. Hjul

4. Svängbart hjul

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

8. Strömbrytare

9. Transporthandtag

10. Säkerhetsventil

11. Avtappningsplugg för kondensvatten

12. Manometer (tryckkärlets tryck kan läsas av)

13. Snabbkoppling (oreglerad tryckluft)

14. Oljeplugg

15. Oljeavtappningsplugg

16. Överlastbrytare

17. Oljepåfyllningsöppning

18. Navkapsel

19. Skruv (innersexkant) för montering av handtag

20. Insexnyckel

21. Kilremsskydd

22. Distansbricka

23. Mutter för montering av svängbart hjul

24. Axelskruv

25. Fjäderring

26. Mutter för axelmontering

27. Broms till svängbart hjul

28. Backventil

29. Oljeståndsrör

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden). Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Varning! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Hjul (2 st)

•

Svängbart hjul (2 st)

•

Transporthandtag

•

Oljeplugg

•

Navkapsel (2 st)

•

Skruv (innersexkant) för montering av hand-

•

tag (2 st) Insexnyckel

•

Distansbricka (2 st)

•

Mutter för montering av svängbart hjul (2 st)

•

Fjäderring (4 st)

•

Mutter, för montering av axel (2 st)

•

- 17 -

Anl_TE_AC_430_90_10_SPK3.indb 17Anl_TE_AC_430_90_10_SPK3.indb 17 30.10.2020 12:12:0130.10.2020 12:12:01

Axelskruv (2 st)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätanslutning ..........................220-240 V ~ 50 Hz

Motoreﬀ ekt............................................... 3000 W

Varvtal (motor) min Varvtal (pump) min

Drifttryck bar ............................................max. 10

Tryckkärlets volym (liter) .................................. 90

Teor. insugningsprestanda l/min .................... 430

Matningsmängd (tryckluft) vid 7 bar . 200 liter/min Matningsmängd (tryckluft) vid 4 bar ..210 liter/min

Ljudeﬀ ektnivå LWA i dB ..................................... 97

Osäkerhet K Ljudtrycksnivå L Osäkerhet K

Kapslingsklass .............................................. IP20

Kompressorns vikt i kg ........................... ca 68 kg

Oljemängd .........................................ca 0,85 liter

-1

..................................... 2850

-1

..................................... 1020

..........................................0,49 dB

i dB .................................... 73

.......................................... 0,49 dB

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning! Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Kontrollera kompressorn för transportskador.

•

Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn. Uppställningen av kompressorn bör vara i

•

närheten av förbrukaren. Undvik lång luftledning oh långa till-ledningar

•

(förlängningar). Se till att insugningsluften är torr och dammfri.

•

Ställ inte upp kompressorn i ett fuktigt eller

•

vått utrymme. Kompressorn får endast användas i lämpliga

•

utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser. Kompressorn är lämplig för användning i

•

torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används. Innan kompressorn tas i drift måste oljenivån i

•

kompressorpumpen kontrolleras. Använd endast kompressorn på fast och jä-

•

mnt underlag. Använd flexibla slangar för att undvika att

•

otillåtna laster överförs till rörledningarna vid anslutningen mellan kompressoranläggningen och rörledningssystemet. Det är nödvändigt att använda avskiljare,

•

fångare och avloppsmöjligheter som krävs för att bearbeta vätskor som produceras av kompressorn innan kompressoranläggningen tas i drift. Inkommande slangar vid tryck över 7 bar ska

•

vara försedda med en säkerhetslina (t ex stålvajer).

Buller

Bullervärden har bestämts enligt EN ISO 3744.

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

- 18 -

Anl_TE_AC_430_90_10_SPK3.indb 18Anl_TE_AC_430_90_10_SPK3.indb 18 30.10.2020 12:12:0130.10.2020 12:12:01

6. Montering och driftstart

Märk! Se till att maskinen har monterats komplett innan du tar den i drift!

6.1 Montera hjulen (3)

Bifogade hjul måste monteras enligt beskrivningen i bild 4.

6.2 Montera svängbara hjul (4)

Bifogade svängbara hjul (4) måste monteras enligt beskrivningen i bild 5.

6.3 Montera transporthandtaget (9)

Skruva fast transporthandtaget (9) på kompressorn enligt beskrivningen i bild 6 till 7.

6.4 Byta ut oljepluggen (14)

Ta av transportlocket från öppningen för oljepåfyllning med en skruvmejsel och sätt in den bifogade oljepluggen (14) i oljepåfyllningsöppningen (bild

8).

6.5 Montera snabbkoppling för tryckkärlets tryck (13)

Skruva fast snabbkopplingen för det oreglerade trycket från tryckkärlet (13) på tryckkärlet (2) enligt beskrivningen i bild 9 och 10.

6.6 Nätanslutning

Motorn är utrustad med en överlastbrytare

•

(bild 2/pos. 16). Om kompressorn överbelastas kopplas överlastbrytaren ifrån automatiskt för att skydda kompressorn mot överhettning. Om överlastbrytaren har löst ut måste du slå ifrån kompressorn med strömbrytaren (8) och sedan vänta tills kompressorn har svalnat. Tryck sedan in överlastbrytaren (16) och slå på kompressorn igen. Långa tilledningar samt förlängningar, kabel-

•

trummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C finns det

•

risk för att motorn inte kan starta upp pga. trög gång.

6.7 Strömbrytare (8)

Slå på kompressorn genom att dra ut knoppen (8). Tryck ned knoppen (8) för att slå ifrån kompressorn (bild 2).

6.8 Ställa in trycket (bild 1,2)

Trycket kan ställas in med tryckreducerings-

•

ventilen (7) och läsas av på manometern (6). Det inställda trycket kan släppas ut vid

•

snabbkopplingen (5).

6.9 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken. Inkopplingstryck 8 bar Urkopplingstryck 10 bar

7. Byta ut nätkabeln

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars ﬁ nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Varning! Dra alltid ut stickkontakten före alla rengörings- och underhållsarbeten.

Varning! Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Varning! Töm kärlet på tryck inför rengöring och underhåll.

Varning! Slå alltid ifrån kompressorn efter användningen och dra ut stickkontakten.

8.1 Rengöra maskinen

Håll skyddsanordningarna i så damm- och

•

smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Slangen och sprutverktygen måste kopplas

•

loss från kompressorn innan rengöringen

- 19 -

Anl_TE_AC_430_90_10_SPK3.indb 19Anl_TE_AC_430_90_10_SPK3.indb 19 30.10.2020 12:12:0130.10.2020 12:12:01

utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

8.2 Kondensvatten (bild 1)

Märk! För att tryckkärlet (2) ska hålla tätt under lång tid framöver, måste kondensvattnet alltid tappas av med avtappningspluggen (11) efter varje användning. Kontrollera om tryckkärlet är rostig eller skadat varje gång innan det används. Kompressorn får inte användas om tryckkärlet är skadat eller rostigt. Kontakta kundtjänstverkstaden om du har konstaterat skador.

Märk! Kondensvattnet i tryckbehållaren innehåller oljerester. Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

8.3 Säkerhetsventil (10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen.

8.4 Kontrollera oljenivån regelbundet

Ställ kompressorn på en jämn yta. Oljenivån måste beﬁ nna sig mellan MAX och MIN på oljes- tåndsrör (bild 11). Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig. Första oljepåfyllningen ska bytas ut efter 100 drifttimmar. Därefter ska oljan tappas av och bytas ut var 500:e drifttimme.

8.5 Oljebyte

Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Efter att du har släppt ut ev. beﬁ ntligt lufttryck, kan du skruva ut oljeavtappningspluggen (15) ur kompressorpumpen. För att undvika att oljan rinner ut okontrollerat, håll en liten plåtränna under öppningen och ta upp oljan i en behållare. Om oljan inte rinner ut komplett rekommenderar vi att du lutar på kompressorn en aning.

Lämna in spilloljan till ett godkänt insamlingsställe för spillolja.

När all olja har runnit ut måste du skruva in oljeavtappningspluggen (15) på nytt. Fyll på ny olja i påfyllningsöppningen (17) tills oljenivån har nått börnivån. Sätt sedan in oljepluggen (14) på nytt.

8.6 Rengöra insugningsﬁ lter (1)

Insugningsﬁ ltret förhindrar att damm och smuts sugs in. Detta ﬁ lter ska rengöras minst var 300:e drifttimme. Om insugningsﬁ ltret är tilltäppt redu- ceras kompressorns prestanda markant. Öppna skruvarna på luftﬁ ltret så att ﬁ ltrets båda hälfter kan öppnas. Använd tryckluft med lågt tryck (ca. 3 bar) för att blåsa rent alla delar i ﬁ ltret. Montera därefter samman ﬁ ltret i omvänd följd. Använd tillräckligt skydd mot damm (t.ex. lämpligt munskydd) när dessa delar ska rengöras.

8.7 Spänna åt kilremmen (bild 12-15)

Dra ut stickkontakten och demonterakilrems-

•

skyddet. Lossa på de fyra motorfästskruvarna (A).

•

Förskjut motorn tills kilremmen är så pass

•

spänd att den längsta fri sträckan kan tryckas ned ca 1-2 cm. Dra åt motorfästskruvarna (A) igen och mon-

•

tera tillbaka kilremsskyddet.

8.8 Förvaring

Varning!

Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Varning! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpackningen.

8.9 Transport

Använd handtaget för att transportera och

•

flytta kompressorn. Transportera alltid kompressorn med trans-

•

porthandtaget. Skydda kompressorn mot plötsliga slag eller

•

vibrationer.

- 20 -

Anl_TE_AC_430_90_10_SPK3.indb 20Anl_TE_AC_430_90_10_SPK3.indb 20 30.10.2020 12:12:0130.10.2020 12:12:01

8.10 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information ﬁ nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe ﬁ nns.

Endast för EU-länder

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

Produkten uppfyller kraven i EN 61000-3-11

•

och är underkastad särskilda anslutningsvillkor. Detta betyder att produkten inte får anslutas till valfria anslutningspunkter. Vid bristfälliga villkor i elnätet kan maskinen

•

leda till temporära spänningsvariationer. Produkten får endast användas vid anslut-

•

ningspunkter a) inte överskrider en max. tillåten nätimpedans Zsys = 0,098+0,062j eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas. I din egenskap som användare måste du sä-

•

kerställa, vid behov i samråd med eldistributionsbolaget, att anslutningspunkten vid vilken produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b).

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

- 21 -

Anl_TE_AC_430_90_10_SPK3.indb 21Anl_TE_AC_430_90_10_SPK3.indb 21 30.10.2020 12:12:0130.10.2020 12:12:01

10. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning

Kompressorn kör inte.

Kompressorn kör, men genererar inget tryck.

Kompressorn kör, tryck visas på manometern, men verktygen kör inte.

1. Nätspänning saknas.

2. För låg nätspänning.

3. För låg utomhustemperatur.

4. Överhettad motor.

1. Backventil otät.

2. Tätningar defekta.

3. Avtappningsplugg för kondensvatten (11) otät.

1. Otäta slangkopplingar.

2. Snabbkoppling otät.

3. Alltför lågt tryck har ställts in på tryckreduceringsventilen.

1. Kontrollera kabel, stickkontakt, säkring och stickuttag.

2. Undvik alltför långa förlängningskablar. Använd endast förlängningskablar med tillräckligt stor ledararea.

3. Använd inte maskinen under +5°C utomhustemperatur.

4. Låt motorn svalna och åtgärda ev. orsaken till överhettningen.

1. Låt en auktoriserad verkstad byta ut backventilen.

2. Kontrollera tätningarna, låt en auktoriserad verkstad byta ut defekta tätningar.

3. Dra åt skruven för hand. Kontrollera tätningen på skruven, byt ut vid behov.

1. Kontrollera tryckluftsslangen och verktygen, byt ut vid behov.

2. Kontrollera snabbkopplingen, byt ut vid behov.

3. Öppna tryckreduceringsventilen ytterligare.

- 22 -

Anl_TE_AC_430_90_10_SPK3.indb 22Anl_TE_AC_430_90_10_SPK3.indb 22 30.10.2020 12:12:0130.10.2020 12:12:01

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, luftﬁ lter Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 23 -

Anl_TE_AC_430_90_10_SPK3.indb 23Anl_TE_AC_430_90_10_SPK3.indb 23 30.10.2020 12:12:0130.10.2020 12:12:01

Garantibevis

Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

- 24 -

Anl_TE_AC_430_90_10_SPK3.indb 24Anl_TE_AC_430_90_10_SPK3.indb 24 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

Varoitus - Tapaturmavaaran vähentämiseksi lue käyttöohje

Varoitus! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Varo sähkövirtaa!

Varo kuumia osia!

Varoitus! Yksikkö käynnistyy automaattisesti ilman varoitusta, jos paine putoaa kytkentäpaineen ala-

puolelle!

Viite! Ennen ensimmäistä käyttöönottoa tarkasta öljymäärä ja vaihda öljyn sulkutulppa!

Ylikuormituskatkaisin

- 25 -

Anl_TE_AC_430_90_10_SPK3.indb 25Anl_TE_AC_430_90_10_SPK3.indb 25 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet.

Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki

turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (myöskään lasten) käytettäväksi, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa kokemusta ja/ tai taitoja, paitsi sellaisen heidän turvallisuudestaan vastuullisen henkilön valvonnassa, joka voi antaa heille laitteen oikeaa käyttöä koskevat ohjeet. Lapsia tulee valvoa, jotta he eivät missään tapauksessa voi leikkiä laitteella.

13. Pikaliitin (säätelemätön paineilma)

14. Öljyn sulkutulppa

15. Öljyn laskuruuvi

16. Ylikuormituskatkaisin

17. Öljyn täyttöaukko

18. Pölykapseli

19. Ruuvi (kuusiokolo) kahvan asentamista varten

20. Sisäkuusiokoloavain

21. Kiilahihnan suojapeite

22. Aluslevy

23. Ohjausrullien asennusmutteri

24. Akselinruuvi

25. Sovitusrengas

26. Akselin asennusmutteri

27. Ohjausrullan jarru

28. Takaiskuventtiili

29. Tarkastuslasi

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että valmiste on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai lähimpään toimivaltaiseen rakennustarvikeliikkeeseen ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat takuumääräykset ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta. Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty). Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita. Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuvat 1-4)

1. Imuilmansuodatin

2. Painesäiliö

3. Pyörä

4. Ohjausrulla

5. Pikaliitin (säädelty paineilma)

6. Manometri (asetetun paineen voi lukea tästä)

7. Paineensäädin

8. Päälle-/pois-katkaisin

9. Työntökahva

10. Turvaventtiili

11. Lauhdeveden laskuruuvi

12. Manometri (säiliön paineen voi lukea tästä)

Anl_TE_AC_430_90_10_SPK3.indb 26Anl_TE_AC_430_90_10_SPK3.indb 26 30.10.2020 12:12:0130.10.2020 12:12:01

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Pyörä (2 kpl)

•

Ohjausrulla (2 kpl)

•

Työntökahva

•

Öljyn sulkutulppa

•

Pölykapselit (2 kpl)

•

Ruuvi (kuusiokolo) kahvan asentamista var-

•

ten (2 kpl) Sisäkuusiokoloavain

•

Aluslevy (2 kpl)

•

Ohjausrullien asennusmutteri (2 kpl)

•

Sovitusrengas (4 kpl)

•

- 26 -

Mutteri, akselin asentamiseen (2 kpl)

•

Akselinruuvi (2 kpl)

•

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

FIN

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa.

Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiä työkaluja varten.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Verkkoliitäntä: ..........................220-240 V ~ 50 Hz

Moottorin teho: ......................................... 3000 W

Kierrosluku (moottori) min Kierrosluku (pumppu) min

Käyttöpaine baaria: .................................enint. 10

Painesäiliön tilavuus (litraa): ............................. 90

Teor. imuteho l/min ........................................ 430

Antoteho (paineilma) 7 baarissa: . .. 200 litraa/min

Antoteho (paineilma) 4 baarissa: ....210 litraa/min

Äänen tehotaso L Mittausepätarkkuus K Äänen painetaso L Mittausepätarkkuus K

Suojalaji: .......................................................IP20

Laitteen paino kg: .................................... n. 68 kg

Öljymäärä: ........................................n. 0,85 litraa

-1

: ......................... 2850

-1

: ......................... 1020

dB: ................................... 97

........................... 0,49 dB

dB: ................................. 73

............................0,49 dB

Tarkasta, onko laitteessa kuljetusvaurioita.

•

Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. Kompressori tulee asettaa kulutuslaitteen

•

lähistölle. On vältettävä pitkiä ilma johtoja ja pitkiä

•

tuontijoh toja (jatkojohtoja). Huolehdi siitä, että imuilma on kuivaa ja pöly-

•

töntä. Älä asenna kompressoria kosteaan tai mär-

•

kään ti laan. Kompressoria saa käyttää ainoastaan tar-

•

koituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja. Kompressori soveltuu käytettäväksi kuivissa

•

tiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita. Ennen käyttöönottoa tulee tarkastaa kom-

•

pressoripumpun öljymäärä. Käytä laitetta vain lujalla, tasaisella pohjalla

•

Käytä joustavia letkuja välttääksesi putki-

•

johtojärjestelmään kohdistuvat liian suuret rasitukset kompressorilaitteiston ja putkijohtojärjestelmän liitoskohdassa. Erottimien, kerääjien ja poisvalumahdollisu-

•

uksien käyttäminen on tarpeen kompressorin kehittämien nesteiden käsittelemiseksi ennen kompressorilaitteiston käynnistämistä. Syöttöletkut tulee varustaa turvajohdolla

•

(esim. teräsköydellä), jos niissä vallitseva paine ylittää 7 baaria

Melunpäästöt

Melunpäästöarvot on mitattu standardin EN ISO 3744 mukaan.

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

- 27 -

Anl_TE_AC_430_90_10_SPK3.indb 27Anl_TE_AC_430_90_10_SPK3.indb 27 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

j j

6. Asennus ja käyttöönotto

Viite! Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan!

6.1 Pyörien (3) asennus

Mukana toimitetut pyörät tulee asentaa kuvan 4 mukaisesti.

6.2 Ohjausrullien (4) asennus

Mukana toimitetut ohjausrullat (4) tulee asentaa kuvan 5 mukaisesti.

6.3 Kuljetuskahvan (9) asentaminen

Ruuvaa kuljetuskahva (9) kiinni kompressoriin kuten kuvissa 6–7 näytetään.

6.4 Öljyn sulkutulpan (14) vaihto

Ota öljyn täyttöaukon kuljetuskansi pois ruuviavaimen avulla ja pane mukana toimitettu öljyn sulkutulppa (14) öljyn täyttöaukkoon (kuva 8).

6.5 Kattilanpaineen pikaliittimen (13) asen-

taminen

Säätelemättömän kattilanpaineen pikaliitin (13) ruuvataan kiinni painesäiliöön (2) kuten kuvissa 9 – 10 näytetään.

6.6 Verkkoliitäntä

Moottori on varustettu ylikuormituskatkai-

•

simella (kuva 2/ nro 16). Jos kompressoria kuormitetaan liikaa, niin ylikuormituskatkaisin sammuttaa sen automaattisesti suojatakseen sitä ylikuumenemiselta. Jos ylikuormituskatkaisin on lauennut, sammuta kompressori päälle-/pois-katkaisimesta (8) ja odota, kunnes se on jäähtynyt. Paina sitten ylikuormituskatkaisin (16) sisään ja käynnistä kompressori uudelleen. Pitkät liitäntäjohdot sekä jatkojohdot, johto-

•

kelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moot-

•

torin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi.

6.7 Pois-/päälle-katkaisin (8)

Kompressori käynnistetään vetämällä nuppi (8) ulos. Kompressorin sammuttamiseksi tulee nuppi (8) painaa sisään. (kuva 2)

6.8 Paineen säätö: (Kuva 1,2)

Paineensäätimellä (7) voit säätää manometrin

•

(6) osoittamaa painetta. Säädetyn paineen voit ottaa pikaliittimestä

•

(5).

6.9 Painekytkimen säätö

Painekytkin on säädetty tehtaalla. Käynnistyspaine 8 baria Sammutuspaine 10 baria

7. Verkkojohdon vaihtaminen

Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pätevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Varoitus! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia.

Varoitus! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara!

Varoitus! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

Varoitus! Sammuta laite aina käytön päätyttyä ja irrota verkkopistoke.

8.1 Puhdistus

Pidä turvalaitteet niin puhtaina pölystä ja

•

liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. Suosittelemme laitteen puhdistamista aina

•

heti käytön jälkeen. Puhdista laite säännöllisin väliajoin kostealla

•

rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä. Letku ja ruiskutustyökalut tulee ennen puhdis-

•

tusta irroittaa kompressorista. Kompressoria

- 28 -

Anl_TE_AC_430_90_10_SPK3.indb 28Anl_TE_AC_430_90_10_SPK3.indb 28 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

ei saa puhdistaa vedellä, liuotteilla tms.

8.2 Lauhdevesi (kuva 1)

Viite! Lauhdevesi tulee laskea pois päivittäin avaamalla vedenpoistoventtiili (11) (painesäiliön pohjapuolella). Tarkasta ennen joka käyttöä, onko painesäiliössä ruostetta tai vaurioita. Kompressoria ei saa käyttää, jos painesäiliö on vahingoittunut tai ruosteinen. Jos havaitset vaurioita, ole hyvä ja käänny valtuutetun huoltokorjaamon puoleen.

Viite! Painesäiliöstä peräisin olevassa lauhdevedessä on öljynjäämiä. Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

8.3 Turvaventtiili (10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ja siihen pantua sinettiä ei saa ottaa pois.

8.4 Öljymäärän säännöllinen tarkastus

Aseta kompressori tasaiselle. vaakasuoralle pinnalle. Öljymäärän tulee olla tarkastuslasi MAX ja MIN (kuva 11) välillä. Öljynvaihto: Suositeltu öljy: SAE 15W/40 tai samanarvoinen. Alkuperäinen öljy tulee vaihtaa 100 käyttötunnin jälkeen. Sen jälkeen tulee käytetty öljy laskea pois ja uutta öljyä täyttää aina 500 käyttötunnin välein.

8.5 Öljynvaihto

Sammuta moottori ja irroita verkkopistoke pistorasiasta. Sen jälkeen kun olet päästänyt mahdollisen ilmanpaineen pois, voit ruuvata öljyn laskuruuvin (15) irti tiivistinpumpusta. Jotta öljy ei virtaa pois hallitsematta, pidä ruuvin alapuolella pientä peltikourua ja ota öljy talteen astiaan. Mikäli öljy ei valu täysin pois, suosittelemme kompressorin kallistamista hieman.

Hävitä käytetty öljy toimittamalla se määräysten mukaiseen keräyspisteeseen.

Kun öljy on valunut pois, voit panna öljyn laskuruuvin (15) takaisin paikalleen. Täytä öljyn täyttöaukkoon (17) uutta öljyä, kunnes öljymäärä on noussut tavoitearvoon saakka. Sen jälkeen voit panna öljyn sulkutulpan (14) takaisn paikalleen.

8.6 Imusuodattimen (1) puhdistus

Imusuodatin estää pölyn ja lian imemisen laitteeseen. Tämä suodatin täytyy puhdistaa aina viimeistään 300 käyttötunnin jälkeen. Tukkeutunut imusuodatin vähentää kompressorin tehoa huomattavasti. Avaa ilmansuodattimessa olevat ruuvit, niin että ilmansuodattimen kotelon puoliskot voidaan ottaa auki. Puhalla kaikki suodattimen osat puhtaaksi paineilmalla alhaista painetta käyttäen (n. 3 baaria) ja asenna sitten suodatin päinvastaisessa järjestyksessä paikalleen. Huolehdi puhdistustoimien aikana riittävästä pölysuojauksesta (esim. käytä sopivaa pölynaamaria).

8.7 Kiilahihnan kiristäminen (kuvat 12-15)

Vedä verkkopistoke irti ja ota kiilahihnan suo-

•

jus pois. Löysennä moottorin neljää kiinnitysruuvia (A).

•

Työnnä moottoria, kunnes kiilahihna on niin

•

kireällä, että sitä voi vielä painaa n. 1-2 cm alas sen pisimmältä vapaalta kohdalta. Kiristä moottorin kiinnitysruuvit (A) jälleen ja

•

asenna kiilahihnan suojus paikalleen.

8.8 Säilytys Varoitus!

Irroita verkkopistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön.

Varoitus! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.

8.9 Kuljetus

Käytä kuljetukseen kahvaa ja kuljeta kom-

•

pressoria sen avulla. Kuljeta laitetta vain kuljetuskahvasta.

•

Suojaa laitetta odottamattomilta töytäyksiltä

•

tai tärinältä.

- 29 -

Anl_TE_AC_430_90_10_SPK3.indb 29Anl_TE_AC_430_90_10_SPK3.indb 29 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

8.10 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.Einhell-Service.com

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Koskee ainoastaan EU-maita

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

Tuote täyttää standardin EN 61000-3-11

•

asettamat vaatimukset ja sitä koskevat erityiset liitäntäehdot. Tämä tarkoittaa sitä, että laitetta ei saa käyttää vapaasti valittavissa liitäntäkohdissa. Laite saattaa aiheuttaa ohimeneviä jännite-

•

vaihteluita, jos verkko-olosuhteet ovat epäedulliset. Tuote on tarkoitettu käytettäväksi ainoastaan

•

liitäntäkohdissa, joissa a) suurinta sallittua verkkoimpedanssia Zsys = 0,098+0,062j ei ylitetä, tai b) verkon jatkuva jännitteenkestoiävyys on vähintään 100 A vaihetta kohti. Käyttäjänä sinun tulee varmistaa, tarvittaessa

•

tarkistamalla asia energiantoimittajalaitokseltasi, että se liitäntäsi, jossa haluat käyttää laitetta, täyttää jommankumman yllämainituista vaatimuksista a) tai b).

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

- 30 -

Anl_TE_AC_430_90_10_SPK3.indb 30Anl_TE_AC_430_90_10_SPK3.indb 30 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

10. Mahdolliset häiriönsyyt

Ongelma Syy Ratkaisu

Kompressori ei käy 1. Ei verkkovirtaa

2. Verkkojännite liian alhainen

3. Ulkolämpötila liian alhainen

4. Moottori ylikuumentunut

Kompressori käy, mutta painetta ei

1. Takaiskuventtiili ei ole tiivis

2. Tiivisteet ovat rikki

ole

3. Lauhdeveden laskuruuvi (11) ei ole tiivis.

Kompressori käy,

1. Letkuliitokset eivät ole tiiviit

manometrissä näkyy painetta,

2. Pikaliitin ei ole tiivis

mutta työkalut eivät käy

3. Painesäätimeen säädetty liian vähän painetta.

1. Tarkasta johto, verkkopistoke, varoke ja pistorasia

2. Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa,jonka

johdinhalkaisija on riittävän suuri

3. Älä käytä alle +5°C

ulkolämpötilassa

4. Anna moottorin jäähtyä tai

poista ylikuumenemisen syy

1. Vaihda takaiskuventtiili uuteen

2. Tarkasta tiivisteet, anna alan korjaamon vaihtaa vialliset

tiivisteet uusiin

3. Kiristä ruuvi käsin. Tarkasta

ruuvin tiiviste ja vaihda tarvitessa uuteen

1. Tarkasta paineilmaletku ja

työkalut, vaihda tarvitessa uuteen

2. Tarkasta pikaliitin, vaihda

tarvitessa uuteen.

3. Käännä paineensäädintä

enemmän auki tai liitä letku säätämättömän säiliöpaineen liitäntään

- 31 -

Anl_TE_AC_430_90_10_SPK3.indb 31Anl_TE_AC_430_90_10_SPK3.indb 31 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Kiilahihna, ilmansuodatin Käyttömateriaali / käyttöosat* Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 32 -

Anl_TE_AC_430_90_10_SPK3.indb 32Anl_TE_AC_430_90_10_SPK3.indb 32 30.10.2020 12:12:0130.10.2020 12:12:01

FIN

Takuutodistus

Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 33 -

Anl_TE_AC_430_90_10_SPK3.indb 33Anl_TE_AC_430_90_10_SPK3.indb 33 30.10.2020 12:12:0230.10.2020 12:12:02

Hoiatus! - vigastusohu vähendamiseks lugege kasutusjuhendit

Hoiatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Hoiatus elektripinge eest!

Hoiatus! Üksus on kaugjuhtimisel ja võib käivituda ilma hoiatuseta!

Hoiatus! Üksus hakkab sisselülitusrõhu alanemise korral hoiatuseta tööle!

Märkus! Enne esmakordset kasutuselevõttu kontrollige õli taset ja vahetage õli sulgekork välja!

Ülekoormuslüliti

- 34 -

Anl_TE_AC_430_90_10_SPK3.indb 34Anl_TE_AC_430_90_10_SPK3.indb 34 30.10.2020 12:12:0230.10.2020 12:12:02

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht! Lugege kõiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimete inimesed (kaasa arvatud lapsed) või kogemuste ja/või teadmisteta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi.

2. Seadme kirjeldus ja

tarnekomplekt

2.1 Seadme kirjeldus (joonised 1-4)

1. Õhuﬁ lter

2. Paak

3. Ratas

4. Juhtratas

5. Kiirliitmik (reguleeritud suruõhk)

6. Manomeeter (saab lugeda seadistatud surve näitu)

7. Rõhuregulaator

8. Toitelüliti

9. Transpordikäepide

10. Kaitseventiil

11. Kondensaadi väljalaskekork

12. Manomeeter (paagi surve näidik)

13. Kiirliitmik (reguleerimata suruõhk)

14. Õli sulgekork

15. Õli väljalaskekork

16. Ülekoormuslüliti

17. Õli täiteava

18. Rattakilp

19. Kruvi (sisekuuskant) käepideme paigaldamiseks

20. Sisekuuskantvõti

21. Kiilrihma kaitsekate

22. Alusseib

23. Mutter juhtrataste paigaldamiseks

24. Teljekruvi

25. Vedrurõngas

26. Mutter telje paigaldamiseks

27. Juhtrataste pidur

28. Tagasilöögiventiil

29. Vaateava

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult

•

välja. Eemaldage pakkematerjal ning pakke- ja

•

transporditoed (kui on olemas). Kontrollige, kas tarnekomplekt on terviklik.

•

Kontrollige, ega seadmel ja tarvikutel pole

•

transpordikahjustusi. Hoidke pakend võimalusel kuni garantiiaja

•

lõpuni alles.

Oht! Seade ja pakkematerjal ei ole laste mänguasjad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Ratas (2x)

•

Juhtratas (2x)

•

Transpordikäepide

•

Õli sulgekork

•

Tugijalg (2x)

•

Kruvi (sisekuuskant) käepideme paigaldami-

•

seks (2x) Sisekuuskantvõti

•

Alusseib (2x)

•

Mutter, juhtrataste paigaldamiseks (2x)

•

Vedrurõngas (4x)

•

Mutter, telje paigaldamiseks (2x)

•

Teljekruvi (2x)

•

Originaalkasutusjuhend

•

Ohutusjuhised

•

- 35 -

Anl_TE_AC_430_90_10_SPK3.indb 35Anl_TE_AC_430_90_10_SPK3.indb 35 30.10.2020 12:12:0230.10.2020 12:12:02

3. Sihipärane kasutamine

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistade jaoks.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

4. Tehnilised andmed

Võrgutoide: ..............................220-240 V~ 50 Hz

Mootori võimsus: ...................................... 3000 W

Pöörlemissagedus (mootor) min Pöörlemissagedus (pump) min

Töörõhk baarides: ............................kuni 10 baari

Survepaagi maht (liitrites): ............................... 90

Teoreetiline Imivõimsus l/min ........................ 430

Väljalaskevõimsus (suruõhk)

7 baari juures: .......................................200 l/min

Väljalaskevõimsus (suruõhk)

4 baari juures: ........................................210 l/min

Müratase LWA dB: .............................................. 97

Hälbepiir K Müratase L Hälbepiir K

Kaitseklass: ...................................................IP20

Seadme kaal kg: ............................. umbes 68 kg

Õlikogus: ................................. ligikaudu 0,85 liitrit

Müra Müraemissiooniväärtused selgitati välja standardi EN ISO 3744 järgi.

Kasutage kõrvaklappe.

Müra võib põhjustada kuulmiskaotust.

............................................ 0,49 dB

dB: ............................................. 73

............................................0,49 dB

-1

: ............... 2850

-1

: ................. 1020

5. Ülesseadmisjuhised

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus! Enne seadme reguleerimist tõmmake toitepistik alati pistikupesast välja.

Kontrollige, kas seadmel on transpordikah-

•

justusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet, mille kaudu kompressor tarniti. Kompressor tuleb üles seada tarbija lähe-

•

dusse. Vältige pikki õhuvoolikuid ja pikki toitejuht-

•

meid (pikendusjuhet). Hoolitsege selle eest, et sisseimetav õhk ole-

•

ks kuiv ja tolmuvaba. Ärge pange kompressorit üles niiskesse või

•

märga ruumi. Kompressorit võib käitada ainult sobivates

•

ruumides (hästi ventileeritud, temperatuurid +5 °C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaid või süttivaid gaase. Kasutage paindlikke voolikuid, et vältida

•

lubamatute koormuste ülekandmist torusüsteemile kompressori ja torusüsteemi üleminekukohal. On tarvis kasutada separaatoreid, püüdureid

•

ja äravooluvõimalusi, mis on vajalikud kompressori toodetud vedelike töötlemiseks enne kompressori töölepanekut. Juurdevooluvoolikud peavad üle 7 baarise

•

rõhu korral olema varustatud turvakaabliga (nt traattross).

6. Montaaž ja kasutuselevõtt

Märkus!

Seade tuleb enne kasutuselevõttu täielikult kokku panna!

6.1 Rataste paigaldamine (3)

Kaasasolevad rattad tuleb paigaldada vastavalt joonisele 4.

6.2 Juhtrataste paigaldamine (4)

Kaasasolevad juhtrattad (4) tuleb paigaldada vastavalt joonisele 5.

- 36 -

Anl_TE_AC_430_90_10_SPK3.indb 36Anl_TE_AC_430_90_10_SPK3.indb 36 30.10.2020 12:12:0230.10.2020 12:12:02

6.3 Transpordikäepideme paigaldamine (9)

Kruvige transpordikäepide (9) kompressori külge, nagu on näidatud joonistel 6–7.

6.4 Õlikorgi (14) vahetamine

Eemaldage kruvikeerajaga õli täiteava transpordikork ja asetage õli täiteavasse kaasasolev õlikork (14) (joonis 8).

6.5 Kiirliitmiku paigaldamine paagi surve jaoks (13)

Kruvige reguleerimata paagisurve kiirliitmik (13) survepaagi (2) külge, nagu on näidatud joonistel 9–10.

6.6 Võrguühendus

Mootor on varustatud ülekoormuslülitiga (joo-

•

nis 2/16). Kompressori ülekoormuse korral lülitub ülekoormuslüliti automaatselt välja, et kaitsta kompressorit ülekuumenemise eest. Kui ülekoormuslüliti peaks rakenduma, lülitage kompressor toitelülitist (8) välja ja oodake, kuni kompressor on maha jahtunud. Siis vajutage ülekoormuslüliti (16) sisse ja lülitage kompressor uuesti tööle. Pikad toitejuhtmed, pikendusjuhtmed, kaa-

•

blitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada. Madalatel temperatuuridel alla +5 °C häirib

•

mootori käivitamist hõõrdumine.

6.7 Toitelüliti (8)

Kompressor lülitatakse sisse punase nupu (8) väljatõmbamisega. Kompressori väljalülitamiseks tuleb punast nuppu (8) vajutada. (joonis 2)

6.8 Rõhu seadistamine: (joonis 1,2)

Rõhu saab seadistada manomeetri (6) küljes

•

asuva rõhuregulaatoriga (7). Seadistatud rõhku saab kiirühendusest (5).

•

6.9 Rõhulüliti seadistus

Rõhulüliti on tehases seadistatud. Sisselülitusrõhk u 8 bar Väljalülitusrõhk u 10 bar

7. Toitejuhtme vahetamine

8. Puhastamine ja tehniline hooldus

Hoiatus! Enne igat puhastus- ja hooldustööd tõmmake pistik pistikupesast välja.

Hoiatus! Oodake kuni kompressor on täiesti maha jahtunud! Põletusoht!

Hoiatus! Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada.

Hoiatus! Lülitage seade pärast kasutamist alati välja ja tõmmake võrgupistik välja.

8.1 Puhastamine

Hoidke kaitseseadeldised nii tolmu- ja mus-

•

tusevabad kui võimalik. Pühkige seadet puhta lapiga või kasutage madala survega suruõhku. Soovitame seadet pärast iga kasutamist kohe

•

puhastada. Puhastage seadet korrapäraselt niiske lapi ja

•

vähese vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Enne puhastamist tuleb voolik ja pihusti kom-

•

pressori küljest ära võtta. Kompressorit ei või puhastada vee, lahustite vms-ga.

8.2 Kondensvesi (joonis 1)

Märkus! Kondensvesi tuleb iga päev vee-eemaldusventiili (11) (paagi põhja all) kaudu välja lasta. Kontrollige enne iga kasutamist, ega survepaagil pole roostet või kahjustusi. Kompressorit ei tohi käitada kahjustatud või roostes survepaagiga. Kui avastate kahjustuse, pöörduge klienditeenindustöökotta.

Märkus!

Paagi kondensvesi sisaldab õlijääke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvaliﬁ ka- tsiooniga isikul vahetada.

Anl_TE_AC_430_90_10_SPK3.indb 37Anl_TE_AC_430_90_10_SPK3.indb 37 30.10.2020 12:12:0230.10.2020 12:12:02

8.3 Kaitseventiil (10)

Kaitseventiil on seadistatud paagi suurimale lubatud rõhule. Kaitseventiili ei tohi reguleerida ja selle plommi ei tohi eemaldada.

- 37 -

8.4 Õlitaseme korrapärane kontrollimine

Asetage kompressor tasasele, siledale pinnale. Õlitase peab olema vaateava tähiste MAX ja MIN vahel (joonis 11). Õlivahetus: Soovitatav õli: SAE 15W/40 või samaväärne. Alguses sissepandud õli tuleb vahetada 100 töötunni pärast. Hiljem tuleb iga 500 töötunni järel õli välja lasta ja uus sisse panna.

8.5 Õlivahetus

Lülitage mootor välja ja tõmmake pistik pistikupesast. Kui olete võimaliku suruõhu välja lasknud, võite kompressori pumba küljes asuva õli väljalaskekorgi (15) välja keerata. Et õli ei voolaks välja kontrollimatult, hoidke väikest plekk-renni all ja laske õli anumasse. Kui kogu õli ei voola välja, on soovitav kompressorit pisut kallutada.

Viige vanaõli vastavasse vanaõli kogumiskohta.

Kui õli on välja voolanud, pange õli väljalaskekork (15) kohale tagasi. Pange õli täiteava (17) kaudu sisse uus õli, kuni õlitase jõuab soovitava tasemeni. Seejärel pange õlikork (14) kohale tagasi.

8.6 Õhuﬁ ltri (1) puhastamine

Õhu imiﬁ lter takistab tolmu ja mustuse sissei- memist. Filtrit tuleb puhastada vähemalt iga 300 töötunni järel, sest ummistunud ﬁ lter vähendab märgatavalt kompressori võimsust. Avage kruvid õhuﬁ ltri juures, nii et õhuﬁ ltri korpuse pooli saab avada. Puhuge kõik ﬁ ltri osad suruõhuga madala surve juures (ligikaudu 3 baari) läbi ja paigaldage siis ﬁ lter vastupidises järjekorras. Jälgige, et puhastamisel oleks seade tolmu eest piisavalt kaitstud (nt sobiv suukaitse).

8.7 Kiilrihma pingutamine (joonised 12–15)

Tõmmake võrgupistik välja ja võtke kiilrihma

•

kaitsekate lahti. Keerake mootori neli kinnituskruvi (A) lõd-

•

vaks. Nihutage mootorit, kuni kiilrihm on nii pingul,

•

et seda kõige pikemates vabades kohtades veel umbes 1–2 cm võrra alla vajutada annab. Keerake mootori kinnituskruvid (A) uuesti kin-

•

ni ja paigaldage kiilrihma kaitsekate.

8.8 Hoiustamine Hoiatus!

Tõmmake võrgupistik pistikupesast, laske seadmest ja kõigist ühendatud suruõhuriistadest õhk välja. Pange kompressor nii, et kõrvalised isikud ei saaks seda loata kasutada.

Hoiatus!

Hoidke kompressorit ainult kuivas ja kõrvalistele isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpakendis.

8.9 Transport

Kasutage transportimisel käepidet ja liigutage

•

selle abil kompressorit. Transportige seadet ainult transpordikäepide-

•

mest hoides. Kaitske seadet juhuslike löökide või vibratsi-

•

oonide eest.

8.10 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadme tüüp

•

Seadme artiklinumber

•

Seadme identifitseerimisnumber

•

Vajamineva varuosa number

•

Kehtivad hinnad ja info leiate aadressilt www.Einhell-Service.com

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on tooraine ja seega taaskasutatav või uuesti ringlusse suunatav. Kompressor ja selle tarvikud koosnevad erinevatest materjalidest, nagu nt metall ja plastmass. Viige katkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikust omavalitsusest!

- 38 -

Anl_TE_AC_430_90_10_SPK3.indb 38Anl_TE_AC_430_90_10_SPK3.indb 38 30.10.2020 12:12:0230.10.2020 12:12:02

10. Võimalikud rikkepõhjused

Probleem Põhjus Lahendus

Kompressor ei tööta 1. Võrgupinge puudub

2. Võrgupinge on liiga madal

3. Välistemperatuur on liiga madal

4. Mootor on ülekuumenenud

Kompressor töötab, kuid puudub surve

1. Tagasilöögiventiil lekib

2. Tihendid on katki

3. Kondensaadi väljalaskekork (11) lekib.

Kompressor töötab,

1. Voolikuühendused lekivad.

manomeeter näitab survet, kuid tööriistad ei tööta.

2. Kiirühendused lekivad.

3. Rõhuregulaatoriga on

seadistatud liiga madal rõhk.

1. Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa

2. Vältige liiga pikka pikendusjuhet. Kasutage piisava ristlõikega pikendusjuhet.

3. Ärge käitage välistemperatuuril alla +5 °C.

4. Laske mootoril maha jahtuda ja vajadusel ülekuumenemise põhjus kõrvaldada.

1. Vahetage tagasilöögiventiil.

2. Kontrollige tihendeid, katkised tihendid laske vastavas töökojas vahetada.

3. Keerake kruvi käega koomale. Kontrollige kruvi tihendit, vajadusel vahetage.

1. Kontrollige suruõhuvoolikut ja tööriistu, vajadusel vahetage.

2. Kontrollige kiirühendusi, vajadusel vahetage.

3. Keerake rõhuregulaator rohkem lahti.

- 39 -

Anl_TE_AC_430_90_10_SPK3.indb 39Anl_TE_AC_430_90_10_SPK3.indb 39 30.10.2020 12:12:0230.10.2020 12:12:02

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult Einhell Germany AG loal.

Tehniliste muudatuste õigus reserveeritud

Toode vastab standardi EN 61000-3-11 nõudmistele ja selle ühendamisel kehtivad eritingimused.

•

See tähendab, et ei ole lubatud kasutamine mis tahes vabalt valitud ühenduskohas. Ebasoodsate võrgutingimuste korral võib seade põhjustada ajutisi pinge kõikumisi.

•

Toode on ettenähtud kasutamiseks eranditult ühenduskohtades,

•

a) mis ei ületa maksimaalset lubatud võrgutakistust Zsys = 0,098+0,062j, või b) mille võrgu voolutaluvus on 100 amprit iga faasi kohta. Teie kui kasutaja peate, vajadusel vastava energiaettevõttega konsulteerides, kindlaks tegema, et

•

Teie ühenduskoht, kus Te toodet käitada soovite, vastaks ühele toodud nõudmistest, kas nõudmisele a) või nõudmisele b).

- 40 -

Anl_TE_AC_430_90_10_SPK3.indb 40Anl_TE_AC_430_90_10_SPK3.indb 40 30.10.2020 12:12:0230.10.2020 12:12:02

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu remonditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide

Kuluosad* Kiilrihm, õhuﬁ lter Kulumaterjal / Kuluosad* Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

•

Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?

•

Missugune tõrge Teie arvates seadmel on (põhitunnus)?

•

Kirjeldage seda tõrget.

- 41 -

Anl_TE_AC_430_90_10_SPK3.indb 41Anl_TE_AC_430_90_10_SPK3.indb 41 30.10.2020 12:12:0230.10.2020 12:12:02

Garantiitunnistus

Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Hoidke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassiﬁ tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

- 42 -

Anl_TE_AC_430_90_10_SPK3.indb 42Anl_TE_AC_430_90_10_SPK3.indb 42 30.10.2020 12:12:0230.10.2020 12:12:02

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Kompressor TE-AC 430/90/10 (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EU 2014/68/EU (EU)2016/426

Notiﬁ ed Body:

(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notiﬁ ed Body: Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured LWA = 93 dB (A); guaranteed LWA = 97 dB (A) P = 3 KW; L/Ø = cm Notiﬁ ed Body: Intertek Deutschland GmbH (Notiﬁ ed Body 0905)

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 1012-1; EN 60204-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11

Landau/Isar, den 02.04.2020

First CE: 19 Archive-File/Record: NAPR018051 Art.-No.: 40.108.00 I.-No.: 11018 Documents registrar: Hirsekorn Sergey Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 43 -

Anl_TE_AC_430_90_10_SPK3.indb 43Anl_TE_AC_430_90_10_SPK3.indb 43 30.10.2020 12:12:0230.10.2020 12:12:02

Dong/Product-ManagementAndreas Weichselgartner/General-Manager

- 44 -

Anl_TE_AC_430_90_10_SPK3.indb 44Anl_TE_AC_430_90_10_SPK3.indb 44 30.10.2020 12:12:0230.10.2020 12:12:02

- 45 -

Anl_TE_AC_430_90_10_SPK3.indb 45Anl_TE_AC_430_90_10_SPK3.indb 45 30.10.2020 12:12:0230.10.2020 12:12:02

- 46 -

Anl_TE_AC_430_90_10_SPK3.indb 46Anl_TE_AC_430_90_10_SPK3.indb 46 30.10.2020 12:12:0230.10.2020 12:12:02

- 47 -

Anl_TE_AC_430_90_10_SPK3.indb 47Anl_TE_AC_430_90_10_SPK3.indb 47 30.10.2020 12:12:0230.10.2020 12:12:02

EH 10/2020 (02)

Anl_TE_AC_430_90_10_SPK3.indb 48Anl_TE_AC_430_90_10_SPK3.indb 48 30.10.2020 12:12:0230.10.2020 12:12:02

Einhell TE-AC 430/90/10 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
