Einhell TC-CD 18/35 Li User guide (Solo)

D Originalbetriebsanleitung

Akku-Bohrschrauber

PL Instrukcją oryginalną

Wiertarko­wkrętarkaakumulatorowa

RUS Оригинальное руководство по

эксплуатации
Аккумуляторный гайковерт

RO Instrucţiuni de utilizare originale

Maşină de găurit şi înşurubat cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Δράπανο μπαταρίας

TC-CD 18/35 Li

5

Art.-Nr.: 45.139.27 I.-Nr.: 11018

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 1Anl_TC_CD_18_35_Li_Solo_SPK5.indb 1 20.11.2019 08:33:1620.11.2019 08:33:16

- 2 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 2Anl_TC_CD_18_35_Li_Solo_SPK5.indb 2 20.11.2019 08:33:1720.11.2019 08:33:17

1

8

4

6

1

3

9

2

7

5

2

1.

7

2.

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 3Anl_TC_CD_18_35_Li_Solo_SPK5.indb 3 20.11.2019 08:33:1720.11.2019 08:33:17

5

3

6

5

- 3 -

4 5

8

1

3

4

6

9

a

2

7

8

a

- 4 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 4Anl_TC_CD_18_35_Li_Solo_SPK5.indb 4 20.11.2019 08:33:1820.11.2019 08:33:18

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Anzeige Ladegerät

D

- 5 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 5Anl_TC_CD_18_35_Li_Solo_SPK5.indb 5 20.11.2019 08:33:2020.11.2019 08:33:20

D

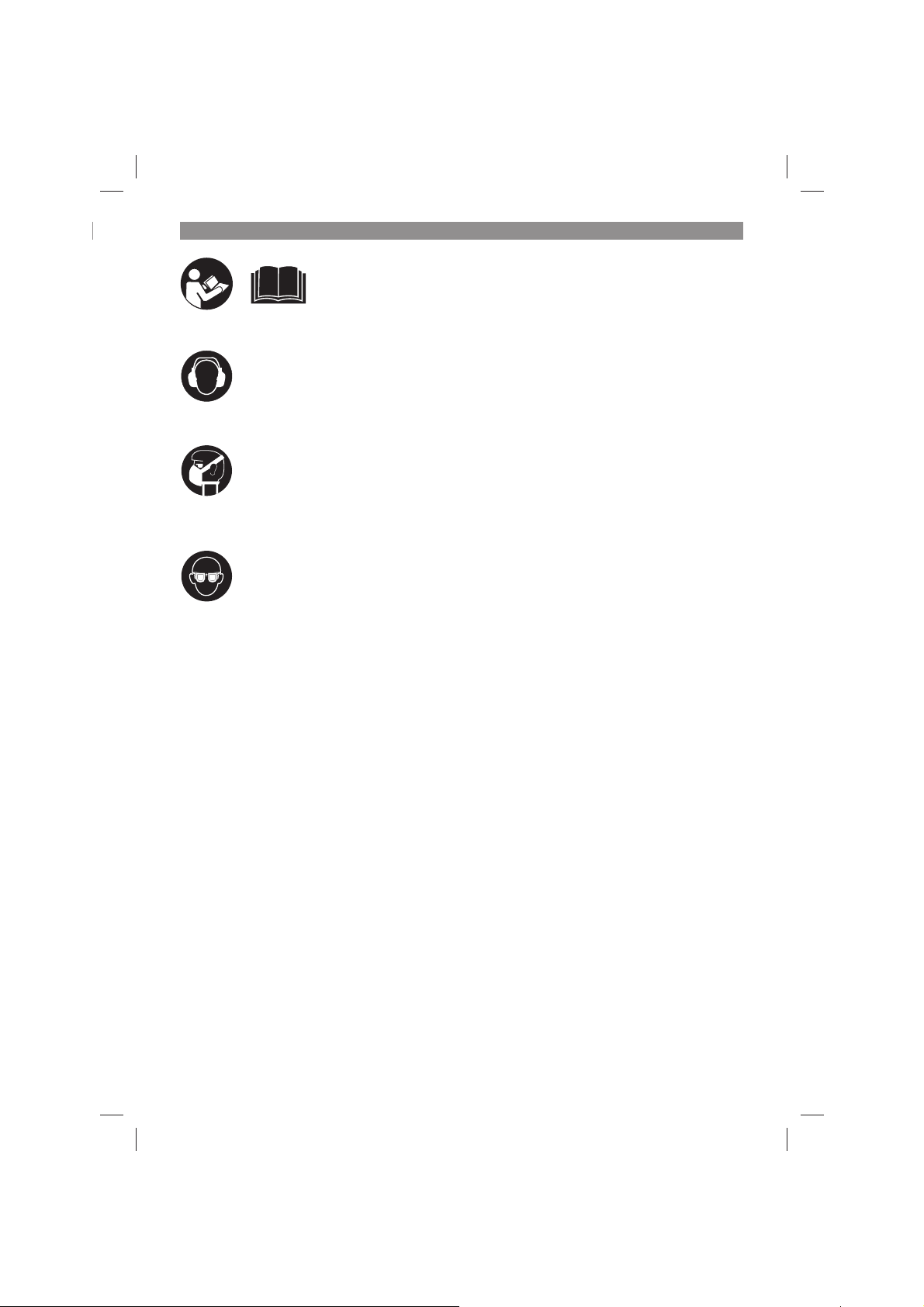

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

- 6 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 6Anl_TC_CD_18_35_Li_Solo_SPK5.indb 6 20.11.2019 08:33:2020.11.2019 08:33:20

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Abb. 1)

1. Drehmomenteinstellung

2. Akku-Kapazitätsanzeige

3. Drehrichtungsschalter

4. Ein-/ Ausschalter

5. Akku (nicht im Lieferumfang enthalten)

6. Ladegerät (nicht im Lieferumfang enthalten)

7. Rasttaste

8. Schnellspannbohrfutter

9. LED-Licht

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Bohrschrauber

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akku-Bohrschrauber ist geeignet zum Ein­drehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

- 7 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 7Anl_TC_CD_18_35_Li_Solo_SPK5.indb 7 20.11.2019 08:33:2020.11.2019 08:33:20

D

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:...............................0-550 min

Drehmomentstufen: .....................................21+1

Rechts- Links-Lauf: ............................................ja

Spannweite Bohrfutter: .....................max. 10 mm

Gewicht: ....................................................1,35 kg

Max. Schraubendurchmesser: .................... 6 mm

Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel LpA ......................... 64,80 dB(A)

Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

............................................ 3 dB

pA

WA

................... 75,80 dB(A)

WA

........................................... 3 dB

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

-1

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Bohren in Metall

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 4,890 m/s

h

2

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de-

nen das Elektrowerkzeug abgeschaltet ist, und
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind

solche, in denen es zwar eingeschaltet ist, aber

ohne Belastung läuft).
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

- 8 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 8Anl_TC_CD_18_35_Li_Solo_SPK5.indb 8 20.11.2019 08:33:2020.11.2019 08:33:20

D

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten

Ladegerät.

2. Nur scharfe Bohrer sowie einwandfreie und

geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und

Mauern diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Bild 2-3)

1. Akku-Pack (5) aus dem Handgriff heraus

ziehen, dabei die Rasttaste (7) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (6) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie die iSC GmbH, Eschenstraße 6, 94405
Landau/Isar (Deutschland) www.isc-gmbh.
info.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-

Packs sollten Sie für eine rechtzeitige Wiederauf-

ladung des LI-Akku-Packs sorgen. Dies ist auf

jeden Fall notwendig, wenn Sie feststellen, dass

die Leistung des Akku-Schraubers nachlässt.

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)

Achtung! Stellring für das Drehmoment nur

bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen

Drehmomenteinstellung ausgestattet.

Das Drehmoment für eine bestimmte Schrauben-

größe wird am Stellring (1) eingestellt. Das Dreh-

moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das

ratschende Ausrücken der Kupplung signalisiert.

6.3 Bohren (Abb. 4/Pos. 1)

Zum Bohren stellen Sie den Einstellring für das

Drehmoment auf die letzte Stufe „Bohrer“. In der

Stufe Bohren ist die Rutschkupplung außer Be-

trieb. Beim Bohren ist das maximale Drehmoment

verfügbar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Aus-

Schalter können Sie die Drehrichtung des Akku-

Schraubers einstellen und den Akku-Schrauber

gegen ungewolltes Einschalten sichern. Sie kön-

nen zwischen Links- und Rechtslauf wählen. Um

eine Beschädigung des Getriebes zu vermeiden,

darf die Drehrichtung nur im Stillstand umge-

schaltet werden. Befi ndet sich der Schiebeschal-

ter in der Mittelstellung, ist der Ein/Aus-Schalter

blockiert.

6.5 Ein-/Aus-Schalter (Abb. 5/Pos. 4)

Mit dem Ein-/Aus-Schalter können Sie die Dreh-

zahl stufenlos steuern. Je weiter Sie den Schalter

drücken, desto höher ist die Drehzahl des Ak-

kuschraubers.

6.6 Akku-Kapazitätsanzeige (Abb. 6/Pos. 2)

Drücken Sie auf den Schalter für Akku-

Kapazitätsanzeige (a). Die Akku-Kapazitätsan-

zeige (2) signalisiert ihnen den Ladezustand des

Akkus anhand von 3 LED`s.

- 9 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 9Anl_TC_CD_18_35_Li_Solo_SPK5.indb 9 20.11.2019 08:33:2020.11.2019 08:33:20

D

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist überschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6.7 LED-Licht (Abb. 6/Pos. 9)

Das LED-Licht (9) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (9) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.

6.8 Werkzeugwechsel (Bild 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Ak­kuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.

Der Akkuschrauber ist mit einem Schnell-

•

spanbohrfutter (8) mit automatischer Spindel­arretierung ausgestattet.
Drehen Sie das Bohrfutter (8) auf. Die Bohr-

•

futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.

•

Schieben Sie das Werkzeug soweit wie mög­lich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (8) fest zu, und

•

prüfen Sie anschließend den festen Sitz des
Werkzeuges.

6.9 Schrauben

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie da­rauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

- 10 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 10Anl_TC_CD_18_35_Li_Solo_SPK5.indb 10 20.11.2019 08:33:2020.11.2019 08:33:20

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

D

- 11 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 11Anl_TC_CD_18_35_Li_Solo_SPK5.indb 11 20.11.2019 08:33:2120.11.2019 08:33:21

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung
umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10 °C und
40 °C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 12 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 12Anl_TC_CD_18_35_Li_Solo_SPK5.indb 12 20.11.2019 08:33:2120.11.2019 08:33:21

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 13 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 13Anl_TC_CD_18_35_Li_Solo_SPK5.indb 13 20.11.2019 08:33:2120.11.2019 08:33:21

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 14Anl_TC_CD_18_35_Li_Solo_SPK5.indb 14 20.11.2019 08:33:2120.11.2019 08:33:21

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 15Anl_TC_CD_18_35_Li_Solo_SPK5.indb 15 20.11.2019 08:33:2120.11.2019 08:33:21

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 16Anl_TC_CD_18_35_Li_Solo_SPK5.indb 16 20.11.2019 08:33:2120.11.2019 08:33:21

PL

Spis treści

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Użycie zgodne z przeznaczeniem

4. Dane techniczne

5. Przed uruchomieniem

6. Obsługa

7. Czyszczenie, konserwacja i zamawianie części zamiennych

8. Utylizacja i recykling

9. Przechowywanie

10. Wskazania diod na ładowarce

- 17 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 17Anl_TC_CD_18_35_Li_Solo_SPK5.indb 17 20.11.2019 08:33:2220.11.2019 08:33:22

PL

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić

do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.

- 18 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 18Anl_TC_CD_18_35_Li_Solo_SPK5.indb 18 20.11.2019 08:33:2220.11.2019 08:33:22

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska­zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!

Ostrzeżenie!
Zapoznać się z treścią wszystkich ws­kazówek bezpieczeństwa, instrukcji, ry­sunków i danych technicznych danego
elektronarzędzia. Nieprzestrzeganie niżej wymi-

enionych instrukcji może spowodować porażenie
prądem, niebezpieczeństwo pożaru lub ciężkie
obrażenia.

Prosimy zachować na przyszłość wszystkie
wskazówki bezpieczeństwa i instrukcje.

informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć

•

urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do

•

transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

•

dodatkowe nie zostały uszkodzone w trans­porcie.
W razie możliwości zachować opakowanie,

•

aż do upływu czasu gwarancji.

Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor­zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!

Wiertarko-wkrętarka akumulatorowa

•

Instrukcją oryginalną

•

Wskazówki bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Wiertarko-wkrętarka akumulatorowa przeznaczo­na jest do wkręcania i wykręcania śrub w drewnie
oraz do wiercenia w drewnie, metalu i tworzywie
sztucznym.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Regulacja momentu obrotowego (pierścień
nastawczy)

2. Wskaźnik poziomu naładowania akumulatora

3. Przełącznik kierunku obrotów

4. Włącznik/wyłącznik

5. Akumulator (nie wchodzi w skład)

6. Ładowarka (nie wchodzi w skład)

7. Przycisk blokady

8. Szybkomocujący uchwyt wiertarski

9. Dioda LED

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku­pu. Prosimy wziąć pod uwagę umieszczoną w

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 19Anl_TC_CD_18_35_Li_Solo_SPK5.indb 19 20.11.2019 08:33:2220.11.2019 08:33:22

Urządzenie używać tylko zgodnie z jego przezna­czeniem. Każde użycie, odbiegające od opisan­ego w niniejszej instrukcji jest niezgodne z przez­naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe­go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.

- 19 -

PL

4. Dane techniczne

Napięcie zasilania silnika: ......................18 V d.c.

Prędkość obrotowa biegu jałowego: ....0-550 min

Poziomy momentu obrotowego: .................. 21+1

Obroty lewo/prawo: .........................................tak

Zakres uchwytu wiertarskiego: ....... maks. 10 mm

Waga:........................................................1,35 kg

Maks. średnica śruby: ................................. 6 mm

War tość maksymalnej średnicy śruby określa
maksymalną średnicę śruby, która może zostać
wkręcona w drewno. W zależności od gatunku
drewna może być konieczna inna średnica śruby.

Niebezpieczeństwo!
Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z
normą EN 62841.

Poziom ciśnienia akustycznego L
Odchylenie K

............................................. 3 dB

pA

Poziom mocy akustycznej L
Odchylenie K

............................................3 dB

WA

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę
słuchu.

War tości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 62841.

Wiercenie w metalu

War tość emisji drgań a
Odchylenie K = 1,5 m/s

= 4,890 m/s2

h

2

Podane wartości emisji drgań i emisji hałasu
zostały zmierzone według znormalizowanych
procedur i mogą służyć jako podstawa do porów­nywania urządzeń elektrycznych.

Podane wartości emisji drgań i emisji hałasu
mogą również być wykorzystywane do wstępnej
oceny obciążeń.

Ostrzeżenie:

Faktyczne wartości emisji drgań i hałasu pod­czas pracy z urządzeniem mogą odbiegać od
podanych wartości i zależą ona od sposobu
użytkowania elektronarzędzia, w szczególności
od właściwości przedmiotu, który poddawany jest
obróbce.

... 64,80 dB(A)

pA

........... 75,80 dB(A)

WA

Ograniczać powstawanie hałasu i wibracji do
minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

•

-1

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

urządzenia.
Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane.
Nosić rękawice ochronne.

•

Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo­sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa­nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso­wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.

Ograniczyć czas pracy.

Należy uwzględnić wszystkie etapy cyklu pracy, w
tym również np. czas, w którym elektronarzędzie
pozostaje wyłączone oraz czas, w którym pracuje
ono bez obciążenia.

5. Przed uruchomieniem

Przed użyciem wkrętarki akumulatorowej należy
zapoznać się z poniższymi wskazówkami:

1. Naładować akumulator przy użyciu
wchodzącej w skład dostawy ładowarki.

2. Używać tylko naostrzonych wierteł oraz bitów
odpowiedniego rodzaju i w nienagannym sta­nie technicznym.

3. Przed wierceniem i wkręcaniem śrub w
ścianę lub mur należy sprawdzić, czy nie ma
w nich przewodów elektrycznych, gazowych i
wodociągowych.

- 20 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 20Anl_TC_CD_18_35_Li_Solo_SPK5.indb 20 20.11.2019 08:33:2220.11.2019 08:33:22

PL

6. Obsługa

6.1 Ładowanie akumulatora (rys. 2-3)

1. Przyciskając w dół przycisk blokady
(7) wyciągnąć akumulator (5) z rączki
urządzenia.

2. Porównać, czy napięcie na tabliczce znamio-
nowej ładowarki jest zgodne z napięciem sie­ciowym. Włożyć wtyczkę zasilania ładowarki
(6) do gniazdka. Zielona dioda LED zaczyna
migać.

3. Włożyć akumulator (5) do ładowarki (6).

W tabeli w punkcie 10 (Wskazania diod na
ładowarce) objaśniono znaczenie wskazań diod
na ładowarce.

Jeśli ładowanie akumulatora nie jest możliwe,
proszę sprawdzić:

czy jest napięcie w gniazdku.

•

czy styk na kontaktach ładowarki jest

•

prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest
możliwe, prosimy przesłać na adres naszego ser­wisu obsługi klientów

ładowarkę

•

oraz akumulator.

•

Aby zapewnić odpowiednią przesyłkę
urządzenia, prosimy skontaktować się z nas­zym serwisem obsługi klienta lub punktem
sprzedaży, w którym nabyto urządzenie.

Przy wysyłce lub utylizacji akumulatorów lub
urządzeń akumulatorowych zwracać uwagę
na to, aby były pojedynczo zapakowane w
plastikowy worek, aby uniknąć zwarcia i
pożaru!

Odpowiednie i regularne ładowanie akumulatora
zapewnia jego długą żywotność. Ładowanie jest
konieczne, jeśli stwierdzi się, że moc wkrętarki
akumulatorowej się zmniejsza.

6.2 Regulacja momentu obrotowego (rys. 4 /
poz. 1)

Uwaga! Przed rozpoczęciem regulacji momentu

obrotowego przy pomocy pierścienia nastawcze­go wyłączyć urządzenie.
Wkrętarka akumulatorowa wyposażona jest w
mechaniczną regulację momentu obrotowego.

Moment obrotowy dla danej wielkości śruby re­guluje się za pomocą pierścienia nastawczego
(1). Moment obrotowy zależy od następujących
czynników:

rodzaj i twardość obrabianego materiału.

•

rodzaj i długość stosowanych śrub.

•

wymagania w stosunku do danego

•

połączenia śrubowego.
Osiągnięcie momentu obrotowego sygnalizo­wane jest przez odłączenie się sprzęgła (odgłos
grzechotania).

6.3 Wiercenie (rys. 4/poz. 1)

Aby wykonywać wiercenia, ustawić pierścień
nastawczy momentu obrotowego na ostatnie
ustawienie „wiercenie“. W ustawieniu „wierce­nie“ sprzęgło poślizgowe nie pracuje. W czasie
wiercenia urządzenie dysponuje maksymalnym
momentem obrotowym.

6.4 Przełącznik kierunku obrotów (rys. 5 /

poz. 3)

Za pomocą przełącznika suwakowego nad
włącznikiem/wyłącznikiem można ustawić
kierunek obrotów wkrętarki akumulatorowej
oraz zabezpieczyć ją przed niezamierzonym
włączeniem. Można wybrać pomiędzy kierun­kiem obrotów w lewo i w prawo. Aby uniknąć
uszkodzeń mechanizmu kierunek obrotów
wolno przestawiać tylko jeśli urządzenie jest
wyłączone. Włącznik/ wyłącznik blokuje się, kiedy
przełącznik suwakowy znajduje się po środku.

6.5 Włącznik / Wyłącznik (rys. 5 / poz. 4)

Przy pomocy włącznika /wyłącznika można bez­stopniowo regulować liczbę obrotów. Im silniej
naciskany jest włącznik tym większa jest liczba
obrotów wiertarki akumulatorowej.

6.6 Wskaźnik poziomu naładowania akumula-

tora (rys. 6/poz. 2)

Przycisnąć przełącznik wskaźnika poziomu
naładowania akumulatora (a). Wskaźnik (2)
sygnalizuje stan naładowania akumulatora za
pomocą 3 kolorowych diod LED.

Wszystkie 3 diody LED się świecą:

Akumulator jest całkowicie naładowany.

Świecą się 1 lub 2 diody LED

Wystarczający do pracy poziom naładowania
akumulatora.

- 21 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 21Anl_TC_CD_18_35_Li_Solo_SPK5.indb 21 20.11.2019 08:33:2220.11.2019 08:33:22

PL

1 dioda LED miga:

Akumulator jest rozładowany, należy naładować
akumulator.

Wszystkie diody LED migają:

Akumulator jest uszkodzony lub głęboko
rozładowany. Zabrania się używania lub
ładowania uszkodzonych akumulatorów!

6.7 Dioda LED (rys. 6/poz. 9)

Dioda LED (9) umożliwia oświetlenie miejsca
wkręcania bądź wiercenia przy złym oświetleniu.
Oświetlenie diodą LED (9) uruchamia się automa­tycznie po wciśnięciu włącznika/wyłącznika (4).

6.8 Wymiana narzędzi (rys. 7)
Uwaga! Przy wykonywaniu prac na wkrętarce

akumulatorowej (np. wymiana narzędzi, konser­wacja itp.) przełącznik kierunku obrotów (3) powi­nien być ustawiony z pozycji środkowej.

Wkrętarka akumulatorowa wyposażona jest

•

w szybkomocujący uchwyt wiertarski (8) z
automatyczną blokadą wrzeciona.
Odkręcić uchwyt wiertarski (8).

•

Otwór uchwytu wiertarskiego (a) musi być na

•

tyle duży , aby można było w nim umieścić
narzędzie (wiertło lub bit).
Wybrać odpowiednie narzędzie. Wsunąć

•

narzędzie jak najgłębiej w otwór uchwytu
wiertarskiego (a).
Zakręcić mocno uchwyt wiertarski (8).

•

Następnie sprawdzić, czy narzędzie jest
prawidłowo zamocowane.

6.9 Wkręcanie

Zaleca się stosowanie śrub samocentrujących
(np. torx, krzyżowych), które zapewniają
bezpieczną pracę. Proszę pamiętać o tym, aby
używać bitów i śrub dopasowanych do siebie
co do kształtu i wielkości. Wyregulować mo-
ment obrotowy odpowiednio do rozmiaru śrub i
stosując się do wskazówek zawartych w instrukcji
obsługi.

7. Czyszczenie, konserwacja i

zamawianie części zamiennych

Niebezpieczeństwo!

Przed wszystkimi pracami związanymi z czysz­czeniem urządzenie należy wyjąć z niego aku­mulator.

7.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w

miarę możliwości zawsze wolne od pyłu i

zanieczyszczeń. Urządzenie wycierać czystą

ściereczką lub przedmuchać sprężonym po-

wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną

•

ściereczką z niewielką ilością szarego mydła.

Nie używać żadnych środków czyszczących

ani rozpuszczalników; mogą one uszkodzić

części urządzenia wykonane z tworzywa

sztucznego. Należy uważać, aby do wnętrza

urządzenia nie dostała się woda. Wniknięcie

wody do urządzenia podwyższa ryzyko

porażenia prądem.

7.2 Konserwacja

We wnętrzu urządzenia nie ma części
wymagających konserwacji.

7.3 Zamawianie części zamiennych i

osprzętu:

Zamawiając części zamienne należy podać
następujące informacje:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer wymaganej części zamiennej

•

Aktualne ceny i informacje można znaleźć na
stronie internetowej: www.isc-gmbh.info

Wskazówka! Dla osiągnięcia
doskonałych rezultatów po­lecamy stosować doskonałej
jakości wyposażenie produ­kowane przez fi rmę

! www.kwb.eu

[e-mail]

- 22 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 22Anl_TC_CD_18_35_Li_Solo_SPK5.indb 22 20.11.2019 08:33:2220.11.2019 08:33:22

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans­portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.

9. Przechowywanie

Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal­nym opakowaniu.

PL

- 23 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 23Anl_TC_CD_18_35_Li_Solo_SPK5.indb 23 20.11.2019 08:33:2220.11.2019 08:33:22

PL

10. Wskazania diod na ładowarce

Stan diod

Czerwona

dioda LED

nie świeci
się

świeci się nie świeci

nie świeci
się

miga nie świeci

miga miga Błąd

świeci sięświeci się Nieprawidłowa temperatura

Zielona di-

oda LED

Znaczenie i postępowanie

miga Stan gotowości

Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości.
Brak akumulatora w ładowarce.

Ładowanie

się

Tr w a ładowanie akumulatora w przyspieszonym trybie. Informacje
odnośnie czasu ładowania znajdują na ładowarce.
Wskazówka! W zależności od aktualnego poziomu naładowania akumula-
tora faktyczny czas ładowania może odbiegać od podanego.

świeci się Akumulator jest naładowany i jest gotowy do użytku.

Następnie ładowarka przełącza się automatycznie na proces ładowania
ochronnego, który trwa aż do całkowitego naładowania akumulatora.
Aby akumulator się cał

kowicie naładował należy pozostawić go na ok. 15

minut dłużej na ładowarce.

Postępowanie:

Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.

Ładowanie adaptacyjne

się

Ładowarka pracuje w trybie ładowania ochronnego.

Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy
i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:

- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.

- Temperatura akumulatora wykracza poza zalecany zakres.

Postępowanie:

Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż
zakończy się proces ładowania.

Nie jest możliwe na

ładowania akumulatora. Akumulator jest uszkodzony.

Postępowanie:

Zabrania się ładowania uszkodzonych akumulatorów.
Wyjąć akumulator z ładowarki.

Temperatura akumulatora jest za wysoka (np. pod wpływem
bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C)

Postępowanie:

Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera-
turze pokojowej (ok. 20° C).

- 24 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 24Anl_TC_CD_18_35_Li_Solo_SPK5.indb 24 20.11.2019 08:33:2220.11.2019 08:33:22

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa­dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na­wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH.

Zmiany techniczne zastrzeżone

- 25 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 25Anl_TC_CD_18_35_Li_Solo_SPK5.indb 25 20.11.2019 08:33:2320.11.2019 08:33:23

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.

Kategoria Przykład

Części zużywające się* Uchwyt wiertarski, Akumulator
Materiał eksploatacyjny/części eksploatacyjne* Wymienne końcówki wkrętaków/wiertła
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

•

usterką)?
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

•

Prosimy o podanie opisu.

- 26 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 26Anl_TC_CD_18_35_Li_Solo_SPK5.indb 26 20.11.2019 08:33:2320.11.2019 08:33:23

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk­cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają
tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej.
Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent
urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami
prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu
rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen­ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia
powyższych wad bądź wymiany urządzenia, według decyzji producenta.
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal­nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe­go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze­gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne
winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na
następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument
zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli­czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich
przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo
niezwłocznie naprawione lub nowe urządzenie.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b

ądź po jej upływie za zw-

rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk­cji obsługi.

- 27 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 27Anl_TC_CD_18_35_Li_Solo_SPK5.indb 27 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

Содержание

1. Указания по технике безопасности

2. Состав устройства и состав упаковки

3. Использование в соответствии с предназначением

4. Технические данные

5. Перед вводом в эксплуатацию

6. Работа с устройством

7. Очистка, техобслуживание и заказ запасных деталей

8. Утилизация и вторичное использование

9. Хранение

10. Индикаторы зарядного устройства

- 28 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 28Anl_TC_CD_18_35_Li_Solo_SPK5.indb 28 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте респиратор. При обработке древесины и других материалов может
образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие
асбест!

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

- 29 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 29Anl_TC_CD_18_35_Li_Solo_SPK5.indb 29 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования, то приложите к нему
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

1. Указания по технике

безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Предупреждение!
Ознакомьтесь со всеми указаниями по
технике безопасности, инструкциями,
изображениями и техническими
характеристиками, которые прилагаются
к данному электрическому инструменту.

Неточное соблюдение указаний,
содержащихся в следующей инструкции,
может привести к поражению электрическим
током, пожару и (или) тяжелым травмам.

Сохраняйте все указания по технике
безопасности и инструкции для
использования в будущем.

2. Состав устройства и состав

упаковки

комплект поставки 45.139.27)

7. Фиксирующая клавиша

8. Быстрозажимный патрон

9. Светодиодная лампочка

2.2 Состав комплекта устройства

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из

•

упаковки устройство.
Удалите упаковочный материал, а также

•

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.

•

Проверьте устройство и принадлежности

•

на наличие возникших при
транспортировке повреждений.

Сохраняйте упаковку по возможности

•

до истечения срока гарантийных
обязательств.

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

Аккумуляторный гайковерт

•

Оригинальное руководство по

•

эксплуатации
Указания по технике безопасности

•

2.1 Описание устройства (рис. 1)

1. Устройство регулировки момента
вращения

2. Индикация заряда аккумулятора

3. Переключатель направления вращения

4. Переключатель «включено-выключено»

5. Аккумулятор (не входит в комплект
поставки 45.139.27)

6. Зарядное устройство (не входит в

- 30 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 30Anl_TC_CD_18_35_Li_Solo_SPK5.indb 30 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

3. Использование в соответствии

с предназначением

Аккумуляторный гайковерт предназначен
для ввинчивания и вывинчивания винтов
на деревянных предметах, а также для
сверления отверстий в дереве, металле и
пластмассе.

Разрешается использовать устройство только
в соответствии с его предназначением. Любое
другое, отличающееся от этого использование
считается не соответствующим
предназначению. За все возникшие в
результате такого использования ущерб или
травмы любого вида несет ответственность
пользователь и работающий с устройством, а
не его изготовитель.

Учтите, что конструкция наших устройств
не предназначена для использования
их в промышленной, ремесленной или
индустриальной области. Мы не несем
никакой ответственности по гарантийным
обязательствам при использовании
устройства в промышленной, ремесленной
или индустриальной области, а также в
подобной деятельности.

4. Технические данные

Электропитание двигателя: .... 18 В пост. тока

Скорость вращения холостого хода: ...............

....................................................... 0-550 об/мин

Количество ступеней переключения скорости

вращения: ................................................. 21+1

Вращение влево-вправо: ................. в наличии

Зажим сверлильного патрона: ..... макс. 10 мм

Вес: ......................................................... 1,35 кг

Максимальный диаметр шурупа: ............. 6 мм

Макс. диаметр винта означает максимальный
диаметр винта, который можно ввинтить в
древесину. Диаметр винта может различаться
в зависимости от породы древесины.

Опасность!
Шумы и вибрация

Параметры шумов и вибрации были измерены
в соответствии с нормами EN 62841.

Уровень давления шума L
Неопределенность K
Уровень мощности шума L
Неопределенность K

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю
слуха.

Суммарное значение величины вибрации
(сумма векторов трех направлений)
определено в соответствии с EN 62841.

Сверление в металле

Значение эмиссии вибрации a
Погрешность K = 1,5 м/с

Приведенные суммарные значения вибрации
и параметры эмиссии шума получены в
результате применения стандартного метода
испытания и могут быть использованы
для сравнения одного электрического
инструмента с другим.

Приведенные суммарные значения вибрации
и параметры эмиссии шума могут также
использоваться для предварительной оценки
уровня нагрузки.

Предупреждение:

значения вибрации и уровни шума во время
эксплуатации электроинструмента могут
отличаться от приведенных значений в
зависимости от способа использования
устройства, в частности от вида
обрабатываемого изделия.

Сведите образование шумов и вибрации к
минимуму!

Используйте только безукоризненно

•

работающие устройства.
Регулярно проводите техническое

•

обслуживание и очистку устройства.
При работе учитывайте особенности

•

Вашего устройства.
Не подвергайте устройство перегрузке.

•

При необходимости дайте проверить

•

устройство специалистам.
Отключайте устройство, если вы его не

•

используете.
Используйте перчатки.

•

........... 64,80 дБ(A)

pA

............................... 3 дБ

pA

......... 75,80 дБ(A)

WA

..............................3 дБ

WA

= 4,890 м/с

h,D

2

2

- 31 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 31Anl_TC_CD_18_35_Li_Solo_SPK5.indb 31 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

Осторожно!
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент
в соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:

1. Заболевание легких, в том случае если
не используется соответствующий
респиратор.

2. Повреждение слуха, в том случае если не
используется соответствующее средство
защиты слуха.

3. Нарушения здоровья в результате
воздействия вибрации на руку при
длительном использовании устройства
или при неправильном пользовании и
ненадлежащем техническом уходе.

Ограничьте время работы

При этом требуется учитывать все этапы
рабочего цикла (например, время, когда
электрический инструмент выключен, и
время, когда он включен, но работает без
нагрузки).

5. Перед вводом в эксплуатацию

Прочитайте непременно перед первым
использованием Вашего аккумуляторного
шуруповерта нижеследующие указания:

1. Зарядите аккумулятор при помощи
поставленного в комплекте зарядного
устройства.

2. Используйте только наточенные сверла
и подходящие отверточные насадки без
дефектов.

3. При сверлении и ввинчивании винтов в
стены выполните проверку на наличие
скрытых электропроводки, газопровода и
водопровода.

6. Работа с устройством

6.1 Зарядка блока литиевых
аккумуляторов (рис. 2-3)

1. Извлеките аккумуляторный блок (5)
из рукоятки, при этом нажимайте
фиксирующую клавишу (7).

2. Убедитесь в том, что указанное
на фирменной табличке значение
напряжения сети соответствует
имеющемуся значению напряжения сети.
Вставьте штекер зарядного устройства
(6) в штепсельную розетку. Зеленый
светодиод начнет мигать.

3. Вставьте аккумулятор в зарядное
устройство.

В

разделе 10 («Индикаторы зарядного
устройства») приведена таблица с указанием
значений светодиодной индикации на
зарядном устройстве.

Если аккумуляторный блок не заряжается,
необходимо проверить следующее:

наличие напряжения сети в

•

электрической розетке;
наличие плотного соединения на

•

контактах зарядного устройства.

Если аккумуляторный блок все еще не
заряжается, просьба отправить

зарядное устройство и зарядный адаптер

•

и аккумуляторный блок

•

в наш отдел обслуживания.

Для обеспечения правильной отсылки
просим обратиться в наш отдел
обслуживания или в магазин, в котором
было приобретено устройство.

При отсылке или утилизации
аккумуляторов, а также аккумуляторных
устройств упакуйте каждый(ое) из них в
отдельный пластиковый пакет для того,
чтобы избежать короткого замыкания и
пожара.

Для того, чтобы обеспечить длительный срок
службы аккумуляторного пакета обеспечьте
своевременную зарядку литиевого
аккумуляторного пакета. Зарядку необходимо
обязательно проводить, если вы заметите,
что снижается мощность аккумуляторного
винтоверта.

- 32 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 32Anl_TC_CD_18_35_Li_Solo_SPK5.indb 32 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

6.2 Настройка момента вращения (рис. 4,
поз. 1)

Внимание! Вращайте установочное кольцо

для настройки момента вращения только при
выключенном устройстве.
Аккумуляторный шуруповерт оснащен
механическим устройством регулировки
момента вращения.

Момент вращения для определенного
размера винта настраивается при помощи
установочного кольца (1). Момент вращения
зависит от многих факторов:

от типа и твердости обрабатываемого

•

материала;
от типа и длины используемых винтов;

•

требований, которые предъявляются к

•

винтовому соединению.

Сигнал о достижении момента вращения
подается путем выключения муфты с треском
трещотки.

6.3 Сверление (рис. 4/поз. 1)

Для сверления установите кольцо
регулировки момента вращения в последнее
положение «Сверление». В положении
«Сверление» проскальзывающая муфта не
работает. При сверлении можно установить
максимальный момент вращения.

6.4 Переключатель направления вращения
(рис. 5, поз. 3)

При помощи сдвигающегося переключателя,
расположенного над переключателем
включено-выключено, можно менять
направление вращения аккумуляторного
шуруповерта и защитить его от случайного
включения. Можно выбрать вращение
влево или вправо. Для того, чтобы избежать
повреждения привода переключать
направление вращения разрешается только
в неподвижном состоянии шуруповерта. Если
сдвигающийся переключатель находится
в среднем положении, то переключатель
включено-выключено заблокирован.

6.5 Переключатель «включено­выключено» (рис. 5, поз. 4)

При помощи переключателя «включено­выключено» можно бесступенчато
регулировать скорость вращения. Чем
сильнее нажимается переключатель, тем
выше скорость вращения аккумуляторного
ударного шуруповерта.

6.6 Индикатор заряда аккумулятора
(рис. 6, поз. 2)

Нажмите кнопку индикации заряда
аккумулятора (a) . Индикатор заряда
аккумулятора (2) покажет Вам уровень заряда
аккумулятора при помощи 3-х светодиодов.

Горят все 3 светодиода:

Аккумулятор полностью заряжен.

Горят 2 или 1 светодиод(а):

Остаточный заряд аккумулятора достаточен.

Мигает 1 светодиод:

Аккумулятор разряжен, необходимо зарядить
его.

Мигают все светодиоды:

Аккумулятор полностью разряжен и
поврежден. Запрещено продолжать
использование и заряжать неисправный
аккумулятор!

6.7 Светодиодный источник света
(рис. 6, поз. 9)

Светодиодный источник света (9) позволяет
осветить место, где вы привинчиваете
винт или сверлите при недостаточной
освещенности. Светодиодный источник
света (9) начнет светиться автоматически,
как только вы нажмете переключатель
«включено-выключено» (4).

6.8 Смена насадки (рисунок 7)

Внимание! Установите переключатель
направления вращения (3) при всех работах
(например: замена насадки; техобслуживание
и т.д.) на аккумуляторном шуруповерте в
среднее положение.

Аккумуляторный шуруповерт оснащен

•

зажимным сверлильным патроном
быстрого действия (8) с автоматическим
шпиндельным фиксирующим устройством.
Раскрутите сверлильный патрон (8).

•

Отверстие сверлильного патрона (a)
должно быть достаточного размера для
того, чтобы в него смогла войти насадка
(сверло, а также отверточные насадки).
Подберите подходящую насадку. Вставьте

•

как можно глубже насадку в отверстие
патрона (a).
Крепко завинтите сверлильный патрон

•

(8) и проверьте в заключении прочность
посадки насадки.

- 33 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 33Anl_TC_CD_18_35_Li_Solo_SPK5.indb 33 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

6.9 Винты

Используйте лучше всего винты с
самоцентрированием (например, торкс,
крестовый паз), обеспечивающих надежность
работы. Следите за тем, чтобы используемые
насадки бит и винты совпадали по форме и
размеру. Настройте момент вращения, как
описано в руководстве, в соответствии с
размером винта.

7. Очистка, техобслуживание и
заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо
извлечь аккумулятор из устройства.

7.1 Очистка

Содержите защитные приспособления,

•

вентиляционные щели и корпус двигателя
свободными насколько это возможно от
пыли и грязи. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.

Мы рекомендуем очищать устройство

•

сразу после каждого использования.
Регулярно очищайте устройство влажной

•

ветошью с небольшим количеством
жидкого мыла. Не используйте средства
для очистки или растворы; они могут
повредить пластмассовые части
устройства. Следите за тем, чтобы вода не
попала вовнутрь устройства. Попадание
воды в электрическое устройство
повышает опасность получения удара
током.

7.2 Техобслуживание

Внутри устройства нет никаких деталей,
нуждающихся в техническом уходе.

7.3 Заказ запасных частей и
принадлежностей

При заказе запасных частей необходимо
указать следующие данные:

тип устройства

•

артикульный номер устройства

•

идентификационный номер устройства

•

номер необходимой запасной части

•

Актуальные цены и информацию можно найти
на сайте www.isc-gmbh.info.

Рекомендация! Для
хорошего результата
работы мы рекомендуем
высококачественные
принадлежности

! www.kwb.eu

[e-mail]

8. Утилизация и вторичное

использование

Устройство поставляется в упаковке
для предотвращения повреждений при
транспортировке. Эта упаковка является
сырьем и поэтому может быть использована
вновь или направлена на повторную
переработку сырья. Устройство и его
принадлежности изготовлены из различных
материалов, например, металла и пластмасс.
Не выбрасывайте дефектные устройства
вместе с бытовыми отходами. Для правильной
утилизации устройство необходимо сдать в
подходящий пункт приема. Если Вы не знаете,
где находится пункт приема, уточните это в
органах коммунального управления.

9. Хранение

Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.

- 34 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 34Anl_TC_CD_18_35_Li_Solo_SPK5.indb 34 20.11.2019 08:33:2320.11.2019 08:33:23

RUS

10. Индикаторы зарядного устройства

Состояние

индикатора

Красный

светодиод

Зеленый

светодиод

Не горит Мигает Готовность к эксплуатации

Зарядное устройство подключено к сети и готово к эксплуатации,
аккумулятор не в зарядном устройстве.

Горит Не горит Зарядка

Зарядное устройство заряжает аккумулятор в режиме быстрой
зарядки. Информацию о времени зарядки можно найти
непосредственно на зарядном устройстве.
Указание! В зависимости от имеющегося заряда
фактическое время зарядки может немного отличаться от указанных
значений.

Не горит Горит Аккумулятор заряжен и готов к использованию.

После этого активируется режим бережной зарядки до полной
зарядки аккумулятора.
Для этого оставьте аккумулятор в зарядном устройстве на 15 мин
дольше указанного времени.

Действие

Извлеките аккумулятор из зарядного устройства. Отсоедините
зарядное устройство от сети.

Мигает Не

горит Бережная зарядка

Зарядное устройство в режиме бережной зарядки.
В целях обеспечения безопасности аккумулятор заряжается
медленнее, а для зарядки требуется больше времени. Это может
происходить по нескольким причинам:

- Аккумулятор долгое время не заряжался.

- температура аккумулятора вне оптимального диапазона.

Действие

Дождитесь завершения процесса зарядки, несмотря на это,
аккумулятор может продолжать заряжаться.

Мигает Мигает Неисправность

Зарядка невозможна. Аккумулятор неисправен.

Действие

Запрещено заряжать неисправный аккумулятор.
Извлеките аккумулятор из зарядного устройства.

Горит Горит Нарушение температурного режима

Слишком высокая (например, прямой солнечный свет) или слишком
низкая (ниже 0 °C) температура аккумулятора.

Действие

Извлеките аккумулятор и поместите его на хранение при комнатной
температуре (ок. 20 °C) на 1 день.

Значение и действия

аккумулятора

- 35 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 35Anl_TC_CD_18_35_Li_Solo_SPK5.indb 35 20.11.2019 08:33:2420.11.2019 08:33:24

RUS

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.

Сохpaняeтcя прaво на тeхничeскиe изменения

- 36 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 36Anl_TC_CD_18_35_Li_Solo_SPK5.indb 36 20.11.2019 08:33:2420.11.2019 08:33:24

RUS

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.

Следует обратить внимание на то
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.

Категория Пример

Быстроизнашивающиеся детали* Сверлильный патрон, Аккумулятор
Расходный материал/расходные части* Насадки/сверла
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в
любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

•

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед

•

неисправностью)?
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?

•

Опишите эту неисправность.

, что в этом изделии следующие детали подвержены

- 37 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 37Anl_TC_CD_18_35_Li_Solo_SPK5.indb 37 20.11.2019 08:33:2420.11.2019 08:33:24

RUS

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,
наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет
функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу,
указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону,
номер которого приведен ниже. При предъявлении гарантийных требований
условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.
физических лиц, которые не намереваются использовать настоящее изделие в рамках своей
профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии
регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый
производитель обеспечивает покупателям своих новых устройств в дополнение к условиям
гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши
законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого
производителя, которое вы приобрели, связанные с недостатком материала или
производственным браком, и ограничиваются по нашему выбору устранением таких дефектов
устройства или

заменой устройства. Учтите, что наши устройства не предназначены для
использования в промышленных целях, в ремесленном производстве и на профессиональной
основе. Поэтому гарантийный договор считается недействительным, если устройство
использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или
в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на

:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу

или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при
подключении к сети с неправильным напряжением или родом тока), несоблюдения требований
касательно технического обслуживания и требований техники безопасности, воздействия на
устройство аномальных условий окружающей среды или недостаточного ухода и технического
обслуживания;

повреждения устройства, возникшие в результате неправильного или ненадлежащего

-

использования (например, перегрузка устройства или применение не допущенных к
использованию насадок или принадлежностей), попадания в устройство посторонних
предметов (например, песка, камней или пыли, повреждения при транспортировке),
применения силы или внешних воздействий (например, повреждения при падении);

- повреждения устройства или частей устройства, связанные с

износом в связи с

эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.
Гарантийные права необходимо предъявлять до истечения срока гарантии в течении
двух недель после того как будет обнаружена неисправность. Заявления на гарантийное
обслуживание после истечения срока гарантии не принимаются. Ремонт или
устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет
нового гарантийного срока на устройство или возможно установленные детали не начинается
заново. Это условие действует также при обращении в местный сервисный отдел.

5. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте
www.isc-gmbh.info. Приготовьте квитанцию о покупке

или другие доказательства приобретения

Вами нового устройства. Оказание гарантийных услуг применительно к устройствам,
направленным на рассмотрение без соответствующих доказательств или фирменной
таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если
наша гарантия распространяется на неисправность устройства, Вы немедленно получите
отремонтированное или новое устройство.

действуют следующие

замена

Само собой разумеется, мы можем также

устранить при оплате затрат неисправности устройства,
которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам
необходимо выслать устройство на адрес нашей службы сервиса.

Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов,
мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном
обслуживании настоящего руководства

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 38Anl_TC_CD_18_35_Li_Solo_SPK5.indb 38 20.11.2019 08:33:2420.11.2019 08:33:24

по эксплуатации.

- 38 -

RO

Cuprins

1. Indicaţii de siguranţă

2. Descrierea aparatului şi cuprinsul livrării

3. Utilizarea conform scopului

4. Date tehnice

5. Înainte de punerea în funcţiune

7. Curăţarea, întreţinerea şi comanda pieselor de schimb

8. Eliminarea şi reciclarea

9. Lagăr

10. Afi şajul aparatului de încărcat

- 39 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 39Anl_TC_CD_18_35_Li_Solo_SPK5.indb 39 20.11.2019 08:33:2420.11.2019 08:33:24

RO

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale

se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!

Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite
din aparat şi praful rezultat pot provoca pierderea vederii.

- 40 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 40Anl_TC_CD_18_35_Li_Solo_SPK5.indb 40 20.11.2019 08:33:2420.11.2019 08:33:24

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da­tele tehnice care însoţesc acest aparat elec­tric. Nerespectarea următoarelor instrucţiuni pot

duce la electrocutare, incendiu şi/sau răniri grave.

Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1)

1. Reglorul cuplului de torsiune

2. Afi şarea capacităţii acumulatorului

3. Comutator sens de rotaţie

4. Întrerupător pornire/oprire

5. Acumulator (nu este cuprins în livrare)

6. Aparat de încărcat (nu este cuprins în livrare)

7. Tastă de blocare

8. Mandrină rapidă

9. Lumină LED

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

Maşină de găurit şi înşurubat cu acumulator

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

Maşina de găurit şi înşurubat cu acumulator se
pretează la introducerea şi scoaterea şuruburilor,
precum şi la găurire în lemn, metal şi material
plastic.

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu­lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

- 41 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 41Anl_TC_CD_18_35_Li_Solo_SPK5.indb 41 20.11.2019 08:33:2420.11.2019 08:33:24

RO

4. Date tehnice

Sursă de alimentare a motorului: ............18 V d.c.

Tu r a ţie la mers în gol: .........................0-550 min

Treptele momentului de torsiune: ............... 21+1

Sens rotaţie stânga/dreapta: ........................... da

Deschidere mandrină: ...................... max. 10 mm

Greutate: ..................................................1,35 kg

Max. Diametru şuruburi: ............................. 6 mm

Pericol!
Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 62841.

Nivelul presiunii sonore L
Nesiguranţă K

............................................3 dB

pA

Nivelul capacităţii sonore L
Nesiguranţă K

........................................... 3 dB

WA

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform EN

62841.

Găurire în metal

Valoarea de emisie a vibraţiilor a
Nesiguranţa K = 1,5 m/s

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro­ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.

Avertisment:

Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.

.............. 64,80 dB (A)

pA

.......... 75,80 dB (A)

WA

= 4,890 m/s

h

2

2

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

-1

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.
Purtaţi mănuşi!

•

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

Limitaţi timpul de lucru.
Ţineţi cont de toate etapele ciclului de exploatare
(de exemplu, timpii în care aparatul electric este
decuplat şi timpii în care, aparatul este pornit, dar
funcţionează fără sarcină).

5. Înainte de punerea în funcţiune

Citiţi cu atenţie aceste indicaţii înainte de punerea
în funcţiune a maşinii de înşurubat cu acumulator:

1. Încărcaţi acumulatorul cu ajutorul aparatului
de încărcat livrat.

2. Utilizaţi numai burghie ascuţite şi bituri adec-
vate, în stare ireproşabilă.

3. La găurire şi înşurubare în pereţi şi ziduri,
verifi caţi dacă nu există cabluri electrice sau
conducte de gaz şi apă ascunse.

- 42 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 42Anl_TC_CD_18_35_Li_Solo_SPK5.indb 42 20.11.2019 08:33:2420.11.2019 08:33:24

6. Utilizarea

6.1 Încărcarea pachetului de acumulatori LI
(Fig. 2-3)

1. Scoateţi pachetul de acumulatori (5) din mâ-
ner, apăsând tasta de blocare (7) în jos.

2. Comparaţi dacă tensiunea de reţea indicată
pe plăcuţa indicatoare corespunde cu tensi­unea existentă în reţea. Introduceţi ştecherul
de reţea al aparatului de încărcat (6) în priză.
LED-ul verde începe să lumineze intermitent.

3. Împingeţi acumulatorul pe încărcător.

Dacă nu este posibilă încărcarea pachetului de
acumulatori vă rugăm să verifi caţi

dacă există tensiune la priză

•

dacă există un contact perfect la contactele

•

de încărcare ale aparatului de încărcat.

Dacă totuşi nu este posibilă încărcarea pachetului
de acumulatori, vă rugăm să trimiteţi

încărcătorul şi adaptorul de încărcare

•

şi pachetul de acumulatori

•

la service-ul nostru pentru clienţi.

În scopul unei expedieri corespunzătoare, vă
rugăm să contactaţi serviciul nostru pentru
clienţi sau magazinul la care aţi achiziţionat
aparatul.

Ţineţi cont la expedierea sau eliminarea acu­mulatorilor resp. a aparatelor cu acumulator,
ca acestea să fi e ambalate separat în pungi
din material plastic, pentru a evita un scurt­circuit sau incendiu!

În interesul unei durate îndelungate de utilizare
a pachetului de acumulatori trebuie să asiguraţi
încărcarea la timp a pachetului de acumulatori LI.
Acest lucru este necesar în orice caz atunci când
constataţi că puterea maşinii de înşurubat cu acu­mulator scade.

6.2 Setarea cuplului de torsiune
(Fig. 4/Poz. 1)

Atenţie! Setarea inelului de reglare pentru cuplul
de torsiune se face numai în stare de repaus.
Maşina de înşurubat cu acumulator este echipată
cu o setare mecanică a cuplului de torsiune.

Setarea cuplului de torsiune pentru şuruburi de o
anumită mărime se face prin inelul de reglare (1).
Cuplul de torsiune depinde de mai mulţi factori:

felul şi duritatea materialului de prelucrat.

•

RO

felul şi lungimea şuruburilor utilizate

•

solicitările la care îmbinarea cu şurub este

•

expusă.

Atingerea cuplului de torsiune este semnalizat
prin decuplarea cu clichet a cuplajului.

6.3 Găurire (Fig. 4/Poz. 1)

Pentru găurire comutaţi inelul de reglare al cu­plului de torsiune pe ultima treaptă „Găurire“. În
treapta găurire cuplajul de siguranţă cu fricţiune
nu este activ. La găurire este disponibil cuplul de
torsiune maxim.

6.4 Comutator pentru sensul de rotaţie (Fig.
5/Poz. 3)

Cu ajutorul comutatorului cu acţionare prin îm­pingere de deasupra întrerupătorului pornire/
oprire puteţi regla direcţia de rotaţie a maşinii
de înşurubat şi să o asiguraţi împotriva pornirii
nedorite. Puteţi selecta între rotaţie spre stânga şi
spre dreapta. Pentru a evita deteriorarea angrena­jului, comutarea direcţiei de rotaţie se va realiza
numai atunci când aparatul este în repaus. Dacă
comutatorul cu acţionare prin împingere se afl ă
în poziţia mediană, întrerupătorul pornire/oprire
este blocat.

6.5 Întrerupător pornire/oprire (Fig. 5/Poz. 4)

Cu întrerupătorul pornire/oprire puteţi regla
turaţia fără trepte. Cu cât mai departe împingeţi
întrerupătorul, cu atât mai ridicată este turaţia
maşinii de înşurubat cu acumulator.

6.6 Afi şarea capacităţii acumulatorului (Fig.
6/Poz. 2)

Apăsaţi comutatorul pentru afi şarea capacităţii
acumulatorului (a). Afi şajul capacităţii acumula-
torului (2) vă semnalizează nivelul de încărcare al
acumulatorului în baza a 3 LED-uri.

Toate 3 LED-urile luminează:

Acumulatorul este complet încărcat.

Se aprind 2 LED-uri sau numai unul

Acumulatorul mai are rezerve sufi ciente.

1 LED clipeşte:

Acumulatorul este descărcat, încărcaţi acumula­torul.

Toate LED-urile clipesc:

Temperatura acumulatorului este prea ridicată.
Îndepărtaţi acumulatorul din aparatul de încărcat
şi lăsaţi-l o zi la temperatura camerei. În cazul

- 43 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 43Anl_TC_CD_18_35_Li_Solo_SPK5.indb 43 20.11.2019 08:33:2420.11.2019 08:33:24

RO

în care defecţiunea persistă, acumulatorul este
descărcat profund şi este defect. Îndepărtaţi acu­mulatorul din aparatul de încărcat. Încărcarea şi
utilizarea unui acumulator defect este interzisă.

6.7 Lumina LED (Fig. 6/Poz. 9)

Lumina LED (9) permite iluminarea locului de
înşurubat sau găurit în condiţii de luminozitate
redusă. Lumina LED (9) se aprinde automat de
îndată ce acţionaţi întrerupătorul pornire/oprire
(4).

6.8. Schimbarea sculei (Fig. 7)

Atenţie! La toate lucrările efectuate la maşina de
înşurubat cu acumulator (de ex. schimbarea scu­lei, întreţinere etc.) poziţionaţi comutatorul pentru
sensul de rotaţie (3) pe poziţia mediană.

Maşina de înşurubat cu acumulator este

•

echipată cu un dispozitiv de prindere rapidă a
burghiului (8) cu blocare automată a axului.
Rotiţi mandrina (8) în afară. Deschiderea

•

mandrinei (a) trebuie să fie suficient de mare
pentru a putea prinde scula (burghiu sau bit).
Selectaţi scula adecvată. Împingeţi scula la

•

maxim în deschiderea mandrinei (a).
Rotiţi mandrina (8) pentru a o închide şi

•

verificaţi apoi poziţia fixă a sculei.

6.9 Şuruburi

Şuruburile cele mai adecvate sunt cele cu auto­centrare (de ex. stelate sau cruce) care asigură
un mod de lucru sigur. Fiţi atenţi ca bitul utilizat
şi şurubul să corespundă ca formă şi mărime.
Executaţi reglarea cuplului de torsiune în funcţie
de mărimea şuruburilor, aşa cum este descris în
instrucţiunile de utilizare.

7. Curăţarea, întreţinerea şi
comanda pieselor de schimb

Pericol!

Înainte de toate lucrările de curăţare scoateţi
ştecherul din priză resp. scoateţi acumulatorul din

aparat.

7.1 Curăţarea

Păstraţi cât mai curat posibil dispozitivele

•

de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
Recomandăm curăţarea aparatului imediat

•

după fiecare utilizare.

Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu­lui. Fiţi atenţi să nu intre apă în interiorul apa­ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.

7 .2 Întreţinere

În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.

7.3 Comanda pieselor de schimb şi
accesoriilor:

La comanda pieselor de schimb trebuiesc
menţionate următoarele date:

Tipul aparatului

•

Numărul de articol al aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.isc-gmbh.info

Tip! Pentru un rezultat bun
de lucru recomandăm acce­sorii de înaltă calitate de la

! www.kwb.eu

[e-mail]

8. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con­struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri­zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.

9. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac­cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.

- 44 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 44Anl_TC_CD_18_35_Li_Solo_SPK5.indb 44 20.11.2019 08:33:2420.11.2019 08:33:24

RO

10. Afi şajul aparatului de încărcat

Starea afi şajului

LED-ul

roşu

LED-ul

verde

stins intermitent Stare de funcţionare

Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu­mulatorul nu este în aparatul de încărcat

aprins stins Încărcare

Aparatul de încărcat încarcă acumulatorul în regim de încărcare rapidă.
Timpii de încărcare corespunzători îi găsiţi direct pe aparatul de încărcat.
Indicaţie! În funcţie de nivelul de încărcare al acumulatorului timpii de
încărcare efectivi pot fi diferiţi de timpii de încărcare menţionaţi.

stins aprins Acumulatorul este încărcat şi poate fi pus în folosinţă.

După aceea se comută într-o încărcare de protecţie pân
completă.
Pentru aceasta lăsaţi acumulatorul cu cca. 15 minute mai mult pe aparatul
de încărcat.

Măsură de remediere:

Îndepărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul de
încărcat de la reţea.

intermitent stins Încărcare adaptată

Aparatul de încărcat se găseşte în regimul de încărcare de protecţie.
În acest regim, din motive de siguranţă, acumulatorul este încărcat mai în­cet şi necesită mai mult timp. Acest lucru poate avea următoarele cauze:

- Acumulatorul nu a mai fost încărcat timp foarte îndelungat.

- Temperatura acumulatorului nu se găseşte în intervalul ideal.

Măsură de remediere:

Aşteptaţi până când procesul de încărcare este încheiat, apoi acumula­torul poate fi încărcat în continuare.

intermitent intermitent Defecţiune

Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este defect.

Măsur

ă de remediere:

Încărcarea unui acumulator defect este interzisă.
Îndepărtaţi acumulatorul din aparatul de încărcat.

aprins aprins Deteriorare datorată temperaturii

Acumulatorul este prea fi erbinte (de ex. la radiaţie solară directă) sau prea
rece (sub 0° C)

Măsură de remediere:

Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la tempe­ratura încăperii (cca. 20° C).

Semnifi caţia şi măsura de remediere

ă la încărcarea

- 45 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 45Anl_TC_CD_18_35_Li_Solo_SPK5.indb 45 20.11.2019 08:33:2420.11.2019 08:33:24

RO

Numai pentru ţări ale UE

Nu aruncaţi aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.

Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH.

Ne rezervăm dreptul pentru modifi cări de ordin tehnic

- 46 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 46Anl_TC_CD_18_35_Li_Solo_SPK5.indb 46 20.11.2019 08:33:2520.11.2019 08:33:25

RO

Informaţii de service

În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate­riale de consum.

Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da­torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu

Piese de uzură* Mandrină, Acumulator
Material de consum/ Piese de consum* Bituri/Burghie
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh.
info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele
întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

•

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

•

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?

•

Descrieţi această defecţiune.

- 47 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 47Anl_TC_CD_18_35_Li_Solo_SPK5.indb 47 20.11.2019 08:33:2520.11.2019 08:33:25

RO

Certifi cat de garanţie

Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad­resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:

1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care
nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio­nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen­tare, pe care producătorul jos numit le promite cumpărătorilor să
suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această
garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili­zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con­tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.

3. Excluse de la garanţie sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.

- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).

- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.

4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica­rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.
info. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs.
nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identifi care sunt excluse de
la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului este
cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat
nou.

i la cumpărarea unui aparat nou,

Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup­rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:

La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.

- 48 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 48Anl_TC_CD_18_35_Li_Solo_SPK5.indb 48 20.11.2019 08:33:2520.11.2019 08:33:25

GR

Περιεχόμενα

1. Υποδείξεις ασφαλείας

2. Περιγραφή της συσκευής και συμπαραδιδόμενα

3. Σωστή χρήση

4. Τεχνικά χαρακτηριστικά

5. Πριν τη θέση σε λειτουργία

6. Χειρισμός

7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών

8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

9. Φύλαξη

10. Ένδειξη φορτιστή

- 49 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 49Anl_TC_CD_18_35_Li_Solo_SPK5.indb 49 20.11.2019 08:33:2520.11.2019 08:33:25

GR

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.

- 50 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 50Anl_TC_CD_18_35_Li_Solo_SPK5.indb 50 20.11.2019 08:33:2520.11.2019 08:33:25

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά

την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.

αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Προσοχή!

H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!

Δραπανοκατσάβιδο μπαταρίας

•

Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Το δραπανοκατσάβιδο μπαταρίας είναι

2. Περιγραφή της συσκευής και

συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1)

1. Ρύθμιση ροπής στρέψης

2. Ένδειξη δυναμικότητας μπαταρίας

3. Διακόπτης αλλαγής κατεύθυνσης

4. Διακόπτης ενεργοποίησης/απενεργοποίησης

5. Συσσωρευτής (στο προϊόν με αρ.: 45.139.27
δεν συμπαραδίδεται)

6. Φορτιστής (στο προϊόν με αρ.: 45.139.27 δεν
συμπαραδίδεται)

7. Πλήκτρο κουμπώματος

8. Υποδοχή ταχείας σύσφιξης

9. Φως LED

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 51Anl_TC_CD_18_35_Li_Solo_SPK5.indb 51 20.11.2019 08:33:2520.11.2019 08:33:25

κατάλληλο για βίδωμα και ξεβίδωμα βιδών και
για εργασίες τρυπανιού σε ξύλο, μέταλλο και
πλαστικό.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

- 51 -

GR

4. Τεχνικά χαρακτηριστικά

Τροφοδοσία τάσης κινητήρα: ................18 V d.c.

Αριθμός στροφών ραλεντί: .............. 0-550 min

Βαθμίδες ροπής στρέψης: ............ 21+1 βαθμίδα

Δεξιόστροφη-αριστερόστροφη λειτουργία: .. ναι

Εύρος της υποδοχής τρυπανιού: ..... max. 10 mm

Βάρος: .....................................................1,35 kg

Μέγ. Διάμετρος βίδας: ............................... 6 mm

Η μέγιστη διάμετρος βίδας περιγράφει την
μέγιστη διάμετρο της βίδας που μπορεί να
βιδωθεί σε ξύλο. Ανάλογα με το είδος του ξύλου
μπορεί να διαφέρει η διάμετρος της βίδας.

Κίνδυνος!
Θόρυβος και δονήσεις

Οι τιμές θορύβων
σύμφωνα με το πρότυπο EN 62841.

Στάθμη ηχητικής πίεσης LpA ............ 64,80 dB(A)

Αβεβαιότητα K
Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 62841.

Τρυπάνι σε μέταλλο

Εκπομπή δονήσεων a
Αβεβαιότητα K = 1,5 m/s

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.

και δονήσεων διαπιστώθηκαν

.......................................... 3 dB

pA

.......................................... 3 dB

WA

............ 75,80 dB(A)

WA

= 4,890 m/s

h

2

2

τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργασθείτε.

-1

Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.
Να φοράτε γάντια.

•

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.

Περιορίστε το χρόνο εργασίας

Εδώ πρέπει να λάβετε υπόψη σας όλα
τα τμήματα του κύκλου λειτουργίας (για
παράδειγμα χρόνους κατά τους οποίους είναι
σβησμένο το ηλεκτρικό εργαλείο και χρόνους
κατά τους οποίους είναι αναμμένο αλλά χωρίς
φορτίο).

Προειδοποίηση:

Η τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη

- 52 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 52Anl_TC_CD_18_35_Li_Solo_SPK5.indb 52 20.11.2019 08:33:2520.11.2019 08:33:25

GR

5. Πριν τη θέση σε λειτουργία

Πριν τη θέση σε λειτουργία του κατσαβιδιού
μπαταρίας σας να διαβάσετε οπωσδήποτε αυτές
τις υποδείξεις:

1. Φορτίστε το συσσωρευτή με το
συμπαραδιδόμενο φορτιστή.

2. Να χρησιμοποιείτε μόνο τροχισμένα
τρυπάνια και κατάλληλες κατσαβιδόλαμες.

3. Όταν βιδώνετε σε εσωτερικούς και
εξωτερικούς τοίχους να ελέγχετε για
ενδεχόμενους μη εμφανείς αγωγούς
ρεύματος, αερίου και νερού.

6. Χειρισμός

6.1 Φόρτιση της μονάδας συσσωρευτή LI
(εικ. 2-3)

1. Βγάλτε τη μονάδα συσσωρευτή (5) από
τη χειρολαβή και πιέστε το πλήκτρο
κουμπώματος (7) προς τα κάτω.

2. Συγκρίνετε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Βάλτε το βύσμα του φορτιστή (6) στην πρίζα.
Το πράσινο LED αρχίζει να αναβοσβήνει.

3. Σπρώξτε το συσσωρευτή πάνω στο
φορτιστή.

Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του LED
στο φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να ελέγξετε

εάν υπάρχει τάση στην πρίζα.

•

εάν υπάρχει άψογη επαφή στις επαφές

•

φόρτισης του φορτιστή (8).

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να αποστείλετε

τον φορτιστή και τον προσαρμογέα

•

φόρτισης
και την μονάδα του συσσωρευτή

•

στο τμήμα μας εξυπηρέτησης πελατών.

Για σωστή αποστολή να επικοινωνήσετε με
το τμήμα μας εξυπηρέτησης πελατών ή με
το κατάστημα πωλήσεων, όπου αγοράσατε
τη συσκευή.

Κατά την αποστολή ή απόρριψη μπαταριών
ή συσκευών μπαταρίας προσέξτε να
μπουν χωριστά σε πλαστικές σακούλες

ώστε να αποφευχθεί ένα βραχυκύκλωμα ή
πυρκαγιά!

Προς εξασφάλιση μακράς διαρκεάις ζωής
του συσσωρευτή να ροντίσετε για έγκαιρη
επαναφόρτιση της μονάδας του συσσωρευτή
LI. Αυτό είναι οπωσδήποτε απαραίτητο εάν
διαπιστώσετε πως μειώνεται η α΄πόδοση του
κατσαβιδιού μπαταρίας.

6.2 Ρύθμιση ροπής στρέψης (εικ. 4/αρ. 1)
Προσοχή! Η ρύθμιση της ροπής στρέψης να

γίνεται μόνο σε ακινητοποιημένη συσκευή.
Το κατσαβίδι είναι εξοπλσιμένο με αυτόματο
σύστημα ρύθμισης της ροπής στρέψης.

Η ροπή στρέψης για ορισμένο μέγεθος βιδών
ρυθμίζεται στον δακτύλιο (1). Η ροπή στρέψης
εξαρτάται από περισσότερους παράγοντες:

από το είδος και τη σκληρότητα του

•

κατεργαζόμενου υλικού.
από το είδος και το μήκος των

•

χρησιμοποιούμενων βιδών.
από τις απαιτήσεις για τους βιδωτούς

•

συνδέσμους.

Η σωστή ροπής στρέψης προκύπτει από την
εξαγωγή της ζεύξης με χαρακτηριστικό θόρυβο.

6.3 Λειτουργία δράπανου (Εικ. 4/αρ. 1)

Για τη λειτουργία του τρυπανιού περιστρέψτε
το δακτύλιο ρύθμισης „τρυπάνι“. Στης βαθμίδα
λειτουργίας δράπανου ο συμπλέκτης ολίσθησης
είναι εκτός λειτουργίας. Κατά τη λειτουργία
δράπανου έχετε στη διάθεσή σας όλη το ροπή
στρέψης.

6.4 Διακόπτης αλλαγής κατεύθυνσης (εικ.
5/αρ. 3)

Με το συρτό διακόπτη πάνωαπό το διακόπτη
ενεργοποίησης/απενεργοποίησης μπορείτε να
ρυθμίσετε την κατεύθυνση του κατσαβιδιού
μπαταρίας και να το ασφαλίσετε κατά αθέλητης
εκκίνησης. Μπορείτε να επιλέξετε μεταξύ
δεξιόστροφης και αριστερόστροφης κίνησης.
Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων,
η αλλαγή κατεύθυνσης να γίνεται μόνο στην
ακινητοποίηση. Εάν ο συρτός διακόπτης
βρίσκεται στη μέση, έχει μπλοκαριστεί ο
διακόπτης ενεργοποίησης/απενεργοποίησης.

6.5 Διακόπτης ενεργοποίησης/
απενεργοποίησης (εικ. 5/αρ. 4)

Με τον διακόπτη ενεργοποίησης/
απενεργοποίησης μπορείτε να ελέγξετε

- 53 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 53Anl_TC_CD_18_35_Li_Solo_SPK5.indb 53 20.11.2019 08:33:2520.11.2019 08:33:25

GR

αδιαβάθμητα τον αριθμό στροφών. Όσο
περισσότερο πιέζετε τον διακόπτη, τόσο
αυξάνεται ο αριθμός στροφών του κατσαβιδιού
μπαταρίας.

6.6 Ένδειξη δυναμικότητας μπαταρίας
(εικ. 6/αρ. 2)

Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας του συσσωρευτή (a). Η ένδειξη
δυναμικότητας του συσσωρευτή (2) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή βάσει
των 3 LED.

Είναι αναμμένα και τα 3 LED:

Ο συσσωρευτής έχει φορτιστεί πλήρως.

Ανάβουν/ει 2 ή 1 LED:

Η μπαταρία είναι ακόμη αρκετά φορτισμένη.

Αναβοσβήνει ένα LED:

Ο συσσωρευτής είναι άδειος, φορτίστε τον.

Αναβοσβήνουν όλα τα LED:

Η μπαταρία εκφορτιστεί βαθιά και είναι
ελαττωματική. Μία ελαττωματική μπαταρία δεν
είναι δυνατόν να επαναφορτιστεί!

6.7 Φως LED (εικ. 6/αρ. 9)

Το φως LED (9) κάνει δυνατό το φωτισμό το
σημείου βιδώματος ή τρυπήματος σε περίπτωση
δυσμενών συνθηκών φωτισμού. Το φως LED
(9) ανάβει αυτόματα, μόλις πιέσετε το διακόπτη
ενεργοποίησης/απενεργοποίησης (4).

6.8 Αλλαγή εργαλείων (εικ. 7)

Προσοχή! Σε όλες τις εργασίες (π.χ. αλλαγή

εργαλείων, συντήρηση κλπ.) που εκτελείτε στο
κατσαβίδι με μπαταρία να βάζετε το διακόπτη
αλλαγής κατεύθυνσης (3) στη μεσαία θέση.

Ο διακόπτης είναι εξοπλισμένος με

•

υποδοχή ταχείας σύσφιξης (8) με ασφάλιση
ατράκτου.

Ανοίξτε την υποδοχή (8). Το άνοιγμα της

•

υποδοχής (a) πρέπει να είναι αρκετά μεγάλο
για να υποδεχθεί το εργαλείο (τρυπάνι ή
μπιτ κατσαβιδιού).

Επιλέξτε το κατάλληλο εργαλείο. Σπρώξτε

•

το εργαλείο όσο πιο βαθιά γίνεται στο
άνοιγμα της υποδοχής (a).

Στρίψτε την υποδοχή (8) για να κλείσει

•

καλά και ελέγξτε την καλή στερέωση του
εργαλείου.

6.9 Βίδες

Να χρησιμοποιείτε καλύτερα βίδες με
αυτοκεντράρισμα (π. χ. τορξ, στραυρόβιδες) που
προσφέρουν ασφαλή εργασία. Να προσέχετε να
συμφωνεί το χρησιμοποιούμενο bit και η βίδα ως
προς το σχήμα και το μέγεθος. Να εκτελείτε τη
ρύθμιση της ροπής στρέψης όπως περιγράφεται
στις οδηγίες χρήσης ανάλογα με το μέγεθος της
βίδας.

7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες καθαρισμού να
αφαιρείτε τη μπαταρία.

7.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

7.2 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

- 54 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 54Anl_TC_CD_18_35_Li_Solo_SPK5.indb 54 20.11.2019 08:33:2520.11.2019 08:33:25

7.3 Παραγγελία ανταλλακτικών και
αξεσουάρ:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info

Συμβουλή! Για ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της !

www.kwb.eu
[e-mail]

8. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

GR

9. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

- 55 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 55Anl_TC_CD_18_35_Li_Solo_SPK5.indb 55 20.11.2019 08:33:2520.11.2019 08:33:25

10. Ένδειξη φορτιστή

GR

Κατάσταση ένδειξης

Κόκκινο LED Πράσινο LED

απενεργοποίηση

Αναβοσβήνει Ετοιμότητα για λειτουργία

(OFF)

Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος

Σημασία και μέτρα

για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.

Ενεργοποιημένος απενεργοποίηση

(OFF)

Φόρτιση

Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας
φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή.
Υπόδειξη! Ανάλογα με την υπάρχουσα
πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από
αυτήν που αναγράφεται στο φορτιστή.

απενεργοποίηση

(OFF)

Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση.

Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την
πλήρη φόρτιση.
Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον
φορτιστή.

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία από τον φορτιστή
παροχή ρεύματος προς τον φορτιστή.

Αναβοσβήνει απενεργοποίηση

(OFF)

Φόρτιση προσαρμογής

Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική
φόρτιση.
Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και
χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται
στα εξής:

- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η
θερμοκρασία της μπαταρίας δεν κυμαίνεται
επίπεδα.

- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά
επίπεδα.

Τι πρέπει να κάνετε:

Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης,
παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της
μπαταρίας.

Αναβοσβήνει Αναβοσβήνει Σφάλμα

Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι
ελαττωματική.

Τι πρέπει να κάνετε:

Μία ελαττωματική μπαταρία
επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.

Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:

Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή
ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε
θερμοκρασία δωματίου (περ. 20° C).

φόρτιση η

. Διακόψτε την

στα ιδανικά

δεν είναι δυνατόν να

- 56 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 56Anl_TC_CD_18_35_Li_Solo_SPK5.indb 56 20.11.2019 08:33:2520.11.2019 08:33:25

GR

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕU για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 57 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 57Anl_TC_CD_18_35_Li_Solo_SPK5.indb 57 20.11.2019 08:33:2620.11.2019 08:33:26

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Υποδοχή τρυπανιού, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Μύτες bit για εργαλεία, Τρυπάνια
Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

φθροά ή ότι

- 58 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 58Anl_TC_CD_18_35_Li_Solo_SPK5.indb 58 20.11.2019 08:33:2620.11.2019 08:33:26

GR

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν

ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε

όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που

αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

σέρβις που αναφέρεται στην κάρτα εγγύησης.

υπόσχεται ο

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα

ελαττώματα αυτά

δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.

Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

- 59 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 59Anl_TC_CD_18_35_Li_Solo_SPK5.indb 59 20.11.2019 08:33:2620.11.2019 08:33:26

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Bohrschrauber TC-CD 18/35 Li / Ladegerät Power-X-Charger (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC

X

2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426

Notifi ed Body:

(EU)2016/425

X

2011/65/EU_(EU)2015/863

X

2006/42/EC

Annex IV

Notifi ed Body:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-29; EN 62233

Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1;

Landau/Isar, den 08.10.2019

First CE: 18 Archive-File/Record: NAPR021170
Art.-No.: 45.139.27 I.-No.: 11018 Documents registrar: Christoph Egginger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 60 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 60Anl_TC_CD_18_35_Li_Solo_SPK5.indb 60 20.11.2019 08:33:2620.11.2019 08:33:26

Yang/Product-ManagementAndreas Weichselgartner/General-Manager

- 61 -

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 61Anl_TC_CD_18_35_Li_Solo_SPK5.indb 61 20.11.2019 08:33:2620.11.2019 08:33:26

EH 11/2019 (02)

Anl_TC_CD_18_35_Li_Solo_SPK5.indb 62Anl_TC_CD_18_35_Li_Solo_SPK5.indb 62 20.11.2019 08:33:2620.11.2019 08:33:26
