Einhell Paint spray gun User guide



Bedienungsanleitung
Farbspritzpistole mit Fließbecher

 Instructions de service

Pistolet à peinture avec godet intégré

 Istruzioni per lʼuso

Aerografo con serbatoio superiore

 Gebruiksaanwijzing

Verfspuitpistool met vloeibeker

 Manual de instrucciones

Pistola pulverizadora para pintura con copa

 Manual de operação

Pistola pulverizadora de pintura com copo



Farbspritzpistole,
Fließbecher

Art.-Nr.: 41.330.00 I.-Nr.: 01049

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 1

2

1

1

2

4

3

5

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 2

D

 Achtung!

Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung deshalb sorgfältig durch.
Bewahren Sie diese gut auf, damit Ihnen die
Informationen jederzeit zur Verfügung stehen. Falls
Sie das Gerät an andere Personen übergeben soll­ten, händigen Sie diese Bedienungsanleitung bitte
mit aus.

Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und der Sicherheitshinweise entstehen.

1. Sicherheitshinweise

1.1 Sicherheitshinweise zum Arbeiten mit
Druckluft und Ausblaspistolen

 Verdichter und Leitungen erreichen im Betrieb

hohe Temperaturen. Berührungen führen zu
Verbrennungen.

 Die vom Verdichter angesaugten Gase oder

Dämpfe sind frei von Beimengungen zu halten,
die in dem Verdichter zu Bränden oder
Explosionen führen können.

 Beim Lösen der Schlauchkupplung ist das

Kupplungsstück des Schlauches mit der Hand
festzuhalten, um Verletzungen durch den zurück­schnellenden Schlauch zu vermeiden.

 Bei Arbeiten mit der Ausblaspistole Schutzbrille

tragen. Durch Fremdkörper und weggeblasene
Teile können leicht Verletzungen verursacht wer­den.

 Mit der Ausblaspistole keine Personen anblasen

oder Kleidung am Körper reinigen.

1.2 Sicherheitshinweise beim Farbspritzen

 Keine Lacke oder Lösungsmittel mit einem

Flammpunkt von weniger als 55° C verarbeiten.

 Lacke und Lösungsmittel nicht erwärmen, da

leicht entflammbar.

 Werden gesundheitsschädliche Flüssigkeiten

verarbeitet, sind zum Schutz Filtergeräte
(Gesichtsmasken) erforderlich. Beachten Sie
auch die von den Herstellern solcher Stoffe
gemachten Angaben über Schutzmaßnahmen.

 Die auf den Umverpackungen der verarbeiteten

Materialien aufgebrachten Angaben und
Kennzeichnungen der Gefahrstoffverordnung
sind zu beachten. Gegebenenfalls sind zusätzli­che Schutzmaßnahmen zu treffen, insbesondere
geeignete Kleidung und Masken zu tragen.

 Während des Spritzvorgangs sowie im

Arbeitsraum darf nicht geraucht werden. Auch
Farbdämpfe sind leicht brennbar.

 Feuerstellen, offenes Licht oder funkenschlagen-

de Maschinen dürfen nicht vorhanden sein bzw.
betrieben werden.

 Speisen und Getränke nicht im Arbeitsraum auf-

bewahren oder verzehren. Farbdämpfe sind
schädlich.

 Der Arbeitsraum muss größer als 30 m

3

sein und
es muss ausreichender Luftwechsel beim
Spritzen und Trocknen gewährleistet sein. Nicht
gegen den Wind spritzen. Grundsätzlich beim
Verspritzen von brennbaren bzw. gefährlichen
Spritzgütern die Bestimmungen der örtlichen
Polizeibehörde beachten.

 In Verbindung mit dem PVC-Druckschlauch

keine Medien wie Testbenzin, Butylalkohol und
Methylenchlorid verarbeiten (verminderte
Lebensdauer).

Bewahren Sie die Sicherheitshinweise gut auf.

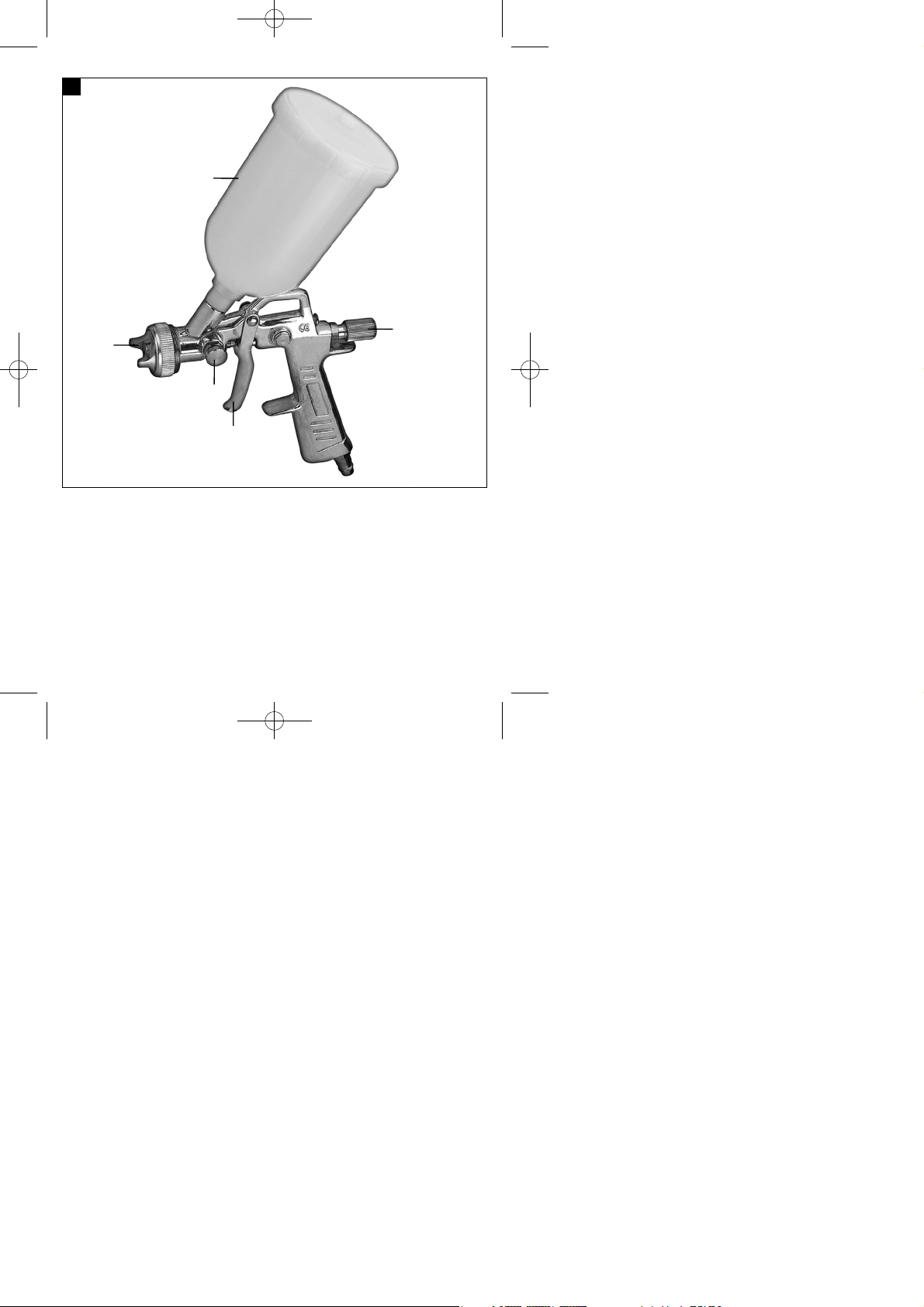

2. Gerätebeschreibung (Bild 1)

1 Behälter
2 drehbare Düse
3 Regler Punkt-/Breitstrahl
4 Mengenregler
5 Abzugshebel

3. Lieferumfang

Nehmen Sie alle Teile aus der Verpackung und über­prüfen Sie diese auf Vollständigkeit.

 Farbspritzpistole mit Fließbecher (Bild 1)
 Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Geeignet zum Versprühen von Farben und Lacken.

Das Gerät darf nur nach seiner Bestimmung verwen­det werden. Jede weitere darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß. Für da­raus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, handwerk-

3

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 3

4

D

lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

5. Technische Daten

Arbeitsdruck in bar 3-4
Behältervolumen in l 0,6
Gewicht in kg 0,5

6. Schnellkupplung

Anschließen:

Schieben Sie den Nippel Ihres Druckluftschlauches
in die Schnellkupplung, Hülse springt automatisch
nach vorn.

Trennen:

Ziehen Sie die Hülse zurück und entfernen Sie den
Schlauch. Achtung! Beim Lösen der Schlauch-

kupplung ist das Kupplungsstück des
Schlauches mit der Hand festzuhalten, um
Verletzungen durch den zurückschnellenden
Schlauch zu vermeiden.

Der Druckluftschlauch ist ebenfalls mit einer
Schnellkupplung ausgestattet, mit der das Zubehör
wie oben beschrieben angeschlossen werden kann.

7. Bedienung

Behälterdeckel abschrauben, mit Lack bzw. Farbe
füllen und wieder verschließen. Druckluftanschluss
vornehmen.

Luftdruck am Druckminderer des Kompressors ein­stellen. Beim Lackieren muss ein Filterdruckminderer
verwendet werden, um die Druckluft von Öl- und
Wasserrückständen zu säubern.

Die drehbare Düse (2) je nach Bewegungsrichtung
beim Lackieren einstellen. Mit dem Regler Punkt­/Breitstrahl (3) und dem Mengenregler (4) kann die
gewünschte Streuung und Auftragsmenge voreinge­stellt werden.

Der stufenlos bedienbare Abzugshebel (5) ermög­licht eine exakte Dosierung des Sprühmaterials. Je
weiter der Abzugshebel (5) gedrückt wird, desto

mehr Lack wird der Druckluft beigemischt. Die maxi­male Lackmenge kann mit dem Mengenregler (4)
begrenzt werden.

Tipp: Vor Arbeitsbeginn sollte ein kurzer Test an
einem Zeitungspapier durchgeführt werden um die
optimale Einstellung zu ermitteln. Das beste
Ergebnis lässt sich erzielen wenn in mehreren
Schichten, abwechselnd horizontal vertikal aufgetra­gen, gearbeitet wird. Für ein gleichmäßiges Arbeits­ergebnis konstanten Abstand zum Werkstück einhal­ten und auch während des Schwenkens auf bzw.
über den Rand des Werkstücks den Abzugshebel
betätigen, damit sichtbare Ansatzstellen vermieden
werden.

8. Reinigung und Wartung

8.1 Reinigung

 Wir empfehlen, dass Sie das Gerät direkt nach

jeder Benutzung reinigen.

 Reinigen Sie das Zubehör nach dem Gebrauch

mit einem geeigneten Mittel (Hinweise auf den
verarbeitenden Substanzen beachten).

8.2 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;

 Typ des Gerätes
 Artikelnummer des Gerätes
 Ident-Nummer des Gerätes
 Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter
www.ISC-GmbH.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus ver­schiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 4

 Attention !

Lors de lʼutilisation dʼappareils, il faut respecter cer­taines mesures de sécurité afin dʼéviter des bles­sures et dommages. Veuillez donc lire attentivement
ce mode dʼemploi/ces consignes de sécurité. Veillez
à le conserver en bon état pour pouvoir accéder aux
informations à tout moment. Si lʼappareil doit être
remis à dʼautres personnes, veillez à leur remettre
aussi ce mode dʼemploi/ces consignes de sécurité.
Nous déclinons toute responsabilité pour les acci­dents et dommages dus au non-respect de ce mode
dʼemploi et des consignes de sécurité.

1. Instructions de sécurité

1.1 Consignes de sécurité relatives au travail
avec de lʼair comprimé et des pistolet à air

 Le compresseur et les conduites atteignent de

hautes températures pendant le fonctionnement.
Vous pouvez vous brûler en les touchant.

 Maintenez les gaz ou fumées aspirés par le

compresseur libres dʼimpuretés; elles pourraient
prendre feu ou exploser dans le compresseur.

 En desserrant le raccord souple, maintenez la

pièce dʼaccouplement du tuyau avec la main
pour empêcher des blessures dûes au rebondis­sement du tuyau.

 Portez des lunettes de sécurité pendant les tra-

vaux de pistolage. Les corps étrangers et les
pièces éjectées peuvent facilement provoquer
des blessures.

 Ne dirigez le pistolet à air ni sur des personnes

ni ne lʼutilisez pour nettoyer les vêtement que
vous portez.

1.2 Consignes de sécurité lors de la peinture au
pistolet

 Nʼutilisez ni laques ni solvants à un point

dʼinflammation inférieur à 55° C.

 Ne chauffez pas la laque et le détergent, étant

donné quʼils sont facilement inflammables.

 Si vous employez des liquides nocifs, il est indis-

pensable de vous protéger par un filtre (masque
de visage). Suivez aussi les informations de pro­tection données par les fabricants de tels matéri­aux.

 Ne fumez en aucun cas pendant les travaux de

pistolage. Les fumées de peinture sont aussi
facilement inflammables.

 Le feu nu est interdit; nʼutilisez pas non plus de

machines produisant des étincelles.

 Ne gardez ni ne mangez dʼaliments ou de bois-

sons dans le local de travail. Les fumées de
peinture sont nocives.

 Respecter les indications sur les emballages des

matériaux traités et les marquages de l'ordon­nance relative aux relative aux substances dan­gereuses.
Le cas échéant, prendre des mesures de protec­tion supplémentaires, porter particulièrement des
vêtements adéquats et masques.

 Le local de travail doit être plus grand que 30 m

3

;
assurez un changement dʼair suffisant pendant
les travaux de pistolage et de séchage. Ne pas
pulvériser contre le vent. Respectez par principe
les règlements de la police locale lors du pistola­ge de produits inflammables ou dangereux.

 Nʼutilisez pas de fluides tels que white-spirit,

alcool butylique et dichlorométhane en contact
avec le tuyau à pression en chlorure de polyviny­le (durée de vie réduite).

2. Description de lʼappareil (figure 1)

1 Réservoir
2 Buse rotative
3 Régulateur jet ponctuel /jet plein
4 Régulateur de quantité
5 Levier de soutirage

3. Volume de livraison

Prenez toutes les pièces de lʼemballage et contrôlez
leur intégralité.

 Pistolet à peinture avec godet intégré (figure 1)
 Mode dʼemploi

4. Utilisation conforme à lʼaffectation

Convient à la pulvérisation de peintures et de vernis.

La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en résul­tant ou les blessures de tout genre, le producteur
décline toute responsabilité et lʼopérateur/lʼexploitant
est responsable.

Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel, indus­triel ou artisanal. Nous déclinons toute responsabi­lité si lʼappareil est utilisé professionnellement, arti­sanalement ou dans des sociétés industrielles, tout

5

F

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 5

comme pour toute activité équivalente.

5. Caractéristiques techniques

Pression de fonctionnement en bars 3-4
Volume du réservoir en l 0,6
Poids en kg 0,5

6. Accouplement rapide

Raccorder :

Poussez l’embout de votre tuyau d’air comprimé dans
l’accouplement rapide, la douille saute automatique­ment vers l’avant.

Séparer :
Tirez la douille en arrière et retirez le tuyau. Attention
! Lorsque vous défaites le raccord, tenez bien la
pièce d’accouplement du tuyau de la main, cela
évitera des blessures en raison du tuyau qui
rebondit.

Le tuyau dʼair comprimé est également doté dʼun
accouplement rapide avec lequel les accessoires
peuvent être raccordés comme indiqué plus haut.

7. Commande

Dévisser le couvercle du réservoir, remplir de vernis
ou de peinture et refermer. Réalisez le raccord dʼair
comprimé.

Régler la pression de lʼair sur le réducteur de pres­sion du compresseur. Pendant le vernissage, il faut
utiliser un réducteur de pression du filtre afin de net­toyer lʼair comprimé de tous restes dʼhuile et dʼeau.

Régler la buse rotative (2) pendant le vernissage en
fonction du sens du mouvement. Il est possible de
régler préalablement la dispersion désirée ainsi que
la quantité de charge avec le régulateur de jet ponc­tuel/jet plein (3) et le régulateur de quantité (4).

Le levier de soutirage (5) à commande continue per­met de doser avec précision le matériau à vaporiser.
Plus le levier de soutirage (5) est enfoncé, plus il y
aura de vernis mélangé à lʼair comprimé. La quantité
de vernis maximale peut être limitée avec le régula­teur de quantité (4).

Astuce : avant de commencer à travailler, effectuez

un bref essai sur du papier journal pour vous per­mettre de trouver le réglage optimal. On obtient le
meilleur résultat en appliquant le produit en alternant
horizontalement et verticalement, en plusieurs
couches. Pour un résultat dʼusinage régulier, gardez
un écart constant avec la pièce à usiner et actionnez
le levier de soutirage également pendant le pivote­ment sur ou au-dessus du bord de la pièce afin
dʼéviter des points de pose visibles.

8. Nettoyage et entretien

8.1 Nettoyage

 Nous recommandons de nettoyer lʼappareil

directement après chaque utilisation.

 Nettoyez les accessoires après utilisation.

Utilisez un produit adéquat (respectez les indica­tions sur les substances à traiter).

8.2 Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuil­lez indiquer les références suivantes:

 Type de lʼappareil
 No. dʼarticle de lʼappareil
 No. dʼidentification de lʼappareil
 No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info

9. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet embal­lage est une matière première et peut donc être réu­tilisé ultérieurement ou être réintroduit dans le circuit
des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières plasti­ques. Eliminez les composants défectueux dans les
systèmes dʼélimination des déchets spéciaux.
Renseignez-vous dans un commerce spécialisé ou
auprès de lʼadministration de votre commune !

6

F

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 6

I Attenzione!

Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date lʼappa­recchio ad altre persone consegnate loro queste
istruzioni per lʼuso insieme allʼapparecchio.

Non ci assumiamo alcuna responsabilità per inciden­ti o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.

1. Indicazioni per la sicurezza

1.1 Avvertenze di sicurezza per lavori da
eseguire con aria compressa e pistole di
soffiaggio

 Organo compressore e condutture raggiungono

alte temperature durante il funzionamento.
Toccandoli ci si potrebbe scottare.

 I gas o i vapori assorbiti dallʼorgano compressore

devono essere senza sostanze aggiuntive, le
quali potrebbero causare incendi ed esplosioni
nellʼorgano compressore.

 Staccando lʼorgano di raccordo del tubo, lo si

dovrà tenere fermo con la mano, per cosi evitare
ferite causate dal tubo rapidamente retroceden­te.

 Lavorando con la pistola soffiaaria compressa,

portare gli occhiali protettivi. I corpi estranei e le
particele soffiate via possono facilmente causare
delle ferite.

 Non puntare la pistola soffiaaria compressa con-

tro persone o indumenti portati sul corpo.

1.2 Avvertenze di sicurezza per quando si
spruzza colore

 Non lavorate con vernici o solventi con punto

dʼinfiam-mabilità inferiore ai 55° C.

 Non riscaldate vernici o solventi perché sono

facilmente infiammabili.

 Lavorando liquidi nocivi alla salute, si dovrà uti-

lizzare dispositivi filtranti protettivi (maschere per
il viso). Osservate anche le dichiarazioni fatte dal
produttore di queste sostanze riguardanti le
misure di sicurezza.

 Durante il procedimento di spruzzatura, nonché

sul luogo di lavoro, non si deve fumare.
Anche i vapori emessi dai colori sono facilmente
infiammabili.

 Focolari, luce aperta o macchine produttrici di

scintille non devono trovarsi oppure operare sul

luogo.

 Non custodire o consumare nella stanza da lavo-

ro cibi o bevande. I vapori emessi dai
colori sono nocivi.

 Si devono osservare le indicazioni ed i codici

dell'Ordinamento sulle sostanze pericolose appli­cati sulle confezioni dei materiali lavorati.
Eventualmente si devono prendere ulteriori misu­re di protezione, in particolare l'uso di indumenti
e maschere adatti.

 Il volume della stanza da lavoro deve superare i

30 m

3

, e si deve far si che lo cambio dellʼaria sia
garantito durante la spruzzatura o lʼasciugamen­to. Non spruzzare contro vento. Spruzzando
delle sostanze infiammabili oppure pericolose,
osservare le disposizioni prefissate dalle autorità
di polizia locale.

 Utilizzandolo col tubo a pressione in PVC non

operare con benzina di prova, alcole
butilico e cloruro metilico (riduzione della longe­vità).

Conservate bene le Avvertenze sulla sicurezza.

2. Descrizione dellʼapparecchio (Fig. 1)

1 Contenitore
2 Ugello ruotabile
3 Regolatore getto centrato / a ventaglio
4 Regolatore della quantità
5 Leva

3. Elementi forniti

Togliete tutti i componenti dalla confezione e control­late che ci siano tutti.

 Aerografo con serbatoio superiore (Fig. 1)
 Istruzioni per lʼuso

4. Utilizzo proprio

Adatto a spruzzare pitture e vernici.

Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.

7

I

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 7

Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese com­merciali, artigianali o industriali, o in attività equiva­lenti.

5. Caratteristiche tecniche

Pressione di esercizio in bar 3-4
Capienza del recipiente in l 0,6
Peso in kg 0,5

6. Attacco rapido

Collegamento

Inserite il nipplo del vostro tubo dellʼaria compressa
nellʼattacco rapido. La bussola scatta automatica­mente in avanti.

Separazione

Tirate indietro la bussola e togliete anche il tubo.

Attenzione! Nellʼallentare lʼattacco del tubo si
deve tenere fermo con la mano il componente di
attacco per evitare il verificarsi di lesioni dovute
a movimenti bruschi del tubo.

Anche il tubo pneumatico flessibile è dotato di un
attacco rapido con cui si possono collegare gli
accessori nel modo descritto sopra.

7. Uso

Svitate il coperchio del recipiente, riempitelo con ver­nice o pittura e riavvitatelo. Collegate lʼaria compres­sa.

Regolate lʼaria compressa al riduttore di pressione
del compressore. Nel verniciare deve essere utilizza­to un riduttore di pressione con filtro per pulire lʼaria
compressa da residui di olio e acqua.

Impostate lʼugello ruotabile (2) in base alla direzione
di movimento alla verniciatura. Con il regolatore
getto centrato / a ventaglio (3) e il regolatore della
quantità (4) la diffusione e la quantità applicata desi­derata possono essere preimpostate.

La leva regolabile in continuo (5) consente un
dosaggio esatto del materiale da nebulizzare.
Aumentando la pressione sulla leva (5) aumenta la

quantità di vernice mescolata allʼaria compressa. La
quantità massima di vernice può essere limitata con
il regolatore della quantità (4).

Consiglio: prima di iniziare con il lavoro dovrebbe
essere eseguita una prova su di un foglio di giornale
per determinare lʼimpostazione ottimale. Il migliore
risultato viene raggiunto lavorando in parecchi strati,
alternativamente orizzontale e verticale. Per un risul­tato di lavoro uniforme mantenete una distanza
costante dal pezzo da lavorare e azionate la leva
anche nellʼesecuzione delle zone marginali o oltre il
bordo per evitare di vedere i punti di ripresa.

8. Pulizia e manutenzione

8.1 Pulizia

 Consigliamo di pulire lʼapparecchio subito dopo

averlo usato.

 Dopo lʼuso pulite gli accessori con un detergente

appropriato (osservate le avvertenze sulle
sostanze lavorate).

8.2 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dov­rebbe dichiarare quanto segue:

 modello dellʼapparecchio
 numero dellʼarticolo dellʼapparecchio
 numero dʼident. dellʼapparecchio
 numero del pezzo di ricambio del ricambio

necessitato.

Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

9. Smaltimento e riciclaggio

Lʼapparecchio si trova in una confezione per evitare i
danni dovuti al trasporto. Questo imballaggio rappre­senta una materia prima e può perciò essere utiliz­zato di nuovo o riciclato.
Lʼapparecchio e i suoi accessori sono fatti di materia­li diversi, per es. metallo e plastica. Consegnate i
pezzi difettosi allo smaltimento di rifiuti speciali. Per
informazioni rivolgetevi ad un negozio specializzato
o allʼamministrazione comunale!

8

I

Farbspritzpistole mit Fliesbecher_SPK2:_ 06.02.2009 11:00 Uhr Seite 8
