Einhell HGG 110 NIRO, HGG 171 NIRO User guide

HGG 110 NIRO
HGG 171 NIRO



Bedienungsanleitung
Heissluftgenerator



Operating Manual
Hot-air generator



Instructions de service
Générateur d’air chaud



Gebruiksaanwijzing
Heteluchtgenerator



Istruzioni d’uso
Generatore d’aria calda

➐

Art.-Nr.: 23.301.30 I. Nr.: 01014

Art.-Nr.: 23.304.35 I. Nr.: 01024

0085

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 1

®

2

 Bedienungsanleitung in Deutsch Seite 4 - 7

 Operating instructions – in English Page 8 - 11

 Mode d’emploi – en France Page 12 - 15

 Gebruiksaanwijzing in het Nederlands Pagina 16 - 19

 Istruzioni d’uso – in Italiano Pagina 20 - 23

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 2

3









21



 Übersicht:

1 Motorgitter
7 Mantel komplett
8 Sockel
18 Gasventilknopf
19 Griff
20 Piezozündknopf
21 EIN/AUS-Schalter

 Layout

1 motor grille
7 housing, complete
8 base
18 Gas valve button
19 handle
20 piezo ignition button
21 ON/OFF switch

 Aperçu

1 Grille du moteur
7 Manteau complet
8 Socle
18 Bouton de la valve de gaz
19 Poignée
20 Bouton d’allumage

piézoélectrique

21 Interrupteur MARCHE/ARRET

 Overzicht

1 Motorrooster
7 Mantel compleet
8 Voetstuk
18 Gasventielknop
19 Handgreep
20 Piëzo-aansteekknop
21 AAN/UIT-schakelaar

 Schema generale

1 griglia del motore
7 rivestimento esterno completo
8 base
18 pulsante della valvola del gas
19 impugnatura
20 bottone di accensione

piezoelettrica

21 interruttore ON/OFF



Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 3

4

Sicherheitsmaßnahmen

 Vor Inbetriebnahme lesen Sie

bitte die Anleitung genau
durch.

 Schaltet der Temperatur-

begrenzer während des
Betriebes ab, so ist vor
Wiederinbetriebnahme die
Ursache der Überhitzung zu
beseitigen! Luftansaugung
oder Ausblasung behindert?
Lüfter blockiert?

 Das Gerät nur in gut belüfteten

Räumen verwenden und für
ausreichende Frischluftzufuhr
sorgen. Nicht in

geschlossenen Räumen
verwenden!

 Der ständige Aufenthalt von

Personen im Aufstellungsraum
ist verboten.

 Nur den mitgelieferten

Druckregler benutzen (DIN

4811, Teil 1, Ausgabe 10/78)

 Den Heizer nicht ohne

Abdeckhaube laufen lassen.

 In dem Raum, wo der Heizer

läuft, muß eine gute Lüftung
gewährleistet sein. Man
benötigt eine Öffnung nach
außen von 6,5 cm2pro
250 kcal/h. (entspricht 273 cm

2

bei max. Leistung).

 Der Heizer darf nicht in der

Nähe von feuergefährlichen
Materialien aufgestellt werden
und keine Gegenstände, auch
wenn diese nicht brennbar sein
sollten, im Abstand von
weniger als einem Meter vom
Heizer lagern.

 Der Durchmesser des

Ausblaskegels darf auf keinen
Fall verringert werden.

 Im Falle einer schlechten

Arbeitsweise des Heizers
setzen Sie sich bitte mit
unserer Kundendienst­Abteilung in Verbindung.

 Vor jeder Wartungs- und

Instandsetzungsarbeit immer
erst den Netzstecker aus der
Netzsteckdose ziehen.

 Gasflasche während des

Betriebs nie vor das
Heißluftgebläse stellen, immer
seitlich dahinter.

 Achtung! Gerät während des

Betriebs nicht auf leicht
brennbaren Untergrund stellen
(am besten auf eine
Blechplatte) -Brandgefahr-

 Achten Sie darauf, daß das

Luftansauggitter und das
Ausblasgitter des Heißluft­gebläses immer frei ist und
nicht verdeckt wird.

 Beim Abschalten des Gerätes

immer erst den Hauptschalter
auf „AUS” setzen, nie zuerst
Netzstecker von der Netz­steckdose ziehen.

 Im Falle einer undichten Stelle

(Gasleck), sofort das
Flaschenventil schließen.
Gerät abstellen, evtl. defekte
Teile gegen neue Teile
austauschen.

 Gasbetriebene Geräte dürfen

nicht in Untergeschossen oder
unter Erdgleiche betrieben
werden.

 Ein Gasflaschenwechsel darf

nur durchgeführt werden, wenn
keine Zündquellen in der
Umgebung des Gerätes
vorhanden sind.

 Das Gerät ist nicht für den

Hausgebrauch bestimmt.

 Achtung! Ohne

Schlauchbruchsicherung nur
für private Nutzung. Für
gewerbliche Nutzung nur mit
Schlauchbruchsicherung
nach DIN 30693, Art.-Nr.

33.912.30 zu verwenden!

D

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 4

5

D

Inbetriebnahme

Bitte beachten Sie bei der
Inbetriebnahme des Heizers die
technischen Regeln von
Flüssiggas TRF 1988, sowie die
Berufsgenossenschaftlichen
Richtlinien zur Verwendung
von Flüssiggas ZH 1/455.

Beachten Sie auch den nach­stehenden Text und gehen Sie
der Reihe nach vor.

1. Netzstecker in die Netzsteck­dose stecken (230 V ~ 50 Hz).

2. Gasschlauch mit Druck­minderer und integrierter
Schlauchbruchsicherung
an das Gasventil anschrauben
(auf Dichtheit der
Verschraubungen achten!).
Gasflaschenventil aufdrehen.

2.1 Druckknopf der Schlauch-

bruchsicherung betätigen.

3. EIN-AUS-Schalter betätigen.
Von der Ansaugseite durch
Augenschein prüfen, ob der
Lüftermotor dreht.

4. Nur wenn der Lüfter dreht,
Gasventilknopf drücken und
gleichzeitig Zündtaste wieder­holt drücken bis der Brenner
gezündet hat. Nach dem
Zünden den Gasventil­knopf noch ca. 10 Sek
gedrückt halten.

5. Zum Abstellen der Heizung
immer erst das Gasflaschen­ventil zudrehen, erst danach
Lüftermotor abstellen.

Brennstoff

Brennstoff:

Handelsübliches Propan
(DIN 51622)
Handelsübliches Butan
(DIN 51622)
Druckminderer 300 mbar

Sie können das Gerät mit jeder 5
kg oder 11 kg Gasflasche oder
größere Gebinde betreiben.
Zum Anschluß des Gerätes an
eine Gasflasche nur
Druckminderer mit Ausgangs­druck von 300 mbar nach DIN
4811 Teil 1 sowie Flüssiggas­schlauchleitung nach DK 6 nach
DIN 4815 Teil 2 verwenden.

Druckminderer

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 5

6

Lüftung

Achtung:
Das Gerät nur in gut belüfteten
Räumen betreiben (Gerät ist

nicht für geschlossene Räume
vorgesehen) Der ständige
Aufenthalt von Personen in
diesen Räumen ist verboten.

Wenn mehr als ein Heizgerät in
einem Raum in Betrieb
genommen wird, muß für
entsprechend mehr Frischluft-

zufuhr gesorgt sein.

Instandhaltung

 Vor jeder Wartungs- und

Instandhaltungsarbeit immer
erst den Netzstecker aus der
Netzsteckdose ziehen.

 Gasschlauch von der Gas-

flasche trennen.

 Überprüfen Sie regelmäßig

den Gasschlauch mit seinen
Verschraubungen auf dessen
Dichtheit. Bei Wechsel dürfen

Sie nur Original-Ersatzteile
oder Schläuche verwenden.
Schläuche nur nach DIN 4815
Teil 2.

 Die Stellung der Zündelektrode

kontrollieren Sie nach
nachfolgender Zeichnung.

D

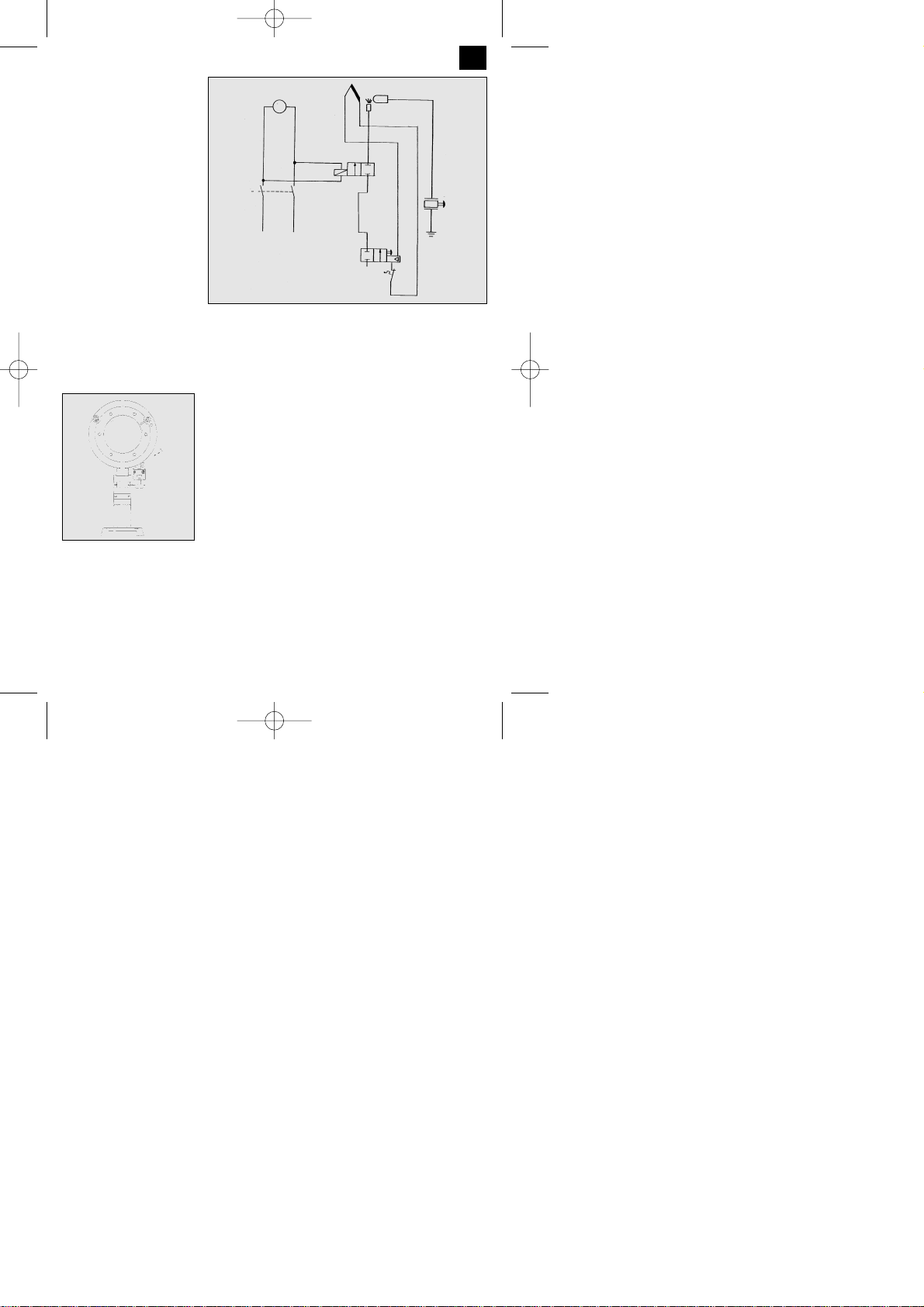

Q1 Ein-Aus-Schalter
F1 Sicherungstermostat
M1 Lüftermotor
Y1 Thermoelek. Zündsicherung

(Gasventil)
Y2 Sicherheitsmagnetventil
B1 Thermoelement
B2 Piezozündung
B3 Zündelektrode
B4 Brenner

M

M 1

B 1

B 4

B 3

B 2

Y 2

Y 1

F 1

L 1

N1

Q 1

E

v

/W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 6

7

D

Fehlersuche

Fehler Gründe Beseitigung

Motor läuft nicht an Kein Strom – Netzstecker überprüfen

– Netzanschluß überprüfen

Piezo zündet nicht Elektrode in falscher Stellung Elektrode prüfen und genau

ausrichten nach Zeichnung

Kein Gas am Brenner – Gashahn ist geschlossen – Hahn öffnen

– Gasflasche leer – Neue Gasflasche
– Gasschlauch oder – Undichte Stelle mit Seifen-

– Anschlüsse undicht – schaum ausfindig machen

– und beheben

Der Brenner springt an, – Das Thermoelement war – Zündvorgang wiederholen,
Flamme erlischt, sobald – nicht warm genug – indem der Gasventilknopf
man das Gasventil losläßt – gedrückt wird.

– Das Sicherheitsthermostat – Gerät ein paar Minuten

– schaltet ab – abkühlen lassen und neu

– zünden.

Brenner fällt während des – Zu hoher Gasaustritt – Druckregler überprüfen
Betriebes aus – lassen und gegebenfalls

– auswechseln.

– Zu wenig Luftzufuhr – Ansauggitter überprüfen

– und reinigen

– Lüfter überprüfen.

Achtung!
Reparaturen dürfen nur von Fachwerkstätten oder von der ISC-GmbH durchgeführt werden!

Technische Daten

HGG 110 NIRO HGG 171 NIRO

Nennwärmebelastung Qu: max. (Hi) 11,2 kW max. (Hi) 17 kW
Luftdurchsatz: 500 m3/h 500 m3/h
Anschlußwert: G 30: 815 g/h G 30: 1430 g/h
Gasart: handelsübliches Propan handelsübliches Propan

(DIN 51622) (DIN 51622)
handelsübliches Butan handelsübliches Butan

(DIN 51622) (DIN 51622)
Betriebsdruck P: 300 m bar 300 m bar
Netzanschluß: 230 V ~ 50 Hz 38 W 230 V ~ 50 Hz 38 W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 7

8

Safety precautions

 Please read the instructions

carefully before operating.

 Only use the hot-air generator

in well ventilated areas and
provide an adequate flow of
fresh air. Do not use in

enclosed spaces.

 If the temperature limiter

switches off during operation,
the cause of overheating must
be eliminated before using
again. Air inflow or outflow
restricted? Ventilator blocked?

 The continuous presence of

persons in the room in which
the heater is operating is not
permitted.

 Only use the pressure

regulator which is delivered
with your unit (DIN 4811,
Section 1).

 Do not use the heater without

the covering cap.

 The room in which the heater

is used must be well ventilated.
An opening to the outdoors of

6.5 cm2is required per
250 kcal/h.

 The heater must not be placed

near any flammable materials,
and no materials (even non­flammable items) should be
stored within one meter of the
heater. (corresponds to
273 cm

2

at max. power)

 The diameter of the exhaust

cone must never be reduced.

 If the heater performs poorly,

please contact our customer
service division.

 Always unplug the heater

before any maintenance or
repairs.

 Never place the gas cylinder in

front of the hot-air blower;
always place it to the side and
rear of the blower.

 Caution! Do not place the

heater on easily flammable
surfaces while in operation. (A
sheet metal plate is ideal) - fire

hazard -

 Make sure that the air inlet

grille and outlet grille of the fan
heater are always
unobstructed and never
covered.

 When you want to switch off

the appliance, it is imperative
to turn the power switch to
„OFF“ first. Never remove the
plug from the socket-outlet
before switching off.

 If you discover a gas leak,

close the valve on the gas
bottle immediately. Turn off the
appliance and replace any
defective parts with new parts.

 It is prohibited to use gas-

powered appliances in
basements or below ground
level.

 Change the gas bottle only if

there are no sources of ignition
near the appliance.

 The appliance is not designed

for home use.

 N.B.: hose pipe

breakage cut-out it may be
used for private purposes
only. Commercial use is only
permitted when a hose pipe
breakage cut-out compliant
with DIN 30693, Art. No.

33.912.30 is fitted!

GB

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 8

9

Starting Operation

Please observe all regulations
and guidelines governing the
safe use of liquid gas in your
area (in Germany, the technical
rules for liquid gas TRF 1988 as
well as the professional
association guidelines for the
use of liquid gas ZH 1/455)
when using the heater.

Follow the instructions listed
below in the order they are
presented.

1. Plug in the mains cable

(230 V ~ 50 Hz)

2. Screw-fasten flexible gas tube

with pressure reducer and
integrated tube rupture
protective device to the gas
valve (the tightness of the
screw couplings must be
ensured). Open the gas
cylinder valve.

2.1 Actuate the push button of

tube rupture protective device.

3. Press the ON-OFF switch.

Check by eye (from the air
inflow side) if the ventilator
motor is rotating.

4. Press the gas valve button and

simultaneously press the
ignition button repeatedly until
the burner ignites (only if the
ventilator is rotating).

5. To switch off the heater,

always first close the gas
cylinder valve and only then
turn off the ventilator motor.

Fuel

Commercially available propane
(DIN 51622)
Commercially available butane
(DIN 51622)
Pressure reducer 300 mbar
The appliance can be operated in
conjunction with any 5 kg or 11 kg
gas cylinder or an even bigger
container. Be sure to use only the
following equipment when
connecting the unit to a gas
cylinder: For model HGG 110
Niro/HGG 171 NIRO a pressure
reducer with an output pressure
of 300 mbar with DIN 4811 Part 1,
together with a liquefied gas pipe
in compliance with DK 6
according to DIN 4815 Part 2.

GB

pressure reducer

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 9

10

Ventilation

Caution:

The heater must only be used in
well ventilated areas (heater is
not intended for use in enclosed
spaces). The continuous
presence of persons in these
rooms is forbidden. If more than
one heater is used in one room,
be sure to provide for
correspondingly more fresh air
circulation.

Maintenance

 Always first unplug the heater

before any maintenance or
repairs.

 Disconnect the gas hose from

the gas cylinder.

 Regularly check that the gas

hose and its screw
connections are sealed. Only
original replacement parts and
hoses must be used. Hoses
must meet the specifications in
DIN 4815 Section 2.

 Adjustment of the ignition

electrode should be checked
as shown in the adjacent
diagram.

Q1 On/Off switch
F1 Safety thermostat
M1 Fan motor
Y1 Thermoelectric ignition fuse
Y2 Safety solenoid valve
B1 Thermoelement
B2 Piezo ignition
B3 Ignition electrode
B4 Burner

GB

M

M 1

B 1

B 4

B 3

B 2

Y 2

Y 1

F 1

L 1

N1

Q 1

E

v

/W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 10

11

GB

Trouble Shooting

Problem Cause Remedy

Motor doesn’t start No electricity - Check electrical outlet

- Check mains cable

Piezo doesn’t ignite Electrode incorrectly adjusted Check electrode and precisely

set according to diagram

No gas at burner - Gas valve is closed - Open valve

- Gas cylinder is empty - New gas cylinder

- Gas hose or connection leaks - Locate point of leak with soap

- foam and repair

Burner ignites, flame is - The thermoelement was not - Repeat ignition procedure
extinguished as soon as the gas - warm enough - while pressing in the gas
valve is released - The safety thermostat - valve knob

--switches off - Allow the heater to cool for a

- few minutes and reignite

Burner goes out while in use - Gas flow too high - Have the pressure regulator

- Air input too low - inspected and replace if

- necessary

- Check the suction grid and

- clean

- Inspect ventilator

Important!

Have repairs carried out only by specialist workshops or ISC.

Technical Data

HGG 110 NIRO HGG 171 NIRO

Nominal heat load Qu: Max. (Hi) 11,2 kW Max. (Hi) 17 kW
Air throughput: 500 m3/h 500 m3/h
Connection: G 30: 815 g/h P/B G 30: 1430 g/h P/B
Type of gas: commercially available commercially available

propane (DIN 51622) propane (DIN 51622)

Commercially available Commercially available

butane (DIN 51622) butane (DIN 51622)
Operating pressure P: 300 m bar 300 m bar
Mains power supply: 230 V ~ 50 Hz 38 W 230 V ~ 50 Hz 38 W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 11

12

Mesures de sécurité

 Lire attentivement ces

instructions avant la mise en
service.

 En cas de déclenchement du

coupe-circuit thermique
pendant le fonctionnement,
éliminer la cause de
l’échauffement avant la remise
en service.

Aspiration d’air ou soufflerie
obstruées ? Ventilateur
bloqué?

 Utiliser exclusivement cet

appareil dans des pièces bien
aérées, bénéficiant d’une
arrivée d’air frais suffisante. Ne
pas l’utiliser dans des pièces
fermées!

 La présence permanente de

personnes dans la pièce où
l’appareil a été installé est
interdite.

 N’utiliser que le régulateur

manométrique de pression

(DIN 4811, 1ère partie,
édition 10/78) compris dans la

livraison.

 L’appareil de chauffage ne doit

pas fonctionner sans capot.

 Assurer une bonne ventilation

de la pièce dans laquelle
fonctionne l’appareil de
chauffage. Une ouverture vers
l’extérieur de 6,5 cm2par
250 kcal/h est nécessaire.
(correspond à 273 m2à la
puissance maximale)

 Eviter d’installer l’appareil de

chauffage à proximité de
matériaux inflammables et
ne stocker aucun objet, même
non-inflammable dans un
rayon de 1 mètre.

 Ne réduire en aucun cas le

diamètre du cône soufflant.

 En cas de dysfonctionnement

de l’appareil de chauffage,
prière de contacter notre
service après-vente.

 Retirer inconditionnellement

la prise du secteur avant tous
travaux de maintenance ou de
remise en état.

 Ne jamais déposer la bouteille

de gaz devant la soufflerie d’air
chaud lors du fonctionnement,
la placer latéralement derrière
l’appareil.

 Attention! Ne pas déposer

l’appareil en fonctionnement
sur un support inflammable
(mais de préférence sur une
plaque en tôle) - risque

d’incendie -

 Veiller à ce que la grille

d’aspiration d’air et la grille
d’échappement de la
soufflante à air chaud soient
toujours dégagées et pas
obstruées.

 Pour mettre l’appareil hors

circuit, mettre d’abord
l’interrupteur principal sur
„ARRET“, avant de retirer la
fiche de secteur de la prise de
courant - jamais inversement!

 Dans le cas où un endroit ne

serait pas étanche (fuite de
gaz), fermez immédiatement la
soupape de la bouteille.
Déposez l’appareil et
remplacez les pièces
éventuellement défectueuses
par de nouvelles pièces.

 Les appareils à gaz ne doivent

pas être utilisés dans les sous­sols ou sous le niveau de la
terre.

 L’échange de la bouteille de

gaz doit exclusivement se faire
lorsque aucune source
d’allumage ne se trouve dans
l’environnement de l’appareil.

 L’appareil ne convient pas à

l’emploi à l’intérieur.

 Attention! Goupille de

cisaillement pour tuyau,
uniquement pour usage
privé. En usage
professionnel, à utiliser
exclusivement avec goupille
de cisaillement pour tuyau
conformément à DIN 30693,
n° art. 33.912.30!

F

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 12

13

Mise en service

Lors de la mise en service de
l’appareil de chauffage,
observer les réglementations
techniques relatives au gaz
liquide TRF 1988, ainsi que les
directives des associations de
prévention des accidents du
travail relatives à l’utilisation de
gaz liquide, ZH 1/455.

Tenir compte du texte suivant
et procéder par ordre.

1. Raccorder la fiche à la prise

secteur (230 V ~ 50 Hz)

2. Visser le flexible à gaz avec le

réducteur de pression et le
dispositif de protection contre
la rupture de flexible intégré à
la soupape à gaz (vérifier
l’étanchéité des unions
vissées). Ouvrir la soupape de
la bouteille de gaz.

2.1 Actionner le bouton-poussoir

du dispositif de protection
contre la rupture de flexible.

3. Actionner le commutateur

marche/arrêt. Vérifier par le
côté aspiration que le moteur
du ventilateur tourne.

4. Uniquement si le ventilateur

tourne, appuyer sur le bouton
de la valve de gaz et actionner
simultanément, à plusieurs
reprises, l’allumeur jusqu’à ce
que le brûleur se soit allumé.
Après allumage, maintenir le
bouton de la valve de gaz
pendant 10 secondes.

5. Pour arrêter l’appareil de

chauffage, fermer tout d’abord
le robinet de la bouteille de
gaz, puis arrêter le moteur du
ventilateur.

Combustible

Propane en usage dans le
commerce
(DIN 51622)
Butane en usage dans le
commerce
(DIN 51622)
Réducteur de pression 300 mbar

L’appareil peut être alimenté en
gaz à partir de toute bouteille de
gaz de 5 kg ou de 11 kg, ou d’un
réservoir plus grand.
Pour raccorder l’appareil à une
bouteille de gaz, utilisez
exclusivement un réducteur de
pression ayant une pression de
sortie de 300 mbar à DIN 4811,
partie 1; utilisez aussi une
conduite de gaz liquide par
tuyaux selon DK 6 conforme à
DIN 4815, partie 2.

F

Régulateur de pression

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 13

14

F

Le dèpistage des défauts

Défauts Causes Elimination

Le moteur ne démarre pas Pas de courant - Vérifier la prise secteur

- Vérifier l’alimentation

- secteur

Le piézo ne s’allume pas Mauvaise position de l’électrode Vérifier et ajuster l’électrode

selon croquis

Pas de gaz au niveau du brûleur -Robinet de gaz fermé - Ouvrir le robinet

-Bouteille de gaz vide - Remplacer la bouteille de
gaz

-Tuyau de gaz ou raccords - Rechercher la fuite avec

non étanches –de la mousse de

–savon et l’éliminer

Le brûleur s’enclenche, mais la -Thermocouple pas assez chaud - Renouveler le procédé
flamme s’éteint dès que la valve ––d’allumage, en appuyant sur
de gaz est lâchée –le bouton de la valve de gaz

-Thermostat de sécurité - Laisser refroidir l’appareil

–se déclenche –durant quelques

–minutes puis rallumer

Le brûleur tombe en panne -Débit de gaz trop élevé - Vérifier le régulateur
lors du fonctionnement –manométrique de

–pression, le cas échéant,

le remplacer

-Alimentation en air trop faible - Vérifier la grille d’aspiration
et la nettoyer

- Vérifier le ventilateur

Attention!

Seuls les ateliers spécialisés ou ISC GmbH sont autorisés d’effectuer des réparations.

Caractéristiques techniques

HGG 110 NIRO HGG 171 NIRO

Charge thermique Qu: max. (Hi) 11,2 kW max. (Hi) 17 kW
Aération: 500 m3/h 500 m3/h
Puissiance connectée: G 30: 815 g/h G 30: 1430 g/h
Type de gaz: Propane en usage dans Propane en usage dans

dans le commerce dans le commerce
(DIN 51622) (DIN 51622)

Butane en usage dans le Butane en usage dans le

commerce(DIN 51622) commerce(DIN 51622)
Pression de service P: 300 m bar 300 m bar
Raccordement secteur: 230 V ~ 50 Hz 38 W 230 V ~ 50 Hz 38 W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 14

15

Ventilation

Attention :

N’utiliser l’appareil que dans des
pièces bien aérées (l’appareil
n’est pas prévu pour des pièces
fermées). La présence
permanente de personnes dans
ces pièces est interdite. Si
plusieurs appareils de chauffage
fonctionnent dans une même
pièce, l’arrivée d’air frais doit être
augmentée en conséquence.

Maintenance

 Retirer la fiche du secteur

avant tous travaux d’entretien
ou de maintenance.

 Retirer le tuyau de gaz de la

bouteille.

 Procéder régulièrement à un

contrôle d’étanchéité du tuyau
de gaz et des raccords. En cas
de remplacement, n’utiliser que
des pièces ou des tuyaux
originaux. Les tuyaux doivent
toujours être conforme à la DIN
4815, 2ème partie.

 Contrôler la position de

l’électrode d’allumage selon le
croquis ci-contre.

F

Q1 Interrupteur MARCHE/ARRET
F1 Thermostat de sécurité
M1 Moteur de soufflante
Y1 Dispositif de sécurité d’allumage thermoélectrique

(soupape à gaz)
Y2 Electrovanne de sécurité
B1 Thermocouple
B2 Allumage piézoélectrique
B3 Igniteur
B4 Bec de gaz

M

M 1

B 1

B 4

B 3

B 2

Y 2

Y 1

F 1

L 1

N1

Q 1

E

v

/W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 15

16

Veiligheidsmaatregelen

 Lees voor het in gebruik

nemen de gebruiksaanwijzing
a.u.b. goed door.

 Als de temperatuurbegrenzer

tijdens het gebruik uitschakelt,
dan moet vóór het weer in
gebruik nemen de oorzaak van
de oververhitting verhelpen!

Luchtaanzuiging of -uitblazing
belemmerd? Ventilator
geblokkeerd?

 Het apparaat alleen in goed

geventileerde ruimten
gebruiken en voor voldoende
toevoer van ventilatielucht
zorgen. Niet in gesloten

ruimten gebruiken!

 Het voortdurend aanwezig zijn

van personen in de ruimte
waarin het apparaat opgesteld
staat, is verboden.

 Alleen de bijgevoegde

drukregelaar gebruiken (DIN
4811, deel 1) uitgave 10/78

 De verwarming niet zonder

afdekkap laten lopen.

 In de ruimte, waar de

verwarming loopt, moet voor
een goede ventilatie gezorgd
zijn. Men heeft een opening
naar buiten van 6,5 cm

2

per
250 kcal/h nodig. (komt
overeen met 273 cm

2

bij

maximaal vermogen)

 Het verwarmingsapparaat mag

niet in de buurt van brandge
vaarlijke materialen opgesteld
worden en er mogen geen
voorwerpen, ook als deze niet
brandbaar zijn, op een afstand
van minder dan een meter van
het verwarmingsapparaat
opslagen worden.

 De doorsnede van de

uitblaasconus mag in geen
enkel geval verminderd

worden.

 Als het verwarmingsapparaat

slecht werkt, neem dan a.u.b.

contact op met onze
klantenservice-afdeling.

 Vóór alle onderhouds- en

reparatiewerkzaamheden
altijd eerst de stekker uit het
stopcontact trekken.

 Gasfles tijdens het gebruik

nooit vóór de blaaskachel
zetten, altijd schuin erachter.

 Attentie! Apparaat tijdens het

gebruik niet op brandbare
ondergrond zetten, (het best
op een staalplaat)

- brandgevaar -.

 Let er op dat het

luchtaanzuigrooster en het
uitblaasrooster van de
heteluchtblazer altijd vrij is en
niet overgedekt wordt.

 Bij het uitschakelen van het

toestel altijd eerst de
hoofdschakelaar op

AUS (UIT) plaatsen. Trek nooit
eerst de stekker uit de
wandcontactdoos.

 Als er zich een lekkage

voordoet (gas ontsnapt),
onmiddellijk de klep van de fles
dichtdraaien. Het toestel
afzetten en eventueel defecte
onderdelen vervangen door
nieuwe onderdelen.

 Op gas draaiende toestellen

mogen niet in
kelderverdiepingen of onder de
begane grond in werking
worden gesteld.

 Een gasfles mag enkel worden

verwisseld als er geen
ontstekingsbronnen in de buurt
van het toestel voorhanden
zijn.

 Het toestel is niet bedoel voor

huiselijk gebruik.

 Opgelet! De HGG 110

Niro/HGG 171 NIRO mag
alleen voor privégebruik
zonder
slangbreukbeveiliging
worden gebruikt; voor
commercieel gebruik alleen
met slangbreukbeveiliging
volgens DIN 30693, art.-nr.

33.912.30!

NL

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 16

17

Ingebruikneming

Neem a.u.b. bij de
ingebruikneming van het
verwarmingsapparaat de
technische regels van vloeibaar
gas (in Duitsland TRF 1988) en
de desbetreffende richtlijnen
voor het gebruik van vloeibaar
gas (in Duitsland ZH 1/455) in
acht.

Neem ook de onderstaande
tekst in acht en ga in die
volgorde te werk.

1. Stekker in het stopcontact
steken (230 V ~ 50 Hz).

2. De gasslang met drukver­minderingsklep en geïnte­greerde slangbreukbeveiliging
aan de gasklep schroeven
(zich van de dichtheid van de
schroefkoppelingen verge­wissen!). De gasflesklep
opendraaien.

2.1

De drukknoop van de
slangbreukbeveiliging
indrukken.

3. IN-UIT-schakelaar indrukken.
Van de aanzuigkant nakijken
of de ventilatormotor draait.

4. Alleen als de ventilator draait,
gasventielknop indrukken en
gelijktijdig ontstekingstoets
meermaals indrukken tot de
brander ontstoken is. Na het
ontsteken de gasventielknop
nog ca. 10 sec. ingedrukt
houden.

5. Voor het uitschakelen van het
verwarmingsapparaat steeds
eerst het gasflesventiel
dichtdraaien, daarna pas de
ventilatormotor uitschakelen.

Brandstof

In de handel verkrijgbaar propaan
(DIN 51622)
In de handel verkrijgbaar butaan
(DIN 51622)
Drukregelaar 300 mbar
U kan het toestel met elke 5 kg of
11 kg gasfles of groter laten
werken.
Voor de aansluiting van het
toestel op een gasfles enkel een
drukregelaar met een
uitgangsdruk van 300 mbar
volgens DIN 4811 deel 1 alsook
een slangleiding voor vloeibaar
gas volgens DK 6 conform DIN
4815 deel 2 gebruiken.

NL

drukverminderingsklep

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 17

18

Ventilatie

Attentie:

Het apparaat alleen in goed
geventileerde ruimten gebruiken

(toestel is niet voor gesloten
ruimten geschikt). Het voortdu-

rend aanwezig zijn van personen
in deze ruimten is verboden. Als
meer dan één verwarmingsappa­raat in een ruimte in gebruik
genomen wordt, moet er voor
dienovereenkomstig meer toevoer
van ventilatielucht gezorgd zijn.

Reparatie

 Vóór alle onderhouds- en

reparatiewerkzaamheden altijd
eerst de stekker uit het
stopcontact trekken.

 Gasslang van de gasfles

scheiden.

 Controleer regelmatig de

gasslang met zijn schroefver­bindingen op dichtheid. Bij het
vervangen mogen alleen
originele reserveonderdelen of
slangen gebruikt worden.
Slangen alleen volgens DIN
4815 deel 2.

 De stand van de ontstekings-

elektrode controleert u zoals in
nevenstaande tekening.

Q1 In/Uit-schakelaar
F1 Veiligheidsthermostaat
M1 Ventilatormotor
Y1 Thermo-elektrische

ontstekingsbeveiliging
Y2 Veiligheidsmagneetklep
B1 Thermo-element
B2 Piëzoontsteking
B3 Ontstekingselektrode
B4 Brander

NL

M

M 1

B 1

B 4

B 3

B 2

Y 2

Y 1

F 1

L 1

N1

Q 1

E

v

/W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 18

19

NL

Opsporen van fouten

Fout Oorzaak Verhelpen

Motor start niet Geen stroom - Stopcontact controleren

- Netaansluiting controleren

Piëzo ontsteekt niet Elektrode in verkeerde stand Elektrode controleren en

precies instellen volgens
de tekening

Geen gas op de brander - Gaskraan is gesloten - Kraan openen

- Gasfles leeg - Nieuwe gasflese

- Gasslang of - Lek met zeepschuim

–aansluitingen lekken - opsporen en dichten

–

De brander springt niet aan, - Het thermo-element - Ontsteking herhalen,
vlam gaat uit, zodra men –was niet warm genoeg - door de gasventielknop
het gasventiel loslaat - in te drukken

- De veiligheidsthermostaat - Apparaat een paar minuten

–schakelt uit - laten afkoelen en

- opnieuw ontsteken

Brander gaat tijdens het - Te hoge gasuitstroom - Drukregelaar laten
gebruik uit - controleren en s

- eventueel vervangen

- Te weinig luchttoevoer - Aanzuigrooster controleren

- en reinigen

- Ventilator controleren

Attentie!

Reparaties mogen alleen door vakwerkplaatsen of door ISC-GmbH uitgevoerd worden.

Technische gegevens

HGG 110 NIRO HGG 171 NIRO

Max. verwarmingscapaciteit Qu: max. (Hi) 11,2 kW max. (Hi) 17 kW
Luchtstromm: 500 m3/h 500 m3/h
Verbruik: G 30: 815 g/h G 30: 1430 g/h
Soort gas : in de handel verkrijgbaar in de handel verkrijgbaar

propaan (DIN 51622) propaan (DIN 51622)
In de handel verkrijgbaar In de handel verkrijgbaar

butaan(DIN 51622) butaan(DIN 51622)
Gasdruk P: 300 m bar 300 m bar
Electriciteitsverbruik: 230 V ~ 50 Hz 38 W 230 V ~ 50 Hz 38 W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 19

20

Misure di sicurezza

 Prima della messa in funzione

dell’apparecchio leggere
attentamente le istruzione
d’uso.

 Se il limitatore di temperatura

dovesse scattare durante il
funzionamento, allora si dovrà
rilevare la causa del
surriscaldamento prima di
riaccendere l’impianto.

 Usare l’apparecchio solo in

ambienti ben ventilati e
garantiro un sufficiente
apporto d’aria fresca. Non

usare in ambiente chiusi!

 E’vieto il soggiorno continuato

di persone nell area di utilizzo.

 Usare solo il regulatore di

pressione contenuto nella
fornitura (DIN 4811, parte 1).

 L’apparecchio deve essere

messo in funzione solo con il
coperchio montato.

 Garantire una buona

ventilazione dell’ambiente di
utilizzo dell’apparecchio.
E’necessario disporre di una
fessura di ventilazione di
6,5 cm per 250 kcal/h.
(corrisponde a 273 cm2con
potenza max.)

 L’apparecchio non deve

essere installato in vicinanza di
materiale infiammabile. Altri
oggetti, anche se non
infiammabili, devono essere ad
almeno un metro di distanza
dal generatore d’aria calda.

 Non ridurre in nessun caso il

diametro del cono di
irradiazione.

 In caso di cattivo funzion-

amento dell’apparecchio,
consultare il servizio
d’assistenza.

 Prima di ogni manutenzione e

riparazione staccare sempre la
spina dalla presa d’alimenta­zione.

 Durante il funzionamento, non

collocare la bombola del gas
davanti al ventilatore per l’aria
calda, bensi sempre
lateralmente di dietro.

 Attenzione! Non appoggiare

l’apparecchio su una
superficie infiammabile
(ideale sarebbe una lamiera
d’appoggio) – Pericolo
d’incendio!

 Fare attenzione che la griglia

dell’aspiratore per l’aria non sia
ostruita.

 Per spegnere l’apparecchio,

spegnere prima l’interruttore
principale, non staccarre mai
prima la spina dalla presa
d’alimentazione.

 In caso di perdita (fuoriuscita di

gas) chiudere subito la valvola
della bombola. Spegnere
l’apparecchio, eventualmente
sostituire i pezzi difettosi con
pezzi nuovi.

 Gli apparecchi azionati a gas

non devono venire usati in
locali al pianterreno o in
scantinati.

 La sostituzione della bombola

deve venire eseguita
solamente se non ci sono
fiamme vive nelle vicinanze
dell’apparecchio.

 L’apparecchio non è concepito

per l’uso domestico.

 Attenzione! Senza

dispositivo di protezione in
caso di rottura del tubo solo
per uso privato. Per scopi
commerciali utilizzarlo solo
con questo dispositivo di
protezione secondo la norma
DIN 30693, n. art. 33.912.30!

I

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 20

21

Messa in funzione

Durante la messa in funzione
dell’apparecchio, osservare le
norme valide per i gas liquidi
TRF 1988, cosi come le
direttive delle associazioni
professionali per l’utilizzo di
gas liquido ZH 1/455.

Tenere inoltre in
considerazione il seguento
testo, leggendolo in ordine
progressivo.

1. Collegare la spina con la

presa d’alimentazone
230 V ~ 50 Hz

2. Avvitare alla valvola del gas il

tubo del gas con dispositivo
riduttore di pressione e di
antirottura tubo incorporato
(verificare la tenuta degli
avvitamenti!). Aprire la valvola
della bombola del gas

2.1Azionare il pulsante del

dispositivo antirottura tubo

3. Azionare l’interruttore EIN-

AUS, Acceso-Spento.
Controllare ad occhio nudo,
dal lato di aspirazione, se il
motore dell’aeratore si gira.

4. Soltanto con aeratore rotante,

premere il pulsante della
valvola del gas e premere
contemporaneamente e più
volte il pulsante d’accensione
piezoelettrica, fino a che il
bruciatore si sarà acceso.
Dopo l’avvenuta accensione,
tener premuto il pulsante della
valvola del gas per altri 10
secondi circa.

5. Per lo spegnimento del

riscaldamento, chiudere
sempre prima la valvola del
gas e, successivamente il
motore per la ventilazione.

Combustibile

Propano comunemente reperibile
in commercio
(DIN 51622)
Butano comunemente reperibile
in commercio
(DIN 51622)
Riduttore di pressione 300 mbar
Potete impiegare l’apparecchio
con qualsiasi bombola da 5 kg o
da 11 kg oppure di maggiore
entità. Per allacciare
l’apparecchio ad una bombola del
gas utilizzate esclusivamente un
riduttore di pressione con
pressione di uscita di 300 mbar
la norma DIN 4811 parte 1, come
anche tubi fessibili per del gas
liquido secondo la disposizione
DK 6 della norma DIN 4815 parte

2.

I

Riduttore di pressione

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 21

22

Ventilazione

Attenzione:

Usare l’apparecchio solo in
ambienti ben ventilati

(L’apparecchio non è concepito
per ambienti chiusi).

E’vietato il soggiorno continuato
di persone nell’area di utilizzo.
Qualora siano in funzione più di
un apparecchio, garantire un
rispettivo maggiore apporto d’aria
fresca.

Riparazioni

 Prima di ogni manutenzione e

riparazione staccare sempre la
spina dalla presa
d’alimentazione.

 Separare il tubo dalla bombola

del gas.

 Controllare periodicamente

l’integrità del tubo o la tenuta
delle evvitature. In caso di
sostituzioni usare solo ricambi
e tubi originali. Sono adatti
solo tubi del gas conformi alla
norma DIN 4815 parte 2.

 Controllare la posizione

dell’elettrodo d’accensione in
basa alla figura accanto.

I

Q1 Interruttore acceso/spento
F1 Termostato di sicurezza
M1 Motore della ventola
Y1 Sicurezza antiaccensione termoelettrica
Y2 Valvola magnetica di sicurezza
B1 Elemento termico
B2 Accensione piezoelettrica
B3 Elettrodo di accensione
B4 Bruciatore

M

M 1

B 1

B 4

B 3

B 2

Y 2

Y 1

F 1

L 1

N1

Q 1

E

v

/W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 22

23

I

Ricerca degli errori

Errore Causa Rimedio

Il motore non gira Manca la corrente – Controllare la spina

– Controllare la presa

– d’alimentazione

Mancata accensione Posizione errata Controllare l’elettrode e

dell’elettrodo regolarlo secondo il disegno

Non arriva gas – Il rubinetto è chiuso – Aprire il rubinetto

– La bombola è vuoto – Bombola nuovo
– Perdita di gas del – Localizzare la perdita con

– tubo o dei collegamenti – della schiuma di sapore e

– ripararla

L’accensione ha luogo, – Il termoelemento non – Ripetere l’operazione
ma la fiamma si – era caldo abbastanza – tenendo premuto il
spegne dopo il rilascio – pulsante
del pulsante – Si è innescato il – Far raffreddare

termostato di sicurezza l’apparecchio e ripetere

– l’accensione

Spegnimento durante – Esce troppo gas – Controllare il regolatore
l’esercizio – di pressione e sostituirlo

– se è il caso

– Apporto d’aria insufficiente – Controllare la griglia di

– aspirazione e pulirla

– Controllare la ventola

Attenzione!

Le eventuali riparazioni devono venire effettuate soltanto da officina specializzata oppure dalla ISC-GmbH
stessa.

SPECIFICHE PRINCIPALI

HGG 110 NIRO HGG 171 NIRO

Potenza nom. crogata Qu:

max. (Hi) 11,2 kW max. (Hi) 17 kW

Ventilazione:

500 m3/h 500 m3/h

Consumo gas:

G 30: 815 g/h G 30: 1430 g/h

Tipo di gas: propano comunemente propano comunemente

reperibile in commercio reperibile in commercio
(DIN 51622) (DIN 51622)

Butano comunemente Butano comunemente
reperibile in commercio reperibile in commercio

(DIN 51622) (DIN 51622)

Pressione d’esercizio P:

300 m bar 300 m bar

Collegamento alla rete:

230 V ~ 50 Hz 38 W 230 V ~ 50 Hz 38 W

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 23

24

Ersatzteilzeichnung
Heissluftgenerator HGG 110 Niro Art.-Nr.: 23.301.30 I.-Nr. 01014
Heissluftgenerator HGG 171 Niro Art.-Nr.: 23.304.35 I.-Nr. 01024

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 24

25

Ersatzteilliste HGG 110 NIRO HGG 171 NIRO
Heissluftgenerator Art.-Nr.: 23.301.30 Art.-Nr.: 23.304.35

I.-Nr. 01014 I.-Nr. 01024

Pos. Bennennung ET.-Nr. ET.-Nr.

1 Motorgitter 89.611.08 89.611.08

2 Motor 84.190.17 84.190.17

3 Lüfterrad 55.700.03 55.700.03

4 Scheibe 52.029.01 52.029.01

5 Federscheibe 52.426.02 52.426.02

6 6-Kt Schraube 50.021.63 50.021.63

7 Mantel kpl. 89.721.82 89.721.85

8 Sockel 89.721.38 89.721.38

9 Brenner 89.061.17 89.061.17

10 Brennerhalter 89.712.30 89.712.30

11 Temperaturwächter 75.859.01 75.859.01

12 Thermoelement 75.911.06 75.911.06

13 Zündelektrode 75.811.05 75.811.05

14 Zündsicherung 75.850.03 75.850.03

15 Magnetventil 70.441.01 70.441.01

16 Doppelgewindenippel 84.023.71 84.023.71

17 Winkelstück mit Düse 89.510.03 89.510.07

18 Tastverlängerung 82.403.35 82.403.35

19 Griff 89.525.26 89.525.26

20 Piezozünder 75.801.03 75.801.03

21 Aus/Ein-Schalter 70.038.03 70.038.03

22 Haltedeckel 82.403.25 82.403.25

23 Zugentlastung 72.301.06 72.301.06

24 Gasschlauch 75.700.05 75.700.05

25 Druckminderer 84.049.26 84.049.26

26 Netzkabel 72.007.08 72.007.08

27 Abdeckkappe 82.403.27 82.403.27

28 Sechskantmutter 51.051.00 51.051.00

29* Schlauchbruchsicherung 33.912.30 33.912.30

* Sonderzubehör nicht im Lieferumfang entahlten!

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 25

26

 EC ∆λωση περι της ανταπκρισης
 Dichiarazione di conformità CE
 EC Overensstemmelseserklæring
 EU prohlášení o konformitě
 EU Konformkijelentés
 EU Izjava o skladnosti
 Oświadczenie o zgodności z normami

Europejskiej Wspólnoty

 Vyhásenie EU o konformite
 Декларация за съответствие на EC

 EG Konformitätserklärung
 EC Declaration of Conformity
 Déclaration de Conformité CE
 EC Conformiteitsverklaring
 Declaracion CE de Conformidad
 Declaração de conformidade CE
 EC Konformitetsförklaring

EC Yhdenmukaisuusilmoitus

 EC Konfirmitetserklæring
 EC Заявление о конформности
 Dichiarazione di conformità CE
 Declaraţie de conformitate CE
 AT Uygunluk Deklarasyonu

®

CZ

SLO

RUS

HR

98/37/EG

73/23/EWG

97/23/EG

89/336/EWG

90/396/EWG

89/686/EWG

87/404/EWG

R&TTED 1999/5/EG

2000/14/EG:

Landau/Isar, den 06.03.2002

Archivierung / For archives: HGG 171 NIRO: 2330100-32-3147100-G HGG 110 NIRO: 2330120-01-3147100-G

Landauer

Produkt-Management

EN 55014; EN 61000-3-2; EN 61000-3-3; DIN EN 1596 (11.1998); EN 60335

Prüf-Nr. CE0085BM0524, DVGW Bonn

Hans Einhell AG
Wiesenweg 22
94405 Landau/Isar

Heissluftgenerator HGG 110 NIRO; HGG 171 NIRO

SK

Bruhölzl

Technische Leitung

✕

✕

Der Unterzeichnende erklärt in Namen der Firma die Überein­stimmung des Produktes.
The undersigned declares in the name of the company that the
product is in compliance with the following guidelines and stan­dards.
Le soussigné déclare au nom de l’entreprise la conformité du pro­duit avec les directives et normes suivantes.
De ondertekenaar verklaart in naam van de firma dat het product
overeenstemt met de volgende richtlijnen en normen.
El abajo firmante declara, en el nombre de la empresa, la confor­midad del producto con las directrices y normas siguientes.
O signatário declara em nome da firma a conformidade do pro­duto com as seguintes directivas e normas.
Undertecknad förklarar i firmans namn att produkten överens­stämmer med följande direktiv och standarder.
Allekirjoittanut ilmoittaa liikkeen nimissä, että tuote vastaa seu­raavia direktiivejä ja standardeja:
Undertegnede erklærer på vegne av firmaet at produktet sams­varer med følgende direktiver og normer.

Лодлисавшийся лодтверждает от имени фирмыб что
настояшее изделие соответствует требованиям следующих
нормативных документов.

Az aláíró kijelenti, a cég nevében a termék megegyezését a
következő irányvonalakkal és normákkal.

Subsemnatul declară În numele firmei că produsul corespunde
următoarelor directive și standarde.

∑mzalayan kiµi, firma adına ürünün aµa©ıda anılan yönetmeliklere
ve normlara uygun olduµ©unu beyan eder.

∂У ФУ‰М·ЩИ ЩЛ˜ ВЩ·ИЪВ›·˜ ‰ЛПТУВИ Ф ˘ФБВБЪ·ММ¤УФ˜ ЩЛУ
Ы˘МКˆУ›· ЩФ˘ ЪФ˚fiУЩФ˜ ЪФ˜ ЩФ˘˜ ·ОfiПФ˘ıФ˘˜ О·УФУИЫМФ‡˜
О·И Щ· ·ОfiПФ˘ı· ЪfiЩ˘·.

Il sottoscritto dichiara a nome della ditta la conformità del prodot­to con le direttive e le norme seguenti.
På firmaets vegne erklærer undertegnede, at produktet imøde­kommer kravene i følgende direktiver og normer.

Níže podepsaný jménem firmy prohlašuje, že výrobek odpovídá
následujícím směrnicím a normám.
Az aláíró kijelenti, a cég nevében a termék megegyezését a
következő irányvonalakkal és normákkal.
Podpisani izjavljam v imenu podjetja, da je proizvod v skladnosti
s slede ˇcimi smernicami in standardi.

Niżej podpisany oświadcza w imieniu firmy, że produkt jest zgod­ny z następującymi wytycznymi i normami.
Podpisujúci záväzne prehlasuje v mene firmy, že tento výrobok je
v súlade s nasledovnými smernicami a normami.

Подписаният заявява от името на фирмата, че продуктът
отговаря на следните стандарти.

LWMdB(A); LWAdB(A)

✕

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 26

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre
Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte.
Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der
Übernahme des Gerätes durch den Kunden. Voraussetzung für
die Geltendmachung der Garantie ist eine ordnungsgemäße
Wartung entsprechend der Bedienungsanleitung sowie die be­stimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr­leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan-

tie gilt für den Bereich der Bundesrepublik Deutschland oder der
jeweiligen Länder des regionalen Hauptvertriebspartners als Er­gänzung der lokal gültigen gesetzlichen Vorschriften. Bitte be­achten Sie Ihren Ansprechpartner des regional zuständigen Kun­dendienstes oder die unten aufgeführte Serviceadresse.

ISC GmbH · International Service Center

Eschenstraße 6 · D-94405 Landau/Isar (Germany)
Info-Tel. [phone] • Telefax 0180-5 835 830

Service- und Infoserver: http://www.isc-gmbh.info

27

 GARANTIE

Op het in de handleiding genoemde toestel geven wij 2 jaar garantie voor het
geval dat ons product gebreken mocht vertonen. De periode van 2 jaar gaat in
met de gevaarovergang of de overname van het toestel door de klant.
De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar
behoren is onderhouden en gebruikt conform de handleiding.

Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar
behouden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van
de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de
ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon
van de regionaal bevoegde klantendienst of tot het hieronder vermelde
serviceadres te wenden.

 CERTIFICATO DI GARANZIA

Per l’apparecchio indicato nelle istruzioni concediamo una garanzia di 2 anni,
nel caso il nostro prodotto dovesse risultare difettoso. Questo periodo di 2 anni
inizia con il trapasso del rischio o la presa in consegna dell’apparecchio da parte
del cliente. Le condizioni per la validità della garanzia sono una corretta
manutenzione secondo le istruzioni per l’uso così come un utilizzo appropriato
del nostro apparecchio.

Naturalmente in questo periodo di 2 anni continuiamo ad assumerci gli
obblighi di responsabilità previsti dalla legge.

La garanzia vale per il territorio della Repubblica Federale Tedesca o dei
rispettivi paesi del principale partner di distribuzione di zona a completamento
delle norme di legge in vigore sul posto. Rivolgersi all’addetto del servizio
assistenza clienti incaricato della rispettiva zona o all’indirizzo di assistenza
clienti riportato in basso.

 WARRANTY CERTIFICATE

The product described in these instructions comes with a 2 year warranty
covering defects. This 2-year warranty period begins with the passing of risk or
when the customer receives the product.
For warranty claims to be accepted, the product has to receive the correct
maintenance and be put to the proper use as described in the operating
instructions.

Your statutory rights of warranty are naturally unaffected during these 2
years.

This warranty applies in Germany, or in the respective country of the
manufacturer’s main regional sales partner, as a supplement to local
regulations. Please note the details for contacting the customer service center
responsible for your region or the service address listed below.

 GARANTIE

Nous fournissons une garantie de 2 ans pour l’appareil décrit dans le mode
d’emploi, en cas de vice de notre produit. Le délai de 2 ans commence avec la
transmission du risque ou la prise en charge de l’appareil par le client.
La condition de base pour le faire valoir de la garantie est un entretien en bonne
et due forme, conformément au mode d’emploi, tout comme une utilisation de
notre appareil selon l’application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2
ans.

La garantie est valable pour l’ensemble de la République Fédérale d’Allemagne
ou des pays respectifs du partenaire commercial principal en complément des
prescriptions légales locales. Veuillez noter l’interlocuteur du service après­vente compétent pour votre région ou l’adresse mentionnée ci-dessous.

 Technische Änderungen vorbehalten

 Technical changes subject to change

 Sous réserve de modifications

 Technische wijzigingen voorbehouden

 Con riserva di apportare modifiche tecniche

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 27



Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und
Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus­drücklicher Zustimmung der ISC GmbH zulässig.



The reprinting or reproduction by any other means, in whole or in
part, of documentation and papers accompanying products is
permitted only with the express consent of ISC GmbH.



La réimpression ou une autre reproduction de la documentation et
des documents d’accompagnement des produits, même incomplète,
n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.



Nadruk of andere reproductie van documentatie en geleidepapieren
van de producten, geheel of gedeeltelijk, enkel toegestaan mits
uitdrukkelijke toestemming van ISC GmbH.



La ristampa o l’ulteriore riproduzione, anche parziale, della
documentazione o dei documenti d’accompagnamento dei prodotti è
consentita solo con l’esplicita autorizzazione da parte della ISC
GmbH.

Anleitung HGG 110 NIRO/170 NIRO 15.06.2004 11:46 Uhr Seite 28

 ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel.[phone] (12 Ct/min), Fax [phone] (12 Ct/min)

 Hans Einhell Österreich Gesellschaft m.b.H.

Mühlgasse 1

A-2353 Guntramsdorf

Tel.[phone], Fax [phone]

 Fubag International

St. Gallerstraße 182

CH-8404 Winterthur

Tel.[phone], Fax [phone]

 Einhell UK Ltd

Unit 5 Morpeth Wharf
Twelve Quays
Birkenhead, Wirral

CH 41 1NG

Tel.[phone], Fax [phone]

 Pour toutes informations ou service après

vente, merci de prendre contact avec votre
revendeur.

 Einhell Benelux
 Veldsteen 44

NL-4815 PK Breda

Tel.[phone], Fax [phone]

 Comercial Einhell, S.A.

Travesia Villa Ester, 9 B
Poligono Industrial El Nogal

E-28119 Algete-Madrid

 Einhell Portugal Lda.

Apartado 2100
Rua da Aldeia , 225 Apartado 2100

P-4405-017 Arcozelo VNG

Tel.[phone] Fax [phone]

 Einhell Italia s.r.l.

Via Marconi, 16

I-22070 Beregazzo (Co)

Tel.[phone], Fax [phone]

 Einhell Skandinavia

Bergsoesvej 36

DK-8600 Silkeborg

Tel.[phone], Fax [phone]

 Hasse Haraldson

Barlastgatan 3

S-41463 Gøteborg

 Einhell Norge A/S

Sophus Buggesvaj 48
Postboks 2005

N-3255 Larvik

 Sähkötalo Harju OY

Korjaamonkatu 2
FIN-33840 Tampere
Tel.[phone], Fax [phone]

 Einhell Polska sp.Z.o.o.

Ul. Miedzyleska 2-6

PL-50-514 Wroclaw

Tel.[phone], Fax [phone]

 Einhell Hungaria Ltd.

Vajda Peter u.12

H-1089 Budapest

Tel.[phone], Fax [phone]

 Semak

makina ticaret ve sanayi ltd. sti.
Altay Cesme mah.Yasemin Sok. No: 19

TR 34843 Maltepe - Istanbul

Tel.[phone], Fax [phone]

Vobler s.r.o



Zupná 4

SK-95301 Zlate Moravce

Tel.[phone], Fax [phone]

1 Turkestan

KZ

Investitions- Baugesellschaft
Christofor Stefanidi
Belinskij-102

KZ-4860008 st. Chimkent

Tel./Fax [phone]

 Novatech S.r.l.

Bd. Lasar Catargiu 24-26
Sc. A, AP 9 Sector 1

RO-75121 Bucuresti

Tel.[phone], Fax [phone]

 Poker Plus S.R.O.

Areal vu Bechovice
Budava 10 B
CZ-19011 Prahe - Bechovice 911

 Slav GmbH

Mihail Koloni str.18 W

BG-9000 Varna

Tel.[phone]

 Einhell Croatia d.o.o.

Velika Ves 2

HR-49224 Lepajci

Tel [phone], Fax [phone]

 GMA-Elektromechanika d.o.o

Cesta Andreja Bitenca 115

SLO 1000 Ljubljana

Tel [phone], Fax [phone]

 An. Mavrofidopoulos S.A.

Technical & Commercial Company
12, Papastratou & Asklipiou Str.

GR 18545 Piräus

Tel [phone], Fax [phone]

 Bermas

Altufyevskoe shosse, 2A

RUS-127273 Moscow

Tel [phone], Fax [phone]

 Dirbita

Metalo str. 23

LT-02190 Vilnius

Tel [phone], Fax [phone]

 AS Baltoil

Roiu alev
Haaslava vald

EE-62102 Tartu

Tel [phone], Fax [phone]

1 Halai Trading Co.LLC

UAE

POB 9282, Nakheel Rd. Deira, Shop No.15

UAE-Dubai

Tel.[phone], Fax [phone]

 Alborz Abzar Co. Ltd.

No. 111, Bastan Passage, Imam Khomeini Ave.

IR-11146 Teheran

Tel [phone], Fax [phone]

 FIS d.o.o

Poslovni Centar 96

BA-87000 Vitez

Tel [phone], Fax [phone]

 MANIMEX d.o.o

Uzicke republike 93

SCG-31000 Uzice

Tel [phone], Fax [phone]

 Eurasia Industrial and Automotive Supply

Bessemer Str.
Duncanville

ZA-Vereeniging 1930

Tel [phone], Fax [phone]
