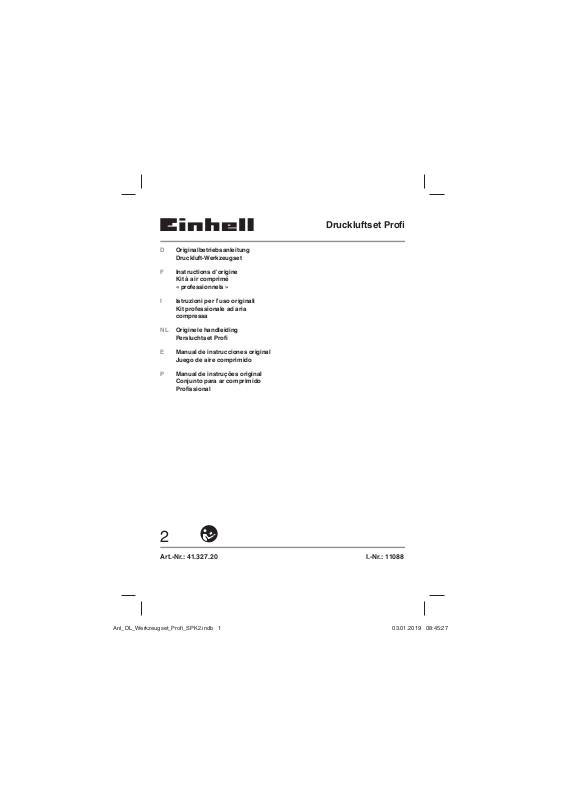

Einhell Druckluftset Profi User guide
D Originalbetriebsanleitung
Druckluft-Werkzeugset
F Instructions d’origine
Kit à air comprimé
« professionnels »
I Istruzioni per l’uso originali
Kit professionale ad aria
compressa
NL Originele handleiding
Persluchtset Profi
E Manual de instrucciones original
Juego de aire comprimido
P Manual de instruções original
Conjunto para ar comprimido
Profi ssional
Druckluftset Profi
2
Art.-Nr.: 41.327.20 I.-Nr.: 11088
Anl_DL_Werkzeugset_Profi_SPK2.indb 1Anl_DL_Werkzeugset_Profi_SPK2.indb 1 03.01.2019 08:45:2703.01.2019 08:45:27
1 2
7
3 4
b
3
4
8
5 6
c
2
6
Anl_DL_Werkzeugset_Profi_SPK2.indb 2Anl_DL_Werkzeugset_Profi_SPK2.indb 2 03.01.2019 08:45:4903.01.2019 08:45:49
5
2
- 2 -
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Hinweis! Zerlegen und Reinigen Sie das Gerät unmittelbar nach jeder Benutzung. Nur so bleiben die
farbführenden Teile des Gerätes sauber und verkleben nicht. Ungereinigte Bauteile können verkleben
und führen zum Defekt.
- 3 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 3Anl_DL_Werkzeugset_Profi_SPK2.indb 3 03.01.2019 08:45:5003.01.2019 08:45:50
w
f
f
r
n
n
c
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
1. Sicherheitshinweise
Warnung! Beachten Sie die Angaben des
Reifenherstellers und Fahrzeugherstellers zum
empfohlenen Reifendruck.
Warnung! Dieses Gerät ist nicht geeicht!
Überprüfen Sie für einen geeichten Messwert
nach dem Befüllen den Reifendruck mit einem
geeigneten Messgerät, zum Beispiel an einer
Tankstelle.
1.1 Sicherheitshinweise zum Arbeiten mit
Druckluft und Ausblaspistolen
Verdichter und Leitungen erreichen im Be-
•
trieb hohe Temperaturen. Berührungen führen
zu Verbrennungen.
Die vom Verdichter angesaugten Gase oder
•
Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder
Explosionen führen können.
Beim Lösen der Schlauchkupplung ist das
•
Kupplungsstück des Schlauches mit der
Hand festzuhalten, um Verletzungen durch
den zurückschnellenden Schlauch zu vermeiden.
Bei Arbeiten mit der Ausblaspistole Schutz-
•
brille tragen. Durch Fremdkörper und weg-
D
geblasene Teile können leicht Verletzungen
verursacht werden.
Mit der Ausblaspistole keine Personen anbla-
•
sen oder Kleidung am Körper reinigen.
1.2 Sicherheitshinweise beim Farbspritzen
Keine Lacke oder Lösungsmittel mit einem
•
Flammpunkt von weniger als 55° C verarbeiten.
Lacke und Lösungsmittel nicht erwärmen, da
•
leicht entflammbar.
Werden gesundheitsschädliche Flüssigkeiten
•
verarbeitet, sind zum Schutz Filtergeräte
(Gesichtsmasken) erforderlich. Beachten Sie
auch die von den Herstellern solcher Stoffe
gemachten Angaben über Schutzmaßnahmen.
Die auf den Umverpackungen der verarbeite-
•
ten Materialien aufgebrachten Angaben und
Kennzeichnungen der Gefahrstoffverordnung
sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken
zu tragen.
Während des Spritzvorgangs sowie im Ar-
•
beitsraum darf nicht geraucht werden. Auch
Farbdämpfe sind leicht brennbar.
Feuerstellen, offenes Licht oder funkenschla-
•
gende Maschinen dürfen nicht vorhanden
sein bzw. betrieben werden.
Speisen und Getränke nicht im Arbeitsraum
•
aufbewahren oder verzehren. Farbdämpfe
sind schädlich.
Der Arbeitsraum muss größer als 30 m3 sein
•
und es muss ausreichender Luftwechsel beim
Spritzen und Trocknen gewährleistet sein.
Nicht gegen den Wind spritzen. Grundsätzlich
beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der
örtlichen Polizeibehörde beachten.
In Verbindung mit dem PVC-Druckschlauch
•
keine Medien wie Testbenzin, Butylalkohol
und Methylenchlorid verarbeiten (verminderte
Lebensdauer).
Gefahr! Niemals die Farbsprühpistole auf
•
sich selbst, Personen oder Tiere richten
Beachten Sie zur fachgerechten Entsorgung
•
von Farbresten und Reinigungsmitteln die
örtlichen Vorschriften und Gesetze.
Farbreste müssen an einer geeigneten Sam-
•
melstelle abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist sollten Sie bei
der Gemeindeverwaltung nachfragen.
Bei einer Einspritzung in die Haut durch
•
den Strahl können Giftstoffe in den Körper
- 4 -
•
•
Be
au
2.
2.1
1.
2.
3.
4.
5.
6.
7.
8.
2.2
•
•
•
•
•
Ge
Ge
Ki
Ku
spi
sti
•
Anl_DL_Werkzeugset_Profi_SPK2.indb 4Anl_DL_Werkzeugset_Profi_SPK2.indb 4 03.01.2019 08:45:5003.01.2019 08:45:50
D
d
t
h
la-
i-
a
en
ie
ed
ng
-
n
la-
in
im
lich
hr-
rte
g
bei
-
gelangen. Suchen Sie sofort einen Arzt auf
wenn der Sprühstrahl die Haut verletzt oder
durchdringt.
Es besteht die Gefahr durch Inhalation, Kon-
•
takt oder Absorption von Beschichtungsstoffen oder Reinigungsflüssigkeiten. Stellen Sie
sicher, dass eine ausreichende technische
oder natürliche Lüftung vorhanden ist.
Achten Sie stets darauf, dass der maximale
•
Arbeitsdruck nicht überschritten wird.
Bewahren Sie die Sicherheitshinweise gut
auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-6)
1. Druckluftschlauch
2. Druckluftpistole
3. Reifenfüllmesser
4. Farbspritzpistole mit Fließbecher
5. Düse
6. Saugbecher mit Anschluss für
Druckluftpistole
7. Ausblaspistole (Druckluftpistole + Düse)
8. Farbspritzpistole mit Saugbecher
(Druckluftpistole + Saugbecher)
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Originalbetriebsanleitung
•
3. Bestimmungsgemäße
Verwendung
Der Druckluftschlauch ist geeignet zur Luftversorgung von Druckluftwerkzeugen.
Die Ausblaspistole ist geeignet zum Reinigen und
Ausblasen.
Der Reifenfüllmesser ist geeignet zum Befüllen
von Reifen.
Die Farbspritzpistole ist geeignet zum Versprühen
von Farben und Lacken.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für da-raus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Anleitung für das 5 tlg. Zubehörset
Aus der folgenden Übersicht entnehmen Sie die
richtige Benutzung des Zubehörs.
Druckluftschlauch
•
Zum Anschluss an eine Druckluftquelle.
Ausblaspistole (Bild 1)
•
Arbeitsdruck in bar: 3-8
Verwenden Sie die Druckluftpistole (2) zusammen mit der Düse (5) als Ausblaspistole (s. Bild
1, 6).
Einsatzbereich:
Zum Reinigen / Ausblasen von Hohlräumen oder
schwer zugänglichen Stellen, sowie zum Reinigen von verschmutzen Arbeitsgeräten.
Der stufenlos bedienbare Abzugshebel er-möglicht eine exakte Dosierung der Druckluft.
Reifenfüllmesser (Bild 2)
•
Arbeitsdruck in bar: 0-8
- 5 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 5Anl_DL_Werkzeugset_Profi_SPK2.indb 5 03.01.2019 08:45:5003.01.2019 08:45:50
D
W
s
n
u
r
s
t
m
n
g
e
˚
g
r
k
a
s
c
Einsatzbereich:
Der Reifenfüllmesser ermöglicht ein einfaches
und genaues Befüllen von Reifen. Das Mano-meter dient zur Kontrolle des Reifendrucks. Mit dem
integrierten Ablassventil (b) ist es möglich einen
zu hohen Reifendruck zu senken.
Überprüfen Sie nach dem Befüllen den eingestellten Reifendruck mit einem geeichten Messgerät,
z.B. an einer Tankstelle.
Farbspritzpistole mit Fließbecher (Bild 3)
•
Arbeitsdruck in bar: 3-4
Einsatzbereich:
Die Farbspritzpistole eignet sich hervorragend für
alle kleineren Grundierungs- und Lackierarbeiten.
Die Einstellung der Luft- und Farbmenge, helfen
Ihnen ein hervorragendes Arbeitsergebnis zu
erzielen.
Die Farbspritzpistole, mit der stufenlosen Einstellung von Breit- auf Rundstrahl, ist sowohl für
große Flächen als auch für Ecken und Kanten
bestens geeignet.
Überprüfen Sie die Einstellung anhand einer Probelackierung.
Sprühpistole mit Saugbecher (Bild 4)
•
Arbeitsdruck in bar: 3,5
Verwenden Sie die Druckluftpistole (2) zusammen mit dem Saugbecher (6) als Farbspritz-pistole mit Saugbecher (s. Bild 1, 5).
Einsatzbereich:
Geeignet zum Ein- und Versprühen von Kaltreiniger, Sprühöl, usw.
Der stufenlos bedienbare Abzugshebel ermöglicht eine exakte Dosierung des Sprühmaterials.
Mit der drehbaren Düse (c) lässt sich das Verhältnis der zu spritzenden Flüssigkeit zur Luftmenge
einstellen.
Tipp: Vor Arbeitsbeginn sollte ein kurzer Test an
einem Zeitungspapier durchgeführt werden, damit sich der optimale Arbeits-druck fi nden lässt.
5. Vor Inbetriebnahme
5.1 Schnellkupplung
Anschließen:
Schieben Sie den Nippel Ihres Druckluftschlauches in die Schnellkupplung, Hülse springt automatisch nach vorn.
Trennen:
Ziehen Sie die Hülse zurück und entfernen Sie
den Schlauch. Warnung! Beim Lösen der
Schlauchkupplung ist das Kupplungsstück
des Schlauches mit der Hand festzuhalten,
um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.
Der Druckluftschlauch ist ebenfalls mit einer
Schnellkupplung ausgestattet, mit der das Zubehör wie oben beschrieben angeschlossen werden
kann.
6. Reinigung, Wartung und
Ersatzteilbestellung
Warnung! Trennen Sie vor Reinigung das Druck-
luftwerkzeug von der Druckluftquelle.
Hinweis! Legen sie das Werkzeug nicht komplett
in ein Lösungsmittel.
6.1 Reinigung
Reinigen Sie die Düse auch bei unerwarteter
•
Blockade oder verunreinigtem Spritzbild.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Zubehör nach dem Ge-
•
brauch mit einem geeigneten Mittel (Hinweise
auf den verarbeitenden Substanzen beachten).
6.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
6.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
- 6 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 6Anl_DL_Werkzeugset_Profi_SPK2.indb 6 03.01.2019 08:45:5003.01.2019 08:45:50
7.
Da
Tra
ck
bar
füh
be
z.B
hör
En
Sa
kei
der
8.
La
ein
opt
30
Ori
De
Do
te,
Zu
Te
D
z
7. Entsorgung und
Wiederverwertung
-
-
n-
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
e-
ett
er
-
zu
ise
en
k-
-
-
8. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 7 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 7Anl_DL_Werkzeugset_Profi_SPK2.indb 7 03.01.2019 08:45:5003.01.2019 08:45:50
D
h
o
r
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 8 -
Se
um
Inf
Sol
ww
•
•
•
•
•
•
•
Wi
Anl_DL_Werkzeugset_Profi_SPK2.indb 8Anl_DL_Werkzeugset_Profi_SPK2.indb 8 03.01.2019 08:45:5003.01.2019 08:45:50
D
n
e
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
cht
an-
,
-
u-
ch
,
cht
-
de
er-
r),
,
t
r
ät
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
r-
n.
-
e-
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 9 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 9Anl_DL_Werkzeugset_Profi_SPK2.indb 9 03.01.2019 08:45:5103.01.2019 08:45:51
F
n
t
s
e
c
u
’
s
p
s
n
n
u
s
c
e
n
r
e
i
n
g
e
o
e
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Remarque! Démontez et nettoyez l’appareil immédiatement après chaque utilisation. C’est la seule
manière pour que les pièces de l’appareil en contact avec la peinture restent propres sans coller. Les
composants non nettoyés peuvent coller ensemble et entraînent le dysfonctionnement de l’appareil.
Da
Lor
cer
ble
tiv
sé
po
Si l
veil
ce
res
du
co
1.
Da
Ve
et i
de
dé
sur
Co
et i
eu
Av
ind
co
de
Av
! C
apr
utili
un
1.1
•
- 10 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 10Anl_DL_Werkzeugset_Profi_SPK2.indb 10 03.01.2019 08:45:5103.01.2019 08:45:51
•
•
•
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conser ver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
.
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
s,
eure.
Avertissement ! Veuillez respecter les
indications du fabricant de pneus et du
constructeur du véhicule relatives à la pression
de gonfl age recommandée.
Avertissement ! Cet appareil n’est pas calibré
! Contrôlez pour une valeur de mesure calibrée
après le remplissage la pression de gonfl age en
utilisant un manomètre adapté, par exemple dans
une station-service.
1.1 Consignes de sécurité relatives au travail
avec de l’air comprimé et des pistolet à
air
Le compresseur et les conduites atteignent
•
de hautes températures pendant le fonctionnement. Vous pouvez vous brûler en les
touchant.
Maintenez les gaz ou fumées aspirés par le
•
compresseur libres d’impuretés; elles pourraient prendre feu ou exploser dans le compresseur.
En desserrant le raccord souple, maintenez
•
la pièce d’accouplement du tuyau avec la
main pour empêcher des blessures dûes au
rebondissement du tuyau.
Portez des lunettes de sécurité pendant les
•
travaux de pistolage. Les corps étrangers et
les pièces éjectées peuvent facilement provoquer des blessures.
Ne dirigez le pistolet à air ni sur des person-
•
nes ni ne l’utilisez pour nettoyer les vêtement
que vous portez.
1.2 Consignes de sécurité lors de la peinture
au pistolet
N’utilisez ni laques ni solvants à un point
•
d’inflammation inférieur à 55° C.
Ne chauffez pas la laque et le détergent,
•
étant donné qu’ils sont facilement inflammables.
Si vous employez des liquides nocifs, il est
•
indispensable de vous protéger par un filtre
(masque de visage). Suivez aussi les informations de protection données par les fabricants de tels matériaux.
Ne fumez en aucun cas pendant les travaux
•
de pistolage. Les fumées de peinture sont
aussi facilement inflammables.
Le feu nu est interdit; n’utilisez pas non plus
•
de machines produisant des étincelles.
Ne gardez ni ne mangez d’aliments ou de
•
boissons dans le local de travail. Les fumées
de peinture sont nocives.
Respecter les indications sur les emballages
•
des matériaux traités et les marquages de
l‘ordonnance relative aux relative aux substances dangereuses.
Le cas échéant, prendre des mesures de pro-
•
tection supplémentaires, porter particulièrement des vêtements adéquats et masques.
Le local de travail doit être plus grand que
•
30 m3; assurez un changement d’air suffisant pendant les travaux de pistolage et de
séchage. Ne pas pulvériser contre le vent.
Respectez par principe les règlements de
la police locale lors du pistolage de produits
inflammables ou dangereux.
N’utilisez pas de fluides tels que white-spirit,
•
alcool butylique et dichlorométhane en contact avec le tuyau à pression en chlorure de
polyvinyle (durée de vie réduite).
Danger! Ne dirigez jamais le pistolet à
•
peinture sur soi-même, les personnes ou les
animaux
Veuillez respecter les réglementations loca-
•
les et légales avant d’éliminer les résidus de
peinture et les produits nettoyants dans les
règles de l’art.
Les résidus de peinture doivent être déposés
•
à un centre de collecte approprié. Si vous ne
connaissez pas de centre de collecte, veuillez
vous renseigner auprès de l’administration de
- 11 -
Anl_DL_Werkzeugset_Profi_SPK2.indb 11Anl_DL_Werkzeugset_Profi_SPK2.indb 11 03.01.2019 08:45:5103.01.2019 08:45:51
votre commune.
m
p
r
m
é
n
r
s
s
m
p
o
n
r
e
p
n
n
a
d
e
m
n
u
l
t
e
z
u
n
Des substances toxiques peuvent pénétrer
•
dans le corps si vous dirigez le jet de pulvérisation sur la peau. Veuillez immédiatement
consulter un médecin si le jet de pulvérisation
blesse la peau ou la pénètre.
Il y a risque d’inhalation, de contact ou
•
d’absorption de produits de revêtement ou
de liquides de nettoyage. Assurez-vous qu’il
y a une aération technique ou naturelle suffisante.
Veillez toujours à ne pas dépasser la pression
•
de travail maximum.
Conservez bien ces consignes de sécurité.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1-6)
1. Tuyau à air comprimé
2. Pistolet à air comprimé
3. Pistolet de gonfl age à manomètre
4. Pistolet à peinture avec godet d’alimentation
5. Buse
6. Godet d’alimentation avec raccordement pour
le pistolet à air comprimé
7. Pistolet de souffl age (pistolet à air comprimé
+ buse)
8. Pistolet à peinture avec godet d’alimentation
(pistolet à air comprimé + godet
d’alimentation)
2.2 Volume de livraison
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Mode d’emploi d’origine
•
F
3. Utilisation conforme à
l’aff ectation
Le tuyau à air comprimé convient pour
l’alimentation en air d’outils à air comprimé.
Le pistolet de souffl age convient pour le
nettoyage et le souffl age.
Le pistolet de gonfl age à manomètre convient au
gonfl age de pneus.
Le pistolet à peinture convient à la pulvérisation
de peintures et de vernis.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque
utilisation allant au-delà de cette aff ectation
est considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur aff ectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons
toute responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans
des sociétés industrielles, tout comme pour toute
activité équivalente.
4. Instructions relatives au set
d’accessoires (5 pces)
Les illustrations suivantes vous indiquent
comment utiliser les accessoires correctement.
Tuyau d’air comprimé :
•
À raccorder à une source d’air comprimé
Pistolet à air (fig. 1)
•
Pression de fonctionnement en bars 3-8
Utilisez le pistolet à air comprimé (2) avec la buse
(5) comme pistolet de souffl age (voir fi gure 1, 6).
Domaine d’application :
Pour nettoyer / souffl er des creux ou les endroits
diffi cilement accessibles et pour nettoyer les
appareils encrassés. Le levier de soutirage à
commande continue permet de doser avec
précision l’air comprimé.
- 12 -
•
Do
Le
de
si
pre
int
go
Ap
rég
me
es
•
Do
Le
à t
pei
Le
obt
Le
co
co
qu’
•
Util
go
tur
Do
Co
d’h
Le
me
ris
rap
Ast
tue
vo
tio
Anl_DL_Werkzeugset_Profi_SPK2.indb 12Anl_DL_Werkzeugset_Profi_SPK2.indb 12 03.01.2019 08:45:5203.01.2019 08:45:52
Loading...
