Einhell DRS 200/2 User guide
Art.-Nr.: 41.391.70 I.-Nr.. 01026
Bedienungs- und Wartungsanleitung
DL-Ratschenschrauber
Operating and Maintenance Instructions
Pneumatic Ratchet Screwdriver
Instructions d’utilisation et d’entretien
Visseuse à cliquet pneumatique
Gebruiks- en onderhoudsaanwijzing
Pneumatische ratelschroevendraaier
Istruzioni per uso e manutenzione della
Avvitatrice pneumatica a cricco
Brugs- og vedligeholdelsesvejledning
Trykluftskraldenøgle
DRS 200/2
Anleitung DRS 200-2 SPK1 14.07.2006 9:20 Uhr Seite 1
®
2
Gebrauchsanweisung beachten!
Follow the operating instructions
Veuillez respecter les indications du mode d’emploi
Gebruiksaanwijzing in acht nemen
Osservate le istruzioni per l’uso
Bemærk anvisningerne i betjeningsvejledningen
Schutzbrille tragen!
Wear safety goggles
Utilisez des lunettes de protection
Veiligheidsbril dragen
Usate gli occhiali protettivi
Bær øjenværn
Gehörschutz tragen!
Wear ear muffs!
Porter une protection de l’ouïe !
Gehoorbeschermer dragen
Portare cuffie antirumore!
Bær høreværn
Bitte Seite 2 ausklappen
Please pull out pages 2
Veuillez ouvrir les pages 2
Aprire le pagine dalle 2
Gelieve bladzijden 2 te ontvouven
Fold siderne 2 ud
Anleitung DRS 200-2 SPK1 14.07.2006 9:20 Uhr Seite 2
Verehrter Kunde,
bevor Sie den Ratschenschrauber das erste Mal in
Betrieb nehmen, lesen Sie bitte die Anleitung und
beachten Sie die Bedienungs- und Wartungshinweise für den Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.
1. Technische Daten
앬 max. Lösedrehmoment: 61 Nm
앬 Arbeitsbereich (max. Gewindegröße): M10
앬 max. zulässiger Arbeitsdruck: 6,3 bar
앬 Leerlaufdrehzahl: 150 min
-1
앬 Schalldruckpegel LPA: 93,8 dB(A)
앬 Schallleistungspegel LWA: 104,8 dB(A)
앬 Vibration a
w
: 3,32 m/s
2
앬 Gewicht: 1,2 kg
앬 Luftverbrauch: ca. 115 l/min.
앬 Vierkantaufnahme: 1/2”
앬 Empfohlener Schlauchdurchmesser
innen: Ø 8 mm
앬 Druckluftqualität: gereinigt und ölvernebelt.
앬 Luftversorgung:
über eine Wartungseinheit mit Filterdruckminderer und Nebelöler.
앬 Leistungsgröße des Kompressors:
Kompressor mit ca. 250 l/min Fülleistung, das
entspricht einer Motorleistung von 2,2 kW.
앬 Einstellwert für den Arbeitsdruck:
Druckminderer oder Filterdruckminderer 6 bar.
Beachten Sie:
Tragen Sie beim Arbeiten mit dem Ratschenschrauber die erforderliche Schutzkleidung.
Beachten Sie die Sicherheitsbestimmungen.
2. Abbildung
Pos. Bezeichnung
1 Stecknippel für Druckluftanschluß
2 Abzughebel
3 Ratschenkopf
3. Bestimmungsgemäße Verwendung
Der Ratschenschrauber ist ein handliches, druckluftbetriebenes Gerät für den Einsatz beim Heimwerker
und in der Kfz-Werkstatt. Er eignet sich zum Befestigen und Lösen von Verschraubungen im KfzBereich (Reifenmontage usw.) sowie im
landwirtschaftlichen Bereich.
Beachten Sie beim Anziehen von Schrauben und
Muttern die notwendigen Anzugsdrehmomente.
Verwenden Sie gegebenenfalls einen
Drehmomentschlüssel.
Die Steckschlüsselaufsätze können einfach und
schnell gewechselt werden. Der Druckluftanschluß
erfolgt über einen Stecknippel und Schnellkupplung.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu
Leistungsverlust am Gerät.
4. Sicherheitshinweise
Schützen Sie sich und Ihre Umwelt durch geeignete
Vorsichtsmaßnahmen vor Unfallgefahren.
앬 Ratschenschrauber nicht zweckentfremden.
앬 Druckluftwerkzeuge vor Kindern sichern.
앬 Nur ausgeruht und konzentriert zu Werke gehen.
앬 Druckluftanschluß nur über eine Schnellver-
schlußkupplung ausführen.
앬 Arbeitsdruckeinstellung muß über einen Druck-
minderer erfolgen.
앬 Als Energiequelle keinen Sauerstoff oder brenn-
bare Gase verwenden.
앬 Vor Störungsbeseitigung und Wartungsarbeiten
Gerät von der Druckluftquelle trennen.
앬 Nur Original-Ersatzteile verwenden.
앬 Nie bei voller Leerlaufdrehzahl unbelastet laufen
lassen.
3
2
1
3
D
Anleitung DRS 200-2 SPK1 14.07.2006 9:20 Uhr Seite 3
D
4
앬 Tragen Sie beim Arbeiten mit dem Ratschen-
schrauber die erforderliche Schutzkleidung.
앬 Gehörschutz und Handschuhe tragen!
5. Inbetriebnahme
Schrauben Sie den mitgelieferten Stecknippel in den
Luftanschluß, nachdem Sie zuvor 2-3 Lagen
Dichtband auf das Gewinde aufgewickelt haben.
Stecken Sie den benötigten Steckaufsatz auf die
Vierkantaufnahme (3) . Stellen Sie die richtige
Drehrichtung am Umlenkbolzen ein.
R = Linkslauf/Schraube lösen,
F = Rechtslauf/Schraube anziehen. Stecken Sie den
Steckaufsatz auf den Schraubenkopf. Betätigen Sie
den Abzug. Der Anschluß an die Druckluftquelle
erfolgt über einen flexiblen Druckluftschlauch mit
Schnellkupplung.
Die beste Leistung Ihres Schraubers erzielen Sie mit
einem Druckluftschlauch NW 8 mm.
6. Wartung und Pflege
Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange
Lebensdauer und einen störungsfreien Betrieb zu.
Für eine dauerhafte einwandfreie Funktion Ihres
Ratschenschraubers ist eine regelmäßige
Schmierung Voraussetzung. Folgende Möglichkeiten
stehen Ihnen in Sachen Schmierung zur Auswahl:
6.1 über einen Nebelöler
Eine komplette Wartungseinheit beinhaltet einen
Nebelöler und ist am Kompressor angebracht.
6.2 von Hand
Vor jeder Inbetriebnahme Ihres Ratschenschraubers
3-5 Tropfen Spezial-Werkzeugöl in den Druckluftanschluß geben. Ist das Druckluftwerkzeug mehrere
Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Spezial-Werkzeugöl in den
Druckluftanschluß geben. Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.
7. Zubehör
Spezialöl für
Druckluftwerkzeuge 500 ml Art:-Nr. 41.383.10
8. Von der Garantie ausgeschlossen
sind:
앬 Verschleißteile
앬 Schäden durch unzulässigen Arbeitsdruck.
앬 Schäden durch nicht aufbereitete Druckluft.
앬 Schäden, hervorgerufen durch unsachgemäßen
Gebrauch oder Fremdeingriff.
9. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:
Typ des Gerätes
Artikelnummer des Gerätes
Ident- Nummer des Gerätes
Ersatzteil- Nummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.iscgmbh.info
Anleitung DRS 200-2 SPK1 14.07.2006 9:20 Uhr Seite 4
GB
5
Dear Customer,
Before you use the ratchet screwdriver for the first
time, please read these instructions and note the
information for the tool’s operation and maintenance.
Always keep this manual with the tool.
1. Technical data
앬 Release torque max.: 61 Nm
앬 Working range (max. thread size): M10
앬 Permissible working pressure max.: 6.3 bar
앬 Idle speed: 150 min
-1
앬 Sound power level LWA: 93.8 dB(A)
앬 Sound pressure level LPA: 104.8 dB(A)
앬 Vibration a
w
:
3.32 m/s
2
앬 Weight: 1.2 kg
앬 Square drive: 1/2 inch
앬 Air consumption: approx. 115 l/min
앬 Square drive: 1/2”
앬 Recommended hose diameter internal: Ø 8 mm
앬 Air quality : cleaned and oiled
앬 Air supply:
via conditioning unit with filter
pressure reducer and mist oiler
앬 Compressor capacity:
approx. 250 l/min equivalent to a motor
rating of 2.2 kW
앬 Work settings:
6 bar working pressure set at the
pressure reducer or filter pressure reducer
Please note:
When working with the ratchet screwdriver, be sure
to wear the necessary protective clothing. Observe
the safety regulations.

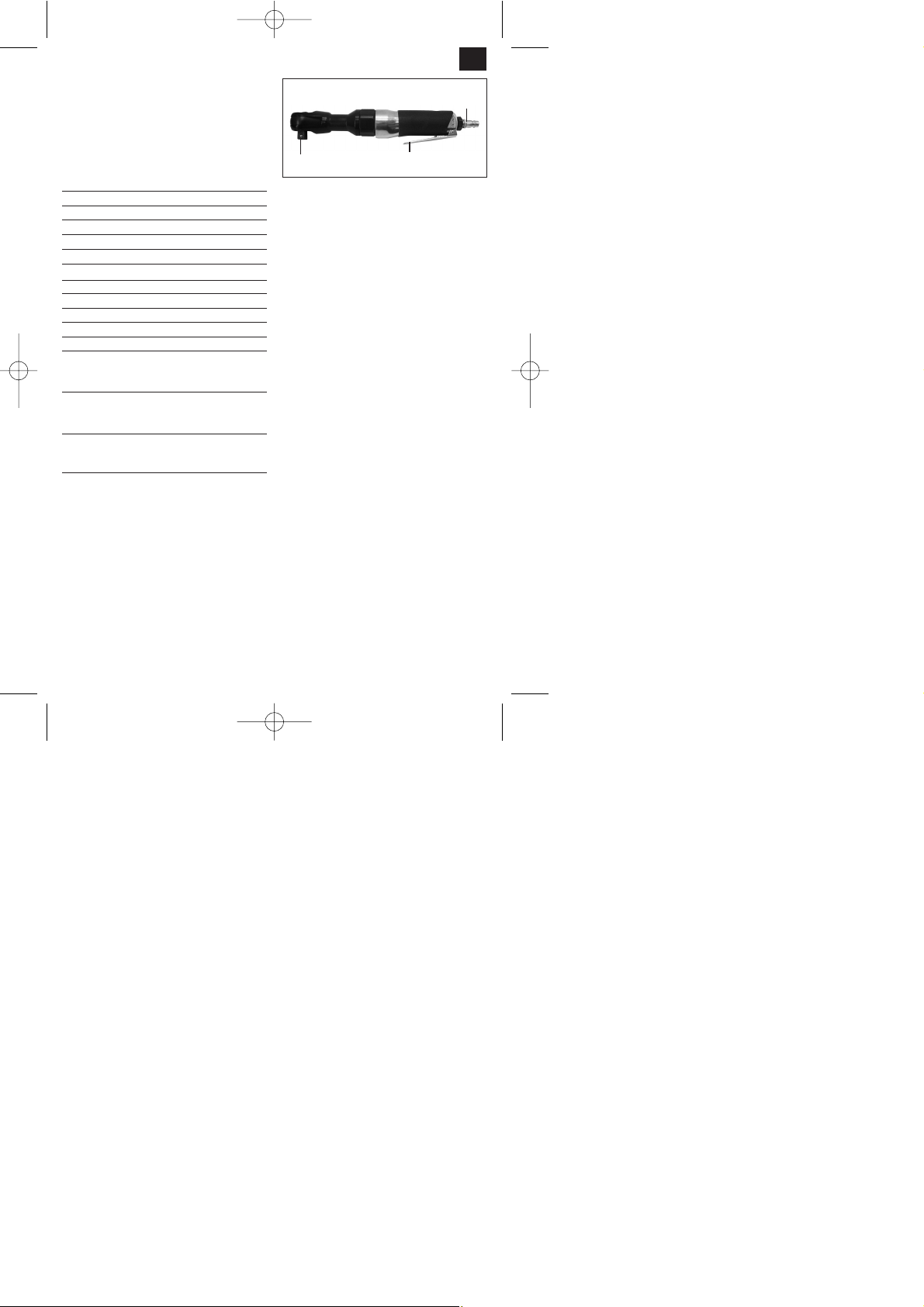

2. Illustration
1 plug-in nipple for the air supply
2 trigger lever
3 ratchet head
3. Proper use
The ratchet screwdriver is a handy pneumatic tool for
use in DIY and automotive workshops. It is ideal for
fastening and releasing threaded connections on
motor vehicles (wheels etc.) and on farming
equipment.
Note the required torques when tightening screws
and nuts. If necessary, use a torque wrench.
The drive sockets and bits can be changed quickly
and easily. The air supply is connected by means of
a plug-in nipple and a quick-release coupling.
Repairs and maintenance work are to be carried out
only by authorized specialist workshops.
Please note!
The power of the tool will be reduced if you use a
hose that has too small an inner diameter or
which is too long.
4. Safety regulations
Take suitable precautions to protect yourself and
your environment from potential hazards.
앬 Never put the ratchet screwdriver to any use
other than that intended. Keep pneumatic tools
safe from children.
앬 Always concentrate while you work. Do not work
if you are tired.
앬 Use only a quick-release coupling to connect up
the air supply.
앬 It is imperative to use a pressure reducer to set
the working pressure.
앬 Never use oxygen or combustible gases as an
energy source.
앬 Always disconnect the tool from the air supply
before carrying out any repairs or maintenance
work.
앬 Use only original replacement parts.
앬 Never allow the tool to run unloaded at full idle
3
2
1
Anleitung DRS 200-2 SPK1 14.07.2006 9:20 Uhr Seite 5
GB
6
speed.
앬 Wear the necessary protective clothing when
working with the ratchet screwdriver.
앬 Wear ear-muffs and goggles!
5. Putting into operation
Screw the supplied plug-in nipple into the air
connection after you have wound 2 to 3 layers of
sealing tape around the thread. Plug the bit or drive
socket on the square drive (3). Select the correct
direction of rotation at the selector pin. R =
reverse/release screw, F = forward/tighten screw.
Place the drive socket or bit on the nut or screw
head. Press the trigger. The tool is connected to the
air supply by means of a flexible pneumatic hose
with a quick-release coupling. To get the best
performance out of your screwdriver, use a
pneumatic hose with an internal diameter of 8 mm.
6. Maintenance and cleaning
Observance of the following maintenance
instructions will ensure that this quality tool gives you
years of troublefree service. Regular lubrication is
vital for the long-term, reliable operation of your
ratchet screwdriver. Use only special tool oil for this
purpose. You can choose from the following options
for lubricating the tool:
6.1 By mist oiler
A complete conditioning unit includes a mist oiler and
is fitted to the compressor.
6.2 By hand
Each time before you use your ratchet screwdriver,
feed 3-5 drops of special tool oil into the air
connection. If the pneumatic tool has not been used
for several days, you must feed 5-10 drops of oil into
the air connection before you switch on. Keep your
pneumatic tool in dry rooms only.
7. Accessories
Special oil for pneumatic
tools 500 ml Art. No. 41.383.10
8. The warranty does not cover:
앬 Wearing parts
앬 Damage caused by an unacceptable level of
working pressure.
앬 Damage caused by unconditioned compressed
air.
앬 Damage caused by improper use or unauthorized
tampering.
9. Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
