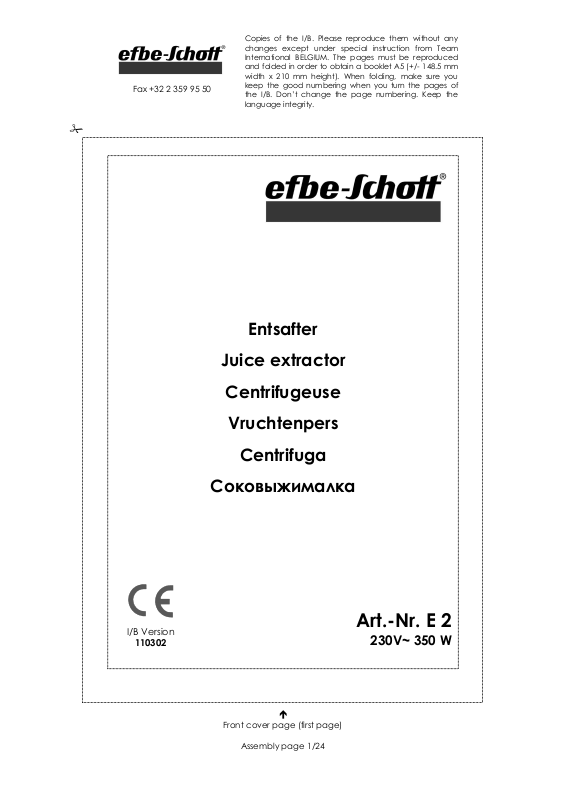

Efbe-Schott E 2 operation manual



Fax [phone]

I/B Version

110302

Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you
keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

Entsafter

Juice extractor

Centrifugeuse

Vruchtenpers

Centrifuga

Соковыжималка

Art.-Nr. E 2

230V~ 350 W



Front cover page (first page)

Assembly page 1/24



Fax [phone]

Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you
keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

2



Assembly page 2/24

MALINA E 2 - 110302



Fax [phone]

Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you
keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

D

1. Antriebseinheit

2. Saftschale

3. Antriebswelle

4. Motorschutz

5. Zentrifuge

6. Raffelscheibe

7. Kunststoffmutter

8. Filterstreifen

9. Deckel

10. Spannbügel

11. Auslauf

12. Füllschacht

13. Stopfer

14. Flügelmutter

15. Fuß

GB

1. Motor unit

2. Juice tray

3. Shaft

4. Sealing ring

5. Extractor

6. Grating disc

7. Plastic nut

8. Filter strip

9. Lid

10. Clamp clip

11. Spout

12. Feeder tube

13. Stopper

14. Butterfly nut

15. Foot

F

1. Bloc moteur

2. Collecteur de jus

3. Axe

4. Joint de fermeture

5. Centrifugeuse

6. Disque à râper

7. Ecrou en plastique

8. Bandelette de filtration

9. Couvercle

10. Crampons de fermeture

11. Sortie de jus

12. Tube de remplissage

13. Plongeur

14. Ecrou papillon

15. Ripaton

NL

1. Motorblok

2. Sapschaal

3. Drijfas

4. Dichtingsring

5. Centrifuge

6. Raspschijf

7. Plastic moer

8. Filterstrookje

9. Deksel

10. Spanbeugel

11. Sapuitlaat

12. Vulbuis

13. Stopper

14. Vleugelmoer

15. Ophef

I

1. Corpo motore

2. Contenitore

3. Asse motore

4. Anello di tenuta

5. Estrattore

6. Grattuggia

7. Accessorio in plastica

8. Nastro filtro

9. Coperchio

10. Clip di fissaggio

11. Tubo di scarico

12. Tubo

13. Premitore

14. Accessorio a farfalla

15. Trambusto

RU

1. Приводной корпус двигателя

2. Ёмкость для сока

3. Приводной вал

4. Прокладочное кольцо

5. Центрифуга

6. Тёрка

7. Пластмассовая гайка

8. Фильтрующая полоса

9. Крышка

10. Подьёмная дужка

11. Отверстиет для стекания

12. Приёмное отверстие

13. Толкатель

14. Крыльчатая гайка

15. Суетиться

3

MALINA E 2 - 110302



Assembly page 3/24



Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you

Fax [phone]

Herzlichen Glückwunsch zum Kauf Ihres neuen Entsafters. Sie haben ein technisch zuverlässiges
Gerät gekauft, welches Ihnen die tägliche Zubereitung von frischen Säften erleichtert. Sie
können das Gerät auch zur Herstellung von Kloßmasse verwenden.

WICHTIGE SICHERHEITSVORSCHRIFTEN

 Lesen Sie aufmerksam die Gebrauchsanleitung bevor Sie Ihr Gerät benutzen.
 Alle Tätigkeiten, an und mit diesem Gerät dürfen nur insoweit ausgeführt werden, wie sie in

dieser Gebrauchsanleitung beschrieben sind.

 Falls Sie das Produkt einmal an eine andere Person weitergeben möchten, legen Sie bitte

diese Gebrauchsanleitung immer mit dazu.

 Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten

Spannung übereinstimmt bevor Sie das Gerät benutzen.

 Personen (einschließlich Kinder), die aufgrund ihrer physischen,

sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Personbenutzen.

 Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät

spielen.

 Überprüfen Sie regelmäßig, ob die Anschlussleitung nicht beschädigt ist. Bei Beschädigung

der Anschlussleitung oder des Gerätes letzteres nicht benutzen. Für Reparaturen wenden
Sie sich an einen Fachmann
bzw. erkennbare Beschädigungen aufweist.

 Benutzen Sie das Gerät nur zu Haushaltszwecken, wie in der Bedienungsanleitung

angegeben.

 Das Gerät nicht benutzen, wenn die Zentrifuge oder der Filterstreifen beschädigt ist.
 Benutzen Sie nur Zubehör, welches vom Lieferanten empfohlen oder verkauft wurde.
 Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten, weder zum Reinigen,

noch zu einem anderen Zweck. Geben Sie das Gerät niemals in die Spülmaschine.

 Benutzen Sie das Gerät nicht in der Nähe einer Wärmequelle. Stellen Sie das Gerät nicht

auf heiße Flächen (z.B. Herdplatten) oder in die Nähe von offenen Flammen.

 Benutzen Sie das Gerät nicht im Freien und bewahren Sie es an einem trockenen Platz auf.
 Benutzen Sie nur Zubehör, welches vom Lieferanten empfohlen wurde. Anderes Zubehör

stellt eine Gefahr für den Benutzer dar und das Gerät könnte dadurch beschädigt
werden. Benutzen Sie das Gerät auf keinen Fall, wenn es sichtbare bzw. erkennbare
Beschädigungen aufweist.

 Entfernen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen. Zum Reinigen

wischen Sie die Betriebseinheit nur mit einem feuchten Lappen ab.

 Schalten Sie den Entsafter aus und ziehen Sie den Stecker aus der Steckdose, wenn Sie ihn

nicht benutzen bzw. wenn Sie ihn zusammensetzen oder auseinander bauen.

 Vor dem Auswechseln von Zubehör, d.h. vor Öffnen des Spannbügels, muss das Gerät

ausgeschaltet und der Stillstand abgewartet werden.

 Ziehen Sie niemals an der Anschlussleitung, um den Entsafter zu bewegen oder um ihn von

der Steckdose zu trennen. Achten Sie darauf, dass die Anschlussleitung nicht irgendwo
hängen bleibt und dies zum Fall des Gerätes führen könnte. Wickeln Sie die
Anschlussleitung nicht um das Gerät oder knicken Sie diese nicht.

 Lassen Sie die Anschlussleitung nicht über die Arbeitsfläche herunterhängen und

vermeiden Sie, dass diese mit heißen Gegenständen in Berührung kommt. Legen Sie die
Kunststoffteile nie auf eine heiße Kochplatte, da sie sich verformen und schmelzen
würden.

 Stellen Sie das Gerät auf einen Tisch oder auf eine ebene Fläche damit es nicht umfällt.

keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

(*)

. Benutzen Sie das Gerät auf keinen Fall, wenn es sichtbare

4

MALINA E 2 - 110302

Back cover page (last page)

Assembly page 4/24



Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you

Fax [phone]

 Bei einer eventuell auftretenden Vibration oder bei einem merklichen Absinken der

Drehzahl des Motors ist das Gerät sofort auszuschalten und die Rückstände durch
Herausnehmen des Siebes zu entfernen.

 Nach einer Betriebszeit von 30 min. – Gerät bitte 10 min abkühlen lassen.

(*)

Fachmann: anerkannter Kundendienst des Lieferanten oder des Importeurs, der für derartige
Reparaturen zuständig ist. Für eventuelle Reparaturen wenden Sie sich bitte an diesen
Kundendienst.

BEWAHREN SIE DIESE VORSCHRIFTEN GUT AUF.

ZUSAMMENSETZUNG UND INBETRIEBNAHME

• Saftschale (2) lagefixiert auf Antriebseinheit (1) aufsetzen.

• Motorschutz (4) mit dem Rand nach unten zeigend auf die Antriebswelle (3) aufsetzen.

• Zentrifuge (5) lagefixiert auf die Antriebswelle aufsetzen.

• Raffelscheibe (6) mit den Zähnen nach oben zeigend lagefixiert auf die Antriebswelle(3)

aufsetzen.

• Zentrifuge (5) und Raffelscheibe (6) mit der Kunststoffmutter (7) befestigen ( beim

Befestigen und Lösen bitte die Zentrifuge mit einer Hand festhalten).

• Filterstreifen (8) in die Zentrifuge einsetzen, dabei ist der feinporige für Säfte, der

großporige vorwiegend für Kartoffeln geeignet.

• Deckel (9) aufsetzen (Lagefixierung beachten!)

• Spannbügel (10) auf den Deckel in den dafür vorgegebenen Kerben positionieren.

• Behälter für Saft unter den Auslauf (11) positionieren.

• Gerät einschalten.

• Früchte oder Gemüse durch den Füllschacht (12) am Deckel zuführen. Dabei Stopfer (13)

gefühlvoll einsetzen. Greifen Sie niemals mit den Fingern in den Einfüllschacht am Deckel
bei laufendem Gerät. Verletzungsgefahr! Früchte und Gemüse müssen so zubereitet sein,
dass sie leicht durch den Füllschacht des Gehäusedeckels gestoßen werden können.

• Nach Beendigung des Entsaftens bzw. bei erreichter Füllmenge der Zentrifuge Gerät

ausschalten und warten bis der Motor stillsteht.

• Spannbügel (10) zurück klappen, Deckel öffnen und die Rückstände aus der Zentrifuge (5)

entfernen. Vermeiden Sie eine Überfüllung des Gerätes. Diese zeigt sich durch Verdicken
des Saftes.

• Die mitgelieferte Flügelmutter (14) dient zum leichteren Lösen der Kunststoffmutter (7).

Die Qualität der Früchte und des Gemüses ist ausschlaggebend für die Qualität der Säfte.

Achten Sie darauf, dass Sie stets frisches Gemüse und Obst einkaufen. Waschen Sie es
gründlich vor dem Entsaften – infolge evtl. verwendetem Pflanzenschutzmittel.

Denken Sie bitte daran, das sich gewisse Früchte, die zu „Musen“ neigen, für Entsaftung nicht
eignen, z.B. weiche Birnen, Bananen, gekochte Äpfel. Für die Entsaftung generell kein Steinobst
verwenden.

Das Gewicht des einzufüllenden Gutes kann je nach Qualität und Saftigkeit ca. 800 g
betragen.

Hinweis: Kleinere Mengen garantieren eine höhere Saftausbeute beim Entsaften und einen
trockneren Schab beim Kartoffelreiben.

keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

5

MALINA E 2 - 110302

Back cover page (last page)

Assembly page 5/24



Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you

Fax [phone]

REINIGUNG

• Nach Beendigung der Arbeiten Gerät ausschalten und warten bis die Zentrifuge zum

Stillstand gekommen ist. Bügel lösen, Deckel abnehmen, Rückstände entfernen und
Kunststoffmutter lösen.

• Die abnehmbaren Teile mit Wasser abspülen. Geben Sie die Teile nicht in den

Geschirrspüler.

• Antriebseinheit, wenn nötig mit feuchtem Tuch abwischen. Tauchen Sie die

Antriebseinheit niemals in Wasser oder andere Flüssigkeiten.

• Benutzen Sie zur Reinigung keine Schleif- und Scheuermittel.

ALLGEMEINE HINWEISE

Das oberste Gebot ist, dass der Saft in frischem Zustand genossen wird. Je frischer das Gemüse
oder die Früchte sind und je kürzer die Aufbewahrungszeit der Säfte desto besser ist ihre
Wirkung.

Ebenfalls wird die Wirkung der Säfte stark beeinflusst durch die Art und Weise, wie der Saft
getrunken wird. Der Saft soll nur langsam und schluckweise genossen und mit dem
Mundspeichel gut vermengt werden. (Man soll den Saft „kauen“). Hastig und in großen
Mengen genossener Saft kann eher schädlich wirken. Dies trifft besonders auf Gemüsesäfte zu,
die in der Regel viel schärfer sind als Obstsäfte. Die meisten Obstsäfte können in größeren
Mengen genossen werden, z.B. 3-4 Gläser, es sei denn, der Arzt gebe andere Verordnungen.

Der Konsum von Gemüsesäften kann sich, wenn diese Säfte unvermischt getrunken werden,
auf kleine Quantitäten beschränken, am besten ein kleines Gläschen vor der Mahlzeit.

Kartoffel-, Kohl-, Rote Beete- und Rettichsaft sollten nur nach ärztlicher Verordnung
eingenommen werden.

UMWELTSCHUTZ – RICHTLINIE 2002/96/EG

Zum Schutz unserer Umwelt und unserer Gesundheit sind Elektro- und Elektronik-Altgeräte nach
bestimmten Regeln zu entsorgen. Dies fordert den Einsatz sowohl des Herstellers bzw.
Lieferanten als auch des Verbrauchers.

keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

Aus diesem Grund darf dieses Gerät, wie das Symbol auf dem Typenschild bzw. auf der
Verpackung zeigt, nicht in den unsortierten Restmüll gegeben werden. Der Verbraucher hat
das Recht, dieses Gerät kostenfrei über kommunale Sammelstellen zu entsorgen; von dort aus
wird die spezifische Behandlung, Verwertung bzw. das Recycling gem. den Erfordernissen der
Richtlinie sichergestellt.

GEWÄHRLEISTUNGS- UND GARANTIEBEDINGUNGEN

Für unsere Produkte gelten die gesetzlichen Bestimmungen für Gewährleistungsansprüche.
Innerhalb dieser Zeit werden Mängel, welche auf Material- oder Herstellungsfehlern beruhen,
behoben. Davon ausgeschlossen sind Beschädigungen an zerbrechlichen Teilen, Schäden, die
durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung sowie durch
Nichtbeachtung der Gebrauchsanweisung entstehen, Schäden, welche durch Verschleiß oder
infolge normaler Abnützung entstanden sind. Ebenso weisen wir darauf hin, dass die
Gewährleistung bei Fremdeingriff erlischt. Hierbei wird der Verkäufer im Fall eines Schadens
keine Haftung übernehmen.

6

MALINA E 2 - 110302

Back cover page (last page)

Assembly page 6/24



Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you

Fax [phone]

Sollten Sie einen Mangel feststellen, geben Sie bitte das vollständige Gerät an ihren Händler
bzw. Verkaufsstelle. Gewährleistungsansprüche gelten nur in Verbindung mit dem zugehörigen
Kassenbon bzw. der Kopie einer eventuellen Reparaturrechnung, die bei Inanspruchnahme
der Serviceleistung unbedingt mit vorzulegen sind/ist.

Sie haben auch die Möglichkeit, das gesäuberte Gerät mit einer kurzen, gut lesbaren
Fehlerbeschreibung zusammen mit dem Kassenbon in einer frankierten Sendung an unseren
Kundendienst (Tel. [phone]) in unserer Firma in Bad Blankenburg zu senden.

Defekte Zubehörteile führen nicht zum Umtausch des Gerätes, sondern werden kostenlos im
Austausch zugesandt. In diesem Fall bitte nicht das Gerät einschicken, sondern nur das defekte
Zubehörteil bestellen! Glasbruchschäden sind grundsätzlich kostenpflichtig.
Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung
oder der Austausch von Verschleißteilen, fallen nicht unter die Gewährleistung und sind
deshalb kostenpflichtig!

NACH ABLAUF DER GESETZLICHEN GEWÄHRLEISTUNGSFRIST

Reparaturen können kostenpflichtig von entsprechendem Fachpersonal oder Reparaturservice
ausgeführt werden.

keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

7

MALINA E 2 - 110302

Back cover page (last page)

Assembly page 7/24



Copies of the I/B. Please reproduce them without any
changes except under special instruction from Team
International BELGIUM. The pages must be reproduced
and folded in order to obtain a booklet A5 (+/- 148.5 mm
width x 210 mm height). When folding, make sure you

Fax [phone]

Congratulalions on purchasing your new Juice extractor. You have bought a technically
reliable appliance which will facilitate daily preparation of fresh juice.
You can also use the appliance for the production of dumpling dough.

IMPORTANT SAFEGUARDS

 Please read these instructions carefully before using the appliance.
 Only use the appliance in the way indicated in this instruction manual.
 Should you hand over the appliance to another user, make sure to hand over the

instruction manual together with the appliance.

 Check that your mains voltage corresponds to that stated on the rating

plate of the appliance before using the appliance.

 People (including children) who are not able to use the appliance in a

safe way, due to their physical, sensorial or mental capacity or their lack
of experience or knowledge, must never use the appliance without
supervision or instructions of a responsible person.

 Close supervision is necessary if children are near the appliance in order to avoid that they

use it as a toy.

 From time to time check the appliance and its cord for damages. Never use the

appliance if cord or appliance shows any signs of damage. In that case, all repairs should
be made by a competent qualified electrician(*). Never use the appliance if it shows
visible damage.

 Only use the appliance for domestic purposes and in the way indicated in these

instructions.

 Do not use the appliance when the extractor or the filter strip is damaged.
 Never immerse the appliance in water or any other liquid for any reason whatsoever.

Never place it into the dishwasher.

 Never use the appliance near sources of heat. Do not stand the appliance on hot

surfaces (eg cooker) or near a flame.

 Never use the appliance outside and always place it in a dry environment.
 Never use accessories which are not recommended by the producer. They could

constitute a danger to the user and risk to damage the appliance. Never use the
appliance if it shows visible damages.

 Always unplug the appliance when it is not in use or when assembling/disassembling it.
 Before cleaning, always unplug the appliance from the power supply. To clean the motor

unit, make use of a soft damp cloth.

 Before changing the accessories, i.e. before removing the clamp clips, the appliance

must be switched off and must have come to standstill.

 Never move the appliance by pulling the cord. Make sure the cord cannot get caught in

any way. Do not wind the cord around the appliance and do not bend it.

 Do not have power cord dangle from working surface and avoid its contact with hot

objects. Do not leave the plastic parts near hot surfaces as they might melt.

 Stand the appliance on a table or flat surface so that it does not fall.
 In the event of any possible vibration occurring or in the event of a marked drop in the

speed of rotation of the motor the appliance is to be switched off immediately and the
residues are to be removed by removal of the sieve.

 After a running time of 30 min, allow the appliance to cool down 10 min.

(*)

Competent qualified electrician: after sales department of the producer or importer or any
person who is qualified, approved and competent to perform this kind of repairs in order to
avoid all danger. In any case you should return the appliance to this electrician.

KEEP THESE INSTRUCTIONS CAREFULLY FOR FUTURE USE

keep the good numbering when you turn the pages of
the I/B. Don’t change the page numbering. Keep the
language integrity.

8

MALINA E 2 - 110302

Back cover page (last page)

Assembly page 8/24
