Edesa L511 User's Installation And Operation Manual

Manual de instalación y uso del aparato

Manual de intalação e utilização do aparelho

Gebrauchs- und Installationsanleitung

User installation and operation manual

CERTIFICADO DE GARANTIA / CERTIFICADO DE GARANTIA

GARANTIEZERTIFIKAT / WARRANTY CERTIFICATE

Antes de instalar y usar el aparato lea cuidadosamente el manual de instrucciones
Antes de instalar e utilizar o aparelho leia cuidadosamente o manual de instruções

Vor Installation und Gebrauch des Gerates bitte die Gebrauchs- und

Installationsanleitung sorgfaltig durchlesen

Before installing and use of the appliance please read carefully the instruction book

COD.: kg.

N.:

ESPAÑOL 3

INSTALACIÓN Y MONTAJE 4 - 9

USO DEL APARATO Y CONSEJOS PRÁCTICOS 10 - 20

MANTENIMIENTO Y LIMPIEZA DEL APARATO 21 - 23

SEGURIDAD Y SOLUCIÓN DE PROBLEMAS 24 - 26

ADVERTENCIAS SOBRE EL MEDIO AMBIENTE 27

PORTUGUÊS 29

INSTALAÇÃO E MONTAGEM 30 - 35

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS 36 - 46

MANUTENÇÃO E LIMPEZA DA MÁQUINA 47 - 49

SEGURANÇA E SOLUÇÃO DE PROBLEMAS 50 - 52

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE 53

DEUSTSCH 55

EINBAU UND MONTAGE 56 - 61

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE 62 - 72

WARTUNG UND REINIGUNG DES GERÄTS 73 - 75

WARTUNG UND REINIGUNG DES GERÄTS 76 - 78

HINWEISE BEZÜGLICH DER UMWELT 79

ENGLISH 81

INSTALLATION AND ASSEMBLY 82 - 87

HOW TO USE THE MACHINE. PRACTICAL TIPS 88 - 98

MAINTAINING AND CLEANING THE MACHINE 99 - 101

SAFETY AND TROUBLESHOOTING 102 - 104

ENVIRONMENTAL ADVICE 105

ÍNDICE / ÍNDICE / INHALTSVERZEICHNIS / CONTENTS

ER-0025 / 1 / 93

CGM-00 / 197

La Garantía hasta dos años se constituye como una garantía diferente y adicional que no afecta a los derechos de
que dispone el consumidor conforme a las previsiones de la Ley, y es otorgada concreta y específicamente a favor
del cliente y aparato que se menciona.
La Garantía cubre durante el plazo de dos años a partir de la fecha de recepción de este aparato, todas las repa­raciones que realice el Servicio de Asistencia Técnica Oficial.

EXCLUSIONES DE LA PRESENTE GARANTIA.

Queda excluido de la cobertura de la presente Garantía, y por tanto será a cargo del usuario el coste total de la repa­ración, lo siguiente:
a) Las averías provocadas por negligencia o mal uso del aparato por parte del consumidor.
b) Las averías producidas por causas de caso fortuito, fuerza mayor (fenómenos atmosféricos o geológicos) y siniestros.
c) Las averías o daños derivados de instalación incorrecta, no legal o de energía o combustible no idóneos.
d) Esta garantía no cubre las operaciones de mantenimiento periódico del producto.
e) Los aparatos utilizados en establecimientos industriales o comerciales.
f) Los daños y perjuicios que puedan originarse al usuario como consecuencia del no funcionamiento del aparato por

averías.

ANULACION DE LA PRESENTE GARANTIA.

La presente Garantía quedará anulada y por tanto sin efecto alguno si el aparato ha sido manipulado, modificado o
reparado por personas no autorizadas o servicios técnicos que no sean los SAT oficiales de la marca.

MUY IMPORTANTE: PARA SER ACREEDOR A ESTA GARANTÍA, ES TOTALMENTE IMPRESCINDIBLE QUE EL USUA­RIO ACREDITE ANTE EL SERVICIO TÉCNICO AUTORIZADO POR EL GARANTE, LA FECHA DE COMPRA MEDIAN­TE LA FACTURA OFICIAL DEL APARATO. EN EL CASO DE APARATOS SUMINISTRADOS EN OBRAS NUEVAS SE
DEBERÁ ACREDITAR SUFICIENTEMENTE LA FECHA DE DISPOSICIÓN PARA EL USO DEL APARATO.

La presente Garantía será válida únicamente en territorio de la U.E., y exclusivamente respecto al aparato mencio­nado y otorgada por Fagor Electrodomésticos, S.Coop. Bº San Andrés nº 18, 20500 Mondragón-Guipúzcoa. Para el
resto de países consulte con su distribuidor.

CONDICIONES GENERALES DE LA GARANTÍA
HASTA DOS AÑOS

LAVADORA

INSTALACIÓN Y MONTAJE

1

DESEMBALADO Y DESBLOQUEO DE LA LAVADORA

DESEMBALADO

DESBLOQUEO

IMPORTANTE

a Suelte los tornillos

que sujetan las pla­cas de plástico a la
parte posterior de la
lavadora.

b Suelte los 3 tornillos

de bloqueo y retíre­los.

c Cubra los agujeros

con las placas de
plástico anteriormen­te retiradas.

Guarde los tornillos de bloqueo en previsión de un posterior traslado.

a/c

b

5

2

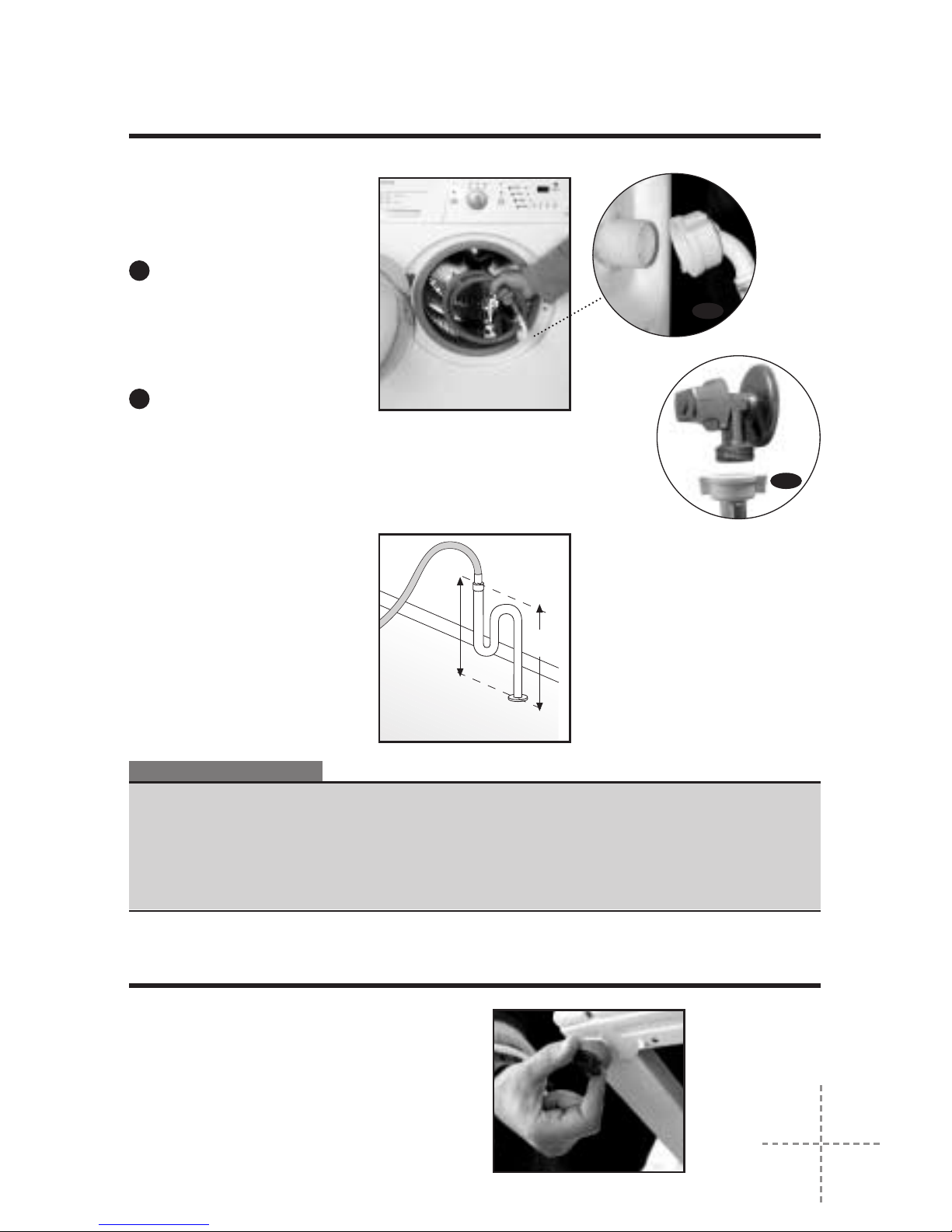

CONEXIÓN A LA RED DE AGUA

3

NIVELACIÓN

En el interior del tambor
encontrará el conducto
de entrada de agua:

a Conecte el extremo

acodado del con­ducto en la entrada
roscada de la elec­troválvula situada en
la parte posterior del
aparato.

b Conecte el otro

extremo del tubo a
la toma de agua.
Una vez realizada la
operación apriete
bien la tuerca de
conexión.

Se recomienda disponer
una salida fija de desa­güe a una distancia del
suelo de 50 a 70 cm.

Evite que el tubo de
desagüe quede muy
ajustado, tenga pliegues
o estrangulamientos.

Nivele la lavadora ope­rando sobre las patas
regulables, conseguirá
reducir el nivel de ruido
y evitar desplazamientos
durante el lavado.

max.
70 cm

min.
50 cm

IMPORTANTE

Es importante que el codo del tubo quede bien anclado en la salida para evitar la caída y
consiguiente riesgo de inundación.

Si su lavadora admite toma de agua caliente, conecte el tubo con rosca roja al grifo de
agua caliente, y a la electroválvula con filtro de color rojo.

a

b

Español

No retire la placa de
características, los
datos que contiene son
importantes.

Consulte la placa de
características situada
en la escotilla de la lava­dora antes de realizar
las conexiones eléctri­cas. Asegúrese de que
la tensión que llega a la
base del enchufe es la
que aparece en la placa.

De forma sencilla, puede

colocar en la puerta de
la lavadora paneles,
revestimientos decora­tivos, a juego con los

muebles de su cocina.
Estos paneles de reves­timiento no pueden tener
un espesor superior a 5
mm.

a Suelte los tornillos de

las bisagras y, con
un desplazamiento
lateral, desmonte la
puerta de la lavado­ra.

b Retire el marco de

protección inferior sol­tando los tornillos.
Extraiga el panel
suministrado con la
lavadora.

IMPORTANTE

Es muy importante que la lavadora se conecte a una
buena toma de tierra.
La instalación eléctrica, enchufe, toma de corriente, fusi­bles o interruptor automático y contador deben estar
dimensionados para la potencia máxima indicada en la
placa de características.
Si el cable de alimentación está dañado, debe ser susti­tuido por un cable o conjunto especial a suministrar por
el fabricante o su servicio posventa.

b

c

a

c Coloque el nuevo

panel de revesti­miento si el mismo
es de 3 mm. de
espesor o superior.
Si es inferior, coló­quelo sobre el panel
suministrado con la
lavadora.

Para colocar la puerta con
el nuevo panel decorativo,
repita los pasos marcados
en los puntos a, b, c.

4

CONEXIÓN ELÉCTRICA

5

PANELACIÓN

7

También tiene la posibili­dad de regular la altura

de la puerta decorable

con objeto de que se
pueda alinear con el
resto de muebles de la
cocina.

a Suelte los tornillos de

las bisagras y, con
un desplazamiento
lateral, desmonte la
puerta de la lavado­ra.

b Retire el marco de

protección inferior sol­tando los tornillos y
extraiga el panel
suministrado con la
lavadora.

c La parte inferior de

la puerta y el marco
de protección inferior
están divididos en 7
secciones de 10
mm. Seccione,
dependiendo de sus
necesidades y adap­te el panel decorati­vo a las nuevas
dimensiones.

d Coloque de nuevo el

panel decorativo, el
marco de protección
inferior y vuelva a
montar la puerta.

a

c

c

c

b

Español

Además, las lavadoras
le permiten cambiar el

sentido de apertura de
la puerta.

a Suelte los tornillos de

las bisagras y, con
un desplazamiento
lateral, desmonte la
puerta de la lavado­ra.

b Retire el marco de

protección inferior sol­tando los tornillos.

c Extraiga el panel

suministrado con la
lavadora, así como
la chapa interna, sol­tando los tornillos
que la sujetan.

d Extraiga las bisagras

para colocarlas en el
lado opuesto de la
puerta.

e Suelte la tapa de

protección de la
puerta para situarlo
en el lugar opuesto
donde estaban las
bisagras.

f Monte de nuevo la

chapa, el panel de la
puerta y el marco de
protección inferior,
para montar poste­riormente la puerta.

g Extraiga el anclaje

de cierre situado en
el frontal del mueble
de la lavadora, sol­tando el tornillo que
lo sujeta, y colóquelo
donde se encontra­ba antes la bisagra
superior.

h Retire también el

tope de protección y
colóquelo donde se
encontraba anterior­mente la bisagra
inferior.

a

b

h i

c d

e

f g

e

i Coloque la puerta

insertando las bisa­gras con un ligero
desplazamiento late­ral, en su nueva ubi­cación. Ajuste los
tornillos.

9

Ahora que ha instalado
satisfactoriamente la
lavadora, le aconseja­mos que ponga en fun­cionamiento el programa
5 a 60ºC, sin ropa ni
detergente.
Esto sirve para compro­bar la instalación, las
conexiones y el desa­güe, además de limpiar
completamente el inte­rior antes de llevar a
cabo un programa de
lavado en la lavadora.

Usted tiene la posibili­dad de colocar la lava-

dora bajo la encimera
de la cocina.

Si necesita cambiar la
encimera de la lavado­ra, pida la chapa de
protección al Servicio
de Asistencia Técnica

(

✆ 902 10 50 10), y

siga estos pasos:

a Desmonte la encime-

ra de su lavadora
soltando los tornillos
laterales y golpee
ligeramente la enci­mera hacia atrás
para extraerla.

b Retire las piezas de

sujeción de la enci­mera soltando los
tornillos.

c Coloque y atornille la

chapa de protección
a la lavadora para
poder introducirla en
el lugar por usted
deseado.

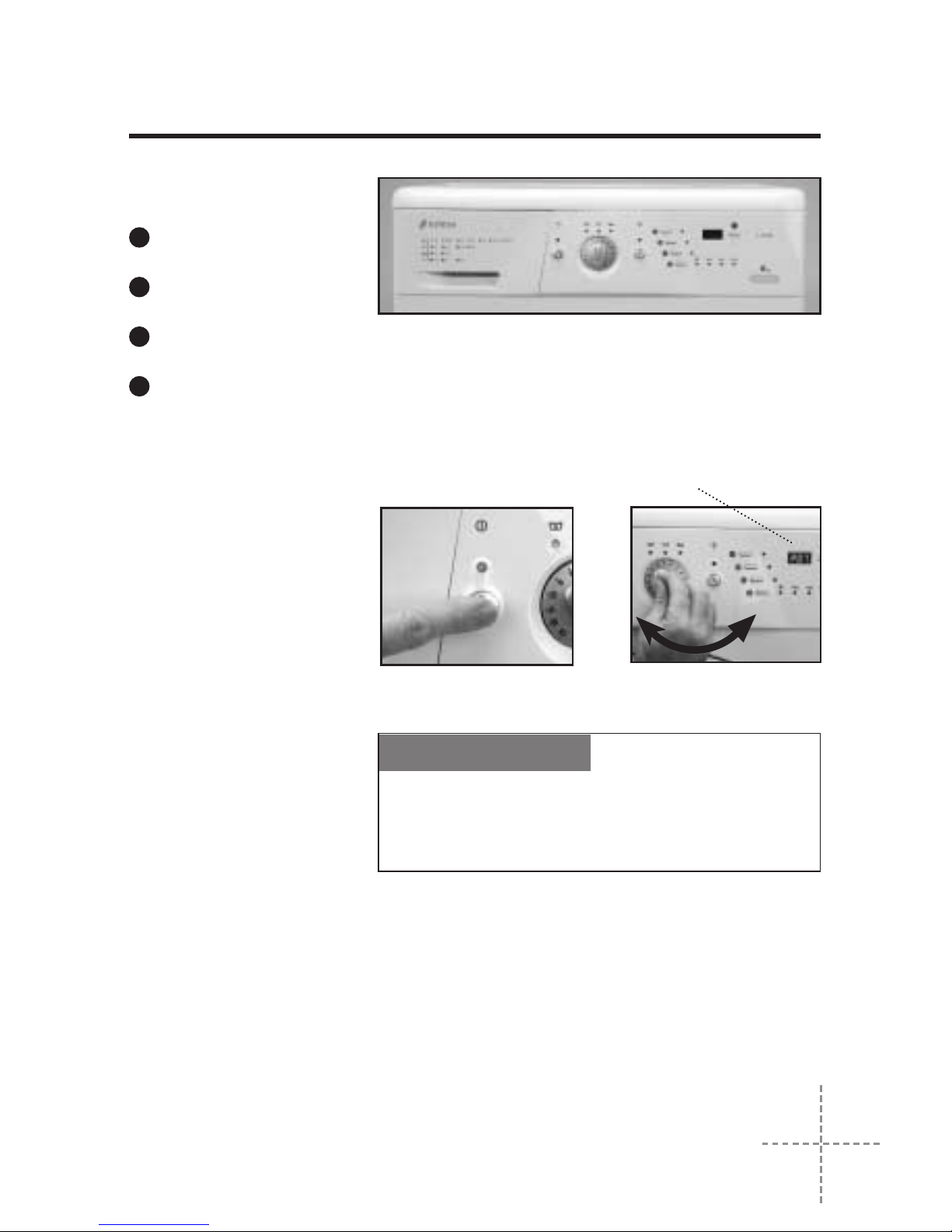

Seleccione
el programa 5 y 60ºC

Pulse la tecla de
Marcha/Paro

a b

c

Español

6

INSTALACIÓN DE LA LAVADORA
BAJO LA ENCIMERA DE LA COCINA

7

LIMPIEZA PREVIA

Clasifique la ropa
por su tejido o por
su elaboración. Le

aconsejamos utilizar los
programas delicados
para prendas sensibles.
Las prendas de lana
pueden ser lavadas en
un programa especial
de lana.

Antes de introducir la
ropa en el tambor, ase­gúrese de que todos los
bolsillos están vacios.
Los pequeños objetos
pueden obstruir la moto­bomba de descarga de
agua.

IMPORTANTEIMPORTANTE

Asegúrese previamente de que sus prendas de lana pueden ser lavadas a
máquina.

LAVADORA

USO DEL APARATO Y CONSEJOS PRÁCTICOS

1

PREPARACIÓN DE LA ROPA ANTES DEL LAVADO

11

Clasifique su ropa
por su suciedad.

a Las prendas ligera-

mente sucias lávelas
preferentemente en
un programa corto
en frío.

b Las prendas normal-

mente sucias lávelas
en un programa sin
prelavado.

c Las prendas muy

sucias puede lavar­las en un programa
largo con prelavado.

Clasifique su ropa
según sus colo­res. Lave separada-

mente las prendas blan­cas y las prendas de
color.

Introduzca antes del
comienzo del programa
de lavado el detergente
o aditivo en la cubeta de
detergente. La cubeta
de detergente de su
lavadora dispone de tres
compartimentos.

IMPORTANTE

Recordamos cargar la lavadora a su máxima capacidad.
Con ello ahorrará usted agua y energía.

Le recomendamos lavar siempre que le sea posible

prendas de ropa de diferentes tamaños en un mismo
programa de lavado, de manera que se refuerce la

acción del lavado. Así además favorece la distribución de
la ropa dentro del tambor a la hora del centrifugado con
lo que conseguirá que la máquina trabaje más silen-
ciosamente.

Compartimento de Prelavado
Compartimento de Lavado
Compartimento Aditivo líquido (suavizantes,…)

IMPORTANTE

El nivel del líquido no debe en ningún caso superar la
señal MAX de referencia, grabada en la pared de la
cubeta.

Español

2

UTILIZACIÓN DEL DETERGENTE Y LOS ADITIVOS

En esta lavadora usted
también puede

emplear detergentes
líquidos utilizando para
ello la cubeta opcional

que puede ser adquirida
a través de la Red de
Asistencia Técnica.
✆ 902 10 50 10.

La cubeta opcional debe
ser colocada en el com­partimento de lavado.

Recuerde que la dosis
de detergente a
emplear dependen siem­pre de:

● Cantidad de ropa a
lavar.

● Suciedad de la ropa.

● Dureza del agua

(Las informaciones
de grado de dureza
del agua pueden
solicitarse en las
entidades locales
competentes).

Tenga en cuenta que existen detergentes con­centrados que son más cuidadosos con la natu-

raleza y el medioambiente.

La utilización de mayor cantidad de detergente de
la necesaria no ayuda a mejorar los resultados de
lavado y además de suponer un perjuicio econó­mico contribuye negativamente a la conservación
del medioambiente.

Por eso, le recomendamos que siga las instruccio­nes del fabricante de detergente.

NOTA ECOLÓGICA

902 10 50 10

13

Usted dispone de cuatro
tipos de programas:

a

Programas nor­males

b Programas deli-

cados

c Programas de

lana

d Programas

auxiliares

Para seleccionar el progra­ma de lavado, debe seguir
los siguientes pasos:

1. Accionar ON pulsan-

do el interruptor
general (se encende­rá el piloto de la
parte superior).

2. Seleccionar el pro-

grama de lavado

girando el Mando
Selector de
Programas.

Al realizar estas opera­ciones se iluminará la luz
de velocidad de centrifu­gado correspondiente a
este programa.

Si su lavadora dispone
de un visualizador, al
seleccionar el programa,
se iluminará durante
unos segundos indican­do P + número de pro­grama (P01, P02...).
Pasará a continuación a
indicar la duración apro­ximada del programa,
en minutos.

El tiempo que aparece
en el visualizador se va
ajustando de acuerdo
al desarrollo del pro­grama

Le recomendamos elegir el programa adecuado
en su lavado, para evitar el prelavado siempre
que sea posible. Ahorrará dinero y ayudará a con­servar mejor el medioambiente.

NOTA ECOLÓGICA

visualizador

Español

3

SELECCIÓN DEL PROGRAMA DE LAVADO

Algodón/Lino Lavado normal, aclarados,

1 Normal frío Frío colores delicados SI 5/6* absorción automática de aditivos si 0.15/46 0.15/49 90 90

suciedad muy ligera se desean y centrifugado final largo

Algodón/Lino Lavado CORTO, aclarados,

2 Rápido 30ºC blanco/color SI NO SI 1.5 absorción automática de aditivos si 0.20/25 0.20/30 30 30

suciedad muy ligera se desean y centrifugado final largo

Algodón/Lino

3 Normal 30ºC colores delicados SI 5/6* 0.35/46 0.40/49 120 120

suciedad ligera

Algodón/Lino

4 Normal 40ºC colores sólidos SI 5/6* Lavado normal, aclarados, 0.60/46 0.65/49 125 125

suciedad ligera absorción automática de

Algodón/Lino

aditivos si se desean y

5 (*) Normal 60ºC colores sólidos SI 5/6*

centrifugado final largo

A: 0.95/46

1.14/49 140 140

suciedad normal

A

+

: 0.85/46

Algodón/Lino

6 Normal 90ºC blanco SI 5/6* 1.60/51 1.90/55 125 125

suciedad fuerte

Algodón/Lino Prelavado, lavado normal, aclarados,

7 Prelavado 60ºC blanco/colores sólidos SI 5/6* absorción automática de aditivos si 1.40/55 1.45/60 135 135

suciedad fuerte se desean y centrifugado final largo

PROGRAMA

TEMPERATURA

ACONSEJADA

TIPO DE TEJIDO

Aclarado extra

Reducción

tiempo

Fácil planchado

Selección

centrifugado

Elimina

centrifugado

Antiarrugas

CARGA

DE

ROPA

MÁX.

(KG)

COMPARTI-

MENTO

PRODUCTOS

DE LAVADO

DESCRIPCIÓN

DEL PROGRAMA

CONSUMO TOTAL

KWh/litros

Para

lavadoras

de 5 kg. *

Para

lavadoras

de 6 kg. *

Para

lavadoras

de 5 kg. *

Para

lavadoras

de 6 kg. *

DURACIÓN APROXI-

MADA (minutos)

TECLAS DE OPCIONES POSIBLES

30

30

40

60

90

60

15

Sintético/mezcla

8 Delicado frío Frío algodón colores delicados SI 3 0.15/50 0.15/55 70 70

suciedad muy ligera

Sintético/mezcla

9 Delicado 30ºC algodón colores delicados SI 3 Lavado delicado, aclarados, 0.35/50 0.35/55 75 75

suciedad ligera absorción automática de

Sintético/mezcla

aditivos si se desean y

10 Delicado 40ºC algodón colores delicados SI 3

centrifugado final suave

0.55/50 0.60/55 80 80

suciedad normal

Sintético/mezcla

11 Delicado 60ºC algodón blanco/colores SI 3 0.95/50 1.00/55 90 90

sólidos suciedad normal

Lana/mezcla lana

12 Lana frío LANA frío blanco/color SI NO SI 1

Lavado de LANA, aclarados,

0.05/60 0.05/60 30 30

suciedad muy ligera

absorción automática de

Lana/mezcla

aditivos si se desean y

13 Lana 35ºC LANA 35 lana blanco/color SI NO SI 1

centrifugado final suave

0.45/60 0.50/60 40 40

suciedad ligera

Algodón/mezcla algodón Aclarados, absorción automática

14 Aclarados — Sintético/Delicado SI NO SI 5/6* de aditivos si se desean y 0.05/25 0.05/30 25 25

Lana/mezcla de lana centrifugado final largo

Algodón/mezcla algodón

15 Centrifugado — Sintético/Delicado NO SI NO 5/6* — Vaciado y centrifugado final largo 0.05/0 0.05/0 10 10

Lana/mezcla de lana

Algodón/mezcla algodón Vaciado y fin de programa.

16 Vaciado/Fin — Sintético/Delicado NO 5/6* — Lleva el programa a 0.00/0 0.00/0 2 2

Lana/mezcla de lana la posición final

* Compruebe si la lavadora es de 5 ó 6 kg de carga máxima en el certificado de garantía que aparece en la portada de este manual. (*) Datos de la etiqueta de energía basados en este programa, de acuerdo con EN60456.

NOTA: los consumos de kWh y litros, así como la duración de los programas son para el caso de carga máxima, pudiendo variar en función del tipo y cantidad de ropa, presión de la red de agua, etc.

PROGRAMA

TEMPERATURA

ACONSEJADA

TIPO DE TEJIDO

Aclarado extra

Reducción

tiempo

Fácil planchado

Selección

centrifugado

Elimina

centrifugado

Antiarrugas

CARGA

DE

ROPA

MÁX.

(KG)

COMPARTI-

MENTO

PRODUCTOS

DE LAVADO

DESCRIPCIÓN

DEL PROGRAMA

CONSUMO TOTAL

KWh/litros

Para

lavadoras

de 5 kg. *

Para

lavadoras

de 6 kg. *

Para

lavadoras

de 5 kg. *

Para

lavadoras

de 6 kg. *

DURACIÓN APROXI-

MADA (minutos)

TECLAS DE OPCIONES POSIBLES

60

40

40

30

30

Español

Las opciones de lavado se
deben seleccionar siempre
después de elegir el programa
de lavado. Cualquier cambio

de programa durante la
selección anula las opciones
previamente seleccionadas.

Una vez accionado el ON en el
interruptor general, seleccionar
las opciones que se deseen. Al

seleccionarlas se iluminará la luz
correspondiente junto a la tecla
de selección.

Tecla: Aclarado
extra

Aumenta el grado de
aclarado final obtenido
en la ropa; indicado
para grandes cargas y
prendas de personas
con piel sensible.

¡Incrementa el consu­mo de agua!

Las opciones existentes son las siguientes:

Tecla: Reducción de
tiempo de lavado

Mediante la selección de
esta opción se consigue

reducir hasta una tercera
parte del tiempo de pro­grama (ver tabla de pro-

gramas). Si su lavadora
dispone de visualizador,
aparecerá el nuevo tiem­po en el momento que se
pulse.

Tecla:
flot/antiarrugas

Se para en el último acla­rado, quedándose la
ropa con agua. Cuando
la función se desactiva la
lavadora continúa el pro­grama desaguando y
centrifugando. Se usa,
por ejemplo, cuando no
se está en casa y se
desea atrasar el centrifu­gado hasta llegar, para

evitar las arrugas de la
ropa tras el centrifugado

y espera en el tambor
para ser extraída.

Flot/antiarrugas

Aclarado extra

Reducción de tiempo
de lavado

4

SELECCIÓN DE LAS FUNCIONES ADICIONALES

Tecla: Selección
de velocidad de
centrifugado

El programa selecciona­do tiene asociadas unas
revoluciones de centrifu­gado que se pueden
visualizar en los pilotos
de la parte inferior.

De ser necesario, tiene

la opción de modificar
las revoluciones del
centrifugado o eliminar
el centrifugado.

Para ello pulse la tecla
de selección de veloci­dad de centrifugado una
ó más veces hasta que
se ilumine la opción
deseada.

Opción: eliminación de
centrifugado

Realiza un programa sin
hacer el centrifugado
final. Se usa para evitar

la formación de arrugas
en el lavado de tejidos
especiales.

17

Tecla: Selección
de retardo

Esta opción existe sólo
si su lavadora dispone
de visualizador.
Puede seleccionarse
después de seleccionar
el programa de lavado.
Para seleccionar las
horas de retardo, pulsar

o mantener pulsada la
tecla, hasta que apa­rezca en el visualizador
el número de horas de
retardo deseado.

Anulación del
retardo

Para anular el retardo
hay que pulsar sucesiva­mente su tecla o mante­nerla pulsada, llegando a
las 24 horas de retardo y
pulsando una vez más,
se anula el retardo, apa­reciendo la duración
aproximada del progra­ma.

Selección de retardo

IMPORTANTE

Si durante la selección
de funciones adiciona­les hasta aquí mencio­nadas, se cambia de
programa o se apaga
el interruptor general,
se anulan todas las
funciones hasta enton­ces seleccionadas.

Eliminación de centrifugado

Revoluciones de
centrifugado

Selección de velocidad
de centrifugado

Español

Selección del
bloqueo

Función del bloqueo

Mediante el bloqueo se
asegura que las manipu­laciones de las diferen­tes teclas no van a afec­tar al programa y opcio­nes de lavado seleccio­nadas. Se usa para evi­tar manipulaciones por
parte de niños, etc.

Accionar bloqueo

El bloqueo se acciona
pulsando de forma
simultánea y mante­niendo pulsadas las
teclas de Aclarado
Extra y Reducción
Tiempo de Lavado
durante al menos 3
segundos.

Transcurridos estos
segundos la luz de la
tecla de marcha pasará
a estar intermitente,
hecho que confirma que
está habilitado el blo­queo, y la lavadora se
pondrá en marcha.
El bloqueo se debe acti­var después de haber
seleccionado el progra­ma de lavado y todas
las opciones del mismo,
así como el retardo que
se desee.

Desaccionar blo­queo

El bloqueo se elimina al
terminar el programa de
lavado, al iluminarse la
luz de STOP.
Si se desea desactivar el
bloqueo sin llegar al final
del programa hay que
mantener pulsadas las
teclas de ACLARADO
EXTRA y REDUCCIÓN
TIEMPO DE LAVADO
durante al menos 3

segundos. Al pasar los 3
segundos la luz se apa­gará, quedándose en
estado de pausa. Apagar

el interruptor general no
elimina el bloqueo.

Cuando se vuelve a
poner en marcha la lava­dora continuará la ejecu­ción del programa en el
punto en el que se había
parado.

19

Para poner en marcha la
lavadora hay que pulsar
la tecla de marcha /
paro. Se encenderá el

visualizador situado sobre
la tecla, y la lavadora
empezará a realizar el
programa seleccionado
con las opciones.

Si su lavadora dispone
de visualizador, verá en

cada momento los minu­tos que le quedan hasta
acabar el lavado.

Puesta en marcha
del retardo

Consiste en pulsar la tecla
marcha / paro después de
seleccionar el programa,
las opciones de lavado y
el tiempo de retardo.
Al pulsarla, el visualizador
permanecerá intermitente
en ciclos de 2 segundos
ON y 2 segundos OFF
durante todo el tiempo
seleccionado como retar­do, descontando el tiem-

po de hora en hora, hasta
llegar a la última hora,
momento en el cuál indi­cará los minutos que res­ten hasta comenzar el
programa.

Piloto de Funcionamiento

Si necesita añadir o retirar
alguna prenda, seleccione

pausa y asegúrese de que
el nivel de agua no supera
el de desbordamiento de la
puerta y de que la tempera­tura en el interior no sea
elevada. Volviendo a accio­nar la tecla de marcha, el
lavado se reanuda desde la
misma fase de ciclo en que
se detuvo.

IMPORTANTE

Las fases activas en cada
momento del programa
irán apareciendo sucesi­vamente a medida que
avanza el programa.
Cualquier tecla de opción
puede seleccionarse
siempre que no haya
pasado la fase de lavado
en la que tenga efecto y
cuando el programa
admita esta opción.
El accionamiento de la
tecla de retardo durante el

lavado no tiene ningún
efecto sobre la lavadora.

El accionamiento de la
tecla de marcha durante el
lavado deja la lavadora en
estado de PAUSA, con la
luz de esta tecla apagada.

IMPORTANTE

Si durante el lavado se
cambia el programa de
lavado mediante el
selector, la lavadora
quedará en estado de
PAUSA, con la luz de la
tecla de marcha apa­gada, quedando anula­do el programa.

Español

5

PUESTA EN MARCHA

6

DESARROLLO DEL PROGRAMA DE LAVADO

Si se produce un corte en
el suministro eléctrico, al
restablecerse el mismo la
lavadora continúa su fun­cionamiento normal en el
punto donde se había

parado (tiene memoria de
horas).
Esto mismo sucede para
el caso de encender y
apapar el interruptor
general.

● Para reducir el
ruido en el centrifu-

gado: nivele la lava­dora operando sobre
las patas regulables.

● Trate de lavar pren­das de ropa de dife­rentes tamaños en
un mismo programa
de lavado favorecien­do la distribución de
la ropa dentro del
tambor a la hora del
centrifugado.

● Todos los modelos
disponen de un siste­ma de seguridad en
el centrifugado que
impiden que éste se
realice en el caso de
que la distribución de
la ropa dentro del
tambor esté muy
concentrada, de esta
manera se evita que
el aparato alcancé
un nivel excesivo de
vibraciones. Si en

algún caso detecta-

rá usted que la ropa
no sale convenien­temente escurrida,

vuelva a intentar
centrifugarla después
de haber repartido
de forma más unifor-

me la ropa en el tam­bor.

Con el fin de preservar el medio ambiente, su
lavadora está dotada de un sistema que tiene la
capacidad de adaptarse a las distintas condicio­nes de uso (carga de ropa y naturaleza de tejido)
garantizando un nivel óptimo de agua y energía.
Esto hace que durante el proceso de lavado la
cantidad de agua que puede observar a través de
la escotilla le resulte bajo, pero no se preocupe, el
grado de eficacia de lavado y aclarado será el
óptimo.

NOTA ECOLÓGICA

7

CORTES EN EL SUMINISTRO ELÉCTRICO

8

ADVERTENCIAS

21

Después de cada lava­do deje abierta la puerta
de carga durante un
tiempo con el fin de que
el aire circule libremente
por el interior de la
máquina.

Es aconsejable realizar
de vez en cuando,
dependiendo de la dure­za del agua, un ciclo de
lavado completo emple­ando un producto des­calcificante. De esta
forma alargará la vida
de su lavadora.

Limpie la cubeta de
detergente siempre que
aprecie en ella residuos
de algún producto de
lavado.

a Extraiga totalmente

la cubeta de deter­gente tirando del asa
hacia fuera.

b Limpie los comparti-

mentos de la cubeta.
Emplee agua tem­plada y un cepillo.

c Limpie también los

sifones de la cubeta
de aditivos.

Vuelva a introducir la
cubeta en la lavadora.

Antes de llevar a cabo
cualquier operación de
limpieza o manteni­miento, es aconsejable

desconectar la lava­dora de la red eléctrica.

IMPORTANTE

Extraiga la cubeta hasta que

haga tope, y después, con un

tirón, extraígala

totalmente.

Español

LAVADORA

MANTENIMIENTO Y LIMPIEZA DEL APARATO

1

LIMPIEZA DE LA CUBETA DE DETERGENTE

Limpie el filtro accesible
en caso de que haya
quedado bloqueada la
bomba de desagüe por
objetos extraños.

a Suelte el zócalo

tirando ligeramente
por los laterales, y
girando a su vez
hacia abajo, para
posteriormente
desenganchar las
patillas.
En caso de no tener
acceso lateralmente,
introducir un peque­ño destornillador en
las tres ranuras que
se encuentran en la
parte superior del
zócalo, para poder
hacer palanca y sol­tar los enganches.

b Para recoger el agua

que saldrá al soltar
el filtro, sitúe un plato
u otro recipiente
debajo del mismo.

c Gire el filtro un cuar-

to o media vuelta
hacia la izquierda.
Comenzará a salir
agua.

d Cuando haya termi-

nado de evacuar el
agua de la lavadora,
gire varias vueltas el
filtro hasta que sea
posible su extracción
total.

e Retire los objetos o

las pelusas que
hayan podido que­dar en el filtro.

f Volver a colocar en

su sitio el filtro y el
zócalo.

Para evitar quemaduras
no realizar esta opera­ción cuando el agua de
lavado supere los 30ºC.

IMPORTANTE

2

LIMPIEZA DEL FILTRO ACCESIBLE

23

Para la limpieza exterior
de la lavadora emplee
agua templada jabono­sa, o un agente de lim­pieza suave que no sea
abrasivo ni disolvente.

A continuación, séquela
bien con un paño suave.

Español

3

LIMPIEZA EXTERIOR

En el caso de detectarse
algún problema en el
uso de su lavadora, pro­bablemente usted pueda
resolverlo tras la consul­ta de las indicaciones
que siguen.
De no ser así, desenchu­fe el aparato y póngase
en contacto con el

SERVICIO DE ASIS­TENCIA TECNICA.

• ¿Por qué la lavadora no se pone en marcha?

Puede ser debido a:
– No hay tensión en la red eléctrica.
– Los fusibles de la instalación eléctrica están “saltados”.
– La lavadora no está conectada a la red eléctrica.
– No ha pulsado la tecla de Marcha/Paro (el indicador

luminoso de esta tecla debe estar iluminado de forma

fija).
– El mando selector de programas no está hacia fuera.
– La puerta de la lavadora está mal cerrada. Cuando se

detecta se iluminan de forma intermitente los visualiza-

dores que indican prelavado y fin o aparece F04 en el

visualizador de su lavadora. A continuación la actuación

debe ser comprobar y cerrar bien.

• ¿Por qué vibra ó hace ruido excesivo la lavadora?

Puede ser debido a:
– Los tornillos de fijación interna no han sido extraídos.
– La lavadora está mal nivelada.

Le rogamos no abra en
ningún caso el apara­to. En el interior no

existe ningún fusible o
componente análogo
que pueda ser sustitui­do por el usuario.

IMPORTANTE

902 10 50 10

LAVADORA

SEGURIDAD Y SOLUCIÓN DE PROBLEMAS

• ¿Por qué no carga agua la lavadora?

– Cuando se detecta este fallo se encenderán de forma

intermitente los visualizadores de Lavado y Aclarado

alternativamente, ó si su lavadora dispone de visualiza-

dor, indicará F01.
– El fallo de entrada de agua puede ser debido a un corte

en el suministro de agua, grifo de entrada de agua a la

lavadora cerrado ó filtro de entrada de agua a la lava-

dora obstruido.
– Por lo tanto las actuaciones posibles son: esperar a que

vuelva el suministro de agua, abrir el grifo de entrada

de agua, y soltar la manguera de entrada de agua y

limpiar su flitro.

• ¿Por qué la lavadora no desagua ni centrifuga?

– Cuando se detecta este fallo se iluminan de forma inter-

mitente los visualizadores de Aclarado y Fin, ó aparece

F02 si su lavadora dispone de visualizador.
– Los motivos de este fallo pueden ser : obstrucción de la

motobomba de desagüe de la lavadora, obstrucción en

la cañería de desagüe del edificio, ó mala conexión

eléctrica de la motobomba.
– Actuación: si el motivo es la obstrucción de la moto-

bomba, acceder a ella según indica apartado 2, Mante-

nimiento y limpieza del aparato.

• ¿Por qué no centrifuga la lavadora?

– Cuando se detecta este fallo se iluminan de forma inter-

mitente los visualizadores de Prelavado y Lavado, ó se

enciende F03 en el caso de que su lavadora disponga

de visualizador.
– Este fallo es debido a que la distribución de ropa en el

tambor está descompensada y puede producir un nivel

excesivo de vibraciones.
– La forma de actuación es volver la lavadora al punto de

centrifugado.

• ¿Es mejor poner el detergente en la cubeta, o directamente en el tambor?

Cada día es más frecuente el uso de “pastillas” que se colo­can directamente en el tambor. Estas pastillas aseguran un
buen lavado y no dañan la ropa. Sin embargo, otros detergen­tes en polvo o líquidos contienen componentes agresivos que,
en contacto directo con la ropa, pueden dañarla. Para estas
situaciones es recomendable utilizar la cubeta.

25

Español

• ¿Por qué no veo agua en el tambor?

Esto puede ser debido a que la lavadora está dotada de un
sistema que tiene la capacidad de adaptarse a la carga de
la ropa y a la naturaleza del tejido, ajustando el nivel de
agua y energía utilizados, con el fin de preservar el medio
ambiente. Por lo tanto, aunque la cantidad de agua que
usted puede observar a través de la escotilla le resulte bajo,
no se preocupe, el grado de eficacia de lavado y aclarado
será el óptimo.

• ¿Por qué sale agua por la cubeta?

Puede deberse a que quizás la cubeta o cajón dispensador
necesite limpiarse. Esta sencilla operación se describe en

Mantenimiento y limpieza del aparato;
1- Limpieza de la cubeta de detergente.

• ¿Por qué no puedo abrir la escotilla inmediatamente de acabar el lavado?

Las lavadoras actuales están dotadas de sistemas de segu­ridad para los usuarios. Uno de ellos es que no se pueda
abrir la lavadora sin garantizar que el tambor está totalmen­te quieto. De ahí que se tarde unos 2 minutos en poder
abrir la escotilla.

• Otros fallos

– La lavadora tiene la posibilidad de detectar otros fallos.

Cuando esto ocurra se encenderán todos los visualiza-

dores de las fases de lavado de forma intermitente, ó

aparecerán en el visualizador diversos errores F05, F06,

….., F10.
– Estos fallos pueden ser debidos a causas muy diversas.
– La actuación debe ser llamar al SERVICIO TÉCNICO

OFICIAL.

27

Con objeto de preservar el medio ambiente entregue su aparato usado en un
centro oficial de recogida o recuperación de materiales reciclables.

Antes de deshacerse de su aparato usado inutilícelo, cortando el cable de cone­xión con el enchufe.

Español

LAVADORA

ADVERTENCIAS SOBRE EL MEDIO AMBIENTE

NOTA ECOLÓGICA

A presente Garantia é estabelecida como uma garantia diferente e adicional que não afecta os direitos usufruídos
pelo consumidor de conformidade com os regulamentos legais, garantia outorgada concreta e especificamente em
benefício do cliente e respeitante ao aparelho mencionado no presente documento.
A Garantia cobre durante um período de dois anos, a contar da data em que o aparelho é entregue ao utilizador,
todas as reparações que realizar o Serviço de Assistência Técnica Oficial.

EXCLUSÕES DA PRESENTE GARANTIA.

Não são cobertas e portanto correrão por conta do utilizador, os custos totais de reparação nos casos especifica­dos a seguir:
a) Avarias decorrentes ou resultado de negligência ou má utilização do aparelho pelo cliente.
b) Avarias produzidas por causas de caso fortuito, força maior (fenómenos atmosféricos ou geológicos) e sinistros.
c) Avarias ou danos derivados de instalação incorrecta, não legal, ou da utilização de fontes de energia ou com-

bustíveis não adequados.
d) As operações de manutenção habitual do aparelho.
e) Os aparatos utilizados em estabelecimentos comerciais ou industriais.
f) As eventuais perdas e danos pela parte do utilizador ao não funcionar o aparelho devido a uma avaria.

ANULAÇÃO DA PRESENTE GARANTIA

A presente Garantia ficará anulada e portanto sem qualquer efeito se o aparelho for manipulado, modificado ou
reparado por pessoas não autorizadas ou por serviços técnicos diferentes dos SAT oficiais da marca.

MUITO IMPORTANTE: PARA PODER USUFRUIR DA PRESENTE GARANTIA, É IMPRESCINDÍVEL O UTILIZADOR
EXIBIR PERANTE O SERVIÇO TÉCNICO AUTORIZADO PELA OUTORGANTE A DATA DE COMPRA, ATRAVÉS DA
CORRESPONDENTE FACTURA OFICIAL DE AQUISIÇÃO. PARA APARELHOS FORNECIDOS EM OBRAS NOVAS,
DEVERÁ SER EXIBIDA A PERMISSÃO PARA PODER UTILIZAR O APARELHO.

A presente Garantia tem validade unicamente em território português, e exclusivamente para o aparelho menciona­do, outorgada pela Fagor Lusitana, Lda. Avda. do Forte nº 4 2795 Carnaxide – Portugal. Para o resto dos países
consulte o seu distribuidor.

CONDIÇÕES GERAIS DA GARANTIA 2 ANOS

DESEMBALAGEM

DESBLOQUEIO

IMPORTANTE

a Solte os parafusos

que sujeitam as pla­cas de plástico à
parte posterior da
máquina de lavar.

b Solte os 3 parafusos

de bloqueio e retire­os.

c Cubra os orifícios

com as placas de
plástico anteriormen­te retiradas.

Guarde os parafusos de bloqueio para uma eventual mudança.

a/c

b

1

DESEMBALAGEM E DESBLOQUEIO DA MÁQUINA DE LAVAR

MÁQUINA DE LAVAR

INSTALAÇÃO E MONTAGEM

31

Português

No interior do tambor
encontrará o tubo de
entrada de água:

a Conecte a extremi-

dade curva do tubo
na entrada enrros­que a electroválvula
situada na parte
posterior da máqui­na.

b Conecte o outro

extremo do tubo à
torneira.
Uma vez realizada a
operação aperte
bem a porca de
conexão.

Recomenda-se dispor de
uma saída fixa de escoa­mento a uma distância
do chão de 50 a 70 cm.

Evite que o tubo de
escoamento fique muito
apertado , que tenha
dobras ou estrangula­mentos.

Nivele a máquina de
lavar operando sobre os
pés reguláveis , conse­guirá reduzir o nível de
ruído e evitar movimentos
durante a lavagem .

max.
70 cm

min.
50 cm

IMPORTANTE

É importante que a curva do tubo fique bem fixa na saída para evitar a queda e o conse­quente risco de inundação.

Se a sua máquina de lavar admite a entrada de água quente , conecte o tubo com rosca
encarnada à torneira de água quente, e à electroválvula com filtro de cor encarnada .

a

b

2

CONEXÃO À REDE DE ÁGUA E NIVELAÇÃO

3

NIVELAMENTO

Não retire a placa de
características, os
dados que
contém são importan­tes.

Consulte a placa de
características situada
no óculo da máquina de
lavar antes de realizar as
conexões eléctricas.
Assegure-se de que a
tensão que chega à
base da tomada eléctri­ca é a que aparece na
placa.

De forma simples, pode

colocar na porta da
máquina de lavar pai­néis e revestimentos
decorativos para com-

binar com os móveis da
sua cozinha. Estes pai­néis de revestimento não
podem ter uma espessu­ra superior a 5 mm.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina de
lavar.

b Retire o quadro de

protecção inferior
soltando os parafu­sos. Retire o painel
fornecido com a
máquina de lavar

IMPORTANTE

É muito importante que a máquina de lavar seja conecta­da a uma tomada com ligação de terra.
A instalação eléctrica, tomada eléctrica, tomada de
corrente, fusíveis ou interruptor automático e contador
devem estar dimensionados para a potência máxima
indicada na placa de características.
Se o cabo de alimentação estiver danificado, deve ser
substituído por um cabo ou conjunto especial a fornecer
pelo fabricante ou pelo serviço pós-venda.

b

c

a

c Coloque o novo pai-

nel de revestimento
se o mesmo for de 3
mm. de espessura
ou superior. Se for
inferior, coloque-o
sobre o painel forne­cido com a máquina
de lavar.

Para colocar a porta com
o novo painel decorativo,
repita os passos marca­dos nos pontos a, b, c.

4

CONEXÃO ELÉCTRICA

5

COLOCAÇÃO DE PAINÉIS

33

Português

Também há a possibili­dade de regular a altura

da porta decorativa

com o objecto de forma
a que seja possível alin­har com o resto dos
móveis da cozinha.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina de
lavar.

b Retire o quadro de

protecção inferior
soltando os parafu­sos e retire o painel
fornecido com a
máquina de lavar.

c A parte inferior da

porta e o quadro de
protecção inferior
estão divididos em
7 secções de 10
mm.
Seccione, depen­dendo das suas
necessidades e
adapte o painel
decorativo às novas
dimensões.

d Coloque de novo o

painel decorativo, o
quadro de protecção
inferior e monte outra
vez a porta.

a

c

c

c

b

Além disso, as máquina
de lavar permitem

mudar o sentido de
abertura da porta.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina de
lavar.

b

Retire o quadro de
protecção inferior sol­tando os parafusos

.

c Retire o painel forne-

cido com a máquina
de lavar, bem como a
chapa interna, soltan­do os parafusos que
a sujeitam.

d Retire as dobradiças

para colocá-las no
lado oposto da
porta.

e Solte a tampa de

protecção da porta
para situá-la no lugar
oposto onde esta­vam as dobradiças..

f Monte de novo a

chapa, o painel da
porta e o quadro de
protecção inferior,
para montar poste­riormente a porta.

g

Retire o dispositivo de
fecho situada na parte
frontal do móvel da
máquina de lavar, sol­tando o parafuso que
o sujeita, e coloque-o
onde se encontrava
antes a dobradiça
superior.

h Retire também a

peça de protecção e
coloque-a onde se
encontrava anterior­mente a dobradiça
inferior.

a

b

h i

c d

e

f g

e

i Coloque a porta

inserindo as dobra­diças com um leve
movimento lateral,
no seu respectivo
lugar . Ajuste os
parafusos.

35

Português

Agora que já instalou
satisfatoriamente a
máquina de lavar, acon­selhamos que ponha em
funcionamento o progra­ma 5 a 60ºC, sem roupa
nem detergente.
Isto serve para compro­var a instalação, as
conexões e o escoa­mento, além de limpar
completamente o interior
antes de implementar
um programa de lava­gem na máquina de
lavar.

Também há a possibili­dade de colocar a

máquina de lavar por
baixo da bancada

Se necessitar mudar o
tampo da máquina de
lavar, peça a chapa de
protecção ao Serviço de
Assistência Técnica, e
siga estes passos:

a Desmonte o tampo

da sua máquina de
lavar soltando os
parafusos laterais e
empurre ligeiramente
o tampo para trás
para poder retirá-lo.

b Retire as peças de

sujeição do tampo
soltando os parafu­sos.

c Coloque e aparafuse

a chapa de pro­tecção à máquina de
lavar para poder
introduzi-la no lugar
desejado.

Seleccione
o programa 5 a 60ºC

Pulse a tecla de
Ligar /Desligar

a b

c

7

LIMPEZA PRÉVIA

6

INSTALAÇÃO DA MÁQUINA DE LAVAR
POR BAIXO DA BANCADA

Classifique a
roupa pelo seu
tecido ou pela ela­boração.

Aconselhamos que utili­ze os programas delica­dos para roupas delica­das . As roupas de lã
podem ser lavadas num
programa especial de lã.

Antes de introduzir a
roupa no tambor, asse­gure-se de que todos os

bolsos estão vazios.

Os pequenos objectos
podem obstruir a moto­bomba de descarga de
água.

IMPORTANTEIMPORTANTE

Assegure-se previamente de que as suas roupas de lã podem ser lavadas a
máquina.

1

PREPARAÇÃO DA ROUPA ANTES DA LAVAGEM

MÁQUINA DE LAVAR

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS

37

Português

Classifique a sua
roupa pela
sujidade

a Lave as roupas

pouco sujas prefe­rencialmente num
programa curto a
frio.

b Lave as roupas nor-

malmente sujas
num programa sem
pré-lavagem.

c Lave as roupas

muito sujas num
programa longo
com pré-lavagem.

Classifique a sua
roupa conforme as
suas cores

Lave separadamente as
roupas brancas e as
roupas de cor.

Introduza antes do
começo do programa de
lavagem o detergente ou
aditivo na gaveta para
detergente. A gaveta de
detergente da sua
máquina de lavar dispõe
de três compartimentos.

IMPORTANTE

Lembramos que deve carregar a máquina de lavar com a
máxima capacidade.Assim, economizará água e energia.

Recomendamos-lhe lavar sempre que lhe seja possível

peças de roupa de diferentes tamanhos num mesmo
programa de lavagem , de maneira que se reforce a

acção da lavagem . Desta forma, além de favorecer a
distribuição da roupa dentro do tambor na altura da cen­trifugação, consegue que a máquina trabalhe mais

silenciosamente.

Compartimento de Pré-lavagem

Compartimento de Lavagem

Compartimento Aditivo líquido (amaciadores,…)

IMPORTANTE

O nível do líquido nunca deve superar o
sinal MAX de referência, gravado na parede da
gaveta.

2

UTILIZAÇÃO DO DETERGENTE E DOS ADITIVOS

Nesta máquina de lavar
também pode utilizar

detergentes líquidos,
utilizando para tal a
gaveta opcional que

pode ser adquirida atra­vés da Rede de
Assistência Técnica.

A gaveta opcional deve
ser colocada no com­partimento de lavagem.

Lembre que a dose de
detergente a ser empre­gue depende sempre
de:

● Quantidade de
roupa a ser lavada.

● Sujidade da roupa.

● Dureza da água (As

informações sobre o
grau de dureza da
água podem ser soli­citadas nas entida­des locais compe­tentes).

Tenha em conta que existem detergentes con­centrados que são mais cuidadosos com a natu-

reza e com o meio ambiente.

A utilização, além da necessária, de quantidades
superiores de detergentes não ajuda a melhorar
os resultados de lavagem e além disso podem
supor um prejuízo económico e contribuir negati­vamente à conservação do meio ambiente.

Por isso, recomendamos-lhe que siga as ins­truções do fabricante de detergente.

NOTA ECOLÓGICA

39

Português

Tem quatro tipos de pro­gramas à disposição:

a Programas nor-

mais

b Programas deli-

cados

c Programas de lã
d Programas

auxiliares

Para seleccionar o pro­grama de lavagem, deve
seguir os seguintes pas­sos:

1. Accionar ON premin-

do o interruptor geral
(acende-se o piloto
da parte superior).

2. Seleccionar o pro-

grama de lavagem

girando o Comando
Selector de
Programas.

Ao realizar estas ope­rações acende-se a luz
de velocidade de centri­fugação correspondente
a este programa.

Se a sua máquina de
lavar tiver um visor, ao
seleccionar o programa,
acende-se durante uns
segundos indicando P +
número de programa
(P01, P02...).

A seguir, passará a indi­car a duração aproxima­da do programa, em
minutos.

O tempo que aparece
no visor vai-se ajustan­do de acordo com o
progresso do programa.

É aconselhável seleccionar o programa adequado
de lavagem, para evitar a pré-lavagem sempre
que seja possível. Vai poupar dinheiro e vai ajudar
a conservar melhor o meio ambiente.

NOTA ECOLÓGICA

visor

3

SELECÇÃO DO PROGRAMA DE LAVAGEM

Algodão/linho

Lavagem normal, enxaguamentos,

1 Normal frio Frio cores delicadas SIM 5/6*

absorção automática de aditivos caso

0.15/46 0.15/49 90 90

sujidade muito leve

desejar e centrifugação final longa

Algodão/linho

Lavagem CURTA, enxaguamentos,

2 Rápido 30ºC branco/cor SIM NÃO SIM 1.5

absorção automática de aditivos caso

0.20/25 0.20/30 30 30

sujidade muito leve

desejar e centrifugação final longa

Algodão/linho

3 Normal 30ºC cores delicadas SIM 5/6* 0.35/46 0.40/49 120 120

sujidade leve

Algodão/linho

4 Normal 40ºC cores sólidas SIM 5/6*

Lavagem normal, enxaguamentos,

0.60/46 0.65/49 125 125

sujidade leve

absorção automática de

Algodão/linho

aditivos caso desejar e

5 (*) Normal 60ºC cores sólidas SIM 5/6*

cetrififugaç o final longa

A: 0.95/46

1.14/49 140 140

sujidade normal

A

+

: 0.85/46

Algodão/linho

6 Normal 90ºC branco SIM 5/6* 1.60/51 1.90/55 125 125

sujidade forte

Algodão/linho

Pré-lavagem, lavagem normal, enxaguamentos,

7

Pré-lavagem 60ºC

branco/cores sólidas SIM 5/6*

absorção automática de aditivos caso

1.40/55 1.45/60 135 135

sujidade forte

desejar e centrifugação final longa

PROGRAMA

TEMPERATURA

ACONSELHADA

TIPO DE TEGIDO

Enxaguamento

extra

Redução

tempo

Fácil

engomagem

Selecção

centrifuga

ção

Elimina

centrifugação

Anti-rrugas

CARGA

DE

ROUPA

MAX.

(KG)

COMPARTI-

MENTO

PRODUTOS

DE LAVAGEM

DESCRIÇÃO

DO PROGRAMA

CONSUMO TOTAL

KWh/litros

Para máquina

de lavar de

5 kg. *

Para máquina

de lavar de

6 kg. *

Para máquina

de lavar de

5 kg. *

Para máquina

de lavar de

6 kg. *

DURAÇAO APROXI-

MADA (min)

TECLAS DE OPÇÕES POSSÍVEIS

30

30

40

60

90

60

41

Português

Sintético/mistura

8 Delicado frio Frío algodão cores delicadas SIM 3 0.15/50 0.15/55 70 70

sujidade muito leve

Sintético/mistura

9 Delicado 30ºC algodão cores delicadas SIM 3 Lavagem delicada, enxaguamentos, 0.35/50 0.35/55 75 75

sujidade leve absorção automática de

Sintético/mistura

aditivos caso desejar

10 Delicado 40ºC algodão cores delicadas SIM 3

centrifugação final suave

0.55/50 0.60/55 80 80

sujidade normal

Sintético/mistura

11 Delicado 60ºC

algodão branco/cores sólidas

SIM 3 0.95/50 1.00/55 90 90

sujidade normal

Lã/mistura

12 Lã frio LÃ frio lã branco/cor SIM NÃO SIM 1

Lavagem de LÃ, enxaguamentos,

0.05/60 0.05/60 30 30

sujidade muito leve

absorção automática de

Lã/mistura

aditivos caso desejar e

13 Lã 35ºC LÃ 35 lã branco/cor SIM NÃO SIM 1

centrifugação final suave

0.45/60 0.50/60 40 40

sujidade leve

Algodão/mistura algodão

Enxaguamentos, absorção automática

14 Enxaguamentos — Sintético/delicado SIM NÃO SIM 5/6* de aditivos caso desejar e 0.05/25 0.05/30 25 25

Lã/mistura de lã centrifugação final longa

Algodão/mistura algodão

15 Centrifugação — Sintético/delicado NÃO SIM NÃO 5/6* — Hidroextracção e centrifugação 0.05/0 0.05/0 10 10

Lã/mistura de lã final longa

Algodão/mistura algodão Hidroextracção e fim do programa.

16

Hidroextração/fim

— Sintético/delicado NÃO 5/6* — Leva o programa à 0.00/0 0.00/0 2 2

Lã/mistura de lã posição final

* Comprove se a máquina de lavar é de 5 ou 6 quilos de carga máxima no certificado de garantia que aparece no frontispício deste manuall. (*) Dados da etiqueta de energia com base neste programa, de acordo com a EN60456.

NOTA: Os consumos de kwh e litros e a duração dos programas são para o caso de carga máxima, podendo variar em função do tipo e da quantidade de roupa, pressão da rede de água, etc.

PROGRAMA

TEMPERATURA

ACONSELHADA

TIPO DE TEGIDO

Enxaguamento

extra

Redução

tempo

Fácil

engomagem

Selecção

centrifuga

ção

Elimina

centrifugação

Anti-rrugas

CARGA

DE

ROUPA

MAX.

(KG)

COMPARTI-

MENTO

PRODUTOS

DE LAVAGEM

DESCRIÇÃO

DO PROGRAMA

CONSUMO TOTAL

KWh/litros

Para máquina

de lavar de

5 kg. *

Para máquina

de lavar de

6 kg. *

Para máquina

de lavar de

5 kg. *

Para máquina

de lavar de

6 kg. *

DURAÇAO APROXI-

MADA (min)

TECLAS DE OPÇÕES POSSÍVEIS

60

40

40

30

30

As opções de lavagem devem
ser sempre seleccionadas
depois de seleccionar o progra­ma de lavagem. Qualquer alte-

ração de programa durante a
selecção anula as opções pre­viamente seleccionadas.

Assim que accionar ON no
interruptor geral, seleccione
as opções que quiser. Ao

seleccioná-las acende-se a luz
correspondente junto à tecla
de selecção que premir.

Tecla:
Enxaguamento
extra

Aumenta o grau de
enxaguamento final obti­do na roupa; indicado
para grandes cargas e
peças de roupa de pes­soas com pele sensível.

Aumenta o consumo
de água!

As opções existentes são as seguintes:

Tecla: Redução
do tempo de
lavagem

Seleccionando esta
opção consegue-se

reduzir até uma terceira
parte do tempo do pro­grama (ver tabela de pro-

gramas). Se a sua máqui­na de lavar roupa tiver
um visor, vai aparecer o
novo tempo no momento
em que premir a tecla.

Tecla:
Flot/anti-vincos

Para-se no último enxa­guamento, ficando a
roupa com água na
máquina. Quando a
função é desactivada, a
máquina de lavar roupa
continua o programa
desaguando e centrifu­gando.
Utiliza-se, por exemplo,
quando não se está em
casa e se deseja atrasar
a centrifugação até che­gar, para evitar os vin-
cos da roupa depois da
centrifugação e a espera
no tambor para ser retira­da.

Flot/anti-vincos

Enxaguamento extra

Redução do tempo
de lavagem

4

SELECÇÃO DAS FUNÇÕES ADICIONAIS

Tecla: Selecção de
velocidade da cen­trifugação

O programa selecciona­do tem algumas revo­luções de centrifugação
associadas que podem
ser visualizadas nos
pilotos da parte inferior.

Se for necessário, tem a

opção de modificar as
revoluções da centrifu­gação ou eliminar a
centrifugação.

Para isso prima a tecla
de selecção de veloci­dade de centrifugação
uma ou mais vezes até
se acender a opção
desejada.

Opção: eliminação de
centrifugação

Realiza um programa
sem fazer a centrifu­gação final. Utiliza-se

para evitar a formação
de vincos na lavagem
de tecidos especiais.

43

Tecla: Selecção de
atraso

Esta opção só existe se
a sua máquina de lavar
roupa tiver um visor.
Pode ser seleccionado
depois de seleccionar o
programa de lavagem.
Para seleccionar as
horas de atraso, prima

ou mantenha premida a
tecla, até aparecer no
visor o número de
horas de atraso deseja­do.

Anulação do
atraso

Para anular o atraso, é
preciso premir sucessi­vamente a tecla ou
mantê-la premida, che­gando às 24 horas de
atraso e premindo uma
vez mais, anula-se o
atraso, aparecendo a
duração aproximada do
programa.

Selecção de atraso

IMPORTANTE

Se durante a selecção
de funções adicionais
até aqui menciona­das, se muda de pro­grama ou se apaga o
interruptor geral,
todas as funções até
então seleccionadas
ficam anuladas.

Português

Eliminação da centrifugação

Revoluções de
centrifugação

Selecção da velocidade
de centrifugação

Tecla: Selecção do
bloqueio

Função do bloqueio

Através do bloqueio
assegura-se que as
manipulações das dife­rentes teclas não afec­tem o programa e as
opções de lavagem
seleccionadas. Utiliza-se
para evitar manipu­lações por parte de
crianças, etc.

Accionar bloqueio

O bloqueio acciona-se
premindo de forma
simultânea e mantendo
premidas as teclas de
Enxaguamento
Extra e Redução do
Tempo de Lavagem
durante pelo menos 3
segundos.

Passados estes segun­dos a luz da tecla de
funcionamento passa a
estar intermitente, confir­mando que está activa­do o bloqueio, e a
máquina de lavar roupa
começa a trabalhar.
O bloqueio deve ser
activado depois de ter
seleccionado o progra­ma de lavagem e todas
as opções da mesma,
assim como o atraso
que desejar.

Desactivar o
bloqueio

O bloqueio elimina-se ao
terminar o programa de
lavagem, ao acender a
luz de STOP.
Se quiser desactivar o
bloqueio sem chegar ao
final do programa preci­sa manter premidas as
teclas de ENXAGUA­MENTO EXTRA e
REDUÇÃO DO TEMPO

DE LAVAGEM durante
pelo menos 3 segundos.
Passados estes 3 segun­dos a luz apaga-se,
ficando em estado de
pausa.

Ao apagar o interruptor
geral não se elimina o
bloqueio. Quando se

volta a ligar a máquina
de lavar roupa, o progra­ma continua no ponto em
que tinha parado.

45

Português

Para ligar a máquina de
lavar deve-se carregar
na tecla Ligar / desligar .

Acender-se-á o visualiza­dor situado sobre a tecla,
e a máquina começará a
realizar o programa selec­cionado com as opções.

Se a sua máquina de
lavar dispõe de visuali­zador, verá em cada

momento os minutos
que faltam até acabar a
lavagem .

Ligar o retarda­mento

Consiste em premir a
tecla ligar / desligar
depois de seleccionar o
programa, as opções de
lavagem e o tempo de
retardamento.
l pulsarla, el visualizador
permanecerá intermitente
en ciclos de 2 segundos
ON y 2 segundos OFF
durante todo el tiempo
seleccionado como retar-

do, descontando el tiem­po de hora en hora, hasta
llegar a la última hora,
momento en el cuál indi­cará los minutos que res­ten hasta comenzar el
programa.

Piloto de Funcionamiento

Se necessitar acrescentar
ou retirar alguma roupa,

seleccione pausa e assegu­re-se de que o nível de
água não supera o nível da
porta e de que a tempera­tura no interior não seja ele­vada. Voltando a accionar a
tecla de ligar , a lavagem
recomeça desde a mesma
fase de ciclo na qual se
deteve.

IMPORTANTE

As fases activas em cada
momento do programa
aparecerão sucessivamen­te na medida em que
avança o programa.

.
Qualquer tecla de opção
pode ser seleccionada
sempre que não tenha
passado a fase de lava­gem onde tiver efeito e
quando o programa
admitir esta opção..
O accionamento da tecla
de retardamento durante
a lavagem não tem nen-

hum efeito sobre a
máquina de lavar.

O accionamento da tecla
de ligar durante a lava­gem deixa a máquina de
lavar em estado de
PAUSA, com a luz desta
tecla apagada.

IMPORTANTE

Se durante a lavagem
modificar-se o progra­ma de lavagem com
o selector, a máquina
ficará em estado de
PAUSA, com a luz da
tecla de ligar apaga­da, ficando anulado o
programa.

5

COMO LIGAR A MÁQUINA

6

DESENVOLVIMENTO DO PROGRAMA DE LAVAGEM

Se houver um corte de
energia, ao restabelecer­se a mesma a máquina
de lavar roupa continua
a trabalhar de forma nor­mal no ponto onde tenha

parado (tem memória de
horas).
O mesmo acontece no
caso de ligar e apagar
no interruptor geral.

● Para reduzir o ruído

na centrifugação:
nivele a máquina de
lavar roupa manipu­lando os pés regulá­veis.

● Lave as peças de

roupa de diferentes
tamanhos num
mesmo programa de
lavagem favorecen­do a distribuição da
roupa dentro do tam­bor no momento da
centrifugação.

● Todos os modelos

possuem um sistema
de segurança na
centrifugação que
impede que esta se
realize no caso de
que a distribuição da
roupa dentro do tam­bor esteja muito con­centrada. Desta
maneira evita-se que
o aparelho atinja
níveis excessivos de
vibrações.

Se nalgum caso
detectar que a
roupa não sai con­venientemente
escorrida, volte a

tentar centrifugá-la
depois de ter reparti-

do a roupa no tambor
de forma más unifor­me.

De forma a preservar o meio ambiente, a sua
máquina de lavar roupa está dotada com um sis­tema que tem a capacidade de se adaptar às
diferentes condições de uso (carga de roupa e
natureza do tecido) garantindo um nível ideal de
água e energia. Isto faz com que durante o pro­cesso de lavagem a quantidade de água que
possa observar através do óculo lhe pareça
pouca, mas não se preocupe, o grau de eficácia
de lavagem e enxaguamento será o ideal.

NOTA ECOLÓGICA

7

CORTES DO ABASTECIMENTO ELÉCTRICO

8

ADVERTÊNCIAS

47

Português

Depois de cada lava­gem deixe aberta a
porta de carga durante
um tempo com o fim de
que o ar circule livre­mente pelo interior da
máquina.

É aconselhável realizar
de vez em quando,
dependendo da dureza
da água, um ciclo de
lavagem completo
empregando um produto
descalcificante. Desta
forma alargará a vida

da sua máquina de
lavar.

Limpe a gaveta de
detergente sempre que
encontrar nela resíduos
de algum produto de
lavagem

a Retire totalmente a

gaveta de detergen­te puxando a aba
para fora.

b Limpe os comparti-

mentos da gaveta .
Empregue água
morna e uma esco­va.

c Limpe também os

sifões da gaveta de
aditivos.

Introduza outra vez a
gaveta na máquina de
lavar.

LIMPEZA DA GAVETA DE DETERGENTE

Antes de realizar qual­quer operação de lim­peza ou manutenção, é
aconselhável desligar
a máquina de lavar da
rede eléctrica.

IMPORTANTE

1

PREPARAÇÃO DA ROUPA ANTES DA LAVAGEM

MÁQUINA DE LAVAR

MANUTENÇÃO E LIMPEZA DA MÁQUINA

Limpe o filtro acessível
no caso de que tenha
ficado bloqueada a
bomba de saída de
água por objectos
estranhos.

a Solte a base puxan-

do levemente pelos
laterais e girando
para baixo, para
posteriormente
desenganchar as
patilhas.
No caso de não ter
acesso lateralmen­te, introduzir uma
pequena chave de
fenda nas três ran­huras que se encon­tram na parte supe­rior da base , para
poder fazer de ala­vanca e soltar os
engates.

b Para recolher a água

que sairá ao soltar o
filtro, situe um prato
ou outro recipiente
debaixo do mesmo.

c Rode o filtro um

quarto ou meia volta
para à esquerda.
Começará a sair
água.

d Quando tiver termi-

nado de evacuar a
água da máquina de
lavar, gire o filtro
várias voltas até que
seja possível a sua
extracção total.

e Retire os objectos

ou cotões que
tenham ficado no fil­tro.

f Coloque outra vez o

filtro e a base nos
seus lugares.

Para evitar queimadu­ras não realize esta
operação quando a
água de lavagem supe­rar os 30ºC.

IMPORTANTE

2

LIMPEZA DO FILTRO ACESSÍVEL

Português

49

Para a limpeza exterior
da máquina de lavar uti­lize água morna com
sabão , ou um agente
de limpeza suave que
não seja abrasivo nem
dissolvente.

À continuação, seque-a
bem com um pano
suave

3

LIMPEZA EXTERIOR

No caso de detectar-se
algum problema no uso
da sua máquina de lavar,
provavelmente poderá
resolvê-lo depois de con­sultar as indicações que
se seguem .
Se não for possível ,
desligue a máquina e
entre em contacto com o

SERVIÇO DE
ASSISTÊNCIA
TÉCNICA.

• Porque a máquina de lavar não se liga ?

Pode ser porque:
– Não há tensão na rede eléctrica.
– Os fusíveis da instalação eléctrica estão “queimados

”.
– A máquina de lavar não está ligada à rede eléctrica.
– Não carregou na tecla de Ligar / Desligar (o indicador

luminoso desta tecla deve estar iluminado de forma

fixa).
– O selector de programas não está para fora .
– A porta da máquina de lavar está mal fechada. Quando

se detecta iluminam-se de forma intermitente os visuali-

zadores que indicam pré-lavagem e fim ou aparece

F04 no visualizador da sua máquina de lavar. À conti-

nuação, comprove e feche bem

• Porque a máquina de lavar vibra ou faz ruído excessivo?

Pode ser porque:
– Os parafusos de fixação interna não foram extraídos.
– A máquina de lavar está mal nivelada.

É favor não abrir em
nenhum caso a máqui­na. No interior não exis-

te nenhum fusível ou
componente análogo
que possa ser substituí­do pelo usuário.

IMPORTANTE

MÁQUINA DE LAVAR

SEGURANÇA E SOLUÇÃO DE PROBLEMAS

• Porque a máquina de lavar não carrega água?

– Quando se detecta este falha acender-se-ão de forma

intermitente os visualizadores de Lavagem e
Enxaguamento alternativamente, ou se a sua máquina
de lavar dispõe de visualizador, indicará F01.

– A falha de entrada de água pode ser devida a um corte

no fornecimento de água, a torneira de entrada de água
para a máquina de lavar está fechada ou o filtro de
entrada de água da máquina de lavar está obstruído.

– Portanto, as acções possíveis são : esperar que se res-

tabeleça o fornecimento de água, abrir a torneira de
entrada de água, e soltar a mangueira de entrada de
água e limpar o seu filtro.

• Porque a máquina de lavar não despeja nem centrifuga?

–

Quando se detecta esta falha iluminam-se de forma intermi­tente os visualizadores de Enxaguamento e Fim, ou aparece
F02 se a sua máquina de lavar dispõe de visualizador

.

– Os motivos desta falha podem ser: obstrução da moto-

bomba de escoamento da máquina de lavar, obstrução
na tubagem de escoamento do edifício ou má conexão
eléctrica da motobomba.

– Actuação: se o motivo é a obstrução da motobomba,

aceder a ela conforme indica a alínea 2, Manutenção e
limpeza da máquina.

• Porque a máquina de lavar não centrifuga?

– Quando se detecta esta falha iluminam-se de forma

intermitente os visualizadores de Pré-lavagem e de
Lavagem , ou se acende F03 no caso de que a sua
máquina de lavar disponha de visualizador..

– Esta falha ocorre porque a distribuição de roupa no

tambor está descompensada e pode produzir um nível
excessivo de vibrações.

– Solução: volte ao ponto de centrifugação.

• É melhor pôr o detergente na gaveta ou directamente no tambor?

Cada dia é mais frequente o uso de “pastilhas” que se colo­cam directamente no tambor. Estas pastilhas asseguram uma
boa lavagem e não danificam a roupa. Contudo, outros deter­gentes em pó ou líquidos contêm componentes agressivos
que, em contacto directo com a roupa, podem danificá-la Para
estas situações é recomendável utilizar a gaveta .

51

Português

• Porque não vejo água no tambor?

Isto pode ser porque a máquina de lavar está dotada de
um sistema que tem a capacidade de adaptar-se à carga
de roupa e à natureza do tecido, ajustando o nível de água
e energia utilizados, com o fim de preservar o meio
ambiente. Portanto, ainda que a quantidade de água que
possa observar através do óculo pareça baixa , não se pre­ocupe, o grau de eficácia da lavagem e enxaguamento
será o óptimo.

• Porque sai água pela gaveta ?

Pode ser porque a gaveta ou compartimento dispensador
necessite de uma limpeza . Esta simples operação está
descrita na secção Manutenção e limpeza da máquina;

1- Limpeza da gaveta de detergente.

• Porque não posso abrir o óculo imediatamente depois de acabar a lavagem ?

As máquina de lavar actuais estão dotadas de sistemas de
segurança para os usuários. Um deles é que não se possa
abrir a máquina de lavar sem garantir que o tambor esteja
totalmente parado . Por esta razão, demora uns 2 minutos
em poder abrir o óculo .

• Outras falhas

– A máquina de lavar tem a possibilidade de detectar

outras falhas . Quando isto ocorre acender-se-ão todos

os visualizadores das fases de lavagem de forma inter-

mitente, ou aparecerão no visualizador diversos erros

F05, F06, ….., F10.
– Estas falhas podem dever-se a causas muito diversas.
– Solução: chamar o SERVIÇO TÉCNICO OFICIAL

Português

53

NOTA ECOLÓGICA

Com o objecto de preservar o meio ambiente entregue a sua máquina usada num
centro oficial de recolha ou recuperação de materiais recicláveis .

Antes de desfazer-se da sua máquina usada inutilize-a , cortando o cabo de
ligação à rede eléctrica (tomada)

MÁQUINA DE LAVAR

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE

Die Garantie ist eine unterschiedliche und zusätzliche Garantie, die die dem Verbraucher gemäß der gesetzlichen
Regelungen zustehenden Rechte nicht beeinträchtigt und erstreckt sich konkret und spezifisch auf den Kunden und
das in diesem Dokument erwähnte Gerät.
Die Garantie deckt ab dem Empfangstermin dieses Geräts zwei Jahre lang alle vom Offiziellen Technischen
Kundendienst von durchgeführten Reparaturen ab.

AUSSCHLÜSSE VON DIESER GARANTIE

Folgende Reparaturen sind von der Deckung dieser Garantie ausgeschlossen und gehen daher vollständig zu Lasten
des Benutzers:
a) Durch Fahrlässigkeit oder unsachgemäßen Gebrauch des Geräts seitens des Verbrauchers entstandene

Schäden.

b) Durch höhere Gewalt (atmosphärische oder geologische Erscheinungen) und Unfälle verursachte Schäden.
c) Auf falsche oder ungesetzliche Installation, ungeeignete Energie oder unzweckmäßigen Kraftstoff zurückzuführende

Schäden.
d) Regelmäßige Wartungsarbeiten an dem Produkt.
e) In Industrie- und Handelsniederlassungen eingesetzte Geräte.
f) Dem Benutzer aus dem schadensbedingten Nichtbetrieb des Geräts entstehende Schäden.

AUFHEBUNG DIESER GARANTIE

Diese Garantie erlischt und ist daher hinfällig, wenn das Gerät von Unbefugten oder technischen Kundendiensten, die
nicht zum offiziellen Kundendienst der Marke gehören, manipuliert, geändert oder reparariert wird.

SEHR WICHTIG: FÜR DIE INANSPRUCHNAHME DIESER GARANTIE MUSS DER BENUTZER DEM VOM
GARANTIEGEBER BEFUGTEN TECHNISCHEN KUNDENDIENST UNBEDINGT MIT DER OFFIZIELLEN RECHNUNG
DES GERÄTS DAS KAUFDATUM NACHWEISEN. BEI IN NEUBAUTEN ANGELIEFERTEN GERÄTEN MUSS DER
AUSREICHENDE NACHWEIS DES BEREITSTELLUNGSDATUMS FÜR DEN EINSATZ DES GERÄTS ERFOLGEN.

Diese Garantie gilt nur innerhalb der EU und ausschließlich für das genannte Gerät. In den übrigen Ländern wenden
Sie sich bitte an Ihren Vertriebshändler.

ALLGEMEINE BEDINGUNGEN DER
ZWEIJÄHRIGEN GARANTIE

AUSPACKEN

LÖSEN DER ARRETIERUNG

WICHTIG

a

Lösen Sie die
Schrauben, die die
Kunststoffplatten an
der Rückseite der
waschmaschine fest­halten

.

b Lösen Sie die 3

Verblockungs­Schrauben und neh­men sie diese ab.

c Bedecken Sie die

Löcher mit den vor­her abgenommenen
lkunststoffplatten.

Heben Sie die Verblockungsschrauben für einen späteren Umzug auf.

a/c

b

1

AUSPACKEN UND LÖSEN DER ARRETIERUNG DER
WASCHMASCHINE

WASCHMASCHINE

EINBAU UND MONTAGE

57

Deustsch

Im Inneren der Wasch­trommel finden Sie den
Schlauch für die
Wasserzufuhr:

a Schließen Sie das

abgewinkelte Ende der
Leitung an die
Gewindeeinlassöffnung
des Elektroventils das
an der Rückseite des
Geräts angebracht ist.

b Schließen Sie das

andere Ende des
Schlauches an die
Wasserzapfstelle an.
Nachdem dieser
Arbeitsgang durchge­führt wurde, ziehen Sie
bitte die
Schraubverbindung
fest an.

Wir empfehlen einen festen
Wasserablauf, 50 bis 70
cm vom Boden entfernt.

Vermeiden Sie, dass der
Wasserablaufschlauch sehr
fest anliegt, Falten oder
Einschnürungen aufweist.

Gleichen Sie die Waschmaschine aus,
indem Sie die regelbaren Füße betätigen.
Damit erreichen Sie Eine Verringerung des
Lärmpegels und vermeiden, dass die
Waschmaschine während des
Waschvorgangs verrutscht.

max.
70 cm

min.
50 cm

WICHTIG

Es ist wichtig, dass der Winkel des Schlauches gut befestigt wird, um ein Herabfallen und
das darauffolgende Überschwemmungsrisiko zu vermeiden.
Wenn Ihre Waschmaschine eine Warmwasserzapfung zuläßt, schließen Sie den Schlauch
mit dem roten Gewinde an den Warmwasserhahn und an das Elektroventil mit dem roten
Filter an.

a

b

2

ANSCHLUSS AN DAS WASSERNETZ

3

NIVELLIERUNG

Nehmen Sie das Typenschild nicht ab, die darauf
erscheinenden Angaben sind wichtig.

Vor Durchführung der
Elektroanschlüsse beachten
Sie bitte das Typenschild, das
an der Luke der
Waschmaschine angebracht
ist. Versichern Sie sich, dass
die an der Steckdose anliegen­de Spannung derjenigen ents­pricht, die auf dem Schild
angegeben ist.

An der Türe der
Waschmaschine kön-

nen Sie einfach

Türfüllungen oder
dekorative
Verkleidungen anbrin-

gen, die zu den Möbeln
ihrer Küche passen.
Diese Verkleidungs-plat­ten dürfen nicht dicker
als 5 mm sein.

a Lösen Sie die

Schrauben der
Scharniere und neh­men Sie die Tür der
Waschmaschine
durch eine seitliche
Verschiebung ab.

b Nehmen Sie den

unteren
Schutzrahmen ab,
indem Sie die
Schrauben lösen.
Ziehen Sie das im
Lieferumfang der
Waschmaschine ent­haltene Paneel
heraus.

WICHTIG

Es ist sehr wichtig, dass die Waschmaschine an eine
gute Erdung angeschlossen wird.
Elektroinstallation, Stecker, Steckdose, Sicherungen
oder automatische Schutzschalter und Zähler müssen
für die auf dem Typenschild angegebene
Höchstleistung ausgelegt sein.
Ist das Spannungskabel beschädigt, muß es ausge­wechselt werden. Die Auswechslung darf nur vom
Hersteller, dem Kundendienst oder autorisiertem
Fachpersonal vorgenommen werden.

b

c

a

c Bringen sie die neue

Verkleidung für die
Türfüllung an, wenn
deren Dicke 3 mm
oder mehr beträgt.
Wenn sie weniger
dick ist, bringen Sie
sie bitte auf dem im
Lieferumfang der
Waschmaschine ent­haltenen Paneel an.

Um die Tür mit der neuen
dekorativen
Türverkleidung anzubrin­gen, wiederholen Sie die
in Punkt a, b, c angege­benen Schritte.

4

ELEKTRISCHER ANSCHLUSS

5

ABBRINGEN DER TÜRFÜLLUNGEN

59

Deustsch

Sie haben auch die
Möglichkeit, die Höhe

der Tür zu regulieren,

um sie mit den anderen
Küchenmöbeln auszu­richten.

a Lösen Sie die

Schrauben der
Scharniere und neh­men Sie die Tür der
Waschmaschine
durch eine seitliche
Verschiebung ab.

b Nehmen Sie den

unteren
Schutzrahmen ab,
indem Sie die
Schrauben lösen.
Ziehen Sie das im
Lieferumfang der
Waschmaschine ent­haltene Paneel
heraus.

c Der untere Teil der

Tür und der untere
Schutzrahmen sind
in 7 Abteilungen von
10 mm aufgeteilt.
Durchtrennen Sie
diese je nach Bedarf
und passen Sie das
dekorative Paneel an
die neuen
Abmessungen an.

d Bringen sie das

dekorative Paneel
und den unteren
Schutzrahmen erneut
an und montieren Sie
die Tür erneut.

a

c

c

c

b

Außerdem ermöglichen
ihnen die Waschmaschi­nen von die Öffnungs-

richtung der Tür zu
verändern.

a Lösen Sie die Schrau-

ben der Scharniere
und nehmen Sie die
Tür der
Waschmaschine
durch eine seitliche
Verschiebung ab.

b Nehmen Sie den

unteren Schutz­rahmen heraus,
indem Sie die
Schrauben lösen.

c Ziehen Sie die im

Lieferumfang der
Waschmaschine ent­haltene Türfüllung
sowie das innere
Blech ab, indem Sie
die Befestigungs­schrauben lösen.

d Nehmen Sie die

Scharniere ab, um sie
auf der Gegenseite
der Türe anzubrin­gen.

e Lösen Sie den

Schutzdeckel der
Tür, um ihn an der
Gegenseite anzu­bringen, wo die
Scharniere waren.

f Montieren Sie erneut

das Blech, die
Türfüllung und den
unteren Schutz­rahmen, um danach
die Tür zu montieren.

g Nehmen Sie die an

der Front des Wasch­maschinenmöbels die
Sperrverankerung ab,
indem Sie die Befesti­gungschraube lösen
und bringen sie die
Verankerung dort an,
wo sich vorher das
obere Scharnier
befand.

a

b

h i

c d

e

f g

e

h Nehmen Sie auch

den Schutzstopper
ab und bringen sie
ihn dort an, wo sich
vorher das untere
Scharnier befand.

i Bringen Sie die Tür

an, indem Sie die
Scharniere mit einer
leichten seitlichen
Verschiebung in die
neue Lage bringen.
Stellen Sie die
Schrauben ein.

61

Deustsch

Nachdem Sie Ihre
Waschmaschine zur
Zufriedenheit eingebaut
haben, empfehlen wir
Ihnen, das Programm 5
bei 60ºC ohne Wäsche
noch Waschmittel in
Betrieb zu nehmen.
Dies dient zur Überprü­fung der Anlage, der
Anschlüsse und des
Wasserablaufs und rei­nigt außerdem den
Innenraum der
Waschmaschine
vollständig, bevor mit
dieser ein
Waschprogramm durch­geführt wird.

Sie haben die Möglich­keit, die Waschmaschine

unter dem Arbeitsfeld
der Küche einzubauen.

Wenn Sie die obere Platte
der Waschmaschine
ändern müssen, bestellen
Sie das Schutzblech
beim technischen
Kundendienst, und führen
sie folgende Schritte
durch.

a Montieren Sie die

Abdeckplatte Ihrer
Waschmaschine ab,
indem sie die seitli­chen Schrauben
lösen und schlagen
Sie leicht nach hinten
gegen die
Abdeckplatte um sie
herauszunehmen.

b Nehmen Sie die

Befestigungsstücke
der Abdeckplatte ab,
indem Sie die
Schrauben lösen.

c Legen Sie das

Schutzblech auf und
schrauben Sie es an
die Waschmaschine,
um es am von Ihnen
gewünschten Ort
anzubringen.

Wählen Sie das
Programm 5 und 60ºC

Drücken Sie den Knopf
Betrieb/Stillstand

a b

c

6

EINBAU DER WASCHMASCHINE UNTER DEM
ARBEITSFELD DER KÜCHE

7

VORREINIGUNG

Verlesen Sie Ihre
Wäsche je nach
Stoff oder
Machart. Wir empfeh-

len Ihnen für empfindli­che Kleidungsstücke
Schonprogramme zu
verwenden. Wollwäsche
kann in einem besonde­ren Wollwaschprogramm
gewaschen werden.

Bevor Sie die Wäsche in
die Waschmaschine
geben, versichern Sie
sich, dass alle Taschen
leer sind. Kleine
Gegenstände können
die Motorpumpe für den
Wasserablauf verstop­fen.

IMPORTANTEWICHTIG

Stellen Sie vorab sicher, dass Ihre Wollwäsche in der Waschmaschine
gewaschen werden darf.

1

VORBEREITUNG DER WÄSCHE VOR DEM WASCHEN

WASCHMASCHINE

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE

63

Deustsch

Verlesen Sie Ihre
Wäsche nach
Verschmutzung.

a Waschen Sie leicht

verschmutzte
Wäsche vorzugswei­se mit einem
Kurzprogramm in
Kaltwasser.

b Normal verschmutzte

Wäsche, waschen
Sie bitte mit einem
Programm ohne
Vorwäsche.

c Sehr schmutzige

Wäsche kann mit
einem langen
Programm mit
Vorwäsche gewas­chen werden.

Verlesen Sie Ihre
Wäsche je nach
Farben. Waschen Sie

weiße Wäsche und
Buntwäsche getrennt.

Vor Beginn des
Waschprogramms,
geben Sie das
Waschmittel oder den
Zusatz in die für das
Waschmittel vorgesehe­ne Wanne. Die für das
Waschmittel vorgesehe­ne Wanne verfügt über
drei Abteile.

WICHTIG

Wir möchten Sie daran erinnern, dass die
Waschmaschine bis zur maximalen Kapazität geladen
werden soll. Damit sparen Sie Wasser und Strom.

Wir empfehlen Ihnen, dass Sie, wenn immer möglich,

Wäsche verschiedener Größe in einem selben
Waschprogramm waschen, damit die Waschwirkung

verstärkt wird. So begünstigen Sie auch die Verteilung
der Wäsche in der Trommel beim Schleudern, womit Sie
erreichen, dass Ihre Maschine leiser arbeitet.

Abteil für Vorwäsche

Abteil für Hauptwäsche

Abteil für flüssige Zusätze (Weichmacher,…)

WICHTIG

Der Flüssigkeitsspiegel darf in keinem Fall das Zeichen
MAX überschreiten, das als Bezug in die Wand der
Wanne eingraviert ist.

2

VERWENDUNG VON WASCHMITTEL UND ZUSÄTZEN

In dieser Waschmaschi­ne können Sie auch

flüssige Waschmittel
verwenden, wofür eine
optionale Wanne ver­wendet wird, die über

das Netz der tech­nischen Kundendienste
gekauft werden kann.

Die optionale Wanne
muss im Waschabteil
angebracht werden.

Bedenken Sie, dass die
Waschmitteldosis immer
von folgenden
Umständen abhängt:

● Menge der zu was­chenden Wäsche.

● Verschmutzung der
Wäsche.

● Wasserhärte (Die
Informationen über
den Härtegrad des
Wassers können bei
den zuständigen
lokalen Behörden
erfragt werden).

Bedenken Sie bitte, dass es konzentrierte
Waschmittel gibt, die schonender mit Natur und

Umwelt umgehen.

Wenn Sie mehr Waschmittel als nötig verwenden,
verbessert dies das Waschergebnis nicht und
trägt negativ zur Erhaltung der Umwelt bei, und
bringt zusätzlich einen wirtschaftlichen Nachteil
mit sich.

Deshalb empfehlen wir Ihnen die Anweisungen
der Waschmittelhersteller zu beachten.

HINWEIS BEZÜGLICH DER UMWELT

65

Deustsch

Sie können unter vier vers­chiedene Programmarten
wählen:

a

Normale
Programme

b Programme für

empfindliche
Wäsche

c Programme für

Wäsche aus Wolle

d Hilfsprogramme

Zur Auswahl des gewünsch­ten Waschprogramms führen
Sie bitte folgende Schritte
durch:

1. ON durch Drücken des

Hauptschalters betätigen
(die Anzeigelampe im
oberen Geräteteil leuch­tet auf).

2. Das gewünschte

Waschprogramm durch
Drehen des Programm­wahlschalters auswäh-

len.

Nachdem Sie diese Schritte
ausgeführt haben, leuchtet
die Anzeigelampe der die­sem Programm entsprechen­den Schleudergesch­windigkeit auf.
Ist Ihre Waschmaschine mit
einer Leuchtanzeige ausges­tattet, so leuchtet diese bei
Auswahl des Programms
einige Sekunden lang auf
und zeigt P und die
Programmnummer (P01,
P02, ...) an. Anschließend
wird die ungefähre
Programmdauer in Minuten
angezeigt.

Die an der Leuchtanzeige
angezeigte Zeitdauer wird
gemäß dem Ablauf des
Programms ständig
angepaßt.

Wir empfehlen Ihnen, das jeweilige Waschprogramm
so auszuwählen, daß Sie das Vorwaschen nach
Möglichkeit vermeiden. So sparen Sie Geld und tra­gen aktiv zum Schutz der Umwelt bei.

HINWEIS BEZÜGLICH DER UMWELT

display

3

AUSWAHL DES WASCHPROGRAMMS

Baumwolle/Leinen

Normaler Waschgang, Spülen Automatische

1 Normal kalt Kalt empfindliche Farben JA 5/6*

Aufnahme von Zusätzen, wenn dies gewünscht

0.15/46 0.15/49 90 90

sehr leicht verschmutzt

ist, und langer Schleudergang am Ende

Baumwolle/Leinen

KURZER Waschgang, Spülen Automatische

2 Schnell 30ºC Weiß/bunt JA NEIN JA 1.5

Aufnahme von Zusätzen, wenn dies gewünscht

0.20/25 0.20/30 30 30

sehr leicht verschmutzt

ist, und langer Schleudergang am Ende

Baumwolle/Leinen

3 Normal 30ºC empfindliche Farben JA 5/6* 0.35/46 0.40/49 120 120

leicht verschmutzt

Baumwolle/Leinen

4 Normal 40ºC Feste Farben JA 5/6* Normaler Waschgang, Spülen 0.60/46 0.65/49 125 125

leicht verschmutzt Automatische Aufnahme von

Baumwolle/Leinen

Zusätzen, wenn dies gewünscht ist,

5 (*) Normal 60ºC Feste Farben JA 5/6*

und langer Schleudergang am Ende

A: 0.95/46

1.14/49 140 140

normal verschmutzt

A

+

: 0.85/46

Baumwolle/Leinen

6 Normal 90ºC Weiß JA 5/6* 1.60/51 1.90/55 125 125

Stark verschmutzt

Baumwolle/Leinen

Vorwaschgang, normaler Waschgang, Spülen Au-

7 Vorwäsche 60ºC Weiß/feste Farben JA 5/6*

tomatische Aufnahme von Zusätzen, wenn dies ge-

1.40/55 1.45/60 135 135

Stark verschmutzt

wünscht ist, und langer Schleudergang am Ende

PROGRAMM

EMP-FOHLENE

TEMPERATUR

ART DES GEWEBES

Extra Spülgang

Zeit-

reduzierung

Bügel-freundlich

Wahl

Schleudern

Ausschalten

Schleuern

Knitterfrei

WÄSCHE-

LADUNG

MAX.

(KG)

ABTEIL

WASCH-

MITTEL

PROGRAMMBESCHREIBUNG

GESAMTVER-

BRAUCH KWh/liter

Für Wasch-

maschinen

für 5 kg. *

Für Wasch-

maschinen

für 6 kg. *

Für Wasch-

maschinen

für 5 kg. *

Für Wasch-

maschinen

für 6 kg. *

UNGEFÄHRE DAUER

(min.)

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

30

30

40

60

90

60

67

Deustsch

Synthtics/Mischgewebe

8 Empfindlich kalt Kalt

Baumwolle empfindliche Farben

JA 3 0.15/50 0.15/55 70 70

sehr leicht verschmutzt

Synthtics/Mischgewebe

9 Empfindlich 30ºC

Baumwolle empfindliche Farben

JA 3 Schonwaschgang, Spülen, 0.35/50 0.35/55 75 75

leicht verschmutzt Automatische Aufnahme von

Synthtics/Mischgewebe

Zusätzen, wenn dies gewünscht ist,

10 Empfindlich 40ºC

Baumwolle empfindliche Farben

JA 3

und sanfter Schleudergang am Ende

0.55/50 0.60/55 80 80

normal verschmutzt

Synthtics/Mischgewebe

11 Empfindlich 60ºC weiße

Baumwolle/feste Farben

JA 3 0.95/50 1.00/55 90 90

normal verschmutzt

Wolle/Woll-mischung

12 Wolle kalt WOLLE kalt weiß/bunt JA NEIN JA 1

WOLLwaschgang, Spülen,

0.05/60 0.05/60 30 30

sehr leicht verschmutzt

automatische Aufnahme von

Wolle/Woll-mischung

Zusätzen, wenn dies gewünscht ist,

13 Wolle 35ºC WOLLE 35 wolle weiß/bunt JA NEIN JA 1

und sanfter Schleudergang am Ende

0.45/60 0.50/60 40 40

leicht verschmutzt

Baumwolle/Baumwoll-mischung

Spülen, Automatische aufnahme von

14 Spülen — Synthetics/empfindlich JA NEIN JA 5/6* Zusätzen, wenn dies gewünscht ist, 0.05/25 0.05/30 25 25

Wolle/Wollmischung und langer Schleudergang am Ende

Baumwolle/Baumwoll-mischung

15 Schleudern — Synthetics/empfindlich NEIN JA NEIN 5/6* — Entleeren und langer Schleudergang 0.05/0 0.05/0 10 10

Wolle/Wollmischung am Ende

Baumwolle/Baumwoll-mischung

Entleeren und Ende des Programms

16 Entleeren/Ende — Synthetics/empfindlich NEIN 5/6* — Bringt das Programm in 0.00/0 0.00/0 2 2

Wolle/Wollmischung die Endstellung

* Stellen Sie fest, ob die Waschmaschine für 5 oder 6 Kilos Höchstlast ausgelegt ist, indem Sie im Garantie-Zertifikat auf dem Titelblatt dieses Handbuches nachschauen. (*) Auf diesem Programm basierende Daten des

Energieetiketts nach EN60456. HINWEIS: der Verbrauch in kWh und Litern, sowie die Dauer des Programms gelten für Höchstlast und können je nach Art und Menge der Wäsche, Druck des Wassernetzes, etc. variieren.

PROGRAMM

EMP-FOHLENE

TEMPERATUR

ART DES GEWEBES

Extra Spülgang

Zeit-

reduzierung

Bügel-freundlich

Wahl

Schleudern

Ausschalten

Schleuern

Knitterfrei

WÄSCHE-

LADUNG

MAX.

(KG)

ABTEIL

WASCH-

MITTEL

PROGRAMMBESCHREIBUNG

GESAMTVER-

BRAUCH KWh/liter

Für Wasch-

maschinen

für 5 kg. *

Für Wasch-

maschinen

für 6 kg. *

Für Wasch-

maschinen

für 5 kg. *

Für Wasch-

maschinen

für 6 kg. *

UNGEFÄHRE DAUER

(min.)

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

60

40

40

30

30

Die für den gewünschten
Waschgang zur Verfügung stehen­den Optionen werden stets nach
Auswahl des Waschprogramms
angewählt. Wird während der

Anwahl ein Programmwechsel
vorgenommen, so werden alle
zuvor ausgewählten Optionen
gelöscht.

Nach Betätigung der am
Hauptschalter befindlichen
Taste ON können die gewünsch­ten Optionen ausgewählt wer­den. Bei Auswahl der Optionen

leuchtet die entsprechende,
neben der Anwahltaste befindli­che Anzeigelampe auf.

Taste: Extra­Klarspülen

Hierdurch wird der
abschließende
Klarspülgrad an für die
Wäsche erhöht; geeignet
für große
Trommelfüllungen und
Wäschestücke von
Menschen mit empfindli­cher Haut. Der

Wasserverbrauch
nimmt zu!

Folgende Optionen sind verfügbar:

Taste: Verkürzung
der Waschzeit

Durch Anwahl dieser

Option kann die
Programmdauer um bis
zu ein Drittel verkürzt
werden (siehe

Programmtabelle). Ist
Ihre Waschmaschine mit
einer Leuchtanzeige
ausgestattet, so wird die
neue Zeitdauer nach
Drücken angezeigt.

Taste:
Flot/Schongang

Der Waschvorgang wir
beim letzten Klarspülen
unterbrochen, so daß die
Wäsche mit Wasser in
der Trommel bleibt. Wird
diese Funktion deakti­viert, so setzt die
Waschmaschine das
Programm mit
Wasserablaß und
Schleudern fort. Diese
Funktion ist beispielswei­se dafür gedacht, wenn
Wäsche gewaschen wer­den soll, aber niemand
zu Hause ist, so daß mit
dem Schleudern bis zur
Rückkehr gewartet wer­den soll, um so die

Bildung von Falten in
der Wäsche nach dem

Schleudern und einer
möglicherweise langen
Verweilzeit in der
Trommel bis zur
Entnahme zu vermeiden.

Flot/Schongang

Extra-Klarspülen

Verkürzung der
Waschzeit

4

ANWAHL DER ZUSATZFUNKTIONEN

Taste: Anwahl der
Schleudergeschwi
ndigkeit

Dem ausgewählten
Programm sind mehrere
Schleudergeschwindigke
iten zugeordnet, die
durch die
Leuchtanzeigen im unte­ren Geräteteil angezeigt
werden.

Es besteht die
Möglichkeit, die
Schleudergeschwindig
keit zu ändern oder das
Schleudern ganz zu
unterdrücken. Hierzu

wird die Anwahltaste für
die
Schleudergeschwindigke
it einmal oder mehrmals
gedrückt, bis die
gewünschte Option
aufleuchtet.

Option: Unterdrücken
des Schleudergangs

Das Programm läuft ohne
abschließendes
Schleudern ab. Diese
Möglichkeit dient zur
Vermeidung der Bildung
von Falten beim Waschen
von empfindlichen

Stoffen.

69

Taste: Verzöge­rungsanwahl

Diese Option ist nur
dann verfügbar, wenn
Ihre Waschmaschine mit
einer Leuchtanzeige aus­gestattet ist.
Sie kann nach erfolgter
Auswahl des
Waschprogramms
angewählt werden.
Zur Einstellung der
gewünschten Stunden
für die Verzögerung wird

die entsprechende
Taste so lange gedrückt
oder gedrückt gehalten,
bis die gewünschte
Stundenzahl für die
Verzögerung auf der
Leuchtanzeige
erscheint.

Verzögerungsabwahl

Um die Verzögerung
abzuwählen, wird die
Taste mehrmals hinterei­nander gedrückt oder so
lange gedrückt gehalten,
bis eine Verzögerung
von 24 Stunden ange­zeigt wird. Durch noch­maliges Drücken der
Taste wird die

Verzögerungsanwahl

WICHTIG

Wird während der Anwahl der bisher beschriebenen
Zusatzfunktionen das Programm gewechselt oder das
Gerät über den Hauptschalter ausgeschaltet, so werden
alle bis zu diesem Moment ausgewählten Funktionen
gelöscht.

Deustsch

Verzögerung gelöscht
und die Anzeige wechselt
auf die ungefähre
Programmdauer.

Unterdrücken des Schleudergangs

Schleudergeschwind
igkeiten

Anwahl der
Schleudergeschwindigkeit

Blockiertaste

Funktion der
Blockierung

Mit Hilfe der Blockierung
wird verhindert, daß die
Betätigung der verschie­denen Tasten sich auf
das ausgewählte
Programm und die
Waschoptionen auswirkt.
Auf diese Art und Weise
werden ungewollte
Betätigungen wie beis­pielsweise durch Kinder,
usw. verhindert.

Betätigung der
Blockierung

Die Betätigung der
Blockierung erfolgt

durch gleichzeitiges
Drücken und
anschließendes
Gedrückthalten der
Tasten für Extra­Klarspülen und
Verkürzung der
Waschzeit mindestens
3 Sekunden lang.

Anschließend beginnt
die in der Betriebstaste
befindliche
Anzeigelampe zu blin­ken, wodurch die ein­geschaltete Blockierung
angezeigt wird, und die
Waschmaschine nimmt
den Betrieb auf.
Die Blockierung kann
nach erfolgter Anwahl
des Waschprogramms
und aller zugehörigen
Optionen wieder ausges­chaltet werden.
Dasselbe gilt für eine
eventuell gewünschte
Verzögerung.

Aufheben der
Blockierung

Die Blockierung wird
aufgehoben, sobald das
Waschprogramm been­det wird, was durch
Aufleuchten der
Anzeigelampe STOP
symbolisiert wird.
Soll die Blockierung vor
Ende des Programms
aufgehoben werden, so
müssen die Tasten für
EXTRA-KLARSPÜLEN
und VERKÜRZUNG DER
WASCHZEIT mindestens

3 Sekunden lang
gedrückt werden. Nach
Ablauf dieser 3 Sekunden
geht die Anzeigelampe
aus und wechselt in ihre
Ruhestellung.

Das Ausschalten des
Hauptschalters führt
nicht zwangsläufig zur
Aufhebung der
Blockierung. Wird die

Waschmaschine wieder
in Betrieb genommen, so
läuft das Programm an
der Stelle weiter, an der
es unterbrochen wurde.

71

Deustsch

Für die Inbetrieb- nahme
der Wasch-maschine
muss der Druckknopf
Betrieb / Stillstand
gedrückt werden. Das

Display ober dem
Druckknopf leuchtet auf
und die Waschmaschine
beginnt mit der
Durchführung des gewähl­ten Programms mit den
gewählten Optionen.

Wenn Ihre
Waschmaschine über ein
Display verfügt, können

Sie jederzeit sehen, wie
viele Minuten bis zum
Ende des Waschvorgangs
übrig sind.

Inbetriebnahme der
Verzögerung

Besteht darin, dass der
Druckknopf Betrieb /
Stillstand nach Wahl des
Programms, der
Waschoptionen und der
Verzögerungszeit gedrückt
wird.
Wenn der Druckknopf
gedrückt wird, blinkt das
Display während der
gesamten gewählten

Verzögerungzeit in Zyklen
von 2 Sekunden ON und
zwei Sekunden OFF, indem
die Zeit stundenweise
abgezählt wird, bis zur
letzten Stunde, wenn die
restlichen Minuten bis zum
Beginn des Programms
angezeigt werden.

Funktionsleuchte

Wenn Sie Wäsche dazuge­ben oder herausnehmen
müssen, wählen Sie Pause

und versichern Sie sich, dass
der Wasserspiegel nicht über
dem Überlaufpegel der Tür
liegt und dass die Temperatur
im inneren nicht hoch ist. Wenn
erneut der Betriebsdruckknopf
betätigt wird, beginnt der
Waschgang bei der letzten
Phase des Zyklus, an dem er
aufgehört hat

WICHTIG

Die jederzeit aktiven
Phasen des Programms
erscheinen nach und
nach gemäß dem Ablauf
des Programms.
Es kann jegliche
Optionstaste gewählt wer­den, wenn die Phase des
Waschgangs noch nicht
vorbei ist und das
Programm diese Option
erlaubt.
Die Betätigung der Ver­zögerungstaste während

des Waschgangs hat
keine Wirkung auf die

Waschmaschine.
Die Betätigung der
Betriebs-Taste während
des Waschgangs lässt die
Wasch-maschine im PAU­SEN Zustand, wobei das
Licht dieser Taste erlischt.

WICHTIG

Wenn während des
Waschvorgangs das
Waschprogramm mit
dem Wahlschalter
gewechselt wird, ver­bleibt die
Waschmaschine im
PAUSE Zustand, mit
ausgeschaltetem Licht
an der Betriebstaste
und das Programm
wird annulliert.

5

INBETRIEBNAHME

6

ABLAUF DES WASCHPROGRAMMS

Kommt es zu einer
Unterbrechung der
Stromversorgung, so
setzt die
Waschmaschine ihren
Betrieb ganz normal an
der Stelle fort, an der
die Unterbrechung

stattgefunden hat (das
Gerät ist mit einem
Stundenspeicher ausges­tattet). Dasselbe geschieht,
wenn die Waschmaschine
über den Hauptschalter
aus- und wieder einges­chaltet wird.

● Zur Reduzierung
des Lärms beim

Schleudern: Die
Waschmaschine mit
Hilfe der höhenvers­tellbaren Füße
ordnungsgemäß aus­richten.

● Nach Möglichkeit
sollten verschieden
große Wäschestücke
in ein und demsel­ben
Waschprogramm
gewaschen werden,
da hierdurch die
Verteilung der
Wäsche in der
Trommel beim
Schleudern begüns­tigt wird.

● Alle Modelle sind mit
einem
Sicherheitssystem
ausgestattet, wel­ches das Schleudern
bei sehr konzentrier­ter oder unvorteilhaf­ter Verteilung der
Wäsche in der
Trommel verhindert,
so daß das Auftreten
von übermäßig star-

ken Vibrationen am
Gerät verhindert
wird. Sollte die

Wäsche noch naß
aus der Maschine
kommen, so führen

Sie einen erneuten
Schleudergang

durch, nachdem Sie
die Wäsche
gleichmäßiger in der
Trommel verteilt
haben.

HINWEIS BEZÜGLICH DER UMWELT

Aus Gründen des Umweltschutzes ist Ihre
Waschmaschine mit einem besonderen System ausges­tattet, das sich vollautomatisch an die verschiedenen
Gebrauchsbedingungen (Trommelfüllung mit Wäsche
und Stoffart) anpaßt, wodurch das Gerät stets mit der
optimalen Menge an Wasser und der erforderlichen
Energie arbeitet. So ist auch zu erklären, daß die beim
Waschvorgang durch das Türglas zu sehende Menge
an Wasser den Eindruck entstehen läßt, als ob das
Gerät nicht über genügend Wasser verfügt. Machen Sie
sich bitte keine Sorgen, Ihre Waschmaschine arbeitet
mit optimalem Wirkungsgrad sowohl beim Waschen als
auch beim Klarspülen.

7

UNTERBRECHUNG DER STROMVERSORGUNG

8

HINWEISE

73

Deustsch

Lassen Sie nach jedem
Waschgang die
Beschickungstüre eine
Zeit lang offen, damit die
Luft frei im Inneren der
Maschine zirkulieren
kann.

Es ist ratsam von Zeit zu
Zeit, je nach Härte des
Wassers, einen komplet­ten Waschzyklus mit
einem Entkalker durch­zuführen. Auf diese
Weise verlängern Sie

das Leben Ihrer
Waschmaschine.

Reinigen Sie die Wanne
für das Waschmittel
immer dann, wenn Sie
Rückstände irgendeines
Waschmittels darin fests­tellen.

a Ziehen Sie die Wanne

für das Waschmittel
ganz heraus indem
Sie am Griff nach
außen ziehen.

b Reinigen Sie die

Abteile der Wanne.
Verwenden Sie dazu
lauwarmes Wasser
und eine Bürste.

c Reinigen Sie auch

die Syphone der
Wanne für Zusätze.

Schieben Sie die Wanne
wieder in die
Waschmaschine.

Bevor Sie irgendeine
Reinigungs-oder
Wartungstätigkeit durch­führen, ist es ratsam, die
Waschmaschine vom
Stromnetz abzutrennen.

WICHTIG

1

REINIGUNG DER WANNE FÜR DAS WASCHMITTEL

WASCHMASCHINE

WARTUNG UND REINIGUNG DES GERÄTS

Reinigen Sie den zugän­glichen Filter, wenn die
Ablaufpumpe durch
Fremdkörper blockiert
wurde.

a Lösen Sie den Sockel,

indem Sie leicht an
den Seiten ziehen
und gleichzeitig nach
unten drehen, um
dann die
Befestigungskrallen
auszuhaken.
Sollten Sie seitlich
keinen Zugang
haben, schieben Sie
einen kleinen
Schraubenzieher in
die drei Schlitze, die
sich im oberen
Bereich des Sockels
befinden, um durch
die Hebelwirkung die
Befestigungskrallen
zu lösen.

b Um das Wasser, das

beim Lösen des
Filters herausrinnt,
aufzufangen, stellen
Sie einen Teller oder
einen anderen
Behälter darunter.

c Drehen Sie den Filter

eine viertel oder eine
halbe Drehung nach
links.
Das Wasser beginnt
heraus zu fließen.

d Wenn Sie das gesam-

te Wasser aus der
Waschmaschine
abgelaufen ist, dre­hen sie den Filter so
lange, bis er ganz
heraus gezogen wer­den kann.

e Entnehmen Sie die

Gegenstände oder
Fusseln, die im Filter
hängen geblieben
sind.

f Setzen Sie den Filter

und den Sockel
erneut an ihren Platz.

Um Verbrennungen zu
vermeiden, führen Sie
diese Operation nicht
durch, wenn die
Temperatur des
Waschwassers 30 ºC
übersteigt.

WICHTIG

2

REINIGUNG DES ZUGÄNGLICHEN FILTERS

Deustsch

75

Verwenden Sie für die
Außenreinigung der
Waschmaschine lauwar­mes Seifenwasser oder
ein sanftes
Reinigungsmittel, das
weder Schleifmittel noch
Lösungsmittel enthält.

Danach reiben Sie die
Waschmaschine gut mit
einem weichen Tuch
trocken.

3

AUSSENREINIGUNG

Sollte beim Gebrauch
Ihrer Waschmaschine
irgendein Problem auftre­ten, können Sie es wahrs­cheinlich nach zu Rate
ziehen folgender
Anweisungen selbst
lösen.
Sollte dies nicht so sein,
stecken Sie das Gerät
aus und rufen Sie den

TECHNISCHEN KUN­DENDIENST.

• Warum geht die Waschmaschine nicht in Betrieb?

Gründe dafür können sein:
– Das Stromnetz führt keine Spannung.
– Die Sicherungen der Elektroanlage sind „herausges-

prungen”.

– Die Waschmaschine ist nicht an das Stromnetz

angeschlossen.

– Sie haben den Druckknopf Betrieb / Stillstand nicht

gedrückt (die Leuchtanzeige dieses Druckknopfes muss

dauernd leuchten).
– Der Programmwahlschalter ist draußen.
– Die Tür der Waschmaschine ist schlecht geschlossen.

Wenn dies festgestellt wird, blinken die Anzeigen für

Vorwäsche und Ende oder es erscheint F04 im Display

Ihrer Waschmaschine. In diesem Fall müssen Sie dies

überprüfen und die Tür gut schließen.

• Warum vibriert die Waschmaschine oder macht ein zu starkes Geräusch?

Dies kann folgende Ursachen haben:
– Die inneren Befestigungsschrauben sind nicht abge-

nommen worden
– Die Waschmaschine ist schlecht ausgeglichen.

Bitte öffnen Sie auf
keinen Fall das Gerät.

Im Inneren gibt es keine
Sicherung oder ähnli­che Komponenten, die
vom Benutzer ersetzt
werden könnten.

WICHTIG

WASCHMASCHINE

SICHERHEIT UND LÖSUNG VON PROBLEMEN

• Warum nimmt die Waschmaschine kein Wasser auf?

– Wenn dieser Fehler festgestellt wird, blinken abwech-

selnd die Anzeigen für Waschen und Spülen oder, wenn
Ihre Waschmaschine über ein Display verfügt, zeigt die­ses F01 an.

– Die Störung des Wassereinlasses kann an einer

Unterbrechung der Wasserversorgung, einem geschlos­senen Wasserhahn am Einlauf der Waschmaschine oder
einem verstopften Filter am Einlauf der Waschmaschine
liegen.

– Deshalb gibt es folgende Möglichkeiten: warten, bis die

Wasserversorgung wieder funktioniert, den Einlasshahn
des Wassers öffnen, den Einlassschlauch für das
Wasser lösen und den Filter reinigen

• Warum pumpt die Waschmaschine weder das Wasser ab noch schleudert sie?

– Wenn dieser Fehler festgestellt wird, blinken die

Anzeigen Spülen und Ende oder es erscheint F02, wenn
Ihre Waschmaschine über ein Display verfügt.

– ür diesen Fehler kann es folgende Gründe geben:

Motorpumpe des Wasserablaufs de Waschmaschine
verstopft, Wasserablauf in den Rohrleitungen des
Gebäudes verstopft oder schlechter elektrischer
Anschluss der Motorpumpe.

– Bereinigung: wenn der Grund in der Verstopfung der

Motorpumpe liegt, soll diese gemäß Abschnitt 2,
Wartung und Reinigung des Geräts gereinigt werden.

• Warum schleudert die Waschmaschine nicht?

– Wenn dieser Fehler festgestellt wird, blinken die

Anzeigen Vorwaschgang und Waschgang oder es
leuchtet F03 auf, wenn Ihre Waschmaschine über ein
Display verfügt.

– Dieser Fehler hat seinen Grund darin, dass die

Verteilung der Wäsche in der Trommel ungleichmäßig ist
und zu starke Vibrationen verursachen kann.

– Hier muss die Waschmaschine auf den Schleuderpunkt

zurückgestellt werden.

• Gibt man das Waschmittel besser in die Wanne oder direkt in die Trommel?

Immer öfter werden „Tabletten“ verwendet, die direkt in die
Trommel gegeben werden. Diese Tabletten gewährleisten eine
guten Waschgang und schädigen die Wäsche nicht.
Andererseits enthalten andere Waschmittel, in Pulverform oder
flüssig aggressive Komponenten, welche die Wäsche im
direkten Kontakt beschädigen können. In diesen Situationen
verwendet man besser die Wanne

77

Deustsch

• Warum sehe ich kein Wasser n der Trommel?

Dies kann daran liegen, dass die Waschmaschine mit einem
System ausgerüstet ist, das die Fähigkeit besitzt, sich an die
Wäschelast und die Eigenart des Stoffes anzupassen und
den Wasserspiegel und den Stromverbrauch so auszulegen,
dass dadurch die Umwelt geschont wird. Deshalb haben
Sie keine Sorge, auch wenn Ihnen scheint, dass die
Wassermenge, die Sie durch die Luke beobachten können,
zu gering ist, der Wirkungsgrad des Wasch- und
Spülganges ist optimal.

• Warum rinnt Wasser aus der Wanne?

Das kann daran liegen, dass die Wanne oder der
Verteilerkasten eine Reinigung benötigt. Dieser einfache
Vorgang wird unter Wartung und Reinigung des Geräts;

1- Reinigung der Wanne für das Waschmittel.

• Warum kann ich die Luke nicht sofort nach Ende des Waschgangs öffnen?

Die modernen Waschmaschinen sind mit Sicherheits-syste­men für die Benutzer ausgerüstet. Eines davon besteht
darin, dass die Waschmaschine nicht geöffnet werden kann,
bevor sichergestellt ist, dass die Trommel vollkommen still
steht. Deshalb kann die Luke erst nach ca. 2 Minuten geöff­net werden.

• Weitere Störungen

– Die Waschmaschine besitzt die Möglichkeit, weitere

Störungen festzustellen. Wenn dies geschieht blinken

alle Anzeigen der Phasen des Waschgangs oder am

Display erscheinen verschiedene Fehlermeldungen F05,

F06, ….., F10.
– Diese Störungen können die verschiedensten Gründe

haben.
– Hier muss der OFFIZIELLE TECHNISCHE KUNDEN-

DIENST gerufen werden

Deustsch

79

Um die Umwelt zu schonen, geben Sie bitte Ihr gebrauchtes Gerät bei einer offizie­llen Stelle für die Sammlung und Verwertung von wieder verwertbaren Materialien ab.

Bevor Sie Ihr Gerät entsorgen, machen Sie es bitte unbrauchbar, indem Sie das
Anschlusskabel mit dem Stecker abschneiden.

HINWEIS BEZÜGLICH DER UMWELT

WASCHMASCHINE

HINWEISE BEZÜGLICH DER UMWELT

The Guarantee is a separate, additional guarantee which does not affect the consumer’s legal rights and is specifically
issued for the customer and appliance referred to in this document.
The Guarantee is valid for two years from the date of receipt of the appliance, and covers all repairs which may be
carried out by Official Technical Assistance Service.

EXCLUSIONS FROM THIS GUARANTEE.

The following are excluded from this Guarantee. In these cases the total repair cost will correspond to the user:
a) Breakdown caused by negligence or improper use of the appliance by the consumer.
b) Breakdown caused by unforeseeable circumstances, force majeure (atmospheric or geological conditions) or

natural disaster.
c) Breakdown or damage arising from improper or illegal installation, or from the use of unsuitable energy or fuel.
d) Periodical maintenance operations carried out on the product.
e) Appliances used in commercial or industrial establishments.
f) Damages caused to the user as a result of the appliance’s failure to function due to breakdown.

CANCELLATION OF THIS GUARANTEE

This Guarantee shall be null and void and without effect if the appliance has been interfered with, modified or repaired
by any unauthorised person or technical service other than the brand’s official technical assistance service.

VERY IMPORTANT: TO BENEFIT FROM THIS GUARANTEE, IT IS ABSOLUTELY ESSENTIAL FOR THE USER TO
PROVIDE THE AUTHORISED TECHNICAL SERVICE WITH AN OFFICIAL RECEIPT GIVING EVIDENCE OF THE DATE
OF PURCHASE OF THE APPLIANCE. IN THE CASE OF APPLIANCES DELIVERED TO NEWLY CONSTRUCTED
PREMISES, EVIDENCE MUST BE PROVIDED OF THE DISPOSAL DATE FOR USE OF THE APPLIANCE.

This Guarantee shall only be valid within the E.U. and shall refer exclusively to the appliance referred to and supplied
by Fagor UK Lancastrian Office Center Ground Floor. Duck Worth House Talbot Road, Old Trafford M32 OEU
Manchester.For other countries, please consult your distributor.

GENERAL GUARANTEE CONDITIONS
2-YEAR GUARANTEE

UNPACKING

UNLOCKING

IMPORTANT

a Loosen the

screws that hold the
plastic boards at the
back of the machi­ne.

b Loosen and remove

the blocking screws.

c Cover the holes with

the previously remo­ved plastic boards.

Keep the blocking screws safely for future use.

a/c

b

1

UNPACKING AND UNLOCKING THE WASHING MACHINE

WASHING MACHINE

INSTALLATION AND ASSEMBLY

83

English

You will find the water­input pipe inside the
drum:

a Connect the bent

end of the pipe at
the screw entrance
of the electrically
operated valve situa­ted at the back of
the machine.

b Connect the other

end of the tube to
the water supply.
Tighten the connec­tion nut well.

We recommend you
have a fixed drainage
exit at a distance of bet­ween 50 and 70 cm from
the floor.

Ensure that the drainage
pipe is not too tight and
that there are no folds or
bottlenecks.

Level the washing
machine by using the
adjustable feet. This will
reduce the noise level
and ensure that the
machine will not move
when in operation.

max.
70 cm

min.
50 cm

IMPORTANT

It is important that the elbow of the pipe is properly fixed at the exit so that it doesn’t fall,
with the consequent risk of flooding.

If your washing machine has an input for hot water, connect the tube with the red threa­ding to the hot water tap and to the electrically operated valve with the red filter.

a

b

2

CONNECTION TO THE WATER MAINSLEVELATION

3

LEVELLING

Do not remove the cha­racteristics panel. It
contains important
information.

Consult the characteris­tics panel situated on the
porthole door of the was­hing machine before
making the electrical
connections. Ensure that
the voltage available at
the base of the socket is
the same as the voltage
indicated on the panel.

It is easy

to change the coating
of the washing machi­ne panels

to match your kitchen
furniture. These coating
panels may
not be thicker than 5
mm.

a Loosen the

screws of the hinges
and dismantle the
door of
the washing machi­ne.

b Remove the lower

protection frame, loo­sening the screws.
Extract the panel that
was supplied with
the washing machi­ne.

IMPORTANT

It is very important to earth the washing machine pro­perly.
The electrical fittings, socket, plug, fuses or automatic
switch and meter must be scaled for the maximum
power indicated on the characteristics panel.
If the power cord is damaged, it must be replaced by one
with the same reference number, only available from an
authorised service centre.

b

c

a

c If the new panel is 3

mm. thick or more,
you will not need to
leave the original
panel. If it is less than
3 mm. thick, place it
over the panel origi­nally supplied with
the washing machine.

In order to assemble the
door with the new decorati­ve panel, repeat the steps
given in points a, b, c.

4

ELECTRICAL CONNECTION

5

PANELLING

85

English

It is also possible to

adjust the height of
the decorative
door in order to align it

with the rest of the kit­chen furniture and fit­tings.

a Loosen the screws of

the hinges and dis­mantle the door of
the washing machi­ne.

b Remove the lower

protection frame, loo­sening the screws
and extract the panel
that was supplied
with the washing
machine.

c The lower part of the

door and the lower
protection frame are
divided into 7x10
mm. Sections.
depending on your
needs, divide and
adapt the decorative
panel to the new
dimensions.

d Replace the decora-

tive panel and the
lower protection
frame and assemble
the door again.

a

c

c

c

b

Washing machines also
allow you to change the

direction in which the
door opens.

a Loosen the screws of

the hinges and dis­mantle the door of
the washing machi­ne.

b Remove the lower

protection frame, loo­sening the screws. .

c Extract the panel that

was supplied with
the washing machine
and the internal
panel, loosening the
screws that hold it
together.

d Extract the hinges

and insert them on
the other side of the
door.

e Loosen the protecti-

ve cover on the door
and place it on the
opposite side where
the hinges were.

f Replace the plate

again, the door
panel and the lower
protection frame.
Then hang the door
again.

g Extract the fastener

situated at the front of
the washing machine
unit, by loosening the
corresponding screw.
Now place the faste­ner in the spot where
the upper hinge used
to be

h Remove the protecti-

ve buffer and place it
in the spot where the
lower hinge used to
be.

a

b

h i

c d

e

f g

e

i Hang the door by

lightly pushing and
inserting the hinges
in their new location.
Adjust the screws.

87

English

Now that you have satis­factorily installed your
washing machine, we
recommend that you run
programme 5 at 60ºC,
without inserting any
laundry or detergent.
This is in order to check
the installation, the con­nections and the draina­ge system, as well as to
fully clean the inside
before running a wash
programme in the was­hing machine.

It is possible to place

the washing machine
under the kitchen
worktop.

If you need to change
the worktop of the was­hing machine, please
ask the Technical
Support Service, for the
guard plate and follow
these steps:

a Dismantle the work-

top of your washing
machine by loose­ning the side screws
and lightly knocking
the worktop back­ward in order to
extract it.

b Remove the fasteners

that hold the worktop
in place by loosening
the screws.

c Place and screw in

the guard plate on
the washing machine
in order that you may
introduce it in the
intended spot.

Select
programme 5 at 60ºC

Press the
On/ Off button

a b

c

6

INSTALATION OF THE WASHING MACHINE UNDER
THE KITCHEN WORKTOP

7

PRIOR CLEANING

Sort your laundry
according to mate­rial or make-up. We

recommend you use
delicate programmes for
delicate garments.
Woollens may be was­hed in a special wool
programme.

Before putting the
laundry in the drum,
ensure that all the poc-
kets are empty. Small
objects can obstruct the
motor pump for water
discharge.

IMPORTANTEIMPORTANT

Please ensure that your woollen garments are machine washable before run­ning the wool programme.

1

PREPARING THE LAUNDRY BEFORE A WASH

WASHING MACHINE

HOW TO USE THE MACHINE. PRACTICAL TIPS

89

English

Sort your laundry
according to how
soiled it is.

a Lightly soiled gar-

ments should prefe­rably be washed in a
short, cold program­me.

b Normally soiled gar-

ments should be
washed in a pro­gramme without pre­wash.

c Heavily soiled gar-

ments may be was­hed in a long pro­gramme with pre­wash.

Sort your laundry
according to the
colours. Wash whites

and coloureds separa­tely.

Before you start the
wash programme, intro­duce the detergent or
additive in the detergent
drawer. The detergent
drawer of your washing
machine has three com­partments.

IMPORTANT

We remind you to load the washing machine at its maxi­mum capacity.This will save water and energy.

IWe recommend that you wash garments of different
sizes in the same wash programme, if possible, in
order to reinforce the washing effects. This also favours
the distribution of the laundry inside the drum at the spin­ning stage, which will mean the machine will work more

silently.

Pre-wash Compartment.

Wash Compartment.

Liquid Additive Compartment (softeners,…)

IMPORTANT

The liquid level should never exceed the MAX reference

mark on the side of the drawer.

2

USE OF DETERGENT AND ADDITIVES

You may also use liquid
detergents with this

washing machine, using
the optional drawer
that may be acquired
through the Technical
Support Network.

The optional drawer
should be placed in the
wash compartment.

Remember that the
dose of detergent to be
used always depends
on

● The amount of
laundry to be was­hed.

● How soiled the
laundry is.

● The hardness of the
water (You can
request information
on the water hard­ness from the com­petent local entities).

Remember that there are concentrated deter­gents that are more careful with nature and the

environment.

Using more detergent than is needed does not
improve the wash results and as well as being a
waste of money, it has a negative effect on the

preservation of the environment.

Therefore, please follow the instructions supplied
by the manufacturer of the detergent.

ECOLOGICAL NOTE

91

English

There are four types of
programme:

a Normal pro-

grammes

b Delicate pro-

grammes

c Wool program-

mes

d Auxiliary pro-

grammes

To select a wash pro­gramme, proceed as
follow:

1. Switch the washing

machine ON by
pressing the master
switch (the pilot light
above the master
switch will come on).

2. Select the wash pro-

gramme by turning
the Programme
Selector Dial.

When this is done the
spin speed light for this
programme will come on.

If your washing machine
has a display, it will light
up for a few seconds
when the programme is
selected, showing P +
programme number
(P01, P02, etc.). It will
then show the approxi­mate duration in minu­tes.

The time shown on the
display will vary accor­ding to the stage the
programme is at.

We recommend you choose a wash programme
without pre-wash whenever possible. This will
save you money and help protect the environment.

ECOLOGICAL NOTE

display

3

SELECTING THE WASH PROGRAMME

Cotton/linen Normal wash, rinse,

1 Normal Cold Cold delicate cottons YES 5/6* additives automatically absorbed if 0.15/46 0.15/49 90 90

very lightly soiled desired and long final spin

Cotton/linen SHORT wash, rinse,

2 Fast 30ºC Whites/coloureds YES NO YES 1.5 additives automatically absorbed if 0.20/25 0.20/30 30 30

suciedad muy ligera desired and long final spin

Cotton/linen

3 Normal 30ºC delicate cottons YES 5/6* 0.35/46 0.40/49 120 120

lightly soiled

Cotton/linen

4 Normal 40ºC solid coloureds YES 5/6* Normal wash, rinse, 0.60/46 0.65/49 125 125

lightly soiled additives automatically

Cotton/linen

absorbed if desired

5 (*) Normal 60ºC solid coloureds YES 5/6*

and long final spin

A: 0.95/46

1.14/49 140 140

normally soiled

A

+

: 0.85/46

Cotton/linen

6 Normal 90ºC whites YES 5/6* 1.60/51 1.90/55 125 125

heavily soiled

Cotton/linen Pre-wash, Normal wash, rinse,

7 Pre-wash 60ºC whites/solid coloureds YES 5/6* additives automatically absorbed if 1.40/55 1.45/60 135 135

heavily soiled desired and long final spin

PROGRAMME

RECOMEMMENDED

TEMPERATURE

TYPE DE MATERIAL

Extra Rinse

Reduced

time

Easy iron

Spin selection

No spin

No creases

MAX.

LAUNDRY

LOAD

(KG)

WASH

PRODUCT

COMPART-

MENT

PROGRAMME

DESCRIPTION

TOTAL CONSUMPTION

KWh/litres

For 5 kg

Washing

machines*

For 6 kg

Washing

machines*

For 5 kg

Washing

machines*

For 6 kg

Washing

machines*

APPROXIMATE

DURATION (min.)

BUTTONS OF POSSIBLE OPTIONS

30

30

40

60

90

60

93

English

Synthetic/mix

8 Delicate cold Cold cotton delicate cottons YES 3 0.15/50 0.15/55 70 70

very lightly soiled

Synthetic/mix

9 Delicate 30ºC cotton delicate cottons YES 3 Delicate wash, rinse, 0.35/50 0.35/55 75 75

lightly soiled additives automatically

Synthetic/mix

absorbed if desired

10 Delicate 40ºC cotton delicate cottons YES 3

and soft final spin

0.55/50 0.60/55 80 80

normally soiledl

Synthetic/mix

11 Delicate 60ºC

cotton whites/solid coloured

YES 3 0.95/50 1.00/55 90 90

normally soiled

Wool/mix wool

12 Wool cold WOOL cold whites/coloureds YES NO YES 1

Wool wash, rinse,

0.05/60 0.05/60 30 30

very lightly soiled

additives automatically

Wool/mix

absorbed if desired

13 Wool 35ºC WOOL 35 wool whites/coloureds YES NO YES 1

and soft final spin

0.45/60 0.50/60 40 40

lightly soiled

Cotton/mix cotton Rinse, additives automatically

14 Rinse — Synthetic/delicate YES NO YES 5/6* absorbed if desired 0.05/25 0.05/30 25 25

Wool/wool mix and long final spin

Cotton/mix cotton

15 Spin — Synthetic/delicate NO YES NO 5/6* — Drum emptied and long final spin 0.05/0 0.05/0 10 10

Wool/wool mix

Cotton/mix cotton

Drum emptied and end of programme.

16 Empty/end — Synthetic/delicate NO 5/6* — Takes programme to 0.00/0 0.00/0 2 2

Wool/wool mix final position

* Check if the machine maximum load capacity is 5 or 6 on the guarantee certificate that appears on the front page of this manual. (*) Energy label data based on this programme, in accordance with EN60456.

NOTE: The kWh and litre consumption, as well as the programme duration given are for the maximum load case. They may vary depending on the type and amount of laundry, mains water pressure, etc.

PROGRAMME

RECOMEMMENDED

TEMPERATURE

TYPE DE MATERIAL

Extra Rinse

Reduced

time

Easy iron

Spin selection

No spin

No creases

MAX.

LAUNDRY

LOAD

(KG)

WASH

PRODUCT

COMPART-

MENT

PROGRAMME

DESCRIPTION

TOTAL CONSUMPTION

KWh/litres

For 5 kg

Washing

machines*

For 6 kg

Washing

machines*

For 5 kg

Washing

machines*

For 6 kg

Washing

machines*

APPROXIMATE

DURATION (min.)

BUTTONS OF POSSIBLE OPTIONS

60

40

40

30

30

The wash options should
always be selected after the
wash programme has been
chosen. If the programme is

changed during the selection,
the options previously selec­ted will be cancelled out.

After switching on the washing
machine by pressing the master
switch, select the desired
options. When these are selected

the corresponding light will go on
next to each selection switch.

Button: Extra rinse

This increases the final
rinse given to the clot­hes. It is suitable for
large loads and for was­hing clothes for people
with sensitive skin.

It increases water con­sumption!

The following options are available:

Button: wash time
reduction

When this option is
selected the program-

me time is reduced by
up to a third (see pro-

gramme table). If your
washing machine has a
display, the new time will
appear when it is pres­sed.

Button: anti crease

This stops the cycle after
the last rinse and the
clothes remain wet. When
the function is deactiva­ted the washing machine
continues the program­me, draining and spin­ning. You can use it for
example when you are
not at home and you
want to delay the spin dry
until you arrive, to pre-

vent the clothes beco­ming creased after spin-

ning and being left in the
drum.

Anti-crease

Extra rinse

Wash time reduction

4

SELECTING ADDITIONAL FUNCTIONS

Button: Spin
speed select

The programme selected
goes together with a cer­tain spin speed. This can
be seen on the row of
pilot lights at the bottom.

If necessary, the spin

speed can be changed
or the spin-dry can be
skipped completely.

To do this, press the spin
speed select button one
or more times until the
desired option lights up.

Option: spin
suppression

With this option the pro­gramme will run leaving
out the final spin dry. It is
used to prevent crea-

sing when washing spe­cial fabrics.

95

Button: delay
selector

This option is only availa­ble if your washing
machine has a display. It
can be selected after
choosing the wash pro­gramme.
To select the hours of
delay time, press or

hold down the button
until the desired num­ber of hours of delay
time appear on the dis­play.

Cancelling the
delay

To cancel the delay, eit­her press the delay but­ton repeatedly or hold it
down. When it reaches
24 hours delay, if it is
pressed one more time it
will cancel the delay and
the approximate pro­gramme duration will
appear on the display.

Delay selector

IMPORTANT

If the programme is
changed or the master
switch is switched off
while the additional
functions mentioned
up to here are being
selected, all the func­tions chosen up to this
point will be cancelled.

English

Spin suppression

Spin revolutions

Spin speed selection

Selecting the
safety lock

Safety lock function

The safety lock ensures
that the programme and
wash options selected
will not be affected if any
of the buttons are acci­dentally pressed (by
children, for example).

Activating the
safety lock

The safety lock is acti­vated by pressing the
Extra Rinse and Wash
Time Reduction but­tons at the same time
and holding them down
for at least 3 seconds.

The On button light will
then start to flash, sho­wing that the safety lock
is on, and the washing
machine will start up.
The safety lock should
be activated after selec­ting the wash program­me and all its options
plus the desired time
delay.

Deactivating the
safety lock

The safety lock is cance­lled out when the wash
programme ends and
when the STOP light
comes on.
If you wish to deactivate
the safety lock before
the programme has finis­hed, press the Extra
Rinse and Wash Time

Reduction buttons and
hold them down for at
least 3 seconds. The light
will then go off and
remain in pause status.

Turning off the master
switch will not cancel
the safety lock. When

the washing machine is
started up again the pro­gramme will continue to
run from where it has left
off.

97

English

In order to switch on
the washing machine,
press the on/off button.

The display situated over
the button will light up
and the washing machi­ne will start the selected
programme with the
options.

If your washing machi­ne has a display, you

will be able to see how
many minutes are left
until the end of the wash.

Switching on
the delay

This consists of pressing
the on/off button after
selecting the program­me, the wash options
and the delay time.
When pressed, the dis­play will flash in cycles
of 2 seconds ON and 2
seconds OFF during the
whole of the period
selected as the delay,

whereas the time shall
be discounted by the
hour, until the last hour,
when it will show the
minutes left until the pro­gramme begins.

Operating Pilot Light

If you need to add or
remove a garment, select

pause and ensure that the
water level is not over the
door and that the inside
temperature is not high. f
you press the ON button,
the wash will recommence
at the same stage of the
cycle where it stopped.

IMPORTANT

The active phases at
each point of the pro­gramme shall appear as
the programme progres­ses.
Any option button may
be selected as long as
the phase in the pro­gramme in which it takes
effect has not ended and
as long as the program­me allows this option.
Pressing the delay but­ton during the wash has

no effect on the washing
machine.

If you press the On/ Off
button during the wash,
the washing machine will
enter the PAUSE mode
and this button’s light will
turn off.

IMPORTANT

If you use the selec­tor to change pro­grammes while the
machine is working, it
will enter the PAUSE
mode. The on/off light
will go off and the
programme will be
annulled.

5

COMMISSIONING

6

STAGES IN WASH PROGRAMME

If there is a power cut,
when the electricity
comes back the washing
machine will continue to
run from where it left off

(it has a memory of
several hours). The
same happens if the
master switch is swit­ched on and off.

● To reduce spin­drying noise: level
the washing machine
using its adjustable
legs.

● Whenever possible,
wash different-sized
clothes together in
the same wash pro­gramme, as this
helps the distribution
of the clothes in the
drum when spinning.

● All models have a
spin safety system
which prevents spin­drying from taking
place if the clothes
are out of balance in
the drum. This pre­vents excessive
vibration or thum­ping. If the clothes

should come out
too wet, redistribute

them uniformly in the
drum and spin-dry
again.

To protect the environment, your washing machi­ne is provided with a system which enables it to
adapt to the different conditions of use (load and
fabric types). This means that during the wash
process the amount of water you can see through
the door will appear rather low, but this is nothing
to worry about, as the degree of wash and rinse
efficiency will be optimum.

ECOLOGICAL NOTE

7

POWER CUTS

8

TIPS

99

English

After each wash, leave
the porthole door open
for a while to let the air
circulate freely inside the
machine.

Depending on the hard­ness of the water, we
recommend running a
complete wash cycle
using a decalcifying pro­duct. This will prolong

the life of your washing
machine.

You should clean the
detergent drawer whene­ver you notice residues
of any product inside it.

a Fully extract the

detergent drawer by
pulling out the flap.

b Clean the compart-

ments in the drawer.
Use warm water and
a brush.

c Also, clean the sip-

hons in the additive
drawer.

Replace the drawer in
the washing machine.

Before any cleaning or
maintenance opera­tions, we recommend
you disconnect the
washing machine from
the electricity mains.

IMPORTANT

1

CLEANING THE DETERGENT DRAWER

WASHING MACHINE

MAINTAINING AND CLEANING THE MACHINE

Clean the accessible fil­ter whenever the draina­ge pump is blocked by
foreign bodies.

a Loosen the base by

gently pulling on the
sides and turning
downwards. Then
undo the fasteners.
If there is no side
access, introduce a
small screwdriver in
the three slots on
the upper part of the
base, in order to
lever it and loosen
the hooks.

b Use a plate or other

container under the
filter to collect the
water that will be
released when it is
loosened.

c Turn the filter a

quarter- or halfway
sideways towards
the left. Water will
start to come out.

d When you are finis-

hed taking the water
out of the washing
machine, turn the fil­ter around several
times until you can
take it out fully.

e Remove any objects

or fluff that may be in
the filter.

f Replace the filter

and the base in their
places.

In order to avoid burns,
this operation should
not be carried out when
the wash water tempe­rature is over 30ºC.

IMPORTANT

2

CLEANING THE ACCESSIBLE FILTER
