LAVADORA

DESEMBALADO Y DESBLOQUEO DE LA LAVADORA

1

DESEMBALADO

DESBLOQUEO

a Suelte los tornillos

que sujetan las pla­cas de plástico a la
parte posterior de la
lavadora.

b Suelte los 3 torni-

llos de bloqueo y
retírelos.

c Cubra los agujeros

con las placas de
plástico anterior­mente retiradas.

INSTALACIÓN Y MONTAJE

a/c

IMPORTANTE

Guarde los tornillos de bloqueo en previsión de un posterior traslado.

b

CONEXIÓN A LA RED DE AGUA

max.
70 cm

min.
50 cm

2

En el interior del tambor
encontrará el conducto
de entrada de agua:

a Conecte el extremo

acodado del con­ducto en la entrada
roscada de la elec­troválvula situada en
la parte posterior del
aparato.

b Conecte el otro

extremo del tubo a
la toma de agua.
Una vez realizada la
operación apriete
bien la tuerca de
conexión.

Se recomienda disponer
una salida fija de desa­güe a una distancia del
suelo de 50 a 70 cm.

Español

a

b

Evite que el tubo de
desagüe quede muy
ajustado, tenga pliegues
o estrangulamientos.

IMPORTANTE

Es importante que el codo del tubo quede bien anclado en la salida para evitar la caída y
consiguiente riesgo de inundación.

Si su lavadora admite toma de agua caliente, conecte el tubo con rosca roja al grifo de
agua caliente, y a la electroválvula con filtro de color rojo.

NIVELACIÓN

3

Nivele la lavadora ope­rando sobre las patas
regulables, conseguirá
reducir el nivel de ruido
y evitar desplazamien­tos durante el lavado.

5

CONEXIÓN ELÉCTRICA

4

Consulte la placa de
características situada
en la escotilla de la
lavadora antes de reali­zar las conexiones
eléctricas. Asegúrese
de que la tensión que
llega a la base del
enchufe es la que apa­rece en la placa.

No retire la placa de
características, los
datos que contiene
son importantes.

PANELACIÓN

5

De forma sencilla,
puede colocar en la

puerta de la lavadora
paneles, revestimien­tos decorativos, a

juego con los muebles
de su cocina. Estos
paneles de revesti­miento no pueden
tener un espesor supe­rior a 5 mm.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos.
Extraiga el panel
suministrado con la
lavadora.

IMPORTANTE

Es muy importante que la lavadora se conecte a una
buena toma de tierra.
La instalación eléctrica, enchufe, toma de corriente, fusi­bles o interruptor automático y contador deben estar
dimensionados para la potencia máxima indicada en la
placa de características.
Si el cable de alimentación está dañado, debe ser susti­tuido por un cable o conjunto especial a suministrar por
el fabricante o su servicio posventa.

a

c

c Coloque el nuevo

panel de revesti­miento si el mismo
es de 3 mm. de
espesor o superior.
Si es inferior, coló­quelo sobre el panel
suministrado con la
lavadora.

Para colocar la puerta con
el nuevo panel decorativo,
repita los pasos marcados
en los puntos a, b, c.

b

También tiene la posibi­lidad de regular la

altura de la puerta
decorable con objeto

de que se pueda aline­ar con el resto de mue­bles de la cocina.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos
y extraiga el panel
suministrado con la
lavadora.

c La parte inferior de

la puerta y el marco
de protección infe­rior están divididos
en 7 secciones de
10 mm. Seccione,
dependiendo de
sus necesidades y
adapte el panel
decorativo a las
nuevas dimensio­nes.

d Coloque de nuevo

el panel decorativo,
el marco de protec­ción inferior y vuel­va a montar la
puerta.

Español

a

c

b

c

c

7

Además, las lavadoras
Fagor le permiten cam-

biar el sentido de
apertura de la puerta.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos.

c Extraiga el panel

suministrado con la
lavadora, así como
la chapa interna,
soltando los torni­llos que la sujetan.

d Extraiga las bisa-

gras para colocar­las en el lado
opuesto de la puer­ta.

e Suelte la tapa de

protección de la
puerta para situarlo
en el lugar opuesto
donde estaban las
bisagras.

f Monte de nuevo la

chapa, el panel de
la puerta y el marco
de protección infe­rior, para montar
posteriormente la
puerta.

g Extraiga el anclaje

de cierre situado en
el frontal del mue­ble de la lavadora,
soltando el tornillo
que lo sujeta, y
colóquelo donde se
encontraba antes la
bisagra superior.

h Retire también el

tope de protección
y colóquelo donde
se encontraba ante­riormente la bisagra
inferior.

i Coloque la puerta

insertando las bisa­gras con un ligero
desplazamiento late­ral, en su nueva ubi­cación. Ajuste los
tornillos.

a

c d

e

f g

h i

b

e

INSTALACIÓN DE LA LAVADORA BAJO LA ENCIMERA
DE LA COCINA

6

Usted tiene la posibili­dad de colocar la lava-

dora bajo la encimera
de la cocina.

Si necesita cambiar la
encimera de la lavado­ra, pida la chapa de
protección al Servicio
de Asistencia Técnica

✆ 902 10 50 10), y

(

siga estos pasos:

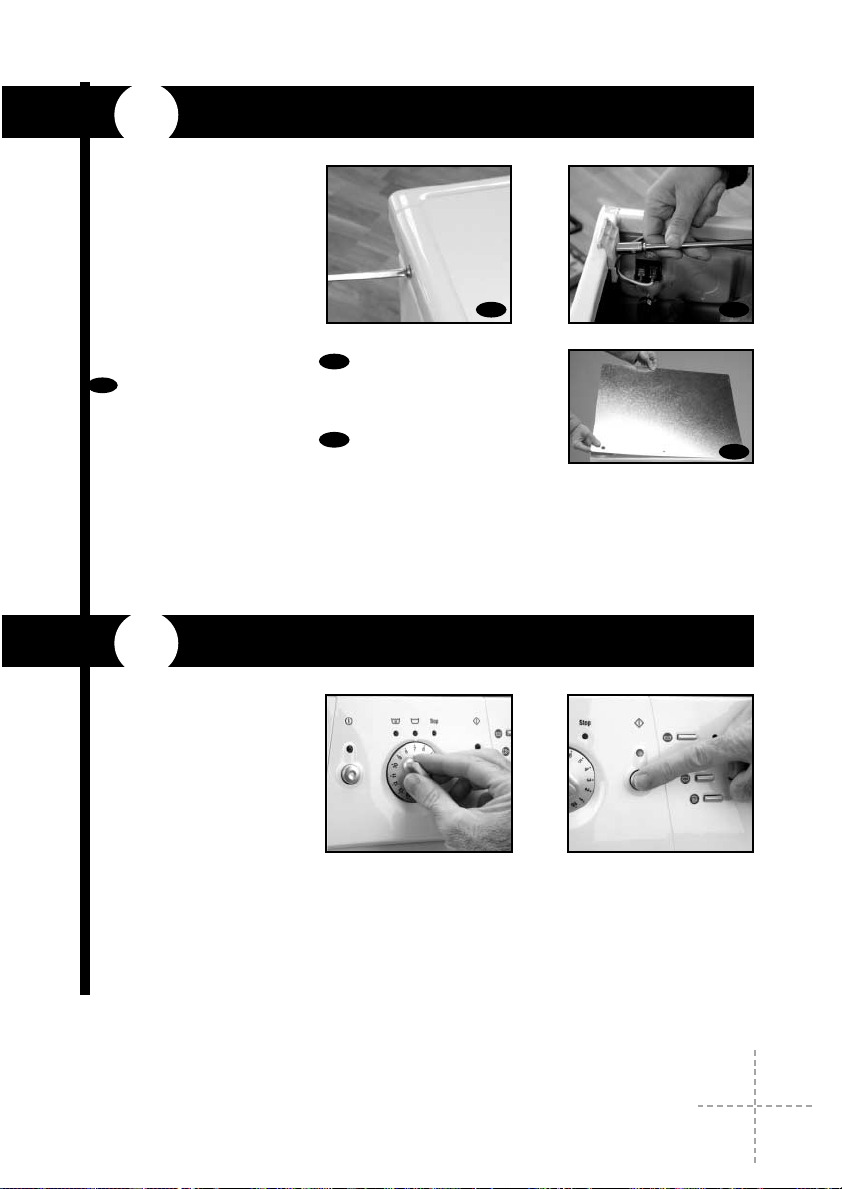

a Desmonte la enci-

mera de su lavado­ra soltando los tor­nillos laterales y
golpee ligeramente
la encimera hacia
atrás para extraerla.

b Retire las piezas de

sujeción de la enci­mera soltando los
tornillos.

a b

c Coloque y atornille la

chapa de protección
a la lavadora para
poder introducirla en
el lugar por usted
deseado.

Español

c

LIMPIEZA PREVIA

7

Ahora que ha instalado
satisfactoriamente la
lavadora, le aconseja­mos que ponga en fun­cionamiento el progra­ma 5 a 60ºC, sin ropa
ni detergente.
Esto sirve para com­probar la instalación,
las conexiones y el
desagüe, además de
limpiar completamente
el interior antes de lle­var a cabo un progra­ma de lavado en la
lavadora.

Seleccione
el programa 5 y 60ºC

Pulse la tecla de
Marcha/Paro

9

LAVADORA

USO DEL APARATO Y CONSEJOS PRÁCTICOS

PREPARACIÓN DE LA ROPA ANTES DEL LAVADO

1

Antes de introducir la
ropa en el tambor, ase­gúrese de que todos

los bolsillos están
vacios. Los pequeños

objetos pueden obstruir
la motobomba de des­carga de agua.

Clasifique la ropa
por su tejido o
por su elabora­ción. Le aconsejamos

utilizar los programas
delicados para pren­das sensibles. Las
prendas de lana pue­den ser lavadas en un
programa especial de
lana.

IMPORTANTEIMPORTANTE

Asegúrese previamente de que sus prendas de lana pueden ser lavadas a
máquina.

Clasifique su
ropa por su
suciedad.

a Las prendas ligera-

mente sucias láve­las preferentemente
en un programa
corto en frío.

b Las prendas nor-

malmente sucias
lávelas en un pro­grama sin prelava­do.

c Las prendas muy

sucias puede lavar­las en un programa
largo con prelava­do.

Español

IMPORTANTE

Recordamos cargar la lavadora a su máxima capacidad.
Con ello ahorrará usted agua y energía.

Clasifique su
ropa según sus
colores. Lave sepa-

radamente las prendas
blancas y las prendas
de color.

2

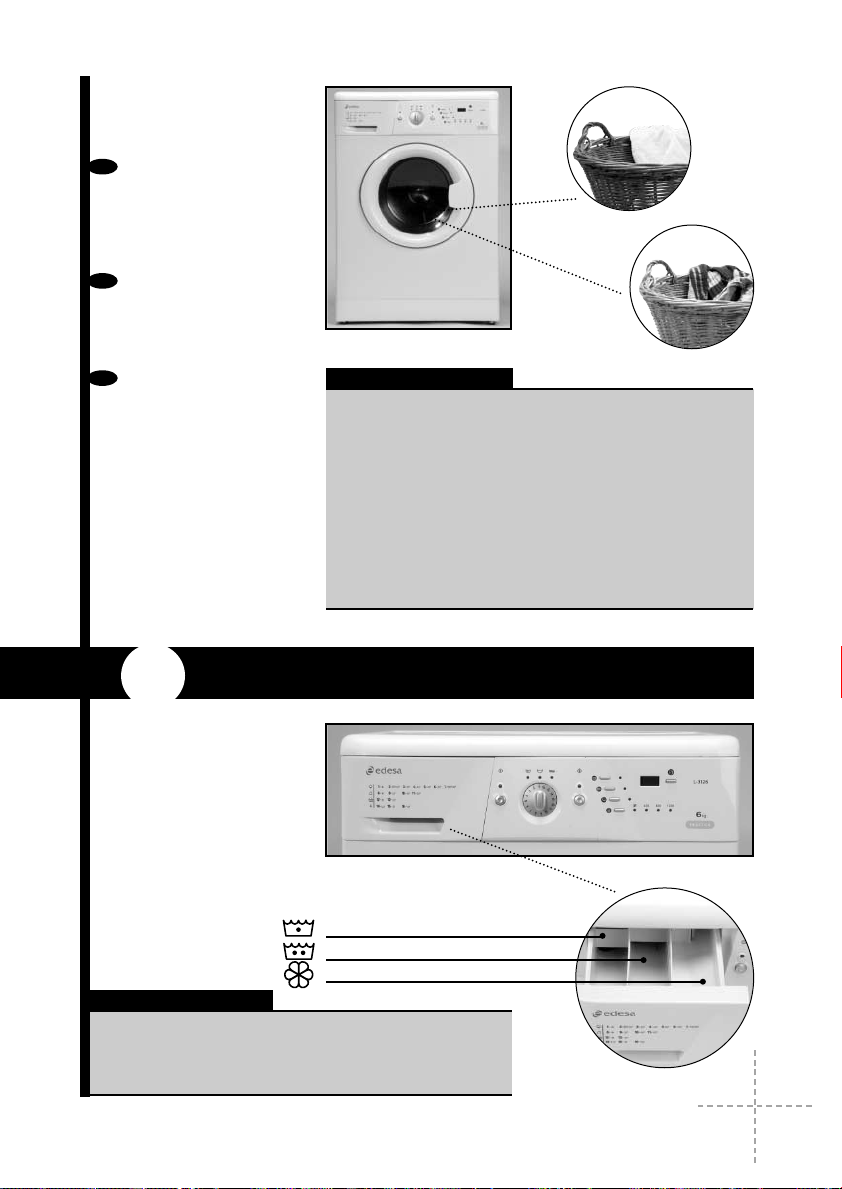

UTILIZACIÓN DEL DETERGENTE Y LOS ADITIVOS

Introduzca antes del
comienzo del programa
de lavado el detergen­te o aditivo en la cube-
ta de detergente. La
cubeta de detergente
de su lavadora dispone
de tres compartimen­tos.

IMPORTANTE

El nivel del líquido no debe en ningún caso superar la
señal MAX de referencia, grabada en la pared de la
cubeta.

Le recomendamos lavar siempre que le sea posible

prendas de ropa de diferentes tamaños en un mismo
programa de lavado, de manera que se refuerce la

acción del lavado. Así además favorece la distribución de
la ropa dentro del tambor a la hora del centrifugado con
lo que conseguirá que la máquina trabaje más silen-
ciosamente.

Compartimento de Prelavado

Compartimento de Lavado

Compartimento Aditivo líquido (suavizantes,…)

11

En esta lavadora usted

902 10 50 10

también puede
emplear detergentes
líquidos utilizando
para ello la cubeta
opcional que puede

ser adquirida a través
de la Red de
Asistencia Técnica.
✆ 902 10 50 10.

La cubeta opcional
debe ser colocada en
el compartimento de
lavado.

Recuerde que la dosis
de detergente a
emplear dependen
siempre de:

● Cantidad de ropa a
lavar.

● Suciedad de la
ropa.

● Dureza del agua
(Las informaciones
de grado de dureza
del agua pueden
solicitarse en las
entidades locales
competentes).

NOTA ECOLÓGICA

Tenga en cuenta que existen detergentes con­centrados que son más cuidadosos con la natu-

raleza y el medioambiente.

La utilización de mayor cantidad de detergente de
la necesaria no ayuda a mejorar los resultados de
lavado y además de suponer un perjuicio econó­mico contribuye negativamente a la conservación
del medioambiente.

Por eso, le recomendamos que siga las instruccio­nes del fabricante de detergente.

3

SELECCIÓN DEL PROGRAMA DE LAVADO

Usted dispone de cua­tro tipos de programas:

a Programas

normales

b Programas

delicados

c Programas de

lana

d Programas

auxiliares

Para seleccionar el progra­ma de lavado, debe seguir
los siguientes pasos:

1. Accionar ON pul-

sando el interruptor
general (se encen­derá el piloto de la
parte superior).

2. Seleccionar el pro-

grama de lavado

girando el Mando
Selector de
Programas.

Al realizar estas opera­ciones se iluminará la
luz de velocidad de
centrifugado corres­pondiente a este pro­grama.

Si su lavadora dispone
de un visualizador, al
seleccionar el progra­ma, se iluminará duran­te unos segundos indi­cando P + número de
programa (P01, P02...).
Pasará a continuación
a indicar la duración
aproximada del progra­ma, en minutos.

El tiempo que aparece
en el visualizador se
va ajustando de
acuerdo al desarrollo
del programa

Español

visualizador

NOTA ECOLÓGICA

Le recomendamos elegir el programa adecuado
en su lavado, para evitar el prelavado siempre
que sea posible. Ahorrará dinero y ayudará a con­servar mejor el medioambiente.

13

Para

30

30

40

60

90

60

lavadoras

de 5.5 kg. *

Para

MADA (minutos)

de 5 kg. *

lavadoras

DURACIÓN APROXI-

Para

lavadoras

de 5.5 kg. *

KWh/litros

Para

CONSUMO TOTAL

CARGA

de 5 kg. *

lavadoras

DESCRIPCIÓN

DEL PROGRAMA

MENTO

DE LAVADO

COMPARTI-

PRODUCTOS

DE

(KG)

MÁX.

ROPA

Antiarrugas

centrifugado

Elimina

centrifugado

Selección

Fácil planchado

tiempo

Reducción

TECLAS DE OPCIONES POSIBLES

Aclarado extra

0.95/46 1.05/49 140 140

aditivos si se desean y

centrifugado final largo

TIPO DE TEJIDO

ACONSEJADA

TEMPERATURA

Algodón/Lino Lavado normal, aclarados,

PROGRAMA

Algodón/Lino Lavado CORTO, aclarados,

suciedad muy ligera se desean y centrifugado final largo

1 Normal frío Frío colores delicados SI 5/5.5* absorción automática de aditivos si 0.15/46 0.15/49 90 90

Algodón/Lino

suciedad muy ligera se desean y centrifugado final largo

2 Rápido 30ºC blanco/color SI NO SI 1.5 absorción automática de aditivos si 0.20/25 0.20/30 30 30

3 Normal 30ºC colores delicados SI 5/5.5* 0.35/46 0.40/49 120 120

suciedad ligera

Algodón/Lino

Algodón/Lino

suciedad ligera absorción automática de

4 Normal 40ºC colores sólidos SI 5/5.5* Lavado normal, aclarados, 0.60/46 0.65/49 125 125

suciedad normal

5 Normal 60ºC colores sólidos SI 5/5.5*

Algodón/Lino

suciedad fuerte

6 Normal 90ºC blanco SI 5/5.5* 1.60/46 1.70/49 125 125

Algodón/Lino Prelavado, lavado normal, aclarados,

suciedad fuerte se desean y centrifugado final largo

7 Prelavado 60ºC blanco/colores sólidos SI 5/5.5* absorción automática de aditivos si 1.40/55 1.45/60 135 135

Para

60

40

40

30

30

lavadoras

de 5.5 kg. *

Para

MADA (minutos)

de 5 kg. *

lavadoras

DURACIÓN APROXI-

Para

lavadoras

de 5.5 kg. *

KWh/litros

Para

CONSUMO TOTAL

CARGA

de 5 kg. *

lavadoras

DESCRIPCIÓN

DEL PROGRAMA

MENTO

DE LAVADO

COMPARTI-

PRODUCTOS

DE

(KG)

MÁX.

ROPA

aditivos si se desean y

Antiarrugas
centrifugado

Elimina

centrifugado

Selección

Fácil planchado

tiempo

Reducción

TECLAS DE OPCIONES POSIBLES

Aclarado extra

Español

0.55/50 0.60/55 80 80

centrifugado final suave

0.45/60 0.50/60 40 40

0.05/60 0.05/60 30 30

aditivos si se desean y

centrifugado final suave

absorción automática de

Lavado de LANA, aclarados,

Sintético/mezcla

TIPO DE TEJIDO

ACONSEJADA

TEMPERATURA

PROGRAMA

8 Delicado frío Frío algodón colores delicados SI 3 0.15/50 0.15/55 70 70

Sintético/mezcla

suciedad muy ligera

9 Delicado 30ºC algodón colores delicados SI 3 Lavado delicado, aclarados, 0.35/50 0.35/55 75 75

suciedad ligera absorción automática de

Sintético/mezcla

Sintético/mezcla

suciedad normal

sólidos suciedad normal

10 Delicado 40ºC algodón colores delicados SI 3

11 Delicado 60ºC algodón blanco/colores SI 3 0.95/50 1.00/55 90 90

Lana/mezcla

Lana/mezcla lana

12 Lana frío LANA frío blanco/color SI NO SI 1

suciedad ligera

suciedad muy ligera

13 Lana 35ºC LANA 35 lana blanco/color SI NO SI 1

Lana/mezcla de lana centrifugado final largo

Algodón/mezcla algodón Aclarados, absorción automática

14 Aclarados — Sintético/Delicado SI NO SI 5/5.5* de aditivos si se desean y 0.05/25 0.05/30 25 25

Lana/mezcla de lana

Algodón/mezcla algodón Vaciado y fin de programa.

Algodón/mezcla algodón

15 Centrifugado — Sintético/Delicado NO SI NO 5/5.5* — Vaciado y centrifugado final largo 0.05/0 0.05/0 10 10

Lana/mezcla de lana la posición final

* Compruebe si la lavadora es de 5 ó 5.5 kg de carga máxima en el certificado de garantía que aparece en la portada de este manual

NOTA: los consumos de kWh y litros, así como la duración de los programas son para el caso de carga máxima, pudiendo variar en función del tipo y cantidad de ropa, presión de la red de agua, etc.

16 Vaciado/Fin — Sintético/Delicado NO 5/5.5* — Lleva el programa a 0.00/0 0.00/0 2 2

15

4

SELECCIÓN DE LAS FUNCIONES ADICIONALES

Las opciones de lavado se
deben seleccionar siempre
después de elegir el programa
de lavado. Cualquier cambio

de programa durante la
selección anula las opciones
previamente seleccionadas.

Las opciones existentes son las siguientes:

Tecla: Aclarado
extra

Aumenta el grado de
aclarado final obtenido
en la ropa; indicado
para grandes cargas y
prendas de personas
con piel sensible.

¡Incrementa el consu­mo de agua!

Aclarado extra

Reducción de tiempo
de lavado

Tecla: Reducción de
tiempo de lavado

Mediante la selección de
esta opción se consigue

reducir hasta una terce­ra parte del tiempo de
programa (ver tabla de

programas). Si su lavado­ra dispone de visualiza­dor, aparecerá el nuevo
tiempo en el momento
que se pulse.

Una vez accionado el ON en el
interruptor general, seleccionar
las opciones que se deseen. Al
seleccionarlas se iluminará la luz
correspondiente junto a la tecla
de selección.

Tecla:
flot/antiarrugas

Se para en el último acla­rado, quedándose la ropa
con agua. Cuando la fun­ción se desactiva la lava­dora continúa el progra­ma desaguando y centri­fugando. Se usa, por
ejemplo, cuando no se
está en casa y se desea
atrasar el centrifugado
hasta llegar, para evitar

las arrugas de la ropa

tras el centrifugado y
espera en el tambor para
ser extraída.

Flot/antiarrugas

Español

Tecla: Selección
de velocidad de
centrifugado

El programa seleccio­nado tiene asociadas
unas revoluciones de
centrifugado que se
pueden visualizar en
los pilotos de la parte
inferior.

Selección de velocidad
de centrifugado

De ser necesario, tiene
la opción de modificar
las revoluciones del
centrifugado o eliminar
el centrifugado.

Para ello pulse la tecla
de selección de veloci­dad de centrifugado una
ó más veces hasta que
se ilumine la opción
deseada.

Eliminación de centrifugado

Opción: eliminación de
centrifugado

Realiza un programa sin
hacer el centrifugado
final. Se usa para evitar

la formación de arrugas
en el lavado de tejidos
especiales.

Revoluciones de
centrifugado

Tecla: Selección
de retardo

Esta opción existe sólo
si su lavadora dispone
de visualizador.
Puede seleccionarse
después de seleccio­nar el programa de
lavado.
Para seleccionar las
horas de retardo, pul-

sar o mantener pulsa­da la tecla, hasta que
aparezca en el visuali­zador el número de
horas de retardo
deseado.

Anulación del
retardo

Para anular el retardo hay
que pulsar sucesivamen­te su tecla o mantenerla
pulsada, llegando a las
24 horas de retardo y pul­sando una vez más, se
anula el retardo, apare­ciendo la duración apro­ximada del programa.

Selección de retardo

IMPORTANTE

Si durante la selección
de funciones adiciona­les hasta aquí mencio­nadas, se cambia de
programa o se apaga
el interruptor general,
se anulan todas las
funciones hasta enton­ces seleccionadas.

17

Selección del
bloqueo

Función del bloqueo

Mediante el bloqueo se
asegura que las mani­pulaciones de las dife­rentes teclas no van a
afectar al programa y
opciones de lavado
seleccionadas. Se usa
para evitar manipula­ciones por parte de
niños, etc.

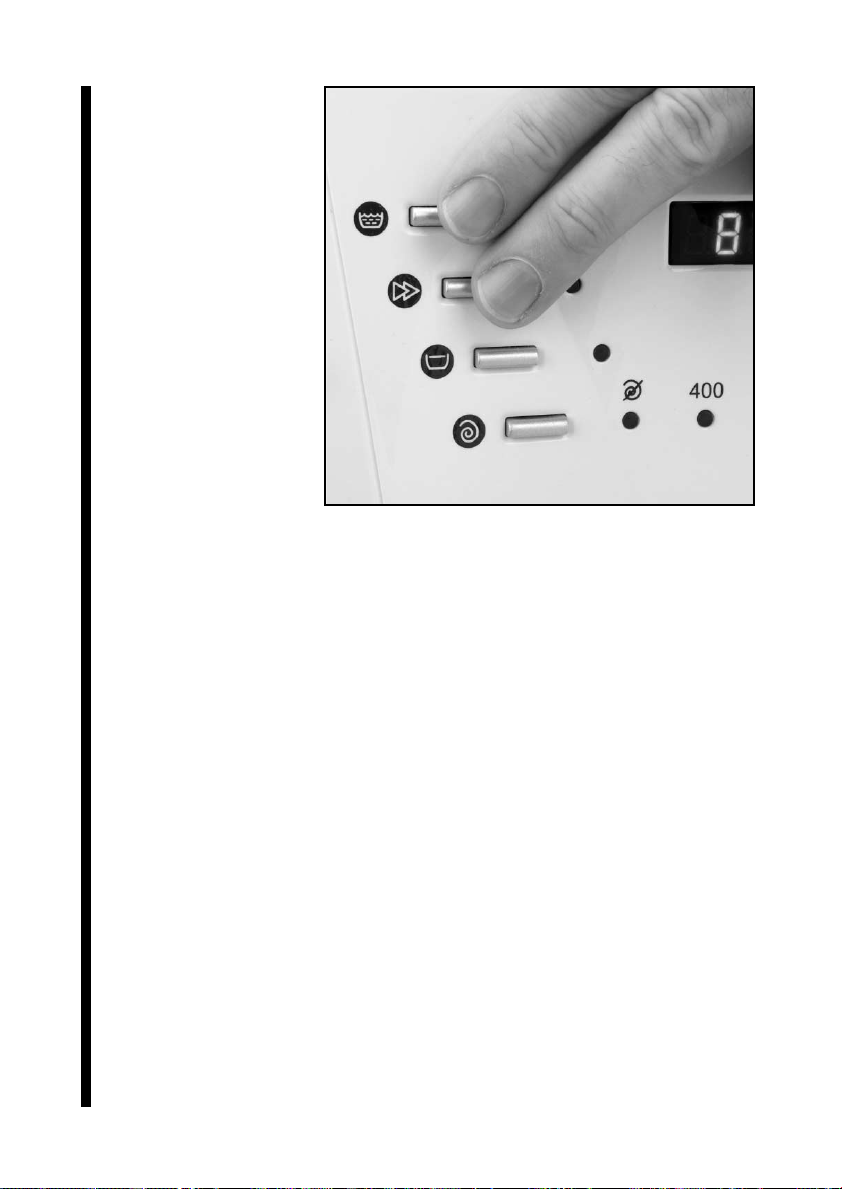

Accionar bloqueo

El bloqueo se acciona
pulsando de forma
simultánea y mante­niendo pulsadas las
teclas de Aclarado
Extra y Reducción
Tiempo de Lavado
durante al menos 3
segundos.

Transcurridos estos
segundos la luz de la
tecla de marcha pasará
a estar intermitente,
hecho que confirma
que está habilitado el
bloqueo, y la lavadora
se pondrá en marcha.
El bloqueo se debe
activar después de
haber seleccionado el
programa de lavado y
todas las opciones del
mismo, así como el
retardo que se desee.

Desaccionar blo­queo

El bloqueo se elimina al
terminar el programa de
lavado, al iluminarse la
luz de STOP.
Si se desea desactivar el
bloqueo sin llegar al final
del programa hay que
mantener pulsadas las
teclas de ACLARADO
EXTRA y REDUCCIÓN
TIEMPO DE LAVADO
durante al menos 3

segundos. Al pasar los 3
segundos la luz se apa­gará, quedándose en
estado de pausa.

Apagar el interruptor
general no elimina el
bloqueo. Cuando se

vuelve a poner en mar­cha la lavadora continua­rá la ejecución del pro­grama en el punto en el
que se había parado.

5

PUESTA EN MARCHA

Para poner en marcha
la lavadora hay que
pulsar la tecla de mar­cha / paro. Se encende-

rá el visualizador situado
sobre la tecla, y la lava­dora empezará a realizar
el programa selecciona­do con las opciones.

Si su lavadora dispone
de visualizador, verá

en cada momento los
minutos que le quedan
hasta acabar el lavado.

Español

Piloto de Funcionamiento

Puesta en marcha
del retardo

Consiste en pulsar la
tecla marcha / paro des­pués de seleccionar el
programa, las opciones
de lavado y el tiempo de
retardo.
Al pulsarla, el visualiza­dor permanecerá inter­mitente en ciclos de 2
segundos ON y 2
segundos OFF durante
todo el tiempo seleccio-

6

DESARROLLO DEL PROGRAMA DE LAVADO

Las fases activas en
cada momento del pro­grama irán apareciendo
sucesivamente a medida
que avanza el programa.
Cualquier tecla de
opción puede seleccio­narse siempre que no
haya pasado la fase de
lavado en la que tenga
efecto y cuando el pro­grama admita esta
opción.
El accionamiento de la

nado como retardo, des­contando el tiempo de
hora en hora, hasta llegar
a la última hora, momento
en el cuál indicará los
minutos que resten hasta
comenzar el programa.

tecla de retardo durante el
lavado no tiene ningún

IMPORTANTE

Si durante el lavado se
cambia el programa de
lavado mediante el
selector, la lavadora
quedará en estado de
PAUSA, con la luz de la
tecla de marcha apa­gada, quedando anula­do el programa.

IMPORTANTE

Si necesita añadir o retirar
alguna prenda, seleccione

pausa y asegúrese de que
el nivel de agua no supera
el de desbordamiento de la
puerta y de que la tempera­tura en el interior no sea
elevada. Volviendo a accio­nar la tecla de marcha, el
lavado se reanuda desde la
misma fase de ciclo en que
se detuvo.

efecto sobre la lavadora.
El accionamiento de la
tecla de marcha durante el
lavado deja la lavadora en
estado de PAUSA, con la
luz de esta tecla apagada.

19

7

CORTES EN EL SUMINISTRO ELÉCTRICO

Si se produce un corte
en el suministro eléctrico,
al restablecerse el
mismo la lavadora conti­núa su funcionamiento
normal en el punto

8

ADVERTENCIAS

● Para reducir el
ruido en el centrifu-

gado: nivele la lava­dora operando
sobre las patas
regulables.

● Trate de lavar pren­das de ropa de dife­rentes tamaños en
un mismo programa
de lavado favore­ciendo la distribu­ción de la ropa den­tro del tambor a la
hora del centrifuga­do.

● Algunos modelos
(alta velocidad de
centrifugado) dispo­nen de un sistema
de seguridad en el
centrifugado que
impiden que éste se
realice en el caso
de que la distribu­ción de la ropa den­tro del tambor esté
muy concentrada,
de esta manera se

donde se había parado
(tiene memoria de horas).
Esto mismo sucede para
el caso de encender y
apapar el interruptor gene­ral.

NOTA ECOLÓGICA

Con el fin de preservar el medio ambiente, su
lavadora está dotada de un sistema que tiene la
capacidad de adaptarse a las distintas condicio­nes de uso (carga de ropa y naturaleza de tejido)
garantizando un nivel óptimo de agua y energía.
Esto hace que durante el proceso de lavado la
cantidad de agua que puede observar a través de
la escotilla le resulte bajo, pero no se preocupe, el
grado de eficacia de lavado y aclarado será el
óptimo.

evita que el aparato
alcancé un nivel
excesivo de vibracio­nes. Si en algún

caso detectará
usted que la ropa
no sale convenien­temente escurrida,

vuelva a intentar cen­trifugarla después de
haber repartido de
forma más uniforme
la ropa en el tambor.

LAVADORA

Español

MANTENIMIENTO Y LIMPIEZA DEL APARATO

Después de cada lava­do deje abierta la puer­ta de carga durante un
tiempo con el fin de
que el aire circule libre­mente por el interior de
la máquina.

Es aconsejable realizar
de vez en cuando,
dependiendo de la
dureza del agua, un
ciclo de lavado com­pleto empleando un
producto descalcifican­te. De esta forma alar-

gará la vida de su
lavadora.

1

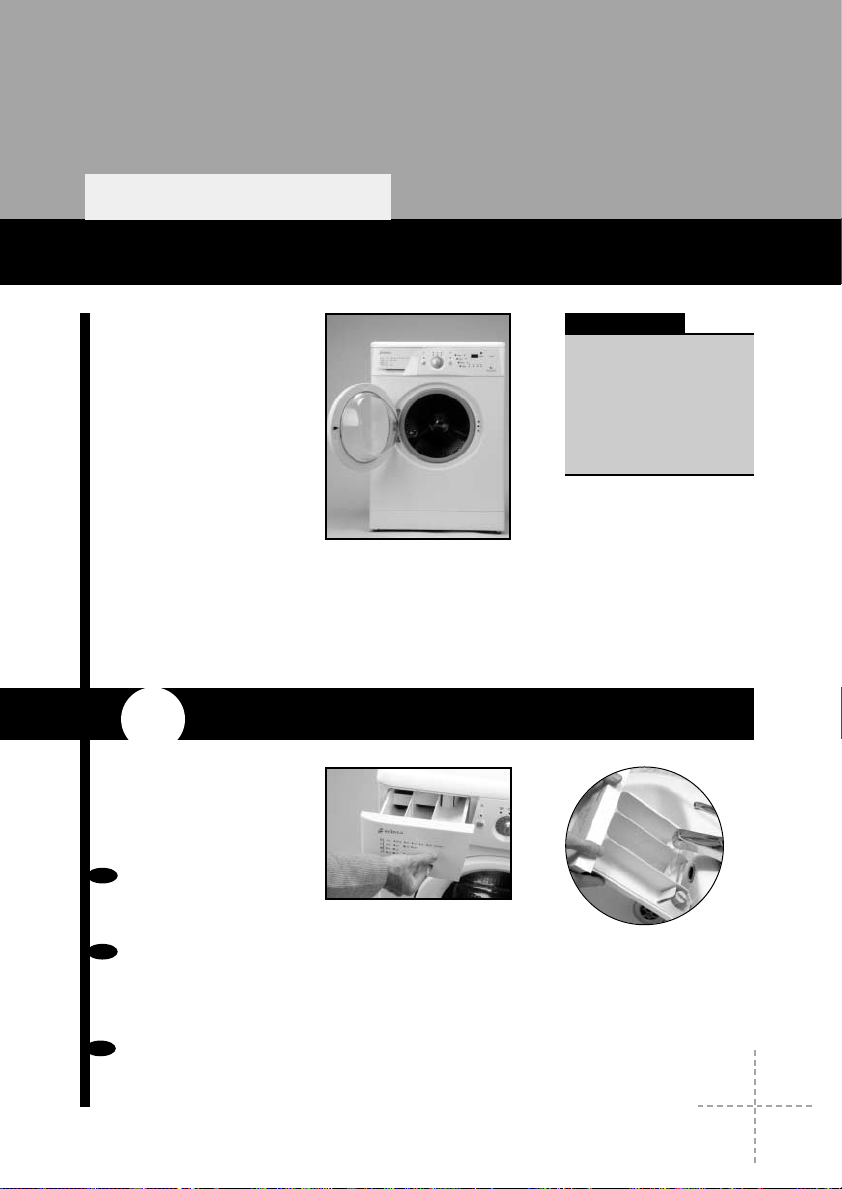

LIMPIEZA DE LA CUBETA DE DETERGENTE

Limpie la cubeta de
detergente siempre
que aprecie en ella
residuos de algún pro­ducto de lavado.

a Extraiga totalmente

la cubeta de deter­gente tirando del
asa hacia fuera.

b Limpie los compar-

timentos de la
cubeta. Emplee
agua templada y un
cepillo.

c Limpie también los

sifones de la cube­ta de aditivos.

Extraiga la cubeta hasta que

haga tope, y después, con un

tirón, extraígala

totalmente.

Vuelva a introducir la
cubeta en la lavadora.

IMPORTANTE

Antes de llevar a cabo
cualquier operación de
limpieza o manteni­miento, es aconsejable

desconectar la lavado­ra de la red eléctrica.

21

2

LIMPIEZA DEL FILTRO ACCESIBLE

Limpie el filtro accesi­ble en caso de que
haya quedado
bloqueada la bomba
de desagüe por obje­tos extraños.

a Suelte el zócalo

tirando ligeramente
por los laterales, y
girando a su vez
hacia abajo, para
posteriormente
desenganchar las
patillas.
En caso de no
tener acceso late­ralmente, introducir
un pequeño destor­nillador en las tres
ranuras que se
encuentran en la
parte superior del
zócalo, para poder
hacer palanca y
soltar los engan­ches.

b Para recoger el

agua que saldrá al
soltar el filtro, sitúe
un plato u otro reci­piente debajo del
mismo.

c Gire el filtro un

cuarto o media
vuelta hacia la
izquierda.
Comenzará a salir
agua.

d Cuando haya termi-

nado de evacuar el
agua de la lavado­ra, gire varias vuel­tas el filtro hasta
que sea posible su
extracción total.

e Retire los objetos o

las pelusas que
hayan podido quedar
en el filtro.

f Volver a colocar en

su sitio el filtro y el
zócalo.

IMPORTANTE

Para evitar quemaduras
no realizar esta opera­ción cuando el agua de
lavado supere los 30ºC.

3

LIMPIEZA EXTERIOR

Para la limpieza exte­rior de la lavadora
emplee agua templada
jabonosa, o un agente
de limpieza suave que
no sea abrasivo ni
disolvente.

A continuación, séque­la bien con un paño
suave.

Español

23

902 10 50 10

LAVADORA

SEGURIDAD Y SOLUCIÓN DE PROBLEMAS

En el caso de detectar­se algún problema en
el uso de su lavadora,
probablemente usted
pueda resolverlo tras la
consulta de las indica­ciones que siguen.
De no ser así, desen­chufe el aparato y pón­gase en contacto con
el SERVICIO DE

ASISTENCIA
TECNICA.

• ¿Por qué la lavadora no se pone en marcha?

Puede ser debido a:
– No hay tensión en la red eléctrica.
– Los fusibles de la instalación eléctrica están “salta-

dos”.
– La lavadora no está conectada a la red eléctrica.
– No ha pulsado la tecla de Marcha/Paro (el indicador

luminoso de esta tecla debe estar iluminado de forma

fija).
– El mando selector de programas no está hacia fuera.
– La puerta de la lavadora está mal cerrada. Cuando se

detecta se iluminan de forma intermitente los visualiza-

dores que indican prelavado y fin o aparece F04 en el

visualizador de su lavadora. A continuación la actua-

ción debe ser comprobar y cerrar bien.

IMPORTANTE

Le rogamos no abra en

ningún caso el apara­to. En el interior no

existe ningún fusible o
componente análogo
que pueda ser sustitui­do por el usuario.

• ¿Por qué vibra ó hace ruido excesivo la lavadora?

Puede ser debido a:
– Los tornillos de fijación interna no han sido extraídos.
– La lavadora está mal nivelada.

• ¿Por qué no carga agua la lavadora?

– Cuando se detecta este fallo se encenderán de forma

intermitente los visualizadores de Lavado y Aclarado
alternativamente, ó si su lavadora dispone de visuali­zador, indicará F01.

– El fallo de entrada de agua puede ser debido a un

corte en el suministro de agua, grifo de entrada de
agua a la lavadora cerrado ó filtro de entrada de agua
a la lavadora obstruido.

– Por lo tanto las actuaciones posibles son: esperar a

que vuelva el suministro de agua, abrir el grifo de
entrada de agua, y soltar la manguera de entrada de
agua y limpiar su flitro.

• ¿Por qué la lavadora no desagua ni centrifuga?

– Cuando se detecta este fallo se iluminan de forma

intermitente los visualizadores de Aclarado y Fin, ó
aparece F02 si su lavadora dispone de visualizador.

– Los motivos de este fallo pueden ser : obstrucción de

la motobomba de desagüe de la lavadora, obstruc­ción en la cañería de desagüe del edificio, ó mala
conexión eléctrica de la motobomba.

– Actuación: si el motivo es la obstrucción de la moto-

bomba, acceder a ella según indica apartado 2, Man­tenimiento y limpieza del aparato.

Español

• ¿Por qué no centrifuga la lavadora?

– Cuando se detecta este fallo se iluminan de forma

intermitente los visualizadores de Prelavado y Lavado,
ó se enciende F03 en el caso de que su lavadora dis­ponga de visualizador.

– Este fallo es debido a que la distribución de ropa en el

tambor está descompensada y puede producir un
nivel excesivo de vibraciones.

– La forma de actuación es volver la lavadora al punto

de centrifugado.

• ¿Es mejor poner el detergente en la cubeta, o directamente en el tambor?

Cada día es más frecuente el uso de “pastillas” que se colo­can directamente en el tambor. Estas pastillas aseguran un
buen lavado y no dañan la ropa. Sin embargo, otros deter­gentes en polvo o líquidos contienen componentes agresi­vos que, en contacto directo con la ropa, pueden dañarla.
Para estas situaciones es recomendable utilizar la cubeta.

25

• ¿Por qué no veo agua en el tambor?

Esto puede ser debido a que la lavadora está dotada de
un sistema que tiene la capacidad de adaptarse a la
carga de la ropa y a la naturaleza del tejido, ajustando el
nivel de agua y energía utilizados, con el fin de preservar
el medio ambiente. Por lo tanto, aunque la cantidad de
agua que usted puede observar a través de la escotilla le
resulte bajo, no se preocupe, el grado de eficacia de lava­do y aclarado será el óptimo.

• ¿Por qué sale agua por la cubeta?

Puede deberse a que quizás la cubeta o cajón dispensa­dor necesite limpiarse. Esta sencilla operación se descri­be en Mantenimiento y limpieza del aparato;

1- Limpieza de la cubeta de detergente; página 21.

• ¿Por qué no puedo abrir la escotilla inmediatamente de acabar el lavado?

Las lavadoras actuales están dotadas de sistemas de
seguridad para los usuarios. Uno de ellos es que no se
pueda abrir la lavadora sin garantizar que el tambor está
totalmente quieto. De ahí que se tarde unos 2 minutos en
poder abrir la escotilla.

• Otros fallos

– La lavadora tiene la posibilidad de detectar otros

fallos. Cuando esto ocurra se encenderán todos los
visualizadores de las fases de lavado de forma inter­mitente, ó aparecerán en el visualizador diversos erro­res F05, F06, ….., F10.

– Estos fallos pueden ser debidos a causas muy diver-

sas.

– La actuación debe ser llamar al SERVICIO TÉCNICO

OFICIAL.

LAVADORA

ADVERTENCIAS SOBRE EL MEDIO AMBIENTE

Español

NOTA ECOLÓGICA

Con objeto de preservar el medio ambiente entregue su aparato usado en un
centro oficial de recogida o recuperación de materiales reciclables.

Antes de deshacerse de su aparato usado inutilícelo, cortando el cable de cone­xión con el enchufe.

27

CONDIÇÕES GERAIS DE GARANTIA

FAGOR LUSITANA LDA, garante o produto cujos dados de identificação constam no presente certificado, pelo perí­odo de um ano, contados da data de compra, contra qualquer defeito de fabrico, sempre que o aparelho se destine
exclusivamente a uso doméstico.

Durante o citado prazo, esta garantia cobre a reparação do aparelho e a substituição de peças defeituosas, quando
efectuadas por um técnico concessionário autorizado pela marca.

ESTE CERTIFICADO DEVE SER EXIBIDO ACOMPANHADO DA FACTURA DE COMPRA do aparelho quando de qual­quer intervenção.

NOTA: Todos os nossos técnicos esao munidos com um cartao do Servicio Oficial de Marca. No seu próprio interes­se exija a sua identificação.

Válido só para PORTUGAL EDESA, S. COOP.

Avenida Cervantes, 45
48970 BASAURI (VIZCAYA)

MÁQUINA DE LAVAR

DESEMBALAGEM E DESBLOQUEIO DA MÁQUINA DE LAVAR

1

DESEMBALAGEM

DESBLOQUEIO

a Solte os parafusos

que sujeitam as
placas de plástico
à parte posterior da
máquina de lavar.

b Solte os 3 parafu-

sos de bloqueio e
retire-os.

c Cubra os orifícios

com as placas de
plástico anterior­mente retiradas.

INSTALAÇÃO E MONTAGEM

a/c

IMPORTANTE

Guarde os parafusos de bloqueio para uma eventual mudança.

b

CONEXÃO À REDE DE ÁGUA E NIVELAÇÃO

max.
70 cm

min.
50 cm

2

No interior do tambor
encontrará o tubo de
entrada de água:

a Conecte a extremi-

dade curva do tubo
na entrada enrros­que a electroválvula
situada na parte
posterior da
máquina.

b Conecte o outro

extremo do tubo à
torneira.
Uma vez realizada a
operação aperte
bem a porca de
conexão .

Recomenda-se dispor de
uma saída fixa de escoa­mento a uma distância
do chão de 50 a 70 cm.

Português

a

b

Evite que o tubo de
escoamento fique muito
apertado , que tenha
dobras ou estrangula­mentos.

IMPORTANTE

É importante que a curva do tubo fique bem fixa na saída para evitar a queda e o conse­quente risco de inundação.

Se a sua máquina de lavar admite a entrada de água quente , conecte o tubo com rosca
encarnada à torneira de água quente, e à electroválvula com filtro de cor encarnada .

NIVELAMENTO

3

Nivele a máquina de
lavar operando sobre os
pés reguláveis , conse­guirá reduzir o nível de
ruído e evitar movimen­tos durante a lavagem .

31

CONEXÃO ELÉCTRICA

4

Consulte a placa de
características situada
no óculo da máquina
de lavar antes de reali­zar as conexões eléc­tricas. Assegure-se de
que a tensão que
chega à base da toma­da eléctrica é a que
aparece na placa.

Não retire a placa de
características, os
dados que
contém são importan­tes.

COLOCAÇÃO DE PAINÉIS

5

De forma simples,
pode colocar na porta

da máquina de lavar
painéis e revestimen­tos decorativos para

combinar com os
móveis da sua cozinha.
Estes painéis de reves­timento não podem ter
uma espessura supe­rior a 5 mm.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina
de lavar.

b Retire o quadro de

protecção inferior
soltando os parafu­sos. Retire o painel
fornecido com a
máquina de lavar

IMPORTANTE

É muito importante que a máquina de lavar seja conecta­da a uma tomada com ligação de terra.
A instalação eléctrica, tomada eléctrica, tomada de
corrente, fusíveis ou interruptor automático e contador
devem estar dimensionados para a potência máxima
indicada na placa de características.
Se o cabo de alimentação estiver danificado, deve ser
substituído por um cabo ou conjunto especial a fornecer
pelo fabricante ou pelo serviço pós-venda.

a

c

c Coloque o novo pai-

nel de revestimento
se o mesmo for de 3
mm. de espessura
ou superior. Se for
inferior, coloque-o
sobre o painel forne­cido com a máquina
de lavar.

Para colocar a porta com
o novo painel decorativo,
repita os passos marca­dos nos pontos a, b, c.

b

Também há a possibili­dade de regular a altu-

ra da porta decorativa

com o objecto de forma
a que seja possível
alinhar com o resto dos
móveis da cozinha.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina
de lavar.

b Retire o quadro de

protecção inferior
soltando os parafu­sos e retire o painel
fornecido com a
máquina de lavar.

c A parte inferior da

porta e o quadro
de protecção infe­rior estão divididos
em 7 secções de
10 mm.
Seccione, depen­dendo das suas
necessidades e
adapte o painel
decorativo às
novas dimensões.

d Coloque de novo o

painel decorativo, o
quadro de pro­tecção inferior e
monte outra vez a
porta.

Português

a

c

b

c

c

33

Além disso, as máquina
de lavar Fagor permi­tem mudar o sentido

de abertura da porta.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina
de lavar.

b

Retire o quadro de
protecção inferior sol­tando os parafusos

c Retire o painel forne-

cido com a máquina
de lavar, bem como
a chapa interna, sol­tando os parafusos
que a sujeitam.

d Retire as dobra-

diças para colocá­las no lado oposto
da porta.

e Solte a tampa de

protecção da porta
para situá-la no
lugar oposto onde
estavam as dobra­diças..

f Monte de novo a

chapa, o painel da
porta e o quadro
de protecção infe­rior, para montar
posteriormente a
porta.

g

Retire o dispositivo
de fecho situada na
parte frontal do
móvel da máquina
de lavar, soltando o
parafuso que o sujei­ta, e coloque-o onde
se encontrava antes
a dobradiça superior.

h Retire também a

peça de protecção
e coloque-a onde
se encontrava ante­riormente a dobra­diça inferior.

a

.

i Coloque a porta

inserindo as dobra­diças com um leve
movimento lateral,
no seu respectivo
lugar . Ajuste os
parafusos.

c d

e

f g

h i

b

e

INSTALAÇÃO DA MÁQUINA DE LAVAR POR BAIXO DA
BANCADA

6

Também há a possibili­dade de colocar a

máquina de lavar por
baixo da bancada

Se necessitar mudar o
tampo da máquina de
lavar, peça a chapa de
protecção ao Serviço
de Assistência Técnica,
e siga estes passos:

a Desmonte o tampo

da sua máquina de
lavar soltando os
parafusos laterais e
empurre ligeiramen­te o tampo para trás
para poder retirá-lo.

b Retire as peças de

sujeição do tampo
soltando os parafu­sos.

a b

c Coloque e aparafuse

a chapa de pro­tecção à máquina de
lavar para poder
introduzi-la no lugar
desejado.

Português

c

LIMPEZA PRÉVIA

7

Agora que já instalou
satisfatoriamente a
máquina de lavar, acon­selhamos que ponha
em funcionamento o
programa 5 a 60ºC, sem
roupa nem detergente.
Isto serve para com­provar a instalação, as
conexões e o escoa­mento, além de limpar
completamente o inte­rior antes de implemen­tar um programa de
lavagem na máquina
de lavar.

Seleccione
o programa 5 a 60ºC

Pulse a tecla de
Ligar /Desligar

35

MÁQUINA DE LAVAR

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS

PREPARAÇÃO DA ROUPA ANTES DA LAVAGEM

1

Antes de introduzir a
roupa no tambor, asse­gure-se de que todos

os bolsos estão
vazios. Os pequenos

objectos podem obs­truir a motobomba de
descarga de água.

Classifique a
roupa pelo seu
tecido ou pela
elaboração.

Aconselhamos que uti­lize os programas deli­cados para roupas
delicadas . As roupas
de lã podem ser lava­das num programa
especial de lã.

IMPORTANTEIMPORTANTE

Assegure-se previamente de que as suas roupas de lã podem ser lavadas a
máquina.

Classifique a sua
roupa pela
sujidade .

a Lave as roupas

pouco sujas prefe­rencialmente num
programa curto a
frio.

b Lave as roupas

normalmente
sujas num progra­ma sem pré-lava­gem .

c Lave as roupas

muito sujas
num programa
longo com pré­lavagem .

Português

IMPORTANTE

Lembramos que deve carregar a máquina de lavar com a
máxima capacidade.Assim, economizará água e energia.

Classifique a sua
roupa conforme
as suas cores.

Lave separadamente
as roupas brancas e as
roupas de cor.

2

UTILIZAÇÃO DO DETERGENTE E DOS ADITIVOS

Introduza antes do
começo do programa
de lavagem o deter­gente ou aditivo na
gaveta para detergen­te. A gaveta de deter­gente da sua máquina
de lavar dispõe de três
compartimentos

IMPORTANTE

O nível do líquido nunca deve superar o
sinal MAX de referência, gravado na parede da
gaveta.

Recomendamos-lhe lavar sempre que lhe seja possível

peças de roupa de diferentes tamanhos num mesmo
programa de lavagem , de maneira que se reforce a

acção da lavagem . Desta forma, além de favorecer a
distribuição da roupa dentro do tambor na altura da cen­trifugação, consegue que a máquina trabalhe mais

silenciosamente.

Compartimento de Pré-lavagem

Compartimento de Lavagem
Compartimento Aditivo líquido (amaciadores,…)

37

Nesta máquina de
lavar também pode

utilizar detergentes
líquidos, utilizando
para tal a gaveta
opcional que pode ser

adquirida através da
Rede de Assistência
Técnica.

A gaveta opcional
deve ser colocada no
compartimento de
lavagem.

Lembre que a dose de
detergente a ser
empregue depende
sempre de:

● Quantidade de
roupa a ser lavada.

● Sujidade da
roupa.

● Dureza da água
(As informações
sobre o grau de
dureza da água
podem ser solicita­das nas entidades
locais competen­tes).

NOTA ECOLÓGICA

Tenha em conta que existem detergentes con­centrados que são mais cuidadosos com a natu-

reza e com o meio ambiente.

A utilização, além da necessária, de quantidades
superiores de detergentes não ajuda a melhorar
os resultados de lavagem e além disso podem
supor um prejuízo económico e contribuir negati­vamente à conservação do meio ambiente.

Por isso, recomendamos-lhe que siga as ins­truções do fabricante de detergente.

3

SELECÇÃO DO PROGRAMA DE LAVAGEM

Tem quatro tipos de progra­mas à disposição:

Programas nor-

a

mais

b Programas delica-

dos

c Programas de lã
d Programas auxi-

liares

Para seleccionar o progra­ma de lavagem, deve seguir
os seguintes passos:

1. Accionar ON premindo

o interruptor geral
(acende-se o piloto da
parte superior).

2. Seleccionar o programa

de lavagem girando o
Comando Selector de
Programas.

Ao realizar estas ope­rações acende-se a luz de
velocidade de centrifu­gação correspondente a
este programa.

Se a sua máquina de lavar
tiver um visor, ao seleccio­nar o programa, acende-se
durante uns segundos indi­cando P + número de pro­grama (P01, P02...).

A seguir, passará a indicar
a duração aproximada do
programa, em minutos.

O tempo que aparece no
visor vai-se ajustando de
acordo com o progresso
do programa.

Português

visor

NOTA ECOLÓGICA

É aconselhável seleccionar o programa adequado
de lavagem, para evitar a pré-lavagem sempre
que seja possível. Vai poupar dinheiro e vai ajudar
a conservar melhor o meio ambiente.

39

5.5 kg. *

30

30

40

60

90

60

de lavar de

Para máquina

MADA (min)

5 kg. *

de lavar de

DURAÇAO APROXI-

Para máquina

5.5 kg. *

de lavar de

Para máquina

KWh/litros

5 kg. *

(KG)

0.15/46 0.15/49 90 90

desejar e centrifugação final longa

Lavagem normal, enxaguamentos,

absorção automática de aditivos caso

Lavagem CURTA, enxaguamentos,

CONSUMO TOTAL

Para máquina

DESCRIÇÃO

DO PROGRAMA

MENTO

PRODUTOS

COMPARTI-

DE

MAX.

ROUPA

CARGA

de lavar de

DE LAVAGEM

Anti-rrugas

centrifugação

Elimina

centrifuga

ção

Selecção

engomagem

Fácil

tempo

Redução

extra

TECLAS DE OPÇÕES POSSÍVEIS

Enxaguamento

0.20/25 0.20/30 30 30

desejar e centrifugação final longa

absorção automática de aditivos caso

0.60/46 0.65/49 125 125

absorção automática de

0.95/46 1.05/49 140 140

aditivos caso desejar e

cetrififugaç o final longa

Lavagem normal, enxaguamentos,

1.40/55 1.45/60 135 135

desejar e centrifugação final longa

absorção automática de aditivos caso

Pré-lavagem, lavagem normal, enxaguamentos,

TIPO DE TEGIDO

TEMPERATURA

ACONSELHADA

Algodão/linho

PROGRAMA

sujidade muito leve

1 Normal frio Frio cores delicadas SIM 5/5.5*

Algodão/linho

sujidade muito leve

2 Rápido 30ºC branco/cor SIM NÃO SIM 1.5

sujidade leve

Algodão/linho

3 Normal 30ºC cores delicadas SIM 5/5.5* 0.35/46 0.40/49 120 120

sujidade leve

Algodão/linho

4 Normal 40ºC cores sólidas SIM 5/5.5*

Algodão/linho

sujidade normal

5 Normal 60ºC cores sólidas SIM 5/5.5*

sujidade forte

Algodão/linho

6 Normal 90ºC branco SIM 5/5.5* 1.60/46 1.70/49 125 125

sujidade forte

Algodão/linho

branco/cores sólidas SIM 5/5.5*

Pré-lavagem 60ºC

7

5 kg. *

60

40

40

30

30

de lavar de

Para máquina

MADA (min)

5 kg. *

de lavar de

DURAÇAO APROXI-

Para máquina

5.5 kg. *

de lavar de

Para máquina

KWh/litros

CONSUMO TOTAL

CARGA

5 kg. *

de lavar de

Para máquina

DESCRIÇÃO

DO PROGRAMA

MENTO

PRODUTOS

COMPARTI-

DE LAVAGEM

DE

MAX.

ROUPA

aditivos caso desejar

(KG)

Anti-rrugas

centrifugação

Elimina

centrifuga

ção

Selecção

engomagem

Fácil

tempo

Redução

extra

TECLAS DE OPÇÕES POSSÍVEIS

Enxaguamento

Português

0.55/50 0.60/55 80 80

centrifugação final suave

0.05/60 0.05/60 30 30

0.45/60 0.50/60 40 40

aditivos caso desejar e

absorção automática de

centrifugação final suave

Lavagem de LÃ, enxaguamentos,

Enxaguamentos, absorção automática

SIM 3 0.95/50 1.00/55 90 90

Lã/mistura

Sintético/mistura

TIPO DE TEGIDO

sujidade muito leve

sujidade leve absorção automática de

sujidade normal

Sintético/mistura

Sintético/mistura

Lã/mistura

sujidade normal

Sintético/mistura

algodão branco/cores sólidas

sujidade leve

sujidade muito leve

Lã/mistura de lã centrifugação final longa

Algodão/mistura algodão

Algodão/mistura algodão

Lã/mistura de lã final longa

Algodão/mistura algodão Hidroextracção e fim do programa.

Lã/mistura de lã posição final

— Sintético/delicado NÃO 5/5.5* — Leva o programa à 0.00/0 0.00/0 2 2

TEMPERATURA

ACONSELHADA

PROGRAMA

8 Delicado frio Frío algodão cores delicadas SIM 3 0.15/50 0.15/55 70 70

9 Delicado 30ºC algodão cores delicadas SIM 3 Lavagem delicada, enxaguamentos, 0.35/50 0.35/55 75 75

10 Delicado 40ºC algodão cores delicadas SIM 3

11 Delicado 60ºC

12 Lã frio LÃ frio lã branco/cor SIM NÃO SIM 1

13 Lã 35ºC LÃ 35 lã branco/cor SIM NÃO SIM 1

14 Enxaguamentos — Sintético/delicado SIM NÃO SIM 5/5.5* de aditivos caso desejar e 0.05/25 0.05/30 25 25

Hidroextração/fim

* Comprove se a máquina de lavar é de 5 ou 5,5 quilos de carga máxima no certificado de garantia que aparece no frontispício deste manuall

15 Centrifugação — Sintético/delicado NÃO SIM NÃO 5/5.5* — Hidroextracção e centrifugação 0.05/0 0.05/0 10 10

NOTA: Os consumos de kwh e litros e a duração dos programas são para o caso de carga máxima, podendo variar em função do tipo e da quantidade de roupa, pressão da rede de água, etc.

16

41

4

SELECÇÃO DAS FUNÇÕES ADICIONAIS

As opções de lavagem devem
ser sempre seleccionadas
depois de seleccionar o progra­ma de lavagem. Qualquer alte-

ração de programa durante a
selecção anula as opções pre­viamente seleccionadas.

As opções existentes são as seguintes:

Tecla:
Enxaguamento
extra

Aumenta o grau de
enxaguamento final
obtido na roupa; indica­do para grandes cargas
e peças de roupa de
pessoas com pele sen­sível.

Aumenta o consumo
de água!

Enxaguamento extra

Redução do tempo
de lavagem

Flot/anti-vincos

Tecla: Redução
do tempo de
lavagem

Seleccionando esta
opção consegue-se

reduzir até uma terceira
parte do tempo do pro­grama (ver tabela de pro-

gramas). Se a sua máqui­na de lavar roupa tiver
um visor, vai aparecer o
novo tempo no momento
em que premir a tecla.

Assim que accionar ON no
interruptor geral, seleccione
as opções que quiser. Ao
seleccioná-las acende-se a luz
correspondente junto à tecla
de selecção que premir.

Tecla:
Flot/anti-vincos

Para-se no último enxa­guamento, ficando a
roupa com água na
máquina. Quando a
função é desactivada, a
máquina de lavar roupa
continua o programa
desaguando e centrifu­gando.
Utiliza-se, por exemplo,
quando não se está em
casa e se deseja atrasar
a centrifugação até che­gar, para evitar os vin-
cos da roupa depois da
centrifugação e a espera
no tambor para ser retira­da.

Português

Tecla: Selecção
de velocidade da
centrifugação

O programa seleccio­nado tem algumas
revoluções de centrifu­gação associadas que
podem ser visualizadas
nos pilotos da parte
inferior.

Selecção da velocidade
de centrifugação

Se for necessário, tem a
opção de modificar as
revoluções da centrifu­gação ou eliminar a
centrifugação.

Para isso prima a tecla
de selecção de velocida­de de centrifugação uma
ou mais vezes até se
acender a opção deseja­da.

Eliminação da centrifugação

Opção: eliminação de
centrifugação

Realiza um programa
sem fazer a centrifu­gação final. Utiliza-se

para evitar a formação
de vincos na lavagem
de tecidos especiais.

Revoluções de
centrifugação

Tecla: Selecção
de atraso

Esta opção só existe se
a sua máquina de lavar
roupa tiver um visor.
Pode ser seleccionado
depois de seleccionar
o programa de lava­gem.
Para seleccionar as
horas de atraso, prima

ou mantenha premida
a tecla, até aparecer
no visor o número de
horas de atraso dese­jado.

Anulação do
atraso

Para anular o atraso, é
preciso premir sucessi­vamente a tecla ou
mantê-la premida, che­gando às 24 horas de
atraso e premindo uma
vez mais, anula-se o
atraso, aparecendo a
duração aproximada do
programa.

Selecção de atraso

IMPORTANTE

Se durante a selecção
de funções adicionais
até aqui mencionadas,
se muda de programa
ou se apaga o inte­rruptor geral, todas as
funções até então
seleccionadas ficam
anuladas.

43

Tecla: Selecção
do bloqueio

Função do bloqueio

Através do bloqueio
assegura-se que as
manipulações das dife­rentes teclas não afec­tem o programa e as
opções de lavagem
seleccionadas. Utiliza­se para evitar manipu­lações por parte de
crianças, etc.

Accionar bloqueio

O bloqueio acciona-se
premindo de forma
simultânea e manten­do premidas as teclas
de Enxaguamento
Extra e Redução do
Tempo de Lavagem
durante pelo menos 3
segundos.

Passados estes segun­dos a luz da tecla de
funcionamento passa a
estar intermitente, con­firmando que está acti­vado o bloqueio, e a
máquina de lavar roupa
começa a trabalhar.
O bloqueio deve ser
activado depois de ter
seleccionado o progra­ma de lavagem e todas
as opções da mesma,
assim como o atraso
que desejar.

Desactivar o
bloqueio

O bloqueio elimina-se ao
terminar o programa de
lavagem, ao acender a
luz de STOP.
Se quiser desactivar o
bloqueio sem chegar ao
final do programa preci­sa manter premidas as
teclas de ENXAGUA­MENTO EXTRA e
REDUÇÃO DO TEMPO

DE LAVAGEM durante
pelo menos 3 segundos.
Passados estes 3 segun­dos a luz apaga-se,
ficando em estado de
pausa.

Ao apagar o interruptor
geral não se elimina o
bloqueio. Quando se

volta a ligar a máquina
de lavar roupa, o progra­ma continua no ponto
em que tinha parado.

5

COMO LIGAR A MÁQUINA

Para ligar a máquina
de lavar deve-se carre­gar na tecla Ligar / des­ligar . Acender-se-á o

visualizador situado
sobre a tecla, e a máqui­na começará a realizar o
programa seleccionado
com as opções.

Se a sua máquina de
lavar dispõe de visua­lizador, verá em cada

momento os minutos
que faltam até acabar
a lavagem .

Ligar o retarda­mento

Consiste em premir a
tecla ligar / desligar
depois de seleccionar
o programa, as opções
de lavagem e o tempo
de retardamento.
l pulsarla, el visualizador
permanecerá intermiten­te en ciclos de 2 segun­dos ON y 2 segundos
OFF durante todo el
tiempo seleccionado

como retardo, descontan­do el tiempo de hora en
hora, hasta llegar a la últi­ma hora, momento en el
cuál indicará los minutos
que resten hasta comen­zar el programa.

Português

Piloto de Funcionamiento

IMPORTANTE

Se necessitar acrescentar
ou retirar alguma roupa,

seleccione pausa e assegu­re-se de que o nível de
água não supera o nível da
porta e de que a tempera­tura no interior não seja ele­vada. Voltando a accionar a
tecla de ligar , a lavagem
recomeça desde a mesma
fase de ciclo na qual se
deteve.

6

DESENVOLVIMENTO DO PROGRAMA DE LAVAGEM

As fases activas em cada
momento do programa
aparecerão sucessiva­mente na medida em que
avança o programa.
Qualquer tecla de
opção pode ser selec­cionada sempre que
não tenha passado a
fase de lavagem onde
tiver efeito e quando o
programa admitir esta
opção..
O accionamento da
tecla de retardamento

.

durante a lavagem não
tem nenhum efeito sobre

IMPORTANTE

Se durante a lavagem
modificar-se o progra­ma de lavagem com
o selector, a máquina
ficará em estado de
PAUSA, com a luz da
tecla de ligar apaga­da, ficando anulado o
programa.

a máquina de lavar.
O accionamento da tecla
de ligar durante a lava­gem deixa a máquina
de lavar em estado de
PAUSA, com a luz desta
tecla apagada.

45

7

CORTES DO ABASTECIMENTO ELÉCTRICO

Se houver um corte de
energia, ao restabele­cer-se a mesma a
máquina de lavar roupa
continua a trabalhar de
forma normal no ponto

8

ADVERTÊNCIAS

● Para reduzir o
ruído na centrifu-

gação: nivele a
máquina de lavar
roupa manipulando
os pés reguláveis.

● Lave as peças de
roupa de diferentes
tamanhos num
mesmo programa
de lavagem favore­cendo a distri­buição da roupa
dentro do tambor
no momento da
centrifugação.

● Alguns modelos
(alta velocidade de
centrifugação) pos­suem um sistema
de segurança na
centrifugação que
impede que esta se
realize no caso de
que a distribuição
da roupa dentro do
tambor esteja muito
concentrada. Desta
maneira evita-se

onde tenha parado (tem
memória de horas).
O mesmo acontece no
caso de ligar e apagar
no interruptor geral.

NOTA ECOLÓGICA

De forma a preservar o meio ambiente, a sua
máquina de lavar roupa está dotada com um sis­tema que tem a capacidade de se adaptar às
diferentes condições de uso (carga de roupa e
natureza do tecido) garantindo um nível ideal de
água e energia. Isto faz com que durante o pro­cesso de lavagem a quantidade de água que
possa observar através do óculo lhe pareça
pouca, mas não se preocupe, o grau de eficácia
de lavagem e enxaguamento será o ideal.

que o aparelho atinja
níveis excessivos de
vibrações.

Se nalgum caso
detectar que a
roupa não sai con­venientemente

escorrida, volte a

tentar centrifugá-la
depois de ter reparti­do a roupa no tam­bor de forma más
uniforme.

MÁQUINA DE LAVAR

MANUTENÇÃO E LIMPEZA DA MÁQUINA

Português

Depois de cada lava­gem deixe aberta a
porta de carga durante
um tempo com o fim
de que o ar circule liv­remente pelo interior da
máquina.

É aconselhável realizar
de vez em quando,
dependendo da dureza
da água, um ciclo de
lavagem completo
empregando um produ­to descalcificante.
Desta forma alargará a

vida da sua máquina
de lavar.

1

LIMPEZA DA GAVETA DE DETERGENTE

Limpe a gaveta de
detergente sempre que
encontrar nela resíduos
de algum produto de
lavagem

a Retire totalmente a

gaveta de deter­gente puxando a
aba para fora.

b Limpe os comparti-

mentos da gaveta .
Empregue água
morna e uma esco­va .

c Limpe também os

sifões da gaveta de
aditivos.

IMPORTANTE

Antes de realizar qual­quer operação de lim­peza ou manutenção, é
aconselhável desligar a
máquina de lavar da
rede eléctrica.

Introduza outra vez a
gaveta na máquina de
lavar.

47

2

LIMPEZA DO FILTRO ACESSÍVEL

Limpe o filtro acessível
no caso de que tenha
ficado bloqueada a
bomba de saída de
água por objectos
estranhos.

a Solte a base

puxando levemen­te pelos laterais e
girando para
baixo, para poste­riormente desen­ganchar as patil­has
No caso de não
ter acesso lateral­mente, introduzir
uma pequena
chave de
fenda nas três ran­huras que se
encontram na
parte superior da
base , para poder
fazer de alavanca
e soltar os enga­tes.

b Para recolher a

água que sairá ao
soltar o filtro, situe
um prato ou outro
recipiente debaixo
do mesmo.

c Rode o filtro um

quarto ou meia
volta para à
esquerda.
Começará a sair
água.

d Quando tiver termi-

nado de evacuar a
água da máquina
de lavar, gire o filtro
várias voltas até
que seja possível a
sua extracção total.

e Retire os objectos

ou cotões que
tenham ficado no fil­tro.

f Coloque outra vez o

filtro e a base nos
seus lugares.

IMPORTANTE

Para evitar queimadu­ras não realize esta
operação quando a
água de lavagem supe­rar os 30ºC.

3

LIMPEZA EXTERIOR

Para a limpeza exterior
da máquina de lavar
utilize água morna com
sabão , ou um agente
de limpeza suave que
não seja abrasivo nem
dissolvente.

À continuação, seque-a
bem com um pano
suave

Português

49

MÁQUINA DE LAVAR

SEGURANÇA E SOLUÇÃO DE PROBLEMAS

No caso de detectar-se
algum problema no uso
da sua máquina de
lavar, provavelmente
poderá resolvê-lo depois
de consultar as indi­cações que se seguem .
Se não for possível ,
desligue a máquina e
entre em contacto com
o SERVIÇO DE

ASSISTÊNCIA
TÉCNICA.

• Porque a máquina de lavar não se liga ?

Pode ser porque:
– Não há tensão na rede eléctrica.
– Os fusíveis da instalação eléctrica estão “queima-

dos ”.
– A máquina de lavar não está ligada à rede eléctrica.
– Não carregou na tecla de Ligar / Desligar (o indicador

luminoso desta tecla deve estar iluminado de forma

fixa).
– O selector de programas não está para fora .
– A porta da máquina de lavar está mal fechada.

Quando se detecta iluminam-se de forma intermitente

os visualizadores que indicam pré-lavagem e fim ou

aparece F04 no visualizador da sua máquina de lavar.

À continuação, comprove e feche bem

IMPORTANTE

É favor não abrir em

nenhum caso a máqui­na. No interior não exis-

te nenhum fusível ou
componente análogo
que possa ser substituí­do pelo usuário.

• Porque a máquina de lavar vibra ou faz ruído excessivo?

Pode ser porque:
– Os parafusos de fixação interna não foram extraídos.
– A máquina de lavar está mal nivelada.

• Porque a máquina de lavar não carrega água?

– Quando se detecta este falha acender-se-ão de forma

intermitente os visualizadores de Lavagem e
Enxaguamento alternativamente, ou se a sua máquina
de lavar dispõe de visualizador, indicará F01.

– A falha de entrada de água pode ser devida a um corte

no fornecimento de água, a torneira de entrada de água
para a máquina de lavar está fechada ou o filtro de
entrada de água da máquina de lavar está obstruído.

– Portanto, as acções possíveis são : esperar que se

restabeleça o fornecimento de água, abrir a torneira
de entrada de água, e soltar a mangueira de entrada
de água e limpar o seu filtro.

• Porque a máquina de lavar não despeja nem centrifuga?

Quando se detecta esta falha iluminam-se de forma intermi-

–

tente os visualizadores de Enxaguamento e Fim, ou apare­ce F02 se a sua máquina de lavar dispõe de visualizador

– Os motivos desta falha podem ser: obstrução da

motobomba de escoamento da máquina de lavar, obs­trução na tubagem de escoamento do edifício ou má
conexão eléctrica da motobomba.

– Actuação: se o motivo é a obstrução da motobomba,

aceder a ela conforme indica a alínea 2, Manutenção
e limpeza da máquina.

Português

.

• Porque a máquina de lavar não centrifuga?

– Quando se detecta esta falha iluminam-se de forma

intermitente os visualizadores de Pré-lavagem e de
Lavagem , ou se acende F03 no caso de que a sua
máquina de lavar disponha de visualizador..

– Esta falha ocorre porque a distribuição de roupa no

tambor está descompensada e pode produzir um
nível excessivo de vibrações.

– Solução: volte ao ponto de centrifugação.

• É melhor pôr o detergente na gaveta ou directamente no tambor?

Cada dia é mais frequente o uso de “pastilhas” que se colo­cam directamente no tambor. Estas pastilhas asseguram uma
boa lavagem e não danificam a roupa. Contudo, outros
detergentes em pó ou líquidos contêm componentes agressi­vos que, em contacto directo com a roupa, podem danificá-la
Para estas situações é recomendável utilizar a gaveta .

51

• Porque não vejo água no tambor?

Isto pode ser porque a máquina de lavar está dotada de
um sistema que tem a capacidade de adaptar-se à carga
de roupa e à natureza do tecido, ajustando o nível de
água e energia utilizados, com o fim de preservar o meio
ambiente. Portanto, ainda que a quantidade de água que
possa observar através do óculo pareça baixa , não se
preocupe, o grau de eficácia da lavagem e enxaguamento
será o óptimo.

• Porque sai água pela gaveta ?

Pode ser porque a gaveta ou compartimento dispensador
necessite de uma limpeza . Esta simples operação está
descrita na secção Manutenção e limpeza da máquina;

1- Limpeza da gaveta de detergente; página 21.

• Porque não posso abrir o óculo imediatamente depois de acabar a lavagem ?

As máquina de lavar actuais estão dotadas de sistemas
de segurança para os usuários. Um deles é que não se
possa abrir a máquina de lavar sem garantir que o tambor
esteja totalmente parado . Por esta razão, demora uns 2
minutos em poder abrir o óculo .

• Outras falhas

– A máquina de lavar tem a possibilidade de detectar

outras falhas . Quando isto ocorre acender-se-ão
todos os visualizadores das fases de lavagem de
forma intermitente, ou aparecerão no visualizador
diversos erros F05, F06, ….., F10.

– Estas falhas podem dever-se a causas muito diver-

sas.

– Solução: chamar o SERVIÇO TÉCNICO OFICIAL

MÁQUINA DE LAVAR

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE

Português

NOTA ECOLÓGICA

Com o objecto de preservar o meio ambiente entregue a sua máquina usada num
centro oficial de recolha ou recuperação de materiais recicláveis .

Antes de desfazer-se da sua máquina usada inutilize-a , cortando o cabo de
ligação à rede eléctrica (tomada)

53

WASCHMASCHINE

AUSPACKEN UND LÖSEN DER ARRETIERUNG DER
WASCHMASCHINE

1

AUSPACKEN

LÖSEN DER ARRETIERUNG

Lösen Sie die

a

Schrauben, die die
Kunststoffplatten an
der Rückseite der
waschmaschine
festhalten

b Lösen Sie die 3

Verblockungs­Schrauben und neh­men sie diese ab.

c Bedecken Sie die

Löcher mit den vor­her abgenommenen
lkunststoffplatten.

.

EINBAU UND MONTAGE

a/c

b

WICHTIG

Heben Sie die Verblockungsschrauben für einen späteren Umzug auf.

ANSCHLUSS AN DAS WASSERNETZ

max.
70 cm

min.
50 cm

2

Im Inneren der Wasch­trommel finden Sie den
Schlauch für die
Wasserzufuhr:

a Schließen Sie das

abgewinkelte Ende
der Leitung an die
Gewindeeinlassöffnu
ng des Elektroventils
das an der Rückseite
des Geräts ange­bracht ist.

b Schließen Sie das

andere Ende des
Schlauches an die
Wasserzapfstelle an.
Nachdem dieser
Arbeitsgang durch­geführt wurde, ziehen
Sie bitte die
Schraubverbindung
fest an.

Wir empfehlen einen fes­ten Wasserablauf, 50 bis
70 cm vom Boden ent­fernt.

Vermeiden Sie, dass der
Wasserablaufschlauch
sehr fest anliegt, Falten
oder Einschnürungen
aufweist.

WICHTIG

Deustsch

a

b

Es ist wichtig, dass der Winkel des Schlauches gut befestigt wird, um ein Herabfallen und
das darauffolgende Überschwemmungsrisiko zu vermeiden.
Wenn Ihre Waschmaschine eine Warmwasserzapfung zuläßt, schließen Sie den Schlauch
mit dem roten Gewinde an den Warmwasserhahn und an das Elektroventil mit dem roten
Filter an.

NIVELLIERUNG

3

Gleichen Sie die Waschmaschine aus,
indem Sie die regelbaren Füße betätigen.
Damit erreichen Sie Eine Verringerung des
Lärmpegels und vermeiden, dass die
Waschmaschine während des
Waschvorgangs verrutscht.

55

ELEKTRISCHER ANSCHLUSS

4

Vor Durchführung der
Elektroanschlüsse beachten
Sie bitte das Typenschild, das
an der Luke der
Waschmaschine angebracht
ist. Versichern Sie sich, dass
die an der Steckdose anlie­gende Spannung derjenigen
entspricht, die auf dem Schild
angegeben ist.

ABBRINGEN DER TÜRFÜLLUNGEN

5

An der Türe der
Waschmaschine kön-

nen Sie einfach

Türfüllungen oder
dekorative
Verkleidungen anbrin-

gen, die zu den Möbeln
ihrer Küche passen.
Diese Verkleidungs­platten dürfen nicht
dicker als 5 mm sein.

a Lösen Sie die

Schrauben der
Scharniere und neh­men Sie die Tür der
Waschmaschine
durch eine seitliche
Verschiebung ab.

b Nehmen Sie den

unteren
Schutzrahmen ab,
indem Sie die
Schrauben lösen.
Ziehen Sie das im
Lieferumfang der
Waschmaschine
enthaltene Paneel
heraus.

Nehmen Sie das Typenschild nicht ab, die darauf
erscheinenden Angaben sind wichtig.

WICHTIG

Es ist sehr wichtig, dass die Waschmaschine an eine
gute Erdung angeschlossen wird.
Elektroinstallation, Stecker, Steckdose, Sicherungen
oder automatische Schutzschalter und Zähler müssen
für die auf dem Typenschild angegebene
Höchstleistung ausgelegt sein.
Ist das Spannungskabel beschädigt, muß es ausge­wechselt werden. Die Auswechslung darf nur vom
Hersteller, dem Kundendienst oder autorisiertem
Fachpersonal vorgenommen werden.

a

c

c Bringen sie die neue

Verkleidung für die
Türfüllung an, wenn
deren Dicke 3 mm
oder mehr beträgt.
Wenn sie weniger
dick ist, bringen Sie
sie bitte auf dem im
Lieferumfang der
Waschmaschine ent­haltenen Paneel an.

Um die Tür mit der
neuen dekorativen
Türverkleidung anzubrin­gen, wiederholen Sie die
in Punkt a, b, c angege­benen Schritte.

b

Sie haben auch die
Möglichkeit, die Höhe

der Tür zu regulieren,

um sie mit den anderen
Küchenmöbeln auszu­richten.

a Lösen Sie die

Schrauben der
Scharniere und
nehmen Sie die Tür
der Waschmaschi­ne durch eine seitli­che Verschiebung
ab.

b Nehmen Sie den

unteren
Schutzrahmen ab,
indem Sie die
Schrauben lösen.
Ziehen Sie das im
Lieferumfang der
Waschmaschine
enthaltene Paneel
heraus.

c Der untere Teil der

Tür und der untere
Schutzrahmen sind
in 7 Abteilungen
von 10 mm aufge­teilt. Durchtrennen
Sie diese je nach
Bedarf und passen
Sie das dekorative
Paneel an die
neuen
Abmessungen an.

d Bringen sie das

dekorative Paneel
und den unteren
Schutzrahmen
erneut an und mon­tieren Sie die Tür
erneut.

Deustsch

a

c

c

b

c

57

Außerdem ermöglichen
ihnen die Waschmas­chinen von Fagor die

Öffnungsrichtung der
Tür zu verändern.

a Lösen Sie die

Schrauben der
Scharniere und neh­men Sie die Tür der
Waschmaschine
durch eine seitliche
Verschiebung ab.

b Nehmen Sie den

unteren Schutz­rahmen heraus,
indem Sie die
Schrauben lösen.

c Ziehen Sie die im

Lieferumfang der
Waschmaschine ent­haltene Türfüllung
sowie das innere
Blech ab, indem Sie
die Befestigungs­schrauben lösen.

d Nehmen Sie die

Scharniere ab, um
sie auf der Gegen­seite der Türe anzu­bringen.

e Lösen Sie den

Schutzdeckel der
Tür, um ihn an der
Gegenseite anzu­bringen, wo die
Scharniere waren.

f Montieren Sie erneut

das Blech, die
Türfüllung und den
unteren Schutz­rahmen, um danach
die Tür zu montieren.

g Nehmen Sie die an

der Front des Wasch­maschinenmöbels
die Sperrveranke­rung ab, indem Sie
die Befestigungsch­raube lösen und
bringen sie die Ve­rankerung dort an,
wo sich vorher das
obere Scharnier
befand.

h Nehmen Sie auch

den Schutzstopper
ab und bringen sie
ihn dort an, wo sich
vorher das untere
Scharnier befand.

i Bringen Sie die Tür

an, indem Sie die
Scharniere mit einer
leichten seitlichen
Verschiebung in die
neue Lage bringen.
Stellen Sie die
Schrauben ein.

a

c d

e

f g

h i

b

e

EINBAU DER WASCHMASCHINE UNTER DEM
ARBEITSFELD DER KÜCHE

6

Sie haben die Möglich­keit, die Waschmaschi-

ne unter dem
Arbeitsfeld der Küche
einzubauen. Wenn Sie

die obere Platte der
Waschmaschine ändern
müssen, bestellen Sie
das Schutzblech beim
technischen Kunden­dienst, und führen sie
folgende Schritte durch.

a Montieren Sie die

Abdeckplatte Ihrer
Waschmaschine ab,
indem sie die seitli­chen Schrauben
lösen und schlagen
Sie leicht nach hin­ten gegen die
Abdeckplatte um sie
herauszunehmen.

b Nehmen Sie die

Befestigungsstücke
der Abdeckplatte ab,
indem Sie die
Schrauben lösen.

c Legen Sie das

Schutzblech auf und
schrauben Sie es an
die Waschmaschine,
um es am von Ihnen
gewünschten Ort
anzubringen.

Deustsch

a b

c

VORREINIGUNG

7

Nachdem Sie Ihre
Waschmaschine zur
Zufriedenheit eingebaut
haben, empfehlen wir
Ihnen, das Programm 5
bei 60ºC ohne Wäsche
noch Waschmittel in
Betrieb zu nehmen.
Dies dient zur Überprü­fung der Anlage, der
Anschlüsse und des
Wasserablaufs und reinigt
außerdem den Innenraum
der Waschmaschine
vollständig, bevor mit die­ser ein Waschprogramm
durchgeführt wird.

Wählen Sie das
Programm 5 und 60ºC

Drücken Sie den Knopf
Betrieb/Stillstand

59

WASCHMASCHINE

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE

VORBEREITUNG DER WÄSCHE VOR DEM WASCHEN

1

Bevor Sie die Wäsche
in die Waschmaschine
geben, versichern Sie
sich, dass alle Taschen
leer sind. Kleine
Gegenstände können
die Motorpumpe für
den Wasserablauf vers­topfen.

Verlesen Sie Ihre
Wäsche je nach
Stoff oder
Machart. Wir emp-

fehlen Ihnen für emp­findliche Kleidungs­stücke Schonpro­gramme zu verwenden.
Wollwäsche kann in
einem besonderen
Wollwaschprogramm
gewaschen werden.

IMPORTANTEWICHTIG

Stellen Sie vorab sicher, dass Ihre Wollwäsche in der Waschmaschine
gewaschen werden darf.

Verlesen Sie Ihre
Wäsche nach
Verschmutzung.

a Waschen Sie leicht

verschmutzte
Wäsche vorzugs­weise mit einem
Kurzprogramm in
Kaltwasser.

b Normal verschmutz-

te Wäsche, was­chen Sie bitte mit
einem Programm
ohne Vorwäsche.

c Sehr schmutzige

Wäsche kann mit
einem langen
Programm mit
Vorwäsche gewas­chen werden.

Verlesen Sie Ihre
Wäsche je nach
Farben. Waschen Sie

weiße Wäsche und
Buntwäsche getrennt.

Deustsch

WICHTIG

Wir möchten Sie daran erinnern, dass die
Waschmaschine bis zur maximalen Kapazität geladen
werden soll. Damit sparen Sie Wasser und Strom.

Wir empfehlen Ihnen, dass Sie, wenn immer möglich,

Wäsche verschiedener Größe in einem selben
Waschprogramm waschen, damit die Waschwirkung

verstärkt wird. So begünstigen Sie auch die Verteilung
der Wäsche in der Trommel beim Schleudern, womit Sie
erreichen, dass Ihre Maschine leiser arbeitet.

2

VERWENDUNG VON WASCHMITTEL UND ZUSÄTZEN

Vor Beginn des
Waschprogramms,
geben Sie das
Waschmittel oder den
Zusatz in die für das
Waschmittel vorgese­hene Wanne. Die für
das Waschmittel vorge­sehene Wanne verfügt
über drei Abteile.

Abteil für Vorwäsche

Abteil für Hauptwäsche

Abteil für flüssige Zusätze (Weichmacher,…)

WICHTIG

Der Flüssigkeitsspiegel darf in keinem Fall das Zeichen
MAX überschreiten, das als Bezug in die Wand der
Wanne eingraviert ist.

61

In dieser Waschmas­chine können Sie auch

flüssige Waschmittel
verwenden, wofür
eine optionale Wanne
verwendet wird, die

über das Netz der
technischen Kunden­dienste gekauft werden
kann.

Die optionale Wanne
muss im Waschabteil
angebracht werden.

Bedenken Sie, dass die
Waschmitteldosis
immer von folgenden
Umständen abhängt:

● Menge der zu was­chenden Wäsche.

● Verschmutzung der
Wäsche.

● Wasserhärte (Die
Informationen über
den Härtegrad des
Wassers können
bei den zuständi­gen lokalen
Behörden erfragt
werden).

HINWEIS BEZÜGLICH DER UMWELT

Bedenken Sie bitte, dass es konzentrierte
Waschmittel gibt, die schonender mit Natur und

Umwelt umgehen.

Wenn Sie mehr Waschmittel als nötig verwenden,
verbessert dies das Waschergebnis nicht und
trägt negativ zur Erhaltung der Umwelt bei, und
bringt zusätzlich einen wirtschaftlichen Nachteil
mit sich.

Deshalb empfehlen wir Ihnen die Anweisungen
der Waschmittelhersteller zu beachten.

3

AUSWAHL DES WASCHPROGRAMMS

Sie können unter vier vers­chiedene Programmarten
wählen:

Normale

a

Programme

b Programme für

empfindliche
Wäsche

c Programme für

Wäsche aus Wolle

d Hilfsprogramme

Zur Auswahl des gewünsch­ten Waschprogramms füh­ren Sie bitte folgende
Schritte durch:

1. ON durch Drücken des

Hauptschalters betäti­gen (die Anzeigelampe
im oberen Geräteteil
leuchtet auf).

2. Das gewünschte

Waschprogramm durch
Drehen des Programm­wahlschalters auswäh-

len.

Nachdem Sie diese Schritte
ausgeführt haben, leuchtet
die Anzeigelampe der die­sem Programm entspre­chenden Schleudergesch­windigkeit auf.
Ist Ihre Waschmaschine mit
einer Leuchtanzeige aus­gestattet, so leuchtet diese
bei Auswahl des Programms
einige Sekunden lang auf
und zeigt P und die
Programmnummer (P01,
P02, ...) an. Anschließend
wird die ungefähre
Programmdauer in Minuten
angezeigt.

Die an der Leuchtanzeige
angezeigte Zeitdauer wird
gemäß dem Ablauf des
Programms ständig
angepaßt.

Deustsch

display

HINWEIS BEZÜGLICH DER UMWELT

Wir empfehlen Ihnen, das jeweilige Waschprogramm
so auszuwählen, daß Sie das Vorwaschen nach
Möglichkeit vermeiden. So sparen Sie Geld und tra­gen aktiv zum Schutz der Umwelt bei.

63

maschinen

30

30

40

60

90

60

Für Wasch-

für 5,5 kg. *

(min.)

für 5 kg. *

maschinen

Für Wasch-

UNGEFÄHRE DAUER

maschinen

Für Wasch-

für 5,5 kg. *

GESAMTVER-

BRAUCH KWh/liter

für 5 kg. *

maschinen

Für Wasch-

PROGRAMMBESCHREIBUNG

ABTEIL

MITTEL

WASCH-

(KG)

MAX.

LADUNG

WÄSCHE-

Knitterfrei
Schleuern

Schleudern

Wahl

0.15/46 0.15/49 90 90

Normaler Waschgang, Spülen Automatische

Aufnahme von Zusätzen, wenn dies gewünscht

Ausschalten

0.20/25 0.20/30 30 30

ist, und langer Schleudergang am Ende

ist, und langer Schleudergang am Ende

KURZER Waschgang, Spülen Automatische

Aufnahme von Zusätzen, wenn dies gewünscht

Bügel-freundlich

reduzierung

Zeit-

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

Extra Spülgang

0.95/46 1.05/49 140 140

Zusätzen, wenn dies gewünscht ist,

und langer Schleudergang am Ende

Vorwaschgang, normaler Waschgang, Spülen Au-

1.40/55 1.45/60 135 135

wünscht ist, und langer Schleudergang am Ende

tomatische Aufnahme von Zusätzen, wenn dies ge-

ART DES GEWEBES

TEMPERATUR

EMP-FOHLENE

Baumwolle/Leinen

PROGRAMM

sehr leicht verschmutzt

1 Normal kalt Kalt empfindliche Farben JA 5/5.5*

Baumwolle/Leinen

sehr leicht verschmutzt

2 Schnell 30ºC Weiß/bunt JA NEIN JA 1.5

leicht verschmutzt

Baumwolle/Leinen

3 Normal 30ºC empfindliche Farben JA 5/5.5* 0.35/46 0.40/49 120 120

leicht verschmutzt Automatische Aufnahme von

Baumwolle/Leinen

4 Normal 40ºC Feste Farben JA 5/5.5* Normaler Waschgang, Spülen 0.60/46 0.65/49 125 125

Baumwolle/Leinen

normal verschmutzt

5 Normal 60ºC Feste Farben JA 5/5.5*

Stark verschmutzt

Baumwolle/Leinen

6 Normal 90ºC Weiß JA 5/5.5* 1.60/46 1.70/49 125 125

Stark verschmutzt

Baumwolle/Leinen

7 Vorwäsche 60ºC Weiß/feste Farben JA 5/5.5*

maschinen

60

40

40

30

30

Für Wasch-

für 5,5 kg. *

(min.)

für 5 kg. *

maschinen

Für Wasch-

UNGEFÄHRE DAUER

maschinen

Für Wasch-

für 5,5 kg. *

Deustsch

GESAMTVER-

BRAUCH KWh/liter

für 5 kg. *

maschinen

Für Wasch-

PROGRAMMBESCHREIBUNG

ABTEIL

MITTEL

WASCH-

(KG)

MAX.

LADUNG

WÄSCHE-

Knitterfrei
Schleuern

Ausschalten
Schleudern

Wahl

JA 3 0.15/50 0.15/55 70 70

Bügel-freundlich

reduzierung

Zeit-

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

Extra Spülgang

0.55/50 0.60/55 80 80

Zusätzen, wenn dies gewünscht ist,

und sanfter Schleudergang am Ende

JA 3 Schonwaschgang, Spülen, 0.35/50 0.35/55 75 75

JA 3

0.05/60 0.05/60 30 30

0.45/60 0.50/60 40 40

WOLLwaschgang, Spülen,

automatische Aufnahme von

Zusätzen, wenn dies gewünscht ist,

Spülen, Automatische aufnahme von

und sanfter Schleudergang am Ende

Entleeren und Ende des Programms

JA 3 0.95/50 1.00/55 90 90

ART DES GEWEBES

Synthtics/Mischgewebe

Baumwolle empfindliche Farben

TEMPERATUR

EMP-FOHLENE

PROGRAMM

8 Empfindlich kalt Kalt

sehr leicht verschmutzt

Synthtics/Mischgewebe

Baumwolle empfindliche Farben

9 Empfindlich 30ºC

leicht verschmutzt Automatische Aufnahme von

Synthtics/Mischgewebe

Baumwolle empfindliche Farben

10 Empfindlich 40ºC

normal verschmutzt

Synthtics/Mischgewebe

Baumwolle/feste Farben

normal verschmutzt

11 Empfindlich 60ºC weiße

Wolle/Woll-mischung

12 Wolle kalt WOLLE kalt weiß/bunt JA NEIN JA 1

Wolle/Woll-mischung

sehr leicht verschmutzt

leicht verschmutzt

13 Wolle 35ºC WOLLE 35 wolle weiß/bunt JA NEIN JA 1

Wolle/Wollmischung und langer Schleudergang am Ende

Baumwolle/Baumwoll-mischung

Baumwolle/Baumwoll-mischung

15 Schleudern — Synthetics/empfindlich NEIN JA NEIN 5/5.5* — Entleeren und langer Schleudergang 0.05/0 0.05/0 10 10

14 Spülen — Synthetics/empfindlich JA NEIN JA 5/5.5* Zusätzen, wenn dies gewünscht ist, 0.05/25 0.05/30 25 25

Wolle/Wollmischung am Ende

Baumwolle/Baumwoll-mischung

Wolle/Wollmischung die Endstellung

16 Entleeren/Ende — Synthetics/empfindlich NEIN 5/5.5* — Bringt das Programm in 0.00/0 0.00/0 2 2

* Stellen Sie fest, ob die Waschmaschine für 5 oder 5,5 Kilos Höchstlast ausgelegt ist, indem Sie im Garantie-Zertifikat auf dem Titelblatt dieses Handbuches nachschauen

HINWEIS: der Verbrauch in kWh und Litern, sowie die Dauer des Programms gelten für Höchstlast und können je nach Art und Menge der Wäsche, Druck des Wassernetzes, etc. variieren

65

4

ANWAHL DER ZUSATZFUNKTIONEN

Die für den gewünschten
Waschgang zur Verfügung stehen­den Optionen werden stets nach
Auswahl des Waschprogramms
angewählt. Wird während der

Anwahl ein Programmwechsel
vorgenommen, so werden alle
zuvor ausgewählten Optionen
gelöscht.

Folgende Optionen sind verfügbar:

Taste: Extra­Klarspülen

Hierdurch wird der
abschließende
Klarspülgrad an für die
Wäsche erhöht; geeignet
für große
Trommelfüllungen und
Wäschestücke von
Menschen mit empfindli­cher Haut. Der

Wasserverbrauch nimmt
zu!

Extra-Klarspülen

Verkürzung der
Waschzeit

Flot/Schongang

Taste: Verkürzung
der Waschzeit

Durch Anwahl dieser

Option kann die
Programmdauer um bis
zu ein Drittel verkürzt
werden (siehe

Programmtabelle). Ist Ihre
Waschmaschine mit einer
Leuchtanzeige ausgestat­tet, so wird die neue
Zeitdauer nach Drücken
angezeigt.

Nach Betätigung der am
Hauptschalter befindlichen
Taste ON können die gewünsch­ten Optionen ausgewählt wer­den. Bei Auswahl der Optionen

leuchtet die entsprechende,
neben der Anwahltaste befindli­che Anzeigelampe auf.

Taste:
Flot/Schongang

Der Waschvorgang wir
beim letzten Klarspülen
unterbrochen, so daß die
Wäsche mit Wasser in
der Trommel bleibt. Wird
diese Funktion deakti­viert, so setzt die
Waschmaschine das
Programm mit
Wasserablaß und
Schleudern fort. Diese
Funktion ist beispielswei­se dafür gedacht, wenn
Wäsche gewaschen wer­den soll, aber niemand zu
Hause ist, so daß mit
dem Schleudern bis zur
Rückkehr gewartet wer­den soll, um so die

Bildung von Falten in
der Wäsche nach dem

Schleudern und einer
möglicherweise langen
Verweilzeit in der Trommel
bis zur Entnahme zu ver­meiden.

Deustsch

Taste: Anwahl der
Schleudergeschw
indigkeit

Dem ausgewählten
Programm sind mehre­re
Schleudergeschwindig
keiten zugeordnet, die
durch die
Leuchtanzeigen im
unteren Geräteteil
angezeigt werden.

Anwahl der
Schleudergeschwindigkeit

Es besteht die
Möglichkeit, die
Schleudergeschwindigk
eit zu ändern oder das
Schleudern ganz zu
unterdrücken. Hierzu

wird die Anwahltaste für
die
Schleudergeschwindigke
it einmal oder mehrmals
gedrückt, bis die
gewünschte Option
aufleuchtet.

Unterdrücken des Schleudergangs

Option: Unterdrücken
des Schleudergangs

Das Programm läuft ohne
abschließendes
Schleudern ab. Diese
Möglichkeit dient zur
Vermeidung der Bildung
von Falten beim
Waschen von empfindli-

chen Stoffen.

Schleudergeschwind
igkeiten

Taste: Verzöge­rungsanwahl

Diese Option ist nur
dann verfügbar, wenn
Ihre Waschmaschine
mit einer Leuchtanzeige
ausgestattet ist.
Sie kann nach erfolgter
Auswahl des
Waschprogramms
angewählt werden.
Zur Einstellung der
gewünschten Stunden
für die Verzögerung

wird die entsprechen­de Taste so lange
gedrückt oder
gedrückt gehalten, bis
die gewünschte
Stundenzahl für die
Verzögerung auf der
Leuchtanzeige ers­cheint.

Verzögerungsabwahl

Um die Verzögerung
abzuwählen, wird die
Taste mehrmals hinterei­nander gedrückt oder so
lange gedrückt gehalten,
bis eine Verzögerung von
24 Stunden angezeigt
wird. Durch nochmaliges
Drücken der Taste wird
die Verzögerung

WICHTIG

Wird während der Anwahl der bisher beschriebenen
Zusatzfunktionen das Programm gewechselt oder das
Gerät über den Hauptschalter ausgeschaltet, so werden
alle bis zu diesem Moment ausgewählten Funktionen
gelöscht.

gelöscht und die
Anzeige wechselt auf die
ungefähre
Programmdauer.

Verzögerungsanwahl

67

Blockiertaste

Funktion der
Blockierung

Mit Hilfe der
Blockierung wird ver­hindert, daß die
Betätigung der vers­chiedenen Tasten sich
auf das ausgewählte
Programm und die
Waschoptionen aus­wirkt. Auf diese Art und
Weise werden unge­wollte Betätigungen wie
beispielsweise durch
Kinder, usw. verhindert.

Betätigung der
Blockierung

Die Betätigung der
Blockierung erfolgt

durch gleichzeitiges
Drücken und
anschließendes
Gedrückthalten der
Tasten für Extra­Klarspülen und
Verkürzung der
Waschzeit mindestens
3 Sekunden lang.

Anschließend beginnt
die in der Betriebstaste
befindliche
Anzeigelampe zu blin­ken, wodurch die ein­geschaltete
Blockierung angezeigt
wird, und die
Waschmaschine nimmt
den Betrieb auf.
Die Blockierung kann
nach erfolgter Anwahl
des Waschprogramms
und aller zugehörigen
Optionen wieder aus­geschaltet werden.
Dasselbe gilt für eine
eventuell gewünschte
Verzögerung.

Aufheben der
Blockierung

Die Blockierung wird auf­gehoben, sobald das
Waschprogramm been­det wird, was durch
Aufleuchten der
Anzeigelampe STOP
symbolisiert wird.
Soll die Blockierung vor
Ende des Programms
aufgehoben werden, so
müssen die Tasten für
EXTRA-KLARSPÜLEN
und VERKÜRZUNG DER
WASCHZEIT mindestens

3 Sekunden lang
gedrückt werden. Nach
Ablauf dieser 3
Sekunden geht die
Anzeigelampe aus und
wechselt in ihre
Ruhestellung.

Das Ausschalten des
Hauptschalters führt
nicht zwangsläufig zur
Aufhebung der
Blockierung. Wird die

Waschmaschine wieder
in Betrieb genommen, so
läuft das Programm an
der Stelle weiter, an der
es unterbrochen wurde.

5

INBETRIEBNAHME

Für die Inbetrieb- nahme
der Wasch-maschine
muss der Druckknopf
Betrieb / Stillstand
gedrückt werden. Das

Display ober dem
Druckknopf leuchtet auf
und die Waschmaschine
beginnt mit der
Durchführung des gewähl­ten Programms mit den
gewählten Optionen.

Wenn Ihre
Waschmaschine über ein
Display verfügt, können

Sie jederzeit sehen, wie
viele Minuten bis zum Ende
des Waschvorgangs übrig
sind.

Inbetriebnahme der
Verzögerung

Besteht darin, dass der
Druckknopf Betrieb /
Stillstand nach Wahl des
Programms, der
Waschoptionen und der
Verzögerungszeit gedrückt
wird.
Wenn der Druckknopf
gedrückt wird, blinkt das
Display während der
gesamten gewählten

Verzögerungzeit in Zyklen
von 2 Sekunden ON und
zwei Sekunden OFF, indem
die Zeit stundenweise
abgezählt wird, bis zur letz­ten Stunde, wenn die restli­chen Minuten bis zum
Beginn des Programms
angezeigt werden.

Deustsch

Funktionsleuchte

WICHTIG

Wenn Sie Wäsche dazugeben
oder herausnehmen müssen,

wählen Sie Pause und versi­chern Sie sich, dass der
Wasserspiegel nicht über dem
Überlaufpegel der Tür liegt und
dass die Temperatur im inneren
nicht hoch ist. Wenn erneut der
Betriebsdruckknopf betätigt
wird, beginnt der Waschgang
bei der letzten Phase des
Zyklus, an dem er aufgehört
hat

6

ABLAUF DES WASCHPROGRAMMS

Die jederzeit aktiven
Phasen des Programms
erscheinen nach und
nach gemäß dem
Ablauf des Programms.
Es kann jegliche
Optionstaste gewählt
werden, wenn die Phase
des Waschgangs noch
nicht vorbei ist und das
Programm diese Option
erlaubt.
Die Betätigung der Ver­zögerungstaste wäh-

rend des Waschgangs
hat keine Wirkung auf die

WICHTIG

Wenn während des
Waschvorgangs das
Waschprogramm mit
dem Wahlschalter
gewechselt wird, ver­bleibt die
Waschmaschine im
PAUSE Zustand, mit
ausgeschaltetem Licht
an der Betriebstaste
und das Programm
wird annulliert.

Waschmaschine.
Die Betätigung der
Betriebs-Taste während
des Waschgangs lässt die
Wasch-maschine im PAU­SEN Zustand, wobei das
Licht dieser Taste erlischt.

69

7

UNTERBRECHUNG DER STROMVERSORGUNG

Kommt es zu einer
Unterbrechung der
Stromversorgung, so
setzt die
Waschmaschine ihren
Betrieb ganz normal an
der Stelle fort, an der
die Unterbrechung

8

HINWEISE

● Zur Reduzierung
des Lärms beim

Schleudern: Die
Waschmaschine mit
Hilfe der höhen­verstellbaren Füße
ordnungsgemäß
ausrichten.

● Nach Möglichkeit
sollten verschieden
große
Wäschestücke in
ein und demselben
Waschprogramm
gewaschen wer­den, da hierdurch
die Verteilung der
Wäsche in der
Trommel beim
Schleudern
begünstigt wird.

stattgefunden hat (das
Gerät ist mit einem
Stundenspeicher ausges­tattet). Dasselbe geschieht,
wenn die Waschmaschine
über den Hauptschalter
aus- und wieder einges­chaltet wird.

HINWEIS BEZÜGLICH DER UMWELT

Aus Gründen des Umweltschutzes ist Ihre
Waschmaschine mit einem besonderen System ausges­tattet, das sich vollautomatisch an die verschiedenen
Gebrauchsbedingungen (Trommelfüllung mit Wäsche
und Stoffart) anpaßt, wodurch das Gerät stets mit der
optimalen Menge an Wasser und der erforderlichen
Energie arbeitet. So ist auch zu erklären, daß die beim
Waschvorgang durch das Türglas zu sehende Menge
an Wasser den Eindruck entstehen läßt, als ob das
Gerät nicht über genügend Wasser verfügt. Machen Sie
sich bitte keine Sorgen, Ihre Waschmaschine arbeitet
mit optimalem Wirkungsgrad sowohl beim Waschen als
auch beim Klarspülen.

● Einige Modelle
(hohe
Schleudergeschwin
digkeit) sind mit
einem
Sicherheitssystem
ausgestattet, wel­ches das
Schleudern bei
sehr konzentrierter
oder unvorteilhafter
Verteilung der

Wäsche in der
Trommel verhindert,
so daß das Auftreten
von übermäßig star­ken Vibrationen am
Gerät verhindert
wird. Sollte die

Wäsche noch naß
aus der Maschine

kommen, so führen

Sie einen erneuten
Schleudergang
durch, nachdem Sie
die Wäsche
gleichmäßiger in der
Trommel verteilt
haben.

WASCHMASCHINE

WARTUNG UND REINIGUNG DES GERÄTS

Deustsch

Lassen Sie nach jedem
Waschgang die
Beschickungstüre eine
Zeit lang offen, damit
die Luft frei im Inneren
der Maschine zirkulie­ren kann.

Es ist ratsam von Zeit
zu Zeit, je nach Härte
des Wassers, einen
kompletten
Waschzyklus mit einem
Entkalker durchzufüh­ren. Auf diese Weise

verlängern Sie das
Leben Ihrer
Waschmaschine.

1

REINIGUNG DER WANNE FÜR DAS WASCHMITTEL

Reinigen Sie die Wanne
für das Waschmittel
immer dann, wenn Sie
Rückstände irgendeines
Waschmittels darin
feststellen.

a Ziehen Sie die

Wanne für das
Waschmittel ganz
heraus indem Sie
am Griff nach außen
ziehen.

b Reinigen Sie die

Abteile der Wanne.
Verwenden Sie
dazu lauwarmes
Wasser und eine
Bürste.

WICHTIG

Bevor Sie irgendeine
Reinigungs-oder
Wartungstätigkeit durch­führen, ist es ratsam, die
Waschmaschine vom
Stromnetz abzutrennen.

c Reinigen Sie auch

die Syphone der
Wanne für Zusätze.

Schieben Sie die Wanne
wieder in die
Waschmaschine.

71

2

REINIGUNG DES ZUGÄNGLICHEN FILTERS

Reinigen Sie den
zugänglichen Filter,
wenn die Ablaufpumpe
durch Fremdkörper
blockiert wurde.

a Lösen Sie den

Sockel, indem Sie
leicht an den Seiten
ziehen und gleich­zeitig nach unten
drehen, um dann die
Befestigungskrallen
auszuhaken.
Sollten Sie seitlich
keinen Zugang
haben, schieben
Sie einen kleinen
Schraubenzieher in
die drei Schlitze,
die sich im oberen
Bereich des
Sockels befinden,
um durch die
Hebelwirkung die
Befestigungskrallen
zu lösen.

b Um das Wasser, das

beim Lösen des
Filters herausrinnt,
aufzufangen, stellen
Sie einen Teller oder
einen anderen
Behälter darunter.

c Drehen Sie den

Filter eine viertel
oder eine halbe
Drehung nach links.
Das Wasser beginnt
heraus zu fließen.

d Wenn Sie das

gesamte Wasser
aus der
Waschmaschine
abgelaufen ist, dre­hen sie den Filter so
lange, bis er ganz
heraus gezogen
werden kann..

e Entnehmen Sie die

Gegenstände oder
Fusseln, die im Filter
hängen geblieben
sind.

f Setzen Sie den Filter

und den Sockel
erneut an ihren Platz.

WICHTIG

Um Verbrennungen zu
vermeiden, führen Sie
diese Operation nicht
durch, wenn die
Temperatur des
Waschwassers 30 ºC
übersteigt.

3

AUSSENREINIGUNG

Verwenden Sie für die
Außenreinigung der
Waschmaschine lau­warmes Seifenwasser
oder ein sanftes
Reinigungsmittel, das
weder Schleifmittel
noch Lösungsmittel
enthält.

Danach reiben Sie die
Waschmaschine gut mit
einem weichen Tuch
trocken.

Deustsch

73

WASCHMASCHINE

SICHERHEIT UND LÖSUNG VON PROBLEMEN

Sollte beim Gebrauch
Ihrer Waschmaschine
irgendein Problem auf­treten, können Sie es
wahrscheinlich nach zu
Rate ziehen folgender
Anweisungen selbst
lösen.
Sollte dies nicht so
sein, stecken Sie das
Gerät aus und rufen Sie
den TECHNISCHEN

KUNDENDIENST.

• Warum geht die Waschmaschine nicht in Betrieb?

Gründe dafür können sein:
– Das Stromnetz führt keine Spannung.
– Die Sicherungen der Elektroanlage sind „herausges-

prungen”.

– Die Waschmaschine ist nicht an das Stromnetz

angeschlossen.

– Sie haben den Druckknopf Betrieb / Stillstand nicht

gedrückt (die Leuchtanzeige dieses Druckknopfes

muss dauernd leuchten).
– Der Programmwahlschalter ist draußen.
– Die Tür der Waschmaschine ist schlecht geschlossen.

Wenn dies festgestellt wird, blinken die Anzeigen für

Vorwäsche und Ende oder es erscheint F04 im Display

Ihrer Waschmaschine. In diesem Fall müssen Sie dies

überprüfen und die Tür gut schließen.

WICHTIG

Bitte öffnen Sie auf

keinen Fall das Gerät.

Im Inneren gibt es keine
Sicherung oder ähnli­che Komponenten, die
vom Benutzer ersetzt
werden könnten.

• Warum vibriert die Waschmaschine oder macht ein zu starkes Geräusch?

Dies kann folgende Ursachen haben:
– Die inneren Befestigungsschrauben sind nicht abge-

nommen worden
– Die Waschmaschine ist schlecht ausgeglichen.

Deustsch

• Warum nimmt die Waschmaschine kein Wasser auf?

– Wenn dieser Fehler festgestellt wird, blinken abwech-

selnd die Anzeigen für Waschen und Spülen oder,
wenn Ihre Waschmaschine über ein Display verfügt,
zeigt dieses F01 an.

– Die Störung des Wassereinlasses kann an einer

Unterbrechung der Wasserversorgung, einem gesch­lossenen Wasserhahn am Einlauf der Waschmaschine
oder einem verstopften Filter am Einlauf der
Waschmaschine liegen.

– Deshalb gibt es folgende Möglichkeiten: warten, bis

die Wasserversorgung wieder funktioniert, den
Einlasshahn des Wassers öffnen, den Einlassschlauch
für das Wasser lösen und den Filter reinigen

• Warum pumpt die Waschmaschine weder das Wasser ab noch schleudert
sie?

– Wenn dieser Fehler festgestellt wird, blinken die

Anzeigen Spülen und Ende oder es erscheint F02,
wenn Ihre Waschmaschine über ein Display verfügt.

– ür diesen Fehler kann es folgende Gründe geben:

Motorpumpe des Wasserablaufs de Waschmaschine
verstopft, Wasserablauf in den Rohrleitungen des
Gebäudes verstopft oder schlechter elektrischer
Anschluss der Motorpumpe.

– Bereinigung: wenn der Grund in der Verstopfung der

Motorpumpe liegt, soll diese gemäß Abschnitt 2,
Wartung und Reinigung des Geräts gereinigt werden.

• Warum schleudert die Waschmaschine nicht?

– Wenn dieser Fehler festgestellt wird, blinken die

Anzeigen Vorwaschgang und Waschgang oder es
leuchtet F03 auf, wenn Ihre Waschmaschine über ein
Display verfügt.

– Dieser Fehler hat seinen Grund darin, dass die

Verteilung der Wäsche in der Trommel ungleichmäßig
ist und zu starke Vibrationen verursachen kann.

– Hier muss die Waschmaschine auf den

Schleuderpunkt zurückgestellt werden.

• Gibt man das Waschmittel besser in die Wanne oder direkt in die Trommel?

Immer öfter werden „Tabletten“ verwendet, die direkt in die
Trommel gegeben werden. Diese Tabletten gewährleisten
eine guten Waschgang und schädigen die Wäsche nicht.
Andererseits enthalten andere Waschmittel, in Pulverform
oder flüssig aggressive Komponenten, welche die Wäsche
im direkten Kontakt beschädigen können. In diesen
Situationen verwendet man besser die Wanne

75

• Warum sehe ich kein Wasser n der Trommel?

Dies kann daran liegen, dass die Waschmaschine mit
einem System ausgerüstet ist, das die Fähigkeit besitzt,
sich an die Wäschelast und die Eigenart des Stoffes anzu­passen und den Wasserspiegel und den Stromverbrauch
so auszulegen, dass dadurch die Umwelt geschont wird.
Deshalb haben Sie keine Sorge, auch wenn Ihnen scheint,
dass die Wassermenge, die Sie durch die Luke beobach­ten können, zu gering ist, der Wirkungsgrad des Wasch­und Spülganges ist optimal.

• Warum rinnt Wasser aus der Wanne?

Das kann daran liegen, dass die Wanne oder der
Verteilerkasten eine Reinigung benötigt. Dieser einfache
Vorgang wird unter Wartung und Reinigung des Geräts;

1- Reinigung der Wanne für das Waschmittel, Seite 21
beschrieben.

• Warum kann ich die Luke nicht sofort nach Ende des Waschgangs öffnen?

Die modernen Waschmaschinen sind mit Sicherheits-sys­temen für die Benutzer ausgerüstet. Eines davon besteht
darin, dass die Waschmaschine nicht geöffnet werden
kann, bevor sichergestellt ist, dass die Trommel vollkom­men still steht. Deshalb kann die Luke erst nach ca. 2
Minuten geöffnet werden.

• Weitere Störungen

– Die Waschmaschine besitzt die Möglichkeit, weitere

Störungen festzustellen. Wenn dies geschieht blinken
alle Anzeigen der Phasen des Waschgangs oder am
Display erscheinen verschiedene Fehlermeldungen
F05, F06, ….., F10.

– Diese Störungen können die verschiedensten Gründe

haben.

– Hier muss der OFFIZIELLE TECHNISCHE KUNDEN-

DIENST gerufen werden

WASCHMASCHINE

HINWEISE BEZÜGLICH DER UMWELT

Deustsch

HINWEIS BEZÜGLICH DER UMWELT

Um die Umwelt zu schonen, geben Sie bitte Ihr gebrauchtes Gerät bei einer offizie­llen Stelle für die Sammlung und Verwertung von wieder verwertbaren Materialien ab.

Bevor Sie Ihr Gerät entsorgen, machen Sie es bitte unbrauchbar, indem Sie das
Anschlusskabel mit dem Stecker abschneiden.

77

CONDITIONS OF GUARANTEE

FAGOR ELECTROMESTICOS, S. COOP., Guarantee this new product for one year from the date of purchase.

During that time FAGOR’S engineers will replace or repair any defective parts free of charge. This guarantee covers
the product for domestic use only and the appliance must have been supplied, installed and use in accordance with
FAGOR’S instructions. Consecuential losses and accidental damage to the product are not covered by the guarantee.

TO QUALIFY FOR BENEFITS UNDER THE GUARANTEE, YOU MUST BE ABLE TO PROVIDE PROOF OF DATE OF
PURCHASE TO FAGOR’S ENGINEERS AND MUST SHOW THIS DOCUMENT ON ANY SERVICE VISIT.

This guarantee is in addition to your statutory and other legal rights which will not beexcluded or in any way diminished.

- Valid for United Kingdom only
TO BE RETAINED RETAINED BY CUSTOMER (THE
GUARANTEE CERTIFICATE AND CONDITIONS OF
GUARANTEE DOCUMENTS).

- IN IRELAND, THE FAGOR DISTRIBUTOR WILL GUA­RANTEE THE PRODUCT.

- In other Countries, FAGOR products will be guaran­teed by the FAGOR distributors according to their
condisions.

FAGOR UK

Lancastrian Office Center
Ground Floor, Duck Worth House
Talbot Road
Old Trafford
M32 OEU MANCHESTER

WASHING MACHINE

UNPACKING AND UNLOCKING THE WASHING MACHINE

1

UNPACKING

UNLOCKING

a Loosen the

screws that hold
the plastic boards
at the back of the
machine.

b Loosen and remove

the blocking
screws.

c Cover the holes

with the previously
removed plastic
boards.

INSTALLATION AND ASSEMBLY

a/c

IMPORTANT

Keep the blocking screws safely for future use IÓN A LA WATER MAINS

b

CONNECTION TO THE WATER MAINSLEVELATION

max.
70 cm

min.
50 cm

2

You will find the water­input pipe inside the
drum:

a Connect the bent

end of the pipe at
the screw entrance
of the electrically
operated valve situa­ted at the back of
the machine.

b Connect the other

end of the tube to
the water supply.
Tighten the connec­tion nut well.

We recommend you
have a fixed drainage
exit at a distance of bet­ween 50 and 70 cm
from the floor.

Ensure that the drainage
pipe is not too tight and
that there are no folds or
bottlenecks.

English

a

b

IMPORTANT

It is important that the elbow of the pipe is properly fixed at the exit so that it doesn’t fall,
with the consequent risk of flooding.

If your washing machine has an input for hot water, connect the tube with the red threa­ding to the hot water tap and to the electrically operated valve with the red filter.

LEVELLING

3

Level the washing
machine by using the
adjustable feet. This will
reduce the noise level
and ensure that the
machine will not move
when in operation.

81

ELECTRICAL CONNECTION

4

Consult the characteris­tics panel situated on
the porthole door of the
washing machine before
making the electrical
connections. Ensure that
the voltage available at
the base of the socket is
the same as the voltage
indicated on the panel.

Do not remove the
characteristics panel.
It contains important
information.

PANELLING

5

It is easy

to change the coating
of the washing
machine panels

to match your kitchen
furniture. These coa­ting panels may
not be thicker than 5
mm.

a Loosen the

screws of the hin­ges and dismantle
the door of
the washing
machine.

b Remove the lower

protection frame,
loosening the
screws.
Extract the panel
that was supplied
with the washing
machine.

IMPORTANT

It is very important to earth the washing machine pro­perly.
The electrical fittings, socket, plug, fuses or automatic
switch and meter must be scaled for the maximum
power indicated on the characteristics panel.
If the power cord is damaged, it must be replaced by one
with the same reference number, only available from an
authorised service centre.

a

c

c If the new panel is 3

mm. thick or more,
you will not need to
leave the original
panel. If it is less than
3 mm. thick, place it
over the panel origi­nally supplied with the
washing machine.

In order to assemble the
door with the new decora­tive panel, repeat the steps
given in points a, b, c.

b

It is also possible to

adjust the height of
the decorative
door in order to align

it with the rest of the
kitchen furniture and
fittings.

a Loosen the screws

of the hinges and
dismantle the door
of the washing
machine.

b Remove the lower

protection frame,
loosening the
screws and extract
the panel that was
supplied with the
washing machine.

c The lower part of

the door and the
lower protection
frame are divided
into 7x10 mm.
Sections. depen­ding on your needs,
divide and adapt
the decorative
panel to the new
dimensions.

d Replace the deco-

rative panel and the
lower protection
frame and assem­ble the door again.

English

a

c

b

c

c

83

Fagor washing machi­nes also allow you to

change the direction in
which the door opens.

a Loosen the screws

of the hinges and
dismantle the door
of the washing
machine.

b Remove the lower

protection frame,
loosening the
screws. .

c Extract the panel

that was supplied
with the washing
machine and the
internal panel, loo­sening the screws
that hold it together.

d Extract the hinges

and insert them on
the other side of the
door.

e Loosen the protecti-

ve cover on the
door and place it
on the opposite
side where the hin­ges were.

f Replace the plate

again, the door
panel and the lower
protection frame.
Then hang the door
again.

g Extract the fastener

situated at the front
of the washing
machine unit, by loo­sening the corres­ponding screw. Now
place the fastener in
the spot where the
upper hinge used to
be

h Remove the protec-

tive buffer and
place it in the spot
where the lower
hinge used to be.

i Hang the door by

lightly pushing and
inserting the hinges
in their new location.
Adjust the screws.

a

c d

e

f g

h i

b

e

INSTALATION OF THE WASHING MACHINE UNDER THE
KITCHEN WORKTOP

6

It is possible to place
the washing machine
under the kitchen
worktop.

If you need to change
the worktop of the was­hing machine, please
ask the Technical
Support Service, for the
guard plate and follow
these steps:

a Dismantle the work-

top of your washing
machine by loose­ning the side screws
and lightly knocking
the worktop back­ward in order to
extract it.

a b

b Remove the fasteners

that hold the worktop
in place by loosening
the screws.

c Place and screw in

the guard plate on
the washing machine
in order that you may
introduce it in the
intended spot.

English

c

PRIOR CLEANING

7

Now that you have satis­factorily installed your
washing machine, we
recommend that you run
programme 5 at 60ºC,
without inserting any
laundry or detergent.
This is in order to
check the installation,
the connections and
the drainage system,
as well as to fully clean
the inside before run­ning a wash program­me in the washing
machine.

Select
programme 5 at 60ºC

Press the
On/ Off button

85

WASHING MACHINE

HOW TO USE THE MACHINE. PRACTICAL TIPS

PREPARING THE LAUNDRY BEFORE A WASH

1

Before putting the
laundry in the drum,
ensure that all the poc-
kets are empty. Small
objects can obstruct
the motor pump for
water discharge.

Sort your laundry
according to
material or make­up. We recommend

you use delicate pro­grammes for delicate
garments. Woollens
may be washed in a
special wool program­me.

IMPORTANTEIMPORTANT

Please ensure that your woollen garments are machine washable before run­ning the wool programme.

Sort your laundry
according to how
soiled it is.

a Lightly soiled gar-

ments should prefe­rably be washed in
a short, cold pro­gramme.

b Normally soiled

garments should be
washed in a pro­gramme without
pre-wash..

c Heavily soiled gar-

ments may be was­hed in a long pro­gramme with pre­wash.

English

IMPORTANT

We remind you to load the washing machine at its maxi­mum capacity.This will save water and energy.

Sort your
laundry accor­ding to the
colours. Wash whi-

tes and coloureds
separately.

2

USE OF DETERGENT AND ADDITIVES

Before you start the
wash programme, intro­duce the detergent or
additive in the deter-
gent drawer. The
detergent drawer of
your washing machine
has three compart­ments.

IMPORTANT

The liquid level should never exceed the MAX reference
mark on the side of the drawer.

IWe recommend that you wash garments of different
sizes in the same wash programme, if possible, in
order to reinforce the washing effects. This also favours
the distribution of the laundry inside the drum at the spin­ning stage, which will mean the machine will work more

silently.

Pre-wash Compartment.

Wash Compartment.
Liquid Additive Compartment (softeners,…)

87

You may also use
liquid detergents with
this washing machine,
using the optional
drawer that may be
acquired through the
Technical Support
Network.

The optional drawer
should be placed in
the wash compart­ment.

Remember that the
dose of detergent to
be used always
depends on

● The amount of
laundry to be was­hed.

● How soiled the
laundry is.

● The hardness of
the water (You can
request information
on the water hard­ness from the com­petent local enti­ties).

ECOLOGICAL NOTE

Remember that there are concentrated deter­gents that are more careful with nature and the

environment.

Using more detergent than is needed does not
improve the wash results and as well as being a
waste of money, it has a negative effect on the

preservation of the environment.

Therefore, please follow the instructions supplied
by the manufacturer of the detergent.

3

SELECTING THE WASH PROGRAMME

There are four types of
programme:

Normal pro-

a

grammes

b Delicate pro-

grammes

c Wool program-

mes

d Auxiliary pro-

grammes

To select a wash pro­gramme, proceed as
follow:

1. Switch the washing

machine ON by
pressing the master
switch (the pilot
light above the
master switch will
come on).

2. Select the wash

programme by tur­ning the
Programme
Selector Dial.

When this is done the
spin speed light for this
programme will come
on.

If your washing machi­ne has a display, it will
light up for a few
seconds when the pro­gramme is selected,
showing P + program­me number (P01, P02,
etc.). It will then show
the approximate dura­tion in minutes.

The time shown on
the display will vary
according to the stage
the programme is at.

English

display

ECOLOGICAL NOTE

We recommend you choose a wash programme
without pre-wash whenever possible. This will
save you money and help protect the environment.

89

Washing

30

30

40

60

90

60

For 5.5 kg

machines*

APPROXIMATE

DURATION (min.)

For 5 kg

Washing

machines*

Washing

For 5.5 kg

machines*

KWh/litres

For 5 kg

Washing

TOTAL CONSUMPTION

machines*

PROGRAMME

DESCRIPTION

MENT

WASH

PRODUCT

COMPART-

(KG)

MAX.

LOAD

LAUNDRY

No creases

No spin

Spin selection

Easy iron

time

Reduced

Extra Rinse

BUTTONS OF POSSIBLE OPTIONS

0.95/46 1.05/49 140 140

and long final spin

absorbed if desired

Cotton/linen Normal wash, rinse,

TYPE DE MATERIAL

TEMPERATURE

RECOMEMMENDED

PROGRAMME

very lightly soiled desired and long final spin

1 Normal Cold Cold delicate cottons YES 5/5.5* additives automatically absorbed if 0.15/46 0.15/49 90 90

Cotton/linen SHORT wash, rinse,

Cotton/linen

suciedad muy ligera desired and long final spin

2 Fast 30ºC Whites/coloureds YES NO YES 1.5 additives automatically absorbed if 0.20/25 0.20/30 30 30

3 Normal 30ºC delicate cottons YES 5/5.5* 0.35/46 0.40/49 120 120

Cotton/linen

lightly soiled

Cotton/linen

lightly soiled additives automatically

4 Normal 40ºC solid coloureds YES 5/5.5* Normal wash, rinse, 0.60/46 0.65/49 125 125

normally soiled

5 Normal 60ºC solid coloureds YES 5/5.5*

Cotton/linen

heavily soiled

6 Normal 90ºC whites YES 5/5.5* 1.60/46 1.70/49 125 125

Cotton/linen Pre-wash, Normal wash, rinse,

heavily soiled desired and long final spin

7 Pre-wash 60ºC whites/solid coloureds YES 5/5.5* additives automatically absorbed if 1.40/55 1.45/60 135 135

Washing

60

40

40

30

30

For 5.5 kg

machines*

APPROXIMATE

DURATION (min.)

For 5 kg

Washing

machines*

Washing

For 5.5 kg

machines*

KWh/litres

For 5 kg

Washing

TOTAL CONSUMPTION

machines*

PROGRAMME

DESCRIPTION

MENT

WASH

PRODUCT

COMPART-

(KG)

MAX.

LOAD

LAUNDRY

No creases

and soft final spin

absorbed if desired

No spin

Spin selection

Easy iron

time

Reduced

Extra Rinse

BUTTONS OF POSSIBLE OPTIONS

English

0.55/50 0.60/55 80 80

0.05/60 0.05/60 30 30

0.45/60 0.50/60 40 40

and soft final spin

Wool wash, rinse,

absorbed if desired

additives automatically

Drum emptied and end of programme.

YES 3 0.95/50 1.00/55 90 90

Synthetic/mix

TYPE DE MATERIAL

TEMPERATURE

RECOMEMMENDED

PROGRAMME

very lightly soiled

8 Delicate cold Cold cotton delicate cottons YES 3 0.15/50 0.15/55 70 70

lightly soiled additives automatically

Synthetic/mix

Synthetic/mix

9 Delicate 30ºC cotton delicate cottons YES 3 Delicate wash, rinse, 0.35/50 0.35/55 75 75

Synthetic/mix

normally soiled

normally soiledl

cotton whites/solid coloured

10 Delicate 40ºC cotton delicate cottons YES 3

11 Delicate 60ºC

Wool/mix wool

very lightly soiled

12 Wool cold WOOL cold whites/coloureds YES NO YES 1

Wool/mix

13 Wool 35ºC WOOL 35 wool whites/coloureds YES NO YES 1

lightly soiled

Wool/wool mix and long final spin

Cotton/mix cotton Rinse, additives automatically

14 Rinse — Synthetic/delicate YES NO YES 5/5.5* absorbed if desired 0.05/25 0.05/30 25 25

Wool/wool mix final position

Wool/wool mix

Cotton/mix cotton

Cotton/mix cotton

16 Empty/end — Synthetic/delicate NO 5/5.5* — Takes programme to 0.00/0 0.00/0 2 2

15 Spin — Synthetic/delicate NO YES NO 5/5.5* — Drum emptied and long final spin 0.05/0 0.05/0 10 10

* Check if the machine maximum load capacity is 5 or 5.5 on the guarantee certificate that appears on the front page of this manual

NOTE: The kWh and litre consumption, as well as the programme duration given are for the maximum load case.They may vary depending on the type and amount of laundry, mains water pressure, etc.

91

4

SELECTING ADDITIONAL FUNCTIONS

The wash options should
always be selected after the
wash programme has been
chosen. If the programme is

changed during the selection,
the options previously selec­ted will be cancelled out.

The following options are available:

Button: Extra
rinse

This increases the final
rinse given to the clot­hes. It is suitable for
large loads and for was­hing clothes for people
with sensitive skin.

It increases water con­sumption!

Extra rinse

Button: wash time
reduction

When this option is selec­ted the programme time

is reduced by up to a
third (see programme

table). If your washing
machine has a display,
the new time will appear
when it is pressed.

After switching on the washing
machine by pressing the master
switch, select the desired
options. When these are selec-

ted the corresponding light will
go on next to each selection
switch.

Button: anti crease

This stops the cycle after
the last rinse and the clot­hes remain wet. When the
function is deactivated
the washing machine
continues the program­me, draining and spin­ning. You can use it for
example when you are
not at home and you want
to delay the spin dry until
you arrive, to prevent the

clothes becoming crea­sed after spinning and

being left in the drum.

Wash time reduction

Anti-crease

English

Button: Spin
speed select

The programme selec­ted goes together with
a certain spin speed.
This can be seen on
the row of pilot lights at
the bottom.

Spin speed selection

If necessary, the spin
speed can be changed
or the spin-dry can be
skipped completely.

To do this, press the spin
speed select button one
or more times until the
desired option lights up.

Spin suppression

Option: spin
suppression

With this option the pro­gramme will run leaving
out the final spin dry. It is
used to prevent crea-

sing when washing
special fabrics.

Spin revolutions

Button: delay
selector

This option is only avai­lable if your washing
machine has a display.
It can be selected after
choosing the wash pro­gramme.
To select the hours of
delay time, press or

hold down the button
until the desired num­ber of hours of delay
time appear on the
display.

Cancelling the
delay

To cancel the delay, eit­her press the delay but­ton repeatedly or hold it
down. When it reaches
24 hours delay, if it is
pressed one more time it
will cancel the delay and
the approximate pro­gramme duration will
appear on the display.

Delay selector

IMPORTANT

If the programme is
changed or the master
switch is switched off
while the additional
functions mentioned
up to here are being
selected, all the func­tions chosen up to this
point will be cancelled.

93

Selecting the
safety lock

Safety lock function

The safety lock ensures
that the programme
and wash options
selected will not be
affected if any of the
buttons are acciden­tally pressed (by chil­dren, for example).

Activating the
safety lock

The safety lock is acti­vated by pressing the
Extra Rinse and Wash
Time Reduction but­tons at the same time
and holding them
down for at least 3
seconds. The On but-

ton light will then start
to flash, showing that
the safety lock is on,
and the washing
machine will start up.
The safety lock should
be activated after
selecting the wash pro­gramme and all its
options plus the desi­red time delay.

Deactivating the
safety lock

The safety lock is cance­lled out when the wash
programme ends and
when the STOP light
comes on.
If you wish to deactivate
the safety lock before the
programme has finished,
press the Extra Rinse
and Wash Time

Reduction buttons and
hold them down for at
least 3 seconds. The
light will then go off and
remain in pause status.

Turning off the master
switch will not cancel
the safety lock. When

the washing machine is
started up again the pro­gramme will continue to
run from where it has left
off.

5

COMMISSIONING

In order to switch on
the washing machine,
press the on/off but­ton. The display situa-

ted over the button will
light up and the was­hing machine will start
the selected program­me with the options.

If your washing
machine has a
display, you will be

able to see how many
minutes are left until the
end of the wash.

Switching on
the delay

This consists of pres­sing the on/off button
after selecting the pro­gramme, the wash
options and the delay
time.
When pressed, the
display will flash in
cycles of 2 seconds
ON and 2 seconds OFF
during the whole of the

period selected as the
delay, whereas the time
shall be discounted by
the hour, until the last
hour, when it will show
the minutes left until the
programme begins.

English

Operating Pilot Light

IMPORTANT

If you need to add or
remove a garment, select

pause and ensure that the
water level is not over the
door and that the inside
temperature is not high. f
you press the ON button,
the wash will recommence
at the same stage of the
cycle where it stopped.

6

STAGES IN WASH PROGRAMME

The active phases at
each point of the pro­gramme shall appear
as the programme pro­gresses.
Any option button may
be selected as long as
the phase in the pro­gramme in which it
takes effect has not
ended and as long as
the programme allows
this option.
Pressing the delay but-

ton during the wash has
no effect on the washing

IMPORTANT

If you use the selec­tor to change pro­grammes while the
machine is working, it
will enter the PAUSE
mode. The on/off light
will go off and the
programme will be
annulled.

machine.
If you press the On/ Off
button during the wash,
the washing machine will
enter the PAUSE mode
and this button’s light will
turn off.

95

7

POWER CUTS

If there is a power cut,
when the electricity
comes back the was­hing machine will conti­nue to run from where it

8

TIPS

● To reduce spin­drying noise: level
the washing machi­ne using its adjus­table legs.

● Whenever possible,
wash different-sized
clothes together in
the same wash pro­gramme, as this
helps the distribu­tion of the clothes
in the drum when
spinning.

● Some models
(those with a high
spin speed) have a
spin safety system
which prevents
spin-drying from
taking place if the
clothes are out of
balance in the
drum. This prevents
excessive vibration
or thumping. If the

clothes should
come out too wet,

redistribute them
uniformly in the
drum and spin-dry
again.

left off (it has a memory
of several hours). The
same happens if the
master switch is swit­ched on and off.

ECOLOGICAL NOTE

To protect the environment, your washing machi­ne is provided with a system which enables it to
adapt to the different conditions of use (load and
fabric types). This means that during the wash
process the amount of water you can see through
the door will appear rather low, but this is nothing
to worry about, as the degree of wash and rinse
efficiency will be optimum.

WASHING MACHINE

MAINTAINING AND CLEANING THE MACHINE

English

After each wash, leave
the porthole door open
for a while to let the air
circulate freely inside
the machine.

Depending on the
hardness of the water,
we recommend running
a complete wash cycle
using a decalcifying
product. This will pro-

long the life of your
washing machine.

1

CLEANING THE DETERGENT DRAWER

You should clean the
detergent drawer whe­never you notice resi­dues of any product
inside it.

a Fully extract the

detergent drawer
by pulling out the
flap.

b Clean the

compartments in
the drawer. Use
warm water and a
brush.

c Also, clean the sip-

hons in the additive
drawer.

IMPORTANT

Before any cleaning or
maintenance opera­tions, we recommend
you disconnect the
washing machine from
the electricity mains.

Replace the drawer in
the washing machine.

97

2

CLEANING THE ACCESSIBLE FILTER

Clean the accessible
filter whenever the
drainage pump is
blocked by foreign
bodies.

a Loosen the base

by gently pulling
on the sides and
turning down­wards. Then undo
the fasteners.
If there is no side
access, introduce
a small screwdriver
in the three slots
on the upper part
of the base, in
order to lever it
and loosen the
hooks.

b Use a plate or

other container
under the filter to
collect the water
that will be relea­sed when it is loo­sened.

c Turn the filter a

quarter- or half­way sideways
towards the left.
Water will start to
come out.

d When you are finis-

hed taking the
water out of the
washing machine,
turn the filter
around several
times until you can
take it out fully.

e Remove any

objects or fluff that
may be in the filter.

f Replace the filter

and the base in
their places.

IMPORTANT

In order to avoid burns,
this operation should
not be carried out when
the wash water tempe­rature is over 30ºC.

3

CLEANING THE OUTSIDE OF THE MACHINE

In order to clean the
outside of the washing
machine, use warm
soapy water or a soft,
non-abrasive cleaning
agent that does not
contain solvents.

Then dry it well with a
soft cloth.

English

99

WASHING MACHINE

SAFETY AND TROUBLESHOOTING

If you detect a problem
when using your was­hing machine, you may
be able to solve it after
consulting the follo­wing troubleshooting
tips.
If you cannot find the
solution, disconnect
the machine and con­tact the TECHNICAL

SUPPORT SERVICE

• Why doesn’t the washing machine start working?

Perhaps

– There is no voltage in the electricity mains.

– The fuses of the electrical fittings are blown.

– The washing machine is not connected to the electri-

city mains.

– You didn’t press the on/off button(this button’s light

should be on)

– The programme selector dial is not out.

– The door of the washing machine isn’t closed properly.

When this is detected, the displays that show “pre­wash” or “end” flash and F04 appears on the display
of the washing machine. Then you should check if the
door is open and close it properly.

IMPORTANT

Please do not open the

machine under any
circumstances.There is

no fuse or similar com­ponent inside that may
be replaced by the user.

• Why does the washing machine vibrate or make too much noise?

Perhaps:

– The internal fastening screws were not removed.

– The washing machine is not level.
