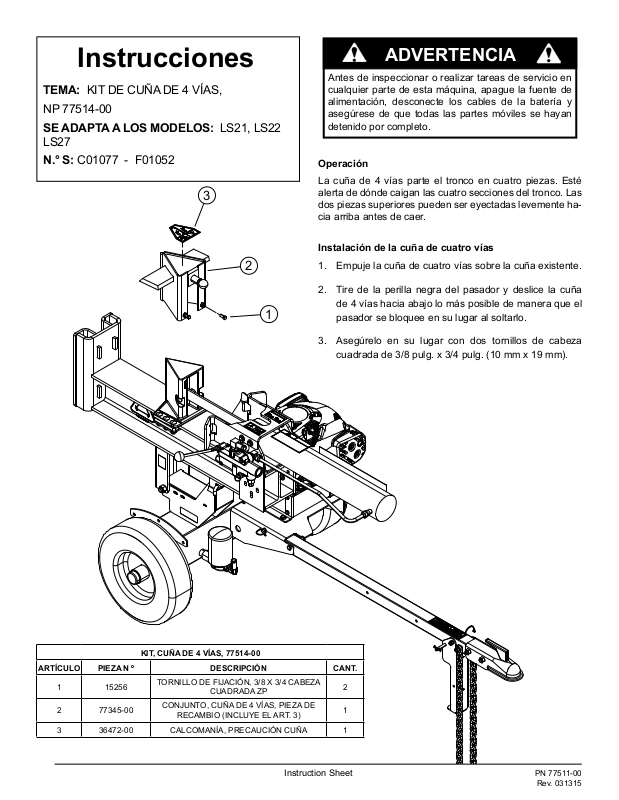

Instrucciones

TEMA: KIT DE CUÑA DE 4 VÍAS,

NP 77514-00
SE ADAPTA A LOS MODELOS: LS21, LS22

LS27

ADVERTENCIA

Antes de inspeccionar o realizar tareas de servicio en
cualquier parte de esta máquina, apague la fuente de
alimentación, desconecte los cables de la batería y
asegúrese de que todas las partes móviles se hayan
detenido por completo.

N.° S: C01077 - F01052

Operación

La cuña de 4 vías parte el tronco en cuatro piezas. Esté

3

2

1

alerta de dónde caigan las cuatro secciones del tronco. Las
dos piezas superiores pueden ser eyectadas levemente ha­cia arriba antes de caer.

Instalación de la cuña de cuatro vías

1. Empuje la cuña de cuatro vías sobre la cuña existente.

2. Tire de la perilla negra del pasador y deslice la cuña
de 4 vías hacia abajo lo más posible de manera que el
pasador se bloquee en su lugar al soltarlo.

3. Asegúrelo en su lugar con dos tornillos de cabeza
cuadrada de 3/8 pulg. x 3/4 pulg. (10 mm x 19 mm).

KIT, CUÑA DE 4 VÍAS, 77514-00

ARTÍCULO PIEZA N º DESCRIPCIÓN CANT.

1 15256

2 77345-00

3 36472-00 CALCOMANÍA, PRECAUCIÓN CUÑA 1

TORNILLO DE FIJACIÓN, 3/8 X 3/4 CABEZA

CUADRADA ZP

CONJUNTO, CUÑA DE 4 VÍAS, PIEZA DE

RECAMBIO (INCLUYE EL ART. 3)

Instruction Sheet

2

1

PN 77511-00

Rev. 031315
