PARTS CATALOGUE
HEDGE CLIPPER
HC-341ES
HC-341ES 1 Cranckcase, Cylinder,Piston
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 100204-52132 1 CRANKCASE KIT
2 + 100212-42031 2 OILSEAL
3 + 900162-05028 3 BOLT, H.S. 5*28
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
4 + 94035-36201 2 BEARING BALL
5 + 100242-42030 1 GASKET, CRANKCASE
6 + 100215-03930 2 PIN, DOWEL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 A011-000223 1 CRANKSHAFT,ASM
8 P021-014590 1 PISTON KIT
9 + 100014-08960 2 SPACER, PISTON PIN
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 + 100113-05930 1 BEARING, NEEDLE
11 + 100015-04630 2 CIRCLIP, PISTON PIN
12 + 100013-11520 1 PIN, PISTON
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 + A101-000130 1 RING, PISTON
14 V100-000250 1 GASKET,CYL
15 A130-000890 1 CYLINDER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
16 900162-05022 2 BOLT, H.S. 5*22
17 A160-000880 1 COVER,CYLINDER
18 V805-000150 1 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
19 A127-000170 1 COVER,DUST
21 V805-000150 1 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 1 -
HC-341ES 2 Magneto, Fan Case
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 X502-000330 1 LABEL,ECHO
2 V804-000060 4 BOLT, TORX 4
3 V804-000000 1 BOLT, TORX 4
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
4 A051-001110 1 STARTER,RECOIL ASY
5 + 177220-42030 1 SPRING, REWIND
6 + P022-006830 1 DRUM
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 + V452-000150 1 SPRING,TORSION
8 + A507-000030 1 CATCHER,PAWL
9 + 177236-61830 1 SCREW
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 + 177227-42030 1 GUIDE, ROPE
11 + P022-008260 1 ROPE
12 + 177228-27030 1 GRIP, STARTER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 + 177246-11120 1 CLIP, STARTER ROPE
16 X503-009100 1 LABEL,MODEL
17 A052-000210 1 PULLEY,ASM STARTER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
18 + P022-020030 2 PAWL, STARTER
19 + P022-007980 2 SPRING, RETURN
20 900600-00008 1 WASHER 8
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
21 900512-00008 1 NUT 3N 8 (L-H)
22 A409-000160 1 ROTOR,MAGNETO
23 V475-001610 1 TUBE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
24 V804-000070 2 BOLT, TORX 4
25 A411-000130 1 COIL,IGNITION
26 V485-000870 1 LEAD
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 2 -
HC-341ES 2 Magneto, Fan Case
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
27 A425-000000 1 SPARKPLUG
28 A426-000010 1 TERMINAL,SPARKPLUG
29 A427-000013 1 CAP,SPARK PLUG
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
30 610350-12360 1 WASHER
31 A056-000190 1 CLUTCH ASY
32 + A566-000000 2 SPRING, CLUTCH
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
33 + 175017-44331 2 SHOE, CLUTCH
34 + A552-000080 1 HUB, CLUTCH
35 A570-000140 1 CASE,CLUTCH
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
36 V804-000060 4 BOLT, TORX 4
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 3 -
HC-341ES 3 Air Cleaner, Muffler
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 V805-000190 2 BOLT, TORX 5
3 145806-42030 1 MUFFLER
4 145866-42031 1 GASKET, MUFFLER LID
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
5 A313-000870 1 GUIDE, EXHAUST
6 V804-000030 3 BOLT, TORX 4
7 A313-001020 1 GUIDE, EXHAUST
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8 V804-000050 1 BOLT, TORX 4
9 V104-000850 1 GASKET,EXHAUST
10 A320-000430 1 COVER,MUFFLER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
11 A323-000010 1 PIECE,COVER
12 V805-000150 2 BOLT, TORX 5
13 V103-000180 1 GASKET,INTAKE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
14 A200-000300 1 INSULATOR, INTAKE
15 V805-000220 2 BOLT, TORX 5
16 V103-000410 1 GASKET,INTAKE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
17 A021-001610 1 CARBURETOR,DIAPHRAGM
18 900515-00006 1 NUT, FLANGE 6
19 900502-00006 1 NUT 6 (3N)
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
20 V430-002120 1 CABLE,BOWDEN
21 P021-015100 1 CLEANER CASE ASY
22 129011-52730 1 PLATE, PREVENT
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
23 V805-000100 2 BOLT, TORX 5
24 130310-54130 1 FILTER, AIR
25 A232-000400 1 LID,CLEANER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
26 890332-52730 1 LABEL, CHOKE
27 V299-000250 1 KNOB,FASTENER
28 X505-002310 1 LABEL,CAUTION
- 4 -
HC-341ES 4 Fuel Tank
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 V805-000160 3 BOLT, TORX 5
2 900603-00005 3 WASHER 5
3 V353-000231 3 COLLAR,5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
4 P021-012210 1 CAP,FUEL ASY
5 + A365-000060 1 CONNECTOR,CAP
6 + 131016-55830 1 GASKET, FUEL CAP
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 131205-07320 1 STRAINER, FUEL
8 132012-12361 1 PIPE
9 132013-26630 1 CLIP
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 V186-000140 1 JOINT,PIPE
11 132013-09820 1 CLIP
12 132115-55930 1 GROMMET, FUEL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 130110-54430 1 PIPE, IMPULSE
14 132010-40830 1 PIPE 3* 6* 75
15 V471-001880 1 PIPE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
16 437411-19830 1 CLIP, OIL PIPE
17 A356-000030 1 VALVE,CHECK
18 A350-000590 1 TANK, FUEL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 5 -
HC-341ES 5 Handle
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 P021-014900 1 FRONT HANDLE ASY
4 C423-000350 1 FIXTURE, HANDLE
5 C600-001020 1 FRAME
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
6 V420-001730 2 CUSHION
7 V401-000160 1 CUSHION,5
8 V805-000220 2 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
9 A440-001140 1 SWITCH, ON OFF
11 900500-00005 1 NUT 5
12 P021-014630 1 HANDLE ASY, REAR
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 + V804-000010 3 BOLT, TORX 4
16 + V805-000050 1 BOLT, TORX 5
13 V452-000350 1 SPRING,TORSION
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
14 C460-000111 1 LOCKOUT, THROTTLE
15 C450-000270 1 CONTROL, THROTTLE
16 V805-000050 1 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
17 X502-000390 1 LABEL,ECHO
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 6 -
HC-341ES 6 Gear Case
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
2 C531-000440 1 CASE,GEAR
3 V450-000690 4 SPRING,COMPRESSION
4 V805-000150 4 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
5 V150-001950 2 PLATE,EYE
6 C532-000080 2 ROD,CONNECTING
7 610327-01261 2 BEARING, NEEDLE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8 V555-000000 2 BEARING,NEEDLE 10
9 100014-17330 2 SPACER, PISTON PIN
10 V060-000040 1 GEAR,SPUR
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
11 V110-000090 1 GASKET,GEAR CASE
12 C531-000450 1 CASE,GEAR
13 900804-00608 1 BEARING, BALL 608
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
14 V650-000160 1 GEAR,SPUR
15 900812-06200 1 BEARING, BALL 6200
16 V806-000010 3 BOLT, TORX 6
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
17 A556-000500 1 DRUM, CLUTCH
18 V804-000060 6 BOLT, TORX 4
19 V805-000010 4 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
20 94984-06075 1 NIPPLE, GREASE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 7 -

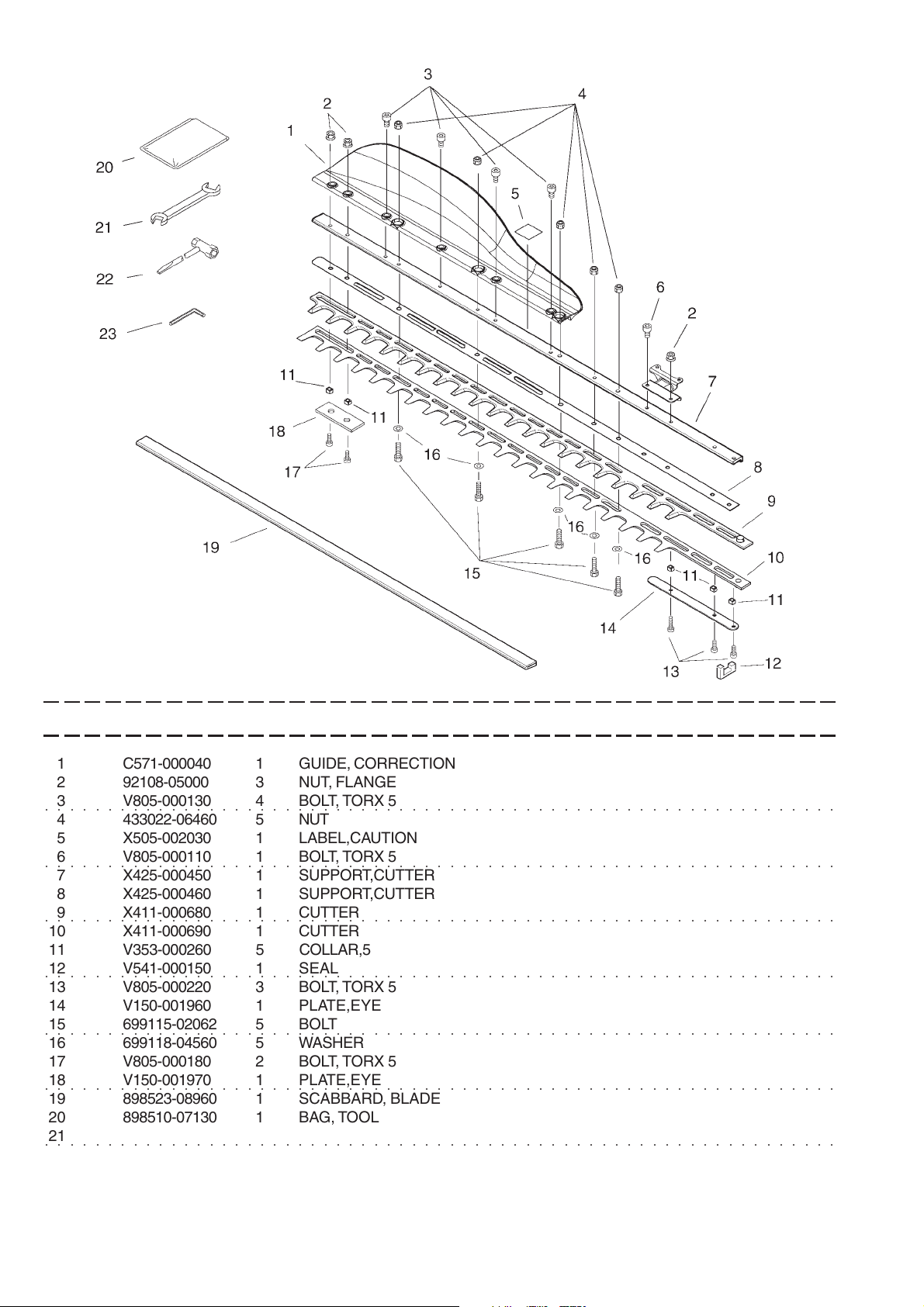

HC-341ES 7 Cutter, Tools
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 C571-000040 1 GUIDE, CORRECTION
2 92108-05000 3 NUT, FLANGE
3 V805-000130 4 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
4 433022-06460 5 NUT
5 X505-002030 1 LABEL,CAUTION
6 V805-000110 1 BOLT, TORX 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 X425-000450 1 SUPPORT,CUTTER
8 X425-000460 1 SUPPORT,CUTTER
9 X411-000680 1 CUTTER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 X411-000690 1 CUTTER
11 V353-000260 5 COLLAR,5
12 V541-000150 1 SEAL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 V805-000220 3 BOLT, TORX 5
14 V150-001960 1 PLATE,EYE
15 699115-02062 5 BOLT
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
16 699118-04560 5 WASHER
17 V805-000180 2 BOLT, TORX 5
18 V150-001970 1 PLATE,EYE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
19 898523-08960 1 SCABBARD, BLADE
20 898510-07130 1 BAG, TOOL
21 895112-00330 1 SPANNER 8*10
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
22 895410-03930 1 WRENCH, W/S. DRIVER
23 X605-000050 1 TOOL,L WRENCH
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 8 -
HC-341ES 8 Carbrettor
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
A021-001610 1 CARBURETOR,DIAPHRAGM
1 + 125344-13931 3 SCREW
2 + P005-001240 1 POST
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
3 + P005-002050 1 COVER ASY, ROTOR
4 + P005-000100 1 SCREW,THROTTLEADJUST
5 + P005-000190 1 E-RING
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 + P005-000280 1 O-RING
8 + P005-000940 1 SPRING, METER. LEVER
9 + 125323-08260 1 ARM, VALVE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 + 125338-13930 1 PIN, METERING ARM
11 + 125337-08260 1 VALVE, INLET NEEDLE
12 + 125339-42030 1 SCREW
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 + P005-000200 1 GASKET, METERING
14 + P005-001780 1 DIAPHRAGM
15 + 125342-52130 1 COVER, DIAPHRAGM
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
16 + 125344-52130 3 SCREW
17 + P005-000010 1 STRAINER
18 + P005-002060 1 NEEDLE,HIGH SPEED
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
19 + P005-001250 1 RETAINER,PLUG BALL
20 + P005-001270 1 PLUG, H AJUST SCREW
21 + P005-000510 1 DIAPHRAGM, PUMP
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
22 + P005-000520 1 GASKET, PUMP
23 + P005-001890 1 BASE, ASY PRIMER
24 + P005-000270 1 SCREW
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 9 -
HC-341ES 8 Carburettor
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
25 + 125381-46730 1 PUMP, PRIMING
26 + P005-000250 1 RETAINER
27 + P005-001900 4 SCREW
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
28 + P005-001000 1 ROLLER, GUIDE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 10 -
HC-341ES 9 Gasket & Diaphragm Kit
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
P005-001660 1 DIAPHRAGM/GASKET KIT
8-14 + P005-001780 1 DIAPHRAGM
8-13 + P005-000200 1 GASKET, METERING
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8-21 + P005-000510 1 DIAPHRAGM, PUMP
8-22 + P005-000520 1 GASKET, PUMP
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 11 -
HC-341ES 10 Rebuild Kit
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
P005-001670 1 REBUILD KIT
8-17 + P005-000010 1 STRAINER
8-11 + 125337-08260 1 VALVE, INLET NEEDLE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8-10 + 125338-13930 1 PIN, METERING ARM
8-8 + P005-000940 1 SPRING, METER. LEVER
8-10 + 125323-08260 1 ARM, VALVE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8-14 + P005-001780 1 DIAPHRAGM
8-13 + P005-000200 1 GASKET, METERING
8-21 + P005-000510 1 DIAPHRAGM, PUMP
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8-22 + P005-000520 1 GASKET, PUMP
8-28 + P005-001000 1 ROLLER, GUIDE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 12 -
Index
Parts Number Key No. Parts Number Key No. Parts Number Key No.
A011-000223 1 - 7
A021-001610 3 - 17
A021-001610 8 -
A051-001110 2 - 4
A052-000210 2 - 17
A056-000190 2 - 31
A101-000130 1 - 13
A127-000170 1 - 19
A130-000890 1 - 15
A160-000880 1 - 17
A200-000300 3 - 14
A232-000400 3 - 25
A313-000870 3 - 5
A313-001020 3 - 7
A320-000430 3 - 10
A323-000010 3 - 11
A350-000590 4 - 18
A356-000030 4 - 17
A365-000060 4 - 5
A409-000160 2 - 22
A411-000130 2 - 25
A425-000000 2 - 27
A426-000010 2 - 28
A427-000013 2 - 29
A440-001140 5 - 9
A507-000030 2 - 8
A552-000080 2 - 34
A556-000500 6 - 17
A566-000000 2 - 32
A570-000140 2 - 35
C423-000350 5 - 4
C450-000270 5 - 15
C460-000111 5 - 14
C531-000440 6 - 2
C531-000450 6 - 12
C532-000080 6 - 6
C571-000040 7 - 1
C600-001020 5 - 5
P005-000010 8 - 17
P005-000010 10 -
P005-000100 8 - 4
P005-000190 8 - 5
P005-000200 8 - 13
P005-000200 9 -
P005-000200 10 -
P005-000250 8 - 26
P005-000270 8 - 24
P005-000280 8 - 7
P005-000510 8 - 21
P005-000510 9 -
P005-000510 10 -
P005-000520 8 - 22
P005-000520 9 -
P005-000520 10 -
P005-000940 8 - 8
P005-000940 10 -
P005-001000 8 - 28
P005-001000 10 -
P005-001240 8 - 2
P005-001250 8 - 19
P005-001270 8 - 20
P005-001660 9 -
P005-001670 10 -
P005-001780 8 - 14
P005-001780 9 -
P005-001780 10 -
P005-001890 8 - 23
P005-001900 8 - 27
P005-002050 8 - 3
P005-002060 8 - 18
P021-012210 4 - 4
P021-014590 1 - 8
P021-014630 5 - 12
P021-014900 5 - 1
P021-015100 3 - 21
P022-006830 2 - 6
P022-007980 2 - 19
P022-008260 2 - 11
P022-020030 2 - 18
V060-000040 6 - 10
V100-000250 1 - 14
V103-000180 3 - 13
V103-000410 3 - 16
V104-000850 3 - 9
V110-000090 6 - 11
V150-001950 6 - 5
V150-001960 7 - 14
V150-001970 7 - 18
V186-000140 4 - 10
V299-000250 3 - 27
V353-000231 4 - 3
V353-000260 7 - 11
V401-000160 5 - 7
V420-001730 5 - 6
V430-002120 3 - 20
V450-000690 6 - 3
V452-000150 2 - 7
V452-000350 5 - 13
V471-001880 4 - 15
V475-001610 2 - 23
V485-000870 2 - 26
V541-000150 7 - 12
V555-000000 6 - 8
V650-000160 6 - 14
V804-000000 2 - 3
V804-000010 5 - 10
V804-000030 3 - 6
V804-000050 3 - 8
V804-000060 2 - 2
V804-000060 2 - 36
V804-000060 6 - 18
V804-000070 2 - 24
V805-000010 6 - 19
V805-000050 5 - 16
V805-000100 3 - 23
V805-000110 7 - 6
V805-000130 7 - 3
V805-000150 1 - 18
V805-000150 1 - 21
V805-000150 3 - 12
V805-000150 6 - 4
V805-000160 4 - 1
V805-000180 7 - 17
V805-000190 3 - 1
V805-000220 3 - 15
V805-000220 5 - 8
V805-000220 7 - 13
V806-000010 6 - 16
X411-000680 7 - 9
X411-000690 7 - 10
X425-000450 7 - 7
X425-000460 7 - 8
X502-000330 2 - 1
X502-000390 5 - 17
X503-009100 2 - 16
X505-002030 7 - 5
X505-002310 3 - 28
X605-000050 7 - 23
100013-11520 1 - 12
100014-08960 1 - 9
100014-17330 6 - 9
100015-04630 1 - 11
100113-05930 1 - 10
100204-52132 1 - 1
100212-42031 1 - 2
100215-03930 1 - 6
100242-42030 1 - 5
-13-
Index
Parts Number Key No. Parts Number Key No. Parts Number Key No.
125323-08260 8 - 9
125323-08260 10 -
125337-08260 8 - 11
125337-08260 10 -
125338-13930 8 - 10
125338-13930 10 -
125339-42030 8 - 12
125342-52130 8 - 15
125344-13931 8 - 1
125344-52130 8 - 16
125381-46730 8 - 25
129011-52730 3 - 22
130110-54430 4 - 13
130310-54130 3 - 24
131016-55830 4 - 6
131205-07320 4 - 7
132010-40830 4 - 14
132012-12361 4 - 8
132013-09820 4 - 11
132013-26630 4 - 9
132115-55930 4 - 12
145806-42030 3 - 3
145866-42031 3 - 4
175017-44331 2 - 33
177220-42030 2 - 5
177227-42030 2 - 10
177228-27030 2 - 12
177236-61830 2 - 9
177246-11120 2 - 13
433022-06460 7 - 4
437411-19830 4 - 16
610327-01261 6 - 7
610350-12360 2 - 30
699115-02062 7 - 15
699118-04560 7 - 16
890332-52730 3 - 26
895112-00330 7 - 21
895410-03930 7 - 22
898510-07130 7 - 20
898523-08960 7 - 19
900162-05022 1 - 16
900162-05028 1 - 3
900500-00005 5 - 11
900502-00006 3 - 19
900512-00008 2 - 21
900515-00006 3 - 18
900600-00008 2 - 20
900603-00005 4 - 2
900804-00608 6 - 13
900812-06200 6 - 15
92108-05000 7 - 2
94035-36201 1 - 4
94984-06075 6 - 20
-14-
7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8711, JAPAN
PHONE: 81-428-32-6118. FAX: 81-428-32-6145.
200803 No.64-240(650173)
2008©
ES1
Loading...
