Echo CS 410, CS 450 Operator's Manual

Download

EN Operator’s manual 6-35

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

FR Manuel d’utilisation Manual 36-69

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

ES Manual de instrucciones 70-103

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina

CS 410 CS 450

The engine exhaust from this product contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

KEY TO SYMBOLS

6 – English

Symbols on the machine:

WARNING! Chain saws can be dangerous! Careless or improper use can result in serious or fatal injury to the operator or others.

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Always wear:

• Approved protective helmet

• Approved hearing protection

• Protective goggles or a visor

Both of the operator ′ s hands must be used to operate the chain saw.

Never operate a chain saw holding it with one hand only.

Contact of the guide bar tip with any object must be avoided.

WARNING! Kickback may occur when the nose or tip of the guide bar touches an object, and cause a lightning fast reverse reaction, kicking the guide bar up and towards the operator. May cause serious personal injury.

Recommended cutting equipment in this example:

- Bar length 18 inches

- Max. nose radius 10 Teeth

- Chain type McCulloch H30

Other approved bar and chain combinations in Operator’s Manual.

Measured maximum kickback value without triggering the chainbrake.

Measured maximum kickback value without chain brake.

Chain brake, activated (right) Chain brake, not activated (left)

Air purge.

Decompression valve: The valve is to

reduce the pressure in the cylinder and make starting easier. You should always use the decompression valve when starting the machine.

Refuelling.

Chain oil ﬁll.

Other symbols/decals on the machine refer to special certiﬁcation requirements for certain markets.

KEY TO SYMBOLS

English

–

Symbols in the operator’s manual:

Switch off the engine by moving the stop switch to the STOP position before carrying out any checks or maintenance. CAUTION! The start/ stop switch automatically returns to run position. In order to prevent unintentional starting, the spark plug cap must be removed from the spark plug when assembling, checking and/or performing maintenance.

Always wear approved protective gloves.

Regular cleaning is required.

Visual check.

Protective goggles or a visor must be worn.

The chain brake must be engaged when the chain saw is started.

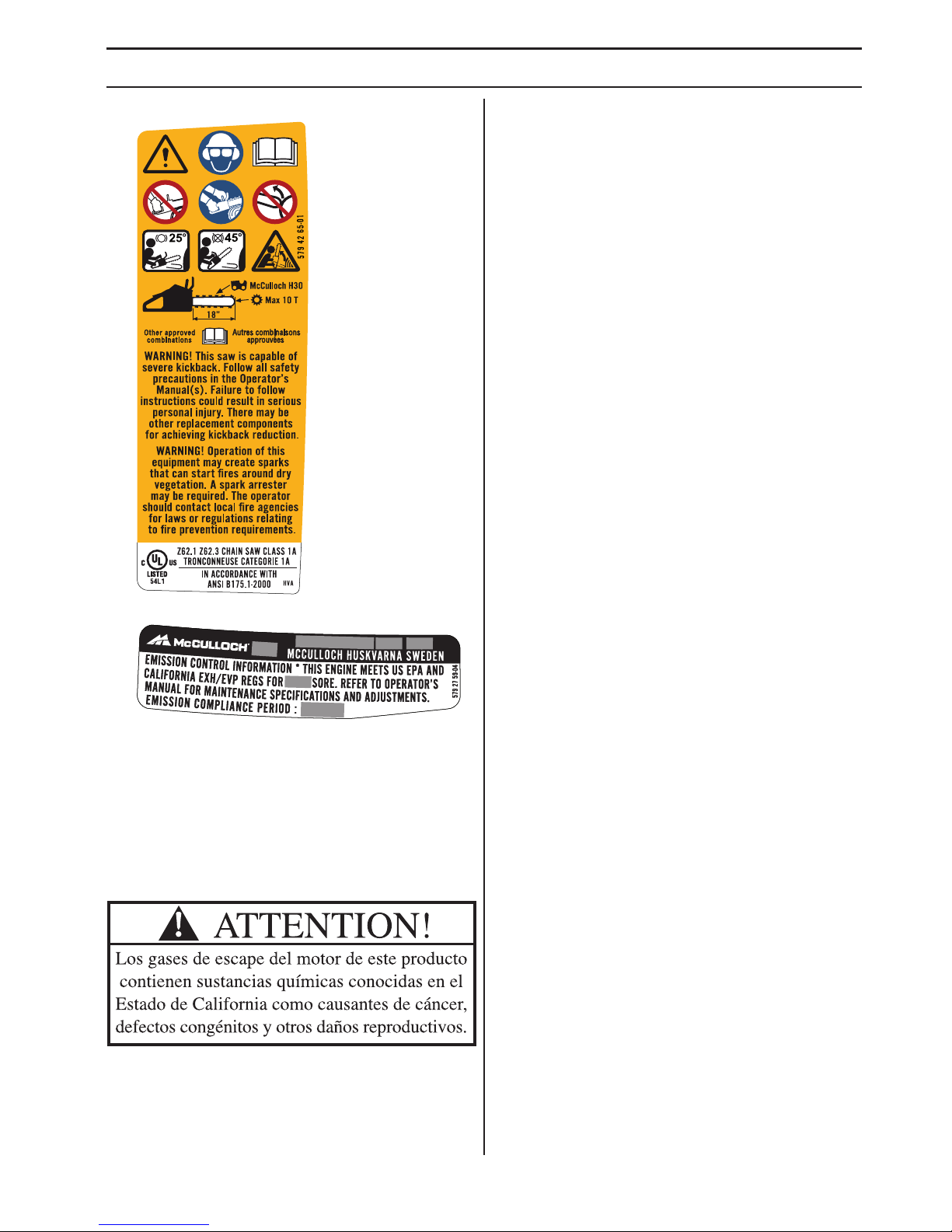

You will ﬁnd the following labels on your chain saw:

EPA III

The Emissions Compliance Period referred to on the Emission Compliance label indicates the number of operating hours for which the engine has been shown to meet Federal emissions requirements.

Maintenance, replacement, or repair of the emission control devices and system may be performed by any nonroad engine repair establishment or individual.

CONTENTS

8 – English

Contents

KEY TO SYMBOLS

Symbols on the machine: ...................................... 6

Symbols in the operator’s manual: ........................ 7

CONTENTS

Contents ............................................................... 8

INTRODUCTION

Dear customer! ..................................................... 9

What is what on the chain saw? ........................... 9

GENERAL SAFETY PRECAUTIONS

Before using a new chain saw .............................. 10

Important .............................................................. 11

Always use common sense .................................. 11

Personal protective equipment ............................. 11

Machine ′ s safety equipment ................................. 11

Cutting equipment ................................................. 13

ASSEMBLY

Fitting the bar and chain ....................................... 17

FUEL HANDLING

Fuel ....................................................................... 18

Fueling .................................................................. 19

Fuel safety ............................................................ 19

STARTING AND STOPPING

Starting and stopping ............................................ 20

WORKING TECHNIQUES

Before use: ............................................................ 22

General working instructions ................................ 22

How to avoid kickback ........................................... 25

MAINTENANCE

General ................................................................. 26

Carburetor adjustment .......................................... 26

Checking, maintaining and servicing chain saw

safety equipment .................................................. 26

Mufﬂer ................................................................... 27

Air ﬁlter .................................................................. 27

Spark plug ............................................................. 27

”CCS” centrifugal cleaning .................................... 28

Winter use ............................................................. 28

Temperature -5 ° C (23 ° F) or colder: ...................... 28

Maintenance schedule .......................................... 29

TECHNICAL DATA

Technical data ....................................................... 30

Guide bar and saw chain combinations ................ 31

FEDERAL EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS 34

AMERICAN STANDARD SAFETY PRECAUTIONS

Safety precautions for chain saw users ................ 35

INTRODUCTION

English

–

Dear customer!

Thank you for choosing a McCulloch product. You are thereby part of a story that started long ago, when the McCulloch Corporation started its manufacturing of engines during World War II. In 1949, when McCulloch introduced its ﬁrst light one-man chainsaw, woodworking would never be the same again.

The line of innovative chainsaws would continue over the decades, and business was expanded, ﬁrst by airplane and kart engines in the 1950s, then by mini chainsaws in the 1960s. Later, in the 1970s and 80s, trimmers and blower vacs were added to the range.

Today, as a part of the Husqvarna group, McCulloch continues the tradition of powerful engines, technical innovations, and strong designs that have been our hallmarks for more than half a century. Lowering fuel consumption, emissions and noise levels are of top priority to us, as is improving safety and user-friendliness.

We certainly hope that you will be satisﬁed with your McCulloch product, as it is designed to be your companion for a long time. By following this operators manual’s advice on usage, service, and maintenance, its lifespan can be extended. If you should need professional help with repair or service, please use the Service Locator at www.mcculloch.com.

McCulloch has a policy of continuous product development and therefore reserves the right to modify the design and appearance of products without prior notice.

This manual can also be downloaded at www.mcculloch.com.

What is what on the chain saw? (1)

1 Decompression valve (CS 450 Elite) 2 Cylinder cover 3 Air purge 4 Combined start and stop switch 5 Rear handle with right hand guard 6 Information and warning decal 7 Fuel tank 8 Adjuster screws carburetor 9 Starter handle 10 Starter 11 Chain oil tank 12 Product and serial number plate 13 Throttle lockout (Prevents accidental operation of

throttle trigger.) 14 Front handle 15 Front hand guard 16 Mufﬂer 17 Guide bar 18 Bar tip sprocket 19 Saw chain 20 Bumper spike (Accessory CS 410 Elite) 21 Knob 22 Chain catcher 23 Chain tensioner wheel 24 Clutch cover 25 Integrated combi-tool 26 Throttle trigger 27 Guide bar cover 28 Combi-tool 29 Operator’s manual

GENERAL SAFETY PRECAUTIONS

10 – English

Before using a new chain saw

• Please read this manual carefully.

• (1) - (49) refer to ﬁgures on p. 2-5.

• Check that the cutting equipment is correctly ﬁtted and adjusted. See instructions under the heading Assembly.

• Refuel and start the chain saw. See the instructions under the headings Fuel Handling and Starting and Stopping.

• Do not use the chain saw until sufﬁcient chain oil has reached the chain. See instructions under the heading Lubricating cutting equipment.

• Long-term exposure to noise can result in permanent hearing impairment. So always use approved hearing protection.

For Canada:

WARNING! Under no circumstances may the design of the machine be modiﬁed without the permission of the manufacturer. Always use genuine accessories. Non-authorized modiﬁcations and/or accessories can result in serious personal injury or the death of the operator or others. Your warranty may not cover damage or liability caused by the use of nonauthorized accessories or replacement parts.

WARNING! A chain saw is a dangerous tool if used carelessly or incorrectly and can cause serious, even fatal injuries. It is very important that you read and understand the contents of this operator’s manual.

WARNING! The inside of the mufﬂer contain chemicals that may be carcinogenic. Avoid contact with these elements in the event of a damaged mufﬂer.

WARNING! Long term inhalation of the engine’s exhaust fumes, chain oil mist and dust from sawdust can represent a health risk.

WARNING! This machine produces an electromagnetic ﬁeld during operation. This ﬁeld may under some circumstances interfere with active or passive medical implants. To reduce the risk of serious or fatal injury, we recommend persons with medical implants to consult their physician and the medical implant manufacturer before operating this machine.

WARNING! Never allow children to use or be in the vicinity of the machine. As the machine is equipped with a springloaded stop switch and can be started by low speed and force on the starter handle, even small children under some circumstances can produce the force necessary to start the machine. This can mean a risk of serious personal injury. Therefore remove the spark plug cap when the machine is not under close supervision.

WARNING! When using a chain saw, a ﬁre extinguisher should be available.

WARNING! Keep handles dry, clean and free of oil.

WARNING! Beware of carbon monoxide poisoning. Operate the chainsaw in well ventilated areas only.

WARNING! Do not attempt a pruning or limbing operation in a standing tree unless speciﬁcally trained to do so.

GENERAL SAFETY PRECAUTIONS

English

–

Important

Always use common sense (2)

It is not possible to cover every conceivable situation you can face when using a chain saw. Always exercise care and use your common sense. Avoid all situations which you consider to be beyond your capability. If you still feel uncertain about operating procedures after reading these instructions, you should consult an expert before continuing. Do not hesitate to contact your dealer or us if

you have any questions about the use of the chain saw. We will willingly be of service and provide you with advice as well as help you to use your chain saw both efﬁciently and safely. Attend a training course in chain saw usage if possible. Your dealer, forestry school or your library can provide information about which training materials and courses are available. Work is constantly in progress to improve the design and technology - improvements that increase your safety and efﬁciency. Visit your dealer regularly to see whether you can beneﬁt from new features that have been introduced.

Personal protective equipment

• Approved protective helmet

• Hearing protection

• Protective goggles or a visor

• Gloves with saw protection

• Trousers with saw protection

• Boots with saw protection, steel toe-cap and non-slip sole

• Always have a ﬁrst aid kit nearby.

• Fire Extinguisher and Shovel

Generally clothes should be close-ﬁtting without restricting your freedom of movement.

Machine

′′

s safety equipment

In this section the machine’s safety features and their function are explained. For inspection and maintenance see instructions under the heading Checking, maintaining and servicing chain saw safety equipment. See instructions under the heading, What is what?, to ﬁnd where these parts are located on your machine.

The life span of the machine can be reduced and the risk of accidents can increase if machine maintenance is not carried out correctly and if service and/or repairs are not carried out professionally. If you need further information please contact your nearest servicing dealer.

IMPORTANT! This chain saw for forest service is designed for forest

work such as felling, limbing and cutting. You should only use the saw with the bar and chain

combinations we recommend in the chapter Technical data.

Never use the machine if you are fatigued, while under the inﬂuence of alcohol or drugs, medication or anything that could affect your vision, alertness, coordination or judgement.

Wear personal protective equipment. See instructions under the heading ”Personal protective equipment”.

Do not modify this product or use it if it appears to have been modiﬁed by others.

Never use a machine that is faulty. Carry out the checks, maintenance and service instructions described in this manual. Some maintenance and service measures must be carried out by trained and qualiﬁed specialists. See instructions under the heading Maintenance.

When not in use, always store the integrated combi-tool in the tool-holder. Do not use the tool-holder for other purposes than to hold the supplied combi-tool, since the tool-holder is exclusively designed for this purpose.

Never use any accessories other than those recommended in this manual. See instructions under the headings Cutting equipment and Technical data.

CAUTION! Always wear protective glasses or a face visor to reduce the risk of injury from thrown objects. A chain saw is capable of throwing objects, such as wood chips, small pieces of wood, etc, at great force. This can result in serious injury, especially to the eyes.

WARNING! Running an engine in a conﬁned or badly ventilated area can result in death due to asphyxiation or carbon monoxide poisoning.

WARNING! Faulty cutting equipment or the wrong combination of bar and saw chain increases the risk of kickback! Only use the bar/saw chain combinations we recommend, and follow the ﬁling instructions. See instructions under the heading Technical data.

WARNING! Most chain saw accidents happen when the chain touches the operator. You must use approved personal protective equipment whenever you use the machine. Personal protective equipment cannot eliminate the risk of injury but it will reduce the degree of injury if an accident does happen. Ask your dealer for help in choosing the right equipment.

IMPORTANT! Sparks can come from the mufﬂer, the bar and chain or other sources. Always have ﬁre extinguishing tools available if you should need them. Help prevent forest ﬁres.

GENERAL SAFETY PRECAUTIONS

12 – English

Chain brake and front hand guard

Your chain saw is equipped with a chain brake that is designed to stop the chain if you get a kickback. The chain brake reduces the risk of accidents, but only you can prevent them.

Take care when using your saw and make sure the kickback zone of the bar never touches any object.

• The chain brake (A) can either be activated manually (by your left hand) or automatically by the inertia release mechanism. (3)

• The brake is applied when the front hand guard (B) is pushed forwards. (3)

• This movement activates a spring-loaded mechanism that tightens the brake band (C) around the engine drive system (D) (clutch drum). (4)

• The front hand guard is not designed solely to activate the chain brake. Another important feature is that it reduces the risk of your left hand hitting the chain if you lose grip of the front handle.

• The chain brake must be engaged when the chain saw is started to prevent the saw chain from rotating.

• Use the chain brake as a ”parking brake” when starting and when moving over short distances, to reduce the risk of moving chain accidentally hitting your leg or anyone or anything close by.

• To release the chain brake pull the front hand guard backwards, towards the front handle.

• Kickback can be very sudden and violent. Most kickbacks are minor and do not always activate the chain brake. If this happens you should hold the chain saw ﬁrmly and not let go.

• The way the chain brake is activated, either manually or automatically by the inertia release mechanism, depends on the force of the kickback and the position of the chain saw in relation to the object that the kickback zone of the bar strikes.

If you get a violent kickback while the kickback zone of the bar is farthest away from you the chain brake is designed to be activated by the inertia in the kickback direction.

If the kickback is less violent or the kickback zone of the bar is closer to you the chain brake is designed to be activated manually by the movement of your left hand.

• In the felling position the left hand is in a position that makes manual activation of the chain brake impossible. With this type of grip, that is when the left hand is placed so that it cannot affect the movement of the front hand guard, the chain brake can only be activated by the inertia action. (8)

Will my hand always activate the chain brake during a kickback?

No. It takes a certain force to move the hand guard forward. If your hand only lightly touches the front guard or slips over it, the force may not be enough to trigger the chain brake. You should also maintain a ﬁrm grip of the chain saw handles while working. If you do and experience a kickback, your hand may never leave the front handle and will not activate the chain brake, or the chain brake will only activate after the saw has swung around a considerable distance. In such instances, the chain brake might not have enough time to stop the saw chain before it touches you.

There are also certain positions in which your hand cannot reach the front hand guard to activate the chain brake; for example, when the saw chain is held in felling position.

Will my inertia activated chain brake always activate during kickback in the event of a kickback?

No. First your brake must be in working order. Testing the brake is simple, see instructions under the heading Checking, maintaining and servicing chain saw safety equipment. We recommend you do before you begin each work session. Second the kickback must be strong enough to activate the chain brake. If the chain brake is too sensitive it would activate all the time which would be a nuisance.

Will my chain brake always protect me from injury in the event of a kickback?

No. First, the chain brake must be in working order to provide the intended protection. Second, it must be activated during the kickback as described above to stop the saw chain. Third, the chain brake may be activated but if the bar is too close to you the brake might not have enough time to slow down and stop the chain before the chain saw hits you.

Only you and proper working technique can eliminate kickback and its danger.

Throttle lockout

The throttle lockout is designed to prevent accidental operation of the throttle control. When you press the lock (A) (i.e. when you grasp the handle) it releases the throttle control (B). When you release the handle the throttle control and the throttle lockout both move back to their original positions. This arrangement means that the throttle control is automatically locked at the idle setting. (5)

WARNING! Never use a machine with defective safety components. Safety equipment must be inspected and maintained. See instructions under the heading Checking, maintaining and servicing chain saw safety equipment. If your machine does not pass all the checks, take the saw to a servicing dealer for repair.

GENERAL SAFETY PRECAUTIONS

English

–

Chain catcher

The chain catcher is designed to catch the chain if it snaps or jumps off. This should not happen if the chain is properly tensioned (see instructions under the heading Assembly) and if the bar and chain are properly serviced and maintained (see instructions under the heading General working instructions).

Right hand guard

Apart from protecting your hand if the chain jumps or snaps, the right hand guard stops branches and twigs from interfering with your grip on the rear handle.

Vibration damping system

Your machine is equipped with a vibration damping system that is designed to reduce vibration and make operation easier.

The machine ′ s vibration damping system reduces the transfer of vibration between the engine unit/cutting equipment and the machine ′ s handle unit. The body of the chain saw, including the cutting equipment, is insulated from the handles by vibration damping units.

Cutting hardwoods (most broadleaf trees) creates more vibration than cutting softwoods (most conifers). Cutting with cutting equipment that is blunt or faulty (wrong type or badly sharpened) will increase the vibration level.

Stop switch

Use the stop switch to switch off the engine. (29)

Mufﬂer

The mufﬂer is designed to reduce noise levels and to direct exhaust fumes away from the user.

In areas with a hot, dry climate there is a high risk of ﬁres. These areas are sometimes subject to government rules requiring among other things the mufﬂer must be

equipped with an approved type of spark arrestor screen (A). (7)

When ﬁtting the mesh, make sure that the mesh is inserted in the right position. If necessary, use the combination spanner to insert or remove the mesh.

Cutting equipment

This section describes how to choose and maintain your cutting equipment in order to:

• Reduce the risk of kickback.

• Reduce the risk of the saw chain breaking or jumping off the bar.

• Obtain optimal cutting performance.

• Extend the life of cutting equipment.

• Avoid increasing vibration levels.

General rules

•

Only use cutting equipment recommended by us!

See instructions under the heading Technical data.

• Keep the chain’s cutting teeth properly

sharpened! Follow our instructions and use the recommended ﬁle gauge. A damaged or badly

sharpened chain increases the risk of accidents.

• Maintain the correct depth gauge setting! Follow

our instructions and use the recommended depth gauge clearance. Too large a clearance increases

the risk of kickback.

• Keep the chain properly tensioned! If the chain is slack it is more likely to jump off and lead to increased wear on the bar, chain and drive sprocket.

• Keep cutting equipment well lubricated and properly maintained! A poorly lubricated chain is more likely to break and lead to increased wear on the bar, chain and drive sprocket.

WARNING! Overexposure to vibration can lead to circulatory damage or nerve damage in people who have impaired circulation. Contact your doctor if you experience symptoms of overexposure to vibration. Such symptoms include numbness, loss of feeling, tingling, pricking, pain, loss of strength, changes in skin colour or condition. These symptoms normally appear in the ﬁngers, hands or wrists. These symptoms may be increased in cold temperatures.

WARNING! The exhaust fumes from the engine are hot and may contain sparks which can start a ﬁre. Never start the machine indoors or near combustible material!

CAUTION! The mufﬂer gets very hot during and after use. This also applies during idling. Be aware of the ﬁre hazard, especially when working near ﬂammable substances and/or vapours.

WARNING! Never use a saw without a mufﬂer, or with a damaged mufﬂer. A damaged mufﬂer may substantially increase the noise level and the ﬁre hazard. Keep ﬁre ﬁghting equipment handy. If a spark arrestor screen is required in your area, never use the saw without or with a broken spark arrestor screen.

GENERAL SAFETY PRECAUTIONS

14 – English

Cutting equipment designed to reduce kickback

The only way to avoid kickback is to make sure that the kickback zone of the bar never touches anything.

By using cutting equipment with ”built-in” kickback reduction and keeping the chain sharp and wellmaintained you can reduce the effects of kickback.

Guide bar

The smaller the tip radius the lower the chance of kickback.

Saw chain

A chain is made up of a number of links, which are available in standard and low-kickback versions.

Some terms that describe the bar and chain

To maintain the safety features of the cutting equipment, you should replace a worn or damaged bar or chain with a bar and chain combinations recommended by McCulloch. See instructions under the heading Technical Data for a list of replacement bar and chain combinations we recommend.

Guide bar

• Length (inches/cm)

• Number of teeth on bar tip sprocket (T).

• Chain pitch (inches). The spacing between the drive links of the chain must match the spacing of the teeth on the bar tip sprocket and drive sprocket.

• Number of drive links. The number of drive links is determined by the length of the bar, the chain pitch and the number of teeth on the bar tip sprocket.

• Bar groove width (inches/mm). The groove in the bar must match the width of the chain drive links.

• Chain oil hole and hole for chain tensioner. The bar must be matched to the chain saw design.

Saw chain

• Chain pitch (inches)

• Drive link width (mm/inches)

• Number of drive links.

Sharpening your chain and adjusting depth gauge setting

General information on sharpening cutting teeth

• Never use a blunt chain. When the chain is blunt you have to exert more pressure to force the bar through the wood and the chips will be very small. If the chain is very blunt it will produce wood powder and no chips or shavings.

• A sharp chain eats its way through the wood and produces long, thick chips or shavings.

• The cutting part of the chain is called the cutter and consists of a cutting tooth (A) and the depth gauge (B). The cutters cutting depth is determined by the difference in height between the two (depth gauge setting). (9)

When you sharpen a cutting tooth there are four important factors to remember.

1 Filing angle 2 Cutting angle 3 File position 4 Round ﬁle diameter It is very difﬁcult to sharpen a chain correctly without the

right equipment. We recommend that you use our ﬁle gauge. This will help you obtain the maximum kickback reduction and cutting performance from your chain.

See instructions under the heading Technical data for information about sharpening your chain.

Sharpening cutting teeth

To sharpen cutting teeth you will need a round ﬁle and a ﬁle gauge. See instructions under the heading Technical data for information on the size of ﬁle and gauge that are recommended for the chain ﬁtted to your chain saw.

• Switch the engine off. (29)

• Check that the chain is correctly tensioned. A slack chain will move sideways, making it more difﬁcult to sharpen correctly.

• Always ﬁle cutting teeth from the inside face. Reduce the pressure on the return stroke. File all the teeth on one side ﬁrst, then turn the chain saw and ﬁle the teeth on the other side.

File all the teeth to the same length. When the length of the cutting teeth is reduced to 5/32 inch (4 mm) the chain is worn out and should be replaced. (10)

IMPORTANT! No saw chain design eliminates the danger of kickback.

WARNING! Any contact with a rotating saw chain can cause extremely serious injuries.

WARNING! Always wear gloves, when working with the chain, in order to protect your hands from injury.

WARNING! Departure from the sharpening instructions considerably increases the risk of kickback.

GENERAL SAFETY PRECAUTIONS

English – 15

General advice on adjusting depth gauge setting

• When you sharpen the cutting tooth (A) the depth gauge setting (C) will decrease. To maintain optimal cutting performance the depth gauge (B) has to be ﬁled down to achieve the recommended depth gauge setting. See instructions under the heading Technical data to ﬁnd the correct depth gauge setting for your particular chain.

Adjustment of depth gauge setting

• The cutting teeth should be newly sharpened before adjusting the depth gauge setting. We recommend that you adjust the depth gauge setting every third time you sharpen the cutting teeth. NOTE! This recommendation assumes that the length of the cutting teeth is not reduced excessively.

• You will need a ﬂat ﬁle and a depth gauge tool. We recommend that you use our depth gauge tool to acheive the correct depth gauge setting and bevel for the depth gauge.

• Place the depth gauge tool over the chain. Detailed information regarding the use of the depth gauge tool, will be found on the package for the depth gauge tool. Use the ﬂat ﬁle to ﬁle off the tip of the depth gauge that protrudes through the depth gauge tool. The depth gauge setting is correct when you no longer feel resistance as you draw the ﬁle along the depth gauge tool.

Tensioning the chain

The more you use a chain the longer it becomes. It is therefore important to adjust the chain regularly to take up the slack.

Check the chain tension every time you refuel. NOTE! A new chain has a running-in period during which you should check the tension more frequently.

Tension the chain as tightly as possible, but not so tight that you cannot pull it round freely by hand. (11)

• Switch the engine off. (29)

• Release the knob by folding it out. (12)

• Turn the knob anti clockwise to loosen the bar cover.

(13)

• Adjust the tension on the chain by turning the chain tensioner wheel down (+) for tighter tension and up () to loosen the tension. Lift tip of guide bar while adjusting tension. (14)

• Tighten the clutch cover by turning the knob clockwise while lifting tip of bar. (15)

• Fold the knob back in to lock the tensioning. (16)

Lubricating cutting equipment

Chain oil

Chain oil must demonstrate good adhesion to the chain and also maintain its ﬂow characteristics regardless of whether it is warm summer or cold winter weather.

As a chain saw manufacturer we have developed an optimal chain oil which, with its vegetable oil base, is also biodegradable. We recommend the use of Universal Outdoor Accessories Chain Oil (Bio) for both maximum chain life and to minimise enviromental damage. If Universal Outdoor Accessories Chain Oil (Bio) is not available, standard chain oil is recommended.

Never use waste oil! Using waste oil can be dangerous to you and damage the machine and environment.

Filling with chain oil

• All our chain saws have an automatic chain lubrication system. On some models the oil ﬂow is also adjustable.

• The saw chain oil tank and the fuel tank are designed so that the fuel runs out before the saw chain oil.

However, this safety feature requires that you use the right sort of chain oil (if the oil is too thin it will run out before the fuel), and that you adjust the carburetor as recommended (a lean mixture may mean that the fuel lasts longer than the oil) and that you also use the recommended cutting equipment (a bar that is too long will use more chain oil).

WARNING! The risk of kickback is increased if the depth gauge setting is too large!

WARNING! A slack chain may jump off the bar and cause serious or even fatal injury.

WARNING! Always wear approved protective gloves. Even a non-moving chain can cause serious cuts to yourself or persons you bump into with an exposed chain.

WARNING! Poor lubrication of cutting equipment may cause the chain to snap, which could lead to serious, even fatal injuries.

IMPORTANT! When using vegetable based saw chain oil, dismantle and clean the groove in the bar and saw chain before long-term storage. Otherwise there is a risk of the saw chain oil oxidizing, which will result in the saw chain becoming stiff and the bar tip sprocket jamming.

GENERAL SAFETY PRECAUTIONS

16 – English

Checking chain lubrication

• Check the chain lubrication each time you refuel. See instructions under the heading Lubricating the bar tip sprocket.

Aim the tip of the bar at a light coloured surface about 20 cm (8 inches) away. After 1 minute running at 3/4 throttle you should see a distinct line of oil on the light surface.

If the chain lubrication is not working:

• Check that the oil channel in the bar is not obstructed. Clean if necessary.

• Check that the groove in the edge of the bar is clean. Clean if necessary.

• Check that the bar tip sprocket turns freely and that the lubricating hole in the tip sprocket is not blocked. Clean and lubricate if necessary.

If the chain lubrication system is still not working after carrying out the above checks and associated measures you should contact your servicing dealer.

Chain drive sprocket

The clutch drum is ﬁtted with a Spur sprocket (the chain sprocket is welded on the drum).

Regularly check the degree of wear on the drive sprocket. Replace if wear is excessive. Replace the drive sprocket whenever you replace the chain.

Checking wear on cutting equipment

Check the chain daily for:

• Visible cracks in rivets and links.

• Whether the chain is stiff.

• Whether rivets and links are badly worn.

Replace the saw chain if it exhibits any of the points above.

We recommend you compare the existing chain with a new chain to decide how badly the existing chain is worn.

When the length of the cutting teeth has worn down to only 5/32 inch (4 mm) the chain must be replaced. (10)

Guide bar

Check regularly:

• Whether there are burrs on the edges of the bar (A). Remove these with a ﬁle if necessary. (17)

• Whether the groove in the bar has become badly worn (B). Replace the bar if necessary. (17)

• Whether the tip of the bar is uneven or badly worn. If a hollow forms on the underside of the bar tip this is due to running with a slack chain.

• To prolong the life of the bar you should turn it over daily.

WARNING! Most chain saw accidents happen when the chain touches the operator.

Wear personal protective equipment. See instructions under the heading ”Personal protective equipment”.

Do not tackle any job that you feel you are not adequately trained for. See instructions under the headings Personal protective equipment, How to avoid kickback, Cutting equipment and General working instructions.

Avoid situations where there is a risk of kickback. See instructions under the heading Machine

′′′′s safety equipment.

Use the recommended protective equipment and check its condition. See instructions under the heading General working instructions.

Check that all the chain saw safety features are working. See instructions under the headings General working instructions and General safety precautions.

ASSEMBLY

English – 17

Fitting the bar and chain

Check that the chain brake is in disengaged position by moving the front hand guard towards the front handle.

(25)

Remove the knob and remove the clutch cover (chain brake). Take off the transportation ring. (18)

Fit the bar over the bar bolts. Place the bar in its rearmost position. Place the chain over the drive sprocket locate it in the groove on the bar. Begin on the top edge of the bar. Make sure that the edges of the cutting links are facing forward on the top edge of the bar. (19)

Fit the clutch cover (chain brake) and locate the chain adjuster pin in the cut-out in the bar. Check that the drive links of the chain ﬁt correctly on the drive sprocket and that the chain is in the groove on the bar.

Tension the chain by turning the wheel down (+). The chain should be tensioned until it does not sag from the underside of the bar. (14)

The chain is correctly tensioned when it does not sag from the underside of the bar, but can still be turned easily by hand. Hold up the bar tip and tighten the bar knob by turning the knob clockwise. (15)

When ﬁtting a new chain, the chain tension has to be checked frequently until the chain is run-in. Check the chain tension regularly. A correctly tensioned chain ensures good cutting performance and long life. (11)

WARNING! Switch off the engine before carrying out any checks or maintenance. The stop switch automatically returns to the start position. In order to prevent unintentional starting, the spark plug cap must be removed from the spark plug when assembling, checking and/or performing maintenance.

Always wear gloves, when working with the chain, in order to protect your hands from injury.

FUEL HANDLING

18 – English

Fuel

Note! The machine is equipped with a two-stroke engine and must always be run using a mixture of gasoline and two-stroke oil. It is important to accurately measure the amount of oil to be mixed to ensure that the correct mixture is obtained. When mixing small amounts of fuel, even small inaccuracies can drastically affect the ratio of the mixture.

Gasoline

• Use good quality unleaded gasoline.

• The lowest recommended octane grade is 87 ((RON+MON)/2). If you run the engine on a lower octane grade than 87 so-called knocking can occur. This gives rise to a high engine temperature and increased bearing load, which can result in serious engine damage.

• When working with continuous high revs (e.g. limbing) a higher octane is recommended.

Running-in

Avoid running at a too high speed for extended periods during the ﬁrst 10 hours.

Two-stroke oil

• For best results and performance use Universal Outdoor Accessories two-stroke engine oil, which is specially formulated for our air-cooled two strokeengines.

• Never use two-stroke oil intended for water-cooled engines, sometimes referred to as outboard oil (rated TCW).

• Never use oil intended for four-stroke engines.

Mixing ratio

1:50 (2%) for all engines.

Mixing

• Always mix the gasoline and oil in a clean container intended for fuel.

• Always start by ﬁlling half the amount of the gasoline to be used. Then add the entire amount of oil. Mix (shake) the fuel mixture. Add the remaining amount of gasoline.

• Mix (shake) the fuel mixture thoroughly before ﬁlling the machine’s fuel tank.

• Do not mix more than one month’s supply of fuel at a time.

• If the machine is not used for some time the fuel tank should be emptied and cleaned.

Chain oil

• We recommend the use of special oil (chain oil) with good adhesion characteristics.

• Never use waste oil. This results in damage to the oil pump, the bar and the chain.

• It is important to use oil of the right grade (suitable viscosity range) to suit the air temperature.

• In temperatures below 32°F (0°C) some oils become too viscous. This can overload the oil pump and result in damage to the oil pump components.

• Contact your service agent when choosing chain oil.

WARNING! Always ensure there is adequate ventilation when handling fuel.

Gasoline, litre Two-stroke oil, litre

2% (1:50)

5 0,10 10 0,20 15 0,30 20 0,40 US gallon US ﬂ. oz. 1 2 1/2 2 1/2 6 1/2 5 12 7/8

FUEL HANDLING

English – 19

Fueling

Clean the area around the fuel cap. Clean the fuel and chain oil tanks regularly. The fuel ﬁlter must be replaced at least once a year. Contamination in the tanks causes malfunction. Make sure the fuel is well mixed by shaking the container before refuelling. The capacities of the chain oil tank and fuel tank are carefully matched. You should therefore always ﬁll the chain oil tank and fuel tank at the same time.

Fuel safety

• Never refuel the machine while the engine is running.

• Make sure there is plenty of ventilation when refuelling or mixing fuel (gasoline and 2-stroke oil).

• Move the machine at least 10 ft (3 m) from the refuelling point before starting it.

• Never start the machine:

1 If you have spilled fuel or chain oil on the machine.

Wipe off the spillage and allow remaining fuel to evaporate.

2 If you have spilled fuel on yourself or your clothes,

change your clothes. Wash any part of your body that has come in contact with fuel. Use soap and water.

3 If the machine is leaking fuel. Check regularly for leaks

from the fuel cap and fuel lines.

Transport and storage

• Always store the chain saw and fuel so that there is no risk of leakages or fumes coming into contact with sparks or naked ﬂames from electrical equipment, electric motors, relays/switches, boilers and the like.

• Always store fuel in an approved container designed for that purpose.

• For longer periods of storage or for transport of the chain saw, the fuel and chain oil tanks should be emptied. Ask where you can dispose of waste fuel and chain oil at your local gas station.

• The guide bar cover must always be ﬁtted to the cutting attachment when the machine is being transported or in storage, in order to prevent accident contact with the sharp chain. Even a non-moving chain can cause serious cuts to yourself or persons you bump into with an exposed chain.

• Remove the spark plug cap from the spark plug. Activate the chain brake.

• Secure the machine during transport.

Long-term storage

Empty the fuel/oil tanks in a well ventilated area. Store the fuel in approved cans in a safe place. Fit the guide bar cover. Clean the machine. See instructions under the heading Maintenance schedule.

Ensure the machine is cleaned and that a complete service is carried out before long-term storage.

WARNING! Taking the following precautions, will lessen the risk of ﬁre:

Do not smoke and do not place any hot objects in the vicinity of fuel.

Always stop the engine and let it cool for a few minutes before refuelling.

When refuelling, open the fuel cap slowly so that any excess pressure is released gently.

Tighten the fuel cap carefully after refuelling.

Always move the machine away from the refuelling area and source before starting.

WARNING! Fuel and fuel vapor are highly ﬂammable. Take care when handling fuel and chain oil. Be aware of the risks of ﬁre, explosion and those associated with inhalation.

WARNING! Never use a machine with visible damage to the spark plug guard and ignition cable. A risk of sparking arises, which can cause a ﬁre.

STARTING AND STOPPING

20 – English

Starting and stopping

Starting

The chain brake should be activated when starting the chain saw. Activate the chain brake by pushing the front hand guard forwards. (20)

Cold engine CS 410 Elite

Start position, 1: Set the start/stop switch in the choke position by pulling the red control outward - upward. (21)

Air purge, 2: Press the air purge diaphragm repeatedly

until fuel ﬁlls the diaphragm (at least 6 times). The diaphragm need not be completely ﬁlled. (21)

Grip the front handle with your left hand. Hold the chain saw on the ground by placing your right foot through the rear handle. (22)

Pull the starter handle, 3: Pull the starter handle with your right hand and pull out the starter cord slowly until you feel a resistance (as the starter pawls engage) then pull ﬁrmly and rapidly until the engine ﬁres.

Push down the red choke control, 4: As soon as the engine ﬁres which can be heard through a "puff" sound, push down on the red choke control.

Pull the starter handle, 5: Keep on pulling the cord powerfully until the engine starts.

CS 450 Elite Start position, 1: Set the start/stop switch in the choke

position by pulling the red control outward - upward. (23) Decompression valve, 2: Press the valve to reduce the

pressure in the cylinder and make starting easier. Once the machine has started the valve will automatically return to its original setting. (23)

Air purge, 3: Press the air purge diaphragm repeatedly until fuel ﬁlls the diaphragm (at least 6 times). The diaphragm need not be completely ﬁlled. (23)

Grip the front handle with your left hand. Hold the chain saw on the ground by placing your right foot through the rear handle. (22)

Pull the starter handle, 4: Pull the starter handle with your right hand and pull out the starter cord slowly until you feel a resistance (as the starter pawls engage) then pull ﬁrmly and rapidly until the engine ﬁres.

Push down the red choke control, 5: As soon as the engine ﬁres which can be heard through a "puff" sound, push down on the red choke control.

Pull the starter handle, 6: Keep on pulling the cord powerfully until the engine starts.

Warm engine CS 410 Elite

Start position, 1: The correct choke/start throttle setting

for warm starting is obtained by initially moving the choke control by pulling the red control outward - upwards. (21)

Air purge, 2: Press the air purge diaphragm repeatedly until fuel ﬁlls the diaphragm (at least 6 times). The diaphragm need not be completely ﬁlled. (21)

Push down the red choke control, 4: This inactivates the choke, which is not needed when starting a warm chain saw. However the movement of the start/stop switch will have engaged a high idle, making warm starting easier.

Pull the starter handle, 5: Grip the front handle with your left hand. Hold the chain saw on the ground by placing your right foot through the rear handle. (22)

CS 450 Elite Start position, 1: The correct choke/start throttle setting

for warm starting is obtained by initially moving the choke control by pulling the red control outward - upwards. (23)

Decompression valve, 2: Press the valve to reduce the pressure in the cylinder and make starting easier. Once the machine has started the valve will automatically return to its original setting. (23)

Air purge (3): Press the air purge diaphragm repeatedly until fuel ﬁlls the diaphragm (at least 6 times). The diaphragm need not be completely ﬁlled. (23)

Push down the red choke control, 5: This inactivates the choke, which is not needed when starting a warm chain saw. However the movement of the start/stop switch will have engaged a high idle, making warm starting easier.

Pull the starter handle, 6: Grip the front handle with your left hand. Hold the chain saw on the ground by placing your right foot through the rear handle. (22)

Pull the starter handle with your right hand and pull out the starter cord slowly until you feel a resistance (as the starter pawls engage) then pull ﬁrmly and rapidly until the engine starts.

WARNING! Note the following before starting:

The chain brake must be engaged when the chain saw is started to reduce the chance of contact with the moving chain during starting.

Never start a chain saw unless the bar, chain and all covers are ﬁtted correctly. Otherwise the clutch can come loose and cause personal injuries.

Place the machine on ﬁrm ground. Make sure you have a secure footing and that the chain cannot touch anything.

Keep people and animals well away from the working area.

Never wrap the starter cord around your hand.

STARTING AND STOPPING

English – 21

As the chain brake is still engaged the speed of the engine must be set to idling as soon as possible, this is achieved by disengaging the throttle lock. Disengagement is done by gently touching on the throttle trigger. This prevents unnecessary wear to the clutch, clutch drum and brake band. Allow the machine to idle a few seconds before giving full throttle. (24)

There is a simpliﬁed start reminder with illustrations to describe each step on the rear edge of the saw.

CS 410 Elite

CS 450 Elite

Note! Pull the front hand guard towards the front handle. The chain brake is now disengaged. Your chain

saw is now ready for use. (25)

• Never start a chain saw unless the bar, chain and all covers are ﬁtted correctly. See instructions under the heading Assembly. Without a bar and chain attached to the chain saw the clutch can come loose and cause serious injury. (26)

• The chain brake should be activated when starting. Se instructions under the heading Start and stop. Do not drop start. This method is very dangerous because you may lose control of the saw. (27)

• Never start the machine indoors. Exhaust fumes can be dangerous if inhaled.

• Observe your surroundings and make sure that there is no risk of people or animals coming into contact with the cutting equipment.

• Always hold the saw with both hands. The right hand should be on the rear handle, and the left hand on the front handle. All people, whether right or left handed, should use this grip. Use a ﬁrm grip with thumbs and ﬁngers encircling the chain saw handles. (28)

Stopping

Stop the engine by pushing the start/stop switch down.

(29)

CAUTION! The start/stop switch automatically returns to run position. To avoid involuntary start up, the spark plug cap must always be removed from the spark plug when the machine is unsupervised. Use the combi-tool integrated in the right hand guard to unsnap the cylinder cover. (6) (30)

WARNING! Long term inhalation of the engine’s exhaust fumes, chain oil mist and dust from sawdust can represent a health risk.

WORKING TECHNIQUES

22 – English

Before use: (31)

1 Check that the chain brake works correctly and is not

damaged. 2 Check that the rear right hand guard is not damaged. 3 Check that the throttle lockout works correctly and is

not damaged. 4 Check that the stop switch works correctly and is not

damaged. 5 Check that all handles are free from oil. 6 Check that the anti vibration system works and is not

damaged. 7 Check that the mufﬂer is securely attached and not

damaged. 8 Check that all parts of the chain saw are tightened

correctly and that they are not damaged or missing. 9 Check that the chain catcher is in place and not

damaged. 10 Check the chain tension.

General working instructions

Basic safety rules

1 Look around you:

• To ensure that people, animals or other things cannot

affect your control of the machine.

• To make sure that none of the above might come

within reach of your saw or be injured by falling trees. CAUTION! Follow the instructions above, but do not use a

chain saw in a situation where you cannot call for help in case of an accident.

2 Do not use the machine in bad weather, such as

dense fog, heavy rain, strong wind, intense cold, etc.

Working in bad weather is tiring and often brings

added risks, such as icy ground, unpredictable felling

direction, etc.

3 Take great care when removing small branches and

avoid cutting bushes (i.e. cutting many small branches at the same time). Small branches can be grabbed by the chain and thrown back at you, causing serious injury.

4 Make sure you can move and stand safely. Check the

area around you for possible obstacles (roots, rocks, branches, ditches, etc.) in case you have to move suddenly. Take great care when working on sloping ground.

5 Take great care when cutting a tree that is under

tension. A tree that is under tension may spring back to its normal position before or after being cut. If you position yourself incorrectly or make the cut in the wrong place the tree may hit you or the machine and cause you to lose control. Both situations can cause serious personal injury.

6 Before moving your chain saw switch off the engine

and lock the chain using the chain brake. Carry the chain saw with the bar and chain pointing backwards. Fit a guard to the bar before transporting the chain saw or carrying it for any distance.

7 When you put the chain saw on the ground, lock the

saw chain using the chain brake and ensure you have a constant view of the machine. Switch the engine off before leaving your chain saw for any length of time.

General rules

1 If you understand what kickback is and how it happens

then you can reduce or eliminate the element of surprise. By being prepared you reduce the risk. Kickback is usually quite mild, but it can sometimes be very sudden and violent.

2 Always hold the chain saw ﬁrmly with your right hand

on the rear handle and your left hand on the front handle. Wrap your ﬁngers and thumbs around the handles. You should use this grip whether you are right-handed or left-handed. This grip minimizes the effect of kickback and lets you keep the chain saw under control. Do not let go of the handles! (28)

3 Most kickback accidents happen during limbing. Make

sure you are standing ﬁrmly and that there is nothing in the way that might make you trip or lose your balance.

Lack of concentration can lead to kickback if the kickback zone of the bar accidentally touches a branch, nearby tree or some other object.

Have control over the workpiece. If the pieces you intend to cut are small and light, they can jam in the

IMPORTANT! This section describes basic safety rules for using a

chain saw. This information is never a substitute for professional skills and experience. If you get into a situation where you feel unsafe, stop and seek expert advice. Contact your chain saw dealer, service agent or an experienced chain saw user. Do not attempt any task that you are not sure you can handle!

Before using a chain saw you must understand the effects of kickback and how to avoid them. See instructions under the heading How to avoid kickback.

Before using a chain saw you must understand the difference between cutting with the top and bottom edges of the bar. See instructions under the headings How to avoid kickback and Machine’s safety equipment.

Wear personal protective equipment. See instructions under the heading ”Personal protective equipment”.

WARNING! Sometimes chips get stuck in the clutch cover causing the chain to jam. Always stop the engine before cleaning.

WORKING TECHNIQUES

English – 23

saw chain and be thrown towards you. This is not necessarily dangerous in itself, but you may be surprised and lose control of the saw. Never saw stacked logs or branches without ﬁrst separating them. Only saw one log or one piece at a time. Remove the cut pieces to keep your working area safe.

4 Never use the chain saw above shoulder height

and avoid cutting with the tip of the bar. Never use the chain saw one-handed! (32)

5 In order to keep control of your saw, always maintain

a ﬁrm foothold. Never work on a ladder, in a tree or on

any other insecure support. (33) 6 Always use a fast cutting speed, i.e. full throttle. 7 Take great care when you cut with the top edge of the

bar, i.e. when cutting from the underside of the object.

This is known as cutting with a pushing chain. The

chain tries to push the chain saw back towards the

user. If the saw chain is jamming, the saw may be

pushed back at you. 8 Unless the user resists this pushing force there is a

risk that the chain saw will move so far backwards that

only the kickback zone of the bar is in contact with the

tree, which can lead to a kickback. (34)

Cutting with the bottom edge of the bar, i.e. from the

top of the object downwards, is known as cutting with

a pulling chain. In this case the chain saw pulls itself

towards the tree and the front edge of the chain saw

body rests naturally on the trunk when cutting. Cutting

with a pulling chain gives the operator better control

over the chain saw and the position of the kickback

zone. 9 Follow the instructions on sharpening and maintaining

your bar and chain. When you replace the bar and

chain use only combinations that are recommended

by us. See instructions under the headings Cutting

equipment and Technical data.

Basic cutting technique

General

• Always use full throttle when cutting!

• Reduce the speed to idle after every cut (running the

engine for too long at full throttle without any load, i.e.

without any resistance from the chain during cutting,

can lead to serious engine damage).

• Cutting from above = Cutting with a pulling chain.

• Cutting from below = Cutting with pushing chain. Cutting with a pushing chain increases the risk of

kickback. See instructions under the heading How to avoid kickback.

Terms

Cutting = General term for cutting through wood. Limbing = Cutting branches off a felled tree. Splitting = When the object you are cutting breaks off

before the cut is complete.

There are ﬁve important factors you should consider before making a cut:

1 Make sure the cutting equipment will not jam in the

cut. 2 Make sure the object you are cutting will not split. 3 Make sure the chain will not strike the ground or any

other object during or after cutting. 4 Is there a risk of kickback? 5 Do the conditions and surrounding terrain affect how

safely you can stand and move about? Two factors decide whether the chain will jam or the object

that you are cutting will split: the ﬁrst is how the object is supported before and after cutting, and the second is whether it is in tension.

In most cases you can avoid these problems by cutting in two stages; from the top and from the bottom. You need to support the object so that it will not trap the chain or split during cutting.

The following instructions describe how to handle the common situations you are likely to encounter when using a chain saw.

Limbing

When limbing thick branches you should use the same approach as for cutting.

Cut difﬁcult branches piece by piece.

Cutting

If you have a pile of logs, each log you attempt to cut should be removed from the pile, placed on a saw horse or runners and cut individually.

Remove the cut pieces from the cutting area. By leaving them in the cutting area, you increase the risk for inadvertently getting a kickback, as well as increasing the risk of losing your balance while working.

WARNING! Never use a chain saw by holding it with one hand. A chain saw is not safely controlled with one hand. Always have a secure, ﬁrm grip around the handles with both hands.

IMPORTANT! If the chain jams in the cut: stop the engine! Do not try to pull the chain saw free. If you do you may be injured by the chain when the chain saw suddenly breakes free. Use a lever to open up the cut and free the chain saw.

WARNING! Never attempt to cut logs while they are in a pile or when a couple of logs are lying together. Such procedures drastically increase the risk of kickback which can result in a serious or fatal injury.

WORKING TECHNIQUES

24 – English

The log is lying on the ground. There is little risk of the chain jamming or the object splitting. However there is a risk that the chain will touch the ground when you ﬁnish the cut. (35)

Cut all the way through the log from above. Avoid letting the chain touch the ground as you ﬁnish the cut. Maintain full throttle but be prepared for what might happen. (35)

If it is possible (can you turn the log?) stop cutting about 2/3 of the way through the log.

Turn the log and ﬁnish the cut from the opposite side. The log is supported at one end. There is a high risk

that it will split. Start by cutting from below (about 1/3 of the way through). Finish by cutting from above so that the two cuts meet. The log is supported at both ends. There is a high risk

that the chain will jam. Start by cutting from above (about 1/3 of the way through). Finish by cutting from below so that the two cuts meet.

Tree felling technique

Safe distance

The safe distance between a tree that is to be felled and anyone else working nearby is at least 2 1/2 tree lengths. Make sure that no-one else is in this ”risk zone” before or during felling. (36)

Felling direction

The aim is to fell the tree in a position where you can limb and cross-cut the log as easily as possible. You want it to fall in a location where you can stand and move about safely.

Once you have decided which way you want the tree to fall you must judge which way the tree would fall naturally.

Several factors affect this:

• Lean of the tree

• Bend

• Wind direction

• Arrangement of branches

• Weight of snow

• Obstacles within the reach of the tree: for example, other trees, power lines, roads and buildings.

• Look for signs of damage and rot in the stem, this makes it more probably that the tree will break and start to fall before you expect it to.

You may ﬁnd you are forced to let the tree fall in its natural direction because it is impossible or dangerous to try to make it fall in the direction you ﬁrst intended.

Another very important factor, which does not affect the felling direction but does affect your safety, is to make sure the tree has no damaged or dead branches that might break off and hit you during felling.

The main point to avoid is letting the tree fall onto another tree. It is very dangerous to remove a trapped tree and there is high accident risk. See instructions under the heading Freeing a tree that has fallen badly.

Clearing the trunk and preparing your retreat

Delimb the stem up to shoulder height. It is safer to work from the top down and to have the tree between you and the saw.

Remove any undergrowth from the base of the tree and check the area for obstacles (stones, branches, holes, etc.) so that you have a clear path of retreat when the tree starts to fall. Your path of retreat should be roughly 135 degrees away from the intended felling direction. (37)

Felling

Felling is done using three cuts. First you make the directional cuts, which consist of the top cut and the bottom cut, then you ﬁnish with the felling cut. By placing these cuts correctly you can control the felling direction very accurately.

Directional cuts

To make the directional cuts you begin with the top cut. Stand to the right of the tree and cut on the pull stroke.

Next make the bottom cut so that it ﬁnishes exactly at the end of the top cut. (38)

The directional cuts should run 1/4 of the diameter through the trunk and the angle between the top cut and bottom cut should be 45°.

The line where the two cuts meet is called the directional cut line. This line should be perfectly horizontal and at right angles (90°) to the chosen felling direction. (39)

Felling cut

The felling cut is made from the opposite side of the tree and it must be perfectly horizontal. Stand on the left side of the tree and cut on the pull stroke.

Make the felling cut about 1.5-2 inches (3-5 cm) above the bottom directional cut. (40)

Finish the felling cut parallel with the directional cut line so that the distance between them is at least 1/10 of the trunk diameter. The uncut section of the trunk is called the felling hinge.

IMPORTANT! It takes a lot of experience to fell a tree. Inexperienced users of chain saws should not fell trees. Do not attempt any task beyond your experience level!

IMPORTANT! During critical felling operations, hearing protectors should be lifted immediately when sawing is completed so that sounds and warning signals can be heard.

WARNING! Unless you have special training we advise you not to fell trees with a diameter larger than the bar length of your saw!

WORKING TECHNIQUES

English – 25

The felling hinge controls the direction that the tree falls in.

(41)

All control over the felling direction is lost if the felling hinge is too narrow or non-existent, or if the directional cuts and felling cut are badly placed.

When the felling cut and directional cut are complete the tree should start to fall by itself or with the aid of a felling wedge or breaking bar.

We recommend that you use a bar that is longer than the diameter of the tree, so that you can make the felling cut and directional cuts with single cutting strokes. See instructions under the heading Technical data section to ﬁnd out which lengths of bar are recommended for your saw.

There are methods for felling trees with a diameter larger than the bar length. However these methods involve a much greater risk that the kickback zone of the bar will come into contact with the tree.

Freeing a tree that has fallen badly

Freeing a ”trapped tree”

It is very dangerous to remove a trapped tree and there is high accident risk.

Never try to fell the tree that is trapped. Never work in the risk zone of the hanging trapped tree. The safest method is to use a winch.

• Tractor-mounted

• Portable

Cutting trees and branches that are in tension

Preparations: Work out which side is in tension and where the point of maximum tension is (i.e. where it would break if it was bent even more).

Decide which is the safest way to release the tension and whether you are able to do it safely. In complicated situations the only safe method is to put aside your chain saw and use a winch.

General advice:

Position yourself so that you will be clear of the tree or branch when the tension is released.

Make one or more cuts at or near the point of maximum tension. Make as many cuts of sufﬁcient depth as necessary to reduce the tension and make the tree or branch break at the point of maximum tension.

Never cut straight through a tree or branch that is in tension!

If you must cut across tree/limb, make two to three cuts, one inch apart, one to two inches deep.

Continue to cut deeper until tree/limb bends and tension is released.

Cut tree/limb from outside the bend, after tension has been released.

How to avoid kickback

What is kickback?

The word kickback is used to describe the sudden reaction that causes the chain saw and bar to jump off an object when the upper quadrant of the tip of the bar, known as the kickback zone, touches an object. (45)

Kickback always occurs in the cutting plane of the bar. Normally the chain saw and bar are thrown backwards and upwards towards the user. However, the chain saw may move in a different direction depending on the way it was being used when the kickback zone of the bar touched the object.

Kickback only occurs if the kickback zone of the bar touches an object.

Limbing

Make sure that you can stand and move about safely. Work on the left side of the trunk. Work as close as possible to the chain saw for maximum control. If possible, let the weight of the chain saw rest on the trunk.

Keep the trunk between you and the chain saw as you move along the trunk.

Cutting the trunk into logs

See instructions under the heading Basic cutting technique.

WARNING! Kickback can happen very suddenly and violently; kicking the chain saw, bar and chain back at the user. If this happens when the chain is moving it can cause very serious, even fatal injuries. It is vital you understand what causes kickback and that you can avoid it by taking care and using the right working technique.

WARNING! A majority of kickback accidents occur during limbing. Do not use the kickback zone of the guide bar. Be extremely cautious and avoid contacting the log, other limbs or objects with the nose of the guide bar. Be extremely cautious of limbs under tension. They can spring back toward you and cause loss of control resulting in injury.

MAINTENANCE

26 – English

General

The user must only carry out the maintenance and service work described in this manual. More extensive work must be carried out by an authorized service workshop.

Carburetor adjustment

Your McCulloch product has been designed and manufactured to speciﬁcations that reduce harmful emissions.

Function

• The carburetor governs the engine’s speed via the throttle control. Air and fuel are mixed in the carburetor. The air/fuel mixture is adjustable. Correct adjustment is essential to get the best performance from the machine.

• The T-screw regulates the throttle setting at idle speed. If the T-screw is turned clockwise this gives a higher idle speed; turning it anti-clockwise gives a lower idle speed.

Basic settings and running in

The basic carburetor settings are adjusted during testing at the factory. Fine adjustment should be carried out by a skilled technician.

Rec. idle speed: See the Technical data section.

Fine adjustment of the idling speed T

Adjust the idle speed with the T-screw. If it is necessary to re-adjust, turn the T-screw clockwise while the engine is running, until the chain starts to rotate. Then turn counterclockwise until the chain stops. A correctly adjusted idle speed setting occurs when the engine runs smoothly in every position. It should also be good margin to the rpm when the chain starts to rotate.

Checking, maintaining and servicing chain saw safety equipment

Chain brake and front hand guard

Checking brake band wear

Brush off any wood dust, resin and dirt from the chain brake and clutch drum. Dirt and wear can impair operation of the brake. (42)

Regularly check that the brake band is at least 0.024 inch (0,6 mm) thick at its thinnest point.

Checking the front hand guard

Make sure the front hand guard is not damaged and that there are no visible defects such as cracks.

Move the front hand guard forwards and back to make sure it moves freely and that it is securely anchored to the clutch cover. (43)

Checking the inertia brake release

With the engine turned off, hold the chain saw over a stump or other ﬁrm object. Let go of the front handle so that the bar drops towards the stump as the chain saw rotates around the rear handle.

When the bar hits the stump the brake should be activated. (47)

Checking the brake trigger

Place the chain saw on ﬁrm ground and start it. Make sure the chain does not touch the ground or any other object. See the instructions under the heading Start and stop.

Grasp the chain saw ﬁrmly, wrapping your ﬁngers and thumbs around the handles.

Apply full throttle and activate the chain brake by tilting your left wrist forward onto the front hand guard. Do not let go of the front handle. The chain should stop

immediately.

WARNING! Contact your servicing dealer, if the idle speed setting cannot be adjusted so that the chain stops at idle. Do not use the chain saw until it has been properly adjusted or repaired.

Note! All servicing and repair work on the machine requires special training. This is especially true of the machine′s safety equipment. If your machine fails any of the checks described below we recommend you to contact our servicing dealer. Any maintenance other than that described in this manual must be carried out by your servicing dealer (retailer).

Switch off the engine and take off the ignition cable before repairs or maintenance

MAINTENANCE

English – 27

Throttle lockout

• Make sure the throttle control is locked at the idle setting when the throttle lockout is released.

• Press the throttle lockout and make sure it returns to its original position when you release it.

• Check that the throttle trigger and throttle lockout move freely and that the return springs work properly.

• Start the chain saw and apply full throttle. Release the throttle control and check that the chain stops and remains stationary. If the chain rotates when the throttle control is in the idle position you should check the carburetor idle adjustment.

Chain catcher

Check that the chain catcher is not damaged and is ﬁrmly attached to the body of the chain saw.

Right hand guard

Check that the right hand guard is not damaged and that there are no visible defects, such as cracks.

Vibration damping system

Regularly check the vibration damping units for cracks or deformation.

Make sure the vibration damping units are securely attached to the engine unit and handle unit.

Stop switch

Start the engine and make sure the engine stops when you move the stop switch to the stop setting. (29)

Mufﬂer

Never use a machine that has a faulty mufﬂer. Regularly check that the mufﬂer is securely attached to the machine.

Note: The spark arrestor screen (A) on this machine is serviceable. The screen must be replaced if it is damaged. If the screen is blocked the machine will overheat and this will cause damage to the cylinder and piston. Never use a machine with a mufﬂer that is in poor condition. Never use a mufﬂer if the spark arrestor screen is missing or defective. (7)

After 75 hours of use, we recommend that your mufﬂer be replaced by your servicing dealer (retailer).

Air ﬁlter

The air ﬁlter must be regularly cleaned to remove dust and dirt in order to avoid:

• Carburettor malfunctions

• Starting problems

• Loss of engine power

• Unnecessary wear to engine parts

• Excessive fuel consumption.

• Remove the air ﬁlter after taking off the air ﬁlter cover. When reﬁtting make sure that the air ﬁlter seals tightly against the ﬁlter holder. Clean the ﬁlter by brushing or shaking it. (44)

The ﬁlter can be cleaned more thoroughly by washing it in water and detergent.

An air ﬁlter that has been in use for a long time cannot be cleaned completely. The ﬁlter must therefore be replaced with a new one at regular intervals. A damaged air ﬁlter

must always be replaced.

Spark plug

The spark plug condition is inﬂuenced by:

• Incorrect carburetor adjustment.

• An incorrect fuel mixture (too much or incorrect type of oil).

• A dirty air ﬁlter.

These factors cause deposits on the spark plug electrodes, which may result in operating problems and starting difﬁculties.

If the machine is low on power, difﬁcult to start or runs poorly at idle speed: always check the spark plug ﬁrst

MAINTENANCE

28 – English

before taking any further action. If the spark plug is dirty, clean it and check that the electrode gap is 0.020 inch (0,5 mm). The spark plug should be replaced after about a month in operation or earlier if necessary. (46)

If the machine is low on power, difﬁcult to start or runs poorly at idle speed: always check the spark plug ﬁrst before taking any further action. If the spark plug is dirty, clean it and check that the electrode gap is 0.020 inch (0,5 mm). The spark plug should be replaced after about a month in operation or earlier if necessary.

Note! Always use the recommended spark plug type! Use of the wrong spark plug can damage the piston/cylinder. Check that the spark plug is ﬁtted with a suppressor.

”CCS” centrifugal cleaning

Centrifugal cleaning means the following: All air to the carburetor passes through the starter. Dirt and dust is pushed out by the cooling fan. (48)

IMPORTANT! In order to maintain operation of the centrifugal cleaning system it must be regularly maintained. Clean the air intake to the starter, the ﬁns on the ﬂywheel, the space around the ﬂywheel, inlet pipe and carburetor compartment.

Winter use

Running problems can occur when using the machine in the cold and snowy conditions caused by:

• Too low engine temperature.

• Icing of the air ﬁlter and carburetor. Special measures are therefore often required:

• Partly mask the air inlet on the starter to increase the working temperature of the engine.

Temperature -5°°°°C (23°°°°F) or colder:

For running the machine in cold weather or powder snow, a special cover is available, which is mounted on the starter housing. This reduces the intake of cold air and prevents large amounts of snow from being sucked in.

(49)

Part number: 577 87 49-01 (CS 410 Elite). Part number: 577 87 50-01 (CS 450 Elite). CAUTION! If the special winterising kit has been ﬁtted or

any measures have been taken to increase the temperature these changes must be reversed before the machine is used in normal temperature conditions. Otherwise there is a risk of overheating, resulting in severe damage to the engine.

IMPORTANT! Any maintenance other than that described in this manual must be carried out by your servicing dealer (retailer).

English – 29

MAINTENANCE

Maintenance schedule

The following is a list of the maintenance that must be performed on the machine. Most of the items are described in the Maintenance section.

Daily maintenance Weekly maintenance Monthly maintenance

Clean the outside of the machine.

Check the starter, the starter cord and the recoil spring.

Check the brake band on the chain brake for wear. Replace when less than 0.024 inch (0.6 mm) remains at the most worn point.

Check that the components of the throttle control work safely. (Throttle lockout and throttle control.)

Check that the vibration damping elements are not damaged.

Check the clutch centre, clutch drum and clutch spring for wear.

Clean the chain brake and check that it operates safely. Make sure that the chain catcher is undamaged, and replace it if necessary.

File off any burrs from the edges of the bar.

Clean the spark plug. Check that the electrode gap is 0.020 inch (0,5 mm).

The bar should be turned daily for more even wear. Check the lubrication hole in the bar, to be sure it is not clogged. Clean the bar groove. If the bar has a sprocket tip, this should be lubricated.

Clean the carburetor compartment. Clean the outside of the carburetor.

Check that the bar and chain are getting sufﬁcient oil.

Clean the air ﬁlter. Replace if necessary.

Check fuel hose for cracks or other damage. Change if necessary.

Check the saw chain with regard to visible cracks in the rivets and links, whether the saw chain is stiff or whether the rivets and links are abnormally worn. Replace if necessary.

Empty the fuel tank and clean the inside.

Sharpen the chain and check its tension and condition. Check the drive sprocket for excessive wear and replace if necessary.

Empty the oil tank and clean the inside.

Clean the starter units air intake. Check all cables and connections. Check that nuts and screws are tight. Check that the stop switch works

correctly. Check that there are no fuel leaks

from the engine, tank or fuel lines.

30 – English

TECHNICAL DATA

Technical data

NOTE ! This spark ignition system complies with the Canadian ICES-002 standard.

CS 410 Elite CS 450 Elite

Motor

Cylinder displacement, cu.in/cm

2.49/40,9 2.79/45,7 Stroke, inch/mm 1.61/41 1.65/42 Idle speed, rpm 2900 2700 Power, KW/hp @ rpm 1.6/2.2 @ 9000 2.0/2.7 @ 9000 Emissions Durability Period according to California Air

Resources Board, h.

125 300

Ignition system

Spark plug

NGK BPMR 7A/ Champion RCJ 7Y

Electrode gap, inch/mm 0.02/0,5 0,02/0,5

Fuel and lubrication system

Fuel tank capacity, US pint/litre 0.74/0,35 0.74/0,35 Oil pump capacity at 9,000 rpm, ml/min 13 13 Oil tank capacity, US pint/litre 0.51/0,24 0,6/0,30 Type of oil pump Automatic Automatic

Weight

Chain saw without bar or chain, empty tanks, lb/kg 10.4/4,7 11.7/5,3

Chain/bar

Recommended bar lengths, inch/cm 13-18/33-45 13-18/33-45 Usable cutting length, inches/cm 12-17/31-43 12-17/31-43 Pitch, inch/mm 0.325/8,3 0.325/8,3 Thickness of drive links, inch/mm 0.050/1,3 0.050/1,3 Drive sprocket type/teeth Spur/7 Spur/7 Chain speed at max. power, m/sec 17,3 17,3

English – 31

TECHNICAL DATA

Recommended cutting equipment for USA

Following is a list of recommended cutting equipment for McCulloch chain saw models CS 410 Elite and CS 450 Elite. These chain saw models equipped with either of the listed guide bar and saw chain combination(s), fulﬁlls the requirements according to ANSI B175.1-2000 (Gasoline Powered Chain Saws - Safety Requirements).

The following list is the chain saw manufacturers recommendations. There may be other combinations available, which will also achieve kickback reduction.

Chain saw models McCulloch CS 410 Elite and CS 450 Elite met the kickback performance requirements of ANSI B175.1-2000 when tested with the combinations of bars and saw chains listed below. The saw chain McCulloch H30 is also classiﬁed as a low kickback saw chain since it met the requirements for low kickback saw chain outlined in ANSI B175.1-2000. We recommend to use only the listed combinations of guide bars and saw chains for chain saw models McCulloch CS 410 Elite and CS 450 Elite. Other chain saw models may not meet the kickback requirements when equipped with the listed guide bar and saw chain combinations.

Recommended cutting equipment for Canada

Following is a list of recommended cutting equipment for the McCulloch chain saw models CS 410 Elite and CS 450 Elite. The listed combination(s) of powerhead, bar and saw chain meet all requirements outlined in Canadian Standards Assosiation Z62.1-03 (Chain Saws) and Z62.3-04 (Chain Saw Kickback).

Furthermore the saw chain McCulloch H30 is evaluated and listed as a Type C Low Kickback Saw Chain according to the provisions in Z62.3-04.

Kickback information

The guide bar nose radius is determined by either the maximum number of teeth in the nose sprocket or the corresponding maximum nose radius of a solid bar.

As we are listing the maximum guide bar nose radius, you may use a guide bar with smaller nose radius than in our list. For guide bars of the same length, all sprocket-nose guide bars of the same pitch and having the same number of sprocket teeth may be considered to have equivalent kickback energy. A hard nose bar having the same length and nose radius as a sprocket-nose bar may be considered to have equivalent or less kickback energy than the sprocket-nose bar.

Guide bar and saw chain combinations

The following cutting attachments are approved for the models McCulloch CS 410 Elite and CS 450 Elite.

Saw chain ﬁling and ﬁle gauges

Guide bar Saw chain

Length, inch Pitch, inch Gauge, inch Max. nose radius Type Drive link count

0.325 0.050 10T McCulloch H30

56 15 64 16 66 18 72

FEDERAL AND CALIFORNIA EMISSIONS CONTROL WARRANTY STATEMENT

32 – English

IMPORTANT:

This product is compliant with U.S. EPA Phase 3 regulations for exhaust and evaporative emissions. To ensure EPA Phase 3 compliance, we recommend using only genuine McCULLOCH brand replacement parts. Use of non-compliant replacement parts is a violation of federal law.

YOUR WARRANTY RIGHTS AND OBLIGATIONS

The EPA (U.S. Environmental Protection Agency), CARB (California Air Resources Board), Environment Canada and McCULLOCH are pleased to explain the emissions control system’s warranty on your 2014-2015* small offroad engine. In U.S. and Canada, small off-road engines must be designed, built, and equipped to meet the applicable Federal or California stringent anti-smog standards. McCULLOCH must warrant the emissions control system on your small off-road engine for the period of time listed below provided there has been no abuse, neglect or improper maintenance of your small offroad engine. Your emission control system may include parts such as the carburetor, fuel-injection system, the ignition system, catalytic convertor, fuel tanks, fuel lines, fuel caps, valves, canisters, ﬁlters, vapor hoses, clamps, connectors, and other associated emission-related components.

For engines less than or equal to 80 cc, only the fuel tank is subject to the evaporative emission control warranty requirements of this section (California only). Where a warrantable condition exists, McCULLOCH will repair your small off-road engine at no cost to you including diagnosis, parts and labor.

MANUFACTURER′′′′S WARRANTY COVERAGE

The emissions control system is warranted for two years. If any emissions-related part on your small off-road engine is defective, the part will be repaired or replaced by McCULLOCH.

OWNER′′′′S WARRANTY RESPONSIBILITIES

• As the small off-road engine owner, you are responsible for performance of the required maintenance listed in your operator’s manual. McCULLOCH recommends that you retain all receipts covering maintenance on your small off-road engine, but McCULLOCH cannot deny warranty solely for the lack of receipts or your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you should however be aware that McCULLOCH may deny you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, or improper maintenance or unapproved modiﬁcations.

• You are responsible for presenting your small off-road engine to a McCULLOCH distribution center or

service center as soon as the problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have any questions regarding your warranty rights and responsibilities, you should contact your nearest authorized servicing dealer or call McCULLOCH in USA at 1-800-487-5951, in CANADA at 1-800-8055523 or send e-mail correspondence to emission.warranty@us.hvwan.net.

WARRANTY COMMENCEMENT DATE

The warranty period begins on the date the engine or equipment is delivered to an ultimate purchaser.

LENGTH OF COVERAGE

McCULLOCH warrants to the ultimate purchaser and each subsequent owner that the engine or equipment is designed, built, and equipped so as to conform with all applicable regulations adopted by EPA and CARB, and is free from defects in materials and workmanship that causes the failure of a warranted part for a period of two years.

WHAT IS COVERED

REPAIR OR REPLACEMENT OF PARTS Repair or

replacement of any warranted part under the warranty must be performed at no charge to the owner at a warranty station. Warranty services or repairs will be provided at all McCULLOCH distribution centers that are franchised to service the subject engines. Throughout the emissions warranty period of two years, McCULLOCH must maintain a supply of warranted parts sufﬁcient to meet the expected demand for such parts.

WARRANTY PERIOD Any warranted part that is scheduled for replacement as required in the maintenance schedule, is warranted for the period of time prior to the ﬁrst scheduled replacement point for that part. If the part fails prior to the ﬁrst scheduled replacement, the part will be repaired or replaced by McCULLOCH at no cost. Any such part repaired or replaced under warranty is warranted for the remainder of the period prior to the ﬁrst scheduled replacement point for the part. Any warranted part that is not scheduled for replacement as required in the maintenance schedule, is warranted for two years. If any such part fails during the period of warranty coverage, it will be repaired and replaced by McCULLOCH at no cost. Any such part repaired or replaced under the warranty is warranted for the remaining warranty period. Any warranted part that is scheduled only for regular inspection in the maintenance schedule will be warranted for a period of two years. A statement in such written instructions to the effect of ”repair or replace as necessary” will not reduce the period of warranty coverage. Any such part repaired or replaced under warranty will be warranted for the remaining warranty period.

DIAGNOSIS The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective, provided that such diagnostic work is performed at a warranty station.

FEDERAL AND CALIFORNIA EMISSIONS CONTROL WARRANTY STATEMENT

English – 33

CONSEQUENTIAL DAMAGES McCULLOCH is liable for damages to other engine components proximately caused by a failure under warranty of any warranted part.

EMISSION WARRANTY PARTS LIST

1 Carburetor and internal parts 2 Intake pipe, airﬁlter holder and carburetor bolts. 3 Airﬁlter and fuelﬁlter covered up to maintenance

schedule. 4 Spark Plug, covered up to maintenance schedule 5 Ignition Module 6 Fuel tank, line and cap

WHAT IS NOT COVERED

All failures caused by abuse, neglect or improper maintenance are not covered.

ADD -ON OR MODIFIED PARTS

Add-on or modiﬁed parts that are not exempted by CARB or EPA may not be used. The use of any non-exempted add-on or modiﬁed parts will be grounds for disallowing a warranty claim. McCULLOCH will not be liable to warrant failures of warranted parts caused by the use of a nonexempted add-on or modiﬁed part.

HOW TO FILE A CLAIM

If you have any questions regarding your warranty rights and responsibilities, you should contact your nearest authorized servicing dealer or call McCULLOCH in USA at 1-800-487-5951, in CANADA at 1-800-805-5523 or send e-mail correspondence to emission.warranty@us.hvwan.net.

WHERE TO GET WARRANTY SERVICE

Warranty services or repairs are provided through all McCULLOCH authorized servicing dealers.

MAINTENANCE, REPLACEMENT AND REPAIR OF EMISSION-RELATED PARTS

Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner. Such use will not reduce the warranty obligations of the manufacturer.

MAINTENANCE STATEMENT

The owner is responsible for the performance of all required maintenance, as deﬁned in the operator’s manual.

*Current and following model year will be updated annually in the warranty statement provided to the consumer. For example, in 2012 model year, 2012-2013 will be speciﬁed.

FEDERAL EMISSION CONTROL WARRANTY STATEMENT

34 – English

YOUR WARRANTY RIGHTS AND OBLIGATIONS

The EPA (The US Environmental Protection Agency), CARB (California Air Resources Board) and McCulloch are pleased to explain the emissions control system warranty on your 2011 and later small nonroad engine. In U.S. and Canada, new small nonroad engines must be designed, built and equipped to meet the federal stringent anti-smog standards. McCulloch must warrant the emission control system on your small nonroad engine for the period of time listed below provided there has been no abuse, neglect or improper maintenance of your unit. Your emission control system includes parts such as the carburetor, the ignition system and the fuel tank. Where a warrantable condition exists, McCulloch will repair your small nonroad engine at no cost to you. Expenses covered under warranty include diagnosis, parts and labor.

MANUFACTURER′′′′S WARRANTY COVERAGE

The 2011 and later small nonroad engines are warranted for two years. If any emission related part on you engine (as listed above) is defective, the part will be repaired or replaced by McCulloch.

OWNER′′′′S WARRANTY RESPONSIBILITIES

As the small nonroad engine owner, you are responsible for the performance of the required maintenance listed in your Operator′s Manual. McCulloch recommends that you retain all receipts covering maintenance on your small nonroad engine, but McCulloch cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance. As the small nonroad engine owner, you should, however, be aware that Husqvarna may deny you warranty coverage if your small nonroad engine or a part of it has failed due to abuse, neglect, improper maintenance, unapproved modiﬁcations or the use of parts not made or approved by the original equipment manufacturer. You are responsible for presenting your small nonroad engine to a McCulloch authorized servicing dealer as soon as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have any questions regarding your warranty rights and responsibilities, you should contact your nearest authorized servicing dealer or call Husqvarna at 1-800554-6723 or visit www.mcculloch.com.

WARRANTY COMMENCEMENT DATE

The warranty period begins on the date small nonroad engine is delivered.

LENGTH OF COVERAGE

McCulloch warrants to the initial owner and each subsequent purchaser that the engine is free from defects in materials and workmanship which cause the failure of a warranted part for a period of two years.

WHAT IS COVERED

REPAIR OR REPLACEMENT OF PARTS Repair or

replacement of any warranted part will be performed at no

charge to the owner at an approved McCulloch servicing dealer. If you have any questions regarding your warranty rights and responsibilities, you should contact your nearest authorized servicing dealer or call McCulloch at 1-800-554-6723 or visit www.mcculloch.com.

WARRANTY PERIOD Any warranted part which is not scheduled for replacement as required maintenance, or which is scheduled only for regular inspection to the effect of “repair or replace as necessary” shall be warranted for 2 years. Any warranted part which is scheduled for replacement as required maintenance shall be warranted for the period of time up to the ﬁrst scheduled replacement point for that part.

DIAGNOSIS The owner shall not be charged for diagnostic labor which leads to the determination that a warranted part is defective, if the diagnostic work is performed at an approved McCulloch servicing dealer.

CONSEQUENTIAL DAMAGES McCulloch may be liable for damages to other engine components caused by the failure of a warranted part still under warranty.

WHAT IS NOT COVERED

All failures caused by abuse, neglect or improper maintenance are not covered.

ADD -ON OR MODIFIED PARTS

The use of add-on or modiﬁed parts can be grounds for disallowing a warranty claim. McCulloch is not liable to cover failures of warranted parts caused by the use of add-on or modiﬁed parts.

HOW TO FILE A CLAIM

If you have any questions regarding your warranty rights and responsibilities, you should contact your nearest authorized servicing dealer or call McCulloch at 1-800554-6723 or visit www.mcculloch.com.

WHERE TO GET WARRANTY SERVICE

Warranty services or repairs shall be provided at all McCulloch authorized servicing dealers.

MAINTENANCE, REPLACEMENT AND REPAIR OF EMISSION-RELATED PARTS

Any McCulloch approved replacement part used in the performance of any warranty maintenance or repairs on emission-related parts, will be provided without charge to the owner if the part is under warranty.

EMISSION CONTROL WARRANTY PARTS LIST

1 Carburetor 2 Spark plug (covered up to maintenance schedule) 3 Ignition Module 4 Air ﬁlter (covered up to maintenance schedule) 5 Fuel tank, line and cap

MAINTENANCE STATEMENT

The owner is responsible for the performance of all required maintenance, as deﬁned in the operator’s manual.

AMERICAN STANDARD SAFETY PRECAUTIONS

English – 35

Safety precautions for chain saw users

(ANSI B175.1-2000 Annex C)

Kickback safety precautions

With a basic understanding of kickback, you can reduce or eliminate the element of surprise. Sudden surprise contributes to accidents.

Keep a good ﬁrm grip on the saw with both hands, the right hand on the rear handle, and the left hand on the front handle, when the engine is running. Use a ﬁrm grip with thumbs and ﬁngers encircling the chain saw handles. A ﬁrm grip will help you reduce kickback and maintain control of the saw. Don’t let go.

Make sure that the area in which you are cutting is free from obstacles. Do not let the nose of the guide bar contact a log, branch, or any other obstacle which could be hit while you are operating the saw.

Cut at high engine speeds. Do not overreach or cut above shoulder height. Follow manufacturer’s sharpening and maintenance

instructions for the saw chain. Only use replacement bars and chains speciﬁed by the

manufacturer or the equivalent.

Other safety precautions

Do not operate a chain saw when you are fatigued. Use safety footwear; snug-ﬁtting clothing, protective

gloves, and eye, hearing and head protection devices. Use caution when handling fuel. Move the chain saw at

least 10 feet (3 m) from the fueling point before starting the engine.

Do not allow other persons to be near the chain saw when starting or cutting with the chain saw. Keep bystanders and animals out of the work area.

Do not start cutting until you have a clear work area, secure footing and a planned retreat path from the falling tree.

Keep all parts of your body away from the saw chain when the engine is running.

Before you start the engine, make sure that the saw chain is not contacting anything.

Carry the chain saw with the engine stopped, the guide bar and saw chain to the rear, and the mufﬂer away from your body.

Do not operate a chain saw that is damaged, improperly adjusted, or not completely and securely assembled. Be sure that the saw chain stops moving when the throttle control trigger is released.

Shut off the engine before setting the chain saw down. Use extreme caution when cutting small size brush and

saplings because slender material may catch the saw chain and be whipped toward you or pull you off balance.

When cutting a limb that is under tension be alert for springback so that you will not be struck when the tension in the wood ﬁbers is released.

Keep handles dry, clean and free of oil or fuel mixture. Operate the chain saw only in well-ventilated areas. Do not operate a chain saw in a tree unless you have

been speciﬁcally trained to do so. Do not operate a chain saw above shoulder height. All chain saw service, other than the items listed in the

operator’s/owner’s safety and maintenance instructions, should be performed by competent chain saw service personnel. (For example, if improper tools are used to remove the ﬂywheel or if an improper tool is used to hold the ﬂywheel in order to remove the clutch, structural damage to the ﬂywheel could occur and subsequently cause the ﬂywheel to burst.)

When transporting your chain saw, use the appropriate guide bar guard.

Note: This Annex is intended primarily for the consumer or occasional user.

WARNING! Kickback may occur when the nose or tip of the guide bar touches an object, or when the wood closes in and pinches the saw chain in the cut.

Tip contact in some cases may cause a lightning fast reverse reaction, kicking the guide bar up and back towards the operator.

Pinching the saw chain along the top of the guide bar may push the guide bar rapidly back towards the operator.

Either of these reactions may cause you to lose control of the saw which could result in serious personal injury.

Do not rely exclusively upon the safety devices built into your saw. As a chain saw user, you should take several steps to keep your cutting jobs free from accident or injury.

WARNING! Do not operate a chain saw with one hand! Serious injury to the operator, helpers, bystanders or any combination of these persons may result from one-handed operation. A chain saw is intended for two-handed use.

EXPLICATION DES SYMBOLES

36 – French

Symboles sur la machine:

AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Toujours utiliser:

• Casque de protection homologué

• Protecteurs d’oreilles homologués

• Lunettes protectrices ou visière

Toujours utiliser les deux mains pour manipuler la tronçonneuse.

Ne jamais utiliser une seule main pour manipuler la tronçonneuse.

Éviter tout contact de la pointe du guidechaîne avec un objet.

AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l’utilisateur. Ceci risque de causer de graves blessures personnelles.

Equipement de coupe recommandé dans cet exemple:

- Longueur de guidechaîne: 18 pouces:

- Rayon maximum du nez: 10 dents:

- Type de chaîne: McCulloch H30

Autre combinaisons approuvées de guides et chaînes, consulter le Manuel d’utilisation.

Taux de rebond maximum mesuré sans activer le frein de chaîne.

Valeur de recul maximum mesurée sans frein de chaîne.

Frein de chaîne, activé (droit) Frein de chaîne, non activé (gauche)

Pompe à carburant.

Décompresseur: Le décompresseur est utilisé pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Toujours utiliser le décompresseur au démarrage.

Remplissage d’essence.

Remplissage d’huile de chaîne.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certiﬁcation spéciﬁques à certains marchés.

EXPLICATION DES SYMBOLES

French – 37

Symboles dans le manuel:

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d’arrêt sur la position STOP. REMARQUE! Le bouton marche/ arrêt retourne automatiquement en mode de conduite. Aﬁn d’éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie lors du montage, contrôle et/ou entretien.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Le frein de chaîne doit être activé quand la tronçonneuse est démarrée.

L’autocollant comportant ce symbol d’avertissement est placé sur la tronçonneuse:

EPA III

La période de conformité des émissions à laquelle il est fait référence sur l’étiquette de conformité des émissions indique le nombre d’heures de fonctionnement pour lesquelles il a été établi que le moteur répond aux exigences fédérales en matière d’émissions.

L’entretien, le remplacement ou la réparation des dispositifs et des systèmes antipollution peuvent être effectués par tout établissement ou personne qui répare des produits motorisés manuels.

SOMMAIRE

38 – French

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: ..................................... 36

Symboles dans le manuel: .................................... 37

SOMMAIRE

Sommaire ............................................................. 38

INTRODUCTION

Cher client, ............................................................ 39

Quels sont les composants de la tronçonneuse? . 39

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Mesures à prendre avant de mettre en usage une

tronçonneuse neuve ............................................. 40

Important! ............................................................. 41

Utilisez toujours votre bon sens ............................ 41

Équipement de protection personnelle ................. 41

Équipement de sécurité de la machine ................. 42

Équipement de coupe ........................................... 44

MONTAGE

Montage du guide-chaîne et de la chaîne ............ 48

MANIPULATION DU CARBURANT

Carburant .............................................................. 49

Remplissage de carburant .................................... 50

Sécurité carburant ................................................ 50

DÉMARRAGE ET ARRÊT

Démarrage et arrêt ............................................... 51

TECHNIQUES DE TRAVAIL

Avant chaque utilisation: ....................................... 53

Méthodes de travail ............................................... 53

Mesures anti-rebond ............................................. 57

ENTRETIEN

Généralités ........................................................... 58

Réglage du carburateur ........................................ 58

Contrôle, maintenance et entretien des

équipements de sécurité de la tronçonneuse ....... 58

Silencieux ............................................................. 59

Filtre à air .............................................................. 59

Bougie ................................................................... 60

Épuration centrifuge ”CCS” ................................... 60

Utilisation hivernale ............................................... 60

Température de -5°C ou moins: ............................ 60

Schéma d’entretien ............................................... 61

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 62

Combinaisons guide-chaîne et chaîne ................. 63

DÉCLARATION DE GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS

VOS DROITS ET OBLIGATIONS EN GARANTIE 66

PRÉCAUTIONS SÉCURITAIRES CONFORMANT AUX NORMES AMÉRICAINES

Consignes de sécurité pour les utilisateurs de

tronçonneuses ...................................................... 68

INTRODUCTION

French – 39

Cher client,

Nous vous remercions d’avoir choisi un produit McCulloch ! Vous faites désormais partie d’une histoire débutée il y a longtemps, lorsque l’entreprise McCulloch commença à fabriquer des moteurs pendant la Seconde Guerre mondiale. En 1949, McCulloch lançait sa première tronçonneuse légère à utilisateur unique et révolutionnait le travail du bois à tout jamais.

La gamme de tronçonneuses innovantes allait se développer au ﬁl des décennies et les activités se diversiﬁer, d’abord avec des moteurs d’avion et de kart dans les années 1950, puis avec des mini-tronçonneuses dans les années 1960. Plus tard, dans les années 1970 et 1980, les coupe-herbes et aspiro-soufﬂeurs venaient compléter la gamme.

Aujourd’hui, McCulloch a rejoint le groupe Husqvarna et poursuit la tradition de moteurs puissants, d’innovations techniques et de conceptions résistantes, nos marques de fabrique depuis plus d’un siècle. La réduction de la consommation en carburant, des émissions et des niveaux sonores est notre priorité, tout comme l’amélioration de la sécurité et de la convivialité du produit.

Nous espérons que ce produit McCulloch vous donnera toute satisfaction et qu’il vous accompagnera pendant de longues années. Le respect des conseils de ce manuel d’utilisation relatifs à l’utilisation, à l’entretien et à la maintenance permettra de prolonger sa durée de vie. Si vous avez besoin de l’aide d’un professionnel pour une réparation ou un entretien, veuillez utiliser le service de localisation sur www.mcculloch.biz.

McCulloch travaille continuellement au développement de ses produits et se réserve le droit d’en modiﬁer, entre autres, la conception et l’aspect sans préavis.

Vous pouvez également télécharger ce manuel sur www.mcculloch.biz.

Quels sont les composants de la tronçonneuse? (1)

1 Décompresseur (CS 450 Elite) 2 Capot de cylindre 3 Pompe à carburant 4 Bouton combiné de marche et d’arrêt 5 Poignée arrière avec protection de la main droite 6 Autocollant d’information et d’avertissement 7 Réservoir d’essence 8 Vis de réglage du carburateur 9 Poignée de lanceur 10 Lanceur 11 Réservoir d’huile pour chaîne 12 Plaque de numéro de série et de produit 13 Blocage de l’accélération (Empêche toute

accélération accidentelle.) 14 Poignée avant 15 Arceau protecteur 16 Silencieux 17 Guide-chaîne 18 Pignon avant 19 Chaîne 20 Patin d’ébranchage (Accessoires CS 410 Elite) 21 Bouton 22 Capteur de chaîne 23 Manette de tension de chaîne 24 Carter d’embrayage 25 Outil combiné intégré 26 Commande de l’accélération 27 Fourreau protecteur du guide-chaîne 28 Outil combiné 29 Manuel d’utilisation

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

40 – French

Mesures à prendre avant de mettre en usage une tronçonneuse neuve

• Lisez attentivement ce manuel d’utilisation.

• (1) - (49) fait référence aux ﬁgures des p. 2-5.

• Vériﬁer le montage et le réglage de l’outil de coupe. Voir les instructions au chapitre Montage.

• Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt.

• Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité sufﬁsante d’huile de chaîne. Voir les instructions au chapitre Lubriﬁcation de l’équipement de coupe.

• Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modiﬁer sous aucun prétexte la machine sans l’autorisation du fabricant. N’utiliser que des accessoires et des pièces d’origine. Des modiﬁcations non-autorisées et l’emploi d’accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l’utilisateur ou d’autres personnes. Votre garantie ne couvre ni les dommages ni la responsabilité qu’entraîne l’utilisation de pièces ou d’accessoires non autorisés.

AVERTISSEMENT! Utilisée de manière erronée ou négligente, la tronçonneuse peut être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d’utilisation.

AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.

AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.

AVERTISSEMENT! Ayez un extincteur à portée de main, lorsque vous utilisez une tronçonneuse.

AVERTISSEMENT! Maintenir les poignées sèches, propres et exemptes d’huile.

AVERTISSEMENT! Faire attention à l’intoxication par monoxyde de carbone. Utiliser la tronçonneuse seulement dans des endroits bien aérés.

AVERTISSEMENT! Ne pas tenter d’émonder ou d’ébrancher un arbre sur pied sauf si vous êtes spécialment formé pour la faire.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

French – 41

Important! Utilisez toujours votre bon sens

(2)

Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N’hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l’utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité. N’hésitez pas à suivre une formation sur l’utilisation des tronçonneuses. Votre revendeur, votre établissement de formation forestière et votre bibliothèque peuvent vous renseigner sur le matériel de formation et les cours disponibles. Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efﬁcacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.

Équipement de protection personnelle

• Casque de protection homologué

• Protecteur d’oreilles

• Lunettes protectrices ou visière

• Gants protecteurs anti-chaîne

• Pantalon avec protection anti-chaîne

• Bottes avec protection anti-chaîne, embout acier et semelle antidérapante

• Une trousse de premiers secours doit toujours être disponible.

• Extincteur et pelle

Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.

IMPORTANT! Cette tronçonneuse pour l’administration des forêts est

conçue pour des travaux forestiers tels que l’abattage, l’ébranchage et la coupe.

Utilisez seulement les combinaisons guide-chaîne/ chaîne recommandées au chapitre Caractéristiques techniques.

N’utilisez jamais la machine si vous êtes fatigué, avez bu de l’alcool ou pris des médicaments susceptibles d’affecter votre vue, votre jugement ou la maîtrise de votre corps.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

Ne modiﬁez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modiﬁée.

Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être conﬁées à un spécialiste dûment formé et qualiﬁé. Voir au chapitre Entretien.

En dehors des périodes d’utilisation, toujours ranger l’outil combiné intégré dans le support d’outils. Ne pas utiliser le support d’outils dans d’autres buts que de tenir l’outil combiné fourni, puisque le support d’outils est exclusivement conçu dans ce but.

N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.

REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guidechaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l’utilisateur. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire aﬁn de choisir un équipement adéquat.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

42 – French

Équipement de sécurité de la machine

Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l’entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

Frein de chaîne avec arceau protecteur

Votre tronçonneuse est équipée d’un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d’accidents, mais seul l’utilisateur peut prévenir les accidents.

Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guide-chaîne ne touche rien.

• Le frein de chaîne (A) est activé soit manuellement (de la main gauche), soit avec la fonction d’inertie. (3)

• Pousser l’arceau (B) vers l’avant pour activer le frein de chaîne. (3)

• Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d’entraînement de la chaîne (D) (le tambour d’embrayage). (4)

• L’arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant.

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée pour empêcher que la chaîne ne se mette à tourner.

• Utilisez le frein de chaîne comme 'frein de stationnement' au démarrage et lors de courts déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents.

• Tirer l’arceau vers l’arrière contre la poignée avant pour désactiver le frein de chaîne.

• Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n’activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher.

• Le mode d’activation du frein de chaîne (manuel ou automatique par inertie) dépend de l’ampleur du rebond et de la position de la tronçonneuse par rapport à l’objet rencontré par la zone de danger du guide.

Si le rebond est violent et si la zone de danger du guide se trouve loin de l’utilisateur, le frein de chaîne est activé par le contrepoids (inertie) du frein de chaîne dans le sens du rebond.

En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l’utilisateur, le frein de chaîne est activé manuellement par la main gauche.

• En position d’abattage, la main gauche se trouve dans une position qui rend l’activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la protection anti-rebond, le frein de chaîne ne peut être activé que par inertie. (8)

Ma main active-t-elle toujours le frein de chaîne en cas de rebond?

Non. Il faut une certaine force pour pousser la protection anti-rebond vers l’avant. Si votre main ne fait qu’efﬂeurer la protection anti-rebond ou glisse dessus, la force peut ne pas sufﬁre pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n’activez pas le frein de chaîne, ou n’activez pas le frein de chaîne avant que la tronçonneuse n’ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n’ait pas le temps d’arrêter la chaîne avant qu’elle ne vous heurte.

Certaines positions de travail empêchent aussi votre main d’atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d’abattage par exemple.

L’inertie du frein de chaîne est-elle toujours activée en cas de rebond?

Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire

IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt.

AVERTISSEMENT! N’utilisez jamais une machine dont les équipements de sécurité sont défectueux. Les équipements de sécurité doivent être contrôlés et entretenus. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d’entretien.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

French – 43

avant chaque journée de travail. Le rebond doit aussi être sufﬁsamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.

Le frein de chaîne me protège-t-il toujours des blessures en cas de rebond?

Non. Tout d’abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour ﬁnir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte.

La seule façon d’éviter les rebonds et le danger qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.

Blocage de l’accélération

Le blocage de l’accélération est conçu pour empêcher toute activation involontaire de la commande de l’accélération. Quand le cliquet (A) est enfoncé dans la poignée (= quand l’utilisateur tient la poignée), la commande de l’accélération (B) est libérée. Lorsque la poignée est relâchée, la commande de l’accélération et le blocage de l’accélération reviennent à leurs positions initiales. Cette position signiﬁe que la commande d’accélération est alors automatiquement bloquée sur le ralenti. (5)

Capteur de chaîne

Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).

Protection de la main droite

La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.

Système anti-vibrations

La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Le corps de la tronçonneuse, y compris l’équipement de coupe, est suspendu à l’unité poignées par l’intermédiaire de blocs anti-vibrants.

Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente.

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur. (29)

Silencieux

Le silencieux est conçu pour réduire le niveau sonore et détourner les gaz d’échappement loin de l'utilisateur.

Dans les régions chaudes et sèches, les risques d'incendie sont élevés. Ces régions disposent parfois d'une législation spéciﬁque qui exige que le silencieux (entre autres) soit équipé d'une grille antiﬂamme (A). (7)

Lors du montage de la grille, veillez à ce qu’elle soit placée dans la position adéquate. Utilisez la clé mixte pour placer ou détacher la grille, si besoin est.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modiﬁcation épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

AVERTISSEMENT! Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inﬂammables!

REMARQUE! Un silencieux devient très chaud en cours d’utilisation et le reste après l’arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d’incendie, surtout quand vous manipulez des gaz et/ou des substances inﬂammables.

AVERTISSEMENT! N'utilisez jamais une tronçonneuse dont le silencieux est absent ou défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu. N'utilisez jamais une tronçonneuse dont la grille antiﬂamme est absent ou défectueux si une grille antiﬂamme est obligatoire dans la zone où vous travaillez.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

44 – French

Équipement de coupe

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:

• Réduire le risque de rebond de la machine.

• Réduit le risque de saut ou de rupture de chaîne.

• Permet des performances de coupe optimales.

• Augmenter la durée de vie de l’équipement de coupe.

• Évite l’augmentation du niveau de vibration.

Règles élémentaires

• N’utiliser que l’équipement de coupe recommandé! Voir les instructions au chapitre

Caractéristiques techniques.

• Veiller à ce que les dents de la chaîne soient

toujours bien affûtées! Suivre les instructions et utiliser le gabarit d’affûtage recommandé. Une

chaîne émoussée ou endommagée augmente le risque d’accidents.

• Veillez à travailler avec une épaisseur de copeau

correcte! Suivez les instructions et utilisez le gabarit d’épaisseur de copeau recommandé. Une

épaisseur de copeau trop importante augmente le risque de rebond.

• Veiller à ce que la chaîne soit toujours bien tendue! Une tension de chaîne insufﬁsante augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

• Maintenir l’équipement de coupe bien lubriﬁé et bien entretenu! Un équipement insufﬁsamment lubriﬁé augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

Équipement de coupe anti-rebond

La seule manière d’éviter un rebond est de s’assurer que la zone de danger du nez du guide n’entre jamais en contact avec un objet.

L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.

Guide-chaîne

Plus le rayon du nez est petit, plus la tendance au rebond est petite.

Chaîne

Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu’en version anti-rebond.

Terminologie concernant le guide-chaîne et la chaîne

Aﬁn de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Husqvarna. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées.

Guide-chaîne

• Longueur (pouces/cm)

• Nombre de dents par pignon (T).

• Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d’entraînement doivent correspondre à l’espace entre les maillons.

• Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs.

• Jauge du guide-chaîne (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraîneurs de la chaîne.

• Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse.

Chaîne

• Pas de chaîne (=pitch) (pouces)

• Jauge du maillon entraîneur (mm/pouces)

• Nombre de maillons entraîneurs (pce)

Affûtage et réglage de l’épaisseur du copeau de la chaîne

Généralités concernant l’affûtage des dents

• N’utilisez jamais une tronçonneuse dont les dents sont émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l’équipement de coupe pour qu’il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois.

IMPORTANT! Aucune chaîne n’élimine le risque de rebond.

AVERTISSEMENT! Chaque contact avec une chaîne en rotation peut entraîner des blessures graves.

AVERTISSEMENT! Toujours porter des gants lors de travail avec la chaîne aﬁn de protéger les mains contre les blessures.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

French – 45

• Une chaîne bien affûtée avance tout seule dans le bois, laissant de gros et longs copeaux.

• La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d’épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe. (9)

Quatre dimensions doivent être prises en compte lors de l’affûtage d’une dent.

1 Angle d’affûtage 2 Angle d’impact 3 Position de la lime 4 Diamètre de la lime ronde

Il est très difﬁcile d’affûter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d’utiliser notre gabarit d’affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales.

Vous trouverez les informations nécessaires pour l’affûtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

Affûtage de la dent

Pour affûter une dent, une lime ronde et un gabarit d’affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit d’affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

• Couper le moteur. (29)

• S’assurer que la chaîne est tendue. Une tension insufﬁsante rend la chaîne instable latéralement, gênant ainsi l’affûtage de la chaîne.

• Toujours limer de l’intérieur de la dent vers l’extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l’autre côté.

• Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (5/32"), la chaîne est usée et doit être remplacée.

(10)

Généralités sur le réglage de l’épaisseur du copeau

• Quand la dent est affûtée, l’épaisseur du copeau (=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d’épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l’épaisseur de copeau recommandée pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

Réglage de l’épaisseur du copeau

• Le réglage de l’épaisseur du copeau doit être effectué sur des dents nouvellement affûtées. Nous recommandons de régler l’épaisseur du copeau tous les trois affûtages de chaîne. REMARQUE! Cette recommandation suppose que les dents n’ont pas été anormalement réduites lors de l’affûtage.

• Pour le réglage de l’épaisseur du copeau, une lime plate et un gabarit d’épaisseur sont nécessaires. Nous vous recommandons d’utiliser notre gabarit d’affûtage pour l’épaisseur aﬁn d’obtenir l’épaisseur souhaitée et le bon angle pour le limiteur d’épaisseur du copeau.

• Mettez le gabarit d’affûtage sur la chaîne. Vous trouverez des informations sur l’utilisation du gabarit d’affûtage sur l’emballage. Utilisez une lime plate pour retirer l’excès sur la partie qui dépasse du limiteur d’épaisseur du copeau. L’épaisseur est correcte quand vous pouvez passer la lime sur le gabarit sans ressentir de résistance.

Tension de la chaîne

Plus on utilise une chaîne, plus elle s’allonge. L’équipement de coupe doit être réglé après une telle altération.

La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vériﬁer la tension plus souvent.

En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement. (11)

• Couper le moteur. (29)

• Libérer le bouton en le dépliant. (12)

• Tourner le bouton dans le sens contraire des aiguilles d’une montre pour libérer le couvercle du guide. (13)

AVERTISSEMENT! La tendance au rebond augmente considérablement si les instructions d’affûtage ne sont pas respectées.

AVERTISSEMENT! Une épaisseur de copeau excessive augmente la tendance au rebond de la chaîne!

AVERTISSEMENT! Une tension insufﬁsante de la chaîne augmente le risque que la chaîne saute et donc de blessures graves, voire mortelles.

AVERTISSEMENT! Toujours porter des gants de protection homologués. Même une chaîne immobile peut blesser gravement la personne qui la heurte.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

46 – French

• Régler la tension de la chaîne en tournant le tendeur de chaîne vers le bas (+) pour augmenter la tension ou vers le haut (-) pour relâcher la tension. Lever le nez du guide lors du réglage de la tension. (14)

• Serrer le carter d’embrayage en tournant la manette dans le sens des aiguilles d’une montre tout en levant le nez du guide. (15)

• Rabattre le bouton pour verrouiller la tension de chaîne. (16)

Lubriﬁcation de l’équipement de coupe

Huile de chaîne de tronçonneuse

L’huile de chaîne doit bien adhérer à la chaîne et posséder d’excellentes qualités de ﬂuidité par tous les temps, aussi bien en été qu’en hiver.

En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l’utilisation de l’huile de chaîne « Universal Outdoor Accessories Chain Oil » (Bio) pour une durée de vie maximale de la chaîne et pour la protection de l’environnement. Si l’huile de chaîne « Universal Outdoor Accessories Chain Oil » (Bio) n’est pas disponible, nous recommandons l’utilisation d’une huile de chaîne ordinaire.

Ne jamais utiliser de l’huile usagée! Cela représente un danger pour vous, pour la machine et pour l’environnement.

Remplissage d’huile de chaîne

• Toutes nos tronçonneuses sont dotées d’un dispositif de lubriﬁcation automatique de la chaîne. Certains modèles ont également un débit réglable.

• Le réservoir d’huile de chaîne et le réservoir de carburant sont dimensionnés pour que le carburant prenne ﬁn avant l’huile de chaîne.

Cette fonction de sécurité suppose l’utilisation d’une huile de chaîne appropriée (une huile trop ﬂuide viderait le réservoir d’huile avant l’essence), un réglage correct du carburateur (un réglage trop pauvre empêcherait le carburant de s’épuiser avant l’huile) et un équipement de coupe bien choisi (un guide-chaîne long demande davantage d’huile de chaîne).

Contrôle de la lubriﬁcation de la chaîne

• Vériﬁer la lubriﬁcation à chaque plein d’essence. Voir les instructions au chapitre Lubriﬁcation du pignon de nez du guide-chaîne.

Diriger le nez du guide sur un objet ﬁxe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un ﬁlm d’huile en forme de ruban.

En cas de mauvais fonctionnement de la lubriﬁcation de la chaîne:

• Vériﬁer que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin.

• S’assurer que la gorge du guide est propre. La nettoyer au besoin.

• Vériﬁer que le pignon du nez tourne librement et que l’oriﬁce de graissage est propre. Nettoyer et graisser au besoin.

Si, après les contrôles et mesures ci-dessus, la lubriﬁcation de la chaîne n’est toujours pas satisfaisante, s’adresser obligatoirement à un atelier spécialisé.

Pignon d’entraînement

Le tambour d’embrayage est équipé d’un pignon droit (le pignon de chaîne est soudé sur le tambour).

Vériﬁer régulièrement le degré d’usure du pignon. Le remplacer en cas d’usure excessive. Le pignon doit être remplacé en même temps que la chaîne.

Contrôle de l’usure de l’équipement de coupe

Vériﬁer quotidiennement l’état de la chaîne et s’assurer:

• Que les rivets et les maillons ne comportent pas de ﬁssures.

• Que la chaîne n’est pas raide.

• Que les rivets et les maillons ne sont pas anormalement usés.

Jetez la chaîne si un des points ci-dessus est vériﬁé. Il est recommandé de comparer avec une chaîne neuve

pour évaluer le degré d’usure. Si la hauteur de dent est inférieure à 4 mm (5/32 pouce),

la chaîne est usée et doit être remplacée. (10)

Guide-chaîne

Vériﬁer régulièrement:

• Qu’il n’y a pas de bavures sur les côtés extérieurs de la gorge (A). Les limer au besoin. (17)

• Que la gorge du guide n’est pas anormalement usée (B). Remplacer le guide si nécessaire. (17)

• Que le nez n’est pas anormalement ou irrégulièrement usé. Si un creux s’est formé à

AVERTISSEMENT! Une lubriﬁcation insufﬁsante de l’équipement de coupe augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles.

IMPORTANT! Si de l’huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l’huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

French – 47

l’extrémité du rayon du nez (bord inférieur), la chaîne n’était pas sufﬁsamment tendue.

• Retourner le guide quotidiennement pour assurer une durée de vie optimale.

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l’utilisateur.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures antirebond, Équipement de coupe et Méthodes de travail.

Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.

Utiliser les équipements de coupe recommandés et en vériﬁer le bon état. Voir le chapitre Méthodes de travail.

Vériﬁer le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.

MONTAGE

48 – French

Montage du guide-chaîne et de la chaîne

S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant. (25)

Retirer le bouton et enlever le carter d’embrayage (frein de chaîne) Retirer la bague de transport. (18)

Positionner le guide-chaîne sur les écrous et l’amener à sa position la plus reculée. Placer la chaîne sur le pignon d’entraînement et dans la gorge du guide-chaîne. Commencer par le dessus du guide. S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide. (19)

Monter le carter d’embrayage (frein de chaîne) et localiser le goujon de tension de la chaîne dans la rainure du guide. S’assurer que les maillons d’entraînement de la chaîne s’engagent dans le pignon et que la chaîne est correctement placée dans la rainure du guide.

Serrer la chaîne en tournant la manette vers le bas La chaîne doit être tendue jussqu’à ce qu’elle ne pende plus sous le guide. (14)

La chaîne est tendeu correctement quand elle ne pend plus sous le guide et peut encore être tournée facilement à la main. Tenir le nez du guide et serrer l’embrayage du guide en tournant la manette dans le sens contraire des aiguilles d’une montre. (15)

La tension d’une chaîne neuve doit être vériﬁée fréquemment pendant son rodage. Vériﬁer régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie. (11)

AVERTISSEMENT! Tout contrôle et/ou entretien doit être effectué avec le moteur à l’arrêt. L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, aﬁn d'éviter tout démarrage accidentel.

Toujours porter des gants lors de travail avec la chaîne aﬁn de protéger les mains contre les blessures.

MANIPULATION DU CARBURANT

French – 49

Carburant

Remarque! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d’essence et d’huile deux temps. Aﬁn d’assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d’huile affectent sérieusement le rapport du mélange.

Essence

• Utiliser une essence de qualité, sans plomb.

• L’indice d’octane le plus bas recommandé est de 87 ((RON+MON)/2). Si le moteur utilise une essence d’un indice d’octane inférieur à 87, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.

• Pour les travaux utilisant un régime élevé continu (l’élagage, par ex.), il est recommandé d’utiliser un taux d’octane supérieur.

Rodage

La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps Universal Outdoor Accessories fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre temps.

Rapport de mélange

1:50 (2%) pour tous les moteurs.

Mélange

• Mélangez toujours l’essence et l’huile dans un récipient propre approuvé pour l’essence.

• Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enﬁn, verser le reste de l’essence.

• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

• Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

Huile pour chaîne

• Il est recommandé d’utiliser une huile spéciale (huile pour chaîne) possédant de bonnes qualités d’adhérence pour la lubriﬁcation.

• Ne jamais utiliser d’huile usagée. Ceci endommagerait la pompe à huile, le guide-chaîne et la chaîne.

• Il est important d’utiliser une huile adaptée à la température de l’air (viscosité appropriée).

• Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe.

• Contacter l’atelier spécialisé pour obtenir des conseils sur le choix d’une huile de chaîne adéquate.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence, litres Huile deux temps, litres

2% (1:50)

5 0,10 10 0,20 15 0,30 20 0,40 US gallon US ﬂ. oz. 1 2 1/2 2 1/2 6 1/2 5 12 7/8

MANIPULATION DU CARBURANT

50 – French

Remplissage de carburant

Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d’huile pour chaîne. Remplacer le ﬁltre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d’huile pour chaîne sont adaptées l’une à l’autre. Toujours faire le plein des réservoirs de carburant et d’huile à la même occasion.

Sécurité carburant

• Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne.

• Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps).

• Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein.

• Ne jamais démarrer la machine:

1 Si du carburant ou de l’huile de chaîne ont été

répandus sur la machine. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer.

2 Si vous avez renversé du carburant sur vous ou sur

vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

3 S’il y a fuite de carburant. Vériﬁer régulièrement que

le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou ﬂamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc.

• Lors du remisage du carburant, n’utiliser que des récipients spécialement destinés à contenir du carburant.

• En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d’huile devront être vidés. Pour se débarrasser du surplus, s’adresser à la stationservice la plus proche.

• La protection pour le transport doit toujours être montée sur l’équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte.

• Retirer le capuchon de la bougie. Activer le frein de chaîne.

• Sécurisez la machine pendant le transport.

Remisage prolongé

Videz les réservoirs de carburant et d’huile dans un endroit bien aéré. Conservez le carburant dans des bidons approuvés dans un endroit sûr. Montez la protection du guide-chaîne. Nettoyez la machine. Voir les instructions au chapitre Schéma d’entretien.

Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie:

Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement inﬂammables. Observer la plus grande prudence en manipulant le carburant et l’huile de chaîne. Penser au risque d’explosion, d’incendie ou d’empoisonnement.

AVERTISSEMENT! N’utilisez jamais une machine présentant des dommages visibles sur la protection de bougie et sur le câble d’allumage. Des étincelles pourraient être générées et provoquer un incendie.

DÉMARRAGE ET ARRÊT

French – 51

Démarrage et arrêt

Démarrage

Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse. Activer le frein de chaîne en poussant l’arceau protecteur vers l’avant. (20)

Moteur froid CS 410 Elite

Position de démarrage, 1: Mettez l’interrupteur marcher/

arrêt en position starter en tirant la commande rouge vers l’extérieur - vers le haut. (21)

Pompe à carburant, 2: Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu’à ce que le carburant remplisse la poche (env. 6 fois). Il n’est pas nécessaire de remplir la poche complètement. (21)

Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. (22)

Tirer la poignée du lanceur, 3: saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu’à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu’au démarrage du moteur.

Enfoncez la commande rouge du starter, 4: Dès que le moteur s’allume, en émettant alors un bruit de «soufﬂement», enfoncez la commande rouge du starter.

Tirer la poignée du lanceur, 5: Continuez de tirer le lanceur avec force jusqu’à ce que le moteur démarre.

CS 450 Elite Position de démarrage, 1: Mettez l’interrupteur marcher/

arrêt en position starter en tirant la commande rouge vers l’extérieur - vers le haut. (23)

Décompresseur, 2: Enfoncer la vanne pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Une fois le moteur lancé, la vanne revient automatiquement sur sa position initiale. (23)

Pompe à carburant, 3: Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu’à ce que le carburant remplisse la poche (env. 6 fois). Il n’est pas nécessaire de remplir la poche complètement. (23)

Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. (22)

Tirer la poignée du lanceur, 4: saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu’à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu’au démarrage du moteur.

Enfoncez la commande rouge du starter, 5: Dès que le moteur s’allume, en émettant alors un bruit de «soufﬂement», enfoncez la commande rouge du starter.

Tirer la poignée du lanceur, 6: Continuez de tirer le lanceur avec force jusqu’à ce que le moteur démarre.

Moteur chaud CS 410 Elite

Position de démarrage, 1: Un ralenti accéléré combiné

au starter adéquat pour un démarrage à chaud est obtenu en bougeant tout d’abord la commande de starter en tirant la commande rouge vers le haut et vers le bas. (21)

Enfoncez la commande rouge du starter, 4: Cette manœuvre désactive le starter, ce qui n’est pas nécessaire pour démarrer une tronçonneuse à chaud. Toutefois, le mouvement de l’interrupteur marche/arrêt aura engagé un ralenti, facilitant ainsi un démarrage à chaud.

Tirer la poignée du lanceur, 5: Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière.

(22) CS 450 Elite Position de démarrage, 1: Un ralenti accéléré combiné

au starter adéquat pour un démarrage à chaud est obtenu en bougeant tout d’abord la commande de starter en tirant la commande rouge vers le haut et vers le bas. (23)

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:

Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse aﬁn de réduire le risque de contact avec la chaîne en rotation.

Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles.

Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

Ne jamais enrouler la corde du lanceur autour de la main.

DÉMARRAGE ET ARRÊT

52 – French

Pompe à carburant (3): Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu’à ce que le carburant remplisse la poche (env. 6 fois). Il n’est pas nécessaire de remplir la poche complètement. (23)

Enfoncez la commande rouge du starter, 5: Cette manœuvre désactive le starter, ce qui n’est pas nécessaire pour démarrer une tronçonneuse à chaud. Toutefois, le mouvement de l’interrupteur marche/arrêt aura engagé un ralenti, facilitant ainsi un démarrage à chaud.

Tirer la poignée du lanceur, 6: Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière.

(22)

Saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu’à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu’au démarrage du moteur.

Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti au plus vite en déconnectant la gâchette d’accélération. Il convient pour ce faire de presser très légèrement la gâchette d’accélération. L’on évite ainsi toute usure inutile de l’embrayage, du tambour d’embrayage et de la bande de frein. Laisser la machine tourner au ralenti pendant quelques minutes avant de donner les pleins gaz. (24)

Le bord arrière de la tronçonneuse comporte un rappel simple des instructions de démarrage avec des illustrations décrivant les différentes étapes.

CS 410 Elite

CS 450 Elite

Remarque! Tirer l’arceau protecteur vers la poignèe avant. Le frein de chaîne est alors libèrè. La

tronçonneuse est maintenant prête à être utilisée. (25)

• Ne jamais démarrer une tronçonneuse tant que le guide, la chaîne et tous les capots n’ont pas été mis en place correctement. Voir les instructions au chapitre Montage. Si le guide et la chaîne ne sont pas montés sur la tronçonneuse, l’accouplement peut se détacher et causer des dommages graves. (26)

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Voir les instructions au chapitre Démarrage et arrêt. Ne démarrez jamais la tronçonneuse en l’air. Cette méthode est très dangereuse car il est facile de perdre le contrôle de la tronçonneuse. (27)

• Ne jamais mettre la machine en marche à l’intérieur. Les gaz d’échappement du moteur sont nocifs.

• S’assurer que la zone de travail est bien dégagée et qu’aucune personne et aucun animal ne risquent d’entrer en contact avec l’équipement de coupe.

• Tenez toujours la tronçonneuse à deux mains. Tenez la main droite sur la poignée arrière et la main gauche sur la poignée avant. Tous les utilisateurs, droitiers et gauchers, doivent la tenir ainsi.Tenez fermement en entourant la poignée de la tronçonneuse avec les pouces et les autres doigts. (28)

Arrêt

Pour arrêter le moteur, appuyer sur le bouton marche/ arrêt. (29)

REMARQUE! Le bouton marche/arrêt retourne automatiquement en mode de conduite. Aﬁn d’éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie quand la machine n’est pas sous surveillance. (6)

(30)

AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

TECHNIQUES DE TRAVAIL

French – 53

Avant chaque utilisation: (31)

1 Contrôler que le frein de chaîne fonctionne

correctement et n’est pas endommagé.

2 Contrôler que la protection arrière de la main droite

n’est pas endommagée.

3 Contrôler que le blocage de l’accélération fonctionne

correctement et n’est pas endommagé.

4 Contrôlez que l’interrupteur d’arrêt fonctionne

correctement et est en bon état.

5 Contrôler que toutes les poignées ne comportent pas

d’huile.

6 Contrôler que le système anti-vibrations fonctionne

correctement et n’est pas endommagé.

7 Contrôler que le silencieux est bien attaché et qu’il

n’est pas endommagé.

8 Contrôler que tous les éléments de la tronçonneuse

sont serrés et qu’ils ne sont ni endommagés ni absents.

9 Contrôler que le capteur de chaîne est bien en place

et qu’il n’est pas endommagé.

10 Contrôlez la tension de la chaîne.

Méthodes de travail

Règles élémentaires de sécurité

1 Bien observer la zone de travail:

• S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine.

• S’assurer que les susnommés ne risquent pas d’entrer en contact avec la chaîne de la tronçonneuse ou d’être blessés par la chute de l’arbre coupé.

REMARQUE! Observer les règles ci-dessus mais ne jamais utiliser une tronçonneuse sans s’assurer la possibilité de pourvoir appeler à l’aide en cas d’accident.

2 Ne pas travailler par mauvais temps: brouillard épais,

pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d’arbre modiﬁée, etc.

3 Observer la plus grande prudence en élaguant les

petites branches et éviter de scier un bosquet (ou plusieurs branchettes en même temps). Les branchettes peuvent se coincer dans la chaîne, être projetées vers l’utilisateur et causer des blessures personnelles graves.

4 S’assurer de pouvoir se tenir et se déplacer en toute

sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

5 Observer la plus grande prudence lors de l’abattage

des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de ﬁgure sont susceptibles de provoquer des blessures graves.

6 Pour se déplacer, bloquer la chaîne avec le frein de

chaîne et couper le moteur. Porter la tronçonneuse avec le guide et la chaîne tournés vers l’arrière. Pour un transport prolongé, utiliser le fourreau du guidechaîne.

7 Quand vous posez la tronçonneuse par terre, bloquez

la chaîne avec le frein de chaîne et veillez à toujours voir la machine. Coupez toujours le moteur en cas de 'stationnement' prolongé.

Règles élémentaires

1 En comprenant en quoi consiste et comment se

produit un rebond, il est possible de limiter et même d’éliminer l’effet de surprise qui augmente le risque d’accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents.

2 Toujours tenir la tronçonneuse fermement des deux

mains, la main droite sur la poignée arrière, la gauche sur la poignée avant. Tenir les poignées solidement avec les doigts et le pouce. Toujours tenir la

IMPORTANT! Ce chapitre concerne les mesures élémentaires de

sécurité en utilisant la tronçonneuse. Mais aucune information ne peut remplacer l’expérience et le savoirfaire de l’opérateur. En cas de doute ou de difﬁculté, il est recommandé de s’adresser à un spécialiste, soit le concessionnaire habituel, soit l’atelier le plus proche, soit enﬁn un professionnel expérimenté (consulter l’annuaire du téléphone à la rubrique exploitation forestière). Eviter tout emploi de la tronçonneuse pour lequel on ne se sent pas sufﬁsamment qualiﬁé!

Avant d’utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l’éviter. Voir au chapitre Mesures anti-rebond.

Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

AVERTISSEMENT! Des copeaux se coincent parfois dans le carter de l’embrayage, ce qui bloque la chaîne. Arrêtez toujours le moteur avant le nettoyage.

TECHNIQUES DE TRAVAIL

54 – French

tronçonneuse dans cette position, que l’on soit droitier ou gaucher. Une prise solide aide à maîtriser les rebonds et à mieux contrôler la tronçonneuse. Ne pas lâcher les poignées! (28)

3 La plupart des accidents dus à un rebond se

produisent lors de l’élagage. Se tenir fermement sur les jambes et s’assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l’équilibre.

Par manque d’attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.

Gardez le contrôle de la pièce de travail. Si les pièces que vous sciez sont petites et légères, elles peuvent se coincer dans la chaîne et être projetées sur vous. Même si cela n’est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la fois. Retirez les morceaux sciés pour que votre zone de travail reste sûre.

4 Ne jamais se servir de la tronçonneuse à un

niveau trop élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d’une seule main! (32)

5 Aﬁn de conserver le contrôle de la tronçonneuse,

toujours conserver une position stable. Ne jamais travailler sur une échelle, dans un arbre ou sur tout autre support ne garantissant pas une bonne sécurité.

(33)

6 Toujours travailler à la vitesse maximale, c’est à dire à

plein régime.

7 Observer la plus grande prudence en utilisant le

tranchant supérieur du guide-chaîne, c’est à dire en sciant la pièce par en dessous (de bas en haut). Ceci s’appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l’utilisateur. Si la chaîne se coince, la tronçonneuse peut être rejetée contre vous.

8 Il importe de résister à la poussée en arrière du guide-

chaîne. En effet, si le guide-chaîne est repoussé sufﬁsamment en arrière pour que la zone de rebond du nez se trouve en contact avec l’arbre, un rebond peut se produire. (34)

Le tronçonnage avec la partie inférieure de la chaîne, c’est à dire par dessus (de haut en bas), s’appelle méthode ”poussée”. La tronçonneuse est attirée vers l’arbre et le bord avant de la tronçonneuse devient un appui naturel contre l’arbre. Dans ce cas, l’utilisateur contrôle mieux à la fois sa tronçonneuse et la zone de rebond du nez.

9 Suivre les instructions du fabricant relatives à

l’affûtage et à l’entretien. Lors du remplacement du guide et de la chaîne, n’utiliser que les combinaisons chaîne et guide-chaîne recommandées. Voir aux chapitres Équipement de coupe et Caractéristiques techniques.

Technique de base pour la coupe

Généralités

• Toujours travailler à plein régime!

• Mettre le moteur au ralenti après chaque coupe (la maintenance du régime maximal hors charge, c’est à dire sans que le moteur ait à supporter le travail de la chaîne, risque d’endommager gravement le moteur).

• Scier de haut en bas = méthode ”tirée”

• Scier de bas en haut = méthode ”poussée” .

Scier en utilisant la méthode ”poussée” implique un risque accru de rebond. Voir au chapitre Mesures anti-rebond.

Terminologie

Sciage = consiste à scier le tronc de part en part. Élagage = consiste à ébrancher un arbre abattu. Fendage = consiste à casser la pièce avant que l’entaille

ne soit terminée.

Avant toute opération de sciage, observer les cinq facteurs suivants:

1 Ne pas coincer l’outil de coupe dans l’entaille. 2 Ne pas casser la pièce en cours de sciage. 3 La chaîne ne doit rencontrer ni le sol ni tout autre

obstacle pendant ou après le sciage.

4 Y a-t-il risque de rebond? 5 L’aspect du site et du terrain peut-il gêner la sécurité

de la position de travail et des déplacements?

Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons: le support de la pièce avant et après le sciage et l’état de tension de la pièce.

Il est en général possible d’éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s’agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre.

La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.

AVERTISSEMENT! N’utilisez jamais une tronçonneuse en la tenant d’une seule main. Il n’est pas possible de contrôler correctement une tronçonneuse d’une seule main. Tenez toujours fermement les poignées des deux mains.

IMPORTANT! Si la chaîne se coince dans l’entaille, couper immédiatement le moteur! stop the engine! Ne pas tirer sur la tronçonneuse pour la dégager aﬁn de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse.

TECHNIQUES DE TRAVAIL

French – 55

Élagage

Lors de l’élagage de branches épaisses, procéder comme pour le sciage ordinaire.

Couper les branches gênantes par étapes, une par une.

Sciage

Si vous avez une pile de billes, chaque bille à scier doit être retirée du tas, placée sur un chevalet ou un autre support approprié et être sciée séparément.

Retirez les morceaux sciés de la zone de travail. Si vous les laissez dans la zone de travail, vous augmentez le risque de rebond accidentel et le risque de perdre l’équilibre quand vous travaillez.

Le tronc est couché à même le sol. Il n’y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage. (35)

Couper le tronc de haut en bas. Faire attention à la ﬁn de l’entaille pour éviter que la chaîne ne rencontre le sol. Maintenir le plein régime et se préparer à toute éventualité. (35)

Si cela est possible (= s’il est possible de retourner le tronc), interrompre de préférence l’entaille aux 2/3 du tronc.

Retourner le tronc de manière à pouvoir couper le 1/3 restant de haut en bas.

Une extrémité du tronc repose sur un support. Risque important de fendage.

Commencer par couper le tronc par en bas (environ 1/3 du diamètre).

Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent.

Les deux extrémités du tronc reposent sur des supports. Risque important de coinçage de la chaîne.

Commencer par couper le tronc par le haut (environ 1/3 du diamètre).

Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.

Techniques d’abattage

Distance de sécurité

La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d’au moins 2 1/2 fois la hauteur de l’arbre. Veiller à ce que personne ne se trouve dans la ”zone dangereuse” avant et pendant l’abattage. (36)

Sens d’abattage

Le but consiste à placer l’arbre abattu de façon à ce que l’ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail.

Après avoir décidé du sens d’abattage de l’arbre, déterminer dans quel sens l’arbre aura tendance à s’abattre naturellement.

Les facteurs déterminants sont:

• L’inclinaison

• La courbure

• La direction du vent

• La densité des branches

• Le poids éventuel de la neige

• Obstacles autour de l’arbre: d’autres arbres, des lignes électriques, des routes et des bâtiments par exemples.

• Observez si l’arbre est abîmé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu.

Cette estimation peut amener à juger plus prudent de laisser l’arbre tomber dans son sens naturel de chute, soit que le sens d’abattage décidé auparavant soit impossible à obtenir, soit qu’il constitue un danger.

Un autre facteur important (qui n’a aucune incidence sur le sens d’abattage mais concerne la sécurité), est la présence éventuelle de branches mortes ou abîmées qui, en se détachant, risquent de provoquer des blessures.

Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. Voir les instructions au chapitre Solution à un abattage raté.

AVERTISSEMENT! N’essayez jamais de scier des billes empilées ou serrées les unes contre les autres. Vous augmenteriez considérablement le risque de rebond et de blessures graves et même mortelles.

IMPORTANT! L’abattage d’un arbre demande beaucoup d’expérience. Un utilisateur non expérimenté ne doit pas effectuer d’abattages. L’utilisateur se doit d’éviter toute utilisation qu’il ne maîtrise par sufﬁsamment!

IMPORTANT! Lors de délicates opérations d’abattage, les protecteurs d’oreilles devront être retirés dès la ﬁn du tronçonnage aﬁn que tout bruit ou signal d’avertissement puisse être entendu.

TECHNIQUES DE TRAVAIL

56 – French

Émondage des branches basses et voie de retraite

Ébranchez le tronc jusqu’à hauteur d’épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous.

Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s’assurer d’une voie de retraite facile au moment de la chute. La voie de retraite doit être à 135° derrière le sens de chute prévu de l’arbre. (37)

Abattage

L’abattage est constitué de trois entailles. On procède d’abord à l’encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l’abattage proprement dit grâce au trait de chute. Un emplacement correct de ces entailles permet de déterminer le point de chute de l’arbre de manière très précises.

Encoche

Pour effectuer l’encoche, commencer par l’entaille supérieure. Se tenir à droite de l’arbre en utilisant la méthode tirée.

Effectuer ensuite l’entaille inférieure de façon que les deux entailles correspondent. (38)

L’encoche doit faire 1/4 du diamètre du tronc et l’angle entre les deux entailles doit être d’au moins 45°.

La ligne de jointure entre les deux entailles s’appelle le trait de chute. Le trait de chute doit être horizontal et former un angle de 90° avec le sens de chute prévu. (39)

Trait de chute

Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée.

Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) au-dessus du plan horizontal de l’encoche. (40)

Le trait de chute doit s’achever parallèlement à l’encoche, l’espace entre les deux étant 1/10 du diamètre du tronc. La partie non coupée du tronc s’appelle la charnière.

La charnière guide le tronc dans la direction de chute.

(41)

Le contrôle de la direction de chute de l’arbre fonctionne mal si la charnière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas.

Une fois l’encoche et le trait de chute terminés, l’arbre commence à tomber de lui-même ou à l’aide d’un coin ou d’un bras de levier.

Nous recommandons une longueur de guide-chaîne supérieure au diamètre du tronc, pour que le trait de chute et l’encoche soient réalisés d’un simple trait de scie. Vous trouverez des informations sur les longueurs de guide-

chaîne recommandées pour votre modèle de tronçonneuse au chapitre Caractéristiques techniques.

Il existe des méthodes d’abattage spéciﬁques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaîne. Ces méthodes comportent un risque important de choc entre la zone de rebond du guidechaîne et un objet.

Solution à un abattage raté

Récupération d’un arbre accroché

Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident.

N’essayez jamais de faire tomber un arbre qui s’est coincé dans un autre.

Ne travaillez jamais sous un arbre abattu resté coincé dans un autre arbre.

Le plus sûr est d’utiliser un treuil.

• Monté sur tracteur

• Mobile

Sciage d’un arbre ou d’une branche pliés

Préparations: Apprécier la direction dans laquelle l’arbre ou la branche est susceptible de se détendre, ainsi que son point de rupture (en cas de ﬂexion supplémentaire).

S’assurer de pouvoir agir sans risque et déterminer si une solution de toute sécurité est possible. En cas de difﬁculté, le plus sûr moyen est de ne pas se servir de la tronçonneuse et d’avoir recours à un treuil.

Règles générales:

Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l’arbre lors de la détente.

Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur sufﬁsants pour libérer la tension dans la branche/l’arbre et donc provoquer la cassure de la branche/de l’arbre au point de rupture.

Ne jamais scier de part en part un arbre ou une branche pliés!

Si vous devez sciez à travers l’arbre/la branche, faites trois découpes de 3 à 5 cm de profondeur à 3 cm d’intervalle.

Continuez à scier plus profondément jusqu’à ce que la tension de l’arbre/la branche se libère.

Sciez l’arbre/la branche sur le côté opposé une fois la tension libérée.

AVERTISSEMENT! Il est déconseillé aux utilisateurs non expérimentés d’abattre un arbre dont le diamètre du tronc est supérieur à la longueur du guide-chaîne!

TECHNIQUES DE TRAVAIL

French – 57

Mesures anti-rebond

Qu’est-ce qu’un rebond?

Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaîne (la zone de rebond) touche un objet quelconque. (45)

Le rebond se produit toujours dans le plan du guidechaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l’utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaîne touche un objet quelconque.

Le rebond ne peut se produire que quand la pointe ou nez du guide-chaîne (zone de rebond) touche un objet quelconque.

Élagage

Se tenir bien d’aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour mieux la maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse.

Ne se déplacer qu’avec le tronc entre soi et la tronçonneuse.

Tronçonnage en rondins

Voir les instructions au chapitre Technique de base pour la coupe.

AVERTISSEMENT! Un rebond peut-être soudain, rapide et violent et renvoyer la tronçonneuse, le guide-chaîne et la chaîne en direction de l’utilisateur. Si la chaîne est alors en rotation, les blessures encourues sont graves et quelquefois mortelles. Il convient donc de comprendre les raisons d’un rebond aﬁn de pouvoir éviter ce phénomène grâce à une bonne méthode de travail et un comportement prudent.

AVERTISSEMENT! La plupart des accidents de rebond se produisent lors de l’ébranchage. N’utilisez pas la zone de rebond du guide. Soyez très prudent et évitez que le nez du guide n’entre en contact avec la bille, d’autres branches ou d’autres objets. Soyez particulièrement prudent avec les branches sous tension. Elles peuvent revenir vers vous et vous faire perdre le contrôle, ce qui pourrait entraîner des blessures.

ENTRETIEN

58 – French

Généralités

L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé.

Réglage du carburateur

Votre produit McCulloch a été conçu et fabriqué selon des spéciﬁcations qui visent à réduire les émissions nocives.

Fonctionnement

• Le carburateur détermine le régime du moteur via la commande de l’accélération. C’est dans le carburateur que l’air est mélangé à l’essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué.

• La vis T règle la position de la commande de l’accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d’une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d’une montre, on obtient un régime de ralenti plus bas.

Réglage de base et rodage

Le réglage de base du carburateur est effectué à l’usine. Le réglage de précision doit être effectué par un spécialiste.

Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques.

Réglage ﬁn du ralenti T

Régler le ralenti à l’aide de la vis T. Si un réglage est nécessaire, visser d’abord la vis T à droite jusqu’à ce que la chaîne commence à tourner. Ensuite, dévisser jusqu’à l’arrêt de la chaîne. Un ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions en offrant une bonne marge avant la mise en rotation de la chaîne.

Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse

Frein de chaîne avec arceau protecteur

Contrôle de l’usure du ruban de frein

Nettoyer le frein de chaîne et le tambour d’embrayage (sciure, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein. (42)

Vériﬁer régulièrement le ruban qui doit avoir au moins 0,6 mm d’épaisseur à son point le plus usé.

Contrôle de l’arceau protecteur

Vériﬁer que l’arceau est intact et sans aucun défaut apparent tel que ﬁssures.

Actionner l’arceau d’avant en arrière pour s’assurer qu’il se meut librement et qu’il est solidement ﬁxé à son articulation dans le carter d’embrayage. (43)

Contrôle de la fonction d’inertie

Posez la tronçonneuse avec le moteur arrêté sur une souche ou sur toute autre base stable. Relâchez la poignée avant et laissez la tronçonneuse tomber contre la souche de son propre poids, en pivotant autour de la poignée arrière.

Dès que le nez du guide rencontre l’obstacle, le frein doit se déclencher automatiquement. (47)

Contrôle de l’effet de freinage

Placer la tronçonneuse sur une surface solide et la mettre en marche. Vériﬁer que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.

Tenir fermement la tronçonneuse des deux mains, les doigts et le pouce épousant bien les poignées.

AVERTISSEMENT! Si le réglage de ralenti est impossible sans que la chaîne soit entraînée, contacter un atelier spécialisé compétent. Ne pas utiliser la tronçonneuse tant qu’elle n’est pas correctement réglée ou réparée.

Remarque! L’entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d’entretien. Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualiﬁé (concessionnaire).

Arrêtez le moteur et enlevez le câble de la bougie d’allumage avant toute réparation ou travail d’entretien

ENTRETIEN

French – 59

Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l’arceau protecteur. Ne pas lâcher la poignée avant. La chaîne doit s’arrêter

immédiatement.

Blocage de l’accélération

• Vériﬁer d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

• Appuyer sur le blocage de l’accélération et vériﬁer qu’il revient de lui-même en position initiale quand il est relâché.

• Vériﬁer que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

• Mettre la tronçonneuse en marche et accélérer au maximum. Lâcher la commande de l’accélération et s’assurer que la chaîne s’arrête et demeure immobile. Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.

Capteur de chaîne

Vériﬁer que le capteur de chaîne est en bon état et qu’il est bien ﬁxé dans le corps de la tronçonneuse.

Protection de la main droite

S’assurer que la protection de la main droite est intacte et sans défauts visibles tels que ﬁssures, etc.

Système anti-vibrations

Vériﬁer régulièrement l’état des éléments aﬁn de détecter ﬁssures et déformations.

S’assurer que les éléments sont bien ﬁxés entre le moteur et les poignées.

Bouton d’arrêt

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

(29)

(30)

Silencieux

Ne jamais utiliser une machine dont le silencieux est défectueux. Vériﬁer régulièrement la ﬁxation du silencieux dans la machine.

Remarque: La grille pare-étincelles (A) de cette machine peut être nettoyée. Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé. Ne jamais

utiliser un silencieux sans grille antiﬂamme ou avec une grille antiﬂamme défectueux. (7)

Passées 75 heures d’utilisation, nous vous conseillons de faire remplacer votre silencieux dans un atelier d’entretien agréé (revendeur).

Filtre à air

Le ﬁltre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur

• Des problèmes de démarrage

• Une perte de puissance

• Une usure prématurée des éléments du moteur

• Une consommation anormalement élevée de carburant

• Pour déposer le ﬁltre à air, commencer par retirer le capot du ﬁltre. Lors du remontage, veiller à assurer une bonne étanchéité entre le ﬁltre à air et son support. Nettoyer le ﬁltre en le tapotant ou à l’aide d’une brosse. (44)

Pour un nettoyage plus sérieux, laver le ﬁltre à l’eau savonneuse.

Un ﬁltre ayant servi longtemps ne peut plus être complètement nettoyé. Le ﬁltre à air doit donc être remplacé à intervalles réguliers. Tout ﬁltre endommagé

doit être remplacé immédiatement.

ENTRETIEN

60 – French

Bougie

L’état de la bougie dépend de:

• L’exactitude du réglage du carburateur.

• Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée).

• La propreté du ﬁltre à air.

Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difﬁciles.

Si la puissance de la machine est trop faible, si la machine est difﬁcile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vériﬁer que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. (46)

Remarque! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S’assurer que la bougie est dotée d’un antiparasites.

Épuration centrifuge ”CCS”

L’épuration centrifuge fonctionne comme suit: l’air d’alimentation du carburateur est admis à travers le lanceur. Les impuretés sont éjectées par la force centrifuge générée par le ventilateur. (48)

IMPORTANT! L’épuration centrifuge exige un entretien correct et continu de la machine. Nettoyer la prise d’air du lanceur, les ailettes du ventilateur, le compartiment du volant, le tuyau d’admission et le compartiment du carburateur.

Utilisation hivernale

Lors de l’utilisation par temps froid et en neige poudreuse, des troubles de fonctionnement peuvent apparaître, dus à:

• Un moteur trop froid.

• Le givrage du ﬁltre à air et du carburateur.

Prendre les dispositions suivantes:

• Diminuer partiellement l’admission d’air aﬁn d’augmenter la température du moteur.

Température de -5°°°°C ou moins:

Un cache spécial à monter sur le boîtier du lanceur est disponible pour l’utilisation par temps froid ou en neige poudreuse. Ce cache réduit la quantité d’air froid admise tout en arrêtant la majeure partie de la neige qui pourrait être aspirée. (49)

Numéro d’article : 577 87 49-01 (CS 410 Elite). Numéro d’article : 577 87 50-01 (CS 450 Elite). REMARQUE! Si le kit spécial hiver est utilisé ou si des

mesures sont prises pour augmenter la température, il convient de revenir au réglage normal, dans la mesure où la machine est alors utilisée dans des conditions de températures normales. Sinon il y a risque de surchauffe avec pour conséquence de graves dommages au moteur.

IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualiﬁé (concessionnaire).

French – 61

ENTRETIEN

Schéma d’entretien

La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien.

Entretien quotidien Entretien hebdomadaire Entretien mensuel

Nettoyer l’extérieur de la machine.

Contrôler le démarreur, son lanceur et son ressort.

Inspectez le degré d’usure du ruban de freinage du frein de chaîne. Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm.

Vériﬁer que les composants de la commande de l’accélération fonctionnent correctement en ce qui concerne la sécurité. (Blocage de l’accélération et commande de l’accélération.)

S’assurer que les amortisseurs ne sont pas endommagés.

Inspecter le degré d’usure du moyeu, du tambour d’embrayage et du ressort d’embrayage.

Nettoyer le frein de chaîne et en contrôler le bon fonctionnement. S’assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire.

Limer les bavures éventuelles sur les côtés du guide-chaîne.

Nettoyer la bougie. Vériﬁer l’écartement des électrodes (0,5 mm).

Retourner le guide-chaîne tous les jours aﬁn de répartir l’usure. S’assurer que le trou de lubriﬁcation n’est pas obturé. Nettoyer la gorge de la chaîne. Lubriﬁer la roulette si le guide en comporte une.

Nettoyer le compartiment du carburateur.

Nettoyer l’extérieur du carburateur.

S’assurer que le guide et la chaîne sont correctement alimentés en huile.

Nettoyer le ﬁltre à air. Le remplacer si nécessaire.

Vériﬁer que le tuyau à carburant ne présente pas de ﬁssures et qu’il n’est pas endommagé. Le remplacer au besoin.

Vériﬁer que les rivets et les maillons de la chaîne sont dépourvus de ﬁssures, que la chaîne n’est pas raide et que les rivets et les maillons ne sont pas anormalement usés. Remplacer au besoin.

Vider le réservoir de carburant et le nettoyer à l’intérieur.

Affûter la chaîne et en contrôler la tension et l’état général. Examiner le pignon d’entraînement de la chaîne et le remplacer s’il est usé.

Vider le réservoir d’huile et le nettoyer à l’intérieur.

Nettoyer la prise d’air du lanceur.

Inspecter tous les câbles et connexions.

S’assurer que toutes les vis et tous les écrous sont bien serrés.

Contrôler le bon fonctionnement du contacteur d’arrêt.

Vériﬁer qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.

62 – French

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

REMARQUE ! Ce système d'allumage est conforme à la norme canadienne ICES-002.

CS 410 Elite CS 450 Elite

Moteur

Cylindrée, po

/cm

2.49/40,9 2.79/45,7 Course, po/mm 1.61/41 1.65/42 Régime de ralenti, tr/min 2900 2700 Puissance, KW/hp @ rpm 1.6/2.2 @ 9000 2.0/2.7 @ 9000 Période de durabilité des émissions selon la

commission californienne chargée de la qualité de l'air.

125 300

Système d’allumage

Bougie

NGK BPMR 7A/ Champion RCJ 7Y

Écartement des électrodes, po/mm 0.02/0,5 0.02/0,5

Système de graissage/de carburant

Contenance du réservoir de carburant, pint/litres 0.74/0,35 0.74/0,35 Débit de la pompe à huile à 9000 tr/min, ml/min 13 13 Contenance du réservoir d’huile, pint/litre 0.51/0,24 0.6/0,30 Type de pompe à huile Automatique Automatique

Poids

Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, lb/kg

10.4/4,7 11.7/5,3

Chaîne/guide-chaîne

Longueurs de guide recommandées, pouces/cm 13-18/33-45 13-18/33-45 Longueur de coupe utile, pouces/cm 12-17/31-43 12-17/31-43 Pas, pouces/mm 0.325/8,3 0.325/8,3 Épaisseur au maillon d’entraînement, pouces/mm 0.050/1,3 0.050/1,3 Type de pignon/dents Spur/7 Spur/7 Vitesse de chaîne à puissance maxi, m/s 17,3 17,3

French – 63

CARACTÉRISTIQUES TECHNIQUES

Équipement de coupe recommandé pour Canada

Ce qui suit est une liste de combinaisons recommandées pour tronçonneuses McCulloch CS 410 Elite et CS 450 Elite. La/les combinaison(s) répertoriée(s) de tête motrice, guide-chaîne et chaîne répond(ent) à toutes les exigences indiquées par les normes Z62.1-03 (Tronçonneuses) et Z62.3-04 (Rebond des tronçonneuses) de l’Association canadienne de normalisation.

De plus, la tronçonneuse McCulloch H30 est évaluée et répertoriée en tant que tronçonneuse à faible rebond de Type C, selon la norme Z62.3-04.

Information de rebond

Le rayon de la pointe du guide-chaine est déterminé soit par le nombre maximal de dents de la roue dentée de la pointe, soit par le rayon de pointe maximal correspondant à un guide-chaîne massive.

Du fait que nous ayons listé les rayons maximums des guide-chaîne, vous pouvez utiliser un guide-chaîne avec un rayon de pointe inférieur à ceux de notre liste. Pour les guide-chaîne de mêmes longueurs, toutes les guide-chaîne à pointe à roue dentée et ayant le même nombre de dents peuvent être considérés comme ayant des valeurs énergétiques de rebond équivalentes.

Combinaisons guide-chaîne et chaîne

Les équipements de coupe suivants sont homologués pour les modèles McCulloch CS 410 Elite et CS 450 Elite.

Affûtage de la chaîne et gabarits d’affûtage

Guide-chaîne Chaîne

Longueur, pouces

Pas, pouches Jauge, pouces

Rayon de nez maximal

Type

Lonngueur, maillons entraîneurs (pce)

0.325 0.050 10T McCulloch H30

56 15 64 16 66 18 72

DÉCLARATION DE GARANTIE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE ET AU NIVEAU FÉDÉRAL

64 – French

IMPORTANT:

Ce produit est conforme à la réglementation de la Phase 3 de l’Agence de Protection de l’Environnement des États-Unis (EPA) en ce qui touche les emissions d’échappement et d’évaporation. Pour assurer la conformité à la Phase 3 de l’EPA, nous recommandons le recours à des pièces de remplacement d’origin McCULLOCH uniquement. L’utilisation de pièces de remplacement non conformes est une infraction à la législation fédérale.

VOS DROITS ET OBLIGATIONS EN GARANTIE

L’EPA (Environmental Protection Agency, l’agence de protection de l’environnement des États-Unis), le CARB (California Air Resources Board : direction des ressources atmosphériques de Californie), Environnement Canada et McCULLOCH sont heureux de détailler pour vous la garantie du système antipollution de votre petit moteur hors route 2014-2015*. Aux États-Unis et au Canada, les petits moteurs hors route doivent être conçus, fabriqués et équipés de manière à respecter les normes strictes fédérales ou californiennes antipollution applicables. McCULLOCH doit garantir les systèmes de contrôle antipollution de votre petit moteur hors route pendant la période ﬁgurant sur la liste ci-dessous à condition que votre petit moteur hors route ne présente aucun signe d’abus, de négligence ou d’entretien inapproprié. Votre système de contrôle antipollution peut comprendre des pièces telles qu’un carburateur, un système d’injection de carburant, un système d’allumage, un pot catalytique, des réservoirs de carburant, des canalisations d’essence, des bouchons de réservoir de carburant, des clapets, des absorbeurs, des ﬁltres, des durites de vapeur, des pinces, des connecteurs et d’autres composants associés reliés aux émissions.

Pour les moteurs inférieurs ou égaux à 80 centimètres cubes, seul le réservoir de carburant doit répondre aux exigences de la garantie de contrôle des émissions d’évaporation de carburant de cette section (Californie uniquement). Si la garantie est applicable, McCULLOCH s’engage à réparer votre petit moteur à ses frais, diagnostic, pièces et main d’oeuvre compris.

GARANTIE DU FABRICANT

Le système antipollution est garanti deux ans. Si une pièce de votre matériel liée aux émissions est défectueuse, elle est alors réparée ou remplacée par McCULLOCH.

CHARGES DE LA GARANTIE DE L’UTILISATEUR

• En tant que propriétaire d’un petit moteur, vous êtes responsable d’effectuer la maintenance décrite dans le manuel de l’utilisateur de la machine. McCULLOCH vous recommande de conserver toutes les factures prouvant que des mesures de maintenance ont été effectuées ; Cependant, McCULLOCH ne peut en aucun cas refuser une demande de prise en charge selon les termes de la garantie si les factures ne

peuvent pas être produites ou si toutes les mesures de maintenance prescrites n’ont pas été effectuées.

• En tant que propriétaire d’un petit moteur, vous devez néanmoins savoir que McCULLOCH peut refuser votre demande en garantie si la panne du moteur ou d’un de ses composants est due à une utilisation abusive, à des négligences, à une maintenance inappropriée ou des modiﬁcations non approuvées.

• Il vous imcombe d’apporter votre moteur à un centre de distribution ou d’entretien McCULLOCH dès que le problème est détecté. Les réparations couvertes par la garantie doivent être effectuées dans des délais raisonnables inférieurs à 30 jours. Pour toute question relative à vos droits et responsabilités relativement à la garantie, communiquez avec le centre de services agréé le plus proche, appelez McCULLOCH au CANADA au 1-800-805-5523, ou aux ÉTATS-UNIS au 1-800-487-5951, ou envoyez un courriel à l’adresse emission.warranty@us.hvwan.net.

DATE D’ENTRÉE EN VIGUEUR DE LA GARANTIE

La période de garantie commence à la date à laquelle le moteur ou l’équipement est livré à l’acheteur ﬁnal.

DURÉE DE LA GARANTIE

McCULLOCH garantit à l’acheteur ﬁnal et à tout propriétaire ultérieur que le moteur ou l’équipement est conçu, construit et équipé conformément à toutes les réglementations applicables adoptées par EPA et CARB et qu’il ne comporte pas de défauts de matériel ou de fabrication pouvant causer la panne d’une pièce sous garantie durant une période de deux (2) ans.

CE QUI EST COUVERT PAR LA GARANTIE

RÉPARATION OU REMPLACEMENT DE PIÈCES: La

réparation ou le remplacement de toute pièce sous garantie, dans le cadre de la garantie, doit être effectué sans frais pour le propriétaire dans un atelier agréé. Les révisions ou réparations couvertes par la garantie seront disponibles dans tous les centres de distribution McCULLOCH agréés pour l’entretien de ce type de moteur. Durant la période de garantie de deux ans des systèmes de contrôle des émissions, McCULLOCH s’engage à maintenir un stock adéquat des pièces sous garantie aﬁn de répondre à la demande pour ce type de pièces.

PÉRIODE DE GARANTIE: Toute pièce sous garantie devant être remplacée conformément au calendrier de maintenance est garantie pour la période de temps précédant le premier remplacement planiﬁé pour cette pièce. Si la pièce tombe en panne avant le premier remplacement planiﬁé, elle sera réparée ou remplacée gratuitement par McCULLOCH. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour le reste de la période précédant le premier remplacement planiﬁé pour cette pièce. Toute pièce qui n’est pas supposée être remplacée comme requis dans le calendrier de maintenance est garantie deux (2) ans. Si la

DÉCLARATION DE GARANTIE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE ET AU NIVEAU FÉDÉRAL

French – 65

pièce tombe en panne durant la période de garantie, elle sera réparée ou remplacée gratuitement par McCULLOCH. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. Toute pièce couverte par la garantie et devant être inspectée régulièrement conformément au calendrier de maintenance, sera garantie pour une période de deux (2) ans. L’indication ”réparer ou remplacer selon les besoins” dans les instructions ne limite pas la période de garantie. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante.

DIAGNOSTIC: Les mesures de diagnostic permettant de déterminer le dysfonctionnement d’une pièce sous garantie ne sont pas à la charge du propriétaire à condition que ces mesures soient effectuées dans un alelier agréé selon la garantie.

DOMMAGES INDIRECTS: McCULLOCH est responsable des dommages aux autres composants du moteur causés par une panne de toute pièce sous garantie survenant durant la période de garantie.

LISTE DES PIÈCES GARANTIE ÉMISSIONS

1 Carburateur et pièces internes 2 Conduit d’entrée, porte-ﬁltre du ﬁltre à air et boulons

du carburateur

3 Filtre à air et ﬁltre à carburant garantis selon l’entretien

prévu 4 Bougie garantie selon l’entretien prévu 5 Module d’allumage 6 Réservoir de carburant, conduite et bouchon

CE QUI N’EST PAS COUVERT PAR LA GARANTIE

Aucune défaillance résultant de l’abus, de la négligence et de l’entretien contraire aux instructions n’est couverte par la garantie.

AJOUT OU MODIFICATION DE PIÈCES

Des pièces supplémentaires ou modiﬁées qui ne sont pas acceptées par CARB ou EPA ne doivent pas être utilisées. L’utilisation de pièces supplémentaires ou modiﬁées non acceptées annule la garantie. McCULLOCH n’est pas responsable des pannes des pièces sous garantie si ces pannes sont causées par l’utilisation de pièces supplémentaires ou modiﬁées non acceptées.

DEMANDE D’INDEMNITÉ

Pour toute question relative à vos droits et responsabilités relativement à la garantie, communiquez avec le centre de services agréé le plus proche, appelez McCULLOCH au CANADA au 1-800-805-5523, ou aux ÉTATS-UNIS au 1-800-487-5951, ou envoyez un courriel à l’adresse emission.warranty@us.hvwan.net.

SERVICE APRÈS-VENTE

Les révisions ou réparations sous garantie sont disponibles auprès de tous les revendeurs agréés McCULLOCH.

ENTRETIEN, REMPLACEMENT ET RÉPARATION DES PIÈCES DU SYSTÈME DE LUTTE CONTRE LES ÉMISSIONS

Les pièces de rechange utilisées pour des travaux de maintenance ou de réparation couverts par la garantie ne doivent pas être débitées au propriétaire. Une telle utilisation ne réduit pas les obligations du fabricant en matière de garantie.

DÉCLARATION D’ENTRETIEN

L’utilisateur est chargé d’effectuer l’entretien prévu tel qu’il est déﬁni dans le Manuel de l’utilisation.

*L’année modèle courante et suivante sera mise à jour annuellement dans la déclaration de garantie fournie au consommateur. Par exemple, 2012-2013 sera spéciﬁé pour l’année modèle 2012.

DÉCLARATION DE GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS

66 – French

VOS DROITS ET OBLIGATIONS EN GARANTIE

La US Environmental Protection Agency (EPA), CARB (California Air Resources Board), et McCulloch sont heureux de vous présenter la garantie du système de lutte contre les émissions pour votre produit motorisé manuel acheté en 2011 et pour ceux dont vous ferez l’acquisition ultérieurement. Aux États-Unis, les nouveaux produits manuels motorisés doivent être conçus, fabriqués et équipés pour répondre aux normes fédérales et californiennes anti-smog rigoureuses. McCulloch doit garantir le système de lutte contre les émissions de votre produit motorisé manuel pour les périodes de temps apparaissant ci-dessous pourvu qu’il n’y ait eu aucun abus, négligence ou entretien inadéquat de votre produit. Votre système de lutte contre les émissions comprend des pièces comme le carburateur, le système d’allumage et le rérervoir de carburant. Lorsqu’une condition justiﬁable par la garantie existe, McCulloch se charge de réparer votre produit motorisé manuel sans aucun frais de votre part, diagnostic, pièces et main-d’œuvre compris.

GARANTIE DU FABRICANT

Les produits motorisés manuels achetés en 2011, et ceux dont vous ferez l’acquisition ultérieurement, sont garantis deux ans. Si une pièce du système de lutte contre les émissions de votre produit s’avère défectueuse, McCulloch prendra en charge la réparation ou le remplacement de la pièce.

CHARGES DE LA GARANTIE DE L’UTILISATEUR

En tant qu’utilisateur d’un produit motorisé manuel, vous devez effectuer l’entretien nécessaire apparaissant dans votre Manuel de l’utilisateur. McCulloch vous recommande de conserver tous les reçus couvrant l’entretien de votre produit motorisé manuel mais McCulloch ne peut refuser la garantie uniquement pour cause d’absence de ces reçus ou d’un manquement de la part de l’utilisateur à effectuer l’entretien prévu. En tant qu’utilisateur d’un produit motorisé manuel, vous devez toutefois savoir que McCulloch peut vous refuser cette garantie si la défaillance de votre produit ou d'une de ses pièces est due à un abus, une négligence, un entretien inadéquat ou des modiﬁcations non autorisées. Vous êtes chargé de présenter votre produit motorisé manuel à un revendeur autorisé McCulloch dès qu’un problème se présente. Les réparations en garantie devraient être effectuées dans une période de temps raisonnable qui ne doit pas dépasser 30 jours. Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna, au numéro suivant: +1-800-554-6723 ou visitez www.mcculloch.com.

DATE D’ENTRÉE EN VIGUEUR DE LA GARANTIE

La période de garantie commence à courir le jour de la livraison du produit motorisé manuel.

DURÉE DE LA GARANTIE

McCulloch garantit à l’utilisateur original et aux acheteurs suivants que le moteur est exempt de défauts de matière et de fabrication pouvant causer la défaillance d’une pièce sous garantie pour un délai de deux ans.

CE QUI EST COUVERT PAR LA GARANTIE

RÉPARATION OU REMPLACEMENT DE PIÈCES: Un

revendeur autorisé Husqvarna se chargera de réparer ou de remplacer les pièces sous garantie sans aucun frais de votre part. Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à McCulloch, au numéro suivant: +1-800-554-6723 ou visitez www.mcculloch.com.

PÉRIODE DE GARANTIE: Les pièces sous garantie dont le remplacement n’est pas prévu dans le cadre de l’entretien nécessaire ou soumises uniquement à un contrôle régulier au sens de «réparer ou remplacer au besoin» doivent être garanties deux ans. Les pièces sous garantie pour lesquelles un remplacement est prévu dans le cadre de l’entretien nécessaire doivent être garanties pour la période de temps allant jusqu’au premier remplacement prévu pour ces pièces.

DIAGNOSTIC: Les frais reliés à l’identiﬁcation de défauts sur les pièces couvertes par la garantie ne seront pas à la charge de l’utilisateur pourvu que le travail de diagnostic soit effectué par un revendeur autorisé McCulloch.

DOMMAGES INDIRECTS: McCulloch peut être tenu pour responsable des dommages causés à d’autres composants du moteur et qui résulteraient de la défaillance d’une pièce encore couverte par la garantie.

CE QUI N’EST PAS COUVERT PAR LA GARANTIE

Aucune défaillance résultant de l’abus, de la négligence et de l’entretien contraire aux instructions n’est couverte par la garantie.

AJOUT OU MODIFICATION DE PIÈCES

L’utilisation de pièces ajoutées ou modiﬁées peut entraîner le rejet d’un recours en garantie. McCulloch n’est pas tenu pour responsable de la défaillance des pièces couvertes par la garantie résultant de l’ajout ou de la modiﬁcation de pièces.

DEMANDE D’INDEMNITÉ

Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à McCulloch, au numéro suivant: +1-800-554-6723 ou visitez www.mcculloch.com.

DÉCLARATION DE GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS

French – 67

SERVICE APRÈS-VENTE

Les revendeurs autorisés McCulloch offrent le service après-vente ainsi que les réparations.

ENTRETIEN, REMPLACEMENT ET RÉPARATION DES PIÈCES DU SYSTÈME DE LUTTE CONTRE LES ÉMISSIONS

Les pièces de rechange approuvées par McCulloch et utilisées pour l’entretien ou la réparation en garantie de pièces du système de lutte contre les émissions seront fournies sans aucun frais de la part de l’utilisateur lorsque la pièce est couverte par la garantie.

LISTE DES PIÈCES EN GARANTIE DU SYSTÈME DE LUTTE CONTRE LES ÉMISSIONS

1 Carburateur 2 Bougie (garantie selon l’entretien prévu) 3 Module d’allumage 4 Filtre à air (garantie selon l’entretien prévu) 5 Réservoir d’essence, la conduite de carburant, et le

bouchon

DÉCLARATION D’ENTRETIEN

L’utilisateur est chargé d’effectuer l’entretien prévu tel qu’il est déﬁni dans le Manuel de l’utilisation.

PRÉCAUTIONS SÉCURITAIRES CONFORMANT AUX NORMES AMÉRICAINES

68 – French

Consignes de sécurité pour les utilisateurs de tronçonneuses

(ANSI B175.1-2000 Annexe C)

Précautions à prendre pour se protéger des rebonds

Avec des connaissances de base sur le phénomène du rebond, vous pouvez réduire ou éliminer l’élément de surprise. Toute surprise est par principe inattendue et contribue aux accidents.

Maintenez fermement la tronçonneuse des deux mains quand le moteur est en marche : la main droite sur la poignée arrière et la main gauche sur la poignée avant. Maintenez fermement avec les pouces et les autres doigts entourant les poignées de la tronçonneuse. Un maintien ferme vous aide à réduire le risque de rebond et à garder le contrôle de la tronçonneuse. Ne lâchez pas.

Assurez-vous de l’absence d’obstacle dans votre zone de travail. Faites attention de ne pas heurter une bille, une branche ou tout autre obstacle avec le nez du guidechaîne quand vous utilisez la tronçonneuse.

Coupez à un régime de moteur élevé. Ne tendez pas les bras trop loin ni ne coupez au-dessus

de la hauteur de vos épaules. Respectez les instructions de maintenance et d’affûtage

du fabricant de la tronçonneuse. N’utilisez que des chaînes et des guides de

remplacement spéciﬁés par le fabricant ou des équivalents.

Autres consignes de sécurité

N’utilisez pas une tronçonneuse si vous êtes fatigué. Utilisez des chaussures de sécurité, des vêtements bien

ajustés, des gants de protection, des protections auditives, des lunettes de protection et un casque.

Manipulez le carburant avec précaution. Éloignez la tronçonneuse d’au moins 3 m de l’endroit où vous l’avez remplie de carburant avant de démarrer le moteur.

Personne ne doit se trouver à proximité de la tronçonneuse lors de son démarrage et de la coupe. Personnes et animaux doivent rester en dehors de la zone de travail.

Ne commencez pas à couper avant que votre zone de travail soit dégagée, avant d’avoir trouvé une position bien stable sur vos pieds et avant d’avoir identiﬁé un chemin de retraite pour vous éloigner de l’arbre en train de tomber.

Conservez toutes les parties de votre corps à distance de la tronçonneuse quand le moteur est en marche.

Avant de démarrer le moteur, assurez-vous que la tronçonneuse n’est pas en contact avec quoi que ce soit.

Transportez la tronçonneuse avec le moteur à l’arrêt, le guide-chaîne et la chaîne vers l’arrière et le silencieux à distance de votre corps.

N’utilisez pas une tronçonneuse endommagée, mal réglée ou n’étant pas correctement assemblée. Assurezvous que la chaîne s’arrête quand la gâchette de commande des gaz est relâchée.

Arrêtez le moteur avant de poser la tronçonneuse. Faites preuve d’une grande précaution quand vous

coupez des broussailles et de jeunes arbres car ils peuvent se prendre dans la chaîne et être projetées vers vous ou vous faire perdre l’équilibre.

Prenez garde au retour quand vous coupez une branche sous tension : elle peut vous heurter quand la tension dans les ﬁbres du bois est relâchée.

Veillez à la propreté des poignées : elles doivent être sèches et exemptes d’huile et de mélange de carburant.

Utilisez toujours la tronçonneuse dans des endroits bien aérés.

Ne coupez pas un arbre avec la tronçonneuse sans avoir reçu une formation spéciﬁque.

N’utilisez pas la tronçonneuse au-dessus de la hauteur de vos épaules.

À part les opérations indiquées dans les instructions de maintenance et dans la section sécurité du propriétaire/ utilisateur, tout entretien de la tronçonneuse doit être

AVERTISSEMENT! Un rebond peut se produire quand le nez ou l’extrémité du guide heurte un objet ou quand le bois se referme et coince la chaîne dans l’entaille.

Un contact entre l’extrémité et un objet peut engendrer un soudain mouvement de réaction vers l’arrière, repoussant le guide-chaîne vers le haut et l’arrière, en direction de l’utilisateur.

Le pincement de la chaîne le long du sommet du guide peut aussi engendrer un mouvement rapide du guide vers l’arrière, en direction de l’utilisateur.

Chacun de ces mouvements de réaction peut vous faire perdre le contrôle de la tronçonneuse et causer des blessures graves.

Ne faites pas une conﬁance aveugle dans les dispositifs de sécurité intégrés dans la tronçonneuse. En tant qu’utilisateur de la tronçonneuse, vous devez prendre les mesures nécessaires pour éviter tout accident et blessure au cours de vos travaux de coupe.

AVERTISSEMENT! N’utilisez pas une tronçonneuse en la tenant d’une seule main. Une utilisation d’une seule main peut causer des blessures graves à l’utilisateur et aux personnes se trouvant à proximité. Une tronçonneuse est prévue pour être utilisée à deux mains.

PRÉCAUTIONS SÉCURITAIRES CONFORMANT AUX NORMES AMÉRICAINES

French – 69

effectué par du personnel d’entretien compétent en matière de tronçonneuse. (Par exemple, si un outil incorrect est utilisé pour retirer le rotor volant magnétique ou pour le tenir lors du retrait de l’embrayage, le rotor volant magnétique peut subir des dommages qui entraîneront son explosion ultérieurement.)

Utilisez la protection de guide-chaîne appropriée lors de tout transport de votre tronçonneuse.

Remarque: Cette annexe est essentiellement prévue pour le consommateur et l’utilisateur occasionnel.

ACLARACION DE LOS SIMBOLOS

70 – Spanish

Símbolos en la máquina:

¡ATENCION! ¡Las motosierras pueden ser peligrosas! Su uso descuidado o erróneo puede provocar heridas graves o mortales al operador o terceros.

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Utilice siempre:

• Casco protector homologado

• Protectores auriculares homologados

• Gafas protectoras o visor

El operador debe manejar la motosierra con ambas manos.

No manejar nunca una motosierra sujetándola sólo con una mano.

Debe evitarse que la punta de la espada entre en contacto con ningún objeto.

¡ATENCION! Si la punta de la espada toca en un objeto se puede producir reculada que lanza la espada hacia arriba y atrás contra el usuario. Ello puede causar daños personales graves.

Freno de cadena, activado (derecha). Freno de cadena, no activado (izquierda).

Bomba de combustible.

Válvula de descompresión: Prima la válvula para reducir la presión en el cilindro y facilitar el arranque de la máquina. La válvula de descompresión debe utilizarse siempre para los aranques.

Carga de combustible.

Rellenado de aceite para cadena.

Los demás símbolos/etiquetas que aparecen en la máquina corresponden a requisitos de homologación especíﬁcos en determinados mercados.

Símbolos en el manual de instrucciones:

Los controles y/o mantenimiento deben efectuarse con el motor parado, con el botón de parada en la posición STOP. ¡NOTA! El contacto de arranque/parada retorna automáticamente a la posición de marcha. Por consiguiente, para evitar el arranque involuntario hay que quitar siempre el capuchón de encendido de la bujía antes de realizar trabajos de montaje, control y/o mantenimiento.

Utilice siempre guantes protectores homologados.

La máquina debe limpiarse regularmente.

Control visual.

Debe utilizarse gafas protectoras o visor.

El freno de cadena debe estar activado al poner en marcha la motosierra.

¡ATENCION! Si la punta de la espada toca en un objeto se puede producir reculada que lanza la espada hacia arriba y atrás contra el usuario. Ello puede causar daños personales graves.

ACLARACION DE LOS SIMBOLOS

Spanish – 71

Etiquetas que se encuentran en la motosierra:

EPA III

El período de cumplimiento de emisiones mencionado en la etiqueta de cumplimiento de emisiones indica el número de horas de funcionamiento en el que el motor ha demostrado cumplir con los requisitos federales en materia de emisiones.

El mantenimiento, sustitución o reparación de aparatos y sistemas de control de las emisiones puede efectuarlos cualquier establecimiento o individuo dedicado a la reperación de motores no de carretera.

INDICE

72 – Spanish

Índice

ACLARACION DE LOS SIMBOLOS

Símbolos en la máquina: ...................................... 70

Símbolos en el manual de instrucciones: ............. 70

INDICE

Índice .................................................................... 72

INTRODUCCION

Apreciado cliente: ................................................. 73

¿Qué es qué en la motosierra? ............................ 73

INSTRUCCIONES GENERALES DE SEGURIDAD

Medidas a tomar antes de utilizar una motosierra

nueva .................................................................... 74

Importante ............................................................ 75

Emplee siempre el sentido común ........................ 75

Equipo de protección personal ............................. 75

Equipo de seguridad de la máquina ..................... 75

Equipo de corte .................................................... 78

MONTAJE

Montaje de la espada y la cadena ........................ 82

MANIPULACION DEL COMBUSTIBLE

Carburante ............................................................ 83

Repostaje .............................................................. 84

Seguridad en el uso del combustible .................... 84

ARRANQUE Y PARADA

Arranque y parada ................................................ 85

TECNICA DE TRABAJO

Antes de utilizar la máquina: ................................. 87

Instrucciones generales de trabajo ....................... 87

Medidas preventivas de las reculadas .................. 90

MANTENIMIENTO

Generalidades ...................................................... 92

Ajuste del carburador ............................................ 92

Control, mantenimiento y servicio del equipo de

seguridad de la motosierra ................................... 92

Silenciador ............................................................ 93

Filtro de aire .......................................................... 93

Bujía ...................................................................... 93

Depuración centrífuga ”CCS” ................................ 94

Utilización en invierno ........................................... 94

Temperaturas de -5°C (23°F) o inferiores: ............ 94

Programa de mantenimiento ................................ 95

DATOS TECNICOS

Datos técnicos ...................................................... 96

Combinaciones de espada y cadena .................... 97

GARANTIA DEL SISTEMA DE CONTROL DE EMISIONES

SUS DERECHOS Y OBLIGACIONES DE

GARANTIA ........................................................... 100

PRECAUCIONES DE SEGURIDAD DE LA NORMA AMERICANA

Precauciones de seguridad para usuarios de

motosierras ........................................................... 102

INTRODUCCION

Spanish – 73

Apreciado cliente:

Gracias por elegir un producto McCulloch. Desde ahora forma parte de una historia que se inició hace mucho tiempo: McCulloch Corporation empezó a fabricar motores durante la II Guerra Mundial. Cuando McCulloch presentó su primera motosierra ligera de uso individual en 1949, marcó un hito en la historia de las motosierras.

La innovadora línea de motosierras continuó fabricándose durante décadas y el negocio se amplió, primero con los motores de aviones y karts en los años 50, y posteriormente con las motosierras pequeñas en los años 60. Más tarde, en las décadas de los 70 y los 80, las recortadoras y las sopladoras se sumaron a la gama de productos de la ﬁrma.

Hoy en día, integrada en el grupo Husqvarna, McCulloch sigue fabricando motores potentes y desarrollando innovaciones técnicas y diseños robustos que han sido nuestro sello durante más de medio siglo. La reducción del consumo de carburante, las emisiones y los niveles de ruido son prioritarios para la empresa, así como la mejora de la seguridad y la sencillez de manejo de nuestros productos.

Esperamos que su producto McCulloch le proporcione plena satisfacción, ya que ha sido diseñado para que dure mucho tiempo. Si sigue las recomendaciones de uso, servicio y mantenimiento de este manual, puede ampliar la vida útil del producto. Si necesita ayuda profesional para la reparación o el mantenimiento, utilice el buscador de servicios técnicos autorizados en www.mcculloch.biz.

McCulloch trabaja constantemente para perteccionar sus productos y se reserva, por lo tanto, el derecho a introducir modiﬁcaciones en la construcción y el diseño sin previo aviso.

En www.mcculloch.biz también puede descargarse este manual.

¿Qué es qué en la motosierra? (1)

1 Válvula de descompresión 2 Cubierta del cilindro 3 Bomba de combustible 4 Contacto de arranque y parada combinado 5 Empuñadura trasera con protección para la mano

derecha 6 Etiqueta adhesiva de información y advertencia 7 Depósito de combustible 8 Tornillos de reglaje del carburador 9 Empuñadura de arranque 10 Mecanismo de arranque 11 Depósito de aceite de cadena 12 Placa de identiﬁcatión 13 Fiador del acelerador (Impide las aceleraciones

involuntarias.) 14 Mango delantero 15 Protección contra reculadas 16 Silenciador 17 Espada 18 Cabezal de rueda 19 Cadena 20 Apoyo de corteza (Accesorio CS 410 Elite) 21 Perilla 22 Captor de cadena 23 Rueda de tensor de cadena 24 Cubierta del embrague 25 Herramienta combinada integrada 26 Acelerador 27 Protección de la espada 28 Herramienta combinada 29 Manual de instrucciones

INSTRUCCIONES GENERALES DE SEGURIDAD

74 – Spanish

Medidas a tomar antes de utilizar una motosierra nueva

• Lea detenidamente el manual de instrucciones.

• (1) - (49) reﬁérase a las ﬁguras en p. 2-5.

• Compruebe el montaje y ajuste del equipo de corte. Vea las instrucciones bajo el título Montaje.

• Ponga combustible y arranque la motosierra. Vea las instrucciones en los capítulos Manipulación del combustible y Arranque y parada.

• No utilice la motosierra hasta que haya llegado suﬁciente aceite lubricante a la cadena. Lea las instrucciones bajo el título Lubricación del equipo de corte.

• La exposición prolongada al ruido puede causar daños crónicos en el oído, Por consiguiente, use siempre protectores auriculares homologados.

¡ATENCION! Bajo ninguna circunstancia debe modiﬁcarse la conﬁguración original de la máquina sin autorización del fabricante. Utilizar siempre recambios originales. Las modiﬁcaciones y/o la utilización de accesorios no autorizadas pueden ocasionar accidentes graves o incluso la muerte del operador o de terceros. Su garantía podría no abarcar daños o responsabilidades causados por el uso de accesorios o piezas de repuesto no autorizados.

¡ATENCION! La utilización errónea o descuidada de una motosierra puede convertirla en una herramienta peligrosa que puede causar accidentes graves e incluso mortales. Es muy importante que lea y comprenda el contenido de este manual de instrucciones.

¡ATENCION! En el interior del silenciador hay sustancias químicas que pueden ser cancerígenas. Evitar el contacto con estas sustancias si se daña el silenciador.

¡ATENCION! La inhalación prolongada de los gases de escape del motor, la neblina de aceite de cadena y el polvo de serrín puede poner en riesgo la salud.

¡ATENCION! Esta máquina genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas que utilizan implantes médicos deben consultar a su médico y al fabricante del implante antes de emplear esta máquina.

¡ATENCION! No permita nunca que los niños utilicen la máquina ni permanezcan cerca de ella. Dado que la máquina tiene un contacto de parada con retorno por muelle, se puede arrancar con poca velocidad y fuerza en la empuñadura de arranque, incluso niños pequeños pueden, en determinadas circunstancias, lograr la fuerza necesaria para arrancar la máquina. Ello puede comportar riesgo de daños personales graves. Por consiguiente, saque el capuchón de encendido cuando vaya a dejar la máquina sin vigilar.

INSTRUCCIONES GENERALES DE SEGURIDAD

Spanish – 75

Importante

Emplee siempre el sentido común (2)

Es imposible abarcar todas las situaciones imaginables que se pueden producir al utilizar una motosierra. Proceda con cuidado y emplee el sentido común. Evite todo uso para el cual no se sienta suﬁcientemente caliﬁcado. Si después de leer estas instrucciones todavía se siente inseguro en cuanto al procedimiento de uso, consulte con un experto antes de proseguir. No dude en

ponerse en contacto con el distribuidor o con nosotros si tiene alguna duda en cuanto al empleo de la motosierra. Estamos a su disposición para darle consejos que le ayuden a emplear su motosierra de forma mejor y más segura. Le recomendamos hacer un cursillo sobre empleo de motosierras. El distribuidor local, una escuela de silvicultura o una biblioteca pueden informarle acerca del material de formación y los cursos disponibles. Se realiza un trabajo constante de mejoras del diseño y la técnica, que aumentan su seguridad y eﬁcacia. Visite al distribuidor local regularmente para averiguar qué provecho pueden proporcionarle las novedades que se introducen.

Equipo de protección personal

• Casco protector homologado

• Protectores auriculares

• Gafas protectoras o visor

• Guantes con protección anticorte

• Pantalones con protección contra sierra

• Botas con protección anticorte, puntera de acero y suela antideslizante

• Tenga siempre a mano el equipo de primeros auxilios.

• Extintor de incendios y pala

Utilice prendas ajustadas que no limiten su movilidad.

Equipo de seguridad de la máquina

En este capítulo se explican los componentes de seguridad de la máquina y sus funciones. Para el control y mantenimiento, vea las instrucciones del capítulo Control, mantenimiento y servicio del equipo de seguridad de la motosierra. Vea el capítulo Componentes de la máquina para ver dónde están situados estos componentes en su máquina.

La vida útil de la máquina puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, consulte con el taller de servicio oﬁcial más cercano.

¡IMPORTANTE! Esta motosierra para los servicios forestales está

concebida para realizar tareas en el bosque como la tala, la poda y el corte.

Utilice solamente las combinaciones de espada/cadena de sierra recomendadas en el capítulo Datos técnicos.

Nunca utilice la máquina si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle la vista, su capacidad de discernimiento o el control del cuerpo.

Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”.

No modiﬁque nunca esta máquina de forma que se desvíe de la versión original, y no la utilice si parece haber sido modiﬁcada por otras personas.

No utilice nunca una máquina defectuosa. Siga las instrucciones de mantenimiento, control y servicio de este manual. Algunas medidas de mantenimiento y servicio deben ser efectuadas por especialistas formados y cualiﬁcados. Vea las instrucciones bajo el título Mantenimiento.

Nunca utilice otros accesorios que los recomendados en este manual. Vea las instrucciones bajo los títulos Equipo de corte y Datos técnicos.

¡NOTA! Utilice siempre gafas protectoras o visera para reducir el riesgo de daños causados por objetos lanzados. Una motosierra puede lanzar con gran fuerza objetos como virutas, trozos de madera pequeños, etc. Ello comporta riesgo de daños personales graves, especialmente en los ojos.

¡ATENCION! Si se hace funcionar el motor en un local cerrado o mal ventilado, se corre riesgo de muerte por asﬁxia o intoxicación con monóxido de carbono.

¡ATENCION! Un equipo de corte defectuoso o una combinación errónea de espada/cadena de sierre aumentan el riesgo de reculadas. Utilice solamente las combinaciones de espada/cadena de sierra recomendadas y siga las instrucciones. Vea las instrucciones bajo el titular Datos técnicos

¡ATENCION! La mayoría de los accidentes con la motosierra se producen cuando la cadena toca al usuario. Para trabajar con la máquina debe utilizarse un equipo de protección personal homologado. El equipo de protección personal no elimina el riesgo de lesiones, pero reduce su efecto en caso de accidente. Pida a su distribuidor que le asesore en la elección del equipo.

¡IMPORTANTE! Pueden producirse chispas en el silenciador, la espada y la cadena o en otra fuente. Tenga siempre a mano herramientas para extinguir incendios, por si fueran necesarias. Así ayudará a prevenir incendios forestales.

INSTRUCCIONES GENERALES DE SEGURIDAD

76 – Spanish

Freno de cadena con protección contra reculadas

Su motosierra está equipada con un freno de cadena diseñado para detener la cadena de sierra en caso de reculada. Un freno de cadena reduce el riesgo de accidentes, pero sólo es usted, el usuario, quien puede impedirlos.

Proceda con cuidado en la utilización de la sierra, procurando que el sector de riesgo de reculada de la espada nunca toque ningún objeto.

• El freno de cadena (A) se activa bien manualmente (con la mano izquierda) o por efecto de la inercia. (3)

• La activación se produce al empujar hacia delante la protección contra reculadas (B). (3)

• El movimiento activa un mecanismo de muelle que tensa la cinta del freno (C) alrededor del sistema de arrastre de la cadena (D) en el motor (tambor de embrague). (4)

• La protección contra reculadas no sólo activa el freno de cadena. También cumple otra función importante: reduce el riesgo de que la mano izquierda toque la cadena si el usuario suelta el mango delantero.

• El freno de cadena debe estar activado cuando se arranca la motosierra, para impedir que la cadena gire.

• Utilice el freno de cadena como 'freno de estacionamiento' al arrancar y para los traslados cortos a ﬁn de prevenir accidentes por contacto involuntario de usted o el entorno con la cadena de sierra en movimiento.

• El freno de cadena se desacopla empujando la protección contra reculadas hacia atrás, contra el mango delantero.

• Las reculadas pueden ser rapidísimas y muy violentas. La mayoría de las reculadas son pequeñas y, por tanto, no siempre activan el freno de cadena. En estos casos debe sujetarse la motosierra con fuerza, sin soltarla.

• El modo de activación del freno de cadena, manual o por inercia, depende de la fuerza de la reculada y de la posición de la motosierra en relación al objeto con el que toca el sector de riesgo de reculada de la espada.

En reculadas fuertes y con el sector de riesgo de reculada de la espada lo más lejos posible del usuario, el freno de cadena está diseñado para ser

activado por su propio contrapeso (inercia) en el sentido de reculada.

En las reculadas poco violentas, o al trabajar con el sector de riesgo de reculada cerca del usuario, el freno de cadena se activa manualmente con la mano izquierda.

• En posición de tala, la mano izquierda está en una posición que permite la activación manual del freno de cadena. Con este agarre, cuando la mano izquierda está colocada de forma que no puede inﬂuir en el movimiento de la protección contra reculada, el freno de cadena sólo se puede activar mediante la función de inercia. (8)

¿Activará siempre mi mano el freno de cadena en caso de reculada?

No. Hace falta una fuerza determinada para mover la protección contra reculada hacia adelante. Si su mano sólo roza la protección contra reculada o resbala sobre ella, puede ocurrir que la fuerza no sea suﬁciente para activar el freno de cadena. También debe agarrar con ﬁrmeza la empuñadura de la motosierra cuando trabaja. Si lo hace y se produce una reculada, puede ocurrir que no suelte el agarre de la empuñadura delantera y que no active el freno de cadena, o que el freno de cadena no se active hasta que la sierra haya girado bastante. En casos así puede suceder que el freno de cadena no tenga tiempo de detener la cadena antes de que le toque a usted.

Ello ocurre también en determinadas posturas de trabajo que impiden que su mano llegue a la protección contra reculada para activar el freno de cadena; por ejemplo, cuando se sujeta la sierra en posición de tala.

¿Se activa siempre por inercia el freno de cadena cuando se produce una reculada?

No. En primer lugar, su freno debe funcionar. Es fácil probar el freno; vea las instrucciones del capítulo Control, mantenimiento y servicio del equipo de seguridad de la motosierra. Recomendamos que haga esta prueba antes de empezar cada turno de trabajo. En segundo lugar, la reculada debe tener la fuerza suﬁciente para activar el freno de cadena. Si el freno de cadena fuera demasiado sensible, se activaría constantemente, lo que sería molesto.

¿Me protegerá siempre el freno de cadena contra daños si se produce una reculada?

No. En primer lugar, su freno debe funcionar para proporcionar la protección prevista. En segundo lugar, el freno se debe activar tal como se describe arriba para detener la cadena de sierra en una reculada. En tercer lugar, el freno de cadena se puede activar, pero si la espada está demasiado cerca de usted puede ocurrir que el freno no tenga tiempo de reducir la velocidad y parar la cadena antes de que la motosierra le toque.

¡ATENCION! No emplee nunca una máquina con equipo de seguridad defectuoso. El equipo de seguridad se debe controlar y mantener. Vea las instrucciones del capítulo Control, mantenimiento y servicio del equipo de seguridad de la motosierra. Si el control de su máquina no da resultado satisfactorio, hay que acudir a un taller de servicio para la reparación.

INSTRUCCIONES GENERALES DE SEGURIDAD

Spanish – 77

Solamente usted y empleando una técnica de trabajo correcta puede eliminar el efecto de reculada y los riesgos que comporta.

Fiador del acelerador

El ﬁador del acelerador está diseñado para impedir la activación involuntaria del acelerador. Cuando se oprime el ﬁador (A) en el mango (= cuando se agarra el mango), se desacopla el acelerador (B). Cuando se suelta el mango, el acelerador y el ﬁador vuelven a sus posiciones originales. Ambas funciones se efectúan con sistemas independientes de muelles de retorno. Con esta posición, el acelerador queda automáticamente bloqueado en ralentí. (5)

Captor de cadena

El captor de cadena está diseñado para captar las cadenas que se sueltan o se rompen. Normalmente esto se evita con el tensado correcto de la cadena (vea las instrucciones bajo el título Montaje) y con un mantenimiento adecuado de la espada y la cadena (vea las instrucciones bajo el título Instrucciones generales de trabajo).

Protección de la mano derecha

La protección de la mano derecha, además de proteger la mano cuando una cadena se suelta o se rompe, impide que las ramas perjudiquen el agarre del mango posterior.

Sistema amortiguador de vibraciones

Su máquina incorpora un sistema amortiguador diseñado para reducir al máximo posible las vibraciones y optimizar la comodidad de uso.

El sistema amortiguador de vibraciones de la máquina reduce la transmisión de vibraciones entre la parte del motor/equipo de corte y la parte de los mangos de la máquina. El cuerpo de la motosierra, incluyendo el equipo de corte, va suspendido de la parte de los mangos con un elemento antivibratorio.

El corte de maderas duras (la mayoría de los árboles caducifolios) produce más vibraciones que el de maderas blandas (la mayoría de las coníferas). El corte con un equipo de corte desaﬁlado o incorrecto (modelo incorrecto o mal aﬁlado) incrementa el nivel de vibraciones.

Botón de parada

El botón de parada se utiliza para parar el motor. (29)

Silenciador

El silenciador está diseñado para reducir el nivel sonoro y para apartar los gases de escape del usuario.

En regiones de clima cálido y seco puede haber un riesgo de incendio considerable. En países de estas regiones hay normativas y requisitos legales de, por ejemplo, equipar el silenciador con una red apagachispas homologada (A). (7)

Cuando ajuste el engranaje, asegúrese de que está insertado correctamente. Si es necesario, sírvase de una llave inglesa para insertar o extraer el engranaje.

¡ATENCION! La sobreexposición a las vibraciones puede provocar problemas circulatorios y dolencias de carácter nervioso, especialmente en personas con patologías circulatorias. Acuda a un médico si nota síntomas corporales que puedan relacionarse con la sobreexposición a las vibraciones. Son ejemplos de tales síntomas la pérdida de sensibilidad, el 'cosquilleo', las 'punzadas', el dolor, la pérdida o reducción de la fuerza normal o los cambios en el color y la superﬁcie de la piel. Estos síntomas se presentan normalmente en dedos, manos y muñecas. Los síntomas pueden aumentar en temperaturas frías.

¡ATENCION! Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar incendio. Por esa razón, ¡nunca arranque la máquina en interiores o cerca de material inﬂamable!

¡NOTA! El silenciador está muy caliente durante el funcionamiento y después de parar. Esto también es aplicable al funcionamiento en ralentí. Preste atención al riesgo de incendio, especialmente al emplear la máquina cerca de sustancias y/o gases inﬂamables.

¡ATENCION! No utilice nunca una motosierra sin silenciador o con el silenciador defectuoso. Un silenciador defectuoso puede incrementar considerablemente el nivel de ruido y el riesgo de incendio. Tenga a mano herramientas para la extinción de incendios. No utilice nunca una motosierra sin red apagachispas o con red apagachispas defectuosa si la normativa del país exige este equipo.

INSTRUCCIONES GENERALES DE SEGURIDAD

78 – Spanish

Equipo de corte

Este capítulo describe cómo Ud., con un mantenimiento correcto y utilizando el equipo de corte adecuado, podrá:

• Reducir la propensión a las reculadas de la máquina.

• Reduce la ocurrencia de salidas y roturas de la cadena de sierra.

• Proporciona un resultado de corte óptimo.

• Aumentar la duración del equipo de corte.

• Evita el aumento de los niveles de vibraciones.

Reglas básicas

• ¡Utilice solamente el equipo de corte recomendado por nosotros! Vea las instrucciones

bajo el titular Datos técnicos

• ¡Mantenga los dientes cortantes de la cadena bien

y correctamente aﬁlados! Siga nuestras instrucciones y utilice el calibrador de limado recomendado. Una cadena mal aﬁlada o defectuosa

aumenta el riesgo de accidentes.

• ¡Mantenga la profundidad de corte correcta! Siga

nuestras instrucciones y utilice el calibrador de profundidad recomendado. Una profundidad de

corte demasiado grande aumenta el riesgo de reculada.

• ¡Mantenga la cadena correctamente tensada! Con un tensado insuﬁciente se incrementa el riesgo de solturas de la cadena y se aumenta el desgaste de la espada, la cadena y el piñón de arrastre.

• ¡Mantenga el equipo de corte bien lubricado y efectúe el mantenimiento adecuado! Con una lubricación insuﬁciente se incrementa el riesgo de roturas de cadena y se aumenta el desgaste de la espada, la cadena y el piñón de arrastre.

Equipo de corte reductor de reculadas

Las reculadas sólo puede evitarlas Ud. el usuario, impidiendo que el sector de riesgo de reculada de la espada toque algún objeto.

El efecto de las reculadas puede reducirse utilizando un equipo de corte con reducción de reculada ”incorporada”, así como con un aﬁlado y mantenimiento correctos de la cadena.

Espada

Cuanto más pequeño es el radio de punta, menor es la propensión a la reculada.

Cadena

Una cadena de sierra consta de distintos eslabones que se presentan en versión estándar y en versión reductora de reculada.

Expresiones características de la espada y cadena

Para conservar la eﬁcacia de todos los componentes de seguridad del equipo de corte, debe sustituir las combinaciones de espada/cadena de sierra gastadas o dañadas por una espada y una cadena recomendadas por Husqvarna. Vea las instrucciones del capítulo Datos técnicos para información sobre las combinaciones de espada/cadena de sierra que recomendamos.

Espada

• Longitud (pulgadas/cm)

• Número de dientes en el cabezal de rueda (T).

• Paso de cadena (=pitch) (pulgadas). El cabezal de rueda de la espada y el piñón de arrastre de la cadena de la motosierra deben adaptarse a la distancia entre los eslabones de arrastre.

• Número de eslabones de arrastre (unidades). A cada combinación de longitud de cadena, paso de cadena y número de dientes del cabezal de rueda, le corresponde un número determinado de eslabones de arrastre.

• Ancho de la guía de la espada (pulgadas/mm). El ancho de la guía de la espada debe estar adaptado al ancho del eslabón de arrastre de la cadena.

• Oriﬁcio para aceite de cadena y oriﬁcio para pasador tensor de cadena. La espada debe estar adaptada al diseño de la motosierra.

Cadena

• Paso de cadena (=pitch) (pulgadas)

• Ancho del eslabón de arrastre (mm/pulgadas)

• Número de eslabones de arrastre (unidades)

Aﬁlado y ajuste del talón de profundidad de una cadena de sierra

Generalidades sobre el aﬁlado de los dientes cortantes

• No corte nunca con una sierra roma. Es señal de sierra roma cuando es necesario presionar el equipo de corte a través de la madera y el que las virutas son

¡IMPORTANTE! Ninguna cadena de sierra elimina el riesgo de reculada.

¡ATENCION! Cualquier contacto con una sierra de cadena en girando puede causar daños muy graves.

¡ATENCION! Para trabajar con la cadena, utilice siempre guantes para proteger las manos contra lesiones.

INSTRUCCIONES GENERALES DE SEGURIDAD

Spanish – 79

muy pequeñas. Una cadena de sierra muy roma no produce virutas. El único resultado es polvo de madera.

• Una sierra de cadena bien aﬁlada atraviesa por sí sola la madera y produce virutas grandes y largas.

• La parte cortante de una cadena de sierra se denomina eslabón de corte, formado por un diente de corte (A) y un talón de profundidad (B). La distancia en altura entre ellos determina la profundidad de corte. (9)

Hay tres medidas a considerar para el aﬁlado del diente de corte.

1 Ángulo de aﬁlado 2 Ángulo de corte 3 Posición de la lima 4 Diámetro de la lima redonda Es muy difícil aﬁlar correctamente una cadena de sierra

sin los accesorios adecuados. Por ello le recomendamos que utilice nuestro calibrador de aﬁlado. La plantilla garantiza un aﬁlado de la cadena de sierra para una reducción de la reculada y una capacidad de corte óptimas.

Vea las instrucciones del capítulo Datos técnicos en lo referente a los datos para el aﬁlado de la cadena de su motosierra.

Aﬁlado de dientes cortantes

Para aﬁlar dientes de corte se requiere una lima redonda y un calibrador de aﬁlado. Vea las instrucciones del capítulo Datos técnicos en lo referente al diámetro de ﬁla redonda y el calibrador de aﬁlado recomendados para la cadena de su motosierra.

• Apague el motor. (29)

• Compruebe que la cadena esté bien tensada. Con un tensado insiﬁciente, la cadena tiene inestabilidad lateral, lo cual diﬁculta el aﬁlado correcto.

• Aﬁle siempre desde el interior del diente hacia fuera. En el retorno, suavice la presión de la lima. Primero, aﬁle todos los dientes de un lado y, luego, vuelva la motosierra y aﬁle los dientes del otro lado.

• Aﬁle todos los dientes a la misma longitud. Cuando sólo queden 4 mm (5/32") de la longitud de diente, la cadena está desgastada y debe cambiarse. (10)

Generalidades sobre el ajuste de la profundidad de corte

• Al aﬁlar el diente de corte se reduce la altura del talón de profundidad (= profundidad de corte). Para mantener una capacidad máxima de corte hay que

bajar el talón de profundidad al nivel recomendado. En lo referente a la profundidad de corte de la cadena de su motosierra, vea el capítulo Datos técnicos.

Ajuste de la profundidad de corte

• El ajuste de la profundidad de corte debe hacerse con los dientes cortantes recién aﬁlados. Recomendamos ajustar la profundidad de corte después de cada tercer aﬁlado de la cadena de sierra. ¡ATENCIÓN! Esta recomendación presupone que la longitud de los dientes de corte no se ha reducido anormalmente.

• Para ajustar la profundidad de corte se necesita una lima plana y un calibrador de profundidad de corte. Recomendamos utilizar nuestro calibrador de aﬁlado de profundidad para obtener la medida de profundidad correcta y el ángulo correcto del talón de profundidad.

• Ponga el calibrador de aﬁlado sobre la cadena de sierra. En el envase del calibrador hay instrucciones sobre su empleo. Utilice la lima plana para limar el sobrante de la parte sobresaliente del talón de profundidad. La profundidad de corte es correcta cuando no se nota resistencia alguna al pasar la lima sobre el calibrador.

Tensado de la cadena

La cadena se alarga con la utilización. Por consiguiente, es importante ajustar el equipo de corte para compensar este cambio.

El tensado de la cadena debe controlarse cada vez que se reposte combustible. ¡NOTA! Las cadenas nuevas requieren un período de rodaje, durante el que debe controlarse el tensado con mayor frecuencia.

En general, la cadena debe tensarse tanto como sea posible, aunque debe ser posible girarla fácilmente con la mano. (11)

• Apague el motor. (29)

• Aﬂojar la manija abriéndola. (12)

¡ATENCION! La negligencia en seguir las instrucciones de aﬁlado aumenta considerablemente la propensión a la reculada de la cadena de sierra.

¡ATENCION! ¡Una profundidad de corte excesiva aumenta la propensión a las reculadas de la cadena!

¡ATENCION! Una cadena insuﬁcientemente tensada puede soltarse y ocasionar accidentes graves, incluso mortales.

¡ATENCION! Utilice siempre guantes protectores homologados. Una cadena inmóvil también puede causar daños graves al usuario u otras personas que llegan a la cadena.

INSTRUCCIONES GENERALES DE SEGURIDAD

80 – Spanish

• Girar la manija a izquierdas para soltar la cubierta de la espada. (13)

• Ajuste la tensión de la cadena girando la rueda hacia abajo (+) para aumentarla y hacia arriba (–) para reducirla. Levantar la punta de la espada para ajustar la tensión. (14)

• Apretar la tapa del acoplamiento, girando la manija a derechas mientras se levante la punta de la espada.

(15)

• Cerrar la manija para ﬁjar el tensado. (16)

Lubricación del equipo de corte

Aceite para cadena de motosierra

Un aceite para cadena de motosierra ha de tener buena adhesión a la cadena, así como buena ﬂuidez tanto en climas cálidos como fríos.

Como fabricantes de motosierras hemos desarrollado un aceite para cadenas óptimo que, gracias a su origen vegetal, es también biodegradable. Recomendamos el uso del aceite para cadenas Universal Outdoor Accessories (Bio) para obtener la mayor conservación, tanto de la cadena como del medio ambiente. Si el aceite para cadenas Universal Outdoor Accessories (Bio) no está disponible, le recomendamos usar aceite para cadenas estándar.

¡No utilizar nunca aceite residual! Es nocivo para usted, la máquina y el medio ambiente.

Repostaje de aceite para cadena de motosierra

• Todos nuestros modelos de motosierra tienen lubricación automática de la cadena. Algunos modelos pueden obtenerse también con ﬂujo de aceite regulable.

• El depósito de aceite de cadena y el depósito de combustible están dimensionados para que se termine el combustible antes de terminarse el aceite de cadena.

No obstante, para que esta función de seguridad sea efectiva debe utilizarse el aceite de cadena de sierra correcto (un aceite demasiado claro se termina antes de que se termine el combustible), debe seguirse nuestra recomendación de reglaje del carburador (una mezcla demasiado pobre hace que el combustible dure más que el aceite de cadena), y

deben seguirse nuestras recomendaciones de equipo de corte (una espada demasiado larga requiere más aceite lubricante).

Control de la lubricación de la cadena

• Controle la lubricación de la cadena cada vez que reposte. Vea las instrucciones del capítulo Lubricación del cabezal de rueda de la espada.

Apunte la punta de la espada a unos 20 cm (8 pulgadas) de un objeto ﬁjo y claro. Después de 1 minuto de funcionamiento a 3/4 de aceleración debe verse una línea de aceite clara en el objeto.

Si no funciona la lubricación de la cadena:

• Compruebe que el canal de aceite de cadena en la espada esté abierto. Límpielo si es necesario.

• Compruebe que la guía de la espada esté limpia. Límpiela si es necesario.

• Compruebe que el cabezal de rueda de la espada gire con facilidad y que su oriﬁcio de lubricación esté abierto. Limpie y lubrique si es necesario.

Si la lubricación de la cadena no funciona después de efectuar los controles y medidas anteriores, contacte a su taller de servicio.

Piñón de arrastre de la cadena

El tambor del embrague lleva uno Piñón Spur (piñón soldado en el tambor).

Compruebe regularmente el nivel de desgaste del piñón de arrastre de la cadena y cámbielo si presenta un desgaste anormal. El piñón de arrastre de la cadena debe cambiarse cada vez que se cambie la cadena.

Control del desgaste del equipo de corte

Controle diariamente la cadena para comprobar si:

• Hay grietas visibles en los remaches y eslabones.

• La cadena está rígida.

• Los remaches y eslabones presentan un desgaste anormal.

Deseche la cadena de sierra si concuerda con alguno o varios de los puntos anteriores.

Para comprobar el desgaste de la cadena que utiliza, le recomendamos que la compare con una cadena nueva.

Cuando sólo queden 4 mm (5/32 de pulgada) de longitud de diente cortante, la cadena está gastada y debe cambiarse. (10)

¡ATENCION! La lubricación insuﬁciente del equipo de corte puede ocasionar roturas de cadena, con el riesgo consiguiente de accidentes graves e incluso mortales.

¡IMPORTANTE! Si utiliza aceite vegetal para cadena de sierra, desmonte y limpie la ranura de la espada y la cadena de sierra antes del almacenamiento prolongado. De no hacerlo, hay riesgo de que se oxide el aceite de la cadena de sierra, con lo que la cadena se vuelve rígida y el cabezal de rueda se atasca.

INSTRUCCIONES GENERALES DE SEGURIDAD

Spanish – 81

Espada

Controle a intervalos regulares:

• Si se han formado rebabas en los lados de la espada (A). Lime si es necesario. (17)

• Si la guía de la espada presenta un desgaste anormal (B). Cambie la espada si es necesario. (17)

• Si la punta de la espada presenta un desgaste anormal o irregular. Si se ha formado una ”cavidad” al ﬁnal del radio de la punta, en la parte inferior de la espada, es señal de que Ud. ha utilizado la máquina con un tensado de cadena insuﬁciente.

• Para obtener una duración óptima, la espada debe girarse cada día.

¡ATENCION! La mayoría de los accidentes con la motosierra se producen cuando la cadena toca al usuario.

Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”.

Evite los trabajos para los que no se sienta suﬁcientemente capacitado. Vea las instrucciones bajo los títulos Equipo de protección personal, Medidas preventivas de reculadas, Equipo de corte e Instrucciones generales de trabajo.

Evite situaciones con riesgo de reculada. Vea las instrucciones bajo el título Equipo de seguridad de la máquina.

Utilice el equipo de corte recomendado y controle su estado. Vea las instrucciones bajo el título Instrucciones generales de trabajo.

Compruebe el funcionamiento de las piezas de seguridad de la motosierra. Vea las instrucciones bajo los títulos Instrucciones generales de trabajo e Instrucciones generales de seguridad.

MONTAJE

82 – Spanish

Montaje de la espada y la cadena

Compruebe que no esté activado el freno de cadena empujando la protección contra reculadas del freno de cadena hacia el mango delantero. (25)

Desmontar la manija y la cubierta del embrague (freno de cadena). Quitar el anillo de transporte. (18)

Monte la espada en los pernos. Sitúela en la posición posterior extrema. Monte la cadena en el piñón de arrastre y la guía de la espada. Empiece con la parte superior de la cadena. Compruebe que los ﬁlos de los eslabones de corte estén orientados hacia delante en la parte superior de la espada. (19)

Monte la cubierta del embrague (el freno de cadena) y ubique el vástago de tensado de cadena en la muesca de la espada. Compruebe que los eslabones de arrastre de la cadena encajen en el piñón de arrastre de la cadena y que la cadena esté bien colocada en la guía de la espada.

Tensar la cadena girando la rueda hacia abajo (+). La cadena se debe tensar hasta que no tenga deﬂexión en la parte inferior de la espada. (14)

La cadena está correctamente tensada cuando no cuelga en la parte inferior de la espada y puede girarse fácilmente con la mano. Apriete las tuercas de la espada con la llave combinada, sujetando al mismo tiempo la punta de la espada. (15)

El tensado de una cadena nueva debe controlarse con frecuencia, hasta que se haya hecho el rodaje. Controle el tensado regularmente. Una cadena correcta signiﬁca buena capacidad de corte y larga duración. (11)

¡ATENCION! Los trabajos de control y/o mantenimiento deben efectuarse con el motor desconectado. El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar el capuchón de encendido de la bujía para evitar el arranque imprevisto.

Para trabajar con la cadena, utilice siempre guantes para proteger las manos contra lesiones.

MANIPULACION DEL COMBUSTIBLE

Spanish – 83

Carburante

Aclaración! La máquina tiene motor de dos tiempos, por lo que debe utilizarse siempre una mezcla de gasolina con aceite para motores de 2 tiempos. Es importante medir con precisión la cantidad de aceite que se mezcla para conseguir la proporción de mezcla adecuada. Al mezclar pequeñas cantidades de combustible, incluso los pequeños errores en la cantidad de aceite tienen una gran incidencia en la proporción de mezcla.

Gasolina

• Utilice gasolina sin plomo o gasolina con plomo de alta calidad.

• El octanaje mínimo recomendado es 87 ((RON+MON)/2). Si se utiliza gasolina de octanaje inferior a 87, se puede producir el efecto “clavazón”. Esto produce un aumento de la temperatura del motor y de la carga sobre los cojinetes, fenómenos que pueden causar averías graves del motor.

• Para trabajos con régimen alto continuado (por ejemplo, para desramar), se recomienda un octanaje más alto.

Rodaje

No manejar la máquina a revoluciones demasiado altas por periodos prolongados durante las primeras diez horas.

Aceite para motores de dos tiempos

• Para un resultado y prestaciones óptimos, utilice aceite para motores de dos tiempos Universal Outdoor Accessories, especialmente fabricado para motores de dos tiempos refrigerados por aire.

• No utilice nunca aceite para motores de dos tiempos fuera borda refrigerados por agua (llamado outboard oil), con designación TCW.

• No utilice nunca aceite para motores de cuatro tiempos.

• Un aceite de calidad deﬁciente o una mezcla de aceite/combustible demasiado rica puede perjudicar el funcionamiento del catalizador y reducir su vida útil.

Mezcla

1:50 (2%) para todos los motores.

Mezcla

• Siempre haga la mezcla de gasolina y aceite en un recipiente limpio, homologado para gasolina.

• Primero, ponga la mitad de la gasolina que se va a mezclar. Luego, añada todo el aceite y agite la mezcla. A continuación, añada el resto de la gasolina.

• Agite bien la mezcla de combustible antes de ponerla en el depósito de combustible de la máquina.

• No mezcle más combustible que el necesario para utilizar un mes como máximo.

• Si no se ha utilizado la máquina por un tiempo prolongado, vacíe el depósito de combustible y límpielo.

Aceite para cadena

• Para lubricar se recomienda un aceite especial (aceite para lubricar cadenas) con buena aptitud adherente.

• No utilice nunca aceite residual. Puede ocasionar averías en la bomba de aceite, la espada y la cadena.

• Es importante utilizar un aceite adecuado para la temperatura ambiente (con la viscosidad correcta).

• Con temperaturas bajo cero, algunos aceites se espesan. Ello puede causar sobrecargas en la bomba de aceite, con averías subsiguientes de las piezas de la bomba.

• Para la selección de aceite lubricante de cadena, consulte con su taller de servicio.

¡ATENCION! Para hacer la mezcla, compruebe que haya buena ventilación.

Gasolina, litros

Aceite para motores de dos tiempos, litros

2% (1:50)

5 0,10 10 0,20 15 0,30 20 0,40 Gal EE.UU. Oz ﬂ EE.UU. 1 2 1/2 2 1/2 6 1/2 5 12 7/8

MANIPULACION DEL COMBUSTIBLE

84 – Spanish

Repostaje

Seque minuciosamente alrededor de las tapas de los depósitos. Limpie regularmente los depósitos de combustible y de aceite para cadena. Cambie el ﬁltro de combustible una vez al año como mínimo. La suciedad en los depósitos produce perturbaciones del funcionamiento. Asegúrese de que el combustible esté bien mezclado, agitando el recipiente antes de repostar. Las capacidades de los depósitos de combustible y aceite para cadena están adaptadas entre sí. Por consiguiente, haga el repostaje de ambos al mismo tiempo.

Seguridad en el uso del combustible

• No reposte nunca la máquina con el motor en marcha.

• Procure que haya buena ventilación durante el repostaje y la mezcla de combustible (gasolina y aceite para motores de 2 tiempos).

• Antes de arrancar, aparte la máquina a 3 m como mínimo del lugar de repostaje.

• Nunca arranque la máquina:

1 Si ha derramado sobre la máquina combustible o

aceite para cadena. Seque cualquier residuo y espere a que se evaporen los restos de combustible.

2 Si se salpicó el cuerpo o las ropas, cambie de ropas.

Lave las partes del cuerpo que han entrado en contacto con el combustible. Use agua y jabón.

3 Si hay fugas de combustible en la máquina.

Compruebe regularmente si hay fugas en la tapa del depósito o en los conductos de combustible.

Transporte y almacenamiento

• Almacene la motosierra y el combustible de forma que no haya riesgo de que los eventuales vapores y fugas entren en contacto con chispas o llamas. Por ejemplo, cerca de máquinas eléctricas, motores eléctricos, contactos/interruptores eléctricos, calderas de calefacción o similares.

• Para el almacenamiento del combustible deben utilizarse recipientes especiales homologados.

• En caso de almacenamiento o transporte de la motosierra por tiempo prolongado, deberán vaciarse los depósitos de combustible y aceite para cadena. Consulte con la gasolinera más cercana sobre qué hacer con el combustible y aceite de cadena sobrantes.

• La protección de transporte del equipo de corte debe estar siempre montada para el transporte y almacenamiento de la máquina, a ﬁn de evitar el contacto fortuito con la cadena aguda. Una cadena inmóvil también puede causar daños graves al usuario u otras personas que llegan a la cadena.

• Quite el capuchón de encendido de la bujía. Active el freno de cadena.

• Asegure la máquina durante el transporte.

Almacenamiento prolongado

Vacíe los depósitos de combustible y aceite en un lugar bien ventilado. Guarde el combustible en bidones homologados y en un lugar seguro. Monte la protección de la espada. Limpie la máquina. Vea las instrucciones del capítulo Programa de mantenimiento.

Antes del almacenaje prolongado, limpie bien la máquina y haga el servicio completo.

¡ATENCION! Las siguientes medidas preventivas reducen el riesgo de incendio:

No fume ni ponga objetos calientes cerca del combustible.

Apague el motor y deje que se enfríe unos minutos antes de repostar.

Para repostar, abra despacio la tapa del depósito de combustible para evacuar lentamente la eventual sobrepresión.

Después de repostar, apriete bien la tapa del depósito de combustible.

Antes de arrancar, aparte siempre la máquina del lugar y de la fuente de repostaje.

¡ATENCION! El combustible y los vapores de combustible son muy inﬂamables. Proceda con cuidado en la manipulación del combustible y el aceite de cadena. Tenga en cuenta el riesgo de incendio, explosión e inhalación.

¡ATENCION! No utilice nunca una máquina con daños visibles en la protección de bujía y el cable de encendido. Hay riesgo de generación de chispas, que pueden causar incendios.

ARRANQUE Y PARADA

Spanish – 85

Arranque y parada

Arranque

El freno de cadena debe estar activado al poner en marcha la motosierra. Active el freno moviendo la protección contra reculadas hacia delante. (20)

Motor frío CS 410 Elite

Posición de arranque, 1: Sitúe el interruptor de

arranque / parada en la posición de estrangulamiento tirando del mando rojo hacia arriba y hacia fuera. (21)

Bomba de combustible, 2: Presione varias veces la membrana de goma de la bomba de combustible hasta que empiece a llenarse de combustible (6 veces como mínimo). No es necesario llenar completamente la membrana. (21)

Agarre el mango delantero con la mano izquierda. Pise la parte inferior del mango trasero con el pie derecho y presione la motosierra contra el suelo. (22)

Agarre la empuñadura de arranque, 3: agarre la empuñadura de arranque con la mano derecha y tire lentamente del cordón hasta que note resistencia (cuando se conecten los ganchos de arranque). Luego, dé tirones rápidos y fuertes hasta que el motor arranque.

Oprimir inmediatamente el estrangulador rojo, 4: Cuando el motor arranque, oirá una especie de soplido y entonces deberá oprimir inmediatamente el estrangulador rojo.

Agarre la empuñadura de arranque, 5: Reponga con ﬁrmeza el cordón a su posición inicial y repita el intento hasta que el motor arranque.

CS 450 Elite Posición de arranque, 1: Sitúe el interruptor de

arranque / parada en la posición de estrangulamiento tirando del mando rojo hacia arriba y hacia fuera. (23)

Válvula de descompresión, 2: Presione la válvula hacia adentro para reducir la presión en el cilindro y facilitar así el arranque de la máquina. Cuando la máquina ha arrancado, la válvula vuelve automáticamente a la posición de partida. (23)

Bomba de combustible, 3: Presione varias veces la membrana de goma de la bomba de combustible hasta que empiece a llenarse de combustible (6 veces como mínimo). No es necesario llenar completamente la membrana. (23)

Agarre el mango delantero con la mano izquierda. Pise la parte inferior del mango trasero con el pie derecho y presione la motosierra contra el suelo. (22)

Agarre la empuñadura de arranque, 4: agarre la empuñadura de arranque con la mano derecha y tire lentamente del cordón hasta que note resistencia (cuando se conecten los ganchos de arranque). Luego, dé tirones rápidos y fuertes hasta que el motor arranque.

Oprimir inmediatamente el estrangulador rojo, 5: Cuando el motor arranque, oirá una especie de soplido y entonces deberá oprimir inmediatamente el estrangulador rojo.

Agarre la empuñadura de arranque, 6: Reponga con ﬁrmeza el cordón a su posición inicial y repita el intento hasta que el motor arranque.

Motor caliente CS 410 Elite

Posición de arranque, 1: Para la función combinada de

estrangulamiento/aceleración de arranque en caliente, mueva el estrangulador tirando del mando rojo hacia fuera y hacia arriba. (21)

Oprimir inmediatamente el estrangulador rojo, 4: De esta manera se desactiva el estrangulador, que no es necesario para el arranque en caliente de la motosierra. Sin embargo, el movimiento del interruptor de arranque/ parada habrá provocado un ralentí alto, lo que facilita el arranque en caliente.

Agarre la empuñadura de arranque, 5: Agarre el mango delantero con la mano izquierda. Pise la parte inferior del mango trasero con el pie derecho y presione la motosierra contra el suelo. (22)

CS 450 Elite Posición de arranque, 1: Para la función combinada de

estrangulamiento/aceleración de arranque en caliente, mueva el estrangulador tirando del mando rojo hacia fuera y hacia arriba. (23)

¡ATENCION! Antes de arrancar, observe lo siguiente:

El freno de cadena debe estar aplicado cuando se arranca la motosierra, para reducir el riesgo de contacto con la cadena en movimiento al ponerse en marcha.

No ponga en marcha la motosierra sin haber montado antes la espada, la cadena y todas las cubiertas. De otro modo, el embrague puede zafar y ocasionar daños personales.

Ponga la máquina sobre una superﬁcie estable. Asegúrese de tener buena estabilidad y de que la cadena no pueda tocar ningún objeto.

Asegúrese de que no haya terceros desautorizados en la zona de trabajo.

Nunca enrosque el cordón de arranque alrededor de la mano.

ARRANQUE Y PARADA

86 – Spanish

Bomba de combustible (3): Presione varias veces la membrana de goma de la bomba de combustible hasta que empiece a llenarse de combustible (6 veces como mínimo). No es necesario llenar completamente la membrana. (23)

Oprimir inmediatamente el estrangulador rojo, 5: De esta manera se desactiva el estrangulador, que no es necesario para el arranque en caliente de la motosierra. Sin embargo, el movimiento del interruptor de arranque/ parada habrá provocado un ralentí alto, lo que facilita el arranque en caliente.

Agarre la empuñadura de arranque, 6: Agarre el mango delantero con la mano izquierda. Pise la parte inferior del mango trasero con el pie derecho y presione la motosierra contra el suelo. (22)

Agarre la empuñadura de arranque con la mano derecha y tire lentamente del cordón hasta que note resistencia (cuando se conecten los ganchos de arranque). Luego, dé tirones rápidos y fuertes hasta que el motor arranque.

Dado que el freno de cadena todavía está activado, se deben bajar las revoluciones del motor lo antes posible a ralentí, y esto se logra desconectando el ﬁador contra aceleraciones involuntarias. Para desconectarlo, acelere ligeramente el activador de aceleraciones involuntarias. De ese modo, se evita un desgaste innecesario del embrague, del tambor del embrague y de la cinta de freno. Deje funcionar la máquina en ralentí unos segundos antes de acelerar plenamente. (24)

En la parte trasera (A) de la motosierra hay un recordatorio de arranque simpliﬁcado, con ﬁguras que describen cada paso.

CS 410 Elite

CS 450 Elite

Aclaración! Para poner el freno de cadena en su posición inicial, mueva la protección contra

reculadas hacia la empuñadura del mango. Ahora, la

motosierra está lista para funcionar. (25)

• Nunca ponga en marcha la motosierra sin haber montado antes correctamente la espada, la cadena y todas las cubiertas. Vea las instrucciones bajo el título Montaje. Sin la espada y la cadena montadas en la motosierra, el embrague se puede soltar y causar daños graves. (26)

• El freno de cadena debe estar aplicado cuando se arranca la motosierra. Vea las instrucciones del capítulo Arranque y parada. No arranque nunca la motosierra agarrando el cordón de arranque y soltando la máquina. Este método es muy peligroso porque se pierde fácilmente el control de la motosierra. (27)

• No ponga nunca en marcha la máquina en interiores. Tenga en cuenta el riesgo de inhalación de los gases de escape del motor.

• Observe el entorno y asegúrese de que no haya riesgo de tocar a personas o animales con el equipo de corte.

• Sujete siempre la motosierra con ambas manos. Agarre la empuñadura trasera con la mano derecha y la empuñadura delantera con la mano izquierda.

Todos los usuarios, diestros o zurdos, deben usar este agarre. Agarre con ﬁrmeza, con todos los dedos alrededor de las empuñaduras de la motosierra. (28)

Parada

El motor se arranca presionando el mando de arranque/ parada. (29)

¡NOTA! El contacto de arranque/parada retorna automáticamente a la posición de marcha. Por consiguiente, para evitar el arranque involuntario hay que quitar siempre el capuchón de encendido de la bujía cuando se abandona la máquina. (6) (30)

¡ATENCION! La inhalación prolongada de los gases de escape del motor, la neblina de aceite de cadena y el polvo de serrín puede poner en riesgo la salud.

TECNICA DE TRABAJO

Spanish – 87

Antes de utilizar la máquina: (31)

1 Compruebe que el freno de cadena funcione

correctamente y no esté dañado.

2 Compruebe que la protección trasera de la mano

derecha no esté dañada.

3 Compruebe que el ﬁador contra aceleraciones

involuntarias funcione correctamente y no esté dañado.

4 Compruebe que el botón de parada funciona bien y

está en buen estado.

5 Compruebe que todos los mangos estén libres de

aceite.

6 Compruebe que el sistema de amortiguación de

vibraciones funcione y no esté dañado.

7 Compruebe que el silenciador esté ﬁrmemente

montado y en buenas condiciones.

8 Compruebe que todas las piezas de la motosierra

estén bien apretadas, no presenten daños y estén presentes.

9 Compruebe que el retén de cadena esté montado y

en buenas condiciones.

10 Controle el tensado de la cadena.

Instrucciones generales de trabajo

Reglas básicas de seguridad

1 Observe el entorno para:

• Comprobar que no hayan personas, animales, etc., que puedan inﬂuir en su control de la máquina.

• Impedir que eventuales personas o animales puedan entrar en contacto con la cadena o sean alcanzadas o lesionadas por un árbol derribado.

¡NOTA! Siga las instrucciones mencionadas arriba y no utilice la motosierra sin que haya alguien a quien recurrir en caso de accidente.

2 No trabaje en condiciones atmosféricas

desfavorables como niebla, lluvia intensa, tempestad, frío intenso, etc. El trabajo con mal tiempo es fatigoso y puede crear circunstancias peligrosas, como terreno resbaladizo, cambio imprevisto de la dirección de derribo de los árboles, etc.

3 Proceda con sumo cuidado en el corte de ramas

pequeñas y evite cortar arbustos (= varias ramas al mismo tiempo). Después del corte, las ramas pequeñas pueden atascarse en la cadena, ser lanzadas hacia Ud. y herirle de gravedad.

4 Compruebe que pueda caminar y mantenerse de pie

con seguridad. Vea si hay eventuales impedimentos para desplazamientos imprevistos (raíces, piedras, ramas, fosos, zanjas, etc.). Proceda con sumo cuidado al trabajar en terreno inclinado.

5 Sea sumamente cuidadoso al cortar en árboles en

tensión. Un árbol en tensión puede, tanto antes como después de terminar de cortar, volver a su posición normal. Si Ud. o el corte están mal ubicados, el árbol puede golpearlo a Ud. o a la máquina y hacerle perder el control. Las dos situaciones pueden ocasionar daños personales graves.

6 Para los desplazamientos, bloquee la cadena con el

freno de cadena y pare el motor. Lleve la motosierra con la espada y cadena orientadas hacia atrás. Para los desplazamientos largos y los transportes utilice siempre la protección de la espada.

7 Cuando ponga la motosierra en el suelo, bloquee la

cadena de sierra con el freno de cadena y no pierda de vista la motosierra. Para el 'estacionamiento prolongado', se debe parar el motor.

Reglas básicas

1 Entendiendo las implicaciones y causas de la

reculada, Ud. puede reducir o eliminar sorpresas que incrementen el riesgo de accidente. La mayoría de reculadas son pequeñas, aunque algunas son rapidísimas y muy violentas.

2 Sujete siempre la motosierra con ﬁrmeza, con la

mano derecha en el mango trasero y la mano izquierda en el mango delantero, agarrando los mangos con todos los dedos. Este agarre deben utilizarlo todos los usuarios, incluso los zurdos. Este agarre es la mejor forma de reducir el efecto de una

¡IMPORTANTE! Este capítulo se reﬁere a las reglas de seguridad

básicas para el trabajo con una motosierra. En ningún caso, su contenido podrá sustituir a los conocimientos, formación y experiencia práctica de un profesional. Por consiguiente, cuando no esté seguro de cómo utilizar la máquina, consulte a un experto. Diríjase a la tienda donde compró la motosierra, al taller de servicio o a un usuario de motosierras experto. ¡Evite los trabajos para los que no se sienta suﬁcientemente cualiﬁcado!

No utilice la motosierra hasta que haya comprendido el signiﬁcado de las reculadas y la forma de evitarlas. Vea las instrucciones bajo el título Medidas preventivas de las reculadas.

No utilice la motosierra hasta que haya comprendido la diferencia entre las técnicas de corte con la parte superior y la parte inferior de la espada. Vea las instrucciones de los capítulos Medidas preventivas de las reculadas y Equipo de seguridad de la máquina.

Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”.

¡ATENCION! A veces las astillas quedan atrapadas en la cubierta del embrague, lo que hace que la cadena se atasque. Pare siempre el motor antes de limpiar la máquina.

TECNICA DE TRABAJO

88 – Spanish

reculada y, al mismo tiempo, mantener el control de la motosierra. ¡No suelte los mangos! (28)

3 La mayoría de los accidentes por reculada se

producen al desramar. Procure trabajar con una postura estable y que en el suelo no hayan objetos que puedan hacerle tropezar y perder el equilibrio.

Si se trabaja con negligencia, el sector de riesgo de reculada de la espada puede tocar involuntariamente una rama, un árbol u otro objeto y producir una reculada.

Controle la pieza de trabajo. Si las piezas de trabajo que sierra son pequeñas y ligeras, pueden atascarse en la cadena de sierra y ser lanzadas contra usted. Esto, aunque no es necesariamente peligroso, puede sorprenderle y hacerle perder el control de la motosierra. No sierre nunca troncos apilados ni ramas sin separarlos antes. Sierre solamente los troncos de trozo en trozo. Aparte los trozos aserrados para mantener segura su zona de trabajo.

4 No utilice nunca la motosierra por encima de los

hombros y evite cortar con la punta de la motosierra. ¡No utilice nunca la motosierra con una sola mano! (32)

5 Para obtener máximo control de la motosierra, es

necesario adoptar una posición estable. No trabaje nunca subido a una escalera, trepado a un árbol o en una posición que carezca de una base ﬁrme. (33)

6 Corte con velocidad de cadena alta, acelerando al

máximo.

7 Para cortar con la parte superior de la espada, en

sentido ascendente desde la parte inferior del objeto a cortar, proceda con muchísimo cuidado. Al trabajar con esta técnica, llamada de cadena impelente, la cadena empuja la motosierra hacia atrás, hacia el usuario. Si la cadena de sierra se atasca, la motosierra puede ser lanzada hacia atrás contra usted.

8 Si el usuario no resiste la fuerza de la motosierra,

puede ocurrir que ésta retroceda tanto que el sector de riesgo de reculada de la espada toque el árbol y se produzca una reculada. (34)

El corte con la parte inferior de la espada, en sentido descendente desde la parte superior del objeto a cortar, se denomina de corte con cadena tirante. La motosierra es tirada hacia el árbol y el canto delantero del cuerpo se apoya contra el tronco. Con esta técnica de cadena tirante, el usuario controla mejor la motosierra y la situación del sector de riesgo de reculada de la espada.

9 Siga las instrucciones de aﬁlado y mantenimiento de

la espada y la cadena. Al cambiar la espada y la cadena sólo deben utilizarse las combinaciones recomendadas por nosotros. Vea las instrucciones bajo los títulos Equipo de corte y Datos técnicos.

Técnica básica de corte

Generalidades

• ¡Para cortar, utilice siempre la aceleración máxima!

• Después de cada corte de sierra, suelte el acelerador y deje el motor en vacío (la aceleración máxima prolongada sin carga, es decir sin que el motor tenga la resistencia de la cadena en el aserrado, produce avería grave del motor).

• Corte descendente = con cadena ”tirante”.

• Corte ascendente = con cadena ”impelente”.

La técnica con cadena ”impelente” supone un mayor riesgo de reculada. Vea las instrucciones bajo el título Medidas preventivas de las reculadas.

Designaciones

Tronzado = denominación genérica del corte transversal de la madera.

Desramado = corte de las ramas de un árbol talado. Partición = rotura del objeto que se corta antes de

concluir el corte.

Para los trabajos de tronzado deben tenerse en cuenta cinco factores muy importantes:

1 El equipo de corte no debe quedar apretado en el

surco.

2 El objeto que se corta no debe partirse. 3 Durante el tronzado y después del mismo, la cadena

de la sierra no debe tocar el suelo ni objeto alguno.

4 ¿Hay riesgo de reculada? 5 ¿Puede la conﬁguración del terreno y el entorno inﬂuir

en su estabilidad y seguridad para caminar y mantenerse de pie?

El atasco de la cadena y la partición del objeto de corte pueden deberse a dos factores: el apoyo del objeto antes y después del tronzado, y si el objeto a cortar está tenso.

En la mayoría de casos, estos factores pueden evitarse efectuando el tronzado en dos etapas: por arriba y por abajo. Así se neutraliza la propensión del objeto a cortar a apretar la cadena o a partirse.

A continuación, se indica un listado teórico de la forma de tratar las situaciones más comunes con que puede enfrentarse un usuario de motosierra.

¡ATENCION! No utilice nunca una motosierra agarrándola solamente con una mano. Una motosierra no se controla con seguridad con una mano. Agarre con fuerza y ﬁrmeza las empuñaduras con ambas manos.

¡IMPORTANTE! Si la cadena se atasca en el surco: ¡Pare el motor! No intente sacar la motosierra por la fuerza. Si lo hace, puede accidentarse con la cadena cuando se suelta repentinamente la motosierra. Para soltar la motosierra, utilice una palanca.

TECNICA DE TRABAJO

Spanish – 89

Desramado

Para cortar ramas gruesas deben aplicarse los mismos principios que para el tronzado.

Corte las ramas difíciles por partes.

Tronzado

Si hay una pila de troncos, se debe separar de ella cada tronco que se va a cortar, colocarlo en un soporte para serrar guiadera y cortarlo por separado.

Aparte los trozos cortados de la zona de trabajo. Si los deja en la zona de trabajo, aumenta el riesgo de reculada por equivocación y el riesgo de perder el equilibrio cuando trabaja.

El tronco en el suelo. No hay riesgo de atasco de la cadena o de partición del objeto de corte. Sin embargo, hay un riesgo considerable de que la cadena toque el suelo después del corte. (35)

Corte desde arriba todo el tronco. Al ﬁnal del corte, proceda con cuidado para evitar que la cadena toque el suelo. Mantenga la aceleración máxima y esté alerta a lo que va a pasar. (35)

Si es posible (¿puede girarse el tronco?), termine el corte a 2/3 del diámetro del tronco.

Gire el tronco para cortar el tercio restante desde arriba. El tronco está apoyado en un extremo. Gran riesgo de

partición. Empiece cortando desde abajo (aproximadamente 1/3

del diámetro del tronco). Termine el corte desde arriba, hasta que se encuentren

los dos surcos. El tronco está apoyado en ambos extremos. Gran

riesgo de atasco de la cadena. Empiece cortando desde arriba (aproximadamente 1/3

del diámetro del tronco). Termine el corte desde abajo, hasta que se encuentren

los dos surcos.

Técnica de tala

Distancia de seguridad

La distancia de seguridad entre el árbol a talar y el lugar de trabajo más cercano debe ser de 2,5 longitudes de árbol. Asegúrese de que no haya nadie en esta ”zona de riesgo” antes de la tala y durante la misma. (36)

Dirección de derribo

El derribo tiene por objeto la colocación del árbol de forma que el desramado y tronzado subsiguientes puedan efectuarse en un terreno lo más ”fácil” posible. El talador debe poder caminar y mantenerse de pie con seguridad.

Cuando haya decidido en qué dirección quiere derribar el árbol, debe considerar la dirección natural de caída del mismo.

Ésta depende de varios factores:

• Inclinación

• Torcimiento

• Dirección del viento

• Concentración de las ramas

• Peso de la nieve, si la hay

• Obstáculos dentro del alcance del árbol: como otros árboles, cables eléctricos, paredes y ediﬁcios.

• Compruebe si el tronco tiene daños o podredumbre, que aumentan la probabilidad de que el árbol se rompa y empiece a caer antes de lo previsto.

Una vez considerados estos factores, puede verse obligado a dejar que el árbol caiga en su dirección natural, ya que es imposible, o demasiado arriesgado, intentar colocarlo en la dirección decidida en un principio.

Otro factor muy importante, que no afecta a la dirección de derribo pero sí a su seguridad personal, es el control de que el árbol no tenga ramas dañadas o ”muertas” que puedan romperse por sí solas y dañarle a Ud. durante la tala.

Ante todo, debe evitarse que el árbol derribado se atasque en otro árbol. Es muy peligroso retirar un árbol atascado y hay un elevado riesgo de accidente. Vea las instrucciones bajo el título Tratamiento de una tala fallida.

Corte de ramas bajas y camino de retirada

Desrame el ronco hasta la altura del hombro. Es más seguro trabajar de arriba a abajo y tener el tronco entre usted y la motosierra.

Limpie la vegetación que hay alrededor del árbol y elimine los eventuales obstáculos (piedras, ramas, huecos, etc.) para tener preparado un camino de retirada cuando empiece a caer el árbol. El camino de retirada debe estar a unos 135°, oblicuamente hacia atrás, de la dirección de derribo prevista. (37)

1 Zona de riesgo 2 Vía de retirada 3 Dirección de derribo

¡ATENCION! No intente nunca serrar troncos apilados ni dos troncos que están muy juntos. Estos métodos incrementan drásticamente el riesgo de reculada, que comportan riesgo de daños personales graves y peligro de muerte.

¡IMPORTANTE! La tala de árboles requiere mucha experiencia. Un usuario de motosierra inexperto no debe talar árboles. ¡Evite los trabajos para los que no se considere suﬁcientemente capacitado!

¡IMPORTANTE! En momentos críticos de la tala deberán levantarse los protectores auriculares apenas termine el aserrado, a ﬁn de poder advertir ruidos y señales de advertencia.

TECNICA DE TRABAJO

90 – Spanish

Tala

La tala se hace con tres cortes. Se empieza con el corte de indicación, compuesto por un corte superior y un corte inferior; y se termina con el corte de derribo. Con la ubicación correcta de estos cortes puede controlarse con gran exactitud la dirección de derribo.

Corte de indicación

El corte de indicación se inicia con el corte superior. Sitúese a la derecha del árbol y corte con cadena tirante.

Luego, efectúe el corte inferior, que debe terminar exactamente donde terminó el corte superior. (38)

La profundidad del corte de indicación debe ser igual a 1/ 4 del diámetro del tronco, y el ángulo entre los cortes superior e inferior debe ser de 45° como mínimo.

La convergencia de ambos cortes se denomina línea de corte de indicación. La línea de corte de indicación debe ser perfectamente horizontal y formar un ángulo recto (90°) con la dirección de derribo elegida. (39)

Corte de derribo

El corte de derribo se hace en el lado opuesto del árbol y debe ser perfectamente horizontal. Sitúese a la izquierda del árbol y corte con cadena tirante.

Sitúe el corte de derribo a unos 3-5 cm (1,5-2 pulgadas) por encima del plano horizontal del corte de indicación.

(40)

El corte de derribo debe quedar paralelo con la línea de corte de indicación, con una distancia mínima entre ambos de 1/10 del diámetro del tronco. La parte del tronco sin cortar se denomina faja de desgaje.

La faja de desgaje funciona como una bisagra que dirige la dirección de derribo del árbol. (41)

Se pierde completamente el control de la dirección de derribo del árbol si la faja de desgaje es demasiado pequeña o se atraviesa al cortar, o si los cortes de indicación y derribo están mal situados.

Cuando están terminados los cortes de indicación y de derribo, el árbol debe empezar a caer; bien por sí solo, o con ayuda de la cuña de derribo o de la barra desgajadora.

Recomendamos emplear una longitud de espada mayor que el diámetro del tronco para que los cortes de derribo e indicación se puedan hacer con un “corte sencillo”. Vea las instrucciones del capítulo Datos técnicos en lo referente a las longitudes de espada recomendadas para su modelo de motosierra.

Hay técnicas para la tala de árboles con diámetros de tronco más grandes que la longitud de la espada. Estas técnicas conllevan un riesgo considerable de que el sector de riesgo de reculada de la espada toque un objeto.

Tratamiento de una tala fallida

Derribo de un árbol ”atascado”

Es muy peligroso retirar un árbol atascado y hay un elevado riesgo de accidente.

No intente nunca cortar árboles talados apoyados sobre otros.

No trabaje nunca dentro de la zona de riesgo de árboles talados atascados y suspendidos.

El método más seguro es utilizar un torno.

• Montado en un tractor

• Portátil

Corte de árboles y ramas tensos

Preparativos: Estime el sentido de la tensión y dónde tiene su punto de ruptura (es decir, el punto en el que se rompería si se siguiera tensando).

Determine la forma más segura de soltar la tensión y también, si Ud. puede hacerlo. En situaciones muy complicadas, el único método seguro consiste en utilizar un torno en vez de la motosierra.

Generalidades:

Sitúese de modo que no haya riesgo de que sea alcanzado por el tronco/la rama cuando se suelte.

Haga uno o varios cortes en el punto de ruptura o cerca del mismo. Corte a la profundidad requerida y con el número de cortes necesarios para que la tensión del tronco/la rama se suelte lo suﬁciente para que el tronco/ la rama se ”parta” en el punto de ruptura.

¡No corte nunca del todo un objeto en tensión!

Si necesita cortar a través del árbol/rama, haga dos o tres cortes con una separación de 3 cm y una profundidad de 3 a 5 cm.

Continúe serrando a más profundidad hasta que soltar la fuerza y la tensión del árbol/rama.

Sierre el árbol/rama desde el lado opuesto después de soltar la tensión.

Medidas preventivas de las reculadas

¿Qué es la reculada?

Reculada es la denominación de una reacción repentina por la que la motosierra y la espada salen despedidas de

¡ATENCION! ¡Desaconsejamos a los usuarios insuﬁcientemente cualiﬁcados que talen árboles con espada de longitud más pequeña que el diámetro del tronco a cortar!

¡ATENCION! Las reculadas pueden ser rapidísimas, repentinas y violentas, lanzando la motosierra, la espada y la cadena contra el usuario. Si la cadena en movimiento toca al usuario, pueden producirse lesiones muy graves e incluso mortales. Es necesario comprender las causas de las reculadas y que pueden evitarse procediendo con cuidado y trabajando con la técnica correcta.

TECNICA DE TRABAJO

Spanish – 91

un objeto que ha entrado en contacto con el cuadrante superior de la punta de la espada, denominado sector de riesgo de reculada. (45)

La reculada sigue siempre el sentido del plano de la espada. Lo más común es que la motosierra y la espada reboten hacia atrás en sentido ascendente, hacia el usuario. También hay otros sentidos de reculada dependiendo de la posición de la motosierra en el momento en que el sector de riesgo de reculada de la espada toca un objeto.

La reculada sólo puede producirse cuando el sector de riesgo de reculada de la espada toca un objeto.

Desramado

¡Cerciórese de que pueda caminar y mantenerse de pie con seguridad! Trabaje desde el lado izquierdo del tronco. Trabaje lo más cerca posible de la motosierra para máximo control. Cuando sea posible, descargue el peso de la motosierra apoyándola en el tronco.

Desplácese solamente cuando el tronco esté situado entre Ud. y la motosierra.

Tronzado del tronco

Vea las instrucciones bajo el título Técnica básica de corte.

¡ATENCION! La mayoría de accidentes por reculada ocurren al desramar. No use el sector de riesgo de reculada de la espada. Proceda con sumo cuidado y evite que la punta de la espada entre toque en el tronco, en otras ramas o en objetos. Proceda con sumo cuidado con las ramas que están tensadas. Pueden ser despedidas contra usted y hacerle perder el control, con el riesgo consiguiente de daños.

MANTENIMIENTO

92 – Spanish

Generalidades

El usuario sólo puede efectuar los trabajos de mantenimiento y servicio descritos en este manual. Los trabajos de mayor envergadura debe efectuarlos un taller de servicio oﬁcial.

Ajuste del carburador

Su producto McCulloch ha sido construido y fabricado conforme a especiﬁcaciones que reducen los gases de escape tóxicos.

Funcionamiento

• El régimen del motor se controla mediante el acelerador y el carburador. En el carburador se efectúa la dosiﬁcación de la mezcla de aire y combustible. Esta mezcla es regulable. Para obtener la potencia máxima de la máquina, el reglaje de la dosiﬁcación debe ser correcto.

• Con el tornillo T se regula la posición del acelerador en ralentí. El ralentí se aumenta girando el tornillo T en el sentido de las agujas del reloj y se reduce girándolo en sentido contrario a las agujas del reloj.

Reglaje básico y rodaje

El reglaje básico del carburador se lleva a cabo en las pruebas que se hacen en fábrica. El ajuste ﬁno debe efectuarlo un técnico capacitado.

Régimen recomendado en ralentí: Vea el capítulo Datos técnicos.

Reglaje preciso del ralentí, tornillo T

El ralentí se regula con el tornillo marcado con una T. Para regular, enrosque (en el sentido de las agujas del reloj) el tornillo T con el motor en marcha hasta que empiece a girar la cadena. A continuación, desenrosque (en sentido contrario a las agujas del reloj) hasta que la cadena se pare. El reglaje del régimen de ralentí es correcto cuando el motor funciona regularmente en todas las posiciones, habiendo un buen margen hasta el régimen en que empieza a girar la cadena.

Control, mantenimiento y servicio del equipo de seguridad de la motosierra

Freno de cadena con protección contra reculadas

Control del desgaste de la cinta de freno

Limpie el freno de cadena y el tambor de embrague de serrín, resina y suciedad. La suciedad y el desgaste perjudican la función de frenado. (42)

Controle regularmente que el punto más desgastado de la cinta de freno tenga un mínimo de 0.024” (0,6 mm) de grosor.

Control de la protección contra reculadas

Compruebe que la protección contra reculadas esté intacta, sin defectos visibles como, por ejemplo, grietas.

Empuje la protección contra reculadas adelante y atrás para comprobar que se mueve con facilidad y que está ﬁrmemente anclada a su articulación en la cubierta del embrague. (43)

Control de la función de inercia

Mantenga la motosierra, con el motor parado, sobre un tocón u otro objeto estable. Suelte la empuñadura delantera y deje caer la motosierra por su propio peso, rotando en la empuñadura trasera, contra el tocón.

El freno de cadena debe activarse cuando la punta de la espada toca el tocón. (47)

Control del efecto de frenado

Coloque la motosierra sobre una base ﬁrme y arránquela. Fíjese que la cadena no entre en contacto con el suelo u otro objeto. Consulte las instrucciones bajo el título Arranque y parada.

Sostenga la motosierra con ﬁrmeza, agarrando los mangos con todos los dedos.

¡ATENCION! Si el régimen de ralentí no puede ajustarse para que se pare la cadena, acuda a un taller de servicio. No utilice la motosierra hasta que esté correctamente regulada o reparada.

Aclaración! Para todos los trabajos de servicio y reparación de la máquina es necesaria una capacitación especial. Esto es especialmente aplicable al equipo de seguridad. Si la máquina no da resultados satisfactorios en alguno de los controles de la lista abajo, le recomendamos que acuda a un taller de servicio. Todas las medidas de mantenimiento que no estén indicadas en este manual deben ser efectuadas por una tienda autorizada con servicio (distribuidor).

Pare el motor y quite el cable de encendido antes de una reparación o mantenimiento

MANTENIMIENTO

Spanish – 93

Acelere al máximo y active el freno de cadena girando la muñeca izquierda hacia la protección contra reculadas. No suelte el mango delantero. La cadena debe

detenerse inmediatamente.

Fiador del acelerador

• Compruebe que el acelerador esté bloqueado en la posición de ralentí cuando el ﬁador está en su posición inicial.

• Apriete el ﬁador del acelerador y compruebe que vuelva a su posición de partida al soltarlo.

• Compruebe que el acelerador y el ﬁador se muevan con facilidad y que funcionen sus muelles de retorno.

• Arranque la motosierra y acelere al máximo. Suelte el acelerador y compruebe que la cadena se pare y permanezca inmóvil. Si la cadena gira con el acelerador en la posición de ralentí debe controlarse el reglaje de ralentí del carburador.

Captor de cadena

Compruebe que el captor de cadena esté intacto y que esté ﬁrmemente montado al cuerpo de la motosierra.

Protección de la mano derecha

Compruebe que la protección de la mano derecha esté intacta, sin defectos visibles como, por ejemplo, grietas.

Sistema amortiguador de vibraciones

Compruebe regularmente que los elementos antivibraciones no estén agrietados o deformados.

Compruebe que los elementos antivibraciones estén bien anclados entre la parte del motor y la parte de los mangos, respectivamente.

Botón de parada

Arranque el motor y compruebe que se pare cuando se mueve el botón de parada a la posición de parada. (29)

¡NOTA! El contacto de arranque/parada retorna automáticamente a la posición de marcha. Por consiguiente, para evitar el arranque involuntario hay que

quitar siempre el capuchón de encendido de la bujía cuando se abandona la máquina. (30)

Silenciador

Nunca utilice una máquina que tenga un silenciador defectuoso. Compruebe regularmente que el silenciador esté ﬁrmemente montado en la máquina.

Aclaración: La rejilla de parachispas (A) de esta máquina es reparable. Si la rejilla tiene desperfectos, cámbiela. Con una rejilla obturada, la máquina se sobrecalienta y se averían el cilindro y el pistón. No utilice nunca la máquina si el silenciador está en mal estado. Nunca utilice un

silenciador sin una rejilla apagachispas o con una rejilla apagachispas defectuosa. (7)

Tras 75 horas de uso, le recomendamos que solicite a su distribuidor que sustituya el silenciador.

Filtro de aire

El ﬁltro de aire debe limpiarse regularmente de polvo y suciedad para evitar:

• Fallos del carburador

• Problemas de arranque

• Reducción de la potencia

• Desgaste innecesario de las piezas del motor

• Un consumo de combustible excesivo

• Para desmontar el ﬁltro, saque primero la cubierta del cilindro. Al montar, compruebe que el ﬁltro quede colocado herméticamente contra el soporte. Para limpiar el ﬁltro, sacúdalo o cepíllelo. (44)

Para una limpieza a fondo del ﬁltro, lávelo en agua jabonosa.

Un ﬁltro utilizado durante mucho tiempo no puede limpiarse del todo. Por tanto, hay que cambiarlo a intervalos regulares. Un ﬁltro de aire averiado debe

cambiarse.

Bujía

Los factores siguientes afectan al estado de la bujía:

• Carburador mal regulado.

• Mezcla de aceite inadecuada en el combustible (demasiado aceite o aceite inadecuado).

• Filtro de aire sucio.

Estos factores producen revestimientos en los electrodos de la bujía que pueden ocasionar perturbaciones del funcionamiento y diﬁcultades de arranque.

MANTENIMIENTO

94 – Spanish

Si la potencia de la máquina es demasiado baja, si es difícil arrancar la máquina o si el ralentí es irregular: revise primero la bujía antes de tomar otras medidas. Si la bujía está muy sucia, límpiela y compruebe que la separación de los electrodos sea de 0,5 mm. La bujía debe cambiarse aproximadamente después de un mes de funcionamiento o más a menudo si es necesario. (46)

Aclaración! ¡Utilice siempre el tipo de bujía recomendado! Una bujía incorrecta puede arruinar el pistón y el cilindro. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas.

Depuración centrífuga ”CCS”

Con la depuración centrífuga, todo el aire que va al carburador entra (es absorbido) a través del mecanismo de arranque. El ventilador de enfriamiento evacúa centrífugamente la suciedad y el polvo. (48)

¡IMPORTANTE! Para que la depuración centrífuga funcione satisfactoriamente, debe efectuarse un mantenimiento constante del sistema. Limpie la toma de aire del mecanismo de arranque, las palas de ventilador del volante, el espacio alrededor del volante, el tubo de admisión y el compartimiento del carburador.

Utilización en invierno

Al usar la máquina en clima frío o con nieve pueden producirse perturbaciones del funcionamiento, a causa dev:

• Temperatura muy baja del motor.

• Formación de hielo en el ﬁltro de aire y congelación del carburador.

Por consiguente, suelen requerirse medidas especiales como:

• Reducción parcial de la toma de aire del mecanismo de arranque, con el aumento consiguiente de la temperatura del motor.

Temperaturas de -5°°°°C (23°°°°F) o inferiores:

Para utilizar la máquina en climas fríos o con polvillo de nieve, hay una cubierta especial que se coloca sobre el cuerpo del mecanismo de arranque. Se reduce así la entrada de aire frío y se impide la aspiración de grandes cantidades de nieve. (49)

Referencia: 577 87 49-01 (CS 410 Elite). Referencia: 577 87 50-01 (CS 450 Elite). ¡NOTA! Si se ha montado el conjunto especial de invierno

o si se han tomado medidas para aumentar la temperatura, debe cambiarse al reglaje normal, puesto que la máquina funciona con temperatura normal. De lo contrario, hay riesgo de sobrecalentemiento con las consiguientes averías graves del motor.

¡IMPORTANTE! Todas las medidas de mantenimiento que no estén indicadas en este manual deben ser efectuadas por una tienda autorizada con servicio (distribuidor).

Spanish – 95

MANTENIMIENTO

Programa de mantenimiento

A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máquina. La mayoría de los puntos se describen en el capítulo “Mantenimiento”.

Mantenimiento diario Mantenimiento semanal Mantenimiento mensual

Limpie la parte exterior de la máquina.

Controle el mecanismo de arranque, la cuerda y el muelle de retorno.

Compruebe si está desgastada la cinta del freno de cadena. Cámbiela cuando quede menos de 0,6 mm en el punto más gastado.

Compruebe que los componentes del acelerador funcionen con seguridad. (Fiador y acelerador.)

Compruebe que estén intactos los aisladores de vibraciones.

Compruebe si están desgastados el centro, el tambor y el muelle de embrague.

Limpie el freno de cadena y compruebe que funcione con seguridad. Veriﬁque que el captor de cadena esté intacto y cámbielo si es necesario.

Lime las eventuales rebabas en los lados de la espada.

Limpie la bujía. Compruebe que la separación de los electrodos sea de 0,5 mm.

Dé vuelta la espada cada día para que el desgaste sea regular. Compruebe que el oriﬁcio de lubricación de la espada no esté obturado. Limpie la guía de la cadena. Si la espada lleva cabezal de rueda, engráselo.

Limpie el compartimento del carburador.

Limpie el exterior del carburador.

Compruebe que la espada y la cadena reciban aceite suﬁciente.

Limpie el ﬁltro de aire. Cámbielo si es necesario.

Revise el ﬁltro y el conducto de combustible. Cámbielos si es necesario.

Revise la cadena de sierra en lo referente a grietas en remaches y eslabones, rigidez de la cadena o desgaste anormal de remaches y eslabones. Cambie las piezas gastadas.

Vacíe el depósito de combustible y límpielo interiormente.

Aﬁle la cadena y compruebe su tensado y su estado. Veriﬁque que el píñón de arrastre de la cadena no esté demasiado desgastado, cámbielo si es necesario.

Vacíe el depósito de aceite y límpielo interiormente.

Limpie la toma de aire del mecanismo de arranque.

Revise todos los cables y conexiones.

Compruebe que los tornillos y las tuercas estén apretados.

Controle que el mando de detención funcione.

Controle que no haya fugas de combustible del motor, del depósito o de los conductos de combustible.

96 – Spanish

DATOS TECNICOS

Datos técnicos

CS 410 Elite CS 450 Elite

Motor

Cilindrada, pulgadas/cm

2.49/40,9 2.79/45,7 Carrera, pulgadas/mm 1.61/41 1.65/42 Régimen de ralentí, rpm 2900 2700 Período de durabilidad de las emisiones según la Junta

de Recursos del Aire de California.

125 300

Sistema de encendido

Bujía

NGK BPMR 7A/ Champion RCJ 7Y

Distancia de electrodos, pulgadas/mm 0.02/0,5 0.02/0,5

Sistema de combustible y lubricación

Capacidad del depósito de gasolina, US pint/litros 0.74/0,35 0.74/0,35 Caudal de la bomba de aceite a 9.000 rpm, ml/min. 13 13 Capacidad del depósito de aceite, US pint/litros 0.51/0,24 0.6/0,30 Tipo de bomba de aceite Automática Automática

Peso

Motosierra sin espada ni cadena, con depósitos vacíos, lb/kg

10.4/4,7 11.7/5,3

Cadena /espada

Longitudes de espada recomendadas, pulgadas/cm 13-18/33-45 13-18/33-45 Longitud efectiva de corte, pulgadas/cm 12-17/31-43 12-17/31-43 Paso, pulgadas/mm 0.325/8,3 0.325/8,3 Grosor del eslabón de arrastre, pulgadas/mm 0.050/1,3 0.050/1,3 Tipo de piñón de arrastre/número de dientes Spur/7 Spur/7 Velocidad de la cadena a potencia máxima, m/s 17,3 17,3

Spanish – 97

DATOS TECNICOS

Equipo de corte recomendado para EE.UU.

A continuación, se indica una lista del equipo de corte recomendado para el modelos de motosierra CS 410 Elite y CS 450 Elite de McCulloch. Se trata de un modelo de motosierra equipado con una combinación de espada y cadena de sierra que cumple con la norma ANSI B175.1-2000, relativa a los requisitos de seguridad de las motosierras a gasolina.

La lista siguiente contiene las recomendaciones del fabricante de la motosierra. Puede haber disponibles otras combinaciones que también consiguen la reducción de la reculada.

Los modelos de motosierra CS 410 Elite y CS 450 Elite de McCulloch cumplen los requisitos de rendimiento en reculada de ANSI B175.1-2000 en ensayos con las combinaciones de espadas y cadenas indicadas a continuación. La cadena de motosierra H30 de McCulloch también está clasiﬁcada como cadena de motosierra de reculada reducida, porque cumple los requisitos de cadena de motosierra de reculada reducida deﬁnidos en ANSI B175.1-2000. Recomendamos usar solamente las combinaciones indicadas de espadas y cadenas para los modelos de motosierra CS 410 Elite y CS 450 Elite de McCulloch. Otros modelos de motosierras podrían no cumplir los requisitos de reculada, si se equipan con las combinaciones de espada y cadena indicadas.

Información de reculadas

El radio de la punta de la espada viene determinado bien por el número máximo de dientes del piñón de la punta o por el radio de punta máximo correspondiente de una espada sólida.

En la lista se indica el radio de punta de espada máximo, por lo que también es posible usar una espada con radio de punta más pequeño que el indicado en la lista. Para espadas de la misma longitud, todas las espadas con punta de piñón tienen el mismo paso y, al tener el mismo número de dientes de piñón, puede considerarse que tienen una energía de reculada equivalente. Puede considerarse que una espada de punta dura de la misma longitud y radio de punta que una espada con punta de piñón tiene una energía de reculada equivalente o menor que la espada con punta de piñón.

Combinaciones de espada y cadena

Los siguientes equipos de corte están homologados para los modelos McCulloch CS 410 Elite y CS 450 Elite.

Aﬁlado y calibres de aﬁlado de la cadena de sierra

Espada Cadena

Longitud, pulgadas

Paso, pulgadas

Anchura de ranura, pulgadas

Máximo número de dientes, cabezal de rueda

Tipo

Longitud, eslabones de arrastre (unidad)

0.325 0.050 10T McCulloch H30

56 15 64 16 66 18 72

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES FEDERAL Y CALIFORNIANA

98 – Spanish

IMPORTANTE:

Este producto es conforme con la normativa Fase 3 de la Agenicia de Protección Ambiental de los Estados Unidos (EPA) referente a emisiones de escape y evaporación. Para asegurar la conformidad con EPA fase 3, se recomienda utilizar sólo repuestos originales de la marca McCULLOCH. El uso de otro tipo de repuestos incumple las leyes federales.

SUS DERECHOS Y OBLIGACIONES DE GARANTIA

La EPA de los EE. UU., la junta CARB, Medio Ambiente Canadá y McCULLOCH se complacen en profundizar sobre los distintos aspectos de la garantía del sistema de control de emisiones del motor de pequeña cilindrada para todo terreno 2014-2015*. En EE. UU. y Canadá se deben diseñar, construir y equipar motores de pequeña cilindrada para todo terreno para que cumplan con los estrictos estándares anticontaminación atmosférica pertinentes tanto federales como de California. McCULLOCH debe garantizar el sistema de control de emisiones del motor de pequeña cilindrada para todo terreno durante el período de tiempo que ﬁgura a continuación, siempre y cuando no haya ningún abuso, negligencia ni mantenimiento incorrecto del motor de pequeña cilindrada para todo terreno. En el sistema de control de emanaciones se pueden incluir piezas tales como el carburador, sistema de inyección de combustible, sistema de encendido, catalizador, tanques de combustible, tuberías de combustible, tapones de combustible, válvulas, cartuchos, ﬁltros, mangueras de vapor, abrazaderas, conectores y otros componentes asociados relacionados con las emisiones.

En el caso de motores con cilindrada menor o igual a 80 cc, solamente el depósito de combustible queda sujeto a las exigencias de la garantía de control de emisiones de la presente sección (únicamente para California). McCULLOCH reparará su motor todoterreno de tamaño pequeño sin ningún coste para usted, incluidos el diagnóstico, las piezas y la mano de obra, siempre que se cumpla alguna de las condiciones para la garantía.

ALCANCE DE LA GARANTIA DEL FABRICANTE

El sistema de control de emisiones tiene una garantía de dos años. Si alguna de las piezas del motor de pequeña cilindrada para todo terreno relacionada con las emisiones tiene una falla, McCULLOCH reparará o reemplazará la pieza.

RESPONSABILIDADES DE GARANTIA DEL PROPIETARIO

• Como propietario de un motor todoterreno de tamaño pequeño, usted es responsable de llevar a cabo el mantenimiento correspondiente que ﬁgura en el manual de instrucciones. McCULLOCH le recomienda que guarde todos los recibos relacionados con el mantenimiento de su motor todoterreno de tamaño pequeño, si bien no podrá

negarle su derecho a la garantía por el mero hecho de no tenerlos o de no haber realizado el mantenimiento estipulado.

• Sin embargo, como propietario de un motor todoterreno de tamaño pequeño, debe saber que McCULLOCH puede negarle la cobertura de la garantía si el motor o alguna de sus piezas falla debido a un mal uso o a modiﬁcaciones no reglamentarias.

• Es responsabilidad suya llevar su motor todoterreno de tamaño pequeño a un centro de distribución o de reparación de McCULLOCH tan pronto como aparezca un problema. Las reparaciones de la garantía deben ﬁnalizarse en un plazo de tiempo razonable que en ningún caso excederá los 30 días. Si tiene preguntas relacionadas con sus derechos y responsabilidades de la garantía, deberá contactarse con su concesionario de servicio autorizado más cercano o llamar a McCULLOCH en los EE. UU., al 1-800-487-5951; en CANADÁ, al 1-800-805-5523; o bien, enviar un correo electrónico a emission.warranty@us.hvwan.net.

FECHA DE INICIO DE LA GARANTIA

El período de garantía empieza en la fecha en la que el motor o el equipo se entregan al comprador ﬁnal.

DURACION DE LA GARANTIA

McCULLOCH garantiza al comprador ﬁnal y a cada propietario posterior que el motor o el equipo está diseñado, fabricado y equipado de conformidad con las regulaciones aplicables adoptadas por la EPA y el CARB, y que no tiene defectos de fabricación ni en los materiales que puedan causar el mal funcionamiento de las piezas, cuya garantía es de dos años.

ALCANCE DE LA GARANTIA

REPARACION O SUSTITUCION DE COMPONENTES

La reparación o sustitución de cualquier pieza con garantía se llevará a cabo sin coste alguno para el propietario en un centro de garantía. McCULLOCH proporcionará servicios de garantía o de reparación en todos los centros de distribución autorizados para reparar los motores en cuestión. Durante el período de dos años de garantía de control de emisiones, McCULLOCH debe tener en stock las piezas en garantía suﬁcientes para dar respuesta a su demanda.

PERIODO DE GARANTIA Cualquier pieza en garantía que deba cambiarse según el programa de mantenimiento estará garantizada para el período de tiempo previo al primer cambio programado. Si la pieza falla antes del primer cambio programado, McCULLOCH la reparará o la sustituirá sin ningún coste. Cualquier pieza que se repare o cambie en el periodo de garantía seguirá cubierta por la garantía durante el periodo de tiempo restante hasta el primer cambio programado. Cualquier pieza garantizada que no requiera ningún cambio según el programa de mantenimiento tiene una garantía de dos años. Si cualquiera de estas piezas falla durante el periodo de garantía, McCULLOCH la reparará

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES FEDERAL Y CALIFORNIANA

Spanish – 99

o la sustituirá sin ningún coste. Cualquier pieza reparada o sustituida durante el periodo de garantía seguirá cubierta por esta hasta que ﬁnalice el periodo total. Cualquier pieza que solamente tenga programadas inspecciones regulares según el programa de mantenimiento tendrá una garantía de dos años. Una declaración contenida en las instrucciones según la cual la pieza se deba «reparar o cambiar cuando sea necesario» no reducirá el período de garantía. Cualquier pieza que se repare o cambie en el periodo de garantía seguirá cubierta por la garantía durante el periodo de tiempo restante.

DIAGNOSTICO El propietario no deberá pagar por el diagnóstico necesario para determinar si la pieza está defectuosa si dicho trabajo de diagnóstico se realiza en el centro de garantía.

DANOS Y PERJUICIOS McCULLOCH es responsable de los daños y perjuicios en otros componentes del motor causados directamente por el fallo de una pieza en garantía.

LISTA DE PIEZAS DE LA GARANTÍA DE EMISIONES

1 Carburador y piezas interiores 2 Tubo de admisión, cuerpo del ﬁltro de aire y tornillos

del carburador

3 Filtro de aire y ﬁltro de combustible abarcados hasta

el plan de mantenimiento 4 Bujía, abarcada hasta el plan de mantenimiento 5 Módulo de encendido 6 Tubo y tapón del depósito de combustible

LO QUE NO ABARCA LA GARANTIA

No se abarcan todos los fallos causados por abuso, negligencia o mantenimiento indebido.

PIEZAS AÑADIDAS O MODIFICADAS

No podrán utilizarse piezas añadidas o modiﬁcadas que no estén eximidas por el CARB o la EPA. La utilización de cualquier pieza añadida o modiﬁcada que no esté eximida será motivo suﬁciente para no atender una solicitud de garantía. McCULLOCH no se hará responsable de los fallos de piezas en garantía causados por la utilización de piezas añadidas o modiﬁcadas que no estén eximidas.

COMO HACER UNA RECLAMACION

Si tiene preguntas relacionadas con sus derechos y responsabilidades de la garantía, deberá contactarse con su concesionario de servicio autorizado más cercano o llamar a McCULLOCH en los EE. UU., al 1-800-487-5951; en CANADÁ, al 1-800-805-5523; o bien, enviar un correo electrónico a emission.warranty@us.hvwan.net.

DONDE RECIBIR SERVICIO DE GARANTIA

Todos los distribuidores de servicios de reparación autorizados de McCULLOCH proporcionan servicios de garantía o de reparación.

MANTENIMIENTO, SUSTITUCION Y REPARACION DE COMPONENTES RELACIONADOS CON EMISIONES

Podrá utilizarse cualquier recambio en el mantenimiento o la reparación durante el periodo de garantía sin coste alguno para el propietario. Dicha utilización no reduce las obligaciones de garantía del fabricante.

DECLARACION DE MANTENIMIENTO

El propietario es responsable de la realización de todo el mantenimiento necesario, según se deﬁne en el manual del operador.

*El año del modelo actual y subsiguiente se actualizará anualmente en la declaración de garantía proporcionada al consumidor. Por ejemplo, en el año del modelo 2012, se especiﬁcará 2012-2013.

GARANTIA DEL SISTEMA DE CONTROL DE EMISIONES

100 – Spanish

SUS DERECHOS Y OBLIGACIONES DE GARANTIA

EPA (US Environmental Protection Agency), Environment Canada y McCulloch se complacen en explicar la garantía del sistema de control de emisiones de su motor pequeño de uso fuera de carretera, de 2011 y posterior. En EE.UU. y Canadá, los motores pequeños de uso fuera de carretera deben estar diseñados, construidos y equipados para cumplir las severas normas federales antiesmog. McCulloch debe garantizar el sistema de control de emisiones de su motor pequeño de uso fuera de carretera por los períodos temporales indicados abajo a condición de que no haya habido abuso, negligencia o mantenimiento indebido de su unidad. Su sistema de control de emisiones incluye componentes como el carburador, el sistema de encendido y el tanque de combustible. Cuando exista un estado susceptible de garantía, McCulloch reparará su motor pequeño de uso fuera de carretera sin cargo para usted. Los gastos abarcados por la garantía incluyen diagnóstico, piezas y trabajo.

ALCANCE DE LA GARANTIA DEL FABRICANTE

Todos los motores pequeños de uso fuera de carretera de 2011 y posteriores tienen una garantía de dos años. Si algún componente de su motor relacionado con las emisiones (como los indicados arriba) es defectuoso, el componente será reparado o sustituido por McCulloch.

RESPONSABILIDADES DE GARANTIA DEL PROPIETARIO

Usted, como propietario de un motor pequeño de uso fuera de carretera es responsable de la realización del mantenimiento indicado en su Manual del Operador. McCulloch le recomienda guardar todos los recibos relativos al mantenimiento de su motor pequeño de uso fuera de carretera, pero McCulloch no puede denegar la garantía solamente por la falta de recibos o porque usted no haya realizado el mantenimiento planeado. Sin embargo, usted, como propietario de un motor pequeño de uso fuera de carretera, debe saber que McCulloch puede denegarle la garantía si su motor pequeño de uso fuera de carretera o un componente del mismo ha fallado debido a abuso, negligencia, mantenimiento indebido, modiﬁcaciones no autorizadas o el uso de piezas no fabricadas o aprobadas por el fabricante del equipo original. Usted es responsable de llevar su motor pequeño de uso fuera de carretera a un servicio oﬁcial de McCulloch tan pronto se presente un problema. Las reparaciones de garantía deben realizarse dentro de un tiempo razonable, que no superará 30 días. Si tiene alguna duda en cuanto a sus derechos y responsabilidades de garantía, póngase en contacto con el servicio oﬁcial más cercano, o llame a McCulloch, teléfono 1-800-554-6723 o visite www.mcculloch.com.

FECHA DE INICIO DE LA GARANTIA

El período de garantía empieza en la fecha de entrega del motor pequeño de uso fuera de carretera.

DURACION DE LA GARANTIA

McCulloch garantiza al propietario inicial y a cada comprador subsiguiente que el motor no tiene defectos de materiales y fabricación que causen el fallo de un componente garantizado por un período de dos años.

ALCANCE DE LA GARANTIA

REPARACION O SUSTITUCION DE COMPONENTES

La reparación o sustitución de un componente garantizado se hará sin cargo para el propietario en un servicio oﬁcial de McCulloch. Si tiene alguna duda en cuanto a sus derechos y responsabilidades de garantía, póngase en contacto con el servicio oﬁcial más cercano, o llame a McCulloch, teléfono 1-800-554-6723 o visite www.mcculloch.com.

PERIODO DE GARANTIA Cualquier componente garantizado que no esté planiﬁcado para sustitución como mantenimiento necesario, o que esté planeado solamente para inspección regular a efectos de “reparar o sustituir según sea necesario” tendrá una garantía de 2 años. Cualquier componente garantizado que esté planeado para sustitución como mantenimiento necesario será garantizado por el período de tiempo hasta la primera ocasión de sustitución planeada para ese componente.

DIAGNOSTICO Al propietario no se le cargará el trabajo de diagnóstico que conduzca a la determinación de que un componente garantizado es defectuoso, si el trabajo de diagnóstico es efectuado en un servicio oﬁcial de McCulloch.

DANOS Y PERJUICIOS McCulloch puede ser responsable de daños en otros componentes del motor causados por el fallo de un componente garantizado sujeto a garantía.

LO QUE NO ABARCA LA GARANTIA

No se abarcan todos los fallos causados por abuso, negligencia o mantenimiento indebido.

PIEZAS AÑADIDAS O MODIFICADAS

El uso de piezas añadidas o modiﬁcadas puede ser causa de denegación de una reclamación de garantía. McCulloch no es responsable de cubrir fallos de componentes garantizados causados por componentes añadidos o modiﬁcados.

COMO HACER UNA RECLAMACION

Si tiene alguna duda en cuanto a sus derechos y responsabilidades de garantía, póngase en contacto con el servicio oﬁcial más cercano, o llame a McCulloch, teléfono 1-800-554-6723 o visite www.mcculloch.com.

Echo CS 410, CS 450 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
