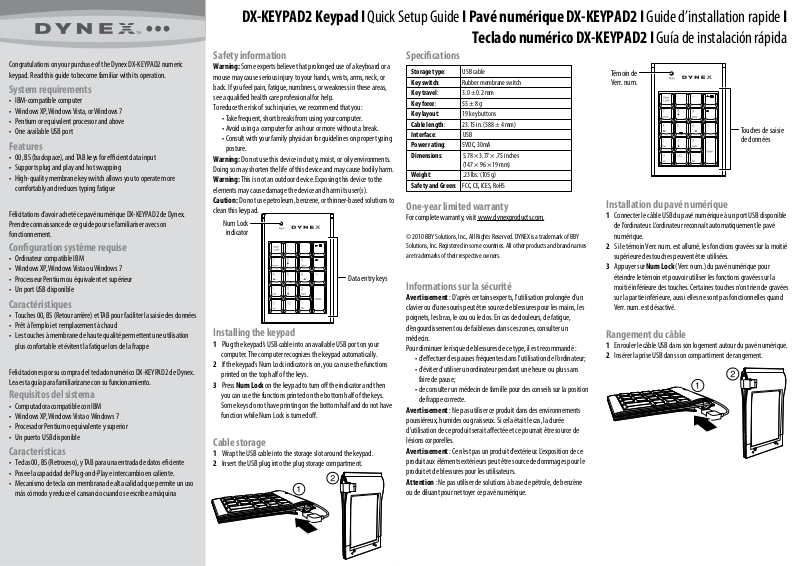

Dynex DX-KEYPAD2 Quick Setup Manual

DX-KEYPAD2 Keypad I Quick Setup Guide I Pavé numérique DX-KEYPAD2 I Guide d’installation rapide I

Teclado numérico DX-KEYPAD2 I Guía de instalación rápida

Congratulations on your purchase of the Dynex DX-KEYPAD2 numeric
keypad. Read this guide to become familiar with its operation.

System requirements

• IBM-compatible computer

• Windows XP, Windows Vista, or Windows 7

• Pentium or equivalent processor and above

• One available USB port

Features

• 00, BS (backspace), and TAB keys for ecient data input

• Supports plug and play and hot swapping

• High-quality membrane key switch allows you to operate more
comfortably and reduces typing fatigue

Félicitations d’avoir acheté ce pavé numérique DX-KEYPAD2 de Dynex.
Prendre connaissance de ce guide pour se familiariser avec son
fonctionnement.

Conguration système requise

• Ordinateur compatible IBM

• Windows XP, Windows Vista ou Windows 7

• Processeur Pentium ou équivalent et supérieur

• Un port USB disponible

Caractéristiques

• Touches 00, BS (Retour arrière) et TAB pour faciliter la saisie des données

• Prêt à l’emploi et remplacement à chaud

• Les touches à membrane de haute qualité permettent une utilisation
plus confortable et évitent la fatigue lors de la frappe

Felicitaciones por su compra del teclado numérico DX-KEYPAD2 de Dynex.
Lea esta guía para familiarizarse con su funcionamiento.

Requisitos del sistema

• Computadora compatible con IBM

• Windows XP, Windows Vista o Windows 7

• Procesador Pentium o equivalente y superior

• Un puerto USB disponible

Características

• Teclas 00, BS (Retroceso), y TAB para una entrada de datos eciente

• Posee la capacidad de Plug-and-Play e intercambio en caliente.

• Mecanismo de tecla con membrana de alta calidad que permite un uso
más cómodo y reduce el cansancio cuando se escribe a máquina

Safety information

Warning: Some experts believe that prolonged use of a keyboard or a

mouse may cause serious injury to your hands, wrists, arms, neck, or
back. If you feel pain, fatigue, numbness, or weakness in these areas,
see a qualied health care professional for help.
To reduce the risk of such injuries, we recommend that you:

• Take frequent, short breaks from using your computer.

• Avoid using a computer for an hour or more without a break.

• Consult with your family physician for guidelines on proper typing
posture.
Warning: Do not use this device in dusty, moist, or oily environments.
Doing so may shorten the life of this device and may cause bodily harm.
Warning: This is not an outdoor device. Exposing this device to the
elements may cause damage the device and harm its user(s).
Caution: Do not use petroleum, benzene, or thinner-based solutions to
clean this keypad.

Num Lock

indicator

Data entry keys

Installing the keypad

1 Plug the keypad’s USB cable into an available USB port on your

computer. The computer recognizes the keypad automatically.

2 If the keypad’s Num Lock indicator is on, you can use the functions

printed on the top half of the keys.

3 Press Num Lock on the keypad to turn o the indicator and then

you can use the functions printed on the bottom half of the keys.
Some keys do not have printing on the bottom half and do not have
function while Num Lock is turned o.

Cable storage

1 Wrap the USB cable into the storage slot around the keypad.
2 Inser t the USB plug into the plug storage compartment.

Specications

Storage type: USB cable
Key switch: Rubber membrane switch
Key travel: 3.0 ± 0.2 mm
Key force: 55 ± 8 g
Key layout: 19 key buttons
Cable length: 23.15 in. (588 ± 4 mm)
Interface: USB
Power rating: 5VDC, 30mA
Dimensions: 5.78 × 3.77 × .75 inches

(147 × 96 × 19 mm)

Weight: .23 lbs. (105 g)
Safety and Green: FCC, CE, ICES, RoHS

One-year limited warranty

For complete warranty, visit www.dynexproducts.com.

© 2010 BBY Solutions, Inc., All Rights Reserved. DYNEX is a trademark of BBY
Solutions, Inc. Registered in some countries. All other products and brand names
are trademarks of their respective owners.

Informations sur la sécurité

Avertissement : D’après certains experts, l’utilisation prolongée d’un

clavier ou d’une souris peut être source de blessures pour les mains, les
poignets, les bras, le cou ou le dos. En cas de douleurs, de fatigue,
d’engourdissement ou de faiblesses dans ces zones, consulter un
médecin.
Pour diminuer le risque de blessures de ce type, il est recommandé :

• d'eectuer des pauses fréquentes dans l’utilisation de l’ordinateur;

• d'éviter d’utiliser un ordinateur pendant une heure ou plus sans
faire de pause;

• de consulter un médecin de famille pour des conseils sur la position
de frappe correcte.
Avertissement : Ne pas utiliser ce produit dans des environnements
poussiéreux, humides ou graisseux. Si cela était le cas, la durée
d’utilisation de ce produit serait aectée et ce pourrait être source de
lésions corporelles.
Avertissement : Ce n’est pas un produit d’extérieur. L’exposition de ce
produit aux éléments extérieurs peut être source de dommages pour le
produit et de blessures pour les utilisateurs.
Attention : Ne pas utiliser de solutions à base de pétrole, de benzène
ou de diluant pour nettoyer ce pavé numérique.

Témoin de
Verr. num.

Touches de saisie
de données

Installation du pavé numérique

1 Connecter le câble USB du pavé numérique à un port USB disponible

de l’ordinateur. L’ordinateur reconnaît automatiquement le pavé
numérique.

2 Si le témoin Verr. num. est allumé, les fonctions gravées sur la moitié

supérieure des touches peuvent être utilisées.

3 Appuyer sur Num Lock (Verr. num.) du pavé numérique pour

éteindre le témoin et pouvoir utiliser les fonctions gravées sur la
moitié inférieure des touches. Certaines touches n’ont rien de gravées
sur la partie inférieure, aussi elles ne sont pas fonctionnelles quand
Verr. num. est désactivé.

Rangement du câble

1 Enrouler le câble USB dans son logement autour du pavé numérique.
2 Insérer la prise USB dans son compartiment de rangement.

Spécications

Type de rangement : Pour câble USB
Touches : Touches à membrane en caoutchouc
Course des touches : 3 ± 0,2 mm
Pression sur les touches : 55 ± 8 g
Dispositions des touches : 19 touches
Longueur du câble : 23,15 po (588 ± 4 mm)
Interface : USB
Puissance nominale : 5 V c.c. à 30 mA
Dimensions: 5,78 × 3,77 × 0,75 pouces

(147 × 96 × 19 mm)

Poids : 0,23 lb (105 g)
Sécurité et écologie : FCC, CE, NMB, RoHS

Garantie limitée d’un an

Pour le texte complet de la garantie, aller sur le site
www.dynexproducts.com.

© 2010 BBY Solutions, Inc., tous droits réservés. DYNEX est une marque de
commerce de BBY Solutions Inc., déposée dans certains pays. Tous les autres
produits et noms de marques sont des marques de commerce appartenant à
leurs propriétaires respectifs.

Información de seguridad

Advertencia: algunos expertos piensan que un uso prolongado del

teclado o de un ratón puede causar lesiones graves a sus manos,
muñecas, brazos, cuello, o espalda. En caso de dolor, cansancio,
entumecimiento, o debilidad en estas partes, consulte un médico.
Para reducir el riesgo de lesiones de este tipo, le recomendamos:

• que tome pausas frecuentes cuando usa su computadora.

• que evite usar su computadora más de una hora sin una pausa.

• que consulte su médico para pautas sobre la posición correcta para
escribir a máquina.
Advertencia: no use este producto en ambientes húmedos,
polvorientos o con grasa. De hacerlo redujera la vida útil de este
producto y puede causar lesiones corporales.
Advertencia: esto no es un producto para uso en el exterior. Una
exposición de este producto a los elementos exteriores puede dañar el
producto y sus usuarios.
Cuidado: no use soluciones de petróleo, benceno o diluyentes para
limpiar su teclado.

Indicador

de Bloq núm

Teclas de
entrada de datos

Instalación del teclado numérico

1 Enchufe el cable USB del teclado numérico en un puer to USB

disponible de su computadora. La computadora detecta
automáticamente el teclado.

2 Si el indicador Bloq núm del teclado está encendido, se puede usar

las funciones grabadas en la mitad superior de las teclas.

3 Presione Num Lock (Bloq núm) en el teclado para apagar el

indicador y poder usar las funciones grabadas en la mitad inferior de
las teclas. Algunas teclas no están grabadas en la mitad inferior y no
tienen ninguna función cuando la tecla Bloq Num está desactivada.

Almacenamiento del cable

1 Enrolle el cable de USB en la ranura de almacenamiento alrededor

del teclado.
2 Inser te el enchufe de USB en su compartimiento de
almacenamiento.

Especicaciones

Tipo de almacenamiento: Para cable de USB
Mecanismo de tecla: Membrana de caucho
Desplazamiento de las teclas: 3 ± 0.2 mm
Fuerza en la tecla: 55 ± 8 g
Disposición de las teclas: 19 teclas
Longitud del cable: 23.15 pulg. (588 ± 4 mm)
Interfaz: USB
Consumo de energía: 5 V CC a 30 mA
Dimensiones: 5.78 × 3.77 × 0.75 pulgadas

(147 × 96 × 19 mm)

Peso: 0.23 lb. (105 g)
Seguridad y ecología: FCC, CE, ICES, RoHS

Garantía limitada de un año

Para los detalles sobre la garantía, visite www.dynexproducts.com.

© 2010 BBY Solutions, Inc., todos los derechos reservados. DYNEX es una marca
comercial de BBY Solutions Inc., registrada en algunos países. Todos los otros
productos y los nombres de marca son marcas comerciales de sus respectivos
dueños.

10-0283
