Dynacord D15-3 User Manual
Features:
Specifications
TYPE / NAME D 15-3
Order No. D113084
Cabinet Full-Range
Configuration Passive 3-Way
Nominal impedance 8 Ohms
Rated power RMS 500 Watts
Program power 1000 Watts
Peak power 2000 Watts
SPL 2,83 V / 1m 1W / 8 Ohm 100 dB
Max. SPL 1m
(calculated with peak power)
133 dB

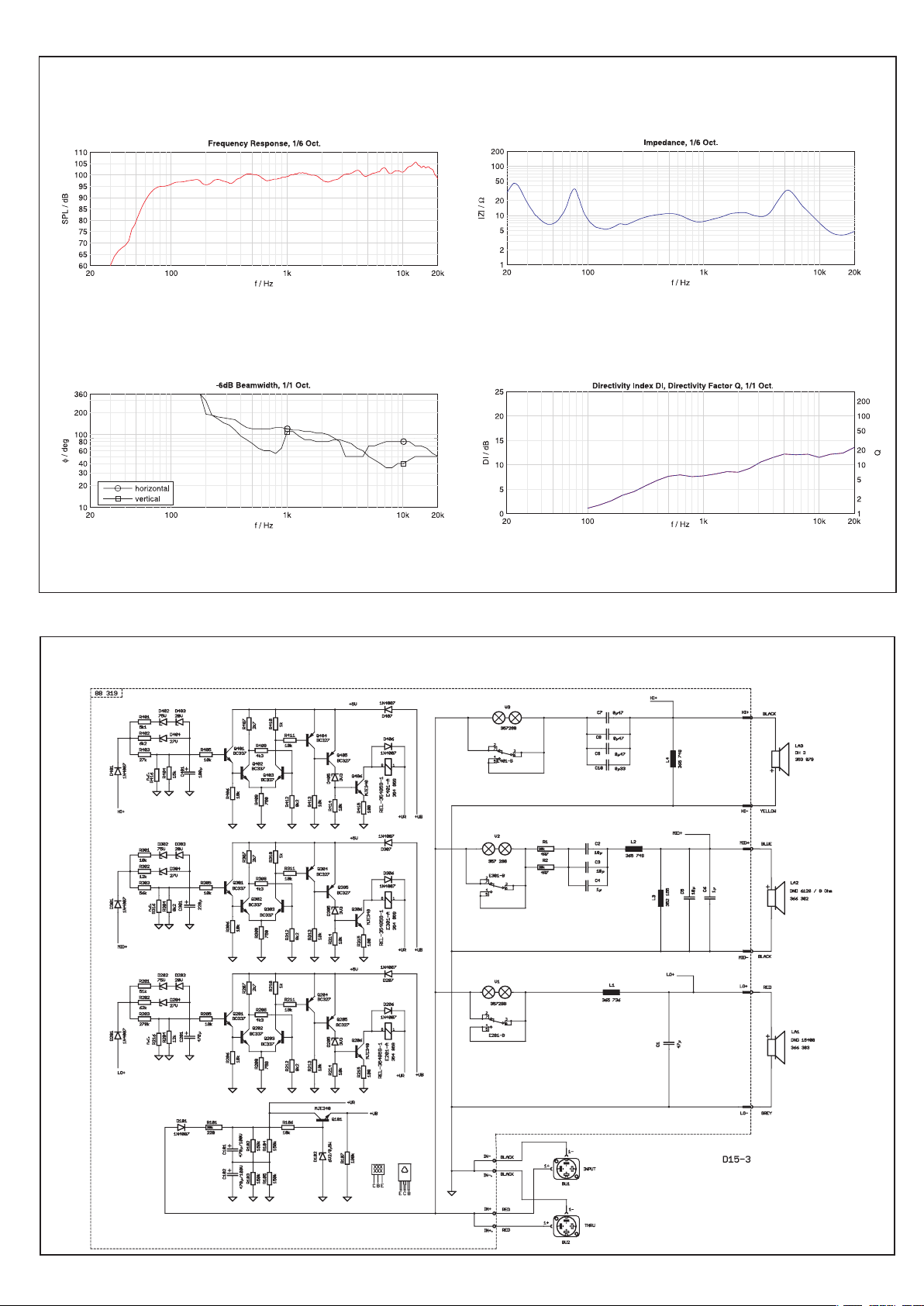

Frequency range ( -10dB )
Full range 50 Hz - 20kHz
Frequency range ( -10dB )
measured with DSP 244 preset
Coverage angle 1 kHz -6dB 120° Conical
Coverage angle 10kHz -6dB 90° * 50°
Passive crossover frequency 700Hz, 4kHz
Active crossover frequency
Voice coil tracking protection Yes
Component HIGH Electro-Voice DH-3
Order No. D353 078
Component MID DYNACORD DND 6120 Neodymium
Order No. D366 302
Component LOW DYNACORD DND 15400 Neodymium
Order No. D366 303
Connectors Full-Range 1+, 1-
Wired through 2+, 2-
Connector model Speakon 2x NL4 MPR
Dimensions (WxHxD)
447mm x 686mm x 413mm
(17.575" x 27.128" x 16.260")
Net weight 24 kg (52.91 Ibs)
Shipping weight 26 kg (57.31 Ibs)
Enclosure material Heavy Duty Polypropylene
Handles
1
Grille Powder coated steel, Acoustic Foam
Warranty 36 Month

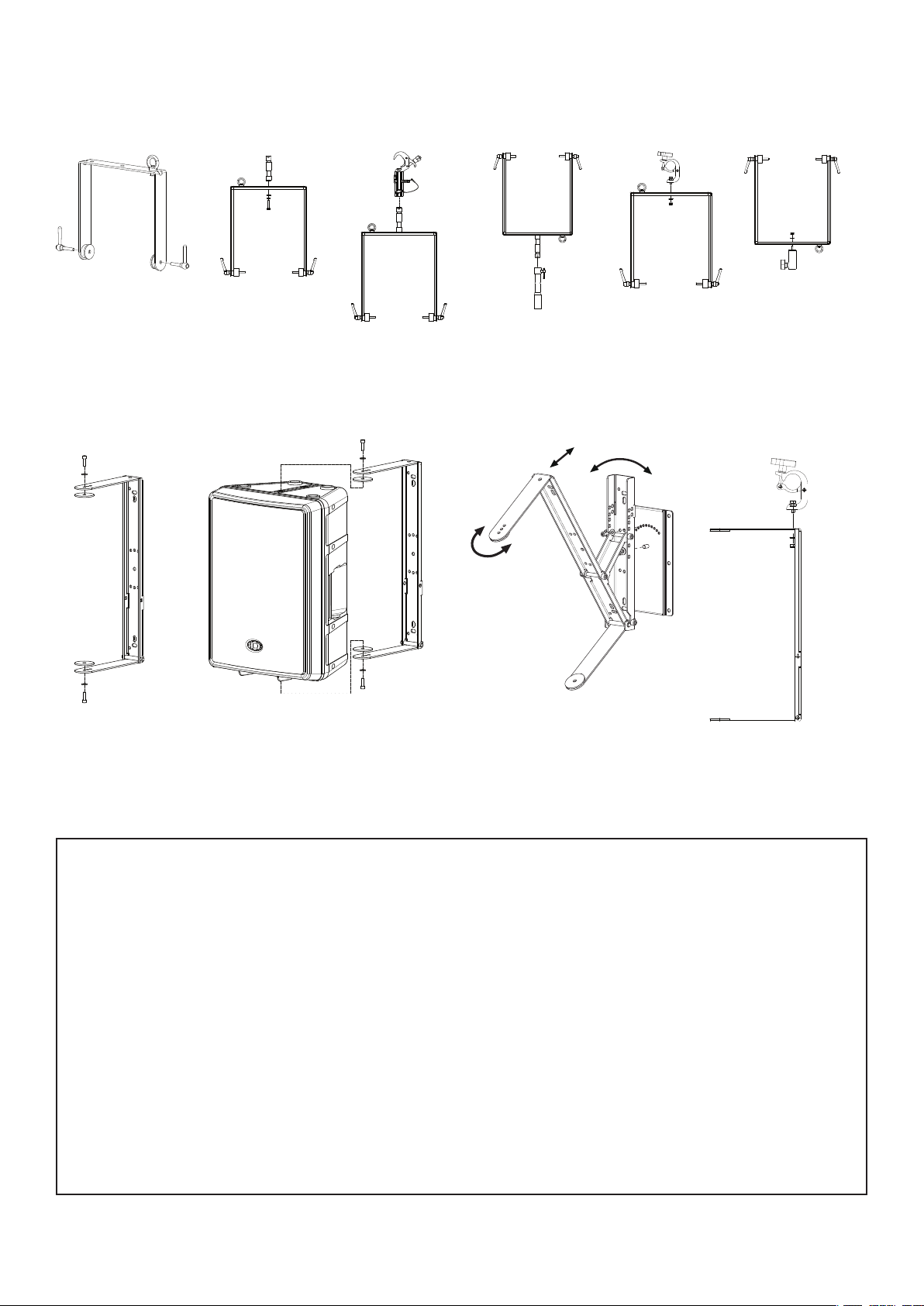

Optional Accessories
SH-D15 Dust-Cover for D15-3 D113097
MB500 UMH-U-Bracket D113099
FB-D15 flying Bracket D113100
TMA Tilt angle for UMH D112815
RMA Rotatable Mounting Kit D112807
TC-02 Truss clamp D112808
PCL M10 D113116
Technische Informationen
Architects and engineers
specications
D15-3
15“, 500 Watt
3-Way Compact
Speaker System
Cabinet, 24kg only
. Polypropylene Enclosure
. 90° x 50° Constant-Q HF Horn
. Neodymium DND 15400 Woofer
. Voice Coil Tracking Protection
Wir weisen ausdrücklich darauf hin, dass bei
gehängten Lautsprecherboxen die einschlägigen
Sicherheitsbestimmungen zu beachten sind. Es
muss unbedingt qualizierte Fachberatung in
Anspruch genommen werden!
We expressly point out that the relevant safety
regulations must be observed for “ying“
loudspeaker systems. It is imperative that qualied expert advice is sought.
. High-Power Light-Weight Fullrange
BESCHREIBUNG
DYNACORD erfüllt mit der neu entwickelten D15-3 lang gehegte
Kundenwünsche nach einem extrem leichten, mechanisch robusten 15“
3-Weg Kunststoffkabinett für professionelle portable und festinstallierte
Beschallungsanwendungen für kleine und mittelgroße Events.
Umfangreiches Montagezubehör und eine zurückhaltende optische
Gestaltung des Kabinetts ermöglichen den problemlosen Einsatz auch
in kritischen Anwendungen für Festinstallationen.
Das Gehäuse ist aus Polypropylen gefertigt und widersteht härtesten
Anforderungen bei Transport und Einsatz. Die D15-3 ist mit dem
DYNACORD DND15400 Neodym Lautsprecher für den Bassbereich
ausgestattet. Für den Mitteltonbereich wird ein extrem klirrarmer
DYNACORD DND 6120 Neodym Membranlautsprecher verwendet der
durch seine konische Abstrahlcharakteristik mit 120° Öffnungswinkel
eine extrem natürliche Wiedergabe der Vocals ohne jegliche
Ausrichtungsprobleme garantiert. Das Constant Directivity Hochtonhorn
mit nominalen Abstrahlwinkeln von 90°*50° (Horizontal*Vertikal)
ist CAD-optimiert in die Schallwand integriert und mit dem DH 3
Treiber von Electro-Voice ausgestattet. Mit einer Belastbarkeit
von 500W (Rated), 1000W (Program) und 2000W (Peak) , einem
Maximalschallpegel von 133dB und einem Übertragungsbereich von
50Hz - 20kHz eignet sich die D15-3 hervorragend sowohl als Fullrange
Kabinett als auch als Mittel-Hochtonteil in hochklassigen aktiven
und passiven Satellitensystemen. Die Frequenzweiche ist auf große
Reichweite bei gleichmäßiger Abstrahlcharakteristik hin optimiert und
gestattet den Einsatz der D15-3 auch unter ungünstigen akustischen
Umgebungsbedingungen.
Die D15-3 kann, neben ihrer Verwendung als Full-Range Box, mit
exzellenten Beschallungsresultaten an geeignete passive Subwoofer
mit eingebautem Tiefpasslter, ohne zusätzlichen Verstärker oder
Frequenzweiche direkt parallel angeschlossen werden.
Die Lautsprecherkomponenten sind durch die vollelektronische VOICE
COIL TRACKING PROTECTION und Halogenprotectoren gegen
thermische Überlastung präzise geschützt. Extrem leistungsstarke
Endstufen können deshalb zur Erzielung größtmöglicher Dynamik
als Antrieb verwendet werden ohne daß, auch bei Fehlbedienung,
eine thermische Überlastung der Schwingspulen auftreten kann. Im
Überlastungsfall wird die Leistung ‚weich’ auf sichere Werte reduziert.
Störend wahrnehmbare Abschaltvorgänge wie bei herkömmlichen
Protections treten also nicht auf.
Die Frontabdeckung ist in schwarzem Akustikschaum auf einem
robusten, pulverbeschichteten Stahlgitter ausgeführt. Die SPEAKON
Buchsen im Anschlußfeld sind versenkt eingebaut, so daß das D15-3
Kabinett auch in räumlich beengten Positionen betrieben werden
kann. Das multifunktional geformte Gehäuse erlaubt den problemlosen
Einsatz auch in Monitorapplikationen bei denen ein im Vergleich zu
typischen Monitorlautsprechern erweiterter Bassbereich gefordert
ist. Ein stabiler Tragegriff und der eingebaute Hochständer Einsatz
ermöglichen einen bequemen Transport und optimale Aufstellung zum
Publikum.
DESCRIPTION
With the newly designed D15-3, DYNACORD fullls a longtime
customer demand for a light-weight , extremely robust high-performance
professional 15“ 3-way plastic cabinet for use in professional, portable
and xed install sound reinforcement applications.
With a variety of suspension accessories and conservative cosmetics,
the D15-3 is also ideally suited to be used in demanding xed
installations.
The cabinet is manufactured from Polypropylene and therefore is
extremely resistant against abuse on the road. For low frequencies a
DYNACORD DND 15400 Neodymium cone transducer is used. The
midrange is projected from the ultra-low distortion DYNACORD DND
6120 Neodymium cone transducer with a conical radiation pattern of
120°. The DND 6120 guarantees excellent intelligibility without any
necessity of precise aiming. The Electro-Voice DH 3 driver is used
for the projection of the high frequencies. The Constant-Direcctivity
HF horn has been integrated into the bafe by CAD methods. The
nominal coverage angle of the cabinet is 90°*50°, horizontal*vertical,
respectively.
Power handling of the cabinet is 500W (Rated), 1000W (program)
and 2000W peak. The maximum sound pressure level is 133dB, the
frequency range of the D15-3 is 50Hz to 20kHz. The D15-3 is ideally
suited for applications as full-range cabinet or as Mid-Hi cabinet in in
high-performance small-format active and passive satellite systems.
D15-3s can also be used with appropriate passive subwoofers with
built-in passive low pass lters. The D15-3 can be connected directly
to the sub and no additional sub amp or external crossover network is
required.
Every transducer is protected against thermal overload with an
electronic circuit called VOICE COIL TRACKING PROTECTION or
halogen protectors. This circuit senses the terminal voltages of the
transducers and simulates the thermal behaviour of the tranducers’
voice coil. In case of a potential thermal overload the power applied to
the speakers is reduced to a safe level. Large power amps can be used
in order to have maximum dynamic range without the danger of thermal
overload in non-controlled situations. The VOICE COIL TRACKING
PROTECTION exhibits ‘soft’ switching characteristics, so no annoying
clicks or pops are audible. The circuitry automatically resets after the
voice coil temperature has reached a safe value.
Extremely durable acoustic foam mounted to a strong powdercoated steel grille protects the loudspeaker components against
any mechanical damage. The recessed mounted SPEAKON-type
connectors allow hazzle-free operation of the D15-3 cabinet even when
space matters. The multi-functionally shaped enclosure also allows
employing the cabinet in monitoring applications that require extended
low-frequency response compared to regular monitor speakers. A
stable, integrated carrying handle and the integrated stand socket for
pole-mount stands allow easy transportation and set-up.
Abmessungen / Dimensions (in mm)
