DURKOPP 806 Parts List

Tei le lis te und Nä hein rich tun gen
Spa re Parts List and Se wing Equip ment

806

Post fach 17 03 51, D-33703 Bie le feld • Pots da mer Stra ße 190, D-33719 Bie le feld
Te le fon +49 (0) 5 21/ 9 25-00 • Te le fax [phone] • www.du er kopp-ad ler.com

Aus ga be / Edi ti on: 09/2005 Prin ted in Fe de ral Re pub lic of Ger ma ny Tei le-Nr./Part.-No.: 0791 806801

Tei le lis te und Nä hein rich tun gen

Spa re Parts List and Se wing Equip ment

806

Inhaltsverzeichnis Tafel / Table Contens

Nähmaschine Kl. 806-121 1 - 6 Sewing machine Cl. 806-121

Nähstation Kl. 806-121 7 Sewing place Cl. 806-121

Nähmaschine Kl. 806-111 8 - 16 Sewing machine Cl. 806-111

Nähstation Kl. 806-111 17, 19 Sewing place Cl. 806-111

Grundtype 18, 25-27, 37 Basetype

Ventileinheit 20 Valve unit

Umbugstation 21 - 24 Folding station

Ausroller 28 -30 Ejector

Stapler 31, 32 Stacker

Verkleidung 33 Cover

Tischplatte, Taschenablage 34 Table plate, Support plate

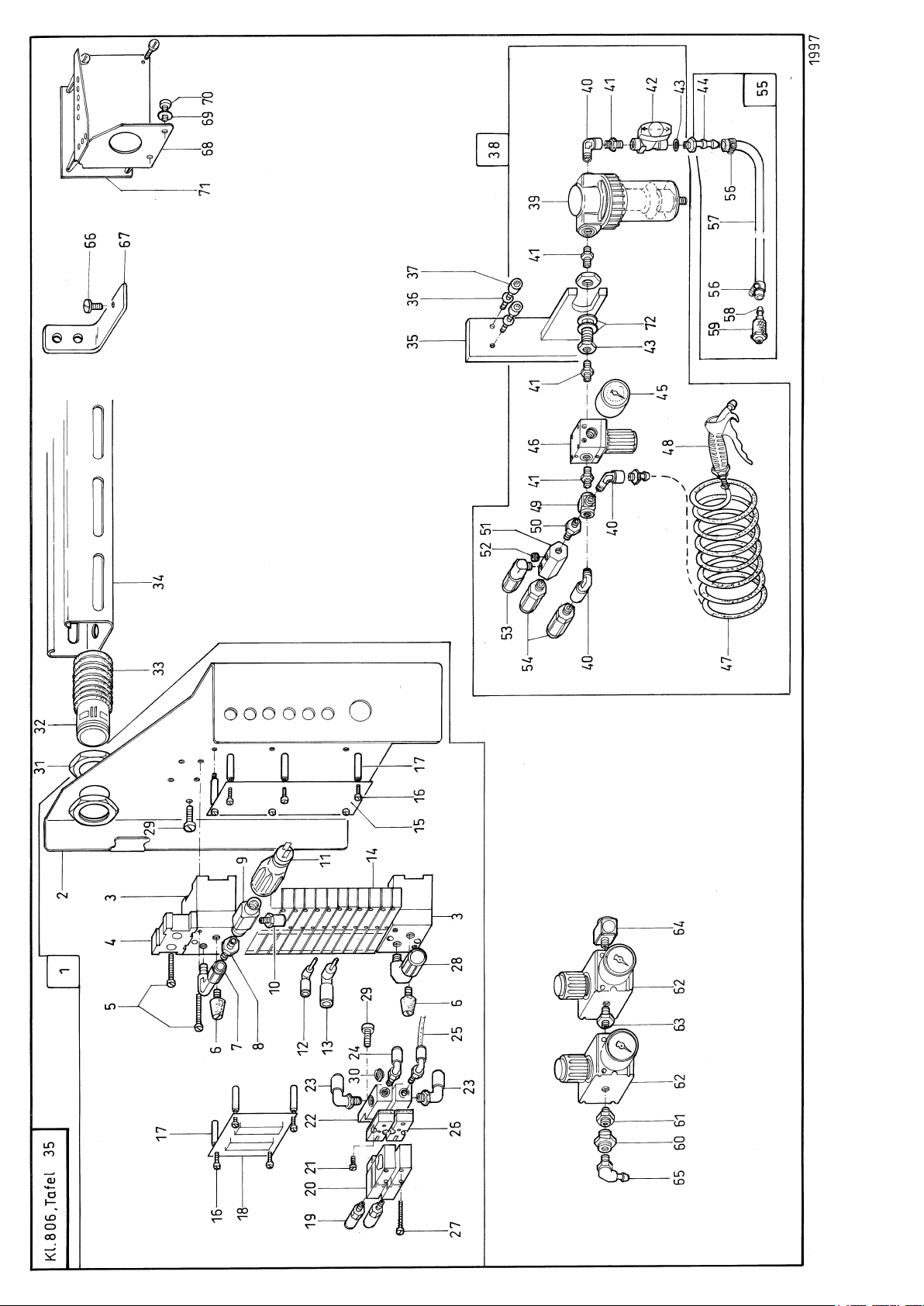

Pneumatik 35 Pneumatic

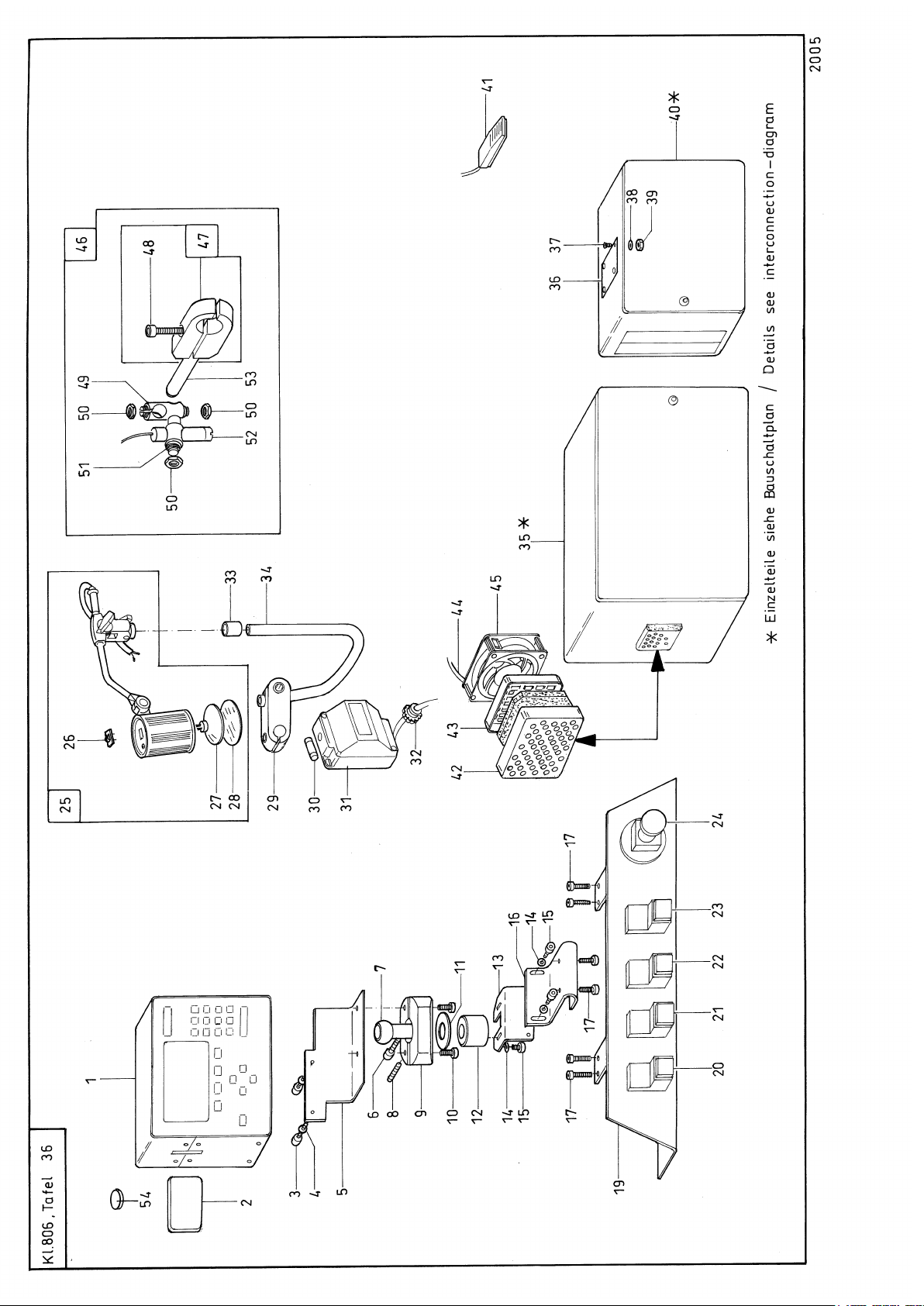

Bedienfeld, Steuerung, Nähleuchte 36 Control panel, Control,

Sewing lamp

Etiketteneinleger 38 Label device
Umbugsatz (F10.../F15...) 806-121 39 - 41 Creasing set (F10.../F15...) 806-121
Umbugsatz (F20.../F25...) 806-121 42 - 44 Creasing set (F20.../F25...) 806-121
Umbugsatz (F30.../F35...) 806-121 45 - 47 Creasing set (F30.../F35...) 806-121
Umbugsatz (F40.../F45...) 806-121 48 - 50 Creasing set (F40.../F45...) 806-121

Umbugsatz (F10.../F15...) 806-111 51 - 53 Creasing set (F10.../F15...) 806-111
Umbugsatz (F20.../F25...) 806-111 54 - 56 Creasing set (F20.../F25...) 806-111
Umbugsatz (F30.../F35...) 806-111 57 - 59 Creasing set (F30.../F35...) 806-111
Umbugsatz (F40.../F45...) 806-111 60 - 62 Creasing set (F40.../F45...) 806-111

Transferplatte 63 - 67 Transfer device

Beipack 68 Accessories

Näheinrichtungen Sewing equipment

Pläne Plans

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 121 / SEWING MACHINE CL.806 -121

1 0271 100010 ARM V arm10004

2 0271 000122 FADENH. SCHUTZ protektor

10005

(MIT POS. 3,4) (with pos. 3,4)

3 0271 000122 FADENH. SCHUTZ protector10007

4 0271 000124 HUELSE bushing10008

5 9204 201668 LINSENSCHR. screw

10009

6 9330 000088 SCHEIBE disc

10010

7 0271 000011 KLAMMER clamp10011

8 9204 201698 LINSENSCHR. screw

10012

9 0271 000029 VERSCHL. STOPFEN plug

10013

10 0216 001146 GEWINDESTIFT

stud10014

11 0271 000009 FILZTEIL

felt part

10015

12 0271 120040 BLATTFEDER

leaf spring

10016

13 9204 201648 LINSENSCHR.

screw10017

14 9041 100035 OELDOCHT,RUND

oil wick,round10018

15 0271 000226 KOPFDECKEL

face plate

10019

16 9204 201677 LINSENSCHR.

screw

10020

17 0271 000227 RUNDDICHTRING round gasket10021

18 9050 050001 SCHUTZKAPPE

cap10022

19 9217 300518 HALBRD. SCHRAUBE

screw

10023

20 0271 000222 FADENFUEHRUNG

thread guide

10024

21 0211 000459 FADENLEITHAKEN

threadguidehook10025

22 0271 000217 FADENFUEHRUNG thread guide

10026

24 0271 000238 SKALAKNOPF

dial

10027

25 0271 110030 FADENSP. FEDER thread tension spr.

10028

26 0271 000199 STEGSCHEIBE

disc

10029

27 0211 050214 SPANNUNGSCHEIBE

tension washer

10030

28 0271 000201 RING

ring10031

29 0271 000237 SPANNUNGSBOLZEN tension adjusting s

10032

30 9203 113983 FLACHKOPFSCHR.

coutersunk screw

10033

31 0271 000200 RUNDDICHTRING

round gasket

10034

32 0271 000197 ANZUGSFEDER

spring10035

33 0211 050215 ANSCHLAGHUELSE

stop sleeve

10036

34 9203 113672 FLACHKOPFSCHR.

coutersunk screw

10037

35 0271 000215 SKALABLECH

indicator plate10038

36 0271 000212 FADENREGULATOR

threadregulator

10039

37 9205 102168 GEWINDESTIFT stud

10040

38 0271 100124 OELBEHAELTER K. oil container cpl.10041

(MIT POS. 39-51) (with pos. 39-51)

39 0271 100120 OELBEHAELTER

oil reservoir

10043

40 0556 003088 BEF. STUECK

fasten piece10044

41 9204 201658 LINSENSCHR.

screw10045

42 0271 100130 BEF. WINKEL

angle

10046

43 9206 100637 LI-BLECHSCHR.

screw

10047

44 0556 003087 EINFUELLSTOPFEN

muff10048

45 9050 050001 SCHUTZKAPPE

cap10049

46 0211 000806 STOPFEN

cap

10050

47 0211 000013 KUNSTST. MUFFE plastik bushing

10051

48 9731 001045 OELSCHLAUCH

oil hose10052

49 9041 100030 OELDOCHT, RUND

oil wick,round10053

50 9731 001035 OELSCHLAUCH oil hose

10054

51 9041 100203 BAUMWOLLDOCHT wick

10055

52 0271 001391 FADENLEITWINK.K

thread angle cpl.10056

(MIT POS. 53-57) (with pos. 53-57)

53 0271 001398 RAENDELMUTTER knurled nut

10058

54 0271 001397 DRUCKFEDER

presser spring10059

55 0244 000414 SPANNHUELSE

clamping sleeve

10060

56 0244 000415 SPANNUNGSHUELSE tension bush

10061

57 0271 001392 FADENLEITWINK.V thread angle

10062

58 9820 110001 HUBMAGNET K.

lifting magnet cpl.10063

(MIT POS. 59 - 61, 70) (with pos. 59 - 6, 70)

59 0271 001385 SCHEIBE

disc

10065

60 0271 001385 A KAPPE

cap10066

61 0271 001384 RING

ring

10067

62 0744 001801 B RUNDDICHTRING

round gasket

10068

63 9205 102168 GEW. STIFT

threaded pin10069

65 9815 740001 FADENWAECHTER

catch thread device

10070

66 9830 515027 HALTER

holder

10071

67 9870 806018 LEITUNGSSATZ K cable assembly cpl.10072

68 9840 120025 BEF. SCHELLE

clamp10073

69 9217 300528 FLACHKOPFSCHR.

screw

10074

70 0620 760092 DRAHT wire10075

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 121 / SEWING MACHINE CL. 806-

121

1 0211 000376 NADELST. BUCHSE needle bar bushing10079

2 1001 001162 STOPFEN cap10080

3 0570 010007 GUMMISTOPFEN rubber plug10081

5 0212 000152 KREUZKOPF crosshead10082

6 0223 000646 GEW. STIFT threaded stud10082

7 0211 000394 GLEITSTEIN slide stone10083

8 0211 000395 SPRENGRING spring ring10084

9 0271 120104 NADELSTANGE K. needle bar cpl.10085

(MIT POS. 3,10-13) (with pos. 3,10-13)

10 0271 120133 NADELSTANGE needle bar10087

11 0291 000159 FADENFUEHRUNG thread guide10088

12 0291 000105 GEW. STIFT threaded pin10089

13 9203 312411 SENKSCHR. sunk screw10090

14 0211 000381 NADELST. BUCHSE needle bar bushing10091

15 Z100 011022 STOPFEN plug10092

16 9205 102478 GEW. STIFT threaded pin10093

18 0211 000412 A FADENH.ACHSE threadlev axle10094

19 9041 102025 RUNDFILZ F 048 felt 1 m10095

20 0271 000102 FADENHEBEL K. threadlever10096

21 0271 000119 MANSCHETTE cuff10097

22 0211 000408 M1 NADELKRANZ needle rim10098

23 0271 120014 KURBELZAPFEN K. crank cpl.10099

(MIT POS. 24,98) (with pos. 24,98)

24 9041 102025 RUNDFILZ F 048 felt 1 m10101

25 0211 000390 K NADELZUGSTANGE needle pull rod10102

26 0211 000397 M0 NADELKRANZ needle rim10103

27 0211 000398 SCHRAUBE screw10104

28 0211 000391 A SCHEIBE disc10105

29 0211 000208 M4 NADELKRANZ needle rim10106

30 0211 000407 ANLAGEPLATTE plate10107

31 0211 000331 RUNDDICHTRING round gasket10108

34 9204 201648 LINSENSCHR. screw10109

35 9840 120026 BEF. SCHELLE clamp10110

36 9731 001045 OELSCHLAUCH oil hose10111

37 9041 100203 BAUMWOLLDOCHT wick10112

38 0271 100064 ARMWELLE K. arm shaft cpl.10113

(MIT POS. 30,31,39-43) (with pos. 30,31,39-43)

39 0271 100063 ARMWELLE V arm shaft10115

40 9202 002488 ZYL. SCHR. cyl. screw10116

41 0223 000646 GEWINDESTIFT stud10117

42 9203 003653 ZYL. SCHR. cyl. screw10118

43 0211 000332 RING ring10119

44 0211 000306 B FEDERRING spring - locking washer10120

45 0211 000305 A FILZTEIL felt10121

46 0002 005889 0700 OELDOCHT oil wick10122

47 0211 000302 ARMLAGER V arm bearing10123

48 0271 000026 RUNDDOCHT oil wick10124

49 0211 000316 ARMW. LAGER arm schaft bearing10125

50 9041 100050 OELDOCHT,RUND oil wick,round10126

51 0271 000054 LASCHE shackle10127

52 9204 202268 LINSENSCHR. screw10128

53 0271 000324 BUCHSE V bushing10129

54 9205 102808 GEW. STIFT threaded pin10130

55 0558 000450 KERBSTIFT dowel pin10131

56 0271 100164 ZAHNRIEMENRAD V belt pulley10132

(MIT POS. 53,54,57-60,64) (with pos. 53,54,57-60,64)

57 0271 000323 ZAHNRIEMENRAD belt pulley10134

58 9120 080250 RILLENKUGELLAGER ballbearing10135

59 9129 016060 SPRENGRING spring ring10136

60 9202 002473 ZYL. SCHR. cyl. screw10137

61 9203 003653 ZYL. SCHR. cyl. screw10138

62 0933 000075 HALTEFEDER holding spring10139

63 9204 201648 LINSENSCHR. screw10140

64 0271 100090 HANDRADFLANSCH hand wheel flange10141

65 0271 000090 HANDRAD balance wheel10142

66 9204 201977 LINSENSCHR. screw10143

67 0791 001093 A SCHEIBE disc10144

68 0211 000355 ZAHNRIEMEN timing belt10145

69 0271 100030 FILZTEIL felt10146

70 0935 103557 STELLRING V adjusting ring10147

(MIT POS. 71,96) (with pos. 71,96)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

71 0223 000646 GEWINDESTIFT stud10149

72 0271 000602 FILZTEIL felt part10150

73 0271 140020 UNTERWELLE lover shaft10151

74 0271 000516 FA-KURVE V cam cpl10152

(MIT POS. 75,97) (with pos. 75,97)

75 0223 000646 GEW. STIFT stud10154

76 9352 500070 SICH.-RING ring10155

77 9122 200150 NADELHUELSE needle bar bush10156

78 0271 140110 EXZENTER eccentric10157

79 0570 000055 GEWINDESTIFT stud10158

80 9120 030151 RILLENKUGELLAGER ballbearing10159

81 0271 140070 LAGERHUELSE bearing sleeve10160

82 9205 102473 GEW. STIFT threaded pin10161

83 9352 000150 SICH.RING retainer ring10162

84 0211 000141 B ZAHNRIEMENRAD K. belt pulley cpl.10163

85 9205 102788 GEW. STIFT threaded pin10164

86 0396 152180 LAGERHUELSE bearing bush10165

87 9205 102473 GEW. STIFT threaded pin10166

88 9120 080110 RILLENKUGELLAGER ball bearing10167

89 9129 016060 SPRENGRING spring ring10168

90 9352 000200 SICH. RING retainer ring10169

91 0271 140050 RIEMENSTUETZE partsupport10170

93 9202 002887 ZYL. SCHR. cyl. screw10171

94 0271 000316 MONTAGEDORN assembling jig10172

ZU POS. 1 for pos. 1

95 0271 000318 MONTAGEDORN assembling jig10174

ZU POS. 14 for pos. 14

96 0935 103558 STELLRING set-ring, adjusting10176

97 0271 000517 FA-KURVE cam10177

98 0271 120010 KURBELZAPFEN crank pin10178

99 0211 000141 A ZAHNRIEMENRAD V belt pulley10179

100 0271 000014 ARMLAGER K arm bearing cpl.10180

(MIT POS.44-48) (with pos. 44-48)

101 0271 100180 GURTHALTER flange holder10182

102 0993 941118 GEW. STIFT threaded pin10183

103 0271 130144 EXZENTER K eccentric cpl.10184

(MIT POS.76,77,104,105) (with pos. 76,77,104,105)

104 0271 130140 EXZENTER eccentric10186

105 0570 000055 GEW. STIFT threaded stud10187

106 0748 000295 STELLRING set-ring, adjusting10188

107 6279 140164 LAGERHUELSE K. bearing sleeve cpl.10189

107 (MIT POS. 80-83) (with pos. 80-83)10190

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

003Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 121 / SEWING MACHINE 806 - 121

1 0271 130083 ZAPFENSCHRAUBE V shank screw10194

2 0271 130223 ZUGSTANGE V traction rod10195

3 9357 000060 SICH. SCHEIBE fastennig disc10196

4 0271 130130 DREHFEDER torsion spring10197

5 0718 015236 NADELHUELSE needle socket10198

6 0271 130113 WINKELHEBEL V bent lever10199

7 9041 100025 OELDOCHT, RUND oil wick,round10200

8 0540 100850 REGULIERBUCHSE bushing10201

9 0271 001605 RAENDELMUTTER knurled nut10202

10 0211 000440 HALBRD .NIET bolt, stud10203

11 0211 000439 DRUCKFEDER presser spring10204

12 0271 130010 LUEFTERKLOBEN lifting block10205

13 0211 000432 A STOFFST. BUCHSE bushing10206

14 0271 130240 STOFFSTANGE rod10207

15 9201 112457 6KT. SCHR. hexagonal screw10208

16 9330 000087 SCHEIBE disc10209

17 9334 102110 STUETZSCHEIBE washer10210

18 0271 130030 ANSATZSCHRAUBE shoulder screw10211

19 0271 130020 ZUGSTANGE traction rod10212

20 0271 130043 WINKELHEBEL V bent lever10213

21 0396 222654 DRUECKERFUSS V pressure foot cpl.10214

(MIT POS. 22-25) (with pos. 22-25)

22 0396 222670 FUSSHALTER foot holder10216

23 0396 222660 DRUCKPLATTE pressure plate10217

24 9203 313077 SENKSCHR. screw10218

25 0797 002016 SCHLAUCHTUELLE socket10219

26 0271 130270 KLEMMFEDER lock spring10220

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

004Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 121 / SEWING MACHINE CL. 806 -

121

2 0396 342550 EINST. KNOPF reg button10224

3 9203 313047 SENKSCHR. sunk screw10225

4 0271 130190 PISTON piston10226

5 0030 001340 FEDER spring10227

6 0996 060250 KUGEL ball10228

7 0098 002990 DRUCKFEDER presser spring10229

8 9205 102178 GEW. STIFT threaded pin10230

9 0396 343150 BOLZEN bolt, stud10231

10 9700 102340 ZYLINDER, EINF. cylinder10232

11 0271 130160 EXZENTERBOLZEN eccentric bolt10233

13 0271 130153 LAGERBOCK V fit bracket10234

(MIT POS. 14,15) (with pos. 14,15)

14 0271 130152 LAGERBOCK fit bracket10236

15 0568 340530 BUCHSE bushing10237

16 0271 130200 KLEBESCHILD sticker10238

17 9202 002517 ZYL.SCHR. cyl. screw10239

18 0396 342580 DREHFEDER spring10240

19 0396 343073 STELLSCHEIBE V adj disc10241

20 0271 130170 BUNDBUCHSE bushing10242

21 0211 000256 ZYL. SCHRAUBE cylinder screw10243

22 0271 130180 ZEIGER indicator10244

23 9217 000157 FLUEGELSCHR. fly screw10245

24 0802 511690 BUCHSE bushing10246

25 0993 991910 FL.KOPFSCHR. countersunk screw10247

26 0998 881520 PASZSCHEIBE 0,5 washer 0,510248

26 0998 885050 PASZSCHEIBE 0,15 washer 0,1510249

27 0568 340090 EINST. SCHEIBE reg disc10250

28 0271 000756 GEW. STIFT threaded pin10251

29 9710 920012 VENTIL,DROSSEL valve reactor10252

30 9790 201000 VERSCHR.WI-E coupling10253

31 9790 200001 GD-E -VERSCHR. coupling10254

32 0272 070455 DECKEL cover10255

33 0271 000298 LINSENSENKSCHR. sunk screw10256

34 0271 100114 ARMDECKEL V arm cover10257

(MIT POS. 35,36) (with pos. 35,36)

35 0271 100110 ARMDECKEL arm winder10259

36 0271 100150 FADENFUEHRUNG thread guide10260

37 0271 000300 DICHTUNG gasket10261

39 0271 170020 SPULERPLATTE bobbin winder plate10262

40 0231 000453 SPANNSTIFT pin10263

41 9203 313652 SENKSCHR. sunk screw10264

42 0268 170103 AUSLOESEHEBEL V release lever10265

(MIT POS. 44) (with pos. 44)

44 9203 003057 ZYL. SCHR. cyl. screw10267

45 0268 170110 BUNDBUCHSE bushing10268

47 0271 170030 SPULERWELLE bobbin winder shaft10269

48 0271 000275 SPULENFEDER spring10270

49 0271 000251 SCHNEIDKLEMME cutting clamp10271

50 0271 170044 REIBRAD K partfriction cpl.10272

(MIT POS. 51,52) (with pos. 51,52)

52 0216 001146 GEWINDESTIFT stud10274

53 0268 170063 SPULERBOCK winder block10275

54 0396 170080 DRUCKFEDER presser spring10276

55 0396 170283 AUSLOESENOCK.V release cam10277

(MIT POS. 57) (with pos. 57)

56 0396 170060 HUELSE bushing10279

57 9205 162168 GEW. STIFT threaded pin10280

58 0268 170030 SPULERARM bobbin winder arm10281

59 9330 000097 SCHEIBE disc10282

60 0367 170083 SPULERRAD V bobbin winder cpl.10283

(MIT POS. 61,62) (with pos. 61,62)

61 0998 861590 O-RING ring10285

62 9205 102168 GEW. STIFT threaded pin10286

63 0067 320150 DRUCKFEDER presser spring10287

64 0396 170270 EINRUECKKLOBEN block10288

65 0998 881040 PASZSCHEIBE washer10289

66 9357 000050 SICH. SCHEIBE fastennig disc10290

67 9225 201750 SENKSCHR. sunk screw10291

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

005Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMACHINE KL. 806 - 121 / SEWING MACHINE CL. 806 -

121

1 0271 140010 FUNDAMENTPLATTE base plate10295

2 0531 000464 GEW. STIFT threaded stud10296

3 0264 000762 GEWINDESTIFT threaded stud10297

4 0271 140030 BOLZEN bolt10298

5 9357 000080 SICH. SCHEIBE fastennig disc10299

6 9202 003747 ZYL. SCHR. cyl. screw10300

8 0271 350080 KLOBEN block10301

9 0271 001494 STOPFEN plug10302

10 0271 001495 ZYL.SCHR. cyl. screw10303

11 0271 001499 LINSENSCHR. screw10304

12 9204 201827 LINSENSCHR. screw10305

13 0271 001497 MESSER knife10306

16 0271 140200 RASTPLATTE plate10307

17 9201 113277 6KT. SCHR. hexagonal screw10308

18 0269 100120 BOLZEN bolt, stud10309

20 0271 140120 WINKEL angle10310

21 9330 200098 SCHEIBE disc10311

22 9204 201658 LINSENSCHR. screw10312

23 0271 140130 BLATTFEDER leaf spring10313

24 0933 001544 PUMPE pump10314

25 9203 100631 FLACHKOPFSCHR. coutersunk screw10315

26 0271 140190 NIPPEL fitting10316

27 0933 001565 SINTERTEIL sinter part10317

28 9731 001035 OELSCHLAUCH oil hose10318

29 9204 201648 LINSENSCHR. screw10319

30 9840 120026 BEF.SCHELLE clamp10320

31 0806 400190 FUEHRUNGSBOLZEN guide piece10321

32 9202 002917 ZYL.SCHR. cyl. screw10322

33 0467 100610 LAGERBOLZEN bearing bolt10323

34 0996 760500 KEGELROLL.LAGER bearing10324

35 0999 231318 DICHTRING gasket ring10325

36 0271 100140 TRANSPORTSTUETZE support10326

37 9202 002897 ZYL.SCHR. cyl. screw10327

38 0219 000353 LINSENSCHRAUBE screw10328

39 0933 022567 LINSENSCHR. screw10329

40 0272 070886 SCHEIBE disc10330

41 9202 002887 ZYL.SCHR. cyl. screw10331

42 9330 000107 SCHEIBE disc10332

43 0998 881520 PASZSCHEIBE 0,5 washer10333

44 0271 140160 RIEMENSPANNER belt tension10334

46 9120 030081 RILLENKULA. bearing10335

47 9202 003347 ZYL.SCHR. M8X40 cyl. screw10336

48 9330 000127 SCHEIBE 8,4 screw10337

49 9234 000107 6KT. MUTTER hexagonal nut10338

50 0271 150160 NADELFUEHRUNG needle guide10339

51 9203 003621 ZYL. SCHR. cyl. screw10340

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

006Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 121 / SEWING MACHINE CL. 806 -

121

1 0271 150034 GREIFER K hook cpl.10344

(MIT POS.3-5, 103, 104) (with pos. 3-5, 103, 104)

3 0271 000756 GEW. STIFT threaded pin10346

4 0271 000759 FADENZIEHBLECH thread pulling sheet10347

5 0271 150080 SENKSCHR. screw10348

11 0211 001127 SPANNUNGSFEDER tension spring10349

13 0271 150070 BEF. SCHRAUBE screw10350

14 0211 001129 ZYL .SCHR. cyl. screw10351

15 0271 150090 SENKSCHRAUBE countersunk screw10352

19 0271 150060 BREMSFEDER brake spring10353

21 0271 000455 GETR. GEHAEUSE V gear box10354

22 0271 000456 GETR. GEHAEUSE V gear box10355

23 0211 000018 ZAHNRAD V cog wheel10356

(MIT POS. 25-26) (with pos. 25-26)

25 0223 000237 GEW. STIFT threaded stud10358

26 0223 000238 GEW. STIFT threaded stud10359

27 0216 000070 ZAHNRAD V cog wheel10360

(MIT POS.28) (with pos. 28)

28 0244 000700 GEWINDESTIFT threaded stud10362

29 0211 000022 FILZRING felt ring10363

30 0265 000753 DRUCKHUELSE pressure bushing10364

31 0211 008285 DRUCKBOLZEN presser bolt10365

32 0211 000634 SCHRAUBE screw10366

33 0271 000474 ARRETIERFEDER locking spring10367

34 0211 000025 SICH. RING retainer ring10368

35 9120 030081 RILLENKUGELLAGER ballbearing10369

36 0211 000027 TELLERFEDER spring10370

37 0211 000025 SICH. RING retainer ring10371

38 0211 000648 FEDERSCHEIBE spring disc10372

39 0211 000646 A OELSCHEIBE oil disc10373

40 0211 000644 SPRENGRING spring ring10374

41 0271 000463 GREIFERWELLE hook shaft10375

42 9731 007035 OELSCHLAUCH oil hose10376

43 9041 100035 OELDOCHT,RUND oil wick,round10377

44 0271 000462 NADELLAGER taper bearing10378

45 0271 140174 SPGH .HALTER V bobbin case support cpl.10379

(MIT POS.46-49) (with pos. 46-49)

46 0271 140170 SPGH. HALTER bobbin case support10381

47 0271 140180 FEDERDRAHT spring wire10382

48 9203 100002 FLACHKOPFSCHR. coutersunk screw10383

49 9330 900077 SCHEIBE disc10384

50 9330 000098 SCHEIBE disc10385

51 9204 201958 LINSENSCHR. screw10386

52 0271 001483 HAKENMESSER hook - shaped knife10387

53 0933 063984 LINSENSCHR. screw10388

54 0271 350030 MESSERTRAEGER part10389

55 0271 001485 STELLRING V adjusting ring10390

(MIT POS. 56,57) (with pos. 56,57)

56 0271 001486 STELLRING adjusting ring10392

57 0223 000937 GEWINDESTIFT stud10393

58 0271 001489 ZUGSTANGE draught-rod10394

59 0556 000895 ZAPFENSCHRAUBE screw10395

60 0271 001452 HEBEL V lever10396

61 0271 001456 HEBEL V lever10397

62 9202 002488 ZYL.SCHR. cyl. screw10398

63 0271 001466 ROLLE roll, roller10399

64 9357 000070 SICH. SCHEIBE fastennig disc10400

65 0271 001472 ZUGFEDER tensile spring10401

66 0271 001435 HUBMAGNET V strokemagnet10402

67 0211 000014 DICHTUNG gasket10403

68 0244 000886 RUNDDICHTRING seal ring10404

69 0271 001248 DOCHTHALTER wick holder10405

71 9231 110058 6KT. MUTTER hexagonal nut10406

72 9204 201668 LINSENSCHR. screw10407

73 9330 900098 SCHEIBE disc10408

74 9204 201698 LINSENSCHR. screw10409

75 9204 201827 LINSENSCHR. screw10410

76 9330 200098 SCHEIBE disc10411

77 0271 001237 HALTER holder10412

78 9333 000090 ZAHNSCHEIBE toothed washer10413

79 9204 201698 LINSENSCHR. screw10414

82 9204 201648 LINSENSCHR. screw10415

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

006Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

83 0739 000347 ZAHNSCHEIBE toothed washer10416

84 9870 271003 LEITUNG K cable assembly10417

85 9204 201648 LINSENSCHR. screw10418

86 9840 120026 BEF. SCHELLE clamp10419

87 0271 001410 GETR.DECKEL gear cover10420

88 0211 000806 STOPFEN cap10421

88 9120 030050 RILLENKUGELLAGER ballbearing10422

89 0271 140090 BEF. WINKEL fastening angle10423

90 0271 140080 OELBEHAELTER oil container10424

91 0999 220752 FILTEREINSATZ filter insert10425

92 0211 000806 STOPFEN cap10426

96 9050 050001 SCHUTZKAPPE cap10427

98 9731 001045 OELSCHLAUCH oil hose10428

99 9041 100025 OELDOCHT,RUND oil wick,round10429

100 9731 001045 OELSCHLAUCH oil hose10430

101 0204 000230 A SPULE bobbin10431

103 0271 150040 SPGH. UNTERTEIL bobbin case, lover part10432

104 0271 150054 SPGH. OBERTEIL K bobbin case, upper part cpl.10433

104 (MIT POS. 11, 13, 14, 19) (with pos. 11, 13,14, 19)10434

105 0935 105193 HALTER holder10435

106 0531 000464 GEW. STIFT threaded stud10436

107 9815 925002 LICHTSCHRANKE light barrier10437

108 9202 002093 ZYL. SCHR. cyl. screw10438

109 0570 002382 SENKSCHR. countersunk screw10439

111 0558 000269 ROLLENBOLZEN roller bolt10440

113 0271 350020 LEITBLECH plate10441

114 0702 000063 ZYL. SCHR. cyl.screw10442

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

007Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHSTATION KL. 806 - 121 / SEWING PLACE CL. 806 - 121

1 0806 400273 LAGERWINKEL V angle10446

2 9202 003297 ZYL. SCHR. cyl. screw10447

3 9330 000127 SCHEIBE disc10448

4 0806 400260 BUCHSE bushing10449

5 9205 102473 GEW. STIFT threaded pin10450

6 0999 210881 FLANSCHLAGER flange bearing10451

7 9202 002897 ZYL. SCHR. cyl. screw10452

8 9330 000107 SCHEIBE disc10453

9 9135 000002 SPANNELEMENT K tension part cpl.10454

10 0806 401833 ZAHNRIEMENRAD V belt pulley10455

11 9130 221021 ZAHNRIEMEN timing belt10456

12 0805 402000 GELENKKOPF joint head10457

13 9202 002927 ZYL. SCHR. cyl. screw10458

14 9202 002078 ZYL. SCHR. cyl. screw10459

15 0999 211012 GELENKLAGER bearing10460

16 9334 002190 PASZSCHEIBE washer10461

17 0992 024848 PASZSCHRAUBE screw10462

18 0805 401230 PLATTE plate10463

19 0805 401220 LAGERBOCK jack, support10464

20 9202 003307 ZYL. SCHR. cyl. screw10465

21 9330 000127 SCHEIBE disc10466

22 0805 401240 SCHNAEPPER catch10467

23 9301 102531 ZYL. STIFT cylinder pin10468

24 0396 110100 DRUCKFEDER presser spring10469

25 9700 101100 ZYLINDER,EINF. cylinder10470

26 0999 220764 VENTIL valve10471

27 0999 240392 WI-E-VERSCHR. coupling10472

28 9203 003127 ZYL. SCHR. cyl. screw10473

29 9330 000067 SCHEIBE disc10474

30 0999 240387 T-ES-VERSCHR. coupling10475

31 9710 982005 SCHALLDAEMPFER sound absorber10476

32 9710 920022 VENTIL, DROSSEL valve reactor10477

33 0999 240392 WI-E-VERSCHR. coupling10478

35 0999 240303 DOPPELNIPPEL doublenipple10479

36 9790 200001 GD-E -VERSCHR. coupling10480

37 9710 043020 VENTIL,PNEUM. valve10481

38 9792 102010 WI-STUECK coupling10482

39 0999 220837 ZYLINDER,EINF. cylinder10483

40 9815 555024 SCHALTER,MAGNET switch, magnet10484

41 0805 402410 SCHWENKLAGER pivot bearing10485

42 9202 003307 ZYL. SCHR. cyl. screw10486

43 9202 002927 ZYL. SCHR. cyl. screw10487

45 9792 001040 REDUZIERNIPPEL reducing nipple10488

46 9792 301020 DICHTRING gasket ring10489

47 9330 000147 SCHEIBE disc10490

48 9231 110127 6KT. MUTTER hexagonal nut10491

49 9731 005004 SCHLAUCH hose10492

50 9731 006004 SCHLAUCH hose10493

51 9205 102608 GEW. STIFT threaded pin10494

52 9231 110127 6KT. MUTTER hexagonal nut10495

53 0971 411940 ANSATZMUTTER nut10496

54 9792 051010 MUFFE sleeve, socket10497

55 0999 240302 DOPPELNIPPEL doublenipple10498

56 N900 002275 GEWINDEBOLZEN threaded boltl10499

57 9231 110057 6KT. MUTTER hexagonal nut10500

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

008Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806 -1

11

1 0467 100100 ARM arm10504

2 0467 140120 GRUNDPLATTE bed-plate10505

3 0467 100173 KOPFDECKEL V head cover10506

(MIT POS.4) (with pos. 4)

4 0699 989250 RUNDSCHNUR bar10508

5 0767 100010 STOPFEN plug10509

6 0467 100580 ANTRIEBSRAD driving gear10510

7 0467 100600 FLANSCH flange10511

8 9330 000087 SCHEIBE disc10512

9 9202 002097 ZYL. SCHR. cyl. screw10513

10 0396 105290 KEGELST.FEDER taper pin spring10514

11 9202 001708 ZYL. SCHR. cyl. screw10515

12 0467 100590 SCHEIBE disc10516

13 9202 042488 ZYL. SCHR. cyl. screw10517

14 9202 042508 ZYL. SCHR. cyl. screw10518

15 0467 110280 6KT. MUTTER hexagonal nut10519

16 0396 111850 FADENFUEHRUNG thread guide10520

17 0367 140020 DECKEL cover10521

18 0367 140030 DECKELDICHTUNG gasket10522

19 9202 042488 ZYL. SCHR cyl. screw10523

20 0396 140050 DICHTSCHEIBE gasket10524

21 0467 140110 SCHEIBE disc10525

22 0767 150144 SPANNROLLE K belt tensioner cpl.10526

(MIT POS.23,26-28) (with pos. 23,26-28)

23 0767 150143 SPANNROLLE V part10528

(MIT POS.24,25) (with pos. 24,25)

24 0767 150140 SPANNR.LAGER belt tensioner10530

25 0767 150150 BOLZEN bolt, stud10531

26 0296 150013 LAGER V bearing10532

27 0053 000350 SCHEIBE disc10533

28 9357 000090 SICH. SCHEIBE fastennig disc10534

29 9202 003787 ZYL. SCHR. cyl. screw10535

30 0999 231318 DICHTRING gasket ring10536

31 0996 760500 KEGELROLLLAGER bearing10537

32 0467 100610 LAGERBOLZEN bearing bolt10538

33 0381 100410 OELSTANDSAUGE oil sight glass10539

34 0381 100420 DICHTUNGSRING gasket ring10540

35 0995 110210 VERSCHL.SCHR. screw10541

36 9792 301140 DICHTRING gasket ring10542

37 9790 201000 VERSCHR. WI-E coupling10543

38 9202 002077 ZYL. SCHR. cyl. screw10544

39 0893 211058 FEDERRING elastic washer10545

40 0467 150710 LEISTE rail10546

41 9815 710100 INDUKTIVGEBER proximityswitch10547

42 0296 001543 LUEFTUNGSROHR V pipe10548

43 9205 102798 GEW. STIFT threaded pin10549

44 0806 402610 6KT. SCHR. screw10550

45 9231 110137 6KT. MUTTER hexagonal nut10551

46 0367 140023 DECKEL V cover cpl.10552

46 (MIT POS. 17,21,47,48) (with pos. 17,21,47,48)10553

47 0767 140050 VERSCHL. SCHRAUBE screw10554

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

009Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806 -

111

1 0467 120514 SCHWINGE K oscillator cpl.10558

(MIT POS.2-33,78) (with pos. 2-33,78)

2 0367 110023 FADENHEBEL thread take-up leve10560

(MIT POS.3-6) (with pos. 3-6)

3 9120 030041 RILLENKULA ball bearing10562

4 9120 030082 RILLENKUGELLAGER ball bearing10563

5 0367 110023 FADENHEBEL thread take-up leve10564

6 0367 110010 OESE eyelet10565

7 9231 000367 6KT.MUTTER hexagonal nut10566

8 0367 110040 LENKERBOLZEN bolt, stud10567

9 0767 110300 FADENH.LENKER thread guide lever10568

10 0367 110050 DICHTSCHEIBE gasket10569

11 0367 110080 FADENH.KURBEL threadlev crank10570

12 9120 030082 RILLENKUGELLAGER ball bearing10571

13 0367 120023 NADELSTG.KLOBEN needle bar bock10572

(MIT POS. 14,15) (with pos. 14,15)

14 9203 003662 ZYL.SCHR. cyl. screw10574

15 9205 161558 GEW.STIFT threaded pin10575

16 0367 120013 NADELSTG.GELENK needle bar joint10576

(MIT POS.17,18) (with pos. 17,18)

17 0367 120030 BUCHSE bushing10578

18 0367 120010 NADELSTG.GELENK needle bar joint10579

19 0367 120040 GLEITSTEIN slide block10580

20 0367 120110 GEW.BOLZEN threaded bolt10581

21 9202 042077 ZYL.SCHR. cyl. screw10582

22 0367 120050 GLEITFUEHRUNG slide guide10583

23 0367 120080 NIPPEL nipple10584

24 0699 979100 SCHLAUCH hose10585

25 9041 100020 OELDOCHT,RUND oil wick,round10586

26 9203 313667 SENKSCHR. sunk screw10587

27 9330 200097 SCHEIBE disc10588

28 0367 120100 OELKISSEN oil satchel10589

30 0767 120060 NADELSTANGE needle bar10590

31 9203 312411 SENKSCHR. sunk screw10591

32 0291 000159 FADENOESE thread loop10592

33 9205 101528 GEW. STIFT threaded pin10593

34 9205 102168 GEW. STIFT threaded pin10594

35 0367 110070 BUCHSE bushing10595

36 0467 120524 ARMWELLE K arm shaft cpl.10596

(MIT POS.37,39,40) (with pos. 37,39,40)

37 0467 100114 ARMWELLE V arm shaft10598

(MIT POS.38) (with pos. 38)

38 9202 042488 ZYL.SCHR. cyl. screw10600

39 9129 016050 SPRENGRING Pspring ring10601

40 9120 080110 RILLENKUGELLAGER ball bearing10602

41 0216 000052 GEW.STIFT threaded pin10603

42 0467 310263 BUCHSE V bushing10604

43 0993 520940 GEW.STIFT threaded pin10605

44 0477 310033 ZUGSTANGE V pull rod10606

45 0999 232213 NADELHUELSE needle socket10607

46 0367 310400 BUCHSE bushing10608

47 0467 310243 EXZENTER V eccentric10609

(MIT POS.48,49) (with pos. 48,49)

48 9205 102478 GEW.STIFT threaded pin10611

49 0467 310240 EXZENTER eccentric10612

50 0467 310244 EXZENTER V eccentric10613

(MIT POS.44,47) (with pos. 44,47)

51 0467 170013 KRONRAD K wheel cpl.10615

(MIT POS.52,53) (with pos 52,53)

52 0467 170010 KRONRAD wheel10617

53 9205 102488 GEW.STIFT threaded pin10618

54 0367 100353 LAGERHUELSE V bearing bush10619

(MIT POS.55) (with pos. 55)

55 9205 102478 GEW.STIFT threaded pin10621

56 0767 100044 LAGERHUELSE K bearing bush cpl.10622

(MIT POS.54,57,58) (with pos. 54,57,58)

57 9120 030200 RILLENKUGELLAGER ball bearing10624

58 9352 000200 SICH.RING part10625

59 0467 100690 KLOTZ log10626

60 9202 002897 ZYL.SCHR. cyl. screw10627

61 0467 150863 ZAHNRIEMENRAD belt pulley10628

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

009Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

62 9205 102798 GEW.STIFT threaded pin10629

63 0999 211038 ZAHNRIEMEN timing belt10630

64 0367 100063 LAGERHUELSE V bearing bush10631

(MIT POS.65) (with pos.65)

65 9205 102478 GEW STIFT threaded pin10633

66 9129 016050 SPRENGRING spring ring10634

67 9352 000200 SICH.RING retainer ring10635

68 9120 080110 RILLENKUGELLAGER ball bearing10636

69 0767 100024 LAGERHUELSE K bearing bush cpl.10637

(MIT POS.64,66-68) (with pos. 64,66-68)

70 0396 103740 HANDRAD balance wheel10639

71 9205 142535 GEW. STIFT threaded pin10640

72 0367 120093 KLEMMKLOBEN V block10641

(MIT POS.73,77) (with pos. 73,77)

73 9202 002097 ZYL.SCHR. cyl. screw10643

74 0367 310330 BUCHSE bushing10644

75 0998 880120 STUETZSCHEIBE support disc10645

76 0367 120160 OELDOCHT oil wick10646

77 9330 000087 SCHEIBE disc10647

78 0467 120130 PLATTE plate10648

79 0467 220674 DRUECKERFUSS V presser foot10649

(MIT POS. 80-93) (with pos. 80-93)

80 0467 220650 FLANSCH flange10651

81 9202 002108 ZYL.SCHR. cyl. screw10652

82 9301 101871 ZYL.STIFT cylinder pin10653

83 0467 220660 DRUCKFEDER presser spring10654

84 0467 220630 BOLZEN bolt, stud10655

85 0467 220620 DRUCKPLATTE presser plate10656

86 9203 313077 SENKSCHR. countersunk screw10657

87 9205 122488 GEW.STIFT threaded pin10658

89 0396 120450 FADENOESE thread loop10659

90 0467 220640 BUCHSE bushing10660

91 0998 865000 O-RING ring10661

92 9790 316010 STECKNIPPEL plug10662

93 9205 102178 GEW.STIFT threaded pin10663

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

010Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806 -11

1

1 0367 150180 WELLE shaft10667

2 0367 150103 KUPPL.KLAUE V coupling claw10668

(MIT POS.3,4) (with pos. 3,4)

3 9205 102488 GEW.STIFT threaded pin10670

4 9205 122498 GEW.STIFT threaded pin10671

5 9110 011141 ZAHNKRANZ toothed wreath, cog10672

6 0467 151204 KUPPLUNG K coupler cpl.10673

(MIT POS.7-16) (with pos.7-16)

7 0467 151200 KUPPLUNG coupler10675

8 0467 151190 SCHEIBE washer10676

9 0244 000700 GEW.STIFT threaded pin10677

10 0998 912110 SPRENGRING spring ring10678

11 0467 151210 DRUCKFEDER pressure spring10679

12 9129 020210 KUGEL ball10680

13 0467 151180 RASTSCHEIBE locking disc10681

14 9205 102488 GEW.STIFT threaded pin10682

15 9205 122488 GEW.STIFT threaded pin10683

16 0998 860670 O-RING ring10684

17 0998 856900 SIMMERRING sealing ring10685

18 0367 150930 BUCHSE bushing10686

19 0370 221230 DRUCKFEDER presser spring10687

20 0367 150950 KOLBEN piston10688

21 0367 150940 LAUFRAD roller10689

22 0467 150880 WELLE shaft10690

23 0467 150320 BUCHSE bushing10691

24 9202 002067 ZYL.SCHR. cyl. screw10692

25 0467 180053 ZAHNRAD V cog wheel10693

26 9205 102478 GEW.STIFT threaded pin10694

27 0467 180014 Z-Z-EXZENTER V eccentric10695

28 0467 180074 ZAHNRAD V cog wheel10696

29 9357 000090 SICH.SCHEIBE fastennig disc10697

30 0965 513140 WELLE shaft10698

31 9190 400100 STOPFEN plug10699

32 0170 150060 SCHEIBE disc10700

33 0367 160273 ZUGSTANGE V pull rod10701

34 9357 000070 SICH.SCHEIBE fastennig disc10702

35 0367 160310 BOLZEN bolt, stud10703

36 0367 160290 HEBEL lever10704

37 9357 000070 SICH.SCHEIBE fastennig disc10705

38 0367 160090 GLEITSTEIN slide block10706

39 0367 160100 BOLZEN bolt, stud10707

40 0467 180100 SCHAFTSCHR. screw10708

41 0467 150583 OELBLECH V drip pan10709

42 9203 003627 ZYL.SCHR. cyl. screw10710

43 0367 150050 LAGERBUCHSE bushing10711

44 0998 852260 SIMMERRING sealing ring10712

45 0999 211038 ZAHNRIEMEN timing belt10713

46 0467 150873 ZAHNRIEMENRAD belt pulley10714

47 9205 102798 GEW.STIFT threaded pin10715

48 0467 150630 GURTHALTER holder10716

49 9205 102498 GEW.STIFT threaded pin10717

50 0998 856800 SIMMERRING sealing ring10718

51 0367 160064 STELLWELLE K setting stem cpl.10719

52 9205 024868 GEW.STIFT threaded pin10720

53 0367 160120 DRUCKFEDER presser spring10721

54 0367 160110 KEIL key10722

55 0998 857800 SIMMERRING sealing ring10723

56 0467 310324 ZYLINDER K cylinder cpl.10724

(MIT POS.57-68) (with pos. 57-68)

57 9202 002507 ZYL.SCHR. cyl. screw10726

58 9330 000097 SCHEIBE disc10727

59 0367 310820 ROHR pipe10728

60 0367 310830 KOLBEN piston10729

61 0999 220852 LIPPENRING gasket10730

62 0367 310850 SCHEIBE disc10731

63 9201 112977 6KT.SCHR. hexagonal screw10732

64 0999 210956 GELENKSTG.KOPF joint head10733

65 9234 000077 6KT.MUTTER hexagonal nut10734

66 9202 003178 ZYL.SCHR. cyl. screw10735

67 0467 160270 KLOBEN block10736

68 9790 201000 VERSCHR.WI-E coupling10737

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

010Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

69 0504 331340 ZUGFEDER tensile spring10738

70 0999 310950 KERBSTIFT dowel pin10739

71 0467 151220 EXZENTER eccenter10740

72 0271 000756 GEW.STIFT threaded pin10741

73 9122 200150 NADELHUELSE needle bush10742

74 9352 500070 V-RING ring10743

76 0271 140120 WINKEL angle10744

77 0271 140130 BLATTFEDER spring10745

78 0933 001544 PUMPE pump10746

79 9203 100631 FLACHKOPFSCHR. countersunk screw10747

80 9330 900097 SCHEIBE disc10748

81 9202 002087 ZYL.SCHR. cyl. screw10749

82 0367 150070 GEW. STIFT threaded pin10750

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

011Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL 806 - 111 / SEWING MACHINE CL. 806 - 111

1 0467 310043 OELSCHLAUCH V oil hose10754

(MIT POS.2-4) (with pos. 2-4)

2 9041 100015 OELDOCHT,RUND oil wick,round10756

3 0367 310370 DICHTSTOPFEN plug10757

4 0699 979100 SCHLAUCH hose10758

5 9840 120203 BEF. SCHELLE clamp10759

6 9203 003627 ZYL. SCHR cyl. screw10760

7 9330 400017 SCHEIBE disc10761

8 0367 310280 SICHERUNGSBLECH protection plate10762

9 0367 310194 DOCHTHALTER K wick holder10763

(MIT POS.10-13) (with pos. 10-13)

10 0699 979104 SCHLAUCH hose10765

11 0367 130070 BOLZEN bolt, stud10766

12 9041 100015 OELDOCHT,RUND oil wick,round10767

13 0367 310190 BOLZEN bolt, stud10768

14 0367 310174 WELLE K shaft cpl.10769

(MIT POS.15-19) (with pos. 15-19)

15 0367 310170 WELLE shaft10771

16 0367 310980 KAPPE cap10772

17 0998 860680 O-RING ring10773

18 0367 310330 BUCHSE bushing10774

19 0367 310093 HEBEL lever10775

(MIT POS.20,21) (with pos. 20,21)

20 9202 042908 ZYL. SCHR. cyl. screw10777

21 9202 042497 ZYL. SCHR. cyl. screw10778

22 0367 310153 STELLRING V adj ring10779

(MIT POS. 23) (with pos.13

23 9203 003957 ZYL. SCHR. cyl. screw10781

24 0367 310250 ZUGSTANGE draught-rod10782

25 0367 310220 LENKER rod10783

26 0367 310143 KLOBEN K block cpl.10784

(MIT POS.27,28) (with pos.27,28)

27 9202 002778 ZYL. SCHR. cyl. screw10786

28 9202 002907 ZYL. SCHR. cyl. screw10787

29 0367 310164 BOLZEN K bolt cpl.10788

(MIT POS.30-35) (with pos.30-35)

30 0993 521140 GEW.STIFT threaded pin10790

31 0367 310160 BOLZEN bolt, stud10791

32 0367 160320 NIPPEL nipple10792

33 9041 100015 OELDOCHT,RUND oil wick,round10793

34 0699 979100 SCHLAUCH hose10794

35 0367 310360 DICHTSTOPFEN plug10795

36 0367 310210 GELENK joint10796

37 0367 310233 TRANSPORTFUSSTANGE foot bar10797

42 0367 160680 STIFT pin10798

43 0367 160640 DICHTSTOPFEN plug10799

44 0396 160553 STELLKLOBEN V block10800

(MIT POS. 45) (with pos. 45)

45 9202 002087 ZYL. SCHR. cyl. screw10802

46 0367 160130 BUCHSE bushing10803

47 0998 881620 PASZSCHEIBE washer10804

48 0367 160214 TRANSP. BALKEN K feed bar cpl.10805

(MIT POS.49,51-61) (with pos. 49,51-61)

49 0367 160233 KLOBEN V block10807

(MIT POS.50) (with pos. 50)

50 9202 042908 ZYL. SCHR. screw10809

51 0367 160720 BUCHSE bushing10810

52 0296 000510 SCHEIBE 0,45 disc 0,4510811

53 0467 160120 SCHEIBE 0,16 disc 0,1610812

54 9041 100015 OELDOCHT,RUND oil wick,round10813

55 0996 031118 TELLERFEDER spring10814

56 9357 000070 SICH. SCHEIBE fastennig disc10815

57 0367 160240 BOLZEN bolt, stud10816

58 0999 220694 SCHLAUCHKLEMME hose clamp10817

59 9205 023920 GEW. STIFT threaded pin10818

60 0367 160210 TRANSP. BALKEN feed bar10819

61 0699 979100 SCHLAUCH hose10820

62 0998 830318 HALBMONDRING halfmoonring10821

63 0999 210834 DICHTRING gasket ring10822

64 0477 160223 KURBEL V crank10823

(MIT POS.65) (with pos. 65)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

011Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

65 9202 042888 ZYL. SCHR. cyl. screw10825

66 0367 160310 BOLZEN bolt10826

67 9357 000070 SICH. SCHEIBE fastennig disc10827

68 0467 160083 VORSCHUBWELLE V shaft10828

69 0396 310080 STOPFEN plug10829

70 0367 330714 HUBWELLE K stroke shaft cpl.10830

(MIT POS.71-74) (with pos. 71-74)

71 0367 330713 HUBWELLE lifting shaft10832

72 0367 160740 GLEITSTEIN slide block10833

73 9357 000060 SICH. SCHEIBE fastennig disc10834

74 0367 160030 BOLZEN bolt, stud10835

75 0467 180094 ZUGSTANGE K draught-rod cpl.10836

(MIT POS.76,78-89) (with pos. 76,78-89)

76 0367 311363 HEBEL V lever10838

(MIT POS.77) (with pos. 77)

77 9202 002907 ZYL. SCHR. cyl. screw10840

78 0467 180124 ZUGSTANGE V pull rod10841

(MIT POS.79) (with pos. 79)

79 Z112 000292 GELENKLAGER bearing10843

80 0367 310010 KLOBEN block10844

81 9202 002897 ZYL. SCHR. cyl. screw10845

82 0367 160640 DICHTSTOPFEN plug10846

83 9041 100015 OELDOCHT,RUND oil wick,round10847

84 9201 113717 6KT. SCHR. hexagonal screw10848

85 9203 003647 ZYL. SCHR. cyl. screw10849

86 9330 000087 SCHEIBE disc10850

87 0699 979100 SCHLAUCH hose10851

88 0467 380070 OELVLIES part10852

89 0037 000210 SCHEIBE disc10853

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

012Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806 -

111

1 0467 150364 GREIFERLAGER K hook bearing cpl.10857

(MIT POS.2-55) (with pos. 2-55)

2 0467 150854 GREIFER K hook10859

(MIT POS.3-5,10-14) (with pos. 3-5,10-14)

3 0467 150824 SPULENGEHAEUSE V bobbin case10861

(MIT POS.6-9) (with pos. 6-9)

4 0467 150750 DECKRING cover ring10863

5 0992 016580 ZYL. SCHR. cyl. screw10864

6 0367 150270 KEGELST.FEDER taper pin spring10865

7 0992 023560 LI.SENKSCHR. screw10866

8 0992 023577 LI.SENKSCHR. light barrier10867

9 0467 150440 SPANNUNGSFEDER tension spring10868

10 0367 150240 DECKEL cover10869

11 9203 211830 LI.SENKSCHR. light barrier10870

12 0993 940758 GEW.STIFT threaded pin10871

13 0467 150030 OELROHR oil pipe10872

14 0992 023810 GEW.STIFT threaded pin10873

15 0467 150430 STAUBKAPPE dust cover10874

16 0367 150453 ZUGSTANGE draught-rod10875

(MIT POS.17,18) (with pos. 17,18)

17 0367 150370 SCHWENKHEBEL pivoted lever10877

18 0367 150380 BOLZEN bolt, stud10878

19 0367 150824 EXZ.WELLE eccentric shaft10879

(MIT POS.20-23) (with pos.20-23)

20 0367 150823 EXZ.WELLE eccentric shaft10881

21 0367 150830 BOLZEN bolt, stud10882

22 0367 150840 PRISMA prisma10883

23 0702 000073 GEW.STIFT threaded.pin10884

24 9357 000060 SICH.SCHEIBE fastennig disc10885

25 0367 150490 SPGH.LUEFTER lifter lever10886

26 9203 003354 ZYL.SCHR. cyl. screw10887

27 0367 150900 PASZSCHEIBE 0,3 washer 0,310888

27 0367 150910 PASZSCHEIBE 0,4 washer 0,410889

28 0767 150050 OELFANGRING oil drip ring10890

29 9120 020100 RILLENKUGELLAGER ball bearing10891

30 0767 150070 SCHEIBE 0,3 disc 0,310892

31 0767 150060 SCHEIBE disc10893

32 9120 010100 RILLENKUGELLAGER ball bearing10894

33 0367 150343 GREIFERWELLE K hook shaft cpl.10895

34 0467 150393 WINKELNIPPEL V angle10896

35 0367 350103 BUCHSE V bushing10897

36 0999 230518 DICHTRING gasket ring10898

37 0367 150193 KLEMMRING clamping ring10899

38 0367 150360 BOLZEN bolt, stud10900

39 0467 150364 GREIFERLAGER hook bearing10901

40 0467 150370 DECKEL cover10902

41 9203 003667 ZYL.SCHR. cyl. screw10903

42 9330 000087 SCHEIBE disc10904

43 0467 150380 DICHTUNG gasket10905

44 0699 991582 PFEIFENREINIGER oil wick10906

45 0993 020950 ZYL.STIFT cylinder pin10907

46 9205 023620 GEW.STIFT threaded pin10908

47 9202 002077 ZYL.SCHR. cyl. screw10909

48 0467 150773 ANTRIEBSWELLE V driving shaft10910

49 0998 881620 PASZSCHEIBE washer10911

50 9120 010150 RILLENKUGELLAGER ball bearing10912

51 0467 150353 MITTELT. HALTER holder10913

52 9740 003804 O-RING ring10914

53 9120 010150 RILLENKUGELLAGER ball bearing10915

54 0467 150740 BUCHSE bushing10916

55 9205 101568 GEW.STIFT threaded pin10917

56 9203 313052 SENKSCHR. sunk screw10918

57 9202 003187 ZYL.SCHR. cyl. screw10919

58 0467 150670 LAGERBOCK jack, support10920

59 0999 210890 SINTERLAGER sinter.bearing10921

60 0973 460903 KLEMMKLOBEN V block10922

(MIT POS.61) (with pos. 61)

61 9202 002928 ZYL.SCHR. cyl. screw10924

62 0167 001800 SPULE, SCHWARZ bobbin, black10925

63 0911 000339 FL.RD.SCHR. screw10926

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

013Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806 -

111

1 0467 150364 GREIFERLAGER K hook bearing cpl.10930

1 (MIT POS.2-27,33-61) (with pos. 2-27,33-61)10931

1 +Tafel 14 + table 1410932

2 9120 010100 RILLENKUGELLAGER ball bearing10933

3 0367 160140 BUCHSE bushing10934

4 0367 150413 STIRNRAD spur gear10935

(MIT POS. 5,6) (with pos. 5,6)

5 9205 023940 GEW. STIFT threaded pin10937

6 0998 860530 O-RING ring10938

8 0367 150540 MUTTER nut10939

9 0992 023820 6KT. MUTTER hexagonal nut10940

10 0367 150530 SPINDEL spindel10941

11 9120 010100 RILLENKUGELLAGER ball bearing10942

12 9353 000198 SICH.RING retainer ring10943

13 0367 150403 STIRNRAD KL. wheel10944

(MIT POS.15) (with pos. 15)

15 9205 102158 GEW. STIFT threaded pin10946

16 0367 150770 BUCHSE bushing10947

17 0467 150283 WINKELNIPPEL V nipple10948

18 9203 003028 ZYL. SCHR. cyl. screw10949

19 9202 002068 ZYL. SCHR. cyl. screw10950

20 9202 002087 ZYL. SCHR. cyl. screw10951

21 0998 859400 SIMMERRING sealing ring10952

22 0367 350180 KURVENSCHEIBE cam10953

23 9202 002077 ZYL. SCHR. cyl. screw10954

24 9202 002087 ZYL. SCHR. cyl. screw10955

25 9202 002068 ZYL. SCHR. cyl. screw10956

26 0367 150580 DECKEL cover10957

27 0367 150590 DICHTUNG gasket10958

28 0467 100670 BLECH plate10959

29 9202 002057 ZYL. SCHR. cyl. screw10960

30 9231 000347 6KT. MUTTER hexagonal nut10961

31 0911 000339 FL.RD. SCHR. screw10962

32 9330 900097 SCHEIBE disc10963

33 0367 350070 FADENZ.MESSER threadpull knife10964

34 0367 350060 KLEMMFEDER fixing clamp10965

35 9203 002747 ZYL. SCHR. cyl. screw10966

36 0367 350050 MESSER knife10967

37 9203 002747 ZYL. SCHR. cyl. screw10968

38 0467 350020 MESSERTRAEGER knife carrier10969

39 9202 002517 ZYL. SCHR. cyl. screw10970

40 9330 000087 SCHEIBE disc10971

41 0367 350113 STELLRING V adjusting ring10972

(MIT POS.42) (with pos 42)

42 9205 102158 GEW. STIFT threaded pin10974

43 0367 350120 HEBEL lever10975

44 0067 351680 BOLZEN bolt, stud10976

45 9202 002087 ZYL.SCHR. cyl. screw10977

46 9357 000060 SICH. SCHEIBE fastennig disc10978

47 0367 350130 ZUGSTANGE draught-rod10979

48 0367 350140 KLOBEN. block10980

49 9202 002068 ZYL. SCHR. cyl. screw10981

50 0067 351680 BOLZEN bolt, stud10982

51 0367 350150 MAGNETTRAEGER magnet carrier10983

52 0894 450388 FAECHERSCHEIBE disc10984

53 9202 002887 ZYL. SCHR. cyl. screw10985

54 9202 002068 ZYL. SCHR. cyl. screw10986

55 0999 201573 MAGNET,GS.HUB magnet10987

56 0367 350163 HEBEL K lever cpl.10988

(MIT POS.57-59) (with pos. 57-59)

57 0767 350010 ROLLE roll, roller10990

58 9357 000050 SICH. SCHEIBE fastennig disc10991

59 9202 002087 ZYL. SCHR. cyl. screw10992

61 0367 350083 FADENZ. TRAEG. V threadpull carrier10993

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

014Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL 806 -111 / SEWING MACHINE CL. 806 -

111

2 0221 110154 VORSPANNUNG K. pretension cpl.10997

(MIT POS.3-9) (with pos.3-9)

3 0993 411208 RAENDELMUTTER knurled nut10999

4 0396 110470 DRUCKFEDER presser spring11000

5 0037 001280 FADENSP. SCHEIBE thread tension disc11001

6 0221 110160 BUCHSE bushing11002

7 0221 110150 SCHEIBE disc11003

8 0396 170160 FADENFUEHRUNG thread guide11004

9 0396 170170 GEW. BOLZEN threaded bolt11005

10 0367 170090 FADENFUEHRUNG thread guide11006

11 9231 000378 6KT. MUTTER hexagonal nut11007

12 0467 100523 ARMDECKEL V arm cover11008

13 0367 170044 SPULERWELLE V winder shaft11009

(MIT POS.14) (with pos.14)

14 0367 170040 KLEMMFEDER fixing clamp11011

15 0367 170020 BUNDBUCHSE bushing11012

16 0367 170033 AUSLOESEHEBEL K release lever cpl.11013

(MIT POS.17-22) (with pos.17-22)

17 9203 003067 ZYL. SCHR. cyl. screw11015

18 0367 170060 MESSER knife11016

19 9203 003027 ZYL. SCHR. cyl. screw11017

20 0196 001890 DRUCKFEDER presser spring11018

21 0367 170070 SCHEIBE disc11019

22 9203 003067 ZYL. SCHR. cyl. screw11020

23 9203 313652 SENKSCHR. sunk screw11021

24 0699 989250 RUNDSCHNUR bar11022

25 0396 170253 SPULERBOCK V winder block11023

26 0067 320150 DRUCKFEDER presser spring11024

27 0396 170283 AUSLOESENOCK.V release cam11025

(MIT POS 28) (with pos.28)

28 9205 102168 GEW. STIFT threaded pin11027

29 0396 170080 DRUCKFEDER presser spring11028

30 0396 170260 SPULERARM arm11029

31 0396 170270 EINRUECKKLOBEN block11030

32 9357 000050 SICH. SCHEIBE fastennig disc11031

33 0430 277360 SCHEIBE disc11032

34 0367 170083 SPULERRAD V winder wheel11033

(MIT POS. 35,36) (with pos. 35,36)

35 0998 861590 O-RING ring11035

36 9205 102168 GEW. STIFT threaded pin11036

37 9202 042488 ZYL. SCHR. cyl. screw11037

38 9330 000087 SCHEIBE disc11038

39 9202 002067 ZYL. SCHR. cyl. screw11039

40 0467 100010 FADENH. SCHUTZ protector11040

42 9840 136002 VERSCHL.STOPFEN plug11041

43 0467 100090 ABDECKBLECH cover sheet11042

44 9202 042078 ZYL. SCHR. cyl. screw11043

45 9231 000378 6KT. MUTTER hexagonal nut11044

46 0467 100140 ARMDECKEL arm cover11045

47 9202 042488 ZYL. SCHR. cyl. screw11046

48 0367 110203 AUSLOESEHEBEL V. release lever11047

49 0993 991700 FL. KOPFSCHR. coutersunk screw11048

50 0367 110380 STIFT pin11049

51 9203 313667 SENKSCHR. sunk screw11050

52 0367 110130 HUELSE bushing11051

53 0367 110370 FADENF. OESE thread loop11052

54 9203 313658 SENKSCHR. sunk screw11053

55 9203 313667 SENKSCHR. sunk screw11054

56 0367 110310 FADENF. BLECH thread plate11055

57 9203 313657 SENKSCHR. sunk screw11056

58 0367 110333 HAKEN hook11057

59 0702 000073 GEW. STIFT threaded pin11058

60 0367 110300 FADENF.KOERPER body11059

61 9231 000367 6KT. MUTTER hexagonal nut11060

62 9203 313717 SENKSCHR. sunk screw11061

63 0467 110154 WINKEL K angle11062

(MIT POS. 64-86) (with pos. 64-86)

64 0802 513040 GELENK joint11064

66 9305 000830 SPANNSTIFT pin11065

67 0802 513023 KLEMMKLOBEN block11066

(MIT POS.68,69) (with pos. 68,69)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

014Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

68 9201 112457 6KT. SCHR. hexagonal screw11068

69 9330 000087 SCHEIBE disc11069

70 0802 513080 HAKEN hook11070

71 0992 024147 6KT. MUTTER hexagonal nut11071

72 0467 110130 BUEGEL bow11072

73 0996 120347 STELLRING set-ring, adjusting11073

74 9203 002422 ZYL. SCHR. cyl. screw11074

75 0467 110120 BUCHSE bushing11075

76 0025 162210 ZUGFEDER tensile spring11076

77 0802 511990 GABELKOPF fork head11077

78 9790 201000 VERSCHR. WI-E coupling11078

79 9700 000025 ZYLINDER,EINF. cylinder11079

80 0467 110150 WINKEL angle11080

82 9305 000830 SPANNSTIFT pin11081

83 9231 000347 6KT. MUTTER hexagonal nut11082

84 0975 417340 BUCHSE bushing11083

85 9330 000087 SCHEIBE disc11084

86 9231 110057 6KT. MUTTER hexagonal nut11085

87 9880 806003 FADENWAECHTER K thread monitor cpl.11086

(MIT POS.88-97) (with pos.88-97)

88 9330 000067 SCHEIBE disc11088

89 0467 110060 HALTER holder11089

90 0396 340440 DISTANZRING distance ring11090

91 9840 120025 BEF. SCHELLE clamp11091

92 9203 003077 ZYL. SCHR. cyl. screw11092

93 9203 003067 ZYL. SCHR: cyl. screw11093

94 9203 003057 ZYL. SCHR. cyl. screw11094

95 9231 000347 6KT. MUTTER hexagonal nut11095

96 0999 202461 GEDR. SCHALTUNG control11096

97 0467 110110 HAUBE bonnet, cap11097

98 0367 110334 FADENFUEHRUNG K. thread guide cpl.11098

(MIT POS.58-60) (with pos.58-60)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

015Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806 -

111

1 0504 331340 ZUGFEDER tensile spring11103

2 9231 110057 6KT. MUTTER hexagonal nut11104

3 9357 000070 SICH. SCHEIBE fastennig disc11105

4 0467 130163 HEBEL V lever11106

5 0467 130203 FEDERHEBEL V spring lever11107

6 9330 000087 SCHEIBE disc11108

7 9231 000367 6KT. MUTTER hexagonal nut11109

8 0467 130183 ZUGSTANGE V pull rod11110

9 9201 112507 6KT. SCHR. hexagonal screw11111

10 0467 130140 SPINDEL V spindle11112

11 0998 881010 PASZSCHEIBE washer11113

12 0801 400630 DISTANZBUCHSE distance bushing11114

13 9332 500130 FEDERSCHEIBE spring disc11115

14 9231 000680 6KT. MUTTER hexagonal nut11116

15 0467 130260 SKALA scala11117

16 0980 401920 SCHEIBE disc11118

17 0467 130253 ANSCHLAG V guide11119

18 0396 350970 HUELSE bushing11120

19 9305 001640 SPANNSTIFT pin11121

20 0467 130340 FEDERFUEHRUNG guide11122

21 0467 130240 DRUCKFEDER presser spring11123

22 9357 000090 SICH.SCHEIBE fastennig disc11124

23 0467 130190 BOLZEN bolt, stud11125

24 0999 220726 BEFESTIGUNG F fastening11126

25 0467 130150 ZYL., STIFT cylinder pin11127

26 0367 130320 GABELHEBEL fork lever11128

27 9255 110050 6KT. MUTTER hexagonal nut11129

28 0746 011337 SCHEIBE disc11130

29 0805 411360 STANGE bar11131

30 0246 000348 DICHTRING gasket ring11132

31 0067 351320 ZUGFEDER tensile spring11133

32 0246 000347 KOLBENKOPF pisto head11134

33 0578 020064 ZYLINDERROHR cylind pipe11135

34 9790 201000 VERSCHR. WI-E coupling11136

35 9203 313707 SENKSCHR. sunk screw11137

36 0467 130390 KLOBEN block11138

37 9205 102798 GEW. STIFT threaded pin11139

38 0467 130150 ZYL. STIFT cylinder pin11140

39 9202 042488 ZYL. SCHR. cyl. screw11141

40 0467 130093 GABEL V fork11142

(MIT POS.41,44,45) (with pos. 41,44,45)

41 0367 130340 BUCHSE bushing11144

42 0467 130110 WELLE shaft11145

43 0367 130300 BOLZEN bolt, stud11146

44 9201 111278 6KT. SCHR. hexagonal screw11147

45 9330 000067 SCHEIBE disc11148

46 0367 130320 GABELHEBEL fork lever11149

47 0993 941028 GEW. STIFT threaded pin11150

48 0467 130184 ZUGSTANGE K. pull rod cpl.11151

(MIT POS.7-9,19-21) (with pos. 7-9,19-21)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

016Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 SWEING MACHINE CPL:

806 -111

1 0467 310280 KLEMMSTUECK clamp piece11156

2 0467 310273 OELROHR V oil pipe11157

3 9202 002907 ZYL. SCHR. cyl. screw11158

4 0467 310043 OELSCHLAUCH V oil hose11159

(MIT POS.5-7) (with pos. 5-7)

5 0367 310370 DICHTSTOPFEN pflug11161

6 9041 100015 OELDOCHT,RUND oil wick,round11162

7 0699 979100 SCHLAUCH hose11163

8 0367 100260 OELROHR oil pipe11164

9 0699 979100 SCHLAUCH hose11165

10 0367 310180 SCHAUGLAS inspectionglass11166

11 0367 100250 EINFUELLTRICHT. funnel11167

12 0894 582430 SENKBLECHSCHR. screw11168

13 0699 979104 SCHLAUCH hose11169

14 0367 100370 STUETZFEDER supporting spring11170

16 0367 100240 SCHUTZBLECH guard plate11171

17 9840 120002 NAGELSCHELLE cable shoe, ring11172

18 0993 150757 HALBRD. HOLZSCHR. screw11173

19 9041 100050 OELDOCHT;RUND oil wick,round11174

20 0999 220710 VENTIL valve11175

21 0467 150583 OELBLECH V drip oan11176

22 0296 001543 LUEFTUNGSROHR V pipe11177

23 0467 150410 STOPFEN plug11178

24 0367 100190 ABZWEIGROHR pipe11179

25 0467 100390 OELKISSEN oil satchel11180

26 9041 100212 BAUMWOLLDOCHT wick11181

27 0467 150393 WINKELNIPPEL V angle11182

28 0467 150283 WINKELNIPPEL V nipple11183

29 0467 150400 STUETZFEDER supporting spring11184

30 0367 100370 STUETZFEDER supporting spring11185

31 9231 110057 6KT. MUTTER hexagonal nut11186

32 9330 000087 SCHEIBE disc11187

33 0999 220790 DURCHG.FILTER filter11188

34 9840 120033 BEF. SCHELLE clamp11189

35 9203 003697 ZYL. SCHR. cyl. screw11190

36 0271 140144 PUMPE K pump cpl.11191

37 0767 150230 FILTERTASCHE filter pocket11192

38 0933 001565 SINTERTEIL sinter part11193

39 0797 002016 SCHLAUCHTUELLE hose socket11194

40 9840 120026 BEF. SCHELLE clamp11195

41 9840 121002 KABELBINDER cable tie11196

43 0367 110423 KLOBEN V block11197

(MIT POS.44) (with pos. 44)

44 9203 003757 ZYL. SCHR. cyl. screw11199

45 9357 000050 SICH. SCHEIBE fastennig disc11200

46 0367 110270 ZUGSTANGE draught-rod11201

48 0367 110400 STANGE bar11202

49 0367 110220 EINST. MUTTER reg nut11203

50 0467 110090 MAGNETTRAEGER magnet carrier11204

51 9202 002068 ZYL. SCHR. cyl. screw11205

52 0999 201517 MAGNET,GS.HUB magnet11206

53 9203 313967 SENKSCHR. sunk screw11207

54 0367 100390 FEDERBUEGEL spring bow11208

55 0894 450378 FAECHERSCHEIBE disc11209

56 9203 003957 ZYL. SCHR. cyl. screw11210

57 0367 100170 OELNIPPEL nipple11211

58 0367 100300 DRUCKFEDER presser spring11212

59 9330 900097 SCHEIBE disc11213

60 9202 002087 ZYL. SCHR. cyl. screw11214

61 0367 100593 OELROHR K . oil pipe cpl.11215

(MIT POS.8,9) (with pos. 8,9)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

017Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHMASCHINE KL. 806 - 111 / SEWING MACHINE CL. 806-

111

1 0002 007191 0700 KABELKANAL cable duct11220

2 9203 100632 FLACHKOPFSCHR. coutersunk screw11221

3 0806 401400 ROLLE roll, roller11222

4 9202 101038 SENKSCHR. sunk screw11223

5 9301 102153 RGKPF .ZYL. STIFT pin11224

6 MG50 001356 LAGERBOCK jack, support11225

7 9202 042897 ZYL. SCHR. cyl. screw11226

8 0802 511720 ROHR pipe11227

9 9203 313697 SENKSCHR. sunk screw11228

10 0804 413190 KLEMMSTUECK clamp piece11229

11 0999 220475 SCHLAUCHKLEMME hose clamp11230

12 0806 401420 PLATTE plate11231

13 9202 002897 ZYL. SCHR. cyl. screw11232

14 0806 401410 ROLLE roll, roller11233

15 0806 401610 BOLZEN bolt, stud11234

16 0806 401620 RASTPLATTE plate11235

17 9330 000137 SCHEIBE disc11236

18 9231 110147 6KT. MUTTER hexagonal nut11237

19 9202 003807 ZYL. SCHR. cyl. screw11238

20 9205 102878 GEW. STIFT threaded pin11239

21 0794 002244 BOLZEN bolt, stud11240

22 9201 113707 6KT. SCHR. hexagonal screw11241

23 0806 400200 FURHRUNGSKLOTZ guide block11242

24 9202 003307 ZYL. SCHR. cyl. screw11243

25 9202 002937 ZYL. SCHR. cyl. screw11244

26 0894 450368 FAECHERSCHEIBE disc11245

27 9330 000087 SCHEIBE disc11246

28 9231 000367 6KT. MUTTER hexagonal nut11247

29 9202 002093 ZYL. SCHR. screw11248

30 0804 401980 HALTER holder11249

31 9790 201001 L-STECKNIPPEL V plug11250

32 0998 865000 O-RING ring11251

33 0467 220313 DUESENHALTER V nozzle holder11252

34 9731 005004 SCHLAUCH hose11253

35 9792 051010 MUFFE bushing11254

36 0999 260036 WIRBELST.KUEHL. air cooler11255

37 9203 313697 SENKSCHR. sunk screw11256

38 0999 240392 WI-E-VERSCHR. coupling11257

39 0806 401390 KEIL key11258

40 9203 313657 SENKSCHR. sunk screw11259

41 0806 401380 WINKELSCHIENE rail11260

42 9202 002887 ZYL. SCHR. cyl. screw11261

43 9330 000107 SCHEIBE disc11262

44 0806 401363 STUETZE V support11263

45 9330 900127 SCHEIBE disc11264

46 9201 113757 6KT. SCHR. hexagonal screw11265

47 0806 402640 KLOBEN block11266

48 9201 112507 6KT. SCHR. hexagonal screw11267

49 9330 000087 SCHEIBE disc11268

50 0999 202390 SCHALTER switch11269

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

018Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

GRUNDTYPE BASIS BASETYPE

1 0806 400443 LAGERSTREBE V junction bar11273

2 0746 001416 SCHRAUBE V screw11274

3 9231 110137 6KT. MUTTER hexagonal nut11275

4 9201 113757 6KT. SCHR. hexagonal screw11276

5 9330 000137 SCHEIBE disc11277

6 9202 003787 ZYL. SCHR. cyl. screw11278

7 0806 400214 ACHSE K axle cpl.11279

(MIT POS.8-17) (with pos. 8-17)

8 9301 102243 RGKPF. ZYL. STIFT pin11281

9 0806 400240 BUCHSE bushing11282

10 0806 400210 ACHSE axle11283

11 9180 310361 GUMMI-METAL BUCHSE bush11284

12 0806 400250 GEW. BUCHSE threaded bush11285

13 0806 401820 SCHEIBE disc11286

14 0806 400220 DRUCKSCHEIBE thrust washer11287

15 MG41 004118 DRUCKFEDER presser spring11288

16 0806 400230 SCHEIBE disc11289

17 0267 002032 RAENDELSTIFT knurled pin11290

18 9706 000300 GASFEDER gas spring11291

19 0806 400360 GABEL fork11292

20 0794 000813 BOLZEN bolt, stud11293

21 9330 000127 SCHEIBE disc11294

22 9357 000090 SICH. SCHEIBE fastennig disc11295

23 0806 400373 LAGERSTREBE V juction bar11296

24 9201 113797 6KT. SCHR. hexagonal screw11297

25 9201 113677 6KT. SCHR. hexagonal screw11298

26 9330 900127 SCHEIBE disc11299

27 9201 113817 6KT. SCHR. hexagonal screw11300

28 9231 000397 6KT. MUTTER hexagonal nut11301

29 0806 401340 PLATTE plate11302

30 0806 400340 ACHSE axle11303

31 9202 002517 ZYL. SCHR. cyl. screw11304

32 9180 310361 GUMMI-METAL-BUCHSE bush11305

33 0806 400404 SCHWENKLAGER K. bearing cpl.11306

33 (MIT POS. 32) (with pos.32)11307

34 9330 000127 SCHEIBE disc11308

35 9201 113757 6KT. SCHR. hexagonal screw11309

36 9202 003407 ZYL. SCHR. screw11310

37 0806 401960 WINKEL angle11311

38 9330 000097 SCHEIBE disc11312

39 9202 002537 ZYL. SCHR. cyl. screw11313

40 0973 404933 ZAHNRIEMENRAD belt pulley11314

41 9380 510200 TELLERFEDER spring11315

42 0578 000880 A SCHEIBE disc11316

43 9231 011147 6KT. MUTTER hexagonal nut11317

44 9202 003317 ZYL. SCHR. cyl. screw11318

45 MG43 007897 LASCHE shackle11319

46 9231 110127 6KT. MUTTER hexagonal nut11320

47 9201 113368 6KT. SCHR. hexagonal screw11321

48 9201 113357 6KT. SCHR. hexagonal screw11322

49 9800 130011 R NAEHANTRIEB motor11323

49 (MIT POS. 58) (with pos. 58)11324

50 0570 000479 ANSCHLAGWINKEL angle11325

51 9330 000107 SCHEIBE disc11326

52 9231 110127 6KT. MUTTER hexagonal nut11327

53 0999 190245 PLASTIKFLASCHE plastic bottle11328

54 9202 002887 ZYL. SCHR. cyl. screw11329

55 9330 900117 SCHEIBE disc11330

56 0806 402550 PLATTE plate11331

57 9800 327003 POSITIONSGEBER synchronizer11332

58 9800 331015 NAEHANTRIEB O.S. motor11333

59 9351 000087 STELLRING adjustment ring11334

60 0994 252047 SCHEIBE washer11335

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

019Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

NAEHSTATION KL. 806 - 111 / SEWING PLACE CL. 806 - 111

1 0806 437534 NAEHSTATION K sewing place cpl.11339

(MIT POS.4-61) (with pos. 4-61)

2 0806 400163 LAGERWINKEL bearing angle11341

4 0992 024848 PASZSCHRAUBE screw11342

5 9334 002190 PASZSCHEIBE washer11343

6 9330 000147 SCHEIBE disc11344

7 0806 400180 KLOTZ block11345

8 0805 402000 GELENKKOPF joint head11346

9 9202 002927 ZYL. SCHR. cyl. screw11347

10 9202 002078 ZYL. SCHR. cyl. screw11348

11 0999 211012 GELENKLAGER bearing11349

12 9231 110127 6KT. MUTTER hexagonal nut11350

13 0999 220764 VENTIL valve11351

14 0999 240392 WI-E-VERSCHR. coupling11352

15 9203 003127 ZYL .SCHR. cyl. screw11353

16 9330 000067 SCHEIBE disc11354

17 9700 101100 ZYLINDER,EINF. cylinder11355

18 0805 401230 PLATTE plate11356

19 0805 401240 SCHNAEPPER catch11357

20 9301 102531 ZYL. STIFT cylinder pin11358

21 0805 401220 LAGERBOCK jack, support11359

22 9202 003307 ZYL. SCHR. cyl. screw11360

23 9330 000127 SCHEIBE disc11361

24 0396 110100 DRUCKFEDER presser spring11362

25 0999 220837 ZYLINDER,DOPPEL cylinder,double11363

26 9792 301140 DICHTRING gasket ring11364

27 9792 001040 REDUZIERNIPPEL reducing nipple11365

28 9790 201000 VERSCHR.WI-E coupling11366

29 9815 555024 SCHALTER,MAGNET switch, magnet11367

30 0805 402410 SCHWENKLAGER pivot bearing11368

31 9202 002927 ZYL. SCHR. cyl. screw11369

32 9202 003307 ZYL. SCHR. cyl. screw11370

33 0999 240303 DOPPELNIPPEL double nipple11371

34 9792 102000 WI-STUECK coupling11372

35 9710 043020 VENTIL,PNEUM. valve11373

36 0999 240386 T-E -VERSCHR. coupling11374

37 9790 200000 VERSCHR.GD-E coupling11375

38 9710 920022 VENTIL,DROSSEL valve reactor11376

39 9710 982005 SCHALLDAEMPFER sound absorber11377

40 0806 400313 LAGERWINKEL V bearing angle11378

41 9202 002927 ZYL. SCHR. cyl. screw11379

42 9330 000127 SCHEIBE disc11380

43 9231 110127 6KT. MUTTER hexagonal nut11381

44 9205 102608 GEW. STIFT threaded pin11382

45 0971 411940 ANSATZMUTTER nut11383

46 9205 102473 GEW. STIFT threaded pin11384

47 0806 400260 BUCHSE bushing11385

48 9202 002887 ZYL. SCHR. cyl. screw11386

49 9330 000107 SCHEIBE disc11387

50 0999 210881 FLANSCHLAGER flange bearing11388

51 9135 000002 SPANNELEMENT K tension part cpl.11389

52 0806 401833 ZAHNRIEMENRAD V belt pulley11390

53 9130 221021 ZAHNRIEMEN timing belt11391

54 9731 005004 SCHLAUCH hose11392

55 9731 006004 SCHLAUCH hose11393

56 N900 002275 GEWINDEBOLZEN threaded bolt11394

57 9231 110057 6KT. MUTTER hexagonal nut11395

58 0999 240302 DOPPELNIPPEL double nipple11396

59 9792 051010 MUFFE sleeve, socket11397

60 0999 240392 WI-E-VERSCHR. coupling11398

61 9790 102010 T-SCHW.VERSCHR. coupling11399

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

020Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

VENTILEINHEIT VALVE UNIT

2 9751 000015 WINKEL angle11403

3 9830 501025 DISTANZHUELSE distance sleeve11404

4 9710 900012 ANSCHLUSSBLOCK fitting block11405

5 9790 060101 VERBINDUNG connection11406

6 9731 005004 SCHLAUCH hose11407

7 9710 061202 VENTIL,MAGNET solenoid valve11408

8 9710 900013 ABSCHLUSSBLOCK fitting block11409

9 9710 982005 SCHALLDAEMPFER sound absorber11410

10 9792 102000 WI-STUECK coupling11411

11 0999 240393 T-ES-VERSCHR. coupling11412

12 9203 003167 ZYL. SCHR. cyl. screw11413

13 9850 806006 LEITERPLATTE K printed board cpl.11414

14 9203 003727 ZYL. SCHR. cyl. screw11415

15 9731 006004 SCHLAUCH hose11416

16 9202 042907 ZYL. SCHR. cyl. screw11417

17 9330 000107 SCHEIBE disc11418

18 0996 120387 STELLRING set-ring, adjusting11419

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

021Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

UMBUGSTATION FOLDING STATION

2 0806 410220 AUFNAHME reception11423

3 9330 000137 SCHEIBE disc11424

4 9201 114217 6KT. SCHR. hexagonal screw11425

5 9710 920012 VENTIL,DROSSEL valve reactor11426

6 0219 062863 STIFT pin11427

7 9203 003967 ZYL. SCHR. cyl. screw11428

8 0996 120407 STELLRING set-ring, adjusting11429

10 9700 900101 GELENKKOPF joint head11430

11 9202 003747 ZYL. SCHR. cyl. screw11431

12 9330 000137 SCHEIBE disc11432

13 9700 212009 ZYLINDER,DOPPEL cylinder,double11433

14 0999 210689 PUFFER buffer11434

15 9231 110127 6KT. MUTTER hexagonal nut11435

16 9700 900501 SCHWENKFLANSCH flange11436

17 9201 112517 6KT. SCHR. hexagonal screw11437

18 0806 410300 DISTANZPLATTE distance plate11438

19 9700 101200 ZYLINDER,EINF. cylinder11439

20 9202 002487 ZYL. SCHR. cyl. screw11440

21 0746 001416 SCHRAUBE V screw11441

22 9231 000377 6KT. MUTTER hexagonal nut11442

23 9231 110137 6KT. MUTTER hexagonal nut11443

24 9792 102000 WI-E-VERSCHR. coupling11444

25 9700 212008 ZYLINDER,DOPPEL cylinder,double11445

26 9202 003747 ZYL. SCHR. cyl. screw11446

27 9330 000137 SCHEIBE disc11447

28 0805 411100 WELLE shaft11448

29 9202 003347 ZYL. SCHR. cyl. screw11449

30 0806 410260 BUEGEL bow11450

31 9202 002477 ZYL. SCHR. cyl. screw11451

32 9202 003327 ZYL. SCHR. cyl. screw11452

33 0806 410260 BUEGEL bow11453

34 0806 410200 HALTER holder11454

35 9202 003187 ZYL. SCHR. cyl. screw11455

36 9330 000107 SCHEIBE disc11456

37 9201 113337 6KT. SCHR. hexagonal screw11457

38 9231 000387 6KT. MUTTER hexagonal nut11458

39 0806 410063 TRAEGER V carrier11459

40 9202 003787 ZYL. SCHR. cyl. screw11460

41 9330 000137 SCHEIBE disc11461

42 0806 410190 HALTER holder11462

44 9203 123687 FLACHKOPFSCHR. screw11463

46 9751 000009 ABDECKUNG covering11464

47 9203 003637 ZYL. SCHR. cyl. screw11465

48 0797 002302 VERSCHRAUBUNG coupling11466

49 9203 003167 ZYL. SCHR. cyl.screw11467

50 9710 982005 SCHALLDAEMPFER sound absorber11468

51 9710 900012 ANSCHLUSSBLOCK fitting block11469

52 9710 061212 VENTIL,MAGNET solenoid valve11470

53 9710 061202 VENTIL,MAGNET solenoid valve11471

54 9710 900013 ANSCHLUSSBLOCK fitting block11472

55 9790 060101 VERBINDUNG connection11473

56 9850 001016 LEITERPLATTE K printed circuit board cpl.11474

57 9830 501025 DISTANZHUELSE distance sleeve11475

58 9203 003727 ZYL. SCHR. cyl. screw11476

59 9203 003637 ZYL. SCHR. cyl. screw11477

60 9850 805006 LEITERPLATTE K printed circuit board cpl.11478

61 9830 501003 DISTANZBUCHSE distance bushing11479

62 9204 301357 LINSENSCHR. screw11480

63 9751 000010 HALTER holder11481

64 9751 000008 VENTILHALTER ventil holder11482

65 9202 002887 ZYL. SCHR. cyl. screw11483

66 9790 060102 VERBINDUNG connection11484

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

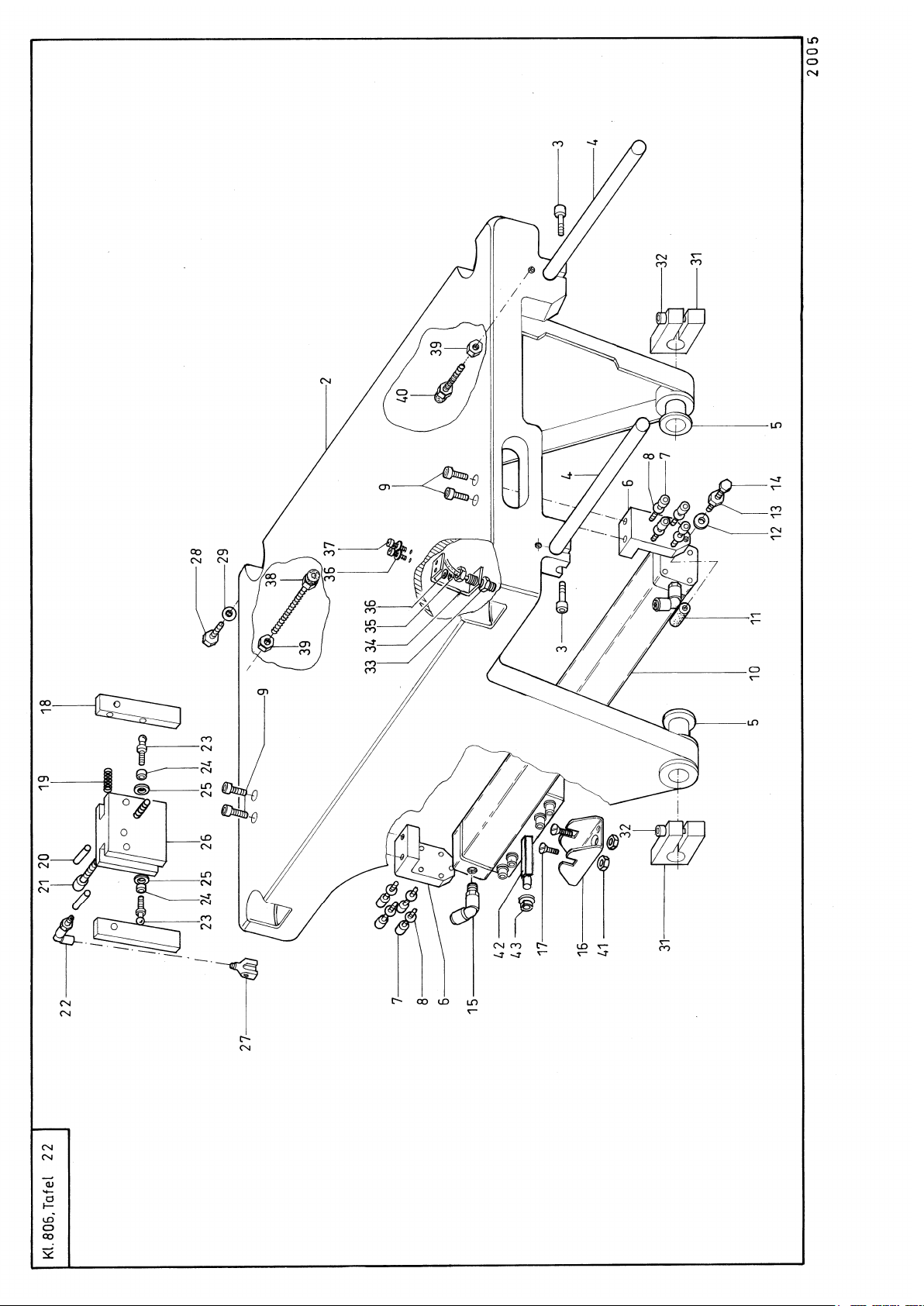

022Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

UMBUGSTATION FOLDING STATION

2 0806 410010 AUSSENHEBEL lever11488

3 9202 002937 ZYL. SCHR. cyl. screw11489

4 0805 411110 WELLE shaft11490

5 9126 200153 GLEITLAGER slider bearing11491

6 0806 410230 WINKEL angle11492

7 9202 002777 ZYL. SCHR. cyl. screw11493

8 9330 000097 SCHEIBE disc11494

9 9202 002897 ZYL. SCHR. cyl. screw11495

10 9700 220005 ZYLINDER,DOPPEL cylinder,double11496

11 0805 410310 ANSCHLAG guide11497

12 9330 000107 SCHEIBE disc11498

13 9231 000387 6KT. MUTTER hexagonal nut11499

14 9201 113407 6KT. SCHR. hexagonal screw11500

15 0999 240392 WI-E-VERSCHR. coupling11501

16 9700 900504 PENDELBRUECKE bridge11502

17 9202 100558 SENKSCHR. countersunk screw11503

18 0805 411910 LEISTE rail11504

19 0933 022537 DRUCKFEDER presser spring11505

20 9301 102511 ZYL. STIFT cylinder pin11506

21 9202 002927 ZYL. SCHR. cyl. screw11507

22 9790 201000 VERSCHR.WI-E coupling11508

23 0805 411920 KOLBEN piston11509

24 0211 054074 BUCHSE bushing11510

25 0211 054075 DICHTRING gasket ring11511

26 0805 411930 HALTER holder11512

27 0999 220764 VENTIL valve11513

28 9201 113407 6KT. SCHR. hexagonal screw11514

29 9330 000107 SCHEIBE disc11515

31 0804 410110 KLEMMBOCK clamp bearer11516

32 9202 003347 ZYL. SCHR. cyl. screw11517

33 0999 202390 SCHALTER switch11518

34 0805 480010 HALTER holder11519

35 9231 110058 6KT. MUTTER hexagonal nut11520

36 9330 000088 SCHEIBE disc11521

37 9202 002087 ZYL. SCHR. cyl. screw11522

38 0746 000822 SCHRAUBE screw11523

39 9231 110137 6KT. MUTTER hexagonal nut11524

40 0746 001416 SCHRAUBE screw11525

41 9231 110107 6KT. MUTTER hexagonal nut11526

42 9700 900505 MITNEHMER driver11527

43 9700 900506 BUCHSE bushing11528

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

023Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

UMBUGSTATION FOLDING STATION

1 0805 410020 SCHLITTEN carriage11532

2 0999 233528 DICHTRING seal ring11533

3 9126 000080 GLEITLAGER antifriction bearin11534

8 0805 410180 STOESSEL tappet11535

9 9305 000840 SPANNSTIFT pin11536

10 0999 211007 STOSSDAEMPFER shock absorber11537

11 0805 410170 STOESSEL tappet11538

12 0893 330700 GEW. STIFT threaded pin11539

13 0999 230229 KUGELHUELSE ball bush11540

14 0805 410130 EINST. KNOPF reg button11541

15 9203 313047 SENKSCHR. sunk screw11542

16 0993 991910 FL. KOPFSCHR. screw11543

17 0998 881080 PASZSCHEIBE washer11544

18 0568 340090 EINST. SCHEIBE reg disc11545

19 0742 041349 NADELROLLE needle roller11546

20 9203 313967 SENKSCHR. sunk screw11547

21 0806 410240 LEISTE rail11548

22 0996 060250 KUGEL ball11549

23 0098 002990 DRUCKFEDER presser spring11550

24 9202 002067 ZYL. SCHR. cyl. screw11551

25 9330 000087 SCHEIBE disc11552

26 0805 411190 FEDERBLECH spring plate11553

27 9202 003317 ZYL. SCHR. cyl. screw11554

28 0996 120427 STELLRING set-ring, adjusting11555

29 9202 002477 ZYL. SCHR. cyl. screw11556

30 0026 100070 SINTERLAGER sinter.bearing11557

31 9201 112507 6KT. SCHR. hexagonal screw11558

32 9330 000087 SCHEIBE disc11559

33 0805 410150 ANSCHLAG guide11560

34 0805 410160 DREHFEDER spring11561

35 0805 410140 KLOBEN block11562

36 9330 000097 SCHEIBE disc11563

37 9301 102203 RGKPF. ZYL. STIFT pin11564

38 9201 112897 6KT. SCHR. hexagonal screw11565

39 0804 410520 WELLE shaft11566

40 0998 881100 PASZSCHEIBE washer11567

41 0805 410143 KLOBEN V block11568

(MIT POS.35-38) (with pos. 35-38)

42 0992 024698 FL. KOPFSCHR. coutersunk screw11570

43 0805 410080 BUCHSE bushing11571

44 0805 410220 DRUCKFEDER presser spring11572

45 0999 220817 FUEHR. RING guide ring11573

46 9742 300100 LIPPENRING gasket11574

47 0805 410090 KOLBEN piston11575

48 9126 000080 GLEITLAGER antifriction bearing11576

49 0805 410110 BUCHSE bushing11577

50 0805 410070 BOCK support11578

51 9205 023920 GEW. STIFT threaded stud11579

52 0805 410290 BUCHSE bushing11580

53 9202 003327 ZYL. SCHR. cyl. screw11581

54 9790 201000 VERSCHR.WI-E coupling11582

55 0999 210925 KLEMMHEBEL clamping lever11583

56 0998 882050 PASZSCHEIBE washer11584

57 0998 865000 O-RING ring11585

58 0805 410300 KUPPLUNG coupler11586

60 0578 020738 INJEKTOR V injector11587

61 9330 000107 SCHEIBE disc11588

62 9202 002967 ZYL.SCHR. cyl. screw11589

63 0805 411180 KLEMMBOCK clamp bearer11590

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

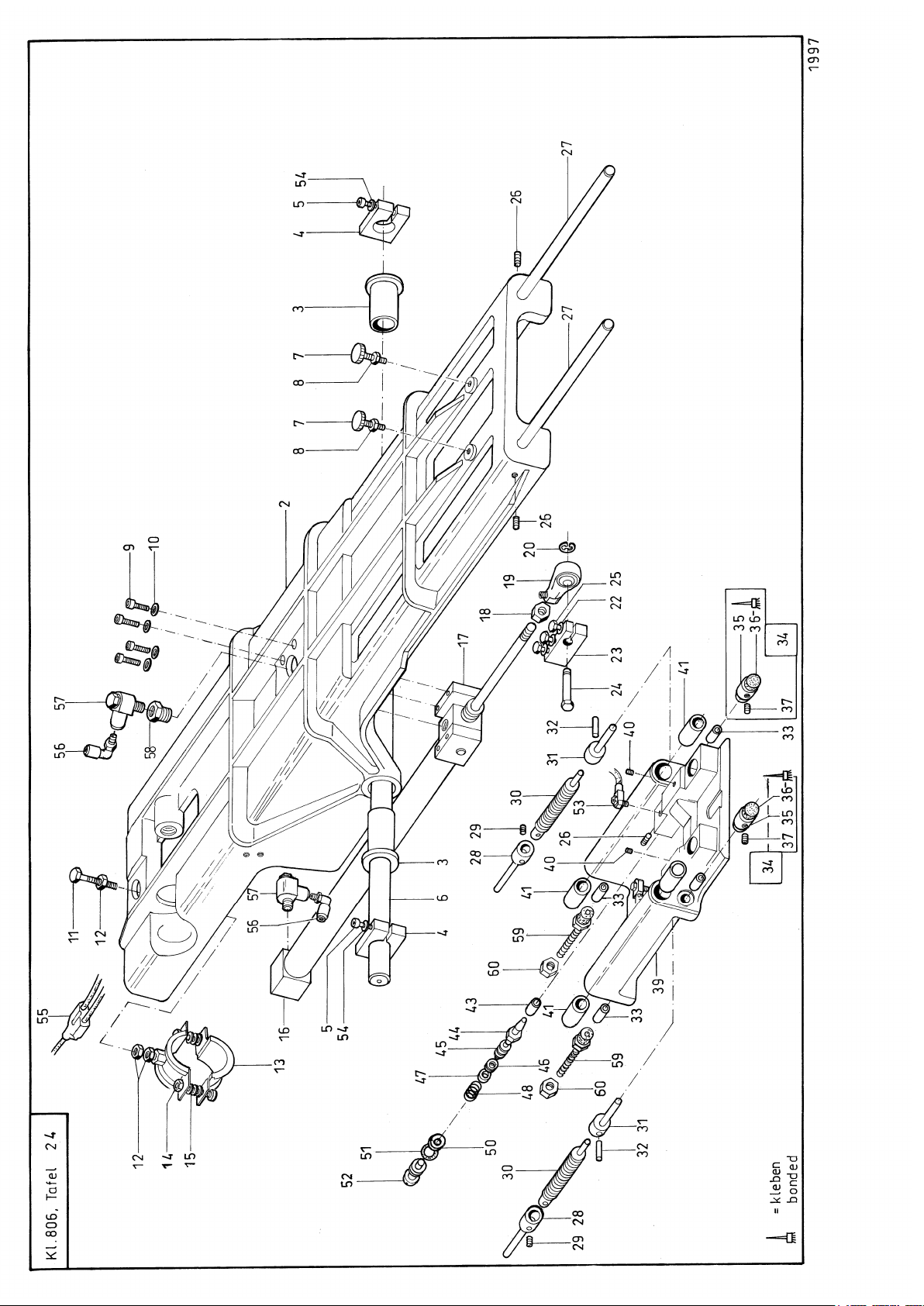

024Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

UMBUGSTATION FOLDING STATION

2 0806 410040 INNENHEBEL lever11594

3 9126 200153 SINTERLAGER sinter.bearing11595

4 0804 410110 KLEMMBOCK clamp bearer11596

5 9202 002527 ZYL. SCHR. cyl. screw11597

6 0805 411100 WELLE shaft11598

7 9210 023377 RAENDELSCHR. knurled screw11599

8 9231 000377 6KT. MUTTER hexagonal nut11600

9 9202 002927 ZYL. SCHR. cyl. screw11601

10 9330 000107 SCHEIBE disc11602

11 9201 113797 6KT. SCHR. hexagonal screw11603

12 9231 000397 6KT. MUTTER hexagonal nut11604

13 9840 120100 ROHRSCHELLE clamp11605

14 9231 110127 6KT. MUTTER hexagonal nut11606

15 9330 000107 SCHEIBE disc11607

16 9700 212010 ZYLINDER,DOPPEL cylinder,double11608

17 0805 410253 LAGERBOCK V pillow block11609

18 9231 000397 6KT. MUTTER hexagonal nut11610

19 0999 210205 GELENKSTG.KOPF joint head11611

20 9357 000090 SICH. SCHEIBE fastennig disc11612

22 9330 000097 SCHEIBE disc11613

23 0805 410240 KLEMMBOCK clamp bearer11614

24 0805 410230 EXZENTER eccentric11615

25 9201 112897 6KT. SCHR. hexagonal screw11616

26 9205 162188 GEW. STIFT threaded pin11617

27 0805 411120 WELLE shaft11618

28 0805 410190 STOESSEL tappet11619

29 0893 330700 GEW. STIFT threaded pin11620

30 0999 211002 STOSSDAEMPFER shock absorber11621

31 0805 410200 STOESSEL tappet11622

32 9305 000840 SPANNSTIFT pin11623

33 9126 000080 GLEITLAGER antifriction bearing11624

34 0805 410213 KAPPE V cap11625

(MIT POS.35-37) (with pos. 35-37)

35 0805 410213 KAPPE cap11627

36 0244 014621 STOPFEN plug11628

37 0893 330700 GEW. STIFT threaded pin11629

39 0805 410053 SCHLITTEN carriage11630

40 0993 520740 GEW. STIFT threaded pin11631

41 0999 230209 KUGELHUELSE ball bush11632

43 9126 000095 GLEITLAGER antifriction bearin11633

44 0797 002017 SCHLAUCHTUELLE hose socket11634

45 0805 410090 KOLBEN piston11635

46 9742 300100 LIPPENRING gasket11636

47 0999 220817 FUEHR. RING guide ring11637

48 0805 410220 DRUCKFEDER presser spring11638

50 0238 017117 A DICHTUNG gasket11639

51 0998 860960 O-RING ring11640

52 0992 024698 FL. KOPFSCHR. coutersunk screw11641

53 9790 101010 L-SCHW.VERSCHR. pivot coupling11642

54 9330 000097 SCHEIBE disc11643

55 0999 240408 Y-STECKANSCHL. connection11644

56 9790 201001 WI-E -VERSCHR. coupling11645

57 9710 920022 VENTIL;DROSSEL valve reactor11646

58 9792 001040 REDUZIERNIPPEL reducing nipple11647

59 0746 001416 SCHRAUBE screw11648

60 9231 110137 6KT. MUTTER hexagonal nut11649

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

025Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

GRUNDTYPE BASIS BASETYPE

1 0806 400054 HEBEL K. lever cpl.11653

(MIT POS.2-11,13-63, 65-67, 70-

75)

(with pos. 2-11,13-63, 65-67, 7

0

75)

2 0806 400050 HEBEL lever11655

3 0806 401760 LAGERBOLZEN bearing bolt11656

4 9745 000220 DICHTRING gasket ring11657

5 0996 760500 KEGELROLLLAGER bearing11658

6 0999 230518 DICHTRING gasket ring11659

7 9205 102927 GEW. STIFT threaded pin11660

8 0806 401970 WINKEL angle11661

9 9231 110037 6KT. MUTTER hexagonal nut11662

10 0211 003058 SCHEIBE disc11663

11 9203 003057 ZYL.SCHR. cyl. screw11664

12 9150 010001 LINEARFUEHRUNG guide11665

13 9203 003037 ZYL. SCHR. cyl. screw11666

14 9234 000067 6KT. MUTTER hexagonal nut11667

15 9203 313657 SENKSCHR. sunk screw11668

16 9815 710100 INDUKTIVGEBER proximity switch11669

17 0999 202390 SCHALTER switch11670

19 0805 480210 WINKEL angle11671

20 9204 201678 LINSENSCHR. screw11672

21 0798 423106 GRENZTASTER limit sensor11673

22 9840 302003 LEITUNG cable11674

23 9203 003707 ZYL. SCHR. screw11675

24 9870 806011 LEITUNGSSATZ K cable set cpl.11676

(MIT POS.16,17,21,22) (with pos. 16,17,21,22)

26 0806 401770 KLOBEN block11678

27 9231 110057 6KT. MUTTER hexagonal nut11679

28 0999 210729 PUFFER A buffer11680

29 0806 401780 RACHENSTUECK part11681

30 0211 000187 STELLRING set-ring, adjusting11682

31 9205 101848 GEW. STIFT threaded pin11683

32 9840 120027 BEF. SCHELLE clamp11684

33 9203 123687 FLACHKOPFSCHR. coutersunk screw11685

34 0558 006069 BUCHSE bushing11686

35 0806 401680 LAGERBOCK jack, support11687

36 0999 210956 GELENKSTG. KOPF joint head11688

37 0806 401750 KLOTZ log11689

38 0556 000545 ACHSE axle11690

39 0806 401730 KUGELZAPFEN ball pivot11691

40 0806 402630 DRUCKFEDER presser spring11692

41 0806 401740 FLANSCHBUCHSE bush11693

42 9203 003668 ZYL. SCHR. cyl. screw11694

43 9330 200098 SCHEIBE disc11695

44 9203 123687 FLACHKOPFSCHR. screw11696

45 9204 002397 SENKSCHR. countersunk screw11697

46 9790 201000 VERSCHR.WI-E coupling11698

47 0998 865000 O-RING ring11699

48 9201 112877 6KT. SCHR. hexagonal screw11700

49 9731 005004 SCHLAUCH hose11701

50 9202 002087 ZYL. SCHR. cyl. screw11702

52 9330 000088 SCHEIBE disc11703

53 9840 120030 BEF. SCHELLE clamp11704

54 9330 000097 SCHEIBE disc11705

55 0806 411710 GEW. STANGE threaded sfaft11706

56 9231 110107 6KT. MUTTER hexagonal nut11707

57 9357 200102 KUGELPFANNE ball-socket11708

58 0806 401810 ANSATZMUTTER shoulder nut11709

59 0806 401803 HEBEL V lever11710

60 9126 000530 GLEITLAGER bushing11711

61 0998 882100 PASZSCHEIBE washer11712

62 9202 002938 ZYL. SCHR. cyl. screw11713

63 0806 401724 GELENK K joint11714

66 9204 202328 LINSENSCHR. screw11715

67 9330 900117 SCHEIBE disc11716

70 0933 006268 SCHRAUBE screw11717

71 9330 000077 SCHEIBE disc11718

72 0806 401690 LAGERSCHALE pillow11719

73 9234 000087 6KT. MUTTER hexagonal nut11720

76 0806 402590 PLATTE plate11721

77 9201 112867 6KT. SCHR. hexagonal screw11722

78 9330 000097 SCHEIBE disc11723

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

025Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

79 9840 120050 KABELHALTER cable holder11724

80 0219 000353 LINSENSCHR. screw11725

81 9400 000100 FED. DRUCKSTIFT pressure pin11726

82 9231 000407 6KT. MUTTER hexagonal nut11727

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

026Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

GRUNDTYPE BASIS BASETYPE

1 0806 400034 X-SCHLITTEN K (KL. 806 - 111,

-121)

sledge cpl. (cl. 806 - 111,-121)11731

(MIT POS.3-52) (with pos. 3-52)

1 0806 402734 X- SCHLITTEN K. (KL. 806 - 521) sledge cpl. (cl. 806 - 521)11733

1 (MIT POS. 3-52) (with pos. 3-52)11734

2 9150 010001 LINEARFUEHRUNG guide11735

3 0806 400040 Y-SCHLITTEN sledge11736

4 9202 002927 ZYL. SCHR. cyl. screw11737

5 9202 002527 ZYL. SCHR. cyl. screw11738

6 0744 020333 MUTTER nut11739

7 9202 002907 ZYL. SCHR. cyl. screw11740

8 0998 882100 PASZSCHEIBE washer11741

9 9700 900201 KUPPLUNG,FLEXO clutch11742

10 9710 920013 VENTIL, DROSSEL valve reactor11743

11 9792 001030 REDUZIERNIPPEL reducing nipple11744

12 9700 212011 ZYLINDER cylinder11745

13 9330 000107 SCHEIBE disc11746

14 9201 113337 6KT. SCHR. hexagonal screw11747

15 9202 002378 ZYL. SCHR. cyl. screw11748

16 9330 000097 SCHEIBE disc11749

17 9204 201668 LINSENSCHR. screw11750

18 9840 120025 BEF. SCHELLE clamp11751

19 0806 400530 PLATTE plate11752

20 9203 313997 SENKSCHR. sunk screw11753

21 0806 400520 KLEMMPLATTE clamping plate11754

22 0805 480020 PLATTE plate11755

23 9330 000087 SCHEIBE disc11756

24 9202 002077 ZYL. SCHR. cyl. screw11757

25 9202 002897 ZYL. SCHR. cyl. screw11758

26 0806 400540 LEISTE rail11759

27 0806 400663 STREBENPROFIL V ( 806-111,

121)

prop profile (cl. 806-111, 121)11760

27 0806 405060 STREBENPROFIL V (KL. 805 -

521)

prop profile (cl. 806 - 521)11761

28 0977 400250 STELLKLOTZ log11762

29 9330 000087 SCHEIBE disc11763

30 9202 002077 ZYL. SCHR. cyl. screw11764

31 0977 400580 GEW. BOLZEN threaded bolt11765

32 0806 400510 PLATTE plate11766

33 0806 400554 SPANNSCHEIBE K washer cpl.11767

34 9130 255012 ZAHNRIEMEN timing belt11768

35 0806 400500 LAGERBOCK jack, support11769

36 9201 113737 6KT. SCHR. hexagonal screw11770

37 9330 000127 SCHEIBE disc11771

38 9202 003387 ZYL. SCHR. cyl. screw11772

39 9353 000490 SICH. RING retainer ring11773

40 0806 400580 RING ring11774

41 9352 000330 SICH. RING retainer ring11775

42 0996 051300 KUGELSCHM.KOPF head11776

43 0806 400650 ZAHNRIEMENRAD belt pulley11777

44 9352 000350 SICH. RING retainer ring11778

45 9202 002077 ZYL.SCHR. cyl. screw11779

46 0999 202494 SERVOKLAMMER clamp11780

47 9330 900117 SCHEIBE disc11781

48 9202 002887 ZYL. SCHR. cyl. screw11782

49 9201 113737 6KT. SCHR. hexagonal screw11783

50 9330 000127 SCHEIBE disc11784

51 0806 400030 X-SCHLITTEN sledge11785

52 9120 030350 RILLENKUGELLAGER ball bearing11786

53 0806 400520 KLEMMPLATTE clamping plate11787

54 0806 400530 PLATTE plate11788

55 9120 030160 RILLENKUGELLAGER ball bearing11789

56 9205 102558 GEW. STIFT threaded pin11790

57 9203 313997 SENKSCHR. countersunk screw11791

58 0746 001416 SCHRAUBE V screw11792

59 9231 110137 6KT. MUTTER hexagonal nut11793

60 9710 920012 VENTIL,DROSSEL valve reactor11794

61 9815 555001 MAGNETSCHALTER solenoid switch11795

62 0806 400664 STREBENPROFIL K. junction bar cpl,11796

62 (MIT POS. 25-27) (with pos. 25-27)11797

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

027Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

GRUNDTYPE BASIS BASETYPE

1 0806 400570 RACHENSTUECK part11801

2 9201 113787 6KT. SCHR. hexagonal screw11802

3 9301 102511 ZYL. STIFT cylinder pin11803

4 9202 002917 ZYL. SCHR. cyl. screw11804

5 0806 400554 SPANNSCHEIBE K belt tension washer cpl.11805

6 9130 255012 ZAHNRIEMEN timing belt11806

7 9150 010001 LINEARFUEHRUNG guide11807

8 9202 002077 ZYL. SCHR. cyl. screw11808

9 0805 480020 PLATTE plate11809

10 0999 202390 SCHALTER switch11810

11 9127 000001 FLANSCHLAGER flange bearing11811

12 9135 000001 SPANNELEMENT K belt tension elemsnt cpl.11812

13 0806 400620 ZAHNRIEMENRAD belt pulley11813

14 9202 002897 ZYL. SCHR. cyl. screw11814

15 9330 000107 SCHEIBE disc11815

16 9130 255011 ZAHNRIEMEN timing belt11816

17 0806 400590 RING ring11817

18 0806 400600 ZAHNRIEMENRAD belt pulley11818

19 9352 000350 SICH. RING retainer ring11819

20 0806 401644 SPANNR. LAGER K belt tension roller bearing cpl.11820

(MIT POS.21-28) (with pos. 21-28)

22 0211 000212 STELLRING set-ring, adjusting11822

23 9205 102168 GEW.STIFT threaded pin11823

24 9334 002190 PASZSCHEIBE washer11824

25 0806 401650 SPANNROLLE belt tensioner11825

26 0793 021729 ACHSE axle11826

27 0806 401640 SPANNR.LAGER belt tension roller bearing11827

28 0744 003118 BRONZELAGER bronze bearing11828

29 9205 102788 GEW. STIFT threaded pin11829

30 0806 400610 ZAHNWELLE shaft11830

31 0806 401670 LAGERKLOTZ bearing block11831

32 9202 002127 ZYL. SCHR. cyl. screw11832

33 0806 400630 KLEMMBUCHSE clamp bush11833

34 9202 002917 ZYL. SCHR. cyl. screw11834

35 9202 003327 ZYL. SCHR. cyl. screw11835

36 9800 580008 MOTOR, SCHRITT motor11836

37 0806 400640 KLEMMWELLE shaft11837

38 0806 400023 GRUNDTRAEGER V support11838

39 9120 030350 RILLENKUGELLAGER ball bearing11839

40 9120 030150 RILLENKUGELLAGER ball bearing11840

41 9301 102561 ZYL. STIFT cylinder pin11841

42 9815 920012 LICHTSCHRANKE light barrier11842

43 9202 002077 ZYL. SCHR. cyl. screw11843

44 9330 000087 SCHEIBE disc11844

45 0806 401840 WINKEL angle11845

46 9203 003077 ZYL. SCHR. cyl. screw11846

47 9330 000067 SCHEIBE disc11847

48 0746 001416 SCHRAUBE V screw11848

49 9231 110137 6KT. MUTTER hexagonal nut11849

50 9710 001010 VENTIL,PNEUM. 3/2 way valve11850

51 9790 200000 VERSCHR.GD-E coupling11851

52 9815 580006 HAUPTSCHALTER main switch11852

53 0806 401350 WINKEL angle11853

54 9202 002887 ZYL. SCHR. cyl. screw11854

55 9330 000107 SCHEIBE disc11855

56 9120 030350 RILLENKUGELLAGER ball bearing11856

57 0806 400614 ZAHNWELLE K belt pulley cpl.11857

(MIT POS. 30,33,34,39-41) (with pos 30,34,39-41)

58 0806 400604 ZAHNRIEMENRAD K belt pulley cpl.11859

(MIT POS. 17-19,34,37,56) (with pos 17-19,34,37,56)

59 9840 120025 BEF. SCHELLE clip11861

60 9204 201668 LINSENSCHR. screw11862

61 9126 300160 GLEITLAGER friction bearing11863

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

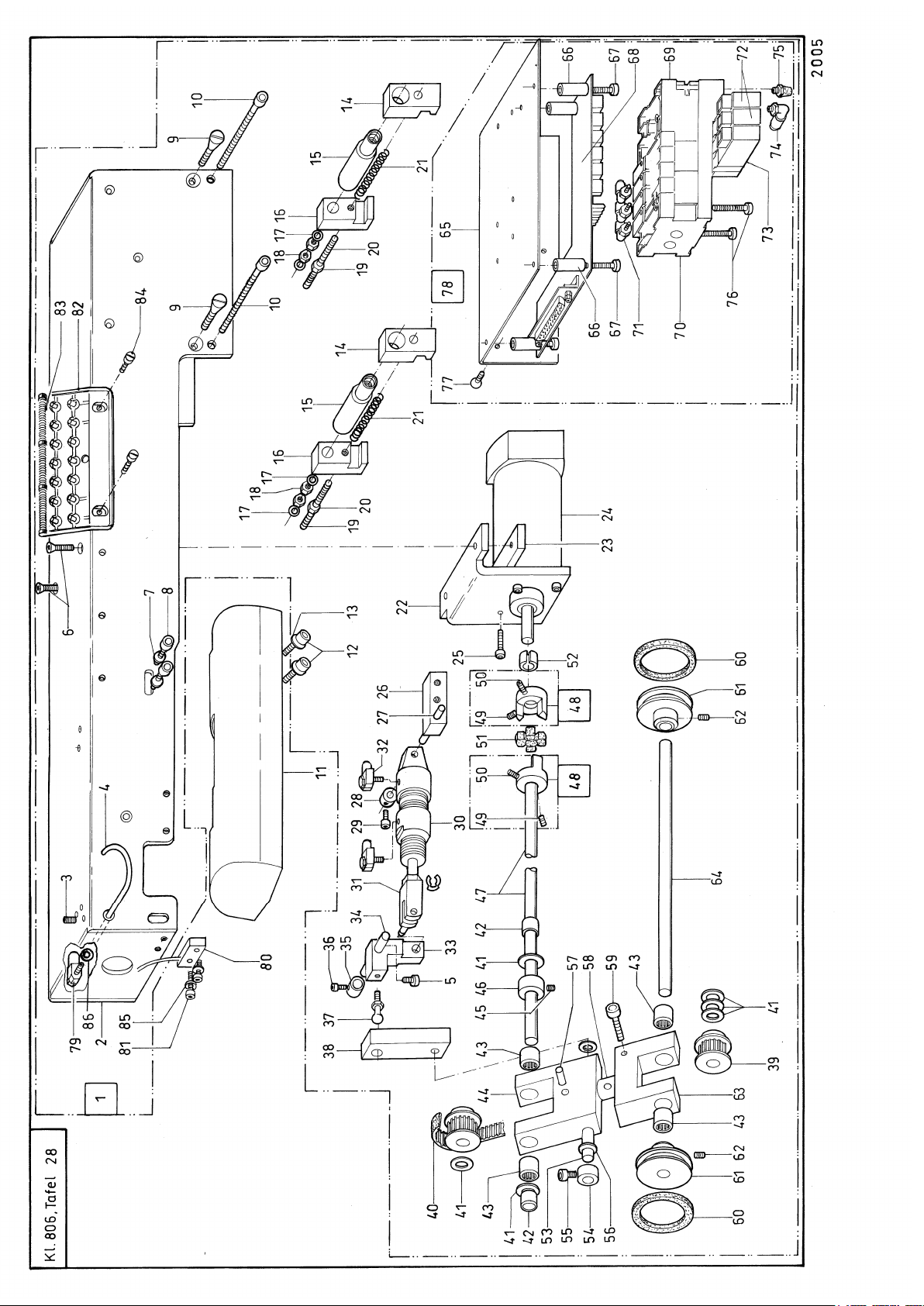

028Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

AUSSROLLER EJECTOR

1 0806 420514 AUSROLLER K smoother cpl.11867

(MIT POS.3-10,12-64,79, (with pos. 3-10,12-64,79,

81-85) 81-85)

2 0806 420203 GEHAEUSE V housing11870

3 9205 162168 GEW. STIFT threaded pin11871

4 0806 420350 BLAESER blower11872

5 9205 011621 GEW. STIFT threaded pin11873

6 9202 100558 SENKSCHR. sunk screw11874

7 9330 000107 SCHEIBE disc11875

8 9202 042897 ZYL. SCHR. cyl. screw11876

9 9203 314637 SENKSCHR. sunk screw11877

10 9202 003017 ZYL. SCHR. cyl. screw11878

11 0806 420370 ABDECKUNG covering11879

12 9202 002067 ZYL. SCHR. cyl. screw11880

13 9330 000087 SCHEIBE disc11881

14 0806 420260 FUEHRUNG guide11882

15 0806 420240 ANSATZBUCHSE shoulder bush11883

16 0806 420250 FUEHRUNG guide11884

17 9330 000127 SCHEIBE disc11885

18 9231 110137 6KT. MUTTER hexagonal nut11886

19 9231 000397 6KT. MUTTER hexagonal nut11887

20 9205 102927 GEW. STIFT threaded pin11888

21 0576 001371 DRUCKFEDER presser spring11889

22 0806 420310 HALTER holder11890

23 0806 420320 PLATTE plate11891

24 9800 560002 MOTOR DC motor11892

25 9202 002077 ZYL. SCHR. cyl. screw11893

26 0806 420360 AUFNAHME reception11894

27 9301 102243 RGKPF. ZYL. STIFT pin11895

28 0996 120367 STELLRING set-ring, adjusting11896

29 9203 003028 ZYL. SCHR. cyl. screw11897

30 0999 220770 ZYLINDER,DOPPEL cylinder,double11898

31 0999 220677 BEFESTIGUNG F fastening11899

32 9710 920012 VENTIL,DROSSEL valve reactor11900

33 0806 420340 HEBEL lever11901

34 0272 070210 ACHSE shaft11902

35 0996 120387 STELLRING set-ring, adjusting11903

36 9203 003638 ZYL. SCHR. cyl. screw11904

37 9357 200052 KUGELZAPFEN ball pivot11905

38 0806 420330 HEBEL lever11906

39 0467 340353 ZAHNRIEMENRAD V belt pulley11907

40 0999 210886 ZAHNRIEMEN timing belt11908

41 9334 001170 PASZSCHEIBE washer11909

42 9126 000075 GLEITLAGER bushing11910

43 0999 230573 NADELHUELSE needle socket11911

44 0806 420300 HALTER holder11912

45 9205 102158 GEW. STIFT threaded pin11913

46 0996 120427 STELLRING set-ring, adjusting11914

47 0804 410520 WELLE shaft11915

48 0367 150103 KUPPL.KLAUE V coupling claw11916

(MIT POS.49,50) (with pos. 49,50)

49 9205 102488 GEW. STIFT threaded pin11918

50 9205 122498 GEW. STIFT threaded pin11919

51 0396 105120 ZAHNKRANZ toothed wreath, cog11920

52 0806 420270 HUELSE bushing11921

53 0993 021490 ZYL. STIFT cylinder pin11922

54 0996 120387 STELLRING set-ring, adjusting11923

55 9203 003638 ZYL. SCHR. cyl. screw11924

56 0998 881010 PASZSCHEIBE washer11925

57 9301 951048 ZYL. STIFT cyl.pin11926

58 0806 420290 BOLZEN bolt, stud11927

59 9202 002907 ZYL. SCHR. cyl. screw11928

60 0805 420630 DAEMPFRING damping winding11929

61 0805 420620 TRANSPORTRAD feed wheel11930

62 0993 950818 GEW. STIFT threaded pin11931

63 0806 420280 GABEL fork11932

64 0805 420600 WELLE shaft11933

65 9751 000011 VENTILHALTER valve holder11934

66 9830 501025 DISTANZHUELSE distance sleeve11935

67 9203 003727 ZYL.SCHR. cyl. screw11936

68 9850 806003 LEITERPLATTE K pcb cpl.11937

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

028Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

69 9710 900012 ANSCHLUSSBLOCK connecting11938

70 9710 900013 ANSCHLUSSBLOCK jconnecting11939

71 9790 201000 VERSCHR.WI-E coupling11940

72 9710 061222 VENTIL,MAGNET valve11941

73 9710 061221 VENTIL MAGNET valve11942

74 0999 240392 WI-E-VERSCHR. coupling11943

75 9710 982005 SCHALLDAEMPFER sound absorber11944

76 9203 003167 ZYL. SCHR. cyl.screw11945

77 9203 313647 SENKSCHR. sunk screw11946

78 9750 806010 VENTILEINHEIT K valve unit cpl.11947

(MIT POS.65-77) (with pos. 65-77)

79 9710 920011 VENTIL,DROSSEL valve reactor11949

80 9815 920012 LICHTSCHRANKE light barrier11950

81 9203 003087 ZYL. SCHR cyl. screw11951

82 0381 170074 SPULENMAGAZIN bobbin storage11952

83 0381 170080 KLEMMFEDER lock spring11953

84 9203 123687 FLACHKOPFSCHR. screw11954

85 9330 000067 SCHEIBE disc11955

86 0430 277360 SCHEIBE washer11956

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

029Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

AUSSROLLER SMOOTHER

1 0806 420524 AUSROLLER-VOR K smoother cpl.11960

(MIT POS.2-34,36,38-45, (with pos. 2-34,36,38-45,

47-50 + tafel 30) 47-50 + table 30)

2 0806 420403 GEHAEUSE V housing11963

3 9202 100558 SENKSCHR. sunk screw11964

4 0805 420610 ABDECKUNG cover11965

5 9203 313657 SENKSCHR. sunk screw11966

6 0806 420350 BLAESER blower11967

7 9205 162168 GEW.STIFT threaded pin11968

8 9710 920011 VENTIL,DROSSEL valve reactor11969

9 9202 042897 ZYL.SCHR. cyl. screw11970

10 9330 000107 SCHEIBE disc11971

11 9203 314637 SENKSCHR. sunk screw11972

12 9202 003017 ZYL.SCHR. cyl. screw11973

13 0806 420260 FUEHRUNG guide11974

14 0806 420240 ANSATZBUCHSE shoulder bush11975

15 0806 420250 FUEHRUNG guide11976

16 9231 110137 6KT.MUTTER hexagonal nut11977

17 9330 000127 SCHEIBE disc11978

18 9231 000397 6KT.MUTTER hexagonal nut11979

19 9205 102927 GEW.STIFT threaded pin11980

20 0576 001371 DRUCKFEDER presser spring11981

21 0806 420330 HEBEL lever11982

22 9357 200052 KUGELZAPFEN ball pivot11983

23 0272 070210 ACHSE shaft11984

24 0806 420340 HEBEL lever11985

25 0996 120387 STELLRING set-ring, adjusting11986

26 9203 003638 ZYL.SCHR. cyl. screw11987

27 9203 100637 FLACHKOPFSCHR. coutersunk screw11988

28 0999 220677 BEFESTIGUNG F fastening11989

29 0805 420390 DRUCKFEDER presser spring11990

30 0999 220770 ZYLINDER,DOPPEL cylinder,double11991

31 0996 120367 STELLRING set-ring, adjusting11992

32 9203 003028 ZYL.SCHR. cyl. screw11993

33 0806 420360 AUFNAHME reception11994

34 9301 102243 RGKPF.ZYL.STIFT pin11995

35 9815 920012 LICHTSCHRANKE light barrier11996

36 9203 003087 ZYL. SCHR. cyl. screw11997

37 0806 420370 ABDECKUNG covering11998

38 9202 002067 ZYL.SCHR. cyl. screw11999

39 9330 000087 SCHEIBE disc12000

40 9710 920012 VENTIL,DROSSEL valve reactor12001

41 0805 420480 ANSATZSCHEIBE washer12002

42 9700 212004 ZYLINDER,DOPPEL cylinder,double12003

43 0806 420420 HEBEL lever12004

44 0805 420310 HALTER holder12005

45 9203 313657 SENKSCHR. sunk screw12006

46 0999 202390 SCHALTER swith12007

47 9330 000067 SCHEIBE disc12008

48 0381 170074 SPULENMAGAZIN bobbin storage12009

49 0381 170080 KLEMMFEDER lock spring12010

50 9203 123687 FLACHKOPFSCHR. screw12011

51 0430 277360 SCHEIBE washer12012

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

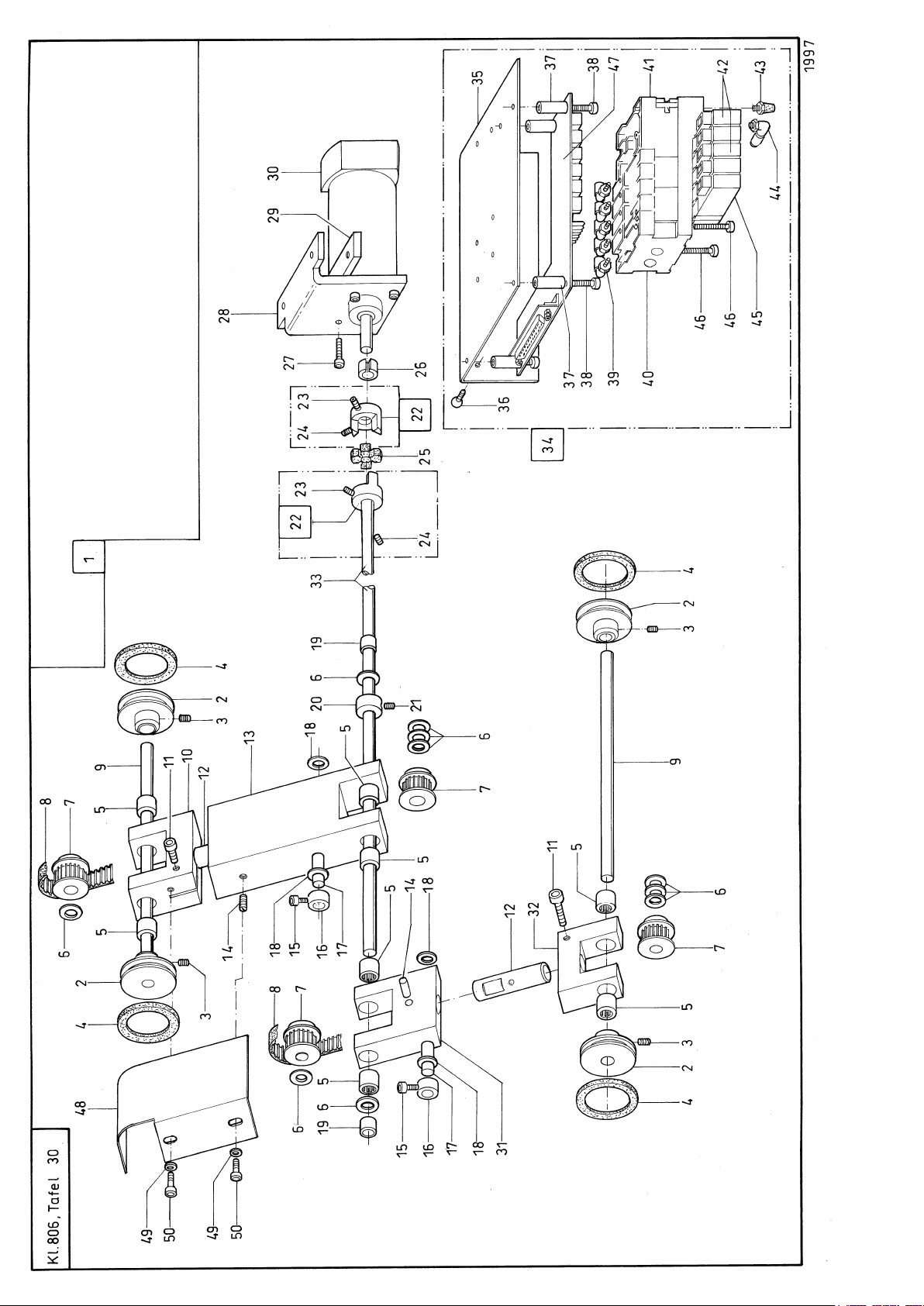

030Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

AUSSROLLER VOR K. SMOOTHER CPL.

1 0806 420524 AUSROLLER-VOR.K smoother cpl.12016

(MIT POS.2-33,48-50, (with pos. 2-33,48-50,

2 0805 420620 TRANSPORTRAD feed wheel12018

3 0993 950818 GEW. STIFT threaded pin12019

4 0805 420630 DAEMPFRING absorberring12020

5 0999 230573 NADELHUELSE needle socket12021

6 9334 001170 PASZSCHEIBE washer12022

7 0467 340353 ZAHNRIEMENRAD V belt pulley12023

8 0999 210876 ZAHNRIEMEN (365 mm) timing belt (365mm)12024

9 0805 420600 WELLE shaft12025

10 0806 420280 GABEL fork12026

11 9202 002907 ZYL. SCHR. cyl. screw12027

12 0806 420290 BOLZEN bolt, stud12028

13 0806 420410 HALTER holder12029

14 9301 101911 ZYL. STIFT cyl. pin12030

15 9203 003638 ZYL. SCHR. cyl. screw12031

16 0996 120387 STELLRING set-ring, adjusting12032

17 0993 021490 ZYL. STIFT cylinder pin12033

18 0998 881010 PASZSCHEIBE washer12034

19 9126 000075 GLEITLAGER bushing12035

20 0996 120427 STELLRING set-ring, adjusting12036

21 9205 102158 GEW. STIFT threaded pin12037

22 0367 150103 KUPPL.KLAUE V coupling claw12038

(MIT POS.23,24) (with pos. 23,24)

23 9205 102488 GEW. STIFT threaded pin12040

24 9205 122498 GEW. STIFT threaded pin12041

25 0396 105120 ZAHNKRANZ toothed wreath, cog12042

26 0806 420270 HUELSE bushing12043

27 9202 002077 ZYL. SCHR. cyl. screw12044

28 0806 420310 HALTER holder12045

29 0806 420320 PLATTE plate12046

30 9800 560002 MOTOR,DC motor12047

31 0806 420300 HALTER holder12048

32 0806 420280 GABEL fork12049

33 0804 410520 WELLE shaft12050

34 9750 806011 VENTILEINHEIT K valve unit cpl.12051

(MIT POS.35-47) (with pos. 35-47)

35 9751 000011 VENTILHALTER valve holder12053

36 9203 313647 SENKSCHR. sunk screw12054

37 9830 501025 DISTANZHUELSE distance sleeve12055

38 9203 003727 ZYL. SCHR. cyl. screw12056

39 9790 201000 VERSCHR.WI-E coupling12057

40 9710 900013 ANSCHLUSSBLOCK connecting12058

41 9710 900012 ANSCHLUSSBLOCK connecting12059

42 9710 061222 VENTIL,MAGNET valve , magnet12060

43 9710 982005 SCHALLDAEMPFER sound absorber12061

44 0999 240392 WI-E-VERSCHR. coupling12062

45 9710 061221 VENTIL,MAGNET valve, magnet12063

46 9203 003167 ZYL. SCHR. cyl. screw12064

47 9850 806003 LEITERPLATTE K pcb12065

48 0805 421720 ABDECKUNG covering12066

49 9330 000087 SCHEIBE disc12067

50 9202 002067 ZYL. SCHR. cyl. screw12068

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

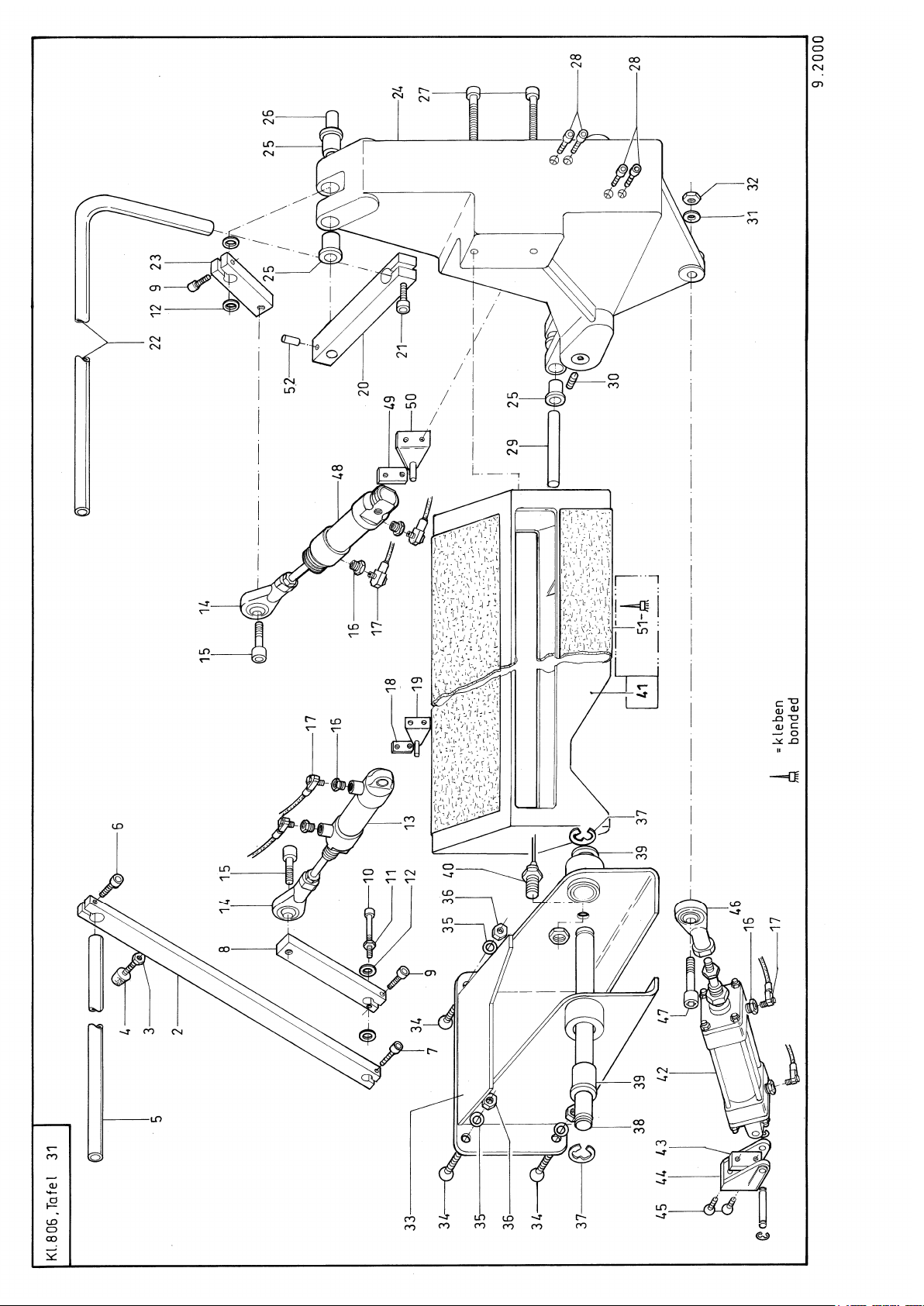

031Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

STAPLER STACKER

2 0806 420100 HEBEL lever12072

3 9231 110057 6KT. MUTTER hexagonal nut12073

4 0999 211008 GUMMIPUFFER rubber buffer12074

5 0805 420110 ROHR pipe12075

6 9202 043297 ZYL. SCHR. cyl. screw12076

7 9202 002917 ZYL. SCHR. cyl. screw12077

8 0805 420060 HEBEL lever12078

9 9202 002907 ZYL. SCHR. cyl. screw12079

10 9202 002987 ZYL. SCHR. cyl. screw12080

11 9231 110127 6KT. MUTTER hexagonal nut12081

12 0998 880610 PASZSCHEIBE washer12082

13 9700 200840 ZYLINDER,DOPPEL cylinder,double12083

14 0999 210803 GELENKSTG.KOPF joint head12084

15 9202 003317 ZYL. SCHR. cyl. screw12085

16 9792 001030 REDUZIERNIPPEL reducing nipple12086

17 9710 920012 VENTIL,DROSSEL valve reactor12087

18 0973 461020 GEW. PLATTE threaded plate12088

19 0767 350464 BEFESTIGUNG L fastening12089

20 0806 420120 HEBEL lever12090

21 9202 043297 ZYL. SCHR. cyl. screw12091

22 0806 420140 AUSSENHEBEL lever12092

23 0806 420110 HEBEL lever12093

24 0806 420080 GEHAEUSE housing12094

25 0999 210796 BUCHSE bushing12095

26 0805 420050 ACHSE axle12096

27 9202 003347 ZYL. SCHR. cyl. screw12097

28 9202 002917 ZYL. SCHR. cyl. screw12098

29 0805 420050 ACHSE axle12099

30 0993 941218 GEW. STIFT threaded pin12100

31 9330 000137 SCHEIBE disc12101

32 9231 000407 6KT. MUTTER hexagonal nut12102

33 0806 420053 LAGERBOCK V pillow block12103

34 9202 100977 SENKSCHR. sunk screw12104

35 9330 000127 SCHEIBE disc12105

36 9231 110137 6KT. MUTTER hexagonal nut12106

37 9357 000150 SICH. SCHEIBE fastennig disc12107

38 0805 420090 ACHSE axle12108

39 9126 200153 SINTERLAGER sinter bearing12109

40 0999 202390 SCHALTER switch12110

41 0806 420093 ABLAGE V tray12111

(MIT POS 51) (with pos. 51)

42 9700 001260 ZYLINDER,DOPPEL cylinder,double12113

43 0805 530230 GEW.PLATTE threaded plate12114

44 0999 220761 BEFESTIGUNG L fastening12115

45 9203 314317 SENKSCHR. sunk screw12116

46 0999 210804 GELENKSTG.KOPF joint head12117

47 9202 003747 ZYL. SCHR. cyl.screw12118

48 0797 001535 ZYLINDER cylinder12119

49 0806 420130 GEWINDEPLATTE threaded plate12120

50 9700 900502 LAGERBOCK jack, support12121

51 0002 008323 5600 WEBBAUMBELAG lining 1m12122

52 9301 101911 ZYL. STIFT cyl. stud12123

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

032Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

STAPLER STACKER

2 0806 420010 TRAEGERBLECH carrier plate12127

3 0806 420040 PLATTE plate12128

4 0806 420020 ANSATZBOLZEN shoulder bolt12129

5 0806 420030 ROLLE roll, roller12130

6 9231 000397 6KT. MUTTER hexagonal nut12131

7 9201 113707 6KT. SCHR. hexagonal screw12132

8 9201 113847 6KT. SCHR. hexagonal screw12133

9 9330 900127 SCHEIBE disc12134

10 0806 420170 PLATTE plate12135

11 9330 000137 SCHEIBE disc12136

12 9231 110147 6KT. MUTTER hexagonal nut12137

13 0742 001741 KIPP-KLEMMHEBEL tension grip12138

14 9330 900097 SCHEIBE disc12139

15 9202 002097 ZYL. SCHR. cyl. screw12140

16 9202 002087 ZYL. SCHR. cyl. screw12141

18 9751 000013 ABDECKUNG covering12142

19 9710 061202 VENTIL,MAGNET valve, magnet12143

20 9751 000012 VENTILHALTER valve holder12144

21 9850 806003 LEITERPLATTE K pcb12145

22 9203 003727 ZYL. SCHR. cyl. screw12146

23 9830 501025 DISTANZHUELSE distance sleeve12147

24 9710 900013 ABSCHLUSSBLOCK connecting12148

25 9710 982005 SCHALLDAEMPFER sound absorber12149

26 0999 240392 WI-E-VERSCHR. coupling12150

27 9203 003167 ZYL. SCHR. cyl. screw12151

28 9710 900012 ANSCHLUSSBLOCK connecting12152

29 9201 112447 6KT. SCHR. hexagonal screw12153

30 9330 000087 SCHEIBE disc12154

31 0265 003665 STUETZE support12155

32 9203 313697 SENKSCHR. sunk screw12156

33 9203 003677 ZYL. SCHR. cyl. screw12157

34 9840 120026 BEF. SCHELLE clamp12158

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

033Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

VERKLEIDUNG COVER

1 0805 401290 ANSCHLAG guide12162

2 9202 002087 ZYL. SCHR. cyl. screw12163

5 0805 401280 ANSCHLAG guide12164

6 0169 002290 DRUCKFEDER pressure spring12165

7 0805 401270 HALTER holder12166

8 0806 403504 VERKLEIDUNG K cover cpl.12167

(MIT POS.9-11,14-27, (with pos. 9-11,14-27,

31,33) 31,33)

9 0806 401013 ABDECKUNG V covering12170

10 0806 401023 ABDECKUNG V covering12171

11 0806 401083 ABDECKUNG V covering12172

12 0806 401073 ABDECKUNG V covering12173

(NUR KL.806 - 121) (only cl.806 - 121)

12 0806 401293 ABDECKUNG V covering12175

(NUR KL.806 - 111) (only cl.806 - 111)

13 0805 401500 TASCHENABLAGE tray12177

(NUR Kl. 806 - 121) (only cl. 806 - 121)

13 0805 402710 ABLAGE tray12179

(NUR KL.806 - 111) (only cl.806 - 111)

14 0806 401980 ABDECKUNG covering12181

15 0806 420370 ABDECKUNG covering12182

16 0806 401233 ABDECKUNG V covering12183

17 0806 401043 ABDECKUNG V covering12184

18 0806 401300 PLATTE plate12185

19 0806 401113 ABDECKUNG V covering12186

20 0806 401053 ABDECKUNG V covering12187

21 0806 401033 ABDECKUNG V covering12188

22 0805 401470 PLATTE plate12189

23 0805 401442 HAUBE cover12190

24 0806 401470 PLATTE plate12191

25 0806 401903 OELWANNE oil sump12192

26 0806 401063 ABDECKUNG V covering12193

27 0806 401120 FUEHRUNG guide12194

28 9203 003737 ZYL.SCHR. cyl. screw12195

29 9330 900097 SCHEIBE disc12196

30 9231 110057 6KT.MUTTER hexagonal nut12197

31 0805 401462 PLATTE plate12198

32 0805 401452 PLATTE plate12199

33 0806 401280 AUFNAHME seat12200

34 0806 400490 Z-BLECH plate12201

35 9840 120233 BEF.SCHELLE clamp12202

36 9202 002077 ZYL.SCHR. cyl. screw12203

37 9330 900097 SCHEIBE disc12204

38 9231 110057 6KT.MUTTER hexagonal nut12205

39 9202 002127 ZYL.SCHR. cyl. screw12206

40 0806 400014 GESTELL K stand12207

41 0806 400110 FUSSVERKLEIDUNG foot covering12208

42 9202 002897 ZYL.SCHR. cyl. screw12209

43 9330 000107 SCHEIBE disc12210

44 0806 400120 GEW.BOLZEN threaded stud12211

45 9354 500150 SPRENGRING spring ring12212

46 0806 400130 FLANSCH flange12213

47 0806 402000 DAEMPFSCHEIBE damping washer12214

48 0806 400990 U-BLECH plate12215

49 9203 313977 SENKSCHR. sunk screw12216

50 9202 002887 ZYL. SCHR. cyl. screw12217

51 9330 900117 SCHEIBE disc12218

52 9357 000110 SICH. SCHEIBE fastennig disc12219

53 9357 200106 KUGELPFANNE ball-socket12220

54 9357 200056 KUGELZAPFEN ball pivot12221

55 9330 000107 SCHEIBE disc12222

56 9231 110127 6KT. MUTTER hexagonal nut12223

57 9202 002477 ZYL. SCHR. cyl. screw12224

58 9330 900107 SCHEIBE disc12225

59 0806 400970 U-BLECH plate12226

60 9330 000097 SCHEIBE disc12227

61 9231 110107 6KT. MUTTER hexagonal nut12228

62 0806 400980 WINKEL angle12229

63 0806 401300 PLATTE plate12230

64 9203 123687 FLACHKOPFSCHR. coutersunk screw12231

65 9231 110197 6KT. MUTTER hexagonal nut12232

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

034Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

TISCHPLATTE,

TASCHENABLAGE SUPPORT PLATE

TABLE PLATE,

1 0805 401500 TASCHENABLAGE pocket tray12235

(NUR Kl.806 - 111) (only cl.806 - 111)

2 0801 420400 HAFTMATTE rubber mat12237

3 0805 402710 ABLAGE tray12238

(NUR KL. 806 - 111) (only cl. 806 - 111)

4 9203 313107 SENKSCHR. sunk screw12240

5 0026 140440 SCHEIBE disc12241

6 9330 900097 SCHEIBE disc12242

7 9330 000067 SCHEIBE disc12243

8 0894 450368 FAECHERSCHEIBE disc12244

9 9231 110057 6 KT. MUTTER hexagonal nut12245

10 0806 400704 TASCHENABLAGE K pocket tray cpl.12246

(Kl. 806-111,-121) (cl. 806-111,-121)

(MIT POS.11-17) (with pos.11-17)

10 0806 405144 TASCHENABLAGE K. pocket tray cpl.12249

(KL. 806-521) (cl.806-521)

(MIT POS. 4, 7-9, 11-17, 91) (wit pos. 4, 7-9, 11-17, 91)

11 9202 002517 ZYL. SCHR. cyl. screw12252

12 0806 400683 PLATTE V plate12253

13 0801 420400 HAFTMATTE rubber mat12254

14 0806 400690 ROHR pipe12255

15 9050 040008 KLEMME,KREUZ clamp12256

16 0806 400773 AUFNAHME V reception12257

17 9202 003317 ZYL. SCHR. cyl. screw12258

18 0794 000025 HALTEROHR holding tube12259

19 9202 003767 ZYL. SCHR. cyl. screw12260

20 0805 400860 STICHPLATTE throat plate12261

(NUR KL.271) (only cl.271)

21 0805 402970 SCHEIBE disc12263

22 0806 400094 TISCHPLATTE K table plate cpl.12264

(NUR KL. 806 - 111) (only cl. 806 - 111)

(MIT POS.23-34) (with pos. 23-34)

22 0806 400104 TISCHPLATTE K table plate cpl.12267

(NUR KL. 806 - 121) (only cl. 806 - 121)

(MIT POS.23-34) (with pos. 23-34)

23 0806 400090 TISCHPLATTE table plate12270

(NUR KL. 806 - 111) (only cl. 806 - 111)

23 0806 400100 TISCHPLATTE table plate12272

(NUR KL. 806 - 121) (only cl. 806 - 121)

24 0700 000043 SCHUBKASTEN drawer12274

25 0700 000045 PLATTE plate12275

26 0700 000044 FUEHRUNGSLEISTE guide bar12276

27 0558 001596 LI-BLECHSCHR. screw12277

28 0999 190364 MAGNETVERSCHL. magnet lock12278

29 0806 401920 PLATTE plate12279

30 0993 393217 RAENDELSCHR. knurled screw12280

31 0578 020738 INJEKTOR V injector12281

32 0999 240384 GD-E -VERSCHR. coupling12282

33 0805 400220 HALTER holder12283

34 9203 313967 SENKSCHR. sunk screw12284

35 9790 210050 KUPPL. DOSE coupling socket12285

36 0805 402280 KLOBEN block12286

37 0805 402310 PLATTE plate12287

(NUR KL. 806 - 121) (only cl. 806 - 121)

37 0806 401920 PLATTE plate12289

(NUR KL.806 -111) (only cl. 806 - 111)

38 9203 313967 SENKSCHR. sunk screw12291

39 0993 393217 RAENDELSCHR. knurled screw12292

40 0805 400220 HALTER holder12293

41 0805 402290 STOESSEL tappet12294

42 9202 101013 SENKSCHR. sunk screw12295

43 9790 200000 VERSCHR.GD-E coupling12296

44 9330 000097 SCHEIBE disc12297

45 9203 003967 ZYL. SCHR. cyl. screw12298

46 0999 240384 GD-E -VERSCHR. coupling12299

47 0578 020738 INJEKTOR injector12300

48 0699 979123 SCHLAUCH hose12301

49 9330 000087 SCHEIBE disc12302

50 0806 400804 ABLAGE K tray cpl.12303

51 0806 400843 STOFFABLAGE V fabric tray12304

(MIT POS.52,53) (with pos. 52,53)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

034Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

52 0806 400830 U-BLECH U- plate12306

53 0002 008323 5600 WEBBAUMBELAG lining 1m12307

54 9202 003407 ZYL. SCHR. cyl. screw12308

55 0942 004574 HUTMUTTER capnut12309

56 0806 400810 ROHR pipe12310

57 0806 400820 HUELSE bushing12311

58 0793 069032 SCHWENKARM V pivot arm12312

59 0806 400780 ACHSE axle12313

60 9351 000337 STELLRING set-ring, adjusting12314

61 0558 000305 A SPANNSTIFT pin12315

62 0742 003040 SCHEIBE disc12316

63 9202 003327 ZYL. SCHR. cyl. screw12317

64 0742 007340 KIPP-KLEMMHEBEL clamping lever12318

66 0742 003023 STELLRING V adj ring12319

67 9202 003318 ZYL SCHR. cyl.screw12320

68 9330 000137 SCHEIBE disc12321

69 0806 400790 HALTEKLOBEN holdingblock12322

70 0805 402914 STICHPLATTE K throat plate12323

(NUR KL. 806 - 111) (only cl. 806 - 111)

(MIT POS.21,71-79) (with pos. 21,71-79)

71 0805 402913 STICHPLATTE throat plate12326

72 9203 313047 SENKSCHR. sunk screw12327

73 0805 402920 KLAPPE flap, latch12328

74 0504 170092 STEHBOLZEN bolt12329

75 9357 000060 SICH. SCHEIBE fastennig disc12330

76 0805 402930 SCHARNIER hinge12331

77 0805 402940 FEDERBLECH spring plate12332

78 9330 900077 SCHEIBE disc12333

79 9203 003027 ZYL. SCHR. cyl. screw12334

80 0367 250044 SPULENAUSHEBER lever bar12335

81 0999 220854 ZYLINDER,EINF. cylinder12336

82 9203 003117 ZYL. SCHR. cyl. screw12337

83 0806 401270 BUEGEL bow12338

84 9301 103801 ZYL. STIFT cylinder pin12339

85 9206 200067 BLECHSCHR. screw12340

86 9330 000107 SCHEIBE disc12341

87 0973 401673 LAGERBOCK fit bracket12342

88 9202 002927 ZYL. SCHR. cyl. screw12343

89 0700 000050 EINLAGE insert12344

90 0805 480860 SCHALTBLECH switch plate12345

91 9330 000127 SCHEIBE washer12346

92 0002 009022 9500 MARKIERUNGSBAND mark tape12347

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

035Tafel/ Table:

Seite/ Page:

1 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

PNEUMATIK PNEUMATIC

1 9750 806014 VENTILEINHEIT K valve unit cpl.12351

(MIT POS.2-30) (with pos. 2-30)

2 9751 000014 WINKEL angle12353

3 9710 900012 ANSCHLUSSBLOCK connection block12354

4 9710 900013 ABSCHLUSSBLOCK connection block12355

5 9203 003167 ZYL. SCHR. cyl. screw12356

6 9710 982005 SCHALLDAEMPFER sound absorber12357

7 9792 102000 WI-STUECK coupling12358

8 0999 240302 DOPPELNIPPEL doublenipple12359

9 0999 240305 VERT. BLOCK distributor12360

10 0999 240384 GD-E -VERSCHR. coupling12361

11 0999 220829 DRUCKSCHALTER valve12362

12 9790 060101 VERBINDUNG connection12363

13 9790 060102 VERBINDUNG connection12364

14 9710 061202 VENTIL,MAGNET valve magnet12365

15 9850 001016 LEITERPLATTE K pcb12366

16 9203 003727 ZYL. SCHR. cyl. screw12367

17 9830 501025 DISTANZHUELSE distance sleeve12368

18 9850 805006 LEITERPLATTE K pcb12369

19 9790 200000 VERSCHR.GD-E coupling12370

20 9710 041001 VENTIL,PNEUM. valve12371

21 9203 112498 FLACHKOPFSCHR. coutersunk screw12372

22 9710 900021 ANSCHLUSSPLATTE plate12373

23 0999 240392 WI-E-VERSCHR. coupling12374

24 9790 201001 WI-E -VERSCHR. coupling12375

25 9731 005004 SCHLAUCH hose12376

26 9710 900023 ADAPTER adapter12377

27 9203 001917 ZYL. SCHR. cyl. screw12378

28 0797 002302 VERSCHRAUBUNG coupling12379

29 9203 003657 ZYL. SCHR cyl.screw12380

30 9710 900001 STECKHUELSE receptacle12381

31 9840 135005 GEGENMUTTER lock nut12382

32 9840 710013 VERSCHRAUBUNG coupling12383

33 9840 710004 SCHLAUCH,SCHUTZ hose12384

34 9840 960111 KABELKANAL cable duct12385

35 0961 352343 HALTER V holder12386

36 9330 000097 SCHEIBE disc12387

37 9202 002497 ZYL. SCHR. cyl. screw12388

38 9780 806001 WARTUNGSEINHEIT K maintenance unit cpl.12389

(MIT POS.39-54,72,73) (with pos. 39-54,72,73)

39 0999 220381 FILTER filter12391

40 9792 102010 WI-STUECK coupling12392

41 0999 240301 DOPPELNIPPEL double nipple12393

42 0999 220550 VENTIL valve12394

43 9792 301020 DICHTRING gasket ring12395

44 0744 001796 SCHLAUCHTUELLE hose socket12396

45 0797 000926 MANOMETER pressure gauge12397

46 0999 220382 DRUCKREGLER press regulator12398

47 0797 003063 PA-SPIRALSCHL. hose12399

48 0744 009516 AUSBLASPISTOLE air pistol12400

49 0999 240339 VERT. BLOCK distributor12401

50 0999 240303 DOPPELNIPPEL double nipple12402

51 0805 402090 VERTEILER distributor12403

52 9792 071010 BLINDSTOPFEN blind pluc12404

53 0797 002302 VERSCHRAUBUNG coupling12405

54 P121 000091 SCHNELLVERSCHR. coupling12406

55 0797 003031 DRUCKLEITUNG K cable cpl12407

(MIT POS.56-59) (with pos. 56-59)

56 0742 002096 IDEAL-SCHELLE hose clamp12409

57 9731 002001 SCHLAUCH hose12410

58 0744 001793 B KUPPL.STECKER plug12411

59 0744 001793 A KUPPLUNGSDOSE coupling socket12412

60 0999 240341 SCHOTTVERSCHR. coupling12413

61 0999 240303 DOPPELNIPPEL doublenipple12414

62 0797 000902 DRUCKREGLER press regulator12415

63 0999 240301 DOPPELNIPPEL doublenipple12416

64 0744 001974 VERSCHRAUBUNG coupling12417

65 0797 002252 L-STECKNIPPEL V plug12418

66 9203 123687 FLACHKOPFSCHR. coutersunk screw12419

67 0806 402570 WINKEL angle12420

68 0806 401950 WINKEL angle12421

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

035Tafel/ Table:

Seite/ Page:

2 von/ of

2

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

69 9330 000087 SCHEIBE disc12422

70 9202 002077 ZYL. SCHR. cyl. screw12423

71 9850 805006 LEITERPLATTE K pcb12424

72 9334 102270 STUETZSCHEIBE support disc12425

73 0999 240209 SCHOTTVERSCHR. valve12426

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

036Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

BEDIENFELD, STEUERUNG, CONTROL PANEL, CONTRO

L

NAEHLEUCHTE SEWING LAMP

1 9850 001024 BEDIENFELD K contr panel12431

2 9805 791103 RAM-CARD ram- card12432

3 9202 002067 ZYL. SCHR. cyl. screw12433

4 9330 000087 SCHEIBE disc12434

5 0806 410440 WINKEL angle12435

6 9202 003328 ZYL. SCHR. cyl. screw12436

7 0806 410410 KALOTTE calotte12437

8 9205 102878 GEW. STIFT threaded pin12438

9 0806 410400 AUFNAHME reception12439

10 9202 002108 ZYL. SCHR. cyl. screw12440

11 0806 410420 SCHEIBE disc12441

12 0806 410430 AUFNAHME reception12442

13 0806 410460 WINKEL angle12443

14 9330 000097 SCHEIBE disc12444

15 9202 002477 ZYL. SCHR. cyl. screw12445

16 0806 410450 HALTER holder12446

17 9202 002517 ZYL. SCHR. cyl. screw12447

19 0806 410273 BLENDE V screen12448

20 9815 101001 TASTE,DRUCK key12449

20 9815 101076 SCHALTELEMENT switch12450

21 9815 101025 TASTE,DRUCK key12451

21 9815 101075 SCHALTELEMENT switch12452

21 9822 633000 LAMPE lamp12453

(o. Abb.)

22 9815 101000 TASTE,DRUCK key12455

22 9815 101076 SCHALTELEMENT switch12456

23 9822 633000 LAMPE lamp12457

24 9815 101002 TASTE,NOT-AUS key12458

25 9822 510001 NAEHLEUCHTE sewing lamp12459

(MIT POS.26-28) (with pos. 26-28)

26 0002 007504 9500 WIPPSCHALTER switch12461

27 9822 642024 HALOGENLAMPE lamp12462

28 9822 510012 GLASSCHEIBE pane12463

29 9050 040008 KLEMME,KREUZ clamp12464

30 9825 810302 SICHERUNG savety12465

31 0798 500088 TRAFO,NAEHLICHT transf 220/12v12466

32 9840 133004 WUERGENIPPEL nipple12467

33 0291 000025 BUCHSE bush12468

34 0806 400460 ROHR pipe12469

35 9830 402032 SCHALTSCHRANK switchgear cubicle12470

36 0973 405090 ABDECKUNG cover12471

37 9204 201827 LINSENSCHR. screw12472

38 9330 000087 SCHEIBE disc12473

39 9231 110057 6KT. MUTTER hexagonal nut12474

40 9830 402011 SCHALTSCHRANK switchgear cubicle12475

41 9880 806001 FUSS-SCHALTER K foot switch cpl.12476

42 9800 551001 AUSTRITTSFILTER filter12477

43 9800 551004 SCHUTZGITTER grid12478

44 9840 502007 LEITUNG,NETZ cord12479

45 9800 551000 LUEFTER. AXIAL filter12480

46 0806 407614 LEUCHTE, MARK. K lampe cpl.12481

(MIT POS. 47-53) (with pos. 47-53)

47 0806 402694 AUFNAHME K acceptance cpl.12483

(MIT POS. 48) (with pos. 48)

48 9202 002928 ZYL. SCHR. cyl. screw12485

49 0806 402670 KLEMMSTUECK clamping part12486

50 0216 000103 6KT. MUTTER hexagonal nut12487

51 0806 402680 KLEMMSTUECK clamping part12488

52 9835 501004 LASER laser12489

53 9301 103201 ZYL. STIFT cyl. pin12490

53 9835 001012 NETZTEIL O. ABB. main part12491

53 9870 806022 LEITUNGSSATZ O. ABB. cord set12492

54 9810 920003 BATTERIE battery12493

(bis 11.2000) (until 11.2000)

54 9810 920004 BATTERIE battery12495

(ab 12.2000) (from 12.2000)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

037Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

GRUNDTYPE BASE TYPE

1 0791 001200 FADENFUEHRUNG K thread guide cpl.12500

(MIT POS.2-5) (with pos. 2-5)

2 0213 000759 ROHRNIET niete12502

3 0791 001095 MUTTER nut12503

4 0791 001093 A SCHEIBE disc12504

5 9204 202037 LINSENSCHR. screw12505

6 0791 001081 GARNST.ROHR yarn supp tube12506

7 0791 001090 GARNHALTEARM K yarn hoder arm12507

(MIT POS.3-5,9,10) (with pos. 3-5,9,10)

9 0077 110230 ZENTRIERSTUECK centering piece12509

10 0077 110220 AUFLAGE support12510

14 0990 240057 MUFFE sleeve, socket12511

15 0806 401330 STEHBOLZEN stad12512

16 9231 110127 6KT.MUTTER hexagonal nut12513

17 0791 001113 SCHELLE clip12514

18 0791 001112 FADENFUEHRUNG thread guide12515

19 0791 001093 A SCHEIBE disc12516

20 9201 113317 6KT.SCHR. hexagonal screw12517

21 0396 111050 GARNR.STIFT roller pin12518

22 0396 111320 AUFLAGE support12519

23 0477 250160 GARNR.TELLER yarn disc12520

24 0791 001111 TELLERHALTER holder12521

63 MG43 002510 SCHEIBE disc12522

26 0805 420290 LEISTE rail12523

27 0806 401940 LEISTE rail12524

28 9330 000127 SCHEIBE disc12525

29 9201 114217 6KT.SCHR. hexagonal screw12526

30 9201 114228 6KT.SCHR. hexagonal screw12527

31 0806 401310 KLEMMKLOBEN block12528

32 9330 900117 SCHEIBE disc12529

33 9202 002887 ZYL.SCHR. cyl. screw12530

34 0806 401320 WINKEL angle12531

35 0746 011028 HEBEL lever12532

36 9201 114177 6KT.SCHR. hexagonal screw12533

37 0806 401930 GEW.PLATTE threaded plate12534

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

038Tafel/ Table:

Seite/ Page:

1 von/ of

1

Ausgabe/ Edition: 09/2005

Klasse/ Class: 0806

ETIKETTENEINLEGER LABEL DEVICE

1 0805 411860 ABDECKUNG cover12538

2 0994 850478 LI.FLANSCHK.SCH screw12539

3 0999 240389 SCHLAUCHTUELLE hose socket12540

4 9792 001030 REDUZIERNIPPEL reducing nipple12541

5 9202 002568 ZYL.SCHR. cyl. screw12542

6 9330 000097 SCHEIBE disc12543

7 0805 411770 LASCHE shackle12544

8 0805 411780 ROHR pipe12545

9 0805 411800 PLATTE plate12546

10 9234 000057 6KT.MUTTER hexagonal nut12547

11 9330 000067 SCHEIBE disc12548

12 0805 411760 MUTTER nut12549

13 0805 411810 PLATTE plate12550

14 9203 313067 SENKSCHR. sunk screw12551

15 0999 220155 ZYLINDER,DOPPEL cylinder,double12552

16 0993 271297 GEW.STIFT threaded pin12553

17 9790 101010 L-SCHW.VERSCHR. pivot coupling12554

18 9231 000387 6KT.MUTTER hexagonal nut12555

19 0805 411710 BOCK support12556

20 9202 002537 ZYL.SCHR. cyl. screw12557

21 9202 002477 ZYL.SCHR. cyl. screw12558

22 0805 411730 NOCKEN cam, tappet12559

23 0805 411750 STANGE bar12560

24 0088 147170 SINTERLAGER sinter.bearing12561

25 0805 411740 KLEMMSTUECK clamp piece12562

26 9202 002517 ZYL.SCHR. cyl. screw12563

27 9231 110137 6KT.MUTTER hexagonal nut12564

28 0805 411853 KLEMMFEDER V (172mm) lock spring (172mm)12565

(MIT POS.29,30) (with pos. 29,30)

29 0805 411840 LEISTE rail12567

30 0805 411850 KLEMMFEDER lock spring12568

31 0805 411823 LEISTE V (174mm) reglet (174mm)12569

(MIT POS.32,33) (with pos. 32,33)

32 0805 411820 LEISTE rail12571

33 0805 411830 LEISTE rail12572

34 9203 313067 SENKSCHR. sunk screw12573

35 0805 411700 PLATTE plate12574

36 9201 112867 6KT.SCHR. hexagonal screw12575

37 9330 000097 SCHEIBE disc12576

38 9203 313967 SENKSCHR. sunk screw12577

39 0805 411790 PLATTE plate12578

40 9822 510011 TISCHKLEMME table clamp12579

41 9700 100022 ZYLINDER,EINF. cylinder12580

42 9203 003157 ZYL.SCHR. cyl. screw12581

43 9330 900117 SCHEIBE disc12582

44 0999 210760 KLEMMHEBEL clamping lever12583

45 0990 490242 MARKIERUNGSBAND markingtape12584

46 0999 240412 STECKTEIL connector12585

47 9790 210010 KUPPL.TEIL coupling part12586

48 0990 490241 MARKIERUNGSBAND markingtape12587

49 0990 490243 MARKIERUNGSBAND markingtape12588

50 0805 412373 KLEMMFEDER V (173 mm) lock spring (173 mm)12589

(MIT POS.51,52) (with pos. 51,52)

51 0805 412350 LEISTE rail12591

52 0805 412360 KLEMMFEDER lock spring12592

53 0805 412433 KLEMMFEDER V (172,5mm) lock spring (172 mm)12593

(MIT POS.51,54) (with pos.51,54)

54 0805 412420 KLEMMFEDER lock spring12595

55 0805 412473 LEISTE V (175,5mm) reglet (175,5mm)12596

(MIT POS.56-58) (with pos. 56-58)

56 0805 412440 LEISTE rail12598

57 0805 412450 LEISTE rail12599

58 0805 412460 LEISTE rail12600

59 0805 412413 LEISTE V (177mm) reglet (177mm)12601

(MIT POS.60-62) (with pos. 60-62)

60 0805 412380 LEISTE rail12603

61 0805 412390 LEISTE rail12604

62 0805 412400 LEISTE rail12605

63 0999 202390 SCHALTER switch12606

64 9202 002537 ZYL.SCHR. cyl. screw12607

65 0805 411870 BOCK frame12608
