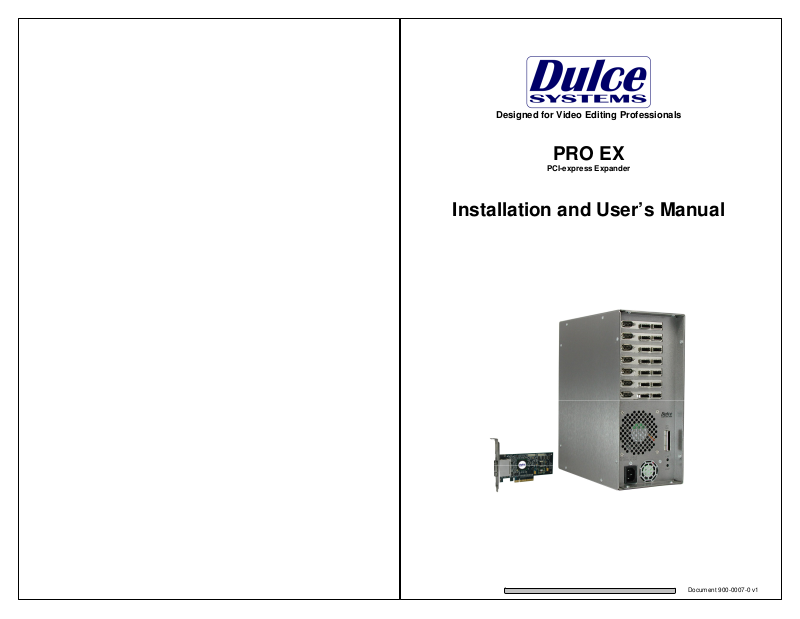

Dulce Systems PRO EX User Manual

Designed for Video Editing Professionals

PRO EX

PCI-express Expander

Installation and User’s Manual

Document 900-0007-0 v1

PRO EX

Installation and User’s Manual

Table of Content

PRO

EX

Installation and User’s Manual

1. Introduction .................................................................................................... 3

1.1. Safety Considerations .............................................................................. 4

1.1.1. SAFETY CONSIDERATIONS ........................................................... 4

1.1.2. CONSIDÉRATIONS DE SÉCURITÉ ................................................. 5

1.1.3. SAFTY BERÜCKSICHTIGUNGEN ................................................... 6

1.1.4. CONSIDERACIONES DE SEGURIDAD ........................................... 7

1.2. System Requirements ............................................................................. 8

1.3. Technical Support .................................................................................... 8

2. Getting Started ............................................................................................... 9

2.1. Packaging ................................................................................................ 9

2.2. Check List ................................................................................................ 9

3. Overview ...................................................................................................... 10

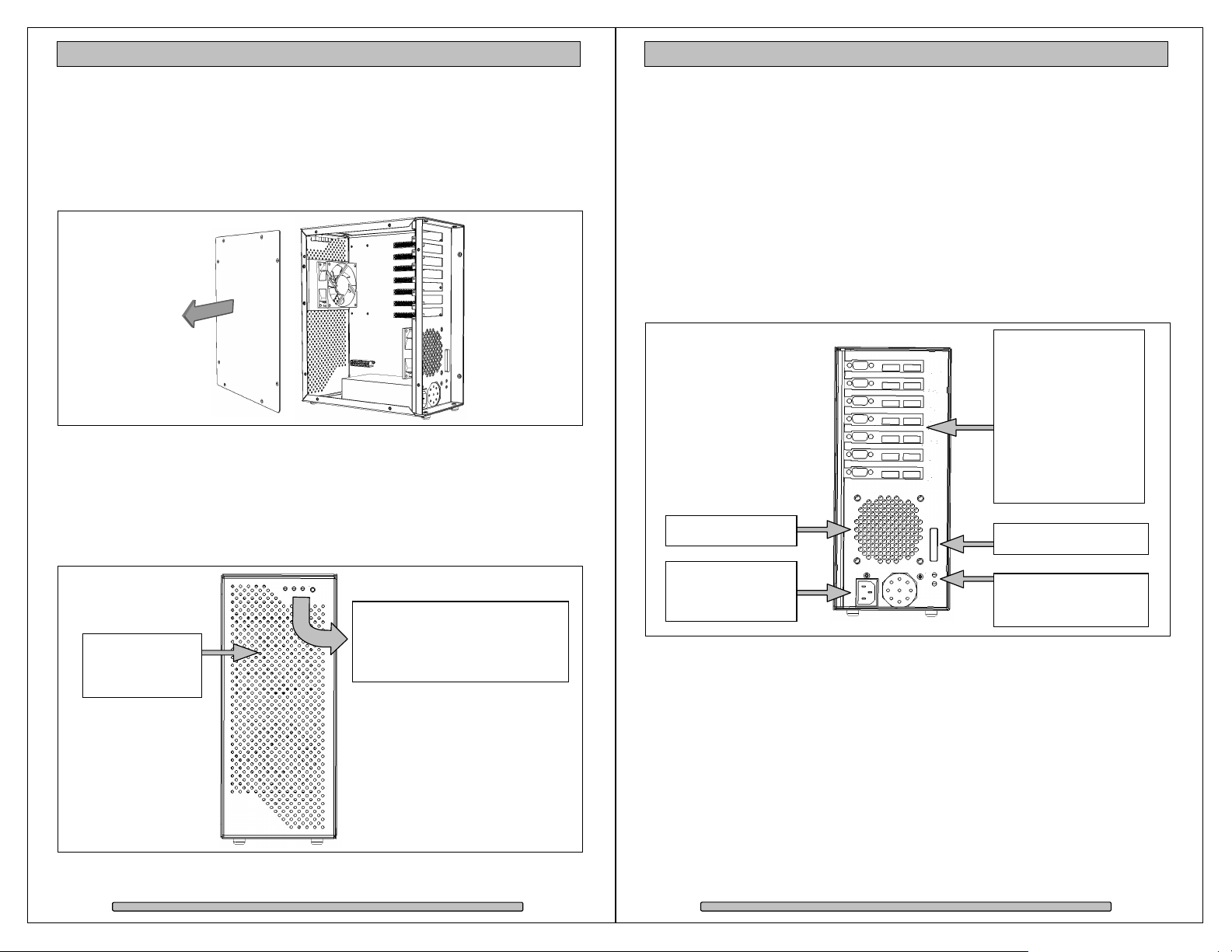

3.1. Removing the Cover .............................................................................. 10

3.2. Front Indicators and Controls ................................................................. 10

3.3. Rear Indicators and Ports ...................................................................... 11

3.4. Internal Indicators and Expansion Slots ................................................. 12

4. Installation.................................................................................................... 13

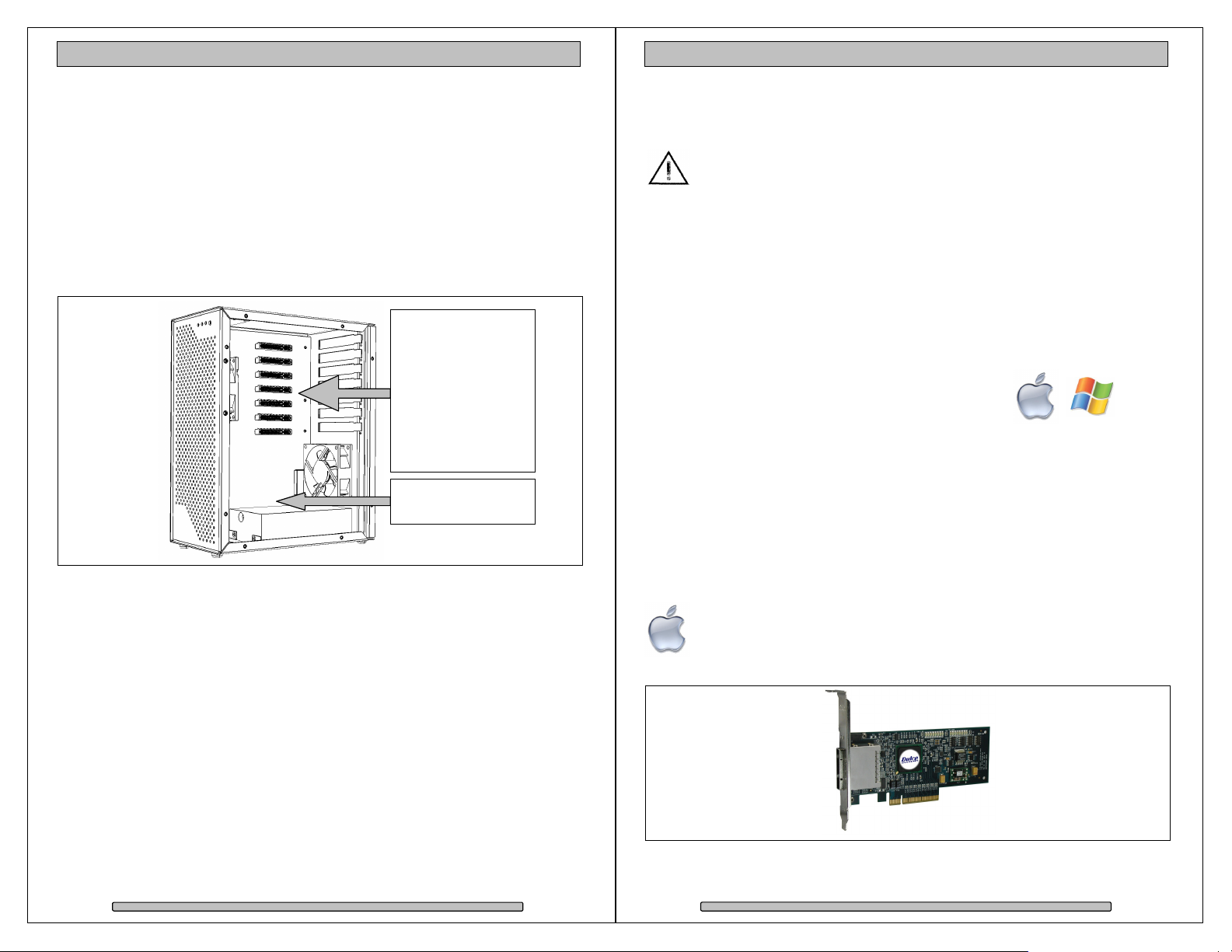

4.1. Uplink Host Adapter Installation ............................................................. 13

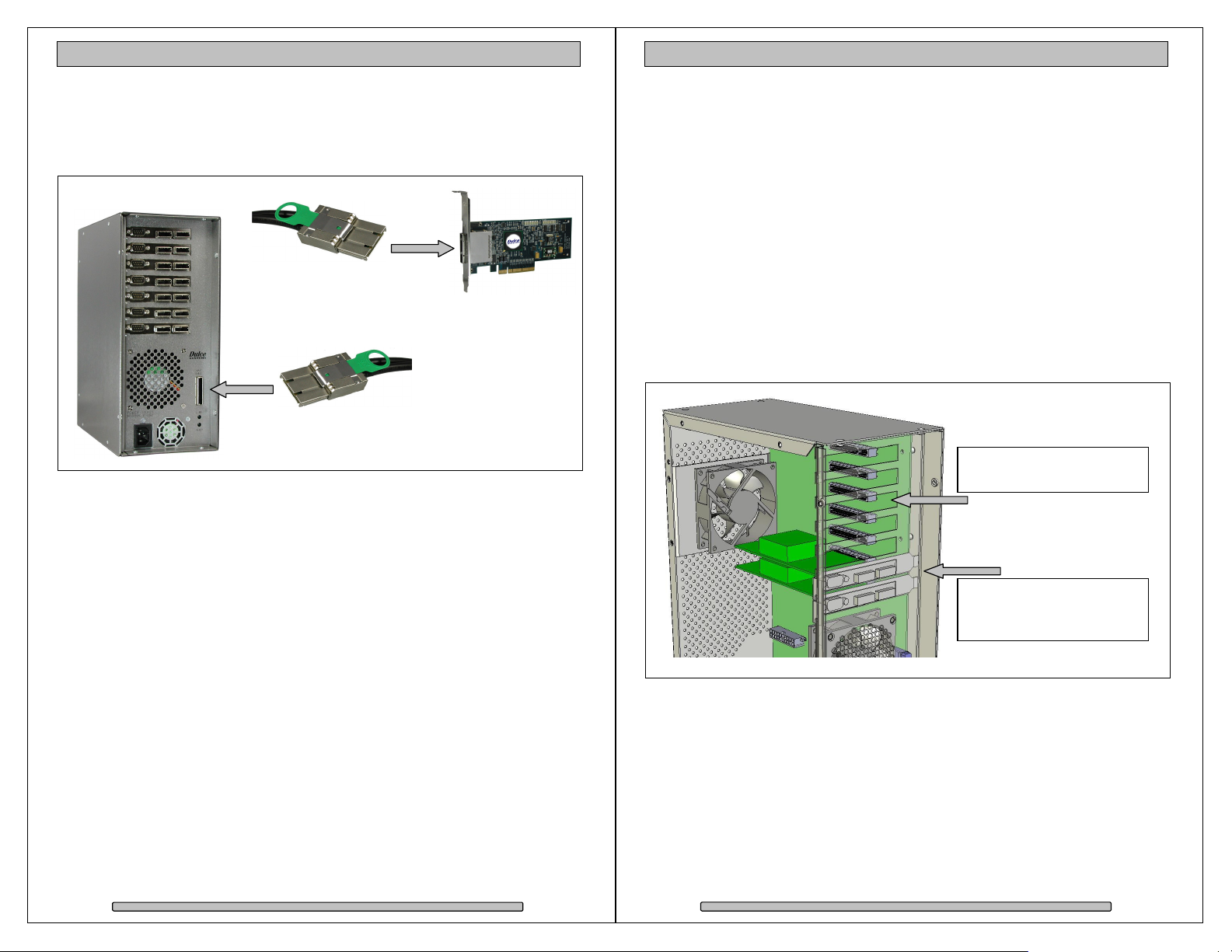

4.1. Uplink Cable Installation ........................................................................ 14

4.2. User Add-on Card Installation ................................................................ 15

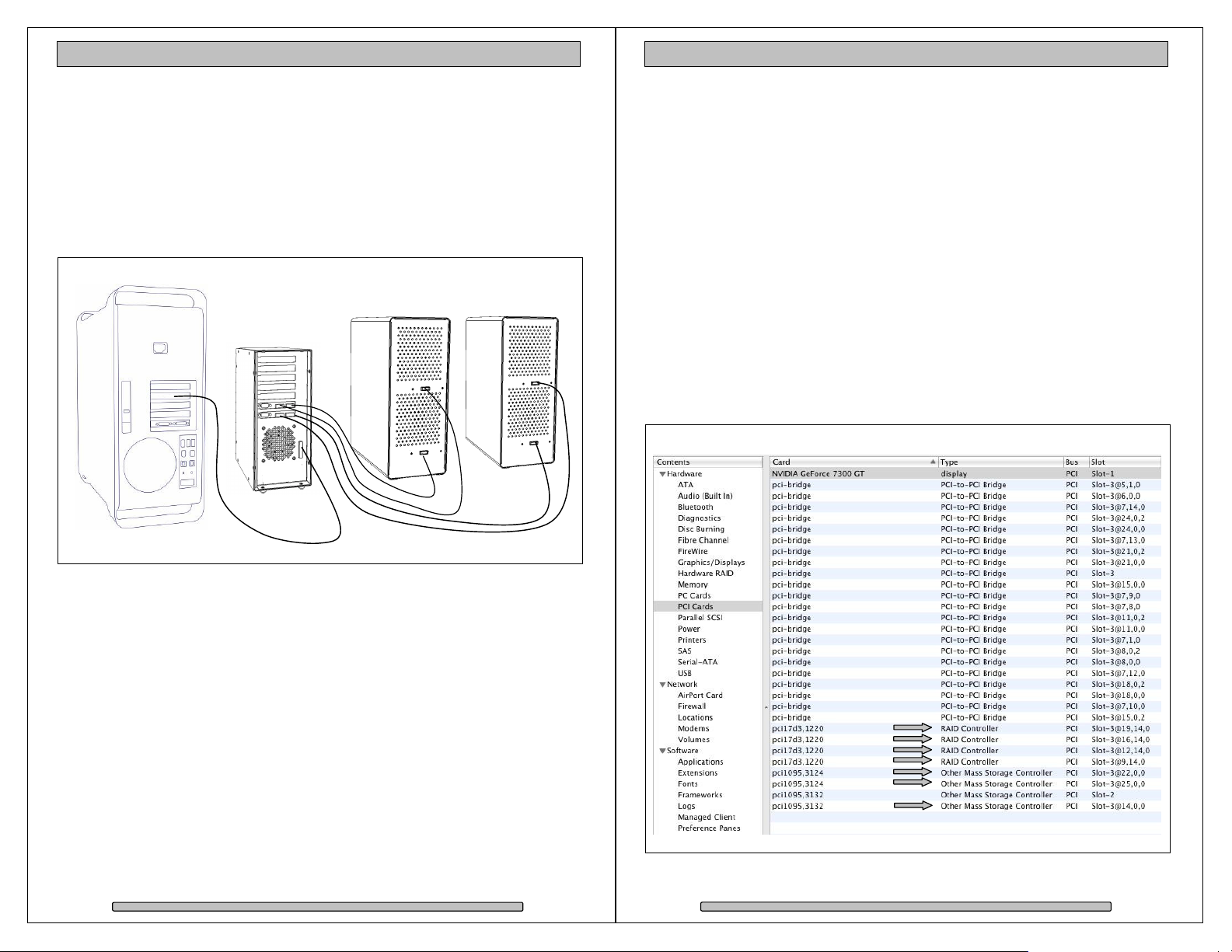

4.3. Connecting It All ..................................................................................... 16

4.4. System Profile ........................................................................................ 17

4.5. Driver Installation ................................................................................... 18

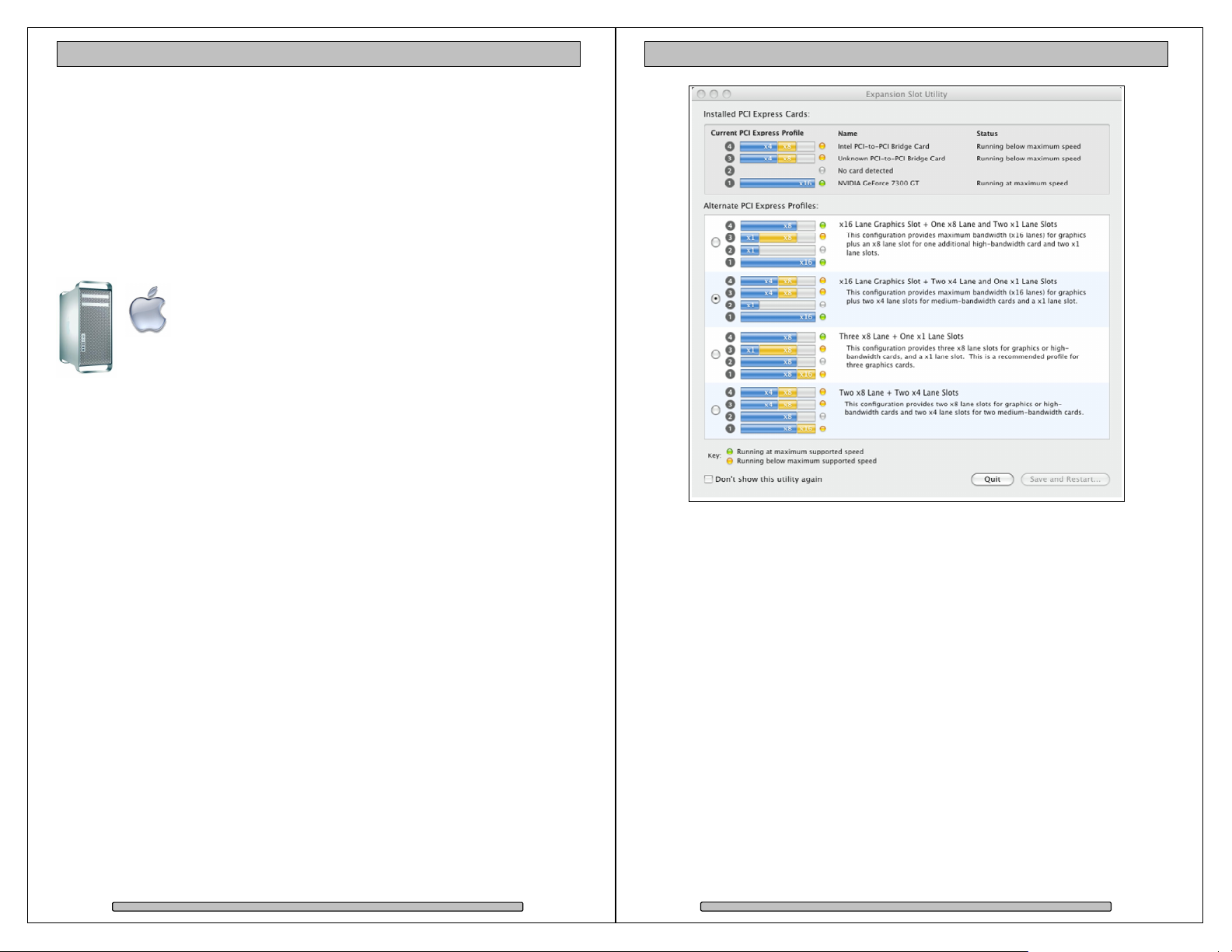

4.5.1. Mac Pro – Expansion Slot Utility settings ........................................ 18

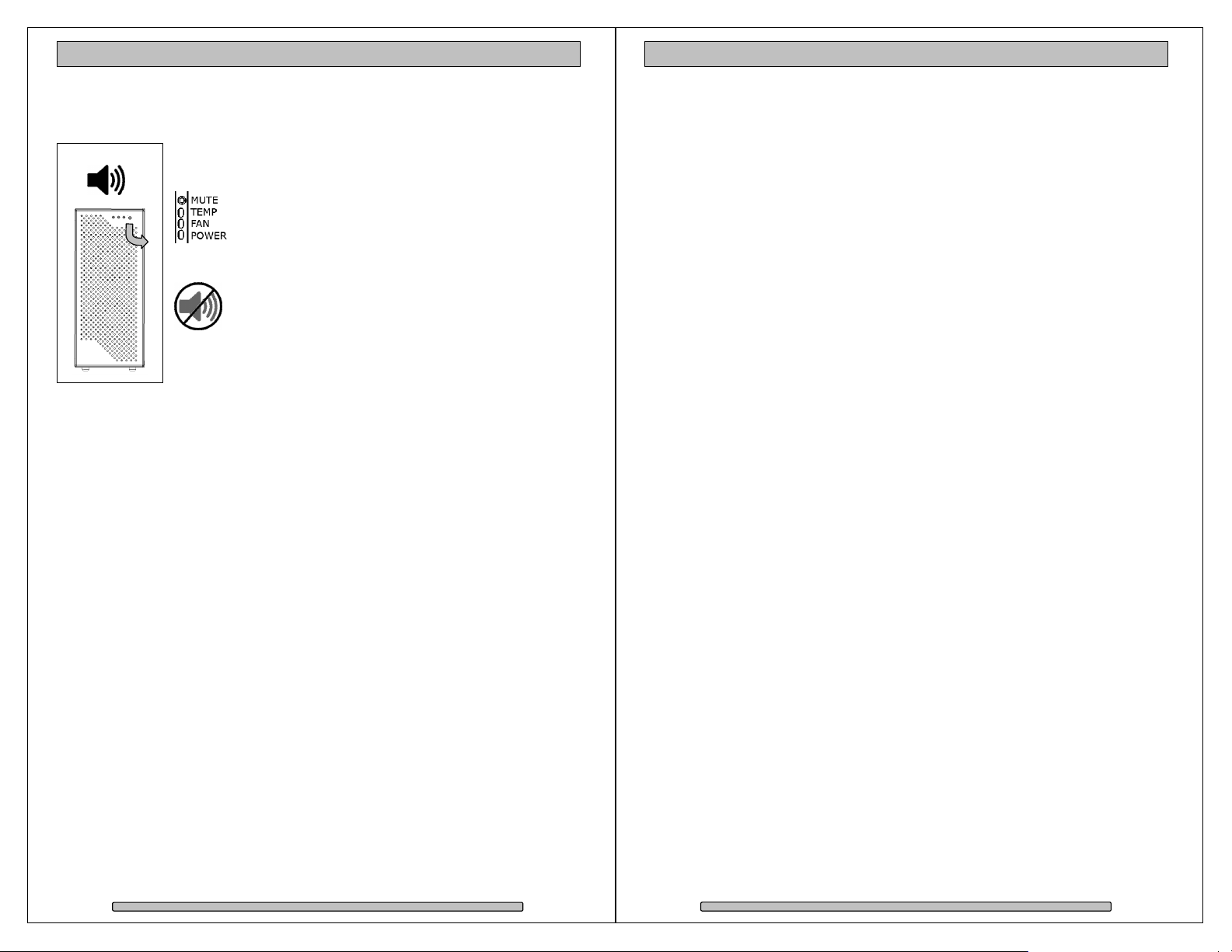

5. Alarm Conditions ......................................................................................... 20

6. Limited Warranty .......................................................................................... 22

7. Product Registration .................................................................................... 23

1. Introduction

We appreciate your purchase of the PRO EX from Dulce Systems. The PRO EX
is a PCI-express (PCI-e) peer-to-peer expansion enclosure and Uplink Host
Adapter that allows the user to add up to seven PCI-e add-in cards. The PRO
EX is compliant to the PCI Express Base Specification, version R1.0a. The Host
Computer link to the PRO EX enclosure is via a PCI-e x8 link via a PCI-e x8
cable. The PCI-e x8 cable connects to the PRO EX Uplink Host Adapter Card
inserted into a host computer such as a Mac or a PC. By placing the PCI-e
Uplink card into a computer and then connecting via the cable to the PRO EX
enclosure, the user can greatly expand their PCI-e capability.

The PRO EX enclosure provides one x8 lane PCI-e upstream port, seven x8
PCI-e expansion slots, three are x8 speed rated and four are x4 speed rated.

The seven expansion slots will accommodate half length (174 mm) full height
PCI-e cards with x8 physical slot size or smaller.

A mixture of PCI-e based storage SATA RAID Controllers, Adapters, Interfaces
can be installed in the PRO EX to create a very large storage expansion box.
Using seven Dulce PRO DQ SATA RAID subsystems, a total of 56TB can be
made available online. If more is needed, additional PRO EX can be daisy
chained to expand even more online storage.

Page 2

Page 3

PRO EX

Installation and User’s Manual

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PRO

EX

Installation and User’s Manual

RISQU

E DE DÉCHARGE ÉLECTRIQUE

N'OUVRIR PAS

1.1. Safety Considerations

1.1.1. SAFETY CONSIDERATIONS

W A R N I N G

WATER AND MOISTURE
To reduce the risk of fire or electrical shock, do not expose unit to rain or
moisture. Do not operate unit near water – such as: bathtub, washbowl, kitchen
sink or laundry tub, wet basement, or near a swimming pool.

STABILITY
Do not place this unit on an unstable cart, stand, bracket, or table. Unit may fall,
causing serious injury.

VENTILATION
Do not block front and rear ventilation. Proper airflow is required to ensure
reliable operation and prevents unit from over heating. Do not place unit in an
enclosed space where no or insufficient ventilation is available.

ELECTRICAL
Do not defeat the safety purpose of the grounding power plug. The power cord
should be routed so that it is not likely to be walked on or pinched by items
placed upon or against them.

SERVICING
Do not attempt to service this unit yourself. Opening or removing the top, side
and rear covers will expose you to dangerous voltages or other hazards.

1.1.2. CONSIDÉRATIONS DE SÉCURITÉ

AVERTISSEMENT

EAU ET HUMIDITÉ
Pour réduire le risque de feu ou de choc électrique, n'exposez pas d'unité pour
pleuvoir ou l'humidité. Ne faites pas marcher d'unité près de l'eau – comme; la
baignoire, la cuvette, l'évier ou la cuve de blanchisserie, la cave mouillée ou près
d'une piscine.

STABILITÉ
Ne placez pas cette unité sur un chariot instable, un éventaire, une parenthèse
ou une table. L'unité peut tomber, en provoquant la blessure sérieuse.

VENTILATION
Ne bloquez pas de devant et élevez la ventilation. L'écoulement d'air nécessaire
est tenu de garantir l'opération sûre et prévient l'unité de sur le chauffage. L'unité
ne peut pas placé dans un espace fermé où aucune ventilation ou dans suffisant
n'est disponible.

ÉLECTRIQUE
Ne vainquez pas le but de sécurité de la prise de courant de pouvoir de bases.
La corde de pouvoir devrait être mise en déroute pour qu'ils ne seront pas
probablement marchés sur ou pincés par les articles placés sur ou contre eux.

ENTRETIEN
N'essayez pas d'assurer l'entretien de cette unité vous-même. En s'ouvrant ou le
fait d'enlever le haut, le côté et les couvertures arrière vous exposeront aux
voltages dangereux ou à d'autres hasards.

Page 4

Page 5

PRO EX

Installation and User’s Manual

NICHT ÖFFNEN

PRO

EX

Installation and User’s Manual

GEFAHR DES STROMSC

HLAGS

NICHT ÖFFNEN

1.1.3. SAFTY BERÜCKSICHTIGUNGEN

W A R N U N G

ELEKTROSCHOCKGEFAHR

WASSER UND FEUCHTIGKEIT
Um eine Brand- oder Elektroschockgefahr weitgehend auszuschließen, Gerät
nicht Regen oder Feuchtigkeit aussetzen. Gerät nicht in der Nähe von Bade­oder Waschwannen, Wasch- oder Spülbecken, feuchten Kellern oder
Schwimmbecken betreiben.

STABILITÄT
Das Gerät nicht auf wacklige Karren, Ständer, Halterungen oder Tische stellen,
da es herunterfallen und Verletzungen verursachen könnte.

BELÜFTUNG
Vordere und hintere Belüftungsöffnungen nicht versperren. Das Gerät muss
ausreichend be- und entlüftet werden können, damit es sich nicht während des
Betriebs überhitzt. Daher darf das Gerät nicht in geschlossenen Räumen
aufgestellt werden, in denen keine ausreichende Be- und Entlüftung
gewährleistet ist.

STROMVERSORGUNG
Nicht den Schukostecker modifizieren. Das Stromkabel sollte so verlegt werden,
dass es nicht durch Auftreten oder durch spitze oder scharfe Gegenstände
beschädigt werden kann.

WARTUNG
Das Gerät nicht eigenmächtig warten. Durch das Öffnen des Geräts (Abziehen
der oberen, seitlichen und hinteren Abdeckung) setzen Sie sich
lebensgefährlichen Spannungen aus.

1.1.4. CONSIDERACIONES DE SEGURIDAD

ADVERTENCIA

AGUA Y HUMEDAD
Para reducir el riesgo de fuego o electrochoque, no exponga la unidad para
llover o humedad. No haga funcionar la unidad cerca del agua – como; bañera,
lavatorio, fregadero o tina de lavandería, sótano mojado o cerca de una piscina.

ESTABILIDAD
No coloque esta unidad en un carro inestable, soporte, soporte o mesa. La
unidad puede caerse, causando la herida seria.

VENTILACIÓN
No bloquee delantero y críe la ventilación. El corriente de aire apropiado es
requerido asegurar la operación confiable y previene la unidad de sobre la
calefacción. La unidad no puede colocado en un espacio incluido donde ninguna
ventilación o en suficiente está disponible.

ELÉCTRICO
No derrote el objetivo de seguridad del enchufe de poder que da buenos
conocimientos. La cuerda de poder debería ser derrotada de modo que ellos
probablemente no sean andados en o pellizcados por artículos colocados sobre
o contra ellos.

REVISIÓN
No intente atender esta unidad usted mismo. Abriéndose o quitar la cumbre, el
lado y las tapas traseras le expondrán a voltajes peligrosos u otros riesgos.

Page 6

Page 7
