Dulce Systems Duo-FireWire User Manual

Video Storage Solutions

PRO Duo-FireWire

and

Duo-FireWire

Installation and User’s Manual

Document 900-0002-0 v1.2

Duo-FireWire

Installation and User’s Manual

Table of Content

Duo-FireWire

Installation and Use

r’s Manual

1. Introduction ................................................................................................... 3

1.1. Safety Considerations ............................................................................. 4

1.1.1. SAFETY CONSIDERATIONS .......................................................... 4

1.1.2. CONSIDÉRATIONS DE SÉCURITÉ ................................................ 5

1.1.3. SAFTY BERÜCKSICHTIGUNGEN ................................................... 6

1.1.4. CONSIDERACIONES DE SEGURIDAD .......................................... 7

1.2. System Requirements ............................................................................. 8

1.3. Technical Support ................................................................................... 8

2. Getting Started .............................................................................................. 9

2.1. Packaging ............................................................................................... 9

2.2. Check List ............................................................................................... 9

3. Overview ..................................................................................................... 10

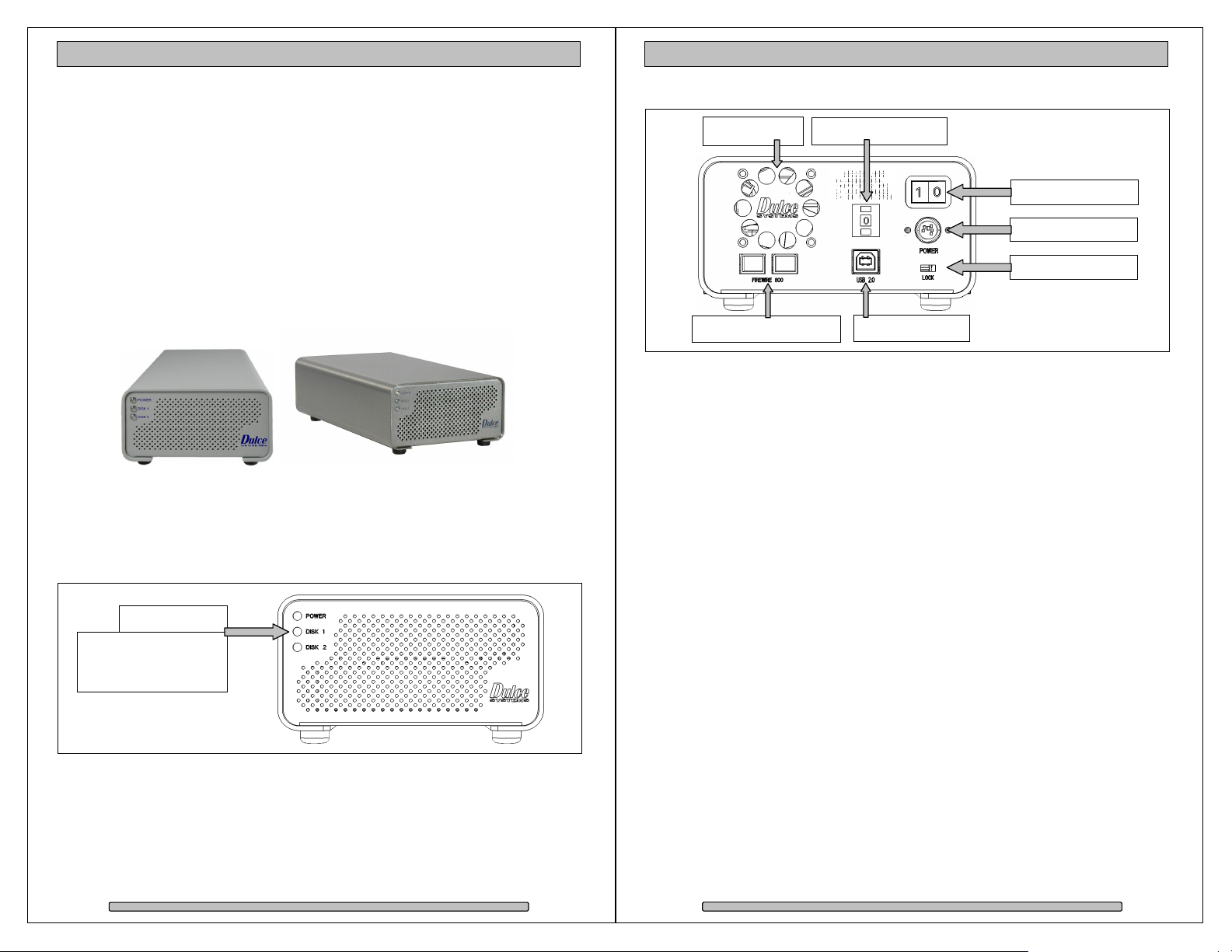

3.1. The Classic and PRO look .................................................................... 10

3.2. Front Indicators ..................................................................................... 10

3.3. Rear Panel ............................................................................................ 11

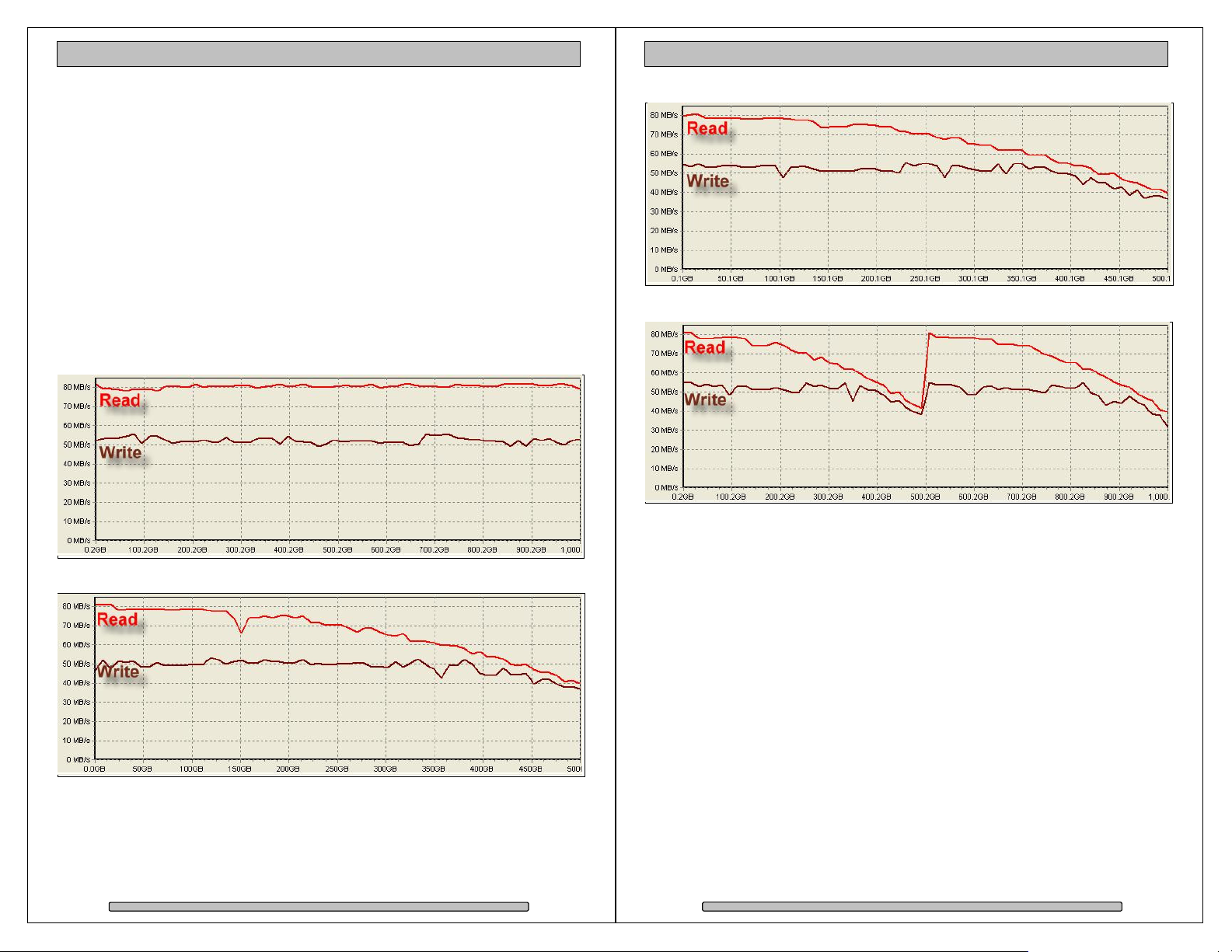

3.4. Performance.......................................................................................... 12

4. Installation ................................................................................................... 14

4.1. Power Cable Connection ...................................................................... 14

4.2. Data Cable Connection ......................................................................... 15

5. Formatting and Partitioning ......................................................................... 16

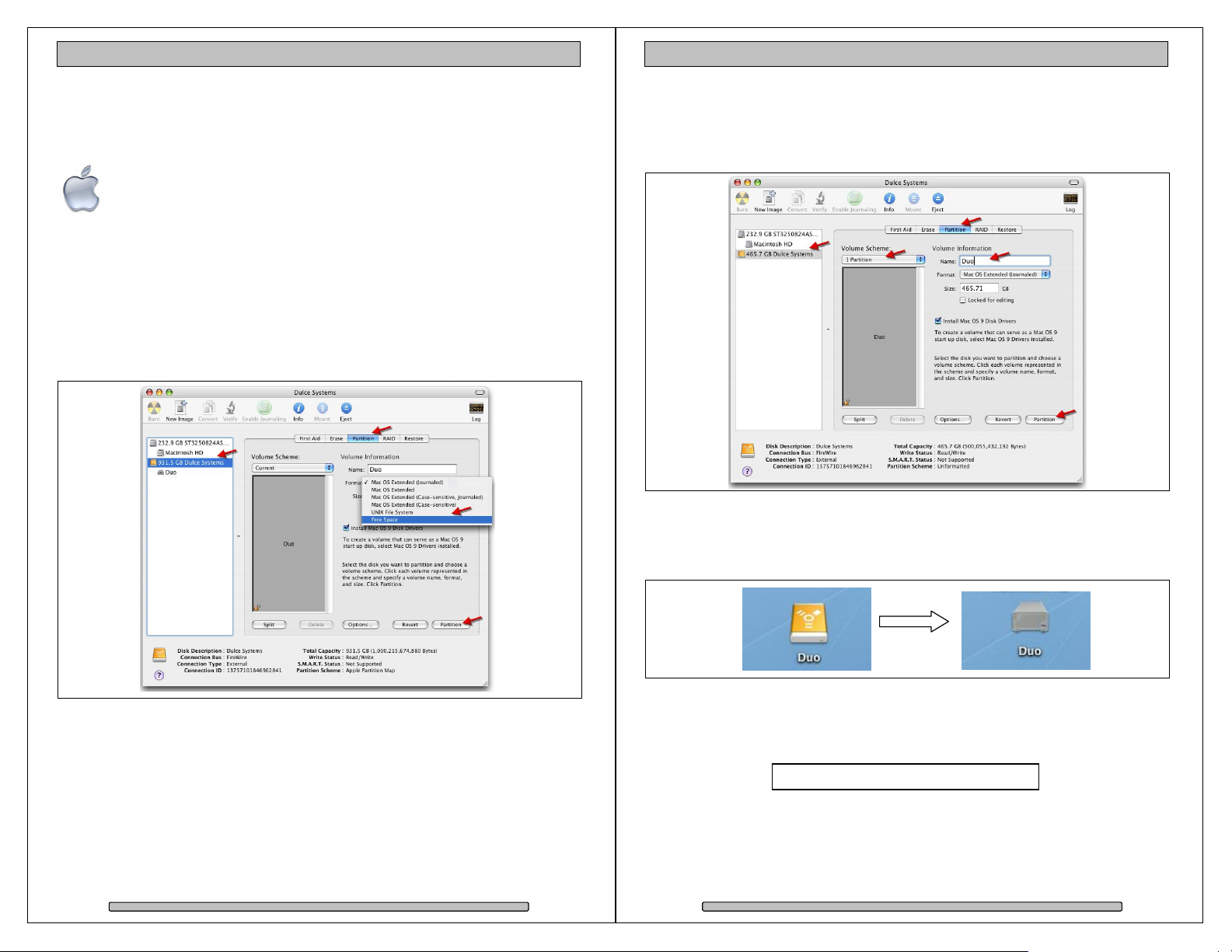

5.1. Apple OS X Formatting ......................................................................... 16

5.1.1. Erase an Existing Partition .............................................................. 16

5.1.2. Create a New Partition.................................................................... 17

5.1.3. Change the Icon ............................................................................. 17

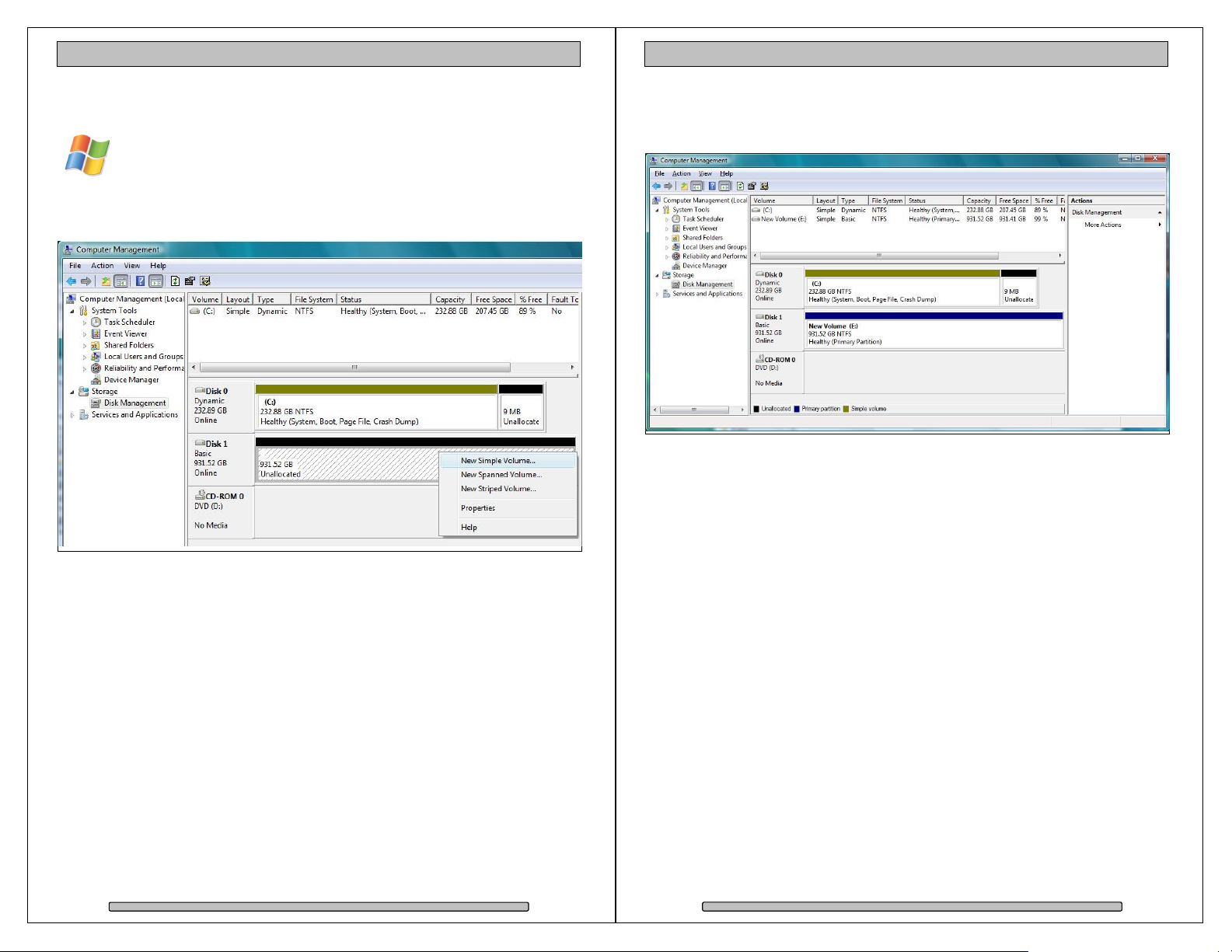

5.2. Windows XP / Vista Formatting ............................................................. 18

6. Operating .................................................................................................... 20

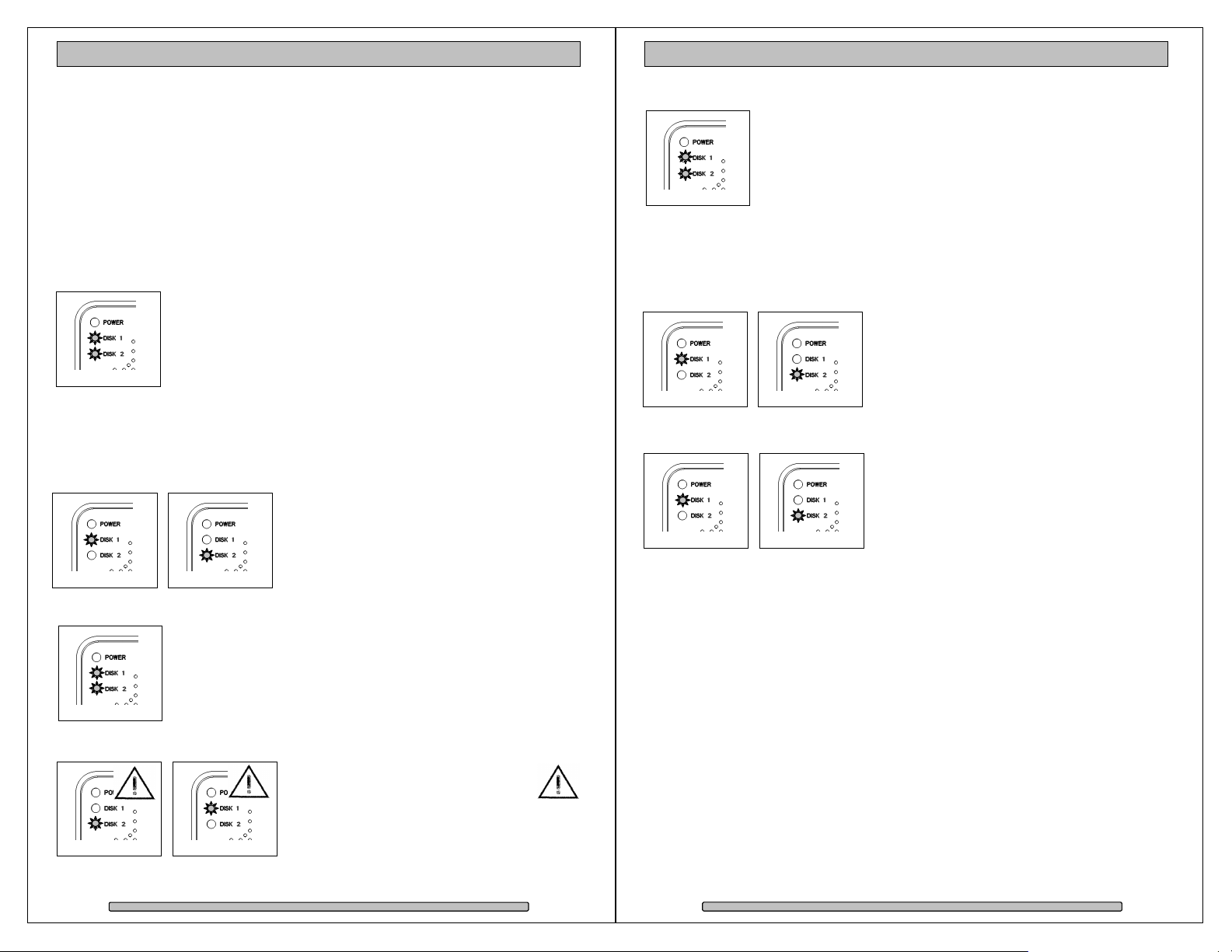

6.1. DISK Activity Indicators ......................................................................... 20

6.1.1. RAID 0 - Stripe Mode (Performance) .............................................. 20

6.1.2. RAID 1 - Mirror Mode (Protection) .................................................. 20

6.1.3. SPAN - Linking Mode (Simplicity) ................................................... 21

6.1.4. JBOD - Just a Bunch of Disks Mode (Individual) ............................ 21

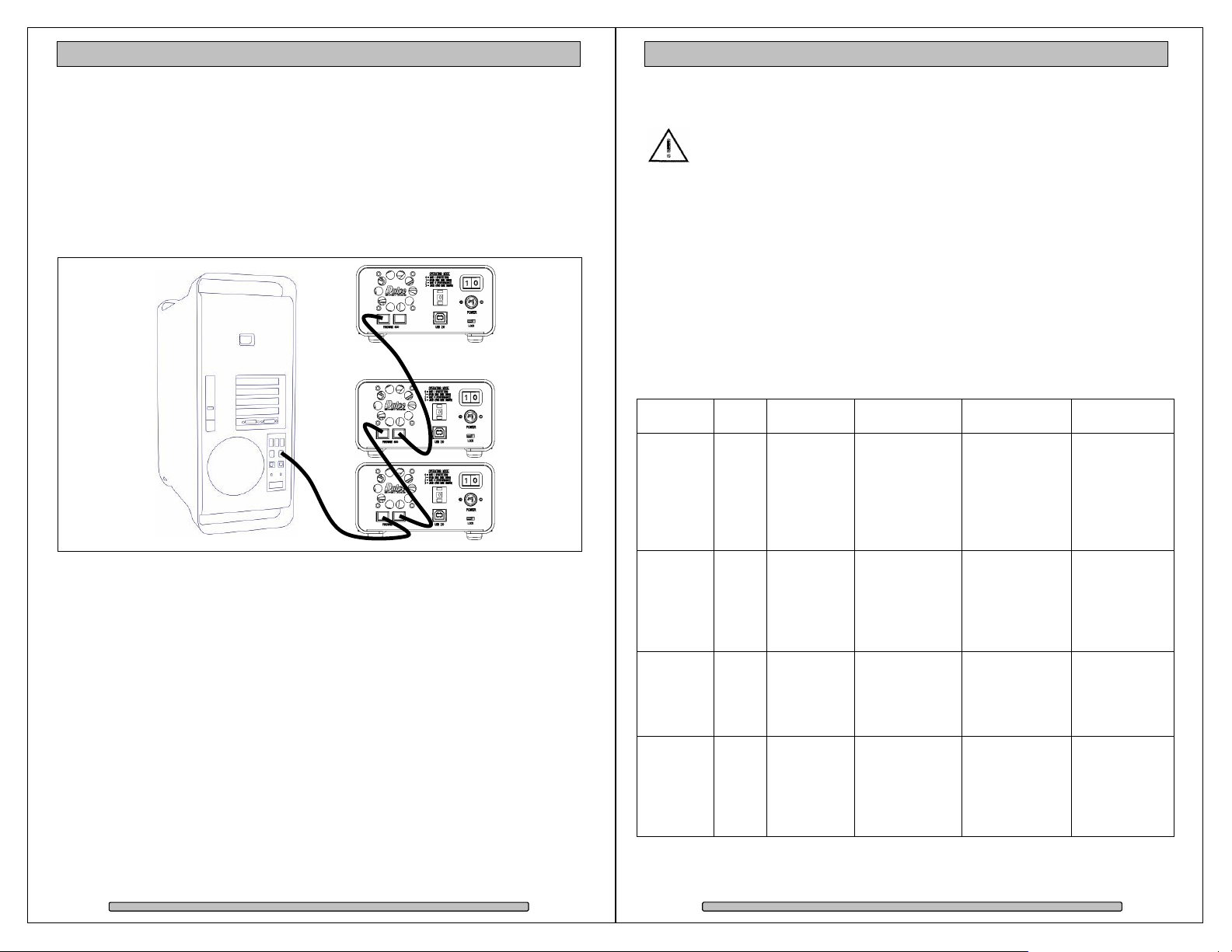

6.2. Daisy Chain FireWire devices. .............................................................. 22

7. RAID Mode Options .................................................................................... 23

8. Limited Warranty ......................................................................................... 24

9. Product Registration .................................................................................... 25

1. Introduction

We appreciate your purchase of this product from Dulce Systems. You have
everything you need to quickly and easily connect the storage unit to your editing
computer. You are a short time way from your next blockbuster creation.

This Installation and User’s Manual is intended to streamline the process of
getting your RAID storage system up and running so you can get to work quickly.

For most typical video editing storage requirements, we have pre-configured the
PRO / Duo-FireWire for a much more streamlined installation. The storage is
pre-configured for RAID 0 (performance striping) and pre-formatted for Mac OS
X. Just simply follow the installation steps outlined in this manual, and you will
up and running in no time.

Page 2

Page 3

Duo-FireWire

Installation and User’s Manual

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Duo-FireWire

Installation and Use

r’s Manual

RISQUE DE DÉCHARGE ÉLECTRIQUE

N'OUVRIR PAS

1.1. Safety Considerations

1.1.1. SAFETY CONSIDERATIONS

W A R N I N G

WATER AND MOISTURE
To reduce the risk of fire or electrical shock, do not expose unit to rain or
moisture. Do not operate unit near water – such as: bathtub, washbowl, kitchen
sink or laundry tub, wet basement, or near a swimming pool.

STABILITY
Do not place this unit on an unstable cart, stand, bracket, or table. Unit may fall,
causing serious injury.

VENTILATION
Do not block front and rear ventilation. Proper airflow is required to ensure
reliable operation and prevents unit from over heating. Do not place unit in an
enclosed space where no or insufficient ventilation is available.

ELECTRICAL
Do not defeat the safety purpose of the grounding power plug. The power cord
should be routed so that it is not likely to be walked on or pinched by items
placed upon or against them.

SERVICING
Do not attempt to service this unit yourself. Opening or removing the top, side
and rear covers will expose you to dangerous voltages or other hazards.

1.1.2. CONSIDÉRATIONS DE SÉCURITÉ

AVERTISSEMENT

EAU ET HUMIDITÉ
Pour réduire le risque de feu ou de choc électrique, n'exposez pas d'unité pour
pleuvoir ou l'humidité. Ne faites pas marcher d'unité près de l'eau – comme; la
baignoire, la cuvette, l'évier ou la cuve de blanchisserie, la cave mouillée ou près
d'une piscine.

STABILITÉ
Ne placez pas cette unité sur un chariot instable, un éventaire, une parenthèse
ou une table. L'unité peut tomber, en provoquant la blessure sérieuse.

VENTILATION
Ne bloquez pas de devant et élevez la ventilation. L'écoulement d'air nécessaire
est tenu de garantir l'opération sûre et prévient l'unité de sur le chauffage. L'unité
ne peut pas placé dans un espace fermé où aucune ventilation ou dans suffisant
n'est disponible.

ÉLECTRIQUE
Ne vainquez pas le but de sécurité de la prise de courant de pouvoir de bases.
La corde de pouvoir devrait être mise en déroute pour qu'ils ne seront pas
probablement marchés sur ou pincés par les articles placés sur ou contre eux.

ENTRETIEN
N'essayez pas d'assurer l'entretien de cette unité vous-même. En s'ouvrant ou le
fait d'enlever le haut, le côté et les couvertures arrière vous exposeront aux
voltages dangereux ou à d'autres hasards.

Page 4

Page 5

Duo-FireWire

Installation and User’s Manual

NICHT ÖFFNEN

Duo-FireWire

Installation and Use

r’s Manual

GEFAHR DES STROMSCHLAGS

NICHT ÖFFNEN

1.1.3. SAFTY BERÜCKSICHTIGUNGEN

W A R N U N G

ELEKTROSCHOCKGEFAHR

WASSER UND FEUCHTIGKEIT
Um eine Brand- oder Elektroschockgefahr weitgehend auszuschließen, Gerät
nicht Regen oder Feuchtigkeit aussetzen. Gerät nicht in der Nähe von Bade­oder Waschwannen, Wasch- oder Spülbecken, feuchten Kellern oder
Schwimmbecken betreiben.

STABILITÄT
Das Gerät nicht auf wacklige Karren, Ständer, Halterungen oder Tische stellen,
da es herunterfallen und Verletzungen verursachen könnte.

BELÜFTUNG
Vordere und hintere Belüftungsöffnungen nicht versperren. Das Gerät muss
ausreichend be- und entlüftet werden können, damit es sich nicht während des
Betriebs überhitzt. Daher darf das Gerät nicht in geschlossenen Räumen
aufgestellt werden, in denen keine ausreichende Be- und Entlüftung
gewährleistet ist.

STROMVERSORGUNG
Nicht den Schukostecker modifizieren. Das Stromkabel sollte so verlegt werden,
dass es nicht durch Auftreten oder durch spitze oder scharfe Gegenstände
beschädigt werden kann.

WARTUNG
Das Gerät nicht eigenmächtig warten. Durch das Öffnen des Geräts (Abziehen
der oberen, seitlichen und hinteren Abdeckung) setzen Sie sich
lebensgefährlichen Spannungen aus.

1.1.4. CONSIDERACIONES DE SEGURIDAD

ADVERTENCIA

AGUA Y HUMEDAD
Para reducir el riesgo de fuego o electrochoque, no exponga la unidad para
llover o humedad. No haga funcionar la unidad cerca del agua – como; bañera,
lavatorio, fregadero o tina de lavandería, sótano mojado o cerca de una piscina.

ESTABILIDAD
No coloque esta unidad en un carro inestable, soporte, soporte o mesa. La
unidad puede caerse, causando la herida seria.

VENTILACIÓN
No bloquee delantero y críe la ventilación. El corriente de aire apropiado es
requerido asegurar la operación confiable y previene la unidad de sobre la
calefacción. La unidad no puede colocado en un espacio incluido donde ninguna
ventilación o en suficiente está disponible.

ELÉCTRICO
No derrote el objetivo de seguridad del enchufe de poder que da buenos
conocimientos. La cuerda de poder debería ser derrotada de modo que ellos
probablemente no sean andados en o pellizcados por artículos colocados sobre
o contra ellos.

REVISIÓN
No intente atender esta unidad usted mismo. Abriéndose o quitar la cumbre, el
lado y las tapas traseras le expondrán a voltajes peligrosos u otros riesgos.

Page 6

Page 7

Duo-FireWire

Installation and User’s Manual

Duo-FireWire

Installation and Use

r’s Manual

1.2. System Requirements

• Windows PC, Microsoft XP / Vista

• Apple Mac, Mac OS X 10.4 or higher.

• FireWire 800 port (IEEE 1394b, 9 pin)

• FireWire 400 port (IEEE 1394, 4 pin)

• USB 2.0 /1.1 / 1.0

1.3. Technical Support

Phone [phone]

FAX [phone]

E-mail [e-mail]

Web www.dulcesystems.com

If the product requires service, please contact Dulce Systems’ Technical Support
and obtain an RMA number. Ship the product properly packaged to:

Dulce Systems

Attn: RMA

9620 Topanga Canyon Place,

Suite E

Chatsworth, CA 91311

2. Getting Started

The PRO / Duo-FireWire comes pre-assembled and ready for use, just connect
the supplied FireWire or USB cable to your computer. For Mac users, a PRO /
Duo-FireWire icon will simply appear on your desktop. For Windows, a small
format procedure is needed.

2.1. Packaging

Please do not discard the boxes and packing materials in case you
might need to reuse them later. Always ship the product in its original
packaging. Improperly packaged products will be subjected to shipping
damage, for which you will be liable for the repair.

2.2. Check List

• Installation and User’s Manual

• PRO / Duo-FireWire enclosure with two disk drives

• Power Module

• Power Cord (North America user only)

• FireWire 800 to FireWire 800 (9 pin) cable

• FireWire 800 to FireWire 400 (6 pin) cable

• USB 2.0 A to B cable
