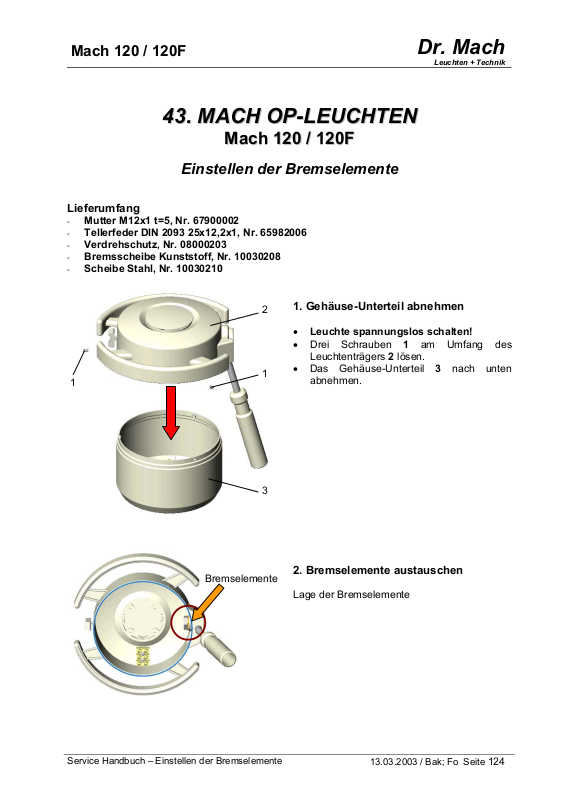

Einstellen der Bremselemente

- Mutter M12x1 t=5, Nr. 67900002

- Tellerfeder DIN 2093 25x12,2x1, Nr. 65982006

- Verdrehschutz, Nr. 08000203

- Bremsscheibe Kunststoff, Nr. 10030208

- Scheibe Stahl, Nr. 10030210

1. Gehäuse-Unterteil abnehmen

• Leuchte spannungslos schalten!

• Drei Schrauben 1 am Umfang des

• Das Gehäuse-Unterteil 3 nach unten

Leuchtenträgers 2 lösen.

abnehmen.

Bremselemente

Service Handbuch – Einstellen der Bremselemente

2. Bremselemente austauschen

Lage der Bremselemente

13.03.2003 / Bak; Fo Seite 124

Mach 120 / 120F

3. Einbau der neuen Bremselemente

• Die neuen Bremselemente in der unten gezeigten Reihenfolge montieren.

4 5

• Die beiden blauen Kabel 4 durch Lösen der

• Das gelb-grüne Erdungskabel 6 durch

• Die Bremselemente 8 abnehmen und

Schrauben von der Klemmleiste abklemmen.

Lösen der Schraube von der Platte abklemmen.

entsorgen.

Dr. Mach

Leuchten + Technik

• Die beiden Kabel 4 wieder an der Klemmleiste 5 anklemmen.

• Das gelb-grüne Kabel 6 wieder an der Platte 7 befestigen.

4. Montage des Gehäuse-Unterteils

• Das Gehäuse-Unterteil in umgekehrter Reihenfolge als bei Punkt 1 beschrieben montieren.

Service Handbuch – Einstellen der Bremselemente

13.03.2003 / Bak; Fo Seite 125
