Dolmar ES-151, ES-161, ES-171 User Manual

Owner’s and
Safety Manual

for Electric Chain Saws (pages 2 - 19)

Manuel d’emploi
et de sécurité

de tronçonneuses électrique (pages 20 - 37)

WARNING!

Read and understand this Manual. Always follow safety precautions in the Owner’s and Safety Manual.

Improper use can cause serious injury!

Preserve this Manual carefully!

ATTENTION!

Suivez toujours les conseils de sécurité du présent manuel d’emploi et de sécurité.

Une utilisation incorrecte de la tronçonneuse peut entraîner des blessures graves!

Conservez avec soin ce manuel.

Lisez et comprenez ce manuel.

ES-151
ES-161
ES-171

1

Thank you for your trust in our product

RE Y

We congratulate you on your new DOLMAR electric chain
saw. We are convinced that you will be satisfied with this
modern machine.

DOLMAR electric chain saws are characterized by their
robust, high-efficiency motors and high chain velocities which
allow an excellent cutting efficiency. They are equipped with
numerous state-of-the-art safety devices, are light, handy and
can be put into operation immediately wherever electric power
is provided.

In order to guarantee the optimal function and performance
of your electric chain saw and to ensure your personal safety
we would request you to perform the following:

Read and understand this instruction- and safety manual
carefully before putting the electric chain saw into
operation for the first time. Strictly observe the warnings
and safety regulations! Failure to do so can result in
serious injury to the operator and/or bystanders!

Table of contents Page

Packing................................................................................ 2

Delivery inventory ..............................................................3

Symbols ..............................................................................3

SAFETY INSTRUCTIONS ............................................... 4-6

Use of extension cord .....................................................6

Chain saw nomenclature................................................... 7

PUTTING INTO OPERATION

Mounting the guide bar and saw chain ........................... 8

Tightening the saw chain ................................................8

Checking the chain tension.............................................9

Chain brake ..................................................................... 9

Saw chain oil .................................................................10

Refilling the oil tank................................................. 10-11

Switching on the motor .................................................11

Holding the chain saw ................................................... 11

Checking the chain brake .............................................12

Checking the chain lubrication......................................12

Using the chain saw................................................... 12-13

MAINTENANCE

Sharpening the saw chain ...................................... 14-15

Cleaning the guide bar / lubricating the sprocket nose ....15

Replacing the saw chain ...............................................16

Inspecting and replacing the carbon brushes ..............16

Trouble shooting .............................................................. 16

Instructions for periodic maintenance ..........................17

Service, spare parts and guarantee ......................... 17-18

Extract of spare parts list ................................................ 18

Accessories ................................................................... 18

Technical data .................................................................. 19

Adress list .........................................................................38

2

Packing

The DOLMAR electric chain saw will be delivered in a protec­tive cardboard box to prevent transport damages.

Cardboard is a basic raw material and is therefore conse­quently reuseable or suitable for recycling (waste paper
recycling).

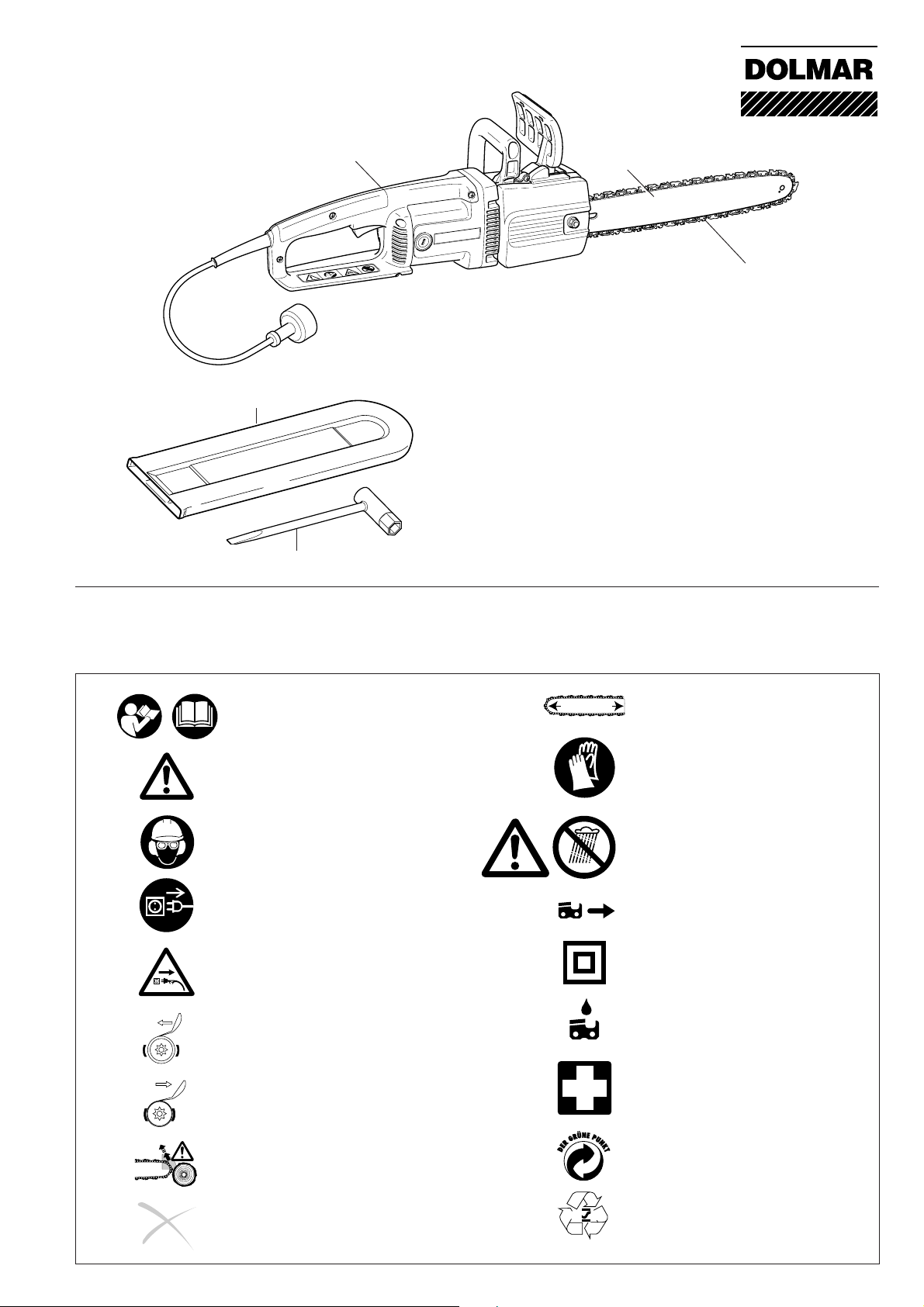

Delivery inventory

..... mm

1

2

3

4

1. Electric chain saw

2. Guide bar

3. Saw chain

4. Chain protection cover

5. Universal wrench

6. Instruction manual (not shown)

In the case that one of the parts listed should not be included
in the delivery inventory, please, consult your sales agent.

5

Symbols

You will notice the following symbols on the chain saw and in the instruction manual:

Read instruction manual and follow
the warnings and safety precautions!

Particular care and attention!

Wear protective helmet,
eye and ear protection!

Pull out the power supply plug!

Pull out the power supply plug
if the cable is damaged!

Chain brake released

Maximum permissible cut length

Wear protective gloves!

WARNING:
To Reduce the Risk of Electric
Shock, do not Expose the Unit to
Water or Operate on Wet Ground!

Direction of chain travel

Double protective insulation

Saw chain oil

Chain brake actuated

Caution, kickback!

Forbidden!

First aid

Recycling

RE Y

3

IMPORTANT SAFETY INSTRUCTIONS
WARNING: WHEN USING AN ELECTRIC CHAIN

SAW, BASIC SAFETY PRECAUTIONS SHOULD
ALWAYS BE FOLLOWED TO REDUCE THE
RISK OF FIRE, ELECTRIC SHOCK, AND INJURY
TO PERSONS, INCLUDlNG THE FOLLOWING:

READ ALL INSTRUCTIONS (1)

- Keep Work Area Clean

Cluttered areas invite injuries. Do not start cutting until
you have a clear work area, secure footing, and a
planned retreat path from the falling tree.

- Consider Work Area Environment

Use extreme caution when cutting small size brush and
saplings because the slender material may catch the saw
chain and be whipped toward you or pull you off balance.
Do not operate a chain saw in a tree unless specifically
trained to do so. When cutting a limb that is under tension
be alert for spring back so that you will not be struck
when the tension in the wood fibers is released. Don't
expose chain saw to rain (3). Don’t use chain saw in
damp or wet locations. Do not use chain saw in presence
of flammable liquids or gases.

- Guard Against Electric Shock

Prevent body contact with grounded surfaces. For
example: metal pipes, wire fences.

- Keep Children Away

Do not let visitors contact chain saw or extension cord.
All visitors should be kept away from work area (4).

- Store Idle Chain Saw

When not in use, chain saws should be stored in a dry
and high or locked up place-out of the reach of children.
When storing saw, use a scabbard or carrying case.

- Don’t Force Chain Saw

It will do the job better and safer at the rate for which it
was intended.

- Use Right Tool

Cut wood only. Don’t use chain saw for purpose not
intended - for example - Don’t use chain saw for cutting
plastic, masonry non- wood building materials.

- Dress Properly

Do not wear loose clothing or jewelry. They can get
caught in moving parts. Rubber gloves and non-skid
footwear are recommended when working outdoors.
Wear protective hair covering to contain long hair.

- Use Safety Glasses

Also use safety footwear; snug fitting clothing; protective
gloves; hearing and head protection (5).

- Carrying Saw

Carry the chain saw by the front handle with the saw
stopped, finger off the switch, the guide bar and saw
chain, covered with the chain protection, to the rear.

- Maintain Chain Saw With Care

Inspect chain saw cords periodically and if damaged,
have repaired by authorized service facility. Keep cord
clear of the chain and operator at all times. Never carry

1

2

3

4

5

4

saw by the cord or pull it to disconnect from receptacle.
Keep cord from oil and sharp edges. Inspect extension
cords periodically and replace if damaged. Keep tools
sharp and clean for better and safer performance. Follow
instructions for lubricating and changing accessories.
Keep handles dry, clean, and free from oil and grease.

- Disconnect Chain Saw

Disconnect chain saw when not in use, before servicing,
and when changing accessories and attachments, such
as saw chain and guard (6).

- Outdoor Use Extension Cords

Use only extension cords intended for use outdoors and
so markerd.

- Stay Alert

Watch what you are doing. Use common sense. Do not
operate chain saw when you are tired. Keep all parts of
the body away from the saw chain when the motor is
operating. Before you start the saw, make sure the saw
chain is not contacting anything.

- Check Damaged Parts

Before further use of the chain saw, a guard or other
part that is damaged should be carefully checked to
determine that it will operate properly and perform its
intended function. Check for alignment of moving parts,
binding of moving parts, breakage of parts, mounting,
and any other conditions that may affect its operation. A
guard or other part that is damaged should be properly
repaired or replaced by an authorized service center
unless otherwise indicated elsewhere in this instruction
manual. Have defective switches be replaced by
authorized service center. Do not use chain saw if the
switch does not turn the saw on and off. Do not operate
a chain saw that is damaged, improperly adjusted, or is
not completely and securely assembled (7). Be sure that
the saw chain stops moving when the trigger is released.

- Guard Against Kickback
WARNlNG: KICKBACK may occur when the nose or tip

of the guide bar touches an object (8), or when the wood
closes in and pinches the saw chain in the cut. Tip contact
in some cases may cause a lightning fast reverse
reaction, kicking the guide bar up and back towards the
operator. Pinching the saw chain along the top of the
guide bar may push the guide bar rapidly back towards
the operator. Either of these reactions may cause you
to lose control of the saw which could result in serious
injury to user. The following precautions should be
followed to minimize kickback:

- Grip saw firmly. Hold the chain saw firmly with both

hands when the motor is running (9). Use a firm grip
with thumbs and fingers encircling the chain saw
handles.

- Do not over reach.

- Keep proper footing and balance at all times.

- Don’t let the nose of the guide bar contact a log,

branch, ground, or other obstruction.

- Don’t cut above shoulder height (10).

- Use devices such as low kickback chain, chain brakes

and special guide bars that reduce the risks associated
with kickback.

- Only use replacement bars and chains specified by

the rnanufacturer.

6

7

8

9

10

● device malfunction

● maintenance

● refill oil

● sharpen the saw chain

● stop

● transport

●

shutdown

5

- Power Supply

Connect chain saw to correct voltage, that is, be sure
that the voltage supplied is the same as that specified
on the nameplate of the tool (11).

- Replacement Parts

When servicing, use only identical replacement parts (11).

- Polarized Plugs

To reduce the risk of electric shock, this equipment has
a polarized plug (one blade is wider than the other). This
plug will fit in a polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the plug. If it still
does not fit, contact a qualified electrician to install the
proper outlet. Do not change the plug in any way.

- Wear ear protectors during operation.

- Before making a felling cut, remove dirt, stones,

loose bark, nails, staples and wire from the tree.

- Secure the log so that it will not rol or move suddenly
during operation.

- AVOlD UNINTENTIONAL STARTING. Don’t carry
plugged-in tool with finger on switch. Be sure switch
is OFF when plugging in.

- Attention! Do not expose this tool to rain (12) and
pull plug immediately if the supply cable is damaged
or cut (13).

- The chain saw must not be left outdoors during rain
and it must not be used when wet.

11

12

Nameplate ES-171

ES-171DOLMAR

16" (400mm) Chain Saw

13 A

50-60Hz

2600FPM(800m/min)

No.

Class 2C. CSA Z 62.1, Z 62.3

Hamburg
Germany

Indicate when ordering spare parts!

528.091.056

120V~

1500 W

412.040.661

LISTED

®

82Z2

C

®

980.114.472

VOLTAGE WARNING:
Before connecting the tool to a power source

(receptacle outlet, etc.) be sure the voltage supplied is
the same as that specified on the nameplate of the tool.
A power source with voltage greater than that specified
for the tool can result in SERIOUS INJURY to the user ­as well as damage to the tool. If in doubt, DO NOT
PLUG IN THE TOOL. Using a power source with voltage
less than the nameplate rating is harmful to the motor.

Use of Extension Cord

If the extension cord is intended to be used outdoors, the
cord shall be marked with the suffix W-A following the cord
type designation, for example - SJTW-A, to indicate it is
acceptable for outdoor use. Use an extension cord heavy
enough to carry the current the tool will draw. Undersize
cord will cause a drop in line voltage resulting in loss of
power and over-heating. Make sure the extension cord is in
good condition before using. Keep the cord away from the
cutting area and to position cord so that it will not be caught
on branches, and the like, during cutting. Use the table below
to determine the proper wire size required in the extension
cord.

13

Ampere rating 0-5.0 5.1-10.0 10.1-13.0 13.1-15.0
(on nameplate)

Ext. Cord Length Wire Size (American Wire Gauge)
25 Ft. 18 18 16 14
50 Ft. 18 16 16 14
75 Ft. 18 16 14 14
100 Ft. 16 14 12 12
125 Ft. 16 12 12 12
150 Ft. 16 12 12 -

Contact DOLMAR Authorized or Factory Service Center if
a proper extension cord cannot be found.

SAVE THESE INSTRUCTIONS !

6

Chain Saw Nomenclature

1

2

3

4

5

6

9

10

11

12

13

7

8

16

1 Front handle
2 Front handle guard
3 Spike bar
4 Fastening nut
5 Sprocket guard
6 Carbon brush cover
7 Cord
8 Guide bar nose

Bucking: The process of cross cutting a felled tree or log

into lengths.

Chain Brake: A device used to stop the chain saw.
Chain Saw Powerhead: A chain saw without the saw

chain and guide bar.
Clutch - A mechanism for connecting and disconnecting

a driven member to and from a rotating source of power.
Drive Sprocket or Sprocket: The toothead part that

drives the saw chain.

Felling - The process of cutting down a tree.
Felling Back Cut : The final cut in a tree felling operation

made on the opposite side of the tree from the notching
undercut.

Front Handle: The support handle located at or toward
the front of the chain saw.

Front Handle Guard: A structural barrier between the
front handle of a chain saw and the guide bar, typically
located close to the hand position on the front handle
and sometimes employed as an activating lever for a
chain brake.

Guide Bar: A solid railed structure that supports and
guides the saw chain.

Kickback: The backward or upward motion, or both of
the guide bar occurring when the saw chain near the nose
of the top area of the guide bar contacts any object such
as a log or branch, or when the wood closes in and
pinches the saw chain in the cut.

Kickback, Pinch: The rapid pushback of the saw which
can occur when the wood closes in and pinches the
moving saw chain in the cut along the top of the guide
bar.

Kickback, Rotational: The rapid upward and backward
motion of the saw which can occur when the moving saw
chain near the upper portion of the tip of the guide bar
contacts an object, such as a log or branch.

9 Guide bar
10 Oil cap
11 Nameplate
12 Lock-off button
13 Rear handle
14 Trigger switch
15 Oil tank with sightglass for oil level
16 Saw chain

15

14

Low-Kickback Chain: A chain that complies with the

kickback performance requirements of ANSI B175.1
when tested on a representative sample of chain saws.

Normal Cutting Position: Those positions assumed
in performing the bucking and felling cuts.

Notching Undercut: A notch cut in a tree that directs
the tree’s fall.

Oiler Control: A system for oiling the guide bar and
saw chain.

Rear Handle: The support handle located at or toward
the rear of the saw.

Reduced Kickback Guide Bar: A guide bar which
has been demonstrated to reduce kickback signifi­cantIy.

Replacement Saw Chain: A chain that complies with
the kickback performance requirerments of ANSI
B175.1 when tested with specific chain saws. It may
not meet the ANSI performance requirements when
used with other saws.

Saw Chain: A loop of chain having cutting teeth, that
cut the wood, and that is driven by the motor and is
supported by the guide bar.

Spike Bar (Spike): The pointed tooth or teeth for use
when felling or bucking to pivot the saw and maintain
position while sawing.

Switch: A device that when operated will complete or
interrupt an electrical power circuit to the motor of the
chain saw.

Lock-Off Button: A movable stop that prevents the
unintentional operation of the switch until manually
actuated.

7

PUTTING INTO OPERATION

Mounting the guide bar and saw chain

Use the universal wrench delivered with the machine.
Put the electric chain saw on a stable surface and carry out the

following operations for mounting the bar and chain:

4

3

1

2

A

- Unscrew retaining nut (A/2).

- Pull off the sprocket guard (A/1).

- Turn the chain adjusting screw (A/3) to the left (counter­clockwise) until the pin (A/4) is at the left stop.

CAUTION: When working on the guide bar or saw chain

always wear protective gloves and pull out the
power supply plug.

CAUTION: Switch on the electric chain saw only after

having assembled it completely and inspec­ted!

7 5 6

B

- Lay the chain (B/5) on the guide bar (B/6).

- The cutting edges (B/7) of the chain on the top edge of the
guide bar must face in the direction shown by the arrow.

8

9

C

- Pull the chain around the sprocket (C/8) and into the
sprocket teeth (C/9).

10

2

1

E

- When putting on the sprocket guard (E/1) make sure that
the sprocket guard lug (E/10) fits into the hole (see enlarged
illustration).

- Tighten mounting nut (E/2) lightly by hand.

8

D

- Position the guide bar. Take care that the pivot (A/4) of the
chain tightener is inserted into the bore (see circle) of the
guide bar.

F

Tightening the saw chain

- Slightly lift the end of the guide bar and turn the chain
tightener screw (A/3) to the right (clockwise) until the saw
chain rests against the bottom side of the guide bar (see
circle).

- Continue to lift the guide bar end and firmly tighten the
fastening nut (E/2) by means of the universal wrench.

Checking the chain tension

11

12

The chain has the proper tension when it lies against the
bottom edge of the guide bar and can be easily pulled by hand
about 5 mm (a little under 1/4") up from the guide bar.

Check the chain tension frequently - new chains tend to get
longer during use!

When checking the chain tension the motor must be switched

off and the power supply plug pulled out.
HINT:

Use 2 or 3 saw chains alternately for even wear of the chains,
sprocket and guide bar running surfaces.

In order to guarantee a uniform wear of the groove in the bar the
bar should be turned over whenever replacing the chain.

Chain brake

G

H

The ES-151, ES-161 and ES-171 comes with an inertia chain
brake as standard equipment. If kickback occurs due to contact
of the guide-bar tip with wood (see SAFETY PRECAUTIONS,
page 5), the chain brake will stop the chain through inertia if
the kickback is sufficiently strong.

The chain will stop within a fraction of a second.

I

Engaging the chain brake (braking)
If the kickback is strong enough the sudden acceleration of

the guide bar combined with the inertia of the hand guard
(I/11) will automatically actuate the chain brake.

To engage the chain brake manually, simply push the hand
guard (I/11) forward (towards the tip of the saw) with your left
hand (arrow 1).

Releasing the chain brake

Pull the hand guard (I/11) towards you (arrow 2) until you feel
it catch. The brake is now released.

Note:

When the chain brake is actuated the power supply to the motor
will be cut off. Testing of the chain brake is described on page

12.

Chain brake maintenance

SERVICE

The chain brake is a very important safety feature, and like
any other part it is subject to a certain amount of wear.
Regular inspection and maintenance is important for your
personal safety, and can be properly performed only by a
DOLMAR service center.

9

Saw chain oil

Waste oil

A

Use a special oil with adhesive addition for lubricating the saw
chain and bar. The adhesive addition prevents that the oil is
centrifuged too fast from the sawing device.

Do not use mineral oils. In order to protect the invironment the
use of biologically decomposeable oil is prescribed.

The saw chain oil sold by DOLMAR, called BIOTOP, is made
of special vegetable oils and is biologically decomposeable to
100%. BIOTOP has been granted the "blue angel" for being
particularly favourable to the environment (RAL UZ 48).

Biologically decomposeable oil is stable only for a limited
period of time. It should be consumed within 2 years from the
date of manufacture (printed on the container).

BIOTOP oil is available in the following packing sizes to suit
your individual requirements:

1 liter order number 980 008 210

5 liters order number 980 008 211

20 liters order number 980 008 213

Refilling the oil tank

B

Never use waste oil

Waste oil is very dangerous for the environment.
Waste oil contains high amounts of carcinogenic substances.
The residues in the waste oil result in a high degree of wear and

tear at the oil pump and the sawing device.
In the case of damage caused by using waste oil or

unappropriate saw chain oil the product guarantee will be null
and void.

Your salesman will inform you about the use of saw chain oil.

Avoid skin and eye contacts

Mineral oil products as well as oil degrease the skin. If your skin
repeatedly comes in contact with these substances for a longer
period of time, it will desiccate. Various skin deseases may
result. In addition, allergic reactions are known.

Eyes can be irritated by contact with oil. If oil gets into your
eyes, immediately wash them with clear water. If your eyes are
still irrritated, go to see a doctor.

1

C

Only if the motor is switched off and the power supply plug
is pulled out

- Thoroughly clean the oil tank around the cap to prevent dirt

from entering the tank.

- Unscrew the tank cap (C/1) and fill in chain oil until it is on

a level with the bottom edge of the filler socket.

- Tightly screw on the tank cap.

- Thoroughly remove any oil that has overflown.

Important!

Before operating the saw for the first time, the oil feed system
must be completely filled, until the chain oil lubricates the chain
and guide bar.

This procedure can take up to two minutes.

10

D

- The oil level can be controlled in the sight glass (D/2).

Lubricating the saw chain

In order to ensure sufficient lubrication of the saw chain there
must always be enough oil in the tank. Its contents (120 ml) is
sufficient for approx. 1/2 hour at continuous operation.

Important note on bio-degradable chain oils:

If you are not planning to use the saw again for an extended
period of time, empty the oil tank and put in a small amount of
regular engine oil (SAE 30),and then run the saw for a time.
This is necessary to flush out all remaining bio-degradable oil
from the oil tank, oil-feed system, chain and guide bar, as many
such oils tend to leave sticky residues over time, which can
cause damage to the oil pump or other parts.

The next time you use the saw, fill the tank with BIOTOP chain
oil again.
The next time you use the saw refill the tank with new BIOTOP
chain oil.

2

E

Switching on the motor

To guarantee a troublefree operation of the oil pump the oil

3

4

guide groove (E/3) as well as the oil inlet bore in the guide bar
(E/4) must be cleaned in regular intervals.

Note:

After the saw has been turned off it is normal for residual chain
oil to drip from the oil feed system, the guide bar and the chain
for a time. This does

Place the saw on a suitable surface.

not constitute a defect!

5

6

7

F

- Plug in the saw.

- When switching on the electric chain saw always hold
it with both hands.

- Take the back handle with the right hand and the tubular
handle with the left hand. Hold the handles tightly with your
thumbs facing your fingers. The bar and chain must not be
in contact with any object.

- First depress the locking button (F/5) and then the power
switch (F/6). Then release the locking button (F/5).

- Attention: The chain starts running immediately. Keep
the power switch depressed as long as the motor is to run.

CAUTION:
Never lock the power switch in the ON position.
Switching off the motor:

- Release the power switch (F/6).

Holding the chain saw

G

NOTE:
When the chain brake is actuated the power supply to the

motor will be cut off.
If the saw does not start when the ON/OFF switch (F/6) is

actuated, it will be necessary to release the chain brake.

- Pull the hand guard (G/7) firmly in the direction of the
arrow until you feel it catch.

Use this grip thumb
below handle!

H

Always grip each handle with the thumb and fingers
encircling the handle as shown in Fig. H.

11

Checking the chain brake

I

Checking the chain lubrication

Do not work with the chain saw without first checking
the chain brake!

- Start the motor as described (make sure you have a good
footing, and place the chain saw on the ground in such a

7

way that the guide bar is free of contact).

- Grasp the tubular handle
grip with the other.

- Switch on the motor and press the hand guard (I/7) in the
direction of the arrow
chain brake engages. The chain should stop immediately.

- Switch the motor off
brake.

IMPORTANT: If the saw chain does not stop instantly
when you carry out this test,
stances use the saw! Take the chain saw to a DOLMAR
service center.

Never saw when a sufficient chain lubrication is not guaranteed.
Otherwise the life of the sawing device will be reduced. Before
starting work check the oil level in the tank and the oil feeding.
Check the fed oil quantity by following the instructions below:

- Start the electric chain saw.

- Hold the running chain saw approx. 6" (15 cm) above a
trunk or the ground (use an appropriate surface).

firmly with one hand and hold the

with the back of your hand until the

Immediately and release the chain

do not under any circum-

J

Using the chain saw

Always be sure of your footing and hold the chain saw
firmly with both hands while the motor is running.

Felling a tree

When bucking and felling operations are being performed by
two or more persons, at the same time, the felling operation
should be separated from the bucking operation by a distance
of at least twice the height of the tree being felled. Trees should
not be felled in a manner that would endanger any person,
strike any utility line or cause any property damage. If the tree
does make contact with any utility line, the utility company
should be notified immediately.

The chain saw operator should keep on the uphill side of the
terrain as the tree is likely to roll or slide downhill after it is
felled.

A retreat path should be planned and cleared as necessary
before cuts are started. The retreat path should extend back
and diagonally to the rear of the expected line of fall as shown
in Fig. A. The next working place is at least 2 tree lengths
away.

Before felling is started, consider the natural lean of the tree,
the location of larger branches and the wind direction to judge
which way the tree will fall. Remove dirt, stones, loose bark,
nails, staples, and wire from the tree where felling cuts are to
be made.

If the lubrication is sufficient, you will see a light oiltrace
because oil will be centrifuged from the chain saw.

Pay attention to the direction the wind is blowing and avoid
unnecessary exposure to the oil spray!

Retreat

45°

2 tree lengths

45°

A

= felling operation

Felling back cut

Direction
of fall

2 inches

Hinge

Notching undercut

Make the notch 1/3 the diameter of the tree, perpendicular to
the direction of fall as shown in Fig.B. Make the lower hori­zontal notching cut first. This will help to avoid pinching of
either the saw chain or the guide bar when the second notch
is being made.

12

2 inches

Notch

B

Tension side

Pressure side

Tension side

Pressure side

Felling back cut

Make the felling back cut at least 2 inches (50.8 mm) higher
than the horizontal notching cut as shown in Fig. B. Keep the
felling back cut parallel to the horizontal notching cut. Make
the felling back cut so enough wood is teft to act as a hinge.
The hinge wood keeps the tree from twisting and falling in the
wrong direction. Do not cut through the hinge.

As the felling cut gets close to the hinge the tree should begin
to fall. If there is any chance that the tree may not fall in the
desired direction or it may rock back and bind the saw chain,
stop cutting before the felling back cut is complete and use
wedges of wood, plastic or aluminum to open the cut and drop
the tree along the desired line of fall. When the tree begins to
fall remove the chain saw from the cut, stop the motor, put the
chain saw down, then use the retreat path planned. Be alert
for overhead limbs falling and watch your footing.

Limbing a tree

Limbing is removing the branches from a fallen tree. When
limbing, leave larger lower limbs to support the log off the
ground. Remove the small limbs in one cut as shown in Fig.
C. Branches under tension should be cut from the bottom up
to avoid binding the chain saw.

LIMB CUT

Keep work off ground
Leave support limbs until log is cut

C

Cut from top (overbuck)
avoid cutting earth

D

Bucking a log

Bucking is cutting a log into lengths. It is important to make
sure your footing is firm and your weight is evenly distributed
on both feet. When possible, the log shoutd be raised and
supported by the use of limbs, logs or chocks. Follow the sim­ple directions for easy cutting.

When the log is supported along its entire Iength as shown in
Fig. D, it is cut from the top (overbuck).

When the log is supported on one end, as shown in Fig. E,
cut 1/3 the diameter from the underside (underbuck ). Then
make the finished cut by overbucking to meet the first cut.

When the log is supported on both ends, as shown in Fig. F,
cut 1/3 of that diameter from the top overbuck. Then make the
finished cut by underbucking the lower 2/3 to meet the first
cut.

When bucking on a slope, always stand on the uphill side of
the log, as shown in Fig. G. When "cutting through", to maintain
complete control, release the cutting pressure near the end
of the cut without relaxing your grip on the chain saw handles.
Don't let the chain contact the ground. After completing the
cut, wait for the saw chain to stop before you move the chain
saw. Always stop the motor before moving from tree to tree.

2nd cut overbuck (2/3 diameter)
to meet 1st cut (to avoid pinching)

1st cut underbuck (1/3 diameter)
to avoid splintering

E

1st cut overbuck (1/3 diameter)
to avoid splintering

2nd cut underbuck (2/3 diameter)
to meet 1st cut (to avoid pinching)

F

Carrying tool

Carry the tool by the front handle with the tool turned off,
finger off the switch. Use the chain protection cover to cover
the guide bar and the saw chain.

Stand on uphill side when
cutting because log may roll.

G

13

MAINTENANCE

Sharpening the saw chain

When working on the saw chain you must always pull
out the power supply plug and wear protective gloves.

✓

✓

A

The chain needs sharpening when:

- the sawdust from sawing humid wood looks like wood
flour.

- the saw chain penetrates the wood only under great
pressure.

- the cutting edge is visibly damaged.

- the sawing device is pulled to the left or the right during the
sawing operation. This is caused by uneven sharpening
of the chain or by damage to one side of it.

Important: Sharpen frequently, but without removing
too much metal!

Generally, 2-3 strokes of the file will be enough.
Have the chain resharpened in a service center when you

have sharpened it yourself several times.

.025"

(0.65 mm)

(0.65 mm)

min.

3 mm (0.11”)

.025"

B

Proper sharpening:
CAUTION:
Use only chains and guide bars designed for this saw (see

the Extract from the spare-parts list)!

- All cutters must be of the same length (dimension a).
Cutters with different lengths result in rough running of the
chain and can cause cracks in the chain.

- Minimum cutter length is 0.11” (3 mm). Do not resharpen
the chain when the minimum cutter length has been
reached; at this point, the chain must be replaced (see the
Extract from the spare-parts list and "Replacing the chain").

- The depth of the cut is determined by the difference in
height between the depth limiter (round nose) and the
cutting edge.

- The best results are obtained with a depth-limiter depth of
.025" (0.65 mm).

CAUTION:
Excessive depth increases the

risk of kickback!

C

- All cutters must be sharpened to the same angle, 30°.
Different angles result in a roughly, irregularly running
chain, increase wear and tear and cause chain beakage.

- The 85° front rake of the cutter results from the cut depth of
the round file. If the proper file is used in the right manner,
the correct front rake will be obtained automatically.

14

D

Files and how to work with them

- Use a special round file dia. 4.0 mm for chains for sharpening
the chain. Normal round files are not appropriate for this
work. See "Accessories" for the order number.

- The file should cut only when pushed forwards (arrow).
Lift the file when leading it backwards.

- First sharpen the shortest cutter. The length of this cutter
is then the standerd for all other cutters of the chain.

- Always guide the file as in fig. "D" shown.

30°

4/5

E

- The file holder makes file guidance easier. It is marked for
the correct 30° sharpening angle (keep the marks parallel
with the chain when filing, see illustration) and limits the cut
depth to the correct 4/5 of the file diameter. See "Accesso­ries" for the order number.

Cleaning the guide bar
lubricating the sprocket nose

CAUTION:
Protective gloves must be worn.

F

- After having sharpened the chain, the height of the depth
limiter must be checked by means of a chain gauge. See
"Accessories" for the order number.

- Correct even the smallest excess height with a special flat
file (F). See "Accessories" for the order number.

- Round off the front of the depth limiter (G).

Regularly inspect the bearing surfaces of the guide bar for
damage, and clean them with a suitable tool.

If the saw is used intensively it will be necessary to lubricate the
return sprocket bearings regularly (once a week). To do this,
first

thoroughly clean the 2 mm hole at the tip of the guide bar,

and then press in a small amount of multi-purpose grease.
Multi-purpose grease and grease guns are available as acces-

sories.

G

Multi-purpose grease (order no. 944 360 000)

H

Grease gun (order no. 944 350 000)

15

Replacing the saw chain

CAUTION: Use only chains and guide bars designed for
this saw (see the Extract from the spare parts list)!

Inspecting and replacing
the carbon brushes

IMPORTANT:
Inspect the carbon brushes at regular intervals! A notch

on the brush shows the limit of wear.

1

A

Check the sprocket (A/1) before mounting a new chain.
The sprocket is located underneath the clutch drum (I/2).

CAUTION:

Worn out sprockets (B) may damage the new chain and must
therefore be replaced.

Do not attempt to replace the sprocket yourself. Sprocket
replacement requires special training and tools and must be
done at a DOLMAR service center.

B

To maintain product SAFETY and RELIABILITY, repairs, any other
maintenance or adjustment should be performed by DOLMAR
Authorized or Factory Service Centers, always using DOLMAR
replacement parts.

Trouble shooting

C

NOTE:

The carbon brush is very delicate, so be careful not to let it drop.

When taking it out, be sure to note the position it was
installed in, since each brush is run in with the rotor.

- Use the combination wrench to unscrew the cover (C/2),
and then pull out the brush (C/3).

- If the wear limit has not yet been reached, put the brush
back in the same position and screw the cover (C/2) back
on.

- Run the saw briefly (about a minute) so the brushes can
run in again.

2 3

Malfunction

Chain saw does not work

insufficient performance

no chain lubrication

Chain brake

16

System

total

Carbon brushes

Oil tank, oil pump

Brake

Observation

electric motor does not function

low pulling power

no oil on the saw chain

Saw chain does not stop instantly

Cause

no power supply,
cable defective
chain brake actuated

Mains fuse blown

Carbon brushes worn down

oil tank empty,
oil guide groove dirty

Brake band worn down

Instructions for periodic maintenance

To ensure long life, prevent damage and ensure the full functioning of the safety features the following maintenance must be
performed regularly. Guarantee claims can be recognized only if this work is performed regularly and properly. Failure to perform
the prescribed maintenance work can lead to accidents!

The user of the electric chain saw is not allowed to perform maintenance works which are not described in the instruction manual.
All other works must be carried out by a DOLMAR service center.

Page

General work Electric chain saw Regularly clean the outside.

Plastic case Check for cracks and ruptures. In case of damage have it

immediately repaired at a service center.

Saw chain Resharpen regularly.

Replace in time.

Guide bar Turn over after a certain period of time so that the bearing

surfaces are uniformly worn.

Replace in time.
Sprocket Have it replaced in time at a service center.
Chain brake Have it inspected regularly at a service center.

Each time before putting Saw chain Check for damage and sharpness. 14-15
the saw into operation Check the chain tension. 9

Guide bar Check for damage, and remove burrs if necessary.
Chain lubrication Functional check. 12
Chain brake Functional check. 12
Power switch Functional check. 11
Power supply cable In case of damage have it replaced at a service center.
Oil tank cap Check for tightness.

After each shutdown Guide bar Clean the oil inlet bore. 11

Chain carrier Clean, especially the oil guide groove. 15

Storage Chain oil tank Empty. 10

Saw chain/guide bar Demount, clean and lubricate slightly.

Clean the guide groove of the guide bar.
Electric chain saw Store safely in a dry place. After a long storage time, have

the electric chain saw checked at a service center (resi-

dual oil can become resinic and the valve of the oil pump

clogged).

Service, spare parts and guarantee

Maintenance and repair

The maintenance and repair work of modern electric motors as well as all safety related assemblies require qualified technical
training and the availability of a special workshop equipped with special tools and testing devices.

We therefore recommend you to consult a DOLMAR service center for the performance of all work not described in this instruction
manual.

The DOLMAR service centers are provided with all the necessary equipment and skilled and experienced personnel to work out
correct customer solutions and to advise you in all matters accordingly.

Please contact the general agent or importer indicated on the back cover of this Instruction Manual, who will gladly provide you with
the address of your nearest DOLMAR service center.

Spare parts

A reliable and continuous operation as well as the safety of your chain saw is also subject to the quality of the spare parts used.
Use original DOLMAR spare parts only, marked:

Only original spare parts and accessories guarantee the highest quality in material, dimensions, functioning and safety.
Original spare parts and accessories can be obtained from your local dealer. He will also have the relative spare part lists to

determine the required spare part numbers, and will be constantly informed about the latest improvements and also about spare
part innovations.

Please, take in mind that
automatically invalidate the DOLMAR product guarantee.

in the case that foreign spare parts are used instead of the original DOLMAR spare parts this will

17

Guarantee

DOLMAR guarantees the highest quality and will therefore reimburse all costs for mending through replacement of damaged parts
as a result of material or production faults, which occur within the guarantee time after purchase.
Please, note that in some countries particular guarantee conditions may exist. In case of any doubts, please, contact your salesman
who is responsible for the guarantee of the product.
We ask for your understanding that we cannot accept any responsibility for damage caused by:

• Disregard of the instruction manual.

• Non-performance of the required maintenance and cleaning instructions.

• Normal wear and tear.

• Obvious overload due to permanent excess of the upper limits of capacity.

• Use of guide bars and saw chains which have not been approved.

• Use of guide bar and saw chain lengths which have not been approved.

• Use of force, improper use, misuse or accidents.

• Damage caused by overheating due to dirt obstructing the cool air supply at the motor case.

• Use of unsuitable spare parts or parts which are not original DOLMAR parts, as far as they have caused the damage.

• Use of unsuitable or old oil.

• Damage related to conditions arising from lease or rent contracts.

• Works on the chain saw by unskilled persons or performance of inappropriate repairs.

Cleaning, servicing and adjustment works are not covered by the guarantee. All repairs covered by the guarantee are to be performed
by a DOLMAR service center.

Extract from the spare parts list

CAUTION: These accessories or attachments are recommended for use with your DOLMAR tool

specified in this manual. The use of any other accessories or attachments might present a risk of injury
to persons. The accessories or attachments should be used only in the proper and intended manner.

Included in the delivery inventory

1

7

10

2

3

8

4

5

6

9

Accessories

(not included in the delivery inventory)

1

3

4

2

5

Pos. DOLMAR No. Qty. Denomination

1 205 114 203 1 Oil tank cap compl. 1 1 1
2 901 505 354 1 Screw for chain tightener 1 1 1
3 001 213 042 1 Nut with pin 1 1 1
4 923 208 004 1 Fastening nut 1 1 1
5 225 213 102 1
6 957 802 410 2 Carbon brushes 1 1 1
7 412 030 661 1 Sprocket nose bar 12" (30 cm) 1
7 412 035 661 1 Sprocket nose bar 14" (35 cm) 1
7 412 040 661 1 Sprocket nose bar 16” (40 cm) 1
8 528 091 046 1 Saw chain 3/8" for 12" 1
8 528 091 052 1 Saw chain 3/8" for 14" 1
8 528 091 056 1 Saw chain 3/8" for 16" 1
9 952 100 133 1 Chain protection cover (12”-16” ) 1 1 1
10 941 713 001 1 Universal wrench 1 1 1

18

Sprocket guard

151 161 171

111

Pos. DOLMAR No. Qty. Denomination

1 953 100 090 1 Chain gauge 3/8”
2 953 004 010 1 File handle
3 953 003 090 1 Round file ø 4 mm
4 953 003 060 1 Flat file
5 953 030 010 1 File holder compl. 3/8”

Technical data

Chain type 091 091 091
Chain pitch inch 3/8" 3/8" 3/8"
Max. speed chain m/s 13.3 13.3 13.3
Length of a cut inch (cm) 12 (30) 14 (35) 16 (40)
Dimensions with bar and chain

(length) inch (cm) 30.3 (77) 32.2 (82) 34.2 (87)
Weight (without bar/chain) kg 4.2 4.2 4.2

ES-151 ES-161 ES-171

Space for notes

19

Nous vous remercions pour votre confiance!

Nous vous félicitons d’avoir choisi la nouvelle tronçonneuse
électrique DOLMAR et nous sommes convaincus que cet outil
moderne satisfera à vos exigences.

Les tronçonneuses électriques DOLMAR se caractérisent de
moteurs robustes et puissants ainsi que d’une grande vitesse
de chaîne garantissant ainsi une performance de tronçonnage
excellente. Nos tronçonneuses électriques disposent d’un
système de sécurité ample correspondant aux normes actu­elles de la technique, elles sont légères, facilement maniables
et prêtes à être utilisées à tout moment partout où un
raccordement électrique est disponible.

Afin de toujours garantir un fonctionnement et une performance
optimaux de votre nouvelle tronçonneuse électrique et afin
d’assurer votre sécurité personnelle, nous vous prions de bien
vouloir tenir compte du suivant:

Avant la première mise en marche veuillez lire attentivement
les instructions d’emploi et respecter surtout les directives
de sécurité! La non-observation de ces instructions
risque d’entraîner des blessures mortelles!

Table de matières Page

Emballage .......................................................................... 20

Livraison complète ........................................................... 21

Symboles ...........................................................................21

INSTRUCTIONS DE SÉCURITÉ ................................. 22-24

Utilisation du cordon prolongateur ................................ 24

Nomenclature des pièces de la tronçonneuse .............25

MISE EN ROUTE

Montage du guide-chaîne et de la chaîne ....................26

Tendre la chaîne de sciage .......................................... 26

Contrôle de la tension de la châine ..............................27

Frein de chaîne .............................................................27

Huile de chaînel ............................................................28

Remplir le réservoir d’huile ..................................... 28-29

Mettre le moteur en marche..........................................29

Maintien de la tronçonneuse ........................................29

Contrôle de la frein de châine.......................................30

Vérifier la lubrification de la chaîne .............................. 30

Utilisation de la tronçonneuse ................................. 30-31

TRAVAUX DE MAINTENANCE

Affûter la chaîne ...................................................... 32-33

Nettoyer le guide-chaîne / lubrifier l’étoile de renvoi ....33

Nouvelle chaîne de sciage............................................34

Remplacer les balais de charbon .................................34

Recherche de pannes ...................................................... 34

Instructions d’entretien et de maintenance

périodiques ....................................................................... 35

Service après vente de l’atelier,

pièces de rechange, garantie .................................... 35-36

Extrait de la liste des pièces de rechange..................... 36

Accessoires ................................................................... 36

Caractéristiques techniques ...........................................37

Liste de service.................................................................38

20

Emballage

Votre tronçonneuse électrique DOLMAR est emballée dans
une caisse en carton afin de la protéger contre des
endommagements éventuels pendant le transport.

Les caisses en carton sont des matières premières. Ainsi elles
peuvent être recyclées ou réintroduites dans le cycle des
matières premières (recyclage de vieux papiers).

RE Y

Livraison complète

1

2

3

1. Tronçonneuse électrique

4

2. Guide-chaîne

3. Chaîne

4. Enveloppe protecteur

5. Clé combinée

6. Instruction d’emploi (sans illustration)

Si l’une des pièces ci-dessus mentionnées n’est pas livrée
avec la tronçonneuse électrique, veuillez contacter votre
distributer.

5

Symboles

Vous rencontrerez les symboles suivants sur l’appareil et dans le manuel d’emploi:

Lire instructions d’emploi et suivre
les consignes de sécurité et d’aver­tissement!

Recommandations particulières!

Porter le casque, les lunettes et
acoustiques de protection!

Enlever la fiche de contact!

Enlever la fiche de contact en

cas d’endommagement du câble!

Frein de chaîne desserré

..... mm

Longueur de coupe maximale
autorisée

Porter des gants de protection!

AVERTISSEMENT:
Pour réduire les risques de choc
électrique, ne pas exposer la
tronçonneuse à l’eau ou s’en
servir sur un sol mouillé!

Sens de la chaîne de sciage

Double isolation

L’huile de chaîne

Frein de chaîne activé

Contrecoup (kickback)!

Interdit!

Premiers secours

Recyclage

RE Y

21

MESURES DE SECURITE IMPORTANTES
AVERTISSEMENT: RESPECTEZ EN TOUTE OCCASION

LES MESURES DE SECURITE ELEMENTAIRES
LORSQUE VOUS UTILISEZ UNE TRONCONNEUSE
ELECTRIQUE. CES PRECAUTIONS AIDERONT A
REDUIRE LES RISQUES D’INCENDIE, DE CHOC
ELECTRIQUE ET DE BLESSURE CORPORELLE.
RESPECTEZ EGALEMENT LES INSTRUCTIONS SUI­VANTES:

LISEZ ATTENTIVEMENT LES INSTRUCTIONS
SUIVANTES (1)

- Maintenez la zone de travail propre et rangée

Le désordre est propice aux accidents. Ne commencez
pas la coupe avant d’avoir dégagé la zone de travail, de
vous être assuré une position stable au sol et d’avoir
prévu une voie de repli vous permettant de vous retirer
lorsque l’arbre s’abattra.

- Tenez compte de l’environnement de travail

Soyez extrêmement prudent lorsque vous coupez des
broussailles et des jeunes arbres de petites dimensions
car du petit bois peut se prendre dans la chaîne de la
tronçonneuse et être projeté vers vous ou vous tirer en
vous faisant perdre l’équilibre. Ne travaillez jamais dans
un arbre à moins d’y avoir été spécialement formé.
Lorsque vous coupez des grosses branches qui forcent,
faites attention à la détente pour ne pas être heurté
lorsque la tension sur les fibres du bois se relâchera.
N’exposez pas la tronçonneuse à la pluie (3). N’utilisez
pas la tronçonneuse dans des lieux humides ou mouillés
ou encore en présence de liquides ou de gaz
inflammables.

- Préservez-vous des chocs électriques

Evitez le contact corporel avec les surfaces à la terre
comme les tuyaux métalliques ou les clôtures.

- Eloignez les enfants

Interdisez à quiconque de toucher la tronçonneuse ou
son cordon d’alimentation. Eloignez toute personne de
votre zone de travail (4).

- Rangez convenablement la tronçonneuse lorsqu’elle

ne fonctionne pas

Lorsqu’elle ne fonctionne pas, rangez la tronçonneuse
en hauteur, hors de portée des enfants, dans un endroit
sec et fermant à clé. Utilisez une housse ou une caisse
de transport.

- Ne forcez pas sur la tronçonneuse

Elle remplira d’autant mieux son office qu’elle est utilisée
conformément à ses spécifications.

- Utilisez les outils convenables

Coupez uniquement du bois. N’utilisez pas la
tronçonneuse pour d’autres applications comme la
découpe de plastique ou de matériaux de construction
n’étant pas en bois.

- Portez une tenue appropriée

Ne portez aucun vêtement ample ni bijoux, ils pourraient
être happés par les pièces en mouvement. Il est
recommandé de porter des gants de caoutchouc et des
chaussures antidérapantes si vous devez travailler à
l’extérieur. Portez un couvre-chef pouvant contenir les
cheveux longs.

- Utilisez des lunettes de protection

ainsi que des chaussures de sécurité, des vêtements
près du corps, des gants de protection, des protections
auditives et un casque de protection (5).

- Transport de la tronçonneuse

Transportez la tronçonneuse arrêtée en la tenant par la
poignée avant, le doigt à l’écart de l’interrupteur, le guide
et la chaîne orientés vers l’arrière et couverts par la
protection.

- Entretenez avec soin votre tronçonneuse

Inspectez régulièrement les cordons électriques et faites­les réparer dans un point de service autorisé. Maintenez
en permanence le cordon à l’écart de la chaîne et de

22

1

2

3

4

5

l’utilisateur. Ne transportez jamais la tronçonneuse en la
tenant par le cordon. Ne tirez jamais sur le cordon pour
retirer la prise du socle. Protégez les cordons de l’huile
et des arêtes coupantes. Inspectez les cordons
régulièrement et procédez à leur remplacement s’ils sont
endommagés. Pour de meilleures performances,
maintenez les outils propres et affûtés. Suivez les in­structions de lubrification et de remplacement
d’accessoires. Maintenez les poignées sèches et libres
d’huile ou de graisse.

- Débranchez la tronçonneuse

Débranchez la tronçonneuse lorsqu’elle ne sert pas,
avant de l’entretenir et pour procéder au remplacement
d’accessoires ou de pièces comme la chaîne ou la
protection (6).

- Cordons d’alimentation pour utilisation en extérieur

Utilisez exclusivement des cordons pour utilisation
extérieure marqués en conséquence.

- Restez vigilant

Soyez conscient de vos actes. Faites preuve de bon
sens. N’utilisez pas la tronçonneuse si vous êtes fatigué.
Maintenez toutes les parties du corps à l’écart de la
chaîne lorsque le moteur fonctionne. Avant de démarrer
la tronçonneuse, assurez-vous que la chaîne n’est en
contact avec aucun objet.

- Vérifiez les pièces endommagées

Avant de poursuivre l’utilisation de la tronçonneuse,
vérifiez avec soin la protection ou toute autre pièce
éventuellement endommagée pour vos assurer qu’elle
fonctionnera convenablement et conformément à sa
destination. Vérifiez que les pièces mobiles sont
convenablement alignées, non tordues; assurez-vous
également qu’aucune pièce n’est brisée et contrôlez les
fixations, ainsi que toutes autres circonstances pouvant
affecter le fonctionnement de la tronçonneuse. Une
protection ou toute autre pièce endommagée doit être
convenablement réparée ou remplacée par un centre de
service autorisé, à moins que cela ne soit mentionné
différemment dans le présent manuel. Faites remplacer
les interrupteurs défaillants par un centre de service
autorisé. N’utilisez pas la tronçonneuse si l’interrupteur
ne permet plus de la démarrer et de l’arrêter. N’utilisez
pas une tronçonneuse endommagée, mal réglée ou non
assemblée complètement et de manière sûre (7).
Assurez-vous que la tronçonneuse s’immobilise dès que
la gâchette est relâchée.

- Protégez-vous du choc de retour
AVERTISSEMENT: le choc de recul peut se produire

lorsque la pointe ou l’extrémité du guide touche un objet
(8) ou lorsque le bois se referme et coince la chaîne dans
la coupe. Le contact peut arrêter brutalement la chaîne
et, dans certains cas, causer une réaction inverse
extrêmement rapide, entraînant un déplacement du guide
vers le haut et vers l’arrière en direction de l’utilisateur.
L’une ou l’autre de ces réactions peut vous faire perdre
le contrôle de la tronçonneuse et provoquer des blessures
graves. L’utilisateur de la tronçonneuse emploiera les
précautions suivantes pour minimiser le choc de recul:

- Lorsque le moteur tourne, tenez fermement la
tronçonneuse et maintenez-la des deux mains (9). Tenez
fermement les poignées de la tronçonneuse en les
entourant avec le pouce et les autres doigts.

- Ne coupez pas en extension.

- Conservez à tout moment une position ferme et maintenez
votre équilibre.

- Ne laissez pas la pointe du guide toucher le rondin, la
branche, le sol ou tout autre obstacle.

- Ne coupez pas plus haut qu’à hauteur d’épaules (10).

- Utilisez des chaînes à faible effet de retour, ainsi que des
freins et des guides spéciaux réduisant les risques
associés à l’effet de retour.

- N’utilisez que les guides et les chaînes de remplacement
spécifiés par le fabricant.

● panne

● entretien

● remplissage d’huile

● affûtage de la chaîne

● pause

● transport

● mise hors service

6

7

8

9

10

23

- Alimentation électrique

Connectez la tronçonneuse à une prise de voltage
approprié. Assurez-vous que le voltage correspond aux
indications de la plaque de type de l’outil (11).

- Pièces détachées

Pour l’entretien, utilisez exclusivement des pièces
détachées identiques (11).

- Prises électriques polarisées

Pour réduire le risque de choc électrique, cet équipement
possède une prise polarisée (l’une des fiches est plus
large que l’autre). Ainsi, la prise ne pourra être introduite
que dans un seul sens dans le socle correspondant. Si
la prise ne pénètre pas dans le socle, tournez-la. En cas
d’échec, contactez un électricien qualifié qui procédera
à l’installation d’un socle adéquat. Ne modifiez en aucune
manière la prise vous-même.

- Portez une protection auditive lorsque la

tronçonneuse fonctionne.

- Avant de couper un arbre, retirez la saleté, les pierres,
les morceaux d’écorce, ainsi que les clous, agrafes
et fils de fer.

- Maintenez fermement le rondin de façon à ce qu’il ne
roule pas ou se déplace subitement pendant la coupe.

- EVITEZ TOUTE MISE EN MARCHE INTEMPESTIVE.
Ne transportez pas la tronçonneuse en maintenant le
doigt sur l’interrupteur lorsqu’elle est branchée.
Assurez-vous que l’interrupteur est en position d’arrêt
au moment de brancher la prise.

- Attention ! Maintenez cet outil à l’abri de la pluie (12)
et retirez immédiatement la prise si le câble
d’alimentation est endommagé ou sectionné (13).

- Ne laissez pas la tronçonneuse à l’extérieur en cas
de pluie. N’utilisez pas la tronçonneuse si elle est
mouillée.

Plaque signalétique ES-171

ES-171DOLMAR

16" (400mm) Chain Saw

13 A

50-60Hz

2600FPM(800m/min)

No.

120V~

1500 W

Class 2C. CSA Z 62.1, Z 62.3

Hamburg
Germany

Indiquer en cas de commande de pièces de rechange

11

12

528.091.056

412.040.661

LISTED

®

82Z2

C

®

980.114.472

REMARQUE IMPORTANTE SUR LE VOLTAGE:

Avant de connecter l’outil à une alimentation électrique
(socle, etc.), assurez-vous que le voltage délivré coïncide
avec les spécification mentionnées sur la plaque
signalétique de l’outil. L’utilisateur peut subir des
BLESSURES GRAVES si le voltage de la source d’énergie
est supérieur au voltage spécifié sur l’outil. En cas de
doute, NE BRANCHEZ PAS L’OUTIL. Un voltage inférieur
à la mention de la plaque signalétique est sans
conséquence pour le moteur.

Utilisation du cordon prolongateur

Si le cordon prolongateur est destiné à être utilisé en
extérieur, le marquage de sa désignation de type devra
comporter le suffixe W-A. Par exemple, SJTW-A indique
que le cordon peut être utilisé en extérieur. Utilisez un
cordon de section conforme aux besoins de la tronçonneuse.
Un cordon de dimensions insuffisantes a pour effet d’abaisser
le voltage en raison de la chute de puissance et de la
surchauffe. Avant de commencer le travail, assurez-vous
que le cordon prolongateur est en bon état. Eloignez le
cordon de la zone de travail et placez-le de façon à ce qu’il
ne se prenne pas dans les branchages etc. pendant la
coupe. Le tableau ci-contre vous aidera à déterminer les
dimensions du cordon dont vous aurez besoin.

13

Ampérage 0-5.0 5.1-10.0 10.1-13.0 13.1-15.0

(sur plaque de type)

Longueur du Taille de conducteur
prolongateur (American Wire Gauge)

25 Ft. 18 18 16 14
50 Ft. 18 16 16 14
75 Ft. 18 16 14 14
100 Ft. 16 14 12 12
125 Ft. 16 12 12 12
150 Ft. 16 12 12 -

Contactez un centre de service DOLMAR autorisé si vous
ne parvenez pas à trouver le prolongateur adéquat.

CONSERVEZ AVEC SOIN CES

INSTRUCTIONS !

24

Nomenclature des pièces
détachées

1

2

3

4

5

6

9

10

11

12

13

7

8

16

1 Poignée avant
2 Protection de la poignée avant
3 Barre dentée
4 Ecrou de fixation
5 Protection de la roue à chaîne
6 Couvercle pour charbons de bois
7 Câble
8 Avant du guide

Abattage: opération consistant à couper un arbre.
Bouton de blocage: un dispositif de blocage mobile

prévenant la sollicitation intempestive de l’interrupteur
jusqu’à ce qu’il soit manuellement actionné.

Chaîne à faible effet de retour: un chaîne de
tronçonneuse conforme aux exigences ANSI B175.1
testée parmi un échantillon représentatif de chaînes de
tronçonneuse.

Chaîne de remplacement: une chaîne conforme aux
exigences ANSI B175.1 en matière de retour; perform­ances démontrées en test avec des chaînes de
tronçonneuse spécifiques. Elle pourrait ne pas satisfaire
aux exigences ANSI si elle est utilisée sur une autre
tronçonneuse.

Chaîne de tronçonneuse: une chaîne possédant des
dents de coupe pour le sciage du bois. La chaîne, qui
repose sur le guide, est entraînée par le moteur.

Corps de tronçonneuse: une tronçonneuse sans sa
chaîne et son guide.

Coupe d’abattage: la coupe finale d’abattage pratiquée
de l’autre côté de l’encoche d’abattage.

Débitage: opération consistant à découper à longueur un
arbre ou un rondin.

Embrayage: un mécanisme dont la fonction est de con­necter ou déconnecter un organe entraîné d’une source
de puissance rotative.

Encoche: une coupe pratiquée dans le tronc pour orienter
le sens de chute de celui-ci.

Frein de chaîne: un dispositif destiné à arrêter la chaîne
de la tronçonneuse.

Guide à faible effet de retour: un guide-chaîne dont il est
démontré qu’il réduit de manière significative l’effet de
retour.

Guide-chaîne: une pièce robuste munie d’une gorge
servant à supporter et à guider la chaîne.

9 Guide-chaîne
10 Capot de fermeture pour réservoir d’huile
11 Plaque signalétique
12 Bouton de blocage
13 Poignée arrière
14 Interrupteur de mise en marche/d’arrêt
15 Cadran indiquant le niveau d’huile
16 Chaîne

15

14

Huileur: un dispositif dont la fonction est de lubrifier le

guide et la chaîne de la tronçonneuse.
Interrupteur: un dispositif qui, selon sa sollicitation,

établit ou coupe l’alimentation électrique du moteur de
la tronçonneuse.

Poignée arrière: la poignée de soutien située à l’arrière
de la tronçonneuse.

Poignée avant: la poignée de maintien située à l’avant
de la tronçonneuse.

Position normale de coupe: les positions adoptées
pendant les opérations de débitage et d’abattage.

Protection de la poignée avant: barrière structurelle
située entre la poignée avant de la tronçonneuse et le
guide de chaîne. Cette protection est généralement
placée à proximité de l’emplacement de la main sur la
poignée avant et est parfois employée comme levier de
déclenchement du frein de chaîne.

Retour: le mouvement du guide de chaîne vers le bas,
vers le haut ou dans les deux sens, lorsque la chaîne
entre en contact, à la pointe du guide, avec un objet
comme un rondin ou une branche, ou lorsque le bois se
resserre sur la chaîne et la pince.

Retour, pincement: le mouvement rapide de retour de
la tronçonneuse pouvant se produire lorsque le bois se
resserre et pince la chaîne en mouvement dans la
coupe.

Retour, rotation: le mouvement rapide vers le haut et
vers le bas de la tronçonneuse pouvant se produire
lorsque la chaîne en mouvement entre en contact avec
un objet, rondin ou branche, près de la portion supérieure
du guide-chaîne.

Rive dentée (griffes): dents ou griffes utilisées pen­dant le débitage ou l’abattage pour faire pivoter la
tronçonneuse et maintenir la position.

Roue d’entraînement ou roue à chaîne: pièce dentée
qui entraîne la chaîne de sciage.

25

MISE EN ROUTE

Montage du guide-chaîne et de la chaîne

Utiliser la clé combinée livrée avec la tronçonneuse électrique.
Poser la tronçonneuse électrique sur un support stable et

procéder de la façon suivante pour monter la chaîne et le guide­chaîne:

4

3

1

2

ATTENTION: Porter obligatoirement des gants de protec-

tions pour tous les travaux à la chaîne et au
guide-chaîne. Enlever la fiche de contact.

ATTENTION: La tronçonneuse électrique ne peut être

démarrée qu’après le montage complet et
le contrôle effectué!

7 5 6

A

- Dévisser l’écrou de fixation (A/2).

- Retirer la protection de la roue à chaîne (A/1).

- Tourner la vis de serrage de la chaîne (A/3) dans le sens
contraire des aiguilles jusqu’à ce que le tourillon (A/4) se
trouve face à la butée de gauche.

8

9

C

- Enrouler la chaîne sur la roue à chaîne (C/8) et la tirer dans
la denture (C/9).

B

- Poser la chaîne (B/5) sur le guide-chaîne (B/6).

- Les dents de rabotage (B/7) sur la partie supérieure du
guide-chaîne doivent être tournées dans le sens de la
flèche.

D

- Monter le guide-chaîne. Veillez à ce que le tourillon (A/4) du
tendeur de la chaîne pénètre dans le trou (voir cercle) du
guide-chaîne.

10

2

1

E

- En posant la protection de la roue à chaîne (E/1), veiller à
ce que nez (E/10) de la protection de la roue à chaîne se
prenne dans le logement (voir photo agrandie).

- Serrer légèrement l’écrou de fixation (E/2) à la main.

26

F

Tendre la chaîne de sciage

- Relever légèrement la pointe du guide-chaîne de sciage et
tourner la vis de tension de la chaîne (A/3) vers la droite
(dans le sens des aiguilles d’une montre) jusqu’à ce que la
chaîne s’applique sur la face inférieure du rail (voir cercle).

- Continuer à relever la pointe du guide-chaîne et bloquer les
écrous de fixation (E/2) avec la clé combinée.

11

12

Contrôle de la tension de la chaîne

La tension correcte de la chaîne est alors garantie si la chaîne
repose bien sur la partie inférieure du guide-chaîne et peut être
soulevée de 5 mm env. du guide-chaîne à la main.

Contrôler fréquemment la tension de la chaîne, les chaînes
neuves ayant tendance à s’allonger!
Pour cela, vérifier souvent la tension de la chaîne avec le

moteur en arrêt et la fiche de contact étant enlevée.

CONSEIL PRATIQUE:

Utiliser 2 ou 3 chaînes en alternance de manière à ce que la
chaîne, la roue à chaîne et les surfaces de roulement du guide­chaîne s’usent régulièrement.
Pour atteindre une usure régulière des rails, on devra retourner
le guide-chaîne lors du changement de la chaîne.

Frein de chaîne

G

H

La tronçonneuse ES-151, ES-161 et ES-171 est équipée en
série d’un frein de chaîne à déclenchement d’accélération. Si
un contrecoup se produit (kickback), dû à un heurt de la pointe
du guide contre le bois (voir chapitre «CONSIGNES DE
SECURITE» à la page 23), le frein de chaîne se déclenche
automatiquement en cas de contrecoup suffisamment fort
par inertie de masse.

La chaîne de sciage est interrompue pendant une fraction de
seconde.

I

Enclencher le frein de chaîne (bloquer)

Lors d’un choc de recul, la rapide accélération du guide-chaîne
et l’inertie de la masse du protège-main (I/11) provoquent
l’enclenchement automatique du frein de chaîne.

Lors d’un enclenchement manuel le protège-main (I/11) est
poussé par la main gauche en direction de la pointe du guide­chaîne (flèche 1).

Libérer le frein à main

Tirer le protège-main (I/11) en direction de la poignée en étrier
(flèche 2) jusqu’à son enclenchement. Le frein à frein est
libéré.

REMARQUE:

Lorsque le frein de chaîne est actionné l’arrivée du courant au
moteur s’interrompt. Le contrôle du frein de chaîne est décrit
à la page 29.

Entretien du frein de chaine et du
frein de ralentissement

SERVICE

Les systèmes de freinage sont des dispositifs de sécurité
très importants et sont, comme toute pièce, soumis à une
certaine usure. Un contrôle et entretien régulier sont
destinés à votre sécurité personnelle et peuvent être
effectués par un atelier spécialisé DOLMAR.

27

Huile de chaîne

Huile Usagée

A

Utiliser une huile de chaîne contenant un agent adhesif pour
lubrifier la chaîne et le guide-chaîne. Cet agent adhésif évite
que l’huile soit jetée trop vite du dispositif de tronçonnage.

N’utiisez pas de pétroles. Pour protéger l’environnement,
l’utilisation d’huile biodégradable est prescrivée.

L’huile BIOTOP offerte par DOLMAR est produite à base
d’huiles végétales de première qualité et est biodégradable à
100 %. BIOTOP a reçu „L’Ange Bleu“ (RAL UZ 48). (Etiquette
donnée par les autorités allemandes à tous les produits
favorables à l’environnement)

L’huile de chaîne biodégradable ne se conserve qu’un temps
limité et devrait être utilisé dans un délai de 2 ans après la date
de fabrication imprimée sur l’emballage.

L’huile de chaîne BIOTOP est vendue dans les quantités
indiquées ci-dessous dépendant de la consommation:

1 litre no. de commande 980 008 210

5 litres no. de commande 980 008 211

20 litres no. de commande 980 008 213

Remplir le réservoir d’huile

B

L’huile usée est fortement nuisible à l’environnement!

Les huiles usées ont un grand pourcentage de substances
dont les effets cancérogènes ont été prouvés.

Les impuretés dans l’huile usée entraînent une grande usure
à la pompe à huile et au dispositif de tronçonnage.

La garantie ne couvre pas les dommages dûs à l’utilisation
d’huile usée ou d’une huile de chaîne inappropriée.

Votre distributeur qualifié vous informera sur l’utilisation correcte
de l’huile de chaîne.

Eviter le contact avec la peau et les yeux

Les produits pétroliers, et aussi les huiles, dégraissent la peau.
Après un contact répété ou d’une longue durée avec ces
produits, la peau dessèche. Ceci peut mener à de differentes
maladie de peau. En outre, des réactions allergiques sont
connues.

Lorsque l’huile entre en contact avec les yeux des irritations se
manifestent. Dans ce cas rincer immédiatement l’oeil avec de
l’eau propre. Si l’irritation persiste, consulter immédiatement
un médicin.

1

C

est en arrêt et lorsque la fiche de contact est débranchée!

- Afin d’éviter l’introduction d’impuretés dans le réservoir
d’huile nettoyer soigneusement l’endroit à proximité du
capot de fermeture.

- Dévisser le capot de fermeture (C/1) et remplir le réservoir
d’huile jusqu’au bord inférieur de la tubulure de remplissage.

- Bloquer le capot de fermeture à nouveau.

- Le cas échéant essuyer l’huile ayant débordée.

Remarque Importante!

Lors de la première mise en service, le système de conduite
d’huile doit être d’abord rempli entièrement jusqu’à ce que
l’huile de chaîne de sciage graisse le dispositif de sciage.

Cette opération peut durer jusqu’à deux minutes.

28

D

- Le niveau de remplissage est indiqué dans le cadran (H/14).Remplir le réservoir d’huile seulement lorsque le moteur

Lubrification de la chaîne

Afin de lubrifier la chaîne d’une façon suffisante il doit se
trouver toujours assez d’huile dans le réservoir. La quantité
maximale du réservoir (120 ml) est suffisante pour un
fonctionnement continu d’environ 1/2 heure.

Remarque Importante pour les huiles de chaîne de sciage
bio

Avant une longue mise hors service, le réservoir à huile doit
être vidé et rempli ensuite d’un peu d’huilemoteur (SAE 30).
Ensuite, faire marcher la scie électrique pendant quelques
temps de manière à rincer les restes d’huile bio du réservoir,
du systéme de conduite d’huile et du dispositif de sciage. Cette
mesure est indispensable car différentes huile bio ont tendance
à coller ce qui peut détériorer la pompe à huile ou des éléments
d’alimentation d’huile.
Pour une remise en marche, remplir à nouveau de l’huile pour
chaîne de scie BIOTOP.

2

Afin d’assurer le bon fonctionnement de la pompe à huile, la

3

rainure de guidage d’huile (E/3) ainsi que le perçage d’entrée
d’huile dans le guide-chaîne (E/4) doivent être nettoyés
régulièrement.

E

Mettre le moteur en marche

F

4

Remarque:

Après la mise hors service de la tronçonneuse, il est normal
que de petites quantités d’huile de chaîne restant encore dans
le système de conduite d’huile et sur le guide s’écoulent encore
un certain temps. Il ne s’agit

Utiliser un support adéquat!

pas d’un défaut dans ce cas.

5

6

7

G

- Brancher la tronçonneuse

- Lorsque la tronçonneuse électrique est mise en marche,
il faut la tenir par les deux mains. La main droite doit tenir
la poignée arrière, la main gauche la poignée tubulaire.
Empoigner les poignées fermement avec les pouces. Le
guide-chaîne et la chaîne ne doivent pas être en contact
avec d’autres objets.

- D’abord appuyer sur le bouton de blocage (F/5), puis
appuyer sur l’interrupteur de mise en marche/d’arrêt (F/6)
et relâcher le bouton de blocage (F/5).

- Attention: La chaîne se met immédiatement en marche!
Tenir l’interrupteur de mise en marche/d’arrêt en position
enfoncée aussi longtemps que le moteur doit être mise en
marche.

ATTENTION:
Il est interdit de fixer l’interrupteur de mise en marche/
d’arrêt en position de mise en marche!
Arrêter le moteur:

- Relâcher l’interrupteur de mise en marche/d’arrêt (F/6).

Maintien de la
tronçonneuse

Utiliser cette poignée.
Le pouce doit se
trouver sous la
poignée!

REMARQUE:
Si le frein de chaîne est actionné, l’arrivée du courant au

moteur s’interrompt.
Si la tronçonneuse ne démarre pas à la pression du bouton

marche/d’arrêt (F/6), le frein à chaîne doit être desserré.

- Tirez le protège-mains (G/7) d’un coup sec dans le sens de
la flèche jusqu’à ce que vous l’entendez s’enclencher.

H

Toujours empoigner fermement chaque poignée. Le pouce
et les doigts enserrent la poignée comme indiqué ci­dessus dans la Fig. H.

29

Contrôle de la frein
de chaîne

I

Vérifier la lubrification de la chaîne

J

Le frein de chaîne doit être vérifié avant de commencer
tous travaux.

- Démarrer le moteur comme décrit (prendre une position
stable et poser la tronçonneuse sur le sol de façon à ce que
le dispositif de sciage soit libre).

-

Bien tanier la poignée-étrier d’une main, l’autre main étant

7

sur la manette.

- Démarrer le moteur et appuyer sur le protège-mains (I/7)
avec

le dos de la main dans la sens de la flèche jusqu’à ce
que le frein de chaîne se bloque. La chaîne de sciage doit
immédiatement s’immobiliser.

- Arrêter
le frein de chaîne.

Attention: Si la chaîne ne s’arrête pas immédiatement lors
de ce contrôle, il est
travailler.Contrôler le frein de ralentissement. Prière de
consulter un atelier spécialisé DOLMAR.

Ne jamais tronçonner avec une lubrification de la chaîne
insuffisante. Cela diminue la longuévité du dispositif de
tronçonnage!

Avant de commencer à travailler vérifier la quantité d’huile
dans le réservoir et le refoulement d’huile.

Ce contrôle du refoulement d’huile peut s’effectuer de la façon
suivante:

- mettre la tronçonneuse électrique en marche

- tenir la chaîne tournant à environ 6" (15 cm) au-dessus
d’une souche d’arbre ou du sol (utiliser un support approprié).

Lorsque la chaîne est lubrifiée d’une façon suffisante, il se
produit une légère trace d’huile provoquée par l’huile
éclaboussant. Faire attention à la direction du vent et ne pas
s’exposer inutilement à la vapeur d’huile.

immédiatement le moteur au ralenti et redésserrer

strictement interdit de commencer à

Utilisation de la tronçonneuse

Adoptez en toute occasion une position stable et
maintenez la tronçonneuse fermement des deux
mains pendant que le moteur tourne.

Abattage d’un arbre

Si deux personnes ou plus effectuent simultanément des
opérations d’abattage et de débitage, maintenez une
distance égale à au moins le double de la hauteur de
l’arbre à abattre entre la zone d’abattage et la zone de
débitage. Pendant l’abattage, évitez toute circonstance
de nature à présenter un danger pour les personnes,
entraîner la chute de l’arbre sur une ligne électrique ou
causer des dommages matériels. Si l’arbre tombe sur
une ligne électrique, informez immédiatement la
compagnie d’électricité.

Sur un terrain en pente, l’utilisateur de la tronçonneuse
se maintiendra au-dessus de l’arbre car une fois abattu,
celui-ci pourrait rouler ou glisser.

Prévoir et dégager si nécessaire une voie de repli avant
de procéder à l’abattage. Cette voie doit être opposée à
la direction prévue de la chute de l’arbre et présenter un
angle comme indiqué sur la Fig. A. La prochaine zone
d’abattage sera située à au moins 2 longueurs d’arbre.

Avant de débuter l’abattage, examinez l’apparence de
l’arbre, recherchez l’emplacement des grosses branches
et appréciez le sens du vent afin d’évaluer le sens de
chute. Retirez la saleté, les pierres, les écorces, clous,
agrafes et fils de fer avant de débuter l’abattage.

Encoche d’abattage

Faites une coupe de 1/3 du diamètre de l’arbre,
perpendiculairement au sens de chute de celui-ci (Fig.
B). Commencez par la coupe inférieure afin d’éviter le
pincement de la chaîne ou du guide lorsque vous
attaquerez la seconde coupe.

30

Repli

45°

2 longueurs d’arbre

A

= zone d’abattage

coupe d'abattage

2 pouces

2 pouces

45°

sens de chute

tenant

encoche
d'abattage

B

coté tension

côté pression

coté tension

côté pression

Coupe d’abattage

La coupe d’abattage sera située au moins 2 pouces (50,8 mm)
plus haut que l’encoche d’abattage horizontale comme indiqué
dans la Fig. B. La coupe d’abattage sera parallèle à l’encoche
d’abattage horizontale. Laissez suffisamment de bois pour
faire office de tenant. Le tenant évite la torsion de l’arbre et sa
chute dans la mauvaise direction. Ne coupez pas le tenant.

L’arbre devrait entamer sa chute à mesure que la coupe
d’abattage se rapproche du tenant. Interrompez immédiatement
la coupe si l’arbre semble ne pas tomber dans la direction
choisie ou s’il pourrait basculer vers l’arrière et coincer la
chaîne. Utilisez des coins en bois, en plastique ou en alu­minium pour ouvrir la coupe d’abattage et faire chuter l’arbre
dans le sens choisi. Dès que l’arbre entame sa chute, retirez
la tronçonneuse de la coupe, arrêtez le moteur et déposez la
tronçonneuse. Retirez-vous de la zone d’abattage dans le
sens prévu. Veillez à la chute de branchages et conservez une
station stable.

Ebranchage

L’ébranchage consiste à couper les branches d’un arbre
abattu. Laissez les branches inférieures pour maintenir le tronc
à une certaine distance du sol. Coupez les petites branches en
une coupe comme indiqué sur la Fig. C. Coupez par le bas les
branches sous tension pour éviter le pincement de la chaîne.

Ebranchage

Gardez vos distances par rapport au sol
Laissez les branches inférieures pour
soutenir le tronc.

C

Coupez par le dessus (coupe par
le dessus)
Evitez le contact avec le sol

D

Débitage

Le débitage consiste à découper un rondin en plusieurs
morceaux. Il est important de conserver une position stable et
de répartir le poids du corps sur les deux pieds. Si possible,
soulevez le tronc au moyen de branches, de rondins ou de
cales. Suivez les instructions élémentaires de sciage.

Si le tronc est supporté sur toute sa longueur comme dans la
Fig. D, la coupe se fera par le dessus (coupe par le dessus).

Si le tronc est supporté par l’une de ses extrémités seulement,
Fig. E, coupez sur 1/3 du diamètre par le dessous (coupe par
le dessous). Terminez ensuite la coupe par le dessus.

Si le tronc est supporté par ses deux extrémités, Fig. F, coupez
sur 1/3 du diamètre par le dessus et terminez la coupe par les
2/3 inférieurs.

Si le débitage s’effectue sur un terrain en pente, restez toujours
au-dessus comme indiqué dans la Fig. G. Pour les coupes de
sectionnement, relâchez la pression sur la tronçonneuse avant
de terminer la coupe sans relâcher la prise des mains sur les
poignées. Ne laissez pas la chaîne entrer en contact avec le
sol. Une fois la coupe achevée, attendez l’immobilisation de la
chaîne avant de retirer la tronçonneuse. Arrêtez toujours le
moteur avant de vous déplacer d’arbre en arbre.

2e coupe par le dessus (2/3 du diamètre)
vers la 1e coupe (pour éviter le pincement)

1e coupe par le dessous (1/3 du diamètre)
pour éviter l’éclatement

E

1e coupe par le dessus (1/3 du diamètre)
pour éviter l’éclatement

2e coupe par le dessous (2/3 du diamètre)
vers la 1e coupe (pour éviter le pincement)

F

Transport de l’outil

Transportez l’outil débranché en le portant par la poignée
avant, le doigt retiré de l’interrupteur. Utilisez la protection de
chaîne pour recouvrir le guide et la chaîne.

Sur un terrain en pente, tenez-vous au-dessus
du tronc car le rondin pourrait rouler.

G

31

TRAVAUX DE MAINTENANCE

Affûtage de la chaîne

Porter absolument des gants de production et débrancher
la fiche de contact lorsque des travaux sont effectués à la
chaîne!

✓

✓

A

La chaîne de sciage doit être affûtée lorsque:

- les copeaux deviennent farineux en sciant du bois humide.

- la chaîne, tout en exerçant une forte pression, ne „tire“ que
péniblement dans le bois.

- les arêtes de coupe sont visiblement endommagées.

- le dispositif de sciage gauchit dans le bois latéralement
vers la gauche ou la droite. Ceci est dû un affûtage
irrégulier de la chaîne de sciage ou d’un endommagement
d’un côté.

Important: affûter souvent, sans enlever de trop de
matériau!

Lors d’un simple affûtage, il suffit souvent de 2 à 3 coups de
lime.

Après avoir effectué soi-même plusieurs affûtages, faire
affûter la chaîne à l’atelier spécialisé.

.025"

(0.65 mm)

(0.65 mm)

min.

3 mm (0.11”)

.025"

B

Critères d’affûtage:
ATTENTION:
N’utiliser que des chaînes et guide-chaîne permis pour

cette tronçonneuse (voir extrait de la liste de pièces de

rechange)!

- Toutes les dents de rabotage doivent avoir la même longueur
(dimension a). Des dents de rabotage de hauteur différente
signifient une marche dure de la chaîne et peuvent provoquer
des ruptures de chaîne!

- Longueur minimale de dent de rabotage: 0.11" (3 mm). Ne
pas raffûter la chaîne de sciage lorsque la longueur minimale
de dent de rabotage est atteinte. Une nouvelle chaîne de
sciage doit être alors montée (voir „extrait de la liste des
pièces de rechange“ et chapitre „Nouvelle chaîne de
sciage“).

- L’écart entre le limiteur de profondeur (nez rond) et l’arête
de coupe détermine l’épaisseur du copeau.

- Les meilleurs résultats de coupe sont obtenus avec une
distance du limiteur de profondeur de .025" (0.65 mm).

ATTENTION:
Une distance trop grande augmente

le danger d’un choc de recul!

C

- L’angle d’affûtage de 30° doit être absolument identique
pour toutes les dents de rabotage. Des angles différents
provoquent une marche irrégulière et rude de la chaîne,
augmentent l’usure et aboutissent à des ruptures de chaîne!

- L’angle d’arasement de la dent de rabotage de 85° s’obtient
par la profondeur de pénétration de la lime ronde. Si la lime
prescrite est guidée correctement, l’angle d’arasement
correct s’obtient par lui même.

32

D

Lime et guidage de la lime

- Pour l’affûtage il faut utiliser une lime de chaîne de sciage
spéciale (ø 4,0 mm).
Les limes rondes normales ne sont pas appropriées. Numéro
de commande, voir accessoires.

- La lime ne doit attaquer que lors de la passe en avant
(flèche). Lors du retour, relever la lime du matériel.

- La dent de rabotage la plus courte est affûtée la première.
La longueur de cette dent est alors la mesure type pour
toutes les autres dents de rabotage de la chaîne de sciage.

- Conduire la lime montré sur la illustration „D”.

30°

4/5

E

- Un porte-lime facilite le guidage de la lame, il porte des
repères pour l’angle d’affûtage correct de 30° (orienter les
repères parallèlement à la chaîne de scie) et limite la
profondeur de pénétration (4/5 du diamètre de la lime). Voir
accessoires pour le n° de commande.

Nettoyer le guide-chaîne
Regraisser l’étoile de déviation

ATTENTION!
Porter impérativement des gants de protection.

F

- A la suite du nouvel affûtage, vérifier la hauteur du limiteur
de profondeur avec la jauge de mesure pour chaîne. Voir
accessoires pour le n° de commande.

- Enlever avec la lime plate spéciale (F) tout dépassement,
même le moindre.

- Arrondir à nouveau le limiteur de profondeur à l’avant (G).

Les surfaces de roulement du guide-chaîne doivent être
régulièrement vérifiées pour voir si elles ne sont pas
endommagées et nettoyées avec un outillage adapté.

En cas d’utilisation intense de la tronçonneuse électrique, il est
nécessaire de regraisser régulièrement (1 x par semaine) le
palier de l’étoile de déviation. Nettoyer
perçage de 2 mm sur la pointe du guide-chaîne avant le
graissage et y presser une faible quantité de graisse polyvalente.

G

avec précaution le

La graisse polyvalente et la pompe à graisse sont disponibles

H

en option.

Graisse polyvalente (n° de commande 944 360 000)
Pompe à graisse (n° de commande 944 350 000)

33

Nouvelle chaîne de sciage

ATTENTION:
N’utiliser que des chaînes et guide-chaîne
permises pour cette tronçonneuse
(voir extrait de la liste de pièces de rechange)!

Vérifier / remplacer les balais
de charbon

ATTENTION:
Contrôler les balais de charbon à intervalles
réguliers. Une entaille sur le balais de charbon
indique la limite d’usure.

1

BA

Avant de monter une nouvelle chaîne de sciage, il faut vérifier
l’état de la roue à chaîne (A/1).

ATTENTION:

Des roues à chaîne usées (B) provoquent des détériorations
sur une nouvelle chaîne de sciage et doivent impérativement
être remplacées.

Le remplacement de la roue à chaîne exige une formation
spécialisée et doit être effectué par un atelier spécialisé
DOLMAR équipé d’un outillage spécial.

Pour conserver la SURETE et la FIABILITE de votre outil, confiez vos
travaux de réparation, d’entretien et de réglage à l’usine ou à un centre
de service autorisé par DOLMAR. Veillez toujours à ce que des pièces
détachées d’origine DOLMAR soient utilisées.

C

IMPORTANT:

Le balai de charbon est très fragile. Veiller à ce qu’il ne tombe
pas. En enlevant le balai de charbon, repérer impérative-

ment son emplacement, étant donné que le balai de
charbon est rodé sur le rotor.

- Dévisser le couvercle (C/2) avec la clé combinée et retirer
le balai de charbon.

- Si la limite d’usure n’est pas encore atteinte, remettre le
balai de charbon (C/3) à la même position et visser le
couvercle (C/2).

- Faire fonctionner la tronçonneuse pendant une courte
durée (1 minute env.) de manière à ce que les balais de
charbon se réadaptent.

2 3

Recherche de pannes

Panne

tronçonneuse
ne fonctionne pas

performance insuffisante

pas de graissage
de la chaîne

Frein de chaîne

34

Système

complet

balais

réservoir d’huile,
pompe d’huile

frein

Observation

moteur électr. ne fonc­tionne pas

puissance

pas d’huile de chaîne
sur la chaîne de sciage

chaîne de sciage ne
s’arrête pas brusque­ment

Cause

sans alimentation électr.,
câble défectueux

frein de chaîne est déclenché
fusible de secteur déclenché

balais de charbon usés

réservoir d’huile vide
rainure d’alimentation d’huile encrassée

bande de frein usée

Indications de maintenance et d’entretien périodiques

De manière à garantir une longue durée de vie et le plein fonctionnement des dispositifs de sécurité et à éviter des détériorations,
il faut effectuer régulièrement les travaux de maintenance décrits ci-dessous. Les réclamations ne pourront être reconnues comme
telles si ces travaux ont été effectuées régulièrement et correctement. Des accidents risquent de se produire en cas de non­observation.

Les utilisateurs de tronçonneuses doivent effectuer que les travaux de maintenance et d’entretien qui sont décrits dans la
instruction d’emploi. Les travaux non compris dans cette liste ne doivent être exécutés que dans un atelier spécialisé de DOLMAR.

Généralités tronçonneuse électr. nettoyage extérieur régulier.

compl.
carter en plastique verifier s’il y a des cassures ou fissures.

En cas d’endommagement faire réparer immédiatement

par un atelier qualifié.
chaîne réaffûter régulièrement. échanger à temps.
guide-chaîne tourner après un certain temps pour user la surface de

roulement d’une façon régulière.

échanger à temps.
pignon faire échanger à temps par l’atelier qualifié.
frein de chaîne faire contrôler régulièrement par un atelier qualifié.

Avant chaque chaîne vérifier s’il y a des endommagements,
mise en marche vérifier l’acuité. 32-33

contrôler la tension de la chaîne. 29
guide-chaîne contrôler si défectueux, supprimer des bavures le cas

échéant.
lubrification
de la chaîne test de fonctionnement. 32
frein de chaîne test de fonctionnement. 31
interrupteur de
mise en marche/
d’arrêt test de fonctionnement. 31
câble de
raccordement si défecteux faire échanger par l’atelier qualifié.
capot de fermeture
pour réservoir d’huile vérifier l’étanchéité.

Page

Après chaque mise hors service guide-chaîne nettoyer le perçage d’entree d’huile. 31

Placement réservoir d’huile de chaîne vider. 30

logement du guide-chaîne nettoyer, surtout la rainure de guidage d’huile. 33

Chaîne et railguide démonter, nettoyer, lubrifier légèrement.

nettoyer la rainure de guidage du guide-chaîne.
tronçonneuse électrique placer dans un endroit sûr et sec. après un placement d’une
compl. durée plus longue la faire contrôler par un un atelier qualifié

(l’huile restant peut devenir résineuse et encombrer la soupape

de la pompe à huile).

Service après vente de l’atelier, pièces de rechange et garantie

Entretien et réparations

L’entretien et la réparation de moteurs électriques modernes ainsi que de sousgroupes relevant du domaine de la sécurité exigent
une qualification spéciale et un atelier ayant des outils spéciaux et des appareils de contrôle spécifiques. Pour cela, DOLMAR vous
recommande de faire effectuer tous les travaux n’étant pas décrits dans cette instruction d’emploi par des ateliers qualifiés DOLMAR.

Le spécialiste dispose de la qualification demandée, de l’expérience et de l’équipement pour pouvoir vous proposer la meilleure
solution à tout problème à un prix favorable et il fera tout le possible pour vous aider.

Veuillez vous adresser à la représentation générale indiquée au dos de la présente notice ou à l'importateur désigné. Vous y recevrez
l'adresse de l'atelier spécialisé la plus proche de chez vous.

Pièces de rechange

Le fonctionnement fiable et la sécurité de votre appareil dépendent également de la qualité des pièces de rechange utilisées. Utiliser
exclusivement des pièces de rechange DOLMAR, signalées par

Seules les pièces d’origine proviennent de la chaîne de production de l’appareil et vous assurent donc la qualité optimale du
matériau, du respect des dimensions et du fonctionnement et une sécurité irréprochables.

Vous recevez les pièces de rechange et les accessoires originales chez votre distributeur qualifié. Il dispose également des listes
des pièces de rechange nécessaires pour trouver les numéros correspondant aux pièces de rechange demandées et il est toujours
au courant quant aux améliorations de détail et aux nouveautés concernant la gamme des pièces de rechange.

Veillez tenir compte que l’utilisation des pièces n’étant pas des pièces d’origine DOLMAR exclut toute garantie de la part de la société
DOLMAR.

35

Garantie

DOLMAR garantit une qualité irréprochable et supporte les frais pour une amélioration par remplacement des pièces défectueuses
dans le cas de défauts de matériel ou de fabrication qui se présentent dans le délai de garantie après le jour de vente. Veuillez noter
que dans quelques pays des conditions de garantie spécifiques sont valables. En cas de doute, contactez votre distributeur. C’est
lui en tant que dist teur du produit qui est responsable de la garantie.

Veuillez comprendre que toute garantie est exclue dans les cas suivants:

• Inobservance des instructions d’emploi.

• Omission de travaux d’entretien et de nettoyage nécessaires.

• Usure par usage normal.

• Surcharge évidente due à un franchissement permanent des limites supérieure de puissance.

• Utilisation de chaînes et de guides-chaînes non admis.

• Utilisation de longueurs de guides-chaînes ou de chaînes non admises.

• Utilisation en employant la force, utilisation inappropriée, abus ou accident.

• Endommagements de surchauffe dûs à une alimentation en air de refroidissement pollué au carter.

• Utilsation de pièces de réchange inappropriées ou de pièces non originales DOLMAR si elles sont à l’origine de l’endommagement.

• Utilisation de carburants inappropriés ou ayant été stockés trop longtemps.

• Endommagement dûs aux conditions d’utilisation prescrites par le distributeur louant l’appareil.

• Opérations de la part de personnes non qualifiées ou des essais de réparation inappropriés.

Les travaux de nettoyage, d’entretien ou d’ajustage ne sont pas reconnus en tant que prestations de garantie. Tous les travaux de
garantie doivent être effectués par votre distributeur DOLMAR.

Extrait de la liste de pièces de rechange

ATTENTION: ces pièces et accessoires sont recommandés pour être utilisés avec l’outil DOLMAR
spécifié dans ce manuel. L’utilisation d’autres pièces ou accessoires peut présenter un risque de
dommages corporels. Utilisez les pièces et accessoires conformément à leur destination.

Livraison complète

10

1

2

3

8

4

5

6

7

9

Accessoires

Ne sont pas livrés avec
la tronçonneuse électrique

1

3

4

2

5

Pos. No. DOLMAR Pièce Désignation

1 205 114 203 1 Capot de ferm. du réserv. d’huile 1 1 1
2 901 505 354 1 Vis pour tendeur de chaîne 1 1 1
3 001 213 042 1 Ecrou à tenons 1 1 1
4 923 208 004 1 Ecrou de fixation 1 1 1
5 225 213 102 1 Protection roue à chaîne 1 1 1
6 957 802 410 2 Balais de charbon 1 1 1
7 412 030 661 1 Guide à étoile 12" (30 cm) 1
7 412 035 661 1 Guide à étoile 14" (35 cm) 1
7 412 040 661 1 Guide à étoile 16" (40 cm) 1
8 528 091 046 1 Chaîne 3/8" pour 12" 1
8 528 091 052 1 Chaîne 3/8" pour 14" 1
8 528 091 056 1 Chaîne 3/8" pour 16" 1
9 952 100 133 1 Enveloppe protect. (12"-16") 1 1 1
10 941 713 001 1 Clé combinée 1 1 1

36

151 161 171

Pos. No. DOLMAR PièceDésignation

1 953 100 090 1 Jauge de chaîne 3/8”
2 953 004 010 1 Manche de lime
3 953 003 090 1 Lime ronde ø 4 mm
4 953 003 060 1 Lime plate
5 953 030 010 1 Porte-lime, cpl. 3/8”

Caractéristiques techniques

ES-151 ES-161 ES-171

Type de chaîne 091 091 091
Ecartement pouces 3/8" 3/8" 3/8"
Vitesse maxi de la chaîne m/s 13.3 13.3 13.3
Longueur de coupe inch (cm) 12 (30) 14 (35) 16 (40)
Dimension avec guide et chaîne

(longueur) pouces (cm) 30.3 (77) 32.2 (82) 34.2 (87)

(sans guide et chaîne) kg 4.2 4.2 4.2

Poids

Page réservée aux notes

37

383940

POWER PRODUCTS

Specifications subject to change without notice

Changements sans préavis

Form: 995 702 113 (6.05 GB, F)
