D-link DSL-G225 User Manual [ru]

Руководство пользователя

DSL-G225

Беспроводной маршрутизатор VDSL2 с поддержкой
ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Апрель, 2016 г.

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Содержание

Глава 1. Введение................................................5

Аудитория и содержание......................................................5

Условные обозначения........................................................5

Структура документа.........................................................5

Глава 2. Обзор маршрутизатора....................................6

Общее описание..............................................................6

Технические характеристики*.................................................7

Внешний вид устройства.....................................................10

Передняя и верхняя панели................................................10

Правая боковая панель....................................................13

Комплект поставки..........................................................15

Глава 3. Установка и подключение маршрутизатора.................16

Предварительная подготовка.................................................16

Подключение к компьютеру и его настройка...................................18

Подключение к компьютеру с Ethernet-адаптером............................18

Настройка автоматического получения IP-адреса в ОС Windows XP............19

Настройка автоматического получения IP-адреса в ОС Windows 7.............22

Подключение к компьютеру с Wi-Fi-адаптером...............................27

Настройка Wi-Fi-адаптера в ОС Windows XP.................................28

Настройка Wi-Fi-адаптера в ОС Windows 7..................................29

Подключение к web-интерфейсу...............................................31

Структура web-интерфейса...................................................32

Страница общей информации................................................32

Разделы меню.............................................................34

Уведомления и раскрывающееся меню Система................................35

Глава 4. Настройка маршрутизатора...............................38

Мониторинг.................................................................38

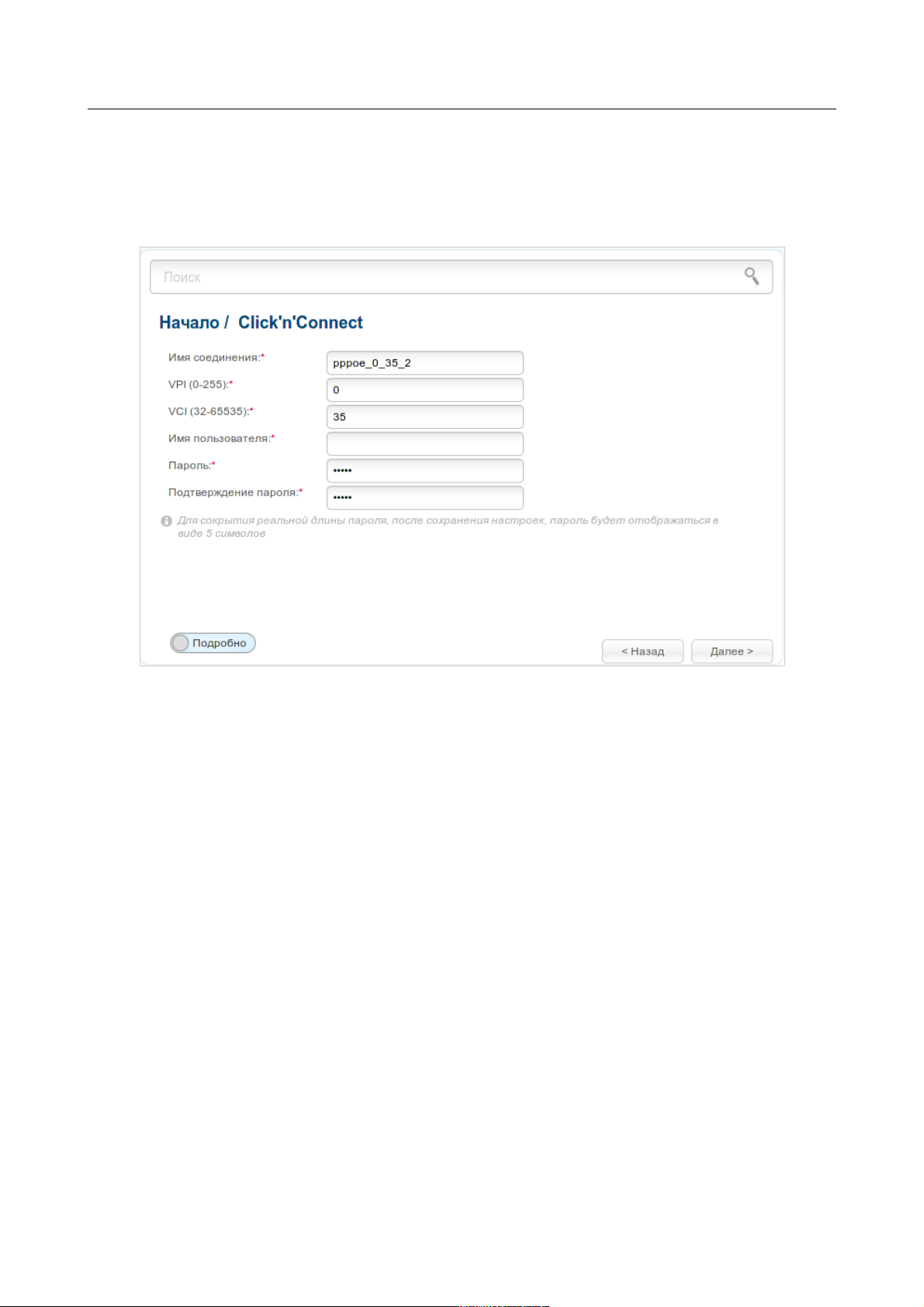

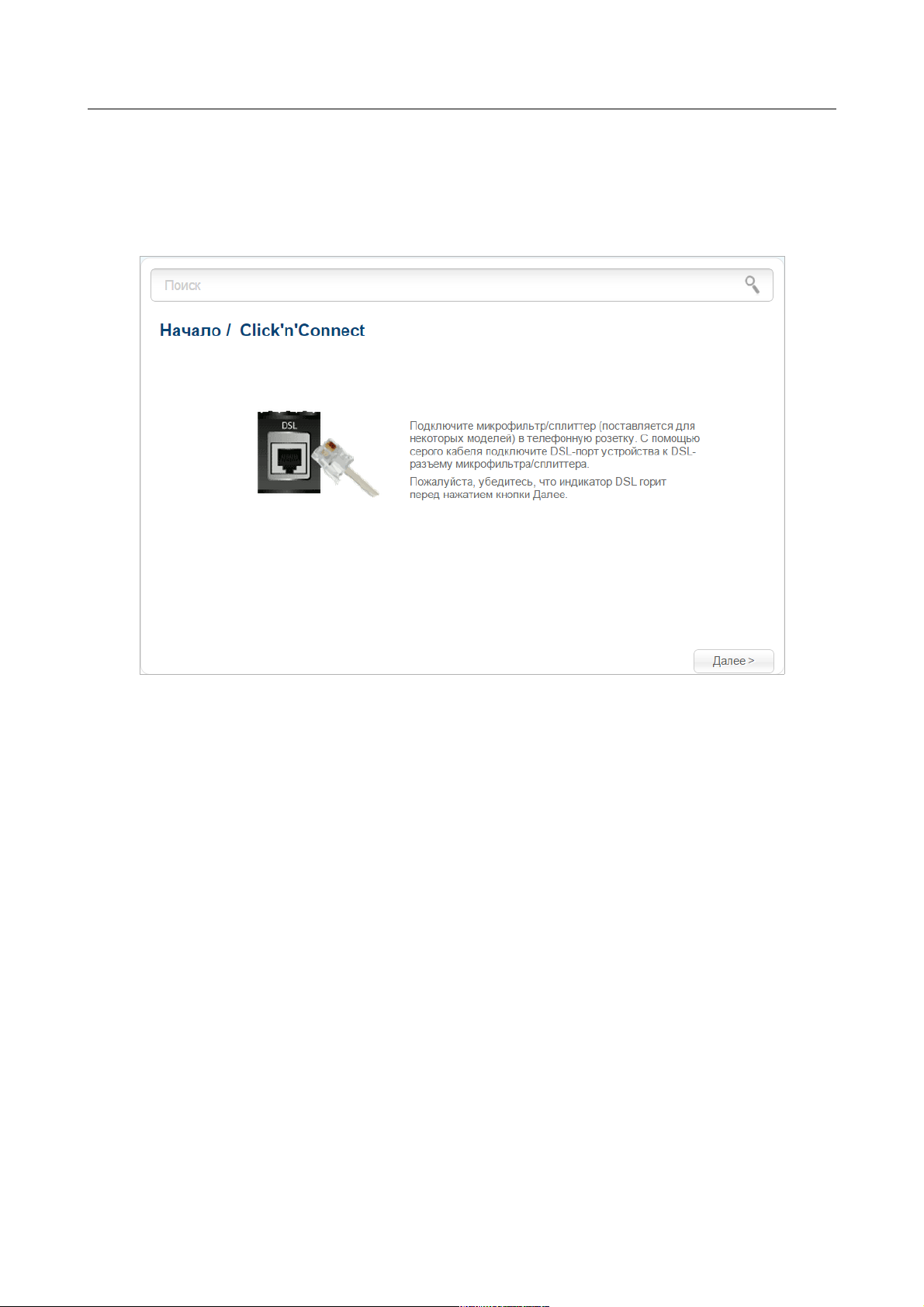

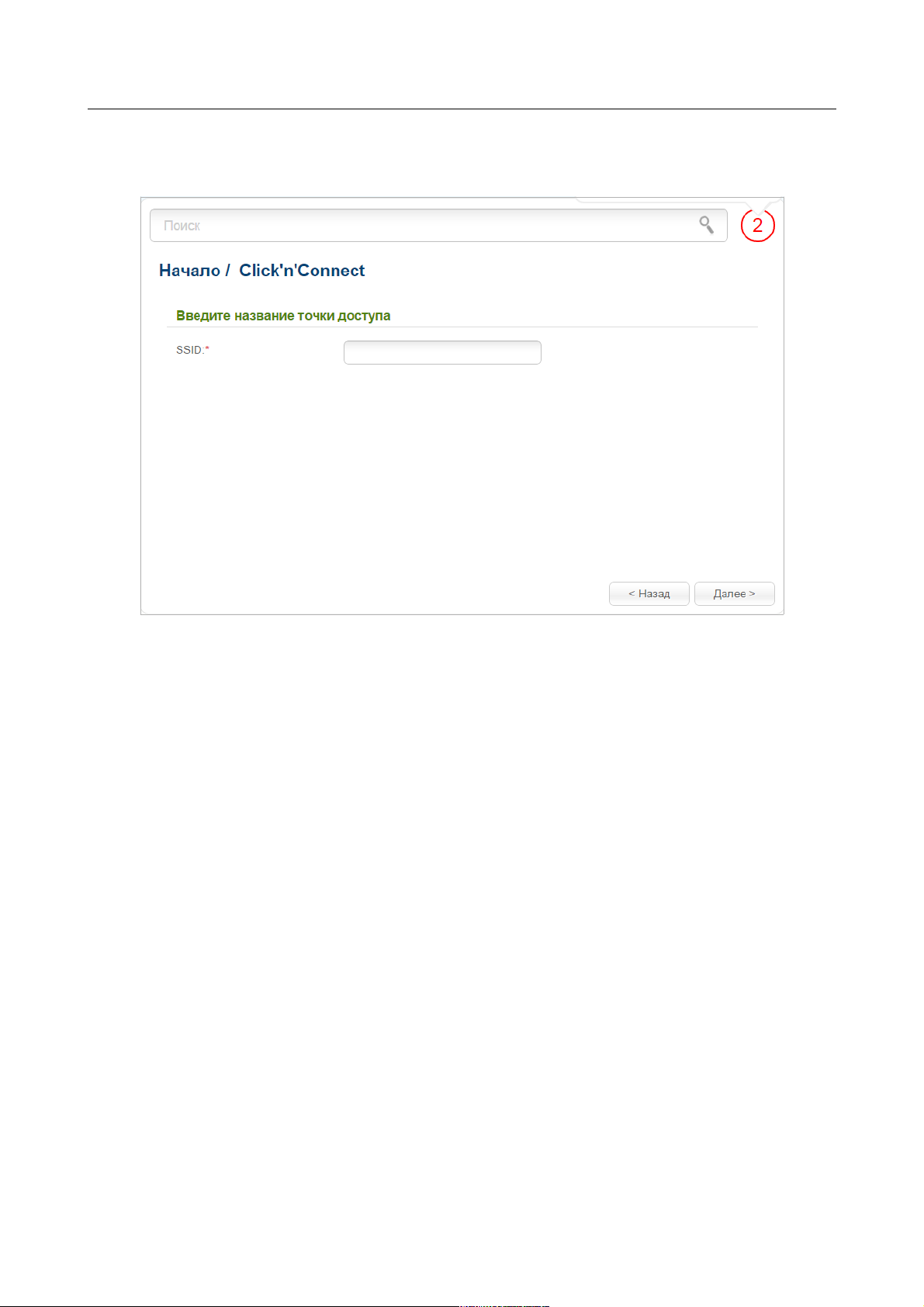

Click'n'Connect............................................................42

Создание WAN-соединения..................................................46

Соединение типа PPPoE или PPPoA........................................46

Соединение типа IPoA или Статический IP................................47

Соединение типа Динамический IP........................................48

Соединение типа Bridge.................................................49

Соединение типа 3G.....................................................50

Проверка доступности сети Интернет.......................................51

Настройка беспроводного подключения......................................52

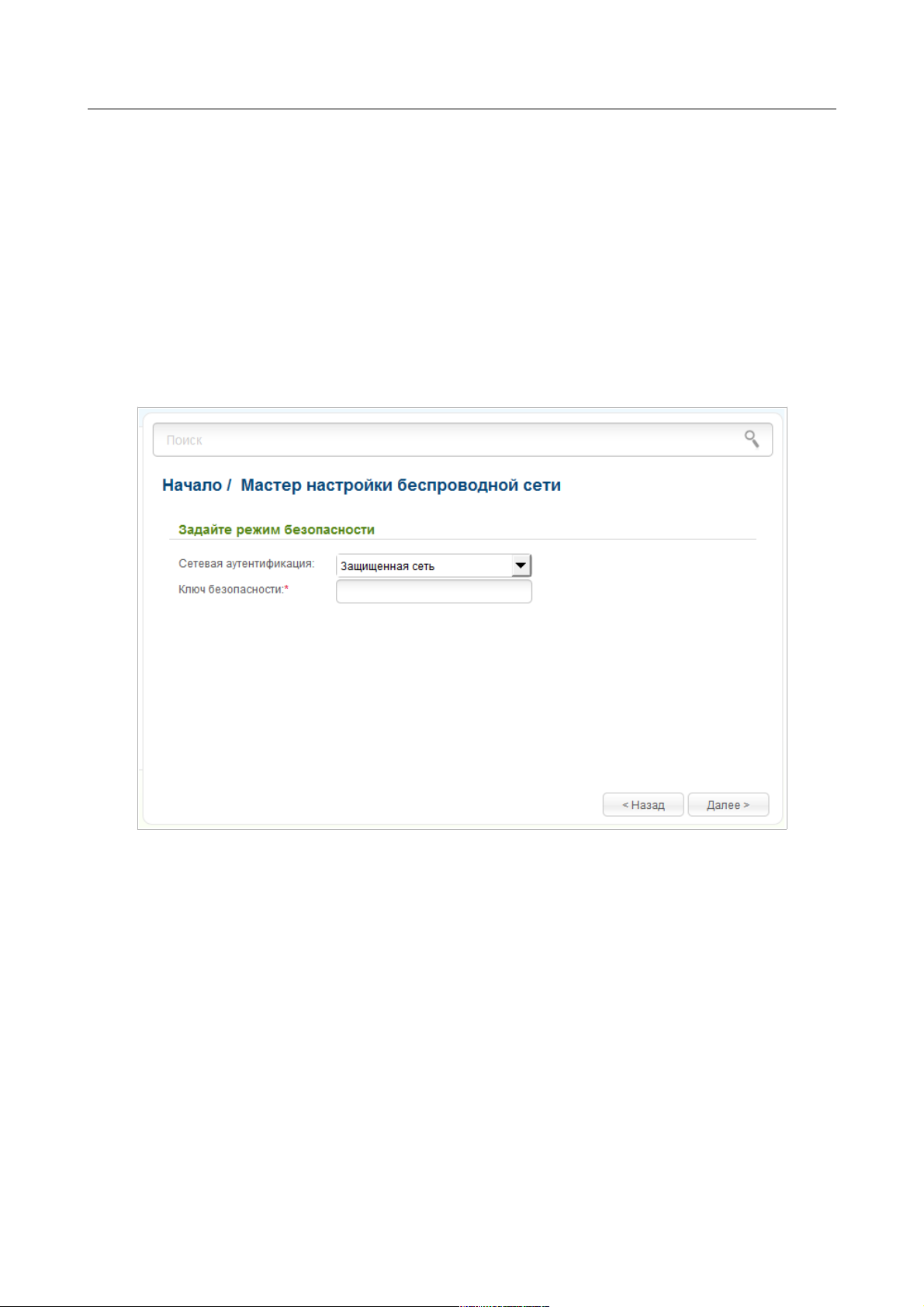

Мастер настройки беспроводной сети.........................................55

Мастер настройки виртуального сервера......................................58

Статус.....................................................................60

Сетевая статистика.......................................................60

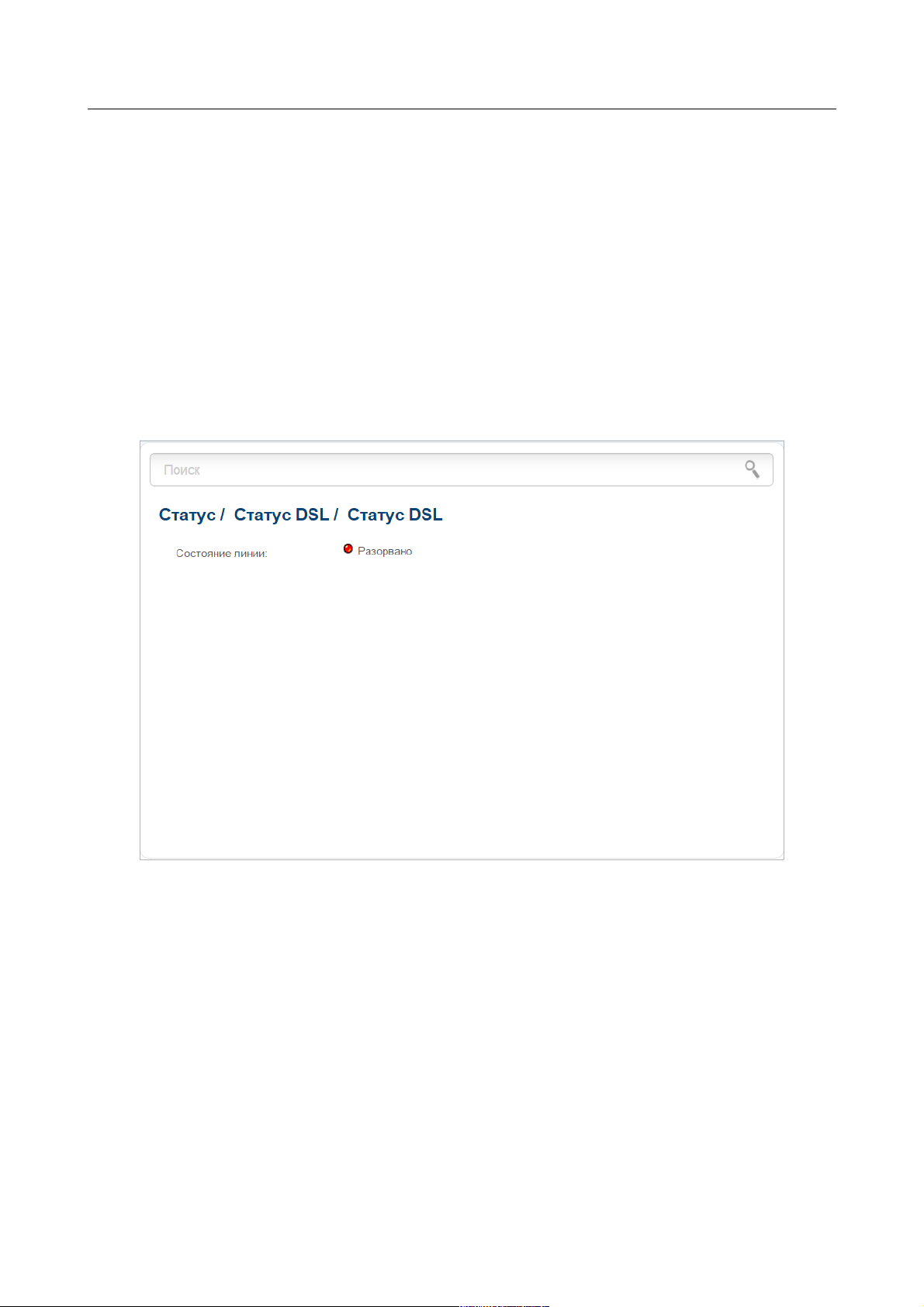

Статус DSL...............................................................61

Статус WAN...............................................................62

DHCP.....................................................................63

Таблица маршрутизации....................................................64

Клиенты..................................................................65

Страница 2 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Сеть.......................................................................66

WAN......................................................................66

Создание VDSL WAN-соединения...........................................68

Создание ADSL WAN-соединения...........................................73

Создание Ethernet WAN-соединения.......................................80

Создание 3G WAN-соединения.............................................86

LAN......................................................................90

Резервирование...........................................................93

Wi-Fi......................................................................96

Основные настройки.......................................................96

Настройки безопасности...................................................98

MAC-фильтр..............................................................101

Список Wi-Fi-клиентов...................................................103

WPS.....................................................................104

Использование функции WPS из web-интерфейса...........................106

Использование функции WPS без доступа к web-интерфейсу................107

Дополнительные настройки................................................108

Дополнительно.............................................................110

SNMP....................................................................111

UPnP IGD................................................................113

Группирование интерфейсов...............................................114

DDNS....................................................................118

Серверы имен............................................................120

Маршрутизация...........................................................121

ADSL....................................................................122

Удаленный доступ к устройству...........................................123

Клиент TR-069...........................................................125

RIP.....................................................................127

Межсетевой экран..........................................................129

IP-фильтры..............................................................129

Виртуальные серверы.....................................................132

DMZ.....................................................................135

Триггер портов..........................................................136

MAC-фильтр..............................................................138

3G-модем..................................................................140

Информация..............................................................140

PIN.....................................................................141

USB-накопитель............................................................144

Информация..............................................................144

Файловый браузер........................................................145

Принт-сервер............................................................146

Samba...................................................................147

Контроль..................................................................149

Родительский контроль...................................................149

URL-фильтр..............................................................150

Страница 3 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Система...................................................................152

Пароль администратора...................................................153

Конфигурация............................................................154

Журнал событий..........................................................156

Обновление ПО...........................................................159

Локальное обновление..................................................160

Удаленное обновление..................................................161

Системное время.........................................................162

Пинг....................................................................164

Глава 5. Рекомендации по использованию маршрутизатора..........165

Инструкции по безопасности................................................165

Рекомендации по установке беспроводных устройств..........................166

Создание двух соединений на одном канале..................................167

VDSL WAN-соединения.....................................................167

ADSL WAN-соединения.....................................................168

Глава 6. Аббревиатуры и сокращения.............................170

Страница 4 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Введение

ГЛАВА 1. ВВЕДЕНИЕ

Аудитория и содержание

В данном руководстве приводится описание маршрутизатора DSL-G225, порядок настройки
и рекомендации по его использованию.

Настоящее руководство предназначено для пользователей, знакомых с основными
принципами организации сетей, которые создают домашнюю локальную сеть, а также
системных администраторов, которые устанавливают и настраивают сети в офисах компаний.

Условные обозначения

Пример Описание

текст Основной текст документа.

Предварительная
подготовка

Ссылка на главу или раздел данного руководства пользователя.

«Краткое руководство
по установке»

Ссылка на документ.

Изменить

Название раздела меню, пункта меню, какого-либо элемента
web-интерфейса (поле, флажок, переключатель, кнопка и пр.)

192.168.1.1

Текст, который необходимо ввести в указанное поле.

!

Информация

Важная информация, на которую необходимо обратить
внимание.

Структура документа

Глава 1 содержит сведения о назначении и организации документа.

Глава 2 содержит описание технических характеристик маршрутизатора DSL-G225 и его

внешнего вида, а также перечисление содержимого комплекта поставки.

Глава 3 описывает процесс установки беспроводного маршрутизатора DSL-G225 и
настройки компьютера для подключения к web-интерфейсу устройства.

Глава 4 содержит подробное описание всех разделов меню web-интерфейса.

Глава 5 содержит рекомендации по безопасному использованию маршрутизатора и советы по

построению беспроводной сети и настройке устройства.

Глава 6 содержит список сокращений, используемых в настоящем руководстве пользователя.

Страница 5 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА

Общее описание

DSL-G225 – это универсальный 3G/VDSL/ADSL/Ethernet-маршрутизатор с Wi-Fi и
встроенным коммутатором. Маршрутизатор позволяет подключаться к сети Интернет через
сеть 3G при помощи USB-модема1. Кроме того, устройство позволяет получить
высокоскоростной доступ к сети Интернет как по технологии VDSL/ADSL, так и по
технологии Ethernet.

Маршрутизатор оснащен DSL-портом для подключения к VDSL-линии и 4 Ethernet-портами
для подключения рабочих станций. Благодаря этому DSL-G225 представляет собой
экономичное решение для создания проводной сети и избавляет от необходимости
устанавливать отдельный коммутатор. Кроме того, WAN-порт Gigabit Ethernet позволяет

подключить устройство к высокоскоростной Ethernet-линии. Также маршрутизатор имеет

USB-порт для подключения USB-модема, принтера или USB-накопителя.

Также DSL-G225 может выполнять функции базовой станции для подключения к
беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и 802.11n. В
маршрутизаторе реализовано множество функций для беспроводного интерфейса.
Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2),
фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать
технологию WPS.

Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В
случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть
маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LAN­портам маршрутизатора, останутся в сети.

Беспроводной маршрутизатор DSL-G225 оснащен встроенным межсетевым экраном.
Расширенные функции безопасности позволяют минимизировать последствия действий
хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для
пользователей Вашей локальной сети.

Для настройки универсального беспроводного маршрутизатора DSL-G225 используется
простой и удобный встроенный web-интерфейс (доступен на нескольких языках).

Теперь Вы легко можете обновить встроенное ПО – маршрутизатор сам находит
проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о
готовности установить его.

1 USB-модем не входит в комплект поставки. Компания D-Link не гарантирует совместимость со всеми USB-

модемами. Список поддерживаемых модемов см. в разделе Технические характеристики*, стр. 7.

Страница 6 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Технические характеристики

*

Аппаратное обеспечение

Интерфейсы · Порт DSL с разъемом RJ-11

· Порт WAN 10/100/1000BASE-T

· 4 порта LAN 10/100BASE-TX

· Порт USB 2.0

Индикаторы · Power

· DSL

· INTERNET

· WAN

· 4 индикатора LAN

· WLAN

· WPS

· USB

Кнопки · Кнопка ON/OFF для включения/выключения питания

· Кнопка RESET для возврата к заводским настройкам по умолчанию

· Кнопка WPS для установки защищенного беспроводного соединения

· Кнопка WLAN для включения/выключения беспроводной сети

Антенна · Две внутренние всенаправленные антенны с коэффициентом усиления 2

дБи

Схема MIMO

· 2 x 2

Разъем питания

· Разъем для подключения питания (постоянный ток)

Параметры DSL

Стандарты VDSL/ADSL · VDSL2: ITU G.993.2, поддержка профилей 8a, 8b, 8c, 8d, 12a, 12b, 17a

· ADSL: Multi-mode, ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A, ITU­T G.992.2 (G.lite) Annex A, ITU-T G.994.1 (G.hs)

· ADSL2: ITU-T G.992.3 (G.dmt.bis) Annex A/L/M, ITU-T G.992.4 (G.lite.bis)
Annex A

· ADSL2+: ITU-T G.992.5 Annex A/L/M

Протоколы ATM/PPP · Инкапсуляция Ethernet в режимах моста и маршрутизатора

· Мультиплексирование на основе VC/LLC

· ATM Forum UNI3.1/4.0 PVC (до 8 PVC)

· Уровень адаптации ATM типа 5 (AAL5)

· Принципы и функции OAM ITU-T I.610, включая F4/F5 loopback

· ATM QoS

· PPP over ATM (RFC 2364)

· PPP over Ethernet (PPPoE)

· Поддержка функции Keep-alive для PPP-протоколов

Программное обеспечение

Типы подключения WAN · 3G

· PPPoA

· PPPoE

· IPoA

· Статический IP / Динамический IP

· Bridge

* Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и

соответствующую документацию на сайте www.dlink.ru.

Страница 7 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Программное обеспечение

Сетевые функции · Дополнительный IP-адрес для LAN-интерфейса

· DHCP-сервер/relay

· DNS relay

· Dynamic DNS

· Статическая IP-маршрутизация

· IGMP Proxy

· IGMP snooping

· RIP

· Поддержка UPnP IGD

· Поддержка VLAN

· Резервирование WAN

Функции межсетевого экрана · Преобразование сетевых адресов (NAT)

· Контроль состояния соединений (SPI)

· IP-фильтр

· MAC-фильтр

· Фильтрация по MAC-адресам с учетом времени суток и дней недели

· URL-фильтр

· DMZ-зона

· Предотвращение DoS-атак

· Система обнаружения вторжений и регистрация событий

· Виртуальные серверы

· Поддержка функции Port Triggering

QoS · Группирование интерфейсов

· Приоритет VLAN (802.1p)

Функции USB-интерфейса · USB-модем

Автоматическое подключение к доступному типу поддерживаемой сети
(3G/2G)

2

Включение / выключение проверки PIN-кода, смена PIN-кода

3

· USB-накопитель
Принт-сервер
Учетные записи для доступа к накопителю
Встроенный сервер Samba

Управление · Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP)

· Web-интерфейс настройки и управления на нескольких языках

· Обновление ПО маршрутизатора через web-интерфейс

· Автоматическое уведомление о наличии новой версии ПО

· Сохранение и загрузка конфигурации

· Поддержка удаленного журналирования

· SNMP-агент

· Автоматическая синхронизация системного времени с NTP-сервером и

ручная настройка даты и времени

· Функция ping

· Клиент TR-069

Параметры беспроводного модуля

Стандарты · IEEE 802.11b/g/n

Диапазон частот · 2400 ~ 2483,5 МГц

Безопасность беспроводного
соединения

· WEP

· WPA/WPA2 (Personal)

· МАС-фильтр

· WPS (PBC/PIN)

Дополнительные функции · Расширенные настройки

Скорость беспроводного соединения · IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с

· IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

· IEEE 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)

2 Только для GSM USB-модемов.
3 Только для GSM USB-модемов.

Страница 8 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Параметры беспроводного модуля

Выходная мощность передатчика

Максимальное значение мощности
передатчика будет изменяться в
соответствии с правилами
радиочастотного регулирования в
Вашей стране

· 802.11b (типичная при комнатной температуре 25 °C)
16 дБм

· 802.11g (типичная при комнатной температуре 25 °C)
14 дБм

· 802.11n (типичная при комнатной температуре 25 °C)
14 дБм

Чувствительность приемника · 802.11b (типичная при комнатной температуре 25 °C)

-86 дБм

· 802.11g (типичная при комнатной температуре 25 °C)

-72 дБм

· 802.11n (типичная при комнатной температуре 25 °C)
HT20

-67 дБм
HT40

-65 дБм

Физические параметры

Размеры

· 131,5 x 74,3 x 185,4 мм

Вес

· 285 г

Условия эксплуатации

Питание

· Выход: 12 В постоянного тока, 1 А

Температура · Рабочая: от 0 до 45 °C

· Хранения: от -20 до 70 °C

Влажность

· От 5% до 95% (без конденсата)

Поддерживаемые USB-модемы

4

· D-Link DWM-152C1

· D-Link DWM-156C1

· Huawei E150

· Huawei E160G

· Huawei E171

· Huawei E3131

· ZTE MF626

· ZTE MF627

· ZTE MF752

4 Производитель не гарантирует корректную работу маршрутизатора со всеми модификациями внутреннего ПО USB-модемов.

Поддержка CDMA-модемов и других моделей GSM-модемов возможна, но не гарантируется.

Страница 9 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Внешний вид устройства

Передняя и верхняя панели

Рисунок 1. Вид передней панели DSL-G225.

Светодиодный

индикатор

Режим Значение

Power

Горит постоянно
(зеленый)

Питание включено.

Горит постоянно
(красный)

Маршрутизатор в режиме аварийного восстановления.

Не горит

Питание отключено.

DSL

Горит постоянно
(зеленый)

Синхронизация DSL прошла успешно.

Мигает (зеленый)

Попытка обнаружить несущий сигнал и
синхронизировать DSL.

Не горит

Нет несущего сигнала.

Страница 10 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Светодиодный

индикатор

Режим Значение

INTERNET

Горит постоянно
(зеленый)

WAN-соединение установлено.

Мигает (зеленый)

WAN-интерфейс активен (трафик в одном из
направлений).

Горит постоянно
(красный)

Ошибка при выполнении авторизации.

Не горит

Маршрутизатор работает в режиме моста или нет WAN­соединения.

WAN

Горит постоянно
(зеленый)

Кабель подключен к порту.

Мигает (зеленый)

WAN-интерфейс активен (трафик в одном из
направлений).

Не горит

Кабель не подключен.

LAN 1-4

Горит постоянно
(зеленый)

Устройство подключено к соответствующему порту
маршрутизатора.

Мигает (зеленый)

Соответствующий LAN-порт активен (трафик в одном из
направлений).

Не горит

Кабель не подключен к соответствующему порту.

WLAN

Горит постоянно
(зеленый)

Беспроводная сеть включена.

Не горит

Беспроводная сеть выключена.

WPS

Мигает (зеленый)

Попытка установки соединения с беспроводным
устройством с помощью функции WPS.

Не горит

Функция WPS не используется.

USB

Горит постоянно
(зеленый)

USB-устройство подключено к USB-порту
маршрутизатора.

Не горит

USB-устройство не подключено.

Страница 11 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

На верхней панели расположены кнопки WLAN и WPS.

Кнопка Описание

WLAN

Кнопка для включения/выключения беспроводной сети.

Нажмите кнопку и сразу отпустите.

WPS

Кнопка для установки защищенного беспроводного соединения (функция
WPS).

Для использования функции WPS: при включенном устройстве нажмите
кнопку и сразу отпустите. Светодиодный индикатор WPS должен начать
мигать.

Страница 12 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Правая боковая панель

Рисунок 2. Вид правой боковой панели DSL-G225.

Порт Описание

DSL

DSL-порт для подключения маршрутизатора к телефонной линии.

WAN

Порт для подключения к выделенной Ethernet-линии (рекомендуется
использовать кабель, входящий в комплект поставки).

LAN 1-4

4 Ethernet-порта для подключения Ethernet-устройств.

USB

Порт для подключения USB-устройства (модема, накопителя, принтера).

RESET

Кнопка для сброса настроек к заводским установкам.

Для восстановления заводских установок необходимо нажать и удерживать
10 секунд (при включенном устройстве).

ON/OFF

Кнопка для включения/выключения маршрутизатора.

Страница 13 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Порт Описание

Power

Разъем питания.

Страница 14 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Комплект поставки

Перед использованием устройства убедитесь, что в комплект поставки включено следующее:

• маршрутизатор DSL-G225,

• адаптер питания постоянного тока 12В/1А,

• телефонный кабель с разъемом RJ-11,

• Ethernet-кабель,

• документ «Краткое руководство по установке» (буклет).

Документы «Руководство пользователя» и «Краткое руководство по установке» доступны
на сайте компании D-Link (см. www.dlink.ru).

!

Использование источника питания с напряжением, отличным от поставляемого с
устройством, может привести к повреждению устройства и потере гарантии на него.

Страница 15 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

ГЛАВА 3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

МАРШРУТИЗАТОРА

Предварительная подготовка

Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что
у Вас имеется все необходимое оборудование, а также информация по всем используемым
устройствам.

Операционная система

Настройка и управление универсальным 3G/VDSL/ADSL/Ethernet-маршрутизатором DSL­G225 (далее – «маршрутизатором») выполняется с помощью встроенного web-интерфейса.
Web-интерфейс доступен в любой операционной системе, которая поддерживает web­браузер.

Web-браузер

Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется
использовать web-браузеры:

• Apple Safari версии 5 и выше,

• Google Chrome версии 5 и выше,

• Microsoft Internet Explorer версии 8 и выше,

• Mozilla Firefox версии 5 и выше,

• Opera версии 10 и выше.

Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна
быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена
другим программным обеспечением (например, антивирусной программой или другим ПО,
обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем компьютере.

Проводная или беспроводная сетевая карта (Ethernet- или Wi-Fi-адаптер)

Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernet- или Wi­Fi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не
оснащен подобным устройством, установите Ethernet- или Wi-Fi-адаптер перед тем, как
приступить к использованию маршрутизатора.

Беспроводная связь

Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в
них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11b,
g или n. Кроме того, для данных устройств необходимо задать значения идентификатора
SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе
маршрутизатора.

Страница 16 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

USB-модем

Для того чтобы подключиться к сети 3G, Вам необходимо подключить USB-модем к USB­порту маршрутизатора. Затем через web-интерфейс маршрутизатора Вы сможете настроить
подключение к сети Интернет5.

!

В USB-модеме должна быть установлена активная идентификационная карта (SIM
или R-UIM) Вашего оператора.

Некоторые операторы требуют активации USB-модема перед использованием.
Обратитесь к инструкциям по подключению, предоставленным Вашим оператором
при заключении договора или размещенным на его web-сайте.

Для CDMA USB-модемов необходимо отключить проверку PIN-кода
идентификационной карты до подключения USB-модема к маршрутизатору.

5 Обратитесь к Вашему оператору для получения информации о зоне покрытия услуги и ее стоимости.

Страница 17 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Подключение к компьютеру и его настройка

Подключение к компьютеру с Ethernet-адаптером

1. Выключите питание Вашего компьютера.

2. Для подключения через USB-модем: подключите USB-модем к USB-порту6,
расположенному на правой боковой панели маршрутизатора.

!

Если маршрутизатор включен, а Вам необходимо подключить или заменить USB­модем, выключите питание маршрутизатора, подключите модем к USB-порту и снова
включите питание устройства.

3. Для подключения устройства к DSL-линии: подключите кабель к телефонной
розетке и к DSL-порту маршрутизатора.

4. Для подключения устройства к Ethernet-линии: подключите Ethernet-кабель к порту
WAN маршрутизатора и к Ethernet-линии.

5. Подключите адаптер питания к соответствующему разъему на правой боковой панели
маршрутизатора, а затем – к электрической розетке.

6. Включите маршрутизатор, нажав кнопку ON/OFF на правой боковой панели
устройства.

7. Подключите маршрутизатор к компьютеру.

8. Подключите Ethernet-кабель к свободному Ethernet-порту маршрутизатора и к
Ethernet-адаптеру Вашего компьютера.

9. Включите компьютер, дождитесь загрузки операционной системы.

6 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 18 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows XP

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и
подключения к Интернету > Сетевые подключения.

2. В окне Сетевые подключения щелкните правой кнопкой мыши по
соответствующему Подключению по локальной сети и выберите строку
Свойства в появившемся контекстном меню.

Рисунок 3. Окно Сетевые подключения.

Страница 19 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

3. В окне Подключение по локальной сети – свойства на вкладке Общие
выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.

Рисунок 4. Окно свойств подключения по локальной сети.

Страница 20 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

4. Установите переключатели в положение Получить IP-адрес автоматически и
Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.

Рисунок 5. Окно свойств протокола TCP/IP.

5. Нажмите кнопку ОК в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 21 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2. Выберите пункт Центр управления сетями и общим доступом. (Если панель
управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния
сети и задач под пунктом Сеть и Интернет.)

Рисунок 6. Окно Панель управления.

Страница 22 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

3. В меню, расположенном в левой части окна, выберите пункт Изменение
параметров адаптера.

Рисунок 7. Окно Центр управления сетями и общим доступом.

Страница 23 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

4. В открывшемся окне щелкните правой кнопкой мыши по соответствующему
Подключению по локальной сети и выберите строку Свойства в появившемся
контекстном меню.

Рисунок 8. Окно Сетевые подключения.

Страница 24 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

5. В окне Подключение по локальной сети – свойства на вкладке Сеть выделите
строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.

Рисунок 9. Окно свойств подключения по локальной сети.

Страница 25 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

6. Установите переключатели в положение Получить IP-адрес автоматически и
Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.

Рисунок 10. Окно свойств протокола TCP/IPv4.

7. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 26 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Подключение к компьютеру с Wi-Fi-адаптером

1. Для подключения через USB-модем: подключите USB-модем к USB-порту7,
расположенному на правой боковой панели маршрутизатора.

!

Если маршрутизатор включен, а Вам необходимо подключить или заменить USB­модем, выключите питание маршрутизатора, подключите модем к USB-порту и снова
включите питание устройства.

2. Для подключения устройства к DSL-линии: подключите кабель к телефонной
розетке и к DSL-порту маршрутизатора.

3. Для подключения устройства к Ethernet-линии: подключите Ethernet-кабель к порту
WAN маршрутизатора и к Ethernet-линии.

4. Подключите адаптер питания к соответствующему разъему на правой боковой панели
маршрутизатора, а затем – к электрической розетке.

5. Включите маршрутизатор, нажав кнопку ON/OFF на правой боковой панели
устройства.

6. Подключите маршрутизатор к компьютеру.

7. Включите компьютер, дождитесь загрузки операционной системы.

8. Включите Wi-Fi-адаптер. На портативных компьютерах, оснащенных встроенным
беспроводным сетевым адаптером, как правило, есть кнопка или переключатель,
активирующий беспроводной сетевой адаптер (см. документацию по Вашему ПК).
Если Ваш компьютер оснащен подключаемым беспроводным сетевым адаптером,
установите программное обеспечение, поставляемое вместе с адаптером.

7 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 27 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows XP

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и
подключения к Интернету > Сетевые подключения.

2. Выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi­адаптер включен.

Рисунок 11. Окно Сетевые подключения.

3. Выполните поиск доступных сетей.

4. В открывшемся окне Беспроводное сетевое подключение выделите
беспроводную сеть DSL-G225 и нажмите кнопку Подключить.

5. В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на
задней панели устройства) в поля Ключ сети и Подтверждение ключа и нажмите
кнопку Подключить.

После нажатия на кнопку Подключить отобразится окно Состояние беспроводного
сетевого соединения.

!

Если первичная настройка маршрутизатора выполняется через Wi-Fi-соединение, то
сразу после изменения настроек беспроводной сети маршрутизатора, заданных по
умолчанию, необходимо будет заново установить беспроводное соединение,
используя только что заданные параметры.

Страница 28 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2. Выберите пункт Центр управления сетями и общим доступом. (Если панель
управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния
сети и задач под пунктом Сеть и Интернет.)

Рисунок 12. Окно Панель управления.

3. В меню, расположенном в левой части окна, выберите пункт Изменение
параметров адаптера.

4. В открывшемся окне выделите значок беспроводного сетевого подключения и
убедитесь, что Ваш Wi-Fi-адаптер включен.

5. Чтобы открыть список доступных беспроводных сетей, выделите значок
беспроводного сетевого подключения и нажмите кнопку Подключение к или в
области уведомлений, расположенной в правой части панели задач, нажмите левой
кнопкой мыши на значок сети.

Рисунок 13. Область уведомлений панели задач.

Страница 29 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

6. В открывшемся окне в списке доступных беспроводных сетей выделите
беспроводную сеть DSL-G225, а затем нажмите кнопку Подключение.

Рисунок 14. Список доступных сетей.

7. В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на
задней панели устройства) в поле Ключ безопасности и нажмите кнопку OK.

8. Подождите 20-30 секунд. После того как соединение будет установлено, значок сети
примет вид шкалы, отображающей уровень сигнала.

!

Если первичная настройка маршрутизатора выполняется через Wi-Fi-соединение, то
сразу после изменения настроек беспроводной сети маршрутизатора, заданных по
умолчанию, необходимо будет заново установить беспроводное соединение,
используя только что заданные параметры.

Страница 30 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Подключение к web-интерфейсу

После настройки соединения с маршрутизатором Вы можете обратиться к web-интерфейсу
настройки и управления для задания необходимых параметров (создания интерфейса для
подключения к сети Интернет, изменения параметров беспроводного соединения, настройки
межсетевого экрана, изменения пароля для доступа к web-интерфейсу и др.)

Запустите web-браузер (см. раздел Предварительная подготовка, стр. 16). В адресной
строке web-браузера введите IP-адрес маршрутизатора (по умолчанию установлен IP-адрес

192.168.1.1). Нажмите клавишу Enter.

Рисунок 15. Ввод IP-адреса DSL-G225 в адресной строке web-браузера.

!

Если при попытке подключения к web-интерфейсу маршрутизатора браузер выдает
ошибку типа «Невозможно отобразить страницу» , убедитесь, что устройство
правильно подключено к компьютеру.

При первом обращении к web-интерфейсу необходимо изменить пароль администратора,
установленный по умолчанию. Введите новый пароль в полях Password (Пароль) и
Confirmation (Подтверждение). Вы можете установить любой пароль, кроме admin.

Используйте цифры, латинские буквы верхнего и нижнего регистра, а также символы,
доступные на клавиатуре. Затем нажмите кнопку Apply (Применить).

Рисунок 16. Страница изменения пароля администратора, заданного по умолчанию.

!

Запомните или запишите новый пароль администратора. В случае утери нового
пароля администратора Вы сможете получить доступ к настройкам маршрутизатора
только после восстановления заводских настроек по умолчанию при помощи
аппаратной кнопки RESET . Такая процедура уничтожит все заданные Вами
настройки маршрутизатора.

Страница 31 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

При следующих обращениях к web-интерфейсу будет открываться страница входа в систему.
Введите имя пользователя (admin) в поле Login (Имя пользователя) и заданный Вами
пароль в поле Password (Пароль), затем нажмите кнопку Enter (Вход).

Рисунок 17. Страница входа в систему.

Структура web-интерфейса

Страница общей информации

В случае успешной регистрации открывается страница Home / Information.

Рисунок 18. Страница общей информации.

Страница 32 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Web-интерфейс маршрутизатора доступен на нескольких языках. Для выбора русского языка
наведите указатель мыши на надпись English в верхней части страницы и выберите
значение Русский в отобразившемся меню. Вы можете переключить язык в любом разделе
меню web-интерфейса маршрутизатора.

Рисунок 19. Переключение языка web-интерфейса.

На странице Начало / Информация приведена общая информация по маршрутизатору и
его программному обеспечению, а также информация по состоянию DSL-соединения. Со
страницы общей информации Вы можете сразу перейти на некоторые страницы web­интерфейса.

Чтобы обновить внутреннее программное обеспечение маршрутизатора, щелкните левой
кнопкой мыши на текущей версии ПО (правый столбец строки Версия прошивки) и
следуйте инструкциям диалогового окна.

Чтобы обратиться в техническую поддержку D-Link (отправить сообщение по электронной
почте), щелкните левой кнопкой мыши на адресе технической поддержки (правый столбец
строки Тех. поддержка). После нажатия откроется окно почтовой программы для отправки
нового письма на указанный адрес.

Чтобы изменить параметры локального интерфейса маршрутизатора, щелкните левой
кнопкой мыши на IP- или MAC-адресе локального интерфейса (правый столбец строки LAN
IP или LAN MAC соответственно). После нажатия откроется страница редактирования
параметров LAN-интерфейса (подробное описание страницы см. в разделе LAN, стр. 90).

Чтобы изменить основные параметры беспроводной сети маршрутизатора, щелкните левой
кнопкой мыши на названии беспроводной сети (правый столбец строки SSID). После
нажатия откроется страница Wi-Fi / Основные настройки (подробное описание страницы
см. в разделе Основные настройки, стр. 96).

Чтобы изменить параметры безопасности беспроводной сети маршрутизатора, щелкните
левой кнопкой мыши на названии сетевой аутентификации (правый столбец строки
Security). После нажатия откроется страница Wi-Fi / Настройки безопасности
(подробное описание страницы см. в разделе Настройки безопасности, стр. 98).

В разделе Состояние DSL отображается информация о состоянии DSL-соединения.

В разделе USB отображается информация о подключенном USB-устройстве.

Страница 33 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Разделы меню

Для настройки маршрутизатора используйте меню в левой части страницы.

В разделе Мониторинг представлена интерактивная схема, наглядно демонстрирующая
настройки маршрутизатора и структуру локальной сети.

В разделе Начало Вы можете запустить нужный Вам мастер настройки.

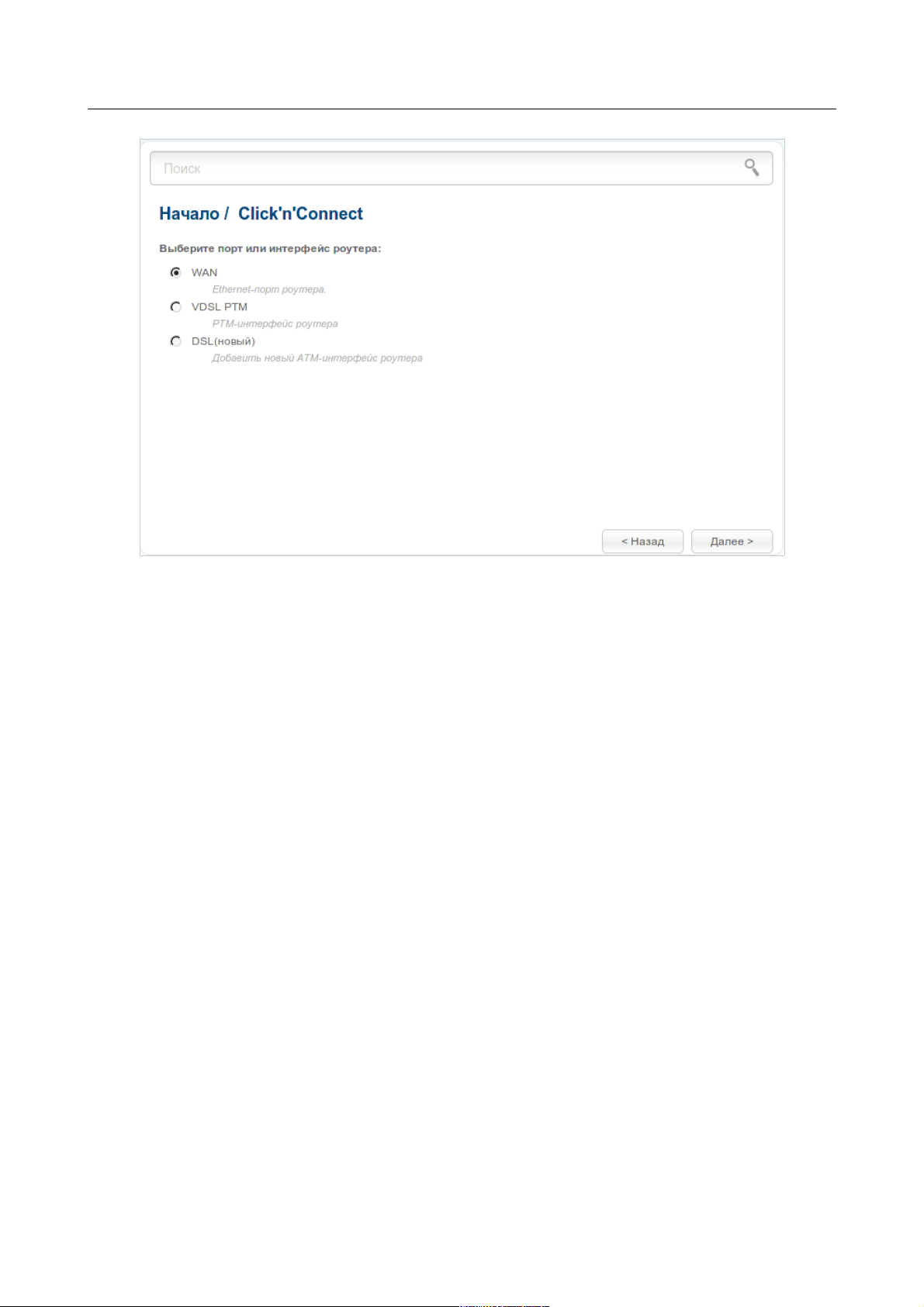

Чтобы настроить подключение к сети Интернет, перейдите на страницу Click'n'Connect
(подробное описание мастера см. в разделе Click'n'Connect, стр. 42).

Чтобы настроить беспроводную сеть маршрутизатора, перейдите на страницу Мастер

настройки беспроводной сети (подробное описание мастера см. в разделе Мастер
настройки беспроводной сети, стр. 55).

Чтобы настроить доступ из сети Интернет к web-серверу, находящемуся в Вашей локальной
сети, перейдите на страницу Мастер настройки виртуального сервера (подробное
описание мастера см. в разделе Мастер настройки виртуального сервера, стр. 58).

На страницах раздела Статус представлены данные, отображающие текущее состояние
маршрутизатора (описание страниц см. в разделе Статус, стр. 60).

На страницах раздела Сеть можно настроить основные параметры LAN-интерфейса
маршрутизатора и создать подключение к сети Интернет (описание страниц см. в разделе
Сеть, стр. 66).

На страницах раздела Wi-Fi можно задать все необходимые настройки беспроводной сети
маршрутизатора (описание страниц см. в разделе Wi-Fi, стр. 96).

На страницах раздела Дополнительно можно задать дополнительные параметры
маршрутизатора (описание страниц см. в разделе Дополнительно, стр. 110).

На страницах раздела Межсетевой экран можно настроить межсетевой экран
маршрутизатора (описание страниц см. в разделе Межсетевой экран, стр. 129).

Страницы раздела 3G-модем предназначены для работы с подключенным 3G USB-модемом
(описание страниц см. в разделе 3G-модем, стр. 140).

Страницы раздела USB-накопитель предназначены для работы с подключенным USB­накопителем (описание страниц см. в разделе USB-накопитель, стр. 144).

На страницах раздела Контроль можно задать ограничения на доступ к сети Интернет
(описание страниц см. в разделе Контроль, стр. 149).

На страницах раздела Система представлены функции для работы с внутренней системой
маршрутизатора (описание страниц см. в разделе Система, стр. 152).

Вы также можете найти определенную страницу настроек с помощью поиска. Для этого
введите название страницы или его часть в строке поиска в верхней части страницы web­интерфейса, а затем выберите необходимую ссылку в результатах поиска.

Страница 34 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Уведомления и раскрывающееся меню Система

Web-интерфейс маршрутизатора отображает уведомления в правом верхнем углу страницы.

Рисунок 20. Уведомления web-интерфейса.

Нажмите на значок, отображающий количество уведомлений, чтобы просмотреть полный
список, и нажмите соответствующую ссылку.

!

При настройке маршрутизатора необходимо сохранять выполненные изменения в
энергонезависимой памяти.

Вы можете сохранить настройки маршрутизатора при помощи меню, которое отображается
при наведении указателя мыши на надпись Система в левом верхнем углу страницы. Также
с помощью меню Система Вы можете перезагрузить устройство, создать и загрузить
резервную копию настроек, восстановить заводские настройки, обновить внутреннее
программное обеспечение устройства, а также выключить или включить беспроводную сеть
и безопасно извлечь USB-накопитель, подключенный к маршрутизатору.

Рисунок 21. Меню Система в верхней части страницы.

Страница 35 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Элемент Описание

Сохранить

Нажмите на значок, чтобы сохранить выполненные Вами
настройки маршрутизатора в энергонезависимой памяти.

Вы также можете сохранить параметры устройства, нажав
кнопку Сохранить на странице Система / Конфигурация.

Перезагрузить

Нажмите на значок, чтобы перезагрузить устройство. При
перезагрузке все несохраненные настройки будут утеряны.

Получить копию

настроек

Нажмите на значок, чтобы сохранить конфигурацию (все
параметры маршрутизатора) на локальном диске компьютера.
Резервная копия настроек будет находиться в папке
загружаемых файлов Вашего браузера.

Вы также можете создать резервную копию настроек, нажав
кнопку Резерв. копия на странице Система /

Конфигурация.

Восстановить

конфигурацию

Нажмите на значок, чтобы перейти на страницу Система /
Конфигурация.

Сбросить настройки

Нажмите на значок, чтобы сбросить настройки маршрутизатора
к заводским установкам. Вы также можете восстановить
настройки по умолчанию, нажав кнопку Заводские
настройки на странице Система / Конфигурация.

Сброс настроек к заводским установкам также можно
выполнить с помощью аппаратной кнопки RESET. Кнопка
расположена на правой боковой панели маршрутизатора.
Нажмите кнопку (при включенном устройстве) и удерживайте
ее в течение 10 секунд, затем отпустите.

Обновить ПО

Нажмите на значок, чтобы обновить внутреннее программное
обеспечение маршрутизатора.

Вы также можете обновить внутреннее ПО маршрутизатора на
странице Система / Обновление ПО.

Wi-Fi

Нажмите на значок, чтобы выключить или включить

беспроводную сеть устройства.

Вы также можете выключить/включить беспроводную сеть на
странице Wi-Fi / Основные настройки.

Страница 36 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Элемент Описание

Извлечь накопитель

Нажмите на значок, чтобы безопасно отключить USB­накопитель.

Вы также можете отключить USB-накопитель на странице

USB-накопитель / Информация.

Выйти

Нажмите на значок, чтобы завершить работу с web­интерфейсом маршрутизатора.

Страница 37 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

ГЛАВА 4. НАСТРОЙКА МАРШРУТИЗАТОРА

Мониторинг

На странице представлена интерактивная схема, наглядно демонстрирующая настройки
маршрутизатора и структуру локальной сети.

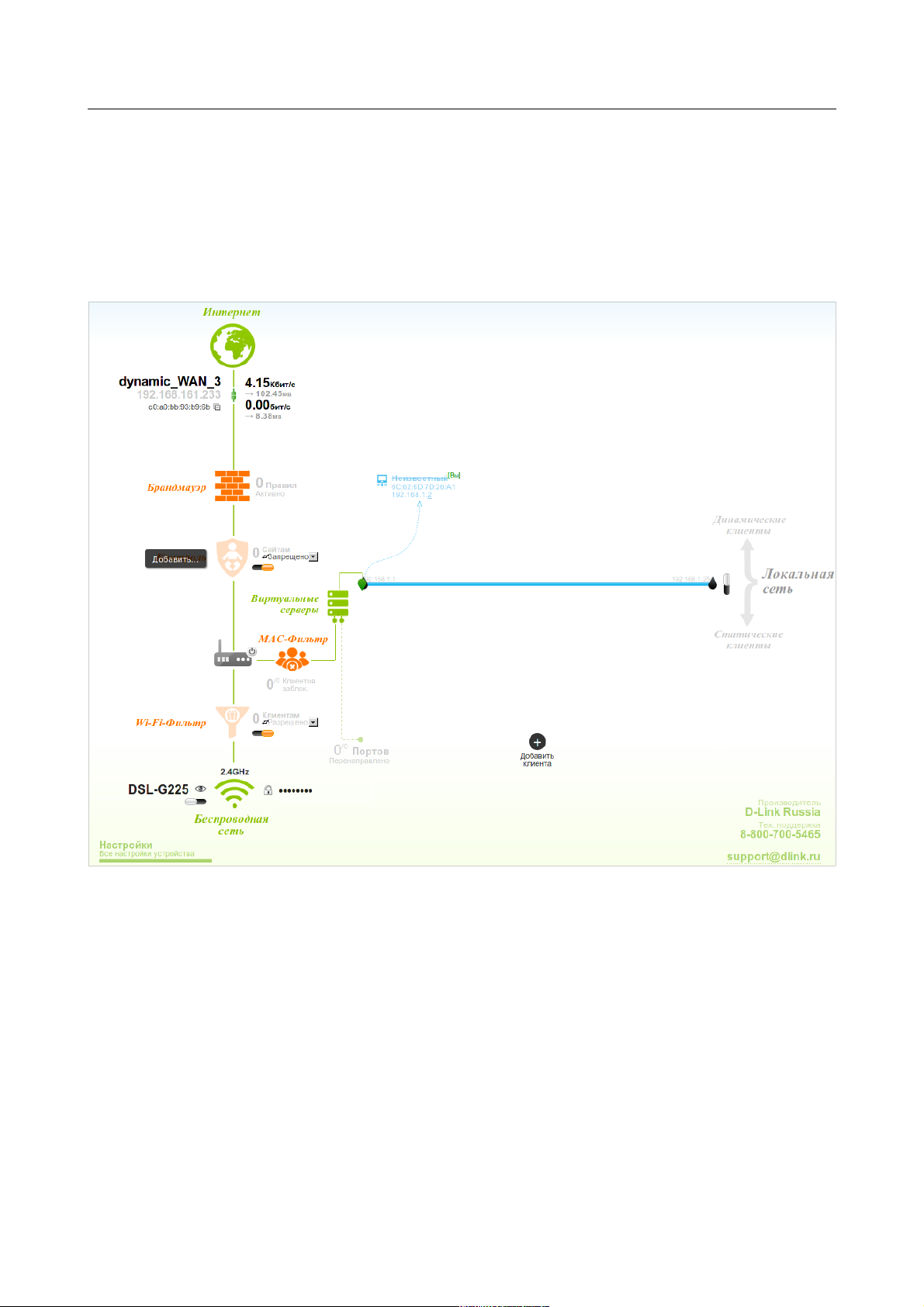

Рисунок 22. Страница Мониторинг.

На странице Мониторинг Вы также можете изменить основные параметры
маршрутизатора. Чтобы обратиться к расширенным настройкам маршрутизатора, нажмите
ссылку Все настройки устройства в левом нижнем углу страницы. Подробное описание
каждой функции смотрите в соответствующем разделе данного руководства пользователя.

Страница 38 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

На интерактивной схеме представлены следующие элементы:

Элемент Описание

Интернет

Элемент Интернет отображает информацию об активном
соединении. Наведите указатель мыши на пиктограмму, чтобы
переключить активное соединение, удалить существующие
соединения или добавить новые.

Если кабель, предоставленный Вашим провайдером, подключен
к WAN-порту маршрутизатора, в левой части отображается
название активного соединения, полученный или заданный IP­адрес, а также MAC-адрес этого соединения. Для Ethernet WAN­соединения Вы можете изменить MAC-адрес в режиме
редактирования или клонировать MAC-адрес одного из
подключенных устройств, наведя указатель мыши на
пиктограмму Клонировать MAC-адрес ( ).

В правой части отображается текущая скорость передачи
данных и общий объем принятых данных.

Брандмауэр

Элемент Брандмауэр отображает количество активных
правил IP-фильтра. Наведите указатель мыши на пиктограмму,
чтобы просмотреть список правил IP-фильтра, удалить
существующие правила или добавить новые, быстро
переключить режим фильтрации для соответствующего
правила.

Контроль

Элемент Контроль отображает количество
запрещенных/разрешенных сайтов. Наведите указатель мыши
на пиктограмму, чтобы просмотреть список сайтов, удалить
существующие записи или добавить новые.

Используйте переключатель Вкл/Выкл URL-фильтр ( ),
чтобы включить или выключить URL-фильтр.

Используйте раскрывающийся список в правой части, чтобы
быстро переключить режим работы: запретить доступ к сайтам
из списка или разрешить доступ только к сайтам из списка.

Устройство

Элемент Устройство схематично изображает Ваше
устройство. Наведите указатель мыши на правый верхний угол
пиктограммы, чтобы отобразить системное меню, с помощью
которого можно перезагрузить устройство, создать резервную
копию конфигурации, сбросить настройки маршрутизатора к
заводским установкам, обновить программное обеспечение,

завершить работу с web-интерфейсом.

Страница 39 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Элемент Описание

MAC-фильтр

Элемент MAC-фильтр отображает общее количество
клиентов, для которых действуют правила фильтрации, и число
заблокированных клиентов. Наведите указатель мыши на
пиктограмму, чтобы просмотреть список фильтруемых
клиентов, удалить существующих клиентов или добавить
новых, быстро переключить режим фильтрации для
соответствующего клиента.

Виртуальные серверы

Элемент Виртуальные серверы отвечает за
перенаправление входящего трафика на определенный IP-адрес
в локальной сети, отображает общее количество правил
перенаправления трафика и число правил, действующих в
конкретной локальной сети. Наведите указатель мыши на
пиктограмму, чтобы просмотреть список всех правил
перенаправления трафика, удалить существующие правила или
добавить новые.

DHCP

Элемент DHCP представляет собой шкалу, на которой
расположен диапазон IP-адресов DHCP-сервера. Динамические
клиенты получают IP-адреса из указанного диапазона.

Используйте переключатель Вкл/Выкл DHCP-сервер ( ),
чтобы включить или выключить DHCP-сервер. Для изменения
диапазона перемещайте ползунки по шкале или введите
значение с клавиатуры в режиме редактирования. В режиме

редактирования также можно задать маску подсети.

Динамические

клиенты

Область Динамические клиенты предназначена для
отображения всех подключенных динамических клиентов.
Графическое обозначение отображает название устройства,
MAC-адрес и полученный IP-адрес. Список действий,
доступных для каждого клиента, отображается при наведении
указателя мыши на пиктограмму. Чтобы связать текущий IP­адрес с MAC-адресом клиента, перетащите его графическое
обозначение в область статических клиентов.

Страница 40 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Элемент Описание

Статические клиенты

Область Статические клиенты предназначена для
отображения всех статических клиентов. Графическое
обозначение отображает название устройства, MAC-адрес и
полученный IP-адрес. Список действий, доступных для каждого
клиента, отображается при наведении указателя мыши на
пиктограмму. Чтобы разорвать связь между MAC-адресом
клиента и его текущим IP-адресом, перетащите его графическое
обозначение в область динамических клиентов. Воспользуйтесь
кнопкой Добавить клиента для добавления статических
клиентов.

Беспроводная сеть

Элемент Беспроводная сеть отображает информацию о
работе Wi-Fi-модуля. Слева отображается название точки
доступа. Вы можете изменить его в режиме редактирования.

Используйте переключатель Скрыть точку доступа ( / ),
чтобы разрешить или запретить другим пользователям видеть

Вашу беспроводную сеть.

Используйте переключатель Вкл/Выкл Wi-Fi ( ), чтобы
включить или выключить беспроводную сеть.

Справа отображаются стандарты устройств, которые могут
подключаться к точке доступа. Вы можете выбрать другие
стандарты в раскрывающемся списке.

Используйте переключатель Вкл/Выкл защиту паролем
( / ), чтобы изменить параметры безопасности Вашей
беспроводной сети. Чтобы просмотреть или изменить пароль,
перейдите в режим редактирования соответствующего поля.

Wi-Fi-фильтр

Элемент Wi-Fi-фильтр отображает количество MAC-адресов,
занесенных в Wi-Fi-фильтр. Наведите указатель мыши на
пиктограмму, чтобы просмотреть список MAC-адресов, удалить
существующие адреса или добавить новые.

Используйте переключатель Вкл/Выкл Wi-Fi-фильтр ( ),
чтобы включить или выключить Wi-Fi-фильтр.

Используйте раскрывающийся список в правой части, чтобы
быстро изменить режим фильтра: разрешить или запретить
доступ к Вашей беспроводной сети.

В данном разделе Вы можете обратиться в техническую поддержку D-Link (отправить
сообщение по электронной почте). Для этого щелкните левой кнопкой мыши на адресе
технической поддержки в правом нижнем углу страницы. После нажатия откроется окно
почтовой программы для отправки нового письма на указанный адрес.

Страница 41 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Click'n'Connect

Чтобы настроить подключение к сети Интернет (WAN-соединение), нажмите ссылку
Click'n'Connect в разделе Начало.

Рисунок 23. Настройка WAN-соединения.

Нажмите кнопку Далее.

Страница 42 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Рисунок 24. Страница выбора оператора 3G-сети.

На открывшейся странице в раскрывающемся списке Провайдер выберите Вашу страну и
оператора, если Вы создаете подключение к сети 3G, или оставьте значение Вручную, если
Вы создаете проводное соединение или хотите самостоятельно задать все настройки для 3G
WAN-соединения.

Чтобы продолжить, нажмите кнопку Далее.

Страница 43 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Рисунок 25. Настройка выбора типа соединения.

На открывшейся странице выберите необходимое положение переключателя и нажмите
кнопку Далее.

Страница 44 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Рисунок 26. Настройка выбора порта или интерфейса.

На открывшейся странице выберите порт или интерфейс, к которому будет привязано
создаваемое соединение, и нажмите кнопку Далее.

Страница 45 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Создание WAN-соединения

Соединение типа PPPoE или PPPoA

Рисунок 27. Настройка WAN-соединения типа PPPoE.

В поле Имя соединения задайте название соединения для удобной идентификации.

Для ADSL WAN-соединения заполните поля VPI и VCI.

В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение
пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.

Как правило, указанных параметров достаточно для настройки соединения выбранного типа.
Если Вам необходимо задать дополнительные параметры, откройте экспертный режим
настроек. Для этого используйте переключатель в левом нижнем углу страницы (подробное
описание всех параметров соединения см. в разделе Создание VDSL WAN-соединения, стр.
68 при создании VDSL WAN-соединения, Создание ADSL WAN-соединения, стр. 73 при
создании ADSL WAN-соединения или в разделе Создание Ethernet WAN-соединения, стр. 80
при создании Ethernet WAN-соединения).

Чтобы продолжить, нажмите кнопку Далее.

На открывшейся странице будут отображены все заданные Вами настройки соединения.
Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы
задать другие настройки.

После нажатия на кнопку Применить откроется страница проверки доступности сети
Интернет (см. раздел Проверка доступности сети Интернет, стр. 51).

Страница 46 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Соединение типа IPoA или Статический IP

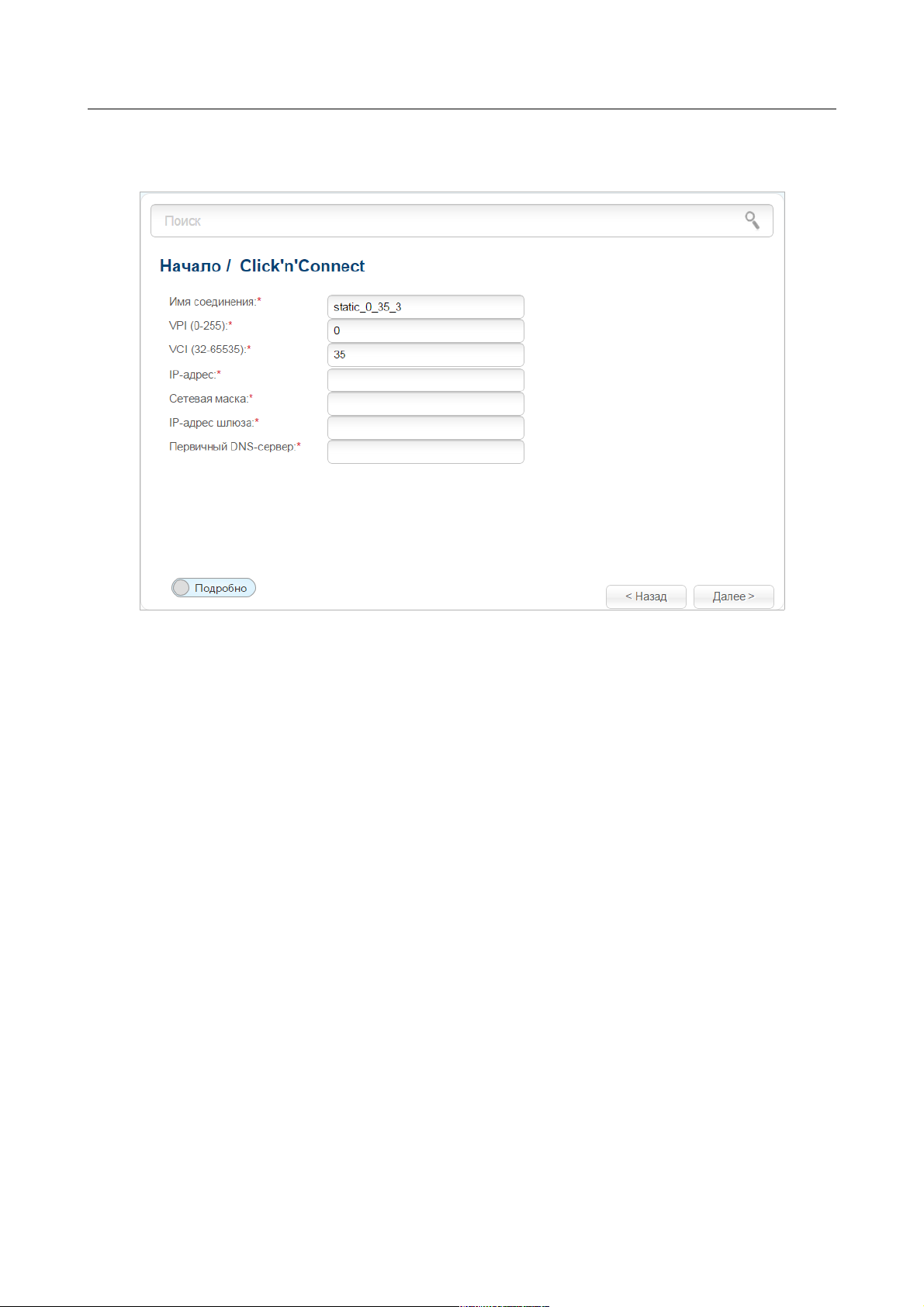

Рисунок 28. Настройка WAN-соединения типа Статический IP.

В поле Имя соединения задайте название соединения для удобной идентификации.

Для ADSL WAN-соединения заполните поля VPI и VCI.

Заполните поля IP-адрес и Сетевая маска.

В поле IP-адрес шлюза введите IP-адрес шлюза, используемого данным соединением.

В поле Первичный DNS-сервер введите адрес первичного DNS-сервера.

Как правило, указанных параметров достаточно для настройки соединения выбранного типа.
Если Вам необходимо задать дополнительные параметры, откройте экспертный режим
настроек. Для этого используйте переключатель в левом нижнем углу страницы (подробное
описание всех параметров соединения см. в разделе Создание VDSL WAN-соединения, стр.
68 при создании VDSL WAN-соединения, Создание ADSL WAN-соединения, стр. 73 при
создании ADSL WAN-соединения или в разделе Создание Ethernet WAN-соединения, стр. 80
при создании Ethernet WAN-соединения).

Чтобы продолжить, нажмите кнопку Далее.

На открывшейся странице будут отображены все заданные Вами настройки соединения.
Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы
задать другие настройки.

После нажатия на кнопку Применить откроется страница проверки доступности сети
Интернет (см. раздел Проверка доступности сети Интернет, стр. 51).

Страница 47 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Соединение типа Динамический IP

Рисунок 29. Настройка WAN-соединения типа Динамический IP.

В поле Имя соединения задайте название соединения для удобной идентификации.

Для ADSL WAN-соединения заполните поля VPI и VCI.

Как правило, указанных параметров достаточно для настройки соединения выбранного типа.
Если Вам необходимо задать дополнительные параметры, откройте экспертный режим
настроек. Для этого используйте переключатель в левом нижнем углу страницы (подробное
описание всех параметров соединения см. в разделе Создание VDSL WAN-соединения, стр.
68 при создании VDSL WAN-соединения, Создание ADSL WAN-соединения, стр. 73 при
создании ADSL WAN-соединения или в разделе Создание Ethernet WAN-соединения, стр. 80
при создании Ethernet WAN-соединения).

Чтобы продолжить, нажмите кнопку Далее.

На открывшейся странице будут отображены все заданные Вами настройки соединения.
Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы
задать другие настройки.

После нажатия на кнопку Применить откроется страница проверки доступности сети
Интернет (см. раздел Проверка доступности сети Интернет, стр. 51).

Страница 48 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Соединение типа Bridge

Рисунок 30. Настройка WAN-соединения типа Bridge.

В поле Имя соединения задайте название соединения для удобной идентификации.

Для ADSL WAN-соединения заполните поля VPI и VCI.

Как правило, указанных параметров достаточно для настройки соединения выбранного типа.
Если Вам необходимо задать дополнительные параметры, откройте экспертный режим
настроек. Для этого используйте переключатель в левом нижнем углу страницы (подробное
описание всех параметров соединения см. в разделе Создание VDSL WAN-соединения, стр.
68 при создании VDSL WAN-соединения, Создание ADSL WAN-соединения, стр. 73 при
создании ADSL WAN-соединения или в разделе Создание Ethernet WAN-соединения, стр. 80
при создании Ethernet WAN-соединения).

Чтобы продолжить, нажмите кнопку Далее.

На открывшейся странице будут отображены все заданные Вами настройки соединения.
Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы
задать другие настройки.

После нажатия на кнопку Применить откроется страница проверки доступности
соединения (см. раздел Проверка доступности сети Интернет, стр. 51).

Страница 49 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Соединение типа 3G

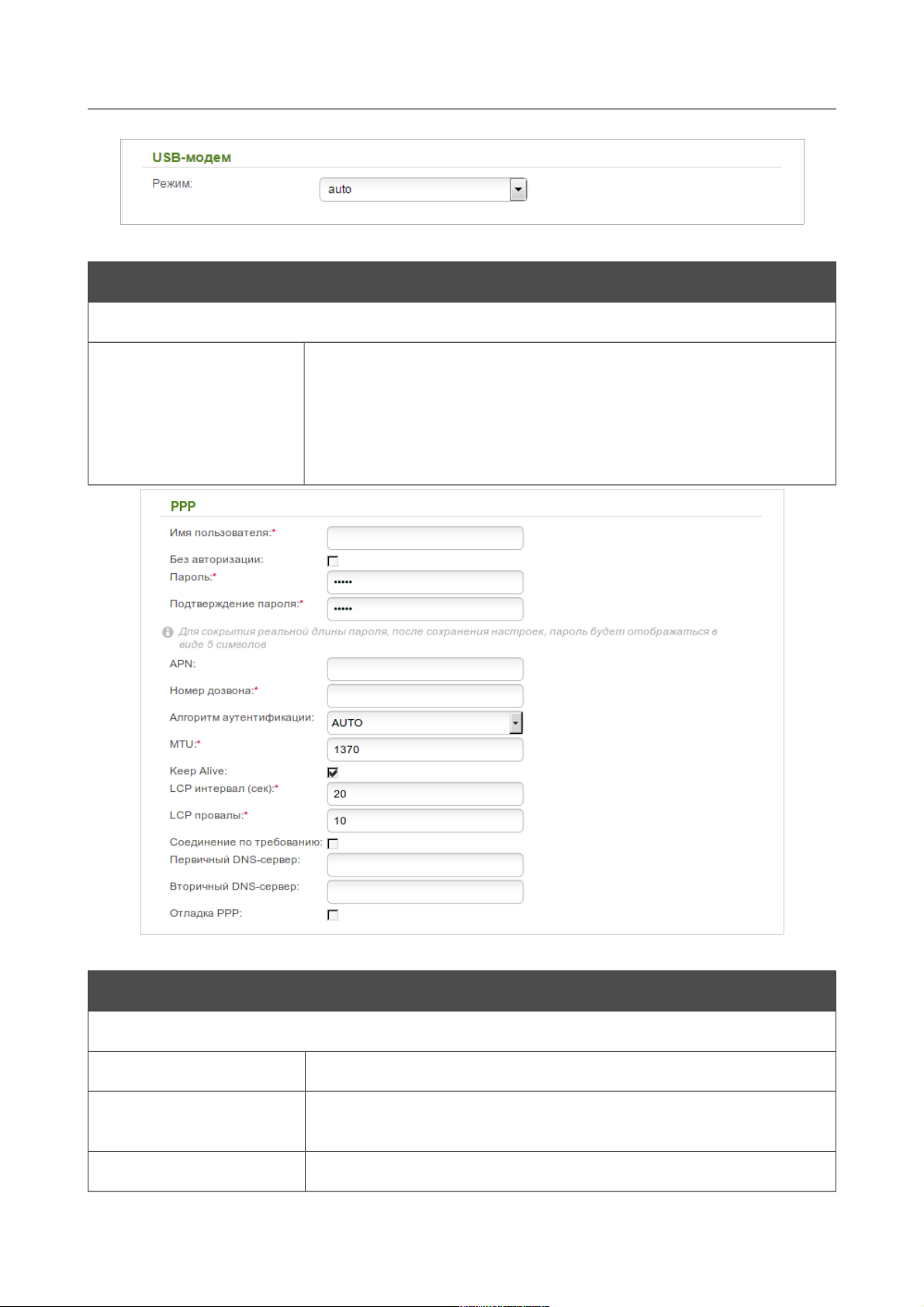

Рисунок 31. Настройка WAN-соединения типа 3G.

В поле Имя соединения задайте название соединения для удобной идентификации.

В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение
пароля – пароль, предоставленные 3G-оператором.

В поле APN задайте название точки доступа (только для GSM USB-модемов), а в поле
Номер дозвона – номер для подключения к серверу авторизации оператора.

Как правило, указанных параметров достаточно для настройки соединения выбранного типа.
Если Вам необходимо задать дополнительные параметры, откройте экспертный режим
настроек. Для этого используйте переключатель в левом нижнем углу страницы (подробное
описание всех параметров соединения см. в разделе Создание 3G WAN-соединения, стр. 86).

Чтобы продолжить, нажмите кнопку Далее.

На открывшейся странице будут отображены все заданные Вами настройки соединения.
Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы
задать другие настройки.

После нажатия на кнопку Применить откроется страница проверки доступности
соединения (см. раздел Проверка доступности сети Интернет, стр. 51).

Страница 50 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Проверка доступности сети Интернет

На данной странице Вы можете проверить созданное WAN-соединение.

Рисунок 32. Проверка доступности сети Интернет.

В разделе Результат отображается состояние WAN-соединения и возможные причины
неполадок. Для повторной проверки состояния соединения введите IP-адрес или имя какого­либо узла в поле Адрес или оставьте значение по умолчанию (google.com), а затем

нажмите кнопку Перепроверить.

Нажмите кнопку Назад, чтобы задать другие настройки.

Чтобы продолжить, нажмите кнопку Далее.

После нажатия на кнопку Далее откроется страница настройки беспроводного подключения
(см. раздел Настройка беспроводного подключения, стр. 52).

Страница 51 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Настройка беспроводного подключения

Рисунок 33. Выбор режима работы беспроводной сети.

Если Вы не планируете использовать беспроводное соединение, установите переключатель
Режим в положение Выключить. Нажмите кнопку Далее и на открывшейся странице
нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало /
Информация.

Если Вы планируете подключать портативные устройства к сети Интернет, используя
беспроводное соединение, установите переключатель Режим в положение Точка доступа.
Нажмите кнопку Далее.

Страница 52 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

На открывшейся странице в поле SSID определите новое название сети. Используйте цифры
и латинские буквы.

Рисунок 34. Изменение названия беспроводной локальной сети.

Чтобы продолжить, нажмите кнопку Далее.

Страница 53 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

На следующей странице Вы можете изменить параметры безопасности Вашей беспроводной
сети.

Выберите значение Защищенная сеть из раскрывающегося списка Сетевая
аутентификация и в поле Ключ безопасности введите ключ (пароль, который будет
использоваться для доступа к Вашей беспроводной сети). Используйте цифры и латинские
буквы. После применения данной настройки для беспроводной сети маршрутизатора
устанавливается тип аутентификации WPA-PSK/WPA2-PSK mixed.

При выборе значения Открытая сеть поле Ключ безопасности недоступно. После
применения данной настройки для беспроводной сети маршрутизатора устанавливается тип
аутентификации Open без шифрования.

Рисунок 35. Выбор режима безопасности беспроводной сети.

Чтобы продолжить, нажмите кнопку Далее.

На следующей странице отобразятся заданные Вами настройки. Проверьте их правильность,
а затем нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало
/ Информация.

Страница 54 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Мастер настройки беспроводной сети

Чтобы задать необходимые настройки для беспроводной сети, нажмите ссылку Мастер
настройки беспроводной сети в разделе Начало.

Рисунок 36. Страница выбора режима работы беспроводной сети.

Если Вы не планируете использовать беспроводное соединение, установите переключатель
Режим в положение Выключить. Нажмите кнопку Далее и на открывшейся странице
нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало /
Информация.

Если Вы планируете подключать портативные устройства к сети Интернет, используя
беспроводное соединение, установите переключатель Режим в положение Точка доступа.
Нажмите кнопку Далее.

Страница 55 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

На открывшейся странице в поле SSID определите новое название сети. Используйте цифры
и латинские буквы.

Рисунок 37. Страница изменения названия беспроводной локальной сети.

Чтобы продолжить, нажмите кнопку Далее.

Страница 56 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

На следующей странице Вы можете изменить параметры безопасности Вашей беспроводной
сети.

Выберите значение Защищенная сеть из раскрывающегося списка Сетевая
аутентификация и в поле Ключ безопасности введите ключ (пароль, который будет
использоваться для доступа к Вашей беспроводной сети). Используйте цифры и латинские
буквы. После применения данной настройки для беспроводной сети маршрутизатора
устанавливается тип аутентификации WPA-PSK/WPA2-PSK mixed.

При выборе значения Открытая сеть поле Ключ безопасности недоступно. После
применения данной настройки для беспроводной сети маршрутизатора устанавливается тип
аутентификации Open без шифрования.

Рисунок 38. Страница выбора режима безопасности беспроводной сети.

Чтобы продолжить, нажмите кнопку Далее.

На следующей странице отобразятся заданные Вами настройки. Проверьте их правильность,
а затем нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало
/ Информация.

Страница 57 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Мастер настройки виртуального сервера

Чтобы создать виртуальный сервер, который позволит Вам перенаправлять входящий
Интернет-трафик на определенный IP-адрес в локальной сети, нажмите ссылку Мастер
настройки виртуального сервера в разделе Начало.

Рисунок 39. Страница добавления виртуального сервера.

На открывшейся странице Вы можете задать следующие параметры:

Параметр Описание

Шаблон

В раскрывающемся списке выберите один из приведенных
шаблонов виртуальных серверов или выберите значение
Custom (пользовательский), чтобы самостоятельно определить
параметры виртуального сервера.

Имя

Введите название виртуального сервера для удобной
идентификации. Может быть произвольным.

Интерфейс

Выберите соединение, к которому будет привязан создаваемый
виртуальный сервер.

Протокол

Протокол, который будет использовать создаваемый
виртуальный сервер. Выберите необходимое значение из
раскрывающегося списка.

Страница 58 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Внешний порт

(начальный)/

Внешний порт

(конечный)

Порт маршрутизатора, трафик с которого будет
переадресовываться на IP-адрес, определяемый в поле
Внутренний IP. Задайте начальное и конечное значения
диапазона портов. Если необходимо указать только один порт,
задайте его в поле Внешний порт (начальный) и не
заполняйте поле Внешний порт (конечный).

Внутренний порт

(начальный)/

Внутренний порт

(конечный)

Порт IP-адреса, задаваемого в поле Внутренний IP, на
который будет переадресовываться трафик с порта
маршрутизатора, задаваемого в поле Внешний порт. Задайте
начальное и конечное значения диапазона портов. Если
необходимо указать только один порт, задайте его в поле

Внутренний порт (начальный) и не заполняйте поле
Внутренний порт (конечный).

Внутренний IP

Введите IP-адрес сервера, находящегося в локальной сети. Вы
можете выбрать устройство, подключенное к локальной сети
маршрутизатора в данный момент. Для этого в раскрывающемся
списке выберите соответствующий IP-адрес (при этом поле
заполнится автоматически).

Удаленный IP Введите IP-адрес сервера, находящегося во внешней сети.

После задания необходимых значений нажмите кнопку Применить.

После нажатия на кнопку Применить отобразится диалоговое окно.

Если Вы планируете создать новый виртуальный сервер, нажмите кнопку ОК. После нажатия
на кнопку откроется страница Межсетевой экран / Виртуальные серверы (подробное
описание элементов страницы см. в разделе Виртуальные серверы, стр. 132).

Если Вы не планируете создавать новый виртуальный сервер, нажмите кнопку Отмена.
После нажатия на кнопку откроется страница Начало / Информация.

Страница 59 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Статус

На страницах данного раздела представлены данные, отображающие текущее состояние
маршрутизатора:

• сетевая статистика;

• информация о статусе DSL-соединения;

• информация о статусе WAN-соединения;

• адреса, выданные DHCP-сервером;

• таблица маршрутизации;

• данные об устройствах, подключенных к сети маршрутизатора и его web-интерфейсу.

Сетевая статистика

На странице Статус / Сетевая статистика Вы можете просмотреть статистические
данные по всем соединениям, существующим в системе (WAN-соединения, локальная сеть,
беспроводная локальная сеть). Для каждого соединения отображается имя и состояние (если
соединение установлено, имя соединения выделено зеленым цветом, если не установлено –
красным), IP-адрес и маска подсети, шлюз (если соединение установлено), MAC-адрес,
значение параметра MTU, а также объем переданных и полученных данных (с увеличением
объема данных единицы измерения автоматически меняются – байт, Кбайт, Мбайт, Гбайт).

Рисунок 40. Страница Статус / Сетевая статистика.

Страница 60 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Статус DSL

Информация, содержащаяся на страницах раздела Статус / Статус DSL, бывает полезна
для поиска неисправностей и диагностики проблем ADSL-соединения.

На страницах Статус DSL и Линия Вы можете просмотреть данные по DSL-линии:
состояние соединения (если DSL-соединение установлено, отобразится зеленый индикатор,
если не установлено — красный), фактическую скорость передачи данных
(входящий/исходящий трафик), стандарт DSL, состояние линии, использование
кодированной модуляции, а также физические параметры линии (соотношение сигнал/шум,
выходная мощность). На странице Framing отображается информация о передаваемых DSL­кадрах. На странице Счётчики представлены статистические данные по трафику,
проходящему через DSL-соединение.

Рисунок 41. Страница Статус / Статус DSL.

Страница 61 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Статус WAN

На странице Статус / Статус WAN представлена информация об активных WAN-
соединениях.

Рисунок 42. Страница Статус / Статус WAN.

Страница 62 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

DHCP

На странице Статус / DHCP доступна информация о компьютерах, идентифицированных по
имени узла и MAC-адресу и получивших IP-адреса от DHCP-сервера устройства с указанием
времени, на которое получен IP-адрес (время аренды).

Рисунок 43. Страница Статус / DHCP.

Страница 63 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Таблица маршрутизации

Страница Статус / Таблица маршрутизации отображает информацию о маршрутах. В
таблице представлены IP-адреса назначения, шлюзы, маски подсети и другие данные.

Рисунок 44. Страница Статус / Таблица маршрутизации.

Страница 64 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Клиенты

На странице Статус / Клиенты представлены устройства, подключенные к
маршрутизатору, и устройства, обратившиеся к его web-интерфейсу.

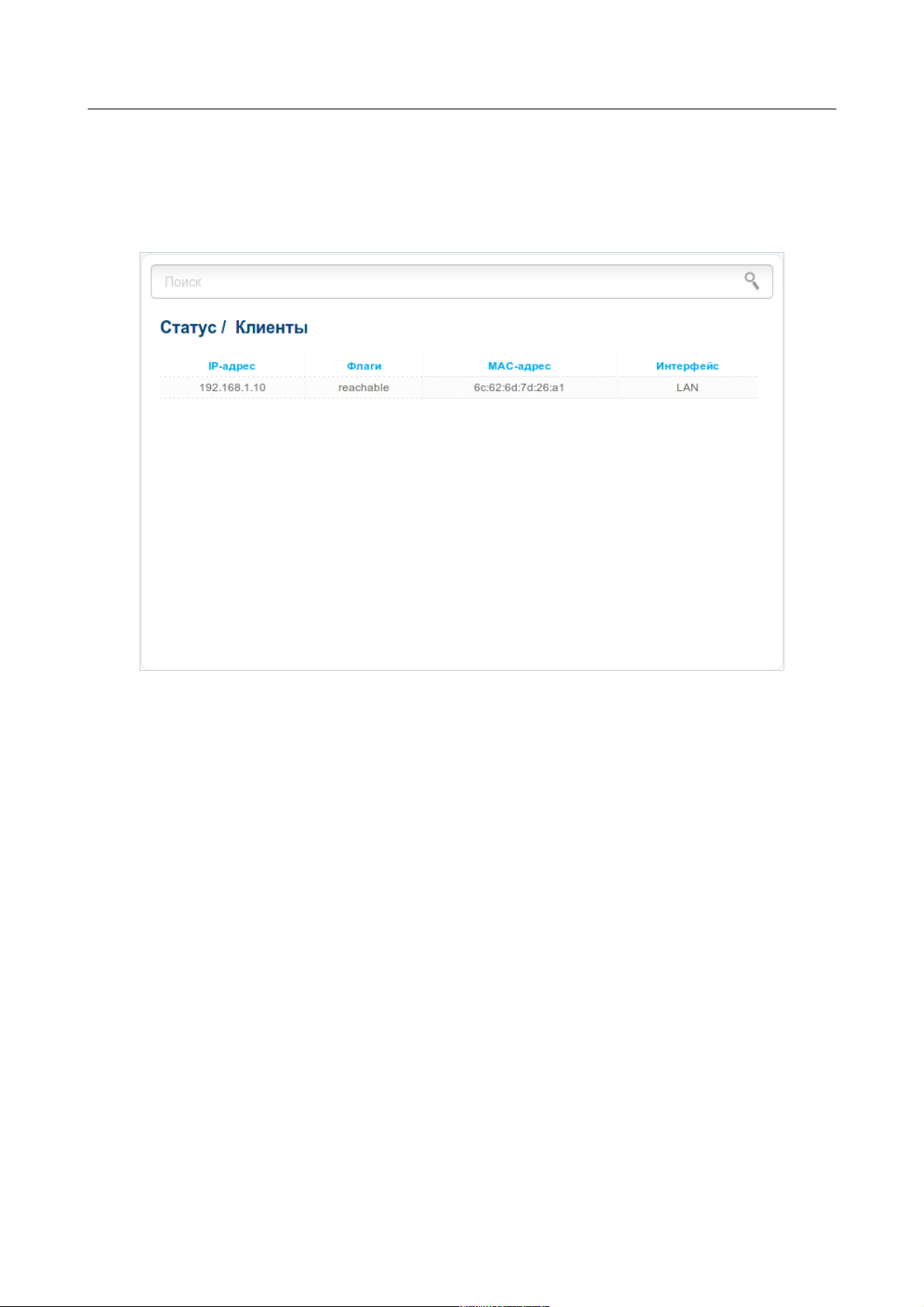

Рисунок 45. Страница Статус / Клиенты.

Для каждого устройства отображается IP-адрес, MAC-адрес, а также интерфейс, к которому
оно подключено.

Страница 65 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Сеть

В данном разделе меню Вы можете настроить основные параметры локальной сети
маршрутизатора и создать подключение к сети Интернет (WAN-соединение).

WAN

На странице Сеть / WAN Вы можете редактировать и создавать соединения, используемые
маршрутизатором.

По умолчанию в системе настроены VDSL/ADSL/Ethernet-соединения типа Динамический
IP. Они привязаны к соответствующим портам устройства. Вы можете изменить параметры
данных соединений или удалить их.

!

После создания, редактирования или удаления ADSL WAN -соединения необходимо
перезагрузить маршрутизатор.

Рисунок 46. Страница Сеть / WAN.

Чтобы создать новое соединение, нажмите кнопку Добавить. На открывшейся странице
задайте соответствующие параметры.

Чтобы задать другие параметры для существующего соединения, выберите
соответствующую строку в таблице и нажмите левую кнопку мыши. На открывшейся
странице измените необходимые параметры и нажмите кнопку Применить.

Чтобы удалить существующее соединение, установите флажок слева от соответствующей
строки таблицы и нажмите кнопку Удалить. Вы также можете удалить соединение на
странице изменения параметров.

Страница 66 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Чтобы одно из существующих WAN-соединений использовалось в качестве шлюза по
умолчанию, установите переключатель Шлюз по умолчанию в строке, соответствующей
этому соединению.

Пример создания двух соединений см. в разделе Создание двух соединений на одном канале,
стр. 167.

Страница 67 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Создание VDSL WAN-соединения

Рисунок 47. Страница добавления соединения. Разделы Главные настройки и VLAN.

Параметр Описание

Главные настройки

Провайдер Оставьте значение Вручную.

Тип соединения

Тип сетевого протокола, который будет использовать
создаваемое соединение. Доступные значения:

• PPPoE,

• Статический IP / Динамический IP,

• Bridge.

Интерфейс

Физический интерфейс, к которому будет привязано создаваемое
соединение. Оставьте значение VDSL PTM.

Имя Название соединения для удобной идентификации.

Разрешить

Установите флажок, если хотите включить данное соединение.

Направление Направление данного соединения.

Страница 68 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

VLAN

Разрешить создавать

много соединений на

этом порту

Если флажок установлен, маршрутизатор может использовать
несколько нетегированных соединений.

Использовать VLAN

Если флажок установлен, маршрутизатор может использовать
тегированные VLAN-соединения.

VLAN ID

Идентификатор VLAN (виртуальной локальной сети). Поле
отображается, если установлен флажок Использовать VLAN.

Приоритет VLAN

Метка приоритета для передаваемого типа трафика. Поле
отображается, если установлен флажок Использовать VLAN.

Раздел Разное отображается для всех типов соединения, кроме Bridge.

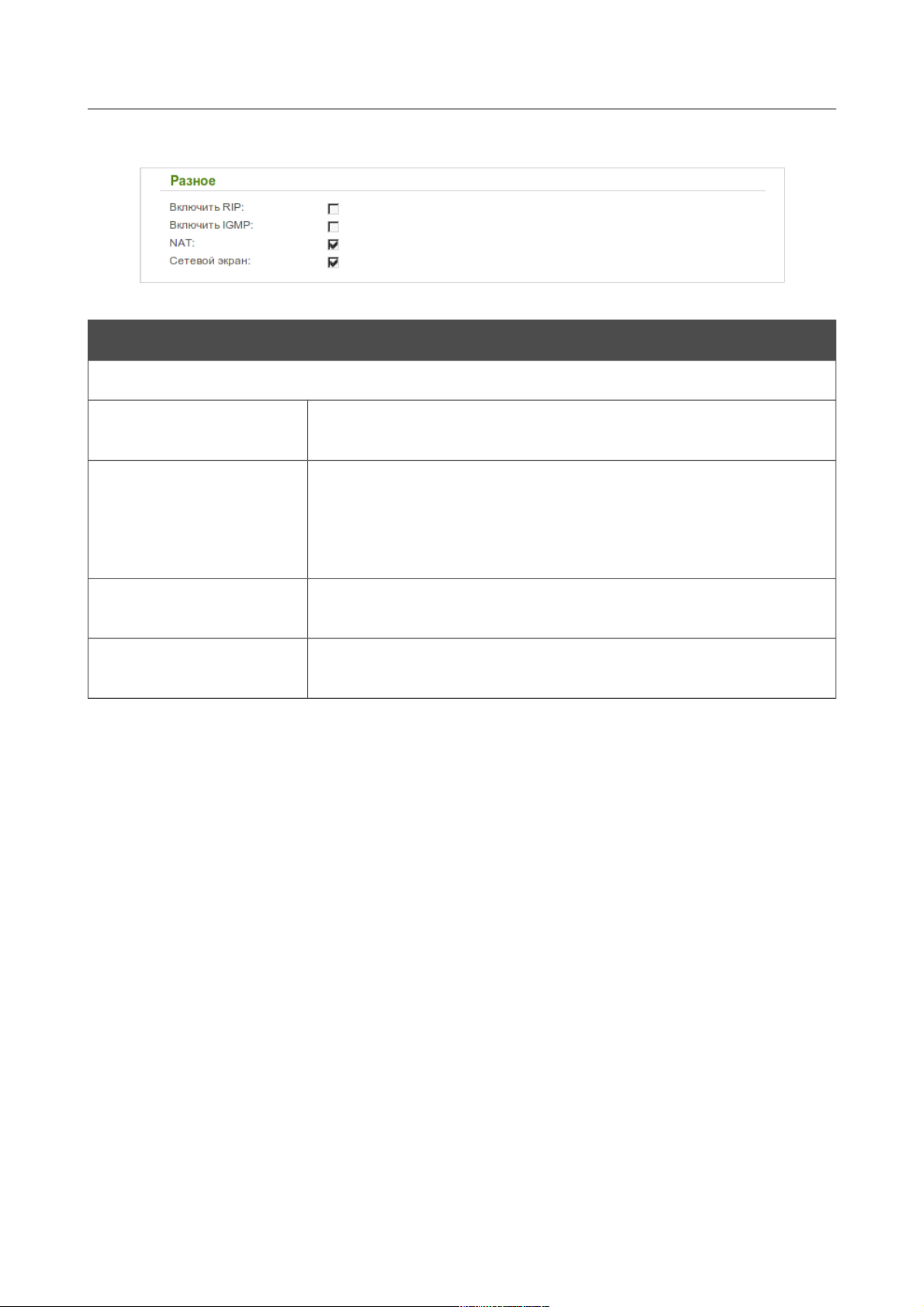

Рисунок 48. Страница добавления соединения. Раздел Разное.

Параметр Описание

Разное

Включить RIP

Установите флажок, чтобы разрешить использование протокола
RIP для данного соединения.

Включить IGMP

Отображается только для типов Статический IP и
Динамический IP.

Установите флажок, если хотите разрешить многоадресный
трафик, например, потоковое видео.

NAT

Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров в Вашей LAN-сети.

Сетевой экран

Установите флажок, если хотите активировать защиту от ARP- и
DDoS-атак для данного соединения.

Страница 69 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел PPP отображается только для типа соединения PPPoE.

Рисунок 49. Страница добавления соединения. Раздел PPP.

Параметр Описание

PPP

Имя пользователя

Имя пользователя (логин) для доступа в Интернет.

Без авторизации

Установите флажок, если для доступа в Интернет Вам не нужно
вводить имя пользователя и пароль.

Пароль

Пароль для доступа в Интернет.

Подтверждение

пароля

Подтверждение пароля (для исключения ошибок при вводе
пароля).

Имя сервиса

Имя PPPoE-сервера, выполняющего аутентификацию.

Алгоритм

аутентификации

Выберите из списка необходимый метод аутентификации или
оставьте значение AUTO.

MTU Максимальный размер пакета, передаваемого интерфейсом.

Страница 70 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Keep Alive

(Поддерживать подключение) Установите флажок, чтобы
маршрутизатор поддерживал соединение с провайдером, даже

когда соединение неактивно в течение определенного периода
времени. При установленном флажке доступными для
редактирования становятся поля LCP интервал и LCP

провалы. Задайте необходимые значения.

Соединение по

требованию

Установите флажок, если хотите, чтобы маршрутизатор
устанавливал соединение с Интернет по требованию. В поле
Максимальное время неактивности, отображаемом при
установке данного флажка, задайте время простоя (в секундах),
после которого соединение автоматически разрывается.

PPP IP расширение

Для подключения к сетям некоторых провайдеров необходимо
включить данный параметр. Уточните у Вашего провайдера,

требуется ли установка данного флажка.

Статический IP-адрес

Заполните поле, если хотите использовать статический IP-адрес
для соединения с сетью Интернет.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Отладка PPP

Установите флажок, если хотите, чтобы в журнал заносилась вся
отладочная информация по PPP-соединению.

Проброс PPPoE

Установите флажок, чтобы разрешить использование функции
PPPoE pass through.

Страница 71 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел IP отображается для типов соединения Статический IP и Динамический IP.

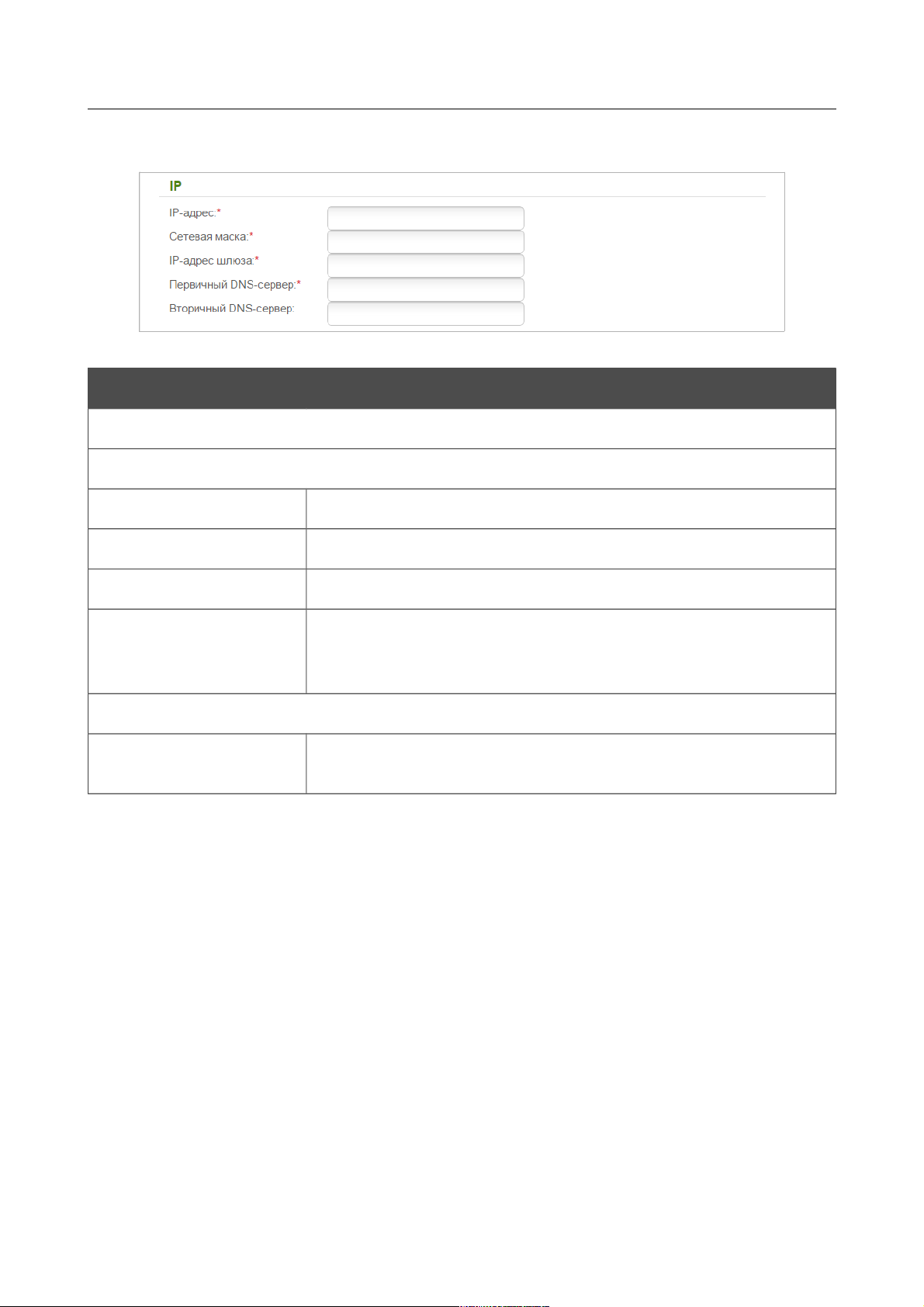

Рисунок 50. Страница добавления соединения. Раздел IP.

Параметр Описание

IP

Для типа Статический IP

IP-адрес

Введите в поле IP-адрес.

Сетевая маска Введите в поле маску подсети.

IP-адрес шлюза

Введите IP-адрес шлюза, используемого данным соединением.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Для типа Динамический IP

Vendor ID

Идентификатор провайдера доступа к сети Интернет.
Необязательный параметр.

После задания всех необходимых значений нажмите кнопку Применить.

Страница 72 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Создание ADSL WAN-соединения

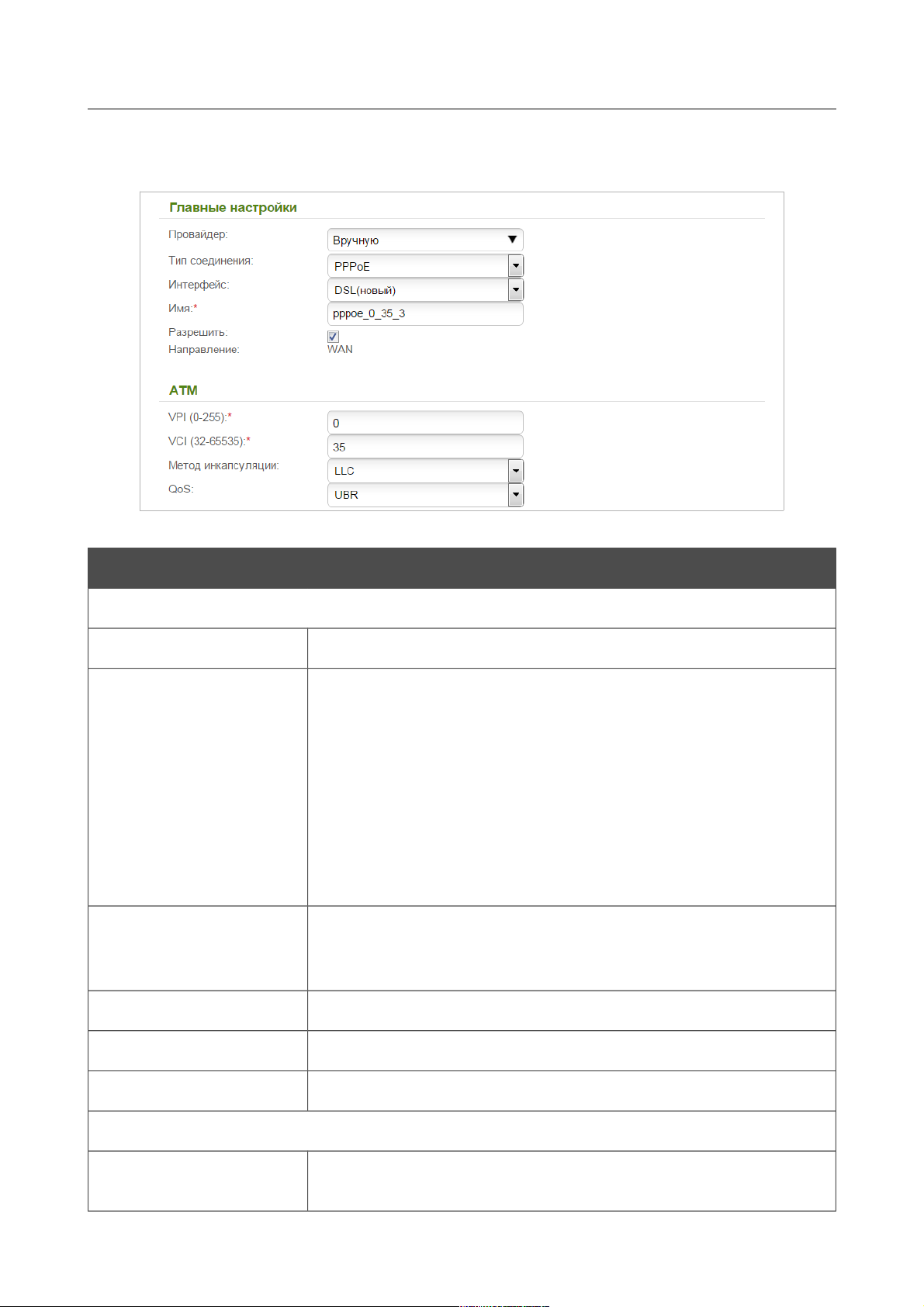

Рисунок 51. Страница добавления соединения. Разделы Главные настройки и ATM.

Параметр Описание

Главные настройки

Провайдер Оставьте значение Вручную.

Тип соединения

Тип сетевого протокола, который будет использовать
создаваемое соединение. Доступные значения:

• PPPoA,

• PPPoE,

• IPoA,

• Статический IP / Динамический IP,

• Bridge.

Интерфейс

Физический интерфейс, к которому будет привязано
создаваемое соединение. Оставьте значение DSL(новый),
чтобы создать новый интерфейс на физическом уровне.

Имя

Название соединения для удобной идентификации.

Разрешить Установите флажок, если хотите включить данное соединение.

Направление

Направление данного соединения.

ATM

VPI

Идентификатор виртуального пути. Допустимые значения – от 0
до 255.

Страница 73 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

VCI

Идентификатор виртуального канала. Допустимые значения – от
32 до 65535.

Метод инкапсуляции Выберите необходимое значение – LLC или VC.

QoS Класс трафика для данного соединения.

UBR

(Unspecified Bit Rate – неопределенная скорость передачи
данных.) UBR используется для приложений, в работе которых

допустимы различные задержки и потери пакетов. Применение
UBR целесообразно для таких приложений, как передача текста,
данных или картинок, для обмена сообщениями,
распространения, поиска, а также для приложений с
удаленными терминалами.

UBR with PCR

(Unspecified Bit Rate with Peak Cell Rate – неопределенная
скорость передачи с пиковой скоростью передачи.) UBR

используется для приложений, в работе которых допустимы
различные задержки и потери пакетов. Пиковая скорость
передачи определяет частоту передачи пакетов, применяемую
для минимизации запаздывания и искажения данных. При

выборе данного значения списка отобразится поле Пиковая
скорость ячейки. Задайте необходимое значение (в ячейках в
секунду).

CBR

(Constant Bit Rate – постоянная скорость передачи.)
Используется для приложений, в которых необходимо
поддерживать фиксированную скорость обмена данными. В
основном применяется при передаче несжатой аудио- и
видеоинформации, например, для видеоконференций,
интерактивного аудио (телефонии), распространения
аудио/видео (например, телевидения, дистанционного обучения
и Интернет-магазинов), а также получения аудио/видео
(например, видео по запросу и аудио-библиотека). При выборе
данного значения списка отобразится поле Пиковая скорость

ячейки. Задайте необходимое значение (в ячейках в секунду).

Non Realtime VBR

(Non-Real-time Variable Bit Rate – переменная скорость
передачи не в режиме реального времени.) Может

использоваться для передачи данных с критическими

Страница 74 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

требованиями по времени ответа, например, для бронирования
авиабилетов, банковских транзакций и мониторинга процессов.
При выборе данного значения списка отобразятся поля

Пиковая скорость ячейки, Средняя скорость ячейки и
Максимальное количество ячеек. Задайте необходимые

значения.

Realtime VBR

(Real-time Variable Bit Rate – переменная скорость передачи в
режиме реального времени.) Применяется для чувствительных к

задержкам приложений, таких, как видео в реальном времени.
Параметр Realtime VBR обеспечивает большую гибкость сети,
нежели параметр CBR. При выборе данного значения списка
отобразятся поля Пиковая скорость ячейки, Средняя
скорость ячейки и Максимальное количество ячеек.
Задайте необходимые значения.

Раздел VLAN отображается для типов соединения PPPoE, Статический IP,
Динамический IP и Bridge.

Рисунок 52. Страница добавления соединения. Раздел VLAN.

Параметр Описание

VLAN

Разрешить создавать

много соединений на

этом порту

Установите флажок, чтобы разрешить маршрутизатору
использовать несколько нетегированных соединений.

Использовать VLAN

Установите флажок, чтобы разрешить маршрутизатору
использовать тегированные VLAN-соединения.

VLAN ID

Идентификатор VLAN (виртуальной локальной сети). Поле
отображается, если установлен флажок Использовать VLAN.

Приоритет VLAN

Метка приоритета для передаваемого типа трафика. Поле
отображается, если установлен флажок Использовать VLAN.

Страница 75 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел Разное отображается для всех типов соединения, кроме Bridge.

Рисунок 53. Страница добавления соединения. Раздел Разное.

Параметр Описание

Разное

Включить RIP

Установите флажок, чтобы разрешить использование протокола
RIP для данного соединения.

Включить IGMP

Отображается только для типов IPoA, Статический IP и
Динамический IP.

Установите флажок, если хотите разрешить многоадресный
трафик, например, потоковое видео.

NAT

Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров в Вашей LAN-сети.

Сетевой экран

Установите флажок, если хотите активировать защиту от ARP- и
DDoS-атак для данного соединения.

Страница 76 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел PPP отображается для типов соединения PPPoA и PPPoE.

Рисунок 54. Страница добавления соединения. Раздел PPP.

Параметр Описание

PPP

Имя пользователя Имя пользователя (логин) для доступа в Интернет.

Без авторизации

Установите флажок, если для доступа в Интернет Вам не нужно
вводить имя пользователя и пароль.

Пароль Пароль для доступа в Интернет.

Подтверждение

пароля

Подтверждение пароля (для исключения ошибок при вводе
пароля).

Имя сервиса

Отображается только для типа PPPoE.

Имя PPPoE-сервера, выполняющего аутентификацию.

Алгоритм

аутентификации

Выберите из списка необходимый метод аутентификации или
оставьте значение AUTO.

MTU

Максимальный размер пакета, передаваемого интерфейсом.

Страница 77 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Keep Alive

(Поддерживать подключение) Установите флажок, чтобы
маршрутизатор поддерживал соединение с провайдером, даже

когда соединение неактивно в течение определенного периода
времени. При установленном флажке доступными для
редактирования становятся поля LCP интервал и LCP

провалы. Задайте необходимые значения.

Соединение по

требованию

Установите флажок, если хотите, чтобы маршрутизатор
устанавливал соединение с Интернет по требованию. В поле
Максимальное время неактивности, отображаемом при
установке данного флажка, задайте время простоя (в секундах),
после которого соединение автоматически разрывается.

PPP IP расширение

Для подключения к сетям некоторых провайдеров необходимо
включить данный параметр. Уточните у Вашего провайдера,

требуется ли установка данного флажка.

Статический IP-адрес

Заполните поле, если хотите использовать статический IP-адрес
для соединения с сетью Интернет.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Отладка PPP

Установите флажок, если хотите, чтобы в журнал заносилась вся
отладочная информация по PPP-соединению.

Проброс PPPoE

Отображается только для типа PPPoE

Установите флажок, чтобы разрешить использование функции
PPPoE pass through.

Страница 78 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел IP отображается для типов соединения IPoA, Статический IP и Динамический IP.

Рисунок 55. Страница добавления соединения. Раздел IP.

Параметр Описание

IP

Для типов Статический IP и IPoA

IP-адрес

Введите в поле IP-адрес.

Сетевая маска Введите в поле маску подсети.

IP-адрес шлюза

Введите IP-адрес шлюза, используемого данным соединением.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Для типа Динамический IP

Vendor ID

Идентификатор провайдера доступа к сети Интернет.
Необязательный параметр.

После задания всех необходимых значений нажмите кнопку Применить.

Страница 79 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Создание Ethernet WAN-соединения

Рисунок 56. Страница добавления соединения. Разделы Главные настройки, Ethernet и VLAN.

Параметр Описание

Главные настройки

Провайдер Оставьте значение Вручную.

Тип соединения

Тип сетевого протокола, который будет использовать
создаваемое соединение. Доступные значения:

• PPPoE,

• Статический IP / Динамический IP,

• Bridge.

Интерфейс

Выберите из списка интерфейс, соответствующий WAN-порту.

Имя Название соединения для удобной идентификации.

Разрешить

Установите флажок, если хотите включить данное соединение.

Направление Направление данного соединения.

Ethernet

MTU Максимальный размер пакета, передаваемого интерфейсом.

Страница 80 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

MAC

MAC-адрес, присваиваемый интерфейсу. Данный параметр
необходимо задать, если Ваш провайдер доступа к сети
Интернет использует привязку к MAC-адресу. Введите в поле
MAC-адрес, зарегистрированный у провайдера при заключении
договора.

Вы можете нажать на значок Клонировать MAC-адрес

Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого
производится настройка маршрутизатора.

Вы также можете подставить в данное поле MAC-адрес
устройства, подключенного к локальной сети маршрутизатора в
данный момент. Для этого в раскрывающемся списке выберите
соответствующий MAC-адрес (при этом поле заполнится
автоматически).

VLAN

Разрешить создавать

много соединений на

этом порту

Если флажок установлен, маршрутизатор может использовать
несколько нетегированных соединений.

Использовать VLAN

Если флажок установлен, маршрутизатор может использовать
тегированные VLAN-соединения.

VLAN ID

Идентификатор VLAN (виртуальной локальной сети). Поле
отображается, если установлен флажок Использовать VLAN.

Приоритет VLAN

Метка приоритета для передаваемого типа трафика. Поле
отображается, если установлен флажок Использовать VLAN.

Страница 81 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел Разное отображается для всех типов соединения, кроме Bridge.

Рисунок 57. Страница добавления соединения. Раздел Разное.

Параметр Описание

Разное

Включить RIP

Установите флажок, чтобы разрешить использование протокола
RIP для данного соединения.

Включить IGMP

Отображается только для типов Статический IP и
Динамический IP.

Установите флажок, если хотите разрешить многоадресный
трафик, например, потоковое видео.

NAT

Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров в Вашей LAN-сети.

Сетевой экран

Установите флажок, если хотите активировать защиту от ARP- и
DDoS-атак для данного соединения.

Страница 82 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел PPP отображается только для типа соединения PPPoE.

Рисунок 58. Страница добавления соединения. Раздел PPP.

Параметр Описание

PPP

Имя пользователя

Имя пользователя (логин) для доступа в Интернет.

Без авторизации

Установите флажок, если для доступа в Интернет Вам не нужно
вводить имя пользователя и пароль.

Пароль

Пароль для доступа в Интернет.

Подтверждение

пароля

Подтверждение пароля (для исключения ошибок при вводе
пароля).

Имя сервиса

Имя PPPoE-сервера, выполняющего аутентификацию.

Алгоритм

аутентификации

Выберите из списка необходимый метод аутентификации или
оставьте значение AUTO.

MTU Максимальный размер пакета, передаваемого интерфейсом.

Страница 83 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Keep Alive

(Поддерживать подключение) Установите флажок, чтобы
маршрутизатор поддерживал соединение с провайдером, даже

когда соединение неактивно в течение определенного периода
времени. При установленном флажке доступными для
редактирования становятся поля LCP интервал и LCP

провалы. Задайте необходимые значения.

Соединение по

требованию

Установите флажок, если хотите, чтобы маршрутизатор
устанавливал соединение с Интернет по требованию. В поле
Максимальное время неактивности, отображаемом при
установке данного флажка, задайте время простоя (в секундах),
после которого соединение автоматически разрывается.

PPP IP расширение

Для подключения к сетям некоторых провайдеров необходимо
включить данный параметр. Уточните у Вашего провайдера,

требуется ли установка данного флажка.

Статический IP-адрес

Заполните поле, если хотите использовать статический IP-адрес
для соединения с сетью Интернет.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Отладка PPP

Установите флажок, если хотите, чтобы в журнал заносилась вся
отладочная информация по PPP-соединению.

Проброс PPPoE

Установите флажок, чтобы разрешить использование функции
PPPoE pass through.

Страница 84 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Раздел IP отображается для типов соединения Статический IP и Динамический IP.

Рисунок 59. Страница добавления соединения. Раздел IP.

Параметр Описание

IP

Для типа Статический IP

IP-адрес

Введите в поле IP-адрес.

Сетевая маска Введите в поле маску подсети.

IP-адрес шлюза

Введите IP-адрес шлюза, используемого данным соединением.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Для типа Динамический IP

Vendor ID

Идентификатор провайдера доступа к сети Интернет.
Необязательный параметр.

После задания всех необходимых значений нажмите кнопку Применить.

Страница 85 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Создание 3G WAN-соединения

Если для SIM-карты Вашего USB-модема установлена проверка PIN-кода, перед созданием
3G WAN-соединения необходимо перейти в раздел меню 3G modem / PIN и ввести PIN-код
на отобразившейся странице (см. раздел 3G-модем, стр. 140). Затем перейдите на страницу

Сеть / WAN, нажмите кнопку Добавить и выберите значение 3G в списке Тип
соединения.

Рисунок 60. Страница добавления соединения. Раздел Главные настройки.

Параметр Описание

Главные настройки

Провайдер

Чтобы автоматически задать все настройки, необходимые для
подключения к сети Интернет, в раскрывающемся списке
выберите Вашу страну и оператора. Оставьте значение
Вручную, чтобы самостоятельно задать все необходимые
настройки.

Интерфейс Выберите значение USB.

Имя Название соединения для удобной идентификации.

Разрешить

Установите флажок, если хотите включить данное соединение.

Направление Направление данного соединения.

Страница 86 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Рисунок 61. Страница добавления соединения. Раздел USB-модем.

Параметр Описание

USB-модем

Режим

Данное поле определяет тип сети, к которой подключается
маршрутизатор. Оставьте значение auto, чтобы маршрутизатор
автоматически подключался к доступному типу сети, либо
выберите необходимое значение в раскрывающемся списке.

Только для GSM USB-модемов.

Рисунок 62. Страница добавления соединения. Раздел PPP.

Параметр Описание

PPP

Имя пользователя

Имя пользователя (логин) для подключения к сети оператора.

Без авторизации

Установите флажок, если для подключения к сети оператора не
требуется авторизация.

Пароль

Пароль для подключения к сети оператора.

Страница 87 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Подтверждение

пароля

Подтверждение пароля (для исключения ошибок при вводе
пароля).

APN

Название точки доступа. Только для GSM USB-модемов.

Номер дозвона Номер для подключения к серверу авторизации оператора.

Алгоритм

аутентификации

Выберите из списка необходимый метод аутентификации или
оставьте значение AUTO.

MTU

Максимальный размер пакета, передаваемого интерфейсом.
Необязательный параметр.

Keep Alive

(Поддерживать подключение) Установите флажок, чтобы
маршрутизатор поддерживал соединение с провайдером, даже

когда соединение неактивно в течение определенного периода
времени. При установленном флажке доступными для
редактирования становятся поля LCP интервал и LCP

провалы. Задайте необходимые значения.

Соединение по

требованию

Установите флажок, если хотите, чтобы маршрутизатор
устанавливал соединение с Интернет по требованию. В поле
Максимальное время неактивности, отображаемом при
установке данного флажка, задайте время простоя (в секундах),
после которого соединение автоматически разрывается.

Первичный DNS-

сервер/Вторичный

DNS-сервер

Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.

Отладка PPP

Установите флажок, если хотите, чтобы в журнал заносилась вся
отладочная информация по PPP-соединению.

Страница 88 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Рисунок 63. Страница добавления соединения. Раздел Разное.

Параметр Описание

Разное

NAT

Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.

Сетевой экран

Установите флажок, если хотите активировать защиту от ARP- и
DDoS-атак для данного соединения.

После задания всех необходимых значений нажмите кнопку Применить.

Страница 89 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

LAN

Чтобы настроить локальный интерфейс маршрутизатора, перейдите на страницу Сеть /
LAN.

Рисунок 64. Основные параметры локального интерфейса.

Если необходимо, измените основные параметры локального интерфейса.

Параметр Описание

IP-адрес

IP-адрес маршрутизатора в локальной подсети. По умолчанию
задано значение 192.168.1.1.

Сетевая маска

Маска локальной подсети. По умолчанию задано значение

255.255.255.0.

Также на данной странице Вы можете задать параметры для дополнительной локальной
подсети.

Рисунок 65. Настройка параметров для дополнительной локальной подсети.

Параметр Описание

IP-адрес 2 Дополнительный IP-адрес (Alias) маршрутизатора.

Сетевая маска 2

Маска дополнительной локальной подсети.

NAT 2

Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров дополнительной локальной
подсети. Для основной локальной подсети необходимо
установить флажок NAT при создании WAN-соединения с
помощью мастера Click'n'Connect или на странице Сеть /

WAN.

Межсетевой экран 2

Установите флажок, если хотите активировать защиту от ARP- и
DDoS-атак для всех компьютеров дополнительной локальной
подсети. Для основной локальной подсети необходимо
установить флажок Сетевой экран при создании WAN­соединения с помощью мастера Click'n'Connect или на
странице Сеть / WAN.

После задания всех необходимых значений нажмите кнопку Применить.

Страница 90 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

В разделе DHCP-сервер Вы можете настроить встроенный DHCP-сервер маршрутизатора.

Рисунок 66. Раздел для настройки DHCP-сервера.

Параметр Описание

Режим

Режим работы DHCP-сервера маршрутизатора.

Разрешить – маршрутизатор автоматически назначает IP­адреса клиентам на основании заданных параметров. При
выборе этого значения на странице отображаются поля DNS

Relay, Начальный IP, Конечный IP и Время аренды.

Запретить – DHCP-сервер маршрутизатора выключен, IP-

адреса клиентам назначаются вручную.

Relay – для назначения IP-адресов клиентам используется
внешний DHCP-сервер. При выборе этого значения на странице
отображается поле IP внешнего DHCP-сервера.

DNS Relay

Установите флажок, чтобы устройства, подключенные к
маршрутизатору, в качестве адреса DNS-сервера получали адрес
маршрутизатора.

Снимите флажок, чтобы устройства, подключенные к
маршрутизатору, в качестве адреса DNS-сервера получали
адрес, переданный провайдером.

Начальный IP

Начальный IP-адрес пула адресов, которые DHCP-сервер
выдает клиентам.

Конечный IP

Конечный IP-адрес пула адресов, которые DHCP-сервер выдает
клиентам.

Время аренды

Период времени, на который DHCP-сервер маршрутизатора
предоставляет IP-адрес клиенту (по истечении этого периода
IP-адрес отзывается и может быть отдан другому устройству,
если не поступило подтверждение о необходимости сохранения
этого IP-адреса).

IP внешнего DHCP-

сервера

IP-адрес внешнего DHCP-сервера, который назначает IP-адреса
клиентам маршрутизатора.

После задания всех необходимых значений нажмите кнопку Применить.

Страница 91 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

В разделе Статический DHCP Вы можете задать связки IP-адресов и MAC-адресов
(назначить постоянный IP-адрес в локальной сети для устройства с определенным MAC­адресом). Маршрутизатор назначает IP-адреса в соответствии с созданными связками, только
если DHCP-сервер включен (в разделе DHCP-сервер в списке Режим выделено значение
Разрешить).

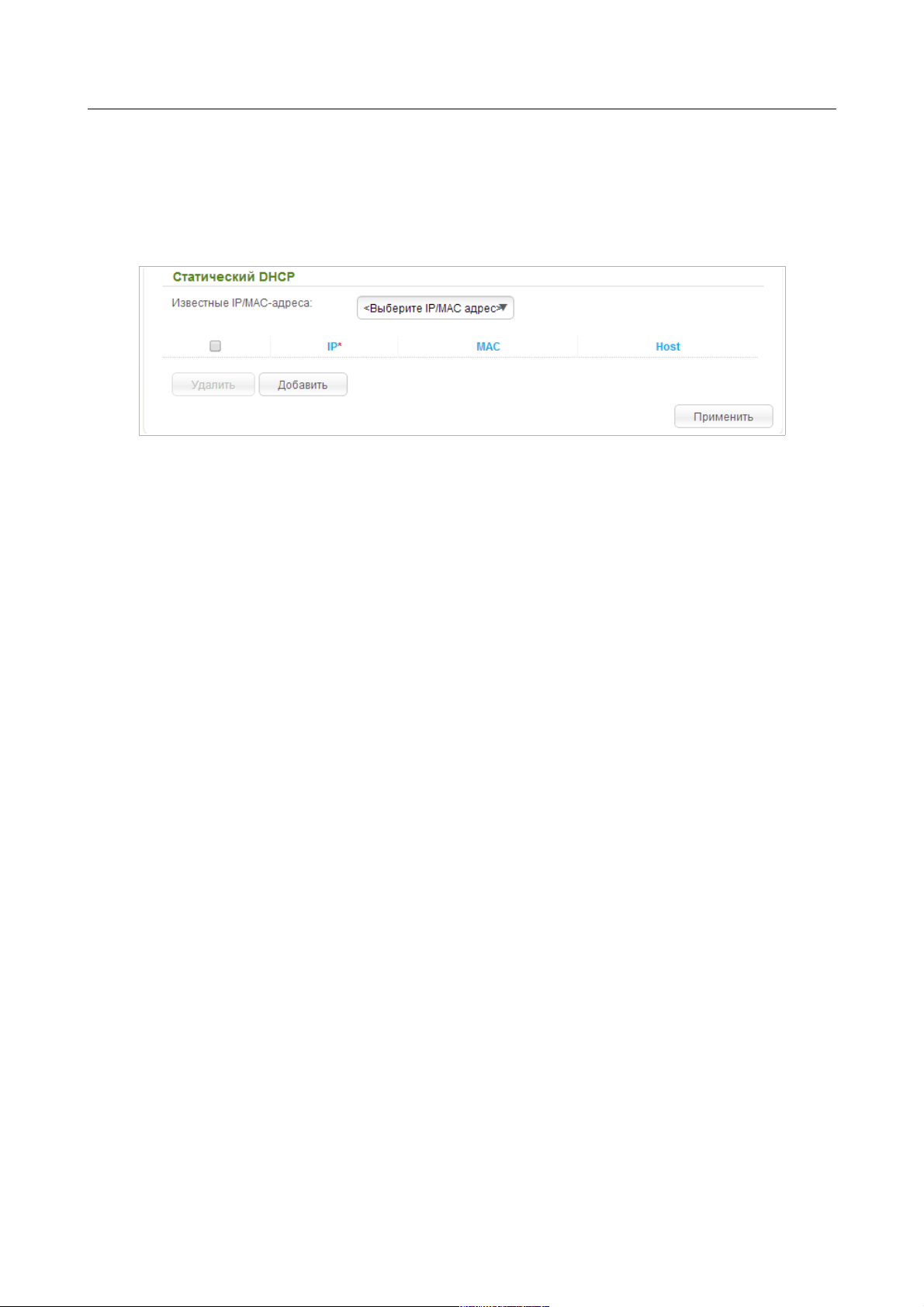

Рисунок 67. Раздел для создания связок MAC-IP.

Чтобы создать связку MAC-IP, нажмите кнопку Добавить. В поле IP введите IP-адрес,
который будет присвоен устройству из локальной сети, в поле MAC – MAC-адрес этого
устройства. В поле Host задайте название для устройства в сети для удобной идентификации
(необязательный параметр).

Вы также можете создать связку MAC-IP для устройства, подключенного к локальной сети
маршрутизатора в данный момент. Для этого в раскрывающемся списке Известные
IP/MAC-адреса выберите соответствующее устройство (при этом поля IP и MAC
заполнятся автоматически).

После задания необходимых связок MAC-IP нажмите кнопку Применить.

Существующие связки MAC- и IP-адресов отображены в таблице раздела Статический
DHCP. Чтобы удалить связку, установите флажок в соответствующей строке в таблице и
нажмите кнопку Удалить. Затем нажмите кнопку Применить.

Страница 92 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Резервирование

На странице Сеть / Резервирование Вы можете активировать функцию резервирования
WAN-соединения, которая обеспечит Вам непрерывное подключение к сети Интернет. В
случае обрыва основного соединения маршрутизатор активирует резервное соединение, а
после восстановления работоспособности основного канала снова использует его и
отключает резервный.

Рисунок 68. Страница Сеть / Резервирование.

Чтобы настроить функцию резервирования, на странице Сеть / WAN создайте основное
WAN-соединение и разрешите его использование (установите флажок Разрешить на
странице создания соединения). Затем создайте резервное соединение и запретите его
использование (снимите флажок Разрешить на странице создания соединения). После
создания соединений перейдите на страницу Сеть / Резервирование, установите флажок
Включить и задайте необходимые значения в полях, отобразившихся на странице.

Страница 93 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Время от начала

работы алгоритма до

принятия первого

решения

Период времени (в секундах), в течение которого внутренняя
система маршрутизатора анализирует основное соединение и
принимает решение о включении и (или) выключении
резервного соединения. По умолчанию задано значение 60.

Название соединения

Название соединения

В раскрывающемся списке выберите WAN-соединение, которое
будет использоваться как основное.

Уровень качества

соединения

Минимальное качество основного соединения, при котором
маршрутизатор считает его работоспособным. Возможные
значения – от 0 до 255. По умолчанию задано значение 150.

IP-адрес для проверки

IP-адрес из внешней сети, доступность которого будет
проверять маршрутизатор с помощью механизма ICMP ping.

Тайм-аут между

попытками

подключения

Период времени (в секундах) между попытками установки
основного соединения. По умолчанию задано значение 10.

Время на попытку

подключения

Период времени (в секундах), выделенный для попытки
установки основного соединения. По умолчанию задано
значение 10.

Тайм-аут для

отключения

Период времени (в секундах), выделенный для попытки
отключения основного соединения. По умолчанию задано
значение 7.

Параметры резервного соединения

Название соединения

В раскрывающемся списке выберите WAN-соединение, которое
будет использоваться как резервное.

Уровень качества

соединения

Минимальное качество резервного соединения, при котором
маршрутизатор считает его работоспособным. Возможные
значения – от 0 до 255. По умолчанию задано значение 150.

IP-адрес для проверки

IP-адрес из внешней сети, доступность которого будет
проверять маршрутизатор с помощью механизма ICMP ping.

Тайм-аут между

попытками

подключения

Период времени (в секундах) между попытками установки
резервного соединения. По умолчанию задано значение 10.

Время на попытку

подключения

Период времени (в секундах), выделенный для попытки
установки резервного соединения. По умолчанию задано
значение 10.

Страница 94 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

Тайм-аут для

отключения

Период времени (в секундах), выделенный для попытки
отключения резервного соединения. По умолчанию задано
значение 7.

После задания необходимых параметров нажмите кнопку Применить.

Страница 95 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Wi-Fi

В данном разделе меню Вы можете задать все необходимые настройки для беспроводной
сети.

Основные настройки

На странице Wi-Fi / Основные настройки Вы можете включить беспроводную сеть
маршрутизатора и задать для нее основные параметры.

Рисунок 69. Основные настройки беспроводной локальной сети.

Параметр Описание

Включить

беспроводное

соединение

Данный флажок разрешает использование Wi-Fi-соединений.
Если Вы хотите запретить Wi-Fi-соединения, снимите флажок.

Скрыть точку доступа

Если данный флажок установлен, другие пользователи не
смогут видеть Вашу Wi-Fi-сеть. (Рекомендуется не
устанавливать флажок, так как данная функция усложняет
процесс первоначальной настройки сети.)

Страница 96 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Параметр Описание

SSID

Название Вашей беспроводной локальной сети. По умолчанию
задано значение DSL-G225. Рекомендуется определить

собственное название сети. Используйте цифры и латинские
буквы.

BSSID

Уникальный идентификатор Wi-Fi-сети. Данное значение
определяется параметрами маршрутизатора, Вы не можете его
изменить.

Страна

Ваше местоположение. Выберите необходимое значение из
раскрывающегося списка.

Канал

Номер канала беспроводного соединения. При выборе значения
auto маршрутизатор сам выбирает канал с наименьшими
помехами.

Беспроводной режим

Режим работы беспроводной сети маршрутизатора. Данный
параметр определяет стандарты устройств, которые смогут
работать в Вашей беспроводной сети. Выберите необходимое
значение из раскрывающегося списка.

Изоляция клиентов

Установите флажок, чтобы пользователи Вашей локальной
беспроводной сети не могли взаимодействовать друг с другом.

Включить

беспроводную

гостевую сеть

Установите флажок, чтобы создать отдельный сегмент
беспроводной сети с собственным названием и свободным
доступом. Беспроводные устройства, подключенные к этой
сети, имеют доступ к сети Интернет, но изолированы от
локальной сети маршрутизатора.

Гостевой SSID Название для гостевого сегмента беспроводной сети.

После изменения параметров нажмите кнопку Применить.

Страница 97 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

Настройки безопасности

На странице Wi-Fi / Настройки безопасности Вы можете изменить параметры
безопасности Вашей беспроводной сети.

Рисунок 70. Настройки безопасности беспроводной сети по умолчанию.

По умолчанию для локальной беспроводной сети в системе задан тип сетевой
аутентификации WPA2-PSK. В качестве ключа сети используется WPS PIN с наклейки со
штрих-кодом.

Маршрутизатор поддерживает следующие типы аутентификации:

Тип аутентификации Описание

Open

Открытая аутентификация.

WPA-PSK

Аутентификация по технологии WPA c использованием PSK­ключа.

WPA2-PSK

Аутентификация по технологии WPA2 c использованием PSK­ключа.

WPA-PSK/WPA2-PSK

mixed

Комбинированный тип аутентификации. При выборе данного
значения к беспроводной сети, создаваемой маршрутизатором,
могут подключаться устройства, использующие тип
аутентификации WPA-PSK, и устройства, использующие тип
аутентификации WPA2-PSK.

Страница 98 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

При выборе значения Open на странице отображается раздел Настройки шифрования
WEP:

Рисунок 71. Значение Open в раскрывающемся списке Сетевая аутентификация.

Параметр Описание

Включить

шифрование WEP

Флажок для активации WEP-шифрования. При установленном

флажке на странице отображается флажок Ключ

шифрования WEP как HEX, раскрывающийся список
Длина ключа WEP и поле Ключ шифрования WEP (1).

Ключ шифрования

WEP как HEX

Установите флажок, чтобы задать шестнадцатеричное число в
качестве ключа для шифрования.

Длина ключа WEP

Длина ключа WEP-шифрования.

Выберите значение 64bit, чтобы задавать ключи длиной 5
ASCII-символов или 10 HEX-символов.

Выберите значение 128bit, чтобы задавать ключи длиной 13
ASCII-символов или 26 HEX-символов.

Ключ шифрования

WEP (1)

Ключ для WEP-шифрования.

Вы можете задавать ключи длиной 5 или 13 символов (цифр и
(или) латинских букв). Если установлен флажок Ключ
шифрования WEP как HEX, Вы можете задавать только
ключи длиной 10 символов (цифры от 0 до 9 и латинские буквы
от A до F).

Страница 99 из 173

DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой

ADSL2+/3G/Gigabit Ethernet WAN и USB-портом

Руководство пользователя

Настройка маршрутизатора

При выборе значения WPA-PSK, WPA2-PSK или WPA-PSK/WPA2-PSK mixed на
странице отображается раздел Настройки шифрования WPA:

Рисунок 72. Значение WPA-PSK/WPA2-PSK mixed в раскрывающемся списке Сетевая

аутентификация.

Параметр Описание

Ключ шифрования PSK

Ключ для WPA-шифрования. Ключ может состоять из цифр и
(или) латинских букв.

WPA-шифрование Механизм шифрования: TKIP, AES или TKIP+AES.

WPA период обновления

ключа

Период времени (в секундах), по истечении которого
генерируется новый ключ для шифрования по технологии
WPA. Если в данном поле указано значение 0, ключ

обновляться не будет.

После задания необходимых параметров нажмите кнопку Применить.

Страница 100 из 173
