D-Link DSL-524T

ADSL2+ Router

Podręcznik uŜytkownika

Version 3.00

Building Networks for People

Spis treści

Zawartość opakowania ................................................................................................. 3

Wymagania systemowe ................................................................................................ 4

Złącza.............................................................................................................................. 5

Funkcje........................................................................................................................... 5

Instalacja........................................................................................................................ 6

Konfiguracja................................................................................................................... 7

Home > Wizard............................................................................................................... 8

Home > WAN >ATM VC Settings................................................................................ 15

Home > WAN > Dynamic IP Address ......................................................................... 16

Home > WAN > Static IP Address .............................................................................. 18

Home > WAN > PPPoE/PPPoA ................................................................................... 19

Home > WAN > Bridge Mode ...................................................................................... 20

Home > WAN > PPTP................................................................................................... 21

Home > WAN > ATM.................................................................................................... 22

Home > LAN................................................................................................................. 23

Home > DHCP .............................................................................................................. 24

Home > DNS................................................................................................................. 26

Home >Dynamic DNS.................................................................................................. 27

Advanced > uPnP........................................................................................................ 28

Advanced > Virtual Server.......................................................................................... 29

Advanced > LAN Clients............................................................................................. 30

Advanced > SNMP....................................................................................................... 31

Advanced > Filters....................................................................................................... 32

Advanced > Filters....................................................................................................... 33

Advanced > Bridge Filters .......................................................................................... 34

Advanced > Routing.................................................................................................... 35

Advanced > DMZ.......................................................................................................... 36

Advanced > Firewall.................................................................................................... 37

Advanced > RIP ........................................................................................................... 39

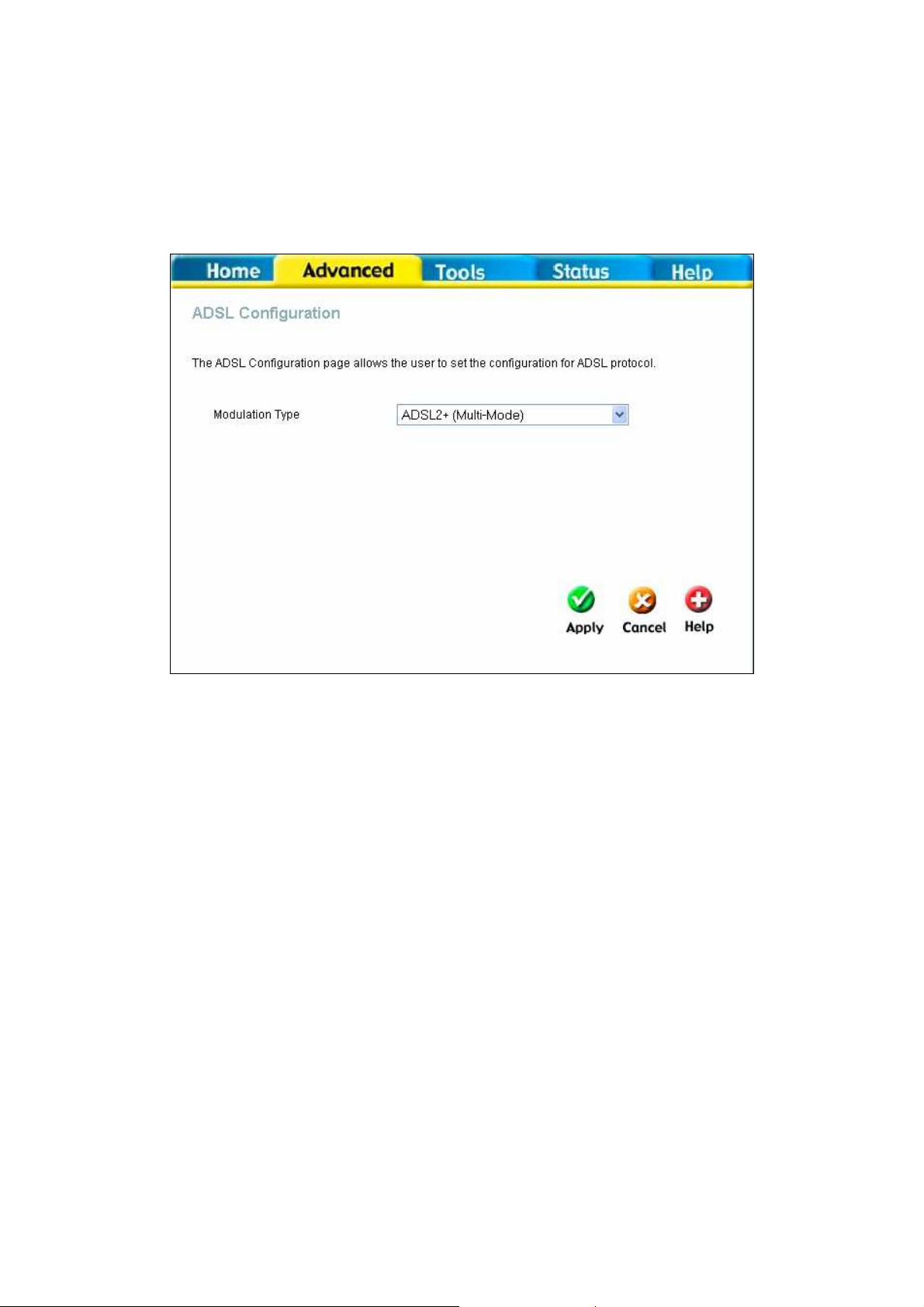

Advanced > ADSL........................................................................................................ 40

Advanced > ATM VCC................................................................................................. 41

Advanced > QoS.......................................................................................................... 42

Tools > Admin.............................................................................................................. 44

Tools > Admin >Remote Web/Telnet Management................................................... 45

Tools > System............................................................................................................ 46

Tools > Misc................................................................................................................. 47

Rozwiązywanie problemów ........................................................................................ 48

Podstawowe informacje o konfiguracji sieci ............................................................ 52

Dane techniczne .......................................................................................................... 61

Zawartość opakowania

•

Router D-Link

•

Zasilacz sieciowy 12V / 1.2A

•

Kabel Ethernet (skrętka nieekranowana CAT5-UTP, typ połączenia: bezpośredni)

•

Podręcznik uŜytkownika na dysku CD

•

Kabel telefoniczny

DSL- 524T

Uwaga: Korzystanie z zasilacza o innym napięciu znamionowym niŜ w zasilaczu dołączonym do urządzenia DSL- 524T spowoduje uszkodzenie routera i uniewaŜnienie jego gwarancji.

Jeśli w opakowaniu brakuje któregokolwiek z wymienionych elementów, prosimy o kontakt ze sprzedawcą.

Wymagania systemowe

•

Połączenie Ethernet lub ADSL

•

Komputer z systemem Windows, Macintosh lub Unix z zainstalowaną kartą sieciową Ethernet

•

Przeglądarka Internet Explorer 6.0, Mozilla 1.7.12 (5.0), Firefox 1.5 lub wyŜszy (konfiguracja)

•

System operacyjny Windows XP Service Pack 2 (installation Wizard)

Złącza

ADSL – Port sieci rozległe ADSL LAN ports (1-4) — Porty sieci lokalnej (1-4) Internet port — Port Ethernet lub DSL Power jack — Gniazdo zasilacza Reset — Przycisk resetowania

• Przyjazne uŜytkownikowi narzędzia diagnostyczne oraz konfiguracji

• Pozwala wielu komputerom na dostęp do technologii szerokopasmowej

(Ethernet/DSL)

• Zaawansowane opcje zapory (Firewall)

 NAT, VPN  Filtrowanie adresów MAC  Filtrowanie adresów IP  Blokowanie wybranych domen  Harmonogramy

• Server DHCP –pozwala hostom w sieci na automatyczne uzyskiwanie konfiguracji IP

• Konfiguracja za pomocą przeglądarki WWW

Funkcje

Instalacja

Podłączając router poprzez kabel/ADSL, postępuj według kolejności opisanej poniŜej:

1. Wyłącz zasilanie routera. Wyłącz komputer.

2. Podłącz kabel sieciowy z modemu DSL i do portu (Internet/WAN) routera.

3. Włącz kabel łączący komputer do jednego z czterech portów LAN routera.

4. Podłącz zasilacz routera, poczekaj ok. 30 sek. na załadowanie się systemu.

5. Włącz komputer.

6. Sprawdź kontrolki na obudowie routera. Diody zasilania, portu Internet, oraz LAN do którego podłączony jest komputer powinny świecić (zielone). W przeciwnym wypadku upewnij się, Ŝe komputer, router oraz modem są włączone, oraz połączenia sieciowe są poprawnie podłączone.

Konfiguracja

Korzystanie z kreatora konfiguracji

Konfigurowanie urządzenia DSL- 524T w systemach MS Windows, Macintosh lub UNIX odbywa się za pomocą przeglądarki internetowej.

Po uruchomieniu przeglądarki, w polu Adres naleŜy wpisać adres routera DSL- 524T (np: http://192.168.1.1) i nacisnąć Enter.

•

Uruchom przeglądarkę WWW.

•

Wpisz adres IP urządzenia DSL- 524T.

(W powyŜszym przykładzie wykorzystano domyślny adres IP. W przypadku zmiany adresu routera DSL- 524T odpowiednio do wymagań sieci, w przeglądarce naleŜy wpisać nowy adres, a nie domyślny).

•

W polu Nazwa uŜytkownika wpisz admin (małymi literami).

•

W polu Password wpisz admin (małymi literami).

•

Kliknij przycisk OK.

Home > Wizard

Zostanie wyświetlony następujący ekran. Kliknij przycisk Run Wizard (Uruchom kreatora).

Zostanie wyświetlony ekran Setup Wizard (Kreator konfiguracji). Aby szybko skonfigurować router DSL- 524T, postępuj zgodnie z instrukcjami Kreatora.

Kliknij przycisk Next (Dalej). Wprowadź strefę czasową właściwą dla twojego miejsca zamieszkania. Kliknij przycisk Next (Dalej). Na pokazanej poniŜej stronie wybierz metodę połączenia z Internetem. Połączenie to

określane jest mianem połączenia WAN (WAN connection) lub typu sieci WAN (WAN Type).

PPP over Ethernet/ATM (PPPoE/PPPoA)

PPP w sieci Ethernet/ATM np. uŜytkownicy DSL) - Tę opcję naleŜy wybrać, jeśli operator Internetu wymaga, aby korzystanie z jego usług odbywało się za pośrednictwem protokołu PPPoE/PPPoA.

(protokół przesyłania pakietów

• Username –nazwa uŜytkownika

• Password – hasło

• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit

Identifier).

• Connection Type –typ połączenia

Kliknij Next (Dalej) Kliknij Restart aby ponownie uruchomić router.

Dynamic IP Address

telewizji kablowej) - Ta opcja umoŜliwia automatyczne uzyskanie adresu IP od operatora Internetu.

(Dynamiczny adres IP np: uŜytkownicy modemów do sieci

• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit Identifier).

• Connection Type –typ połączenia

• Cloned MAC Address – Przycisk Clone MAC Address umoŜliwia

skopiowanie adresu MAC posiadanej karty sieciowej do interfejsu routera

Kliknij Next (Dalej) Kliknij Restart aby ponownie uruchomić router.

Static IP Address

wprowadzenie adresu IP uzyskanego od operatora Internetu.

(Statyczny adres IP) - Ta opcja umoŜliwia ręczne

• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit Identifier). Dla Neostrady parametry te powinny mieć wartość odpowiednio: 0 i 35, w przypadku Dialogu DSL naleŜy natomiast wpisać: 1 i 32

• IP Address – statyczny adres IP

• Subnet Mask – maska podsieci

• ISP Gateway Address – adres bramy domyślnej

• Primary DNS Address – adres serwera DNS

• Secondary DNS Address – adres drugiego serwera DNS

• Connection Type – typ połączenia

Kliknij Next (Dalej) Kliknij Restart aby ponownie uruchomić router.

Bridge Mode

- funkcja Bridge

• Connection Type – typ połączenia

Kliknij Next (Dalej)

Kliknij Restart w celu zapisania i ponownego uruchomienia z nowymi ustawieniami.

Home > WAN >ATM VC Settings

PVC – (Permanent Virtual Connection) stałe połączenia wirtualne. VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit Identifier). Dla

Neostrady parametry te powinny mieć wartość odpowiednio: 0 i 35, w przypadku Dialogu DSL naleŜy natomiast wpisać: 1 i 32

Virtual Circuit – wybierz Enabled (włączony) lub Disabled (wyłączony) WAN Settings – wybierz z listy

• Dynamic IP Address

• Static IP Address

• PPPoE/PPPoA

• Bridge Mode

Home > WAN > Dynamic IP Address

Dynamic IP Address (Dynamiczny adres IP) - Ta opcja umoŜliwia automatyczne

uzyskanie adresu IP od operatora Internetu.

• Connection Type – rodzaj połączenia

• Cloned MAC Address – Przycisk Clone MAC Address umoŜliwia

skopiowanie adresu MAC posiadanej karty sieciowej do interfejsu routera

• MTU – wpisz wartość MTU jeśli jest wymagana przez dostawcę, w przeciwnym wypadku pozostaw wartość domyślną.

• NAT – Wybierz Enabled (włączony) lub Disabled (wyłączony)

• Firewall - Wybierz Enabled (włączony) lub Disabled (wyłączony)

Kliknij Apply (Zastosuj)

Home > WAN > Static IP Address

Static IP Address (Statyczny adres IP) Ta opcja umoŜliwia ręczne wprowadzenie

adresu IP uzyskanego od operatora Internetu.

• Connection Type – rodzaj połączenia

• IP Address – statyczny adres IP

• Subnet Mask – maska podsieci

• Gateway Address – adres

bramy domyślnej

• Primary/Secondary DNS Address – podaj adres / adresy

serwerów DNS

• MTU – wpisz wartość MTU jeśli jest wymagana przez dostawcę, w przeciwnym wypadku pozostaw wartość domyślną

• PPPoEPassThrough - Wybierz Enabled (włączony) lub Disabled (wyłączony)

• NAT - Wybierz Enabled (włączony) lub Disabled (wyłączony)

• Firewall - Wybierz Enabled (włączony) lub Disabled (wyłączony)

Home > WAN > PPPoE/PPPoA

Opcję PPPoEPPPoA (protokół przesyłania pakietów PPP w sieci Ethernet/ATM) naleŜy wybrać wówczas, gdy operator Internetu stosuje połączenia z wykorzystaniem tego protokołu. Operator udostępni odpowiednią nazwę uŜytkownika i hasło. Opcja ta jest na ogół wykorzystywana w połączeniach DSL.

• User Name - konto PPPoE/PPPoA udostępnione przez operatora Internetu.

• Password - hasło PPPoE/PPPoA udostępnione przez operatora Internetu.

• Authentication Type – typ uwierzytelniania

• Conection Type – rodzaj połączenia

• MTU - wpisz wartość MTU jeśli jest wymagana przez dostawcę, w przeciwnym

wypadku pozostaw wartość domyślną

• PPPoEPassThrough - Wybierz Enabled (włączony) lub Disabled (wyłączony)

• NAT - Wybierz Enabled (włączony) lub Disabled (wyłączony)

• Firewall - Wybierz Enabled (włączony) lub Disabled (wyłączony)

• Static IP - (Przypisany adres IP) ta opcja jest dostępna tylko w przypadku usługi

PPPoE/PPPoA ze statycznym adresem IP (Static PPPoE). W polu tym naleŜy wprowadzić statyczny adres IP dla połączenia PPPoE.

Po wprowadzeniu zmian kliknij przycisk Apply (Zastosuj)

Home > WAN > Bridge Mode

Conection Type – wybierz rodzaj połączenia

• 1483 Bridged IP LLC

• 1483 Bridged VC-Mux

Home > WAN > PPTP

PPTP (Point-to-Point-Tunneling Protocol ) protokół komunikacyjny umoŜliwiający tworzenie wirtualnych sieci VPN wykorzystujących technologię tunelowania. Zaznacz opcję, alby włączyć.

Server IP/Name - (Adres serwera IP): adres serwera IP operatora, z którym uzyskujemy połączenie

Route Target Route Mask PPTP Account - konto PPTP udostępnione przez operatora Internetu. PPTP Password -hasło PPTP udostępnione przez operatora Internetu,

powtórzone w następnym okienku MPPE Encryption - Szyfrowanie Punkt-Punkt

Home > WAN > ATM

Service Category – wybierz rodzaj usługi PCR - wartość maksymalna szybkości generowania komórek (.kbps) SCR - graniczna wartość szybkości transmisji komórek (.kbps) CDTV - tolerancja zmienności opóźnienia komórek (.kbps) MBS - maksymalny rozmiar paczki komórek. Kliknij Apply (Zastosuj)

Home > LAN

Ustawienia IP interfejsu LAN DSL- 524T. Adres LAN IP jest adresem prywatnym i nie jest „widziany” z Internetu.

IP Address – Adres IP interfejsu LAN. Domyślnie ustawiony 192.168.1.1 Subnet Mask – Maska podsieci interfejsu LAN. Domyślnie 255.255.255.0

Home > DHCP

DHCP -Dynamic Host Configuration Protocol - protokół dynamicznego konfigurowania

hostów. Router DSL- 524T posiada wbudowany serwer DHCP, który automatycznie przypisuje adresy IP do komputerów w sieci lokalnej lub prywatnej. Komputery, aby korzystać z DHCP takŜe muszą być jego klientami, poprzez wybór opcji „Uzyskaj adres IP automatycznie” w ustawieniach TCP/IP. Tak skonfigurowany komputer po włączeniu załaduje automatycznie odpowiednie ustawienia TCP/IP z urządzenia DSL- 524T. Na Ŝądanie komputera serwer DHCP automatycznie przydziela nieuŜywany adres IP z puli. Konieczne jest podanie adresu początkowego i końcowego puli adresów IP

No DHCP – DHCP wyłączone DHCP Server – zaznacz tą opcję aby uruchomić serwer DHCP na routerze

DHCP Starting/Ending IP Address– wpisz zakres adresów IP które zostaną

wykorzystane w celu przypisania ich hostom. W tym miejscu naleŜy określić adres początkowy i końcowy puli adresów IP

Uwaga: Jeśli przypisujesz adres IP w sposób statyczny, upewnij się Ŝe wpisywane adresy znajdują się poza podanym zakresem, aby uniknąć konfliktów

Lease Time – czas dzierŜawy adresu IP. Wprowadź czas dzierŜawy, domyślnie 3600 sekund.

DNS Mode – wybierz Auto lub Manual Primary/Secondary DNS Address – podaj adres / adresy serwerów DNS Static IP Assignment - rezerwowanie adresów IP. Wpisz dres IP i MAC, aby przypisać

adres IP do danego komputera lub innego urządzenia.

Home > DNS

DNS (system nazw domenowych) to system serwerów oraz protokół komunikacyjny

zapewniający zamianę adresów znanych uŜytkownikom Internetu na adresy zrozumiałe dla urządzeń tworzących sieć komputerową.

DNS Relay Selection – wybierz z listy:

- Disable DNS Relay

- Use Auto Discovered DNS Server Only

- Use User Discovered DNS Server Only  Preferred DNS Address (Główny serwer DNS): adres IP głównego

serwera DNS przypisany przez operatora Internetu.

 Alternate DNS Address (Zapasowy serwer DNS): parametr

opcjonalny.

Home >Dynamic DNS

Dynamic DNS - Aby serwer był dostępny pod zmiennym adresem IP, naleŜy skorzystać

z dynamicznego systemu nazw domen (Dynamic Domain Name Service — DDNS).

W celu włączenia funkcji Dynamic DNS, wybierz z listy odpowiedni adres. Następnie wprowadź odpowiednie informacje o serwerze DDNS. Konieczne jest zdefiniowanie następujących parametrów:

•

Username (Nazwa uŜytkownika),

•

Password (Hasło).

•

Host Name (Nazwa hosta), Po wprowadzeniu zmian kliknij przycisk Apply (Zastosuj). Zapisz ustawienia i uruchom ponownie router. Tools > System > Save and Reboot

Advanced > uPnP

UPnP (Universal Plug and Play) to technologia pozwalająca na wykrywanie sieciowych

urządzeń, które mogą ze sobą współpracować. UmoŜliwia przesyłanie danych między dwoma urządzeniami pod kontrolą dowolnego urządzenia sterującego w sieci. UPnP jest niezaleŜna od systemu operacyjnego, języka programowania i fizycznego medium.

Zaznacz Enable UPnP aby właczyć tą opcję, następnie wybierz połączenie.

Advanced > Virtual Server

Zapora odfiltrowuje nierozpoznane pakiety, chroniąc sieć lokalną. Dzięki temu komputery połączone w sieć za pomocą routera DSL- 524T są niewidoczne z zewnątrz. W razie konieczności moŜna jednak niektóre z nich udostępnić publicznie. W tym celu naleŜy włączyć funkcję Virtual Server (Enable).

Connection - wybierz połączenia wirtualne LAN IP – podaj numer IP komputera w twojej sieci lokalnej dla którego reguła ta ma być

dostępna. Category – wybierz rodzaj usługi oraz dostępne reguły z menu Available Rules,

następnie kliknij Next aby dodać. Kliknij Apply aby zastosować

Advanced > LAN Clients

Okno LAN Clients uŜywane jest w celu ustanowienia reguł Port Forwarding (umoŜliwia przenoszenie połączeń z jednego portu komputera na port innego komputera) dla Virtual Server i Filters. Jeśli Ŝadne adresy IP nie zostały podane na liście, dostęp do okna Virtual Server nie będzie moŜliwy.

Aby dodać statyczny adres IP do listy, wpisz adres (z zakresu od 192.168.1.2 do

192.168.1.254) w polu IP Address, następnie kliknij Apply (Zastosuj).

Advanced > SNMP

SNMP (Simple Network Management Protocol) - protokół uŜywany do nadzoru i

zarządzania róŜnymi elementami sieci komputerowych.

SMNP Managenent – opcja uŜywana do zarządzania protokołem SNMP, pozwala włączać/wyłączać agenta SNMP, komunikaty Trap

• Enable SNMP Agent - włącza/wyłącza agenta SNMP

• Enable SNMP Traps - włącza/wyłącza komunikaty Trap

Comunity – opcja pozwala na edycję praw dostępu do serwera SNMP

• Name – Nazwa urzytkownika

• Access Right – prawa dostępu Read Only (tylko do odczytu) lub

ReadWrite (Zapis/Odczyt)

Traps – Agent SNMP moŜe sam informować managera o zmianie swojego stanu w

przypadku zajścia określonego zdarzenia odbywa się to przy pomocy wysyłanego przez agenta komunikatu.

• Destination IP – Podaj docelowy adres IP

• Trap Community – Podaj nazwę

• Trap Version – Wybierz wersję protokołu SNMP v1 or SNMP v2c.

Advanced > Filters

Filtry w siei uŜywane są w celu przyznania bez zabronienia dostępu komputerom w sieci LAN do Internetu. Kontrolowanie ruchu wchodzącego (Inbound) i wychodzącego (Outbound) w sieci moŜe odbywać się przez adresy IP lub MAC, lub odcięcie dostępu do określonych stron WWW.

Source/Destination IP – otwiera lub zamyka dostęp do Internetu do wszystkich, zakresu lub określonym adresom IP.

Source/Destination Port -MoŜesz zezwolić lub zabronić dostępu do wszystkich, zakresu lub tylko do określonego portu.

Protocol – wybierz typ protokołu. Action – Allow (zezwól na dostęp), Deny (zabroń dostępu).

Kliknij Apply aby dodać ustawienie do listy.

Advanced > Filters

Inbound Filter/Outbound Filter (Filtr ruchu wchodzącego/wychodzącego) jest

zaawansowaną metodą kontroli danych otrzymywanych z Internetu. UŜywając tej opcji moŜesz skonfigurować zasady filtrowania wpływających/wypływających danych bazujących na adresach IP. Opcja Inbound/Outbound Filter moŜe być uŜywana z opcjami Virtual Server , Port Forwarding lub Remote Administration.

Source IP – wpisz zakres adresów IP źródła. Destination IP – wpisz zakres docelowych adresów IP. Source Port – wpisz zakres portów źródłowych. Destination Port – wpisz numer portu końcowego lub zakres portów. Protocol – wybierz typ protokołu. Action – Allow (zezwól na dostęp), Deny (zabroń dostępu). Kliknij przycisk Apply aby zapisać zmiany.

Advanced > Bridge Filters

Bridge Filters uŜywane są aby zezwolić lub zablokować dostęp do Internetu

komputerom w sieci lokalnej uŜywając adresów MAC. MoŜesz wybrać adres źródłowy, docelowy, lub dwa adresy jednocześnie.

Enable Bridge Filters – włącz filtrowanie adresów MAC Src/Dest MAC – otwiera lub zamyka dostęp do Internetu do wszystkich, zakresu lub

określonym adresom IP. Src/Dest Port -MoŜesz zezwolić lub zabronić dostępu do wszystkich, zakresu lub tylko

do określonego portu.

Protocol – wybierz typ protokołu. Mode – Allow (zezwól na dostęp), Deny (zabroń dostępu).

Kliknij Apply aby dodać ustawienie do listy.

Advanced > Routing

Najprostszą formą budowania informacji o topologii sieci jest ręcznie podane przez administratora trasy definiującej routing statyczny. W routingu statycznym tablica routingu pozwala routerowi na wysyłanie pakietów tylko tymi drogami, które zostały wcześniej zdefiniowane.

Aby dodać statyczną ścieŜkę routingu dla sieci LAN, podaj docelowy adres IP (Destination), maskę (Netmask), wybierz i podaj bramkę (Gateway). Kliknij Apply aby dodać nową trasę do tablicy.

Aby dodać statyczną ścieŜkę routingu dla sieci WAN, wybierz połączenie (Conection). Kliknij Apply aby dodać nową trasę do tablicy.

Advanced > DMZ

DMZ – opcja ta pozwala wyeksponować wybrany komputer na zewnątrz sieci. Wybierz Enabled aby włączyć lub Disabled aby wyłączyć

IP Address – podaj adres IP komputera, który ma uzyskać nieograniczony dostęp do

połączenia z Internetem.

Kliknij Apply aby potwierdzić wprowadzić ustawienia.

Advanced > Firewall

Zapora (firewall) pozwala kontrolować, które pakiety mogą być „przepuszczone” przez

router, chroniąc twoją sieć. Firewall pomaga chronić Twoją sieć przed atakami tj. DoS (Denial of Service – atak polega na zalewaniu sieci (ang. flooding) nadmiarową ilością danych mających na celu wysycenie dostępnego pasma), skanowaniem portów.

DoS Protection - Wybierz Enable aby włączyć lub Disable aby wyłączyć ochronę przed DoS

• SYN Flooding checking

• ICMP Redirection checking

Port Scan Protection - Wybierz Enable aby włączyć lub Disable aby wyłączyć ochronę.

• FIN/URG/PSH attack

• Xmas Tree attack

• Null Scan attack

• SYN/RST attack

• SYN/FIN attack

Service Filtering – wybierz które usługi przychodzące z sieci zewnętrznej mają być blokowane

• Ping from External Network

• Telnet from External Network

• FTP from External Network

• DNS from External Network

• IKE from External Network

• RIP from External Network

• DHCP from External Network

• ICMP from External Network

Advanced > RIP

RIP – protokół routingu oparty na zestawie algorytmów wektorowych, słuŜących do obliczania najlepszej trasy do celu. Wybierz Enabled aby włączyć.

Protocol – wybierz wersję protokołu RIP której chcesz uŜywać

Direction – wybierz który ruch ma być routowany protokołem RIP In – wchodzący,

Out – wychodzący, Both – wchodzący i wychodzący.

Kliknij Apply, aby wprowadzić zmiany

Advanced > ADSL

Modulation Type – wybierz typ połączenia ADSL

Kliknij Apply, aby wprowadzić zmiany

Advanced > ATM VCC

PVC – (Permanent Virtual Connection) stałe połączenia wirtualne. VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit Identifier). Dla

Neostrady parametry te powinny mieć wartość odpowiednio: 0 i 35, w przypadku Dialogu DSL naleŜy natomiast wpisać: 1 i 32

Virtual Circuit – wybierz Enabled (włączony) lub Disabled (wyłączony) WAN Settings – wybierz z listy

• Dynamic IP Address

• Static IP Address

• PPPoE/PPPoA

• Bridge Mode

Advanced > QoS

QoS Engine - Quality of Service Engine – poprawia szybkość działania aplikacji

internetowych/gier sieciowych poprzez nadawanie odpowiednich priorytetów poszczególnym pakietom wędrującym przez sieć. Domyślnie QoS Engine jest wyłączony i priorytety przyznawane są aplikacjom automatycznie. IGMP Proxy/Snooping –

• None - brak

• PortMapping QoS

 Port Mapping – wybierz port  Priority – wybierz priorytet (1-najwyŜszy)  Bandwidth – wybierz szerokość pasma

• IP QoS – Informacje QoS zawarte w nagłówkach pakietów IP będą uŜywane do zarządzania priorytetami.

 PVC – stałe połączenia wirtualne.  Bandwidth – ustaw szerokość pasma (.kbps)  Classified by – wybierz Disable, ToS, Application lub User

Define.

Tools > Admin

Na tej stronie administrator moŜe zmienić nazwę oraz hasło dla Admin/Administratora i User/UŜytkownika. Konto Admin posiada pełne prawa dostępu, moŜe zarówno wprowadzać jak i sprawdzać ustawienia, z konta User moŜna tylko odczytywać dane.

New/Confirm Password – hasło dla Administratora WebPort – numer portu prze który moŜna uzyskać dostęp do routera

Tools > Admin >Remote Web/Telnet Management

State – wybierz Enaled aby włączyć daną usługę IP Address – podaj adres IP dla danego połączenia Netmask – maska podsieci

Kliknij Apply (Zastosuj)

Tools > System

Save Settings to Local Hard Drive – Kliknij, aby zapisać bieŜące ustawienia routera na

dysku lokalnym Load Settings from Local Hard Drive – Kliknij Browse alby przeglądać dysk lokalny w

poszukiwaniu pliku z ustawieniami, następnie kliknij Load aby załadować.

Save Settings and Reboot the System – zapisz ustawienia i uruchom ponownie. Restore to Factory Default Settings – Kliknij Restore aby przywrócić ustawienia

domyślne.

Tools > Misc

Ping Test – polecenie Ping uŜywane jest w celu sprawdzenia, czy komputer jest

dostępny w sieci. Wpisz adres IP hosta który ma być sprawdzony, następnie kliknij Ping.

Rozwiązywanie problemów

Jeśli nie chcesz, by komputer PC miał statyczny adres IP, to musisz go tak skonfigurować, aby wysyłał do bramy Ŝądanie otrzymania adresu IP.

Kliknij przycisk Start, wybierz Ustawienia, a następnie Panel sterowania. Dwukrotnie kliknij ikonę Sieć. Na karcie Konfiguracja wybierz pozycję z protokołem TCP/IP i posiadaną kartą sieciową. Jeśli nie ma takiej pozycji, zainstaluj protokół TCP/IP.

Kliknij przycisk Właściwości. Na karcie Adres IP zaznacz opcję Uzyskaj adres IP automatycznie.

Kliknij przycisk OK. Jeśli pojawi się pytanie o zrestartowanie komputera, kliknij przycisk Tak.

Sprawdzanie konfiguracji IP komputera

Do dyspozycji są dwa bardzo dobre narzędzia do sprawdzania konfiguracji IP komputera (adresu MAC i bramy domyślnej).

WINIPCFG (Windows 95/98)

W systemie Windows 95/98 kliknij przycisk Start, wybierz Uruchom i wpisz winipcfg. W poniŜszym przykładzie komputer ma adres IP 192.168.0.100, a domyślna brama znajduje się pod adresem 192.168.0.1. Adresem domyślnej bramy powinien być adres routera. W systemach Windows 95/98 adres MAC jest określany mianem „adresu adaptera”.

Uwaga: Polecenie winipcfg moŜna równieŜ wpisać w wierszu poleceń systemu DOS.

IPCONFIG (Windows 2000/NT/XP)

W wierszu poleceń wpisz ipconfig i naciśnij Enter. Zostaną wyświetlone następujące informacje o konfiguracji IP komputera.

Przypisywanie statycznego adresu IP

Uwaga: Bramy dla uŜytkowników prywatnych oraz routery szerokopasmowe

automatycznie przypisują komputerom w sieci adresy IP, korzystając z technologii DHCP (Dynamic Host Configuration Protocol). W przypadku bramy lub routera obsługującego protokół DHCP nie trzeba więc przypisywać statycznego adresu IP.

Jeśli wykorzystywana brama lub router nie obsługuje protokołu DHCP albo konieczne jest przypisanie statycznego adresu IP, naleŜy postępować według następującej procedury:

Kliknij przycisk Start, a następnie Panel sterowania. Dwukrotnie kliknij ikonę Połączenia sieciowe. Prawym przyciskiem myszy kliknij Połączenia lokalne. Wybierz Właściwości. Zaznacz Protokół internetowy (TCP/IP). Kliknij przycisk Właściwości.

W oknie Właściwości: Protokół internetowy (TCP/IP) wybierz opcję UŜyj następującego adresu IP.

Wprowadź adres IP oraz maskę podsieci. Adresy IP komputerów w sieci muszą zawierać się w tym samym przedziale. Na przykład jeśli jeden komputer ma adres

192.168.0.2, to pozostałe powinny mieć adresy kolejne, tj. 192.168.0.3 i 192.168.0.4. Maska podsieci musi być taka sama dla wszystkich komputerów w sieci.

Wprowadź adresy serwerów DNS. Adresy serwerów DNS moŜna uzyskać od operatora Internetu.

Kliknij przycisk OK. Przypisywanie adresu IP zostało zakończone. Jeśli korzystasz z bramy lub routera

obsługującego protokół DHCP, to nie musisz przypisywać statycznego adresu IP.

Podstawowe informacje o konfiguracji sieci

Korzystanie z Kreatora konfiguracji sieci systemu Windows XP

W tym rozdziale omówimy sposób konfigurowania sieci domowej lub biurowej w systemie Microsoft Windows XP.

Uwaga: Informacje o konfigurowaniu sieci w systemach Windows 2000, ME lub 98 moŜna znaleźć w Internecie, np. pod adresem http://www.homenethelp.com i

http://www.microsoft.com/windows2000.

Kliknij kolejno Start > Panel sterowania > Połączenia sieciowe. Wybierz Konfiguruj sieć w domu lub małej firmie.

Kiedy pojawi się powyŜsze okno, kliknij przycisk Dalej.

Postępuj zgodnie z instrukcjami przedstawionymi w poniŜszym oknie:

Kliknij przycisk Dalej. W pokazanym poniŜej oknie wybierz opcję, która najlepiej opisuje posiadany komputer.

Jeśli komputer jest połączony z Internetem przez bramę lub router, wybierz opcję drugą, tak jak na poniŜszym rysunku.

Kliknij przycisk Dalej.

Wprowadź Opis komputera oraz Nazwę komputera (opcjonalnie).

Kliknij przycisk Dalej. Wprowadź Nazwę grupy roboczej. Wszystkie komputery w sieci powinny naleŜeć do

tej samej grupy roboczej.

Kliknij przycisk Dalej.

Odczekaj, aŜ Kreator konfiguracji sieci zastosuje zmiany.

Po wprowadzeniu zmian przez kreatora kliknij Dalej. Odczekaj, aŜ Kreator konfiguracji sieci skonfiguruje komputer. MoŜe to potrwać kilka

minut.

W pokazanym poniŜej oknie wybierz najbardziej odpowiednią opcję. W poniŜszym przykładzie wybrano opcję Utwórz dysk konfigurowania sieci. Dysk ten zostanie wykorzystany do skonfigurowania kaŜdego komputera pracującego w tej sieci. Kliknij przycisk Dalej.

WłóŜ dyskietkę do napędu (w tym przypadku oznaczonego literą A). W razie potrzeby sformatuj dyskietkę i kliknij przycisk Dalej. Odczekaj, aŜ Kreator konfiguracji sieci skopiuje pliki. Po zakończeniu działania Kreatora konfiguracji sieci Dysk konfigurowania sieci

posłuŜy do uruchomienia tego samego kreatora na kaŜdym z komputerów sieci. Aby kontynuować, kliknij przycisk Dalej.

Odczytaj informacje zamieszczone w poniŜszym oknie, a następnie kliknij Zakończ, co spowoduje zakończenie działania Kreatora konfiguracji sieci.

W celu zastosowania nowych ustawień naleŜy zrestartować komputer. W tym celu w następnym oknie kliknij przycisk Tak.

W ten sposób zakończona została konfiguracja tego komputera. W następnej kolejności na wszystkich pozostałych komputerach w tej sieci naleŜy uruchomić program zapisany na Dysku konfigurowania sieci. Po zakończeniu tej procedury nowa sieć jest gotowa do pracy.

Nadawanie nazwy komputerowi W celu nadania nazwy komputerowi naleŜy wykonać następujące czynności: W systemie Windows XP:

•

Kliknij przycisk Start (w lewym dolnym rogu ekranu).

•

Prawym przyciskiem myszy kliknij Mój komputer.

•

Kliknij Właściwości.

•

W oknie Właściwości systemu wybierz kartę Nazwa komputera. MoŜesz takŜe wprowadzić Opis komputera. Wypełnienie tego pola jest opcjonalne. Aby zmienić nazwę komputera i dołączyć go do domeny, kliknij przycisk Zmień.

•

W wyświetlonym oknie wprowadź Nazwę komputera.

•

Zaznacz opcję Grupa robocza i wpisz nazwę tej grupy.

•

Wszystkie komputery w sieci muszą naleŜeć do tej samej grupy roboczej.

•

Kliknij przycisk OK. Sprawdzanie adresu IP w systemie Windows XP/2000 Kliknij kolejno: Start > Wszystkie programy > Akcesoria > Wiersz polecenia lub kliknij Start > Uruchom i w wyświetlonym oknie wpisz słowo cmd.

Kliknij przycisk OK.

W wierszu poleceń wpisz ipconfig /all i wciśnij Enter. Zostaną wyświetlone wszystkie ustawienia konfiguracyjne, tak jak to pokazano poniŜej.

W celu uzyskania nowego adresu IP wpisz ipconfig /renew i naciśnij Enter. Procedura dla uŜytkowników systemów Windows 98/ME: Kliknij przycisk Start i

wybierz Uruchom. Wpisz command. W wierszu poleceń wpisz winipcfg. W celu uzyskania nowego adresu IP kliknij Zwolnij i odnów.

Przypisywanie statycznego adresu IP Uwaga: Bramy dla uŜytkowników prywatnych i routery szerokopasmowe automatycznie

przypisują komputerom w sieci adresy IP, korzystając z technologii DHCP (Dynamic Host Configuration Protocol). W przypadku bramy lub routera obsługującego protokół DHCP nie trzeba więc przypisywać statycznego adresu IP.

Jeśli wykorzystywana brama lub router nie obsługuje protokołu DHCP albo konieczne jest przypisanie statycznego adresu IP, naleŜy postępować według następującej procedury:

•

Kliknij przycisk Start, a następnie Panel sterowania.

•

Dwukrotnie kliknij ikonę Połączenia sieciowe.

•

Prawym przyciskiem myszy kliknij Połączenia lokalne.

•

Wybierz Właściwości.

•

Zaznacz Protokół internetowy (TCP/IP).

•

Kliknij przycisk Właściwości.

•

W oknie Właściwości: Protokół internetowy (TCP/IP) wybierz opcję UŜyj

następującego adresu IP.

•

Wprowadź adres IP oraz maskę podsieci. Adresy IP komputerów w sieci muszą

zawierać się w tym samym przedziale. Na przykład jeśli jeden komputer ma adres

192.168.0.2, pozostałe powinny mieć adresy kolejne, tj. 192.168.0.3 i

192.168.0.4. Maska podsieci musi być taka sama dla wszystkich komputerów w

sieci.

•

Wprowadź adresy serwerów DNS. Uwaga: Jeśli wprowadzasz adres serwera

DNS, musisz równieŜ podać adres IP domyślnej bramy. Adresy serwerów DNS moŜna uzyskać od operatora Internetu.

•

Kliknij przycisk OK. Przypisywanie statycznego adresu IP zostało zakończone. Jeśli korzystasz z bramy lub

routera obsługującego protokół DHCP, nie musisz przypisywać statycznego adresu IP.

Zgodność ze standardami:

•

IEEE 802.3

•

IEEE 802.3u Zarządzanie:

•

Przez przeglądarkę Internet Explorer, Mozilla lub Firefox zainstalowaną na

dowolnym komputerze połączonym z routerem. Kontrolki:

•

Power (zasilanie)

•

WAN

•

WLAN

•

LAN (10/100) Zasilanie:

•

Prąd stały, 12 V, 1.2A

Dane techniczne

Temperatura pracy:

•

0 ~ 55° C Wilgotność:

•

Max. 95%

Pomoc techniczna

Najnowsze wersje oprogramowania i dokumentacji uŜytkownika moŜna znaleźć w

serwisie internetowym firmy D-Link.

D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie

gwarancyjnym produktu.

Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za

pośrednictwem Internetu lub telefonicznie.

Telefoniczna pomoc techniczna firmy D-Link:

(+48 12) 25-44-000

Pomoc techniczna firmy D-Link świadczona przez Internet:

URL: http://www.dlink.pl

e-mail: dlink@fixit.pl

D-link DSL-524T User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
