D-link DIR-878-RU-R1A User Manual

Руководство пользователя

DIR-878

Беспроводной двухдиапазонный
гигабитный маршрутизатор AC1900
с поддержкой технологии MU-MIMO

Март, 2018 г.

DIR-878/RU/R1A

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900
с поддержкой технологии MU-MIMO

Руководство пользователя

Содержание

Глава 1. Введение................................................5

Аудитория и содержание......................................................5

Условные обозначения........................................................5

Структура документа.........................................................5

Глава 2. Обзор маршрутизатора....................................6

Общее описание..............................................................6

Технические характеристики*.................................................8

Внешний вид устройства.....................................................12

Верхняя панель...........................................................12

Задняя панель............................................................14

Комплект поставки..........................................................16

Глава 3. Установка и подключение маршрутизатора.................17

Предварительная подготовка.................................................17

Подключение к компьютеру и его настройка...................................18

Подключение к компьютеру с Ethernet-адаптером............................18

Настройка автоматического получения IP-адреса в ОС Windows XP............18

Настройка автоматического получения IP-адреса в ОС Windows 7.............21

Подключение к компьютеру с Wi-Fi-адаптером...............................26

Настройка Wi-Fi-адаптера в ОС Windows XP.................................27

Настройка Wi-Fi-адаптера в ОС Windows 7..................................28

Подключение к web-интерфейсу...............................................30

Структура web-интерфейса...................................................32

Страница информации о системе............................................32

Страница Начало..........................................................34

Разделы меню.............................................................35

Уведомления..............................................................36

Глава 4. Настройка маршрутизатора...............................37

Мастер начальной настройки.................................................37

Выбор режима работы устройства...........................................39

Изменение LAN IPv4-адреса................................................42

Wi-Fi-клиент.............................................................43

Настройка проводного WAN-соединения......................................45

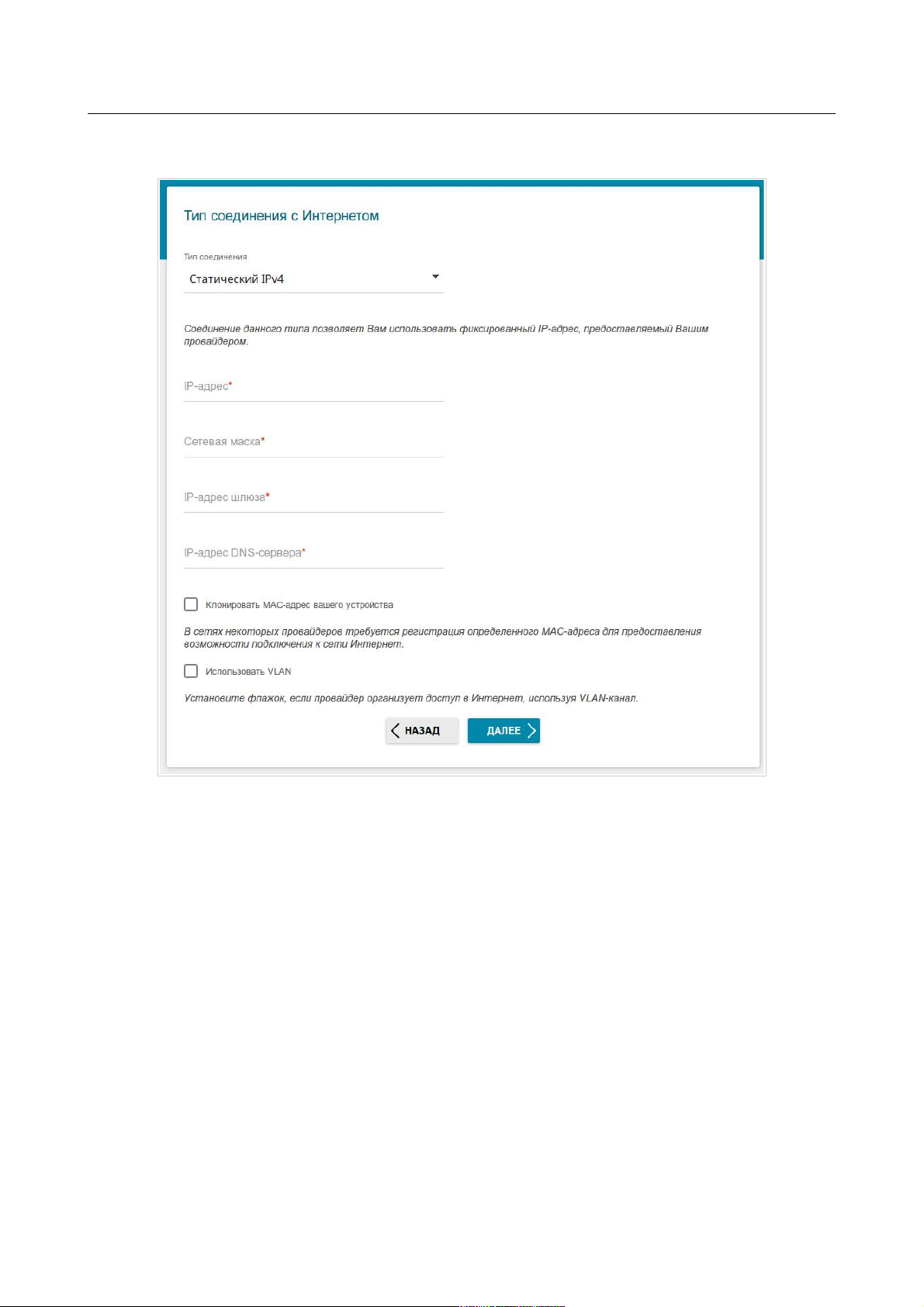

Соединение типа Статический IPv4.......................................46

Соединение типа Статический IPv6.......................................47

Соединения типа PPPoE, IPv6 PPPoE, PPPoE Dual Stack,

PPPoE + Динамический IP (PPPoE Dual Access)............................48

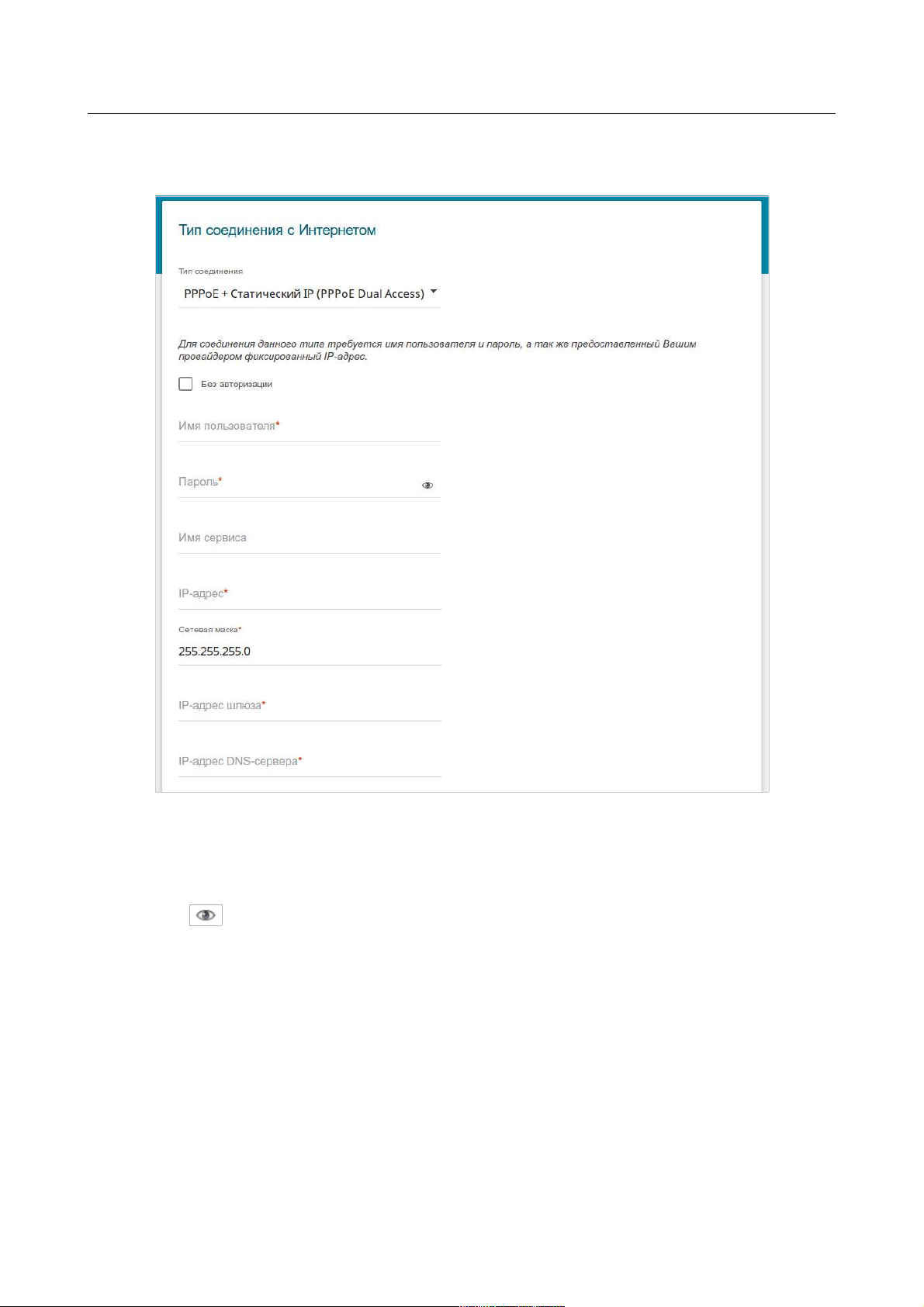

Соединение типа PPPoE + Статический IP (PPPoE Dual Access).............49

Соединение типа PPTP + Динамический IP или L2TP + Динамический IP......50

Соединение типа PPTP + Статический IP или L2TP + Статический IP........51

Настройка беспроводной сети..............................................52

Настройка LAN-портов для IPTV/VoIP.......................................54

Изменение пароля web-интерфейса..........................................56

Подключение мультимедиа-устройств..........................................58

Статистика.................................................................61

Сетевая статистика.......................................................61

DHCP.....................................................................62

Таблица маршрутизации....................................................63

Клиенты..................................................................64

Multicast-группы.........................................................65

Клиенты и сессии.........................................................66

Страница 2 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Настройка соединений.......................................................67

WAN......................................................................67

WAN-соединение типа Динамический IPv4 или Статический IPv4.............69

WAN-соединение типа Динамический IPv6 или Статический IPv6.............74

WAN-соединение типа PPPoE..............................................78

WAN-соединение типа PPTP или L2TP......................................84

WAN-соединение типа PPPoE IPv6 или PPPoE Dual Stack....................89

LAN......................................................................95

IPv4...................................................................95

IPv6...................................................................98

Резервирование WAN......................................................100

Wi-Fi.....................................................................102

Основные настройки......................................................102

Управление клиентами....................................................112

WPS.....................................................................113

Использование функции WPS из web-интерфейса...........................115

Использование функции WPS без доступа к web-интерфейсу................116

WMM.....................................................................117

Клиент..................................................................120

Дополнительно...........................................................123

MAC-фильтр..............................................................127

Роуминг.................................................................129

Дополнительно.............................................................131

VLAN....................................................................132

DNS.....................................................................135

SafeDNS.................................................................137

DDNS....................................................................141

Переадресация...........................................................143

Маршрутизация...........................................................144

Клиент TR-069...........................................................146

Удаленный доступ........................................................148

UPnP IGD................................................................150

UDPXY...................................................................151

IGMP/ALG/Passthrough....................................................153

IPsec...................................................................155

Межсетевой экран..........................................................162

IP-фильтр...............................................................162

Виртуальные серверы.....................................................166

DMZ.....................................................................170

MAC-фильтр..............................................................171

URL-фильтр..............................................................173

Система...................................................................174

Конфигурация............................................................175

Обновление ПО...........................................................177

Локальное обновление..................................................178

Удаленное обновление..................................................179

Журнал событий..........................................................180

Пинг....................................................................182

Трассировка маршрута....................................................184

Телнет..................................................................186

Системное время.........................................................187

Страница 3 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Яндекс.DNS................................................................189

Настройки...............................................................189

Устройства и правила....................................................191

Глава 5. Рекомендации по использованию маршрутизатора..........193

Правила и условия безопасной эксплуатации.................................193

Рекомендации по установке беспроводных устройств..........................194

Глава 6. Аббревиатуры и сокращения.............................195

Страница 4 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Введение

ГЛАВА 1. ВВЕДЕНИЕ

Аудитория и содержание

В данном руководстве приводится описание маршрутизатора DIR-878, порядок настройки и
рекомендации по его использованию.

Настоящее руководство предназначено для пользователей, знакомых с основными
принципами организации сетей, которые создают домашнюю локальную сеть, а также
системных администраторов, которые устанавливают и настраивают сети в офисах компаний.

Условные обозначения

Пример Описание

текст Основной текст документа.

Предварительная
подготовка

Ссылка на главу или раздел данного руководства пользователя.

«Краткое руководство
по установке»

Ссылка на документ.

Изменить

Название раздела меню, пункта меню, какого-либо элемента
web-интерфейса (поле, флажок, переключатель, кнопка и пр.).

192.168.0.1

Текст, который необходимо ввести в указанное поле.

!

Информация

Важная информация, на которую необходимо обратить
внимание.

Структура документа

Глава 1 содержит сведения о назначении и организации документа.

Глава 2 содержит описание технических характеристик маршрутизатора DIR-878 и его

внешнего вида, а также перечисление содержимого комплекта поставки.

Глава 3 описывает процесс установки маршрутизатора DIR-878 и настройки компьютера для
подключения к web-интерфейсу устройства.

Глава 4 содержит подробное описание всех разделов меню web-интерфейса.

Глава 5 содержит рекомендации по безопасному использованию маршрутизатора DIR-878 и

советы по построению беспроводной сети.

Глава 6 содержит список сокращений, используемых в настоящем руководстве пользователя.

Страница 5 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА

Общее описание

Устройство DIR-878 представляет собой беспроводной двухдиапазонный гигабитный
маршрутизатор со встроенным 4-портовым коммутатором, который позволяет быстро и
просто организовать беспроводную и проводную сеть дома и в офисе.

Вы можете подключить беспроводной маршрутизатор DIR-878 к кабельному или DSL­модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с
сетью Интернет для решения широкого круга профессиональных задач. Встроенный 4­портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные
Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети.

Используя беспроводной маршрутизатор DIR-878, Вы сможете быстро организовать
высокоскоростную беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет
компьютерам и мобильным устройствам практически в любой точке (в зоне действия
беспроводной сети). Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет
использовать беспроводную сеть для широкого круга задач. Маршрутизатор может
выполнять функции базовой станции для подключения к беспроводной сети устройств,
работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac (со скоростью
беспроводного соединения до 1900 Мбит/с)1.

В маршрутизаторе реализовано множество функций для беспроводного интерфейса.
Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2),
фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать
технологии WPS и WMM.

Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В
случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть
маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LAN­портам маршрутизатора, останутся в сети.

Технология Multi-user MIMO позволяет распределить ресурсы маршрутизатора для
эффективного использования Wi-Fi-сети несколькими беспроводными клиентами, сохраняя
высокую скорость для потоковой передачи мультимедиа в высоком качестве, игр без
задержек и быстрой передачи больших файлов.

Использование технологии Transmit Beamforming позволяет динамически менять диаграмму
направленности антенн и перераспределять сигнал точно в сторону беспроводных устройств,
подключенных к маршрутизатору.

Функция интеллектуального распределения Wi-Fi-клиентов будет полезна для сетей,
состоящих из нескольких точек доступа или маршрутизаторов D-Link – настроив работу
функции на каждом из них, Вы обеспечите подключение клиента к точке доступа
(маршрутизатору) с максимальным уровнем сигнала.

1 До 600 Мбит/с в диапазоне 2,4 ГГц и до 1300 Мбит/с в диапазоне 5 ГГц.

Страница 6 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Возможность настройки гостевой Wi-Fi-сети позволит Вам создать отдельную беспроводную
сеть с индивидуальными настройками безопасности. Устройства гостевой сети смогут
подключиться к Интернету, но будут изолированы от устройств и ресурсов локальной сети
маршрутизатора.

Беспроводной маршрутизатор DIR-878 оснащен встроенным межсетевым экраном.
Расширенные функции безопасности позволяют минимизировать последствия действий
хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для
пользователей Вашей локальной сети.

Кроме того, маршрутизатор поддерживает протокол IPsec и позволяет организовывать
безопасные VPN-туннели.

Встроенный сервис Яндекс.DNS обеспечивает защиту от вредоносных и мошеннических
сайтов, а также позволяет ограничить доступ детей к «взрослым» материалам.

Маршрутизатор также поддерживает работу с сервисами контентной фильтрации
SafeDNS/SkyDNS, которые предлагают больше настроек и возможностей для организации
безопасной работы в Интернете как для домашних пользователей всех возрастных категорий,
так и для профессиональной деятельности сотрудников офисов и предприятий.

Для настройки беспроводного маршрутизатора DIR-878 используется простой и удобный
встроенный web-интерфейс (доступен на русском и английском языках).

Мастер настройки позволяет быстро перевести DIR-878 в режим маршрутизатора (для
подключения к проводному или беспроводному провайдеру), точки доступа, повторителя или
клиента и задать все необходимые настройки для работы в выбранном режиме за несколько
простых шагов.

Также DIR-878 поддерживает настройку и управление с помощью мобильного приложения
D-Link Click'n'Connect для устройств под управлением ОС Android.

Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную
версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности
установить его.

Страница 7 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Технические характеристики

*

Аппаратное обеспечение

Процессор · MT7621A (880 МГц, двухъядерный)

Оперативная память · 128 MБ, DDR3

Flash-память · 16 МБ, SPI

Интерфейсы · Порт WAN 10/100/1000BASE-T

· 4 порта LAN 10/100/1000BASE-T

Индикаторы · Питание

· Интернет

· Беспроводная сеть 2.4G

· Беспроводная сеть 5G

Кнопки · Кнопка POWER для включения/выключения питания

· Кнопка WiFi для включения/выключения беспроводной сети

· Кнопка WPS для установки беспроводного соединения

· Кнопка RESET для возврата к заводским настройкам

Антенна · Четыре внешние несъемные антенны с коэффициентом усиления 5 дБи

Схема MIMO · 3 x 3, MU-MIMO

Разъем питания · Разъем для подключения питания (постоянный ток)

Программное обеспечение

Типы подключения WAN · PPPoE

· IPv6 PPPoE

· PPPoE Dual Stack

· Статический IPv4 / Динамический IPv4

· Статический IPv6 / Динамический IPv6

· PPPoE + Статический IP (PPPoE Dual Access)

· PPPoE + Динамический IP (PPPoE Dual Access)

· PPTP/L2TP + Статический IP

· PPTP/L2TP + Динамический IP

Сетевые функции · Поддержка стандарта IEEE 802.1X для подключения к сети Интернет

· DHCP-сервер/relay

· Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование

префикса IPv6

· Автоматическое получение LAN IP-адреса (в режимах точка доступа,
повторитель, клиент)

· DNS relay

· Dynamic DNS

· Статическая IP-маршрутизация

· Статическая IPv6-маршрутизация

· IGMP Proxy

· RIP

· Поддержка UPnP IGD

· Поддержка VLAN

· Поддержка функции ping со стороны внешней сети (WAN ping respond)

· Поддержка механизма SIP ALG

· Поддержка RTSP

· Резервирование WAN

· Встроенное приложение UDPXY

* Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и

соответствующую документацию на сайте www.dlink.ru.

Страница 8 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Программное обеспечение

Функции межсетевого экрана · Преобразование сетевых адресов (NAT)

· Контроль состояния соединений (SPI)

· IP-фильтр

· IPv6-фильтр

· MAC-фильтр

· URL-фильтр

· DMZ-зона

· Функция защиты от ARP- и DDoS-атак

· Виртуальные серверы

· Встроенный сервис контентной фильтрации Яндекс.DNS

· Встроенный сервис контентной фильтрации SafeDNS

VPN · IPsec/PPTP/L2TP/PPPoE pass-through

· IPsec-туннели

Управление · Локальный и удаленный доступ к настройкам по TELNET/WEB

(HTTP/HTTPS)

· Web-интерфейс настройки и управления на двух языках (русский и
английский)

· Поддержка приложения Click'n'Connect для устройств под управлением
ОС Android

· Уведомление о проблемах с подключением и автоматическое
перенаправление к настройкам

· Обновление ПО маршрутизатора через web-интерфейс

· Автоматическое уведомление о наличии новой версии ПО

· Сохранение и загрузка конфигурации

· Возможность передачи журнала событий на удаленный сервер

· Автоматическая синхронизация системного времени с NTP-сервером и

ручная настройка даты и времени

· Утилита ping

· Утилита traceroute

· Клиент TR-069

Параметры беспроводного модуля

Стандарты · IEEE 802.11a/n/ac

· IEEE 802.11b/g/n

Диапазон частот · 2400 ~ 2483,5 МГц

· 5150 ~ 5350 МГц

· 5650 ~ 5725 МГц

Безопасность беспроводного
соединения

· WEP

· WPA/WPA2 (Personal/Enterprise)

· МАС-фильтр

· WPS (PBC/PIN)

Дополнительные функции · Режим «клиент»

· WMM (Wi-Fi QoS)

· Информация о подключенных Wi-Fi-клиентах

· Расширенные настройки

· Интеллектуальное распределение Wi-Fi-клиентов

· Гостевая Wi-Fi-сеть / поддержка MBSSID

· Периодическое сканирование каналов, автоматический переход на более

свободный канал

· Поддержка TX Beamforming для стандартов 802.11ac (5 ГГц) и 802.11n (2,4
ГГц)

Страница 9 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900
с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Параметры беспроводного модуля

Скорость беспроводного соединения

2

· IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

· IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с

· IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

· IEEE 802.11n (2,4 ГГц): 6,5–450 Мбит/с (MCS0–MCS23) до 600 Мбит/с

(QAM256)

· IEEE 802.11n (5 ГГц): от 6,5 до 450 Мбит/с (от MCS0 до MCS23)

· IEEE 802.11ac (5 ГГц): от 6,5 до 1300 Мбит/с (от MCS0 до MSC9)

Выходная мощность передатчика

Максимальное значение мощности
передатчика будет изменяться в
соответствии с правилами
радиочастотного регулирования в
Вашей стране

· 802.11a (типичная при комнатной температуре 25 °C)
15 дБм при 6, 54 Мбит/с

· 802.11b (типичная при комнатной температуре 25 °C)
15 дБм при 1, 11 Мбит/с

· 802.11g (типичная при комнатной температуре 25 °C)
15 дБм при 6, 54 Мбит/с

· 802.11n (типичная при комнатной температуре 25 °C)
2,4 ГГц
15 дБм при MCS0, 7
5 ГГц
15 дБм при MCS0, 7

· 802.11ac (типичная при комнатной температуре 25 °C)

15 дБм при MCS0, 9

2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac и 802.11n. Для

получения скорости соединения 600 Мбит/с в диапазоне 2,4 ГГц Wi-Fi-клиент должен поддерживать MIMO 3x3 и режим работы с
модуляцией QAM256. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в
которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также
служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять
факторы окружающей среды.

Страница 10 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Параметры беспроводного модуля

Чувствительность приемника · 802.11a

-96 дБм при 6 Мбит/c

-78 дБм при 54 Мбит/c

· 802.11b

-96 дБм при 1 Мбит/с

-90 дБм при 11 Мбит/с

· 802.11g

-95 дБм при 6 Мбит/c

-76 дБм при 54 Мбит/c

· 802.11n
2,4 ГГц, HT20

-95 дБм при MCS0

-76 дБм при MCS7
2,4 ГГц, HT40

-92 дБм при MCS0

-72 дБм при MCS7
5 ГГц, HT20

-95 дБм при MCS0

-76 дБм при MCS7
5 ГГц, HT40

-93 дБм при MCS0

-73 дБм при MCS7

· 802.11ac
VHT20

-96 дБм при MCS0

-73 дБм при MCS8
VHT40

-92 дБм при MCS0

-68 дБм при MCS9
VHT80

-88 дБм при MCS0

-64 дБм при MCS9

Схемы модуляции · 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM

· 802.11b: DQPSK, DBPSK, DSSS, CCK

· 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM

· 802.11n: BPSK, QPSK, 16QAM, 64QAM, 256QAM с OFDM

· 802.11ac: BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM

Физические параметры

Размеры (Д x Ш x В)

· 259 x 184 x 46 мм

Вес

· 565 г

Условия эксплуатации

Питание

· Выход: 12 В постоянного тока, 1,5 А

Температура · Рабочая: от 0 до 40 °C

· Хранения: от -20 до 65 °C

Влажность · При эксплуатации: от 10% до 90% (без конденсата)

· При хранении: от 5% до 95% (без конденсата)

Страница 11 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Внешний вид устройства

Верхняя панель

Рисунок 1. Вид верхней панели DIR-878.

Светодиодный

индикатор

Режим Значение

Питание

Горит постоянно
(оранжевый)

Загрузка устройства.

Горит постоянно (зеленый)

Питание включено.

Не горит

Питание отключено.

Интернет

Горит постоянно (зеленый)

Проводное WAN-соединение по
умолчанию установлено.

Мигает быстро (зеленый)

Проводное WAN-соединение по
умолчанию активно.

Мигает медленно (зеленый)

Обновление ПО.

Мигает (оранжевый)

• Проводное WAN-соединение по
умолчанию не установлено, или

• не создано ни одного WAN­соединения.

Не горит

WAN-кабель не подключен.

Страница 12 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Светодиодный

индикатор

Режим Значение

Беспроводная сеть

2.4G

Беспроводная сеть

5G

Горит постоянно (зеленый)

Беспроводная сеть соответствующего
диапазона включена.

Мигает быстро (зеленый)

WLAN-интерфейс соответствующего
диапазона активен (трафик в одном из
направлений).

Мигает (зеленый)

Попытка установки Wi-Fi-соединения с
помощью функции WPS.

Не горит

Беспроводная сеть соответствующего
диапазона выключена.

Страница 13 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Задняя панель

Рисунок 2. Вид задней панели DIR-878.

Порт Описание

LAN 1-4 4 Ethernet-порта для подключения компьютеров или сетевых устройств.

INTERNET

Порт для подключения к выделенной Ethernet-линии или подключения
кабельного или DSL-модема (рекомендуется использовать кабель,
входящий в комплект поставки).

RESET

Кнопка для сброса настроек к заводским установкам.

Для восстановления заводских установок необходимо нажать и
удерживать 10 секунд (при включенном устройстве).

WPS

Кнопка для установки беспроводного соединения (функция WPS).

Для использования функции WPS: при включенном устройстве
нажмите кнопку, удерживайте 2 секунды и отпустите. Светодиодные
индикаторы Беспроводная сеть 2.4G и Беспроводная сеть 5G должны
начать мигать.

WIFI

Кнопка для включения/выключения беспроводной сети.

Для выключения беспроводной сети: при включенном устройстве
нажмите кнопку и отпустите. Светодиодные индикаторы Беспроводная
сеть 2.4G и Беспроводная сеть 5G должны погаснуть.

Страница 14 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Порт Описание

12V DC IN Разъем питания.

POWER Кнопка для включения/выключения маршрутизатора.

Также маршрутизатор оборудован четырьмя внешними несъемными Wi-Fi-антеннами.

Страница 15 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Обзор маршрутизатора

Комплект поставки

Перед использованием устройства убедитесь, что в комплект поставки включено следующее:

• Маршрутизатор DIR-878,

• адаптер питания постоянного тока 12В/1,5А,

• Ethernet-кабель (CAT 5E),

• документ «Краткое руководство по установке» (буклет).

Документы «Руководство пользователя» и «Краткое руководство по установке»
доступны на сайте компании D-Link (см. www.dlink.ru).

!

Использование источника питания с напряжением, отличным от поставляемого с
устройством, может привести к повреждению устройства и потере гарантии на него.

Страница 16 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

ГЛАВА 3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

МАРШРУТИЗАТОРА

Предварительная подготовка

Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что
у Вас имеется все необходимое оборудование, а также информация по всем используемым
устройствам.

Операционная система

Настройка и управление беспроводным двухдиапазонным гигабитным маршрутизатором со
встроенным 4-портовым коммутатором (далее – «маршрутизатором») выполняется с
помощью встроенного web-интерфейса. Web-интерфейс доступен в любой операционной
системе, которая поддерживает web-браузер.

Web-браузер

Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется
использовать web-браузеры:

• Apple Safari версии 8 и выше,

• Google Chrome версии 48 и выше,

• Microsoft Internet Explorer версии 10 и выше,

• Microsoft Edge версии 20.10240 и выше,

• Mozilla Firefox версии 44 и выше,

• Opera версии 35 и выше.

Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна
быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена
другим программным обеспечением (например, антивирусной программой или другим ПО,
обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем компьютере.

Проводная или беспроводная сетевая карта (Ethernet- или Wi-Fi-адаптер)

Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernet- или Wi­Fi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не
оснащен подобным устройством, установите Ethernet- или Wi-Fi-адаптер перед тем, как
приступить к использованию маршрутизатора.

Беспроводная связь

Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в
них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11a,
b, g, n или ac. Кроме того, для данных устройств необходимо задать значения идентификатора
SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе
маршрутизатора.

Страница 17 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

Подключение к компьютеру и его настройка

Подключение к компьютеру с Ethernet-адаптером

1. Выключите питание Вашего компьютера.

2. Подключите Ethernet-кабель к одному из LAN-портов, расположенных на задней
панели маршрутизатора, и к Ethernet-адаптеру Вашего компьютера.

3. Подключите адаптер питания к соответствующему разъему на задней панели
маршрутизатора, а затем – к электрической розетке.

4. Включите маршрутизатор, нажав кнопку POWER на задней панели устройства.

5. Включите компьютер и дождитесь загрузки операционной системы.

Настройка автоматического получения IP-адреса

в ОС Windows XP

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и
подключения к Интернету > Сетевые подключения.

2. В окне Сетевые подключения щелкните правой кнопкой мыши по
соответствующему Подключению по локальной сети и выберите строку
Свойства в появившемся контекстном меню.

Рисунок 3. Окно Сетевые подключения.

Страница 18 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

3. В окне Подключение по локальной сети – свойства на вкладке Общие
выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.

Рисунок 4. Окно свойств подключения по локальной сети.

Страница 19 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

4. Установите переключатели в положение Получить IP-адрес автоматически и
Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.

Рисунок 5. Окно свойств протокола TCP/IP.

5. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 20 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2. Выберите пункт Центр управления сетями и общим доступом. (Если панель
управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния
сети и задач под пунктом Сеть и Интернет.)

Рисунок 6. Окно Панель управления.

Страница 21 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

3. В меню, расположенном в левой части окна, выберите пункт Изменение
параметров адаптера.

Рисунок 7. Окно Центр управления сетями и общим доступом.

Страница 22 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

4. В открывшемся окне щелкните правой кнопкой мыши по соответствующему
Подключению по локальной сети и выберите строку Свойства в появившемся
контекстном меню.

Рисунок 8. Окно Сетевые подключения.

Страница 23 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

5. В окне Подключение по локальной сети – свойства на вкладке Сеть выделите
строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.

Рисунок 9. Окно свойств подключения по локальной сети.

Страница 24 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

6. Установите переключатели в положение Получить IP-адрес автоматически и
Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.

Рисунок 10. Окно свойств протокола TCP/IPv4.

7. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 25 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

Подключение к компьютеру с Wi-Fi-адаптером

1. Подключите адаптер питания к соответствующему разъему на задней панели
маршрутизатора, а затем – к электрической розетке.

2. Включите маршрутизатор, нажав кнопку POWER на задней панели устройства.

3. Включите компьютер, дождитесь загрузки операционной системы.

4. Включите Wi-Fi-адаптер. На портативных компьютерах, оснащенных встроенным
беспроводным сетевым адаптером, как правило, есть кнопка или переключатель,
активирующий беспроводной сетевой адаптер (см. документацию по Вашему ПК).
Если Ваш компьютер оснащен подключаемым беспроводным сетевым адаптером,
установите программное обеспечение, поставляемое вместе с адаптером.

Страница 26 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows XP

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и
подключения к Интернету > Сетевые подключения.

2. Выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi­адаптер включен.

Рисунок 11. Окно Сетевые подключения.

3. Выполните поиск доступных сетей.

4. В открывшемся окне Беспроводное сетевое подключение выделите
беспроводную сеть DIR-878 (для работы в диапазоне 2,4 ГГц) или DIR-878-5G
(для работы в диапазоне 5 ГГц) и нажмите кнопку Подключить.

5. В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на
нижней панели устройства) в поля Ключ сети и Подтверждение ключа и
нажмите кнопку Подключить.

После нажатия на кнопку Подключить отобразится окно Состояние беспроводного
сетевого соединения.

!

Если первичная настройка маршрутизатора выполняется через Wi-Fi-соединение, то
сразу после изменения настроек беспроводной сети маршрутизатора, заданных по
умолчанию, необходимо будет заново установить беспроводное соединение,
используя только что заданные параметры.

Страница 27 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2. Выберите пункт Центр управления сетями и общим доступом. (Если панель
управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния
сети и задач под пунктом Сеть и Интернет.)

Рисунок 12. Окно Панель управления.

3. В меню, расположенном в левой части окна, выберите пункт Изменение
параметров адаптера.

4. В открывшемся окне выделите значок беспроводного сетевого подключения и
убедитесь, что Ваш Wi-Fi-адаптер включен.

5. Чтобы открыть список доступных беспроводных сетей, выделите значок
беспроводного сетевого подключения и нажмите кнопку Подключение к или в
области уведомлений, расположенной в правой части панели задач, нажмите левой
кнопкой мыши на значок сети.

Рисунок 13. Область уведомлений панели задач.

Страница 28 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

6. В открывшемся окне Беспроводное сетевое подключение выделите
беспроводную сеть DIR-878 (для работы в диапазоне 2,4 ГГц) или DIR-878-5G
(для работы в диапазоне 5 ГГц), а затем нажмите кнопку Подключение.

Рисунок 14. Список доступных сетей.

7. В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на
нижней панели устройства) в поле Ключ безопасности и нажмите кнопку OK.

8. Подождите 20-30 секунд. После того как соединение будет установлено, значок сети
примет вид шкалы, отображающей уровень сигнала.

!

Если первичная настройка маршрутизатора выполняется через Wi-Fi-соединение, то
сразу после изменения настроек беспроводной сети маршрутизатора, заданных по
умолчанию, необходимо будет заново установить беспроводное соединение,
используя только что заданные параметры.

Страница 29 из 197

DIR-878 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1900

с поддержкой технологии MU-MIMO

Руководство пользователя

Установка и подключение

маршрутизатора

Подключение к web-интерфейсу

После настройки соединения с маршрутизатором Вы можете обратиться к web-интерфейсу
настройки и управления для задания необходимых параметров (создания WAN-соединения
для подключения к сети Интернет, изменения параметров беспроводного соединения,
настройки межсетевого экрана и др.)

!

Маршрутизатор DIR-878 с настройками по умолчанию не может подключаться к сети
Интернет. Для начала работы задайте собственный пароль для доступа к web­интерфейсу и измените название беспроводной сети (SSID), а также, если
необходимо, задайте другие настройки, рекомендованные Вашим провайдером.

Запустите web-браузер (см. раздел Предварительная подготовка, стр. 17). В адресной
строке web-браузера введите IP-адрес маршрутизатора (по умолчанию – 192.168.0.1) или

его доменное имя (по умолчанию – dlinkrouter.local) с точкой в конце и нажмите
клавишу Enter.

Рисунок 15. Ввод IP-адреса DIR-878 в адресной строке web-браузера.

!

Если при попытке подключения к web-интерфейсу маршрутизатора браузер выдает
ошибку типа «Невозможно отобразить страницу» , убедитесь, что устройство
правильно подключено к компьютеру.

Если устройство еще не было настроено или ранее были восстановлены настройки по
умолчанию, при обращении к web-интерфейсу открывается Мастер начальной настройки (см.
раздел Мастер начальной настройки, стр. 37).

Рисунок 16. Страница запуска Мастера начальной настройки.

Страница 30 из 197
