D-link DIR-825-AC-G1B User Manual

Руководство пользователя

DIR-825/AC

Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200 с поддержкой 3G/LTE и USBпортом

Июнь, 2017 г.

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200 с поддержкой 3G/LTE и USB-портом

Руководство пользователя

Содержание
Глава 1. Введение................................................								5
Аудитория и содержание......................................................								5
Условные обозначения........................................................								5
Структура документа.........................................................								5
Глава 2. Обзор маршрутизатора....................................								6
Общее описание..............................................................								6
Технические характеристики*.................................................								8
Внешний вид устройства.....................................................								15
Верхняя панель...........................................................								15
Задняя панель............................................................								17
Комплект поставки..........................................................								19
Глава 3. Установка и подключение маршрутизатора.................								20
Предварительная подготовка.................................................								20
Подключение к компьютеру и его настройка...................................								22
Подключение к компьютеру с Ethernet-адаптером............................								22
Настройка автоматического получения IP-адреса в ОС Windows XP............								23
Настройка автоматического получения IP-адреса в ОС Windows 7.............								26
Подключение к компьютеру с Wi-Fi-адаптером...............................								31
Настройка Wi-Fi-адаптера в ОС Windows XP.................................								32
Настройка Wi-Fi-адаптера в ОС Windows 7..................................								33
Подключение к web-интерфейсу...............................................								35
Структура web-интерфейса...................................................								37
Страница информации о системе............................................								37
Страница Начало..........................................................								39
Разделы меню.............................................................								40
Уведомления..............................................................								41
Глава 4. Настройка маршрутизатора...............................								42
Мастер начальной настройки.................................................								42
Выбор режима работы устройства...........................................								44
Создание 3G/LTE WAN-соединения...........................................								47
Изменение LAN IPv4-адреса................................................								48
Wi-Fi-клиент.............................................................								49
Настройка проводного WAN-соединения......................................								51
Соединение типа Статический IPv4.......................................								52
Соединение типа Статический IPv6.......................................								53
Соединения	типа	PPPoE,	IPv6	PPPoE,	PPPoE	Dual	Stack,
PPPoE + Динамический IP (PPPoE Dual Access)............................								54
Соединение типа PPPoE + Статический IP (PPPoE Dual Access).............								55
Соединение типа PPTP + Динамический IP или L2TP + Динамический IP......								56
Соединение типа PPTP + Статический IP или L2TP + Статический IP........								57
Настройка беспроводной сети..............................................								58
Настройка LAN-портов для IPTV/VoIP.......................................								60
Изменение пароля web-интерфейса..........................................								62

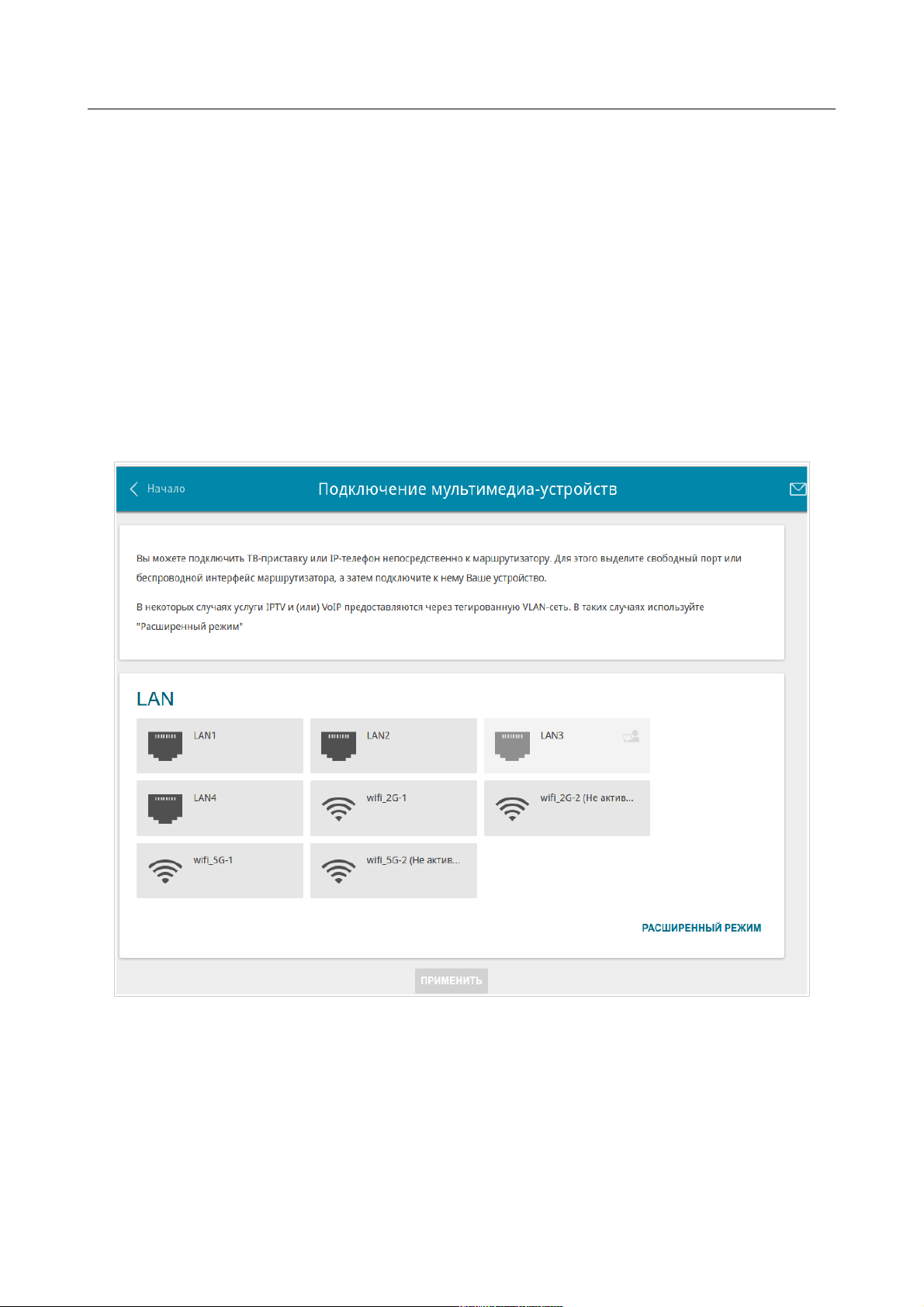

Подключение мультимедиа-устройств..........................................								64

Страница 2 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом
Руководство пользователя
Статистика.................................................................	67
Сетевая статистика.......................................................	67
DHCP.....................................................................	68
Таблица маршрутизации....................................................	69
Клиенты..................................................................	70
Статистика портов........................................................	71
Multicast-группы.........................................................	72
Клиенты и сессии.........................................................	73
Настройка соединений.......................................................	74
WAN......................................................................	74
WAN-соединение типа Динамический IPv4 или Статический IPv4.............	76
WAN-соединение типа Динамический IPv6 или Статический IPv6.............	81
WAN-соединение типа PPPoE..............................................	85
WAN-соединение типа PPTP или L2TP......................................	90
WAN-соединение типа PPPoE IPv6 или PPPoE Dual Stack....................	94
WAN-соединение типа 3G................................................	100
WAN-соединение типа LTE...............................................	104
LAN.....................................................................	108
IPv4..................................................................	108
IPv6..................................................................	111
Резервирование WAN......................................................	113
Wi-Fi.....................................................................	115
Основные настройки......................................................	115
Управление клиентами....................................................	125
WPS.....................................................................	126
Использование функции WPS из web-интерфейса...........................	128
Использование функции WPS без доступа к web-интерфейсу................	129
WMM.....................................................................	130
Клиент..................................................................	133
Дополнительно...........................................................	136
MAC-фильтр..............................................................	140
Роуминг.................................................................	142
Принт-сервер..............................................................	144
USB-накопитель............................................................	145
Информация..............................................................	146
Пользователи USB........................................................	147
Samba...................................................................	149
FTP.....................................................................	150
Файловый браузер........................................................	151
DLNA....................................................................	152
Torrent-клиент..........................................................	154
XUPNPD..................................................................	158
USB-модем.................................................................	159
Основные настройки......................................................	160
PIN.....................................................................	161

Страница 3 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом
Руководство пользователя
Дополнительно.............................................................	163
VLAN....................................................................	164
DNS.....................................................................	167
Настройки портов........................................................	169
Полоса пропускания......................................................	172
Сегментация трафика.....................................................	173
Переадресация...........................................................	174
DDNS....................................................................	175
Маршрутизация...........................................................	177
Клиент TR-069...........................................................	179
Удаленный доступ........................................................	181
UPnP IGD................................................................	183
UDPXY...................................................................	184
IGMP/ALG/Passthrough....................................................	186
IPsec...................................................................	188
Межсетевой экран..........................................................	195
IP-фильтр...............................................................	195
Виртуальные серверы.....................................................	199
DMZ.....................................................................	203
MAC-фильтр..............................................................	204
URL-фильтр..............................................................	206
Система...................................................................	207
Конфигурация............................................................	208
Обновление ПО...........................................................	210
Локальное обновление..................................................	211
Удаленное обновление..................................................	212
Журнал событий..........................................................	213
Пинг....................................................................	215
Трассировка маршрута....................................................	216
Телнет..................................................................	217
Системное время.........................................................	218
Яндекс.DNS................................................................	220
Настройки...............................................................	220
Устройства и правила....................................................	222
Глава 5. Рекомендации по использованию маршрутизатора..........	224
Правила и условия безопасной эксплуатации.................................	224
Рекомендации по установке беспроводных устройств..........................	225
Глава 6. Аббревиатуры и сокращения.............................	226

Страница 4 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Введение
Руководство пользователя

ГЛАВА 1. ВВЕДЕНИЕ

Аудитория и содержание

В данном руководстве приводится описание маршрутизатора DIR-825/AC, порядок настройки и рекомендации по его использованию.

Настоящее руководство предназначено для пользователей, знакомых с основными принципами организации сетей, которые создают домашнюю локальную сеть, а также системных администраторов, которые устанавливают и настраивают сети в офисах компаний.

Условные обозначения

Пример

текст

Предварительная

подготовка

«Краткое руководство по установке»

Изменить

192.168.0.1

!Информация

Описание

Основной текст документа. Ссылка на главу или раздел данного руководства пользователя. Ссылка на документ.

Название раздела меню, пункта меню, какого-либо элемента web-интерфейса (поле, флажок, переключатель, кнопка и пр.).

Текст, который необходимо ввести в указанное поле.

Важная информация, на которую необходимо обратить внимание.

Структура документа

Глава 1 содержит сведения о назначении и организации документа.

Глава 2 содержит описание технических характеристик маршрутизатора DIR-825/AC и его внешнего вида, а также перечисление содержимого комплекта поставки.

Глава 3 описывает процесс установки маршрутизатора DIR-825/AC и настройки компьютера для подключения к web-интерфейсу устройства.

Глава 4 содержит подробное описание всех разделов меню web-интерфейса.

Глава 5 содержит рекомендации по безопасному использованию маршрутизатора DIR825/AC и советы по построению беспроводной сети.

Глава 6 содержит список сокращений, используемых в настоящем руководстве пользователя.

Страница 5 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА

Общее описание

Устройство DIR-825/AC представляет собой беспроводной двухдиапазонный гигабитный маршрутизатор с поддержкой сетей 3G/LTE, который позволяет быстро и просто организовать беспроводную и проводную сеть дома и в офисе.

Маршрутизатор оснащен USB-портом для подключения USB-модема1, при помощи которого Вы сможете оперативно подключаться к сети Интернет. Кроме того, Вы можете подключить к USB-порту маршрутизатора USB-накопитель, который будет использоваться в качестве сетевого диска, или принтер.

Вы также можете подключить беспроводной маршрутизатор DIR-825/AC к кабельному или DSL-модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с сетью Интернет для решения широкого круга профессиональных задач. Встроенный 4-портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети.

Используя беспроводной маршрутизатор DIR-825/AC, Вы сможете быстро организовать высокоскоростную беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет использовать беспроводную сеть для широкого круга задач. Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac (со скоростью беспроводного соединения до 1167 Мбит/с)2.

В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.

Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LANпортам маршрутизатора, останутся в сети.

Использование технологии Transmit Beamforming позволяет динамически менять диаграмму направленности антенн и перераспределять сигнал точно в сторону беспроводных устройств, подключенных к маршрутизатору.

1USB-модем не входит в комплект поставки. Компания D-Link не гарантирует совместимость со всеми USBмодемами. Список поддерживаемых модемов см. в разделе Технические характеристики*, стр. 8.

2 До 300 Мбит/с в диапазоне 2,4 ГГц и до 867 Мбит/с в диапазоне 5 ГГц.

Страница 6 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Функция интеллектуального распределения Wi-Fi-клиентов будет полезна для сетей, состоящих из нескольких точек доступа или маршрутизаторов D-Link – настроив работу функции на каждом из них, Вы обеспечите подключение клиента к точке доступа (маршрутизатору) с максимальным уровнем сигнала.

Возможность настройки гостевой Wi-Fi-сети позволит Вам создать отдельную беспроводную сеть с индивидуальными настройками безопасности и ограничением максимальной скорости. Устройства гостевой сети смогут подключиться к Интернету, но будут изолированы от устройств и ресурсов локальной сети маршрутизатора.

Беспроводной маршрутизатор DIR-825/AC оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.

Встроенный сервис Яндекс.DNS обеспечивает защиту от вредоносных и мошеннических сайтов, а также позволяет ограничить доступ детей к «взрослым» материалам.

Для настройки беспроводного маршрутизатора DIR-825/AC используется простой и удобный встроенный web-интерфейс (доступен на русском и английском языках).

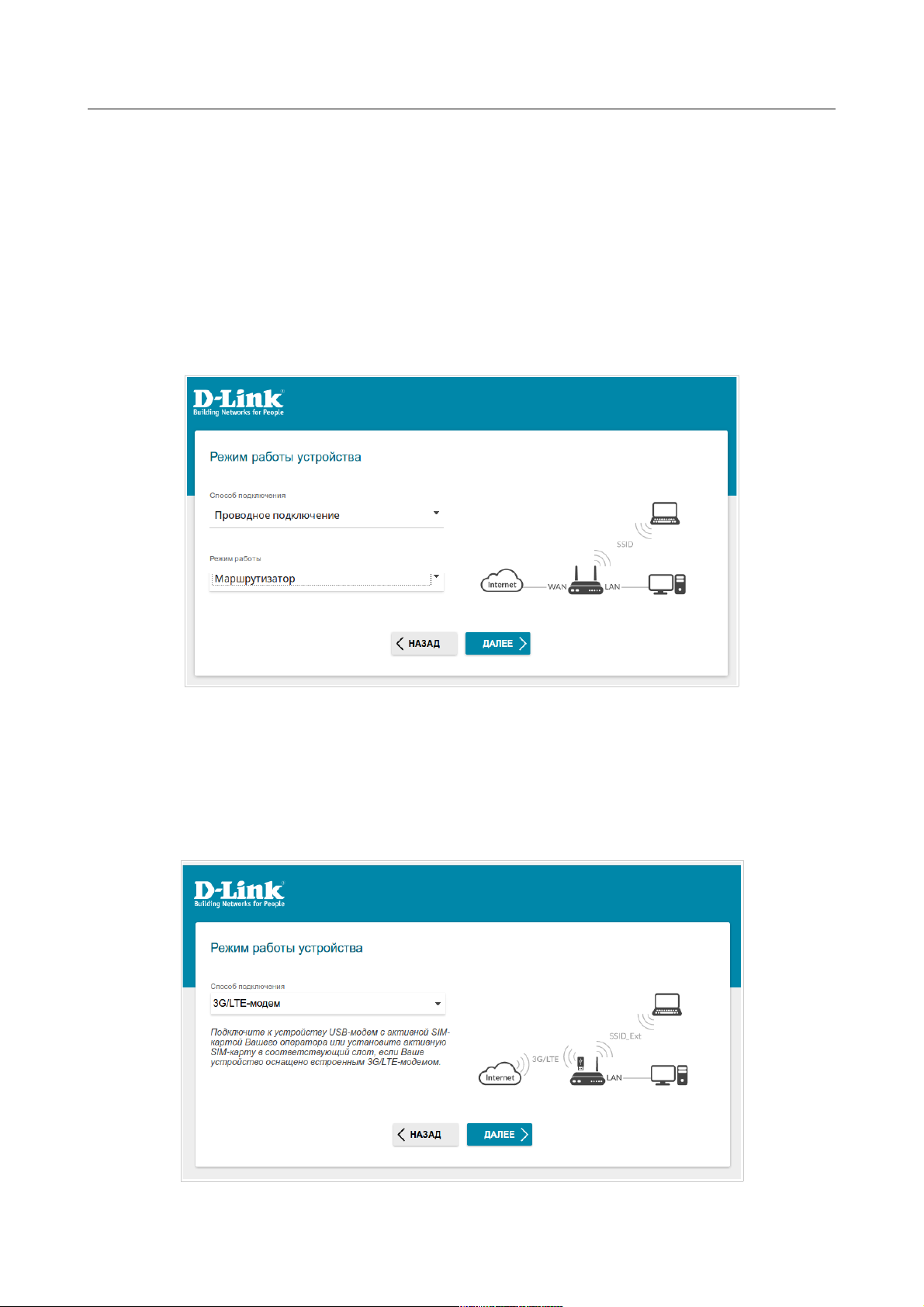

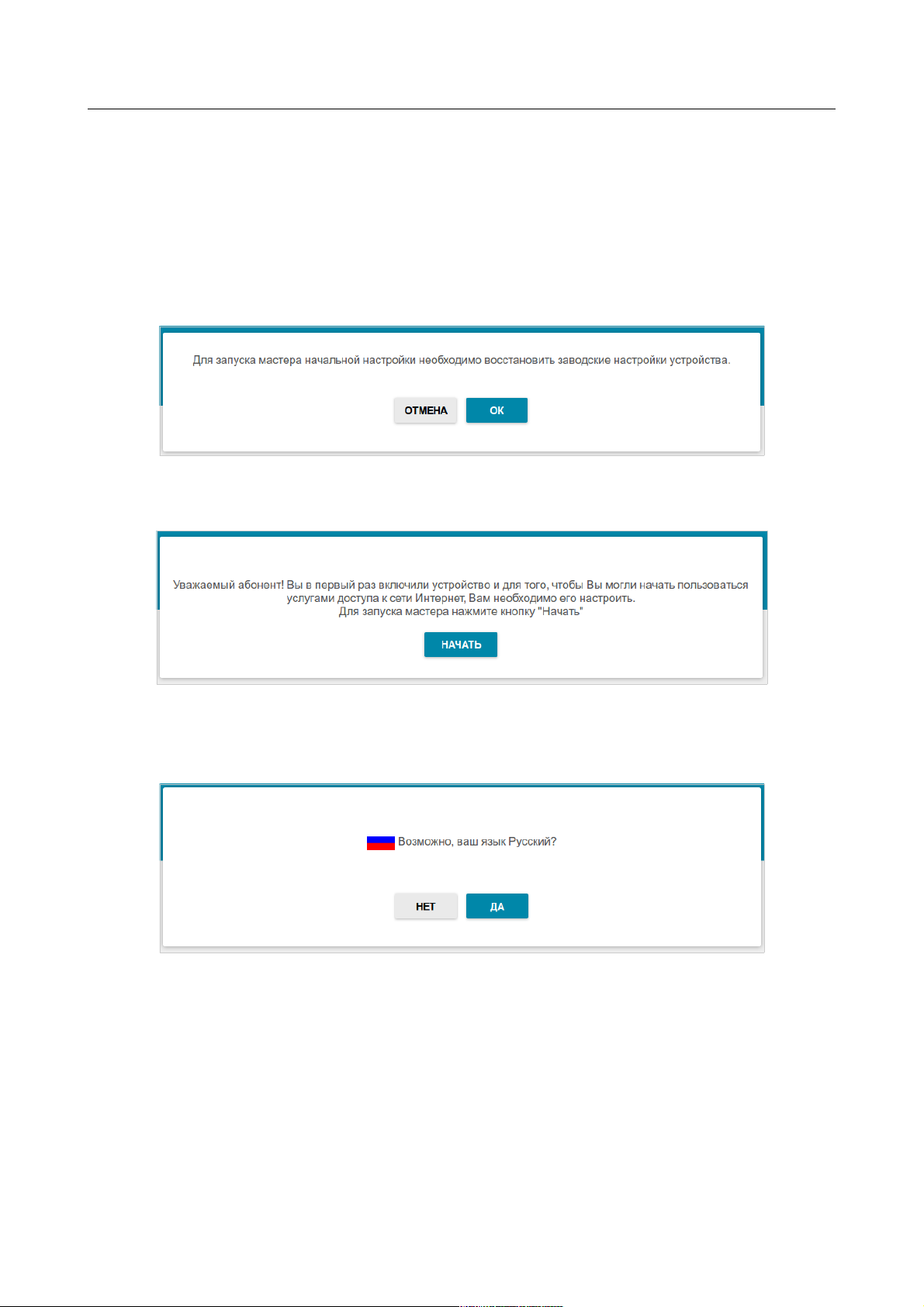

Мастер настройки позволяет быстро перевести DIR-825/AC в режим маршрутизатора (для подключения к проводному или беспроводному провайдеру), точки доступа, повторителя или клиента и задать все необходимые настройки для работы в выбранном режиме за несколько простых шагов.

Также DIR-825/AC поддерживает настройку и управление с помощью мобильного приложения D-Link Click'n'Connect для устройств под управлением ОС Android.

Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.

Страница 7 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Технические характеристики*

Аппаратное обеспечение

Процессор	·	RTL8197DN (660 МГц)
Оперативная память	·	64 MБ, DDR2
Flash-память	·	8 MБ, SPI
Интерфейсы	·	Порт WAN 10/100/1000BASE-T
	·	4 порта LAN 10/100/1000BASE-T
	·	Порт USB 2.0
Индикаторы	·	Питание
	·	Интернет
	·	WPS
	·	Беспроводная сеть 2.4G
	·	Беспроводная сеть 5G
	·	4 индикатора Локальная сеть
	·	USB
Кнопки	·	Кнопка POWER для включения/выключения питания
	·	Кнопка RESET для возврата к заводским настройкам по умолчанию
	·	Кнопка WPS для установки беспроводного соединения
	·	Кнопка WIFI для включения/выключения беспроводной сети
Антенна	·	Четыре внешние несъемные антенны с коэффициентом усиления 5 дБи
Схема MIMO	·	2 x 2
Разъем питания	·	Разъем для подключения питания (постоянный ток)

Программное обеспечение

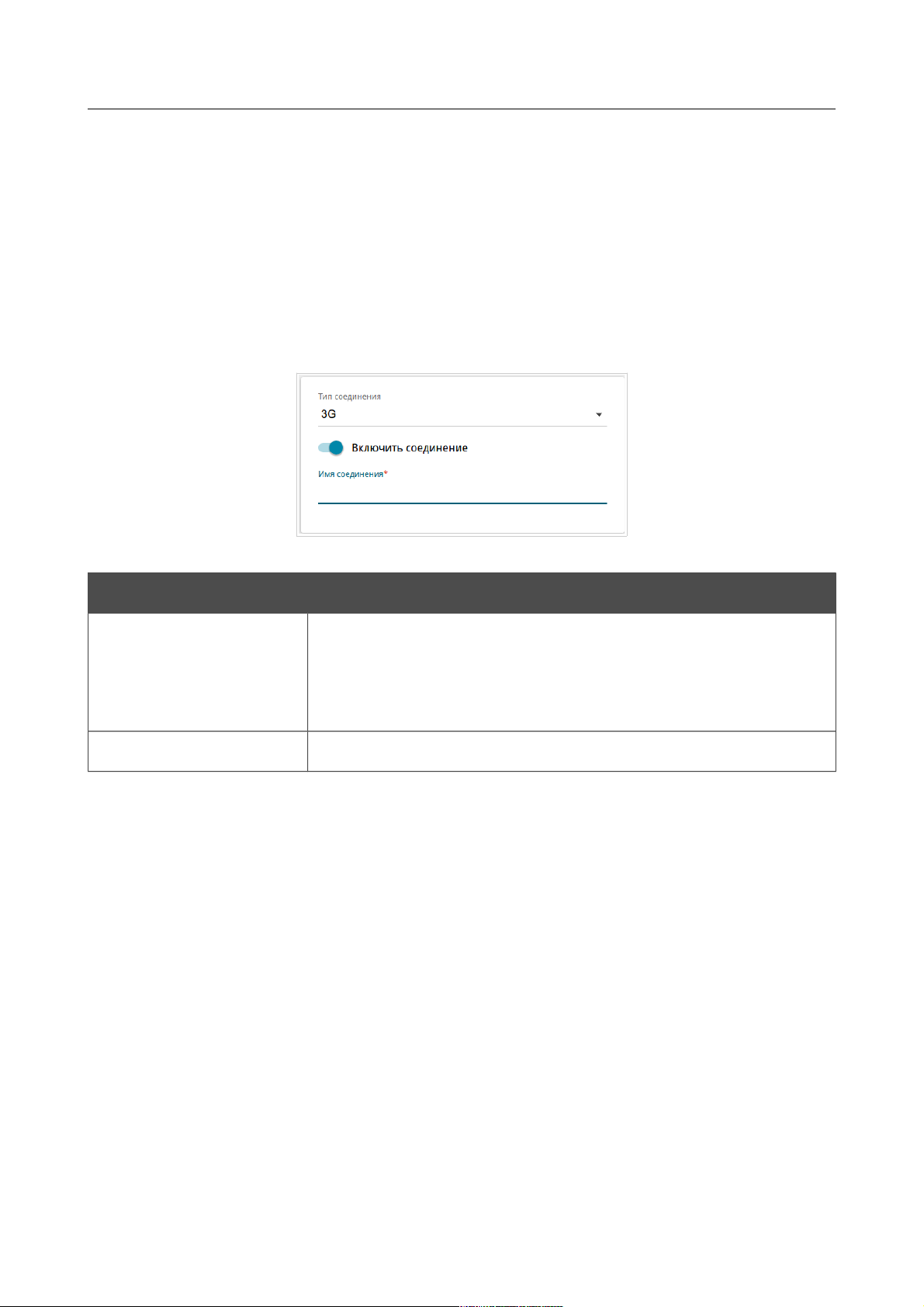

Типы подключения WAN	·	LTE
	·	3G
	·	PPPoE
	·	IPv6 PPPoE
	·	PPPoE Dual Stack

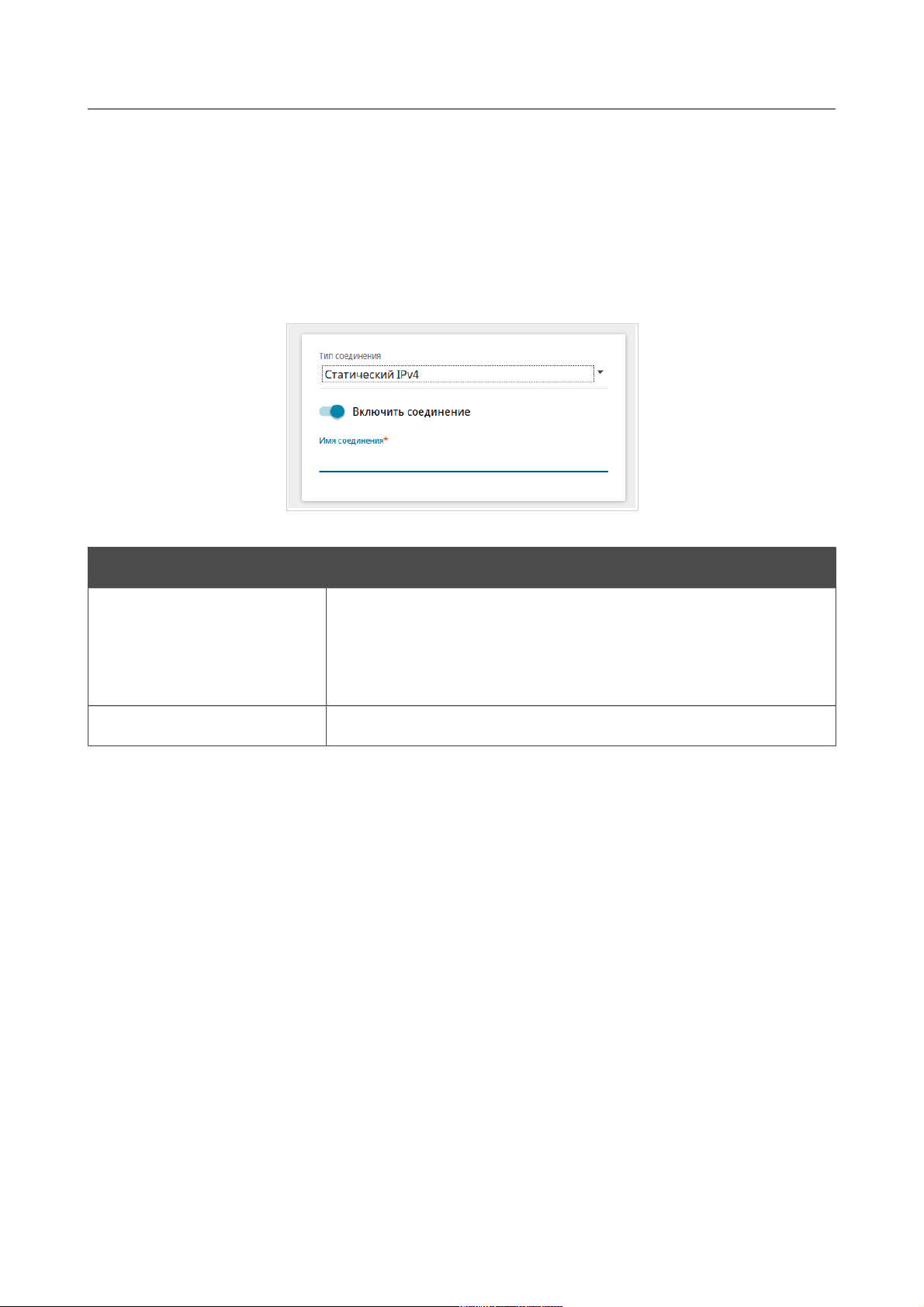

	· Статический IP / Динамический IP

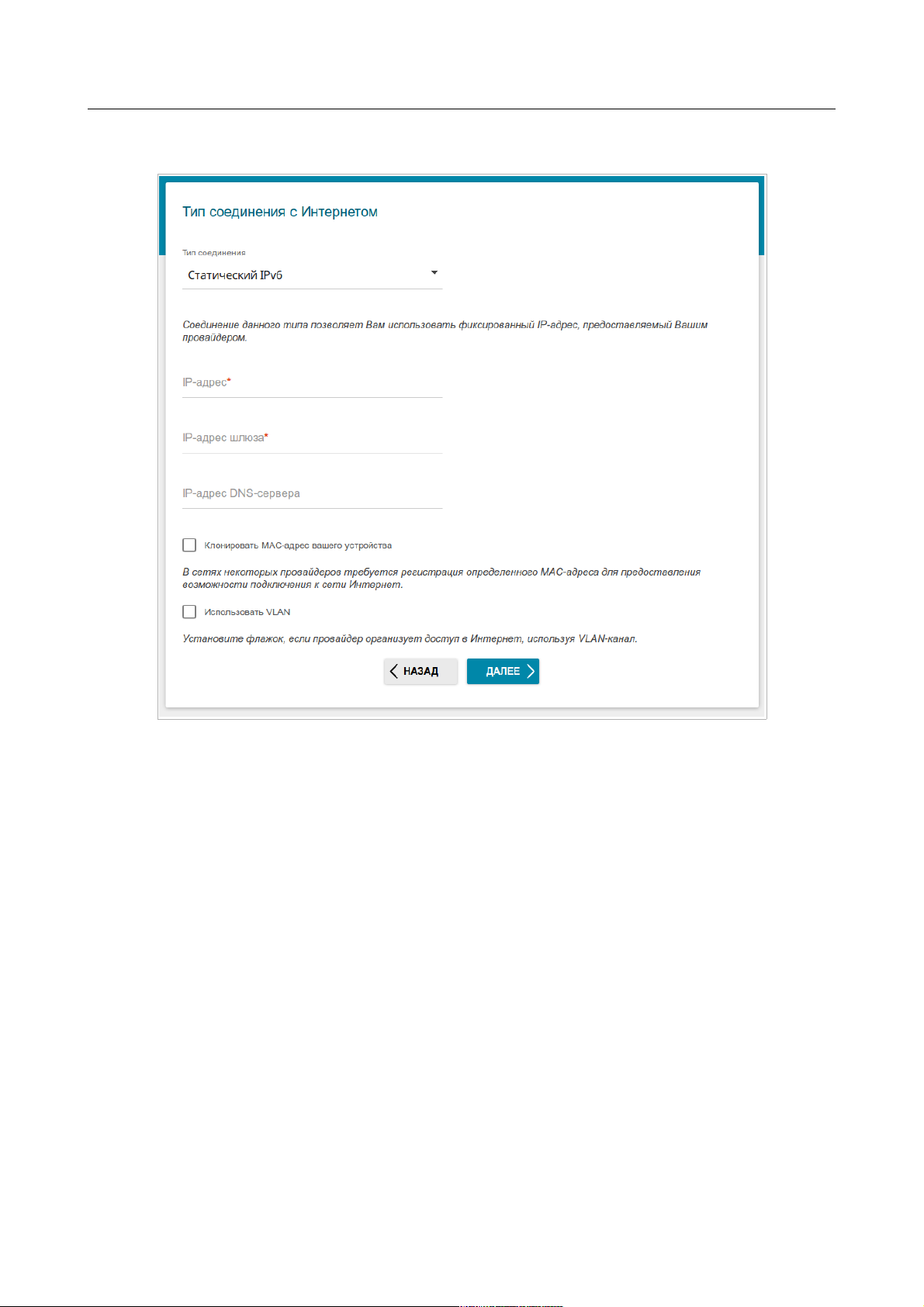

	· Статический IPv6 / Динамический IPv6

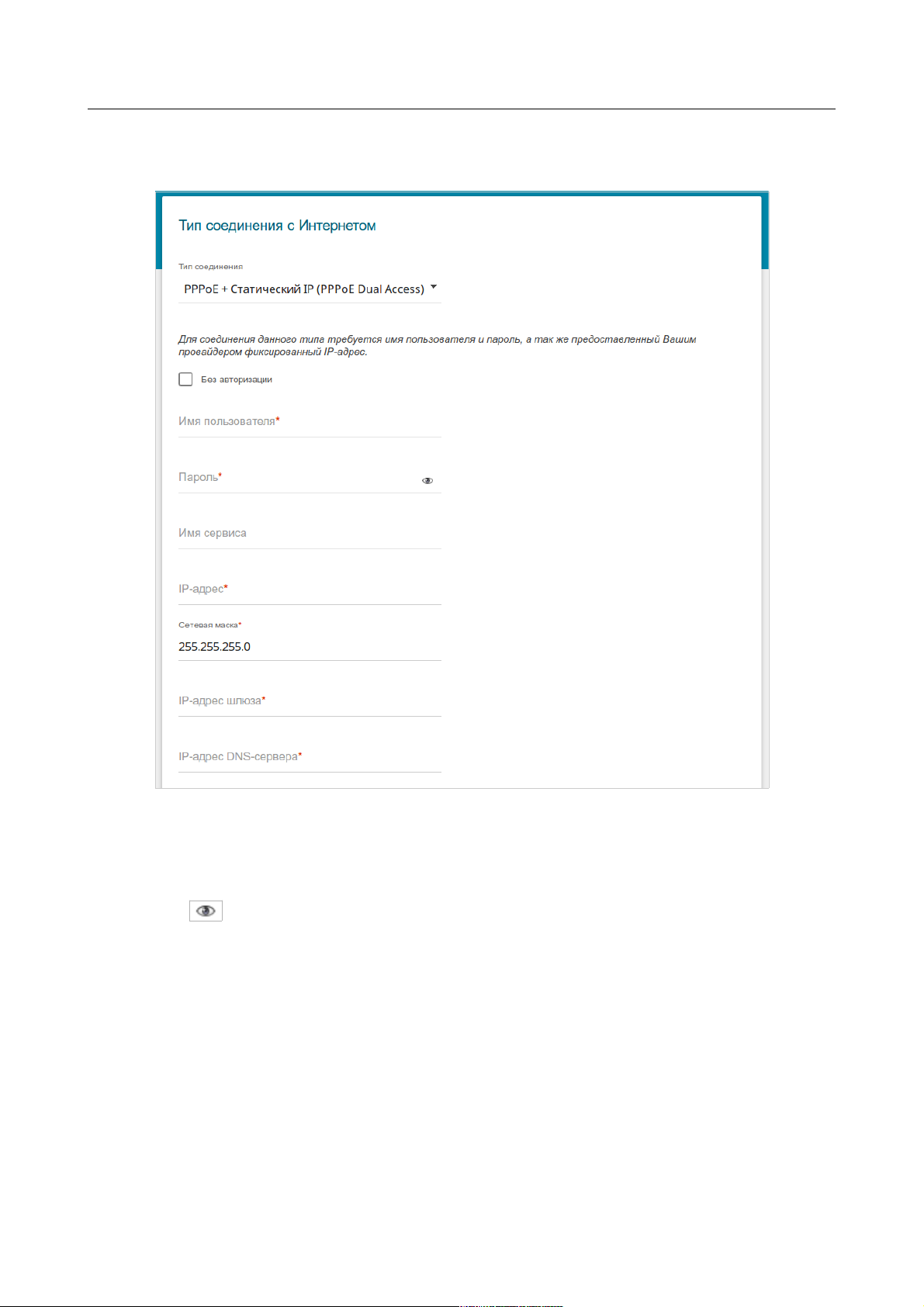

	· PPPoE + Статический IP
	· PPPoE + Динамический IP
	·	PPTP/L2TP
	·	PPTP/L2TP + Статический IP
	· PPTP/L2TP + Динамический IP

*Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и соответствующую документацию на сайте www.dlink.ru.

Страница 8 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Программное обеспечение

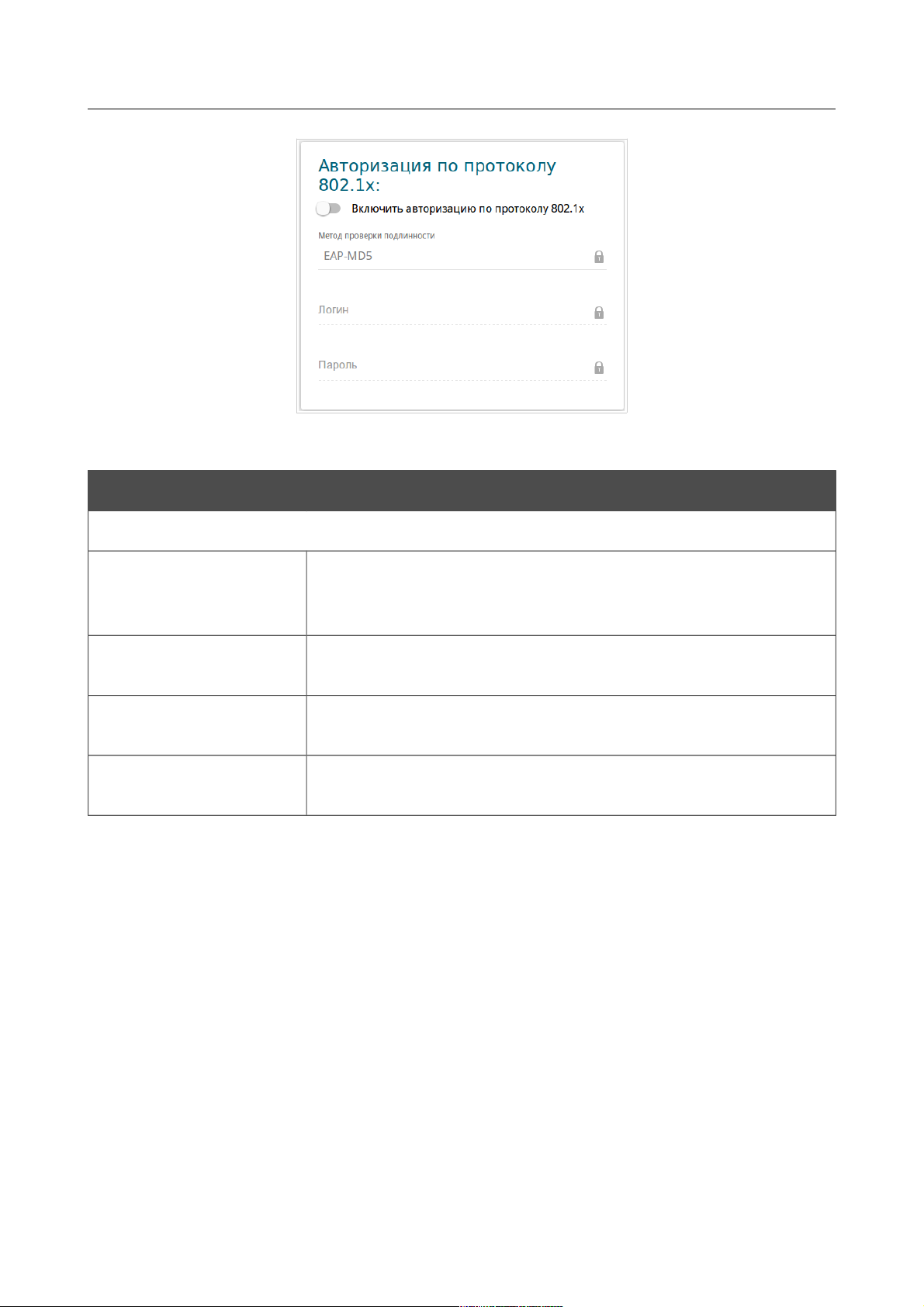

Сетевые функции	·	Поддержка стандарта IEEE 802.1X для подключения к сети Интернет
	·	DHCP-сервер/relay
	·	DHCPv6-сервер (Stateful/Stateless), делегирование префикса IPv6
	·	DNS relay
	·	Поддержка записей DNSv6 класса AAAA
	·	Dynamic DNS
	·	Статическая IP-маршрутизация
	·	Статическая IPv6-маршрутизация
	·	IGMP Proxy
	·	RIP
	·	Поддержка UPnP IGD
	·	Поддержка VLAN
	·	Поддержка функции ping со стороны внешней сети (WAN ping respond)
	·	Поддержка механизма SIP ALG
	·	Поддержка RTSP
	·	Резервирование WAN
	·	Настройка скорости, режима дуплекса и функции управления потоком
		(flow control) в режиме автоматического согласования/Ручная настройка
	·	скорости и режима дуплекса для каждого Ethernet-порта
		Настройка максимальной скорости исходящего трафика для каждого
	·	порта маршрутизатора
		Встроенное приложение UDPXY
	·	Встроенное приложение XUPNPD
	·	Сегментация трафика между LAN-портами
Функции межсетевого экрана	·	Преобразование сетевых адресов (NAT)
	·	Контроль состояния соединений (SPI)
	·	IP-фильтр
	·	IPv6-фильтр
	·	MAC-фильтр
	·	URL-фильтр
	·	DMZ-зона
	·	Функция защиты от ARP- и DDoS-атак
	·	Виртуальные серверы
	·	Встроенный сервис контентной фильтрации Яндекс.DNS
VPN	·	IPSec/PPTP/L2TP/PPPoE pass-through
	·	IPSec-туннели
Функции USB-интерфейса	·	USB-модем
		Автоматическое подключение к доступному типу поддерживаемой сети
		(4G/3G/2G)
		Автоматическая настройка соединения при подключении USB-модема
	·	Включение/выключение проверки PIN-кода, смена PIN-кода3
		USB-накопитель
		Файловый браузер
		Принт-сервер
		Учетные записи для доступа к накопителю
		Встроенный сервер Samba
		Встроенный FTP-сервер
		Встроенный DLNA-сервер
		Встроенный torrent-клиент Transmission, возможность скачивания файлов
		на USB-накопитель и с него

3Для GSM USB-модемов и некоторых моделей LTE USB-модемов.

Страница 9 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Программное обеспечение

Управление	·	Локальный и удаленный доступ к настройкам по TELNET/WEB
	·	(HTTP/HTTPS)
		Web-интерфейс настройки и управления на русском и английском языках
	·	Поддержка приложения Click'n'Connect для устройств под управлением
	·	ОС Android
		Уведомление о проблемах с подключением и автоматическое
	·	перенаправление к настройкам
		Обновление ПО маршрутизатора через web-интерфейс
	·	Автоматическое уведомление о наличии новой версии ПО
	·	Сохранение и загрузка конфигурации
	·	Поддержка удаленного журналирования
	·	Автоматическая синхронизация системного времени с NTP-сервером и
	·	ручная настройка даты и времени
		Функция ping
	·	Утилита traceroute
	·	Клиент TR-069

Параметры беспроводного модуля

	Стандарты				·	IEEE 802.11a/n/ac
					·	IEEE 802.11b/g/n
	Диапазон частот				·	2400 ~ 2483,5 МГц
					·	5150 ~ 5350 МГц
					·	5650 ~ 5725 МГц
	Безопасность		беспроводного		·	WEP
	соединения				·	WPA/WPA2 (Personal/Enterprise)
					·	МАС-фильтр
					·	WPS (PBC/PIN)
	Дополнительные функции				·	Режим «клиент»
					·	WMM (Wi-Fi QoS)
					·	Информация о подключенных Wi-Fi-клиентах
					·	Расширенные настройки
					·	Интеллектуальное распределение Wi-Fi-клиентов
					·	Гостевая Wi-Fi-сеть / поддержка MBSSID
					·	Ограничение скорости беспроводной сети
					·	Периодическое сканирование каналов, автоматический переход на более
					·	свободный канал
						Поддержка TX Beamforming для стандартов 802.11ac (5 ГГц) и 802.11n
						(2,4 ГГц)
	Скорость беспроводного соединения				·	IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
					·	IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
					·	IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
					·	IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
					·	IEEE 802.11ac (5 ГГц): от 6,5 до 867 Мбит/с (от MCS0 до MSC9)
	Выходная мощность передатчика				·	802.11a (типичная при комнатной температуре 25 °C)
						15 дБм при 6, 9, 12, 18, 24, 36, 48 Мбит/с
	Максимальное	значение мощности				14 дБм при 54 Мбит/с
	передатчика	будет	изменяться	в	·	802.11b (типичная при комнатной температуре 25 °C)
	соответствии	с	правилами
						15 дБм при 1, 2, 5,5, 11 Мбит/с
	радиочастотного регулирования			в
	Вашей стране				·	802.11g (типичная при комнатной температуре 25 °C)
						15 дБм при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

Страница 10 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Параметры беспроводного модуля
		·	802.11n (типичная при комнатной температуре 25 °C)
			2,4 ГГц, HT20
			15	дБм при MCS0/1/2/3/4/5/6/8/9/10/11/12/13/14
			14	дБм при MCS7/15
			2,4 ГГц, HT40
			15	дБм при MCS0/1/2/3/4/5/6/8/9/10/11/12/13/14
			14	дБм при MCS7/15
			5 ГГц, HT20
			15	дБм при MCS0/1/2/3/4/5/8/9/10/11/12/13
			14	дБм при MCS6/14
			13	дБм при MCS7/15
			5 ГГц, HT40
			15	дБм при MCS0/1/2/3/4/5/8/9/10/11/12/13
			14	дБм при MCS6/14
			13	дБм при MCS7/15
		·	802.11ac (типичная при комнатной температуре 25 °C)
			VHT20
			15	дБм при MCS0/1/2/3/4/5
			14	дБм при MCS6
			13	дБм при MCS7
			VHT40
			15	дБм при MCS0/1/2/3/4/5
			14	дБм при MCS6
			13	дБм при MCS7
			VHT80
			15	дБм при MCS0/1/2/3
			14	дБм при MCS4/5
			13	дБм при MCS6
			12	дБм при MCS7
			11 дБм при MCS8/9
Чувствительность приемника		·	802.11a (типичная при PER = 10% для пакета размером 1000 байт при
			комнатной температуре 25 °C)
			-85 дБм при 6 Мбит/c
			-84 дБм при 9 Мбит/c
			-82 дБм при 12 Мбит/c
			-80 дБм при 18 Мбит/c
			-77 дБм при 24 Мбит/c
			-73 дБм при 36 Мбит/c
			-69 дБм при 48 Мбит/c
			-68 дБм при 54 Мбит/c
		·	802.11b (типичная при PER = 8% для пакета размером 1000 байт при
			комнатной температуре 25 °C)
			-83 дБм при 1 Мбит/с
			-80 дБм при 2 Мбит/с
			-79 дБм при 5,5 Мбит/с
			-76 дБм при 11 Мбит/с
		·	802.11g (типичная при PER = 10% для пакета размером 1000 байт при
			комнатной температуре 25 °C)
			-82 дБм при 6 Мбит/c
			-81 дБм при 9 Мбит/c
			-79 дБм при 12 Мбит/c
			-77 дБм при 18 Мбит/c
			-74 дБм при 24 Мбит/c
			-70 дБм при 36 Мбит/c
			-66 дБм при 48 Мбит/c
			-65 дБм при 54 Мбит/c

Страница 11 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Параметры беспроводного модуля

	· 802.11n (типичная при PER = 10% для пакета размером 1000 байт)
	HT20
	-82 дБм при MCS0/8
	-79 дБм при MCS1/9
	-77 дБм при MCS2/10
	-74 дБм при MCS3/11
	-70 дБм при MCS4/12
	-66 дБм при MCS5/13
	-65 дБм при MCS6/14
	-64 дБм при MCS7/15
	HT40
	-79 дБм при MCS0/8
	-76 дБм при MCS1/9
	-74 дБм при MCS2/10
	-71 дБм при MCS3/11
	-67 дБм при MCS4/12
	-63 дБм при MCS5/13
	-62 дБм при MCS6/14
	-61 дБм при MCS7/15
	· 802.11ac (типичная при PER = 10% для пакета размером 1000 байт)
	HT20
	-82 дБм при MCS0
	-79 дБм при MCS1
	-77 дБм при MCS2
	-74 дБм при MCS3
	-70 дБм при MCS4
	-66 дБм при MCS5
	-65 дБм при MCS6
	-64 дБм при MCS7
	-59 дБм при MCS8
	-57 дБм при MCS9
	HT40
	-79 дБм при MCS0
	-76 дБм при MCS1
	-74 дБм при MCS2
	-71 дБм при MCS3
	-67 дБм при MCS4
	-63 дБм при MCS5
	-62 дБм при MCS6
	-61 дБм при MCS7
	-56 дБм при MCS8
	-54 дБм при MCS9
	HT80
	-76 дБм при MCS0
	-73 дБм при MCS1
	-71 дБм при MCS2
	-68 дБм при MCS3
	-64 дБм при MCS4
	-60 дБм при MCS5
	-59 дБм при MCS6
	-58 дБм при MCS7
	-53 дБм при MCS8
	-51 дБм при MCS9
Схемы модуляции	· 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
	· 802.11b: DQPSK, DBPSK, DSSS, CCK
	· 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
	· 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
	· 802.11ac: BPSK, QPSK, 16QAM, 64QAM, 256QAM с OFDM

Страница 12 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Физические параметры

Размеры (Д x Ш x В)	·	200 x 132 x 50 мм
Вес	·	360 г

Условия эксплуатации

Питание	·	Выход: 12 В постоянного тока, 1,5 А
Температура	·	Рабочая: от 0 до 40 °C
	·	Хранения: от -20 до 65 °C
Влажность	·	При эксплуатации: от 10% до 90% (без конденсата)
	·	При хранении: от 5% до 95% (без конденсата)

Поддерживаемые USB-модемы4

GSM	·	Alcatel X500
	·	D-Link DWM-152C1
	·	D-Link DWM-156A6
	·	D-Link DWM-156A7
	·	D-Link DWM-156C1
	·	D-Link DWM-157B1
	·	D-Link DWM-157B1 (Velcom)
	·	D-Link DWM-158D1
	·	D-Link DWR-710
	·	Huawei E150
	·	Huawei E1550
	·	Huawei E156G
	·	Huawei E160G
	·	Huawei E169G
	·	Huawei E171
	·	Huawei E173 (Megafon)
	·	Huawei E220
	·	Huawei E3131 (МТС 420S)
	·	Huawei E352 (Megafon)
	·	Prolink PHS600
	·	Prolink PHS901
	·	ZTE MF112
	·	ZTE MF192
	·	ZTE MF626
	·	ZTE MF627
	·	ZTE MF652
	·	ZTE MF667
	·	ZTE MF668
	·	ZTE MF752

4Производитель не гарантирует корректную работу маршрутизатора со всеми модификациями внутреннего ПО USB-модемов.

Страница 13 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Поддерживаемые USB-модемы
LTE		·	Huawei E3131
		·	Huawei E3272
		·	Huawei E3351
		·	Huawei E3372
		·	Huawei E367
		·	Huawei E392
		·	Megafon M100-1
		·	Megafon M100-2
		·	Megafon M100-3
		·	Megafon M100-4
		·	Megafon M150-1
		·	Megafon M150-2
		· Quanta 1K6E (Билайн 1K6E)
		·	Yota LU-150
		·	Yota WLTUBA-107
		·	ZTE MF823
		·	ZTE MF827
		·	МТС 824F
		·	МТС 827F
Смартфоны в режиме модема		·	Некоторые модели смартфонов под управлением ОС Android

Страница 14 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Внешний вид устройства

Верхняя панель

Рисунок 1. Вид верхней панели DIR-825/AC.

	Светодиодный	Режим	Значение
	индикатор
	Питание	Горит постоянно (голубой)	Питание включено.
		Не горит	Питание отключено.
		Горит постоянно (голубой)	Кабель подключен.
	Интернет	Мигает (голубой)	Попытка установки WAN-соединения,
			после установки – передача трафика.

Не горит

Мигает (голубой)

WPS

Не горит

Кабель не подключен.

Попытка установки Wi-Fi-соединения с помощью функции WPS.

Функция WPS не используется.

Страница 15 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Светодиодный Режим индикатор

Горит постоянно (голубой)

Беспроводная сеть

2.4G Мигает (голубой)

Беспроводная сеть 5G

Не горит

Горит постоянно (голубой)

LAN 1-4	Мигает (голубой)

Не горит

Горит постоянно (голубой)

USB

Не горит

Значение

Беспроводная сеть соответствующего диапазона включена.

WLAN-интерфейс соответствующего диапазона активен (трафик в одном из направлений).

Беспроводная сеть соответствующего диапазона выключена.

Устройство (компьютер) подключено к соответствующему порту, соединение установлено.

Соответствующий LAN-порт активен (трафик в одном из направлений).

При загрузке маршрутизатора индикаторы мигают поочередно.

При обновлении внутреннего ПО маршрутизатора индикаторы мигают попарно.

Кабель не подключен к соответствующему порту.

USB-устройство подключено к USBпорту маршрутизатора.

USB-устройство не подключено.

Страница 16 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Задняя панель

Порт

WPS

WIFI

LAN 1-4

INTERNET

USB

12V DC IN POWER

Рисунок 2. Вид задней панели DIR-825/AC.

Описание

Кнопка для установки беспроводного соединения (функция WPS).

Для использования функции WPS: при включенном устройстве нажмите кнопку, удерживайте 2 секунды и отпустите. Светодиодный индикатор WPS должен начать мигать.

Кнопка для включения/выключения беспроводной сети.

Для выключения беспроводной сети: при включенном устройстве нажмите кнопку и отпустите. Светодиодные индикаторы Беспроводная сеть 2.4G и Беспроводная сеть 5G должны погаснуть.

4 Ethernet-порта для подключения компьютеров или сетевых устройств.

Порт для подключения к выделенной Ethernet-линии или подключения кабельного или DSL-модема (рекомендуется использовать кабель, входящий в комплект поставки).

Порт для подключения USB-устройства (модема, накопителя, принтера).

Разъем питания. Кнопка для включения/выключения маршрутизатора.

Страница 17 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

На нижней панели маршрутизатора расположена кнопка RESET, предназначенная для сброса настроек к заводским установкам. Для восстановления заводских установок необходимо нажать и удерживать 10 секунд (при включенном устройстве).

Также маршрутизатор оборудован четырьмя внешними несъемными Wi-Fi-антеннами.

Страница 18 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Комплект поставки

Перед использованием устройства убедитесь, что в комплект поставки включено следующее:

•Маршрутизатор DIR-825/AC,

•адаптер питания постоянного тока 12В/1,5А,

•Ethernet-кабель (CAT 5E),

•документ «Краткое руководство по установке» (буклет).

Документы «Руководство пользователя» и «Краткое руководство по установке»

доступны на сайте компании D-Link (см. www.dlink.ru).

!Использование источника питания с напряжением, отличным от поставляемого с устройством, может привести к повреждению устройства и потере гарантии на него.

Страница 19 из 229

	DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200	Установка и подключение
	с поддержкой 3G/LTE и USB-портом
		маршрутизатора
	Руководство пользователя

ГЛАВА 3. УСТАНОВКА	И	ПОДКЛЮЧЕНИЕ
МАРШРУТИЗАТОРА

Предварительная подготовка

Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что у Вас имеется все необходимое оборудование, а также информация по всем используемым устройствам.

Операционная система

Настройка и управление беспроводным двухдиапазонным гигабитным маршрутизатором с поддержкой сетей 3G/LTE DIR-825/AC (далее – «маршрутизатором») выполняется с помощью встроенного web-интерфейса. Web-интерфейс доступен в любой операционной системе, которая поддерживает web-браузер.

Web-браузер

Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется использовать web-браузеры:

•Apple Safari версии 8 и выше,

•Google Chrome версии 48 и выше,

•Microsoft Internet Explorer версии 10 и выше,

•Microsoft Edge версии 20.10240 и выше,

•Mozilla Firefox версии 44 и выше,

•Opera версии 35 и выше.

Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена другим программным обеспечением (например, антивирусной программой или другим ПО, обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем компьютере.

Проводная или беспроводная сетевая карта (Ethernetили Wi-Fi-адаптер)

Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernetили Wi- Fi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не оснащен подобным устройством, установите Ethernetили Wi-Fi-адаптер перед тем, как приступить к использованию маршрутизатора.

Беспроводная связь

Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11a, b, g, n или ac. Кроме того, для данных устройств необходимо задать значения идентификатора SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе маршрутизатора.

Страница 20 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

USB-модем

Для того чтобы подключиться к сети LTE или 3G, Вам необходимо подключить USB-модем к USB-порту маршрутизатора. Затем через web-интерфейс маршрутизатора Вы сможете настроить подключение к сети Интернет5.

В USB-модеме должна быть установлена активная SIM-карта Вашего оператора. Некоторые операторы требуют активации USB-модема перед использованием.

!Обратитесь к инструкциям по подключению, предоставленным Вашим оператором при заключении договора или размещенным на его web-сайте.

Для некоторых моделей LTE USB-модемов необходимо отключить проверку PINкода SIM-карты до подключения USB-модема к маршрутизатору.

5 Обратитесь к Вашему оператору для получения информации о зоне покрытия услуги и ее стоимости.

Страница 21 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Подключение к компьютеру и его настройка

Подключение к компьютеру с Ethernet-адаптером

1.Выключите питание Вашего компьютера.

2.Подключите Ethernet-кабель к одному из LAN-портов, расположенных на задней панели маршрутизатора, и к Ethernet-адаптеру Вашего компьютера.

3.Для подключения через USB-модем: подключите USB-модем к USB-порту6, расположенному на задней панели маршрутизатора.

!В некоторых случаях после подключения USB-модема необходимо перезагрузить маршрутизатор.

4.Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.

5.Включите маршрутизатор, нажав кнопку POWER на задней панели устройства.

6.Включите компьютер и дождитесь загрузки операционной системы.

6 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 22 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows XP

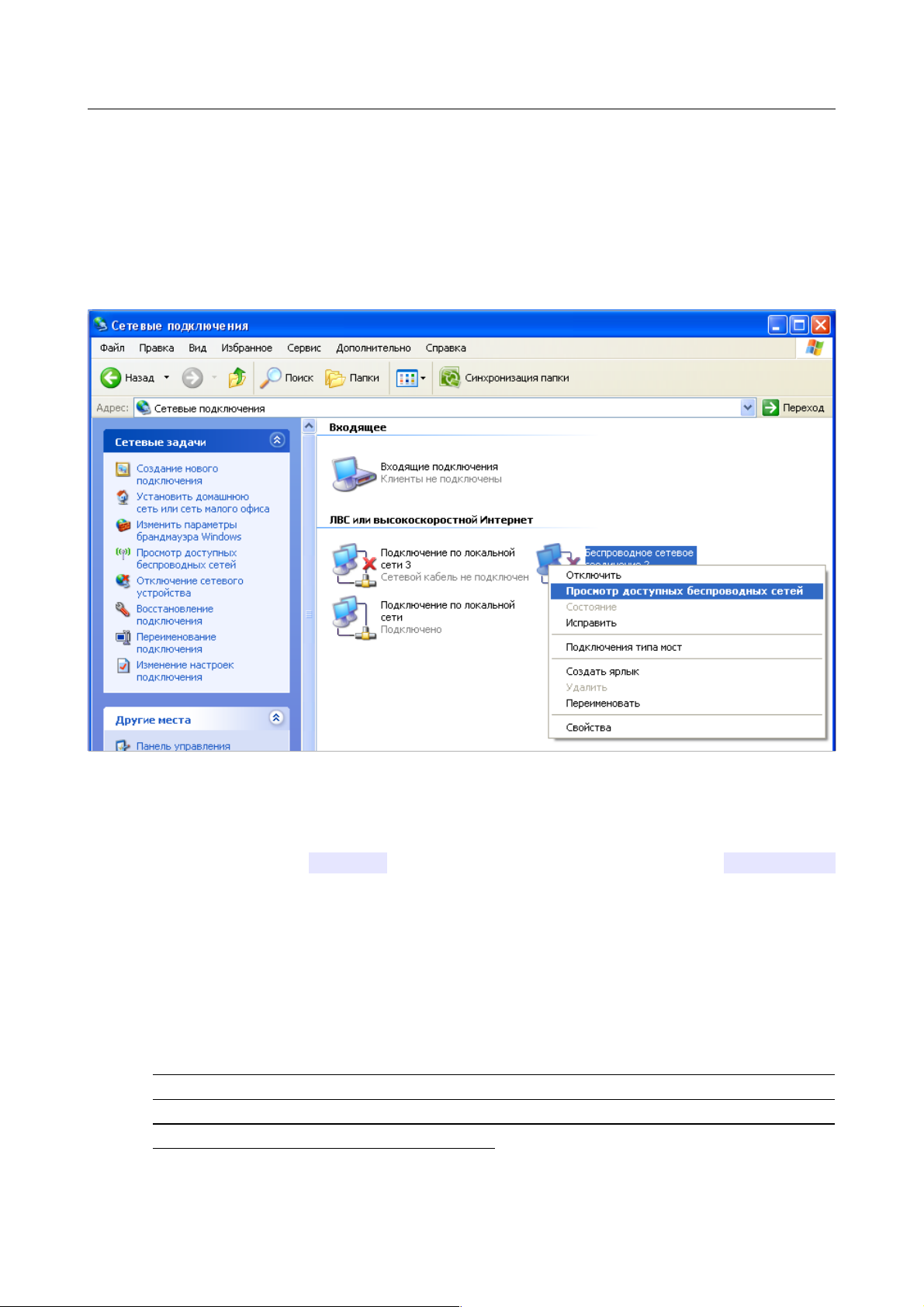

1.Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.

2.В окне Сетевые подключения щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.

Рисунок 3. Окно Сетевые подключения.

Страница 23 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

3.В окне Подключение по локальной сети – свойства на вкладке Общие выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.

Рисунок 4. Окно свойств подключения по локальной сети.

Страница 24 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

4.Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.

Рисунок 5. Окно свойств протокола TCP/IP.

5. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 25 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows 7

1.Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2.Выберите пункт Центр управления сетями и общим доступом. (Если панель управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния сети и задач под пунктом Сеть и Интернет.)

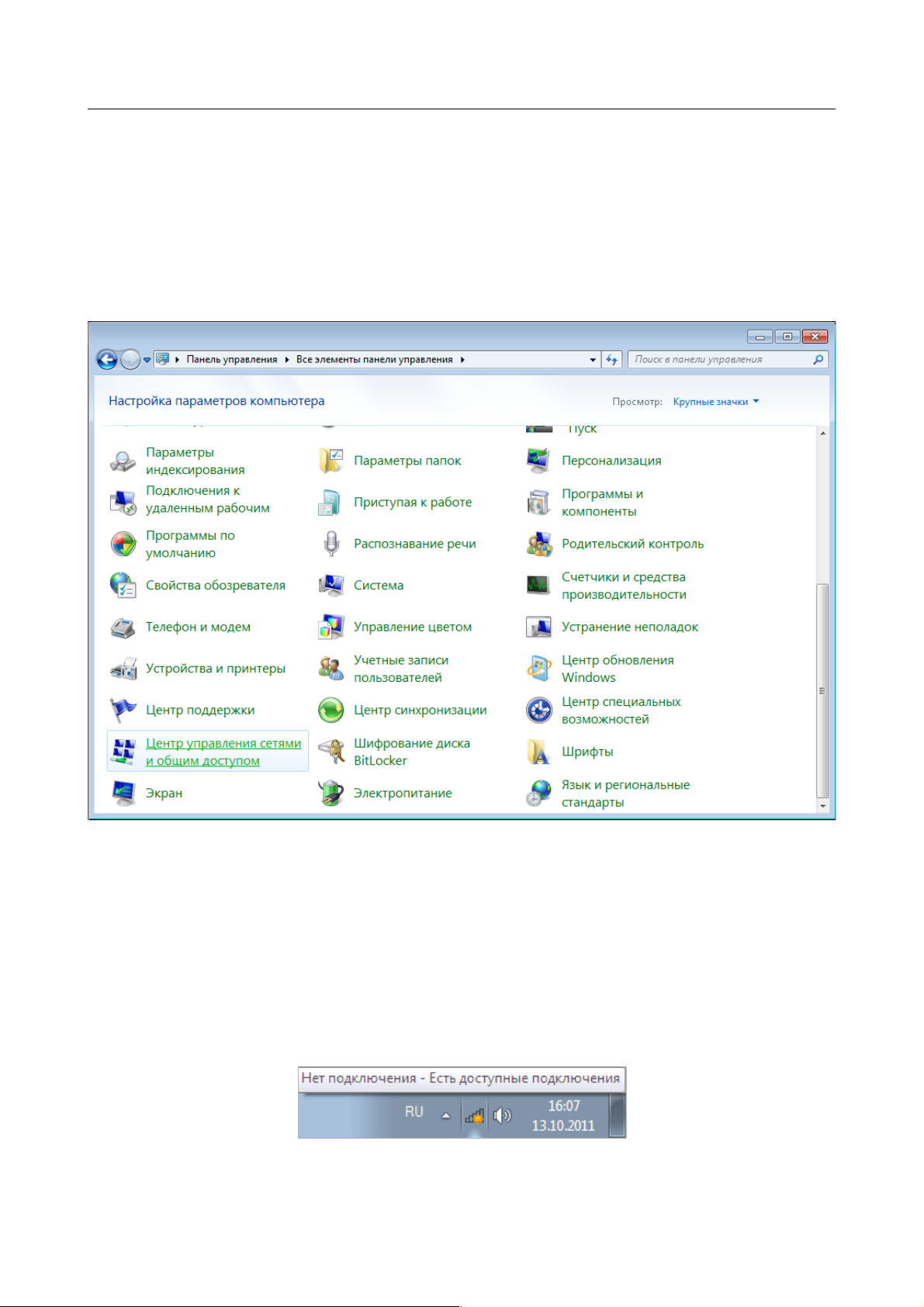

Рисунок 6. Окно Панель управления.

Страница 26 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

3.В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.

Рисунок 7. Окно Центр управления сетями и общим доступом.

Страница 27 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

4.В открывшемся окне щелкните правой кнопкой мыши по соответствующему

Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.

Рисунок 8. Окно Сетевые подключения.

Страница 28 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

5.В окне Подключение по локальной сети – свойства на вкладке Сеть выделите строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.

Рисунок 9. Окно свойств подключения по локальной сети.

Страница 29 из 229

DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200

с поддержкой 3G/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

6.Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.

Рисунок 10. Окно свойств протокола TCP/IPv4.

7. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 30 из 229
